Как залить ленточный фундамент своими руками

В индивидуальном строительстве востребованы ленточные фундаменты благодаря простоте изготовления, небольшим затратам и возможности возведения на них зданий с подвалами и цокольными этажами. Они идеально подходят при строительстве небольших домов, дач и гаражей, но становятся слишком затратным вариантом на пучинистых грунтах и при заливке фундамента на большую глубину.

В индивидуальном строительстве востребованы ленточные фундаменты благодаря простоте изготовления, небольшим затратам и возможности возведения на них зданий с подвалами и цокольными этажами. Они идеально подходят при строительстве небольших домов, дач и гаражей, но становятся слишком затратным вариантом на пучинистых грунтах и при заливке фундамента на большую глубину.

Разберёмся, как залить ленточный фундамент своими руками. Подготовка основания под строительство дома составляет от общей стоимости почти треть всех затрат. На участке надо исследовать тип грунта и определиться с глубиной его промерзания.

Обустройство фундамента начинается с расчёта нужного количества стройматериалов, их закупки и доставки на место строительства. При самостоятельном возведении ленточного фундамента разумно закупить максимальное количество запланированных стройматериалов, чтобы экономить время и выполнить весь объём работ за тёплый сезон.

Земляные работы и разметка фундамента

1. Расчищаем участок и с помощью подручных средств приступаем к нанесению внешних и внутренних границ будущего фундамента. (используем леску, верёвку и колышки из арматуры или дерева).
2. Разметку надо начать, определив ось будущего дома.
3. При помощи отвеса намечаем первый угол, от него натягиваем перпендикулярно шнур к двум другим углам. Затем, используя угольник, определяем четвёртый угол.
4. Проверив все углы, измеряем диагонали, которые должны совпадать. Вбиваем колышки и натягиваем между ними леску.
5. Внутреннюю разметку делаем по такому же принципу, отступая от внешней стороны на 40 см.

После разметки выбираем самую низкую точку периметра, чтобы рассчитать глубину траншеи (для небольшого дома — 40 см), и начинаем рыть котлован. Независимо от того, как вы будете рыть котлован (вручную или экскаватором), делайте дно траншеи максимально ровным, проверяя его уровнем. Стенки траншеи тоже должны быть вертикальными.



Создание песчаной подушки

Технология заливки ленточного фундамента предусматривает создание подушки из песка.

Она необходима, чтобы снизить давление на грунт. Её толщина составляет 10-15 см, которую контролирует специально подвешенная по периметру леска. Слегка смоченный предварительно песок утрамбовывают при помощи деревянного бруса или электротрамбовки. Чтобы усилить прочность ленточного фундамента сверху насыпают слой щебня и прокладывают гидроизоляцию (рубероид или п/э плёнку).

Монтаж опалубки и арматуры

Перед заливкой ленточного фундамента из доступных материалов (доска, фанера, куски металлочерепицы и прочее) делают опалубку. Обычно её сбивают гвоздями, шляпки гвоздей при этом находятся внутри. Это облегчает потом разбор конструкции и не портит будущую стенку фундамента. Опалубку поднимают над уровнем земли минимум на 30 см. После этого по всему периметру внутри фундамента натягивают верёвку или леску на уровне заливки.

Делаем укладку арматуры. Металлические прутья сечением 12 мм связывают проволокой квадратами со стороной в 30 см. Сварка не рекомендуется, т. к. конструкция должна быть гибкой. К тому же в местах сварки появится коррозия, которая может разрушить фундамент. Арматура должна быть внутри монолитного фундамента поэтому, делая монтаж арматуры в траншее, надо проследить, чтобы она не приближалась к любой внешней стороне ближе 5-ти см. Предусмотрите в фундаменте отверстия для водопровода и канализации.

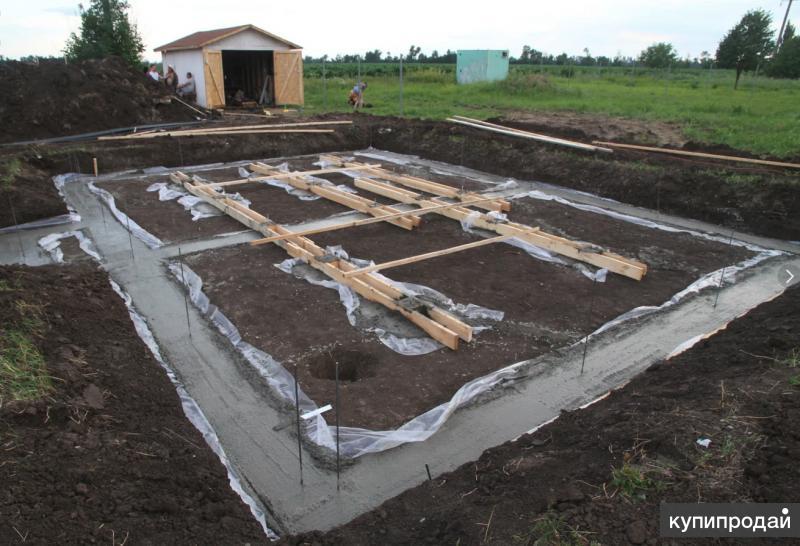

Делаем заливку фундамента

Разберёмся, как правильно залить ленточный фундамент под дом. Сначала рассчитаем потребность в бетоне, высчитав объём основания дома. Можно самому приготовить раствор бетона из расчёта одной части цемента, трёх песка и пяти щебня. Но заводской бетон использовать лучше, т. к. после заливки «своего» бетона возможно образование мостков холода и «холодных швов», которые не могут препятствовать просачиванию воды и разрушению фундамента.

Бетон нужно непрерывно заливать слоями по 20 см, постоянно трамбуя каждый слой деревянными трамбовками и простукивая стенки опалубки, чтобы убрать пустоты. После заливки поверхность ленточного фундамента нужно тщательно проткнуть арматурой, выпуская воздух, и выровнять мастерком.

Прочность фундамент будет набирать в течение месяца. В первые дни его нужно укрывать от дождя и поливать водой в жаркую погоду, чтобы верхний слой не растрескался. Демонтировать опалубку можно не раньше двух недель.



Полезные советы при возведении ленточного фундамента:

• все работы нужно начинать сразу после рытья траншей под фундамент, иначе может появиться вода, а края начнут осыпаться;
• если грунт легко сжимается или накапливает воду, его нужно удалить, заменив щебнем и крупным песком, которые необходимо утрамбовать;
• траншеи можно выравнивать только крупнозернистым песком, грунт со стенок траншеи брать нельзя;
• увлажнять песок для подушки нужно до отсыпки в котлован, иначе дно траншеи может быть размыто, что приводит к деформации ленты фундамента;
• толщина бетона от арматуры до песчаной подушки должна составлять 70 мм и более;
• гидроизоляцию фундамента можно делать через 3-5 дней после заливки, бетон за это время набирает половину своей прочности;

Качественное возведение ленточного фундамента – кропотливый и ответственный этап строительства дома. Это сказывается не только на долговечности постройки, но и решает проблемы усадки, сырости, подтопления и сохранения тепла в доме.

Читайте также:

Как сделать ленточный фундамент для забора своими руками

В каких ситуациях лучше остановиться на ленточном фундаменте?

Заборы из профнастила и евроштакетника чаще всего монтируются на каркас из столбов и лагов. Здесь существуют свои хитрости: некоторые опоры достаточно вбить в грунт кувалдой, некоторые приходится бутировать, а третьи — заливать бетонов. В ряде областей из-за особенностей грунта владельцам участка приходится прибегать к винтовым сваям, которые ввинчиваются в землю.

Ленточный фундамент более трудоёмок в строительстве, чем аналоги на столбах, в том числе потому что требует нескольких дней ожидания: бетон должен застыть, и застывать ему желательно при хорошей сухой и солнечной погоде. Вместе с тем, иногда без него не обойтись.

Идеальным решением фундамент для забора ленточный своими руками станет в следующих ситуациях:

• участок находится неподалёку от шоссе или железной дороги, что приводит к вибрациям, которые, в свою очередь, могут подкосить забор из-за смещения грунта;
• грунт склонен к сезонным промерзаниям, из-за которых уровень его постоянно изменяется при повышении и понижении температур;
• территория располагается на продуваемой площади, в местности, где характерны сильные порывистые ветра, а сам забор является сплошным — то есть, с высоким уровнем парусности.

Продуманный фундамент должен соответствовать особенностям рельефа и почвы, климату, весу самого ограждения. Например, для капитальных кирпичных конструкций столбы не подойдут, нужно такое же капитальное и мощное основание, которое выдержит вес забора.

Что представляет из себя ленточный фундамент? Это монолитная железобетонная конструкция, которая прокладывается по периметру всего ограждения. Обычно он залегает в глубину от 40 см и больше.

Преимущества и недостатки ленточных фундаментов под забор

Плюсы и минусы конструкции проистекают из её особенностей.

Преимуществами можно назвать следующие характеристики ограждения:

• подойдут для установки действительно тяжёлых заборов: из кованого металла, кирпича, железобетона;
• обеспечат тотальную защиту территории как от непрошенного вторжения, так и от порывов ветра и осадков;
• впишутся в ландшафтный дизайн — как правило, ограждения на бетонном фундаменте выглядят презентабельно и солидно.

Если говорить о недостатках, то они — следующие:

• трудоёмкость и монотонность строительства ленточного фундамента своими руками, особенно если копать траншею предстоит вручную;
• опасность растрескивания из-за чрезмерно подвижной почвы. Трещины в бетоне приведут к перекосу ограждения, именно поэтому предварительная оценка грунта так важна.

Стоимость готовой постройки варьируется. Сэкономить можно, оканчивая конструкцию на уровне грунта, или построив несколько монолитных и глубоких столбов, соединённых ригелем. Технически, второй вариант не является монолитным ленточным фундаментом, но он подойдёт для большинства стандартных заборов из профнастила в центральной и средней полосе.

Виды ленточных фундаментов для забора

Конструкции бывают разными, в зависимости от многих переменных: от выделенного на строительство бюджета до характеристик грунта. В первую очередь, фундаменты можно классифицировать по глубине залегания:

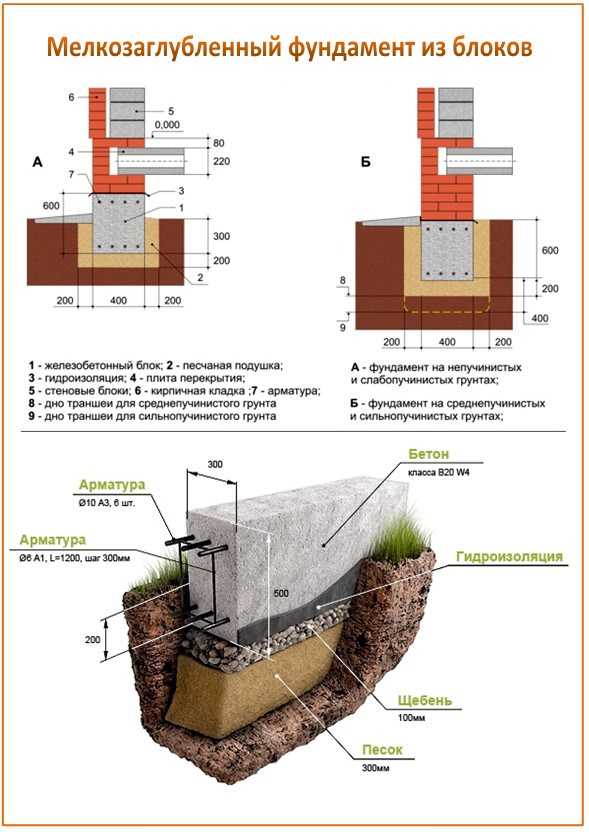

• мелкозаглубленные уходят в грунт на глубину до 40 см. Они подойдут для лёгких заборов, например, из профнастила, и для сравнительно крепкой неподвижной почвы;
• заглубленные уходят вниз на глубину порядка 70 см. На них можно ставить крепкие, тяжёлые, монолитные ограждения, они также пригодны для использования на подвижном грунте.

Классификация возможна и по степени монолитности. Собственно, тут выделяют:

• монолитные — такие, которые заливаются целиком по всему периметру, классический вариант и совершенно универсальный;
• точечные — здесь бетоном заливаются только столбы, усаживаясь на песчано-щебневую подушку. Такие как раз идеальны для профнастила и евроштакетника, при условии средней высоты ограждения и отсутствия на местности порывистых ветров.

Впрочем, под ленточным фундаментом для заборов в большинстве случаев подразумевается именно монолитные.

Как построить фундамент под забор своими руками?

Строительство качественного, прочного и красивого фундамента требует точных расчётов и аккуратности. Это несложная, но достаточно монотонная задача, которая при соблюдении всех условий позволит построить на участке прочную и красивую изгородь.

Как сделать ленточный фундамент:

1. подготовительные работы;
2. армирование конструкции;
3. создание опалубки — опционально;
4. бетонирование.

Предварительно нужно создать чертёж и нарисовать примерный вид готового забора. Визуализация проекта помогает учесть незначительные на первый взгляд детали. Можно посмотреть варианты в интернете или в портфолио на нашем сайте.

Опытные строители рекомендуют использовать для заливки бетон марок М200 или М300, а для армирования — прутки не менее 10 мм в диаметре. Между собой их лучше сваривать, потому что так прочнее, но разрешается также использовать проволоку или хомуты. Размечать территорию желательно с использованием нивелира. В качестве материала для опалубки можно брать доски, ДСП, линолеум — любые материалы, которые позволят создать ровные и прочные стенки фундамента и будут легко отставать от раствора.

Шаг 1. Разметка и подготовительные работы

Разметка участка начинается с очистки территории: нужно скосить траву, убрать мешающие кустарник и деревья, демонтировать старую ограду и ненужные постройки. Мусор и растительность способны помешать не только строительству, но и внести погрешности в разметку.

Следом идёт перенесение разметки с бумаги на участок. Традиционно разметка территории под фундамент забора начинается с углов, куда вбиваются колышки. Если участок имеет неправильную геометрическую форму, то колышки нужно установить на всех изломах.

Нужно обязательно использовать нивелир, чтобы всё получилось ровным.

При подготовительных работах и планировании важно сразу определиться с воротами, калитками и их количеством, учитывая также то, как именно они будут открываться: нараспашку или откатом в сторону.

После этого начинаются земляные работы — организация траншеи. В глубину фундамент под забор обычно не превышает 80 см, при этом под опорные столбы бурятся отдельные выемки, более заглубленные (обычно около метра). В ширину траншея может быть любой, от 30 до 80 см в зависимости от желаемого дизайна ограждения.

Дно траншеи засыпается песчано-гравийной или песчано-щебневой подушкой толщиной в 15 см, увлажняется и тщательно утрамбовывается.

Шаг 2. Армирование конструкции

Армирование — это размещение вдоль ленточного фундамента под забор сплетённой из арматурных прутков конструкции, которая увеличивает прочность бетона. В диаметре прутки должны быть 8-10 мм — оптимальный размер.

«Скелет» из арматуры сваривается и укладывается на утрамбованное дно траншеи. Армирование нужно и столбам: в предварительно пробуренные отверстия под опоры сначала засыпается песчаная подушка, затем устанавливается арматурная «гильза». Предварительно стенки отверстия необходимо закрыть рубероидом, который обеспечит защиту от влаги и не позволит бетонному столбу разрушиться.

Важно! Сварке подлежит только арматура с литерой «С». Иные виды арматуры обматываются проволокой или обвязываются хомутами.

В арматурную «гильзу» помещается столб и тщательным образом выравнивается. Дальше ямы заливаются бетонным раствором. К следующему этапу — армированию непосредственно ленточного фундамента — можно приступать, не дожидаясь, пока раствор затвердеет.

От краёв будущего бетонного монолита обвязка из арматуры должна отступать на 5-7 см.

Шаг 3. Создание опалубки

Опалубка нужна только в ситуации, если фундамент будет возвышаться над уровнем земли, что обычно требуется из соображений дизайна. Если планируется делать его не выше грунта, как бы заглубленным внизу, то этот этап можно опустить.

Материал для опалубки должен быть достаточно жёстким, чтобы не выгибаться из-за давления раствора, для этого можно и нужно использовать упоры. Подойдут сколоченные доски, ДСП, фанера. После затвердевания бетона конструкцию необходимо будет извлечь, поэтому важно, чтобы она хорошо отходила.

Обычно опалубка выглядит как вкопанные в землю вертикальные деревянные столбы и доски. Столбики можно между собой скрепить проволокой, чтобы они не сдвинулись под весом бетона.

Шаг 4. Бетонирование ленточного фундамента

Для заливки основания рекомендуется использовать бетон М200 или М300, особенно если планируется ограждение из достаточно тяжёлых материалов. Заливку можно сделать одномоментно — для чего потребуется бетономешалка, — или же осуществлять его послойно. Это важно: бетон заливается именно слоями, а не участками, и в процессе тщательно утрамбовывается деревянными палками, прутками и лопатами или же глубинными вибрационными механизмами. Вибрация помогает убрать из раствора пузырьки, а также обеспечивает проникновение смеси даже в труднодоступные места.

Смесь готовится из соотношения щебень-песок-цемент 2:2:1, перед заливкой ему нужно дать около 10 минут «отдохнуть».

Застывает бетон от 3 дней до нескольких недель, в зависимости от погоды и глубины залегания ленточного фундамента. Если погода стоит очень жаркая и солнечная, желательно время от времени поливать конструкцию водой из шланга, чтобы избежать излишнего высыхания. Можно также использовать полиэтилен, обмотав им конструкцию.

Полезные советы при строительстве ленточного фундамента для забора

1. Опоры, установленные в фундамент, требуют хорошей гидроизоляции, в противном случае они быстро проржавеют и придут в негодность. Гидроизоляция включает в себя использование рубероида при организации отверстий под опоры, обязательное окрашивание опор после установки с предварительной очисткой коррозии и применение специальных пластиковых заглушек сверху, которые не допускают попадания внутрь влаги.
2. Песок для ленточного фундамента под забор желательно выбирать крупный, бетон — марок от М200 и выше. От качества материалов зависит срок эксплуатации ограждения, поэтому экономить на них не стоит.
3. Опоры могут быть как профильными, так и круглыми в сечении. Наша компания использует столбы 60х60 или 80х80 мм, с толщиной стенок не менее 2 мм. Чем тяжелее ограждение, тем мощнее должен быть каркас.
4. В среднем, на 1 м3 раствора потребуется 5 мешков цемента весом 50 кг. Подробнее о расчёте расcказывается тут:

5. Если необходимости в высоком фундаменте нет, можно обойтись без опалубки, закончив конструкцию на уровне земли. В таком случае достаточно сделать качественное армирование и сразу приступать к заливке траншеи.

Планируете строить забор из профнастила своими руками? В таком случае приглашаем в наш блог — здесь вы найдёте инструкции, советы и рекомендации от строителей.

Если же желания строить своими руками нет, обратитесь к специалистам. Мы возводим ограждения из металла на ленточном фундаменте, с учётом рельефа, особенностей почвы и других важных факторов.

Как построить ленточный фундамент

ПОСЛЕДНЕЕ ОБНОВЛЕНИЕ: 5 января 2023 г. Редакционной коллегией

Резюме: Пошаговое руководство и видео, показывающее фундамент для здания или садовой стены: разметка, выемка и укладка ленточного фундамента.

Содержание

Строительство фундамента

Фундамент имеет решающее значение для любого здания; фундамент здания принимает на себя вес и распределяет его на почву под ним, предотвращая его опускание в более рыхлый несжатый грунт и повышая прочность и долговечность здания. Фонды по закону обязаны соответствовать определенным стандартам.

Прежде чем вы сможете начать кладку кирпичей (см. Строительство кирпичной стены), вам необходимо вырыть фундамент для стены. Они состоят из траншей, заполненных бетоном, и называются ленточными фундаментами. Необходимая глубина фундамента зависит от высоты стены и типа грунта. Чтобы построить стену выше 1,2 м (4 фута), вы должны обратиться за профессиональной консультацией.

Разметка и выемка ленточных фундаментов

• Для стен высотой до 1 м (3 фута 3 дюйма) потребуется фундамент глубиной не менее 150 мм (6 дюймов) (для однослойной стены) или 250 мм (10 дюймов) для двухслойной стены. стена.
• Если почва глинистая, необходимо добавить еще 100 мм (4 дюйма) к глубине фундамента.
• Фундамент должен заканчиваться на 150 мм (6 дюймов) ниже уровня земли и даже дальше в экстремальных климатических условиях, где необходима защита от мороза.
• Ширина фундамента должна быть на 200 мм (8 дюймов) шире стены — 100 мм (6 дюймов) с каждой стороны.
• Однако на рыхлых песчаных почвах фундамент должен быть на 400 мм (16 дюймов) шире стены.
• Для стен высотой всего в три или четыре ряда более подходящими могут быть более мелкие ленточные фундаменты или бетонные блоки.
• Разметьте участок стены на земле с помощью веревки, прикрепленной к колышкам, или с помощью профильных досок.
• Используйте лопату, чтобы врезаться в почву непосредственно под струной и выкопать траншею на требуемую глубину.
• Если почва особенно рыхлая, вскопайте немного глубже и заполните пространство уплотненной твердой сердцевиной.

Забейте в траншею колья с интервалом 1–2 м (3–6 футов). Засыпьте бетон в траншею до верха кольев и разровняйте поверхность.

Укладка ленточного фундамента

После того, как вы вырыли траншею, вам нужно будет уложить бетонный фундамент.

• Начните с забивания кольев на каждом конце траншеи до глубины фундамента. Вставьте дополнительные колышки с интервалом 1–2 м (3–6 футов) между ними. Убедитесь, что все колышки вбиты в землю вертикально.
• Поднимаясь по траншеи, поместите спиртовой уровень поверх кольев, чтобы проверить их горизонтальность. Внесите необходимые корректировки.
• Смешайте бетон в соотношении 1 цемент:5 балласт, добавив воду, чтобы получить консистенцию, которая должна легко литься, но не быть слишком влажной.
• Засыпать бетон лопатой в траншею до верха кольев. Разгладьте поверхность металлической теркой.
• Оставьте бетон затвердевать на 3 дня, прежде чем приступить к возведению стены.

Необходимые инструменты

• Колышки или профилированные доски
• Строка
• Лопата
• Духовный уровень
• Металлический поплавок

Необходимые материалы

• Бетон

Как строить ленточный фундамент видео

Краткое описание: видео о том, как построить ленточный фундамент своими руками.

Автор

Редакция

Редакция сайта lets-do-diy.com состоит из группы экспертов во главе с Марком Уилсоном. Мы создаем проекты DIY, статьи, руководства по стоимости и обзоры продуктов с 2008 года. Для получения дополнительной информации см. нашу страницу о нас.

• Калькулятор кирпичей
• Строительство барбекю
• Строительство садовой стены из кирпича
• Швы кирпичной и блочной кладки

Строительство и проектирование ленточных фундаментов

Из этого руководства «Сделай сам» вы узнаете, как соорудить бетонные ленточные фундаменты для здания, что они из себя представляют, какой ширины они должны быть (толщина) и к кому вам нужно обратиться, чтобы проверить их, чтобы убедиться, что они соответствуют строительным нормам для фундаментов. Включает удобную таблицу стандартных размеров фундамента, глубины фундамента и конструкции фундамента.

Что такое ленточные фундаменты?

Существует множество типов фундаментов. Различные грунтовые условия, близость деревьев, засыпанная земля, типы почвы, близость водостоков, скорость ветра — все это диктует форму, которую примет наш фундамент. В данном проекте речь пойдет только о ленточном фундаменте, наиболее распространенном и широко используемом. Здесь будет указано, где ленточный фундамент может быть непригоден. Ленточный фундамент – это просто полоса бетона, уложенная в траншею. Абсолютная минимальная толщина этой полосы составляет 150 мм.

Обратите внимание, что все приведенные здесь значения нагрузки могут не относиться к вашему проекту и должны быть проверены архитектором на месте. Могут потребоваться образцы почвы и тесты.

Когда можно использовать ленточный тональный крем?

Строительные нормы для фундаментов дают четкий перечень правил, которым подходят ленточные фундаменты. Это зависит от стен, поддерживающих фундаменты, которые расположены по центру соответствующей полосы бетона:

• а) нет «усыпанного» грунта (привезенного грунта и т. д.) или большой разброс прочности грунта в зоне нагрузки (площадь пола конструкции или «нагрузка») или участков слабого грунта, которые могут вызвать разрушение фундамента
• b) ширина ленточный фундамент соответствует таблице 12 утвержденного документа А1/2 раздела Е1 строительных норм. (Эту таблицу можно найти ниже)
• c), d) и e) относятся к химическим веществам в почве и британским стандартам, которым должен соответствовать бетон, чтобы его можно было использовать в этих условиях. Мы займемся этим позже
• f) Толщина бетонной полосы равна или больше выступа от поверхности стены, но не менее 150 мм
• g) Верхний уровень ступенчатого фундамента перекрывает нижний уровень на удвоенную высоту ступени, на толщину фундамента или на 300мм. В зависимости от того, что больше
• h) Высота ступени не превышает толщины фундамента
• I) Фундаментная полоса выступает за грани любой опоры, контрфорса или дымовой трубы, образующих часть стены, по крайней мере, на так как он выступает за поверхность собственно стены

Ступенчатый фундамент

Ленточный фундамент

Если вы можете выполнить все вышеперечисленные требования, то с разрешения Строительной инспекции вы сможете использовать ленточный фундамент.

На что следует обратить внимание при использовании ленточного фундамента

Деревья

Существующие деревья потребляют значительное количество влаги из земли, что особенно важно для глинистых почв. Земля на самом деле будет подниматься и опускаться (даже без деревьев) в различных условиях, а в засушливое лето деревья будут продолжать вытягивать воду из земли, еще больше сжимая глину. Земля может подниматься и/или опускаться на 40 мм вокруг дерева между зимой и летом.

Там, где срублено дерево, в глинистых условиях земля может вздуться до 150 мм, так как корни больше не тянут воду из земли. Это, конечно, может повлиять на фундамент и любые стоки в корневой зоне дерева. Общепринятым практическим правилом является то, что там, где это возможно, и при использовании ленточного фундамента, конструкция должна быть удалена от дерева (деревьев) по крайней мере на высоту самого дерева. Британский стандарт 5837 предлагает принимать особые меры предосторожности (если только расследование не покажет, что они не нужны) в отношении фундаментов, которые должны быть построены на площади, равной ожидаемой высоте дерева в зрелом возрасте. Там, где деревья стоят рядами, это может быть увеличено до 1,5-кратной высоты дерева. Эти меры предосторожности могут включать закладку фундамента или другие меры, которые строительный инспектор сочтет необходимыми. Также необходимо помнить, что мертвые деревья со временем сгниют под землей, что может привести к образованию впадин и ослаблению опоры.

Поперечное сечение корня дерева

Расстояние между деревом и зданием

Добыча полезных ископаемых

Если в этом районе когда-либо велась добыча полезных ископаемых, необходимо будет провести специальную проверку с местными властями относительно объема работ.

Размеры фундаментов определяются нагрузкой на них. Эта нагрузка распределяется по всему объекту и ложится на стены, которые фактически опираются на фундамент… Например, вес крыши, особенно тяжелой части конструкции, распределяется через стропильные фермы на стены здания. состав. То же самое и с подвесными полами внутри дома. Эта «нагрузка» рассчитывается для объекта, а фундамент проектируется в соответствии с ним. Тем не менее, характер грунта будет иметь большое значение для этого критерия проектирования. Для этого в рамках СНиП на фундаменты составляется таблица, в которой указываются размеры фундамента на определенную нагрузку в определенных грунтовых условиях. Эта таблица называется Таблица 12 Минимальная ширина ленточных фундаментов и воспроизводится ниже.

Расчет нагрузки при проектировании ленточного фундамента

Нагрузка измеряется в ньютонах, единицах силы, которые рассчитываются путем умножения веса конструкции в килограммах на 9,81, число, которое, по сути, является максимальное давление гравитации будет оказывать на эту структуру.

Таким образом, для проектирования фундамента необходимо знать нагрузку здания, которая измеряется тремя способами:

• Статическая нагрузка : Это сила, приписываемая общей массе конструкции здания, как указано выше. , крыша и т.д. Это будет вес всех материалов, умноженный на 9.81, чтобы дать Ньютону.
• Вынужденная нагрузка : Это сила, которая будет воздействовать на недвижимость в виде людей, мебели и фурнитуры. В эту категорию войдет нагрузка от снега (снеговая нагрузка), и в расчеты будет включен ее допуск во всех конструкциях фундамента. Как правило, для целей проектирования жилых помещений допускается 1,5 кН/кв. м, и такая же снеговая нагрузка применяется к зданиям с плоской крышей, а для крыш с уклоном более 30 градусов обычно делается допуск 0,75 кН/кв. м. .
• Ветровая нагрузка : Здесь так много переменных, что объяснение вычислений заняло бы целую вечность. Если вы достаточно увлечены, чтобы хотеть знать, расчеты «динамической силы» можно найти в BS CP3, Chapter 5 Part 2 (1972). Для наших целей и при условии, что здание будет относительно невысоким, в нормальной, достаточно защищенной среде допустимо значение 1 кН/кв. м.

Используя эти цифры, можно с достаточной степенью уверенности предположить (и учитывая состояние грунта, указанное в Таблице 12), что общая нагрузка от традиционного двухэтажного дома на землю не превысит 50 кН/м для бунгало такой же конструкции. , не более 30кН/м.

Таблица 12 – Минимальная ширина ленточных фундаментов

ПРИМЕЧАНИЕ: Для колонны минимальной ширины ширина указана в мм для суммарной нагрузки в кН/м на несущую стену не более: 20кН/м, 30кН/м, 40кН/м , 50kN/m, 60kN/m, 70kN/m

000

Type of Subsoil	Condition of Subsoil	Field Test Applicable	Minimum Width in mm
Скала	Не уступает песчанику, известняку или твердому мелу	Для земляных работ требуется по крайней мере пневматический или другой механический отбойный молоток	В каждом * случае – равна ширине стены
Гравий или песок	Компактный Компактный	Требуется отбойный молоток для земляных работ. Деревянный колышек, квадрат 50 мм трудно вбить за 150 мм	*250 – *300 – *400 – *500 – *600 – *650
Глина или песчаная глина	Жесткая	Нельзя формовать пальцами, требуется кирка/пневматическая/механическая лопата для демонтажа	*250 – *300 – *400 – *500 – *600 – *650
Глина или песчаная глина	Твердая	Можно формовать путем сильного давления пальцами и ручной выемки с помощью черенка или лопаты	*300 – *350 ​​– *450 – *450 – *600 – *750 – *850
Песок / Алевритовый песок / Глинистый песок	Сыпучий	Можно копать лопатой. Деревянный колышек квадрат 50 мм легко забивается	*400 – *600 – Далее должен быть указан проектировщиком/архитектором/инженером
Ил / Глина / Песчаная глина / Алевритовая глина	Мягкая	Довольно легко формуется пальцами и легко выкапывается	*450 – *650 – Далее должно быть указано проектировщиком/архитектором/инженером
Ил / Глина / Песчаная глина / Алевритовая глина	Очень мягкая	Натуральный образец, в зимних условиях выделяется между пальцами при сжатии в кулаке	*600 – *850 – Далее должен быть указан дизайнером/архитектором/инженером

Глубина начала фундамента должна быть определена местными властями, которые примут решение в зависимости от состояния грунта.

После определения состояния грунта, расчета нагрузок и определения ширины фундамента необходимо определить глубину бетона.

Это невероятно сложная процедура для обычных смертных, включающая расчеты пробивного сдвига (склонность груза пробить отверстие в бетонном основании) и растяжения (склонность основания прогибаться под весом), расчеты прочности заполнителей на раздавливание. и всевозможные математические процедуры.

Прочность на раздавливание бетона в большинстве бытовых фундаментов составляет 15-20 ньютонов на квадратный мм. Номинальная смесь для фундамента дома называется смесью C15P (P = портландцемент) и состоит из 1 цемента, 2 песка и 6 крупнозернистого гравия. См. наш проект по смешиванию бетона для получения дополнительной информации и расчетных таблиц.

Во всех случаях окончательные решения о ширине и глубине ленточного фундамента принимаются местными властями. стены до края фундамента.

Это указано на диаграмме ниже, но глубина бетона никогда не будет меньше 150 мм. В некоторых случаях в ленточный фундамент может быть введена арматурная сталь, чтобы обеспечить меньшую глубину бетона. Это будет проектная ситуация.

Следует также помнить, что при возведении фундамента из блоков и/или кирпичной кладки в траншее должно быть место, чтобы стоять и строить.

В грунтах с требуемой несущей способностью или выше считается нормальной практикой закладка бетонных ленточных фундаментов шириной 600 мм и глубиной 250 мм.

Это покроет почти все возможные варианты домашнего строительства, и если планируется только один этаж, возможность расширения по вертикали не удаляется.

Разметка здания значительно упрощается, если фундамент шире, а не уже, и допускает погрешность при земляных работах. Так же стоит отметить, что 600мм это стандартный размер ковша экскаватора!

Выбор заполнения траншеи фундамента бетоном теперь предоставляется в большинстве случаев. И в большинстве случаев это гораздо дешевле сделать. Стоимость труда, связанного с укладкой кирпичей и блоков на уровне земли вместе с соответствующими материалами, обычно превышает стоимость заливки бетона на требуемую высоту, которая в большинстве случаев находится в пределах двух рядов кирпичей от готового основания. уровень.

На приведенной ниже схеме показана базовая конструкция ленточного фундамента. Стены, построенные под землей, испытывают давление земли в обоих направлениях и рассматриваются как подпорные стены.

Поэтому в большинстве жилых зданий этого типа указывается, что любая полость должна быть заполнена слабой бетонной смесью (необходимо указать, обычно 8 щебня = 1 цемент) до готового уровня земли и во всех случаях на 150 мм ниже уровня влагостойкий курс.
