«Сердцем» бани, несомненно, является печь. Ведь именно от того, насколько правильно она функционирует, зависит температура и количество пара в бане. Сегодня производители предлагают немало вариантов, работающих на разных типах топлива. Какой из них выбрать? На что обратить внимание? Какие критерии важны при организации печи своими руками? Ответы на все эти вопросы можно найти в этой статье.

Особенности

Хорошая печь для бани должна соответствовать следующим требованиям:

  • Прогревать помещение до 40-50С в нижней части помещения и до 70-80С – в верхней. При этом температурный переход должен быть плавным.
  • Достаточно быстро нагревать камни и сохранять их высокую температуру.
  • Быть безопасной, то есть риск отравления угарными газами, получение ожогов и возникновения пожара должен быть исключен.

Прочие особенности – на усмотрения владельца, ведь для кого-то важно, чтобы печка умела не только нагревать парилку, но и подогревать воду. В то время как для других домовладельцев последняя функция не принципиальна.

Виды

От того, из какого материала выполняется печь, зависят ее основные характеристики.

Кирпичная

Агрегат из кирпичей характеризуется большим весом (он может достигать 1200 кг) и крупными размерами. Эти характеристики напрямую зависят от толщины, с которой монтируется кирпичная кладка.

Конструкция должна иметь следующие обязательные элементы: топка из огнестойкого кирпича, решетка (колосник) из чугуна (надежнее) или стали, зольник (сюда собирается зола), змеевик (служит для нагрева воды), дымоход (современные варианты имеют дымоход из нержавеющей стали или подвергшейся особой обработке керамики) и фундамент (на него ложится вес всей постройки).

Для возведения каменной печки используются обычный и огнеупорный (лучше шамотный, с огнеупорной глиной в составе) кирпич, песчано-глиняный раствор.

Использование цементного раствора недопустимо – под влиянием высоких температур такая печь быстро начнет разрушаться. При этом сооружение возводится непосредственно в парной.

Печи из кирпича славятся способностью прогреваться до высоких температур и долго сохранять тепло – в среднем, до 8 часов, хотя точный период индивидуален и обусловлен температурой нагрева, размером сооружения, характеристиками самой бани.

Преимуществом является также высокая пожарная безопасность печи и возможность использовать ее для нагрева больших помещений. В парной создается мягкий, не обжигающий пар.

Однако если вы решили выбрать печь из кирпича, будьте готовы к тому, что прогревать ее придется долго (в среднем 4-5 часов). Кроме того, возведение кирпичного агрегата – трудоемкий и длительный, а потому недешевый проект.

Металлическая

Для небольших строений, особенно если вы цените высокую скорость нагрева, печи из металла – оптимальный вариант. Они не вырабатывают угарный газ, отличаются долговечностью.

Такие устройства компактны – не занимают много пространства, а сварить их можно в любом удобном месте, после чего установить в бане.

Условно такие печи можно разделить на холодные и горячие. Первые используются в тех помещениях, где нужно постоянно поддерживать заданную температуру. Последняя обычно может достигать 50-55С, а при необходимости регулироваться.

Горячие металлические печи используются для эпизодических нагревов, а максимальная температура составляет 100С. Недостатком системы является невозможность регулировать температурный режим, вследствие чего возникает риск перегрева.

Способность к быстрому нагреву – один из главных плюсов агрегатов данного типа. Среднее время ее нагрева – час-полтора. Однако он имеет и обратную сторону – быстрое остывание печи. Вот почему эти печи не подходят для обогрева бань больших площадей. Кроме того, при работе агрегата его корпус также сильно нагревается, а потому возникает риск получения ожогов и возникновения пожара. Избежать этого позволяет облицовка стен и пола возле парогенератора термоизоляционным материалом, а также использование защитного экрана. Наконец, для поддержания нагрева устройства нуждаются в регулярной подаче топлива.

Если говорить о многообразии металлических печей, то следует сказать, что в зависимости от конструкции они могут быть 2 типов.

  • Закрытые. Используется для обогрева небольших площадей и представляет собой вертикальный «короб». Он разделен на 3 части: нижняя предназначена для укладки топлива, средняя – это контейнер для выкладки камней (каменка), откуда также выходит пар, верхний – емкость для воды. С помощью печи закрытой конфигурации удается воссоздать банную атмосферу, характерную для настоящих русских парных. Пар на фоне температуры помещения получается влажным. Закрытая конструкция требует немало топлива и времени для нагрева, однако и отдавать тепло такая печь будет долго.
  • Открытые. От закрытого открытый агрегат отличается открытой каменкой, что представляет собой решетку для выкладки камней. Благодаря тому, что этот элемент находится непосредственно над топкой, пар получается сухим, а температура поднимается до 100С. Такую печь стоит выбрать, если в бане вы предпочитаете сухое тепло, любите погреться, а не париться.

Печи можно разделить также на те, что имеют бак для нагрева воды и не имеют такового. Печи с баком для воды нужны в том случае, если нет центрального водоснабжения с горячей водой. В таком случае нагреваемая в баке вода служит для обогрева парной и мытья. Эту же воду, кстати, используют для того, чтобы поддавать воду на камни. Если же лить на них холодную воду, то температура горения снижается, а сами камни трескаются.

Печи из металла с баком могут быть нескольких видов.

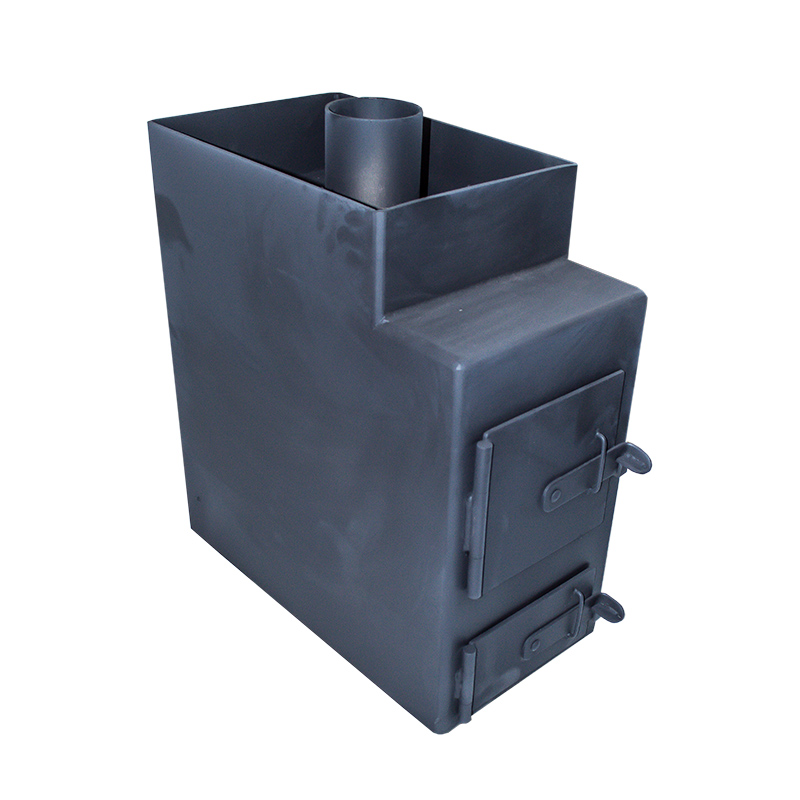

  • С наставным баком. Резервуар для воды обычно располагается сразу над топкой, а каменка – рядом с последней. Как правило, современные производители предлагают приобрести котел для воды сразу в комплекте с печкой, а его объем составляет 30-50 м.
  • С приставным или навесным баком. Емкость для воды располагается с любой из сторон печки, прикрепляясь к ней специальными крючками или устанавливаясь на приступке. Плюсом является возможность располагать бак с любой стороны конструкции, что удобно в небольших помещениях. Минусом – небольшой теплообмен между печью и емкостью, а значит, длительный и неравномерный нагрев воды. Еще один существенный недостаток – качество пара. Он будет не легким, а клубистым, слишком влажным. Впрочем, для баньки по-черному такие баки пригодны.
  • Со встроенным. В принципе, эти модели организованы так же, как и аналоги с приставным баком. Отличие первых – в невозможности отделить емкость для воды от печи.
  • С выносным. В данном случае бак выносится в смежное помещение (обычно в моечную, но это не принципиально), а подогрев ведется теплообменником. Благодаря таким устройствам удается не только нагреть воду, но и обогреть то помещение, где установлен бак, и даже организовать душ (например, подняв бак на чердак бани).
    Правда, в последнем случае необходимо позаботиться о мощном утеплении чердачного помещения.

В кирпичных конструкциях бак может располагаться либо сбоку от топки, либо над ней.

Топочная часть может находиться как в самой парилке, так и выноситься за ее пределы, например, в комнату отдыха. В таком случае она может оформляться порталом и превращаться в своеобразный камин. Для каминной дверцы используется жаропрочное стекло, поэтому после банных процедур можно наслаждаться видом пылающего пламени. Еще одно преимущество – печь-камин обогревает смежные с парной комнаты, в первую очередь ту, в которой располагается. Вынести топку в соседнее помещение можно как в каменной, так и металлической части. Важный момент – обеспечить надежную теплоизоляцию стены, через которую протягивается топочная часть печи.

Еще одной разновидностью печных сооружений является конструкция с водяным контуром, нагрев которой реализуется путем подключения к радиатору отопления или к системе теплого пола. Длительность горения, как и показатели теплоотдачи в таком устройстве значительно возрастают, а потребление топлива – снижается. Кроме того, с помощью такой системы удается быстро и равномерно прогреть все помещения бани. Важно понимать, что для циркуляции воздуха требуется насос, работающий на электроэнергии, поэтому печи с водяным контуром могут использоваться лишь при условии бесперебойной работы электросети.

Наконец, и кирпичные, и металлические каменки могут оснащаться дополнительным парогенератором. Преимуществом данного вида устройств является способность быстро прогреть помещение за счет увеличенного объема пара, а также возможность выбора подходящего режима работы конструкции – с выделением сухого и влажного пара. Иначе говоря, владельцы бани могут на свое усмотрение создавать в ней атмосферу привычной русской парной с влажным паром или воссоздавать дух более сухой сауны.

Типы отопления

В зависимости от того, какой вид топлива используется для печи, выделяют несколько их разновидностей. Кроме того, существуют комбинированные варианты, для работы которых может использоваться 2 типа топлива (например, газ и дрова). Итак, существуют следующие типы печей.

Дровяные

Дрова – один из самых древних источников энергии. Прогорая, они наполнят парилку теплом и неповторимым ароматом. Дровяные печи достаточно долго разогреваются, для достижения нужной температуры необходимо регулярно докладывать поленья. Однако и теплоотдача у них высока.

Дровяные печи удобны для тех регионов, где имеются перебои с подачей электроэнергии или газа, в то время как дрова – недорогой вид сырья. Минусами устройства можно назвать необходимость контролировать процесс горения, чтобы избежать возникновения пожара, необходимость регулярно чистить печь от золы. Наконец, владельцу придется позаботиться о своевременной заготовке поленьев и организации места для хранения дров.

Дровяные конструкции могут различаться способом закладки топлива. Существуют конструкции с внутренней закладкой дров, то есть непосредственно в парилке, а также агрегаты с наружной закладкой. В последнем случае закладка поленьев производится в соседних с парилкой помещениях.

Газовые

Основными элементами печей на газу является термостат и предохранитель, задача которых – контролировать момент погашения пламени, после которого прекращается подача газа. В отличие от дровяных аналогов, газовые устройства не имеют топки больших размеров и зольника, а значит, являются мобильными. Их можно размещать даже в небольших парилках.

Такие устройства позволяют в короткие сроки прогреть помещение. Немаловажно, что затраты на газ – небольшие, как и стоимость самой печи и расходов на ее монтаж.

Сооружение подключается к общей газовой магистрали или же владелец может пользоваться баллонами с газом.

Удобством является и то, что система подразумевает возможность регулировки температуры – достаточно выставить нужный режим. Наконец, агрегат не требует постоянного контроля при функционировании.

Электрические

Источником энергии в таких устройствах является электричество. Сами устройства могут различаться габаритами, показателями мощности, временем нагрева. Объединяет же их компактность (они гораздо меньше газовых и тем более дровяных аналогов), длительный срок службы, высокая теплопроводность.

Такие конструкции быстро нагревают помещение (в том числе большой площади) до высоких температур, долго сохраняют тепло.

Они безопасны, поскольку работа устройства циклична и автоматизирована, имеют системы защиты и аварийного отключения. Кроме того, при их использовании не требуется монтаж дымоотвода, что становится причиной их использования в саунах. Наконец, ввиду отсутствия золы и дыма такие печи просты в уходе.

Функционирование электрической конструкции становится возможным благодаря нагревателю, который может быть 3 видов. ТЭНовый, или трубчатый нагреватель характеризуется высокой температурой нагрева, но кратковременным сроком службы. Предпочтение следует отдавать ТЭНовым элементам из «нержавейки». Ленточные конструкции служат дольше, не сушат воздух. Нагрев получается плавным, но высокотемпературным. Самыми дорогими и эффективными являются комбинированные нагреватели, сочетающие в себе характеристику двух упомянутых выше элементов. Они позволяют быстро нагреть помещение, при этом экологичны и безопасны.

Электропечи заключают в декоративный корпус, который может быть металлическим или облицованным натуральным камнем. Впрочем, помимо эстетического, корпус имеет и практическое значение – аккумулирует тепло, защищает пользователей от УФ-излучения, а сам агрегат – от конвекционных перепадов температур, механических повреждений.

Комбинированные

Такие модели считаются универсальными и могут отапливаться как углем (или дровами), так и газом (сжиженным или магистральным). Подобное становится возможным благодаря наличию дополнительных съемных элементов в конструкции. Газогорелочная установка здесь может быть заменена контейнером, куда помещается твердое топливо.

Основным преимуществом устройства является его универсальность и ценовая доступность.

Формы

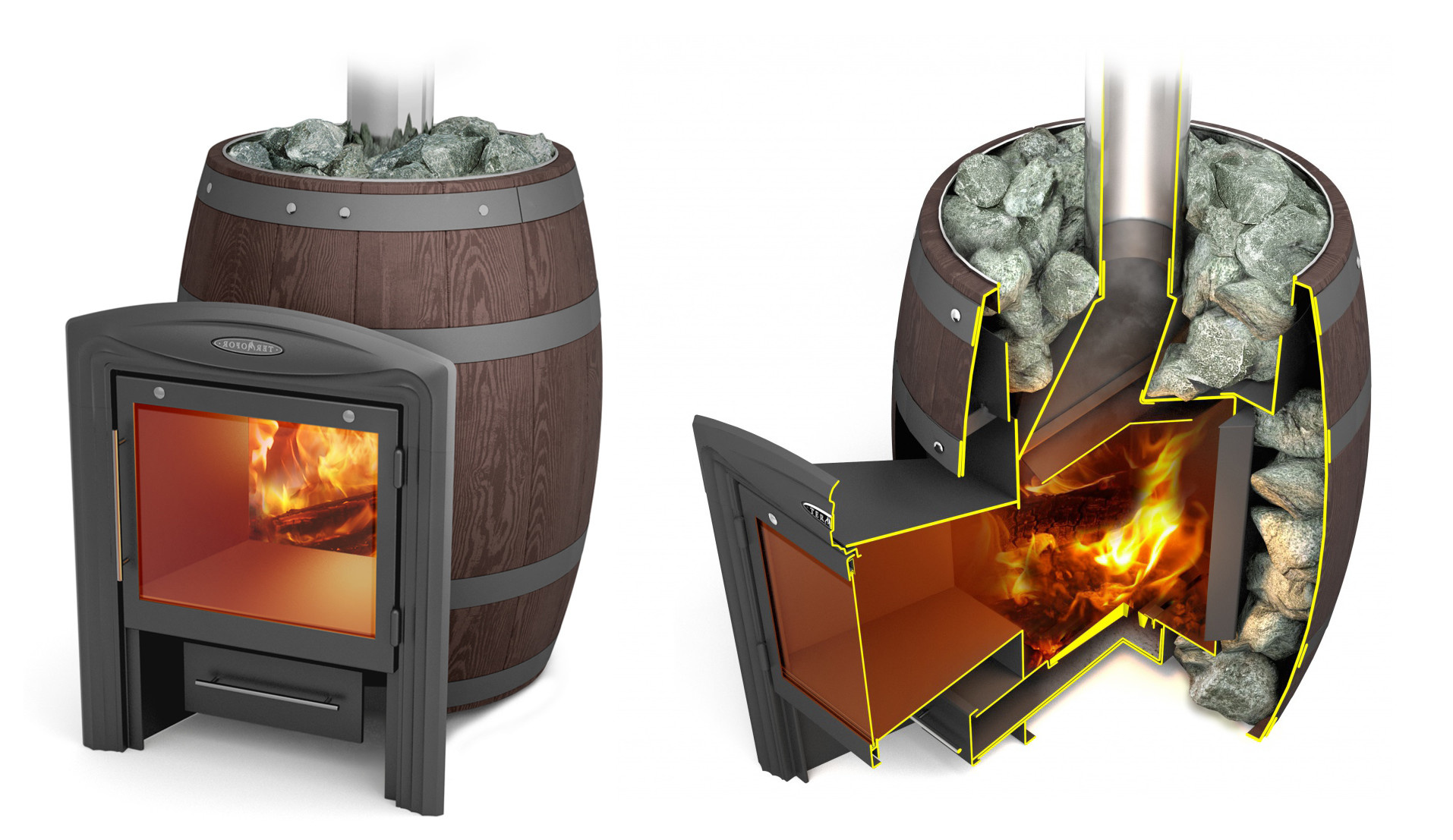

Металлическая печь может иметь почти любую форму – быть прямоугольной, круглой, цилиндрической (как вертикальной, так и горизонтальной направленности), фигурной.

Прямоугольные конструкции являются оптимальным вариантом, поскольку обеспечивают равномерный нагрев бани. Это обусловлено тем, что нагревательный элемент передает тепло соседней стене, что способствует уменьшению температуры стены вблизи топочной камеры. В результате тепловые течения в бане находятся в балансе, она прогревается равномерно.

Кроме того, это устойчивая и надежная конструкция. Углы в таких конструкциях никогда не раскаляются для опасных для человека показателей. Наконец, прямоугольная печь эргономична, она удачно впишется в любое помещение.

Что касается сооружения в форме цилиндра, то здесь имеет место неравномерность нагрева конструкции, что в дальнейшем становится причиной ее деформации. Продлить срок службы цилиндрической или круглой конструкции помогает усиление ее стенок, однако отсутствие углов даже в таком варианте приводит к неравномерности ее нагрева и, в конечном счете, деформациям. Благодаря небольшому размеру и удобству транспортировки такие печи часто используют для организации мобильной бани.

Если важна эстетическая привлекательность дровяной печи и ее топка вынесена в смежное с парилкой помещение (например, комнату для отдыха), используются порталы. Благодаря им топка стилизуется под камин, что делает комнату отдыха уютнее. Причем речь может идти о полноценном портале (тогда удается добиться полного сходства с камином) или только о металлической декоративной рамке, обрамляющей топку.

Портал может выполняться из разных материалов, но все они объединены одной характеристикой – огнеупорностью. Наиболее популярным является обрамление из кирпича, плитки (например, керамической), камня. Порталы могут изготавливаться своими руками или приобретаться в магазине.

Как видите, форма печи – это не просто эстетическая характеристика. От нее зависит пожаробезопасность, эргономичность и самое главное – производительность агрегата.

Дизайн

Облицовка печи служит не только для повышения эстетической привлекательности, но и для повышения показателей теплообмена, пожарной безопасности конструкции. Как правило, для отделки применяют клинкерную, мраморную, терракотовую плитку или майолику. Такие варианты нельзя назвать недорогими, однако они отличаются привлекательным внешним видом, а уровень теплоотдачи у них максимальный.

Применение находит натуральный или искусственный камень, среди вариантов – гранит и керамогранит, змеевик, мрамор.

Самый демократичный вариант отделки – кирпич. При этом оформлении ощутимо увеличиваются габариты печи, повышается ее вес. Для интерьеров бань, стилизованных под русскую старину, подойдут оштукатуренные печи.

Возвращаясь к варианту облицовке кирпичом, следует сказать, что силикатный для этих целей не подходит – он не выдерживает высоких температур и непривлекателен внешне.

Характеристики шамотного кирпича позволяют применять его во влажных помещениях при значительном повышении температуры, кроме того, он прочен, долговечен, то есть хорошо подходит для облицовки. Единственный недостаток – необходимость дополнительной его облицовки, если вам хочется не только теплую и мощную, но и красивую печь. Оптимальный материал – красный кирпич, керамический или пустотелый. Он соответствует техническим требованиям эксплуатации и позволяет получить эстетически привлекательный результат.

Что касается кирпичной облицовки, то возможно 2 техники ее выполнения:

  • Решетчатая кладка, то есть кирпичи располагаются в шахматном порядке, а между ними сохраняется промежуток (подходит для бань небольшой площади, поскольку не отнимает пространство).
  • Экран из кирпича, представляющий собой монолитное строение (такой способ обычно применяется, если металлическая конструкция сильно раскаляется).

Кирпич для обкладки берется стандартных размеров (250х120х65 мм), кладка – 1/2 кирпича. Между стеной печи и обкладкой обязательно остается небольшой зазор, необходимый для циркуляции воздуха.

Среди современных предложений можно отметить стальной экран, надеваемый на печь.

Однако такой вариант, повышающий теплоэффективность конструкции, нельзя назвать безопасным. Футляр нагревается, что может стать причиной получения ожогов.

Привлекательно смотрятся бани, печь в которой разделена на 2 помещения, то есть топка выносится за пределы парной. Ее можно организовать в смежной комнате отдыха и оформить в виде камина. Тогда после банных процедур можно отдохнуть, наслаждаясь видом пылающего огня.

Размеры

Размер печки непосредственно связан с ее мощностью, а та, в свою очередь, с объемом парной. Чем больше последний показатель, тем большая мощность конструкции требуется для нагревания. А если требуется большая мощность, то и количество сжигаемого топлива увеличивается, а вместе с ним и габариты топки или количество нагревательных элементов. Иначе говоря, для больших по площади бань и печи требуются большие. Маленькая конструкция, конечно, нагреет помещение, но на это уйдет неразумно много энергии и времени.

Исходя из этого можно установить, что приступая к расчету размеров печи, следует сначала рассчитать оптимальную мощность для нагрева конкретного помещения. Кстати, «разумным» временем для каждого типа печи можно назвать собственный интервал. Для каменного сооружения это не менее 4-5 часов, для металлического достаточно и 1-1,5 часа.

При этом важно понимать, что зимой время нагрева увеличивается, как, впрочем, и при отсутствии теплоизоляции в бане.

Самым простым расчетом габаритов печного сооружения можно назвать следующий:

  • Разделить объем помещения (то есть его длину, ширину, высоту, перемноженные друг с другом) на 2. Результат – приблизительная условная мощность, достаточная для достижения и поддержания высоких температур.
  • Полученный результат следует умножить на 2,5-3. Это действие позволит выявить приблизительную реальную мощность агрегата, который нагревает не только сам себя, но и камни, помещение, смежные комнаты. При этом полученный итог справедлив для теплоизолированных бань.
  • Если же теплоизоляция отсутствует, то предстоит еще одна математическая операция – последний полученный результат умножается на коэффициент 1,5.
  • Если необходимо раскалить не только парную, но и прилегающие комнаты, то шаг 3 пропускается, а результат, полученный в ходе умножения в шаге 2, умножается на коэффициент 2.

    Все упомянутые действия направлены на выявление количества кВт, требуемых для нагрева парной и смежных комнат (если нужно) и поддержании в них заданной температуры.

    После того, как стала известна мощность, приступаем к вычислению размеров топки:

    • Полученный показатель мощности следует разделить на 0,5 или 0,6. Результат – оптимальный объем (в литрах) дровяной топки.
    • Извлечем из последнего результата квадратный корень, чтобы получить представление о линейных габаритах топки.

    Указанные действия совершались для вычисления оптимальных габаритов дровяной печи. Впрочем, взаимосвязь между мощностью и размерами конструкции справедлива и для металлических вариантов. Поэтому перед покупкой рекомендуется рассчитать необходимую мощность агрегата для нагрева собственной бани (учесть размеры последней, уровень теплоизоляции, необходимость нагрева воды, соседних комнат).

    Стандартная длина металлических сооружений от производителя колеблется в пределах 450-650 мм, глубина – 450-800 мм, высота – 800-1200 мм. Встречаются и варианты мини, ширина которых менее 450 мм. Соответственно, уменьшаются и остальные параметры.

    Если печь выкладывается своими руками из кирпича, то учитываются его стандартные размеры и рассчитывается длина и ширина конструкции. Что касается высоты, то для ее расчета количество рядов в кладке нужно умножить на высоту кирпича (65 мм). При этом не забыть о толщине (около 0,5 мм) швов.

    Чертежи

    Несмотря на многообразие металлических агрегатов, самодельные печи не сдают своих позиций. Связано это, во-первых, с их низкой себестоимостью, во-вторых, возможностью создать конструкцию, идеально подходящую к конкретному помещению.

    Собранные своими руками агрегаты обычно содержат готовые элементы, как правило, это дверца и решетка. Рекомендуется отдавать предпочтение металлическим деталям, поскольку чугунные требуют особого крепления. В целом, конструкция должна изготавливаться из толстых слоев металла, чтобы исключить риск деформации и повреждения.

    Типовые проекты бани или сауны предполагают наличие 2 топок. Одна – для сжигания топлива, вторая – для сбора золы и создания тяги. Камеры разделяются решеткой и имеют отдельные дверцы. Специалисты рекомендуют делать одинаковую ширину и высоту топки, как правило, это по 0,5 м.

    Еще одна решетка потребуется, если подразумевается каменка. В таком случае она размещается в верхней части печки.

    При организации каменки и бака с водой следуют приведенным ниже рекомендациям:

    • Над топкой должна находиться отделяемая решеткой отдельная камера. Последняя – иметь дверцу. Ее назначение – хранение камней, которые и поддерживают заданную температуру. Используются специальные камни, обычные (особенно с кремнием в составе) непригодны.
    • Конструкция также оснащается защитным окном, закрывая которое можно нагревать воду и поддавать пар.
    • Верхняя часть каменки содержит дымоход, который выполняет сразу 2 функции – отводит дым и подогревает воду.
    • Сверху устанавливается резервуар для воды, а чтобы вода нагревалась быстрее (то есть не только от дымохода), через середину резервуара пускают печную трубу.
    • Конструкция нуждается в крышке, которую рекомендуется выполнять из древесины, которая должна иметь защиту от возгорания. В крышке проделываются отверстия для выхода пара.
    • Более простым и дешевым вариантом может стать использование толстостенной трубы в качестве основы для крышки.

    При организации печки большое значение уделяется дымоходу. Во-первых, он должен иметь определенную высоту, только так возможно создание тяги. Во-вторых, места на крышах, где осуществляется выход дымохода требуют дополнительной теплоизоляции. Это связано с тем, что температура печных элементов при нагреве высока, что может стать причиной возгорания.

    Удобнее всего, конечно, приобрести готовые комплекты для обустройства такого прохода. Помимо прочих элементов, они имеют наружную трубу с грибком.

    При наличии древесных стен необходимо позаботиться о защитном экране. Последний также выгоднее и проще купить в готовом виде, предпочтение стоит отдавать изделиям со светоотражающими свойствами.

    Как сделать?

    Самой простой и древней конструкцией самодельной металлической печи является «буржуйка». Такую печь можно организовать из бочки, убрав из нее днище и крышку и получив в результате цилиндр. ½ его части заполняется поставленными на ребро кирпичами, поверх них – решетка. На решетку укладывают камни, монтируют дымоход. Конструкция закрывается крышкой.

    Однако несмотря на простейшее изготовление, «буржуйки» практически не используются. Это связано с их малой тепловой эффективностью при повышенном расходе топлива.

    Для бань небольшой площади можно изготовить малогабаритную каменку из листовой стали, которую затем обложить кирпичом. Стенки топки выкладываются в половину кирпича, а дымоход – в ¼ его часть.

    Схема подключения

    Те, для кого важны оперативный нагрев парной до высоких температур, пожарная безопасность и длительный период эксплуатации, выбирают электрические печи. Они почти не имеют недостатков, однако нуждаются в правильном подключении.

    Для печей мощностью до 4,5 кВт достаточно однофазного тока 220 Вт. Для агрегатов большей мощности необходим трехфазный ток. Если подключается параллельно несколько ТЭНов, нужно правильно рассчитать сечение электропроводов, поскольку сила тока увеличивается в 3 раза.

    При однофазном подключении воспользуйтесь трехжильным кабелем, а при трехфазном – аналогом с 5 токопроводящими жилами. Вне зависимости от показателей мощности конструкции обязательно организуйте заземление. В целях безопасности используйте только медные провода, это касается проводки во всем помещении.

    Кабель, тянущийся от агрегата к пульту управления, должен иметь специальную резиновую изоляцию.

    Несмотря на многообразие электропечей, все они имеют единую схему проводки. От контроллера пульта на клеммы подается сетевое напряжение, от выходных клемм идут провода к обогревательному устройству. При наличии парогенератора он имеет собственные провода, что тянутся от пульта.

    Одним из ключевых элементов электрического агрегата является пульт. Благодаря датчикам удается регулировать температурный режим, активировать дополнительные функции.

    Пульт обычно выносят за пределы парной, например, устанавливая на стене в предбаннике. Это связано с необходимостью его защиты от повышенной влажности и жара. Провода от пульта должны присоединяться к отдельному выключателю, мощность которого соответствует мощности электрооборудования. Стеновые проходки для протяжки проводов представляют собой трубы из негорючих материалов. Сами отверстия заделываются цементом. Недопустимо в одной проходке располагать провода от пульта и электрические.

    В комплекте электропечи имеются обычно датчики влажности и температуры. Производители советуют монтировать их при выходе из парилки над печью и полками. Для монтажа используются только термостойкие кабели, которые нельзя удлинять, соединяя друг с другом.

    Подготовительные работы

    Металлическая и кирпичная печи требуют разных подходов к организации подготовительных работ. Первая не нуждается в отдельном фундаменте. Основанием для нее служат кирпичи, уложенные в 1-3 ряда ниже уровня чистовой поверхности пола. Следующий слой – лист огнеупорного материала, а поверх него – железный. Причем лист железа должен быть больше площади печи. Это защитит повреждение пола от вылетающих из печи искр.

    При организации выносной топки потребуется теплоизоляция канала через стену. Для этого смежная с парной стена делается из кирпича (огнеупорного). Между стеной и каналом сохраняется зазор, куда вкладывается теплоизоляционный материал, устойчивый к воздействию высоких температур.

    Для кирпичной печи обязательна организация отдельного фундамента, что связано с большим весом конструкции. Фундамент армируют сеткой. После подготовки основания можно приступать к кладке. Если печь устанавливается в простенке, то часть стены вырезается и теплоизолируется негорючими материалами.

    Еще один этап подготовительных работ – организация защитного экрана для обеспечения безопасности стен вблизи печки. Такая термоизоляция по своей высоте должна как минимум соответствовать высоте самой печи. Идеальный вариант высоты экрана – до потолка. Оптимальная толщина – ½ кирпича. В целях экономии иногда используется четверть кирпича, однако гарантировать пожарную безопасность строения в данной ситуации не приходится.

    Между печью и экраном должно сохраниться расстояние в 50-70 см при выносной топке 5-7 см.

    Тонкости монтажа

    Для кладки кирпичных печей используется только глино-песчаный раствор. Получить прочный шов можно, используя жирную глину и мелкий речной песок. Предварительно глина тщательно разминается и замачивается в холодной воде на сутки. Соотношение компонентов раствора выявляют опытным путем.

    Более простым способом является покупка готовой смеси, которую необходимо лишь развести водой. Пропорции указываются производителем. Укладка каменной печи ведется в несколько этапов.

    Для повышения теплоэффективности металлической печи и обеспечения ее безопасного использования нужно обложить ее кирпичом. Это самый простой и экономичный способ. Кроме того, сегодня в продаже можно найти специальные кожухи. Последний имеет маркировку и подбирается под соответствующую марку печи.

    При необходимости обогрева не только парной, но и смежных помещений, топочную часть рекомендуется выносить в предбанник или комнату отдыха. Впрочем, подобная система доступна для дровяных и газовых агрегатов, электропечи устанавливаются исключительно в парной.

    Для обогрева прочих комнат можно воспользоваться системой теплого пола.

    Монтаж печи подразумевает организацию дымохода. Металлические трубы пожароопасны, кирпичные слишком тяжелые, а керамические – дорогие (к тому же их вес практически равен весу кирпичного аналога). Оптимальный вариант – поставить сэндвич-трубу, которая не нагревается, имеет небольшой вес и отличается ценовой доступностью. В целях безопасности трубу следует устанавливать на значительную высоту, а также позаботиться о том, чтобы она возвышалась над крышами прочих построек. Сверху она должна иметь сетчатый искрогаситель.

    О том, как сделать печь для бани своими руками, смотрите в следующем видео.

    Общие рекомендации

    О монтаже печи необходимо задуматься еще на этапе возведения бани. В частности, на площади, где предполагается установка печи, необходимо заложить мелкозаглубленный фундамент. В будущем на него достаточно будет проложить кирпичи в 2 слоя, и можно устанавливать печную конструкцию. Специалисты рекомендуют делать фундамент для бани и печи разным, с промежутком в 3-5 мм. Это позволит им не зависеть друг от друга при усадке сооружений.

    Минимальное расстояние между стеной и печью с точки зрения пожарной безопасности – 1 м. Прилегающие стены следует дополнительно защитить слоем фольги с прослойкой утеплителя. Пожаробезопасным считается дымоход из сэндвич-трубы, между кожухами которой также проложена теплоизоляция.

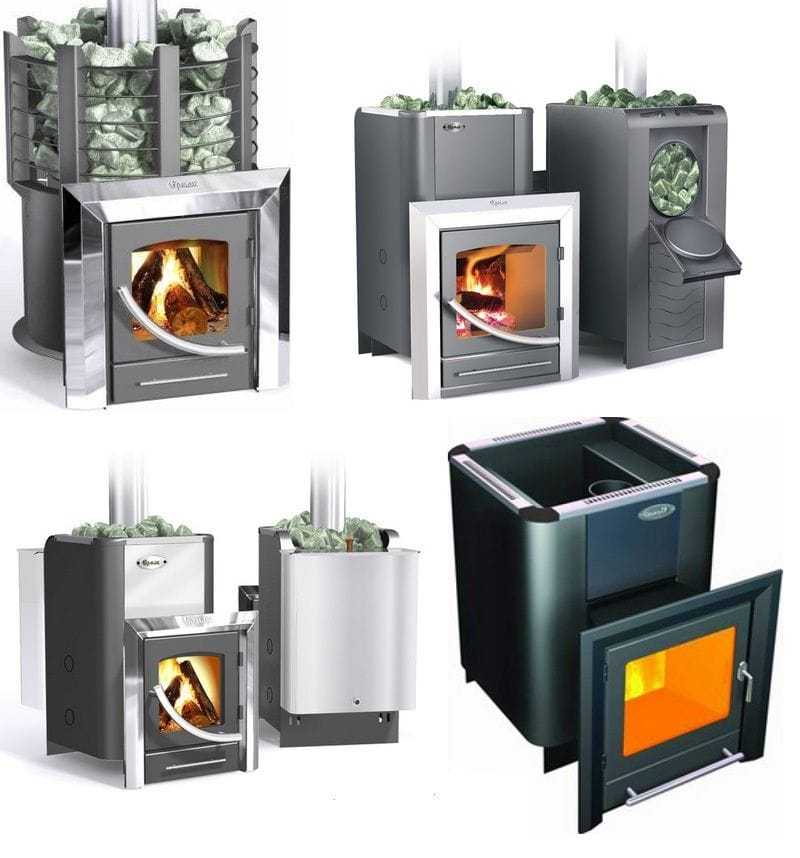

    Производители

    Собираясь приобрести печь для бани, полезно познакомиться с наиболее достойными производителями этой продукции.

    Gefest

    Этот производитель хорошо известен своими бытовыми газовыми плитами. Оказывается, в его линейке есть продукция для бань и саун. Приборы характеризуются хорошей теплоотдачей, а также надежностью и длительным периодом службы. Отрицательные отзывы о сломавшихся агрегатах этой фирмы – большая редкость.

    Внимания здесь заслуживает чугунная печь «Гефест ПБ-01», мощность которой 18 кВт, а КПД достигает 87%. Такая печь без труда обогреет группу помещений.

    «Теплодар»

    В последнее время компания активно развивается, что связано не только с увеличением продукции в линейке, но и заметным улучшением качества. В каталоге компании два десятка базовых моделей печей и сотни их вариаций. Продукция надежна и компактна.

    Harvia

    Этот финский производитель известен в первую очередь оборудованием для саун, хотя и для традиционных русских парных выпускает подходящие устройства. Более того, любители экзотики найдут в ассортименте даже азиатские инфракрасные кабины. Все процессы на производстве автоматизированы, поэтому техника работает безупречно и имеет доступную цену.

    В продаже имеются как привычные напольные варианты, так и угловые модели – отличное решение для небольших парных. Для изготовления верхней части каменок производитель использует сталь толщиной порядка 1 см, что гарантирует высокую теплоотдачу и долгий срок службы агрегата. Для наружного оформления применяется огнестойкая краска, поэтому даже спустя годы пользования печь сохраняет свою внешнюю привлекательность.

    Kastor

    Печи финского производства имеют более чем полувековую историю, хорошо известны на мировом рынке, а сегодня приобретают все большую популярность в России. Первое, на что обращают внимание покупатели – элегантный внешний вид. К сожалению, отечественные модели пока не могут похвастаться такой же эстетической привлекательностью.

    Однако «внешность» в печи не главное, впрочем, с надежностью и продуманностью моделей этой марки также сложно конкурировать. Особенно удачными считаются их электрокаменки, не имеющие аналогов в мире.

    Быстрое прогревание парилки достигается не только за счет раскаленных камней и теплового излучения от агрегата, но и за счет конвекции.

    Попав внутрь через специальное отверстие в нижней части конструкции, холодный воздух прогревается и поднимается наверх, к потолку бани. Кроме того, такие устройства имеют специальную защитную пластину, препятствующую попаданию угарного газа в помещение.

    Наконец, продукция этого бренда может устанавливаться даже в небольших помещениях, что связано не только с компактностью и эргономичностью некоторых моделей, но и с наличием у них двойного кожуха. В результате нагрев наружных стенок снижается, как и пожароопасность конструкции, поэтому ее можно ставить ближе к стенам бани.

    «Тройка»

    Отечественный бренд «Тройка» – один из лучших производителей дровяных печей для бани, впрочем, в их ассортименте имеются также агрегаты, работающие на газу. Надежность, долговечность, эргономичность – вот отличительные черты продукции. Время нагрева сооружения – 1,5 часа. Вес камней в печах может достигать 250 кг, а это значит, что пар будет в лучших русских традициях – легким, сухим, прозрачным.

    Печи выполнены из металла, они могут использоваться в стандартном виде или обкладываться кирпичом. Имеются также декорированные талькохлоритом и змеевиком модели.

    Наконец, данный производитель занимается изготовлением печей по индивидуальному заказу, а также проводит испытания и при необходимости усовершенствование полученных образцов.

    «Паровоз»

    Производитель утверждает, что в его продукции соединяются лучшие черты каменных и металлических печей. Агрегаты этого бренда характеризуются высокой скоростью и качеством прогрева, отсутствием необходимости регулярного ремонта, долговечностью, простотой монтажа.

    Название продукции находит отголоски в ее внешнем виде – печи достаточно массивные, брутальные, с трубами в верхней части. Они дают большие объемы пара.

    В каталоге производителя металлокерамические есть сооружения, топочная часть которых выполнена из металла, а корпус из камня.

    Особенностью конструкций является круглая топка, обеспечивающая, по словам производителя, более качественное прогорание и долгий срок службы печи. В коллекции бренда представлены печи, имеющий разный тип пара, то есть можно подобрать агрегат для бани по-белому, по-черному, а также имеются модели, оснащенные паровыми пушками.

    Впечатляет и объем каменки, в ряде устройств он может достигать 500 кг – отличное решение для любителей пара и бань больших размеров.

    «Гейзер»

    Еще один отечественный бренд, продукция которого может похвастаться хорошей теплоотдачей, высокой скоростью прогрева и надежностью конструкции. Стоит отметить аккуратность, эргономичность моделей.

    В основе конструкции – лигерованная жаропрочная сталь, все сварочные швы – двойные, что обеспечивает долгий срок эксплуатации печи, ее устойчивость к температурным перепадам.

    Время нагрева – 1-1,5 часа, однако тепло в бане уже через 30 минут после начала растопки. Кстати, благодаря хорошей тяге печь топится даже сырыми дровами.

    Еще одна отличительная черта моделей – своеобразная конструкция чугунной колосниковой решетки, за счет чего при необходимости ее можно менять. Выпускаются модели с металлической дверцей или смотровым окном из жаропрочного стекла.

    Отзывы

    При выборе печи полезно ознакомиться с отзывами и независимыми рейтингами покупателей. Так, например, особым доверием, если говорить об электропечах, пользуется продукция брендов Harvia, Helo и Kastor. Первый производитель – это бесспорный лидер, выпускающий продукцию, оптимально соответствующую требованию «цена-качество». Если вы ищете печи стильного и необычного дизайна, лучше сразу ознакомиться с предложениями фирмы Helo. Kastor, по утверждению пользователей, больше подходит для небольших по размеру парилок, что связано с малым объемом каменки.

    Что касается дровяных печей, то лидирующие позиции занимают конструкции финского и отечественного производства, особенно модели с баком, столь любимые в России.

    Если позволяют средства и размеры бани (несущая способность пола), то предпочтение отдается чугунным печам. Связано это с высоким КПД устройства, долгим остыванием (до 10 часов), надежностью и долговечностью. Покупатели отмечают высокие эксплуатационные качества печей шведского производителя Keddy (дорогой вариант) и отечественного бренда «Сударушка» (более доступный ценовой вариант).

    Советы и рекомендации

    Один из главных критериев, на который следует обратить внимание при выборе банной печи – ее мощность. При этом лучше не просто ориентироваться на какие-то универсальные цифровые показатели. Важно, чтобы мощность соответствовала конкретному помещению.

    Большой ошибкой будет приобретение агрегата слишком большой мощности. Эту ошибку часто совершают те, кто стремится к быстрому нагреву бани в короткие сроки. Конечно, помещение быстро станет теплым, однако после этого агрегат начнет работать на минимальном режиме. Результат – обжигающий воздух в парилке и холодные камни. Лить воду на них бессмысленно, поскольку пар в таком случае получится не легким и прозрачным, а густым, как из чайника. Находиться в таком помещении не просто неприятно, а небезопасно.

    Другая крайность – покупка маломощного агрегата в целях экономии. Конечно, включенное на максимальных режимах устройство будет быстро и качественно нагревать помещение, но о длительном сроке эксплуатации говорить не придется. Как и любая техника, работающая на износ, печка быстро выйдет из строя.

    Для определения оптимальной мощности устройства необходимо определить объемы парилки. Последний рассчитывается путем умножения ширины, длины и высоты помещения.

    Если в последнем имеются неизолированные области (например, облицовка кафелем, окна), то нужно вычислить их размеры (умножить показатели ширины и высоты). Если таких участков несколько, сложить полученные площади неизолированных участков. Следующий шаг – умножить полученное значение на коэффициент 1,2. Получившийся результат суммируется с объемом парилки.

    Часто двери в парилку представляют собой стеклопакет. В таком случае к получившейся выше цифре прибавляют 1,5.

    Рассмотрим эту рекомендацию на конкретном примере:

    • Рассчитаем объем парилки, ширина которой составляет 1,5 м, длина – 2 м, а высота – 2,2 м. Умножив эти данные, получаем объем в 6,6 м куб.
    • В парилке имеется одно окно, размером 60х60 см и облицованная кафелем зона, размер которой – 100х100 см. Рассчитаем их площади, а затем сложим получившиеся результаты – показатель составит 1,36 кв. м. Теперь умножим эту цифру на 1,2 (неизменный коэффициент), итог – 1,623 м2.
    • Сложим объем парилки и площадь неизолированных участков, то есть 6,6 и 1,62 Получим 8,232.
    • Предположим, что в нашу парилку ведет стеклянная дверь, поэтому к последнему результату, 8232, прибавляем 1,5. Окончательная цифра – 9,732 м3.

      Именно на данный показатель следует ориентироваться при выборе мощности печи. Обратите внимание, производители обычно указывают мощностные характеристики в интервалах. Например, 4-9 м3. Приобретать агрегат следует с небольшим запасом мощности. То есть для объема в 9, 732 м. куб. требуется устройство не на 4-9 м3, а на 7-12 м3.

      Существует и более простая формула для расчета необходимой мощности печи относительно площади помещения. Считается, что на обогрев 1 м3 помещения требуется 1 кВт мощности.

      Если говорить о выборе металлической печи, то наилучшим вариантом можно назвать устройства из хромистой стали. Они не выжигают кислород в помещении, пар остается чистым, легким. Что касается чугунных аналогов, они отличаются долговечностью, но боятся температурных перепадов и могут просто лопнуть.

      Прежде чем покупать печь, уточните, предназначена она для сауны или бани. Дело в том, что продукция для сауны не подходит для использования в бане и наоборот. Исключение может составить разве что модель «Ветрувия» от производителя «Термофор».

      При покупке тяжелых металлических печей, в первую очередь чугунных, убедитесь, что пол в парной готов к таким нагрузкам.

      Рекомендации по выбору электропечей можно свести к следующим:

      • Отдавайте предпочтение конструкциям, имеющим толстые стенки.
      • При покупке газовой печи уточните, на какой объем газа она рассчитана. От этого будет зависеть показатели теплоотдачи и экономичность устройства. Для каждой горелки существует свой порог расхода топлива, при котором вырабатывается определенная мощность. Если получаемой мощности недостаточно для обогрева вашего помещения, выберите печь с большим объемом горелки.
      • При выборе любой печи внимательно осмотрите ее – все соединения должны быть герметичными, корпус – не поврежденным, без царапин, трещин.

      Красивые примеры

      Для душевного банного отдыха мало приобрести качественную печь. Следует позаботиться о комфортабельности и эстетической привлекательности всего помещения. Конечно, сердцем его станет парная с печью.

      Русский интерьер

      У большинства наших соотечественников баня ассоциируется с национальным, русским колоритом, поэтому и помещения оформляется соответствующе. Наилучшим образом русский стиль смотрится в деревянных банях из бревен или бруса. Как и пол, деревянные стены не требуют декора.

      Печь – большая, облицованная кирпичом, изразцами или просто побеленная. Простые лавки из дерева и большой гостеприимный стол в зоне отдыха дополнят интерьер. Русский человек, как известно, бережлив, а потому в предбаннике и комнате отдыха часто можно встретить старинный буфет или кресло, которые уже отслужили свой век в гостиной и теперь украшают баню. Из деталей – разноцветные домотканые коврики, подвешенные к потолку пучки ароматных трав и, конечно, самовар.

      Кантри

      Стиль кантри также относится к деревенским, однако здесь чувствуется влияние других стран, в первую очередь Франции и Америки. Французский кантри более изысканный, легкий. Для его создания используйте мебель из дерева, имеющую резные детали, покрытую лаком, возможно, искусственно состаренную. Материалы натуральные – лен, хлопок с изящной растительной вышивкой. Изюминкой интерьера может стать посуда яркой расцветки. На потолке обязательно деревянные балки, пол дощатый или облицованный плиткой.

      Восточные традиции

      Восточная баня – это хамам, поэтому в первую очередь следует приобрести печь, дающую высокие температуры и влажный пар. Впрочем, если вам не по душе такие процедуры, можно оставить привычный дух парной, а эстетику востока воплотить с помощью оформления.

      В первую очередь, необходимо позаботиться об отделке стен и пола. Это должна быть мозаика ярких оттенков, приветствуются фантазийные узоры, традиционный рисунок «восточный огурец», растительные элементы.

      Размах фантазии можно дать при оформлении комнаты отдыха, превратив ее в настоящую кальянную. Для этого создайте шатер из воздушной органзы, разбросайте на небольшом возвышении подушки, приобретите яркие пиалы для чая.

      Скандинавский стиль

      Скандинавский стиль – это экологичность, простота и натуральность материалов. Отделка стен – дерево, кирпич, побелка. Цвета – светлые, натуральные. Стиль не терпит чего-то лишнего, сложного, грубого.

      Впрочем, несколько ярких акцентов добавят помещению оригинальности и завершат интерьер. Таковыми могут выступить, например, яркие абажуры в комнате отдыха.

      Что касается парилки, то здесь царит классика – деревянная отделка, лучше в светлых тонах.

      Экзотика по-японски

      В традиционной японской бане печи отсутствуют, их заменяют круглыми бочками с паром. Чтобы добиться стилистики Страны восходящего солнца, рекомендуется приобрести электропечь с парогенератором, которая имеет бочкообразную форму. В качестве отделки для нее используют древесину или натуральный камень.

      При оформлении комнаты отдыха отдавайте предпочтение мебели на коротких ножках – тахты и небольшого столика будет достаточно. Дополните интерьер бамбуковыми ширмами, миниатюрным деревцем-бонсай, веерами на стенах. Позаботьтесь о чайном сервизе соответствующей стилистики.

      Обновленная классика

      Этот вариант хорош для бань из кирпича или шлакоблока и предполагает использование натуральных отделочных материалов, использование спокойных оттенков, наличия арок или небольших колонн. Пол, как правило, плиточный, мебель классическая лаконичных геометрических форм.

      Модерн

      Достаточно редко этот стиль используется для оформления бань, поскольку не ассоциируется с привычной атмосферой парной. Впрочем, стиль модерн неплохо смотрится при оформлении помывочной зоны, комнаты отдыха. Его основа – яркие цвета, современные материалы, стеклянные и хромированные поверхности. Не бойтесь экспериментировать с комбинацией ярких цветов, необычными формами. Обязательно присутствие многоуровневых потолков и нескольких систем освещения.

      В комнате отдыха можно поставить необычную по форме мебель или кресла-мешки, украсить стены распечатанными принтами.

      Дизайнеры рекомендуют воздержаться от эклектичности в бане, поскольку она не отличается внушительными размерами. Сочетание нескольких стилей будет смотреться вычурно, раздражающе.

      При стилистическом оформлении избегайте чрезмерного декорирования парной, что опять-таки связано с ее скромными размерами и вполне конкретным назначением. Лучшим оформлением для нее станет сочетание 2-3 видов древесины или мозаичные керамические элементы.

      При оформлении бани стремитесь, чтобы все помещения были едины в стилистическом плане. Важно, чтобы дизайнерская идея читалась во всех уголках бани.

      Металлические печи для бани своими руками чертежи картинки

      Печь для бани из металла своими руками чертежи

      Вместо отверстий, в дне можно вырезать прямоугольник необходимого размера и установить чугунную колосниковую решетку.

      Со стороны дверок, к лицевой поверхности, дополнительно можно приварить любой декоративный рисунок из металлических прутков.

      1. Для пожарной безопасности конструкции, стены и пол помещения, в месте установки, необходимо закрыть негорючими асбестоцементными плитами.

      Объем бака для горячей воды составляет 100 (л). В баке предусмотрен отвод для установки крана и прямоугольное отверстие для наполнения водой.

      Изготавливать печь из простого металла не рекомендуется, так как он подвержен воздействию к коррозии и температурным деформациям.

      Банные печи из металла

      В любой бане должна быть печь, которая позволяет создать определенную климатическую атмосферу в парном помещении. На сегодняшний день существует множество разновидностей конструкций длительного горения, которые можно приобрести в специализированных магазинах или сделать своими руками. Одной из самых эффективных является металлическая печь для бани. Чтобы самостоятельно собрать такое устройство, следует подготовить или скачать специальные чертежи, а также воспользоваться нижеприведенной инструкцией или посмотреть видео по сборке конструкции. Это позволит сэкономить значительную сумму денежных средств.

      Преимущества металлической каменки

      Чтобы получить мягкий пар необходимо собрать большую печь из кирпича, которая длительное время сохраняет тепло в бане. Но для этого необходим надежный фундамент, что приводит к дополнительным расходам.

      Металлическую печь длительного горения можно изготовить своими руками. При этом не нужно тщательно изучать схемы, чтобы создать сложную конструкцию. Еще одним преимуществом является то, что агрегат уже через полчаса нагревает парное помещение до оптимальной температуры.

      Недостатки отопительного оборудования

      Металлическая каменка не только быстро нагревается, но и практически моментально остывает. Поэтому для принятия банных процедур необходимо хорошо протопить устройство. Протопить парную для группы людей будет достаточно сложно.

      Собрать устройство своими руками можно несколькими способами. Ее можно сделать из, металлической емкости, листов или трубы. Если нет навыков работы со сварочным аппаратом, то рекомендуется собрать агрегат из трубы. Диаметр конструкции будет 80 сантиметров, а высота, примерно 170 сантиметров. Сверху изготавливается каменка и тара с водой. Чтобы увеличить температуру в парной нужно на камни полить воду.

      • Чтобы изготовить оборудование своими руками, в первую очередь, необходимо подготовить чертеж, так называемый эскиз с точными размерами.
      • Металлическая труба со 180-сантиметровой высотой и 60-сантиметровым диаметром. Стенки трубы должны иметь толщину около 10 миллиметров.
      • 8-миллиметровый металлический лист.
      • Стальной прут с 10-миллиметровым диаметром.
      • Металлические дверцы.
      • Колосник.
      • Кран.
      • Дымоход.

      Эти материалы продаются в строительных магазинах. Также необходимо подготовить аппарат для сварочных работ и болгарка.

      Фундамент для печи длительного горения

      Прежде чем возводить конструкцию, необходимо подготовить для нее надежное основание. Некоторые устанавливают отопительный аппарат на поверхность пола, но это является грубой ошибкой. Для любой печи нужно сделать фундамент.

      В качестве теплоизоляционного слоя можно выложить рубероид. Поверхность необходимо проверить строительным уровнем, чтобы она была достаточно ровной. Рекомендуется подождать два месяца, перед установкой отопительного оборудования. После этого выложить два кирпичных ряда.

      После этого можно приступать к монтажу конструкции, если подготовлены все чертежи. Печь должна находиться на расстоянии 1 метр от поверхности стены, которая покрывается фольгой для пожарной безопасности.

      Изготовление оборудования

      Самодельная печь длительного горения изготавливается своими руками в несколько этапов. Чтобы качественно собрать конструкцию необходимо последовательно выполнять все работы.

      Болгаркой нужно разрезать пополам трубу из металла. Первая часть понадобится для изготовления топки, а другая часть для подогрева бачка с водой. Снизу первой трубы необходимо сделать небольшое отверстие (поддувало), размеры которого составляют 20X5 сантиметров. Также изнутри необходимо приварить специальные кронштейны для колосника. Чуть выше проделать еще одно отверстие для топки: 20X25 сантиметров. Затем устанавливаются дверцы на закрепленные петли.

      Каменка должна находиться над топкой, в которую устанавливается колосник или металлическая решетка, ячейки которой должны быть меньше размеров камней.

      Опираясь на чертеж нужно приварить внизу второй трубы кран. Затем закрепить отрезок трубы к каменке при помощи сварочного аппарата. Шов нужно проверить обязательно на водную непроницаемость. К баку приваривается две половинки крышки. Одну следует приварить, а вторую установить на петли.

      Трубу необходимо изолировать при помощи кирпича или термостойкого материала. Важно понимать, что самодельная металлическая дровяная печь нагревается до высокой температуры, поэтому повышена пожарная безопасность. Поэтому отверстие в потолке необходимо качественно и надежно изолировать.

      Поверхность ближней стены также необходимо изолировать. Для этого можно воспользоваться листами из металла. Также самодельная конструкция длительного горения может быть обложена красным кирпичом, чтобы предотвратить воспламенение. Этот нюанс также должен быть внесен в чертеж.

      Установка печи

      Опытные мастера рекомендуют устанавливать оборудование длительного горения отдельно от парного помещения, чтобы в предбаннике также было тепло.

      1. Чтобы увеличить уровень пожарной безопасности, топка должна быть защищена металлическим листом, который быстро нагревается, поэтому топку не рекомендуется ставить в парном помещении.
      2. Частую закладку твердого топлива удобнее делать в предбаннике.
      3. Поэтому банная конструкция устанавливается в стене между помещениями. Стену необходимо изолировать асбестом или листом металла.

      Также специалисты советуют монтировать приточно-вытяжную вентиляционную систему, чтобы в парном помещении циркулировал свежий воздух. Соблюдение этих простых требований увеличить пожарную безопасность парного помещения, а металлический аппарат прослужит длительное время без сбоев.

      Гибрид каменки и кухонной печи

      Отопительные конструкции для бани можно совместить с кухонной печью. Такое оборудование длительного горения целесообразно устанавливать в том случае, если в бане есть комната отдыха, в которой можно не только расслабиться, но и перекусить. Это помещение необходимо внести в чертеж, чтобы не упустить никаких деталей строительства.

      Парное помещение и кухня отделяются перегородкой из красного кирпича. Чтобы избежать ожогов, рекомендуется установить металлический экран со стороны парного помещения.

      Виды конструкций

      Кроме традиционной печи из металла, есть множество вариантов отопительного оборудования. На видео демонстрируется принцип их работы. Основными из них являются:

      • Печь-калорифер.
      • Вертикальная конструкция.
      • Оборудование с открытым теплообменником и каменкой.

      Изготовление любого из существующих устройств своими руками возможно только при качественной подготовке, а также нужно разработать соответствующие чертежи. Эти печи отличаются тем, что корпус изготавливается из металлических листов, а не из трубы.

      Если нужна небольшая модель, то подойдут проекты вертикальной печи. Металлический бак с водой монтируется над каменкой. В центре бачка крепится дымоход при помощи сварочного аппарата. Калорифер изготавливается с открытым теплообменником и камерой. Для этого понадобиться металлический лист с 5-миллиметровой толщиной.

      Все варианты можно изготовить своими руками. Для этого нужно найти необходимые схемы и подготовить все материалы. Рекомендуется проконсультироваться с профессионалами по установке изолирующих материалов, так как от них зависит безопасность работы металлического агрегата. При необходимости можно посмотреть видео инструкцию по сборке устройства.

      Чертежи банной печи из металла – строим печь своими руками

      Сейчас баня стала не только местом, где можно помыться, здесь посетители получают оздоровительные процедуры, исцеляющие тело и душу. Часто любители попариться в собственной банной постройке предпочитают своими руками собрать отопительный агрегат для нее. Для этого им могут понадобиться чертежи печки для бани.

      Использование банных печей из металла

      Уже на протяжении многих лет металлические печи составляют конкуренцию традиционным отопительным конструкциям, выложенным из кирпичей. Их устанавливают как в частных домовладениях, так и в банных постройках.

      Востребованность агрегатов из металла объясняется наличием у них важных достоинств:

      • нагрев в течение короткого времени;
      • доступная стоимость;
      • высокая теплопроводность;
      • нет необходимости возводить высокопрочный фундамент;
      • несложный процесс установки.

      Последнее преимущество является особенно важным для тех, кто планирует такой прибор изготовить самостоятельно. Но для этого нужно уметь читать чертежи банной печи из металла. Также следует знать, что в случае нерационального применения такого агрегата или несоблюдения технологии его изготовления велика вероятность возникновения пожара.

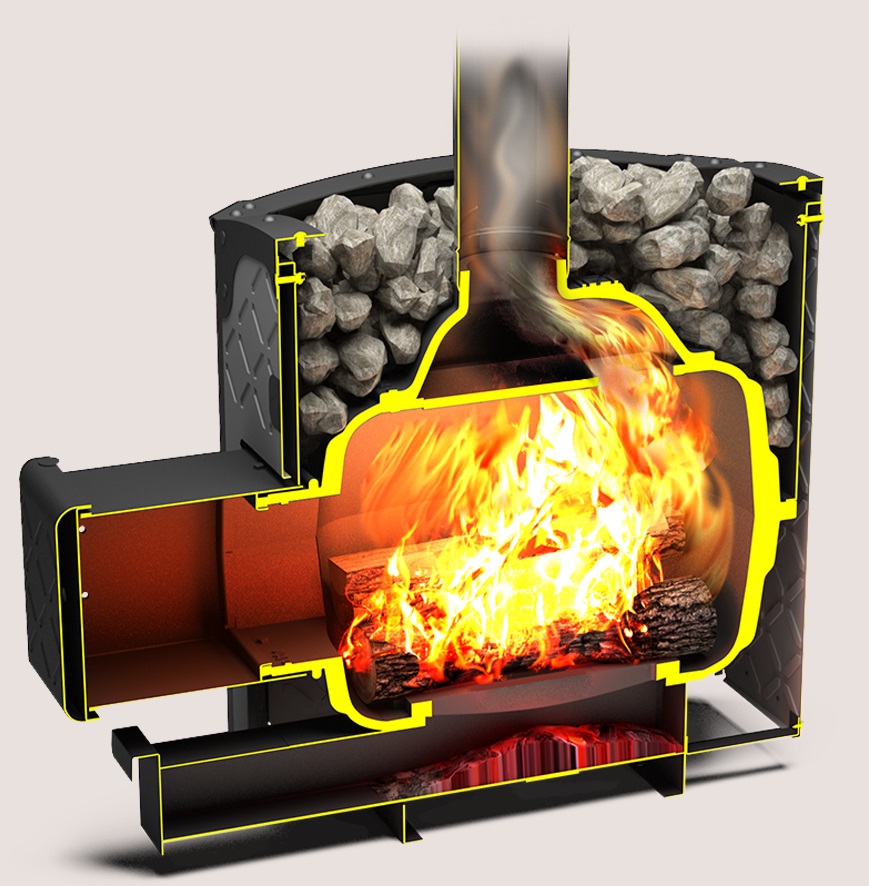

      Конструкционные особенности современных металлических печей

      Самым простым примером конструкции банных печей из металла своими руками считается буржуйка. Она состоит из оборудованного трубой и дверцей ящика. Ее главный недостаток – это незначительная теплоотдача при большом расходе топлива. Поэтому сейчас буржуйку используют крайне редко.

      Современные агрегаты из металла имеют более высокий класс пожаробезопасности. Их производят из листового материала, толщина которого не превышает 4-5 миллиметров. У них имеется тепловая камера для засыпки камней (прочитайте: «Как уложить камни в банную печь правильно, какие камни лучше использовать»). Часто их конструкционное решение предусматривает возможность обустройства дополнительного водяного бака объемом до 70 литров.

      С целью обеспечения равномерного прогревания воздуха в агрегате и снижения его пожароопасности делают облицовку огнеупорным кирпичом. При отсутствии необходимости создавать особо прочный фундамент под печь достаточно будет наличия крупногабаритного основания, которым может стать цементная плита с покрытием из кафельной плитки, либо металлический лист, либо огнеупорный кирпич.

      Устройство печей из металла

      Если внимательно рассмотреть чертежи банных печей из металла с размерами, то их по конструкционному решению можно разделить на несколько разновидностей:

      1. Агрегаты закрытого типа. Компактные размеры этих печей позволяют устанавливать их в небольших по площади банных постройках, которыми пользуются члены семьи. Чтобы повысить теплоемкость, конструкции с наружной стороны и изнутри выкладывают огнеупорным кирпичом, применяя металлических скреп. В их средней части помещают решетку для камней. Читайте также: «Какие конструкции печей для бани бывают, какие лучше подойдут».
      2. Агрегаты открытого типа. Они отличаются наличием бака для воды, имеющего небольшой объем. У них есть открытая каменка. При установке их в бане обеспечивается быстрый прогрев парилки. Для увеличения теплоемкости такого отопительного прибора, камни в печи нужно накрыть крышкой из оцинкованного металла.
      3. Комбинированные агрегаты. Если посмотреть на чертеж печки для бани из металла такой конструкции, то можно увидеть, что она имеет топливник и две задвижки, поддувало, решетку, два патрубка диаметром 10 и 14 сантиметров и 4 отверстия, предназначенных для трубы и обводного колена. Чтобы их изготовить, используют стальные листы толщиной 3-5 миллиметров.

      Виды топлива и типы печей

      Приборы для бань отличаются по виду топлива, применяемого для их функционирования:

      1. Дровяные агрегаты. Появились раньше других типов металлических печей. Им для выделения тепловой энергии требуется немалое количество дров, а также они нуждаются в уходе постоянно. Обычно ими предпочитают пользоваться те посетители бань, которые могут подождать, пока помещение прогреется и потом не спеша наслаждаются ароматным паром и теплом, идущим от натуральной древесины.
      2. Электрические приборы. В данном случае схема банной печи из металла состоит из нескольких основных узлов: корпуса, оснащенного ТЭНом, и особых теплоизоляционных элементов.
      3. Газовые агрегаты из металла. По праву считаются наиболее современными и надежными в эксплуатации конструкциями, их оснащают термостатом для регулировки мощности. Безопасность газовых приборов обеспечивает предохранительное устройство, моментально срабатывающее при отключении или снижении подачи газа.

      Преимущества и недостатки печек из металла

      Чтобы разобраться с характеристиками металлических агрегатов, нужно проанализировать их преимущества перед стационарно устанавливаемыми кирпичными конструкциями.

      В отличие от печей, выложенных из кирпичей, металлические отопительные агрегаты отличаются своей мобильностью и компактностью и поэтому являются оптимальным решением для небольших по площади банных построек. Изготовление печи для бани из металла осуществлять можно в любом месте и потом переместить ее для монтажа в нужное помещение.

      Существует два основных конструкционных решения агрегатов из металла:

      1. Печи горячего типа. Эти приборы идеально подходят для применения в банях, которые посещаются не регулярно, например, на дачном участке. Несмотря на быстрый нагрев, их не рекомендуется обустраивать в постоянно используемых банных помещениях. Дело в том, что при применении такого отопительного агрегата можно перегреть воздух в помещении по причине невозможности контролировать температуру его нагрева.
      2. Печи холодного типа. Они считаются лучшим выбором для монтажа в отапливаемых помещениях. Данные агрегаты прогреваются быстро, но их в отличие от предыдущего варианта оснащают системой, контролирующей температуру. Обжечься при прикосновении к ним сложно, поскольку стенки у них редко нагреваются более чем до 50 градусной отметки.

      Если подвести итог, то к достоинствам агрегатов из металла для бань относятся:

      1. Небольшие размеры, что наглядно подтверждает чертеж металлической печи для бани. Они незаменимы для маленьких банных строений.
      2. Отсутствие необходимости в предварительном строительстве массивного основания. Будет достаточно обустройства облегченного варианта фундамента, что позволяет ускорить возведение бани и запуск ее в эксплуатацию.
      3. Доступная цена. Отличается металлический агрегат простотой самостоятельного изготовления, он не требует дополнительных затрат. Отыскать чертежи банной печи из металла своими руками нетрудно. Большое их количество можно найти в специализированной литературе и в Интернете.

      Нельзя не отметить недостатки металлических отопительных конструкций:

      1. Неспособность аккумулировать тепловую энергию и как следствие, быстрое остывание. В данных приборах следует поддерживать процесс горения постоянно.
      2. Невозможность отапливать большие по площади помещения.
      3. Необходимость монтажа двойных стенок с воздушной прослойкой между ними. Это требуется для предотвращения получения теплового удара во время нахождения в бане.
      4. Пожаробезопасность у металлических агрегатов ниже, чем у кирпичных печей, и поэтому следует усиливать защиту их обшивки изнутри.

      Значение формы банной печи

      Именно от данного параметра зависит производительность агрегата и то, насколько он удобен в эксплуатации. Как показывает практика, повышенным спросом пользуются печи, имеющие цилиндрическую форму и фигурную или горизонтальную конструкцию.

      Но самыми удобными в эксплуатации являются прямоугольные агрегаты. Причиной этого является наличие у них угловых зон, которые редко накаляются максимально. В результате бытует мнение, что такой каркас способствует сохранению формы печи. Кроме этого от данного параметра зависит равномерность прогрева агрегата.

      Правильный разогрев также влияет на устойчивость отопительной конструкции из металла. Подтверждением этому является то, что стенки печей круглой и цилиндрической формы делают усиленными. И хотя высокая степень устойчивости прямоугольной конструкции объясняется наличием у нее холодных углов, она все равно со временем теряет свою первоначальную форму.

      Разновидности металлических печей

      Одним из простых способов создания агрегата считается изготовление печи-каменки, когда используют железную бочку. Для этого у нее убирают днище и снимают крышку, в результате чего получается заготовка цилиндрической формы. Половину имеющегося цилиндра наполняют кирпичами, которые помещают на ребро. На них потом устанавливают колосниковую решетку. Читайте также: «Какую сделать печь для бани своими руками – виды и способы изготовления».

      Образовавшееся пустое пространство засыпают на две трети камнями, затем монтируют дымоход. В завершение работы самодельная печь для бани из металла должна накрываться крышкой. Но даже с учетом простоты изготовления подобный вариант агрегата является в использовании одним из самых неудобных.

      Если банная постройка имеет небольшую площадь, можно установить в ней печь-каменку компактного размера, применив для ее изготовления листовую сталь. Внутреннюю поверхность прибора выкладывают кирпичами. Размеры такого банного агрегата из металла будут небольшими, и при этом соответствовать отапливаемой площади.

      Нужно только выложить стенки топочного отделения в полкирпича, а дымохода — в четверть кирпича. Такой отопительный агрегат отличается простотой и удобной эксплуатацией. Для его функционирования не требуется много топлива, а прогревается он достаточно быстро.

      Имеется еще один способ, как можно устроить печь-каменку, но без использования кирпичей. Этот вариант не только прост в реализации, но и является недорогим. При этом печка обладает эстетичным внешним видом. Такая отопительная конструкция без проблем обогреет предбанник, моечную и парилку.

      Самостоятельное конструирование металлической печи

      Этап 1. Изготавливаемая конструкция из металла будет иметь закрытую каменку и чтобы использовать воду и получить пар необходимо приоткрывать дверцу. Сначала подготавливают материалы и инструменты. Чтобы упростить процесс изготовления, потребуется схема печки для бани из металла.

      Нужно иметь в своем распоряжении:

      • лист стали толщиной не менее 8 миллиметров;
      • колосник;
      • металлическую трубу диаметром 50-60 сантиметров с толщиной стенок около 10 миллиметров;
      • 10-миллиметровый пруток;
      • дверцы и щеколды для обустройства поддувала, каменки и топки;
      • водный кран;
      • примерно 2 метра трубы, из которых 90 сантиметров потребуются для топки, 60 – для бака, а 50 сантиметров- для изготовления нужных деталей.

      Из инструментов надо подготовить сварочный аппарат и болгарку.

      Этап 2. Для дальнейшей работы потребуется длинный отрезок трубы. Прежде всего, в нем вырезают поддувало, имеющее параметры 50х200 миллиметров. Над отверстием, расположенным с внутренней стороны трубы, нужно приварить крепление, предназначенное для колосника. Для этого требуется взять металлическую пластину, которая снабжена проушинами. Колосники всегда есть в наличии в специализированных магазинах.

      Этап 3. Теперь приступают к созданию топки. Сначала делают отверстие с параметрами 250х200 миллиметров. Сверху следует приварить крепления, которые требуются для установки прутов печки-каменки, диаметром не менее 10 миллиметров. Их можно поменять на колосниковые решетки для агрегатов круглой формы. Купить такие изделия можно в том же месте.

      Этап 4. С противоположной стороны конструкции создают отверстие. В него наливают воду. Далее в каменку укладывают камни. Используют, к примеру, диабаз, талькохлорит. Нельзя задействовать кремень, гранит и слюдосодержащие камни.

      Этап 5. В предназначенной для отопительного агрегата крышке создают отверстие под монтаж дымоходной трубы, которую затем помещают на место. Далее рекомендуется дополнительно установить емкость для воды. Для этого следует на каменку приварить последний кусок трубы и в его нижней части закрепить кран. При эксплуатации агрегата дым начнет продвигаться по трубе и нагревать воду, не доводя ее до точки кипения.

      Этап 6. В завершение для нагревательного бака изготавливают крышку. Ее делают в соответствии с сечением трубы и разрезают пополам. В первой части для дымоходной трубы делают отверстие и потом приваривают ее к баку. Вторую половину оснащают петлями и ручкой и поэтому свободную часть крышки можно при необходимости снимать. Читайте также: «Как сделать печь для бани своими руками – подробности от мастера».

      Особенности процесса установки банного агрегата

      Об установке печи в бане следует позаботиться во время возведения здания. В месте ее будущего обустройства нужно заложить фундамент, вид которого зависит от выбора отопительной конструкции. Потом на основание укладывают два ряда кирпичей и только потом устанавливают печь.

      С целью повышения пожаробезопасности при обустройстве самодельного металлического агрегата нужно неукоснительно соблюдать правила его монтажа, которые заключаются в следующем:

      1. Расстояние между стеной и печью должно составлять не менее 100 сантиметров.
      2. Необходимо обустроить дополнительную защиту и с этой целью поместить на ближайшую к отопительной конструкции стену фольгу, имеющую слой утеплителя. Эти меры позволяют своевременно не допустить перегрев деревянных элементов и их последующее возгорание.
      3. Чтобы изолировать дымоход, его лучше изготавливать из сэндвич-трубы. Она состоит из двух труб разного диаметра, между которыми имеется теплоизоляционный слой.
      4. Когда продукты сгорания планируется выводиться по трубе из металла, в месте соприкосновения потолка с дымоходом устраивают специальный проходной узел.

      Когда процесс монтажа агрегата завершен, можно сделать отделку кирпичом, что предотвратит возможность получения ожогов и придаст внешнему виду эстетичность. В данном случае печь разрешается расположить ближе к стене.

      Вышеописанная конструкция считается одной из несложных для монтажа и удобных в эксплуатации.

      Следует отметить, что изготовление отопительного агрегата из металла нельзя назвать слишком сложным процессом. Чтобы правильно выполнить сборку и последующую установку, до начала работы желательно найти и просмотреть примерные чертежи железных печей для бани своими руками и выбрать наиболее подходящий вариант.

      Воспользовавшись одним из них, можно будет избежать проблем при изготовлении агрегата.

      Банная печь из металла своими руками: фотографии и чертежи

      Сегодня рынок предлагает потребителю огромный ассортимент металлических печей для бани. Однако качество стоит хороших денег. При наличии опыта сварки и необходимых исходных материалов печь для бани можно собрать своими руками. При этом сэкономить кровные и получить дополнительное удовольствие от результатов собственного труда. Кроме того, самостоятельный подход позволяет собрать устройство таких габаритов, которые оптимально подходят для конкретного помещения.

      Самодельная печка из металла: хорошо видно добротные сварные швы

      Без печи нет бани

      Печь – обязательный элемент любой бани или сауны. Именно она нагревает помещение и поддерживает оптимальную для банных процедур температуру. А температура в парной не должна опускаться ниже +50 0 С. Банная печь является по совместительству парогенератором и нагнетает достаточное количество водяного пара.

      В силу своих температурных характеристик печь должна быть изготовлена только из жаропрочного материала: камня, кирпича или стали. В последнее время изделия из металла завоевывают все большую популярность благодаря компактным размерам и хорошей теплоотдаче. Работающую на твердом топливе печку из листового металла можно купить в специализированном магазине, заказать в ближайшей слесарной мастерской. А можно изготовить свой собственный агрегат.

      Печка для бани и сауны: сходства и различия

      Режимы парения в русской бане и финской сауне заметно различаются. В сауне температуры предельные – до 85 0 С, а влажность незначительная – 5-15%, иначе не избежать ожога. В традиционной русской бане жару поменьше, а пара поддается побольше.

      Соответственно различаются и схемы отапливающих устройств для национальных парилок. В сауне для экстремального нагрева нужна максимальная площадь соприкосновения горячих стенок с воздухом. Каменка, если и есть, то небольшая и открытая. Камни на ней накаляются слабо и пара дают мало.

      Сварная печь для сауны: небольшая открытая каменка и приоткрытая нижняя дверка для создания тяги

      Печь в русской парной должна давать максимум пара. Причем этот пар имеет температуру 150 0 С и состоит из мелких капель. Завсегдатаи парной называют его «легким». Такой конденсат можно получить только на камнях, раскаленных до 500 градусов Цельсия. Достичь таких температур удается только в закрытой каменке, установленной прямо над топкой.

      Вариант вертикального теплогенератора. Снизу-вверх: отсек для сбора золы, топка, каменка, бак, дымоход

      Важно иметь в виду, что нереально нагреть одним агрегатом и в одном помещении камни до 500 градусов, а окружающий воздух всего до 50-60. Во избежание перегрева окружающего воздуха стенки топки обкладываются изнутри жаропрочным кирпичом. В результате такой отделки, или футеровки, теплоотдача стенок снижается, и максимум тепловой энергии направляется на каменку.

      Печная камера изнутри выложена жароупорным кирпичом

      Жаронепроницаемый кирпичный экран можно соорудить вокруг топочной камеры. Последний вариант похуже, поскольку стальные стенки за экраном из-за отсутствия конвекции перегреваются и со временем металл разрушается. Выход: устанавливать жаропрочную сталь или конструкционно большей толщины. Сохранение между стенками и кирпичной кладкой небольшой воздушной прослойки также продлит срок службы вашей печи.

      А здесь металлическая печь заключена в кирпичный саркофаг

      Процесс изготовления

      Все твердотопливные печи при наличии общего принципа работы отличаются конструктивом. Соответственно различаются и чертежи печей из металла для личной бани.

      Перед тем, как приступить к изготовлению самодельной печурки, нужно определиться с ее местоположением в будущей парной, продумать все размеры. Нежелательно, чтобы вертикальный дымоход изгибался. Поэтому заранее убедитесь, что у него на пути не окажется препятствий в виде потолочной балки или стропила.

      Современные банные печи изготавливаются из железных листов толщиной 3-5 мм. В конструкции предусматривается отдельная тепловая камера для каменной засыпки и емкость для воды. Чтобы снизить теплоотдачу стенок и направить весь тепловой потенциал на каменку, топку изнутри или снаружи облицовывают огнеупорным кирпичом.

      Отдельно стоит сказать о сварных швах: именно с них начинается прогорание металла. Заводы-производители решают эту проблему, используя гнутые конструкции. Если вы мастерите отопительный аппарат самостоятельно, вам вряд ли удастся согнуть лист стали толщиной 3-6 мм. Поэтому остается единственный вариант – делать швы как можно более качественными. Пособие по электросварке в помощь!

      Конструктивные элементы

      Стандартная топка состоит из двух отделений: топочной камеры сверху и зольника снизу. В камере сжигается топливо, а нижняя секция служит для сбора золы. Эти отделения разделяются сквозной решеткой и имеют отдельные дверцы. Часто дверку зольника оставляют открытой, чтобы в топку поступал необходимый для процесса горения воздух. Иногда ее еще называют поддувальной дверцей.

      Это отсек изготавливают в виде закрытого ящика над топкой. В него засыпают соответствующий материал: дикие валуны, крупный булыжник. Количество камней и объем секции мастер определяет индивидуально. Чем больше камней, тем больше площадь раскаленной поверхности, с которой можно получить пар. Главное, чтобы у печи хватило мощности их раскалить. Для средней парной объемом 12-14 м3, хватит каменки объемом 30*40*30 см.

      Типичная открытая каменка

      Пропорции секции для камней можно изменять, ориентируясь на конструкцию печки. Обслуживание каменки осуществляется через лючок, который целесообразнее расположить в верхней части. Открыв его, вы должны доставать рукой до самого дна отсека.

      Труба – еще один неотъемлемый элемент банной печи из металла. Труба не только выводит дым наружу, но и подогревает емкость с водой, которая через дозатор подается на камни. Во время работы поверхность трубы имеет довольно высокую температуру и поэтому должна соответствующим образом изолироваться.

      Для организации дымохода рекомендуется приобретать готовые изделия. Предприятия-производители выпускают полные наборы с внутренним дымоходом и наружной дымовой трубой, а также с дефлектором – защитным «колпаком», закрывающим трубу от попадания осадков.

      По месту установки дымоходы бывают внутренние и внешние

      Резервуар для воды всегда устанавливается над топкой. Внизу такого бака монтируется специальный кран, обеспечивающий постепенную подачу воды на раскаленные камни для создания пара. Мастера банестроения советуют приобретать такие устройства в специализированных магазинах. Только заводское оборудование способно работать долгое время при высоких температурах.

      Мелкие детали

      Решетки, дверцы и другие конструктивные элементы также можно приобретать в магазине в готовом виде. Это ускорит и упростит процесс изготовления собственного изделия. При составлении чертежей нужно будет отталкиваться от уже имеющихся готовых деталей.

      Схема типичной печи для бани в разрезе

      Чертежи и модели

      Обычно автономные теплогенераторы изготавливаются под парные объемом 12-14 м 3 . Варятся они из листового металла толщиной 3-5 мм. Тяга для горения создается за счет приоткрытого зольника и выходящего на улицу дымоотвода. Многие мастера добавляют ребра жесткости – металлические уголки, привариваемые снаружи по бокам топки, чтобы при сильном нагреве стенки конструкции не выгибались.

      Простейший чертеж банной печи с закрытой каменкой на тетрадном листе

      На следующей схеме еще один образец печки для бани, но в другом формате. Размеры здесь не указаны, зато нагляднее представлены пропорции и расположение различных элементов. В данной модели объем топки превышает объем каменки на 30%. Такое соотношение можно считать оптимальным.

      Трехмерная модель печи-каменки из металла

      Декоративная отделка: красиво и практично

      Производители современных лакокрасочных материалов готовы предложить составы, специально предназначенные для защиты железа от высоких температур и водяного пара. На базе кремнийорганических красок выпускаются термостойкие эмали. Процедура нанесения термоустойчивых составов стандартная: поверхность предварительно обезжиривается, и краска наносится в несколько слоев.

      Заключение

      Итак, мы рассмотрели печи для бани из металла, их основные модификации, конструктивные элементы и некоторые чертежи, по которым простые любители собирают свои собственные «буржуйки». Выбрать один из предложенных нами либо искать свой вариант – решать хозяину.

      Сегодня на рынке, в строительных журналах и в интернете легко найти массу готовых образцов и чертежей печи для бани из металла.

      Преимущества переносных железных агрегатов по сравнению со стационарными печами:

      • компактные размеры и пригодность для небольших помещений;
      • мобильность, возможность транспортировки на личном автомобиле;
      • простота установки, не требующая закладки массивного фундамента;
      • доступная цена при покупке и низкая себестоимость при собственноручном производстве.

      Для того, чтобы собрать такую печку своими руками, понадобятся навыки электросварки и несколько кусков листового железа. Также необходимо позаботиться и приобрести заранее кое-какие доп. элементы: дверцы, решетки, вытяжную трубу. В качестве основания в помещении обустраивается бетонная стяжка, подойдет и крупная металлическая рама.

      Почему печь для бани должна быть кирпичной или каменной | Баня на 5+

      Изображение для иллюстрации с сервиса «Яндекс Картинки»

      Изображение для иллюстрации с сервиса «Яндекс Картинки»

      Кирпичная печь считается эталоном Русской бани. Почему так?

      Дело в том, что излучение от нагретого кирпича либо камня сильно отличается от излучения металла. Нагретый металл излучает в парную жёстко, особенно, если металл раскалён. Кроме того, вдоль нагретого металла образуются конвекционные потоки, и воздух в парной перегревается и пересушивается.

      Я уже писал статью про жёсткое излучение и конвекцию, поэтому не буду повторяться (оставлю ссылку в конце).

      Кирпич и камень излучают мягко. Излучение от этих материалов не только приятно, оно прогревает весь организм буквально насквозь. То есть излучение от металла перегревает поверхность кожи, а излучение от камня/кирпича проходит дальше, прогревая всё тело.

      Изображение для иллюстрации с сервиса «Яндекс Картинки»

      Изображение для иллюстрации с сервиса «Яндекс Картинки»

      Кирпичная печь, либо печь облицованная камнем, не создают сильной конвекции и не перегревают воздух. Температура в парной держится в пределах 60 градусов, что является необходимым условием Русской бани (почему рассказывал здесь). А большая масса нагретого кирпича (камня) позволяет хорошо высушить баню после использования (баня живёт долго).

      Конечно, металлическая печь для Русской бани имеет место быть. Можно сделать металлическую печь без жёсткого излучения и конвекции, но получить от неё такое же мягкое прогревающее излучение, как от каменной или кирпичной, не получится!

      Видео про 7 правил выбора печи для Русской бани. Кирпичная или каменная печь (в идеале) — одно из 7 правил.

      Статья, ссылку на которую обещал, — Почему печь для бани не должна сильно нагреваться

      Ставьте 👍, если понравилось, и подписывайтесь на канал «Баня на 5+»!

      Узнать подходящий вариант печи для Вашей бани Вы можете в специальном подборе
      Если же Вы хотите, чтобы я подобрал для Вас подходящую комплектацию по параметрам, заполните заявку здесь

      Установка печи в бане своими руками: где поставить банную печку и как правильно ее установить (ставить)

      Содержание

      Правильно подобранная банная печка – залог получения хорошего пара и долгого срока службы. При этом важно не просто купить надежную и производительную модель, но и обеспечить грамотный монтаж. Ниже мы определим основные этапы установки печи в бане и представим пошаговую инструкцию. Рассмотрим все факторы: месторасположение, тип фундамента, расстояние до стен и прочих объектов в помещении.

      Как установить печку


      Характерные нюансы размещения отопительного оборудования определяются правилами пожарной безопасности (ППБ). Исходя из них ясно, насколько мощное основание обустраивать и какими свойствами оно должно обладать, нужно ли термоизолировать зоны, смежные или близкие с корпусом топки и/или дымоходом.
      Игнорирование данных норм может привести к возгоранию, которое чревато не только порчей имущества, но и непосредственной угрозой для здоровья и жизни отдыхающих.

      Основные варианты монтажа банной печи


      Наиболее распространены:

      • Размещение всей конструкции в парной. К достоинствам можно отнести загрузку дров прямо из нее. Это удобно возможностью легкой регулировки тяги. Но недостатков много: сравнительно быстро выжигается кислород в небольшом помещении, сложно поддерживать необходимый режим влажности и при ее эксплуатации на полу остается грязь от поленьев.
      • Установка печи в бане с выносной топкой – лучший вариант с точки зрения безопасности, чистоты и экономии площади. Правда, его монтаж нужно продумать заранее, ведь для вывода топливного канала требуется предусмотреть технологическое отверстие, так как если его не сделать, придется ломать стену.
      • Топливный канал может быть даже вынесен и на улицу. Этот вариант – самый редкий, и используется в крайних случаях, когда площадь парной и предбанника мала, или же в качестве топлива планируется использоваться уголь, от которого очень много грязи. Основным недостатком данной конструкции является неудобство эксплуатации, особенно в зимний период.

      С вариантом размещения необходимо определиться еще на этапе постройки бани. Если планируется вынести топку печи в соседнее помещение, то при возведении разделительной стены между парилкой и предбанником в ней сразу обустраивается проем. В случае реконструкции уже готовой, вполне допустимо вырезать в стене необходимое окно для выноса топочной дверцы.

      Как ставить печку в бане, на каком расстоянии от стены


      Чтобы полностью предотвратить вероятность возгорания или менее опасные, но тоже негативные последствия от контакта с раскаленным металлом, топка должна находиться на расстоянии 1 м от других предметов. Но на практике это почти нереально, ведь столько свободного пространства в парилке или смежных с нею помещениях попросту нет.
      Поэтому дерево и другие потенциально горючие поверхности облицовывают термостойкими материалами (обожженная глина, кирпич). Есть альтернатива – кладка участка – но она не во всех случаях оказывается удобной и заслуживающей реализации. Зато по выполнению теплоизоляции минимальная дистанция сократится с одного метра до 80 см. Удаленность перегородок и полок от источника тепла останется на уровне хотя бы 110 см.

      Где в бане установить печь


      Выбирая точку для монтажа, необходимо руководствоваться актуальными СНиП и учитывать, как и где расположены выносные баки и внешние теплообменники, соединительные трубы, сетки-кожухи. Также нужно соблюдать следующие требования:

      • нельзя размещать нагревательный агрегат в нише;
      • дистанция до неэкранированных деревянных предметов интерьера обязана превышать 1 м;
      • расстояние до теплоизолированного и оштукатуренного потолка должно быть не менее 0,8 м, до незащищенного огнестойким покрытием – как минимум 1,2 м;
      • от дверцы топки до стены напротив – хотя бы 1,25 м, от раскаленного корпуса – 0,5 м;
      • перегородка для вывода канала-рукава выполнена из огнестойкого материала (можно не полностью, но от начала пола и, непрерывно, вплоть до уровня на 0,25 м выше котла).

      Основание для установки

      Любой современный нагревательный аппарат весит сравнительно немного, но добавьте сюда массу камней в сетке-кожухе, воды в резервуаре, загружаемых поленьев, кирпичной обкладки. В результате нагрузка, постоянно испытываемая полом, получается достаточно серьезной. Если топка стоит на четырех точечных ножках, со временем те могут продавить деревянное покрытие.

      Если полы негорючие, их не нужно дополнительно экранировать. Стяжка, залитая по грунту, уже будет достаточным решением. Хотя лучше все-таки в любом случае проложить отдельное огнестойкое основание. Главное, чтобы суммарный вес оборудования и топлива не превышал отметку в 700 кг.

      Выбор типа и размера фундамента под печь


      Желательно закладывать его на стадии проектирования. Ведь если действовать уже при обустроенной парилке, придется снимать пол, заменять нарушенную структуру, затем закреплять новые лаги или усиливать старые.
      Какие есть варианты фундамента? Если руководствоваться актуальными СНиП, это:

      • Монолитное армированное основание, не объединенное с баней, проложенное ниже линии промерзания грунта.
      • Свайно-плитная основа, также отдельная – она пригодится при застройке на пучинистой почве.
      • Мелкозаглубленный фундамент (до 0,6-0,7 м вниз), идущий в связке с подошвой парилки и смежных помещений. Только усильте его анкеровкой, чтобы предотвратить вертикальные подвижки плит при морозах.

      Размеры любого из вариантов зависят от габаритов комнат, так что это всегда индивидуальный показатель. Главное, чтобы от края периметра и до начала стен оставалось расстояние сантиметров в 7-10.

      Заливка монолитного фундамента


      Осуществляется по правилам установки печи в бане, точно по схеме необходимо:

      • Проводить основные земляные работы – аккуратно выкопать небольшой вертикальный котлован глубиной 1,5 м с тем расчетом, чтобы по всем сторонам периметра он был шире будущего основания сантиметров на 10. Для ускорения процесса можно и даже рекомендуется использовать спецтехнику.
      • Обустроить песчано-щебневую подушку – засыпать дно речным песком, утрамбовать, поливая водой. Параллельно смешивать мелкофракционный материал в пропорции 1 к 1, после чего уложить его ровным слоем в 15-20 см.
      • Замешать «молочко», то есть не густой цементный раствор, затем постепенно вливать его в котлован. Дать время для застывания, чтобы щебень с гравием прочно схватились.
      • Гидроизолировать начальные слои основы с помощью рубероида или жидкого битума.
      • Собрать опалубку – сделать щиты из фанеры (как вариант, досок), сколачивая гвоздями или скрепляя саморезами, после чего разместить их в котловане. Выравниваете по вертикали (высота конструкций должна здесь подниматься вплоть до чистового пола), проверяете диагонали, убеждаясь, что готовая подошва будет в форме прямоугольника (квадрата).
      • Армировать – связать каркас (на 10 см меньше периметра и высоты опалубки) проволокой и размещаете его внутри.
      • Залить – приготовить раствор (в пропорции 1 к 2,5 к 4 из песка, цемента и щебня соответственно), тщательно перемешивая, и послойно связать им все, что уложено в котлован ранее. Не забыть уплотнить глубинным виброустройством или обычным прутком. Дать высохнуть в течение 3 недель, а затем вытащить опалубку и засыпать образовавшиеся пустоты смесью песка и грунта.
      • Гидроизолировать уже готовую бетонную плиту, предварительно выровняв ее затиркой (если необходимо). Для этого уложить рубероид в два слоя, скрепляя каждый жидкой мастикой из битума.

      Свайно-ростверковое основание


      Как правильно установить печку в бане, которая будет построена на нестабильном грунте? Именно на этот фундамент, по следующей схеме:

      • Подготовьте место – уберите верхний слой земли и с помощью веревок и кольев наметьте расположение будущей подошвы.
      • Сделайте приямки (по углам обозначенного периметра) – выройте их на глубину до 15-20 см, не больше.
      • Возьмите сваи (шириной сечения 108 мм, а длиной 2,5 м) и строго вертикально вкрутите в сделанные на предыдущем этапе ямы. Окажется, что они выше линии чистового пола – обрежьте болгаркой, чтобы шли ниже см на 10.
      • Приварите оголовки, покрасьте выступающие элементы, чтобы защитить их от внешних воздействий и продлить срок службы, по периметру полками внутрь закрепите еще швеллер-«десятку».
      • Настелите листовую сталь вовнутрь получившегося контура и зафиксируйте ее.
      • Проложите арматуру (если это необходимо), залейте бетон, дайте ему время высохнуть, обмажьте гидроизоляционным раствором.

      Мелкозаглубленное основание


      Вот ответ на вопрос, как правильно поставить печь в бане с минимальными затратами времени и средств. Такой фундамент делается сравнительно быстро и просто, правда, подходит только при застройке на стабильном и необводненном грунте. Последовательность работ по его обустройству такая:

      • Намечаете границы котлована и выкапываете его – глубиной, внимание, до 0,5 м.
      • Трамбуете дно, выравнивая речным песком (слоем в 5 см), смачивая водой и уплотняя.
      • Устраиваете подушку из щебенки (15-20 см) и заливаете его жидким цементом.
      • Дожидаетесь высыхания, гидроизолируете основание рубероидом, устанавливаете опалубку, укрепляете конструкцию 20-30 см бетона.
      • Убираете после застывания уже ненужные щиты выравниваете фундамент по горизонтали.

      Подготовка деревянного пола к установке печи


      Так как ранее мы условились, что планируем монтажные работы еще до строительства парилки и смежных помещений, рассмотрим тот вариант, при котором не придется разбирать перекрытия.

      • Наметьте размеры каменки (строго в месте ее будущего расположения), причем с запасом по 5-10 см в каждую сторону. Помните о расстоянии до стен и о защите (в виде металлического листа) перед дверцей. Начертите все это на подготовленной подошве.
      • Вырежьте из минеральной плиты фигуру, по форме повторяющую ту, что получилась на предыдущем шаге, и прикрутите ее саморезами к полу.
      • Замесите огнеупорный раствор и выложите с его использованием 2 ряда кирпича, лучше всего шамотного, но можно и красного полнотелого. Проверьте на соответствие горизонтальному уровню, подбейте киянкой.
      • Разведите термостойкий клей и зафиксируйте им керамогранит на подготовленном основании. Зачем? Вам ведь нужно не только понимать, как правильно установить банную печь, но и знать, как предотвратить воспламенение пола во время ее работы. А этот материал, выдерживающий даже очень высокие температуры, как раз и будет отличной защитой от возгорания.

      Можно упростить порядок действий и положить лист минерита, а сверху него – еще один, но уже стальной, закрепляя каждый саморезами. Но мы советуем не экономить на пожаробезопасности и подстраховаться.

      Топочная дверца


      Особенности ее обустройства при монтаже зависят от того, куда она выходит:

      • Если в смежное помещение, то проем нужно выложить кирпичом и утеплить огнеупорным листовым материалом. Щели между деревом и кладкой потребуется запенить, а стыки – герметизировать жаростойкой мастикой.
      • Когда в парилку, то стенку стоит закрыть нержавеющим экраном. Толщина стали при этом должна быть не менее 3 мм, а еще лучше 4-5 мм.

      Дымоход


      Важно знать, как организовать вывод отработанного газа. Действуйте по следующей схеме:

      • Наметьте на потолке место проходного узла.
      • Распилите перекрытие, обработайте его огнезащитной пропиткой, вставьте разделку (короб с выходами) и закрепите ее по углам саморезами, проложите базальтовый утеплитель толщиной в 7,5 мм.
      • На банную печь сначала устанавливается одностенный модуль, как минимум на один метр, или же натрубный теплообменник. Далее, переходник с одно- на двустенную трубу, потом рекомендуется применение сэндвич-конструкции.
      • Соедините свободный конец с переходником, к которому с другой стороны подключите первый участок дымохода, за ним – второй и так далее. Стыки укрепляйте хомутами из металла.
      • Защитите выведенный патрубок стальным листом (со стороны чердака), который закрепите на деревянном перекрытии при помощи саморезов.
      • Вырежьте отверстие в кровле и выведите трубу, используя разделку с алюминиевым элементом.
      • Убедитесь, что дымоход возвышается над уровнем крыши на 0,5-1,5 м, и установите оголовок.

      Если вы приобрели готовый узел, то необходимо следовать инструкции. На сайте feflues.ru вы сможете найти качественные фабричные ППУ, представленные в различной комплектации: «пустой» или с дополнительной изоляцией. В первом случае необходимо основание узла (лист из нержавейки) изнутри обшить базальтовым картоном, сам ППУ установить в короб, защищенный листами минерита. Расстояние между трубой и жестью оставляем пустым. А вот сам узел необходимо с чердачной стороны засыпать каолиновой ватой на 5-7 см, больше не нужно во избежание перегрева трубы.

      Протопка печи перед установкой


      Ее проводят на улице, так как возможно повышенное образование едкого газа. Предварительно нужно обработать нагревательный агрегат антикоррозионным средством, и заодно тщательно осмотреть на предмет отсутствия трещин, сколов и других дефектов на решетке, дверце, теплообменнике, а также убедиться, что нет щелей и зазоров. После чего:

      • Расположить оборудование на ровном и термостойком основании, подсоединить временный дымоход (длиннее 200 см).
      • Загрузить дрова до половины объема топки и поджечь их (при неплотно закрытой дверце), поддерживая пламя в течение часа.
      • Подождать, пока огонь погаснет (не тушить его).

      Благодаря этому, внутреннее покрытие теплогенератора окончательно затвердеет, и можно будет переходить к постоянной эксплуатации.

      Устройство каркасной стенки


      Как правильно установить печь для бани, оборудованную выносной топкой? Конечно, с монтажом перегородки между парилкой и смежным помещением. Делается она из двух брусьев сечением 100 на 600 мм и высотой под потолок комнаты, предварительно обработанных антисептиком.
      Поставьте эти распорки вертикально, закрепив сверху и снизу на саморезы с помощью перфорированных уголков. Также зафиксируйте между ними горизонтальную перемычку, чтобы получился каркас, по форме напоминающий букву Н. На полу будет топливный канал и кирпичная кладка, а наверху, на уровне перекрытий – обшивка и утеплитель.
      Изолируйте конструкцию – закрепите плиты базальтовой ваты между брусьями, монтируйте вагонку обрешеткой, фиксируйте фольгированную защиту от пара строительным степлером. После этого сделайте кирпичную кладку, оставляя между нею и каналом и деревянными направляющими зазор в 3-4 мм. Для надежности используйте уголки, позаботьтесь о визуальной красоте швов. Готовый портал должен выглядеть эстетично, поэтому смонтируйте наличники, выполните отделку, проведите выравнивание и правильно определите центр.

      Потолок


      Его подготовку подразумевает любая грамотная схема установки печи в бане. Почему? Потому что значительная часть пожаров начинается сверху помещения – из-за перегрева или трещин в трубе.
      Поэтому при обустройстве перекрытий оставляют отверстие под дымоход – диаметром 90 см. Благодаря такому решению впоследствии, при подключении нагревательного агрегата, не придется вырезать часть балок и выдумывать перемычки для сохранения прочности конструкции.
      Внимание, заранее предусмотренный проход должен быть квадратной формы, а не круглой – чтобы можно было плотно вставить разделочный короб. Это канал из жести и нержавейки, внутри которого и будет расположена труба. А вот снаружи его еще нужно обернуть базальтовым картоном, чтобы исключить прямой контакт с деревом стенок помещения.

      Нормы безопасного монтажа


      Как правильно поставить печку в бане? Естественно, так, чтобы потом ее можно было эксплуатировать без угрозы для своего здоровья, без риска возникновения возгорания. Для этого нужно:

      • Располагать топку так, чтобы она открывалась в том же направлении, что и дверь.
      • Согласовать все моменты с пожарной инспекцией, пригласить электрика, чтобы он проверил правильность подключения приборов и качество заземления.
      • Заизолировать и экранировать проходы через перекрытия.
      • Выдержать рекомендованные расстояния от нагревательного агрегата до горючих материалов.
      • Оснастить смежные с парилкой помещения средствами для тушения возгораний и тщательно следить за их исправностью.

      Советы


      • Деревянные стены надежно и экономически выгодно защищать минеритом.
      • Для повышения энергоэффективности поставьте теплообменник и водонагревательный бак.
      • Во время эксплуатации обращайте внимание на состояние не только топки, но и дымохода, а также камней в кожухе-сетке.

      Теперь вы знаете, как и где правильно установить печь в бане – шаги описаны достаточно подробно. Но мы рекомендуем показать готовый результат специалистам, чтобы они подтвердили, что вы все сделали верно.

      Познавательные видео





      Инструкции по установке печи для сауны неверно истолкованы.

      При строительстве сауны на открытом воздухе вы можете руководствоваться самыми лучшими намерениями. Вы хотите сделать это правильно и законно. Вы получаете разрешение, покупаете печь, внесенную в список UL, чтобы она соответствовала городским правилам, и устанавливаете ее, тщательно следуя руководству по установке. Затем вы запрашиваете окончательную проверку и проваливаете ее. Почему? Потому что то, как вы интерпретировали руководство по установке, отличалось от того, что оно пыталось передать. Результат? Скамейки нужно обрезать.Пол нужно зацементировать. При чем здесь мораль? Даже если вы думаете, что понимаете инструкции по установке, свяжитесь с производителем печи, прежде чем устанавливать печь и строить вокруг нее, чтобы не переделывать свою работу.

      Что произошло:

      Согласно спецификациям производителя, печь имеет зазоры, которые необходимо соблюдать для безопасной эксплуатации. Боковые зазоры X дюймов до горючих материалов. X одинаков с обеих сторон. Есть задний зазор Y и передний зазор Z.Зазоры спереди и сзади разные (Y не равно Z). Где это становится интересным и не указано явно в руководстве по установке, здесь. Боковой зазор X фактически простирается на всю длину переднего зазора Z с обеих сторон. При этом «расстояние до горючих» относится не только к деревянным лавкам под углом 90 градусов к плоскости печи, но и к полу (и, вероятно, по тому же определению, к потолку). на установочных картинках был показан передний зазор со стрелкой указывающей на дверцу печки, на самом деле они имели в виду всю переднюю сторону.Наконец, хотя мой пол был построен из негорючей цементной плиты и покрыт ПВХ-мембраной для водонепроницаемости, этот тонкий кусок ПВХ считается горючим и, следовательно, не соответствует требованиям.

      Заштрихованные области показывают, где простираются зазоры для горючих материалов. В эти места нельзя помещать никакие горючие вещества.

      Ниже показано, как я построил свою горячую комнату. Поскольку скамейка находится в затененной зоне, а верхняя часть пола покрыта ПВХ-мембраной, я не соответствую требованиям и не прошел окончательную проверку.Теперь мне нужно покрыть мембрану цементом и отрезать половину моей длинной полки для сауны, чтобы пройти техосмотр.

      Это показывает, где я ошибся в своей сборке. Часть моей длинной скамьи вторгается в зону без горючих материалов.

      Еще раз подведем итоги. При планировании парилки сауны и установки дымохода/печи обязательно свяжитесь с производителем печи для сауны и убедитесь, что вы понимаете документы по установке именно то, что они пытались передать.Также уточните это у инспектора. В моем случае я перепроверил все этапы установки с друзьями и убедился, что мы все поняли их одинаково. Тем не менее, я должен был также дважды проверить производителя печи. Наконец, имейте в виду, что фотографии, используемые на веб-сайте производителя печи, показывают, что печь для сауны стоит рядом со скамейками и другими предметами. горючие материалы предназначены только для маркетинговых целей и не должны быть технически спецификация установки. С инспектором это тоже не слетает.
      Банная печь слишком близко к деревянным скамейкам.
      Банная печь тоже рядом с деревянными скамейками.
      Банная печь тоже рядом с деревянной доской.

      Комплект для сауны, нагреватель для сауны, сауна, модульная сауна

      Сауна – здоровый ритуал
      Сауны появились в США относительно недавно.Рано Финские и шведские колонисты правильно построили свои сауны с самого начала этой страны, но использование сауны не выросли далеко за пределы этих иммигрантов до конца 1950-х годов и 60-х годов. Знали ли об этом ранние финны или нет, они обнаружил очень полезный ритуал. Сауны были заново открыты в Америке для их релаксации и многих преимуществ для здоровья.
      История сауны

      Преимущества сауны
      Основное преимущество сауны в том, что она открывает поры и вымывает токсины и загрязнения организма.Это самая глубокая очистка баня в мире. Сауна успокаивает и расслабляет уставших мышцы, помогает сохранить чистую, здоровую кожу, обеспечивает сердечно-сосудистая тренировка, сжигает до 300 калорий во время сеанса увеличивает скорость метаболизма и улучшает кровообращение.
      Сауна — Почему это так полезно для вашего тела
      Сауна — Как на самом деле наслаждайтесь

      Почему стоит выбрать сауну Finlandia?
      Finlandia Sauna – одна из старейших компаний по производству саун в У. S. и занимается производством самого высокого качества Сауны с 1964 года. Наши президент родом из Финляндии и вырос в Банная культура. Он стремится продвигать аутентичный финский Сауна в Америке. Finlandia гордится своим качеством и не срезать углы, когда дело доходит до использования лучших материал. Мы единственный производитель, который до сих пор использует оригинальный отраслевой стандарт истинной толщины 1 x 4 дюйма (11/16 дюйма) деревянные панели.В нашей компании есть все для вашей сауны потребности. Мы изготавливаем готовые и сборные сауны. Мы изготовление сауны на заказ пакеты, чтобы соответствовать комнате любого размера. Вы предоставляете комнату размеры, и мы разрезаем его по размеру. Наш модульный сборные сауны строятся с эксклюзивным запиранием система для легкой установки. Эти комнаты могут быть даже разобрали и перевезли на новое место.Наша сауна обогреватели импортируются напрямую из Финляндии и обеспечивают лучшее, самое надежное тепло и влажность. Финляндия предлагает широкий выбор саун аксессуары и красивая дверь также дизайны. Используйте опыт и позвольте специалистам по сауне спроектировать и построить Ваша сауна сегодня.

      Для получения дополнительной информации позвоните нам по телефону: 1.800.354.3342
      или напишите нам по адресу [email protected]

      Среди наших клиентов сауны

      14 ярких идей для лучшей дровяной печи

      Альянс за экологически чистое тепло недавно объявил 14 финалистов, которые примут участие в первом в истории конкурсе Wood Stove Design Challenge, международном конкурсе, демонстрирующем одни из самых экологически чистых и эффективных дровяных печей нового поколения. Popular Mechanics рассматривает каждого из финалистов и инновации, которые они планируют представить на выставке Wood Stove Decathlon в Вашингтоне, округ Колумбия.С., ноябрь этого года. (Прочитайте до конца, чтобы проголосовать за своего фаворита!)

      Реклама — продолжить чтение ниже

      1 Dragon Heater: Горизонтальная кормовая ракета (США) Этот агрегат сочетает в себе топку традиционной печи с внутренней трубой ракетного обогревателя. Древесина подается по горизонтальной трубе в первичную камеру сгорания. Горячие турбулентные газы поступают во вторую вертикальную камеру сгорания, после чего происходит отбор тепла.Половина тепла окружает вторичную камеру, а остальная часть поступает в заполненную гранитом зону для замедленного высвобождения.

      Тип и конструкция печи: Отдельностоящая каменная кладка
      Размер топки: Средняя
      Ориентировочная розничная цена: Подлежит уточнению
      Капитан команды: Сэнди Матье

      2 Firemaster: IntensiFire (Новая Зеландия) IntensiFire — это недорогая модернизированная печь с нисходящим потоком воздуха, предназначенная для улучшения горения до 60 процентов. Он добавляет преимущества вторичного воздуха для горения к старым агрегатам; стоимость модернизации, вероятно, будет примерно такой же, как и стоимость замены перегородки, которая больше не потребуется.

      Тип и конструкция печи: Модернизированная печь
      Размер топки: Н/Д
      Предполагаемая розничная цена: $
      Капитан команды: Джейсон Стюарт

      3 Печи Helbro: Gymse (Дания) Gymse демонстрирует неотъемлемые качества обогревателя для каменной кладки, в том числе удобный дизайн, высокоэффективное и чистое сжигание и 24 часа тепла от одного огня.Эта печь совместима с дымоходом любого размера и может быть построена из глины и практически любого камня.

      Тип и конструкция печи: Кирпичная кладка
      Размер топки: Большая
      Предполагаемая розничная цена: $$$$
      Капитан команды: Ларс Хелбро

      4 Hwam: Автопилот IHS (Дания) Интеллектуальная система нагрева Hwam Autopilot измеряет условия сгорания с помощью лямбда-зонда кислорода и термопары. Затем бортовой компьютер распределяет воздух для горения для достижения наилучшего возможного горения. Температуру можно установить с помощью пульта дистанционного управления. Эта печь, уже представленная на рынке, соответствует европейским стандартам Eco-label.

      Тип и конструкция печи: Отдельно стоящая чугунная
      Размер топки: Средняя
      Ориентировочная розничная цена: $$$
      Капитан команды: Стивен Родс

      5 Межконтинентальный: 2B4W (США.) 2B4W — это каменный обогреватель, который может быть изготовлен из переработанных материалов. Он состоит из двух выведенных из эксплуатации стальных бочек для масла, поставленных друг на друга. Тепло хранится в огнеупорном кирпиче высокой плотности и будет излучаться до 24 часов при обжиге два раза в день с высокой скоростью горения. Система контроля горения помогает уменьшить количество ошибок оператора, а внешний вид может быть украшен локализованным мотивом.

      Тип и конструкция печи: Кирпичная, сборная
      Размер топки: Средняя
      Предполагаемая розничная цена: $$
      Капитан команды: Род Зандер

      6 Кимберли Стоув (У.С.А.) Kimberly Stove представляет собой портативный газогенератор, который включает в себя термоэлектрический генератор, змеевики с горячей водой, духовку и 12-вольтовую систему нагнетания воздуха. Имея высоту 25-1/2 дюйма, диаметр 10 дюймов и вес 56 фунтов, он достаточно мал, чтобы поместиться в лодке или доме на колесах. Kimberly почти полностью изготовлен из нержавеющей стали, за исключением дверного стекла и прокладок.

      Тип и конструкция печи: Переносная автономная
      Размер топки: Маленькая
      Ориентировочная розничная цена: $$
      Капитан команды: Роджер М.Легет

      7 Университет Мэриленда: Малсибер (США) Mulciber оснащен автоматизированными системами рекуперации тепла, вентиляции и контроля горения, которые реагируют на изменения в среде горения, а затем регулируют поток воздуха для поддержания идеальных условий горения. Коаксиальный вход собирает избыточное тепло, которое в противном случае ушло бы в дымоход, в то время как термоэлектрические генераторы приводят в действие вентиляторы, которые распространяют тепло по комнате.

      Тип и конструкция печи: Стальная, отдельностоящая
      Размер топки: Большая
      Ориентировочная розничная цена: $
      Капитан команды: Taylor Myers

      8 Ofenbau + Feuerstellen: изразцовая печь с экологической маркировкой (Австрия) Несмотря на то, что эта печь основана на традиционном европейском дизайне Kacheloefen , она включает в себя современную камеру сгорания, аналогичную тем, которые соответствуют требованиям австрийского экологического знака.Он обеспечивает низкий уровень выбросов, контролируя движение воздуха в печи. Воздух проходит через герметичную перегородку/заслонку, расположенную в основании печи, а затем через щели попадает в камеру сгорания.

      Тип и конструкция печи: Каменная плитка, сборка на месте
      Размер топки: Большая
      Предполагаемая розничная цена: $$$$
      Капитан команды: Ричард Джуссел

      9 Inven, Inc. : SmartStove (США)А.) SmartStove — это автоматизированная система, которая анализирует горение, а затем физически управляет тягой и вентилятором, чтобы управлять количеством воздуха, поступающего в печь. Это максимизирует сгорание, уменьшая необходимость для пользователя постоянно вносить коррективы, чтобы поддерживать эффективное горение огня. SmartStove сочетает в себе электронику и прошивку, разработанную специально для дровяных приборов.

      Тип и конструкция печи: Модернизированная печь
      Размер топки: Н/Д
      Предполагаемая розничная цена: $
      Капитан команды: Дэн МакФарланд

      10 Трэвис Индастриз: Лопи Кейп-Код (Ю.С.А.) Cape Cod представляет собой гибрид каталитических и некаталитических технологий. Эта чугунная печь, уже находящаяся в производстве, имеет КПД 80 процентов и производит 0,45 грамма выбросов в час, что делает ее самой чистой единицей в списке сертифицированных дровяных печей Агентства по охране окружающей среды. Предварительно нагретый воздух для горения повышает эффективность, а трубы вторичного воздуха и каталитическая камера сгорания сжигают почти все оставшиеся частицы.

      Тип и конструкция печи: Чугунная, отдельностоящая
      Размер топки: Большая
      Ориентировочная розничная цена: $$
      Капитан команды: Алан Атембоски

      11 Туликиви: Хииси (Финляндия) Эта компактная каменная печь может нагревать воду и сжигать дрова или пеллеты без электричества или дополнительного оборудования, хотя она будет проверена только на способность сжигать дрова.Он построен из мыльного камня, который сохраняет тепло, а затем медленно его отдает. Эффективный двигатель Hiisi с низким уровнем выбросов соответствует строгим европейским стандартам выбросов, установленным на 2015 год.

      Тип и конструкция печи: Кирпичная, отдельно стоящая
      Размер топки: Малая
      Ориентировочная розничная цена: $$$$
      Капитан команды: Джереми Джонсон
      909115 Сайт команды: 90viki Печь Walker Stove сочетает в себе функции ракетной печи с высокоизолированной сердцевиной сгорания и подачей вторичного воздуха для достижения полного сгорания. Он также предназначен для устранения опасных ожогов и пожаров в дымоходах путем отделения дымохода от камеры сгорания. Он может быть установлен как автономный обогреватель или в центре системы хранения тепла.

      Тип и конструкция печи: Гибридная ракета/каменная печь или автономная
      Размер топки: Н/Д
      Ориентировочная розничная цена: $
      Капитан команды: Matt Remine

      13 Виттус: Twinfire (У.С.А.) Первоначально разработанная для обеспечения эффективной печи с более чистым горением в развивающихся странах, эта двухкамерная установка работает по принципу газификации — процесса, который превращает древесину в монооксид углерода и водород путем реакции сырья при высоких температурах. В результате образуется газовая смесь, называемая древесным газом, которая перегревается и смешивается с воздухом в нижней камере для достижения полного сгорания.

      Тип и конструкция печи: Автономная двухкамерная стальная печь
      Размер топки: Средняя
      Ориентировочная розничная цена: $$$$
      Капитан команды: Нильс Виттус

      14 Мыльный камень Вудсток: Union Hybrid (U. С.А.) Печь Union Hybrid от Woodstock Soapstone использует вторичное сгорание и каталитическую камеру сгорания, а также саморегулирующееся соотношение воздух/топливо, предназначенное для увеличения производительности и повышения эффективности. Печь изготовлена ​​из стали, чугуна и мыльного камня, что обеспечивает ее долговечность и высокую тепловую массу. Большая топка и высокая тепловая мощность делают его подходящим основным источником тепла.

      Тип и конструкция печи: Отдельно стоящая сталь/чугун/стеатит
      Размер топки: Большая
      Предполагаемая розничная цена: $$
      Капитан команды: Томас Моррисси

      15 Голосуйте сейчас за выбор народа 14 финалистов конкурса Wood Stove Design Challenge будут официально оценены во время недельного десятиборья дровяных печей на Национальной аллее в ноябре, когда команда экспертов по печам, качеству воздуха и горению выберет печь-победитель на основе пяти критериев: выбросы, эффективность, доступность, инновации и простота использования.

      На протяжении всего испытания мы увидим множество инноваций, но их влияние может быть незначительным, если только мы — потребители — не примем технологии экологически чистого сжигания в значительном количестве. И это вряд ли произойдет, если у печей следующего поколения нет неоспоримых преимуществ или они просто непривлекательны для конечного пользователя.

      Здесь вы можете помочь. Мы вручим отдельную награду «Выбор народа» печи, которую вы считаете самой инновационной. Возможно, вы больше всего цените удобство для пользователя или, возможно, функциональность, практичность, стоимость или даже эстетику.Какими бы ни были ваши критерии оценки сверхэффективной дровяной печи с низким уровнем выбросов, у вас есть шанс сделать так, чтобы ваш голос был услышан.

      Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano. io.

      Реклама — продолжить чтение ниже

      Сауна | Моя летняя машина вики

      Сауна

      Сауна

      Сауна представляет собой небольшое помещение или здание, предназначенное для проведения сеансов согрева.Сауны являются важной частью финской культуры, поэтому в My Summer Car есть две сауны, которыми может пользоваться игрок. Горячая сауна снижает уровень стресса персонажа игрока.

      В сауне есть куча камней, нагретых электричеством или дровами в небольшом помещении. Когда камни достаточно нагреты, на них льют воду, чтобы образовался пар. Обычно финны ходят в сауне обнаженными, но в зависимости от обстоятельств люди также могут носить купальные костюмы или полотенца.

      Как пользоваться сауной[]

      Электрическая сауна[]

      Сядьте на сиденье прямо перед плитой, слегка наведите указатель мыши на плиту и щелкните правой кнопкой мыши, чтобы бросить воду, чтобы получить пар. Увеличьте изображение, чтобы увидеть перекрестие.

      Одна сауна расположена в задней части дома игрока, это электрическая сауна. Банная печь имеет два циферблата на дне, один для температуры и один для таймера. Поверните обе нижние ручки по часовой стрелке на максимум, и печь начнет гудеть. Когда печь включена, температура в сауне повышается примерно на 20 °C каждые 60 секунд. Посмотрите на термометр на стене сауны. Таймер будет идти вниз со временем, и когда он дойдет до конца против часовой стрелки, сауна выключится.

      Предупреждение: Помещение сауны может загореться, если регулятор температуры оставить на максимальное значение, отметка наполовину будет намного безопаснее, но в результате сауна будет нагреваться медленнее.

      Важно помнить, что сидение на скамейке в нагретой сауне быстро увеличивает жажду.

      Не забудьте закрыть дверь сауны, иначе сауна не нагреется! В ожидании, пока сауна нагреется, наполните ведро, поставив его под проточный кран. По одному в душевой и на кухне.

      Когда сауна достаточно нагреется, заберитесь на верхнюю скамью, возьмите ковш и экипируйте его с помощью кнопки действия (по умолчанию F ). Щелкните левой кнопкой мыши по наполненному ведру, прицельтесь немного выше плиты и щелкните правой кнопкой мыши, чтобы выплеснуть воду и насладиться паром!

      Бросать воду на камни может быть сложно, поэтому попробуйте разные углы. Самый эффективный подход — переместить персонажа на сиденье прямо перед печкой, нацелившись немного выше печки (хорошая цель — центр третьей секции стены вверх от печки), а затем бросить воду.

      Через несколько секунд после броска воды уровень стресса игрока мгновенно снизится, а не будет снижаться постепенно. Подождите, пока это произойдет, прежде чем снова брызгать водой, чтобы как можно быстрее снизить стресс. Воду можно выплеснуть 13 раз из полностью заполненного ведра, после чего его нужно будет снова наполнить.

      Если оставить сауну включенной и дать ей продолжать нагреваться, это может привести к возгоранию комнаты (и остальной части дома).

      Сауна на дровах[]

      Другая сауна в игре находится внутри коттеджа на острове посреди озера.В отличии от электробани дома, баня на даче топится дровами, еще одно отличие от электробани в том, что в ней также можно готовить мясо, выкладывая мясо на камни бани (колбасные пакеты не распаковываются на камнях ), мясо приготовится, как только загорится пламя; это может быть особенно полезно для приготовления щуки, пойманной на острове. Пользоваться им довольно просто: нарубить дров за домиком, открыть печной люк и положить внутрь дрова (помещается по четыре штуки, можно вставить больше, которые игра засчитает только при наличии свободного места) , нажмите кнопку использования (по умолчанию F ), чтобы зажечь ее, затем закройте люк.Печь, возможно, придется снова наполнить, прежде чем сауна достигнет желаемой температуры. Ведро с водой наполняется путем погружения его в озеро или с помощью водяного насоса за коттеджем.

      Мелочи[]

      • Успешное посещение сауны откроет достижение «Добро пожаловать в Финляндию», а мочеиспускание на плиту откроет достижение «Золотой пар».
      • Успешное использование сауны на дровах откроет достижение «Финское лето».
      • Сауна изначально использовалась для уменьшения загрязнения.

      Плавающая сауна от Aux Box

      С 2018 года производитель сборных домов Aux Box занял небольшую нишу своими крошечными сборными домами на заднем дворе. Студии йоги, офисы и компактные жилые помещения компании Британской Колумбии могут быть смонтированы на месте, что позволяет владельцам недвижимости добавлять квадратные метры по доступной цене и «под ключ».

      Теперь компания Aux Box вышла на воду в курорте Tofino Resort & Marina на западном побережье острова Ванкувер, где она только что представила плавучую сауну на дровах, которую может забронировать на день группа из четырех человек.

      Плавающая сауна Aux Box в Tofino Resort & Marina оснащена дровяной печью и полностью отделана кедром.

      Получасовая прогулка на лодке по охраняемому ЮНЕСКО биосферному заповеднику Клейокуот-Саунд приведет вас к обшитому кедром сборному дому, где вы сможете насладиться паром, окунуться в ледяной Тихий океан или расслабиться в гамаке перед дневным плаванием на каяках, катание на байдарках или рыбалка.

      Сауна расположена в глубине охраняемого ЮНЕСКО биосферного заповедника Clayoquot Sound.

      Для создания сауны компания Aux Box модифицировала одну из своих существующих моделей площадью 86 квадратных футов с крытым настилом и металлической внешней облицовкой. Кедр использовался во всех интерьерах, от полов, стен и потолков, а также для прихожей и двери. Большое панорамное окно, перенесенное с передней стены на заднюю, открывает перед гостями большой живописный вид, пока они парятся.

      Заказанный проект был первой в своем роде сауной и плавающей конструкцией для Aux Box. Здесь сауна установлена ​​на место, точно так же, как компания устанавливает офисы на заднем дворе или студии йоги.

      В вырез в палубе вплетена сетка, образующая плавучий гамак, который дает гостям еще один способ расслабиться и насладиться обстановкой.

      Окно с тройным остеклением от пола до потолка обрамляет ландшафт и действует как тепловой барьер.

      Строительство воды не обошлось без проблем. «На высоком уровне было много неизвестного», — говорит соучредитель Aux Box Лэндон Шек. «Каждый раз, когда мы приступаем к индивидуальному проекту, мы должны быть вдумчивыми». Эффективная герметизация пространства, например, имела решающее значение, учитывая экстремальный климат Западного побережья.Одной из мер предосторожности является окно с тройным остеклением, которое оптимизирует изоляцию, уменьшая при этом конденсацию и запотевание. «Мы удвоили все возможные уровни защиты, — говорит Шек.

      Дровяная печь для безопасности защищена теплозащитным экраном, а система вентиляции помогает поддерживать достаточный приток воздуха в помещение.

      Модель Aux Box была модифицирована еще несколькими способами. Дополнения включают в себя водосборник и место для хранения дождевой воды, а также увеличенную палубу с уютной зоной отдыха и парой плавучих гамаков, подвешенных над водой.

      Расположенная в нетронутых окрестностях тихоокеанского северо-запада, сауна обещает посетителям захватывающий опыт.

Добавить комментарий

Ваш адрес email не будет опубликован.
