Откатные ворота своими руками — конструкции, эскиз, схемы, чертежи откатных ворот. Цена. Бесплатные чертежи. Монтаж откатных ворот. Изготовление ворот. Самодельные откатные ворота.

Откатные ворота своими руками

Читати українською
Как сделать откатные ворота своими руками — подробный план изготовления.

Здравствуйте, друзья, давайте знакомиться, меня зовут Александр, я работаю в сфере откатных ворот с 2006 года. В этой статье я расскажу вам об основных секретах и ньюансах изготовления откатных ворот. Откатные ворота это лучшее решение по организации въезда во двор или на территорию предприятия. Рассмотрим их преимущества: простая кинематика — откатные ворота сдвигаются (откатываются) вдоль забора, требуют меньше трудозатрат для открытия-закрытия, легко и разумно по цене автоматизируются, не требуют фиксации в открытом положении — их неожиданно не закроет, например, ветром как это бывает с распашными воротами. Для изготовления откатных ворот необходимы специальные комплектующие — так называемая фурнитура для откатных ворот или иначе механизм откатных ворот. Вот так она выглядит.

КУПИТЬ ФУРНИТУРУ ДЛЯ ОТКАТНЫХ ВОРОТ ПО ДОСТУПНОЙ ЦЕНЕ.

Кроме того, откатные ворота, в отличие от классических распашных, требуют места для отката полотна и специальный фундамент. См. рис.

Чтобы вычислить сколько места нужно для отката ворот нужно ширину проёма в свету умножить на 1.4. Иными словами места для отката должно быть больше чем ширина проёма на 40%, так как откатные ворота состоят из полотна и противовеса длина, которого 40% от полотна.

Если ваш участок удовлетворяет этим условиям, то можно браться за дело. Если имеется дефицит места, то минимльно возможная длина противовеса для нормальной работы ворот будет 33% меньше уже нельзя — ворота будут проклевывать и тяжело «ходить», если места нет совсем, то надо признать, что откатные ворота установить нельзя и стоит рассмотреть другие типы, например, распашные, роллетные итд.

Откатные ворота с калиткой — эти ньюансы описаны здесь.

Итак, если с местом для отката все в порядке, то приступаем к устройству проёма для откатных ворот. Об оптимальных размерах проёма ворот для конкретных объектов — здесь. Сначала нужно установить столбы огараничивающие проём, мы не будем останавливаться на этом детально т.к здесь все понятно, отметим лишь, что столбы не должны шататься, быть забетонированы с учетом глубины промерзания грунта, а также должны быть выведены закладные (по 3 шт) на поверхность столба обращенную во двор, на эти закладные будут впоследствии крепиться нащельники, к этому мы еще подойдем. Размер каждой закладной оптимально делать 60х60мм. Закладная должна быть заподлицо с кирпичем или немного выступать, связь с центральной трубой в столбе обязательна. Если столбы металлические, то закладные не нужны. Пример правильно выполненного проёма:

Схема бетонирования фундамента откатных ворот с электропроводкой: Кликните чтобы увеличить.

Существует два основных вида конструкции фундамента: «сплошной монолит» и эконом-вариант «П-образная схема», оба одинаково надежны. Какую именно выбрать решайте исходя из финансовых, временных и других ресурсов и обстоятельств. Кликните чтобы увеличить.

После установки столбов переходим к заливке фундамента. Нужно выкопать яму длиной половина от ширины проёма. Начинаем от края проёма и двигаемся в сторону отката ворот. Ширина ямы 400-500мм, глубина 1000-1500 мм в зависимости от грунтов. Для плывунов, болот, зыбучих песков изучаем строительную документацию по фундаментам. Фундамент не должен проседать, подвергаться сезонным проваливаниям-выталкиваниям итд.

После того как наш котлован готов, делаем «банкетку» см. рис. выше. Берем швеллер шириной 10-16 см и длинной также половина от ширины проёма, к полкам привариваем арматуру диаметром 10-14мм и формируем адекватную пространственную сетку из арматуры.

Далее фиксируем банкетку в яме, выставляем поверхность швеллера в уровень «чистого пола» (окончательного асфальта или плитки), кроме того поверхность швеллера должна лежать точно по горизонтальному уровню, это важно. Швеллер укладываем вплотную к столбу. После этого заполняем котлован раствором и ждем неделю-другую.
В итоге после проведенных работ мы получим вот такой фундамент:

На фото выше изображен фундамент для откатных ворот выведенный в «чистый ноль» двора, но участок еще будет подсыпаться. Поэтому важно также опредилить уровень чистого пола вашего участка перед заливкой, возможно придется ставить опалубку. А теперь перейдем к изготовления несущего каркаса-рамы откатных ворот.
Как правило для внешнего каркаса используется профилированная труба 60х30 и 60х40 стенка 2мм, но можно также 50х50, 60х60. Сначала обагораживаем наши трубы — убираем ржавчину, обезжириваем и грунтуем. На рис. эти трубы изображены зеленым цветом. Из трубы 60*30 формируем внешний каркас, смотрим чтобы все нужные углы были прямыми, полотно было в одной плоскости и не допускаем частую ошибку когда каркас, обычно в области противовеса задирается немного вверх вместе с направляющей — все должно быть ровно и красиво. Сварочные швы должны быть сплошными, без дырок. Для формирования каркаса ворот можно также использовать специальный Т-профиль, это позволит существенно сократить сварочные работы, так как сам по себе уже является.нужной нам комбинацией труб 60х40 и 40х20. Основная идея состоит в том, чтобы материал зашивки лег как в рамку.

Чертеж-схема устройства откатных ворот в общем случае. Внешний каркас (зеленый), внутренняя обрешетка (красный), направляющая из комплекта фурнитуры (черный).

Принцип формирования каркаса для откатных ворот:

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ.

А это чертеж откатных ворот в разрезе, для понимания составляющих высоты ворот:

Пример чертежа каркаса ворот на проём в 4 метра и высотой 2 метра.

После этого нужно вварить внутренний каркас (обрешетку), который служит для обеспечения жесткости конструкции, а также служит для крепления зашивки — профнастила, досок, поликарбоната, блок-хауса и т.п.). Внутренний каркас делают из трубы 20*20мм, 20*40мм, в трубу 20*40 легче попадать заклепкой или саморезом. Внутренний каркас показан на рис. выше красным цветом.
Расстояние «а» равно ширине используемого листа профнастила (часто 1150мм), стыки листов должны проходить по вертикальной трубе обрешетки. Расстояние «b» равно оставшемуся после зашивки цельными листами расстоянию. Крайний лист, как правило, всегда аккуратно подрезается по ширине болгаркой

Должно получится так:

Если ворота зашиваются с одной стороны, то внутренню обрешетку можно сместить на край внешнего каркаса в сторону двора, это актуально если материал зашики имеет большую толщину, например профнастил с «высокой волной», сэндвич-панели, доска итд. Сварочные работы, как я уже говорил, проводим грамотно, чтобы не «повело» трубы, соблюдаем принцип «шахматного порядка». Когда готов внешний каркас и вварена обрешетка, к раме снизу привариваем по все длине направляющую из комплекта фурнитуры. Желательно фиксировать струбцинами. Направляющую шину нужно приваривать также в «шахматном порядке», иначе раму ворот и направляющую от сварки может «повести» и она будет напоминать пропеллер. После этого зачищаем сварочные швы, грунтуем и красим поврежденные места. Рама-каркас откатных ворот до зашивки профлистом:

Когда краска окончательно высохнет переходим к зашивке полотна. Материал зашивки крепим к внутреннему каркасу (обрешетке) при помощи заклепок или саморезов. Рама-каркас откатных ворот после зашивки профлистом:

Обратите внимание, этот участок противовеса откатных ворот ровный и не «задран» вверх и это правильно.

Рассмотрим некоторые некоторые особенности больших проемов, более 5 метров. На рис ниже представлен чертеж откатных ворот для проёма шириной 6 м. и высотой 2 м. Обратите внимание конструкция противовесной части здесь не треугольная, а в виде прямоугольника с двумя диагоналями. Кроме того при большой длине проема более 5.5м противовес следует делать уже 45-50% от проема.

На практике это выглядит так:

Ну вот и подошло время монтировать ворота. Весь процесс монтажа откатных ворот своими руками отлично иллюстрирует это видео.

Для начала выставляем каретки на фундаменте и разносим их максимально в пределах нашего противовеса (треугольника). См. рис.

но имеем в виду, что концевой ролик имеет размер порядка 110 мм поэтому каретку ближнюю к проёму располагаем от проема с учетом этого расстояния, а дальнюю от проёма каретку ставим так чтобы она не выбивала заглушку в закрытом состоянии. Чем шире между каретками тем лучше, но без фанатизма. Установка накатного ролика:

Крепление роликовых кареток осуществляется с помощью сварки.

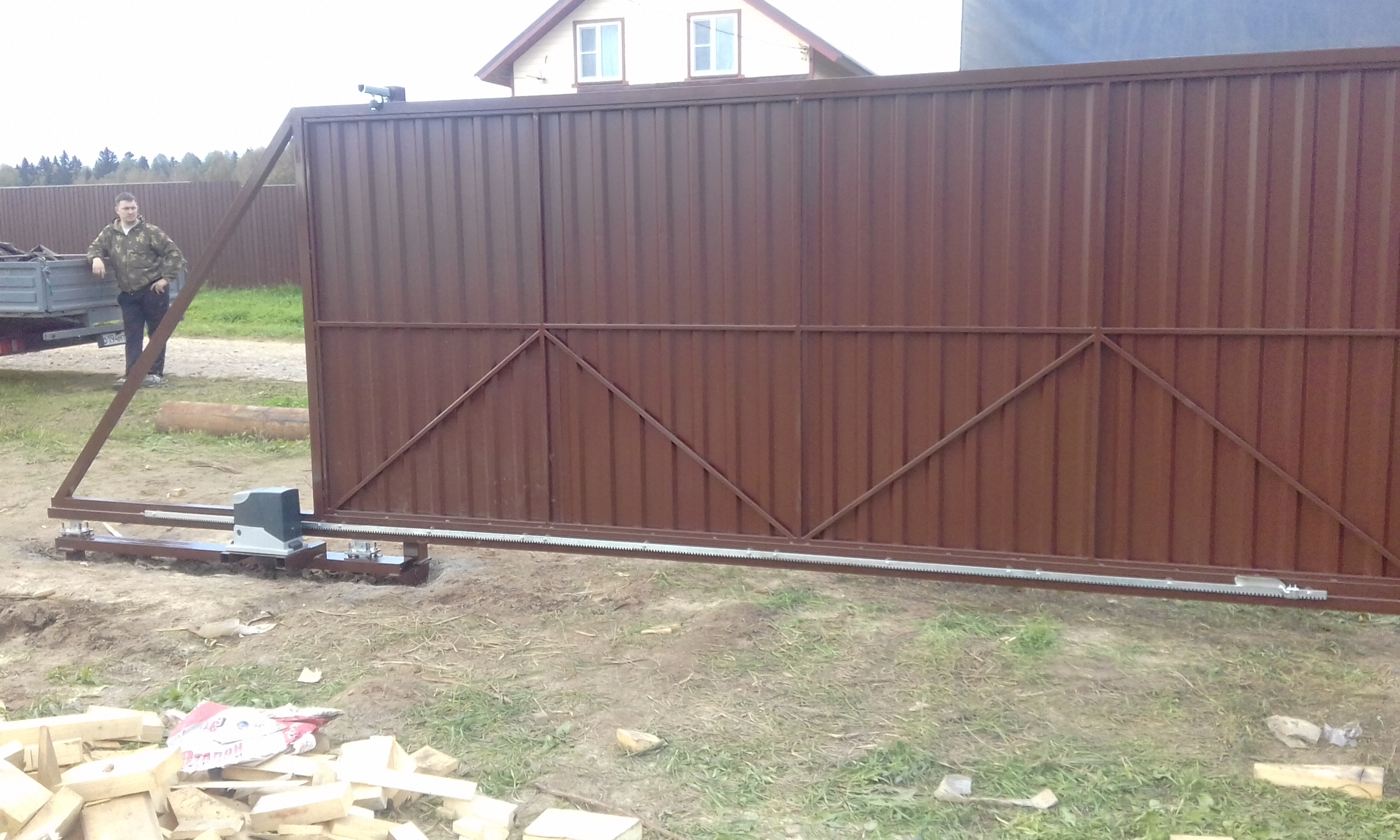

После «накатываем» на каретки нашу раму откатных ворот, выставляем откатные ворота по уровню и «прихватываем» сваркой пятки кареток швеллеру , если все хорошо, то обвариваем пятки, если что-то не нравится выставляем по новой, добиваемся желаемого результата (положения ворот в уровне, отсутствии перекосов итд) и после этого обвариваем. Потом привариваем верхние поддерживающие ролики, устанавливаем концевой ролик, привариваем верхний и нижний уловители. Накатной ролик обязательно должен накатываться на нижний уловитель и разгружать ворота в закрытом положении.
Ежели ваши столбы изготовлены из металлической трубы или швеллеров, то уловители и верхний ограничитель можно варить прямо к столбу. Если используются кирпичные, бетонные или каменные столбы — нужно крепить к профильной трубе-нащельнику (как правило 60*30, которая крепится к столбу на закладные, а в случае их отсутствия на дюбеля, анкера, арматуру итп.

Монтаж верхнего ограничителя (верхних роликов)

Если у вас на воротах имеются пики или полукруглая арка из пик, тогда применяется так называемый портал — возле столба вываривается П-образная конструкция пропускающая по высоте ваши пики. Верхний ограничитель разрезается надвое и приваривается к порталу так чтобы ролики «обхватывали» ворота с двух сторон. Для этого нужно предусмотреть трубу (плоскую поверхность) по которой будут кататься ролики верхнего ограничителя. См. рис:

Или с помощью выносной трубы (60х40), если нет возможности реализовать так как на фото выше, т.е вот таким образом: Подробнее здесь.

Крепление уловителей к нащельнику.

Для монтажа кареток можно применить специальный аксессуар — регулировочные платформы, с их помощью можно регулировать ворота по высоте и устранять перекосы, в некоторых разумных пределах. А также «выйти из положения» при каком либо просчете. Но если все уровни отложены верно и уровень фундамента не «завален», то ваши ворота будут стоять правильно и без каких-либо регулировок.

Опоры привариваются к швеллеру и каретка крепится гайками. Откатные ворота своими руками выйдут по стоимости вам существенно дешевле чем при заказе «под ключ на фирмах». Для этого вам потребуется фурнитура для откатных ворот. Мы всегда готовы предоставить Вам широкий выбор комплектующих для откатных ворот и доступные цены. Этот материал, безусловно, поможет Вам самостоятельно изготовить свои откатные ворота легко, быстро и без лишних переплат! Собери сам откатные ворота — сэкономь свои деньги!

Версия для печати.

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Проконсультироваться

Желаем успехов!

Откатные ворота с калиткой своими руками: чертежи

Изображение изделия со встроенной калиткой

Все мы привыкли наблюдать на участках землевладельцев такие конструкции, как оградительные сооружения, естественно, со всеми необходимыми элементами. Если раньше на въезде большинства подобных конструкций были распашные ворота с отдельно стоящими калитками, то сейчас мы можем увидеть различные виды открывающихся систем и механизмов, а также всевозможные конструкции со встроенными в ворота калитками. Причем многие из конструкций хозяева изготавливали своими руками.

Хотя, если говорить об откатных системах ворот, то внедряют в них калитки не так уж и часто. Это объясняется тем, что у таких систем есть множество недостатков, о которых следует знать землевладельцам, только собирающимся своими руками возводить на приусадебном участке подобную конструкцию.

Необходимость во встраивании

Эскиз размещения необходимых элементов с размерами

Чаще откатные ворота возводят своими руками на территориях, где достаточно места и для их отката, и для отдельно стоящей калитки. Этот вариант самый приемлемый и удобный. Две открывающиеся системы не зависят друг от друга, и если с одной из них произойдут какие-либо поломки, вторая будет работать безотказно. Важно правильно рассчитать размеры конструкции и использовать предварительно подготовленные чертежи.

Но, в некоторых случаях нет территориальной возможности располагать калитки отдельно, поэтому приходится в откатную систему ее встраивать. Почему так пессимистично?

Встроенный проем для входа имеет несколько недостатков, о которых мы упомянем чуть позже. Ну и такой вариант, несколько проблематичный в изготовлении своими руками, поэтому необходимо продумать и рассчитать все до мелких деталей. А лучше использовать уже готовые профессиональные чертежи.

Без калитки обойтись тоже можно, но зачем эксплуатировать ворота только для того, чтобы одному человеку войти? Особенно если они с автоматикой, которая рассчитана на определенное количество открываний.

Объективная критика

Рама со встроенным открывающимся механизмом

Решение делать калитку в откатных воротах своими руками вроде бы заманчивое и внешне привлекательное, но о некоторых негативных нюансах все-таки стоит знать:

при открытой калитке движение ворот невозможно, поэтому перед открыванием ворот, следует позаботиться о том, чтобы калитка была закрыта;
ограничен выбор замка и дверной ручки, так как расстояние между полотном ворот и несущими элементами невелико;
высокий порог, который препятствует свободному движению, без него никак, так как это часть рамы всей конструкции;
также свободному продвижению, например, высоких людей, мешает присутствие верхней перекладины, опять-таки необходимой части рамы конструкции;
существенное снижение общей жесткости всего полотна ворот, так как вес конструкции значительно увеличивается.

Так что этот вариант обустройства входа и въезда лучше рассматривать в последнюю очередь. Специалисты утверждают, что лучшим выбором может стать отдельно установленная калитка, которую будут перекрывать открытые раздвижные ворота. Если же вы все еще склонны к тому, что такой вариант вас больше всего устраивает, тогда постарайтесь при изготовлении своими руками учесть все нюансы.

Правильный выбор материала

Правильно подбираем материал

В чертеже, который обязателен для изготовления своими руками такого типа ворот, нужно указывать не только все размеры деталей, но и дополнительный необходимый материал. Это позволит не ошибиться при закупке всех составляющих частей конструкции.

О том, как изготавливать каркас откатной системы ворот своими руками мы много говорили в других статьях нашего проекта. Рассмотрим необходимый материал для изготовления встроенной створки для входа. И первое, о чем следует позаботиться, так это об обеспечении жесткости конструкции.

Если в изготовлении подобных изделий используются профильные трубы квадратного сечения 60х30 мм, то в случае со встроенным открывающимся механизмом следует использовать трубы с сечением 60х40 или 60х60, с толщиной стенок не меньшей 3 мм. Также нужно выбирать консольный комплект, рассчитанный на больший вес, например, на 800 кг. Такой выбор позволит минимизировать деформацию полотна.

Если изделию не обеспечить достаточную жесткость, то о долговечности не может быть и речи. Казалось бы, небольшая калитка, а столько необходимых действий. В том-то и дело, что нахождение ее на подвижной части ворот приводит к расшатыванию и деформации изделия.

Выбор комплектующих элементов

Профессиональный чертеж со всеми элементами

Далее, следует учитывать сторону открывания калитки, чаще стараются, чтобы она открывалась внутрь двора. Ширину проема желательно делать от 800 мм до 1000 мм. Обязательно следует позаботиться о приваривании притворной планки, которая будет ограничивать движение створки в другую сторону.

Специалисты советуют на встроенную калитку устанавливать механический замок. Это объясняется тем, что система концевиков электромеханического замка недолговечна при применении на улице. Она постоянно подвергается окислению, коррозии и загрязнению контактов.

Выбирая ручку для калитки, следует не забывать, что расстояние между полотном и столбом маленькое, поэтому любая ручка не подойдет, так как она будет препятствовать открыванию. То есть, если ручка калитки будет большая, то придется делать больший зазор между полотном и нащельником. Выход один – сделать своими руками скрытую или совсем маленькую ручку. Как вариант, можно в нащельнике сделать небольшой вырез, чтобы в него смогла пройти ручка нужных размеров, даже нажимная.

Все нюансы встроенной в откатные ворота калитки мы рассмотрели. Если произвести соответствующие чертежи, а может и придумать более интересные конструкции или способы установки своими руками необходимых элементов, то может и появится возможность эксплуатировать такую конструкцию долгое время без ремонтов.

как сделать, чертежи, фото, видео

При обустройстве загородного дома не второстепенную роль играют ворота, которые выступают первой преградой для злоумышленников.

Видео — какие бывают откатные ворота?

Современные технологии позволяют, помимо решения вопроса безопасности, обустраивать комфортный въезд на территорию участка. Среди большого многообразия наиболее перспективными считаются раздвижные (откатные) системы, которые подразделяются на ручной и автоматический тип.

Почему так популярны раздвижные ворота

Функциональность и удобство использования.

Откатные ворота не ограничивают высоту проезжающей конструкции. Удобны в использовании. При желании конструкцию раздвижных систем можно собрать своими руками без привлечения специалистов, достаточно закупить необходимый материал или использовать другой подходящий.

Простота конструкции.

Подвесные раздвижные ворота без автоматики представляют собой легкую конструкцию. При желании можно разобраться в данной теме и произвести установку всей системы самостоятельно, тем самым сэкономив на услугах монтажа и производства. Достаточно будет изучить наши материалы. Чертежи, фото, схемы, видео подробно отвечают на вопросы: как сделать, как установить, какие материалы использовать.

Отсутствие ограничений пространства, за исключением места у ограждения участка. Движение ворот осуществляется вдоль забора. Не требуется дополнительное пространство на участке, в отличие от распашных типов.
Возможность автоматизации, при дополнительных затратах.

Для автоматизации потребуется установка более сложной конструкции, в состав которой, помимо основной, дополнительно входят радиоприемник, фотоэлементы, рейки и привод.

Долгий срок эксплуатации, примерно 10-15 лет. Роликовые или рельсовые тележки двигаются внутри направляющих, защищающих их от влияния внешних факторов: загрязнений, дождя, снега.

Раздвижные ворота имеют и несколько минусов: не всеобщая доступность по стоимости, более громоздкий и большой вес конструкции, в отличие от распашных ворот.

Основные виды раздвижных систем. Выбор оптимального варианта

Помимо принципов действия механизма, раздвижные системы подразделяются также на два вида: движущиеся на рельсах и на роликах.

В зависимости от потребностей установщика выбирается тот или иной тип. Для конструкции рельсовых раздвижных ворот необходим проем более 5 м, что могут позволить только предприятия. В частных владениях использовать большую территорию для таких целей не целесообразно, поэтому на даче, в коттеджах используют более комфортабельный и малогабаритный тип роликовых систем.

Даже более низкая стоимость не привлекает устанавливать на гараже, на даче рельсовые ворота, поскольку они обладают большими минусами.

Во-первых, рельсы выступают над проезжей частью, создавая тем самым неудобство.
Во-вторых, они требуют дополнительного ухода: их следует постоянно чистить от внешних загрязнений.
В-третьих, ввиду больших размеров и тяжеловесности, рельсовые ворота практически невозможно собрать без автоматики. При эксплуатации постоянно требуется дополнительное усилие.

Тем самым, оптимальным вариантом в частном строительстве являются раздвижные роликовые ворота. В данной статье будут подробно представлены самодельные системы, с момента монтажа до ввода в эксплуатацию.

Ролики для откатных ворот

Принцип действия и составляющие системы раздвижных ворот

В состав раздвижных ворот входит следующая фурнитура:

консоль – основа всей системы. Направляющая балка, внутри которой движутся шарики;
две каретки с роликами. Различают концевую и верхнею каретки, и каждая из них выполняет определенную функцию. Концевой ролик создает устойчивость створки в закрытом положении. Верхний носит функцию устойчивого и надежного движения полотна вдоль балки.
улавливатели, ограничивающие расстояние движения створки по консоли;
заглушки, защищающие консоль от загрязнений;
система автоматизации, включающая электропривод, зубчатую рейку, фотоэлементы, пульты дистанционного управления, сигнальную лампу.

Как показывает практика, в случаи самостоятельной сборки конструкции производить закуп необходимых комплектующих частей лучше на оптовом складе у одного поставщика. Тем самым, ограждая себя от лишних форс-мажорных ситуаций при монтаже.

Подготовка к установке

Перед проведением работ необходимо определиться с размером ворот. Ширина въездного проема должна обеспечивать свободный въезд, и при необходимости, как это бывает на узких улочках, и разворот. Следует учесть, что расстояние отката вдоль забора должно составлять 1,5-й размер ширины полотна.

В зависимости от габаритов будет выбран материал самих ворот, и соответственно фурнитура. Для полотна стараются выбрать более легкий материал, так как его вес будет создавать нагрузку на ролики и крепежную систему.

Выбрав оптимальный вариант раздвижных ворот, следует найти либо составить чертеж всей конструкции. Схема послужит компасом в последующих работах.

Установка раздвижных ворот

Весь процесс установки раздвижных ворот проходит в несколько этапов и может занимать несколько дней.

Устройство фундамента;
Монтаж необходимого питания электропривода;
Изготовление основной конструкции раздвижных ворот;
Сборка;
Пусковые работы. Проверка работоспособности.
Устройство фундамента.

Мастер-класс по изготовлению откатных ворот на видео

В зависимости от типа материала полотна ворот используют соответствующий фундамент. Например, ворота из профнастила раздвижные будут создавать оптимальную нагрузку, и для их монтажа подойдет основа из бетона и арматуры длиной около 2-х метров. Длина основной опоры для любых раздвижных ворот должна составлять не менее 1/2 ширины створки ворот.

Устройство фундамента является самым важным процессом, от того насколько правильно и грамотно подошли к его строительству зависит срок эксплуатации и надежность использования.

Вся конструкция раздвижных ворот держится на опорных столбах, которые монтируются в фундамент.

Основанием является закладная, или швеллер — подкладка, шириной 12 см, к которой приваривается арматура.

Горизонтальное положение арматуры фиксируется залитым бетоном.

Яма для фундамента располагается непосредственно возле забора.

Глубина фундамента фиксируется на длину промерзания. Не существует конкретного значения, поскольку для каждого региона существует своя мера. Обычно глубину просчитывают, опираясь на длину полотна, и она составляет примерно 1/2 либо 1/3 его части. Даже самодельные ворота следует устанавливать исходя из общеизвестных данных. Экспериментирование с уменьшением глубины может привести к пагубным последствиям.

В случае устройства автоматических раздвижных ворот, еще на этапе закладки фундамента, следует учесть наличие электропровода. Поэтому немного выше швеллера для него закладывается металлическая площадка, которая будет служить защитой от воздействия природных катаклизмов.

Гофра служит изолирующим материалом для проводов электропривода.

Ширина фундамента, как правило, составляет 500-600 мм. Для заливки используется бетон (М-200) либо смесь бетона с цементом (М-400).

Проведя его закладку, следует дождаться полного высыхания: летом выждать 7 дней, зимой, весной, осенью – 14 дней. И только по истечении требуемого периода времени приступать к дальнейшему монтажу.

Монтаж необходимого питания электропривода

Процесс автоматизации раздвижных ворот начинается уже на этапе закладки фундамента. Через него подведено питание 220 В посредством электропривода, упакованного в гофру и отделенного металлическим каркасом. На расстоянии 5-7 см выше швеллера выступает пучок проводов, которые будут подключены к двигателю и сигнальной лампе.

Большинство раздвижных ворот, смонтированных своими руками, представляют собой конструкцию без автоматики. Если собрать устройство таких ворот сможет любой человек без специальных навыков, то для подведения электропитания, установки и подключения электродвигателя, сигнальной лампы и т.д., требуется определенный уровень подготовки.

При отсутствии знаний и навыков, в данном вопросе обойтись без услуг специалистов-электриков невозможно.

Изготовление основной конструкции раздвижных ворот

Все компоненты конструкции можно изготовить самостоятельно. Основным материалом для каркаса рамы выступают металлические трубы из пункта металлолома. Створка ворот — из профлистов металла или дерева. Затратным материалом на данном этапе служит только фурнитура, приводящая в действие весь механизм откатных ворот.

Используемые комплектующие обязательно проходят подготовительную процедуру. Металлические части очищаются от ржавчины, обезжириваются и грунтуются. И только потом изготавливается каркас рамы. Сначала сваривается несущая часть, а затем обрешетка для прочности.

Когда каркас рамы полностью готов, к ней привариваются несущие части фурнитуры согласно схеме раздвижных ворот. После всех сварочных работ, сварочные швы зачищаются, и вся конструкция подвергается покраске. Используется алкидная краска, не требующая особой предварительной обработки окрашиваемой поверхности и придающая воротам товарный вид.

Подготовленная рама с фурнитурой служит створкой раздвижных ворот, которая обшивается профлистом из дерева либо металла.

Сборка

После того, как основные компоненты конструкции готовы, можно приступать к заключительному этапу монтажа: сборке.

Готовая рама накатывается на ролики, предварительно выставленные на швеллере на максимальное расстояние друг от друга. Если при внешнем осмотре не наблюдаются какие-либо отклонения, то платформа тележки приваривается. Если есть — то повторяют установку рамы на ролики. После приваривания роликов прикрепляются сваркой улавливатели, которые дополнительно крепятся к опорным столбам. Использование шурупов, гаек при установке раздвижных ворот крайне нежелательно.

На этом процесс монтажа системы закончен.

Пусковые работы. Проверка работоспособности

В конце работы проверяется работоспособность раздвижных ворот. Движение створки должно быть легким, без препятствий. В случае необходимости сразу устраняются какие-либо недочеты.

В случае автоматических раздвижных ворот «Ход» регулируется дистанционным пультом. Удовлетворительным считается их отклик на подаваемые сигналы без помех и замедлений.

Изготовление и установка раздвижной системы ворот не сложный, но трудоемкий процесс. Малейшая неточность может привести к трудоемким переделам в последующем. Поэтому перед началом работ следует посоветоваться со специалистами. Особенно если система представляет собой более сложный вид конструкции, чем обычный тип. Например, двойные раздвижные ворота. Не всегда для установки таких ворот будет достаточно информации со схем, чертежей. Как правило, при монтаже возникают непредвиденные проблемы, и большинство из них связано с автоматическим приводом.

Видеоинструкция по созданию самых простых откатных ворот

Как сделать простые откатные ворота самостоятельно? На видео ниже приводится инструкция по созданию самой простого и недорогого варианта таких ворот.

Еще одно видео о простых откатных воротах.

Ворота своими руками. Чертежи, фото и видео

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

При обустройстве ограждений вокруг дома или дачного участка обязательно возникает вопрос: как сделать ворота своими руками. Чертежи, фото и видео материалы, приведенные в этой статье, помогут разобраться с процессом установки таких конструкций, а также определиться с выбором способа открывания. После тщательного просчета всех тонкостей и нюансов можно подобрать оптимальную, подходящую конкретному участку конструкцию и заранее подготовить все необходимое.

Современные распашные ворота

Распашные ворота

Самым простым и довольно удобным считается вариант распашных ворот со встроенной калиткой. Подобную схему чаще всего используют при обустройстве ограждений для частного дома ввиду простоты конструкции и возможности установки своими руками.

Чертеж обустройства распашных ворот с калиткой

Согласно этой схеме створки и калитка устанавливаются на обычные петли, приваренные к опорным столбам. Их крепление может производиться двумя способами: с внутренней и внешней стороны опор. От варианта монтажа и разновидности петель зависит сторона открывания ворот. Чаще всего створки изготавливаются в виде металлических рам, выполненных из профильной трубы или металлического уголка. Обшивка может проводиться из разных отделочных материалов, сюда можно отнести:

древесину;
листы тонкого металла;
профнастил.

Схема создания кованых ворот своими руками

Неплохо смотрятся и кованые створки, но их создание лучше всего доверить мастеру ввиду сложности такого процесса. Без специальных навыков невозможно собрать такие ворота своими руками. Чертежи, фото и видео для облегчения самостоятельного монтажа других типов ворот можно найти ниже.

Распашные ворота своими руками (видео 1)

Монтаж распашных ворот

Если распашные ворота планируется выполнять из сравнительно легкого материала – профнастила, то в качестве опорных столбов прекрасно подойдут металлические трубы, имеющие диаметр 80-100 мм. Для такой задачи подойдет и профилированная квадратная труба.

Сами створки выполняются из труб с квадратным сечением, но меньшего размера. Рекомендуемые габариты 40х25х3000 мм. С помощью сварки изготавливают каркас створок в виде обычных рамок и затем усиливают поперечинами или диагоналями из того же материала. Обязательно нужно предусмотреть на створках места для засовов, замков и ограничителей открывания-закрывания.

Распашные ворота в частном доме

Начинают монтаж подобных конструкций с установки опорных столбов. Ниже описано, как выполнить монтаж опор для ворот своими руками. Чертежи, фото и видео помогут разобраться во всех тонкостях работ.

Статья по теме:

Устройство ворот для частного дома. Фото возможных вариантов. Виды ворот для частного дома. Фото вариантов установки. Обустройство распашных и раздвижных въездных групп. Автоматизация ворот.

Установка опорных столбов: два способа

Установка опор может производиться двумя методами: обычным забиванием или бетонированием. Чтобы качественно установить металлическую трубу в землю, необходимо заранее проделать отверстие и с помощью большой кувалды забить опору. Уровень забивания составляет примерно 120-130 см.

Такой способ считается самым простым, гарантирует быстроту выполнения и высокую надежность будущей конструкции. После установки опоры нужно закрепить к стойкам ограждения или, если требуется к дворовым постройкам. Далее привариваются навесы, на которые впоследствии подвешиваются собранные заранее створки.

Схематическое изображение опор и каркаса распашных ворот

В качестве другого способа установки опор можно использовать бетонирование. Его можно выполнить с армировкой или без обвязки металлической арматурой. Для этого подготавливают отверстия, диаметром примерно 25-30 см, а глубиной 150-200 см. Эти значения могут изменяться в зависимости от сечения опорного столба. На дно подготовленных ям засыпают так называемую подушку – слои песка и щебенки, которые потом утрамбовываются.

Распашные деревянные ворота

После этого столб устанавливается на подготовленную подушку, при необходимости устанавливается арматурная обвязка и вся конструкция заливается бетоном. Для этого можно использовать цемент марок М-200, 250. Пока раствор свежий, столб устанавливают по уровню и фиксируют дополнительными подпорками. Неплохо смотрятся опорные столбы, выполненные из кирпича. В этом случае места для крепления петель встраиваются прямо в кладку.

Распашные ворота своими руками (видео 2)

Раздвижные ворота

Из всех вариантов раздвижных ворот можно выделить три самых распространенных. Они бывают:

консольными;
откатными;
подвесными.

Наименьшей популярностью из этих разновидностей пользуются подвесные ворота. При их установке ограничивается высота проезда, так как сверху монтируется металлический профиль, на который подвешивается створка.

В регионах, где зимы холодные и снежные не стоит устанавливать откатной вариант ворот. Для их полноценного использования придется постоянно очищать их ото льда и снежных заносов, что не всегда удобно. В остальном подобные конструкции довольно хороши, они не требуют большой площади для полного открывания.

Конструкция откатных ворот

Совсем несложно изготовить откатные ворота своими руками. Чертежи, фото и видео материалы помогут разобраться с особенностями монтажа таких конструкций. Для откатных ворот нужно предусмотреть свободное пространство вдоль забора. Примерные размеры створки приведены на рисунке.

На поверхности земли оборудуется специальный рельс или профиль, по которому створка будет передвигаться с помощью специальных роликов. В верхней части также устанавливаются роликовые элементы и дополнительные скобы, которые будут придерживать полотно при передвижении.

Раздвижные ворота на роликах

Как установить консольные ворота своими руками.

Чертежи, фото и видео этапов работ

Консольные ворота считаются сложнее в устройстве, чем их собратья. Но именно специальное устройство гарантирует надежную работу даже в морозное время года. Основные преимущества ворот такого типа: отсутствие ограничения по высоте и возможность установки только одного опорного столба. Они не имеют контакта с наземным рельсом, поэтому их использование в любую погоду не доставляет особых проблем.

Откатные ворота своими руками (видео)

Особенности сборки створки и подготовки фундамента

Полотно ворот монтируется на заранее подготовленную раму, выполненную из металлической трубы, профиля или уголка. Снизу к раме приваривается направляющая балка, внутри которой устанавливаются роликовые каретки. Именно по ним основание перемещается в обе стороны, осуществляя открытие и закрытие конструкции.

3D-эскиз консольных ворот

Полезный совет! После сварки каркаса, полученные швы необходимо зачистить болгаркой, а также устранить со всей поверхности очаги коррозии.

Чтобы узнать необходимый размер таких ворот, нужно условно их разделить на две части: закрывающую проем и противовес. Длина противовеса (консольной части) должна составлять 35-50% от ширины необходимого проема. Под консольную часть требуется обустройство фундамента, чтобы выдерживать нагрузки, создаваемые воротами при движении.

Откатные ворота в частном доме

Полезный совет! Стандартный проем для удобства въезда через ворота должен составлять 4 метра. Соответственно длина консольной части будет около 2 метров.

Для этого необходимо подготовить швеллер №20, длиной равной консольной части ворот. Затем выкапывается котлован, примыкающий к опорному столбу. Его габариты должны быть немного больше размеров швеллера, а глубина ниже уровня промерзания почвы. Также необходимо создание как минимум двух арматурных каркасов для привязки швеллера к фундаменту.

Швеллер 200 мм укладывается вплотную к столбу. Швеллер 160 мм укладывается с отступом 50 мм от столба. Закладные в столбах монтируются заподлицо с кирпичной кладкой (отделкой)

После заливки готовому фундаменту требуется около месяца, чтобы окончательно выстояться, но уже через неделю он наберет максимальную прочность, после чего можно начинать монтаж створки.

Примеры конструкций различных видов откатных ворот

Необходимая фурнитура

Фурнитура для консольных ворот, представленная на строительном рынке, довольно разнообразна. При ее выборе нужно учитывать ширину проема и вес готовой створки. Стандартный набор включает в себя:

6 метровая направляющая балка;
две роликовые опоры;
концевые ролики;
ловители концевых роликов;
дополнительное устройство с 2 роликами;
заглушки для концов балки.

Распашные металлические ворота

Полезный совет! Чтобы работа механизмов не вызвала проблем, ролики необходимо крепить в одной плоскости.

В комплекте обычно находится инструкция по сборке, с ее помощью можно собрать всю конструкцию ворот своими руками. Чертежи, фото и видео, собранные в этой статье, помогут детально разобраться со всеми нюансами.

Распашные ворота (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Производим раздвижные ворота своими руками не хуже, чем с завода- Обзор +Видео

Изучив пошаговую инструкцию раздвижных ворот своими руками, а также изучив чертежи и схемы, просмотрев эскизы и инструкцию в нашей статье, выбрав нужный вариант, приступайте к работе, приступайте к действиям немедленно, закупив перечисленные материалы, смело приступайте к работе, а после наслаждайтесь результатом своего труда.

Повседневную жизнь нельзя представать без ограждающих конструкций. Ворота в них занимают главенствующую роль.

Как же установить у себя во дворе понравившуюся конструкцию, что бы и семейный бюджет не сильно пострадал? Их можно сделать самостоятельно.

[contents]

Раздвижные ворота. Общие сведения

Настоящим хитом сегодня являются раздвижные ворота. Множество людей отдают предпочтения такому виду сооружений и даже делают раздвижные ворота своими руками.

Внешний вид

Выглядит механизм сложнее привычных распашных ворот, однако, во многом выигрывает у последних. Особенно в компактности, ведь створка раздвижных ворот бегает по направляющей рельсе вдоль забора, и не требует много места вокруг себя. В большинстве случаев именно этот факт привлекает покупателей.

Преимущества перед распашными

Также, если сравнить их в процессе эксплуатации, то раздвижные ворота снова имеют преимущества перед распашными. Например, в сильно ветреную погоду управлять створками на петлях довольно сложно, к тому же их обязательно нужно фиксировать ограничителем, во избежание удара при любом порыве.

С раздвижными полотнами о таких сложностях можно забыть. А вспомнив, сколько времени требуется, чтобы открыть поочередно одну за другой створки, а затем их закрыть, не остается и сомнений в чью пользу хочется сделать выбор.

Виды раздвижных ворот

Раздвижные или откатные ворота представляют собой два полотна определенного размера, которые движутся по направляющей рельсе.

Можно выделить механические и автоматические ворота. В чем их отличие понятно из названий. А вот какие из них предпочтительнее однозначного ответа нет.

Механические

Обычно оснащаются ручкой для удобства управления полотном. Для их монтирования не нужно заморачиваться с подведением электрической схемы и стоимость на них значительно ниже. Механический способ управления воротами исключает возможную поломку автоматики и закупорку проезда как результат.

Автоматические

Зато, автоматические гораздо удобнее в использовании. Еще до недавнего времени гаражные ворота с дистанционным открытием были лишь мечтой. Многие знали о них только из зарубежных кинофильмов.

Сейчас такая функция доступна каждому, а эксплуатировать её одно удовольствие. Автоматический механизм ворот состоит из радиоприемника, фотоэлемента, привода и направляющей рельсы.

Механизмы

Различают три варианта механизма раздвижных ворот:

подвесные (когда направляющий рельс крепиться сверху),
консольные (в этом случае полотно ворот движется по балке, закрепленной на самом конструкции) и двигающиеся по земле.

Каждый из перечисленных вариантов имеет некоторые нюансы.

Подвесные

Например, подвесной способ ограничивает высоту проезда. Для владельцев высоких машин это серьезный минус. В случае, когда ролики двигаются по земле, есть опасность засорения направляющей, которая расположена снизу, около земли. Поэтому в основном их используют либо в помещении, либо в странах с сухим климатом, там, где можно избежать грязи вокруг рельсы.

Консольные

А вот консольная конструкция лишена подобных недостатков, её направляющая монтируется прямо на каркас. Между роликовой кареткой и рельсом образуется та самая консоль, от которой этот вариант раздвижных ворот и взял свое название.

По ценовой категории консольные полотна более высокого уровня, ведь здесь используется непростая специальная фурнитура. Но если есть время и желание можно попробовать снизить затраты на раздвижные ворота. Как? Да просто сделать их своими руками.

Делаем раздвижные ворота своими руками

Оборудование

Для начала нужно иметь весь необходимый инструмент и материал.

Инструменты, которые понадобятся в процессе изготовления раздвижных ворот:

Строительный миксер для бетона, аппарат для выполнения сварочных работ, машинка для шлифовки или болгарка;

Важно! Сварку необходимо выполнять в шахматные порядки. Иначе каркас может перегреться и деформироваться.

Все, что может понадобиться для кладки кирпичей;
Шуруповерт, ножницы для металла, дрель, перфоратор используются на этапе возведения каркаса и его обшивки;
Лопата, молоток, лом, понадобиться при выполнении земельных работ;
Стремянка, уровень, рулетка и гаечные ключи;
Инструменты для окрашивания.

Материалы

С инструментом обычно все просто, а вот подобрать материалы уже затруднительно.

Дело в том, что при подборе комплектующих по-отдельности, они могут просто не подойти друг к другу, а это скажется на качестве и функциональности конструкции.

Например, ворота будут перекошенными в одну сторону или будут заметны зазоры между элементами. Поэтому, если есть возможность, лучше купить комплектующие специальным набором, где все детали уже согласованы.

Есть много фирм, которые занимаются продажей таких комплектов с возможность доставки заказа на место.

Основные элементы комплекта раздвижных ворот

Каркас;
Несущая тележка;
Несущая балка;
Плато с роликами от боковых качаний;
Концевой ролик;
Ловушка концевого ролика.

Перед началом работы важно составить точные чертежи с указанием габаритных размеров конструкции и отметками просветов, расстояния для отката. Только тогда можно будет определиться с тем, как сделать ворота.

Материалы для выполнения работ

Составляющие бетона: цемент, песок, щебень;
Для фундамента: арматура, швеллер, двутавр;
Для сбора опорных столбов: кирпичи, бетонные блоки или дерево;
Опорный каркас потребует металлический профиль;
Материал для наружной отделки. Например, листы профнастила.

Этапы сборки раздвижных ворот своими руками

Подготовка основы под ворота. Здесь нужно учитывать состав почвы на которой планируют монтировать конструкцию и массу самих полотен. Обычно верхний слой грунта убирают и устанавливают арматуру. Затем переходят к формированию фундамента под столбы и прокладке трубы с электрикой для автоматики.
Создание каркаса. Раму будущих ворот выполняют из профильной трубы. По низу полотна приваривается шина из набора для раздвижных ворот, а если ворота планируются автоматическими, то на шину крепится зубчатая рейка из того же комплекта. Крепеж должен быть приварен точно по горизонтали. Иначе неизбежна излишняя нагрузка на привод и, как следствие, скорая поломка.
Окрашивание ворот. В условиях самостоятельного исполнения ворот наиболее оптимальным будет метод распыления краски либо нанесение обычной кистью.
Монтаж несущих кареток с роликами и оставшихся элементов конструкции на забетонированный фундамент. Обычно для этого используют крупный анкерный болт или приваривают к закладному элементу.

Важно! Устанавливать каретки лучше по истечении как минимум 7 дней после закладки фундамента.

После крепят улавливатели и накатной ролик к шине, верхний держатель полотна к столбу, а также зубчатую рейку.

Наполнение полотен и монтаж их на каретки. Заполняют полотна створок любым отделочным материалом. Например, из металллопрофиля, дерева или металлического штакетника.

Важно! Наполнение полотен следует выполнить до их монтажа.

Наполнение выполняется при помощи заклепок или саморезов.

Установка и наладка автоматического привода и системы безопасности.

Это были основные шаги в создании раздвижных ворот своими руками. На деле может оказаться гораздо больше манипуляций, это будет зависеть от выбранной модели.

Самодельные раздвижные ворота выйдут на порядок дешевле, чем заказ у коммерческой фирмы по розничной цене. Но придется приложить усилия и вникнуть в правила их возведения, чтобы потом не жалеть о сэкономленных средствах, а наслаждаться конструкцией.

Простые откатные ворота — инструкция по изготовлению ворот нестандартной ширины, видео

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Конструктивные особенности откатных ворот

Раздвижные ворота на роликах консольного типа – это полотно, изготовленное из профильной трубы и обшитое плоским отделочным материалом. В качестве последнего сегодня часто используют профнастил или стальной лист, который впоследствии окрашивается. Частные застройщики нередко используют для обшивки доски, если есть необходимость совместить ворота с деревянным забором.

Несущая балка – это двутавр или швеллер №12 или 14. Ее длина равна ширине воротного проема. Под балку обязательно формируют фундамент, частью которой она и становится.

О механизме откатных ворот уже было сказано выше. Просто надо добавить, что современные конструкции – это дополнительно устанавливаемые электрические приспособления, с помощью которых открытие и закрытии производится не вручную. Это также заводского производства устройства, в комплектацию которых входят электродвигатель-редуктор, пульт управления с автоматикой и брелок, с помощью которого и производятся действия, не выходя из автомобиля.

Электропривод и комплект роликов с направляющим элементом Источник www.bogolepova.ru

Перед тем как перейти к разделу о монтаже откатных ворот, обозначим некоторые моменты, касающиеся определения возможностей монтажного процесса.

Длина воротного полотна должна быть в полтора раза больше ширины проема. Все дело в том, что консоль должна чем-то компенсироваться, чтобы не «клевать», когда проем закрывается. Так вот для этого к воротам присоединяется балансир. По сути, это технологическая часть конструкции, собранная из тех же материалов, только без обшивки. Хотя многие сегодня обшивают и ее.
Откатные модели при эксплуатации перемещаются по прямой линии. А значит, для их монтажа требуется прямой участок около забора. При этом он должен по длине быть не меньше полной длины воротной конструкции.
Перемещение ворот должно быть свободным, поэтому никаких на его пути рельефных неровностей.
Нельзя устанавливать на пути перемещения калитки. Их обычно организуют с противоположной стороны.
Есть предложения, когда в воротном полотне делают встроенную калитку. Не самый лучший вариант, потому что у такой калитки будут высокие пороги. Для стариков и детей переходить через них будет затруднительно.
Нередко хозяева дачи, устанавливая ворота откатные, не предусматривают калитку. То есть они их открывают на требуемую ширину, и через полученный проход проникают во двор или на улицу. Не стоит этого делать, потому что у каждого механизма есть свой эксплуатационный ресурс. А в этом случае он будет быстро снижаться.

Откатная воротная конструкция с калиткой в полотне Источник www.mosstavni.ru

Если въезд на участок будет происходить со стороны узкого переулка, то ширину въезда придется увеличить. А это скажется на длине откатной конструкции и ее стоимости в целом.
Если на участке еще не сооружали забор, то предпочтительнее, если и откатные ворота, и забор будут возводиться одновременно. Можно неплохо сэкономить.
Европейский стандарт ширины воротного проема, который постепенно перекочевал в Россию, 4 м. Поэтому большинство производителей фурнитуры и комплектующих изделий для откатных моделей берут за основу производства именно этот параметр. Поэтому не стоит плыть против течения. Возьмите за основу это значение, что очень облегчит производство работ. Хотя никаких строгих ограничений по ширине ворот не существует. Главное, чтобы через них смогла проехать хозяйская машина.

Все это надо будет учитывать, переходя к изготовлению откатных ворот.

И ещё один момент. Многие считают, что самодельные откатные ворота – это не так сложно. Ведь это всего лишь трубчатый каркас, обшитый профнастилом. Не делайте ошибки, не беритесь за работу, если вы не в теме. Даже видеоролики на ютубе или на строительных форумах вам в этом не помогут. Сборка самого каркаса – процесс непростой. Поэтому возложите лучше все на плечи мастеров. С них и спрос за качество и скорость. А вот установить ворота будет не большой проблемой.

Выбор материала для откатных ворот

Чтобы изготовить качественные и красивые откатные ворота необходимы хорошие материалы.

Лучше всего покупать материалы комплектом в специализированных магазинах либо через интернет.

Итак, разберемся, что же должно быть в монтажном комплекте для откатных ворот:

1. Каретки роликовые – 2 шт. (для движения направляющей).
2. Уловитель для створки нижний и верхний – 2 шт. (для дополнительной прочности в запертом состоянии).
3. Планка с поддерживающими роликами – 1 шт. (удерживает верхнюю часть створки при движении).
4. Ролик накатной или концевой – 1 шт.
5. Заглушки на направляющую – 2шт. (для закрытия направляющей от лишнего мусора).
6. Направляющая.
7. Электродвигатель с наличием зубчатой рейки, проводки и системы автоматики.

Для изготовления каркаса откатных ворот лучше всего подойдет металлический профиль 50х50 или 60х40 для наружного каркаса и 20х40 для внутреннего.

Для обшивки каркаса подойдет любой подходящий для вас материал будь это дерево, профлист или что-то еще. При выборе следует исходить из дизайна ограждения.

Источник фото: www.svoivorota.ru

Ворота из профильной трубы и деревянных реек

(Яркие колёсные откатные ворота )

Если вы не хотите полностью загораживать свою территорию от чужих глаз, стометровые ворота вам не нужны, и вы можете ограничиться небольшим, приятным для глаз ограждением, то следующий вариант подойдёт вам лучше всего. Это небольшие яркие колёсные откатные ворота, каркас которых сделан из металлопрофильной трубы, и покрыт деревянными рейками. К нижней части каркаса прикреплены на оси вращения роликовые колёсики.

Вместо направляющей же создатель этой модели сделал следующее:

Место для установки ворот он посыпал грунтом, разгладил его, утрамбовал, и сделал небольшую продолговатую ямку, вдоль которой и будут двигаться ворота. Это можно назвать бюджетным вариантом направляющей.

В качестве верхних роликов автор видео мастер-класса закрепил в вертикальном положении к столбам забора, при помощи уголков, подшипники, установленные на оси вращения (изображение №21).

Сам каркас ворот окрашен оранжевой краской, а деревянные рейки обработаны наждачной бумагой и покрыты полупрозрачным лаком.

Просто и со вкусом!

Источник идеи и фотографий видео мастер-класс: https://www.youtube.com/watch?v=FaIOxhz1Yi0Оригинальное название: Sliding gate DIYАвтор видео: SomchaiDIY

Как самому установить колёсные металлические откатные ворота?

(фотографии, видео мастер-класс, инструкция)

Следующую модель ворот собирали специально для создания небольшого видео-урока по установке колёсных откатных ворот своими руками, поэтому на фото-инструкции, представленной ниже, всё довольно просто, понятно и наглядно показано.

Создание таких ворот начинается со снятия необходимых мерок.
Сначала, при помощи уровня, конечно же, уточняют ровность поверхности пола/земли, на которой будут установлены ворота, затем, всё этим же уровнем, проверяют столбы забора.
После этой проверки и снятия размеров с проёма для ворот, создаётся разметка для установки направляющей.
После того, как нижняя направляющая закреплена, устанавливаются металлические столбы ворот, и фиксаторы для верхней горизонтали ворот.
Готово, можно устанавливать каркас ворот на направляющие.

Как вы видите, сделать это очень просто.

Смотрите пошаговые фото установки ворот:

Источник идеи и фотографий видео мастер-класс: https://www.youtube.com/watch?v=B3Vzo1HiEt8Оригинальное название: Installation video – Sliding gateАвтор видео: Mister Gates Direct

Расчеты

Чтобы створки откатных ворот плотно прилегали к забору, а механизм с трубой и роликами работал в подходящих для него условиях, особое внимание следует уделить проектированию. При проектировании нужно рассчитать основные параметры откатных ограждений, размеры проема, расстояние между столбами опоры и массу готового откатного изделия

От правильного проектирования и составления чертежа будет зависеть схема изготовления, выбор верхнего или нижнего ролика, обустройство своими руками противовеса и характеристики прочности фурнитуры.

Высота и ширина проема

Ширина ворот выбирается исходя из простой формулы — к длине проема прибавляется 20 см (по 10 для каждой стороны прохода), что обеспечит надежное перекрытие боковых зазоров. При 4-метровом проеме необходимо установить полотно длиной 4,2 метра.

Высота откатных или распашных ворот должна обеспечивать надежную защиту от несанкционированного проникновения и, в то же время, не перегружать конструкцию. Для этого вполне будет достаточно 2-2,5 метров.

Противовес

Благодаря наличию противовеса осуществляется равномерное распределение нагрузки на опоры, что позволяет добиться плавного движения створок по верхней трубе или ролику.

Размер противовеса при проектировании передвижных ворот рассчитывается очень просто: для передвижной части берется половина ширины полотна. Иными словами, для ворот шириной 3 метра противовеса должен быть не менее 1,5 метров.

Вес

В зависимости от размеров ворот и материала для их изготовления будет определяться масса конструкции, которая напрямую повлияет на требования к опорным столбам.

Для расчета и составления схемы следует использовать плотность и объем материала, толщину профиля, стараясь, чтобы масса всей откатной конструкции не превышала 200 кг.

К примеру, металлические ворота размером 4,2 на 2,5 метра будут иметь площадь 10,5 м2, что при толщине листа 2 мм равно 178,5 кг. Раздвижные ворота такого размера использовать можно, при открывании и закрывании их не перекосит.

Прочность фурнитуры

При выборе фурнитуры во время проектирования ворот необходимо учитывать действие максимально возможных нагрузок. На один ролик подшипника может приходиться до 180 кг веса, в то время как на остальные элементы распределяются силы, равные 800 кг на 1 м2 площади ворот. Дополнительно, для этих величин следует применить коэффициент запаса прочности, равный 1,3.

Делаем направляющие, каретки и стабилизаторы

для откатных ворот своими руками

Многие люди, создававшие откатные ворота для своего участка самостоятельно, ограничивались лишь созданием каркаса и закладкой фундамента для консольных ворот. А направляющие, каретки, верхние ролики и тому подобное, они приобретали в готовом наборе. Но что будет, если я вам скажу, что даже эти детали, нужные для сборки консольных откатных ворот, можно сделать самостоятельно в домашних условиях? Вы, наверняка, попробуете, верно?

Ещё бы, ведь создание этих запчастей для ворот самостоятельно

во-первых, позволит немного сэкономить,
во-вторых, послужит поводом для гордости собой.

Согласитесь?

Для создания направляющей использовалась всё та же профильная труба, у которой создатель срезал верхушку, а чтобы сделать каретки автору видео мастер-класса пригодились восемь подшипников, и конструкции, вырезанные из металлических листов своими руками. А ещё создатель сделал металлические стабилизаторы для откатных ворот своими руками.

Всё внимание на пошаговые фотографии.

Источник идеи и фотографий видео мастер-класс: https://www.youtube.com/watch?v=5DwRumiS9QkОригинальное название: КАК СДЕЛАТЬ ОТКАТНЫЕ ВОРОТА ОДНОМУ! Подробная видеоинструкция!Автор видео: Моя Любимая Усадьба

Описание конструкции и принцип функционирования

Если ворота подобного типа сравнивать с распашной конструкцией, то стоит отметить, что использовать первые намного проще. При сильном ветре не нужно закреплять створку как у распашных ворот, так как порыв ветра не сможет ударить створкой откатной конструкции.

Чтобы открыть или закрыть распашные ворота, нужно потратить много времени. Прежде всего надо распахнуть одну сторону и зафиксировать створку, затем вторую. После выезда автомобиля все действия нужно проделать в обратном порядке. Откатные ворота экономят много времени.

Различают следующие виды конструкций:

подвесная;
с колёсиками, двигающимися по земле;
консольная.

Подвесное устройство приводится в действие благодаря роликам, которые размещены на смонтированной над выездом направляющей:

Ролики откатных ворот

Недостатком конструкции является то, что в данном случае высота проезда ограничена.

Ворота с роликами, двигающимися по земле, чаще всего применяются в регионах с тёплым климатом. Для работы в уличных условиях с прохладным климатом они не подходят. Если в направляющий профиль налипнет снег или набьётся мусор, створка не сможет исправно функционировать.

Наиболее удачной конструкцией является консольная.

Консольные откатные ворота

Ей не страшен снег или грязь, так как створка передвигается на высоте в несколько см над проездом. Направляющий профиль крепится над каркасом, поэтому высота для проезда автомобильного транспорта не ограничивается.

Консоль получается благодаря защемлению между каретками колёсиков и направляющей рейкой. Стоят консольные ворота дороже распашных, так как требуется монтаж дорогостоящей фурнитуры. Чтобы сэкономить, можно изготовить конструкцию своими руками.

Откатные ворота двигаются по кареткам с колёсиками, которые крепятся на основании из бетона. Каретки перемещаются внутри направляющей рейки, которая приварена к нижней части каркаса. Механизмы не нуждаются в смазке, так как песок или грязь могут прилипнуть к деталям и затруднить функционирование.

Конструкция состоит из таких деталей:

Роликовые каретки.
Улавливатели.
Ролик для поддерживания.
Накатной ролик.
Заглушки.
Направляющая рейка.

Конструкцию в сборе с нумерацией деталей можно увидеть на рисунке:

Конструкция откатных ворот

Единственным недостатком ворот является то, что они требуют места для отката с одной из сторон.

Устройство можно снабдить электрическим приводом, однако это делать необязательно.

Существует два варианта функционирования створок:

Ручное управление за счёт применения человеческой силы.
Автоматическое управление с применением электроэнергии.

Первый вариант является аварийным и используется довольно редко. Например, при перебоях электрической энергии.

Конструкция привода состоит из следующих элементов:

Электрический двигатель переменного тока 220 В или постоянного 24 В.
Червячный редуктор с конической шестерёнкой. Используется для того, чтобы самотормозящая система блокировки не проворачивалась извне.
Кинематическое устройство передачи движения от электрического двигателя на двигающиеся створки. Состоит из шестерёнок, цепных и ременных приспособлений.

Привода откатных ворот можно увидеть на рисунке:

Конструкция приводов для автоматических ворот

Для ворот разных типов нужно создавать отдельные привода, которые смогут обеспечить разные виды движения функционирующего механизма на необходимые расстояния. По принципу работы они разделяются на:

Телескопические. Состоят из двух и более секций. Оборудуются внутренними ползунками, которые обеспечивают раздвижение секционных элементов для передвижения концевого держателя.
Линейные. Крепятся в одной точке. Сдвигают кронштейн по ровной линии внутри корпуса. Можно использовать ременную или цепную передачу, а также вращающийся по гайке винт.
Рычажные. Состоят из системы блоков с рычажками.
Гидравлические. Используются для устройств с тяжёлыми створками весом более 900 кг и шириной более 4,5 м.

Привода нужно закреплять на поверхности деталей, которые вмонтированы в фундамент:

Монтаж привода откатных ворот

Важно следить за тем, чтобы не было люфтов и перекосов в процессе функционирования системы. Чтобы это исключить, фундамент нужно углублять на глубину, большую уровня промерзания почвы зимой

Виды откатных ворот

Необходимо отметить, что чисто конструктивно откатные ворота – это устройство, которое откатывается вдоль забора, открывая тем самым въезд внутрь двора. Отсюда, в принципе, и название. Но по способу опоры на несущие элементы они делятся на несколько видов.

Подвесные

Подвесные ворота часто применялись именно на производственных объектах. По сути, это воротное полотно, которое подвешивалось на горизонтально расположенную несущую балку, установленную на опорных стойках. Ролики, используемые в конструкции, выполняли и функции элементов перемещения, и крепёжных изделий.

Очень надёжное сооружение. Многие откатные ворота этого типа до сих пор эксплуатируются, хотя им уже не менее 50 лет.

Сегодня в частном домостроении, да и на промышленных объектах, такие ворота не устанавливают. Причины:

несущая балка ограничивает высоту проема, что не всегда возможно;
все конструкция является материалоёмкой, то есть на нее приходится тратить большое количество металлопрофиля, что по нынешним ценам просто недопустимо.

Сдвижные ворота подвесного типа Источник metall-crimea.ru

Откатные по рельсу

Эта разновидность – самая используемая, самая популярная с достаточно высокой степенью надёжности. Чисто конструктивно это воротное полотно, которое на роликах ездит по рельсу. Для прочности и устойчивости есть ещё одна точка, которая поддерживает конструкцию. Это верхняя опора в месте выезда ворот, то есть у одной из опор.

Единственный недостаток модели – рельс, который собой перекрывает въезд. Он выступает над дорожным полотном, поэтому автомобиль будет все время через него переезжать. Многие утапливают рельс в грунт, чтобы он находился на уровне дороги. Но, как показывает практика, рельсовая балка все время загрязняется, что осложняет перемещение ворот по ней. Поэтому приходится с постоянной периодичностью чистить место расположения рельса.

Сдвижные ворота по рельсу Источник moyaograda.ru

Консольные

Консольные ворота – это самая сложная конструкция, самая дорогая, но такие расходы оправданы. Чисто конструктивно это все то же воротное полотно, только с противовесом. При этом двигается она по направляющей балке на роликах, которая установлена внизу на фундамент. Длина балки делается такой, чтобы она собой не перекрывала въезд во двор.

Расположение балки может быть посередине высоты воротного проёма или на самом верху. Но это будет возможно лишь в том случае, если ворота устанавливаются около несущей стены здания, к которой балка будет крепиться. Остальные варианты здесь не уместны. То есть для этого необходима несущая конструкция, которая смогла бы выдержать нагрузку от откатных ворот.

И именно только поэтому при выборе консольной разновидности чаще используют конструкцию с нижним расположением несущей балки.

Устройство откатных ворот консольного типа непростое. Обычно для них приобретают отдельно роликовый блок. Это упрощает изготовление, но увеличивает стоимость. Но такая трата оправдана, потому что заводское изделие имеет необходимую прочность и несущую способность

А это безопасность в процессе эксплуатации воротного полотна, что очень важно

Откатные ворота консольного типа Источник provorota96.ru

В этой статье будем разбираться именно с консольной разновидностью.

Преимущества самодельных простых откатных ворот

К плюсам самостоятельного монтажа подобной конструкции относят:

Возможность сделать простые откатные ворота практически любой ширины, предусмотрев заранее особенности вашего участка. Часто бывает, что в весеннее время, когда грунт оттаивает и начинает пучиниться, конструкцию перекашивает. По этой причине ворота обычно делаются шириной не более 4 метров с двумя створками, чтобы избежать излишней деформации. Если вам нужно полотно, например, 7 метров в ширину, то вы заранее производите бетонирование столбов и делаете конструкцию устойчивой к погодным изменениям. Такой пролет позволяет заезжать на участок крупногабаритной технике.
Бюджетный вариант. Тем, кто не хочет ставить ворота с двумя створками, а заказывать готовые откатные дорого (только стоимость механизма электромеханических ворот более 50 тыс.), вполне можно самим собрать конструкцию.
Малая вероятность поломки. Отсутствие электроники позволяет избежать непредвиденных поломок и сделать ремонт дешевле.

Преимущества и недостатки откатных ворот

Почему выбирают откатные модели? Кроме внешнего вида и надежности, ворота имеют ряд преимуществ, говорящих в свою пользу в отличие от иных ограждений. А именно:

Бесшумность работы. Скрип не потревожит домочадцев или соседей.
Не занимают много места как в открытом, так и закрытом состоянии.
Очистки наледи, снега или забивающегося мусора большей частью не требуется.
Минимальное обслуживание требует лишь регулярной проверки ходовой части.
Долговечность и надежность. Связаны они с использованием металла, в отличие от деревянных заборов или других материалов ограждения.
Ворота для удобства оснащаются автоматическими механизмами, обеспечивающими владельцам комфорт.

Конечно, ни одна конструкция не обходится без недостатков. Их немного: придется сделать достаточным въездное пространство, если предусмотрен габаритный автотранспорт, следовательно, придется потратиться. И второй – ворота должны устанавливаться на монолитную платформу.

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая» цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
арматура 12 мм — 6 м;
электроды — 2 кг;
краска — 3 банки, кисти, заклепки;
цемент М-400 — 5 мешков;
профнастил покупался при изготовления забора .

Схема откатных ворот с размерами

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

Как варилалсь рама

Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

Как приваривать профильную трубу 40*20 мм

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

Швеллер на 180 мм прикрепили к ответному столбу

Примерка на месте

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

Установленные на приемном столбе упоры

Верхний и нижний уловители

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

Фото створки на роликах с разных ракурсов

После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Установка заглушки и упорного ролика (балка на фото перевернута)

Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

Верхние ролики крепят на стойки, захватывая верхнюю кромку ворот

Так выглядят установленные верхние ролики

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

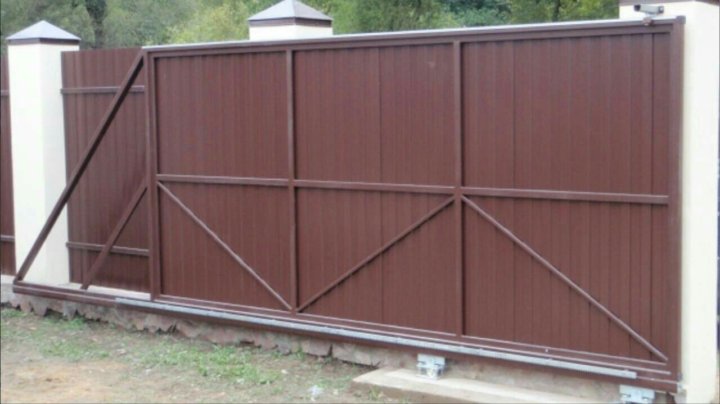

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

Несколько видео с разными конструкциями откатных ворот. Первое — консольные на средней балке. Проблем со снегом не будет, но внешний вид со двора — ниже среднего.

Эконом-вариант: откатные ворота для дачи. Конструкция проста до чрезвычайности.

Колесные откатные ворота

Колесные откатные ворота изготавливаются при помощи рельса, который помещается в грунт или бетон. Полотно колесных откатных ворот оснащается в нижней части колесиками.

Самый главный минус такой конструкции, это загрязнение рельса и в последствии плохое скольжение колесиков.

Поэтому колесные откатные конструкции нашли свое широкое применение при изготовлении раздвижных межкомнатных дверей.

В принципе отличие конструкции колесных откатных ворот наблюдается только в наличии колесиков которые скользят по рельсу в нижней части проема ворот.

Ниже представлены варианты исполнения колесных откатных ворот.

Источник фото: www.remoo.ru

Откатные ворота своими руками: фотоотчет, видео

Всем хороши распашные ворота: просты и дешевы. Но зимой, при большом количестве снега, открыть их можно только основательно поработав лопатой. Когда нужно на работу это совсем не радует. Этого недостатка лишены откатные или, как говорят, сдвижные/раздвижные ворота. Цельная конструкция, закрывающая весь въезд, отъезжает в сторону, прячась за забором. Держаться они могут на обычной или консольной балке, а могут просто ездить по рельсам. В любом случае, откатные ворота своими руками сделать можно. Это не совсем легко, но возможно.

Содержание статьи

Конструкции

По типу откатные (сдвижные, раздвижные) ворота бывают:

Консольными — с балкой, один конец которой закреплен, второй висит в воздухе. Балка имеет П-образный профиль со ступеньками внутри. По ней внутри перемещаются ролики. Вся нагрузка от дверного полотна через ролики передается на балку. Консольные ворота с нижней балкой
По месту ее расположения они бывают:
- с нижней балкой;
- средней балкой;
- верхней балкой.
Подвесные. В этой конструкции тоже есть балка, но она опирается на оба столба по сторонам от ворот. Она тоже имеет особое строение, похожее на букву «П» только с загнутыми внутрь краями. Внутри также имеются ролики, на них висит полотно ворот. Так полотно и перемещается.
Подвесная конструкция
Откатные по рельсу. В грунте монтируется рельс, на нижнюю часть створки ворот прикрепляются ролики. Полотно катается по направляющей. Конструкция самая простая, но ее минус в том, что рельс и сами ролики забиваются снегом, грязью, листьями.
Откатные ворота на рельсе

Какие лучше

Какая конструкция лучше — сказать трудно. Если говорить о надежности, то самый лучший выбор — подвесная конструкция. Все легко и надежно, практически неубиваемая система. Ворота такого типа эксплуатируются на предприятиях десятки лет. Их недостаток — балка ограничивает высоту въезжающего транспорта, что иногда важно. Но сегодня есть модели с составными балками, позволяющие при открытых воротах снять перемычку над въездом, а потом вернуть ее на место.

Самая дешевая и простая в исполнении — система на рельсе. Эти откатные ворота своими руками собрать проще всего. Но возникающие при эксплуатации проблемы делают ее непопулярной.

Из всех приведенных конструкций самая дорогая и сложная в исполнении — консольная, тем не менее именно она ставится чаще всего: правильно сделанная она не доставляет неудобств при эксплуатации. При выборе нужно иметь в виду, что при ее устройстве справа или слева от ворот требуется расстояние, в полтора раза больше, чем ширина полотна: кроме самой створки есть еще техническая часть, которая выступает сбоку примерно на половину длины.

Подробно типы откатных ворот, особенности конструкции и построения рассмотрены в видео.

Как сделать консольные откатные ворота

Комплектация консольных ворот

Как рассчитать фундамент под крепление для консольной балки

Фундамент под консольную балку при строительстве откатных ворот

Подготовленное армирование и закладной швеллер

Установка роликовых опор

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Про автоматику распашных ворот читайте тут.

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Также были куплены следующие материалы:

профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
арматура 12 мм — 6 м;
электроды — 2 кг;
краска — 3 банки, кисти, заклепки;
цемент М-400 — 5 мешков;
профнастил покупался при изготовления забора.

Схема откатных ворот с размерами

Как варилалсь рама

Как приваривать профильную трубу 40*20 мм

Швеллер на 180 мм прикрепили к ответному столбуПримерка на месте

Установленные на приемном столбе упорыВерхний и нижний уловители

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

Фото створки на роликах с разных ракурсов

Установка заглушки и упорного ролика (балка на фото перевернута)

Верхние ролики крепят на стойки, захватывая верхнюю кромку воротТак выглядят установленные верхние ролики

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

Видео

Несколько видео с разными конструкциями откатных ворот. Первое — консольные на средней балке. Проблем со снегом не будет, но внешний вид со двора — ниже среднего.

Эконом-вариант: откатные ворота для дачи. Конструкция проста до чрезвычайности.

Еще одни самодельный вариант. Тут в трубе 60*60 мм, пропилен просвет, в который вставляются ролики. Конструкция взята стандартная, собрана из разных комплектующих.

Как построить свои собственные раздвижные ворота с небольшим усилием

Обновите свой забор, построив свою собственную раздвижную дату с помощью этого удобного руководства.

Если видеоплеер не работает, вы можете щелкнуть по этой альтернативной ссылке на видео.

Есть ли у вас забор, который стильно подходит для доступа и выхода? Тогда почему бы не установить классную и простую в сборке раздвижную дверь?

Следуйте этому руководству, чтобы узнать, как построить его самостоятельно, используя очень мало материалов и приложив немного усилий.

Счастливое здание.

Источник: Интересное проектирование / YouTube

Как и для любого проекта подобного рода, вам потребуются некоторые материалы и инструменты:

Имея материалы в руках, пора приступить к сборке.

Создатель этого видео уже создал кадр раздвижных ворот ранее, так что вам нужно будет немного наверстать упущенное. Возьмите кедровые доски, отмерьте и отрежьте до нужного размера.

Если вы пытаетесь воспроизвести тот же вид, прорежьте канавку в центре каждой доски для установки гальванизированной сетки.

Обрежьте сетку по размеру и завершите всю раздвижную дверь, как показано на видео.

Источник: Интересные разработки / YouTube

После этого вы все поймете.

Следующим этапом является усиление углов раздвижной двери с помощью скоб из нержавеющей стали. Убедитесь, что они надежно закреплены.

Затем возьмите винты с ушком, вам понадобится около 6 штук.

Просверлите пилотные отверстия и надежно прикрутите их, как показано на видео.Винты с ушком должны иметь больший внутренний диаметр, чем выбранный вами оцинкованный столб.

Те, которые использовались в этом проекте, имеют диаметр около 1 дюйма (2,54 см). Оцинкованная труба для этой сборки имеет диаметр 3/4 дюйма (1,9 см).

Источник: Интересные разработки / YouTube

Вверните по одному винту с проушиной в каждый угол раздвижной двери. Но убедитесь, что расстояние между ними достаточно, чтобы оцинкованная труба могла охватить их и добавить крышки.

Затяните колпачки вручную, чтобы их можно было легко снять позже при регулировке.

Источник: Интересные разработки / YouTube

Затем возьмите тележку колеса / ролики и прикрепите «низ» раздвижной двери. Ролики не только добавят стабильности воротам, но также позволят им плавно и предсказуемо скользить.

Но здесь одно предостережение. Убедитесь, что выбранные вами ролики подходят для использования на открытом воздухе. Кроме того, убедитесь, что вы прикрепляете их с помощью устойчивых к ржавчине винтов, таких как винты из нержавеющей стали.

Вам также нужно будет обратить внимание на высоту остальной части забора или перил, на которые вы планируете установить ворота.Убедитесь, что они будут одинаковой высоты — вы не хотите, чтобы ворота были короче или выше.

Это вопрос личных предпочтений, но он будет выглядеть более эстетично, не говоря уже о профессиональном.

Источник: Интересные разработки / YouTube

Затем, если необходимо, вырежьте отверстие в вашем заборе или перилах того же размера, что и ворота. Если вы строите ворота как часть оригинальной конструкции забора, пропустите эту часть.

Источник: Интересные разработки / YouTube

Теперь добавьте больше винтов с ушком к анкерной стойке забора.Убедитесь, что они точно совпадают с теми, что на ваших воротах.

Они будут использоваться для того, чтобы ворота действительно скользили, а не просто падали с перил. Как и прежде, сначала просверлите направляющие отверстия, чтобы со временем снизить вероятность раскола древесины.

Источник: Интересные разработки / YouTube

Теперь возьмите ворота, отвинтите заглушки столбов и совместите их с анкерными винтами с проушинами на стойке забора. Проденьте штангу через крепежный винт с проушиной и снова установите торцевую крышку, как показано на видео.

Источник: Интересные разработки / YouTube

Снова затяните вручную и проверьте раздвижную дверь. Он должен быть надежным и свободно перемещаться по направляющей.

Для другой стороны забора либо соорудите концевую стойку (при необходимости), либо измените существующую часть забора, чтобы раздвижную дверь можно было поддерживать и, при желании, запирать.

Источник: Интересная инженерия / YouTube

На этом ваши откатные ворота готовы! Теперь вы можете сделать шаг назад и полюбоваться своими руками.

Молодец, ты!

Interesting Engineering является участником партнерской программы Amazon Services LLC и различных других партнерских программ, поэтому в этой статье могут быть партнерские ссылки на продукты. Нажимая ссылки и делая покупки на партнерских сайтах, вы не только получаете необходимые материалы, но и поддерживаете наш сайт.

19 самодельных планов раздвижных дверей, которые можно легко сделать своими руками

Раздвижные двери

могут быть отличным способом сэкономить место в вашем доме, так как им не нужен зазор, чтобы открываться.Тем не менее, их установка может быть сложной задачей, и они также не из дешевых, но если вы готовы принять вызов, вы можете попробовать сделать свои собственные, чтобы сэкономить немного денег.

Если вы хотите попробовать, мы просмотрели Интернет, чтобы узнать, что пробуют другие люди, и вот наши 19 лучших планов раздвижных дверей своими руками, которые помогут вам вдохновиться.

1. Домашний декор своими руками: как сделать раздвижную дверь менее чем за 40 долларов

Изготовление раздвижной двери своими руками — не самая простая задача, которую вы можете решить, но отнюдь не невозможно, особенно если у вас есть правильный план, которому нужно следовать.Это делает этот блог отличным местом для начала, так как он дает вам информацию о видах инструментов и материалов, которые вам нужно подготовить, а также содержит инструкции по шагам, которые необходимо выполнить для выполнения работы. Большой палец вверх от нас!

Проверьте идею DIY раздвижной двери

Вот интересное видео на YouTube, которое мы нашли на YouTube, в котором показано, как сделать раздвижную дверь в кладовую со встроенным окном. Она опытный домашний мастер, который уже опубликовал множество других видеороликов о своих проектах, но мы находим это особенно впечатляющим, потому что результат почти потрясающий.Отличная работа, и мы уверены, что многие другие люди захотят ее попробовать.

3. Как: сделать компактную раздвижную дверь

Межкомнатные раздвижные двери могут быть отличным способом сэкономить немного места, поскольку их не нужно распахивать, как обычную дверь. Более того, вам не нужно тратить много денег на его покупку, поскольку, обладая небольшими навыками DIY, вы можете попробовать сделать свой собственный. И этот план показывает вам, как это сделать.

Проверьте идею DIY раздвижной двери

4.Как я сделал раздвижную дверь для сарая

У этого ютубера была особая проблема, которую нужно было решить в его доме, а именно отсутствие уединения в его спальне. Решение, которое он придумал, заключалось в том, чтобы добавить раздвижную дверь своими руками — и вы можете посмотреть это видео, чтобы увидеть, как все прошло.

5.Как построить современную раздвижную дверь своими руками

Как объясняет этот блогер, раздвижные двери отлично подходят для экономии места в небольших домах, но они также могут прекрасно выглядеть.Раздвижная дверь может добавить в ваш дом нотку современного стиля, и существует множество возможностей, позволяющих выбрать стиль, наиболее соответствующий вашему вкусу. Если вы ищете подробный и простой план, в нем есть все, что вам нужно. Стоит прочитать.

Проверьте идею DIY раздвижной двери

Изготовление раздвижной двери не должно отнимать у вас уйму времени — как этот ютубер доказывает, завершив весь свой проект за одни выходные.Это означает, что если у вас мало времени и вы хотите быстро и легко следовать плану, это может быть именно тот, который вы ищете.

7. Учебное пособие по раздвижной X двери своими руками

Дженна, владелица этого блога, признается, что помешана на дверях. Оригинальная дверь способна придать комнате эффектный вид, полностью изменив общий эффект внутреннего пространства. В этом плане она рассказывает нам, как сделать раздвижную X-дверь. Он включает в себя полезные диаграммы с измерениями, а также множество пояснений, которые помогут вам достичь тех же результатов, когда вы попробуете его дома.
