Активный сабвуфер для машины/дома своими руками

Приветствую, Самоделкины!
Сегодня поговорим про изготовление активного сабвуфера для автомобиля или для дома. Несмотря на небольшую мощность и габариты, наш сегодняшний сабвуфер звучит лучше, чем Х230 от фирмы Logitech, у которого заявлены 52 ватта мощности. У нашего же, пока не скажу какая мощность, об этом и о многом другом поговорим сегодня в данной статье.

Итак, давайте начинать. Именно активный саб, означает то, что он имеет встроенный усилитель мощности, плюс в нашем случае кроссовер. Кроссовер позволяет отфильтровать высокие частоты, и передавая только низкие частоты усилителю, они усиливаются и излучаются НЧ головкой.

Поэтапные шаги здесь в принципе универсальны и могут быть использованы для сборки какого-нибудь саба побольше.


Автор же хотел сделать малогабаритную сборку, потому и использовал вот такой вот маленький усилитель от blitzwolf, тогда, когда он был еще в продаже.

Также на руках был и другой усилок от sony, таких же габаритов, и это совсем не потому, что не было усилков помощнее, просто он их оставил под какой-нибудь другой проект.

Ну а в сегодняшнем проекте, как уже сказал, важна компактность. И, кстати, вот, что показал шумометр:

Так же в описании под видеороликом вы найдете ссылки на готовые блоки усилителей, начиная от 30 ватт, и достигая якобы 600 ватт.


Итак, для сегодняшнего проекта автор использует 5-дюймовый низкочастотный динамик.


Обычно при выборе динамика производитель всегда указывает параметры Тиля – Смолла, они просто необходимы для дальнейших расчетов, но конечно же не в нашем случае.

Автору же достался драйвер от какого-то домашнего кинотеатра и вся инфа по нему - это 8 Ом, 35 Ватт.

Поэтому некоторые параметры приходится рассчитывать самостоятельно, ну или хотя бы попытаться определять резонансы на слух. Это конечно не совсем правильно, акустика дело такое - требует правильного подхода и знаний, но про них как-нибудь в другой раз. Не хочу сегодня о тяжелой теории, предлагаю лучше начать с расчёта короба. По стандартной таблице можно выбрать предлагаемый объем коробки. Тут предложили 0,35 Фута, okей.

Далее высчитываем размеры стен корпуса. Желательно какие-нибудь простые цифры, чтобы можно было заказать у столяра, либо самостоятельно все выпилить.

Также, прошу внимание!, при внешних расчетах соблюдаем внутренний объем корпуса, а значит толщина стенок играет большую роль.

Ну и как-то так зародился домик для сегодняшнего проекта, который любезно приютит в себе все сегодняшние комплектующие.


Размеры потом вам покажу. Все четкая картинка нарисовалась, а значит можно сделать заказ.

Это у нас: перед, зад, верх, низ и бока:


Корпус будет собираться на 25мм саморезах для дерева, их логично ставить не шире чем сантиметров через 10, и забегая немного вперед, хорошо было бы закруглить углы на стенках. Это можно сделать либо вручную - наждачкой, либо использовать фрезер - так будет лучше.

Ну, а вот, как и обещал, размеры стенок:

Так, хорошо, теперь займемся сборкой самой коробки. На одной из стенок находим ровно центр. Для этого рисуем с угла до угла полоски, там, где они пересекаются - это и есть искомый нами центр.

Рисуем круг диаметром нашего динамика, и сверлим где-нибудь отверстие, для того чтобы просунуть пилочку лобзика.


Электролобзиком выпиливаем круг для динамика.

Круг получается не совсем ровным, но есть и другие точные решения, про которые поговорим как-нибудь в другой раз. Далее делаем направляющие отверстия для саморезов и собираем коробку, но пока что без клея.

Предварительно можно отзинковать отверстия, чтобы спрятать шляпки саморезов.

Теперь поговорим про фазоинвертор.

Настраивать будем на частоту 40 Гц. Где-то вычитал, что диагональ трубы фазоинвертора должна быть примерно 1/3 от динамика, в моем случае, это около 45-ти мм.


У автора как раз была такая канализационная труба, только я вот не учел, что 1/3 должна была быть от подвижной части динамика, а не от края до края, но по звучанию минусов не обнаружено, а это самое главное.

Сверлиться будем коронкой диаметром 54 мм (как всегда, нужного размера нет), а это на 9 мм больше, поэтому была сделана 3d модель, которая, во-первых, поможет соединить отверстие с трубой, а во-вторых, сгладить течение воздуха.


Далее отпиливаем ПВХ трубу нужной длины, красим с внутренней стороны черной краской.

Как раз к этому времени деталь отпечаталась. Вставляется она конечно очень плотно, но дополнительно можно еще и заклеить. Пару капель супер-клея будет вполне достаточно.


Теперь поработаем над визуалом и над установкой этой платы с усилителем в саб. Можно было поставить усилок снаружи корпуса, но это было бы не то. Было решено его как-то интегрировать в корпус. Для этого необходимо было сделать кастомную панель.


И когда панель была готова, начал подготавливать для неё гнездо в корпусе.

Итак, отверстие пробили, теперь прикроем желтый цвет орг стекла карбоновой наклейкой, ну и после чего все собираем.

Переходим дальше. Затираем коробку и пересобираем ее, но только на этот раз уже с использованием клея.

Клеем и прикручиваем 4 стенки и ту, которая с динамиком.


А вот заднюю стенку оставляем просто на саморезах.

Кстати, если коробка большая, необходимо вклеить дополнительные перегородки для жесткости. Далее устанавливаем сам динамик, проводим провода, устанавливаем блок с усилителем, подключаемся к динамику и устанавливаем фазоинвертор (его можно вклеить либо на термоклей, либо на силикон).



Ну и наконец, на заднюю стенку я наклеил немного поролона для изоляции.

Все! А, ножки, еще же ножки. Ножки автор использовал тоже заказанные из Китая (тоже ссылки для вас в описании под видеороликом в конце статьи).


Они довольно мягкие и вибрации от колонки не передаются на стол или на пол.
Все, вот теперь все в сборе. Провод от радио я намотал на трубу фазоинвертора, но это типа чтобы приемник ловил лучше.

Теперь можно прикручивать заднюю стенку. Под конец подкручиваем гайки на потенциометрах и одеваем на них ручки.

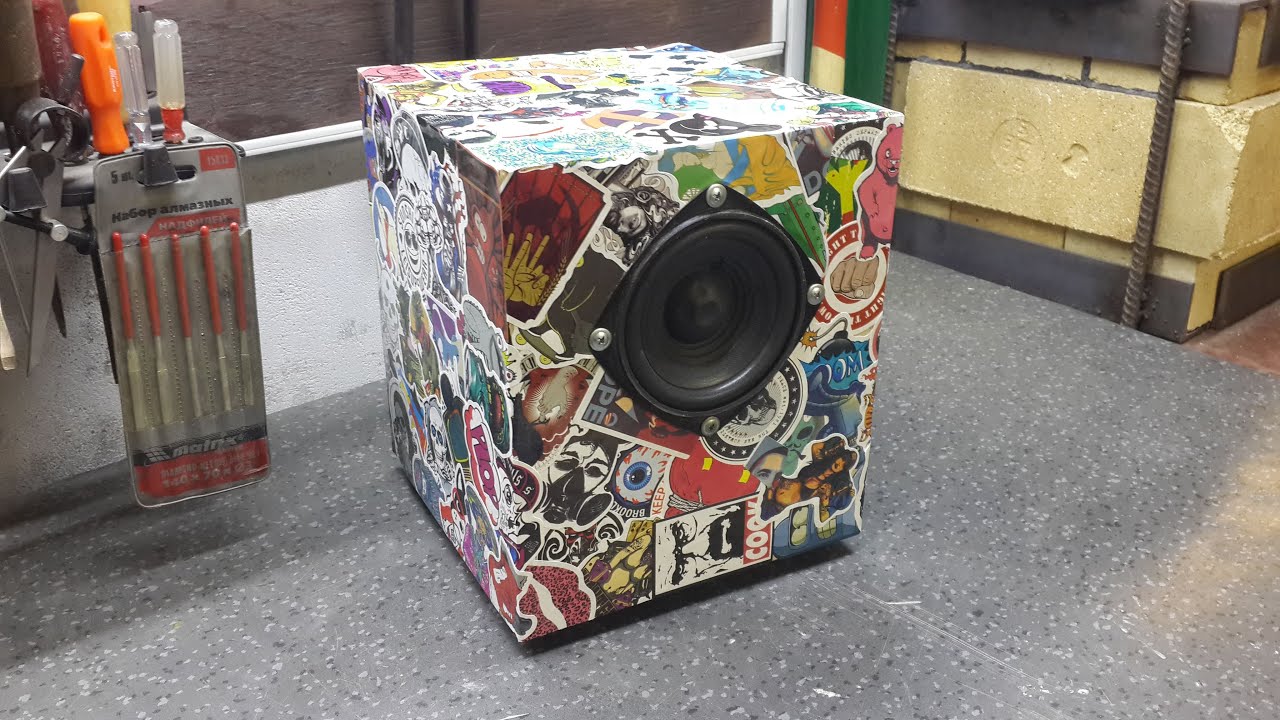

Все блок полностью готов, да и сам сабвуфер тоже, погнали в машину – затестим.


Этот сабвуфер давно собран и проверен перед публикацией (в данном случае с апреля 2018 года). Даже в летние дни, на полных газах, усилок сильно не греется, ну и конечно из-за маленьких размеров помещается куда угодно.

А вес у него при этом меньше 5-ти кг.

Такой усилитель довольно универсальный, питается ведь от 12В, а значит подходит и для машины, и для домашнего использования.

Благодарю за внимание. До новых встреч!

Видео:


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Самодельные сабвуферы | 2 Схемы

Сборник чертежей корпусов и схем УМЗЧ самодельных сабвуферов под динамики 12, 15, 18 дюймов. Всё для самостоятельной сборки саба.

Вот ещё один самодельный активный сабвуфер, который сделан сразу в двух экземплярах (для разных комнат). Они отличаются практически только цветом передней панели (один имеет светлый …

Всем аудиорадиолюбителям салют! Хочу представить свою конструкцию самодельной низкочастотной колонки под басс гитару 2x 10″, созданную для домашних нужд (для репетиции). Предполагалось, что это будет …

Решил как-то сделать сабвуфер небольшой мощности, на 100 Вт. Не столько для мощного баса, сколько для отыгрывания низких частот, с которыми справляются далеко не все …

Как и все фанаты качественного и мощного звука, решил добавить немного баса в свою тачку. Изначально стояло оборудование BOSE, оно играло великолепно, но не слишком …

Представляем самодельный активный автомобильный сабвуфер на популярном динамике GDN 20/80/2, его параметры 2 Ом 20 см 80 Вт. Под него идёт ящик из МДФ вместимостью …

Прочитав аудиораздел на сайте 2 Схемы, решил тоже сделать такой автомобильный сабвуфер. Так как раньше в багажнике моего старенького Форда стояла колонка на 150 Вт …

Привет всем читателям «двух схем», хочу представить новую конструкцию, которая была собрана около 2х лет назад. Сабвуфер основан на усилителе Холтон 400, известном всем аудиофилам, …

Как-то так получилось, что в последнее время отошел от классических решений и звука, предлагаемого типичными магазинными наборами. После бесчисленных прослушиваний и сборки корпусов различной конструкции …

Для обычной фоновой прослушки музыки или звуков ПК хватает 2-х небольших настольных колонок, но для фильмов или игр хочется басов по-мощнее. Тогда и родилась идея …

Вот довольно несложная конструкция сабвуфера, который за свой относительно плоский размер можно даже назвать компактным (как для 300 Вт мощности). Материалы тут дешевые, столярки минимум, …

Привет всем, хотим представить ещё одну конструкцию самодельной акустической системы из двух динамиков ГДН 13/40/2 15 Ом и одного ВЧ 10/80/7 8 Ом. Кроссовер там …

Сейчас мы покажем как создать действительно хорошие сценические колонки с высокой мощностью и эффективностью за относительно небольшие деньги в домашних условиях. Часто бывают ситуации, когда …

Всем любителям собирать самому, а не покупать готовое, пламенный привет! Иногда играю на дискотеках и захотелось добавить в набор колонок довольно сильный и мобильный сабвуфер. …

Всем аудиолюбителям привет! Наконец добрался до сборки такой простой конструкции, как сабвуфер, и решил поделиться итогом работы с читателями сайта 2 Схемы. Предполагалось, что это …

Всем радиоэлектронщикам и аудиофилам привет! Возникла идея собрать небольшой сабвуфер для дома, который не занимает кучу места как тумбочка, а сможет очень красиво спрятаться. Предполагалось, …

Что такое простейший сабвуфер? Просто НЧ динамик в корпусе, подключенный к выходу УМЗЧ. А нормальный? Это уже фильтр НЧ на входе с регулировкой фазы. Но …

Представляем всем гостям сайта 2Схемы ещё один интересный проект, на этот раз пассивный сабвуфер на динамике STX 15 дюймов. Параметры динамика саба Вот его характеристики: …

Построить корпус к сабвуферу не проблема, проблема как управлять тем НЧ динамиком? Вначале творческих изысканий сделал усилитель на основе попсовых интегральных микросхем TDA7294, LM3886, LM4780. …

Всем пряморуким любителям хорошего звука посвящается… Разрешите представить ещё один недавно созданный проект отличного НЧ динамика. Проект был создан в свободное от работы время — …

Представляем ещё один самодельный усилителя на знаменитой микросхеме TDA7294. Это усилитель по системе 2.1. Канал сабвуфера — это TDA7294 в мостовом включении, а на стереоканалы …

Активный сабвуфер для дома своими руками

Сабвуфер своими руками для дома — подробная инструкция

Сабвуфер своими руками для дома — точнее будет сказать для домашнего кинотеатра. И хотя у меня не очень большой опыт в изготовлении таких конструкций, тем не менее я решил взяться за его сборку. Тем более, я уже давно планировал приобрести такую вещь, чтобы получать удовольствие от звуковой сцены во время просмотра фильмов.

Для начала я выяснил какая мощность меня наиболее устроит — решил что, учитывая площадь помещения, мне 100 Вт мощности вполне хватит. Затем начал искать подходящие чертежи и необходимый, подходящий мне по всем параметрам динамический излучатель низкой частоты. Тем временем, пока излучатель и фазоинвертор ехал ко мне через почтовые службы, я начал готовить все необходимые для изготовления саба материалы.

Начало сборки

В строительном магазине купил вот такую плиту, толщиной 30мм. Кстати, там же в магазине, за небольшую плату мне ее порезали по размерам. Имеющиеся у меня чертежи предполагали использование МДФ толщиной 19мм, то пришлось немного подкорректировать размеры, для сохранения оригинального внутреннего объема короба.

На этом этапе фиксируем конструкцию несколькими саморезами, для определения неточностей после распиливания, но прошло все нормально, заготовки соответствуют заданным размерам

Теперь нужно разметить точки под фрезеровку установочных мест для динамика и фазоинвертора

Фрезеровка

Подготавливаем фрезер ручного типа, а это фрезы, которые у меня имеются в наличии. Все операции производятся сугубо в домашней мастерской

Чтобы выполнить качественную по фрезеровке, как известно нужен циркуль, которого под рукой не оказалось, поэтому изготовил его самостоятельно из имеющихся в распоряжении материалов

В результате образовалась вот такая конструкция. Именно при помощи этого циркульного приспособления я смогу выполнять вырезание круга диаметром от 55 мм и более

Во время фрезерования, обязательно подключите пылесос

Вот, что получилось на данном этапе

Подгонка динамика

Как раз к этому моменту я получил динамик и фазоинвертор, сделал примерку

Фрезерные работы под установку терминала

После этого сделал фаску по всему периметру, чтобы не было острых углов

На этом шаге все боковины корпуса посадил на полиэфирную смолу, которая чем то похожа на эпоксидную, но высыхает за полчаса, а затем закрепил длинными саморезами.

Шпатлевание и грунтовка

После этого занялся шпатлеванием ящика, можно конечно было бы замазать только места, где выкручены саморезы, но подумал, что качественнее будет выглядеть, когда весь корпус будет обработан шпатлевкой. Поэтому, большим шпателем прошелся по всем боковинам, в итоге все плоскости стали идеальными. После высыхания, обработал наждачной бумагой, дополнительно прошел еще более мелким составом шпатлевки уже по пластику.

Когда все это хорошо высохло, опять зашкурил. После шлифовки слоя шпатлевки, чтобы выявить какие-то изъяны, можно применить проявочную пудру. Настает момент грунтовки с последующей сушкой не менее суток, затем снова шлифовка мелкой наждачной бумагой. После этого на корпус нанес слой металика и опять все высушил, когда высохло — покрыл автомобильным лаком. В конечном результате имеем такой вот шикарный корпус!

Вот еще пара ракурсов корпуса

Здесь совсем близко

Примерил динамик в отверстии, все идеально

Демпфирование корпуса

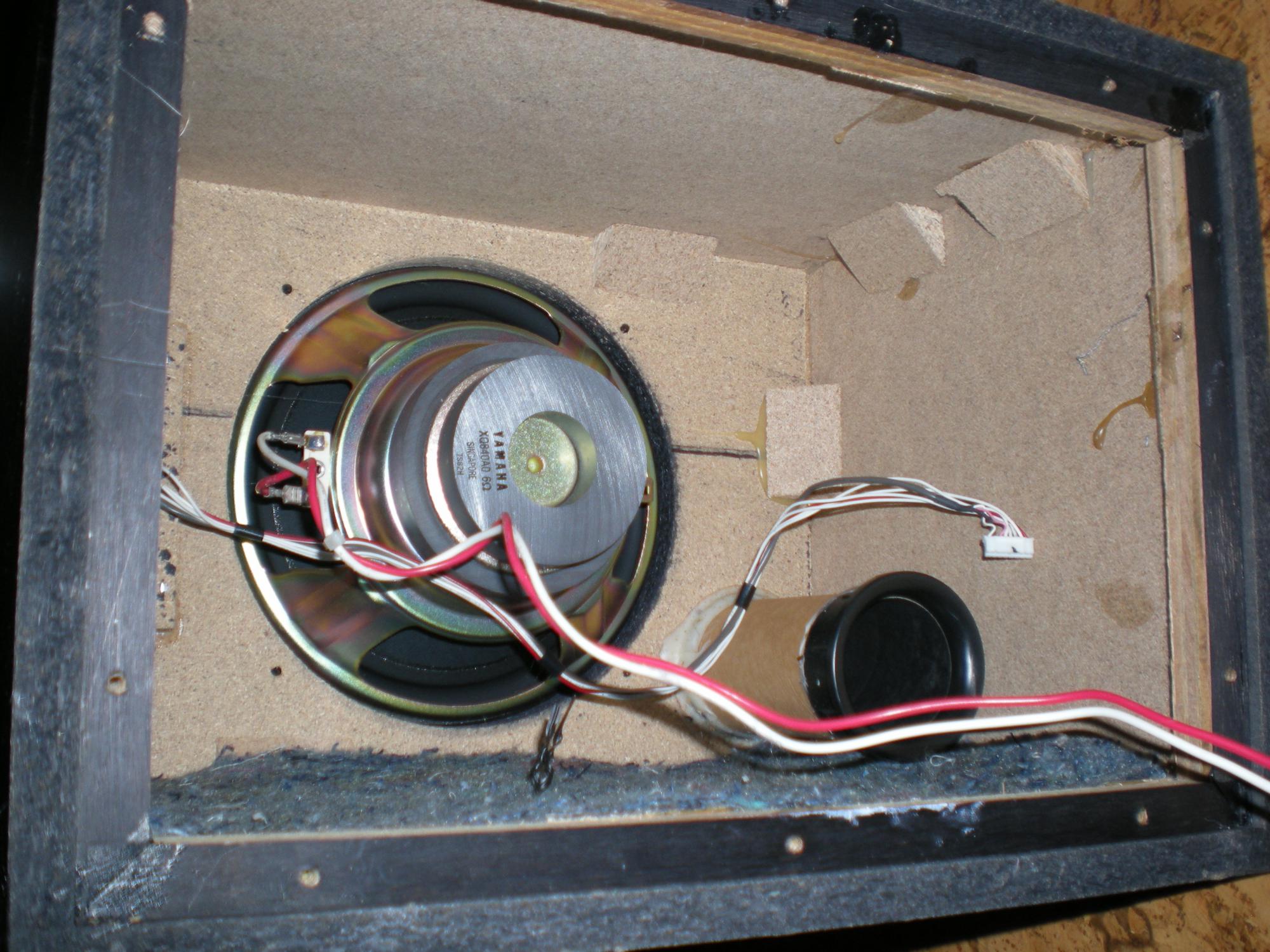

Этот этап заключается в обработке внутренней части ящика антирезонансным материалом, вот, таким как на снимке. В его основу входит фольга обработанная битумным компонентом

Для создания качественного акустического демпфирования, внутри ящика приклеил вот такие пласты — очень плотные

Здесь саб после демпфирования

Монтируем все комплектующие на корпус

Далее нужно было определится какие нужны шипы устанавливать. Однако с такими опорами передвигать сабвуфер не очень удобно, так как можно повредить напольное покрытие. Выход нашелся сам по себе — в мебельном салоне приобрел вот такую металлическую гарнитуру, скорее всего это ручки для чего-то

Смотрится довольно неплохо!

Вообще говоря, изготовление корпуса сабвуфера я практически закончил. Теперь настала время браться за установку усилителя мощности. Сначала я хотел сделать вариант саба активным, то есть скомпоновать все комплектующие внутри ящика, но потом мне эта затея не понравилась. Поэтому принял решение, что усилитель для него будет отдельным блоком

Сборка усилителя

Потому как я имею опыт в сборке усилителей, то решил собрать усик на TDA7294, с включением их по мостовой схеме. Но потом повнимательнее посмотрел характеристику этой микросхемы и почитав отзывы об усилителе собранном на таких чипах и обнаружил, что усилок рассчитан на работу только с восьмиомной нагрузкой

Тогда начал искать более подходящую схему на биполярных транзисторах — остановил свой выбор на усилителе «Ланзар» с выходной мощностью на нагрузке 4 Ом 200Вт, но можно выжать и больше. Принципиальная схема приведена ниже

Для тех, кто намерен повторить этот усилитель, вначале нужно подготовить печатную плату методом ЛУТ (лазерно-утюжная технология). Немного получилось не так как бы хотелось, но все изъяны можно поправить лаком

Устанавливаем все компоненты на плату, здесь нужно быть особенно внимательным, чтобы не сделать ошибки

Фазоинвертор

Учитывая, что сабвуфер работает на низких частотах, то в обязательном порядке нужно установить фильтр низких частот (ФНЧ). В случае наличия на звуковой карте выходного разъема для подключения сабвуфера, тогда ФНЧ можно и не устанавливать. Но я используя приведенную ниже схему фильтра, собрал ее на операционных усилителях. Данная схема предусматривает регулятор уровня громкости звука, регулятор среза, также есть возможность плавной регулировки фазы

Печатная плата ФНЧ

ФНЧ в собранном виде

Для корректной работы фильтра, ему требуется стабилизированное напряжение питания, поэтому собираем стабилизатор по приведенной ниже схеме

Стабилизатор напряжения в собранном виде

Тест усилителя

На этом этапе тестируем работу, на усилителе устанавливаем ток покоя выходного каскада. Ланзар прекрасно работает, хорошее звучание

Проверка ФНЧ показала, что все функционирует в нормальном режиме

Вначале я тестировал усилитель на имеющимся у меня слабеньком трансформаторе ТП-100 с напряжением вторичной обмотки 20v, но этого явно маловато для Ланзара. Поэтому пришлось искать источник питания по мощнее. У знакомого теле-мастера как раз оказался такой — ТС-180, от старого лампового телевизора. Мне оставалось только снять старую вторичную обмотку и намотать свою, из расчета на переменное напряжение 27v

Сделал все без каких либо проблем

Корпус усилителя

Теперь настала очередь изготовления корпуса для усилителя, шасси сделал из небольших алюминиевых уголков

прикинул как станет радиатор

Обшивать каркас будем фанерой, так как дефицитный алюминий я весь использовал на изготовление прежнего усилителя,

Торцы фанеры обрабатываем фрезой

Вид с тыльной стороны

Дальше все уже по знакомой технологии — шпатлевка, шлифовка наждачной бумагой, грунтовка, в общем все так, как и с основным коробом. И в конце корпус покрываем лаком

Здесь показан итоговый результат

Вид с другого ракурса

Смотрим как будет выглядеть со стороны этот комплекс — на мой взгляд, очень даже хорошо!

Монтаж деталей усилителя

Монтируем все в корпусе усилителя и надежно фиксируем

На фильтре низких частот немного подкорректировал регуляторы, то-есть увеличил расстояние между ними, а то было слишком близко относительно друг друга

На днище корпуса усилителя крепим опорные ножки из полиуретана

Упустил из виду пояснить, что в процессе монтажа, установил модуль защиты акустической системы, а индикаторные светодиоды разместил на фронтальной панели. Красный светодиод начинает светиться в случае появления в нагрузке постоянного напряжения, зеленый светодиод светится в течении трех секунд, это обусловлено системой плавного включения усилителя

Заключение

Подводя итог, можно констатировать, что мощности сабвуфера для домашнего кинотеатра вполне хватает, даже слишком! Отличные басы, чувствуется отчетливая напористость и упругость звучания. Абсолютно нет никакого хрипа, и прочих искажений даже близко.

Процесс изготовления сабвуфера своими руками

Ради того, чтоб немного отвлечься от работы и других проблем решил заняться постройкой саба из всякого хлама и остатков от других проектов… задача которого добавить бас и работать в паре с компьютерными свенами.

Теперь по-порядку:
— Работа над корпусом заняла несколько вечером на протяжении двух недель.
— Использовал остатки фанеры от постройки пола в багажнике, толщина 10мм
— Красил балоном в черный, затем лак

Хочу вам рассказать, дорогие господа радиолюбители, о том как я делал сабвуфер в свою комнату. Сперва хотел изготовить основной канал (на бас) на микросхеме TDA2050 и для двух сателитов – на TDA2030. Как вы знаете, так сделаны почти все недорогие китайские вуферы. Но потом немного поразмыслив решил не уподобляться китайским братьям и сделал заметно помощнее. На бас прикупил микросхему TDA7294, а для сателитов поставил уже упомянутую TDA2050. Думаю будет неплохо. Две колонки по 24 Ватта и основной мощностью в 60 Ватт.

Изготовление начал с корпуса . Это самая пыльная часть работы. Не стал углубляться в теорию по всяким там вычислениям параметров Тиля-Смоля для динамика и программ для обсчета объема ящика. Просто прикинул приблизительные размеры на глаз и выпилил лобзиком заготовки из плит ДСП. Соединял саморезами. Все места соединений промазывал клеем ПВА. Ящик должен получиться практически герметичным. Если останутся большие щели, то ни о каком басе можно и не мечтать. Настраивал только длину трубы фазоинвертора по наилучшему звуку.

Далее силовой трансформатор . Была идея изготовить импульсный БП, но тут на глаза попался силовой трансформатор ТС-270 от старого цветного лампового телевизора. Лучше уже перемотаю этот, чем буду лепить плату импульсника. Там ведь тоже надо мотать трансформатор. Да, ТС-270 имеет довольно большую мощность и с легкостью потянул бы даже два таких сабвуфера, но какой был в наличии. Снял с него обмотки, оставив только сетевую, намотал новые. Для питания микросхем надо двухполярное напряжение 2*25В, а для питания блока тембров и фильтра для саба – 2*14В.

Усилитель на TDA7294 . Схем и плат этого усилка есть множество на просторах интернета. Я использовал эти. Скажу только на счет резистора R10 на 3,3 Ом. Вместо него можно поставить и перемычку. Он и так перемкнет со средней точкой в блоке питания и фильтре НЧ. Не знаю зачем он там нужен, наверно для устранения фона, если подавать сигнал с другого источника. Плата проверенная и рабочая.

Рассмотрим стерео-усилитель для сателитов . Знаменитая TDA2050. Схема подключения стандартная из даташита. Плата находилась в программе Layout 6.0, как макрос. Зачем изобретать велосипед, если все нарисовано до меня? Абсолютно все элементы подписаны. Просто повтыкал детальки и спаял.

Блок тембров . Известная схема на NE5532. Плата тоже была разведена. Оставалось только сделать ее по технологии ЛУТ. Переменные резисторы лучше приобрести новые, а не снятые с какой то старой гнилой техники – старые при регулировке могут "шуршать”. Корпуса всех резисторов надо спаять между собой медной проволкой и присоединить на общий провод. Не на минус питания, а на среднюю точку. Провода от платы к регулировочным резисторам как можно меньшей длинны, и желательно заэкранированые.

Фильтр НЧ . Это единственная плата, которую рисовал сам. Использован там операционный усилитель TL072. Все конденсаторы в звуковом тракте – только пленочные. Ни в коем случае никакой керамики! Керамику ставить только как блокировочные в фильтре питания. Схема и фото готовой платы прилагаются ниже.

Плату блока питания не рисовал. Просто взял кусок текстолита, разметил отверстия для конденсаторов и диодов, все аккуратно просверлил. Спаял навесом – и в путь.

Низкочастотный динамик 10ГД-30Б . Соглашусь, что не самый лучший вариант. Какой удалось достать по дешевке, такой и поставил. Тем более, на него не идет вся мощь TDA7294. Питание усилителя пониженное. Эта микросхема может спокойно работать от напряжения 2*35В.

Теперь испытания: для небольшой комнаты бас просто зверский! На среднем уровне громкости начинают скрипеть двери шкафа. Ну, соседи, держитесь! Я вам покажу кузькину мать!

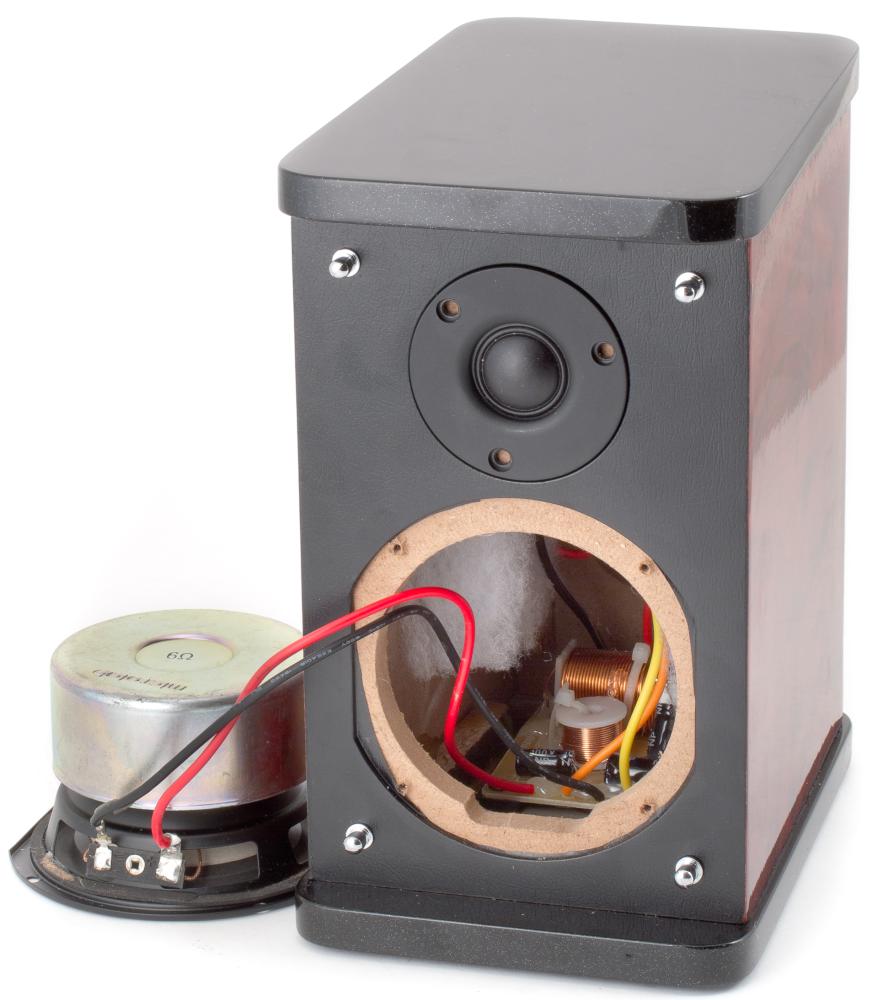

В качестве сателитов прикупил две колонки 25АС-225 в хорошем состоянии. Не хотелось возиться еще и с корпусами сателитов. В общем осталось немного пошпаклевать корпус, пошлифовать и покрыть самоклейкой или чем-то другим. Еще не определился. Пока немного послушаю и порадуюсь качеству нового звука. В итоге получился неплохой аппарат за небольшие деньги и сделанный своими руками. Теперь он будет радовать мой слух, а также делать веселее жизнь соседям:) Все файлы печатных плат находятся в архиве. Сабвуфер изготовил и протестировал Бухарь.

Обсудить статью САБВУФЕР СВОИМИ РУКАМИ

Реальные эксперименты с электрошокером. Неожиданные результаты и выводы.

БЛОК ПИТАНИЯ ДЛЯ МОНИТОРА

Простой самодельный БП на 19В для питания LCD монитора. Схема и фото.

МУЛЬТИКОПТЕР

Знакомство с интересной новинкой – летающая радиоуправляемая платформа "мультикоптер".

Сабвуфер для дома своими руками.

Домашний самодельный саб в домашних условиях

Автор admin На чтение 5 мин. Просмотров 89 Опубликовано

Многие любители музыки предпочитают не покупать готовые комплекты, а сделать колонки самостоятельно. Это позволяет применить собственные дизайнерские решения и рассчитать все характеристики системы под конкретное помещение. Важным компонентом звукового комплекса является низкочастотная колонка. Сделанный своими руками домашний саб обогатит звуковую палитру сочным и насыщенным басом. Если имеется мощный ресивер оснащённый выходами для подключения низкочастотной колонки, можно сделать пассивную конструкцию. Самодельный сабвуфер для дома можно оборудовать усилителем низкой частоты. Это позволит подавать звуковой сигнал низкого уровня с любого внешнего устройства.

Пассивный сабвуфер для дома своими руками

Сделать пассивный сабвуфер в домашних условиях несложно. Для этого нужно приобрести динамическую головку и выбрать тип конструкции корпуса. Внутренний объём колонки зависит от диаметра громкоговорителя. Самый простой для повторения, пассивный саб, может быть сделан в конфигурации закрытого ящика. Конструкция представляет собой полностью закрытый корпус, в который установлена динамическая головка. Такая низкочастотная колонка имеет небольшие размеры и обладает чётким и ярким воспроизведением басовых частот. Каждая басовая нота слышится чисто и отчётливо. Недостатком басовых колонок, в конструкции «закрытый ящик», является низкий КПД. Кроме того, при большой мощности динамика, звуковая волна, не имея выхода, повышает температуру внутри корпуса, что может негативно сказаться на работе динамика. Саб своими руками для дома, сделанный по схеме закрытого ящика, лучше использовать при небольшой мощности громкоговорителя. Важным при изготовлении самодельного сабвуфера является точный расчёт объёма корпуса и выбор материала для ящика. Рассматриваются следующие ошибки при изготовлении самодельного домашнего сабвуфера:

  • Изготовление корпуса без расчёта
  • Использование готовых чертежей из интернета
  • Неправильный выбор акустической конструкции
  • Неверное вычисление объёма ящика

Первую ошибку обычно совершают новички. Берётся материал, из которого без расчёта делается корпус произвольного размера. Считается, что динамик всё равно будет звучать. При этом в лучшем случае звук будет очень низкого качества, в худшем – динамик просто сгорит.

Использовать чертежи для изготовления домашнего сабвуфера своими руками, из интернета, можно, но здесь есть некоторые нюансы. Если использовать готовый чертёж, то нужно точно знать какой громкоговоритель использовал автор. Бывает так, что указаны размеры конструкции и диаметр динамической головки. Делать ящик по таким рекомендациям не стоит, поскольку динамиков конкретного размера существует очень много. Основное правило при изготовлении саба своими руками для дома – низкочастотная система рассчитывается не только под диаметр, а под конкретный тип динамической головки.

Каждый громкоговоритель имеет свои электромеханические характеристики, которые должны учитываться при повторении. Выбор акустической конструкции так же зависит от типа динамика. Некоторые модели прекрасно работают в закрытом ящике, другие, позволяют максимально реализовать свои возможности только с фазоинвертором. В чертеже домашнего сабвуфера учитывается только чистый внутренний объём, который исключает объём внутреннего пространства, занимаемый динамической головкой.

Корпус для домашнего сабвуфера своими руками

Чтобы сделать сабвуфер домой своими руками нужно выбрать конструкционный материал.Обычно для этого используется многослойная фанера или МДФ. Слои должны быть хорошо проклеены между собой. Такой продукт называется корабельная фанера. Толщина листа должна быть не менее 18 мм. Мелкодисперсная фракция (МДФ) обладает плотной структурой, не расщепляется и легко обрабатывается. Ящик для домашней НЧ системы можно сделать и из ДСП. Основной недостаток этого материала низкая влагоустойчивость. Собирать домашний сабвуфер удобнее всего на саморезах. Громкоговоритель большой мощности нужно крепить на закладных болтах с гайками, чтобы сильная вибрация не разрушила конструкцию. Все внутренние швы обрабатываются герметиком на основе силикона.

После сборки системы, её внутренний объем заполняется мягким демпфирующим материалом. Для этого удобно использовать синтепон. Внешняя отделка корпуса зависит от технических возможностей. Корпус можно обработать шпоном из дорогих пород дерева или обклеить специальной тканью – карпет.

Маленький сабвуфер своими руками для дома

Чтобы сделать домашний сабвуфер своими руками нужно определить назначение акустической системы. Обычно конструкции используются в следующих случаях:

  • Малогабаритная колонка для компьютера
  • Напольная система с хорошей отдачей

Акустика компьютера или ноутбука не обеспечивает нормального уровня басовых частот, что важно в игровом пространстве, поэтому геймеры часто используют дополнительную НЧ колонку. Часто бывает, что имеются домашние акустические колонки высокого класса от брендовых производителей, но басовых частот всё-таки недостаточно. В этом случае приходится приобретать НЧ систему или сделать сабвуфер для дома своими руками.

Акустическую низкочастотную систему для компьютера делают в конфигурации «замкнутый объем» Это означает применение динамической головки небольшого диаметра и ящик без фазоинвертора. Такая колонка может располагаться на столе или другом удобном месте. Размеры закрытого ящика рассчитываются по типу громкоговорителя. Обычно объем конструкции не превышает 6-10 литров. Сделать домашний сабвуфер можно из любого листового материала достаточной толщины.Можно встретить модели в корпусе из жёсткого пластика с заполнением внутреннего объёма акустически демпфером. Обычно мощность низкочастотного канала ноутбука недостаточна, поэтому можно сделать активный сабвуфер для дома своими руками. При небольшой мощности усилителя устройство обеспечивает яркие и густые басовые частоты.

Как собрать сабвуфер своими руками для дома

На современной элементной базе активный домашний сабвуфер своими руками сделать несложно. Нужно выбирать простые схемы с минимальным количеством дискретных деталей. Они не требуют регулировки и при правильной сборке начинают работать после подачи напряжения питания.

Схема активного сабвуфера своими руками для дома выполнена на интегральной микросхеме TDA2030А. При напряжении питания 30 вольт, на нагрузке 4 Ома, усилитель выдаёт порядка 20 ватт выходной мощности. Для устройства не требуется двухполярный источник питания, что облегчает повторение схемы. Конденсаторы С4 и С7 должны быть плёночными. Микросхема должна быть установлена на радиатор площадью 150-180 см2. Параметры конструкции предназначены для подачи сигнала с линейного выхода ноутбука или компьютера.

Как сделать активный сабвуфер своими руками на базе NM2117 и NM2034

Наверное, я не открою большого секрета, если скажу, что небольшие по размеру динамики, которыми оборудуют аудиосистемы в автомобиле, не обеспечивают хорошее воспроизведение "басов" . Один из возможных способов решения этой проблемы также хорошо известен – дополнить стереосистему активным сабвуфером (общим для правого и левого стереоканалов усилителем со своим динамиком, который воспроизводит низкочастотные составляющие звукового диапазона до 200-250 Гц). Вот только стоит такой акустический агрегат с дополнительным усилителем едва ли не дороже всей стереосистемы, вместе взятой. Поэтому я и решил сам взяться за его изготовление.

Для того, чтобы сделать активный сабвуфер в машину своими руками,  я приобрел 10-дюймовый низкочастотный динамик ALTRONIX E-RSW1039A (рис.1), два электронных набора для радиолюбителей – активный блок обработки сигнала для сабвуферного канала NM2117 и мощный одноканальный усилитель низкой частоты NM2034 (в виде готового блока BM2034), 5 м специального кабеля (ROCAR HIENDPCOFC SPEAKER CABLE) для подключения акустической системы, корпус для сборки электроники (Z-4A), клеммы, разъемы, штекеры.



Рис.1. Низкочастотный динамик ALTRONIX E-RSW1039A


Но сначала пришлось заняться изготовлением корпуса акустической системы типа "закрытый ящик" с фазоинвертором (рис. 2).



Рис.2. Конструкция корпуса сабвуфера закрытого типа с фазоинвертором.



Полезный объем корпуса V, диаметр d, длину L фазоинвертора и другие параметры рассчитал на компьютере с помощью программы JBL SpeakerShop. Все эти расчеты программа выполняет исходя из характеристик используемого динамика (полной добротности Qts, резонансной частоты Fs, эквивалентного объема Vas и т.д.). В моем случае получилось: d=60 мм, l=96 мм. Для динамиков другого типа эти параметры будут, естественно, другими, и в конструкцию акустического агрегата необходимо внести соответствующие изменения.

Проще всего, в домашних условиях, корпус для автомобильного сабвуфера сделать в виде круглого бочонка, у которого динамик встроен в одно из донышек. При этом оба донышка можно вырезать электролобзиком из ДСП или многослойной фанеры (рис.3), а цилиндрический корпус согнут из листа ДВП.



Рис.3. Оба круглых донышка корпуса выпилены лобзиком из ДСП.



Сначала я сомневался в прочности такой конструкции и предполагал наклеить два слоя, но после завершения сборки все мои сомнения развеялись, так как корпус получился очень жестким и с ДВП в один слой. Согнуть же заготовку из листа ДВП в цилиндр оказалось довольно просто. Для этого ее достаточно распарить с внешней стороны, проглаживая утюгом через мокрую тяпку.

После того как лист ДВП был согнут, круглые донышки я вклеил ПВА и дополнительно закрепил скобками с помощью строительного степлера. Готовый корпус с внешней стороны обшил ковролином (наклеил и закрепил скобами) (рис.4).



Рис.4. Готовый корпус обшивается ковролином.



В заключение вклеил фазоинтвертор, закрепил на задней панели вставку с клеммами для подключения, подпаял провода и установил на место динамик. Все получилось очень неплохо (рис.5).



Рис.5. Активный сабвуфер в собранном виде.



Со сборкой электроники никаких проблем не возникло. В оба набора вложены довольно подробные и понятные инструкции, по которым все можно собрать и подключить легко и просто (рис.6).



Рис.6. Со сборкой электроники из наборов МАСТЕР КИТ не возникло никаких проблем.



Единственное, что сделал не по инструкции - вместо рекомендованного для микросхемы усилителя мощности радиатора площадью 600 см2 установил радиатор центрального процессора (разъем Socket 370) с вентилятором, оставшимся после модернизации компьютера. Замена оказалась вполне приемлемой.

И, наконец, электронику я специально вынес в отдельный корпус, хотя рациональнее было бы поместить ее в корпусе акустического агрегата, выгородив для этого специальный отсек. Но мне очень хотелось самому покрутить все эти ручки и настроить сабвуфер непосредственно в салоне автомобиля при прослушивании реальной музыки . Поэтому собранный усилитель я разместил в перчаточном боксе (рис.7), а на его лицевую панель дополнительно установил отдельный выключатель питания.



Рис.7. Электронный блок сабвуфера установлен в перчаточном боксе, называемом в просторечье "бардачком".

Звучит стереосистема с самодельным автомобильным сабвуфером ничуть не хуже, чем с фирменным, а стоит в несколько раз дешевле. Но, главное то, что я сделал сабвуфер своими руками!

В связи с тем, что усилитель BM2034 снят с производства, то для активного сабвуфера Мастер Кит рекомендует использовать

следующие усилители или комплекты из усилителя, повышающего преобразователя/блока питания и ФНЧ:





Активный сабвуфер своими руками


Chevrolet Lanos OPC Street Hatch™ › Бортжурнал › Домашний Активный Сабвуфер "своими руками".

Нужна помощь!

Ради того, чтоб немного отвлечься от работы и других проблем решил заняться постройкой саба из всякого хлама и остатков от других проектов… задача которого добавить бас и работать в паре с компьютерными свенами.

Теперь по-порядку:
— Работа над корпусом заняла несколько вечером на протяжении двух недель.
— Использовал остатки фанеры от постройки пола в багажнике, толщина 10мм
— Красил балоном в черный, затем лак

Корпус с фазоинвертором щелевого типа

размеры корпуса 20х20х15мм

Липучки куплены в мебельном отделе

Задняя стенка, очень хотел винтовые разъёмы, но не нашёл… Кнопка светится а разьём под шнур и шнур из какой-то бытовой техники

Швы залиты пистолетным герметиком

Акустический шнур Sommer Cable

Шнур питания

Акустический шнур Sommer Cable 2х2.5мм от усилка на динамик

Усилитель TDA 2030A 20W, на радиаторе с двух секций, транзистор сидит на термопасте и изоляторе

Выпрямитель тока с Двумя большими конденсаторами на 3300mF каждый — спаяный моим другом

Трансформатор, который благодаря выпрямителю выдаёт 32V постоянки, лишние провода заизолированы, чтоб не мешать

Сабовый динамик, номинал 20W

Добавил уплотнительную ленту

Готовый вариант!

Теперь вопрос:
— Саб исправно работает, но я думал что подключив его к разъёму SUB OUT мне не нужно будет фильтровать выходной сигнал от высоких и средних частот, а на деле оказалось что это моносигнал и его нужно фильтровать, оставив лишь низкие частоты, а как их убрать и что для этого нужно?

А это я на последнем этапе местного чемпионата по слалому, место не занял но зато показал отличное время (1. 01.56)

www.drive2.ru

Активный Сабвуфер! Чертежи, схема, инструкция!

Всем привет! В этой статье будут подробно описаны все этапы изготовления активного сабвуфера, приведены расчёты корпуса, список деталей, материалов и необходимых инструментов. Проект получился очень интересным, будет полезен тем, кто хочет хорошую акустическую систему для своего дома, следую пошаговой инструкции, вы сможете изготовить её своими руками, при наличии необходимого инструмента, итак, начнём!



Шаг 1: Расчёт параметров

Основная цель этого проекта заключалась в том, чтобы создать сабвуфер, который выделялся бы низкими частотами и имел встроенный усилитель, способный питать два других динамика в небольшом корпусе. Для расчёта параметров корпуса сабвуфера, была использована программа WinISD. Для достижения наилучших результатов автор использовал сабвуфер Tang Band и готовый усилитель 2.1. Как видно из графика, корпус настроен на 43 Гц и имеет F3 около 37 Гц, что довольно удивительно, учитывая цену низкочастотного динамика и компактного корпуса, в котором он нуждается.

Ниже можно скачать файлы со всеми расчётами и необходимыми размерами. Так же есть шаблон панели управления, который вы можете распечатать и приклеить на корпус, чтобы точно сделать все необходимые отверстия.



Шаг 2: Детали и материалы

Если вы посмотрите видео в конце статьи, то можете заметить что в схеме соединений меньше компонентов. Автор сделал это, чтобы уменьшить количество используемых компонентов и упростить общий процесс сборки сабвуфера. Автор также использовал аналогичный усилитель со встроенным Bluetooth, что бы не покупать для этого отдельный модуль. Ниже вы найдете полный список деталей и инструментов, использованных для сборки. Обратите внимание, что на все детали я оставил ссылки, где их можно приобрести!

Компоненты:
Остальное:
Инструменты:

Для изготовления корпуса сабуфера были использованы МДФ толщиной 12 мм и 6 мм, а так же 4 мм фанера для панели управления.



Шаг 3: Начало

После изучения представленных схем, мы можем начать сборку. Чтобы точно вырезать заготовки из МДФ, автор использую циркулярную пилу, если у вас такого оборудования нет в наличии, можно использовать лобзик, а края полученных заготовок отшлифовать наждачной бумагой!

Чтобы вырезать окошко для панели управления усилителя, автор сначала разметил место где он будет установлен, затем просверлил четыре отверстия в каждом углу, для того что бы процесс пила был аккуратным и не повредить углы. Затем лобзиком отрезал как можно ближе к линии. Здесь нет необходимости быть точным, важно лишь, чтобы опорная панель усилителя находилась на краю. Так же необходимо вырезать отверстие для фазоинвертора, сделать это можно коронкой по дереву на 64 мм (2 1/2 «), главное что бы фазоинвертор плотно заходил в отверстие!



Шаг 4: Изготовление отверстий

Как только боковые панели были вырезаны, автор приклеил фазонвертор на место. Изготовил он его из канализационной ПВХ трубы, так как заводского под рукой не было, поэтому установил фазоинвертор на месте перед сборкой и покраской корпуса. Можно приобрести и готовый фазоинвертор и установить его после сборки корпуса.

Автор также вырезал отверстие для сабвуфера с углублением для скрытого монтажа, но если у вас нет желание делать углубление, то можно обойтись и без него, страшного в этом ни чего нет!



Шаг 5: Сборка корпуса

Теперь нужно собрать все детали корпуса вместе. Автор использовал клей ПВА, сборку нужно производить аккуратно, что бы все углы были максимально ровными. Так же, необходимо вырезать подставки для фазоинвертора, обратите внимание что в схеме их нет, так как планировалось использование готового фазоинвертора.

Для лучшей адгезии рекомендуется скреплять корпус вместе, пока клей высыхает.
Вы также, вероятно, заметили, что автор приклеил опорные элементы задней панели вдоль задней кромки корпуса, но поскольку был изменён дизайн динамика, вам нужно будет обрезать заднюю панель большего размера, пропустить опорные элементы панели и прикрутить заднюю панель напрямую, в корпус.



Шаг 6: Шлифовка

После того как клей полностью высохнет, можно приступать к шлифовки поверхности, автор использовал шлифовальную машинку, но обойтись можно и наждачной бумагой, только в последнем случае, процесс займёт не мало времени.

Так же автор закруглил края, в результате получилось очень красиво, но можно и оставить их ровными, это повлияет лишь на внешний вид!

Шаг 7: Задняя панель

Обратите внимание, что задняя панель расположена не так, как в планах сборки. В составленных планах вы можете видеть, что нет опорных элементов панели, что упрощает процесс сборки, так что задняя панель может быть прикручена непосредственно к корпусу.

Автор решил просверлить зенковки на задней панели, чтобы винты были на одном уровне. Затем поместил заднюю панель на место и просверлил отверстия для винтов. Обратите внимание, что сначала нужно просверлить сверлом меньшего диаметра, а затем использовать сверло большего диаметра, чтобы винты не вгрызались в заднюю панель, а только зажимали ее.



Затем были просверлены отверстия для входного гнезда AUX и клемм динамика. Автор также просверлил отверстия для резиновых ножек и закрутил 4 винта, чтобы они служили временными подставками.



Шаг 9: Покраска

А нанес несколько легких слоев серой грунтовки на поверхность. Когда грунтовка полностью высохла, отшлифовал ее шлифовальной губкой с зернистостью 600 для лучшей адгезии краски. Рекомендуется еще раз обезжирить поверхность перед покраской.



Автор использовал матовую черную аэрозольную краску, для того что бы процесс высыхания проходил быстрее, можно обдуть поверхность строительным феном, ну лил оставить в тёплом проветриваемом месте!



Шаг 10: Изготовление панели управления

Что бы сделать панель управления, скачайте схему по ссылке в начале статьи, и последний файл, чтобы вырезать шаблон. Дважды проверьте линейкой, что измерения правильны на шаблоне, как только вы распечатаете его. Возможно, вам придется изменить размер изображения, чтобы получить правильный размер.

Просто вырежьте шаблон и приклейте его на кусок фанеры. Отметьте отверстия шилом или керном, используя мелкое сверло, просверлить все отверстия. Затем постепенно используйте сверла большего диаметра, где это необходимо, чтобы избежать сколов. Когда отверстия просверлены, снимите шаблон и зашлифуйте его.



Шаг 11: Установка усилителя

Возьмите готовую панель управления и установите на неё усилитель. Автор также припаял зеленый светодиодный индикатор питания и вставил его сзади. Затем поместил резьбовые вставки в опорную панель усилителя и приклеил ее на место на выступе корпуса, убедившись, что треугольные элементы также приклеены на месте. Затем вставил усилитель на место.



Шаг 12: Завещающие этапы

Осталось сделать еще несколько вещей, и у нас получится готовый активный сабвуфер! Автор наклеил полоску мягкой ленты по краю корпуса, чтобы сделать ее герметичной после того, как задняя панель будет прикручена на место. То же самое можно проделать и с панелью управления. Как только это будет сделано, нужно установить разъемы динамиков и прикрутить заднюю панель на место. Не забудьте поставить резиновые ножки на дно!



Шаг 13: Установка динамика

Самый приятный этап в этой сборке — установить на место низкочастотный динамик. Для этого сначала установите его на место и используйте дырокол, чтобы отметить отверстия для винтов. Затем выньте сабвуфер и просверлил отверстия в панели. Наклейте по краям мягкую ленту и установите сабвуфер на место, убедитесь что бы всё плотно прилегало. Затем нужно подключить провода к плате, прикрутить сабвуфер и поставить ручки на панель управления.



Шаг 14: Готово!

Ну вот наш проект и готов! Осталось только подключить к нему смартфон, через Bluetooth или AUX выход и наслаждаться проделанной работой!



Видео проекта

Источник

kavmaster.ru

Самодельные сабвуферы | 2 Схемы

Сборник чертежей корпусов и схем УМЗЧ самодельных сабвуферов под динамики 12, 15, 18 дюймов. Всё для самостоятельной сборки саба.

Всем радиоэлектронщикам и аудиофилам привет! Возникла идея собрать небольшой сабвуфер для дома, который не занимает кучу места как тумбочка, а сможет очень красиво спрятаться. Предполагалось, …

Что такое простейший сабвуфер? Просто НЧ динамик в корпусе, подключенный к выходу УМЗЧ. А нормальный? Это уже фильтр НЧ на входе с регулировкой фазы. Но …

Представляем всем гостям сайта 2Схемы ещё один интересный проект, на этот раз пассивный сабвуфер на динамике STX 15 дюймов. Параметры динамика саба Вот его характеристики: …

Построить корпус к сабвуферу не проблема, проблема как управлять тем НЧ динамиком? Вначале творческих изысканий сделал усилитель на основе попсовых интегральных микросхем TDA7294, LM3886, LM4780.

Всем пряморуким любителям хорошего звука посвящается… Разрешите представить ещё один недавно созданный проект отличного НЧ динамика. Проект был создан в свободное от работы время — …

Представляем ещё один самодельный усилителя на знаменитой микросхеме TDA7294. Это усилитель по системе 2.1. Канал сабвуфера — это TDA7294 в мостовом включении, а на стереоканалы …

Представляем ещё один интересный любительский проект, который был создан всего за пару дней работы практически с нулевыми затратами денег. Имелся громкоговоритель из старых 100-ваттных колонок …

Различные автомобильные динамики валяются наверное у каждого. Часто им нет применения, а выкидывать жалко, поэтому есть смысл собрать на них хорошую акустику, так как сами …

Немного разочаровавшись от звука обычных настольных китайских колонок [email protected] 20 Ватт решено было создать новые колонки, на этот раз не покупая, а сделав своими руками …

Самодельные мощные колонки основаны на динамиках STX, а именно GDN-32-400-8-SE. Корпус изготовлен из 18-миллиметрового ДСП, скрученного с помощью винтов. АС по причинам частого использования на …

А знаете ли вы, что много лет назад не было единого короба сабвуфера и басы воспроизводились двумя колонками левого и правого каналов, то есть типовое стерео? …

Представляем необычную конструкцию НЧ колонки типа сабвуфер открытого типа, построенной на основе динамика 15-дюймов B&C 15PLB76. Громкоговоритель имеет 400 Вт, усилитель суммарно 1000 Вт и …

Наверное одна из самых простых самоделок, позволяющих серьёзно сэкономить деньги — это сабвуфер. Как правило приходится платить лишь за большой и качественный НЧ динамик, всё …

Проект был создан для вечеринок в большом частном доме. Первоначально была идея купить заводской сабвуфер, но поиск саба с желаемыми параметрами по разумным ценам не …

Представляем очередной проект самодельного сабвуфера с динамиком 18 дюймов. 18″ — это 46 см, и не стоит покупать дешевые колонки, так как сделать самому большой …

Итак, дома есть домашний кинотеатр Sony у которого слишком слабый бас. Решено было улучшить его, что и привело к тому, что в комнате появился самодельный …

Конечно в магазинах хватает различных сабвуферов, но учитывая что действительно качественные и мощные стоят довольно дорого, а в хозяйстве завалялись почти все компоненты необходимые для …

По просьбе владельца штатной автомагнитолы (автомобиль «Toyota») Fujitsu Model NE700316, была проделана процедура вывода дополнительных разъёмов типа «тюльпан» для возможности подключения дополнительного внешнего усилителя и …

Целью проекта было желание услышать как будут играть профессиональные динамики на 15 дюймов в небольшом закрытом корпусе. Хотелось получить быстрый, точный бас, который должен приносить …

Когда мы говорим «Фильтр для сабвуфера» — имеется в виду активный фильтр нижних частот. Он особенно полезен при расширении стереофонической звуковой системы на дополнительный динамик …

2shemi.ru

САБВУФЕР СВОИМИ РУКАМИ

   Хочу вам рассказать, дорогие господа радиолюбители, о том как я делал сабвуфер в свою комнату. Сперва хотел изготовить основной канал (на бас) на микросхеме TDA2050 и для двух сателитов - на TDA2030. Как вы знаете, так сделаны почти все недорогие китайские вуферы. Но потом немного поразмыслив решил не уподобляться китайским братьям и сделал заметно помощнее. На бас прикупил микросхему TDA7294, а для сателитов поставил уже упомянутую TDA2050. Думаю будет неплохо. Две колонки по 24 Ватта и основной мощностью в 60 Ватт.


   Изготовление начал с корпуса. Это самая пыльная часть работы. Не стал углубляться в теорию по всяким там вычислениям параметров Тиля-Смоля для динамика и программ для обсчета объема ящика. Просто прикинул приблизительные размеры на глаз и выпилил лобзиком заготовки из плит ДСП. Соединял саморезами. Все места соединений промазывал клеем ПВА. Ящик должен получиться практически герметичным. Если останутся большие щели, то ни о каком басе можно и не мечтать. Настраивал только длину трубы фазоинвертора по наилучшему звуку.


   Далее силовой трансформатор. Была идея изготовить импульсный БП, но тут на глаза попался силовой трансформатор ТС-270 от старого цветного лампового телевизора. Лучше уже перемотаю этот, чем буду лепить плату импульсника. Там ведь тоже надо мотать трансформатор. Да, ТС-270 имеет довольно большую мощность и с легкостью потянул бы даже два таких сабвуфера, но какой был в наличии. Снял с него обмотки, оставив только сетевую, намотал новые. Для питания микросхем надо двухполярное напряжение 2*25В, а для питания блока тембров и фильтра для саба – 2*14В.


   Усилитель на TDA7294. Схем и плат этого усилка есть множество на просторах интернета. Я использовал эти. Скажу только на счет резистора R10 на 3,3 Ом. Вместо него можно поставить и перемычку. Он и так перемкнет со средней точкой в блоке питания и фильтре НЧ. Не знаю зачем он там нужен, наверно для устранения фона, если подавать сигнал с другого источника. Плата проверенная и рабочая.


   Рассмотрим стерео-усилитель для сателитов. Знаменитая TDA2050. Схема подключения стандартная из даташита. Плата находилась в программе Layout 6.0, как макрос. Зачем изобретать велосипед, если все нарисовано до меня? Абсолютно все элементы подписаны. Просто повтыкал детальки и спаял.


   Блок тембров. Известная схема на NE5532. Плата тоже была разведена. Оставалось только сделать ее по технологии ЛУТ. Переменные резисторы лучше приобрести новые, а не снятые с какой то старой гнилой техники - старые при регулировке могут "шуршать”. Корпуса всех резисторов надо спаять между собой медной проволкой и присоединить на общий провод. Не на минус питания, а на среднюю точку. Провода от платы к регулировочным резисторам как можно меньшей длинны, и желательно заэкранированые.


   Фильтр НЧ. Это единственная плата, которую рисовал сам. Использован там операционный усилитель TL072. Все конденсаторы в звуковом тракте – только пленочные. Ни в коем случае никакой керамики! Керамику ставить только как блокировочные в фильтре питания. Схема и фото готовой платы прилагаются ниже.


   Плату блока питания не рисовал. Просто взял кусок текстолита, разметил отверстия для конденсаторов и диодов, все аккуратно просверлил. Спаял навесом - и в путь.


   Низкочастотный динамик 10ГД-30Б. Соглашусь, что не самый лучший вариант. Какой удалось достать по дешевке, такой и поставил. Тем более, на него не идет вся мощь TDA7294. Питание усилителя пониженное. Эта микросхема может спокойно работать от напряжения 2*35В.

   Теперь испытания: для небольшой комнаты бас просто зверский! На среднем уровне громкости начинают скрипеть двери шкафа. Ну, соседи, держитесь! Я вам покажу кузькину мать!


   В качестве сателитов прикупил две колонки 25АС-225 в хорошем состоянии. Не хотелось возиться еще и с корпусами сателитов. В общем осталось немного пошпаклевать корпус, пошлифовать и покрыть самоклейкой или чем-то другим. Еще не определился. Пока немного послушаю и порадуюсь качеству нового звука. В итоге получился неплохой аппарат за небольшие деньги и сделанный своими руками. Теперь он будет радовать мой слух, а также делать веселее жизнь соседям:) Все файлы печатных плат находятся в архиве. Сабвуфер изготовил и протестировал Бухарь.

   Форум по самодельным аудиосистемам

   Обсудить статью САБВУФЕР СВОИМИ РУКАМИ


radioskot.ru

Самодельный бюджетный саб для кино / Habr

Зачем все это делалось?

Давно я задумался изготовлением «бУхалки» для кино в виде активного саба на LFE канал.
В качестве НЧ 30ГД-2 (НЧ от S90), так как такие есть в наличии и валяются без дела в больших количествах (ну и стоят копейки в нужных местах, так что не жалко). Ну и нищеброд я :), жалко мне за приличный саб больше 15 000 р. отдавать. По расчетам я решил выбрать бандпасс 6А. Только он дает очень приличную отдачу и низкую граничную частоту. По расчетная АЧХ уровню -3дб — 24 -63 Гц. Собранный саб выглядит так.

Качество фот в основном ужасное, так как фотографировал на телефон (ну не имел я ни мыльницы ни зеркалки в то время).
Кому интересно добро пожаловать под кат. Там очень много фот.

Конструкция

Общая конструкция очень похожа на общеизвестную конструкцию в инете.
Это пример внешнего вида с одного сайта (авторство картинки не укажу, так как не помню где брал фото, если кто знает напишите в личку, поставлю ссылку). Естественно размеры будут совершенно другие.

Для изготовления конструкции необходимо знать или получить параметры конкретного динамика. Их называют Параметры Тиля—Смолла. Если вы не знаете, что это, то гугл и вики вам в помощь, измеряется все достаточно просто, софт и методы гуглятся на ура. Не весь софт бесплатен, но скажу что измерить можно имея точный вольтметр, точные весы, пластилин, генератор и усилитель. Гуглится по «метод добавочной массы». Я пользовался методом добавочной массы, но автоматизировал измерения соответствующим софтом (название не указываю так как софт платен, но мы в России, кому надо тот все найдет ;)).
Измеренные параметры приводить нет смысла, ибо каждый динамик уникален и сборка конструкции по «чужим параметрам» ни к чему хорошему не приведет. Как бы сказать про динамики времен СССР, чтоб не грубо было…
У меня 4 НЧ динамика и все имеют абсолютно разные параметры, хотя они одной марки.
Для желающих указать и «похоливарить», что «качественного» звука от бандпасса не добиться, еще раз повторю саб собирался для просмотра фильмов и для озвучивания LFE канала, в котором идут в основном только эффекты.
Расчеты

Вот расчетные чертежи корпуса и расчетная АЧХ, все рассчитано под конкретный динамик.
Расчеты совпадают в 4 мне известных программах.
Я брал как основную программу расчета Bass box pro

Расчеты на потери полезного объема корпуса

«Пилите, Шура, пилите»

После всех расчетов, заказал распил ДСП в одной фирме которая занимается мебелью, обошлось все очень дешево
Вот средняя перегородка для крепления динамика.

Боковые стенки

на заднем плане видно инструмент сверления, ох и заколебался я сверлить.

Боковая стенка с брусками для усиления и крепежа.

Пытаемся все собрать в единую конструкцию

Примерим фазоинвертор из канализационной трубы

Покроем стенки звукопоглотителем

А так с динамиком

Электронная начинка

Предварительный усилитель собирал по схеме www.electroclub.info/samodel/sub_pred.htm
Печатку нарисовал сам под smd резисторы ну и уменьшил её в размерах. Если она кому-то интересна, то могу выложить в формате Sprint Layout.
В качестве оконечного усилителя выбрал усилитель на TDA7294 с регулируемым выходным сопротивлением.
Схема и описание тут. Печатка использовалась от автора. Чтобы не лазить далеко схема с первоисточника:

Процесс изготовления печаток подробно описывать не буду приведу только готовый результат. Делал ЛУТом (Лазерно Утюжная Технология). В качестве материала для переноса — нарезанные листы журнала PC Week.
Плата предварительного усилителя готовая к травлению и после протравки в хлорном железе.


Плата оконечного усилителя на TDA7294

Собрал почти полностью УНЧ, не хватило пары омических сопротивлений и одного оксидника и собрал предварительный усилитель с сабсоник фильтром и ФНЧ кроссовером с изменяемой частотой и переключателем фазы. На плате так же есть корректор Линквица, но он не распаян, так как для оформления бандпасса он не нужен. На фотках платы не отмыты от флюса, поэтому такие «красивые».

Оконечный усилитель


Предварительный усилитель

Наборчик собери сабвуфер

Берем кусок алюминия размечаем и делаем заднюю панель блока усилителей

Не забываем о плавкой вставке, в качестве радиатора что-то из запасов от проца AMD

Плата оконечного усилителя

Сделали все соединения

Питание из какого-то старого транса, опять мотанного самим. Трансформатор в древности стоял в каком-то ламповом телевизоре пока не попал ко мне в руки и не был перемотан для какого-то усилителя, давно это было). Питание на оконечник +- 35 В.

Так как такой вид несколько не симпатичный то красим все черной матовой краской из баллончика

Ставим свителки-перделки

Тру сабву́фер должен стоят на шипах. Шипы были заказаны отцу токарю. Вот такие получились

Примерим

И закрепим их

Делаем саб в меру красивым и симпатичным

Приведу для начала фотки промежуточного результата. Из них видно что такой саб не станет украшением квартиры. Ну ничего мы это исправим.


Без крышки

Достал виброшлифмашинку, зашпаклевал дырки от шурупов, выровнял корпус и начал обклеивать самоклейкой под светлое дерево. Сначала купил самоклейку для оклеивания в один слой. Изначально задумка была светлый корпус и черные матовые детали. После первого слоя стало ясно что один слой очень мало.
Первый слой


Попробовал покрыть дно лаком, стало хорошо видно что один слой просто просвечивает.

Пришлось еще раз идти в магазин за пленкой. Второй слой наклеивал веселее, так как помогала жена. В четыре руки клеить намного легче.


После двух слоев пленку начал покрывать лаком. Марку лака сейчас не вспомню, помню что быстросохнущий и вроде разбавлял ацетоном. Стоил около 50 р за банку так как просроченный :), но нам пофиг мы нищеброды.
Два слоя лака

После просушки он выглядит так

Ближе

Сколько же это стоит?

600 р — напилили мне детали на корпус + материал + доставка до дома.
100 р — шурупы.
120 р — брус
250 р — трубы фазиков + разъем для подключения в итоге оказался лишним и труб много, хватило бы и 50 р.
50 р — герметик (просроченный)
50 р -скульптурный пластилин
200 р — 2 шт TDA7294 (одну спалил по дурости перепутав полярность)
200 р разные мелкие детали которых не было в наличии.
120 р переменные резисторы с ручками
50 р лак (просроченный)
200 р 5 метров самоклейки
100 р шкурка
85 р краска черная матовая
70 р канализационная труба

Итого 2160 р., вроде ничего не забыл

бесплатно — принесли картонную трубу для фазика
бесплатно — НЧ динамик
бесплатно — инструмент

Немного расчетов и размышлений

Расчетное давление что-то около 109 дб в диапазоне работы, при подводимой мощности 50 Вт. Давно считал могу соврать. Расчеты на скорую руку

70 Ватт давление вот такое, как видно есть наклон так как дин фактически работает ниже резонансной частоты, но по графику он не выходит за пределы допустимого хода даже на 20 Гц

100 Вт ситуация та же

Посмотрел ради интереса, что можно в дин и 200 Вт вкачать и на 20 Гц не будет ограничения хода. Можно вплоть до 18 Гц заставить дудеть. Но есть естественный вопрос нужна ли такая мощь? По впечатлениям когда не было отдельного усилка раскачивал его промышленным усилком на 25 Ватт, если сделать на полную — это очень и очень громко. На полную включаю только когда хочу показать кому-либо всю мощь, похвастаться. Так сказать ЧСВ потешить 🙂 Но в таком режиме долго не послушаешь, все что можно трясет и дребезжат стекла, мощно одним словом.

PS Конструкции уже год, делал я её под настроение 3 месяца, в свое удовольствие.
Стоило он того или нет? Я считаю, что да. Бас очень низкий и глубокий. Из-за конструкции саб очень мягко играет, резкую атаку он не сможет отиграть, да и не нужно это ему, зато все LFE эффекты идут просто на ура, все прослушивающие были в диком восторге. Несмотря на то что саб стоит на шипах, стены пол и стекла все равно ощутимо вибрируют создавая эффект не хуже чем в кинотеатрах (убрать бы еще дребезг стекол).
Недавно подарили динамическую головку от автосаба, буду делать еще один, но в этот раз закрытый корпус и с корректором Линквица.

habr.com

Сабвуфер своими руками! — Lada 21099, 1.5 liter, 1997 year on DRIVE2

Сабвуфер своими руками!

Автомобильные сабвуферы не так давно вошли в нашу жизнь, но достаточно быстро завоевали большую популярность. И в этом нет ничего удивительного. У сегодняшнего автомобилиста на первом месте стоит комфорт передвижения, а не сам факт наличия автомобиля. А комфорт передвижения в автомобиле состоит из множества факторов, в том числе, и от качества звука, который издаёт аудио система. Современному водителю уже мало, просто слушать музыку во время езды, он хочет слушать качественное звучание, которое не режет слух и не отвлекает от вождения.

Что понадобится для изготовление сабвуфера:
1. НЧ-динамик Semtoni 10”(25 см) 350w rms max
2. ДСП 22 мм.
3. Клей ПВА.

4. Саморезы 50 мм.
5. Герметик силиконовый прозрачный.
6. Пистолет для герметика.
7. Розетка с клеммами.
8. Акустический провод 1 м.
9. Фазоинвертор 75х100 мм.
10. Ручки «Карманы» 2 шт.

Собираем бюджетный Саб…

Покупаем в «Радиолавке» НЧ-динамик Semtoni (ну какой попался на глаза)

НЧ-динамик Semtoni 10”(25 см) 350w

Расчитываем корпус сабвуфера. Скачиваем несколько программ для расчета корпусов сабвуферов — DLSBox2000, JBL-Speakershop, WinISD… Больше всего подошла прога DLSBox2000. С ее помощью и расчитываем саб. И вот что получается — эффективность данного оформления (ФИ) для нашего динамика составляет 76%, объем — 37 лиров (внешними размерами 45х35х35см.), фазоинвертор 75х100мм. (диаметр/длинна).

Потом рисуем на бумаге эскиз, и начинаем его изготовление.

Эскиз

Все стенки скручиваем шурупами длинной 50мм. Все соединения садим на клей ПВА (совет – клей жалеть не надо, лишнее выдавится). Внутри для пущей надежности швы промазываем силиконовым герметиком. В принципе это не обязательно, но уж лучше промазать и забыть, чем потом снова разбирать.

Гермет

Внешний вид

Далее приступаем к шпаклевке. Шпаклевку используем автомобильную, двухкомпонентную (изготовить шпаклевку можно и самим, смешав мелкие опилки дерева и клей ПВА, как вариант). Когда шпаклевка высохла, отшлифовываем корпус практически до идеальной плоскости.

Шпаклевка

Шлифовка

Затем вырезаем отверстия под фазоинвертор, розетку и ручки-карманы.

Фазоинвертор

Розетка

Ручки-карманы

Собираем сабвуфер, для того, чтоб послушать, как звучит.

Подключаем

Все сомнения по поводу правильности расчета объема ящика в миг развеиваются после того как наш самодельный саб начинает издавать мягкий ровный бас. Убедившись в том, что ничто нигде не свистит, снимаем «фурнитуру» и приступаем к оклейке корпуса самоклейкой бумагой с фактурой кожи.

Обклеиваем

Обклеиваем

Собираем.

Готово

Подключаем и слушаем

Дополнения к описанию.

1. Если Вы желаете подключить данный сабвуфер к обычному стерео музыкальному центру (у которого нет отдельного выхода дл

www.drive2.com

Малогабаритный сабвуфер для компьютера своими руками. Как собрать усилитель и саб для компа

Персональные компьютеры являются не только средством для работы, общения, «прогулок» по интернету, но и полноценными мультимедийными центрами. С их помощью можно создавать свои фонотеки, переписывая из сети музыкальные альбомы, клипы и целые концерты. Поэтому домашний компьютер нуждается в качественной акустической системе. Среди промышленных моделей не всегда удаётся выбрать то, что нужно и многие собирают малогабаритный сабвуфер для компьютера своими руками. Прежде чем приступать к работе, нужно выбрать подходящий динамик и подготовить материал для изготовления ящика. Если планируется изготовление активной акустической системы, то понадобится усилитель низкой частоты, который так же можно сделать самостоятельно. Собрать своими руками сабвуфер для компьютера, можно используя МДФ или многослойную фанеру в качестве материала для корпуса.

Портативный сабвуфер для компьютера своими руками

Для малогабаритной низкочастотной колонки подойдут динамики небольшого размера. Есть модели, диаметр которых не превышает 10 см. Громкоговоритель GHXamp, диаметром 4 дюйма, выпускается в нескольких модификациях, с разным сопротивлением звуковой катушки и обеспечивает выходную мощность 40 ватт. Такую динамическую головку можно использовать в настольной акустической системе небольших размеров. Динамик маленького диаметра не сможет выдать качественные басовые частоты. Акустическая система такого уровня сможет только обогатить низкими частотами, звук компьютерных широкополосных колонок. Для сочных и насыщенных басов потребуются динамики большего размера. Чтобы сделать сабвуфер для компьютера своими руками на динамике 4 дюйма потребуется закрытый ящик от 8 до 10 литров. Гораздо лучшие результаты можно получить, используя громкоговорители диаметром 8 дюймов или 20,3 см.

На рисунке показана конструкция акустической низкочастотной системы закрытого типа для громкоговорителя 8 дюймов. Аналогичный ящик можно использовать для установки малогабаритных динамиков 4 дюйма. При этом все размеры можно уменьшить в 1,5-2 раза. Как собрать сабвуфер для компьютера. Материалом для изготовления корпуса служит МДФ толщиной от 18 до 21 мм. Для того чтобы увеличить жёсткость конструкции все детали корпуса собираются на брусках сечением 20 Х 20 мм, а перед сборкой на саморезах, все стороны промазываются клеем. Для этого можно использовать любой синтетический клеевой состав. Внутренний объём готовой колонки заполняется ватой или синтепоном. В пассивной конструкции, на задней стенке устанавливаются клеммы для подачи низкочастотного сигнала. При подключении колонки без усилителя могут возникнуть сложности, так как у персонального компьютера есть только одно гнездо «Выход Звука» типа mini-jack 3.5 mm. Такая конфигурация имеется у всех персональных устройств, где звуковая карта интегрирована в материнскую плату. Такой выходной сигнал нужно подавать на любой УНЧ с выходом на колонки сателлиты и сабвуфер. Подключить пассивную НЧ колонку можно, если в компьютер установлена внешняя звуковая карта с соответствующим разъёмом.

По цветам разъёмы звуковой карты маркируются следующим образом:

  • Голубой – аналоговый звуковой вход
  • Зелёный – фронтальные АС
  • Розовый – микрофон
  • Жёлтый (оранжевый) – сабвуфер
  • Чёрный – боковые АС
  • Серый – тыловые АС

На простых звуковых картах гнёзда для подключения боковых и тыловых колонок могут отсутствовать.

Как сделать сабвуфер для компьютера

Активный сабвуфер для ПК своими руками потребует сборки низкочастотного усилителя.Существует много несложных схем, выполненных на современной элементной базе. Для малогабаритной акустической системы не нужна большая выходная мощность. Проще всего собрать усилитель сабвуфера для компа на интегральных микросхемах. Удачным вариантом будет выбор схемы усилителя НЧ на микросхеме TDA1555Q. В корпусе содержится четыре интегральных усилителя. Устройство можно сделать трёхканальным, с двумя широкополосными колонками и басовой АС или четырёхканальным.

Устройство не требует наличия внешней звуковой карты и может быть подключено к линейному выходу любого компьютера. Левый и правый каналы одинаковые, а в низкочастотном тракте предусмотрен RC - фильтр для ограничения высоких частот звукового диапазона. Сильный спад по уровню начинается с частоты 400 Гц.Если на компьютере установлен звуковой драйвер Realtek HD, то коррекцию звуковых файлов можно осуществлять с помощью многополосного эквалайзера. Резисторами R1 иR2 осуществляется подстройка уровня сигнала в каждом канале. Сигнал на басовый усилитель ограничивается по уровню и суммируется. Далее пройдя через фильтр, он поступает на вход УНЧ. Питать микросхему можно с однополярного источника с напряжением от 10 до 18 вольт.



dinamikservis.ru

Фильтр для сабвуфера своими руками. Фильтр низких частот для саба

Низкочастотная акустическая система предназначена для воспроизведения определённого участка звукового диапазона. Этот участок находится ближе к нижним границам зоны слышимости и составляет интервал от 20 до 100-200 Гц. Басовая колонка представляет собой прочный ящик, в котором установлены один или два мощных динамика. Благодаря особенностям воспроизведения низких частот диффузоры имеют большой диаметр, а подвес обеспечивает сильную амплитуду качания звуковой катушки и диффузора. Для того чтобы на катушку низкочастотного громкоговорителя не попадали лишние частоты, на входе системы ставится пассивный или активный фильтр-кроссовер. Фильтр для сабвуфера можно купить или сделать своими руками.

Фильтр низких частот для сабвуфера своими руками

Фильтр низких частот для сабвуфера представляет собой простую схему, которую можно сделать самостоятельно. Это устройство, в самом простом варианте, содержит катушку индуктивности и конденсатор, поэтому конструкция называется LC-фильтром. Индуктивности и ёмкостиявляются реактивными элементами, поэтому изменяют своё сопротивление в зависимости от частоты сигнала. Конденсатор меняет своё сопротивление обратно пропорционально частоте. При включении ёмкости параллельно нагрузке, высокочастотная составляющая сигнала, закорачивается на землю, а низкие частоты будут беспрепятственно проходить на динамик. Частота, на которой начинается подавление сигнала, называется частотой среза.

Идеальный низкочастотный фильтр для сабвуфера должен мгновенно «гасить» определённые частот. На снимке это показано жёлтой линией. Реальная схема фильтра для сабвуфера отличается тем, что спад происходит плавно. Простейшее устройство из двух элементов называется фильтр первого порядка. Он обеспечивает подавление частот выше порога среза в 6 dBна октаву. Схема второго порядка с дополнительными элементами увеличивает крутизну подавления до 12 dBна октаву, а каждое последующее звено добавляет по 6 dB. Чем больше звеньев, тем круче происходит подавление лишней полосы звукового диапазона.

Схема фильтра для сабвуфера сделанного своими руками, может включать в себя любое число звеньев. Устройство может быть пассивным или активным.

Пассивный фильтр НЧ для сабвуфера схема

Пассивный фильтр НЧ для сабвуфера своими руками можно сделать за короткое время. Схема не содержит дефицитных деталей и правильно собранная не требует настройки. Простой фильтр низких частот для сабвуфера состоит всего из двух деталей. Это катушка индуктивности и конденсатор. Для того чтобы определить электрические величины этих элементов лучше всего воспользоваться онлайн калькулятором. Для этого нужно набрать в строке поиска «Расчёт LC-фильтров. Онлайн калькулятор». Далее в окне нужно найти следующую таблицу.

Здесь достаточно указать нужную частоту среза, сопротивление нагрузки и нажать «Вычислить». Например, при сопротивлении динамика 4 Ома и частоте среза 220 Гц калькулятор выдаст ёмкость конденсатора в 255,7 микрофарад, а индуктивность 4,09 миллигенри. При сопротивлении головки 8 ом и подавлении «верхов» начиная с 250 Гц, данные будут 112,5 мкф и 7,2 мГн. Сделать фильтр низких частот для сабвуфера можно на простой печатной плате или использовать пластину из текстолита с контактными площадками.

В качестве конденсаторов используется ёмкость ближайшая по номиналу. В фильтре частот для сабвуфера можно использовать электролитические конденсаторы, но лучше поставить бумажные типа «МБГО», К73-16 или специально предназначенные для акустических систем полипропиленовые ёмкости К78-34. Для получения нужного номинала конденсаторы можно соединять параллельно. Катушки индуктивности можно купить готовые или намотать самостоятельно.

Активный фильтр для сабвуфера своими руками

По сравнению с пассивными конструкциями, активные схемы выравнивают амплитудно- частотную характеристику низкочастотного сигнала, корректируя пики и спады, негативно влияющие на прослушивание музыки. Простой фильтр для сабвуфера своими руками можно сделать на малошумящем операционном усилителе.

Схема фильтра НЧ для сабвуфера, сделанного своими руками, состоит из двух операционных усилителей и небольшого числа дискретных элементов. В качестве основного элемента используется интегральная микросхема LM324, которая содержит четыре операционных усилителя с однополярным питанием, что особенно удобно, если сабвуфер будет использоваться в автомобиле. Активное устройство обеспечивает подавление высокочастотной части звукового диапазона, начиная с 120 Гц. Существует много схем разного уровня сложности, которые сделаны на микросхемах или транзисторах. Интегральные схемы требуют меньшего количества деталей и не критичны к изменению напряжения питания.

Более качественную схему можно сделать на специализированной микросхеме РТ2351. Сигналы с выходов стереофонического усилителя поступают на входные каскады, микшируются и поступают на активный блок подавления низких частот. Точка начала подавления высокочастотной части спектра определяется величиной конденсаторов С3 и С7. Буферный каскад позволяет подключать устройство непосредственно к акустической системе.

Сигнал с двух каналов стереофонического усилителя через RCцепочки поступает на соответствующие входы интегральной микросхемы. Благодаря стабилизатору микросхему можно питать от любого однополярного источника постоянного тока напряжением до 20 вольт. Порог среза активного устройства составляет примерно 70 Гц. Для некоторых акустических систем эта величина подавления может быть слишком низкой. Для величины подавления 200 Гц номиналы конденсаторов должны быть следующими:

  • С1 – 0,47 мкф
  • С2 – 0,47 мкф
  • С3 – 0,047 мкф
  • С7 – 0, 068 мкф

Активный блок ограничения высокочастотной части звукового диапазонаможет использоваться как для домашнего звукового комплекса, так и в автомобиле. Недостатком данной схемы можно считать отсутствие плавной регулировки полосы пропускания, но для работы звукового комплекса это не так важно.



dinamikservis.ru

Самодельный бюджетный саб для кино / Хабр

Зачем все это делалось?

Давно я задумался изготовлением «бУхалки» для кино в виде активного саба на LFE канал.
В качестве НЧ 30ГД-2 (НЧ от S90), так как такие есть в наличии и валяются без дела в больших количествах (ну и стоят копейки в нужных местах, так что не жалко). Ну и нищеброд я :), жалко мне за приличный саб больше 15 000 р. отдавать. По расчетам я решил выбрать бандпасс 6А. Только он дает очень приличную отдачу и низкую граничную частоту. По расчетная АЧХ уровню -3дб — 24 -63 Гц. Собранный саб выглядит так.

Качество фот в основном ужасное, так как фотографировал на телефон (ну не имел я ни мыльницы ни зеркалки в то время).
Кому интересно добро пожаловать под кат. Там очень много фот.

Конструкция

Общая конструкция очень похожа на общеизвестную конструкцию в инете.
Это пример внешнего вида с одного сайта (авторство картинки не укажу, так как не помню где брал фото, если кто знает напишите в личку, поставлю ссылку). Естественно размеры будут совершенно другие.

Для изготовления конструкции необходимо знать или получить параметры конкретного динамика. Их называют Параметры Тиля—Смолла. Если вы не знаете, что это, то гугл и вики вам в помощь, измеряется все достаточно просто, софт и методы гуглятся на ура. Не весь софт бесплатен, но скажу что измерить можно имея точный вольтметр, точные весы, пластилин, генератор и усилитель. Гуглится по «метод добавочной массы». Я пользовался методом добавочной массы, но автоматизировал измерения соответствующим софтом (название не указываю так как софт платен, но мы в России, кому надо тот все найдет ;)).
Измеренные параметры приводить нет смысла, ибо каждый динамик уникален и сборка конструкции по «чужим параметрам» ни к чему хорошему не приведет. Как бы сказать про динамики времен СССР, чтоб не грубо было…
У меня 4 НЧ динамика и все имеют абсолютно разные параметры, хотя они одной марки.
Для желающих указать и «похоливарить», что «качественного» звука от бандпасса не добиться, еще раз повторю саб собирался для просмотра фильмов и для озвучивания LFE канала, в котором идут в основном только эффекты.
Расчеты

Вот расчетные чертежи корпуса и расчетная АЧХ, все рассчитано под конкретный динамик.
Расчеты совпадают в 4 мне известных программах.
Я брал как основную программу расчета Bass box pro

Расчеты на потери полезного объема корпуса

«Пилите, Шура, пилите»

После всех расчетов, заказал распил ДСП в одной фирме которая занимается мебелью, обошлось все очень дешево
Вот средняя перегородка для крепления динамика.

Боковые стенки

на заднем плане видно инструмент сверления, ох и заколебался я сверлить.

Боковая стенка с брусками для усиления и крепежа.

Пытаемся все собрать в единую конструкцию

Примерим фазоинвертор из канализационной трубы

Покроем стенки звукопоглотителем

А так с динамиком

Электронная начинка

Предварительный усилитель собирал по схеме www.electroclub.info/samodel/sub_pred.htm
Печатку нарисовал сам под smd резисторы ну и уменьшил её в размерах. Если она кому-то интересна, то могу выложить в формате Sprint Layout.
В качестве оконечного усилителя выбрал усилитель на TDA7294 с регулируемым выходным сопротивлением.
Схема и описание тут. Печатка использовалась от автора. Чтобы не лазить далеко схема с первоисточника:

Процесс изготовления печаток подробно описывать не буду приведу только готовый результат. Делал ЛУТом (Лазерно Утюжная Технология). В качестве материала для переноса — нарезанные листы журнала PC Week.
Плата предварительного усилителя готовая к травлению и после протравки в хлорном железе.


Плата оконечного усилителя на TDA7294

Собрал почти полностью УНЧ, не хватило пары омических сопротивлений и одного оксидника и собрал предварительный усилитель с сабсоник фильтром и ФНЧ кроссовером с изменяемой частотой и переключателем фазы. На плате так же есть корректор Линквица, но он не распаян, так как для оформления бандпасса он не нужен. На фотках платы не отмыты от флюса, поэтому такие «красивые».

Оконечный усилитель


Предварительный усилитель

Наборчик собери сабвуфер

Берем кусок алюминия размечаем и делаем заднюю панель блока усилителей

Не забываем о плавкой вставке, в качестве радиатора что-то из запасов от проца AMD

Плата оконечного усилителя

Сделали все соединения

Питание из какого-то старого транса, опять мотанного самим. Трансформатор в древности стоял в каком-то ламповом телевизоре пока не попал ко мне в руки и не был перемотан для какого-то усилителя, давно это было). Питание на оконечник +- 35 В.

Так как такой вид несколько не симпатичный то красим все черной матовой краской из баллончика

Ставим свителки-перделки

Тру сабву́фер должен стоят на шипах. Шипы были заказаны отцу токарю. Вот такие получились

Примерим

И закрепим их

Делаем саб в меру красивым и симпатичным

Приведу для начала фотки промежуточного результата. Из них видно что такой саб не станет украшением квартиры. Ну ничего мы это исправим.


Без крышки

Достал виброшлифмашинку, зашпаклевал дырки от шурупов, выровнял корпус и начал обклеивать самоклейкой под светлое дерево. Сначала купил самоклейку для оклеивания в один слой. Изначально задумка была светлый корпус и черные матовые детали. После первого слоя стало ясно что один слой очень мало.
Первый слой


Попробовал покрыть дно лаком, стало хорошо видно что один слой просто просвечивает.

Пришлось еще раз идти в магазин за пленкой. Второй слой наклеивал веселее, так как помогала жена. В четыре руки клеить намного легче.


После двух слоев пленку начал покрывать лаком. Марку лака сейчас не вспомню, помню что быстросохнущий и вроде разбавлял ацетоном. Стоил около 50 р за банку так как просроченный :), но нам пофиг мы нищеброды.
Два слоя лака

После просушки он выглядит так

Ближе

Сколько же это стоит?

600 р — напилили мне детали на корпус + материал + доставка до дома.
100 р — шурупы.
120 р — брус
250 р — трубы фазиков + разъем для подключения в итоге оказался лишним и труб много, хватило бы и 50 р.
50 р — герметик (просроченный)
50 р -скульптурный пластилин
200 р — 2 шт TDA7294 (одну спалил по дурости перепутав полярность)
200 р разные мелкие детали которых не было в наличии.
120 р переменные резисторы с ручками
50 р лак (просроченный)
200 р 5 метров самоклейки
100 р шкурка
85 р краска черная матовая
70 р канализационная труба

Итого 2160 р., вроде ничего не забыл

бесплатно — принесли картонную трубу для фазика
бесплатно — НЧ динамик
бесплатно — инструмент

Немного расчетов и размышлений

Расчетное давление что-то около 109 дб в диапазоне работы, при подводимой мощности 50 Вт. Давно считал могу соврать. Расчеты на скорую руку

70 Ватт давление вот такое, как видно есть наклон так как дин фактически работает ниже резонансной частоты, но по графику он не выходит за пределы допустимого хода даже на 20 Гц

100 Вт ситуация та же

Посмотрел ради интереса, что можно в дин и 200 Вт вкачать и на 20 Гц не будет ограничения хода. Можно вплоть до 18 Гц заставить дудеть. Но есть естественный вопрос нужна ли такая мощь? По впечатлениям когда не было отдельного усилка раскачивал его промышленным усилком на 25 Ватт, если сделать на полную — это очень и очень громко. На полную включаю только когда хочу показать кому-либо всю мощь, похвастаться. Так сказать ЧСВ потешить 🙂 Но в таком режиме долго не послушаешь, все что можно трясет и дребезжат стекла, мощно одним словом.

PS Конструкции уже год, делал я её под настроение 3 месяца, в свое удовольствие.
Стоило он того или нет? Я считаю, что да. Бас очень низкий и глубокий. Из-за конструкции саб очень мягко играет, резкую атаку он не сможет отиграть, да и не нужно это ему, зато все LFE эффекты идут просто на ура, все прослушивающие были в диком восторге. Несмотря на то что саб стоит на шипах, стены пол и стекла все равно ощутимо вибрируют создавая эффект не хуже чем в кинотеатрах (убрать бы еще дребезг стекол).
Недавно подарили динамическую головку от автосаба, буду делать еще один, но в этот раз закрытый корпус и с корректором Линквица.

Дизайн сабвуфера для домашнего кинотеатра

Ultimate - Carlton Bale .com

Раньше я думал, что единственный способ получить идеальные басы сабвуфера - это потратить тысячи долларов на сабвуфер престижной марки. Я думал, что люди, которые создают свои собственные сабвуферы, были энтузиастами-маргиналами, которых больше заботило создание чего-то, чем качество звука. Оказывается, я был совершенно неправ. Верно и обратное: сабвуферы, сделанные своими руками, могут обеспечивать такие звуковые характеристики, которые невозможно воспроизвести коммерческими сабвуферами.Вот обзор двух самых эффективных сабвуферов, которые вы можете собрать самостоятельно.

Преодоление ограничений на размер корпуса сабвуфера

Большинство коммерческих сабвуферов ориентированы на достижение наилучших характеристик при минимальном возможном размере корпуса. Маленький размер шкафа - критическое ограничение. Как правило, людям не нужны гигантские сабвуферы в гостиной, а розничным продавцам не нужны гигантские коробки в своем инвентаре. Но чтобы достичь максимального уровня производительности сабвуфера, корпус должен быть на больше .

Если вы готовы потратить свое время на создание корпуса сабвуфера и хотите выделить место в домашнем кинотеатре, сабвуфер, изготовленный своими руками, может обеспечить максимальную производительность. Infinite Baffle и Folded Tapped Horn - два лучших варианта, с которыми не может сравниться ни один обычный маленький корпус.

Сабвуфер Infinite Baffle - сверхнизкочастотный бас искажения реальности

Установка сабвуфера My Infinite Baffle: четыре 18-дюймовых сабвуфера Fi Audio IB3 Сабвуферы

Infinite Baffle (IB) имеют корпус почти бесконечного размера.Это достигается не за счет строительства действительно большого ограждения, а за счет использования соседнего помещения в качестве ограждения. Этим «виртуальным корпусом» может быть аппаратная, гардеробная, подзарядка (под полом) или чердак (над потолком). Единственное требование - два пространства должны быть отделены друг от друга без прямого свободного воздушного потока.

Обычные сабвуферы с герметичной коробкой используют воздушное пространство внутри корпуса для управления движением диффузора динамика. Они используют огромную мощность, преодолевая давление, создаваемое внутри корпуса при перемещении диффузора динамика.Наименьшая возможная частота обычно составляет от 18 Гц до 25 Гц.

Установка сабвуфера My Infinite Baffle: вид в механическое помещение, которое действует как корпус сабвуфера, непосредственно перед установкой сабвуферов

Infinite Baffle не имеет этих ограничений. Корпус за низкочастотным динамиком настолько велик, что низкочастотный динамик перемещается очень свободно, позволяя использовать частоты до 5 Гц. Это может показаться ненамного ниже, но на самом деле это 1,5 октавы звука. Кроме того, сабвуферы IB могут обеспечивать идеально ровный басовый отклик, что невозможно с большинством других конструкций сабвуферов.

Низкочастотный порог человеческого слуха составляет около 20 Гц. Итак, вы можете задаться вопросом, зачем вам сабвуфер, который воспроизводит частоты, которые вы не слышите. Причина проста: это частоты, на которых ощущается . В твоей груди. На своем месте. Даже в волосках на голове. Другая причина, по которой вам нужны сверхнизкочастотные характеристики сабвуфера, заключается в том, что саундтреки к фильмам содержат эти сверхнизкие частоты . В противном случае вам не хватает части впечатлений от фильма.

Как и во всех других конструкциях, здесь есть компромиссы. Для Infinite Baffle первое ограничение - перемещение конуса. Поскольку в корпусе нет небольшого воздушного пространства, диффузор движется очень свободно, и можно легко увеличить ход НЧ-динамика даже при низких уровнях звукового давления. Чтобы решить эту проблему, нужно добавить больше НЧ-динамиков и / или увеличить их. В конструкциях с бесконечными перегородками обычно используются как минимум два 15-дюймовых вуфера, но можно использовать четыре или более 18-дюймовых вуферов.

Второй недостаток сабвуферов Infinite Baffle - низкая эффективность.Независимо от того, какой звук воспроизводится в предполагаемой комнате для прослушивания, точно такой же уровень звука также создается (и теряется) в бесконечном пространстве перегородок второй комнаты. Это означает, что требуются чрезвычайно мощные усилители.

Я опубликовал более подробную информацию о создании сабвуфера с бесконечной перегородкой в ​​своей статье по теме: «Как построить идеальный сабвуфер для домашнего кинотеатра». Вы также можете обратиться к странице Эрика IB Subwoofer.

Сабвуферы со складчатым рупором - максимальная мощность и эффективность

Складной корпус для сабвуфера.Обратите внимание, что передняя часть динамика проходит через постепенно расширяющийся корпус. Задняя часть динамика находится рядом с выходным портом. Фото: Industriumvita.com

Рупорные громкоговорители (также известные как компрессионные драйверы) обеспечивают экстремальный уровень звукового давления, направляя выход громкоговорителя в «рупор», который постепенно увеличивается в размерах. В основном эффективность достигается за счет эффекта мегафона. Такая конструкция динамиков очень характерна для высокочастотных и среднечастотных динамиков таких компаний, как Klipsch, но крайне необычна для сабвуферов.Это связано с тем, что более низкие частоты имеют существенно большую длину волны, что требует существенно более длинных рупоров. Эффективность рупора с компрессионным драйвером основана на двух конструктивных параметрах: длине рупора и скорости увеличения диаметра рупора.

Простой рупорный сабвуфер. Фото: http://www.bd-design.nl/contents/en-us/d26_Bass_Horn_Design.html

Простой рупорный сабвуфер имеет прямой рупор, который постепенно расширяется. Размер делает его непрактичным для домашнего кинотеатра (см. Фото.) Сабвуфер со сложенным рупором оборачивается вокруг себя, чтобы уменьшить размер (аналогично тубе). Сабвуфер с отогнутым рупором имеет заднюю часть сабвуфера, расположенную рядом с выходом из рупора, поэтому движение низкочастотного динамика назад создает усиливающий звук. звук, производимый поступательным движением через рог. Причина, по которой сложенные срезные рупоры настолько эффективны, заключается в том, что они сочетают в себе «эффект мегафона» рупора с «эффектом использования звука при движении заднего сабвуфера» задней части громкоговорителя у выходного порта.

Для того, чтобы сабвуфер с полным рупором достигал 20 Гц, длина рупора должна составлять 30 футов. Однако большинство преимуществ эффективности может быть реализовано за счет использования рупора половинной длины (15 футов) или четверти длины (7,5 футов). Рупор длиной в четверть можно сложить в корпус размером примерно 4 x 6 x 1,5 фута. Этот размер корпуса достаточно мал, чтобы его можно было интегрировать в комнату домашнего кинотеатра, например, в стояк под вторым рядом сидений.

Корпус для сабвуфера «Wolfhorn SDX» со складным рожком.Фото предоставлено: FUN4ME @ AVSforum.com Два корпуса сабвуфера «Wolfhorn SDX» со складным рожком, выступающие в качестве стояка для второго ряда домашнего кинотеатра. Фотография предоставлена: FUN4ME @ AVSforum.com

Сабвуфер с регулируемым рупором настолько эффективен, что может обеспечить уровень звукового давления 110 дБ всего лишь при мощности 1 Вт. Обычная конструкция сабвуфера требует сотни ватт для достижения такого уровня звукового давления.

Как и все сабвуферы, вуфер должен быть оптимизирован для корпуса, в котором он установлен.Программное обеспечение, такое как HornResp, можно использовать для моделирования характеристик корпуса. Тема Wolfhorn SDX на AVSforum особенно информативна.

Недостаток рупорного сабвуфера такой же, как и у всех рупоров: частотная характеристика нелинейная. Некоторые частоты сильно преувеличены, а некоторые полностью приглушены. К счастью, в частотном диапазоне сабвуфера (ниже 100 Гц) есть только 1 или 2 частотных промежутка, и это можно уменьшить с помощью эквализации.

Звуковой сигнал сабвуфера.Ось вертикальной оси: уровень звукового давления. Горизонтальная ось: частота звука (10–100 Гц). Оптимальной подойдет ровная горизонтальная линия. Фото: Оклахома Вольф из AVSforum.com

Усиление самодельных сабвуферов:

Самый экономичный метод усиления вашего сабвуфера, сделанного своими руками, - это профессиональный усилитель PA. Они обеспечивают огромное количество энергии при относительно низких затратах. У этих усилителей есть недостатки, такие как более громкие вентиляторы, более яркий свет, отсутствие ИК-входа для дистанционного управления для его включения или выключения, балансные входные соединения XLR (вместо обычных разъемов RCA) и нечетные разъемы для кабелей динамиков Speakon.Все эти проблемы можно преодолеть, как подробно описано в моем посте по установке сабвуфера Infinite Baffle.

Усилитель, который я использую и рекомендую для сабвуферов Infinite Baffle, - это Behringer EP4000. Это обычный усилитель класса A / B, мощный и надежный. Он стоит около 300 долларов и производит около 3000 Вт RMS на выходе. У него нет фильтра низких частот, поэтому он будет выдавать выходной сигнал вплоть до 5 Гц и, вероятно, ниже.

Для сабвуфера Folded Tapped Horn хорошо подойдет высокоэффективный усилитель класса D, такой как Behrringr iNuke.Усилители легче, меньше и холоднее, чем EP4000. Однако они не обязательно обеспечивают какие-либо дополнительные звуковые характеристики по сравнению с обычным усилителем A / B. Они не работают надежно при частотах ниже 15 Гц, потому что обычно имеют фильтр низких частот; это происходит из-за перегрева усилителей класса D при попытке вывода на частоте 5 Гц. (Знаю; жарил два, два из них, прежде чем перейти на EP4000.)

Плюсы и минусы этих конструкций сабвуфера

Вот краткое описание плюсов и минусов этих вариантов сабвуфера:

  • Pro: Невероятные басы
  • Pro: Стоимость ниже, чем у коммерческих сабвуферов высокого класса
  • Pro: Очень плоская частотная характеристика вплоть до крайне низких частот (Infinite Baffle)
  • Pro: Чрезвычайно высокий уровень звукового давления из-за низкой мощности усиления (сложенный рупор)
  • Con: Требуется много времени, чтобы построить
  • Con: Может быть сложно интегрировать эти конструкции в комнату домашнего кинотеатра эстетически приемлемым образом
  • Con: Производит огромное количество басов в 2 комнатах вашего дома (Infinite Baffle)
  • Con: Требуется тщательная конструкция корпуса и выбор драйвера динамика (сложенный рупор)
  • Con: Вы должны использовать собственный внешний усилитель для питания сабвуферов.

Заключение

Покупка готового сабвуфера - самый быстрый и простой способ передать басы в домашний кинотеатр. Но если вы ищете максимальную производительность и готовы потратить время на проектирование и изготовление, вы можете получить невероятные басы при более низкой общей стоимости.

Спасибо за чтение. Если у вас есть какие-либо вопросы или предложения по улучшению статьи, напишите их в разделе комментариев ниже

.

Связанные

Сабвуфер, сделанный своими руками, страница

Проектирование и создание собственного сабвуфера для вашей аудиосистемы может стать отличным способом улучшить ее звук.Создать собственный сабвуфер на самом деле не так уж и сложно (особенно если у вас есть родственник или друг, который сделает за вас столярку!), и является отличной отправной точкой для начинающий конструктор динамиков своими руками.

Зачем нужно делать сабвуфер? Ну, откровенно говоря, большинство громкоговорителей, особенно маленькие, просто не способны воспроизводить более низкие басы частоты (независимо от того, что заявлено в технических характеристиках). Если громкоговорители разряжены от попытки воспроизвести низкие басовые частоты, они будут звучать лучше на большей громкости уровни.Наконец, сабвуфер можно расположить в любом месте в зоне прослушивания, что дает вам гораздо больше гибкости при размещении основных громкоговорителей навсегда звук.

Рассматриваются несколько типов систем сабвуферов. на этом сайте, в том числе запечатаны, портированы, полосовой пропускания, пассивного излучателя и системы линий электропередачи. Также включено информация, которая поможет вам выбрать систему который наилучшим образом соответствует вашим потребностям, спроектируйте и создайте сабвуфер, который отвечает вашим потребностям и методам, которые можно использовать, чтобы получить максимальную отдачу от строить.Также освещены несколько проектов. этот сайт, на всякий случай, если вы ищете какие-то идеи. Также охвачено на этом сайте проектирование сабвуферов для автомобиля использование аудио.

Не заинтересованы в создании собственного сабвуфера? Ну а информация на этом сайте все еще может помочь. Чем больше вы знакомы с конструкцией сабвуфера концепции, тем лучше вы будете в поисках сабвуфера (или сабвуферы) для стереосистемы или домашнего кинотеатра.

Примечание. Для использования любых приведенных уравнений или таблиц на этом сайте вы ДОЛЖНЫ предоставить параметры T / S для драйвера, который вы хотите использовать.Если эти параметры не были указаны, когда вы приобрели драйвер, или вы считаете, что они могут быть неправильными, лучше всего измерить их, прежде чем выбирать, что делать с водителем.

Брайан Стил
31 января 2019

Dayton Audio 15-дюймовый сабвуфер эталонной серии и кабинет

Dayton Audio 15-дюймовый эталонный сабвуфер HO и кабинет

Купите этот разборный шкаф объемом 3,0 куб. Фута вместе с 15-дюймовым сабвуфером Dayton Audio RSS390HO-4 и сэкономьте 30 долларов от первоначальной розничной цены.

О корпусе

Этот конкретный кабинет разработан специально для сабвуфера Dayton Audio 15 "эталонной серии High Output High Output, но работает с любым сабвуфером с общим диаметром 15-3 / 8" или меньше и требует вырез 14-1 / 16 дюйма или меньше. Конструкция герметичного корпуса создает критически демпфированную систему сабвуфера при использовании с Dayton Audio RSS390HO-4.

В процессе производства ЧПУ на задней панели вырезаются цапфы с зубчатым венцом для точного выравнивания панели. .Уникальная двухкомпонентная скоба добавляет превосходную жесткость, не влияя на характеристики сабвуфера. Обе боковые панели имеют удлинители с пазами 3/4 дюйма с углублениями для идеальной установки первой части двухэлементной перегородки двойной толщины. Установка пластинчатого усилителя упрощается, если следовать внутренним направляющим с разметкой с помощью лобзика и изменять одну из

Конечным результатом является герметичный корпус сабвуфера без резонанса, специально созданный для извлечения максимальной производительности из 15-дюймового сабвуфера Dayton Audio серии High Output Reference.Все, что осталось сделать, это закончить его, чтобы он соответствовал вашему декору, или покрасить, чтобы выделиться. Когда ваши друзья спрашивают об этом, вы получаете удовольствие сказать: «Я сам построил!»

Технические характеристики: • Толщина панели: 3/4 дюйма, передняя перегородка 1-1 / 2 дюйма • Материал панели: древесноволокнистая плита средней плотности (МДФ) • Готовый чистый объем шкафа (за вычетом двойной толстой перегородки, распорок и низкочастотного динамика. объем): 3,0 кубических фута • Внешние размеры: 19,25 дюйма В x 19,25 дюйма Ш x 20 дюймов Г • Углубление для сабвуфера: 7/16 дюйма • Вес: 52 фунта.• Сделано в США.

О сабвуфере

Сабвуферы серии Dayton Audio Reference переносят качество и характеристики широко известной линейки RS в сабвуфер. Как и в случае с остальными сабвуферами серии Reference, основное внимание в этих сабвуферах уделяется сверхнизким искажениям. Второе, третье и межмодуляционные искажения поддерживаются на чрезвычайно низком уровне за счет использования трех путей короткого замыкания в конструкции двигателя.

Прочная крестовина из арамидного волокна и обширная вентиляция обеспечивают тихий и равномерный ход.Черный анодированный диффузор, резиновая окантовка и специальная корзина придают этому динамику уникальный высококачественный вид. Выберите версию с высокой выходной мощностью для автомобильных систем или для домашних сабвуферных систем с эквалайзером высокой мощности.

Технические характеристики: • Допустимая мощность: 800 Вт RMS / 1600 Вт макс. • VCdia: 2-1 / 2 дюйма • Le: 1,83 мГн • Импеданс: 4 Ом • Re: 3,3 Ом • Частотная характеристика: 21-600 Гц • Fs: 24 Гц • Вес магнита: 150 унций • SPL: 87 дБ 1 Вт / 1 м • Vas: 3,87 фут3 • Qms: 4,48 • Qes: 0.42 • Qts: 0,39 • Xmax: 12 мм • Размеры: Общий диаметр: 15,29 дюйма, Диаметр выреза: 14,01 дюйма, Глубина: 7,01 дюйма.

Подробнее о продукте
Марка Parts Express
Модель 300-7093
Номер детали 300-7093
UPC 848791000782
9018 9018 9018
Размеры шкафа (ВхШхГ) 19.25 x 19,25 x 20 дюймов
Варианты корпуса Незавершенный / разобранный
Цвет Незавершенный
Конфигурация Сабвуфер 90 Ом 9018 9018 Входная мощность динамика Тип Сабвуфер
Диаметр низкочастотного динамика 15 дюймов

Изготовление активного сабвуфера

Когда я построил свою новую звуковую панель , она заменила мои громкоговорители большего размера , у которых был лучший басовый отклик.И хотя у саундбара действительно хорошие басы, особенно от таких маленьких драйверов, я знал, что буду строить активный сабвуфер, чтобы он мог заполнить низкие частоты.

Разработка динамиков - это очень сложный процесс, который начинается с выбора динамика (низкочастотного динамика), который наилучшим образом соответствует вашим потребностям. И это не так просто, как кажется, поскольку доступны буквально тысячи устройств, каждая со спецификациями, достаточно различающимися, чтобы создавать коробки самых разных размеров.

Так оно и должно быть, но выбор одного для конкретного дизайна требует много времени.Обычно они не снабжены удобными справочными материалами, такими как предлагаемый размер коробки, но в спецификациях есть подсказки, которые помогут сузить область поиска. Qts ниже 0,45 обычно означает, что устройство будет работать в перенесенном корпусе, меньшее число для Vas обычно означает, что устройство меньшего размера будет работать.

Признаюсь, я не искал так исчерпывающе, как мог бы, но нашел то, что считал очень подходящим кандидатом по разумной цене, Dayton Audio RSS210HO-4:

Я использую электронную таблицу под названием Unibox, чтобы проектировать динамики, которые я делаю, и вот скриншот того, на чем я остановился:

Главной целью было получить хороший низкочастотный выход в относительно небольшом корпусе.Я рассчитал, что внутренний объем составляет 20 литров. Не ищите чего-то, что заставит дом вибрировать от фундамента, просто что-нибудь, чтобы наполнить нижнюю часть авторитетом.

Я добавил в расчеты немного заполняющего материала (я использую изоляцию из стекловолокна), что позволило мне уменьшить размер коробки по сравнению со стандартным дизайном. Заливка увеличивает «кажущийся» объем коробки, но обычно не используется в вентилируемой коробке. Я провел тесты с другими сборками и обнаружил, что добавление небольшого количества может немного изменить.Ключ состоит в том, чтобы не блокировать открытие порта с его помощью, но в противном случае это не влияет на работу порта. Люди часто путают звук с потоком воздуха, когда это два совершенно разных механизма.

Коробка после пары часов работы в SketchUp имеет внутренний размер 12 ″ x 15 ″ x 14 ″:

Внизу находится порт, имеющий форму прорези, чтобы занимать меньше места. Он довольно длинный, около 26 дюймов и складывается внутри коробки внизу. Для портов обычно используется круглая труба, но я не смог найти ту, которая была бы близка к правильному диаметру (69 мм или 2-3 / 4 ″), и в любом случае это было бы слишком похоже на водопровод.

Я вырезал детали для внутреннего ящика из ДСП 1/2 ″:

На самом деле это шкаф из , моя настольная пила , которую я только что заменил, чтобы снова жить в другом проекте.

Только одна скоба в коробке, которая связывает стороны с верхом:

Чтобы уменьшить объем съедаемого ею внутреннего объема, я вырезал в нем причудливо выглядящие отверстия. Отверстия действительно ослабляют его, но недостаточно, чтобы сделать его менее эффективным.

Портовая коробка в сборе:

Выглядит сложно, но не совсем.Он открыт вверху сразу за передней перегородкой внутри и выходит через переднюю часть снизу.

Я сказал «внутренний ящик», потому что он будет построен в два слоя. Многие розничные сабвуферы такого размера сделаны из одного слоя толщиной 1/2 дюйма, но я не считаю его достаточно толстым. Более тонкие стороны слишком сильно вибрируют и сами могут выступать в роли динамиков, за исключением не очень хороших. Вот стороны с установленной скобкой:

Устанавливаю зажимов для деревянных брусков до хорошего б / у:

Я использовал строительный полиуретановый клей, чтобы склеить внутреннюю коробку, так как одна сторона материала, который я использовал, была окрашена, и обычный столярный клей на нее не прилипнет.

Внешний ящик - фасад из МДФ, остальные - OSB:

Углы, которые видны, плотно скошены, и это было проблемой при использовании грубого материала, такого как OSB. Почему OSB? Ну, я подумал, что это будет выглядеть аккуратно, и у меня уже была часть листа, оставшаяся от работы в моем доме.

Идея заключалась в том, чтобы лицевая сторона была окрашена в глянцевый черный цвет, а OSB просто покрыта прозрачным покрытием для интересного контраста. Я отшлифовал OSB достаточно гладко (я хотел сохранить часть текстуры), и вот коробка с отверстием для динамика и вырезом порта:

Наружные панели приклеиваются с помощью гибкого клея, поэтому может происходить небольшое демпфирование стесненного слоя.CLD - это место, где внутренняя коробка вибрирует больше, чем внешний слой из-за гибкого клея, используемого для соединения слоев. Как и в случае с большинством вещей, которые напрямую не связаны с важными аспектами конструкции бокса, преимущества, которые это дает, вероятно, слишком незаметны, чтобы их можно было услышать, но в сочетании с другими улучшениями может привести к более чистому звуку в целом.

Поскольку это активный сабвуфер, я вырезал на задней панели отверстие для усилителя:

Обычно я углубляю это, как динамик спереди, но он находится сзади, и его не видно.Это некрасивый юнит, поэтому его установка на одном уровне не поможет в отделе внешнего вида.

Затем снова нанесли несколько слоев черной краски, шлифуя между каждым слоем:

Дождавшись высыхания в течение нескольких дней, я отшлифовал эту поверхность, чтобы подготовить ее к последнему слою:

К сожалению, торопясь закончить проект, чтобы уложиться в сроки, которые я наложил на себя, я как бы испортил окончательную отделку. Это не выглядит ужасно, но я определенно смогу добиться большего и сделаю это, когда у меня будет время.

Между тем, он звучит действительно хорошо - плотный, энергичный бас, который простирается до самого низа и имеет огромное значение в сочетании со звуковой панелью.

Лучший сабвуфер в 2021 году | Лучшие обзоры от Bestcovery

Добавление сабвуфера к системе домашнего кинотеатра улучшит ваши впечатления от просмотра фильмов. Он усиливает глубокие басы, проясняет и усиливает низкие частоты. Некоторые низкие звуковые частоты недоступны для человеческого слуха, но мы их чувствуем.Добавление более одного сабвуфера может занять много места, но обеспечит более качественное объемное звучание.

При таком большом ассортименте сабвуферов на рынке выбор подходящего сабвуфера для дома может быть сложным решением. Это руководство поможет вам учесть все важные аспекты при покупке сабвуфера для домашней развлекательной системы.

На что следует обратить внимание при выборе сабвуфера Какой размер сабвуфера лучше всего? Выбранный низкочастотный динамик должен хорошо сочетаться с другими динамиками.Это создаст сбалансированный, захватывающий развлекательный опыт. Если в вашей системе есть полочные или сателлитные колонки, сабвуфер 8 или 10 дюймов подойдет. Если у вас большой центральный канал и напольные колонки, лучше подойдет 12-дюймовый сабвуфер.

Большие сабвуферы заслуживают внимания для просторных открытых развлекательных залов. Они производят больше басов за счет движения большего количества воздуха. Низкочастотные динамики меньшего размера - лучший выбор, чтобы не перегружать компактное пространство.

Низкие частоты Требуемое количество низких частот будет зависеть от того, для чего вы используете домашнюю развлекательную систему.Если вы смотрите много фильмов, боевиков или научно-фантастических фильмов, вам понадобится мощный бас, который вызывает мурашки по коже и заставляет греметь в комнате. Если ваша система больше используется для просмотра комедий и детских шоу, меньшего размера подойдет даже в большой комнате.

Сабвуфер PowerA может быть активным или пассивным. Активный сабвуфер является автономным со встроенными усилителями. Он обладает большей мощностью и дает возможность контролировать использование энергии с помощью панели управления. С другой стороны, пассивные сабвуферы работают с внешним усилителем.Как правило, наиболее популярны конусы диаметром от 10 до 12 дюймов. Чем крупнее драйвер, тем глубже база.

Что лучше: герметичный или закрытый корпус? Герметичный корпус Воздух не входит и не выходит из герметичного переходника корпуса. Это делает его очень отзывчивым с точным басом.

Портовый корпус Портовые коробки могут быть несколько больше. У них есть встроенные вентиляционные отверстия, которые усиливают низкие басы. Таким образом, вы можете получить мощные басы, не потребляя при этом большого количества энергии.

Оба типа дизайна обеспечивают чистые, мощные басы.Если вам нравится много играть в EDM, хард-рок или хип-хоп, перенесенный дизайн будет хорошим выбором. Герметичный корпус лучше слышит музыку в жанрах джаз или классику.

Другие особенности, на которые следует обратить внимание при выборе сабвуфера Конические крепления с нижним или передним расположением диффузоров Одноконусные сабвуферы могут быть установлены как с нижним, так и с фронтальным запуском. Конусы стрельбы вниз установлены на дне, а конусы стрельбы спереди установлены на боковой стороне шкафа. Бас, производимый динамиком, направленным вниз, падает на пол, ползая по поверхности, создавая великолепные глубокие басы.Динамики, стреляющие вперёд, производят быстрые и воздушные басы, но при этом очень впечатляющие.

Выбор здесь зависит от личных предпочтений, но идеальным вариантом является получение комбинированного блока, объединяющего оба типа.

Можете ли вы настроить звук сабвуфера под свою комнату? Программное обеспечение для коррекции звука позволяет адаптировать звук вашего низкочастотного динамика к акустике вашей комнаты.

Некоторые сабвуферы имеют встроенную в устройство расширенную цифровую обработку сигнала. Это позволяет вам настроить звук для наилучшего результата в вашем помещении.

Более удобный способ сделать это - использовать «умный саб». На задней панели нет регуляторов. Вы просто используете приложение на своем телефоне, чтобы записать измерение выхода НЧ-динамика в ближнем поле. Приложение сравнивает, как это звучит с вашего места, и автоматически сглаживает звук для лучшего восприятия.

Покупка сабвуфера может существенно повлиять на качество домашних развлечений. Приобретите тот, который соответствует вашему пространству, бюджету и требованиям к прослушиванию.

Часто задаваемые вопросы о сабвуфере

В: Беспроводные сабвуферы лучше?

A: При переходе на беспроводную связь ваш сабвуфер по-прежнему будет подключен к розетке, но это избавит вас от необходимости прокладывать длинные провода к приемнику. Все большее количество вуферов может принимать сигналы по беспроводной связи от передатчика, подключенного к приемнику системы домашнего кинотеатра.

Измерительный преобразователь может быть включен в коробку или доступен как дополнительная принадлежность.Также доступны беспроводные комплекты, превращающие практически любой сабвуфер в беспроводное устройство.

Q: Где должен быть расположен сабвуфер?
A:

Первое, что нужно учитывать при выборе сабвуфера, - это убедиться, что он впишется в имеющуюся у вас область. Измерьте площадь перед покупкой, особенно если у вас мало места.

Затем вам нужно будет подключить сабвуфер к розетке, а также к приемнику.Это сыграет большую роль в его позиционировании. Если вы собираетесь использовать беспроводную связь, лучше всего разместить ее в углу комнаты. Это делает звук громче. Для конструкций с отверстиями держите переводник вдвое больше диаметра порта (6–12 дюймов) от стены для обеспечения достаточного потока воздуха из порта.

Q: Что делает изолирующая платформа?
A:

Изолирующая платформа сабвуфера может иметь большое значение для звучания сабвуфера. Он снижает структурные колебания полов, потолков и стен.Это означает меньшее дребезжание окон и стеклянных предметов. Он может сделать басы сильнее, сохранив точность исходного звука. Это усилит низкие частоты, увеличивая четкость низких частот. Если вы любите смотреть экшн и музыку с тяжелыми басами, это отличное вложение в вашу систему.

Q: Стоит ли покупать второй сабвуфер?
A:

Использование двух сабвуферов улучшит звучание сбалансированных басов в комнате с несколькими сидячими местами.Если вы любите басы, то установка с двумя сабвуферами доставит вам столько удовольствия, сколько вы так жаждете. Для этого убедитесь, что у вашего ресивера есть два дополнительных выхода. Некоторые ресиверы поставляются только с одним.

THOR - сабвуфер


| Введение | Оценки | Дизайн | Измерение | Выравнивание | THOR-ORION xo |
| Принадлежности | SPL пределы |

Часто желательно добавить к звуковой выход существующей акустической системы.Установки домашнего кинотеатра обеспечивают сигнал низкочастотных эффектов (LFE) для таких звуков, как шаги динозавра и взрывы. Здесь количество басов часто важнее качества, чтобы потрясти дом и вселить первобытный страх. Для воспроизведения музыки высокий точность и разрешение баса наиболее желательны. К сожалению, это часто ухудшается из-за низкочастотных резонансов помещения. Чтобы уменьшить их влияние, я выбрал НЧ-динамики с открытой перегородкой для PHOENIX система.

Комнатные режимы не могут существуют, когда 1/2 длины звуковой волны превышает самый длинный размер комнаты. Если это составляет 7,5 м (24,6 фута), тогда длина волны будет 15 м, а самая низкая частота моды составляет 343 м / с / 15 м = 23 Гц. Ниже этой частоты диапазон низких частот может увеличиваться из-за к комнатному усилению, если НЧ-динамик монопольный. Для дипольного НЧ-динамика отклик может оставаться ровным или падать, в зависимости от жесткости поверхностей помещения и отсутствия любые проемы. Таким образом, возникнут ситуации, когда добавление монополя НЧ-динамик ниже 40 Гц или около того, в диапазоне, где мало резонансов в помещении, может добавляют реализма звуковоспроизведению.

Монопольный закрытый низкочастотный динамик THOR предназначен для увеличения дипольный низкочастотный динамик или любой другой динамик с точным, негромким суббасом желательно. Этот низкочастотный динамик требует собственного усилителя мощности и полагается на электронный эквалайзер для низкочастотной характеристики. Это просто построить. Описание процесса проектирования может служить примером того, как учитывать для разных динамиков и размеров кабинетов, если у вас есть собственный НЧ-динамик дизайн.

Это проект DIY для любителей музыки. любитель. Стоит ли вам рассматривать возможность использования моего дизайна частично или полностью в коммерческих целях? цели, то свяжитесь со мной для получения разрешения и договорного соглашения перед использованием любого из предоставленная информация.


| Введение | Оценки | Дизайн | Измерение | Выравнивание | THOR-ORION xo |
| Принадлежности | SPL пределы |

Разница между пассивным и активным сабвуфером: что лучше?

Настройка вашей собственной системы домашнего кинотеатра одновременно увлекательна и увлекательна. подавляющий.В конце концов, нужно учитывать так много разных компонентов. Когда я только начал создавать систему домашнего кинотеатра, у меня было много вопросов. Это особенно верно, поскольку я узнал больше о важности сабвуфер к домашнему кинотеатру. Если вы похожи на меня, вероятно, у вас нет идея о том, что сегодня на рынке представлены различные типы сабвуферов. Когда это приходит в домашний кинотеатр, однако два самых популярных - пассивный и активные сабвуферы.

Так в чем разница между пассивным и активным сабвуфером? Для пассивных сабвуферов требуется дополнительный источник питания, например ресивер или усилитель.Активные сабвуферы включают в себя встроенный усилитель и источник питания, и им нужен только источник звука.

Давайте посмотрим на основные различия между двумя типами сабвуферов и на то, как это может повлиять на ваше дизайнерское решение.

Что такое пассив Сабвуфер?

Пассивный сабвуфер это тот, который требует использования внешнего источника питания, такого как усилитель или ресивер. Пассивные сабвуферы идеально подходит для больших комнат, которым может потребоваться несколько блоков, и которые предпочитают дома театральные дизайнеры.

Динамики и сабвуферы, которые в основном различаются по частотному диапазону, как мы объяснили в нашем руководстве, оба должны потреблять энергию от источника для воспроизведения звука. Для пассивных сабвуферов очень важно выбрать усилитель или ресивер, мощность которых достаточна для поддержания глубоких тонов, воспроизводимых вашим устройством. Вам также нужно будет учитывать, сколько мощности потребуется вашим динамикам, если вы используете их вместе с остальной звуковой системой домашнего кинотеатра.

Пассивный сабвуфер может показаться более сложным, когда дело доходит до соединяя все части. Это потому, что у вас есть не только источник компоненты, но и дополнительный усилитель. Это означает, что вам понадобится больше прокладка кабеля.

Пассивные сабвуферы чаще всего используются теми, у кого есть индивидуальные системы домашнего кинотеатра. Фактически, многие пассивные сабвуферы монтируются в стене или на стене в рамках индивидуальной установки. Сами пассивные сабвуферы часто дешевле, чем активные сабвуферы, однако индивидуальная установка и более мощный ресивер могут увеличить эту стоимость.

Пассивные сабвуферы также позволяют связывать несколько устройств вместе для больших или динамичных комнат домашнего кинотеатра. Это означает, что вы можете распространять бас по всей комнате, не создавая мутного звука и не беспокоясь о неравномерное распределение.

Что такое An Активный сабвуфер?

Активные сабвуферы, также известные как активные сабвуферы, имеют собственный источник питания, например встроенный усилитель. Активные сабвуферы просты в настройке, и их лучше всего использовать в конфигурации с одним сабвуфером.Из-за этого размещение более важно для активных сабвуферов.

Активные сабвуферы обычно конфигурируются таким образом, чтобы оптимизирует каждый из встроенных компонентов. Поскольку встроенный усилитель идеально адаптированные к потребляемой мощности динамика, активные сабвуферы универсальное решение для многих владельцев домашних кинотеатров и дизайнеров.

Активные сабвуферы не требуют такого количества кабелей, как их пассивный аналог. Это означает, что настройка обычно также проще.Что При этом активному сабвуферу для работы требуется больше мощности (ватт). Это может кажется незначительным для некоторых, когда они получают счет за электроэнергию, но все же стоит упомянуть здесь.

Активные сабвуферы, поскольку они включают в себя все необходимое для оптимального звучания басов, обычно дороже пассивных моделей. Но что еще более важно, когда Dolby Digital 5.1 стал стандартом для DVD, он установил новую норму. С пятью основными каналами и каналом низкочастотных эффектов (LFE) Dolby Digital 5.1 проложил путь для обозначенного басового канала. (Этот канал продолжает существовать на DVD, Blu-ray и других дисках!) Активные сабвуферы, как правило, извлекают выгоду из этого назначенного канала и могут обеспечивать качественный звук с одного устройства, вместо того, чтобы использовать несколько.

Пассивное или Активные сабвуферы: что лучше?

У каждого типа сабвуфера есть свои плюсы и минусы. Необходимо взвесить каждый из них, чтобы решить, какой сабвуфер лучше всего подходит для предполагаемого использования. При поиске подходящего сабвуфера качество звука является очевидным фактором.Независимо от типа сабвуфера, качество больше зависит от выбранной вами марки и модели. Помимо качества звука, шесть ключевых характеристик:

  • Ресивер / усилитель : Требуется ли для сабвуфера внешний усилитель? Если да, то насколько сильным он должен быть?
  • Power : Сколько ватт требуется для питания вашего сабвуфера? Может ли ваш ресивер / усилитель поддерживать такой уровень мощности?
  • Возможности подключения : Какие типы кабелей и сколько вам понадобятся?
  • Расход : Сколько будет стоить сабвуфер? Некоторые виды дороже других? Не забудьте учесть стоимость всех необходимых компонентов.
  • Установка : Насколько легко будет установить сабвуфер? Вы просто подключаете его и играете или он настроен посложнее?
  • Дизайн : Какие функции включены в ваш сабвуфер? Можно ли легко интегрировать ваш сабвуфер в ваш интерьер? Вы ищете более индивидуальный подход?

Давайте посмотрим, как пассивные и активные сабвуферы складываются на основе этих критериев.

Плюсы и минусы пассивных сабвуферов

Как указывалось ранее, пассивные сабвуферы не имеют встроенного усилителя.Это может повлиять не только на компоненты, необходимые для их питания, но и на несколько других факторов.

Пассивный сабвуфер Плюсы :
  • Дизайн : Пассивные сабвуферы позволяют настраивать более индивидуальную конфигурацию и полностью контролировать настройку домашнего кинотеатра.
  • Power : Эти сабвуферы требуют меньше энергии (ватт) для работы, что минимально влияет на ваш счет за электроэнергию.
  • Расходы : Пассивные сабвуферы часто дешевле, чем их активные аналоги, из-за меньшего количества компонентов, входящих в состав устройства.
  • Set-Up : Работает практически с любым ресивером / усилителем, потому что в настоящее время почти на всех устройствах есть выход на сабвуфер.
  • Возможности подключения : Пассивные сабвуферы - лучший вариант при объединении нескольких сабвуферов для создания большого домашнего кинотеатра.
Минусы пассивного сабвуфера :
  • Расходы : Стоимость может значительно увеличиться в зависимости от масштаба и типов компонентов, которые вам нужно купить.
  • Настройка : Кабели, используемые для подключения пассивного сабвуфера, подают как питание, так и сигнал, поэтому вам понадобятся кабели более высокого качества.
  • Power : необходимо учитывать полную нагрузку на любой усилитель, используемый как для ваших динамиков, так и для пассивного усилителя, чтобы обеспечить подачу надлежащего питания на каждый подключенный компонент.

Плюсы и минусы активных сабвуферов

Активные сабвуферы состоят из меньшего количества деталей, потому что все вам нужно уже включено в коробку. Как это соотносится с пассивный сабвуфер?

Активный сабвуфер Плюсы :

  • Возможности подключения : Активные сабвуферы лучше всего использовать в системах домашнего кинотеатра, для которых требуется только один сабвуфер.
  • Установка : Нет необходимости в специальных или обширных кабелях; это делает настройку чрезвычайно простой.
  • Дизайн : Большинство активных сабвуферов построены так, чтобы использовать каналы LFE, оптимизируя низкие частоты от одного динамика.
  • Усилитель : Все необходимые компоненты встроены, а это означает, что вам не нужно исследовать, какие компоненты обеспечат активный сабвуфер с оптимальной мощностью.
  • Конструкция : Может размещаться подальше от приемника, поскольку кабели передают только аудиосигналы.
  • Конструкция : Часто компактные активные сабвуферы легко размещаются там, где это необходимо для обеспечения наилучшего звучания.

Минусы активного сабвуфера :

  • Расходы : Часто активные сабвуферы дороже одиночных пассивных сабвуферов.
  • Power : Активным сабвуферам требуется больше мощности, что может повлиять на ваш счет за коммунальные услуги при постоянном использовании.
  • Конструкция : Размещение активных сабвуферов становится все более важным, потому что с вашей системой объемного звучания следует использовать только один.
  • Совместимость : Требуется, чтобы ваш ресивер / усилитель имел выходной порт для сабвуфера.

Беспроводные соединения для сабвуферов

Беспроводная связь становится все популярнее, когда дело касается электроники. Это включает и ваш сабвуфер. В настоящее время беспроводное соединение доступно только для активных сабвуферов. В некоторые новые модели эта функция встроена. Однако комплекты беспроводного передатчика / приемника также доступны для более старых моделей с приемником домашнего кинотеатра, AV-процессором или портами LFE.Если вы заинтересованы в использовании комплекта беспроводного сабвуфера, я настоятельно рекомендую комплект беспроводного сабвуфера OSD Audio WSK-100 (на Amazon).

Финал Вердикт

Хотя выбор сабвуфера в конечном итоге зависит от вас, активные сабвуферы - самый популярный тип, который сегодня используется в домашних кинотеатрах. Простые в использовании, универсальные и компактные - активные сабвуферы оптимизируют выделенные каналы низких частот и повышают производительность вашего домашнего кинотеатра.

Вам необходимо уделить особое внимание размещению, но большинство владельцев считают, что активный сабвуфер является правильным дополнением к своему домашнему кинотеатру.Хотя начальная цена может показаться выше, чем у пассивного динамика, важно помнить, что вам не понадобится дополнительная мощность от вашего ресивера или усилителя.

При этом, если у вас уже есть ресивер со встроенным усилителем, пассивный сабвуфер может извлечь выгоду из этой функции и, следовательно, сократить ваши расходы. Дизайнеры отдают предпочтение пассивным сабвуферам, поскольку они идеально подходят для настенного монтажа заподлицо и позволяют соединять несколько устройств друг с другом (подробнее о правильном использовании настенных креплений см. В нашем руководстве).Пока ваш усилитель поддерживает эту конфигурацию и обеспечивает достаточную мощность, пассивный сабвуфер является жизнеспособным вариантом для больших помещений и нестандартных конструкций.

Зачем нужен A Сабвуфер?

В конце концов, понимание того, почему сабвуфер неотъемлемая часть звуковой системы домашнего кинотеатра важна.

Что такое сабвуфер?

Проще говоря, сабвуфер - это динамик, предназначенный для воспроизведения низкочастотных звуков, более известных как бас.Не все сабвуферы обеспечивают одинаковое качество звука, поэтому перед покупкой обязательно изучите марку и модель, которую вы рассматриваете!

Действительно ли мне нужен сабвуфер? Разве мои колонки недостаточно хороши?

Ваши громкоговорители объемного звука обеспечивают большую аранжировку смол и тонов. Однако у большинства этих динамиков нет диапазон или способность воспроизводить или воспроизводить действительно глубокие, богатые басовые тона. Сабвуферы были созданы именно для этого. При этом сабвуфер обогащает ваш домашний кинотеатр и помогает вашим динамикам воспроизводить весь спектр звуки.Фактически, сабвуферы стали практически обязательными, если вы спросите домашний специалист по театральному дизайну.

Имеет ли значение размер?

Сабвуферы бывают разных размеров. Традиционный сабвуфер, который находился в большом корпусе, может быть, слишком велик для некоторых комнат. Однако более новые технологии помогли производителям уменьшить размеры компонентов, а также общие размеры многих сабвуферов, доступных сегодня. Благодаря этому их легче скрыть и даже установить в стене или шкафу.

Сколько сабвуферов мне действительно нужно для моего Система домашнего кинотеатра?

В зависимости от размера или планировки комнаты сабвуфер размеры - не единственное, что вам нужно учитывать.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
