Комнатная ДМВ антенна своими руками для DVB-T2.

Качественная антенная часть — основное условие КПД любого приёмного устройства. Попытка производителей совместить старые конструкции антенн с современной электронной начинкой приводят к увеличению стоимости комплекта. Учитывая неплохую плотность покрытия DTV, практически во всех городах, изготовить самостоятельно приемную антенну для этого диапазона частот, совсем не сложно. Самодельная  комнатная ДМВ антенна, изготовленная своими руками, обеспечивает отличный уровень приёма каналов цифрового телевидения при минимальном расходе денег.

Для сборки конструкции понадобится:
  • 2—3 часа, знания в объёме школьной программы.
  • Чертёж шаблона на листе формата А4.
  • Два листа плотного картона размерами 28х18 см.
  • Два листа плотного картона размерами 18х18 см.
  • Бытовая алюминиевая фольга.
  • Коаксиальный кабель 1,5 м сопротивлением 75 Ом, для подключения к TV.
  • Стандартный антенный штекер.
  • Термоклей.

Пошаговый алгоритм изготовления.

Подготовка чертежа шаблона.

На листе формата А4 вычерчивается шаблон. Ширина всех линий 1,2—1,5 см. Жёсткой привязки к другим размерам нет. Необходимо соблюсти пропорции по длине отрезков «ёлочки», увеличивая длину каждого луча на 1,2—1,5 см, в направлении движения «сверху вниз», пропорционально заполнив чертежом всю плоскость листа.

Изготовление фольгированных шаблонов.

После вырезания ножницами чертежа, получаем бумажный шаблон. Бумажный шаблон накладывается на алюминиевую фольгу, обводится по контуру, вырезается. Необходимо изготовить две одинаковых заготовки из фольги.

Изготовление конструкции.

 Наклеиваем обычным клеем-карандашом фольгированный шаблон на каждый из двух листов картона размерами 24*18, размещая «ёлочки» по центру заготовок. Получаем две части конструкции для изготовления самодельной цифровой антенны.

Подготовка антенного кабеля.

Разделываем антенный кабель, отделив экран от центральной жилы. Длина оголённых концов составляет 4—5 см. Центральная жила будет подсоединяться к одному шаблону, экран — к другому.

Подсоединение.

В нижней части ствола «ёлочки» вставляем в картон 4—5 больших скобок от степлера на расстоянии 5 мм друг от друга, заводим под них центральный провод. Продавив скобки в картон, закрепляем их с другой стороны. Для неподвижности загибаем оставшийся конец провода крючком вверх. Для фиксации место соединения заливается термоклеем. После застывания клея, по аналогии, закрепляем скобами экранную оплётку на другом листе картона. При подсоединении проводов и совмещении листов картона необходимо оставлять зазор между шаблонами в размере 1,0—1,5 см.

Установка антенного штекера.

После разделки противоположного конца антенного провода, устанавливаем на него стандартный антенный штекер для подключения к антенному входу телевизора или DVB-T2 приемника. Коннектор штекера плотно насаживается на экранированную жилу. Центральный провод вставляется в верхнюю часть штекера, с одновременной фиксацией конструкции скручиванием.

Окончательная сборка конструкции.

Отмечаем середину в верхней части листа картона размером 18х18 см. Отступаем от центра на 0,5 см вправо и влево. От полученных отметок проводим две диагонали к правой нижней и левой нижней части заготовки. По нарисованным линиям наносим разогретый термоклей. Согнув конструкцию по линиям разметки, наклеиваем её торцами на картон с обеих сторон. В результате получаем готовую конструкцию, которая после высыхания клея сразу подключается к телевизору.

После подключения антенны и автоматической настройки телеканалов, самодельная ДМВ-антенна сразу выдаёт высокий уровень усиления сигнала и отличное качество картинки, превышающее показания выносных антенн. В некоторых случаях для улучшения сигнала, можно поменять местоположение антенны.

Было интересно? Тогда подпишись на ЭТОТ САЙТ по E-mail

Простая самодельная антенна для приёма эфирного цифрового телевидения.

Фото 1. Петлевая антенна.
 Это самая обычная рамочная петлевая, самодельная антенна действительно похожа на цифру, на начало отсчёта. Да – это ноль, и эта величина оправдывает своё название, так как именно такое она имеет усиление, выраженное в децибелах. Однако, когда вы её сделаете, то убедитесь, что число ноль в децибелах – это единица в разах, первая величина, которая даст фору всем ранее купленным антеннам.

«Цифровой» данная антенна называется ещё и потому, что настроена только на диапазон,  в котором ведётся это вещание, а значит она узкополосная, и в этом её преимущество, она работает как селективный фильтр, обеспечивая помехозащищенность приёмнику, а в городских условиях, то есть в условиях сильных помех такой симбиоз необходим.



Фото 2. Антенна-подставка.
 Длина окружности равна длине волны.
По классификации это — рамочная петлевая антенна,  рамочной же она будет называться, если  длина  геометрических фигур (круг, квадрат, прямоугольник и т. д.), в виде которых она может быть представлена, меньше или равна четвертой части длины волны. Впервые об этой рамочной петлевой антенне, установленной на миссионерской радиостанции в горах Эквадора, узнали в 1942 году, благодаря радиолюбителю W9L2X.



                                             Конструкция антенны.

 Потребуется коаксиальный кабель с волновым сопротивлением 75 Ом и штекер. Кабель лучше выбрать большего диаметра и дополнительно в его экранирующей оплётке должна быть заложена фольга.  Вместо подставки антенну можно положить в пластмассовую или картонную коробку или использовать крышку как подставку.  Соединение с ресивером  более 1,5 метра делать не стоит, на этой частоте большие потери.  Длина рамки, сделанной из того же материала,  что и кабель, определяется исходя из частоты цифрового вещания.

Эту частоту для своего региона необходимо узнать. В Москве цифровое вещание пока идёт на двух частотах: 498  и 546 МГц. Я выбрал среднюю частоту и определил длину волны, именно такой длины (в метрах) получится рамка.

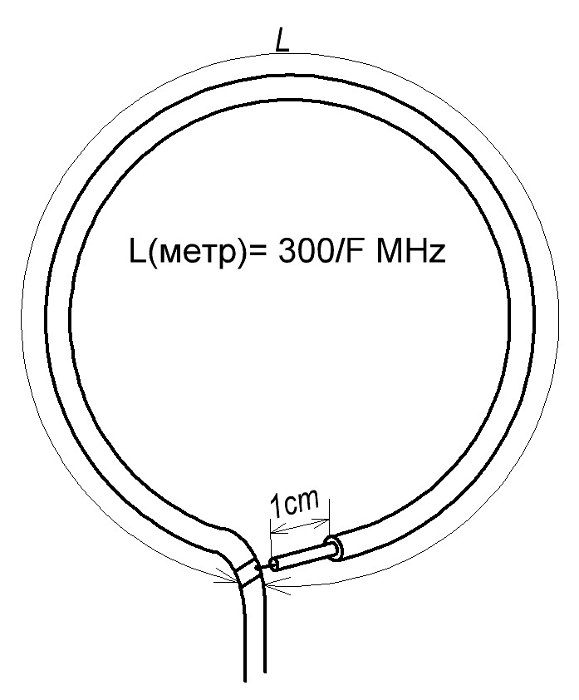

L рамки (м) = 300 / f (МГц), где f – среднее значение частотного диапазона цифрового вещания.

 В моём случае средняя частота составляет 522 МГц. В этом случае длина рамки или окружности будет равна 0,57 м.

Центральная жила кабеля для рамки не используется. Разделанный соединительный кабель центральным проводом и оплёткой посредством скрутки соединяется с концами внешней оплёткой рамки и для надёжности пропаивается.  Алюминиевая фольга в скрутке не участвует.

Фото 3. Монтаж антенны.

 Саму антенну необходимо расположить на диэлектрическом (дерево, пластмасса) основании и по возможности подальше от ресивера, так как не все приёмники имеют хорошую экранировку, и способны через антенну затыкаться (терять свою чувствительность) своим же излучением.

Так же необходимо убедиться в отсутствии питания на антенном входе ресивера, поскольку рамка короткозамкнутая.

 Мне удалось, пользуясь моментом, когда запущенный ещё в декабре второй цифровой пакет имел мощность в 10 раз меньше первого, практически изучить ряд простых  антенн, как самодельных, так и покупных и сравнить их, чтобы прийти к определённым выводам.  Кастинг выиграла именно эта «нулевая» антенна, благодаря простоте конструкции и затраченных материалов.

Её параметры.

Диапазон 480 – 590 МГц. Он ограничен значением КБВ = 0,5 (КСВ = 2). Максимальное согласование, а значит и максимальное КБВ (минимальное КСВ = 1) в центре.

 Но отрицательный результат, тоже результат, и я приведу несколько образцов антенн, как покупных, так и самодельных, которые не прошли конкурс.

Фото 4. Самодельный неразрезной вибратор.

Самодельный неразрезной вибратор не прошёл конкурс по трудозатратам. В принципе получилась неплохая антенна, но единственный недостаток – это наличие конденсатора согласования с емкостью 2,7 пФ.  Любое согласующее звено вносит потери. Конструктивно конденсатор пришлось сделать из полоски двухстороннего стеклотекстолита, припаяв одну его сторону к трубке.  Когда в районе 80-х с башни в Останкино заработал первый  (5-тый) дециметровый канал, то аналогичные антенны вырезались на печатной плате стеклотекстолита с использованием подстроечного конденсатора  для согласования.

 Разрезной вибратор  из медных трубочек тоже требовал согласования.

 Антенна из пивных баночек, изображающих тот же вибратор,  требовала согласования.

Фото 5. Покупные усики.
  На покупные усики, в месте проведения конкурса, второй цифровой пакет не принимался.

 Медная проволочка диаметром 1 мм, равная 1 \ 4 длины волны помалкивала на 2-х цифровых каналах, это даже заметил экран, впервые выдав надпись «нет сигнала». Аналогично вели себя

гвоздики и пинцеты.

Фото 6. Их приёмник не воспринимал.

 Конкурс проходил в 15 км от телевизионной башни, на первом этаже, в отсутствии прямой видимости (плотная застройка), в 3,5 метра от ближайшего окна.   Телевизионные сигналы переваривал приёмник HD DVB-T2 GL100 фирмы GLOBO.

 Теперь у меня есть образец  для сравнения, та самая рамка, от которой я начну отсчёт в изготовлении самодельной направленной  антенны для дальнего приёма телевидения. Это первый виток  однозаходной 10-витковой спиральной антенны, которую я планирую сделать для дачи, и если верить расчётам, то такая антенна будет иметь усиление более 10 дБ.

 Однако подвешенный на высоком шесте «самогонный аппарат» длиной в 1 метр, нечто похожее, на то, что было в зубах у Барбоса в кинокомедии Леонида Гайдая «Самогонщики» никому не суждено будет увидеть, поскольку я имею возможность расположить устройство под прозрачной для радиоволн крышей.

«Ещё одно преимущество мягкой кровли».

 Антенну можно будет скомплектовать покупной платой антенного усилителя или сделать «Самодельный диапазонный антенный усилитель УКВ диапазона» или модернизировать покупной.

 «Крепитесь люди, скоро лето».

Работы на лето — невпроворот!!!
Самодельная спиральная антенна для приёма эфирного цифрового телевидения. Дополнено летом.

Дополнено несколько дней спустя.

Возможно, здесь есть связь с открытием Олимпийских игр в Сочи.

Фото 7. Антенна из двух петлевых рамок.
 Параметры антенны можно улучшить, если применить ещё одно кольцо и соединить коаксиальным кабелем

  (L кабеля = L кольца / 4,
в нашем случае величиной 0,14 м). На этом же расстоянии выставить сами кольца в одну линии, параллельно друг другу. Новым пристроенным кольцом направить в сторону телецентра. Я назвал эту антенну направленной петлевой рамочной фазированной.
 В литературе можно встретить  другие названия подобных антенн: волновые рамочные антенны с активным рефлектором, волновые направленные антенны «сплошного» питания.  Справочное пособие «Антенны. Том 1». Издание 11, переработанное.  Антенны КВ диапазона. Глава 15.4. Волновые рамки с рефлектором. Автор Карл Ротхаммель.

 Нечто подобное я уже творил в «Самодельных конструкциях антенн для УКВ диапазона. Часть 2».  По затратам эта антенна получилась намного проще, чем из разрезных вибраторов.

Фото 8 . Распайка двух рамочных антенн.
  У такой антенны реальный коэффициент усиления возрос до 5 дБ (в теории будет все 6 дБ), диаграмма направленности стала острой, несколько сузился диапазон согласования (490 — 550 МГц), причём на центральной частоте КБВ практически равен 1. Вообще неплохо получилось. Через железобетонную стену торца дома и прилегающий угол соседнего дома, с первого этажа антенна хорошо видит телецентр, находящийся в 15 км прямой видимости. Короче комнатная антенна, даже на окно не надо ставить.  Думаю это ещё не предел, здесь главное вовремя остановиться, а то уже получается эмблема Олимпийских игр.

  Напомню, что конструкция из двух колец (рамок, вибраторов) представляет вариант фазированной антенны. В теории, а теперь я могу сказать практически, её коэффициент усиления на 1 дБ больше, чем у антенны типа волновой канал с таким же количеством элементов, где второе кольцо служит рефлектором.



 Рис. 1. Чёрный график – фазированная антенна из двух колец. Красный график – одно кольцо.

Длина колец 57 см, расстояние между кольцами 14 см. Антенны сделаны из жёсткого коаксиального кабеля.

 На графике представлены значения КСВ (коэффициент стоячей волны) антенн в зависимости от частоты. Зелёный фон – оптимальный коэффициент согласования. Чем меньше значения КСВ, тем лучше антенна согласована. Измерения проводились с помощью высокочастотного генератора и самодельного КСВ-метра.

  Аналогичный вариант двухэлементной антенны можно сделать с использованием сетевого силового провода с диаметром от 2 мм и более. В этом случае отрезок коаксиального кабеля равный расстоянию между рамками я тоже сделал из проводов, изобразив нечто подобное двухпроводной линии с сосредоточенными постоянными. Вроде неплохо получилось. Параметры антенны не изменились. Я сделал, таким образом, два образца и сравнил их показания на приборе.  Очень хорошая повторяемость. Рамки первоначально сделал в виде прямоугольников со сторонами 11, 5 и 16 см, но внешне антенна не понравилась, и я дополнительно добавил рёбра, немного согнув середины сторон, получилось похоже на соты. Это придало устойчивость антенне и своеобразие формы. В конструкции использовался медный провод  в изоляции с диаметром проводника 2 мм. Длина проводов  55 см и 82,4 см. В этом варианте также используется 50-омный коаксиальный кабель длиной 1 метр.
В месте соединения рамок применил кольцеобразную скрутку с последующей пайкой.

 Судя по последним комментариям, проволочная антенна вызвала интерес благодаря простоте конструкции и неплохим характеристикам. Поэтому я решил дополнить сборку антенны фотографиями, облегчающими процесс изготовления.

1001
1000
1010
1100
1110
0110
1111
0111

 На фото 7  представлен только макет антенны, который в дальнейшем можно задекорировать под детскую игрушку.

Фото 9.

Фото 9. Рабочий диапазон от 480 МГц до 1000 МГц. Длина кабеля составляет 5,5 метров. Используется металлопластиковая алюминиевая трубка с внешним диаметром 16 мм. Само кольцо (длиной 55 см.) снабжено дополнительным отрезком равным 4-й части длины волны (14 см), который служит для снижения высокочастотных токов по внешней оплётке кабеля, обеспечивая лучшее с ним согласование. Коаксиальный кабель выходит через отверстие в трубке. Лужёная оплётка кабеля с помощью хомута крепится к зачищенной от пластика поверхности трубки, а центральный вывод обеспечивает контакт с поверхностью кольца с помощью винта, шайб и гайки. Благодаря длинному кабелю антенну можно установить в комнате с железобетонными стенами, плохо пропускающими радиоволны, на подоконнике или вынести на лоджию, что заметно улучшает качество и уровень приёма.



Фото 10
Фото 11.

Фото 12.

Фото 13.

как сделать самодельную телевизионную антенну в домашних условиях

Настоящие умельцы отличаются от обычных людей тем, что не бегут в магазин при необходимости, а пытаются самостоятельно соорудить нужное устройство. При этом нередко получают устройства, не уступающие по характеристикам заводским аналогам.

Как оказалось, собранная своими руками телевизионная антенна прекрасно ловит сигнал с ближайшей телебашни. Кроме того, вы можете спроектировать и собрать множество эффективных устройств для домашнего использования. В этой статье мы представляем подборку лучших моделей с подробной инструкцией по их изготовлению. И для начала разберем их преимущества перед покупными.

Содержание статьи:

  • Чем хороши самодельные антенны?
  • Самодельные модели
    • Модель №1 — простое устройство из пивных банок
    • Модель №2 — Биквадратная антенна цифрового вещания
    • Модель №3 — Устройство спирального ТВ
  • Выводы и полезное видео по теме 9 0010

Что делает самодельные антенны хорошими?

Даже с появлением компьютерных технологий и Интернета популярность телевидения не снижается. Большое количество различных программ и каналов удовлетворят потребности как малышей, так и взрослых членов семьи.

Но иногда телевизионщики сталкиваются с обстоятельствами, при которых необходимо быстро и грамотно изготовить антенну своими руками.

Сигнал поступает на домашние телеприемники разными путями: через спутниковую антенну, установленную снаружи дома или на крыше, телевизионный кабель, специальную приставку

Вот лишь несколько причин заняться технической» любительский»:

  • жилой дом еще новый, провайдеры еще не успели его освоить;
  • дом находится далеко от города и магазинов;
  • кабельное телевидение было отключено за профессиональную работу;
  • старый прибор вышел из строя, а на новый денег нет и т.д.

А некоторые домашние изобретатели отказываются от купленных приборов для новых опытов. Такое хобби часто выручает, а также экономит семейный бюджет.

Стоимость самоделок намного меньше, чем цена моделей, представленных в магазинах. А если дома целый склад старых запчастей, то новенькая антенна может получиться даром

Скептики могут возразить и сказать, что сделанная своими руками телевизионная антенна не сравнится по качеству с брендовыми устройствами.

Однако практика показала, что при выгодном положении здания и правильно выполненных расчетах сигнал ловится замечательно, а самоделка отлично справляется со своей задачей.

Самодельные модели

Следует понимать, что передача цифрового сигнала ограничена как расстоянием, так и видимостью. Считается, что передатчик может обеспечить хороший сигнал на расстоянии до 60 км, хотя на практике были случаи, когда 90 км не были помехой, особенно при использовании .

В идеале телебашня должна находиться в свободной зоне видимости, то есть не закрыта от антенны другими зданиями или объемными сооружениями

В таких условиях даже слабого сигнала будет достаточно, чтобы изображение и звук удовлетворяли потребительские нужды.

Однако к антеннам предъявляются следующие требования:

  • расположение — по оси приходящей электромагнитной волны;
  • все работы выполняются аккуратно, в соответствии с расчетами;
  • не забудьте про поляризационную ориентацию;
  • при совпадении помех по частоте необходима дополнительная защита.

Для качественного приема сигнала он должен быть на 1,5 дБ выше фонового шума, сопровождающего помехи. При повреждении кабеля или искажении фазы пропадет даже сильный сигнал.

Модель №1 — простое устройство из пивных банок

Это самая простая модификация домашней антенны, не требующая специальных знаний и расчетов. Конечно, аппарат нельзя назвать мощным, но при благоприятных условиях он способен ловить несколько каналов.

Для его изготовления вам понадобятся две пивные банки, метровый кусок телевизионного кабеля с разъемом, строительный или канцелярский нож для резки кабеля, изолента, небольшой деревянный брусок.

Чтобы узнать, как сделать простую телевизионную антенну в домашних условиях, достаточно воспользоваться фотоинструкцией ниже. Устройство очень популярно, поэтому инструкция подробная и доступная каждому.

Пошаговая инструкция по изготовлению устройства «банка»:

Галерея изображений

Фото из

Банки не требуют специальной подготовки, используются в том виде, в каком они продаются. Главное, чтобы они были пустыми

Устройства для открывания банок, которые называются ушками или язычками, должны быть очищены. Для этого можно использовать канцелярский нож или кусочек наждачной бумаги

Берем 1-1,5 м телевизионного кабеля. Готовим свободный конец для соединения с банками: центральную жилу освобождаем от изоляции, разбираем оплетку и скручиваем

Конец оплетки просовываем в отверстие язычка, пару раз оборачиваем и фиксируем . Расстояние свободной части между кабелем и креплением около 10-15 мм

Точно так же закрепляем центральную сердцевину — вставляем ее в отверстие-ушко второй банки, затем заворачиваем два раза, чтобы прочно зафиксировать.

Оба соединения должны быть изолированы. Для этого возьмите изоленту и обмотайте ее плотным слоем по всей длине оголенных частей провода, заходя на уши и оболочку кабеля

Для придания банкам нужного положения используйте отшлифованный деревянный брусок . Его длина должна немного превышать сумму длин обеих банок

Для крепления используем ту же изоленту. Для прочности конструкции монтируем в четырех местах — по краям обеих банок

Шаг 1 — основа устройства — две пивные банки

Шаг 2 — зачистка язычков (ушей)

Шаг 3 — Обрезка телевизионного кабеля

Шаг 4 — присоединение оплетки к первой банке

Шаг 5 — присоединение центральной жилы ко второй банке

Шаг 6 — обмотка стыков изолентой

Шаг 7 — брусок как основа

Шаг 8 — Крепление антенны к планке

Антенна полностью готова, осталось подключить ее к телевизору.

Для тех, кто делает это впервые, вот еще краткий фотогид:

Галерея изображений

Фото

Штекер, который находится на другом конце антенного телевизионного кабеля, вставляется в Разъем для телевизора. Панель с разъемами обычно находится на задней панели устройства.

Для начала ставим на телевизор самодельную антенну из пивных банок, если позволяет ее конфигурация. Вы можете отрегулировать положение позже.

Берем пульт, с помощью кнопок находим меню и переходим в раздел «настройки» для поиска или выбора каналов

Производим ручную или автоматическую настройку каналов. Результат, хороший или нет, обязательно появится на экране

Этап 1 — подключение к разъему телевизора

Этап 2 — установка антенны в удобном месте

Этап 3 — настройка каналов дистанционного управления

Этап 4 — настройка каналов выбор с хорошим приемом сигнала

Это примитивный вариант антенны, надеяться на отличное изображение или большое количество захватываемых каналов не стоит.

Но при удачном расположении дома относительно источника вещания можно найти от 5 до 8 различных каналов, которые будут отображаться в удовлетворительном состоянии.

Для улучшения качества передачи сигнала можно попробовать изменить положение антенны или немного увеличить длину провода для вывода на балкон.

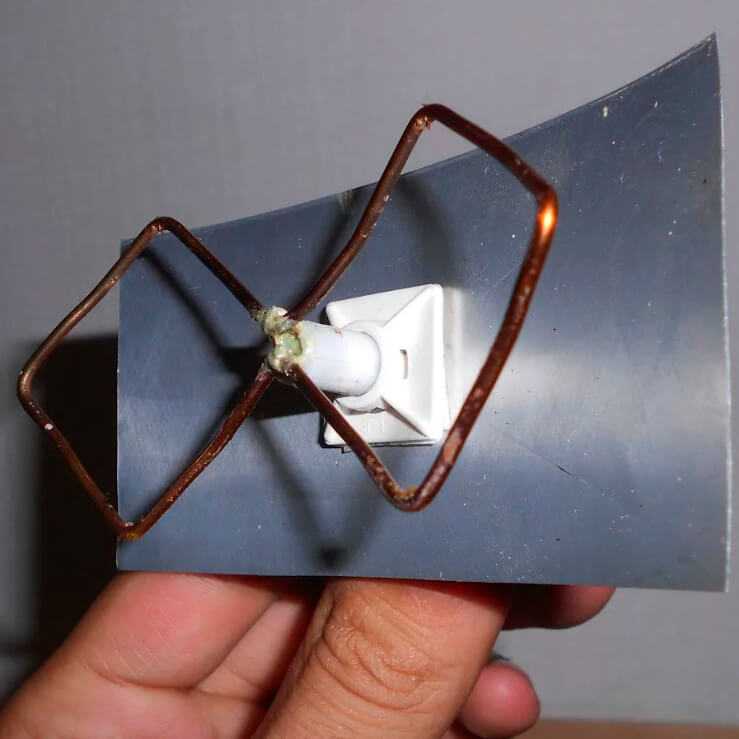

Модель №2 — Биквадратная антенна цифрового вещания

Так любимая мастерами-самоучками биквадратная антенна была изобретена инженером Харченко в прошлом веке, именем которого она носит до сих пор.

Размеры зигзагообразной каркасной конструкции взяты не «от потолка». Чтобы изображение на экране телевизора было четким, а в звуке не было посторонних шумов, нужны точные расчеты

Для повышения направленности двойной квадрат оснащается решеткой или экраном, но при хорошей волновой проводимости его нет необходимый. Предлагаем два похожих варианта, отличающихся материалом и нюансами изготовления.

Вариант №1 — Медный провод

Для приема аналогового или цифрового сигнала подойдет простая небольшая антенна из медного провода и коаксиального кабеля. Конструкция устройства проста: биквадрат с центральным корпусом из распределительной коробки. Его можно установить в квартире или на улице.

Стоимость антенны небольшая, так как почти все материалы можно найти дома или недорого купить в магазине по продаже аксессуаров для телевизоров и другой техники.

Для работы вам потребуется: кусок коаксиального кабеля, 1 м медного провода сечением 0,3-0,4 см, телевизионный разъем, флюс, припой, пластиковая распределительная коробка

Цифровое телевидение сейчас распространено, поэтому антенна предназначена именно для него. Не стоит задавать случайные размеры, лучше произвести расчеты. Для начала нужно узнать ассортимент цифровых каналов, необходимую информацию можно получить из справочников в Интернете.

Для «цифры» среднее значение частоты равно 690 МГц. Если вы все же используете аналоговые каналы, вам понадобится 470 МГц (для дециметровых волн).

Далее необходимо рассчитать размеры — и здесь проще всего воспользоваться онлайн-калькулятором, который предназначен для расчета антенн такого типа. Вставьте частоту в верхнее окно — остальные параметры рассчитываются автоматически.

Для биквадрата 690 МГц одна сторона квадрата (L1) составляет приблизительно 105 мм, а длина всего прибора (L2) составляет 295 мм. Это основные размеры, которые вам нужно знать.

Пошаговая инструкция изготовления самодельной медной антенны Телевизионная антенна:

Фотогалерея

Фото

Берем маркер и линейку (метр) и моток медной проволоки, отмеряем отрезок длиной 0,9 м . С помощью кусачек или пассатижей отрезаем – это основа будущего «двойного квадрата»

Снова берем маркер, снимаем мерки и делаем пометки. Делим проволоку на отрезки длиной 10,5 см — это будут стороны двух квадратов

Изгибаем проволоку, как на фото, так, чтобы образовались две одинаковые формы квадрата. Отрежьте лишний кусок провода, но оставьте небольшой припуск 10-15 мм для замыкания цепи

Мелкой наждачной бумагой тщательно очистите концы провода и соединение. Чтобы нагреть толстую медную проволоку, нужен мощный паяльник. Берем припой, флюс и припоем в месте соединения концов провода

Снимаем оплетку с конца телевизионного кабеля, скручиваем и загибаем. Освобожденный провод зачищаем, а затем припаиваем: центральный провод к одному квадрату, оплетка к другому

Чтобы готовое изделие было легче монтировать, нужно сделать небольшой корпус из распределительной коробки или подрозетника. Она слишком глубокая, поэтому спилите примерно половину ножовкой

Делаем отверстия под провод паяльником или ножовкой с четырех сторон. Вставляем готовую антенну с кабелем, для фиксации клеем заливаем все места подключения

В городских условиях антенну лучше вынести за пределы квартиры — на крышу, наружную стену или на балкон. Закрепляем пластиковую коробку, а провод пропускаем через отверстие в окошке

Шаг 1 — кусок медного провода

Шаг 2 — разметка провода на кусочки

Этап 3 – сгибание провода в петлю

Этап 4 – зачистка и пайка провода

Этап 5 – подключение телевизионного кабеля

Этап 6 – Пластиковый корпус для антенны

Этап 7 – соединение провода и корпуса

Шаг 8 — установка антенны на крыше

После установки антенны необходимо поставить на другой конец кабеля вилку, если ее нет, а затем воткнуть ее в соответствующий разъем на телевизоре.

Для проверки качества сигнала включите автопоиск. Скорее всего, качество приема будет хорошим.

Вариант №2 — из алюминиевой проволоки

Вторая модель похожа на первую по конструкции и способу изготовления, но имеет и отличительные особенности.

На самом деле антенна проще и дешевле, так как вместо медного провода используется алюминий. Пайка не предусмотрена, что облегчает процесс сборки

На сборку конструкции и подключение уходит совсем немного времени.

Если все материалы подготовлены, а инструменты под рукой, то достаточно одного свободного вечера.

Галерея изображений

Фото

Из многожильного кабеля нужно получить один провод. Подходящая толщина жилы — 2-4 мм, длина — 1,15 м, но лучше брать с небольшим запасом

С помощью кабеля производится соединение антенны и ресивера — телевизора. Длина отрезка зависит от расстояния между балконом (окном) и прибором

Вилку можно приобрести там же, где и кабель — в магазине электро- и радиодеталей. Пластиковая модель – самая недорогая и простая в установке

Все без исключения, скорее всего, в доме есть инструменты. Это острый строительный нож, линейка, несмываемый маркер (желательно светлый), кусачки. Из расходных материалов потребуются стяжки или изолента

Берем линейку, маркер и ставим отметки через следующие промежутки: первая — через 2 см, затем через 13, 14, 14, 13, 13, 14, 14 , 13, 2 см. Длинные отрезки — стороны квадратов

По маркерным меткам сгибаем проволоку так, чтобы получилось два квадрата. 2-х сантиметровые концы провода загибаем для дальнейшего соединения и соединения

Обрезаем конец коаксиального кабеля, как в первой инструкции, и закрепляем на обоих квадратах: на одном скрученная оплетка, на другом центральная жила

Подключаем штекер к другому концу кабеля. Для этого разбираем его корпус, вставляем токопроводящую жилу в специальный контакт, собираем обратно

Кусок алюминиевого многожильного кабеля

Катушка коаксиального антенного кабеля

ТВ штекер для подключения

Набор инструментов для работы

Маркировка проволоки для гибки

Сгибание провода в биквадрат

Крепление телевизионного кабеля к биквадрату

Монтаж штекера для подключения к телевизору

Готовую антенну, чтобы она лучше ловила сигнал, необходимо вынести на балкон или поставить в окне.

Если ближайшая телевышка находится сбоку, то для улучшения направления можно закрепить биквадрат на палке и выставить вперед. На качество приема волн не так негативно влияет расстояние, как наличие всевозможных препятствия – например, жилые многоэтажки.

Модель №3 — Спиральный ТВ-прибор

Это дачный вариант без усилителя, собран из подручных материалов: остатка силового кабеля и старой лопаты для снега. Из троса делается спираль, а из обломка лопаты получается хороший отражающий экран.

Конструкция антенны проста, с ее изготовлением справится любитель. При сборке пайка не производилась; все соединения выполнены либо скруткой, либо винтовыми креплениями

Дециметровая антенна принимает цифровое вещание, если она подходит по дальности приема. Для расчета шага между витками необходимо уточнить частоту передачи «цифр» в регионе, а полученное значение перевести в метры.

Расчеты для данной модели:

  • частота — 522 МГц
  • длина волны (λ) — 0,57 м
  • ⌀ каждого витка — 0,177 м
  • шаг между двумя соседними витками — 0,137 м
  • расстояние от кабеля до экрана — 0,074 м
  • ширина отражающего экрана — 0,35 м

Перед началом работы рекомендуется занести все измерения в таблицу, которая будет служить ориентиром.

Для образца можно взять типовую схему цилиндрической спиральной антенны, на которой необходимо обозначить основные элементы устройства, количество витков и результаты расчетов

Для работы потребуется плоская часть лопата для снега, изготовленная из нержавеющей стали. Если подобных предметов в хозяйстве нет, то просто стальной лист. Не обязательно вырезать из него круг; заготовка может иметь форму квадрата или прямоугольника.

Для спирали нужен обычный электрический провод диаметром 0,2 см, а точнее одна его медная жила в полимерной изоляции. На практике лучше использовать провод, сечение которого в 5 раз больше — так дальность приема будет шире. Нужен второй кабель с разъемом — коаксиальный, сопротивлением 75 Ом.

Процедура:

  1. Соорудить основание для намотки кабеля из листа фанеры и деревянных реек. В идеале вместо него должен быть диэлектрический цилиндр.
  2. Выпрямите стальной лист, закрепите его перпендикулярно основанию с помощью фиксированного винтового крепления.
  3. Кабель наматывать витками согласно расчету.
  4. Соедините коаксиальный кабель витым кабелем.

Для тестирования изделие необходимо перенести в верхнюю часть дома и установить на чердаке или на чердаке – там, где антенна будет защищена от дождя. Но это при условии, что крыша покрыта материалом, сквозь который свободно проникают волны, — например, мягкой черепицей.

Кроме этой модели, для дачи можно соорудить и другие, не менее простые и эффектные варианты антенн из подручных материалов. В очередной статье на нашем сайте мы представили подборку лучших дачных моделей с для их изготовления.

Несколько рекомендаций по применению и эксплуатации самодельной спирали:

Галерея изображений

Фото

Для установки необходимо выбрать стену, плоскость которой обращена к ближайшей телебашне, и закрепить конструкцию чтобы кончик был направлен в сторону волн

К отражательному экрану можно прикрепить кусок фанеры любым способом, например, готовым пластиковым уголком, прикрученным 4 шурупами. Детали можно сделать и из дерева

Из двух прищепок и треугольной медной пластины можно сделать переходник между двумя кабелями — со 180 Ом на 75 Ом. Регулировка производится поворотом пластины, которая нужна для снижения шума

Сигнал будет лучше, если разместить конструкцию под самой крышей. Устанавливается параллельно полу, вершиной к ближайшему источнику вещания

Чтобы витки были ровными и равномерно распределенными по всей длине каркаса, для намотки можно использовать обычную 3-х литровую банку. При натяжении кабеля в стороны он примет необходимую форму

Вместо силового кабеля можно взять металлопластиковую водопроводную трубу диаметром 0,16 м. Обеспечивает улучшение уровня сигнала примерно на 10%. . Для установки вместо рамы можно использовать одну планку

КСВ — это аббревиатура коэффициента стоячей волны. КСВ-метр можно построить своими руками, подключив его к самодельному генератору. Для антенны из силового кабеля коэффициент составил 1,5

На чердаке антенну целесообразно устанавливать, если кровля покрыта стеклом, листами фанеры, а сверху ондулином, мягкой черепицей, обычным шифером или керамической черепицей

Антенна крепится на чердачной стене

Крепление фанера к стальному листу

Трансформатор — согласующее антенное устройство

Монтаж антенны под коньком крыши

Стеклянная трехлитровая банка для намотки

Металлопластиковый вариант антенны

КСВ-метр для измерения волн

Крыша покрыта мягкой черепицей.

Спиральная антенна показала хорошие результаты на расстоянии 90 км от ближайшего транслятора дециметровых волн — два телеканала работали в удовлетворительном качестве.

Усилитель не является обязательным. Применяется, если длина редукционного коаксиального кабеля превышает 3 м или к такой антенне подключаются еще 1-2 телевизора.

Если все рассмотренные самодельные модели кажутся вам сложными или вы не хотите заморачиваться и тратить свое время на их сборку, всегда можно купить в магазине готовую антенну, например, спутниковую. В этом случае вам пригодится. пластины и себя.

Выводы и полезное видео по теме

Экспресс антенна из телевизионного кабеля:

Биквадрат Харченко с рефлектором:

Расчет и изготовление антенны на решетке:

9 0370

Здесь только четыре руководств, как быстро сделать домашнюю антенну для телевизора, на самом деле их намного больше. Есть более серьезные варианты, с точными расчетами по формулам и использованием дополнительных усилителей. Для начала можно выбрать самое простое устройство и посмотреть, действительно ли оно работает.

Используете самодельную телевизионную антенну? Какую модель вы предпочли и сколько времени у вас ушло на ее сборку? Расскажите, пожалуйста, в комментариях о своем опыте изготовления устройства, покажите фотографии готового изделия, прикрепив их ниже. При желании поделитесь полезными рекомендациями по сборке с новичками — ваш успешный опыт вдохновит на творчество других домашних мастеров.

Хотите купить антенну для цифрового телевидения? Вот что вам нужно знать!

Приблизительно за 20 долларов вы можете отрезать кабельный шнур и по-прежнему смотреть крупные сетевые трансляции.

BY:
ELIZABETH HARPER

Соавтор
Дополнительные материалы Джули Рэмхолд.

Поскольку кабельные и спутниковые компании снова поднимают цены, избавление вашего дома от ненужных подписок никогда не было таким привлекательным. Переход на потоковую передачу может показаться простым решением, но теперь, когда существует так много различных услуг, вы легко можете заплатить столько же, сколько и за кабельное телевидение!

СМОТРИТЕ ТАКЖЕ: 7 способов бесплатно получить HBO

Хорошей новостью является то, что вам не обязательно иметь потоковую службу, чтобы смотреть ваши любимые местные радиостанции. С помощью цифровой телевизионной антенны вы можете бесплатно транслировать большинство основных вещательных сетей.

Еще лучше то, что эти дополнения не должны стоить вам целое состояние. Базовая комнатная антенна для цифрового телевидения стоит около 10 долларов, и это то, что вы заплатите менее чем за месяц использования многих потоковых сервисов. Итак, если вы любите смотреть большие сетевые шоу, но устали оплачивать счета за кабельное телевидение, почему бы не попробовать цифровую телевизионную антенну? Вот что нужно знать перед покупкой.

Что можно смотреть с помощью цифровой телевизионной антенны?

Ваш прием будет варьироваться в зависимости от того, где вы находитесь по отношению к ближайшей радиовышке. Тем не менее, любой житель города или пригорода может рассчитывать на подключение основных сетей, таких как ABC, CBS, The CW, FOX, NBC и PBS. Некоторые зрители могут ловить больше антенных телеканалов — от 25 до 40 и даже больше — если находятся достаточно близко к вышкам.

С 2009 года телевизионные станции обязаны вещать в цифровом формате, а это означает, что вы даже можете получить некоторые местные станции в формате 1080i при правильной настройке. (И благодаря новому стандарту телевизионного вещания ATSC 3.0/NextGen, кажется, что 4K-просмотр по воздуху уже на подходе.)

Любой житель города или пригорода может рассчитывать на подключение к крупным сетям: ABC, CBS, The CW, FOX, NBC и PBS.

Так что же такое 1080i? «i» в разрешении 1080i означает «чересстрочную» развертку, тогда как 1080p — «прогрессивную» развертку. (Оба имеют разрешение 1920×1080.) Обратите внимание, что видео 1080i может выглядеть нечетким, особенно для сцен действия. Видео в формате 1080p обеспечивает более четкое изображение, которое предпочтительно в шоу и фильмах с большим количеством движения. Однако для местных трансляций 1080i обычно подходит.

Чтобы точно узнать, какие телеканалы есть в вашем регионе, зайдите на AntennaWeb. Введите свой адрес или почтовый индекс и нажмите «Перейти». На сайте появится подробная информация о вашем районе, в том числе о том, сколько каналов и эфирных станций вы теоретически можете получить. Вы увидите список сетей, количество доступных каналов и рекомендацию по антенне, выделенную определенным цветом для каждой станции. (Условные обозначения в верхней части страницы поясняют цветовые коды антенн.) Также будет указано, затрагивается ли канал FCC Repack.

Тем не менее, важно помнить, что факторы окружающей среды могут играть важную роль в том, какой прием вы получите. Объекты между вами и вышкой, такие как здания или холмы, могут повлиять на качество приема. Даже тип здания, в котором вы живете, влияет на качество приема, поскольку металл и бетон могут блокировать сигналы вещания.

Как насчет переупаковки FCC?

При принятии решения о том, какая телевизионная антенна лучше всего подходит для ваших нужд, полезно знать, входят ли какие-либо каналы в вашем регионе в переупаковку FCC. По сути, телевизионные станции вынуждены перемещать частоты, чтобы освободить место для большего количества беспроводных услуг. Из-за этого шага люди с антеннами по определенным адресам должны будут повторно сканировать свои телевизоры, чтобы продолжать принимать местные станции. По данным FCC, переход на телевидение завершится к июлю 2020 года.

СМОТРИТЕ ТАКЖЕ: Когда лучше покупать телевизор?

Типы телевизионных антенн

Антенны широко доступны — вы можете найти десятки вариантов в розничных магазинах, таких как Amazon, Home Depot и Best Buy. Но при покупке любого типа техники вы можете столкнуться с запутанным набором технического жаргона, и телевизионные антенны не исключение. Вот что вам нужно знать о различных типах и особенностях.

Внутренние и наружные телевизионные антенны
Современная комнатная ТВ-антенна, как правило, проста в установке и спроектирована так, чтобы незаметно вписаться в ваш развлекательный центр. Установка часто так же проста, как размещение антенны в вашей комнате — есть даже очень тонкие антенны, которые просто прикрепляются к стене — и подключение ее к телевизору. Хотя комнатные антенны имеют наименьший радиус действия, их проще всего настроить, поэтому они, вероятно, то, что вам нужно.

Несмотря на то, что комнатные телевизионные антенны имеют наименьший радиус действия, их проще всего настроить, так что они, вероятно, то, что вам нужно.

Наружная телевизионная антенна больше и мощнее, чем ее комнатный аналог, и ее можно разместить снаружи дома или на чердаке. Лучшей наружной телевизионной антенной, вероятно, будет та, которая оснащена усилителем, обеспечивающим прием сигнала на большом расстоянии. Кроме того, вам понадобится немного ноу-хау, чтобы установить его, поэтому обязательно ознакомьтесь с инструкциями по установке перед покупкой.

Обратите внимание, что Ассоциация потребительских технологий создала систему цветовой маркировки наружных антенн в соответствии с их типом. Перед покупкой антенны полезно узнать расстояние до радиовещательных вышек. Возможно, вы обнаружите, что небольшой разнонаправленный канал подберет интересующие вас станции и будет всем, что вам нужно. С другой стороны, вы можете обнаружить, что вам нужна более солидная модель.

Направленные и всенаправленные антенны
Направленные антенны должны быть направлены в определенном направлении, чтобы обеспечить прием. Они могут быть немного суетливыми, так как вам нужно знать направление радиовещательной вышки, которую вы хотите захватить, и если вышки не все в одном направлении, вам может потребоваться настроить антенну для каждой станции, которую вы хотите поймать. достигать. Однако направленные антенны имеют больший радиус действия, чем всенаправленные антенны, поэтому они могут быть хорошим решением для загородных домов.

СМОТРИТЕ ТАКЖЕ: Все, что вам нужно знать о новейших телевизионных технологиях

Всенаправленные антенны могут принимать сигналы с любого направления, что делает их удобными для приема на нескольких станциях. Это должно быть хорошо для большинства городских и пригородных домов.

Антенны с усилителем и антенны без усилителя
Антенны могут нормально работать без усиления, но эта функция значительно увеличивает радиус действия. Однако для усиления требуется источник питания, что может усложнить установку, так как вам придется установить устройство достаточно близко, чтобы дотянуться до розетки. Если вам нужна антенна с большей дальностью действия, чем у внутреннего блока, но вы не хотите устанавливать ее снаружи, вместо этого найдите усиленную комнатную антенну.

С другой стороны, антенны без усилителя не потребуют дополнительного источника питания. Но усиленные, как правило, предлагают лучшую производительность. В общем, если вы находитесь в сельской местности, лучше выбрать антенну с усилителем.

Как получить лучший прием

Установка обычно заключается в простом подключении антенны и поиске подходящего места, но вы все равно захотите прочитать руководство, чтобы убедиться, что ничего не упустили.

Есть один универсальный совет: прежде чем монтировать цифровую телевизионную антенну, подключите ее и попробуйте перемещать по комнате, чтобы посмотреть, как изменится прием. Идеального места не бывает, но вам нужно немного поэкспериментировать, чтобы найти лучшее место. Вот несколько практических правил размещения:

  • Чем выше вы сможете установить антенну, тем лучше.

  • Размещение на окне или перед ним может улучшить прием.

  • Убедитесь, что он находится на внешней стене или окне — внутренняя стена только добавляет препятствий между антенной и вещательной вышкой.

  • Попробуйте выбрать стену или окно, обращенное к радиовещательной башне, которую вы хотите подобрать, даже для всенаправленных антенн.

Если вы выполните эти шаги и обнаружите, что ваш прием нигде не улучшается, вы можете рассмотреть возможность использования усилителя телевизионной антенны. Некоторые модели даже поставляются с этими бустерами.

Но если вы перемещаете свою антенну и у вас нет проблем с приемом, вы можете установить ее где-нибудь ненавязчиво, например, за телевизором.

Сколько стоит антенна для цифрового телевидения?

Цены, очевидно, будут варьироваться в зависимости от функций, отмеченных выше. Однако, как указывает Tom’s Guide, комнатные антенны без усилителя обычно стоят от 20 до 40 долларов. Варианты стоимостью менее 20 долларов также подходят для некоторых ситуаций.

Комнатные антенны без усилителя обычно стоят от 20 до 40 долларов.

Антенны с усилителем будут дороже, во многих случаях примерно от 30 до 100 долларов. Некоторые наружные антенны могут стоить более 100 долларов, но есть и более доступные варианты — около 50 долларов. Имейте в виду, что если вам нужно добавить аксессуары, это может увеличить ваши начальные затраты.

Какие аксессуары для антенн вам понадобятся?

По большей части вам нужна только антенна, но есть несколько вещей, которые вам могут понадобиться:

Блок цифрового преобразователя
Если у вас старый телевизор, вам может понадобиться блок цифрового преобразователя для приема HD-трансляций.

Удлиненный кабель
Различные антенны поставляются с кабелями разной длины для подключения к телевизору. В зависимости от того, где расположены ваша антенна и телевизор, вам может понадобиться более длинный кабель.

Цифровой видеорегистратор
Если вы не можете спланировать свою жизнь в соответствии с прямыми телетрансляциями, вам понадобится цифровой видеорегистратор для записи шоу. Некоторые цифровые видеорегистраторы, такие как TiVo, имеют отдельную службу подписки для получения программ телепередач и других функций. И цифровой видеорегистратор, и подписка являются дополнительными затратами, но зачастую они намного дешевле, чем кабельное телевидение.

Все еще не уверены, подойдет ли антенна для вашего дома? Наш последний совет — покупать у продавца с хорошей политикой возврата или обмена.

Читатели, пробовали ли вы использовать цифровую антенну? Поделитесь своими собственными советами и рекомендациями в комментариях ниже!


Элизабет Харпер

Содействующий писатель

Первоначально работая в сфере ИТ, Элизабет сейчас пишет о технологиях, играх и общих проблемах потребителей.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
