Антенна с усилителем для телевизора своими руками: 📺 Усилитель ТВ сигнала своими руками: изготовление, подключение, настройка

📺 Усилитель ТВ сигнала своими руками: изготовление, подключение, настройка

Несмотря на повсеместную модернизацию оборудования и переход на цифровой сигнал телевещания, многие россияне недовольны качеством принимаемого сигнала. Причин тому множество – от плохого состояния антенны до многоэтажных домов или рельефа местности, не дающих волнам нормально «проходить» от ретранслятора к приёмнику. Выручит в этом случае специальное устройство, коих в магазинах великое множество. Однако не стоит спешить за покупкой, лучше попробовать собрать усилитель ТВ сигнала своими руками. А как это сделать, попробуем разобраться в сегодняшней статье.

Содержание статьи

Что собой представляет собой антенный усилитель для телевизора

Если разобраться, то ничего сложного в усилителе ТВ сигнала для антенны нет. Простейшая микросхема с питанием на 6 или 12 в либо вовсе не требующая подключения к сети. Так как же он может усиливать сигнал? Попробуем разобрать принцип без сложных терминов.

ФОТО: мояоколица.рфТеперь вся Россия смотрит цифровое ТВ вместо аналогового

Антенна передаёт полученный сигнал в трансформатор, а после — в транзистор. Здесь он лишь немного усиливается. Далее проходит через эмиттер, после чего его частота корректируется каскадными транзисторами. Вот, собственно, и всё. Следующая точка его назначения — телевизор.

Можно ли принимать цифровой сигнал комнатной антенной без усилителя

Такой вопрос волнует многих. Нужно сказать, что при правильном подходе можно принимать качественный сигнал не только без антенного усилителя для телевизора. На удалении до 10-15 км от передатчика можно смотреть телевизор даже без антенны, используя вместо неё всего лишь небольшой отрезок коаксиального кабеля. О том, как это сделать, будет рассказано в пошаговой инструкции ниже.

ФОТО: vectorplus.com.uaУсилитель цифрового сигнала может выглядеть по разному

Статья по теме:

Как сделать своими руками антенну для цифрового ТВ: что понадобиться для сборки антенны, особенности конструкции, варианты антенн разных форм, схемы и расчеты, пошаговая инструкция для самостоятельно сборки.

Изготовление усилителя цифрового сигнала: материалы, инструменты, схемы

Изготовить антенный усилитель для приёма цифрового телевидения сможет любой начинающий радиолюбитель, только научившийся держать в руках паяльник. Главное – выбрать понравившуюся схему из множества тех, что можно найти на просторах сети интернет. Инструмента потребуется минимум – паяльник, резачок и плоскогубцы. Ну а весь необходимый материал, такой как элементы схемы, провода и иные расходники можно приобрести в любом магазине радиоэлектроники или же вовсе заказать через интернет.

ФОТО: instrumentgid.ruПри изготовлении усилителя цифрового сигнала своими руками без паяльника не обойтись

Несколько схем антенных усилителей для примера

Для того чтобы не утруждать читателя поисками схем усилителей цифрового сигнала ТВ, наша редакция решила сама выполнить эту работу. Для начала самый простой вариант, предназначенный для широкополосных антенн.

ФОТО: diagram.com.uaПростейшая схема усилителя цифрового сигнала

Следующая схема будет немного сложнее, однако и её можно собрать в домашних условиях.

ФОТО: electrongrad.ruЭта схема немного сложнее

И напоследок ещё одна. Выглядит всё довольно сложно, однако нужно лишь разобраться в ней. В этом случае собрать такую схему усилителя антенны для цифрового ТВ вполне удастся.

ФОТО: tytmaster.ruА в этой схеме нужно основательно разбираться

Статья по теме:

Антенна для радио своими руками: общие принципы изготовления, какие материалы потребуются для работы, как усилить радиосигнал FM в домашних условиях, как сделать из активной антенны пассивную — статья по теме.

Подключение и настройка усилителя антенны к телевизору: как выполнить

При правильной сборке схемы и верно подобранных элементах ни о какой настройке речи не идёт. Усилитель кабельного ТВ сигнала между сплиттером (диплексором, разветвителем, тройником – кому как удобнее) и телевизором. При необходимости подачи на него питания стоит продумать, чтобы поблизости был источник. При этом если на устройство подаётся питание, то при желании из такой активной антенны легко можно сделать пассивную, просто выключив блок из розетки.

ФОТО: regionoperator.ruБлок питания должен быть включён в сеть, чтобы усилитель работал

Усилитель ТВ сигнала: изготовить своими руками или купить

Этим вопросом задаются многие. Если рассуждать с точки зрения оправданности, то усилитель цифрового сигнала для телевизора проще приобрести на любом китайском ресурсе. Устройство это недорогое, доставка бесплатна. Однако если хочется сделать всё самостоятельно, можно приобрести там же все детали, взяв к исполнению одну из схем. Стоить это будет не намного дешевле, но ведь многие попросту увлекаются радиоделом.

Кстати, стоит отметить, что если домашний мастер хочет, чтобы его ТВ принимал цифровой сигнал, то его телевизор должен быть оборудован специальным модулем DVB-Т2. В противном случае необходимо будет приобрести для телевизора ресивер, который позволит просматривать каналы в соответствующем диапазоне частот.

ФОТО: intersat.mdТакой усилитель стоит довольно дёшево

Усиление телевизионного сигнала без включения дополнительного оборудования

Как оказалось, усилить сигнал телевизионной антенны можно при помощи обычного отрезка коаксиального кабеля. Речь не идёт об исключении из цепи ресивера, если телевизор старого образца. Просто во многих домах устанавливаются общие антенны, а они могут работать некачественно. В этом случае можно прибегнуть к одной хитрости.

ФОТО: idistribute.ruКоаксиальный кабель с мягкой изоляцией – нужен именно такой заказать

Что потребуется для изготовления усиленной ТВ антенны

Здесь всё крайне просто. Необходим обычный антенный штекер, небольшой кусок коаксиального кабеля, нож и плоскогубцы. Длина отрезка коаксиального кабеля будет зависеть от частоты, которая для каждого региона своя. А вот как её узнать, будем разбираться в пошаговой инструкции.

Изготовление антенны, не требующей усилителя: пошаговая инструкция

Сразу оговоримся, что если расстояние до передатчика (вышки) более 15 км или на пути присутствует много препятствий, использовать усилитель сигнала для антенны телевизора всё же придётся. Но если подобных проблем не наблюдается, то антенну можно изготовить в течение 5—10 минут.

Иллюстрация	Описание действия
	Первое, что необходимо сделать, это узнать, на каком канале передаётся сигнал в нужном регионе. Для этого нужно зайти на сайт РТРС и выбрать свой район, область или город.
	Далее, если пролистать вниз, можно увидеть номер телефона, позвонив по которому, абонент узнает канал вещания (Самарская область для примера).
	Этот канал нужно ввести в соответствующее поле, которое высветится при переводе телевизора в режим ручной настройки. Чуть ниже появится частота, которая требуется для расчёта длины отрезка коаксиального кабеля.
	Теперь необходим калькулятор. Формула расчёта следующая: 7500 /частоту. Результат округляется в большую сторону.
	Для Самарской области получилось 9.9, а значит, нужен отрезок кабеля, равный 10 см. Однако дальше речь пойдёт об Ульяновской области, где данный показатель равен 14, хотя разницы в технологии изготовления антенны нет.
	Сначала кабель не укорачивается. На него устанавливается обычный телевизионный штекер, который будет коммутироваться с кабелем через соединительную муфту.
	Следующий шаг – замеры. От штекера нужно отступить 2 см – это будет место изгиба. Именно от него следует отмерить нужный размер, в данном случае это 14 см (2+14=16). На крайней метке кабель обрезается.
	Теперь нужно снять изоляцию от метки 2 см до конца. Сделать это довольно просто – внешний слой современных кабелей очень мягкий.
	После необходимо убрать и экранирующий слой, он здесь совершенно не нужен.
	По метке 2 см коаксиальный кабель сгибается под углом 30˚, после чего работу можно считать завершённой – рабочая антенна без усилителя для цифрового телевидения готова.
	Остаётся выставить антенну так, чтобы она была направлена в сторону ретранслятора (передатчика, вышки – кому как удобно). Не обязательно вывешивать её на улицу. В помещении сигнал будет немного слабее, но вполне достаточен для уверенного приёма.
	Теперь можно проверить уровень не усиленного антенного сигнала. На примере видно, что он равен 100 %.

Если интересен полный мастер-класс по изготовлению подобной самоделки, Вы можете посмотреть его в этом видео.

Таким образом, можно сказать, что даже без усилителя можно сделать антенну для телевизора своими руками – работать она будет не хуже.

Особенности общих антенн в многоквартирных домах

Если обслуживающая организация работает как положено, то жильцам многоквартирных домов, на крышах которых установлены антенны общего пользования, можно не задумываться об усилителях сигнала цифрового телевидения. Дело в том, что такое оборудование уже установлено и при должном обслуживании должно работать. В случае, если сигнал от общедомовой антенны слабый или его нет вовсе, не стоит торопиться приобретать или изготавливать устройство. Сначала нужно позвонить в управляющую компанию и сообщить о неисправности. Должны приехать мастера, которые отремонтируют или заменят общедомовой усилитель сигнала цифрового телевидения, который в разы мощнее любого частного, после чего ТВ будет показывать идеально.

ФОТО: aredi.ruИногда многоканальные усилители просто необходимы

В заключение

Несмотря на то что в большинстве квартир и домов сегодня проведён интернет и IP телевидение, без цифрового ТВ обойтись сложно. Ведь, к примеру, какой смысл приобретать второй IP приёмник на кухню, когда можно подключить 20 каналов бесплатно. Именно поэтому стоит знать, каким образом можно усилить сигнал, изготовить антенну или даже просто включить цифровое ТВ. Наверняка из сегодняшней статьи стало понятно, что никаких сложностей эта задача не составляет и справиться с ней может каждый.

ФОТО: news3day.ruХороший усилитель никогда не подведёт и подобной ситуации не случится

Очень надеемся, что сегодняшняя статья будет полезна нашему уважаемому читателю. Если у вас появились вопросы по теме, задавайте их в обсуждениях ниже. Редакция Homius с удовольствием ответит на них в максимально сжатые сроки. Там же вы можете выразить личное мнение о прочитанном, оставить свой комментарий или поделиться опытом в изготовлении усилителя сигнала ТВ своими руками, если таковой имеется. Вам понравилась статья? Тогда не забудьте оценить её. Для нас очень важно ваше мнение. А напоследок предлагаем вашему вниманию короткий, но весьма информативный видеоролик.



Предыдущая

Бытовая техникаМеханик на дому: регулировка карбюратора бензопилы своими руками

Следующая

Бытовая техникаТОП−7 2020 года: рейтинг производителей и моделей индукционных варочных панелей (плит), их плюсы и минусы

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Очень простая самодельная антенна DVB-T2 с усилителем

При отсутствии сигнала телевещания DVB-T2 достаточной силы возникает необходимость в использовании антенны с усилителем. Такое оборудование легко собрать своими руками из покупных деталей, затраты на приобретения которых составят порядка 1 доллара. Применяемый в данной конструкции универсальный усилитель SWA-99999 использовался для аналогового телевещания, поэтому вполне возможно его снять из старой антенны.

Материалы:

• медная проволока 3 мм – 112 см.

• антенный усилитель типа SWA-99999 или другой;

• коаксиальный TV кабель;

• кусок вязальной проволоки или нейлоновая стяжка;

• пара винтиков, зажимов и шайб.

Сборка антенны

Из цельного куска медной проволоки длиной 112 см выгибается 2 соединенных квадрата со сторонами 14 см. В результате должен получиться каркас антенны как на фото. Концы проволоки нужно запаять. Расстояние между совмещенными углами квадратов равно зазору между монтажными отверстиями на усилители.

В плате усилителя зажимается коаксиальный кабель. Обратите внимание, чтобы оплетка кабеля не прикасалась к центральной жиле и ее прижимному винту.

Усилитель с помощью зажимов, винтов и гаек устанавливается на проволочный каркас антенны. Для надежности кабель прикручивается к рамке вязальной проволокой. Если антенна будет размещаться на улице, то нужно позаботиться о герметизации платы. Ее можно обмотать пакетом и заизолировать скотчем или спрятать в подходящей коробочке, как это делается на обычных решетчатых антеннах для аналогового ТВ.



На второй конец кабеля устанавливается штекер и антенна подключается к приставке DVB-T2, подсоединенной к телевизору. Она позволяет подавать питание на усилитель. Для этого в меню настроек приставки нужно выбрать пункт «питание антенны».

Если телевизор поддерживает DVB-T2 и приставка не применяется, то усилитель нужно дополнительно запитать. Для этого покупается или снимается со старой аналоговой антенны специальный блок питания со штекер-сепаратором. Кабель к такому штекеру подсоединяется так же, как и до усилителя. После этого блок включается в розетку.

По факту такая антенна способна улавливать сигнал достаточной силы даже находясь в помещении. Ее не нужно выносить на улицу, за некоторыми исключениями при сильной отдаленности от ТВ вышек или наличии высоких экранирующих радиоволны построек. Это полностью рабочее устройство, для сборки которого не нужно иметь специальные навыки и знания.
Конечно, на Али Экспресс можно купить уже готовую антенну за пару баксов (http://ali.pub/3i1kfz), но это для тех кто не хочет заморачиваться.
А если все же хотите собрать хорошую антенну, не уступающую покупным аналогам и абсолютно бесплатно, то тогда читайте эту статью — https://sdelaysam-svoimirukami.ru/3978-antenna-iz-kabelya-dlya-cifrovogo-tv-za-5-minut.html. И обратите внимание на десятки восторженных комментариев о ее работе.

Смотрите видео

Простой антенный усилитель | Мастер-класс своими руками

Чем больше я познаю современную элементную базу, тем больше удивляюсь тому, как просто сейчас делать такие электронные устройства, о которых раньше можно было только мечтать. К примеру, антенный усилитель, о котором пойдет речь, имеет рабочий диапазон частот от 50 МГц до 4000 МГц. Да, почти 4 ГГц! Во времена моей молодости о таком можно было просто мечтать, а сейчас такой усилитель на одной крохотной микросхеме может собрать даже начинающий радиолюбитель. Причем не имеющий опыта работы со сверх высокочастотной схемотехникой.
Представленный ниже антенный усилитель необычайно прост в изготовлении. Имеет хороший коэффициент усиления, низкий уровень шума и низкий ток потребления. Плюс очень широкий диапазон работы. Да, ещё и миниатюрный размер, благодаря которому его можно встроить куда угодно.

Где можно применить универсальный антенный усилитель?

Да практически где угодно в широком диапазоне 50МГц – 4000МГц.

• — Как усилитель сигналов телевизионной антенны для приема как цифровых, так и аналоговых каналов.

• — Как антенный усилитель для FM приемника.

• — др.

Это что касается бытового использования, а в радиолюбительской сфере применения гораздо больше.

Характеристики антенного усилителя

• Рабочий диапазон: 50 МГц – 4000 МГц.

• Усиление: 22,8 дБ — 144 МГц, 20,5 дБ — 432 МГц, 12,1 дБ — 1296 МГц.

• Коэффициент шума: 0,6 дБ — 144 МГц, 0,65 дБ — 432 МГц, 0,8 дБ — 1296 МГц.

• Ток потребления порядка 25 мА.

Более подробные характеристики можно посмотреть в даташит SPF5043Z.
Малошумящий усилитель отлично себя зарекомендовал. Низкий ток потребления вполне себя оправдывает.
Так же микросхема отлично выдерживает высокочастотные перегрузки без потери характеристик.

Изготовление антенного усилителя

Схема

В схеме используется микросхема фирмы RFMD SPF5043Z, которую можно купить на — АлиЭкспресс.
По сути вся схема — это микросхема усилитель и фильтр для ее питания.

Плата усилителя

Плату можно сделать из фольгированного текстолита, даже без травления, как это сделал я.
Берем двух сторонний фольгированный текстолит и выпиливаем прямоугольник размером примерно 15х20 мм.

Затем, перманентным маркером рисуем по линейке разводку.


А дальше хотите травите, а хотите вырезайте дорожки механически.

Далее все залуживаем паяльником и припаиваем SMD элементы типоразмера 0603. Нижнюю сторону платы фольги замыкаем на общий провод, тем самым экранируем подложку.

Настройка и испытание

Настойка не требуется, можно конечно замерить входное напряжение, которое должно быть в пределах 3,3 В и потребляемый ток примерно равен 25 мА. Так же если вы работаете в диапазоне выше 1 ГГц, то возможно, потребуется согласовать входной контур, уменьшением конденсатора до 9 пФ.
Подключаем плату к антенне. Проверка показала хорошее усиление и низкий уровень шума.

Будет очень хорошо, если разместить плату в экранированном корпусе, типа такого.

Плату уже готового усилителя можно купить на АлиЭкспрес, но стоит она же в разы дороже, чем микросхема отдельно. Так что лучше заморочиться как мне кажется.

Дополнение схемы

Для питание схемы требуется напряжение 3,3 В. Это не совсем удобно, к примеру, если использовать усилитель в автомобиле с напряжением бортовой сети 12 В.

Для этих целей можно ввести в схему стабилизатор.

Подключение усилителя к антенне

По расположению, усилитель следует располагать в непосредственной близости у антенны.
Для защиты от статики и гроз желательно, чтобы антенна была бы замкнута по постоянному току, то есть нужно использовать петлевой или рамочный вибратор. Антенна типа «Биквадрат» будет отличным вариантом.

Смотрите видео испытания простого усилителя для антенны

Активная антенна для цифрового тв своими руками

Здравствуйте,
Сегодня, своими руками — очень простая, надёжная комнатная активная антенна для цифрового ТВ из доступных комплектующих и материалов.

Выбор антенны для просмотра цифровых каналов полностью зависит от качества телевизионного сигнала в конкретном месте, именно там, где будет осуществляться просмотр телепередач, и зависит не так от расстояния до ретранслятора (хотя это, конечно же, важно), как от условий приёма в конкретном месте, и это уже индивидуально.

Где-то будет работать и с куском провода, а где-то и наружная активная антенна не всегда помогает.

Универсального решения – нет, но есть и приоритеты в поиске оного — такие например, как активная антенна.

Телевизионный сигнал, принимаемый активной антенной — более устойчив, (не зависит от погоды, времени суток и т.п.), и для подавляющих случаев такой антенны вполне достаточно.

Стоимость описываемой антенны, в сравнении с аналогичными антеннами, находящимися в продаже, при таких же характеристиках, как минимум в три раза дешевле, а в случае выхода из строя усилителя (сердца такой антенны) нет никаких проблем с его заменой.

Питание усилителя антенны в широком диапазоне — от 2,5 до 14В (замерено мультиметром 838, на усилителе 555), и может быть подано, как напрямую, от цифровой приставки через антенное гнездо, так и от внешнего источника (USB, сетевой блок питания, бортовая сеть автомобиля) через инжектор питания.

Материал и комплектующие для изготовления антенны:

Усилитель антенный от «сушилки» (я предпочитаю в данной конструкции — 555, 777, 2000) — 1 шт.

Проволока или трубка – алюминиевая, медная (не критично) Ø 3 — 5 мм. (так же не критично) длиной не менее 600 мм.

Можно использовать подходящий по диаметру электромонтажный провод ПАВ 1 (алюминиевый, одножильный), сняв изоляцию лишь на кончиках для изготовления контактов.

Комплект метизов, состоящий из двух винтов М3 × 10 мм, двух гаек М3, и четырёх шайб с широкой полкой.

Коаксиальный (антенный) кабель РК 75-3 (любой удобный, тонкий, мягкий, с усилителем можно и 50-тиомный).

Антенный телевизионный штекер (любой).

Если будет использован сетевой инжектор питания, то штекер не нужен.

Изготовление антенны:

Конструкция антенны примитивна и вполне понятна даже из фотографии.

Отрезав от проволоки (трубки) длину в 600 мм, нужно согнуть кольцо (изготовить вибратор), а кончики расплющить и просверлить в них отверстия Ø 3 мм.

Зачистить телевизионный кабель подсоединить антенный усилитель с одной стороны и штекер или сразу инжектор с другой, внимательно проследив за отсутствием замыкания между оплёткой и центральной жилкой коаксиального кабеля.

Собрав всё вместе, подключить к приставке или через инжектор непосредственно к телевизору с DVB T-2 тюнером.

Зайдя в МЕНЮ, в ручной настройке, установить канал для цифрового приёма в данной местности, и включив питание антенны (в МЕНЮ для ТВ приставок) или через инжектор (для телевизора с DVB T-2 тюнером), найти место лучшего приёма для антенны, ориентируясь по шкале «качества сигнала» на экране телевизора.

Более подробно в видео на моём канале в «YouTube».

Она прекрасно работает в описываемом виде, но если кому-то захочется оформить её более респектабельно, нужно, лишь подобрать или изготовить подходящий корпус (плоскую, прямоугольную коробочку толщиной 15 — 20 мм, длиной около 200 мм и шириной около 100 мм).

Вибратор в этом случае можно изготовить из куска любого, тонкого коаксиального кабеля, длиной равной периметру коробочки и припаянного зачищенной оплёткой, непосредственно к контактам антенного усилителя, и уложенного по внутреннему периметру подобранного корпуса.

P.S.
При наличии усилителя, строгие размеры вибратора не критичны, но, несомненно, они будут очень важны (необходимо рассчитывать), если делать антенну в пассивном варианте (без усилителя).

На этом всё.
Удачи!

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Антенный усилитель DVB-T2 ДМВ своими руками

Подошло время к разводу ТВ кабеля. У меня планируется много телевизоров. До города 40км. До транслятора еще дальше. Задача обеспечить телевизоры устойчивым приемом DVB-T2 сигнала. Буду использовать делители сигнала, которые еще ослабят сигнал принятый антенной. Появляется необходимость использовать антенный усилитель DVB-T2. Так как частоты обоих пакетов DVB-T2 лежат в диапазоне ДМВ, то антенну присмотрел направленную, пассивную  под ДМВ диапазон с коэффициентом усиления 14дБ.

Большое расстояние до транслятора и деление сигнала на несколько телевизоров сильно ослабит сигнал, поэтому без антенного усилителя ДМВ он же усилитель DVB-T2 не обойтись. Решил

сделать антенный усилитель для DVB-T2 своими руками и посмотреть, что из этого получиться.

Так как стандартные делители сигнала в том числе и те что приобрел я не пропускают электрический ток, питание усилителя по кабелю не подойдет (или питание нужно пустить по кабелю до делителя).

Схема двухкаскадного малошумящего антенного усилителя DVB-T2.

Усиление от 30дБ в зависимости от выбранных транзисторов. Питание усилителя 12 вольт.

Я использовал транзисторы BFR193. Они очень дешевые и обладают хорошими характеристиками. Высокий коэффициент усиления 50-200. Высокая граничная частота работы до 8000МГц. SMD исполнение.  Обладают низким уровнем собственного шума.

Можно заказать транзисторы BFR193 в Китае, но у нас стоили малость дешевле.

Конденсаторы керамические. Выводы конденсаторов и резисторов делаем, как можно короче. Можно использовать SMD, я просто делал из того что было под рукой.

Катушка L1 делается из отрезка медного провода длиной 3,5см  диаметром 0.8мм. Ее диаметр 4мм и содержит два с половиной витка. Я намотал ее на гладкой части сверла 3,3мм (сама катушка получиться около 4мм).

Изготовление антенного усилителя DVB-T2 (ДМВ) своими руками.

Плату можно изготовить без травления, просто вырезав контактные площадки. Смотрим рисунок.

Плату делаем из двухстороннего стеклотекстолита. Верхний и нижний слои соединяем четырьмя штырями и припаиваем.

Блок питания я использовал трансформаторный, чтобы меньше помех гнал, со стабилизацией напряжения на 12 вольт. Усилитель потребляет около 12мА.



[ads_1]

У меня все сразу нормально заработало без настройки. Настройка сводиться в подборе резисторов R1 и R3 так чтобы токи на коллекторах транзисторов VT1  и VT2 были 3,5мА и 8мА соответственно.

Испытания провел на работе. В глубине помещения. Двор колодец. В качестве антенны кусок провода ШВВП. Результат без усилителя – ничего не показывает вообще. Подключаю усилитель и как любят говорить в рекламе, результат превзошел  все мои ожидания, стабильная картинка без намека на срыв.

Список деталей самодельного антенного усилителя DVB-T2 (ДМВ).

• Транзисторы BFR193 — 2шт.(можно заказать у китайцев здесь).
  Конденсаторы 3.3пФ, 10пФ, 100пФ — 2шт., 4700-6800пФ.
  Резисторы 75 КОм, 150 КОм, 1 КОм, 680 Ом.
  Дроссель 100-125 мкГн.
  Катушка L1 самодельная 2,5витка и диаметром 4мм из медной проволоки длинной 3,5см и диаметром 0.8мм.

Антенны для цифрового ТВ DVB T2: 4 схемы с фото

Эра трансляции аналоговых сигналов в телевидении закончилась. Современные научные разработки полностью заменяют старые технологии.

Люди, приобретая новое оборудование, вынуждены мастерить антенны для цифрового телевидения своими руками различными способами или покупать готовые промышленные образцы.

Хочу обратить внимание, что антенны для цифрового ТВ DVB T2 совсем не сложно сделать самостоятельно. Я специально проверил четыре схемы, учитывающие разные условия проживания людей. Предлагаю вам их для ознакомления. Смотрите мои фото и доступные чертежи сборки.

Содержание статьи

Как работает цифровая антенна для телевизора: объясняю просто

Перед тем как заняться сборкой любой из четырех моделей приемных антенн следует хорошо понять те процессы, которые в них должны протекать.

Электромагнитные волны распространяются во все стороны горизонта от генератора передатчика электрических сигналов, установленного на телебашне.

Они обладают достаточной мощностью для своей зоны покрытия, но с увеличением расстояния их сигнал ослабевает. На его величине также сказывается рельеф местности, различные электрические и магнитные препятствия, состояние атмосферы.

В вибраторе, сориентированном перпендикулярно движению электромагнитной волны, по законам индукции наводится напряжение. Положительная и отрицательная полуволна гармоники создают свой знак.

Напряжение достигает свое максимальное значение — амплитуду в точках времени, соответствующей ¼ и ¾ периода или 90 и 270 градусов от синусоиды напряженности электромагнитной волны.

Любую форму и размеры активных вибраторов создают для наиболее эффективного наведения напряжения с минимальными потерями энергии. Учет положения этих точек рассчитывают по длине волны или частоте гармоники.

Напряжение, замкнутое на внутреннее сопротивление телевизионного приемника, вырабатывает в созданном контуре электрический ток. Его форма и направление изменяются и пропорционально повторяют сигналы передатчика на активной нагрузке.

За счет использования различных видов цифровой модуляции на стороне передатчика происходит прием и обработка сигналов информации внутри схемы телевизионного приемника.

Более глубоко рассматривать вопрос, как работает цифровая антенна для телевизора при ее создании, дальше не стану.

Какие технические характеристики антенны определяют качество приема ТВ сигнала

Антенну относят к обратимым устройствам потому, что она одинаково работает на стороне передатчика и приемника. При анализе характеристик используют ее включение в качестве генератора.

Для эффективного приема цифрового сигнала необходимо учесть, что на стороне генератора излучатель электромагнитных волн можно расположить под любым углом к горизонту, но, законодательно принято только два направления: горизонтальное и вертикальное.

Наша задача — повторить эту ориентацию для собственного телевизора.

Направление поляризации и другие данные передачи цифровых сигналов можно узнать на сайте оператора через поисковую систему.

Заходим на сайт, выбираем необходимые сведения.

Нас, в первую очередь, должны интересовать 3 характеристики:

• номер канала и его частота, для которой будем создавать антенну по строгим размерам;
• радиус зоны обслуживания передатчика, влияющий на качество сигнала и выбор конструкции вибраторов;
• направление поляризации.

Дальность расположения телевизора от передающей телебашни сильно влияет на конструкцию антенны.

Чем выше установлена антенна, тем лучше будет качество принимаемого сигнала, но длина кабеля может его значительно ослабить. В этом плане жители верхних этажей многоэтажных зданий имеют значительное преимущество перед соседями снизу.

Для зоны уверенного приема я испытал самые простые модели Харченко и петлевые сборки из коаксиального кабеля и провода, обладающие широким спектром частот приема.

На большие расстояния лучше собирать волновой канал или логопериодическую схему. Из простых конструкций хорошо себя зарекомендовала антенна Туркина, доработанная Поляковым.

Для примера, в моей местности удаление от телебашни составило 25 км, что входит в зону уверенного приема, а частота сигнала — 626 МГц вертикальной поляризации.

Длину электромагнитной волны рассчитываю через скорость света по частоте: λ=300/626=0,48 метра. Полуволна составит 24 см, а четверть — 12.

Под эти характеристики я делал 4 тестовые антенны для цифрового телевидения своими руками, которые описываю ниже.

Антенна Харченко для цифрового ТВ: насколько уверенно работает

Общий вид собранной мной конструкции показываю фотографией. С учетом вертикальной поляризации она расположена в форме восьмерки, а для горизонтальной ориентации ее поворачивают бабочкой.

Для наглядности рассмотрения перевернул ее обратной стороной: экраном к передающему центру, а активным вибратором, выполненным из медной шинки — в комнату.

ТВ кабель просто примотан изолентой по одной стороне квадрата, закреплен на стойке и в моем случае служит еще крепежным элементом: просто перекинут через карниз шторы: на нем висит антенна.

Мою конструкцию уже повторили многие соседи. Наблюдаю это вот таким оформлением окон.

Люди подвешивают восьмерку даже на занавески, стали делать ее без экрана и крепежной рейки: один активный вибратор уверенно обеспечивает прием. Этим упрощают сборку. Однако, в случае появления посторонних помех экран советую все же собирать.

Делаю вывод, что антенна Харченко в зоне уверенного приема работает вполне надежно. Поскольку ее расчет и монтаж простой, не требует дефицитных деталей, то рекомендую к сборке.

Как рассчитать размеры антенны для цифрового телевидения своими руками простыми способами

Для определения габаритов конструкции Харченко я нашел много рекомендаций, которые, мягко говоря, не стыкуются, но работают. На картинке привожу только 3 методики расчета.

А еще есть онлайн калькуляторы, вычисляющие различные размеры. Все это я объясняю тем, что такая конструкция не критична к точности изготовления, что считаю ее преимуществом.

Для проверки выбрал ту методику, где сторона квадрата составляет 0,25 длины волны электромагнитного колебания λ. Здесь надо меньше материала, а условия работы наиболее усложненные.

Умножаю длину волны 48 на 0,25 и получаю сторону квадрата 12 см.

А дальше показываю технологию, которую вам не сложно будет повторить. Но рекомендую все же немного увеличить сторону квадрата.

Тогда она станет захватывать чуть больший диапазон сигналов за счет того, что подобная форма вибратора обрабатывает все амплитуды полуволн напряженности, которые умещаются внутри нее. За счет этого и обеспечивается ее широкополосность.

Как сделать антенну Харченко: личный опыт «сборки на коленке» с фотографиями

Активный вибратор делал из медной шинки прямоугольного сечения 1х4 мм.

Такой профиль сложно выгибать. Приходится работать в тисках. Проще работать с круглым сечением. Среднюю часть зачистил от лака и пропаял паяльником контактные площадки.

По одной стороне квадрата примотал изолентой коаксиальный кабель и припаял его токоведущие жилы к подготовленным площадкам.

За счет созданной полупетли образуется угол согласования волновых сопротивлений кабеля и антенны. Это наиболее простая в исполнении конструкция. Но она играет важную роль.

Показываю это подключение дополнительными фото на готовой антенне.

Дальше мне осталось выполнить экранирующую решетку, которая блокирует посторонние сигналы с противоположной стороны, чтобы они не ухудшали прием информации.

Разметил деревянную рейку, просверлил в ней тонкие отверстия.

Вставил в них отрезки проволоки, длина которых немного перекрывает площадь активного вибратора, заклинил их спичками. Можно еще клея добавить.

Получилась вот такая антенна Харченко для цифрового ТВ с подключенным к ней кабелем.

Здесь показываю ее расположение на окне во время работы прошлым летом.

А этот снимок сделал недавно: показываю еще ее один вид.

В это время я уже отказался от использования антенны для цифрового ТВ DVB T2 после подключения оптоволокна и перехода на пакет услуг Ясна от Белтелеком.

Антенна для цифрового ТВ из кабеля: как быстро сделать

На сборку этой схемы потребуется только отрезок коаксиального ТВ кабеля длиной порядка метра, нож, паяльник, хотя можно обойтись без него.

Петля работает в зоне уверенного приема, обладает хорошими характеристиками даже внутри плотной застройки многоэтажных зданий из железобетонных плит. Поскольку довольно простая сборка у меня заняла порядка 5 минут времени, то ее можно проверить хотя бы ради любопытства.

Объясняю технологию монтажа.

Размер окружности собранной петли соответствует длине волны электромагнитного колебания. У меня, как показано выше, это 48 см.

Разделываю один конец коаксиального кабеля на расстояние порядка 5 сантиметров. Для наглядности рядом положил спичечный коробок со стандартными размерами 3х5.

От начала разделки отмерил расстояние полуволны: 24 сантиметра. Дальше необходимо сделать участок, на котором будет разорвана экранирующая оплетка.

Ее расстояние делаем 2 см. На этом отрезке внимательно проверяйте отсутствие проволочек и электрических связей. Должна быть видна только полиэтиленовая изоляция центральной жилы.

Затем по длине кабеля от созданного разрыва отмеряю еще повторно 24 см и снимаю верхнюю защитную оболочку из полиэтилена по кольцу шириной 1 сантиметр.

Работать надо аккуратно. Экранирующая оплетка и ее электрические связи должна быть сохранена.

Показываю этот участок крупным планом.

Теперь осталась самая малость: проверяю отсутствие коррозии на зачищенных оплетках, плотно скручиваю пальцами между собой токопроводящий экран с центральной жилой. Необходимо замкнуть их накоротко.

Образуется скрученный конец длиной порядка 5 сантиметров. Остается плотно обмотать его вокруг открытого участка изоляции шириной 1 см. Петля готова.

С обратной стороны кабеля припаивается штеккер для подключения в гнездо телевизора. Эту тривиальную операцию опускаю. Сложностей в ней нет.

Антенна для цифрового ТВ из кабеля своей плоскостью петли ориентируется перпендикулярно направлению передающей станции.

Положительный момент: материал петли выполнен из того же материала, что и последующий фидер для подключения к телевизору. У них одинаковое волновое сопротивление. Ничего согласовывать не требуется.

Антенна из провода: самая легкая сборка для телевизора

Принимать цифровой сигнал на телевизор в зоне до 30 км можно на простое проволочное одинарное или двойное кольцо из медной проволоки, взятой отрезком электропроводки 2,5 мм кв.

Показываю технологию его сборки из двух колец. Если вас заинтересует упрощенный вариант, то второй элемент не монтируйте.

Протяженность окружности кольца должна соответствовать длине волны ТВ сигнала передатчика. В моем примере это 48 см. Откусываю два отрезка провода: L1 и L2 с запасом по сантиметру для соединения концов.

Сгибаю будущие вибраторы кольцами, а концы их зачищаю. На коротком отрезке делаю маленькие колечки для подключения второй заготовки.

Вставляю один вибратор в другой, колечки обжимаю пассатижами.

Показываю этот процесс в большем масштабе.

Подготавливаю конец коаксиального кабеля к подключению снятием изоляции.

Скручиваю все концы.

Пропаиваю места соединения паяльником.

Получилась вот такая простая антенна из провода, состоящая из двух колец.

Ориентировать ее надо стороной длинной проволоки к передатчику. Кольца можно выгнуть формой шестиугольника. Тогда они займут более устойчивое положение.

Фотографией ниже просто показываю принцип: придания особой точности размеров геометрической фигуре не занимался. Сделайте лучше для себя.

Антенна из провода собрана. Включаем ее в работу и проверяем качество принимаемого сигнала на телевизоре.

Придать декоративные свойства конструкции поможет любая мягкая игрушка. Располагать эту антенну надо около телевизора или ресивера. Превышать длину коаксиального кабеля более полуметра нежелательно.

На сборку подобной конструкции нужно потратить менее 10 минут, никаких трудностей она не представляет, как и предыдущая схема, а работа ее происходит за счет собранной петли.

Антенна Туркина: простая конструкция дальнего приема для DVB T2 своими руками

Первоначально работа приемника этой электрической схемы была разработана и практически опробована радиолюбителем Туркиным.

Ее описание можно найти в статье журнала Радио №11 за 2000 год.

Затем инженер Поляков посредством компьютерной программы MMANA ее доработал и опубликовал статью в том же Радио. Смотрите выпуск №1 за 2002 г. Схема усовершенствованной конструкции представлена на картинке ниже.

На диэлектрической штанге за счет строго определенных расстояний в пространстве зоны трансляции цифрового ТВ сигнала расположены металлические кольца вибраторов. Их роль:

• D1-D3 — пассивные элементы;
• V1, V2 — активная часть, собранная схемой двойного швейцарского квадрата;
• R — функция экрана от помех.

Все размеры вибраторов и расстояния между ними привязаны к длине принимаемой волны. Можете их считать по показанным на картинке формулам.

Однако предлагаю более легкий способ: онлайн калькулятор расчета антенны Туркина. Вводите в него свое значение частоты канала, выраженное в мегагерцах, и сразу получайте все размеры в миллиметрах.

Номера каналов DVB-T2 (кликните мышкой для справки)

Канал	Частота, МГц	Канал	Частота, МГц
21	474	46	674
22	482	47	682
23	490	48	690
24	498	49	698
25	506	50	706
26	514	51	714
27	522	52	722
28	530	53	730
29	538	54	738
30	546	55	746
31	554	56	754
32	562	57	762
33	570	58	770
34	578	59	778
35	586	60	786
36	594	61	794
37	602	62	802
38	610	63	810
39	618	64	818
40	626	65	826
41	634	66	834
42	642	67	842
43	650	68	850
44	658	69	858
45	666

Частота канала, МГц: Расчитать

Для частоты 626 МГц я получил такие величины.

По ним и собрана моя антенна Туркина.

Ее сборку начинал с подготовки основания для вибраторов. Взял обычную сосновую рейку, провел на ней линию расположения колец, разметил все основания для центров отверстий.

Высверлил их тонким сверлом ручной дрели, чтобы выдержать достаточную точность расстояний.

Для каждого кольца вибратора откусил необходимую длину проволоки из меди сечением 2,5 квадратных миллиметра.

Согнул их кольцами и залудил концы для обеспечения надежной пайки.

Вставил кольца в отверстия. Спаял заранее залуженные концы, собрал схему крепления вибраторов.

Они, при виде сзади, сразу образовали концентрические окружности с четко выраженной осью, которую необходимо направлять на передатчик.

Мне осталось к активным выводам швейцарского двойного квадрата припаять антенный коаксиальный кабель.

Обращаю внимание на способ монтажа фидера. Выводы колец, образующих швейцарский двойной квадрат, подключаются встречно по диагонали, а не параллельно.

Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова. Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения.

На место подключения кабеля я надел ферритовое кольцо для согласования волновых сопротивлений кабеля и антенны.

Его магнитная проницаемость должна укладываться в пределы 400-600. Я свое не проверял. Оно просто подошло.

Антенна сразу заработала прямо из комнаты. Правда, расстояние до передатчика на даче всего 40 километров. На большем удалении не проверял.

Для горизонтальной поляризации сигнала антенна Туркина разворачивается от указанного на фото положения на 90 градусов. Тогда ее кабель сразу отвесно свешивается вниз от центра кругов, а не сбоку.

Вот такие 4 схемы антенны для цифрового телевидения своими руками можно собрать без излишних затрат материальных средств и времени. Видите сами, что их конструкции довольно просты.

Все четыре протестированные схемы у меня заработали сразу без подключения каких-либо усилителей.

Я считаю, что для жителей сельской местности, проживающих в зоне уверенного приема цифровых сигналов, лучше всего подходит антенна Харченко.

При плотной застройке жилых зданий в городе рекомендую проверить рамочную антенну из кабеля или провода. Она хорошо борется с помехами, которыми насыщен эфир от бытового оборудования.

Тех, кому потребуется ловить сигнал, ослабленный дальним расстоянием, лучше всего сразу собирать антенну Туркина-Полякова. Ее технические характеристики практически ничем не уступают ни волновому каналу, ни логопериодическим изделиям.

Как видите, в статье я постарался обойтись без технических терминов. Коэффициенты усиления и стоячей волны, диаграмму направленности и другие характеристики не приводил. Эти параметры можно обсудить в разделе комментариев.

Есть вопросы? Задавайте, обсудим, выберем наиболее доступный и приемлемый результат для вашего случая.

3 лучших варианта подключения в домашних условиях

В тех случаях, когда поступающий телесигнал слишком слаб, тюнер не сможет его расшифровать, а сам телевизор не воспроизведет изображение и звук. В результате часто пользователю приходится думать о том, как усилить сигнал антенны. Разберемся в причинах проблемы и способах улучшения качества принимаемого эфирного телевидения.

Причины слабого сигнала

Цифровой сигнал, передаваемый ретранслятором, может оказаться слишком слабым для приема по следующим причинам:

• Большое расстояние до передающей вышки.
  К радиоволнам ДМВ-диапазона, на котором вещает цифровое телевидение, применим все тот же «закон обратных квадратов», как и для любого другого вида электромагнитного излучения.
• Поглощение волн атмосферой.
  Сам по себе воздух практически радиопрозрачен, но пыль, туман, влага могут рассеивать и отражать сигнал.
• Препятствия на пути радиоволны.
  ДМВ-вещание принимается в зоне прямой видимости, волны практически не огибают преграды. Поэтому, если между ретранслятором и принимающей антенной находится какой-то непрозрачный для радиоволн объект (здания, холмы, лес из высоких деревьев), в лучшем случае сигнал будет ослаблен. Это больше уместно в тех случаях, когда используются комнатные антенны: любые стены, даже тонкие, поглощают электромагнитные волны.
• Принимаются только отраженные сигналы.
  Если на прямой между антенной и ретранслятором находится объект, экранирующий радиоволны, принимать придется только тот телевизионный сигнал, который отразится от других объектов (например, соседних зданий). Такое излучение во много раз слабее того, которое изначально транслируется с телевышки.
• Некачественная приемная аппаратура: антенна с низкой чувствительностью, кабель с высоким сопротивлением и пр.

Одним словом, причин может быть масса. В большинстве случаев повлиять на них сложно или даже невозможно. Поэтому чтобы смотреть телевизор без зависаний и рассыпаний картинки, нужно подобрать правильный способ улучшения приема.

Способы усиления сигнала

Усиление сигнала ТВ-антенны достигается 5-ю способами:

1. Использовать более качественную телеантенну, чем имеющаяся.
   В зависимости от конструкции здесь можно выиграть несколько децибелов усиления. Проверьте, правильно ли у вас .
2. Точная ориентация.
   Практически все устройства, работающие в ДМВ-диапазоне, имеют четко ориентированную диаграмму и наиболее эффективно принимают сигнал с одного направления. Даже поворот на 5–10 градусов способен дать серьезную прибавку к мощности сигнала.
3. Заменить кабель.
   Если расстояние между антенной и телеприемником слишком большое, львиная доля мощности принятого сигнала теряется за счет сопротивления проводника. Избежать этого можно, используя фидер с пониженным сопротивлением (например, с центральной жилой не из омедненной стали, а из чистой меди).
4. Переставить телевизор ближе к антенне.
   Кабель становится короче: в некоторых случаях даже 2–3 метра могут оказаться решающими. Уменьшение длины фидера позволяет избежать лишних потерь мощности сигнала.
5. Использовать антенный усилитель.

На последнем варианте мы остановимся подробно, поскольку часто он оказывается решающим.

Преимущества и недостатки подключения усилителя

Подключение усилителя к антенне телевизора сулит ощутимые выгоды:

• резкое повышение мощности сигнала даже при использовании антенны прежней конструкции;
• больше не нужно беспокоиться о месте размещения телевизора.
  Особенно это заметно, если используется активная антенна, у которой усилительная плата является частью конструкции. В этом случае мощность сигнала, передаваемого на телевизор, оказывается настолько велика, что даже целая бухта кабеля не станет ощутимым препятствием. При использовании внешнего усилителя его потребуется разместить поближе к антенне, однако выигрыш в мощности и качестве сигнала все равно будет ощутим.

Изображение и звук перестанут тормозить и зависать. В отличие от аналогового, цифровое телевидение  кодировано. Там, где принимающий «аналог» телевизор выдаст хрип и рябь на экране, исчезновение сигнала у «цифры» приведет к молчанию и повтору фрагмента из предыдущего кадра.

Если вы намерены подключать усилитель в домашних условиях, то нужно иметь в виду возможные недостатки и ограничения:

1. Возрастает сложность и дороговизна оборудования.
   Даже если использовать простейший блок усиления, который можно спаять, потребуются новые элементы: крепеж, соединители, блок питания, специальные инструменты и пр. Но если вы любите работать своими руками, этот пункт проблемой не станет.
2. Надо будет позаботиться о питании.
   Любой усилитель, по сути, превращает поступивший сигнал в его точную копию, имеющую большую мощность. Дополнительная энергия должна откуда-то браться — нужен внешний адаптер, подключаемый к электросети. В качестве источника питания подойдет приставка или телевизор, имеющие функцию активного антенного гнезда с передачей напряжения по фидеру.
3. Не во всех случаях использование усиления является уместным.
   Для создания мощной копии нужен качественный оригинал, а если телесигнал забит шумом и помехами, то усилитель повысит и их тоже. В итоге даже фильтры и тюнеры не всегда смогут отсечь полезный сигнал от паразитных.
4. Переусиление даст обратный результат.
   Если на антенный вход поступает слишком сильный сигнал, аппаратура посчитает его несуществующим и откажется воспроизводить. Поэтому в той зоне, где возможен уверенный прием на пассивную антенну, следует либо воздержаться от использования усилителя, либо понизить коэффициент мощности (если модель с регулятором).

Таким образом, для того чтобы усилитель телеантенны оказался полезен, необходим одновременно качественный и слабый сигнал.

Усиливать или нет? Ваше мнение:

Да!Нет!

Как выбрать подходящий

Выбирая усилитель, владельцу телевизора нужно учитывать следующие параметры:

• Необходимый диапазон усиления.
  Прибор может усиливать отдельно ДМВ и МВ (это полезно, если есть местные станции, передающие аналоговый телесигнал в этом диапазоне), может быть широкополосным, то есть работающим с несколькими диапазонами (однако при этом неизбежны потери в качестве приема: универсальные усилители всегда хуже узкоспециализированных), а может быть многодиапазонным с несколькими блоками усиления для каждой области частот.
• Тип прибора.
  Усилитель может быть встроенным (то есть конструктивной частью активной антенны) либо внешним, подключающимся к кабелю.
• Тип питания.
  Подача напряжения на усилитель может осуществляться как по коаксиальному кабелю-фидеру, так и напрямую от внешнего блока питания. «Кабельные» приборы компактнее, зато усилители с отдельным питанием мощнее.

Рекомендуем прочитать подробную статью о правильном .

Схемы подключения

Подключить усилитель можно несколькими способами. Выбор зависит от имеющегося оборудования и возможностей пользователя.

Вариант № 1

Эта схема самая простая. Используется там, где надо усилить сигнал от комнатной антенны в квартире или от пассивной внешней (например, закрепленной на стене многоэтажки с помощью каркаса).

Подключение выполняется следующим образом:

1. С помощью коаксиального кабеля антенна соединяется с внешним усилителем (желательно через грозозащиту).
2. Через входные и выходные гнезда аналогичным способом подключаются друг к другу телевизор и усилитель.
3. Адаптер питания усилителя подключается к электросети через бытовую розетку.

Мнение эксперта

Виталий Садовников

Специалист по подключению и настройке цифрового телевидения

Задать вопрос

Если телевизор установлен в коттедже или дачном домике, а антенна вынесена на мачту, обязательно добавляйте дополнительный элемент – грозозащиту. Это устройство, работающее по принципу предохранителя, вставляется в разрыв коаксиального кабеля. Если происходит разряд молнии на антенну, грозозащита перегорает и разрывает цепь. В итоге менять придется только предохранитель, а не весь комплект аппаратуры, рискуя получить вдобавок пожар от короткого замыкания.

Если требуется к одной антенне подключить два телевизора, нужно дополнительно применить делитель (он же сплиттер SAP, на жаргоне телемастеров – «краб»). Это устройство подключается на участке кабеля между усилителем и телевизором и равномерно делит мощность сигнала между двумя каналами передачи. Для наземного цифрового вещания достаточно «краба» с рабочей частотой от 5 до 1000 МГц.

Но при этом надо помнить следующее:

• если усилитель получает внешнее напряжение на участке сети после делителя, проход питания не нужен;
• если же усилительное устройство запитывается от приставки или телевизора, нужен не сплиттер, а ответвитель (TAP), способный разделять напряжение, идущее вовне от сигнала, поступающего внутрь системы.

Количество подключенных объектов в этом случае зависит от числа выходных гнезд делителя. В магазинах телевизионной техники можно найти «крабы» на 8 подключений. Если требуется большее число приемников, придется строить телесеть с дополнительными разветвлениями, промежуточными усилителями и пр. Такая работа выполняется уже профессиональными телемастерами.

Вариант № 2

Если используется SWA (плата усиления на антенне с питанием по фидеру), схема будет выглядеть так.

Подключение производится в следующем порядке:

1. Соедините кабелем антенну и сепаратор, отделяющий внешний сигнал от рабочего напряжения.
2. Подключите блок питания. Это нужно, если усилитель не получает мощности от приемника или ресивера.
3. Соедините сепаратор с ТВ-приемником.

Если надо подключить два и более телевизора, то сигнал после сепаратора можно пустить на разветвитель.

При этом имейте в виду, что питание, проходящее через грозозащиту на блок усиления антенны, – неизбежное слабое место конструкции. При коротком замыкании придется заменить предохранитель от молний.

Вариант № 3

В том случае, если под рукой есть магистральный усилитель, то принцип разводки аналогичный прошлому, но с нюансами.

Соедините оборудование между собой в таком порядке:

1. Подключите пассивную антенну к грозозащите.
2. Сигнал, прошедший через предохранитель, идет на магистральный усилитель, а затем подается на блок сепаратора и далее на телевизор или приставку.

При необходимости далее  на нужное число гнезд.

Ниже представлена короткая, но емкая видеоинструкция по правильной распайке всех компонентов.

Проверяем результат с помощью мультиметра

После того как схема разработана и подключена, имеет смысл провести ее испытание и проверить характеристики получившейся конструкции. Для этого необходимо иметь тестер – мультиметр или любое другое аналогичное устройство.

Проверьте следующие параметры:

1. Волновое сопротивление кабеля должно не превышать 75 Ом.
2. Разница между оплеткой коаксиального кабеля и центральной жилой должна составлять несколько десятков Ом. Если прибор показывает «0», значит, произошел обрыв или короткое замыкание.
3. При соединении центральной жилы и оплетки прибор должен показать бесконечность, то есть максимум шкалы. Но если и оплетка, и жила отсоединены от антенны и замкнуты друг на друга, результат должен оказаться нулевым.

Если все 3 теста пройдены, значит усилитель подключено правильно.

Распайка вcтраиваемого усилителя SWA

Пассивную антенну можно усилить, установив на нее плату SWA. Самое тонкое место в этом процессе — распайка контактов. На видео показан весь процесс от выбора усилителя до его корректной установки. Просто следуйте рекомендациям и успех неминуем.

Предыдущая

АнтеннаРасчет и изготовление логопериодической антенны для DVB-T2

Следующая

АнтеннаПравильный расчет и сборка антенны Харченко для эфирного цифрового ТВ

Kebidumei 120 миль ТВ-антенна Freeview 25DB Цифровая HDTV-антенна с усилителем Усилитель сигнала Radius Surf Fox DVB T2 ТВ-антенна | |

Kebidumei 120 Miles TV-антенна Freeview 25DB Цифровая HDTV-антенна с усилителем Усилитель сигнала Radius Surf Fox DVB-T2 ТВ-антенна

Особенности:

1. легкий, как перышко, позволяет разместить его в любом месте и не требует энергии

2. соответствовать вашему домашнему украшению, может быть легко за картиной, книжной полкой или телевизором

3.быстро и легко настроить — распаковать, подключить и сканировать каналы

4. вы можете повесить его на стену, на стол или в окно (настоятельно рекомендуется), и это позволит вам наслаждаться просмотром кристально чистых цифровых и HD-шоу с множеством возможностей.

Руководство по настройке:

Шаг 1: подключите конец («вилка») коаксиального кабеля к разъему ANT / IN на задней панели телевизора или DVB-Ttuner.

Шаг 2: В меню настройки телевизора / установите режим тюнера на «Антенна» или «Воздух».более подробные инструкции см. в руководстве к телевизору.

Шаг 3. В меню настройки телевизора установите для телевизора режим «сканирование» каналов. иногда это может быть указано как автоматическое программирование, автоматическое сканирование, поиск каналов или сканирование каналов. Для получения подробных инструкций обратитесь к руководству по телевизору. ,

Шаг 4: если прием спорадический, попробуйте переместить антенну в другое место и повторно сканировать телевизор, пока не будет найдено оптимальное положение.

Шаг 5: закрепите антенну в оптимальном положении, которое вы нашли.

Примечание:

1.размещение антенны выше или ближе к окну / в окне может привести к лучшему приему. Вам необходимо повторно сканировать каждый раз, когда вы перемещаете антенну.

2. если вы используете плоский телевизор высокой четкости, просмотрите руководство к телевизору, чтобы убедиться, что ваш телевизор оснащен встроенным тюнером для бесплатного просмотра.

3. убедитесь, что вы используете HD-приемник; в противном случае HD-каналы не будут приняты. пожалуйста, прочтите руководство к ресиверу.

4. вам необходимо время от времени перенастраивать телевизоры Freeview и цифровой ресивер, чтобы убедиться, что вы повторно используете все доступные услуги.перенастройка занимает всего несколько минут и может быть выполнена с вашего пульта дистанционного управления.

5. Пропускная способность ТВ зависит от расстояния между вашим домом, передающей башней и окружающей средой.

.

YCDC Цифровая комнатная усиленная телевизионная антенна Просмотр ТВ Плоский HD с усилителем Диапазон 50 миль цифрового телевизионного сигнала усилитель антенны | |

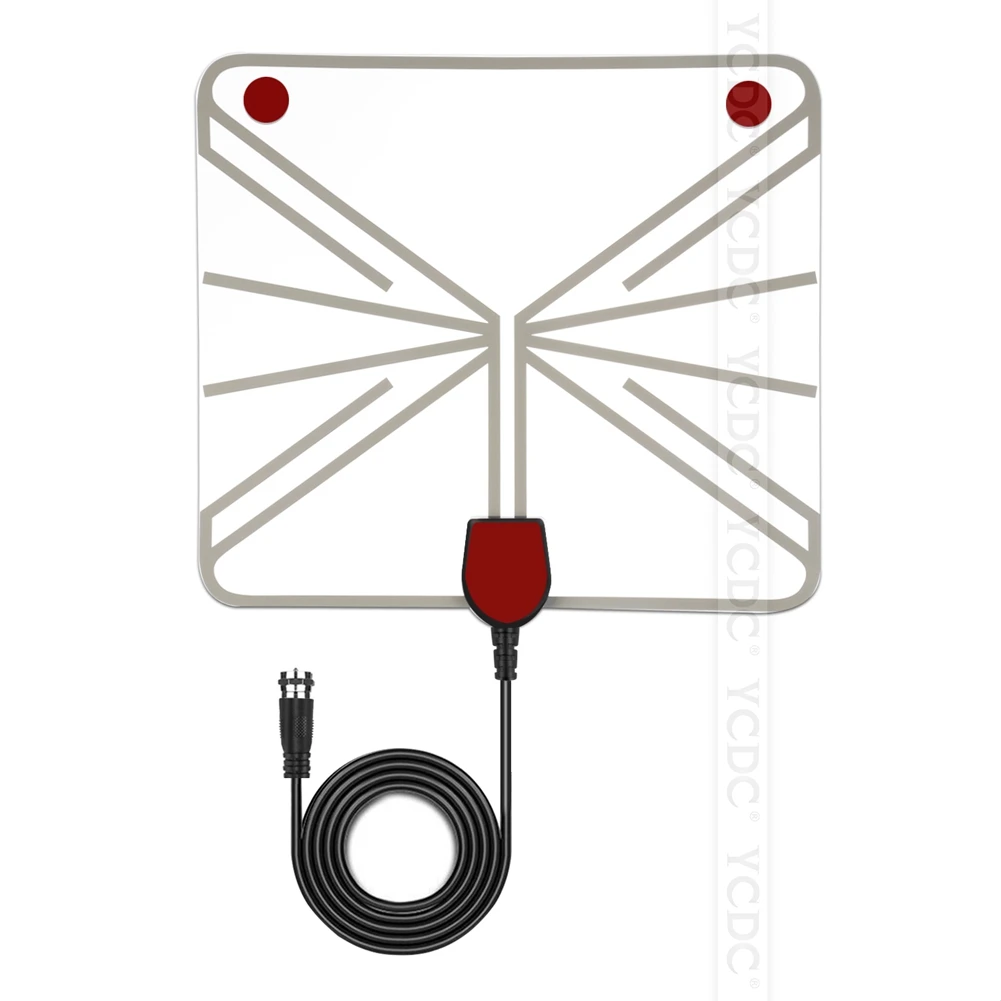

YCDC Цифровая комнатная усиленная телевизионная антенна с плоским экраном высокой четкости с усилителем Диапазон 50 миль антенны цифрового усилителя телевизионного сигнала

Внимание

1. Если вы используете телевизор высокой четкости с плоским экраном, обратитесь к руководству по эксплуатации вашего телевизора, чтобы убедиться, что ваш телевизор оснащен встроенным тюнером для приема эфирного вещания.

2.Убедитесь, что вы правильно подключили антенну к HDTV или стороннему HD-приемнику, а также убедитесь, что частота антенны соответствует вашей стране (следуйте нашему руководству по картинкам)

3. При подключении к телевизору может потребоваться блок цифрового преобразователя (если вы используете телевизор без тюнера HDTV).

4. Установите режим тюнера на «Антенна» или «Воздух» в меню настройки телевизора и выполните повторное сканирование каналов.

5. Мощность сигнала зависит от расстояния до вышки, местности и окружающей среды.При необходимости переместите антенну в другое место, например, выше на стене или ближе к окну, лицом в сторону башни вещания, всегда повторно просматривайте каналы после перемещения антенны.

Характеристики

100% новый бренд!

Никогда больше не платите за кабельное или спутниковое телевидение! Антенна сэкономит ваше время, силы и деньги. Комнатная цифровая антенна HDTV специально разработана для приема цифровых эфирных (OTA) телепередач от местных телевизионных станций и может транслировать все местные новости, погоду, ситкомы, детские и спортивные программы без ежемесячного контракта или счетов.Просто подключите его к телевизору, и пусть антенна сделает всю работу.

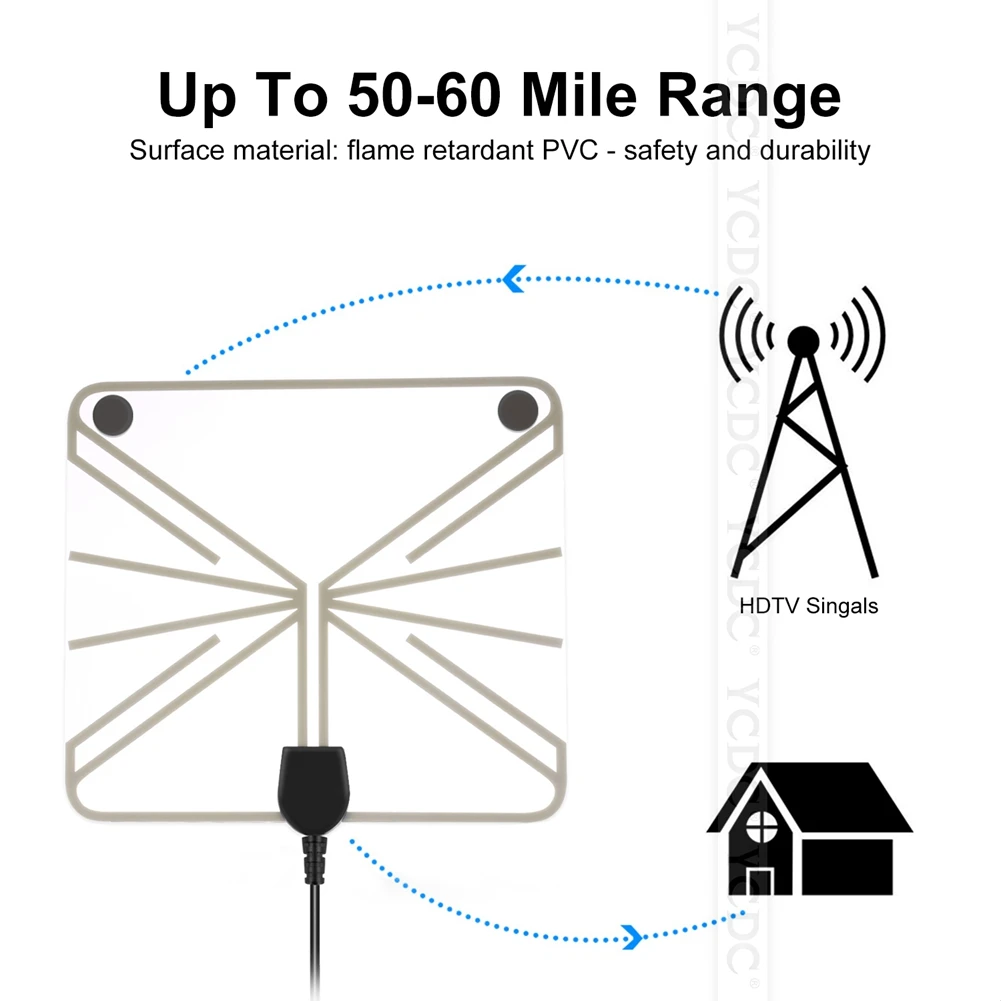

Лучшая внутренняя HDTV-антенна с усилением для приема сигналов с вещательных вышек — эта комнатная HDTV-антенна имеет диапазон действия более 50 миль.

Принимает бесплатные телевизионные сигналы высокого разрешения (такие как ABC, CBS, NBC, Fox, The CW и PBS). Формат поддержки: 720p, 1080i, 1080p и частотный диапазон (VHF 47-230MHz, UHF 470-862MHz).

10-футовый сверхдлинный кабель, который упрощает размещение его в доме для получения наилучшего приема, если ваши телевизоры расположены довольно далеко от окон.

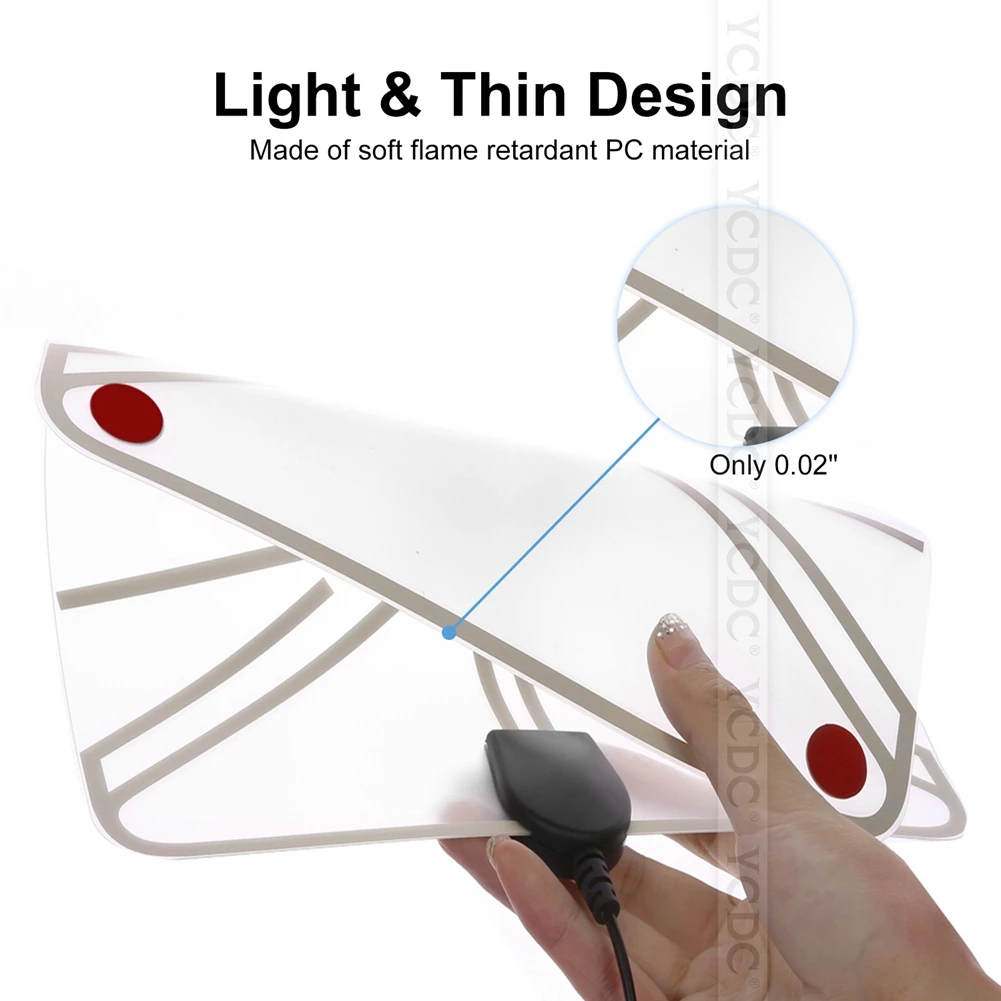

Чрезвычайно легкий дизайн, тонкий как бумага, вы можете спрятать его за телевизором, положить на стол; Наклейте его высоко на окно (выдерживайте влажную погоду или на солнце). Он позволит вам увидеть сотни кристально чистых цифровых и HD-шоу! Его можно смело красить, чтобы он сочетался с любым домашним украшением, не влияя на прием или потерю сигнала.

С 2 усилителями сигнала внутри вы получите больше каналов в вашем районе и получите более стабильный сигнал.

USB-порт для вспомогательного источника питания, вы можете подключить его непосредственно к задней панели HDTV или использовать настенное зарядное устройство, очень удобно.

Технические характеристики

Дальность приема: 50 миль

Рабочая частота: VHF (172-240 МГц) \ UHF (470-860 МГц)

Потребление тока: 20 мА

Рабочая температура: -45 ~ 85 °

Температура хранения: -45 ~ 85 °

Совместимый формат: 720p, 1080i, 1080p / ATSC

КСВН: ≤1,5 ​​

Импеданс: 75 Ом

Усиление LNA: 25 дБ

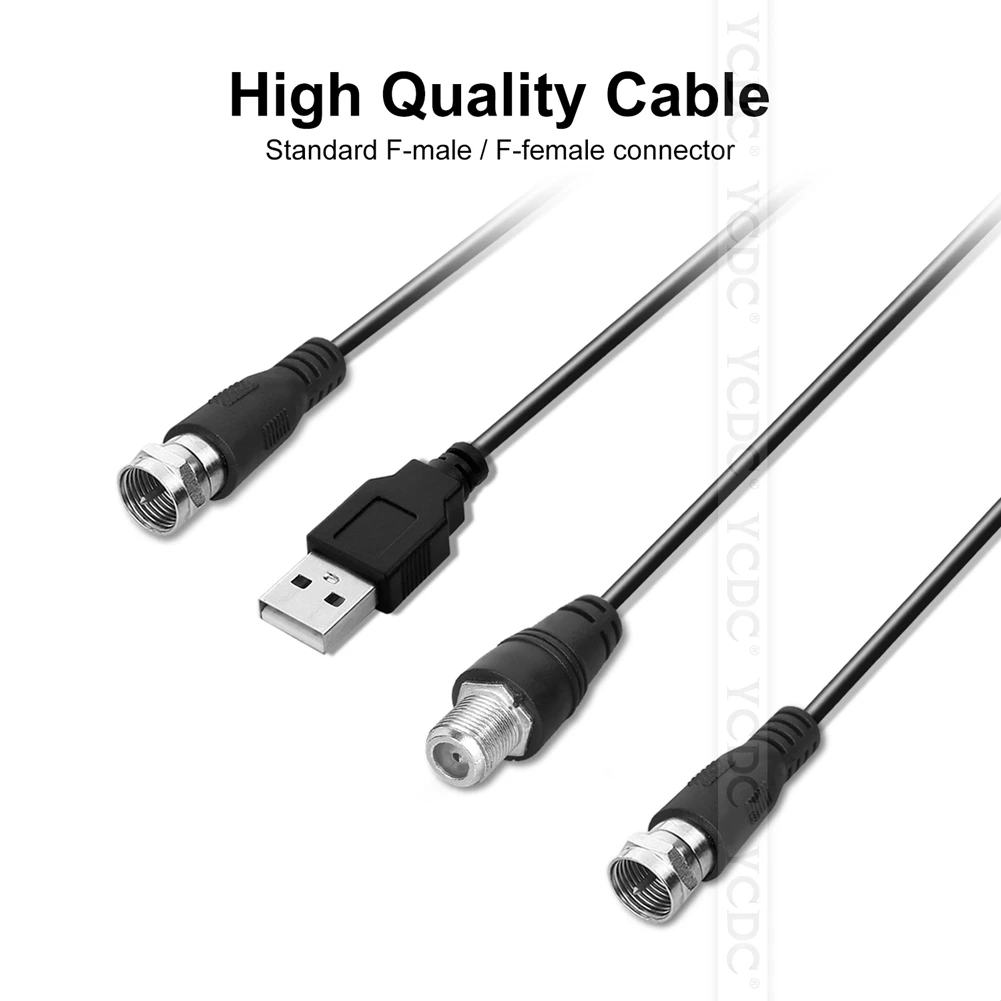

Разъемы: F папа / F розетка

Размер: около 250 * 223 * 0.6 мм / 9,8 * 8,7 * 0,02 дюйма

Цвет платы: Прозрачный

Длина кабеля: 1,5-2 В, черный, 3 м / 10 футов

Кабель питания 2-в-1: около 1,25 м / 4,1 фута

Поляризация: линейная

Напряжение: 5 В

Разъем источника питания: USB 2.0

В пакет включено

Приемник цифровой телевизионной антенны высокой четкости (1 шт.)
1 линия преобразования 2-в-1

1 X Руководство пользователя

.
