Простая тв антенна

Простая тв антенна
Данная конструкция придумана не мной, но проверена личным опытом. Действительно она каким-то образом работает. Конечно не стоит ждать от нее чего-то сверхестественного, но пару каналов поймать чисто вполне способна.

Для самодельной баночной антенны нам понадобится: 2 клопа, 2 пустые пивные банки, паяльник (не обязательно), 3-5 метров кабеля (кабель телевизионный), деревянная вешалка, изолента.


Аккуратно надрежьте мягкую верхнюю оболочку кабеля с одного конца. Под ней вы увидите серебристый экран – нечто напоминающее фольгу. А под экраном будет еще один мягкий защитный слой. Под этим слоем будет сам кабель. Верхний мягкий слой срезаем сантиметров на 10 от края. Экран аккуратно закручиваем пальцами, чтобы получилось ответвление. Средний защитный слой обрезаем на 1 сантиметр. Вот что получаем.

С другой стороны кабеля должен остаться такой вот штеккер. Его мы будем подключать к телевизору.

Теперь о самих банках. Вскрывайте банки очень аккуратно, чтобы ключи-открывашки не отпали. Так нужно для дела. Баночку сполосните и просушите. Теперь возьмите подготовленный кабель и маленьким клопом прикрутите к одной банке экран, а к другой – сердцевину кабеля.

Качество изображения улучшается, если сверху эти клопики припаять к банке.

Теперь эти баночки нужно прикрепить к вешалке. Подойдет обычная изолента или скотч. Важно, чтобы вешалка была деревянной.
Банки обязательно должны находиться на одной прямой. А вот расстояние между ними зависит от ёмкости банок. Если емкость 0,75 л, то расстояние должно быть 75 мм. Несмотря на то, что в нашем случае емкость была 0,5 л, качество трансляции лучше было с расстоянием 75 мм.
Ваша самодельная антенна готова.
Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Антенна для цифрового ТВ из кабеля (12 фото)

Самодельная простая антенна для цифрового ТВ из кабеля: фото пошагового изготовления самоделки.

Чтобы принимать телевизионные каналы цифрового телевидения, можно сделать простую самодельную антенну из коаксиального кабеля, на изготовление вы потратите максимум пять минут, самодельная антенна принимает телевизионные каналы не хуже промышленных аналогов.

Изготовление антенны

Для изготовления самоделки, понадобится примерно полметра коаксиального кабеля.

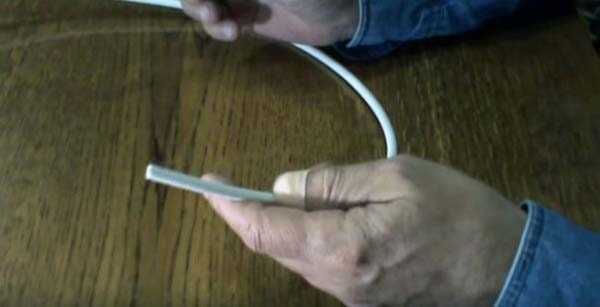

От края кабеля отступаем 5 см и снимаем верхнюю изоляцию.

Затем снимаем изоляцию с центральной жилы кабеля.

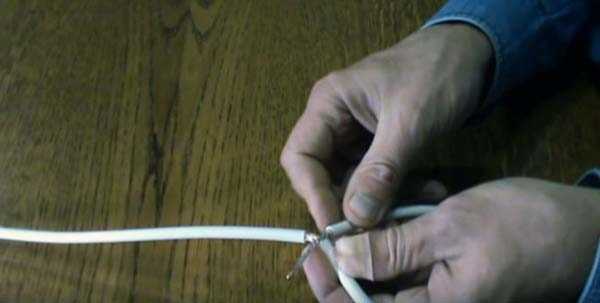

Теперь все вместе скручиваем центральную жилу и оплётку.

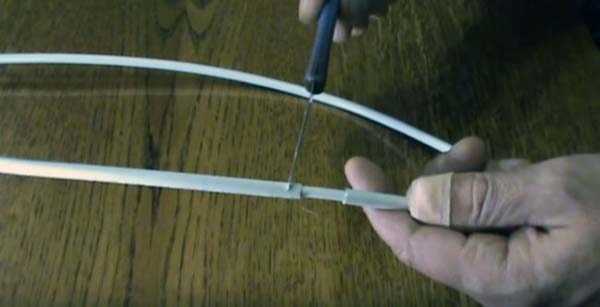

Затем, отступаем от края со снятой изоляцией 22 см и вырезаем кусочек изоляции длиной 2 см, срезаем также экранированную оплётку с фольгой, при этом не трогаем изоляцию центральной жилы.

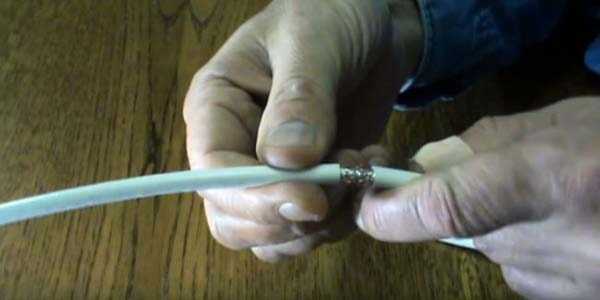

От конца разреза отмеряем ещё 22 см и делаем прорез шириной 1 см и снимаем верхнюю изоляцию, а экран кабеля снимать не нужно.

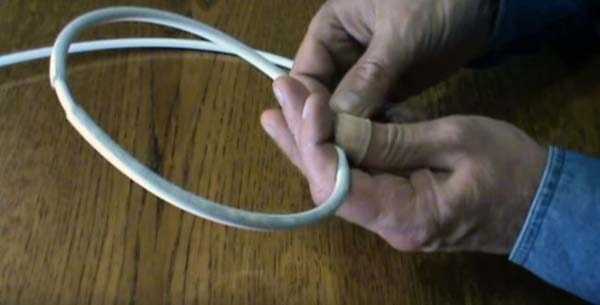

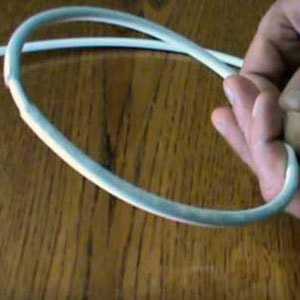

Далее берем конец кабеля, с которого начинали, очень плотно приматываем его к оплётке последнего среза, из кабеля делаем круг.

Антенна готова к приёму цифрового ТВ, подключаем её к цифровой приставке или сразу к телевизору, если в нём есть встроенный цифровой тюнер. Затем направляем антенну на ближайшую телевизионную вышку, опытным путем, вращая антенну.

Антенну рекомендуется разместить на улице за окном, так как стены дома частично глушат высокочастотный сигнал.

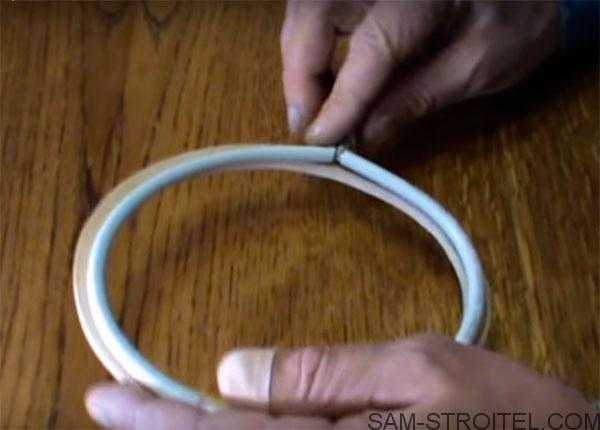

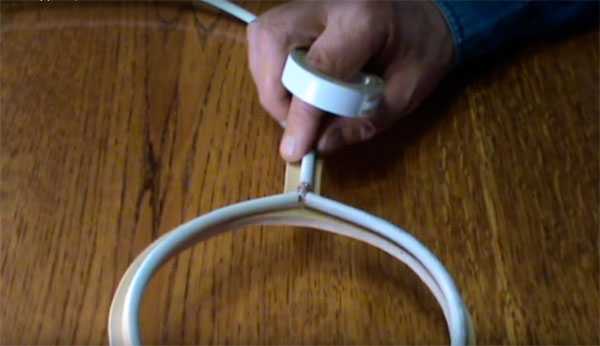

Как вариант, можно сделать из пластика или фанеры круг и закрепить на нём петлю.

Настраиваем цифровые каналы на телевизоре.

В этом видео, автор подробно показывает — как сделать эту ТВ антенну из кабеля.

sam-stroitel.com

Простая антенна для цифрового телевидения своими руками.


Как сделать простую антенну для цифрового телевидения своими руками.

Самодельная антенна из коаксиального кабеля для приёма DVT-T2 сигнала.

Собрать самую простую антенну для быстро развивающегося цифрового телевидения, чтобы смотреть 20 бесплатных каналов несложно.

Я решил сделать по-быстрому антенну для телевизора на кухне из подручных средств. Эту модель я делал впервые, хотя до этого была самодельная антенна, в народе называемая "восьмёрка" или би-квадрат, и она показала хороший результат, но на неё надо больше времени.


Основные размеры антенны взял из интернета, но добавил к самоделке и немного от себя:

сделал самодельный кронштейн, позволяющий устанавливать антенну, как на горизонтальной поверхности, так и крепить на окне.



Материалы для изготовления


Для изготовления антенны мне потребовалось:
  • коаксиальный кабель длиной 1,5 метра;
  • пластиковые стяжки;
  • корпус от вентилятора на 24 В;
  • держатель от телефона;
  • антенный штекер;
  • корпус от автомобильного ароматизатора.


Изготовление антенны

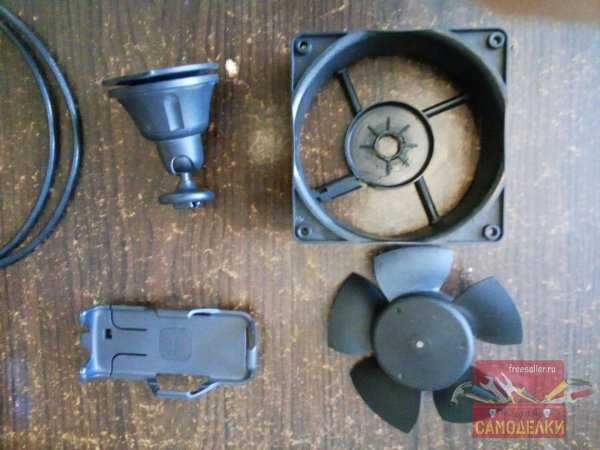

Универсальный кронштейн собрал из держателя для телефона с присоской и корпуса от сгоревшего вентилятора для охлаждения сварочного аппарата.


Склеил их вместе, а место склеивания закрыл попавшимся корпусом от ароматизатора, который как нельзя лучше подошёл по размеру.

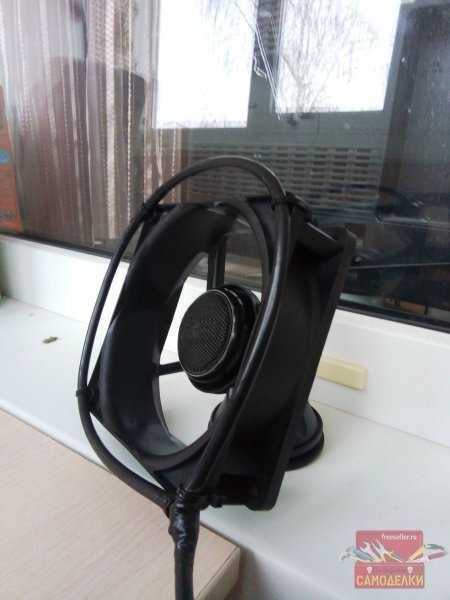

Благодаря подвижному кронштейну антенну легко направить и зафиксировать на стекле на нужной высоте.


Изготовление самой антенны заняло ещё меньше времени, чем изготовление кронштейна.

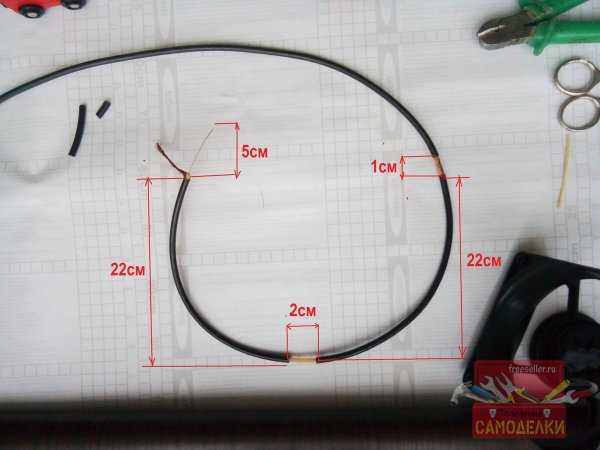

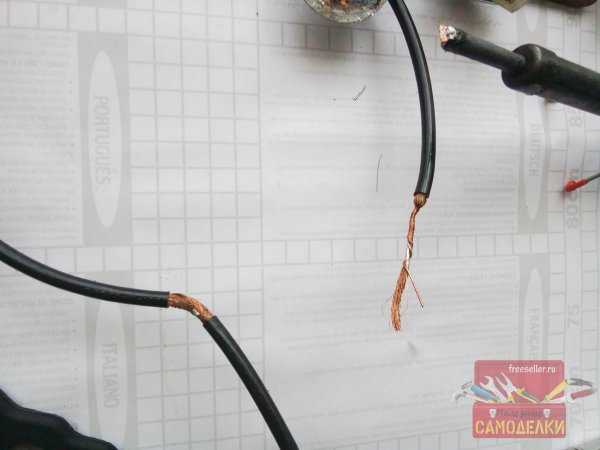

С одного конца кабеля снял внешнюю и внутреннюю изоляцию длиной 5 см и скрутил все провода вместе.


Далее отступил ещё 22 см и снял верхний слой изоляции вместе с экранирующей оплёткой длиной 2 см.

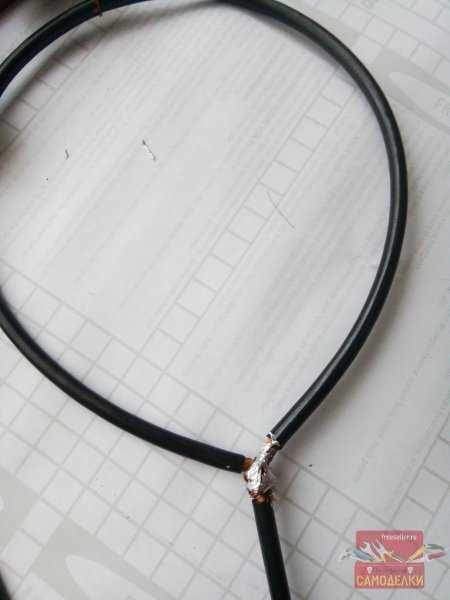

Снова отступаем 22 см и удаляем только верхний слой изоляции. На оголённую оплётку наматываем скрученный в самом начале конец кабеля, формируя тем самым круг антенны.

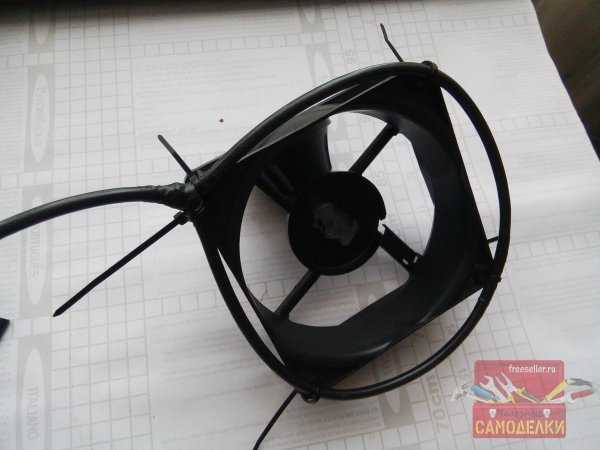

Спаиваем это соединение, изолируем изолентой и крепим хомутами к кронштейну.


Остаётся припаять штекер и антенна готова.

Испытания антенны

Кронштейн на присоске был выбран специально, чтобы расположить антенну на окне, так как стены сильно глушат сигнал от передающей антенны.

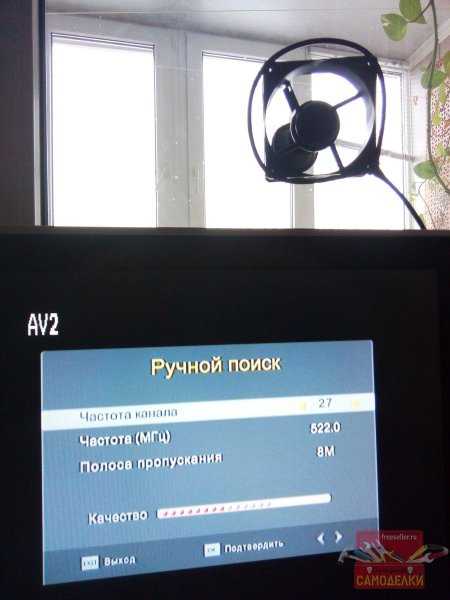

Заключение. После подключения к приставке DVT-T2 телевизор показал только 10 каналов 1 мультиплекса.
Вторая попытка была более успешной - все 20 каналов и три радиоканала.


В целом антенну из интернета я оценил на четвёрочку, а вот свой кронштейн под неё - на пять.
