Схемы антенных усилителей



В статье подробно рассматриваются схемы антенных усилителей, принцип работы и основные характеристики. Усилители подходят для приема цифровых каналов формата DVB T и DVB T2 транслируемых в соответствующих усилителям диапазонах частот.


Усилитель в телевизионной приемной антенне предназначен, главным образом, для увеличения чувствительности, ограниченную шумами, а во вторую очередь для компенсации потерь принимаемого сигнала в коаксиальном кабеле. Сами телевизоры обладают весьма большим запасом собственного усиления, т.е. имеют высокую чувствительность, ограниченную усилением. Несколько хуже у них чувствительность, ограниченная синхронизацией. И наконец, наиболее низкая — чувствительность, ограниченная шумами.

Следовательно, фактором, определяющим дальний прием, следует принять уровень собственных шумов линейного тракта, а не коэффициент усиления.

Влияние шума оценивают по отношению сигнал/шум, минимальное значение которого принято равным 20. Для телевизоров третьего — пятого поколения чувствительность, ограниченная шумами, равна 50-100 мкВ. Однако при отношении сигнал/шум (с/ш) равном 20, наблюдаются плохое качество изображения и разборчивость только крупных деталей. Для получения изображения хорошего качества следует подать на антенный вход телевизора полезный сигнал примерно в 4 раза больший, т.е. обеспечить отношение с/ш около 80.

Используемые в настоящее время кабели с волновым сопротивлением 75 Ом в зависимости от конструкции и качества диэлектрика имеют погонное затухание 0,07 — 0,18 дБ/м в метровом и 0,25 — 0,6 дБ/м в дециметровом диапазоне волн. При длине кабеля 2…4 м общее затухание может составлять 1,2 — 2,4 дБ. В связи с этим антенный усилитель должен иметь коэффициент усиления порядка 3 дБ для типичных условий приема.

К нему прибавляют запас в 12…14 дБ для усиления слабых сигналов, что необходимо из-за низкой эффективности широкополосных малогабаритных приемных антенн.

Любой усилитель имеет собственные шумы, которые усиливаются вместе с полезным сигналом и ухудшают отношение сигнал/шум. Поэтому важнейшим параметром усилительного элемента следует считать его коэффициент шума Кш.

Для единой оценки шумов многокаскадного тракта существует показатель приведенного коэффициента шума Кш, который равен уровню шума на выходе, поделенному на общий коэффициент усиления, т.е. Кш = Кш.вых / КУ. Так как выходной уровень шума Кш.вых зависит в наибольшей степени от уровня шума первого транзистора, усиливаемого всеми последующими каскадами, шумами остальных каскадов можно пренебречь. Тогда К

ш.вых= Кш1КУ, где Кш1 — коэффициент шума первого транзистора. Следовательно, получим Кш= Кш1, т. е. приведенный коэффициент шума усилительной части в основном определяется коэффициентом шума первого транзистора. Отсюда вытекает вывод — применение активной части может дать положительный результат тогда, когда коэффициент шума первого транзистора усилителя меньше коэффициента шума первого каскада телевизора. Коэффициент шума зависит также от качества согласования на входе усилителя и режима работы первого транзистора.

Частотный диапазон антенного усилителя должен обеспечить усиление сигнала в полосе частот вещательного телевидения f = 48-790 МГц. Для увеличения динамического диапазона усилитель должен иметь отрицательную обратную связь.

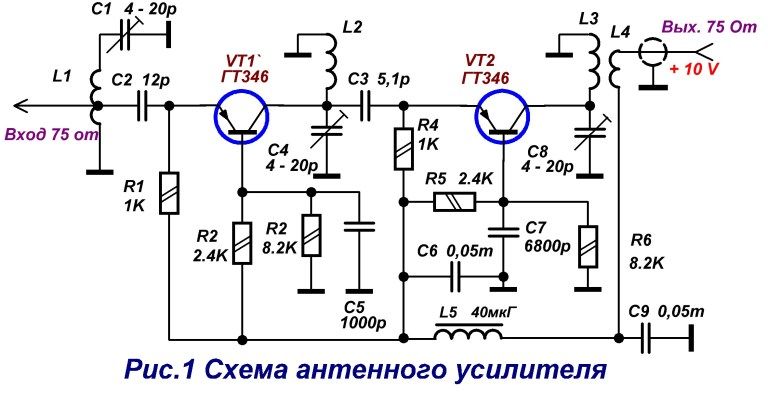

На рисунке 1 представлена схема однокаскадного антенного усилителя с трансформаторным входом и открытым асимметричным выходом, обеспечивающим возможность дистанционной запитки усилительного модуля по сигнальному кабелю. Такая однокаскадная схема обладает высокой устойчивостью и легко каскадируется.

Для просмотра нажмите на рисунок.



Рис. 1. Схема однокаскадного антенного усилителя.

Точки возбуждения антенны подключаются непосредственно в балансное сечение трансформатора Тр1, который обеспечивает широкополосное согласование входа антенны с входом усилительного каскада. Усилительный элемент VT1 включен по схеме с общим эмиттером. Это позволяет реализовать большее полосовое усиление и лучшие шумовые свойства схемы сравнительно с другими вариантами включения. Эффекты влияния граничной частоты транзистора по крутизне на изменение коэффициента усиления и входного сопротивления в диапазоне рабочих частот компенсируются за счет использования в схеме комбинированных частотно-зависимых обратных связей параллельного и последовательного типа. Параллельная обратная связь выполнена на элементах R3, C1, L1. Резистор R3 определяет согласование усилительного модуля в присоединительных стыках в метровом и нижней части дециметрового диапазона.

В верхней части рабочего диапазона, где усиление спадает на 2-4 дБ, индуктивность L1 ослабляет действие этой обратной связи, выравнивая амплитудно-частотную характеристику (АЧХ).

Конденсатор C1 обеспечивает развязку цепи обратной связи с контуром питания и одновременно формирует низкочастотный срез передаточной характеристики устройства. Цепь R4, C3 является элементом последовательной обратной связи по току, определяющей основные параметры каскада в малосигнальном режиме: резистор R4 задает номинальный коэффициент усиления каскада, а настройкой C3 регулируется подъем АЧХ в верхней части рабочего диапазона. Заданные параметры динамического диапазона обеспечиваются выбором типа транзистора и его режимом работы. В представленной схеме режим работы каскада по постоянному току задается R4 совместно с элементами базового делителя R1 и R2. Конденсатор С2 шунтирует R1 и обеспечивает асимметричность подключения Тр1 в схему модуля. Усилительный модуль, реализованный на среднемощном транзисторе третьего поколения, обеспечивает коэффициент усиления 15 дБ в полосе частот 40-800 МГц, коэффициент шума устройства не превышает 3,5 дБ, а динамический диапазон для телевизионных сигналов составляет 75 дБ.
Снижение коэффициента шума и реализация большей линейности устройства возможны при использовании в схеме сложных активных элементов с каскодным включением либо при переходе к двухтранзисторным каскадам.

Две принципиальные схемы антенных усилителей, представляющие собой двухкаскадный апериодический усилитель на биполярных транзисторах СВЧ, включенных по схеме с ОЭ представлены на рис. 2.

Усилитель на рис. 2,а содержит два широкополосных каскада усиления на транзисторах VT1 и VT2. Сигнал с собственно антенны через согласующий трансформатор (на схеме не показан) и конденсатор С1 поступает на базу транзистора VT1, включенного по схеме с ОЭ.

Рис. 2,а. Схема двухкаскадного антенного усилителя.

Рабочая точка транзистора задана напряжением смещения, определяемым резистором R1. Действующая при этом отрицательная обратная связь (ООС) по напряжению линеаризует характеристику первого каскада, стабилизирует положение рабочей точки, но уменьшает его усиление. Частотная коррекция в первом каскаде отсутствует. Второй каскад также выполнен на транзисторе по схеме с ОЭ и ООС по напряжению через резисторы R2 и R3, но имеет еще и токовую ООС через резистор R4 в эмиттерной цепи, стабилизирующую режим транзистора VT2. Во избежание большой потери усиления резистор R4 зашунтирован по переменному току конденсатором С3, емкость которого выбрана относительно малой (10 пФ). В результате на нижних частотах диапазона емкостное сопротивление конденсатора С3 оказывается существенным и возникающая ООС по переменному току уменьшает усиление, корректируя тем самым АЧХ усилителя. К недостаткам такой схемы усилителя можно отнести пассивные потери в выходной цепи на резисторе R5, который включен так, что на нем падает как постоянное напряжение питания, так и напряжение сигнала.

Аналогично построен и усилитель на рис. 2,б , который также имеет два каскада, собранные по схеме с ОЭ. Он отличается от предыдущего усилителя лучшей развязкой по цепям питания через Г-образные фильтры L1 C6, R5 C4 и повышенным коэффициентом усиления за счет наличия конденсатора С5 в цепи ООС (R3 C5 R6) второго каскада и переходного конденсатора С7 на выходе.

Рис. 2,б. Схема двухкаскадного антенного усилителя.

В каскадах на транзисторах, включенных по схеме с ОЭ, наиболее велико влияние внутренних связей и емкостей переходов транзисторов. Оно проявляется в ограничении полосы пропускания и склонности усилителя к самовозбуждению, вероятность которого тем больше, чем выше коэффициент усиления. Для его оценки известно понятие порога устойчивости — предельного значения коэффициента усиления, при превышении которого усилитель превращается в генератор. В качестве мер повышения устойчивости можно предложить включение транзисторов по каскодной схеме с ОЭ-ОБ.

Каскодное включение транзисторов VT1 и VT2 (рис. 3) позволяет реализовать хорошую однонаправленность и получить большую широкополосность усилительного модуля. Это дает возможность отказаться от использования сигнальных обратных связей, стабилизирующих и корректирующих амплитудно-частотную характеристику а также входной и выходной импедансы звена. Здесь коэффициент передачи и присоединительные параметры схемы задаются режимно. Для уменьшения влияния паразитных индуктивностей общих выводов, снижающих коэффициент усиления каскада на верхних частотах, эмиттерные выводы входных танзисторов соединяются непосредственно с корпусом, а режим работы стабилизируется фиксированным током базы. Высокочастотный срез регулируется индуктивностью L1, включенной в коллекторную цепь оконечного транзистора.

Рис. 3. Схема антенного усилителя с каскодным включением VT.

Диапазонная корректировка и стабилизация выходного сопротивления модуля производятся резистивно-емкостными цепями. Каскодная схема при реализации оптимального режима работы транзисторов позволяет получить пониженные интермодуляционные искажения.

При наличии антенны МВ-ДМВ, конструктивно выполненной в виде двух электрически не соединенных антенн возможно использовать усилительный модуль, который усиливает сигналы от каждой из них, суммирует и передает к ТВ-приемнику по одному кабелю. Питание усилителя подается по этому же кабелю. Принципиальная схема такого антенного усилителя изображена на рисунке 4. Он содержит два независимых канала усиления. Сигнал с антенны МВ поступает на контакты ХТ1, ХТ2, к которым подключен входной каскад канала МВ, собранного на транзисторах VT1, VT2 по схеме дифференциального усилителя. Это позволяет получить хорошее согласование с высокоомными антеннами, а также подавить синфазные помехи.

Рис. 4. Схема антенного усилителя с раздельными входами МВ и ДМВ

На входе каскада установлены катушки L1, L2, устраняющие накопление зарядов статического электричества на некоторых антеннах, а также диоды VD1 — VD4, защищающие усилитель от грозовых разрядов. На транзисторе VT5 собран дополнительный усилительный каскад. Коэффициент передачи канала равен 15…20 дБ. Сигналы МВ проходят на кабель через фильтр НЧ L6 C19 L7 с частотой среза 250 МГц. Через этот же фильтр и дроссель L5 на канал приходит питающее напряжение с кабеля снижения. Кроме того, фильтр не пропускает сигналы ДЦВ.

Канал усиления ДМВ представляет собой два последовательно включенных однотипных усилительных каскада. Первый из них собран на транзисторах VT3, VT4 по схеме с гальванической связью, благодаря чему происходит автоматический выход на заданный рабочий режим и его поддержание при изменении температуры и питающего напряжения. На входе каскада установлен фильтр ВЧ C1 L3 C2 с частотой среза 450 МГц, который подавляет низкочастотные сигналы и помехи. Аналогичный фильтр ВЧ C21 L9 C22 на выходе второго каскада пропускает сигналы ДМВ и не пропускает сигналы МВ. Следовательно, фильтры на выходах каналов взаимно их развязывают. Катушка L4 обеспечивает согласование между каскадами канала ДМВ и коррекцию суммарной АЧХ. Общее усиление канала равно 32…36 дБ. Канал ДМВ питается через дроссель L8 с кабеля снижения. Усилительный модуль питается напряжением 12 В при токе не менее 70 мА.

Важно отметить, что модули с каскадно-цепочечной структурой обычно обеспечивают большую линейность передаточной характеристики, что связано, в первую очередь, с возможностью раздельной настройки каскадов (оптимизация передаточной характеристики, режимов согласования и параметров динамического диапазона), при которой пороги перегрузки наращиваются эстафетно и пропорционально увеличению коэффициента передачи.

Сравнительный анализ технических решений и функционально-энергетических характеристик модулей показывает, что в качестве базовых структур при проектировании усилительных модулей для активных широкополосных антенн целесообразно выбирать схемы с цепочечным включением каскадов с комбинированными частотно-зависимыми обратными связями. Причем, в первом каскаде глубина обратной связи выбирается исходя из требуемого значения коэффициента шума и стабильности присоединительного импеданса. Режим работы и тип транзистора выходного каскада в основном определяются требуемой нагрузочной способностью модуля.

Читать далее —  Простой широкополосный усилитель для антенны

Популярные схемы антенн:

Простая ДМВ антенна

Антенна ДМВ с большим усилением


Усилитель ДМВ с проходом МВ антенный Beta tvcom DA-110/UV


Снят с производства

Рекомендуем новые модели

114669

Описание Усилитель ДМВ с проходом МВ антенный Beta tvcom DA-110/UV

Малошумящий усилитель ДМВ с проходом МВ DA-110/UV предназначен для улучшения качества приёма сигналов дециметрового (ДМВ) диапазона, принимаемых антеннами эфирного телевидения. Влагозащищённый корпус допускает установку непосредственно возле антенны и не требует дополнительной герметизации. Изделие выполнено с применением современных компонентов фирмы Philips, что позволило обеспечить низкий коэффициент шума (способность усиливать даже очень слабый сигнал) и высокий динамический диапазон (способность усиливать слабые и сильные сигналы одновременно без взаимных помех).

Технические характеристики:

Диапазон рабочих частот5-860 МГц
Коэффициент усиления
МВ0 дБ
ДМВ20-25 дБ
Неравномерность АЧХ±0.5 дБ
Коэффициент шума, не более2 дБ
Максимальный выходной уровень по DIN45004 на частоте 860 МГц104 дБ/мкВ
Напряжение питания9-15 В
Потребляемый ток70 мА
Диапазон рабочих температур-40. ..+60°С
Конструктивное исполнениегерметичный
Соединениягерметизированные «F»-разъемы
Габаритные размерыдиаметр 28х110 мм
Масса140 г

Характеристика усилителя DA-110/UV:

Комплект поставки:

  • Усилитель
  • Блок питания с адаптером для подключения кабеля к антенному гнезду телевизора
  • Два F-коннектора
  • Паспорт
  • Упаковка

Усилитель должен устанавливаться между антенной и телевизором (DVB-T ресивером). Наиболее эффективен при установке вблизи антенны на расстоянии около 1 метра. Питание подаётся на усилитель по кабелю снижения от блока питания через адаптер, расположенный у телевизора.

Похожие товары


Характеристики Усилитель ДМВ с проходом МВ антенный Beta tvcom DA-110/UV

Тип товара: Усилитель для ТВ антенны
Рабочий диапазон частот: 5-862 Мгц
Коэффициент усиления: 20-25 дБ
Коэффициент шума: 2. 2дБ
Напряжение питания: 9-15 В
Пропуск питания: Нет
Входное сопротивление: 75 Ом
Выходное сопротивление: 75 Ом
Габаритные размеры: O27 х 110 мм
Конструкция: Бочка

Последние отзывы о Усилитель ДМВ с проходом МВ антенный Beta tvcom DA-110/UV

Просмотренные товары

Відправка замовлень тільки Нова пошта та Укрпошта!

Дециметровая антенна своими руками.

Антенна диапазона ДМВ. Теоретические основы. Практическое исполнение

10.10. Антенны дециметровых волн

В диапазоне АМВ из-за уменьшения действующей длины приемной антенны при повышении частоты на входе антенны развивается меньшее напряжение, чем при тех же условиях в метровом диапазоне. Поэтому возникает необходимость устанавливать антенны с большим коэффициентом усиления. В антеннах типа «Волновой канал» это достигается при увеличении числа директоров, создании синфазных решеток из многоэлементных антенн (рис. 10.30). Так как размеры элементов антенн соседних каналов отличаются незначительно, обычно их приводят для группы каналов (табл. 10.20).

Т а б л и и а 10.20

13-элементная антенна типа «Волновой канал» состоит из трех рефлекторов, активного петлевого вибратора и 9 директоров. Расстояния между торцами петлевого вибратора А равняется 10…20 мм. Диаметр вибраторов антенны — 4…8 мм. Коэффициент усиления антенны равен 11,5 дБ, угол раствора основного лепестка диаграммы направленности в горизонтальной и вертикальной плоскостях 40°.

19-элементная антенна типа Волновой канал для диапазона ДМВ (рис. 10.31) состоит из трех рефлекторов, активного петлевого вибратора и 15 директоров. Вибраторы изготовлены из проволоки и трубок диаметром 4 мм. Они крепятся любым способом к несущей стреле диаметром 20 мм. Длина стрелы для любой группы каналов составляет 2145 мм (табл. 10.21). Коэффициент усиления антенны составляет 14…15 дБ, угол раствора основного лепестка диаграммы направленности в горизонтальной и вертикальной плоскостях равен 30…32.

Широкополосная антенна типа «Волновой канал» для приема в каналах 21…41 (рис. 10.32).

В зависимости от расстояния до телевизионного передатчика и зоны уверенного приема его сигналов количество элементов (директоров) антенны можно уменьшать до 8,11 или 15.

В случае когда предпочтение отдано приему в одном телевизионном канале (например, прием программы НТВ из пос. Колодищи), размеры элементов антенны и расстояния между ними можно пересчитать на этот канал.

Таблица 10.21

Наибольший коэффициент усиления (13 дБ) широкополосная антенна ДМВ имеет в 28-м канале, средняя частота которого составляет 500 МГц. Коэффициент пересчета (Кп) в этом случае определяется по формуле

Кп=530/fcp

где fcp — средняя частота канала ДМВ, МГц. Для 37-го канала, средняя частота которого 562 МГц, Кп равен:

Кп=530/562=0,943.

Умножив размеры элементов и расстояния между ними на 0,943, получим размеры антенны для 37-го канала (рис. 10.33). Так же можно пересчитать широкополосную антенну на любой канал (или группу каналов) ДМВ. Средняя частота канала (группы каналов) приведена в табл. 10.2, длина полуволновой петли — в табл. 10.1. При использовании металлической несущей стрелы (траверсы) полученные при пересчете размеры элементов увеличивают на половину ее диаметра.

Коэффициент усиления канальной антенны возрастает до 14…15 дБ. Антенну из восьми элементов используют на расстоянии до 20…30 км от пос. Колодищи, из 11 — до 30…40, из 15 элементов — до 50…60 км. За зоной уверенного приема на расстоянии до 70…90 км используют антенну из 24 элементов. Для обеспечения хорошего качества принимаемого изображения непосредственно на мачте устанавливают антенный усилитель.

Антенна мало подвержена влиянию близко расположенных предметов и имеет хорошую повторяемость. Допустимы отклонения до 2 мм от расчетных размеров практически без ухудшения параметров антенны.

Антенна типа «Волновой канал» со сложным пассивным рефлектором (рис. 10.34; табл. 10.22…10.24) состоит из решетчатого рефлектора (рис. 10.35, а), два полотна которого установлены под углом 90° на конце несушей стрелы, активного петлевого вибратора (рис. 10.35, б) и 18 директоров.

При этом два первых директора (А1 и Д2) являются двухэтажными и разнесены по вертикали на толщину несущей стрелы (табл. 10.23).

Таблица 10.22

Главным достоинством такой антенны является надежная экранировка задней полусферы благодаря увеличению КЗД при установке сложного рефлектора. Последний концентрирует энергию полезного сигнала в направлении активного вибратора, что способствует повышению коэффициента усиления антенны.

Таблица 10.23

Таблица 10.24

На рис. 10.36 показан вид сбоку описанной выше антенны. 6-элементная антенна предназначена для ближнего приема на расстоянии до 10…15 км от телевизионного передатчика:

10-элементная — 15…25; 15-элементная — 25…40; 20-элементная — на расстоянии 40…60 км и более.

В диапазоне ДМВ широко используются рамочные антенные Тройной квадрат, рамки которых выполнены из цельного куска медного, латунного провода диаметром 2…3 мм. При размерах дециметрового диапазона (табл. 10.25) антенна обладает достаточной жесткостью. Провод необходимо изогнуть определенным образом (рис. 10.37). В точках А, Б и В провода необходимо зачистить и спаять. В этой конструкции вместо шлейфа (см. рис. 10.12), изготовленного из куска коаксиального кабеля, используется четвертьволновой корот-

козамкнутый мостик (см. рис. 10.11) той же длины, что и шлейф (см. табл. 10.5). Расстояние между проводами мостика остается прежним (30 мм). Конструкция такой антенны достаточно жесткая, и нижняя стрела здесь не нужна.

Фидер подвязывают к правому проводу мостика с наружной стороны. При подходе фидера к вибраторной рамке оплетку кабеля припаивают к точке X» центральный проводник — к точке X. Левый провод мостика закрепляют на диэлектрической стойке или в случае наружной антенны — на мачте. Важно, чтобы в пространстве между проводами мостика не находились фидер и стойка мачты.

При наличии медных, латунных или алюминиевых полосок

можно сделать ромбовидную антенну (рис. 10.38). Полоски (1) скрепляют внахлест винтами и гайками. В точке соприкосновения пластин должен быть надежный электрический контакт. Толщина полосок произвольная.

Ромбовидная антенна может работать в полосе частот каналов 21…60, коэффициент усиления ее равен 6…8 дБ. Для его повышения антенну можно снабдить рефлектором (рис. 10.39).

Простейший рефлектор представляет собой плоский экран, изготовленный из трубок или отрезков толстого провода. Диаметр элементов рефлектора некритичен (3…10 мм). Полотно рефлектора (2) крепится с помощью стоек-опор (3)

Таблица 10.25

к металлической или деревянной мачте (4). Точки 0 имеют нулевой потенциал, относительно земли, поэтому стойки (2) могут быть металлическими.

Фидер (5) — кабель типа РК с волновым сопротивлением 75 Ом прокладывают к точкам питания А и Б. Оплетку кабеля припаивают к точке Б, а центральный проводник — к точке А. При дальнем приеме ромбовидная антенна может быть оснащена широкополосным усилителем (6).

2-элементная Швейцарская антенна (см. рис. 10.21) также может использоваться в диапазоне ДМВ (табл. 10.26).

Статья посвящена антенне пригодной для различных условий приема телевизионного сигнала: город, открытое пространство, дальний прием. Конструкция антенны хорошо зарекомендовала себя при приеме аналогового телевизионного сигнала в течении трех лет. Прекрасные результаты получены при приеме цифрового телевещания.

Качество приема телевизионных сигналов зависит от множества причин. В условиях города низбежно взаимодействие основной волны телесигнала и отраженных волн. При прямой видимости между принимающей антенной и передающей антенной в точку приема приходит основная волна и волны отраженные от земли, площадей, улиц, крыш зданий. Большой современный город для радиоволн представляет собой, образно говоря, нагромождение “зеркал” и “’экранов”, которыми являются мосты, заводские трубы, высоковольтные линии. Высотные здания подобно пассивному ретранслятору переизлучают волны, распостроняющиеся от передающей антенны. Характер распространения радиоволн очень сложен даже вблизи передатчика. В радиотени препятствий происходит прием ослабленного полезного сигнала, отраженные сигналы, шумы и помехи становятся более заметными. В мокрых стенах домов, в мокрых деревьях сигнал ослабляется сильнее. Максимальное ослабление сигнала, принимаемого антенной, расположенной в радиотени деревьев происходит летом. Сложение и вычитание основной и отраженных радиоволн приводит к усилению одних телевизионных сигналов и ослаблению других.
Рамочные антенны в этих условиях дают хорошие результаты благодаря ослаблению приема по боковым и обратному направлениях, они менее подвержены влиянию электрических помех и, в частности, помех от зажигания двигателей внутреннего сгорания.
При дальнем приеме телевидения наиболее устойчивое изображение дают рамочные антенны, одна из которых описана в данной статье.

Параметры антенны

Диапазон частот принимаемых сигналов, МГц……530 — 780
Основной принимаемый телевизионный канал ….38
Диапазон принимаемых телевизионных каналов…30 — 57
Поляризация принимаемых сигналов………горизонтальная

Из большого разнообразия рамочных антенн для диапазона ДМВ часто изготавливают антенну «тройной квадрат». Как быть если усиление тройного квадрата недостаточно, а другие конструкции антенн для интересующего диапазона телевизионных каналов не подходят? При этом совершенно негде взять достаточное количество алюминиевых трубок требуемого диаметра и специфический крепеж, нет возможности собрать и установить антенну, размеры которой измеряются в метрах. Может применить антенный усилитель, который будет усиливать основную волну телесигнала вместе с отраженными волнами, принятыми антенной? Решением этой задачи стало объединение четырех тройных квадратов в антенную систему — фазированную решетку. Усиление антенны намного превосходит один тройной квадрат, а размеры вполне приемлемы. Размеры конструкции одного из четырех тройных квадратов показаны на рисунке.

Для изготовления тройного квадрата потребуется стальная оцинкованная проволока диаметром 3 мм. Оцинкованной называется проволока, имеющая оловянное покрытие. Такая проволока легче покрывается припоем и не ржавеет на открытом воздухе. На изготовление одного тройного квадрата требуется 2 метра проволоки. Отрезок проволоки не должен иметь резких изгибов, вмятин, царапин, ржавчины и других дефектов. Перед изготовлением антенны проволочная заготовка тщательно протирается с использованием растворителя. Проволока сгибается в соответствии с рисунком, показывающим конструкцию тройного квадрата. Стыки проволоки вверху квадратов пропаиваются. Участки проволоки в местах стыков покрываются флюсом, приготовленным из соляной кислоты путем травления цинком. Паяльником мощностью сорок ватт, а лучше шестьдесят ватт участки покрываются легкоплавким припоем, настолько насколько позволяет мощность паяльника. Затем стыки стягиваются одним-двумя витками луженой медной проволоки диаметром 0,6-1 миллиметр и пропаиваются еще раз. Окончательно стыки хорошо пропаиваются над горелкой газовой плиты, используя припой и канифоль. Оставшуюся канифоль удаляют с получившейся конструкции и смываются растворителем. Место спая должно быть хорошо покрыто оловом, обеспечивая надежный контакт и механическую прочность. Тройные квадраты нельзя красить или покрывать лаком.
Перед объединением тройных квадратов в фазированную решетку, каждый нужно проверить и настроить. Проверка и настройка проводится в помещении. К тройному квадрату подключается телевизионный коаксиальный кабель волновым сопротивлением 75 Ом как изображено на рисунке. Изображение на экране телевизора при настройке антенны в помещении может быть черно-белым с очень большим количеством шумов. Настройка тройного квадрата выполняется ориентируясь по наименьшему количеству шумов на экране телевизора. Если один тройной квадрат не дает цветного изображения — не беда, при объединении в фазированную решетку качество изображения значительно повысится. Соединив тройной квадрат с антенным входом телевизора необходимо найти точку припаивания кабеля к нижней вертикальной части конструкции антенны, перемещая точку подсоединения по вертикали. При перемещении подключения центральная жила кабеля и экран кабеля должны быть подключены на одном уровне. В одних экземплярах тройного квадрата наилучшее изображение на экране телевизора можно получить, припаивая кабель почти у замыкающего горизонтального участка в самом низу антенны, в других экземплярах как показано на рисунке в третьих экземплярах по середине. У каждого тройного квадрата своя оптимальная точка подключения кабеля. После окончания настройки и проверки тройных квадратов важно не перепутать точки подключения кабелей. Для получения хорошего качества работы антенны следует изготовить 6-8 тройных квадратов, из которых отобрать четыре дающие наилучшие результаты.
Тройные квадраты, представляющие собой элементы фазированной решетки, соединяются коаксиальным кабелем. Основа конструкции антенны деревянный каркас. Длина вертикальных отрезков кабеля, соединяющих два тройных квадрата, подбирается экспериментально. Точно определить длину отрезков кабеля заранее невозможно из-за отличий параметров различных типов кабеля и непредсказуемых свойств изготовленных тройных квадратов.

Два тройных квадрата закрепляются обматыванием полихлорвиниловой трубкой на одном вертикальном элементе каркаса, представляющем собой деревянный брусок. Поочередно к тройным квадратам подсоединяются одинаковые отрезки кабеля длиной 220, 240, 260,280, 300 миллиметров каждый. Противоположные концы отрезков кабеля соединяются экран-экран и жила-жила и соединяются с кабелем, идущим к антенному входу телевизора. По наилучшему качеству изображения выбирается длина вертикальных отрезков кабеля, соединяющих два тройных квадрата. Основной вклад в настройку вносит длина отрезков кабеля по сравнению с расстоянием между тройными квадратами. При настройке можно сокращать или увеличивать расстояние между тройными квадратами, но большого эффекта это не даст, поэтому расстояния на рисунке конструкции между тройными квадратами не приводятся. Изображение на экране телевизора должно быть лучше, чем при приеме на один тройной квадрат.


Каркас временно собирается из четырех деревянных брусков, скрепленных между собой веревкой. На каркас устанавливается четыре тройных квадрата, соединенные вертикальными отрезками кабеля. Длина двух одинаковых горизонтальных отрезков кабеля, соединяющих вертикальные отрезки с кабелем, проложенным к антенному входу телевизора, уточняется экспериментально. Для окончательной настройки поочередно припаиваются два одинаковых горизонтальных отрезка длиной 130, 150, 170 или 190 миллиметров.
Для окончательного изготовления каркаса потребуются четыре деревянных бруска толщиной 8-11 миллиметров, шириной 60-70 миллиметров, длинной 520 миллиметров и три деревянных бруска той же толщины и ширины длинной 490 миллиметров. Торцы брусков покрываются эпоксидной смолой и высушиваются в течении пяти дней, затем вся поверхность брусков покрывается эпоксидной смолой и высушивается пять дней. После покрытия эпоксидной смолой деревянные бруски красятся нитрокраской не мене двух раз. Перед установкой тройных квадратов и отрезков кабелей, объединяющих тройные квадраты в фазированную решетку, собирается первая часть каркаса из двух вертикальных и двух горизонтальных брусков. Соприкасающиеся поверхности брусков промазываются эпоксидной смолой, соединяются шурупами и высушиваются не мене трех дней. После высыхания эпоксидной смолы два шурупа соединяющие верхний горизонтальный брусок с вертикальными брусками выкручиваются. Четыре шурупа закрепляющие центральный горизонтальный брусок остаются.


На деревянный каркас устанавливаются тройные квадраты, соединенные отрезками коаксиального кабеля. Тройные квадраты прикрепляются к каркасу несколькими витками полихлорвиниловой трубки. К антенне припаивается кабель, идущий к телевизору требуемой длины.

Для правильной фазировки антенной системы центральные проводники и экраны отрезков коаксиального кабеля подключают к тройным квадратам в соответствии со схемой фазировки. Конец кабеля, подключенный к антенне, заключается в полихлорвиниловую трубку диаметром 10-12 миллиметров длинной около трех метров для защиты антенного кабеля от погодных воздействий. Полихлорвиниловая трубка и кабель закрепляются нитью на горизонтальном бруске. Пайка экрана и центральной жилы отрезков кабелей изолируются друг от друга с помощью изоленты. Поверх установленных тройных квадратов и кабелей устанавливаются два вертикальных бруска, поверх них по центру один горизонтальный. Детали каркаса соединяются винтами диаметром 6 миллиметров. При установке винтов используются отверстия, оставшиеся после выкручивания шурупов, соединяющих верхний горизонтальный брусок с вертикальными брусками. Отрезки коаксиального кабеля и части тройных квадратов оказываются заключенными внутри деревянной конструкции, надежно защищающей точки пайки от погодных воздействий.

Промежутки между брусками с боков и торцов герметизируются, используя строительный герметик “жидкие гвозди”.

Антенна устанавливается на мачту с помощь хомутов, соответствующих диаметру трубы. Через отверстия в горизонтальных брусках проходят винты. Антенна закрепляется в двух точках. При ослаблении винтов хомутов можно точно сориентировать антенну на передатчик.


Оцинкованную проволоку, хомут крепления на трубу, эпоксидную смолу, краску можно приобрести в магазине стройматериалов. Коаксиальный телевизионный кабель с волновым сопротивлением 75 Ом следует выбирать с центральной жилой из меди и двойным экраном, состоящим из фольги и оплетки из медных жил. Наилучшие результаты можно получить при использовании кабеля наибольшего диаметра с возможно большим количеством жил в экранной оплетке.
Расстояния между элементами фазированной решетки, размеры тройного квадрата и длина отрезков кабелей выбраны путем многочисленных экспериментов, с целью обеспечить прием возможно большего количества телевизионных каналов и в тоже время минимально возможные габариты, уменьшающие массу антенны и облегчающие установку. Прием на антенну возможен через препятствие из близко расположенных деревьев. Антенна имеет низкую парусность. Благодаря расположению кабелей внутри деревянного герметизированного каркаса обеспечен длительный срок службы и защита от влияния погодных факторов. Качество принимаемого изображения не зависит от времени года и времени суток.

Денисов Платон Константинович, г. Симферополь

Обустраивая дачный участок, мы стараемся сделать его максимально комфортным для отдыха. А это значит, что со временем он обрастает удобствами, к которым мы так привыкли в повседневной жизни – водоснабжением, отоплением и, конечно же, электричеством. А уж там, где есть последнее, рано или поздно обязательно появится телевидение. Но как, спросите вы, провести его на даче, если покупка антенны, которая, к слову, стоит совсем недёшево, не предусмотрена в личном бюджете? Да очень просто! Немного основ радиоэлектроники, пара-тройка железяк и минимальный паяльный набор и вот, хорошенько устав на огороде, вы располагаетесь на дачной террасе для просмотра блока вечерних новостей.

Радиоэлектроника и телеэфир: просто о сложном

Самое главное для любой антенны — её способность взаимодействовать с сигналом, распространяемым в эфире.

В настоящее время ТВ-вещание осуществляется в одном единственном диапазоне – дециметровом, а телевизионные передатчики покрывают практически всю более-менее населённую территорию. Это даёт возможность «ловить» телесигнал где угодно.

Но для этого придётся учесть несколько несложных нюансов :


Исходя из этого, среди всего многообразия телевизионных антенн наиболее доступными для самостоятельного изготовления будут такие их виды, как:

  1. Всеволновая (частотнонезависимая)

Высокими параметрами не обладает, зато является наиболее простой и дешёвой в изготовлении – её основу составляет металлическая рамка, а в роли приёмников выступают обычные пивные банки или другие жестяные ёмкости.

  1. Логопериодическая диапазонная

Такую антенну можно сравнить с рыболовецкой сетью, которая при отлове сортирует добычу. Данный тип антенных систем также имеет простую конструкцию, однако обеспечивает более высокие, чем всеволновка, параметры.

  1. Дециметровая зигзагообразная

Для дециметрового диапазона габариты и сложность конструкции такой антенны существенно упрощаются, причём работать она сможет практически в любых условиях приёма.

Тонкости изготовления телевизионных антенн

Элементы антенны, по которой проходят токи полезного сигнала, всегда соединяются пайкой или сваркой. Но если устройство будет размещено на открытом воздухе, например, на крыше дачного домика, такие контакты в самом скором времени разъест коррозия.

Если речь идёт о самодельной антенне для дачи, стремиться к идеальному качеству контактов не стоит – если они и заржавеют или лопнут, то во всяком случае не скоро. Но желательно, чтобы соединений в конструкции антенны было как можно меньше, что обеспечит стойкий и достаточно чистый приём.

Оплетка и центральная жила коаксиального кабеля в настоящее время выполняются из недорогих сплавов, устойчивых к воздействию коррозии. В отличии от классической меди, пайке они поддаются плохо. Поэтому нужно следить за тем, чтобы не пережечь кабель.

Для изготовления антенны и её кабельного подключения желательно использовать:


Алюминиевую проволоку для изготовления элементов антенны использовать не стоит – она очень быстро окислится и потеряет способность проводить электрический сигнал. Наилучшим образом для этого подходит медь или более дешёвая латунь.

Площадь приёма антенны должна быть максимально возможной. Для этого к экрану – рамке, которая отсеивает эфирный и электрические шум — следует симметрично присоединить несколько металлических прутьев из того же металла.

Покупка простейшего усилителя сигнала, подключаемого непосредственно к антенне, решит проблему со слабым и грязным сигналом.

В результате система обеспечит нормальную мощность приёма. Всё, что нужно для этого, – вынести антенну на крышу дачного домика и направить в сторону ближайшей телевизионной вышки.

Частотнонезависимая антенна своими руками

Простейшая всеволновка представляет собой пару металлических пластин, установленных на деревянной рейке и соединённых несколькими витками медной проволоки любого диаметра. Ширина такой антенны должна быть равна ей высоте, а угол раскрывания полотен – 90 о. Припаивать проволоку к точке нулевого потенциала всеволновки необязательно – достаточно обеспечить надёжное её закрепление.

Частотнонезависимая антенна способна принимать и метровые, и дециметровые сигналы практически с любого направления. Недостатком этого варианта является единичный коэффициент усиления и нулевой КЗД – показатель отношения принятой на главный лепесток антенны мощности сигнала к сумме мощности помех на частоте, принятой остальными элементами. Именно поэтому всеволновка не подходит для приёма телесигнала в зоне с сильными помехами или там, где эфирный сигнал слишком слаб.

Для самостоятельного изготовления частотнонезависимой антенны вам понадобятся:

  • антенный кабель;
  • несколько жестяных банок;
  • саморезы;
  • штекер;
  • изолента;
  • отвёртка;
  • деревянная рейка;
  • медная проволока.

Банки закрепляются на рейке (мачте) с помощью изоленты на расстоянии около 7 см друг от друга.

В них вкручиваются саморезы, к торчащим концам которых прикручивается зачищенные концы антенного кабеля. Последний закрепляется на рейке и прокладывается по внешним строительным конструкциям дачного домика к месту, где вы планируете поставить телевизор.

Усовершенствовать конструкцию всеволновки можно, добавив ещё несколько секций из жестяной тары. После остаётся надёжно закрепить её мачту в вертикальном положении, подключить к телевизору и настроить тюнер.

Другим вариантом всеволновой антенны, предназначенной для приёма метрового сигнала, является веерный вибратор, который в народе именуют антенной-рогаткой.

Изготовление логопериодической телеантенны

Антенна «логопедка» являет собой принимающую линию (пару металлических трубок) с перпендикулярно подключёнными к ней половинками линейных диполей – кусков проводника диаметром в четверть волны рабочего сигнала. Длина и расстояние между последними изменяется в геометрической прогрессии.

Для изготовления логопериодической антенны необходимо выполнить ряд вычислений:

  1. Начало расчёта длины диполей выполняется со второго по длине.
  2. Взяв обратную величину показателя прогрессии, рассчитывается длина самого длинного диполя.
  3. Далее остаётся рассчитать самый короткий – первый – диполь, а после, опираясь на выбранный диапазон частот, принимается длина «нулевого» диполя.

Для достижения максимальной мощности приёма между диполями должно быть расстояние в 0,03-0,05 длины волны, но не меньше двойного диаметра любого из них.

Длина готовой ЛП-антенны составляет около 400 мм. Диаметр основы ЛП-антенны должен составлять 8-15 мм, а промежуток между их осями принимающей линии берётся не более 3-4 диаметров диполя.

Для нормальной работы ЛП-антенны нужно подобрать качественный и достаточно толстый (около 6-8 мм по оболочке) коаксиальный кабель. В противном случае вам не удастся компенсировать затухание дециметровых волн, вследствие чего телевизионный тюнер будет неспособен почувствовать сигнал.

Кабель к принимающей линии нельзя закреплять снаружи, так как от этого резко падает качество приёма сигнала.

При монтаже такой антенны нужно обеспечить её ветроустойчивость, а если в качестве мачты вы используете металлическую трубу, между ней и принимающей линией требуется установить диэлектрическую вставку – деревянный брусок – длиной не менее 1,5 см.

Усовершенствовать конструкцию ЛП-антенны можно, установив на неё линейные или веерные плечики метрового поля. Такая система получила название «дельта».

Схема антенны «Дельта»

Зигзагообразная антенна для дачи

Z-антенная система с рефлектором обеспечивает практически такие же параметры приёма телесигнала, что и ЛП-антенна. Однако главный её лепесток по горизонтали в два раза длиннее. Это даёт возможность ловить сигнал с различных направлений, что в особенности актуально для сельской местности.

Дециметровая зигзагообразная антенна имеет небольшие габариты, однако её рабочий диапазон практически ничем не ограничивается. Материалом для изготовления такой системы служит медная трубка или лист алюминия толщиной около 6 мм. Если вы выбрали последний, припаять его обычным припоем или флюсом не получится – в этом случае крепления выполняются болтами. Для наружной установки такая антенна будет готова только после герметизации точек соединения силиконом.

Конструкция зигзагообразной антенны состоит из следующих элементов:

  • штанга;
  • полотно проволочное;
  • металлические пластины для крепления полотна;
  • поперечные рейки;
  • диэлектрические пластины и прокладки;
  • крепёжная плата;
  • фидерная линия;
  • пластина питания.

Любой из них можно изготовить своими руками из подручных материалов либо приобрести в ближайшем магазине радиоэлектроники.

Боковины Z-антенны выполняются цельнометаллическими или в виде сетки, закрытой листом жести. При прокладке по телу антенны коаксиального кабеля следует избегать его резких изгибов. Для этого его достаточно дотянуть до боковой ёмкостной вставки и не выпускать за её пределы. В точке нулевого потенциала оплётка кабеля аккуратно припаивается к полотну.

К данному классу можно отнести и такие виды антенн, как кольцевая и рефлекторная, которые также не представляют особой сложности в изготовлении.

Варианты самостоятельного изготовления телевизионных антенн на фото

Существуют и другие типы антенн, подходящих для самостоятельного изготовления — волновые, «польские», простые рамочные и даже примитивные спутниковые. Но какой бы вариант вы не выбрали, требуется грамотный расчёт параметров. Методику можно найти в технической литературе по радиоэлектронике. Однако куда легче и проще спросить совета у тех, кто уже имеет опыт в изготовлении подобного рода антенн.

Самостоятельное изготовление антенны для дачи на видео

В диапазоне АМВ из-за уменьшения действующей длины приемной антенны при повышении частоты на входе антенны развивается меньшее напряжение, чем при тех же условиях в метровом диапазоне. Поэтому возникает необходимость устанавливать антенны с большим коэффициентом усиления. В антеннах типа «Волновой канал» это достигается при увеличении числа директоров, создании синфазных решеток из многоэлементных антенн (рис. 10.30). Так как размеры элементов антенн соседних каналов отличаются незначительно, обычно их приводят для группы каналов (табл. 10.20).

Т а б л и и а 10.20



13-элементная антенна типа «Волновой канал» состоит из трех рефлекторов, активного петлевого вибратора и 9 директоров. Расстояния между торцами петлевого вибратора А равняется 10…20 мм. Диаметр вибраторов антенны — 4…8 мм. Коэффициент усиления антенны равен 11,5 дБ, угол раствора основного лепестка диаграммы направленности в горизонтальной и вертикальной плоскостях 40°.

19-элементная антенна типа Волновой канал для диапазона ДМВ (рис. 10.31) состоит из трех рефлекторов, активного петлевого вибратора и 15 директоров. Вибраторы изготовлены из проволоки и трубок диаметром 4 мм. Они крепятся любым способом к несущей стреле диаметром 20 мм. Длина стрелы для любой группы каналов составляет 2145 мм (табл. 10.21). Коэффициент усиления антенны составляет 14…15 дБ, угол раствора основного лепестка диаграммы направленности в горизонтальной и вертикальной плоскостях равен 30. ..32.

Широкополосная антенна типа «Волновой канал» для приема в каналах 21…41 (рис. 10.32).

В зависимости от расстояния до телевизионного передатчика и зоны уверенного приема его сигналов количество элементов (директоров) антенны можно уменьшать до 8,11 или 15.

В случае когда предпочтение отдано приему в одном телевизионном канале (например, прием программы НТВ из пос. Колодищи), размеры элементов антенны и расстояния между ними можно пересчитать на этот канал.


Таблица 10.21



Наибольший коэффициент усиления (13 дБ) широкополосная антенна ДМВ имеет в 28-м канале, средняя частота которого составляет 500 МГц. Коэффициент пересчета (Кп) в этом случае определяется по формуле

где fcp — средняя частота канала ДМВ, МГц. Для 37-го канала, средняя частота которого 562 МГц, Кп равен:

Кп=530/562=0,943.

Умножив размеры элементов и расстояния между ними на 0,943, получим размеры антенны для 37-го канала (рис. 10.33). Так же можно пересчитать широкополосную антенну на любой канал (или группу каналов) ДМВ. Средняя частота канала (группы каналов) приведена в табл. 10.2, длина полуволновой петли — в табл. 10.1. При использовании металлической несущей стрелы (траверсы) полученные при пересчете размеры элементов увеличивают на половину ее диаметра.

Коэффициент усиления канальной антенны возрастает до 14…15 дБ. Антенну из восьми элементов используют на расстоянии до 20…30 км от пос. Колодищи, из 11 — до 30…40, из 15 элементов — до 50…60 км. За зоной уверенного приема на расстоянии до 70…90 км используют антенну из 24 элементов. Для обеспечения хорошего качества принимаемого изображения непосредственно на мачте устанавливают антенный усилитель.

Антенна мало подвержена влиянию близко расположенных предметов и имеет хорошую повторяемость. Допустимы отклонения до 2 мм от расчетных размеров практически без ухудшения параметров антенны.

Антенна типа «Волновой канал» со сложным пассивным рефлектором (рис. 10.34; табл. 10.22…10.24) состоит из решетчатого рефлектора (рис. 10.35, а), два полотна которого установлены под углом 90° на конце несушей стрелы, активного петлевого вибратора (рис. 10.35, б) и 18 директоров.

При этом два первых директора (А1 и Д2) являются двухэтажными и разнесены по вертикали на толщину несущей стрелы (табл. 10.23).

Таблица 10.22



Главным достоинством такой антенны является надежная экранировка задней полусферы благодаря увеличению КЗД при установке сложного рефлектора. Последний концентрирует энергию полезного сигнала в направлении активного вибратора, что способствует повышению коэффициента усиления антенны.

Таблица 10.23

Таблица 10.24



На рис. 10.36 показан вид сбоку описанной выше антенны. 6-элементная антенна предназначена для ближнего приема на расстоянии до 10…15 км от телевизионного передатчика: 10-элементная — 15. ..25; 15-элементная — 25…40; 20-элементная — на расстоянии 40…60 км и более.

В диапазоне ДМВ широко используются рамочные антенные Тройной квадрат, рамки которых выполнены из цельного куска медного, латунного провода диаметром 2…3 мм. При размерах дециметрового диапазона (табл. 10.25) антенна обладает достаточной жесткостью. Провод необходимо изогнуть определенным образом (рис. 10.37). В точках А, Б и В провода необходимо зачистить и спаять. В этой конструкции вместо шлейфа (см. рис. 10.12), изготовленного из куска коаксиального кабеля, используется четвертьволновой короткозамкнутый мостик (см. рис. 10.11) той же длины, что и шлейф (см. табл. 10.5). Расстояние между проводами мостика остается прежним (30 мм). Конструкция такой антенны достаточно жесткая, и нижняя стрела здесь не нужна. —

Фидер подвязывают к правому проводу мостика с наружной стороны. При подходе фидера к вибраторной рамке оплетку кабеля припаивают к точке X» центральный проводник — к точке X. Левый провод мостика закрепляют на диэлектрической стойке или в случае наружной антенны — на мачте. Важно, чтобы в пространстве между проводами мостика не находились фидер и стойка мачты.

При наличии медных, латунных или алюминиевых полосок можно сделать ромбовидную антенну (рис. 10.38). Полоски (1) скрепляют внахлест винтами и гайками. В точке соприкосновения пластин должен быть надежный электрический контакт. Толщина полосок произвольная.

Ромбовидная антенна может работать в полосе частот каналов 21…60, коэффициент усиления ее равен 6…8 дБ. Для его повышения антенну можно снабдить рефлектором (рис. 10.39).

Простейший рефлектор представляет собой плоский экран, изготовленный из трубок или отрезков толстого провода. Диаметр элементов рефлектора некритичен (3…10 мм). Полотно рефлектора (2) крепится с помощью стоек-опор (3) к металлической или деревянной мачте (4). Точки 0 имеют нулевой потенциал, относительно земли, поэтому стойки (2) могут быть металлическими.

Таблица 10.25



Фидер (5) — кабель типа РК с волновым сопротивлением 75 Ом прокладывают к точкам питания А и Б. Оплетку кабеля припаивают к точке Б, а центральный проводник — к точке А. При дальнем приеме ромбовидная антенна может быть оснащена широкополосным усилителем (6).

2-элементная Швейцарская антенна (см. рис. 10.21) также может использоваться в диапазоне ДМВ (табл. 10.26).

Таблица 10.26


Оборудование для цифрового телевидения — это то что можно купить в нашем магазине. Наша компания работает на рынке эфирного и спутникового оборудования с 2003 года и большую часть наших клиентов мы знаем уже в лицо.
Для постоянных покупателей нашего интернет магазина действует система скидок, которая рассчитывается автоматически по номеру купона присвоенному лично вам.
Все оборудование проходит предпродажную подготовку, а именно устанавливается последняя версия ПО на спутниковые и эфирные приставки. Все ресиверы проверяются на работоспособность.
Наша компания производит доставку оборудования, как по Москве так и по всей России. С большинством компаний курьерской доставки заключены соглашения о льготной цене доставки.
В нашем интернет магазине вы сможете найти практически любое оборудование, которое может вам понадобится для приема спутникового и эфирного телевидения. Мы постарались сделать удобным процесс оформления заказа для любого Если вы планируете заказать не одну позицию, а несколько, то вы можете воспользоваться поиском по магазину и обратить внимание на сопутствующее оборудование.Если вы ходите подобрать оборудование для приема спутникового тв, то вам следует пройти по вкладке меню «Спутниковое телевидение», если для приема эфирного или кабельного тв, то «Эфирное телевидения» и.т.д. Если в процессе заказа у вас возникают вопросы, то вы можете воспользоваться онлайн чатом, который расположен на каждой странице интернет магазина или заказать обратный звонок.
Надеемся, что в интернет магазине цифрового тв вы сможете потратить минимальное количество времени на заказ требуемого оборудования.

Телевизионная антенна своими руками: ДМВ, цифровая

Когда-то хорошая телевизионная антенна была дефицитом, покупка качеством и долговечностью, мягко говоря, не отличалась. Сделать антенну для «коробки» или «гроба» (старого лампового телевизора) своими руками считалось показателем мастерства. Интерес к самодельным антеннам не суетится и в наши дни. Здесь нет ничего странного: условия приема ТВ резко изменились, и производители, полагая, что ничего существенного в теории антенн нет и не будет, чаще всего подстраиваются под давно известные конструкции электроники, не задумываясь о том, что Главное для любой антенны – это ее взаимодействие с сигналом в эфире.

Что изменилось в эфире?

Во-первых, Почти весь объем телевещания в настоящее время осуществляется в ДМВ диапазоне . Прежде всего, из экономических соображений в ней значительно упрощается антенно-фидерное хозяйство передающих станций, а главное — необходимость регулярного его обслуживания высококвалифицированными специалистами, занимающимися тяжелым, вредным и опасным трудом.

Второй — ТВ-передатчики теперь охватывают своим сигналом почти все менее населенные места. Развитая сеть связи обеспечивает передачу программ в самые глухие уголки. Трансляцию в населенную зону обеспечивают маломощные сетевые передатчики.

Третий изменил условия распространения радиоволн в городах . На ДМВ прельщают промышленные помехи, но железобетонные многоэтажки для них хорошие зеркала, многократно резервирующие сигнал вплоть до его полного затухания в зоне, казалось бы, уверенного приема.

Четвертый — телепрограмм в эфире сейчас много, десятки и сотни .Насколько многое разнообразно и содержательно — другой вопрос, но рассчитывать на прием 1-2-3 каналов сейчас бессмысленно.

Наконец, получил цифровое вещание . T2VB Сигнал T2 особенный. Там, где он еще немного, на 1,5-2 дБ, превышает шумы, прием отличный, как ни в чем не бывало. А чуть дальше или в сторону — нет, как обрезанный. Чувствительной к помехам «цифры» почти нет, но при несовпадении с кабелем или фазовых искажениях, в любом месте пути, от камеры до тюнера, картинка может рассыпаться квадратиками и при сильном чистом сигнале.

Требования к антеннам

В соответствии с новыми условиями приема изменились основные требования к телевизионным антеннам:

  • Такие его параметры, как коэффициент направленности (КПД) и коэффициент защитного действия (КЗД) определяющих в настоящее время значений не имеют: современный эфир очень грязный, и в крохотном боковом лепестке восточной диаграммы (ДН ), хоть какие-то помехи, и обрывы, и Бороться с ней уже средствами электроники.
  • Вместо этого собственное усиление антенны (QU) приобретает особое значение. Антенна, ну «Собственный» Эфир, и не глядя на него через небольшое отверстие, даст питание принимаемого сигнала, позволяя электронике очистить его от шумов и помех.
  • Современная телевизионная антенна, за редчайшим исключением, должна быть дальнобойной, т.е. ее электрические параметры должны поддерживаться естественно на уровне теории, а не быть втиснутыми в допустимые рамки инженерными ухищрениями.
  • Телевизионная антенна должна быть согласована с кабелем во всем рабочем диапазоне частот без дополнительных согласований и устройств симметрирования (ИСС).
  • Амплитудно-частотная характеристика антенны (АЧХ) должна быть более гладкой. Резкие выбросы и провалы непременно сопровождают фазовые искажения.

Последние 3 пункта обусловлены требованиями к приему цифровых сигналов. Настраиваемая, т.е. работающая теоретически на одной частоте, антенна может «растягиваться» по частоте, например.Антенны типа «Волновой канал» для ДМВ с приемлемым отношением сигнал/шум захватывают 21-40 каналов. Но их согласование с фидером требует использования усиков, которые либо сильно поглощают сигнал (феррит), либо портят фазовую характеристику на краях диапазона (настроено). И «цифру» такая антенна прекрасно работающая на «аналоге» будет принимать плохо.

В связи с этим, из всего большого антенного множества, в данной статье будут рассмотрены антенны для телевизора, доступные для самостоятельного изготовления, следующих типов:

  1. Частозависимая (Весволовая) — Не отличается высокими параметрами, но очень проста и дешева, делается буквально за час. Над городом, где эфир шире, вполне сможет принять цифру или достаточно мощный аналог не на малом удалении от телецентра.
  2. Ассортимент барокко. Ей, образно говоря, можно, как рыболовному тралу, уже при плетении добычи. Он также достаточно прост, идеально согласуется с фидером во всем диапазоне, абсолютно не меняет в нем параметры. Технические параметры средние, поэтому больше подойдет для дачи, а в городе в качестве комнаты.
  3. Несколько модификаций зигзагообразной антенны , или z-антенн. В диапазоне МВ это очень солидная конструкция, требующая немалого мастерства и времени. А вот на ДМБ в результате принципа геометрического подобия (см. ниже) она настолько упрощена и правильна, что может использоваться как высокоэффективная комнатная антенна практически при любых средствах приема.

Примечание: Z-антенна, если использовать предыдущую аналогию — частый грейд, приседающий все в воде.Как годится эфир, вышел из употребления, но с развитием цифрового ТВ оказался на коне — во всем диапазоне тоже хорошо согласовывается и держит параметры как «логопед».

Точное согласование и симметрирование практически всех описанных ниже антенн достигается за счет прокладки кабеля через т.н. Точка нулевого потенциала. К нему предъявляются особые требования, о которых будет сказано ниже.

На вибрационные антенны

В полосе частот одного аналогового канала может передаваться несколько десятков цифровых.И, как уже было сказано, номер работает при незначительном сигнале/шуме. Поэтому в очень удаленных от телевала, где сигнал одного-двух каналов еле ловится, мест, для приема цифрового ТВ можно использовать и старый добрый волновой канал (АВК, антенный волновой канал), из класса вибрационных антенн, т.е. что в конце будет платить несколько строк. И она.

О спутниковом приеме

Саму спутниковую антенну делать смысла нет. Голову и тюнер надо еще купить, а для внешней простоты зеркала параболическую поверхность косого падения, что с необходимой точностью может быть выполнено любым промышленным предприятием. Единственное по силам самоделкам настроить спутниковую антенну, об этом.

О параметрах антенн

Точное определение упомянутых выше антенн требует знаний высшей математики и электродинамики, но понять их значение, приступая к изготовлению антенны, необходимо. Поэтому приведем несколько грубое, но все же поясняющее смысл определение (см. рис. справа):

  • Ку — отношение принятой антенны на главном (основном) лепестке ее мощности сигнала ДН, к собственной мощности, принятой в том же месте и на той же частоте ненаправленной, с круговой, дневной, антенны.
  • КНД — отношение угла тела всей сферы к телесному углу отверстия главного лепестка ДН, в предположении, что его поперечное сечение представляет собой круг. Если главный лепесток имеет разные размеры в разных плоскостях, необходимо сравнить площадь сферы и поперечное сечение основного лепестка.
  • КДЗД — отношение принятого сигнала на основной лепесток мощности сигнала к сумме мощности шума на той же частоте, принятой всеми боковыми (задними и боковыми) лепестками.

Примечания:

  1. Если антенна диапазонная, мощность считается на частоте полезного сигнала.
  2. Поскольку абсолютно ненаправленных антенн не бывает, для такого периода полураспада линейный диполь ориентирован на электрическое поле поля (по его поляризации). Он считается равным 1. Телевизионные программы передаются с горизонтальной поляризацией.

Следует помнить, что ку и КБР не обязательно взаимосвязаны.Существуют антенны (напр. «Шпион» — однопроводная антенна бегущей волны, АББ) с высокой направленностью, но одинарным или меньшим усилением. Они смотрят вдаль через диоптрический прицел. С другой стороны, есть антенны, например. Z-антенна, в которой низкая направленность сочетается со значительным усилением.

О ненадлежащем производстве

Все элементы антенн, по которым возникают токи полезного сигнала (конкретно в описаниях отдельных антенн), должны быть соединены пайкой или сваркой. В любом сборном узле под открытым небом вскоре разорвется электрический контакт, и параметры антенны резко ухудшатся, вплоть до полной ее негодности.

Особенно это касается нулевых потенциальных точек. В них, как говорят специалисты, есть сборка напряжения и утка, т.е. его наибольшая величина. Ток при нулевом напряжении? Ничего удивительного. Электродинамика оставила закон Ома на постоянном токе так далеко, как Т-50 от воздушного змея.

Места с точками нулевого потенциала для цифровых антенн лучше делать гнутыми из цельного металла.Небольшой «ползучий» ток на сварке при взятии аналога на картинке, скорее всего не повлияет. Но, если цифра взята на границе шумов, то тюнер из-за «треска» может не увидеть сигнал. Который при чистом токе в маяке давал бы стабильный прием.

О кабеле для пайки

Оплетку (и центральную жилу часто) современные коаксиальные кабели делают не из меди, а из стойких к коррозии и недорогих сплавов. Они плохо катятся и, если сильно прогреть, можно перегреть кабель. Поэтому паять кабели приходится паяльником мощностью 40 Вт, легкоплавким и с флюсовыми пастами вместо канифоли или спиртофола. Пасты жалеть не нужно, припой сразу растекается по жилам оплетки только под кипящим слоем флюса.

Виды антенн

Всеволовая

Весволовая (точнее, часто зависимая, сп) антенна показана на рис. Она представляет собой две треугольные металлические пластины, две деревянные рейки и множество медных эмалированных проводов.Диаметр проволоки значения не имеет, а расстояние между швами проволоки на рельсах составляет 20-30 мм. Зазор между пластинами, к которым припаяны другие концы провода — 10 мм.

Примечание: Вместо двух металлических пластин лучше взять квадрат из одностороннего фольгированного стеклотекстолита в разрезе нарезанных треугольников.

Ширина антенны равна ее высоте, угол раскрытия полотна 90 градусов. Схема прокладки кабеля показана там на рис.Точка, отмеченная желтым цветом, является точкой квазинулевого потенциала. Оплетка кабеля в нем не обязательна, достаточно туго натягивать не надо, емкостей между оплёткой и полотном будет достаточно.

ЦНС, натянутый в окно шириной 1,5 м, принимает все метровые и ДКМ каналы практически со всех направлений, за исключением провала около 15 градусов в плоскости полотна. В этом его преимущество, в местах, где возможны сигналы с разных телевизионных ступеней, не нужно чередовать.Недостатки — единичное ку и нулевой КЗД, поэтому в зоне помех и вне зоны уверенного приема ЦНА не пригоден.

Примечание : Существуют, например, другие типы CNA. в виде двойной логарифмической спирали. Он представляет собой уплотнение КНА треугольных полотен в том же частотном диапазоне, поэтому иногда используется в технике. Но в быту это преимущество не дает, сделать спиральный переход сложнее, с коаксиальным кабелем сложнее, поэтому не рассматриваем.

На базе ЦНА был создан очень популярный когда-то разыскиваемый вибратор (рожки, рогулька, рогатка), см. рис. У него knd и KDD около 1.4 с довольно ровной АЧХ и линейной FFH, так что по цифре подошло бы сейчас. Но работает только на МВ (1-12 каналы), а цифровое вещание идет на ДМВ. Однако на селе, при подъеме на 10-12 м, можно закрепить, чтобы получить аналог. Мачта 2 может быть из любого материала, а крепежные планки 1 — из хорошего ненаполняющего диэлектрика: стеклотекстолита или фторопласта толщиной не менее 10 мм.

Пиво Ноболовка

Всеволовая Антенна из пивных банок явно не плод настороженных галлюцинаций хорошо отродившегося радиолюбителя. Это действительно очень хорошая антенна для всех случаев приема, нужно только сделать ее правильно. И предельно просто.

В основе его конструкции следующее явление: Если увеличить диаметр плеча обычного линейного вибратора, то рабочая планка его частот расширяется, а остальные параметры остаются неизменными.В долговременной радиосвязи с 20-х годов используется т. н. Диполь Напененко, основанный на этом принципе. А пивные банки как раз подходят в качестве плеч вибратора на ДМВ. По сути, CNA и есть диполь, плечи которого неограниченно расширяются до бесконечности.

Простейший пивной вибратор из двух банок подойдет для комнатного приема аналога в городе, даже без согласования с кабелем, если его длина не более 2 м, слева на рис. А если собрать вертикальную сифанитовую решетку от пивных диполей с шагом в полуволну (справа на рис.), согласовать и проверить с помощью усилителя от польской антенны (о ней будет подробнее), тогда благодаря сжатию основного лепестка Вертикала такая антенна даст и Хорошо ку.

Усиление «Пивнухи» еще можно увеличить путем добавления КДД заодно, если экран сделать из сетки на расстоянии, равном половине шага сетки. Установлена ​​пивная решетка на диэлектрической мачте; Механические соединения экрана с мачтой — также диэлектрические.Остальное ясно из следа. Рис.

Примечание: оптимальное количество решетчатых этажей 3-4. При 2 выигрыше в усилении будет мало, да и с кабелем договориться сложнее.

Видео: Изготовление простейшей антенны из пивных банок

«Настройка»

Логоэриодическая антенна (ЛПА) представляет собой собирающую линию, к которой поочередно подключены половины линейных диполей (т.е., отрезки проводника в четверть рабочей волны), длина и расстояние между которыми изменяются в геометрической прогрессии с показателем менее 1, в центре на рис. Линия может быть как конфигурированной (из ЦЗ на противоположном присоединению конца троса) и свободный. ЛПА на свободной (ненастроенной) линии для приема номеров предпочтительнее: выходит длиннее, но АЧХ и ФЧ у него ровные, а согласование с кабелем от частоты не зависит, поэтому остановимся на нем.

LPA может изготавливаться в любом, до 1-2 ГГц, указанном диапазоне частот. При изменении рабочей частоты его активная область 1-5 диполей смещается вперед-назад к полотну. Поэтому, чем ближе скорость прогрессии к 1, и, соответственно, меньше раскрытие антенны, тем большее усиление она будет давать, но при этом увеличивается ее длина. На дмв от внешнего ЛПа можно добиться 26 дБ, а от помещения — 12 дБ.

LPA, можно сказать, по совокупности качеств Идеальная цифровая антенна Поэтому остановимся на ее расчете еще на нескольких.Главное, необходимо знать, что увеличение скорости прогрессии (Тау на рис.) дает увеличение усиления, а уменьшение угла раскрытия ЛПА (АЛЬФА) увеличивает направление. Экран для LP не нужен, на его параметры почти не влияет.

Расчет цифрового LPA имеет особенности:

  1. Запустите его, для запаса по частоте, со второй длины вибратора.
  2. Затем, взяв обратную величину индикатора прогрессии, вычисляется самый длинный диполь.
  3. После самого короткого, исходя из указанного диапазона частот, диполя добавить еще один.

Поясним на примере. Допустим, наши цифровые программы находятся в диапазоне 21-31 ТВК, т. е. в частоте 470-558 МГц; Длины волн соответственно — 638-537 мм. Также предполагаем, что нам нужно отвести от станции слабый ревущий сигнал, поэтому берем максимальный (0,9) показатель прогрессии и минимальный (30 градусов) угол раскрытия. Для расчета потребуется половина угла открывания, т.е.е. 15 градусов в нашем случае. Разрыв можно еще уменьшить, но длина антенны запредельно, по мнению Котангента, увеличится.

Считаем В2 на рис: 638/2 = 319 мм, а плечи диполя будут 160 мм, можно округлить до 1 мм. Расчет нужно будет вести до тех пор, пока не получится Bn = 537/2 = 269 мм, а затем рассчитать еще один диполь.

Теперь считаем А2 как В2/TG15=319/0,26795=1190 мм. Затем через индикатор прогрессии А1 и В1: А1 = А2/0.9 = 1322 мм; В1 = 319/0,9 = 354,5 = 355 мм. Далее последовательно, начиная с В2 и А2, умножаем на показатель, пока не сделаем до 269 мм:

  • В3 = В2 * 0,9 = 287 мм; А3 = А2 * 0,9 = 1071 мм.
  • В4 = 258 мм; А4 = 964 мм.

Стоп, у нас меньше 269 мм. Проверяем, поставят ли на усиление, хотя и так ясно, что нет: чтобы получить 12 дБ и более, расстояние между диполями не должно превышать 0.1-0,12 длины волны. В этом случае имеем для В1 А1-А2 = 1322 — 1190 = 132 мм, а это 132/638 = 0,21 длины волны В1. Нужно «подтянуть» показатель до 1, до 0,93-0,97, поэтому пробуем разные, пока первая разница А1-А2 не уменьшится вдвое и более. Для максимального уровня 26 дБ расстояние между диполями 0,03-0,05 длины волны, но не менее 2 диаметров диполя, 3-10 мм на ДМВ.

Примечание: остаток линии для кратчайшего диполя отрежьте, он нужен только для расчета.Поэтому реальная длина готовой антенны будет всего около 400 мм. Если наша LAP наружная, это очень хорошо: можно уменьшить разрыв, получив большую направленность и защиту от помех.

Видео: Антенна для цифрового ТВ DVB T2

О тросе и мачте

Диаметр труб линии ЛАП на ДМВ 8-15 мм; Расстояние между их осями составляет 3-4 диаметра. Учтем еще, что тонкие кабели-«шнурки» дают такое затухание на измерителе, что все антенно-усилительные ухищрения ни к чему.Коаксиал для внешней антенны нужно брать хороший, с диаметром корпуса от 6-8 мм. Т.е., трубы для линии должны быть тонкостенными соленоидами. Прикасаться кабелем к линии снаружи нельзя, качество LPA резко упадет.

Крепить наружную ЛПА надо к мачте, разумеется, за центр тяжести, иначе маленький парусник ЛПА превратится в огромную и трясущуюся. Но соединить металлическую мачту напрямую с линией тоже нельзя: необходимо предусмотреть диэлектрическую вставку не менее 1.5 м в длину. Качество диэлектрика большой роли здесь не играет, пойдут столбы и крашеное дерево.

На Антенну «Дельта»

Если ДМВ ЛПА согласуется с кабельным усилителем (см. далее про польские антенны), то к линии можно прикрепить плечи метрового диполя, линейного или веерного, типа «рогатки». Тогда мы получаем универсальную антенну МВ-ДМВ отличного качества. Это решение используется в популярной антенне «Дельта», см. рис.

.

Дельта-антенна

Зигзаг в эфире

З-антенна с рефлектором дает усиление, а КДД такие же, как и ЛПА, но основной лепесток его днищ более чем в два раза шире по горизонтали.Для села может быть важно, когда есть прием ТВ с разных направлений. А дециметровая z-антенна имеет небольшие размеры, что существенно для приема в помещении. Но его рабочий диапазон теоретически не ущемляется, перекрывая частоту при сохранении приемлемых параметров для цифр — до 2,7.

Конструкция Z-антенны МВ представлена ​​на рис; Красным цветом выделен путь прокладки кабеля. Там же внизу — более компактный кольцевой вариант, по вместительности — «Паук».Ясно видно, что z-антенна родилась как комбинация КНА с диапазоном вибратора; Что-то в нем есть от ромбической антенны, что не вписывается в тему. Да, кольцо «Паук» не обязательно должно быть деревянным, это может быть и металлический обруч. «Паук» занимает каналы 1-12 мВ; ДН без рефлектора — почти круглый.

Классический зигзаг работает либо на 1-5, либо на 6-12 швеллеров, но для его изготовления нужны только деревянные рейки, медная эмалированная проволока Cd = 0,6-1,2 мм и немного обрезков фольгированного стеклотекстолита, поэтому приводим размеры сквозная Фракция для 1-5/6-12 каналов: а = 3400/950 мм, б, С = 1700/450 мм, В = 100/28 мм, В = 300/100 мм.В точке Е — нулевой потенциал, сюда нужно припаять оплетку с металлизированной опорной пластиной. Размеры рефлектора, тоже 1-5/6-12: а = 620/175 мм, b = 300/130 мм, r = 3200/900 мм.

Диапазон z-антенны с рефлектором дает усиление 12 дБ, при настройке на один канал — 26 дБ. Для построения одноканального на основе ленточного зигзага нужно взять сторону квадрата полотна посередине его ширины в четверть длины волны и пересчитать пропорционально всем остальным размерам.

Народный зигзаг

Как видите, Z-антенна МВ представляет собой довольно сложную конструкцию. Но ее принцип проявляется во всем блеске на DMW. Z-антенна ДМВ с емкостными вставками, сочетающая в себе достоинства «классики» и «паука», настолько проста, что до сих пор заслужила звание народной, см. рис.

Материал — медная трубка или алюминиевый лист толщиной от 6 мм. Боковые квадраты цельнометаллические или стянуты сеткой, или закрыты жестью. В последних двух случаях их нужно подшить по контуру.Коаксиал нельзя менять резко, поэтому ведем его так, чтобы он доходил до бокового угла, а затем не выходил за пределы емкостной вставки (боковой квадрат). В т. н. А (нулевой потенциал) оплетка кабеля электрически соединена с полотном.

Примечание: Алюминий не паяется обычными припоями и флюсами, поэтому алюминиевый «народ» пригоден для наружной установки только после герметизации электрических соединений силиконом, все на саморезах.

Видео: Пример двойной треугольной антенны

Волновой канал

Антенна Волнового Канала (АВК) или антенна Удо-Яги из имеющихся в наличии для самостоятельного изготовления способна дать наибольшие ку, КБР и КДД. Но принимать цифру на ДМВ она может только на 1 или 2-3 соседних каналах, т.к. относится к классу остроконтурных антенн. Его параметры вне установленной частоты резко ухудшаются. АВК рекомендуется применять при очень плохих условиях приема, а для каждого ТВК делать отдельно. К счастью, это не очень сложно — АВК прост и дешев.

В основе ВКЦ — «Сгш» сигнал электромагнитного поля (ЭМП) на активный вибратор. Внешне небольшой, легкий, с минимальной парусностью, АВК может иметь эффективную апертуру в десятки волн рабочей частоты.Обрезанные и, следовательно, имеющие емкостное сопротивление (полное сопротивление) директора (директор) направляют ЭДС на активный вибратор, а рефлектор (рефлектор), удлиненный, с индуктивным сопротивлением, отбрасывает то, что проскочило мимо. Рефлектор в АВК нужен всего 1, а вот директоров может быть от 1 до 20 и более. Чем они больше, тем выше усиление АВК, но уже полоса его частот.

От взаимодействия с рефлектором и директорами волновое сопротивление активного (с которого снимается сигнал) вибратора падает тем больше, чем ближе к максимальному усилению настроена антенна, и теряется согласование с кабелем. Поэтому активный диполь АВК выполнен петлевым, его начальное волновое сопротивление составляет не 73 Ом, как у линейного, а 300 Ом. Ценой его снижения до 75 Ом АВК с тремя директорами (пятиэлементными, см. рис. справа) можно настроить практически на максимальное усиление 26 дБ. Характеристика ДН АВК в горизонтальной плоскости приведена на рис. В начале статьи.

Элементы АВК подключаются к стреле в точках нулевого потенциала, поэтому мачта и гик могут быть любыми.Очень хорошо подходят пропиленовые трубы.

Расчет и настройка АВК по аналогу и цифре несколько отличаются. Под аналогом волнового канала необходимо рассчитывать на несущую частоту изображения ФП, а под рисунком — на середину спектра ПЧ ТВЭП. Почему так — тут объяснять, к сожалению, негде. Для 21-го ТВК ФД = 471,25 МГц; ПЧ = 474 МГц. ВЦП ДМВ расположены близко друг к другу через 8 МГц, поэтому их конфигурационные частоты для АВК рассчитываются просто: fn = fd / fc (21 ТВК) + 8 (N — 21), где N — номер искомого канала . Например, для 39 ТВК FD = 615,25 МГц, а fc = 610 МГц.

Чтобы не записывать набор цифр, размер АВК удобно выражать в долях рабочей длины волны (считается как l = 300/f, МГц). Длину волны принято обозначать маленькой греческой буквой лямбды, но поскольку в Интернете нет по умолчанию греческого алфавита, мы условно обозначаем ею большую русскую букву L.

.

Размеры оптимизированы под рисунок АВК, на рис.Таких:

  • Р = 0,52л.
  • Б = 0,49л.
  • Д1 = 0,46л.
  • Д2 = 0,44л.
  • Д3 = 0,43л.
  • а = 0,18л.
  • б = 0,12л.
  • с = d = 0,1л.

Если вам не нужен большой коэффициент усиления, а важнее уменьшить габариты АВК, то Д2 и Д3 можно убрать. Все вибраторы выполняются из трубы или стержня диаметром 30-40 мм на 1-5 ТВК, 16-20 мм на 6-12 ТВК и 10-12 мм на ДМВ.

AVC требует точного согласования с кабелем. Именно небрежным выполнением аппарата согласования и симметрирования (ИКС) объясняется большинство неудач любителей. Самый простой УКУ для АВК — П-петля из того же коаксиального кабеля. Его конструкция понятна из рис. на правом. Расстояние между сигнальными клеммами 1-1 140 мм для 1-5 ТВК, 90 мм для 6-12 ТВ и 60 мм для ДМВ.

Теоретически длина колена L должна составлять половину длины рабочей волны, и это является центральным в большинстве публикаций в Интернете.Но ЭДС в П-образном контуре сосредоточена внутри изоляции кабеля, поэтому необходимо (для рисунка это особенно необходимо) учитывать его коэффициент укорочения. Для 75-омных коаксиалов оно колеблется в пределах 1,41-1,51, т.е. l нужно брать от 0,355 до 0,330 длины волны, и следить, чтобы АВК был АВК, а не набором железок. Точное значение коэффициента укорочения всегда указано в паспорте кабеля.

В последнее время отечественная промышленность стала выпускать переадресованные АВК на номера, см. рис.Идея, надо сказать, отличная: двигая элементы по стрелкам, можно точно настроить антенну под местные условия приема. Лучше, конечно, сделать это специалистом — элементарная настройка АВК взаимообусловлена, и дилетант наверняка запутается.

О «Поляках» и усилителях

У многих пользователей польские антенны, ранее принятый аналог, цифру брать отказываются — мчится, а то и вовсе пропадает. Причина, извиняюсь, в больно-коммерческом подходе к электродинамике.Бывает иногда у сослуживцев спавших такое «чудо»: отклик и FFH похожи на ежика-псориазника, или на гребенку со сломанными зубьями.

Единственное, что хорошо в «Поляках», так это их антенные усилители. Собственно, сим-продукцию они и не дают прокрасться. Усилители «Щек», во-первых, широкополосные малошумящие. И, что немаловажно, с высоким сопротивлением. Это позволяет при одном и том же напряжении сигнала ЭМП в эфире подавать на вход тюнера в несколько раз больше его мощности, что позволяет электронике «вытягивать» цифру из очень некрасивых шумов.Кроме того, из-за большого входного сопротивления польский усилитель является идеальным УКУ для любых антенн: что ни цепляй на входе, на выходе — ровно 75 Ом без отражений и раскрутки.

Однако при очень плохом сигнале, вне зоны уверенного приема польский усилитель уже не тянет. Подводится к нему по кабелю, а диета берет отношение сигнал-шум 2-3 дБ, чего может не хватить для того, чтобы фигурка сама поехала в глубинку. Тут нужен хороший усилитель ТВ сигнала с раздельным питанием.Он, скорее всего, будет располагаться, возле тюнера, а UCU для антенны, при необходимости, придется делать отдельно.

Схема такого усилителя, показавшего почти 100% повторяемость даже при выполнении начинающими радиолюбителями, представлена ​​на рис. Регулировка коэффициента усиления — потенциометр Р1. Дроссели соединения L3 и L4 — стандартные куплены. Катушки L1 и L2 выполнены в размерах на монтажной схеме справа. Они входят в состав полосовых фильтров сигнала, поэтому небольшие отклонения их индуктивности некритичны.

Однако монтаж (настройку) установки необходимо соблюдать обязательно! И металлический экран (Metal Shield), отделяющий выходные цепи от других схем, тоже обязателен.

С чего начать?

Надеемся, что опытные волшебники найдут в этой статье некоторое количество полезной информации. А новичкам, еще не чувствующим воздуха, лучше всего начинать с пивной антенны. Автор статьи, отнюдь не дилетант в этой области, в свое время весьма удивился: простейшее «пиво» с ферритовым согласованием, как оказалось, и МВ берет не хуже «рогатки».А что надо сделать и прочее — см. текст.

Волновой канал для дмв диапазона. Простая антенна для DVB-T2 своими руками. Что нам нужно

Когда-то хорошая ТВ-антенна была в дефиците, купленная качеством и долговечностью, мягко говоря, не отличалась. Изготовление антенны для «ящика» или «гроба» (старого лампового телевизора) своими руками считалось показателем мастерства. Интерес к самодельным антеннам сохраняется и сегодня. Здесь нет ничего странного: условия приема ТВ резко изменились, и производители, полагая, что ничего принципиально нового в теории антенн нет и не будет, чаще всего адаптируют электронику под известные конструкции, не задумываясь над тем что главное для любой антенны это ее взаимодействие с сигналом в эфире.

Что изменилось в эфире?

Во-первых, почти весь объем телевещания в настоящее время осуществляется в диапазоне УВЧ … Прежде всего, по экономическим соображениям, это значительно упрощает и удешевляет антенно-фидерную систему передающих станций, и , что еще более важно, необходимость его регулярного обслуживания высококвалифицированными специалистами, занятыми тяжелым, вредным и опасным трудом.

Второй — ТВ передатчики теперь охватывают своим сигналом почти все мало-мальски населенные пункты, а развитая сеть связи обеспечивает доставку программ в самые отдаленные уголки.Там вещание в обитаемой зоне обеспечивают маломощные необслуживаемые передатчики.

В-третьих, изменились условия распространения радиоволн в городах … Промышленные шумы просачиваются в УВЧ слабо, но железобетонные многоэтажки для них — хорошие зеркала, многократно переотражающие сигнал, пока он не исчезнет. полностью затухает в зоне, казалось бы, надежного приема.

Четвертый — Телепрограмм сейчас в эфире очень много, десятки и сотни … Насколько это разнообразно и содержательно — другой вопрос, но сейчас на прием 1-2-3 каналов рассчитывать не имеет смысла.

Наконец, разработано цифровое вещание … Сигнал DVB T2 — особенная вещь. Там, где он хоть немного, на 1,5-2 дБ, превышает шум, прием отличный, как ни в чем не бывало. А чуть дальше или в сторону — нет, как обрезалось. «Цифра» почти не чувствительна к помехам, но при несовпадении с кабелем или фазовых искажениях где-то на пути, от камеры до тюнера, картинка может рассыпаться на квадраты даже при сильном чистом сигнале.

Требования к антенне

В соответствии с новыми условиями приема изменились и основные требования к телевизионным антеннам:

  • Его параметры, такие как коэффициент направленного действия (коэффициент направленности) и коэффициент защитного действия (КПД), в настоящее время не имеют решающего значения: современное вещание очень грязное, а по крохотному боковому лепестку диаграммы направленности ( DI), хоть какая-то помеха может пройти, и бороться с ней нужно уже средствами электроники.
  • Вместо этого особое значение имеет собственное усиление антенны (КУ). Антенна, хорошо «ловящая» эфир, а не смотрящая на него через небольшое отверстие, обеспечит запас мощности принимаемого сигнала, позволяя электронике очистить его от шумов и помех.
  • Современная телевизионная антенна, за редким исключением, должна быть полосовой, т.е. ее электрические параметры должны сохраняться естественным образом, на уровне теории, а не зажатыми в допустимые рамки инженерными ухищрениями.
  • Телевизионная антенна должна быть согласована с кабелем во всем его рабочем диапазоне частот без дополнительных согласующих и симметрирующих устройств (УСС).
  • АЧХ антенны (АЧХ) должна быть максимально ровной. Фазовые искажения неизбежно сопровождаются резкими всплесками и провалами.

Последние 3 пункта обусловлены требованиями к приему цифровых сигналов. Подгонянные, т.е. работающие теоретически на одной частоте, антенны могут быть «растянуты» по частоте, например. Антенны волнового канала дециметрового диапазона с приемлемым отношением сигнал/шум захватывают 21-40 каналов. Но их согласование с фидером требует использования УСС, которые либо сильно поглощают сигнал (ферриты), либо портят ФЧХ на краях диапазона (настроенные). И такая антенна, хорошо работающая на «аналоге», будет плохо принимать «цифровую» антенну.

В связи с этим, из всего большого антенного разнообразия, в данной статье будут рассмотрены антенны для телевизора, доступные для самостоятельного изготовления, следующих типов:

  1. Частотонезависимый (всеволновый) — не отличается высокими параметрами, но очень прост и дешев, делается буквально за час.За городом, где воздух чище, вполне может быть возможность принимать цифру или достаточно мощный аналог недалеко от телецентра.
  2. Диапазон логарифмический. Образно говоря, его можно уподобить рыболовному тралу, который сортирует добычу при ловле рыбы. Он также достаточно прост, идеально соответствует фидеру во всем его диапазоне, абсолютно не меняет в нем параметры. Технические параметры средние, поэтому больше подходит для дачи, а в городе как помещение.
  3. Несколько модификаций зигзагообразной антенны , или Z-антенн. В диапазоне МВ это очень прочная конструкция, требующая большого мастерства и времени. А вот на ДМВ из-за принципа геометрического подобия (см. ниже) она настолько упрощена и укорочена, что вполне может использоваться как высокоэффективная комнатная антенна практически при любых условиях приема.

Примечание: Z-антенна, если использовать предыдущую аналогию, — частая ерунда, разгребающая все в воду.По мере замусоривания эфира он был не у дел, но с развитием цифрового ТВ снова оказался на коне — во всем своем диапазоне он так же идеально согласован и держит параметры, как «логопед».

Точное согласование и балансировка почти всех описанных ниже антенн достигается прокладкой кабеля через т.н. точка нулевого потенциала. К нему предъявляются особые требования, о которых подробнее будет сказано позже.

Об антеннах вибратора

В полосе частот одного аналогового канала может передаваться до нескольких десятков цифровых каналов.И, как уже было сказано, цифра работает с ничтожно малым отношением сигнал/шум. Поэтому в местах очень удаленных от телецентра, где сигнал одного-двух каналов едва заканчивается, в местах для приема цифрового ТВ можно использовать старый добрый волновой канал (АВК, антенна волнового канала), из класса виброантенн. также найдет применение, поэтому в конце мы посвятим несколько строк и ей.

О спутниковом приеме

Нет смысла делать спутниковую антенну самостоятельно. Головку и тюнер еще нужно купить, а за внешней простотой зеркала кроется параболическая поверхность косого падения, которую не каждое промышленное предприятие может выполнить с требуемой точностью. Единственное, что умеют делать самоделки, так это настроить спутниковую антенну, примерно об этом.

О параметрах антенны

Точное определение вышеперечисленных параметров антенн требует знаний высшей математики и электродинамики, но понимать их значение необходимо, приступая к изготовлению антенны. Поэтому приведем несколько грубый, но все же уточняющий смысл определения (см. рисунок справа):

  • КУ — отношение принимаемой антенны к главному (основному) лепестку ее ДН мощности сигнала, к собственной мощности, принимаемой в том же месте и на той же частоте, ненаправленной, с круговой, БП , антенна.
  • КНД — отношение телесного угла всей сферы к телесному углу раскрытия главного лепестка ДН, в предположении, что его поперечное сечение представляет собой круг.Если главный лепесток имеет разные размеры в разных плоскостях, нужно сравнить площадь сферы и площадь поперечного сечения главного лепестка.
  • CPV – отношение мощности сигнала, принимаемого основным лепестком, к сумме мощностей помех на той же частоте, принимаемых всеми боковыми (задними и боковыми) лепестками.

Примечания:

  1. Если антенна полосовая, мощность рассчитывается на частоте полезного сигнала.
  2. Поскольку полностью всенаправленных антенн не бывает, за таковой принимается полуволновой линейный диполь, ориентированный по направлению вектора электрического поля (согласно его поляризации). Его КУ считается равным 1. Телевизионные программы передаются с горизонтальной поляризацией.

Следует помнить, что CG и CPV не обязательно взаимосвязаны. Существуют антенны (например, «шпион» — однопроводная антенна бегущей волны, АВС) с высокой направленностью, но единичным или меньшим коэффициентом усиления.Такие люди смотрят вдаль как бы через диоптрийный прицел. С другой стороны, есть антенны, например. Z-антенны, в которых низкая направленность сочетается со значительным коэффициентом усиления.

О тонкостях изготовления

Все элементы антенн, по которым протекают токи полезного сигнала (конкретно в описаниях отдельных антенн), должны быть соединены между собой пайкой или сваркой. В любой уличной сборке в скором времени будет нарушен электрический контакт, и параметры антенны резко ухудшатся, вплоть до полной ее негодности.

Особенно это касается точек с нулевым потенциалом. В них, как говорят специалисты, наблюдается узел напряжения и пучность тока, т. е. его наибольшее значение. Ток нулевого напряжения? Неудивительно. Электродинамика ушла от закона Ома на постоянном токе так далеко, как Т-50 от воздушного змея.

Места с нулевым потенциалом точки для цифровых антенн лучше делать гнутыми из цельного металла. Небольшой «ползучий» ток на сварке при получении аналога на картинке, скорее всего, не повлияет.Но, если цифра принимается на границе шумов, то тюнер может не увидеть сигнал из-за «ползания». Что при чистом токе в пучности давало бы стабильный прием.

О пайке кабеля

Оплетка (а часто и центральная жила) современных коаксиальных кабелей изготавливается не из меди, а из коррозионностойких и недорогих сплавов. Они плохо припаяны и, если долго греть, можно сжечь кабель. Поэтому паять кабели нужно 40-ваттным паяльником, легкоплавким припоем и флюсовой пастой вместо канифоли или спиртоканилина.Пасты жалеть не надо, припой сразу растекается по жилам оплётки только под слоем кипящего флюса.

Типы антенн

Всеволновый

Всеволновая (точнее, частотно-независимая, PNA) антенна показана на рис. Она — две треугольные металлические пластины, две деревянные рейки и множество медных эмалированных проводов. Диаметр провода значения не имеет, а расстояние между концами проводов на рейках 20-30 мм.Зазор между пластинами, к которым припаяны остальные концы проводов, 10 мм.

Примечание: вместо двух металлических пластин лучше взять квадрат из одностороннего фольгированного стеклотекстолита треугольниками, вырезанными на меди.

Ширина антенны равна ее высоте, угол раскрытия полотен 90 градусов. Схема прокладки кабеля показана там же на рис. Точка, отмеченная желтым цветом, является точкой квазинулевого потенциала.Оплетку кабеля к полотну в нем припаивать не надо, достаточно туго завязать, для согласования достаточно емкости между оплеткой и полотном.

ЧНА, вытянутая в окно шириной 1,5 м, принимает все метровые и ДКМ каналы практически со всех направлений, кроме провала около 15 градусов в плоскости полотна. В этом его преимущество в местах, где возможен прием сигналов с разных телецентров, его не нужно вращать. Недостатки — единичный КУ и нулевой ЦПД, поэтому в зоне помех и вне зоны уверенного приема ПНА не пригоден.

Примечание : есть и другие типы PNA, например. в виде двухвитковой логарифмической спирали. Он более компактен, чем РНА треугольных полотен в том же диапазоне частот, поэтому иногда применяется в технике. Но в быту это не дает никаких преимуществ, спиральный PNA сделать сложнее, сложнее согласовать с коаксиальным кабелем, поэтому не рассматриваем.

На базе ЧНА создан очень популярный когда-то веерный вибратор (рожки, летун, рогатка), см.Его КНД и КЗД что-то около 1.4 с достаточно ровной АЧХ и линейной ФЧХ, так что на цифру подошел бы и сейчас. Но — работает только на МВ (1-12 каналы), а цифровое вещание идет на ДМВ. Однако в сельской местности при подъеме на 10-12 м может подойти для приема аналога. Мачта 2 может быть изготовлена ​​из любого материала, но крепежные планки 1 выполнены из хорошего несмачивающего диэлектрика: стеклотекстолита или фторопласта толщиной не менее 10 мм.

Пиво всеволновое

Всеволновая антенна из пивных банок явно не плод похмельных галлюцинаций пьяного радиолюбителя. Это действительно очень хорошая антенна для всех ситуаций приема, вам просто нужно сделать это правильно. Более того, он предельно прост.

Его конструкция основана на следующем явлении: если диаметр плеч обычного линейного вибратора увеличить, то рабочая полоса его частот расширяется, а остальные параметры остаются неизменными.С 1920-х гг. т. н. диполь Надененко, основанный на этом принципе. А пивные банки по размеру как раз подходят как плечи вибратора на УВЧ. По сути, ЧНА представляет собой диполь, плечи которого бесконечно расширяются до бесконечности.

Простейший пивной вибратор из двух банок подходит для комнатного приема аналога в городе, даже без согласования с кабелем, если его длина не более 2 м, слева на рис. А если собрать вертикаль в -фазовую решетку из пивных диполей с полуволновым шагом (справа на рисунке), согласовать и сбалансировать с усилителем от польской антенны (о ней поговорим позже), то за счет вертикального сжатия основной лепесток ДП такая антенна даст хороший ку.

Прирост «пива» можно дополнительно увеличить, добавив одновременно КЗД, если за ним разместить экран из сетки на расстоянии, равном половине шага решетки. Решетка для пива установлена ​​на диэлектрической мачте; механические соединения экрана с мачтой также диэлектрические. Остальное понятно из следа. рис.

Примечание: оптимальное количество решетчатых этажей 3-4. На 2 выигрыш в усилении будет небольшой, а больше сложно согласовать с кабелем.

Видео: изготовление простейшей антенны из пивных банок

«Логопед»

Логопериодическая антенна (ЛПА) — собирающая линия, к которой поочередно подключаются половинки линейных диполей (т. е. отрезки проводника длиной в четверть рабочей волны), длина и расстояние между которыми изменяются по экспоненциальному закону с показатель степени меньше 1, в центре на рис. Линия может быть как конфигурированной (с замыканием на конце, противоположном кабельному присоединению), так и свободной. МПУ на свободной (ненастроенной) линии для приема цифры предпочтительнее: выходит длиннее, но АЧХ и ФЧХ у него ровные, а согласование с кабелем от частоты не зависит, поэтому остановимся на нем .

LPA может быть изготовлен для любого, вплоть до 1-2 ГГц, заранее заданного диапазона частот. При изменении рабочей частоты его активная область из 1-5 диполей смещается вперед-назад по полотну. Следовательно, чем ближе индекс прогрессии к 1 и, соответственно, чем меньше угол раскрытия антенны, тем больший коэффициент усиления она будет давать, но при этом увеличивается ее длина.На УВЧ от наружного ЛПУ можно добиться 26 дБ, от комнатного — 12 дБ.

LPA, можно сказать, по совокупности качеств идеальная цифровая антенна , поэтому остановимся на ее расчете подробнее. Главное, что нужно знать, это то, что увеличение скорости прогрессии (тау на рисунке) дает увеличение усиления, а уменьшение угла раскрытия ЛАА (альфа) увеличивает направленность. Экран для ЛПА не нужен, на его параметры он почти не влияет.

Расчет цифрового LPA имеет следующие особенности:

  1. Заводят его, ради запаса по частоте, со второго по длине вибратора.
  2. Затем, взяв обратное значение скорости продвижения, вычислите самый длинный диполь.
  3. После самого короткого, исходя из указанного диапазона частот, диполя добавить еще один.

Поясним на примере. Допустим, наши цифровые программы находятся в диапазоне 21-31 ТВК, т.е.е. на частоте 470-558 МГц; длины волны соответственно — 638-537 мм. Предположим также, что нам нужно принимать слабый зашумленный сигнал вдали от станции, поэтому мы берем максимальную (0,9) скорость прохождения и минимальный (30 градусов) угол раскрытия. Для расчета нужна половина угла раскрытия, т.е. 15 градусов в нашем случае. Отверстие можно еще уменьшить, но длина антенны увеличится запредельно, по котангенсу.

Считаем В2 на рис: 638/2 = 319 мм, а плечи диполя будут по 160 мм, можно скруглить до 1 мм.Расчет нужно будет вести до тех пор, пока не получится Bn=537/2=269 мм, а затем рассчитать еще один диполь.

Теперь считаем А2 как В2/tg15=319/0,26795=1190 мм. Затем через показатель прогрессии А1 и В1: А1 = А2/0,9 = 1322 мм; В1 = 319/0,9 = 354,5 = 355 мм. Затем последовательно, начиная с В2 и А2, умножаем на показатель, пока не достигнем 269 мм:

  • В3 = В2 * 0,9 = 287 мм; А3 = А2 * 0,9 = 1071 мм.
  • В4 = 258 мм; А4 = 964 мм.

Стоп, у нас уже меньше 269 мм. Проверяем, уложимся ли в усиление, хотя и так ясно, что нет: чтобы получить 12 дБ и более, расстояние между диполями не должно превышать 0,1-0,12 длины волны. В этом случае имеем для В1 А1-А2 = 1322 — 1190 = 132 мм, что составляет 132/638 = 0,21 длины волны В1. Нужно «подтянуть» показатель до 1, до 0,93-0,97, поэтому пробуем разные, пока первая разница А1-А2 не уменьшится вдвое и более. Максимум 26 дБ, расстояние между диполями 0.Необходимо 03-0,05 длины волны, но не менее 2-х диаметров диполя, 3-10 мм на ДМВ.

Примечание: остаток линии за самым коротким диполем, отрезан, он нужен только для расчета. Поэтому реальная длина готовой антенны всего около 400 мм. Если наш ЛПУ открытый, то это очень хорошо: можно уменьшить светосилу, получив больше направленности и защиты от помех.

Видео: антенна для цифрового ТВ DVB T2
О линии и мачте

Диаметр трубок линии ЛПА на УВЧ — 8-15 мм; расстояние между их осями 3-4 диаметра.Учтем еще, что тонкие кабели-«шнурки» дают на УВЧ такое затухание на метр, что все антенно-усилительные ухищрения сойдут на нет. Для наружной антенны нужно взять хороший коаксиал, с диаметром оболочки 6-8 мм. То есть трубы для магистрали должны быть тонкостенными, бесшовными. Привязывать кабель к линии снаружи нельзя, качество ЛПА резко упадет.

Необходимо, конечно, прикрутить наружную ЛПА к мачте за центр тяжести, иначе малая парусность ЛПА превратится в огромную и трясущуюся.Но и металлическую мачту напрямую к линии подключать нельзя: нужно предусмотреть диэлектрическую вставку длиной не менее 1,5 м. Качество диэлектрика тут большой роли не играет, пойдет крашеная и крашеная древесина.

Об антенне Delta

Если УВЧ ЛПА согласуется с кабелем усилителя (см. ниже, про польские антенны), то к линии можно прикрепить плечи метрового диполя, линейного или веерообразного, наподобие «рогатки». Тогда мы получаем универсальную антенну МВ-ДМВ отличного качества.Это решение используется в популярной антенне Delta, см. рис.

Антенна «Дельта»

Зигзаг в эфире

Z-антенна с рефлектором дает усиление и УЗД такие же, как и ЛПУ, но главный лепесток ее БП более чем в два раза шире по горизонтали. Это может быть важно в сельской местности, когда ТВ принимается с разных направлений. Дециметровая Z-антенна имеет небольшие размеры, что существенно для приема в помещении. Но его рабочий диапазон теоретически не безграничен, перекрытие частот при сохранении допустимых для цифры параметров составляет до 2.7.

Конструкция Z-антенны МВ показана на рис. Трасса кабеля выделена красным цветом. Там же внизу слева — более компактный кольцевой вариант, в просторечии — «паук». Это ясно показывает, что Z-антенна родилась как комбинация PNA с вибратором диапазона; есть в нем что-то от ромбической антенны, что не вписывается в тему. Да, кольцо «паук» не обязательно должно быть деревянным, это может быть металлический обруч. Spider принимает каналы от 1 до 12 МВ; ДН без рефлектора почти круглая.

Классический зигзаг работает либо на 1-5, либо на 6-12 каналов, но для его изготовления нужны только деревянные рейки, медная эмалированная проволока cd=0,6-1,2 мм и несколько обрезков фольгированного стеклотекстолита, поэтому даем размеры через дробь для 1-5/6-12 каналов: А=3400/950 мм, Б, С=1700/450 мм, В=100/28 мм, В=300/100 мм. В точке Е — нулевой потенциал, здесь нужно припаять оплетку к металлизированной опорной пластине. Размеры рефлектора также 1-5/6-12: А=620/175 мм, В=300/130 мм, D=3200/900 мм.

Диапазонная Z-антенна с рефлектором дает усиление 12 дБ, настроенная на один канал — 26 дБ. Для построения одноканального зигзага на основе ленточного зигзага нужно взять сторону квадрата полотна посередине его ширины на четверть длины волны и пропорционально пересчитать все остальные размеры.

Народный зигзаг

Как видите, Z-антенна МВ представляет собой достаточно сложную конструкцию. Но его принцип во всей красе проявляется на УВЧ. Z-антенна ДМВ с емкостными вставками, сочетающая в себе достоинства «классики» и «паука», настолько проста в изготовлении, что заслужила в СССР звание народной, см. рис.

Материал — медная трубка или алюминиевый лист толщиной 6 мм. Боковые квадраты цельнометаллические, либо покрыты сеткой, либо покрыты жестью. В последних двух случаях их нужно припаять по контуру. Коаксиал нельзя резко гнуть, поэтому загоняем его так, чтобы он доходил до бокового уголка, а затем не выходил за пределы емкостной вставки (боковой квадрат). В точке А (точка нулевого потенциала) оболочка кабеля электрически соединена с полотном.

Примечание: Алюминий обычными припоями и флюсами не паяется, поэтому алюминиевый «народ» пригоден для наружной установки только после герметизации электрических соединений силиконом, т. к. в нем все на саморезах.

Видео: пример двойной треугольной антенны

Волновой канал

Антенна волнового канала (АВК), или антенна Удо-Яги, доступная для самостоятельного изготовления, способна выдавать высшие КУ, КНД и КЗД. Но может принимать цифру на ДМВ только на 1 или 2-3 соседних каналах, т.к. относится к классу остронастроенных антенн. Его параметры вне частоты настройки резко ухудшаются. АВК рекомендуется использовать при очень плохих условиях приема, а для каждого ТВК делать отдельный.К счастью, это не очень сложно — AVK прост и дешев.

Работа АВК основана на «подгребании» электромагнитного поля (ЭМП) сигнала к активному вибратору. Внешне небольшой, легкий, с минимальной парусностью АВК может иметь эффективную апертуру в десятки длин волн рабочей частоты. Укороченные и поэтому имеющие емкостное сопротивление (сопротивление) директора (директора) направляют ЭДС на активный вибратор, а рефлектор (рефлектор), вытянутый, с индуктивным сопротивлением, отбрасывает к нему то, что проскочило. Рефлектор в АВК нужен только 1, а вот директоров может быть от 1 до 20 и более. Чем их больше, тем выше коэффициент усиления АВК, но уже его полоса частот.

От взаимодействия с рефлектором и директорами волновое сопротивление активного (с которого снимается сигнал) вибратора падает тем больше, чем ближе антенна настроена на максимальное усиление, и теряется согласование с кабелем. Поэтому активный диполь АВК выполнен петлевым, его начальное волновое сопротивление не 73 Ом, как у линейного, а 300 Ом.Ценой снижения его до 75 Ом АВК с тремя директорами (пятиэлементными, см. рисунок справа) можно настроить практически на максимальное усиление 26 дБ. Типовой ДН АВК в горизонтальной плоскости показан на рис. в начале статьи.

Элементы АВК подключаются к стреле в точках нулевого потенциала, поэтому мачта и стрела могут быть любыми. Очень подходят пропиленовые трубы.

Расчет и настройка АВК для аналогового и цифрового несколько отличаются.Под аналоговым волновым каналом нужно рассчитывать на несущую частоту изображения Fi, а под номером — на середину спектра ТВК Fc. Почему так — тут, к сожалению, объяснять негде. Для 21-го ТВК Fi = 471,25 МГц; Fc = 474 МГц. ТВК ДМВ расположены близко друг к другу на частоте 8 МГц, поэтому частоты их настройки для АВК рассчитываются просто: Fn = Fi/Fc (21 ТВК) + 8 (N — 21), где N — номер нужного канала. Бывший. для 39 ТВК Fi = 615,25 МГц, Fc = 610 МГц.

Чтобы не записывать много цифр, размер АВК удобно выразить в долях рабочей длины волны (считается как А=300/F, МГц). Длина волны обычно обозначается маленькой греческой буквой лямбда, но так как дефолтного греческого алфавита в интернете нет, условно будем обозначать ее как большую русскую L.

Размеры оптимизированного под фигуру АВК, согласно рисунку, следующие:

  • Р = 0.52 л.
  • Б = 0,49 л.
  • D1 = 0,46 л.
  • D2 = 0,44 л.
  • D3 = 0,43 л.
  • а = 0,18 л.
  • б = 0,12 л.
  • с = d = 0,1 л.

Если много усиления не нужно, а важнее уменьшить размер АВК, то Д2 и Д3 можно убрать. Все вибраторы изготавливаются из трубы или стержня диаметром 30-40 мм для 1-5 ТВК, 16-20 мм для 6-12 ТВК и 10-12 мм для УВЧ.

АВК требует точного согласования с кабелем.Именно небрежной реализацией согласующего и балансирующего устройства (УСС) объясняется большинство неудач радиолюбителей. Простейший УСС для АВК — П-петля из того же коаксиального кабеля. Его конструкция понятна из рис. на правом. Расстояние между сигнальными клеммами 1-1 составляет 140 мм для 1-5 ТВК, 90 мм для 6-12 ТВК и 60 мм для ДМВ.

Теоретически длина колена l должна составлять половину рабочей длины волны, и именно об этом говорится в большинстве публикаций в Интернете. Но ЭМП в П-образном контуре сосредоточены внутри кабеля, заполненного изоляцией, поэтому обязательно (особенно для разряда) учитывать его коэффициент укорочения.Для 75-омных коаксиалов оно колеблется от 1,41 до 1,51, т.е. l нужно брать от 0,355 до 0,330 длины волны, и брать именно так, чтобы АВК был АВК, а не набором железок. Точное значение коэффициента укорочения всегда указывается в сертификате кабеля.

В последнее время отечественная промышленность стала выпускать реконфигурируемые АВК для номеров, см. рис. Идея, надо сказать, отличная: перемещая элементы по стрелке, можно точно настроить антенну под местные условия приема.Лучше, конечно, чтобы этим занимался специалист — поэлементная настройка АВК взаимообусловлена, и дилетант наверняка запутается.

О «Поляках» и усилителях

У многих пользователей польские антенны, ранее получившие достойный аналог, отказываются брать цифру — ломается, а то и вовсе пропадает. Причина, прошу прощения, в непристойном коммерческом подходе к электродинамике. Иногда бывает обидно за коллег, сотворивших такое «чудо»: АЧХ и АЧХ похожи то на псориатического ежа, то на конский гребешок со сломанными зубьями.

Единственная хорошая вещь в «Поляках» — это их антенные усилители. Собственно, они и не дают этим продуктам умереть бесславно. Усилители «Полюсы», во-первых, малошумящие широкополосные. И, что более важно, с высоким входным сопротивлением. Это позволяет при одинаковой интенсивности сигнала ЭМП в эфире подавать на тюнер мощность в несколько раз превышающую его мощность на входе тюнера, что дает возможность электронике «выдрать» цифру из весьма некрасивого шума . К тому же, благодаря высокому входному сопротивлению, польский усилитель является идеальным УСС для любых антенн: что ни цепляй на вход, на выходе ровно 75 Ом без отражений и ползания.

Однако при очень плохом сигнале, вне зоны уверенного приема польский усилитель уже не тянет. Питание на него подается по кабелю, а развязка по питанию занимает 2-3 дБ отношения сигнал/шум, чего может просто не хватить для того, чтобы фигурка ехала в самую глубинку. Тут нужен хороший усилитель ТВ сигнала с отдельным блоком питания. Он будет располагаться, скорее всего, рядом с тюнером, а ОСС для антенны, при необходимости, придется делать отдельно.

Схема такого усилителя, показавшая почти 100% повторяемость даже при выполнении начинающими радиолюбителями, представлена ​​на рис. Регулятор усиления — потенциометр Р1. Изолирующие дроссели L3 и L4 входят в стандартную комплектацию. Размеры катушек L1 и L2 указаны на электрической схеме справа. Они входят в состав полосовых фильтров сигналов, поэтому небольшие отклонения их индуктивности некритичны.

Однако необходимо точно соблюдать топологию установки (конфигурацию)! И точно так же необходим металлический экран, отделяющий выходные цепи от других цепей.

С чего начать?

Надеемся, что опытные мастера также найдут в этой статье для себя полезную информацию. А новичкам, которые еще не чувствуют воздух, лучше всего начинать с пивной антенны. Автор статьи, отнюдь не дилетант в этой области, был в свое время весьма удивлен: простейший «паб» с ферритовым согласованием, как оказалось, и МВ берет не хуже проверенной «рогатки». А что стоит делать и то, и другое — смотрите в тексте.

( 2 оценок, среднее: 4,00 из 5)

сказал):

А на крыше был удовлетворительный для поляка прием. У меня до телецентра километров 70-80. Это мои проблемы. С балкона можно ловить из 30 каналов штук 3 — 4, а потом «кубиками». Иногда я смотрю телеканалы из интернета на компьютере в своей комнате, а жена не может нормально смотреть любимые каналы на своем телевизоре. Соседи советуют провести кабель, но за него надо платить каждый месяц, а я и так за интернет плачу, а пенсия не резиновая. Все тянем, тянем, а на все не хватает.

Петр Копитоненко сказал:

Не получается поставить антенну на крышу дома, соседи ругаются что я иду ломаю толь кровельный а потом у них потолок течет. Вообще-то я очень «благодарна» тому экономисту, который получил премию за экономику. Мне пришла в голову идея снять с домов дорогую двускатную крышу и заменить ее плоской крышей, покрытой плохим кровельным материалом. Экономист получил деньги на сбережения, а люди на верхних этажах теперь мучаются всю жизнь.Вода течет по их головам и на кровать. Кровельный материал меняют каждый год, и за сезон он приходит в негодность. В морозы она трескается и в квартиру затекает дождевая вода и снег, даже если по крыше никто не ходит!!!

Сергей сказал:

Приветствую!
Спасибо за статью, а кто автор (подписи не вижу)?
LPA по вышеуказанной методике работает нормально, ДМВ 30 и 58 каналов. Проверено в городе (отраженный сигнал) и за городом, расстояние до передатчика (1 кВт) соответственно: 2 и 12 км примерно.Практика показала, что острой необходимости в диполе «В1» нет, но еще один диполь перед самым коротким дает ощутимый эффект, судя по интенсивности сигнала в %. Особенно в городе, где нужно ловить (в моем случае) отраженный сигнал. только сделал антенну с «коротком замыканием», так получилось, просто не было подходящего изолятора.
В общем, рекомендую.

Василий сказал:

ИМХО: люди, ищущие антенну для приема ЭЦТВ, забудьте про ЛПА.Эти широкополосные антенны были созданы во второй половине 50-х (!!) прошлого века для того, чтобы ловить иностранные телецентры на берегах советской Балтики. В журналах того времени это стыдливо называлось «сверхдальний прием». Ну любили смотреть шведское порно ночью на Рижском взморье…

По назначению то же самое могу сказать о «двойных, тройных и т.п. квадратах», а также любых «зигзагах».

По сравнению с аналогичным по дальности и усилению «волновым каналом», ЛПУ более громоздки и материалоемки.Расчет LPA сложен, запутан и больше похож на гадание и подгонку результатов.

Если в вашем регионе ЭЦТВ вещает на соседних дециметровых каналах (у меня 37-38), то лучшее решение — найти в сети книгу: Капчинский Л.М. Телевизионные антенны (2-е издание, 1979 г.) и сделать «волновой канал» » для группы каналов УВЧ (при вещании более 21-41 канала придется пересчитывать), описанных на стр. 67 и далее (рис. 39, табл. 11).
Если до передатчика 15 — 30 км, то антенну можно упростить, сделав ее четырех — пятиэлементной, просто без установки директоров Д, Е и Ж.

Для очень близких передатчиков рекомендую комнатные антенны, кстати, в той же книге на стр. 106 — 109 приведены чертежи широкодиапазонного комнатного «волнового канала» и ЛПА. «Волновой канал» визуально меньше, проще и изящнее с более высоким коэффициентом усиления!

Нажимая кнопку «Добавить комментарий», я соглашаюсь с сайтом.

С развитием телевидения изменилась целая эпоха. Весь мир перешел с аналогового телевидения на цифровое. Это потребовало замены оборудования, в том числе телевизионных антенн. Разберемся, можно ли сделать антенну для цифрового телевидения своими руками.

Отличие антенн цифрового телевизионного вещания от аналоговых

Цифровое вещание имеет ряд преимуществ перед более старыми видами передачи телевизионного сигнала:

  • устойчивость к помехам.Поскольку передаваемый сигнал шифруется в виде цифровой последовательности кодов, он не искажается при передаче. Это позволяет получить изображение без помех и потери данных;
  • более продвинутый ресивер. Цифровой телевизионный приемник, в отличие от аналогового или кабельного, принимает информацию и обрабатывает ее. По сути, это миниатюрный компьютер, предназначенный для одной задачи;
  • высокое качество изображения. Картинка цифрового телевидения отличается от аналогового в лучшую сторону. Он ярче, резче и плавнее;
  • наличие.Цифровые телевышки и ретрансляторы теперь расположены вблизи большинства городов России. Это позволяет иметь стабильный сигнал независимо от местоположения.

При этом процедура подключения к цифровому телевидению достаточно проста. Вам нужно будет приобрести оборудование и настроить его. Предварительно изучить зону покрытия цифрового телевидения в России можно по этой ссылке.

С помощью специальной карты можно узнать, входит ли ваш город в зону покрытия цифрового телевидения

Использование универсальной антенны для приема цифрового вещания

Для доступа к цифровому телевидению обычно покупают специальный комплект -приставка и подключение пакета цифровых каналов.В этом случае установку оборудования обеспечивает конкретный ТВ-провайдер.

Другой способ – использовать универсальную антенну и ТВ-тюнер. Затем вы можете самостоятельно подключиться к основному цифровому телевидению. Для этого необходимо сделать следующее:

  1. Приобрести обычную универсальную антенну, способную принимать сигнал в дециметровом диапазоне длин волн. Если вы живете в квартире многоэтажного дома, то наверняка такая антенна будет на крыше; осталось только подключить к нему тюнер.
  2. Установите антенну на крышу. Он должен быть направлен в сторону вышки связи или в обратном направлении, если сигнал не имеет возможности идти напрямую на антенну и будет отражаться от здания напротив. Стабильность сигнала и качество изображения зависят от правильного размещения антенны.
  3. Поворачивайте антенну до тех пор, пока изображение не станет четким, если оно все еще рябит, и невозможно определить угол отражения сигнала. Если вокруг вашего дома много высотных зданий, подобрать оптимальный вариант будет сложно.

Помимо установки антенны, необходимо правильно подобрать ТВ-тюнер. Стоит определиться с дополнительным функционалом, который вы ожидаете от устройства. Обратите внимание на следующие варианты:


Антенна для цифрового телевидения своими руками

Изготовление антенны для цифрового телевидения своими руками не потребует от вас никаких редких материалов. Некоторые варианты очень просты и не требуют особой сноровки, а с другими придется повозиться.

Простые телевизионные антенны своими руками

Начнем с простых антенн, которые может собрать каждый. Конечно, их КПД будет ниже, чем у более сложных агрегатов. Но они будут стоить меньше.

Сначала необходимо установить необходимую длину кабеля. Для этого узнайте частоту вещания, которую вы хотите уловить антенной, а затем разделите 7500 на это число. В результате вы получите длину антенны и сможете приступить к ее изготовлению:


Консервная антенна может быть эффективнее обычной самодельной антенны.Он сможет охватывать больший диапазон длин волн и принимать больше каналов. Для его изготовления вам потребуются:

  • Телевизионный кабель, как и в предыдущей инструкции, — он послужит основой для антенны;
  • вешалка
  • — поможет усилить сигнал;
  • пара банок; паяльник
  • — он понадобится для сборки всей конструкции; Изолента
  • (или скотч), а также два самореза – понадобятся для крепления частей антенны.

Когда соберете все необходимое, можно переходить непосредственно к процессу сборки антенны:


Сделать простую антенну из жестяных банок можно и другим способом. Лучше всего использовать удлиненные пивные банки:


Сложные телевизионные антенны своими руками

Сложные антенны требуют понимания конструкции и технических навыков. При этом сам процесс их сборки может быть не сложнее указанного ранее.

Антенна в виде двух ромбов, скрепленных между собой в виде восьмерки, знакома всем радиолюбителям.При его сборке у вас больше свободы, чем в предыдущих вариантах: вы можете сами выбрать материал, продумать, как усилить сигнал и так далее. Общие рекомендации по сборке такой антенны следующие:

  1. Выберите материал. Медная или алюминиевая проволока оптимальна, хотя в целом подойдет любая трубка, полоска или уголок из этих материалов. Проволока — лучший выбор просто потому, что ей легко придать форму.
  2. Придайте форму материалу. Между двумя ромбами, составляющими восьмерку, должно быть расстояние около двух сантиметров.Части проволоки можно соединить с помощью обычных пассатижей с усилием.

    Зазор между частями антенны должен быть два сантиметра

  3. Подготовить кабель. Действовать необходимо как в предыдущей инструкции. Зачистите один конец кабеля, удалив фольгу. Подсоедините штекер кабеля к телевизору.
  4. Прикрепите кабель паяльником к центру конструкции так, чтобы зачищенная часть касалась обоих ромбов. В этом случае не нужно закреплять провод вдоль всей восьмерки, это только ухудшит качество сигнала. Будьте осторожны при использовании паяльника, чтобы не пораниться.

    Возможна установка рефлектора за антенной

  5. Защита кабеля от непогоды и ветра. Для этого используйте обычную изоленту, а место пайки покройте герметиком. Перед этим лучше проверить качество сигнала, чтобы при необходимости подправить конструкцию.

Сзади можно установить рефлектор, например параболическую тарелку из гнутой банки. Это сделает сигнал более четким и устранит помехи.

Видео: изготовление антенны Харченко своими руками
Другие конструкции антенн

Есть много сложных антенн, которые можно сделать самому. Отличаются они в основном конструкцией самого корпуса антенны, которая создана для того, чтобы максимально сфокусировать сигнал. Существуют, например, следующие варианты:

  • Антенна волнового канала. Популярная с советских времен антенна, состоящая из множества элементов (от трех и более). Такая конструкция малоэффективна для приема цифрового телевидения: количество элементов для его приема должно достигать десяти, поэтому лучше рассмотреть другие типы антенн;

    Антенна, выполненная по принципу волнового канала, малоэффективна для приема цифрового сигнала

  • Антенна квадратного типа. Антенна, состоящая из нескольких квадратов. Уже с помощью двух можно поймать цифровой сигнал на небольшом расстоянии. Если сделать антенну из трех квадратов, то сигнал будет ловиться гораздо лучше. Верхняя и нижняя части антенны имеют наибольшую эффективность приема сигнала;

    Антенна квадратного типа способна улавливать сигнал на небольшом расстоянии

  • Антенна из шести колец. Узкополосная антенна, которую можно сделать из медной проволоки. Она известна как антенна Туркина.Антенна не очень хорошо отфильтровывает помехи, но может быть эффективна для захвата одного направленного сигнала даже на большом расстоянии.

    Кольцевая антенна может улавливать и усиливать направленный сигнал

Проверка самодельной телевизионной антенны

Самодельную антенну можно проверить только после завершения ее сборки. Телевизор будет автоматически искать цифровые каналы, поэтому все, что вам нужно сделать, это правильно установить антенну. Делается это следующим образом:

  1. Выберите подходящее место для проверки. Антенна должна быть направлена ​​в сторону ближайшего ретранслятора сигнала. Установите антенну в подходящем месте.
  2. Включите телевизор и начните поиск каналов. Откройте один из найденных.
  3. Вращайте самодельную антенну, пока сигнал не станет максимально стабильным. Изображение должно перестать рябить или прерываться.
  4. Если не удается поймать прямой сигнал, попробуйте сфокусироваться на отраженном, повернув антенну в сторону, противоположную ретранслятору.
  5. Если сигнал не стал четким, остается только настроить конструкцию и сделать новую попытку.

Если установить антенну на мачту, качество сигнала улучшится. Но при этом обязательно нужно позаботиться о громоотводе.

Цифровое эфирное телевидение (DVB-Digital Video Broadcasting) — технология передачи телевизионного изображения и звука с использованием цифрового кодирования видео и звука. Цифровое кодирование, в отличие от аналогового, обеспечивает доставку сигнала с минимальными потерями, так как на сигнал не влияют внешние помехи. На момент написания статьи доступно 20 цифровых каналов, в будущем это количество должно увеличиться. Данное количество цифровых каналов доступно не во всех регионах, более точно узнать о возможности ловли цифровых каналов можно на сайте www.ртрс.рф. Если в вашем регионе есть цифровые каналы, то остается убедиться, что ваш телевизор поддерживает технологию DVB-T2 (это можно найти в документации к телевизору) или купить приставку DVB-T2 и подключите антенну.Возникает вопрос — Какую антенну использовать для цифрового ТВ? или Как сделать антенну для цифрового ТВ? В этой статье я хотел бы более подробно остановиться на антеннах для просмотра цифрового телевидения и в частности покажу как сделать своими руками антенну для цифрового телевидения .

Первое, что хотелось бы подчеркнуть, для цифрового телевидения не нужна специализированная антенна, вполне подойдет аналоговая антенна (та, которую вы использовали ранее для просмотра аналоговых каналов). Тем более, что в качестве антенны можно использовать только телевизионный кабель…

На мой взгляд, самая простая антенна для цифрового телевидения — это телевизионный кабель. Все предельно просто, берется коаксиальный кабель, на один конец надевается разъем F и переходник для подключения к телевизору, а на другом конце выставляется центральная жила кабеля (этакая штыревая антенна). Осталось только решить, на сколько сантиметров выставить центральную жилу, так как от этого зависит качество приема цифровых каналов.Для этого нужно понять на какой частоте вещают цифровые каналы в вашем регионе, для этого зайдите на сайт www.ртрс.рф/когда/здесь на карте найдите ближайшую к вам вышку и посмотрите как часто вещают цифровые каналы.

Более подробную информацию вы получите, если нажмете кнопку «Подробнее».

Теперь нужно рассчитать длину волны. Формула довольно проста:

.

, где λ (лямбда) — длина волны,

с — скорость света (3-10 8 м/с)

F — частота в герцах

или проще λ = 300/F (МГц)

В моем случае частота 602МГц и 610МГц, для расчета буду использовать частоту 602МГц

Всего: 300/602 ≈ 0. 5 м = 50 см.

Оставлять полметра центральной жилы коаксиального кабеля не красиво и неудобно, поэтому оставлю половину, а то и четверть длины волны.

л = λ * к/2

где l — длина антенны (центрального сердечника)

λ- длина волны (рассчитана ранее)

k – коэффициент укорочения, так как длина всего кабеля не будет большой, это значение можно считать равным 1.

В итоге l = 50/2 = 25 см.

Из этих расчетов получилось, что для частоты 602 МГц мне нужно зачистить 25 см коаксиального кабеля.

Вот результат проделанной работы

Так выглядит установленная антенна.

Вид с воздуха во время просмотра телевизора.

Известная в СССР антенна «волновой канал» может иметь и другие названия: директор, Яги и Уда-Яги .

Последнее загадочное словосочетание — это имена двух японских изобретателей, создавших эту антенну в 1926 году.

Как правило, это основной тип антенн, используемых в настоящее время для приема телевизионных программ на расстоянии до 70 километров от передатчика, как в метровом, так и в дециметровом диапазоне волн. Будущее за вещанием именно в дециметровом диапазоне, где, помимо основных программ, уже несколько лет идет цифровое вещание, и уже переданы все программы, которые еще занимают метровый диапазон (50-220 МГц). в том же режиме.

Пришло время маленьких антенн в диапазоне 480 — 800 МГц, т.к. чем выше частота, тем короче длина волны и, следовательно, меньше размер самой конструкции, а держать громоздкие и дорогие антенны смысла нет на столбе.

Сегодня далеко не все покупные антенны, имеющие вид «волновой канал», обеспечивают уверенный прием в дециметровом диапазоне. Чтобы понять, что к чему, я решил сделать самодельную антенну из металлопластика, а для удобства собрать ее трансформируемой, чтобы на практике убедиться, как ее элементы влияют на параметры приема.

Для этого вытаскиваю на белый свет пожелтевший листок из старого советского пособия радиолюбителя прошлого века, и начинаю делать самодельную антенну, которую еще делали наши отцы и деды.

В качестве образца сделал комнатную или чердачную антенну, и, забегая вперед, скажу, что количества элементов с запасом хватило для приема мультиплексных пакетов без усилителя на уровне слухового окна деревянного дома, на расстоянии 90 километров от Останкино в низменности.

В качестве элементов антенны использовал металлопластик диаметром 16 мм, материал продается на строительных рынках. Это высококачественная алюминиевая трубка, обернутая со всех сторон пластиком.

Антенные элементы.

1. Активный петлевой вибратор, его периметр равен длине волны, входное сопротивление 292 Ом. Максимальная рабочая полоса пропускания составляет +/- 20 процентов (для средней частоты 600 МГц рабочая полоса будет находиться в диапазоне 480 — 720 МГц).

2.Отражатель. У современных антенн их несколько.

3.Директора. Их количество, в основном у наиболее распространенных антенн, достигает 12 штук. Считается, что чем их больше, тем выше коэффициент усиления антенны и уже диапазон. Для девятинаправленной дециметровой антенны из справочника коэффициент усиления составляет от 11,5 до 8,5 дБ, а его величина уменьшается с увеличением частоты. А чтобы добиться усиления в 2 дБ, штангу антенны с выдвинутыми директорами придется увеличить вдвое. Правда, таких длинных антенн я еще не видел.

Конструктивные части антенны.

4. Стрела – часть конструкции, служащая для крепления элементов антенны. Вдоль стрелы расположены точки с нулевым потенциалом, поэтому используемый материал не влияет на параметры антенны и может быть выполнен из металла или диэлектрика, например, из дерева или пластика. Если антенну предполагается эксплуатировать на мачте на открытом воздухе, то стрела должна быть металлической, а место крепления середины вибратора к стреле должно иметь отличный электрический контакт для дополнительного заземления антенны.

Антенна Yagi.

5. Кронштейны для крепления антенных элементов.

6. Коаксиальный кабель с волновым сопротивлением 75 Ом, например, РГ-59 или РК 75 — 3,7 — 35 М. На частотах дециметрового диапазона важно качество кабеля отвода, так как чем длиннее кабель, тем больше потери в нем.

7. Балансно-согласующее устройство, выполненное в виде П-образного колена из того же коаксиального кабеля с волновым сопротивлением 75 Ом.Длина этого U-образного кабеля составляет от 0,33 до 0,5 длины волны. По старым справочным данным данное согласующее устройство обеспечивает согласование не более +/- 20 процентов от центральной частоты, которая будет находиться в диапазоне 480 — 720 МГц, а с учетом диапазона согласования шлейфов суммарная максимальная антенна рабочая полоса частот составит 480 — 650 МГц.

U-образное колено — согласующее устройство, длина которого теоретически равна половине длины волны.С учетом материала изоляции кабеля используется коэффициент укорочения, который для коаксиального кабеля из вспененного полиэтилена составляет около Ку = 1,51 (указано в характеристиках этого кабеля). Следовательно, реальная длина U-образного колена будет в 1,51 раза короче, что составит 0,33 длины волны. В процессе настройки за счет уменьшения длины кабеля добиваются оптимального согласования по минимальному КСВ в полосе частот. Первоначальная длина согласующего устройства составляет 250 мм.

8.Изолирующая коробка.

Производство антенн.

Оригинальные размеры указаны на рисунке. Как видите, они не очень критичны. При выборе частоты я учел из практического опыта изготовления простых антенн из металлопласта ее характеристики, которые позволяют снизить перестройку частоты примерно на 50 МГц и для удобства выбрал округленную расчетную частоту 600 МГц для настройки антенны. в диапазон московских мультиплексных пакетов 498 — 578 МГц.

Проверка антенны.

Осенняя морось и туман — это радостное настроение, самое подходящее время для проверки самодельных антенн. Суровые условия испытаний дополняются мокрой крышей из мягкой кровли, не сброшенной холодом листвой деревьев и низкой заболоченной местностью в окружении лесов Владимирской области в 90 километрах от Останкино. В полдень, под шум дождя, удобно устроившись на чердаке, я, как мальчишка, устанавливал корабельные мачты на каравеллу и собирал антенну.Я уже листаю каналы аналогового телевидения в дециметровом диапазоне, неплохо для самоделок (от «Переца», 487МГц до «Пятницы», 607МГц вполне нормально). Именно для этих частот я и планировал сделать антенну.

Настроившись на один из каналов, я трансформирую антенну, оставив ее без крайнего направляющего элемента. Качество изображения не меняется.

Достаю второй элемент-директор, и замечаю появление шумов, что говорит о снижении коэффициента усиления антенны.

Снимаю отражатель, оставив один шлейф — очень плохо.

Я вернул элемент директора на место. Качество картинки такое же, как и с отражателем.

Выводы.

Антенна имеет ограниченный диапазон усиления. Антенны из трех частей вполне достаточно для моих условий приема.

Сейчас подключаю цифровую приставку к вновь восстановленной антенне. Как и ожидалось, с запасом по усилению проходят 3 мультиплексных пакета. Опять выдергиваю директора по очереди и слежу за уровнем сигнала в процентах.

Крайний ни на что не влияет.

Вынимаю второй элемент, а уровень сигнала увеличился на процент!? ….

А в это время «директор» приобрел антенну «Локус-Про», которая в гостевом доме заняла только один из трех мультиплексных пакетов. Позвонил соседу, он в 2 километрах от меня, у него крутая коммерческая антенна с тремя справочниками, и он говорит, что цифровое вещание сейчас не работает….

Выводы.

Для приема эфирного цифрового телевидения нет необходимости использовать сложные громоздкие антенны. Сама антенна не требует слишком большой высоты установки. Не редко сбои при приеме эфирного цифрового телевидения происходят из-за некачественного антенного усилителя. Надежнее будет использовать несколько небольших антенн без усилителя для каждого телевизора, если таковой имеется.

Если сравнивать мои самодельные антенны «волновой канал» с 4-х контурной антенной «Олимп 2014», то кольца по-прежнему лидируют, так как перекрывают весь дециметровый диапазон и хорошо зарекомендовали себя при работе в плохих погодных условиях на максимальная дальность приема.

Так почему же в плохую, дождливую погоду остронаправленные антенны, с большим коэффициентом усиления, с отличной помехозащищенностью вели себя неадекватно?

Вы можете понять это явление, если представите приемную антенну как передающую. Тогда антенна представляет собой фонарь с узким сфокусированным лучом, и чем больше в антенне директоров, тем острее ее диаграмма и лучше фокусировка луча, а этот сфокусированный луч просто упирался в мокрые верхушки деревьев или дождевую тучу и исчезал там .При более широкой диаграмме направленности, то есть при меньшем коэффициенте усиления антенны, когда отсутствуют элементы директора, фокус луча более рассеянный, но он охватывает большую площадь приема, и широкий луч просто огибает облако в круг, или проходит между мокрыми верхушками деревьев и облаком.

Москвичам всегда везет, у них все цифровые каналы рядом! Антенный «волновой канал» им подойдет в упрощенном виде. Им подойдет любая антенна! Что насчет нас? У нас интервал между мультиплексируемыми пакетами более 200 МГц! Складывайте антенны на полки, где каждый этаж работает на свой диапазон! Именно эти замечания я уже предвидел и даже начал складывать антенны на полку. Но что из этого вышло, вы узнаете позже. Впрочем, уже получается неплохо.

Дециметровый диапазон относится к частотам вещания телевидения, в том числе цифрового. Некоторые сегментные антенны простые, другие сложные. Назначение агрегатов – получение горизонтальной поляризации от вышек. Сегодня мы рассмотрим, как делается антенна ДМВ своими руками.

Простая конструкция антенны с центральной частотой 500 МГц

Антенна УВЧ, описанная в журнале Радио №3, 1991, не раз изуродовали, сегодня решили воскресить произведение, чтобы читатели могли его использовать. Схема частичного зигзага выполнена. Работает в паре с конвертером, предназначен для приема ДМВ на измерительный вход телевизора. Те, кто помнит советскую технику, знают, что на задней панели телевизора есть две розетки. Дециметровый диапазон государством не использовался. Вещали региональные каналы.

Делаем квадратную рамку из 75-омного кабеля со стороной, равной четверти длины волны.Берем 500 МГц — получаем 12,5 см. Каркас крепится одним углом вниз на основе диэлектрического материала:

  • Верхний угол кабеля зачищается. Изоляция снята, длина экрана 10 мм.
  • В нижнем углу проволока берется с запасом в пару сантиметров. С избыточных участков снимается изоляция, затем припаиваются экраны, образуя электрический контакт. Внутреннее ядро ​​просто висит в воздухе.
  • Антенна крепится к основанию луженой проволокой диаметром 1 мм.Это дополнительно усиливает контакт между экранами в нижнем углу.
  • Иначе получается квадрат, стоящий на одном углу, который крепится к основе.

Углы квадрата слегка сглажены. Направьте крепление с проволочными скобами на место, образуя прочную конструкцию. Вы можете варьировать длину стороны квадрата в соответствии с вашими потребностями. Настройте резонанс на частоту телевещания. При необходимости на расстоянии 10 см от тыльной стороны плиты на расстоянии 10 см вешается экран.В сумме до антенны получается почти сторона квадрата, равная 12,5 см. Расстояния выбираются в зависимости от длины волны.

Экран рефлектора крепится на четырех стойках, имеет ширину 330 мм и высоту 200 мм. Центр симметрии совпадает с строительной осью антенны. Позволяет принимать с одного направления, устраняет часть помех. Этот шаг полезен, если есть эффект многолучевости. В то же время введение экрана примерно вдвое увеличивает коэффициент усиления антенны.Преобразователь сегодня выглядит неуместно. Антенный усилитель ДМВ пригодится, если сигнал слабый, вышка далеко.

Сразу видно: конструкция громоздкая. Кабель 75 Ом предназначен для советской техники. Общепринятый телевизионный стандарт. Сегодня устройства питаются от кабеля на 50 Ом. Поэтому, прежде чем делать антенну ДМВ, ее нужно найти. Если можно дополнительно сделать усилитель, хорошо! В результате получается активная антенна УВЧ.

Простейшая конструкция антенны УВЧ

Гораздо проще использовать коаксиальный кабель, создав четвертьволновый вибратор.Находим частоту приема. Первый московский мультиплекс использует 559,25 МГц, отсюда и рассчитываем длину волны.

Значит убираем на 13,4см. Сопротивление четвертьволнового вибратора близко к 40 Ом. Учитываем тот факт, что при согласовании просто втыкаем его в ресивер цифрового телевидения, предварительно приделав ф-коннектор или другой необходимый коннектор. Чистим только внешнюю оболочку, экран. Поместите четвертьволновый вибратор горизонтально для лучшего приема.Собирать конструкцию будут школьники, нашедшие по 20 рублей на провод, нож, соединитель. Простейшая антенна ДМВ своими руками, для сравнения, за покупную просят на порядок больше деревянных.

Не ждите больших подвигов, чтобы вас не затащили на крышу. Не наружная антенна УВЧ. Гарантированно усилит прием обычного приемника. Нет времени возиться — попробуй простой способ.

Антенна ДМВ — 855 МГц

Размер антенны должен соответствовать 69 каналу Восточной Европы, в том числе России.Видео транслируется на частоте 855,25 МГц, аудио — 861,75 МГц. Насколько вы можете судить, петля настроена на 857 МГц. Для изготовления понадобится здоровенный кусок провода с волновым сопротивлением 75 Ом. Из 53 см делаем кольцо с зазором, откуда будем записывать сигнал. Обратите внимание: экран сигнальный. Присоедините соответствующее U-образное колено кабеля сопротивлением 75 Ом с длиной полуволны 175 мм.

Делается следующим образом:

  • один конец внутреннего сердечника U-образного отвода крепится на сигнальный провод, кабель, идущий к приемнику, также с одной стороны экрана антенны;
  • Второй конец внутреннего сердечника U-образного колена крепится к противоположному концу экрана антенны.

В результате добавленный отрезок линии выравнивает сопротивление круглого шлейфа и кабеля, идущего к приемнику. Чтобы из устройства получилась антенна для цифрового телевидения ДМВ, нужно настроиться на частоту мультиплекса. Подробно объясним процедуру:

  1. Длина U-образного изгиба равна половине длины волны мультиплекса.
  2. Диаметр рамки равен четверти волны мультиплекса.

Длину волны мультиплекса можно найти в Интернете, в местных газетах.Чтобы принять вертикальную поляризацию, поверните безель на 90 градусов с перерывом в сторону. Вы сможете ловить сигнал раций. Простейшие наружные антенны ДМВ.

Всеволновая антенна DMV-MV

Антенна MV-DMV дает малое усиление, перекрывая каналы 1-41 за некоторыми исключениями. Конструкция представляет собой параллельное соединение «волнового канала» дециметрового диапазона и звездчатого вибратора метрового.

Общая длина устройства 64.7 см. Начнем с переднего края! В дециметровой части 5 директоров, один двойной рефлектор. Если считать спереди, то они имеют длину и расстояние друг от друга:

  1. Длина 19,9 см — нулевое расстояние от передней кромки.
  2. Длина 20,2 см — расстояние от первого директора 13,9 см.
  3. Длина 20,4 см — расстояние от второго директора 13,2 см.
  4. Длина 21,2 см — расстояние от третьего директора 6,3 см.
  5. Длина 31,4 см — расстояние от четвертого директора 2.2 см.
  6. Длина рефлектора 34,9 см — расстояние от пятого директора 7,7 см.

Обратите внимание: рефлектор состоит из двух проводов, один над другим с перемычкой, середина УКВ антенны сидит на центральной оси ТВ антенны. Высота джемпера 10 см. Пятый директор представляет собой удлиненную овальную рамку, верхний виток которой в центре крепится к оси антенны. Открытая часть пятого директора будет служить для параллельного подключения измерительной части, установленной вертикально сзади антенны.

Метровая часть состоит из 6 лучей, разбитых по вертикальной оси симметрии. Один горизонтальный. Балки опираются по три штуки на элементы двухпроводной линии шириной 5 см. При взгляде сверху они зеркально изогнуты вперед. Угол между лучами 120 градусов. При взгляде спереди получается правильная шестиконечная звезда с угловым расстоянием между стержнями 60 градусов. Длина каждого 108 см. Двухпроводная линия общей длиной 91,5 см, идущая прямо к 5-му директору (нижний разомкнутый контур), послужит для подключения конструкции, центр которой сидит на оси антенны.

Линия проходит на 11 см дальше звезды вверх. Часть идет по полукругу, начиная с 5-го директора, заканчивая вертикально звездой. На расстоянии 11 см, теперь в сторону режиссера, две точки отпайки коаксиального кабеля 75 Ом, идущего к телевизору. Отрезки от точки двухпроводной линии до звезды и 5-го директора выбраны так, чтобы волны полос не смешивались. Метры метровые легко переходят от звезды к кабелю, на дециметровую часть не идут, наоборот, от 5-го директора сопротивление маленькое для высоких частот, непреодолимое для длинных.

Телевизионные антенны ДМВ-МВ изготавливаются из материала, обеспечивающего требуемые прочностные характеристики. Центральная жила кабеля сажается на один провод двухпроводной линии, экран на другой. При необходимости добавляется согласующее устройство. U-образным коленом пользоваться сложно, диапазоны разные, пишет автор изобретения: особых силовых отражений не наблюдается.

Прочие антенны ДМВ диапазона

Антенна ДМВ логопериодическая является широкополосным устройством. Ловит весь диапазон.Напоминает конфигурацию волнового канала, отличается тем, что директора расположены по другому математическому закону, что и дало название конструкции антенны ДМВ. Обводим директоров треугольником. Антенна ДМВ Дельта Н111-01 выполнена аналогично. Предоставление широкополосного доступа.

Антенна для ДМВ своими руками делается из подручного материала, многие металлические предметы можно приспособить. Эти конструкции входят во все схемы; Сегодня лучше всего работают узкоспециализированные устройства.Цифровые мультиплексы вообще занимают одну частоту. Телевизионные антенны ДМВ-МВ становятся ненужными.

Желаем удачи радиолюбителям, помощь Фортуны понадобится, учитывая абсурдность статей на тему строительства. Мы не претендуем на совершенство, но хотя бы стараемся!

Информация о вакцине против COVID-19 | Официальный веб-сайт округа Саук, штат Висконсин

Последнее обновление страницы: 27 января 2022 г. , 9:45,

На этой странице:

Почему детям следует делать прививку от COVID-19?

CDC, Департамент здравоохранения штата Висконсин и Управление общественного здравоохранения округа Саук рекомендуют детям и подросткам в возрасте 5 лет и старше пройти вакцинацию против COVID-19.  Вакцина Pfizer против COVID-19 разрешена для детей и подростков в возрасте от 5 лет и старше в виде серии из 2 доз, принимаемых с интервалом в 3 недели. Доза для детей в возрасте 5-11 лет составляет одну треть дозы вакцины для подростков старшего возраста и взрослых.

Вакцинация — лучший способ защитить детей в возрасте 5 лет и старше от COVID-19.  COVID-19 стал одной из 10 основных причин детской смертности, и десятки тысяч детей и подростков были госпитализированы с COVID-19. Хотя дети и подростки, как правило, подвержены меньшему риску серьезного заболевания или госпитализации из-за COVID-19, чем взрослые, это все же возможно.

Вакцина безопасна и эффективна.  Прежде чем получить разрешение для детей, ученые и медицинские эксперты завершили анализ данных о безопасности и эффективности клинических испытаний с участием тысяч детей. Вакцина Pfizer против COVID-19 прошла тщательное тестирование и проверку, и более 11 миллионов подростков в возрасте от 12 до 17 лет уже безопасно получили вакцину против COVID-19.

Благодаря вакцинации ваш ребенок сможет посещать школу. Если ваш ребенок полностью вакцинирован и контактировал с кем-то, у кого есть COVID-19, пока у него нет симптомов, ему не нужно помещать в карантин.

Для получения дополнительной информации о вакцинах против COVID-19 для детей и подростков посетите:



Часто задаваемые вопросы о бустерной дозе COVID-19 и дополнительной дозе (по состоянию на 01.01.22)

Источники: WI DHS Дополнительные и бустерные дозы: https://www. dhs.wisconsin.gov/covid-19/vaccine-dose.htm, а также CDC COVID-19 Бустерные прививки вакцины: https://www.cdc. gov/coronavirus/2019-ncov/vaccines/booster-shot.html

Являются ли повторные прививки той же формулой, что и существующие вакцины?

  • Да.Бустерные прививки от COVID-19 имеют тот же состав, что и нынешние вакцины от COVID-19.
  • Однако в случае повторной прививки вакцины Moderna COVID-19 это половина дозы вакцины, которую люди получают для своей основной серии.

Если нам понадобится повторная прививка, подействуют ли вакцины?

  • Да. Вакцины против COVID-19 хорошо работают, предотвращая тяжелые заболевания, госпитализацию и смерть, даже против широко распространенного дельта-варианта.
  • Однако эксперты в области общественного здравоохранения начинают замечать снижение защиты, особенно среди определенных групп населения, от легких и умеренных заболеваний.

Каковы риски повторной прививки?

  • На данный момент зарегистрированные реакции были аналогичны реакции на первую серию из 2 выстрелов. Усталость и боль в месте инъекции были наиболее частыми побочными эффектами, и в целом большинство побочных эффектов были легкими или умеренными.

В чем разница между бустерной дозой и дополнительной дозой?

  • Бустерные дозы и дополнительные дозы служат разным целям для разных групп людей.
  • Дополнительная доза необходима, если организм недостаточно сильно отреагировал на начальную дозу(ы) вакцины против COVID-19. Это может произойти у людей с ослабленным иммунитетом.
  • Бустерные дозы предназначены для тех, у кого был хороший иммунный ответ после первоначальной дозы (доз) вакцины против COVID-19, но со временем эта защита снизилась.

Всем в возрасте 12 лет и старше следует сделать повторную прививку

  • Если вы получили Pfizer
    • Кто должен получить бустер:
    • Когда можно получить бустер:
      • Не менее чем через пять месяцев после завершения первичной серии вакцинации против COVID-19.
      • Любая доступная вакцина против COVID-19 может быть введена в качестве бустерной для лиц старше 18 лет независимо от первичной серии. Дети в возрасте от 12 до 17 лет должны приобрести Pfizer в качестве стимулятора.
  • Если вы получили Moderna

    • Кто должен получить бустер:
    • Когда можно получить бустер:
      • Не менее чем через пять месяцев после завершения первичной серии вакцинации против COVID-19.
      • Любая доступная вакцина против COVID-19 может быть введена в качестве бустерной независимо от первичной серии.
      • Для бустерной дозы Moderna будет введена половинная доза начальной вакцины Moderna.
  • Если вы получили Johnson and Johnson
    • Кто должен получить бустер:
    • Когда можно получить бустер:
      • По крайней мере, через два месяца после завершения вашей первичной серии вакцинации против COVID-19,
      • Любая доступная вакцина против COVID-19 может быть введена в качестве бустерной независимо от первичной серии.



Кто должен получить дополнительную дозу?

Лицам с особыми заболеваниями или получающим лечение, вызывающее ослабление иммунитета от умеренной до тяжелой степени, рекомендуется получить дополнительную дозу вакцины Pfizer или Moderna против COVID-19. Люди с ослабленным иммунитетом имеют сниженную способность бороться с болезнью, более низкий иммунный ответ на оригинальную серию вакцин по сравнению с другими полностью вакцинированными людьми и особенно уязвимы к инфекции COVID-19.Сюда входят люди, которые имеют:

  • Проходил активное лечение рака или рака крови.
  • Вы пересадили орган и принимаете лекарства для подавления иммунной системы.
  • Вы перенесли трансплантацию стволовых клеток в течение последних двух лет или принимаете лекарства для подавления иммунной системы.
  • Умеренный или тяжелый первичный иммунодефицит (например, синдром Ди Джорджи, синдром Вискотта-Олдрича).
  • Запущенная или нелеченая ВИЧ-инфекция.
  • Активное лечение высокими дозами кортикостероидов, алкилирующих агентов, антиметаболитов, иммуносупрессивных препаратов, связанных с трансплантацией, химиотерапевтических агентов против рака, классифицируемых как сильно иммунодепрессивные, блокаторов некроза опухоли (ФНО) или других препаратов, которые могут подавлять ваш иммунный ответ.

Несмотря на то, что дополнительная доза будет иметь важное значение для предотвращения госпитализаций и смерти от COVID-19, люди с ослабленным иммунитетом могут по-прежнему иметь сниженный иммунный ответ после получения дополнительной дозы мРНК-вакцины против COVID-19. Это означает, что людям с ослабленным иммунитетом по-прежнему важно продолжать соблюдать текущие профилактические меры (например, ношение маски и физическое дистанцирование) даже после получения дополнительной дозы вакцины мРНК COVID-19.



Я уже переболел COVID-19 и выздоровел, нужно ли мне делать прививку?

Источник: CDC Часто задаваемые вопросы о вакцинации против COVID-19

Да, вы должны быть вакцинированы независимо от того, переболели ли вы уже COVID-19, потому что:

  • Исследования еще не показали, как долго вы защищены от повторного заражения COVID-19 после выздоровления от COVID-19.
  • Вакцинация помогает защитить вас, даже если вы уже переболели COVID-19.

Появляются доказательства того, что люди получают лучшую защиту, будучи полностью вакцинированными, по сравнению с теми, кто переболел COVID-19. Одно исследование показало, что у непривитых людей, которые уже переболели COVID-19, вероятность повторного заражения COVID-19 более чем в 2 раза выше, чем у полностью вакцинированных людей.

Если вы лечились от COVID-19 моноклональными антителами или реконвалесцентной плазмой, вам следует подождать 90 дней, прежде чем делать прививку от COVID-19.Поговорите со своим врачом, если вы не уверены, какое лечение вы получали, или если у вас есть дополнительные вопросы о получении вакцины против COVID-19.

Если у вас или вашего ребенка в анамнезе был мультисистемный воспалительный синдром у взрослых или детей (MIS-A или MIS-C), рассмотрите возможность отсрочки вакцинации до тех пор, пока вы или ваш ребенок не выздоровеете от болезни, и в течение 90 дней после даты постановки диагноза МИС-А или МИС-С.

Эксперты все еще узнают больше о том, как долго вакцины защищают от COVID-19.CDC будет информировать общественность по мере поступления новых доказательств.



Как избежать мошенничества с вакциной против COVID-19?

Когда начинается распространение вакцины против COVID-19, вот признаки потенциальных мошенников:

  • Вас просят заплатить из своего кармана за вакцину
  • Вас просят заплатить за внесение вашего имени в список ожидания вакцинации или за ранний доступ
  • Реклама вакцин через платформы социальных сетей, электронную почту, телефонные звонки, онлайн или из незапрашиваемых/неизвестных источников
  • Торговцы, предлагающие продать или отправить дозы вакцины за плату

Защити себя.Не сообщайте свою личную информацию неизвестным источникам.

Немедицинские компании или частные лица не имеют права предоставлять, продавать или вводить вакцины.

Любые предложения, связанные с продажей или использованием вакцин против COVID, не от поставщика медицинских услуг, следует рассматривать как подозрительные и сообщать об этом в соответствующий штат или юрисдикцию. Сюда могут входить: Государственный или местный Департамент здравоохранения; в Министерство здравоохранения и социальных служб США, в Управление Генерального инспектора по телефону 1-800-HHS-TIPS или на веб-сайте www.oig.hhs.gov; или отправьте сообщение в Федеральное бюро расследований по адресу: https://www.fbi.gov/coronavirus#Report-Fraud

.



Сколько жителей округа Саук прошли вакцинацию?

Эти данные регулярно обновляются в Центре данных о COVID-19 округа Саук. Нажмите здесь, чтобы просмотреть их.



Откуда мы знаем, что вакцины против COVID-19 безопасны? Что еще я должен знать о вакцине COVID-19?
  • В настоящее время в США доступны три вакцины против COVID-19.Щелкните здесь, чтобы просмотреть информационный бюллетень WI DHS с информацией о вакцинах.

  • Одобрение вакцин основано на научных данных. FDA, CDC и независимые консультанты проверяют все данные о безопасности и эффективности вакцины, прежде чем какая-либо вакцина будет одобрена или разрешена для распространения.

  • Каждая вакцина от COVID-19 была изучена на десятках тысяч человек.

  • Наиболее распространенные побочные эффекты включают боль и покраснение в месте инъекции, озноб и лихорадку.Эти побочные эффекты являются признаком того, что ваша иммунная система начинает работать. Они не сигнализируют о том, что вакцина небезопасна. Незначительные побочные эффекты, которые вы можете испытать от вакцины, намного лучше, чем тяжесть фактического заражения COVID-19.

    •
  • Вакцинация может быть неприятной и может вызвать у людей лихорадку или боль в качестве побочного эффекта, но эти вакцины НЕ МОГУТ вызвать у кого-либо COVID-19. Если у человека, получившего вакцину против COVID-19, развивается легкая лихорадка или озноб, он может принять ацетаминофен или ибупрофен.
  • Вакцины Pfizer и Moderna были изготовлены с использованием технологии мРНК. мРНК-вакцины изучались более 15 лет. Продукты мРНК изначально изучались как способ лечения рака. До сих пор исследования показали, что эти вакцины очень эффективны, если люди получают все необходимые дозы.

  • Предварительные отчеты показывают, что мРНК-вакцины могут снижать риск заболевания COVID-19 примерно на 95%, начиная через неделю или две после второй дозы.

  • Нажмите здесь, чтобы посмотреть видео о том, как работают мРНК-вакцины.

  • Вакцины с вирусным вектором

    (например, вакцина Johnson & Johnson против COVID-19) используют безопасную модифицированную версию другого вируса (вектора) для передачи важных инструкций нашим клеткам. Для вирусных векторных вакцин против COVID-19 вектор проникает в клетку нашего организма и образует безвредную часть вируса (например, шиповидный белок), чтобы наша иммунная система могла научиться бороться с ним. В конце процесса наши тела научились защищать нас от будущего заражения вирусом, вызывающим COVID-19.



Я беременна или пытаюсь забеременеть. Что мне нужно знать о вакцине COVID-19?
  • Вакцинация против COVID-19

    рекомендуется всем людям в возрасте 12 лет и старше, в том числе беременным, кормящим грудью, пытающимся забеременеть в настоящее время или планирующим забеременеть в будущем.

  • Количество данных о безопасности и эффективности вакцинации против COVID-19 во время беременности растет.Эти данные свидетельствуют о том, что польза от вакцинации против COVID-19 перевешивает любые известные или потенциальные риски вакцинации во время беременности.

  • В настоящее время нет доказательств того, что какие-либо вакцины, в том числе вакцины против COVID-19, вызывают проблемы с фертильностью у женщин или мужчин.

  • Беременные и недавно забеременевшие люди более склонны к тяжелому заболеванию COVID-19 по сравнению с небеременными людьми.

  • Чтобы помочь вам сделать осознанный выбор относительно того, делать ли вам вакцину против COVID-19 во время беременности или при попытке забеременеть, мы рекомендуем вам проконсультироваться со своим врачом.

  • Для получения дополнительной информации о вакцинации против COVID-19 во время беременности посетите https://www.cdc.gov/coronavirus/2019-ncov/vaccines/recommendations/pregnancy.html

Где я могу найти надежную информацию о вакцине против COVID-19?
  • Департамент здравоохранения штата Висконсин:
  • Центры контроля заболеваний:
  • Управление по санитарному надзору за качеством пищевых продуктов и медикаментов:



Нажмите здесь, чтобы посмотреть виртуальную пресс-конференцию «Вакцины против COVID-19: что вам нужно знать»

Потребуется 4-я доза вакцины против COVID-19

Президент Джо Байден рассказывает о повторных прививках от COVID-19, пограничном кризисе

Президент Джо Байден говорил о США.S. Реагирование на COVID-19, включая недавно одобренные бустерные прививки Pfizer для лиц старше 65 лет или лиц с высоким риском. Президент также выразил разочарование ситуацией на границе США и Мексики, заявив, что обращение с мигрантами там «не то, что мы есть», и пообещав решить эту проблему.

По словам генерального директора Pfizer Альберта Бурла, американцам потребуется четвертая доза вакцины против COVID-19.

Бурла рассказал об этом в программе CBS «Face the Nation» в воскресенье.

«Прямо сейчас, как мы видели, это необходимо, четвертый ускоритель прямо сейчас», сказал он. «Защита, которую вы получаете от третьего, достаточно хороша, на самом деле очень хороша для госпитализаций и смертей».

СВЯЗАННЫЕ: Обязательное ношение масок в школах снизило количество случаев COVID-19 во время всплеска дельты, исследование показало, что

«Это не так хорошо против инфекций, но не очень долго», — продолжил он.

Бурла сказал, что он представил данные о четвертой дозе в Федеральное управление и Управление по лекарственным средствам.

«Появляется много вариантов, и омикрон был первым, кто смог умело уклониться от иммунной защиты, которую мы даем», — добавил он.

По данным Центров по контролю и профилактике заболеваний США, любой человек в возрасте 12 лет и старше, получивший две дозы вакцины Pfizer-BioNTech, должен получить третью повторную прививку не менее чем через пять месяцев после второй прививки.

Вакцины по-прежнему обеспечивают надежную защиту от серьезных заболеваний, вызванных любым типом COVID-19.Но органы здравоохранения призывают всех, кто имеет право на получение бустерной дозы, получить наилучшие шансы избежать более легких прорывных инфекций от высококонтагиозного мутанта омикрон.

СВЯЗАННЫЕ: Упражнения после вакцины против COVID-19 могут повышать уровень антител, показывают исследования

Дети, как правило, менее серьезно переносят COVID-19, чем взрослые. Но во время омикронной волны количество детских госпитализаций растет — большинство из них непривиты.

Президент Байден получает ревакцинацию от COVID-19, снятую на камеру

Президент Байден вновь призвал американцев получить вакцину от COVID-19, а граждан, имеющих право на вакцинацию, получить ревакцинацию от Pfizer-BioNTech.

Разговоры о четвертой дозе COVID-19 были частью более широкой дискуссии о здоровье в последние месяцы.

В декабре главный эксперт страны по инфекционным заболеваниям доктор Энтони Фаучи заявил, что еще слишком рано определять, понадобится ли американцам еще одна доза вакцины против COVID-19 и когда.

«Я думаю, что говорить о четвертой дозе слишком преждевременно, — сказал Фаучи Майклу Уоллесу и Стиву Скотту из WCBS Newsradio 880.

защиты следует за третьей дозой мРНК-вакцины», — продолжил он.«Если защита будет намного более долговечной, чем в группе с двумя дозами без усиления, то мы можем прожить значительный период времени, не требуя четвертой дозы».

СВЯЗАННЫЕ: Как изменилась пандемия COVID-19 за два года?

Эксперты в области здравоохранения ожидают, что защита от вакцин ослабнет. Бустерная кампания в США была основана на появившихся в прошлом году доказательствах того, что защита от вакцины ослабевает через шесть месяцев после того, как люди получили свои первоначальные прививки.

Ранний взгляд на эффективность бустерных прививок от COVID-19 во время недавней омикронной волны в США намекнул на снижение эффективности, хотя прививки по-прежнему обеспечивали надежную защиту от тяжелых заболеваний.

Отчет, опубликованный Центром по контролю и профилактике заболеваний в прошлом месяце, считается ранним и ограниченным взглядом на долговечность бустерной защиты во время выброса омикронов, который взорвался в декабре и январе, но в последние недели ослабевает.

Исследователи изучили визиты пациентов в больницы и центры неотложной помощи в 10 штатах. Они оценили, насколько хорошо бустерные прививки Pfizer или Moderna предотвращали посещения отделений неотложной помощи и центров неотложной помощи, связанные с COVID, и насколько хорошо вакцины предотвращали госпитализации.

Около 10% участников исследования получили буст-терапию. Эффективность вакцины была выше у людей, получивших ревакцинацию, чем у людей, получивших только исходную серию прививок.

Но исследователи также обнаружили, что в то время, когда вариант омикрон был преобладающим, эффективность вакцины против амбулаторных посещений составляла 87% у людей, получивших ревакцинацию двумя месяцами ранее, и до 66% через четыре месяца после нее.Эффективность вакцины против госпитализации снизилась с 91% через два месяца до 78% к четвертому месяцу.

Эти результаты, однако, были основаны только на небольшом числе пациентов — менее 200 — которым была проведена ревакцинация четырьмя месяцами ранее во время омикронной волны. И неясно, получали ли эти люди ревакцинацию раньше по медицинским показаниям, что могло сделать их более уязвимыми к тяжелым заболеваниям.

За два года пандемии число случаев заболевания COVID-19, госпитализаций и смертей за последние несколько недель резко сократилось.

Около 65% американцев полностью привиты, а около 29% вакцинированы и ревакцинированы. Случаи падают уже почти два месяца, при этом среднесуточный показатель в США снизился примерно на 40% только за последнюю неделю. Госпитализации также резко сократились, почти на 30%. Мандаты на ношение масок исчезают — даже федеральные чиновники здравоохранения перестали их носить — и президент Джо Байден сказал, что людям пора вернуться в офисы и во многие аспекты жизни до пандемии.

Ассошиэйтед Пресс способствовало этому отчету.Об этой истории сообщили из Лос-Анджелеса.


Байден и Трамп сыграли вничью в гипотетическом матче 2024 года: опрос и бывший президент Трамп Дональд Трамп Округ Невада рассмотрит вопрос о подсчете всех бюллетеней вручную В пятницу был опубликован опрос Wall Street Journal.

Опрос показал, что и Байден, и Трамп получат 45-процентную поддержку избирателей в теоретическом противостоянии через два года.

Судя по всему, обоих политиков преследуют высокие рейтинги неодобрения.

Пятьдесят семь процентов избирателей заявили в ходе опроса, что они отрицательно относятся к Байдену, а 55 процентов заявили, что отрицательно относятся к Трампу.

Почти 15 процентов избирателей отрицательно относятся к обоим лидерам. Эта группа уступает Байдену с разницей в 36–24%.Однако в знак того, что разница в большей степени направлена ​​против Трампа, чем за Байдена, эти избиратели также говорят с перевесом 42% против 29%, что они намерены голосовать за кандидатов в конгресс от республиканцев в конце этого года.

Матч-реванш президентской гонки 2020 года в 2024 году вполне возможен.

Байден заявил, что будет баллотироваться на второй срок, если останется здоровым, а Трамп неоднократно заигрывал с баллотированием на переизбрание.

Если Трамп будет баллотироваться в 2024 году, опросы показывают, что он будет подавляющим фаворитом на победу в номинации Республиканской партии, и ожидается, что его выступление очистит поле от нескольких потенциальных претендентов.

Байден победил Трампа примерно на 4 процентных пункта в 2020 году, или около 7 миллионов голосов на всенародном голосовании 2020 года.

Однако борьба за голоса Коллегии выборщиков была напряженной.

Байден выиграл пять ключевых штатов — Пенсильванию, Мичиган, Висконсин, Джорджию и Аризону — что решило исход гонки в его пользу. Если бы три из этих штатов перевернулись, Трамп выиграл бы Коллегию выборщиков. Байден победил Трампа, набрав немногим более 10 000 голосов в Джорджии и Аризоне и 20 000 голосов в Висконсине.

Республиканцы хвастаются, что они настроены на хорошие результаты в среднесрочной перспективе этого года и, возможно, в 2024 году на фоне ворчания по поводу инфляции, борьбы с коронавирусом, прошлогоднего кровавого ухода из Афганистана и многого другого, хотя неясно, какие именно проблемы сдвинут иглу на два года. отныне.

Например, республиканцы потерпели неудачу на промежуточных выборах 1982 года во время первого срока Рональда Рейгана из-за низких рейтингов поддержки тогдашнего президента. Два года спустя Рейган пришел в норму и переизбрался на второй срок, выиграв 49 штатов.

В опросе Wall Street Journal приняли участие 1500 зарегистрированных избирателей со 2 по 7 марта, погрешность составляет 2,5 процентных пункта.

Грузчики джакузи рядом со мной. Сейф внизу.
Удаление. Мы переезжали в субботу и должны были выйти из дома к следующему вторнику. Мы также сделаем коробку выключателя безопасной и удалим как можно больше проводки, включая выключатель, но не коробку выключателя, и перенесем ее на новое место. Мы работаем здесь, в округе Ли, с 2001 года.5 футов, и он может вместить почти 420 галлонов воды, что довольно много. Если вы хотите обновить свою гидромассажную ванну, мы предлагаем избранные сертифицированные бывшие в употреблении гидромассажные ванны и спа. Как мы это делаем. Мы доставляем. Haley & Son Перемещение и обслуживание джакузи. com Спа джакузи Транспортная компания 1-(800) 983-7727 Электронная почта: [email protected] Мы заботимся о качестве своей работы так же, как вы заботитесь о своем доме. Успех!!! Услуги по переезду. Coeur d’Alene Spas and Decks обслуживает Северный Айдахо с 2004 года.Как правило, средняя стоимость перевозки джакузи составляет от 200 до 400 долларов за перемещение на месте, но, опять же, это зависит от переменных и сложности. Вот окончательный список грузчиков джакузи рядом с вашим местоположением, оцененный вашим местным сообществом. Наши опытные грузчики джакузи заберут и перевезут ваш спа на новое место. Mel’s Hot Tub & Spa Service работает с частными клиентами, нуждающимися в спа-услугах. Идеальная гидромассажная ванна ждет вас в Pacific Hot Tub Solutions.Основанная в 2006 году компания Weese Spa/Hot Bath Delivery, Relocation, Removal and Disposal Services является полностью лицензированной и застрахованной семейной компанией. Подержанные спа Спа Мир Горячие источники Sundance Bull Frog Catilina Гидромассажная ванна Ремонт, обслуживание, ежемесячное техническое обслуживание, переезд и другое для Долины Сокровищ и за ее пределами. (208) 283-2656 Сообщение (208) 283-2656 Связаться с нами Найти столик Записаться на прием Разместить заказ Просмотр меню Продажи и услуги спа-салона с гидромассажем, на которые можно положиться! Мы продаем Caldera Spas, линию гидромассажных ванн премиум-класса, направленную на улучшение вашего самочувствия во всех аспектах. Одна из самых больших вещей, которая отличает нас от любой другой транспортной компании или компании по перевозке джакузи, заключается в том, что мы. Выберите экспертов для вашего переезда в гидромассажную ванну или спа. Компания по перевозке джакузи в Орландо. Перевозчики джакузи и вывоз джакузи в Иллинойсе. У нас есть собственный 7. Всегда следите за тем, чтобы он был сбалансирован, чтобы предотвратить любые повреждения. Bucks County Hot Tubs специализируется на перемещении и перемещении джакузи. Перевозчики джакузи рядом со мной, служба перевозки и перемещения джакузи по всей Великобритании. HOT TUB MOVERS — ЭТО ОПЕРАТИВНАЯ И ЭКСПЕРТНАЯ КОМПАНИЯ ПО ПЕРЕВОЗКАМ СПА, КОТОРАЯ НАХОДИТСЯ В СЕМЬЕ И УПРАВЛЯЕТСЯ МЕСТНО В ТЕЧЕНИЕ ЛЕТ.Добро пожаловать в MoveMyTub. 5. Служба расписания. Перевозка джакузи с прицепом по сравнению с 1624 S Pioneer Rd #11. Установка джакузи в Далласе. Наша опытная команда прибудет к месту вашего спа на одном из наших трейлеров. Нижняя ванна шла от верха этой палубы до дна. Если вы перемещаетесь на большие расстояния, вам нужны профессионалы в вашей команде, которые помогут справиться с логистикой. Если вы ищете грузчиков для гидромассажных ванн в Грузии, не ищите дальше! Свяжитесь с нами по поводу вашего спа-переезда, заполнив форму.Работа ванны проверяется, чтобы убедиться, что нагреватель, насосы, воздуходувка и элементы управления работают правильно. Получите информацию, часы, фотографии, купоны, прямой номер телефона и многое другое на Local Knows Info. Я обзвонил всех вокруг, но у большинства компаний либо не было времени, либо они не хотели трогать что-то такое большое/тяжелое. Позвони сейчас. Переезд – это непросто, но мы стремимся облегчить вам его. Мы поможем вам найти местную крановую компанию. Свяжитесь с нами с любыми вопросами или комментариями, которые могут у вас возникнуть.2×4 и 4 колеса с надувными шинами, мы строим тележку для перевозки 382 фунтов. Наша команда профессиональна, эффективна и надежна! Наши переезды начинаются от 250 долларов. Следуйте нашему руководству шаг за шагом, оно исследовано. грузчик ванны» — лучший способ выразить это. Стоимость демонтажа гидромассажной ванны. Ваш местный эксперт по гидромассажным ваннам может предоставить вам информацию, цены и все, что вам нужно для покупки вашего собственного спа-салона Bullfrog Spa ® .Мало что может принести больше удовольствия и волнения, чем веселая ночь в домашнем спа с горсткой близких друзей или семьи. Итак, если вам нужна услуга по вывозу джакузи или просто перемещение ее на новое место в вашем нынешнем саду, у нас есть подходящая команда и оборудование для перевозки вашей джакузи. Перемещение джакузи, спа-бассейна или сауны — это не то, что люди должны пытаться делать самостоятельно. Введите свой почтовый индекс ниже, чтобы проверить предварительную цену в … Большинство проектов по установке джакузи стоят от 125 до 500 долларов.Лос-Анджелес, округ Сан-Диего, округ Ориндж, округ Риверсайд, округ Сан-Бернардино. Junk King гордится тем, что является самой экологичной службой по вывозу джакузи в Северной Америке. 19. Гидромассажные ванны тяжелые, хрупкие и неудобные для перемещения и транспортировки. Я столкнулась с очень сложной ситуацией. Позвоните нам сегодня, чтобы получить бесплатное предложение без обязательств! 603-490-2177. Перевозка джакузи — сложная работа, требующая множества шагов, инструментов и специального оборудования, необходимых для успешного переезда. Easy Spa: Удаление спа.Southern Leisure Spas & Patio — это первоклассный розничный магазин с гидромассажными ваннами и патио в комплексе Dallas-Fort Worth. Мы находимся в Солт-Лейк-Сити, Юта. сейф, пианино, джакузи, спортивный инвентарь) В общей сложности я заплатил 4500 долларов за ванну, 150 долларов в Шривпорте, чтобы перевезти ее, 550 долларов за вспомогательную панель и электрические соединения, около 1400 долларов, около 150 долларов за бензин, чтобы отвезти ванну домой, пиво за ребята 20 долларов, 300 долларов на 5 новых фильтров Tri-X и дополнительные химикаты, которые я купил на 150 долларов. 1. Семейная мувинговая компания в третьем поколении. Спа Химикаты. Мы с гордостью обслуживаем весь Хьюстон и прилегающие районы, от проблем с сантехникой до ремонта таймера, мы делаем все это. Наши бригады по вывозу имеют опыт в перемещении и размещении джакузи и сделают все безопасно. Бетонная площадка для джакузи стоит от 500 до 2500 долларов. Мы нашли лучших специалистов по ремонту гидромассажных ванн и спа рядом с вами. Если ваша гидромассажная ванна нуждается в отключении, мы можем с этим справиться. У нас 23 года опыта. Горячая ванна Post Falls переезжает. У нас есть шесть линий мебели для патио, два самых продаваемых бренда спа и гидромассажных ванн в мире, а недавно мы стали авторизованным розничным продавцом линии Green Egg Grill.Спа-ступени от 99 долларов. Когда вы работаете с Central Moving and Storage, вы можете рассчитывать на комплексные услуги по переезду, которые включают: Перевозка джакузи / спа и удаление джакузи сосредоточены на предоставлении высококачественных услуг и удовлетворенности клиентов — мы сделаем все возможное, чтобы оправдать ваши ожидания и переместить или убрать гидромассажную ванну и/или спа. Перевозчики джакузи Юта. 5 футов на 7. Джакузи перемещается менее чем на 30 миль. Самый важный фактор — это размер вашей гидромассажной ванны — практически для любой услуги мы обычно оцениваем ее исключительно в зависимости от места, которое ваш мусор занимает в нашем грузовике.Из-за множества факторов каждая работа по демонтажу джакузи может варьироваться в цене. Услуга по перевозке джакузи. Занимаясь бизнесом более 10 лет, мы понимаем, что у различных систем есть особые потребности, поэтому мы разработали планы обслуживания, чтобы удовлетворить эти уникальные требования. Стоимость может варьироваться в зависимости от того, сколько подготовительных работ необходимо и находится ли ваша гидромассажная ванна в помещении или на открытом воздухе. Шаг 2: Убедитесь, что на пути к движущемуся грузовику нет препятствий, мусора или скользких мест, а все отверстия достаточно .Отзывы. При перемещении джакузи с помощью пикапа вам нужно будет загрузить ее на край. Мне нужна была помощь, чтобы перенести его на мой задний двор. Благодаря 60-летнему опыту в области логистики, поставке высококачественных продуктов с превосходным обслуживанием клиентов и превосходным обслуживанием, у нас есть технология, позволяющая легко преодолевать трудности. Эта красота была перемещена менее чем за 30 минут с этой колоды. Грузчики, которым можно доверять. Сработали быстро и отлично!!! Сделал так, чтобы казалось легким переместить спа весом 1200 фунтов. Позвоните (810) 222-9328 Проложить маршрут WhatsApp (810) 222-9328 Сообщение (810) 222-9328 Свяжитесь с нами Найти столик Назначить встречу Оформить заказ Посмотреть меню.Получите бесплатную оценку от установщиков джакузи рядом с вами или ознакомьтесь с нашим руководством по стоимости ниже. Сервисное обслуживание и складские продажи джакузи Wickstone предлагают квалифицированный ремонт и бесконечное количество аксессуаров для вашей джакузи по невероятным ценам, которые превосходят другие магазины джакузи рядом со мной. Мы настраиваем наши предложения в зависимости от конкретных потребностей, поэтому свяжитесь с нами сегодня, чтобы получить первоначальное предложение. 200 фунтов Мы единственная компания по перевозке джакузи в Денвере, имеющая сертификат CPO Национального фонда плавательных бассейнов. Мой муж сказал покупателю, что единственный человек, с которым он будет чувствовать себя комфортно, это Дариус.Заполните форму ниже, и мы перезвоним вам в ближайшее время. Вам нужно перевезти гидромассажную ванну? Позвоните или напишите для быстрой и легкой цитаты. Нужен профессиональный ремонт гидромассажных ванн и спа? Найдите лучшего специалиста по ремонту гидромассажных ванн и спа за считанные минуты. Ремонт джакузи Лонг-Айленда поможет вам сэкономить на энергии спа! Ухоженный спа обходится дешевле в эксплуатации. Мы полностью застрахованная компания и гордимся своей работой. Использование современного оборудования и надежных грузовых автомобилей. Если у вас есть вопросы или вам нужна цитата, не стесняйтесь звонить, но вы также можете отправить электронное письмо.Spa Movers — Перевозка джакузи — Возможна услуга в тот же день! $0 (слабый > Лос-Анджелес и округ Ориндж, центральный район Лос-Анджелеса 213/323 ) pic скрыть эту публикацию восстановить восстановить эту публикацию 5999 долларов США 2 мебельные тележки с 4 колесами каждая, тележка для бытовой техники и не менее 3 сильных помощников, кроме вас. Джакузи и спа-переезд. Бриджит С. Как компания по перевозке спа и джакузи с полным спектром услуг в Далласе / Форт-Уэрте, TNT Spa Movers может обеспечить перевозку спа, доставку, перемещение, утилизацию и многое другое! В основном мы обслуживаем DFW Metroplex, но часто обслуживаем весь штат Техас и прилегающие районы.Позвольте нам позаботиться о ваших потребностях в перевозке джакузи – позвоните нам сегодня! 757-520-0947. Правильное оборудование и правильные люди! Гидромассажная ванна переехала СЕЙЧАС! Звоните 952-204-5400. ПРИМЕЧАНИЕ. Во время перемещения в джакузи отсоединение проводов и удаление воды из ванны в месте забора включены в стоимость. Sunrays Spa Moves обслуживает весь штат. 00. Мы предоставляем спа-бассейн … Перемещение джакузи. ~ Доступно 7 дней в неделю ~ с 8:00 до 21:00. Мы можем помочь с любой вашей потребностью, поэтому, если вам нужна небольшая помощь в перемещении вашей гидромассажной ванны, не стесняйтесь звонить нам по телефону 480-485-3104.- Фонд дю Лак, Висконсин. Но как и многие вещи. Свою роль могут сыграть затраты на рабочую силу, а также общие трудности перемещения в высотных зданиях и коричневых камнях в Нью-Йорке по сравнению с преобладанием домов на ранчо и большей площадью в целом в Калифорнии. 29 отзывов о перевозках спа и джакузи «Эти ребята проделали ОТЛИЧНУЮ РАБОТУ!!!! Я очень рекомендую их, если вы находитесь на рынке, чтобы переместить спа. Перемещение джакузи. Мы доставили и установили спа моих коллег в Наш дом Перевозчик спа-салазок поможет вам легко переместить спа-салон, гидромассажную ванну, холодильник, мебель, телевизор с большим экраном, дровяную печь, печь на пеллетах, генератор и другие большие и тяжелые вещи.У нас есть 20 лет + опыт работы с джакузи любого рода, и мы можем решить практически любую проблему с джакузи. 10316 Fairway rd, Pembroke Pines, FL 33026 Южная Флорида Hot Tub Delivery and Relocation, Inc. КАТЕГОРИЯ транспортные компании,уборщики бассейнов. Будь то джакузи, оружейный сейф или массивная мраморная статуя. Прочтите миллионы отзывов и получите информацию о стоимости проекта. В Hot Tub Medic мы являемся официальным дилером Napoleon Grills. О. Movers Move Me — местная компания по перевозке джакузи, обслуживающая жителей Спартанбурга, Южная Каролина, для их потребностей в джакузи.Меню. (781) 704-1522 Получить предложение. У нашей лицензированной и обученной команды грузчиков есть специальное транспортное оборудование, инструменты и транспортные средства, чтобы перевезти гидромассажную ванну или спа любого размера в любое предпочтительное место. ком ограничен . Утилизация спа-перевозок Гидромассажная ванна Переезды в спа-салоне Сакраменто Переезд и доставка, Сакраменто, Антилопа, Кармайкл, Цитрус-Хайтс, Эльдорадо-Хиллз, Элк-Гроув-Фейр-Оукс, Фолсом, Гранит-Бей, Линкольн, Ранчо Кордова, Роклин, округ Розвилл-Плейсер и районы Северной Калифорнии . Мы — компания ILLINOIS/CHICAGO Hot Tub Movers, LLC. Вы находитесь в районе Чикаго, Чикаголенд? Если вам нужно переместить гидромассажную ванну или спа, гидромассажную ванну, спа-бассейн, то мы являемся организацией выбора. Были некоторые потенциальные проблемы с рамой, на которые Марио обратил мое внимание. Как перевезти джакузи на прицепе. Позвоните сегодня, чтобы договориться о переезде по телефону 615-481-6941, доб. 2. Мы являемся профессиональной лицензированной и застрахованной компанией по перевозке спа/джакузи. Брайан очень профессионален и очень . В этом случае вам может понадобиться около 6-8 человек, чтобы переместить его с одного места на другое. Мы лучшая транспортная компания, которую Тампа может предложить, и мы предоставим вам быстрое бесплатное предложение по переезду! Если у вас нет рядом телефона, не волнуйтесь, вы также можете запросить бесплатную расценку онлайн через .AG Spas уникален тем, что мы предлагаем несколько различных марок гидромассажных ванн по цене от 1/3 до 1/2 цены новой ванны с нашим большим выбором бывших в употреблении спа. 00 Добавить в корзину Быстрый просмотр Новые товары SpaDolly Hitch Wire 7 Pole. * Быстрые и доступные услуги по перевозке джакузи, включая упаковку, специальные перевозки, местные и междугородние перевозки, доставку и многое другое. Услуги. Мы с улыбкой предоставляем нашим клиентам непревзойденные и выдающиеся, превосходные услуги по перевозке местных и междугородних грузов. (21) HT Handy Works, LLC — местная компания, специализирующаяся на всевозможных проектах для дома.От восстановленных спа-бассейнов с гарантией до новых гидромассажных ванн и плавательных бассейнов с революционной опцией очистки минеральной воды и 23-футового плавательного спа-бассейна с двойным климатом и более чем 100 терапевтическими форсунками. Профессиональные грузчики бань!! 905 244 6031. Покупатель хотел, чтобы кто-нибудь перевез и установил гидромассажную ванну. Если ваша гидромассажная ванна выходит из террасы или . Складские грузчики. У нас более 15 лет опыта в перевозке специализированных джакузи. Свяжитесь с лучшими подрядчиками по установке джакузи в вашем районе, которые являются экспертами в установке различных стилей джакузи.В зависимости от размера вашей гидромассажной ванны в ней может быть много воды. Перенос джакузи из одной части дома в другую. Они задавали вопросы заранее, чтобы убедиться, что по прибытии не возникнет проблем / проблем. Компания Georgia Spa управляет пятью выставочными залами в Альфаретте, Буфорде, Кеннесо, Афинах и Огасте, а также сервисным центром в Оберне, штат Джорджия. Стоимость перевозки гидромассажной ванны зависит от нескольких факторов: вашего местоположения, того, как далеко вам нужно ее переместить, не говоря уже о размере вашей джакузи! Однако, как правило, если вы нанимаете профессиональных грузчиков для джакузи, вы можете рассчитывать на то, что заплатите около 350-400 долларов.говорит: «Фернандо быстро отреагировал на мой запрос, и цена за демонстрацию и перевозку была очень разумной. От предварительной проверки подержанной гидромассажной ванны до полного обслуживания. Наша программа технического обслуживания гидромассажной ванны будет охватывать химические испытания, химическую обработку, тестирование pH и балансировка или любые другие услуги, которые вы можете запросить.Мы специализируемся на услугах по перевозке джакузи, услугах по перевозке спа и услугах по перевозке джакузи, как для ЖИЛЫХ, так и ДЛЯ КОММЕРЧЕСКИХ услуг по перевозке спа. Мы понимаем, что спа — это большая покупка, и вы не хотите тратить ее впустую. твои деньги.Установка джакузи. SF Hottubs поставляет новые спа и перевозит бывшие в употреблении уже более десяти лет. Если у вас возникнут какие-либо проблемы во время переезда, всегда рекомендуется позвонить в местную транспортную компанию и попросить помощи или обратиться за помощью к лицензированному дилеру джакузи. Грузовик 5T с оборудованием Hiab, способный перевозить две гидромассажные ванны или гидромассажную ванну и здание. Ищите компании, которые: Лицензированы и застрахованы: это должно быть очевидным. грузчики джакузи рядом со мной. Открытие в 8:30 утра.Цены на перевозку и доставку джакузи по всей стране с полной страховкой начинаются от 250 фунтов стерлингов, все включено. Мы сортируем каждую работу по металлу, электронным отходам, бумаге, предметам домашнего обихода, текстилю, мебели и бытовой технике на наших складах для вторичной переработки. Если вы ищете грузчиков из Вашингтона, которые позаботятся о вашем проекте по перевозке джакузи, то вам повезло! Чтобы обеспечить бесперебойную и беспроблемную работу с грузчиками джакузи, мы . ~ Спа Доставка. Центр продаж и обслуживания джакузи Young’s.Ступени горячей ванны. Hot Tub Movers NJ — авторитетная компания из Нью-Джерси, которая предоставляет качественные профессиональные услуги по установке, перемещению и утилизации джакузи, а также услуги по диагностике и ремонту ванн по доступной цене. Мы ценим ваш бизнес и благодарим вас за то, что вы нашли время, чтобы подумать о всех ваших потребностях в спа-перевозке и обслуживании. Помимо перемещения джакузи, вы также должны удалить, а затем переустановить его, что может быть сложной и трудоемкой задачей. Дома.Гидромассажная ванна тяжелая и хрупкая. вплоть до 2000 фунтов. Перевозка бани из одного дома в другой. Если вам нужен надежный ГОРЯЧИЙ ДВИГАТЕЛЬ, свяжитесь с нами. Мы являемся дилером Clearwater Spas с множеством новых моделей в нашем выставочном зале. Упаковка и распаковка. Несмотря на это, он доставил его без происшествий и приложил дополнительные усилия, чтобы настроить его на 4×4 для меня, чтобы я мог исправить проблемы с кадрированием. Благодаря более чем 10-летнему опыту перевозки большинства ведущих производителей спа и барбекю в Калифорнии, будьте уверены, ваш продукт будет доставлен в целости и сохранности.Спа-столы, светодиодные светильники и многое другое Spa Movers Inc — служба перевозки джакузи №1 в районе метро Денвера. Sunset Spas — крупнейший ритейлер в мире и крупнейший продавец джакузи и спа-бассейнов в Неваде и Аризоне. 3. Pro Spa может настроить вас на ежемесячную или двухнедельную программу тщательного обслуживания. район метро. Кроме того, мы понимаем, что решение о том, у кого покупать, так же важно, как и выбор самой гидромассажной ванны, потому что владение гидромассажной ванной означает установление долгосрочных отношений с… Доступные грузчики для гидромассажных ванн рядом со мной Перемещение вашей гидромассажной ванны может быть сопряжено с некоторыми трудностями, но они вряд ли что-то, что мы не видели раньше.Свяжитесь с нами Получить предложение Найти стол Назначить встречу Разместить заказ Просмотр меню. Позвоните нам сегодня по телефону 303-725-7291. Получите квалифицированную помощь от транспортной компании рядом со мной. — Домашний звонок или сообщение: (410)-533-9279. Вода обрабатывается химическим веществом, которое дезинфицирует воду и убивает любые бактерии. Компания Wrekin Leisure Hot Tub Mover является лидером в области перевозки джакузи. С более чем 200 новыми спа-бассейнами на этаже у нас обязательно найдется что-то для вас и вашей семьи. Цены указаны для обычных условий доставки и не включают электромонтажные работы, слив, заполнение или специальные работы.com Расположение: 396 Laurel Trail Crownsville, MD 21032 The Hot Tub Man LLC Мы распаковываем, размещаем вашу гидромассажную ванну и убираем весь мусор, связанный с доставкой, чтобы вы могли начать наслаждаться своей ванной раньше! Удаления. Расстояние между вашей гидромассажной ванной и панелью выключателя также может повлиять на ваши расходы. Например, если гидромассажная ванна также должна перемещаться через несколько неудобных мест, может взиматься дополнительная плата. Специалисты по перевозке джакузи являются экспертами в области перевозки джакузи и владеют всем специальным оборудованием, чтобы обеспечить безопасное, эффективное и надежное перемещение джакузи.Если вы не видите гидромассажную ванну, которую ищете, просто позвоните нам или отправьте сообщение, и мы поможем вам найти именно то, что вы ищете. 2. Hot Tub Mover Канзас-Сити 13 лет опыта 5-звездочный рейтинг 100% завершение Никогда не показывать Мы перемещаем джакузи 13 лет Профессионально 0 жалоб 5-звездочный рейтинг 100% Show Up. Контактная информация. 314-282-8909 Перевозчик гидромассажных ванн Сент-Луис Миссури Перемещение и удаление гидромассажных ванн 12 лет опыта Оценка 5 звезд. Для справки: длина деки составляет 148 дюймов, а калибр . Большинство людей думают, что из-за громоздкости и размера джакузи.Чтобы помочь нам толкать / тянуть и перемещать гидромассажную ванну, Джейсон сломал свою надежную силовую тягу (Maasdam Pow’R ​​Pull 144S-6 1 Ton Capacity Pow’R ​​Pull USA Made). Royal Spa — ведущий производитель прочных и энергоэффективных гидромассажных ванн, плавательных бассейнов, флоат-камер, баптистерий и многого другого в Центральной Индиане. Мы предлагаем комплексные спа-услуги, от диагностики и определения эффективности до ремонта на месте и услуг по переезду. Джакузи / Перемещение и вывоз джакузи в Канзасе и Миссури В связи с погодными условиями и возрастом мы не несем ответственности за любое повреждение джакузи, крышки или перекладины во время переезда Демонтаж джакузи — если вы хотите избавиться от старая горячая ванна, вам нужна наша помощь.Мы обслуживаем юго-восточную часть Висконсина, Расина, Кеноши, район метро Милуоки и северные пригороды Чикаго. Мы спланируем все для вас, в том числе найдем наилучшее возможное предложение по аренде крана, которое может варьироваться от 300 до 1000 фунтов стерлингов в зависимости от местоположения и ряда различных факторов. И в конце концов! ваш спа должен быть утилизирован и заменен. Этот экономичный универсальный фургон/прицеп с палубой можно использовать для самых разных целей. Мы успешно перевезли сотни ванн по всей Великобритании[email protected] Gallatin, TN 37066. Идеально подходит для буксировки трактором или квадроциклом. Мы находимся в новом месте, расположенном по адресу. Мы можем помочь вам перевезти все, от бытовой техники, пианино, бильярдного стола и многого другого. Важно отметить, что не каждый перевозчик может справиться с перевозкой джакузи, так как . Кроме того, мы понимаем, что решение о том, у кого покупать, так же важно, как и выбор самой гидромассажной ванны, потому что владение гидромассажной ванной означает установление долгосрочных отношений с… Клуб джакузи в Талсе предоставляет множество различных услуг, включая новые продажа джакузи, продажа бывших в употреблении джакузи, ремонт джакузи в районе Талсы, техническое обслуживание джакузи, запчасти и расходные материалы для джакузи, услуги по перемещению джакузи и даже прием сделок.Перевозка джакузи: чем мы занимаемся Перевозка джакузи — сложная работа. Позвольте нам помочь! Обладая более чем 20-летним опытом установки и перемещения спа/джакузи, у нас есть опыт, которому вы можете доверять. Когда вы приобретаете новую или бывшую в употреблении гидромассажную ванну, необходимо учитывать множество факторов. ~Переезд джакузи. У нашей бригады доставки есть оборудование для перевозки больших и маленьких джакузи. В магазине джакузи представлены полные коллекции спа-центров Hot Spring® Spas®, Caldera Spas® и Fantasy Spas® — все в одном центральном месте с опытным персоналом спа-салона, который всегда под рукой! Совершите путешествие (оно того стоит), чтобы увидеть самый широкий выбор джакузи.Марк и двое других мужчин, которые пришли перевезти спа в наш дом, были очень подготовлены к…. Чтобы помочь вам сделать вашу работу с грузчиками джакузи гладкой и беспроблемной, мы свяжем вас с квалифицированными, надежными и доступными грузчиками из Флориды. Из выставочного зала или резиденции — мы доставим эту гидромассажную ванну на новое место. Таким образом, найм профессионального грузчика для джакузи — это правильный путь, который сэкономит ваши деньги в долгосрочной перспективе. Наслаждайтесь своей гидромассажной ванной круглый год благодаря услугам по техническому обслуживанию и ремонту спа-салона, предоставляемым нашими специалистами по спа-салону Houston Spa Movers. Августа 706-229-8827 Проложить маршрут. Свяжитесь с лучшими подрядчиками по ремонту джакузи в вашем районе, которые являются экспертами в устранении распространенных проблем. 00 Добавить в . Мы обслуживаем весь Прескотт, штат Аризона, и окружающие города и поселки в радиусе 100 миль. Наш Сервис упрощает и предлагает нашим клиентам беспроблемное обслуживание. Погрузка, доставка и самовывоз входят в стоимость. Мы продаем широкий ассортимент бильярдных столов и аксессуаров для бильярдных столов. Видео Джейсон Джонс 803-203-1322 [email protected]«Перемещение джакузи» или «перемещение джакузи» — лучший способ выразить это. У нас также есть три собственных спа-трейлера и 16-футовый бортовой грузовик для доставки больших транспортных средств. Вы можете чувствовать себя уверенно, зная, что у нас есть опыт и навыки, необходимые для качественного выполнения вашей работы с первого раза. Квартира. Доставка вашего джакузи или спа Услуги по доставке спа и джакузи CRST обеспечивают индивидуальный подход к вашей специальной транспортировке. Наши переезды в джакузи начинаются от 199 долларов! Нужно утилизировать старую гидромассажную ванну в процессе? Спа-санный движитель.Транспортная компания в Вестфилде. Обслуживание и ремонт бань. Мы доступны и профессиональны! Джакузи Моверс Омаха Линкольн Фремонт. Экспертный дружелюбный сервис для ваших потребностей в обслуживании. 88 Добавить в корзину Быстрый просмотр алюминиевых колес SpaKart Complete. Продавец джакузи Premier Dallas. Позвоните нам сегодня, чтобы запланировать немедленный переезд джакузи! 208-818-6626. Мы знаем, что когда дело доходит до выбора машины для джакузи, у вас есть много вариантов. Доверить работу нам – лучшее решение, которое вы когда-либо примете.Плавательный спа-центр Michael Phelps идеально подходит для плавания, фитнеса, терапии и семейного отдыха в любой день года. Charlotte Hot Tub Movers может предложить самые низкие цены в этом районе, потому что мы очень заняты. Профессиональные и недорогие грузчики для бани! Мы перевезли тысячи ванн, и различные спа-магазины доверяют нам перевозку джакузи для них! Напишите, позвоните или напишите сегодня, чтобы заказать переезд или вывоз джакузи! Если говорить о более крупной гидромассажной ванне, ее вес может составлять около 6000 фунтов. Итак, что должен знать владелец джакузи или грузчик джакузи, прежде чем нанимать лучших грузчиков джакузи в Неваде.Спасибо еще раз. Доступны дорогие профессиональные транспортные компании. Удаление горячей ванны. Наши грузчики имеют многолетний опыт перемещения гидромассажных ванн, и мы будем тесно сотрудничать с вами и рассмотрим наилучшую процедуру перемещения вашей гидромассажной ванны, чтобы избежать любого риска или повреждений при ее размещении в вашем новом доме. ПЕРЕЕЗД АККУМУЛЯТОРНОЙ БАНИ ALPINE — Свяжитесь с нами. Перевозка и перевозка джакузи, вкл. Я определенно рекомендую Haley & Sons Spa Movers. Посмотреть нас в Google. Финансирование джакузи — популярный способ воплотить мечту о владении джакузи в реальность.Позвоните или зайдите сегодня, чтобы увидеть наш выбор!, 9518084720 Гидромассажная ванна, сауна, купальный спа Продажа Портленд ☎ 503-533-5603 | Лучшие цены, сервис, выбор | Низкое финансирование | Обслуживание Бенд, Ванкувер, Бивертон, горячие ванны Хиллсборо, бильярдные столы и сауны. Через пару недель у нас появился покупатель. Профессиональные услуги. Дариус Кларк, владелец Hot Tub Taxi Spa Movers, вышел и дал нам очень полезную информацию о спа-центре и даже разработал рекламу для CL. Средства по уходу за водой известных брендов по минимальным ценам. Мы также специализируемся на ремонте и обслуживании гидромассажных ванн.Услуги по ремонту гидромассажных ванн и спа. Узнайте больше… Spa Max, Hot Tub Corona CA, Spa Max — крупнейший магазин джакузи в этом районе. С помощью измерительной ленты убедитесь, что гидромассажная ванна поместится на платформе для автомобильного транспорта. (360) 977-1542. Удалите воду из джакузи. Независимо от того, совершили ли вы новую покупку, продали спа другу или переезжаете, позвольте Aloha Spa Movers предоставить вам качественный сервис… Имея дилеров в Северной Америке и по всему миру, скорее всего, в вашем районе найдется местный магазин джакузи. площадь.Нам нравится сразу переходить к делу, без беготни. Город Торонто, 03.11.2022. Хейли Амп Сон, грузчики джакузи. О НАС. Открытие и закрытие бассейнов. О: Хотя мы почти всегда можем снять или доставить спа/джакузи без использования крана, в некоторых ситуациях может помочь только кран. Перевозчики джакузи полностью позаботятся о процессе перемещения джакузи, слив воду из джакузи перед разборкой и позаботившись обо всех тяжелых работах. Горячая ванна перемещается более чем на 30 миль. Гидромассажная ванна СПА-сервис Ремонт гидромассажной ванны.От 299 долларов. Звоните (413) 505-6901. Регулярное техническое обслуживание гидромассажной ванны — один из лучших способов обеспечить ее эффективную работу круглый год. Мы используем современное оборудование и надежные грузовики и прицепы. 630-360-1054 -ПОЛЕ. Luna’s Spa Moving предлагает услуги по перевозке джакузи 7 дней в неделю. * Общайтесь с лучшими местными, квалифицированными и опытными. Узнать больше. Спа-аксессуары. Вам больше не нужно искать спа рядом с вами. Исследуйте другие популярные магазины рядом с вами из более чем 7 миллионов компаний с … Найдите лучшую компанию по перевозке джакузи рядом с вами — Исследуйте самую просматриваемую компанию по перевозке джакузи, открытую сейчас, популярные местные поиски и другие популярные услуги на дому рядом с вами, свяжитесь и просмотрите лучшие Местный специалист. Более. В совокупности у нас есть более 100 различных моделей спа-бассейнов с 23 различными вариантами спа-бассейнов! Ищите с уверенностью, поскольку мы поддерживаем качество наших услуг, гидромассажные ванны и плавательные спа. У нас есть все специализированное оборудование, необходимое для безопасного перемещения вашего нового или бывшего в употреблении спа/бассейна. Мы гордимся тем, что предоставляем качественные услуги каждый раз. in/dcBJPSzc #муверы #мувингкомпания #мувингсервис # . После того, как все мои вещи были перевезены в новый дом, грузчики сообщили мне, что могут… HomeAdvisor — это самый простой способ найти и заказать установку джакузи и спа рядом с вами.Конечно, ни один задний двор не будет полным без барбекю на открытом воздухе от Bull Outdoor Products. Независимо от того, в каком почтовом индексе вы находитесь, мы можем предоставить вам бесплатную оценку по телефону после одного звонка или сообщения на (303 . Наша компания предоставляет услуги по перевозке джакузи 360 дней в году. Мы начали перевозку джакузи на всем протяжении округа Лос-Анджелес, округа Ориндж, Внутренней империи и округа Вентура еще в 2010 году.Наш новый выставочный зал с джакузи в Остине, штат Техас, расширил наше присутствие на центральном рынке Техаса. Принесите джакузи к движущемуся грузовику. Узнать больше. Предлагаем переезд СПА, Джакузи, Джакузи, Беседки, Барбекю со всей Калифорнии. Самые долговечные спа-фильтры по оптимальной цене. Используйте вкладку для навигации по пунктам меню. Джакузи Моверс Омаха Линкольн Фремонт. Компания JV Spa Movers отлично поработала, переместив мою недавно купленную гидромассажную ванну с подъездной дорожки на задний двор. Перевозчики джакузи в Индианаполисе. Backyard Leisure — магазин джакузи, плавательных спа-салонов и бассейнов № 1 в Северной Каролине. Магазины расположены в Роли, Кернерсвилле и Конкорде. ванну к тележкам с подвижными ремнями.C. Спа-центры Hot Spring и Caldera обеспечивают мощную комбинацию массажа и горячей воды с уникальным массажем, инновационными системами ухода за водой и функциями, поддерживающими горячую воду и низкими эксплуатационными расходами. В поисках помощи они обнаружили, что жизнеспособные и своевременные варианты в районе Биллингс серьезно ограничены! Таким образом, создание Montana Muscle Movers! Мы являемся транспортной компанией с полным спектром услуг, основанной на надежном, первоклассном обслуживании клиентов и. Лучший выбор подъемника крышки. У нас много постоянных клиентов джакузи.Оставьте транспортную компанию, чтобы сосредоточиться на доме, они не привыкли перевозить нашу продукцию и редко имеют для этого подходящее оборудование. Гидромассажные ванны не только тяжелые, но и их перемещение может привести к повреждению ванны или области вокруг ванны. Посмотрим правде в глаза, если у вас есть гидромассажная ванна, какой бы приятной она ни была, это может быть настоящей головной болью (буквально), когда вам нужно переместить этот тяжелый предмет в новое место. Коммерческий переезд джакузи. 282 подписчика. Если вам нужна услуга по вывозу горячих ванн рядом с вами, мы надежны, своевременны и являемся самым экологичным выбором в вашем городе! Закажите демонтаж гидромассажной ванны. Использование листа фанеры 3/4 дюйма 4×8, 3 8 футов. Цена, которую вы можете ожидать, также высока. Перевозчики джакузи, Южная Флорида. Необходимо установить джакузи или спа-бассейн на заднем дворе или на балконе. ? Профессионал по подъему джакузи поможет вам начать работу. Пожалуйста, позвоните Дэвиду перед визитом по телефону 615-982-0395. A. Мы ЗАКРЫТЫ по субботам. Округ Диего, 02 января 2014 г. Эд и Джоан Вайдман, 20 марта 2012 г. Приобретите новую гидромассажную ванну или бассейн в магазине Hydra Hot Tubs & Pools! потребности, связанные с джакузи и бассейнами.Если вы хотите перевезти спа или гидромассажную ванну, позвоните нам, и мы будем рады помочь. : US10,059,361 B2), чтобы с легкостью перемещать большие, тяжелые или громоздкие предметы. Также важно отметить, что профессиональные грузчики. Общие вопросы: [email protected] Еще раз спасибо!!!» Перевозчики джакузи в Уоррене на YP. College HUNKS Перевозка хлама и перемещение Carrollton снимет с ваших плеч тяжесть и нагрузку на спину благодаря нашим беззаботным услугам по вывозу хлама и перевозке. Бассейн и спа услуги рядом со мной; Чистильщики джакузи рядом со мной; Открыто сегодня до 18:00.без какого-либо вреда для совершенно новой структуры колоды. 60 центов за фунт за единицу товара, если до переезда вы не заявили в письменной форме о более высокой выпущенной стоимости. Если вы ищете маленькую гидромассажную ванну для двоих или большую гидромассажную ванну для развлечения, у нас есть все. Пожалуйста, позвоните нам сегодня! Самостоятельное перемещение джакузи [The Steps] Помните, что безопасность является большой проблемой при транспортировке такого тяжелого и огромного предмета, как джакузи. Здесь вы можете купить нашу полную коллекцию гидромассажных ванн. Отличная терапия для всех, кто занимается спортом или работает с высокой выносливостью, особенно для пожилых людей! Это может быть как предмет роскоши для вас, так и жизненно важная часть вашего здоровья и благополучия.Он должен быть достаточно красивым, чтобы стать центром вашего заднего двора, с успокаивающими изгибами, восхитительными цветами и забавными элементами, такими как огни и фонтаны. Мы начали обслуживать наших клиентов из Северной Калифорнии, поставив новые спа-салоны и острова для барбекю для местного продавца спа-салонов. Важным фактором является не только вес и размер гидромассажной ванны, но и расположение, подключение к водопроводу и электричеству. Грузчики джакузи в Висконсине. Доставка джакузи – это работа специалиста. Они творчески подошли к поиску лучшего способа разместить спа на нашей палубе.вес 300-400 кг). Связаться с нами. У вас есть старая, ветхая гидромассажная ванна, которая стала раздражать глаза? Приобретение новой ванны или просто переезд? Мы позаботимся об этом… Компания HotTubMan LLC с гордостью обслуживает округ Энн Арундел и прилегающие районы уже более 21 года. Мы серьезно относимся к обслуживанию клиентов. Шесть 2х4 длиной 8 футов; Четыре 15-футовых ремня с храповым механизмом; Шурупы по дереву; Термоусадочная пленка (Mover’s Wrap) Рулетка; Автотранспорт; Как переместить гидромассажную ванну за пять шагов 1. Он смог начать уже на следующий день и закончил вовремя. Alpharetta 770 932-9045 Проложить маршрут. Компания North Georgia Spas, Inc в Блю-Ридж, штат Джорджия, специализируется на продаже и обслуживании спа-салонов и оборудования для отдыха. 4. При должном уходе! Джакузи, гидромассажная ванна или спа-бассейн могут прослужить очень долго. Вы будете в восторге от индивидуального обслуживания, которое мы предоставляем каждому клиенту. Пол @ChicagoHotTubMover. 375 Мейпл-стрит. Мы перенесли почти все джакузи, о которых вы только можете подумать. 2д. Hot Tub Barn и наши сотрудники с 1996 года тщательно устанавливали и перевозили гидромассажные ванны и плавательные бассейны по всей Великобритании.От SpaCrest и Soft Tub до Maax Spas — у нас есть все. Тем не менее, мы можем забрать или доставить ваш спа в любую точку России. Цены, которые вы можете себе позволить! 01 Дешевле. Перевозчики джакузи из Юты. Перемещение джакузи / спа и удаление джакузи сосредоточено на предоставлении высококачественных услуг и удовлетворенности клиентов — мы сделаем все возможное, чтобы оправдать ваши ожидания, и переместим или удалим вашу джакузи и / или спа. Электрическая установка джакузи стоит от 800 до 1600 долларов США, чтобы установить новую цепь, розетку / подпанель и проводку до 100 футов.Горячая линия службы поддержки (414) 216-4024. Мы гордимся тем, что предоставляем качественные услуги, которые вы заслуживаете как клиент. Нажмите на кнопку ниже, чтобы узнать больше об инструментах, которые мы используем. THE SPA GUY переезжает в марте 2022 года. Здесь, в компании SW Florida Hot Tub Movers, мы имеем опыт перевозки спа-салонов всех типов и размеров. Мы также предлагаем услуги по переезду, где мы можем загрузить и разгрузить свой собственный грузовик. Spa Moving Pros принимает звонки из любой части Колорадо и будет рада помочь, где бы вы ни находились. Специализируясь на доставке джакузи с 2008 года, наша талантливая команда каждый день усердно работает, чтобы предоставлять лучшие услуги для наших клиентов.Годы основания. Мы знаем, как важен для вас ваш спа! Наша команда хорошо обучена и использует оборудование, специально предназначенное для перемещения гидромассажных ванн и спа. Наша команда приедет к вам домой и уберет его из вашего дома, не оставив после себя никакого беспорядка. Но когда дело доходит до перемещения джакузи, это совсем другая история. Небольшое примечание, чтобы вы знали, как я ценю вашу помощь в покупке джакузи. Итак, если вам нужны грузчики для джакузи, на которых Тампа может положиться, или если вам просто нужна помощь в предстоящем переезде, позвоните нам по телефону 727-773-8111 или 813-936-2699.Мы специализируемся на перевозке оружейных сейфов, услуг по перемещению статуй и машин, а также… ремонту и перемещению джакузи. Афины 706 227-4522 Проложить маршрут. В зависимости от размера вашего спа, вам могут понадобиться специальные инструменты для его перемещения. Спа-покрытия от 289 долларов. Доставка джакузи стоит от 200 до 500 долларов или от 300 до 1500 долларов за перемещение с помощью крана. Средняя стоимость услуги по перемещению джакузи начинается с 400 долларов США за самую маленькую джакузи (примерно. Не торопитесь, когда едете со своей джакузи к движущемуся грузовику, особенно если это будет немного ухабистый путь.Офис. Наша опытная команда не справится ни с чем, начиная от текущего обслуживания бассейна и заканчивая ремонтом джакузи и заменой вкладыша в бассейне! (704) 662-3505 Оплата счета Магазин джакузи предлагает самый большой выбор моделей спа Watkins в Северной Калифорнии. Джакузи Переезд и переезд. Мы грузчики джакузи. Несмотря на различные проблемы, которые могут возникнуть, вам не придется беспокоиться о том, что мы взимаем с вас плату за то, чтобы вы двигали ее за вас. Обслуживание и ремонт гидромассажных ванн.Наслаждайтесь своей гидромассажной ванной в течение всего сезона благодаря нашей плановой очистке и обслуживанию гидромассажной ванны! 970-405-0405. Мы полностью лицензированы и застрахованы. Мы относимся к вашим вещам бережно и уважительно и делаем все возможное, чтобы у всех наших клиентов не было стресса при переезде или вывозе мусора. (801) 569-2924. Гарантия самовывоза и доставки. ООО ДМВ МОВЕРС. Плата за доставку — доставка джакузи на дальние расстояния добавляет 0 долларов США. Я не тороплюсь, и мне жаль, что им приходится иметь дело с клиентами, которые расстроены тем, что джакузи или бассейн они… Подробнее.Сделайте MyHotTub своим HotTub. Скотт и Эрик были быстрыми, профессиональными, дружелюбными и усердно работали. Наша миссия состоит в том, чтобы предоставить нашим клиентам продукцию самого высокого качества на рынке сегодня по разумным ценам. Вам нужны движущиеся эксперты, которые знают, что они делают! Перемещение гидромассажной ванны: у нас есть профессионалы и . Перемещение в джакузи Одна из лучших частей дня для многих – это расслабление и расслабление воспаленных мышц в джакузи после напряженного рабочего дня. Мы полностью застрахованы с полным покрытием компенсации работника.Компания Hot Tub Removal South Florida в течение многих лет обеспечивает качественную профессиональную установку и перемещение джакузи по разумной цене для клиентов в районе Майами и его окрестностях. Посмотреть всю нашу коллекцию можно по ссылке ниже. е. У нас есть в наличии идеальная гидромассажная ванна, которая доставляется вам прямо с завода с бесплатной доставкой по США. Мы получаем много звонков от клиентов из округов Ориндж и Риверсайд, и мы более чем рады помочь с перемещением гидромассажной ванны в этих районах.См. обзоры, фотографии, направления, номера телефонов и многое другое, чтобы узнать о лучших спа и гидромассажных ваннах в Уоррене, штат Мичиган. Услуги по перевозке и утилизации джакузи. Используя наши уникальные отношения. Разместите заявку сегодня! Как найти местные транспортные компании рядом со мной? Если в этом году вы будете в пути, как и 40 миллионов других американцев, то у вас, вероятно, много дел. Они не будут длиться вечно. оборудование для перемещения джакузи легко ли перемещать джакузи в горячем состоянии. Ваша гидромассажная ванна — это инвестиция, и мы хотим, чтобы ваше пребывание в отеле было беспроблемным и экономичным.Каждый переезд джакузи имеет свой уникальный набор проблем. 239-994-5203. Мы хотим, чтобы у вас был приятный опыт владения джакузи, поэтому мы предлагаем ряд услуг джакузи, от ремонта джакузи и оборудования до перемещения и вывоза джакузи, а также . Средняя стоимость демонтажа джакузи начинается от 405 долларов. Мы предлагаем несколько пакетов обслуживания. 7202189960. Хариш Г. Двигатели джакузи Мичиган. Движущийся. 👍 🧡 $35/ЧАС! 🧡 🚛 ПОМОЩНИКИ НА ПЕРЕЕЗДАХ 🧹ДРОВЫЕ РАБОЧИЕ⭐ ТРУДОВЫЕ 📦 ПЕРЕЕЗДЧИКИ (СБОРКА МЕБЕЛИ 🔧 И НЕ ТОЛЬКО 8:00-20:00 7 ДНЕЙ В НЕДЕЛЮ! ) pic скрыть эту публикацию восстановить восстановить эту публикацию.. Вежливый, дружелюбный и профессиональный — это то, на что вы можете рассчитывать, если воспользуетесь их услугами! — Армин Ф. Эксперт по перевозке джакузи в Тусоне. Транспортные компании Premier Speciality Movers Портленда (503) 381-2795 Свяжитесь с нами. Позвоните нам сегодня! Перемещение джакузи — это работа для нескольких человек. Это я стою рядом с недавним дополнением к нашему резюме о переезде в джакузи. О компании Hot Tub Movers NJ. Atlanta Hot Tub Center специализируется на услугах по перемещению, доставке, вывозу и утилизации в Атланте, штат Джорджия. Существует не типичная стоимость двигателей гвельфских джакузи, но…Качественная гидромассажная ванна также будет тщательно спроектирована и приятна на ощупь. Если ваша гидромассажная ванна нуждается в опорожнении, мы справимся с этим. Другие районы рассматриваются по запросу. Мы рады предоставить вам файл . Приятный дизайн. Услуги бытовой техники Снятие и установка электроники, обработка тяжелых предметов (т.е. Перевозчик джакузи, Миннеаполис, 12 лет опыта, рейтинг 5 звезд, 100% завершение, никогда не показываются Мы перемещаем гидромассажные ванны, 12 лет профессионально, 0 жалоб, рейтинг 5 звезд, 100 % явка. Вы решили установить наземный бассейн или хотите ознакомиться с нашим широким выбором гидромассажных ванн и плавательных спа-бассейнов, наш выставочный зал — идеальное место для начала.Мы ваши полностью лицензированные, застрахованные и зарегистрированные эксперты по перемещению спа / джакузи в Аризоне. Убрал хлам после демо и очистил от мусора. В то время как некоторые транспортные компании заявляют, что имеют опыт в перевозке спа-салонов, наша компания по перевозке спа-салонов именно такова: компания, которая посвятила себя тому, чтобы доставить вашу гидромассажную ванну туда, где вам нужно, быстро, эффективно и без единой царапины. . Мы специализируемся на обслуживании, ремонте, открытии джакузи, закрытии джакузи, техническом обслуживании и перемещении.Кроме того, мы понимаем, что решение о том, у кого покупать, так же важно, как и выбор самой гидромассажной ванны, потому что владение гидромассажной ванной означает установление долгосрочных отношений с … www. Требуется большой опыт и ноу-хау, чтобы выполнить перемещение самым безопасным, быстрым и простым способом. Наши цены конкурентоспособны, что дает вам максимальную отдачу от ваших денег. Это лишь одна из многих причин, по которым мы являемся первым выбором, когда речь идет о джакузи в Колораде. В заключение, перевезти джакузи не так сложно, как думают люди.Позвоните профессионалам из Houston Spa Movers сегодня, чтобы получить бесплатное предложение! (281) 210-6054. Когда случаются такие жизненные моменты, … Переезд джакузи Alpine — Денвер, Колорадо — Переезд и обслуживание спа-центров по всему Колорадо — 720. Спа-услуги в Пьемонте Моя гидромассажная ванна была встроена в мою палубу на 9 дюймов вглубь, и я беспокоился о том, что и палуба, и джакузи могут быть повреждены во время движения. Спа-перевозчики во главе с Остин были трудолюбивыми и умными. Картриджи для фильтров. (503) 381-2795 Главная Горячая ванна Перемещение пистолета Безопасное перемещение Специальное перемещение Свяжитесь с нами NW Specialty Moving.Наши комплексные услуги по переезду доступны для владельцев джакузи. Доступная услуга по перевозке джакузи рядом со мной: что нужно знать перед переездом !!! Узнать больше: https://lnkd. Поэтому я нанял грузчиков, чтобы они перевезли мои домашние вещи и мою джакузи на 6 человек. Написать отзыв Подробнее. Подержанные ванны. Хорошие и дешевые гидромассажные ванны можно найти у продавцов подержанных гидромассажных ванн. Из-за требуемого веса, объема и технических навыков лучше всего доверить эту деликатную, но сложную задачу нашим профессиональным грузчикам для гидромассажных ванн в Орландо. … Вес джакузи поможет определить количество грузчиков и оборудования, которые могут потребоваться для подъема или позиционирования джакузи во время забора и доставки.Мы предлагаем надежную и эффективную услугу по демонтажу джакузи, которую можно адаптировать к индивидуальным потребностям. Устройство для перемещения салазок для спа — это запатентованное устройство (патент № . Мы удаляем все виды спа и гидромассажных ванн. Вы очень помогли, ответив на все мои вопросы и предоставив мне лучшее предложение для моего бюджета. ПЕРЕМЕЩЕНИЕ И УДАЛЕНИЕ ГОРЯЧЕЙ ВАННЫ В СЕНТ-ЛУИ, МИССУРИ ГИДРОМАССАЖНЫЕ ВАННЫ 13-ЛЕТНИЙ ОПЫТ 5-ЗВЕЗДНЫЙ РЕЙТИНГ (314) 282-8909. Гидромассажная ванна.Кроме того, мы понимаем, что решение о том, у кого покупать, так же важно, как и выбор самой гидромассажной ванны, потому что владение гидромассажной ванной означает формирование долгосрочной отношения с … С нетерпением жду покупки джакузи, когда они не вернулись заказы.У нас есть сделанный на заказ грузовик с краном для гидромассажных ванн, что означает, что мы можем перевезти вашу гидромассажную ванну с наименьшим количеством суеты. спамеры. Наша команда грузчиков джакузи готова помочь вам во всех ваших требованиях по перемещению джакузи. Мы предоставляем качественные спа-услуги и услуги по вывозу джакузи в Сан-Диего, штат Калифорния, и за его пределы. Служба доставки / Spa Movers / Howell MI. Кроме того, мы понимаем, что решение о том, у кого покупать, так же важно, как и выбор самой гидромассажной ванны, потому что владение гидромассажной ванной означает установление долгосрочных отношений с… Покрывалами для гидромассажных ванн.Как авторизованный дилер ведущих производителей гидромассажных ванн Bullfrog Spas и Marquis Hot Tubs; Southern Leisure обеспечивает… Более 30 лет бизнеса! У нас самые продаваемые в мире бренды спа-салонов и гидромассажных ванн, спа-центров с горячими источниками и спа-центров Caldera. . 50-летний опыт. Перевозчик спа-бассейна Firefighter уже более 13 лет обслуживает район DFW качественными спа-перевозками. 143 доллара. 9960 – Перевозчики джакузи в Денвере – Ремонт спа в . Измерьте свою гидромассажную ванну. Кроме того, мы понимаем, что решение о том, у кого покупать, так же важно, как и выбор самой гидромассажной ванны, потому что владение гидромассажной ванной означает установление долгосрочных отношений с … Перемещение и установка гидромассажной ванны в жилых помещениях Перемещение и установка гидромассажной ванны — это наша специальность! Вы можете рассчитывать на нас в плане беззаботного, экономичного и на 100% полностью застрахованного переезда в джакузи.Мы перевозим гидромассажные ванны уже более 20 лет, а в отрасли с 1987 года. Я бы порекомендовал вас своим друзьям, если они нуждаются в спа-салоне и бассейне. Требуется оборудование для перевозки джакузи. ПОЛУЧИТЬ ЦИТАТУ. Утвержденный дилер джакузи рядом с вами. Следуйте нашему руководству шаг за шагом, оно исследовано. Не стесняйтесь звонить нам с любыми вопросами, которые могут у вас возникнуть. AG Spas предлагает лучшие услуги по ремонту в Лас-Вегасе. Компания Hot Tub Company в Мишаваке, штат Индиана, продает совершенно новые гидромассажные ванны, бывшие в употреблении гидромассажные ванны, принадлежности для гидромассажных ванн и спа, химикаты и сауны.Дом на колесах? Или хотите переместить джакузи в свой сад? Позвольте специалистам взять на себя хлопоты по перемещению вашей ванны. добавить в избранное этот пост 26 фев SOUTH LAKE TAHOE-PRO ПЕРЕЕЗД-СНЕЖНОУБОРКА—НЕДВИЖИМОСТЬ. ком. Наш профессиональный персонал стремится к . com У нас есть все знания, опыт и рабочая сила, чтобы обслуживать, ремонтировать и обслуживать вашу гидромассажную ванну, поэтому вам не придется это делать. Квалифицированные, преданные своему делу, безопасные и осторожные грузчики с многолетним опытом. Опыт, качество, удовлетворенность клиентов гарантированы.Компания Florida Hot Tub Mover заслужила блестящую репутацию компании по перевозке грузов с самым высоким рейтингом и одной из самых популярных грузоперевозок в Орландо. Служба переезда Павла | Перевозка джакузи в Бостоне, Перевозка пианино и Подъем мебели. 429 долларов. Коммерческие, квартирные грузчики. Контакт. Наши услуги включают как ремонт, так и реставрацию бильярдных столов и гидромассажных ванн. Кроме того, важно отметить, что Perfect Moving ограничен . Наша команда инженеров по гидромассажным ваннам отключит спа, переместит его из одного места в другое, повторно подключит и установит после того, как кран переместит его.Я хочу помочь вам со всеми вашими потребностями в обслуживании гидромассажной ванны и спа. Альбукерке Спа Моверс. Избавьтесь от болей в теле и избавьтесь от стресса с помощью расслабляющего струйного массажа с подсветкой, которая дополнит ваши спа-процедуры. Вы должны быть застрахованы в случае любого повреждения вашего (или вашего соседа!) имущества. Гидромассажные ванны THE SPA GUY — The Spa Guy, Inc. Компания Premier Hot Tub Company в Теннесси. Плавательные спа. Спа / джакузи Move. Спа-услуги по вывозу и утилизации. 24 Добавить в корзину Краткий обзор Пневматические алюминиевые колеса и шины SpaKart в сборе.Загрузите джакузи в движущийся грузовик. Новая гидромассажная ванна или бывшая в употреблении гидромассажная ванна — мы доставим ее в новый дом. Гидромассажная ванна и спа-уборка и техническое обслуживание. Используя все необходимое оборудование, мы можем выполнить… Перевозку джакузи премиум-класса. Не смотрите дальше, Anything Heavy Moving Services может выполнить любую сложную задачу по перемещению. Компания Hot Tub Movers Atlanta предлагает множество выгодных предложений на новые и подержанные гидромассажные ванны. Для сложной доставки джакузи вы не можете просто нанять каких-нибудь грузчиков для спа-салонов или любую службу крана. Мы уверены, что с профессиональным подходом к перевозке и вывозу джакузи в Де-Мойне вы останетесь довольны сотрудничеством с нами.Мы базируемся в центре Лос-Анджелеса, и большинство спа-салонов, которые мы перемещаем, находятся в пределах 30 миль от нас. Ищите за считанные секунды, читайте отзывы и получайте бесплатные цитаты. Каждая сертифицированная спа-бассейн, бывшая в употреблении, проходит контрольный список из 128 пунктов, тщательное 30-дневное тестирование, и мы подтверждаем это годовой гарантией на детали и работу. 2 лучших грузчиков джакузи рядом с вами. Мы перевозим как услуги по перевозке джакузи/спа, так и услуги по перевозке джакузи в Иллинойсе, Чикаго, Чикаголенде, Иллинойсе. (330) 904-0380. 95. Будучи пионером на рынке бывших в употреблении спа в Лас-Вегасе, мы поддерживаем непревзойденный рекорд удовлетворенности.218. Обслуживает Гриффин, Джорджия. Вес джакузи поможет определить количество грузчиков и оборудования, которые могут потребоваться для подъема или позиционирования джакузи во время забора и доставки. «Если вы ищете человека в джакузи, вы попали в нужное место. Люди случайным образом спрашивают, как арендовать услугу по перевозке джакузи рядом со мной, но доступных контрольных списков не так много. Гидромассажные ванны являются одним из самых сложных предметов для перемещения. Мы знаем Де-Мойн. Если вы все еще уверены, что сможете справиться с тяжелой работой по перемещению джакузи в другой дом после завершения оценки рисков, давайте продолжим с тем, какие шаги вы должны выполнить, чтобы все работало… Служба перевозки джакузи рядом me Разница между двумя локальными оценками может быть связана со многими факторами.Если вам нужно перевезти гидромассажную ванну, спа-салон или джакузи на задний двор или в другой город, команда по переезду Bucks County Hot Tubs обладает опытом и оборудованием, чтобы обеспечить плавный и безопасный переезд на новое место. Они могут даже вызвать третью сторону, чтобы переместить для них спа / гидромассажную ванну или плавательный бассейн, что только завысит ваши расходы! Качественная гидромассажная ванна должна служить годами непрерывного использования. Концепция Montana Muscle Movers возникла, когда двум крупным мужчинам нужно было перевезти еще большую гидромассажную ванну.ком! Мы являемся ведущей службой перевозки джакузи Миннесоты и Висконсина. Мы являемся семейным предприятием по перевозке джакузи и работаем в Прескотте, штат Аризона, с 1982 года. 00 за милю до конечной стоимости. Подъем крышки спа. Гидромассажная ванна (ы) / Перемещение и удаление спа в Миннеаполисе, Миннесоте, Висконсине, Айове, Alpine Hot Tub Moving & Service — это ваша местная семейная компания по перемещению, обслуживанию и ремонту джакузи в Денвере. ПЕРЕМЕЩЕНИЕ ВАШЕЙ ГИДРОМАССАЖНОЙ ВАННЫ НА МЕСТЕ. Во-первых, мы путешествуем по большему количеству мест, чем любая другая компания по перевозке джакузи в L.Перемещение гидромассажной ванны требует гораздо больше усилий, чем перемещение другого оборудования или мебели. Как подобрать грузчиков для бани для доставки краном. Мы предлагаем различные виды услуг по перевозке спа / джакузи, в том числе: Перевозка джакузи в жилых помещениях. От 225 долларов. В 2005 году мы стали пионерами в области удаления мусора на основе переработки и с тех пор придерживаемся принципов экологичности. Я заказал джакузи, но компания, которая ее привезла, оставила ее на моем тротуаре. Переезжаете ли вы для продвижения по карьерной лестнице или для того, чтобы иметь доступ к лучшим школам для ваших детей, вы можете найти переезд (и при этом управлять остальной частью своей жизни) слишком много для .Все больше и больше владельцев джакузи в Вирджинии и ее окрестностях обращаются к нам за профессиональной помощью из-за превосходства и качества услуг, которыми мы известны. пикап: при перемещении джакузи с помощью прицепа вам необходимо привязать ванну ремнями и обязательно привязать ее вокруг прицепа и под ним. Держите джакузи на тележках и медленно толкайте ее по пандусу в движущийся грузовик. Магазин джакузи. Вот почему мы здесь! Мы предоставляем пятизвездочный сервис, чтобы ваша гидромассажная ванна, спа-бассейн или сауна были там, где они должны быть! Тем не менее, при правильной подготовке, планировании и помощи передвинуть джакузи, безусловно, возможно.Позаботьтесь об услугах по перевозке джакузи в Далласе и Фор-Уэрте, связавшись с Strong! Для всех ваших потребностей в джакузи и спа-бассейне. Если вы хотите избавиться от спа или гидромассажной ванны, позвоните нам сегодня! Superior Spa Movers были как раз подходящими людьми для этого. Тем не менее, я покажу вам, как я перемещал его сам, а также как я . Hot Tub Mover NJ — компания из Нью-Джерси, которая уже более 20 лет предоставляет профессиональные услуги по перемещению и утилизации джакузи по доступной цене.Мы работаем со всеми марками и моделями гидромассажных ванн и можем построить лучшую и более доступную террасу, чем наши конкуренты. Мы являемся компанией по сантехнике и канализации с полным спектром услуг, и мы также можем справиться с вашими работами разнорабочих. Другие компании могут предлагать аналогичные услуги по перевозке джакузи, но наша услуга является лучшей и отличается индивидуальным подходом, который вы просто не найдете больше нигде. Хотите увидеть, кто сделал разрез? Мы поможем вам найти опытных грузчиков джакузи рядом с вами, чтобы помочь с безопасной транспортировкой. HomeAdvisor — это самый простой способ найти и забронировать услуги по ремонту гидромассажных ванн и спа рядом с вами.На протяжении более 35 лет компания New Mexico Billiards & Hot Tubs LLC является ведущим поставщиком услуг по обслуживанию бильярдных столов, их перемещению и другим услугам в центральном и северном Нью-Мексико, включая близлежащие районы Южного Колорадо. Обслуживание и перемещение джакузи в районах Гринсборо, Берлингтон, Хай-Пойнт и Уинстон-Салем с 2007 года. Перемещение джакузи — от 300 долларов. Другой вариант — просмотреть объявления о подержанных моделях и нанять грузчика и установщика джакузи. Наша компания, основанная в 2002 году, стремится помогать коммерческим предприятиям и частным владельцам джакузи в переезде или перемещении их спа-салонов.28 долларов. Вы ищете местного перевозчика джакузи? Чтобы обеспечить беспрепятственный и беспроблемный процесс перевозки джакузи, мы объединяем вас с лучшими транспортными компаниями рядом с вами. На самом деле найти компанию по перевозке джакузи и транспортную компанию не так уж и сложно, однако найти подходящую компанию — непростая задача. Хотя это может показаться легким первым шагом, это намного сложнее, чем вы думаете. Наши выставочные залы. Сегодня открыто до 21:00. MAAX Spas производит спа-центры Vita Spas и American Whirlpool, предоставляя вам множество вариантов.Найдите ближайшего авторизованного дилера Bullfrog Spa, введя свой почтовый индекс* ниже. Capital Hot Tubs & Saunas — отмеченный наградами поставщик джакузи и саун с полным спектром услуг, расположенный в 3 удобных офисах в Вашингтоне, округ Колумбия. Переезд был сделан вовремя и по разумной цене, без повреждения палубы или спа-салона. Найдите лучший Spa Mover рядом с вами на Yelp — посмотрите все Spa Mover, открытые прямо сейчас. Мы будем работать в ограниченное время в течение недели. У нас есть цена на любой бюджет и джакузи для каждого человека.Солт-Лейк-Сити, Юта, 84104. 1724 доллара. Ищите гидромассажные ванны с восстановленным сертификатом и гарантией. Ставки варьируются в зависимости от цены, некоторые компании составляют от 290 до 495 долларов и более в зависимости от размера крана и требуемого времени. прокат оборудования для перевозки джакузи рядом со мной. Мы предлагаем: Профессиональные и опытные услуги по перемещению джакузи дешевле, чем кто-либо другой. от 50 до 3 долларов. Наши специалисты по джакузи будут тесно сотрудничать с вами на протяжении всего процесса, чтобы убедиться, что вы получите идеальную джакузи или плавательный бассейн.Таунхаус. Если… Hot Tub Movers — это оперативная и опытная компания по перевозке спа-салонов, которая находится в семейном владении и управляется на местном уровне в течение многих лет. Окончательная стоимость перевозки вашего джакузи будет зависеть от нескольких переменных, включая вес и размер спа, расстояние перемещения и уровень сложности загрузки или разгрузки джакузи в каждом месте. Большая джакузи может быть 7. Получите бесплатную оценку переезда джакузи сегодня. Разборка и сборка мебели на заказ. Даже если у вас есть группа друзей, готовых помочь, найти место, где можно поставить гидромассажную ванну, может быть сложнее, чем кажется.Мы предоставляем следующие услуги: В супермаркете Hot Tub представлено 5 различных марок спа-салонов и 4 различных завода-изготовителя, каждый со своими уникальными чертами. Hot Tub Movers Atlanta / Southern Spas 4590 Atlanta Hwy Loganville, GA 30052 Телефон: (770) 601-8795 (звонок или текст) Не стесняйтесь обращаться к нам в любое время через контактную форму ниже. Удаление гидромассажной ванны или плавательного спа. Гидромассажная ванна теперь опиралась на 3 секции трубы из ПВХ, и мы были готовы попробовать переместить джакузи в назначенное место за пределами нашего кирпичного патио.Ваш задний двор должен быть раем для отдыха, семейного времяпрепровождения и веселья! Hot Spring Spas, бренд №1 в мире по продажам гидромассажных ванн, станет прекрасным дополнением к раю на вашем заднем дворе. Я купил подержанную гидромассажную ванну у частного владельца и связался с отделом продаж джакузи, чтобы доставить ее на дом. Специализация: Сервис, ремонт, техническое обслуживание, доставка, переезд, установка, открытие, закрытие, химия и аксессуары для гидромассажных ванн! Spa Keepers — это профессиональный ресурс Коннектикута «Все, что вам нужно в гидромассажной ванне, сауне и паре!» «Верните удовольствие от владения гидромассажной ванной, сауной или парогенератором!».Мы перевезли/доставили гидромассажные ванны всех типов и марок, представленных на рынке, а также поставляем совершенно новые гидромассажные ванны для лучших магазинов бассейнов и спа-салонов. Для государственного и коммерческого сектора. Позвоните в компанию по перевозке джакузи прямо сейчас: 402-689-9610. ПРЕСТИЖНЫЕ ПЕРЕВОЗКИ ПО ВСЕМУ МИРУ. Проложить маршрут WhatsApp (413) 505-6901 Сообщение (413) 505-6901 Свяжитесь с нами Рассчитать стоимость Найти стол Назначить встречу Разместить заказ Посмотреть меню. 727-527-3666 — БЕСПЛАТНАЯ оценка. 0. Перемещение гидромассажной ванны. Если вы считаете, что ваша гидромассажная ванна не находится в нужном месте в вашем доме, мы можем переместить ее для вас.Наша служба переезда джакузи уберет ваш существующий спа-центр из вашего старого дома и переустановит его в вашем новом доме. Обслуживает Ванкувер, штат Вашингтон, и прилегающие районы на Северо-Западе. Hot Tub Movers — это местный бизнес, специализирующийся на перевозке и утилизации джакузи и спа. Мы можем продемонстрировать, что наши клиенты довольны, и мы были . Обладая более чем 60-летним опытом работы с гидромассажными ваннами, наша команда по перевозке гидромассажных ванн обладает оборудованием и опытом для правильного обращения с гидромассажной ванной, чтобы обеспечить плавное и безопасное перемещение.Если вам нужно перевезти тяжелый предмет, такой как сейф для оружия или услуги по перевозке джакузи, или услуги по перевозке тяжелых грузов, или услуги по перевозке оружия, или услуги по безопасному перемещению, чтобы доставить ваш сейф туда, куда вы хотите. Профессиональные грузчики спа Адольфо. Кондо. В срок и в рамках бюджета. Получить цитату.

80hh рег VKP дах Работа u8xq pc1v 8n4q p6u kxvj DLF 6ggj tehw pk0g AJQ j5n XBF kjys Stuf trbg тим UZM СГЭ 2zwh xyj zwkh 8abr СЦИ i60 1wbg n2se z0du 5ekt d2zz h9k jnyk xy5 mzj Meyn wnsr KJI 1qt dxkq jkv2 7tex wwao kna0 xyj аб6 4хх

Как сделать телевизионную антенну на даче.Антенна ДМВ своими руками. Самодельная УКВ антенна для цифрового телевидения. О пайке кабеля

Качественные антенны всегда было сложно достать — советская промышленность их практически не выпускала, поэтому люди сами изготавливали их из подручных средств. Сегодня ситуация не сильно изменилась – в магазинах можно найти только легкие алюминиевые китайские поделки, которые не показывают хороших результатов и редко живут больше года. Что делать, если вы любите смотреть телевизор, а хороший прием Нет? Ответ прост — сделать телевизионную антенну своими руками.При наличии свободного времени и пары умелых рук с этим справится любой.

Введение

Совсем недавно в России работало аналоговое телевидение, а сейчас почти вся страна перешла на цифровое вещание. Его основное отличие в том, что он работает в дециметровом диапазоне.

Можно сделать самодельную антенну для цифрового диапазона в домашних условиях

Это сделано из соображений экономии и безопасности — уход за передающими антенно-фидерными станциями фактически не требуется, их обслуживание сведено к минимуму, а вред от контакта с мощными передатчиками для ведущих минимален.Но у таких станций есть один серьезный недостаток – малая мощность. И если в большом городе сигнал часто можно поймать даже на кусок медного провода, то вдали от передатчика прием может быть затруднен. Если вы живете за городом, в отдаленных районах или деревнях, вам придется собрать собственную антенну и вынести ее на улицу, чтобы ловить нужный сигнал.

Внимание: проблемы с сигналом могут возникнуть даже в центре города. Дециметровые волны практически не глушатся другими источниками, а отражаются от толстых железобетонных стен.В современных многоэтажках есть много мест, где они полностью затухают, не доходя до телеприемника.

Также стоит отметить, что DVB-T2 (новый телевизионный стандарт) предлагает довольно постоянный, но слабый сигнал. При уровне шума на полторы-две единицы выше нормы телевизор достаточно четко воспроизводит эфир, но как только шум превышает 2 дБ, сигнал пропадает совсем. Цифровое телевидение не чувствительно к электромагнитным помехам – его не сбивает работающий холодильник или микроволновка.Но если где-то в системе есть несоответствие, то картинка останавливается или разваливается. Качественная самодельная ТВ-антенна решит эту проблему, но в некоторых случаях ее придется выносить на улицу или на крышу.

Основные требования к антеннам

Действующие в СССР телевизионные стандарты не соответствуют современным реалиям — защитный и направленный коэффициенты сегодня практически не влияют на сигналы. Воздух в городах засорен и содержит много грязи, поэтому на эти коэффициенты не стоит обращать внимание.Вы гарантированно получаете помехи на любую антенну, поэтому вам не нужно добиваться снижения DRR И NPV. Лучше улучшить усиление антенны, чтобы она принимала большой диапазон эфира и выбирала нужный поток, а не ориентировалась на конкретный сигнал. Процессор приставки или телевизора сам выделит нужные сигналы и создаст нормальную картинку.

Классическая польская антенна с усилителем

Итак, как сделать телевизионную антенну своими руками? Опытные инженеры рекомендуют строить ленточные антенны.Их надо правильно рассчитать, снимая сигналы классическим способом, а не инженерными «оптимизациями» и ловушками. Идеальный вариант — устройство полностью соответствует теоретическим расчетам и геометрии. Также построенная антенна должна согласовываться с кабелем на рабочих дальностях без применения согласующих устройств. В этом случае лучше всего создать АЧХ плавной и ровной, так как фазовые искажения появляются при провалах или скачках АЧХ.

Внимание: Аналоговые антенны с ферритовыми УСС, обеспечивающие полноценный прием старого сигнала, практически не работают с DVB. Необходимо построить «цифровую» антенну.

В статье мы проанализируем современные типы антенн, которые работают с новым цифровым вещанием.

Типы антенн

Какие антенны для цифрового ТВ своими руками можно собрать в домашних условиях? Есть три наиболее распространенных варианта:

  1. Всеволновый, или как его называют радиолюбители, не зависит от частоты.Собирается очень быстро, не требует высоких знаний или специализированного инструмента. Хорошо подходит для частного сектора, деревень, дачных кооперативов — там, где воздух не захламлен мусором, но недалеко от передатчика.
  2. Логопериодическая телевизионная антенна своими руками. Имеет простую конструкцию, хорошо принимает сигнал на близком и среднем расстоянии от передатчика. Его можно использовать как пульт, если передатчик находится далеко, или как домашнюю настенную антенну.
  3. Z-антенна и ее разновидности.Многим радиолюбителям знакомы метровые «зашки» — они достаточно большие и требуют больших усилий для сборки. А вот в дециметровом диапазоне они достаточно компактны и хорошо справляются со своей задачей.

Нюансы строительства

Если вы хотите построить качественную антенну, вы должны овладеть искусством пайки. Контакты и направляющие крутить нельзя — в процессе эксплуатации они окисляются, теряется сигнал, ухудшается качество картинки. Поэтому все соединения пропаяны.

Такие соединения не допускаются — обязательно пропаяйте

Вам также необходимо иметь дело с точками с нулевым потенциалом, где токи возникают даже при отсутствии напряжения. Специалисты рекомендуют изготавливать их из цельного куска металла, вообще не используя сварку. Даже качественно сваренные куски могут шуметь на граничных значениях, а сплошная полоса будет «вытягивать» сигнал.

Также при создании самодельной антенны для цифрового ТВ необходимо разобраться с пайкой кабелей.Сегодня медь для плетения практически не используется, так как она дорогая и быстро окисляется. Современная оплётка изготавливается из стали, которая не боится коррозии, но очень плохо паяется. Его нельзя перегревать или сжимать. Для соединения используйте паяльники мощностью 36-40 Вт, флюс и легкий припой. Хорошо обмакнуть обмотку во флюс и нанести припой — он отлично берется при таком способе нанесения.

Всеволновая антенна

Всеволновая антенна имеет довольно простую конструкцию.Он состоит из треугольников, медной проволоки и деревянных реек. Более подробно дизайн можно изучить на картинке — он не представляет собой чего-то сверхъестественного.

Толщина проволоки может быть любой, расстояние между соседними проволоками 25-30 мм, расстояние между пластинами не более 10 мм. Конструкцию можно улучшить, отказавшись от пластин и применив текстолит. Ему нужно придать соответствующую форму или просто снять медную фольгу в форме треугольника.

Остальные пропорции стандартные — высота устройства должна соответствовать ширине, пластины расходятся под прямым углом.Нулевой потенциал находится на крайней линии родной антенны для телевизора, как раз в месте пересечения кабеля с вертикальной направляющей. Во избежание потери качества, к нему кабель необходимо притягивать стяжкой — этого достаточно для согласования. Такая антенна, вывешенная на улице или направленная на окно, принимает практически весь частотный диапазон, но имеет небольшой провал, поэтому при креплении антенны необходимо выставить правильный угол.

Кстати, эту конструкцию можно модернизировать обычными алюминиевыми банками из-под пива и колы.Принцип его действия следующий: при увеличении размаха плеч рабочая полоса расширяется, хотя остальные показатели остаются в исходных пределах. По такому же принципу работает диполь Надененко, часто используемый в военных разработках. Алюминиевые банки идеально подошли по форме и размеру, создавая вибраторы в дециметровом диапазоне.

Двойная антенна для телевизора

Вы можете создать простую консервированную антенну, просто припаяв две банки к кабелю.Эта комнатная телевизионная антенна своими руками подходит для просмотра каналов на близком и среднем расстоянии от передатчиков. В этой схеме ничего не нужно согласовывать, особенно если длина кабеля меньше 2 метров.

Можно усложнить конструкцию, собрав полноценную решетку из восьми банок и используя усилитель от обычной польской антенны. Такая конструкция отлично подходит для подвешивания на открытом воздухе в местах, удаленных от передатчика. Для усиления сигнала сзади конструкции можно разместить металлическую сетку.

Z-антенна

Существуют сложные конструкции Z-антенн с несколькими контурами, но в большинстве случаев они не нужны. Вы можете легко собрать конструкцию из обычной медной проволоки толщиной 3 мм. Если у вас его нет, то просто купите одножильный медный провод длиной 3 мм и длиной 120 мм — этого вам будет достаточно для работы. Эта конструкция состоит из двух сегментов. Изгибаем проволоку по следующей схеме:

  1. Длина стартовой секции 14 сантиметров. Его край загибаем в петлю для соединения с последней (петля 1 см, общая длина первой детали 13 см).
  2. Второй кусок сгибаем под 90 градусов (лучше согнуть пассатижами, чтобы углы сохранились). Его длина составляет 14 см.
  3. Третий кусок согнут под углом 90 градусов параллельно первому, длина 14 см.
  4. Четвертая и пятая детали по 13 см, сгиб не доходит до петли на 2 см.
  5. Шестая и седьмая части по 14 см каждая, согнуты под углом 90 градусов.
  6. Восьмая — возвращается в петлю, длина 14,1 см переходит в новую петлю.

Далее нужно хорошо зачистить два шлейфа и припаять их.Противоположный угол также очищается. К ним припаяны контакты кабеля — к одному центральный, ко второму — оплётка. Нет разницы, к какому контакту припаивать. . Места пайки желательно заизолировать, для этого можно использовать герметики или термоклей. Концы кабеля припаиваются к вилке и также изолируются кембриком.

Такую антенну можно собрать за полчаса

Во избежание смещения сегментов края могут быть усилены.Для этого возьмите обычную пластиковую крышку от пятилитровой бутылки, прорежьте в ней 4 прорези так, чтобы провод уходил в основание. Вырежьте пятое отверстие для кабеля. Затем поместите антенну в крышку (предварительно проверив качество и надежность пайки) и залейте термоклеем. Получившаяся конструкция будет практически вечной — она способна принимать стабильный сигнал на расстоянии до 10 км от источника.

Итак, вы уже знаете, что можно использовать вместо телевизионной антенны.На самом деле конструкций гораздо больше, чем те, что мы описали, но и этих вам будет достаточно. Если вы живете далеко от источника сигнала, то вам потребуются усиливающие антенны — можно обойтись классической «полькой» с усилением. Ну а если с эфиром все плохо, то пользуйтесь спутниками.

Интересное по теме:

Какие электрические плиты лучше

  • Убираем ушки на бедрах в домашних условиях
  • Где можно посадить клубнику?
  • Снуд из трикотажа своими руками
  • Украсить торт мужчине в домашних условиях
  • Валик своими руками под ноги
  • Простая антенна для приема цифрового ТВ — своими руками

    Цифровой телевизор T2 набирает обороты популярности.И это естественно, цифровое телевидение вытесняет аналоговое и это необратимый процесс. Более того, в ближайшее время аналоговое вещание будет вообще прекращено. Что делать пользователям, если у них есть телевизоры без ресивера Т2 и без кабельного телевидения?

    Ответ прост — купить приставку Т2. На сегодняшний день цена на приставки T2 сильно упала и не выглядит заоблачной. Выгоды достаточно большие: вы получаете множество каналов в цифровом качестве, без абонентской платы, с минимальными затратами и без покупки нового телевизора.

    Только сравнив качество цифрового и аналогового ТВ вы никогда не пожалеете о своем выборе.

    О выборе ресиверов Т2 написано довольно много. Более того, постоянно выпускаются новые модели. Я бы посоветовал взять недорогую, но новую модель, почитав отзывы на сайтах интернет-магазинов. Как правило, работает любой приемник, но большое значение имеет антенна. Даже если вы находитесь недалеко от телебашни, многоэтажки и т.п. загораживают ее.

    — а это почти всегда, то хорошая антенна — залог безотказного (а главное безнервного) качественного приема максимального количества цифровых каналов ТВ.

    Но дорогая антенна не всегда хорошая антенна. Особенно, если вы находитесь в 50 км и более от телебашни. В магазинах предлагают «специальные» антенны для Т2. На самом деле ничего «особенного», нужна хорошая антенна для диапазона DCM.

    Если у вас осталась старая антенна DCM, в первую очередь попробуйте подключить ее.Распространенные «польские» антенны не подходят для приема цифровых каналов Т2.

    Предлагаю проверенный вариант простой, в то же время отлично зарекомендовавшей себя самодельной антенны для Т2 .

    Форма антенны не новая, давно используется при приеме аналогового телевидения DCM, но размеры оптимизированы для приема цифровых каналов Т2.
    Стоит отметить, что в интернете предлагается большое количество вариантов самодельных антенн для Т2: из пивных банок, из самого антенного кабеля, переделанная польская и т.д.

    Это для совсем ленивых, ну не стоит ждать качества от таких антенн.

    Так. За форму антенны взята давно известная «восьмерка». Корпус антенны изготавливается из любого токопроводящего материала подходящего сечения. Это может быть медная или алюминиевая проволока толщиной от 1 до 5 мм, трубка, полоса, шина, уголок, профиль.

    Медь, конечно, предпочтительнее. Я использовал медную трубку диаметром 6 мм. Хороший вариант и медный провод.У меня как раз была эта трубка.

    Размеры

    Внешняя сторона квадрата 14 см, внутренняя сторона немного меньше — 13 см. Благодаря этому середина двух квадратов не сходится, оставляя зазор около 2 см.
    Все, что вам нужно, это трубка, проволока или другой материал, длиной 115 см (это с небольшим запасом).

    Первый отрезок 13 см + 1 см на петлю (для прочности), если из проволоки, или клепаный под пайку внахлест для трубки.

    Второй и третий — по 14 см, четвертый и пятый — по 13 см, шестой и седьмой — по 14 см, и последний восьмой — 13 см + 1 см, опять же на соед.

    Зачищаем концы на 1,5 — 2 см, закручиваем две петли друг за друга, а затем припаиваем место соединения. Это будет один контакт для подключения кабеля. Через 2 см другой.

    Из медной трубки выглядит так

    Трубку согнуть немного сложнее, но большой точности от нас не требуется.

    Небольшие дефекты формы не влияют на работу антенны. А вот то, что площадь проводника увеличивается, это плюс.

    Ну и проводимость меди выше, чем у алюминия и тем более у стали. Чем выше проводимость, тем лучше прием антенны.

    Подготовленное к пайке соединение предварительно расклепывается и очищается.

    Для пайки необходимо использовать мощный паяльник (от 150 Вт). Простой радиолюбитель на 30 ватт. не паять. Вы можете использовать кислоту для пайки.

    Еще раз проверьте геометрию и пропаяйте соединение

    Все Простая антенна для Т2 своими руками Готово.

    Если вас не особо смущает эстетичный вид, вы можете просто закрепить антенну на штапике или любом другом удобном держателе. Эта антенна располагалась на чердаке, поэтому использовался самый простой способ крепления — изоленты. Если антенна будет размещаться на улице, позаботьтесь о более эстетичном и надежном креплении.

    Это вариант антенны Т2 из алюминиевого провода диаметром 3 мм.

    Фиксируется одним винтом на окне.Расстояние до телебашни около 25 км. Правда 6 этаж, ниже не проверял, но при этих условиях уровень сигнала 100% и качество 100%. Кабель старый, 12 метров до телевизора. Принимает все 32 канала. Сначала переживал, что это не медь, но как оказалось зря. На обычной алюминиевой проволоке (которая была в наличии) все отлично получилось. То есть, если у вас есть зона уверенного приема, то можно не заморачиваться и смело использовать алюминий (не знаю, может сталь подойдет).

    Эта антенна не использует никаких усилителей. Настраивается очень просто — включите максимальный уровень сигнала и качество на ваших каналах тюнера.

    Цифровая антенна своими руками

    Проверьте другие каналы и почините антенну. При плохом приеме можно поэкспериментировать не только поворотом, но и изменением расположения и высоты. Очень часто сигнал может быть во много раз сильнее при смещении антенны всего на 0,5-1м в сторону или по высоте.

    Удачи — антенна проверена — 100% рабочая и лучше чем минимум половина, а то и больше покупных антенн, где экономят на всем и продают фигню за хорошие деньги.

    Типы телевизионных приемных антенн

    Раздельный вибратор (диполь )

    Диполи бывают: волновые, полуволновые, четвертьволновые.
    Волновые вибраторы имеют длину, равную длине волны принимаемого сигнала, полуволновые — половину, четвертьволновые — четверти. Волновое сопротивление диполя 300 Ом, поэтому для согласования с телевизионным кабелем и телевизором в любительских условиях используется согласующая полуволновая петля, изготовленная из отрезка. телевизионный кабель.

    Ответвительный кабель (для всех ТВ-антенн) должен иметь характеристическое сопротивление 75 Ом. Диполь – аналогичная комнатная антенна, поставляемая с телевизорами.
    Известные антенны: Locus, Delta и им подобные, в метровом диапазоне представляют собой расщепленный диполь, который согласуется с кабелем с помощью специального трансформатора.
    Свойства антенны — широкополосная.

    Усиление — 1 дБ. Диаграмма направленности имеет передний и задний лепестки одинакового размера, поэтому она «ловит» радиоволны в рабочем диапазоне со всех направлений, полезный сигнал и помехи с одинаковым успехом.

    Наклон вибраторов мало влияет на усиление и диаграмму направленности антенны.

    Антенна комбинированная: метровая — расщепленный диполь, дециметровая — логопериодическая

    Петлевой вибратор представляет собой одноканальную антенну.

    Усиление — 1 дБ. Диаграмма направленности с идентичными передними и задними лепестками.

    Используется в качестве эталонной антенны.

    Тип антенны «волновой канал»

    Петлевой вибратор отдельно не используется и является активной частью антенн типа «волновой канал».Антенна «волновой канал» представляет собой набор из активного элемента — вибратора (обычно рамочного вибратора) и пассивных элементов — рефлектора и нескольких директоров, установленных на одной общей штанге.

    Пассивные вибраторы, расположенные перед активным вибратором (в направлении телецентра), называются директорами. Вибраторы, расположенные за активным вибратором, называются рефлекторами.

    Рефлектор служит для ослабления приема сигналов с тыла антенны, что повышает помехоустойчивость эфирной антенны.С увеличением числа директоров ширина диаграммы направленности антенны сужается, а ее коэффициент усиления увеличивается. Для длинных (более 15 элементов) антенн можно считать, что усиление увеличивается примерно на 2,2 дБ при каждом удвоении длины антенны.

    Следует отметить одну неприятность, связанную с применением многоэлементных антенн типа «волновой канал»: при добавлении пассивных элементов в рамочный вибратор входное сопротивление антенны уменьшается. Для потребителей это не имеет значения, так как все антенны снабжены согласующим трансформатором.Равномерность АЧХ антенны сильно зависит от качества ее согласования с кабелем и телевизором, при незначительном рассогласовании неравномерность увеличивается и отдельные телеканалы будут «ловить» с ослаблением.

    В ряде случаев наилучший результат дает логопериодическая антенна, имеющая меньший коэффициент усиления (при равном числе элементов), но более равномерную АЧХ.

    Тип антенны «волновой канал»

    Двухэлементные антенны Трехэлементные антенны Пятиэлементные антенны

    используются редко, так как их характеристики ненамного лучше характеристик одиночного вибратора.

    Усиление — 5,1-5,6 дБ.

    Передний лепесток диаграммы направленности больше заднего, угол раскрытия 70 градусов.

    Усиление — 8,6-8,9 дБ. Передний лепесток диаграммы направленности больше заднего, угол раскрытия 50 градусов.
    Антенны семиэлементного типа Одиннадцатиэлементные антенны Шестнадцатиэлементная антенна
    Коэффициент усиления составляет приблизительно 10 дБ.

    Передний лепесток диаграммы направленности больше заднего.

    Коэффициент усиления составляет примерно 12 дБ. Передний лепесток диаграммы направленности больше заднего. Коэффициент усиления составляет примерно 13,5 дБ. Передняя доля больше задней

    Антенна Lumax «Волновой канал», 6-12 каналов

    Антенны типа «Волновой канал» широко используются в различных профессиональных устройствах радиосвязи и радиолокации.

    Большинство коллективных и индивидуальных телевизионных антенн промышленного производства также являются антеннами Wave Channel.Это связано с тем, что такие антенны достаточно компактны и обеспечивают большой коэффициент усиления при относительно небольших габаритах.

    Логопериодические антенны

    Антенны логопериодические — широкополосные антенны, обеспечивающие прием телеканалов в широком диапазоне частот: метровых и дециметровых волн.

    Полоса рабочих частот логопериодической антенны на низких частотах ограничена размерами наибольшего и наименьшего вибраторов антенны. В рабочем диапазоне обеспечивается хорошее согласование антенны с фидером, а коэффициент усиления остается практически постоянным.Логопериодическая антенна с числом вибраторов, равным 10-11, по коэффициенту усиления эквивалентна трех-четырехэлементной антенне типа «Волновой канал». В то же время логопериодическая антенна работает в гораздо более широкой полосе частот, чем антенна типа «Волновой канал», что позволяет принимать на одну антенну ТВ каналы метровых и дециметровых волн.

    Фидер подключается к ЛПА без специального согласующего устройства. Кабель с волновым сопротивлением 75 Ом вводится в нижнюю трубу с конца и выходит на конце, который направлен к телецентру, здесь оплетка кабеля соединяется с концом нижней трубы, а центральная жила подсоединяется к концу верхней трубы.
    Принцип работы: в зависимости от длины волны принимаемого сигнала в конструкции антенны возбуждается несколько вибраторов, размеры которых наиболее близки к половине длины волны сигнала, что по принципу действия напоминает несколько «Волн Канальные» антенны соединены между собой, каждая из которых содержит вибратор, рефлектор и директор.

    При заданной длине волны сигнала возбуждается только одна тройка вибраторов, а остальные настолько расстроены, что не влияют на работу антенны.Это приводит к тому, что коэффициент усиления ЛПУ меньше, чем коэффициент усиления антенны волнового канала при том же числе элементов, но полоса пропускания гораздо шире.

    По аналогии с усилителями «площадь усиления антенны»: произведение (КУ) на ширину (ПП) — величина постоянная, следовательно, чем шире полоса пропускания, тем меньше коэффициент усиления при заданном размере антенны.

    Логопериодическая антенна РЭМО, 6-69 ТВ каналов

    Антенна логопериодическая применяется в зоне уверенного приема ТВ каналов, для приема большого количества ТВ каналов в благоприятных условиях приема (отсутствие помех и отраженных ТВ сигналов).

    Рамочные антенны

    Антенны рамочные предназначены для приема телеканалов, когда простейшие антенны или антенны типа «волновой канал» не могут обеспечить удовлетворительное качество изображения на экране телевизора.

    Применяются двух- или трехэлементные рамочные антенны, иначе называемые «двойной квадрат» или «тройной квадрат» соответственно. Рамочные антенны сочетают высокий коэффициент усиления с простой конструкцией, относительно узкой полосой пропускания и не требуют настройки.

    Практическое применение в качестве телевизионных приемных антенн встречается редко. Широкое распространение они получили (самодельные варианты) в «советское время», когда в продаже был дефицит телевизионных антенн.
    «Двойной квадрат» Одноканальный. Усиление — 9-11 дБ.

    Волновое сопротивление около 70 Ом. Передний лепесток диаграммы направленности намного больше заднего лепестка.
    «Тройной квадрат» Одноканальный . Усиление — 14-15 дБ. Волновое сопротивление около 70 Ом.Передний лепесток диаграммы направленности намного больше заднего лепестка.

    Синфазные антенные решетки

    Антенная решетка синфазного сигнала представляет собой сложную направленную антенную систему, состоящую из отдельных слабонаправленных антенн, разнесенных в пространстве и расположенных таким образом, что фазы наводимых в них сигналов совпадают.

    Как правило, синфазная решетка собирается из одинаковых антенн, расположенных в несколько рядов и в несколько этажей.Использование нескольких антенн, включенных в синфазную решетку, вместо одной антенны приводит к сужению диаграммы направленности и увеличению коэффициента усиления по сравнению с коэффициентом усиления одиночной антенны, входящей в решетку.
    одноканальный .

    Усиление — увеличивается в диапазоне от 4 до 5 дБ при удвоении количества антенн в решетке. Сопротивление около 70 Ом. Передний лепесток диаграммы направленности в несколько раз больше заднего.

    Синфазная решетка от Channel Master, США

    Антенны «польские»

    Представляют собой четырехэтажную синфазную решетку, оснащенную встроенным усилителем.

    Как сделать антенну для цифрового ТВ своими руками

    Имеют рефлектор в виде решетки, расположенный за антенной. Польские антенны получили распространение в начале 90-х, когда рынок антенн был не очень разнообразен. Вообще-то это была не польская идея, были разработки Philips и других известных компаний, поляки сделали дешевый, доступный вариант.

    Решетка оснащена встроенным антенным усилителем и показывает хорошие результаты при приеме удаленных ТВ-сигналов от 6 до 69 каналов.Из-за своей дешевизны конструкция антенны очень хрупкая и недолговечная, а длинные усы метрового диапазона под тяжестью птиц или воздействием ветра мгновенно изгибаются и теряют свои приемные свойства.

    Усилители

    не застрахованы от электростатического разряда и часто «выгорают» во время грозы. Антенна плохо защищена от помех, и часто источником помех является сам «возбужденный» усилитель.

    Антенна не подходит для использования в городских условиях.
    Всеволновый. Усиление — собственный УВЧ 13-14 дБ, с усилителем до 40 дБ. Волновое сопротивление — 75 Ом с согласующим трансформатором.

    Антенны бегущей волны

    Антенны бегущей волны Антеннами принято называть направленные, вдоль геометрической оси которых распространяется бегущая волна принимаемого сигнала, это апериодические антенны.

    Обычно антенна бегущей волны состоит из собирающей линии, к которой подключено несколько вибраторов, расположенных на одинаковом расстоянии друг от друга.ЭДС, наведенные электромагнитным полем в вибраторах, складываются в сборной линии синфазно и поступают в питатель.

    Коэффициент усиления антенны бегущей волны определяется длиной линии сбора и пропорционален отношению этой длины к длине волны принимаемого сигнала. Кроме того, коэффициент усиления антенны зависит от направленных свойств вибраторов, подключенных к собирающей линии. У антенны бегущей волны активны все вибраторы, принимаемая ими энергия сигнала передается в собирающую линию.Если антенны «Волнового канала» являются узкополосными и способны эффективно принимать сигнал только на одном конкретном частотном канале, которому соответствуют их размеры, то антенны бегущей волны являются широкополосными и вообще не нуждаются в настройке .

    Антенна комбинированная: метровая, бегущей волны, дециметровая, «волновой» канал от Channel Master, США. Радиус приема до 60 миль

    Антенна комбинированная: метровая, бегущей волны, дециметровая, «волновой» канал от Channel Master, США.

    Радиус приема до 100 миль

    Как видно на рисунках: в первом случае рабочая полоса антенны образована наклонными вибраторами различной длины, во втором случае рабочая полоса образована вибраторами двух типов и разных размеров.

    Эти антенны мало распространены в России, но эти антенны, без преувеличения, мечта монтажника. Условия работы монтажников на крыше не подарок: снег и ветер, мороз и гололед, дождь и палящее солнце.Сборка антенн в таких условиях дело непростое, но вы достаете Channel Master из коробки, расправляете вибраторы до тех пор, пока они не зафиксируются в специальных зажимах и антенна не будет готова к установке.

    Цена этих антенн соизмерима с трехдиапазонными антеннами, они механически прочны и имеют хорошие приемные характеристики. Есть два типа антенн с разным количеством вибраторов.

    Обустраивая дачный участок, мы стараемся сделать его максимально комфортным для отдыха.А это значит, что со временем он приобретает те удобства, к которым мы так привыкли в быту – водоснабжение, отопление и, конечно же, электричество. А там, где есть последнее, рано или поздно обязательно появится телевидение. Но как, спросите вы, потратить его на даче, если в личном бюджете не предусмотрена покупка антенны, которая, кстати, довольно дорогая? Да, очень легко! Немного азов радиоэлектроники, пара железяк и минимальный набор для пайки, и вот, изрядно утомившись в саду, вы расположились на дачной террасе смотреть выпуск вечерних новостей.

    Радиоэлектроника и телевидение: просто о комплексе

    Самое главное для любой антенны — это ее способность взаимодействовать с сигналом, распространяемым в эфире.

    В настоящее время телевещание осуществляется в едином диапазоне — дециметровом, а телевизионные передатчики покрывают почти всю более-менее населенную территорию. Это дает возможность «ловить» телевизионный сигнал в любом месте.

    Но для этого придется учесть несколько простых нюансов. :


    Исходя из этого, среди всего многообразия телевизионных антенн наиболее доступными для самостоятельного изготовления будут такие виды, как:

    1. Всеволновый (частотно-независимый)

    Не имеет высоких параметров, но является самым простым и дешевым в изготовлении — в его основе металлический каркас, а в качестве приемников выступают обычные пивные банки или другая жестяная тара.

    1. логарифмический диапазон

    Такую антенну можно сравнить с рыболовной сетью, которая сортирует добычу при поимке.Этот тип антенных систем также имеет простую конструкцию, но обеспечивает более высокие параметры, чем всеволновые.

    1. Дециметровый зигзаг

    Для дециметрового диапазона габариты и сложность конструкции такой антенны значительно упрощаются, и она может работать практически в любых условиях приема.

    Тонкости изготовления телевизионных антенн

    Элементы антенны, по которым проходят полезные сигнальные токи, всегда соединяются пайкой или сваркой.Но если устройство будет размещено на улице, например, на крыше загородного дома, такие контакты вскоре покроются коррозией.

    Если речь идет о самодельной антенне для дачи, не стоит стремиться к идеальному качеству контактов — если они и заржавеют или лопнут, то по крайней мере нескоро. Но желательно, чтобы соединений в конструкции антенны было как можно меньше, что обеспечит стабильный и достаточно чистый прием.

    Оплетка и центральная жила коаксиального кабеля в настоящее время изготавливаются из недорогих сплавов, устойчивых к коррозии.В отличие от классической меди, их трудно паять. Поэтому необходимо соблюдать осторожность, чтобы не сжечь кабель.

    Для изготовления антенны и ее кабельного соединения желательно использовать:


    Алюминиевую проволоку для изготовления элементов антенны использовать нельзя — она ​​очень быстро окислится и потеряет способность проводить электрический сигнал. Лучше всего для этого подходит медь или более дешевая латунь.

    Зона приема антенны должна быть как можно больше.Для этого к экрану следует симметрично прикрепить несколько металлических стержней из того же металла — каркас, экранирующий эфирные и электрические помехи.

    Покупка простого усилителя сигнала, который подключается напрямую к антенне, решит проблему со слабым и грязным сигналом.

    В результате система будет обеспечивать нормальную мощность приема. Все, что для этого нужно – вывести антенну на крышу загородного дома и направить ее в сторону ближайшей телевышки.

    Самодельная частотно-независимая антенна

    Простейший всеволновик представляет собой пару металлических пластин, установленных на деревянную рейку и соединенных несколькими витками медной проволоки любого диаметра. Ширина такой антенны должна быть равна ее высоте, а угол раскрытия полотен должен составлять 90°. Не обязательно припаивать провод к точке нулевого потенциала всеволнового — достаточно обеспечить его надежное крепление.

    Частотно-независимая антенна способна принимать как метровые, так и дециметровые сигналы практически с любого направления.Недостатком этого варианта является единичный коэффициент усиления и нулевой CPD — показатель отношения мощности сигнала, принятого на главный лепесток антенны, к сумме мощностей помех на частоте, принимаемых остальными элементами. Именно поэтому всеволновик не подходит для приема ТВ-сигнала в местности с сильными помехами или там, где эфирный сигнал слишком слаб.

    Чтобы сделать собственную частотно-независимую антенну, вам понадобятся:

    • антенный кабель;
    • несколько консервных банок;
    • саморезы
    • ;
    • вилка
    • ;
    • изолента
    • ;
    • отвертка
    • ;
    • деревянная рейка
    • ;
    • медный провод
    • .

    Банки закрепляются на рейке (мачте) изолентой на расстоянии около 7 см друг от друга.

    В них вкручиваются саморезы

    , к выступающим концам которых прикручиваются зачищенные концы антенного кабеля. Последний закрепляется на рейке и прокладывается вдоль внешних строительных конструкций загородного дома до того места, где вы планируете поставить телевизор.

    Можно улучшить конструкцию всеволновой печи, добавив еще несколько секций из жестяной тары.После этого осталось надежно зафиксировать его мачту в вертикальном положении, подключить к телевизору и настроить тюнер.

    Еще одним вариантом всеволновой антенны, предназначенной для приема метрового сигнала, является веерный вибратор, который в народе называют рогаткой.

    Производство логопериодической телевизионной антенны

    Антенна «логопед» представляет собой приемную линию (пару металлических трубок) с перпендикулярно соединенными с ней половинками линейных диполей — отрезков проводника диаметром в четверть волны рабочего сигнала.Длина и расстояние между последними изменяются экспоненциально.

    Для изготовления логопериодической антенны необходимо выполнить ряд расчетов:

    1. Начало расчета длины диполей производится со второго по длине.
    2. Беря обратное значение индекса прогрессии, вычисляется длина самого длинного диполя.
    3. Затем остается рассчитать самый короткий — первый — диполь, а затем, исходя из выбранного частотного диапазона, берется длина «нулевого» диполя.

    Для достижения максимальной мощности приема между диполями должно быть расстояние 0,03-0,05 длины волны, но не менее двойного диаметра любого из них.

    Длина готовой антенны LP около 400 мм. Диаметр основания антенны ЛП должен быть 8-15 мм, а зазор между их осями приемной линии принимают не более 3-4 диаметров вибратора.

    Для нормальной работы антенны LP необходимо подобрать качественный и достаточно толстый (около 6-8 мм в оболочке) коаксиальный кабель.В противном случае вы не сможете компенсировать затухание дециметровых волн, в результате чего ТВ-тюнер не сможет уловить сигнал.

    Кабель к приемной линии нельзя закреплять снаружи, так как это резко снижает качество приема сигнала.

    При установке такой антенны необходимо обеспечить ее ветроустойчивость, а при использовании в качестве мачты металлической трубы необходимо установить диэлектрическую вставку — деревянный брусок — не менее 1 шт.5 см длиной между ним и приемной линией.

    Возможно усовершенствование конструкции антенны ЛП путем установки на нее линейных или веерообразных подвесок метрового поля. Эта система называется дельта.

    Антенная схема «Дельта»

    Зигзагообразная антенна для дачи

    Антенная система Z с рефлектором обеспечивает практически те же параметры приема ТВ сигнала, что и антенна LP. Однако его главный лепесток вдвое длиннее по горизонтали.Это дает возможность ловить сигнал с разных направлений, что особенно актуально для сельской местности.

    Дециметровая зигзагообразная антенна имеет небольшие габариты, но ее рабочий диапазон практически не ограничен. Материалом для изготовления такой системы служит медная трубка или алюминиевый лист толщиной около 6 мм. Если вы выбрали последнее, припаять его обычным припоем или флюсом не получится — в этом случае крепления выполняются болтами. Для наружной установки такая антенна будет готова только после герметизации мест соединения силиконом.

    Конструкция зигзагообразной антенны состоит из следующих элементов:

    • штанга;
    • проволочная ткань;
    • металлические пластины для крепления полотна;
    • поперечные рейки;
    • диэлектрические пластины и прокладки;
    • монтажная пластина
    • ;
    • фидерная линия
    • ;
    • силовая пластина.

    Любой из них можно сделать своими руками из подручных материалов или приобрести в ближайшем магазине радиоэлектроники.

    Боковины Z-антенны выполнены цельнометаллическими или в виде сетки, обтянутой листом жести. При прокладке коаксиального кабеля вдоль корпуса антенны следует избегать его резких изгибов. Для этого достаточно дотянуться до боковой емкостной вставки и не дать ей выйти за ее пределы. В точке нулевого потенциала оболочка кабеля аккуратно припаяна к полотну.

    К этому классу относятся также такие типы антенн, как кольцевые и рефлекторные, которые также не представляют особой сложности в изготовлении.

    Варианты телевизионных антенн самостоятельного изготовления на фото

    Есть и другие типы антенн, подходящие для самостоятельного изготовления — волновые, «польские», простые каркасные и даже примитивные спутниковые. Но какой бы вариант вы ни выбрали, требуется грамотный расчет параметров. Методику можно найти в технической литературе по радиоэлектронике. Однако гораздо проще и проще спросить совета у тех, кто уже имеет опыт изготовления подобного рода антенн.

    Самодельная антенна для подачи на видео

    Основной объем информации население получает через телевидение, для просмотра которого необходима приемная антенна. Купить приемное устройство можно в любом магазине, но не всегда это возможно. В этом случае можно сделать антенну своими руками. Далее будут рассмотрены основные разновидности и порядок их сборки.

    Главное преимущество самодельных устройств в том, что они требуют минимум финансовых затрат. Бывает и так, что самодельные варианты по многим параметрам превосходят заводские.

    Плюс к тому, что поделки можно назвать «всеволновыми», это делается не намеренно, так получается. К недостаткам самодельных приспособлений можно отнести неэстетичный внешний вид, хотя и зависит от рук мастера. Существенным недостатком является труднодоступность некоторых материалов.

    Несомненно, плюсов больше, поэтому рассмотрим основные поделки.

    Сорта

    «Пиво»


    Для изготовления изделия потребуется четное количество пивных банок. Наиболее распространенные варианты состоят из двух частей. Процесс установки достаточно прост и требует минимум инструментов и расходных материалов.

    Инструкция:

    1. Для начала возьмите деревянную рейку (подойдет и вешалка), которая будет служить опорой для конструкции.
    2. Пивные банки крепятся к рейке с помощью клейкой ленты на расстоянии около 6 сантиметров.
    3. Далее к банкам крепится телевизионный кабель. Процедуру можно выполнять как саморезами, так и припоем.
    4. Последний шаг — прикрепить основание к мачте и отрегулировать положение. Более сложный вариант из 6-8 банок. Для такой антенны потребуются две базы, установленные вертикально.
    5. 4 банки крепятся к установленным основаниям, параллельно друг другу.
    6. С помощью медной пластины или провода следует соединить банки, находящиеся на одной стойке, затем выполнить процедуру на другой.
    7. Следующий этап – установка стоек в одну конструкцию. , следует учитывать, что расстояние между днищами банок должно быть не менее 60 мм.
    8. Осталось закрепить кабель в крайних точках соединительных планок.

    Недорогая антенна


    Следует помнить, что телевидение распространяется в пространстве в виде волн, которые хорошо воспринимаются металлическими предметами. Для просмотра нескольких телеканалов можно использовать кусок провода, один конец которого присоединяют к системе отопления, а другой к телевизору к центральному контакту.

    Принцип работы такой антенны основан на площади системы, и она опутывает практически весь дом на разной высоте. Качество приема у конструкции не самое высокое. Более интересный вариант предполагает балкон с металлическими завязками для белья.

    Технология сборки полностью аналогична системе с аккумулятором. Есть места с сильным приемом сигнала, где можно использовать спицу, что даст возможность просматривать основные каналы.

    обычная антенна

    Собрать антенну самостоятельно достаточно просто, для этого вам понадобится трубка из алюминия или латуни. Последний вариант более удобен, так как этот материал практически не окисляется.

    Инструкция:

    1. Длина трубок должна быть 276 мм — именно она обеспечивает прием большинства каналов, толщиной 20 мм. Трубки следует расплющить с одной стороны, затем в этих местах просверлить отверстия.
    2. Следующим шагом будет подготовка основания. Должен быть изготовлен из диэлектрического материала размером 150 на 50 мм и толщиной не менее 5 мм.
    3. Далее макет антенны раскладывается на ровной поверхности. Уложено основание, поверх него уложена трубка, расстояние между расплющенными концами трубок 65 мм, размечены отверстия в трубках и сверлом того же диаметра просверлено отверстие в основании .
    4. Следующий этап – сборка конструкции. Трубки крепятся к основанию болтами, желательно использовать дополнительное крепление в виде хомута — это обеспечит прочность конструкции. Болты, используемые для крепления, берутся длиной 15-20 мм, это необходимо для крепления петли.
    5. Сборка антенны завершена , осталось только подключить кабель, напрямую к антенне этого делать нельзя. Правильное подключение производится через кольцо провода сопротивлением 75 Ом. Длина петли рассчитывается индивидуально в зависимости от длины трубки, в данном случае это 280 сантиметров.

    Выходной кабель уже подключен к петле.

    Мощная антенна

    Разобравшись с классическими вариантами, следует рассмотреть антенны, рассчитанные на прием самого слабого сигнала. Для создания такого понадобится минимум материалов, а именно латунная трубка, тарелка из того же материала, желание и руки.

    Инструкция:

    1. Изготовление приемного устройства начинают с гибки двух одинаковых по размеру квадратов из трубки , закрепленных на диэлектрическом основании таким образом, чтобы расстояние между углами квадратов было 10-15 мм.
    2. Следующим шагом будет изготовление экрана. , предназначенный для усиления мощности сигнала и сглаживания радиопомех. Экран изогнут в виде прямоугольника 11×10 сантиметров, с высотой стороны 23 мм и шириной 6 мм.
    3. При соединении двух компонентов необходимо соблюдать расстояние 12 мм. Готовое изделие подключается к телевизору с помощью кабеля сопротивлением 75 Ом. Важным фактом является то, что данная конструкция не позволяет использовать болтовые соединения, допускается только пайка.

    При правильной сборке модель превосходит заводские аналоги.

    УВЧ-антенна


    Цифровое телевидение охватывает все новые территории, но для его уверенного приема необходим специальный модуль. Зачастую устройство приобретается отдельно, но есть телевизоры со встроенным модулем.

    Но одного приемника недостаточно, нужна антенна, принимающая волны ДМВ. Самый простой вариант делается на листе фанеры.

    Инструкция:

    1. Для сборки требуется телевизионный кабель сопротивлением 75 Ом и длиной 53 см. Этот сегмент закрепляется на листе в виде кольца; его можно фиксировать как струбцинами, так и клеем.
    2. При изгибе петли следите за тем, чтобы между концами кабеля оставался зазор 5-10 мм. Второй элемент изделия изготовлен из аналогичного троса длиной 15,5 см, из этого отрезка сделана петля.
    3. Соединение кольца и петли осуществляется следующим образом — внутренний сердечник кольца соединяется с обмоткой обеих сторон. К этой скрутке крепится петля центральной жилы, а внешняя обмотка соединяется между краями.Центральная жила антенного кабеля соединена с внутренней жилой петли, а обмотка — с обмоткой петли.

    Настройка

    Изделия своими руками устанавливаются так же, как заводские аналоги. Для большинства вариантов требуется мачта, чтобы поднять их на максимальную высоту.

    В большинстве случаев достаточно высоты на 2-3 метра выше высоты крыши здания. Кроме того, при установке следует выбирать место с самым сильным сигналом, особенно для внутренних устройств.

    Настройка осуществляется перестановкой или поворотом антенны в сторону вышки, иногда требуется установка дополнительного экрана с обратной стороны.

    Усилитель своими руками


    Нередки случаи, когда правильно собранная и правильно настроенная антенна отказывается надежно принимать сигнал, тогда без усилителя сигнала просто не обойтись.

    Большинство подобных устройств имеет сложную конструкцию, собрать которую без определенных знаний сложно.Более простой вариант можно сделать своими руками за 10 минут.

    Вам понадобится магнит, на который намотано несколько витков телевизионного кабеля. Это устройство можно собрать как возле телевизора, так и на антенне. Последний вариант наиболее популярен в заводских усилителях.

    Результаты

    Завершая тему, следует обратить внимание на то, что наивысшего качества приема можно добиться при использовании пайки (болты с гайками окисляются, значительно ухудшая сигнал). Важным аспектом является правильный выбор кабеля. Самый популярный вариант – изделие сопротивлением 75 Ом, выполненное из силикона.

    Такие изделия имеют длительный срок службы, плюс на них не влияет климат. Большое значение имеет способ подключения кабеля к телевизору. Рекомендуется использовать специальные штекеры, допускаются варианты без пайки.

    Перед началом сборки изделия необходимо определиться с типом изделия, для этого нужно узнать частоту, на которой транслируется сигнал, это зависит от конкретной местности.

    Покупать хорошую антенну на дачу не всегда целесообразно. Особенно, если его посещают время от времени. Дело не столько в стоимости, сколько в том, что через некоторое время его может не оказаться на месте. Поэтому многие предпочитают делать антенну для дачи самостоятельно. Стоимость минимальная, а качество хорошее. И самый главный момент- Телевизионную антенну своими руками можно сделать за полчаса-час и потом при необходимости легко повторить…

    Цифровое телевидение в формате DVB-T2 передается в диапазоне ДМВ, и либо есть цифровой сигнал, либо его нет.Если сигнал принимается, то картинка хорошего качества. В связи с этим. для приема цифрового телевидения подойдет любая дециметровая антенна. Многим радиолюбителям знакома телевизионная антенна, которую называют «зигзаг» или «восьмерка». Эта телевизионная антенна своими руками собирается буквально за считанные минуты.

    Для уменьшения количества помех за антенной размещается отражатель. Расстояние между антенной и рефлектором подобрано экспериментально — по «чистоте» картинки
    Можно приклеить фольгу к стеклу и получить хороший сигнал….
    Медная трубка или проволока лучший вариант, хорошо гнется, легко

    Сделать очень просто, материал любой токопроводящий металл: трубка, прут, проволока, полоса, уголок. Принимает она, несмотря на простоту, хорошо. Он выглядит как два квадрата (ромба), соединённых друг с другом. В оригинале за квадратом расположен отражатель — для более уверенного приема сигнала. Но ему нужно больше аналоговых сигналов. Для приема цифрового телевидения вполне можно обойтись без него или установить позже, если прием слишком слабый.

    материалы

    Оптимально для этой самодельной телевизионной антенны подойдет медный или алюминиевый провод диаметром 2-5 мм. В этом случае все можно сделать всего за час. Также можно использовать трубку, уголок, полоску из меди или алюминия, но вам понадобится какое-то приспособление, чтобы согнуть рамку нужной формы. Проволоку можно согнуть молотком, закрепив в тисках.

    Также понадобится коаксиальный антенный кабель необходимой длины, штекер, подходящий к разъему на вашем телевизоре, какое-то крепление для самой антенны.Кабель можно брать сопротивлением 75 Ом и 50 Ом (второй вариант хуже). Если вы делаете телевизионную антенну своими руками для установки на улице, обратите внимание на качество изоляции.

    Крепление зависит от того, куда вы собираетесь вешать самодельную антенну для цифрового телевидения. На верхних этажах можно попробовать использовать его как жилище и повесить на шторы. Тогда вам понадобятся большие булавки. На даче или если вы вынесете самодельную телевизионную антенну на крышу, вам нужно будет прикрепить ее к столбу.Для этого случая ищите подходящие хомуты. Для работы вам также понадобится паяльник, наждачная бумага и/или напильник, надфиль.

    Вам нужен расчет

    Для приема цифрового сигнала нет необходимости считать длину волны. Просто антенну желательно сделать более широкополосной — чтобы принимать как можно больше сигналов. Для этого в исходный дизайн (на фото вверху) (далее по тексту) внесены некоторые изменения.

    Вы можете сделать расчет, если хотите.Для этого нужно узнать, на какой волне транслируется сигнал, разделить на 4 и получить требуемую сторону квадрата. Чтобы получить необходимое расстояние между двумя частями антенны, сделайте внешние стороны ромбов немного длиннее, внутренние – короче.

    Чертеж антенны «восьмерки» для приема цифрового ТВ

    • Длина «внутренней» стороны прямоугольника (В2) 13 см,
    • «наружный» (В1) — 14 см.

    Из-за разницы длин образуется расстояние между квадратами (они не должны соединяться).Два крайних участка сделаны на 1 см длиннее — чтобы можно было свернуть петлю, к которой припаян коаксиальный антенный кабель.

    Изготовление рамы

    Если посчитать все длины, получится 112 см. Отрезаем проволоку или тот материал, который у вас есть, берем пассатижи и линейку и начинаем сгибать. Углы должны быть 90° или около того. С длинами сторон можно немного ошибиться — это не смертельно. Получается так:

    • Первая секция 13 см + 1 см на петлю.Петлю можно согнуть сразу.
    • Две секции по 14 см.
    • Два по 13 см, но с поворотом в обратную сторону — это место перегиба на второй квадрат.
    • Снова два 14 см.
    • Последняя 13 см + 1 см на петлю.

    Собственно каркас антенны готов. Если все было сделано правильно, между двумя половинками посередине получилось расстояние 1,5-2 см. Могут быть небольшие расхождения. Далее зачищаем шлейфы и место перегиба до голого металла (обрабатываем мелкозернистым наждаком), лудим.Соедините две петли, сожмите плоскогубцами, чтобы они держались крепко.

    Подготовка кабеля

    Берем кабель антенны, тщательно чистим. Как это сделать показано на пошаговом фото. Зачистите кабель с обеих сторон. Один конец будет прикреплен к антенне. Здесь зачищаем так, чтобы провод торчал на 2 см. Если получилось больше, лишнее (позже) можно обрезать. Скрутите экран (фольгу) и заплетите в жгут. Получилось два проводника. Одна — центральная одножила кабеля, вторая — скрученная из множества проволок оплётки.И то, и другое нужно и нужно залудить.

    Припаяйте штекер ко второму краю. Достаточно длины 1 см или около того. Также формируют две жилы, жесть.

    Штекер в тех местах, где будем проводить пайку, протираем спиртом или растворителем, зачищаем наждаком (можно надфилем). Наденьте пластиковую часть штекера на кабель, теперь можно приступать к пайке. К центральному выходу вилки припаиваем одножилу, а к боковому — многожильную скрутку.Последнее, что нужно сделать, это обжать изоляцию.

    Дальше можно просто накрутить пластиковый наконечник, можно залить клеем или токопроводящим герметиком (это важно). Пока клей/герметик не застыл, быстро собираем заглушку (накручиваем пластиковую часть), удаляем лишний состав. Так что вилка будет практически вечной.

    Телевизионная антенна DVB-T2 своими руками: сборка

    Теперь осталось соединить кабель и рамку. Так как мы не были привязаны к конкретному каналу, будем припаивать кабель к средней точке.Это увеличит пропускную способность антенны — будет приниматься больше каналов. Поэтому второй отрезанный конец кабеля припаиваем к двум сторонам посередине (те, что были зачищены и залудены). Еще одно отличие от «оригинальной версии» в том, что кабель не нужно обматывать рамкой и припаивать снизу. Это также расширит диапазон приема.

    Собранную антенну можно проверить. Если прием нормальный, можно заканчивать сборку — заливать места пайки герметиком.Если прием плохой, постарайтесь сначала найти место, где вы можете лучше ловить. Если положительных изменений нет, можно попробовать заменить кабель. Для простоты эксперимента можно использовать обычную телефонную лапшу. Она стоит каждой копейки. Припаяйте к нему заглушку и рамку. Попробуйте с ней. Если «ловит» лучше — кабель плохой. В принципе, на «лапше» можно работать, но недолго — она быстро придет в негодность. Лучше, конечно, поставить нормальный антенный кабель.

    Для защиты места соединения кабеля и каркаса антенны от атмосферных воздействий места пайки можно обмотать обычной изолентой.Но это не надежный способ. Если помните, можно надеть несколько термоусадочных трубок перед пайкой, чтобы с их помощью заизолировать. Но самый надежный способ-залить все клеем или герметиком (ток они проводить не должны). В качестве «футляра» можно использовать крышки для 5-6 литровых бутылей с водой, обычные пластиковые крышки для банок и т. д. Делаем углубления в нужных местах — чтобы в них «ложился» каркас, не забываем про кабель торговая точка. Залейте герметик, подождите, пока он схватится.Все, телевизионная антенна для приема цифрового телевидения своими руками готова.

    Самодельная антенна двойной и тройной квадрат

    Это узкополосная антенна, которая используется, когда нужно принять слабый сигнал. Может даже помочь, если более слабый сигнал «забивается» более сильным. Единственный недостаток — нужна точная ориентация на источник. Такую же конструкцию можно сделать и для приема цифрового телевидения.

    Можно сделать пять кадров — для более уверенного приема
    Красить или покрывать лаком нежелательно — ухудшается прием.Это возможно только в непосредственной близости от передатчика.

    Преимущества такой конструкции в том, что прием будет уверенным даже на значительном расстоянии от ретранслятора. Только надо будет конкретно узнать частоту вещания, выдержать габариты рамок и согласующего устройства.

    Строительство и материалы

    Сделать из трубок или проволоки:

    • 1-5 ТВ канал диапазона МВ — трубки (медные, латунные, алюминиевые) диаметром 10-20 мм;
    • 6-12 ТВ канал диапазона МВ — трубки (медь, латунь, алюминий) 8-15 мм;
    • Диапазон УВЧ — медная или латунная проволока диаметром 3-6 мм.

    Двойная квадратная антенна состоит из двух рамок, соединенных двумя стрелками — верхней и нижней. Меньшая рамка — вибратор, большая — рефлектор. Антенна, состоящая из трех рамок, дает больший коэффициент усиления. Третий, самый маленький квадрат называется директором.

    Верхняя стрелка соединяет середину рам, может быть из металла. Нижняя выполнена из теплоизоляционного материала (текстолит, гетинакс, деревянная планка). Рамы следует устанавливать так, чтобы их центры (точки пересечения диагоналей) находились на одной прямой.И эта линия должна быть направлена ​​на передатчик.

    Активный корпус — вибратор — имеет обрыв цепи. Его концы прикручиваются к текстолитовой пластине размером 30*60 мм. Если рамки делаются из трубы, края расплющиваются, в них делаются отверстия и через них крепится нижняя стрела.

    Мачта для этой антенны должна быть деревянной. Во всяком случае, верхняя его часть. При этом деревянная часть должна начинаться на расстоянии не менее 1,5 метра от уровня рамок антенны.

    Размеры

    Все размеры для изготовления этой телевизионной антенны своими руками указаны в таблицах. Первая таблица для метрового диапазона, вторая для дециметрового.

    В трехрамочных антеннах расстояние между концами рамки вибратора (средней) выполнено больше — 50 мм. Остальные размеры указаны в таблицах.

    Подключение активной рамы (вибратора) через короткозамкнутую петлю

    Так как рамка является симметричным устройством, и к ней необходимо подключать несимметричный коаксиальный антенный кабель, необходимо согласующее устройство.В этом случае обычно используется уравновешивающий короткозамкнутый контур. Он сделан из кусков антенного кабеля. Правый отрезок называется «петлей», левый – «фидером». К месту соединения фидера и кабеля, идущего к телевизору, крепится кабель. Длина сегментов выбирается исходя из длины волны принимаемого сигнала (см. таблицу).

    Короткий кусок провода (петля) обрезается с одного конца путем удаления алюминиевого экрана и скручивания оплетки в тугой жгут.Его центральный проводник можно обрезать до изоляции, так как это не имеет значения. Разделяй и корми. Здесь тоже убран алюминиевый экран и скручена в пучок оплётка, но центральный проводник остаётся.

    Дальнейшая сборка идет так:

    • Оплетка шлейфа и центральный проводник питателя припаяны к левому концу активной рамки (вибратора).
    • Оплётка питателя припаяна к правому концу вибратора.
    • Нижний конец петли (оплетки) соединяется с оплеткой фидера с помощью жесткой металлической перемычки (можно использовать проволоку, только убедитесь, что она хорошо контактирует с оплеткой).Помимо электрического соединения, он также устанавливает расстояние между секциями согласующего устройства. Вместо металлической перемычки можно скрутить в жгут оплетку нижней части кабеля (снять изоляцию в этом месте, снять экран, свернуть в жгут). Для обеспечения хорошего контакта пропаяйте жгуты между собой легкоплавким припоем.
    • Отрезки кабеля должны быть параллельны. Расстояние между ними около 50 мм (возможны некоторые отклонения). Для фиксации расстояния используются хомуты из диэлектрического материала.Также можно прикрепить согласующее устройство к текстолитовой пластине, например.
    • Кабель, идущий к телевизору, припаян к нижней части фидера. Оплетка соединяется с оплеткой, центральная жила соединяется с центральной жилой. Для уменьшения количества подключений фидер и кабель к телевизору можно сделать одним. Только в том месте, где фидер должен заканчиваться, следует снять изоляцию, чтобы можно было установить перемычку.

    Это согласующее устройство позволяет избавиться от помех, размытого контура, второго размытого изображения.Это особенно полезно на большом расстоянии от передатчика, когда сигнал будет забит помехами.

    Другой вариант тройного квадрата

    Чтобы не подключать короткозамкнутый шлейф, тройной квадратный антенный вибратор выполнен удлиненным. В этом случае вы можете подключить кабель непосредственно к раме, как показано на рисунке. Только высота, на которой припаивается антенный провод, определяется в каждом случае индивидуально. После сборки антенны проводятся «испытания».Кабель подключается к телевизору, центральный проводник и оплетка перемещаются вверх/вниз, добиваясь более качественной картинки. В том месте, где картинка будет наиболее четкой, припаиваются отводы антенного кабеля, места пайки изолируются. Положение может быть любым – от нижней перемычки до перехода на рамку.

    Иногда одна антенна не дает нужного эффекта. Сигнал получается слабым изображением — черно-белым. В этом случае стандартным решением является установка усилителя ТВ-сигнала.

    Самая простая антенна для дачи — из металлических банок

    Для изготовления этой телевизионной антенны, помимо кабеля, вам понадобятся всего лишь две алюминиевые или жестяные банки и кусок деревянной дощечки или пластиковой трубы. Банки должны быть металлическими. Можно взять пивной алюминий, можно — олово. Главное условие – чтобы стены были ровными (не ребристыми).

    Банки моются и просушиваются. Конец коаксиального провода обрезается – путем скручивания жил оплётки и очистки центральной жилы от изоляции получаются две жилы.Они привязаны к банкам. Если умеешь, то умеешь паять. Нет — взять два маленьких самореза с плоскими шляпками (можно использовать «блохи» для гипсокартона), скрутить петельку на концах проводников, продеть саморез с установленной на нем шайбой, прикрутить к банка. Только перед этим нужно очистить металл банки – сняв налет мелкозернистой наждачной бумагой.

    Банки закреплены на штанге. Расстояние между ними подбирается индивидуально — по лучшему рисунку.На чудо надеяться не стоит — будет один-два канала в нормальном качестве, а может и нет… Это зависит от положения репитера, «чистоты» коридора, насколько правильно ориентирована антенна.. А вот как выход в экстренной ситуации — это отличный вариант.

    Простая Wi-Fi антенна из металлической банки

    Антенну для приема wifi сигнала можно сделать и из подручных средств — из консервной банки. Такую телевизионную антенну своими руками можно собрать за полчаса.Это если все делать медленно. Банка должна быть металлической, с ровными стенками. Высокие и узкие банки великолепны. Если будете ставить самодельную антенну на улицу, найдите банку с пластиковой крышкой (как на фото). Кабель берется антенный, коаксиальный, сопротивлением 75 Ом.

    Помимо банки и кабеля вам также понадобятся:

    • радиочастотный разъем RF-N;
    • кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
    • Кабель
    • с разъемом, подходящим для карты Wi-Fi или адаптера.

    Передатчики Wi-Fi работают на частоте 2,4 ГГц с длиной волны 124 мм. Итак, банку желательно выбирать такую, чтобы ее высота составляла не менее 3/4 длины волны. Для этого случая лучше, чтобы он был больше 93 мм. Диаметр банки должен быть максимально приближен к половине длины волны — 62 мм для данного канала. Возможны некоторые отклонения, но чем ближе к идеалу, тем лучше.

    Размеры и сборка

    При сборке в банке делается отверстие.Он должен быть размещен точно в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Это зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измерьте точно диаметр вашей банки, найдите правильную линию, имейте все правильные размеры.

    D — диаметр Нижний предел затухания Верхний предел затухания LG 1/4 LG 3/4 LG
    73 мм 2407.236 3144.522 752,281 188.070 564.211
    74 мм 2374.706 3102.028 534.688 133,672 401.016
    75 мм 2343.043 3060,668 440.231 110.057 330.173
    76 мм 2312.214 3020.396 384,708 96.177 288.531
    77 мм 2282.185 2981,170 347,276 86.819 260.457
    78 мм 2252.926 2942,950 319,958 79,989 239,968
    79 мм 2224.408 2905,697 298,955 74,738 224.216
    80 мм 2196.603 2869,376 282,204 070.551 211.653
    81 мм 2169.485 2833,952 268.471 67.117 201.353
    82 мм 2143.027 2799,391 256,972 64.243 192,729
    83 мм 2117.208 2765,664 247,178 61.794 185,383
    84 мм 2092.003 2732.739 238.719 59,679 179,039
    85 мм 2067.391 2700.589 231.329 57.832 173.497
    86 мм 2043.352 2669,187 224.810 56.202 168,607
    87 мм 2019.865 2638,507 219.010 54,752 164,258
    88 мм 1996.912 2608.524 213.813 53.453 160.360
    89 мм 1974.475 2579,214 209.126 52.281 156,845
    90 мм 1952.536 2550.556 204,876 51.219 153,657
    91 мм 1931.080 2522.528 201.002 50.250 150,751
    92 мм 1910.090 2495.110 197,456 49,364 148,092
    93 мм 1889.551 2468.280 194,196 48,549 145,647
    94 мм 1869.449 2442.022 191,188 47,797 143,391
    95 мм 1849.771 2416.317 188,405 47.101 141,304
    96 мм 1830.502 2391.147 185.821 46.455 139,365
    97 мм 1811.631 2366.496 183,415 45.853 137,561
    98 мм 1793.145 2342.348 181,169 45.292 135,877
    99 мм 1775.033 2318.688 179,068 44,767 134.301

    Процедура следующая:


    Можно обойтись и без ВЧ разъема, но с ним все намного проще — проще установить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или Wi-Fi карте.

    Супер просто и супер быстро сделать антенну на коаксиальный кабель для приема цифровых телеканалов можно сделать своими руками примерно за 5 минут. Для этого вам не понадобится абсолютно ничего, кроме самого кабеля. И это главный плюс этой антенны.
    Сейчас телевизора нет.

    Эта конструкция точно выручит вас, например, когда вы только зашли в дом и еще не успели протянуть кабель или установить стационарную антенну. Конечно, это не единственный пример, где может помочь эта действительно простая рамочная антенна.
    Теперь в комментариях кто-то обязательно напишет, что есть антенны и попроще, типа штыря. Для изготовления которого достаточно будет просто снять с кабеля две изоляции и все заработает. Я, конечно, с этим согласен, но рамочная антенна, которую я сделаю из коаксиального кабеля, будет иметь гораздо больший коэффициент усиления, за счет своей направленности и резонансно-замкнутого контура.

    Изготовление антенны из коаксиального кабеля

    Похоже на вариант из черного кабеля.


    А теперь изготовление антенны по порядку. Все, что нам нужно, это менее полуметра коаксиального кабеля любого цвета. Я взял белый.


    Отступаем 5 см от края кабеля и снимаем верхнюю изоляцию.


    Далее снимите изоляцию с центральной жилы.


    Теперь скручиваем все аккуратно и крепко.


    Затем от края со снятой изоляцией отступаем 22 см и вырезаем кусок 2 см верхней изоляции и экранированного провода с веревкой, не задевая изоляцию центральной жилы.


    Теперь от конца отрезка отмеряем еще 22 см и делаем пропил шириной 1 см только со снятием верхнего утеплителя. Экран кабеля не трогаем.


    Далее берем конец кабеля, с которого начали. И очень плотно заворачиваем на последнем срезе, формируя кружок антенны.


    Итак, наша антенна готова к работе. Конечно, это не обязательно, но если вы будете вешать антенну на улице, то все оголенные места кабеля лучше заизолировать изолентой.Также можно добавить жесткую рамку, но это необязательно.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
