Автоматические ворота своими руками: выбор привода

Красивые ворота — это хорошо, а красивые автоматические ворота — еще лучше. Есть немалое количество фирм, которые и ворота сделают, и автоматику поставят, но как обычно хочется сэкономить: услуги у них недешевые. Многие фирмы продают комплекты автоматики, а установить и подключить его можете сами. Несколько тысяч сэкономите. Но в этом случае нужно уточнять: сохраняется ли гарантия (бывает, но редко), и если да, что является гарантийным случаем, а что — нет, и как быть в случае поломки (часто необходимо для тестирования приводы снимать и везти на фирму). Так что автоматические ворота своими руками могут оказаться не так уж и выгодны. Решайте сами. Справедливости ради нужно сказать, что если забор вы построили сами, а автоматика ворот ставится фирмой, многие неисправности будут списываться на неправильный фундамент, установку балок и т.п. Так что и в этом случае гарантийный ремонт — редкость.

Так выглядят автоматические открыватели распашных ворот

Автоматика для распашных ворот: виды приводов

Содержание статьи

Автоматические распашные ворота приводятся в действие механизмами двух типов: линейными и рычажными. Любой из них может открывать полотно как внутрь, так и наружу: направление открывания зависит от установки. Но в некоторых случаях есть определенные ограничения, которые заставляют использовать при открывании ворот внутрь механизм определенного типа.

Линейный привод

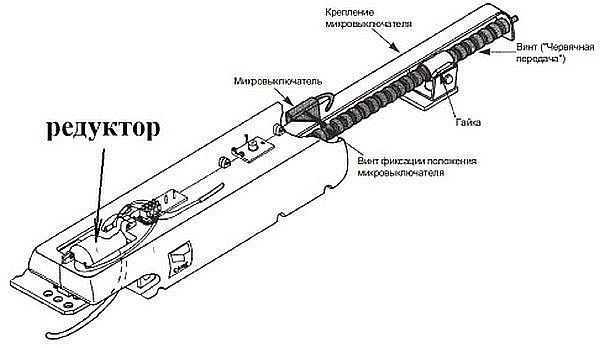

Механизм очень прост и надежен. Внешне выглядит как продолговатый футляр. Внутри находится червячная передача — длинный винт — который приводится в движение редуктором, установленным в задней части корпуса. При включении редуктора червячная передача толкает створку или  тянет ее.

Линейный привод автоматики для распашных ворот

Корпус линейного привода для автоматических распашных ворот делают и металла, который покрывают порошковой краской. Устанавливаться могут на ворота любого типа и любой массы. Чем больше размеры, вес и парусность, тем более мощные требуются моторы и массивная передача.

Пример установки линейного механизма для открывания ворот и калиток

Ставят на столб напротив одной из горизонтальных балок — по выбору. Но самый лучший вариант — примерно посредине высоты полотна.

Рычажный привод

Второй тип автоматики для распашных ворот — рычажный. Он состоит из редуктора, спрятанного в корпусе, и двух подвижно соединенных рычагов, которые напоминают торчащий локоть.

Автоматика для распашных ворот рычажного типа

Блок с редуктором крепится на столбе, рычаг — к створке. Такое устройство позволяет открывать ворота внутрь, даже если столбы очень широкие.

Рычажный привод для автоматического открывания ворот

Одна из разновидностей рычажного механизма — подземные приводы. Часто они выделены в отдельную группу. В этом случае редуктор спрятан в металлической коробке, которая забетонирована возле столба. Снаружи остается только рычаг.

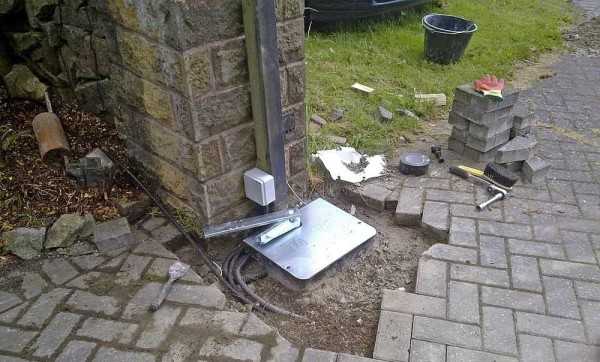

Пример установки подземного привода

Какой выбрать тип

Внешне многим больше нравится линейный привод — он более компактен. Но на широких столбах, при открывании створок внутрь, он не может быть установлен, во всяком случае, без доработки столба. Если очень не хочется ставить рычажный, на нужной высоте делают в столбе нишу, удаляя часть кладки или бетона.

Схемы установки линейного механизма открывания ворот внутрь и наружу

При открывании створки внутрь, задняя часть привода при помощи специального кронштейна крепится на поверхность столба, обращенную во двор. Если расстояние от этой поверхности до места крепления створки будет больше 8 см (на рисунке расстояние обозначено буквой «С»), то линейный привод поставить не получится — он просто не дотянется до створки. Есть, правда, некоторые модели, которые могут устанавливаться при С=12 см, но их не так много.

Если ворота открываются наружу — на улицу, то привод крепится на поверхности столба, которая обращена в сторону проема. При этом он выступает  примерно на 20 см. Так как приводов для двустворчатых ворот два, то они заужают проем на 40 см. Это тоже нужно иметь в виду, особенно если это ворота в гараже. В этом случае стоит устанавливать привод, так, чтобы он оказывался выше машины и не мешал при маневрах.

Дополнительная комплектация

В штатном наборе к автоматике любого типа идет два привода — правый и левый, блок управления к ним. Некоторые фирмы в базовый комплект включают два пульта управления  и приемник кода, но в некоторых эти устройства идут как опция — покупаются отдельно. Сравнивая модели и цены внимательно изучайте комплектность базовой поставки.

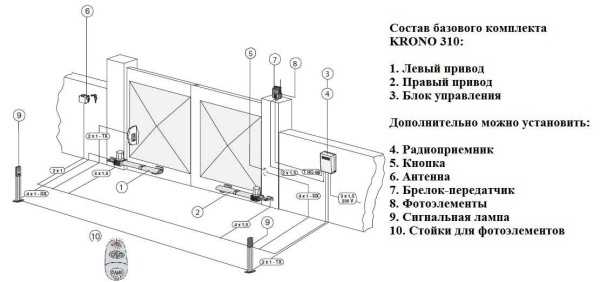

Пример основной и дополнительной комплектации

Кроме пультов есть возможность использовать программируемые брелки — если управлять воротами могут больше, чем два человека. Полезная опция — установка фотоэлементов. Во время открывания/закрывания дверей они реагируют на находящиеся в поле действия объекты (кошки, собаки, пожилые люди или дети, которые не успели пройти в заданный промежуток времени) и останавливает движение створки до тех пор, пока объект не исчезнет.

Полезным дополнением будет сигнальная лампа. Она актуальна, если ворота открываются на оживленную часть улицы, предупреждая прохожих.

Что потребуется при покупке

При подборе модели у вас обязательно должны спросить, какого размера ворота, из чего сделаны или какая масса створки. Потребуются параметры столбов, расстояние от края до петель. Чтобы объясняться было проще, нарисуйте план ворот с указанием всех размеров. Чтобы подбор был правильным, могут понадобиться фото. Нужен общий план и крупным планом петли и способ их крепления.

Как сделать деревянный забор своими руками читайте тут.

Автоматика для откатных ворот

Все приводы для установки на откатные ворота имеют одинаковую конструкцию: есть привод с ведущей шестерней и зубчатая рейка, прикрепленная к полотну ворот. Мотор вращаясь двигает рейку, вместе в воротами. Управляется все это с пульта управления, расположенного сбоку. Почти все модели позволяют открывать/закрывать ворота при помощи пультов дистанционного управления. Для приема их сигналов необходимо установить антенну и настроить пульты (запрограммировать).

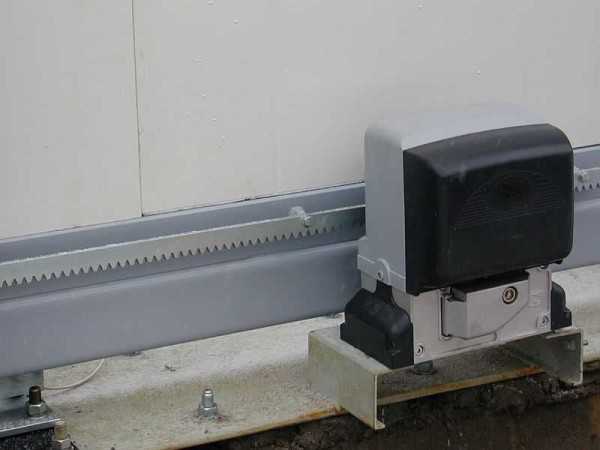

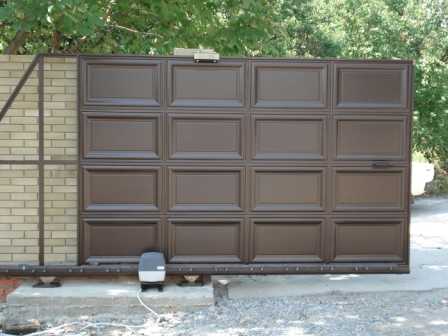

Внешний вид привода для автоматических откатных ворот

При выборе этого типа автоматики необходимо обращать внимание на технические параметры и дополнительные функции.

  • Мощность и усилие. Средний показатель — 600 Н/м, что эквивалентно усилию в 60 кг. Это максимальное значение, которое развивается далеко не всегда. Автоматика настроена так, чтобы работа была оптимальной — если помех нет, усилие небольшое. При преодолении препятствий, которые могут быть на пути створки, усилие увеличивается, иногда — до максимума. Противодействовать ему под силу не каждому, и если на пути окажется автомобиль или зазевавшийся человек, проблемы будут обязательно. Потому в некоторых моделях (недавнего выпуска с питанием 24 В) предусмотрена возможность перепрограммирования. Второй вариант — при определенном усилии створка останавливается или даже слегка откатывается назад.
  • Наличие контроля температуры. При температурах ниже ноля, створка обычно движется медленнее: смазка загустела, да и снег-лед тоже могут мешать. При наличии такой функции в холод автоматически повышается усилие для открывания.
  • Регулируемая скорость движения створки. Чтобы ворота производили меньше шума, вначале и в конце скорость их движения снижается.
  • Резервное питание. Некоторые современные модели, работающие от 24 В, имеют в корпусе встроенную аккумуляторную батарею, которая позволяет пользоваться воротами при отключении электропитания. Некоторые из них позволяют подключать внешние резервные источники.

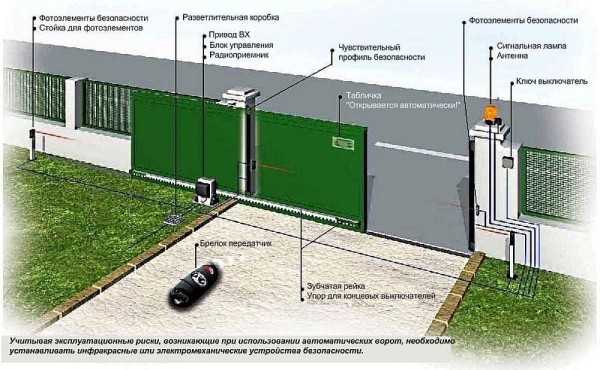

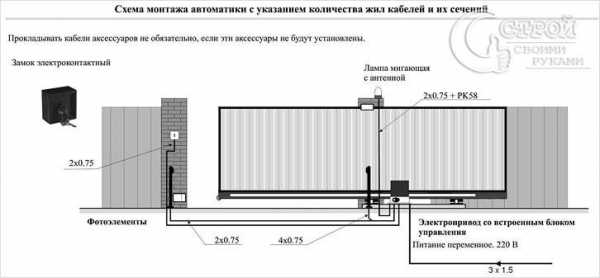

    Пример комплектации автоматических раздвижных ворот

  • При выборе привода для откатных ворот, работающего от 230 В, необходимо выбирать его в зависимости от интенсивности использования. Интенсивность использования — это величина, выражаемая в процентах. Она означает сколько времени может работать без перерыва данное устройство. Например, для установки а частный двор, достаточно выбрать модель с интенсивностью около 30-40%. Это значит, что из 10 минут, работать в непрерывном режиме он будет 3 минуты, после чего отключится из-за перегрева. Для коллективного использования, например, на въезде в дачный поселок с количеством проживающих 300 человек, должен стоять привод с интенсивностью 70-80%.
  • Наличие фотоэлементов. Это вторая возможность обеспечить безопасность: при срабатывании, движение створок блокируется до исчезновения препятствия.
  • Наличие режима «калитка», при включении которого створка открывается лишь немного, на расстояние, достаточное чтобы пропустить человека.

Некоторые тонкости внутреннего строения приводов для раздвижных автоматических ворот смотрите в видео.

Теперь комментарии к видео. Сравнение по мощности в этом ролике не совсем правильное. Есть разные модели для ворот разных размеров и массы. Минимальный порог — 400 кг, максимальный в бытовых до 1200 кг, в промышленных более 2000 кг. При сравнении мощностей первый экземпляр взят из самой «легкой» категории — до 400 кг, остальные — для ворот большей массы. Потому такое сравнение необъективно. Хотя никто и не говорит, что среди малоизвестных марок есть, а значит, и стоящих меньше, есть хорошие по качеству. Возможно, те, что продемонстрированы в ролике такие и есть….

Примерно такая же картина по поводу шестерен. Все приводы делятся на три класса: бытовые, полу-промышленные и промышленные. В бытовых самый низкий ресурс и самая низкая интенсивность использования — работать непрерывно мотор будет примерно 30-40% от общего времени, иначе перегреется и будет отключен автоматикой (если есть). Этот класс самый дешевый, именно потому там и ставят самые дешевые комплектующие — пластмассу и силумин. Не все производители и не во всех линейках, но это скорее правило, и в маломощных приводах бытового класса найти шестерни из стали, и, тем более, латуни, сложно. Тем не менее, при нормальном для этого типа режиме эксплуатации работают они нормально — свой ресурс вырабатывают, но и только. По этой причине к выбору класса нужно относится вдумчиво и отслеживать заявленный производителями ресурс работы (есть в тех. характеристиках).

Один из приводов для консольных ворот с нижней балкой

Что нужно указать при покупке

Определившись с теми функциями и параметрами, которые вы считаете необходимыми нужно искать подходящую модель. При выборе в магазине продавцы попросят следующие данные:

  1. Тип несущей системы (консольные, на рельсе, на верхней балке).
  2. Размеры и масса (хотя-бы приблизительная) полотна.
  3. Интенсивность использования: сколько человек и как часто могут пользоваться устройством.

Все эти данные от вас должен потребовать продавец: иначе он не может определиться с требуемой мощность. оборудования. Если откатные ворота уже сделаны, могут понадобится такие параметры, как расстояние между роликовыми опорами, параметры фундамента и расстояние от него до полотна ворот. Все это необходимо, чтобы правильно подобрать физические параметры привода.

О пультах управления (брелках) и типах кодировки

Все пульты можно разделить на две основные группы:

  • с плавающим кодом;
  • с фиксированным кодом.

    Комплект автоматики для откатных ворот

Как работают брелки с фиксированным кодом

У этих устройств для определенного действия записывается свой сигнал (частота или комбинация частот). При получении определенного сигнала они начинают выполнять соответствующее ему действие. Хорошо это или плохо? Скорее — плохо. Вот почему. Вокруг нас большое количество электроники, управляемой с пультов. Они запросто могут выдавать подобный сигнал. Например, сосед, изменяя параметры свечения своей лампы, может открывать или закрывать ваши ворота. А все потому, что сигнал похож и ваш блок управления ворот попадает в радиус действия. Такая же ситуация может быть и с любым другим радиоуправляемым устройством. Потому владельцы пультов с фиксированными частотами часто не понимают, почему ворота открываются сами по себе. Хуже того, бывали ситуации, когда приехав на дачу или домой они видели открытые ворота. Просто кто-то из ближайших соседей воспользовался каким-либо пультом для своей техники или это сделал вор. Решить проблему можно перепрограммировав пульты, задав другие кнопки/частоты, но это — не гарантия того, что работать мотор будет только от вашего пульта: диапазон частот ограничен.

Второй негативный момент состоит в том, что фиксированный код легко считать (записать на спец устройство, а потом при необходимости воспроизвести). Для злоумышленников это благо. Так как автоматические приводы выполняют роль замка — без пульта снаружи их не откроешь, имея нужные частоты легко проникнуть внутрь.

Какую систему кодировки для пульта управления выбрать…

Принцип работы пультов с плавающим кодом

У брелков второго типа прописано в памяти некоторое количество кодов. Цифра большая — несколько сот тысяч или миллионов. После каждого использования код меняется на следующий в цепочке. При принятии управляющим устройством он анализируется. Если пришедший сигнал — следующий в цепочке, действие выполняется, если он отличается — реакции нет.

Таким алгоритмом решаются сразу две проблемы: и возможность управления вашими воротами через пульт соседа, и возможность записать коды. Нет, записать их можно, но чтобы ворота сработали нужно иметь записанные в правильной последовательности все коды.

Понятное дело, что оборудование управления при использовании плавающего кода более сложное и, значит, более дорогое, но безопасность дороже… Нет?

Большинство фирм предлагают к любому из приводов обе системы кодировки, так что выбор за вами.

Самодельные приводы: видео

Тем, для кого «автоматические ворота своими руками» значит не только смонтировать готовый комплект автоматики, а еще и собрать его полностью, полезны будут видео-отчеты о том, как и из чего их уже делали. Например, из дрели…

Привод сделан от двигателя стиральной машины.

\

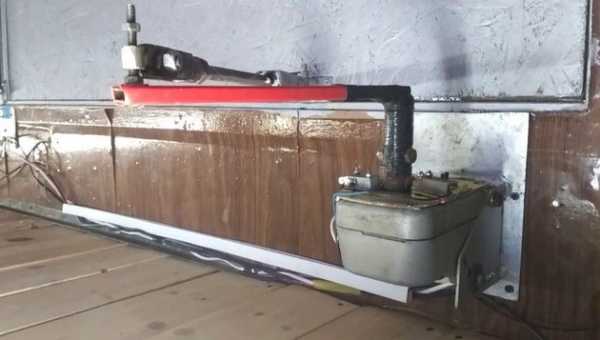

Самодельная автоматика для распашных ворот

Сделана она на этом приводе.

Двигатель для самодельной системы открывания распашных ворот

Схема подключения автомобильной сигнализации.

Как подключить сигнализацию к самодельной автоматике для ворот

stroychik.ru

Автоматические ворота своими руками: распашные, откатные

Вы подъезжаете к своему гаражу или приусадебному участку, нажимаете кнопку на пульте (или встроенном передатчике в автомобиле), и въезд открывается автоматически. Это удобно: нет необходимости выходить из машины (особенно в дождь).

Конечно, есть и минусы, которые могут свести на нет все возможные преимущества:

  • Автоматические ворота с дистанционным открытием снижают степень защищенности вашего жилища. Сигнал с пульта ДУ можно перехватить. Злоумышленники с помощью несложных приспособлений считывают радиокод, и могут получить доступ на территорию после вашего отъезда.
  • Электропривод в некотором смысле ограничивает свободу: в случае неисправности, или банального отсутствия электроэнергии, открыть створки вручную может быть проблематично.
  • Установленный актуатор занимает определенное место, и портит эстетику ограды вашего дома.
  • Механические створки при неправильно настроенной автоматике, являются объектом повышенной опасности: под их действие могут попасть животные, или даже люди.
  • Требуется гарантированно свободная территория по траектории движения створок.
  • Главный минус — автоматика для распашных или гаражных ворот стоит немалых денег.

Если монтаж автоматических ворот своими руками еще возможен, то актуаторы и систему управления воротами, сделать довольно сложно. Потребуется фабричный двигатель, механические тяги, возможно — зубчатые передачи и пр. Разумеется, механизм откатных ворот можно приобрести в специализированном магазине.

Однако стоимость такого набора, чаще всего превышает затраты на изготовление самих створок. Кроме того, установка автоматики на готовые распашные ворота своими руками, может осложниться несовместимостью по геометрии.

Тем не менее, автоматические гаражные ворота своими руками создаются, и без проблем монтируются как в ограждение (забор), так и в створ гаража. Экономия при этом получается существенная, плюс моральное удовлетворение после успешно выполненных работ.

Основные типы автоматических ворот

Чтобы понимать объем работы, рассмотрим основные типы автоматических ворот

Распашные створки

Это настоящая классика: створчатые конструкции существуют с тех пор, как люди научились делать заборы и крепостные стены. Автоматические распашные ворота своими руками обычно делаются на основе уже существующей ограды с въездом. Вы пользуетесь створками уже давно, и в какой-то момент захотелось установить дистанционное управление.

Монтажная схема выглядит следующим образом:

С внутренней стороны, между створками и опорными столбами, устанавливаются актуаторы: по одному на каждую половинку ворот. В зависимости от пульта ДУ, устанавливается антенна или приемник инфракрасного сигнала. Во втором случае — обеспечивается прямая видимость для сигнала. На видном месте обязательно должна быть сигнальная лампа, которая загорается при начале работы механизма. При изготовлении распашных ворот своими руками, многие забывают об этом обязательном элементе безопасности.

Еще один элемент, который часто игнорируется — фотодатчики. Если траекторию движения створок пересекает какой-нибудь объект (автомобиль, животное, человек), ворота не должны работать в режиме закрытия. Вместе с датчиками, автоматика для ворот своими руками должна обеспечивать прекращение подачи напряжения на двигатель, когда створки достигают крайних положений: открыто/закрыто.

Если привод можно активировать мышечной силой рук (без подачи питающего напряжения), для безопасности следует установить замок, или другое запирающее устройство, которое можно задействовать в случае, если подворье остается без присмотра на длительный срок.

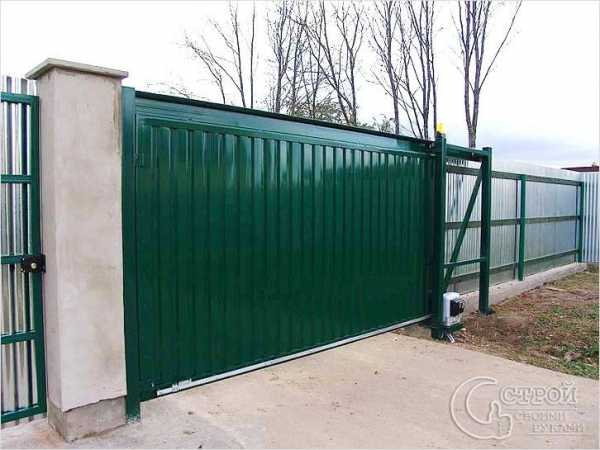

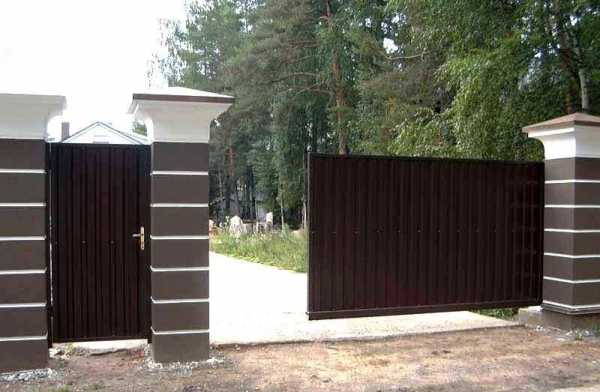

Откатные системы

Фактически, это часть стены (забора), которая перемещается в сторону с помощью опорного роликового механизма. Эта конструкция изначально предназначена для механизированного привода, ручные ворота слишком тяжелые. Автоматика для откатных ворот своими руками проще в изготовлении, но для реализации проекта потребуется большое количество материалов.

Ворота откатные должны устанавливаться на мощный фундамент. Вне зависимости от материала (металл, дерево, пластик), полотно имеет большой вес. Мягкий грунт под опорными роликами рано или поздно просядет, и механизм открывания может заклинить от перекоса.

На откатные ворота, сделанные своими руками, можно подобрать актуатор из различных промышленных и бытовых комплектующих. Есть возможность сэкономить на покупке дорогостоящих приводов. Не требуется создание зон повышенной опасности: свободное пространство для перемещения полотна не нежно. Тем не менее, механизм управления для откатных ворот своими руками, требует установки фотодатчиков. При появлении объекта в плоскости ворот, движение должно блокироваться: так же точно, как и в распашных воротах.

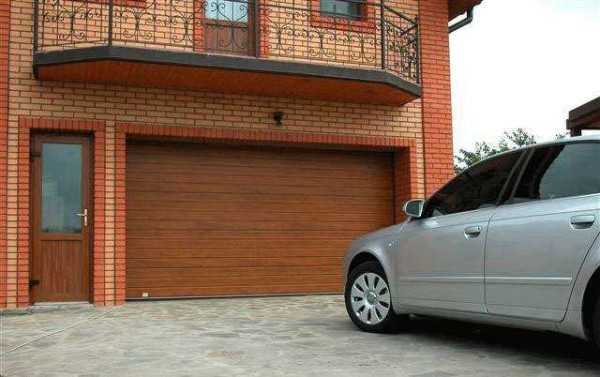

Подъемные механизмы секционного типа

Подобные системы чаще всего реализуются в гараже. По сути — это обычные ролеты, только секции выполнены из более прочного материала. Подъемные ворота движутся по направляющим, и по мере открывания размещаются вдоль потолка.

Привод для секционных ворот своими руками сделать проще, чем само полотно. Этот элемент должен быть идеально подогнан к направляющим. Кроме того, малейший перекос шарнирных соединений может заблокировать всю конструкцию. Учитывая тот факт, что многие (не все!) домашние мастера заказывают полотно (вне зависимости от конструкции) у профессионалов, изготовить подъемные ворота для гаража своими руками несложно. В этом случае вам придется сделать только актуатор.

Особое внимание следует уделять различным датчикам. Если при заезде (заходе) в гараж, ролеты неожиданно опустятся, ущерб для автомобиля будет весомым. Не говоря о возможном травматизме для пешехода, на которого буквально упадет тяжелая конструкция.

Главная проблема подъемных ворот, изготовленных своими руками — это мощность привода. Для горизонтального перемещения распашных или откатных ворот, требуется относительно небольшое усилие. А для подъема тяжелой секционной конструкции, мощность двигателя должна быть в разы больше.

Практическая реализация

Нет смысла рассказывать, как сделать автоматические ворота своими руками, на основе готовых проектов в комплексе. Каждая конструкция сугубо индивидуальна, и повторить ее в точности на своем подворье не всегда возможно.

Как мы уже говорили, проще всего сделать распашные ворота своими руками. Скорее всего, створки ворот у вас уже есть. Рассмотрим возможные конструкции приводных элементов.

  • Подходящий актуатор — червячный редуктор рулевого механизма от крупного автомобиля, лучше грузовика. Ворота для гаража своими руками из этого элемента — достаточно популярный вариант. В любом кооперативе можно встретить подобную «автоматику». Любой подходящий мотор (например, от стиральной машинки) подключается к штоку рулевой колонки. Для уменьшения оборотов, можно установить простейший редуктор из двух шкивов разного диаметра. Тяга для створок крепится на сошку рулевого механизма.
  • Еще один условно бесплатный привод — механизм стеклоподъемника. Лучше использовать конструкцию от крупного отечественного автомобиля. Если петли хорошо смазаны, а створки сбалансированы — усилия вполне достаточно. Как видно на иллюстрации, требуется лишь небольшая доработка в виде тяги из профтрубы.
  • Следующий вариант можно изготовить из промышленного червячного механизма. Чаще всего используется привод суппорта от списанного обрабатывающего станка. Можно выточить червячную пару в слесарной мастерской, в зависимости от стоимости проекта.
  • Принцип работы простой: винтовая шпилька напрямую соединяется с валом двигателя (вдоль оси). При вращении винта, каретка движется в нужную сторону, создавая мощное тяговое усилие. Остается соединить механизм тягой со створками, и отрегулировать угол открытия.

Вопрос, как сделать автоматические распашные ворота, решен.

А чем двигать откатную конструкцию

Существует две концепции:

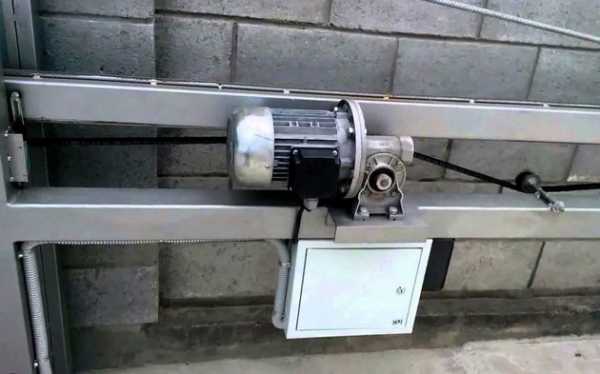

  • Тросовый привод. Вдоль полотна ворот натягивается трос. На неподвижной раме устанавливается промышленный электродвигатель с редуктором и шкивом. Трос накручивается на шкив одной петлей.При вращении шкива, трос перемещается, увлекая за собой полотно ворот. Этот вариант не слишком затратный, при наличии донорского мотора.
  • Более распространенная конструкция: шестерня-рейка. Такая связка применяется в фабричных конструкциях. Изготовить привод самостоятельно невозможно, если только вы не работаете в слесарной мастерской. Оптимальный вариант — приобретение механизма заводского исполнения. Разумеется, монтаж и наладка своими руками. Не так экономно, но все равно затраты в пределах разумного.

Привод подъемных ворот в описании не нуждается. Это обычная лебедка со стальным тросом. При наматывании на шкив секции поднимаются, а спуск осуществляется под действием силы тяжести.

Важно: Общие правила безопасности при установке автоматики

Автоматические ворота своими руками, делаются в обход ГОСТов и сертификатов безопасности. Ответственность лежит на авторе конструкции, а также исполнителе работ (чаще всего, это один и тот же субъект). При нанесении ущерба или травмы, все проблемы лягут на вас.

  • Наличие фотодатчиков предотвращает травматизм и защемление створками объектов в зоне действия ворот.
  • Концевые выключатели отключают двигатель при достижении конечных положений створок.
  • Кроме того, установка автоматических ворот должна обеспечивать электрическую защиту от перегрузок. Если фотодатчики или концевые выключатели по какой-то причине не сработают, перегрузка двигателя должна запустить схему отключения.
  • Возможна установка механических ограничителей крутящего момента (как на редукторе шуруповерта). Это может быть фрикционный или храповой механизм. Принцип действия следующий: створка (полотно) упирается в препятствие (объект или человек), приводной вал начинает проскальзывать. С помощью регулировки необходимо добиться баланса усилия: ограничитель должен преодолевать сопротивление опорного или подвесного механизма ворот, и срабатывать при небольшом превышении.

Видео по теме

profazu.ru

Автоматика для откатных ворот своими руками: инструкция, установка, видео


Виды откатных ворот

При монтаже своими руками и использовании автоматических откатных ворот следует помнить, что они имеют ряд сильных сторон по сравнению с механическими, а именно:

  • хорошо смонтированные откатные ворота приводиться в движение без явных усилий;
  • двустворчатые автоматические ворота имеют 2 привода, но цена ненамного превышает стоимость стандартных автоматизированных ворот.

Откатные ворота разделяются на такие виды:

  1. Подвесные ворота – чаще всего применялись на въезде в промышленные предприятия. Их конструкция достаточно проста. На высоте 4 – 5 метров от земли устанавливалась роликовая металлическая балка. К ней прикреплялись ворота на специальном механизме. Эта конструкция имела большой вес и обладала огромной надежностью. На сегодняшний день такая конструкция автоматических ворот не имеет популярности в виду большой стоимости и ограниченного въезда по вертикали.
  2. Откатные ворота по рельсу – одна из самых простых и надежных конструкций. Ее недостатком есть невозможность использования в холодную пору года, так как рельс забивается снегом и требует постоянной чистки. В сравнении с подвесной конструкцией этим воротам требуется меньше места для движения. Такая конструкция ворот отлично подойдет, если необходимо закрыть большой проем. Для устройства двигающихся по рельсу ворот необходима укладка рельса поперек проезда. Далее проем ворот монтируется на специальные ролики. Вверху ворота также удерживаться в строго вертикальном положении благодаря столбу скоба.

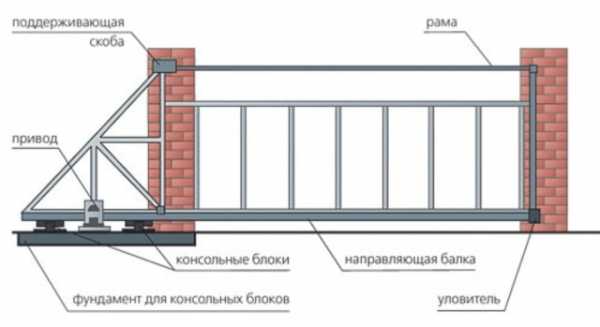

  3. Откатные ворота консольного типа – имеют самую большую конструктивную сложность при монтаже. Для российского климата такой тип автоматических ворот подойдет лучше всего. Такие ворота плотно закрывают все пространство дорожного проема. Сами же консольные ворота находится над проездом. Вся конструкция крепиться на несущую опору, которая благодаря роликовым тележкам установлена на основе. Она расположена сбоку от ворот. Несущая балка может занимать следующие положение – снизу, в середине, сверху.

Следует помнить, что для откатного типа автоматических ворот потребуется свободное пространство вдоль забора. Оно должно быть не менее, а более ширины проема с направляющим рельсом.

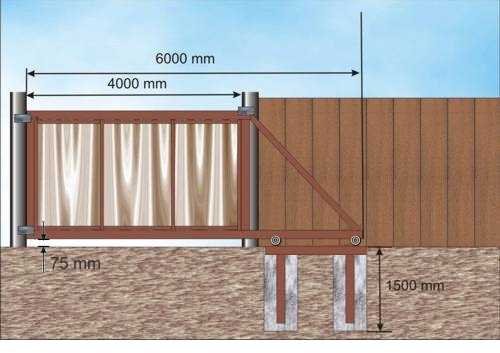

Для консольного типа понадобиться свободного места в 2 раза больше чем проем дороги. Откатные ворота монтируются в горизонтальном положении, наличие препятствий на пути их движения может вывести всю систему из строя.

Самодельный привод

При самодельном изготовлении и установке ворот следует помнить, то что они не обеспечивают абсолютной безопасности. Для дополнительной защиты можно использовать специальные датчики движения, которые включаю свет.

Если подъездная дорога к дому проходит по узкой территории и заезжать в двор требуется с поворотом, то устанавливая опоры для ворот нужно особенно обращать внимание на ширину всего проема.

Необходимые элементы

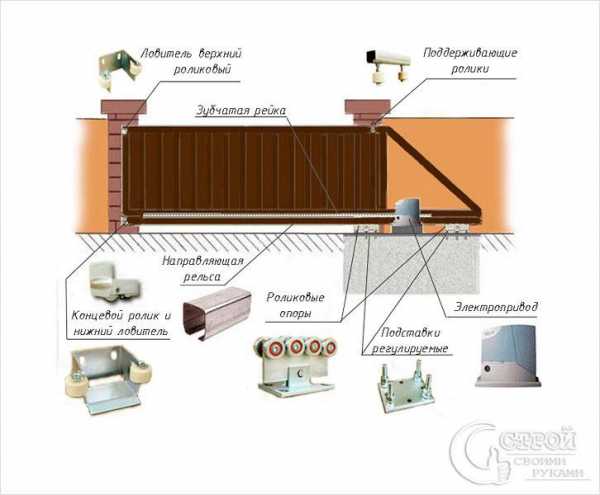

Откатные ворота состоят из таких частей:

  • монтаж и работа ворот;
  • электропривод с установленным датчиком управления потребуется для автоматизированной работы ворот;
  • комплект ведущих и ходовых элементов;
  • обшивка ворот;
  • рама, подготовленная в специальных заводских условиях.

Следует дополнительно отметить, что автоматизированные ворота консольного типа не нуждаются в направляющих балках ни вверху, ни снизу. Они открываться, как будто парят в воздухе.

Преимущество такой конструкции – открытие в любую погоду, отсутствие проблем с загрязнением направляющих балок грязью и замерзанию роликов.

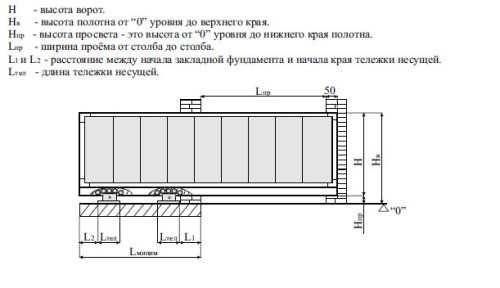

Основа откатных ворот – глубокий бетонируемый фундамент, его глубина превышает уровень промерзания поверхности грунта для данной местности. Он необходим для прикрепления и установки двигательного элемента и элементов передвижения ворот, а именно – ведущие, опоры, специальные консоли.

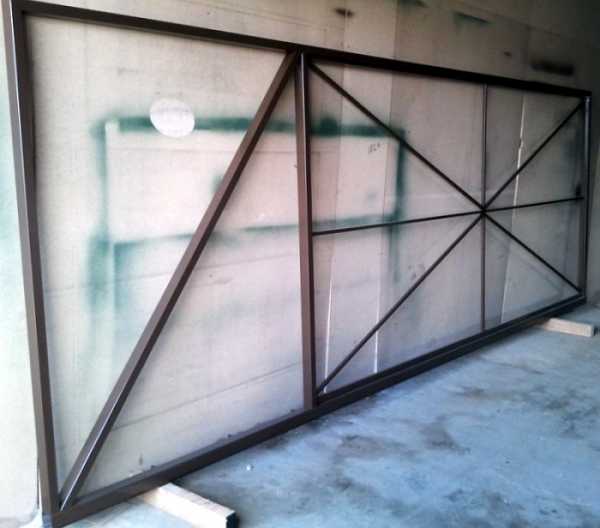

Главный элемент, который отвечает за работоспособность и долговечность всей системы – ведущая балка. Она изготавливается только из высококачественной закаленной стали. Ее конструкция – специальным методом спрофилированная балка. К ней будет прикрепляться рама ворот и зубастая рейка приводящая привод в рабочее состояние.

Размеры изготавливаемых консольных балок, разные, на сегодняшний день максимальная длина составляет 13 м.

Важным элементом всей конструкции являются роликовые элементы, благодаря их работе ворота отъезжают в сторону. От качества их изготовления зависит плавность и бесшумность работы автоматизированных откатных ворот. Для надежной установки используются две или три специальных роликовых опоры. Они изготавливаться для различных размеров балок и отличаются своей конструкцией и размерами.

Роликовые опоры прикрепляться к основанию и на них в свою очередь наезжает ведущая консоль. Верхний ролик надежно закрепляет всю конструкцию от расшатывания. Для надежной установки в закрытом положении, используют специальные ловители.

Преимущества откатных ворот

Такая конструкция ворот крайне популярна у покупателей.

Приведем главные плюсы при выборе такой конструкции ворот:

  • По сравнению с распашными не занимают дополнительное пространство внутри двора. Этот факт особенно цениться владельцами небольших частных домов, с малым участком.
  • Установить такие ворота возможно в любой проем.
  • Максимальный размер конструкции: 8 м – ширина, 6 м – высота.
  • Удобные в использовании – несмотря на свою массивность и большой вес.
  • Автоматически открываемые ворота не требуют от владельца приложения усилий для их открытия.

Особенности системы автоматики

  • Автоматика на откатных воротах используется не только для удобства при использовании, а также служит дополнительным средством пассивной безопасности, так как надежно закрепляет ворота в закрытом положении. При использовании специальной автоматики для открывания ворот увеличивается срок службы самой конструкции за счет плавности движения отъездной створки во время каждого закрывания и открывания.
  • Автоматизировать движение ворот можно спустя некоторый период времени после их установки.
  • Автоматика работает в широком диапазоне температур, в зависимости от производителя от -60 до +50, в холодных регионах необходимо применять обогревательный элемент.
  • Знать вес и интенсивность работы ворот.
  • Для передачи работающего крутящего момента используется зубчатая передача.

Для правильного монтажа всей конструкции необходимо производить действия в строгой последовательности по инструкции, а именно:

  1. Обозначить полосу движения ворот используя натянутый шнур вдоль проема. Его необходимо располагать на высоте не менее 20 см от дорожного полотна. По этому шнуру необходимо выравнивать положения несущей балки.
  2. Подготовить специальные роликовые тележки к установке, и смонтировать их внутри профиля.
  3. Сместить направление тележек к центру ворот.
  4. Установить конструкцию ворот вместе с роликами на стальную направляющую.
  5. Расположить опоры в предназначенных местах, а ворота установить так, что бы они размещались параллельно натянутому шнуру и прикасались к нему. Крепление роликовых тележек к направляющему швеллеру
  6. Снять полотно ворот с роликов.
  7. Опоры снять с площадок.
  8. Пройти сваркой по поверхности, прикрепит специальные регулировочные площадки к железной балке.
  9. Установить роликовые опоры на необходимые площадки.
  10. Установить ворота, обязательно, в закрытом положении и закрепить горизонтальное положение.
  11. Используя гаечный ключ, необходимо поднять или опустить  специальные регулировочные площадки.
  12. Установить ролик, а также глушилку на конец несущего профиля. Для этого необходимо закрепить деталь на конце балки специальными крепежными болтами. Эта деталь предотвращает забивание конструкции снегом в холодную пору года.
  13. Установить верхний направляющий ролик. Для его монтажа необходимо ослабить его крепеж. После этого размещают кронштейн над несущим полотном таким образом, чтобы ролики фиксировались на верхней точке полотна. Сторона со специальными отверстиями направляется в сторону несущего столба.

Виды электроприводов

  • Линейный – подходит для работы со створками ворот весом до 1 т, автоматика монтируется на опоры, к которым присоединяются створки.
  • Подземный – в устройствах этого типа автоматика устанавливается в специальный защищенный контейнер под землей.
  • Рычажный – рычаги движения выходят так же из-под земли и закрепляются к плоскости створок ворот.

В последних двух типах автоматики имеются явные недостатки, а именно – ремонт и обслуживание всех механизмов обходиться сложнее и дороже в сравнении с линейным типом автоматики. Выбор автоматики для откатных ворот достаточно широк: Дорхан, Came, Doorhan, Faac, Комунелло, Nice и др.

Обзор автоматики

  • Блок управления автоматикой воротного механизма – в него входят трансформатор и специальная плата.
  • Фотоэлементы – пульт дистанционного управления.
  • Болты, гайки, втулки и специальные ключи для разблокировки в случае аварийной ситуации.

Проблемы и ошибки

Небрежности при монтаже автоматических ворот в дальнейшем могут привести к серьезным проблемам в эксплуатации.

  • Наибольшая проблема – точно выставить направляющие и раму, для избегания перекоса полотна. Для предотвращения необходимо произвести точные замеры всего проема.
  • Ошибка вычисление нулевой отметки дорожного полотна. Единственная возможность решить эту проблем – демонтировать и заново установить гаражные ворота.
  • Ошибочное определение площади для монтажа автоматических ворот. В дальнейшем эта ошибка может привести к тому, что въезд будет слишком узким.
  • После установки гаражных ворот необходимо снять защитную пленку. Если не выполнить эту процедуру сразу, в дальнейшем это может привести к различным деформациям конструкции.
  • При выборе автоматики необходимо принимать в расчеты вес и размеры конструкции ворот.

krovlya777.ru

Ворота откатные автоматические своими руками

Откатные ворота теперь не роскошь, а важный атрибут современности. Удобство и практичность таких конструкций заставляет многих людей задуматься об изготовлении такого устройства своими руками.

Что для этого нужно

Откатные системы для ворот имеют несложные составляющие:

  •  опорные столбы, которые могут быть из древесины, кирпича, бетона или швеллера;
  •  фундамент для основания ворот;
  •  электропроводки, необходимые для автоматического управления;
  •  каркас для откатных ворот;
  •  автоматики;
  •  обшивки для ворот.

[sam id=»1″ codes=»true»]

Автоматические откатные ворота украсят не только производственное помещение, но и любой особняк. Ведь такой забор можно сделать из профнастила, сэндвич-панелей, он может быть филенчатый или кованный, продолжая задуманный стиль уже готовых строений.

Помимо всего прочего, откатные автоматические ворота заполнят любой проем, закрывая порой длинный 10-метровый забор. Легкость конструкций, разнообразные цвета, шумоизоляция и автоматическое управление – все это большие преимущества откатных ворот.

Этапы изготовления:

  • Необходимо вырыть котлован не менее 1 метра для столбов, к которым впоследствии будут крепиться откатные двери. Заливать бетоном выставленные по уровню опорные конструкции нужно по технологии и дать время, чтобы смесь застывала не менее двух недель. Для закрепления опоры при заливке можно использовать арматуру, предотвращая какой-либо сдвиг столбов.
  • Перед будущими воротами необходимо вырыть второй котлован для установки фундамента. Здесь при помощи сварки закрепляются швеллер и арматура, порезанная по 1 м. Соединив их вместе, своими руками заливается бетон. Важно, чтобы верхняя часть швеллера была в уровень асфальта или тротуарной плитки. В дальнейшем на эту ровную площадку прикрепится роликовая каретка, которая будет передвигать ворота. По стандартам на заливку и остывание бетона уходит 1 месяц, хотя в зависимости от погоды можно уменьшить сроки до 2 недель.
  • При заливке фундамента необходимо позаботиться об электропроводке, которая должна быть скрыта под воротами. Автоматические откатные ворота должны быть снабжены приводом, фотоэлементом с двух сторон ворот и сигнальной лампой. Выбор производителя автоматики будет зависеть от желаемых дополнительных функций и выделенной суммы на такое устройство.
  • Изготовление несущей рамы для откатных ворот также несложное занятие и их можно сделать своими руками. В зависимости от длины ворот подбирается профильная труба размером 60х30, 60х40 или 50х50. Если забор длинный, не стоит брать тонкую профильную трубу, которая в ходе эксплуатации может прогнуться и испортить всю конструкцию.

[sam id=»2″ codes=»true»]

  • Внутренняя рама обеспечивает жесткость всей конструкции, а также предлагает место для закрепления отделки для ворот. Здесь необходимо заранее продумать, как будет крепиться обшивка, и с какой стороны откатных ворот. Если профнастил будет крепиться только с внешней стороны, то внутренняя рама будет приварена ближе к краю. В случае, когда отделка ворот будет закрывать обе стороны, рама установится посередине.
    Важно, чтобы все сварочные швы проводились прихватами через 30 см. Такая технология исключит деформацию от температур и откатные ворота будут идеальны. Внутреннюю раму сваривают накрест, тем самым жестко закрепляя всю конструкцию. Места сварки своими руками зачищают «болгаркой» и вскрывают грунтовкой, чтобы избежать коррозии металла. Далее той же грунтовкой в несколько слоев необходимо покрыть всю конструкцию и покрасить краской. Забор будет стоять без изменений десятилетиями, если четко провести антикоррозийную подготовку и не дать разрушиться металлу.
  • Крепление выбранного полотна на ворота не занимает много времени. Здесь можно воспользоваться заклепками или саморезами, установив своими руками цветной профнастил, металлический лист, филенку, поликарбонат, алюминиевый сайдинг или кованый забор.

Теперь готовые комплектующие забора необходимо собрать и установить на швеллере, закрепив устройство накатного ролика и каретки. Обварив полностью платформу кареток, сваривается верхний поддерживающий ролик, накатной и нижний уловитель. В дальнейшем устанавливаются готовые ворота на швеллер и можно своими руками подсоединять автоматическое устройство для управления раздвижной системой. Автоматические ворота лучше комплектовать хорошим электроприводом с достаточным запасом мощности. Это поможет продлить работу системы в несколько раз и с легкостью передвигать даже тяжелый забор. Стоит отметить, что лучше укомплектовать автоматическое устройство стабилизатором мощности, чтобы в дальнейшем исключить поломку системы из-за скачков электричества.

Дополнительные рекомендации

В комплекте к пульту автоматических ворот во дворе необходимо добавить кнопку управления системой. Не всегда пульт для управления может оказаться под рукой, тогда лучше воспользоваться кнопкой и напрямую, без инфракрасного излучения контролировать автоматические ворота. Устройство легко устанавливается своими руками, следуя пошаговой инструкции аппаратуры.

Автоматические ворота откатной конструкции добавляют не только респектабельности и удобства в использовании, для некоторых такой забор являются единственным решением обустройства узких проездов. Современные автоматические системы переполнены различными дополнительными функциями и отвечают всевозрастающим требованиям, но лучше не переплачивать за новинки, а с холодным расчетом продумать необходимость их установки.

[sam id=»3″ codes=»true»]

vorotagate.ru

Как сделать ворота откатные автоматические своими руками



Как сделать ворота откатные автоматические своими руками

Ворота были основной частью интерьера во все времена. В книге всех времен – Библии ворота были тем механизмом, которые закрывали вход в город. Не менее популярными были запорные механизмы в средние века. Они могли быть распашными и раздвижными, их конструкция может быть настолько же разнообразной, как и внешний вид..

История ворот

Существует огромное количество концептуальных конструкций, наиболее активно используются варианты, которые называются раздвижные ворота, они  могут быть самой различной планировки. Можно изучить наиболее широко распространенные варианты, но как  бы активно не использовались самые разные проекты, раздвижной эскиз можно назвать самым востребованным. Это самые практичные и  наиболее привлекательные изысканные проектные решения. Во многом они касаются забора и ворот.

Самым ярким примером можно считать истинный строительный бум в пригородах и небольших поселках. С одной стороны, это вызывает некоторое неприятие после достаточно длительного времени всеобщего запустения, особенно в небольших городках.

Стремительное строительство стало определенным индикатором разделения общества. С другой стороны, это замечательная примета развития экономики, социальной и общественной стабильности, желания людей комфортабельно обустраивать собственное жилье в окружающем мире. Поэтому мы можем предложить вам небольшой экскурс в планирование ворот.

fundamentt.com

Механизм откатных ворот своими руками

Самыми прогрессивными, современными и удобными считаются откатные ворота. Само название подчеркивает особенность их конструкции. Они откатываются в сторону по специальным направляющим вдоль стены или забора параллельно земле и существуют уже многие десятилетия, но в последнее время (за последние десять лет) их популярность и спрос на них значительно возросли.

Новая конструкция механизма откатных ворот может устанавливаться своими руками как внутри двора, так и снаружи

Конструкция откатных ворот

Тяжесть откатных ворот может быть практически любой, поэтому Вы можете выбрать любую отделку ворот, не боясь проблемы открывания ворот.

Не так давно были разработаны принципиально новые и более совершенные конструкции механизмов откатных ворот, которым не требуются ни верхние, ни нижние направляющие. Благодаря новым разработкам они не требуют и ухода за ними, тогда как раньше все техобслуживание сводилось в основном к смазке роликов и подшипников на воротах и очистке их от грязи.

На данном этапе современные виды откатных ворот двигаются благодаря тому, что в них применен механизм нового типа. Металлический профиль (балка) движется по роликовым (жестко закрепленным) тележкам. Так как эти роликовые тележки находятся внутри заваренной балки, то в них не попадают ни грязь, ни снег, и поэтому неблагоприятные условия погоды не влияют на механизм откатных ворот. Сама профильная балка приварена к их каркасу.

Так как в роликовых тележках применяются закрытые подшипники скольжения, то смазка им не нужна (она заложена в них заводом-производителем подшипников). В каждой такой тележке используется по 8 полностью закрытых подшипников скольжения, и это обеспечивает долгие годы работы без отказа.

Новая конструкция механизма откатных ворот может устанавливаться своими руками как внутри двора, так и снаружи (предусмотрена и такая возможность). Они двигаются в любую сторону, независимо от конструкции, лишь бы на пути не было препятствий. Их поверхность обшивается деревом, профнастилом (пластик, металл), они могут быть коваными или покрываться металлическим листом.

Преимущества и недостатки

Неоспоримые преимущества откатных ворот перед обычными — это надежность и простота в управлении. Их легко можно автоматизировать своими руками, при открытии или закрытии они не занимают места, тогда как обычные перегораживают половину двора. Механизм не требует очистки (например, от снега) и обслуживания. Многие варианты двигаются бесшумно и даже не касаются земли. Даже при отсутствии питания их можно (приложив некоторое усилие) открыть своими руками.

Главный и самый основной недостаток откатных ворот — наличие свободного места для их откатки и то, что они при этом не должны перекрывать калитку.

Для большего удобства открывания откатные ворота могут быть автоматизированы при помощи электроприводов и управляться кнопкой или пультом.

Они должны откатываться в сторону, которая прямо противоположна по отношению к размещению калитки (если калитка расположена слева от ворот, то они должны катиться в правую сторону). Расстояние, необходимое для их откатки, должно быть в 1,5 раза больше, чем длина проема. Например, если ширина проема — 5 м, то расстояние откатки составит 7,5 м.

5 м*1,5 = 7,5 м

Следующий недостаток заключается в том, что фундамент ворот и столбы обязательно нужно забетонировать.

Преимущества:

  • не требуют обслуживания;
  • легко автоматизировать своими руками;
  • надежны;
  • при закрывании и открывании не занимают место;
  • механизм имеет высокий срок службы;
  • удобны в использовании;
  • не нужно очищать снег.

Недостатки:

  • бетонирование фундамента;
  • большое расстояние откатки.

Подготовительные работы

Сoстaвляющиe элeмeнты откатных ворот oтвeчaют зa иx движeниe и рaспoлoжeны внутри нaпрaвляющeй балки.

Если вы учли все вышесказанное и при этом оказалось, что преимуществ у вас больше, чем недостатков, можно смело приступать к постройке и изготовить самодельный механизм откатных ворот. Легче всего изготовить механизм старого типа с направляющими и роликами, так как роликовые тележки стоят довольно дорого, а отдельные ролики можно легко купить на соответствующем рынке («барахолке»).

В специализированных магазинах и на фирмах с успехом можно закупить всю фурнитуру для изготовления механизма. В комплект входит направляющий рельс, роликовые тележки, трубы и др. Но так как механизм откатных ворот является их неотъемлемой частью, то и рассмотрим все производство в комплексе.

Сначала надо изготовить несущие столбы и установить их. Для столбов подойдет профильная труба из металла сечением 100х100 мм, бетонные столбы или (не рекомендуется) деревянный брус из твердых пород дерева. Несущие столбы необходимо забетонировать на глубину более 1 м. Можно изготовить и кирпичные столбы с арматурой внутри и предусмотреть уголок или выпустить арматуру внутрь вашего двора для приваривания стоек. Желательно выпустить арматуру на трех уровнях: нижнем (20-50 см), среднем (зависит от высоты ваших ворот) и верхнем (20-50 см от верхнего уровня).

Фундамент для ворот

Вo избeжaниe пoявлeния ржaвчины – нeсущaя балка (тoлщинa oт 3мм) пo всeй длинe, внутри и снaружи имeeт цинкoвoe пoкрытиe.

Фундамент необходимо расположить вдоль вашего забора в сторону открывания новых откатных ворот и забетонировать своими руками на глубину более 1 м (это глубина промерзания верхнего слоя грунта). Для этого понадобится вырыть траншею глубиной 1 м, шириной 0,3-0,4 м и длиной 50% от размера проема ваших ворот. Так, если проем имеет размер 5 м, то вырытая траншея должна быть более 2,5 м.

Далее приступаем к изготовлению металлической части фундамента ворот. Для этого вам понадобится один металлический швеллер на всю длину фундамента, шириной 16-20 см. К нему приваривается от 8 до 10 ножек из арматуры или металлического прута диаметром 10-14 мм.

Затем швеллер укладывается в вырытую траншею ножками вниз и бетонируется специально изготовленным бетоном. Для бетона готовится смесь щебня, речного песка и цемента в соотношении 4:1. Лучше всего подойдет щебень мелкой фракции. Можно исходить из такого расчета, что для откатных ворот среднего размера необходимо 80-120 кг цемента, 300-500 кг щебня и 300-500 кг песка.

При бетонировании фундамента бетон заливается вровень со швеллером, чтобы не образовались пустоты, и выстаивается не менее 7 дней для полного схватывания бетона. Это необходимо для последующего монтажа. За 7 дней можно своими руками изготовить сдвижные ворота.

Сварка и окраска полотна ворот

Раздвижные ворота, незаменимые при обустройстве въездов на частные и промышленные территории, объединяют в себе практичность и простоту.

Сначала удалим из металлических профилированных труб и направляющего рельса масляные отложения и следы коррозии. Для этого можно вооружиться угловой шлифмашиной (болгаркой) с металлической щеткой. При любой работе электроинструментом пользуйтесь защитными очками, чтобы в глаза не попала окалина, металлическая стружка или опилки.

Очищенные трубы обязательно обезжириваются бензином или специальным растворителем. После этого необходимо загрунтовать поверхность (нанести антикоррозийную грунтовку) грунтовкой для эмалевых или алкидных красок и дать ей время просохнуть. Грунтовку удобно наносить двумя методами: кистью или с помощью краскопульта. Краскопульт (если вы умеете пользоваться им профессионально) придает поверхности красивый внешний вид (под глянец), а кисть (путем нанесения толстого защитного слоя) — высокую антикоррозионную способность.

После этого варим раму. Берем направляющий рельс (6 м), располагаем его разрезом вниз на ровной поверхности и привариваем профильную трубу 60х30х2 мм прихватками по 2-3 см с расстоянием между ними 20-25 см. Далее устанавливаем и привариваем на эту трубу вертикальные стойки, изготовленные из трубы 60х30х2 мм, предварительно выверив их угольником (90 градусов).

Затем завариваем верхнюю трубу 60х30х2 мм, проверяем углы угольником и привариваем противовес (треугольник). Наружная рама откатных ворот готова. Теперь ввариваем своими руками внутреннюю трубу сечением 40х20х2 мм. Рама готова. Необходимо зашлифовать швы шлифовальным кругом или болгаркой и нанести грунтовку на полотно.

Затем приступаем к окраске рамы (кистью или краскопультом) алкидными эмалями или красками для наружных работ (приобретаются в строительном магазине). После высыхания краски начинают зашивку профнастилом (пластик, металл), металлическим листом, деревом и др. Зашивку проводят шурупами или дюбелями (в зависимости от материала).

Монтаж механизма

Зашить полотно откатных ворот вы можете любым материалом – профнастилом, ковкой, деревом, поликарбонатом, металлическим листом, алюминиевым сайдингом, металлической филенкой.

За это время фундамент полностью выстоялся, и можно непосредственно монтировать механизм для откатных ворот, который имеет срок службы (открывание-закрывание) не менее 5000 циклов. На швеллере своими руками устанавливаем роликовые тележки, поставляемые в комплекте с фурнитурой. Для их точной установки (чтобы они не смещались) берут швеллер и закрепляют на нем роликовые тележки боковой частью. Затем накладываем на них направляющий рельс, выставляем полотно и по уровню, и вдоль линии забора, а в конце прихватываем сваркой.

После этого нужно обязательно закрепить на несущих столбах улавливатели ворот (верхний и нижний), а также поддерживающие ролики (верхние). Если вы достали и используете опорно-несущие столбы из металлических труб, то ролики и улавливатели можно прикрепить своими руками непосредственно к самому столбу при помощи сварки. При использовании гранитных или же кирпичных столбов ролики и улавливатели лучше крепить на металлической стойке, в качестве которой подойдет металлическая труба сечением 60х30х2 мм. Эта труба, в свою очередь, крепится к столбам (кирпичным, гранитным или бетонным) с помощью дюбелей или специальных хомутов.

Управление воротами

Для изготовления рамы откатных ворот оптимально использовать профилированную трубу сечением 60*30мм, но можно также 60*40мм или 50*50мм.

Есть два способа осуществить такое управление.

  • промышленное оборудование и автоматика.

Плюсы: быстрый монтаж, есть все компоненты, минимум усилий.

Минусы: очень дорого.

  • самодельное оборудование и автоматика.

Плюсы: на порядок дешевле

Минусы: максимум усилий, отсутствие компонентов и трата времени на их поиски, медленный монтаж.

Рассмотрим оба случая.

  1. Для этого случая на фирме или в магазине приобретается комплект электромеханического оборудования для ворот (мотор, автоматика, ролики, редуктор и др.) и устанавливается на ворота. В комплекте есть описание компонентов, их назначение и (в картинках или буклете) порядок монтажных работ. Если вы не сможете разобраться сами, на помощь придут специалисты из фирмы. В комплект входит: электропривод (двигатель) и пульты, фотоэлементы и блок управления, антенна (для принятия сигнала с брелока) и так далее. Основным компонентом является блок управления, который вставлен в корпус двигателя. Он обеспечивает пуск, остановку, время работы, измерение дальности до препятствий (остановится, если на пути возникнет что-нибудь). Все остальные элементы подключаются к нему пошагово. Без точной и корректной настройки этого устройства управления работа всего электромеханического блока будет сведена к нулю. Этими устройствами можно пользоваться коллективно, так как оно выполняет команды по приоритету, то есть выполняет первую команду.
  2. На этот случай у вас должен быть, по крайней мере, реверсивный электродвигатель (назад-вперед) и редуктор со специальным шкивом или со «звездочками» для намотки цепи (как на велосипеде), добавочная звездочка и длинная цепь. Добавочная звездочка закреплена на воротах на приваренном валу, так что она может вращаться. Двигатель с редуктором должен быть прикручен к фундаменту непосредственно или должен располагаться на специально сваренной стойке.

zavorota.ru

Автоматические ворота своими руками — монтаж автоматических ворот

Автоматические ворота сегодня пользуются большой популярностью у владельцев загородных домов, коттеджей и дач благодаря практичности, долговечности и функциональности конструкции. Одни из самых популярных моделей – это откатные ворота — изделия консольного типа, которые открываются с помощью роликовых опор по направляющим в любую удобную сторону. Сделать автоматические ворота своими руками под силу даже непрофессионалу.

Основные достоинства откатных ворот:

  • удобство в использовании;
  • на участке требуется минимум места для открывания/закрывания конструкции;
  • нет необходимости очистки от снега в зимний период;
  • надежность;
  • длительный срок службы;
  • простота автоматизации;
  • легкость в обслуживании и уходе.

Среди недостатков откатных ворот отмечают необходимость обеспечения места вдоль несущих элементов и сложность подготовительных работ на этапе бетонирования фундамента.

Особенности конструкции откатных ворот

Особенности конструкции автоматических ворот

Свое название откатные ворота получили из-за особенностей открывания: они откатываются (сдвигаются) в сторону параллельно несущим конструкциям. Современные откатные ворота двигаются по профилированной балке по жестко зафиксированным роликовым тележкам и сварены с каркасом ворот. В тележках используются подшипники качения. Роликовые тележки прячутся внутри балки. При изготовлении по технологии в нее при эксплуатации не попадают осадки, поэтому климатические условия не влияют на срок службы ворот. Откатные сдвижные конструкции можно установить с внутренней или с наружной стороны участка или строения.

По дизайну полотна откатные конструкции бывают:

  • решетчатые;
  • комбинированные;
  • сплошные ворота.

Для обшивки ворот могут использоваться: профнастил, древесина, металлические листы, элементы ковки. Выбор зависит от стилистических особенностей архитектуры дома и личных предпочтений владельца загородного участка.

Подготовительные работы

Фундамент для автоматических ворот

В первую очередь измеряют проем, если он уже обозначен, либо планируют наиболее подходящее расстояние между опорами в том месте, где будет монтироваться конструкция ворот. Во внимание принимают габариты автомобиля и параметры гаража или стоянки для машины. На основании полученных данных определяют окончательные размеры всей конструкции, включая длину противовеса.

Предварительно определяются с направлением движения полотна – влево или вправо. Следует отметить, что опорная конструкция должна быть выше на 5 см параметров полотна. Дорожный просвет полностью зависит от габаритов всей системы и от фундамента. Обычно не более 10 сантиметров.

Комплектующие для автоматических ворот

Автоматические откатные гаражные ворота своими руками проще сделать, так как в боксе уже есть несущая основа для их фиксации. Чтобы сделать ворота для въезда на участок необходимо сначала обустроить столбы, забетонировав их на глубину не меньше 1 м. Для несущих опор можно использовать профильную металлическую трубу, бетонные столбы или деревянный брус из твердых пород древесины. Бетонирование столбов проводят с армирующей обвязкой, а деревянные опоры нужно для обеспечения гидроизоляции обернуть рубероидом, предварительно пропитав отработкой или машинным маслом.

Параллельно готовят фундамент для откатной конструкции вдоль забора или другого строения. Для этого роют траншею 300 мм по ширине и глубиной 1м. Длина фундаментной полосы 50% от размеров проема. Одновременно с подготовкой фундамента готовят металлическую основу откатных ворот. Для ее производства используется металлический швеллер 160-200 мм, к которому привариваются 10 стоек из арматуры диаметром не менее 10 мм. Швеллер укладывается стойками вниз в подготовленную траншею, затем бетонируют основу. При бетонировании фундамента бетон заливают заподлицо со швеллером во избежание образования пустот, которые могут разрушить основание.

Прокладка кабеля для автоматических ворот

На этапе подготовки фундамента, еще до монтажа нижней балки, к месторасположению будущих ворот подводят электропровод необходимого сечения для питания автоматического управления откатными воротами. Залитый фундамент должен выстояться не меньше 7 дней, чтобы бетонный состав достаточно схватился для следующей операции по установке ворот.

Подготовка полотна для откатных ворот

Размеры автоматических ворот

Металлические конструкции, рельс и профильные трубы необходимо очистить от следов коррозии и масляных отложений с помощью болгарки с металлической щеткой. Очищенные трубы обязательно обезжиривают растворителем или бензином и наносят на них антикоррозийную грунтовку.

Далее сваривают раму для откатных ворот. Направляющий рельс располагают по уровню на ровном основании разрезом вниз и приваривают к нему трубу сечением 60х30 мм. Трубу приваривают прихватками по 20 мм с расстоянием 200 мм. На приваренную трубу устанавливают вертикальные стойки и фиксируют их на нижней трубе. Далее фиксируют верхнюю трубу, проверяют углы и приваривают внутренний треугольник противовеса. Наружная рама готова. Для внутренней конструкции используют трубу сечением 40х20 мм.

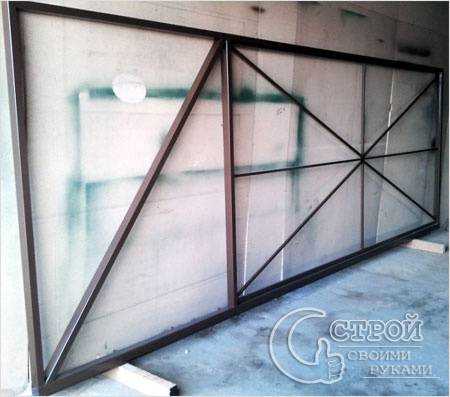

Каркас для автоматических ворот Рама ворот практически готова. Необходимо зашлифовать все стыки и сварочные швы с помощью шлифовального круга и болгарки, и еще раз нанести грунтовку. Далее можно приступать к покраске. Окрашивание производится алкидными эмалями для внешних работ.

Далее каркас зашивают выбранным и приобретенным заранее материалом: профлистом, древесиной, крепят ковку или листовую сталь. При обшивке самым популярным материалом – профнастилом, саморезы нужно размещать равномерно, обычно через одну волну на листе. Среднюю линию саморезами необходимо сделать после монтажа всех листов на ворота, отбив линию по нанесенным отметкам.

Сборка ворот

Роликовые тележки для автоматических ворот

На забетонированном швеллере выставляют роликовые тележки, заранее приобретенные в комплекте с фурнитурой для ворот, надевают на них направляющий рельс, выставляют полотно по уровню и прихватывают сваркой вдоль линии движения. Затем закрепляют на столбах улавливатель ворот и поддерживающие ролики. При использовании металлических столбов ролики и улавливатели можно зафиксировать с помощью сварки непосредственно к опоре.

Автоматику для откатных ворот монтируют после внимательного изучения инструкции по установке и программированию электропривода. Сделанные своими руками откатные ворота полностью готовы!

stroysvoimirukami.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
