автоматика для теплицы своими руками

Кто-то выращивает овощи в теплице больше ради самого процесса: приятно своими руками что-то создавать, наблюдать, как растут первые помидоры и перцы, удобрять, лечить, собирать и хвастать перед соседями. А вот многие с удовольствием бы занялись вплотную подобным хозяйством, вот только ни сил, ни времени для этого нет. И только мечта подсказывает: вот бы такую конструкцию, в которой все растет само: поливается, удобряется, согревается и проветривается, когда нужно… На самом деле, такие «умные» теплицы уже существуют: благодаря активному развитию технологий и строительного рынка абсолютно все, начиная от искусственного пруда и заканчивая огромными тепличными комплексами, можно автоматизировать. Как? Самый простой путь – это приобрести всякие там регуляторы влажности, системы капельного полива, теплый пол с термодатчиком, автоматические открыватели для форточек и пульт дистанционного управления ко всей этой красоте.

Правда, затраты на такие системы могут не окупиться свежими овощами даже за десять лет (приверженцы жизни в стиле «эко» тут же поспорили бы, приведя массу аргументов в сторону здорового и экологичного питания). Но тогда почему бы не воспользоваться опытом умных огородников, у которых автоматика для теплиц своими руками создается и исключительно подручными средствами. Как? И что все-таки лучше: покупные дорогие системы или домашние методы? Вот сейчас во всем этом и разберемся. Скажем только: делать теплицу «умной» нужно с умом!

Новинок каждый год выходит очень много, это видео с последней выставки новшеств тому доказательство:

К чему теплице автоматизация?

Давайте рассмотрим подробнее, что же происходит в конструкции, которая «не умная». Т.е. попросту которой не ведома автоматика для теплиц и контроль за ее микроклиматом ведется по возможности, хотя и фактически каждый день.

Рано утром, как только первые солнечные лучи попадают в теплицу, температура в последней начинает достаточно быстро повышаться – и чем выше по высоте, тем быстрее. Для растений это – хорошо. Вот только есть проблема: перепад температур в это время между почвой и воздухом достигает порой разницы в 30°С! Корни остаются еще холодными, тогда как верхушки растений уже разогрелись. И происходит вот что: более «холодная» подземная часть плохо снабжает более «теплую» верхнюю часть растений, что приводит к элементарному дефициту влаги. Что на самом деле для растений все-таки не есть хорошо.

Еще больший стресс растения испытывают в жару в такой теплице. Ведь обычно хозяева идут собственноручно открывать форточки и двери уже тогда, когда температура внутри достигает 40°С. Влажность воздуха при этом резко падает, растения начинают испытывать засуху. И что происходит дальше? Еще хуже – двери и форточки резко открывают, и образовавшийся сквозняк уносит остатки и так не достающей влаги. Просто-таки как в пустыне! Молодые побеги от этого теряют тургор – давление внутри клеток, вянут, а цветы и завязи и вовсе отпадают. А вот вредители, особенно паутинный клещ, от жары и сухости начинают чувствовать себя как раз хорошо.

Вечером растения, конечно же, начнут приходить в себя. Но в итоге, собирая урожай, вы не сможете не отметить, насколько он меньше и хилее того, что у соседа с частично или полностью автоматической теплицей. То есть задача «умной» теплицы – это максимально поддерживать комфортный климатический режим для растений в теплице: влажность, температуру, насыщенность кислородом и влагой.

Автоматизируем по последнему слову техники

Что же нам сегодня предлагает последнее слово техники?

Автоматический полив

Так, одна из самых недорогих систем капельного полива – знаменитая Аквадуся. Это бочка на 200 литров, в которую подведена вода через арматуру сливного бочка. Хватает такого объема жидкости примерно на 4-5 поливов – идеально для тех, кто теплицу видит раз в неделю, приезжая на дачу. Не менее популярна в России система капельного полива с израильскими капельницами – они якобы и прочнее, и более устойчивы к напору.

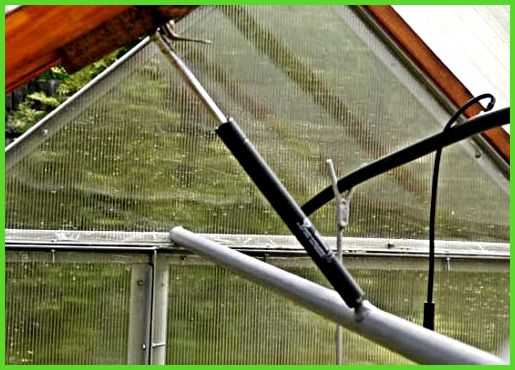

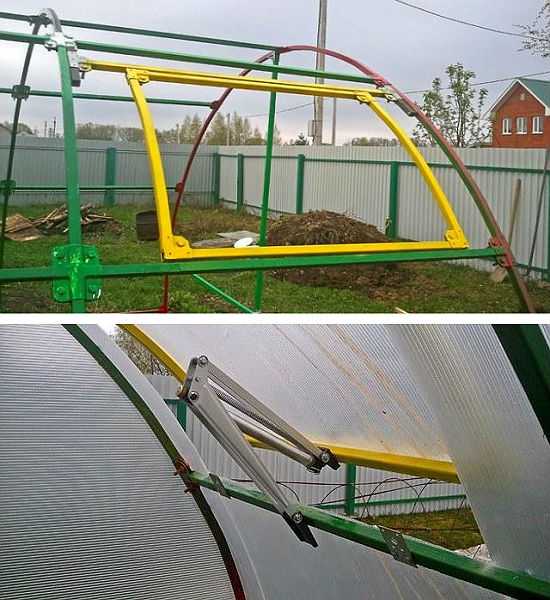

Открываем форточки термоприводом

Неспроста опытные огородники уверены, что жара – куда большее зло для тепличных растений, чем холод. А потому автоматизация теплиц в плане проветривания необходима даже тогда, когда вы имеете возможность и желание проверять внутреннюю температуру теплицы хоть каждый день.

А вот при понижении температуры масло, охлаждаясь, сжимается, и форточка закрывается под собственной тяжестью. А отрегулировать после заправки масла ваш термопривод можно так:

  1. Откройте кран и проследите, чтобы бутылка стояла вертикально вверх – чтобы воздух в систему не попал.
  2. Дождитесь нужной температуры в теплице и перекройте кран.
  3. Форточки оставьте закрытыми – чтобы система не завоздушилась.

Как видите, ничего сложного!

Автоконтроль влажности – почему это так важно?

На самом деле переизбыток влажности даже для тепличных растений не к добру – от этого они могут начать болеть. Существует свой порог этого значения, придерживаться которого вам помогут различные автоматические устройства.

Современный рынок предлагает самые разные модели подобной техники, которые способны задавать и верхний, и нижний пороги относительной влажности в закрытом грунте. По сути, большинство из них просто подает влагу в грунт – при сухости воздуха увеличивает подачи, а при достижении верхнего порога и вовсе ее прекращает. Запомните, теоретически норма для тепличных растений – это 65-70%.

Можно связать с системами автополива и датчик влажности почвы – как только она насытится, подача воды будет автоматически прекращена. А устанавливают этот датчик прямо в землю, рядом с растениями и их корневой системой.

Автоматизируем по-хитрому и домашними средствами

Давайте посмотрим, как можно обеспечить тот же автополив растениям подручными средствами:

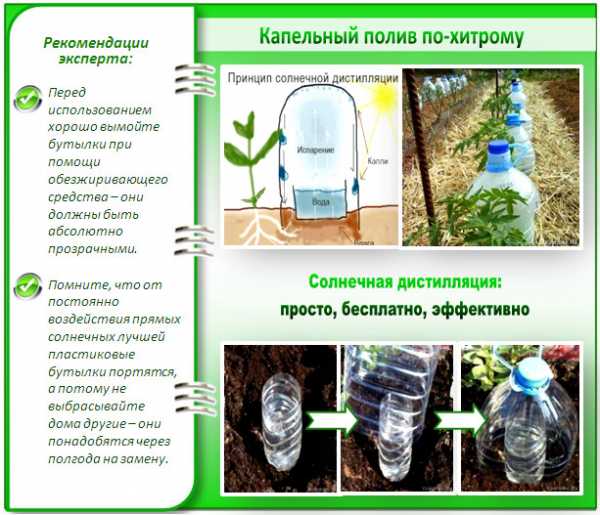

Способ №1. Солнечная дистиляцция

Это – очень простой способ автополива, который дает достаточно влаги для растений даже в самые жаркие дни. Суть этого принципа – в солнечной дистилляции – когда вода греется до выделения пара, а этот пар потом конденсируется в воду.

Итак, берем две пластиковые бутылки разного размера, в одну из них наливаем воду, а вторую используем как колпак для нее. Когда вода от солнца будет испаряться, пар осядет на стенках колпака. Такой конденсат хорошо увлажняет грунт, и чем более палит солнце, тем больше влаги получат растения.

Способ №2. Стержень от ручки

Самые простые и бесплатные устройства для капельного полива вы можете сделать из обычных пластиковых бутылок и стержней от старых шариковых авторучек. Стержни промойте бензином от пасты и один конец плотно закройте деревянной палочкой. Швейной иглой проколите отверстие на 3-4 мм от заглушки. В бутылке тоже проколите отверстие – только чуть меньше диаметром, чем у стержня.

И ставьте бутылки так:

  • Вариант 1. Отрежьте у бутылки дно, а отверстие для стержня сделайте на уровне плечиков. Горлышко закройте пробкой и поставьте бутылку вверх дном.
  • Вариант 2. Сделайте отверстие на расстоянии 20-25 мм от самого дна, пробку снимите, а бутылку поставьте на дно. Отверстие уплотните пластилином.

Вот и все. Налейте воду и смотрите, как она капает из стержня – в норме за 5 минут должно вытечь 10 капель.

Как вы заметили, автополив и контроль за влажностью организовать и правда непроблематично, а вот с проветриванием придется повозиться. Самый надежный и простой вариант – купить автооткрыватели для форточек. Но, при желании, вы можете сделать такие и сами. Для этого посмотрите на нашем сайте статьи на такую тематику: как сделать гидроцилиндр или термопривод. Но суть всех этих конструкций одна: масло или другая какая жидкость в них расширяется от повышения температуры и выталкивает поршень. Он, в свою очередь, оказывает давление на следующий элемент конструкции и форточка медленно начинает открываться. Любопытный момент: когда в «умной» теплице едва начинают подниматься фрамуги, соседи счастливого обладателя тоже начинают бежать к своим теплицам делать проветривание. Вот такой себе датчик для окружающих.

Конечно, ни одна автоматическая теплица не будет делать на все 100% за вас вашу работу, но все-таки максимально освободиться от рутины и «танцев с бубном», как любят говорить сегодня русские мастера, – это приятно. И это дополнительное время на новые эксперименты!

Оцените статью: Поделитесь с друзьями!

vasha-teplitsa.ru

Как сделать умную теплицу своими руками: фото, видео и примеры

Строительство и установка теплицы на садовом участке позволит круглогодично заниматься выращиванием сельскохозяйственных культур. Умная теплица своими руками – абсолютно реальная задача, которую вполне можно реализовать на даче. Но поскольку выбор моделей на современном рынке огромный, начинающему садоводу может быть сложно разобраться в этом многообразии. Кроме того, за растениями в теплице нужно правильно ухаживать, обеспечивать им правильный полив, освещение и поступление воздуха.

Именно вентиляция является одной из основных сложностей, но и эту проблему можно быстро решить с помощью автоматики. Из этой статьи вы узнаете, какие автоматические системы для теплиц существуют, и как их сделать и установить своими руками.

Как сделать умную теплицу своими руками

Сделать умную теплицу своими руками несложно, если знать основные особенности ее обустройства. Основное отличие умной теплицы от обычной в том, что все процессы, происходящие в конструкции закрытого грунта, являются автоматизированными, и практически не требуют вмешательства человека.

Автоматика поможет не только поддерживать оптимальный температурно-влажностный режим, но и вовремя проводить проветривание, включать обогрев или подсветку. С помощью таких систем овощи, фрукты и зелень можно выращивать круглогодично с минимальными трудозатратами.

Советую Вам новое натуральное средство для борьбы с болью в суставах - регенерирует хрящи и ткани суставов. Хотите попробовать?

Узнать больше

Как сделать такую конструкцию своими руками вы узнаете из видео.

Для чего нужна

Успешное выращивание растений практически полностью обеспечивается благоприятным микроклиматом внутри помещения. На рисунке 1 приведены основные условия обеспечения благоприятного микроклимата: уровень освещения, влажности и вентиляции. Добиться правильной температуры и влажности помогут автоматические системы вентиляции.

В противном случае, микроклимат будет нарушен и это приведет к отрицательным последствиям:

  1. Температура внутри будет гораздо выше, чем снаружи, создавая благоприятные условия для развития болезнетворных микроорганизмов;
  2. Повысится и температура грунта, что тоже нежелательно, так как семена некоторых растений не прорастают при повышенных температурах;
  3. Негерметичность конструкции или неправильно проведенный расчет вентиляции приведет к продуванию строения, и из него будет постоянно уходить теплый воздух;
Рисунок 1. Соблюдение благоприятного микроклимата

Поскольку микроклимат помещения постоянно меняется под воздействием освещения, погодных условий и других внешних факторов, уследить за его стабильностью практически невозможно. Именно поэтому и были придуманы автоматические системы вентиляции, полива и проветривания.

Особенности построения

Чтобы построить умную теплицу своими руками, нужно учесть некоторые особенности конструкции.

Рекомендуем ознакомиться с практическими советами по обустройству автоматики своими руками (рисунок 2):

  1. Правильно подобрать место для строительства, чтобы максимально использовать солнечную энергию. Оптимальным считается размещение с юга на север, чтобы все растения в течение дня равномерно прогревались и освещались солнцем. Также следует обустроить защиту от ветра, к примеру, высадив в метре от здания живую изгородь.
  2. Спроектировать каркас так, чтобы форточки и окна находились в верхней части конструкции. Холодный воздух, проникая внутрь, опускается вниз, поэтому и форточки нужно располагать как можно выше для защиты растений от сквозняков. Для этой же цели нужно сделать прочные двери без щелей, которые не будут пропускать холодный воздух внутрь.
  3. Установить надежную автоматику для полива и проветривания. Для автоматического открывания форточек достаточно установить гидроцилиндры, которые приводятся в действие при нагревании жидкости, находящейся внутри цилиндра и толкают шток, открывающий окно. При снижении температуры действие происходит в обратном порядке. Для автоматического внесения влаги рекомендуют устанавливать систему капельного полива с датчиком.

Если помещение будет использоваться зимой, в ней устанавливают обогревательные приборы и аккумуляторы с датчиками, которые будут автоматически включать обогрев при определенном температурном режиме окружающей среды.

Польза

Польза автоматики очевидна: любые растения в таких конструкциях можно выращивать круглогодично с минимальным участием человека.

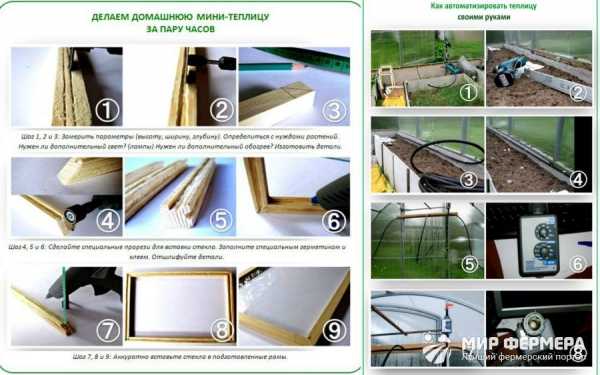

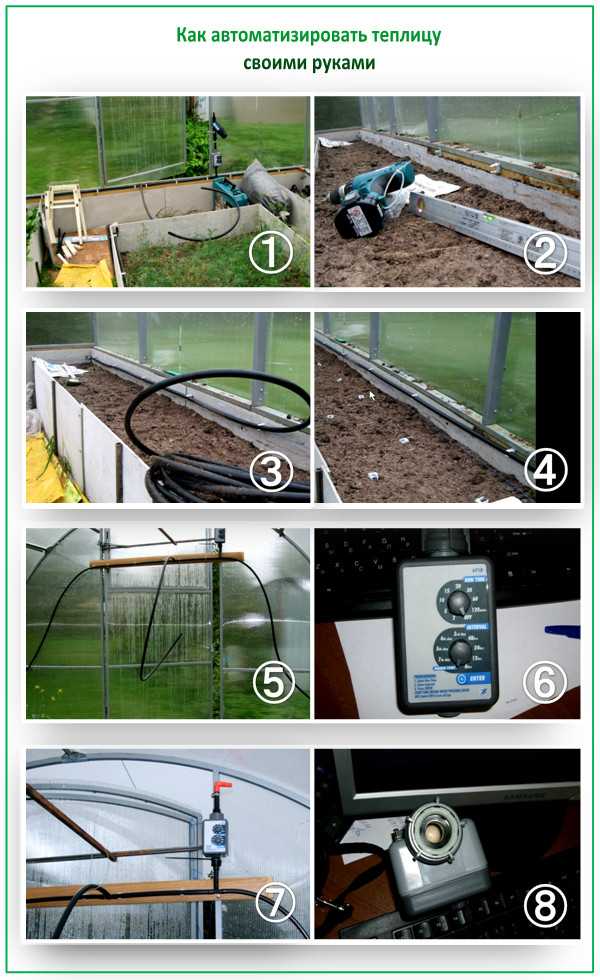

Рисунок 2. Пошаговая инструкция для строительства теплицы своими руками

Существует мнение, что обустройство умной теплицы влечет серьезные финансовые расходы, но эта точка зрения правдива лишь отчасти. Для автоматизации необходимо купить датчики и систему капельного полива, а монтаж можно провести и своими руками.

Автоматика для теплиц

Теплицы, которое долгое время находятся без присмотра человека или находятся далеко от жилья, в обязательном порядке оборудуют автоматическими системами.

В первую очередь это необходимо с точки зрения обогрева. Если на улице тепло, и отопительные приборы выключили, это не значит, что такая же температура сохранится до следующего визита хозяев. Если вовремя не включить обогрев, растения могут просто погибнуть от заморозков. Такая же ситуация складывается с проветриванием и поливом, поэтому для бесперебойной работы необходимо обязательно устанавливать автоматику для проветривания, полива и обогрева.

Суть автоматизированных теплиц

Вся суть автоматики сводится к тому, что конструкция закрытого грунта функционирует в практически автономном режиме (рисунок 3). К примеру, для автоматического обогрева в помещении делают теплый пол или устанавливают котлы, камины, радиаторы или вентиляторы с датчиками, реагирующими на температуру окружающей среды.

Примечание: Газовые котлы нельзя подключить к автоматическому включению или выключению из соображений техники безопасности, поэтому лучше выбирать другие способы обогрева, если вы планируете сделать конструкцию полностью автоматизированной.
Рисунок 3. Польза автоматических систем

С проветриванием, поливом и подсветкой задача более простая. Все эти системы подключаются к датчикам, которые программируются на включение и выключение в заданное время.

Виды

Все автоматические системы имеют одну функцию – обеспечивать автономное функционирование конструкции закрытого грунта с минимальным участием человека.

Среди основных видов систем выделяют:

  • Автоматику для проветривания, которая самостоятельно открывает и закрывает форточки в зависимости от температуры окружающей среды;
  • Системы обогрева воздуха и почвы, которые включают котлы, радиаторы, тепловентиляторы и теплый пол;
  • Системы автоматического капельного полива, с помощью которых все растения получают достаточное количество влаги.

Кроме того, внутри обязательно устанавливают искусственное освещение, которое играет важную роль в росте культур, особенно в зимнее время, когда продолжительность светового дня сильно сокращается.

Из видео вы узнаете, как обустроить автоматическое проветривание в теплице.

Автоматика для проветривания теплиц

В теплицах очень быстро возникает парниковый эффект, так как солнечные лучи попадают внутрь, а застоявшийся воздух не дает необходимого охлаждения. Помимо распространения болезней и вредителей, некачественная система вентиляции может привести к снижению объемов урожая.
Хорошая автоматическая система вентиляции позволяет поддерживать режим влажности воздуха и гарантирует стабильный микроклимат. Считается, что для качественного проветривания будет достаточно нескольких форточек, хотя на самом деле это не так.

Примечание: На рынке существует лишь несколько моделей готовіх конструкций с достаточным количеством форточек, а большинство строений подразумевают дальнейшую установку систем вентиляции своими руками. Эта тенденция распространена потому что слишком большое количество форточек нарушает инженерную конструкцию, требует использования дополнительных материалов, а это приводит и к более высокой стоимости строения.

Процесс вентиляции с помощью открытых форточек приведен на рисунке 4. Он происходит следующим образом:

  1. Плотность нагретого воздуха ниже, чем холодного, поэтому теплые потоки начинают подниматься вверх.
  2. Если в крыше предусмотрены форточки, горячий воздух будет выходить через них.
  3. Свежий воздух поступает через открытые двери, щели между стеклами, которые неизбежно есть в каждой постройке, и процесс повторяется.

Для качественной вентиляции общая площадь форточек должна составлять шестую часть площади пола, но это количество во многом зависит от типа помещения:

  • Для небольших строений будет достаточно установить по две форточки на каждые два метра длины крыши.
  • В больших промышленных теплицах устанавливают сплошные ряды форточек с двух сторон крыши.
  • Теплицы, предназначенные для выращивания альпийских растений, также должны хорошо вентилироваться, поэтому и на их крыше должны быть предусмотрены сплошные форточки.
  • Для теплиц любого типа предпочтительнее устанавливать и боковые форточки. Лучше располагать их с двух сторон на уровне почвы или стеллажей. Это позволит наладить проветривание в холодную или ветреную погоду.

Основное назначение автоматической системы вентиляции состоит в снижении количества плесени, гнилостных образований и неприятных запахов. Это условие становится особенно актуальным дождливой осенью, когда нужно обеспечивать быстрое и качественное проветривание.

Рисунок 4. Вентиляция с помощью открытых форточек и гидроцилиндра (1 - доски заборки, 2 - парниковая рама, 3 - гидроцилиндр с термочувствительной жидкостью, 4 - металлический шток, 5 - груз, 6 - шарнир)

Довольно часто режим вентилирования нарушается из соображений экономии энергии. Существует два типа устройств, которые обеспечивают приток свежего воздуха в помещение, но при этом не требуют никаких энергозатрат:
1) Дверной насос (рисунок 5). Данное устройство представляет собой автоматический механизм, который позволяет открывать и закрывать двери, вентиляционные люки и форточки. Установка дверного насоса и его дальнейшая эксплуатация не требует использования электроэнергии. И хотя подобный механизм для автоматического открывания окон, люков и дверей считается весьма действенным, у него тоже есть некоторые недостатки:

  • Низкая мощность небольших моделей;
  • Если в теплице установлены тяжелые двери или люки, механизм будет функционировать неправильно;
  • Работу дверного насоса может нарушить сильный ветер;
  • Нужно постоянно контролировать работу прибора, чтобы не допустить защемления окон или дверей.

Благодаря простоте устройства, установить и изготовить подобную систему вентиляции можно и своими руками. Принцип действия механизма следующий:

  • Внутри устройства находится специальный воск, который расширяется при повышении температуры;
  • Расширение приводит в работу механизм, который открывает створки;
  • Когда температура снижается, объем воска сокращается и окно закрывается.

Подобные механизмы можно приобрести в специализированных магазинах. Иногда вместо воска в устройстве используют газ. Важно, что данный тип механизма для автоматического проветривания реагирует только на колебания температуры, а не на качество воздуха ли наличие плесени. Из видео вы сможете узнать все подробности строительства и оборудования теплицы, начиная от фундамента и возведения самого строения до обеспечения правильной вентиляции и микроклимата.

2) Самофункционирующая вентиляционная труба (рисунок 5). Этот тип устройства также не требует подключения к энергосети, но некоторые манипуляции с постройкой все же придется провести. В строении потребуется пробить специальное вентиляционное отверстие, через которое и будет поступать свежий воздух. Принцип работы такой вентиляционной трубы основан на разнице температур внутри и снаружи помещения. Когда солнечные лучи попадают на трубу, воздух в ней прогревается, и его температура постепенно становится намного выше, чем внутри. В результате образовывается тяга, и свежий воздух начинает поступать в помещение. Соответственно, чем больше солнца попадает на трубу, тем интенсивнее будет работать механизм.
Данное устройство оказалось настолько успешным, что самофункционирующую вентиляционную трубу даже установили в оранжерее одного из парков в финской столице Хельсинки.Таким образом, проветривание – необходимое условие для нормального функционирования конструкции и сбора богатого урожая. Но если летом определить, когда нужно проветрить помещение, достаточно легко, то в другое время года неопытный садовод может и не заметить, что внутри необходимо наладить вентиляцию.

Рисунок 5. Пример дверного насоса и самофункционирующей вентиляционной трубы

Проветривание помещения напрямую зависит от погодных условий и месяца. Например, в солнечную погоду с ноября по февраль проветривание можно и не проводить. Начиная с марта количество проветриваний постепенно возрастает и достигает своего пика в мае-августе. Для солнечного и теплого марта будет достаточно одного проветривания в сутки, в апреле требуется включать вентиляцию два раза в день (и один раз, если на улице пасмурно). Уже в мае количество проветриваний увеличивается до трех раз, и в дальнейшем такой режим проветривания сохраняется до августа. Однако, при пасмурной погоде, количество суточных проветриваний сокращается.

Поскольку вентилирование требует постоянного контроля, специалисты рекомендуют устанавливать именно автоматические системы проветривания, которые не нуждаются во вмешательстве человека и обеспечивают стабильный микроклимат для растений.

Системы автоматического проветривания теплиц своими руками

Существует несколько устройств автоматического проветривания:

  1. В промышленных теплицах для принудительной вентиляции часто используют электромоторы, которые с помощью шестеренок приводят в движение специальное устройство для открытия и закрытия форточек. Чтобы начать использовать механизм, достаточно нажать на специальный переключатель.

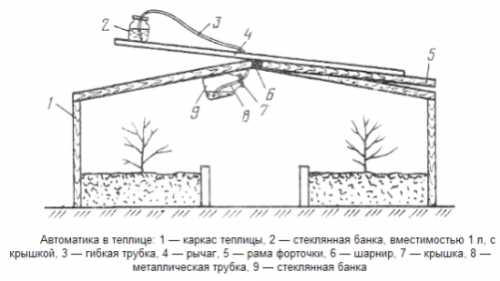

  2. Для маленьких помещений применяют систему со специальной теплочувствительной жидкостью, которая и выполняет функцию контроля. Процесс автоматической вентиляции в небольших теплицах из поликарбоната осуществляется таким образом:
    • В помещении устанавливают металлическую емкость, закрытую с одного конца;
    • В нее наливают жидкость и закрывают отверстие поршнем;
    • Когда температура внутри повышается, жидкость внутри емкости нагревается и начинает толкать поршень;
    • По мере повышения давления в процесс задействуется система рычагов, которые и открывают форточку;
    • Когда необходимость в проветривании отпадает, происходит обратный процесс: жидкость постепенно остывает, сужается, поршень возвращается в исходное положение, а рычаги закрывают форточку.

Такую систему автоматической вентиляции можно сделать и своими руками, главное – правильно установить температурный режим для теплочувствительной жидкости.

  1. В теплицах, требующих особого внимания к микроклимату, устанавливают более сложные механизмы для автоматического открывания форточек. Подобные системы оснащены специальными датчиками, чувствительным к погодным условиям. Датчики ветра приводят в движение мотор, который закрывает форточки, чтобы внутри не было сквозняков. Датчики температуры окружающей среды реагируют на ее снижение и также дают сигнал для закрытия форточек. Также есть специальные системы, которые включают функцию автоматической вентиляции теплицы при изменении солнечной активности.
  2. И в небольших, и в пр

mirfermera.ru

Автоматика для теплицы своими руками

По сути ничего абсурдного в этом нет. Ведь автоматические системы проветривания и полива теплиц, активные методы сохранения экосистемы земли издавна уже никого не поражают. Просто в вполне автоматической теплице все это работает в комплексе и указывает фантастические результаты. Этим и отличаются подобного рода теплицы от обычного парника и оранжереи.


Регулятор температуры в теплице из пластиковых бутылок


Отзывы:

Роман Байков пишет: Воздух стравится через пару недель . абсолютно герметично вам не сделать . Советую залить в малую бутылку бензин и обойтись без остальной системы. бензин очень сильно выделяет пар в жару и конденсирует его обратно при понижении температуры. отрегулируйте давление на бутылку гирей вашей. А так то идея конечно супер! лайк!

Александр Груздь пишет: нет ничего проще электроники

константин Бонч-бруевич пишет: Штирлиц подошёл к форточке,из форточки дуло.Штирлиц закрыл форточку-дуло исчезло.

MegaBUMER777 пишет: ты на теплице покажи хер ли на столе шлышал звон да не знаешь где он

Zhandos Kossakbay пишет: молодец спасибо


Все автоматические теплицы можно поделить на 2 вида: автономные и энергозависимые. Фактически совершенные условия для роста овощных растений способны сделать энергозависимые теплицы, в каких от электросети работает вся имеющаяся автоматика. Но зависимость автоматики от электроэнергии может привести к потере драгоценного урожая в очень недлинные сроки. Зимой бывает довольно для этого 1-2 ч. Такая ситуация полностью вероятна, так как от сбоев в подаче электроэнергии никто не застрахован. К тому же значительно могут сказаться на бюджете издержки на оборудование и электричество.

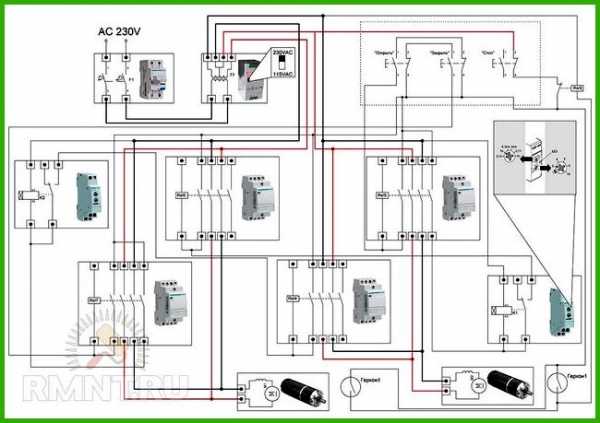

Открывание окон теплиц на реле


Отзывы:

Владимир Петрович Ярмоленко пишет: Класс! Особенно комментарий автора. Есть еще золотые руки.

Владимир Петрович Ярмоленко пишет: Класс! Особенно комментарий автора. Есть еще золотые руки.


Рано с утра, как 1-ые солнечные лучи попадают в теплицу, температура в последней начинает довольно стремительно повышаться – и чем выше по высоте, тем резвее. Для растений это – отлично. Вот только есть неувязка: перепад температур в это время меж почвой и воздухом добивается иногда различия в 30°С! Корешки остаются еще прохладными, тогда как вершины растений уже разогрелись. И происходит вот что: более «холодная» подземная часть плохо снабжает более «теплую» высшую часть растений, что приводит к простому недостатку воды. Что по сути для растений все-же не есть отлично.

Еще больший стресс растения испытывают в жару в таковой теплице. Ведь обычно хозяева идут своими руками открывать форточки и двери уже тогда, когда температура снутри добивается 40°С. Влажность воздуха при всем этом резко падает, растения начинают испытывать засуху. И что происходит далее? Еще ужаснее – двери и форточки резко открывают, и образовавшийся сквозняк уносит остатки и так не достающей воды. Просто-таки как в пустыне! Юные побеги от этого теряют тургор – давление снутри клеток, вянут, а цветочки и завязи и совсем отпадают. А вот вредители, в особенности паутинный клещ, от жары и сухости начинают ощущать себя как раз отлично.


Два вида автоматики для проветривания теплиц сравнение.


Отзывы:

nik serj пишет: А подскажите зачем бутылки с водой

nik serj пишет: А подскажите зачем бутылки с водой


Естественно, эти системы не могут непосредственно влиять на, например, температуру воздуха или почвы. Их влияние на эти параметры является опосредованным – изменяется температура нагревательных элементов внутри нагревательных приборов систем обогрева, далее посредством конвекционного переноса теплоты или посредством электромагнитного инфракрасного излучения происходит изменение температуры воздуха и почвы в теплице. Отсюда становится понятно, что автоматические устройства управляют состоянием именно технических средств, входящих в состав соответствующих систем теплицы.

Как известно, автоматизировать включение/выключение газовых нагревателей запрещено по соображениям техники безопасности. Следовательно, все газовые или жидкотопливные котлы необходимо включать/выключать вручную. Необходимость того же способа управления твердотопливными колами вполне очевидна. Отсюда следует, что автоматическую систему управления обогревом теплицы своими руками можно сделать лишь на основе электрообогрева или водяного обогрева от электрокотла.

Чтобы автоматизировать все процессы, помогающие выращиванию растений в закрытом грунте, лучше купить готовые приборы, и встроить в сеть автомат для теплицы своими руками. В случае самостоятельной сборки устройств, интересные схемы в избытке можно найти в Сети.

Автоматический полив можно сделать из средств находящихся под рукой различными способами. Первый метод является очень простым. С его помощью растения будут получать влагу в достаточном количестве даже в самые жаркие дни. Принцип заключается в солнечной дистилляции. Жидкость будет нагреваться до выделения пара, после этого пар будет конденсироваться в воду.

Чтобы реализовать данную систему, понадобится подготовить 2 бутылки из пластика различных размеров. В одну из них надо будет налить воду, а вторая будет использоваться в качестве колпака для первой. Когда жидкость от солнечных лучей испарится, пар осядет на стенах второй бутылки. Подобный конденсат способен отлично увлажнять почву. Чем больше светит солнце, тем большее количество влаги будут получать растения.

Полив в теплице можно установить при помощи жестяного короба, ( сборника влаги ), подойдёт и другой материал. Сделать короб, ~ 2?1.5 м. по центру отверстие для шланга. Установить изделие на ножках рядом с теплицей, вровень с крышей, шланг распределить по теплице, соединив с коробом, через кран.

Автоматизацию полива и вентиляции я сделал уже давно и все самодельное. Приводы применял от списанных военных радиостанций, брал верньерное устройство. А вот в прошлом году вычитал, что в разные периоды созревания , нужно правильно подбирать цветовой спектр. Хочу на следующий год и это проверить, на сколько оно действенно.

По сути, автоматизация теплицы действительно актуальный вопрос. У меня есть дача, на которой я выращиваю тепличные огурцы, и не всегда есть возможность постоянно находиться на ней. Поэтому, вероятнее всего, возьму вашу статью на заметку и попробую сделать все возможное, чтобы облегчить работу. Спасибо!

Спасибо, то что, просто соглашусь, а то что, аккуратно не очень, все привязано на проволоке, для быстрого съема. Чтобы демонтировать устройство достаточно взять с собой плоскогубцы. У меня один механизм на все окна, вполне достаточно. Окна не выворачивает, наверное от конструкции зависит. Бачок 3 литра из расчетов. Именно настолько расширяется 3 литра масла (в диапазоне температур от 20 до 40 градусов, чтобы заполнить объем гидроцилиндра, если сделать больший объем в жару будет разрывать бачок, внутренним давлением, если меньше, шток будет выдвигаться не до конца.

Здравствуйте!Подскажите пожалуйста собрал все как у вас-бочек на 3 литра,цилиндр от калины 1119 , тормозной шланг от волги !почему то при нагреве немного выдвигается шток но если на него нажать то он с легкостью возвращается назад а вот вытащить довольно тяжело! Если можно поподробнее как прокачать и избавится от воздуха если это надо?Вытянули шток, налили масло шприцом, заполнили бочек маслом, собрали все в кучу -если не работает в чем дело?


Проветривание теплицы.Автоматическая форточка. Автомат для проветривания для теплиц


Отзывы:

Радик Лутфуллин пишет: На канале есть видео как они работают в теплице

Радик Лутфуллин пишет: грел для того чтобы быстро показать его работу. а в теплице он сам открывается. температуру начала открытия можно настроить так что откроется даже при нулевой температуре.

Радик Лутфуллин пишет: Вот сайт

nik serj пишет: Зачем резервуар? Шланг? Один цилиндр и всё

дмитрий комаровский пишет: Эта система очень отлично работает.Я сам такой привод в прошлом году делал,в этом году второй,полностью самодельный.Вот ели бы еще варить хорошо умел, было бы похоже один в один,


bevelavita.ru

автоматизация и автомат на микроконтроллере, парник Ардуино, установка окна своими руками

Выращивание культур в условиях защищенного грунта предполагает организацию определенного микроклимата внутри помещения. Иначе парник становится не только мало полезным, но и может нанести непоправимый вред рассаде. Обеспечить растениям необходимые условия можно и своими силами. Но, более удобной и действенной будет автоматизация процессов, влияющих на климат внутри парника. Как можно автоматизировать теплицу при помощи готовых и самодельных устройств – читайте в статье.

Современная теплица: автоматизация процессов

Современные устройства по автоматизации теплиц и парников позволяют автономно работать системам полива, отопления и вентилирования. На сегодня, существует несколько способов автоматизации процессов, от которых зависит микроклимат в теплице. Каждый из них имеет свои достоинства и недостатки.

Автоматика в теплицах различается по принципу действия (способу приведения механизмов в действие) на:

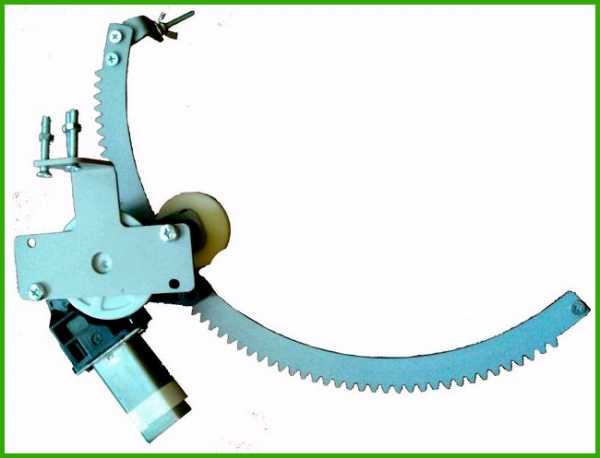

  1. Электрическую. Такая автоматика отличается простотой монтажа, возможностью точной настройки. К недостаткам электрических систем можно отнести их дороговизну, сравнительно с другими типами автоматизированных систем, и зависимость от источника электроэнергии.
  2. Гидравлическую. Такие технологии надежные и абсолютно безопасные: в их основе лежит принцип расширения жидкостей при перегреве. Недостатки конструкций – медленное реагирование на понижение температуры.
  3. Биметаллическую. В основе биметаллических устройств лежит способность различных металлов к расширению. Такие системы идеальны для автоматизации системы вентилирования. Минусом биметаллической автоматики является то, что она не способны приводить в действие тяжелое оборудование.

Вышеперечисленные автоматические системы можно установить на любое оборудование, которое нуждается в автономной работе. Выбор автоматизированных конструкций зависит от бюджета садовода, наличия рядом с участком сети электропередач, габаритов теплицы.

Больше об автоматике для теплиц в нашем материале: https://homeli.ru/dvor-i-sad/teplitsy/avtomatika-dlya-teplits

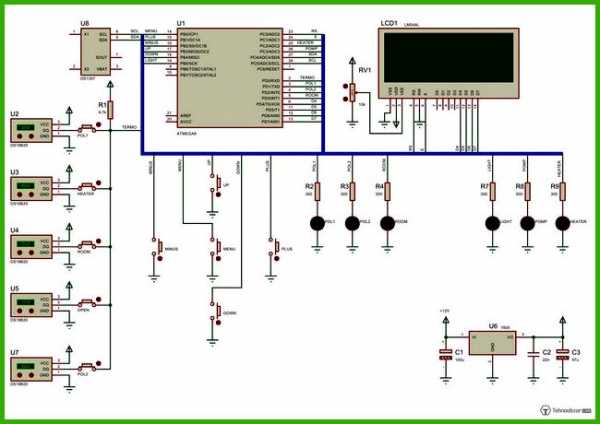

Автоматика для теплицы на микроконтроллере

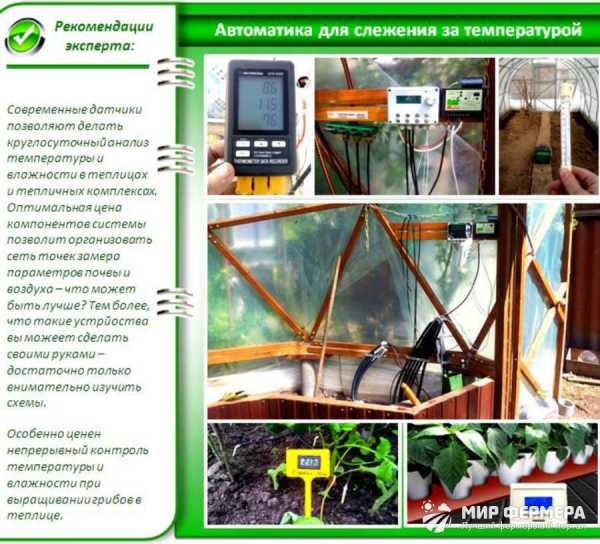

Автоматизация теплицы возможна благодаря точным датчикам, считывающим температуру, уровень влажности и освещения внутри и снаружи теплицы, таймерам, которые передают сведения на специальный контроллер. После чего система управления, на основе встроенных в программу алгоритмов, оценивает показания с датчиков и принимает решения на включение или выключение исполнительных устройств теплицы.

Именно программный регулятор приводит в действие насос системы орошения, вентилятор и доводчик форточки, осветительные и отопительные приборы. На сегодня, существует множество контроллеров, главная задача которых – регулирование микроклимата в теплице. Цена на контроллер зависит от количества аналоговых входов и памяти устройства. Наиболее доступным является контроллер Атмега на платформе Ардуино.

Больше информации об умной теплице на основе чипа Ардуино можно прочитать по ссылке: https://homeli.ru/dvor-i-sad/teplitsy/umnaya-teplitsa

Программа автоматики для теплицы на микроконтроллере ориентирована, в первую очередь, на такие процессы как:

  1. Установка заданной температуры и влажности воздуха.
  2. Включение, выключение осветительных приборов в зависимости от времени суток и года.
  3. Управление системой аэрации (открытие и закрытие форточек, запуск вентиляторов при перегреве воздуха в теплице).
  4. Управление системой полива в зависимости от этапов развития растений.

Подобная автоматика позволяет добиться максимальных результатов при выращивании даже самых прихотливых культур, но отличается высокой стоимостью, поэтому может быть рентабельной только на больших и промышленных сельскохозяйственных объектах.

Система зашторивания теплиц

В значительных по площади промышленных теплицах, для нормализации микроклимата, применяют и системы зашторивания парников. В бытовом хозяйстве такие системы показывают не менее высокую результативность.

Система зашторивания обеспечивает затенение теплицы, снижая вероятность перегрева парника из-за солнечной радиации в летний период.

Различают боковые и верхние экраны систем зашторивания. Вместе с тем, существует несколько типов полотен, которые выполняют различные функции: полное или частичное затемнение, сбережение тепловой энергии, удерживание искусственного света внутри парника.

Зачастую, для контроля над системой зашторивания, используют централизованное управление от единой системы автоматического регулирования микроклимата в теплице.

При необходимости Экран приводит в действие переключатель на шкафчике автоматики. Кроме того, систему можно включить в программу общего контроллера по управлению климатом внутри теплицы.

Самодельная автоматическая теплица

Во избежание финансовых затрат, автоматизированные системы можно полностью или частично сделать своими руками. Конечно же, для того, чтобы создать автоматику на контроллере понадобятся термостаты, циклические и суточные таймеры, схема готовой платы, каналы связи с оборудованием. Гораздо проще будет организовать автоматику для каждого отдельного процесса.

Чаще всего, отдельно автоматизируют систему полива в теплице. Организация системы зависит от габаритов паника. Так, для небольших бытовых теплиц, зачастую, применяется самодельная капельная система полива.

Организация капельного полива имеет такие этапы:

  1. Разработка схемы полива с учетом индивидуальных размеров теплицы.
  2. Подготовка материалов (капельных шлангов, бака для воды, фильтров, кранов, соединительных штуцеров, магистральной трубы).
  3. Установку бака на высоте в 0,1-0,2 см, монтаж фильтров для очистки воды.
  4. Разводку магистрального водопровода и веток линий.
  5. Монтаж перекрывающих кранов на каждую ветку.
  6. Соединение всех составляющие водопровода при помощи соединительных штуцеров.
  7. Установка капельниц.
  8. Наполнение бака водой.

К полуавтоматической системе полива относится орошение методом солнечной дистилляции, при котором вода, испаряясь из резервуара, конденсируется на колпаке, и по специальным желобам стекает вниз к растениям.

Установка автомата в теплицу: термовент для проветривания

Наиболее простой способ контроля температуры в теплице из поликарбоната – установка автоматических форточек для проветривания. Чаще всего, автоматическая форточка комплектуется термоприводом, который приводит устройство в действие при изменении температуры внутри парника.

Принцип работы термовента основывается на способности расширения масел при нагревании. Кроме того, на термоприводе можно настроить нужную температуру для автоматического проветривания теплицы. Выбрать автоматический открыватель форточек помогут советы специалистов: https://homeli.ru/dvor-i-sad/teplitsy/avtomaticheskij-otkryvatel-fortochek-dlya-teplitsy

Автоматический механизм монтируется на окна или фрамуг не имеющей большой парусности. Открыватель устанавливается внутри теплицы, в верхней части открываемой конструкции. Для его монтажа необходимо иметь лишь шуруповерт и саморезы. Термопривод может монтироваться и на дверях теплицы.

Оборудование: автоматика для теплиц (видео)

Автоматизация теплицы – это современный, удобный способ повышения урожайности в парнике. Все процессы в автоматизированных теплицах происходят без участия человека, что является неоспоримым преимуществом для огородников, чей садовый участок находится вдали от постоянного места проживания. Оборудовав теплицу автоматикой, вы перестанете заботиться о том как бы не забыть открыть форточку, включить осветительные и отопительные приборы в теплице: “умная” система сделает все за вас, создав наиболее оптимальные условия для роста и плодоношения культуры!

homeli.ru

проветривание, полив, освещение и отопление

Современная теплица или парник — это не просто каркас, обтянутый пленкой или поликарбонатом. Поэтому, если вы хотите добиться максимальной эффективности при тепличном выращивании овощей, фруктов или цветов, не следует пренебрегать достижениями научно-технического прогресса.

Схема циркуляции воздуха в теплице.

Конечно, оборудование, которое используется в больших промышленных теплицах: различные датчики температуры, влажности, освещенности и компьютер, анализирующий данные показатели, — вряд ли доступно обычным дачникам ввиду его стоимости. Однако автоматика для теплиц вполне может использоваться и на обычном приусадебном участке.

Если раньше садоводам приходилось проявлять незаурядные способности в создании самодельных автоматических систем, то сейчас на рынке доступны и заводские решения, которые можно установить даже в небольшой парник. На данный момент автоматизация наиболее востребована при решении следующих задач:

  • проветривание;
  • полив;
  • дополнтельное освещение;
  • отопление.

Использование автоматики позволит значительно сэкономить время по уходу за растениями в теплице и повысить урожайность.

Автоматическое проветривание

Автоматическая система вентиляции теплицы.

Такие системы, пожалуй, являются незаменимыми при постройке современной теплицы. Они помогут избежать резких перепадов температур, что особенно актуально для средней полосы России, где часто наблюдаются значительные расхождения между дневной и ночной температурами.

Как обычно поступают садоводы, если система автоматической вентиляции отсутствует? Они просто утром открывают теплицу и фрамуги в ней, а вечером закрывают. Причем не всегда удается выбрать оптимальное время для этого и зачастую теплица открывается в еще не прогретом состоянии. Хуже, когда парник открывают поздно и температура внутри уже зашкаливает. А весной такие перепады особенно опасны, так как еще не окрепшая рассада может погибнуть.

Проветривание теплицы или парника с помощью автоматических систем позволит избежать многих проблем и существенно сократит время ухода за тепличными растениями. Часто садоводам приходится ехать на участок только для того, чтобы открыть или закрыть парник, — в этом случае автоматика сэкономит не только время, но и средства.

Среди систем вентиляции для теплиц можно выделить несколько видов, рассмотрим их подробнее.

Вернуться к оглавлению

Электрические системы

Схема электрического проветривателя для теплицы.

Такие конструкции состоят из термореле, которое при достижении заданной температуры обеспечивает электропривод вентилятора. Среди достоинств этого метода вентиляции можно отметить высокую чувствительность и удобную регулировку, к тому же мощность подобного устройства почти не ограничена. Однако даже кратковременное отключение электроэнергии или поломка оборудования в жаркую погоду могут привести к гибели всего урожая. Поэтому проветривание таким методом не очень надежно. В идеале для подобной системы требуется отдельный электрический генератор, чтобы минимизировать риски потери урожая.

Вернуться к оглавлению

Биметаллические системы

Конструкция состоит из склепанных друг с другом металлических пластин, иногда из металла и пластика. Автоматизация работы системы обеспечивается тем, что материалы этих пластин обладают разными коэффициентами теплового расширения. Привод конструкции в действие происходит при повышении температуры: пластина изгибается и открывает форточку. При понижении температуры происходит обратный процесс. Однако мощность такого устройства небольшая, поэтому проветривание возможно только при наличии легких и хорошо уравновешенных форточек.

Вернуться к оглавлению

Гидравлические системы

Механизм таких устройств основан на способности некоторых жидкостей расширяться даже при незначительном нагревании. Гидравлическая система герметична и наполнена легкокипящей жидкостью (фреоны) или другими жидкостями, обладающими высоким коэффициентом теплового расширения. Проветривание теплицы обеспечивает гидравлический привод: при нагревании жидкость внутри системы расширяется и заполняет латунную трубку (сильфон), которая начинает выдвигаться и открывать форточку. Если вы выбрали готовый заводской вариант, то автоматический толкатель боковой форточки теплицы может состоять из гидроцилиндра с выдвижным штоком.

Схема гидравлического проветривания теплицы.

Система полностью автономна и достаточно мощна, чтобы открыть тяжелые форточки. К тому же она довольно проста в конструкции и на данный момент на рынке можно найти уже готовые решения. Однако в вашей теплице обязательно должны быть фрамуги, иначе использовать гидравлический привод не получится. Существуют и более сложные системы, где используется электрический привод с термодатчиком, но здесь опять же требуется постоянное наличие электроэнергии.

Таким образом, проветривание теплиц теперь можно доверить различным автоматическим системам, которые вы можете выбрать, исходя из своих материальных возможностей и временных ресурсов.

Вернуться к оглавлению

Автоматический полив

Все садоводы понимают, что полив тепличных растений следует производить утром или вечером, и обязательно теплой водой, но не всегда это получается. Поэтому автоматизация процесса полива может стать отличным решением этой проблемы и поможет получить высокий урожай.

Среди методов автоматического полива можно выделить три различных категории:

  • дождевание;
  • внутрипочвенный полив;
  • капельный полив.

Классификация способов орошения.

В первом случае растения в теплице поливаются сверху, когда вода подается под напором и распыляется с помощью специальных насадок. Внутрипочвенный полив чаще всего применяется для выращивания многолетних растений и заключается в использовании емкостей или трубок с отверстиями, которые вкапываются в землю рядом с корневой системой растения. Автоматический капельный полив больше всего подходит для выращивания овощей в теплицах, поэтому рассмотрим его подробнее.

Главным преимуществом капельного полива считается поступление воды прямо к корневищам растений, следовательно, они смогут использовать ее на 100%. Это обеспечит значительное снижение расхода воды по сравнению с остальными видами полива. Шланги для капельного полива могут располагаться как на земле, так и под ней — в обоих случаях растения будут обеспечены оптимальным количеством влаги. При использовании такой системы не требуется большого давления, поэтому необязательно использовать насос — достаточно просто разместить емкость с водой на высоте 1,5 — 2 метров. Таким образом парник, где будет использоваться самодельный автоматический полив, может быть устроен без лишних затрат.

В специализированных магазинах можно приобрести готовые системы автоматического полива, в комплекте с которыми идет насос и таймер, определяющий время полива. Благодаря таким конструкциям почва никогда не станет заболоченной. Недостатком подобных систем является обязательное наличие водопровода и электрической сети.

Вернуться к оглавлению

Дополнительное освещение и отопление

Некоторым растениям для роста может быть недостаточно светового дня, поэтому могут понадобиться системы дополнительного освещения. Кабель для таких систем может располагаться как под землей, так и в подвешенном состоянии. Главное, чтобы все провода и их соединения были изолированными. Также следует использовать лампы, которые не будут нагреваться, иначе они смогут влиять на общую температуру внутри теплицы. Плюс ко всему используемые осветительные приборы обязательно должны быть влагостойкими.

Если парник будет использоваться для выращивания овощей, фруктов или цветов даже в зимний период, то понадобится система отопления. Существует довольно много способов отопления теплицы: с помощью солнечных аккумуляторов, с помощью газа, с использованием твердотопливного котла и др. Наиболее выгодным на данный момент считается обычное печное отопление, сама печка при этом строится в тамбуре теплицы, а дымоход проходит через весь парник или даже под грядками.

Таким образом, на службе у садовода теперь есть не только собственные руки и сельскохозяйственный инвентарь, но и различная автоматика, призванная облегчить жизнь и значительно повысить урожайность тепличных растений. Прогресс не стоит на месте, и в скором времени на наших приусадебных участках могут появиться даже полностью автоматические теплицы.

www.parnikiteplicy.ru

Что такое автоматическая теплица, фото и схемы

Автоматическая теплица значительно облегчает труд садоводов-огородников, здесь не требуется постоянного контроля, что позволяет сэкономить силы и время. Без участия человека умные механизмы создадут благоприятные условия для роста растений, уберегут урожай от непредвиденных погодных капризов, проветрят помещение, а для полного комфорта и удобства рекомендуется сделать дополнительно автоматический полив в теплице своими руками.

Далее предлагаем обзор современных и проверенных временем систем, которые помогут сделать теплицу полностью автономной, подскажем, какие механизмы лучше выбрать, как организовать вентиляцию, полив, досветку и контроль за отоплением.

Возможности автоматических систем для теплицы

Автоматика для теплицы – это не прихоть, а обоснованная необходимость, особенно, если у хозяев нет возможности постоянно контролировать процесс роста растений:

  • температуру почвы, воздуха;
  • влажность, полив;
  • количество света, продолжительность периода освещения.

В соответствии с перечисленными потребностями, которые являются залогом хорошего урожая, автоматизированные теплицы оснащают следующими устройствами:

  • отопление, обеспечивающее нужную температуру воздуха, подогрев грунта;
  • автоматическое открывание форточек и дверей для проветривания;
  • системы автоматического полива для теплиц.

Сегодня на рынке представлен огромный выбор приборов, поэтому автоматизация теплицы своими руками доступна как на этапе строительства, так и уже готового сооружения, находящегося в эксплуатации.

Для автоматического подъема больших элементов теплицы рекомендуется выбирать мощные механизмы

Системы обогрева

В зависимости от энергоносителя, системы отопления в теплице классифицируются на виды:

  • Электрообогрев: теплый пол, оборудованный специальным кабелем, конвекторы, ИК-приборы.
  • Водяное отопление с котлами: газовым, электрическим, на жидком либо твердом топливе.

По нормативным документам автоматизация газовых приборов запрещена, включение и выключение котлов на различном топливе происходит вручную. Автоматическая регулировка температуры в теплице может осуществляться только при установке электроприборов или электрокотлов.

Самый распространенный вариант – устройство системы теплых полов с помощью электрического кабеля, инфракрасных лент или водяного подогрева. Для автоматизации теплицы к обогреву необходимо подключить реле времени и датчик температуры.

Терморегулятор располагают на почве, с краю грядки, датчик измеряет температуру воздуха. Надо учитывать, что показатель будет на 2оС ниже, чем внутри грунта, поэтому прибор нужно регулировать с учетом этой особенности.

Подобным образом организуется воздушный автоматизированный обогрев теплицы конвекторами, масляными радиаторами, инфракрасными лампами. Здесь, руководствуясь особенностью теплого воздуха подниматься вверх, важно установить термодатчики повыше, чтобы настроить приборы на требуемую температуру.

Образцы терморегуляторов для автоматизации отопления в теплице

Полезно знать: Лучшим в области организации систем автоматики считается Ардуино. Продукт этой марки позволяет создать автономный автоматизированный объект, либо подключиться для управления к компьютерной программе через стандартный интерфейс, чтобы контролировать процесс, а при необходимости, регулировать систему.

Автоматизация вентиляции теплицы

Чтобы избежать перегрева теплицы от солнечных лучей или вымерзания растений при внезапном, значительном понижении температуры, необходима автоматизация проветривания помещения.

Чертеж, как сделать термопривод для теплиц своими руками

Среди систем можно выделить несколько видов:

  • Электрические с встроенным термореле, которое при колебаниях температуры автоматически подключает вентилятор. Минус, который имеет подобная автоматика для теплиц — термопривод зависит от подачи электроэнергии, при выключении света, оборудование не работает.
  • Биметаллический термопривод для теплицы, работа которого основана на разности коэффициентов теплового расширения. Механизмы обладают небольшой мощностью, поэтому их целесообразно устанавливать на нетяжелые форточки.

Фото-пример, как установить автоматический подъемник в теплице

  • Гидравлические приборы работают на принципе расширения жидкости при нагреве. Открывание фрамуг и дверей происходит с помощью гидравлического привода, при повышении температуры воздуха жидкость нагревается, расширяется, заполняет сильфон (чаще трубка из латуни), которая выдвигается и открывает форточку. Это достаточно мощные подъемники, поэтому подходят для автоматизации открывания форточек и дверей. В целях экономии, можно сделать гидравлический термопривод для теплиц своими руками из амортизатора, емкостей с водой, маслом и пр.
  • Для автоматизации пленочных теплиц рекомендуется установить недорогой механизм скручивания, работающий по принципу поднимания/опускания штор. Систему можно оснастить автоматикой и ручной лебедкой, которая поможет открыть теплицу при выключении света.
  • Актуальны теплицы с автоматизированной раздвижной крышей, но механизмы открывания следует предусматривать на стадии проектирования конструкции. Крыша выполняется из нескольких сегментов, оснащается специальными рельсами либо подъемниками, к ним присоединяются датчики и электропривод. При повышении/понижении температуры срабатывает автоматика, сегменты либо заезжают один на один, либо поднимаются вверх.
Совет: Во избежание аварийных случаев, рекомендуется установить термопривод с доводчиком для теплиц, который убережет постройку от резкого захлопывания и неполного закрывания окон и дверей.

Посмотрите видео, как сделать автоматическое открывание дверей в теплице, советы по выбору и установке термопривода.

Автоматический полив

Растения следует поливать вечером либо утром, обязательно теплой водой. Существует три типа полива:

  • дождевой – вода подается под напором сверху, опрыскивание происходит через специальные насадки;
  • капельный, готовую систему можно купить в магазине, например, Аквадуся, по цене от 25 долларов и выше, но многие умельцы-огородники предпочитают организовывать автоматический полив в теплице своими руками, что экономит средства;
  • внутрипочвенное орошение целесообразно устраивать при выращивании многолетников, систему трубок закапывают у прикорневой системы.

Капельный полив считается наиболее оптимальным для всех видов агрокультуры, вода поступает прямо к корням. Это позволяет избежать потерь влаги, особенно, если организован автоматический полив теплицы с таймером. Шланги можно расположить поверху грядок либо закопать в почву. Система не требует высокого давления в трубках, поэтому при должном наклоне, при расположении емкости на высоте 2 м, можно не устанавливать насос и избежать ненужных затрат.

На фото, как организовать простую автоматическую систему полива теплицы

Автоматизация освещения

Досветка необходимо почти всем растениям, особенно в осенне-весенний период. Систему электрокабелей можно проложить по несущим элементам каркаса теплицы либо спрятать под землю.

Важно: Все электрооборудование для автоматизации теплицы должно быть во влагостойкой оболочке.

Агрокультура нуждается во всем спектре солнечного света, поэтому по отзывам опытных огородников рекомендуется сочетать сразу несколько видов осветительных приборов. Подключение ламп можно провести через Ардуино, с помощью реле, расположенном на Relay Shield. Чтобы определить степень освещенности теплицы в автоматическом режиме, устанавливается фоторезистор в комплекте с резистором, так же можно купить укомплектованный модуль Light Sensor.

Может быть установлена простая автоматика для теплиц своими руками, для этого потребуется реле времени, которое монтируется в цепь на каждую осветительную группу. На таймере устанавливается время вкл/откл, одни лампочки включаются, другие автоматически выключаются.

Своими руками можно установить фотореле, которое реагирует на темно – включились осветительные приборы, светло – выключились.

Принцип работы фотореле для автоматизации досветки в теплице

Чтобы автоматизировать все процессы, помогающие выращиванию растений в закрытом грунте, лучше купить готовые приборы, и встроить в сеть автомат для теплицы своими руками. В случае самостоятельной сборки устройств, интересные схемы в избытке можно найти в Сети.

roomgood.ru

Как сделать автоматику для теплицы? — 1poparnikam.ru

Автоматика для теплицы сегодня доступна, при этом некоторые из устройств можно соорудить самостоятельно.Некоторые люди выращивают овощи в теплице из-за того, что им нравится сам процесс: приятно самостоятельно что-либо создавать, наблюдать, как прорастают помидоры или перцы, удобрять и собирать. Однако большинство людей хотели бы заниматься подобным, но у них нет на это времени. В своих мечтах они представляют конструкцию, в которой все будет расти само: поливаться, удобряться, согреваться и проветриваться. Следует знать, что подобные парники уже давно существуют. Благодаря современным технологиям практически каждую конструкцию можно автоматизировать. Самый простой способ — купить различные устройства для регулировки влажности, системы капельного орошения, теплый пол с датчиком температуры, автоматические устройства для открывания форточек и пульт управления всеми приспособлениями.

Схема устройства автоматической системы проветривания теплицы: 1 — нижняя фрамуга; 2 — каркас; 3 — верхние фрамуги; 4 — гибкая тяга нижней фрамуги; 5 — тяга гибкая; 6 — гидравлический цилиндр; 7 — кронштейны; 8 — блоки; 9 — дверь.

Однако в таком случае понадобится подготовить огромное количество денежных средств. Такие затраты не окупятся урожаем даже за 10 лет. Следовательно, целесообразнее всего сделать подобные механизмы своими руками. Каждый год выходит много новых моделей, при этом большую часть из них можно соорудить самостоятельно.

Для чего нужна автоматизация парников?

Принципиальная схема системы автоматического полива.

Прежде всего, следует разобраться, что происходит в теплице без автоматики.

Ранним утром, как только первые лучи солнца попадают в парник, температура в постройке быстро повышается. Растениям это подходит, однако есть проблема: перепады температур в этот период времени между грунтом и воздухом в некоторых случаях достигают 30°С. Корни останутся холодными, а верхушки растений уже успеют разогреться. В конечном итоге будет дефицит влаги.

В большинстве случаев дачники идут своими руками открывать фрамуги и двери уже в тот момент, когда температура внутри парника достигла +40°С. В таких случаях влажность воздуха сильно упадет, а растения начнут испытывать засуху. Другая ситуация: двери и фрамуги резко открываются, в связи с чем появившийся сквозняк забирает остатки влаги. Побеги от этого потеряют тургор, в связи с чем они быстро могут завянуть, а цветочки и завязи будут отпадать. Кроме того, при повышенной температуре активизируются вредители, особенно клещи.

В вечернее время растениям станет лучше. Но в конечном итоге в процессе сбора урожая нельзя будет не заметить, насколько он хуже того, что у соседа в автоматизированной теплице. Следовательно, задача «умного» парника — непрерывно поддерживать комфортный климат для растений.

Самодельная автоматика для теплиц может быть изготовлена в случае, если будут в наличии следующие элементы:

Схема компонентов сборки для автоматизации полива.

  • железная бочка;
  • шланг;
  • стержень от ручки;
  • пластилин;
  • масло;
  • бутылка из пластика.

В продаже можно найти устройства следующих типов:

  1. Автоматический полив. Стоит очень дорого и окупится в случае, если имеется парник площадью в несколько десятков м².
  2. Автоматическое проветривание. В данном случае конструкция состоит из гидравлических открывателей форточек.
  3. Система обогрева. Отопительный автомат может быть установлен и настроен исключительно квалифицированным теплотехником. Система может быть воздушной, водяной или инфракрасной.
  4. Дополнительное освещение. Эффективность системы будет зависеть от правильности монтажа ламп над растениями. Следует знать, что для растений подходят светильники с синим и красным свечением.

Вернуться к оглавлению

Как автоматизировать парник самостоятельно?

Схема устройства автоматизированной теплицы.

Одной из бюджетных систем, которую можно изготовить самостоятельно, является автоматический полив. Понадобится подготовить емкость на 200 л, в которую будет подводиться вода через устройство сливного бака. В качестве емкости отлично подходит обыкновенная бочка. Данного объема хватит на 5 поливов. Это идеальный вариант для тех людей, которые видят теплицы раз в неделю, то есть когда приезжают на дачу.

Другая автоматика для теплиц, которая может быть изготовлена, заключается в открывании форточек термоприводом. Опытные дачники знают, что жара намного больше вредит растениям, чем холод. Поэтому устраивать автоматическое проветривание целесообразно даже в том случае, если у хозяина дачного участка есть возможность проверять температуру внутри парника хоть ежедневно.

Следует знать, что в случае понижения температуры масло, охлаждаясь, будет сжиматься. В результате фрамуга закроется под собственной тяжестью. Выполнить регулировку термопривода можно следующим образом:

  1. Прежде всего, нужно открыть клапан и проследить, чтобы емкость располагалась вертикально вверх. Это нужно для того, чтобы воздух не мог проникать в систему.
  2. Далее нужно дождаться необходимой температуры в парнике и перекрыть кран.
  3. Фрамуги следует оставить закрытыми. Таким образом можно исключить завоздушивание системы.

Действия предельно просты, их сможет выполнить любой дачник.

Вернуться к оглавлению

Автоматический контроль влажности

Следует знать, что из-за избыточной влажности растения могут начать болеть. Есть максимальное значение, которого можно придерживаться с помощью различных автоматических устройств.

Сегодня в продаже есть достаточно большое количество различной техники подобного типа. Большая часть приспособлений подает влагу в почву. В случае сухости воздуха подача увеличивается, а в случае достижения максимального значения подача прекращается. Следует знать, что по теории норма для растений парников — 60-70%.

Рекомендуется связать с устройством автоматического полива датчик влажности грунта.

Как только грунт насытится, подача воды прекратится. Подобное приспособление можно установить в землю, поблизости с растениями.

Вернуться к оглавлению

Существующие способы автоматизации парников

Схема дождевания в теплице.

Автоматический полив можно сделать из подручных средств различными способами. Первый метод является очень простым. С его помощью растения будут получать влагу в достаточном количестве даже в самые жаркие дни. Принцип заключается в солнечной дистилляции. Жидкость будет нагреваться до выделения пара, после чего пар будет конденсироваться в воду.

Чтобы реализовать данную систему, понадобится подготовить 2 бутылки из пластика различных размеров. В одну из них надо будет налить воду, а вторая будет использоваться в качестве колпака для первой. Когда жидкость от солнечных лучей испарится, пар осядет на стенах второй бутылки. Подобный конденсат способен отлично увлажнять почву. Чем больше светит солнце, тем большее количество влаги будут получать растения.

Перед использованием следует тщательно промыть бутылки с помощью средства для обезжиривания. Емкости должны быть прозрачными. Следует помнить о том, что от постоянного воздействия лучей солнца бутылки могут испортиться, поэтому не нужно выбрасывать другие — они пригодятся через полгода на замену.

Система автоматического обогрева теплицы.

Устройство для капельного полива можно изготовить из стержня от шариковой ручки. Стержень надо промыть бензином, после чего один конец плотно закрыть палочкой из дерева. С помощью швейной иглы нужно проколоть отверстие на несколько мм от заглушки. В емкости тоже надо будет проделать отверстие. Диаметр последнего должен быть меньше диаметра стержня.

Бутылки следует располагать таким образом:

  1. Понадобится вырезать дно емкости, а углубление для стержня сделать на уровне плечиков. Верхнюю часть надо закрыть пробкой и расположить емкость вверх дном.
  2. Другой вариант — сделать углубление на расстоянии 2-2,5 см от дна. Пробку нужно снять, а емкость поставить на дно. Углубление можно уплотнить пластилином.

Автоматизация теплиц устраивается достаточно просто. Самой сложной работой является организация автоматического проветривания. Надежным и простым вариантом является приобретение автоматических открывателей для форточек. Однако если есть желание, можно соорудить подобные приспособления и своими руками.

Следует понимать, что ни один «умный» парник не сможет выполнить всю работу за дачника, однако по максимуму освободить хозяина от рутинной работы такая теплица сможет. В результате у дачника появится свободное время, которое он сможет потратить на дополнительный уход за растениями или на какие-то свои дела.

1poparnikam.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
