Кладка кирпичной печи для бани своими руками: порядовка, чертежи, фото

• Материалы и инструменты для кладки печи
• Чертежи, проекты и схемы кладки кирпичной печи для бани
• Советы по самостоятельной кладке кирпичной печи для бани

Что бы осуществить кладку кирпичной печи своими руками, вы должны знать о том, как правильно осуществить порядовку кирпичной печи, какой кирпич и раствор для этого выбрать, а так же какие ошибки не следует допускать. Далее мы постараемся как можно подробнее рассмотреть технологию кладки кирпичной печи, и если вы не осмелитесь самостоятельно осуществить данное мероприятие, полученные знания позволят вам проследить за тем, насколько правильно это делает нанятый печник!

• Статья
• Видео

Материалы и инструменты для кладки печи

Технология кладки кирпичной печи для бани своими руками

Обращаем ваше внимание на то, что существует множество различных схем кладки кирпичной печи для бани, поэтому если вы впервые решили осуществить кладку кирпича, рекомендуем вам выбрать более простой чертеж.

От этого эффективность печи для бани не слишком изменится, но за то вероятность успешного создания печи будет более высокой!

Итак, для кладки кирпичной печи своими руками вам понадобятся следующие материалы:

• Шамотный кирпич (для кладки топки)
• Красный огнеупорный кирпич либо природный камень (для кладки печи-каменки и дымохода)
• Глина и крупнозернистый песок (для создания раствора)
• Печное литье (каминная решетка, дверца поддувала и топки, вьюшки, колодцы для чистки дымохода,  чугунная плита, колосник и т.д.)
• Асбестовый шнур
• Бак для нагрева воды
• Оцинкованная проволока
• Стальной уголок
• Гидроизоляционный материал (рубероид)
• Стальная лента

Из выше перечисленных материалов можно сделать простейшую кирпичную печку для бани, но для того что бы сделать более функциональный агрегат, потребуются дополнительные элементы, указанные на чертеже.

Инструменты для кладки кирпичной печи своими руками:

• Болгарка с кругом по металлу и  алмазным кругом (для того что бы резать кирпич)
• Электрическая дрель с насадкой-миксером
• Емкость для раствора (лучше всего 10-литровое ведро)
• Мастерок
• Строительный уровень
• Отвес
• Деревянная киянка
• Рулетка и маркер

Это наиболее важные инструменты для кладки печи своими руками, но список может быть еще больше в зависимости от сложности проекта.

Чертежи, проекты и схемы кладки кирпичной печи для бани

Предоставляем вашему вниманию наиболее популярные схемы для кладки кирпичной банной печи:

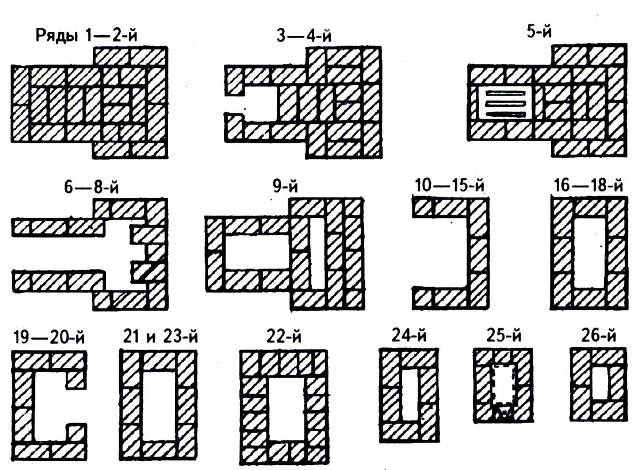

Схема кладки печи в бане

Второй пример схемы кладки банной печи из кирпича

Ознакомившись со схемами кладки кирпичной печи, а так же последовательностью и особенностями порядовки, переходим к основному процессу!

Технологию кладки кирпичной печи очень сложно объяснить словами, поэтому предоставляем вашему вниманию процессу кладки кирпичной банной печи на основе так называемых фото-шагов:

Мастер-класс кладки кирпичной печи для бани

Шаг 1

Шаг 2

Шаг 3

Шаг 4

Шаг 5

Шаг 6

Шаг 7

Шаг 8

Шаг 9

Шаг 10

Шаг 11

Шаг 12

Шаг 13

Шаг 14

Шаг 15

Шаг 16

Шаг 17

Шаг 18

Шаг 19

Шаг 20

Шаг 21

Шаг 22

Если вы все же недопоняли, как правильно осуществить кладку кирпичной печи своими руками, мы так же предоставляем вашему вниманию следующие видео-уроки:

Простая технология кладки кирпичной печи своими руками

Поэтапная кладка кирпичной печи для бани

Основные моменты кладки кирпичной печи своими руками

Надеемся, что предоставленная информация наглядно объяснила вам весь процесс кладки кирпичной печи для бани своими руками. Напоследок хотелось бы уделить внимание некоторым моментам, связанным с технологией кладки кирпичной печи для бани!

Советы по самостоятельной кладке кирпичной печи для бани

Множество печников-новичков допускают простые на первый взгляд ошибки относительно кладки кирпичной печи. Результатом данных ошибок является разрушение печи, задымление всего банного помещения и что самое худшее – возникновение пожара!

Итак, при кладке кирпичной печи для бани своими руками, используйте следующие рекомендации:

1. Под кирпичную печь для бани обязательно создайте фундамент и осуществите его гидроизоляцию с помощью рубероида!
2. В процессе возведения фундамента для всей бани глину с траншеи сохраните, она понадобится для создания раствора при кладке печи.
3. Соотношение глины и песка при создании раствора для кладки должно составлять 2:1 либо 3:1. Что бы определить насколько хороший получился раствора, окуните в него деревянную палку, на ней должно остаться слой глины примерно в 2 мм. Если слой больше – в раствор необходимо добавить песок, если меньше – глину.
4. При закладке печного литья в ряды кирпича, оставляйте полу сантиметровый зазор между кирпичом и литьем, т.к. в процессе накаливания металл расширяется и может разрушить кирпичную кладку.
5. В процессе кладке кирпичной печи вы столкнетесь с тем, что кирпичи будут либо не доходить до конца ряда, либо выступать на несколько миллиметров. Это вызвано тем, что кирпич плохого качества. Что бы исправить положение отпиливайте выступающие части болгаркой либо делайте швы немного толще.
   Пилим кирпич при необходимости

6. Часто сталкиваются с тем, что размеров колосников превышает размер подготовленного под них отверстия в топке. В этом случае рекомендуется немного отпилить колосник, используя болгарку с кругом по металлу.
7. Осуществлять кладку кирпичной печи для бани необходимо строго по отвесу и используя строительный уровень.
8. В местах поворотов внутренних каналов дымохода обязательно устанавливайте очистные колодцы, т.к. в этих местах сажа скапливается чаще всего.
9. Следите за тем, что бы при кладке печи кирпичи не соприкасались с печным литьем. Эти места необходимо дополнительно защищать, наматывая на литье асбестовый шнур.
10. Для кладки топки используйте шамотный кирпич, он способен выдержать температуру выше 1600^оС. Для кладки печи-каменки можно использовать красный огнеупорный кирпич, который способен сохранять свои физические свойства при температуре до 850^оС.
11. Не экспериментируйте с диаметром дымохода, размерами топки и габаритами печи-каменки. Все размеры должны быть выбраны согласно общим стандартам.
12. Если рядом с кирпичной печью находятся деревянные элементы (к примеру, отделка интерьера бани с помощью доски вагонки), их необходимо обработать защитными антисептическими средствами, которые не только предотвратят гниение древесины, но и защитят ее от самовозгорания.
13. Ну и главное, о чем следует сказать – не решайтесь на кладку кирпичной печи своими руками, если вы совсем не имеете опыта в этом деле. Помните, «скупой платит дважды», поэтому если ваша печь будет неправильно построена, специалист возьмет в несколько раз больше денег на ее реконструкцию.

Вот и все, что мы хотели рассказать вам о том, как правильно осуществить кладку кирпичной печи для бани своими руками! Надеемся, что из данной статьи вы узнали много нового для себя и самостоятельная кладка печи станет для вас более простым мероприятием!

Простая технология кладки кирпичной печи своими руками

Поэтапная кладка кирпичной печи для бани

Основные моменты кладки кирпичной печи своими руками

Понравилась статья? Легко поделиться закладкой с друзьями, в соц. сетях:

3 варианта чертежей печи для бани своими руками [+5 ФОТО]

Никто не станет спорить, что печь является одним из главных объектов в любой бани. Без нее все остальные детали не имеют никакого значения, так как без хорошей парилки любая, даже самая внешне привлекательная баня не будет приносить пользы здоровью.

Многие выполняют чертежи печей для бани своими руками на основе опыта других застройщиков и это очень разумное решение, так как в этом случае можно учесть чужие ошибки и не повторить их в своем строительстве.

Самая популярная и широко распространенная схема кладки печей

Существует два основных типа банных печей — кирпичные и металлические. Они значительно отличаются по конструкции и характеру нагрева, у каждого типа есть свои особенности.

  Рассмотрим каждый из этих видов.

Кирпичные печи

Чертежи банной печи своими руками не отличаются особым разнообразием, если в качестве основного материала выступает кирпич.  И это неудивительно, ведь за много лет была подобрана максимально простая и эффективная конфигурация, проверенная не одним десятком лет использования.

Всяческие эксперименты здесь не приветствуются, так как это напрямую влияет на безопасность эксплуатации, кроме того, переделка может стоить гораздо больше, чем первичное строительство. Если вы все-таки решили провести работу самостоятельно, следует учитывать ряд факторов.

Основные правила устройства кирпичной печи в парилке

• В первую очередь необходимо сделать фундамент по размеру печки, он должен обладать достаточным запасом прочности. После его заливки приступать к дальнейшим работам можно только после полного застывания бетона.
• Фундамент в обязательном порядке должен быть гидроизолирован, чаще всего это делается с помощью рубероида.

На фото — гидроизоляция основания

• При кладке используется раствор, состоящий из глины и песка в пропорции от 2:1 до 3:1. Точное соотношение зависит от качества глины, которое может отличаться. Проверить раствор очень просто – нужно воткнуть в него деревянную палку, когда вы ее достанете, на ней должен остаться слой раствора примерно 2 мм. Если он меньше – следует добавить глину, а если больше – песок.
• Закладка печного литья тоже имеет некоторые хитрости. Нельзя вставлять его слишком плотно – между металлом и кирпичом необходимо оставить зазор в 5 мм. Это обусловлено свойством металла расширяться при нагревании — если зазора не будет, он повредит конструкцию печи.
• Помните, что кирпич не отличается идеальной геометрией, чтобы все стороны были ровными, швы следует делать не очень тонкими, это позволит выровнять плоскость без резки кирпича.
• Следует постоянно контролировать плоскость с помощью строительного отвеса или уровня.
• Помните, что все металлические части не должны соприкасаться с кирпичом. Для этого их в местах соединений обматывают асбестовым шнуром.
• Повороты во внутренних каналах дымохода обязательно необходимо оборудовать специальные колодцы для очистки, так как засоры образуются чаще всего именно в этих местах.
• Ни в коем случае не следует нарушать размерность топки печи, каменки и дымохода – это чревато ухудшением работы и даже опасностью возникновения пожара.
• При кладке топки необходимо использовать специальный шамотный кирпич, способный выдержать температуру до 1600 градусов. Банную каменку можно возвести из огнеупорного кирпича, выдерживающего температуры до 850 градусов.

Шамотный кирпич для топки

• Не следует располагать близко к печи деревянные и другие детали. Следует защищать все поверхности асбокартоном и специальными составами для огнезащиты материалов.

В любом случае, чертежи печи в баню своими руками необходимо показать специалисту и только лишь после подтверждения, что в них нет ошибок и просчетов можно начинать работы по возведению конструкции.

Следует отметить, что такие печи достаточно трудоемки, поэтому в парилках чаще всего встречаются более простые в исполнении металлические аналоги.

Совет! Не стоит экономить на качестве кирпича, переделка топки стоит гораздо дороже, чем разница в цене между качественным и средним товаром.

Металлические печи

Этот вариант несколько проще в исполнении, однако, также требует определенных навыков и оборудования. В первую очередь необходим сварочный аппарат и листовой металл толщиной 3 мм, а также арматура для устройства решетки. Если таких навыков у вас нет, можно воспользоваться услугами сварщика, цена этой работы достаточно демократична, но все равно вам придется сделать чертежи железной печи для бани своими руками.

Готовый проект нужно согласовать со специалистом и только потом запускать в работу. Полагаться на сварщика и его знание не стоит, умение работать с металлом не гарантирует знаний в особенностях устройства эффективных печей для парилки.

Одна из самых простых модификаций металлических печей для парилки

Такая печь прослужит вам достаточно долго.  Для улучшения качества обогрева можно обложить такую банную печь кирпичом, это позволит добиться более мягкого теплового излучения и значительно улучшит теплоотдачу за счет высокой тепловой инертности материала.

Очень популярен и вариант, когда банная печь изготавливается из большой металлической трубы.

Чертеж печи для парилки из трубы

Этот рисунок может использоваться как инструкция по изготовлению, с ее помощью можно сварить хорошую печь для парилки без особых проблем. Обложив ее огнеупорным кирпичом можно добиться отличной теплоотдачи и качественного прогрева помещения.

Полезный совет: если у вас совсем нет опыта в кладке кирпича и сварочных работах, не стоит пробовать выполнить работы самостоятельно. Это может привести к плачевным результатам, а переделка чаще всего будет стоить больше, чем первичные затраты.

Вывод

Выбор в пользу того или иного варианта стоит делать исходя из особенностей вашего помещения и других обстоятельств, например, наличия металла или кирпича, или умения работать со сварочным аппаратом и класть кладку.

Следует учитывать и особенности каждой из печей – металлическая очень быстро нагревается, но так же и остывает. Кирпич греется гораздо дольше, но и остывает значительно медленнее. Просмотрите видео в этой статье для того, чтобы иметь наглядное представление об особенностях различных проектов.
