Установка печи в бане с выносной топкой

Баня всегда была для россиян традиционным местом, где человек отдыхает, как говорится, «очищает дух и тело», получает заряд бодрости и здоровья на всю предстоящую рабочую неделю. Но чтобы баня оправдывала возлагаемые на нее ожидания, для нее необходима хорошая печь. Неважно, будет этот отопительный агрегат приобретен в готовом виде или же выстроен собственноручно — главное, чтобы он был способен создать в помещениях необходимую специфическую атмосферу и был максимально безопасен в эксплуатации.

Установка печи в бане с выносной топкой

Существует два основных способа монтажа этого отопительного прибора:

— Установка печи в бане с выносной топкой.

— Размещение всей конструкции в помещении парной.

Каждый из предлагаемых вариантов имеет свои положительные и отрицательные стороны, но определиться с выбором способа установки желательно еще на этапе постройки бани. Если планируется вынести топку печи в соседнее помещение, то при возведении разделительной стены между парилкой и предбанником в ней сразу обустраивается проем. Однако, если решено произвести реконструкцию уже готовой бани, то вполне допустимо вырезать в стене необходимое окно для выноса топочной дверцы печи в предбанник.

Содержание статьи

Достоинства расположения печи с выносным топливным каналом

Банные печи с выносным топливным каналом могут быть изготовлены из чугуна или стали. Конструкция этого прибора отличается от обычной печи для обогрева бани именно наличием выносной топки, которая может быть съемной — в тяжелых чугунных вариантах изделий, или представлять неразъемную конструкцию — в стальных моделях. Благодаря такой конфигурации печи дверца топочной камеры выносится в соседствующее с парилкой помещение или даже на улицу.

Вынесение топки печи в предбанник дает немало преимуществ при эксплуатации:

• При топке печи происходит обогрев сразу двух помещений — парной и предбанника.
• Появляется возможность добавлять дрова, постоянно поддерживая процесс горения, в то время, когда парная эксплуатируется.
• Так как не будет необходимости открывать и закрывать дверцу топки со стороны парной, печь можно оградить барьером безопасности (кирпичным экраном), который исключит риск получения ожоговых травм во время принятия водных процедур.
• В парную не будет попадать мусор, который часто заносится в помещение вместе с дровами.
• Появляется возможность разместить рядом с топкой нишу для просушки дров, что в парной сделать, понятное дело, не получится.
• Обеспечивается подержание в парилке чистого воздуха, так как при открытии дверцы для добавления дров в комнату могут в небольшом количестве проникать газообразные продукты горения дров.
• Отсутствие дверцы топки в парной значительно сэкономит свободное пространство помещения, и так, как правило – не слишком объемного. Поэтому появляется возможность монтажа отопительного прибора в удобном месте разделяющей комнаты стены.

Однако, необходимо учитывать, что современные приборы заводского изготовления снабжаются системой охлаждения стекла, установленного в топочной дверце. Поэтому предбанник не будет прогреваться должном образом. И для того, чтобы тепло интенсивнее поступало в предбанник, придется приоткрыть дверцу топочной камеры — этот фактор тоже необходимо учитывать, выбирая место для установки печи. Если прибор невозможно установить так, чтобы открытая дверца не мешала свободному проходу, то в зимний период для этой комнаты потребуется дополнительный обогрев.

Цены на печь в баню

банная печь

В качестве примера — конструкция печи «Термофор Калина Inox БСЭ антрацит НВ ПРА»

Выносной топливный канал может быть прямоугольным, или же иметь зауженную около топки форму. Панорамное жаростойкое стекло, установленное в дверце, не только позволяет контролировать процесс горения топлива, но и придает конструкции эстетичный внешний вид камина. Если предбанник используется в качестве комнаты отдыха, то перед этим «камином» можно установить кресла, и отдыхая после посещения парилки, любоваться игрой пламени.

Система, охлаждающая стекло, также исполняет функцию его очистки, поэтому на внутренней поверхности не скапливается копоть, и оно всегда остается прозрачным.

Установка печи с выносом топочного канала в предбанник дает массу эксплуатационных преимуществ. Недостатки незначительны, и самый существенный из них – больше забот при проведении монтажа прибора.

Топливный канал банной печи может быть даже вынесен и на улицу. Обычно это делается в следующих случаях:

• Когда помещения парной и предбанника имеют уж совсем небольшую площадь.
• Если печь планируется отапливать углем, от которого традиционно остается много грязи, а продукты его сгорания — достаточно токсичны.
• В том случае, когда баня эксплуатируется в коммерческих целях, то есть на время сдается посторонним людям. А ее владелец выступает в роли истопника, совершенно не мешающего клиентам своим присутствием.

В ряде случаев применяется и вот такой вариант – топочное окно вообще вынесено на улицу

В других случаях печь, установленную таким способом, эксплуатировать будет крайне неудобно, особенно в зимний период. Согласитесь, мало радости в том, когда для того чтобы подбросить в топку дрова, приходится выскакивать на улицу.

Единственными достоинствами выноса топки банной печи на улицу является отсутствие мусора в помещениях и то, что топливо не придется заносить внутрь бани.

Требования противопожарной безопасности

При установке любой банной печи необходимо строго соблюдать требования пожарной безопасности, так как стенки прибора при его эксплуатации нагреваются до достаточно высоких температур. Для того чтобы обеспечить максимальную безопасность и не иметь проблем с контролирующими организациями, рекомендовано производить монтаж печи, руководствуясь положениями, прописанными в СНиП 41—01-2003 (глава 6.6).

• Первое, что необходимо сделать — это обустроить под основную конструкцию печи надежный фундамент, который будет примыкать к разделяющей комнату стене. Фундамент должен быть покрыт жаростойким материалом, а затем металлическим листом. В качестве жаростойкой изоляции ранее применялись асбестовые листы. Сегодня в продаже можно найти панели прессованной минеральной ваты, которая менее опасна с экологической точки зрения, листы из пеностекла или ЭЖКАХ (жаростойкий конструкционный слюдопласт).
• Перед топочной дверцей также необходимо предусмотреть металлический настил, который предотвратит возгорание деревянного пола и упростит уборку мусора. Размер предтопочного листа должен быть не менее 400×800 мм.
• Если перегородка между парной и предбанником деревянная, то проем, через который будет проходить топливный канал, необходимо отделить от древесины кирпичной или каменной кладкой. Расстояние между печью и деревянными стенами должно составлять 400÷450 мм.

В показанном варианте хозяин предпочел заложить проем кирпичом

• При условии установки по торцевой части стены проема, через который будет проходить топочный канал, прокладки из теплоизоляционного материала (минеральной базальтовой ваты или цементно-волокнистого листа) толщиной в 40÷50 мм, расстояние между частью стены, возведенной из горючего материала, и внешней стенкой печи может быть сокращено до 250 мм. Если устанавливается теплоизоляционный материал большей толщины, то безопасное расстояние может составлять 125 мм.
• Между потолком бани и поверхностью печи расстояние не должно быть меньше 1200 мм.
• От края топочной дверцы до ближайшей двери расстояние должно быть не менее 1250 мм.
• Если приобретена печь не заводского производства, или же прибор самостоятельно изготовлен из листового металла, то его лучше всего обложить кирпичом. Таким образом, можно обезопасить строение бани от пожара, а людей, принимающих водные процедуры — от ожогов. Заводские изделия, как правило, изготавливаются с двойными стенками, между которыми прокладывается теплоизоляционный материал иди проходят конвекционные каналы.

Цены на пеностекло

пеностекло

Установка банной печи с выносной топкой

Фундамент под банную печь

Нужен ли фундамент под металлическую модель печи? Этот вопрос возникает у многих собственников, решивших построить баню. Поэтому сразу необходимо отметить, что если вес отопительного прибора не превышает 400 кг (естественно, с учетом каменной закладки), а полы планируется изготовить из доски толщиной не менее 40 мм, то вполне можно обойтись без обустройства фундаментной основы. Такой вес имеют печи, изготовленные из нержавеющей стали, а чугунные и кирпичные модели отличаются большей массой.

Если приобретается стальная модель банной печи, и ее планируется установить непосредственно на деревянные полы, то место его установки должно быть тщательно подготовлено.

На полы укладывается керамическая плитка, или же сначала настилается лист из асбеста или минеральной ваты, который накрывается стальным листом.

Печь должна устанавливаться на негорючую основу, стены обязательно закрываются жаропрочным материалом. Это, например, может быть металлический экран из нержавейки.

Однако, не стоит забывать, что баня это помещение с повышенной влажностью и под настил, обустроенный под печью, может попасть вода, что крайне нежелательно. Поэтому уклон пола в парной необходимо делать от отопительного прибора, то есть он должен оказаться в самом высоком месте комнаты. Кроме того, настеленный и закрепленный настил под установку печи, необходимо по всему периметру гидроизолировать. Сегодня для этой цели в строительных магазинах представлено большое количество герметиков.

Если устанавливается самодельная стальная печь, которую планируется обложить кирпичом, или же выбрана чугунная модель, то под нее лучше обустроить бетонный фундамент.

Капитальное бетонное основание под печь не должно контактировать с фундаментом основного строения. Размеры фундамента по длине и ширине должны превышать размеры отопительного прибора на 150÷200 мм с каждой из сторон.

Если деревянный пол в бане крепкий и сверху него планируется возвести кирпичный подиум под печь, то прежде чем приступать к его возведению, необходимо произвести замеры. Если обнаружится что между поверхностью печи и потолком расстояние будет меньше требуемого параметра в 1200 мм, то от этого варианта рекомендовано отказаться. Вместо подиума, под стальную печь сверху деревянного пола необходимо настелить металлический лист, а под чугунную модель необходимо обустроить полноценный, отдельно стоящий фундамент.

Работы по обустройству бетонного малозаглубленного фундамента включают несколько этапов. И их лучше всего проводить одновременно с постройкой бани. Но иногда обстоятельства вынуждают проводить эти мероприятия в уже возведенном строении.

Иллюстрация	Краткое описание выполняемых операций
	Если фундамент будет обустраиваться в уже построенной бане, то первым шагом производится разметка места установки печи на полу и отверстия в стене, через которое будет проходить топливный канал. Вся разметка осуществляется по размерам, снятым с печи, с учетом припусков на установку термоизоляции. Далее, по линиям разметки в стене вырезается необходимый проем. После этого демонтируется часть деревянного пола. Затем в грунте подполья выкапывается котлован под фундамент.
	Схема расположения материалов при обустройстве фундамента под металлическую печь в бане. Линейные параметры фундамента могут быть изменены, в соответствии с размером выбранного отопительного прибора. Глубина котлована под фундамент для установки металлической печи должна составлять 500 мм. После того как котлован будет готов, грунт на его дне необходимо хорошо утрамбовать. Затем, на дно производится засыпка песка, который также необходимо утрамбовать — его толщина поле уплотнения должна составлять 100 мм. Песчаный слой станет хорошим гидроизолятором для фундамента от грунтовой влаги. Далее, сверху песка укладывается щебень — его толщина после трамбовки должна составлять 150÷200 мм. Сверху щебня рекомендовано уложить гидроизоляционный материал, который должен также закрыть стенки котлована. В качестве гидроизоляции может быть использован плотный полиэтилен или же рубероид.
	Сверху гидроизоляционного материала или щебня монтируется арматурный каркас. Для этой конструкции подойдет арматурный прут сечением в 7÷8 мм, который связывается между собой решёткой с помощью вязальной стальной проволоки. Вполне подойдут и сварные арматурные сетки, которые можно приобрести в магазине в готовом виде.
	Бетонная стяжка заливается заподлицо с поверхностью грунта подполья или же поднимается до уровня пола бани. Если выбирается последний вариант, то от грунта, на всю высоту бетонной плиты, монтируется временная деревянная опалубка. В подготовленный армированный котлован заливается бетонный раствор марки не менее М200. После заливки и выравнивания поверхности фундамента, его оставляют до полного просыхания и набора прочности — этот период составляет не менее 28÷30 дней.
	Следующим шагом, на бетонную поверхность настилается два слоя гидроизоляционного материала — в этом случае применяется только рубероид. Сверху рубероида выкладывается кирпичный подиум, состоящий из одного или двух рядов кирпича.
	В результате должна получиться примерно такая конструкция, как представлена на иллюстрации. Далее можно переходить к изоляции торцов деревянных стен, то есть к защите их от воздействия высоких температур, до которых может нагреваться корпус печи вовремя эксплуатации.

Особенности установки печи

Установка печи может быть произведена по-разному, в зависимости от того, когда производится ее монтаж. Если фундамент обустраивается в готовом строении бани, то в стене вырезается проем согласно названным выше параметрам.

Цены на асбест

асбест

Безусловно, удобнее сначала установить печь, а потом уже заниматься возведением перегородки. Но так получается очень нечасто.

При другом варианте выполнения работ, который считается более правильным, перегородка между двумя комнатами возводится после возведения фундамента, установки печи на постоянное место и ее обкладки кирпичом. Однако, такой монтаж возможен только на этапах постройки бани, или же если производится капитальная реконструкция помещений, имеющих большую площадь.

Если устанавливается отопительный прибор заводского изготовления, то стоит внимательно изучить паспорт, прилагаемый к изделию, в котором производитель указывает рекомендуемые параметры расстояние горючих поверхностей от печи. Как правило, для агрегата, имеющего максимальную мощность, расстояние между деревянной стеной и печью составляет 250 мм, если печь оснащена термоизоляцией корпуса, и 400 мм, если она отсутствует.

Обкладка просвета между топочным каналом и стенками проема кирпичом

Параметры проема не зависят от длины выносного канала, но стена должна быть изолирована от металла печи термоизоляционным материалом на всю свою толщину, а затем стальным листом, закрепляемым между кирпичной кладкой и слоем изоляции.

Термоизоляция проема и окружающих его стенок плитами минеральной ваты. Их затем можно закрыть стальным листом или (со стороны предбанника) жаропрочным гипсокартоном.

Между основной конструкцией печи и деревянной стеной должен оставаться зазор размером не менее 50 мм. Если изоляция проема ограничивается слоем асбеста или минеральной ваты, то поверхность перегородки, выходящая в сторону печи, должна быть облицована жаростойким материалом — это может быть лист асбеста, специального гипсокартона, прессованная минеральная вата или другие стойкие к высоким температурам материалы.

Топливный канал, проходящий через проем, вырезанный в деревянной стене, необходимо обложить кирпичной кладкой. При этом необходимо учитывать, что кирпич должен быть отделен от металла печи тепловым зазором не менее 20÷25 мм. Это расстояние необходимо соблюсти, чтобы обеспечить необходимую «степень свободы» для расширения металла при его нагревании. Просвет необходимо заполнить термостойким эластичным материалом — асбестовым шнуром или каменной ватой.

Термоизоляционный материал, отделяющий деревянную стену от кирпичной кладки.

Если кирпичная кладка, обрамляющая топочный канал, получилась неаккуратной, и ее планируется закрыть деревянной вагонкой, то между ней и печью необходимо оставить зазор размером в 100 мм с каждой из сторон.

В случае если проход для топочного канала делается близко к деревянной стене, и печь планируется установить вдоль нее, то перед монтажом прибора на место следует обложить стену кирпичом.

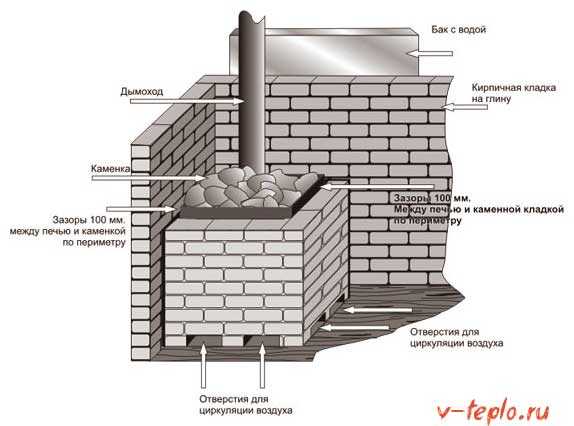

Вариант установки печи вдоль бревенчатой стены бани – выполняется сплошная кирпичная кладка

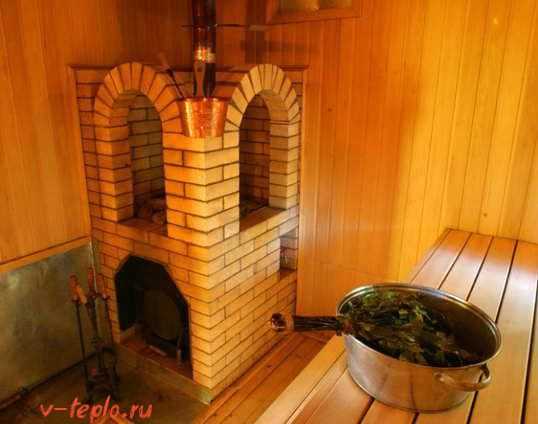

Основную часть отопительного прибора, которая будет расположена в парной, в целях безопасности, следует обложить кирпичом (соорудить защитный кирпичный экран). Однако, чтобы кладка не перекрывала жар, идущий от стенок печи, ее делают не сплошной, оставляя между кирпичами зазоры.

Разреженная кирпичная кладка вокруг основной части печи.

Кладка такого типа не только будет свободно пропускать тепло, выработанное в печи и предотвратить получение случайных ожогов, но и не столь утяжелит фундамент. Кроме того, на обустройство этой защитной стены потребуется меньше кирпичей и раствора.

Сложно ли самостоятельно обложить металлическую печь кирпичом?

Надо сказать, что подобная практика очень распространена, технология хорошо отработана и проверена, так что особых проблем эта операция доставить не должного. Как обложить металлическую печь кирпичом своими руками – читайте в специальной публикации нашего портала.

Надо сказать, что и вынос топки в предбанник, и использование кирпичной, каменной или керамической облицовки, в том числе стен или пола в парилке – все это сказывается в определённой мере и на тепловой мощности банной печи. Стало быть, планировать тот или иной вариант размещения каменки, ее термоизоляции от стен и последующей отделки следует заблаговременно. Просто чтобы затем не столкнуться с ситуацией, что мощности, казалось бы, правильно изначально подобранной печки после окончания монтажных работ и запуска в ее эксплуатацию – вдруг оказывается недостаточно.

Ниже размещен калькулятор, который позволит правильно оценить этот параметр.

Как определиться с требуемой тепловой мощностью банной печи?

Мощность отопительных приборов измеряется в киловаттах. Однако, производители банных печей практикуют иной подход – они указывают, какой объем парной эта модель будет гарантированно способна обогреть до уровня, соответствующего требуемому микроклимату в парилке. Естественно, при условии качественной термоизоляции последней.

Так обычно в паспортах и указывается – для помещений, например, от 10 до 16 м³.

Казалось бы – все очень просто. Определить объем парилки несложно, и так же легко будет подобрать модель. Однако, особенности обустройства бани способны внести свои коррективы.

Ниже предложен калькулятор, который подсчитает, так сказать, условный или приведенный «объем» вашей парной, то есть с учетом всех необходимых поправок. С опорой на это значение можно будет точнее подобрать оптимальную печь.

Например, если получен результат, что необходима печь на 11 м³, то выбирать стараются так, чтобы это значение было примерно посередине диапазона возможностей приобретаемой модели. То есть, скажем, печь, рассчитанная на обогрев от 8 до 14 м³.

Калькулятор расчета условной мощности банной печи

Перейти к расчётам



Укажите запрашиваемые значения и нажмите
«РАССЧИТАТЬ ТРЕБУЕМУЮ МОЩНОСТЬ БАННОЙ ПЕЧИ»



РАЗМЕРЫ ПАРИЛКИ

Ширина, метров

Высота потолка, метров



ОСОБЕННОСТИ ОБУСТРОЙСТВА ПАРИЛКИ

Стены в парной:

Расположение печи:

Тип двери в парилку:

Есть ли окно в парной?

Площадь окна, м²

Есть ли на стенах (полу) участки кирпичной кладки, облицовки камнем или керамической плиткой?

Суммарная площадь подобных облицованных участков, м²

Несколько пояснений по проведению расчета.

• Понятно, что в первую очередь учитывается реальный объем парной. Для этого необходимо указать ее линейные размеры: длину, ширину, высоту.
• Банные печи рассчитаны на эксплуатацию в качественно утепленных помещениях. А на практике бывает, что бревенчатые или сложенные из бруса бани изнутри не утепляются. В этом случае довольно значительная часть тепла будет расходоваться на прогрев стен, которые обладают немалой теплоемкостью. Стало быть, необходима поправка.
• Если печь расположена полностью в парилке, то все выработанное тепло остается внутри этого помещения. Но если топка делается выносной (как раз по теме данной публикации), то часть тепловой энергии невольно будет растрачиваться и на прогрев предбанника и всей создаваемой конструкции «врезки» печи в стену. То есть тоже будет уместна корректировка результата.
• Имеет большое значение качество двери, ведущей в парную. Если это добротно утеплённая дверь с хорошей подгонкой, то значимых тепловых потерь через нее не предвидится. Но нередко устанавливаются обычные щитовые двери, а также входящие в моду стеклянные. Безусловно, термоизоляционные качества у них значительно ниже, и это тоже будет принято в расчет при проведении вычислений.
• Окно на улицу не является обязательным элементом интерьера парилки, но все же нередко имеется и оно. То есть, появляется еще одна лазейка для утечки тепла. Здесь имеет значение и качество окна, и его площадь. Если окно принимается в расчет, то в калькуляторе появятся дополнительные поля ввода этих данных.
• Могут сыграть свою роль и участки в парилке (на ее стенках или полу), облицованные керамической плиткой, кирпичом, камнем. Прогрев столь теплоемких поверхностей потребует дополнительной мощности печи.
• Результат будет показан в условных кубометрах, на которые и следует ориентироваться при выборе оптимальной модели банной печи.

Дымоход для банной печи

Для отвода продуктов горения из металлических банных печей дымоход может быть выполнен из кирпича, металла или керамики, и бывает трех типов по месту расположения:

• Насадные дымоходы возводятся сверху отопительного прибора и являются его продолжением. Именно этот тип конструкции чаще всего выбирается для установки над металлической печью, и для него в последнее время чаще всего используются сэндвич-трубы.

Коренной дымоход – никаких ограничений нет, но все же в банях он встречается нечасто.

Цены на дымоходные трубы

дымоходные трубы

• Коренные дымоходы — этот отдельно стоящая кирпичная конструкция, к которой также может быть подключена банная печь. Чтобы возвести этот вид дымохода, под него необходимо обустроить отдельный фундамент. Если баню планируется разместить той области дома, где будет возводиться печь или камин, или в примыкающей пристройке, то иногда для них можно обустроить один общий коренной дымоход. Но этот случай – явно нетипичный.
• Стеновые дымоходы — это тип дымоотводного канала, устанавливаемого в кирпичной стене дома. Если баня выстраивается из кирпича, то можно воспользоваться этой конструкцией. Однако, у нее есть один существенный недостаток, так как труба фактически полностью проходит по улице, есть риск возникновения в ней конденсата, что может негативно повлиять на эксплуатационные качества печи. Поэтому стеновые дымоходы требуют качественного утепления. Как вариант также рассматривается крайне редко.

Дымоходы для банной печи могут быть изготовлены из разных материалов — это может быть кирпич, керамика, металл или же утеплённые сэндвич-трубы.

• Кирпичные дымоходы могут используются для отвода продуктов горения из банных металлических печей только в редких случаях. Коренные дымоотводы достаточно трудоемки в постройке, возводить их есть смысл, если требуется отведение дыма от двух или более печей.
• Керамический дымоход не пользуется популярностью у собственников бань с металлическими печами, так как имеют достаточно большой вес, что усложняет монтаж, а также высокую стоимость. Однако, керамика обладает отличными характеристиками и прослужит длительный срок. Материал стоек к коррозийным процессам и высокой температуре, имеет низкую теплопроводность, а значит, не будет перегреваться. Кроме того, внутренние поверхности керамических труб имеют идеальную гладкость, поэтому дым будет беспрепятственно выходит наружу, благодаря чему на стенках не возникнет толстых отложений сажи.
• Металлические дымоходы доступны по цене и просты в монтаже, но они быстро нагреваются до высоких температур, что может привести к возгоранию деревянных конструкций. Кроме того, горячий воздух, попадая в холодную часть, трубы, расположенную на улице, спровоцирует процесс обильного образования конденсата. Поэтому металлическую трубу необходимо обязательно одеть в термоизоляцию как снаружи, так и внутри строения.
• Отличной альтернативой металлическому варианту дымохода стали сэндвич-трубы, которые имеют трехслойное строение — металлический внутренний и внешний слой, а между ними прокладка из минеральной ваты, которая служит хорошим теплоизолятором. Сэндвич-трубы легко монтируются, производители этих изделий предусмотрели широкий ассортимент необходимых для качественного монтажа деталей. Благодаря этому, они легко собираются в единую конструкцию. Поэтому для дымохода металлических банных печей чаще всего выбирается именно этот вариант.

Сэндвич-дымоход может располагаться внутри помещений и проходить через перекрытия и кровлю, либо сразу выводиться через стену наружу.

Как показано на иллюстрации выше, дымоход может монтироваться внутри помещения или практически сразу выводиться на внешнюю стену

• Первый вариант, с проходом через чердачное перекрытие и крышу, хорош тем, что тепло, исходящее от трубы, остается в помещении бани. Кроме того, строго вертикально установленная труба, обеспечивает для печи хорошую тягу.

К явным недостаткам внутреннего расположения трубы можно отнести сложность монтажных работ, так как требуется тщательная изоляция проходок через потолок и кровлю. При повреждении стыковочных швов отдельных частей сэндвич-трубы, продукты горения будут поступать в парную, что не сразу можно заметить, а это опасно для жизни людей, находящихся в помещении.

• Наружные дымоходы выводятся на улицу через стену, и дальше поднимаются на установленную высоту вдоль ее внешней поверхности. Поэтому их проще монтировать как в строящейся бане, так и в уже возведенной. Выше уровень безопасность эксплуатации, доступнее обслуживание.

К недостаткам такого расположения необходимо отнести необходимость в дополнительном утеплении, тщательная герметизация прохода трубы через стену. Однако, если для возведения дымохода используются правильно подобранные сэндвич-трубы, то их дополнительное утепление не потребуется.

 Ответственная задача – монтаж дымохода для банной печи

Это достаточно трудоемкий процесс, требующий тщательного соблюдения всех установленных норм и требований. Безусловно, он заслуживает отдельного рассмотрения. Так что если возникает вопрос, как произвести эти работы правильно и добиться необходимой степени безопасности эксплуатации, то стоит обратиться за подробной информацией к статье «Дымоход для бани своими руками», опубликованной на нашем портале.

Цены на сэндвич-трубы

сэндвич-трубы

*  *  *  *  *  *  *

Итак, установка банной печи с выносной топкой должна быть тщательно просчитана, а параметры, прописанные в СНиП, соблюдены безо всякого упрощения. Необходимо помнить, что от правильного монтажа и изоляции металлических элементов конструкции от горючих поверхностей зависит безопасность эксплуатации не только печи, но и всего строения бани, особенно если она выстроена из древесины.

В завершение публикации – видеосюжет, в котором показам пример монтажа банной печи с выводом топки в предбанник.

Видео: Пример монтажа банной дровяной печи с выносной топкой

stroyday.ru

Печь для бани и отопления дома одновременно

Как сделать отопление в бане от печи

Для поддержания оптимальной температуры во всех банных комнатах лучше всего сделать отопление в бане от печи-каменки, установленной в помещении парной. Для бань небольшого размера, состоящих из предбанника, помывочной и парной, единственную печь, как правило, устанавливают таким образом, чтобы каменка находилась в парильном помещении, в предбаннике располагалась топка печи, а в помывочной — накопительный бак для подогретой воды.

Упрощенные системы отопления бани

Наиболее простой в изготовлении, обслуживании и эксплуатации является система, в которой производится отопление бани от печи в парной. То есть, печь-каменка, обеспечивающая максимальный нагрев окружающего воздуха и получение разогретого пара, располагается в парном помещении, а ее топочная часть, через которую производится загрузка горючего материала, выносится в предбанник. При этом за счет реализации подобной конструкции производится отопление бани от банной печи одновременно и в парной, и в предбаннике. Отопление помывочного отделения бани в этом случае происходит за счет размещения в нем бака с горячей водой, а при необходимости и дополнительной батареи отопления.

Располагающийся в помывочном отделении бани накопительный бак, соединяется трубами с теплообменником, нагревающимся при помощи банной печи. Нагрев воды в накопительном баке производится при помощи циркуляционного насоса, прокачивающего воду через теплообменник, располагающийся либо непосредственно в области горения топлива, либо на дымоходной трубе печи.

Печь для бани с теплообменником для отопления и получения необходимого количества горячей воды является наиболее эффективным и простым способом поддержания оптимальной температуры во всех помещениях бани. Такая комбинированная конструкция достаточно экономна с точки зрения расхода топлива, генерирует большое количество тепла и имеет сравнительно небольшое время выхода на рабочий режим.

Печи для бань и их особенности

При необходимости печь для бани с контуром отопления может быть достаточно универсальной как по режиму работы, так и по используемому в ней топливу. Такая печь может использоваться либо в режиме непрерывного горения топлива, либо в циклическом режиме, с периодической загрузкой горючего материала. В качестве топлива для нее могут использоваться природный газ, дрова, древесный уголь или топливные гранулы. Кроме того, для обогрева бани и нагрева воды могут использоваться и электрические печи соответствующей мощности.

superbany.ru

как сделать мобильную банную печку своими руками

Любителям туризма и загородного отдыха не раз случалось использовать походные бани. Это разборные и компактные конструкции, которые без труда переносятся одним человеком или в багажнике легкового автомобиля.

А по своим характеристикам они ничем не уступают капитальным сооружениям.

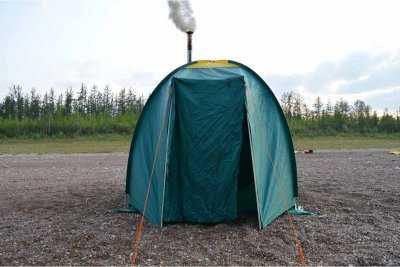

Главные элементы походной бани – это плотный тент-палатка и хорошая печка, которая быстро нагреет помещение. Каменку можно приобрести в магазине или сделать своими руками из подручных материалов.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Типовые конструкции печей для походной бани и их устройство

Среди готовых разборных печей для бани популярны два вида — Пошехонка и Берег. Все остальные конструкции являются вариацией на эту тему.

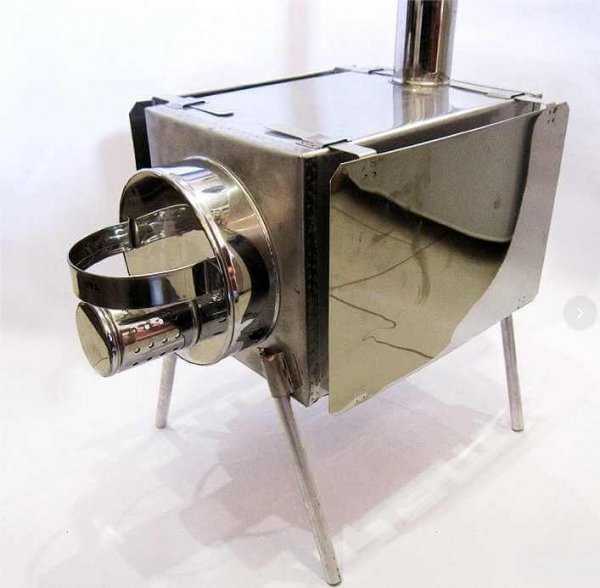

Пошехонка

Очень компактный вариант с габаритами 300х300х500 мм и весом 8—9 кг. Изготовлена из нержавеющей стали толщиной 0,8 мм.

Фото 1. Готовая печь Пошехонка для походной бани. Устройство сделано из нержавеющей стали.

Полностью разборная конструкция: ножки, защитные экраны, дверца топки снимаются и помещаются внутрь корпуса печи. Оснащается трубой высотой 1,5 метра на двухколенном сочленении, что позволяет расположить её в любом удобном месте внутри бани.

Отсутствие каменки компенсируется плоской верхней стенкой, на которую укладывают камни. В конструкции всех пошехонок применён оригинальный воздухозаборник, поддерживающий длительное до 6 часов горение дров. Экраны по бокам топки защищают от случайных прикосновений и улучшают теплообмен.

Берег

Устройство такой конструкции отличается от обычной пошехонки. Во-первых, топка выполнена из более толстого материала и имеет скошенную нижнюю часть. Во-вторых, цельный кожух экранирует сильное инфракрасное излучение и служит каменкой. Оптимальный объем закладываемого камня 20—25 кг.

Дл

ogon.guru

Печь для бани своими руками

Печь в любой бане – ее основа. Она отвечает за качество влажности воздуха и температуру, которые должны быть максимально комфортны для человеческого организма. Кто-то отдает предпочтение классическим кирпичным конструкциям, кто-то более простым – металлическим. Среди огромного количества вариантов, есть возможность выбрать самый подходящий и построить печь для бани своими руками с небольшими материальными затратами.

Содержание статьи:

Особенность возведения простой кирпичной печи для бани

Безусловно, классическая печь банная должна возводиться из кирпича. Подобные конструкции значительно легче тех, которые устанавливаются в доме для отопления. Их единственное предназначение – вскипятить воду любым удобным методом и образовывать пар.

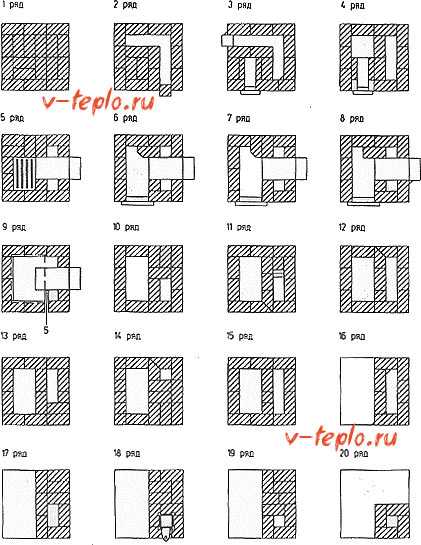

Другие варианты порядовок. Кликните для увеличения изображения

Один из простых вариантов порядовки приведен на изображении выше. Но прежде чем приступать к работе, необходимо возвести фундамент и подготовить песчано-глиняный раствор.

Основание необходимо углублять ниже точки промерзания почвы (около 0.5-1 м). Чтобы обезопасить себя от движения грунта, дно котлована делается с расширением.

Первые 15 см засыпают песчаной подушкой. Слив обильно ее водой, насыпают слой до 20 см битого камня или кирпича. Затем засыпается примерно такой же слой щебня.

Подготовив площадку под фундамент, устанавливаются опалубка, армирующий каркас и вливается бетон не достигая 15 см над уровнем земли. Зазор от демонтируемой опалубки засыпается смесью крупного песка и гравия.

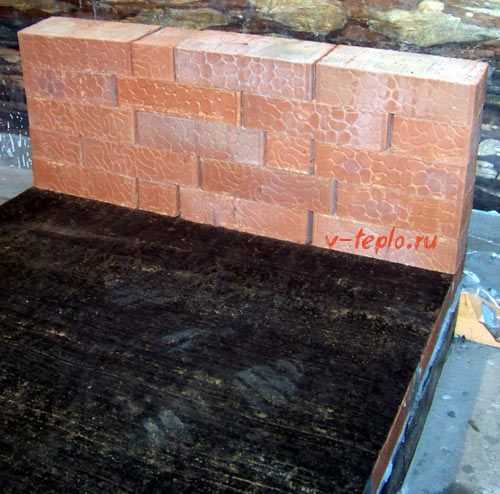

Бетонная стяжка накрывается рубероидом и начинается кирпичная кладка первых двух сплошных рядов.

В качестве смеси для кладочных швов использую песчано-глиняный раствор. Каждый печник сам выбирает соотношение входящих в него компонент. Важны степень густоты (как у жирной сметаны) и хорошая липкость. Раствор должен не растекаться, а ложиться лепками и плавно разглаживаться.

Сравнение брикетов для отопления — узнайте их основные достоинства по сравнению дровами

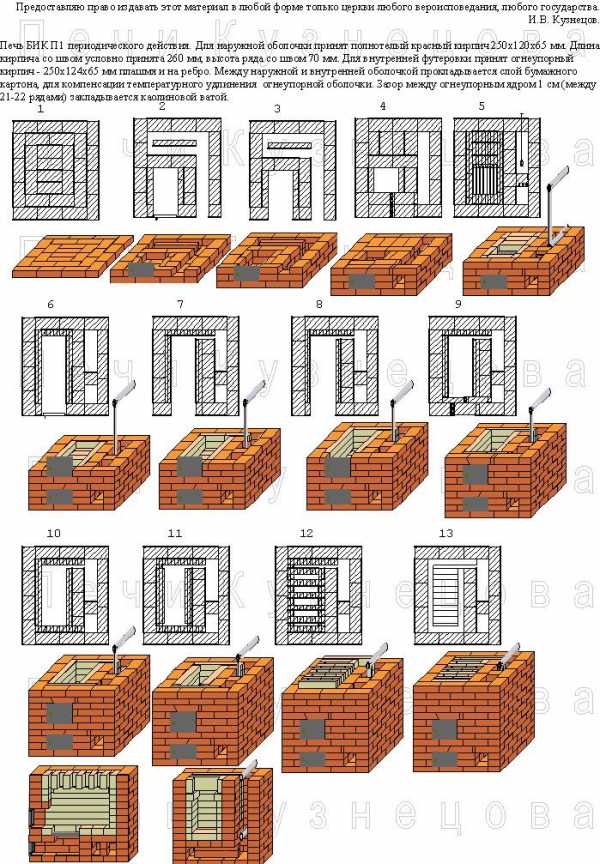

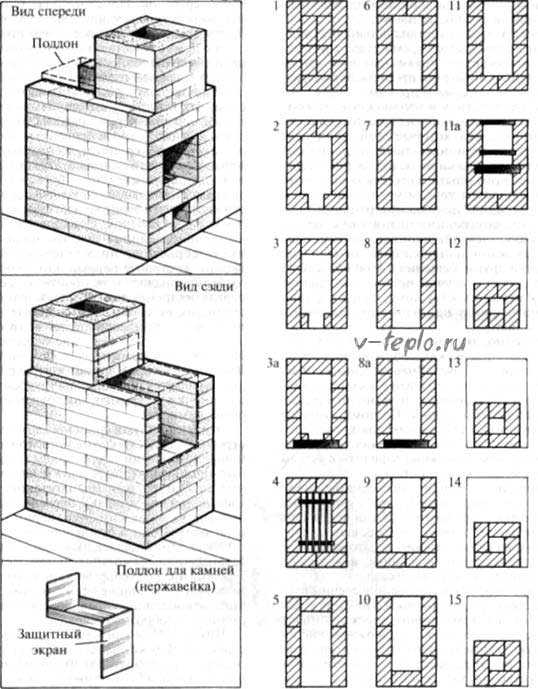

Порядовка кирпичной банной печи

Возводиться печь банная своими руками должна на хорошо гидроизолированный фундамент на основе битума. Если позади имеются деревянные поверхности, придется защитить их от возгорания, соорудив небольшую стенку.

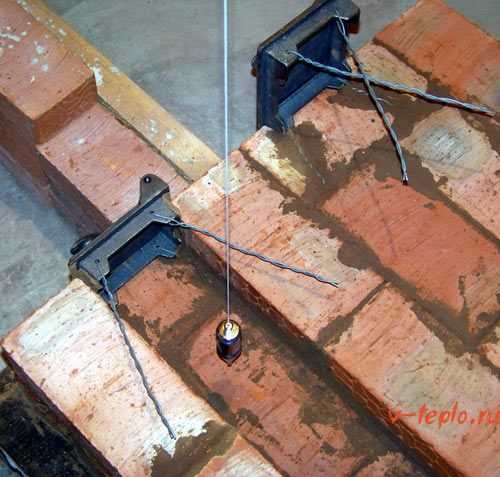

Укладывая ряды, необходимо следить за правильностью углов и горизонтальностью всех боковых поверхностей. Швы между кирпичами не рекомендуется делать толще 5 см, при этом недолжно оставаться даже малейших зазоров.

Второй, третий и последующие ряды обязательно кладутся на таким образом, чтоб перекрывались стыки двух нижних кирпичей.

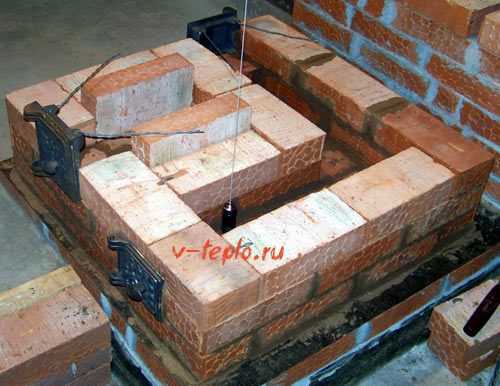

Дверцу поддувала устанавливают во время работы над третьим рядом. Чтобы она стояла надежно, ее укрепляют оцинкованной проволокой. В кирпичах для этого вырезаются небольшие углубления.

Затем, согласно схеме, укладывается четвертый ряд. Здесь очень важно еще раз проверить насколько ровные углы и стенки.

Примерно в шестом-седьмом ряду устанавливается колосниковая решетка, разделяющая топочную и зольник. Ее монтируют в небольшое углубление, выбитое из кирпичей, размер которого должен незначительно превышать изделие (до 1 см в каждую сторону), так как металл будет при нагревании расширяться.

Рекомендуется использовать чугунные изделия, так как они лучше и дольше всех противостоят пламени. Здесь же необходимо подготовить и установить емкость, которая будет заполняться водой. Она должна вертикально держаться на боковых стенках кладки.

С восьмого по четырнадцатый ряды укладка ведется одинаково. Тут же продумывается перегородка, служащая началом дымохода.

С шестнадцатого по восемнадцатый ряды выкладывают как первый – каждый из кирпичей будет закрывать стыки на предыдущем ряду.

Примерно на девятнадцатом ряду нужно смонтировать дверцу, через которую будет выходиться пар. В двадцать первом ряду рамка паровой дверцы закрывается.

С двадцать третьего ряда устанавливают дымовую трубу. Ее размеры зависят от высоты помещения и конструкционных особенностей печей. Выводиться наружу труба должна минимум чем на 0.5 м над крышей.

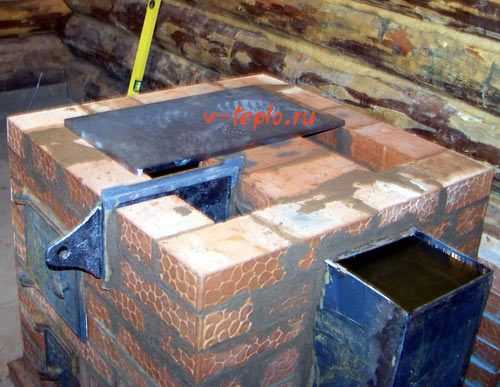

Когда кирпичная печь для бани своими руками будет готова, можно приступать к финишной отделке. Наилучший и безопасный вариант – оштукатурить поверхности раствором с добавлением асбеста. Можно воспользоваться смесями гипса, глины и песка.

Схемы печи для бани. Кликните для увеличения изображения

Смотрите так же инструкцию по кладке печи Голландка

Видео урок по кладке своими руками

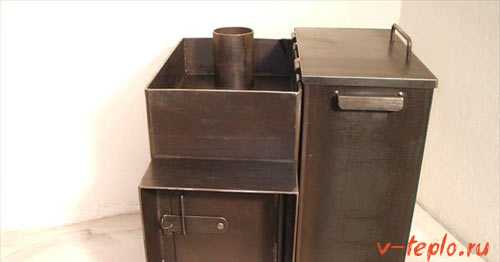

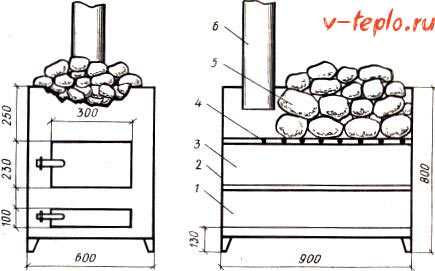

Несложная металлическая печь-калорифер для бани

Одна из самых простых конструкций – металлическая прямоугольная печь-калорифер. Чтобы ее изготовить, необходимо обзавестись:

• Стальными листами (более 5 мм)
• Резаком (можно воспользоваться болгаркой)
• Сварочным аппаратом
• Трубы
• Камни и шамотный кирпич
• Металлические уголки
• Дверки и комплектующие к ним (завесы, задвижки)

Основой установки является бак, наполненный водой. Одна из его поверхностей является стенкой печи, поделенной зонально на две части: каменка и топочная. Дым удаляется на улицу посредством дымоходной трубы.

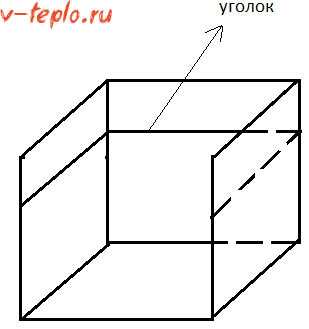

Возводится такая печь для бани своими руками из металла очень легко и быстро. Вначале необходимо определиться с габаритами будущей конструкции и вырезать из подготовленного металла дно, боковые и заднюю стенки. Между собой они надежно свариваются. Изнутри на определенной высоте увариваются металлические уголки – они буду служить опорами для дна каменки (вырезается из листа потолще).

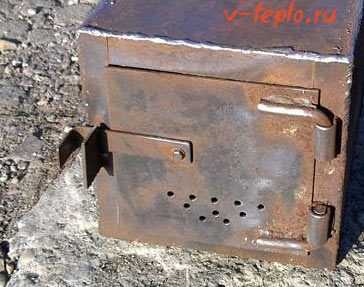

Периметр передней стенки обваривается стальными полосками и монтируется дверца. У нее снизу должны быть высверлены отверстия, через которые будет поступать требуемый для горения кислород.

Чтобы металл не контактировал непосредственно с огнем, пространство внутри топки необходимо обложить шамотным кирпичом.

В листе, который будет опирать на уголки и образовывать дно каменки, необходимо вырезать отверстие, равное диаметру дымохода, и приварить к нему патрубок.

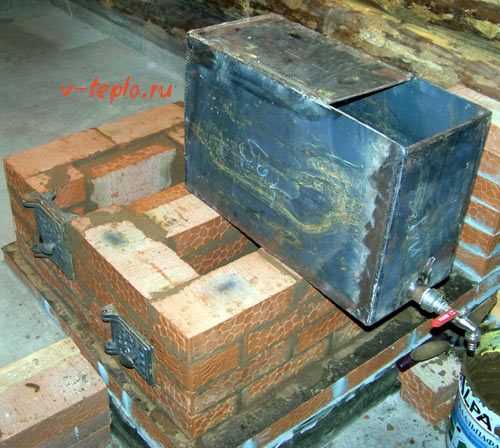

Далее необходимо подумать об установке емкости для воды. Она будет состоять из дна и трех стенок, привариваясь непосредственно к одному боку уже готовой печи. В одной из сторон (кому как удобнее) снизу делается отверстие и вваривается патрубок с краном, сливающим воду.

Монтировать подобную конструкцию можно на основание, выложенное из кирпичей (25-30 см), или на каркас, сваренный их металлических профилей. Поверх каменки укладывают камни диаметром до 12 см, но не менее 5 см. Прекрасно подойдет базальт, порфирит и т. д.

Затем нужно закончить дымоход от патрубка, который был выведен ранее. Бак наполняется водой и закрывается крышкой. В топке разгораются дрова и смотрится, чтоб весь дым удалялся наружу.

Не составит никакого труда внести некоторые изменения в построенную печь для бани своими руками и обустроить под топкой зольник. Таким образом появится возможность:

• Проще делать очистку от продуктов горения
• Дверкой поддувала увеличивать/уменьшать тягу

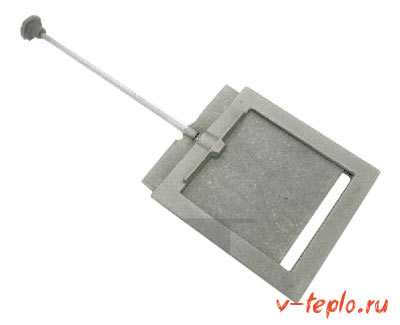

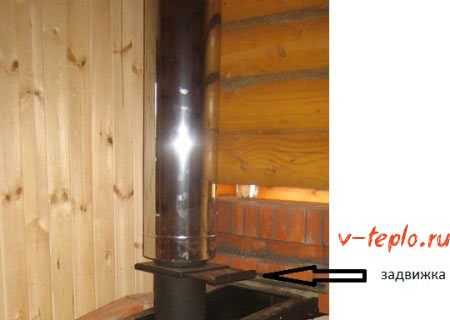

Установить задвижку можно непосредственно на дымовой трубе. С ее помощью появится возможность не менее эффективно управлять процессом горения.

Видео инструкция

Альтернативное отопление с помощью теплового насоса, узнайте как

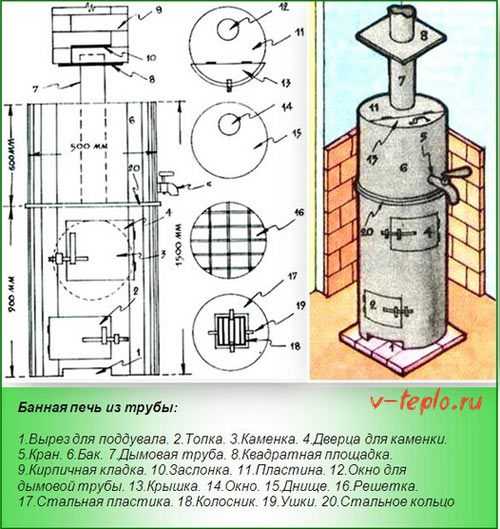

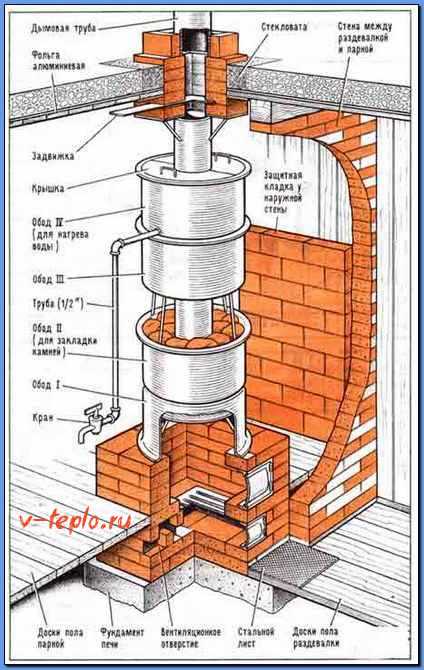

Круглая печь для бани своими руками

Несложной выглядит конструкция круглой печи, у которой бак расположен прямиком над топливником. Приступая к работе, нужно подготовит бак или трубу диаметром 0.5 м и высотой около 1.5 м с толщиной стен от 1 см, арматуру, кран врезной, трубу в диаметре 0.35 м, дверцы, петли и завесы, стальные листы.

Начинаем строительство печи в баню своими руками:

1. Большую трубу нужно раскроить на две части – 60 и 90 см, водяной бак и топка соответственно
2. Из листовой стали вырезается круг, соответствующий диаметру топки (50 см), и приваривается к трубе
3. Тут же можно приварить каркас ножек высотой до 15 см

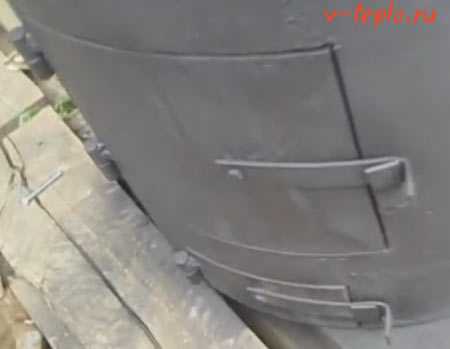

4. Далее необходимо вырезать около дна одно отверстие для зольника, чуть выше – для топочной, соответствующие размерам закупленных дверок, привариваются петли и скоба для щеколды

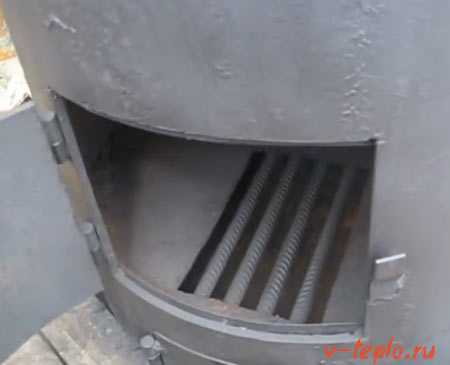

5. Внутри приваривается колосниковая решетка, пропускающая воздух в топку из поддувала, ее располагают на высоте до 15 см от дна

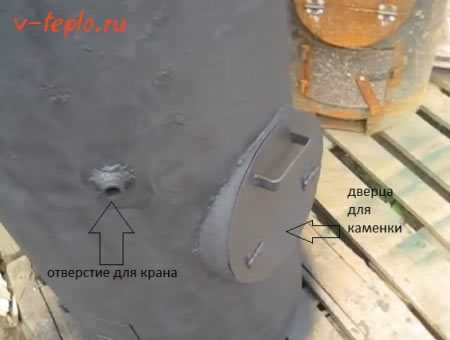

6. Из арматурных прутьев изготавливается корзина и связывается пластичной проволокой – это будет каменка. Она устанавливается вверху трубы, делается дверца подходящей формы для укладки камней



7. Теперь нужно обустроить водяной бак из куска трубы 60 см. К нему приваривается дно, сквозь которое проходит дымоходная труба, ближе к низу вваривается трубка с вентилем



8. Обе конструкционные части печи воедино стыкуются и свариваются
9. Сверху делается двустворчатая крышка. Первая часть приваривается к трубе, а вторая крепится на завесы и оборудуется ручкой

Подводим итоги

Возводить печи в баню своими руками достаточно просто, однако необходимо подходить к работе максимально ответственно. Если конструкция будет изготовлена некачественно или с даже с незначительными на первый взгляд погрешностями, она не будет давать желаемого количества качественного пара и может быть весьма опасной в эксплуатации.

Приступая к работе, рекомендуется увидеть несколько печей в отчую. Если есть знакомый мастер или печник – не следует стесняться спросить у него совет.

v-teplo.ru
