Как сделать барбекю своими руками: чертежи, фото + видео

Что может быть лучше, чем отдых на свежем воздухе со своей семьей и друзьями? Приготовление рыбы или мяса позволяет приятно провести время и вкусно поужинать. Именно для таких целей люди покупают разборные мангалы или грили.

Но сравнительно недавно некоторые владельцы частных домов или коттеджей стали строить кирпичные или каменные барбекюшницы, вокруг которых может собраться вся семья. Также, благодаря таким материалам, как природный камень или кирпич, тепло будет долго сохраняться и конструкцию можно будет использовать даже как камин.

Данная статья расскажет, как сделать барбекю своими руками, а также мы рассмотрим чертежи, фото и даже видео. Кроме того, для людей не имеющих возможности сделать каменную или кирпичную печь, отличным вариантом будет барбекю из подручных материалов. Но для начала рассмотрим как сделать кирпичное барбекю.

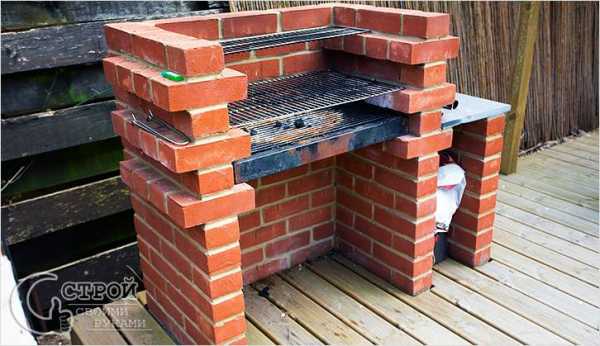

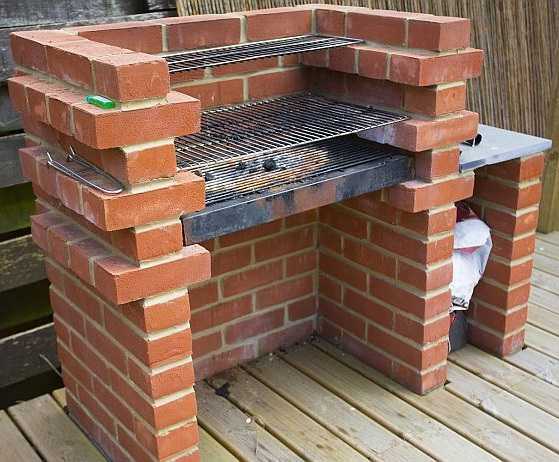

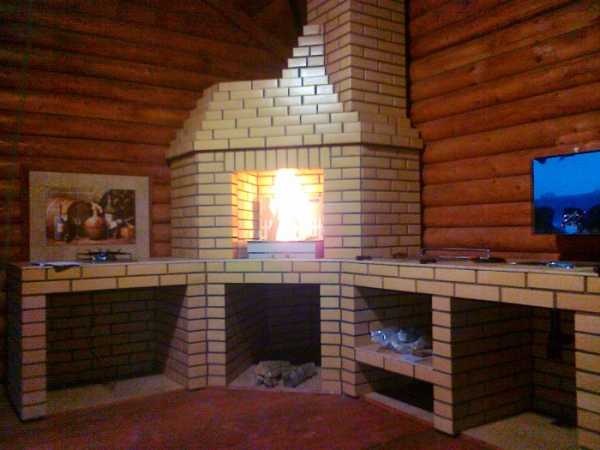

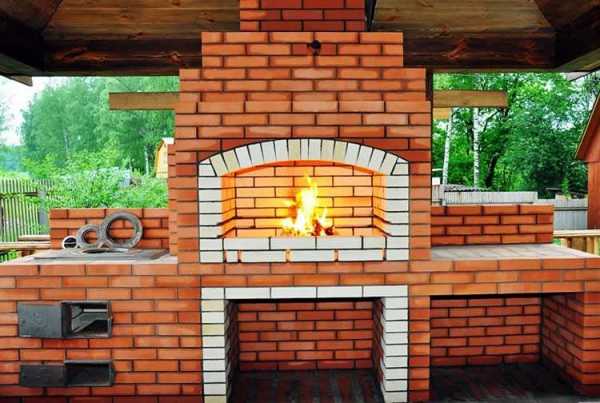

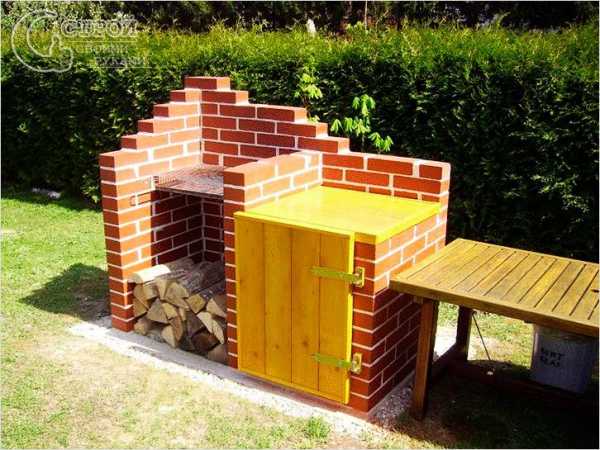

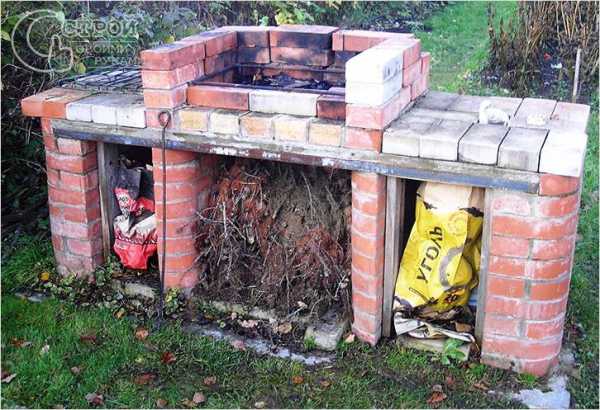

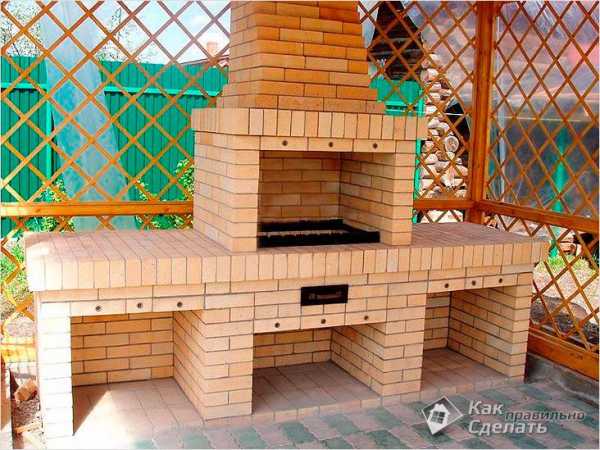

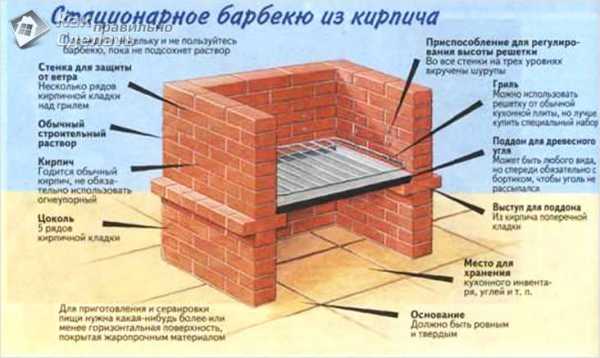

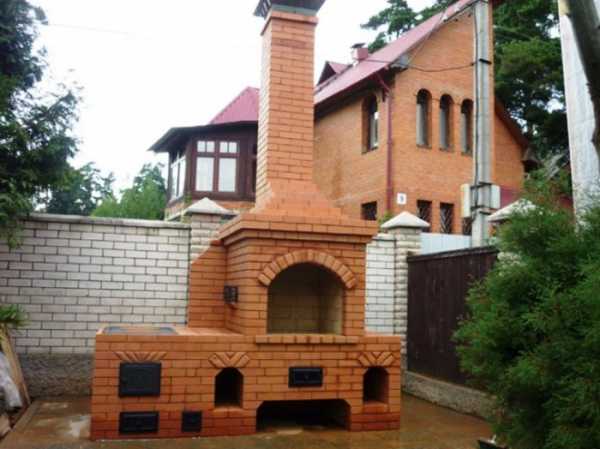

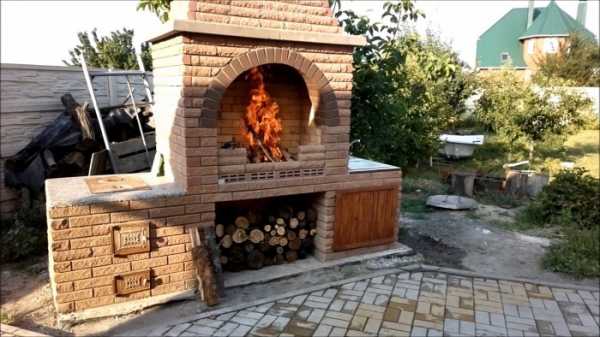

Кирпичное барбекю

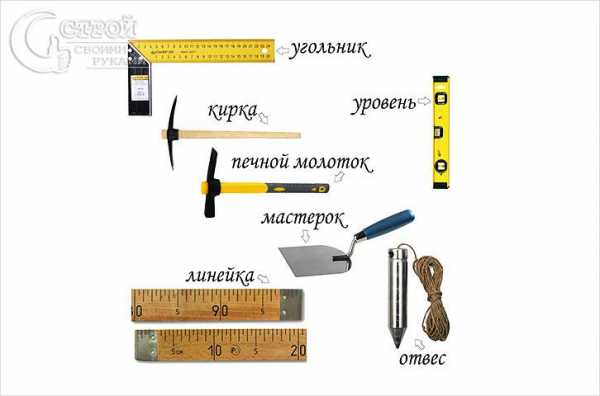

Для того чтобы построить кирпичное барбекю необходимо приобрести некоторые материалы. Для строительства печи нужно приобрести огнеупорный и облицовочный кирпич. В качестве огнеупорного кирпича отлично подойдет шамотный. Благодаря тому, что в состав данного материала входит очень много глины, он с легкостью выдерживает большие температуры. Также, очень важно, чтобы кирпич не был слишком хрупким и не осыпался. Кроме кирпичей нужно купить глину, из которой будет делаться раствор.

Для того чтобы приготовить раствор нужно приобрести цемент, красную или огнеупорную глину и песок. Цемент и песок будут использоваться для облицовки печи барбекю, а глина – для кладки огнеупорного кирпича.

Приготовление раствора

Для постройки барбекю обязательно нужен качественно приготовленный раствор. Приготовить обычный цементный раствор нельзя, так как от высоких температур печь потрескается и использовать ее будет невозможно. Поэтому необходимо приготовить глиняную смесь.

Глиняный раствор делится на два типа – это тощий и жирный. Тощий раствор не подойдет, так как после обжига он потрескается или еще хуже высыпаться из швов. Но жирная смесь имеет пластичность, благодаря которой раствор будет равномерно распределяться по всей плоскости кирпича.

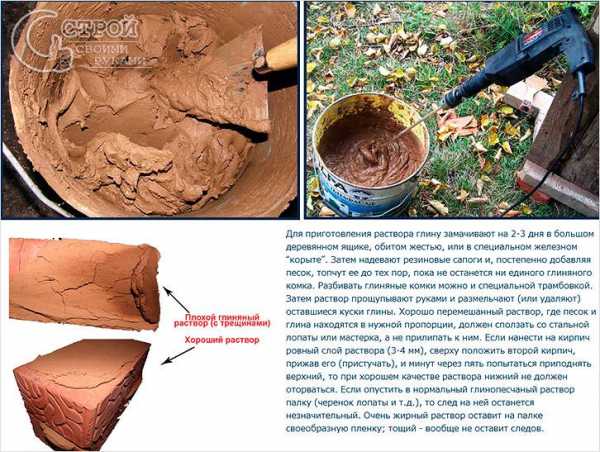

Процесс приготовления глиняного раствора для печи барбекю происходит следующим образом:

  1. В металлическом тазике или корыте на 2-3 дня замачиваем глину.
  2. Надев резиновые сапоги постепенно добавляем песок и топчем его до исчезновения комков. Если резиновой обуви нет, можно воспользоваться самодельной деревянной трамбовкой.
  3. Удаляем все ненужные глиняные остатки.

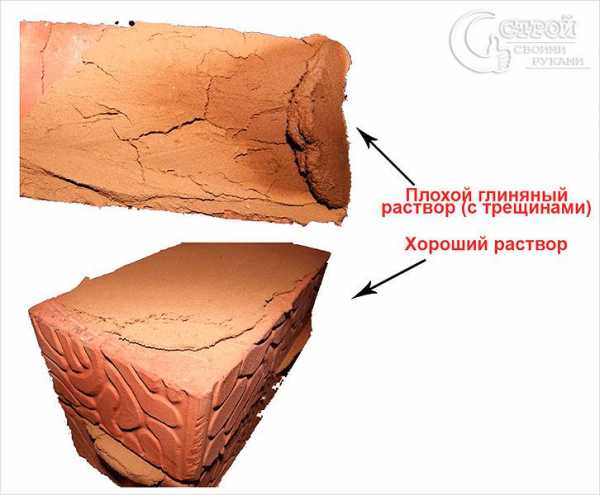

Для того чтобы понять качественный раствор или нет, нужно мастерком или лопатой зачерпнуть немного смеси. Раствор не должен прилипать к лопате или оставлять после себя слишком мокрые следы. Правильно приготовленный раствор должен медленно сползать с лопаты, а не расплываться.

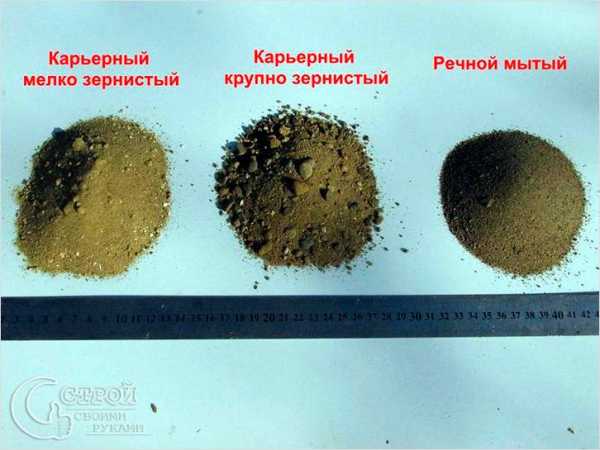

Для качественного раствора нужно очистить песок от гравия или другого мусора. Данную работу можно осуществить при помощи сита.

Для того чтобы придать раствору большей прочности, нужно добавить в состав поваренную соль. На ведро раствора необходимо около 200 грамм соли.

Фундамент для кирпичного барбекю

Первое что необходимо сделать для постройки барбекю, это выбрать правильное место. Особое внимание следует уделить пожаробезопасности. Возле печки не должны расти деревья или кусты.

Также, не рекомендовано чтобы барбекю располагалось слишком близко к основным строениям, бане или хозблока. Специалисты советуют учитывать направление ветра, чтобы он не дул в сторону основных построек. Также при строительстве необходимо все продумать таким образом, чтобы искры не относило ветром к соседям. Проект барбекю вы можете увидеть в видео, которое расположено ниже.

Для постройки барбекю из кирпича своими руками отлично подойдет ленточный фундамент. Данная конструкция достаточно простая и недорогая. Монолитный ленточный фундамент строится следующим образом:

  • производим разметку будущего строения;
  • по размеченной территории роем траншею глубиной около 40 см;
  • на дно траншеи засыпаем слой щебня и гравия и тщательно утрамбовываем;
  • укладываем металлические прутья диаметром 10 мм, которые придадут конструкции дополнительной прочности;
  • из прочных досок делаем опалубку и заливаем траншею бетоном.

Совет! Для заливки фундамента барбекю рекомендуется использовать 300 марку цемента. Важно, чтобы цемент не был перемерзший а в мешке не было комков. В обратном случае бетон может потрескаться и разрушиться.

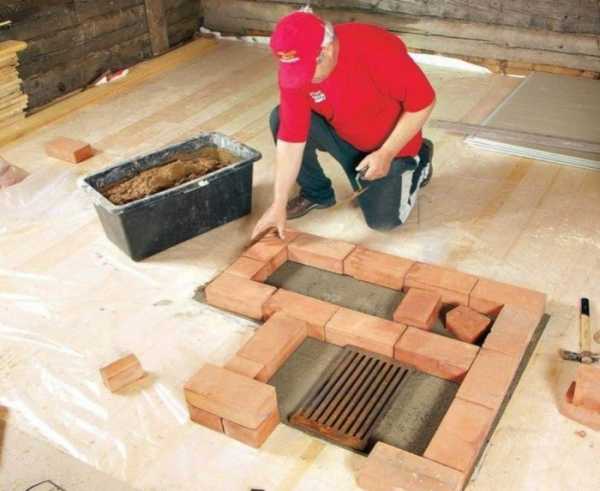

Кладка кирпича

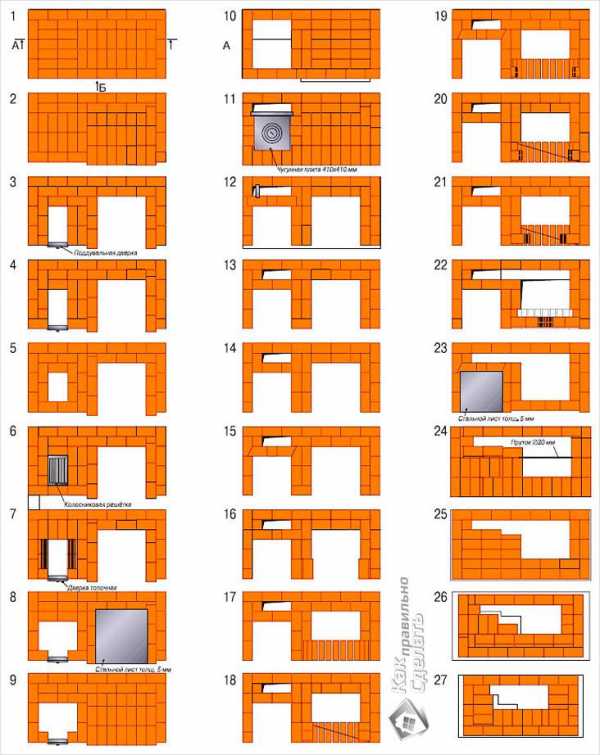

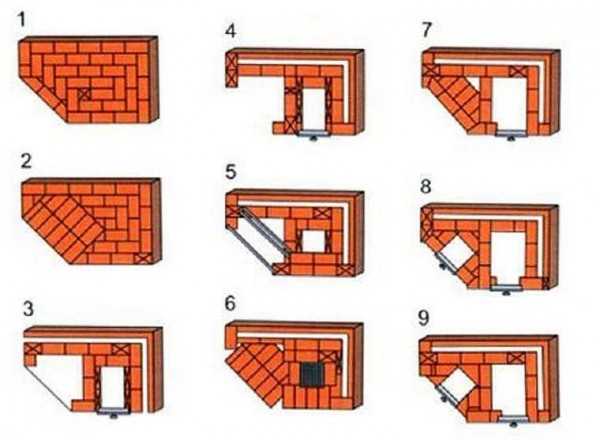

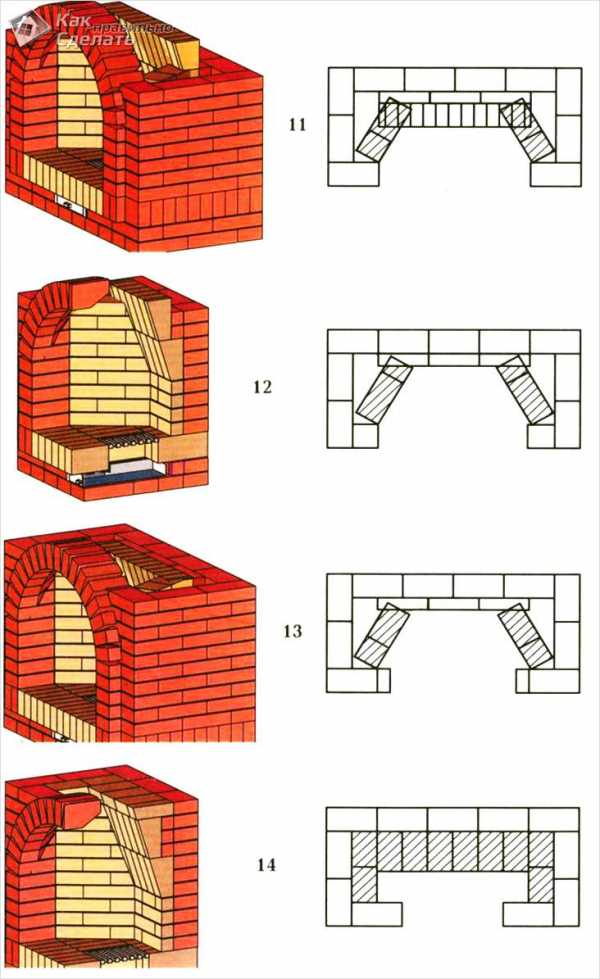

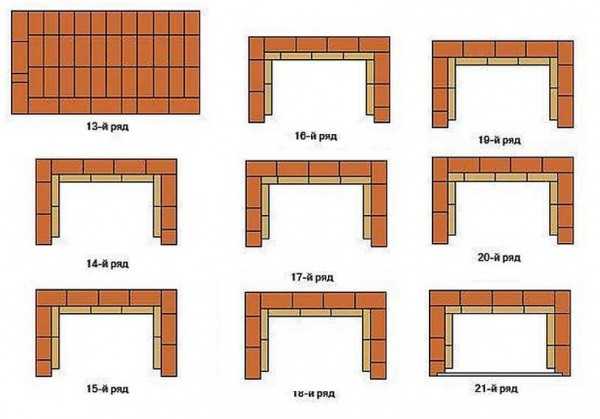

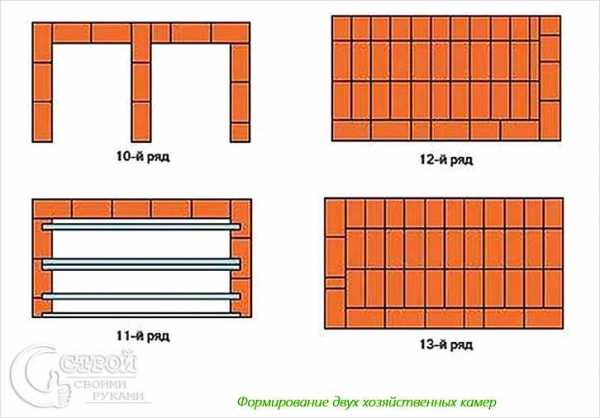

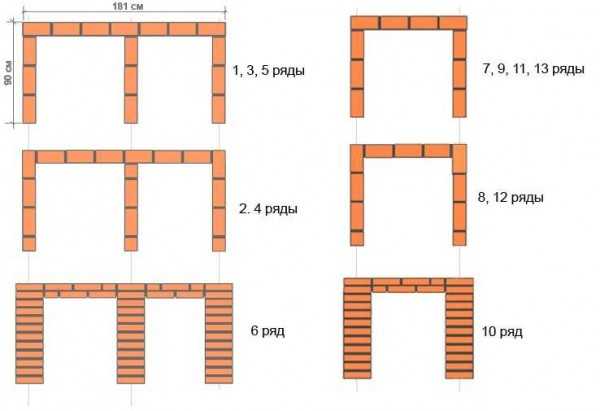

Порядовка кирпичного барбекю – это самый сложный этап работ. Каждый ряд кирпичей должен устанавливаться так, как написано в проекте. Схема показана ниже. При желании схему можно изменять сделав например, жаровню или дымоход меньше.

Для того чтобы фундамент барбекю полностью затвердел, в среднем потребуется от 7 до 14 дней. После этого укладываем гидроизоляцию. Если строительство печи происходит в беседке, то первый ряд кирпичей должен быть установлен на уровне пола. Если первый ряд кирпича располагается не на уровне пола, то выложите еще один ряд кирпичей. Только после этого можно улаживать последующие ряды кирпича. Больше информации о кладке вы можете увидеть из видео.

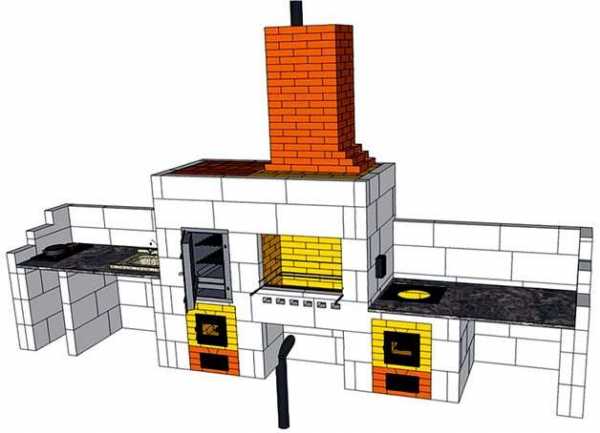

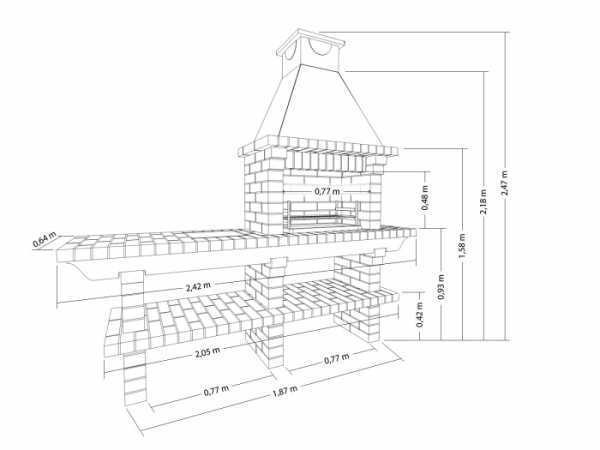

Очень важно составить схему или проект барбекю. Для того чтобы проект получился, важно постоянно проверять вертикали и горизонтали стенки. Кроме того, очень важно контролировать толщину раствора. Чтобы швы между кирпичами барбекю были ровными необходимо подготовить небольшой прут арматуры, диаметром 8-10 мм. Уложите прут на край кирпича и нанесите раствор. Лишний раствор убирается при помощи кельмы. Прут можно убирать после укладки кирпича и его простукивания.

Для того чтобы сделать топочную камеру для барбекю, необходимо использовать огнеупорный кирпич. Кладка огнеупорного кирпича делается при помощи глины и песка. Раствор, в состав которого входит шамот лучше не использовать. Для его полного застывания необходима очень высокая температура, которую не даст обычный мангал или барбекю.

После укладки кирпича, барбекю можно декорировать и украшать при помощи материалов, которые не боятся высоких температур. Для декорирования печки можно использовать кованные изделия. Ковка с легкостью переносит высокие температуры и отлично вписывается в любой экстерьер.

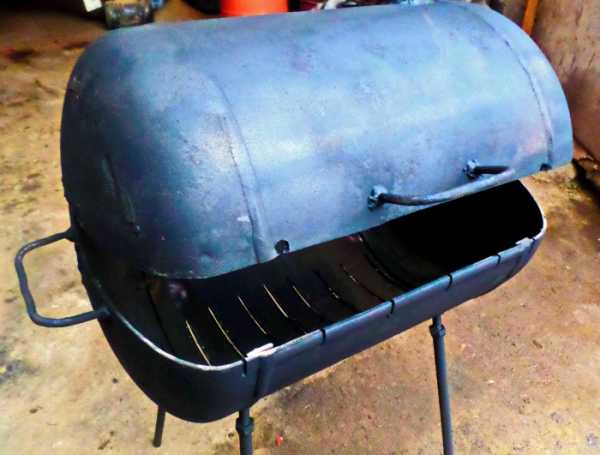

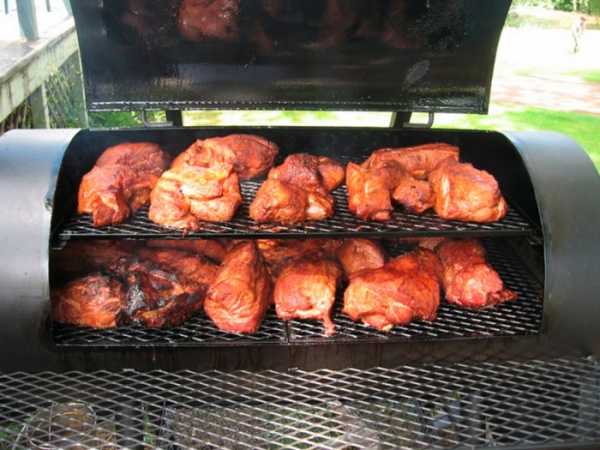

Барбекю из газового баллона

Не каждый сможет себе позволить купить барбекю или мангал в магазине. Поэтому многие люди задумываются о том, чтобы сделать его своими руками. Самый дешевый и простой способ – это сделать барбекю из старого газового баллона.

Если обратить внимание на фото, то можно заметить, что конструкция данного мангала достаточно большая, около 120 см. Поэтому на ней с легкостью можно приготовить не один килограмм мяса или рыбы. Также, плюсом данной конструкции является то, что баллон с легкостью можно сделать меньше. Для этого нужно разрезать его, укоротить до нужного размера и заварить обратно. Пример данной работы можно увидеть на фото.

Стоит отметить, что барбекю из газового баллона не является переносной конструкцией. Поднять его смогут только два человека и перемещать конструкцию будет неудобно. Поэтому барбекю из баллона можно использовать только дома.

Преимуществом данного барбекю является простота в изготовлении. Найти старый баллон на металлоломе будет несложно, а для его изготовления потребуется около двух часов. Благодаря толстым стенкам баллона, он не прогорит от высоких температур и очень долго прослужит. Кроме того, если потратить немного времени и фантазии, то можно сделать действительно уникальную конструкцию. Пример этому можно увидеть в видео.

Существует мнение, что готовить еду в барбекю из старого газового баллона запрещено, так как часть газов все еще осталась. Сразу хочется отметить что это неправда. Перед тем как первый раз готовить еду в данной конструкции, емкость необходимо хорошо вымыть водой. Также, рекомендуется барбекю несколько раз протопить. После данных действий печь становится обычной металлической конструкцией, которую можно использовать для готовки еды.

Правила эксплуатации барбекю

Любая вещь нуждается в правильном уходе и печь барбекю не исключение. Рассмотрим некоторые правила, которых нужно придерживаться:

  1. В холодное время года барбекю нельзя сразу разжигать на полную. На протяжении 20 минут необходимо просушить конструкцию небольшим пламенем. Если в конструкции дымохода нет оголовка, то из топки обязательно нужно удалить снег или воду.
  2. Если для розжига барбекю используются специальные средства, обязательно придерживайтесь инструкций, указанных производителем. Дрова нельзя пропитывать данными средствами, а только обрызгивать ими на дрова для розжига. Кроме того, категорически запрещается использование керосина или бензина.
  3. Закрывать крышку барбекю можно только через 15-20 минут после розжига.
  4. Вкус еды, приготовленной на барбекю или мангале напрямую зависит от качества дров. Поэтому лучше использовать дрова из фруктовых деревьев.
  5. После каждого использования барбекю, нужно обязательно вычистить очаг от перегоревшего топлива или остатков пищи.

Подведем итоги

Как мы увидели из данной статьи, обустроить приятное место для отдыха можно даже своими силами. Для того, чтобы сделать барбекю дома или на даче не нужно много денег. Для этого необходимо лишь немного времени и фантазии. Придерживаясь советов в данных в этой статье, у вас получится красивая и необычная печь барбекю.

bouw.ru

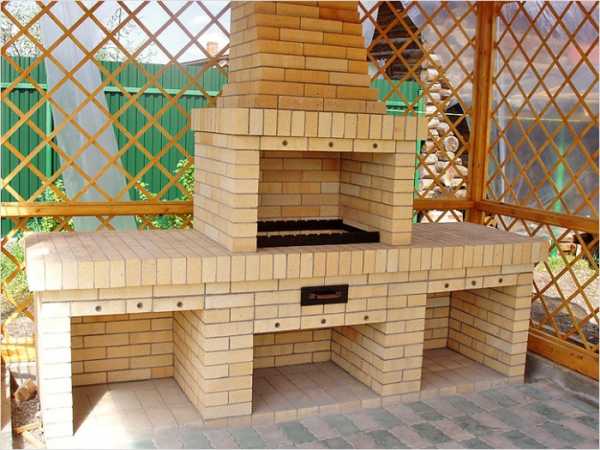

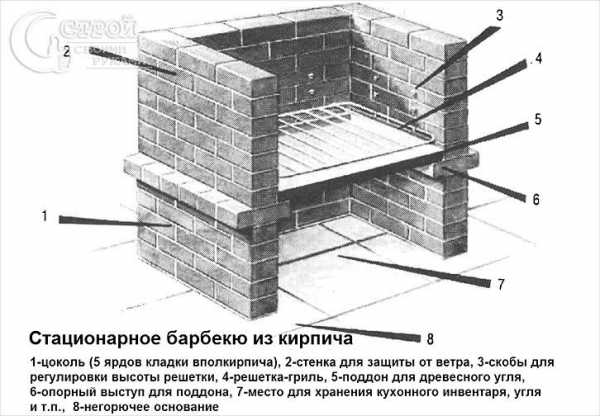

Барбекю из кирпича своими руками

Барбекю на дачном участке позволит готовить вкусную пищу прямо на открытом воздухе. Владелец получает возможность устраивать пикники, праздники и другие мероприятия на собственном участке, удивляя друзей своим изобретением. Обустройство уличной печи — не самое простое дело.

Предварительные работы

Схема

В первую очередь, следует сделать чертежи. Благодаря таким чертежам мастер не только правильно построит саму конструкцию, но и предварительно рассчитает количество необходимых строительных материалов.

Чертеж придется обязательно делать самостоятельно, потому что не существует универсальной конструкции барбекю.

Есть лишь общие указания, которыми можно руководствоваться при строительстве. Так, сам гриль не должен быть ниже 65-70 см по высоте. При этом он должен быть удобен человеку, который будет на нем работать. Печь обычно делается на 10 см ниже самого гриля. В целом же печь изготавливается, исходя из конкретных условий. При проектировании надо учесть каждую мелочь, чтобы потом не возникало неудобств при использовании устройства. Например, надо заранее просчитать, где будут висеть щипчики, а куда можно будет положить дрова и уголь. При планировании также учитывается рост хозяина.

Когда чертеж готов, надо написать список необходимых материалов. Не стоит забывать при этом про материалы для фундамента.

Выбор места

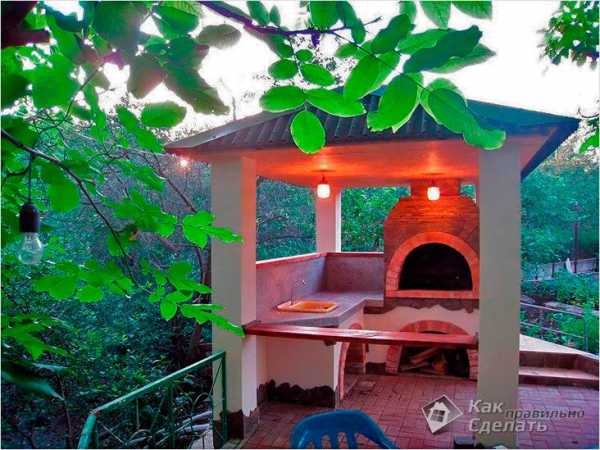

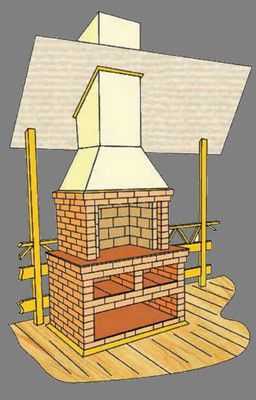

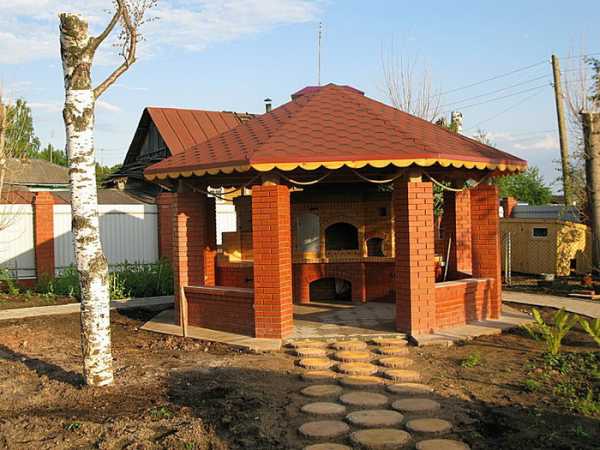

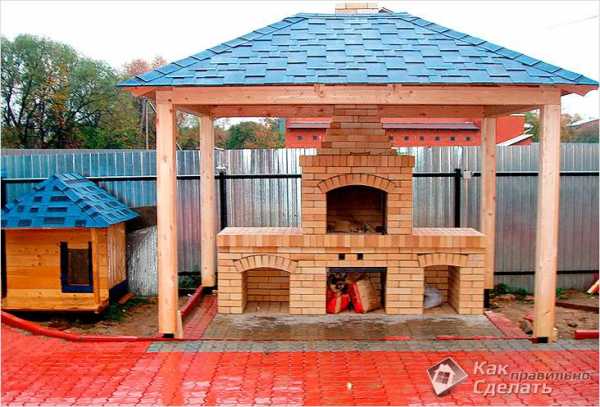

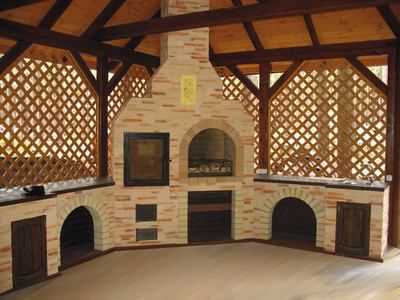

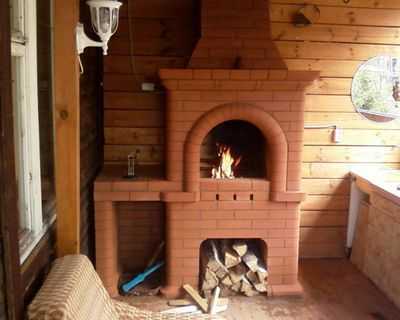

В беседке

  1. Выбор места под барбекю производится по одному основному критерию — пожаробезопасности.
  2. Рядом с печью не должно быть деревьев и сухих кустов.
  3. Печь должна находиться в отдалении от основных строений (баня, дом, пристройка).
  4. При строительстве барбекю учитывают основное направление ветра. Он не должен дуть в сторону построек. Кроме того, надо учитывать, что искры может относить к соседям.
  5. Не следует возводить рядом с детской площадкой, беседкой, теплицами.

Всегда помните о требованиях пожаробезопасности.

Когда нужное место найдено, можно приступать к закладке фундамента.

Фундамент

С разведенным огнем

Под конструкцию отлично подойдет недорогой и простой в исполнении монолитный ленточный фундамент. Сильно заглублять его при этом необязательно.

  1. По периметру будущего сооружения роется траншея глубиной около 40 см.
  2. На дно траншеи надо насыпать смесь щебня и гравия. Дно тщательно поливается и трамбуется.
  3. Поверх гравия и щебня укладывают арматурные прутья. Они должны быть сложены так, чтобы представлять собой сетку.
  4. Осталось только сделать опалубку и залить траншею бетоном. Для фундамента надо использовать цемент марки 300.

Выбор кирпича

Для строительства барбекю потребуется два вида кирпича: огнеупорный и облицовочный.

Из всех видов огнеупорного кирпича оптимальным вариантом будет шамотный кирпич. Он идет на строительство печей. В таком кирпиче очень много глины, и он отлично выдерживает высокие температуры. При выборе облицовочного кирпича надо обращать внимание на прочностные свойства материала.

Кроме кирпича для строительства нужны растворы. Для этого надо купить красную глину, песок и цемент. Глина потребуется для укладки шамотного кирпича. Из нее нужно сделать глиняный раствор. Цемент с песком пойдут на раствор для облицовки.

Глиняный раствор

Кирпич огнеупорный

  1. Для глиняного раствора нужна красная глина, песок, цемент и вода.
  2. Глину следует залить некоторым количеством воды и оставить ее так примерно на 5-6 дней.
  3. После этого надо смешать глину с водой до однородной массы.
  4. Далее в состав добавляется немного просеянного песка и совсем чуть-чуть цемента марки 200.
  5. Все ингредиенты следует смешать. Раствор готов.

Пошаговая инструкция

Порядок работ:

  1. Выкладка пьедестала.
  2. Обустройство печи.
  3. Выкладка трубы.
  4. Заключительные работы.

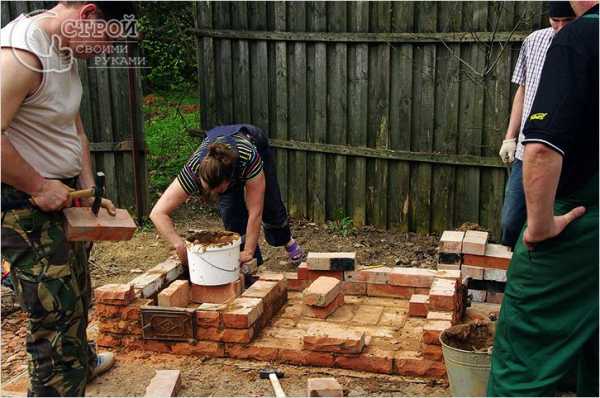

Пьедестал

Пьедестал барбекю в идеале должен иметь поленницу. Количество дров в ней — на 3 топки. В работе используется обычный облицовочный кирпич. Высота конструкции около 70 см, однако мастер может использовать свои размеры.

Топка и печь

Этапы строительства

Когда пьедестал завершен, то можно приступать к печке. Она должна быть в ширину примерно 6 кирпичей, а в глубину около 3. Ничего особо сложного в выкладке печи нет, надо только помнить, что поверх шамотной кладки будет еще одна облицовочная.

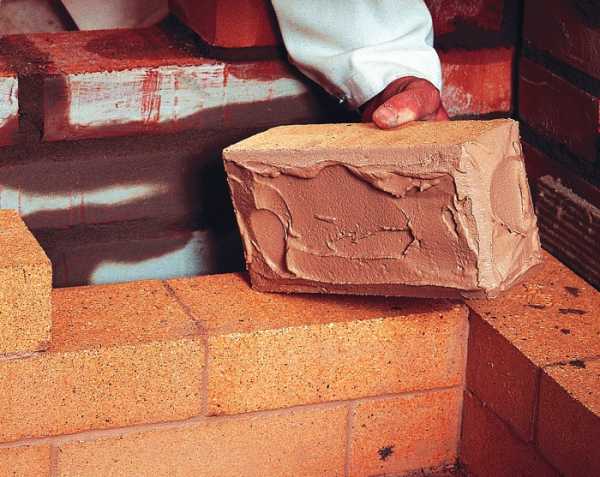

Кладка шамотного кирпича производится в два ряда. В местах перекрытий лучше применить арматурные прутья. Порядовка барбекю рассчитывается заранее, на стадии чертежа.

Труба

Печная труба выкладывается из шамотного кирпича на глиняном растворе. Позади печки делается зуб для улучшения тяги. Внутри трубы ставится задвижка.

Заключительные работы

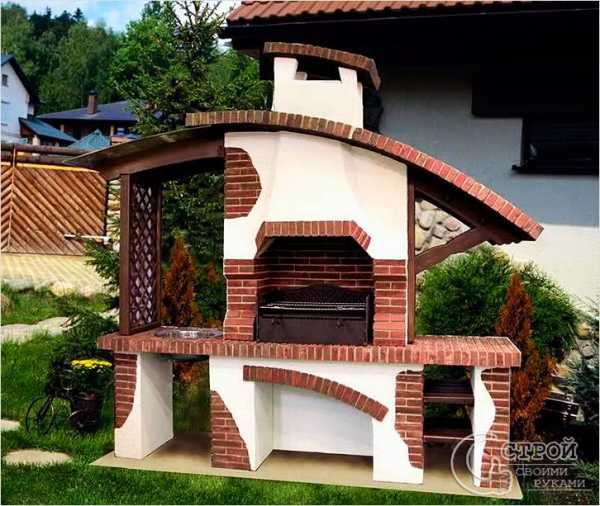

На этапе заключительных работ осуществляется декоративная отделка барбекю.

Видео: процесс кладки барбекю из кирпича

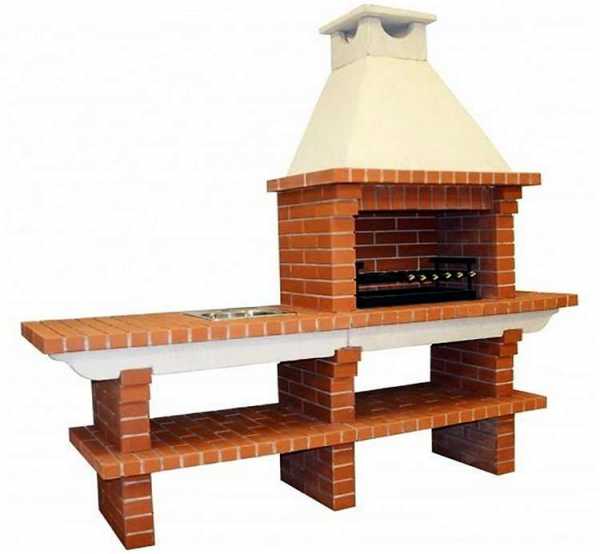

Барбекю или мангал

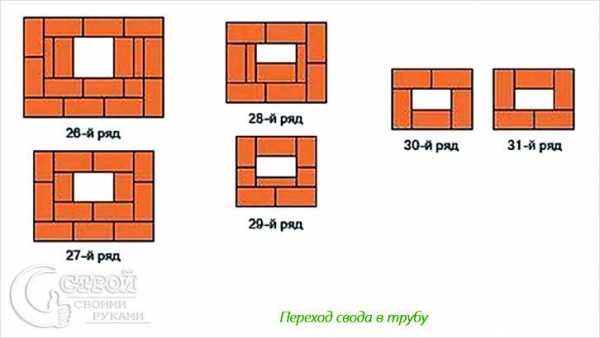

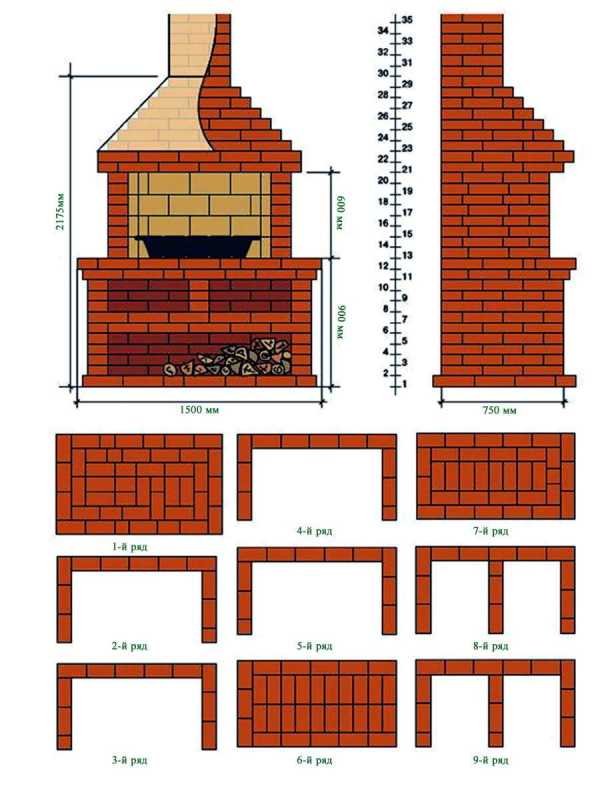

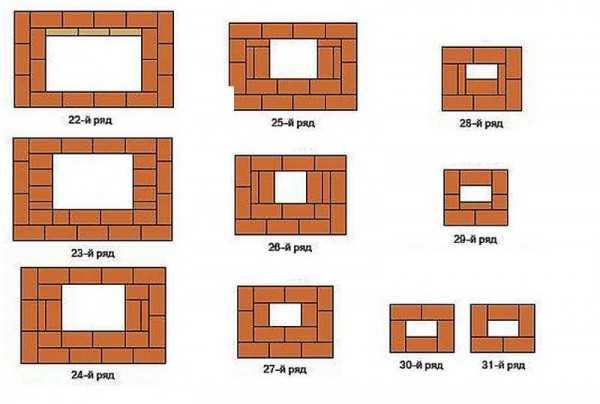

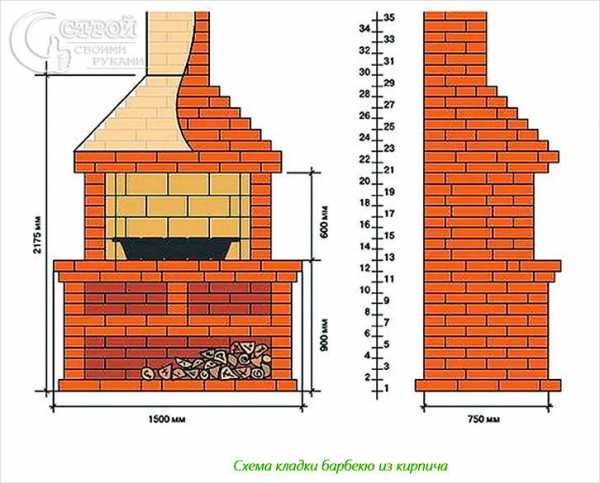

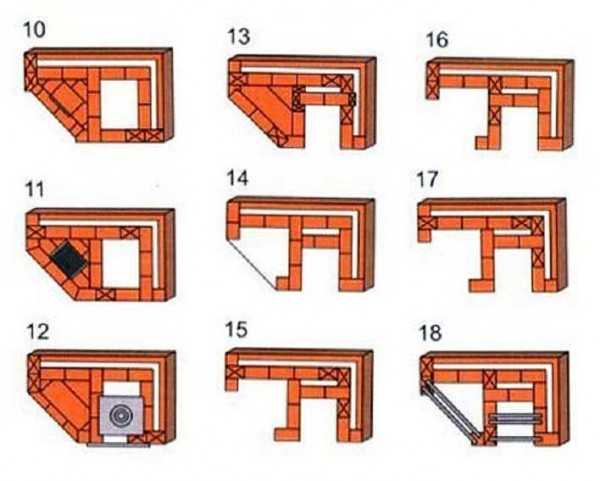

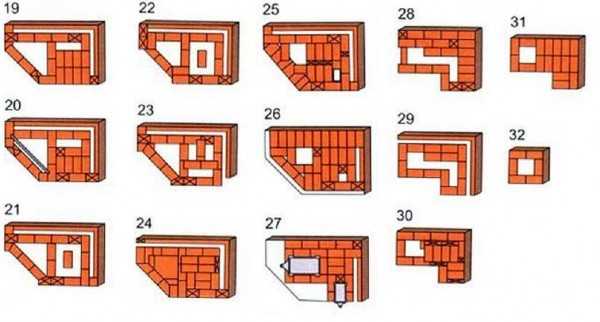

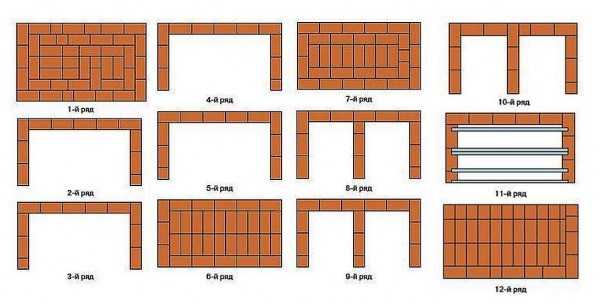

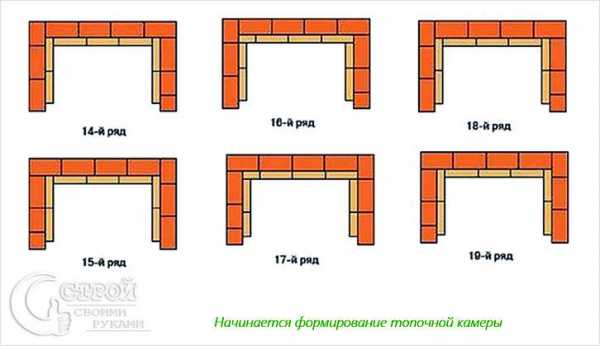

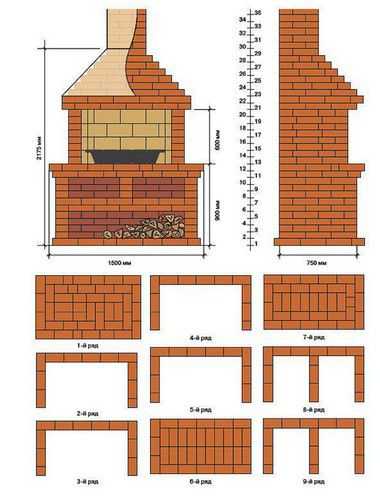

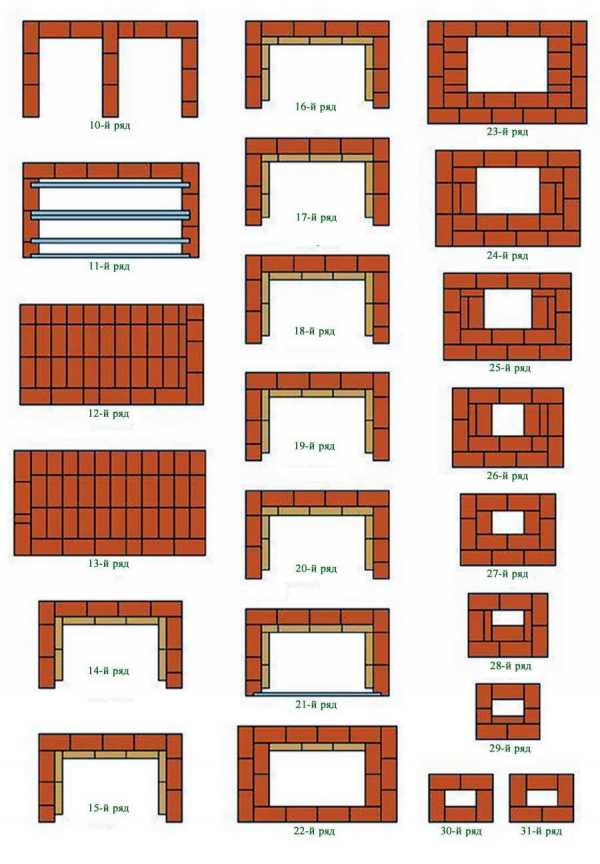

Порядовка

Барбекю очень часто путают с мангалом или грилем. На самом деле, в любом из перечисленных устройств можно сделать вкусную пищу. Однако работают все три конструкции по-разному.

Мангал — самое простое из этих устройств. Его видел каждый, кто хоть раз в жизни вообще пробовал шашлык. Именно шашлыки чаще всего и готовятся на мангале. Для тех, у кого нет желания возиться со строительством, покупка мангала станет решением многих проблем. Он недорого стоит, его легко транспортировать в различные места и он не занимает много места.

Гриль сегодня используется преимущественно в электрическом варианте. Это такое устройство, в котором продукт вращается на вертеле.

Возможности

В барбекю можно коптить различные продукты, а также сушить их. Его можно использовать для того, чтобы варить, парить и даже запекать. Просто большинство людей не интересуются всеми функциями устройства и ограничиваются самыми распространенными.

Предосторожности

При работе с барбекю надо соблюдать правила безопасности.

Меры безопасности следующие:

  1. Не следует разжигать огонь с помощью керосина или бензина, для этого есть специальные средства.
  2. Используя средства для розжига, не надо пропитывать ими дрова или угли. Такие составы служат для сбрызгивания дров.
  3. Надо помнить, что хорошее топливо — это вкусная пища. Поэтому для растопки следует использовать разрешенные материалы. Знатоки применяют березовые дрова и угли, которые делают продукты питательными и ароматными. Используя не те материалы для растопки, можно даже отравиться.

Видео: кладка барбекю с мангалом

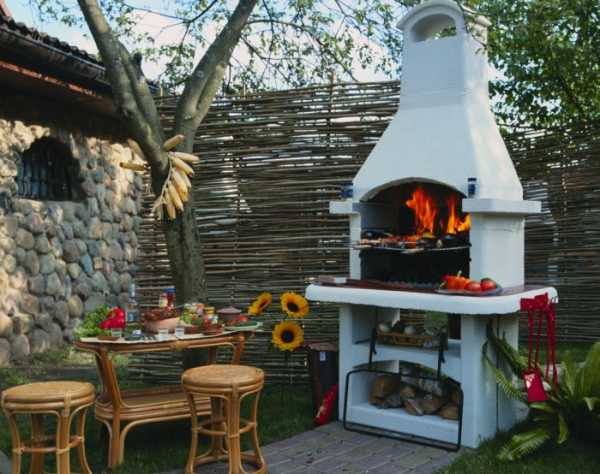

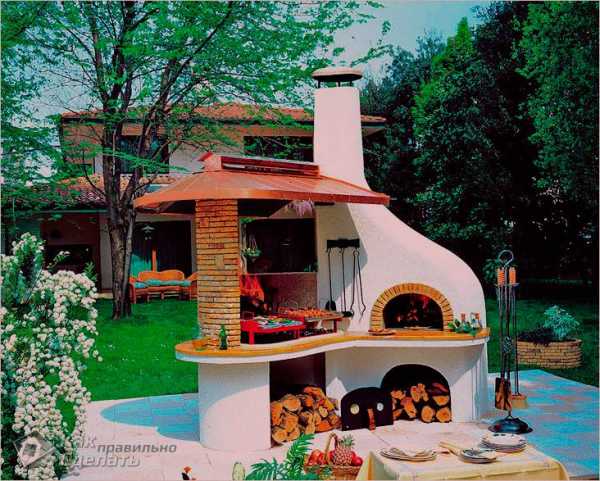

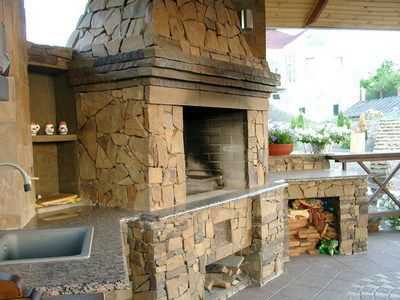

Фото

Если вы решите купить гриль барбекю, то лучше всего это сделать в интернет магазине, так как цены в них гораздо дешевле. Для садовых барбекю лучше всего подойдут кованые мангалы.

Схемы

kakpravilnosdelat.ru

Печь барбекю своими руками - пошаговая инструкция!

Любите готовить шашлыки и другую пищу на свежем воздухе, но до сих пор не имеете собственного барбекю? Предлагаем вам прямо сейчас исправить сложившуюся ситуацию! Изучив следующую инструкцию, вы узнаете, в какой последовательности выкладывается полноценная садовая печь, а представленные схемы помогут вам досконально разобраться во всех нюансах технологии.

Печь барбекю своими руками

Печь барбекю своими руками

Содержание статьи

Материалы для строительства уличной печи

НаименованиеСредняя плотность, кг/м3Пористость, %Марка морозостойкостсиКоэф. теплопроводности, Вт/м*СМарка прочностиЦвет
Кирпич полнотелый1600-1900815-500,6-0,775-300красный
Кирпич печной шамотный1700-1900815-500,675-250от светло-желтого до темно-красного

Начните с подготовки материалов. Вам понадобится:

  • бетон. Его нужно не особо много, поэтому можете приготовить самостоятельно;
  • доски для сооружения опалубки. Отлично подойдет необрезная доска;
  • арматура. Нужна для упрочнения фундамента. Можете использовать ненужные металлические изделия – обрезки швеллеров, толстой проволока, полоски стали и т.п.;
  • обрезные доски. Из таких досок вы соорудите опалубку для бетонной стяжки под столешницу;
  • кирпичи. Понадобятся простые керамические и огнеупорные изделия;
  • железная труба диаметром порядка 150 мм;
  • материал для гидроизоляции фундамента. Обычно применяется рубероид;
  • смеситель;
  • раковина. Для садовой печи лучше всего подойдет металлическая мойка;
  • резиновый шланг.

Необходимое количество исходных материалов подбирайте в соответствии с выбранными габаритами будущей печи.

Рекомендации по составлению проекта

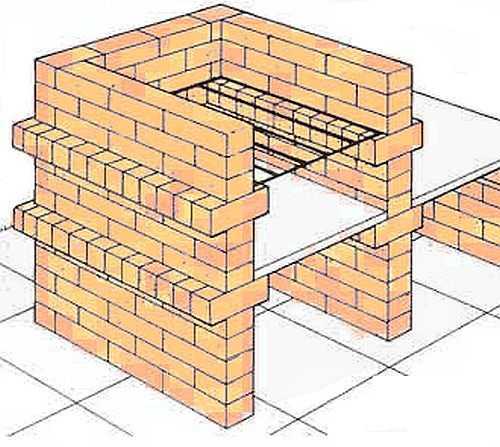

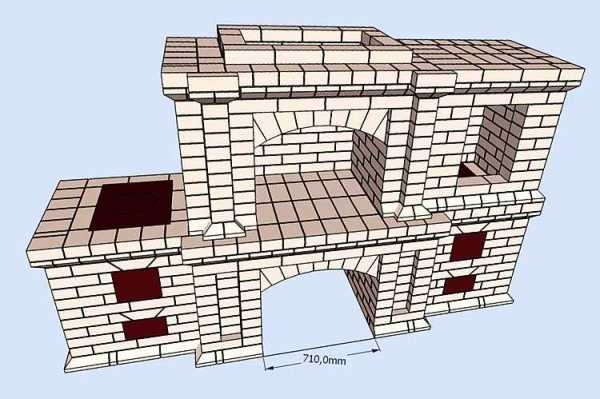

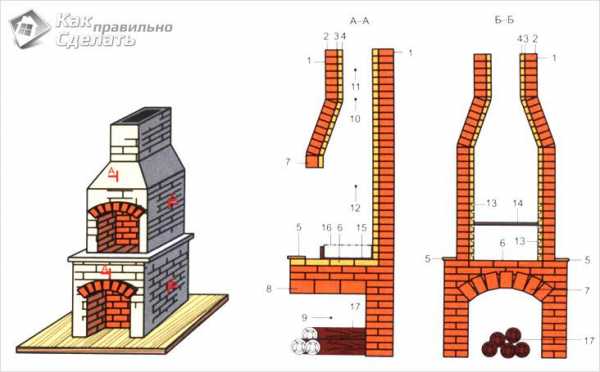

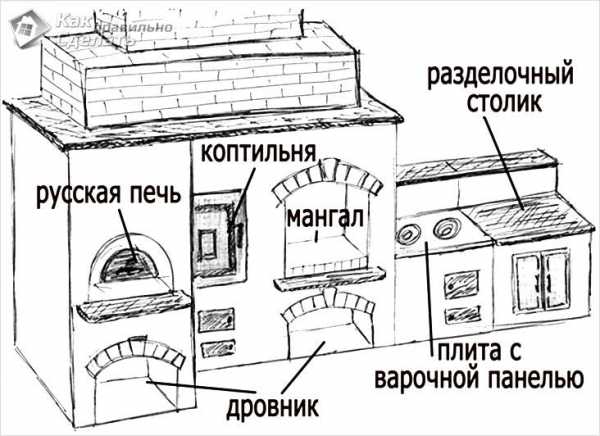

Схема барбекю

Схема барбекю

Подготовьте проект печи. В этом руководстве рассматривается процесс возведения полноценного комплекса для приготовления пищи, укомплектованного разделочной столешницей и мойкой. Если раковина и стол вам не нужны, просто исключите из инструкции этапы, связанные с их обустройством.

Выберите подходящее место для барбекю. В первую очередь, вам должно быть удобно пользоваться печью.

Выбираем место для печи

Выбираем место для печи

Важно! Если рядом с выбранной площадкой растут высокие деревья, убедитесь, что их ветви не будут находиться в непосредственной близости с будущим дымоходом. В противном случае обрежьте ветки, иначе они сгорят.

Печь не должна примыкать своей задней стенкой к каким-либо постройкам. В процессе эксплуатации барбекю кирпич будет очень сильно прогреваться, что не лучшим образом отразится на состоянии примыкающих строений – они могут попросту сгореть.

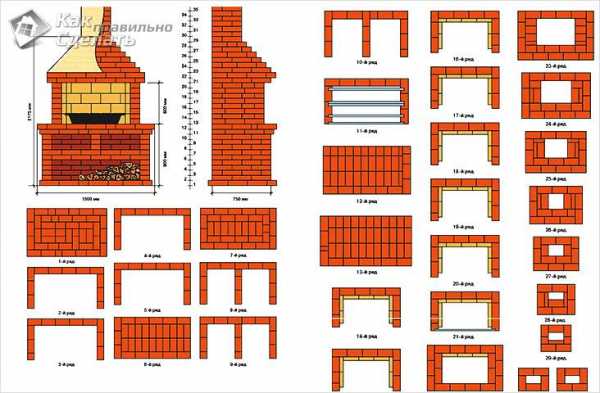

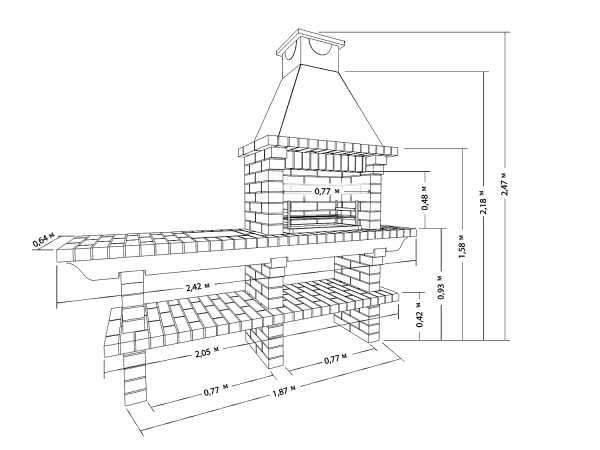

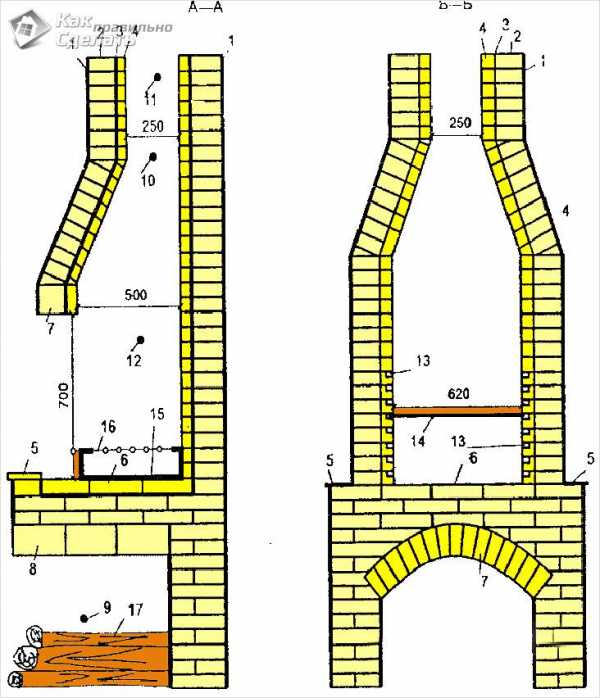

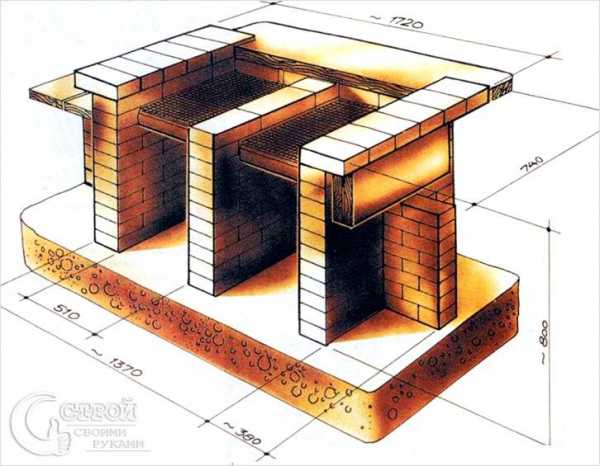

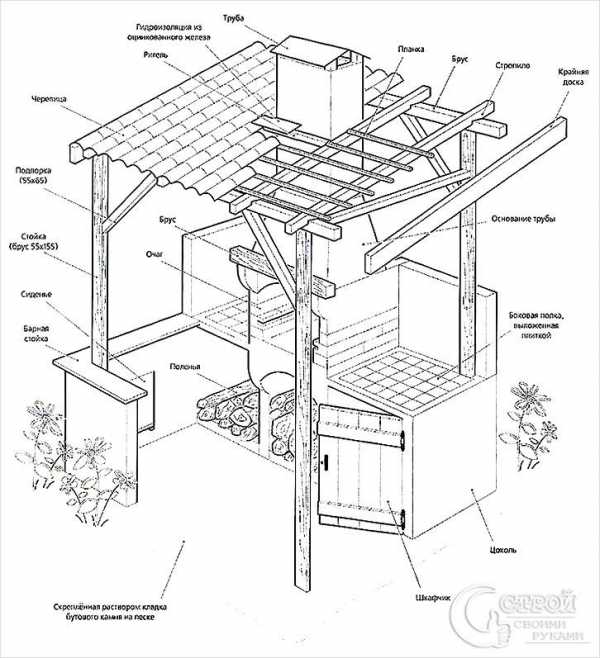

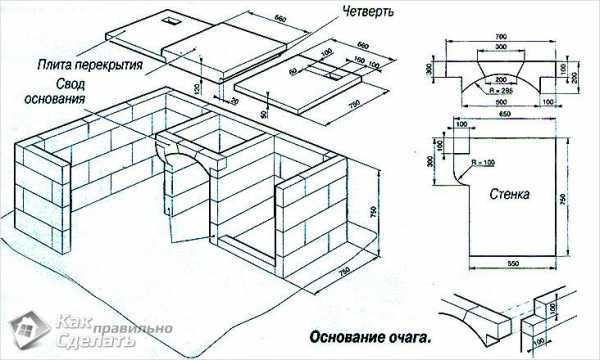

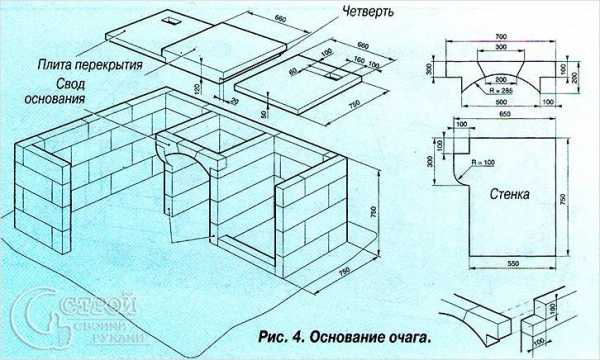

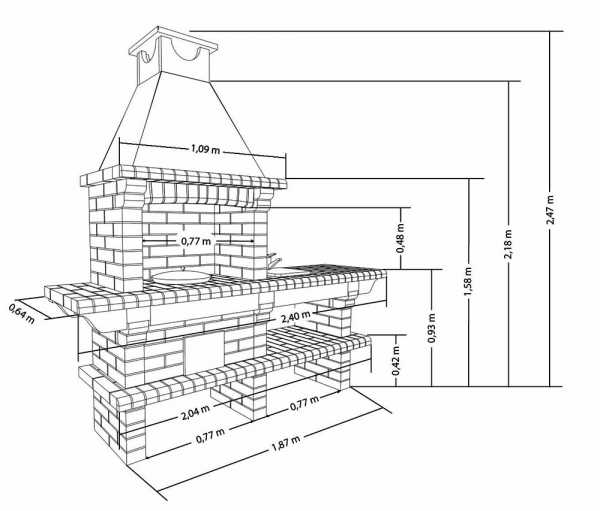

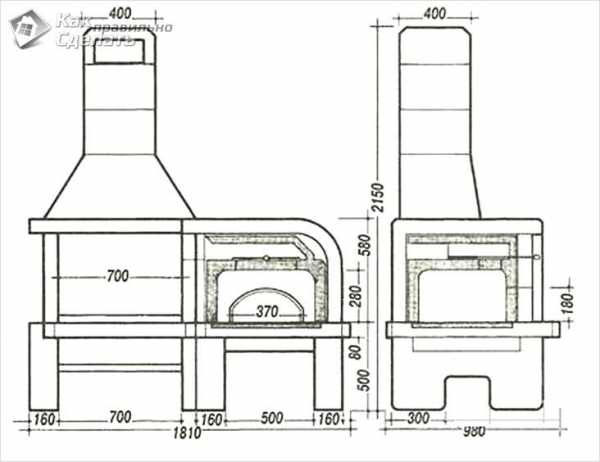

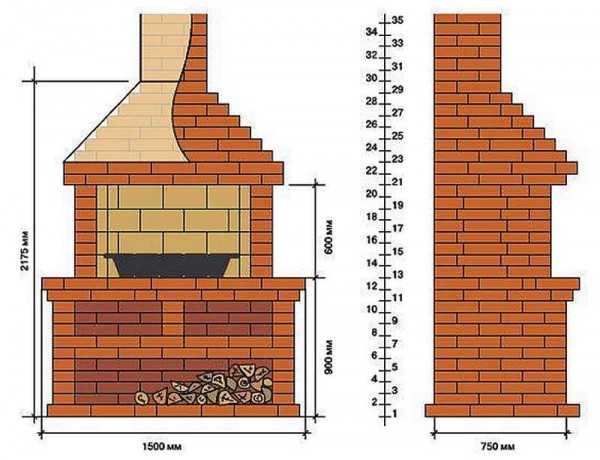

Далее представлены схемы с указанием габаритных размеров. Можете взять их в качестве основы, но параметр А лучше увеличить до 1,5 м.

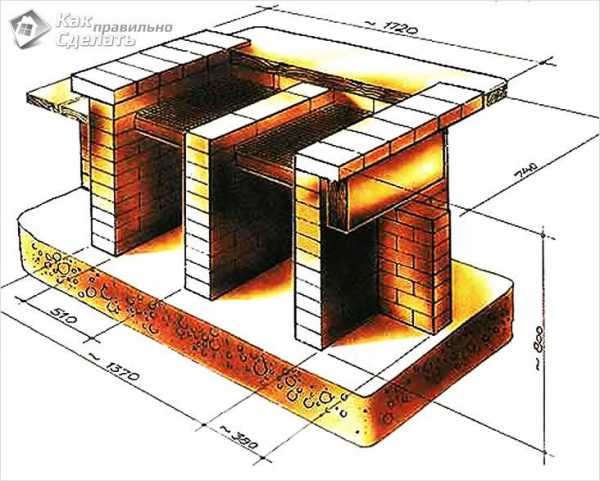

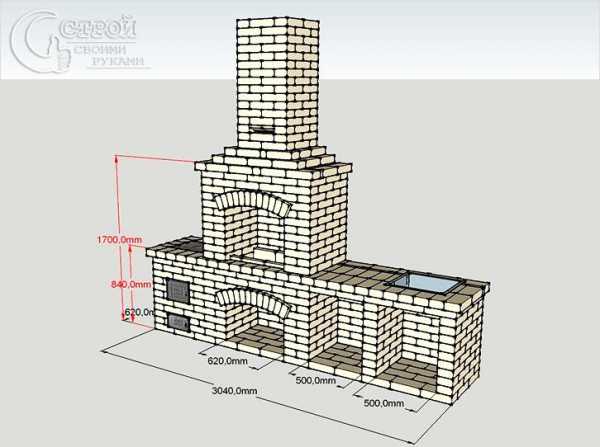

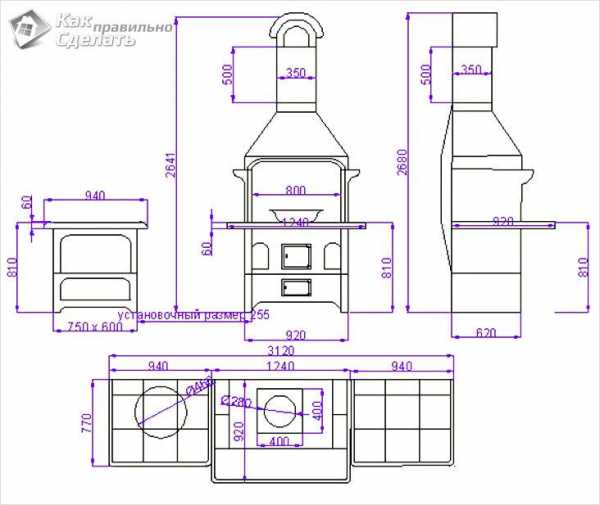

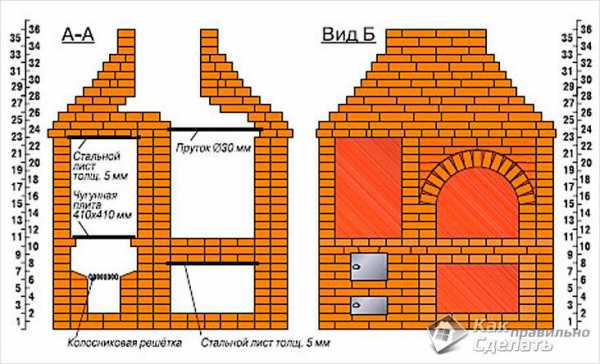

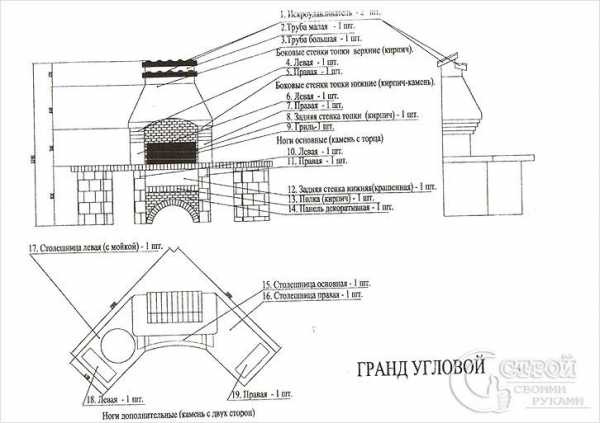

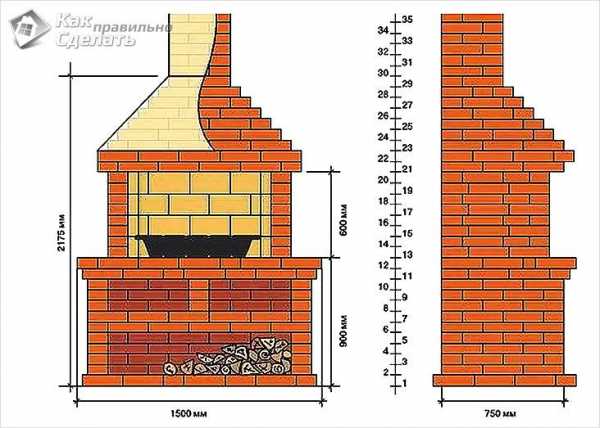

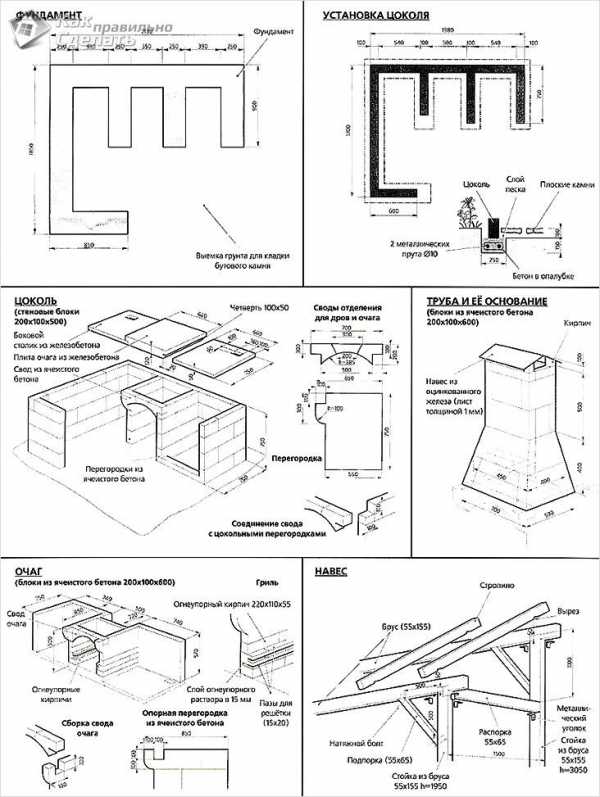

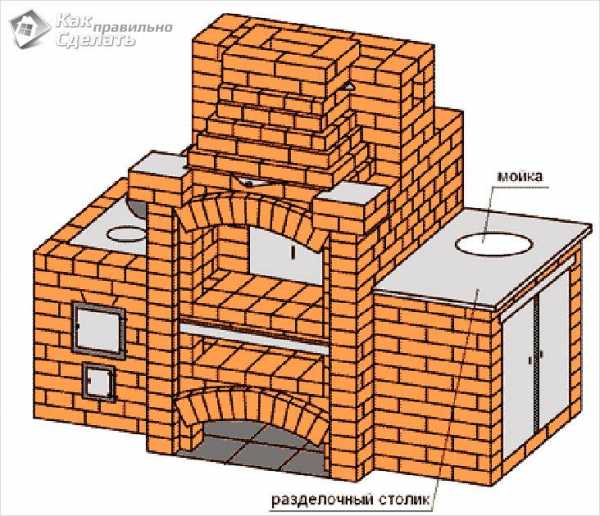

Барбекю своими руками чертеж

Барбекю своими руками чертеж

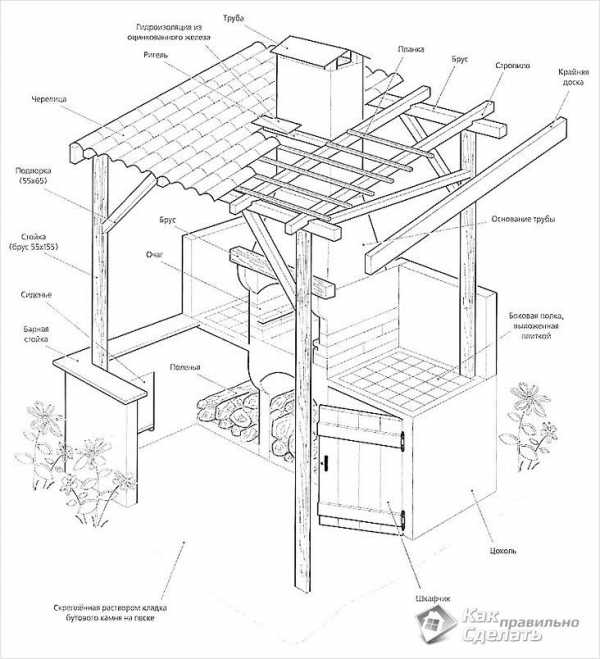

Схема расположения камина

Схема расположения камина

Где лучше разместить раковину

Где лучше разместить раковину

Обустройство фундамента для печи барбекю

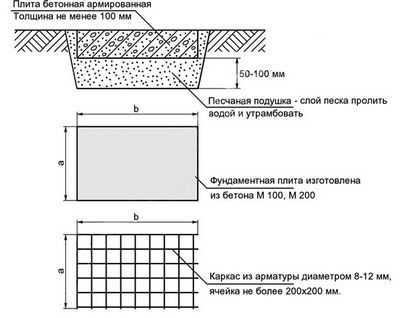

Обустройство фундамента

Обустройство фундамента

Печь будет иметь сравнительно небольшую массу. Ее отлично выдержит армированный фундамент толщиной порядка 20 см. Для заливки оптимально подойдет бетон М100.

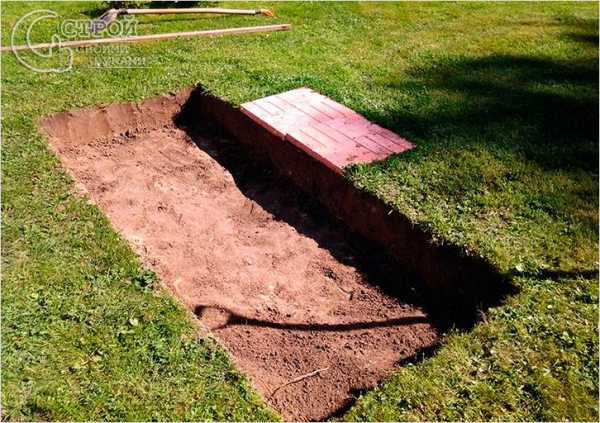

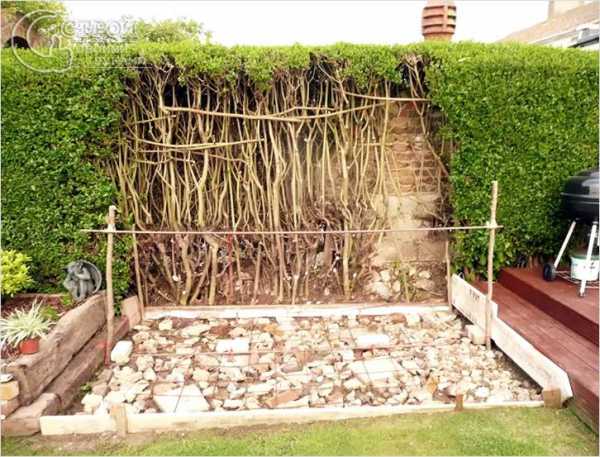

Первый шаг. Разметьте площадку под фундамент. Делайте это с помощью колышков (металлических прутков, обрезков труб) и бечевки (шнура, веревки и пр.).

Второй шаг. Выройте котлован по периметру основания. Рекомендованная глубина – порядка 30-35 см. Обязательно сделайте 5-сантиметровый запас по ширине ямы.

Третий шаг. Засыпьте дно углубления песчано-гравийной смесью и тщательно ее уплотните.

Четвертый шаг. Сделайте опалубку. Чтобы было удобнее, предварительно соберите из досок щиты шириной 30-35 см. Длину подбирайте по размерам сторон основания. Элементы опалубки установите по периметру котлована.

Пятый шаг. Уложите арматуру в опалубку. Лучше всего использовать стальные прутки диаметром 1 см.

Шестой шаг. Залейте бетон.

Приступать к дальнейшим работам можно через 3-4 дня после заливки фундамента.

Кладка печи

Уложите на фундамент двойной слой рубероида. Он возьмет на себя функции гидроизоляции и обеспечит надежную защиту стенок садовой печи от влаги из грунта.

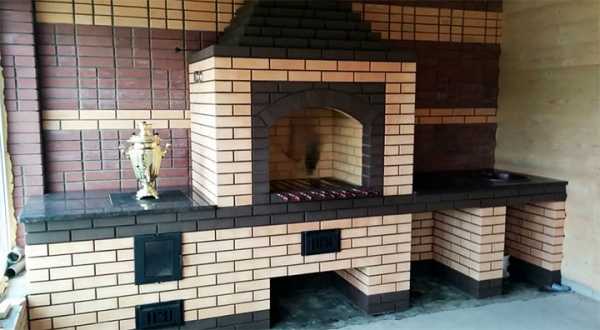

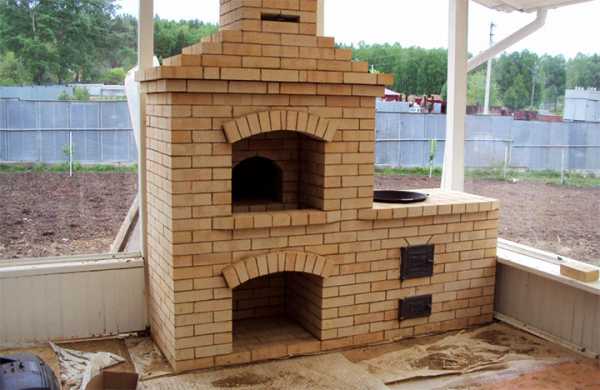

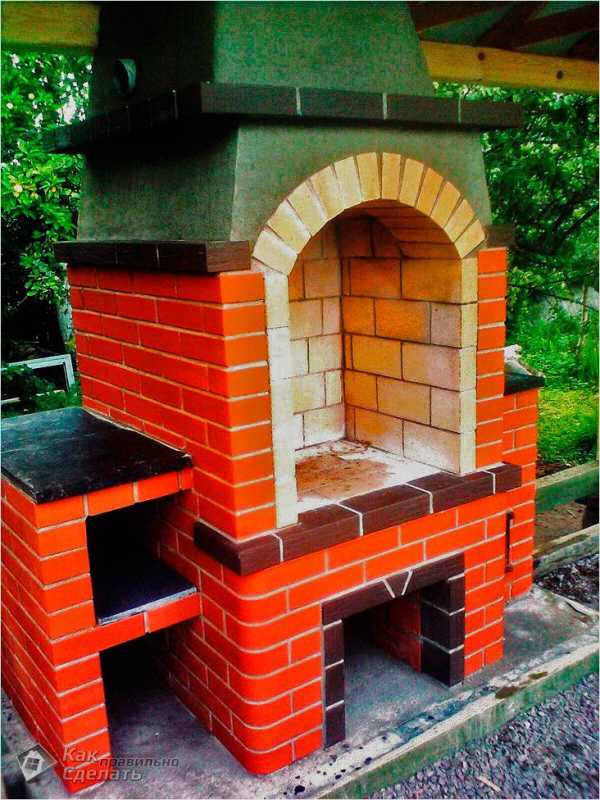

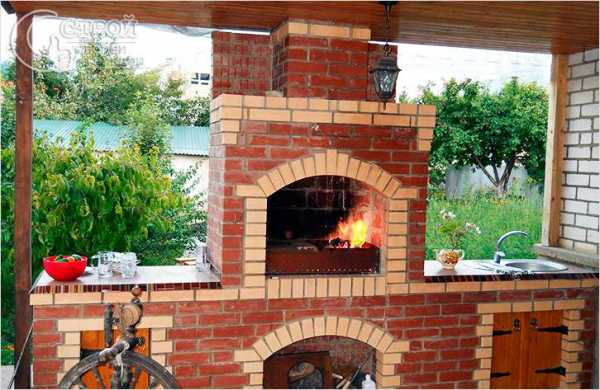

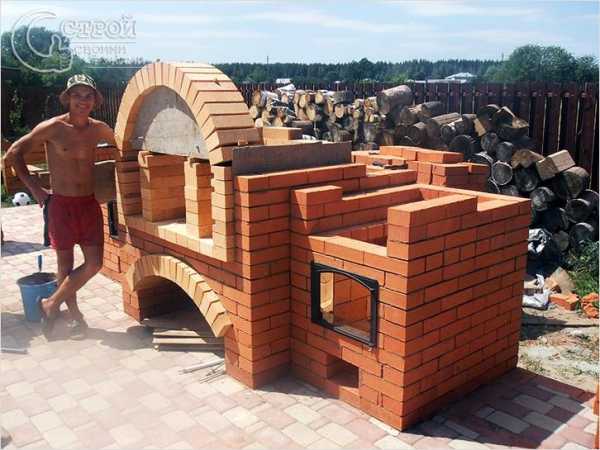

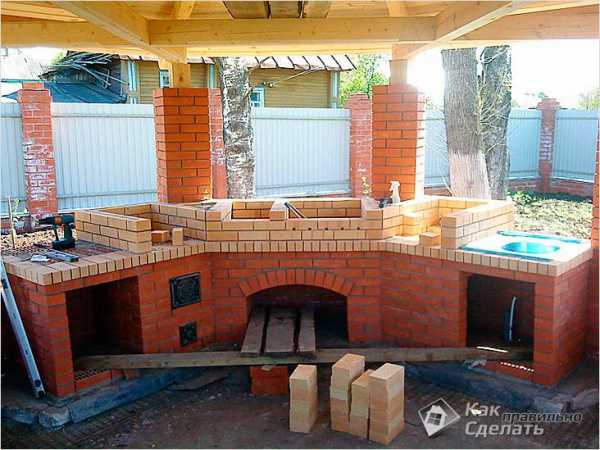

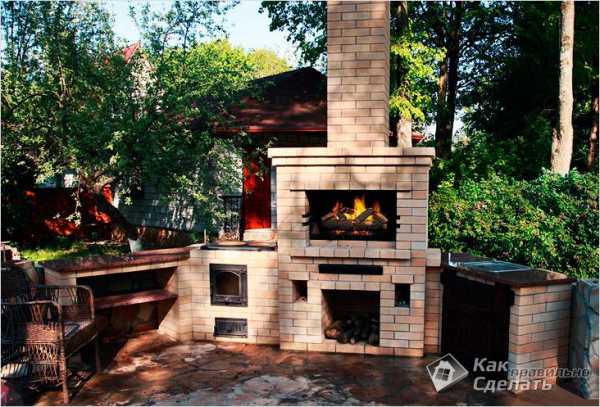

Пример строительства барбекю

Пример строительства барбекю

Пример строительства барбекю

Пример строительства барбекю

Пример строительства барбекю

Пример строительства барбекю

Выберите форму проемов барбекю. Если вы хотите делать прямоугольные проемы, подберите материал для обустройства перемычек. Подойдет железный уголок. Если же проем будет оформлен в виде арки, заранее сделайте шаблон для выкладывания свода. Для изготовления шаблона используйте доски.

Кладка печи

Кладка печи

Шаблон из досок для арки

Шаблон из досок для арки

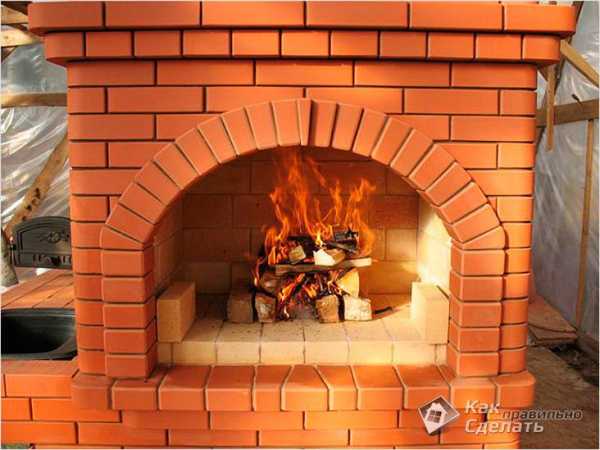

Как сделать арку

Как сделать арку

Пример строительства барбекю

Пример строительства барбекю

Разобравшись с вышеописанными нюансами, приступайте к кладочным работам. Вид кирпичей, узоры, всевозможные вставки и прочие декоративные решения остаются на ваше усмотрение. В рассматриваемом руководстве печь выложена в стиле, подобном оформлению дома.

Пример строительства барбекю

Пример строительства барбекю

Выложите нижний ярус. Кладку стен выполняйте в полкирпича, не забывая оставлять проемы. Для скрепления кирпичей используйте цементный раствор. Выложите стены 60-сантиметровой высоты, если планируется обустройство арочного проема, либо же на высоту 80 см, в случае если вы решили делать проем прямоугольной формы.

При подобной высоте проема и паре-тройке рядов кирпича сверху рабочая столешница будет находиться на метровом расстоянии от основания, что является самым удобным для работы вариантом. Если ваш рост заметно отличается от среднестатистических показателей, скорректируйте высоту стола под свои нужды.

Если вы решили делать прямоугольный проем, положите металлический уголок на последний ряд кладки в соответствии со схемой, а затем выложите стены печи по периметру. При желании же обустроить проем арочной формы, предварительно установите шаблон для кладки свода.

Высота стенок

Высота стенок

Если будет устанавливаться мойка, на этом же этапе уложите в стену печи трубу. Через нее вы пустите шланги водопровода.

Выложите стены на желаемую высоту. В рассматриваемом примере высота стенок составляет 0,9 м. Верхний ряд кладки сделайте с незначительным выступом наружу. Благодаря этому внутри образуется ступень, позволяющая установить опалубку для заливки стяжки.

Чтобы кладка прошла успешно, осуществляйте ее с соблюдением следующих правил:

  • швы должны иметь равную ширину;
  • высота проемов должна быть такой, чтобы между их верхними краями и столом поместилось минимум 2 ряда кладки;
  • проем арочной формы необходимо оформить с одним центральным кирпичом.

Завершив обустройство нижнего яруса, займитесь подготовкой основы для топки и стола. Сделайте стяжку. Опалубку для бетона кладите на обустроенную ранее ступеньку внутри печи. Доски нарежьте по габаритам пролета. Если будет устанавливаться мойка, оставьте в бетонной стяжке пространство для ее размещения. Делается это очень просто. Надо лишь не закладывать участок для установки раковины. Обложите его еще одной своеобразной опалубкой, зафиксированной с помощью распорок.

Залейте стяжку и оставьте ее на трое суток. Спустя указанное время демонтируйте опалубку проема для раковины.

Покройте столешницу материалом на свой вкус. К примеру, замечательно подойдут цельные плиты мрамора – это одновременно красиво и удобно.

Схема устройства ступеньки под столешницу из кирпича фагота и обычного

Схема устройства ступеньки под столешницу из кирпича фагота и обычного

Деревянные доски в качестве подложки под бетонную стяжку

Деревянные доски в качестве подложки под бетонную стяжку

Фото бетонной стяжки под столешницу без мойки

Фото бетонной стяжки под столешницу без мойки

Уличная столешница для барбекю

Уличная столешница для барбекю

Если планируется мойка, не забудьте оставить под нее проем в стяжке

Если планируется мойка, не забудьте оставить под нее проем в стяжке

Второй ярус печи барбекю состоит из топочного отделения и стенок, закрывающих участок от любопытных взглядов с улицы. С перегородками все предельно просто – это обыкновенные сплошные стенки, выложенные в половину кирпича. Если хотите, можете и вовсе отказаться от их обустройства. Порядок же возведения топки заслуживает отдельного внимания.

Как правильно обустроить мойку

Как правильно обустроить мойку

Опалубка под мойку в камине своими руками

Опалубка под мойку в камине своими руками

Схема укладки досок в качестве опалубки под бетонную стяжку

Схема укладки досок в качестве опалубки под бетонную стяжку

Обустройство топки

Топка печи имеет двухрядную конструкцию: внешний ряд выкладывается из обычного керамического кирпича, внутренний – из огнеупорного материала.

Пример строительства барбекю

Пример строительства барбекю

Кладку топки ведите стандартным способом. Рекомендованные параметры следующие:

высота топочного проема – 7 рядов плюс арка либо же 9 рядов в случае обустройства проема прямоугольной формы;

  • глубина топки – около 600 мм;
  • ширина – порядка 700 мм.

Выложив проем топочной камеры, достройте сверху пару дополнительных рядов кладки и переходите к обустройству дымоотводящей трубы.

Для перехода на необходимую ширину дымохода последовательно уменьшайте длину стен топочного отделения. Заднюю и переднюю грани нужно укорачивать на полкирпича в каждом следующем ряду. Боковые же стенки следует уменьшать на 25% ширины кирпича. По такой схеме нужно выложить порядка 7 рядов. Затем можно начинать заниматься обустройством дымоотводящей трубы. Она должна иметь прямоугольную форму. Рекомендованная высота конструкции – 12-14 рядов.

Пример строительства барбекю

Пример строительства барбекю

Пример строительства барбекю

Пример строительства барбекю

Пример строительства барбекю

Пример строительства барбекю

На этом камин готов. Чтобы в процессе выполнения этого этапа не возникло никаких проблем, соблюдайте следующие рекомендации:

  • не делайте топочный проем чересчур высоким. Достаточно 7-9 рядов. В противном случае тяга в дымоходе станет слишком слабой, в результате чего весь дым будет уходить на участок, а не в небо;
  • внутреннюю часть топки нужно выкладывать именно огнестойким кирпичом. В противном случае кладка попросту растрескается под воздействием температурных перепадов;
  • дымоход тоже не должен быть слишком высоким, т.к. из-за этого ухудшится тяга;
  • контролируйте, чтобы дно топочного отделения было максимально ровным – так вам будет гораздо легче вычищать золу в будущем.

Последние штрихи

Сравнение печей

Сравнение печей

Барбекю почти готово. В завершение сделайте следующее:

  • установите смеситель и мойку;
  • подведите шланги подачи и забора воды;
  • покройте столешницу финишным материалом (выполняется по желанию). Лучший вариант отделки – натуральный камень;
  • выложите площадку перед печью тротуарной плиткой.

Если хотите, установите рядом с барбекю столик и пару скамеек. Дополнительно в такой ситуации рекомендуется подумать над обустройством навеса.

Навес кованый

Навес кованый

Теперь вы знаете, как построить печь барбекю. Представленный агрегат позволит вам не только готовить вкуснейшие блюда, но и сжигать листья и прочий мелкий мусор – барбекю прекрасно справляется со всеми задачами.

Столешница и раковина сделают печь максимально удобной в эксплуатации. Вам не придется бегать в дом, чтобы подготовить продукты – все можно будет делать в одном месте.

Свободное пространство под столом подойдет для хранения дров. Здесь они всегда будут оставаться сухими и прекрасно вентилироваться, что не даст древесине отсыреть и сгнить.

Барбекю своими руками из кирпича

Барбекю своими руками из кирпича

Камин барбекю

Камин барбекю

Удачной работы!

Видео – Печь барбекю своими руками

stroyday.ru

Строительство барбекю из кирпича своими руками: устройство, схема, чертёжи, проект

Прежде чем приступать к возведению барбекю из кирпича своими руками, следует сделать чертежи и рассчитать с их помощью количество необходимых стройматериалов. При этом схема должна быть создана самостоятельно, поскольку универсальных конструкций барбекю не существует.

Составление плана мероприятий

При строительстве надо руководствоваться общими указаниями, которые действуют для любых типов барбекю:

  1. гриль следует делать не ниже 70-80 см, с учетом роста хозяина;
  2. плита традиционно располагается на 10 см ниже уровня гриля;
  3. следует предусмотреть нишу для дров и шкафы, крюк для щипцов.

При этом надо учесть все мелкие детали, чтобы впоследствии было удобно пользоваться сооружением. Когда будут готовы чертежи, следует сделать расчет, составить план мероприятий и подготовить список строительных материалов (в том числе – для фундамента).

В списке материалов для основных работ должны быть:

  • шамотный и облицовочный кирпич;
  • глиняный и обычный раствор;
  • пруток из металла d-30 мм;
  • лист из стали 5 мм;
  • дверцы для топки и поддувала;
  • колосниковая решетка.

А для обустройства основания:

  • строительная смесь;
  • арматурные прутья;
  • доски для сооружения опалубки;
  • щебень и песок.

Строительство печи происходит на плитном основании, каркас возводится из шамотного кирпича. После чего он облицовывается камнем. Подойдет гранит, песчаник, доломит, бутовый камень. Можно проявить фантазию и придать камину любую причудливую форму.

Почему из кирпича?

Очень часто мангалы и барбекю для дачи создают из подручных материалов: бочек и газовых баллонов, чуть реже можно увидеть сварные конструкции (от самых простых до художественного литья). Значительно реже делают барбекю из кирпича своими руками. Многие убеждены, что они практически ничем не отличаются от переносных конструкций.

Но схема распределения тепла в конструкциях из кирпича совершенно иная. Жар от углей в открытых мангалах направляется вверх, делая термическую обработку только одной стороны мяса. Поэтому при обработке приходится периодически переворачивать продукт на другую сторону для обеспечения его равномерного обжаривания.

Кирпичная конструкция барбекю действует как духовой шкаф, только без дверцы. Тепло, отражаясь от его внутренней поверхности, воздействует одновременно на всю поверхность продукта, обеспечивая его равномерную обработку.

Это значительно улучшает вкусовые качества блюд, делает их более сочными и нежными.

В связи с этим можно отметить следующие преимущества кирпичного барбекю по сравнению с мангалом из металла:

  1. равномерная обработка пищи;
  2. возможность построить сложные конструкции с дополнительной варочной поверхностью, коптильней, грилем и мойкой;
  3. барбекю можно сделать одной из самых привлекательных частей участка.

Как сделать садовое барбекю

Как и любое другое сооружение, барбекю для дачи возводится на фундаменте. Павильон должен гармонично вписываться в дизайн участка. Поскольку такому павильону предстоит круглогодичное использование, лучше построить садовый тип очага.

Устройство камина должно соответствовать основам техники безопасности, на кровлю следует вывести трубу. Строительство такой конструкции имеет довольно сложную технологию. Внешне и функционально он представляет собой камин, который используется для украшения внутреннего интерьера дачи.

Тематический материал:

Беседку или павильон с камином можно стилизовать под сказочную избушку для приема гостей или обустроить как летний домик с кухонной утварью, столовой мебелью, диванчиком и телевизором. Если барбекю будет расположен в павильоне, лучше доверить его строительство специалистам, но если есть небольшой опыт, можно попробовать построить самостоятельно.

Основу элементарной конструкции барбекю составляет четырехугольный каркас, в него кладется уголь, над которым размещается решетка. Такое сооружение, как камин, желательно сделать многофункциональным: внизу построить дровницу, над ним – посудную полку, выше – непосредственно сам барбекю, а над ним может располагаться коптильня.

В этом случае сооружение будет многоэтажным. Следует определиться, какой должна быть конструкция будущего камина для дачи, а затем сделать чертежи, и наметить план строительства.

Варианты барбекюшниц

Рассматривая проекты барбекю из кирпича, иногда возникает желание дополнить чертежи своими элементами в соответствии с личными предпочтениями. Некоторые будущие владельцы, при возведении барбекю из кирпича своими руками, обустраивают его дополнительно мангалом и плитой.

Барбекю могут быть весьма разнообразны:

  • барбекю-камин;
  • барбекю-гриль;
  • многофункциональное сооружение;
  • барбекю с одни очагом;
  • барбекю с мангалом и казанком;

Дополнительные приспособления для таких печей весьма разнообразны. Например, духовка, вертел, тандыр, казан и другие. Среди сложных конструкций есть ручной кладки и сборные.

Интересная идея – комплекс барбекю с коптильней. Стационарные сооружения можно построить в виде трехэтажной конструкции. Полуфабрикаты располагают в камере на решетках или подвешивают. Для холодного копчения внутрь камеры помещают жаровню с углями и противень со щепой, а для горячего – в топку кладут поленья соответствующих пород дерева.

Такая коптильня имеет только один минус: она сильно впитывает запахи. Поэтому, если обрабатывать мясо следом за рыбой, то оно приобретет специфический запах, а порой даже привкус. В этом случае лучше сделать это устройство из железа.

Возведение барбекю из кирпича

Положительные стороны установки печи барбекю заключаются в ее декоративном внешнем виде и функциональности. Лучше устанавливать такое сооружение не на открытом воздухе, а в павильоне или летней кухне.

Рассмотрим пошаговый план возведения барбекю для дачи.

Шаг 1: Обустройство фундамента

Первоначально избирается место под постройку. При размещении барбекю в сооружении необходимо подготовить для него фундамент. Вместе с ним делается основание для печи барбекю, оно аналогично плитному фундаменту.

Котлован делают на 0,3 м больше габаритов конструкции, а глубиной около метра. Устанавливается опалубка и на ее дно укладывается песочно-гравийная «подушка». Накрывается первым слоем раствора (0,2 м), а затем подобно решетке укладываются стальные прутья. От окончания заливки до полного застывания раствора должно пройти 1-3 недели.

Шаг 2: Подготовка

Перед началом строительства следует выбрать стройматериалы для возведения. Следует помнить, что для строительства печи необходимо две разновидности кирпича: основной огнеупорный и для облицовки. При этом, в районе топки укладывается только устойчивый к воздействию высоких температур шамотный кирпич, обладающий к тому же прекрасными теплосберегающими качествами и длительной теплоотдачей. А в качестве наружной отделки допустима стандартная огнеупорная марка кирпича.

Шаг 3: Возведение

В строительстве конструкции используется схема порядовки (см. ниже). В ней учтены обычные размеры кирпича – 230*114*65. Для топки и печи укладка кирпича должна вестись только на глиняный раствор, а в местах, не контактирующих напрямую с огнем, разрешен к применению обычный.

Для шамотного раствора, замешиваемого предварительно, требуется красная глина, цемент, песок и вода.

Шаг 4: Обжиг

После возведения печи в топку и мангал закладываются дрова или уголь, а затем поджигаются. Это необходимо для обжига внутренней поверхности стенок печи. Жар доводится до максимально возможного.

Это одна из наиболее функциональных печей для дачи. Для маленьких участков подойдет упрощенная схема. Выбирая тип садового барбекю надо принять во внимание все его параметры: функциональность, размеры, место размещения на дачном участке. Для удобства и долговечности конструкции целесообразно будет построить беседку или павильон.

Шаг 5: Сушка

После протапливания печи следующим этапом станет сушка. Она должна осуществляться в летнюю пору при ясной погоде – не менее 5 суток, а осенью при пасмурной – до 20 дней. При этом ее следует накрыть от возможного дождя защитной пленкой.

Завершающим этапом будет украшение печи. Следует освободить кирпичики от излишков раствора, нанести в нужных местах краску, чтобы выделить швы. После чего печь барбекю полностью готова к использованию по назначению.

besedkibest.ru

Барбекю из кирпича своими руками: чертежи + пошаговая инструкция

Загородные и дачные участки — отличное место для проведения праздников не только в летний период, но и даже зимой. Когда собираются гости, их всегда хочется угостить чем-то вкусненьким и именно тем, что любят, наверное, все. Постройка барбекю своими руками не отберет у вас много лишнего времени, если воспринимать это как хобби. Вы вполне сможете сделать такую же прекрасную беседку с печью для барбекю, как на фото ниже, при этом сэкономите огромную кучу денег! Читайте внимательно и уделяйте внимание мелким деталям, именно они в конечном итоге определят внешний вид и функциональность вашего места для барбекю!

Готовое барбекю на даче

Печи-барбекю несложны в своей конструкции, поэтому даже неопытный каменщик сможет справиться с этим делом, если решено возвести ее прямо на открытом участке. Сложнее устроить ее на готовой веранде или прямо в доме, так как в этих случаях придется устраивать фундамент и проводить трубу через потолок, крышу или стену.

Но есть совсем простые варианты барбекю, которые даже не потребуют раствора и собираются за полчаса. Делают барбекю и из металлической бочки, газового баллона или из толстого листового металла. Каждый выбирает на свой вкус тот вариант, который его устроит в максимальной степени и наилучшим образом подойдет для дачного участка.

Как выбрать вариант барбекю

Чтобы определиться с тем, что вы хотите получить в результате, лучше всего для начала взять лист бумаги и карандаш и набросать рисунок печки-барбекю, такой, какой вы ее мысленно видите. Когда вы отобразите свое представление на бумаге, вам легче будет определиться с выбором, поискав наиболее подходящий проект в интернете вместе со схемой его постройки. Делая набросок, учтите следующие моменты:

  • Стиль, в котором вы хотите получить печь-барбекю. Он должен соответствовать ландшафтному дизайну участка, интерьеру веранды или зала, в котором вы хотите ее разместить.
  • Размер строения. Если печь будет достаточно массивной, соответственно, нужно будет устраивать надежный глубокий фундамент.
  • Постарайтесь сразу на наброске «вписать» барбекю в место будущей установки.
  • Нужно продумать также форму топки и дымохода, так как они играет важную роль в дизайне печи.
  • Сразу определитесь, будет ли над барбекю устроена крыша, как кровля должна выглядеть, какой  стиль и форму вы хотите получить.
  • Нужны ли дополнительные к печи-барбекю элементы: духовка, коптилка, варочная плита, вмурованный казан и другие приспособления.
  • Будет ли постройка облицовываться отделочными материалами, и как она должна в итоге выглядеть.
  • Важно продумать конструкцию каминной решетки, если она предусмотрена.
  • Будут ли расположены рядом разделочные столы, место для дров, проведена вода и устроена мойка, электрическое освещение.

Ответив на эти вопросы и отобразив свои задумки  на бумаге, будет гораздо проще определиться с моделью и увидеть ее на месте установки.

Высота и размеры элементов конструкции

Когда рисунок будет сделан, прямо на нем можно будет проставить размеры, которые будут удобны роста хозяев и помогут хорошо вписаться строению в общую композицию.

  • Первое, что нужно учесть — это высота расположения жаровни, варочной плиты, если она предусмотрена, а также поверхностей разделочных столов —  для того, чтобы удобно было делать заготовки и жарить барбекю или шашлык.
  • Важно рассчитать высоту устраиваемых полок и их количество. Полки должны быть сделаны также на удобной для хозяев высоте.
  • Далее нужно определиться с размером основания печи и сопутствующих построек. Эти параметры будут зависеть от размера участка, на котором вы планируете возведение барбекю.
  • Следующий размер, который нужно определить — это высота дымохода до потолка (при внутреннем расположении) и на каком уровне он должен менять свою форму в сторону сужения.
  • Еще один параметр, который должен быть рассчитан заранее, если барбекю устанавливается под готовой крышей — расположение дымохода таким образом, чтобы он не упирался в несущую балку крыши. Он должен быть расположен ровно между двумя балками.
  • Размеры фундамента печи должны превышать линейные размеры е основания на 15—20 см в каждую сторону.

Фундамент

  • Для постройки легкой печки, без дополнительных элементов, будет достаточно зацементированной площадки, и если она уже есть, например, в беседке или на участке, можно сразу приступать к кладке.
  • Если печь-барбекю устанавливается на неподготовленной площадке, т.е. «с нуля» на отведенном для нее участке земли, для постройки придется устраивать фундамент.

Примерная схема фундамента

  • Первое, что нужно сделать, начиная стройку фундамента — это разметить участок.
  • Следующее действие — это рытье котлована под основу печи. Он может быть не очень глубоким, так как постройка не настолько тяжелая, как отопительно-варочная печь. Глубина его может варьироваться от 20 до 40 см, в зависимости от почвы, на которую устанавливается строение.
  • Утрамбовав дно котлована, на нем устраивают песчаную подушку в 10—15 см толщиной. На нее засыпается небольшой слой щебня, высотой 8—10 см.
  • Опалубку нужно устанавливать таким образом, чтобы она поднималась над поверхностью почвы на 10—12 см.
  • Далее устанавливается армирование — на схеме хорошо видно, как правильно его сделать.
  • Последним этапом идет заливки бетонного раствора, с пропорцией песка и цемента 3:1.
  • Поверхность фундамента должна быть хорошо выровнена, от этого будет зависеть стройность стенок постройки.

Пошаговая постройка барбекю

Несложный вариант барбекю с легкой крышей

Это один из самых простых вариантов садового барбекю, его можно установить в беседке, под открытым небом и на террасе. В его строении нет хитрых сплетений внутренней конструкции, как в отопительных печах, где нужно соблюдать особую схему для долгого сохранения теплого воздуха внутри постройки.

Общая схема и первые ряды кладки

  • Первый ряд выкладывается без проемов, с соблюдением рисунка укладки кирпича.
  • Со второго по четвертый ряд кладка идет по схеме.
  • На выложенный четвертый ряд укладываются металлические полосы, так как два следующих ряда будет сплошными.
  • Далее три ряда кладутся по схеме, они формируют полки под топкой.

Продолжения порядовки — от седьмого ряда и выше

  • Над полками снова должны быть уложены металлические полосы, которые послужат основой для панели жаровни.
  • При выкладывании топки используется силикатный кирпич, так как он жаростоек и выдерживает высокие температуры. На схеме он показан более светлым цветом.

Так должна выглядеть топка

  • Строение топки на рисунке показано с тринадцатого по двадцать первый ряд.
  • На двадцать первом ряду укрепляется металлическая полоса, которая послужит опорой для передней стенки начинающегося дымохода.
  • Конструкция дымохода выкладывается особым образом, каждый ряд сдвигается вовнутрь конструкции на определенное расстояние, постепенно сужая ее до формы трубы.
  • Дымовая труба выкладывается той высоты, которая требуется. Если устроена крыша, то труба доводится до нее и проходит через проделанное отверстие наружу. Вокруг трубы устраивается гидроизоляция.
  • Сверху на трубу устанавливается зонтик из металла для того, чтобы внутрь не попадал дождь и грязь.

Такая модель доступна для возведения даже новичку, при условии, если работа будет производиться без спешки и аккуратно, с постоянным контролем ровности стен и соблюдением порядовой схемы. Будьте уверены, даже если вы все делаете своими руками, но очень тщательно проверяете — результат будет как у первоклассного мастера-печника!

Другие виды печки-барбекю

Есть более сложные варианты печей, к постройке которых нужно отнестись гораздо серьезнее, так как схема таких печей более замысловата, и требует присоединения нескольких частей печи к одному дымоходу, проведения воды и электричества.

Монументальная, продуманная до мелочей печь-барбекю

Например, такая модель, которая продумана во всех мелочах и отделана декоративным камнем, что придает всей композиции особый стиль, напоминающий замки средневековья.

Это основательная и массивная конструкция, которая не обойдется без устройства фундамента, так как без него почва просто просядет под ее весом.

Хорошо устроена вся зона, где не только печь будет в безопасности от погодных факторов, но и есть место для отдыхающих. Здесь можно поставить стол и даже удобные кресла, чтобы отдохнуть в тени, наслаждаясь волшебными запахами горящих дров и готовящихся деликатесов.

В конструкции предусмотрено место под запас топлива, проведена вода, что удобно при приготовлении пищи, когда часто необходимо помыть руки и посуду. Разделочные поверхности, выполненные из камня, легко моются и удобны для заготовок. Для посуды предусмотрены двухъярусные полки — на них можно хранить все необходимое весь летний период.

Хороший вариант для веранды или террасы

Эта печь-барбекю построена на террасе. Этим она и удобна, так как, открыв окно в кухню, можно получить доступ к воде и холодильнику, где хранятся продукты. Этот вариант печки сам по себе является декоративным элементом террасы, и дополняет общую обстановку своим присутствием. Конструкция компактная, но она устроена на деревянном полу, и поэтому для нее заранее был устроен фундамент. В целом, удачный вариант, находящийся в таком месте, где дождливая погода никогда не сможет помешать провести праздник.

Супер-облегченный вариант барбекю

Еще одна модель барбекю, совсем простая и не требующая больших усилий для своего возведения. Здесь понадобятся кирпичи, две плиты для средней полки и основной поверхности, на которой располагается жаровня для барбекю, а также задняя стенка, закрывающая жаровню. Эти все материалы понадобятся в том случае, если барбекю будет стационарно устроено в одном месте. Если же его изготовить из негорючих материалов и сделать не слишком тяжелым по весу, а затем имитировать на поверхности рисунок кирпичной кладки, то такой вариант можно будет установить в любом удобном месте дачного участка.



Такая печь не требует кладки на раствор

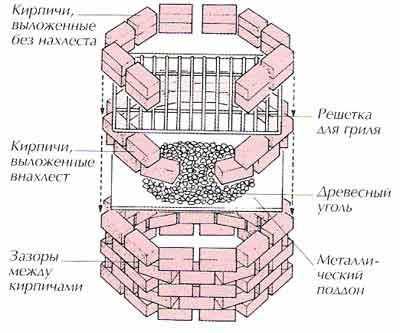

А вот совсем несложный вариант барбекю, который можно сложить за 15—30 минут, если иметь для него все необходимые материалы. Оно может иметь различную форму и если вам захочется, ее можно менять хоть каждый день. Для его устройства не понадобится скрепляющего материалы раствора, так как кирпичи просто складываются в определенном порядке.

Это «произведение» может сделать любой человек, причем барбекю может быть временным сооружением, а может быть устроено на постоянной основе.

Для постройки такого барбекю понадобится:

  • Кирпичи, примерно сто-сто двадцать штук.
  • Металлический поддон и решетка одинакового размера, он и определит размер всего строения по площади.
  • Для кладки можно подготовить фундамент, и для него необязательно делать глубокий котлован, так как строение не очень массивное, однако армирование никогда не будет лишним. Но, в принципе, такую печь временного типа можно быстро соорудить и на утрамбованном участке земли.
  • На готовом фундаменте кирпич выкладывается с зазорами. Понадобится выложить четыре — пять рядов такой кладки. Этот процесс отлично отображен на представленном выше рисунке.
  • Далее на кирпичи укладывается металлический поддон, на котором будут гореть угли, поэтому он должен быть изготовлен из толстого металла, толщиной не менее 3 мм.
  • Потом идут еще два ряда кирпичей, также с зазорами между ними, для поступления кислорода к углям, чтобы они хорошо и равномерно горели.
  • Сверху этих двух рядов укладывается решетка, на которой и будут жариться различные деликатесные блюда.
  • Сверху решетки делают кладку еще двух кирпичных рядов. Кирпичи в них укладываются насколько можно плотнее друг к другу, они будут служить для жарящихся продуктов защитой от ветра.
  • При желании такую печь можно сделать из заранее подготовленного кирпича или камня определенной формы.

Самая простая печь-барбекю своими руками за 15 минут — видеоурок для новичка

Эта модель — именно тот вариант, про который можно сказать, что его можно сделать быстро и без больших затрат.

kamin-expert.ru

простой садовый или дачный проект, угловой, под казан, с плитой, в беседку, инструкция, фото, видео

Переносные легкие мангалы хороши на природе, а возле дома или на даче хочется большего удобства, да и эстетики. Все это могут дать кирпичные мангалы. Из-за пластичности материала могут они быть небольшими — занимать порядка одного квадратного места площади, а могут стоять приличные угловые комплексы с очагом, варочной плитой и даже с раковиной и подведенной водой/канализацией. Самые простые мангалы из кирпича своими руками может выложить даже совсем неопытный каменщик. Один из таких проектов будет детально описан ниже. Его можно использовать в качестве тренировочного задания перед постройкой чего-то более серьезного.

Простой мангал из кирпича

Содержание статьи

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

  • ширина 180 см;
  • глубина 90 см;
  • высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

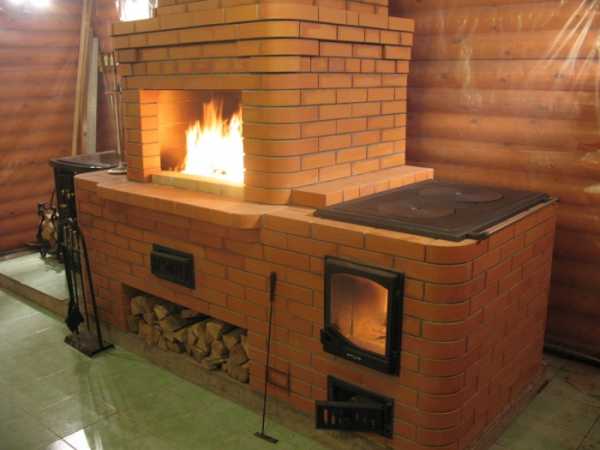

Видео-порядовка мангала из кирпича с кухонной плитой

Для тех, кто лучше воспринимает визуальный ряд, чем слова, удобнее будет смотреть, чем читать описание. Для вас подробные пояснения как построить мангал из кирпича своими руками в видео формате.

Это сооружение более монументальное — и свод у топки круглый и плита рядом. Не имея совсем никакого опыта справится будет непросто.

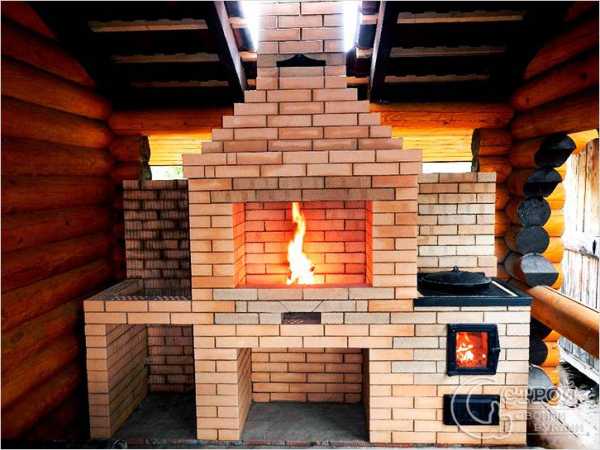

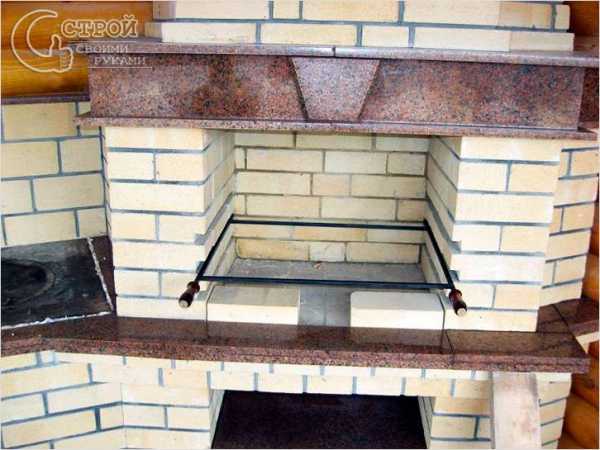

Мангал из кирпича в беседке

Если устанавливать кирпичный барбекю собираетесь в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что радости вам не добавит. Для беседок нужен мангал с вытяжной трубой. Это сооружение более сложное, но и такой вариант вполне можете сделать самостоятельно. Приведенную ниже порядовку мангала из кирпича для беседки  своими руками сложить тоже не очень сложно. Она также, как и первая, имеет ровный свод, что намного проще делать при отсутствии опыта.

Размеры и материалы

Этот мангал/барбекю из кирпича имеет средние размеры:

  • ширина 150 см;
  • глубина 75 см;
  • общая высота до начала дымоотводящей трубы 217,5 см.



Внешний вид и разрезы мангала из кирпича. Его можно сделать саомстоятельно в беседке

Для кладки можно использовать керамический полнотелый кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.

Кладку «холодного» пояса — до 11 ряда включительно — можно делать на цементно-песчаный раствор (1:3). Далее нужно использовать глиняно-песчаный. Толщина шва в любом случае 5-7 мм. Ее выдерживать точно.

Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для хозяйственных мелочей. «Горячая» зона начинается с 12-го ряда. Тут разводят огонь, устанавливают решетку под барбекю или стойки для шашлыков.

Пример строительства беседки из дерева описан тут, а один из возможных вариантов летней кухни — в этой статье.

Порядовка и пояснения

Порядовка этого мангала из кирпича чуть сложнее, потому пояснения нужны. Первый ряд выкладывается на одном уровне с полом беседки. Если фундамент у вас получился низким, поднимать его можно тоже кирпичами, уложенными на цементный раствор.

Порядовка мангала из кирпича для беседки

Следующие четыре ряда кладут с перевязкой. Это будет дровник — область, где удобно складывать дрова.  На пятый ряд сверху укладывают три полосы металла толщиной 3 мм, шириной 50 мм. Они будут служить опорой кирпичам следующего ряда. Шестой и седьмой ряды укладываете по схеме.

В 8-ом ряду начинается формирование двух камер для хозяйственных мелочей. Внимательно смотрите на расположение швов. Это принципиально: ни один не должен совпадать со швом нижнего ряда. Только так кирпичная стенка будет достаточно прочной. Там, где это требуется по схеме, кирпичи обрезают: используют половинки и даже четвертушки.

В 11-м ряду среднюю стенку уже не ставят, зато поверх снова кладут полосы металла: на них будет опираться следующий ряд, перекрывающий хозяйственный отсек. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а впереди кирпичи выступают примерно на 3 см.

13-й ряд выкладывается тоже сплошным. На нем будет устанавливаться жаровня. По размерам он еще немного больше предыдущего.

Средняя часть порядовки: формируем зону очага

Следующими рядами формируется «горячая» зона — тут будет гореть огонь. По размеру эта зона меньше, чем все нижележащие ряды. Чтобы сделать ее более стойкой к воздействию огня, ее обкладывают шамотным кирпичом, поставленным на узкую сторону. По размерам он не совпадает с керамическим и высота рядов и швы будут разными. Не обращайте на это внимания, выкладывая его независимо от керамического. Просто соблюдайте чередование, как указано на схемах.

В 21-м ряду укладывается стальной уголок. Использовать можно из черной или нержавеющей стали толщиной 3-4 мм. Размеры уголка 40*40 мм или 50*50 мм. Длинна  — от середины кирпича справа до середины того, что находится слева. На этот уголок будет опираться передняя стенка дымоотводящей трубы.

Формирование трубы для отвода дыма от мангала

В 22-м ряду присутствует еще шамотный кирпич, а также появляется передняя стенка дымовой трубы, опирающаяся на уголок. По размерам этот ряд больше предыдущих: впереди кирпичи нависают над уголком на 3 см. Следующий ряд становится еще шире, а дальше идет постепенное уменьшение. Ряд от ряда дымовой канал становится уже. К 30 ряду формируется труба. Она поднимается над крышей беседки не менее чем на 50 см. При ее строительстве чередуете попеременно 30-й и 31-й ряды. НА этом мангал из кирпича своими руками можно считать построенным. Теперь нужно его подсушить без огня дней 5-7, а потом несколько дней понемногу топить, выпаривая воду из кладки.

Проще всего сделать мангал из газового баллона. Как, читайте в статье «Как сделать мангал из газового баллона, бочки, трубы»

Кладка мангала из кирпича: еще один проект

Еще один вариант мангала-барбекю из кирпича в беседке представлен в видео. Пояснений нет, но все достаточно понятно и никаких сложностей в этом проекте нет. Возможно, стоит сказать, что начиная с 52 секунды укладываются 4 подпиленные кирпича. Передняя верхняя часть их срезана под углом 45°. На видео подпиленные части имеют более светлый оттенок.

Также на второй минуте (1:35) идет формирование свода. Сделать это проще, если вырезать и закрепить шаблон из гипсокартона, а на него укладывать кирпичи.

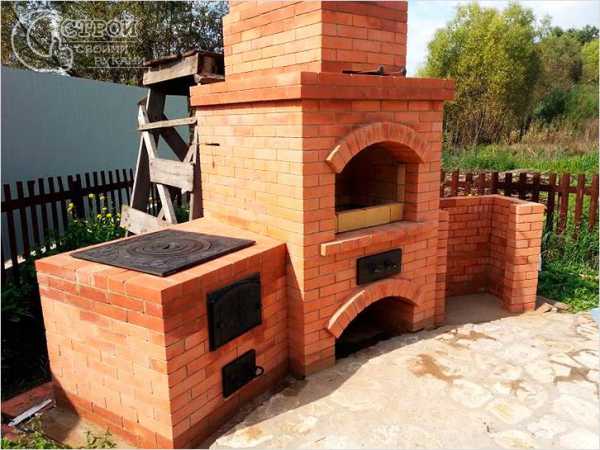

Мангал с казаном из кирпича

Еще один вариант мангала, но уже более сложный: под казан с плитой. Видео-инструкция подробная, пояснения в кадре от автора есть.

Строительство беседки из кирпича описано здесь.

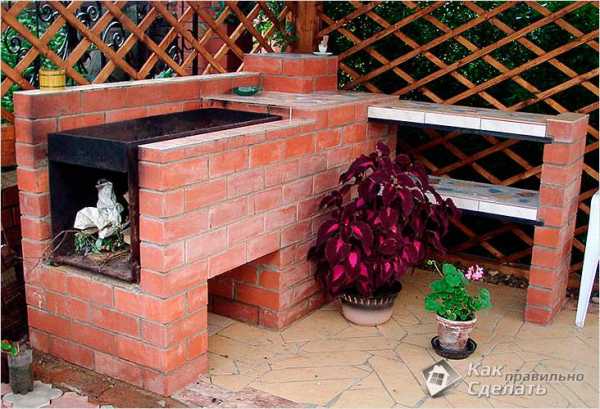

Угловой мангал из кирпича

Иногда требуется вписать манга из кирпича в угол. Для этого есть специальной формы топки, хотя никто не мешает сделать один из предложенных ранее вариантов, а углом пристроить хозяйственную поверхность. Один из угловых мангалов из кирпича разложен на порядовке ниже. Это уже достаточно серьезная работа, с дверцами, задвижками и остальными атрибутами печного дела.

Угловой мангал из кирпича: первая часть порядовки

Вторая часть порядовки

Заключительные ряды кладки углового мангала из кирпича

stroychik.ru

Барбекюшница из кирпича своими руками

Барбекю в понимании строителя – это очаг для приготовления пищи, который можно при необходимости соорудить самостоятельно. Это же слово в понимании повара означает готовые блюда, приготовленные на этом очаге. Сегодня вы узнаете о том, как строится барбекюшница из кирпича своими руками. Также в этой статье будет показана разница между мангалом и барбекю.

Мангал и барбекю — в чем разница

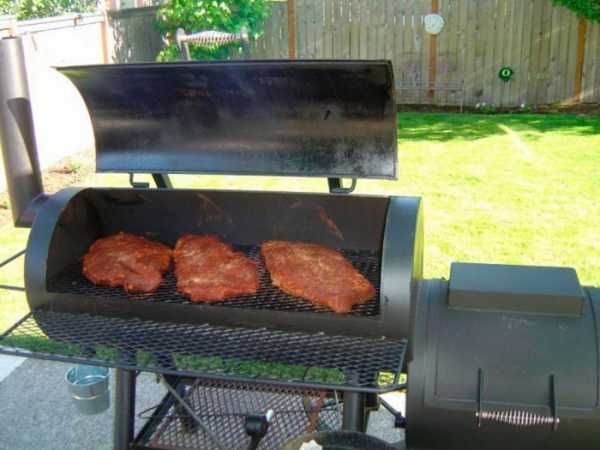

Главное отличие состоит в том, что на мангале блюда готовятся на шампурах, а барбекю делают на решетке. Хотя оба эти метода приготовления легко реализовать на обычном костре.

Также эти конструкции классифицируются по наличию/отсутствию крыши. Мангал – это открытое бездымоходное приспособление. Барбекюшница же представляет собой очаг с жаровней и решетками над ней, установленный на небольшом постаменте. Обычно барбекю строится с дымоходом.

Барбекюшница отлично смотрится как на маленьком клочке земли у дома, так и на роскошной даче. Отдых с блюдами, приготовленными на барбекю, приносит заряд положительного настроения, бодрости и энергии. Поэтому затраченные усилия на его строительство оправданы.

Чертеж для барбекю – начальный этап его возведения

Если вы уже определились с местом строительства, то самое время разработать чертеж барбекю. Однако перед этим определитесь со стилем сооружения, оно должно сочетаться со стилем дома и хозпостроек. Примерные чертежи конструкции будут приведены в конце этой статьи. Возможно, один из вариантов придется вам по душе. Также в статье будут фотографии порядовки строения из кирпичей, что позволит вам точно выполнить кладку барбекю.

Обратите внимание! В чертеже должны быть указаны размеры конструкции, необходимые для эффективного выполнения главных задач барбекю – приготовление овощей и мяса на углях.
Общая схема барбекю из кирпчиа

Определитесь с конструктивными особенностями печи-барбекю. Будут ли построены полки, ниши для дров, подставки для блюд, крыша, умывальник или беседка? Все эти моменты важно определить еще до составления чертежа. Уровень решетки над жаровней должен совпадать с уровнем стола. В таком случае повару будет удобно готовить.

Оптимальные размеры печи-барбекю:

  1. Общая высота – не более 1,8 м.
  2. Постамент – до 0,8–0,9 м.
  3. Жаровня должна быть на уровне 0,5–0,7 м, а под ней можно сделать нишу для просушивания дров.
  4. Внутренняя ширина печи не должна быть больше 0,5 м.
Обратите внимание! Компактные размеры жаровни помогут вам в процессе эксплуатации сохранить жар и сэкономить дрова.

Материалы и инструменты

Без наличия расходных материалов и соответствующих типу строительства инструментов невозможно что-либо построить. Поэтому перед началом работ важно закупить материал и подготовить инструмент. Для возведения барбекю вам потребуется такой набор материалов:

  • Красный кирпич (количество зависит от размера печи и наличия/отсутствия дополнительных элементов).
  • Шамотный кирпич для топки (количество также определяется соответственно проекту).
  • Печное литье, то есть колосники, решетки для барбекю, поддувала, дверцы, заслонки и прочее.
  • Сухие смеси либо глина.
  • Арматура.
  • Цемент понадобится при заливке фундамента.
  • Песок речной и гравий для приготовления раствора.
  • Доски для опалубки.
  • Металлический лист (размер зависит от параметров жаровни).
  • Гидроизоляционный материал (например, рубероид или гудрон).

Инструментарий:

  • Инструменты для накладки раствора.
  • Резиновая киянка.
  • Уровень/отвес.
  • Болгарка с кругами для шлифовки.
  • Пила для мокрой резки кирпича с соответствующими алмазными отрезными дисками.
  • Если предусмотрена полукруглая арка, то под нее нужен шаблон.

Фундамент

Перед тем как построить барбекю, следует подготовить площадку и залить фундамент. Для печного сооружения типа барбекю, достаточно будет неглубокого П-образного монолитного фундамента, залитого в заранее подготовленную траншею глубиной 30–50 см.

Если печь строится на открытом грунте, то фундамент должен быть углубленным, а если на забетонированной площадке, то основание нужно просто дополнительно укрепить при помощи металлических свай.

Итак, после снятия слоя грунта примерно на 40 см, на дно следует уложить песок, щебень и утрамбовать его, слоем в 7 см. Сверху укладывается арматурная сетка и осуществляется заливка бетона, который изготавливается из цемента марки 300, щебня, песка и воды. Также при желании можно добавить пластификатор, например, гашеную известь. В нашем случае нужно залить монолитное армированное основание с шагом армирования – 15 см.

Закладка основания

Поверхность залитого фундамента необходимо выровнять. Сделать это можно правилом. Затем готовое основание прикрывается пленкой. Работа может быть продолжена только после высыхания основания. На это может уйти до двух недель.

Обратите внимание! Вместо заливки фундамента в грунт можно вкопать железобетонную плиту.

Как сделать раствор

Кладка барбекю включает в себя использование глиняного раствора. И как раз-таки от качества этой смеси будет зависеть прочность и долговечность всей конструкции. Так, недопустимо чтобы глиняный раствор крошился и трескался после высыхания. Поэтому он должен быть сравнительно пластичным и относительно густым.

Виды песка

Раствор из глины подразделяется на 2 вида:

  1. Тощий. Подразумевается непластичный раствор, который не дает усадку после обжига. Но он будет трескаться и высыпаться из швов. Поэтому для кладки он не подходит.
  2. Жирный. Здесь имеется в виду наличие у раствора пластичности. За счет этого свойства раствор равномерно распределяется по всей площади кирпича. Однако при обжиге имеется осадка. Как следствие, для кладки барбекю и мангала не используется.
Плохой и хороший раствор

Для приготовления хорошего глиняного раствора потребуется следующий перечень материалов:

  • Вода.
  • Речной или мелкий горный песок.
  • Желательно жирная глина.
  • Цемент.
  • Соль.
  • Строганная доска.
  • Ведро 10 л и банка 1 л.
  • Сито для просеивания с размером ячеек 1,5×1,5 мм.
  • Сито с широкими ячейками 3×3 мм.
  • Кирпич сырец.

Итак, для приготовления качественной смеси рекомендуется взять кирпич-сырец. Благодаря ему, в раствор можно добавить достаточное количество глины и песка. Плюс к этому, он идеально сочетается с кирпичом для кладки, так как имеет практически похожую структуру. Учитывая, что найти кирпич-сырец может быть затруднительно, да и процесс приготовления из него раствора трудоемкий, лучше всего за основу глину и мелкий горный песок.

Рецепт приготовления глиняного раствора

Предварительно посредством сита (с ячейками 1,5×1,5 мм) очищаете песок от гравия и других загрязнений. Благодаря такой очистке вы сможете сделать тонкий слой шва при кладке барбекю. Исходя из качества глины, добавляется необходимое количество песка.

Обратите внимание! На ощупь хороший раствор не должен иметь комков, сгустков, ему следует быть однородным. С лопаты смесь должна сползать, не расплываясь по ней.
Первые ряды

Чтобы повысить прочность получаемого раствора, в смесь добавляется поваренная соль. На ведро раствора 200 г соли или цемента 3–4 кг также на ведро. Если соль растворится в воде, то цемент следует загустить в воде до состояния сметаны. После этого такие добавки добавляются в глиняный раствор.

Порядовка

Выполнить порядовку кирпичного барбекю сложнее всего, так как каждый ряд должен быть выложен точно по схеме. В нашем случае топочная камера имеет прямой свод. На схемах кирпичная жаровня поднята на высоту 90 см, но вы можете сделать ее ниже при необходимости. Для этого схему порядовки придется немного изменить. Общая высота до начала дымохода составляет согласно чертежу 217,5 см.

Схема кладки барбекю

На высохший фундамент укладывается гидроизоляционный слой. После чего можно приступать к кладке кирпича. Если строительство барбекю ведется в беседке, то первый ряд печи должен быть выложен на уровне пола. Если фундамент под барбекю получился ниже уровня пола в беседке, то выложите дополнительный ряд кирпичей. После чего кладка выполняется строго по приведенной схеме.

Чертежи барбекю

Первые девять рядов особенных пояснений не требуют. Кладка выполняется по схеме. При этом важно проверять вертикаль и горизонталь стенок, а также осуществлять контроль толщины раствора (8–10 мм). Чтобы шов между кирпичами получался идеально ровным, вы можете использовать пруток арматуры диаметром 8 или 10 мм. Уложите его на край, заполните поверхность раствором. Убрать остаток, выступающий за пруток, можно с помощью кельмы. Пруток можно убрать после укладки и простукивания кирпичей, переложив его на следующий ряд.

Чтобы выполнить кладку шестого сплошного ряда, после кладки предыдущего, следует уложить полосу металла шириной 40 мм и толщиной 4–5 мм. Таких полосы должно быть 4 – две центру каждого ряда кирпичей и по 1 с двух краев. Примерно это может выглядеть, как показано на схеме одиннадцатого ряда.

Формирование камер

Далее кладка выполняется по схеме. В 12 ряду используются пиленные вдоль кирпича. 12 и 13 ряды имеют больший размер, нежели нижние, благодаря чему образуется некий декоративный пояс.

Далее следует сформировать топочную камеру, как показано на схеме порядовки 14–19 ряда. Светлым цветом обозначен шамотный кирпич.

Формирование топки

Шамотный кирпич укладывается на состав из глины и песка, также сюда можно добавить немного цемента. Смеси на основе шамота использовать не стоит, так как им для спекания нужны более высокие температуры, недостижимые в уличных барбекю.

Топочная камера

Теперь следует сформировать свод топки. Перекрываться он начинает с 22 ряда порядовки, где, согласно схеме, и начинается сужение.

Формирование трубы

В 30 ряду свод переходит в дымоходную трубу. Затем выкладывается форма трубы до достижения требуемой высоты дымохода.

Заключительный этап

Для улучшения эстетических свойств барбекюшницы, ее можно декорировать. Для этого можно использовать любые материалы, которые выдерживают высокие температуры. Предварительно стоит удостовериться в их безопасности и наличии/отсутствии в них вредных примесей.

Готовое юарбекю

Для облицовки печи-барбекю используется раствор, приготовленный на основе цемента и песка. Дизайн облицовки будет выглядеть более оригинально, если сочетать разные материалы. Подключив фантазию, вы сможете красиво задекорировать барбекюшницу.

Первое тестирование конструкции можно проводить через месяц после проведения отделки. Если все этапы строительства были выполнены правильно, то жар будет равномерным, а дым будет поступать в дымоход, вследствие чего ваш отдых будет приятным и комфортным.

Видео

В предоставленном видеоматериале, вы сможете наглядно увидеть этапы изготовления барбекюшницы:

Фото

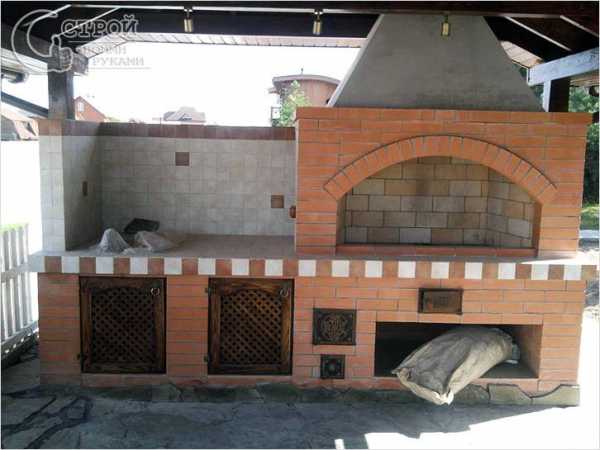

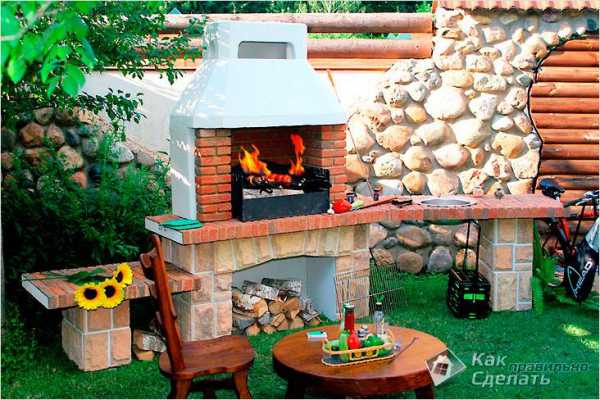

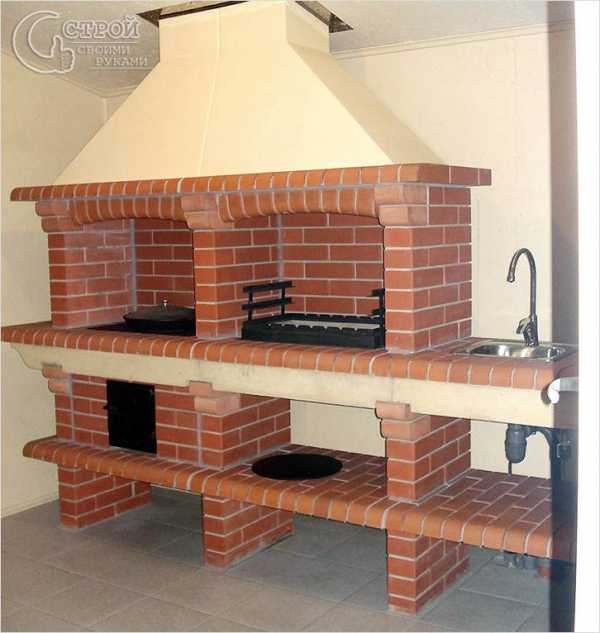

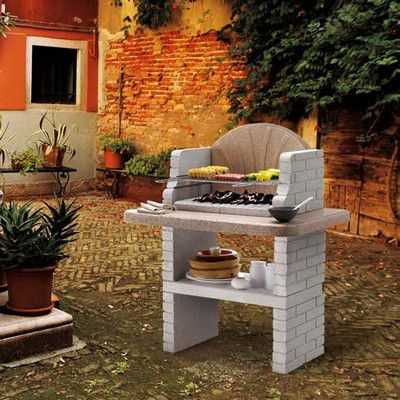

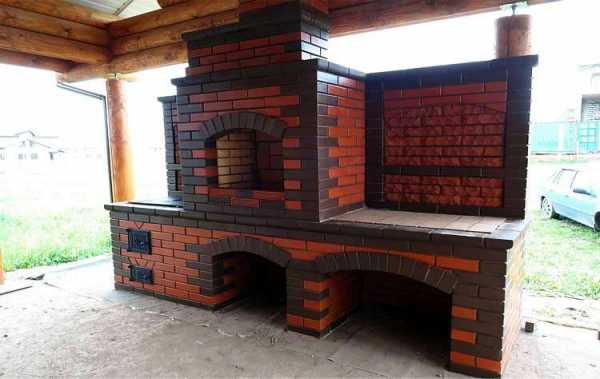

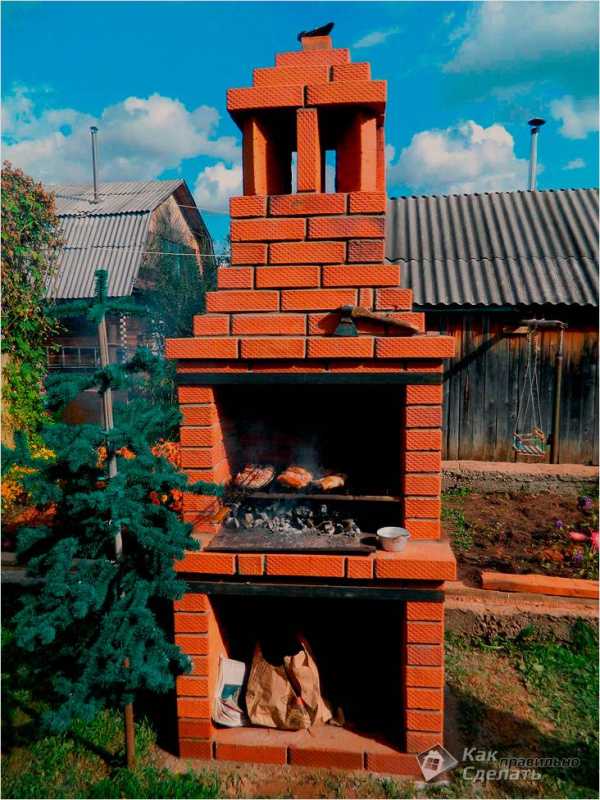

На фото изображены готовые барбекю:

Барбекю в беседке из бруса Барбекю из кирпича Барбекю в несколько ярусов Небольшое барбекю из кирпичу Обустроенное барбекю Оригинальное барбекю Простое барбекю Топка барбекю

Чертежи

Предоставленные чертежи, помогут вам спроектировать собственную барбекю:

Схема размеров Чертеж углового барбекю из кирпича Чертеж основания очага Чертеж барбекю

stroysvoimirukami.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
