Садовая беседка, как и многие другие быстровозводимые конструкции, может быть построена из различных стройматериалов. Очень популярными сегодня являются сооружения, собранные из профнастила. Они не только надежные – их легко сделать своими руками на дачном участке.
Выбираем беседку из профнастила
Монтаж каркаса
Прежде чем приступить к работе, необходимо подготовить строительные инструменты и материалы. Помимо профнастила, для сооружения беседки нужны:
- профильные трубы;
- фанера;
- влагоустойчивая пленка;
- саморезы;
- уголки;
- сварочный аппарат;
- строительные ножницы.

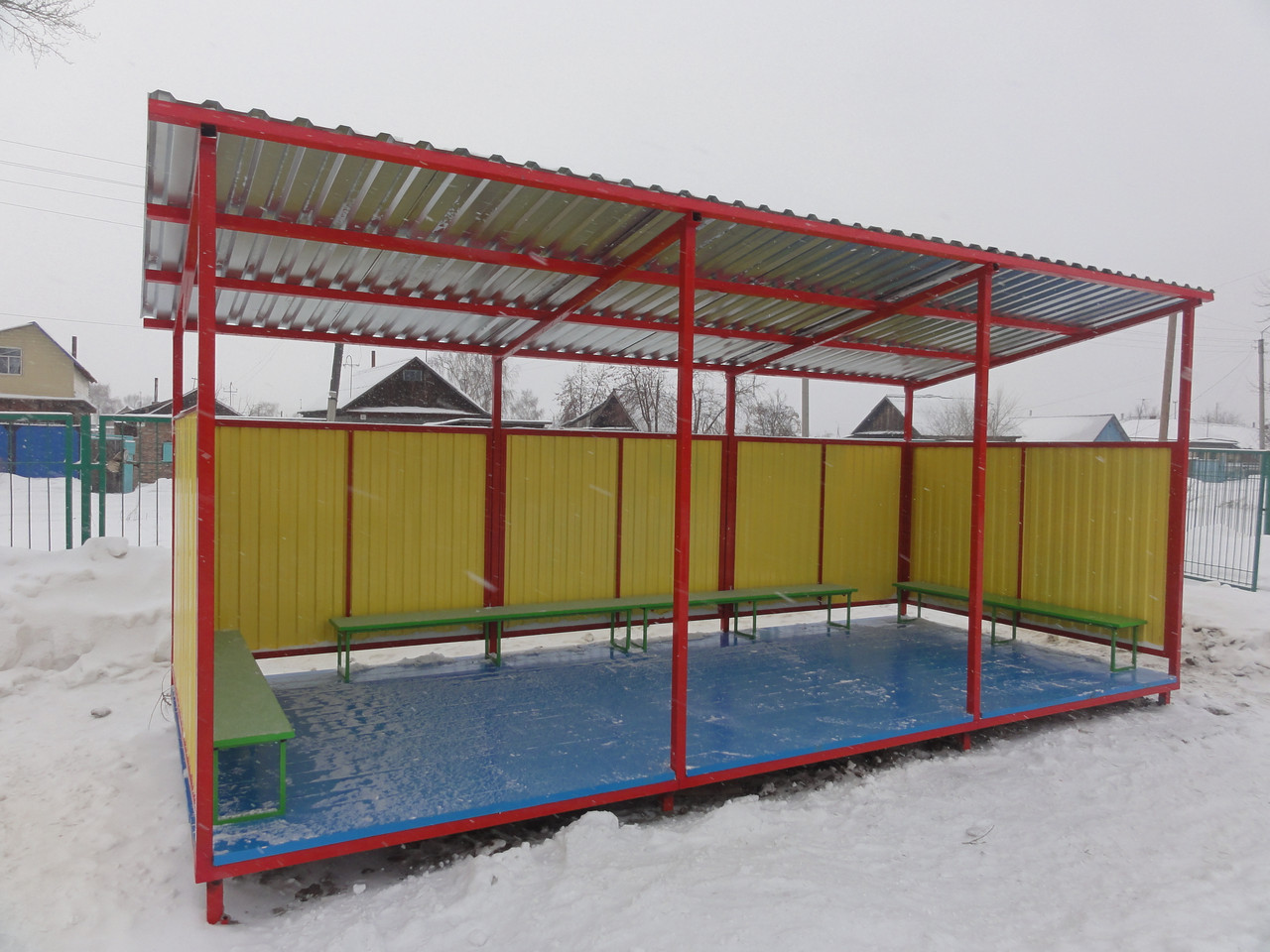

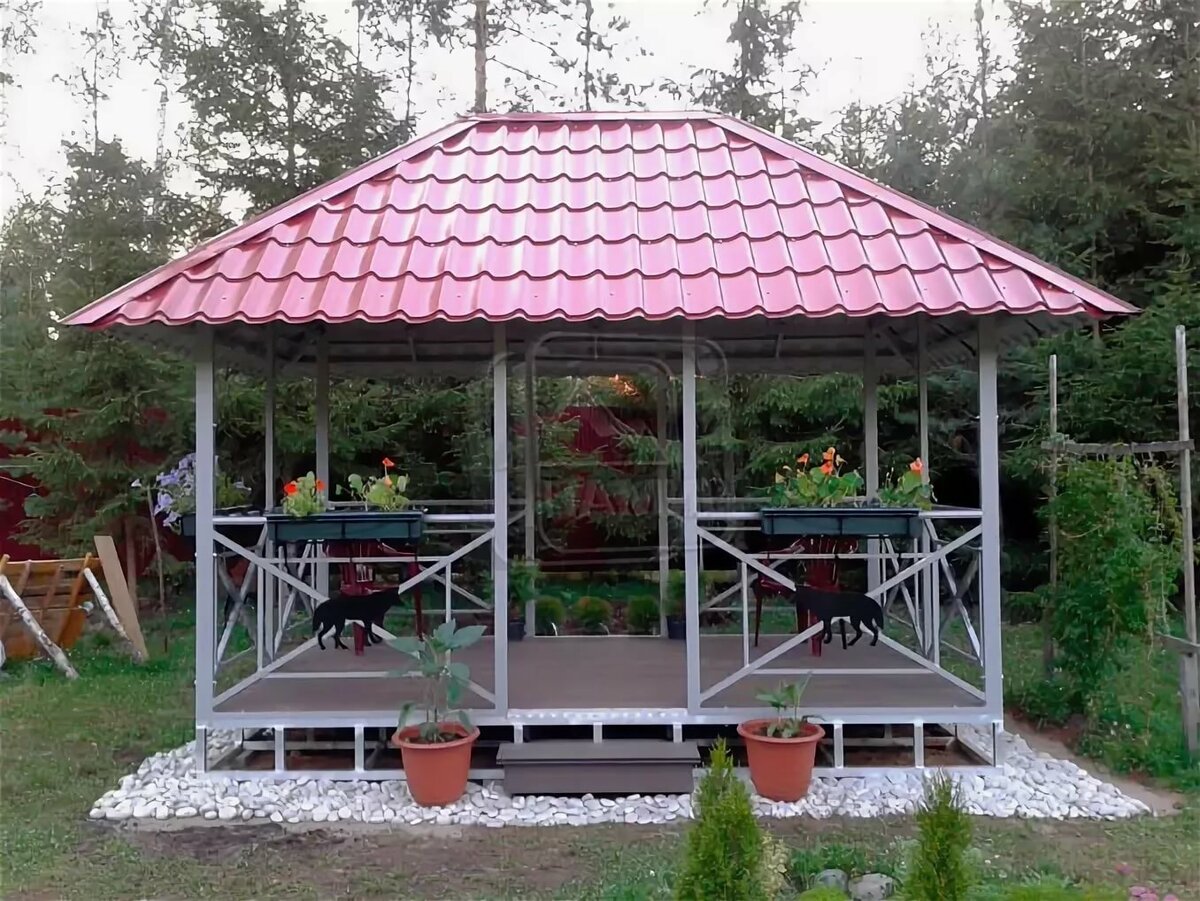

Металлическая беседка
Пол беседки из профнастила можно сделать из тротуарной плитки. Рекомендуется расположить строение в саду, около водоема. Если рядом будет стоять мангал, следует выбрать такую площадку, где отдыхающим не будет мешать дым. Сделав по периметру разметку, часть грунта убирают, чтобы выровнять участок.
Сверху насыпается песочная подушка, как на фото, которую следует разровнять доской.

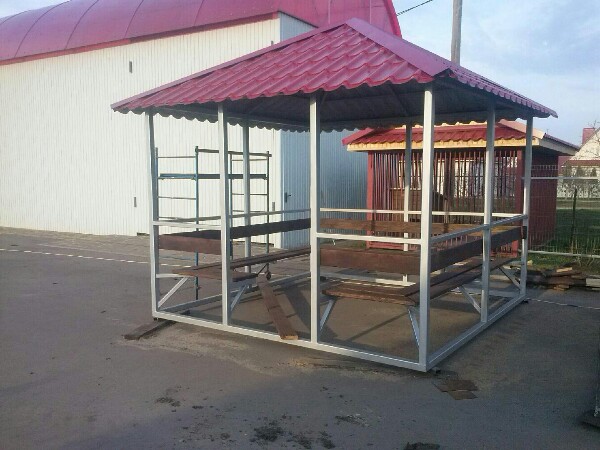

Каркас беседки состоит из труб, которые в процессе строительства сваривают между собой. После этого производится монтаж закладных, которые нужны для установки скамеек. Одну из стен оставляют полностью свободной, поскольку там будет находиться вход, как на фото. В качестве скамейки может выступать обычная доска, обработанная лаком.

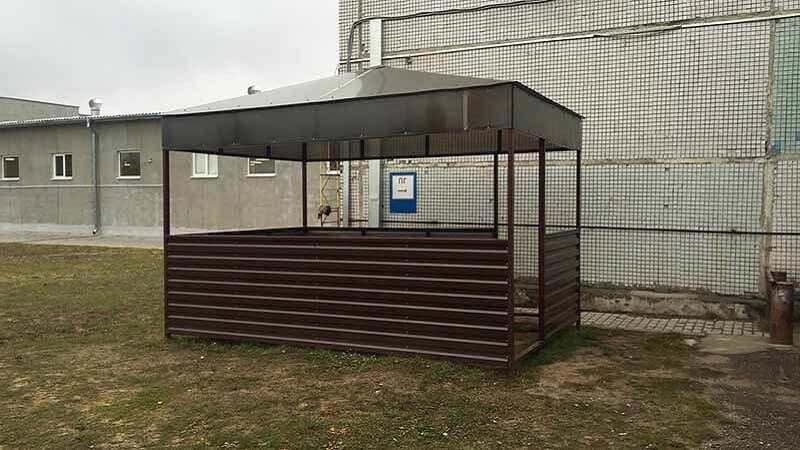

Профнастил используется в качестве стен и кровли, которую также можно сделать своими руками. В итоге конструкция надежно защищена от ярких солнечных лучей, а также от дождя.

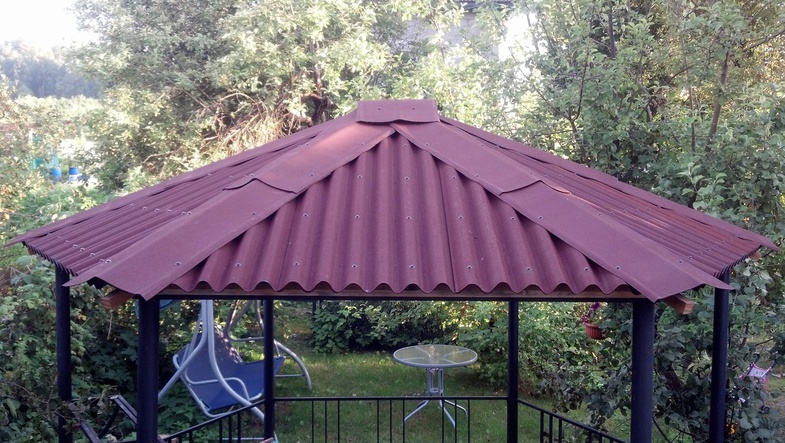

Установка крыши
Чтобы полностью построить беседку, следует также соорудить своими руками крышу. Процесс монтажа показан на видео – от установки строительства стропильной системы до покрытия защитным средством. Каркас лучше всего собирать по частям на земле. Рекомендуется делать уклон не более 15 градусов. Каркас обычно делают пятиугольным, причем по его периметру будет проходить профильная труба.
Соединения должны быть сварными – таким образом беседка обретет прочность.
Небольшой уклон крыши из профнастила требует выполнения сплошной обрешетки. В качестве основного материала можно использовать влагостойкую фанеру – ее нарезают по выбранному шаблону. Крепление к каркасу осуществляется с помощью саморезов. Если профнастил применяется не только в качестве обшивки крыши, но и стен, для них также нужно построить своими руками обрешетку.
Чтобы полностью покрыть крышу профнастилом, необходимо потратить всего лишь несколько часов:
- Сначала материал разрезают таким образом, чтобы в результате листы укладывались внахлест.
- Крепление осуществляется специальными саморезами, рассчитанными для работы с металлом.
- В качестве основного материала рекомендуется использовать профнастил С20 – он лучше всего подойдет для поверхности, уклон которой составляет 15 градусов.
- Необходимо учитывать, что нахлест будет осуществляться в две волны.
- Поскольку при разрезании профнастила для беседки применение циркулярной пилы недопустимо во избежание повреждений, нужно использовать ножницы.
Конструкцию сооружают на открытом воздухе, поэтому под профнастил укладывают специальную гидроизоляционную пленку, которую крепят с помощью строительных скоб. При этом пленку также нужно укладывать с некоторым нахлестом, чтобы через нее в помещение беседки не проникала влага. Стыки рекомендуется соединять между собой строительным скотчем.
Сверху на пленку прибивают небольшие планки из дерева. В результате получается своеобразная контробрешетка, имеющая небольшой шаг. Листы профнастила крепят к рейкам. Для стандартной беседки, которая обычно имеет шестиугольную форму, следует подготовить шесть фрагментов материала шестиугольной формы. В самом центре они должны перекрываться маленьким конусом – его вырезают из остатков материала и крепят металлическими заклепками.
После того, как листы будут уложены, их края должны немного выступать за пределы постройки. Это позволит обеспечить дополнительную защиту тех, кто находится в беседке, от дождя и солнца.
Крепление материала производится исключительно в углубление волны. Шаг должен быть таким, чтобы поверхность не сорвалась при самом сильном ветре. Крепление конуса по центру осуществляется на последнем этапе строительства.
Выбор материала для крыши
Крышу беседки можно построить из множества других материалов.
- Одним из самых красивых и практичных стройматериалов является гибкая черепица, изображенная на фото.

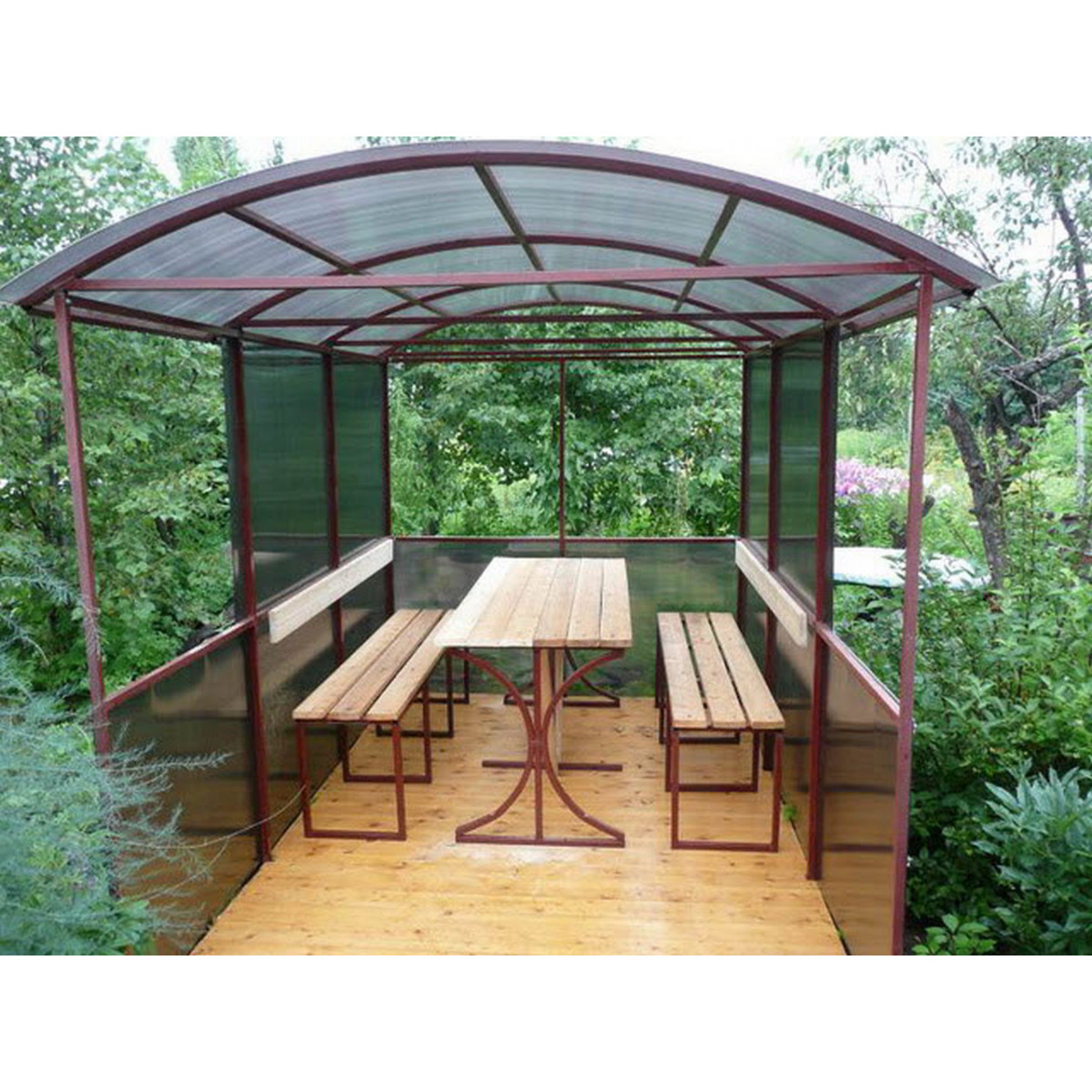

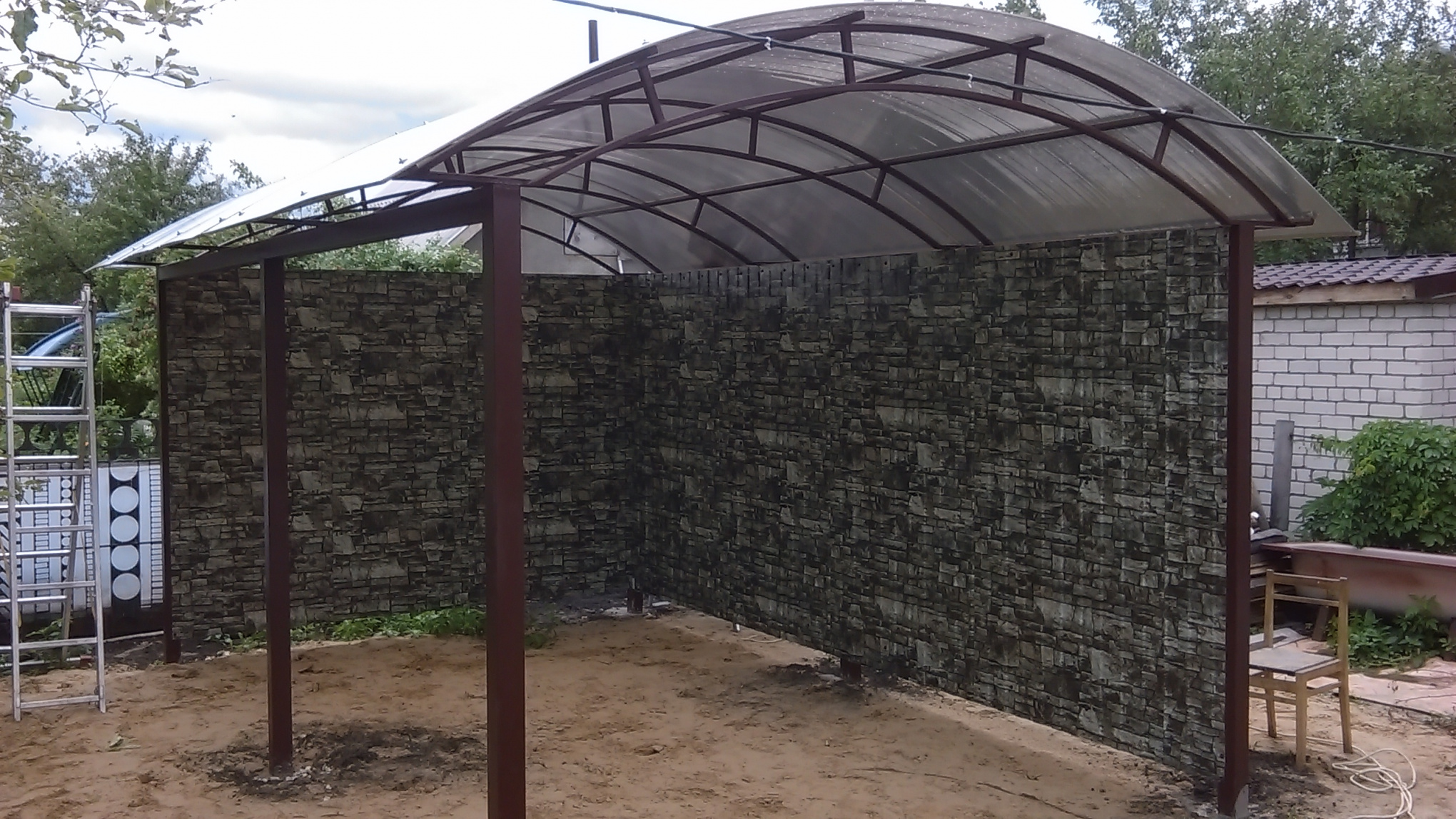

- Огромной популярностью в последние годы пользуется поликарбонат. Его основное достоинство состоит в возможности сгибаться до нужной формы. Кроме того, он весит совсем немного, поэтому не требует основательных опор.
Гибкая черепица позволяет создать кровлю в несколько слоев. Однако верхняя часть беседки в результате будет слишком тяжелой – для такой постройки понадобится относительно мощный фундамент.
Беседка из профильной трубы и профнастила своими руками | Своими руками
Содержание ✓
- ✓ Для строительства беседки из профнастила мне понадобились следующие материалы и инструменты:
- ✓ Беседка из профнастила на даче своими руками: ход работы
- ✓ Беседка на даче из профнастила своими руками – фото
На дачном участке помимо грядок необходимо и место для отдыха, посиделок за чашечкой ароматного чая и приятных бесед.
Поэтому я и решил построить беседку. Вариантов и материалов для этого достаточно много. Я остановился на строительстве беседки из профильной трубы и профнастила. Беседка размером 2×2 м, высота по верхней точке 2,2 м.
Для строительства беседки из профнастила мне понадобились следующие материалы и инструменты:
- Профнастил С-9 для крыши и боковин — общая площадь 10,34 м2
- Угол наружный 10×10 см — 2,2 м
- Труба профильная 30×30 — 48 пог. м
- Пескобетон М-300
- Плитка полимернопесчаная 30×30 см — 49 шт.
- Саморезы со сверлом
- Сетка ПВХ — 2×2 м
- Грунт по металлу
- УШМ
- Сварочный аппарат и электроды
- Дрель
- Уровень
- Стремянка
- Струбцины
Читайте также: Строительство беседки своими руками
Беседка из профнастила на даче своими руками: ход работы
ШАГ 1: Любое строительство начинается с плана.
ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>
ШАГ 2: Первоначально подготовил участок для беседки, выровнял его и выкопал ямки для стоек. С помощью болгарки (УШМ) нарезал профильную трубу на необходимые мне детали. Сварил каркас, затем приварил к каркасу основные стойки. На этом этапе главное — учесть, что длина стоек больше на 30 см. Они будут закопаны и забетонированы в земле. Все сварочные швы необходимо зачистить болгаркой. На каждом этапе проверял уровнем расположение деталей, фиксировал их между собой струбцинами.
ШАГ 3: При монтаже крыши мне понадобилась стремянка. Каркас выполнял по чертежу.
ШАГ 4: Готовый каркас беседки приподнял на кирпичи и обработал всю конструкцию грунтом от ржавчины.
ШАГ 5: Забетонировал беседку по углам. Далее положил плитки на песок. Работать с полимерно-песчаной плиткой удобно. Ее легко нарезать, так как материал не крошится.
ШАГ 6: Профнастил фиксировал саморезами. Верхний стык на крыше закрыл углом из профнастила, так же зафиксировав саморезами в нескольких местах.
ШАГ 7: Верхнюю часть боковин закрыл сеткой из ПВХ. Выбрал вариант попрочнее, пригодный и для садовых заборов. Эту часть беседки можно закрыть обрешеткой из дерева или маскировочной сеткой.
ШАГ 3: Беседку решили сделать в стиле шатра восточной царицы, поэтому понадобились шторы. Для них купили легкую ткань жатку с интересным узором в тон зелени и беседки. Шторы крепятся на толстую леску, которая продевается в кулиску. Их можно закрывать полностью или подхватить по бокам атласными лентами.
Беседка-шатер в восточном стиле готова!
Ссылка по теме: Беседка своими руками – чертежи

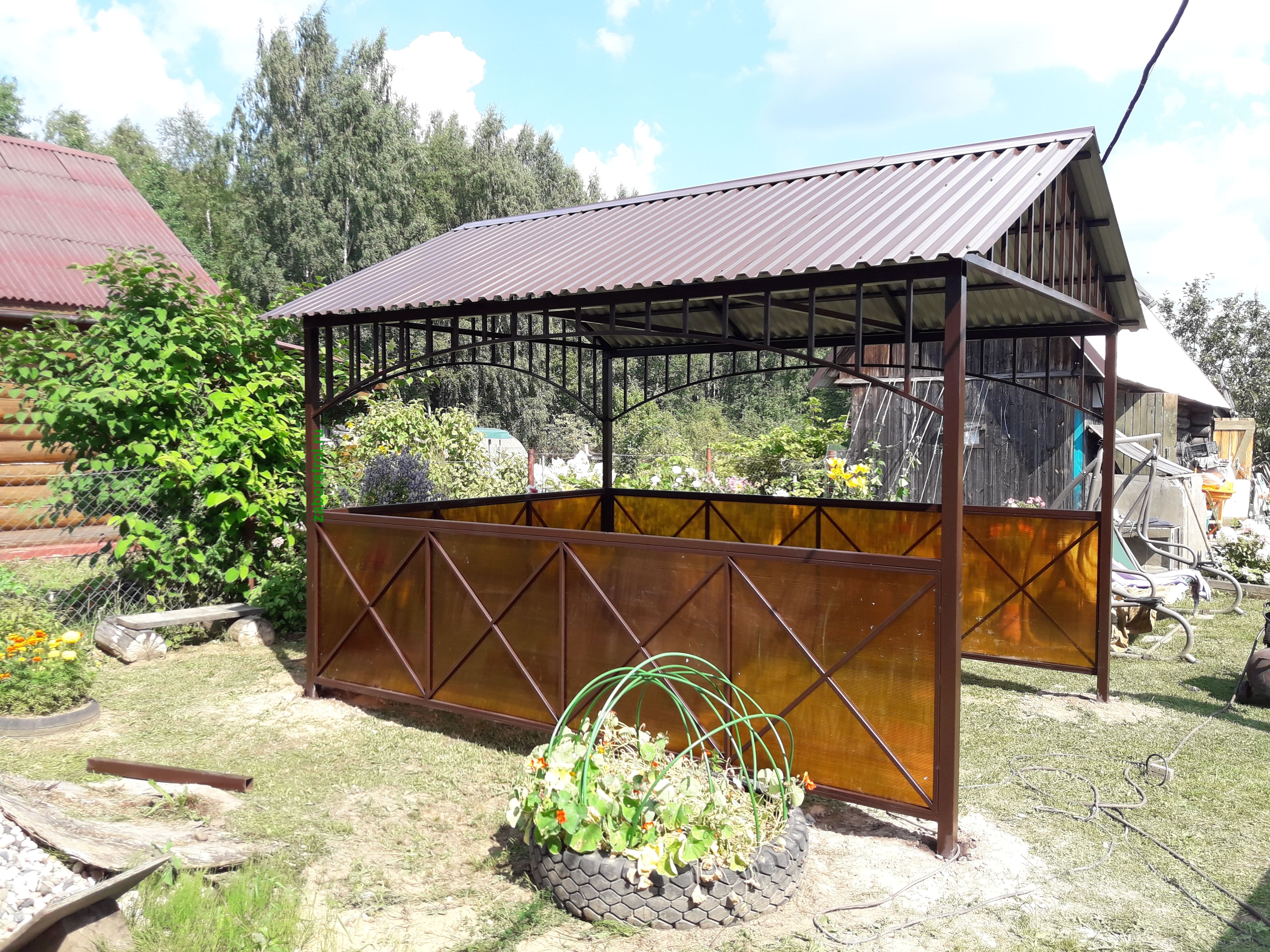

Беседка на даче из профнастила своими руками – фото
©Автор Денис Кирьяшин Ульяновск
ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО.
БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.Подпишитесь на обновления в наших группах и поделитесь.
Будем друзьями!
Беседка с жестяной крышей своими руками – Addison Meadows Lane
Я Bacccckkkkkk!!! РЖУ НЕ МОГУ. Так что, очевидно, прошло много времени с тех пор, как я ничего не публиковал. Жизнь случается, и все становится немного сумасшедшим, что приводит к большому количеству столь необходимого свободного времени от блога. Я так ценю, что вы все остаетесь здесь, и подумал, что мой ответный пост должен быть довольно хорошим, чтобы вознаградить вас всех за то, что вы являетесь моим испытанным и верным племенем.
Итак, без лишних слов, я представляю вам мой мастер-класс по беседке с жестяной крышей своими руками.
Да, люди, это действительно то, чем я позволил своему заднему двору стать (вставьте смайлик с изображением ладони) Я знаю, это плохо.
Не суди, лол. Основная причина, по которой все стало так плохо, это то, что я устал менять чертов тканевый верх по 150 баксов за штуку на беседке, так что она просто сидела… и сидела… и сидела. Пока однажды я не решил, что хочу снова насладиться своим задним двором. Мне щедро подарили около 12 листов использованной жести из конюшни друзей, которые она сняла и не использовала. Он пролежал в стопке у моего заднего забора почти 2 года, пока у меня, наконец, не озарился момент, и я решил использовать его для того, для чего он предназначен… для крыши! Сейчас я не собираюсь притворяться, что это был легкий подвиг. Конечно, это был труд любви, но я также сделал это сам. Если у вас есть человек или группа людей, пожалуйста, используйте их. Это сэкономит вам много времени и нервов. Но именно поэтому я делаю то, что я делаю, чтобы сэкономить ваше время и нервы, связанные с выяснением вещей самостоятельно. Я знаю, что я великолепен, пожалуйста, приберегите аплодисменты до конца.
*** Этот пост содержит партнерские ссылки для вашего удобства.
***
Давайте начнем с материалов, которые вам понадобятся. (Все это будет зависеть от размера вашей беседки и ее опорных балок.) Моя беседка 12’X10’.\
— Жестяная, пластиковая или металлическая обшивка (вам нужно будет измерить беседку и материал, чтобы точно определить, сколько вам понадобится)
-4 1″X4″X8′ Куски дерева
-15 Деревянные бруски размером 1″X4″X6 футов (на самом деле я не покупал это, потому что у меня валялись деревянные поддоны, которые я использовал для опорных стержней)
Лестница –8 футов
Саморезы для металлической кровли – 1″
– Аккумуляторный ударный шуруповерт (я использовал этот)
– Насадка для ударной гайки
– Ударная насадка Phillips
– 1″, 2 отверстия, кабельные хомуты
– Шурупы для дерева
– Пила лошадей
– Торцовочная пила
– Циркулярная пила
– Диски для циркулярных пил
– Защитные очки, перчатки и беруши
Хорошо, теперь, когда у нас есть припасы, давайте перейдем к процессу.
Сначала я построил деревянный каркас по всему периметру беседки. Теперь, имейте в виду, я НЕ плотник. Это как раз то, что я нашел работающим для меня. Для нижнего и верхнего периметра беседки я использовал доски 1″x4″ разной длины, чтобы создать каркас. Чтобы соединить углы, я обрезал их под углом 45 градусов. Они не будут сидеть заподлицо из-за уклона крыши, но это облегчает их соединение.
После того, как все детали были вырезаны, пришло время собрать раму. Я не хотел ввинчивать винты непосредственно в металлическую раму по нескольким причинам. Первый: Опоры полые, и я не хотел делать их слабее. Второе: я не хотел, чтобы отверстия для винтов ржавели. Итак, в свете этих двух вещей я придумал решение. Я использовал 1-дюймовые стяжки и шурупы для дерева, чтобы прикрепить каждый кусок дерева вместе, а также к раме.
Вот так выглядела рама со всем, что было прикреплено. Я повторил эти шаги и на меньшей верхней крыше.
После того, как внешние рамы были подняты, я перешел к средним опорным стержням и прикрепил к ним деревянные детали с помощью ремней и шурупов.
Необходимо покрыть внутренние опорные стержни деревом, чтобы вам было во что вкрутить металлические листы. Я не прикреплял их к внешней раме, я просто сделал их достаточно длинными, чтобы они проходили от верхней рамы к нижней.
Теперь, когда деревянная опорная рама готова, пришло время измерить, вырезать и прикрепить металл. Я не сделал ни одной фотографии этого процесса, потому что было жарко, и я просто проезжал через него, поэтому я сделаю все возможное, чтобы объяснить все. ПРИМЕЧАНИЕ. На этом этапе я покрасил всю древесину в черный цвет. Я не хотел, чтобы он выделялся, когда вы под ним смотрите вверх.
Измерение:
Я плохо разбираюсь в геометрии. Итак, мой процесс заключался в том, чтобы положить листы на крышу и ударить по ним. Если вам не нужно этого делать и вы можете просто измерить… Больше мощности вам.
Резка:
Я нашел на YouTube видео, в котором показано, как поворачивать диск по дереву на циркулярной пиле, чтобы резать металл.
Очевидно, я не профессионал, и если вы решите сделать это, то это на свой страх и риск . Вот тут-то и пригодятся беруши, перчатки и защитные очки. Обрезка таким образом ТАК ГРОМКАЯ. Но, на мой взгляд, это сработало очень хорошо, и я прошел только 2 лезвия.
Защита:
После того, как ваши детали будут измерены и отрезаны, используйте удар с подходящей насадкой и закрепите металлические детали с помощью саморезов.
ПОЖАЛУЙСТА, НЕ ЗАБУДЬТЕ СНАЧАЛА СДЕЛАТЬ МАЛЕНЬКУЮ ВЕРХНЮЮ КРЫШУ, ЕСЛИ ОНА У ВАС ЕСТЬ. Если вы этого не сделаете, вы попадете в затруднительное положение и не сможете легко добраться до него.
Когда вы вырезаете и прикрепляете детали, не беспокойтесь, если они не совпадают точно. Я сделал каналы, чтобы скрыть швы, разрезав жесть вдоль, немного согнув ее и покрывая весь угол. Я выделил их на фото ниже, чтобы вы могли понять, о чем я говорю.
Как только они были на нем, все выглядело завершенным. Я абсолютно ЛЮБЛЮ, как это получилось.
Я серьезно не мог представить, что это выглядит так хорошо, как есть. Особенно после того, как я добавил дешевые белые занавески для душа и светильники
Надеюсь, вам понравился этот урок, и он окажется для вас полезным. Я очень рада, что все это украсят и украсят, но это придется подождать до весны. Если у вас есть какие-либо вопросы, пожалуйста, оставьте комментарий ниже, и я сделаю все возможное, чтобы ответить. Спасибо, что зашли!
Стейси | 10 комментариевБеседка — Как построить своими руками
Нет ничего лучше беседки для отдыха во дворе с друзьями и семьей. Победите жару и высокую стоимость, построив его самостоятельно! Конечно, материалы обойдутся вам в сотни долларов, и это большая работа. Но вы сэкономите массу труда, а удовлетворение от того, что построили его самостоятельно, должно покрыть затраты на материалы. Дай или возьми. Вы готовы построить свою собственную беседку? Давай сделаем это!
Изображенную беседку я построил в основном сам, но мне помогли с бетонным основанием и установкой угловых стоек.
Вы, вероятно, тоже; это работа не одного человека. И для моей же безопасности и душевного спокойствия я попросил кого-то другого покрыть мне крышу. О, и это действительно идеально ровно; Я обещаю. Картинка немного обманчива.
В этой статье будет представлен обзор того, как построить беседку. Это не исчерпывающий трактат всего процесса. Прежде чем приступить к работе, убедитесь, что вы знакомы с местными строительными нормами и умеете выполнять работу. Вы должны использовать безопасные и надлежащие методы строительства и получать разрешения в соответствии с требованиями местных властей.
КРАТКИЕ ЗАМЕЧАНИЯ: Неизбежные изменения в процессе сборки потребуют большей части деталей, которые будут вырезаны по размеру, а не вырезаны заранее. Все размеры указаны для этой конкретной беседки; ваш может отличаться. Все пиломатериалы проходят обработку давлением. Все оборудование оцинковано (или иным образом рассчитано на использование на открытом воздухе, пиломатериалы PT). Обшивка крыши выполнена из фанеры класса CDX.
Вы вставили левый нижний колонтитул. Вы выдвигаете свой левый нижний колонтитул…
Если вы собираетесь твердо стоять на ногах, вам лучше иметь твердую опору. Эта беседка стоит и закреплена на 8 заглубленных бетонных фундаментах. Мой представляет собой 10-футовый восьмиугольник, построенный на склоне. Но даже на ровной поверхности нижние колонтитулы являются важной частью конструкции. Так что не торопитесь и сделайте это правильно.
Перед тем, как копать, вызовите местную коммунальную службу и отметьте расположение водопроводных, электрических и кабельных линий. В моем округе это можно сделать бесплатно до двух раз в год. Беседка не стоит того, чтобы за нее умирать; если только в нем нет встроенного мокрого бара и диско-шара. У этого нет ни того, ни другого.
Площадь, обрамленная обшивочными досками, больше фактической площади беседки. Макет довольно прост. Восьмиугольник — это просто квадрат со срезанными углами. Начните с создания квадрата с веревкой, привязанной к деревянным доскам для теста.
Удостоверьтесь, что ваши струны расположены ровно, независимо от контура земли. Затем проведите линии от угла к противоположному углу, образуя букву «X», которая определяет центральную точку. Используйте другой кусок веревки, например циркуль, чтобы провести дугу из каждого угла и через центральную точку, чтобы определить расположение 8 углов восьмиугольника. Четко пометьте струны, чтобы указать, куда идут углы.
Для ясности я снял небольшое видео, чтобы проиллюстрировать этот метод макета:
Разместите свой лучший нижний колонтитул
Конкретные формы, которые я использовал, представляют собой картонные трубы размером 12″x48″. Перенесите 8 угловых стоек на землю с помощью краски и отвеса. После того, как вы определили углы, вам нужно просверлить отверстия для опор.
Временно сдвиньте струны в сторону, но оставьте доски на месте. Вам нужно будет снова разместить струны позже, чтобы расположить анкеры столбов. Для нижних колонтитулов требуются отверстия диаметром 12 дюймов и глубиной 4 фута. Мы с другом использовали 2 человека, газовый шнек, арендованный в местном домашнем центре. Даже с помощником этот инструмент действительно знает, как измотать вас. В морозном климате обязательно просверлите отверстие как минимум на 6 дюймов глубже, чем линия промерзания. Проконсультируйтесь с вашими местными строительными нормами для конкретных требований нижнего колонтитула.
Заполните нижние несколько дюймов отверстий гравием, затем полностью вставьте трубчатые бетонные опалубки 12 x 48 дюймов в отверстия. Используйте арматуру и вязальную проволоку, чтобы построить армирующий «каркас» внутри трубы. Держите арматуру на расстоянии нескольких дюймов от внутренней части формы; вы не хотите, чтобы открытая сталь выглядывала из нижних колонтитулов.
Переместите линии разметки, затем – по одной – заполните трубы бетоном (смешанным в соответствии с инструкциями производителя) и вставьте 8-дюймовый или более длинный, 1/2-дюймовый прямоугольный или J-образный анкерный болт в верхнюю часть нижние колонтитулы, оставив пару дюймов резьбового конца открытыми. Используя маркировку положения стоек на струнах в качестве ориентира, используйте отвес, чтобы точно определить местонахождение анкерных болтов.
Я использовал древесные отходы с отверстием 1/2 дюйма, шайбы и гайки, чтобы подвесить анкерные болты на месте, пока бетон не схватится.После того, как бетон затвердеет, вы можете вытащить и выбросить доски и струны. Поздравляем, вы завершили самый напряженный этап сборки! Возможно, вам захочется немного отдохнуть; нам предстоит долгий путь.
Стойки bLOG
Используйте 2×4 для временного закрепления угловых стоек. Весь вес переносится на 8 угловых стоек, а их будет иметь огромное количество веса — для нижних колонтитулов.
Угловые стойки начинаются с 4х4 длиной 12 футов. Начните с крепления кронштейнов стоек к анкерным болтам в бетонных нижних колонтитулах. Убедитесь, что кронштейны ориентированы так, чтобы стороны противоположных угловых стоек были параллельны друг другу. Используйте длинную линейку, чтобы выровнять их должным образом.
Фото: HomeDepot.com
Затем попросите помощника установить угловую стойку на первый кронштейн. Прикрепите временную распорку, чтобы удерживать стойку в вертикальном положении, и используйте угловой уровень, чтобы убедиться, что она идеально вертикальна. Прикрепите стойку к кронштейну гвоздями 16d через каждое отверстие для гвоздей. Наконец, прикрепите распорки к кольям в земле.
Работайте, пока не установите все 8 столбов. В целях безопасности оставьте распорки на месте, пока не установите верхние поручни.
The Wood Wide Web
Балочная конструкция в виде паутины. Балки размером 2×6 крепятся подвесками и гвоздями 10d.
Они должны начинаться примерно на 8-10 дюймов выше самого высокого нижнего колонтитула. Основная балка тянется от одной угловой стойки до прямо противоположной ей. Середина поддерживается парой предварительно отформованных бетонных подкладок размером 16 x 16 x 4 дюйма, купленных в местном домашнем центре. Между бетонными подушками и балкой находится секция, обработанная давлением 6×6, как показано на рисунке. Убедитесь, что опорные блоки и все балки выровнены.
Следующие две балки проходят перпендикулярно основной балке, образуя большой знак «+». Используйте вешалки, чтобы подвесить их к угловым стойкам, и прибейте их гвоздями к центру основной балки, позволяя им соприкасаться с центральной стойкой. На центральной стойке не используются вешалки.
Затем установите последние четыре пролетных балки. Они также подвешиваются к угловым стойкам, но, поскольку они встречаются с центром во внутренних углах под углом 90°, образованных другими балками, вам придется обрезать один конец парой сужающихся под углом 45° надрезов для плотного прилегания.
. Не формируйте его в точку, просто обрежьте углы достаточно, чтобы соответствовать.
Охлаждение При 22,5°!
Готовые внутренние балки.Теперь 8 зазоров между балками должны быть перекрыты сегментами, имеющими противоположные углы 22,5° (относительно торцевого волокна). Вы могли бы также освоиться с этим углом; это будет ненадолго! Эти сегменты составляют ок. 25 дюймов в длину и привинчены, образуя восьмиугольное кольцо.
Обод вокруг воротника
На внешних вырезах сначала сделайте эти упорные надрезы. 8 частей, образующих бортик деки, также обрезаны под противоположными углами 22,5°. Они будут сидеть в паре выемок, которые мы собираемся вырезать снаружи угловых стоек, и расположены на той же высоте, что и балки. Ручная пила используется для резки волокон в верхней и нижней части надрезов. Затем небольшая работа молотком и долотом удаляет древесину, создавая плоские грани. Как вы уже догадались, эти грани находятся под углом 22,5° к лицевой стороне стойки.
Отрежьте детали обода по размеру, а затем ввинтите их в пазы с помощью самосверлящих винтов для наружного применения диаметром 3-1/2 дюйма. Я использовал винты Spax. Они немного дороже, но очень того стоят.
Наконец, установите промежуточные балки между внешним ободом и внутренним восьмиугольником. Используйте вешалки для балок на обоих концах.
Завершенная балочная конструкция, готовая к установке настила.Все руки на палубе
При установке палубных досок начните с внешнего края и двигайтесь внутрь.Начните установку досок настила с внешнего края и двигайтесь внутрь, к центру. Обратите внимание, что крайние доски должны иметь надрезы, чтобы соответствовать угловым стойкам. Признаюсь, это немного сложно. Но с парой регулируемых Т-образных скосов и небольшим терпением можно добиться отличных результатов. Мне каким-то образом удавалось каждый раз с первого раза делать почти идеальные надрезы; Я клянусь! Я так же поражен, как и вы!
Пролет через промежуточные балки (те, что идут от края к внутреннему восьмиугольному кольцу).
Швы между соседними досками настила располагаются по центру самых длинных балок. Скорее всего, у вас не будет двух палубных досок, требующих одинаковой длины или углов. Итак, как и в случае с остальной частью этого проекта, отрежьте кусочки по размеру. Избегайте соблазна заранее вырезать кучу деталей; это пустая трата времени и материалов. Поверь мне: я знаю.
Для стока дождевой воды оставьте зазор между длинными краями досок. Это лучшая практика для любого проекта колоды. Гвозди 16d имеют правильную толщину для измерения расстояния. Однако концы досок упираются друг в друга без зазоров. Я использовал винты GRX для всех досок настила. Обязательно закрепите доски везде, где есть балки (не только на концах досок), и разместите винты на расстоянии 6-7 дюймов друг от друга. Вы пройдете через множество винтов, но в результате вы получите чрезвычайно жесткую деку с очень высокой устойчивостью к деформации с течением времени.
Колода почти готова.
Центральная часть.Верхние рейки
Верхние рейки установлены. Они два 2×4 толщиной.А теперь верхние поручни: они охватывают соседние угловые стойки и действительно помогают сделать беседку более жесткой. Они также обеспечат опору и точки крепления промежуточных стропил, которые появятся позже. Головные рейки изготавливаются путем укладки и прибивания гвоздями или привинчивания вместе пары 2 × 4 с широкими сторонами вместе. Концы обрезаны под уже знакомым углом 22,5° по отношению к торцевому волокну (67,5°, если измерять от внешнего края).
Отметьте угловые стойки на высоте 96 дюймов от поверхности настила. Совместите нижнюю часть перекладин с отметкой и прикрутите их к угловым стойкам. Я использовал 4 винта на каждом конце, чтобы обеспечить надежное соединение.
Чуть выше верхней части
Отрежьте стойки на 6 дюймов выше верхней части направляющих. Теперь, когда верхние поручни надежно закреплены, можно приступить к снятию всех распорок стоек. Они сделали свою работу по уменьшению вероятности катастрофических происшествий; но сейчас они только мешают.
Затем отрежьте 8 угловых стоек на высоте 6 дюймов над верхними перекладинами. Поскольку моя беседка построена на умеренном холме, длина, которую я обрезал, на самом деле разная для каждого столба. Вот почему вы хотите начать со слишком длинных угловых стоек. Если бы я использовал 10-футовые стойки, некоторые из них были бы слишком короткими. И я мог даже не осознавать этого до этого самого момента, что привело к очень плохому дню. Нецензурная брань стала бы моим родным языком быстрее, чем ты успеешь сказать «к черту эту херню!». Я, может быть, и заика, но могу ругаться, как самый беглый из моряков, приятель!
Первоклассный Первоклассный.
Пазы в верхней части стоек вместе с 1/2-дюймовыми болтами закрепят основные стропила на месте.Вырежьте выемку длиной 6 дюймов и шириной 1-1/2 дюйма в верхней части каждой стойки. Это делит общую ширину 3-1/2 дюйма «4×4» на трети. В эти пазы будут крепиться основные стропила крыши.
Swing Like a King (From The Rafters)
Шкворень, вырезанный из бруса 6×6, заставляет остроконечные стропила работать.
Стропильная конструкция состоит из 8 основных стропил и 8 промежуточных стропил, все из которых расходятся наружу от центрального шкворня. Идите вперед и вырежьте все 8 основных стропил из 2×6. Отрежьте их длиной 80 дюймов с углом 65 ° (относительно одного края) на одном конце.
Далее нам нужен шкворень, компонент, который создает центральную ступицу стропил. Все 16 стропил привинчиваются к шкворню. По мере увеличения веса стропил и крыши соединение шкворня сжимается еще сильнее, как замковый камень на вершине арки.
Вырежьте восьмиугольный шкворень из профиля 6×6. Чтобы определить его длину, измерьте длину углового конца одной из стропил и добавьте 2 дюйма. Я считаю, что размер был около 8-10 дюймов. После обрезки по длине выложите восьмиугольник на одном конце 6×6. Сделайте восьмиугольную форму, отрезав 4 угла. Я считаю настольную пилу с наклоном лезвия под углом 45° самым безопасным и точным инструментом для работы.
Стропила беседки: требуется сборка
Первые четыре основных стропила и шкворень на месте.
Сборка стропил начинается на земле. Прочно прикрутите первые два стропила к противоположным сторонам шкворня, чтобы образовалась действительно широкая буква «V». Стропила должны располагаться по центру лицевой стороны шкворня, оставляя по дюйму сверху и снизу и равное пространство с каждой стороны.
На следующем шаге рекомендуется получить помощь. Если вы действительно осторожны (как я), вы можете сделать это сами. Строительство стропил и крыши может быть обременительным и опасным; так что будь осторожен. Поднимите один конец стропила в паз на одной из угловых стоек. Стоя на А-образной лестнице, осторожно поднимите другой конец вверх и вставьте его в паз на противоположной угловой стойке. Сосредоточьте сборку как можно лучше. Отвес (или гайку, привязанную к концу веревки) можно повесить с нижней стороны шкворня для облегчения выравнивания.
Прикрутите основные стропила на место с помощью оцинкованных болтов с шестигранной головкой 1/2″ x 5″. После того, как узел отцентрирован, временно закрепите один конец зажимами, чтобы он не мог сместиться.
Просверлите отверстие насквозь через угловую стойку и стропило, чтобы вставить болт 1/2 дюйма. Используйте длинные оцинкованные болты с шестигранной головкой длиной 5 дюймов: наденьте на болт шайбу, установите болт через отверстие, наденьте еще одну шайбу, а затем гайку. Затяните гайку очень сильно. Наконец, установите вторую гайку и затяните ее по отношению к первой. Эта вторая гайка — «контргайка» — поможет предотвратить самопроизвольное ослабление крепления.
Повторите процесс сверления и крепления на другом стропиле, затем приступайте к установке остальных 6 основных стропил. Прикрутите каждое стропило к шкворню с помощью 4 винтов (сверху, снизу и с обеих сторон). Я использовал те же шурупы, что и для настила.
Вы очень усердно работали над этим проектом! Почему бы тебе не сделать небольшой перерыв и не проверить некоторых тварей во дворе. Эти фотографии дикой природы (и сотни других) были сделаны во дворе во время строительства беседки.
Наслаждайтесь видами природы, как это делал я. Но не задерживайтесь слишком долго; аллигаторы наблюдают за каждым вашим движением.
Ладно, перерыв окончен! Время вернуться к этому. Беседки сами себя не строят, знаете ли. И вам определенно не платят по часам.
Промежуточные стропила
Сделайте надрезы на промежуточных стропилах в том месте, где они соприкасаются с верхними балками. Промежуточные стропила начинаются длиной около 70 дюймов. Один конец получает тот же угол 65 градусов, что и основные стропила. У углового конца также должны быть срезаны углы так же, как мы сделали с пролетными балками. Опять же, не заостряйте конец, просто сбейте углы так, чтобы они поместились между основными стропилами и как можно ближе к шкворню.
Промежуточные стропила должны крепиться к шкворню двумя шурупами: одним сверху и одним снизу. Другие концы должны быть отцентрированы на головных рейках. Сделайте надрезы на промежуточных стропилах там, где они соприкасаются с верхними перекладинами, чтобы обеспечить более устойчивую контактную поверхность. Привинтите места с насечками к головным направляющим.
14 из 16 стропил на месте. Осталось добавить еще два промежуточных продукта.Крыша, крыша, крыша, которую мы желаем.
Установите обшивку крыши, начиная сверху и двигаясь вниз.Крыша состоит из 16 отдельных фанерных панелей CDX толщиной ½ дюйма. Каждая сторона крыши получает одну маленькую и одну большую панель.
Сравните размеры больших и малых кровельных панелей. Размеры кровельных панелей. Данные размеры приведены только для справки. Придется мерить и подгонять. Прикрепите панели крыши к стропилам оцинкованными гвоздями 8d. Сначала установите маленькие панели плоской «острием» напротив шкворня.
Затем переходите к большим панелям.
Обшивка крыши беседки
Когда я обшивал высокую остроконечную крышу, я понял, что я слишком трус, чтобы ходить по ней. Так что я никогда не смогу подняться наверх. Меня не беспокоила его сила; стропильная конструкция необычайно прочна. Просто мысль о том, чтобы соскользнуть, а затем приземлиться, меня не очень привлекала. Итак, мы с женой пригласили профессионала, чтобы закончить работу на крыше.
Их работа началась с нанесения толя, начиная снизу и поднимаясь к вершине. Парень, который закончил для меня кровельные работы, без проблем сошел с лестницы на крышу и прогуливался, как будто ничего не было. Побольше ему силы!
Панели крыши были покрыты пропитанным гудроном рубероидом. Работайте снизу вверх. Затем он обрезал все промежуточные стропила чуть ниже края фанеры и установил алюминиевые отливы, используя черный кровельный клей/герметик на основе смолы.
. Как и в случае с войлоком, установка начинается с самой нижней части и продвигается вверх к вершине. Они завернули кровлю, обшив 8 пиков стропил и закрыв все это металлическим конусом.
Крыша увенчана алюминиевым конусом.Горгульи-беседки
В вашем лице готическая архитектура; У меня тоже есть горгульи!Я специально попросил, чтобы кровельщик не подрезал основные стропила. С самого начала этого проекта я хотел поставить на беседку «горгулий» для придания уникальности. Как и я, вы, наверное, никогда раньше не видели беседку с горгульями. Теперь у нас есть! Нам не повезло?
Шаблон моей горгульи. Мои горгульи (вдохновленные некоторыми, которые я когда-то видел на фотографиях старого дома) начинались с шаблона, вырезанного из сосновой доски 1×6. Проследите свой шаблон на стропилах и используйте 1-дюймовое сверло, чтобы просверлить проушины и внутренний изгиб грифа.
Остальная часть состоит из прямых линий и может быть разрезана сабельной пилой.
Прикрепите себя
Угловые косынкиЧтобы придать конструкции еще большую жесткость, а также эстетическую привлекательность, в местах соединения верхних поручней с угловыми стойками добавлены косынки. Косынки представляют собой треугольные детали, вырезанные из 2×6. Края, которые упираются в направляющие головы, обрезаются под прямым углом. Но кромки, соприкасающиеся с угловыми стойками, скошены под углом 22,5° (по отношению к лицевой стороне). Оба разреза расположены под углом 45° к заводскому краю.
Угловые косынки внутриПолучение перил
Поручни и нижняя рейка моей решетки. Поручни изготовлены из 2×4. Верхний выступ установлен горизонтально на высоте 36”. Прямо под ним находится опорная деталь, стоящая на краю. Детали свинчиваются вместе, и все концы обрезаются, чтобы соответствовать прибл. 22,5°. Поручни охватывают все стороны, кроме входа.
Решетка для беседки
На этом изображении вы можете увидеть оба стиля решеток, которые я сделал по индивидуальному заказу.Чтобы действительно придать беседке лоск, я сделала причудливую решетку из 2х2. Конкретные шаблоны являются моим собственным макетом, но вдохновлены шаблонами, которые я нашел в различных поисках изображений. Я использовал 2 разных шаблона. Один узор — что-то вроде дизайна радужной оболочки камеры — используется только на двух сторонах, примыкающих к входу. Второй шаблон больше похож на вертушку и используется на других 5 сторонах.
Крупный план моего дизайна «ирисовая решетка». Этот узор находится по обе стороны от входа. Компоненты моей решетчатой конструкции включают в себя множество привередливых одиночных углов, составных углов и несколько хитрых компоновок, что выходит за рамки этой статьи. Многие люди предпочитают покупать готовые решетки в местном магазине для дома и сада, но я не хотел соглашаться на покупку в магазине. Ваш пробег может отличаться.
