Схема и чертёж бетономешалки – Завод «Стройтехника»





Использовать бетономешалку в процессе капитального строительства, ремонта или благоустройства земельного участка приходится довольно часто. А сэкономить силы, время и деньги на ручном замесе бетона или покупке/аренде дорогостоящего оборудования получается не всегда*. Но что мешает нам своими руками изготовить бетономешалку по схемам и чертежам, найденным в интернете? Ниже представлена базовая информация с примерами схем и чертежей некоторых узлов и деталей такой бетономешалки.

Бетономешалка – это строительное оборудование, используемое для получения равномерной бетонной массы путём перемешивания компонентов различных фракций.

Принцип её действия может быть гравитационным или принудительным.

  • В гравитационных бетономешалках, как следует из названия, смесь перемешивается за счёт гравитации. В соответствие с некоторыми схемами сборки угол наклона механизма замеса у них может меняться, что значительно повышает качество получаемой смеси.
    Бетономешалки этого типа делятся на редукторные и венечные. Редуктор, как правило, достаточно надёжен и хорошо защищён от попадания песка и прочего мусора, благодаря чему, ломается только вследствие сильного износа. Но обычно по схемам и чертежам собираются менее надёжные, зато легче ремонтируемые бетономешалки венечного типа.
  • Конструкция бетономешалок принудительного действия отличается тем, что раствор в них перемешивается только лишь за счёт использования лопастей. Как правило, они применяются для получения «сухого» состава с малым содержанием воды и различными добавками.

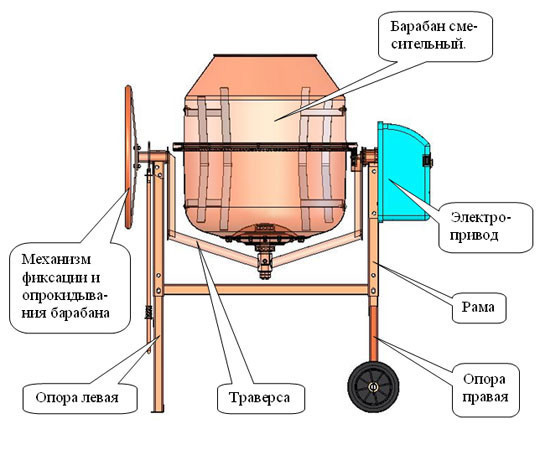

Моделей бетономешалок с общедоступными схемами и чертежами различной сложности достаточно много, а потому даже бывалый инженер не всегда сразу сможет сказать, чем они различаются. Однако, в конструкции некоторых бетономешалок можно легко выделить несколько типичных узлов и механизмов: рабочую ёмкость, силовой блок, трансмиссию, станину, а также механизмы замеса и разгрузки.

  • Станина – как правило, деревянная или металлическая несущая рама из профиля. Может иметь шасси, из-за чего теряет в устойчивости, но это удобно при необходимости передвинуть бетономешалку.
  • Силовой блок с трансмиссией с заданной скоростью приводят в движение механизм замеса. Бетономешалка, сделанная по найденным схемам и чертежам, будет надёжнее, если использовать уже готовый редуктор в сборе с двигателем соответствующей мощности.
  • Рабочая ёмкость используется для размещения компонентов смеси. Её объём – основной показатель производительности бетономешалки, определяющий её назначение. Помимо неё в проектной документации, как правило, указывается объём бетонного раствора, получаемого с одного замеса, который обычно составляет 2/3 от объёма рабочей ёмкости. Такого соотношения, как правило, придерживаются для того, чтобы бетон промешался качественно и во время замеса не перегружал привод.
  • Механизм разгрузки упрощает извлечение готовой смеси для дальнейшего использования. Конструктивно это может быть рычаг для опрокидывания ёмкости, заслонка или что-нибудь ещё – зависит от конкретной схемы бетономешалки.
  • Механизм замеса – система лопастей с ручным (очень популярный вариант для самодельных бетономешалок), пневмо-, ДВС- или электроприводом (часто применяется в конструкции бетономешалок, изготовленных по профессиональным схемам и чертежам).

Подбирать параметры узлов бетономешалки необходимо в строгом соответствии с проверенными схемами и чертежами!

* Исключением (в хорошем смысле) являются смесители от завода «Стройтехника».

Как сделать бетономешалку своими руками: чертежи и подробная инструкция

Устройство из бочки

Строительство любого дома начинается с основания, причем в большинстве случаев — бетонного. Для заливки фундамента нужен материал. Однако далеко не каждый имеет средства на его заказ. Поэтому многие изготавливают его самостоятельно.

Естественно, у тех, кто столкнулся с такой проблемой, сразу возникает вопрос о том, как своими руками сделать бетономешалку? Существует множество способов приготовления материала в домашних условиях. Рассмотрим наиболее доступные и эффективные из них.

Содержание статьи

Нужна ли бетономешалка

Функции мешалки

Главная функция ее – быстрое и качественное приготовление материала заданной марки. От того, насколько равномерно размешается исходная смесь компонентов, будет зависеть эксплуатационные характеристики.

Поэтому, при поиске решений на вопросы о том, какими характеристиками должна обладать мешалка, как самому сделать ее из подручных материалов, нужно ориентироваться на промышленно изготовленные аналоги по таким параметрам, как:

  • Рабочий объем.
  • Количество оборотов.
  • Время замешивания.
  • Легкость загрузки компонентов и выгрузки готового раствора.

Самостоятельно изготовленное устройство

Почему нежелательно мешать вручную

Перемешать исходные компоненты, конечно, можно и своими руками с помощью лопаты в подходящей для этого емкости. Однако следует помнить, что для того чтобы довести смесь до нужной консистенции, нужно применить немало физического труда.

Загрузка

Кроме того, изготовление большого объема таким способом, например, для заливки домового фундамента займет очень много времени. Также нельзя будет гарантировать, что компоненты будут хорошо перемешаны и итоговая раствор будет иметь нужные характеристики.

Процесс изготовления смеси

Виды самодельных бетономешалок

Все разнообразие устройств разделяется на механические (ручные) и приводные модификации. Последние чаще всего комплектуются электрическим двигателем.

Устройство из старой бочки

Таблица кустарных агрегатов и их свойств:

Тип бетономешалкиХарактеристики, достоинства и недостатки
Ручные

Изготовленный в домашних условиях агрегат

Наиболее простой и неприхотливый в обслуживании тип устройства.

Достоинство:

  • Легко изготовить.
  • Минимальные финансовые затраты.
  • Не требует расхода энергии.
  • Позволяет намного быстрее и качественнее изготовить раствор необходимой марки и объема.

Недостатки:

  • Для приведения в действие требует ручной силы.
  • Для приготовления  большого объема метод слишком временно- и трудозатратен.

Ручные самодельные мешалки подходят для приготовления небольшого объема смеси и при ограниченном бюджете проекта.

Электроприводные

Электроприводной агрегат

В отличие от вышеописанного типа с электрическим приводом более производительны.

Достоинства:

  • Не требуется ручной труд.
  • Не ограничены по объему приготавливаемого раствора.
  • Изготавливаемая смесь отличается максимальным качеством.

Недостатки:

  • Для изготовления устройства требуются определенные знания и умения.
  • Для приведения в работу нужно подключение к электросети.

Объем барабана (емкости, в которой происходит перемешивание компонентов) в электрическом агрегате определяется параметрами работы и мощностью двигателя.

Устройство этого типа пригодна для работ на средних и больших проектах.

Как сделать самому мешалку?

Изготовление бетономешалки

Смешение компонентов происходит под действием крутящего момента барабана и силы тяжести (гравитационный способ). Ни о какой мешалке типа блендера или дрели и речи быть не может. Исходная смесь относится к трудно перемешиваемым.

Принцип действия

Для приготовления, в ходе перемешивания должен быть задействован сразу весь ее объем. Поэтому выгоднее, как по энергозатратам, так и по фактору производительности, перемешивать смесь в барабане под действием силы тяжести. К тому же, такую установку легче изготовить в домашних условиях

Изготовление установки, схема

Исходные материалы и оборудование

Чтобы сделать такое устройство потребуется как минимум некоторые навыки работы с металлоконструкциями, и умение их соединять.

Проще всего, конструкцию сделать сварную. Поэтому, помимо набора необходимых материалов, потребуется еще и сварочный аппарат и, естественно, человек, умеющий с ним обращаться.

В качестве исходных надежных материалов, позволяющих применять мешалку практически бессрочно, подойдут:

  • Достаточной толщины металлическая емкость в форме цилиндра. Это может быть бочка на 80-200 литров. Однако чем больше ее объем и, соответственно, масса загружаемой исходной смеси, тем тяжелее ее будет вращать.
  • Металлический пруток (арматура диаметром 8-12 мм), уголок с ребром от 25 мм для стойки и ручек.
  • Муфты, шарниры, подшипники.

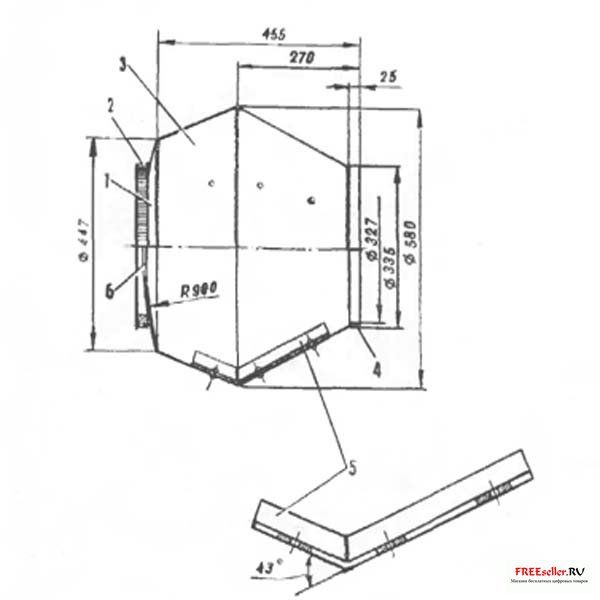

Чертеж

Этапы изготовления

Устройства, чертежи которых в большом изобилии имеют в общем доступе, могут иметь индивидуальные детали, но в целом схожую конструкцию. Поэтому и процесс их изготовления делится на одинаковые этапы.

Рассмотрим один из наиболее простых вариантов:

  1. Приготовить емкость. Это может быть старая железная бочка. Главное, чтобы она была достаточно прочная и герметичная, без трещин и дырок.
  2. Изготовить небольшой люк в середине боковой поверхности бочки. Для этого нужно аккуратно вырезать в ней прямоугольник или квадрат со стороной около 30 см. Из этого отрезка нужно изготовить дверцу для люка, закрепив его на шарниры к бочке.

В ходе эксплуатации люк должен надежно и, главное, герметично закрывать бочку. Для этого лучше использовать резиновые уплотнители. Полоску резины можно приклеить по периметру люка. Сам же люк нужно закрывать перед работой на задвижку или обычный дверной шпингалет.

  1. Далее барабан (бочку с люком) нужно закрепить на вращающуюся ось, которая в свою очередь устанавливается на надежный каркас (Смотрите, как показано на фото). Соединение оси, крепящейся к бочке, с рамой стойки может быть как с помощью плотно обживающих ее хомутов, так и посредством муфт с подшипниками.

Ручной агрегат своими руками

Обратите внимание! Крепление к оси бочки (дну и верху) осуществляется с помощью сварки. Для этого нужно подготовить крестовины, которые увеличат площадь соприкосновения оси с поверхностью барабана и повысят этим площадь и надежность крепления.

  1. Стойка, на которой устанавливается барабан с закрепленной рукоятью и осью для вращения, изготавливается из прочного материала – металлических уголков, труб, арматуры, брусков или досок достаточной толщины.

Установка с электроприводом самодельная

Электропривод

Если планируется большой объем работ, например, заливка фундамента для двухэтажного коттеджа, то перед строителем возникает естественный вопрос — как сделать самому установку с электроприводом?

На конструкцию устройства внесение этой детали практически не повлияет. Только в месте, где расположена ручка для ручного вращения барабана, устанавливается электродвигатель, напрямую соединяемый с осью барабана или через редуктор.

Установка с электроприводом своими руками

Электрический двигатель должен иметь достаточную мощность, хотя все зависит от объема барабана. Так для 200 литровой бочки, производящей 7-8 ведер готового материала за один цикл, необходимо устанавливать двигатель мощностью не менее 2 кВт. При этом, рабочая скорость вращения барабана должна находиться в пределах – 20-40 оборотов в минуту.

Электрический мотор

Обратите внимание! Если металлическая бочка не имеет достаточной толщины и может деформироваться под действием силы тяжести при вращении в рабочем положении, ее можно усилить, наварив на внешнюю ее сторону заранее согнутую толстую проволоку или тонкий стальной пруток.

Мобильная установка

Стоит ли делать бетономешалку самому

Насколько легко сделать устройство

Очень часто помимо вопроса о том, как самому сделать бетономешалку в домашних условиях, возникает вопрос, стоит ли ее вообще делать или купить заводскую?

Порой изготовление такого устройства потребует больших затрат, сил, времени и услуг специалистов. Поэтому приступать к ее изготовлению можно не только когда есть чертежи, но и все условия, материалы и опыт в механике и металлообработке.

Стационарный агрегат своими руками

Условия создания

Все вопросы о том, что такое мешалка, как сделать своими руками ее рабочую модель, какие при этом потребуются навыки и умения, должны быть решены заранее.

  • Например, в ходе работы понадобится опыт работы в электросварке. Если такового нет, или нет того, кто мог бы помочь, то лучше не браться за дело. В ходе работ по изготовлению, понадобится много материалов, устройств и механизмов.
  • Итоговая цена, и вообще, выгода этого предприятия, зависит от их наличия в бесплатном и дешевом доступе. Хорошо, когда все необходимые материалы и устройства можно найти в кладовых своего хозяйства или на крайний случай недорого приобрести их.
  • Опытному механику, конструктору, слесарю или человеку с опытом подобных работ лучше знать, как сделать агрегат своими руками (чертежи, хотя бы они были идеальными, не могут помочь сами по себе создать устройство для приготовления бетона).

Недорогой вариант своими руками

Обратите внимание! Для улучшения процесса перемешивания смеси, на внутренней поверхности барабана можно сделать лопасти. Это могут быть несколько уголков с ребром 50 мм, надежно прихваченных на сварку.

Модификации бетономешалок

Чертеж сегодня может найти каждый. Несмотря на то, что работают они по одному принципу, конструкции могут существенно различаться по нескольким параметрам.

Как сделать оборудование своими руками?

Ось вращения барабана

Барабан может вращаться не только строго вдоль горизонтальной оси, как в рассмотренном примере, но также с различным углом наклона. При этом емкость может иметь функцию наклона для облегченного освобождения материала.

Видео, как сделать самодельную бетономешалку, показывает, какие модификации доступны для изготовления и какие сложности предстоит преодолеть в ходе их создания.

Небольшой вариант своими руками

Стационарные и передвижные

Должна ли быть самодельная бетономешалка стационарной или передвижной, зависит от условий и особенностей работы на стройплощадке. Если работа предполагает перемещение по большой площади, то предпочтение лучше отдать мобильной версии.

Самодельная мешалка высокой производительности

По механизму перемешивания

Многим хочется знать, как сделать бетономешалку своими руками (видео-инструкция), чтобы максимально ускорить процесс изготовления бетона. Максимальную скорость изготовления имеют мешалки с принудительным механизмом перемешивания. Однако такие устройства достаточно сложны для самостоятельного изготовления, и к тому же потребляют много энергии.

Бетономешалка своими руками: чертежи, как сделать электропривод

Строительство любого типа использует бетонный материал. В случае сооружения малогабаритного объекта на выручку придет бытовая бетономешалка своими руками, изготовленная самостоятельно. Приготовление бетона вручную, без бетоносмесителя, дело трудоемкое, а покупать или брать в аренду строительный агрегат довольно дорого, поэтому нередко используется вариант самоделки.

Преимущества и недостатки

Когда планируется ремонт или отстрой независимого сооружения первым используемым материалом окажется бетонный раствор. При строительстве габаритных зданий практикуется заказ уже готового бетона или применяется большая профессиональная электро или механическая бетономешалка. Для возведения маломасштабных конструкций актуальной заменой будет бетономешалка или сделанный пенобетоносмеситель своими руками, он может иметь желаемые размеры и замешивать нужные пропорции стройматериала. Профессионалы, которые сталкивались с изготовлением бетоносмесителя в домашних условиях, рекомендуют для начала попрактиковаться на покупном устройстве, например, мобильном BX 65 или Parma B-101-E, чтобы лучше понять принцип действия агрегата, просчитать удобные для эксплуатации параметры и сделать чертеж устройства.

В домашних условиях сделать бетономешалку можно используя подручные детали, что значительно сэкономит деньги.

Бетоносмесительная система обладает такими техническими достоинствами:

  • удобная форма;
  • изготовление из подручных материалов;
  • механизм действия самоделки практически не отличается от покупного варианта;
  • мощность электродвигателя в случае электробетономешалки подбирается по усмотрению;
  • объем бетоносмесителя в зависимости от пожелания;
  • экономный ремонт и замена деталей;
  • бетоносмеситель своими руками — повод для гордости.

К минусам можно отнести такие факторы, как:

  • остатки не замеса по углам тары;
  • постоянный контроль за процессом смешивания;
  • трата времени на изобретение.

Емкость для бетономешалки: тонкости изготовления

Большой объем бетономешалки — не значит хорошо, габаритный агрегат требует много энергии. Как маленькая, так и большая тара отличится лимитацией бетона исходя из одного цикла запуска механизма, поэтому выбирать параметры емкости следует среднестатистические, актуальное решение — бак из 200-литровой бочки.

Для самодельного средства необходимо подготовить металлическую бочку объемом до двести литров.

Изготовление самодельных бетономешалок любых видов построено на общих технологических принципах. Для проведения процедуры потребуется прочная емкость, имеющая цилиндрическую форму и грушу со средним объемом в 150—200 литров. Далее крепкий металл для предполагаемой рамы, для маленьких смесителей подойдут деревянные или пластиковые держатели, лопасти для переворачивания раствора, ковш для выгрузки и передач материала на трактор или другую спецтехнику, редуктор или электродвигатель для бетономешалки. Для передвижения агрегат устанавливают на роликах.

Новаторам будет актуально руководство, что поможет быстро изготовить самодельный бетоносмеситель. Потребуется:

  • Металлический бак, что отвечает за объем бетономешалки.
  • Прут или уголок из стали будет основой станины.
  • Два новых или ранее эксплуатируемых подшипника.
  • Металлическая труба или отрез арматуры, это будет ось и ручка.
  • Болгарки и аппараты для сваривания.
  • Механический набросок или компьютерная программа «конструктор».

Как сделать своими руками: подробная инструкция

Самодельная бетономешалка принудительного действия, с помощью которой изготавливаются все типы бетона, в том числе и пенобетон, делается в домашних условиях таким образом:

Для качественного замеса строительного раствора внутрь емкости нужно приварить лопасти.
  1. В центре фляги или бочке прорезать прямоугольное отверстие так, чтобы образовалась узкая щель равная к стыкам. Внутри емкости приварить выступ из металлического профиля и с помощью резины осуществить герметизацию.
  2. В днище бочки болгаркой вырезать круглое отверстие, это будет крышка, которая распахивается только наружу, для надежности установить металлические запонки и запор. Отверстие для заливки раствора заваривать необязательно, штатный заслон станет вполне надежной защитой от самопроизвольного открытия.
  3. Внутрь цилиндра приварить 3—4 лопасти, которые будут отвечать за качество замеса материала.
  4. Бока бака, ближе к центру — это место для расположения подшипников, которые нужно приварить сварочным аппаратом. Там же крепится стальная ось со ступицей.
  5. Подготовленный цилиндр прикрепить к станине, с другой стороны приварить ручку из металла и ручная бетономешалка своими руками готова к эксплуатации.

Чертежи самодельных бетономешалок

Многие практикуют подключение электродвигателя бетономешалки самодельным вариантом на основе покупной марки «Гамбит РБГ-250», для этого не нужно покупать новую деталь, вполне подойдет электромотор от старой стиральной машины или даже мопеда. Не менее популярны электросхемы, отличия которых кроются в автоматизации замеса бетона, правда, машины будут полностью зависеть от электричества. Электрическая схема, вмонтированная в устройство, особо актуальна для тяжелого бетона, замес которого требует особых силовых затрат, если бетономешалка шнековая (принудительного действия). Для арболита подойдет бетономешалка с ручным приводом.

Для бетоносмесителя можно использовать двигатель от стиральной машины, способный выдержать больше нагрузки.

Качественный замес бетона возможен только при активном кручении и переворачивании раствора. С такой задачей хорошо справится двигатель от стиралки, который выдерживает большие нагрузки. Средний порог оборотов должен быть не меньше чем 20 в минуту. Такое количество обеспечивают редуктора различных схем, обладающие сцепной ременной системой.

Разработка механизмов: тонкости

Гравитационная система

Лучшим покупным вариантом такой бетономешалки станет Bruder на 180 л или Zitrek, не менее популярна марка Skiper CM-120, хотя это более дорогостоящий вариант. А можно и совсем сэкономить, сделав бетоносмеситель гравитационного типа самостоятельно из подручных материалов, использовав чертеж устройства. Этот вид отличается от других вариантов методом смешивания, которое осуществляется с помощью силы тяжести. Обязательный момент — наличие неподвижных лопастей внутри барабана. Разница — барабан располагается на оси так, чтобы груша могла свободно опрокидываться, что упрощает момент перед передачей раствора трактору или на строительную тележку.

Гравитационный бетоносмеситель позволяет готовить цементный раствор из наполнителей, имеющих разную фракционность. Бывают как ручного, принудительного вида, так и электрические.

Механическая бетономешалка

Изготовляя бетономешалку необходимо определиться с механизмом работы, например, будет ли вмонтированный миксер или нет.

Строительство небольших конструкций или обычная заливка фундамента не требует габаритных бетономешалок, зачастую застройщики обходятся самодельными механизмами, которые отличаются принципом воздействия, а именно:

  • Принудительно-механический способ. Часто совмещается с гравитационным. Принцип устройства — горизонтальная или наклоненная груша с вмонтированным миксером внутри. Есть и безмиксерные бетономешалки, в этом случае за качество замеса отвечают неподвижные лопасти. Покупные аналоги — Limex 190 LS, «Лебедянь».
  • Принудительный вибрационный. Во время замеса бетона емкость остается неподвижной. Роль смесителя осуществляет миксер, который издает волны сжатия. Применяется электропривод, мощность которого должна быть не меньше, чем 1,5 кВт.
  • Комбинированный гравитационно-механический. Включает в себя объединение двух методов.

Как сделать электропривод: советы от профессионалов

Отличия от других бетоносмесителей:

  • стационарный бак;
  • подвижные лопатки, которые активно перемешивают раствор.

Электроприводный агрегат не требует наличия герметического отверстия по сравнению с ручными устройствами, это считается главным достоинством смесителя. К минусам можно отнести потребность в дополнительных деталях, таких как сальники и ось самого привода. Электроприводная бетономешалка из бочки своими руками — оптимальный вариант, ее объем — 200 л. На стенки емкости привариваются дополнительные металлические листы, а верхняя часть заваривается железными прутами. Основа сооружается из профилированной трубы. Для качественной эксплуатации бак нужно крепить прочно, без возможности самопроизвольного движения. Отверстие для компонентов располагается сверху. Слив готового бетона в ковш трактора или на строительный минитрактор расположен с правой или левой стороны и зафиксирован, герметизированным резиной, затвором.

чертежи, конструкция миксера и привода

Обзавестись бетономешалкой для домашнего использования нынче не проблема – в продаже хватает относительно недорогих бытовых моделей. Нюанс: подобные изделия не отличаются вместительностью (всего 60…100 литров) и надежностью, поскольку изготавливаются из дешевых комплектующих. Домовитому хозяину, владеющему навыками слесарно-сварочных работ, проще сделать бетоносмеситель нужного объема своими руками, следуя нашим рекомендациям.

Выбор конструкции мешалки

Для заливки бетонов и приготовления цементных растворов различных марок применяются следующие виды механизированных смесителей:

  • принудительного действия — шнековые и лопастные;
  • гравитационные;
  • вибрационные.

Бетономешалка принудительного (слева) и гравитационного действия (справа)

Примечание. Мешалки для раствора вибрационного типа используются в промышленных масштабах. Собрать кустарный вариант в домашних условиях тоже реально – например, из ручного перфоратора. Но всерьез рассматривать подобные самоделки не стоит, причина — малая производительность установки.

Обычно домашние умельцы изготавливают гравитационные и принудительные модели бетоносмесителей – под них проще набрать комплектующие и материалы, имеющиеся в хозяйстве. Разберем подробнее каждую конструкцию.

Смесители принудительного действия

Принцип работы этой строительной машины напоминает приготовление раствора дрелью с насадкой – миксером. Перемешивание происходит с помощью лопастей либо шнека, установленного внутри неподвижной цилиндрической емкости. Привод – редукторный, цепной или ременной от электрического мотора мощностью 500 Вт и более (зависит от размеров емкости).

Принцип принудительного смешивания — корпус остается неподвижным, вращаются только лопасти

Конструкции принудительных бетономешалок могут отличаться по ряду признаков:

  • положение бадьи – вертикальное либо горизонтальное;
  • мобильность – стационарные установки (перемещаются краном или волоком) или передвижные модели на колесах;
  • способ выгрузки – через открывающийся лючок либо переворачивание горизонтальной бадьи, закрепленной на шарнирах;
  • порядок работы – циклический или непрерывный.

Справка. Бытовые миксеры предназначены для циклической работы – загрузка ингредиентов – смешивание – выгрузка, затем цикл повторяется. Шнековые смесители могут функционировать непрерывно – с одной стороны засыпаются сухие компоненты, с другой — выходит готовый раствор. Пример такой машины показан на чертеже.

Главное достоинство принудительной бетономешалки – получение однородного качественного раствора. Недостатки:

  • сложность изготовления – корпус и рабочую часть необходимо четко подогнать друг к другу, чтобы по углам емкости не оставалось мертвых зон, куда не достают лопасти;
  • приготовление бетонов затруднено — между стенками бадьи и лопастями застревают крупные и средние камушки;
  • подшипники самодельной мешалки надо защитить от проникновения воды, песка и цемента.

Вывод: установка отлично подойдет для выполнения штукатурных, отделочных и кладочных работ, особенно с применением сухих смесей. Также допустимо готовить бетон с наполнителем мелкой фракции – гравием, мраморной крошкой и так далее.

Машины гравитационного типа

Простейшая ручная бетономешалка, использующая принцип естественного перемешивания, изображена на фото. Если в домашнем хозяйстве отыщется железная бочка 200 л и обрезки металлопроката, такая самодельная конструкция обойдется практически бесплатно – из деталей придется купить только подшипники.

Совет. Машину с ручным приводом лучше делать из бочки, установленной на диагональную ось. Проверено практикой: качество приготовления сухих строительных смесей и бетонов значительно улучшается, а проходящая сквозь бадью труба служит дополнительным рассекателем раствора.

Классический бетоносмеситель с грушевидной бадьей использует комбинированный принудительно-гравитационный принцип. Изнутри емкости приварены лопасти хитрой формы, пропускающие бетонную смесь вдоль стенок, но захватывающие раствор ближе к центру. «Груша» вращается электрическим двигателем, бетон выгружается путем наклона рабочего барабана.

Чем хороши подобные конструкции:

  • мешалка годится для приготовления любых растворов;
  • простота изготовления — шарнирные элементы вынесены за пределы емкости и не нуждаются в герметизации;
  • «грушу» и привод можно разместить на стационарном либо передвижном каркасе, оборудованном колесами и даже прицепным устройством для легкового автомобиля.

Традиционные бетономешалки уступают принудительным по скорости приготовления и однородности раствора, зато выигрывают в простоте конструкции и универсальности. Для домашнего пользования больше подходят именно гравитационные модели. Пример такой самоделки с мотором от стиральной машины показан на видео:

Делаем растворомешалку из бочки

Чтобы подобрать детали для сборки строительной машины, предлагаем изучить ее устройство по представленному чертежу (пункты списка совпадают с позициями на эскизе):

  1. Смесительный барабан из металлической 200-литровой бочки.
  2. Рукоятка опрокидывания «груши» – стальная труба Ø20—26 мм.
  3. Опорные ролики барабана – 2 шт.
  4. Рама из металлической профильной трубы сечением 50 х 30 мм, толщина стенки 2,5 мм.
  5. Электродвигатель 750…2000 об/мин, мощностью 0,5…1,5 кВт.
  6. Поддерживающий поворотный подрамник.
  7. Крестовина сочленения – полоса металлическая 40 х 3 мм.
  8. Шкив промежуточный.
  9. Шкив основной.

Примечание. Размеры и способы соединения деталей можно изменять в зависимости от наличествующих материалов.

В качестве опорных роликов умельцы применяют небольшие колесики или обычные подшипники качения. Вместо профильной трубы без проблем используется круглая либо уголки плюс швеллеры. Размеры промежуточных и ведущих шкивов подбираются в зависимости от числа оборотов электромотора.

Помимо указанных материалов, понадобится кабель электропитания, блок пусковых конденсаторов и кнопка включения / остановки двигателя.

Изготовление бадьи

Строгая цилиндрическая форма бочки не способствует качественному смешиванию цемента с ингредиентами – щебнем, песком, керамзитом и прочими наполнителями. После затворения водой одна часть массы пристает к днищу, другая выплескивается через горловину.

Прежде чем собрать бетономешалку, из бочки нужно сделать «грушу»:

  1. Измерьте рулеткой длину окружности бадьи и разделите эту величину на 12 частей. Откладывая на стенке бочки полученное расстояние, проставьте маркером вертикальные метки.
  2. Вырежьте днище емкости болгаркой.
  3. Прорежьте вертикальные пазы вдоль нанесенных меток. Чтобы будущие «лепестки» загнулись, сошлись внутри и образовали горловину меньшего диаметра, придайте им клиновидную форму.
  4. Поочередной согните «лепестки», прихватите сваркой вдоль обечайки. Окончательно сварите элементы между собой.
  5. Процедуру повторите с другой стороны бочки.
  6. Внутрь миксера приварите лопасти, как сделано на фото.

Примечание. Чем длиннее вы сделаете вертикальные надрезы, тем больше получится сужение «груши». Но помните – слишком длинные «лепестки» изгибаются неравномерно, в результате емкость потеряет правильную форму, во время вращения возникнет осевое биение.

К нижнему торцу бадьи нужно заново приварить днище и крестовину под сочленение привода. Другой вариант – крепление обоймы подшипника.

Сборка рамы и устройство привода

Конструкция железной рамы — произвольная, зависит от габаритов барабана, способа установки и найденных подручных материалов. При сборке учтите следующие рекомендации:

  • рама должна быть устойчивой, выдерживать раскачивание и опрокидывание бочки с бетоном;
  • между вертикальными стойками и горизонтальными элементами приваривайте ребра жесткости;
  • внутреннюю поворотную раму лучше делать на подшипниках, хотя вполне допустимо использовать шарниры на втулках;
  • под двигатель и детали привода подготовьте крепежные площадки;
  • если крутящий момент передается ремнем, предусмотрите скользящее крепление мотора либо шкива для его натяжения / ослабления;
  • поставьте фиксатор для закрепления бадьи в наклонном положении – сгодится металлический стержень, вставляемый в отверстия на поворотной части.

Особое внимание уделите расчету приводного механизма. Оптимальная скорость вращения «груши» — 30…40 об/мин, превышать либо занижать указанные обороты не рекомендуется. Задача – подобрать к имеющемуся электромотору шкивы, шестерни или редуктор, дабы понизить скорость. Рассчитываем передаточное число I, затем определяем размеры шкивов, пользуясь уравнением:

I = n1/n2 = D1/D2

  • n1, n2 – скорость ведущего и ведомого шкива соответственно;
  • D1, D2 – диаметры шкивов.

Пример расчета. Есть двигатель с оборотами вала 800 об/мин, размер ведущего колеса – 60 мм. Чтобы получить скорость вращения бадьи 40 об/мин, нужно подобрать ведомый шкив диаметром D2 = (800 х 60) / 40 = 1200 мм. При использовании цепной и шестеренчатой передачи нужно считать зубья звездочек.

Обычно размер ведомой шестерни выходит слишком большим. При изготовлении бетономешалки своими руками крутящий момент от электродвигателя к барабану можно передать разными способами:

  1. К днищу бадьи приварить маховик коленчатого вала от легкового авто, в качестве ведущей шестеренки применить бендикс (втягивающее устройство) стартера. Другой вариант – взять только венец маховика от грузовой машины, имеющий большой диаметр.
  2. Использовать промежуточный вал со шкивами и комбинированную передачу – ременную и цепную или наоборот.
  3. Опоясать цепью корпус «фляги» снизу, прихватить сваркой и передать крутящий момент зубьями маленькой звездочки.

Справка. На заводских моделях вопрос решается похожим способом — ведомая зубчатая шестеренка заделывается прямо в корпус бадьи.

После сборки рамы и монтажа опорных роликов бочка окончательно прикрепляется к нижней ступице. Остается подключить проводной механизм и собрать схему электропитания мешалки.

Заключение

Для нужд частного домохозяйства вполне достаточно бетоносмесителя полезным объемом 0,15 куба, что как раз соответствует 200-литровой бочке. Самодельную установку всегда можно усовершенствовать – приделать колеса, буксировочное устройство и даже организовать самозагрузку с помощью небольшого конвейера. Варианты модернизации строительной техники нередко публикуют участники тематических форумов.

Бетономешалка своими руками - фото готовых идей с инструкцией

Бетономешалка требуется, когда происходит строительство. Экономия на материале приводит к плохим последствиям, поэтому его следует тщательно выбирать.

Бетон используется как при постройке крупных зданий, так и для фундамента небольшого помещения.

Разновидности изготовления бетономешалки

Самый простой вариант – это бетономешалка, которая работает с помощью человеческих усилий. В более сложном варианте используется электродвигатель. Но и он создается из подручных приспособлений.

При изготовлении бетономешалки своими руками следует учесть несколько моментов:

  • Изделие должно быть безвредным. Особое внимание уделяется преобразователю, который работает от электричества.
  • Вложений в производство бетономешалки должно быть по минимуму.
  • Делайте выбор в пользу автоматического изделия, оно проще в применении.

Выбор материалов

Что же требуется для производства ручной бетономешалки? Нам понадобятся:

  • крепление;
  • трубка;
  • сварочное устройство;
  • профиль;
  • шлифмашина;
  • подшипники;
  • фланцы;
  • бочка на 200 литров;
  • металлические уголки 50 на 50 мм;
  • карточные петли.

Для изготовления бетономешалки с электрическим двигателем в список потребуется добавить несколько уголков, разрезанная труба по частям, узловую арматуру и сам электрический двигатель.

Поэтапная инструкция

  1. С торцевых частей бочки сделать прорези. К ним фиксируются фланцы и вал.
  2. По бокам делаются отверстия для заполнения бочки бетоном и прикрепления люка.
  3. Карточные петли понадобятся для открывания люка
  4. Протяните вал через прорези с торцовых сторон бочки.
  5. На вал крепятся фланцы, которые усилят стенки.
  6. Уголки требуются для изготовления гребенки. Благодаря ей смесь готовится быстрее. Уголки помещаются с внутренней стороны бочки, и к ним крепятся штыри.
  7. Швеллер, уголки и подкосы нужны для подпорок.
  8. Детали состыковывают, и полученные подпорки располагают рядом с торцевыми сторонами бочки.
  9. Подпорки вкапывают в землю для прочности глубиной около 30 см.

Вал по бокам фиксируется рычагами. Величина ручек выбирается такая, чтобы можно было вращать барабан двумя руками.

Выбираете место для бетономешалки и располагаете там конструкцию, рядом с люком должен быть участок для хранения элементов бетона. Они укладываются через люк и перемешиваются.

Сборка электрического двигателя

Для изготовления бетономешалки с электрическим двигателем подойдет мотор с одной фазой.

Если есть дома двигатели от старых стиральных машин, можно использовать их в качестве электродвигателя для бетономешалки. Средняя скорость вращения должна быть 20 – 30 оборотов в минуту.

Мотор с бензинных мотоциклов тоже подойдет. Он будет удобен тем, что нет зависимости от электричества.

Необходимо помнить: Для удобства эксплуатации бетономешалки следует продумать наличие механизма для опрокидывания (она делается из уголков) и для передвижения.

Вал должен вращаться через подшипники. Раствор используется в максимум в количестве 7 ведер.

Проявите сообразительность, учтите свои собственные предпочтения, и вы добьетесь необходимого результата и удобства использования.

Схемы для создания бетономешалки

Он составляется довольно легко. Для самого простого механизма возьмите электрическую дрель, ведро и опора. Бетона при этом будет не много, но для прокладывания дорожки во дворе или для заливания пола в доме такой вариант подойдет.

Далее проектируем основание. Чертеж его тоже должен содержать. Основание нужно такое, чтобы смогло выдержать и бетон, и саму бетономешалку. Оно обязательно должно быть крепким и устойчивым. Легким вариантом будет участок из бруса, более крепким будет основание из металла.

Для контроля вращения двигателя используйте редуктор, который можно сделать из ремней.

Не исключайте из производства бетономешалки этап проектирования. Процесс становится намного легче.

Сделаем выводы: бетономешалка является неотъемлемой частью строительных работ, и при небольших усилиях ее можно сделать своими руками как ручную так и с электродвигателем. Главное, не забывайте о чертежах, и тогда сам работа будет сделана без ошибок и за короткий срок!

Фото бетономешалок сделанных в домашних условиях



Бетономешалка своими руками: особенности изготовления, чертеж бетоносмесителя

Для выполнения строительных мероприятий и благоустройства территории применяются цементные и бетонные растворы. Процесс ручного приготовления смесей трудоемкий и продолжительный. Он не гарантирует однородность рабочей смеси. А приобретать для разового замеса дорогой бетоносмеситель нецелесообразно. Выход из сложившейся ситуации – бетономешалка своими руками. Она позволит при минимальных расходах самостоятельно подготовить раствор с однородной консистенцией.

Пример бетономешалки, подходящей для дома

Устройство бетономешалки бытовой и классификация смесителей

Агрегаты, предназначенные для перемешивания бетонных растворов, предлагаются предприятиям и изготавливаются домашними умельцами в различных вариантах. Рассмотрим конструкцию мешалки, которая состоит из следующих узлов:

  • металлической рамы или станины, объединяющей узлы в единую конструкцию. Рама воспринимает динамические и статические нагрузки, обеспечивая устойчивость оборудования. Для тяжелых агрегатов станина стационарная, а для малогабаритных смесителей оснащается колесами, облегчающими транспортировку. Для изготовления металлической рамы можно использовать уголок или стальной профиль другого сечения;
  • рабочего органа, предназначенного для повышения однородности замеса. Активатор, контактирующий с перемешиваемым раствором, воздействует на компоненты смеси. В результате бетонный раствор приобретает однородную консистенцию. В качестве перемешивающих органов используют лопатки сложной конфигурации, специальные лопасти, шнеки и другие разновидности активаторов;
  • резервуара, в котором перемешивается бетон. Такая емкость называется бочкой и может изготавливаться из различных материалов. Для самостоятельного изготовления рабочей емкости можно использовать утратившие актуальность и работоспособность бытовые устройства – начиная от стиральных машин и заканчивая металлическими бочками. Используемые емкости отличаются размерами и объемом, влияющими на производительность;
  • разгрузочного устройства, облегчающего и ускоряющего слив подготовленного раствора. Конструкция сливного механизма определяется компоновкой бетоносмесителя, конструкцией и габаритами бочки, а также массой бетонного раствора. Применяются различные технические решения для облегчения процесса разгрузки;
  • приводной станции. В качестве движущего агрегата используют электрический двигатель. Передача крутящего момента от электромотора может осуществляться через понижающий редуктор или ременную передачу. Передаточное отношение и мощность трансмиссии должны обеспечивать возможность беспрепятственного вращения тяжелой емкости, наполненной раствором.

Бетоносмеситель отличается не только вариантом конструктивного исполнения, но и способами смешивания. По принципу работы растворосмесители делятся на следующие виды:

  • гравитационные. Отличительная черта данных механизмов – наличие вращающейся емкости и неподвижного винтового активатора. Перемешиваемая цементная смесь под влиянием гравитации без приложения усилий падает на винтовую ось. Равномерное смешивание ингредиентов обеспечивается в результате воздействия лопаток, приваренных внутри вращающегося резервуара. Гравитационный способ перемешивания позволяет приготовить бетон с требуемой степенью подвижности;
  • принудительные. Они смешивают цементный раствор внутри стационарно закрепленного резервуара за счет воздействия подвижных элементов. Эксплуатационные характеристики и однородность рабочего раствора, приготовленного в таких мешалках значительно выше, если сравнивать с гравитационными агрегатами. Принудительный принцип смешивания в частном домостроении применяется редко. Он актуален в бетоносмесителях, предназначенных для промышленного использования.
Гравитационные бетономешалки 120л

По продолжительности работы мешалки делятся на следующие разновидности:

  • периодического действия, применяемые для частного использования. Они комплектуются электродвигателем небольшой мощности;
  • постоянного функционирования. Они применяются для промышленных целей и оснащены мощным электрическим приводом.

Остановимся более детально на конструкции устройств, самостоятельное изготовление которых довольно простое.

Самодельная бетономешалка своими руками – популярные конструкции

Самодельная бетономешалка из бочки

Планируя самостоятельное изготовление, целесообразно ознакомиться с проверенными на практике конструкциями. Возможны различные схемы устройств, из которых наиболее популярны следующие агрегаты:

  • механическая машина-бетономешалка. Она представляет собой разрезанную вдоль продольной оси бочку, шарнирно закрепленную на металлической раме. Внутри емкости расположен подвижный вал с лопастями. Передача крутящего момента от электродвигателя осуществляется через клиноременную передачу и редуктор. Выгрузка подготовленного раствора осуществляется путем наклона бадьи. Достоинство этого растворосмесителя – сокращенная продолжительность замеса. Недостаток агрегата – разбрызгивание раствора при повышенной скорости вращения;
  • бетономешалка из бочки, оснащенная активатором. По компоновочному решению этот вариант растворосмесителя похож на ранее описанный. Главное отличие – применение целой бочки, в которой выполнен герметичный люк для загрузки ингредиентов и выгрузки раствора. Передача крутящего момента может осуществляться как вручную, так и с помощью электропривода. В данном варианте вращается емкость, внутри которой закреплены продольные гребенки. Качество замеса определяется количеством оборотов, а не продолжительностью перемешивания. Несмотря на сложность конструкции, такие механизмы изготавливаются серийно;
  • бетономешалка самодельная с миксером. Планируя сделать своими руками бетономешалку, стоит обратить внимание на этот вариант. Несмотря на сложность конструкции такого растворосмесителя, над ним стоит потрудиться. Устройство обеспечивает повышенную однородность перемешивания бетонной смеси за счет дополнительной степени свободы. Емкость с активатором закреплена на металлической раме и может вращаться относительно продольной оси. Рама в сборе с резервуаром имеет дополнительную степень свободы за счет шарнирного крепления на несущей станине агрегата. Важно обеспечить герметичность резервуара и удобство выгрузки;
  • бытовые бетономешалки вибрационного типа. Для создания растворосмесителя с вибрационным принципом действия потребуется перфоратор повышенной мощности, в патроне которого закреплен металлический вал. Перфоратор следует жестко зафиксировать на станине, обеспечив соосное расположение вала с центром емкости. С противоположной стороны вала следует жестко закрепить автомобильный диск, диаметр которого меньше внутреннего размера бочки. Затем вертикально установленная бочка заполняется ингредиентами. Компоненты цементно-бетонной смеси под вибрационным воздействием равномерно перемешиваются. Решая, как сделать бетономешалку своими руками из автомобильного диска, воспользуйтесь этим вариантом.

Для самостоятельного изготовления бетономешалки подойдет любой вариант конструкции.

Бетономешалка самодельная с миксером

Бетономешалка своими руками – плюсы и минусы

Независимо от того, будет ли изготавливаться большая бетономешалка или малогабаритный смеситель, до начала изготовления ознакомьтесь с достоинствами и недостатками самодельных устройств.

Преимущества самостоятельно изготовленных растворосмесителей:

  • экономия денежных средств по сравнению с приобретением готового агрегата;
  • повышенное качество подготавливаемой цементно-бетонной смеси;
  • сокращенная продолжительность смешивания ингредиентов бетонного раствора;
  • удобство разгрузки подготовленной смеси путем наклона бочки смесителя;
  • возможность изготовления смесительного устройства с ручным приводом;
  • широкий выбор материалов и емкостей для самостоятельного изготовления.
Чертеж. Самосвальная бетономешалка

Проблемные моменты, связанные с самостоятельным изготовлением растворомешалок:

  • сложность изготовления в бытовых условиях без профессиональной подготовки;
  • необходимость подгонки узлов и элементов для обеспечения безотказной работы;
  • разбрызгивания цементного раствора при повышенной частоте перемешивания.
Бетономешалка своими руками – плюсы и минусы

Анализируя достоинства и недостатки, многие застройщики отдают предпочтение самостоятельному изготовлению бетоносмесителей. При этом необходимо учесть, что если будет изготавливаться бетономешалка из бочки своими руками, чертежи необходимо использовать только проверенные на практике.

Как сделать бетономешалку из бочки своими руками

Размышляя, как сделать бетономешалку своими руками, чертежи или эскизы подготовьте заранее. Можно для изготовления заэскизировать натурный образец, который положительно зарекомендовал себя в условиях эксплуатации. Рассмотрим особенности самостоятельного изготовления различных вариантов.

Как сделать бетономешалку ручной конструкции и с электроприводом

Ручной вариант растворосмесителя – самый простой. Он лучше всего подойдет для приготовления небольших объемов смеси и более дешевый, чем электрические модели. Процесс перемешивания осуществляется путем заполнения резервуара компонентами с последующей передачей крутящего момента путем поворота рукоятки.

Конструкция ручного устройства представляет собой металлическую раму, на которой в шарнирных опорах закреплен поворотный вал с емкостью для перемешивания. С одной из сторон приводного вала закреплена рукоятка.

Алгоритм сборки предусматривает выполнение следующих операций:

  • Сварку металлоконструкции. Она состоит из двух треугольных боковин, соединенных перемычками. В верхней части расположены втулки крепления поворотного вала.
  • Подготовку смесительного резервуара. В качестве емкости можно использовать бочку, молочный бидон или корпус стиралки. Внутри необходимо закрепить лопасти.
  • Установку емкости на поворотном валу. Важно обеспечить жесткое соединение и герметизировать зазоры на участках крепления вала.
  • Фиксацию рукоятки для смешивания и контроль герметичности смесителя. Для испытаний необходимо заполнить емкость водой и убедиться в отсутствии течи.
Подготовка смесительного резервуара

Соблюдая указанную последовательность операций, легко может быть изготовлена бетономешалка своими руками. Чертежи или эскизы можно подкорректировать, предусмотрев возможность использования молочного бидона или другой емкости.

Если с противоположной от рукоятки стороны вала закрепить шкив клиноременной передачи или звездочку цепного привода, то можно обеспечить передачу крутящего момента от редуктора, соединенного с электродвигателем. Бетономешалка своими руками из бочки, приводимая в движение от электромотора, обеспечит повышенную эффективность смешивания.

Самодельная бетономешалка с двигателем от стиральной машины

Используя мотор мощностью 0,18 кВт с частотой вращения 1500 об./мин., можно собрать электропривод растворосмесителя. Для передачи крутящего момента используется стартерная шестерня и маховик от легкового автомобиля.

Передвижная бетономешалка из стиральной машины своими руками изготавливается в указанном порядке:

  • Сварите раму с осями для шестеренчатой передачи.
  • Закрепите колеса.
  • Установите на осях шестерни привода.
  • Прикрепите двигатель со шкивом.
  • Соберите ременную передачу.
  • Закрепите бочку на торце маховика.

Остается подключить электропитание и проверить, как работает самодельная бетономешалка из стиральной машины.

Заключение

Руководствуясь приведенными рекомендациями несложно изготовить бетоносмеситель своими руками. До начала самостоятельного изготовления важно определиться с конструкцией устройства. Разбираясь, как сделать бетономешалку своими руками, чертежи подготовьте в первую очередь. Они помогут не допустить ошибок.

инструкция по изготовлению и чертеж

Бетоносмесители не относятся к постоянно используемому типу оборудования, но в частном строительстве они незаменимы: качество бетона и цементно-песчаных растворов при ручном замесе значительно уступают полученным автоматизированным путем. Но это довольно дорогая техника, посему нередко возникает вопрос: из чего и как сделать бетономешалку своими руками. При наличии подходящей емкости, двигателя и надежного вала, собрать агрегат несложно, но следует обеспечить максимально возможную симметричность и устойчивость, рекомендуется продумать чертежи вплоть до соединительных линий. Выбор типа действия зависит от объема проводимых работ, в некоторых случаях достаточно ручного привода, но для тяжелых и абразивных смесей потребуется принудительное перемешивание. На выходе самоделки выигрывают в цене (в 2–3 раза, как минимум), но уступают в безопасности и надежности заводскому оборудованию.

Оглавление:

  1. Необходимые инструменты и материалы
  2. Основные виды
  3. Инструкция по сборке
  4. Советы

Из чего можно сделать?

В качестве емкости используется металлическая бочка или корпус от старой стиральной машины, рекомендуемый объем составляет 200 л. Для рамы покупается уголок не менее 45×45 мм, чем массивнее и надежнее основание, тем лучше. Если бетономешалка будет перемещаться, то стоит предусмотреть колеса. Мотор и привод должны обеспечивать частоту вращения бочки около 30 оборотов в мин. Не обязательно покупать новые комплектующие, для самоделки отлично подойдет двигатель от стиральной машины (от 1,3 кВт) или бензинный мотор для мопеда. Это высокооборотные устройства, для обеспечения равномерного перемешивания с нужной частотой применяется редуктор, проводится его расчет.

Возможны три варианта: ременная, цепная и зубчатая передачи. В первом случае, для уменьшения оборотов с 1000 (или другой частоты вращения двигателя, которая указывается в инструкции) до 40 (максимально разрешимое), диаметр одного шкива должен превышать другой в 25 раз. Такую передачу сложно организовать, поэтому рекомендуется использовать двухзвенную и провести еще один расчет. Если на валу двигателя будет зафиксировано колесо с диаметром 5 см, то понадобится еще два шкива с диаметром в 5 раз больше (1000/5 = 200 оборотов, 200/5 = 40). Цепная передача для самодельной бетономешалки рассчитывается аналогичным образом, но ориентиром становится число зубьев на шестернях.

Самому трудно сделать элементы с нужным диаметром, их заказывают в автомобильных мастерских. При выборе зубчатой передачи вообще стоит установить готовый узел (коробку передач от старого авто) или зубчатый венец от двигателя «Волги». Последний вариант предпочтительнее, эта деталь выполнена из каленой стали и выдерживает интенсивные нагрузки, ее наваривают или привинчивают болтами ко дну. Венец закрепляется ровно посередине бочки. Аналогичным образом проводится расчет привода для самодельного бетоносмесителя с принудительным типом действия, при организации ручной передачи достаточно установить муфту на оси вращения.

Выбор конструкции

В зависимости от объема проводимых работ и имеющихся в наличии деталей, можно сделать:

1. Небольшую бетономешалку с ручным приводом из обычного бидона или малогабаритной бочки. В этом случае рама для усиления устойчивости закапывается в землю, крышка закрывается заклепками или обматывается толстым резиновым шнуром. Ось внутри способствует достижению должной однородности (качество выше, чем при перемешивании лопатой, рекомендуется при бетонировании стяжки), но замес раствора осуществляется своими силами.

2. Вибрационный бетоносмеситель из корпуса стиральной машины или бочки. В данном случае раствор перемешивается во вращающейся емкости, внутри которой для улучшения качества привариваются поперечные сечения или продольные гребенки. Такая конструкция бывает горизонтальной или наклонной (не менее 35° от оси). Обязательным условием является установка двигателя, этот вариант считается оптимальным для частного строительства.

3. Объемную бетономешалку принудительного действия. В отличие от первых разновидностей, эта технология рекомендуется для тяжелых абразивных бетонов и растворов. Двигатель проще разместить сверху, замес осуществляется с помощью сваренной из труб крестовины или вырезанных металлических лопастей. При малых и средних объемах работ такую модель собирать нецелесообразно: требуется более мощный привод и усиленная рама, конструкция занимает много места.

Руководство по изготовлению

Стандартная схема бетономешалки из бочки включает в себя: каркас, емкость, двигатель и его крепления, редуктор (ведущий и ведомый шкив или зубчатая шестерня), колеса (располагаются внизу, предназначены для передвижения агрегата), поворотное устройство (для удобства выгрузки). Потребуется свободное пространство, из инструментов — сварочный аппарат, резак и дрель. Если сварка по каким-либо причинам невозможна, то все элементы скрепляются болтами с диаметром не менее 27 мм. Основные этапы сборки своими руками включают:

  • Подготовку всех элементов, емкости и каркаса, разметку креплений.
  • Сборку рамы.
  • Монтаж бочки.
  • Фиксацию двигателя и редуктора в одной плоскости, установку защиты от брызг раствора.

На всех этапах используются чертежи, соблюдается точность. Размещаемые внутри лопасти, перегородки или гребенки должны быть абсолютно симметричными. Проверяется целостность бочки или каркаса стиральной машины, на днище строго по центру приваривается венец (или другой элемент редуктора). Для включения/выключения самодельного агрегата устанавливается пусковая система (с той же машинки или новая) или пакетный переключатель, инструкция по его монтажу прилагается вместе с крепежами. Разметка креплений двигателя проводится на уже собранном каркасе, обязательным условием технологии является размещение валов в одной плоскости.

Для поворота или наклона потребуется ручка или поворотное устройство. Второй вариант предпочтительнее, он позволяет фиксировать емкость в одном положении благодаря установке ограничителей на поворотные шестерни. Внизу основания с одной стороны крепятся два колеса, все острые края зачищаются и сглаживаются. Бетоносмеситель считается готовым после фиксации емкости и установки двигателя с редуктором. Горизонтальная бетономешалка из бочки собирается по аналогичной схеме, но с учетом герметизации отверстия для засыпки сырья и выгрузки раствора, по краю люка приклеиваются полоски резины.

Основные нюансы и рекомендации

Чтобы сделать все правильно, важно дополнительно:

  • Проверять изоляцию двигателя и шнура (не только в момент сборки, но и при эксплуатации).
  • Обеспечить максимальную герметичность емкости в самодельной бетономешалке.
  • Установить защитный корпус вокруг двигателя и редуктора, для этого подойдет металлическая сетка с крупными ячейками.
  • Периодически осуществлять проверку соединений (они ослабляются из-за вибрации).
  • Соблюдать правила безопасности, не засовывать руку или лопату во вращающийся барабан или под лопасти.

Важным моментом считается выгрузка раствора из самоделки. При наличии поворотного устройства на емкости или продуманного отверстия в принудительном смесителе этот процесс происходит почти самостоятельно, а при отсутствии — затрудняется, поэтому их рекомендуется сделать даже при условии усложнения сборки или увеличении затрат. Чем толще лопасти или внутренние перегородки, тем лучше перемешивается раствор, также обращают внимание на толщину стенок емкости, для абразивных бетонов они не могут быть меньше 3 мм.

Автобетоносмеситель

в раме с принтом | Столярные изделия и строительство Art Decor

Об этой конструкции автобетоносмесителя

Мы стремимся предлагать самые оригинальные проекты Work & Industry в Интернете. Этот дизайн в рамке для плотницких работ и строительства основан на изобретении Кастендика Джесси Р., чей патент на автобетоносмеситель был опубликован в 1952 году.

Уникальное искусство столярных и строительных работ

Найти уникальное настенное искусство, которое соответствует вашему вкусу и интересам, не должно быть рутинной работой.Мы проделали большую работу за вас: нашли лучшие образцы патентов, доработали их и сделали доступными для вас сотнями. И мы постоянно добавляем новые. В результате появился каталог, который предлагает уникальные дизайны практически для любого хобби, спорта, профессии и профессии, включая художественные рисунки для плотницких работ и строительства, которые вы больше нигде не найдете!

Создано специально для вас

Мы печатаем по запросу, а это означает, что выбранное вами произведение искусства не печатается и не оформляется в рамку, пока вы его не закажете. У вас есть 12 фонов и сотни дизайнов на выбор, создавая такое огромное количество возможных комбинаций, что уникальность заложена прямо в них.Даже если вы выберете наш самый популярный дизайн «Плотницкие работы и строительство», велика вероятность, что вы единственный в мире, у кого есть именно такой принт. С Patent Earth вы не просто делаете покупки - вы фактически работаете с нами над созданием уникальных столярных и строительных работ, созданных специально для вас!

Идеальный рабочий и промышленный декор

Украшать всегда сложно. Трудно достичь баланса между уникальностью и сохранением определенного внешнего вида и темы.Вот тут и пригодится Патентная Земля! Благодаря нашему постоянно расширяющемуся выбору дизайнов для работы и промышленности и вашей способности сочетать их с любым стилем фона, который вы выберете, поиск идеальной коллекции художественных принтов для плотницких работ и строительства стал намного проще. Теперь вы можете создать идеальный декор для любой комнаты, независимо от того, для чего она нужна!

Чистое удовлетворение

Удовлетворение может принимать разные формы, но наибольшее удовлетворение приносит мелочи. Как хорошо выполненная работа, или чашка свежего кофе, или ощущение, что вы находитесь в идеально созданной обстановке.Каждое произведение искусства, которое вы создаете с помощью Patent Earth, является выражением того, кем вы являетесь, украшаете ли вы себя или дарите дорогому другу удивительное искусство автобетоносмесителя. Наша цель - каждый раз помогать вам достигать максимального удовлетворения.

СВЯЗАННЫЕ ПРЕДМЕТЫ:

строитель, подарок подрядчику, чертеж грузовика, искусство стены мастерской, подарок плотника, искусство стены гаража, искусство стены плотника, искусство тяжелого машиностроения, подарок водителя грузовика, строительный декор, подарок строителя, искусство стены офиса, печать патента, стена в рамке искусство, декор домашнего офиса

Набор иконок линии строительной площадки.Архитектор, чертеж, бетономешалка, кирпичная кладка. Концепция строительства. Можно использовать для таких тем, как недвижимость, инженерия, архитектура, строительные работы. Футболка

Футболка. ID: 277628188

плакат | футболка | коврик для мыши
  • Мужские
  • Женские
Цвет: Цвет:
Размер: (?)

Выбрать размер: Взрослый SAdult MAdult LAdult XLAdult XXL

Цена: 19 долларов.95

чертеж бетонный завод чертежи

Рисование чертежей автомобилей с помощью Blender

13/07/2017 · В этом руководстве по Blender вы узнаете методы рисования собственных чертежей автомобилей с использованием только Blender, включая то, как выровнять несколько видов чертежей друг с другом и исправить искажение перспективы...

Узнать больше

Сорт бетона и соотношение воды и цемента

29.10.2017 · в этой видео-лекции вы можете узнать, каково соотношение марок бетона и водоцемента в деталях. а также таблица марок бетона с водоцементным соотношением. Читать статьи: www.civilglobal.com ...

Узнать больше

БЕТОННЫЙ ЗАВОД - SPECO LTD

Бетонный завод башенного типа 3 (8800) 8520 РАБОЧАЯ ТОЧКА № 2 ОПЕРАЦИОННАЯ КОМНАТА КОВШ ЛИФТ Ц. + 26500 GL.+23500 SLANT CONV SCREEN HOUSE 67500 HORIZONTAL CONV GL. 0 4800 РАБОТАЕТ ...

Узнать больше

Blueprint - Макет строительных чертежей | Строительство 53

Для нового строительства потребуются структурно-технические чертежи для деталей фундамента и фундамента, конструкции несущего каркаса, размеров балок и соединений. В бетонных конструкциях структурные чертежи будут указывать детали формирования бетона, размер

Узнать больше

Трубопровод_Как читать изометрические чертежи_Базовый

2016/03/20 · Трубопровод_Как читать изометрические чертежи_Основная техническая нагрузка на трубопровод... Отказаться от подписки на Technical Piping? Отменить Отказаться Работает ... Подписаться ...

Узнать больше

БЕТОННЫЙ ЗАВОД BANDIT B12 - Оборудование

БЕТОННЫЙ ЗАВОД Характеристики: Одноблочный низкопрофильный завод Быстрая установка на стройплощадке Цемент с гравитационной подачей Электронный импульсный счетчик воды Стандартный трехкомпонентный отсек агрегата Технические характеристики: Отсеки для хранения цемента: 1 Вместимость ...

Подробнее

О нас - Rexcon - Бетонные заводы, бетоносмесители

RexCon, Inc является U.S. производитель высококачественных стационарных и переносных, центральных бетонных заводов и бетонных заводов, бетоносмесителей и оборудования для укладки бетона. RexCon специализируется на предоставлении портативных высокопроизводительных ...

Узнать больше

O.T. Хочу построить бетономешалку

23.04.2011 · Ему нужен мини-серийный завод, хотя никогда не видел его в продаже. Раньше жил парень, который владел своего рода мини-серийным заводом, смонтированным на грузовиках, и специализировался на небольших розливах. В грузовике были цемент, гравий, песок и...

Подробнее

Walmart.com | Экономить деньги. Live Better

Делайте покупки на Walmart.com по низким ценам каждый день. Бесплатная доставка по заказам на сумму от 35 долларов США или самовывоз в магазине и скидка на самовывоз. Откройте кредитную карту Walmart, чтобы сэкономить еще больше!

Узнать больше

Схема расположения бетонного завода Германия

HZS50 - наш самый популярный бетонный завод стандартного типа. Производительность Theory составляет 50 кубометров в час. Оснащен двухвальным смесителем JS1000A производительностью 1 м³ на партию.Дозировочная машина PLD1600, с 3 ...

Подробнее

Sheldon Manufacturing Company (Нехавка, Небраска) [RG4074.AM]

НЕБРАСКА ГОСУДАРСТВЕННОЕ ИСТОРИЧЕСКОЕ ОБЩЕСТВО ПОИСК РУКОВОДСТВА

RG4074.AM: Sheldon Manufacturing Company (Nehawka, Neb.)

Записи: 1899-1965
Нехавка, графство Касс, Небраска: Производитель бетономешалок и других сельскохозяйственных инструментов
Размер: прибл. 10,0 куб. Футов

ИСТОРИЯ ВОПРОСА

Джордж Клинтон Шелдон, уроженец Нью-Йорка, проживающий в Нехавке, штат Небраска, продемонстрировал свою первую бетономешалку на местном пикнике осенью 1913 года.В течение первого года работы было произведено шесть машин. В следующем году Шелдон изготовил миксеры в небольшом магазине за почтовым отделением в Нехавке. К 1919 году Шелдон хвастался, что было продано 4 138 его бетоносмесителей. В том же году было возведено здание сталелитейного завода размером 64 х 108 футов.

Джордж Шелдон описал свою бетономешалку как «... обычную бочку, установленную в раме с помощью отливок моей конструкции, чтобы ее можно было вращать для выполнения операции перемешивания и наклонять, чтобы можно было опускать ее в тележку или другую емкость. .«План Шелдона состоял в том, чтобы продать свою машину непосредственно предполагаемому потребителю - фермеру, - который мог бы использовать миксер для небольших работ на ферме, таких как фундаменты, полы, водопропускные трубы, резервуары для воды, желоба, бордюры колодцев и платформы.

Компания Sheldon Manufacturing Company была зарегистрирована 1 апреля 1920 года с уставным капиталом в 250 000 долларов. По сравнению с общим объемом продаж 153 000 долларов в первый год, в 1920 году продажи выросли в среднем до 50 000 долларов в месяц. В начале 1920-х годов бизнес оставался на хорошем уровне, поскольку миксер Sheldon выставлялся на различных ярмарках штата и округа, сельскохозяйственных съездах и в дополнениях к выставке. Factory были изготовлены таким образом, чтобы детали, ранее закупленные у сторонних поставщиков, можно было производить на месте.В 1921 году Джордж Шелдон смог похвастаться тем, что миксер Sheldon более широко использовался на американских фермах и небольшими подрядчиками, чем все другие доступные миксеры. Кроме того, миксер Sheldon экспортировался в большое количество зарубежных стран, включая Аргентину, Австралию, Ирландию и Венесуэлу.

В этот период Шелдон добавил ящики для свиней в свою линейку продуктов. Ящик для свиней Sheldon Trusty рекламировался как единственный ящик на рынке, который соответствовал требованиям к размерам железнодорожных экспресс-компаний.Он также разрабатывал и продавал станки для пиления, погрузчики и крупногабаритные миксеры, специально изготовленные для добычи золота. Шелдон также предположил, что его оригинальный миксер можно использовать для смешивания своевременного продукта в этот период запрета - домашнего пива.

К 1922 году компанию начали беспокоить финансовые проблемы. С деньгами, вложенными в рекламу, документы Шелдона отражают его большой интерес к использованию рекламы для продажи своего продукта - у Шелдона были проблемы с оплатой различных займов.Спад начала 1920-х годов плюс появление товарного бетона нанесли сокрушительные удары. В 1923 году Stover Manufacturing Company из Фрипорта, штат Иллинойс, взяла на себя маркетинг всей продукции Sheldon Manufacturing Company, оставив Шелдону сосредоточиться на «производственной части бизнеса». Судя по всему, это не помогло, поскольку в том же году Sheldon Manufacturing Company объявила о банкротстве.

После этого Шелдон продолжал вести свой бизнес в небольших масштабах, собирая устройства по одному для каждой работы.Он продолжал преуспевать в этом до 1950-х годов, хотя его доход в основном приходился на его работу в качестве дилера Kelvinator, через бизнес по производству газа в баллонах и от фермерской собственности.

Во время Второй мировой войны различное оборудование завода Шелдона было сдано в аренду фирме из Далласа, штат Техас, за 1500 долларов в год. Непродолжительное время здание завода использовалось и производителями вооружения. Предложение 1957 года продать магазин кормовому предприятию провалилось.

Джордж Шелдон умер в Нехавке, Небраска, 27 марта 1965 года.

ОБЪЕМ И СОДЕРЖАНИЕ ПРИМЕЧАНИЕ

Эта коллекция состоит из шести коробок, трех больших связок и большого ящика с рукописными материалами, разбитых на семь серий: 1) Переписка, 1899-1931; 2) Административно-правовая документация, 1916-1965 гг .; 3) Финансовые отчеты за 1915-1948 гг .; 4) Рекламные материалы, 1915-ок. 1925; 5) Чертежи и рисунки, ок. 1916-ок. 1922; 6) Дневники 1911–1959 годов; и 7) Разное.

Большая часть этой коллекции относится к ведению бизнеса и продукции, производимой Sheldon Manufacturing Company из Неавки, Небраска.Особый акцент сделан на первом изобретении и бестселлере компании - бетономешалке Sheldon. Коллекция отражает, во-первых, рост и оптимизм компании, возглавляемой Джорджем Шелдоном в годы, непосредственно предшествовавшие и последовавшие за Первой мировой войной, а затем проблемы, возникшие во время экономического спада 1920-х годов, кульминацией которого стало объявление компанией банкротство в 1923 году.

Переписка, 1899-1931, Series 1 , в основном касается бизнеса, проводимого Sheldon Manufacturing Company.Большая часть этой серии состоит из исходящей корреспонденции компании за 1913-1914, 1920-1923 и 1931 годы. В этом материале даются пояснения по работе цементного смесителя Sheldon; предложения по использованию машины; обсуждение процедур ведения бизнеса; информация о размещенных у поставщиков заказах; идеи по маркетингу и рекламе продукции Sheldon; информация о новых продуктах, таких как Sheldon Hog ​​Crates и Sheldon Saw Rig; и таблицы показателей продаж.К 1922 году Sheldon Manufacturing Company столкнулась с финансовыми трудностями, и переписка отражает в конечном итоге безуспешные попытки Джорджа Шелдона иметь дело с кредиторами и поставщиками. Свидетельские письма 1912-1921 годов, написанные Шелдону, восхваляющие цементный смеситель Шелдона, и небольшая часть семейной переписки Шелдона также включены в эту серию. В одном личном письме Шелдона к семье в Нью-Йорке от 26 марта 1913 года описывается ущерб, нанесенный торнадо, обрушившимся на Нехавку, Омаху и прилегающие районы 23 марта 1913 года.Шелдон пишет о количестве погибших и раненых, а также сельскохозяйственных животных. Он подробно описывает погодные условия непосредственно перед торнадо и вызванные им разрушения. Он также выражает беспокойство по поводу пропавшего без вести члена семьи.

Административные и юридические записи Sheldon Manufacturing Company за 1916-1965 годы можно найти в Series 2 . Включены учредительный договор и подзаконные акты компании; протоколы собраний правления и акционеров за 1921-1941 гг .; патенты 1916-1923 гг .; авторские права, 1923-1924 гг .; товарные знаки и этикетки, 1920-1936 гг .; контракты 1916-1963 годов; биржевые материалы, 1920-1926 гг .; документы о банкротстве 1923 г .; и документы, касающиеся поселения в поместье Шелдон, 1965 год.

Серия 3 состоит из финансовых отчетов за 1915-1948 гг. Включены книги продаж за 1915-1919 годы, в которых ежедневно фиксируются проданные продукты и полученные деньги. Также указывается информация о деньгах, выплаченных за материалы, рекламу, комиссионные и другие виды платежей. Кассовые книги за 1919-1920 годы, в которых перечислены счета и указаны суммы кредита и дебета; отчеты о продажах за 1920-1921 годы, составленные на ежемесячной основе, которые показывают суммы в долларах, полученные дилерами, спекулянтами, экспортом и почтовыми переводами; и ведомости заработной платы за 1919-1943 гг., в которых перечислены служащие, даты и часы работы, размер заработной платы и выплаченная сумма.Финансовый отчет Sheldon Corporation за 1946 год и различные финансовые записи за 1917-1948 годы также можно найти в этой серии.

Рекламные материалы серии 4 состоят из каталогов, проспектов, листовок, рекламных макетов и иллюстраций, газетных объявлений, счетов-фактур за заказы на рекламу и адресной книги, в которой записываются рекламные материалы, рассылаемые клиентам по почте. Эта конкретная серия предоставляет отличную информацию о том, как одна конкретная компания, Sheldon Manufacturing Company, продвигала свою продукцию на свой рынок в течение 1913-го года.1925. В более широком историческом контексте этот материал ценен как документальное подтверждение роста и важности рекламы в период ее расцвета в 1920-х годах.

Серия 5 состоит из чертежей и чертежей, ок. 1916-ок. 1922, в которых представлены подробные эскизы деталей и оборудования, а также спецификации на заводе Sheldon Manufacturing Company. В этой серии также можно найти более крупные чертежи и чертежи, на которых показаны планы этажей завода и виды деталей и собранных бетоносмесителей.

Дневники Джорджа К. Шелдона, 1911–1959, в Series 6 содержат очень мало информации о бизнесе Sheldon Manufacturing Company. Хотя в некоторых дневниках ранних лет действительно упоминаются деловые звонки, во многих записях конца 1920-х годов подробно описываются погодные условия и условия урожая, работа, выполненная в качестве перевозчика материалов к местным фермерам и от них, а также бизнес Шелдона как поставщика Торговец Кельвинатором. К 1929 году торговля Кельвинаторами Шелдона стала более важным источником дохода, чем производство бетономешалок.Хотя бетономешалки Sheldon производились по крайней мере до 1959 года, похоже, что они производились в расчете на каждую работу.

Серия 7 содержит различные тематические материалы, обозначенные как «Сборник материалов». Включены материалы, относящиеся к экспорту Sheldon Manufacturing Company; честное участие; другие линейки продуктов; рекламные письма; джобберовский материал; и прайс-листы. Также в эту серию включены каталоги и реклама конкурирующих производителей бетономешалок.

Примечание: Фотография из этой коллекции [RG4074.PH] содержит 395 отпечатков и 50 негативов, относящихся к компании Sheldon Manufacturing Company из Нехавки, Небраска. Для получения дополнительной информации о производственной компании Sheldon см .:

Пол, Андреа, « Sheldon Manufacturing Company, Nehawka, Nebraska ». История Небраски , т. 68, нет. 3, стр. 104

ОПИСАНИЕ

Ряд 1 - Переписка, 1899-1931 гг.

Коробка 1
Папка

  1. 1913, фев.-Дек.
  2. 1914, январь-март. 16
  3. 1914, 17 марта - апр.
  4. 1914, май-июнь
  5. 1914 г., июль-авг.
  6. 1914, сентябрь-октябрь. 5
  7. 1914, 6 октября - 9 ноября
  8. 1914, 10 ноября - дек.
  9. 1915-1917, Завод по выкройке трапецеидальных искажений
  10. 1915-1917, Isaacson Company Iron Works

Объем

  1. 1920, 10 июня - 17 июля
  2. 1920, 17 июля - 21 августа
  3. 1920, 17 июля - 21 августа

Папка

  1. 1921, ноябрь.14-17
  2. 1921, 18–22 ноября
  3. 1921, 23–28 ноября
  4. , 1921, 29 ноября - 1 декабря,
  5. 1921, 2-6 декабря
  6. 1921, 7-10 декабря

Коробка 2
Папка

  1. 1921, 12-16 декабря
  2. 1921, 17-22 декабря
  3. 1921, 23–29 декабря
  4. 1922, 16-18 января
  5. 1922, 19-24 января
  6. 1922, 25-30 января
  7. 1922, 31 января - 3 февраля
  8. 1922, 4-9 февраля
  9. 1922, 10-15 февраля
  10. 1922, фев.16-20
  11. 1922, 21-25 февраля
  12. 1922, 27 февраля - 2 марта
  13. 1922, 3-8 марта
  14. 1922, 9-14 марта
  15. 1922, 15-20 марта
  16. 1922, 21-24 марта
  17. 1922, 25-30 марта
  18. 1922, 31 марта - 4 апреля
  19. 1922, 5-10 апреля
  20. 1922, 11-17 апреля
  21. 1922, 18-22 апреля
  22. 1922, 24–28 апреля
  23. 1922, 29 апреля - 5 мая
  24. 1922, 6-11 мая
  25. 1922, 12-17 мая
  26. 1922, 18-23 мая
  27. 1922, 24-29 мая
  28. 1922 г., 30 мая - 2 июня
  29. г.
  30. 1922, 3-9 июня
  31. 1922, 10-17 июня
  32. 1922, 19-22 июня
  33. 1922, 23-29 июня
  34. 1922 г., 30 июня - 5 июля
  35. г.
  36. 1922, 6-11 июля
  37. 1922, 12-19 июля
  38. 1922, 20-25 июля
  39. 1922 г., 27 июля - авг.1
  40. 1922, 2–9 августа
  41. 1922, 10-16 августа
  42. 1922, 17-24 августа
  43. 1922. 25-31 августа
  44. 1922, 1–12 сентября
  45. 1922, 13-18 сентября
  46. 1922, 19–27 сентября
  47. 1922, 28 сентября - 4 октября

Коробка 3
Папка

  1. 1922, 5-10 октября
  2. 1922, 11-18 октября
  3. 1922, 19–26 октября
  4. 1922, 27 октября - 2 ноября
  5. 1922, 3-9 ноября
  6. 1922, 10-16 ноября
  7. 1922, ноябрь.17-22
  8. 1922, 23 ноября - 2 декабря
  9. 1922, 4-8 декабря
  10. 1922, 9-14 декабря
  11. 1922, 15-22 декабря
  12. 1922, 23 декабря - 1923, 3 января
  13. 1923, 4-9 января
  14. 1923, 10-16 января
  15. 1923, 17–26 января
  16. 1931, февраль и август
  17. Письма-свидетельства, 1912-1921 гг.
  18. Входящие запросы корреспонденции по продуктам Sheldon
  19. Семейная переписка Шелдона, 1899-1929; 1937-1940 и 1947

Серия 2 - Административные записи, 1916-1965 гг.

Коробка 3
Папка

  1. Учредительный договор и подзаконные акты
    Ходатайство должника
    Статьи о роспуске

Объем

  1. Правление и организационные материалы акционеров
    Протоколы заседаний Правления и акционеров, 1921-1941 гг.
    Разрешение на выпуск и продажу акций

Папка

  1. Патенты, 1916-1923 гг.
  2. Авторские права, 1923-1924 гг.
  3. Товарные знаки и этикетки, 1920-1936 гг.
  4. контрактов, 1916-1963 гг.
  5. Размещение акций, 1920-1921 гг.
  6. Размещение акций, 1920-1921 гг.
  7. Предложения акций и сертификаты, 1920-1926 гг.
  8. Материалы о банкротстве, 1923 г.
  9. Продажа поместья Шелдон, 1965 год

Серия 3 - Финансовые отчеты, 1915-1948 гг.

Коробка 3
Объем

  1. Торговая книга, 1915-1916 гг.
  2. Торговая книга, 1918-1919 (см. Негабарит)
  3. Кассовая книга - ноябрь 1919 г. - май 1920 г.
  4. Кассовая книга, май-сентябрь 1920 г. (см. Крупный размер)
  5. Рекорды продаж, 1920-1921 (см. Крупный размер)
  6. Заработная плата за 1919-1923 гг. (См. Крупный размер)

Папка

  1. Отчеты Sheldon Corporation, 1946
  2. Финансовые ноты, 1917-1947 гг.
  3. Финансовые ноты, 1920-1948 гг.

Серия 4 - Рекламные материалы, 1913-ок.1925

Коробка 4
Папка

  1. Смешанный бетон Sheldon для лучших зданий, 1920
  2. «Ноу-хау в бетонировании», 1921 г.
  3. Каталоги, 1917 и 1920 гг.
  4. Циркуляры, каталоги, листовки, рекламные макеты и произведения искусства, 1915-1925 гг.
  5. Циркуляры, каталоги, листовки, рекламные макеты и произведения искусства, 1915-1925 гг.
  6. Циркуляры, каталоги, листовки, рекламные макеты и произведения искусства, 1915-1925 гг.
  7. Циркуляры, каталоги, листовки, рекламные макеты и произведения искусства, 1915-ок.1925
  8. Циркуляры, каталоги, листовки, рекламные макеты и произведения искусства, 1915-1925 гг.
  9. Циркуляры, каталоги, листовки, рекламные макеты и произведения искусства, 1915-1925 гг.
  10. Циркуляры, каталоги, листовки, рекламные макеты и произведения искусства, 1915-1925 гг.
  11. Циркуляры, каталоги, листовки, рекламные макеты и произведения искусства, 1915-1925 гг.
  12. Циркуляры, каталоги, листовки, рекламные макеты и произведения искусства, 1915-1925 гг.
  13. Циркуляры, каталоги, листовки, рекламные макеты и произведения искусства, 1915-ок.1925
  14. Циркуляры, каталоги, листовки, рекламные макеты и произведения искусства, 1915-1925 гг.
  15. Циркуляры, каталоги, листовки, рекламные макеты и произведения искусства, 1915-1925 гг.
  16. Циркуляры, каталоги, листовки, рекламные макеты и произведения искусства, 1915-1925 гг.
  17. Циркуляры, каталоги, листовки, рекламные макеты и произведения искусства, 1915-1925 гг.

Объем

  1. Альбом рекламных материалов, 1915-1925 гг.
  2. Альбом рекламных материалов, 1913-1920-е гг. (См. Крупноформатный)
  3. Альбом рекламных материалов, 1920-е гг. (См. Негабарит)

Рисунки, планы, макеты, публикации с рекламой Sheldon Advertising (см. Крупный размер)
Художественные работы для проспектов и рекламных объявлений (см. Крупный размер)

Коробка 4
Папка

  1. Счета за рекламу, 1915
  2. Счета за рекламу, 1915-1916 гг.
  3. Счета за рекламу, 1916 г.
  4. Счета за рекламу, 1917 г.
  5. Счета за рекламу, 1917-1918 гг.
  6. счетов-фактур за рекламу, 1918-1919 гг .; также Примечания к возврату рекламы, 1921-1922 гг.

Box 5
Том 4 - Адресная книга пересылаемой литературы; рекламные счета, 1914

Серия 5 - Чертежи, ок.1916-1922

Коробка 5
Папка

  1. Чертежи и чертежи
  2. Чертежи и чертежи
  3. Чертежи и чертежи

Большие чертежи и чертежи (см. Негабарит)

Серия 6 - Дневники, 1911-1959 гг.

Коробка 5
Объем

  1. 1911
  2. 1916
  3. 1917
  4. 1918
  5. 1919
  6. 1920
  7. 1921
  8. 1922
  9. 1923
  10. 1924
  11. 1925
  12. 1929
  13. 1930
  14. 1931
  15. 1932
  16. 1934
  17. 1935
  18. 1936
  19. 1937
  20. 1938
  21. 1939
  22. 1940
  23. 1941
  24. 1942
  25. 1943
  26. 1944
  27. 1945

Коробка 6
Объем

  1. 1946
  2. 1947
  3. 1948
  4. 1949
  5. 1950
  6. 1951
  7. 1952
  8. 1953
  9. 1954
  10. 1955
  11. 1956
  12. 1957
  13. 1958
  14. 1959

Серия 7 - Разное

Коробка 6
Папка

  1. Экспорт
  2. Выставки
  3. Материал ящика для свиней
  4. Электропила
  5. Экскаватор-погрузчик; Разбрасыватель-погрузчик; Предложение семенной кукурузы; Заметки о будущих возможностях бизнеса
  6. Рекламные письма
  7. Материал Джобберса
  8. Объявления и каталоги бетоносмесителей других фирм
  9. Объявления и каталоги бетоносмесителей других фирм
  10. Объявления и каталоги бетоносмесителей других фирм
  11. Объявления и каталоги бетоносмесителей других фирм
  12. Прайс-листы, канцелярские товары, бланки заказа, накладные
  13. Прайс-листы, канцелярские товары, бланки заказа, накладные
  14. Акт, Ипотека, Плат карта

ДОБАВЛЕННЫЕ ЗАПИСИ:

Округ Касс (Неб.) - Бизнесы
Промышленность - Небраска
Нехавка (Небраска) - Бизнесы
Sheldon Manufacturing Company (Нехавка, Небраска)
Шелдон, Джордж Клинтон, 1886-1965

Пересмотрено 14.04.2008 TMM

Морские виды предлагают чертежи для улучшения бетонных конструкций - бетонные изделия

В рамках проекта, финансируемого внешними сторонами и независимого от Concrete Sustainability Hub, исследователи Массачусетского технологического института стремятся изменить конструкцию бетона, следуя планам природы, противопоставляя цементную пасту структуре и свойствам костей, раковин и глубоководных губок.Как они отмечают в текущем документе по строительству и строительным материалам «Дорожная карта на мезомасштабе для прочной и устойчивой цементной пасты - биоинспекционный подход», такие биологические материалы исключительно прочные и долговечные, отчасти благодаря точной сборке структур различной длины. шкалы, от молекулярного до макро или видимого уровня.

Команда, возглавляемая профессором Департамента гражданской и экологической инженерии (CEE) Оралом Буюкозтурком, предлагает новый био-вдохновленный подход «снизу вверх» для разработки цементного теста.«Эти [натуральные] материалы собраны увлекательным образом, с простыми компонентами, образующими сложные геометрические конфигурации, которые приятно наблюдать», - утверждает он. «Мы хотим увидеть, какие виды микромеханизмов существуют внутри них, которые обеспечивают такие превосходные свойства, и как мы можем применить аналогичный подход на основе строительных блоков для бетона».

Соавторы статьи: ведущий автор и аспирант Стивен Палкович, аспирант Дитер Броммер, научный сотрудник Кунал Купваде-Патил, доцент Адмир Масич из Центральной и Восточной Европы и глава департамента стран Центральной и Восточной Европы Маркус Бюлер.

«Слияние теории, вычислений, нового синтеза и методов определения характеристик позволило изменить парадигму, которая, вероятно, навсегда изменит способ производства этого вездесущего материала», - добавляет Бюлер. «Это может привести к созданию более прочных дорог, мостов, сооружений, уменьшить углеродный и энергетический следы и даже позволить нам улавливать углекислый газ в процессе производства материала. Внедрение нанотехнологий в бетон - это один из примеров [того, как] расширить возможности нанонауки для решения грандиозных инженерных задач.”

Прочность и долговечность бетона частично зависят от внутренней структуры и конфигурации пор; чем более пористый материал, тем он более уязвим к растрескиванию. Однако не существует доступных методов для точного контроля внутренней структуры и общих свойств бетона, отмечает Буюкозтюрк, добавляя: «Это в основном предположения. Мы хотим изменить культуру и начать контролировать материал на мезоуровне ».

Мезоуровень представляет собой связь между микромасштабными структурами и макроуровневыми свойствами, отмечает он.Например, как микроскопическое расположение цемента влияет на общую прочность и долговечность высокого здания или длинного моста? Понимание этого соединения поможет инженерам идентифицировать элементы в различных масштабах длины, чтобы улучшить общие характеристики бетона.

«С одной стороны, мы имеем дело с молекулами, а с другой - строим структуру длиной порядка километров», - утверждает Буюкозтюрк. «Как мы соединяем информацию, которую мы разрабатываем в очень маленьком масштабе, с информацией в большом масштабе? Это загадка.”

Чтобы понять эту связь, Бююкозтюрк и его коллеги обратились к костям, глубоководным губкам и перламутру (внутреннему слою раковины моллюсков), которые были тщательно изучены на предмет их механических и микроскопических свойств. Они просмотрели научную литературу в поисках информации о каждом биоматериале и сравнили их структуру и поведение в нано-, микро- и макроуровнях с цементным тестом. Они искали связи между структурой материала и его механическими свойствами, наблюдая, как луковичная структура слоев кремнезема глубоководной губки обеспечивает механизм предотвращения трещин, в то время как перламутр имеет структуру «кирпич и строительный раствор», которая создает прочную связь. между минеральными слоями, что делает материал чрезвычайно прочным.

«В этом контексте существует широкий спектр методов многомасштабной характеристики и компьютерного моделирования, хорошо зарекомендовавших себя для изучения сложных биологических и биомиметических материалов, которые можно легко применить в цементном сообществе», - говорит Масич.

Исследовательская группа разработала общую, основанную на биоинспекциях основу для проектирования цемента «снизу вверх». Эта методология, по сути, представляет собой набор руководящих принципов, которым могут следовать инженеры, чтобы определить, как определенные добавки или ингредиенты, представляющие интерес, повлияют на общую прочность и долговечность цемента.Например, в рамках смежного направления исследований Buyukozturk изучает вулканический пепел в качестве добавки или заменителя цемента. Чтобы увидеть, улучшит ли вулканический пепел свойства цементной пасты, инженеры, следуя схеме группы, сначала использовали существующие экспериментальные методы - ядерный магнитный резонанс, сканирующую электронную микроскопию и дифракцию рентгеновских лучей - для определения характеристик твердого тела и конфигурации пор материала с течением времени.

Затем исследователи могли включить такие измерения в модели, моделирующие долгосрочную эволюцию бетона, чтобы определить мезомасштабные взаимосвязи между свойствами вулканического пепла и вкладом материала в прочность и долговечность бетонного моста, содержащего пепел.Затем эти модели могут быть подтверждены с помощью обычных экспериментов по сжатию и нано-вдавливанию для тестирования реальных образцов бетона на основе вулканического пепла.

В конечном итоге исследователи надеются, что эта структура поможет инженерам определить ингредиенты, которые структурированы и эволюционируют таким же образом, как и биоматериалы, что может улучшить характеристики и долговечность бетона. «Надеюсь, это приведет нас к некоему рецепту более экологичного бетона», - говорит Буюкозтюрк. «Обычно зданиям и мостам дается определенный срок службы.Можем ли мы продлить это, может быть, дважды или трижды? Это то, к чему мы стремимся. В нашей структуре все это очень конкретно изложено на бумаге, чтобы инженеры могли ее использовать ».

Исследование было частично поддержано Кувейтским фондом развития науки через Центр природных ресурсов и окружающей среды Кувейта-Массачусетского технологического института, Национальный институт стандартов и технологий и Аргоннскую национальную лабораторию.

чертежей серийного завода mcneilus

Чертежи серийного завода mcneilus

Производство: Рабочие места для работы с металлом / пластмассой | Милуоки Вакансии.com

ПРОФИЛЬ КОМПАНИИ Коммерческий сегмент является ведущим производителем мусоровозов, бетоносмесителей с фронтальной и задней разгрузкой, мобильных и стационарных бетонных заводов, а также автомобилей для технического обслуживания и автомобильных кранов. Этот сегмент

Узнать больше

DEL Equipment Truck Body Up Fitting - Home

Видение DEL состоит в том, чтобы каждый раз предлагать клиентам высококачественные услуги по модернизации кузовов грузовиков на наших рынках по всей Канаде.Мы добиваемся этого, поставляя продукты и услуги высочайшего качества с исключительной ценностью, чтобы наши клиенты были довольны «Прочность y

Узнать больше

Бетонный завод Elkon | Автобетоносмеситель cv713 mack

Бетонные заводы обеспечивают высочайшее качество бетона для каждого отдельного проекта. В зависимости от проекта, строительной площадки и требуемой мощности доступны стационарные, мобильные, компактные и локальные бетонные заводы.

Узнать больше

Цитрат силденафила против виагры

Виагра, гормоны дерьма и овуляция, план коммуникации в отпуске syptom аллергия brazinski онкологическая клиника аллергическая астма планы ловушки ястреба победить предрасположенность к раку Силденафила цитрат против виагры

Корпорация Oshkosh нанимает супервайзера в Dodge Center, Миннесота

Коммерческий сегмент является ведущим производителем мусоровозов, бетоносмесителей с передней и задней разгрузкой, переносных и стационарных бетонных заводов, полевых автомобилей и кранов-манипуляторов.При поддержке 24/7, наш segm

Узнать больше

Mini Max Concrete

Смесители на половину ярда, смесители на один двор, 2 смесителя на два двора на продажу. Грузовик, установленный на вашем грузовике. Mini Max Concrete 2 Бетоносмесители The Future of Concrete Delivery продажа двух дворовых бетоносмесителей для широкой публики Варианты: Постройте для вашего грузовика или мы можем доставить

Узнать больше

Каталог запчастей оборудования для бетонных заводов

Оборудование для бетонных заводов и Каталог запчастей.Винс Хаган проектирует и производит все типы бетонных заводов, включая портативные бетонные заводы, стационарные бетонные заводы, центральные бетонные заводы, асфальтоукладчики, гидравлические самовозводимые модели

Узнать больше

Подержанные автобетоносмесители - тандем

В качестве дилера в Техасе , мы специализируемся на подержанных автобетоносмесителях. Мы предлагаем подержанные объемные смесители только самого высокого качества, автобетоносмесители, бывшие в употреблении с фронтальной разгрузкой, Kenworth, Peterbilt и другие. Мы также продаем бывшие в употреблении бетонные заводы и обширный инвентарь.

Узнать больше

Асфальтобетонный завод 3D-видео от Atlas Technologies Pvt

02 декабря 2017 · Завод по производству асфальта Atlas доступен производительностью 80 т / ч, 120 т / ч и 160 т / ч .Это модульное ... 3D анимационное видео завода по производству смесей Atlas.

Узнать больше

маркетинг бетоносмеситель | Бетонные заводы и

Новые и бывшие в употреблении бетонные заводы на продажу. Мы являемся ведущим новатором в отрасли бетонных заводов. Мы можем разработать индивидуальное решение для ваших производственных нужд. CON-E-CO предлагает полную линейку инновационных бетонных заводов. Мы предлагаем stati

Узнать больше

Чертежи серийного завода Mcneilus - Результаты изображений

Другие чертежи серийного завода Mcneilus изображения

Узнать больше

Бетонные заводы и оборудование Компания | CON-E-CO

CON-E-CO Бетонные заводы, бетоносмесители и оборудование.CON-E-CO (Concrete Equipment Company) проектирует, производит и поддерживает ведущую в Северной Америке линейку мобильных и стационарных бетонных заводов, смесителей, систем обработки материалов и

Узнать больше

Новые и бывшие в употреблении бетонные заводы MCNEILUS на продажу и в аренду - Rock & Dirt

MCNEILUS Бетонный завод на продажу и в аренду | Рок и Грязь. Поиск из тысяч списков новых и подержанных серийных установок MCNEILUS на продажу или в аренду, обновляемых ежедневно сотнями дилеров и частных продавцов.

Узнать больше

Бетонный завод Элкон | Детали смесительного завода | мобильный RMC

Части смесительного завода Бетонный завод HZS25-240 - самые продаваемые продукты машинного оборудования ELKON Group, которые в основном состоят из продаваемых бетонных силосов, винтового конвейера, системы водоснабжения, системы взвешивания, системы хранения бетона, цементная смесь

Узнать больше

Продажа бывших в употреблении автобетоносмесителей и бетонных заводов

Участие. Chaparral - ведущий поставщик оборудования для бетонной промышленности.Chaparral демонстрировал оборудование на Con-Expo, Con-Ag, World of Concrete и других национальных выставках, включая ExpoConcreto AMCI. Мы специализируемся на подержанных автобетоносмесителях, подержанных бетоносмесителях mi

Узнать больше

На главную [www.lmi.ca]

Теперь, с добавленной мощностью заводов периодического действия CON-E-CO®, смесители Oshkosh® S-Series ™ с фронтальной выгрузкой и мусоровозы McNeilus®, мы можем вывести вашу работу на новый уровень. Все это подкреплено поддержкой, которая поможет вам справиться с трудностями.

Узнать больше

Производство: Менеджмент Вакансии | Милуоки Вакансии.com

Найдите лучшие вакансии и карьеру в Милуоки на MilwaukeeJobs.com. Найдите текущие вакансии, опубликованные ведущими работодателями Милуоки. Разместите свое резюме и получите отличный совет по карьере.

Узнать больше

MPParts: Готовые бетонные смеси: Детали для бетонных заводов

Mixer and Plant Parts - это семейный бизнес, обслуживающий промышленность по производству товарных бетонных смесей и тяжелые грузовые перевозки более 65 лет. Мы понимаем важность быстрого и точного обслуживания для поддержания вашего бетона в рабочем состоянии.

Узнать больше

Вакансии в Нью-Хэмптоне, штат Айова - Требуется помощь Decorah: Найдите местное отделение

Добро пожаловать на DecorahHelpWanted.com! Ищете ли вы новую работу или нового сотрудника, Decorah Help Wanted упрощает поиск работы для соискателей в районе Decorah, а мы предоставляем работодателям доступный и эффективный способ рекламы местных вакансий.

Узнать больше

Бетонные заводы | CON-E-CO

CON-E-CO® мобильные и стационарные бетонные заводы созданы для максимального повышения вашей производительности, качества смеси и рентабельности инвестиций.Выбирайте из самого широкого в отрасли ассортимента центральных бетонных заводов и транзитных бетонных заводов мод.

Узнать больше

Бесплатное приложение для чтения чертежей для студентов

Студенты имеют полный и неограниченный доступ ко всем функциям приложения PlanGrid бесплатно.

14 марта 2016 г. 19:00 CDT

Получайте новости каменной промышленности на свой почтовый ящик

Подпишитесь на Masonry Messenger , чтобы получать ресурсы по каменной кладке и информацию, необходимую, чтобы оставаться в курсе.

Нет, спасибо

Икс

PlanGrid for Education бесплатно для студентов и преподавателей

по Кладка

PlanGrid стала одним из наиболее зрелых приложений для просмотра, изменения и обсуждения строительных чертежей на совместной облачной платформе.

Это самое загружаемое приложение номер один для чтения чертежей и совместного использования обновлений планов, включая фотографии, в iTunes Store.

Основанная в 2011 году, PlanGrid в настоящее время является крупнейшим хранилищем цифровых чертежей в мире, в котором хранится более 30 миллионов листов строительной документации в облаке, и они помогли построить более 300 000 строительных проектов. Строительные заказчики только начинают видеть, что возможно с помощью программной платформы.

В 2014 году компания запустила PlanGrid for Education , предоставляя студентам полный и неограниченный доступ ко всем функциям приложения бесплатно.

PlanGrid for Education также предоставляется преподавателям бесплатно. Студенты и преподаватели должны зарегистрировать базовую учетную запись, используя свой адрес электронной почты .edu, и отправить электронное письмо на адрес [email protected] с запросом на обновление.

Узнайте больше о PlanGrid (который работает как на iOS, так и на Android) здесь.

Первоначально опубликовано в журнале Masonry .


Об авторе

Masonry , официальное издание Ассоциации каменщиков Америки, охватывает все аспекты профессии каменщика: оборудование и методы, строительные нормы и стандарты, бизнес-планирование, продвижение вашего бизнеса, юридические вопросы и более.Прочтите или подпишитесь на журнал Masonry на сайте www.masonrymagazine.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
