готовые и типовые. Каталог содержит планировки, планы и чертежи

Красивые проекты домов для одной семьи: фото, каталог

Категория проектовДома для одной семьи от 40 м2
Стоимость проектовОт 30600₽
Площадь проектовОт 40 м2
Этажность проектовОдноэтажные, мансардные, двухэтажные
Формат документацииПечатный

Самыми популярными и востребованными среди застройщиков, в том числе и в 2020 году, являются дома, рассчитанные на одну семью. Поэтому мы регулярно добавляем в наш каталог новые планы проектов домов для одной семьи с оригинальными идеями планировок.

Мифы, которые преследуют планы домов для 1 семьи

Отрасль архитектурного проектирования, создания схем частных домов развивается в Европе активнее с каждым годом. И с каждым годом растет количество информации о европейских проектах: как ложной, так и правдивой. Поскольку наша компания создает именно такие проекты домов для 1 семьи (фото, эскизные проекты, чертежи и видео размещены в этом разделе), мы и решили развенчать все легенды сложившиеся вокруг проектов z500.

Миф первый: дом для одной семьи, проект которого разработан для Европы, не учитывает российские нормы строительства

Наша компания проводит адаптацию проектов в соответствии с требованиями строительного законодательства. Так европейские проекты коттеджей для России полностью приведены в соответствие со СНиПами.

Миф второй: чтобы в проект коттеджа для 1 семьи внести изменения, нужно привлекать сторонних конструкторов и архитекторов.

В нашей компании работают проектировщики, архитекторы и конструкторы, которые имеют высокую квалификацию и располагают всей необходимой информацией для внесения нужных корректировок в типовые проекты одноквартирных домов.

Миф третий: купить индивидуальный проект дешевле, чем внести изменения в готовый проект

Это мнение оправдывается лишь в том случае, когда европейский проект (авторский или типовой) продается без возможности внесения в него корректировок. Чтобы внести изменения клиент должен сам искать инженеров и конструкторов, которые внесут изменения в проектную документацию. В результате этого стоимость проекта увеличится очень существенно. В нашей же компании есть все специалисты, которые по умеренной цене откорректируют проект сразу в соответствии с требованиями застройщика. Кроме того, мы предлагаем клиентам ряд дополнительных услуг: Теплый пол, Дизайн проектов домов для одной семьи, Антилед и др. Список всех услуг можно смотреть в разделе «Дополнения».

Миф четвертый: фундамент проектировался для обобщенных показателей грунта

Фундамент типового проекта не может быть реализован на любом типе грунта. Ввиду этого мы проводим адаптацию фундамента с учетом в проекте индивидуальных условий грунта.

Миф пятый: в проектах частных коттеджей отсутствует деталировка типовых узлов

Европейский план дома для 1 семьи, взятый нами за основу иногда не содержат уточнения некоторых узлов, поскольку опытные строители обязаны их знать досконально.

Миф шестой: в проектах не предусмотрена лестница

Это так. Ведь большинство выбирают лестницу из дерева, и нет смысла переплачивать за ненужный расчет бетонной конструкции, увеличивающий смету расходов.

Миф седьмой: помещение котельной не соответствует нормам

В некоторых проектах на сайте планировка домов для 1 семьи копирована с польского варианта. В ней, в самом деле, размещение котельной не соответсвует российским нормам. Но при адаптации проекта все ее параметры корректируются под российские требования.

Миф восьмой: после приобретения проекта клиент не может задавать уточняющие вопросы

После приобретения проекта по вопросам его содержания можно напрямую обращаться к нам в компанию, где клиент получит квалифицированную консультацию.

Миф девятый: технические решения проектов, разработанных 5 лет назад, являются неактуальными

Специалисты компании регулярно совершают проверку всех проектов на их актуальность и соответствие строительным нормам.

Миф десятый: проекты домов не пригодны для строительства

Наша компания на рынке работает уже долгое время. Партнеры компании за это время реализовали в различных городах страны множество проектов Z500. В доказательство этому на сайте есть раздел «Реализация», в котором есть фотографии строений, возведенных по проектам компании. То есть, проекты стопроцентно пригодны для строительства.

Архитектурное бюро Z500 – это ваша путеводная звезда на пути к дому мечты. Международная компания предлагает вашему вниманию широкий выбор архитектурных проектов с возможностью индивидуального проектирования. Каждый проект архитектурного бюро Z500 соответствует актуальным СНиП и СП, а также приятно удивляет практичностью, экономичностью и удобством в повседневной жизни.

ПОПУЛЯРНЫЕ ВОПРОСЫ:

В какую цену обходиться цена сооружения дома вашим клиентам?

Средняя цена коробки дома составляет около 23000-25000 руб за 1 м2 общей площади, которую можно узнать на странице проекта.

Какой проект одноэтажного дома вызвал наибольшую реакцию у ваших клиентов?

Очень часто выбор наших клиентов останавливается на проекте Z273. Это компактный одноэтажный дом с тремя спальнями и многоскатной крышей.

Что предлагает компания за цену, указанную на странице проекта?

Сума за проект, указанная на сайте, предполагает выполнения архитектурно-строительного раздела. Клиент также может заказать инженерный раздел, если он необходим. Для более подробного ознакомление из составом проектной документации, нажмите здесь.

В дополнение ко всему хочется сказать, что нет идеальных компаний. Мы также осознаем, что присутствуют некоторые недостатки в нашей работе. Но мы постоянно растем и совершенствуемся и стараемся максимально быстро устранить недоработки, присутствующие на сайте и стараемся, чтоб каждая планировка проектов домов для одной семьи соответствовала СНиПам.

Мы предлагаем своим клиентам только лучшие проекты жилых домов.

Автор статьи: Алиса Максимова, ведущий эксперт компании Z500

готовые и типовые. Каталог содержит планировки, планы и чертежи

ПРОЕКТЫ ДВУХЭТАЖНЫХ ДОМОВ

Категория проектовДвухэтажные дома
Стоимость проектовОт 12 200 грн
Площадь проектовОт 92 м2
Этажность проектовДвухэтажные
Формат документацииПечатный

Размещение всех помещений на двух уровнях, бесспорно, имеет ряд преимуществ. Двухэтажный дом удобнее мансардного — не нужно обыгрывать скошенные потолки, жилая площадь второго этажа больше, при этом стоимость его реализации, как правило, ненамного отличается от мансардного дома. Двухэтажное строение занимает гораздо меньше места на участке чем одноэтажное. Все проекты двухэтажных домов предполагают четкое зонирование: второй этаж посвящен ночной зоне, а первый — дневной. Хотя при этом не стоит забывать, что лестница может стать фактором риска для маленьких детей и людей пожилого возраста. Поэтому если место позволяет, на первом этаже стараются запроектировать дополнительную спальню, а то и две.

Двухэтажные дома, проекты которых представлены в этом разделе, по стилям можно разделить на два типа: современные классические и современные хай-тек. И те, и другие лаконичны по своему эстетическому содержанию: они созданы без архитектурных и художественных излишеств, которые «перегрузили» бы дом. Чтобы дом простой формы не выглядел примитивно, при его проектировании архитекторы Z500 используют аркады для оформления входной группы и террас, интересные сочетания разных отделочных материалов на фасадах, которые преображают облик дома (в некоторых случаях и другие приемы). Хороший дизайнерский вкус позволяет с помощью только этих элементов сделать любой дом стильным и элегантным.

Независимо от архитектурного стиля двухэтажные дома, представленные в нашем каталоге эргономичные и уютные. Практически в любое помещение есть удобный быстрый доступ, они логично расположены, в зависимости от назначения. Кладовая рядом с кухней, технические помещения в одном блоке, часто рядом с гаражом, гардеробные и ванные рядом со спальнями. Для максимально рационального использования площади в небольших домах комнаты стараются делать просторнее за счет меньшей площади связующих и технических помещений.

Заказывая в нашей компании проект двухэтажного дома, вы получаете все 5 разделов проектной документации. Архитектурная часть состоит из архитектурно-строительных чертежей, в которых указаны точные геометрические параметры дома; конструктивной части, представляющей конструктивные характеристики фундаментов, перекрытий, кровли, детализированные чертежи узлов и определенных деталей; планов разводки водоснабжения и канализации; планов разводки вентиляции, отопления, обвязку котла; планы разводки электроснабжения.

Архитектурное бюро Z500 Украина – это высококачественные услуги в проектировании частных домов от лучших специалистов, которые являются официальным лицом Z500 International – международной архитектурной компании в Украине. Проекты от Z500 отличаются оригинальностью, продуманностью, европейским дизайном и простотой решений, а наш коллектив состоит только из активных, профессиональных, опытных специалистов.

ПОПУЛЯРНЫЕ ВОПРОСЫ:

Что нужно сделать, чтобы совершить заказ проектной документации от Z500 на сайте?

Для заказа на нашем сайте предусмотрена кнопка «в корзину» на визуализации проекта, нажав на которую вы откроете форму для заказа. Там обязательно введите правильные паспортные данные, ведь они нужны для формирования. Мы отправим проектную документацию после 100% оплаты.

Можно сделать заказ на внесения некоторых правок для проекта? Сколько нужно доплатить за это?

Конечно. Мы реализуем такой запрос в соответствии с желаемыми правками от клиента, представленными на эскизах. Обо всех изменениях в окончательной стоимости проекта мы сообщаем заранее.

Какую высоту потолков предусматривают проекты частных домов, созданные специалистами Z500?

Проекты частных домов от наших специалистов предполагают постройку 2. 8 метровых потолков на первом этаже и 2.7 метровых на втором. Ознакомьтесь также с примером проектной документации:

Автор статьи: Андрей Боженко, ведущий эксперт компании Z500

полный комплект чертежей с описанием и рекомендациями

Совсем недавно доступный проект дома можно было найти лишь в альбомах типовых чертежей. Все эти сооружения были однотипными и безликими. Построить по таким проектам мог не каждый человек, ведь для этого необходимо было иметь хоть какое-то строительное образование и уметь разбираться в чертежах и технических терминах.

Мы хотим совершить переворот в мире проектирования и строительства. Теперь практически любой человек, желающий построить дом своими руками, может получить полный проект такого сооружения с подробным описанием всех этапов строительства. Мы настолько подробно и полно опишем каждый этап, что даже человек, не очень хорошо разбирающийся в строительстве, сможет воплотить в жизнь дом своей мечты.

Общая информация о доме

Доступный проект дома представлен в виде одноэтажного домика с двумя боковыми верандами. Фундаменты выполнены в виде сплошной железобетонной монолитной ленты.  Наружные стены домика запроектированы из поризованных блоков POROTHERM 51, а стены веранды выполняются из деревянного бруса с дополнительным утеплением при помощи жёстких минераловатных плит. Все внутренние стены возводятся из глиняного полнотелого кирпича. Кровля дома запроектирована простая двухскатная с несущим каркасом из деревянной стропильной конструкции.

Что касается наружной отделки, то проект дома предусматривает использование в качестве облицовки стен декоративную штукатурку с последующей её покраской фасадными красками. Отделка цоколя – декоративная цокольная плитка. Обшивка веранд  и фронтона домика может быть выполнена из сайдинга или вагонки для наружного использования. Выбор кровельного покрытия зависит от вашего предпочтения.

Это может быть и металлочерепица, и профнастил, и гибкая битумная черепица. Однако стоит помнить, что в случае использования гибких кровельных материалов необходимо устраивать сплошную обрешётку по стропилам.

ЧИТАТЬ ДАЛЕЕ: 1 2 3 4 5 6 7

бесплатные чертежи и фото планировок

Готовые проекты двухэтажных домов от компании «Ондулин» позволят вам сэкономить на услугах дизайнера и минимизировать расходы на строительство. В статье вы найдете различные варианты для сезонного или постоянного проживания: из бруса и бетона, с террасой и с мансардой. Всю документацию (схемы, планировки, размеры) можно скачать бесплатно.

Проект дачного дома из профилированного бруса

Площадь застройки: 132,55 м2
Размер: 11,9×7,9 м

Дачный дом общей площадью 159 м2 станет настоящей находкой для большой и дружной семьи. В трех спальнях мансарды хватит места и для родителей, и для детей. А в запасной комнате на первом этаже можно оборудовать кабинет или гостевую спальню. В качестве фундамента двухэтажного дома используется монолитная железобетонная плита, стены собираются из клееного либо профилированного бруса. По проекту крыша покрывается Ондулином, но при желании вы можете заменить его битумной черепицей Ондувилла.

Фото фасада дома

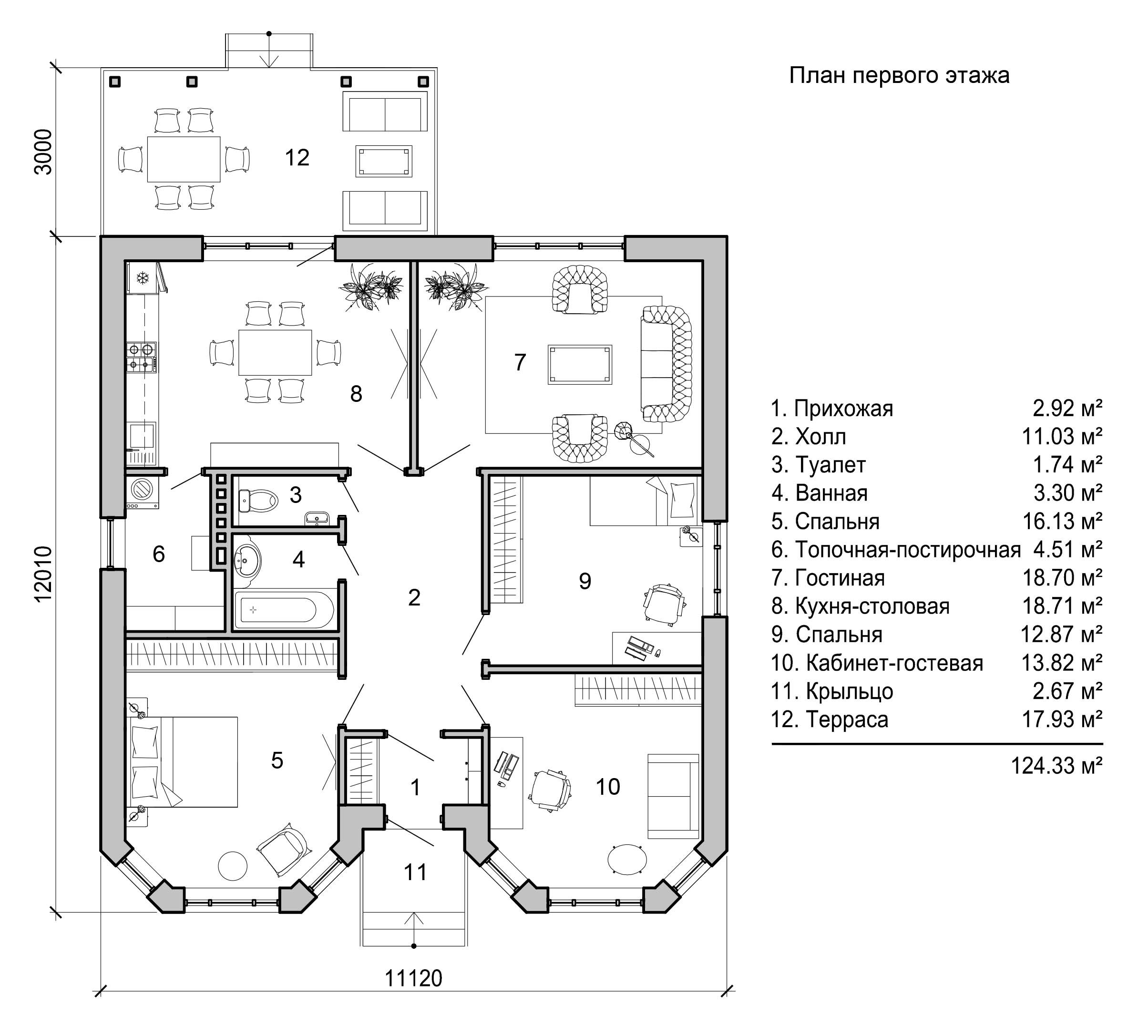

Планировка первого этажа

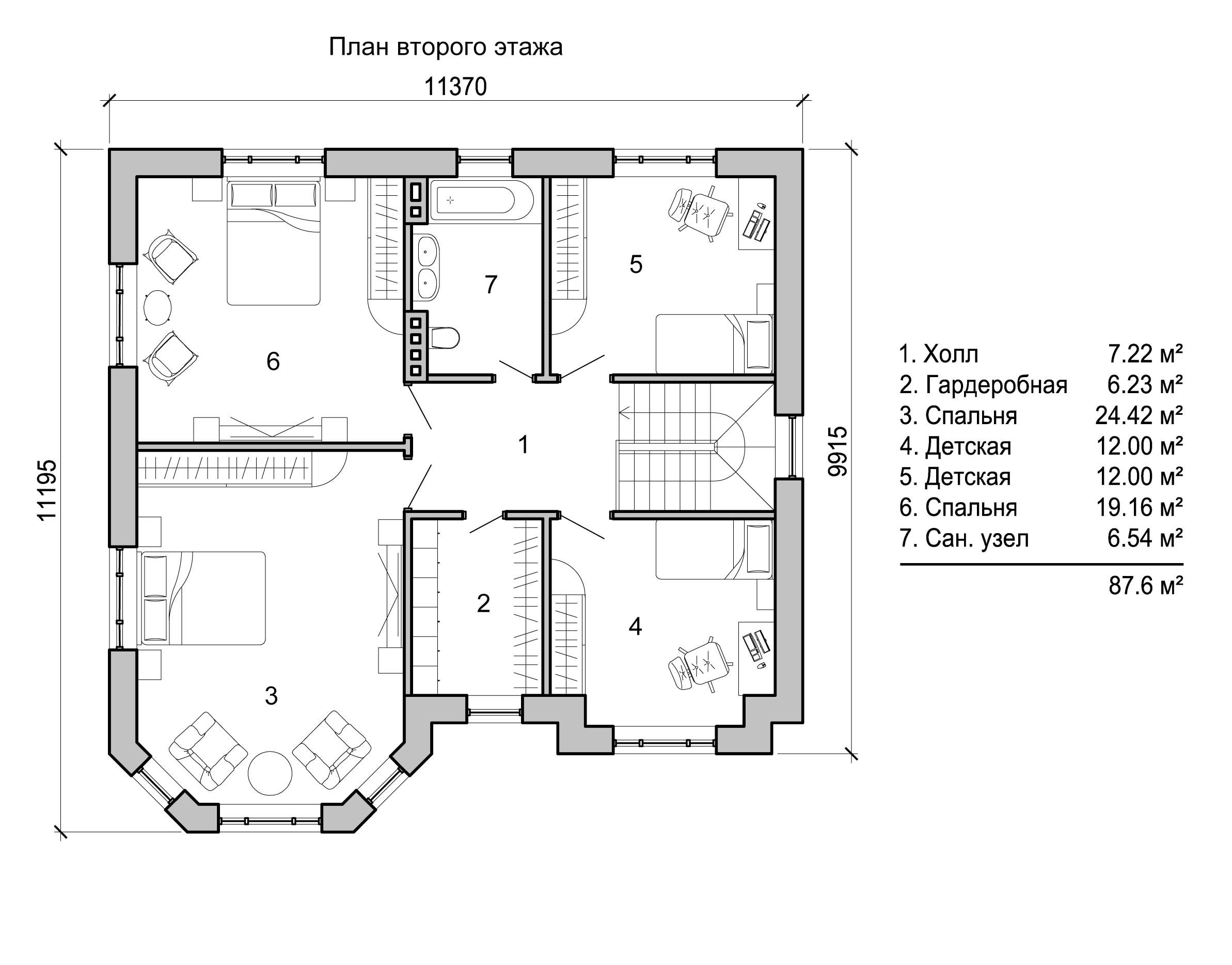

План второго этажа

Подробная информация

Скачать документацию бесплатно

Проект красивого каркасного дома с мансардой

Площадь застройки: 88,44 м2
Размер: 10,9×8,3 м

Идеальный выбор для тех, кто планирует построить дом своими руками. Каркасно-обшивная схема проста в реализации, а характеристики готового здания не уступают аналогам из бетона. Площади дома с мансардой вполне достаточно для постоянного проживания семьи из 4-5 человек. Его особенностью является просторная общая зона первого этажа, которая объединяет столовую, гостиную и кухню. Проект придется по душе любителям свежего воздуха — здесь есть и балкон, и открытая терраса.

Фото фасада дома

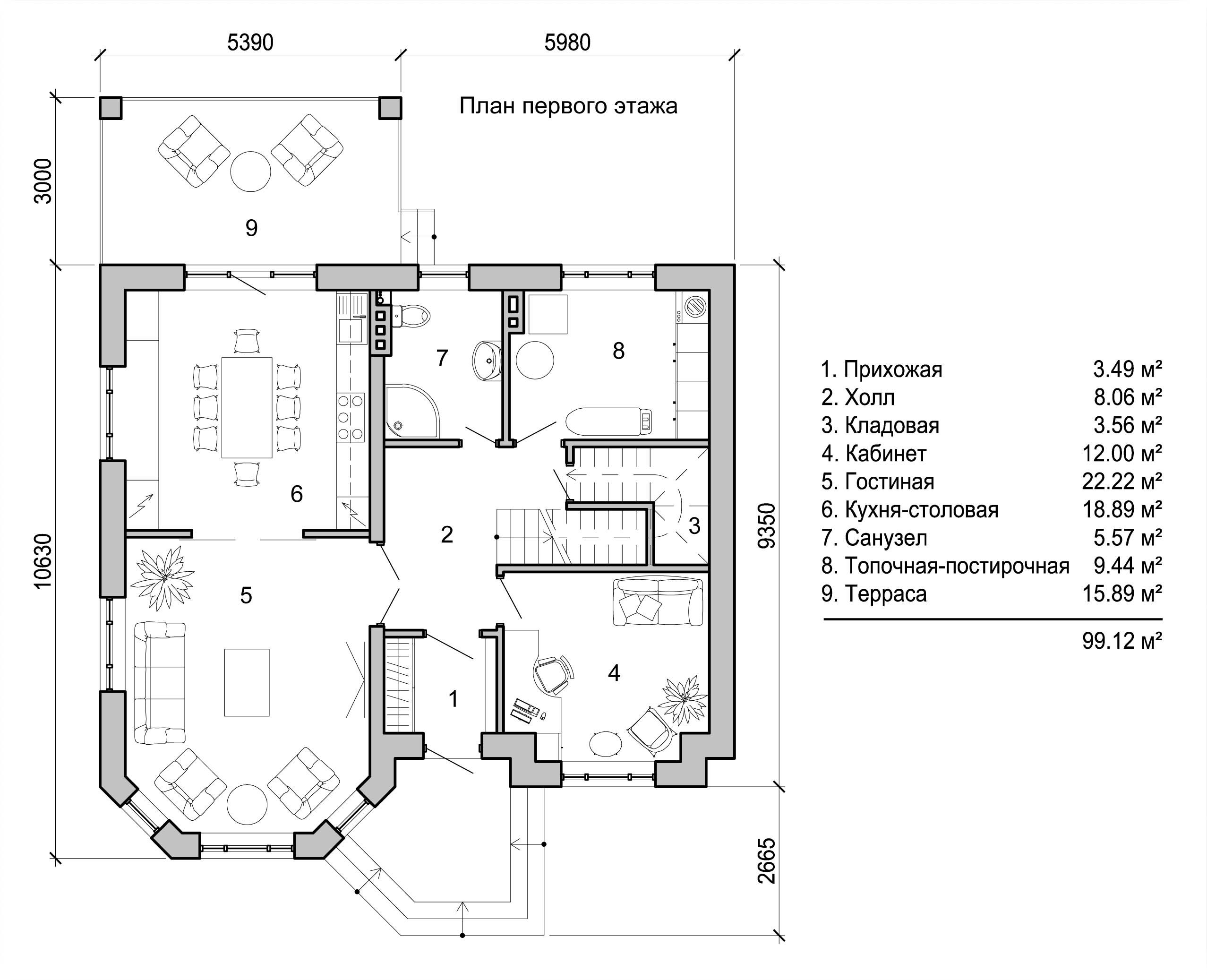

Планировка первого этажа

План второго этажа

Подробная информация

Скачать документацию бесплатно

Проект универсального дома из ячеистого бетона

Площадь застройки:74 м2
Размер: 7,5×6 м

Этот проект рассчитан на климатические условия средней полосы России. Небольшой домик с жилой мансардой выглядит практически как двухэтажное здание. Несмотря на то, что он занимает мало места на участке, в нем есть все необходимое для комфортной жизни 2-4 человек. Терраса пристроена со стороны двора, но при желании вы можете оборудовать дополнительное место для отдыха на крыльце. Материалы, которые используются в проекте, доступны по цене и продаются в любом регионе РФ. Это блоки из ячеистого бетона, фундаментные плиты ЖБИ и битумная кровля Ондулин.

Фото фасада дома

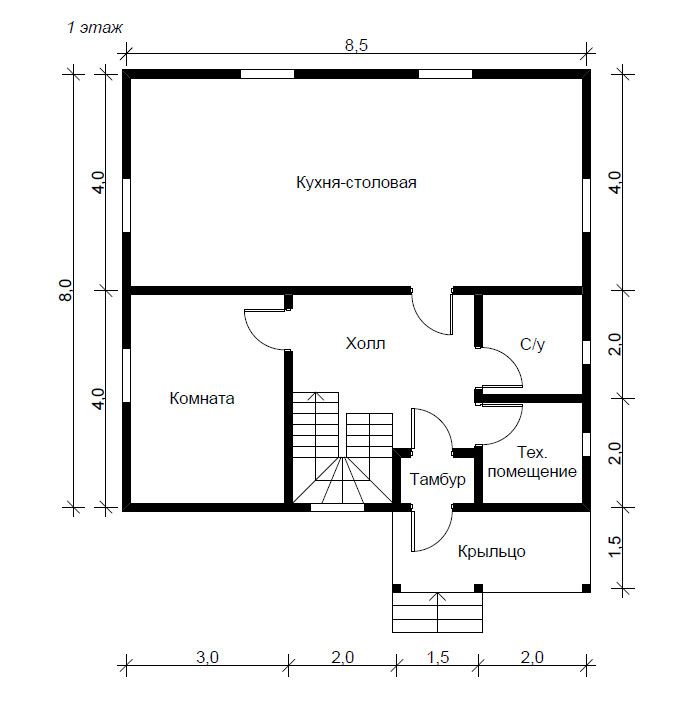

Планировка первого этажа

План второго этажа

Подробная информация

Скачать документацию бесплатно

Проект дома с панорамными окнами

Площадь застройки: 103,02 м2
Размер: 9,4×8,6 м

Проект двухэтажного дома из клееного бруса — настоящая находка для любителей солнца и простора. Благодаря панорамным окнам, расположенным с лицевой стороны здания, в доме будет светло даже в ненастную погоду. Характеристики здания впечатляют: при площади застройки 103 м2 общая площадь составляет 138 м2. В доме достаточно места для четырех спален, просторной кухни-гостиной и множества подсобных помещений. Большой плюс проекта состоит в использовании экологически чистых материалов — клееного бруса и кровельного покрытия Ондулин.

Фото фасада дома

Планировка первого этажа

План второго этажа

Подробная информация

Скачать документацию бесплатно

Проект дома с просторным балконом и террасой

Площадь застройки: 77,22 м2
Размер: 10,5×6 м

Этот красивый дом собран из экологически чистых и безопасных материалов: деревянного бруса, битумных листов Ондулин, железобетонных перекрытий. В таком здании будет уютно в любую погоду: прохладно летом и тепло во время зимних холодов. На просторном балконе так приятно пить утренний кофе, а пристроенная терраса наверняка станет излюбленным местом для семейных посиделок. Все плюсы планировки вы можете оценить на приложенных схемах.

Фото фасада дома

Планировка первого этажа

План второго этажа

Подробная информация

Скачать документацию бесплатно

Все проекты двухэтажных домов были разработаны ведущими специалистами компании «Ондулин». При расчете эксплуатационных характеристик учитывались теплопроводность материалов, тип отопительных приборов, наличие инженерных коммуникаций. Какую бы планировку вы не выбрали, в ней всегда будет предусмотрено место для котельной и других хозяйственных помещений.

Проекты домов и коттеджей с ценами: Ситистрой

Типовые проекты домов и коттеджей в Тюмени

Уже более 10 лет мы создаем уникальные, запоминающиеся, а главное функциональные решения в области архитектуры и дизайна на территории Тюмени и Тюменской области. В каталоге готовых проектов представлены фотографии и чертежи домов. Используя поисковый фильтр, вы можете подобрать именно тот проект, который будет соответствовать всем вашим требованиям. В этом же разделе вы можете ознакомиться с большим количеством строительных и отделочных материалов, работая с которыми наши дизайнеры исполнят неповторимый фасад вашего будущего дома.

Готовый проект – не скучный шаблон, следуя которому будет построен ваш дом. Каждый проект, вплоть до мельчайших деталей, продуман с функциональной и эстетической стороны.

Любой из предложенных проектов может быть адаптирован к конкретным условиям эксплуатации, а также переработан с учётом ваших желаний. Вы всегда можете внести изменения, а наши специалисты с радостью помогут вам сделать это грамотно.

Популярные проекты домов и коттеджей

Дом – место, где человек отдыхает душой и телом, для этого необходимо, чтобы он был надёжным, уютным и красивым. Зачастую строительство такого дома ударяет по семейному бюджету. Но компания «Ситистрой» поможет вам грамотно сэкономить, отыскав баланс между стоимостью строительства и вашими желаниями. Построить дом вашей мечты с нами очень просто, для начала ознакомьтесь с готовыми проектами из нашего каталога.

Что входит в описание проекта? Фотографии, которые дают возможность оценить внешний вид постройки. Чертежи, благодаря которым вы можете ознакомиться с её техническими характеристиками. Информация о возможных стройматериалах.

«Ситистрой» поможет вам построить дом под ключ всего за три шага. Шаг первый – оставьте заявку на сайте. Шаг второй – дождитесь, когда специалисты компании свяжутся с вами. Шаг третий – получите ключи от вашего дома.

Сделай шаг к счастливой жизни!

Помимо существующих эскизов, вам предлагается совместно со специалистами компании создать оригинальный проект, который станет залогом успешного строительства.

Критерии, учитываемые при персональном проектировании:

  • инженерно-геологический отчет и особенности земельных участков;
  • пожелания и особенные потребности заказчика;
  • нюансы будущей эксплуатации;
  • размер выделяемого бюджета

Наши инженеры и архитекторы разработают проект дома под ключ с учётом ваших желаний и возможностей. Преимущества нашей компании в том, что вся проектная документация быстро проходит согласования, а значит, строительство будет начато и завершено вовремя. Если на любом из этапов разработки вам захочется внести изменения в проект, то мы сделаем это. Ведь ваш дом, мы строим для вас и наша задача состоит в том, чтобы он стал предметом вашей гордости.

Мы заботимся о комфорте наших клиентов на всех этапах сотрудничества, для чего предлагаем ряд дополнительных услуг:

  • инженерно-геологические изыскания;
  • точный расчёт строительства дома по конкретному эскизу;
  • адаптация фундамента с учётом ИГИ земельного участка;

Каждому клиенту гарантированы бесплатные консультации, в ходе которых наши специалисты помогут каждому клиенту выбрать оптимальный по цене, дизайну и техническим характеристикам вариант.

Состав проекта дома

Архитектурный раздел

  • Ведомость чертежей
  • Общие указания
  • Схема привязки постройки на участке
  • Маркировочный план этажа
  • План кровли
  • Кладочный план этажа
  • Разрез
  • Фасад
  • Объемный вид
  • Спецификация заполнения проемов
  • Экспликация полов
Конструктивный раздел:
  • Ведомость чертежей
  • Общие указания
  • План котлована или траншей
  • Фундаменты, схема расположения
  • Фундаменты, общий вид
  • Фундаменты
  • Спецификация фундамента
  • Устройство междуэтажного перекрытия
  • Схема установки перекрытия
  • Схема устройства монолитного ж/б пояса
  • Схема установки чердачных балок перекрытия
  • Схема стропильной конструкции
  • Спецификация элементов стропил
  • Общий вид стропильной системы
  • Схема устройства входных групп

Закажите индивидуальное проектирование дома в «Ситистрой» и получите высокое качество по выгодной цене!

Состав проектной документации и сроки проектирования загородных домов

В состав проекта входит: архитектурный раздел, конструктивный и инженерный раздел. Состав основного проекта загородного дома содержит всё необходимое для строительства. По желанию заказчика, в план могут быть включены дополнительные материалы: копия документации (в базовом наборе одна копия), фото-визуализация проекта, генплан и т.д. Данные услуги предоставляются компанией за отдельную плату.

Проект разрабатывается в течение 40 дней. На архитектурное индивидуальное проектирование и разработку конструктивного раздела отводится 25 дней. Инженерные решения занимают 15 дней, с момента утверждения технического задания

Разработка проекта домов из кирпича, газобетона, керамики и керамзитоблоков в Тюмени

Мы создаём проекты домов из различных строительных материалов: кирпича, газобетона и керамики. Стоимость строительства зависит от площади объекта. Мы гарантируем, что цены на наши услуги самые выгодные в Тюмени и Тюменской области. Не верите? Оставьте заявку и убедитесь в этом сами!

Этапы работы

1. Заявка

Для того чтобы оставить заявку на нашем сайте, перейдите в раздел «заказать услуги» и выберите тот вид услуг, который вам требуется. Далее заполните все поля электронной формы и нажмите кнопку «отправить», наш специалист свяжется с вами в течение суток. Мы вышлем вам анкету, с помощью которой создадим техническое задание, а также договоримся о встрече в любом удобном для вас месте. Уже на этом этапе вы сможете задать все интересующие вас вопросы и услышать подробные ответы, обговорить детали проекта и узнать стоимость.

Если вы хотите получить консультацию как можно быстрее или не имеете возможности заполнить заявку, то позвоните в наш офис по номеру: (вставить номер). Мы работаем ежедневно с 9:00 до 18:00.

2. Консультация

Во время первой встречи, пройдёт консультация, в ходе которой наши сотрудники обсудят с вами детали проекта, помогут в выборе строительных материалов и технологий. Также мы составим договор, где будут указаны: сроки, стоимость и состав проекта.

3. Эскиз

После того как вы заключите договор с «Ситистрой», мы приступим к работе над проектом. Мы создадим 3 варианта планировки, исходя из технических особенностей помещения, строительных норм и требований, а также вашего желания. Совместно с вами мы выберем лучший вариант или создадим его из тех, которые уже предложили. На этом же этапе мы разработаем 3D модель вашего будущего дома.

4. Проекты

После того как модель будет проработана и утверждена, начнётся работа над проектной документацией. В ходе, которой создаются строительные чертежи всего, что входит в состав рабочей документации проекта. Одновременно с этим будут доработаны детали проекта, согласованы материалы и выбраны поставщики. На основе чего мы произведём окончательный подсчёт стоимости.

5. Результат

Когда работа над проектом будет закончена, вы сможете получить его бумажную версию в формате A3 и электронную в формате PDF. После сдачи проекта производится подписание акта выполненных работ.

«Ситистрой» занимается реализацией проектов «под ключ». В этом случае мы выдвигаем коммерческое предложение и сметную стоимость. Выполняем строительные работы, в ходе которых на каждом этапе происходит авторский надзор за выполнением планов от управления проектом и закупок, до передачи ключей владельцу от нового дома.

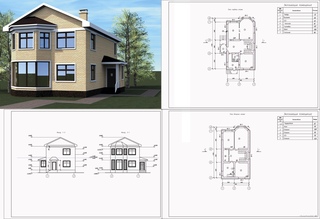

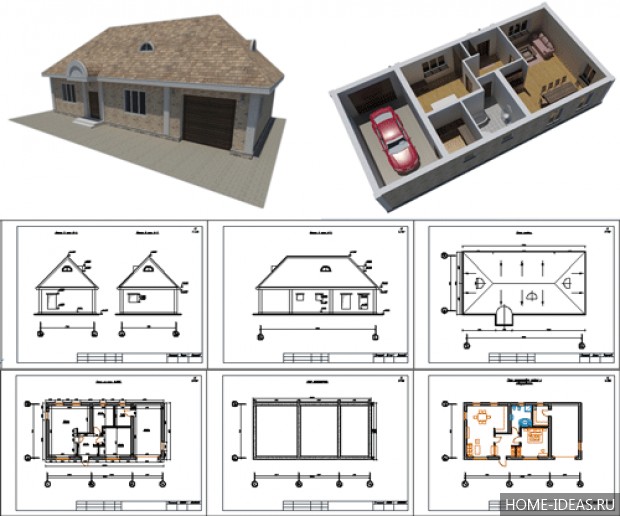

Что входит в состав рабочего проекта дома. Пример

Рабочий проект или архитектурно-строительный раздел (АС)  состоит из 40-140 листов формата А3 и включается в себя архитектурный раздел (АР) и конструктивный раздел (КР).

Под названием «рабочий проект дома» в индивидуальном домостроении  подразумеваются чертежи, по которым выполняется кладка конструктивных элементов дома или чертежи, по которым можно построить «коробку» дома.

Состав и количество листов индивидуального проекта для каждого дома будет немного отличаться, так как в каждом доме свои конструктивные особенности. Мы стараемся проектировать так, чтобы по проекту мог построить даже не специалист.

Пример рабочего проекта:

1. Общие данные и ведомость рабочих чертежей. На листе описываются конструкции проекта, местонахождения объекта и указания о постройке  касающиеся всего проекта.

Титульный лист

Общие данные

Ведомость рабочих чертежей

2. План фундамента.  Тип фундамента выбирается по расчету. Для расчета потребуется геология (инженерно-геологическое исследование грунта). Обязательно есть листы со схемой армирования, устройством фундамента. узлами и количеством бетона и арматуры или фундаментных блоков.

План фундамента

План свайного поля

Схема расположения арматурных каркасов

Устройство фундамента

Армирование фундаментной плиты

План щебеночной подушки под ростверк

Узел фундамента

3. План отмостки. Отмостка это не элемент благоустройства, а необходимый конструктивный элемент, ее устройство обязательно.

План отмостки

4. Кладочные планы. Это план кладки стен с размерами.  Выполняются для каждого этажа — сколько этажей столько и планов.

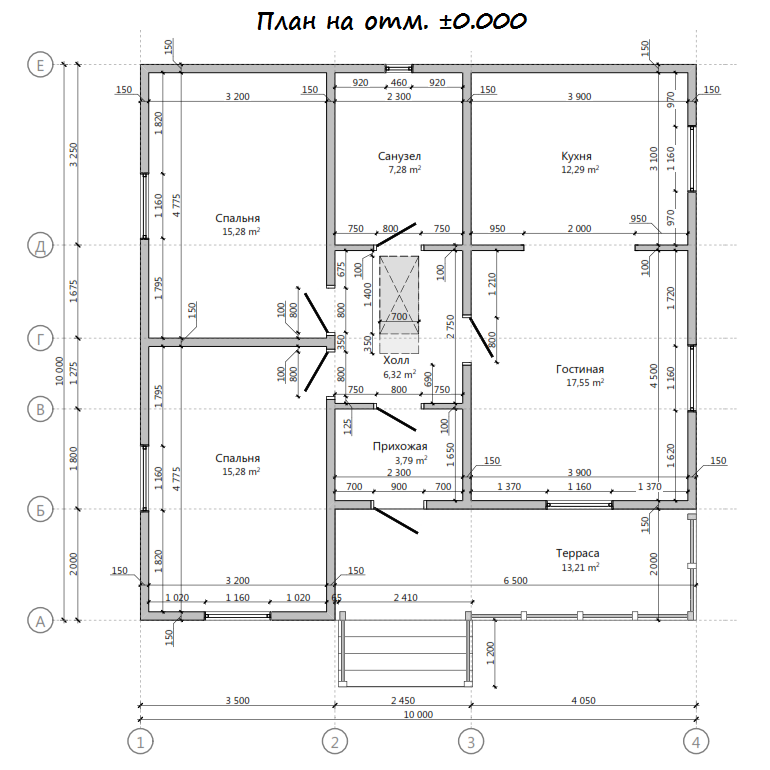

Кладочный план

5. Фасады.  4 листа с фасадами.

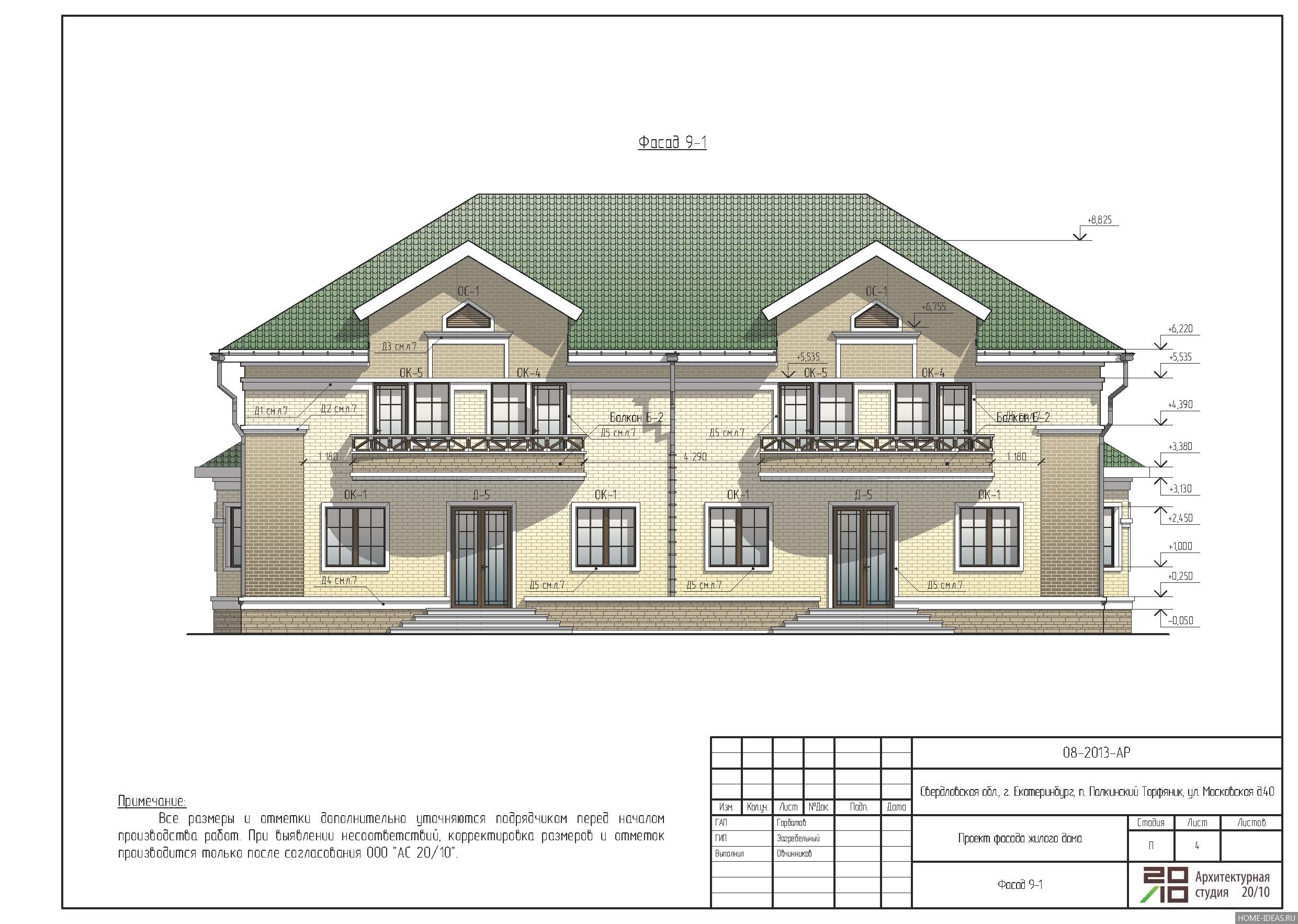

Фасад дома

6. Разрезы. Не менее двух разрезов: продольный и поперечный. В домах сложной конфигурации разрезов обычно больше выполняется, для того чтобы показать все перепады уровней и сложные места.

Разрез

7. Порядная подборка стены. Для штучных материалов делаем порядовку для того, чтобы не пришлось резать блоки, подбираем удобную конструктивно высоту этажа, окон и других проемов и элементов.

Порядная подборка стены

8. Развертки по стене. На развертках хорошо видно все отметки до которых необходимо вести кладку. Развертка по каждой стене выполняется. Бывает много стен, соответственно и много листов.

Развертка по стене

9. План перекрытий. Сколько будет перекрытий столько и планов. Перекрытия бывают монолитные железобетонные, из сборных пустотных ж/б плит, деревянные, сборные из блоков. К каждому чертежу указывается количество материалов.

План перекрытия

10. Планы монолитных поясов под перекрытия или кирпичных поясов, если такие требуются.

План кирпичного пояса

11. Маркировочный план. Это план с расположением перемычек над окнами и дверями.

Маркировочный план

12. Отделочный план. План с обозначением окон, дверей, типов полов. Вместе с данными планами выполняются ведомости окон и дверей, экспликация полов.

Отделочный план

13. План кровли.

План кровли

14. Монтажная схема стропил. Если кровля скатная. Вместе с данным чертежом выполняются также планы несущих элементов кровли, узлы кровли, сечения кровли и обязательно расчет количества элементов кровли. Если плоская, то выполняются другие чертежи.

Монтажная схема стропил

Состав кровли или «пирог» кровли

Перспективный вид стропил

Узлы кровли

Сечения кровли

15. Узлы и детали. В каждом проекте эти чертежи отличаются.

Четверти в оконных проемах

Перевязка кладки из кирпича и газоблока

16. Лестницы и крыльца.

Чертеж крыльца

Лестница

17. Вентканалы.  Вентиляция в частном доме предусматривается естественная канальная, соответственно вентиляционные каналы закладываются в конструкцию дома при строительстве. Поэтому данный раздел входит не в раздел инженерки (ОВ — отопление и вентиялция), а в рабочие чертежи.

Вентиляционные каналы

18. Ведомость стеновых материалов.  Указывается количество материалов на стены дома (сколько и каких блоков, кирпича, утеплителя и т.д.).

Ведомость стеновых материалов

19. Теплотехнический расчет стены.

Теплотехнический расчет стены

20. Другие чертежи. Могут быть чертежи балок, опорных подушек. закладных деталей, бассейны, овощные ямы, и др. Набор дополнительных чертежей зависит от выбранной конструкции дома.

Балки

Фасады с раскладкой кирпича

Зачем нужна рабочая документация (раздел АС)?

1. Прежде всего для того чтобы точно посчитать стоимость дома и составить график работ, так как в архитектурно-строительном разделе указывают количество необходимых материалов.

2. Наличие чертежей существенно ускоряет строительство дома и  упрощает общение со строителями.

3. Строительство дома с рабочим проектом это гарантия, что дом не рухнет и в нем можно будет жить, так как во время проектирования ведется расчет конструкций.

готовые и типовые. Каталог планировок и чертежей

Жизнь в частном доме за городом – это не только свежий воздух и отсутствие шумных соседей. Это, прежде всего, выбор максимально комфортных условий, которые заключаются в удобной планировке помещений в доме и их достаточной площади. И при этом не нужно считать, что для того чтобы удовлетворить потребности каждого члена семьи, необходимо строить очень большой коттедж. Для этого вполне подойдет проект дома 10 на 12, в соответствии с которым будет возведено строение, в особенности, если выполнить правильное зонирование всех помещений и использовать один или несколько способов увеличения общей и жилой площади.

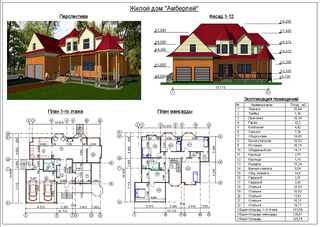

Архитектурный проект классического дома 10х12Источник www. domamo.ru

Один или два этажа

Выбрав в качестве основного места проживания дом 10 на 12, нужно решить, каким будет строение – одно- или двухэтажным. А для того чтобы принять правильное решение, необходимо понять все преимущества, как первого, так и второго варианта. Главное при этом осознать, что при строительстве двухэтажного коттеджа финансовых вложений, как на этапе строительства, так и в процессе эксплуатации, будет значительно больше.

Преимущества одноэтажного дома 10х12

К основным преимуществам одноэтажного дома 10х12 относятся:

  • финансовая экономия, заключающаяся в отсутствии необходимости закладки прочного фундамента, так как от одноэтажного строения нагрузка на него будет существенно ниже. Так же существенно сокращается количество затрат на основные строительные и отделочные материалы;
  • удобство эксплуатации. Все помещения в одноэтажном доме располагаются на одном уровне, поэтому уборка в доме потребует меньше времени и усилий. К тому же для того, чтобы переместиться из одного помещения в другое не нужно пользоваться лестницей, что помимо экономии времени и сил, приведет к уменьшению риска возникновения несчастных случаев, в особенности, если в доме проживают дети и люди пожилого возраста;

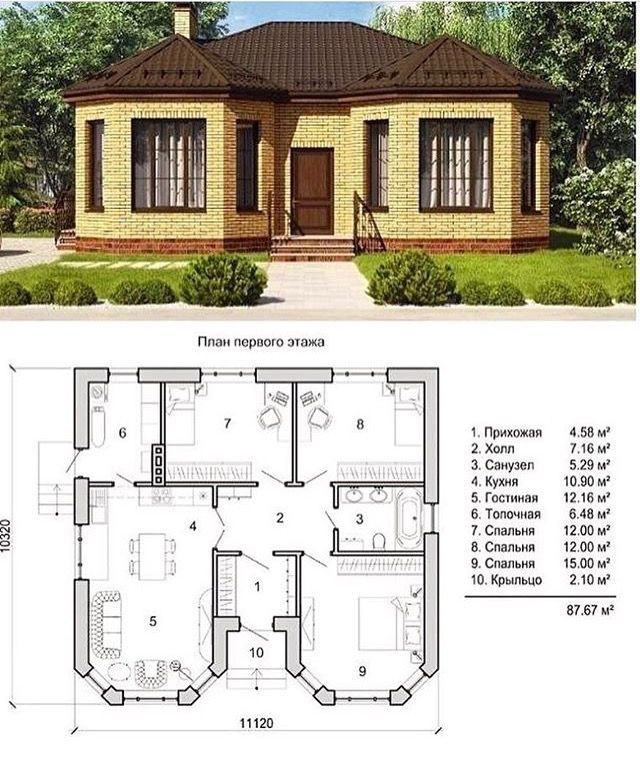

Пример планировки одноэтажного дома 10х12 с четырьмя спальнями и кухней-гостинойИсточник yandex.ru
  • снижение расходов на теплоэнергию, так как нагреть воздух на одном этаже можно существенно быстрее.

Преимущества двухэтажного дома 10х12

К основным преимуществам использования для строительства и жизни проекта дома 10х12 в двухэтажном варианте относятся:

  • увеличение жилой площади дома, с сохранением основных параметров строения в плане. Размещение двухэтажного дома не потребует увеличения размеров земельного участка и при этом внутри можно организовать помещения не только для членов семьи, но и для гостей, для которых при отсутствии второго этажа потребовалось строительство гостевых домов;
  • возможность устройства балкона на втором этаже, что даст возможность любоваться живописными видами окрестностей;
  • наличие в доме максимально комфортных помещений, которые располагаются на втором этаже. В них воздух остается теплым намного дольше и при этом уровень влажности соответствует нормальным показателям;
  • более солидный внешний вид строения.

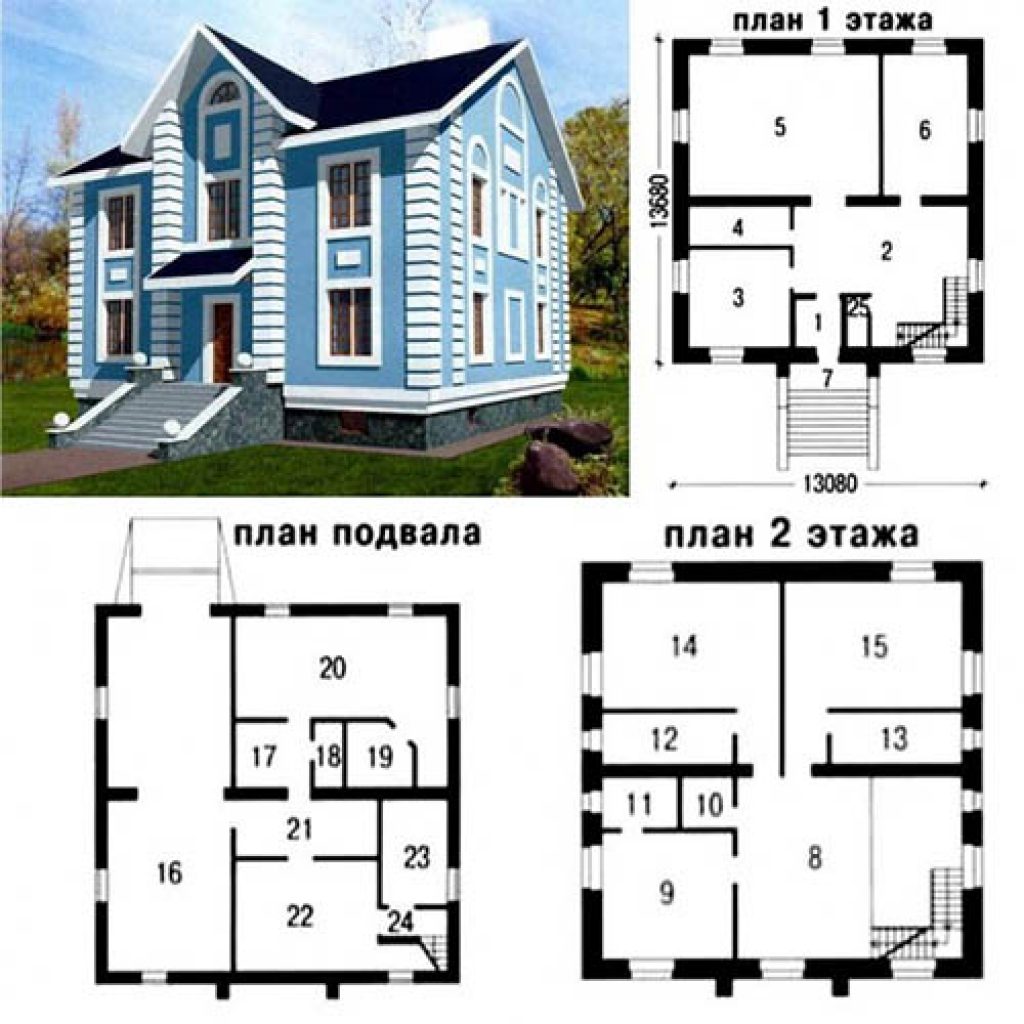

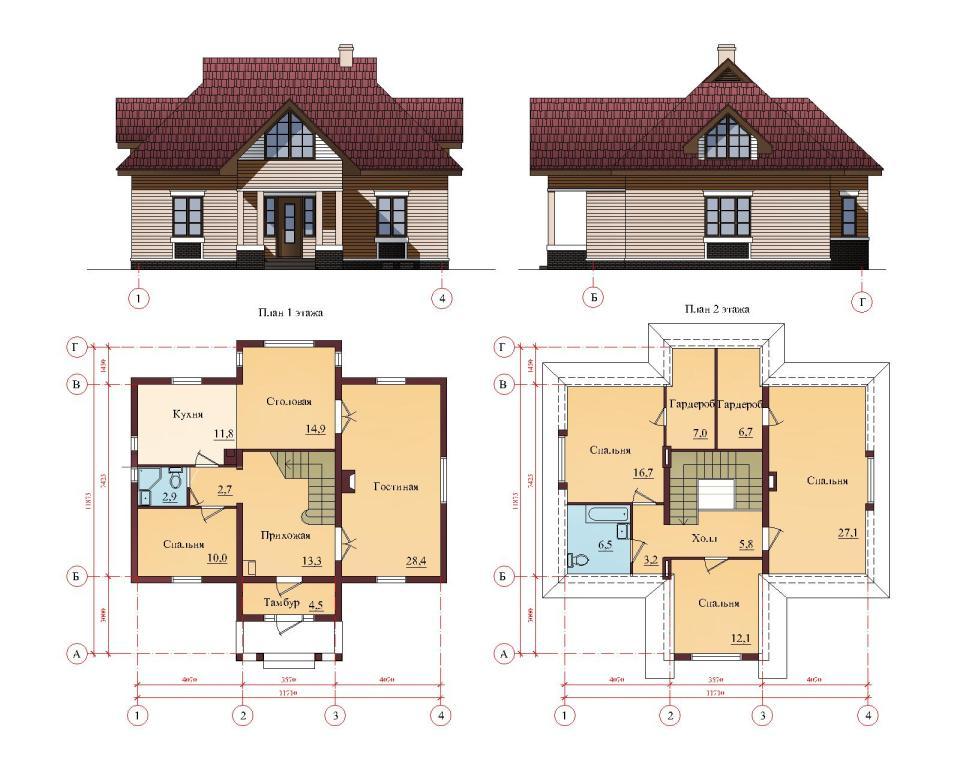

Архитектурный проект и планировка двухэтажного дома 10х12. При необходимости может быть портирован как план дома 10 на 10 двухэтажныйИсточник proecty-domov.ru

Способы увеличения жилой площади дома

Даже тот факт, что одноэтажный дом 10х12 достаточно вместительный и приемлемый для проживания среднестатистической семьи, любой владелец хочет его расширить. Имея в доступе все необходимые для жизни помещения, человек хочет устроить в своем жилище бильярдную, библиотеку, спортзал и многое другое для повышения комфорта жизни. И все это возможно, используя определенные способы, которые необходимо учесть на этапе проектирования. В большинстве случаев жилую площадь дома увеличивают за счет следующих хитростей:

  • перепланировки и обустройства цокольного этажа под требующиеся помещения;
  • надстройки мансардного этажа, ограждающие конструкции которого совмещаются с кровлей;
  • устройства односкатной кровли, за счет чего высота чердака около одной из стен увеличится, давая возможность обустроить дополнительное помещение. Кроме того, около высокой стены при односкатной кровле появляется возможность пристройки небольшой навесной площадки, которая может использоваться как балкон или как дополнительное помещение на опорах с собственной кровлей;
В некоторых случаях односкатная крыша позволяет разместить под ней полноценный второй этажИсточник houzz.ru
  • устройство плоской кровли, которая одновременно может являться местом для отдыха в летнее время, установив надежные ограждения, а возможно и навес, такую кровлю можно использовать как террасу на свежем воздухе.

Одноэтажный дом с мансардой или подвалом

Самыми рациональными способами увеличение жилой и общей площади дома является устройство цокольного этажа или подвала с его перепланировкой под помещения определенного назначения, а так же надстройка мансардного этажа. Кроме того, вполне можно рассмотреть небольшое уменьшение занимаемой строением площади, с одновременным увеличением количества этажей – взять, к примеру дом 10 на 10 одноэтажный проект и добавить к нему мансарду. На финансовых расходах это существенным образом не отразится, но при этом позволит увеличить площадь строения в 2 и более раза.

Цокольный этаж является идеальным местом для устройства не только собственного мини спортзала или бильярдной комнаты, но и позволит более продолжительное время хранить продукты питания при организации в нем погреба. Именно в таких помещениях, пол которых находится ниже поверхности земли, поддерживать оптимальную для хранения температуру и влажность будет проще всего. Так же в цокольном этаже можно разместить бытовые помещения для размещения оборудования или гараж для автотранспорта.

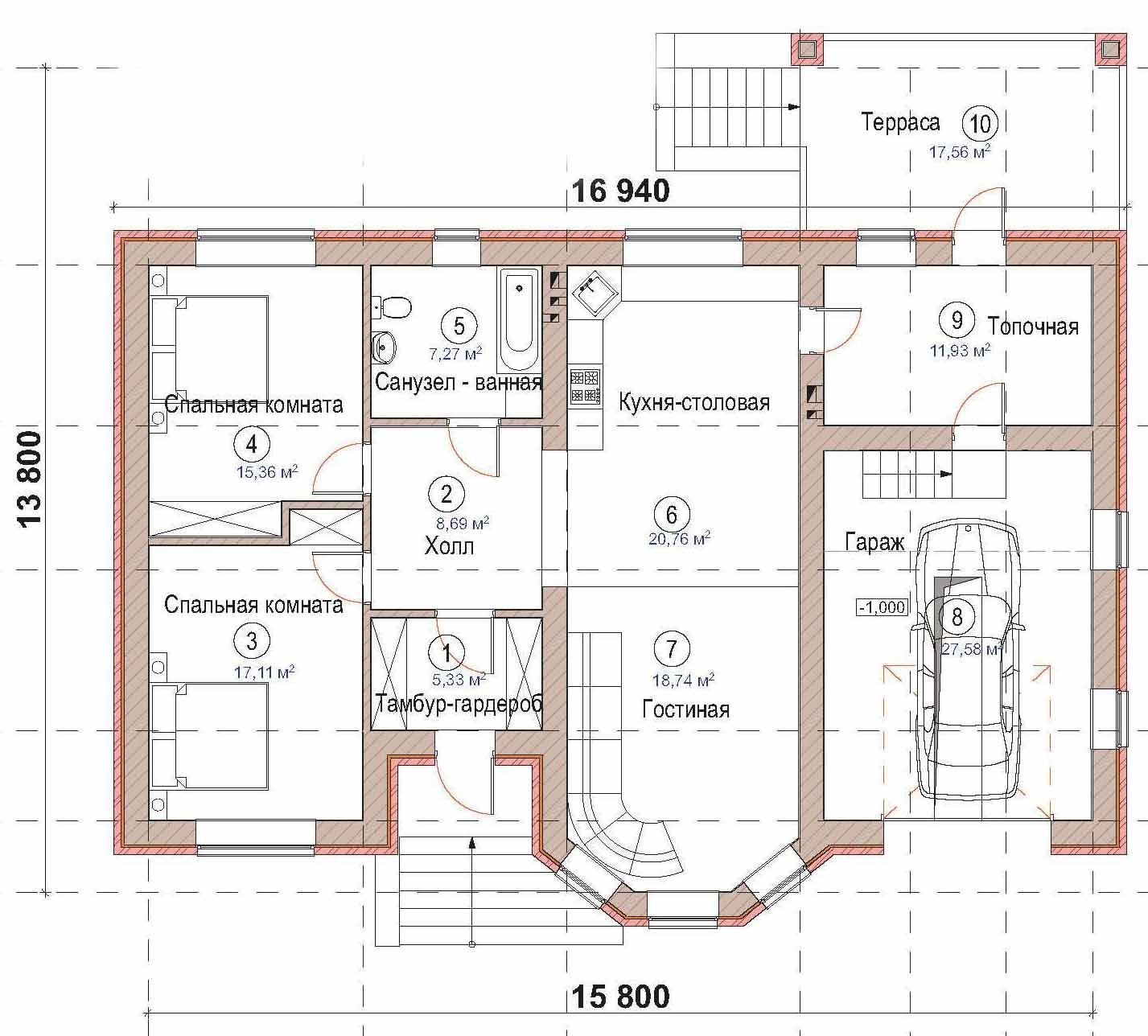

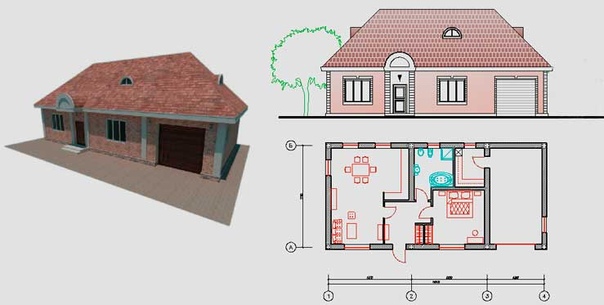

Планировка дома 10х12 с гаражомИсточник sk-amigo.ru

При этом выезд из гаража можно организовать с любой удобной стороны дома, предварительно устроив специальный съезд.

Недостатком мансарды является неполная высота этажа, которая достигает максимального своего значения в центре и снижается около ограждающих конструкций. Это не позволяет использовать все его пространство полностью, что приводит к снижению площади по сравнению с первым этажом. Но тот факт, что дом 10х12 является достаточно просторным, даже сокращенная площадь мансардного этажа будет вполне достаточной для размещения спален, кабинета и даже гардеробного помещения.

Помещения частного дома 10х12

В стандартную планировку частного дома 10х12 входят следующие помещения:

  • прихожая или тамбур;
  • гостиная;
  • кухня;
  • спальня;
  • детская;
  • санитарный узел.

В зависимости от количества человек проживающих в доме, назначение помещений может быть изменено. Например, при отсутствии в доме детей, детскую комнату можно заменить кабинетом. Помимо данных помещений необходимо устройство котельной или бойлерной.

Планировки домов без цокольного этажа предусматривают наличие котельной. По сути, это план дома 10 на 10 одноэтажный, но с террасой и котельнойИсточник dompomora. ru

При устройстве в доме мансардного или второго этажа лучшим вариантом будет увеличение количества спальных комнат, даже в том случае, если они не будут использоваться постоянно. Их можно запроектировать гостевыми комнатами. В этом случае все спальни размещаются на верхнем этаже, туда же переносится и кабинет.

Для того чтобы гостиная и кухня не были очень большими, полученное от перемещения комнат пространство, можно использовать для расширения коридора или увеличения площади санитарного узла. Так же не стоит забывать, что использование при строительстве плана дома 10 на 12 в двухэтажном варианте понадобится лестница, конструкция которой так же будет отнимать часть жилой площади. Так же очень удобным является обустройство сауны и бассейна на первом этаже дома. В этом случае в доме появится идеальное место для отдыха.

Особенности планировки спальных и детских комнат

Несмотря на то, что большую часть времени жильцы дома 10х12 будут проводить в помещениях общего пользования, таких как гостиная и кухня, очень ответственно нужно подойти к организации спальных и детских комнат.

Дом 10х12 достаточно большой, чтобы в нем можно было разместить просторную детскую комнатуИсточник dom-steny.ru

Именно здесь человек будет засыпать и просыпаться, а дети играть в своих комнатах, выполнять школьные домашние задания, а поэтому от правильной их организации будет зависеть их настроение и самочувствие на протяжении всего дня. Основными правилами устройства детских и спальных комнат можно назвать:

  • ориентация окон на юг или восток, так как это позволит более частому проникновению естественного света в большем количестве;
  • расположение спальной комнаты в более тихом месте, например, в задней части дома или на втором этаже, тогда отдых будет более спокойным;
  • соответствие или превышение минимально допустимых размеров помещения. Для комфортного размещения одного человека требуется минимум 8 кв.м, поэтому спальня для двух человек должна быть не менее 16 кв. м. Детская комната, которая наполнена достаточно большим количеством мебели и других предметов, должна быть не тесной и помимо всего прочего иметь достаточно большое пространство для игр;
  • отсутствие прохода через комнату в другое помещение дома;
  • минимальной высотой от пола до потолка должна быть величина не меньше 2,5 метров;
Высоты потолков 2,5 метра вполне достаточно даже для размещения спортивных снарядовИсточник bankfs. ru
  • форма комнат в плане должна быть либо квадратная, либо прямоугольная, но при этом ее длина не должна быть намного больше ширины.

Так как чаще всего комнаты отдыха и детские располагают на втором или мансардном этаже, а разграничивающими конструкциями являются не несущие стены, то расстановку мебели лучше всего выполнить во время составления проекта и только после этого точно указать место внутренних конструкций.

Рациональная организация пространства дома 10х12

Так как дом 10х12 предназначен для жизни людей, необходимо приложить все усилия для того, чтобы организация пространства была удобной и комфортной. Человек не должен, при выполнении повседневных дел, тратить много времени на переход из одного помещения в другое. Так, например, спуск в подвал, а именно в погреб, лучше всего организовать из помещения кухни или в непосредственной близости к нему, а вход в санузел лучше всего делать из коридора или холла на первом этаже. Если планировка дома 10 на 12 в двухэтажном варианте подразумевает большое количество комнат на верхнем этаже, то санузел следует устроить и там.

Пример зонирования площади дома 10х12Источник bankfs.ru

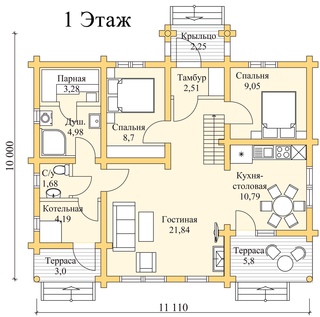

Очень простая, но при этом очень удобная планировка одноэтажного дома 10х12. Просторная гостиная позволит удобно разместить не только всех членов семьи, но и гостей приходящих в дом. Рядом с гостиной расположена кухня-столовая и холл, образуя совместно дневную зону. Личная зона, состоящая из двух спален, находится в уединенном месте в непосредственной близости к санузлу. Данный пример подразумевает расположение всех хозяйственных и бытовых помещений на цокольном этаже вдали от жилых комнат.

Обзор дома из бруса в финском стиле 10 на 12 смотрите в видео:

Новые решения в планировании пространства

Одним из новых решений при планировке помещений является их совмещение в зависимости от назначения. Так чаще всего совмещают кухню, столовую и гостиную, а так же санузел с ванной комнатой. Это позволяет расширить площадь помещения, избежать стесненности условий и при этом сделать быт более комфортным и удобным. Так для того чтобы приготовить есть, хозяйке не нужно находиться одной на кухне, так как члены семьи смогут быть с ней рядом в гостиной. Уборка в совмещенном санузле будет выполнена намного быстрее и проще так все сантехнические приборы, которые нуждаются в постоянной тщательной очистке, находятся рядом друг с другом.

Современная планировка – общие помещения на первом этаже, а на второй выносятся спальни и дополнительные санузлыИсточник josri.ru

Советы для поддержания гармонии и стиля в интерьере

Правильное зонирование и планировка помещений хоть и является очень важным моментом, но не единственным влияющим на комфорт проживания в доме. Так же существенную роль играет интерьер всех помещений, который разрабатывается в дизайн проекте с учетом всех пожеланий хозяев. Все, что наполняет частный дом, должно гармонично сочетаться между собой и не вызывать чувства дискомфорта. Для того чтобы добиться этого, следует придерживаться нескольких правил, а именно:

  • внутренняя отделка всех помещение должна быть выполнена в едином стиле, с использованием различных цветов и элементов декора. Значительные площади помещений позволяют использовать и яркие и темные цвета, которые зрительно могут сделать помещения меньше. Не допустить этого помогут современные способы и отделочные материалы, к числу которых относится глянцевые натяжные потолки, наливные полы и многое другое, создающее в помещении зеркальный блеск, визуально расширяющий пространство;
  • возможность использования различных архитектурных элементов, таких как колоны, лепнина или камин. Каждый из этих элементов можно расположить в разных помещениях но сделать в едином стиле, что сделает внутреннюю обстановку гармоничной, уютной и красивой;
  • использование мебели из одной коллекции;
  • устройство многоуровневого освещения.

На что стоит обратить внимание при заказе дома из бруса «под ключ»?

Примеры домов 10х12 на фото и видео

Несколько архитектурных проектов одноэтажных домов смотрите в видео:

Двухэтажный дом 10х12 с балконом и открытой террасойИсточник catalog-plans.ru Дом 10х12 с мансардным этажомИсточник sitysun.ru Одноэтажный дом 10х12Источник kreddo.ru Дом 10х12 с мансардой, балконом и гаражом в цокольном этажеИсточник pinterest.ie
12 советов по строительству бюджетного дома Увеличение площади дома 10х12 за счет устройства односкатной кровлиИсточник houzz. com Устройство дополнительный помещений в доме 10х12 с плоской кровлейИсточник en.decorexpro.com Устройство открытой площадки на плоской крыше дома 10х12Источник cistudents.org Одноэтажный дом 10х12 с гаражомИсточник pinterest.com Дом 10х12 с мансардным этажом, балконом и верандойИсточник bankfs.ru Одноэтажный дом 10х12 с эркерамиИсточник yandex.uz

Заключение

Планировки домов 10х12 достаточно просторные, чтобы в таком доме комфортно себя чувствовали не только все члены семьи, но и гости, для которых всегда найдется место, как для отдыха, так и для развлечений. Если по каким-либо причинам требуется выбрать проект чуть меньшего размера, например, план дома 10 на 10. то основные принципы планировки остаются неизменными.

Чертеж проектирования и строительства — Генеральный подрядчик

Концепции и критерии

Для начала команда, нанятая по контракту, знакомится с потребностями владельца и требованиями проекта. Этот процесс гарантирует, что обе стороны находятся на одной волне с точки зрения ожиданий от проекта.

Чад Фишер использует технологию VDC на этом этапе для виртуального предварительного строительства проекта. Это требует некоторых изменений в общих чертах и ​​дизайне, чтобы включить такие аспекты, как логистика продукта и угрозы безопасности.

На этом этапе Чад Фишер подготовит предварительный план участка и здания, в котором будут указаны все предлагаемые инженерные коммуникации для окончательного строительства, включая план этажа, внешние фасады и поперечное сечение. Команда проведет упреждающую проверку зонирования/кода, чтобы убедиться, что ваше строительство соответствует законам и требованиям зонирования.

Затем мы оцениваем все коммунальные услуги, которые будут включены, такие как водоснабжение, электричество, газ и ливневая канализация. Сюда следует включить краткий план требований к материалам наряду с предварительной встречей с городом/округом, уполномоченным выдавать разрешения.VDC также удобен для первоначальной оценки бюджета ROM (относительный порядок величины), позволяя получить более консервативное и точное представление о возможности реализации проекта по отношению к вашему бюджету.

Предварительный проект и планирование

Этот этап включает в себя реализацию масштаба, масштаба и архитектурной концепции проекта. После уточнения этих деталей мы составляем более полный бюджет, чтобы начать процесс получения финансирования и определения продолжительности проекта.

Технология

BIM полезна для разработки богатого данными моделирования строительства.Такие аспекты, как план участка, план этажа и фасады, могут быть подтверждены и всесторонне изложены. Дополнительные поперечные сечения, детали конструкции, планирование проекта и выбор материалов окончательно согласованы, и может быть разработана предварительная смета расходов.

Окончательный дизайн и проектирование

Затем подрядчик по проектированию и строительству переходит к удовлетворению и получению всех необходимых разрешений. План участка, планы строительства и их проектирование завершаются на этом этапе, чтобы обеспечить разрешение и окончательные конкурсные торги.Окончательная смета расходов, предусматривающая всестороннее бюджетное ограничение, составляется до подачи проекта на получение разрешения.

Строительство и завершение

Проект плавно развивается после подготовительной работы. С менеджером проекта под рукой процесс контролируется и продвигается благодаря первоначальному, всестороннему планированию подрядчика и продуманным шагам этапов проекта.

По завершении мы проведем вас по зданию, объясним различные системы и предоставим руководство по эксплуатации и техническому обслуживанию.

Проект жилищных решений

Проектная секция 8

Blueprint Housing Solutions предоставляет полный спектр услуг владельцам и агентам многоквартирных домов, субсидируемых HUD. Наши эксперты по жилищному строительству оценивают ключевые области каждой собственности по Разделу 8 на предмет соответствия федеральным нормам, а также политикам и процедурам владельца и предоставляют рекомендации, основанные на нашем обширном опыте в качестве администратора контрактов HUD.Этот опыт позволяет нам предлагать проверенные и проверенные стратегии и лучшие практики для оптимизации операций и обеспечения соответствия требованиям. Этот опыт включает в себя более:

  • 8 700 Управляющие и размещение Обзоры (MORS)
  • 65 000 Аредит Арендаторные аудиты
  • 120 000 ваучеров HAP на общую сумму более 4,5 млрд. Долл. США в субсидированных платежах
  • 10 000 продлений контракта в связи с субсидией и корректировки аренды
  • 8 000 специальных претензий, уступающих более 3,5 млн. Долл. США в утвержденные платежи владельцы
  • 12 000 запросов, касающихся преступности и безопасности, управленческих операций,

Перечень услуг

Управление государственного жилищного строительства

Blueprint Housing Solutions предоставляет PHA комплексную техническую помощь, которая вооружает их знаниями, навыками и процессами для быстрой успешной реализации программ и политик HUD — на благо персонала, жильцов и общества в целом.

Наша команда состоит из высококвалифицированных и опытных бывших руководителей высшего звена, занимающихся вопросами доступного жилья и программ развития сообществ. У нас большой опыт администрирования высокоэффективных программ государственного жилья и ваучеров на выбор жилья, и мы являемся квалифицированными аудиторами и инструкторами с глубоким пониманием правил HUD.

Являясь дочерним предприятием высокоэффективного крупного PHA, команда экспертов по жилищному строительству Blueprint Housing Solutions обладает актуальным и своевременным опытом и является причиной того, что Управление жилищного строительства города Остин добилось такого успеха.Достижения включают в себя:

  • 14 лет непрерывного статуса HUD High Performer
  • 104 Оценка SEMAP
  • 99% Оценка PHAS

Список услуг

Как читать строительные чертежи

Если вы собираетесь строить что-то большее, чем хлебница, вам почти наверняка понадобятся строительные чертежи. Эти технические чертежи наверняка вам понадобятся, если вы планируете построить новый дом.Фактически, вы можете использовать чертежи, чтобы спланировать все, от дома до подземного бункера.

Строительная индустрия строится, так сказать, по чертежам. Почти каждый генеральный подрядчик и строитель сталкивается с ними в какой-то момент в процессе строительства. Они даже полезны, если вы что-то сносите: эксперты по сносу используют чертежи, чтобы выяснить, какие области нужно взорвать, чтобы разрушить здание.

Что такое чертежи?

Чертежи — это тип строительных чертежей, которые показывают, как должно быть спроектировано здание, какие материалы должны использоваться и где будут располагаться такие элементы, как двери, окна, раковины и бытовая техника.

Проще говоря: если вы собираетесь построить здание, вам понадобится набор чертежей. И будь вы архитектором, инженером или строителем, вам нужно уметь их читать.

Эти строительные планы также полезно иметь под рукой на случай, если вам понадобится внести изменения позже или выполнить работы по техническому обслуживанию/ремонту. Они также необходимы, чтобы убедиться, что проект получил правильные разрешения на строительство и соответствует строительным нормам.

Чтение чертежей — важный навык, который необходим работникам архитектурного проектирования и строительства на каждом этапе работы.

Основы чертежей

Чертежи обычно рисуются в масштабе 1/4 дюйма, что означает, что каждая четверть дюйма на плане равна 1 футу фактической длины готовой конструкции.

5 основных характеристик чертежа

Так же, как в общей строительной отрасли используется глоссарий строительных терминов, которые вам необходимо знать, прежде чем приступать к проекту, чтение чертежей также требует, чтобы вы ознакомились с многочисленными терминами и символами.

Чертежи могут быть больше или меньше в зависимости от объема и сложности проекта. Наиболее распространенные размеры чертежей для строительства нового дома — 18×24 дюйма или 24×36 дюймов. В дополнение к центральному чертежу каждый лист чертежа обычно включает следующие элементы.

1. Основная надпись

Основная надпись обычно содержит:

  • Логотип компании и контактная информация
  • Имя клиента
  • Имя архитектора
  • Название проекта
  • Адрес сайта
  • Расположение объекта
  • Название чертежа
  • Дата розыгрыша
  • Количество листов
  • Сертификаты
  • Весы

Основная надпись может быть прямоугольником, занимающим угол чертежа, или узкой полосой, охватывающей всю длину или ширину листа.В любом формате основная надпись содержит полезную базовую информацию о проекте.

Основные надписи часто располагаются в правом нижнем углу рамки чертежа. Также в правом нижнем углу находится номер чертежа или печати, что важно для подачи чертежа и поиска правильного чертежа, когда он упоминается в другом чертеже.

2. Ревизионный блок

В блоке изменений перечислены все изменения, внесенные в чертеж, с датой, описанием изменения и именем или инициалами лица, внесшего или санкционировавшего изменение. Блоки ревизии включены для различных частей плана.

Когда чертежи рисуются впервые, блок ревизий пуст, ожидая ревизий компонентов. Они вводятся по мере внесения изменений, и соответственно накапливаются «исполнительные» чертежи.

Интересный факт: в блоках изменений используются как буквы, так и цифры, но буквы I, O, Q, S, X и Z избегаются, поскольку их можно принять за цифры.

3. Сеточная система

Как и карты, листы чертежей часто содержат систему сеток вдоль горизонтальных и вертикальных краев, с числами на одной оси и буквами на другой.Это упрощает ссылку на конкретное место на чертеже.

4. Примечания и легенды

Символы, аббревиатуры, примечания и другая практическая информация, относящаяся к каждому конкретному чертежу, часто появляется внизу или сбоку плана этажа. Это ключ к расшифровке стенографии символов на чертежах.

План архитектора может содержать различные примечания к проекту, в том числе общие примечания, охватывающие весь проект; примечания, относящиеся к определенной дисциплине дизайна; или примечания, которые относятся только к листу, на котором они появляются.

Легенда имеет решающее значение, потому что легко запутаться, читая чертежи, особенно если их создают разные архитекторы или инженеры. Символы, которые выглядят одинаково, не всегда означают одно и то же для строителей разных областей или специальностей.

Кроме того, хотя существуют стандартные символы для конкретных типов проектов, некоторые архитекторы и строительные фирмы используют специальные символы, которые вы больше нигде не найдете. Легенда делает их легкими для понимания.

Вот несколько примеров типичных символов плана:

  • Символ компаса для указания ориентации здания
  • Прямая линия, обозначающая дверь, с дугой, показывающей, как она будет открываться
  • Толстые линии для обозначения наружных стен
  • Тройная линия, показывающая, где будет находиться окно
  • Приборы, такие как ванна, плита, туалет и т. д., нарисованные в виде простого контура, как они выглядят наверху

5. Чертеж или план

Основная область, заполняющая центр каждого листа чертежа, посвящена чертежу или плану, иллюстрирующему определенный вид, элемент или систему проекта.

Типы листов в наборе чертежей

Большинство зданий строят профессионалы, каждый из которых имеет определенную область знаний — фундамент, каркас, механика, электрика, сантехника, кровля и т. д.Чтобы согласовать, как все эти функции должны работать вместе, каждый набор чертежей содержит специальные чертежи, называемые «листами».

Каждый лист классифицируется своим буквенным кодом, чтобы помочь различным подрядчикам легко найти нужную им информацию. Листы обычно организованы в набор чертежей от самого общего до самого подробного. Некоторые распространенные типы листов и их обозначения включают:

  • G-листы (общие листы) — они часто начинаются с титульного листа и указателя плана с перечислением последующих листов.Одной из основных особенностей является план строительной площадки, показывающий расположение здания по отношению к границам собственности, заборам, отступам, ландшафту и подъездным путям, а также линиям электропередач, канализации и другим инженерным сетям.
  • Листы A (архитектурные планы) — сюда входят планы этажей и крыш, а также виды фасадов, которые показывают, как здание будет выглядеть спереди, сбоку и сзади после завершения. Они также могут включать подробные чертежи с крупным планом различных элементов.В архитектурных планах указаны критические размеры, расположение стен, расположение дверей и поворотов и т. д. В них также могут быть указаны размеры крыши, а также используемые материалы для обшивки и кровли.
  • Листы S (проектные планы) — в то время как архитектурные чертежи показывают, как должно выглядеть здание, структурные чертежи показывают, как его построить. Созданные инженером на основе чертежей архитектора S-листы включают в себя планы фундамента, фундаментов, каркаса, конструкции крыши, несущих стен, железобетонной арматуры и других элементов структурной целостности.
  • М листы (механические планы) — На них изображена схема расположения приборов и воздуховодов ОВиК (отопление, вентиляция и кондиционирование воздуха), а также вытяжных элементов, систем противопожарной защиты и другого механического оборудования.
  • Листы E (электрические планы) — На них показано, где будут расположены цепи, электропроводка, розетки, выключатели и распределительные коробки, а также встроенные потолочные вентиляторы и осветительные приборы. Таблицы E также регулируют системы противопожарной защиты, пожарную сигнализацию, внутреннее и внешнее освещение, резервное питание и электропроводку для встроенных приборов.
  • П-листы (сантехнические планы) — Показывают, где будут проходить внутренние и внешние трубопроводы для горячей и холодной воды, канализации и ливневой канализации, а также оросительные трубопроводы для полива газонов и других систем. Если в здании будет использоваться газ, листы P также содержат планы трубопроводов природного газа.
  • L-листы (ландшафтные планы) — Эти детализированные участки за пределами здания для указания мест посадки или установки деревьев, кустарников, растений и элементов ландшафта.
  • Спецификации — Другие листы могут содержать «графики» или планы материалов для конкретных функций, таких как графики дверей, графики отделки, графики окон и т. д. Обычно форматируется как таблица или матрица, детализирующая одну часть проекта, определяя материал, цвет, толщина и т. д. каждого экземпляра этого предмета.
  • Листы спецификаций — Они включают подробные описания всех материалов, которые будут использоваться для конкретного элемента здания.

Каждый лист имеет собственное соглашение о нумерации, которое представляет три элемента: Обозначение дисциплины определяет первую букву (или две) в последовательности (A для архитектуры, G для общего и т. д.).

Далее цифра представляет тип листа (0 для общей информации, 1 для планов, 2 для фасадов и т. д.). Последние цифры означают, где во всей последовательности находится лист с номером .

По этой системе лист с номером A204 , например, будет содержать четвертый лист архитектурных фасадов. EL103 будет содержать третий лист плана электроосвещения.

4 Общие перспективы в чертежах

Чертежи часто показывают проект с разных сторон. Это может быть не только план этажа, но и страницы, показывающие проект со следующих точек зрения:

  • Виды в плане – Планы этажей, план фундамента, план крыши
  • Виды фасадов – Виды справа, слева, спереди и сзади
  • Виды в разрезе
  • Изометрические виды

Вид сверху

Вид в плане — это вид конструкции сверху с высоты птичьего полета.Это, вероятно, самая узнаваемая форма чертежа для большинства людей: двухмерный или «плоский» вид, нарисованный так, как если бы стены были разрезаны пополам в горизонтальной плоскости. Каждый этаж здания получает свой чертеж вида в плане.

Вид сверху

Фасадные чертежи показывают, как здание будет выглядеть спереди, сзади, слева и справа. Они могут отображать внутренний фасад или внешний фасад. Они нарисованы в вертикальной плоскости, изображая одну сторону здания так, как оно выглядело бы, если бы вы стояли и смотрели прямо на него.

Красочные, детализированные художественные изображения фасадов часто выставляются в офисах модельных домов, чтобы показать, как будут выглядеть различные проекты домов-трактов, когда они будут закончены. Они также часто предоставляются средствам массовой информации, чтобы дать общественности представление о том, как будут выглядеть общественные здания, такие как торговые центры и здания университетов.

Сечение

Это рисунок завершенного здания, как если бы оно было разрезано пополам по вертикали. Это помогает зрителю понять взаимосвязь между высотой пола, длиной стропил, конструкцией лестницы и другими конструктивными элементами.Обратите внимание, как в этом примере лестница выглядит так, как будто бы она видна сбоку, как зуб пилы.

Чертежи поперечного сечения часто используются для плана каркаса здания, чтобы показать, как балки, прогоны, колонны и балки соединяются друг с другом. Это элементы, которые вы не увидите после отделки стен, установки гипсокартона и потолков.

Изометрический рисунок

Изометрический рисунок — это трехмерное представление, в котором линии нарисованы под углом 30 градусов.Это создает впечатление, что вы смотрите на интерьер из одного угла здания. Он может показать внутренние особенности, такие как соединения сантехники, сборка машины, дизайн помещения и многое другое.

Слово «изометрический» происходит от греческого термина, означающего «равная мера». Этот метод используется не только для архитектуры; он также использовался для создания инфографики в СМИ. И художники использовали эту технику для создания иллюзий в известных иллюстрациях, таких как М.К. Эшера, в котором лестницы начинаются и заканчиваются на одном уровне.

8 типов линий чертежа и их значение

Быстрый способ начать понимать чертежи — это ознакомиться с их линиями. Линии обозначают стены, дверные рамы, внешние поверхности приборов, размеры, диапазоны движения и т.  д.

В зависимости от их толщины, прямых или изогнутых, пунктирных или сплошных, линии обозначают различные схематические назначения на чертеже. Это некоторые из наиболее распространенных линий, которые вы встретите на чертеже, и их использование.

Линии объектов показывают внешние поверхности объектов, которые обычно видны в готовом здании. Это самые толстые и наиболее распространенные линии на чертеже.

Скрытые линии представляют собой поверхности, которые не будут видны в готовом здании, поскольку они находятся на дальней стороне стены, прибора или другого объекта. Также известные как «линии скрытых объектов», они обычно используются с изометрическими чертежами.

Размерные линии представляют собой линии со стрелками, указывающие расстояние от размеров стен до промежутков между проводами в электрической розетке и т. д.

Осевые линии определяют центральную ось симметричного объекта. Они часто используются для различения круглых элементов, таких как отверстия, дуги или цилиндрические объекты.

Фантомные линии показывают различные возможные положения подвижного объекта. Они могут описывать положения переключателя «включено» и «выключено», расстояние до двери, когда она открывается, и так далее.

Выносные линии обозначают внешние границы размерных линий, когда требуется большая ясность.Они не касаются размерных линий, а лишь указывают, где они заканчиваются.

Линии выноски Проще говоря, это «стрелки», которые указывают на элементы чертежа, требующие дополнительного пояснения. Как правило, они нарисованы под углом 45 градусов к объекту, который описывают.

Линии разрыва используются для экономии места за счет уменьшения размера чертежа. В зависимости от длины они могут иметь вид волнистых или острых зигзагов. В любом случае они указывают на то, что раздел был удален.

Советы по чтению чертежей

При чтении чертежей начните с основной надписи, чтобы ознакомиться с основами, затем изучите легенду. Вам нужно будет неоднократно обращаться к нему в ходе проекта, но запоминание ключевых символов в самом начале даст вам хороший старт.

Важно знать, с какими планами вы имеете дело, и что вам нужно для каждого проекта. Каждый из них будет включать многие из тех же элементов, которые обсуждались выше, но каждый из них также уникален, поэтому важно знать, как читать и интерпретировать планы.

Вы должны четко понимать, какие элементы проекта стоят на первом месте в процессе. Вы не хотите забегать вперед и монтировать гипсокартон, прежде чем прокладывать электропроводку. Такого рода ошибки могут привести к задержке проекта и превышению бюджета.

Также важно знать, с кем вы имеете дело, от архитекторов до инженеров, от электриков до плотников, чтобы убедиться, что все согласны друг с другом.

Чертежи больше не синие… но раньше они были

чертежа были созданы британским ученым сэром Джоном Гершелем в 1842 году.Он пропитал тонкую бумагу химическим веществом под названием цианотип, прикрепил ее к белой бумаге и выставил на свет. Оттенок «берлинская лазурь» просачивался, оставляя белые полосы на голубом фоне.

Метод использовался до середины 20 века. Большинство архитекторов больше не рисуют чертежи вручную. Вместо этого они используют программное обеспечение для создания цифровых чертежей. Но название «чертеж» прижилось даже спустя столетия после того, как отпечатки перестали быть синими.

Заключение

Прежде чем приступить к работе над строительным проектом, нужно сначала подготовить чертежи.Они являются основополагающим элементом любого строительного проекта. Они дают представление о том, как проект будет выглядеть после завершения, а также подробную дорожную карту того, как этого достичь.

Если вы говорите о классификации недвижимости, структурной планировке, сантехнике, электрике или столярных работах, вам необходимо предоставить подробные сведения о том, как все будет сочетаться друг с другом. Чертежи дают вам способ сделать это. С их помощью вы можете создать дом или другой строительный проект, которым можно будет гордиться, и который выдержит испытание временем.

Полная инфографика:

Похожие сообщения











Проекты домов | Дизайн дома | Проекты домов онлайн

Покупка планов дома в Интернете
О Доме Дизайнеров

Покупка планов дома у The House Designers означает, что вы покупаете свои планы непосредственно у архитекторов и дизайнеров, но с The House Designers, которая будет вашим связующим звеном, если у вас возникнут какие-либо вопросы или проблемы.Это позволяет нам обеспечивать превосходное обслуживание клиентов, гарантию лучшей цены и контактировать с архитектором или дизайнером по любым вопросам, которые могут у вас возникнуть. Мы представляем только лучших архитекторов и дизайнеров в США и Канаде, которые отвечают нашим строгим требованиям соответствия кодексу IRC и чьи планы содержат структурные детали, необходимые вашему строителю для строительства безопасного и полноценного дома. На нашем сайте вы найдете все архитектурные стили и размеры и получите бесплатные консультационные услуги по модификации каждого плана дома, а также бесплатную оценку модификации!

Наши готовые к строительству планы домов включают в себя все необходимое для строительства дома вашей мечты.Они гарантированно включают в себя полные и подробные планы этажей с размерами, основные электрические схемы, структурную информацию, планы крыш, поперечные сечения, схемы шкафов и высоты, а также все общие спецификации, которые потребуются вашему строителю для строительства вашего нового дома.


О стилях плана дома

Ищете современные планы домов или планы дома ремесленника онлайн? Или вы бы предпочли план фермерского дома или план дома в коттеджном стиле? Имея более 6000 различных планов, у нас обязательно найдутся проекты домов, которые вы искали.Если ваш поиск не дает точных планов дома в Интернете, которые вы хотите, свяжитесь с нами, чтобы получить план дома, адаптированный к вашим требованиям. Ваша измененная смета плана дома всегда бесплатна!


Почему дизайнеры дома?

Большинство наших проектов начинались как индивидуальные планы домов для частных клиентов, и теперь мы можем предложить их онлайн в качестве «стандартных» планов домов по доступной цене. Наше стремление к соответствию нормам и структурным деталям, а также сотни отзывов клиентов могут гарантировать, что вы покупаете планы дома из надежного источника.


Наши 10 гарантий для вас

The House Designers стремится предлагать в Интернете высококачественные планы домов, соответствующие нормам, и обеспечивать превосходное обслуживание клиентов, чтобы помочь вам найти идеальный план дома и быть уверенным в своем выборе. Ознакомьтесь с нашими 10 гарантиями для клиентов, которые мы гарантируем, чтобы это произошло. ПОДРОБНЕЕ


Оценка модификации бесплатного плана дома

Вы можете получить бесплатную оценку модификации любого из наших планов домов, позвонив по телефону 866-214-2242 или связавшись с нами через чат или нашу онлайн-форму запроса. Вы будете работать с нашим отделом модификации или напрямую с архитектором, чтобы внести свои изменения. Изменения плана дома могут быть такими незначительными, как увеличение размера комнаты или увеличение или уменьшение высоты потолка, но мы также работаем с более сложными изменениями, такими как изменение линий крыши. Наши архитекторы проведут вас через весь процесс и позаботятся о том, чтобы ваш окончательный план дома был именно таким, как вы хотели. Не забудьте приобрести файл САПР, если вы планируете внести серьезные изменения в наши планы дома.


Мы гарантируем удовлетворенность клиентов

Покупка плана дома может стать одной из самых крупных инвестиций в вашей жизни, поэтому мы здесь, чтобы помочь вам с нашими опытными специалистами по планированию дома и архитекторами.Просто пообщайтесь в чате, напишите по электронной почте или позвоните нам по телефону 866-214-2242, и мы будем рады помочь вам. Если вы где-нибудь найдете один из наших планов дома по более низкой цене, мы сравняем эту цену, а также предоставим вам дополнительную скидку 5% на покупку плана. Это также включает в себя наши модификации или индивидуальные цены на домашний план. Наши домашние планы включают бесплатную доставку, бесплатную консультацию по дизайну и бесплатный организатор строительства дома, который поможет спланировать, построить и организовать ваш проект.


Политика обмена плана «Наш дом»

Если вам необходимо обменять свои планы, The House Designers обменяет ваш первый план на другой план дома равной стоимости в течение 14 дней после покупки.Чтобы обменять наши домашние планы, просто позвоните в службу поддержки клиентов по телефону 866-214-2242 в течение 14 дней с момента покупки, чтобы получить информацию о том, как вернуть неиспользованные планы, которые не были использованы, отмечены или скопированы. Электронные планы, включая планы в формате PDF и CAD, обмену не подлежат. Модифицированные или индивидуальные планы также не подлежат обмену, и при любом обмене взимается комиссия за пополнение запасов в размере 20%, которая покрывает расходы на печать и доставку.


Планы домов — Проекты домов — Чертежи

Поиск дома вашей мечты может показаться сложной задачей, поскольку вы пытаетесь отличить его от тысяч различных планов этажей.Мы облегчаем вам задачу. Являясь крупнейшим издателем книг по планам домов, наш веб-сайт и публикации посвящены самым продаваемым проектам ведущих архитекторов и дизайнеров Северной Америки. Вы можете найти наши книги в крупных розничных магазинах и в Интернете.

House Plans and More предлагает функции поиска, которые помогут вам сузить выбор, пока вы не найдете дом, который соответствует вашему уникальному стилю жизни. Инструмент расширенного поиска House Plans and More помогает сузить выбор на основе выбранных вами критериев.Вы можете сузить свой поиск до проектов домов в определенном архитектурном стиле или с определенной функцией, например. летняя кухня. Или получите отчет о стоимости строительства, чтобы определить ориентировочную стоимость строительства различных домов на основе вашего почтового индекса. Затем воспользуйтесь нашим веб-сайтом, чтобы найти квалифицированного строителя в вашем районе.

Нажмите «Ресурсы» в верхней части главной страницы и нажмите «Найти строителя в вашем районе». Затем выберите штат, в котором вы собираетесь строить, чтобы получить список квалифицированных строителей.После того, как вы выбрали свой дизайн дома, мы продаем чертежи этого дизайна дома как в печатном, так и в цифровом формате.

Какой формат лучше всего подходит для вас, зависит от:

  1. сколько изменений вы хотите внести в данный план
  2. как быстро вам нужны планы на руках
  3. формат, предпочитаемый вашим застройщиком и местным строительным отделом.

Например, если вы выбрали предварительно нарисованный план этажа, который не требует каких-либо изменений и может быть представлен в местное управление строительства в печатном или цифровом формате, вы можете выбрать любой из доступных пакетов планов.

Для получения дополнительных инструкций нажмите на эту ссылку: Какой пакет планов мне подходит? и посмотрите подробное объяснение того, что вы должны учитывать, прежде чем выбрать конкретный пакет планов.Если вы строитель, присоединяйтесь к нашей программе Builder’s Advantage и получайте специальные скидки. Наш сайт создан специально для того, чтобы помочь строителям, работающим с заказчиками, выбрать для них подходящее жилье.

Планы домов и многое другое объединяет все лучшие планы в одном месте, поэтому семьи могут найти дом своей мечты, а также предоставляет строителям инструменты для экономии времени и средств. При поддержке Design America, Inc. мы стремимся помочь семьям найти не только идеальное жилье, но и лучшую вспомогательную структуру для их образа жизни и участка.Ознакомьтесь с нашими планами проектов для сотен проектов «сделай сам», включая планы гаражей, планы навесов, планы проектов заднего двора, а также множество других замечательных домашних проектов и планов запасов.

Что такое план проекта? – М.В.Организинг

Что такое план проекта?

Целью документа Project Blueprint является предоставление ключевым заинтересованным сторонам информации, необходимой для авторизации начала проекта. Кроме того, он обеспечивает утвержденный базовый план, по которому можно официально отслеживать ход проекта.Документ контролируется версиями.

Что включает в себя чертеж?

Чертежи — это гораздо более подробные чертежи, чем простые планы этажей. Каждый набор чертежей должен включать планы этажей; планы фундамента и информация об основаниях и каркасе; передние, боковые и задние фасады; план крыши; электрическая схема и планировка кухонного шкафа; и детали конструкции.

Где я могу получить бесплатные чертежи?

10 способов получить бесплатные или доступные чертежи для вашего нового дома

  • Штаб-квартира по ремонту №1 предоставляет бесплатные чертежи домов с 3 спальнями.
  • #2 Dream Home Source предлагает чертежи практически для любого бюджета.
  • # 3 Живите просто с бесплатным планом по каталогу Small House.
  • #4 Дизайнеры домов специализируются на энергоэффективных домах.
  • #5 Floorplans содержит чертежи, доступные для выполнения.

Где взять чертежи?

Посетите офис клерка округа в округе, где находится ваш дом. В некоторых муниципалитетах это может называться окружным регистратором или земельным регистратором.Оказавшись там, запросите копии чертежей в файле для собственности.

Где я могу найти чертежи?

Есть несколько людей и мест, к которым вы можете обратиться за помощью в поиске оригинальных чертежей для вашего дома:

  • Свяжитесь с агентами по продажам в вашем агентстве недвижимости.
  • Посетите соседей с похожими домами.
  • Проконсультируйтесь с местными инспекторами, оценщиками и другими строительными чиновниками.
  • Изучите карты страхования от пожаров в вашем районе.

Что означают чертежи?

1 : фотопечать белого цвета на ярко-синем фоне или синего цвета на белом фоне, используемая в основном для копирования карт, механических чертежей и планов архитекторов.2 : что-то похожее на план (например, в качестве модели или руководства), особенно: подробный план или программа действий план для …

Почему важны чертежи?

Чертеж позволяет вам проектировать с учетом общей картины. Таким образом, вы можете быть уверены, что достигнете каждой вехи и обеспечите согласованность на протяжении всей учебной программы, даже если столкнетесь с неопределенностью в проекте.

Как теперь называются чертежи?

Термин «чертеж» по-прежнему используется менее формально для обозначения любого плана этажа (и еще менее формально для любого типа плана).Практикующие инженеры, архитекторы и чертежники часто называют их «чертежами» или «гравюрами».

Как называются эскизы или технические чертежи?

Технический рисунок, также известный как черчение или черчение, представляет собой акт и дисциплину создания подробных чертежей. Эти рисунки визуально сообщают, как что-то работает или как это должно быть сделано.

Как называются инженерные чертежи?

Процесс создания инженерных чертежей часто называют техническим чертежом или черчением (черчением).Чертежи обычно содержат несколько видов компонента, хотя для дальнейшего пояснения могут быть добавлены дополнительные эскизные виды деталей.

Что такое рисование от руки?

Рисунок от руки выполняется без использования таких инструментов, как линейка или циркуль. наброски от руки. Свободная рука также является наречием. Используйте шаблон или трафарет или просто сделайте это от руки.

Вы получите проект нового дома для разрешения на строительство или разрешение на строительство

✅ 100% гарантия качества ✅ Первоклассное качество ✅ Своевременная доставка

Привет,

Спасибо за просмотр моего профиля.Я люблю помогать людям, которым нужен дизайн архитектурного чертежа, набор чертежей для разрешения на город, услуги 3D-рендеринга интерьера и экстерьера, анимация ходьбы, моделирование и рендеринг продукта, анимация продукта для маркетинга, взлет строительства, детализация САПР и все виды Гражданские чертежи и многое другое, связанное с чертежами. Я тоже профессиональный графический дизайнер. Я занимаюсь всеми видами брендинга, начиная от логотипа и заканчивая всеми другими активами. Так что, если у вас есть какие-либо работы с графикой, я тоже могу вам помочь!

Я эксперт в любых корпоративных и коммерческих услуг в области проектирования, строительства, архитектурных услуг.Я могу предоставить 3D-моделирование и визуализацию, анимацию, архитектурные, гражданские, электрические, механические, строительные услуги и структурную поддержку для компаний, международных дизайнеров и инженеров-консультантов. Высококвалифицированные специалисты по САПР, инженеры и высокоскоростная интернет-инфраструктура. Привлекательный выбор для аутсорсинга CAD-чертежных услуг, чтобы помочь вашей существующей команде по производству чертежей.

Ниже приведены некоторые отзывы предыдущих клиентов Upwork:

✅»Отличный продавец.Он следовал инструкциям проекта до Т. Он очень хорошо разбирается в ремесле, особенно в чем-то таком обычае. Очень отзывчивый, обычно отвечает на электронные письма / сообщения в течение 5 минут. Когда мне снова понадобятся индивидуальные чертежи, я обязательно воспользуюсь этим продавцом. Просто замечательный опыт вокруг.»

✅»Нам нужны были базовые профессиональные планы этажей, составленные для дома престарелых. Этот продавец полностью отвечает всем требованиям, выполняя своевременную качественную работу по отличной цене и с четким и прямым общением.Большой палец вверх!»

✅»Очень доволен Судяном — он был очень общительным и сделал именно то, что я хотел. Будет работать с ним снова! Спасибо!»

✅»Сужан проделал отличную работу, быстро обернувшись. Он понял все мои указания и просьбы! Очень рекомендую его.»

Вот список моих знаний, но не в последнюю очередь:

✅Autodesk AutoCAD,
✅Adobe Photoshop,
✅3D Studio Max с VRAY
✅Sketchup Pro с Vray
✅Adobe Illustrator,
✅Adobe Illustrator,
✅Adobe Illustrator,

✅Управление архитектурными проектами,
✅Bluebeam & Plan swift,
✅PDF в САПР и 3D-моделирование,
✅Растр в вектор,
✅Анимация,
✅Все виды графических проектов И многое другое.

Добавить комментарий

Ваш адрес email не будет опубликован.
