Как сделать деревянную киянку (чертеж и видео-инструкция)


Когда обрабатываемый материал, требует мощных и одновременно мягких ударов, на помощь мастеру приходит деревянный молоток. Этот инструмент с бойком необычной формы, зачастую используется столярами, плотниками и многими другими профессиями. Простая по своему строению киянка, становиться настоящим спасением, когда необходимо с силой воздействовать на объект, не повредив при этом его поверхность. Как и модели этого инструмента, технологические процессы его изготовления, различаются. В данной статье, мы расскажем о сферах применения киянки и поделимся подробным руководством по созданию этого молотка из минимального набора материалов.

Область применения киянки

Использование деревянного молотка распространяется на множество сфер деятельности. Наиболее часто, киянка встречается в столярном ремесле, где её используют вместе со стамеской или долотом. Габариты и вес инструмента, используемого в данной отрасли могут существенно отличаться. Помимо привычной нам молотковой конструкции, киянка может иметь токарную форму (выточенную на станке), и применяться в фигурной резке по дереву.
Не менее широкое распространение, инструмент получил в слесарном деле. Киянку используют, когда необходимо сорвать с места заклинившую деталь или выпрямить вмятины в листовом металле. Для подобных работ используют деревянный молоток с бойком круглой формы. Резиновые киянки менее эффективны в слесарном деле, так как имеют менее четкий удар, в отличие от деревянных.

Сборка и демонтаж мебели, так же не обошли стороной этот лояльный инструмент, где он используется для плотного соединения деталей с декоративной поверхностью. Киянка (или безынерционный молоток) значительно облегчает укладку тротуарной плитки, когда необходимо утрамбовывать объект в клеевом растворе. Это далеко не все сферы, где может применяться подобное устройство. Если Вы разглядели потенциал данного инструмента, далее Вас ждет инструкция, как сделать киянку своими руками из дерева.

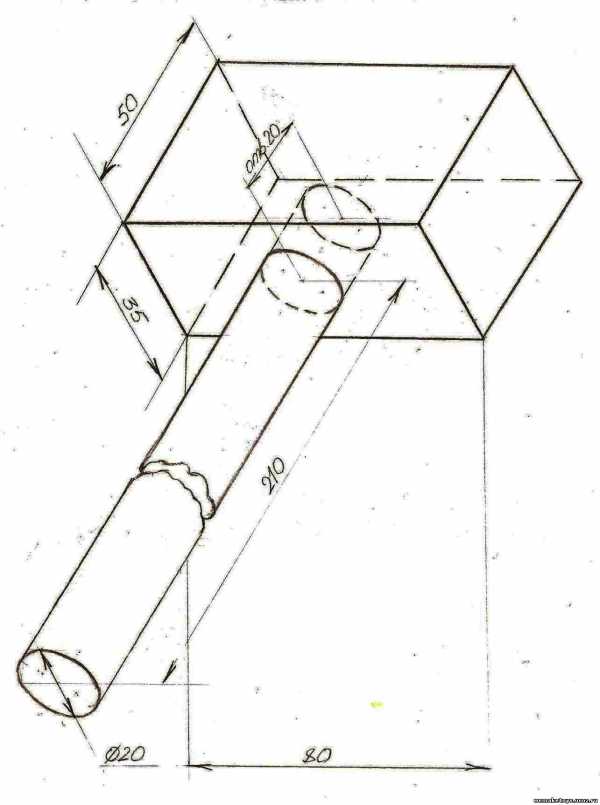

Технологическая карта киянки

{adsr}Деревянные молотки могут иметь самую разнообразную форму: с прямоугольными или цилиндрическими бойками, круглыми, овальными и даже резными рукоятками. Каждый мастер, самостоятельно изготавливающий инструмент для личного использования, старается сделать его наиболее удобным и при этом исходит из своих возможностей. У одних в распоряжении может быть функциональная мастерская с верстаком, пилорамой и фрезой, а другие имеют под рукой только пилу и лист наждачной бумаги. Ниже мы приведем несколько вариантов сборочных чертежей изделия киянки, чтобы Вы смогли точно определиться с конструкцией своего будущего инструмента, и не столкнулись с проблемами при его изготовлении
Представленная выше технологическая карта изготовления киянки, описывает самый простейший процесс изготовления данного устройства. Вместо верстака, на четвертом этапе, можно закруглить ручку с помощью рубанка и шлифовальной бумаги, как это указано в соседней инструкции. Сверлильный верстак, можно легко заменить обычной дрелью.
Вышеприведенная инструкция требует обязательного наличия токарного станка, и демонстрирует, как сделать не только удобный, но и красивый инструмент. Для максимально точного сходства с эскизом, лучше использовать шаблоны. Данный чертеж киянки (или учебная карта), нацелен на производство инструмента в больших объемах и в оборудованной мастерской, но при должном опыте его можно повторить и в домашних условиях.

Как сделать киянку своими руками

Как было упомянуто ранее, процесс изготовления деревянного молотка достаточно прост и требует минимального набора инструментов. В следующем руководстве мы хотим поделиться с Вами самой элементарной технологией, которую можно повторить с минимальными навыками обработки дерева. Представленная ниже инструкция, наглядно демонстрирует, как сделать киянку с составным прямоугольным бойком, путем склеивания деревянных частей столярным клеем. Изготовленный таким способом инструмент, будет иметь аккуратный вид и хорошие показатели прочности.
1. Прежде чем приступать к процессу создания киянки, важно определиться, из каких пород дерева она будет сделана. Наилучшей древесиной для бойка считается береза, дуб, бук, груша или клен. Ручку лучше сделать из березы, рябины, клена, ясеня или вяза. Для изготовления киянки потребуется всего 3 деревяшки с размерами 120x90x18 (для бойка) и одна на 350x40x18 (для ручки). Для работы понадобиться пила по дереву, столярный клей, а также струбцина или тиски для зажима изделия на время высыхания.

2. Подобрав и распилив материал, зачищаем его наждачной бумагой.
3. Из расположенной выше схемы видно, что центральная часть бойка представляет собой паз для ручки. Так как ширина ручки 40 мм, а бойка 120 мм, нам необходимо отмерить и выпилить части по 40 мм от краев, как это указано на фото ниже.
4. Собираем части бойка, оставив паз для дальнейшего крепления рукоятки. Наносим клей, зажимаем струбциной или тисками и ждем полного высыхания (как минимум 2 часа).
5. Пока боек склеивается, можно придать форму ручке, сгладив углы в месте хвата. Для этого наиболее удобно пользоваться фрезой. Если же в Вашем арсенале такой инструмент отсутствует, можно обтесать грани топором или стамеской, после чего зачистить наждачной бумагой.
6. Когда боек окончательно высохнет, его боковые (ударные) части рекомендуется слегка подпилить под небольшим углом. Чтобы не ошибиться в наклоне, просто отмечаем по 10 мм от нижних частей бойка и чертим к ним линию от верхних углов. Суть в том, чтобы боек получился не прямоугольный, а призматический, как на фото ниже.

7. Завершающим этапом изготовления деревянной киянки своими руками, будет соединения бойка и рукоятки. Смазываем крепежный паз и верхнюю часть рукоятки столярным клеем и просто забиваем одно в другое. Для наилучшего крепления, можно сделать поперечный распил в верхней части ручки, и после установки её на свое место, забить в него деревянный клин, смазанный тем же клеем.



Надеемся, что представленное руководство было для Вас полезным. Если не в практическом, то хотя бы в теоретическом плане. Более наглядный процесс изготовления киянки, раскрывается в следующем видеоролике.

Сохраните эту страницу в своей соц. сети и вернитесь к ней в удобное время.

instrumentoria.ru

Творческий проект по технологии "Киянка"

Муниципальное бюджетное общеобразовательное учреждение

«Андреевская средняя общеобразовательная школа»

Творческий проект

«Киянка»

Пояснительная записка к творческому проекту по технологии

АНДРЕЕВКА 2017

Содержание

  1. Обоснование проекта

  2. История возникновения

  3. Развитие идеи проекта

  4. Выбор проекта

  5. Оборудование и инструменты

  6. Техника безопасности при выполнении работ.

  7. Чертеж изделия

  8. Технологическая карта

  9. Экономический расчет

  10. Экологический расчет

  11. Самооценка

  12. Словарь терминов

  13. Анализ выполненной работы

  14. Список литературы

1. Обоснование проекта

Я выбрал именно «Киянку», потому что я давно мечтал сделать своими руками какой-то инструмент, а киянка отлично подходит, проста в изготовлении и применении. Киянкой можно выполнять множество функций: используется при сборке, демонтаже, формовке различных материалов и конструкций. Изготавливая инструмент и приспособления для себя, стараешься изготовить его так, чтобы он соответствовал твоим потребностям. Такой инструмент, изготовленный своими руками, всегда становится самым любимым. Знания, полученные в процессе изучения технологии обработки древесины, оказались достаточными для того, чтобы изготовить данное изделие.

Цель – изготовить полезное,недорогое, аккуратное изделие.

Задачи:

  • Оценить свои возможности в проектной деятельности.

  • Применить знания и умения, полученные на уроках трудового обучения.

  • Создать эскиз и выбрать технику изготовления.

  • Закрепить приемы и навыки работы с деревом.

  • Оценить проделанную работу.

2. История возникновения

Киянка — молоток из дерева твёрдых пород, резины, мягких металлов, пластика или других материалов.

Термин произошел от слова "кий" - палка, дубинка. В диалектах русского языка, а также в славянских языках существует несколько слов, образованных от слова "кий" и обозначающих молоток. Издавна с помощью большой деревянной киянки и конопатки (деревянной же лопаточки) конопатили срубы домов, забивая в пазы между бревнами мох или паклю, а также деревянные лодки и корабли.

3. Развитие идеи проекта

После того как я определился с темой проекта, я начертил технологическую карту, после мне нужно было найти материал. Я взял 2 бруска, один 30х5х7, второй 29х3х2. После чего приступил к изготовлению.

4. Выбор проекта

Существует несколько видов киянки:

  • Киянка деревянная

  • Киянка резиновая с деревянной или металлической ручкой

  • Молоток безынерционный (применяется для сборки мебели).

Я выбрал 1 вид. Так как он прост в изготовлении, и материал найти тоже легче.

5. Оборудование и инструменты

6. Техника безопасности при выполнении работ.

1.Одевать спецодежду.

2.Быть внимательным при работе.

3.Не отвлекаться и не отвлекать товарищей.

4.Бережно относиться к оборудованию.

5.Соблюдать приёмы работы с инструментом.

6.Надёжно закреплять обрабатываемый материал.

7.Использовать инструмент только по назначению.

8.Строго соблюдать установленные для каждого вида работы

правила техники безопасности.

9.Работать только исправным и остро заточенным инструментом.

7. Чертеж изделия

8. Технологическая карта

Карандаш, линейка,

2 бруска.

2

Обрезать все лишние детали, чтобы получились готовые бруски


Напильник и ножовка

3

Сделать отверстие в 1 бруске


Стамеска, карандаш

4

Склеить 1 брусок со 2


Клей

9. Экономический расчет

Для изготовления киянки использованы отработавшие свой срок материалы. Таким образом, используя заготовки вторично, мы сберегаем окружающую среду от загрязнений при использовании вторсырья. Так как я изготовил изделие из материала, который был найден в металлоломе, то мои затраты на приобретение материалов практически равны нулю.

10. Экологический расчет

Изготавливая свой проект, я старался как можно меньше нарушать экологию природы и беречь свое здоровье. Все мое изделие состоит из дуба. Что является экологически чистым продуктом. Что может быть лучше, чем работать экологически чистым инструментом, сделанным своими руками.

11. Самооценка выполненной работы

Я доволен своей работой, так как добился желаемой цели. При изготовлении моего изделия возникали различные трудности, но я с ними справился. Тем более что изготовленное мною изделие стоит гораздо дешевле, чем в магазине. Вполне неплохо для первого раза. Возможно моя киянка кому-то пригодится.

12. Словарь терминов

Брусок — пиломатериал толщиной до 100 мм и шириной не более двойной толщины. Бруски изготовляются из досок. Используются в строительстве, в мебельной промышленности, в производстве тары и др.

Кия́нка — столярный молоток из дерева твёрдых пород или резины. Киянка используется для работы с долотами и стамесками, рукоятки которых имеют обжимное кольцо. Пользование киянкой предохраняет рукоятки режущих инструментов от повреждений.

13. Анализ выполненной работы

В моем проекте нет технических нарушений, можно использовать для работы.

Список литературы

1.Семенихин В. П. Изготовление инструментов в школьных мастерских.

М. « Просвещение», 1987 г.

2.Журнал « Школа и производство» № 6 2006 г.

3.  Учебник «Технология» В. Д. Симоненко, «Вентана-Граф», 2014г.

4.Материал из Википедии — свободной энциклопедии.

infourok.ru

Киянка - как сделать киянку своими руками / Резьба по дереву вокруг света / Татьянка.ру

Этот мастер-класс был опубликован в журнале «Резьба по дереву „Татьянка“ № 15 в разделе „Инструмент“ вместе с другими мастер-классами по изготовлению киянок и обзорной статьей с описанием различных видов киянок и их достоинств.
Из нашей Энциклопедии вы можете узнать, что „Киянка — то же самое, что столярный молоток, кувалда. Применяется в ручной обработке дерева или камня для продвижения стамесок, долот — в так называемой “ударной технике». В одной руке мастер удерживает стамеску на весу, ведя по материалу, а другой рукой удерживает киянку, ударяя ей по ручке стамески. Киянки используются в работе по твердым породам дерева или тогда, когда требуется удаление большого количества материала. Киянка состоит из ручки и бойка — части, которой ударяют по ручке стамески."
Киянку можно купить:

… но куда интереснее изготовить киянку своими руками. Автор этого мастер-класса — Марко из Франции, сайт www.lamortaise.com Мастер-класс опубликован с разрешения автора.

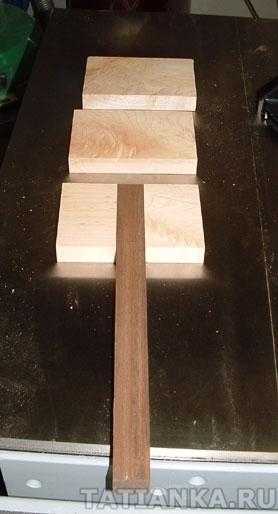

Шаг 1. Для бойка киянки я взял три кленовых обрезка, а для ручки — черный орех (вы можете использовать твердую древесину, например бук или грушу). Сочетание бойка и ручки таких размеров оптимальное — киянка не тяжелая, не громоздкая, дает большую свободу движений. Я рад, что эти обрезки были с узором: если есть возможность сделать инструмент красивым, делайте!

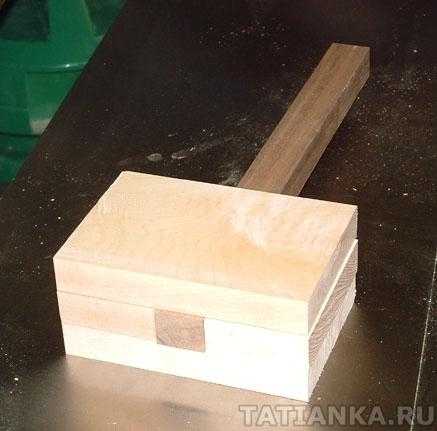

Чтобы ручка плотно встала в центр бойка, возьмите один из трех брусков, положите на его середину ручку, обведите ее по контуру и точно обрежьте ленточной пилой.Первым делом я отстрогал все обрезки и привел их к одинаковой толщине — 2 см. Очень вано, чтобы ручка и два соседних узких бруска имели одинаковую толщину и чтобы они, сложенные вместе, были той же ширины, что два широких бруска бойка.

Шаг 2. Я склеил все бруски столярным клеем.

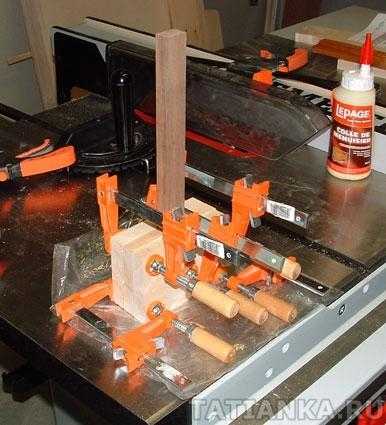

Шаг 3. Зажал струбцинами

Шаг 4. Когда все хорошо проиклеилось, я разметил закругленный профиль верха бойка (циркулем из центра бойка) и скосы узких боковинок (в нижней части бойка отступите по 1,25 см с каждой стороны и соедините точки А и Б).

Шаг 5. Я обрезал лишнее ленточной пилой. Я немножко закруглил ручку, чтобы она комфортнее лежала в руке, и просверлил отверстие в ручке для удобства хранения.

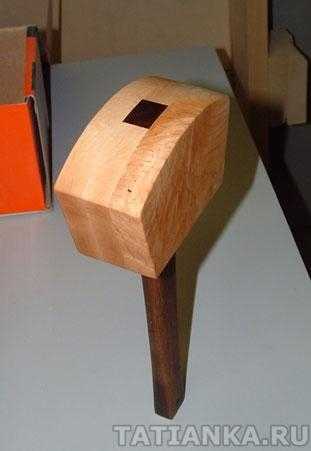

Шаг 5 и 6. Отшкурив всю киянку, я пропитал ее тунговым маслом. Вот и все. Готов хороший инструмент — всего за два дня и практически без финансовых затрат.


www.tatianka.ru

Киянка своими руками | Как это сделано

Вообще сейчас есть выбор большой по киянкам, отлично подходят для работы киянки покупные из белой резины. Белой потому, что не оставляет черных пятен от использования. Есть у меня такая. Есть у меня еще другая самодельная, сделанная из подушки от грузовика. Вообще у меня суммарно более 25 молотков, кувалд и киянок.

Но я придерживаюсь мнения, что приятнее работать красивым инструментом. И решил сделать себе красивую киянку из красного дерева. Ну а почему бы и нет? Кто-то скажет, что это пижонство, но я от работы в мастерской получаю удовольствие. Если бы мне приносили удовольствие кружева на киянке, я бы их прицепил:)

Кого-то это возмутит, ребята, всем мил не будешь. Да, я пользуюсь ручным инструментом.

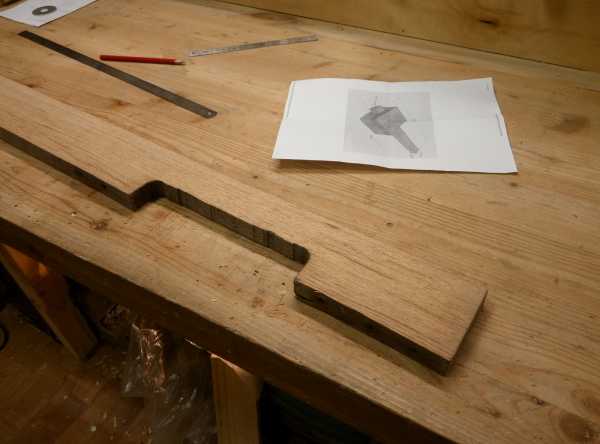

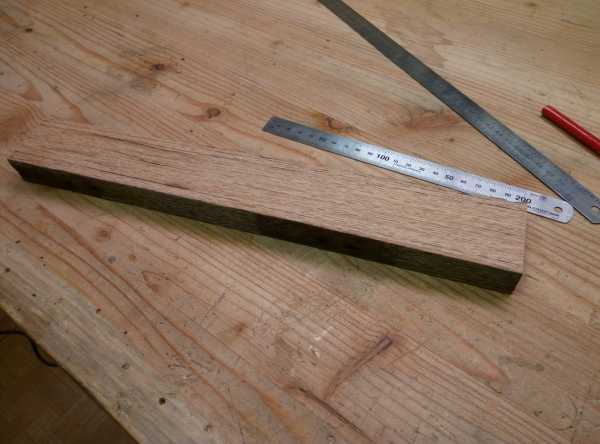

Ручку я решил сделать из палки от дубового поддона, а оголовье украсить сапеле. Был скачан чертеж из просторов интернета

Не то, чтобы у меня совсем не было из чего делать ручку, но для начала необходимо посмотреть на рисунок древесины. Кто-то мне сказал, что это вроде японский дуб. В Япониях не бывал, утверждать не буду.

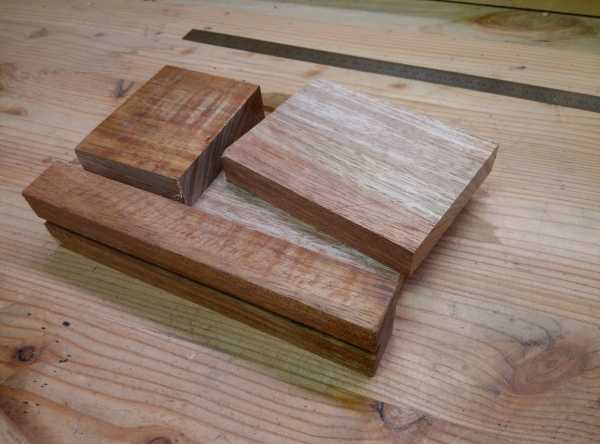

Нарезал дуб и сапеле в черновую.

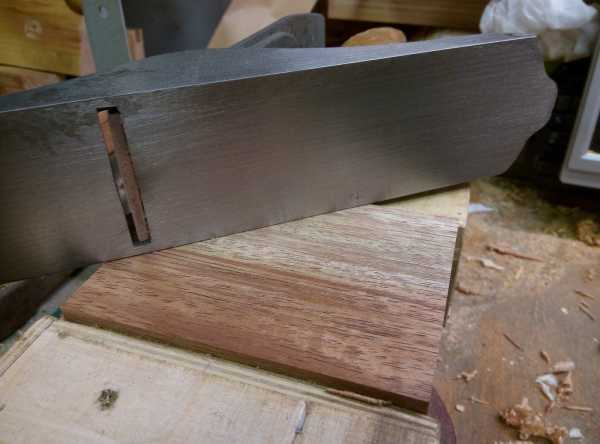

Нарезал и вперед, рубаночком. У меня есть и рейсмус, и фуганок (к нему с такой щепкой и подходить опасно), но я ведь делаю в своё удовольствие?

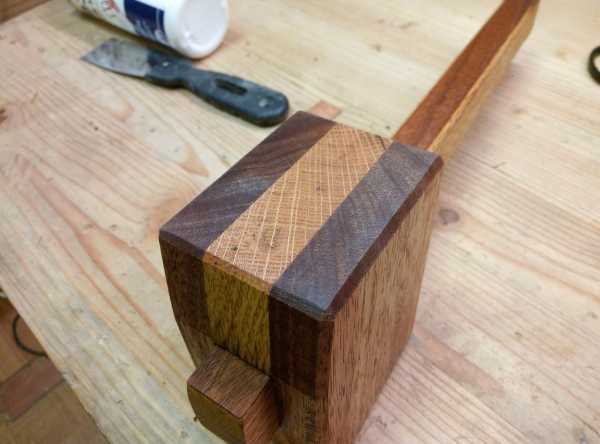

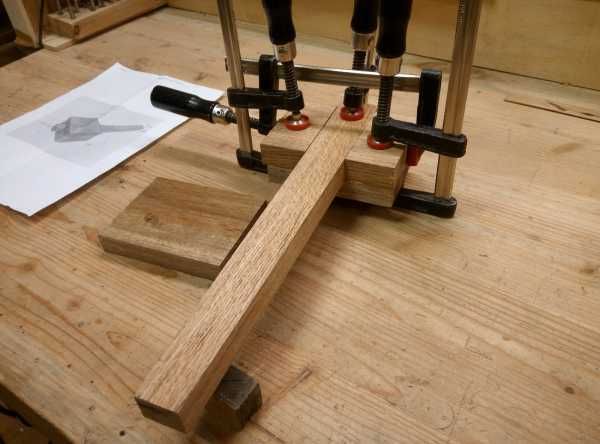

Сапеле у меня будет по краям, а внутри тот же дуб. Собираем на клей колодку. Ручка сделана на обратный клин, т.е. при работе будет только усаживаться плотнее. Ручка не приклеивается.

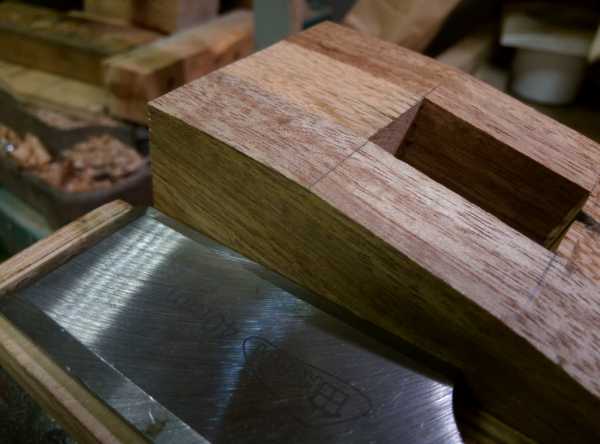

Теперь стамеской и рубанком формируем скосы, а также сбиваем фаски.

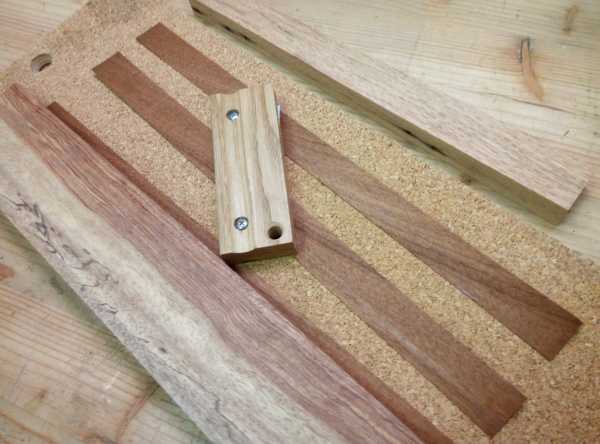

Решил на ручку наклеить полоски шпона, а то как-то простовато получается + есть след от гвоздя. Палка же от поддона. После сбил фаски на ручке, чтобы в руке лежало.

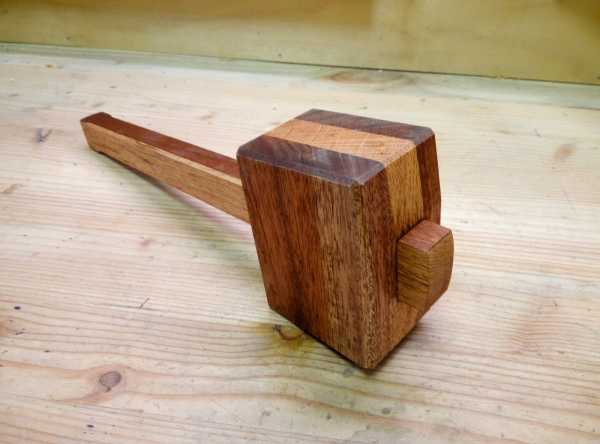

И вот наш результат после покрытия маслом.

Киянкой я пользуюсь. В руке лежит хорошо, берешь сразу правильно, руки чувствуют ориентацию ударной части из-за прямоугольной ручки.

Источник

kak-eto-sdelano.ru

Киянка резиновая, деревянная или из кожи – какую можно сделать самому? + Видео

Покупая стамески, не забудьте уделить внимание и вопросу приобретения такого изделия, как резиновая киянка. Этот инструмент наносит меньше всего ущерба самим стамескам, хотя имеет и определенные недостатки. Давайте разберемся, какие именно, и существует ли идеальный вариант киянки.

Киянка резиновая – и удобно, и безопасно!

Даже такой простой инструмент, как киянка, имеет множество разных воплощений, из которых самые популярные – это деревянные и резиновые изделия самых разных форм. Главное предназначение киянки – быть «двигателем» стамесок в процессе обтесывания деталей. Происходит это следующим образом: в одной руке мастер удерживает стамеску, приложив ее к точке желаемого среза, а в другой руке держит киянку, которой ударяет по торцу ручки стамески, придавая ей необходимую для стесывания силу. Легкость материала позволяет избежать сильных травм рук и щадит сам инструмент.

По форме существует два типа киянки – токарная, вытачиваемая из цельного куска дерева колотушка, напоминающая кеглю или небольшую биту, и молоточковая, которая по форме напоминает кувалду, но выполнена целиком из дерева. Преимущество первой – в ее удобстве, ведь какой точкой колотушки не ударь, такой и будет правильно, что существенно снижает нагрузку на кисть. Киянка-молоток позволяет наносить более сильные, концентрированные удары, правда при этом следует очень уверенно держать инструмент в руках и следить за положением головки по отношению к стамеске.

Поэтому первые пользуются все же большей популярностью, хотя изготовить такой инструмент без специального верстака не получится.


Недостатки материалов – неидеальные киянки!

Колотушки имеют существенный недостаток – поскольку они выполняются из заготовки с продольными волокнами, при интенсивном использовании рабочая часть такой киянки через какое-то время напоминает самую настоящую мочалку, из какой бы породы древесины она не делалась! У молоточковой кувалды таких проблем меньше, однако, как уже было отмечено, ее форма далека от идеальной. Взяв за основу эти две формы, производители предлагают нашему вниманию усовершенствованные, по их мнению, инструменты. Например, на точеную киянку одевают «кожух» из бронзы.

В какой-то степени получается действительно долговечный инструмент, однако таковыми перестают быть сами стамески! После нескольких заходов измочаленный вид будет уже у них, а не у киянки. Под такой инструмент нужно покупать особые, усиленные стамески, что не всегда по карману. В таком случае, казалось бы, идеальным вариантом будет резиновая киянка! Конечно, она не вся выполнена из резины – чаще всего, это достаточно толстый слой материала или резиновые вставки на краях молотка. Действительно, удары получаются очень щадящими для инструментов, однако работать по-прежнему неудобно – резина имеет свойство при ударе пружинить.

Получается, что идеальной киянки нет? Ведь нужно совместить несовместимые в нашем случае качества:

  • удобство;
  • долговечность;
  • отсутствие амортизации при ударе;
  • оптимальный вес.

Производители пока не предложили идеального варианта, а вот сами мастера научились его делать!

Идеальная киянка своими руками – не дерево, не резина…

Кожа! О ней-то мы и забыли! С одной стороны, материал достаточно тяжелый, с другой стороны, не пружинит, и с третьей – весьма долговечен. Какие же варианты для создания киянки есть? Если вы уже ранее приобрели токарный инструмент, то, как минимум, вы можете обмотать несколькими слоями рабочую зону, чтобы защитить киянку от дальнейших повреждений. Чтобы кожа не слетала, нужно ее надежно закрепить – приклейте в начала наматывания один край столярным клеем к древесине, и в процессе обмотки смазывайте уже саму кожу.

Кроме того, если размеры материала позволяют, перехватите у основания биты выступающие края червячным хомутом или на крайний случай сделайте обмотку из крепкой бечевки. Сверху выступающие края вы можете прибить к торцу киянки маленькими гвоздиками или попросту срезать – если вы хорошо приклеили слои, то такой вариант прослужит достаточно долго. Однако куда лучше сделать киянку полностью из кожи, за исключением разве что ручки. Такой вариант будет практически вечен! Для этого вам понадобится много кожи, на рынке вы можете поискать у продавцов обрезки, которые они с радостью отдадут если не даром, то дешево. Еще нужен клей, большая шайба, дрель и достаточно крупный болт.

Как сделать киянку своими руками - пошаговая схема

Шаг 1: Готовим ручку

Лучше всего взять для ручки твердую породу древесины, например, дуб или бук. Также подойдет береза или орех. Если есть возможность обточить ее на токарном станке, то сделайте это для получения удобной для руки круглой в сечении формы. К тому же, так вы сможете сделать выступ посредине ручку, чтобы для слоев кожи был упор. Если токарного станка нет, то для упора можно намотать несколько слоев веревки.

Шаг 2: Готовим кожу

Вам нужно нарезать из кожи много круглых отрезков одинакового размера. Для начала сделайте один макет и под него наметьте на куске материала нужное количество – в зависимости от размера самой рабочей части понадобится от 50 до 70 таких вот кружков. К тому же, играет роль толщина кожи – чем она больше, тем меньше слоев понадобится.

Шаг 3: Нанизываем слои

Проделайте в каждом слое отверстие, чтобы можно было нанизать кожу на ручку. Каждый слой соединяем с последующим столярным клеем ПВА, стараемся прижимать слои друг к другу как можно плотнее. Когда все слои будут нанизаны и смазаны клеем, зажмите инструмент в тисках или струбцинах до полного высыхания клея.

Шаг 4: Крепим шайбу

Чтобы в будущем кожаные слои не имели возможности слететь, с верхнего торца ручки нужно закрепить большую шайбу – металлическую или деревянную. Для этого просверливаем отверстие в самой ручке, прикладываем шайбу и вкручиваем плотно болт. Конечно, постарайтесь подобрать оптимальный размер для вашей ручки, чтобы она не растрескалась.

Вот и все! Кожа не будет разлетаться на мелкие щепки в процессе работы, удары фактически вязнут в этом материале и не создают столько шума, сколько при работе обычным деревянным инструментом. Конечно, возиться с таким инструментом имеет смысл тогда, когда вы постоянно работаете со стамесками и уже сменили не один десяток киянок, а вот для нечастого использования вполне подойдет и обычная деревянная молоточковая киянка!



Как сделать киянку из дерева – проще простого!

Для этого вам даже не понадобится чертеж киянки – все очень просто! Найдите три достаточно больших обрезка клена или березы одинаковой толщины. Более твердые породы дерева брать не рекомендуется, разве что для ручки, поскольку они раскалываются от постоянных ударов. Все обрезки подгоните к одинаковой толщине – 2-3 см. Возьмите один из брусков, приложите к нему ручку и обведите ее контур. Затем распилите брусок ленточной или лучковой пилой таким образом, чтобы полученные два куска плотно прилегали к ручке. Важно, чтобы ручка и эти два обрезка имели одинаковую толщину, равную толщине двух широких брусков бойка.

Склеиваем все бруски и ручку столярным клеем, зажимаем струбцинами и оставляем как минимум на 12 часов. Когда все проклеится, разметьте закругленный профиль бойка и скосы боковин и обрежьте лишнее. Как следует пройдитесь наждачной бумагой и покройте древесину олифой. На изготовление такого инструмента у вас уйдет в общем два дня, из которых всего несколько часов будет посвящено непосредственно труду.

remoskop.ru

Киянка своими руками - Как это сделано, как это работает, как это устроено — LiveJournal

Вообще сейчас есть выбор большой по киянкам, отлично подходят для работы киянки покупные из белой резины. Белой потому, что не оставляет черных пятен от использования. Есть у меня такая. Есть у меня еще другая самодельная, сделанная из подушки от грузовика. Вообще у меня суммарно более 25 молотков, кувалд и киянок.


Но я придерживаюсь мнения, что приятнее работать красивым инструментом. И решил сделать себе красивую киянку из красного дерева. Ну а почему бы и нет? Кто-то скажет, что это пижонство, но я от работы в мастерской получаю удовольствие. Если бы мне приносили удовольствие кружева на киянке, я бы их прицепил:)

Кого-то это возмутит, ребята, всем мил не будешь. Да, я пользуюсь ручным инструментом.

Ручку я решил сделать из палки от дубового поддона, а оголовье украсить сапеле. Был скачан чертеж из просторов интернета

Не то, чтобы у меня совсем не было из чего делать ручку, но для начала необходимо посмотреть на рисунок древесины. Кто-то мне сказал, что это вроде японский дуб. В Япониях не бывал, утверждать не буду.

Нарезал дуб и сапеле в черновую.

Нарезал и вперед, рубаночком. У меня есть и рейсмус, и фуганок (к нему с такой щепкой и подходить опасно), но я ведь делаю в своё удовольствие?

Сапеле у меня будет по краям, а внутри тот же дуб. Собираем на клей колодку. Ручка сделана на обратный клин, т.е. при работе будет только усаживаться плотнее. Ручка не приклеивается.

Теперь стамеской и рубанком формируем скосы, а также сбиваем фаски.

Решил на ручку наклеить полоски шпона, а то как-то простовато получается + есть след от гвоздя. Палка же от поддона. После сбил фаски на ручке, чтобы в руке лежало.

И вот наш результат после покрытия маслом.

Киянкой я пользуюсь. В руке лежит хорошо, берешь сразу правильно, руки чувствуют ориентацию ударной части из-за прямоугольной ручки.

Источник

Жми на кнопку, чтобы подписаться на "Как это сделано"!

Если у вас есть производство или сервис, о котором вы хотите рассказать нашим читателям, пишите Аслану ([email protected]) и мы сделаем самый лучший репортаж, который увидят не только читатели сообщества, но и сайта Как это сделано

Подписывайтесь также на наши группы в фейсбуке, вконтакте, одноклассниках, в ютюбе и инстаграме, где будут выкладываться самое интересное из сообщества, плюс видео о том, как это сделано, устроено и работает.

Жми на иконку и подписывайся!

- http://kak_eto_sdelano.livejournal.com/
- https://www.facebook.com/kaketosdelano/
- https://www.youtube.com/kaketosdelano
- https://vk.com/kaketosdelano
- https://ok.ru/kaketosdelano
- https://twitter.com/kaketosdelano
- https://www.instagram.com/kaketosdelano/

Официальный сайт - http://ikaketosdelano.ru/

Мой блог - http://aslan.livejournal.com
Инстаграм - https://www.instagram.com/aslanfoto/
Facebook - https://www.facebook.com/aslanfoto/
Вконтакте - https://vk.com/aslanfoto

kak-eto-sdelano.livejournal.com

"Изготовление киянки для столярных работ".

Деревянная киянка.

11.12.2014. 8 кл.

Тема: Изготовление киянки для столярных работ.

Цели урока:

- Познакомить обучающихся с изделием киянка для столярных работ.

- Закрепить навыки по составлению плана работы на изделия, чтение чертежа, технологической карты.

- Развивать познавательный интерес, коррекцию речи, через выполнение коррекционного задания и практической работы, обогащение словарного запаса.

- Воспитывать самостоятельность, трудолюбие и культуру общения.

Тип урока : комбинированный.

Оборудование: тетрадь, учебник, верстак, разметочный инструмент, шлифовальная шкурка, ножовка, рубанок, сверлильный станок, технологические карты.

Словарь :киянка-это деревянный молоток больших размеров.

Сверлильный станок, стамеска.

ХОД УРОКА

1. Организационный момент.

1.Приветствие.

2.Проверка готовности к уроку и организации рабочих мест

Установка на урок для активации мыслительной деятельности.

( расшифровать пословицу )

Учитель : « Без труда нет добра»

2. Актуализация опорных знаний.

Фронтальный опрос:

  1. Какие инструменты потребуются для изготовления киянки?

  2. Почему при строгании леток может забиваться стружкой?

  3. Почему от разметки зависит качество всей работы?

3.Изучение нового материала.

Учитель : Мы познакомимся с столярным инструментом–киянка, а также закрепим знания по составлению плана для практической работы последовательности изготовления столярной киянки.

Коррекционное упражнение.

Задание: Определить самый длинный и самый короткий отрезок.

Подведение итогов выполненного задания.

Учитель: Ребята, из древесины какой породы надо изготавливать киянки.

(из древесины твердой, вязкой породы)

Учитель :

Прочность заготовки, а значит и изделия зависит от возраста и породы древесины, от места разреза и условий получения и хранения материала. Породы древесины можно легко определить, если знать их характерные особенности. Такие например, как наличие или отсутствие ядра, годичные кольца, ширина заболони, размеры сердцевидных лучей, цвет, запах, текстура. Для деревянных частей инструментов подойдет древесина любой твердой породы, произрастающей в нашей местности. Но при подборе заготовки надо помнить, что древесина должна быть невлажной без трещин и сучков. Для обработки древесины твердых пород используют все инструменты столярной мастерской.

И так ребята для изготовления киянки используется плотная, вязкая древесина твердой породы.

Давайте составим план изготовления киянки. Технологическая карта.

План:

1.Подобрать материалы для головки и ручки.

2.Разметить и выпилить заготовки. Заготовка для головки берется по длине сразу на 2-3 киянки, чтобы удобнее было строгать.

3.Выстрогать под размер заготовку для головки.

4. Изготовить ручку.

5.Разметить головку, высверлить глухое отверстие и подчистить стамеской.

6.Отпилить головку от заготовки и обработать торцы.

7.Подогнать конец ручки под отверстие головки, сделать пропил, изготовить клин .

8.Насадить головку на ручку.

9.Зачистить киянку.

Оборудование : ножовка, рубанок, сверлильный станок, стамеска, шлифовальная шкурка, шаблон изделия, технологическая карта.

Физминутка для укрепления мышц глаз.

Исходное положение- сидя за партой.

  1. Закрыть глаза.-3 секунды.

  2. Крепко зажмурить глаза. – 5 секунд.

  3. Выполнить частые моргания.- 5 секунд.

Повторить 5-6 раз.

Работа в тетради.

Задание.

  1. Записать дату и тему урока.

  2. Записать план работы.

  3. Прочитать и записать словарные слова.

( Сегодня мы пополним словарный запас слов, прочитаем вслух и запишем)

4. Закрепление :

1.Как соединяют головку киянки с ручкой?

2.Какой длины берут заготовку для головки киянки?

3.Как делают отверстия под ручку в киянке?

Учитель : ( Продолжение изучения темы)

С опорой на закрепленные и полученные знания приступаем к практической работе по изготовлению киянки

Инструктаж.

А перед началом работы повторим ТБ с инструментом, которым вам придется работать , то есть ТБ с ножовкой, ТБ с стамеской, ТБ с шлифовальной шкуркой, ТБ с сверлильным станком, ТБ с рубанком.

5. Практическая работа.

Текущий инструктаж учителя.

Проверка качества работы.

Самоконтроль.

Анализ работ, разбор типичных ошибок и установление их причин.

6. Подведение итогов.

Я думаю, что сегодняшний урок дал вам знания, по изготовлению основных частей столярного инструмента.

И если вы , в дальнейшей жизни выберите профессию столяр плотник, то эти знания вам пригодятся.

Оценка работы учащихся на уроке.

Уборка УМ.

Киянка - это деревянный молоток больших размеров.

Сверлильный станок

Стамеска

infourok.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
