Чертеж ножа м9 байонет из дерева. Чертежи ножей. Штык нож чертеж

Штык-нож M9 был разработан владельцем компании Qual-A-Tec, Чарльзом Финном, ранее приложившим руку к разработке ножа Buck 184 Buckmaster.
По результатам государственных испытаний штык-нож M9 стал лучшим среди прочих претендентов и был принят на вооружение армии США в 1984 году, частично заменив предыдущий основной штык-нож М7 , выпускавшийся с 1964 года.
Штык-нож M9 производился несколькими компаниями, первой из которых стала Phrobis (также основанная Финном), затем ей на смену пришли такие производители, как Buck, LanCay и Ontario.

Основополагающим мотивом конструкции данного ножа стало стремление получить штык-нож, в большей степени являющийся инструментом, нежели оружием. Время штыковых атак безвозвратно прошло, и на смену хищному вытянутому штык-ножу М7 пришел более толстый и длинный М9.
Это массивный нож, грубый и абсолютно «неубиваемый» универсальный инструмент, позволяющий не только резать — на удивление неплохо, учитывая толщину клинка и низкие спуски, — но и рубить, колоть, открывать ящики и цинки с боеприпасами, перекусывать колючую проволоку, в том числе и под напряжением, и производить самые различные виды других работ.

Формой клинка штык-ножа М9 клип-пойнт, также порой называемый «боуи». Финн лишь немного адаптировал излишне «кинематографическую» внешность своего предыдущего детища под практическое применение. Также с обуха была убрана пила с излишне крупными зубами и серрейтор. Они были заменены участком с пилой по металлу, аналогично применяющимся в ножах выживания американских пилотов.
Гарда и затыльник рукояти стали стандартными для американских штык-ножей. Они полностью идентичны аналогичным элементам на М7. Кольцо в верхней части гарды служит для крепления на пламегасителе винтовки, а в конструкции затыльника присутствует подпружиненный узел фиксации на специальном приливе под стволом винтовки.

Штык-нож M9 подходит ко всем версиям винтовки M16, к карабину М4, к ряду гладкоствольных ружей, стоящих на вооружении армии США, а также ко многим коммерческим образцам стрелкового оружия, предлагаемым на международном рынке.
Толстый хвостовик клинка проходит через всю рукоять до затыльника, где на него накручивается гайка, стягивающая всю конструкцию.
Рукоять штык-ножа веретенообразной формы, традиционной для американских боевых ножей. Рукоять и ножны М9 отлиты из тяжелого пластика, напоминающего бакелит.

С обратной стороны в ножен ранних и многих коммерческих образцов вмонтировано точило для клинка, закрытое в походном положении накладным брезентовым ремнем. С лицевой стороны ножен на ранних моделях может присутствовать карман, с пеналом для набора для выживания. На конце ножен стальная накладка с вырезом и овальным штифтом. При накладывании клинка овальным отверстием на штифт штык превращается в ножницы для резки проволоки.

Эта возможность была подсмотрена у советских штык-ножей, но в данном случае она немного доработана — конструкция подвеса позволяет отсоединить ножны для удобства работы кусачками и присоединить их обратно за секунды.

Штыки, произведенные для армии США различными подрядчиками, могут достаточно сильно отличаться друг от друга. Наиболее заметными могут быть наличие или отсутствие дола на клинке, различные формы обуха клинка, цвет пластика и варианты исполнения ножен и подвеса.
Из маркировки обычно присутствует только обозначение модели штыка и название фирмы-производителя на обухе клинка и ножнах.

Технические характеристики штык-ножа M9:
Общая длина, мм: 310;
Длина клинка, мм: 180;
Ширина клинка, мм: 32,7;

Уметь трейдиться или просто купить за свои деньги. Но что если тебе не хочется тратить свои деньги? Правильно, можно распечатать себе нож с помощью чертежей.
Естественно этот нож не будет в игре, но хоть как-то вы сможете порадоваться.

Если вы хотите распечатать нож, а потом его качественно нарисовать или сделать нож из гофрированного картона — то для этого мы прикрепили скриншоты, и с помощью их вы сможете сначала распечатать ножи, а потом уже делать то, что вам угодно. Скажу сразу, что сделать реальную копию ножа не так уж и легко, поэтому настраивайте себя на то, что вы хорошо попотеете. Сделав нож, кидайте в комментарии ссылки на фотографии и лучшие я буду публиковать в статье.

Нож бабочка чертеж

Данный нож будет сделать сложнее всего. Поэтому советую сделать сначала какой-нибудь простой нож, например — охотничий нож. Бабочку же будет сделать сложнее всего, т.к вам нужно будет что-то придумать для того, чтобы он крутился. А сделать это будет не так уж и просто.

Скриншот сделан реального размера, для того, чтобы вы не искали ненужные размеры. Распечатав нож, вы сами сможете замерить что вам нужно.

Охотничий нож КС ГО

Чертеж охотничьего ножа более простой, поэтому его будет проще сделать. Однако с рукоятью придется немного попотеть и в идеале сделать её из дерева.

Штык нож КС ГО

Его сделать тоже не очень сложно, поэтому за пару часов сможете сделать красоту, которой сможете любоваться днями.

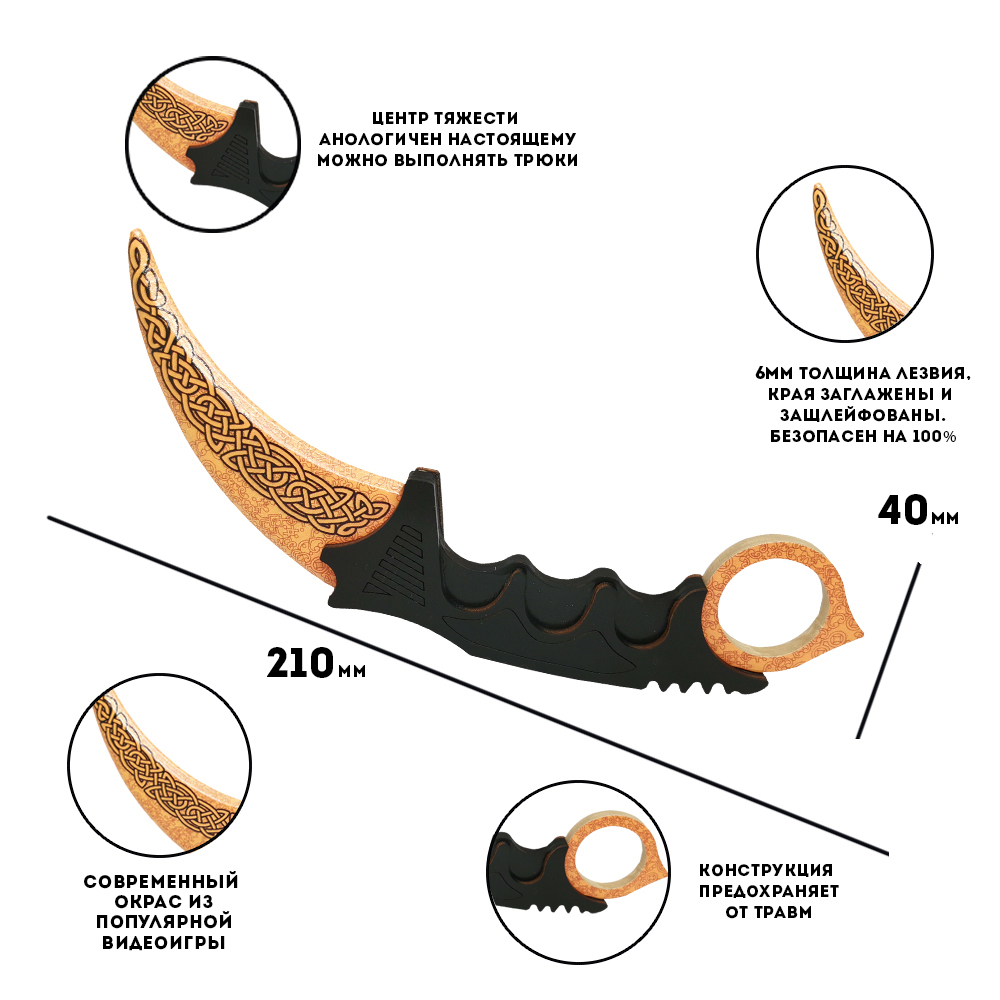

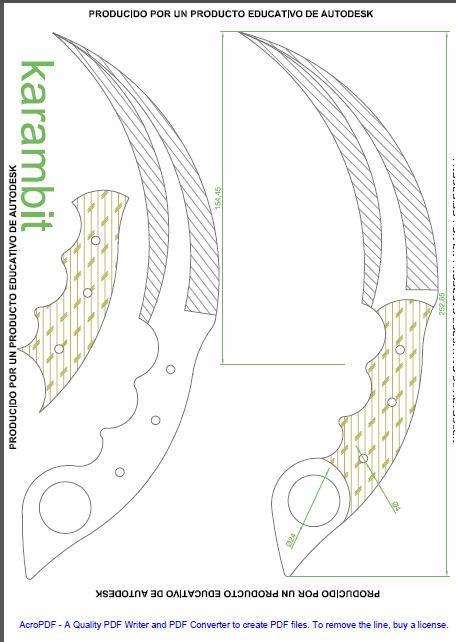

Нож керамбит чертеж

Кстати данный нож очень просто сделать, хоть могло и показаться иначе. За 2-3 часа работы вы сможете его сделать и покрасить в нужный цвет.

Штык нож М9 чертеж

Так же легко сделать, как и керамбит.

Реальные размеры чертежей я не мог разместить из-за большого веса. Поэтому залил все чертежи на Яндекс Диск, с которого вы скачаете картинки за несколько минут.

Если вы действительно сделаете по этим чертежам какой-то нож, то скидывайте ссылки обязательно в комментарии.

Нож с лезвием крюком

Чертеж данного ножа показан ниже.

Тычковые ножи

Данный чертеж вы так же сможете распечатать и выполнить его из фанеры.

Фальшион

Чертеж для фальшион кстати тоже довольно сложный.
Фотографии маленького размера для того, чтобы вам было удобно смотреть их с мобильного телефона. Чтобы посмотреть и распечатать реальные размеры чертежей вам нужно загрузить архив с Яндекс Диска.

Ребята говорят, что образец который попал им в руки — реплика. Потому как на американском штык ноже рукоятка клинка алюминиевая, а в Сиэтле удалось найти в свободном доступе только образец с пластиковой ручкой. Еще говорят на ножнах должен быть кармашек но они его сняли.

Итак сам обзор…

M9 (M9 bayonet) — армейский штык-нож. Клинок штыка M9 однолезвийный, с пилой на обухе.

Немного ахрени.. историй

Штык-нож был произведен и начал свою эксплуатацию в 1980 году и используется по сей день. Используется вооружёнными силами США, но на замену ему пришёл M7 с более эффективной многоразовой платформой.

Есть 4 основных поставщика штык-ножей M9: Phrobis, Lan-Kay, Ontario Knife Co., Buck Knives. Все компании являются поставщиками во все американские войска, ножи M9 никогда не изготавливались за рубежом. Но есть великое множество реплик на этот клинок если вести на eBay М9 то вылезет страничек 10 с репликами ножей.

Некоторые проблемы с материалами и дизайном вызывали громадное количество неудач у создателей. Это привело к созданию множества версий клинка, что на самом деле даже хорошо и особенно ценится у коллекционеров ножей. В первоначальном клинке была дол, но потом его убрали. Также на ножнах не было стальной накладки с овальным штифтом. Была изменена форма клинка, первоначально на ножнах не было точильного камня, тестирование проходил в боевых условиях и военные советовали разработчикам что и как менять чтобы оптимизировать нож.

Нож использовался в военных действиях в Персидском заливе, вторжение США в Панаму, война против терроризма, Иракская компания. Всего было произведено около 500 тыс. клинков.

Вернемся к нашему образцу..

Характеристики ножа

Длина, мм: 350

Длина клинка, мм: 200

Ширина клинка, мм: 40

Внутренний диаметр кольца в крестовине, мм: 22

Ножны

Ножны пластиковые, на конце ножен стальная накладка с вырезом и овальным штифтом.

При накладывании клинка овальным отверстием на штифт штык M9 превращается в ножницы для резки проволоки.

Крепление ножа M9

На конце ручки присутствует зажим для крепления ножа на автомат М4 и М16.

Пила на ноже

Как видно на изображение со стороны обуха присутствует пила так что деревца держитесь >

Разборка ножа M9

Разборка ножа происходит посредством выкручивания болта в оснований ручки шестигранником на А5 на изображение видно все детали при разобранном ноже.

На данный момент М9 уступает другим тактическим ножам, но это не совсем справедливо так как М9 был разработан как многоцелевой военный инструмент. М9 во-первых служит как штык нож (как бы по капитанский это не звучало) во-вторых это много функциональный инструмент начиная от резки проволоки заканчивая рытьем окопов. Это нож для военных действий, а не для похода в лес по грибы. Я лично считаю что М9 является частью американской историй и должен быть частью снаряжения.

Дмитрий, команда Fox Hound Group г. Екатеринбург

Штык-нож М9 официально принят на вооружение армией США еще в 1984 году и был призван заменить морально устаревшую модель 1964 года — М7. Помимо стандартных войсковых моделей, сейчас производится и большое количество различных модификаций этого штыка для коллекционного и гражданского оружейного рынка.

Характеристики ножа М9

Настоящий нож М9 имеет длинну 350мм, длина клинка 200 мм.

Ширина клинка — 40 мм. Внутренний диаметр кольца в крестовине — 22 мм.

Отличить нож М9 от подделки

Поскольку оригинальные армейские образцы этого ножа слишком дороги для обывателя, на рынке холодного оружия сейчас процветает производство их подделок и копий весьма сомнительного качества. Штыки М9 изготавливаются для армии США несколькими подрядчиками, поэтому все они, как правило, имеют некоторые конструктивные особенности и внешне немного отличаются друг от друга.

Особенности ножа м9

Например, в клинках некоторых изготовителей может отсутствовать дол, а у других своя форма обуха. Рукоятки некоторых штыков сделаны из пластика, в то время как другие – из дерева. Также могут отличаться ножны и подвес. Внешне штык-нож М9 представляет собой однолезвийный клинок с острой пилой на обухе, а боевой конец у него двулезвийный. Ранние модели некоторых производителей отличаются долом на правой стороне, а в нижней части лезвия предусмотрено овальное отверстие. Рукоять большинства клинков укреплена четырьмя вертикальными и пятью кольцевыми желобами, которые имеют слегка шероховатую поверхность.

Все ножи в стальной головке оснащены двойной пружинной защелкой, а в прямой стальной крестовине со стороны обуха имеется специальное кольцо для крепления штык-ножа к стволу винтовки. Большинство моделей имеют пластмассовые ножны, а ранние модели, выпускавшиеся для коммерческого использования, оборудованы точилом для клинка. В походном положении оно закрывается накладным ремнем из толстого брезента.

Как и все армейское холодное оружие офицеров , нож М9 оснащаются пеналом, в котором находится набор для выживания. Нож превращается в ножницы для резки проволоки посредством накладывания клинка на штифт овальным отверстием сверху.

Штык нож чертеж

Для того чтобы изготовить штык нож понадобится примерный чертеж, чтобы понимать что должно получиться в итоге.

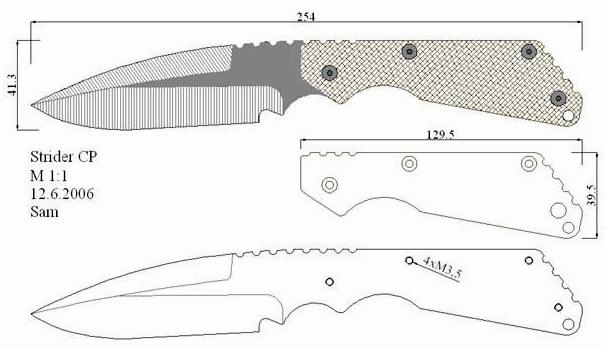

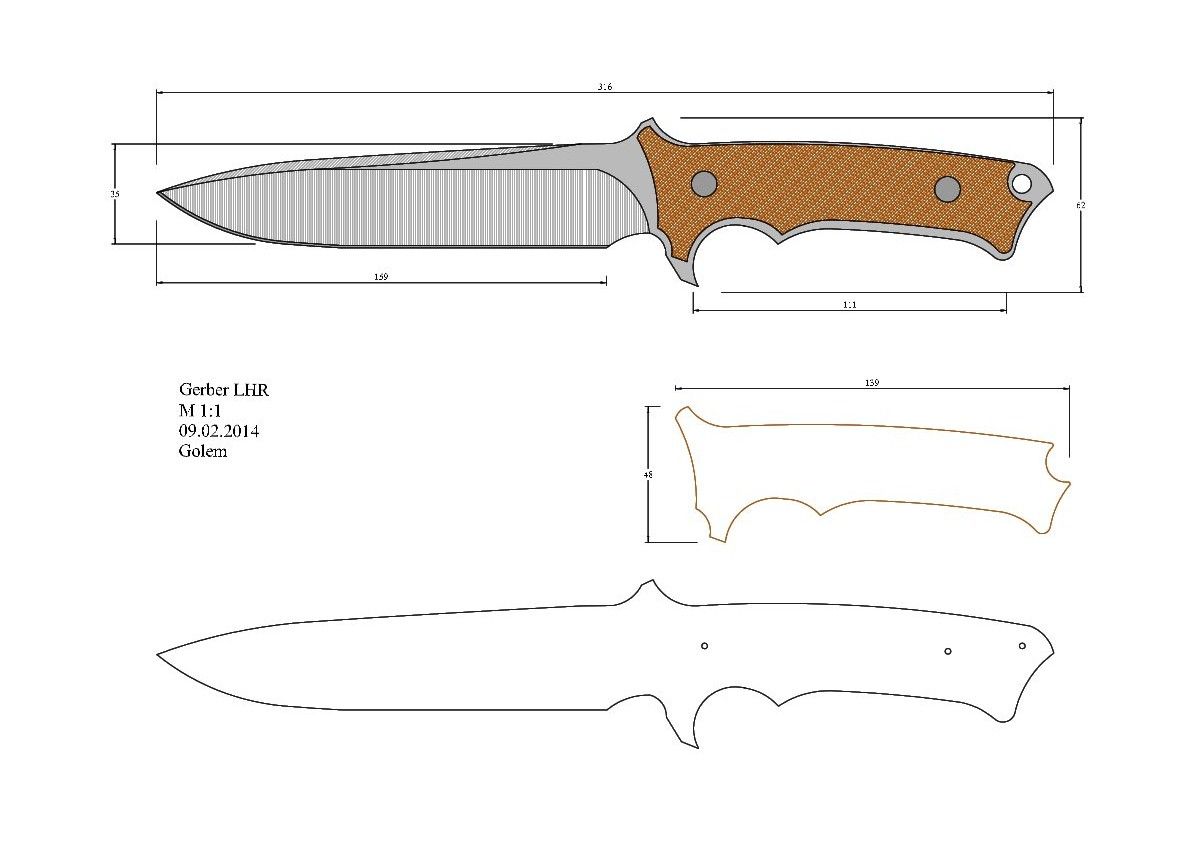

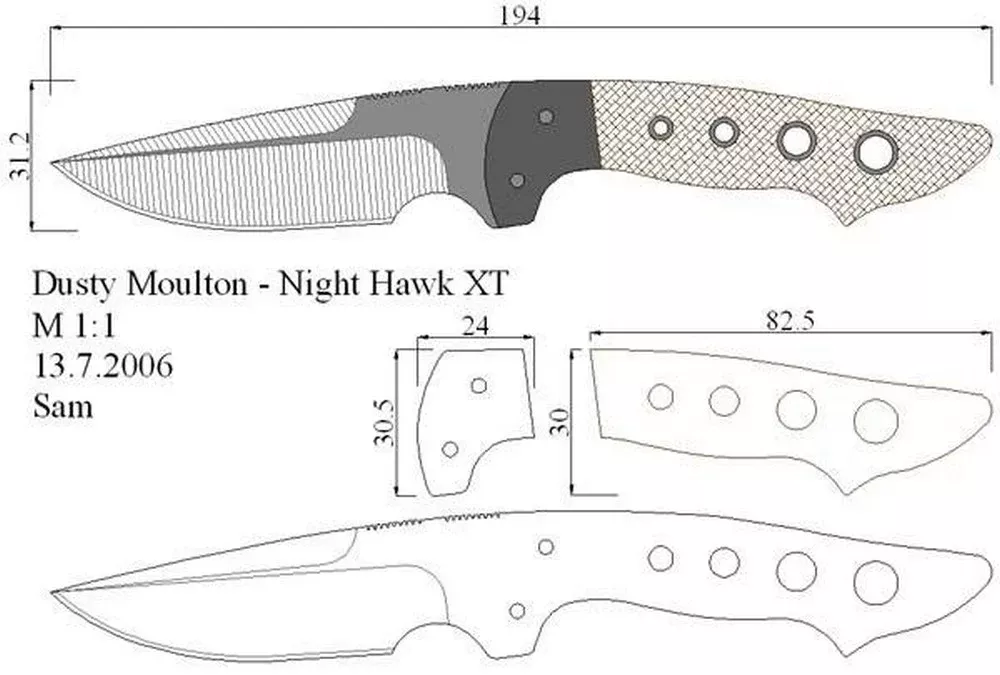

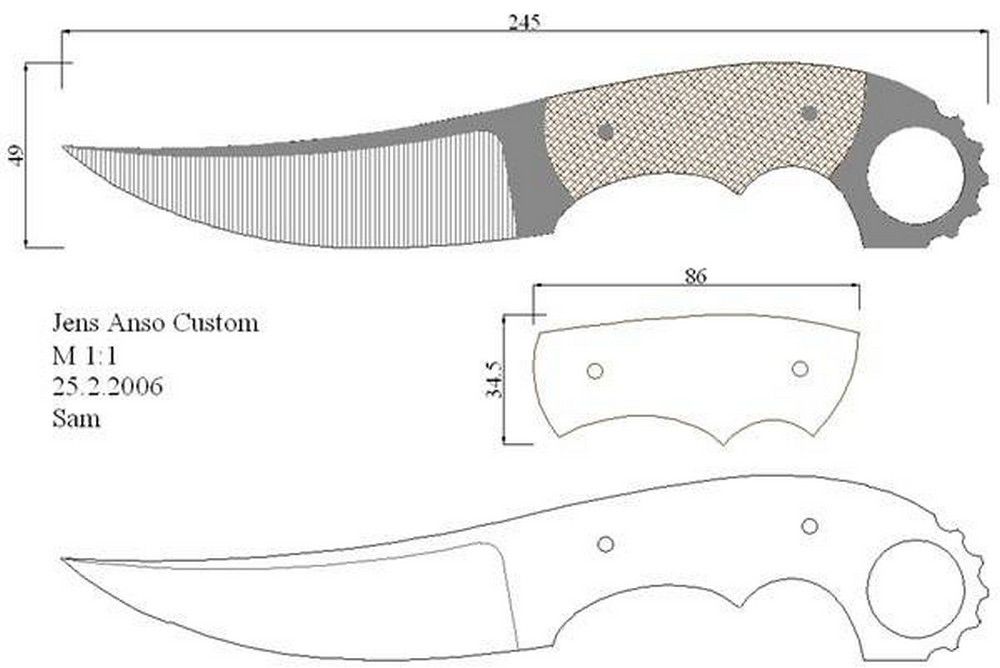

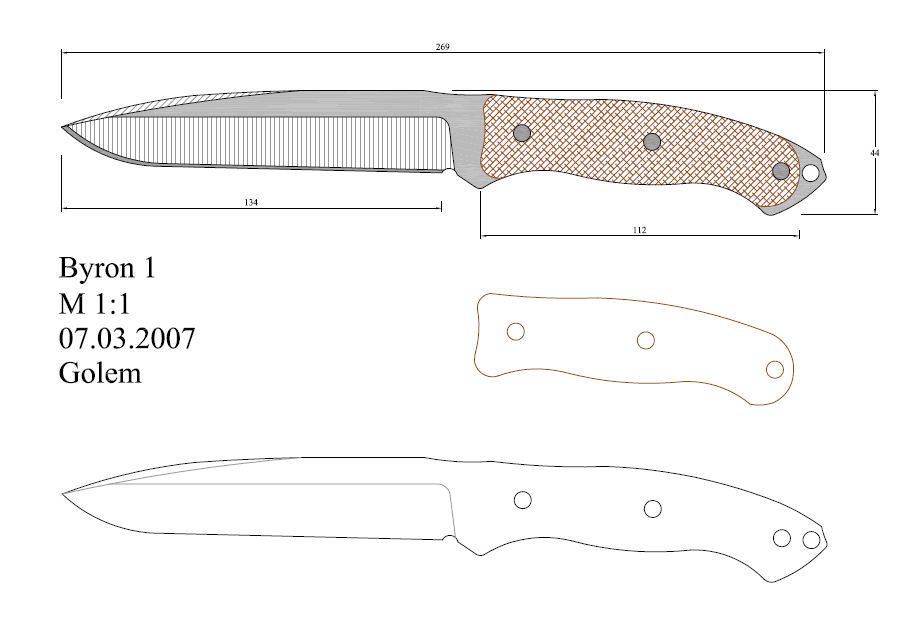

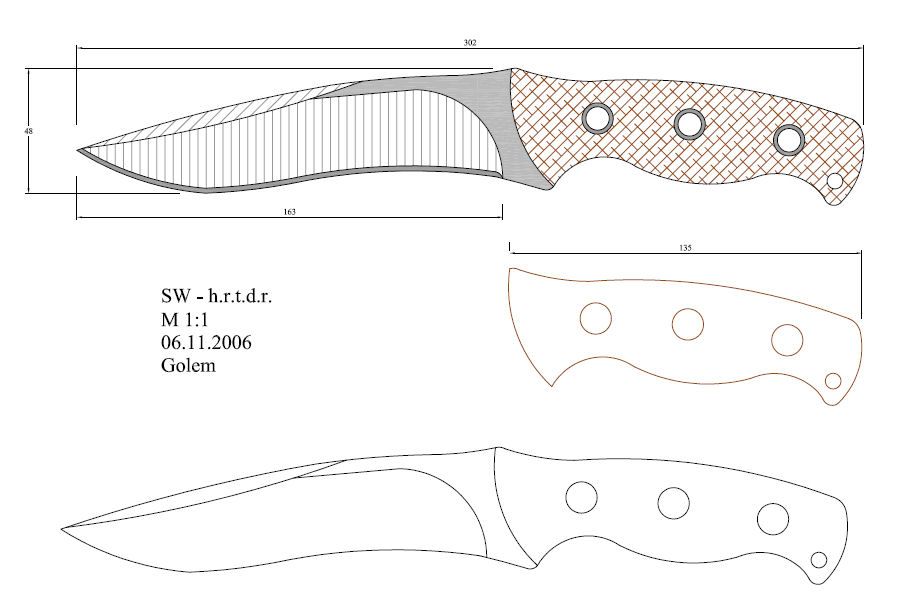

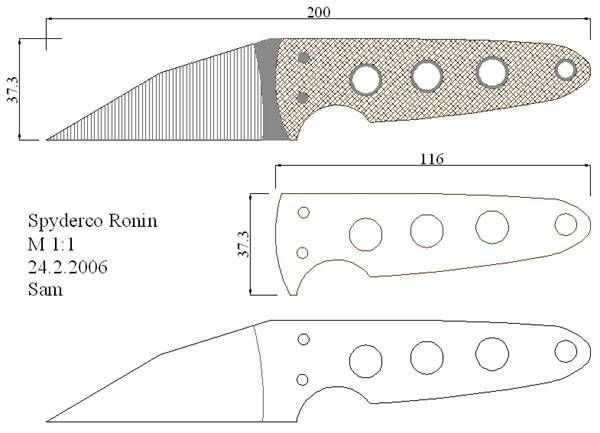

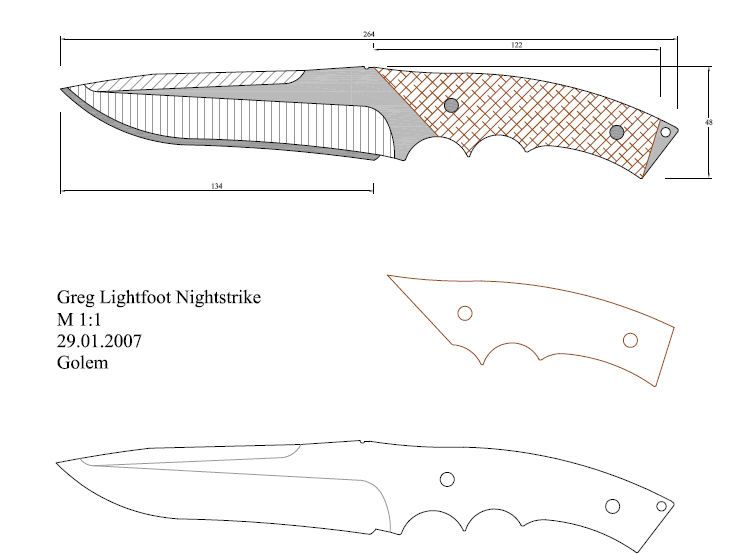

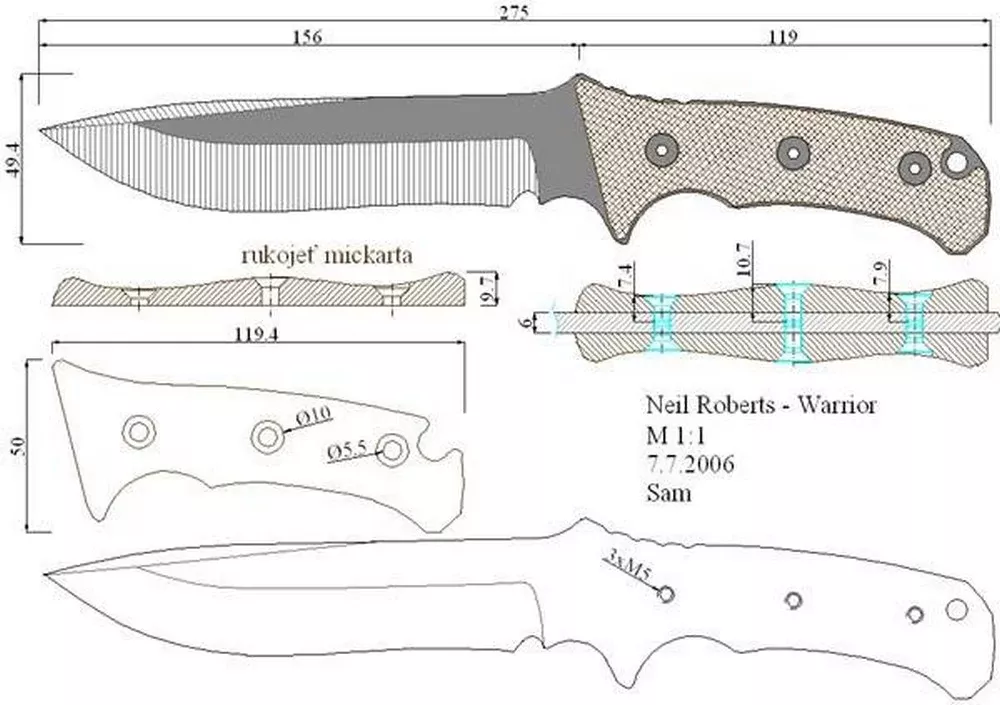

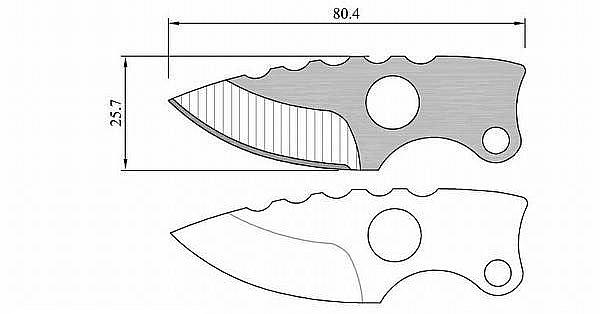

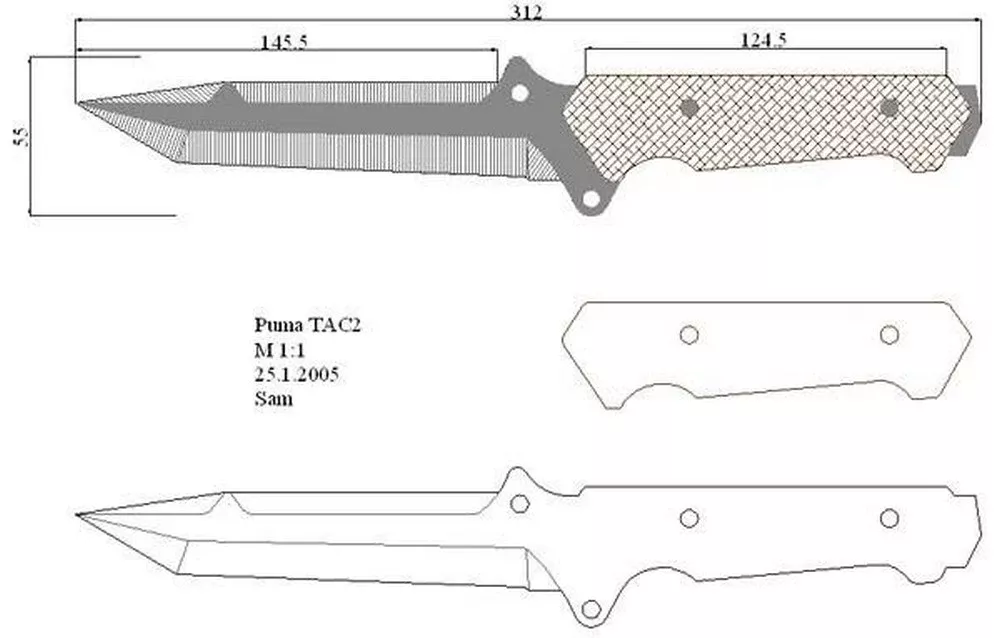

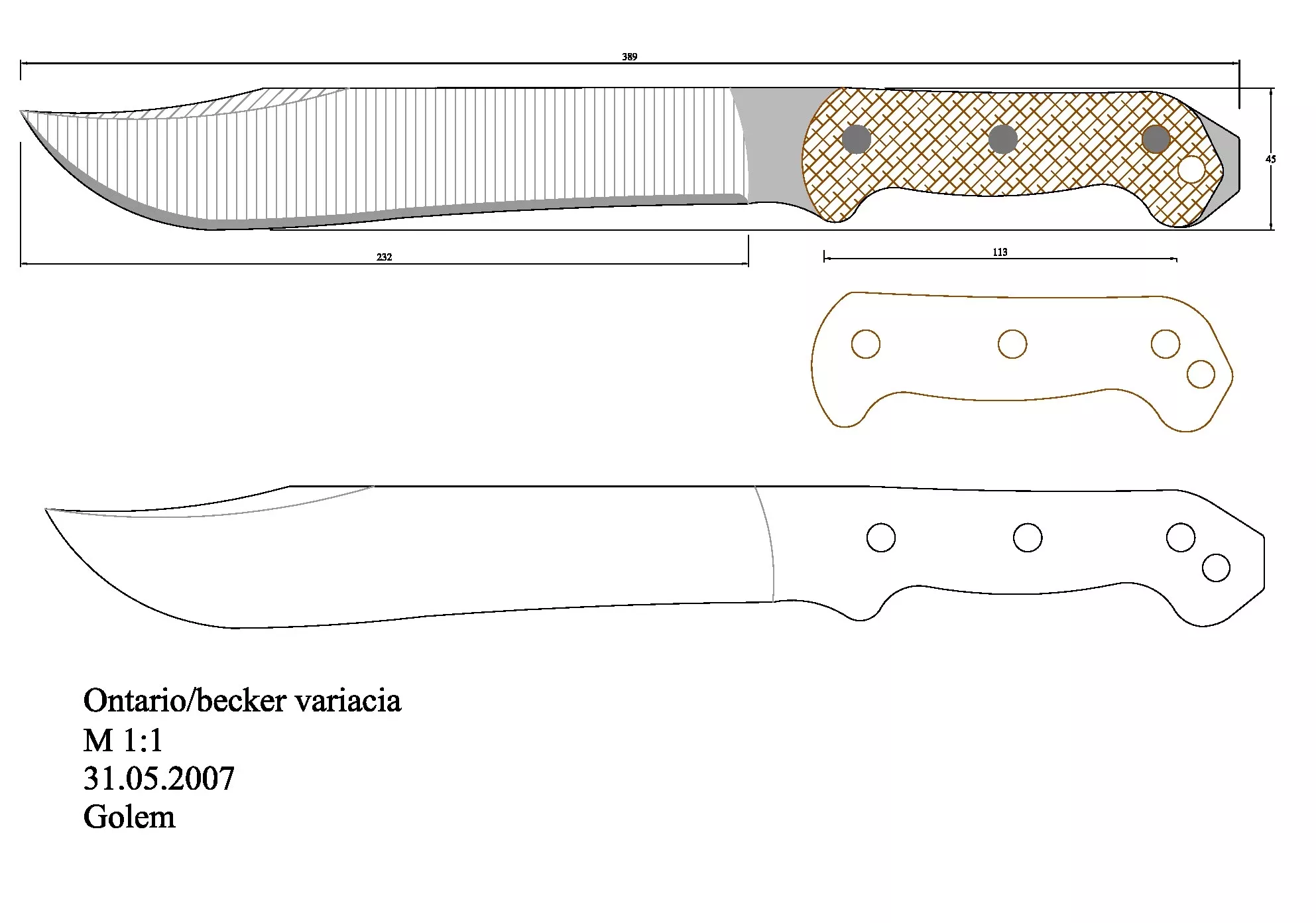

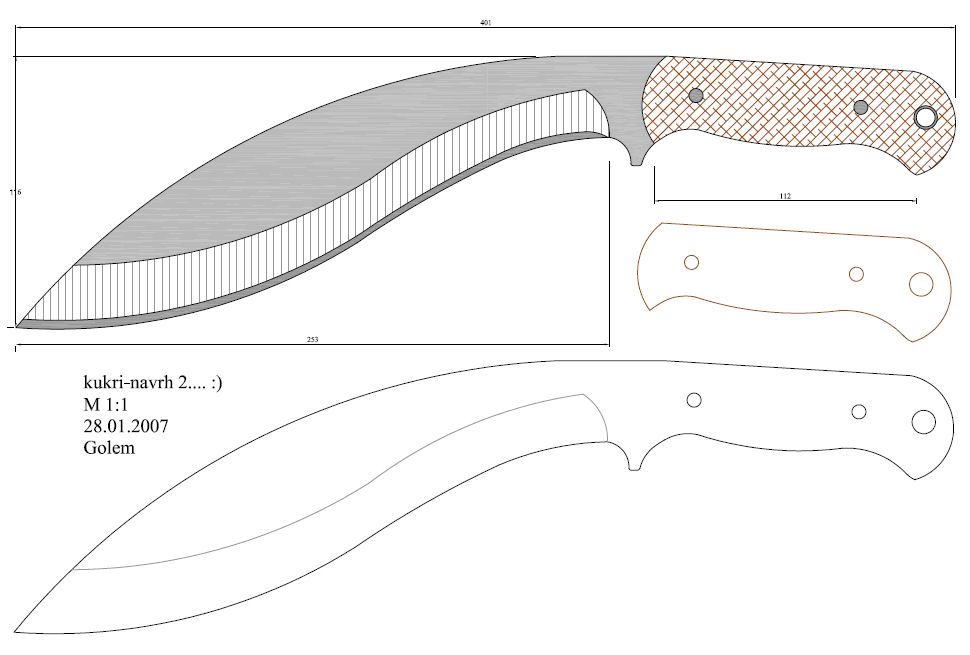

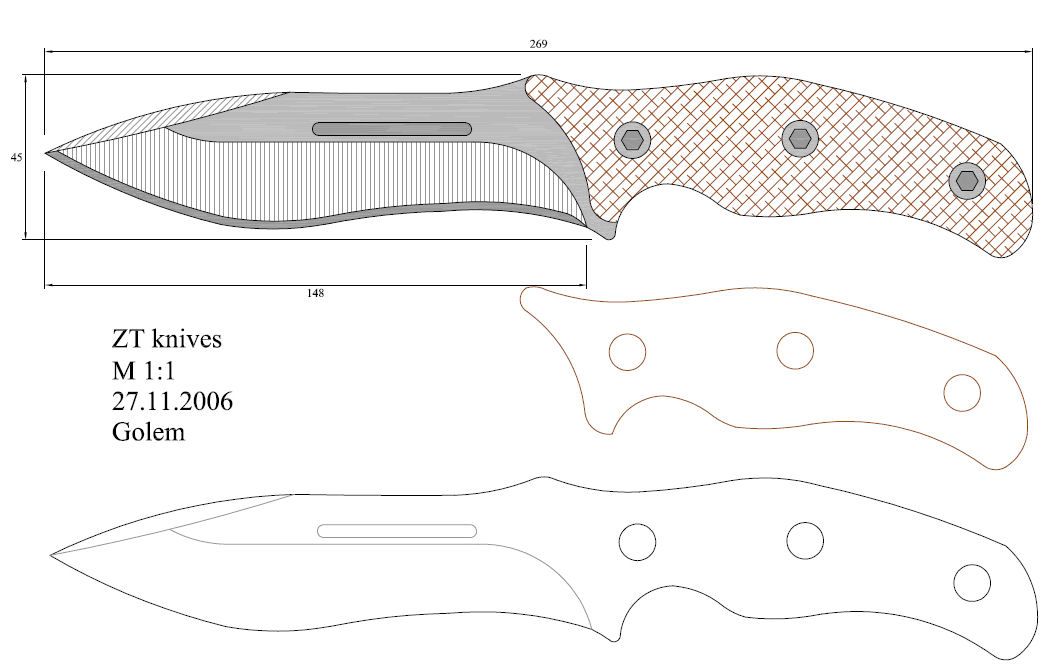

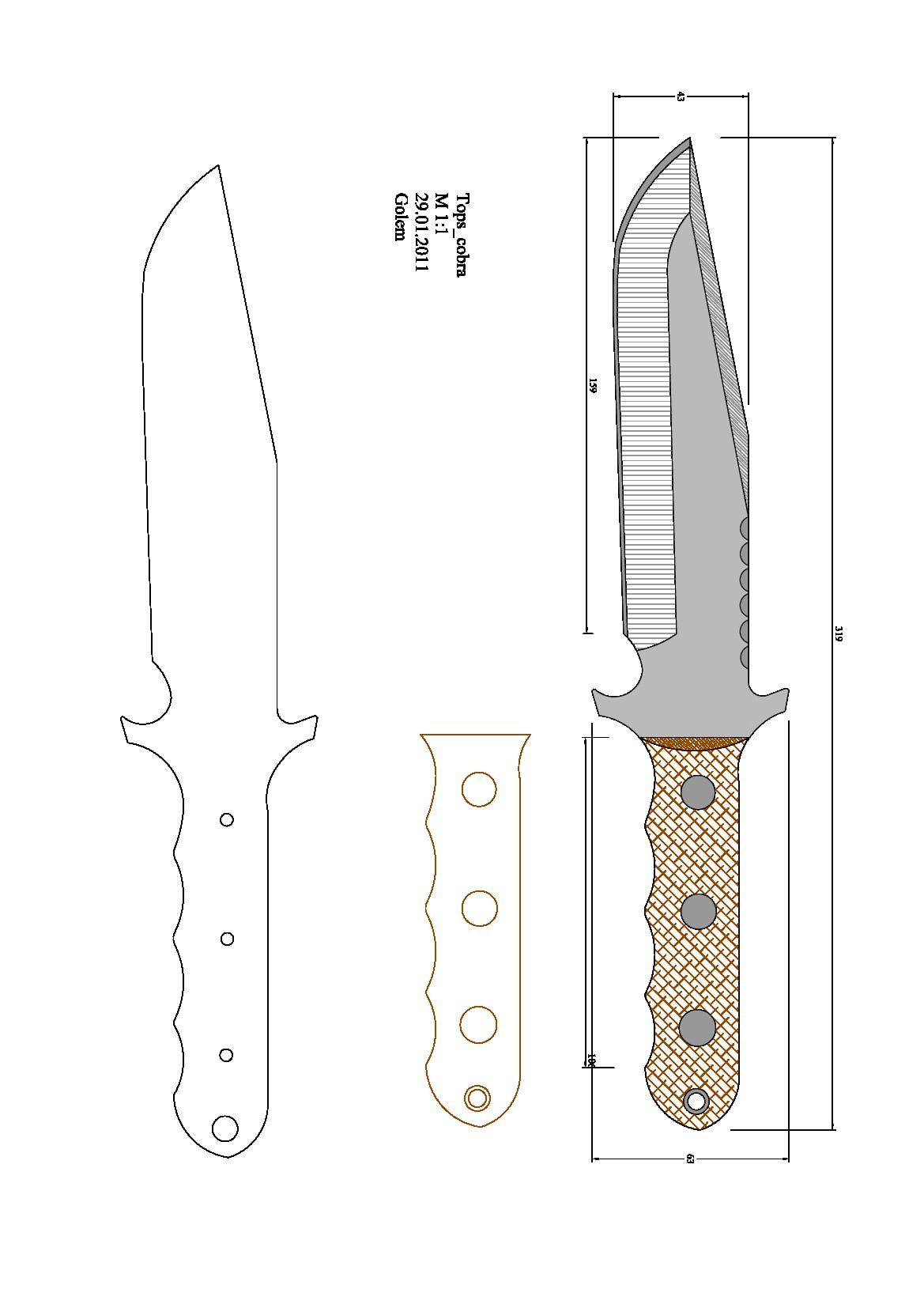

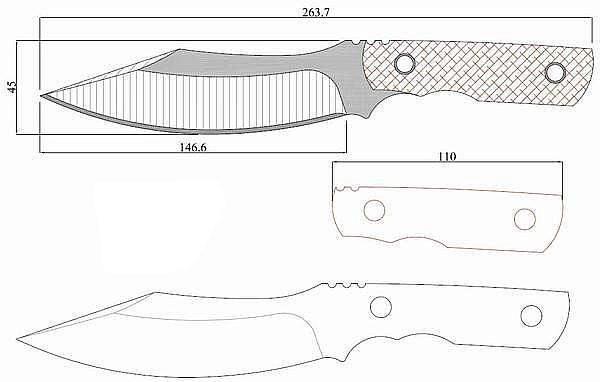

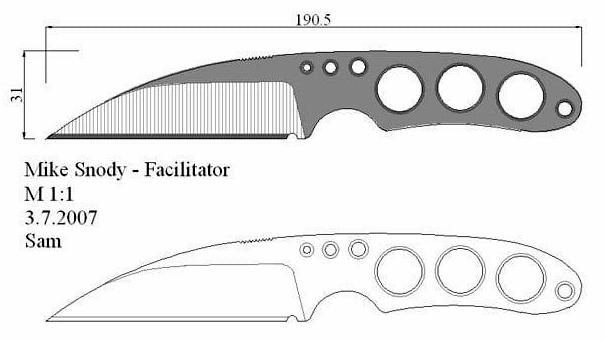

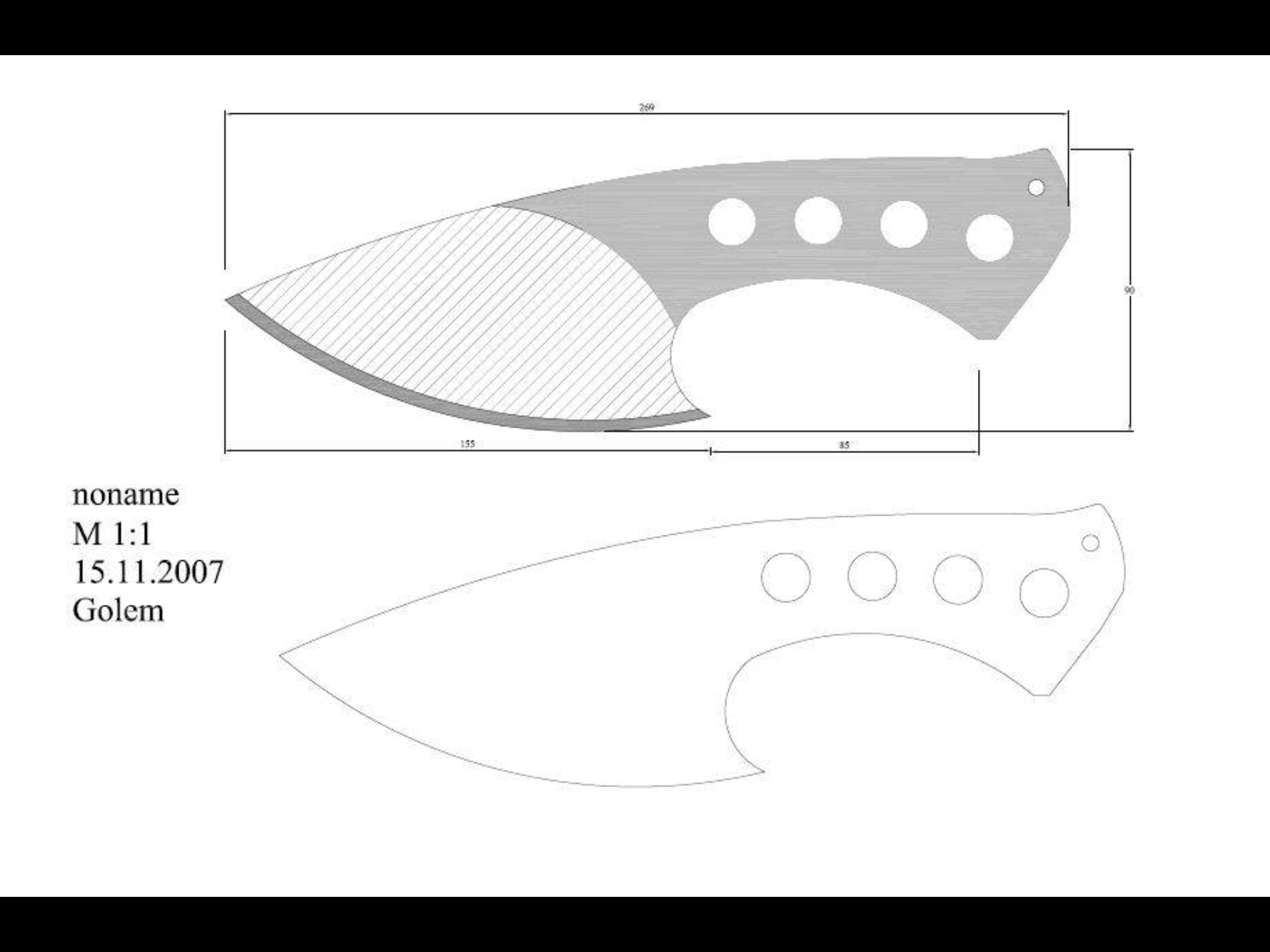

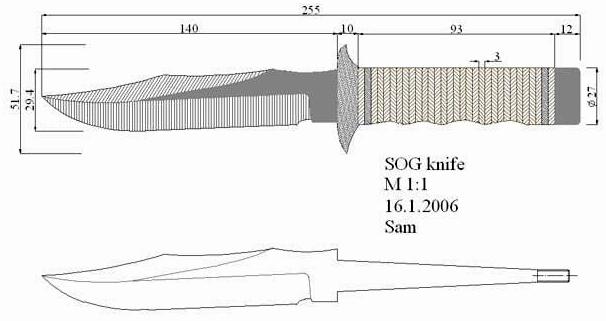

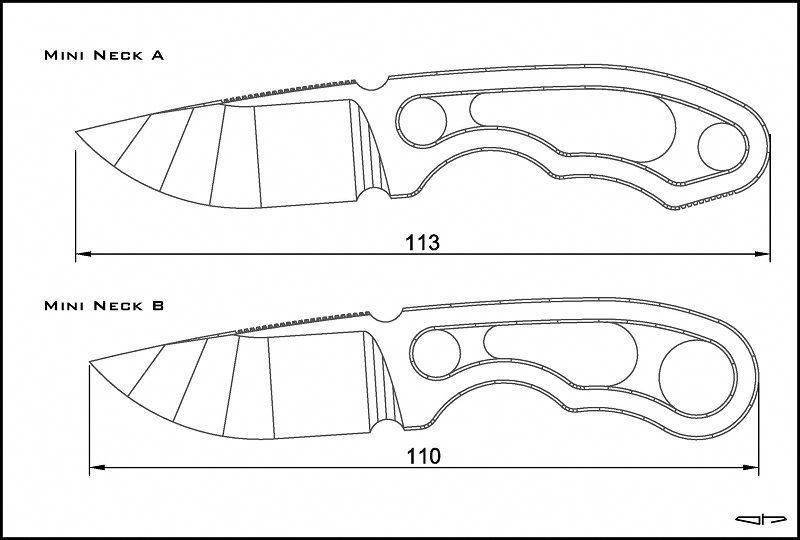

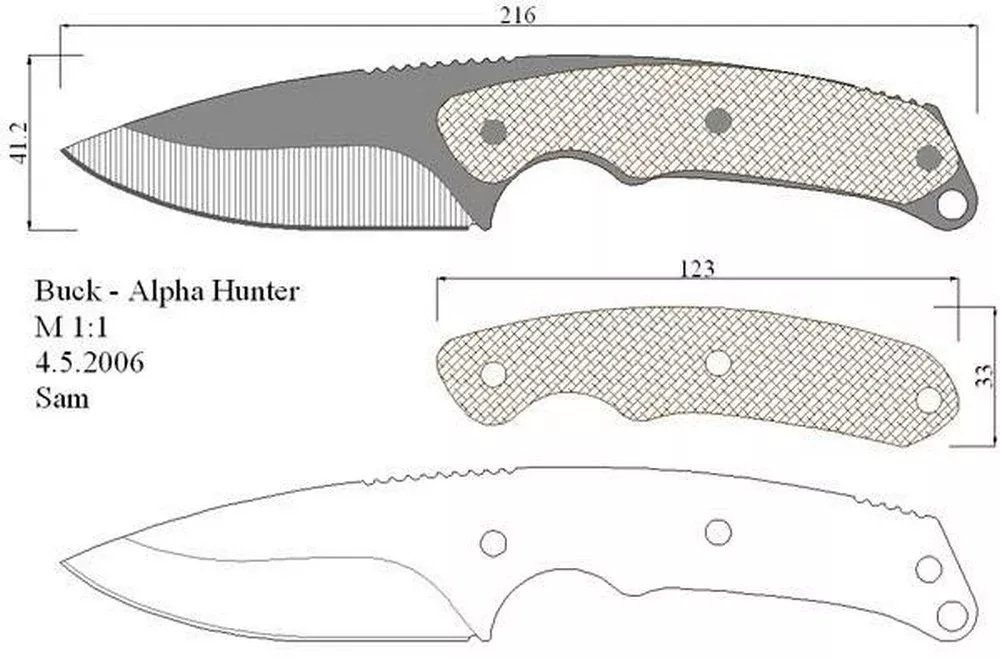

Чертежи ножей из бумаги. Чертежи ножей с размерами, как их сделать своими руками, технология изготовления

Предложенные чертежи ножей с размерами показывают, что каждое изделие индивидуально, оно неповторимо, и хорошо «по своему».

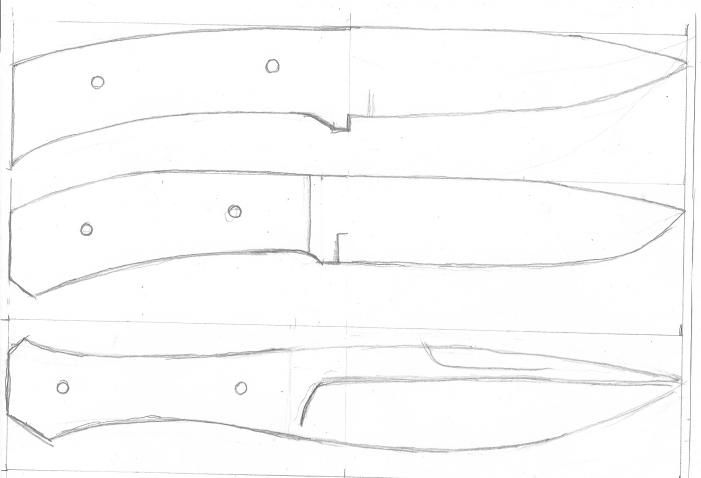

Определяемся с формой изделия.
Технология изготовления ножа одинакова для любого из выбранного варианта.

Этот?

Или этот?


Или еще?







Подбор материала:

  • сталь, Р6М5 (инструментальная сталь) имеет достаточную твердость, хорошо держит заточку. Можно использовать 65Г (углеродистая сталь) или кусок рессорной стали (обязательно чистая пластина без коррозии, от бывшей в употреблении автомобильной рессоры стоит отказаться). Пластину выбирайте таким образом, чтобы после черновой обработки сохранился намечаемый контур готового изделия
  • дерево (дуб, орех, груша, береза, бук, красное дерево и другие породы) советуем использовать при изготовлении рукояти
  • заклепки диаметром четыре или шесть миллиметров
  • латунная или бронзовая пластина толщиной три или четыре миллиметра

Инструмент, приспособления:

  • набор сверл
  • набор напильников (плоский, круглый)
  • наждачная бумага (номер сто двадцать и двести сорок)
  • наждак и электрическая дрель
  • струбцина
  • верстак и тиски
Если верстака нет, то его можно сделать, самому своими руками, конструкция одного из простых вариантов описана в статье .

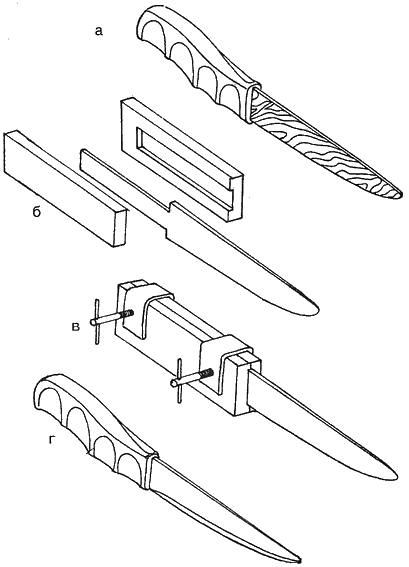

Технология изготовления.

  1. Переносим чертеж ножа с бумаги на металлическую пластину, строго выдерживая все размеры.
  2. По выбранному контуру обтачиваем заготовку. Делаем отверстия под заклепки.
  3. Выводим спуски режущей кромки клинка. Закрепляем полученную заготовку к верстаку (можно шурупами в отверстия под заклепки). При помощи плоского напильника или наждака, стачиваем метал под нужным углом (каждуюй сторону) к центру заготовки (будущая кромка лезвия). После окончания черновой обработки переходим к чистовой обработке при помощи наждачной бумаги.
  4. Закалка. Разводим во дворе костер. Когда образовался хороший жар, помещаем заготовку ножа в угли костра. Процесс нагрева длится около пятнадцати минут. Через каждые две, три минуты вытаскиваем заготовку на несколько секунд. Сталь должна нагреться до красно-вишневого цвета. Готовность нагрева проверяйте при помощи магнита. Если сталь перестала притягиваться магнитом, нагрев необходимо прекратить. Опускаем медленно разогретую заготовку в масло (режущей кромкой вниз) на две трети ширины клинка и держим около минуты, масло должно погаснуть. Затем полностью погружаем остальное. Если перестал идти дым, заготовку вынимаем. Сделать это нужно, не торопясь.
  5. Отпуск производим в разогретой духовке. Температура нагрева — четыреста градусов. Выдерживаем сорока пять минут.
  6. Чистовая обработка. Шлифуем и полируем клинок. Из латунной пластины выпиливаем овал и проделываем отверстие под хвостовик клинка. Изготавливаем из выбранной породы древесины рукоять, в которой просверливаем отверстия под заклепки. Собираем все детали. В собранном виде шлифуем и полируем рукоять.
Изделие готово. Применив технологию изготовления, своими руками сделаем красивый и качественный нож.

Чертежи ножей с другими размерами можно посмотреть в статье

Изготовить идеальное холодное оружие в домашних условиях сложно. Для этого понадобятся точные чертежи с размерами. Метательные ножи создаются из прочного металла, который долго обтачивают, чтобы получить действительно острое изделие.

Иначе оно просто будет отскакивать от цели, а не погружаться в него. Кроме этого, необходимо подобрать хороший материал для рукоятки, чтобы инструмент удобно располагался в руке.

Подготовка стали

Чтобы сделать метательный нож своими руками в домашних условиях, нужно вначале определиться с типом оружия, какую форму будет иметь клинок и рукоятка. Также стоит позаботиться о материале, инструментах и специальном оборудовании, которые понадобятся в процессе. В список необходимого входит:

  • лист стали толщиной от 4 миллиметров;
  • наждачная бумага;
  • ножовка для резки металла;
  • специальные тиски;
  • картон или плотная бумага;
  • ножницы;
  • простой карандаш и маркер;
  • напильник;

Производство ножика имеет свои особенности, так как главная функция изделия — наносить колющие удары, поэтому острие должно быть ровным и прямым. Именно форма лезвия играет большую роль.

Больше всего для самодельного ножика подходит сталь, но если лист, из которого планируется делать заготовку, имеет неровности и большую толщину, то потребуется провести отковку, для этого понадобится специалист кузнечного мастерства. Он должен сделать пластины необходимой толщины. Иначе невозможно будет получить идеально ровное оружие. Металлическая ковка проводится под воздействием высокой температуры. Если в домашних условиях осуществить эту процедуру не получается, то можно попросить помощи заводских кузнецов.

В процессе ковки нужно получить ровную стальную пластину, толщина которой должна быть не больше и не меньше 4 миллиметров. Дело в том, что в процессе изготовления на изделии образуются «раковины», которые необходимо устранять путем стачивания. Именно поэтому за процессом необходимо тщательно следить, иначе оружие может потерять большую часть своей толщины.

По окончании работы должно получиться стальное изделие, параметры которого точно соответствуют размерам будущего метательного ножа.

По завершении ковки определяются с формой холодного оружия . Можно в домашних условиях сделать нож для метания с выемками, выступами или проделать в них дырочки. Но специалисты советуют отказаться от дополнительных элементов и замысловатой формы, особенно если изделие делается впервые. Готовый клинок должен удобно располагаться в руке, но при этом не быть слишком большим или, наоборот, очень маленьким.

Материал для рукояти

Даже самый идеальный метательный нож станет малоэффективным, если у него неудобная рукоятка. Дело в том, что именно эта часть отвечает за качества броска. Полетит клинок в нужную сторону или нет, а также устанут ли руки, полностью зависит от рукояти.

Материал, который используют для изготовления ручки, должен быть прочным и приятным на ощупь. Он не должен впитывать кровь, а также при холоде примерзать к коже. Основные требования, предъявляемые к качеству материала , следующие:

Идеальным сырьем для изготовления рукояти ножа для метания считается дерево, его достаточно просто найти и легко обработать, создав надежную и привлекательную ручку. Делаются заготовки из плотных сортов древесины, особенно хороши для этого клен, ясень и яблоня. Хвойные породы лучше не использовать, а вот у берез можно взять капы (наросты).

В заготовках проделывают небольшие отверстия для насадки на хвостовик . В случае когда планируется монтировать рукоятку, которая будет слегка выходить за пределы лезвия, эти отверстия нужно сделать сквозными. При этом ручка должна быть в диаметре чуть больше хвостовика, чтобы последний легко входил внутрь и не раскалывал ее. Отверстия в прямоугольнике проделываются на этапе соединения рукояти и клинка. Это связано с тем, что поперечные размеры хвостовика могут в процессе изготовления меняться.

Собрать бересту можно самостоятельно. Начинают работу со скручивания материала при помощи гайки, которую постепенно накручивают на резьбу, расположенную на кончике хвостовика. По мере необходимости нужно добавлять эти деревянные пластики и делать это до тех пор, пока береста не образует один плотный и цельный брикет. При этом под гайкой должны остаться витки резьбы.

Сам материал необходимо подготовить. Для этого береста проходит специальную обработку: выдерживают древесину в горячей воде на протяжении двух часов, после чего она становится более мягкой и с ней гораздо проще и удобнее работать. После варки бересту тщательно просушивают естественным путем, и уже в сухом виде режут на прямоугольные пластинки небольших размеров.

Теперь нужно взять острый ножик и напильник и придать рукоятке желанную форму. В самом конце уже готовую ручку необходимо отшлифовать при помощи мелкой шкурки. А вот использовать лаки и краски нежелательно. Таким несложным способом можно изготовить своими руками нож для метания. Чертежи облегчат задачу выбора необходимой формы и точных размеров.

Помимо этого, рукоятка дополнительно оснащается специальным одинарным ограничителем , который не дает смещаться руке на лезвие. Его закрепляют непосредственно перед ручкой. Более упрощенный вариант — это смонтировать на рукояти небольшие выступы, которые и уберегают руку от возможных порезов.

По такой схеме изготавливаются охотничьи клинки, так ими удобнее снимать шкуру с добычи.

Процесс изготовления

Каждый самодельный ножик отличается длиной, формой и материалом, из которого он был изготовлен. Стоит отметить, что приобрести холодное оружие, предназначенное для охоты, достаточно сложно, так как необходимо иметь разрешение. Конечно, можно заказать его по интернету, но, как показывает практика, товар приходит некачественный: острие тупое, ручка неудобная.

А вот у самодельных инструментов есть масса преимуществ, можно отметить следующие положительные качества:

  • можно выбрать любую модель, форму, размеры и внешний вид ножа;
  • при желании можно индивидуально оформить ручку;
  • в монтаже используются подручные материал, что позволяет значительно сэкономить финансы, а в некоторых случаях можно и вовсе обойтись без вложений.

Процесс изготовления любого типа ножа осуществляется с использованием схожих технологий, и если соблюдать все правила и рекомендации, то самодельный клинок получится как заводской. Но стоит учитывать, что в заводских условиях все делают машины, в домашних придется процесс проделывать своими руками. Для начала необходимо позаботиться об инструментах, которые понадобятся во время работы.

Стандартный метательный нож обладает следующими параметрами:

  • толщина — 4 миллиметра;
  • ширина — 25 миллиметров;
  • длина острия — 15 сантиметров;
  • длина рукояти — 10 сантиметров.

Все эти параметры переносятся на картонку, и по ним изготавливают точный чертеж, учитывая то, что масштаб делается 1:1.

Затем, вырезают рисунок и прикладывают его к стальной пластине, притом необходимо сделать это таким образом, чтобы в зоне, где находится лезвие, отсутствовали «раковины». Обводят лекало, после чего на металле должна получиться хорошо обведенная заготовка будущего холодного оружия. Теперь остается аккуратно вырезать стальное изделие, используя ножовку, предназначенную для работ с металлом.

Обработка заготовки из стали

Чтобы получить удобный и качественный ножик при выпиливании, необходимо оставлять небольшой запас, будет достаточно оставить 2−3 миллиметра. Затем уже можно доводить края клинка до полной готовности. В качестве точильного материала можно использовать наждачные бруски, напильники и другие, подходящие для этого приспособления. По окончании процесса должно получиться стальное лезвие толщиной не меньше 4 сантиметров.

После этого приступают к более трудоемкой работе — стачивание клинка до определенной толщины . Чтобы сделать это правильно, необходимо уложить заготовку в тиски, надежно зажать их, притом зажатие должно происходить в зоне узкой грани изделия. То есть толстая сторона заготовки должна смотреть на мастера.

Удобнее всего начинать обточку с верхней стороны, а уже после постепенно перемещаться к противоположной. Стоит отметить, что этот процесс отнимает достаточно много времени и сил, поэтому к нему нужно подготовиться. В итоге можно получить великолепный нож для метания с тонким, легким и острым лезвием.

Стоит добавить, что точность на этом этапе необязательна, будет достаточно сточить клинок до примерной толщины. Все неточности можно убрать позже, поэтому за какие-либо несовпадения особо переживать не стоит.

Заточка острия

После того как лезвие пройдет процедуру стачивания до необходимой толщины, переходят к следующему этапу — заточке стальной пластины. Лучший ножик для метания можно получить только в том случае, если соблюдается технология. Все действия осуществляются сверху вниз, при этом сама заточка проводится только до середины одной из узких граней лезвия.

Спусковые движения производятся строго на ширину всего напильника и таким образом, чтобы он проходил только по сточенной стороне ножа. После того как одна сторона изготовлена, приступают к другой, проделывая те же самые манипуляции.

После того как обе стороны прошли процедуру стачки, должен получиться нож, но острие у него будет неострым, так как спуск осуществлялся лишь до средины, то есть заточки не были соединены. Теперь при помощи наждачного бруска обрабатывают вторую часть. Чтобы это сделать, необходимо по очереди обтачивать одну и другую сторону.

По итогу должно получиться острое лезвие. Носик стачивается не только сбоку, но и сверху. На этом изготовление метального ножа считается оконченным.

Сборка изделия

На этом этапе необходимо соединить заготовленные части. Рукоятку холодного оружия можно просто насадить на хвостовик или зафиксировать его при помощи специальных элементов — заклепок.

В первом случае изделие будет иметь более привлекательный вид. Так как хвостовик изготавливается в виде тонкого стержня, то он часто выходит за пределы ручки. Исправить ситуацию можно по следующей схеме:

  • нарезать резьбу на выступающей части;
  • а затем, используя гайки, закрепить рукоятку на хвостовике;
  • прижать ее к ограничителю.

Такой вариант фиксации позволяет изготовить основание из комплекта отдельных колец. Замыкать конструкцию будет специальная гайка-набалдашник. Ей можно по желанию придать декоративности. В случае если хвостовик обладает небольшими размерами, то его можно просто насадить или приклеить.

Ножи в настоящее время популярны не только на кухне, но и среди людей, которые связали свою жизнь с экстремальными видами активного досуга – это: рыбалка, охота, туризм и т.д.

На рынке в современное время имеются различные ножи: вариативных моделей, разных габаритов и дизайнов. Но никакой из них не сможет заменить нож, который изготовлен своими руками.

О том, как сделать нож своими руками, часто пишут в Интернете, а чтобы их сделать следует постараться.

Ножи: виды и основные свойства

На фотографиях ножа в Интернете можно заметить, что каждое изделие представляет собой креативный элемент, созданных из различных механизмов.

Имеется большая классификация ножей в зависимости от их функциональности: боевые, туристические, складные (к примеру, бабочка), ножи, предназначенные для охоты, мультитулы, бивачные ножи, а также обычные кухонные ножи.

Кухонные ножи покупаются уже готовыми, а вот ножи, предназначенные для охоты или для туризма можно запросто изготовить в домашних условиях самостоятельно.

Выделяют ещё такие ножи, как ножи для выживания, основная задача которых – помощь при существовании в условиях дикой природы. Этот вариант актуален для туристов и охотников.

Лезвие такого ножа, обычно, не более 12 см. Такая длина достаточна для резки древесины, обработки дичи, чистки рыбы или иных схожих с этим действий. Небольшие габариты облегчают транспортировку такого ножа.

При изготовлении такого ножа следует большое внимание уделить материалу, предназначенному для создания лезвия. Предпочтение часто отдаётся стали.

Ход действий при создании ножа

Чтобы получить положительный результат в ходе изготовления ножа, предварительно следует сделать наброски чертежа ножа. В таком случае можно заранее знать, чего именно вы хотите добиться в конце.

Инструкция, как сделать нож в домашних условиях включает в себя ряд правил.

Делаем нож шаг за шагом

Вырезать заготовку для будущего ножа. Опираясь на готовый чертеж, вырезаем форму для ножа.

Потребуется точилка для ножей. С его помощью доводят основу до необходимой формы. И в руках окажется после этого уже понятная заготовка, где можно различить места рукоятки и лезвия.

Черновая заточка ножей. На этой стадии чётко нужно знать, для чего предназначен ваш будущий нож. Если его изготавливают для охоты, рыбалки или туристических походов, то лучше отдать предпочтение клинковому типу заточки.

А, если нож создают для функционирования на кухне или в огороде, то подойдёт бритвенный тип.

Не ожидайте от этой стадии идеальной заточки, ведь это всего лишь черновой вариант, предназначенный для определения будущей формы.

Если лезвие предварительно подготовлено, то можно приступать к работе с рукояткой. Для создания рукоятки используются самые различные материалы – это: дерево, органичное стекло, кости, толстые виды кожи и т.д.

Обратите внимание!

Вырезав заготовку для создания рукоятки, следует проверить, удобно ли она ложится в руку, а также её пропорциональность относительно лезвию. Рукоять для ножа закрепляется с помощью способа клепания.

Форма для ножной ручки придаётся с помощью точильного станка.

Нож шлифуют и полируют на основе наждачной бумаги.

Окончательная заточка лезвия производится после заточки на точилке, также с помощью наждачной бумаги.

В конце готовый нож полируют бархоткой или полиролью.

Обратите внимание!

Как видите, процесс изготовления ножа своими руками не такой уж и сложный, поэтому каждый может попробовать свои силы в этой области.

Также можно задать будущему ножу необходимый и желаемый дизайн. Особое внимание уделяйте при процессе дизайна рукоятке.

Дизайн ножа

Так как именно по рукоятке ножа потом остальные могут судить о вашем креативом мышлении и статусе.

Некоторые пишут на рукоятках ножа свои имена, рисуют определённые узоры и эскизы в форме татуировок.

Самый простой нож можно соорудить в экстренной ситуации в лесу, главное — найти необходимые для его создания материалы.

Обратите внимание!

Стоит найти только режущую часть для ножа, а потом следует её вставить только в рукоятку, которая будет в виде куска дерева, верёвок или кожи.

Фото ножа своими руками

Стоимость метательных ножей в сети различна. Но если ты решил освоить данную науку, тебе понадобиться не один нож, а как минимум пять. Считай сам, сколько денег у тебя на это уйдет. Есть возможность сделать метательный нож самостоятельно? Сложного здесь ничего нет! Обрисовал для тебя самые популярные модели и указал все размеры. Качай чертежи метательных ножей, пользоваться ими научу.

Пока выкладываю несколько чертежей. По мере возможности буду добавлять новые. Пиши в комментариях, какие модели метательных ножей тебя интересуют. Сделаю и размещу.

Чертежи метательных ножей: «Кобра»

Производитель «Оружейник» (Златоуст). Единственная модель в линейке метательных ножей компании. Раньше было больше. Причина проста: генеральный директор компании профессионально владеет метанием ножей. К разработке этой модели он шел несколько лет. Кобра хорошо сбалансирована, недорога и покрашена в красный цвет (легко найти в траве).

На чертеже представлены основные размеры метательного ножа «Кобра». Толщина клинка 5,00 мм. Вес 145 гр.

Так выглядит «Кобра» вживую

Чертежи метательных ножей: «Овод»

Производитель «Росоружие» (Златоуст). Отличительная особенность линейки ножей с клеймом «Rosarms» — обмотка рукояти шнуром, сталь ЭИ-107, кожаные ножны.


На чертеже представлены основные размеры метательного ножа «Овод». Толщина клинка 5,00 мм. Вес 210 гр.

Так выглядит «Овод» вживую

Чертежи метательных ножей: «Удар»

Тот же производитель «Rosarms». Большой метательный нож «Удар» (290 мм) предназначен для бросков на дальние дистанции.


На чертеже представлены основные размеры метательного ножа «Удар». Толщина клинка 5,00 мм. Вес 272 гр.

Так выглядит «Удар» вживую

Скачай чертежи метательных ножей одним архивом по ссылке . А если решил самостоятельно изготовить и стенд для метания ножей — и делай!

Как пользоваться чертежами?

Распечатай, наклей на плотный картон и обрежь по контуру. Затем наложи на металлическую пластину, обрисуй маркером. Дальше все зависит от наличия у тебя инструмента. Можно выпилить ножовкой, а скругленные части выбрать болгаркой.

Спуски на метательном ноже также можно выбрать болгаркой, вывести напильником или воспользоваться ленточным гриндером. Красоту особо не наводи. Если уже покупал в магазине отполированную фабричную металку, то знаешь, что после нескольких бросков нож покрывается царапинами и теряет первоначальный внешний вид.

Самое главное! Убери все заусенцы с клинка и не затачивай так, чтобы хлеб можно было резать — смысла нет, а при броске хватом за клинок можешь и без пальцев остаться.

P.S. Летом открываем школу метания ножей с пошаговыми видео уроками. Для подписчиков нашего магазина — бесплатно. Подписаться можно . Там же и подарок за подписку получишь. Удачи!

Вся метательных ножей из Златоуста.

Охотнику обязательно нужно ружье и нож. Если по поводу применения первого вопросов нет, то в отношении второго имеются разные мнения. Одни считают, что нож необходим для добивания и разделки подстреленного животного, а также для защиты от нападения зверя.

Другие этот предмет используют, прежде всего, чтобы рубить ветки, резать хлеб, вскрывать банки с консервами и выполнять разную хозяйственную работу, а разделка дичи — это уже по случаю. Таким образом, получается, что универсального лезвия нет. Охотничьи может создать любой мужчина.

Что представляет собой изделие

Здравствуйте друзья!

Сегодня хочу рассказать о том, как изготовить различные формы и конструкции ножей . Известно, что нож, это не только холодное оружие ближнего боя и незаменимая охотничья атрибутика, (я намерено не упоминаю кухонную утварь, как бытовую необходимость) но и неотъемлемая часть нашего исторического прошлого, его гордость и красота.

В принципе обычный острый кусок железа не имеет никакой ценности. Если просто заточить стальную пластину, то она и останется обычной острой стальной пластиной, бездушным орудием разделки живой и неживой плоти. Ценность настоящего произведения искусства заключается в душе, которую вложил в свое изделие мастер. И это касается не только холодного оружия , но и любой другой деятельности человека. В каждой вещи сделанной с любовью и вдохновением заложена частичка души самого человека и поэтому она сама является немножко живой. Об этом хорошо знали древние мастера и давали своим детищам имена, относясь к ним как к неким живым субстанциям.

В наше технологичное время все поставлено на поток: деталька к детальке, винтик к винтику и получаем крайне необходимое, но совершенно бездушное изделие. Впрочем, некоторые неуемные творческие личности, до сих пор занимаются изготовлением живых вещей. Я надеюсь, к таковым относитесь и вы, читатели этой статьи. Ниже я разместил чертежи ножей различных конфигураций , по которым вы сможете изготовить свое «живое оружие». Из какого материала делать оружие на этом сайте говорилось уже много, в статьях, и др., но возможно у кого-то есть собственные предложения.

И так в этих чертежах даны лишь общие размеры: длина, ширина и высота, все остальное делайте на свой вкус, я лишь хочу показать какой формы можно изготовить нож . Я знаю одного человека, который просто помешан на. У него скопилась за двадцать лет огромная коллекция, начиная от грубых и неуклюжих первых поделок и заканчивая просто изумительной красоты, я не побоюсь этого слова, шедеврами. Причем этот человек как его ни просили, не продал, ни одного ножа, и на заказ делать категорически отказывался.

Теперь он уже на пенсии, все стены его квартиры увешаны стендами, на которых размещены его самодельные любимцы. Иногда он берет, какой ни будь нож и подолгу рассматривает, временами что-то нашептывает и гладит его. Вы не думайте, крыша у него не поехала, он нормальный веселый и разговорчивый старикан. Просто вероятно он действительно одушевил свои ножи и относится к ним, как к живым, но застывшим в пространстве и времени существам.

Рекомендуем также

Лестницы. Входная группа. Материалы. Двери. Замки. Дизайн

Изготовление кухонных ножей. Эскизы ножей для самостоятельного изготовления Ножи из дерева чертежи охотничий

Многим мужчинам нравится иметь при себе красивый и в тоже время надежный нож. Особым предметом для гордости служит тот предмет, который сделан самостоятельно. Процесс создания такого изделия своими руками может занять много времени и усилий, но одновременно с этим увлекает. Человеку даются неограниченные варианты исполнения рукоятки и лезвия, тут все зависит от фантазии. Помочь определится с выбором могут чертежи ножей.

Важно понимать, что каждый нож приспособлен для определенной сферы. Мясник, рыбак или охотник, будут пользоваться совершенно разными инструментами. Поэтому при выборе чертежа стоит сперва определиться с целью использования. Также необходимо уделить внимание размерам, чтобы инструмент был удобен в использовании своему хозяину. Можно позаимствовать какую-то часть с чертежа или целый элемент. Чертежи помогут воплотить в реальность задумку и сделать вас счастливым обладателем нового ножа и вызывать восторг у друзей и знакомых.

Виды ножей

По сфере применения они делятся на несколько категорий:

  • метательные;
  • туристические;
  • охотничьи;
  • рыбацкие;

Для любителей метать ножи, одного будет мало, а покупка комплекта может обойтись достаточно дорого. Поэтому каждый может попробовать изготовить самостоятельно. Опишем несколько примеров, которые пользуются популярностью.

Метательные ножи «Кобра» изготавливаются в г. Златоуст компанией «Оружейник». Чертежи ножей различных моделей есть в открытом доступе в интернете, но на данный момент выпускается официально только одна. Дело в том, что разработчики сделали выбор в сторону изготовления одного, но проработанного и хорошо сбалансированного ножа. Заводской товар окрашивается в красный цвет, чтобы было легче найти.

Метательный нож «Овод» компании «Росармс», рисунки которого также легко найти, выполняется из фирменной златоустовской стали. Оригинальная находка в дизайне – это использование в качестве рукоятки обычного шнурка. От этого же производителя есть другой нож для метаний под названием «Удар». Увеличенный размер и вес позволяют кидать его на более длинные расстояния.

Требования к ножам для туризма, рыбалки и охоты рекомендуют использование нержавеющих сталей, найти эскиз не представляет труда. Рукоятки выполнять всадными, так как накладные элементы в процессе эксплуатации могут расколоться от нагрузок. Туристический нож может включать в себя несколько лезвий и инструменты, которые могут пригодиться в походе. Варианты для охоты и рыбалки должны быть острыми на протяжении долгого времени, чтобы человек с их помощью мог качественно разделать мясо или рыбу.

Как пользоваться чертежами

Первым делом необходимо распечатать эскиз на картон или плотную бумагу. Масштаб чертежа и ножа должен быть один к одному. Если заготовку будет делать другой человек, следует подробно изложить все требования и указать размеры на чертеже. Выстричь трафарет и прислонить к листу металла, обвести его кернером или маркером. Заготовку вырезать с запасом в 1-2 мм и затем удалить излишки напильником или другим инструментом.

Рукоять выполняют чаще всего из дерева, которое мало усыхает и обладает достаточной прочностью. Подойдут для этого:

  • береза;
  • орех;
  • железное дерево;
  • вереск и др.

Если рукоятка будет накладная, то потребуются заклепки небольшого диаметра. Изготовить их можно из латунного прутка.

Из инструментов понадобятся:

  • сверла и зенкера;
  • наждачная бумага для грубой обработки и нулевая;
  • электродрель;
  • тиски;
  • напильники;
  • молоток.

Технологический процесс изготовления охотничьего ножа своими руками состоит из нескольких этапов.

  1. Необходимо перенести чертеж со всеми размерами на пластину из металла.
  2. По контуру вырезать заготовку, сточить лишнее и просверлить отверстия для заклепок.
  3. Сделать режущую кромку лезвия. Закрепить будущий нож в тисках и напильником, под определенным углом, сточить металл. Повторить процесс с обратной стороны, если требуется. После обработки напильниками, завершить процесс наждачной бумагой.
  4. Закалить лезвие в печи или на костре в течении 15 минут. Для этого поместить металлическую заготовку в непосредственной близости от углей или другого источника жары. Как только металл станет красного цвета, необходимо вытащить заготовку на несколько секунд. Проверять нагрев следует при помощи обычного магнита. Нагретый металл перестает тянуться к магниту. В таком случае нагрев нужно остановить.
  5. Опустить горячую заготовку в масло вниз режущей частью. Погружение проводить не полностью, а только на 2/3. Держать в таком положении около минуты, а затем медленно погрузить в масло полностью.
  6. Произвести отпуск в духовой печи при температуре 400 °С на протяжении 45 минут.
  7. Выполнить чистовую обработку наждачной бумагой или другими средствами.
  8. Изготовить из древесины рукоять по эскизу, просверлить отверстия для заклепок.
  9. Пропитать рукоятку специальными растворами для увеличения срока эксплуатации.
  10. Произвести сборку всех частей.
  11. Отполировать рукоять.

На этом процесс изготовления закончен и мы имеем красивый и надежный самодельный нож.


Каждый охотник понимает, что без специального ножа не обойтись – с помощью него и наколоть лучину для костра можно, и починить снаряжение, и обработать добычу. Таким образом, это приспособление является поистине универсальным. И сделать его таким можно самостоятельно на свой вкус.

Материалы и инструменты:
1. Наждачный камень.
2. Алмазный надфиль.
3. Дрель.
4. Свёрла.
5. Напильники.
6. Абразивные бруски.
7. Выпрямитель тока.
8. Паяльник.
9. Шлифовальный круг.
10. Металл для ножа. Желательно выбрать быстрорежущую инструментальную сталь.
11. Дерево для изготовления рукояти.
12. Заклёпки.
13. Пластина латунная или бронзовая.

Порядок работы:
Любая работа начинается с чертежа. Причём в данном случае понадобятся два рисунка – самого ножа и отдельно клинка с хвостовиком.


Теперь можно аккуратно вырезать макет клинка. Основа для макета – бумага как можно большей прочности. Накладывается данная вещь на ножовочный материал и обводится как можно чётче.


Заготовка помещается на наждачный станок и обтачивается по контуру. Важно помнить о том, что место перехода от клинка к хвостовику должно быть полукруглым – это поспособствует увеличению прочности изделия. Перед обтачиванием рекомендуется подготовить ёмкость с водой, в которую следует макать металл почаще – тем самым снижается риск его перегревания.


Изготовить правильные отверстия под заклёпки на легированной стали довольно сложно. На этом этапе можно обратиться к специалистам. Однако если под рукой имеется выпрямитель тока, с помощью электролиза процедура может вполне удаться.


Следующий этап так же непрост, как и изготовление отверстий под заклёпки. Вывод спусков клинка далеко не всегда получается сразу, поэтому рекомендуется потренироваться на каких-нибудь ненужных материалах. Вогнутые спуски легче всего выводятся на наждаке, а вот с плоским клином всё в разы сложнее. Желательно начинать со слабовыгнутых линзовидных спусков. Главное требование к ним – одинаковые ширина, угол, одновременное и чёткое заканчивание. Не следует забывать о хрупкости перекалённого лезвия, охлаждая его периодически в холодной воде.


Чтобы улучшить сквозной рез изделия и избавить его от риска коррозии, нужно провести шлифовку и полировку. Для этого берётся грубый камень, способный сточить все неровности. Спуски, а также режущая кромка выравниваются с помощью подходящего бруска. После этого на наждак следует установить вулканитовый диск. В качестве альтернативы послужит войлочный круг, обработанный абразивной пастой.


Для изготовления втулки понадобится латунная пластина толщиной 3-5 мм, из которой выпиливается овал. При расчёте размеров овала исходите из параметров самого ножа. Лучше всего втулка будет выглядеть в виде упора, который выступает над рукоятью более чем на 5 мм. Не стоит забывать про отверстие под хвостовик. Припаивать втулку с основанием клинка можно припаиванием со стачиванием надфилем наплывов олова.


Теперь можно приступать к изготовлению рукояти из понравившегося дерева. Форма выбирается на личный вкус. С хвостовиком она скрепляется с помощью заклёпок. После этого дерево обрабатывается защитным составом и остаётся сохнуть.


Заключительный этап – нанесение гравировки, украшений, пошив ножен. Все эти процедуры проводятся, опираясь исключительно на предпочтения, а также на предназначение ножа.

Предложенные чертежи ножей с размерами показывают, что каждое изделие индивидуально, оно неповторимо, и хорошо «по своему».

Определяемся с формой изделия.
Технология изготовления ножа одинакова для любого из выбранного варианта.

Этот?

Или этот?


Или еще?







Подбор материала:

  • сталь, Р6М5 (инструментальная сталь) имеет достаточную твердость, хорошо держит заточку. Можно использовать 65Г (углеродистая сталь) или кусок рессорной стали (обязательно чистая пластина без коррозии, от бывшей в употреблении автомобильной рессоры стоит отказаться). Пластину выбирайте таким образом, чтобы после черновой обработки сохранился намечаемый контур готового изделия
  • дерево (дуб, орех, груша, береза, бук, красное дерево и другие породы) советуем использовать при изготовлении рукояти
  • заклепки диаметром четыре или шесть миллиметров
  • латунная или бронзовая пластина толщиной три или четыре миллиметра

Инструмент, приспособления:

  • набор сверл
  • набор напильников (плоский, круглый)
  • наждачная бумага (номер сто двадцать и двести сорок)
  • наждак и электрическая дрель
  • струбцина
  • верстак и тиски
Если верстака нет, то его можно сделать, самому своими руками, конструкция одного из простых вариантов описана в статье .

Технология изготовления.

  1. Переносим чертеж ножа с бумаги на металлическую пластину, строго выдерживая все размеры.
  2. По выбранному контуру обтачиваем заготовку. Делаем отверстия под заклепки.
  3. Выводим спуски режущей кромки клинка. Закрепляем полученную заготовку к верстаку (можно шурупами в отверстия под заклепки). При помощи плоского напильника или наждака, стачиваем метал под нужным углом (каждуюй сторону) к центру заготовки (будущая кромка лезвия). После окончания черновой обработки переходим к чистовой обработке при помощи наждачной бумаги.
  4. Закалка. Разводим во дворе костер. Когда образовался хороший жар, помещаем заготовку ножа в угли костра. Процесс нагрева длится около пятнадцати минут. Через каждые две, три минуты вытаскиваем заготовку на несколько секунд. Сталь должна нагреться до красно-вишневого цвета. Готовность нагрева проверяйте при помощи магнита. Если сталь перестала притягиваться магнитом, нагрев необходимо прекратить. Опускаем медленно разогретую заготовку в масло (режущей кромкой вниз) на две трети ширины клинка и держим около минуты, масло должно погаснуть. Затем полностью погружаем остальное. Если перестал идти дым, заготовку вынимаем. Сделать это нужно, не торопясь.
  5. Отпуск производим в разогретой духовке. Температура нагрева — четыреста градусов. Выдерживаем сорока пять минут.
  6. Чистовая обработка. Шлифуем и полируем клинок. Из латунной пластины выпиливаем овал и проделываем отверстие под хвостовик клинка. Изготавливаем из выбранной породы древесины рукоять, в которой просверливаем отверстия под заклепки. Собираем все детали. В собранном виде шлифуем и полируем рукоять.
Изделие готово. Применив технологию изготовления, своими руками сделаем красивый и качественный нож.

Чертежи ножей с другими размерами можно посмотреть в статье

Охотнику обязательно нужно ружье и нож. Если по поводу применения первого вопросов нет, то в отношении второго имеются разные мнения. Одни считают, что нож необходим для добивания и разделки подстреленного животного, а также для защиты от нападения зверя.

Другие этот предмет используют, прежде всего, чтобы рубить ветки, резать хлеб, вскрывать банки с консервами и выполнять разную хозяйственную работу, а разделка дичи — это уже по случаю. Таким образом, получается, что универсального лезвия нет. Охотничьи может создать любой мужчина.

Что представляет собой изделие

Охотничий нож — это холодное оружие с коротким лезвием. Клинок и рукоять являются его основными элементами. Для защиты ладони охотника от повреждения в момент нанесения удара изделие имеет утик, то есть ограничитель. Очень стильно выглядят самодельные охотничьи ножи. Фото, представленные ниже, наглядно это демонстрируют.

Для того чтобы изготовить оружие, нужно определиться, прежде всего, с формой клинка и рукояти, подобрать необходимые материалы, а также установить перечень инструментов и оборудования, которые потребуются для выполнения конкретных операций. Изготовление охотничьих ножей доступно не каждому.

Особенности создания клинка

Для этого предмета более важной функцией является способность резать, чем наносить колющие удары. С этой целью лезвие выполняют кривым и загнутым наверх. Изгиб режущей кромки должен быть достаточно большим, что позволяет одним движением делать длинные разрезы. Это значительно облегчает процесс разделки добычи. Форма лезвия охотничьего ножа имеет большое значение.

Такое холодное оружие имеет хвостовик для рукояти из единой металлической заготовки. Острую кромку ребра клинка называют лезвием. Это и есть режущая часть ножа. Противоположную кромку всегда делают тупой, ее часто называют обухом.

Жесткость и длина ножа

Для придания клинку жесткости делают специальные желобки в металлической части изделия. Такие углубления называют долами. Они также уменьшают вес предмета. Распространенное мнение, что долы предназначаются для отвода крови, является глубоко ошибочным.

Длина клинка выполняется в пределах от 12 до 15 см, ширина — от 2,5 до 3 см. Охотничьи ножи своими руками лучше делать по чертежам. Но некоторые охотники предпочитают носить два вида холодного оружия. Один клинок используют для разделки добычи, а другой — для хозяйственных нужд. Не каждый знает, как сделать охотничий нож.

Выбор материалов для изготовления

Металл для клинка должен быть прочным и не подверженным коррозии. Очень хорошо зарекомендовала себя инструментальная сталь Из нее изготавливают полотна маятниковых пил, а достать ее не так уж сложно. Из углеродистых сталей стоит отметить марку Она обладает необходимой твердостью, хорошо держит заточку, имеет высокую коррозионную стойкость. Как сделать охотничий нож, чтобы он прослужил длительное время, расскажем ниже.

Даже самый совершенный клинок может стать малоэффективным и бесполезным без надежной и удобной рукояти. Именно она обеспечивает правильное владение таким оружием. Будет лезвие ножа двигаться в нужном направлении или уходить в сторону, устанут руки или нет — все это во многом зависит именно от этой детали. Рукоять охотничьего ножа должна правильно и удобно лежать в руке, а вот красивая ее отделка — дело второстепенное.

Присоединение рукоятки

Рукоять может просто насаживаться на хвостовик либо крепиться к нему с помощью заклепок. Первый вариант выглядит более привлекательно. Хвостовик ножа выполняется в виде узкого стержня. Часть его может выходить за пределы рукояти. На выступающей части нарезают резьбу, с помощью гайки рукоять крепят на хвостовике, прижимая ее к ограничителю. При таком способе крепления основание можно сделать из набора отдельных колец. Замыкающую гайку часто называют набалдашником, и ей обычно придают привлекательный вид. На короткий хвостовик рукоять просто насаживается и приклеивается.

Клепаная деталь делается иначе. Хвостовик ножа выполняется в форме рукоятки, то есть он плоский и широкий. В нем высверливаются отверстия. Накладки с двух сторон симметрично прикладываются к хвостовику, заклепки заводятся в отверстия. Крепление получается очень прочным.

Рукоять: материал

Материал для изготовления рукояти должен быть прочным, комфортным на ощупь, не холодить руку, не пропитываться кровью и не примерзать к пальцам от холода. К основным требованиям относятся также небольшой вес, легкость обработки и доступность приобретения. Добывать экзотические материалы для охотничьего ножа, наверное, не целесообразно.

Лучшим сырьем для изготовления рукояти является дерево. Заготовки делают из плотных сортов. Очень хорошие детали получаются из клена, ясеня и яблони. Хвойные деревья не применяют. У березы берут так называемые капы, то есть наросты на стволе. В заготовке делается отверстие для насадки на хвостовик. Если планируется, что он будет выходить за пределы рукояти, то отверстие делается сквозным. Его диаметр должен позволять хвостовику входить внутрь рукояти так, чтобы не расколоть ее.

Преимущество бересты

Идеальным материалом для рукояти считается береста. Чтобы изделие стало более мягким, сырье подвергают тепловой обработке в горячей воде в течение 2 часов. Можно сказать, его просто варят в большой кастрюле с водой, затем тщательно сушат. Готовый лист бересты разрезают на небольшие пластины прямоугольной формы. Размер деталей должен быть чуть больше размеров будущей рукояти. Далее пластины по одной надеваются на хвостовик ножа.

Отверстия в прямоугольниках нужно делать непосредственно перед их насадкой, так как поперечные размеры хвостовика не остаются постоянными. Набранную бересту сжимают гайкой, которая накручивается по резьбе на конце хвостовика. По необходимости пластинки добавляются до тех пор, пока вся береста не сожмется в единый плотный брикет, а под гайкой при этом будет оставаться несколько витков резьбы. С помощью острого ножа и напильника рукояти придается нужная форма. В окончательном варианте ручка шлифуется мелкой шкуркой. Лаки и краски не нужны. Всегда приятно сделать охотничий нож своими руками. Чертежи помогут определиться с формами и размером.

Ограничитель не позволяет руке сместиться на клинок. Он крепится перед рукоятью. Ограничитель устанавливают только одинарный. Крестовина применяется в Впрочем, многие охотники предпочитают специальный ограничитель вообще не устанавливать, а руку предохраняют благодаря выступам на рукояти. Такими ножами удобнее снимать шкуру с животного и разделывать его.

Основные операции по изготовлению ножей

Процесс изготовления включает в себя несколько этапов. Рассмотрим, как делаются охотничьи ножи своими руками (фото позволят оценить трудоемкость процесса).


Нож готов. Остается только поместить его в надежные ножны. Изготовление охотничьих ножей может стать неплохим бизнесом.

Ножи в настоящее время популярны не только на кухне, но и среди людей, которые связали свою жизнь с экстремальными видами активного досуга – это: рыбалка, охота, туризм и т.д.

На рынке в современное время имеются различные ножи: вариативных моделей, разных габаритов и дизайнов. Но никакой из них не сможет заменить нож, который изготовлен своими руками.

О том, как сделать нож своими руками, часто пишут в Интернете, а чтобы их сделать следует постараться.

Ножи: виды и основные свойства

На фотографиях ножа в Интернете можно заметить, что каждое изделие представляет собой креативный элемент, созданных из различных механизмов.

Имеется большая классификация ножей в зависимости от их функциональности: боевые, туристические, складные (к примеру, бабочка), ножи, предназначенные для охоты, мультитулы, бивачные ножи, а также обычные кухонные ножи.

Кухонные ножи покупаются уже готовыми, а вот ножи, предназначенные для охоты или для туризма можно запросто изготовить в домашних условиях самостоятельно.

Выделяют ещё такие ножи, как ножи для выживания, основная задача которых – помощь при существовании в условиях дикой природы. Этот вариант актуален для туристов и охотников.

Лезвие такого ножа, обычно, не более 12 см. Такая длина достаточна для резки древесины, обработки дичи, чистки рыбы или иных схожих с этим действий. Небольшие габариты облегчают транспортировку такого ножа.

При изготовлении такого ножа следует большое внимание уделить материалу, предназначенному для создания лезвия. Предпочтение часто отдаётся стали.

Ход действий при создании ножа

Чтобы получить положительный результат в ходе изготовления ножа, предварительно следует сделать наброски чертежа ножа. В таком случае можно заранее знать, чего именно вы хотите добиться в конце.

Инструкция, как сделать нож в домашних условиях включает в себя ряд правил.

Делаем нож шаг за шагом

Вырезать заготовку для будущего ножа. Опираясь на готовый чертеж, вырезаем форму для ножа.

Потребуется точилка для ножей. С его помощью доводят основу до необходимой формы. И в руках окажется после этого уже понятная заготовка, где можно различить места рукоятки и лезвия.

Черновая заточка ножей. На этой стадии чётко нужно знать, для чего предназначен ваш будущий нож. Если его изготавливают для охоты, рыбалки или туристических походов, то лучше отдать предпочтение клинковому типу заточки.

А, если нож создают для функционирования на кухне или в огороде, то подойдёт бритвенный тип.

Не ожидайте от этой стадии идеальной заточки, ведь это всего лишь черновой вариант, предназначенный для определения будущей формы.

Если лезвие предварительно подготовлено, то можно приступать к работе с рукояткой. Для создания рукоятки используются самые различные материалы – это: дерево, органичное стекло, кости, толстые виды кожи и т. д.

Обратите внимание!

Вырезав заготовку для создания рукоятки, следует проверить, удобно ли она ложится в руку, а также её пропорциональность относительно лезвию. Рукоять для ножа закрепляется с помощью способа клепания.

Форма для ножной ручки придаётся с помощью точильного станка.

Нож шлифуют и полируют на основе наждачной бумаги.

Окончательная заточка лезвия производится после заточки на точилке, также с помощью наждачной бумаги.

В конце готовый нож полируют бархоткой или полиролью.

Обратите внимание!

Как видите, процесс изготовления ножа своими руками не такой уж и сложный, поэтому каждый может попробовать свои силы в этой области.

Также можно задать будущему ножу необходимый и желаемый дизайн. Особое внимание уделяйте при процессе дизайна рукоятке.

Дизайн ножа

Так как именно по рукоятке ножа потом остальные могут судить о вашем креативом мышлении и статусе.

Некоторые пишут на рукоятках ножа свои имена, рисуют определённые узоры и эскизы в форме татуировок.

Самый простой нож можно соорудить в экстренной ситуации в лесу, главное — найти необходимые для его создания материалы.

Обратите внимание!

Стоит найти только режущую часть для ножа, а потом следует её вставить только в рукоятку, которая будет в виде куска дерева, верёвок или кожи.

Фото ножа своими руками

Чертежи всех ножей из кс го. Нож боуи (bowie knife) — самый легендарный нож дикого запада Чертеж ножа боуи из дерева

И снова добрый день дорогой пользователь и гость активного портала Playntrade. В этот раз Вам предоставится все о чертежи ножей из кс го , на примере будут охотничий нож , бабочки и керамбита . А поможет со всей этой информации редактор RadioactiveRuS

Чертежи ножей из кс го

Благодаря этой статье Вы сможете сами сделать своими руками нож из бумаги, картона и других материалов! Сразу хотелось бы сказать, что если Вы смотрите через компьютер или ноутбук, то просто приложите лист бумаги на экран и обведите карандашом после, чего вырежьте. Итак, приступим. Начнем с керамбита и еще раз керамбита! В игре этот красавец стоит от 150$. Ниже будут предоставлены схемы по их форме! Благодаря им Вы сможете изготовить.


А это уже готовый, нарисованный на листе А4. Скидывай ниже статьи, если лучше получилось!



Нарисованный на альбомном листе.


И заканчивает у нас чертеж бабочки . На торговой площадки Steam в Counter Strike Global Offensive стоит от 75$. Его схема:


Уже вырезанный. Материал: Картон или бумага. Самый сложное будет его аккуратно вырезать.


Вот Вы и увидели чертежи трех knife из популярной игры Counter Strike: Global Offensive. По мне самый красивый это керамбит по сравнению бабочки и охотничий нож, охотничий самый легкий по изготовлению, а бабочка средней сложности вместе с керамбитом! Надеюсь у Вас получится грамотно нарисовать и аккуратно вырезать без всяких «косиков».! И кстати на этом можно слегка заработать! Вырезая друзьям, знакомым их! Это был намек по поводу созданию своего мини бизнеса).

Удачи в процессе изготовления!

Из этой статьи Вы узнали чертежи ножей из кс го, следующих knife: Керамбита, бабочки и охотничий нож, а так же была предоставленная иллюстрация уже с готовыми издельями. Удачи! До скорых встреч на популярном сайте PlayN_Trade!

Вначале пара слов о создателе этого поистине великого ножа. Джеймс Боуи
Джеймс Боуи (1796-1836) — родился в штате Кентукки. Авантюрист, делец, работорговец, революционер. Неоднократно участвовал в боевых действиях и дуэлях. Погиб в Мексике, защищая форт Аламо. Нож, который был у Джеймса Боуи в руках во время его последнего боя оценивается в 2,5 миллиона долларов.

Нож Боуи , или как его называют сами американцы «Нож полковника Боуи» — большой нож с характерной формой клинка, имеющий дугообразный вогнутый скос обуха к острию. В наше время этот тип клинков называется Clip-point. Длина клинка варьируется в пределах от 14 до 23 см, толщина обуха — 2,5-5 мм. Длина верхнего фальшлезвия составляет 1/3 от длины клинка. У основания лезвия имеется выемка, либо незаточенный участок под палец для более тонких манипуляций крупным ножом. Нож имеет простую массивную крестовину, обеспечивающую упор при колющих ударах. Рукоять либо прямая с изгибом вниз у пяты, либо симметричная расширяющаяся и напоминающая форму гроба.

Изначально рукоять ножа Боуи делалась из двух деревянных пластин, крепящихся к массивному хвостовику. Нож прекрасно используется как прямым, так и обратным хватом. Благодаря форме, простоте конструкции и балансу нож Боуи идеален для метания. Одно из главных достоинств ножа Боуи является то, что он превосходно как режет, так и колет. Колющий эффект достигается за счет того, что острие клинка резко сужается и находится на оси рукояти с развитой гардой, а легкость реза — за счет достаточно большого изгиба лезвия. Также не стоит сбрасывать со счетов заточенную выемку на обухе клинка, которая при умелом использовании ножа в бою может причинить немалый урон при обратном ходе ножа.

ЛЕГЕНДА СОЗДАНИЯ НОЖА БОУИ ТАКОВА.

Середина 30-х годов девятнадцатого века. Старший брат Джеймса — Ризон, как-то при разделке добычи на охоте, работая ножом без крестовины чуть было не отрезал себе пальцы, когда рука соскочила с рукояти. После этого случая Ризон решил разработать и сделать для себя нож, работать которым было бы безопасно. И этот нож был изготовлен. Массивный, с удобной ручкой и большим перекрестием. Клинок был выкован из напильника, что в те времена было редкостью — поскольку сталь, используемая в напильниках была очень дорогой. Но ножеманы были и в те времена)). Этот нож имел длину клинка 235 мм, а ширину 38 мм. Возможно этот первый экземпляр так бы и остался единственным, но тут сыграл свою роль горячий норов Джеймса. Джеймс в это время сильно конфликтовал по финансовым и земельным вопросам с местным шерифом, и как положено на Диком Западе — дело дошло до перестрелки.

Шериф выстрелил в Джеймса, но пуля попала в нагрудные часы. После этого завязалась рукопашная, в ходе которой Джеймс попытался пустить в ход свой перочинный ножик, но причинить какой-либо ощутимый вред шерифу он им не смог, да и находившиеся поблизости законопослушные граждане их разняли. После этого случая Ризон отдал Джеймсу свой нож, что бы у того было всегда при себе столь грозное оружие. И время использования этого ножа в смертельной схватке скоро пришло. Спустя несколько месяцев, 19 сентября 1827 года, на берегу Миссисипи, около городка Нэтчез, была организована дуэль. Берег был выбран неслучайно — это была нейтральная территория, где законы штата не действовали. Сама дуэль между дуэлянтами после нескольких выстрелов «в молоко» завершилась перемирием и взаимными извинениями, но среди секундантов с одной стороны был Джеймс Боуи, а с другой — тот самый шериф. И встреча эта стала для некоторых участников роковой.

После того, как дуэлянты удалились отмечать образовавшийся мир — началась настоящая кровавая битва, в ходе которой Джеймс своим ножом убил и шерифа и его помощника. В ходе этой схватки Джеймс также получил огнестрельные и колотые ранения. Благодаря этому случаю и людской молве Джеймс Боуи стал знаменитостью в течении дня, а его нож — поистине тотемным оружием. С этого дня начался настоящий бум и истерия по ножу Боуи. Каждый парень хотел иметь «нож как у Боуи». Возник ажиотажный спрос. Ножевые фабрики изготавливали эти ножи в огромном количестве. Купить нож боуи — была мечта каждого американца. Причем ножи Боуи делали не только в Америке, но и в Европе.

Пик производства ножей Боуи приходится на конец 1850-х годов и начало Гражданской войны, когда нож Боуи был для солдат Конфедерации основным холодным оружием.
Эра ножа Боуи стала закатываться во второй половине девятнадцатого века, когда на сцену вышел следующий оружейный идол Америки — револьвер Кольта. Тогда возникла поговорка «на перестрелке нож не достают». С появлением многозарядного огнестрельного оружия нож Боуи стал все чаще использоваться не как нож для самообороны, а как охотничий нож. Длина клинка значительно уменьшилась — до 14-15 см, скос обуха потерял заточку. Гарда перестала быть такой массивной.
В наши дни нож Боуи сохранил характерные очертания и традиционную форму. Сейчас эти ножи относят к охотничьим, лагерным или ножам для выживания.

Ножи в CS:GO являются одним из дорогих и очень редких предметов, поэтому абсолютно все игроки мечтают заиметь у себя в инвентаре хотя бы один экземпляр. Некоторые пользователи настолько фанатеют от ножей, что дает им мотивацию конструировать самодельные керамбиты, охотничьи ножи, ножи-бабочки и так далее.

Чертежи ножей кс го

Ножи из кс го чертежи можно найти в интернете, есть куча форумов, сайтов, пабликов в социальных сетях, которые посвящены такого рода самоделкам. Пользователи выкладывают фото-, видео-процессы своих заготовок. Остальная часть людей оценивает и комментирует их творчество. Для кого-то это может быть хобби, кому-то просто хочется иметь оригинальный сувенир, а в случаи дня рождения КС’ера можно сделать оригинальный подарок. Самые смышленые даже умудряются продавать ножи за неплохие деньги.
В этой статье мы поделимся с Вами чертежами – это поможет тем, кто имеет желание заниматься таким видом деятельности. Для этого необходимо: материалы (фанера, пенопласт, пластмасса, картонная бумага и т.д), желание, терпение и старание.

Керамбит

Чертеж ножа керамбит из кс го выглядит следующим образом:

Он состоит из нескольких частей над которыми придется усердно постараться для схожести с оригиналом, далее остается только аккуратно склеить/соединить все фрагменты. Керамбит можно покрасить в любой понравившейся Вам цвет, либо же, если Вы хороший художник – можно постараться и сделать копию одной из раскрасок в игре.
Сам нож является одним из самых популярных в кс го. Имеет вид изогнутого клинка. В руках его нужно держать обратным хватом, в отверстие на рукоятке суется палец. Его лезвие серповидное и обычно бывает от 3-ех до 10-ти сантиметров.

Нож-бабочка

Нож бабочка является одним из самых уникальных и необычных оружий, который имеет второе название болисонг.

«Бабочку» можно привести в боевое состояние молниеносными взмахами руки. Интересный факт: этот нож запрещен во многих странах. Есть куча типов и видов: с изогнутым лезвием, (как у керамбита) прямым, коротким.
В качестве материала для рукоятки используют метал, древесину. Нож бабочка из кс го чертеж является одним из сложных в своей реализации.

Штык-нож

Данный нож является «старичком», как в CS:GO, так и в реальной жизни. Первые прототипы ножа были уже во времена Второй мировой войны, с тех пор дизайн особо не изменился. Он до сих пор остается эффективным холодным оружием. Используется в рядах современной армии.

Штык-нож из кс го чертеж по сравнению с другими, является более детализированной, имеет мелкие детали на рукоятке – его изготовление займет немало времени. В игре же он появился на стадии бета-теста игры, где был стандартном ножом за контр-террористов.

Сразу хочу извиниться за столь баянистый и бородатый пост, ибо тема уже заезжена и всем надоела. Но тем не менее, до сих пор повсеместно натыкаюсь на вопросы, типа: как сделать керамбит из бумаги своими руками, где взять развертку керамбита, скиньте чертежи керамбита и прочее. При этом, интернет уже ломится от всевозможных чертежей этого ножа, но чтобы уже пресечь эти вопросы на нашем сайте, да и просто дабы у нас тоже было, выкладываю три развертки керамбита в пдо исполнении.

Первая развертка Керамбита из бумаги в не совсем привычном для нас исполнении. Это скорее чертеж. Но на самом деле сделать карамбит из бумаги своими руками благодаря такой схеме проще, чем кажется. Детали в такой развертке выполняют роль трафаретов. Мы переводим их на чертежку/картон/дерево/пластик и вырезаем столько частей, сколько потребуется для наращивания требуемой толщины. Потом всё это дело склеиваем между собой в определенной последовательности расположения накладок. Далее сошкуриваем углы, доводим, красим… в общем далее уже доводим до ума. Если сильно будет нужно, сделаю видео, но без особого желания, честно скажу.

Второй вариант Керамбита из бумаги уже в более привычном для нас виде, но развертка, честно сказать, не очень. Во-первых, она не столь близка к оригиналу, как хотелось бы. Во-вторых, лезвие, кольцо и накладки не соединяются с рукоятью клапанами, нужно самим их приклеивать, извращаться. В-третьих, сложность сборки довольно высока, но все же имеет место быть. Ну а какую развертку выбрать, чтобы сделать керамбит своими руками, решать вам.

Третья развертка чертеж Керамбита из бумаги была сделана и предоставлена пользователем Replica. Довольно интересная развертка и подход. Одна половина — привычная нам пепакуровская версия (но склеить её, мне кажется, нереально), вторая — модель в сечении, которую нужно набирать из частей, как первую. Однако эта версия из «наборных пластин» получится значительно фактурней, нежели первый вариант. Но здесь отсутствуют верхние накладки. Идеальный вариант совместить первый вариант Керамбита и этот.

Хочу рассказать про легендарный нож Дикого Запада. Что тут правда, а что ложь — решать вам, читатели. Фото, которые прикладываю к тексту — новоделы. Просто душе хотелось чего-то эдакого. А покрытое зазубринами и ржой историческое «железо» как-то не прокатило. Уж не серчайте.

Своего апогея популярность ножей Боуи достигла к концу 1850-х гг. Когда началась Гражданская война, многие солдаты Конфедерации рассматривали нож Боуи в качестве одного из основных видов личного оружия.(На фото: Нож мастера Далтона Холдера).

Нож, которому суждено было войти в историю в качестве надежного и эффективного оружия ближнего боя, изначально был создан совсем с другой целью. Как-то раз на охоте при разделке добычи (по другой версии это произошло при забое скота) со старшим братом Джеймса Боуи Ризоном произошел неприятный случай: нож, которым он работал, наткнулся на кость, и пальцы Ризона соскочили на клинок. Ризон, чудом избежав серьезной травмы, решил обзавестись ножом, конструкция которого надежно предохраняла бы пальцы от соскальзывания. Кузнец Джесси Клиффт (Jesse Clifft), проживавший на плантации, принадлежавшей семье Боуи, изготовил нож, следуя указаниям Ризона. (На фото: Нож мастера Джерри Фиска.)

Рукоять была сделана из дерева, а клинок Клиффт изготовил из старого копытного рашпиля (особого напильника, используемого для подготовки копыт к подковыванию). С точки зрения современного человека, напильник в качестве материала для ножа — это нечто дешевое и второсортное. Однако в то время использование напильника для изготовления ножа было равноценно изготовлению рыболовного грузила из золотого украшения. Напильник ценился гораздо выше, чем нож, а когда он приходил в полную негодность, его отпускали, выравнивали, нарезали заново и снова закаливали. (На фото: Нож мастера Джерри Фиска.)

В чем же причина того, что Ризон и Клиффт решили пожертвовать столь ценным по тем временам инструментом ради изготовления ножа? Ответ заключается, скорее всего, в том, что Ризону нужен был не просто нож. Он хотел иметь нож с превосходными характеристиками, и только сталь напильника могла их обеспечить. Ризон так описывает этот нож в своем письме в газету Planters Advocate: «Длина клинка была девять с четвертью дюймов (235 мм), ширина — полтора дюйма (38 мм), одно лезвие и клинок не изогнутый (то есть линия обуха была прямой)». Нож, скорее всего, так бы и остался у Ризона, если бы его брат Джеймс не обзавелся весьма опасным врагом. (Получается, у первого ножа Боуи знаменитого острия «щучкой» и в помине не было — это был банальный мясницкий нож. На фото: Нож мастера Майка Уильямса).

Конфликт между Дж. Боуи и майором Норрисом Райтом (Norris Wright) зародился из-за того, что Райт, будучи президентом банка, не выдал Боуи ссуду, которая была необходима тому для заключения выгодной сделки по перепродаже земельных участков. Сделка сорвалась, и в результате Боуи понес ощутимые финансовые убытки. Ситуацию усугубило то, что Норрис Райт, используя подкуп и клевету, выиграл выборы на пост шерифа. Боуи, поддерживавший другого кандидата, был возмущен методами, с помощью которых Райт стал шерифом. Результатом стремительно развивавшегося конфликта была первая стычка между Боуи и Райтом, случившаяся в 1826 г. Согласно одной из версий, это произошло вечером на улице города Александрия в штате Луизиана. Боуи, увидев майора Райта, направился в его сторону с явным намерением поквитаться. (К сожалению, этого мастера я не знаю. Может кто опознает работу?).

Райт выхватил пистолет и выстрелил в Боуи, но пуля не причинила тому вреда, так как попала в золотые часы, лежавшие в кармане жилета Боуи (некоторые историки утверждают, что жизнь Джеймсу спас медальон). Боуи выстрелил в ответ, но его пистолет дал осечку, и Райт скрылся. По другой версии события разворачивались в отеле Bailey»s, где Райт играл в карты. Райт, увидев приближающегося Боуи, выстрелил в него, но пуля была остановлена содержимым жилетного кармана Джеймса (опять же версия о часах или серебряном долларе). Джеймс ударил майора Райта стулом и сбил того с ног. Прижав своего врага к полу, Боуи попытался прикончить его единственным оружием, которое у него было — небольшим складным ножом. (На фото: Нож мастера Ларри Фьюгена).

Джеймс сумел высвободить одну руку и достать нож, однако бороться с майором Райтом и одновременно открывать нож Боуи не мог (ведь для открывания ножа нужны были обе руки). Боуи отбросил нож и начал избивать Райта и, по свидетельству очевидцев, убил бы того голыми руками, если бы его не оттащили вмешавшиеся люди. После инцидента с майором Райтом брат Боуи Ризон подарил Джеймсу свой охотничий нож, чтобы у того всегда было в запасе надежное оружие. Именно этот нож был у Боуи при себе, когда он 19 сентября 1827 г. в качестве одного из секундантов приехал на песчаный берег Миссисипи к востоку от города Нэтчез (Natchez), штат Луизиана. Дуэль должна была состояться между доктором Мэддоксом и Самуэлем Уэллсом. Берег реки был выбран исходя из того, что по законам того времени данная территория считалась нейтральной, «ничьей» землей, и, следовательно, запрет на дуэли там не действовал. (На фото: Нож мастера Тома Ферри).

Причиной дуэли было, по одной из версий, некорректное высказывание Мэддокса в адрес одной дамы из высшего общества, по другой — политические разногласия сторон. Как бы то ни было, Боуи был приглашен в качестве одного из пяти секундантов Уэллса, а среди шестерых секундантов Мэддокса по стечению обстоятельств оказался тот самый майор Норрис Райт. Уэллс и Мэддокс либо решили проявить благоразумие, либо оказались на редкость плохими стрелками (по одной из версий оба были сильно пьяны): они обменялись выстрелами и оба промахнулись. Перезарядив пистолеты, они по сигналу вновь обменялись выстрелами, и снова оба выстрела прошли мимо. Уэллс принес свои извинения, и Мэддокс принял их. Дуэлянты направились к ивовой роще, где был накрыт стол с напитками, чтобы отметить вновь обретенный мир. (На фото: Нож мастера Далтона Холдера).

В этот момент Самуэль Ка-ни, бывший секундантом со стороны Уэллса, вызвал на дуэль Роберта Крейна. В ответ Крейн выхватил два пистолета и выстрелил в Кани и стоявшего рядом с ним Боуи. Кани был убит на месте, а Джеймс получил касательную рану бедра. Норрис Райт также выстрелил в Боуи и легко ранил его в левую руку. Боуи выстрелил в ответ, но промахнулся. Затем Джеймс вынул свой нож, который очевидцы описали как «большой нож мясника», и бросился на Райта и Крейна. Крейн перехватил свой разряженный пистолет за ствол и ударил им как молотком по голове Боуи, сбив того на землю. Норрис Райт вынул шпагу, спрятанную в трости, и попытался прикончить лежащего Боуи. Райт успел нанести Джеймсу всего один или два удара шпагой в область груди. При очередном ударе тонкий клинок шпаги наткнулся на кость (или что-то твердое в нагрудном кармане Боуи) и сломался. (На фото боуи, созданный русскими мастерами Музалёвым Игорем и И. Игиным).

В этот момент Боуи рывком сумел занять сидячее положение, поймал руку майора Райта и, дернув его на себя, нанес своим ножом сильнейший вспарывающий удар в область живота, ставший для Норриса смертельным (по другой версии удар был нанесен в сердце). Приятель майора Райта Алфред Блэнчард, также вооруженный шпагой-тростью, бросился на Боуи. Однако Джеймс опередил его и длинным секущим ударом своего ножа нанес Альфреду серьезную рану в область живота. Новость о дуэли, переросшей в кровавое побоище, и о человеке, сумевшем противостоять двум нападавшим с помощью ножа, была подхвачена журналистами и появилась во всех подробностях на страницах многих газет. Боуи стал знаменитым практически в один день. Пистолеты того времени были однозарядными и часто давали осечку, а нож, как показал пример Боуи, был надежным подстраховочным оружием ближнего боя. Начался настоящий ножевой бум. Люди приходили к кузнецам и просили изготовить нож «как у Боуи». Как написала газета Red River Herald, «казалось, что вся сталь в стране была немедленно пущена на изготовление ножей». (На фото — нож мастера Конни Пирса).

Новости об ажиотажном спросе на ножи достигли и Великобритании. Одной из первых фирм, наладивших выпуск боуи, была фирма Wostenholm&Son. В 1830 г. основатель фирмы Джордж Востенхолм (George Wostenholm) совершил свою первую торговую поездку в Америку. После возвращения в Шеффилд он наладил выпуск ножей по образцу увиденных им в Америке. Для удовлетворения спроса на ножи в 1848 г. сын Востен-холма построил самую большую в Шеффилде фабрику по производству ножей — Washington Works, на которой работало более 400 человек. До 1890-х гг. ножи фирмы Wostenholm&Son с клеймом I*XL (I excel — я превосхожу всех) доминировали на американском рынке. Что, впрочем, не мешало десяткам других фирм из Шеффилда и Бирмингема получать большие доходы от экспорта ножей боуи в Америку. (На фото — нож мастера Эда Кэффри).

О количестве ножей, проданных в Америку, можно судить хотя бы по тому факту, что в современных коллекциях боуи 19 в. только один из десяти ножей был сделан в Америке. Значительная популярность шеффилдских боуи на американском рынке обусловлена во многом их броской, но недорогой отделкой. Английские мастера использовали «белую бронзу», особый сплав никеля с медью, имитировавший серебро, для изготовления декоративных элементов отделки рукоятей ножей. Кроме того, клинки шеффилдских боуи часто с помощью гравировки украшались надписями патриотического содержания, например, «Американцы никогда не сдаются», «Защитник патриота», «Нож техасского рейнджера» и т.п.(На фото — нож мастера Джоша Смита).

Боуи приобретались в качестве оружия, а не охотничьих ножей. Подтверждением этого служат письма, адресованные шеффилдским фирмам их торговыми представителями в Америке. Согласно этой корреспонденции, ножи боуи не находили спроса у индейцев и охотников, занимавшихся добычей пушного зверя. Основным типом ножей, которые те закупали, были сравнительно небольшие (с клинком около 150 мм) простые мясницкие ножи английского производства.
В 1828 г., несколько месяцев спустя после схватки на берегу Миссисипи, пока Джеймс Боуи оправлялся от полученных ранений, его брат Ризон отправился в деловую поездку в Филадельфию. Там он познакомился с Генри Скивли (Henry Schively), занимавшимся изготовлением хирургических инструментов и ножей.(На фото — нож мастера Рона Ньютона).

По заказу Ризона мастер Скивли изготовил для него копию ножа, спасшего Джеймсу жизнь. Рукоять была сделана из эбенового дерева и отделана серебром. На серебряной головке рукояти Скивли выгравировал инициалы Ризона — R.P.B. Этот нож, в 1831 г. подаренный Ризоном своему другу Джесси Перкинсу, хранится в настоящее время в историческом музее в городе Джексон (Mississippi State Historical Museum). Именно нож Скивли позволяет получить представление о том, как выглядел тот самый первый нож, с которого началась легенда Боуи. (На фото — реплика ножа Скивли от Яна Краутера).

Судьба ножа Джеймса до конца не ясна. По одной из версий Джеймс заказал кузнецу из Сан-Фелипе Ною Смитвику (Noah Smithwick) изготовить копию, которой впоследствии пользовался в течение нескольких лет. Предприимчивый Смитвик после этого торговал копиями ножа Боуи, продавая их по цене от 5 до $20, в зависимости от качества исполнения. Оригинал же был подарен мужу одной из сестер Боуи. Тот, в свою очередь, потерял нож во время переправы через реку. Историк Сэм Мимс (Sam Mims) даже организовывал поисковые работы в предполагаемом районе с привлечением водолазов. Однако нож так и не был найден. (Автор этого ножа мне не известен),

К середине 1830-х наибольшее распространение получили ножи, обладавшие основными признаками, по которым мы сейчас относим нож к типу боуи. В первую очередь, это, конечно же, профиль клинка, именуемый в англоязычной литературе клип-пойнт (clip-point), то есть клинок, имеющий дугообразный вогнутый скос обуха к острию. Подобный тип клинков встречается еще на бронзовых ножах, сделанных до нашей эры. Наибольшее же распространение такая форма клинка получила в 4-7 вв. нашей эры у англо-саксов. Большинство их традиционных ножей скрэмасаксов (scramaseax), датируемых 7 в., имеют профиль клип-пойнт. Основным достоинством данной формы клинка является то, что она позволяет получить нож, который одинаково хорошо режет и колет. Действительно, клинок в области острия резко сужается и имеет ромбовидное сечение, свойственное обоюдоострым ножам. Кроме того, острие расположено на оси рукояти, благодаря чему обеспечивается максимальное вложение силы в колющий удар. Поэтому клип-пойнт колет практически так же хорошо, как кинжальный клинок. Вместе с тем, режущая кромка имеет достаточный изгиб, благодаря чему нож хорошо режет. Таким образом, можно сказать, что клип-пойнт позволяет сочетать кинжальное острие с изогнутой режущей кромкой, свойственной шкуросъемным ножам. (На фото — нож работы Джона Коэа)

Некоторые историки полагают, что у Джеймса Боуи нож с профилем клип-пойнт появился в 1831 г. , а изготовил этот нож кузнец из Арканзаса Джеймс Блэк (James Black). В конце декабря 1830 г. в кузницу к Блэку зашел Джеймс Боуи и заказал изготовить нож, предоставив в качестве образца деревянную модель, которую сам вырезал. Спустя четыре недели, в начале 1831 г. Блэк изготовил для Боуи не один, а два ножа. Первый был точной копией деревянной модели, а второй отличался тем, что вогнутый скос обуха к острию был заточен. Боуи, по достоинству оценив возможности варианта, предложенного Блэком, остановил свой выбор на его ноже. Никаких прямых доказательств подлинности этой истории не существует. Первое упоминание об этом встречается в одной статье, опубликованной 8 декабря 1841 г. газетой Washington Telegraph. Эту же историю поддерживал и Даниель Джонс (Daniel Webster Jones), бывший губернатором штата Арканзас в 1890-х. Писатель Реймонд Торп (Raymond W. Thorp) изложил данную версию в своей книге Bowie Knife, изданной в 1948 г. (На фото — нож работы Брюса Бампа)

Торп дополнил ее рассказом о том, как этот нож стал знаменит. Согласно сюжетной линии его книги, возможность опробовать новую форму клинка представилась Боуи чуть ли не в тот же день, когда он вышел из кузницы Блэка. На него напали трое наемных убийц, и он разделался со всеми тремя, получив лишь легкую рану бедра. Сам Торп не считал историю о ноже, изготовленном Блэком для Джеймса Боуи, единственно верной. В своей статье, вышедшей в 1925 г., он приводит ее в качестве одной из четырех возможных версий происхождения ножа боуи. Однако многие читавшие его художественную книгу почему-то расценили ее как документальную, и версия о ноже, созданном Блэком для Боуи, стала повторяться на разные лады в статьях и книгах, обрастая все новыми «подробностями». Писатель Пол Уэллман (Paul I. Wellman) в своем романе The Iron Mistress, опубликованном в 1951 г., написал, что Блэк изготовил для Боуи нож из метеорита и семикратно закалил клинок, используя для охлаждения клинка жир ягуара. Кроме того, Уэллман ввел в свой вариант истории нового персонажа — Мэлота, мастера фехтования и коллекционера оружия. По сюжету романа Боуи придумал свой нож после того, как увидел в коллекции Мэлота фальчион (средневековая европейская сабля с профилем, весьма напоминавшим клип-пойнт). В 1952 г. по книге Пола Уэлл-мана кинокомпанией Warner Brothers был снят фильм, имевший большой успех. В итоге история о ноже, сделанном Блэком, была так растиражирована, что стала восприниматься многими как неоспоримый исторический факт. Фирмы Randall Made Knives и Yeates Handmade Knives в настоящее время даже выпускают ножи, созданные по описанию, данному в книге Торпа. «Боуи Торпа» имеет клинок длиной более 270 мм и шириной около 40 мм, заточенный скос обуха и развитую крестообразную гарду. В чём крутизна СЕМИКРАТНОЙ!! закалки лезвия в жире ягуара(пумы) — я не представляю. Зато как звучит… Прям меч — кладенец по — американски! На фото — ножи работы Дэна Грэйвиса).

Безусловно, нельзя полностью исключать возможность того, что Джеймс или Ризон Боуи заказали Блэку нож. Дело в том, что Джеймс и Ризон, сменив не один нож, весьма придирчиво выбирали мастера, которому они заказывали ножи. Кузнец, на которого падал их выбор, обычно был весьма незаурядным профессионалом. Джеймс Блэк же был поистине виртуозом своего дела, и его талант был достаточно известен в той местности, где братья Боуи бывали проездом по делам. Изделия Джеймса Блэка славились филигранной отделкой серебром, а главное, феноменальной стойкостью клинка. Как писали газеты того времени, «нож его работы мог проткнуть серебряный доллар и не испортить острие. Его ножом можно было целый день рубить твердый орешник, а к концу дня лезвие оставалось таким острым, что им можно было бриться». (На фото — композиция работы Джона Коэа).

Известно, что, работая над клинком, Джеймс Блэк занавешивал кузницу кожаными шторами. Делал он это, скорее всего, не ради сохранения технологического процесса в тайне, а для того, чтобы по цвету раскаленного металла определять его температуру. Действительно, незначительная разница в оттенках цвета каления заготовки может означать разницу в температуре до полутора сотен градусов (например, вишнево-красный цвет соответствует температуре 750оС, а темно-красный цвет — 600оС). Вероятно, именно точное соблюдение особого температурного режима во время ковки клинка обеспечивало клинкам Блэка более высокую прочность и вязкость. В возрасте 70 лет почти полностью ослепший Джемс Блэк решил передать свой секрет изготовления клинков одному из членов семьи, заботившейся о нем. Однако он смог вспомнить лишь то, что весь процесс состоял из 10 отдельных этапов. (На фото — нож работы Джона Коэа)

Жизнь Джеймса Боуи была полна опасностей и авантюр. Он вместе с Ризоном занимался продажей рабов, захваченных пиратом Джином Лафиттом (Jean Laffite) с торговых судов в Карибском море и Мексиканском заливе. Затем братья занялись перепродажей земельных участков. Сколотив на спекуляциях землей неплохой капитал, Джеймс увлекся поисками затерянной серебряной шахты Лос-Элмегрес (Los-Almagres). Для этого он снарядил экспедицию и углубился на территорию индейцев племени команчей. 19 ноября 1831 г. состоялся знаменитый бой в дубовой роще недалеко от Сан-Сэба. Джеймс Боуи и его отряд из 10 человек 13 часов вели бой с несколькими сотнями индейцев. Команчи отступили, потеряв 40 убитыми и около 30 ранеными. В отряде Боуи один был убит и несколько человек ранены. За эту экспедицию Джеймсу Боуи впоследствии было присвоено звание полковника народного ополчения Техаса. (Типичный бандит. На фото — нож работы Гарри Милки).

В некоторых источниках утверждается, что за свою жизнь Джеймс Боуи не раз подтверждал звание «лучшего бойца на ножах на юго-западе». Возможно, это всего лишь романтизация образа Боуи, начавшаяся после его смерти. Боуи предстает перед нами в образе своеобразного Миямото Мусаси Дикого Запада. Среди схваток с использованием ножа, из которых Боуи вышел победителем, упоминаются и весьма экзотические. Например, поединок с «Кровавым Джеком» Стэдивантом («Bloody Jack» Sturdivant) в 12 футовом кругу (противники были связаны веревкой длинной 3 м 60 см), бой в полной темноте в комнате без окон или поединок с одним из пиратов Джина Лафита, когда противники сидели верхом на большом бревне. (Ну прям шаолиньские хроники. Только Лабиринта Смерти не хватает).
Последний бой Джеймса Боуи окружен наибольшим количеством мифов и предположений. Боуи в составе отряда техасцев участвовал в войне против Мексики за свободу Техаса. 6 марта 1836 г. (На фото — нож работы Джона Уайта).

Боуи был убит вместе с остальными 188 защитниками форта Аламо (мексиканцы потеряли около 600 человек убитыми, многие раненные умерли позднее из-за неоказания своевременной медицинской помощи). В момент штурма Боуи находился в своей комнате, в постели. По одной из версий, у него была вирусная пневмония или туберкулез, по другой — он сломал ребра, упав с платформы, на которую устанавливал пушку. Спектр версий смерти Боуи чрезвычайно широк. От предположения, что он умер от болезни до того, как мексиканцы пошли на приступ, до совершенно фантастической версии, согласно которой он сумел убить девять солдат противника, используя пистолеты и, конечно же, свой легендарный нож. Наиболее вероятная версия, опубликованная в 1902 г. в журнале McClure»s Magazine, подтверждается независимыми свидетельствами сержанта мексиканской армии Франциско Бесерра (Francisco Becerra) и двух из 17 выживших жителей форта: жены одного из офицеров форта Сюзанны Дикинсон (Susanna Dickinson) и родственницы Джеймса Боуи со стороны жены Джуанны На-варро Алсбери (Juana Navarro Alsbury). (На фото — нож работы Джона Уайта).

Согласно этой версии, Джеймс Боуи стрелял из пистолетов, приподнявшись на кровати, и успел застрелить двух мексиканских солдат, прежде чем сам был застрелен. Истории о героической смерти Боуи при обороне Аламо были опубликованы в ряде газет и способствовали дальнейшему нарастанию популярности ножей боуи. К 1840-1850 гг. сформировалось несколько стилей боуи, такие как калифорнийский бо-уи (известный также как сан-франциско боуи), техасский боуи и, конечно же, ньюорлеанский боуи. Нью-Орлеан славился своими дуэлями, часть которых проходила на ножах боуи. Для ньюорлеанских «дуэльных» боуи характерна развитая гарда, рукоять с небольшим утолщением-наплывом посередине и массивный клинок с изогнутой режущей кромкой и длинным заточенным скосом обуха. (Возможно, имеется в виду данный вариант. На фото — нож работы Ника Веллера. Хотя это не классический Боуи).

Своего апогея популярность ножей боуи достигла к концу 1850-х гг. Когда началась Гражданская война, многие солдаты Конфедерации рассматривали нож боуи в качестве одного из основных видов личного оружия. Существуют сотни фотографий того времени, на которых солдаты Юга позируют со своими ножами перед отправкой на войну. Появилась и получила распространение новая форма боуи с гардой в форме буквы D (D-guard bowie). Гарда прикрывала пальцы и могла использоваться для нанесения ударов наподобие кастета.
Однако реальность, как обычно, сильно разошлась с романтическими представлениями. В ближний бой солдаты вступали крайне редко. Пожалуй, самый известный случай применения ножа боуи в ходе Гражданской войны произошел во время схватки на мосту в горах Северной Каролины. Группа северян попыталась разрушить мост. Солдат Конфедерации Джеймс Килэм (James Keelam), охранявший его, вступил с ними в бой. Сделав выстрел из пистолета, Килэм выхватил свой боуи и бросился на врагов. Несмотря на то, что он получил два огнестрельных ранения, Джеймс Килэм сумел убить четверых противников. Подоспевшее подкрепление предотвратило уничтожение моста. Однако этот случай, скорее, исключение, чем правило. (На фото — нож работы Майка Уильямса).

Согласно статистике потерь, собранной и проанализированной в 1889 г. Уильямом Фоксом (William F. Fox) в его работе Regimental Losses In the American Civil War 1861-1865, общее число раненых с обеих сторон составило 246.712 человека, из которых только 922 были ранены саблями, штыками, кавалерийскими пиками и ножами. Более того, значительную долю этих ранений составляли ранения, полученные не в бою, а в драках между своими же. В ходе войны Севера и Юга ножи боуи стремительно утрачивали популярность и уступили место более практичным штыкам и ножам меньшего размера. Завершающую точку в истории ножей боуи поставило другое, не менее знаменитое оружие, ставшее символом Дикого Запада — револьвер Кольта. Появление и распространение во второй половине 19 в. многозарядного компактного огнестрельного оружия привело к исчезновению необходимости носить с собой большой нож для самообороны. Именно в это время появилась американская поговорка: «Не доставай нож при перестрелке» (Don»t bring a knife to a gunfight). Боуи перешли в разряд охотничьих ножей. Средняя длина клинка на ножах 1880-1900 гг. выпуска значительно уменьшилась по сравнению с боуи 1830-1840 гг., заточка скоса обуха практически вышла из употребления, гарда зачастую была весьма слабо выражена. (Автора данного ножа не знаю).

Книги Торпа и Уэллмана, вышедшие в середине 20 в., положили начало второй волне интереса к ножам боуи. Окутанный легендами и романтическими образами эпохи Дикого Запада боуи вдохновил многих мастеров на изготовление ножей. Профиль легендарного ножа легко узнать во многих ножах армии США от знаменитого Ka-Bar до штык-ножа винтовки M-16. Даже нож Astro, разработанный фирмой Randall по заказу NASA для первого американского космонавта, представлял из себя классический, хоть и уменьшенный боуи. Боуи не были обойдены и вниманием коллекционеров. В зависимости от периода изготовления, наличия клейм, качества исполнения и состояния ножа цены на боуи 19 в. могут доходить до $2500 и выше. Стоимость ножа многократно возрастает, если он принадлежал какой-нибудь исторической личности. На сегодняшний момент наиболее дорогим боуи является нож Сэма Хьюстона, проданный за $300.000. (Автора данного ножа не знаю).

Сэм Хьюстон был главнокомандующим армии Техаса во время войны с Мексикой, а потом и президентом республики Техас, а затем губернатором штата Техас, после присоединения к Соединенным Штатам. На втором месте по стоимости находится боуи, в свое время подаренный актеру Эдвину Форресту самим Джеймсом Боуи. Данный нож был продан на аукционе за $145.500. (На фото — нож работы Марка Кнаппа).

Абсолютным рекордсменом по стоимости мог стать так называемый боуи Барта Мура (Bart Moore). Этот нож предположительно был у Джеймса Боуи при себе во время его смерти в Аламо. Нож затем был украден мексиканским мародером, и много позднее был передан в виде уплаты пятидолларового долга в семью Барта Мура, где хранился как семейная реликвия до наших дней. Цена, назначенная за этот нож, была поистине астрономической — $2.5 миллиона. Свою заинтересованность в приобретении ножа выразил один японский коллекционер. Историк Джон Стокс развернул в штате Техас общественную компанию по сбору денег для покупки ножа для одного исторического музея. Известный коллекционер боуи Джо Муссо убедил Стокса в необходимости проведения лабораторной экспертизы подлинности. Мур отказался подвергать нож экспертизе, и сделка не состоялась. (На фото — нож работы Майкла Рута младшего.)

Жизнь Джеймса Боуи, послужившая основой для полутора десятков романов, нескольких фильмов и огромного количества статей, стала настоящей американской легендой, нож, носящий его имя, стал поистине национальным американским ножом. (На фото — нож работы Дэйва Лича).

как сделать нож-лепесток или кизляр своими руками в домашних условиях, эскизы и чертежи с размерами для этого


Виды ножей

Важно понимать, что каждый нож приспособлен для определенной сферы. Мясник, рыбак или охотник, будут пользоваться совершенно разными инструментами. Поэтому при выборе чертежа стоит сперва определиться с целью использования.

Также необходимо уделить внимание размерам, чтобы инструмент был удобен в использовании своему хозяину. Можно позаимствовать какую-то часть с чертежа или целый элемент.

Чертежи помогут воплотить в реальность задумку и сделать вас счастливым обладателем нового ножа и вызывать восторг у друзей и знакомых. По сфере применения они делятся на несколько категорий:

  • метательные;
  • туристические;
  • охотничьи;
  • рыбацкие;

Для любителей метать ножи, одного будет мало, а покупка комплекта может обойтись достаточно дорого. Поэтому каждый может попробовать изготовить самостоятельно. Опишем несколько примеров, которые пользуются популярностью.

Чертежи ножей различных моделей есть в открытом доступе в интернете, но на данный момент выпускается официально только одна. Дело в том, что разработчики сделали выбор в сторону изготовления одного, но проработанного и хорошо сбалансированного ножа. Заводской товар окрашивается в красный цвет, чтобы было легче найти.

Метательный нож «Овод» , рисунки которого также легко найти, выполняется из фирменной златоустовской стали. Оригинальная находка в дизайне – это использование в качестве рукоятки обычного шнурка. От этого же производителя есть другой нож для метаний под названием «Удар». Увеличенный размер и вес позволяют кидать его на более длинные расстояния.

Требования к ножам для туризма, рыбалки и охоты рекомендуют использование нержавеющих сталей, найти эскиз не представляет труда. Рукоятки выполнять всадными, так как накладные элементы в процессе эксплуатации могут расколоться от нагрузок.

Туристический нож может включать в себя несколько лезвий и инструменты, которые могут пригодиться в походе. Варианты для охоты и рыбалки должны быть острыми на протяжении долгого времени, чтобы человек с их помощью мог качественно разделать мясо или рыбу.

Как пользоваться чертежами

Первым делом необходимо распечатать эскиз на картон или плотную бумагу. Масштаб чертежа и ножа должен быть один к одному.

Если заготовку будет делать другой человек, следует подробно изложить все требования и указать размеры на чертеже. Выстричь трафарет и прислонить к листу металла, обвести его кернером или маркером. Заготовку вырезать с запасом в 1-2 мм и затем удалить излишки напильником или другим инструментом.

Основные операции по изготовлению ножей

Перед началом создания лезвия и рукоятки по чертежу, стоит подготовить все необходимые материалы. Лезвие изготавливают из инструментальных сталей, например, сталь Р6М5, отличающуюся хорошей твердостью.

Лезвие из такой стали долго не будет стачиваться. Также можно использовать некоторые углеродистые стали или материал из рессоры автомобиля, не подвергшейся коррозии.

Рукоять выполняют чаще всего из дерева, которое мало усыхает и обладает достаточной прочностью. Подойдут для этого:

  • береза;
  • дуб;
  • орех;
  • железное дерево;
  • вереск и др.

Метательные ножи своими руками: чертежи и размеры, формы клинков

Чтобы сделать метательный нож своими руками, понадобится чертеж – его делают на основе стандартов размеров и форм клинков. Стандартный метательный нож отличается следующими параметрами:

  • длина рукояти – 100 мм;
  • толщина металла – 4 мм;
  • длина лезвия – 150 мм;
  • ширина изделия – 25 мм.

Чаще всего метательные ножи – это простые «скелетники», у которых отсутствует выраженная рукоять и какие-либо вырезы, волны. Изготавливаются они из цельного куска металла.

Материал для рукояти

Качество броска напрямую зависит от удобства рукояти, поэтому главными критериями для материала этой части метательного ножа являются прочность и приятность на ощупь. К другим относятся:

  • малый вес;
  • легкая обработка;
  • доступность.

Специалисты считают, что оптимальным выбором станет дерево. Материал абсолютно доступен, просто обрабатывается, после специфической обработки имеет долгий срок службы даже при активных бросках. Лучше всего использовать для изготовления деревянной рукояти яблоню, клен или ясень – это твердые породы. Подойдут наросты с березы, а от представителей хвойных лучше вообще отказаться.

Нож с деревянной рукоятью

Чтобы рукоять не скользила в ладони и для предотвращения случайного ранения руки во время бросков, ее нужно оснастить одинарным ограничителем. Он должен быть закреплен непосредственно перед рукоятью, но можно сделать и более просто – оснастить ручку небольшими выступами (если она изготавливается из дерева и размер исходного материала позволяет это сделать).

Нередко в качестве материала используют плотные шнуры и просто оплетают рукоять. Для этого в ней делают несколько отверстий или сплошной вырез. Такой декор ручки не очень практичный для ведения боя, но не помешает в отработке навыков по метанию холодного оружия.

Нож с оплетенной рукоятью

Сталь для самодельного ножа

Для самодельного метательного ножа идеальным выбором станет цельный лист стали, но если на нем имеются неровности, или он разной толщины, то сначала нужно будет обратиться к профессиональному кузнецу и провести его отковку. Результатом должна стать абсолютно ровная пластина стали толщиной 4 мм.

В процессе изготовления оружия можно сделать на его поверхности выемки, отверстия, но специалисты не рекомендуют экспериментировать. Тем более, что в процессе работы на поверхности металла будут образовываться выемки и нужно будет постоянно контролировать толщину стали – она должна быть одинаковой на всех элементах изделия.

Как и из чего заготовить лекало

Лекало готовится из плотного картона или тонкой фанеры. Нужно на лист указанного материала нанести чертеж будущего изделия, строго соблюдая стандартные параметры. Затем ножницами по линиям вырезается форма ножа.

Такое лекало стоит оставить «в запасниках», потому что при выработке навыков метания холодного оружия всегда требуется несколько ножей, так как они теряются (например, при тренировках на природе), может повредиться металл. А для занятий лучше использовать ножи одинаковых размеров, форм.

Пример чертежа метательного ножа

Как сделать метательный нож

Если у вас возникает желание освоить технику метания ножей, то для этого понадобится приобрести минимум пять изделий. Такая затея потребует серьёзного капиталовложения, но есть альтернатива: сделать метательный нож своими руками.

Видов метательных ножей очень много, в основном их разделяют по весу:

  1. Сверхлёгкие орудия, также именуемые ножами-дротиками или наконечниками стрел, не могут лететь на большие расстояния, при запуске их на улице стоит учитывать направление и силу ветра, способного изменить их траекторию. По этой причине часто их используют для домашних тренировок.
  2. С лёгкими метательными ножами несложно освоить начальную технику. При использовании более увесистого холодного оружия идёт большая нагрузка на запястье в момент замаха, что может привести к повреждениям ещё не натренированной руки. Длина ножей лёгкой весовой категории в пределах 16-22 см, где длина клинка –12 см.
  3. Метательные ножи средней и тяжёлой весовой категории применяются для бросков на дальние расстояния. Они больше подходят людям с соответствующей комплектацией.

Модели метательных ножей делятся на 2 больших вида, названия которых говорят сами за себя:

Важно понимать, что каждый нож приспособлен для конкретного использования. Мясник, рыбак или охотник будут пользоваться разными инструментами. Поэтому при выборе чертежа стоит сначала определиться с конечной целью применения.

Также нужно уделить внимание размерам, чтобы инструмент был удобен в эксплуатации. Можно позаимствовать какую-то часть, используя одну понравившуюся картинку, или целый элемент с готового чертежа.

Метательный нож своими руками: плюсы и минусы

Метательные ножи, как и любое другое оружие, имеют свои плюсы и минусы, например, они идеальны для ведения дальнего боя, но значительно уступают огнестрельному оружию по эффективности поражения противника.

К плюсам изделия можно отнести:

  • их легко скрыть под одеждой и даже в рукаве;
  • такое оружие никогда не заклинит, что важно в боевых условиях;
  • есть возможность избежать прямого физического контакта с противником.

Некоторые модели метательных ножей могут применяться не только для бросков, но и для ведения максимального ближнего боя: они и втыкаются в противника, ими же можно его серьезно ранить.

Самодельное оружие такого типа имеет еще и несколько «индивидуальных» плюсов: есть возможность выбрать понравившуюся модель/форму, украсить рукоять (индивидуально). Кроме этого, при самостоятельном изготовлении метательный нож в разы становится дешевле, потому что в качестве основного материала используются различные детали, уже бывшие в употреблении.

А к минусам подобного типа холодного оружия относят:

  • «одноразовость» – после броска боец остается вообще безоружным;
  • дистанция поражения небольшая, уступает огнестрельному оружию;
  • вести ближний бой крайне неудобно.

Кроме этого, правильно и четко в цель метнуть холодное оружие получится не с первого раза, нужно будет освоить специфические знания и пройти не малую практику.

Об инерционно-волновом метании

Новым качественным скачком в данном спорте стала разработанная в ходе многолетних практических исследований безоборотная инерционно-волновая техника метания – сканф.

Метание ножей по этой системе (комплексной атакующей системе рукопашного боя) предусматривает особую подготовку тела для выполнения нестандартных и сложных движений, значительного увеличения разнообразия двигательного потенциала, скорости и силы ударов, способности разить противника из самых неожиданных положений.

Для тренировки мышц и связок в системе сканф существует особая подготовительная программа, направленная на развитие гибкости, пластичности.

Определенными методиками системы развивается способность к распределению внимания, обеспечивающего возможность одновременно с успехом совмещать несколько действий. Боец тренирует умение производить одновременно разнородные, асинхронные, разнофазные движения, вырабатывает нестандартную логику действий, а значит, неожиданное для противника поведение в бою.

Волновой техникой предусмотрено развитие умения при небольшой массе тела производить результативные удары, обеспечивающие эффективное поражение противника.

Метательный нож своими руками в домашних условиях из других материалов

В домашних условиях своими руками можно изготовить метательный нож из бумаги и дерева, которые больше относятся к игрушкам. Они не считаются холодным оружием, делаются по тому же принципу, что и полноценные из металла, но алгоритм имеет свои нюансы.

Из дерева

Если предполагается делать нож из дерева, то для этого лучше использовать яблоню, клен или ясень – твердые породы, которые легко поддаются обработке. Пригодится стандартное лекало, с помощью которого из доски/плашки вырезается заготовка. Далее ее нужно обработать наждачной бумагой или шлифовальной машинкой таким образом, чтобы толщина клинка стала почти стандартной.

С помощью мелкозернистой наждачной бумаги осуществляется окончательная шлифовка изделия, имитируется отточенность клинка, «выводится» кончик лезвия.

Такой нож обязательно должен быть покрыт специфическими жидкостями: повышающими влагоустойчивость, против растрескивания. Изделие может использоваться для привития первичных/начальных навыков метания ножей ребенку. По крайней мере, с помощью деревянного метательного ножа вполне реально «поставить» бросок, довести до автоматизма работу корпуса, кисти, локтевого сгиба и так далее.

Из бумаги

Из бумаги ножи могут порадовать детей, которые любят смотреть фильмы и мультфильмы о боевых искусствах. По крайне мере, их игры станут разнообразными и безопасными. Бумажный нож – это лекало, которое лучше сделать из плотного картона. После вырезания шаблона его просто покрывают подходящей краской и прорисовывают маркером, фломастером «грани» на поверхности.

Смотрите на видео о том, как сделать нож из бумаги:

Если ребенок слишком активно использует изделие в играх, то обеспечить более длительный срок службы игрушки можно путем склеивания нескольких лекал – нож будет толще, плотнее.

Безоборотное метание ножа

Многие мастера считают данную технику наиболее эффективной. Для обучения не требуется длительного времени, вращение ножа компенсируется движением кисти, благодаря которому нож в полете переворачивается и вонзается в цель.

Безоборотное (волновое) метание ножей мастера рекомендуют производить в такой последовательности:

  • правую руку и повернуть влево;
  • на ребро ладони рукоятью от себя положить нож;
  • уравновесить состояние клинка (в точке, в которой сходятся лезвие и рукоять) и взять за лезвие нож;
  • при произведении замаха нож должен описать полукруг, а лезвие – перевернуться в сторону объекта;
  • обычно предполагается небольшая дистанция метания, которая прямо зависит от прилагаемой силы; более сильный замах предполагает большую дистанцию полета ножа без его переворота.

Секреты метания ножей

Технические приемы данного спорта просты и вполне доступны для освоения каждому желающему. Успех зависит в основном от старания и настойчивости, многочасового периодического повторения упражнений, а не от постижения каких-то особых секретов. Но овладеть определенными общими знаниями увлекающимся метанием необходимо.

Мишень для метания ножей обычно устраивают из торцевой части деревянного столба или толстой доски, плоскостью направленной к метателю. Идеальными для этой цели являются столбы из тополя, липы, кормлевой березы. Для соревнований подгоняют друг к другу части деревянных брусов с торцом, направленным к метателю, на таких щитках монтируются стандартные мишени, с параметрами, установленными инструкцией.

В учебном процессе нет никаких особенных секретов. Основными принципами обучения считаются целеустремленность, внимательность и определенные физические данные.

Тренировка представляет действия, направленные на выполнение заранее составленного плана метания, который подготавливается самим обучающимся в зависимости от его цели.

План тренировки несложен. Обычно он состоит из нескольких пунктов:

  • упражнения для тренировки дыхания, его согласование с фазами броска;
  • отработка силы броска;
  • отработка положения и движений корпуса и ног;
  • отработка движений руки, кисти, ладони;
  • отработка сосредоточения на цели;
  • отработка стандартных положений на разной дистанции до цели и с ножами, имеющими различные габариты:

а) на двухметровой дистанции – бросок среднего ножа, перерыв в 10 сек.;

б) на трехметровой дистанции — бросок большого ножа, перерыв в 15 сек.;

в) на полутораметровой дистанции – бросок небольшого ножа, перерыв в 10 сек. – и т.д.

Где научиться

Метание ножей в Москве представлено многими клубами и специализированными школами.

Трудно представить более интересное и полезное развлечение для человека, привыкшего к активному образу жизни и спортивным занятиям.

Обучение метанию ножей в столичных клубах и школах предполагает обеспечение ознакомления с базовыми навыками эффективных техник для новичков, организацию практических занятий, предоставление возможности отточить свои умения для тех, у кого уже есть какой-то опыт.

Обычно тренировки проводятся в специальных залах, что дает возможность упражняться на дистанции до 9 м. Во время часовой тренировки можно поработать обеими руками одновременно, а также каждой рукой отдельно. Для желающих метание ножей может быть дополнено аналогичными действиями с топорами, саперными лопатками, гвоздями.

Предоставляется возможность как обучаться в одиночку, так и в компании (корпоративные заказы), организовать праздник, в программу которого будет входить облюбованный вид спорта, посоревноваться или стать участником мастер-класса от опытного инструктора.

Можно приходить на занятия разово или приобрести абонемент. Расценки (очень демократичные!) и другую необходимую информацию можно узнать в конкретных заведениях.

Адреса некоторых московских клубов:

  • Клуб Спортивного метания ножей, адрес: ул. Варшавское шоссе, д.14, стр.3. Тел..
  • Центр внешкольной работы «Патриот», адрес: ул. Гримау, 11АС1, телефон.
  • Подземный стрелковый клуб «Лабиринт», адрес: ул. Кутузовский пр-т, 12, с.1. Тел5.
  • Школа метания ножей Gamer, адрес: ул. Волгоградский пр-т, д. 32, к. 13. Тел.:+7
  • Клуб «Твердая рука», адрес: м. «Октябрьское поле», ул. маршала Рыбалко, 13. Тел.: 8-926-236-12-09, 8-916-884-59-05.

Формы лезвий ножей чертежи. Чертежи ножей. Ножи: виды и основные свойства

Уметь трейдиться или просто купить за свои деньги. Но что если тебе не хочется тратить свои деньги? Правильно, можно распечатать себе нож с помощью чертежей.
Естественно этот нож не будет в игре, но хоть как-то вы сможете порадоваться.

Если вы хотите распечатать нож, а потом его качественно нарисовать или сделать нож из гофрированного картона — то для этого мы прикрепили скриншоты, и с помощью их вы сможете сначала распечатать ножи, а потом уже делать то, что вам угодно. Скажу сразу, что сделать реальную копию ножа не так уж и легко, поэтому настраивайте себя на то, что вы хорошо попотеете. Сделав нож, кидайте в комментарии ссылки на фотографии и лучшие я буду публиковать в статье.

Нож бабочка чертеж

Данный нож будет сделать сложнее всего. Поэтому советую сделать сначала какой-нибудь простой нож, например — охотничий нож. Бабочку же будет сделать сложнее всего, т.к вам нужно будет что-то придумать для того, чтобы он крутился. А сделать это будет не так уж и просто.

Скриншот сделан реального размера, для того, чтобы вы не искали ненужные размеры. Распечатав нож, вы сами сможете замерить что вам нужно.

Охотничий нож КС ГО

Чертеж охотничьего ножа более простой, поэтому его будет проще сделать. Однако с рукоятью придется немного попотеть и в идеале сделать её из дерева.

Штык нож КС ГО

Его сделать тоже не очень сложно, поэтому за пару часов сможете сделать красоту, которой сможете любоваться днями.

Нож керамбит чертеж

Кстати данный нож очень просто сделать, хоть могло и показаться иначе. За 2-3 часа работы вы сможете его сделать и покрасить в нужный цвет.

Штык нож М9 чертеж

Так же легко сделать, как и керамбит.

Реальные размеры чертежей я не мог разместить из-за большого веса. Поэтому залил все чертежи на Яндекс Диск, с которого вы скачаете картинки за несколько минут.

Если вы действительно сделаете по этим чертежам какой-то нож, то скидывайте ссылки обязательно в комментарии.

Нож с лезвием крюком

Чертеж данного ножа показан ниже.

Тычковые ножи

Данный чертеж вы так же сможете распечатать и выполнить его из фанеры.

Фальшион

Чертеж для фальшион кстати тоже довольно сложный.
Фотографии маленького размера для того, чтобы вам было удобно смотреть их с мобильного телефона. Чтобы посмотреть и распечатать реальные размеры чертежей вам нужно загрузить архив с Яндекс Диска.

Охотнику обязательно нужно ружье и нож. Если по поводу применения первого вопросов нет, то в отношении второго имеются разные мнения. Одни считают, что нож необходим для добивания и разделки подстреленного животного, а также для защиты от нападения зверя.

Другие этот предмет используют, прежде всего, чтобы рубить ветки, резать хлеб, вскрывать банки с консервами и выполнять разную хозяйственную работу, а разделка дичи — это уже по случаю. Таким образом, получается, что универсального лезвия нет. Охотничьи может создать любой мужчина.

Что представляет собой изделие

Охотничий нож — это холодное оружие с коротким лезвием. Клинок и рукоять являются его основными элементами. Для защиты ладони охотника от повреждения в момент нанесения удара изделие имеет утик, то есть ограничитель. Очень стильно выглядят самодельные охотничьи ножи. Фото, представленные ниже, наглядно это демонстрируют.

Для того чтобы изготовить оружие, нужно определиться, прежде всего, с формой клинка и рукояти, подобрать необходимые материалы, а также установить перечень инструментов и оборудования, которые потребуются для выполнения конкретных операций. Изготовление охотничьих ножей доступно не каждому.

Особенности создания клинка

Здравствуйте друзья!

Сегодня хочу рассказать о том, как изготовить различные формы и конструкции ножей . Известно, что нож, это не только холодное оружие ближнего боя и незаменимая охотничья атрибутика, (я намерено не упоминаю кухонную утварь, как бытовую необходимость) но и неотъемлемая часть нашего исторического прошлого, его гордость и красота.

В принципе обычный острый кусок железа не имеет никакой ценности. Если просто заточить стальную пластину, то она и останется обычной острой стальной пластиной, бездушным орудием разделки живой и неживой плоти. Ценность настоящего произведения искусства заключается в душе, которую вложил в свое изделие мастер. И это касается не только холодного оружия , но и любой другой деятельности человека. В каждой вещи сделанной с любовью и вдохновением заложена частичка души самого человека и поэтому она сама является немножко живой. Об этом хорошо знали древние мастера и давали своим детищам имена, относясь к ним как к неким живым субстанциям.

В наше технологичное время все поставлено на поток: деталька к детальке, винтик к винтику и получаем крайне необходимое, но совершенно бездушное изделие. Впрочем, некоторые неуемные творческие личности, до сих пор занимаются изготовлением живых вещей. Я надеюсь, к таковым относитесь и вы, читатели этой статьи. Ниже я разместил чертежи ножей различных конфигураций , по которым вы сможете изготовить свое «живое оружие». Из какого материала делать оружие на этом сайте говорилось уже много, в статьях, и др., но возможно у кого-то есть собственные предложения.

И так в этих чертежах даны лишь общие размеры: длина, ширина и высота, все остальное делайте на свой вкус, я лишь хочу показать какой формы можно изготовить нож . Я знаю одного человека, который просто помешан на. У него скопилась за двадцать лет огромная коллекция, начиная от грубых и неуклюжих первых поделок и заканчивая просто изумительной красоты, я не побоюсь этого слова, шедеврами. Причем этот человек как его ни просили, не продал, ни одного ножа, и на заказ делать категорически отказывался.

Теперь он уже на пенсии, все стены его квартиры увешаны стендами, на которых размещены его самодельные любимцы. Иногда он берет, какой ни будь нож и подолгу рассматривает, временами что-то нашептывает и гладит его. Вы не думайте, крыша у него не поехала, он нормальный веселый и разговорчивый старикан. Просто вероятно он действительно одушевил свои ножи и относится к ним, как к живым, но застывшим в пространстве и времени существам.

Предложенные чертежи ножей с размерами показывают, что каждое изделие индивидуально, оно неповторимо, и хорошо «по своему».

Определяемся с формой изделия.
Технология изготовления ножа одинакова для любого из выбранного варианта.

Этот?

Или этот?


Или еще?







Подбор материала:

  • сталь, Р6М5 (инструментальная сталь) имеет достаточную твердость, хорошо держит заточку. Можно использовать 65Г (углеродистая сталь) или кусок рессорной стали (обязательно чистая пластина без коррозии, от бывшей в употреблении автомобильной рессоры стоит отказаться). Пластину выбирайте таким образом, чтобы после черновой обработки сохранился намечаемый контур готового изделия
  • дерево (дуб, орех, груша, береза, бук, красное дерево и другие породы) советуем использовать при изготовлении рукояти
  • заклепки диаметром четыре или шесть миллиметров
  • латунная или бронзовая пластина толщиной три или четыре миллиметра

Инструмент, приспособления:

  • набор сверл
  • набор напильников (плоский, круглый)
  • наждачная бумага (номер сто двадцать и двести сорок)
  • наждак и электрическая дрель
  • струбцина
  • верстак и тиски
Если верстака нет, то его можно сделать, самому своими руками, конструкция одного из простых вариантов описана в статье .

Технология изготовления.

  1. Переносим чертеж ножа с бумаги на металлическую пластину, строго выдерживая все размеры.
  2. По выбранному контуру обтачиваем заготовку. Делаем отверстия под заклепки.
  3. Выводим спуски режущей кромки клинка. Закрепляем полученную заготовку к верстаку (можно шурупами в отверстия под заклепки). При помощи плоского напильника или наждака, стачиваем метал под нужным углом (каждуюй сторону) к центру заготовки (будущая кромка лезвия). После окончания черновой обработки переходим к чистовой обработке при помощи наждачной бумаги.
  4. Закалка. Разводим во дворе костер. Когда образовался хороший жар, помещаем заготовку ножа в угли костра. Процесс нагрева длится около пятнадцати минут. Через каждые две, три минуты вытаскиваем заготовку на несколько секунд. Сталь должна нагреться до красно-вишневого цвета. Готовность нагрева проверяйте при помощи магнита. Если сталь перестала притягиваться магнитом, нагрев необходимо прекратить. Опускаем медленно разогретую заготовку в масло (режущей кромкой вниз) на две трети ширины клинка и держим около минуты, масло должно погаснуть. Затем полностью погружаем остальное. Если перестал идти дым, заготовку вынимаем. Сделать это нужно, не торопясь.
  5. Отпуск производим в разогретой духовке. Температура нагрева — четыреста градусов. Выдерживаем сорока пять минут.
  6. Чистовая обработка. Шлифуем и полируем клинок. Из латунной пластины выпиливаем овал и проделываем отверстие под хвостовик клинка. Изготавливаем из выбранной породы древесины рукоять, в которой просверливаем отверстия под заклепки. Собираем все детали. В собранном виде шлифуем и полируем рукоять.
Изделие готово. Применив технологию изготовления, своими руками сделаем красивый и качественный нож.

Чертежи ножей с другими размерами можно посмотреть в статье

Охотнику обязательно нужно ружье и нож. Если по поводу применения первого вопросов нет, то в отношении второго имеются разные мнения. Одни считают, что нож необходим для добивания и разделки подстреленного животного, а также для защиты от нападения зверя.

Другие этот предмет используют, прежде всего, чтобы рубить ветки, резать хлеб, вскрывать банки с консервами и выполнять разную хозяйственную работу, а разделка дичи — это уже по случаю. Таким образом, получается, что универсального лезвия нет. Охотничьи может создать любой мужчина.

Что представляет собой изделие

Охотничий нож — это холодное оружие с коротким лезвием. Клинок и рукоять являются его основными элементами. Для защиты ладони охотника от повреждения в момент нанесения удара изделие имеет утик, то есть ограничитель. Очень стильно выглядят самодельные охотничьи ножи. Фото, представленные ниже, наглядно это демонстрируют.

Для того чтобы изготовить оружие, нужно определиться, прежде всего, с формой клинка и рукояти, подобрать необходимые материалы, а также установить перечень инструментов и оборудования, которые потребуются для выполнения конкретных операций. Изготовление охотничьих ножей доступно не каждому.

Особенности создания клинка

Для этого предмета более важной функцией является способность резать, чем наносить колющие удары. С этой целью лезвие выполняют кривым и загнутым наверх. Изгиб режущей кромки должен быть достаточно большим, что позволяет одним движением делать длинные разрезы. Это значительно облегчает процесс разделки добычи. Форма лезвия охотничьего ножа имеет большое значение.

Такое холодное оружие имеет хвостовик для рукояти из единой металлической заготовки. Острую кромку ребра клинка называют лезвием. Это и есть режущая часть ножа. Противоположную кромку всегда делают тупой, ее часто называют обухом.

Жесткость и длина ножа

Для придания клинку жесткости делают специальные желобки в металлической части изделия. Такие углубления называют долами. Они также уменьшают вес предмета. Распространенное мнение, что долы предназначаются для отвода крови, является глубоко ошибочным.

Длина клинка выполняется в пределах от 12 до 15 см, ширина — от 2,5 до 3 см. Охотничьи ножи своими руками лучше делать по чертежам. Но некоторые охотники предпочитают носить два вида холодного оружия. Один клинок используют для разделки добычи, а другой — для хозяйственных нужд. Не каждый знает, как сделать охотничий нож.

Выбор материалов для изготовления

Металл для клинка должен быть прочным и не подверженным коррозии. Очень хорошо зарекомендовала себя инструментальная сталь Из нее изготавливают полотна маятниковых пил, а достать ее не так уж сложно. Из углеродистых сталей стоит отметить марку Она обладает необходимой твердостью, хорошо держит заточку, имеет высокую коррозионную стойкость. Как сделать охотничий нож, чтобы он прослужил длительное время, расскажем ниже.

Даже самый совершенный клинок может стать малоэффективным и бесполезным без надежной и удобной рукояти. Именно она обеспечивает правильное владение таким оружием. Будет лезвие ножа двигаться в нужном направлении или уходить в сторону, устанут руки или нет — все это во многом зависит именно от этой детали. Рукоять охотничьего ножа должна правильно и удобно лежать в руке, а вот красивая ее отделка — дело второстепенное.

Присоединение рукоятки

Рукоять может просто насаживаться на хвостовик либо крепиться к нему с помощью заклепок. Первый вариант выглядит более привлекательно. Хвостовик ножа выполняется в виде узкого стержня. Часть его может выходить за пределы рукояти. На выступающей части нарезают резьбу, с помощью гайки рукоять крепят на хвостовике, прижимая ее к ограничителю. При таком способе крепления основание можно сделать из набора отдельных колец. Замыкающую гайку часто называют набалдашником, и ей обычно придают привлекательный вид. На короткий хвостовик рукоять просто насаживается и приклеивается.

Клепаная деталь делается иначе. Хвостовик ножа выполняется в форме рукоятки, то есть он плоский и широкий. В нем высверливаются отверстия. Накладки с двух сторон симметрично прикладываются к хвостовику, заклепки заводятся в отверстия. Крепление получается очень прочным.

Рукоять: материал

Материал для изготовления рукояти должен быть прочным, комфортным на ощупь, не холодить руку, не пропитываться кровью и не примерзать к пальцам от холода. К основным требованиям относятся также небольшой вес, легкость обработки и доступность приобретения. Добывать экзотические материалы для охотничьего ножа, наверное, не целесообразно.

Лучшим сырьем для изготовления рукояти является дерево. Заготовки делают из плотных сортов. Очень хорошие детали получаются из клена, ясеня и яблони. Хвойные деревья не применяют. У березы берут так называемые капы, то есть наросты на стволе. В заготовке делается отверстие для насадки на хвостовик. Если планируется, что он будет выходить за пределы рукояти, то отверстие делается сквозным. Его диаметр должен позволять хвостовику входить внутрь рукояти так, чтобы не расколоть ее.

Преимущество бересты

Идеальным материалом для рукояти считается береста. Чтобы изделие стало более мягким, сырье подвергают тепловой обработке в горячей воде в течение 2 часов. Можно сказать, его просто варят в большой кастрюле с водой, затем тщательно сушат. Готовый лист бересты разрезают на небольшие пластины прямоугольной формы. Размер деталей должен быть чуть больше размеров будущей рукояти. Далее пластины по одной надеваются на хвостовик ножа.

Отверстия в прямоугольниках нужно делать непосредственно перед их насадкой, так как поперечные размеры хвостовика не остаются постоянными. Набранную бересту сжимают гайкой, которая накручивается по резьбе на конце хвостовика. По необходимости пластинки добавляются до тех пор, пока вся береста не сожмется в единый плотный брикет, а под гайкой при этом будет оставаться несколько витков резьбы. С помощью острого ножа и напильника рукояти придается нужная форма. В окончательном варианте ручка шлифуется мелкой шкуркой. Лаки и краски не нужны. Всегда приятно сделать охотничий нож своими руками. Чертежи помогут определиться с формами и размером.

Ограничитель не позволяет руке сместиться на клинок. Он крепится перед рукоятью. Ограничитель устанавливают только одинарный. Крестовина применяется в Впрочем, многие охотники предпочитают специальный ограничитель вообще не устанавливать, а руку предохраняют благодаря выступам на рукояти. Такими ножами удобнее снимать шкуру с животного и разделывать его.

Основные операции по изготовлению ножей

Процесс изготовления включает в себя несколько этапов. Рассмотрим, как делаются охотничьи ножи своими руками (фото позволят оценить трудоемкость процесса).


Нож готов. Остается только поместить его в надежные ножны. Изготовление охотничьих ножей может стать неплохим бизнесом.

Проектная работа «Деревянный нож керамбит»

Муниципальное бюджетное общеобразовательное учреждение «Центр образования «Псковский педагогический комплекс»

Проектная работа

Деревянный нож — керамбит

Выполнил: Иванов Игорь,

ученик 6б класса

Руководитель:

Ягодина Тамара Сергеевна

г. Псков

2017

Содержание

  1. Актуальность проекта

В процессе компьютерных игр, наблюдая за боевыми единоборствами, я обратил внимание на необычное оружие – ножи интересной формы. И решил узнать о них побольше. Мне важно было понять, почему именно это оружие используется в качестве основного оружия для самообороны.

  1. Цель проекта

Узнать больше об особенностях ножа керамбит, его использовании в военном деле и мирной жизни.

  1. Задачи проекта

На основе полученных знаний изготовить деревянный нож керамбит.

  1. Введение

Нож – древнейший вид оружия. Первые ножи были каменными и мало походили на ножи современные.  Ножевое оружие, похожее на современное, появилось тогда, когда человек освоил обработку металлов.

Нож считается оружием универсальным, так как может применяться как в мирных целях, так и в обороне, защите от нападения.  Разновидностей ножей множество, но особой популярностью пользуется нож «керамбит». Нож керамбит не считается холодным оружием и разрешен на территории России. Я впервые увидел этот нож в компьютерной игре Counter-Strike:Global Offensive. Мне захотелось узнать, что это за нож, каковы особенности его устройства и можно ли изготовить керамбит самостоятельно.

В интернете я нашел информацию по этому вопросу.

5.Особенности ножа керамбит Керамбит («коготь тигра») отличается от прочих ножей тем, что имеет изогнутый клинок и заточку с внутренней стороны. Длина клинка керамбита может быть разной – от пяти и до девяти сантиметров. Ключевая особенность этого ножа – в маленьком кольце на рукояти, которое предназначено для более удобного держания оружия в руке и предотвращения его скольжения в ладони.

6.История происхождения ножа Исторической родиной ножа-керамбита считаются острова Малайского архипелага. Местные воины  племени использовали такое оружие в войнах с другими племенами.

   По легенде еще в XIII веке на острове Ява проживало племя Сунда, которое искренне верило, что душа их умершего короля существует в каждом тигре. Исходя из этого, они начали использовать холодное оружие, повторяющее форму когтя тигра и имеющего силу их короля. В конце XIII века на остров начали свое переселение индусы. У них было свое холодное оружие, свои боги и легенды, что в конечном итоге привело к плотному переплетению этих культур и появлению нового холодного оружия. Именно эти версии ножей и стали очень схожи с современными керамбитами.

По одной из версий считается, что это оружие появилось в четырнадцатом веке на острове Суматра. Этому есть и подтверждение. В то время в центральных районах  острова проживали племена минагкабау, основателем государства которых был король  Адитьяворман. Именно его статуя, выполненная в виде бога Бхайрава, с керамбитом в руке и стала доказательством происхождения этого оружия.

Эмблема

Кроме этого, известны случаи использования керамбита различными тайными сообществами во время борьбы с голландскими колонистами. Керамбит был и их оружием, и своеобразным символом принадлежности к такому сообществу.

В настоящее время в Малайзии керамбит не забыт и изображается повсеместно. Отряд армейского спецназа Малайзии использует изображение керамбита на своей эмблеме.

  Вообще, версий происхождения керамбита довольно много.

По одной из них керамбит  изначально использовался как инструмент для сельского хозяйства.

Практически все жители островов Малайского архипелага использовали в хозяйстве различные серповидные орудия труда. Именно такие серпы и могли дать толчок к развитию оружия на их основе. По другой версии   керамбит  сразу создавался как холодное оружие.  Кроме этого, есть несколько версий об использовании керамбитов с ядом. Именно для этого делался клинок с зубцами на обухе, в которые и помещался яд. Возможно, что керамбит появился как оружие  для самообороны.  Небольшой размер керамбита и его неспособность наносить глубокие колющие раны или порезы, сделали его идеалом оружия самообороны. По другим представлениям, керамбит – результат использования шпор во время петушиных боев. В Малайзии существует очень популярная азартная игра – петушиные бои. Именно в ней, для придания большей зрелищности, начали использовать привязанные к ногам птиц шпоры в виде изогнутых лезвий.

Использовался нож керамбит не только как средство нападения или самообороны, но и в бытовых целях. Филиппинцы, например, при помощи таких ножей взбирались на пальмы, а также использовали их в ритуальных целях. Одно время оружие использовалось женщинами, поскольку его легко было спрятать в складках юбки. Именно в традиционном виде оно дошло и до нас.

7.Изготовление ножа керамбита

Нож-керамбит можно купить в специализированном магазине, а можно изготовить самостоятельно, причем как нож настоящий, из металла, так и керамбит декоративный – из бумаги, картона или дерева. Я решил изготовить керамбит из фанеры. Чертеж я нашел в интернете.

Одним из самых популярных материалов для изготовления ножа-керамбит является фанера. Фанерный нож, конечно, не настоящее оружие, но его можно использовать в занятиях боевыми искусствами для отработки приемов с оружием, это же оружие можно задействовать и в ролевых играх по фентези-произведениям. Популярным это оружие сделала игра Call of Duty: Black Ops, а также разнообразные фильмы, где положительные и отрицательные герои применяли керамбит в уличных схватках. А также GS:GO – это сокращенное название версии знаменитой игры Counter-Strike:Global Offensive.  Одним из видов оружия в этой игре как раз является нож керамбит .

Чертеж можно найти в готовых эскизах, которые выкладываются на форумах и сайтах, посвященных этой игре, но также рисунок можно нарисовать самостоятельно.

Готовый чертеж ножа керамбит можно распечатать в нужном масштабе, а затем сделать из него удобные шаблоны или просто перенести все детали на материал для выреза заготовок.

8.Материалы и инструменты

Я использовал в качестве материала фанеру толщиной 5 мм и 2 мм. Во-первых, она отличается высокой прочностью, во-вторых, имеет доступную стоимость, в-третьих, всегда можно найти материал любой требуемой толщины.

Из инструментов потребовались:

  • ручной лобзик;

  • перьевое сверло для изготовления отверстий на рукояти, напильник;

  • наждачная бумага.

Кроме того, понадобился клей ПВА, пропитка и красящий состав – использовал алкидную эмаль, так как она более устойчива.

9.Технология изготовления керамбита

  1. Чертеж керамбита перенес на бумагу – получились шаблоны. Количество их зависит от сложности модели. В моем случае потребовались 3 детали: основная часть кинжала – лезвие и рукоять, и две фигурные насадки.

  2. Шаблоны обвел карандашом и выпилил лобзиком.

  3. Отверстие в рукояти сделал сверлом, а затем расширил с помощью напильника.

  4. Вырезанные по чертежу детали смазал клеем ПВА и склеил между собой. Конструкцию поместил в тиски до полного высыхания, примерно на сутки.

5.Затем изделие зачистил наждачной бумагой. Нож должен быть совершенно гладким. Чтобы нож был более долговечным, заготовку пропитал бакелитовым клеем.

6.Для окрашивания использовал черную, серую и красную акриловую краску.

  1. После высыхания покрыл нож лаком в два слоя.

10.Заключение

В процессе моей работы над проектом я узнал для себя много нового. Например, что боевые ножи используются не только в единоборствах, но и в мирной жизни, что существуют различные виды ножей, что в интернете есть сайты любителей и коллекционеров боевого оружия. Очень интересна история возникновения ножей керамбит, которая насчитывает уже много веков. Благодаря своим уникальным свойствам керамбит используется и в настоящее время, например, некоторыми офицерами полиции как дополнение к огнестрельному оружию. В США после участившихся случаев нападения на полицейских с целью завладеть их личным оружием многие офицеры предпочитают носить с собой складной керамбит. Складные керамбиты находятся также на вооружении сотрудников Федеральной службы авиационных маршалов, которые сопровождают самолеты под видом обычных пассажиров для предотвращения их захвата террористами. Хотя они и имеют при себе огнестрельное оружие, однако специфика воздушного судна не всегда позволяет использовать его в полете.
В 1990 году Управление по борьбе с наркотиками США обратилось в компанию «Spyderco» c просьбой разработать специальный нож для агентов управления, работающих под прикрытием. Необходимость этого была связана с тем, что в силу специфики выполняемых заданий они не могли иметь с собой огнестрельное оружие. Основными требованиями, предъявляемыми к ножу, были — компактность, эффективность, простота использования. А мне при изготовлении ножа пришлось научиться выпиливать, сверлить, шлифовать, красить и т. д. Технология изготовления ножа требует знаний о материалах, красках, лаках. Необходимо при этом использовать экологически безвредные материалы, а также не забывать о правилах техники безопасности при работе с инструментами и материалами. Я многому научился при выполнении этой работы. Мне очень нравится результат моего проекта. Изготовленный мною нож можно использовать в ролевых играх.

8.Использованные материалы

1.Большая Советская энциклопедия Нож керамбит

2.http://stroimdelaem.ru Строим и делаем

3. http://fb.ru/article/130375/noji-kerambityi—sila-tigra Ножи-керамбиты-сила тигра

4. http://fb.ru/article/130375/noji-kerambityi—sila-tigra Керамбит на армейской службе

Как сделать чертежный нож своими руками из старого напильника









Эти старинные деревообрабатывающие инструменты редки и дороги. Поэтому я решил сделать один из старого файла. Напильники — хороший выбор, потому что они сделаны из очень твердой инструментальной стали.

Прежде всего, я использовал мел, чтобы отметить области, которые я хотел вырезать. Затем я использовал угловую шлифовальную машину, чтобы удалить ненужный материал.

Затем я перешел к своей настольной ленточной шлифовальной машине, чтобы очистить инструмент от следов напильника.Я также использовал свой вращающийся инструмент с цилиндрическим камнем, чтобы очистить внутренние изгибы моей формы.

Затем я перешел к шлифовальному станку, чтобы установить скос моего ножа. Я использовал самодельное наклонное основание, чтобы отшлифовать скос как можно более прямо.

Я хотел, чтобы ручки моего инструмента были под небольшим углом. Чтобы согнуть их, я использовал пропановую горелку, чтобы нагреть их до красна. Затем я прижал их к металлическому цилиндру и забил на место. Я также использовал старую кувалду в качестве наковальни.

Я просверлил отверстия для латунных штифтов на своем сверлильном станке. Перед этим я обжег инструмент горелкой, чтобы сталь стала мягкой. До этого сверло не могло пробить закаленную сталь напильника.

Затем я нагрел инструмент докрасна горелкой и окунул его в масло для затвердевания. Затем я помещаю его в духовку при температуре 180 градусов по Цельсию на 2 часа. Эта термообработка придала инструменту некоторую гибкость, чтобы предотвратить его поломку.

Я чистил инструмент WD40 и наждачной бумагой зернистостью 100.

На листе бумаги я нарисовал форму ручки и перенес ее на кусок дерева, думаю, это ироко. Затем я вырезал ручки на ленточной пиле.

Я очистил следы от ленточной пилы на самодельной дисковой шлифовальной машине, которую сделал для токарного станка.

Я использовал свои стамески, чтобы вырезать канавки для ручек инструмента.

Я использовал свой сверлильный станок, чтобы просверлить отверстия для латунных штифтов. Я обрезал штифты по размеру и приклеил все двухкомпонентным эпоксидным клеем.

Затем я отрезал лишнюю латунь на ленточной пиле и использовал ленточный шлифовальный станок, чтобы придать форму ручкам.Ленточная шлифовальная машина была закреплена на верстаке струбцинами. Я закончил шлифовать вручную.

Я покрыл ручки парой слоев тикового масла.

Затем я заточил лезвие с помощью наждачной бумаги различной зернистости, плоского шлифовального бруска и WD40.

Затем я обработал лезвие куском кожи с полировальным составом.

Мой нож для рисования был готов и стал острым как бритва, надеюсь, вам понравится!


сделать деревянный нож для каждого | Школа искусств

Стенограммы

1.Вступление: Привет. Я прыгаю с корабля. Добро пожаловать на мой курс загара. В этом учебном курсе я научу вас, как сделать дерево и нож, который наиболее удобен для вырезания чеков, воды на шоколаде. Все этапы выполняются вручную. У меня нет никаких электрических устройств. Вам не нужен фон, чтобы сделать эту еду и ночь. Надеюсь, вам понравится смотреть этот обучающий курс и готовить красивую еду и 2. Материал: первая основная батарея. Все, что нам нужно, это использовать древесину грецкого ореха, чтобы сделать деревянную направляющую для ножей.Придется резать древесину чуть крупнее, примерно на размер ножа, размеры. Здесь мы используем нашу 30-сантиметровую лежанку на сантиметр шириной на двухсантиметровом тике. Следующий инструмент, который используется, — это механический фритце, который используется для разрезания ботинка, и он имеет форму U-образного лезвия. Использование этого инструмента также является плоским для маршрута, который доступен в 12-значных пакетах. Следующим инструментом является осмысленный адрес, который используется для шлифовки и полировки древесины. Также требуется наждачная бумага в разном количестве от слишком мягкого бульона.Слог также используется для окончательного наказания, с которым вы научитесь работать. Тем не менее, Articular Table Club для шитья также используется для прикрепления еды к столу, удерживая ее, которая доступна в различных формах и размерах. Льняное масло — это следующий материал, который используется на последнем этапе каждого изделия из дерева. Последний инструмент – стамески. Ты здесь был сосунком или зубилом? Основным инструментом, который используется для его изготовления ножом, является нож в форме двойки с острым лезвием на держащихся руках. Будьте осторожны с пальцами, используя это.3. Крепление лезвия: в этом разделе мы расскажем о ваших специальных режущих лезвиях на бальзе, желаемое лезвие — плоское, которое предназначено для крепления фрица, потеряв винты в начале и конце от угроз, Держите лезвие вокруг головы после Belaid под винтовой пластиной и затяните этот винт с одной стороны от направления пены так, чтобы мысок ручки был со стороны резьбы. Используйте игроков или узкий хвост, чтобы затянуть таким образом. Поставьте пластину на место другой. Чтобы закрепить этот экипаж, мы должны сложить Fritze вручную, а затем туго. В этой школе лезвие не должно теряться или быть слишком тугим. 4. Рисование эскиза ножа: в этом разделе мы будем рисовать. Они заслужили набросок за ножом в дороге. Модель засухи должна быть меньше, чем размеры впоследствии. Для этого начните рисовать нож на листе бумаги. Вы можете почерпнуть идеи из любого ножа на дро общего эскиза, затем внести изменения в еду, как вы можете видеть на видео. После того, как мы нарисовали общую форму ножа, мы вносим изменения в исходный дизайн, чтобы сделать окончательный дизайн более красивым после завершения работы для вас, ножницы или катар, чтобы отделить пустынный путь пустыни, наклейте рисунок на еду и используйте маркер вокруг эскиз для обозначения модели Underwood для предоплаты за режущую систему.5. Закрепление дерева на столе: для этого мы используем специальные ножки для стола, прикрепляя ботинок к мировому столу. Для Брюса мы соединяем эту гладкую верхнюю сиу гранью с колонны с концом маршрута на, заворачиваем к столу на три. Проложите переднюю часть ботинка для раскроя. 6. Вырезание эскиза на дереве: вырезать эскиз по трассе. Используйте Fritze, плоское лезвие которого мы предварительно привязали к сабвуферу. Вот, лады в руках, которые вы можете увидеть в видео о том, как начать шить, есть, предотвращать икал, относятся к этому истинному лицу после фруктовых обязанностей.Медленно и с наименьшим нажимом стараемся не попасть внутрь линии. Просто отрежьте снаружи от линии. Отрезав переднюю часть от ботинка, откройте моллюск, медленно и осторожно отрежьте концевую часть от пищи, после чего мы уже переходим к следующему шагу. 7. Соскобление первого шага: в этом разделе мы собираемся использовать рашпиль по дереву, чтобы сгладить поверхность смузи. Для этого мы кладем свои задницы на обзоры плавно, а гладкие кормим своим лицом, расталкивая остальных туда-сюда.Как вы можете видеть на видео, мы делаем все шаги аккуратно и медленно, чтобы получить гладкую и ровную поверхность. Центр ножа должен быть симметричным. Закончив внутреннюю поверхность ножа, мы должны разметить внутреннюю часть ножа, чтобы срезать купюру восьмеркой с деревянного ножа и приблизиться к основному объему ножа. Толщину внутренней части мы не считаем твитом, чтобы она не сломалась при резке. Как видно на видео, мы также симметрично разметили рукоятку ножа, чтобы он был готов к следующему шагу.8. Вырезание эскиза внутри дерева: в этом разделе. Отрежем внутреннюю часть от трассы, привяжем ботинок к столу и начнем резать по модели, помеченной боком. Запишите на видео все этапы резки медленно и осторожно, чтобы у нас получился хороший и равномерный разрез. 9. Соскобление второго шага: после разрезания лезвия ботинка пришло время соскоблить самую важную часть с дерева и ножа. Для этого, как и в предыдущих шагах, мы более тщательно удаляем, потому что эта часть дерева принадлежит вам и есть вероятность, что она потом сломается.- Не то чтобы одна сторона лезвия фургонного ножа должна быть более острой. Изгибает коптскую, например металлическую жизнь. Проделайте все шаги, как показано на видео, не торопитесь с этим. Деревянный нож должен быть шире нижней части. Аккуратно изобразите кончик ножа вместе с остальными. — После очистки лезвия ножа откажитесь от настроения в жизни, чтобы иметь более мягкую поверхность и быть готовым к песку. 10. Обрезка рукоятки ножа: в этом разделе мы собираемся придать форму рукоятке вашего ножа, используя для этой цели насадку для ножа.Аккуратно начинаем карвинг с возраста с маршрута. Как видно на видео, мы толкаем стамеску вперед пальцем по аккуратно срезанному голосу во время резьбы. Если отдельно от еды трудно удалить. Мы изменили направление стамески, чтобы она позволяла древесине падать и могла быть легко удалена полностью симметрично и аккуратно вокруг рукоятки ножа. Как вы видите в видео для карвинга, мы должны быть в сторону прочь. Дорога выигрывает, так как операция резьбы может быть выполнена легко.Будьте осторожны с пальцами во время работы, потому что стамеска очень острая. — На всех этапах следите за тем, чтобы рукоятка ножа была симметричной. — Таким же образом держите конец рукояти ножа и носите его, чтобы подготовить к разделке. 11. Соскабливание рукоятки ножа: в этом разделе то же, что и в предыдущих разделах. Как вы можете видеть на видео, мы используем рашпиль, сглаживая поверхность ботинка, чтобы подготовить его к следующему шагу, то есть стоя. Все действия делаем аккуратно, чтобы рукоять ножа была полностью симметричной и не потеряла форму.12. Шлифовка деревянного ножа: в указанном разделе отшлифуйте стенной нож наждачной бумагой. А затем мы используем более мягкую наждачную бумагу для обработки поверхности продуктов. Сначала мы используем наждачную бумагу номер 100 или 220, затем прощупываем всю морду сиу, используя наждачную бумагу номер 360 или номер 400, а затем номер 600. гладкая и UT для поверхности. 13. Последний шаг: сделать хорошую поверхность ремесла более красивой и водонепроницаемой.Это не нож. Мы используем льняное масло для этой цели. Берем пыль на нож и погружаем пищу и нож в масло пальцем или кистью. Льняное масло не вредит их коже. Вы также можете использовать щетку или перчатки после того, как промокнете всю жизнь салфеткой, чтобы удалить излишки масла. Поделка ножом готова. Я надеюсь, вам понравится смотреть учебный курс и делать красивые жизни.

Как пользоваться складным ножом

A Drawknife — это традиционный ручной инструмент для деревообработки, который формирует древесины путем удаления стружки.Представляет собой слегка изогнутое лезвие с рукоятками. с обоих концов, и он тянется или тянется к пользователю, поэтому это называется складной нож. С большинством лезвий или ножей вы толкаете инструмент от себя, однако с помощью складного ножа вы вытаскиваете инструмент по отношению к себе. Эта статья представляет собой подробное руководство о том, как используйте складной нож правильно и безопасно. Продолжайте читать, чтобы узнать все об этом!

Использование складного ножа

складных ножей используются для создания заготовок для токарных станков, окорки деревьев, получения тонкое бритье и т. д.Огранка складного ножа очень похожа на нож. Несмотря на свои размеры, площадь резания складного ножа невелика – если он был большим, было бы очень трудно его использовать.

А основной складной нож обычно имеет лезвие 6-10 дюймов со скосом на одна сторона. Ручки установлены немного вниз по плоскости и вправо угол к лезвию.

Стяжной нож можно использовать для одновременного удаления нескольких слоев древесины, и при должной практике вы сможете овладеть искусством и мгновенно делать тонкие разрезы.Если вы хотите быстро удалить большой кусок дерева, сделайте глубокий надрез, однако убедитесь, что вы делаете это осторожно, иначе вы в конечном итоге повредите и древесину, и лезвие.

Изогнутый складной нож по сравнению с прямым складным ножом

Изогнутые складные ножи — отличный выбор для обработки определенных мест, куда трудно добраться прямым складным ножом. Изогнутые также отлично подходят для более глубоких разрезов. С другой стороны, прямые складные ножи — отличный выбор для выполнения тонких гладких разрезов.Однако оба вида дают результаты, и лучший складной нож — это «тот, который режет», как популярно среди столяров поговорка о режущих инструментах. Время и практика важнее для обучения использованию складного ножа, чем изогнутый он или прямой.

Складной нож, которым я пользуюсь дома, это Timber Tuff 8″ . Это были деревянные рукоятки, стальной клинок и угол наклона 30 градусов.

Как для заточки складного ножа

Заточка складной нож — относительно простая процедура.Однако сделать Убедитесь, что вы принимаете надлежащие меры предосторожности, чтобы избежать порезов и травмы. Вы можете заточить складной нож, используя как ручные инструменты, так и машины. Я рекомендую использовать ручные инструменты для заточки складного ножа, просто потому что механический инструмент может снять слишком много материала и даже испортишь свой складной нож, если будешь с ним неосторожен.

Если поверхность ножа не очень тусклая, вы можете выбрать камень средней зернистости для заточки складного ножа. Положите инструмент на ровную поверхность и крепко держите его, чтобы он не соскользнул в процессе. Вы также можете положить один конец ножа на скамью, а другой конец прижать к животу, чтобы хорошо удерживать его на месте. Делайте круговые движения лезвием ножа точильным камнем, удерживая его под небольшим углом.

Включено с другой стороны, если состояние складного ножа очень тусклое, то он должен пройти обширный процесс заточки, чтобы восстановить его полный потенциал. Если на лезвии есть ржавчина, удалите ее грубой наждачная бумага. Затем с помощью напильника подпилите тупой край лезвие и дайте ему прямое, что вы можете работать.После что вы можете использовать точильные камни с грубой зернистостью (от 120 до 240 или около того — Вы можете использовать более мелкую крупу, но это займет немного больше времени) настоящий край. Продвигайтесь к камням с более мелким (более высоким) зерном, чтобы действительно отполируйте край и сделайте его острым как бритва.

Как использовать складной нож

используйте складной нож, вы должны взять его обеими руками с скосом вверх, а затем смените хват скосом вниз. Смывные ножи обычно используются плоской стороной вниз, так как это движение обеспечивает более тонкий срез, но вы также можете выбрать скос вниз, если обнаружите, что чтобы вам было удобнее.Работа со скосом вниз приводит к более агрессивной нарезке, когда скос действует как скольжение и точка опоры. Скос, обращенный вверх, дает вам более резкий срез, в то время как скос, направленный вниз, дает вам больше возможностей черпать. Немного столяры и сторонники использования складных ножей со скосом вниз говорят, что это дает вам больший контроль над глубиной пропила, так как лезвие не врезаться в древесину так же легко. В любом случае это ваш выбор и вы следует попробовать оба подхода, чтобы выяснить, какой из них лучше всего подходит для вы и ваш проект.

лучший способ использовать складной нож, несомненно, в сидячем положении, когда вы можете иметь надлежащий захват и полный контроль над инструментом. Этот положение позволит вам использовать силу ног, чтобы тянуть инструмент на себя.

Вы у нет , чтобы тянуть нож на себя, однако. Выдвижные ножи также могут использоваться отталкивая их от себя. Это особенно полезно, когда вы стоите во время использования и не можете использовать ноги и спину столько.

Как и большинство деревообрабатывающие инструменты, делайте все возможное, чтобы резать вдоль волокон, а не против Это. Старайтесь делать равномерные надрезы — если вы сделаете надрезы слишком глубокими, слишком быстро, вы можете повредить как кусок дерева, над которым работаете, так и сам складной нож. Ниже представлено хорошее видео, иллюстрирующее, как использовать складной нож для придания формы куску дерева.

Упаковка Вверх

А Drawknife — выдающийся инструмент для резьбы по дереву, окорки и придания формы древесина. Это инструмент, функцию которого сегодня заменила сила. инструменты. Как и со всеми ручными инструментами, вы можете получить совершенно разные стиль и ощущение полученного изделия по сравнению с электроинструментами. Помните, что практика ведет к совершенству, но как только вы привыкнете к Принципы складного ножа — это простой в использовании инструмент. Спасибо за прочтение! Оставьте комментарий, если у вас есть вопросы или комментарии об этом классическом инструменте.

Последнее обновление от 17 февраля 2022 г. / Партнерские ссылки / Изображения из Amazon Product Advertising API строгание, а опыт научит вас, как резать дерево перочинным ножом и когда им пользоваться.Но для защиты и воздействия есть несколько простых идей, с которых вы хотели бы начать.

Прямая черновая резка

Вы можете использовать эту резку для создания основного контура вашего проекта с самого начала проекта. Поместите дерево в левую руку и крепко держите оружие в руке. Создайте длинный, размашистый удар травой от ноги. Не режьте слишком сильно и не нарезайте древесину на кусочки. Сделайте много тонких срезов, чтобы уменьшить древесину до нужного размера и формы.

Тяговый ход (Pare Cut)

Если у вас когда-нибудь был старый строгальный станок, вы наверняка замечали, что он использует тянущий ход. При резке это самый распространенный разрыв. Представьте, что вы чистите яблоко, чтобы выполнить перерыв.

  • Держите деревяшку в левой руке, лезвием к себе, нож за спиной.
  • Упритесь большим пальцем правой руки в пол, затем согните кончики пальцев правой руки в нужную сторону.
  • Укорачивайте и следите за движением, а также держите большой палец правой руки в стороне от направления лезвия.
  • Носите подушечку для большого пальца для дополнительной защиты.

Тяговый ход обеспечивает отличный контроль над лезвием и лучше всего подходит для точных резов.

Толкающий ход (Толкание большим пальцем)

Иногда тянущий ход не позволяет вам резать там, где вы хотите. Именно тогда пришло время для удара толчка вырваться.

  • Положите деревяшку левой ладонью, а правой рукой крепко держите нож лезвием наружу.
  • Поместите большой палец левой и правой руки за острие ножа.
  • Ведите лезвие вперед большим пальцем левой руки, а кончики пальцев и большой палец правой руки направляют лезвие в дерево.

В отличие от тянущего хода, толкающий ход позволяет использовать больше рычагов над ножом для точных разрезов.

Советы по безопасности при резке дерева перочинным ножом

Не торопитесь
Торопитесь! Стрижка может быть успокаивающей, даже медитативной. Предположим, вы делаете порезы в панике, когда что-то случается. Считайте каждый разрез гладким и под давлением.

Держите нож острым
Соблюдение первого закона строгания не только гарантирует более гладкие разрезы, но и гарантирует, что вы держите все пальцы ног. Вместо того, чтобы рубить, кажется, что тонкие лезвия соскальзывают с дерева и попадают прямо в вашу руку. Хотя нож может быть недостаточно острым, чтобы резать дерево, он также достаточно острый, чтобы порезать кожу.

Наденьте перчатки
Как только вы познакомитесь с различными ударами ножа, я бы подумал о том, чтобы надеть пару кожаных перчаток, когда вы начнете резать.Поначалу перчатки могут показаться немного неудобными, но вы можете быстро приспособиться.

0523-2810-MTDC: Ручные инструменты для работы в походе

Ручные инструменты для работы в походе


Инструменты для пилинга и придания формы

Картофель коры (картофель для пилинга)

Используйте лущильник для коры, чтобы очистить зеленые бревна. Они имеют ручку длиной от 3 до 4 футов и весят около 4 фунтов. Расположите бревно на уровне бедра. Крепко держите инструмент обеими руками и проведите выпуклым лезвием вдоль бревна под корой.Всегда отрывайтесь от своего тела. Три заостренные кромки делают этот инструмент необычайно опасным в использовании и транспортировке. Помните о лезвии, когда работаете или идете рядом с другими людьми.

Носите картошку у себя сторона. Возьмитесь за ручку ближе к середине и пройдитесь режущими кромками. от вашего тела и вниз. Сохранение первоначальной формы выреза лезвие при заточке. Используйте напильник и точильный камень на каждом краю на обоих стороны.


Раскладной нож снимает кору с бревен.

Складные ножи

Ручные ножи лучше всего подходят для очистки сухих бревен. Стандартный складной нож имеет Лезвие от 8 до 10 дюймов с перпендикулярными ручками на каждом конце и размером от 4 до 5 дюймов в длину.

Для максимальной эффективности расположите бревно на уровне пояса. Когда используешь складной нож, возьмитесь за обе рукоятки так, чтобы скошенный край лезвия был направлен журнал.Начинайте каждое движение с вытянутыми руками и тяните инструмент к вы, сохраняя равномерное давление на лезвие. Держите пальцы подальше от лезвия углы. Так как нож бреет, чтобы получить плоскую поверхность, самый большой полосы будут исходить из краев бревна.

Можно изменить толщину стружки покачивая лезвие вперед и назад по кромке. Практика будет дают мастерство.

Ножи с захватом можно носить за одну ручку и на боку.Резкость напильником или болгаркой. Сохраняйте скос кромки под углом 33°, и держите лезвие прохладным, чтобы сохранить характер. Закончить точильным камнем. Затачивайте лезвие, удерживая одну ручку лезвием вверх и закрепляя другой. Держите камень на лезвии плоско против скоса и перемещайте круговыми движениями поперек лезвия. Когда на на всю длину лезвия, слегка подточите плоскую сторону, чтобы снять его.

Другой В методе точения используется камень, вставленный в деревянный блок. Закрепите блок с камнем, выступающим над ним, чтобы обе рукоятки ножей очистились. Возьмитесь за обе рукоятки скосом вниз и потяните лезвие по диагонали. по камню вдоль его края. Удалите края проволоки, действуя аналогичным образом. с другой стороны.


Заточка складного ножа с помощью
камень вставлен в деревянный блок.

Столярные тесла (тесло)

Этот инструмент предназначен для обрезки и придания формы деревянным поверхностям, таким как обтесанные бревна или сплющенные журналы. Режущая кромка имеет ширину от 4 до 7 дюймов и длину от 8 до 10 дюймов. Головки тесла весят от 3 до 5 фунтов с перпендикулярно установленным режущим лезвием. к ручке. Лезвие изгибается от передней части головы к режущей край, примерно совпадающий с дугой изогнутой ручки.

Чтобы использовать тесло для резки, встаньте верхом на бревно или на его вершину.Возьмитесь за ручку обеими руками и покачайте ее короткими движениями. маятниковое движение вдоль бревна. Используйте бедро как упор для руки и контролировать глубину реза. Стоя на бревне и раскачиваясь, позаботьтесь о том, чтобы позиционировать себя так, чтобы пропустить ваши ступни и ноги.


Рубка бревна столярным теслом.

Квадратное суженное ушко и конец рукоятки позволяют затягивать головку при качается, но и позволяет снимать его для переноски и заточки.Немного тесла могут иметь небольшой установочный винт для дополнительного крепления ручек к головкам. Держите тесло острым. Поддерживайте режущую кромку, регулярно «прикасаясь точильным камнем. Если лезвие нуждается в изменении формы, отшлифуйте скос кромки на нижней стороне до 30°. Закончить точильным камнем.


Деталь головки тесла плотника.

Бродакс

Используйте широкий топор для рубки, если нет тесла. Расположите бревно так что оценки находятся на одной стороне и перпендикулярно земле. В зависимости по размеру бревна встать со стороны, противоположной врубкам или сверху журнала. Большие бревна могут потребовать, чтобы вы работали на той же стороне, что и баллы.

При рубке обычным топором существуют дополнительные опасности. Поддерживать управление топором путем захвата рукояти посередине несколькими руками в дюймах друг от друга. Используйте короткие взмахи, чтобы разорвать забитые участки. Работайте по длине бревна в одном направлении, чтобы удалить большую часть древесины, затем в обратном направления для сглаживания.Будьте предельно осторожны со скользящими ударами; работай медленно и осторожно. Частые периоды отдыха помогут обеспечить эффективность и безопасность.

Выполнить логи следующим образом:

  1. Поднимите бревно на две короткие поперечины и закрепите его с помощью бревна собаки. Бревенчатые собачки — это зажимы лесорубов. Один конец приводится в движение в бревно, а другой в стабильную опору. Журнал хранится в место и обе руки рабочего свободны для рубки.


Бревенчатые собачки стабилизируют бревно
пока его режут.



  1. Отметьте отвес по центру одного конца и горизонтальную линия, перпендикулярная ей. Обязательно поместите горизонтальную линию глубоко достаточно для достижения желаемой ширины готовой плоской поверхности.

  2. Повторите процедуру на противоположном конце и проведите две линии мелом. соединение горизонтальных концевых линий.

  3. С помощью топора или пилы надрежьте бревно до глубины меловых линий, выполнение канавок параллельно торцам и как можно ближе друг к другу по мере необходимости обтесывать плоскую поверхность.

  4. Срубите (удалите) надрезанные участки с помощью тесла или топора. если ты используйте широкий топор, рубите поверхность бревна перпендикулярно земле, а не чем параллельно, как показано здесь.Остальные стороны могут быть отмечены, забиты, и рубил как надо.



Сделать складной нож из старой пилы

Мастер по дереву с YouTube Джон Хейз сделал этот великолепный нож из старой алмазной пилы. Как он говорит в видео, он не так много занимается деревообработкой, для которой требуется такое лезвие, но он подумал, что это будет забавный проект, и что наличие инструмента может вдохновить его на большее использование. Это часто упускаемый из виду аспект владения инструментами, когда сами инструменты вдохновляют идеи вашего проекта.

Джон использует угловую шлифовальную машину, чтобы отрезать металлическое лезвие/рукоятку от лезвия. У него даже нет шаблона, по которому можно было бы пойти, он просто рисует нож так, как он помнит, что видел их, следя за тем, чтобы оставлять 5-дюймовую режущую кромку (стандартный стандарт для ножей).

В этой сборке он делает несколько вещей, на которые стоит обратить особое внимание. Один из них, чего я никогда раньше не видел, вжигает металлические хвостовики лезвия в концы точеных деревянных рукоятей.Сначала он нагревает их паяльной лампой, чтобы согнуть, затем нагревает их, вставляет в отверстия, которые он прорезал в ручках, а затем вдавливает раскаленные стержни в дерево. Как он отмечает, этот подход не только довольно простой способ держать ручки, но и выглядит очень круто!

Чтобы было легче вставлять хвостовик в рукоятку, он прорезал в рукоятках прорези. После приклеивания лезвий к рукояткам, он вставил кусок дерева в прорезь, обрезал его заподлицо и отшлифовал после высыхания эпоксидной смолы.

Мне также очень понравилось, как он обработал ручки, обмотав наконечник медной проволокой. Провод, который он использовал, был немногим больше, чем домашний провод 14-го калибра, с которого он снял изоляционную оболочку. После оклейки все залил эпоксидкой.

Вы можете увидеть полную статью о сборке на сайте Джона.

Использование складного ножа для трансформации ветки

Принцип 9. Используйте небольшие и медленные решения

В этом гостевом посте Оливер Холмгрен делится радостью и методом использования складного ножа.Почти забытый, этот простой и универсальный инструмент на протяжении тысячелетий использовался для придания формы дереву. Оливер недавно построил забор традиционными методами по адресу

Melliodora . У старых ветвей была удалена заболонь, чтобы обнажить красивую текстурированную сердцевину под ней.
«Складной нож» может превратить старые ветки в красивую древесину. Фотографии Oliver Holmgren

Красивые деревянные колья, заборы и перила своими руками

Я хотел бы поделиться с вами тем, что мне очень понравилось в последнее время. Я получаю огромное удовольствие от использования складного ножа, чтобы быстро превратить старые ветки и другие необработанные куски дерева в великолепные садовые колья, поручни и частокол забора. Допустим, мы хотим сделать поручни. Некоторые ветки такие, какие они есть, а другие слишком грубые снаружи или разлагаются, как у меня здесь. Однако некоторые из этих грубых камней — настоящие жемчужины внутри.

Этот складной нож был сделан из старого напильника

Мой любимый инструмент для работы существует уже тысячи лет, его относительно легко найти на рынках и он действительно очень низкотехнологичный.

«Стяжной нож» — это очень простой и в то же время универсальный инструмент, который идеально подходит для сглаживания древесины, сохраняя интересный характер изгибов и неровностей. В отличие от ручного рубанка или других инструментов, предназначенных для того, чтобы сделать древесину плоской, складной нож может легко повторять изгибы веток и палок. Эти нарушения становятся чертами, а не проблемой. На самом деле мой складной нож выкован из старого напильника. Если вы внимательно посмотрите, вы увидите оригинальную штриховку файла.Здесь мы смотрим на сторону, которая заточена. Блестящий край — это то место, где я только что его заточил. Как и в ручном рубанке, вы затачиваете только одну сторону складного ножа.

Использование складного ножа

Итак, для начала надежно закрепите свою ветку. Возьмитесь за две ручки и поместите лезвие на ветку. Аккуратно потяните на себя, регулируя угол запястий, чтобы они повторяли форму дерева, и регулируйте, сколько вы снимаете с каждым движением. Также обратите внимание, что складной нож имеет две стороны. Плоская, которую вы НЕ затачиваете, обычно обращена к вам.

Наблюдать за тем, как из-под гнилой старой заболони появляется красивое сердцевинное дерево, — такое наслаждение. За считанные минуты грубую и гниющую наружную древесину можно удалить, оставив гладкую ветку, готовую к использованию в качестве перил, садового столба или частокола забора. Я уверен, что вы найдете еще много применений помимо этих трех.

Оставшуюся стружку можно использовать на дорожках, как опилки, или как мульчу там, где иначе можно было бы использовать древесную стружку. Любая более крупная стружка и обрезки могут быть использованы в качестве топлива для дровяной печи для приготовления пищи.Еще один забавный проект, которым я хотел бы поделиться с вами в ближайшее время, — это печь «Гейб». Простой и легкий в изготовлении барабанный костер, эффективно сжигающий дрова и не выделяющий дыма. Немного похоже на низкотехнологичную версию ракетной печи, только быстрее и проще, но при этом невероятно эффективно. Я готовлю на одной из них в качестве моей основной кухонной плиты в течение 5 лет. Но сегодня я очень хочу поделиться с вами тем, как замечательно я нахожу свой складной нож.

Надеюсь, вам это понравится так же, как и мне.

Оливер Холмгрен



.

Добавить комментарий

Ваш адрес email не будет опубликован.
