🍖 Коптильня горячего копчения своими руками: пошаговые инструкции

Вот и наступили тёплые деньки, которые так и манят провести выходные на природе. А что может быть лучше, чем вкусная еда, приготовленная на свежем воздухе. Разнообразить меню вы сможете, сделав на дачном участке коптильню горячего копчения своими руками. Готовые конструкции стоят довольно дорого, а покупать часто такие продукты накладно. Редакция Homius подготовила несколько мастер-классов с пошаговыми рекомендациями по изготовлению камер, с помощью которых у вас на столе регулярно будут изысканные блюда с аппетитным ароматом всего за пару часов.

В коптильне горячего копчения можно быстро приготовить разнообразные блюда

Содержание статьи

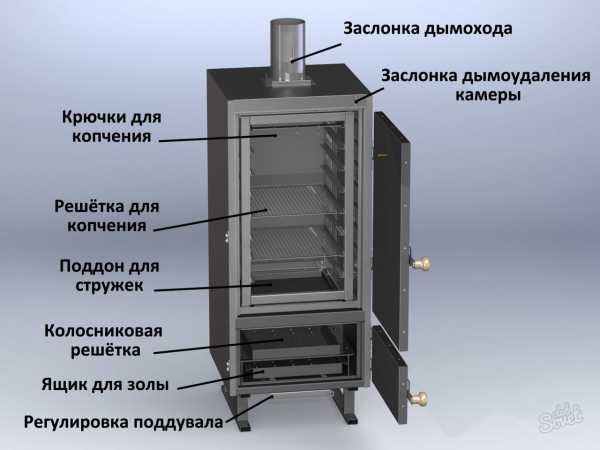

Основные узлы и принцип работы коптильни горячего копчения

Горячее копчение – это приготовление блюд под температурным воздействием в пределах 100ºС. Длительность процесса зависит от вида продуктов и их размеров, а для ароматного дыма потребуется всего лишь купить щепу. Устройство коптильни очень простое. Разобравшись в основных узлах, можно сделать камеру из многих доступных средств, которые всегда есть в арсенале дачников. Рассмотрим общий принцип работы и базовые элементы.

  • топка, она расположена под камерой и предназначена для нагрева щепы;
  • камера – герметичная ёмкость, которая отвечает за равномерное распределение горячего воздуха и достижение требуемых температур. Она располагается непосредственно над топкой;

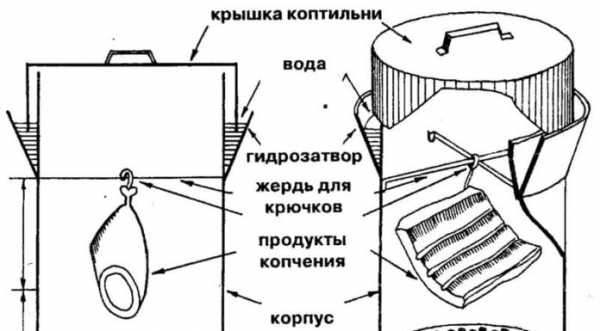

  • гидрозатвор препятствует попаданию холодного воздуха снаружи внутрь, а также уменьшает объём канцерогенных веществ. Он представляет собой углубление, которое заполняется водой;
  • решётки и крючки необходимы для размещения продуктов на нужной высоте для дальнейшего копчения;
  • поддон или отражатель – съёмная конструкция, его устанавливают для сбора соков и жира, которые при попадании на дно начинают гореть. Выделяемый дым портит вкусовые качества продуктов;
  • градусник – это необязательный элемент, но с его помощью легче проконтролировать работу коптильни.

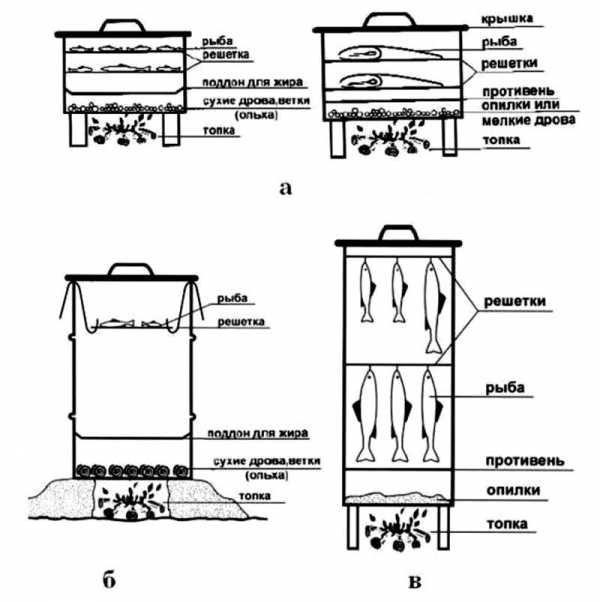

Схемы вертикальных коптилен
Решёток в коптильне может быть несколькоУстройство коптильни

Как сделать своими руками коптильню горячего копчения из металла

Металл – это наиболее оптимальное решение для коптильни горячего копчения. Для этого подойдут листы, а также старая бочка и даже ведро. Остановимся на каждом варианте более подробно.

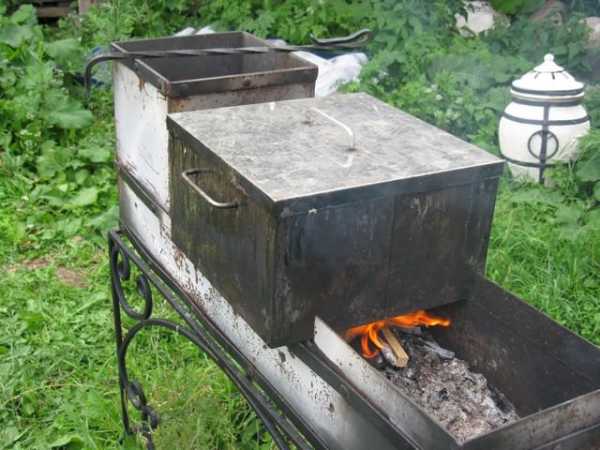

Коптильня из стальных листов

Для коптильни лучше всего использовать листы толщиной 2 мм, тонкая сталь быстро прогорит, но с другой стороны, через пару лет можно за пару часов сделать аналогичное или более модернизированное устройство.

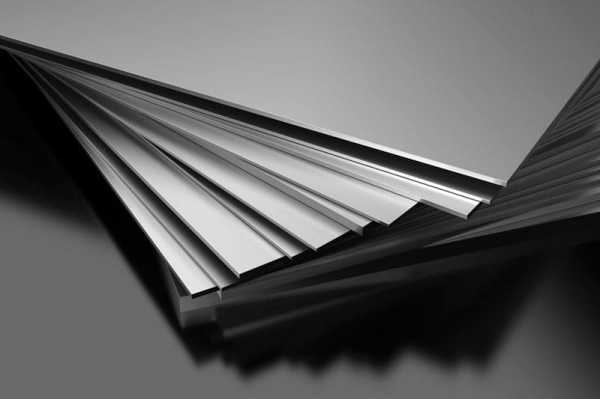

Оптимальная толщина стали – 2 мм

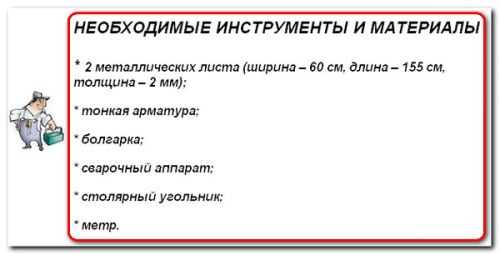

Что потребуется для работы

Для работы нам понадобится следующий материал и инструменты:

Схема коптильни

Перед работой обязательно нужно составить чертёж будущей конструкции. Так будет проще подобрать материал и, исходя из ассортимента блюд, которые планируется в ней готовить, определить оптимальные параметры.

Совет! Размеры коптильни можно изменять, главное требование – соблюдать герметичность конструкции.

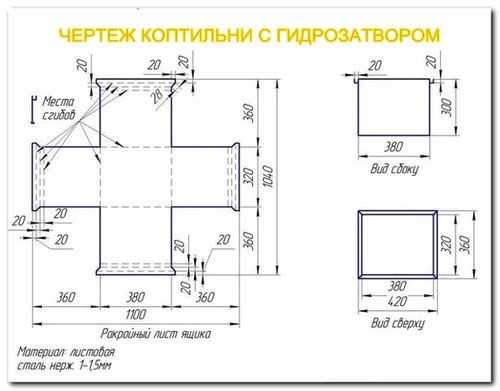

Чертёж коптильни из металлических листовСхема коптильного ящика из металла толщиной 1-1,5 см
Пошаговая инструкция изготовления коптильни горячего копчения своими руками

Рассмотрим пошагово весь процесс изготовления коптильни из листов металла своими руками.

Совет! Во время копчения нужно следить за уровнем воды в гидрозатворе и, при необходимости, подливать её.

Коптильня из металлической бочки

Если у вас есть металлическая бочка, из неё получится превосходная вместительная камера для горячего копчения.

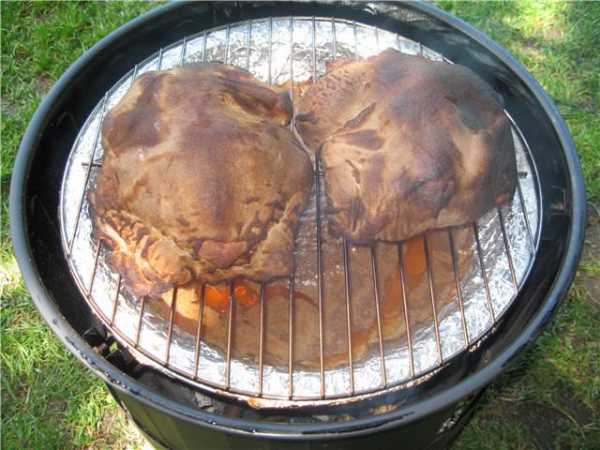

Основную часть бочки будет занимать камера горячего копчения
Что нужно подготовить для работы

Для работы, кроме бочки, нам понадобятся:

  • небольшой лист металла толщиной около 4 мм;
  • сварочный аппарат.

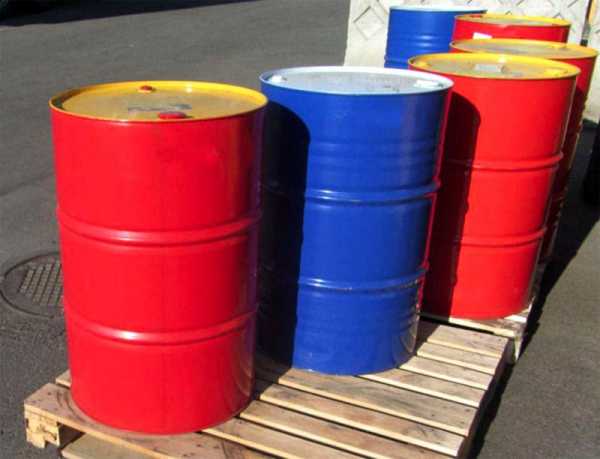

Для коптильни подойдёт любая металлическая бочка
Чертёж коптильни из бочки

Схема бочки очень простая, можно установить внутрь несколько решёток или продумать размещение мяса или рыбы на крючках.

Пошаговая инструкция

Изготовление коптильни из бочки с топкой внутри состоит из следующих этапов.

  1. Вырезать из металла круг диаметром, равным диаметру бочки.
  2. Условно разделить бочку на 3 части, треть её будет занимать топка. Приварить круг в этом месте изнутри к стенкам.
  3. В днище проделать несколько отверстий, они необходимы для продува топки, а также через них будет высыпаться зола.
  4. В топочной части вырезать в стенке небольшую дверцу размером 20×30 см.
  5. Приварить ручки-задвижки и петли к дверце.
  6. В днище проделать отверстие для дымовой трубы небольшого размера.
  7. Зафиксировать трубу в отверстии.
  8. Приварить к бочке ножки, они приподнимут устройство над землёй, что даст возможность беспрепятственного доступа воздуха в топку.
  9. В качестве поддона подойдёт крышка от бочки. Её нужно установить внутрь на крестообразной подставке высотой до 20 см. Обязательно приварить к ней ручку, чтобы удобнее было доставать.
  10. В верхней части необходимо сделать крепление для решётки. Для этого подойдёт арматура, сваренная в виде петелек и установленная с 4 сторон. Расстояние между решётками должно быть не менее 15 см.
  11. Решётку можно сварить из металлических прутьев.
  12. Крышку можно сделать из древесины или металла. Многие используют обычный джутовый мешок.

Важно! Топка может находиться и вне бочки. Для этого нужно, например, соорудить небольшую кирпичную кладку. Благодаря этому увеличится полезное пространство коптильни.

На видео можно наглядно посмотреть принцип работы коптильни из бочки.

Статья по теме:

Коптильня своими руками: отличия процессов горячего и холодного копчения; варианты стационарных, складных, переносных коптилен; пошаговые инструкции изготовления с подробным описанием — в нашей публикации.

Как сделать коптильню за 5 минут из ведра

Даже старое металлическое ведро можно приспособить под коптильню. Работы всего на 5-10 минут, зато потом весь сезон вы будете коптить не только мясные и рыбные деликатесы, но и овощи, грибы и даже фрукты.

Какие материалы понадобятся для работы

Для работы нужно подготовить:

  • ведро или выварку с крышкой. Подойдёт любая эмалированная ёмкость или изделие из нержавейки. Использовать оцинкованную посуду для горячего копчения нельзя;
  • металлический профиль;
  • прут из стали или металлическая сетка, также подойдёт решётка от холодильника.
Чертёж коптильни

Для наглядности можно использовать один из чертежей, самое главное, закрепить решётки на определённой высоте.

Пошаговая инструкция

На изготовление коптильни из старого ведра понадобится около 5 минут, рассмотрим весь процесс более подробно.

  1. Закрепить металлический прут или решётку в верхней части ведра.
  2. Из металлического профиля сделать подставку под поддон.

Теперь, когда коптильня готова, нужно правильно загрузить в неё все компоненты. На дно засыпается щепа слоем в 2-3 см. На неё сверху ставится подставка из профиля и миска-поддон для сбора сока и жира. В верхней части устанавливается решётка или прут, на который подвешивают мясо, птицу или рыбу. Затем коптильню из ведра размещают над огнём, желательно на подставке из кирпича.

Совет! Вместо подставки из профилей можно использовать обыкновенную металлическую миску. Её следует разместить на пустой консервной банке, установленной на основании вверх дном. В стенках банки предварительно делаются отверстия для выхода дыма.

Изготовление стационарной коптильни горячего копчения из кирпича

После того, как вы потренировались на изготовлении простых коптилен, можно приступать к выкладке монументальной конструкции из кирпича.

Какие материалы и инструменты понадобятся для работы

Для возведения коптильни горячего копчения нам понадобятся:

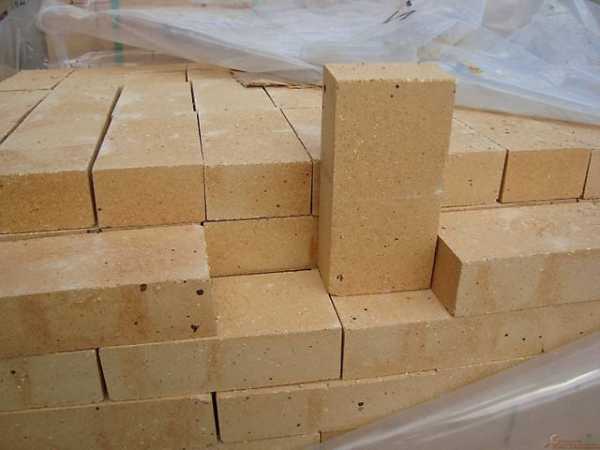

  • огнеупорный кирпич, подойдёт и керамический, а вот силикатный использовать нельзя;
  • глина;
  • ёмкость для раствора;
  • строительные инструменты: уровень, шпатель, молоток, кельма, лопата;
  • решётка и прутья;
  • металл для дверцы и крыши;
  • стальная сетка;
  • бетон;
  • щебень и песок;
  • рубероид и битумная мастика.

Важно! Для коптильни основной компонент – глина, это природный материал, который положительно влияет на аромат продуктов, размещённых для копчения.

Чертёж и порядовка

Для горячего копчения очаг необходимо расположить непосредственно под камерой. Дымоход предпочтительнее сделать из кирпича или металла, поскольку это также влияет на вкус продуктов. Для защиты от осадков сверху нужно установить стальной колпак. Ещё одну важную деталь потребуется предусмотреть заранее – съёмный поддон, в который стекают соки и жир во время копчения. Это даст возможность вовремя очищать его, что позволит избежать образования нагара.

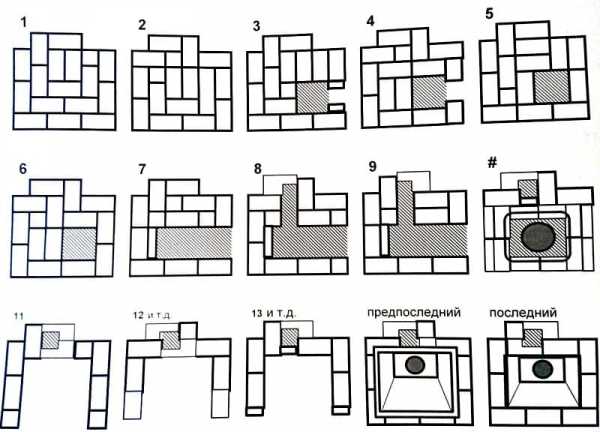

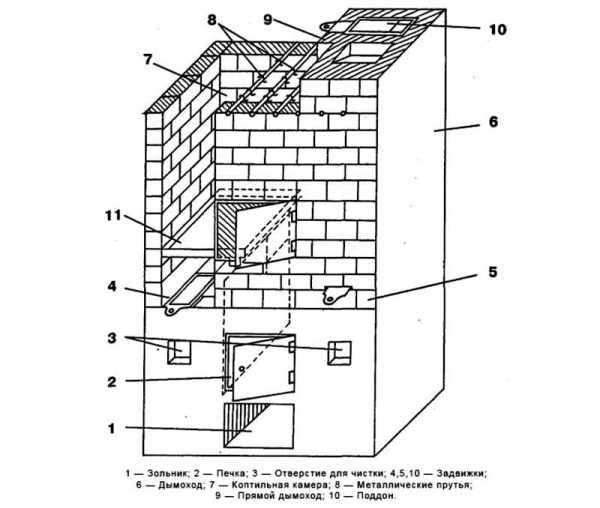

Чертёж коптильни горячего копчения из кирпичаПодробная порядовка кирпичной кладки

Пошаговая инструкция

Поскольку коптильня из кирпича – это стационарная конструкция и переместить её не получится, необходимо тщательно выбирать место для возведения. Желательно расположить её подальше от деревьев и строений, чтобы не нанести им урон. Площадка должна быть ровной. Можно дополнительно подвести водопровод и установить небольшой столик. Рассмотрим весь процесс строительства коптильни более подробно.

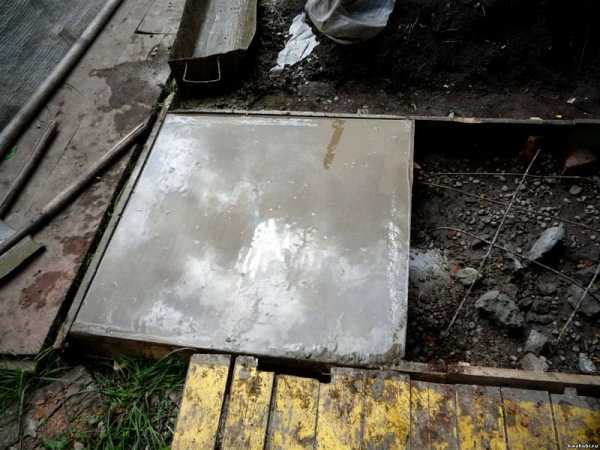

Заложение фундамента

Этапы возведения фундамента следующие.

  1. Вырыть неглубокую яму около 30-40 см.
  2. На дно уложить песок и щебень, утрамбовать их и выровнять.
  3. Уложить сверху стальную сетку.
  4. Залить бетонной смесью.
  5. После полного застывания бетона уложить на битумную мастику рубероид для гидроизоляции.
Для семьи достаточно небольшой коптильни, площадь основания которой 1м²
Выкладка коптильни

После завершения работ по возведению фундамента, приступают к выкладке основной части.

Более подробно весь процесс можно посмотреть на видео:

Чтобы проверить, насколько правильно возведена коптильня, нужно выполнить тестовую закладку небольшого количества продуктов. По цвету и качеству приготовленных блюд можно судить о результате. Для начала, необходимо закрыть выходное отверстие трубы, прогреть камеру в течение получаса, затем открыть выход и дать устройству  поработать ещё 30 минут. Если от коптильни не идёт дым, значит, все швы герметичны, в противном случае, следует сразу справить недочёты. Подкопчённые продукты должны быть горячими, иметь румяную корочку и золотистый вид.

Заключение

Сделать коптильню горячего копчения можно из многих предметов, например, для дома подойдёт небольшой контейнер с гидрозатвором, который будет препятствовать распространению дыма. На газовой конфорке процесс приготовления займёт не более получаса. Какой бы вариант вы для себя не выбрали, всегда нужно помнить о технике безопасности во время изготовления и эксплуатации устройства. А вам знаком процесс изготовления коптильни своими руками? Поделитесь в комментариях результатами ваших работ. Не забудьте поставить лайк и подписаться на наш журнал, чтобы быть в курсе самых свежих обзоров. Напоследок предлагаем посмотреть видео о том, как можно сделать коптильню горячего копчения из газового баллона:



Предыдущая

Бытовая техникаШтроборез по бетону – ремонт должен быть быстрым и эффективным

Следующая

Бытовая техникаКак выбрать холодильник: полезные и бесполезные опции, которые влияют на стоимость

Понравилась статья? Сохраните, чтобы не потерять!

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

homius.ru

Кирпичная коптильня своими руками: схема-чертёж и видео-инструкция

В последнее время собственная коптильня стала обязательным атрибутом современного дачного участка. Многие владельцы загородного жилья и любители домашних копченостей устанавливают на своей территории такие устройства. Компактные заводские коптильни чаще приобретают в специализированных магазинах. Альтернативой является самостоятельная сборка прибора для копчения. Существует множество вариантов создания коптильни — из подручных средств (металлической емкости, старого холодильника и др.) и из кирпича.

Пример кирпичной коптильни. В зависимости от типа копчения меняется и внешний вид устройства

Что нужно знать перед началом сборки коптильни?

Перед принятием решения о возведении собственной коптильни необходимо обратить внимание на следующие важные моменты:

  • Из какого материала она будет создаваться? Ответ на этот вопрос определяет тип устройства. К примеру, простую коптильню на несколько сезонов можно сделать из металлической бочки, ящика или ведра. Для постоянного использования устройства для копчения чаще возводят кирпичную постройку. Коптильня из кирпича — монолитное сооружение, которое может прослужить своему владельцу не один год.
  • Где будет располагаться коптильня? Выбор месторасположения очень важен. Запах копченостей и дым не должны приносить дискомфорт ни соседям, ни жильцам. Также от дымовой завесы могут пострадать садовые растения и насаждения участка. Особенно остро этот вопрос встает при строительстве кирпичной коптильни. Ведь она является стационарной постройкой, и перемещать ее с места на место не получится.

Рекомендуем прочитать материал о промышленных коптильнях горячего и холодного копчения на нашем сайте.

Наиболее распространенный вариант самодельной коптильни — кирпичная. Она отлично вписывается в интерьер любого участка. Данная конструкция может прослужить своему владельцу не один год.

  • Какой тип копчения будет использоваться? Существует два вида приготовления продуктов в коптильне — холодное и горячее копчение. Первый вариант используют в основном тогда, когда требуется более длительное хранение продуктов. Мясо, рыба или сало проходят обработку дымом от тления дровяных опилок от 6 часов до нескольких суток при температуре 20-60 градусов по Цельсию. Копчености, приготовленные горячим методом копчения, хранятся меньше, зато обладают более ярким ароматом и вкусом. Среднее время приготовления — несколько часов. Оптимальная температура обработки — 70-120 градусов по Цельсию. От выбора типа копчения зависит тип устройства коптильни.

Совет! Для строительства коптильни рекомендуется использовать готовые чертежи и схемы, на которых указаны размеры заготовок. В противном случае есть риск нарушения равномерности окуривания и нагрева внутри устройства.

Стационарная кирпичная коптильня. Ее конструкция состоит из крышки, кирпичных стен, решетки, топки, поддона и колосника.

Читатели считают данные материалы полезными:
  • Как сделать коптильню из ведра или кастрюли своими руками
  • Коптильня из газового баллона своими руками: конструкция, сборка и эксплуатация

Варианты создания коптильни холодного копчения

Существует несколько способов создания данной конструкции. Наиболее распространенный — очаг и отдельно стоящая коптильная камера. Очаг располагают в заранее вырытой яме, соединенной с камерой и дымоходом. Конструкция состоит из следующих элементов:

  • топочная камера, в которой стенки и дверцы выложены из кирпича;
  • дымоход из кирпича или трубы длиною 300 см;
  • кирпичная кладка;
  • сито или решетка;
  • ящик без дна или бочка;
  • пруток, стержень, крючки для подвешивания продуктов;
  • крышка/мешковина.

Совет! Для приготовления продуктов методом холодного копчения лучше использовать дубовые, березовые ил кленовые опилки. Также подойдет щепа из ольхи, можжевельника и стружка из фруктовых деревьев. Осиновые опилки и щепа из хвои не подойдет.

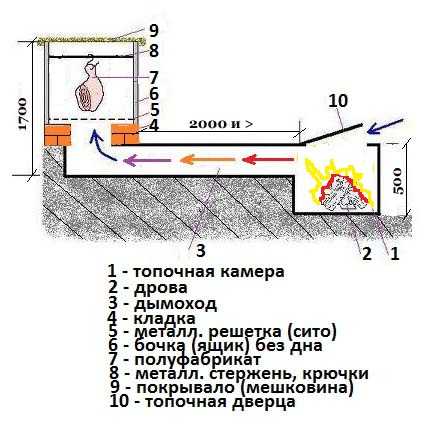

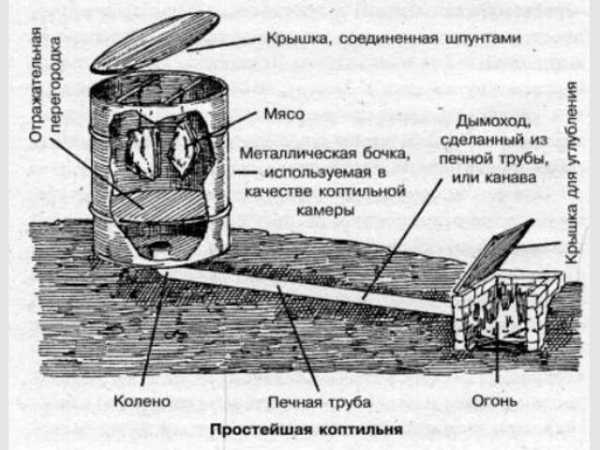

Чертеж-схема коптильни холодного копчения. Такое устройство в народе называют «походной» коптильней.

Создание коптильной камеры из бочки

Наиболее простая конструкция — коптильня из бочки. Делаем прибор для копчения своими руками:

  • Сначала подготавливают металлическую бочку. Перед испытанием прибора ее тщательно очищают и моют, срезают верхнюю крышку, а в стенке делают проем для дымохода. Крышка может стать подходящим поддоном для сбора жира.
  • К верхним краям бочки прикрепляют решетку из арматуры, ивовых прутьев или проволоки которая понадобится для размещения продуктов. На нее вешают крючки, на которые и цепляется рыба, сало, мясо и т.п.

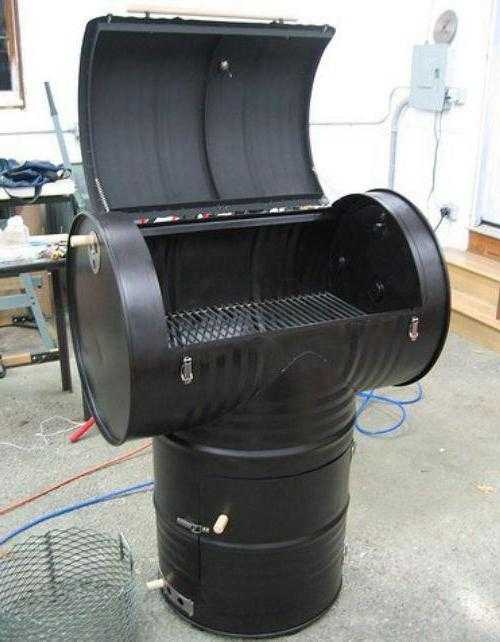

Новая коптильня на основе двух бочек

Совет! Если планируется коптить большое количество продуктов, то делается несколько решеток. Размещать их нужно на расстоянии не менее 15-20 см друг от друга. Альтернативный вариант крепления решеток — «посадить» их на петли.

  • К нижней части бочки приваривают куски арматуры для крепления поддона. Чтобы его можно было легко снимать, на краях подставки делают петли/крючки.
  • В качестве крышки используют мешковину. Можно сделать массивную крышку из лиственных пород деревьев. Для выхода влаги в ней просверливают несколько отверстий.
  • Бочку устанавливают на кирпичную или блочную кладку и соединяют с дымоходом. Главное, чтобы место сочленения было герметичным.

Рекомендуем прочитать материал о том, как коптить в коптильне горячего копчения в дополнение к данной статье.

Важно! Дымоход может быть нескольких видов. Наиболее распространенный — кирпичный. Стенки и дно траншеи выкладывают огнеупорным кирпичом с глиняным раствором. Сверху его обычно закрывают листом металла. Далее делают земляную насыпь. Также дымоход можно выполнить из трубы.

Металлическая бочка — альтернатива кирпичной коптильне. Для ее сооружения не требуется строительных навыков и специальных знаний.

Кирпичная коптильня

Камера копчения выкладывается из красного глиняного кирпича методом «на ребро». Стройматериал соединяют между собой песчано-глиняным раствором. Дно камеры делают из крышки бочки или других подручных средств (поддона, металлической формы и др.). Оптимальная высота коптильной камеры — 150 см.

Видео: постройка кирпичной коптильни

Перед укладкой кирпича следует позаботиться о фундаменте. Для его устройства можно использовать железобетонную плиту или металлическую сетку с песком, щебнем и бетоном. Для заливки бетонного фундамента нужно:

  • выкопать яму;
  • сделать на дне подушку из щебня и песка;
  • утрамбовать слой насыпи;
  • уложить металлическую сетку и залить бетоном.

Совет! Строительство коптильни возможно только после застывания бетона.

Строительство кирпичной коптильни своими руками. Кирпичи «сажают» на глиняный или известковый раствор.

Нюансы строительства кирпичной коптильни

  • При строительстве коптильни из кирпича следует выбирать место с особой тщательностью. Многие, возводя универсальную кирпичную коптильню-мангал, подводят к месту расположения воду и даже канализацию.
  • Кирпичная кладка — очень ответственный процесс, поэтому рекомендуется заранее подготовить чертеж устройства и схему кладки каждого ряда кирпича.
  • Раствор для соединения кирпича можно замешивать как вручную, так и с помощью бетономешалки.
  • При строительстве массивных коптилен рекомендуется заливать фундамент по всем правилам с деревянной опалубкой и бетонной подушкой.

Советуем прочитать также статью о мангале из кирпича своими руками и найти ответы на интересующие вопросы.

Важно! Размер конструкции определяет размер и глубину фундамента. Каждый последующий слой бетона заливают после высыхания предыдущего.

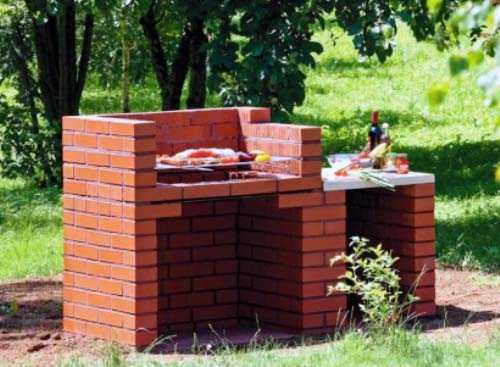

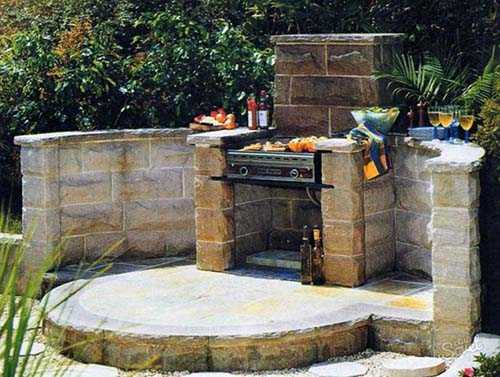

Часто коптильню из кирпича совмещают с мангалом. Данное сооружение обычно более массивное. В такой коптильне делают отсек для хранения дров, стол и даже мойку.

  • Первый ряд кирпичей раскладывают без использования раствора. Это помогает сделать разметку.
  • Раствор замешивают из одной части извести, цемента и трех частей песка. Вода добавляется после. Раствор по консистенции должен напоминать густую сметану.
  • Кирпичи выкладывают от углов. Их усиливают проволокой.
  • Если коптильная камера будет больших размеров, то для входа в нее устанавливают деревянную дверь. Чтобы избежать возгорания, дверь обмазывают глиной.
  • В конструкцию коптильни можно включать отсек для хранения дров/опилок.

Кладку кирпичной коптильни делают по заранее составленному чертежу с отметками и размерами. Это облегчает процесс работы.

Этот материал отлично дополнят следующие публикации:
  • Коптильня с гидрозамком (гидрозатвором)
  • Как изготовить деревянную коптильню своими руками

Самодельная коптильня горячего копчения

Такая коптильня «окуривает» продукты при высокой температуре. Главное правило таких устройств — емкость с древесиной ставится на открытый огонь под коптильной камерой. Приготовление зависит не от температуры нагрева камеры, а от температуры тления опилок.

Коптильня-бочка

Главное отличие коптилен холодного и горячего копчения — оборудование топки. В рассматриваемом случае ее размещают внутри бочки:

  • Для удаления золы в дне бочки просверливают отверстия. В народе это называют «поддувалом».
  • Внизу резервуара прорезают проем размером 20*30 см, который будет служить дверцей топки.
  • Камера для копчения — верхняя часть бочки. От топки ее отделяют листом металла. Его приваривают к стенкам емкости.
  • Дымоход крепят к стенке бочки при помощи сварочного аппарата.
  • В верхней части резервуара, так же как и в первом случае, делают решетки для продуктов, поддон и устанавливают крышку.
  • Опилки выкладывают в чугунную емкость объемом 3-5 литров.

Ранее мы уже писали подробнее про коптильню из бочки своими руками и советовали добавить статью в закладки.

Совет! Если объем бочки небольшой, то топку можно разместить под ней. Топочную камеру выкладывают из кирпича. В кладке делают проем для циркуляции воздуха и подачи опилок. Резервуар ставят прямо на кирпичную кладку.

Пример коптильни горячего копчения из бочки. Наиболее простой вид конструкции, который можно быстро и легко соорудить без специальных строительных навыков.

Мини-коптильня из ведра

Для тех, кто планирует коптить нечасто или в небольшом количестве, подойдет коптильня из металлического ведра. Щепу засыпают на дно емкости, сверху крепится решетка для продуктов. Ведро закрывают крышкой с отверстием для вывода продуктов горения. Ведро ставят на небольшой огонь. Время приготовления блюд в такой коптильне варьируется от получаса до нескольких часов.

Ведро-коптильня со стальными решётками имеет очень простое строение

Совет! Альтернативным способом копчения является использование металлического ящика. Его можно ставить на решетку с углями от мангала.

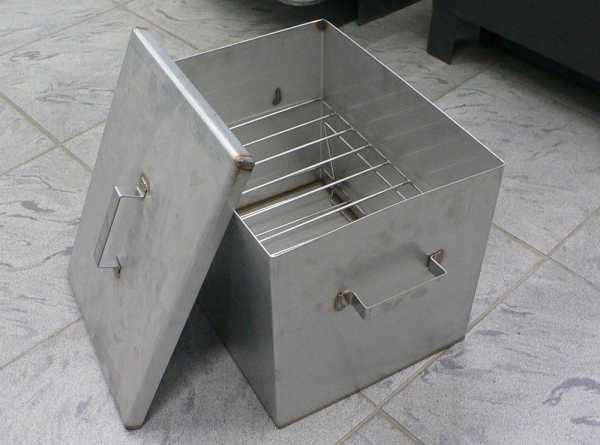

В качестве коптильной камеры можно использовать металлический ящик или ведро. Данное устройство предназначено для небольших объемов копчения.

Испытание устройства

  1. В коптильной камере раскладывают продукты (мясо, рыбу и т.д.), чтобы они не соприкасались между собой.
  2. Засыпают опилки, древесину, щепу и поджигают огонь.
  3. Заслонки на крыше должны быть закрыты, чтобы коптильня наполнилась дымом.
  4. Спустя 15 минут, когда коптильня нагреется, выходное отверстие открывают.

Важно! Правильная коптильня не шипит при испарении.

  1. Проверять продукты можно во время копчения, однако частое заглядывание под крышку/мешковину приводит к нарушению технологии приготовления.

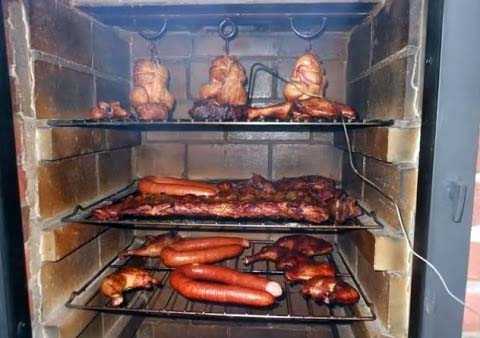

В коптильне можно устанавливать несколько решеток. Их размещают на расстоянии 15-25 см.

Создание коптильни своими руками — творческий процесс. Внешний вид возводимой конструкции зависит от выбранных материалов для строительства и предназначения коптильни. Сделать правильную коптильню несложно, главное — четко следовать вышеописанным инструкциям.

kamin-maker.ru

чертежи с размерами, этапы создания

Бесспорно, что любые копчености домашнего приготовления явно превосходят аналогичную промышленную продукцию, как по качеству, так и по тонкостям вкусовых оттенков. Даже простейшие коптильные устройства из подручных материалов могут придать собственным копченостям вкус истинных деликатесов. Но коптильня горячего копчения своими руками всегда гарантированно позволит добиться наилучших результатов в подобной кулинарной деятельности.

Горячее копчение намного предпочтительней иных методов копчения, так как для получения готового продукта потребуется всего пара часов, а для рыбы и того меньше.

Схематично процесс горячего копчения выглядит так:

Следует заметить, что обработка продуктов горячим дымом придает им особые вкусовые качества, причем продукты еще и припекаются. В процессе копчения очень важно выдерживать постоянный оптимальный температурный режим, так как это – залог итогового положительного результата.

В горячем варианте копчения необходимо поддерживать температуру коптильни в пределах от min = 60° до max = 150°.

Для горячего копчения разработаны многочисленные коптильные конструкции, как промышленного изготовления, так и изготовления индивидуального. Однако наибольший интерес представляют коптильни собственных разработок, тем более что они зачастую превосходят своих заводских собратьев по многим параметрам. Одну из удачных вариантов самодельной коптильни рассмотрим ниже.

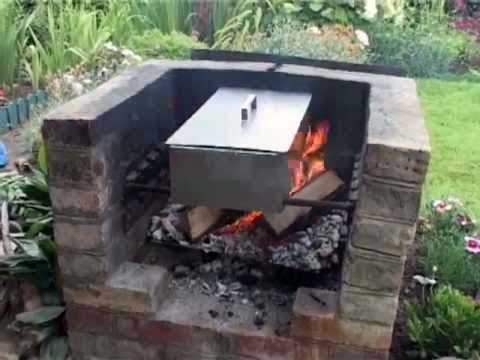

Универсальная компактная коптильня

Эта компактная металлическая конструкция может успешно использоваться не только в домашних условиях, но и в походах на природу.

Изготовляется она из обычного листового металла, хотя гораздо предпочтительнее применить нержавейку.

Незамысловатые формы конфигурации, минимум инструментов и сборочных элементов делают такую коптильню легко повторяемой в домашних условиях.

Особое внимание необходимо уделить непроницаемости камеры копчения, то есть все сварочные швы не должны иметь изъянов.

Указанные оптимальные размеры некритичны, то есть по аналогии с этой конструкцией можно использовать иные вариации с размерами. В итоге это может быть коптильня с несколькими ярусами решеток или конструкция несколько большего объема, чем рекомендовано на данном чертеже.

Но самый оптимальный вариант именно для компактной коптильни будет иметь следующий вид:

Из чертежа видно, что коптильня представляет собой простой металлический короб, который может сварить абсолютно любой сварщик.

Для разметки и вырезки заготовок, а также для сборки самой конструкции понадобятся:

После изучения чертежа и приобретения всего необходимого можно приступать к непосредственному процессу созидания коптильной конструкции.

Этапы создания

Компактная коптильня горячего копчения своими руками изготовляется в определенной последовательности:

  1. Лист металла распиливается болгаркой на необходимые заготовки.
  2. Заготовки тщательно свариваются, причем с выдерживанием углов 90 градусов в местах сопряжения. В этом поможет припасенный столярный угольник. Кроме того, швы обязательно провариваются до достижения абсолютной герметичности.
  3. Далее к получившемуся коробу приваривается днище.
  4. Следующий этап – формирование крышки коптильни. В окончательно сваренном виде она должна плотно надеваться на корпус коптильни. В крышке обязательно просверливается отверстие для отвода дыма либо вваривается самодельный штуцер (сапун), на который можно надевать отводящий шланг.
  5. В корпусе коптильни привариваются два уровня направляющих стержней. На нижнем уровне будет располагаться поддон для сбора стекающего жира, а на верхнем уровне будут размещаться приспособления для коптимых продуктов – решетка или крюки.
  6. В завершение процесса к конструкции привариваются удобные ручки.

Вот и все – простейшее изделие для копчения полностью готово, причем его габариты вполне устроят многих.

Однако наибольший практический интерес представляют самодельные коптильни с гидрозатвором.

Коптильни с гидрозатвором

Коптильни этого варианта исполнения аналогичны предыдущей конструкции, однако они снабжены дополнительным устройством – гидрозатвором. Сам гидрозатвор представляет собой кольцеобразный желоб, приваренный по всему периметру коптильни. В процессе копчения в него заливается обычная вода и получается своеобразный водяной замок.

Схема работы такой коптильни понятна из рисунка:

Преимущества такой конструкции:

  • Водяной замок обеспечивает полную герметичность конструкции, не пропуская запахи и дым.
  • Герметичность значительно ускоряет весь процесс копчения. Например, для рыбы будет вполне достаточно 15-20 минут обработки.
  • Гидрозатвор обеспечивает плотность и чистоту дыма, что благоприятно сказывается на вкусовых качествах приготовляемых продуктов.
  • Желоб гидрозатвора является и дополнительным ребром жесткости, который препятствует деформации корпуса коптильни от высоких температур.
  • Коптильню с водяным замком можно смело эксплуатировать в домашних условиях, так как дым и все запахи будут блокированы гидрозатвором.

Чертеж будущей коптильни улучшенной конструкции будет выглядеть так:

Естественно, что еще понадобится некоторый набор инструментов и исходный материал.

Список всего необходимого не так уж и велик, причем ничего дефицитного в нем не содержится.

Теперь можно приступить к непосредственному изготовлению самой коптильной конструкции.

Изготовление

Процесс изготовления конструкции коптильни с гидрозатвором не вызывает затруднений, но необходимо соблюдать определенный порядок действий:

  • Согласно чертежу размечаются необходимые заготовки.
  • Болгаркой вырезаются размеченные детали.
  • Свариваются заготовки корпуса, соблюдая прямолинейность соединений и выдерживая углы по 90 градусов в местах сопряжения деталей. Для контроля используется угольник.
  • Затем к корпусу привариваются остальные детали создаваемой конструкции и днище.
  • Далее формируется крышка коптильни, причем в ней сразу сверлится отверстие и приваривается патрубок для дымоотвода.
  • На заключительном этапе из отрезков арматуры свариваются решетки и устанавливаются в корпус коптильни. Если не планируется обрабатывать большой объем продуктов, то вполне хватит и одной решетки.
  • Готовое изделие проверяется на качество сварочных швов и зачищается от огрехов сварки.
  • Финальный штрих – изготовленную коптильню необходимо обязательно обжечь и еще раз проверить все сварочные швы. Такая горячая обработка обязательно ликвидирует все посторонние запахи, которыми могут пропитаться продукты при первом копчении.

В итоге – получилась отличная самодельная коптильня, которая будет выглядеть примерно так:

Кстати, подобная коптильня с гидрозатвором может служить и для процесса холодного копчения продуктов.

Из ведра для начинающих

Для тех, кто никогда не имел дело с копчением продуктов, вполне подойдет простейшая коптильня из ведра для начинающих «мастеров коптильного дела». Эта элементарная конструкция из старого ведра или «выварки» поможет освоить все азы домашнего копчения.

Работы по преобразованию ведра в коптильню сведены к минимуму, что позволяет стать обладателем собственной коптильни буквально за несколько десятков минут. Единственная сложность этого варианта – изготовление решеток, которые придется сварить.

Но вполне можно и обойтись без решеток, если в верхней части ведра просверлить отверстия, а затем вставить в них металлические прутья с крючками.

В крышке ведра необходимо просверлить пару отверстий для выхода дыма.

Опилки для копчения насыпаются прямо на дно этой коптильной емкости.

Огорчительными минусами этого варианта является то, что за процессом копчения в такой коптильне необходим постоянный контроль, недопустим сильный огонь, да и холодное копчение тут неприемлемо.

Удивительно, но при среднем огне процесс копчения в этом ведре-коптильне занимает всего ~ 1 час.

Такая легкая конструкция будет весьма полезна в поездках на природу, так как позволяет быстро обеспечить всех горячей пищей в походных условиях и имеет вполне приемлемые габариты.


Соответствие продуктов и пород древесины указаны в следующей табличке

Полезные советы

Для качественного копчения будут весьма полезны некоторые практические советы:

  • Особое внимание необходимо уделить древесине, которая используется в процессе копчения. Использование хвойных пород неприемлемо вообще, так как при горении они выделяют смолы, а они негативно влияют на вкус копченых продуктов. А вот некоторые породы древесины могут придать определенным продуктам особый пикантный вкус.
  • Не рекомендуется коптить при холодной погоде с ветром и дождем.
  • Если процесс копчения начинать утром, то это гарантированно даст лучший результат.
  • Оптимальная влажность щепы должна быть в пределах max = 15%. В противном случае будет происходить интенсивное выделение горячего пара, что приведет к намоканию копченостей.

Соблюдение этих незамысловатых советов позволит всегда получать качественно и вкусно прокопченные продукты.

Из статьи ясно, что коптильня горячего копчения своими руками – вполне осуществимая мечта, даже если использовать чертежи иных конструкций, которые отличаются от представленных в статье вариантов.

edaturistu.ru

Коптильня горячего копчения своими руками фото и видео инструкция

После процесса обработки продукты обладают приятным вкусом, неповторимым ароматом. Работа по копчению доступна только для того человека, кто учитывает правила обработки, соблюдает их.



Самый простой способ получить красивую лужайку перед домом

Вы, конечно же, видели идеальный газон в кино, на аллее, а возможно, и на соседской лужайке. Те, кто хоть раз пытался вырастить зеленую площадку у себя на участке, без сомнений скажут, что это огромный труд. Газон требует тщательной посадки, ухода, удобрения, полива. Однако так думают только неопытные садоводы, профессионалы давно знают про инновационное средство — жидкий газон AquaGrazz.

Читать далее>>

Коптильня в саду

Из-за этого любители создают конструкцию самостоятельно. Для некоторых людей выбор ее простой: для них изготовление коптильни считается обычным делом. Это мастеровые люди. Изделия мастера делают их из разных материалов: кирпича, ведер, старых холодильников, бочек. Имея собственный участок, редкий огородник не пользуется возможностью иметь коптильню в саду. Главное при строительстве сооружения – создание безопасности для работы приспособления, умение чертить правильно чертежи.

Правила правильного копчения:

  • дым должен поступать к продукту размеренно;
  • обрабатываться продукт должен с каждой стороны;
  • появление легкого дыма при процессе обязательно;
  • для дымка характерен приятный запах, белый цвет.

Параметры сооружения не считаются значащими показателями, важнее правильность выполнения копчения. Процесс обработки выполняют при 70-120 градусах. Выбор приспособления для обработки зависит от предпочтения владельца, пригодности выбранной емкости, от объема обрабатываемой продукции. Также при изготовлении приспособления учитывают их размеры.

Коптильня – конструкция ответственная. Оборот дыма в ней выполняется за малое время, поэтому так важны требования к строительству. В ней коптят рыбу минут за 40, процесс обработки мяса продолжается намного дольше.

Работа заключена в образовании наилучшей температуры для нагрева щепы. При нужных показателях температуры компоненты начнут тлеть, появится большое количество дыма. Дно самого приспособления нагревают до 300-350 C. Этот параметр создаст опилкам замедленное тление.

Если верхний показатель температуры превысить, топливо начнет просто гореть, выделит канцерогены. На обрабатываемых компонентах появляется сажа, они становятся непригодными к пище. При процессе обработки древесина не должна обугливаться, иначе домашняя коптильня будет работать неправильно. В емкостях с крупными размерами процесс копчения рыбы происходит правильно.



Масса предотвращает перегревание сооружения. При правильном копчении появление легкого дыма от топлива считают хорошим признаком. Большое поступление дыма считается отрицательным признаком, он непременно попадет не туда, куда надо. Для горячего копчения постепенность поступления дыма к продукту – важный показатель.

Легкий дымок возле рыбы задержаться может лишь на определенный момент, но даже за этот период он пройдет в продукт равномерно. Полное окутывание дымом приспособления — хороший знак: значит, скопление поступающего дыма хорошее, рыбу почти не видно, и работа по копчению выполняется точно.

Производство

При создании конструкции надо знать, как в будущем она будет работать. Обычно внутри обустраивают по две камеры: одна — та, в которой размещают продукты, а во второй укладывают опилки. Во многих приспособлениях их совмещают. В начале производства надо начертить чертежи, эскиз с правильными параметрами, только потом производить работу.

Знатоки говорят, что если она сделана своими руками, продукция из нее — мяско или рыбка — имеют особенный вкус.

Приспособление из ведер

Этот вид мини-коптильни рекомендуют для новичков. Создавая конструкцию, используют обыкновенное металлическое ведро, приспосабливают к нему крышку. На его днище размещают решетчатые приспособления, в верхней части ведра делают отверстия, предназначенные для того, чтобы можно было вставить прутки, имеющие крючочки. Именно на эти крючки подвешивают рыбу, чтобы прокоптить.

В теле крышки проделывают дыры, чтобы дым мог свободно выходить. Затем коптильню с топливными компонентами устанавливают на огонь. После нагревания компоненты топлива начинают понемногу тлеть. В это время подвешивают рыбу. Огонь требуется лишь для поддержки температуры, его большое пламя воспрещается. Рыбка готовится минут 30-40, мясо требует более длительного процесса.

Важно! Если погода в период работы стоит пасмурная, идут дожди, то пламя создают небольшое.

Приспособление из бочки из металла

Если требуется обработать большое количество продуктов, используют более объемную тару — бочку металлическую. Коптильня из бочки — сооружение вместительное. Способ изготовления простой:

  • вначале ее обжигают от красочных включений. При обжиге пятен бочку размещают на костер, оставляют на 60 минут, красочные пятна обгорают полностью;
  • высоту размещения определяет возможность вставки стакана. Если она выполнена из древесины, стаканы защищают тканью из асбеста от перегревания;
  • изготавливают крышку, применяя фанерные куски. Для более качественного ее прилегания сверху размещают тяжелый груз.

После этого в течение 60 минут дымоход прогревают, это время необходимо для сгорания опилок. Для процесса горения применяют паяльную лампу, за неимением — газовую горелку. Ее пламя отслеживают, не допуская лишней задымленности. Как только бочка остывает, продукты тут же достают. Вначале их проветривают, удаляют несгоревшие опилки, затем используют в пищу.

Из холодильника

При начале работы удаляют элементы пластика, морозильное устройство, оставляют корпус, решетчатые полки. Корпус должен быть цельным, трещины латают кусками металла, вырезанными из цельного материала, осматривают для проверки герметичности.

На дно холодильника ставят электрическую плиту, ее шнур включают в розетку электросети. Через три минуты плиту отключают. На спирали плитки насыпают щепу, ее слой — три сантиметра. Копчение с закрытыми дверцами происходит на протяжении шести часов, для мясных продуктов используют другое время, более долгое. Мясную продукцию для копчения размещают на решетках, иногда подвешивают.

Строим из кирпичей

Сооружение своими руками из кирпича схоже по виду, действию со старинной русской печью, только вместо крышек используют дверцу из древесины. Ее обкладывают глиняным составом, прикрывают листом железа, чтобы она не осыпалась. Для сооружения изготавливают укрепленный фундамент. Параметры конструкции определяют предварительно, кладку ее выполняют, используя керамический кирпич.

Параметры коптильной камеры зависят от объема, который предполагается обработать. Камера кирпичного сооружения должна быть более топки примерно вдвое. Коптильни создают только из керамического кирпича. Затем создают приспособление для воздуховода, равного 1⁄4 высоты кирпичной кладки, места стыков защищают при помощи воротникового элемента.

Над входом воздуховода обустраивают дренаж как для топки. Окружающее пространство на грунте уплотняют. Подготавливают крышку металлическую, древесную. Для герметизации крышки используют мешковину. При обработке крышку снимают, размещают в приспособлении топливо, разводят огонь. Затем ее помещают на место, оставляя малое отверстие: оно предназначено для поступления воздушных масс.

Дым в приспособление проходит через воздуховод. Как только из топлива образуются угли, добавляют щепу от деревьев. Затем внутрь размещают продукты — мясо, сало или рыбу. Как только камеру полностью заполнит дым, тут же крышку прикрывают. Продолжают копчение, для выполнения полного процесса требуется около 60 минут.

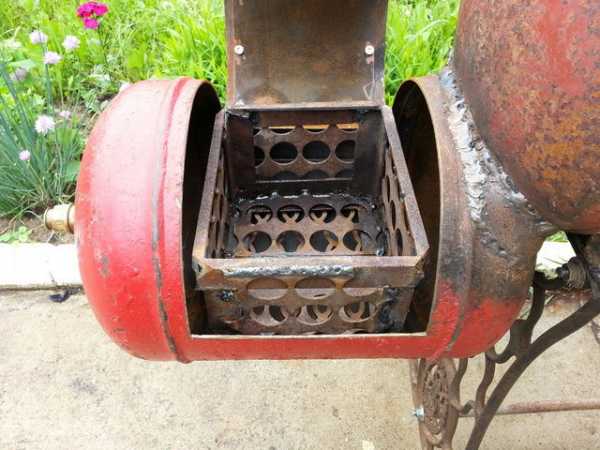

Используем пустой баллон

Если владелец пользуется сжиженным газом в баллонах, наступает момент, когда баллон становится непригодным для дальнейшего использования. Вещь становится ненужной, но можно найти ей применение.

Осторожно! Газовый баллон может быть использован только после полного удаления из баллона сжиженного газа. По правилам, выпускать конденсат из баллона может только специалист – газовик. Конденсат в баллоне находится под давлением.

В дальнейшем баллон используют как металлическую емкость. Вначале пустой баллон на присутствие давления в нем обрабатывают мылом с кисточкой. Если внутри баллона нет давления, мыло пузыриться не будет, баллон безопасен. Отпиливают вентиль. Его хорошо промывают, наполняя водой. Когда внутри баллон очистится, делают приспособление для коптильни. Боковины баллона разрезают, но не полностью.

Так образуют стены. Приваривают петли для будущих дверок. Когда они будут сделаны, боковины разрезают полностью. Спиливают 1\2 дна. Изготавливают топку, применяя листы железа, приваривают ее к баллону. Делают пробное протапливание печи, затем  конструкцию используют по назначению.

Коптильня для походов

Большой улов рыбы – как раз тот момент, когда требуется коптильня. Пока рыба не испортилась, ее требуется прокоптить. Изготовить конструкцию просто, достаточно выкопать яму глубиной 45 см, диаметром 35 см. Она требуется для отходящих дымов. Затем копают траншею — это дымоход коптильни. Другую ямку копают для горения топлива. Результат приспособления – две ямки, соединенные траншеей.

Дым от первой ямы, где существует огонь, по дымоходу проходит в расположение второй ямки, где уже расположена рыба. Траншею закрывают ветками, желательно — смоченными водой, немного присыпают грунтом. Отверстие с переменой дыма в грунте слегка приподнимают, в таком положении он не станет расходиться по сторонам. Как только будет создана труба для ямы выхода, отверстия закрывают грунтом. Результат – получается отличное походное устройство.

Чем лучше топить

От их правильного отбора топочного сырья полностью зависят вкусовые качества готового продукта. Знатоки рекомендуют использовать щепу, опилки от пород деревьев: осиновых, ясеневых, ольховых, дубовых, буковых. Наилучший аромат для копченых продуктов создают фруктовые деревья, кустарники — вишневые, грушевые, абрикосовые, яблоневые. Самый лучший аромат создают опилки, щепа которых изготовлена от можжевельника.

Важно! Щепу березовую, хвойную не используют. Компоненты придают продуктам горьковатый вкус.

В качестве добавки для получения наилучшего аромата используют ветви винограда, придающие продуктам пряный вкус. Все виды компонентов добавлять можно после перемешивания. От выбора деревьев зависят также цвета копченостей. Если используют разные виды опилок, щепу, то цвет их будет разнообразным.

Например:

  • щепа красного дерева ингредиентам дает золотистый цвет;
  • ольхи, дуба – коричневатый, темно-желтый;
  • стружка граба придает необычный цвет, влияет на вкусовые ощущения.

Древесина для процессов используется только во влажном состоянии. Просушенные опилки не приумножают задымленность, сгорают замедленно, отложения сажи оседают на копченостях. На количество израсходованных опилок оказывают влияние: параметры сооружения, объем для обработки.

Важно! По правилам на три кг продукта используют горсть опилок.

Такой дозы достаточно для задымления компонентов через 15-20 минут. Именно за этот период древесина выполнит свое предназначение – впитается в копчености, они приобретут неповторимый запах. Использование лишнего количества опилок при копчении считается вредным действием, повышает опасность.

Содержание и уход

Как все принадлежности для обработки продуктов, эти коптильни или другие требуют определенного ухода. Их содержат в чистоте, если собираются использовать предметы неоднократно. Если использование приспособления не предполагается, утилизируют в определенное место.

Наибольшее предпочтение для изготовления имеет нержавеющая сталь. Затем идет кирпичное сооружение, другие металлические емкости. Чтобы изготовить конструкцию правильно, требуются опыт, инструмент, чертежи.

Надо заранее решить: какой будет конструкция: переносной или стационарной, определить ее параметры, хотя они на качество приготовления никакого влияния не оказывают.

Требования к конструкциям – герметичность, удобство использования, плотно прилегающая крышка. Она должна быть «легкоуправляемой», чтобы при копчении уходило меньше дыма из емкости. Копчености готовятся из-за дыма, его выделяют опилки, щепа, если их хорошо прогреть.

Надо чтобы эти ингредиенты не воспламенялись, а тлели постепенно. Если нет термометров, мастер ориентируется на свой опыт. Для новичка термометры обязательны. При постоянной работе металл деформируется, крышка утрачивает герметичность. Поскольку главное условие при работе – соблюдение непроницаемости камеры копчения, деформированное изделие надо либо менять, либо делать новое.

Изготовив коптильню своими руками, вы будете наслаждаться неповторимым вкусом ароматных, пахнущих свежим дымком продуктов.

rozarii.ru

Коптильня горячего копчения своими руками: видео, чертежи и фото

Обновлено:

2016-09-26

На загородном участке можно заняться приготовлением различных блюд на свежем воздухе, а коптильня горячего копчения своими руками сможет в этом помочь. Ведь ее можно сделать даже из ненужных металлических предметов, которые найдутся на любом приусадебном участке. Но чтобы появилась возможность насладиться копченой рыбой или мясом собственного приготовления, необходима коптильня для горячего копчения.

Содержание статьи

Для любителей копченостей

Готовка блюд — дело тонкое. Иногда от повара требуется использование особых инструментов для приготовления еды. Одним из особенных рецептов приготовления мясных продуктов является готовка с помощью дыма (копчение). Мясо и рыба приобретают особый вкус после приготовления с использованием дыма. У блюд к тому же увеличивается срок годности. Множество производителей пытаются схитрить и сделать копчености при помощи добавления различных ароматизаторов и вкусовых добавок, но потребителя не обманешь.

Если хочется чего-то по-настоящему вкусненького, то лучше коптить самому. Для качественного процесса готовки понадобится сделать коптильню горячего копчения. Сама схема конструкции довольно проста. Ее устройство не требует особых хлопот. Понадобится герметичная емкость, в которой можно разместить источник дыма, продукты для приготовления и огонь.
Но как сделать такую конструкцию? Чертежи, которые используют другие домашние мастера, помогут собрать свою коптильню горячего копчения. Теперь нужно определиться с материалом и инструментами, которые понадобятся для работы.

Материалы и инструменты

Коптильня для горячего копчения представляет собой закрытую конструкцию, где приготовление продуктов происходит с помощью дыма.

Дым не должен каким-либо образом покидал емкость. Поэтому первое требование к будущей конструкции — это максимальная герметичность.
Материал для изготовления коптильни горячего копчения должен быть термостойким. Он не должен быть подвержен коррозии, эрозии и другим разрушающим факторам.
В качестве основы можно использовать следующие заготовки:

  • листы металла 8-12 мм толщиной;
  • стальную бочку на 200 л;
  • пустой баллон;
  • ведро из нержавейки, большую кастрюлю.

Для обработки понадобятся следующие инструменты:

  • болгарка, газовый резак;
  • сварочный аппарат;
  • элементы крепления (гайки, болты).

После подготовки материалов, из которых будет собрана коптильня для горячего копчения, нужно приступать к рассмотрению вариантов создания. Изучая чертежи, выбираем самый подходящий вариант емкости и деталей.

Процесс создания коптильни походной

Первый вариант — это коптильня своими руками из ведра или кастрюли. Для ее сборки понадобится одна из вышеуказанных емкостей, металлическая термоустойчивая сетка и крышка. Схема сборки проста:

  1. В ведро или кастрюлю на дно засыпают материал, который будет дымить (стружка или обломки веток).
  2. Примерно на высоте 10 см устанавливают первую решетку с продуктами, а потом еще через 5-10 см вторую.
  3. Все это накрывается крышкой и плотно закрывается. Для извлечения копченостей можно сделать специальные крючки, которые позволят быстро достать решетки.
  4. В ведре можно сделать отверстия для креплений, но можно обойтись и без этого.

Коптильня из листового металла

Самодельная коптильня делается довольно просто. Ее можно собрать полностью самостоятельно из металлических листов. Такая коптильня для горячего копчения может иметь различные размеры, поэтому следует ориентироваться на порции для приготовления. Для приготовления больших порций высота стенки должна быть не менее 60 см.

Основная задача — это сварить прямоугольную емкость, в которой будут вмонтированы крепления для сетки, а также отсек для горения.

Желательно изготовить и крышку для конструкции. Чтобы собранная коптильня своими руками работала без дефектов, днище стоит сделать толще стенок, поэтому металл для нижней части стоит брать другой. Например, если толщина стенок 6 мм, то днище должно быть минимум 8 мм.

Процесс работы выглядит следующим образом:

  1. С помощью сварки собираем короб из 4 стенок.
  2. Приваривается дно.
  3. По размерам дна следует изготовить специальную пластину для сбора жира, который будет стекать с копченостей. Ее боковушки следует сделать немного загнутыми внутрь.
  4. На расстоянии 20 см от днища привариваются уголки в качестве элемента опоры для сетки.
  5. Последним изготавливается крышка. Ее следует делать точно по форме изделия. Обязательно следует сделать ее с ручкой. К боковушкам коптильни тоже можно приделать ручки.

Вот и готова коптильня для горячего копчения из листового металла.

Бочка для создания коптильни

Довольно неплохая конструкция коптильни получится из большой бочки. Конструкции могут быть горизонтальными или вертикальными. В обоих случаях бочку нужно резать. В первом случае вырезается прямоугольная дверца сборку, а во втором крышка снимается снизу или сверху. Процесс сборки аналогичен другим вариантам. Нужно соорудить крепления для сетки, организовать место, где будет образовываться дым, а также сделать жиросборник. Копчения из бочки будут готовиться даже быстрее, поскольку дыма в емкости будет куда больше, чем в других видах.

Коптильня для горячего копчения может стать еще одним инструментом для приготовления блюд на природе. Для ее сборки понадобится ненужная стальная емкость, несколько стальных сеток, герметичная крышка и материал, который хорошо дымится. Используя различные чертежи, можно собрать самый подходящий для себя вариант.

etapech.ru

Коптильня горячего копчения своими руками

Приготовить вкусные, ароматные копчености в горячем дыму просто. Коптильня горячего копчения своими руками собирается за пару часов с нуля или изготавливается из подручных материалов. Если сравнивать с технологией окуривания холодным дымом, продукты горячего копчения готовятся довольно быстро – от 12 до 48 часов при температуре 45–50оС. Способ готовки при температуре, превышающей указанную, называется ускоренным горячим или запеканием в дыму.

Таким образом, под горячим копчением понимается и запекание, и длительное окуривание дымом.

Мясо и рыбу под горячее копчение обычно слегка отваривают до или после окуривания. Коптят их и свежими, слегка посолив. Не придется неделями отмачивать продукты в соленой воде, как при холодном способе копчения. Но эта особенность горячих копченостей сказывается на сроке хранения: продукты годятся к употреблению максимум в течение недели, но лучше съесть все в день готовки. Так что для запасливых гурманов эта технология не подойдет. Зато для посиделок с друзьями, когда нужно быстро накрыть стол и удивить деликатесами – самое то! Или для рыбаков-охотников – обработать улов, приготовить на костре и отнести домой.

Давайте разбираться, как сделать удобный смокер для горячего копчения собственноручно.

Коптильня горячего копчения своими руками: чертежи

Классическое горячее копчение производится в специально построенной коптильне. Принцип ее устройства довольно прост: в емкости находятся продукты, которые окуривает дым от тлеющей щепы. Продукт не варится в собственном соку при высокой температуре, а висит и впитывает в себя горячий дымок.

Конструкция горячей коптильни включает в себя следующие элементы:

  • очаг с дровами и опилками;
  • дымоход;
  • небольшой «домик» с камерой для копченостей;
  • решетки;
  • жиросборник;
  • обязательно – вертикально установленная труба для вентиляции и выхода дыма.

Важно! Внутри коптильни обязательно находится поднос для жира. Уж очень быстро тает жирок от высокой температуры – он окисляется и горит, попав на щепу. Согласитесь, проще вынуть поднос и слить топленый жир, чем отмывать бак и выкидывать пропитанные гарью продукты. Если нет возможности установить поднос для жира, насыпается песок.

Итак, приведем одну из простейших инструкций по самостоятельной сборке коптильни из подручных материалов.

Прямоугольная коптильня горячего копчения своими руками собирается всего за пару часов.

Нам понадобятся:

  • лист нержавейки;
  • ножовка или болгарка;
  • напильник;
  • киянка и деревянный брусок;
  • пара уголков;
  • дрель с большим сверлом;
  • трубка для спуска дыма;
  • сварка и сварочный аппарат.

Этапы:

  1. По чертежу вырезать из металла коробку, слегка пропилить и, подкладывая брусок, под углом 90 градусов отбить молотком края, спаять.
  2. Аналогичным образом сделать крышку, приварить ручку. Проделать отверстие под трубку, приварить ее.
  3. По краю коробки приварить металлический профиль – он будет играть роль гидрозатвора (чтобы дым выходил через верхнее отверстие, а не из-под крышки).
  4. Внутри сделать полочки для решеток и жиросборника.

Посмотрите, как собирается эта коптильня горячего копчения своими руками на видео.

Нестандартные коптильни: варианты

Из чего еще сооружают коптильни? Фантазия умельцев удивляет.

Конструкцию, аналогичную описанной в статье, можно собрать из бочки, металлической трубы и кирпича. Такой вариант хуже, но вполне подойдет, если мало места для стационарной коптильни. Источник тления может быть любым – например, можно взять паяльную лампу. Нелишним на такой бочке будет кулинарный термометр.

Знакомые многим прямоугольные бачки из нержавейки запекают мясо в дыму, а не коптят горячим способом. Температура там слишком высока для горячего копчения – от 50 до 100оС. В таких бачках опилки ровным слоем лежат на дне и тлеют под воздействием высокой температуры. Источник жара находится под дном емкости.

Простое ведро с крышкой превращается в удобную походную коптильню для рыбалки. Из дополнительных приспособлений – лишь сетка и банка для жира. Опилки засыпаются прямо на дно ведра. Но не стоит брать оцинкованные ведра – при их нагревании выделяются вредные для здоровья вещества, и мясо будет испорчено.

Схожая по идее коптильня – из большой кастрюли с решетками. Только размером поменьше.

А вот коптильня из старой стиральной машинки уже поинтересней. Как ни странно, она очень удобна – есть слив для жира. На место моторчика устанавливаем компактную плитку. Высыпаем на нее горсть щепок – и процесс пошел!

Даже из барабана современной стиралки можно соорудить коптильню. Убрав пластиковые детали, поставьте внутрь решетки, закиньте горсть опилок и медленно нагревайте. Через прозрачную дверцу виден весь процесс окуривания.

Небольшой бак со щепой и решеткой, установленный на мангал, тоже может послужить  коптилкой.

Из газового баллона получается отличный смокер. Высокая коптильня горячего копчения своими руками по чертежам и фото получится без труда. Но помните: перед сборкой из баллона обязательно нужно выпустить газ! Это опасный процесс – необходимо не только выпустить остатки газа, но и скрутить вентиль, после чего наполнить баллон водой и только тогда начинать резать. Зато коптилочка будет – высший класс!

Из газового баллона можно сделать даже мангал, после чего соединить вместе коптильную камеру, мангал и дымарь. Правда, нужно уже три баллона разного размера. Зато сало и овощи на дымке от шашлыков получаются – просто пальчики оближешь!

Посмотрите, как собирается эта горячая коптильня своими руками. Фото и инструкция помогут вам смастерить такой агрегат у себя в гараже или на даче.

Небольшие походные коптиленки получаются из медицинских бикс – бачков для стерилизации. Установите в биксе небольшую решетку, насыпьте внутрь опилки, положите емкость на тлеющие угли костра. Через полчаса вкусные копчености будут готовы. Бикса очень легкая, компактная, легко разбирается и переносится. Для вылазки на природу – идеальный вариант.

Хорошо, когда дома есть удобная коптильня горячего копчения. Своими руками изготовить такую полезную вещь совсем не сложно. Копчение в горячем дыму идеально подходит для новичков-кулинаров и любителей загородных пикников. Несколько часов ожидания – и золотистый с запахом дымка деликатес на вашем столе.

Присоединяйтесь к обсуждению!

Нам было бы интересно узнать вашу точку зрения, оставьте свое мнение в комментариях 😼

koffkindom.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
