Как сделать чертеж шкафа-купе своими руками?

В конструировании и проектировании внутреннего наполнения шкафа-купе нет ничего сложного. По сути, любой шкаф предназначен для хранения и состоит из чередования полок, ящиков и открытых ниш. В которые устанавливаются крючки, вешала под одежду на плечиках и готовые выдвижные системы, механизмы по желанию. Но чтобы правильно сделать чертеж шкафа-купе своими руками, нужно знать несколько важных вещей.

Этапы создания чертежа шкафа-купе своими руками

Процесс создания будущего рабочего чертежа любой мебели можно условно разделить на четыре части:

  • Замер помещения, непосредственного места (ниши, стены, угла), где планируется поставить шкаф-купе.
  • Составление примерного эскиза от руки.
  • Редактирование эскиза с учетом всех пожеланий к наполнению и технологических моментов.
  • Прорисовка подробных чертежей в масштабе для дальнейших расчетов (деталей мебели и комплектующих).

Замеры

Этап определяющий как габариты будущего шкафа-купе, так и его внутреннего наполнения. И это не оспаривается: функционал шкафов прихожих, спален, гостиных, детских, кабинетов и гардеробных в чем-то может и схож, но в основном все-таки различается.

При замерах учитываются все нюансы: наличие подоконников и плинтусов, розеток и выступов – всего того, что так или иначе может помешать установке мебели или ее затруднить.

При встроенных конструкциях в ниши учитывается отклонения стен от вертикали, уклон пола или потолка.

Замеры должны быть предельно точные и качественно проведенные. Если ошибиться в замерах, то самый хороший и грамотный с технической точки зрения проект можно выбросить в мусор.

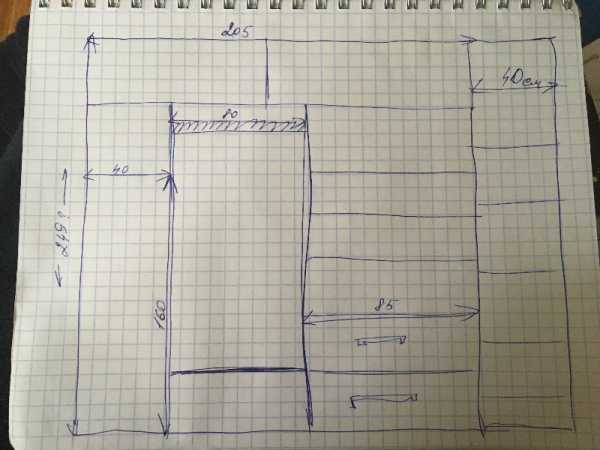

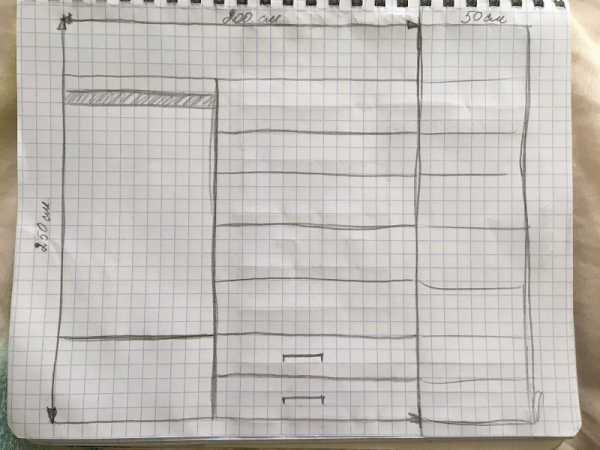

Составление эскиза

Есть такое понятие, как беспредметный разговор. Когда обсуждается все и сразу, иногда даже серьезно, но сказанное не имеет под собой никакой основы и никуда не прикладывается. Эскиз – это начало работы, это черновой вариант будущего чертежа. Он может быть самым примитивным – не нужно бояться этого.

Но какой эскиз не будет на начальном этапе, он является предметом обсуждения и всех последующих корректировок. На его основе моделируется дизайн внутреннего наполнения, оценивается техническая сторона и возможность реализации.

Редактирование эскиза

Прорисовывая эскиз, попробуйте «попользоваться» будущим шкафом-купе.

Достаточно ли будет полок? А удобно ли вам именно такая глубина и длина полок, расстояние между ними? Замерьте те, чем вы пользуйтесь в данное время. Возможно раскладывать вещи так, как вы привыкли, будет удобней в секциях определенной ширины и высоты.

Достаточно ли места под плечики? Когда вам будут проектировать шкаф-купе в фирме-изготовителе, то обязательно отведут львиную долю внутреннего пространства под вешала с короткой и длинной одеждой. И это логично – пустые ниши уменьшают расходы на реализацию. И мебель будет дешевле, а значит, привлекательней для заказа. В реальности же многие люди мало пользуются плечиками. Например, мужчины, которые не носят наглаженные рубашки и брюки, а отдают предпочтение джинсам и трикотажу. Им явно нужно больше полок, а не вешалок.

Добавим больше ящиков? Выдвижные ящики – это удобно. Все, что невозможно аккуратно разложить по полкам, хорошо хранить именно в выдвижных ящиках. Нижние ниши шкафа-купе также хорошо оснастить выдвижными сетками, полками или корзинами – так они будут функциональнее и удобнее. Но будьте осторожны – раздвижные двери не должны мешать выдвигаться ящику.

Есть ли какие крупногабаритные вещи, которым место именно в этом шкафу? В прихожей замечательно убирается в шкаф-купе коляска-трость, стремянка, лыжи или самокат. А в спальне – гладильная доска и сушилка. При необходимости внутри шкафа можно отвести нишу под хозинвентарь (швабру, пылесос и т.д.), новогоднюю елку и многое другое.

Чего много в вашем гардеробе? Кто-то не может устоять перед лишней парой обуви, кто-то в самозабвении скупает сумки под каждое платье. А значит, есть резон отвести больше места под полки с обувными коробками или ниши с крючками для хранения сумок. Все мы разные и подход к тому, как сделать чертеж шкафа-купе должен быть индивидуальным.

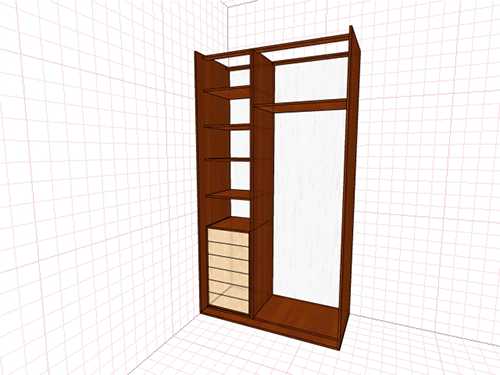

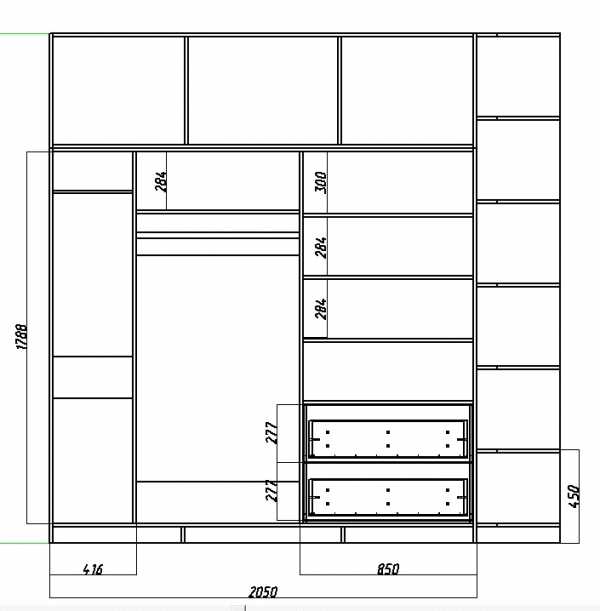

Как сделать чертеж шкафа-купе в масштабе с размерами

От руки очень сложно выдерживать масштаб при прорисовке шкафа-купе своими руками. Для рабочего чертежа лучше использовать специальные программы. В сети можно найти немало онлайн конструкторов шкафов-купе, которые помогут в этом и не займут много времени для изучения нюансов. Можно также скачать и установить на свой компьютер специфические мебельные программы (Базис-Мебельщик, Pro100) и отрисовать чертеж в них.

ПО позволяет также проставить все ключевые размеры и еще раз проверить чертеж будущего шкафа-купе перед расчетом размеров всех деталей.

shkaf-kupe-info.ru

Конструктор шкафа-купе

Автор: Бакуменко Валентина

Шкаф-купе и варианты его приобретения

Шкаф-купе – очень удобный предмет мебели. Немногим более десяти лет назад он основательно подвинул в соответствующем сегменте рынка ряды обычных шкафов с распашными дверцами и не сдает своих позиций по сей день. Шкаф-купе экономит место, выглядит стильно и более удобен в эксплуатации в сравнении с обычными шкафами. Сегодня я поговорю о вариантах приобретения данного вида мебели. Их несколько и выбор какого-то конкретного зависит только от личных предпочтений.

Покупка шкафа-купе в магазине

Если у вас есть желание приобрести шкаф-купе, самое простое, что можно сделать в этом случае – пойти в любой мебельный магазин, благо недостатка в оных нет, выбрать уже готовый шкаф и купить его. Этот вариант наименее трудозатратный и прекрасно подойдёт людям, не притязательным к дизайну шкафа и не ограниченным в выборе необходимостью подгонять шкаф под размеры имеющейся площади. Но что делать, если у вас нестандартная крохотная прихожая? Или если ваша квартира расположена на мансардном этаже и все магазинные шкафы не вписываются в неё по высоте? Лично я, как обладательница мансардной квартиры, столкнулась именно с этой проблемой. Переменная высота скошенного по диагонали потолка изначально отметает все мысли о покупке готового шкафа. Также покупка шкафа от производителя не устроит вас, если вы являетесь эстетом и хотели бы иметь эксклюзивный шкаф-купе, идеально вписывающийся по цвету и внешнему виду в дизайн вашей квартиры. То же самое касается любителей технологических новинок, неравнодушных к нестандартным функциональным решениям и к высококлассной фурнитуре. Таким людям подойдет изготовление/покупка шкафа-купе по индивидуальным расчетам. Здесь, в зависимости от желания и возможностей принять участие в процессе, возможны варианты.

Изготовление шкафа-купе «под ключ»

Фирм, занимающихся изготовлением мебели, в том числе и шкафов, на заказ, существует, пожалуй, не меньше, чем магазинов готовой мебели. В большинстве из них сервис находится на достаточно высоком уровне. При желании можно заказать шкаф-купе не выходя из дома. По звонку к вам выедет специалист, который произведет замеры, необходимые дизайнеру-проектировщику. Этот же специалист покажет вам образцы материала, используемого для отделки фасадов, и каталог моделей, из которого вы сможете выбрать конструкцию будущего шкафа. Однако стоит отметить, что, наиболее предпочтителен другой вариант работы, при котором вы приходите в офис фирмы-изготовителя и обсуждаете все на месте. В офисе вы сможете ознакомиться с образцами не только отделочного материала, но и с образцами ДСП/ДВП, фурнитуры, осветительных приборов, используемых в качестве подсветки шкафа, и иными материалами. Кроме того, многие фирмы предоставляют возможность при первом же визите спроектировать на компьютере совместно с дизайнером внешний вид будущего шкафа и расположение в нем полок. Далее следует процесс изготовления деталей шкафа, который, в зависимости от загруженности фирмы заказами, может занять от двух недель до двух месяцев. Последний этап – доставка деталей и сборка шкафа, которая обычно осуществляется также работниками фирмы. Этот вариант практически идеален, с двумя исключениями. Первое – фирма-изготовитель должна быть выбрана по рекомендациям, иначе существует риск некачественного исполнения заказа. Второе – стоимость шкафа-купе, полученного таким образом, будет являться самой высокой среди всех возможных вариантов. Шкафы от производителя изготавливаются на потоке по стандартизированным чертежам, при индивидуальном же заказе приходится каждый раз привлекать и дизайнера, и замерщика, что увеличивает цену. Индивидуальный распил материала и сборка готового шкафа также увеличивают итоговую стоимость…, в конце-концов, координатор всего процесса тоже не должен остаться в накладе. Все это увеличивает цену шкафа в 3-5 раз по сравнению с себестоимостью. К счастью, эти расходы можно уменьшить в двух нижеизложенных вариантах достижения цели.

Изготовление и сборка шкафа-купе в домашних условиях

Желание сэкономить может привести вас к мысли о самостоятельном изготовлении шкафа-купе. Это возможно благодаря существованию калькуляторов расчета, работать с которыми очень просто. Все, что нужно – ввести желаемые параметры (количество полок, размеры секций, высоту шкафа и пр.), после чего программа расчета выдаст вам подробный чертеж с указанием размеров каждой детали, общей площади необходимого материала, количества крепежей и остальных необходимых параметров. Однако, прежде чем ехать в магазин за материалами, следует хорошо подумать и взвесить все «за» и «против». Изготовление шкафа требует как минимум наличия опыта работы со столярными инструментами и такими материалами как ДСП/ДВМ/МДФ, полимерные/бумажно-смоляные пленки/пластики (ламинат). В противном случае самостоятельно изготовленный шкаф-купе будет выглядеть неаккуратно, «топорно», геометрическая плоскость его будет неидеальной, детали состыкованы неплотно и так далее… Необходимо также наличие большого количества инструментов, среди которых обязательны: столярная пила или дисковая фреза, уровень, дрель, шуруповерт. Если у вас нет отдельного помещения (гараж, кладовая), в котором можно было бы выполнить распил деталей, приготовьтесь к тому, что в процессе работы ваша квартира будет полна древесной пыли. Добавлю, что кромление деталей и облицовку фасадов шкафа в домашних условиях сделать и вовсе практически невозможно, так как для этого используется специальное оборудование. Даже просто сборка шкафа занимает довольно много времени (не один день), а если к этому ещё прибавить распил – сроки увеличатся до пары недель. Плюс всегда есть риск испортить какую-либо деталь в виду собственной неопытности. Поэтому лучшим вариантом для меня представляется заказ распила в столярном цехе, и последующая сборка шкафа-купе самостоятельно.

Самостоятельный расчет деталей шкафа и распил на заказ

Итак, последний, самый оптимальный вариант – самостоятельный расчет шкафа-купе и последующий заказ изготовления деталей у специализирующейся на этом фирмы. Общие финансовые затраты на исполнение этого варианта в сравнении с изготовлением шкафа «под ключ» ниже в 2,5-4 раза. Сроки очень сжатые: во многих фирмах распил при большой необходимости могут сделать даже в вашем присутствии. После чего останется только забрать готовые детали и собрать шкаф-купе дома самостоятельно или воспользоваться услугами сборщика мебели. Самостоятельная сборка займет не более 2-3 будних дней (поэтапно по вечерам) или одного выходного. Опять же, качество распила зависит от степени ответственности выбранной фирмы и наличия у них специализированного оборудования. В связи с этим я хотела бы порекомендовать компанию «Чайка», являющуюся одним из лидеров по оказанию подобных услуг в Москве. Материалы отличного качества (Egger, Krono, Rehau, Maza, и пр.) можно приобрести непосредственно на месте. Все работы производятся на немецких станках и раскроечных центрах Altendorf и Mayer, кромкооблицовочных станках Tornado (Paul Ott GmbH), сверлильном станке GANNOmat ProTec и другом профессиональном оборудовании, каждое из которого предназначено для строго определённого вида работ. Порядочность и качество выполнения работ, высокий уровень сервисного обслуживания проверены на опыте огромного количества клиентов компании, а также на моем личном опыте. На этом я прощаюсь с вами, спасибо за внимание.

www.zhitov.ru

чертежи и советы по сборке

Перед изготовлением мебели нужно составлять чертежи, без которых не обойтись при распиловке и монтаже. Самым распространенным предметом мебели можно назвать шкаф, а в качестве лучшей его вариации выступает шкаф купе, который можно изготовить самостоятельно, используя ЛДСП — наиболее бюджетное решение.

Рисунок 1. Для изготовления шкафа-купе можно использовать ламинированную ДСП.

Изготовление обычного изделия

Задняя стенка не будет видна, поэтому ее можно вырезать из оргалита. На рис. 1 изображен шкаф купе, высота которого равна 2450 мм, в глубину конструкция станет обладать размером в 650 мм, тогда как его ширина должна быть равна 2400 мм. Боковины, цоколи, перегородки, ребра цоколя предстоит вырезать в 2 экземплярах, а их размеры, указанные в миллиметрах, будут равны следующим показателям: 2433х650; 2367х100; 1917х550; 1159х100 соответственно. Верхнюю крышку, дно и верхнюю полку нужно изготовить в 1 экземпляре, а размеры этих элементов будут следующими: 2400х650; 2367х650; 2367х550 соответственно. Полки должны быть подготовлены в количестве 7 шт. а размер каждой из них должен быть равен 778х550. Для работ понадобятся еще боковины цоколя в 3 экземплярах, с размерами, равными 550х100.

Рисунок 2. Чертеж шкафа купе.

Изготавливая шкаф купе своими руками, нужно знать и то, как будет выглядеть его внутреннее наполнение. Как только чертеж шкафа будет готов, можно отдать его для осуществления распила, а на следующем этапе стоит приступить к наклеиванию кромки на торцы. Ее нужно приложить к обрабатываемой поверхности, а после провести разогретым не на полную мощность утюгом.

Режим отпаривания при этом должен быть выключен. Клей должен немного застыть, затем еще горячую кромку нужно прижать, а после провести по ней сухой тряпкой. На этом приклеивание кромки еще не завершено, так как предстоит избавиться от излишков, воспользовавшись тупым ножом.

Собирать шкаф своими руками следует, закупив заблаговременно конфирматы, под которые предварительно предстоит подготовить отверстия в плоскостях (насквозь, сверлом 8 мм), а в торцах — сверлом 5 мм на глубину в 60 мм.

Делать отверстия нужно после проведения разметки, в процессе чего стоит использовать рулетку и прямой угол.

Изготавливая шкаф по типу купе своими руками, чертежи которого помогут при этом, нужно корректировать положение дверей посредством шестигранного ключа.

Элементы типового шкафа купе.

Направляющие, которые расположены сверху, нужно укрепить саморезами, устанавливая элементы на одном уровне с краем крышки. После окончательной сборки шкаф купе еще в течение какого-то времени будет усаживаться, занимая свое положение. По истечении 2 дней можно будет отрегулировать двери окончательно и укрепить на области торцов фасадов уплотнители.

Инструменты и материалы

  • ЛДСП;
  • оргалит;
  • конфирматы;
  • саморезы;
  • шуруповерт;
  • меламиновая кромка.

Вернуться к оглавлению

Советы по сборке

На рис. 2 можно увидеть то, как выглядит основа, которой обладает традиционный шкаф купе. Дно имеет в составе нижнюю доску и цоколи. Собирать эту конструкцию нужно, используя традиционные мебельные стальные уголки 20х30 мм, а также саморезы 4х16 мм. По одному уголку нужно установить в каждый угол.

Верхнюю часть шкафа не стоит устанавливать на конфирматы, так как они нуждаются в минимальных 100 мм допуска до поверхности потолка.

Этапы сборки шкафа купе.

То же самое касается и днища. Сборку корпуса следует производить в положении стоя. Крепление задней стенки комфортнее осуществлять, когда конструкция лежит на полу, но после сборки ее будет невозможно поднять.

Для конфирматов следует использовать биту-шестигранник. Это обусловлено тем, что обычный ключ будет непригоден уже после 10 закрученных крепежей.

Если шкаф предполагается оснащать встроенными светильниками, сверление предстоит осуществить самостоятельно. После нужно приобрести подсветку на 12 вольт, так как она отличается более длительным сроком эксплуатации. Для сверления отверстий следует использовать «круговое» сверло, которое еще называется царфинбором.

Независимо от того, самостоятельно вы изготовили шкаф или приобрели комплект для сборки в магазине, срезы под плинтус в боковых панелях обустроить придется. Это позволит установить шкаф вплотную к стене.

Вернуться к оглавлению

Изготовление встроенной конструкции

Если решили изготовить встроенный шкаф купе своими руками, то первоначально предстоит определить, куда он будет монтирован. В этом месте нужно проверить параллельность потолка, пола и стен, для чего можно измерить диагонали ниши, которые должны быть равны. Далее необходимо произвести разметку мест крепления направляющих профилей для дверей и боковых панелей.

Рисунок 3. Чертеж нижнего направляющего профиля шкафа купе: 1-направляющие; 2-крепление к основе шкафа.

Затем предстоит приобрести дверные полотна, оптимальным материалом для которых станет ЛДСП 8 мм. Изготавливая такой шкаф купе своими руками, следует учесть, что ширина полотен будет зависеть от габаритов проема, в который предполагается производить установку конструкции. Однако нахлест дверей друг на друга не должен оказаться больше 5 см. Если приобретаете 2 полотна, ширина их должна отличаться на 5 см, тогда как если шкаф имеет 4 секции, то 2 полотна из 4 должны быть шире на требуемый нахлест.

Для работы пригодится и плашка, оснащенная ходовым роликом. Шаг до кромки полотна при фиксации не должен оказаться меньше 2 см, а высота крепления станет зависеть от двух условий, первое из которых предполагает утапливание в паз направляющего профиля ролика плашки на 0,5 см. Второе условие заключается в том, что нижняя кромка двери должна быть удалена от уровня пола на 1,5 см. Разметку установки плашек на полотнах необходимо сделать, взяв в расчет названные условия, крепление плашек должно сопровождаться отступлением от кромки полотна расстояния в 20 мм.

Изготавливая шкаф купе своими руками, после монтажа ходовых роликов нужно начинать работы с направляющими профилями. Нижний из них отличается от верхнего конфигурацией. По нему передвигаются ролики полотен. Расстояние между пазами гарантируют полотнам свободное скольжение по направляющему профилю. На рис. 3 можно увидеть изображение чертежа, на котором присутствует нижний профиль с пазами для роликов.

Такой шкаф купе в качестве основного элемента имеет двери, установка которых — важная задача. После их монтажа можно приступать к установке боковых панелей, используя разметку, сделанную на начальном этапе, теперь стоит наполнить конструкцию изнутри. Укрепить профили к поверхностям потолка и пола можно посредством дюбелей. Шкаф купе будет не столь шумным, если в места прилегания полотен к боковым панелям установить резиновые прокладки, которые станут гасить удары при резком передвижении дверей. Более комфортно будет использовать шкаф, если дополнить его магнитными защелками, отвечающими за фиксацию полотен.

Если решили изготовить шкаф своими руками, чертежи нужно подготовить перед началом приобретения материала. Встроенная конструкция, изготовленная самостоятельно, позволит сэкономить вдвойне. Ведь на нее уйдет гораздо меньше материала по сравнению с обычным шкафом. А вместительность такой конструкции окажется значительно больше.

masterpomebeli.ru

Шкаф купе своими руками: чертежи, описание, пошаговая инструкция

В большинстве домов и квартир идеальным местом хранения одежды и других вещей является шкаф-купе, отличающийся большой вместительностью и способный вписаться в самые неудобные по конфигурации комнаты, коридоры и другие помещения.

Чтобы готовое изделие полностью соответствовало всем индивидуальным пожеланиям и особенностям планировки, лучше сделать шкаф-купе своими руками. Чертежи, описание процесса изготовления и нюансы, с которыми можно столкнуться в работе, мы и рассмотрим в данной статье.

Самостоятельное изготовление шкафа позволяет значительным образом сэкономить, ведь специализированные фирмы делают за свою работу наценку в 1,5-2 раза. Для опытных мужчин, которые сталкивались со сборкой или производством мебели, сделать это не составит труда. Начинающим умельцам обязательно нужно ознакомиться с последовательной схемой, чтобы не запутаться и не испортить материалы.

Создание проекта

Перед тем, как приступать к осуществлению практической части изготовления шкафа, необходимо создать его проект. Сначала следует сделать схематический чертеж на листе бумаги в клеточку, указав все необходимую полочки, штанги и другие составляющие внутреннего наполнения.

Как только вырисуется четкое видение будущего шкафа, лучше перенести проект в программу, позволяющую рассчитать спецификацию всех используемых материалов, а также наглядно посмотреть, как будет выглядеть готовый шкаф изнутри.

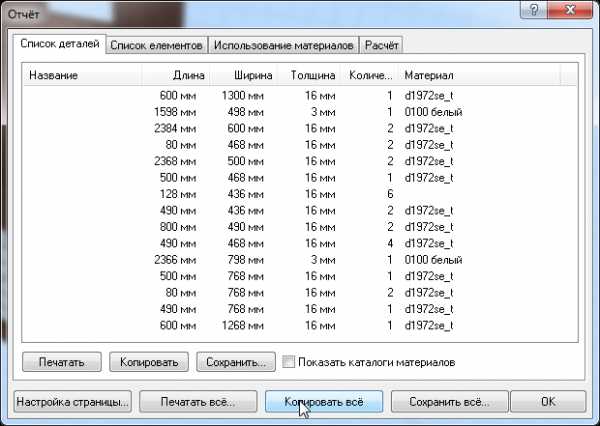

Существует множество различных программ, с помощью которых создаются чертежи и расчеты раскроя всех деталей. Важно лишь подобрать подходящий и наиболее удобный в использовании сервис. Внести в него точные данные и следовать указаниям, выполняя пошагово те или иные действия.

При уверенности в своих возможностях расчета всех необходимых параметров можно сделать и обычный чертеж на бумаге, уделив повышенное внимание деталям и совпадению размеров. Если комната, в которой будет установлен шкаф, не отличается оригинальностью планировки, можно найти готовый проект со стандартными размерами и воспользоваться им.

Спроектировать и изготовить угловой шкаф-купе своими руками, который часто используется в дизайне прихожей, сложнее и дороже, поскольку для него требуется большее количество материалов, а их раскрой и дальнейшая сборка отличаются повышенной трудоемкостью. Однако при должном усердии это также можно сделать самостоятельно.

Варианты раскроя материалов для шкафа-купе

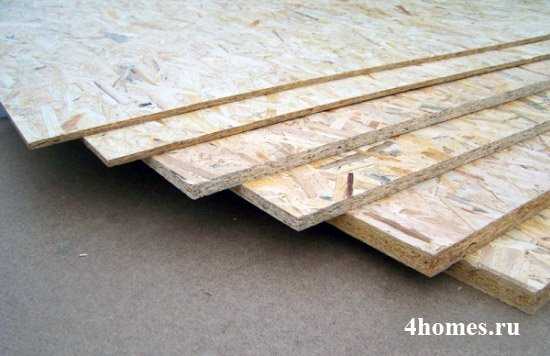

Одним из наиболее популярных и универсальных материалов для изготовления различной мебели являются ламинированные листы ДСП (ЛДСП). Для шкафа-купе они тоже считаются оптимальным выбором.


Виды мебельных щитов и их особенности
Мебельные щиты находят широкое применение как при изготовлении предметов интерьера, так и в строительных работах. Плиты делают из разных материалов (ДСП, МДФ, OSB), каждый из которых имеет свои особенности.

Раскрой листов ЛДСП можно осуществить тремя разными способами:

  1. Самостоятельно нарезать приобретенные стандартные ЛДСП-листы по заранее просчитанным размерам. Достаточно экономный метод, но требующий наличия определенных навыков, а также специальных станков для ровного распила и инструментов для отделки готовых деталей кромкой.
  2. Приобрести готовые, полностью отработанные детали низа, верха, стенок и полок шкафа, продающиеся в крупных строительных гипермаркетах. Основным минусом является то, что размеры ЛДСП полностью стандартные и пригодные исключительно для изготовления шкафа-купе, способного вписаться в типовую планировку.
  3. Наиболее рациональным является индивидуальный просчет раскроя выбранных листов ЛДСП стандартного размера, произведенный вручную или с помощью специальной программы, создание шаблонов и передача материалов в фирму, основная деятельность которой – это производство мебели и распил ДСП и ЛДСП.

Для беспроблемного самостоятельного изготовления шкаф-купе лучше использовать третий вариант как наиболее оптимальный и не требующий наличия дополнительного оборудования.

Выбор материала, фурнитуры и комплектующих для шкафа-купе

Чтобы готовый шкаф получился качественным и прослужил долгие годы, важно правильно подобрать все необходимые материалы, фурнитуру и комплектующие.

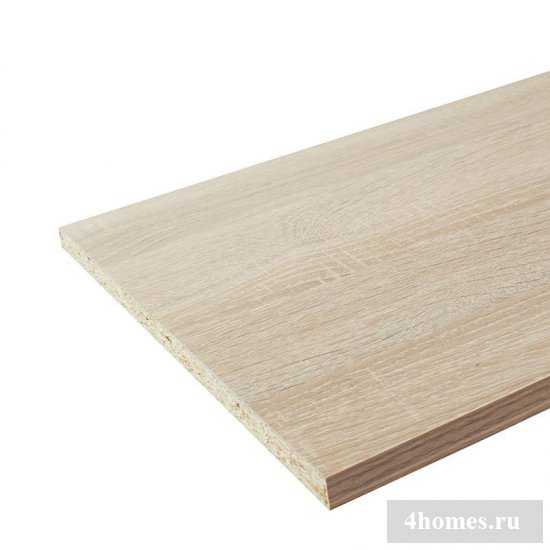

Листы ЛДСП

Размеры ЛДСП у различных производителей могут сильно отличаться. Стандартными и наиболее распространенными считаются 2440х1830 мм и 2750х1830 мм. Оптимальная толщина – 16 мм. Для декоративных полок шкафа с планируемой небольшой нагрузкой подходят и листы толщиной 10 мм.

Ламинированная древесно-стружечная плита может отличаться влагостойкостью и плотностью. Для шкафа-купе подойдет материал, у которого эти показатели являются средними.

Следует заранее определиться, какой именно оттенок ЛДСП нужен. Нюанс заключается в том, что один и тот же цвет, к примеру, «орех темный», у разных производителей может отличаться кардинальным образом. Поэтому необходимо приобретать листы ЛДСП, изготовленные одной фабрикой и, желательно, из одной партии.

Хорошо себя зарекомендовали такие производители ЛДСП, как «Egger», «Swisspan» и «Kastamonu». Их продукция является достаточно дорогостоящей. Из доступных отечественных производителей стоит обратить внимание на материалы от компаний «Невский ламинат», «Lamarty» и «Kronospan Russia».

Двери-купе и раздвижные системы

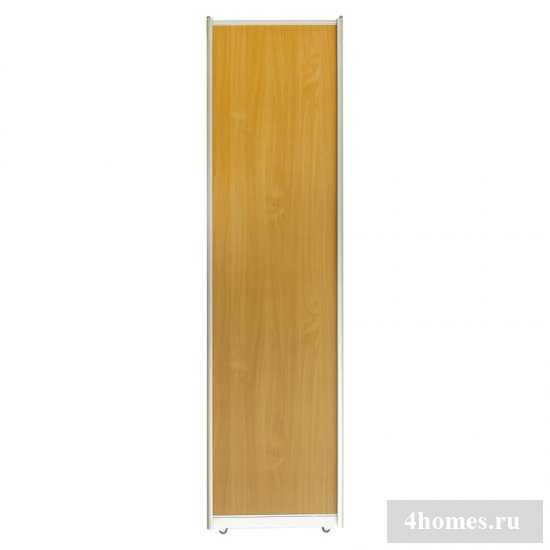

Едва ли не самой важной составляющей частью любого шкафа-купе являются двери, изготавливаемые из листов ДСП и дополняемые зеркалами или стеклом с различными декоративными эффектами. Чтобы в процессе сборки и эксплуатации шкафа не возникло перекосов, следует каждую дверь делать шириной не более 600-700 мм.

Чтобы между дверями не было щелей, нужно предусмотреть перехлест, составляющий от 50 до 70 мм. Необходимые для нормального функционирования дверей боковые профили «съедают» еще 50 мм, что тоже следует учитывать при проектировании шкафа.

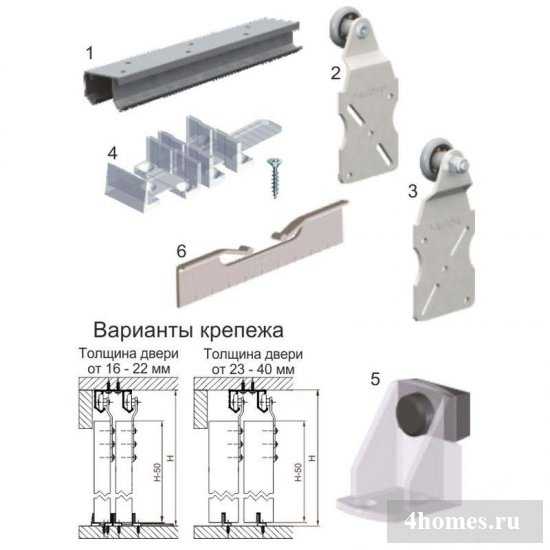

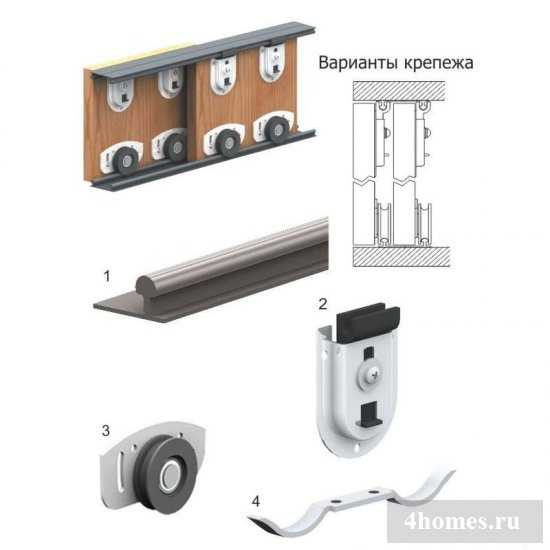

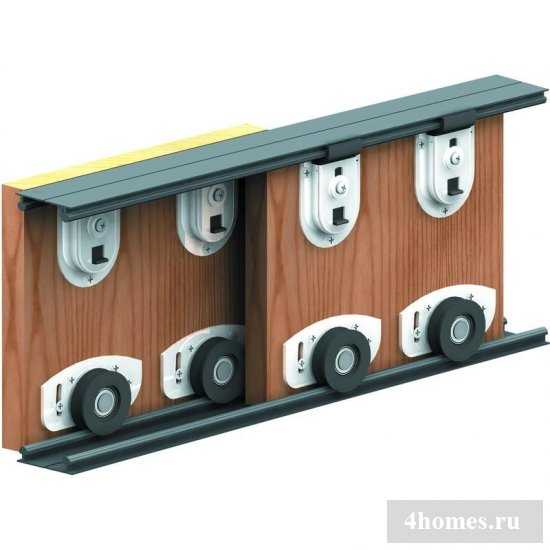

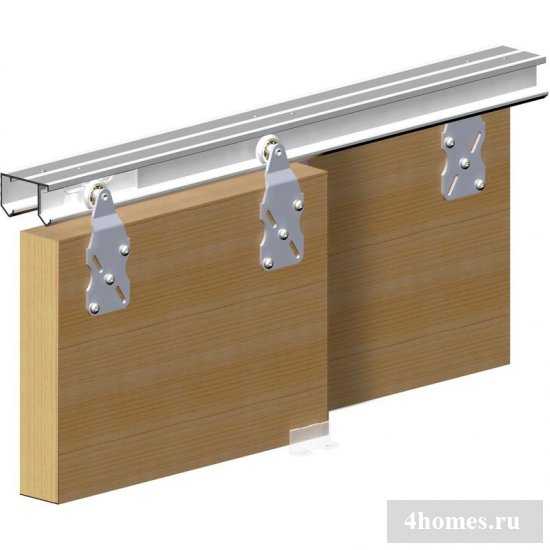

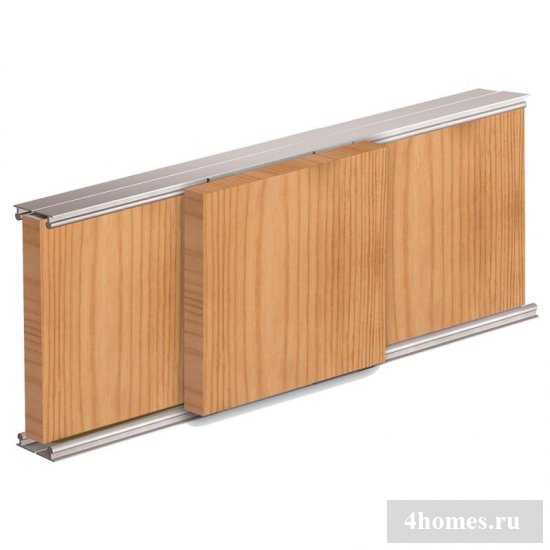

Двери закрепляются с помощью специальной раздвижной системы, состоящей из листа ДСП в профиле или без него, роликов и дополнительных мелких комплектующих.

Выделяют следующие виды подобных конструкций:

  1. Роликовые системы со специальной подвеской, расположенной в верхней части двери и обеспечивающей ее плавное скольжение и бесшумное открывание.
  2. Рамочные системы – удобные, но подверженные быстрому истиранию.
  3. Безрамочные системы с роликами, но без профиля. Являются наиболее бюджетными, но совсем ненадежными.
  4. Изогнутые системы для установки радиусных дверей. Они сложны в монтаже и не подходят для самостоятельного изготовления шкафа.

Качество раздвижных систем зависит от материала, из которого изготовлен профиль и ролики.

Алюминиевый профиль считается самым прочным, но стоит достаточно дорого. Также профиль изготавливается из стали, дерева, железа и отличается толщиной стенок, влияющих на прочность.

От ролика зависит то, насколько бесшумно и плавно будут скользить двери. Основные материалы изготовления – резина, пластик, тефлон, сталь, тармонид (отвердевший композит).

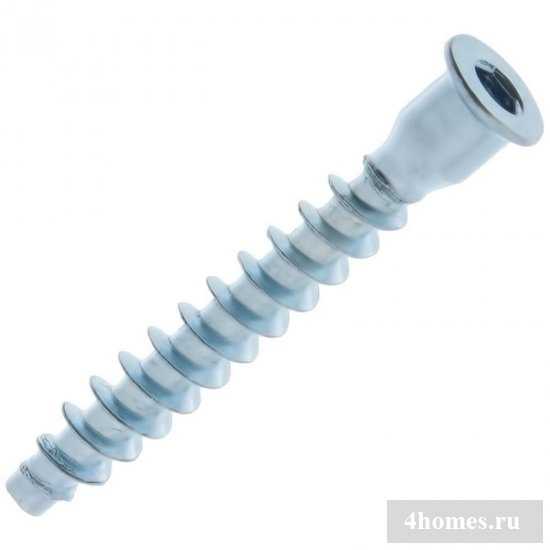

Евровинты (конфирматы)

Для скрепления всех деталей шкафа следует использовать специальные мебельные евровинты, называемые конфирматами. Их существует несколько разновидностей. В данном случае наиболее оптимальными будут винты размером 6х50 мм с шестигранной головкой.

Способ скрепления деталей при использовании конфирматов такой: с помощью дрели в плоскости одной детали делается подходящее по размеру отверстие, а в торце другой детали просверливается меньшее отверстие, в которое войдет потом резьба от мебельного винта.

Пластиковые мебельные уголки

Для тех, кто впервые изучает, как своими руками сделать шкаф-купе, обязательно нужно ознакомиться с таким незаменимым элементом, как пластиковые уголки. Они используются для скрепления различных деталей из ЛДСП и у них есть специальная «крышечка», позволяющая скрыть шляпки используемых винтов.

Из недостатков такого способа крепления следует отметить недостаточно эстетичный вид за счет выпирания уголков в местах крепления и их склонность к постепенному расшатыванию.

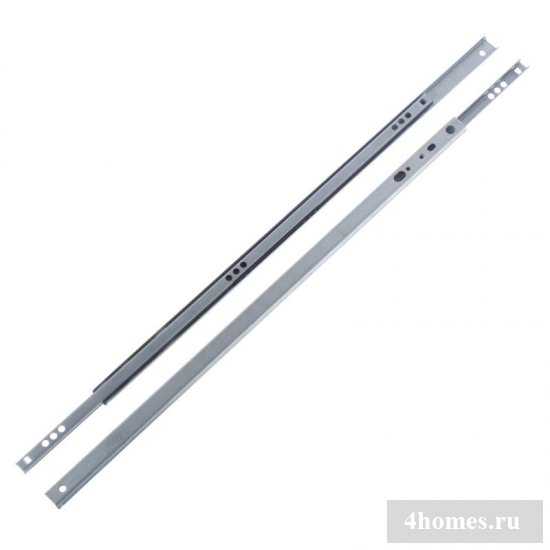

Направляющие для выдвижных ящиков

Для удобства шкаф-купе часто оборудуют внутренними выдвижными ящиками, которые могут быть совершенно различных размеров.

Для их установки можно использовать два вида направляющих:

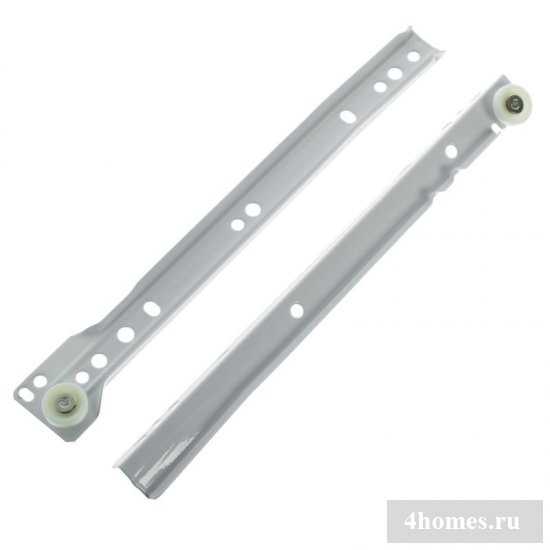

  1. Роликовые, считающиеся самыми доступными по цене, но достаточно ненадежными. Ящик на такой системе издает не слишком приятные звуки при выдвижении и даже может выпасть в процессе эксплуатации.

  2. Шариковые или как их еще называют, телескопические направляющие полного выдвижения. Являются оптимальным вариантом для активно используемой мебели. Стоят достаточно дорого.

Монтировать легче роликовые направляющие, однако телескопические прослужат дольше.

Заглушки под винты

Чтобы не царапаться о края установленных конфирматов и не портить их шляпками дизайн шкафа, используют специальные заглушки под винты. Они изготавливаются в различных оттенках, соответствующих самым популярным цветовым профилям ЛДСП.

Штифты для полок

Полки в шкафу-купе можно закрепить с помощью прочных и надежных металлических уголков. Такой метод является не самым лучшим с эстетической точки зрения. Вещи, которые будут храниться на полке, установленной подобным образом, вполне могут зацепиться за уголки и порваться.

Если не планируется повышенная нагрузка на полки, лучше закреплять их с помощью специальных штифтов, вкручиваемых в торец каждой детали и боковых стенок шкафа. Это соединение совершенно не видно глазу, но может не выдержать большого веса.

Оргалит для задней стенки

Для изготовления задней стенки шкафа-купе отлично подходит ламинированная плита ДВП, или оргалит. Бывает разных расцветок и может быть сделана под дерево. Отличается небольшим весом.

Лучше отдавать оргалит для раскроя, как и все остальные детали, чтобы в процессе сборки не возникло несовпадения в размерах.

Ножки и ручки шкафа

Для возможности установки шкафа-купе четко по уровню необходимо оборудовать его регулируемыми ножками, выдерживающими большую нагрузку. Если нижняя часть шкафа закрывается цоколем, то вместо ножек подойдут более простые опоры, которые выглядят не так красиво, зато стоят дешевле.

Особые ручки для раздвижных дверей не требуются – эту функцию выполняет металлический профиль. В ящики внутри шкафа вставляют плоские врезные ручки из металла, которые не будут мешать открываться дверям в процессе эксплуатации мебели.

Металлические и пластиковые декоративные уголки

Чтобы защитить внешние углы готового шкафа-купе от различных повреждений и дополнительно укрепить всю конструкцию, используют декоративные уголки. Они могут быть пластиковыми, выполненными в тон ЛДСП, или металлическими, изготовленными под старину или с использованием различных узоров.

Лампы подсветки

Для комфортного использования шкафа-купе нужно обязательно оборудовать его светильниками, которые бывают двух видов:

  • Врезные, устанавливаемые в отверстия, заранее просверленные в козырьке шкафа-купе;
  • Накладные, которые можно разместить уже после сборки всего шкафа, просто прикрутив с помощью шурупов на козырек.

Наиболее распространенными являются галогенные лампы подсветки. Большую популярность в последнее время также получили светодиодные лампы.

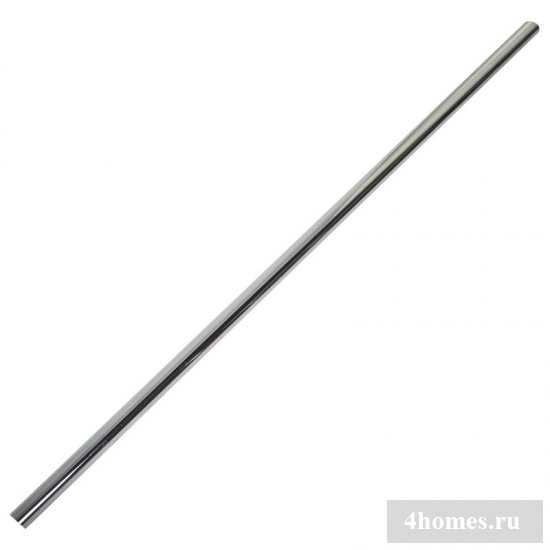

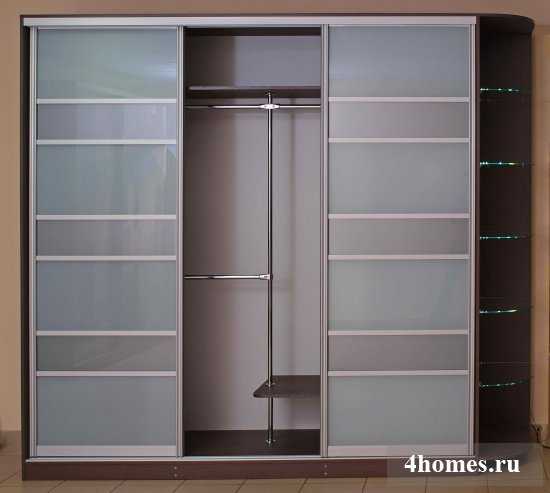

Штанги под одежду

При изучении того, как сделать шкаф купе своими руками в домашних условиях, фото и чертежи обязательно должны включать в себя отмеченные места размещения штанг под одежду.

Для стандартной глубины шкафа 60 см используют два вида хромированных металлических штанг:

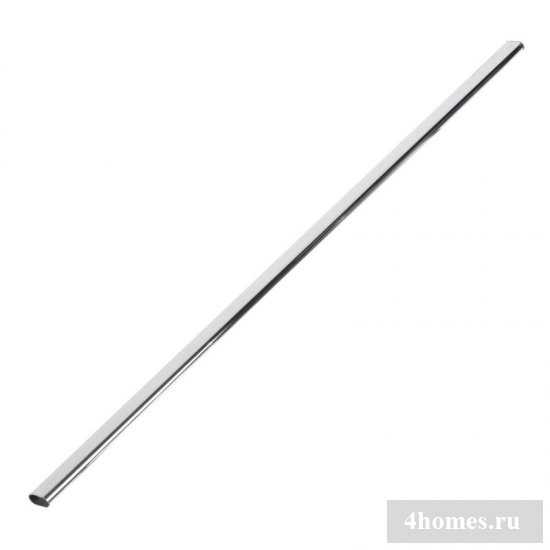

  1. Овальные трубы, отличающиеся повышенной жесткостью и выдерживающие значительные нагрузки. Часто дополняются сверху демпфером – специальной вставкой из пластика, позволяющей вешалкам с вещами «садиться» на штанге достаточно мягко и практически беззвучно.

  2. Трубы круглого сечения чуть меньшей жесткости. Позволяют создавать многоуровневые системы хранения и максимально эффективно использовать пространство внутри шкафа.

При необходимости, используют такие приспособления, как пантографы (лифты для одежды), брючницы, держатели ремней. На фото шкафов-купе в прихожую часто встречаются обувницы, сетчатые корзины и микролифты.

Какой инструмент нужен для изготовления шкафа-купе

С учетом того, что раскрой листов ЛДСП будет заказываться у сторонней фирмы, для самостоятельного изготовления и сборки шкафа-купе понадобятся следующие инструменты:

  1. Хорошая электродрель с набором сверл, в котором обязательно есть несколько штук, предназначенных для работы по дереву (для создания посадочных мест под конфирматы) и материалу выбранного профиля раздвижной системы. Одинаковых сверл должно быть несколько, чтобы работа не застопорилась при поломке одного из них.
  2. Отвертка-шестигранник для закрутки мебельных винтов.
  3. Обычный качественный молоток и гвозди среднего размера.
  4. Подходящие для выбранной толщины ЛДСП саморезы и отвертка с крестовым наконечником или шуруповерт с насадкой для их закрутки.
  5. Рулетка для разметки мест расположения евровинтов и саморезов, угольник для точности измерений, простой карандаш для проставления отметок и уровень, чтобы шкаф не получился перекошенным.
  6. Ножовка по металлу для уголков.
  7. Специальная коронка на дрель, предназначенная для вырезания больших отверстий на деталях ЛДСП.

Подготовить все перечисленные выше инструменты лучше заранее, чтобы в процессе работы не искать срочно определенную отвертку или сверло.

Порядок сборки шкафа-купе

Чтобы готовый шкаф-купе получился ровным, красивым и выдерживал планируемую нагрузку, важно правильно его собрать, соблюдая следующую последовательность действий:

  1. Прежде всего, нужно тщательно осуществить разметку будущих мест крепления конфирматов на всех деталях ЛДСП.
  2. Просверлить необходимые отверстия на торцевых или ровных поверхностях заранее раскроенных деталей, используя различные сверла, в зависимости от предполагаемой глубины и диаметра евровинтов.
  3. Дальнейшие действия лучше выполнять вдвоем – так получится быстрее и качественнее. Первым делом, как правило, собирают блок с полками, закрепив их с помощью штифтов на боковых стенках.
  4. Затем нужно на боковых стенках шкафа отметить места расположения креплений для штанги под одежду и прикрутить их с помощью подходящих шурупов, после чего вставить саму штангу.
  5. Получается готовая внутренняя конструкция шкафа. Ее необходимо прикрутить кофирматами к верхней и нижней части, на которой предварительно закрепить регулируемые ножки.
  6. Собрать ящики, скрутив все детали шурупами и врезать, при необходимости, специальные ручки. Установить выбранную систему направляющих и навесить на нее ящики.
  7. Проверить, ровно ли стоит шкаф и, при необходимости, отрегулировать с помощью уровня и подкручивания ножек.
  8. Врезать точечные светильники в просверленные отверстия в козырьке шкафа-купе и подвести к ним все необходимые провода.
  9. Прикрепить заднюю стенку шкафа из оргалита к боковым стенкам. Для этого используют различные способы. Чаще всего ее просто прибивают обычными гвоздями, но более надежным считается крепление с помощью небольших шурупов. Оргалит иногда закрепляют и на специальные держатели.
  10. Закрыть все шляпки конфирматов заранее подобранными по цвету заглушками.
  11. Далее следует самый важный этап в сборке шкафа-купе – установка раздвижной системы. На ЛДСП «потолок» шкафа из ЛДСП необходимо установить верхнюю направляющую и тщательно закрепить ее с помощью саморезов.
  12. На днище шкафа точно такими же саморезами закрепляется нижняя направляющая.
  13. В получившуюся раздвижную систему вставляются поочередно дверные полотна – сначала в верхнюю, потом в нижнюю направляющую. Делать это лучше вдвоем.
  14. Каждая дверь выравнивается по уровню вертикальных стенок шкафа с помощью подкручивания боковых винтов шестигранной отверткой. Так как при раскрое ДСП заранее была предусмотрена установка внахлест, то такое выравнивание не приведет к появлению щели между дверями.
  15. После установки, регулировки и проверки работоспособности раздвижной системы нужно наклеить с обеих сторон на торцах каждой двери щетку-пыльник.

Сборка шкафа-купе своими руками, чертежи и описание процесса изготовления которого были описаны в этой статье, окончена. Но после загрузки необходимых вещей следует дать шкафу несколько дней «отстояться», старясь регулярно пользоваться раздвижными дверями. Иногда на протяжении этого промежутка времени обнаруживаются мелкие недоработки и «съезжает» регулировка дверей, которую можно быстро поправить, просто подкрутив их по уровню.

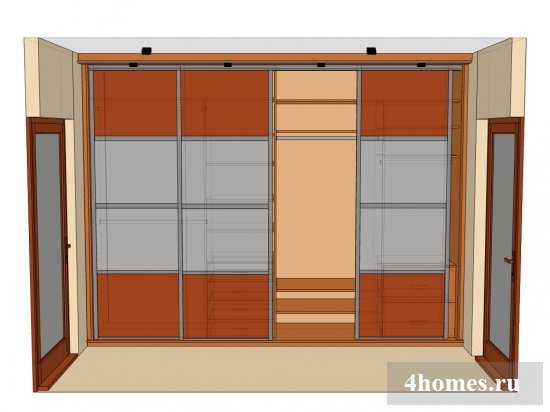

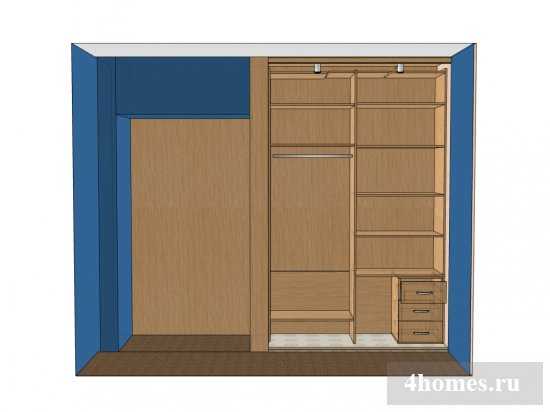

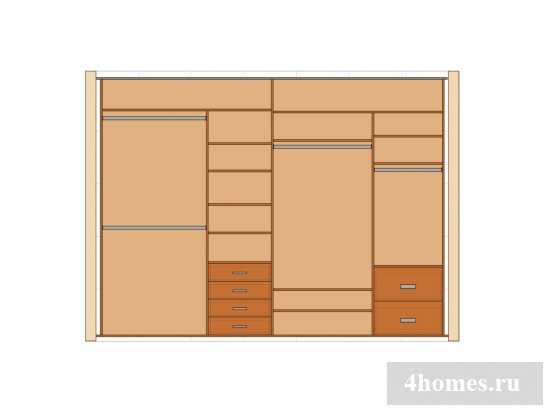

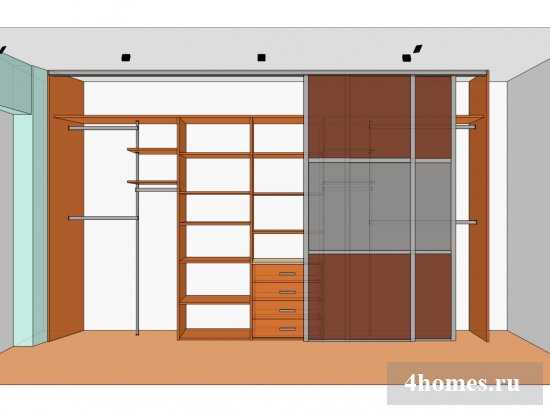

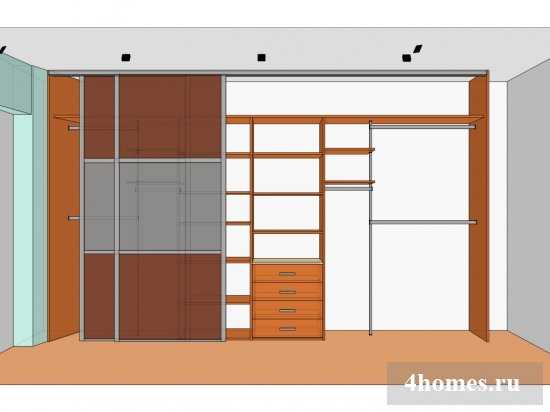

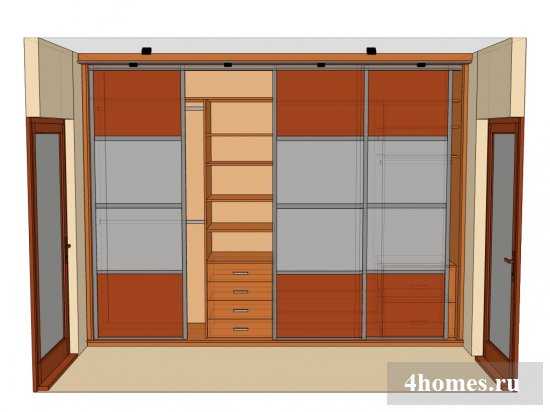

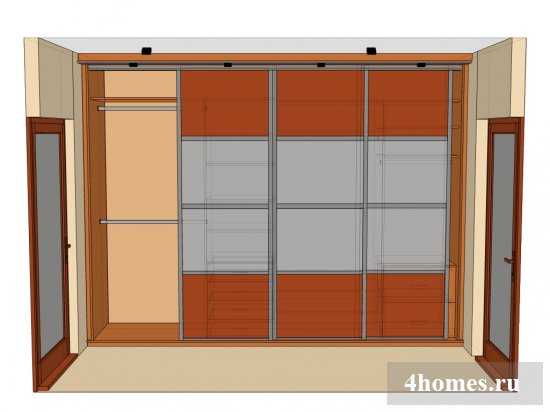

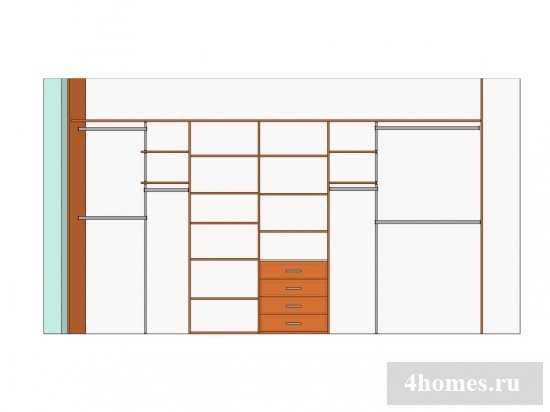

Предлагаем три варианта шкафов-купе: чертежи и рисунки внешнего вида. Первые два варианта – большие встроенные, четырехдверные шкафы, с большим наполнением. В них есть полки, выдвижные ящики, штанги для одежды (длинной и короткой).

Третий вариант подойдет для небольшой прихожей или комнаты. Он двухдверный корпусный, но в нем есть все необходимое для размещение одежды как на полках, так и на вешалках.

Понятно, что эти шкафы можно взять только за основу – идею, на основании которой, плюс использовав всю предложенную выше информацию вы сможете разработать шкаф-купе «под себя», под свои размеры и для своих нужд. Заказать раскрой и собрать его своими руками. Удачи вам!

4homes.ru

Изготовление чертежей шкафа купе. Общая документация – Сделаем мебель сами

Здравствуйте друзья.

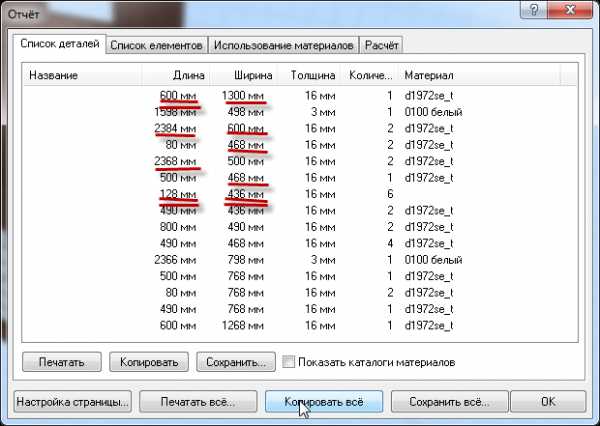

Для того чтобы сделать любой шкаф купе, необходимо иметь его чертеж и список всех деталей.

Так же, необходимы схемы сборки и обработки деталей (поклейка кромки и обработка криволинейных деталей, если они планируются).

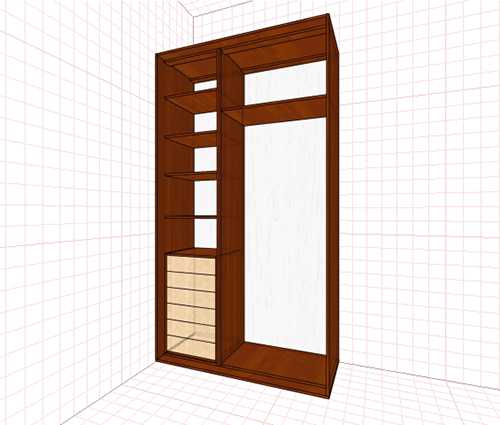

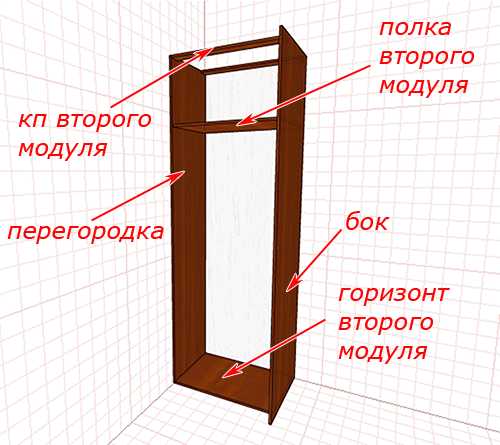

Давайте, для примера, спроектируем простой шкаф на два раздвижных фасада.

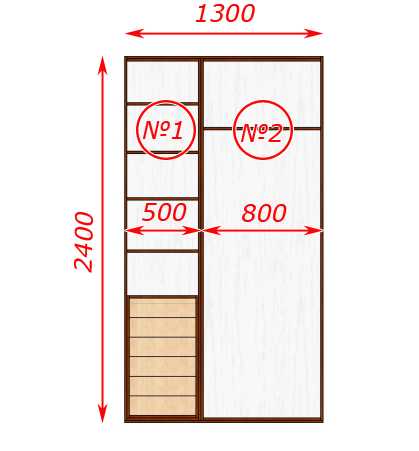

Пусть его размеры будут следующими: 2400х1300х600 (мм).

Материал – ДСП, толщиной 16 миллиметров.

Все расчеты будут «плясать» от этих габаритов. По этому, при их определении, нужно убедиться, чтобы они были достаточными для размещения будущего изделия в определенном месте жилого помещения.

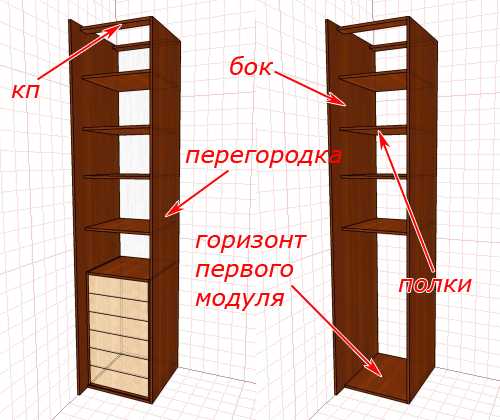

Дальше, нужно определиться с конструкцией.

В нашем случае, нижний горизонт будет общим. На нем будет находиться два независимых отдела.

Эти отделы будут жестко скреплены друг с другом, и с самим горизонтом. Таким образом, жесткость всего изделия будет максимальной.

Сразу можем высчитать проем под изготовление раздвижной системы:

2400-32=2368 (мм) – высота

1300-32=1268 (мм) – ширина

Общая ширина первого отдела будет равной 500мм, второго – 800мм.

Разница в размерах по ширине обусловлена тем, что 1-й отдел содержит модуль с выдвижными ящиками (при одинаковой ширине, они не будут работать, так как шкаф имеет только две раздвижные двери).

Итак, размеры этого нижнего горизонта будут равны 1300х600 (мм)

(В дальнейшем, все размеры будут приведены в миллиметрах).

  • Бока – 2384х600
  • Перегородки – 2368х500
  • Верхний горизонт – 1268х600
  • Горизонт первого модуля – 468х500
  • Второго – 768х500

Полки и корпусные планки этих отделов (и ребро жесткости второго отдела) будут иметь соответствующую ширину (как и у их горизонтов) а глубину – на 10 меньше.

Проектировать шкаф мы будем в PRO-100.

Сначала мы сконструируем оба модуля, затем установим их на общий горизонт, и сверху накроем общим верхним горизонтом.

Итак, видео проектировки:

После того, как «на руках» есть деталировка, делаем разметку клейки кромки.

Суть такой разметки в следующем:

Под каждым размером соответствующей детали ставится одно или два подчеркивания.

Если одно подчеркивание – значит, деталь клеится по этому размеру один раз. Если два – значит два раза.

Либо все можно сделать еще проще.

Сбросить всю деталировку в файл XL (Microsoft Office Excel), в которой сделать таблицу.

В столбике возле каждого размера – цифра 0,1,2 в зависимости от того, нужно ли клеить вообще деталь по этому размеру, либо клеить с одной или двух сторон.

В данном случае, все детали шкафа, приведенного в нашем примере, прямоугольные (фигурных нет).

По этому, деталировка вместе со схемой поклейки и будут составлять (плюс чертежи шкафа) всю документацию, на основании можно приступать к его изготовлению.

Да, при распиле листового материала на детали нашего изделия, нужно учитывать направление текстуры материала (если она в нем имеет место быть).

А на этом все.

До новых встреч!

www.sdmeb.ru

первый этап изготовления мебели своими руками

Первый этап изготовления любой мебели заключается в создании чертежа.

Изготовление любой мебели начинается с составления проекта и чертежа.

Для мастеров, решившихся создать шкаф, есть несколько путей:

  • создать собственный чертеж шкафа;
  • использовать готовые схемы и лишь изменить их в соответствии с собственными требованиями.

Для создания чертежа мастеру понадобятся:

  • бумага;
  • карандаш;
  • измерительная рулетка.

Сегодня легко составить чертеж любого шкафа благодаря большому разнообразию компьютерных программ и разнообразных онлайн-сервисов.

Читайте также: Откидная кровать своими руками
Сделать своими руками кровать с подъемным механизмом
Кровать под потолком — читайте здесь.

Первое, что необходимо сделать, выбрать место, где будет установлена мебель. Затем нужно определиться с набором необходимых элементов, которые будут составлять шкаф. Особое внимание следует обратить на дверцы. В зависимости от вида открывания меняется и схема. При составлении чертежей учитывается, что глубина стенок шкафа, его дна и верха должна быть больше, нежели прочих элементов, ориентировочно на 1 см. Это пространство заполнит дверь. Никакой чертеж не признает схематичности, все должно быть предельно точно, с учетом всех нюансов.

Схема шкафа-купе

Чертеж шкафа-купе с необходимыми размерами.

Чертежи шкафа-купе можно считать одним из самых простых типов. Для их создания необходимо знать минимум параметров:

  • высоту;
  • ширину;
  • глубину;
  • толщину материала.

Также на схеме указываются все полки, перегородки, ящики и прочие элементы шкафа. На этапе создания чертежа решается вопрос и о количестве фурнитуры. Вначале на бумагу наносится корпус — боковые стенки, крышка и низ. Схема должна учитывать толщину самого материала.

Когда составляются чертежи, мастеру стоит учитывать все параметры сооружения. Так, для шкафа высотой 2100 мм (исходя из среднего роста человека), шириной 1600 мм и глубиной 700 мм мастер запланировал отдел гардероба и отдел с полками, ширина которого — 700 мм. Толщина материала (и соответственно стенок и внутренних перегородок) — 20 мм. Теперь нетрудно вычислить размер проема для одежды. При расчете количества полок стоит учитывать размеры стенок, внутренних перегородок верхнего и нижнего горизонтов. На чертежах следует добавлять 0,5-1 мм на стыки деталей.

Особенностью шкафа-купе являются его двери. Сразу следует определить количество створок и их ширину. Мастера советуют не делать створки двери шире 70 см, а перехлест — 7 см. Необходимо указать на схеме и боковые профили, для которых нужно выделить 4-5 см.

Как рассчитать ширину створки? Необходимо исходя из ширины проема вычислить количество дверей, а правильность расчетов проверить формулой, которая записывается как разница между шириной проема, размером перехлестов (в зависимости от количества предполагаемых дверей) и размером боковин. Получившееся число требуется разделить на количество предполагаемых дверей. Если оно меньше ширины самой узкой полки — все продумано правильно, если же больше — увеличить количество дверей или габариты полки.

Вернуться к оглавлению

Кухонные и угловые шкафы

Такой тип шкафа очень распространен в современных квартирах, так как позволяет экономить большое количество пространства. Сделать угловой шкаф можно нескольких видов:

  • треугольный;
  • трапециевидный;
  • Г-образный;
  • пятистенку.

Наиболее сложными с точки зрения составления чертежей угловых моделей являются трапециевидные и треугольные виды, так как они являются трудными для проведения расчетов, составления текстовых инструкция для изготовителей.

Чертеж углового шкафа купе с размерами.

Подобная мебель предполагает наличие специальной фурнитуры и требует детализации элементов для каждой отдельной модели. Самым популярным является именно Г-образный шкаф, который очень удобен в быту. Возможны варианты создания угловых шкафов без боковых стен (треугольный тип или трапециевидный), однако данный подход крадет пространство у помещения, которое такой тип шкафа как раз и должен экономить.

При составлении чертежа кухонных шкафов ­необходимо учитывать не только сами габариты (внутренние и внешние), но и функциональность, наличие канализационных элементов и пр.

Своими руками для кухни часто создают модульные шкафы, они позволяют использовать больше пространства, при этом выгодно обустроить углы. Однако минусом таких изделий является то, что сантехника обычно находится в глухом модуле, что усложняет ее ремонт, а расположение труб в открытой части уменьшает используемую площадь.

Учет роста самого хозяина помещения чрезвычайно важен при составлении чертежей навесных шкафов для кухни, ведь расчет габаритов мебели лучше осуществлять под определенного человека. Мастера рекомендуют делать шкаф под раковину несколько ниже, нежели рабочую зону. Для кухонных шкафов лучше использовать стандартные дверцы или по типу троллейбусных, что стоит учитывать при составлении схем.

masterpomebeli.ru

Шкаф купе в прихожей описание конструкции. Чертежи шкафа-купе с размерами

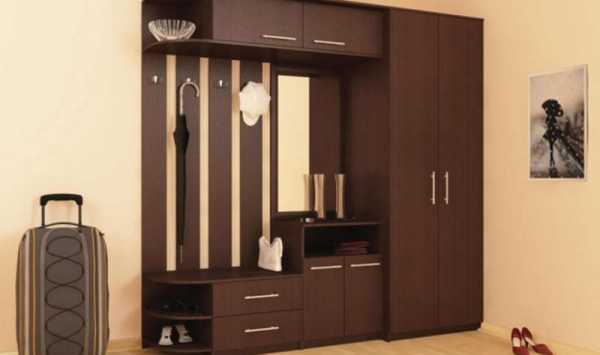

Главным, а иногда и единственным мебельным предметом в прихожей является вещевой шкаф, который часто имеет конструкцию шкафа-купе. Кто-то себе приобретает подобное изделие уже готовым к установке, а кто-то, проявляя завидную смекалку, терпение и трудолюбие, изготавливает его сам. Домашним умельцам, решающим, как сделать шкаф в прихожую своими руками, предстоит до начала сборки определиться с целым рядом моментов: с его размерами, из какого материала он будет делаться, сколько готовы затратить на него денежных средств и т.д.

На что опираться проектировщику?

Разрабатывая встроенный шкаф купе для своей квартиры, его конструкцию прорабатывают в трех направлениях, ориентируясь:

  • на функциональность;
  • дизайн;
  • инженерное решение.

Получается, что для того чтобы собрать шкаф купе в прихожую, изготовленный своими руками, вам понадобятся знания из области юзабилити, создания интерьера и мебельных конструкций, а также практические навыки домашнего мастера.

Функциональность

Шкафы-купе – это общее название для мебели со сдвигающимися (раздвижными) дверцами, могут устанавливаться отдельно (корпусный вариант), а также встраиваться в ниши или углы (корпусный и бескорпусный варианты). При этом они позволяют:

  1. Оптимально организовать жизненное пространство, часто занимая малоиспользуемые площади или играя роль зонирующих перегородок.
  2. Удобно поместить вещи, руководствуясь принципами эргономики, по всем пространственным направлениям: от пола до потолка, полностью по ширине и глубине ниши. Кроме того, во встраиваемой мебели могут быть необычные отделы для размещения элементов коммуникаций: электрощитков, каналов вентиляции и т.п.
  3. Исключить труднодоступные зоны (за боковыми и задними стенками, сверху и снизу), в которых годами собирается грязь.


Дизайн

Проектируя инсталлируемую мебельную сборку, можно адаптировать её под любые, даже нестандартные интерьерные решения, под любой ремонт. Разнообразие современных фасадных материалов позволяет вписать шкаф, например, в стиль хай-тек или противоположный ему барокко, а украсив фасад авторскими рисунками, вы получите поистине уникальное дизайнерское решение. Тем не менее, часто встроенный шкаф в коридоре имеет внешнюю поверхность практически полностью закрытую зеркалами, которые визуально расширяют ограниченное пространство типовой прихожей, а также являются удобными функциональными элементами.

Инженерные решения

Собирая самодельные шкафы купе, либо приобретая готовые заводские модели мебели, обращают внимание на ряд важных моментов:

  1. Конструкцию раздвижных дверей – это первое, что во многом определяет дизайн, функциональность, а также удобство пользования всем изделием. Сегодня наибольшую популярность получила система с нижним опорным роликом (одинарным) и верхним вспомогательным (спаренным). Такая компоновка позволяет большую часть массы двери (достигает 150-180 кг) переложить на нижнюю опору, катающуюся практически по полу, тогда как верхнему катку остается лишь функция вертикальной поддержки сдвижного полотна.
  2. Эффективное использование внутреннего пространства. Существенным является не только количество, назначение, габариты, размещение отсеков, но и применение целевых аксессуаров: корзины, пантографа, штанги для одежды, галстучницы и других. Следует под каждое изделие отводить достаточное место, учитывая необходимую рабочую зону для выдвижных механизмов.
  3. Внутреннюю подсветку, которая не просто делается в выбранном месте, она должна соответствовать повышенным нормам электро — и пожаробезопасности. Рекомендуется установка слаботочных низковольтных светодиодных светильников или, в крайнем случае, галогеновых на напряжение 12 В.


Как правильно выполнить замеры и расчеты?

Подготавливая конструкторскую детализацию мебельных элементов, особенно ответственно необходимо отнестись к этапу замеров. Для встроенного шкафа в прихожей часто приспосабливают подходящую нишу, поэтому ошибка в её измерениях, расчетах внешних габаритов мебели может потребовать затем существенных переделок, и как следствие, непредвиденных финансовых затрат.

Особенности замера ниши

Ниша, являющаяся естественным архитектурным элементом здания, редко бывает геометрически идеальной. Этот момент следует тщательно исследовать, отобразив погрешности стен на чертеже, чтобы затем получить габариты «чистого» проема. Необходимо:

  • убедиться в отсутствии общей кривизны и локальных наплывов на стенах, полу и потолке, прикладывая правило либо ровную рейку в продольно-поперечных направлениях, а также крест-накрест по плоскостям;
  • определить, измерением диагоналей проема, параллельность противоположных поверхностей, а их вертикальную и горизонтальную ориентац

roomin.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
