Многие сталкивались с такой проблемой в доме, как неправильное распределение вещей в местах их хранения. Это может создавать беспорядок. Чаще всего это возникает из-за отсутствия полок и шкафов, где все нужные предметы могут поместиться. И тут возникает вопрос: «как сделать стеллаж своими руками?».
Сделав стеллаж своими руками можно организовать пространство в доме или гараже.Если правильно подойти к процессу, выбрать нужный материал и знать порядок действий, тогда можно самостоятельно сделать самодельный шкаф, форма и конструкция которого будет соответствовать желаниям и потребностям мастера.
Вы можете сконструировать шкаф, который будет отвечать всем вашим требованиям.- Какие материалы можно использовать для изготовления (дерево, металл, фанеры и другие)
- Необходимые инструменты
- Разновидности стеллажей
- Каркасные
- Балочные
- Модульные
- Консольные
- Веревочные
- Стеллажи свободнонесущего строения
- Мостовая схема
- Как сделать полки для стеллажей
- Технология изготовления основы
- Как собрать стеллаж полностью
- Видео: как сделать стеллаж своими руками
- Идеи стеллажей для изготовления своими руками
Какие материалы можно использовать для изготовления (дерево, металл, фанеры и другие)
Самый распространенный, доступный материал – это дерево.
Стоимость его доступная, можно купить уже обработанные доски. Самое главное, что следует учитывать, если это изделие будет делаться впервые, то из этого материала его удобно делать, можно избежать погрешностей.
Если модель стеллажа не имеет сложной конструкции, тогда стоит выбирать брус 5*5 струганного типа и подходящие по размерам доски, из которых будут изготовляться полки. Последнее можно также сделать из фанеры или ДСП.
Металл – этот материал также используется для изготовления такого шкафа. Но стоит учитывать, что для работы с ним, нужно иметь базовые умения. В металлическом каркасе нужно будет сверлить отверстия, а это следует доверить знающим людям по причине прочности этого материала. Но если навыки имеются, тогда металл – это хорошая основа для стеллажа, полки в котором можно сделать деревянные. Этот материал долговечен и имеет красивый внешний вид.
Чтобы сделать металлический стеллаж потребуются определенные навыки.
Для изготовления этого изделия понадобится:
- Для стоек – деревянный брусок или профильная труба.
- Для рамы – рейка или профиль.
- Для полок – доски, ДСП.
Необходимые инструменты
Перед тем как приступить к работе, следует закупить металлические уголки, кронштейны, которые могут понадобиться для монтажа, саморезы, дюбеля, гвозди, подготовить нужный инструмент:
- Лобзик или ручная пила.
- Дрель.
- Шлифовочная машина с различными насадками, кольцами с разной жесткостью.
- Шуруповерт.
- Молоток.
- Уровень.
- Рулетка.
- Карандаш, мел.
- Отвертка крестовая.
- Шкурки с разной шлифовочной поверхностью.
- Кисточки.
Если будет изготовляться деревянное изделие, следует купить жидкости для обработки поверхности, лаки, морилки, краску.
Разновидности стеллажей
Перечень видов с описанием — ниже.
Каркасные
Для этих изделий нужна несущая основа в виде деревянной рамы или из металла. На нее крепиться нужное число полок. Это самый удобный в монтировании вариант.
Каркасный стеллаж – самый простой в сборке.Балочные
По схеме они напоминают первый способ изготовления, но имеют более сложную конструкцию, большего количества материалов. Подходят для хозяйственных нужд.
Балочные стеллажи часто используют для хозяйственных нужд.Модульные
Это стеллажи, состоящие из лесенки, короба, решетки. Могут быть различных форм, крепиться к стене, иметь отдельно-стоящую конструкцию.
Модульные стеллажи часто состоят из коробов.Консольные
Этот вид изделий не имеет боковых стенок, при этом полки крепятся к задней стенке. Идеальные для прихожих и кладовок.
Консольный стеллаж не имеет боковых стенок.Веревочные
В ней тоже не должно быть боковин. Это декоративный вид стеллажа, в котором полки крепятся на канаты. В этой конструкции не стоит хранить тяжелые вещи.
Можно использовать для детской, с целью подставки под сувениры, игрушки.
Стеллажи свободнонесущего строения
Их сложно сделать самостоятельно. Они имеют изогнутую форму. Могут выполнять декоративную функцию. Не могут выдерживать большие нагрузки.
Стеллажи свободнонесущего строения выполняют декоративную функцию.Мостовая схема
Этот вид конструкции не так практичен дома. В основном он применяется на производстве. Внутри него располагаются перестенки, которые изготовляются из досок, аналогичным полкам.
Мостовая схема используется на производстве.Как сделать полки для стеллажей
Для того чтобы понять, как самому сделать своими руками стеллаж из дерева, нужно определить где его потребуется размещать, для хранения чего он необходимый. Нужно составить чертеж, на котором требуется обозначить каждый элемент, продумать дизайн изделия, способ его сборки.
Для начала нужно составить чертеж будущего изделия.
В самом начале подготовки потребуется измерять пространство, где будет располагаться стеллаж. Для этого потребуется рулетка. Высота и ширина конструкции должна быть приемлемой, удобной для использования этой конструкции, в зависимости от предметов, которые потребуется разложить на полочках.
Для консервации или книг нужно выбирать доски шириной 25-45 см. Для стеллажа, где будут храниться инструменты нужно выбирать более широкие полки. Длина полочек для детских вещей, игрушек, сувениров не обязана быть большой. 1.5 метра будет достаточно.
Для игрушек и сувениров можно обойтись узкими и недлинными полками.Если планируется собрать кухонный стеллаж, тогда длина должна быть до метра. Если пренебречь этой технологией под тяжелыми предметами доски начнут прогибаться. Ширина соответствует глубине стеллажа, длина должна быть такой, чтобы доски достаточно плотно входили в каркас.
После определения длины и ширины нужно перейти непосредственно к заготовке полок. Толщина доски обязана быть не менее 2.
5-3 см. Можно произвести фиксирование полочек поперечными брусками – это придаст им дополнительную прочность. Прикрепить такой брусок можно небольшими гвоздями.
Технология изготовления основы
Второй этап работ – это подготовка основания. Перейдем к его нижней части. Пригодиться толстая доска, равна по ширине и длине размерам стеллажа. Чтобы добавить в этом месте нужную прочность, можно также прибивать поперечные бруски.
Основание состоит из вертикальных и поперечных реек.Переходим к боковым стенкам если их наличие предполагает конструкция. Если бюджет ограниченный, можно заменить деревянные доски на фанеру приемлемой толщины. Ее ширина должна соответствовать нижнему основанию. Высота должна быть согласно разработанному чертежу.
Заготовив боковушки, нужно при помощи карандаша или мела отметить место прикрепления полок. Высота их может быть разной, в зависимости от предметов, нуждающихся в размещении в данной конструкции. Специалисты советуют расстояние между полками делать около 20 и 40 см.
Можно применить эти два показателя, чтобы компактно разместить каждую вещь, сделать его универсальным.
Расстояние между полками может варьироваться.
Еще один этап – это заготовка задней стенки. Некоторые мастера не используют эту часть, фактура поверхности стены их устраивает. Но если конструкция предполагает эту деталь стеллажа, тогда ее также можно изготовить из толстой фанеры.
Как собрать стеллаж полностью
Этапы сборки:
- Начинать монтироваться стеллаж должен снизу. К нижней полке крепятся боковые части и задняя стенка (если она присутствует). В боковушки в отмеченных местах можно прикрепить металлические, пластиковые уголки или другие крепления.
- На держатели ставятся полки, фиксируются саморезами. Эти действия удобно выполнять вдвоем с помощником. Следует пользоваться уровнем.
- Поочередно, продвигаясь вверх фиксируются все доски на отмеченной высоте.
- По окончанию сборки можно произвести покрасочные работы.

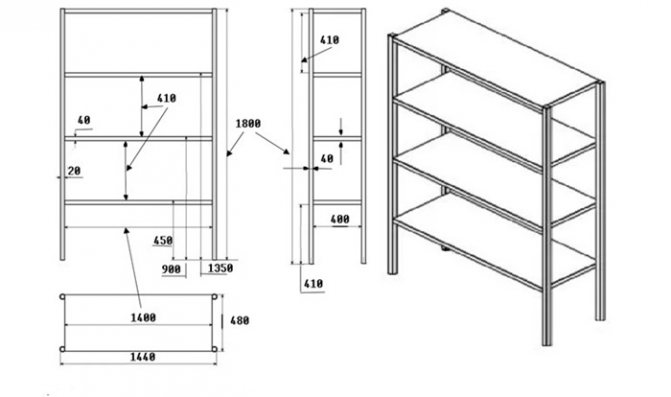

Можно на примере рассмотреть чертеж металлического стеллажа.
Угловая конструкция имеет небольшие отличия, ее труднее собирать. Для нее требуется соединить при помощи брусьев две боковые стенки под нужным углом.
Угловой стеллаж немного сложнее по изготовлению.Если следовать инструкции, правильно выполнять все требуемые этапы, тогда через время можно воплотить свою идею в жизнь, похвастаться сделанным своими руками специальным стеллажом, в который можно убирать любые вещи, требующиеся для хранения.
Видео: как сделать стеллаж своими руками
Идеи стеллажей для изготовления своими руками
Делаем стеллаж своими руками — ОДО «Белплита»
Эта статья написана, чтобы поделиться деталями нашего первого шага в самостоятельном создании мебели, чтобы вы могли воссоздать такой же стеллаж своими руками у себя дома.
Конечно, комнаты и их размеры будут другими, но если вы сможете вынести что-то для себя, то будете готовы взяться за такой же проект!
Мы с мужем обсуждали, что люди сами строят дома, значит мы, тем более, сможем сделать мебель?! И мы сделали её, хотя очень осторожно и медленно. Нас бы точно уволили, если бы наняли для работы над настоящим домом.
ДЕЛАЕМ СТЕЛЛАЖ СВОИМИ РУКАМИ, ИЛИ ЛИЧНЫЙ ОПЫТ ОДНОГО ЗАКАЗЧИКА
Свой проект мы начали с того, что сами сделали чертеж от руки одного шкафа, потом высчитали его размеры с учетом того, что от стены до стены у нас должно разместиться 4 таких шкафа. Заказали в распил, а потом собрали. Но эту часть работы мы делали не намереваясь поделиться нашим успехом с другими. После того, как основные шкафы нижнего ряда были готовы, мы занялись вопросом стеллажа, который должен был стоять на шкафах. И тут пришла идея поделиться тем, что у нас получилось. Написать, как мы это делали и запечатлеть на память сам процесс.
Наш готовый стеллаж
Когда дело доходит до самых больших задач, всегда лучше разбить их на более мелкие.
Поэтому мы делали все постепенно. И первым был дизайн!
ЧЕРТЕЖ СТЕЛЛАЖА
После некоторых обсуждений мы пришли к определенному дизайну. Сначала рисовали на бумаге, а потом я решила попробовать сделать чертеж в SketchUp, так как я неплохо владею компьютером. Оказалось, что эта программа не только позволяет чертить мебель, но и сама делает расчет размеров, что очень удобно.
Вы можете видеть цифры размеров на чертеже. Я не смогла нарисовать в программе верх стеллажа, но зато легко определила размер глубины этой детали инструментом “Рулетка”. Признаюсь, если бы не SketchUp, я бы и не знала как подсчитать глубину верхней детали (которая = скошенной стороне боковой стенке), так как школу я закончила уже давно.
Глубину полок мы взяли равной 30 см. И нам нужно было 40 см пространства между полками или около того.
Так как у нас сводчатый потолок, нам было нужно, чтобы стенки стеллажа повторяли угол наклона потолка. Поэтому стенки с одной стороны должны идти под углом.
А чтобы сделать такой срез, мы измерили высоту у стены, а затем высоту в 32 см от стены.
Чертеж стеллажа из SketchUp
После чертежа я выписала все детали и умножила всё на 4, так как у нас должно быть четыре одинаковых стеллажа. Когда мы делали первые шкафы, мы немного запутались с размерами и кромкой. Поэтому, в этот раз я сначала сделала список деталей без кромки. И вот что у меня получилось:
| Деталь | Размеры, мм | Кол-во штук | Примечание |
| Задняя стенка | 1604х698 | 4 | |
| Боковая стенка | 1764х300 | 8 | Нужно срезать 1 угол с 1764 мм до 1604 мм |
| Полка | 663х300 | 12 | |
| Верх | 663х340* | 4 |
* – размер взят с инструмента “Рулетка” в SketchUp – 340 мм. И мы отняли 10 мм, чтобы часть торца детали не вылезала за стенки. Это могло бы произойти, так как верх стеллажа крепился по линии скоса боковой стенки.
СЛЕДУЮЩИЙ ЭТАП – КРОМКА
Так как мы выбрали ЛДСП с рисунком светлого дерева, на нем четко видны продольные полосы. Прикинув, мы решили, что эти полосы пойдут у нас по вертикали на всех стенках стеллажа (то есть по длине детали). Для самих полок мы решили, что это не важно. Поэтому, в свою таблицу я только добавила столбец “Направление линий” (примечание “Белплита”: что такое направление линий рисунка можно узнать здесь).
| Деталь | Размеры, мм | Кол-во штук | Направление линий рисунка | Примечание |
| Задняя стенка | 1604х698 | 4 | Y | |
| Боковая стенка | 1764х300 | 8 | Y | Нужно срезать 1 угол с 1764 мм до 1604 мм |
| Полка | 663х300 | 12 | N | |
| Верх | 663х340 | 4 | Y |
После этого, я заполнила заявку, которую взяла здесь, и мы сделали заказ.
СБОРКА СТЕЛЛАЖА
Как только мы получили наши детали, мы с мужем приступили к их сборке. Каждый стеллаж собирали отдельно. Потом ставили на шкаф и крепили к стене по задней стенке. Следующий стеллаж сначала прикрепляли к предыдущему стеллажу, а потом снова к стене. Но сначала, мы проверили срез угла, поставив одну стенку в нескольких местах. В левом углу, где мы делали замеры, она вошла идеально. Но вот в правом углу, между стенкой и потолком остался совсем маленький, но зазор. Видимо потолок у нас оказался не таким уж ровным. Муж конечно расстроился, но мы решили ничего уже не менять, со временем всё-равно все забывается.
Чтобы собрать стеллаж я простым карандашом отметила по рулетке места крепления для каждой полки. Отметки я ставила с обеих сторон на каждой стенке стеллажа. Затем мы совмещали полку со стенкой и закрепляли полку угловым зажимом, чтобы удержать ее на месте во время сверления.
Угловые зажимы
Эти угловые зажимы муж заказал на Aliexpress, так как в планах у нас еще не один проект, а с этим инструментом работать действительно проще и быстрее.
Честно говоря, я не знаю, как бы мы справились без них. Они создают идеальный угол 90 градусов и надежно удерживают полки на месте, чтобы можно было ровно закрепить их.
МОЛДИНГ
Последним этапом на сборке стеллажа было скрепление его с верхом. Деталь мы разместили на 5 миллиметров ниже скоса боковых стенок. И так как верхняя часть стеллажа смотрелась не совсем красиво, мы решили скрыть весь верх потолочным молдингом, который был установлен в этой комнате и как раз был в остатках в достаточном количестве.
Мы добавили молдинг на самый верх книжных полок, чтобы создать законченный вид. Молдинг мы прикрепили на клей.
Работа была завершена!
Не буду врать, это была трудоемкая работа. Я предполагаю, что нам в общем потребовалось две с половиной недели, чтобы спланировать, заказать и собрать наш стеллаж своими руками. Мы двигались медленно и допустили несколько ошибок, но я даже не могу вам передать, насколько приятно было закончить этот проект.
Вид стеллажей с верхом
Статья предоставлена Сидор Аленой В., г. Брест.
ОДО “Белплита” выражает огромную благодарность Алене В. за данную статью.
