Чертеж топорища для топора: 9 чертежей топорища для топора. Различные формы и виды

Чертежи для замены топорища для топора своими руками

На местной барахолке я приобрел недорогой тесак, ручка была неудобной, и головка болталась на ней, поэтому я решил заменить ручку. В процессе изготовления ручки пришлось приложить немало ручного труда, но результат того стоил. В этой статье я расскажу из чего сделать топорище для топора.

Шаг 1: Собираем все необходимые материалы

Из-за того, что я не пользовался электроинструментами, изготовление ручки для топора своими руками заняло достаточно много времени. Вам понадобятся:

  • брусок орехового дерева 5х5х43 см
  • ступенчатые клинья
  • кипяченое льняное масло
  • шлифовка 4-в-1
  • лобзик
  • шипорезная ножовка
  • резиновый молоток
  • долото
  • струбцина
  • наждачная бумага 150 грит
  • чистая ветошь

Шаг 2: Рисуем контур топорища

Я знал заранее, какой формы топорище мне нужно – чтобы его можно было ухватить за конец для более мощного замаха. Так же мне нужна была возможность удобно держать топор близко к головке, для большей точности при тонкой работе. Исходя из этих требований, я решил сделать ручку, напоминающую по форме бутылку из-под колы. Просто набросайте чертеж на бруске, чтобы в процессе изготовления рукоять не потеряла симметричности.

Шаг 3: Вырезаем заготовку

После того, как контур рукояти нанесен на брусок, нужно убрать как можно больше лишней древесины, чтобы у вас получилась правильная заготовка рукоятки. Сначала лобзиком выпиливаем форму по контуру с боковой стороны, а потом с передней, на которой тоже сделан набросок.

Шаг 4: Шлифуем форму

Показать еще 3 изображения

Теперь нужно придать нужную форму. Сначала начертите среднюю линию вдоль всей заготовки на передней грани, чтобы потом не потерять симметрию при обработке.

Предупреждение: если вы, как и я, делаете топорище вручную, объем шлифовки просто громадный, имейте в виду.

Сперва уберите углы, затем закруглите переход от передней грани к боковым, и шлифуйте пока топорище не станет круглым в сечении нужного диаметра.

Шаг 5: Подгоняем форму вставки

Показать еще 7 изображений

Эта часть работы самая кропотливая.

Сначала снимите лишнюю древесину и сделайте закругление под голову. Важно помнить, что убрать лишнее гораздо проще, чем приделать недостающее. Суть этого этапа – постоянные примерки топорища к проушине, подгонки, шлифовки и снова примерки. Для того, чтобы голова села на топорище как следует, пришлось сделать округлый вырез на рукояти.

Когда голова сядет как следует, прорежьте вставную часть посередине до половины ее высоты. В эту прорезь вы позже загоните клин.

Шаг 6: Делаем спинку трона

Топорище оказалось немного толще головы, поэтому я снял еще древесины, чтобы контур точно переходил в контур головы, если смотреть на топор прямо. Также я еще немного отшлифовал изгиб плеча топорища, чтобы оно также плавно переходило в голову.

Шаг 7: Шлифуем

Убираем все следы от предыдущих действий и возможные шершавые места с помощью наждачной бумаги 150 грит. Особое внимание уделите местам захвата.

Шаг 8: Делаем клин

Показать еще 3 изображения

Клин нужен, чтобы вплотную пригнать голову топора к рукояти. Я сделал клин примерно 7,5 см высотой и около 1,3 см толщиной в верхней части. По ширине я обрезал клин в точности по ширине проушины. Чтобы обозначить место, где нужно срезать, я использовал угольник Свенсона, и сделал срез шипорезной ножовкой. После обрезки ширины, я довел нижний угол клина.

Шаг 9: Закрепляем голову топора

Показать еще 11 изображений

Сначала покрываем рукоятку и клин кипяченым льняным маслом. Затем наденьте голову и молотком насадите ее максимально низко. Чтобы загнать клин как можно глубже, я использовал ненужный кусок доски, по которому стучал киянкой. Затем срезал выступающую часть ручки лобзиком, а срез также покрыл кипяченым льняным маслом.

Вообще, этого было достаточно для закрепления головы, но я решил подстраховаться и загнал в часть топорища в проушине два ступенчатых клина. Чтобы один из них поместился, я повернул его немного наискосок.

Шаг 10: Пропитываем маслом

Все топорище покрываем кипяченым льняным маслом и оставляем его впитываться. Потом таким же образом наносим масло еще дважды. Затем протираем чистой ветошью, чтобы убрать невпитавшиеся остатки масла.

Размеры топора, правильное топорище

Топоры, известны человечеству с глубокой древности. Это одно из самых полезных, изобретений человечества. Изобретение, очень простое и функциональное. Однако на Руси, издревле делили топоры на несколько видов, каждый для своего рода работы. Размеры топора и размеры топорища, становились главными отличием топоров.

Надеюсь эта статья, поможет понять, что такое правильное топорище. В ней рассмотрена форма топорища,  даны чертежи топорища. Прочитав эту статью, вы сможете изготовить топорище своими руками.

В настоящее время, топоры применяются в быту для очистки садовых участков, мелких столярных работ и колки дров. Для каждого дела существует свой топор, поэтому важно знать правильные размеры топора.

На лесоразработках, топоры употребляются для подруба деревьев перед валкой, обрубки сучьев с поваленных деревьев, окорки бревен (при отсутствии специальных инструментов), рас­колки и тески древесины. В соответствии с этим они называются лесорубными, сучкорубными, колунами и топорами для тески.

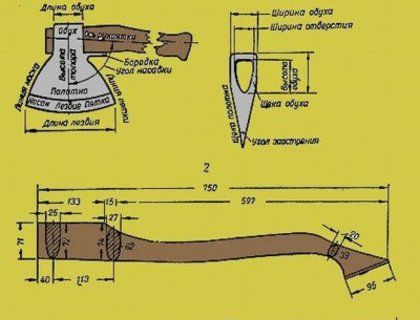

Рассмотрим строение топора, он состоит из собственно топора и рукоятки, называемой топорищем. Чертеж, правильного топора показан ниже.

Он имеет лезвие, полотно и обух. Передний угол лезвия называют носком, задний — пяткой, линию, идущую от угла носка до основания обуха, — линией но­ска; линию, идущую от угла пятки, — линией пятки; боковые по­верхности полотна — щеками.

Материалом для изготовления топоров, служат инструментальные качественные среднелегированные прошедшие термообработку стали.

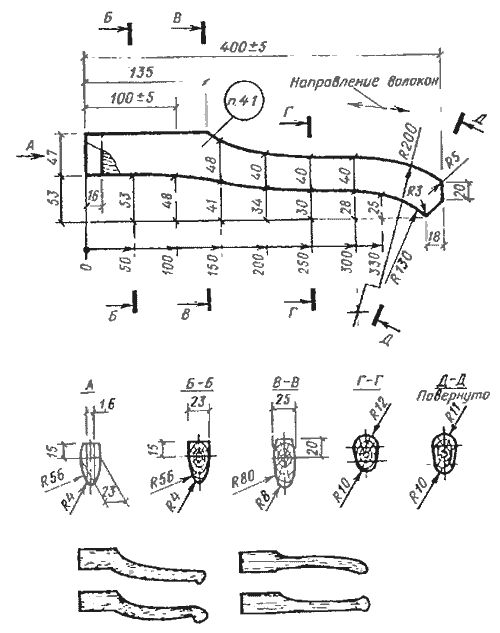

Теперь рассмотрим форму, правильного топорища на чертеже. В нем как показано на чертеже выше, различают закрепительную, сред­нюю, захватную части и хвост.

Деревом для топорища, служит береза, ясень, клен, граб, старая ряби­на, бук, яблоня. Из плохого материала, не стоит делать ручку для топора, по соображениям безопасности.

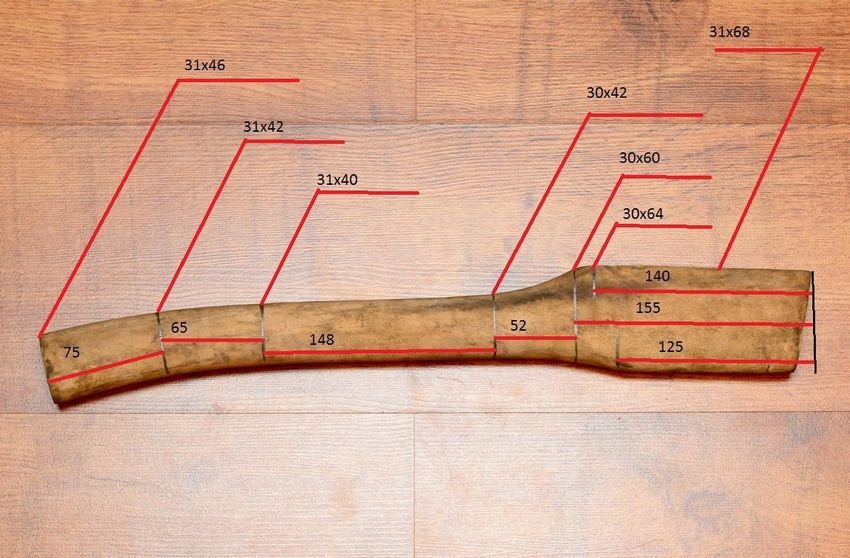

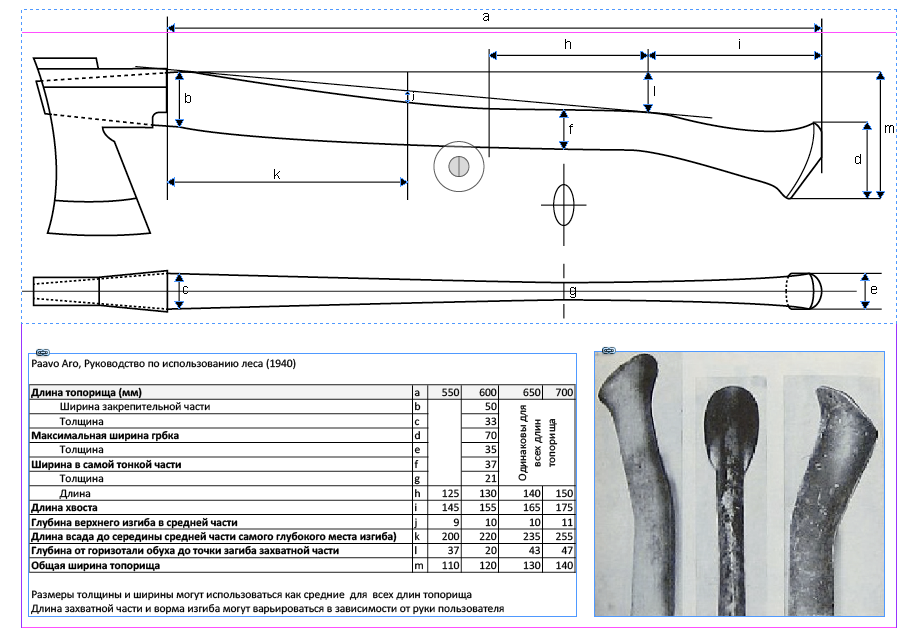

Размеры топорища, зависят от типа топора. Для работ, тре­бующих особой силы удара, нужен топор с формой удлиненного топорища как на чертеже. Для чистых точных работ, не требующих большой силы удара, топоры делают с формой короткого топорища. Для лесорубных топоров нужно применять правильные топорища длиной 700 — 900 мм, для сучкорубных 600 — 800 мм, а вот топорище для колуна имеет размеры 750 — 930 мм. Наименьшую длину около 500 мм — имеют топоры для тески.

Средней и захватной части топорища, придают несколько изо­гнутую форму и тщательно обрабатывают их поверхность как показано на чертеже. Хвост делают уширенным. Закрепительная часть плотно пригоняется к отверстию обуха. Угол насадки должен соответствовать типу топора: для лесорубного 86 — 88°, сучкорубного 70 — 80°, колуна 80 — 90°.

Ось правильного топорища, и линия лезвия располагаются в одной плоскости. После насадки лезвия, топорище расклинивают, вбивая два клина.

Сила удара, прилагаемая при работе топором, обусловливает также и форму собственно топора. Так, лесорубный топор, упо­требляемый для подруба ствола и обрубки толстых сучьев на крупных деревьях, должен возможно глубже проникать в древе­сину, не застревать в ней, давать крупную щепу, т. е. требует особой силы удара. В соответствии с этим формы его клиновидные как на чертеже выпуклые, линия лезвия выгнутая.

Ниже приведены примеры современных топоров.

Сучкорубный топор, используется главным образом для обруб­ки сучьев и иногда для подруба тонкомерных деревьев при пил­ке. При обрубке сучьев требуется меньшая сила удара, но боль­шая частота работы, поэтому лезвие сучкорубного топора, длин­ное как показано на чертеже.

В наше время, такие топоры выпускают мало все что мне удалось найти приведено ниже.

Колун, употребляется для раскалывания – расщепления древесин, поэтому форма лезвия у него короткая, клиновидная, тяжелая, с толстыми щеками, с углом заострения порядка 35 градусов.

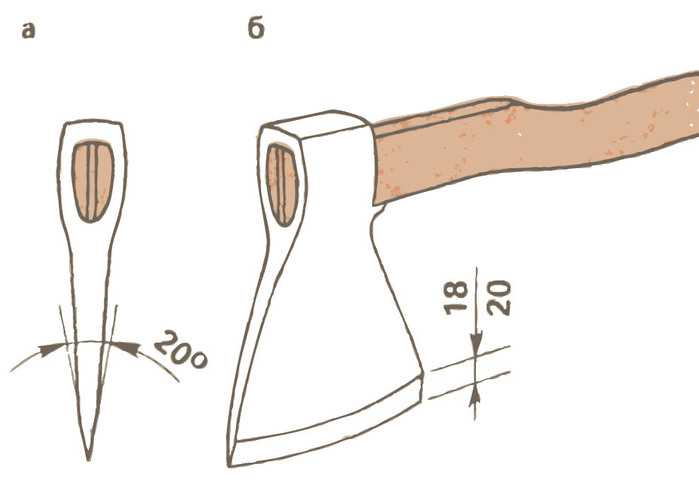

Топоры для тески клепки и подобных работ имеют широкое лезвие с односторонней заточкой как на чертеже ниже.
