Дачный туалет своими руками

   Даже если на загородном участке нет домика или беседки, то без добротного, аккуратного туалета любой отдых будет не в радость. И хоть обычно туалет размещается в самом дальнем углу где-нибудь на краю участка, его надо сделать стильным и комфортным. Мы расскажем о том, как построить туалет своими руками и представим вашему вниманию подробные чертежи самых популярных конструкций. С их помощью вы сможете быстро установить понравившийся туалет, избежав ошибок в строительстве.



Содержание

Чертежи и размеры для строительства деревянного туалета

   Самый распространенный, можно сказать, стандартный вариант на даче – туалет в виде деревянного домика с выгребной ямой. Появившиеся в последнее время биотуалеты или торфяные туалеты позволяют обойтись без выгребной ямы, но в любом случае кабинку построить придется.

  Если вы хотите создать свою, оригинальную конструкцию, то для определения необходимого количества материала лучше всего использовать чертеж туалета с размерами, разработанный лично. В противном случае можно воспользоваться типовым проектом.

   Разрабатывая чертеж дачного туалета, начинайте с проектирования каркаса. При этом укажите габаритные размеры строения, разметьте, сколько и каких материалов понадобится, укажите необходимое сечение деревянного бруса и досок.

   Помните о том, что на чертеже деревянного туалета обязательно надо указать схему раскроя облицовочного материала. Как правило, расчет его количества делается для передней, задней и одной из боковых стенок ввиду симметричности конструкции. Затем добавляют необходимое количество стройматериала для другой стороны.



   Разрабатывая чертеж туалета, не забудьте о том, что передняя сторона должна быть выше задней стенки, для создания необходимого уклона.

   Если планируется деревянное перекрытие потолка, внесите необходимые расчеты в свой план, дополнительно укажите размеры кровельного листа. В завершение работы составьте итоговую смету необходимых материалов.

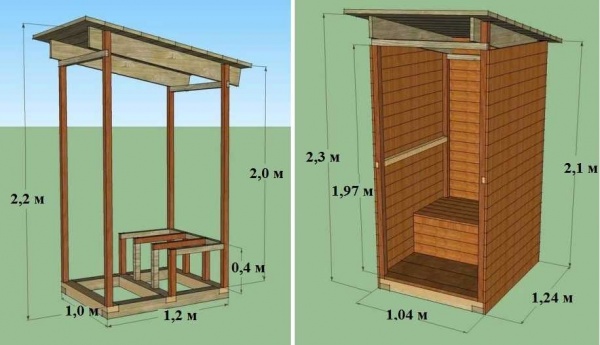

  Как пример, посмотрите на готовый чертеж туалета и ознакомьтесь с особенностями его конструкции.

  1. Для каркаса используется брус 100 х 100 мм или 150 х 150 мм и обрезная доска толщиной не менее 20 мм.
  2. Высота туалета не должна быть меньше 2 метра, при ширине от 1,2 метра. С точными размерами можно ознакомиться, изучив чертеж туалета для дачи.
  3. Передняя и задняя стенка кабинки – прямоугольные, а боковые – трапециевидные, что позволяет добиться необходимого уклона крыши.
  4. Для проникновения дневного света и в качестве вытяжной вентиляции в одной из боковых стенок вырезано окно.
  5. Перекрытие пола выполнено досками толщиной 50 мм и зашито листом ОСБ.
  6. Оно установлено на основу из бруса сечением 150х150 мм, соединенного гвоздями. Чтобы увеличить прочность полозьев, их стыки выполнены «в паз» глубиной 50 мм.
  7. Чертежи для строительства на даче туалета своими руками указывают на необходимые размеры двери 1950х705 мм. Для ее изготовления используется обрезная
    доска и плиты ОСБ
    .
  8. Как видите, для постройки крыши, с шагом в 400 мм устанавливаются стропила из досок 100 х 50 мм. Предусмотрено их соединение с каркасом при помощи гвоздей. В качестве кровли используются профильные листы или шифер.

  Взятый за основу готовый чертеж деревянного туалета, который можно использовать для дачи, можно видоизменить под свои условия. При этом важно соблюдать необходимые пропорции. Учтите и то, что увеличение размеров повлечет за собой дополнительные издержки на закупку материала.



Чертежи дачных туалетов типа «скворечник»

   Независимо от того, будете ли вы использовать химический, торфяной биотуалет или конструкцию с выгребной ямой, для его установки под открытым небом понадобится кабинка. Предлагаем вашему вниманию чертеж деревянного туалета типа «скворечник».

  Для изготовления каркаса основания и пола понадобятся доски и брусья из лиственницы, а на стены, двери и перекрытия можно пустить сосновый пиломатериал.

   Строить туалет своими руками необходимо со сборки каркаса

, чертежи которого выполнены на отдельном листе.

   Помните, что от этого будет зависеть, насколько ровным и аккуратным будет дачный туалет, поэтому неукоснительно соблюдайте размеры и изучайте чертежи самым тщательным образом.

   После изготовления каркаса приступайте к обшивке конструкции досками и установке двери. На завершающем этапе выполняется кровля и наружные работы. Сам домик можно покрасить масляными красками или лаками, а пол и основание дополнительно требуется обработать антисептиком.

   Построить туалет на даче можно своими руками, чертежи, которые мы предлагаем, проверены не на одном участке. Подскажем только некоторые нюансы его установки.

   Если вы будете использовать торфяной или биотуалет, то домик можно установить на подушку из щебня. Для этого по периметру вынимается грунт глубиной до 20 см и засыпается щебнем либо битым кирпичом. Крепление туалета к основанию не требуется.

  В случае установки «скворечника» с выгребной ямой, потребуется фундамент из бетонных блоков 200 х 200 х 400 мм или перекрытие из двух бордюр.

   Для кровли используется лист из металлопрофиля, в качестве конька – согнутая полоса оцинкованной стали.

  Дачный туалет можно построить своими руками за выходные, так как представленные нами чертежи содержат размеры, проверенные на практике. При этом качество такого строения будет намного выше, чем у покупного изделия.



Чертежи дачных туалетов типа «шалаш»

   Дачный туалет типа «шалаш» своими руками совсем несложно. Чертежи и схемы сборки, представленные ниже, помогут создать конструкцию в максимально сжатые сроки.

   Работу следует начинать со сборки передней и задней стенок. Для этого вам понадобится обрезная сосновая доска толщиной не менее 30 мм. Крепить конструкцию можно как гвоздями, так и саморезами.

   Устанавливая поперечные, продольные и распорную балки, начинайте собирать туалет своими руками (см. чертежи). После этого установите поперечину постамента, закрепив ее к задней стенке и распорной балке.

   Собрав каркас, зашивайте досками основание пола и помост. На пол лучше использовать доски твердых пород древесины толщиной до 50 мм. После этого приступайте к обшивке скатов. Для них можно применить обрезную доску 20х100 мм.

  Устанавливая туалет типа «шалаш», обратите внимание на чертежи задней стенки. Именно там во время обшивки требуется установить вентиляционный короб.

   На последнем этапе собирают и навешивают дверь.

   Туалет «шалаш», чертежи которого мы рекомендуем использовать в своей работе, под силу собрать одному человеку за один-два дня. Не забудьте защитить древесину домика краской или лаком, а основание пола дополнительно обработать антисептиком.



Выбираем материал для дачного туалета

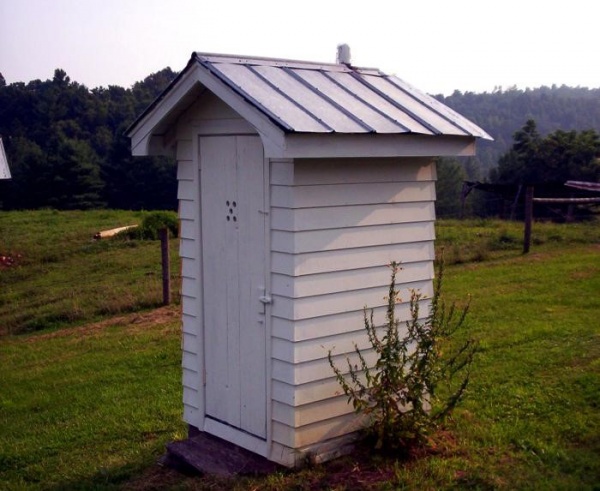

   Чаще всего на загородных участках устанавливают деревянные конструкции туалетов. Это объясняется простотой их строительства, доступностью и дешевизной материала. Однако даже обработанная антисептиками древесина со временем гниет и разрушается, поэтому такие туалеты весьма недолговечны. В случае если чертеж дачного туалета был выполнен дилетантом, то этот процесс может идти еще быстрее в случае неправильной конструкции основания пола или ошибок в обустройства кровли.

  Наиболее долговечным считается кирпичный туалет

, который довольно легко соорудить своими руками, чертежи при этом можно не искать. Важно правильно разметить основание, построить фундамент и соблюдать вертикальность стен. Только так можно надеяться на достаточную прочность сооружения.

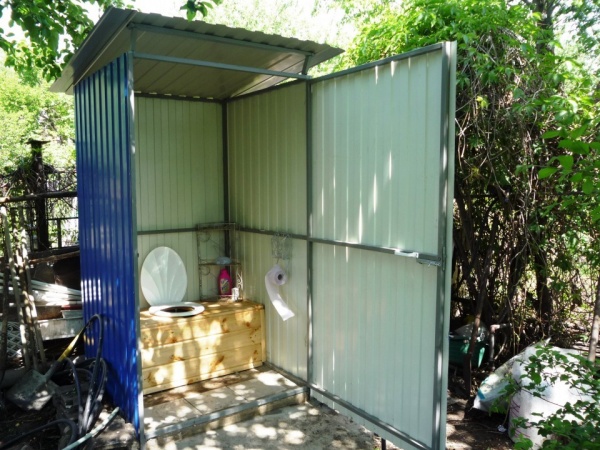

   Не менее надежным является и металлический дачный туалет, чертежи и размеры которого – не проблема в век информационных технологий. Вот только для его постройки понадобится сварочный аппарат и умение с ним обращаться. Несмотря на это такие конструкции весьма просты в изготовлении, поэтому их с успехом используют на многих дачах.

Требования к размещению туалета

   Устанавливая туалет, подойдите к вопросу его размещения самым тщательным образом. Вот несколько рекомендаций:

  • Постройка не должна мешать соседям, поэтому обязательно сделайте отступ от забора 1-1.5 метра и устанавливайте домик дверью в сторону своего двора.
  • Учитывайте глубину залегания водоносного слоя при обустройстве выгребной ямы.
  • Обязательно предусматривайте подъездные пути для ассенизаторской машины.
  • Не стройте туалет в низинах, так как во время паводка он будет затоплен.
  • Учитывайте преобладающее направление ветра в вашей местности.

Расположение построек на участке в соответствии с санитарными нормами

   Прислушавшись к этим советам и дополнительно изучив и выполнив санитарно-гигиенические требования, вам не придется переносить туалет на новое место спустя непродолжительное время.

Конструкции ям для нечистот у дачного туалета

   Все выгребные ямы для туалетов подразделяются на два типа: ямы с дренажом и герметичные. Первый тип гораздо проще и дешевле, но при высоком расположении грунтовых вод может загрязнять их и поэтому запрещается действующими нормативами.

Герметичные ямы ограничений на установку не имеют.

   Построить яму для нечистот можно одним из следующих способов:

  • Кирпичная кладка.
  • Баки из полимеров.
  • Железобетонные кольца.
  • Бетонные, залитые при помощи обрешетки.

   Для постройки дачного туалета с герметичной ямой из кирпичной кладки, ж/б колец или с бетонными стенками, копают котлован с размерами, соответственно тем, которые наносят, изготавливая своими руками чертежи. После этого уплотняют и засыпают слоем песка дно котлована.

   Далее заливают бетон, а после его затвердевания, в зависимости от типа стен,  выкладывают их из кирпича, устанавливают ж/б кольца или устанавливают обрешетку и заливают ее бетоном. Далее стены требуется оштукатурить и обработать их вместе с днищем битумной мастикой. Учтите, что стенки должны возвышаться над поверхностью участка не менее чем на 16 см.

   Такую же яму с любой из описанных выше капитальных стен можно построить с фильтрующим дном. Для этого его не бетонируют, а засыпают 30 см слоем щебня или битого кирпича. Следует отметить, что стены такой ямы не нуждаются в оштукатуривании и обработке битумом. Данная конструкция способствует впитыванию жидкой фракции в почву, поэтому чистить такую яму придется намного реже.

  Установка в яму пластиковой емкости предотвращает попадание фекальных масс в грунт, поэтому допускается санитарно-гигиеническими нормами к использованию на любой территории.

Как установить деревянный туалет на место

   В этой главе мы расскажем о том, как построить туалет, чертеж которого приводится ниже. Представляем полную инструкцию для его постройки:

Сборочный чертеж

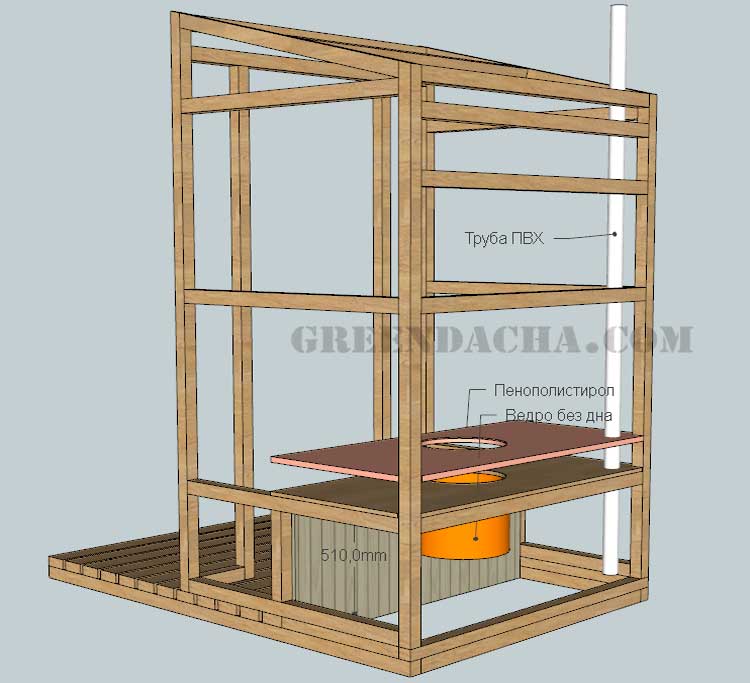

Чертеж каркаса
Чертежи деталей каркаса

  1. Установите фундамент. С этой целью не требуется заливать бетонное основание, достаточно вкопать по периметру постройки бетонные стеновые блоки или столбы.

  1. Из деревянного бруса 50х50 мм или 80х80 мм сколотите каркас. В этом же качестве можно использовать профильные металлические трубы. Каркас обязательно должен иметь четыре вертикальные опоры.
  2. В качестве обвязки крыши устанавливаются продольные элементы, выступающие не менее чем на 30 см за периметр домика.
  1. Для обвязки основания крепите враспор четыре планки на уровне стульчака
    . При этом обязательно учитывайте свой рост для удобства пользования туалетом. Обычно высота стульчака устанавливается не более 40 см от чистового пола.
  2. Далее установите укосины по диагонали задней и боковых стен.
Диагональные распорки

  1. Для установки двери добавьте две вертикальные опоры высотой не более 190 см, связанные вверху перемычкой.
  2. Обшейте каркас деревянными досками, профнастилом, шифером и т.д.
  3. Сделайте дверцу на задней стенке для удобства опорожнения емкости с отходами. Можно сделать вырез по всей ширине стенки на высоту стульчака, закрепив его при помощи петель.
  4. Накрывая крышу, герметизируйте ее рубероидом или другим влагоизолятором в случае применения деревянных досок. Все же лучше использовать шифер или лист металлопрофиля.
Набиваем обрешетку
Фиксируем ондулин

  1. При необходимости установите вентиляционную трубу, прорезав отверстие в стульчаке и крыше. Обязательно герметизируйте все щели.
  2. Навесьте дверь. Не забудьте оснастить ее шпингалетом или крючком. В двери проделайте окошко для естественного освещения.

  Не забудьте покрасить туалет для защиты от атмосферных осадков. Если вы устанавливаете металлический каркас, то его покрывают защитным слоем перед тем, как обшить.

Дачный пудр-клозет

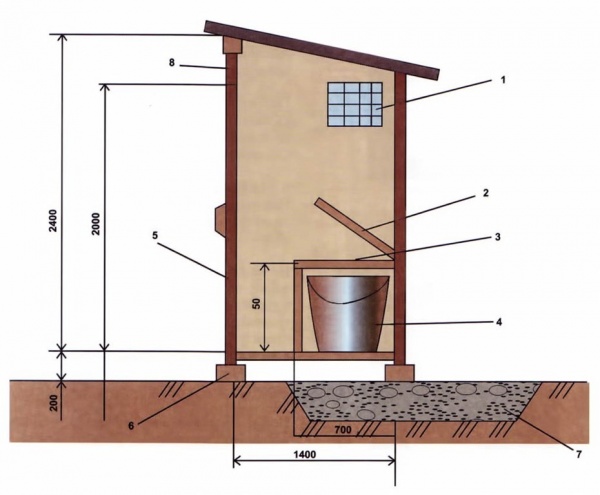

   В случае, когда ваш участок расположен в районе с высоким залеганием грунтовых вод, выгребную яму обустроить не получится – это запрещено нормами санитарии. Выйти из этой ситуации помогут чертежи, при помощи которых своими руками можно построить экологичный дачный туалет – пудр-клозет.

   Его конструкцией предусмотрена емкость для сбора  нечистот, которую после каждого посещения «припудривают» слоем торфа или опилок. После наполнения канализационной емкости ее содержимое сваливают в компостную кучу, а затем используют в качестве удобрения.

  Несмотря на то, что пудр-клозет можно установить даже в дачном домике, конструкция довольно трудоемка в обслуживании, поэтому используется лишь как временное решение проблемы.

Люфт-клозет для дачи

   Построить туалет типа люфт-клозет на даче можно рядом с домом (см. чертеж) или даже в специально отведенном помещении внутри. Однако прежде ознакомьтесь с его главной особенностью – так как выгребная яма находится снаружи, то в зимний период использование туалета становится проблематичным, поэтому сточную яму делают подогреваемой.

   Иногда, чтобы избежать трат на обогрев, таким туалетом пользуются только в теплое время года, полностью очищая яму перед наступлением холодов. В таком случае зимой прибегают к помощи пудр-клозета или биотуалетов.

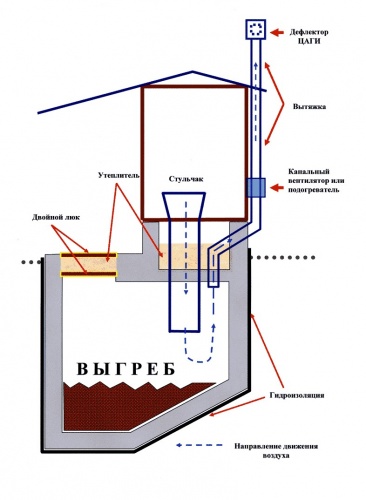

Чертеж люфт-клозета

   Итак, рассмотрите чертеж дачного туалета и ознакомьтесь с особенностями его конструкции:

  • Выгребная яма – только герметичного типа, с контуром электрического обогрева в стенках.
  • Обязательно наличие вытяжной трубы. Вентиляцию можно провести через печь или камин. Иногда яму отапливают теплым воздухом от печного отопления дачи.
  • Над выгребной ямой обустраивается люк или крышка двойной конструкции с промежуточным утеплением.
  • Обязательным требованием является наличие уклона в днище ямы в сторону от дома.

Устройство люфт-клозета

  Несмотря на очевидное удобство использования люфт-клозетов, широкого распространения они не получили, так как требуют дополнительных затрат на обогрев ямы в зимний период.

   Перед тем как приступить к строительству туалета на даче, посмотрите фото и чертежи уже существующих конструкций. Возможно, вы просто захотите повторить одну из них, а может, возьмете наиболее оригинальные идеи для того, чтобы создать туалетную кабинку по своему дизайну.

Построить туалет своими руками: чертежи, размеры

Главная » Туалет » Строим дачный туалет: проекты, чертежи, размеры

В этой статье представлены образцы дачных туалетов: чертежи кабинок, их средние размеры, некоторые рекомендации по строительству. Конструкция может быть разной: есть проекты прямоугольные, треугольные, ромбовидные. Выбираете форму, потом материал, и можно приступать к строительству. Чертежи есть, строение — не самое сложное. Только учтите, что размеры даны для людей среднего роста и комплекции. Их легко можно изменить, не особо меняя конструкцию.

Дизайн дачного туалета может быть простым или замысловатым

Дизайн дачного туалета может быть простым или замысловатым

Схема уличного туалета

Содержание статьи

Наиболее распространенным вариантом дачного или садового туалета является прямоугольная постройка. Ее еще называют «скворечник» так как в варианте с односкатной крышей она очень его напоминает.

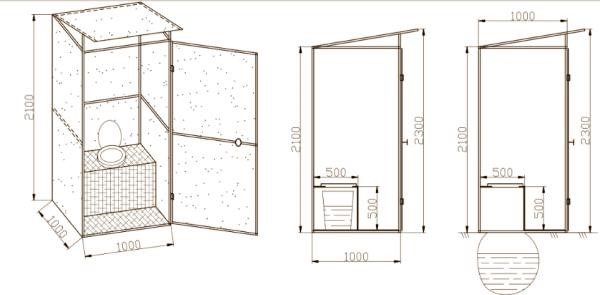

Проект дачного туалета из дерева типа "Скворечник"

Проект дачного туалета из дерева типа «Скворечник» (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

На чертеже туалета, представленном на фото выше, для отделки использовалась доска толщиной 40 мм. Сооружение получается совсем недорогим. Двери можно сделать из тех-же досок, скрепленных планками вверху, внизу и наискосок. Петли можно поставить наружные — амбарные, оформив строение в нарочито грубом стиле.

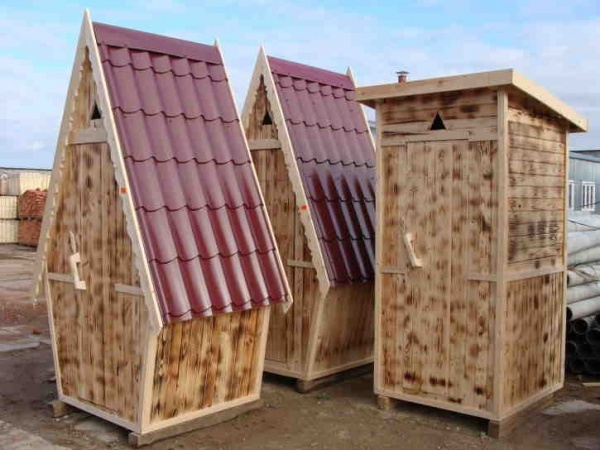

Образцы дачных туалетов: чертежи одинаковые, исполнение разное

Образцы дачных туалетов: чертежи одинаковые, исполнение разное

Несмотря на то, что постройка утилитарная, при желании ей можно придать привлекательный вид и скворечник превратится во вполне привлекательное небольшое здание. Например, можно сделать из этой постройки маленькую мельницу.

Дачный туалет-мельница - немного фантазии и неприглядная постройка становится украшением участка

Дачный туалет-мельница — немного фантазии и неприглядная постройка становится украшением участка (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

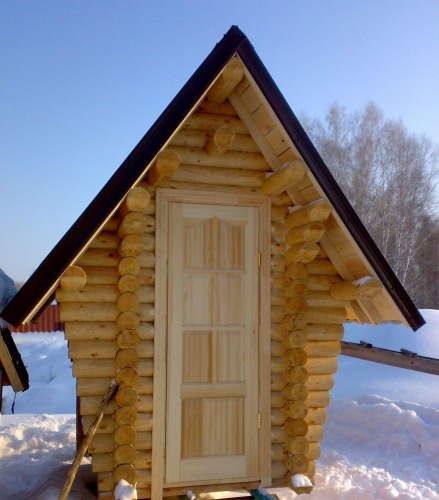

Тот же скворечник, но из сруба — уже совсем другой вид. Особенно гармонично все будет смотреться, если здание на участке выстроено (или будет выстроено) тоже из бревна.

Даже самый простой туалет из бревна смотрится почти как экзотика. Причем, его можно использовать и как зимний вариант

Даже самый простой туалет из бревна смотрится почти как экзотика. Причем, его можно использовать и как зимний вариант (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Для регионов, где древесина — роскошь, и расходовать ее на постройку туалета нерационально, ту же конструкцию можно обшить другим материалом. Например, каркас обшивается любым листовым материалом — фанерой, ДВП, ГВЛ. На них снаружи можно уложить отделочный материал — плитку или декоративный камень. Еще более бюджетный вариант — обшить профнастилом.

Туалет на даче своими руками строят из любого материала. Этот - из профнастила

Туалет на даче своими руками строят из любого материала. Этот — из профнастила (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Это тот тип туалета, Который несложно построить из кирпича. Делают их обычно в полкирпича. Никаких сложностей даже для неопытного каменщика нет. Кладка со смещением, раствор — цементно-песчаный.

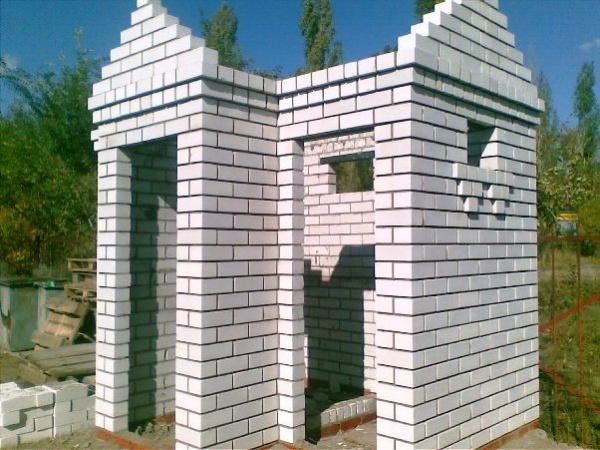

По тому же проекту и чертежу можно построить туалет из кирпича

По тому же проекту и чертежу можно построить туалет из кирпича (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Пошаговая инструкция строительства уличного туалета тут.

Туалет типа «Шалаш» (треугольный)

Эта туалетная кабинка имеет вид треугольника. Боковые стенки одновременно являются скатом кровли. Построить такой туалет своими руками можно за несколько часов. Чертежи с примерными размерами даны на картинке ниже. В них можно и нужно вносить корректировки: все габариты даны для людей средней комплекции.

Чертеж дачного туалета типа "Шалаш"

Чертеж дачного туалета типа «Шалаш» (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Если нужны более широкие двери, можно не раздвигать основание, которое в данном проекте и так немалое, а сделать двери нестандартной формы — как на рисунке справа.

Обшивка отделочными материалами в туалетах «Шалаш» проводится только впереди и сзади. На боковые поверхности укладывают кровельный материал. Можно использовать любой, но неплохо смотрится мягкая черепица или полимерный шифер.

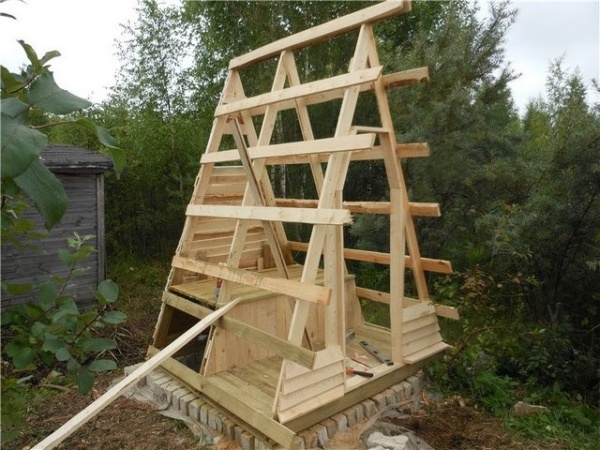

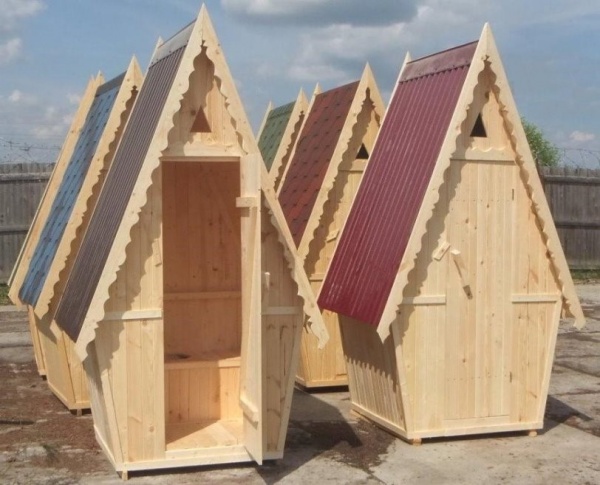

Треугольный туалет на даче построить проще простого

Имея чертежи треугольный туалет на даче построить проще простого

На фото справа обрешетка  сделана под листовой кровельный материал — использовали шифер из пластика — он есть разных цветов, стоит относительно недорого, монтируется просто — гвоздями с прокладками.

Если использовать планируете мягкий кровельный материал — рубероид, битумную черепицу или что-то похожее, обрешетку делайте сплошную — из листа влагостойкой фанеры, ДСП, ГВЛ. Их крепят к каркасу саморезами, сверху настилают кровельные материалы.

Про вентиляцию в уличном туалете и душе читайте тут. О том, как избавится от запахов написано в этой статье.

Чертеж туалета «Теремок»

Этот туалет имеет вид ромба. По сравнению с «Шалашом» строится он дольше, но и вид имеет более декоративный. При соответствующем оформлении он ничуть не испортит пейзаж.

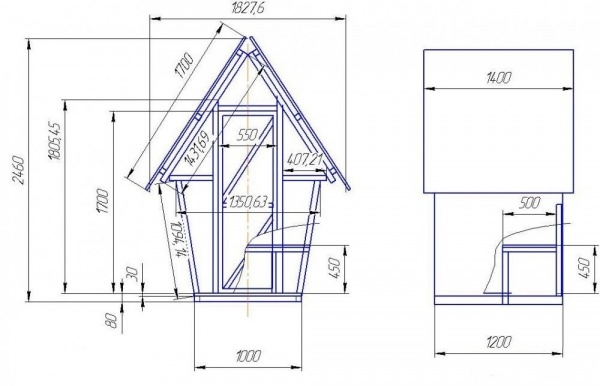

Чертеж туалета "Теремок" с размерами

Чертеж туалета «Теремок» с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Ромбовидный домик для туалета на дачном участке смотрится неплохо. Снаружи оббить каркас можно распиленным пополам кругляком небольшого диаметра, вагонкой большой толщины, блок-хаусом, обычной доской. Если используете доску, прибивайте ее не встык, а накладывая на пару сантиметров на нижнюю, по типу еловой шишки. Можно, конечно, и встык, но внешний вид будет уже не тот…

Второй вариант: дачный туалет «Теремок» сделан со скошенными боковыми стенками.

Дачный туалет "Теремок" - второй проект с размерами

Дачный туалет «Теремок» — второй проект с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Основная загвоздка в любом небольшой деревянном туалете — хорошо закрепить двери. Дверная коробка — самая нагруженная часть, особенно с той стороны, где крепятся двери. Для скрепления стоек двери с брусьями каркаса используйте шпильки — так крепление будет надежным.

Фото-иллюстрации: строит туалет на даче своими руками. Чертежи представлены выше

Фото-иллюстрации: строит туалет на даче своими руками. Чертежи представлены выше

Из этой несложной, в общем, конструкции можно сделать уборную в любом стиле. Например, в голландском. Отделка простая — светлый пластик, поверх которого набиты характерные балки, прокрашенные морилкой. Обратите внимание, на стеклянные вставки и на то, что крыша этого экземпляра сделана из поликарбоната. Если поликарбонат многослойный, жарко быть не должно)))

Дачный уличный туалет в виде голландского домика

Дачный уличный туалет в виде голландского домика

Можно даже туалет «Теремок» превратить в царскую карету. Это не шутка…подтверждение на фото. Всего-то надо изменить форму и добавить несколько элементов декора, характерных для карет. Вот и получите туалет в виде кареты.

Уличный туалет-карета

Уличный туалет-карета

Вот несколько фото процесса изготовления. В оригинале установлен биотуалет, потому постройка несложная: нет необходимости думать о яме и связанных с ней нюансах…но приспособить такую кабинку можно к любому типу…

Каркас характерной формы

Каркас характерной формы

Обратите внимание, форма достигнута благодаря установленным под углом доскам, а плавно сужающийся низ — подрезанными соответствующим образом опорам.

На подиуме устанавливают биотуалет

На подиуме устанавливают биотуалет

Короткими досками зашивают пол, затем начинают обшивку снаружи. Вверху карета имеет тоже плавный изгиб — вырезаете из коротких досок соответствующие направляющие, прибиваете их к уже имеющимся боковым стойкам и можно начинать наружную обшивку стен.

Обшивка стен

Обшивка стен

Внутри также обшивают вагонкой. Снаружи туалет-карета выбелен, изнутри древесина имеет естественный цвет. После остается декорирование и добавление характерных деталей — вензеля, раскрашенные золотом, фонари, «золотые» цепочки, колеса.

Покраска и декорирование

Покраска и декорирование

«Царские» занавески и цветы))) Поставлен даже рукомойник и небольшая раковина.

Вид изнутри на окна

Вид изнутри на окна

После всех усилий имеем самый необычный в округе туалет. Мало кто может таким похвастаться…

Еще и чемоданы в багажнике))

Еще и чемоданы в багажнике))

Теплая уборная

Пользоваться туалетом со стенкой в одну доску летом вполне комфортно. Но не все дачи посещаются только в теплое время года. Для осенне-весеннего периода необходимо хоть какое-то утепление, которое перекроет сквозняки.

В этом случае конструкция туалета ничем не отличается. Только размеры увеличите на 5-10 см больше: обшивка будет двойная — снаружи и изнутри, а между обшивкой уложен утеплитель. Утеплить нужно будет и двери — двойные слишком тяжелые для такой постройки, но изнутри их можно оббить куском линолеума, дермантином и другим хорошо моющимся материалом.

О строительстве туалета своими руками (с фото-отчетом можно прочесть тут).

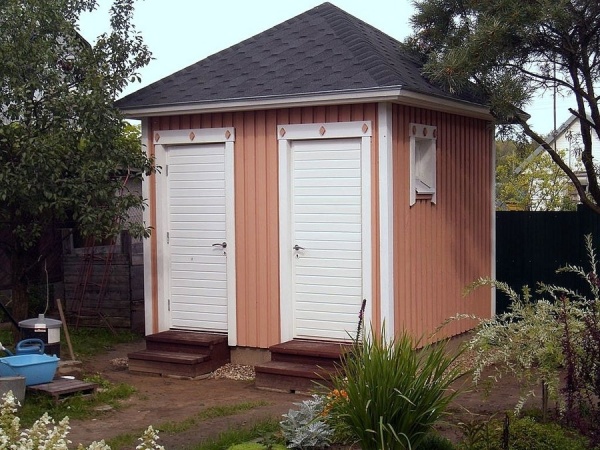

Комбинированный душ-туалет

Вторая по необходимости постройка на даче — душ. А если так, то зачем строить два отдельных сооружения, если их можно построить под одной крышей. Несколько чертежей дачных туалетов с душем для самостоятельной постройки опубликованы ниже.

Вариант комбинированного туалета для дачи душем

Вариант комбинированного туалета для дачи душем (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Второй проект туалета и душа под одной крышей.

Внешний вид и чертеж туалета и душа для дачи в одном строении

Внешний вид и чертеж туалета и душа для дачи в одном строении (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Вид и размеры туалет+душ спереди и сбоку

Вид и размеры туалет+душ спереди и сбоку (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Как вы догадались, строение просто увеличивают в два раза в ширину. Если захотите, сможете создать свой проект, под свои желания и потребности. Чертеж хозблока с туалетом будет точно таким. Возможно, вам нужно будет сделать одно из помещений чуть больше. Просто предусматриваете это при планировке и изготовлении опор под постройку.

Пошаговая инструкция постройки туалета для дачи своими руками — Дачники Лайф

Постройка любого дачного участка не может обходиться без возведения в первую очередь санитарного узла. Постройка данного помещение необходима для удовлетворения первоначальных потребностей человека. После возведения дачного туалета начинается постройка остальных зданий, беседочных комплексов, бань и других. Дачный туалет своими руками возможно соорудить без привлечения специалистов и их высокооплачиваемых работ. Перед постройкой туалета необходимо быть ознакомленным с конструкцией, монтажом и определенными гигиеническими требованиями, которые следует соблюдать. Также важно иметь перед своими глазами чертежи туалетов для дачи, чтобы конечная конструкция, выполняемая своими руками, получилась максимально правильной.

Правильное место для постройки

Необходимо помнить, что существует достаточное количество различных норм и правил, которых нужно придерживаться для размещения клозета на улице. Основное правило, следуемое к соблюдению – создание условий, при которых будет осуществляться минимальный контакт отходов с грунтовой водой.

Правила размещения туалета на дачном участке

Перед тем, как сделать туалет на даче самому, важно изучить основные критерии, которых стоит придерживаться при выборе места его постройки:

  • Необходимое расстояние от ближайшего водного участка должно быть не менее 30 метров. Если геолокация водоема находится ниже по уровню от постройки, то сооружение нужно перенести в другое место или же ниже источника воды.
  • Расстояние от смежных ям таких, как подвал, погреб и так далее, должно быть не менее 15 метров.
  • Расстояние от жилых построек или других сооружений должно быть не менее 8 метров.
  • Расстояние от мест поселения или обитания животных – не менее 5 метров;
  • Расстояние от насаждений – не меньше 1 метра.
  • Расстояние от ограждения близлежащей территории – не менее 1 метра.
  • При постройке дачного туалета нужно также учитывать направление ветров, чтобы не беспокоить неприятным запахом своих соседей.

Будьте бдительны. Перед сооружением туалета необходимо уточнить уровень грунтовых вод. Постройка возможно только при их уровне более 2,5 м под землей.

В случае невозможности построить выгребную яму, вследствие протекания грунтовых вод, можно воспользоваться альтернативным вариантом и построить своими руками дачный туалет типа люфт-клозет или пудр-клозет. Альтернативным вариантом может выступать биотуалет. В подобных конструкциях отходы жизнедеятельности человека не коснутся грунтовых вод.

Требования к расположению построек на дачном участке, в том числе и туалетов

Внимание следует придать постройкам близлежащих колодцев или скважин, которыми пользуются ваши соседи.

Строгий учёт правил в соотношении построек на вашей территории и территории ваших соседей позволит вам правильно построить туалет на даче с соблюдением экологических норм.

Варианты исполнения туалетов на даче

Построить дачный туалет можно самостоятельно. Существует несколько методов постройки, которые напрямую зависят от вида сооружения. Самое популярные варианты исполнения дачного туалета:

  1. Туалет с выгребной ямой;
  2. Люфт-клозет;
  3. Пудр-клозет;
  4. Биотуалеты и химические туалеты.

Это самые распространенные виды дачных туалетов. Далее подробнее про каждый вариант исполнения.

Касательно первого вида, то дачный туалет с выгребной ямой представляет самый распространенный вариант клозета для дач временного проживания и представляю собой элементарную постройку над выгребной ямой.

Внешний вид деревянной кабины туалета с выгребной ямой типа «Скворечник» Выгребная яма, укрепленная кирпичной кладкой Проект туалета с выгребной ямой Конструкция и правила сооружения

Касательно вида «Люфт-клозет», он имеет в составе своего сооружение герметичную яму для отходов, которая по своим характеристикам и размерам может отличаться и иметь разные вариации. Для утилизации в туалете типа «Люфт-клозет» используется специальная машина ассенизационная, шланг которой опускается в выгреб через специальный люк, которые располагается сзади домика.

Конструкция люфт-клозета Чертеж с размерами Люк сзади туалетного домика для очистки ямы с помощью ассенизаторской мышины

Третий вид «Пудр-клозет» представляет определенную емкость под самим седалом, которую в заданные промежутки времени необходимо очищать. После каждого использования туалета необходимо применение дополнительных средств утилизации, а именно присыпка торфом нечистот. Это самый дешевый вариант дачного туалета, но процесс чистки может вызвать некоторые неприятности.

Схема реализации туалета с емкостью в виде ведра Чертеж возможного варианта пудр-клозета Внешний вид внутри кабинки Присыпка нечистот торфом

Самым лучшим видом туалета для дачи при достаточном экономическом обеспечении может выступать биотуалет или туалет химический. Особенность использоваться такого туалета состоит в отсутствии надобности частой чистки за счет расщепления продуктов отхода специальными бактериями.

Биотуалет Химический клозет Биотуалет, располагаемый прямо в доме Биотуалет с кабиной

Как построить дачный туалет своими руками — необходимо выполнить несколько операций в указанной ниже последовательности.

Организация выгребной ямы и постройка фундамента

Самый популярный туалет — с выгребной ямой. Это связано с простотой его эксплуатации. Процесс использования весьма прост и состоит в прямом попадании отходов в глубокую яму. При заполнении ямы более, чем на 70%, она требует соответствующей очистки.

Организация ямы – процесс не очень сложный и, в принципе, его можно выполнить своими руками. Выкопав яму нужной глубины (рекомендуемые ее параметры – 2×2 метра и в глубину 2 метра), следует перейти к укреплению стен ямы, которые в будущем послужат фундаментом для надземной постройки. Укрепить яму можно с помощью досок, которые перед этим необходимо обработать специальным антисептиком. Яму можно укрепить бетонными кольцами или с помощью кирпичной кладки.

Дно выгребной ямы желательно делать под наклоном вниз к задней стороне домика туалета, чтобы нечистоты опускались в сторону люка, с помощью которого производится очистка ямы.

При кирпичной кладке нужно соблюдать ее шахматный порядок, чтобы позаботиться о будущей очистке выгребной ямы. Последние шесть рядов кирпича кладутся без каких-либо щелей всплошную. Если же вы занимаетесь сооружением люфт-клозета, то он требует определенных усилий по организации полной герметизации ямы. Для достижения этой цели на дно полученной ямы заливается бетонная стяжка. Если же вы решили сделать кирпичную основу, то в конечном итоге она все равно заливается бетонным покрытием.

Для заливки бетона делается опалубка, которая может выполняться с помощью обыкновенных досок или брусков. После полного застывания бетона опалубочный каркас полностью демонтируется.

Деревянная опалубка

Необходимо помнить о надобности наличия отверстия для самого унитаза и реализации отверстий для вентиляции и откачки отходов.

Альтернативным вариантом очистки выгребной ямы может стать ее засыпка специальными химическими средствами или же полная ее засыпка и перенос туалета в другое место. Такой вариант будет интересен тем, кто не хочет постоянно заниматься очисткой выгреба.

Домик туалета

На сегодняшний день существует много вариаций постройки или приобретения уже готовой туалетной кабинки.



Виды кабин

Строя дачный туалет, существует несколько вариантов его исполнения в зависимости от надземной постройки — кабины. Основными видами выступают:

  • Шалаш;
  • Скворечник;
  • Домик;
  • Избушка.

Рассмотрим подробнее.

  1. Особенности конструкций «Шалаш» определяются их конструктивной прочностью. К неудобствам можно отнести некомфортабельность размещения внутри постройки из-за недостаточности пространства выбранной формы. Внешний вид шалаша Чертеж туалетного домика типа шалаш
  2. Скворечники по своим монтажным свойствам не тяжелее предыдущего типа кабины и по количеству материала также имеют меньшие затраты. Единственная разница – механически эта конструкция менее устойчива и обладает чрезмерной теплоотдачей. К плюсам относится уникальный дизайн и возможность размещения водонапорного бака сверху крыши. Домик типа «Скворечник» Чертеж скворечника с размерами
  3. Вариант «Домик» — намного прочней и теплее предыдущих конкурентов. В использовании необходимых материалов для реализации отличается не сильно, зато декоративное оформление и отделочные работы имеют широкий спектр. Кабина в стиле домика Еще один вариант домика Чертеж туалетного домик с размерами
  4. Тип кабины «Избушка» требует большего расхода материалов, но очень прочна и устойчива практически к любым климатическим условиям. В такую кабинку возможна установка рукомойника, вешалки, зеркала и всего, что вы захотите. С точки зрения дизайнерских решений, может вписываться практически в любой интерьер. Внешний вид избушки Проект-чертеж клозета избушки

Туалетный домик из дерева своими руками

В зависимости от финансового состояния и возможности работать, можно построить кабинку самостоятельно, что может осуществляться разными способами в зависимости от вида используемого материала. Далее рассмотрен процесс возведения домика из дерева типа «Скворечник» с выгребной ямой, укрепленной кирпичом.

При кирпичной кладке домика необходимо сделать фундамент, который обычно выходит за пределы выгребной ямы. Сами же стенки кирпичной конструкции должны быть выше земли на 10-15 сантиметров, чтобы на следующем шаге вокруг стенок разместить фундамент.

Стенки кирпичной выгребной ямы выступают на 10-15 сантиметров выше земли

Зачастую на дачных участках используются деревянные туалетные кабинки. Прямоугольная форма домика и ее постройка организовывается деревянными брусками размером 100х100 мм. Дерево предварительно нужно обработать антисептиком для долгих годов его службы. При отсутствии под рукой антисептика, можно использовать разведенный битум в пропорции 1:1 с водой.

Для соблюдения правильного технологического процесса сооружения кабинки необходимо сделать гидроизоляцию между фундаментом и каркасом деревянной конструкции домика. Достигнуть этого можно с помощью прокладки полосы рубероида.

На рисунке ниже представлен пошаговый процесс сбора кабинки, описанный ниже под самим изображением.

Процесс сбора туалетной кабинки туалета из дерева
  1. Размещение фундамента вокруг кирпичных стен. На фундаменте кладется слой полосы рубероида с целью изоляции от воды (гидроизоляция).

    Фундамент для домика с наложенным слоем полосы рубероида

  2. Сверху фундамента устанавливается заранее собранный деревянный каркас, путем прикручивания.

    Каркас кабинки

  3. Следующим шагом делается пол кабинки, который должен быть достаточно крепки, чтобы выдерживать вес человека. С этой целью берется доска толщиной не менее 30 мм и прикручивается саморезами к ранее установленному каркасу.

    Половая доска, установленная на деревянный каркас

  4. Сооружаются каркасы для передней и задней сторон кабинки из деревянных брусков. Уклон крыши дачного туалета решается установкой каркасов разной длины. Задний, как правило, делается по высоте меньшим, чем передний.

    Каркас задней и передней стен домика

  5. Далее, установленные каркасы задней и передней сторон укрепляются соединением между собой поперечных брусков. При этом бруски крепятся в 2х местах: между каркасами примерно по середине высоты и на самом верху. Последние будут использоваться для крепления на них досок, чтобы получить крышу. Из конструктивных соображений верхние бруски должны выступать за пределы основы: спереди на 30, а сзади на 16 миллиметров. Не стоит зацикливаться на таких строгих размерах, небольшая погрешность допустима.

    Крепление поперечных брусков

  6. Внутри кабинки устанавливается заранее подготовленный постаментный каркас высотой в 450 мм. Это самая распространенная высота, но вы можете сделать ее отличной, чтобы было удобно именно вам.

    Сооружаем каркас постамента

  7. Обшивка каркаса домика. Прекрасно подходит для этой роли фальшбрус, выполняющий функцию имитации цельной стены из бруса. Представляет собой такая имитация соединение между собой брусков с помощью шип-пазов. Фальшбрус — имитация бруса

    На одной стороне бруса находится шип, который засовывается в находящийся на противоположной стороне второго бруса паз. Это очень удобно. К самому каркасу имитация бруса крепится гвоздями или закручиванием саморезов. Во избежание попадания влаги в паз следите за тем, что он смотрел вниз всей конструкции, а шип вверх. Хорошими вариантами обшивки также являются вагонка или OSB. На этом же этапе производится обшивка постамента. На верхней доске вырезается отверстие, необходимых размеров для размещения в нем емкости.

  8. Начало покрытия крыши. На этом этапе на верхние поперечные бруски (перпендикулярно им и параллельно передней стороне кабины) крепятся доски небольшого размера с некоторыми расстоянием между собой. Наложение досок для крыши

    Также зашивается козырек со стороны дверей и доски крепятся между собой по периметру. В конечном итоге должна быть образована верхняя конструкция крыши с прямыми углами.

    Козырек

  9. Вопрос конечной готовности крыши решается наложением на нее шифера или черепицы.

Строя дачный туалет своими руками, не стоит забывать про его утепление. Конечно, без утепления можно и обойтись, но в зимнее время там будет очень холодно, что будет доставлять вам жуткий дискомфорт при нахождении внутри клозета. Для утепления домика дачного туалета может использоваться обшивка пенопластом. Внутри самого туалета необходима установка поперечных полос из дерева для организации самого стульчака.

При правильном расчете проекта и соблюдении норм стандартизации рекомендуемые размеры кабины, следующие:

  • Длина – 1-1,5 метра;
  • Ширина – метр;
  • Высота — 2,10 метра.
Двери для кабины

Обычно, в туалет устанавливают деревянные двери, купленные заранее или сделанные самими. Обшивка возможна теми же материалами, что и обшивался каркас. После, двери навешиваются на 2 петли в выемки, выточенные заранее.

Готовая кабинка с дверями

Для закрытия дверей снаружи или изнутри может использоваться защелка или крючок. Чтобы дверь на открывалась во внутрь и с целью закрытия щелей, устанавливаются наличники.

После получения готового туалетного домика, он полностью пропитывается специальными материалами с целью защиты дерева от влаги и вредителей. Затем все покрывается лаком или краской.

Организация вентиляции

Совершенно естественно – для такой постройки необходима вентиляция с целью удаления запахов, возникающих в процессе эксплуатации. Именно поэтому, дачный туалет, а точнее его корпус, изначально оснащается отверстием, в которое потом вставляется труба из пластика диаметром 100 мм и более.

Схема вентиляции в дачном клозете

Проведя трубу в выгребную яму на глубину более 20 см, обратный ее конец выводится по задней стенке на высоту более 20 сантиметров над уровнем крыши. Для улучшения вытяжки используется специальное приспособление – дефлектор.

Организация освещения

Проводить освещение в туалет или не делать этого зависит от времени вашего проживания на даче. Для экономии света в конструкции туалета может быть предусмотрено небольшое окошко.В качестве альтернативы могут применяться светодиодные фонарики или светильники на батарейках.

Окошко для естественого освещения Светодиодный фонарик для освещения, располагаемый на потолке

Организация хозблока

Для удобства эксплуатации иногда на дачах используется объединение туалета, душа и сарая одновременно. Получения конструкция в одном блоке занимает меньше места и с точки зрения отвода отходов экономически выгодная. Если проживание на даче происходит в летний период времени – это идеальный вариант.

План хозяйственного блока Чебурашка Планировка хозяйственного блока с бытовым помещением

Объединение в порядке склад-душевая-раздевалка-туалет называется в простонародье «Чебурашкой». Реализация схожа с постройкой кабины с помощью опорных столбов и деревянных брусков, но отличается размерами. При правильном монтаже и расположении обеспечивается компактность и целесообразность постройки в будущем процессе ее эксплуатации.

Макет хозблока (туалет-душ-сарай) Вид справа

Как вы уже поняли, дачный туалет своими руками построить не так сложно, так как сей процесс не несет в себе никаких тяжелых технических операций. Дизайн кабины зависит только от ваших возможностей и фантазии. Главное помнить – решающий фактор удачной постройки дачного туалета является удобность его эксплуатации и правильность расположения.

Чертежи

Если вы решили создать свое уникальное строение дачного клозета, то вам непременно понадобится самостоятельная разработка проекта и чертежа именно вашей конструкции, чтобы четко знать, в какой последовательности выполнять все работы, количество необходимых материалов и их размеры.

Но, если вам это не нужно, или же вы хотите взять за основу уже какое-то готовое решение, то вам вполне могут подойти типовые чертежи с нанесенными точными размерами для сооружения дачных туалетов, которые мы вам и предоставляем ниже. Все изображения имеют функцию увеличения по клику, поэтому вы сможете посмотреть их в полном размере, а также скачать к себе на компьютер, чтобы просмотр был более удобен.

Чертежи туалета типа «Скворечник»

Чертежи дачного туалета типа «Шалаш»



Размеры дачного туалета, чертежи и правила строительства

Недавно приобретенное загородное владение может еще не иметь ни дома, ни хозяйственных строений. Однако туалет — та единственная конструкция, обойтись без которой сложно даже на первых порах. Представить себе нормальный быт без него невозможно, поэтому задача №1 — обустройство санузла. Комфортным важное помещение можно сделать, если подойти к процессу основательно. Необходимо разработать или найти готовый проект, оценить его со всех сторон, правильно выбрать размеры дачного туалета. Затем изучить особенности строительства и материалы, наиболее подходящие для требовательной конструкции.

Где лучше расположить дачный туалет?

Размеры дачного туалета, чертежи и правила строительства Размеры дачного туалета, чертежи и правила строительства

Оптимальное место — угол дачного участка. Хорошо, если он затенен. От границ владения туалет должен находиться как минимум на расстоянии 1 м. Есть и санитарно-гигиенические требования, соблюдать которые надо неукоснительно. От жилых строений туалет, имеющий выгребную яму, должен находиться в 10-12 м, от источника питьевой воды — в 25 м, или еще дальше. Другие минимальные расстояния:

  • 1,5 м — от ягодных кустарников;
  • 4 м — от плодовых деревьев;
  • 8 м — от бани, летнего душа.

Учитывать надо даже те объекты, что находятся на соседних участках. Если в проекте предусматривается герметичный септик, необходимо обеспечить возможность беспрепятственного подъезда ассенизаторской машины. Учитывают также розу ветров, иначе запахи, несущиеся из санузла, могут сильно испортить настроение хозяевам, их гостям и соседям.

Виды и габариты «кабинетов задумчивости»

Размеры дачного туалета бывают разными. На эти параметры влияют особенности строения, его расположение, наличие либо отсутствие выгребной ямы. Основные типы конструкций:

Размеры дачного туалета, чертежи и правила строительства Размеры дачного туалета, чертежи и правила строительства

  1. Традиционное «деревенское» сооружение, оборудованное выгребной ямой.
  2. «Люфт-клозет». Здесь тоже присутствует яма для нечистот, но она абсолютно герметична. Такой туалет обязателен, если место, отведенное для него, располагается близко к источнику воды, жилью. Если уровень грунтовых вод высок, «люфт-клозет» — единственный вариант.
  3. «Пудр-клозет» — санузел с домиком, но без ямы. Ее заменяют пластиковым баком, бочкой либо ведром. С неприятными запахами воюют с помощью адсорбентов — припудривают содержимое емкости древесной золой или опилками, песком, торфом.

Размеры дачного туалета, чертежи и правила строительства Размеры дачного туалета, чертежи и правила строительства

Обычные размеры туалета: высота от потолка до пола — 2000-2100 мм (для «шалаша» — 3000), там, где находится стульчак — 1900-1950. Сиденье унитаза возвышается над полом на 400-500 мм. Глубина строения — 1500 мм, ширина — 1200. Эти величины для домиков «шалашей» — 1500, 2000, для «избушки» — 1500, 1000 соответственно. Самая популярная модель «скворечник», она имеет односкатную крышу. Высота «фасада» — 2300 мм, задней стенки — 2000. Ширина и глубина — 1000 мм, это минимум.

Материалы для строительства и формы туалетов

Необходимо заранее выбрать подходящий материал, а уже после этого этапа делать проект собственноручно или искать подходящий готовый чертеж. Типичные материалы:

Размеры дачного туалета, чертежи и правила строительства Размеры дачного туалета, чертежи и правила строительства

  1. Дерево — классический вариант для уличного туалета. Такое строительство не украдет много времени, но древесина требует защиты от влажности и огня.
  2. Кирпич — материал, туалет из которого будет прочным, долговечным, однако такая дачная кабинка нуждается в крепком фундаменте и мастере, что знаком с искусством кладки.
  3. Металл — вариант для тех, кто привык экономить время и деньги. Плюс — легкость строительства. Минус — жара в постройке летом и необходимость внутренней обшивки, если владельцы бывают на даче и в зимний период.

Размеры дачного туалета, чертежи и правила строительства Размеры дачного туалета, чертежи и правила строительства

Большое разнообразие видов у деревянных моделей. Самая популярная форма туалета — «скворечник», однако есть и другие, разнящиеся по сложности возведения:

Домик-шалаш

Размеры дачного туалета, чертежи и правила строительства Размеры дачного туалета, чертежи и правила строительства

Такая кабинка компактна, экономична. Ее простая геометрическая форма подкупает легкостью строительства, чертеж ее тоже элементарен. Боковые стены по совместительству выполняют функции скатов крыши, строительство надземной части туалета занимают всего несколько часов. На боковые стенки укладывается кровельный материал (например, мягкая черепица). Отделки требуют фасад и задняя стенка конструкции.

Размеры дачного туалета, чертежи и правила строительства Размеры дачного туалета, чертежи и правила строительства

Туалет-теремок

У него ромбовидная форма, которая несколько усложняет работу. Для придания сказочного вида используют различные резные украшения. Каркас облицовывают распиленным пополам кругляком, обычными досками внахлест, блок-хаусом либо толстой вагонкой.

Размеры дачного туалета, чертежи и правила строительства Размеры дачного туалета, чертежи и правила строительства

Туалет, совмещенный с душем

В этом случае чертеж такого строения — добавление второй аналогичной схемы с одной стороны. При необходимости размеры этой кабинки можно несколько увеличить.

Что учесть на стадии проектирования?

За образец лучше взять наиболее любимый деревянный «скворечник». Если не устраивают стандартные схемы и размеры дачного туалета, то разработка собственного проекта начинается со схемы каркаса. На этом листе сразу указывают габариты, количество стройматериалов, сечение досок и бруса.

Размеры дачного туалета, чертежи и правила строительства Размеры дачного туалета, чертежи и правила строительства

При расчете количества облицовочного материала суммируют площади фасада, задней стенки и одной боковой. Последнюю цифру удваивают. Не забывают про разницу высот передней и задней стенок, она обеспечивает уклон. Если в планах оборудование деревянного перекрытия, к расходным материалам прибавляют необходимое, на чертеже также отмечают размеры кровельного листа.

Как высчитать объем выгребной ямы?

Перед началом работ по возведению столь нужного строения определяют оптимальные размеры резервуара. Для уличного туалета нужен котлован глубиной от 1500 до 2000 мм. Боковые стенки произвольны — 1000х1000 мм, 1000х1500 либо 1500х1500 мм, однако очень широкую яму будет труднее накрыть. Нецелесообразно копать котлован глубиной более 3000 мм.

Размеры дачного туалета, чертежи и правила строительства Размеры дачного туалета, чертежи и правила строительства

Совсем другое дело, если котлован роют для канализационной системы, идущей от дома. Чтобы избежать чрезвычайных происшествий, необходимо учитывать количество проживающих. Среднесуточная норма потребления воды человеком — около 150 л, поэтому минимальный объем ямы для семьи из 3 жильцов будет 12 м3. Если семья не живет на даче постоянно, а бывает там «набегами» только в выходные дни, котлован можно уменьшить.

Учитывают свойства грунта. Например, глинистый плохо впитывает воду, поэтому нужен больший объем резервуара. Песчаные и рыхлые почвы могут поглотить до 40% стоков в месяц, в этом случае яму можно сделать меньше.

Обустройство ямы для туалетной кабинки

Если есть чертеж, высчитаны оптимальные размеры дачного туалета, определен подходящий объем для котлована, можно приступать к самому трудоемкому этапу — сооружению ямы. Независимо от того, какой вариант выбран (герметичный либо поглощающий), яме необходимы надежные стенки, способные предотвратить просачивание отходов в почву. Есть наиболее распространенные и эффективные способы обеспечить безопасность для окружающей среды.

Бетонные кольца

Размеры дачного туалета, чертежи и правила строительства Размеры дачного туалета, чертежи и правила строительства

Достоинства варианта — высокая скорость сооружения наряду с долговечностью такой выгребной ямы. Стыки колец крепят раствором, герметизируют и гидроизолируют. Для работы требуется всего день. Минус — необходимость «ангажирования» спецтехники, сулящей дополнительные расходы.

Монолит

Размеры дачного туалета, чертежи и правила строительства Размеры дачного туалета, чертежи и правила строительства

Бетонный монолитный колодец требует гораздо большего времени на обустройства. Кроме раствора нужна опалубка, изготавливаемая из подручных материалов, — листов металла, досок, фанеры и т. д. Необходим армирующий каркас. Заливку рекомендуют выполнять слоями по 500-700 мм, поэтому работы быстро закончить не получится, однако бонус за такой способ — экономия материала на опалубку, большая прочность.

Емкости из пластика

Размеры дачного туалета, чертежи и правила строительства Размеры дачного туалета, чертежи и правила строительства

Герметичность и невосприимчивость к влаге — неоспоримые достоинства такой тары. Однако есть и недостаток — гибкость материала. Этот минус устраняют, укрепляя стенки котлована арматурой и раствором, однако лучший вариант — еврокубы, имеющие металлическую обрешетку. Помимо этих емкостей охотно используют пластиковые бочки.

Кирпич

Размеры дачного туалета, чертежи и правила строительства Размеры дачного туалета, чертежи и правила строительства

Это лучший вариант, если материал остался после строительства. Такой способ позволяет придать яме любую форму — квадратную, круглую, прямоугольную, а также до миллиметра соблюсти размеры. Прочность стенок обеспечит даже кладка в полкирпича. Герметичность требует отсутствия в ней пустот. На завершающем этапе кирпичную стену оштукатуривают, гидроизолируют.

Строительство «скворечника»

С этапами и их последовательностью лучше познакомиться на примере этой простейшей конструкции. Вникнув в детали, можно «замахнуться» на более сложную форму туалета.

Обустройство фундамента

Оптимальный вариант — столбчатая разновидность. В грунт (глубина — 500-700 мм) устанавливают асбестовые трубы, покрытые слоем гидроизоляции. В них заливают раствор, потом там фиксируют деревянные опоры каркаса, контролируют их по уровню, предупреждая даже минимальное смещение при наборе бетоном прочности.

Каркас

Его делают из бруса 100х100 мм. Материал обрабатывают антисептиками и антипирином либо грунтуют, затем красят. Крепеж — деревянные метизы. Если есть сварочный аппарат, лучше соорудить металлический «скелет». Переднюю пару столбов делают выше задней, она обеспечивает крыше необходимый наклон.

Размеры дачного туалета, чертежи и правила строительства Размеры дачного туалета, чертежи и правила строительства

Делают 2 вспомогательные горизонтальные обвязки: на уровне стульчака и для монтажа крыши. Для придания жесткости нужны диагональные брусья, их располагают по сторонам строения. Для формирования дверного проема используют вертикальные опоры и горизонтальную перемычку между ними.

Заключительный этап

В роли материала обшивки выступают доски (300 мм), профнастил, фанера. Монтируют гидроизоляционный слой, укладывают кровельный материал, навешивают дверь, в которой сделано окошко. Занимаются освещением, установкой крышки, сиденья и умывальника.

Размеры дачного туалета, чертежи и правила строительства Размеры дачного туалета, чертежи и правила строительства

Последний штрих — устройство вентиляции, если она предусмотрена. Используют пластиковую трубу (100 мм). Ее выводят из ямы, обеспечивая герметичность, крепят с внешней стороны туалета металлическими хомутами. Верхнюю часть, возвышающуюся на 200-500 мм, оснащают дефлектором.

Размеры дачного туалета, чертежи и разнообразные конструкции — тема популярная, поэтому на просторах паутины можно найти, а затем и соорудить, самый оригинальный туалет.

Также вы можете сравнить цены на дачные туалеты:

В видео тоже недостатка нет. Например, этот ролик многим нравится:

Чертеж дачного туалета, размеры и 3D модель

Один мой знакомый, осваивая дачный участок, узнав, что я в свою очередь осваиваю программу SketchUp, в которой можно строить трехмерные модели, попросил меня сделать ему чертеж «классического» дачного туалета. Вы же понимаете, что это обычно первое, что приходится строить на ещё не освоенном дачном участке.

Почему нет?
И я выдал ему чертеж дачного туалета со всеми размерами и полной деталировкой, а также показал 3D модель его будущего «домика».

Это очень удобно, использовать 3D моделирование, особенно если нет в наличии большого запаса стройматериалов, и каждую доску приходится покупать в магазине. Можно рассчитать все вплоть до последнего самореза.

Теперь, я решил выложить все чертежи дачного туалета и его 3D модель на сайт, может, кому тоже пригодится. Получился классический вариант «скворечника», для полного сходства можно сделать еще одно окно спереди сверху или в двери.

Для просмотра 3D модели промотайте страницу вниз.

Итак, начнем с перечня материалов и инструментов.

Материалы

  • Брусок 50*50 мм.
  • Доска 40*100 мм.
  • Вагонка, блокхаус или рейка – 15 м2 для отделки стен и двери.
  • Пластиковое ведро.
  • Лист пенополистирола.
  • Гибкая черепица – примерно 3 м2.
  • Саморезы по дереву и гвозди для гибкой черепицы.
  • Фанера или доски для крыши и сиденья в туалете.
  • ОБЗ (огнебиозащита).

Инструменты

  • Ножовка или любая пила.
  • Рулетка.
  • Шуруповерт.
  • Молоток.
  • Электролобзик.
  • Если хотите сделать всё красиво и чисто, то также понадобится электрорубанок и шлифмашинка.
  • Кисти или валик для нанесения ОБЗ.


Начинаем работу с изготовления основания туалета, для этого используем нарезанный по размерам брусок 50*50 мм. Смотрим подробные чертежи ниже.

Основание туалета.


Далее, на основание из бруска укладываем и фиксируем нарезанную в размер доску 40*100 мм – строим «палубу».

* Для более комфортного открывания двери (чтобы свободно стоять на площадке) возможно, придется её удлинить на пару досок. Но, это выбирать вам: комфорт или экономия.

Площадка из досок.


Теперь нужно сделать каркас самого туалета.
Основой каркаса будут две идентичных боковины всё из того же бруска 50*50 мм. Верхняя часть делается со скосом примерно в 15 градусов.

Боковины каркаса туалета.


Далее следует зафиксировать боковины каркаса туалета и скрепить их между собой брусками-перемычками сверху, сзади и внутри. Фиксировать их можно при помощи металлических уголков 50*50 мм, а можно и напрямую саморезами.

Скрепляем каркас туалета.


Следующим этапом будет изготовление передней части каркаса, с проемом для двери.

*Если будете использовать уже имеющуюся или покупную дверь, то учитывайте размеры проема под размер двери.

Проем под дверь.


Теперь нужно соединить в единое целое каркас с основанием туалета. Делать это лучше уже на месте, т.е. на выкопанной яме, т.к. конструкция в сборе будет уже достаточно тяжелой, во всяком случае, для одного.

Следующий шаг – набивание нарезанных досочек на сиденье внизу изнутри. Будет это вагонка, фанера или просто доска встык – вам решать. Также сразу делаем саму полку сиденья из толстой фанеры (~16 мм) или доски 20-25 мм толщиной прибитой встык и усиленной снизу.

Выпилить электролобзиком правильное отверстие в сиденье поможет любой стульчак обведенный изнутри маркером.

Рекомендую также сделать съемное сиденье из пенополистерола – попе не будет холодно и мыть его удобно!

И еще одна маленькая хитрость – установите трубу из ПВХ в качестве вытяжки в любом углу туалета. Где-то я это подсмотрел, но честно говоря, сам в деле не видел, если кто такое приспособление делал, отпишитесь в комментариях, помогает или нет с отводом запахов?
Вот мне интересно: будет тогда «пахнуть» снаружи?

Каркас туалета с основанием.


Дело дошло до двери…
Ну, тут кто во что горазд. Можно сделать самому, можно использовать готовую.
Главное, учесть зазоры на расширение и даже когда в сырую погоду дверь «разопрет» она должна свободно проходить в проем. Думаю, миллиметров по 5-7 с каждой стороны будет в самый раз.

Важно! Если будете делать дачный туалет из «сырых» пиломатериалов (естественной влажности), например досок и будете набивать их встык, то учтите, что со временем, когда они высохнут – могут появиться щели.

Поставив дверь туалета на петли, приступаем к монтажу крыши и обивке стен.

На крышу пойдет даже необрезная доска (сверху должно быть ровно), но лучше конечно кусок водостойкой фанеры или OSB. Свесы крыши туалета спереди и сзади должны быть немного больше, чем с боков.
Далее на закрепленное основание крыши набивается гибкая черепица. Ну, тут всё просто.

Какой фасадный материал вы будете использовать для обивки стен туалета неважно, все зависит от личных и финансовых предпочтений. Можно даже из винилового сайдинга, разве что возможно надо будет под углы еще реек прибить.

На задней стенке сделал проем под окошко, стеклить его или нет по желанию. Но окно нужно обязательно, без него темно будет. Хотя, как вариант освещения, в продаже есть светодиодные фонари с датчиком движения на аккумуляторах, которые крепятся к стене или потолку.

3D модель дачного туалета

Кликните по картинке, дождитесь загрузки и используйте зажатую левую кнопку мыши для вращения модели. Вращение колесика мыши для приближения-удаления. Смотреть в полный экран - значок в правом нижнем углу. Выход из полного экрана - клавиша Esc.
Для полноценного просмотра трехмерных моделей нужно скачать программу просмотрщик SkethUp с официального сайта (бесплатно) и установить на свой компьютер. Скачать данную модель для просмотра можно кликнув по логотипу в левом нижнем углу окна просмотра.



И напоследок, если вы соберетесь ставить такой туалет на даче, несколько простых советов:

  • Обрабатывайте всю древесину биозащитной пропиткой, как минимум в 2 слоя. Наружные стены для поддержания пристойного внешнего вида и защиты от ультрафиолета придется обрабатывать раз в 2-3 года биозащитой с колером или краской.
  • Старайтесь осуществлять окончательную сборку конструкции туалета непосредственно у места установки – сбережете силы на установке.
  • Обязательно устанавливайте туалет на какой-нибудь фундамент (камни, кирпичи, бетонные блоки). Между деревянной конструкцией и фундаментом обязательно проложите слой гидроизоляции, например, два слоя рубероида.
  • Борта выгребной ямы постарайтесь чем-нибудь армировать, например можно поставить старую железную бочку, предварительно вырезав в ней дно, иначе может обвалиться.
  • Для удаления запахов используйте специальные порошки для септиков.

Конечно, такой дачный туалет хорош как временное решение, в идеале все-таки следует рассмотреть вопрос выбора, покупки и установки настоящего автономного септика, тем более что сейчас их огромный выбор.



проекты, схемы, чертежи + фото

Не стоит себе отказывать в комфорте даже на даче. Существует огромное количество проектов дачных туалетов, которые под силу воплотить в жизнь каждому человеку. Но для начала нужно определиться с чертежом и уже согласно ему, строить будущее сооружение.

Огромное количество материалов и всевозможных проектов дачных туалетов приводит к тому, что люди просто теряются на фоне всего этого разнообразия. Именно поэтому так важна теоретическая часть. На основе данных этой статьи вы сможете выбрать оптимальный проект для вашей дачи.

К тому же по чертежу можно рассчитать количество необходимых материалов. Плюс, когда вы увидите, как будет выглядеть проект вашего дачного туалета на картинке, то сразу подберёте идеальное место для его возведения.

Типовые проекты дачных туалетов

В основном для создания проекта дачного туалета используют такие типы конструкций:

  1. туалетный домик с выгребной ямой,
  2. биотуалет,
  3. пудр-клозет.

Каждая из этих конструкций имеет свои преимущества. Именно поэтому так важно перед началом строительства определиться с типом.

Дачный туалет с выгребной ямой

В проекте обязательно нужно предусмотреть котлован. Также нужно позаботиться об его обустройстве. Для этого может использоваться пластиковая бочка или кирпичная кладка, усиленная арматурой.

В проекте вы должны предусмотреть нужное количество кирпича и цемента, также не забывайте про арматуру. Созданные вами стены впоследствии покрываются штукатуркой. Именно яма задаёт характер наземной постройки. Обычно это небольшой деревянный домик, созданный из подручных материалов. Он может быть в форме шалаша, миниатюрного дома и даже теремка.

Согласно данному проекту дачного туалета, все отходы будут скапливаться в яме. Для её дальнейшей очистки понадобится ассенизатор. Главным недостатком проекта является неприятный запах. Именно поэтому очень важно ещё на стадии планирования предусмотреть вентиляцию.

Вентиляция может быть, как естественной, так и принудительной. В первом случае в конструкции делается два отверстия снизу и сверху. Их предназначение крайне простое — создавать воздушные возмущения. Таким образом, неприятный запах не будет надолго задерживаться внутри.

Принудительная вентиляция — это простой вентилятор, который выдувает все неприятные запахи из туалета. При его установке нужно подумать об компенсационном отверстии, через которое воздух будет проникать внутрь. Его диаметр должен быть не меньше диаметра вентилятора. Всё это прописывается в проекте.

Важно! Не забывайте про выгребную яму. Она также нуждается в циркуляции воздуха. Для этого устанавливается вентиляционная труба.

Пудр-клозет

При создании данного проекта дачного домика выгребная яма не предусматривается. Все отходы собираются в резервуар под стульчаком. Лучше всего в конструкцию включить две ёмкости разного размера. В меньшей нужно сделать несколько разнокалиберных отверстий и вставить её в большую ёмкость, с боку которой будет круглый выход. В него подключается дренажный шланг.

Через шланг жидкость уходит в землю или дренажную систему. Главную роль в этом проекте дачного туалета играет вместилище для наполнителя. В качестве смеси чаще всего используют торф. Наполнитель помогает сдерживать неприятные запахи. Как только резервуар наполнится, его следует вынести на компостную кучу.

Когда вы будете делать чертёж, в нём важно учесть удобство извлечения контейнера. Есть два возможных варианта решения этой проблемы. В первом из них резервуар изымается при поднятии сиденья. Во втором сзади постройки вырезается небольшая дверца. Она позволяет без особых сложностей изымать заполненную ёмкость.

Биотуалет

Здесь даже строить ничего не нужно. По факту вы покупаете готовый проект дачного туалета. Всё что вам нужно это установить изделие в удобном месте. При этом можно приобрести как готовую конструкцию, так и целую кабинку.

Совет! Готовая конструкция легко устанавливается даже в доме. Всё что нужно сделать — это позаботиться о дренаже.

Душ и туалет под одной крышей

Сейчас большой популярностью пользуются проекты дачного туалета, совмещённого с душем. Это особенно выгодно с точки зрения финансов. К тому же подобный проект позволяет в значительной мере сэкономить свободное пространство на участке.

В проекте туалет с душем будут иметь одну общую стену. Результат — экономия строительных материалов. При этом санузел может работать как на основе резервуара со смесью, так и на базе выгребной ямы.

Как создаётся чертёж

Главная задача чертежа при создании проекта дачного туалета — детализация конструкции. На бумаге чётко указываются размеры, форма и тип постройки. При этом есть ряд нормативов, которые необходимо соблюдать.

Во-первых, расстояние дачного туалета для места водоснабжения не может быть меньше 30 метров. Это нужно указать в проекте. Во-вторых, жилое или хозяйственное строение не должно находиться ближе 15 метров. Конечно же, существуют и исключения в виде того же септика с биологической системой очистки.

Особое значение в чертеже имеют размеры. Вы сами вольны задавать их. Но есть определённые нормативы, которые позволяют с высокой гарантией создать красивое и комфортное в эксплуатации здание.

Высота будущего дачного строения не должна превышать двух с половиной метров. При этом минимальный показатель находится на уровне 2-х метров. Длина постройки от 1,2 до 1,8 м. Ширина в диапазоне от 1 до 1,2 м.

Многие начинающие строители не придают достаточного значения параметрам выгребной ямы. Это недопустимо. Ведь её тоже необходимо включать в чертежи. Расчётная глубина 1,5—2 м, диаметр от 2 до 2,5 м. Если грунтовые воды залегают близко к поверхности, то от котлована придётся отказаться.

Проекты надстроек для дачного туалета

При выборе подходящего проекта дачного туалета особое значение имеет подбор материала. Именно он в наибольшей степени задаёт параметры будущего здания. Существует несколько типичных вариантов, о которых и пойдёт речь дальше.

Туалет из кирпича

Преимущества данного материала можно перечислять до бесконечности. Он устойчив к атмосферным влияниям, одинаково хорошо сохраняет тепло и прохладу, является экологически чистым. Мало того, он позволяет придать строению любую форму.

Основой данного проекта является фундамент. Без него создание дачного туалета из кирпича просто невозможно. Отдельно нужно упомянуть качество кладки. Это настоящее искусство класть кирпич на века. Сверху строение накрывается крышей, материалом, для которой в большинстве случаев служит шифер.

На картинке вы видите пример смежного проекта. В одной конструкции совмещаются туалет и душ. Это не только практично, но и позволяет сильно сэкономить на стоимости строительных материалов.

Деревянный туалет

Проект деревянного дачного туалета — это классика. Его постройка занимает минимум времени, но чтобы сооружение служило вам верой и правдой, необходимо в процессе работы чётко следовать намеченному плану.

На картинке представлен один из самых популярных среди дачников вариант — теремок. Как видите, он обладает небольшим внутренним пространством и малыми габаритами. Это позволяет установить его где угодно. Также стоит отметить эстетичный внешний вид.

Туалет из металла

Этот вариант проекта придётся по душе тем, кто хочет сэкономить время и деньги. При постройке можно использовать листы металла, оставшиеся от постройки дома. Единственное, о чём нужно позаботиться — это внутренняя обшивка. Конечно, без неё можно обойтись, но зимой в таком сооружении будет находиться весьма проблематично.

Главный плюс проекта — отсутствие необходимости в каких-либо знаниях. Построить такой дачный туалет способен практически каждый. Это самый малозатратный вариант, какой только можно представить. Единственное, чему нужно уделить внимание — это стульчаку. Его лучше всего сделать из дерева, чтобы было удобно сидеть.

Виды деревянных кабинок

Именно деревянные кабинки пользуются наибольшей популярностью среди дачников. Объясняется это довольно просто. Брус стоит недорого, но обеспечивает хорошую теплоизоляцию и имеет приятный внешний вид. При строительстве чаще всего используют такие проекты:

  1. Шалаш — это оптимальное сочетание прочности и эстетичного вида. Неважно ветер на улице или дождь. Эта конструкция стойко выдерживает любые погодные невзгоды. Главный минус — неудобство. Он занимает много территории, при этом внутри каждый шаг сопровождается ударом головой о потолок.
  2. Скворечник или теремок. Данный проект уже был упомянут ранее, но есть ещё несколько важных фактов, которые нужно о нём знать. Это один из самых простых проектов дачного туалета. На него уходит минимум материалов. Главные минусы — плохо держит тепло и легко продувается. Подходит только для летнего использования.
  3. Домик — эта конструкция традиционно теплее и прочнее скворечника. Для создания такого проекта дачного туалета необходим минимум материалов. Уникальная форма позволяет сделать художественную отделку.
  4. Избушка — самый сложный проект дачного туалета. Он требует много материалов и труда, но в то же время обладает невероятной прочностью и выдерживает любые климатические невзгоды. Отдельно нужно отметить удобство в эксплуатации.

Итоги

Как видите, всевозможных проектов дачных туалетов существует множество. При строительстве вы сами выбираете материал, тип постройки и внутреннее устройство. Любой из вышеперечисленных вариантов имеет свои недостатки и достоинства. Поэтому очень важно взвесить все плюсы и минусы каждого проекта и сделать выбор в пользу оптимального.

Чертеж дачного туалета с размерами

Трудно представить нашего человека без дачного участка в пригороде, но еще труднее — дачный участок без обустроенного туалета. Пусть у вас на даче нету дома для проживания, но все-таки, есть необходимость чтобы построить туалет. Даже если Вы приехали на участок на непродолжительное время, для того чтобы поработать, полить землю или отдохнуть, в любом случае вам будет нужен туалет. Инструкция постройки очень простая, и при этом постройка обходится недорого.

Прежде чем начинать строить дачный туалет своими руками фото чертежи нужно найти предварительно, а потом выбирать место под постройку.

Какие действия следует провести для постройки туалета на даче своими руками

Какие действия следует провести для постройки туалета на даче своими руками

Несмотря на первый взгляд, простоту конструкции туалета на дачном участке, он относится к основным постройкам. Самой главной постройкой на участке является санузел, многие подтвердят, что за городом, без него просто невозможно находиться.

Конечно, туалет, который построен на улице ничем не заменит комфортной уборной, он обеспечит лишь некоторые удобства. Но без него невозможно полноценно работать на приусадебном участке.

Санитарные нормы постройки туалета нужно знать и создавать постройку, заданную ими.

Строительство туалета не составляет особой сложности и не требуется привлекать специалистов.

Но в постройки нужно соблюдать некоторые особенности.

Основные нормативы:

  • Удобное место под постройку туалета. Не удачное место может привести к загрязнению зоны вокруг сооружения, почвы, воды. Поэтому не соблюдение санитарных норм и незнание может привести к проблемам со здоровьем и к привлечению штрафов санитарной службы.
  • Удостовериться что строительство не создаст неудобства соседям.
  • Обдумать метод, как будет происходить опустошение выгребной ямы.
  • Если уровень грунтовых вод высокий, то постройка туалета должна быть хорошо заделана, во избежание загрязнения воды.

Как выбрать и выстроить дачный туалет своими руками фото и какие бывают виды их конструктивного исполнения:

Вариантов для выбора постройки туалета достаточно, но на выбор может повлиять:

  • Бюджет, выделенный для постройки туалета;
  • Частота использования данного сооружения;
  • Уровень высоты грунтовых вод;
  • Средства, выделенные на ремонт и утилизацию отходов.

Туалет построенный с использованием выгребной ямы

Туалет построенный с использованием выгребной ямы

Самыми популярными и наиболее распространенными являются туалеты где основой является выгребная яма. В ней находятся отходы, которые потом впитываются в почву, но иногда все же нужно вызывать машину ассенизаторской службы для очищения ямы. От того насколько глубокая яма для отходов зависит частота очистки и вызова ассенизаторов, но эта процедура может быть очень редкой. В основном проблему утилизации можно решить с помощью земли, щебня, песка которым засыпают яму. После приходится выбирать нужную площадку под постройку.

Туалет можно построить из разных материалов это может быть:

  • доски;
  • металлический профиль;
  • кирпич;
  • шифер.

Самой важной частью в постройке являются вентиляция и качество каркасной основы.

Строительство деревянного туалета своими руками, чертежи

Строительство деревянного туалета своими руками, чертежи

Основное предпочтение отдается постройкам из дерева. Стоимость постройки не большая и не требует особых навыков. Деревянный туалет можно построить в стиле бревенчатой избушки или маленького домика. Если чертеж дачного туалета придумать самостоятельно, то можно получить не только нужную, а еще и постройку, которая украсит ваш участок. В качестве отделки можно взять вагонку. Достоинством деревянного туалета является то, что его можно легко переставить на новое место.

Недостатки деревянных построек.

  • под влиянием солнца древесина деформируется, быстро высыхает и лопается;
  • выгорание дерева от действия ультрафиолета;
  • влажность и сырость способствует деформации каркаса постройки;
  • вследствие сырости образовываются грибки, которые разрушают древесину, и она начинает гнить и выделять неприятные запахи.

Для того чтобы продлить срок службы постройки, ее необходимо обработать специальными средствами в виде пропитки. Дерево можно обработать грунтовкой и покрыть краской.

Строительство туалета из металлопрофиля: фото и характеристика

Для постройки туалета из металлопрофиля нужно построить каркас из древесины.

Можно так же построить каркас из профильных труб, которые можно соединить сваркой, но для этого нужно иметь некоторый навык. Каркас обшивается профильными листами и укрепляется саморезами или заклепками. Недостатком этой конструкции является сильное нагревание на солнце, поэтому желательно найти заранее место в тени. Чтобы туалет не так нагревался и было прохладно внутри, можно использовать для обивки пенополистирольные листы.

Достоинством данной конструкции является защита от влаги, так как металлопрофильные листы покрыты напылением.

Туалет из кирпича своими руками

Туалет из кирпича своими руками

Постройку из кирпича переместить не получиться, поэтому эта конструкция имеет сложности.

Кирпичная постройка требует еще выполнить перекрытие из бетона. Также нужно заранее продумать способ очистки выгребной ямы. Затраты на строительство такого туалета выше, но это будет уже полноценная постройка, которая не нуждается в ремонте долгое время.

Можно соорудить туалет из того же кирпича что, например, построен гараж или дом. Если строить дачный туалет чертежи размеры подбирать следует сразу перед постройкой конструкции. Это дает возможность вписаться в внешний вид дворика и сэкономить средства на постройку.

Вес этой постройки больше чем деревянный, поэтому под него нужно положить крепкий фундамент. Можно построить фундамент ленточного или столбчатого типа, но ленточный дает ряд преимуществ небольшие затраты земли, уменьшает расход цемента для заливки, безопасность и надежность.

Особенности и виды клозетов без выгребной ямы

Особенности и виды клозетов без выгребной ямы

Выгребная яма является самым не затратным и простым способом при постройке туалета на дачном участке, но также существует ряд ограничений и условий при установке:

  • известняковый или сланцевый грунт;
  • высоко проходят грунтовые воды;
  • туалетом предполагает пользоваться большое количество людей;

Эти факторы не допускают постройку туалета на основе выгребной ямы на дачном участке, но можно решить эту проблему построив санузел без сточной ямы: люфт-клозет, пудр-клозет, биотуалет или химический.

Люфт-клозет конструкция на основе выгребной ямы, но она герметична. Часто его устанавливают возле стен туалета. Люфт-клозет требует использование услуг ассенизаторов чтобы периодически опустошать яму. Недостаток данного сооружения состоит в том, что в зимнее время его очистка невозможна, для этого требуется подогрев.

Пудр-клозет маленький размер резервуара около 20 л. Это дает преимущество в малом расходе на постройку этого туалета. Его установка необходима если грунтовые воды проходят высоко.

Созданный таким образом дачный туалет своими руками носит название из-за своего принципа действия. Отходы, находящиеся в яме, как бы «припудриваются» с помощью сухого состава. Для засыпания обычно используется торфяно-опилочная смесь или торф. Это способствует избавлению от дурного запаха. Все отходы отправляются в компостную яму для переработки в компост.

Биотуалет – популярный вид туалета среди дачников. У него тот же принцип что и у пудр-клозета- отходы перерабатываются за счет торфяной смеси. Можно также использовать биопрепараты, которые содержат бактерии.

Химические туалеты – в них засыпаются препараты химического воздействия. Не стоит забывать о безопасности при использовании данного препарата. Для этих целей часто используют такие вещества, как хлорная известь, формальдегид, но нужно быть осторожным они очень токсичны.

Как сделать дачный туалет своими руками чертежи

Как сделать дачный туалет своими руками чертежи

Самым важным требованием к постройке любого туалета является то, чтобы отходы не попадали в грунт. Его постройка возможна только когда уровень воды в грунте составляет более 2,5 м. На выбор места для туалета влияют:

  • расстояние между туалетом и источником воды, чем дальше, тем лучше ближайшее расстояние 30 м.;
  • постройку следует строить на отдалении от погребов и подвалов;
  • здания с домашними животными должны быть не ближе чем 5 м.;
  • от ограждения до туалета должен оставаться 1м.;
  • немаловажен выбор материала для строительства уборной;

Варианты постройки туалетов

Варианты постройки туалетов

Бывает несколько видов туалетов в виде скворечника, шалаш, избушка или домика. Чертеж дачного туалета с размерами типа «Скворечник» выполняется из дерева, и обшита любым другим материалом. Строится она над выгребной ямой. Если вам сложно самостоятельно составить чертеж, можно воспользоваться готовыми проектами.

При строительстве следует использовать строительный уровень чтобы контролировать ровное размещение конструкции. Не стоит забывать про наличие вентиляции, в качестве которой может быть труба. Она должна быть выше уровня крыши. Для того чтобы утеплить туалет можно использовать пенопласт, украсить внутри можно по желанию.

Готовый проект «Скворечника» с размерами

Готовый проект «Скворечника» с размерами

Основываясь на чертеж дачного туалета «Скворечник» строим «Шалаш», он имеет более сложную конструкции, но результат того стоит. «Шалаш» имеет много разных вариантов оформления, для этого можно использовать свою фантазию или интернет. Размеры можно использовать из предыдущего проекта.

Начинать строительство нужно с ямы туалета, в ней будут размещены бетонные блоки.

Чертеж дачного туалета «Шалаш»

Чертеж дачного туалета «Шалаш»

Особенной частью данной постройки является двускатная крыша в форме треугольника. Если это дачный туалет чертежи размеры подбираются индивидуально в связи с количеством людей, которые будут пользоваться туалетом.

Стройка состоит из нескольких этапов. Изначально монтируем фундамент с использованием изоляционного материала, который защитит от влаги.

Строительство «Шалаша» начинается с установки фундамента, затем нижней части каркаса 1 на 1метр и постройки выгребной ямы. Основание нужно обработать антисептиком.

Дальше нужно построить переднюю и заднюю часть каркаса используя чертежи, которые вы составили или готовые. На заключительном этапе следует доработка каркаса.

Туалет можно обшить выгонкой или оставшимися с работы досками. Крышу можно изготовить из различных материалов длиной 1,8 м, она упирается на переднюю и заднюю части каркаса и закрепляется. Материал для крыши можно подобрать в зависимости от вашего вкуса. Это может быть металл, дерево, крыша из шифера или же профнастил.

При установке двери следует сразу же прикрепить к ней ручку и крючок. По окончанию работ нужно обработать туалет лаком или краской для улучшения внешнего вида постройки.

Правила постройки туалета из торфа

Правила постройки туалета из торфа

В случае если невозможно вырыть яму для туалета, решением является самодельный торфяной биотуалет. Он простой в обслуживании и не дорогой. Подробный чертеж дачного туалета можно найти в интернете.

Для данного торфяного биотуалета потребуются: стульчик с ведром или унитаз, емкость для торфа, торф и компостная яма. Торф позволяет отходам быстро перерабатываться и превращать их в удобрение он должен быть сухим, по мере заполнения ямы содержимое нужно отправить в компостную яму.

Подытожим. Благодаря изучению чертежей деревенских туалетов, его характеристик, способов и методов построек можно получить желаемый вид своего участка и улучшить качество пребывания на нем. Не бойтесь экспериментировать и добавлять в проекты некоторые изменения — только в таком случае вы получите яркий и комфортный результат и то самое чувство удовлетворения, которое всегда приходит после хорошо выполненного дела!

Правила постройки туалета из торфа Загрузка...

Примитивный скворечник с цветами весна-лето

Etsy использует файлы cookie и аналогичные технологии, чтобы обеспечить вам лучший опыт, обеспечивая такие вещи, как:

  • Основные функции сайта
  • обеспечение безопасных, безопасных транзакций
  • безопасный вход в аккаунт
  • запоминание учетной записи, браузера и региональных предпочтений
  • запоминание настроек конфиденциальности и безопасности
  • анализ трафика сайта и использования
  • персонализированный поиск, содержание и рекомендации
  • помогает продавцам понять свою аудиторию
  • показывает релевантные целевые объявления на Etsy
  • и за его пределами

Подробную информацию можно найти в Политике Etsy в отношении файлов cookie и аналогичных технологий и в нашей Политике конфиденциальности.

Всегда на

Требуемые файлы cookie и технологии

Некоторые из технологий, которые мы используем, необходимы для критически важных функций, таких как безопасность и целостность сайта, аутентификация учетной записи, настройки безопасности и конфиденциальности, данные внутреннего использования и обслуживания сайта, а также для правильной работы сайта для просмотра и транзакций.

от

Настройка сайта

Файлы cookie и аналогичные технологии используются для улучшения вашего опыта, например:

  • запомнить ваш логин, общие и региональные предпочтения
  • персонализировать контент, поиск, рекомендации и предложения

Без этих технологий такие вещи, как персональные рекомендации, настройки вашей учетной записи или локализация, могут работать неправильно.Узнайте больше в нашей Политике в отношении файлов cookie и аналогичных технологий.

от

Персонализированная реклама

Эти технологии используются для таких вещей, как:

  • персонализированных объявлений
  • , чтобы ограничить количество просмотров рекламы
  • .
  • , чтобы понять использование через Google Analytics
  • чтобы понять как ты добрался до Etsy
  • , чтобы убедиться, что продавцы понимают свою аудиторию и могут предоставить релевантную рекламу

Мы делаем это с партнерами по социальным сетям, маркетингу и аналитике (у которых может быть своя собственная информация, которую они собрали).Сказать «нет» не помешает вам видеть рекламу Etsy, но это может сделать их менее актуальными или более повторяющимися. Узнайте больше в нашей Политике в отношении файлов cookie и аналогичных технологий.

,

Английский домик Скворечник Марка | Etsy

Etsy использует файлы cookie и аналогичные технологии, чтобы обеспечить вам лучший опыт, обеспечивая такие вещи, как:

  • Основные функции сайта
  • обеспечение безопасных, безопасных транзакций
  • безопасный вход в аккаунт
  • запоминание учетной записи, браузера и региональных предпочтений
  • запоминание настроек конфиденциальности и безопасности
  • анализ трафика сайта и использования
  • персонализированный поиск, содержание и рекомендации
  • помогает продавцам понять свою аудиторию
  • показывает релевантные целевые объявления на Etsy
  • и за его пределами

Подробную информацию можно найти в Политике Etsy в отношении файлов cookie и аналогичных технологий и в нашей Политике конфиденциальности.

Всегда на

Требуемые файлы cookie и технологии

Некоторые из технологий, которые мы используем, необходимы для критически важных функций, таких как безопасность и целостность сайта, аутентификация учетной записи, настройки безопасности и конфиденциальности, данные внутреннего использования и обслуживания сайта, а также для правильной работы сайта для просмотра и транзакций.

от

Настройка сайта

Файлы cookie и аналогичные технологии используются для улучшения вашего опыта, например:

  • запомнить ваш логин, общие и региональные предпочтения
  • персонализировать контент, поиск, рекомендации и предложения

Без этих технологий такие вещи, как персональные рекомендации, настройки вашей учетной записи или локализация, могут работать неправильно.Узнайте больше в нашей Политике в отношении файлов cookie и аналогичных технологий.

от

Персонализированная реклама

Эти технологии используются для таких вещей, как:

  • персонализированных объявлений
  • , чтобы ограничить количество просмотров рекламы
  • .
  • , чтобы понять использование через Google Analytics
  • чтобы понять как ты добрался до Etsy
  • , чтобы убедиться, что продавцы понимают свою аудиторию и могут предоставить релевантную рекламу

Мы делаем это с партнерами по социальным сетям, маркетингу и аналитике (у которых может быть своя собственная информация, которую они собрали).Сказать «нет» не помешает вам видеть рекламу Etsy, но это может сделать их менее актуальными или более повторяющимися. Узнайте больше в нашей Политике в отношении файлов cookie и аналогичных технологий.

,

дача в предложении

Волнистая магистраль изгибается несколько раз, когда она проходит мимо случайного места жительства или дачи .

От

Википедия

Этот пример взят из Википедии и может быть повторно использован под лицензией CC BY-SA.

Эти и многие другие привлекают много летних, , , дач отдыхающих.

От

Википедия

Этот пример взят из Википедии и может быть повторно использован под лицензией CC BY-SA.

Это выглядело как летний коттедж с мягким полом.

От

Википедия

Этот пример взят из Википедии и может быть повторно использован под лицензией CC BY-SA.

Каждую весну совет посылает летних коттеджных домиков жителей, содержащих общую информацию о муниципалитете и инструкции о том, как предложить представителей.

От

Википедия

Этот пример взят из Википедии и может быть повторно использован под лицензией CC BY-SA.

Общество является связующим звеном между летними коттеджами с жителями и может выступать с инициативами и предложениями в муниципальный совет.

От

Википедия

Этот пример взят из Википедии и может быть повторно использован под лицензией CC BY-SA.

Падасйоки известен как летний коттедж муниципалитета.

От

Википедия

Этот пример взят из Википедии и может быть повторно использован под лицензией CC BY-SA.,

Как нарисовать унитаз

Как нарисовать унитаз

Хотя вы можете подумать, что странно учиться рисовать туалет, я хочу подчеркнуть, что это может быть полезно, если вы пытаетесь создать фон для ванной комнаты. или с высоты птичьего полета на дом. Хотя есть много деталей, из которых состоит туалет, я сделаю это руководство как можно более простым для понимания. Не забудьте подготовить карандаш, бумагу и ластик перед началом работы!

1. Нарисуйте сиденье унитаза

Сначала мы собираемся начать с сиденья унитаза.Нарисуйте круглую форму, которая представляет форму чаши.

2. Заполните сиденье

Нарисуйте еще один круг внутри круга, который вы только что нарисовали. Это где человек будет сидеть.

3. Добавьте ребро

Затем нарисуйте край сиденья унитаза. Просто простая линия под основным кругом и в задней части интерьера сиденья.

4. Закончите унитаз

Теперь, когда сиденье готово, пришло время вытянуть остаток чаши. Вытяните задний болт сиденья унитаза.

5. Добавьте крышку

Причиной, по которой задний болт был вытянут на предыдущем шаге, было добавление удлинителя для крышки сиденья унитаза. Нарисуйте простую крышку в верхней части сиденья унитаза. Наша крышка будет открыта.

6. Добавьте размер

Затем нарисуйте узкую линию вокруг внутренней части крышки. Это просто дает сиденье немного больше размеров, чем обычно.

7. Работа над дном

Теперь, когда часть сиденья и крышки готова, пришло время начать работу над нижней частью.Нарисуйте миску, как показано на рисунке.

8. Добавить детали

Нарисуйте дно унитаза. Ты почти там!

9. Добавьте бак

Сделайте набросок бака вашего туалета. Это квадратная коробка, которая расположена за сиденьем.

10. Завершение детали

Заполните все детали на унитазе, включая такие элементы, как крышка бачка.

11. Нарисуйте рычаг

Наконец, нарисуйте рычаг. Обычно он расположен на правой стороне сиденья унитаза.

После этого вы закончили! Теперь у вас есть хороший рисунок функционального туалета!

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
