Чертежи беседок из дерева с размерами

Содержание

• Размеры беседки и участка
• Размеры стола
• Прямоугольная
• Шестиугольная
• Восьмиугольная
• Пятиугольная
• Мини-беседка
• Проекты с мангалом или печью
• Материалы
• Как построить чертеж

Садовая беседка, или садовый домик — прекрасное место для семейных или дружеских посиделок, для обеда или ужина на свежем воздухе. Она не только выполняет свою прямую функцию, но и украшает участок. Своими руками можно построить беседку практически любой формы и размера, но есть некоторые важные вещи, о которых нужно знать. В этой статье будет рассказано об оптимальных размерах беседки и приведены чертежи строений разной формы.

Размеры беседки и участка

Беседку из дерева можно сделать разной формы и размера в зависимости от размеров участка и того, сколько человек будет в ней размещаться.

Планируя строительство беседки, подумайте, как ее размеры будут соотноситься с площадью участка. Строение не должно занимать слишком большую площадь, иначе на маленьком участке оно будет смотреться не очень хорошо, так же, как и маленькая беседка на огромной площади. Насколько часто вы принимаете гостей и сколько человек к вам обычно приезжает? Ответить на этот вопрос нужно, чтобы не планировать слишком большую постройку, которая займет полезную площадь участка и потребует больших затрат на стройматериалы. Конечно, вы можете делать строение какой угодно площади, но есть некоторые оптимальные размеры беседок, с которыми постройка будет удобной и гармонично выглядящей.

Если садовый домик будет использоваться главным образом для обедов и чаепитий, то на каждого человека достаточно 2 кв.м площади. Если же планируется целая зона отдыха с креслами, то на каждого человека нужно 4 кв.м.

Составляя проект, нельзя забывать про фундамент. Обычно для садовых беседок его делают столбчатым — он достаточно прочен для легкой постройки, но в то же время не потребует больших материальных затрат. Фундамент делают с каждой стороны на 7-10 см больше, чем пол. Расстояние между столбиками оставляют в пределах 150-200 см. Высоту беседки от пола до потолка (полезную высоту) обычно делают равной 2,2 м — этого достаточно, чтобы даже человеку высокого роста было комфортно.

Размеры стола

Стол — важная часть садовой беседки. Его размеры зависят от количества гостей. Обычно стол делают шириной 50-70 см, длина — 70 см для четверых, 110 см для шестерых. В беседке необходимо оставить достаточно большие проходы вокруг стола для удобства передвижения. Поэтому ширина и длина внутреннего пространства должны быть минимум 150-200 см (для стола 50*70 см). Если беседка правильной многоугольной формы (шестиугольной, восьмиугольной, пятиугольной), то стол можно сделать круглым.

Прямоугольная

Прямоугольная или квадратная беседка — одна из самых практичных форм. Ее проще построить, чем многоугольную, в ней поместится больше человек, чем, например, в шестиугольной такой же площади.

Часто ее делают квадратной, но иногда стороны беседки для дачи делают и разного размера, например:

• длинная сторона — 4 м,
• короткая сторона — 3 м.

Высота беседки от пола до потолка (полезная высота) — 2,1-2,2 м. В такой беседке площадью 12 кв.м могут разместиться до 20 человек. Если сделать ее меньше:

• длинная сторона — 2,5 м,
• короткая сторона — 2 м,

то в ней хватит места на восьмерых. Квадратную беседку обычно делают размером 3*3 м.

Шестиугольная

Шестиугольная форма считается классической. Она экономична по затратам стройматериалов и легка в исполнении, так как состоит из набора одинаковых деталей:

• 6 стоек,
• 6 треугольников для крыши,
• 6 секций ограждения.

Удобной будет постройка со следующими габаритами на 10 человек:

• расстояние от угла до противоположного угла — 2,9 м,
• ширина — 2,5 м,
• высота от основания до конька крыши — 2,8 м,
• длина стороны — 1,45 м,
• полезная высота — 2,2 м.

Площадь будет равна примерно 6,5 кв.м. Ее можно разместить и на маленьком участке. Ниже приведен чертеж шестиугольной беседки из дерева с такими размерами.

Деревянную беседку делают на столбчатом основании, сложенном из кирпичей. Стойки можно установить как строго вертикально, так и под углом, чтобы строение расширялось кверху.

Восьмиугольная

Беседку можно сделать в виде восьмиугольника с длиной каждой стороны 2,66 м и диагоналями (расстоянием от одного угла до противоположного) 3762 мм. Для этого необходимо начертить на земле правильный восьмиугольник.

Пятиугольная

Если вы хотите построить необычную беседку, сделайте ее пятиугольной. Это может быть не только равносторонний, но и вытянутый пятиугольник, например, можно выбрать размеры 5*3 м. Если беседка имеет размеры 5*5, то сторона пятиугольника должна быть длиной 146 см, как показано на чертеже. В центре можно поставить круглый стол диаметром 110 см. При этом для удобства строение делают расширяющимся кверху.

Мини-беседка

Такой маленький садовый домик для 4 или 6 человек представляет собой стол со скамейками и крышей. Она может быть изготовлена как целиком из дерева, так и иметь металлический каркас. Такой вариант подойдет для маленького участка. Ширина беседки — 150 см, длина — 150 см для 4 и 200 см для 6 человек. Длина стола — 80 или 120 см, ширина — 60-80 см, ширина сиденья — 40-45 см.

Беседку такой формы можно сделать и большего размера, как на чертеже ниже.

Проекты с мангалом или печью

Даже в деревянной беседке подходящего размера можно установить мангал, барбекю или печь. Особое внимание при этом уделяют мерам пожарной безопасности. Чтобы обезопасить строение от пожара, пол делают бетонным, а часть стен, находящуюся в непосредственной близости от источника огня. Деревянные части обрабатывают огнезащитными составами. По правилам СНиП, перед источником огня нужно оставить не менее 3 м свободного места, то есть беседка с мангалом должна быть довольно большой — не меньше 4*6 м. Она может быть как прямоугольной с классической двускатной крышей, так и многоугольной.

Она может быть закрытой или открытой. Закрытые беседки с мангалами, которые могут использоваться и зимой, обычно располагают близко к дому, открытые, летние, наоборот, на расстоянии. Однако при выборе места для беседки учитывайте, что дым от мангала или печки не должен попадать в дом.

Мангал и все сопутствующие детали, такие как вытяжка, дымоход, необходимо включить в чертеж сразу же. При разработке проекта нужно будет нарисовать фронтальную и боковую (профильную) проекции строения, а также план — для беседки с мангалом это особенно важно. Мангал может быть как готовым металлическим, так и кирпичным, сложенным на даче своими руками.

Внимание! Если беседка будет построена на столбчатом или ленточном, а не плитном фундаменте, обязательно включите в план отдельный фундамент для мангала — это тяжелая конструкция, она должна быть устойчивой.

Барбекю более легкое, имеет круглую форму, его можно поставить и в центре строения. Оно также может быть металлическим или кирпичным. Металлическое барбекю ставят в уже готовый садовый домик на покрытый листами жести пол. В беседке с барбекю нужно предусмотреть вытяжку. Кирпичное барбекю сложной формы может выглядеть так.

Также необходимо сделать чертеж самого мангала. Мангал с дымоходом может выглядеть так.

Вытяжку лучше делать в форме зонтика, она более эффективна.

Если мангал будет выложен кирпичом, то нужно составить и порядовки, то есть схемы расположения кирпича по рядам. Это поможет вам не только быстро и аккуратно сложить очаг, но и рассчитать количество кирпича для него. Порядовка пригодится и в том случае, если вы планируете сделать печь или камин.

Также можно сделать финскую беседку с грилем, находящимся в центре помещения на каменной столешнице.

Материалы

Для возведения стоек беседки обычно используют деревянный брус размером 10*10 или 15*15 см. Также можно построить беседку рубленую, из бревна. Она хорошо подойдет к дому, построенному из такого же материала. Пол делают из досок или плит ОСБ, также можно залить бетонную стяжку или выложить пол плиткой. Для крыши и ограждения также используют доски различных размеров: 10*5, 150*5, 75*2,5 см.

Как построить чертеж

Чтобы построить своими руками чертежи и перенести их на местность, нужно вспомнить несколько правил из школьной геометрии.

Если здание прямоугольное, его углы должны быть строго 90 градусов. Построить прямой угол можно, пользуясь теоремой Пифагора — для этого нужно начертить треугольник со сторонами 3, 4 и 5 м. Угол, лежащий напротив стороны в 5 м, и будет прямоугольным. Также для получения ровного прямоугольника или квадрата необходимо контролировать, чтобы диагонали фигуры были одинаковыми.

Если вы строите правильный шестиугольник, то он состоит из 6 одинаковых равносторонних треугольников или 2 одинаковых трапеций. На бумаге легко начертить правильный шестиугольник с помощью циркуля. На земле можно поступить также, используя вместо циркуля веревку с колышком.

Сначала колышек вбивают в центр предполагаемой беседки и чертят окружность. Далее через центр проводят прямую линию, которая пересечет окружность в двух точках. Это две вершины шестиугольника. Далее веревку с колышком помещают в эти точки и чертят еще две окружности, каждая из которых также пересечет первую еще в двух точках. Это еще 4 вершины шестиугольника. В каждую вершину вбейте колышки, чтобы отметить их.

Чтобы построить восьмиугольник, начертите квадрат и проведите в нем диагонали. Отметьте точку пересечения диагоналей. Разделите пополам каждую сторону и проведите от точки пересечения диагоналей через середины сторон отрезки, равные половине диагонали. Их концы и углы квадрата и будут вершинами восьмиугольника. Проверьте, что диагонали фигуры равны. Опоры располагают так, как на чертеже.

Построить пятиугольник без измерений сложнее. Поэтому поступают так: определяют длину стороны беседки и делят ее на 1,18 — получается радиус окружности. Далее чертят на земле окружность с таким радиусом и разбивают ее на 5 частей, используя веревку длиной, равной длине стороны.

Пользуясь этими чертежами, вы сможете построить на своем участке беседку практически любой формы, с мангалом или без. При необходимости размеры строения можно увеличить или уменьшить, однако, помните, что не стоит делать беседку слишком маленькой или слишком большой.

• Строительство туалета на даче своими руками
• Баня из клееного бруса своими руками
• Детский деревянный домик своими руками
• Строим погреб своими руками

Примеры чертежей беседок и схем с размерами

Чертежи беседки, а также ее эскизы и 3D модели должны быть включены в проект в обязательном порядке. Разрабатывая эти схемы, планы и рисунки нужно соблюсти пропорции конструктивных элементов, а также указать их точные размеры. В этом случае при возведении постройки не возникнет проблем, которые могли бы привести к дополнительным временным и финансовым затратам.

Каковы же правила составления чертежей и эскизов беседок, и как нужно их рисовать? Об этом наша статья.

Содержание

1. Беседки с 8 гранями
2. Общие правила составления чертежей
3. Примеры чертежей с пояснениями
4. Деревянное сооружение для отдыха
5. Конструкция из бревна с барбекю
6. Чертежи беседок с мангалом
7. Беседка кухня
8. Металлические конструкции
9. Кирпичная конструкция
10. Беседки с соборными печными конструкциями

Беседки с 8 гранями

Invalid Displayed Gallery

Общие правила составления чертежей

[hana-code-insert name=’1′ /]

Составление чертежей беседки для дачи позволит точно распланировать расположение разного рода важных конструктивных элементов – светильников, стола, дверей, окон, возможно мангала, барбекю или печи. Помимо этого точные схемы и эскизы помогут определиться с количеством необходимых стройматериалов.

Как делаются беседки своими руками (чертеж, фото)

Существуют правила составления чертежей своими руками, которых следует придерживаться:

• Прежде всего нужно замерить место на участке, отведенное под строительство сооружения. Размеры конструкции на чертеже не должны превышать его площадь.
• Далее рисуется эскиз.

Эскиз постройки из дерева или ее 3D модель наглядно показывают, как она будет выглядеть в конечном итоге

• Затем чертят фронтальную и профильную проекции строения с указанием размеров. Для сложных конструкций с мангалами или массивной мебелью к комплекту чертежей нужно будет приложить еще и план (проекцию сверху).
• Далее отдельно чертится схема фундамента, который может быть ленточным или столбчатым.

Схема столбчатого фундамента

• После этого рисуют стены и крупные элементы (мангал, стол и т.д). На этом же этапе следует отметить места расположения окон и дверей.
• Затем на готовом рисунке отмечают размеры всех элементов каркаса и обшивки.

Чертеж каркаса летней постройки с указанными размерами

• На следующем этапе составляется схема крыши с нанесением размеров и углов.
• Отмечаются места расположения светильников и схема разводки электропроводки.
• Если это необходимо, рисуется мангал с фундаментом и дымоходом (печь, барбекю).
• Далее нужно будет «расставить» на плане мебель.

На план следует нанести, в том числе, и мебель

Важно: В том случае, если предполагается строительство закрытой конструкции, обязательно нужно указать места расположения всех вентиляционных отверстий.

Примеры чертежей с пояснениями

[hana-code-insert name=’2′ /]

Далее на конкретных примерах рассмотрим способы составления чертежей беседок разного назначения.

Деревянное сооружение для отдыха

Сооружения на брусчатом каркасе на данный момент являются самыми популярными. Составить чертеж такой конструкции, как прямоугольная беседка со столом и лавочками совершенно не сложно.

Небольшая садовая беседка на каркасе из бруса, предназначенная для семейного отдыха

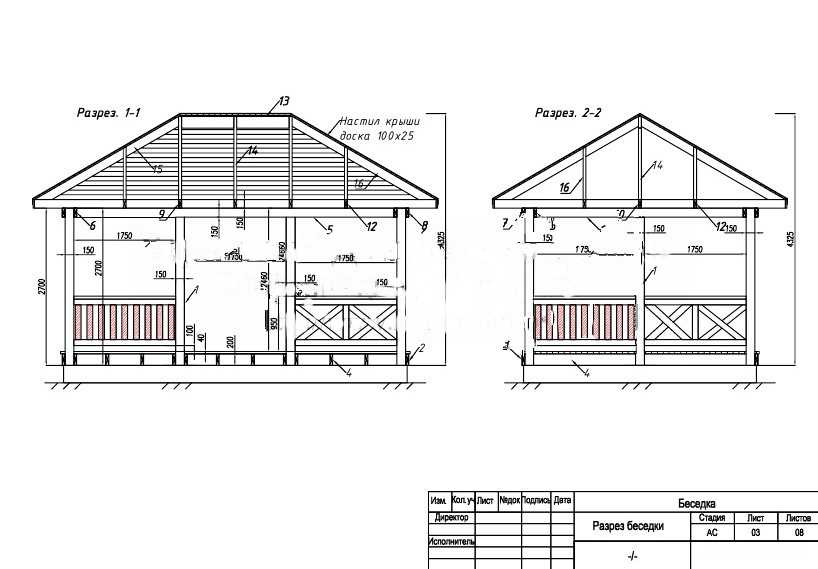

Сначала рисуем чертеж строения в двух проекциях с указанием размеров.

Простые прямоугольные дачные беседки своими руками. Чертежи фронтальный и профильный

Важно: В проект нужно обязательно включить и небольшие подробные схемки с указанием способов крепления и размеров элементов в узлах соединений.

Схема узлов соединения различных конструктивных элементов

Далее — согласно правилам — чертим фундамент. Конечно же, предварительно нужно определиться с тем, каким он будет. На слабых или неустойчивых грунтах лучше возводить свайно ростверковый, на грунтах с хорошей несущей способностью – ленточный.

Подробный чертеж столбчатого фундамента беседки

Далее переходим к чертежу стен. Рассматриваемая намидеревянная постройка огорожена невысоким решетчатым парапетом. На схеме указываем, в том числе, и способ его крепления к каркасу сооружения:

Чертежи беседки садовой, сделанной своими руками. Схема перил каркаса

На следующем этапе рисуем схему стропильной системы. Начинать следует с разработки чертежа верхней обвязки и мауэрлата.

Схема расположения элементов верхней обвязки и мауэрлатов постройки

Далее чертится собственно сама стропильная система.

Чертеж стропильной системы двухскатной кровли с указанием ширины шага между стропилами и их длины

К чертежам также нужно приложить таблицу спецификации элементов с указанием видов строительных материалов, необходимых для возведения той или иной части беседки, их размеров и количества.

Таблица с перечислением деталей конструкции

После того, как все чертежи будут готовы, можно отправляться в магазин стройматериалов и закупать все необходимое.

Совет: Покупайте материалы хотя бы с небольшим запасом. Некоторые элементы могут быть испорчены в процессе строительства. Да и от приобретения бракованного товара у нас в стране никто не застрахован.

Конструкция из бревна с барбекю

[hana-code-insert name=’3′ /]

Во дворах больших жилых домов часто возводят рубленые дачные беседки. При этом внутри них обычно устанавливаются мангалы или барбекю. Ниже представляем вашему вниманию проект такого удобного и добротного сооружения.

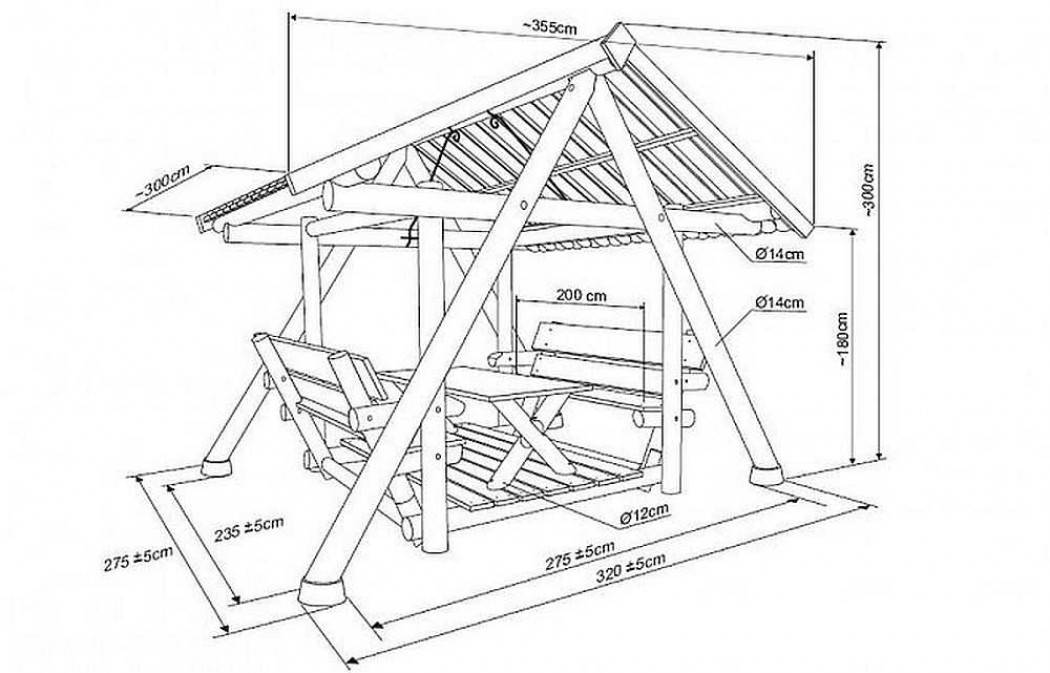

Чертеж беседки из дерева, оборудованной барбекю

Для такой довольно-таки сложной конструкции лучше дополнительно составить план.

Схема первого венца постройки с барбекю и ее общий вид

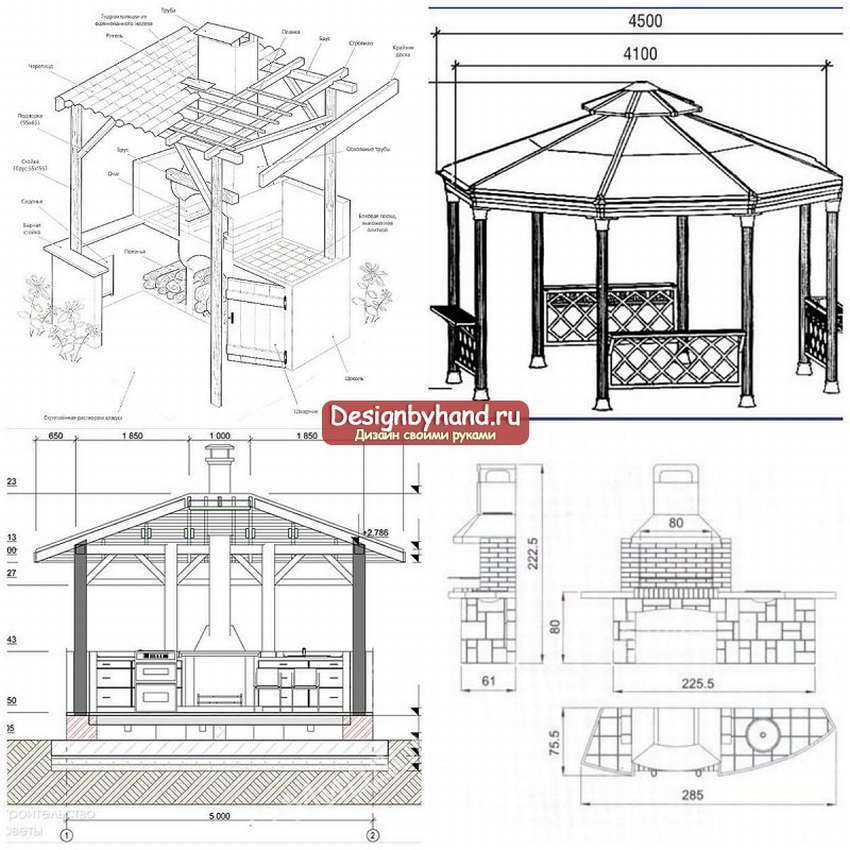

Чертежи беседок с мангалом

[hana-code-insert name=’4′ /]

Более сложной постройкой является беседка с мангалом. Такие варианты дворовых сооружений также довольно-таки популярны. На мангале получаются очень вкусные шашлыки, так как его основательные кирпичные стены способны долго удерживать тепло. План беседки для дачи с мангалом:

План беседки с мангалом

Важно: В комплект чертежей беседки с мангалом обязательно нужно включить схему фундамента этой конструкции, а также дымохода.

Схема фундамента беседки с мангалом

Барбекю в отдельных случаях может быть установлено посередине сооружения. Мангал же – конструкция тяжелая, массивная и габаритная. Поэтому ставят его всегда у стены или в углу. Еще одна оригинальная конструкция беседки с мангалом:

Эскиз постройки оригинального исполнения с мангалом

И схемы к нему:

Схемы беседки с мангалом

В комплект чертежей сооружения с мангалом обязательно должен быть включен чертеж и самого мангала.

Чертеж мангала для беседки с указанием размеров всех элементов

Помимо этого к проекту нужно приложить и порядовку. То же самое касается беседок с печами и каминами.

Порядовка мангала беседки

Беседка кухня

Очень удобными считаются конструкции, совмещающие в себе беседку и кухню. В таком сооружении можно не только приятно проводить время, наслаждаясь близостью к природе, но и устраивать обеды и ужины.

План беседки для дачи, оборудованной мойкой, барбекю, достарханом, плитой, столом и лавками

На видео ниже вы можете ознакомиться с оригинальной конструкцией комплекса беседка – летняя кухня из кирпича и дерева.

[su_youtube url=»http://www.youtube.com/watch?v=Ix4SeVoqEp0″]

Металлические конструкции

Разумеется, на дачах возводятся не только деревянные беседки (чертежи которых представлены выше), но и сооружения из других материалов. Очень популярным вариантом являются, к примеру, конструкции на металлическом каркасе. Конечно же, чертежи перед их строительством рисовать также необходимо. Составить схемы беседки из профильной трубы также просто, как и деревянной. Конструктивно они обычно даже более просты и рисовать к ним сложные чертежи не обязательно.

Каким может быть чертеж беседки из металла. Фото простейшей конструкции 3х4м со схемами, на которых указаны основные размеры

Очень часто на дачных участках устанавливаются многогранные беседки из металла. Конструкция 6 угольной постройки немного сложнее, чем у простой прямоугольной. Но возводятся такие сооружения также довольно-таки быстро и просто.

Как строятся беседки шестигранные своими руками. Чертежи этих конструкций рисуются довольно таки просто

Достаточно несложной в сборке является и такая конструкция, как восьмигранная беседка из металлопрофиля, дерева или из поликарбоната.

Чертеж беседки 8 гранной с указанием размеров каркаса и крыши

Кирпичная конструкция

Беседки из кирпича – сооружения основательные. Практически всегда их дополняют мангалами, каминами или печами. Часто они представляют собой закрытое отапливаемое помещение или целые комплексы, включающие в себя, в том числе, и открытые помещения.

Эскизы большой кирпичной садовой беседки

Беседки с соборными печными конструкциями

В закрытых беседках могут устанавливаться, в том числе, и сборные конструкции, включающие в себя мангал, печь и другое подобное оборудование.

Эскиз комплекса для беседки, состоящего из русской печи, мангала, коптильни и варочной панели

Совет: В том случае, если в сооружении будет установлен мангал, барбекю или печь, дровник стоит устроить прямо под ними. Это сделает пользование конструкциями более удобным и позволит сэкономить место.

Как видите, составляются проекты таких сооружений, как беседки, своими руками с чертежами довольно-таки просто. Если же вам не хочется тратить на эту процедуру время, можно заказать готовый чертеж в организации, занимающейся проектированием малых архитектурных форм. Однако, разумеется, это повлечет за собой дополнительные расходы.

Планы деревянных беседок | HowToSpecialist

В этой пошаговой статье рассказывается о бесплатных планах деревянных беседок . Строительство квадратной деревянной беседки на заднем дворе — это сложный проект, принимая во внимание навыки, которыми вы должны овладеть, а также инструменты и материалы, необходимые для надлежащего выполнения работы. Тем не менее, если вы выберете правильные чертежи, соответствующие вашим потребностям, вкусам и бюджету, и используете правильные методы деревообработки, вы сможете выполнить работу профессионально. Наем профессионального подрядчика или покупка комплекта для беседки также являются вариантами для вас, но если у вас ограниченный бюджет, вероятно, лучшим выбором будет проект «сделай сам».

Выбор правильных планов и дизайна беседки – настоящая проблема, так как вариантов очень много. Исходя из нашего опыта, вы должны с самого начала записать на бумаге требуемые функции и бюджет. Затем вы должны спроектировать беседку с учетом необходимых материалов и инструментов, а также методов обработки дерева, необходимых для работы. Покупайте пиломатериалы, предназначенные для наружных работ (прессованные, кедровые пиломатериалы, сосна), иначе ваша беседка не будет долговечной.

Профессионально выложите деревянную беседку, используя обшивочные доски и шпагат. Постройте несколько бетонных опор и вставьте металлические анкеры для поддержки деревянных столбов 4×4. Прежде чем вставлять винты, правильно выровняйте стойки, иначе беседка не будет иметь симметричного вида. Перед сборкой компонентов тщательно выбирайте пиломатериалы, чтобы убедиться, что они идеально прямые и без видимых повреждений. Посмотреть все мои Премиум-планы можно в Магазине .



Связанные проекты:

Правоугольные планы беседки

квадратные планы беседки

В октябрьских планах беседки

Сделано из этого плана

в соответствии с . следующие:

• Деревянные стойки 4×4 длиной 8 футов
• Длинные гвозди / винты 3, 6 дюйма
• Формы труб
• Деревянные доски 2×6
• Балясины 2×2
• Цемент, песок, гравий
• 2 винта 1/2″

Инструменты

• Защитные перчатки, очки
• Циркулярная пила, молоток, спиртовой уровень, столярный карандаш
• Лестница, копатель ямы
• Мощный миксер

Наконечники

• Используйте доски для обшивки беседки
• Используйте регулируемые анкеры для установки стоек
• Закрепите стойки скобами, прежде чем вставлять винты

Время

• Два выходных, двое рабочих





Убедитесь, что вы  следите за мной на YOUTUBE и Facebook  , чтобы быть первым, кто получит наши последние планы и другой эксклюзивный контент. Кроме того, подпишитесь на меня в Pinterest , чтобы получить много идей для вашего двора со всего Интернета! Узнайте, как вы можете  ПОДДЕРЖИТЕ МЕНЯ  без дополнительных затрат.



Планы деревянной беседки

Планировка квадратной беседки



Разложите деревянную беседку после того, как вы выбрали место на заднем дворе. Если вы хотите, чтобы работа была сделана должным образом, мы рекомендуем вам построить несколько досок для теста (из 2×4) и использовать веревку, чтобы выложить беседку.

Измерьте диагонали квадрата или прямоугольника и отрегулируйте нить, пока они не станут абсолютно равными. Таким образом, все четыре угла беседки будут прямыми.



Строительство беседки



Далее необходимо выкопать грунт примерно на 3 фута (8 дюймов) ниже линии промерзания, чтобы построить бетонные фундаменты. Насыпьте 4-дюймовый слой гравия и тщательно утрамбуйте его. Поместите опалубки в отверстия и залейте их бетоном. Не забудьте установить металлические анкеры в бетон.

Перед установкой столбов дайте бетону высохнуть в течение 48 часов. Выровняйте стойки по уровню, скрепите их несколькими 2×4, а затем вкрутите шурупы.



Установка деревянных столбов



При установке столбов необходимо следить за их идеальной вертикальностью и совмещением друг с другом, иначе деревянная беседка не будет иметь опрятного вида. Плотно закрепите стойки несколькими винтами, чтобы создать жесткую конструкцию.

Умный совет: Как видно на изображении, на пересечении диагоналей необходимо установить бетонную опору для поддержки балок пола.



План этажа квадратной беседки



Устройство пола деревянной беседки является важным этапом процесса строительства, поэтому вы должны работать с здравым смыслом и вниманием. Поэтому начните с установки балок по периметру и средних балок, как на изображении.

Прикрепите балки по периметру к стойкам с помощью 4-дюймовых винтов после того, как вы выровняете их с помощью спиртового уровня. Затем прикрепите средние балки к балкам по периметру с помощью металлических подвесов или угловых скоб.



Крепление балок к периметральным балкам



После этого необходимо установить остальные балки 2×6 на место с помощью металлических подвесов. Поместите балки через каждые 16 дюймов по центру, убедившись, что они расположены на одинаковом расстоянии друг от друга.

Воспользуйтесь спиртовым уровнем, чтобы убедиться, что балки идеально горизонтальны, иначе вы не сможете правильно установить доски настила. Выбирайте балки с большой осторожностью, следя за тем, чтобы пиломатериалы были прямыми и в хорошем состоянии.



Установка террасных досок



После того, как вы установили балки на место, вы должны продолжить работу по дереву, прикрепив террасные доски 2×4. Используйте циркулярную пилу, чтобы разрезать доски и установить их на место с помощью винтов 2 1/2 дюйма.

Умный совет: Существует множество рисунков настила, из которых вы можете выбирать, поэтому вам следует принимать решение в соответствии со своими вкусами и потребностями. Выровняйте доски должным образом, прежде чем вставлять винты.



Крепление настила с помощью шурупов



Как видно на рисунке, необходимо просверлить направляющие отверстия в досках настила, а затем вставить шурупы/гвозди. В большинстве случаев мы рекомендуем оставлять не менее 1/10 дюйма между досками настила. Для того, чтобы получить одинаковые зазоры, вы должны вставить гвоздь между досками.

Направляющие отверстия должны быть просверлены на расстоянии не менее 1/2 дюйма от краев террасных досок, чтобы предотвратить расщепление древесины.





Бесплатные чертежи крыши беседки

Квадратная верхняя плита беседки



Соберите верхние плиты беседки из 2×4 и закрепите их на месте 4-дюймовыми винтами. Тем не менее, если вы хотите построить красивый фриз для своей деревянной беседки, вам следует разместить верхние плиты поверх столбов.

Далее вам нужно построить ступицу крыши из стойки 4×4 длиной 3 дюйма. Срежьте углы стоек, чтобы получился восьмиугольник. Затем поместите концентратор поверх 9-10’ пост, как на картинке.



Чертежи крыши деревянной беседки



После этого необходимо соорудить стропила и закрепить их несколькими шурупами. На одном конце вы должны вбить шурупы через стропила в ступицу, а на другом конце вы должны прикрепить стропила к верхним пластинам.

Просверлите направляющие отверстия в стропилах, прежде чем вставлять шурупы, чтобы предотвратить расщепление дерева. Убедитесь, что вы разместили стропила на одинаковом расстоянии друг от друга со всех сторон деревянной беседки.



Установка кровельных листов



Далее, после установки стропил и ступицы на место, необходимо установить кровельные листы. В большинстве случаев вам следует использовать фанеру 3/4, чтобы выполнить работу должным образом, но бывают ситуации, когда вы также можете прикрепить к стропилам деревянные доски 1 × 6.

Независимо от вашего выбора, вы должны правильно прикрепить шпунтованные фанерные листы или доски к стропилам с помощью 2-дюймовых шурупов.



Установка битумной черепицы



Далее необходимо установить кровельную бумагу поверх кровельных листов и дренажных колпачков. Затем установите битумную черепицу, деревянную черепицу или металлические листы, чтобы защитить беседку от дождя или снега. Начинайте монтаж с нижней части крыши, по направлению к верху. После этого установите коньковые гонты после того, как вы вырезаете гребни из обычных гонтов.

Умный наконечник: Покройте шляпки гвоздей прозрачным силиконом, чтобы избежать просачивания воды через крышу.



Установка нижней обвязки



Установка обвязки деревянной беседки не является сложной процедурой, если следовать нашим планам и использовать правильную технику. Поэтому вам следует сначала установить нижние перекладины 2 × 4 примерно на 4 дюйма выше пола вашей беседки.

Используйте металлические скобы для крепления нижней направляющей после того, как вы правильно их выровняете и выровняете. Не забудьте оставить панель открытой, чтобы она служила входом.



Установка перил беседки



Затем поместите планку 2×2 между стойками, как показано на рисунке. Обычно балясины 2×2 должны иметь длину около 30 дюймов, но вы можете отрегулировать их высоту в соответствии со своими потребностями и вкусами. После этого поместите верхнюю перекладину 2 × 4 над балясинами.

Прикрепите балясины к нижней перекладине, прибив их гвоздями или вставив винты через нижнюю пластину непосредственно в балясины. Выровняйте балясины с помощью спиртового уровня.

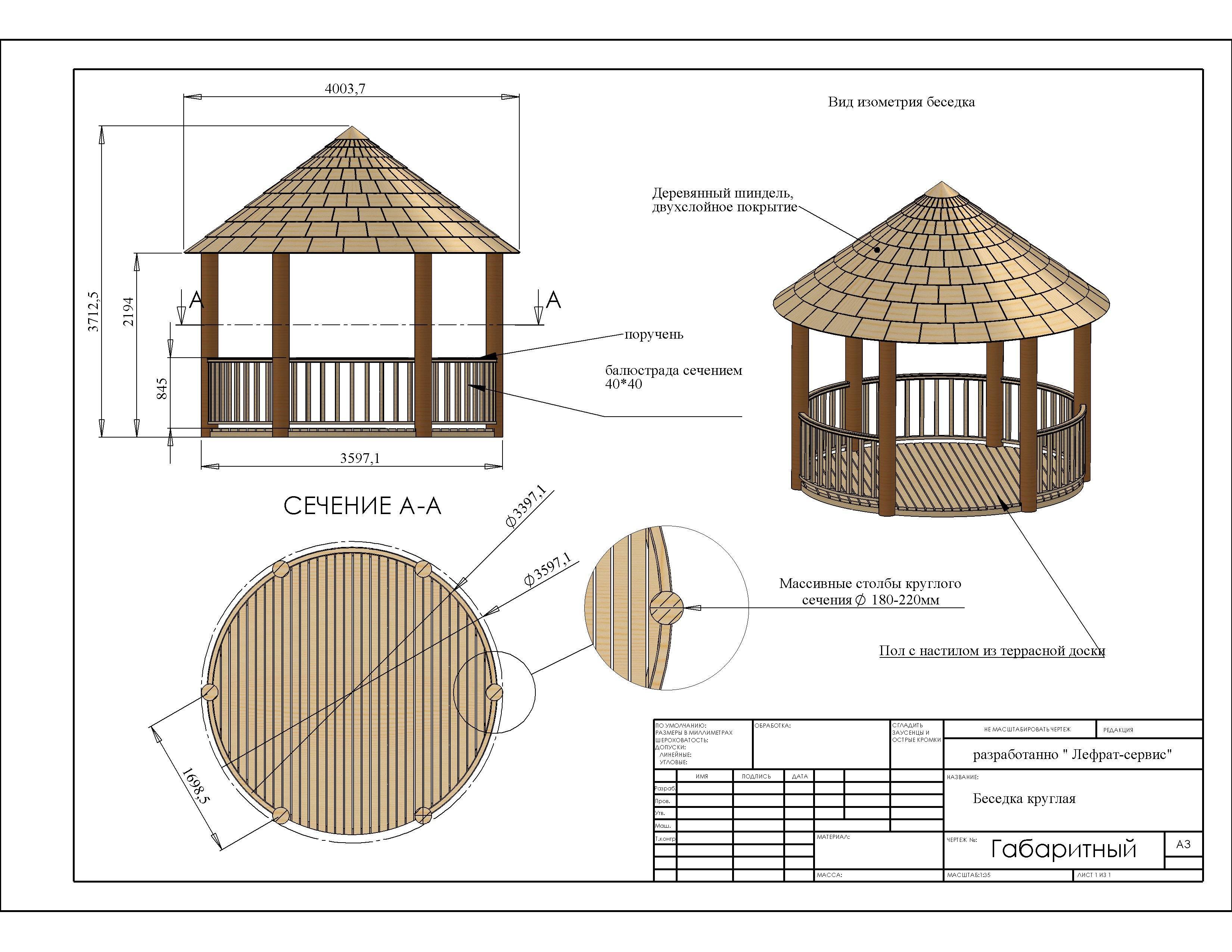

Планы деревянных беседок



Отшлифуйте деревянную беседку наждачной бумагой средней зернистости (120) и нанесите несколько слоев защитной краски, чтобы избежать повреждения водой или гниения древесины. Не забудьте заполнить щели шпатлевкой по дереву перед шлифовкой деревянных поверхностей, если хотите получить красивый вид. Обязательно ознакомьтесь с моей беседкой 12×12 с планами экранов, потому что я вложил в нее много труда. Полный список вырезок и покупок включен!

Умный совет: Деревянная беседка повысит ценность вашей собственности и создаст красивое место, где можно провести время вместе с семьей.





Спасибо, что прочитали нашу статью о бесплатных планах деревянных беседок  и рекомендуем вам ознакомиться с остальными нашими проектами. Не забудьте ПОДЕЛИТЬСЯ нашими проектами с друзьями, используя виджеты социальных сетей. ПОСТАВЬТЕ нам НРАВИТСЯ на Facebook, чтобы получать последние обновления первыми и помогать нам создавать для вас больше бесплатных планов.

Чертежи деревянной беседки

Перейти к навигацииПерейти к содержимому

Искать:

Распродажа!

119,00 $ 79,00 $

Чертежи деревянной беседки с процессом строительства

• полный комплект чертежей деревянной беседки + набор САПР
• ход строительства + комментарии
• полный список материалов + список инструментов
• Электронная книга «Как построить крошечный дом» включена
• Чертежи мебели «Сделай сам» включены
• Сборка своими руками стоит 1240 долларов США

БЕСПЛАТНЫЕ образцы планов
одного из наших дизайнов

Количество

Деревянная беседка Планы Нефертити

Категории: Беседка, Планы навесов

• Описание
• Размеры
• Отзывы (0)

Беседка DIY Nefertiti

Nefertiti представляет собой деревянную беседку площадью 44 кв. фута (4,1 м2). Это симметричный, красиво оформленный и простой в строительстве деревянный сарай со скатной крышей. Внутри есть стол и скамейка, идущая вдоль всего контура.

Что вы получите

Пошаговое руководство по деревянному строительству

Проекты беседок

Полный комплект планов домиков (pdf): планировки, детали, разрезы, фасады, варианты материалов, окна, двери

Полный список материалов + список инструментов

Полный набор списка материалов + список инструментов. Очень подробное описание всего, что вам нужно, чтобы построить свой маленький дом.

Дизайн беседки

Nefertiti — великолепная беседка, сделанная своими руками. Это один из самых элегантных проектов деревянных навесов и беседок. Это идеально симметричная шестиугольная беседка с скатной крышей с украшением в виде солнца наверху. Вход внутрь беседки встроен в одну из стен, но едва заметен, когда он закрыт, чтобы не нарушать четкий и тонкий замысел Нефертити. Важная часть этой беседки своими руками – стол. Это удобное дополнение, когда вы проводите время в беседке с друзьями или семьей, так как вы можете использовать его как обеденный стол, журнальный столик, поиграть в настольную игру или во что угодно еще. В нем спрятано небольшое место для хранения некоторых ваших вещей, а вдоль всего контура беседки к стенам прикреплена скамья.

Планы строительства в формате PDF

Один из наших популярных проектов беседок, Нефертити, представляет собой красивое небольшое деревянное сооружение. Он состоит из деревянного каркаса, обшитого деревянными досками, окрашенными в белый цвет. Верх его крыши украшен позолоченным солнцем того же цвета, что и украшения на стенах. Этот золотой вид прекрасно сочетается с белой краской на остальной части конструкции. Это создает изысканный вид, который вдохновил нас назвать эту деревянную беседку в честь знаменитой египетской царицы и жены фараона Эхнатона Нефертити. Планы деревянных беседок легко построить, так как они снабжены подробными размерами и инструкциями.
