С тех пор, как я имел удовольствие лично увидеть деревянные зубчатые часы Кейта Чемберса, я с нетерпением ждал, когда появятся все деревянные часы. См. Деревянные часы с зубчатой ​​передачей от Keith Chambers >>

Я думаю, что деревянные часы - это одна из разделительных линий в деревообработке ... Стремление сделать часы полностью из дерева ставит вас в свою собственную уникальную категорию.

Один известный продавец деревянных часовых планок, Клейтон Бойер, рассказывает о своих самых сложных планах следующим образом: « Продажа планов на этой странице идет вразрез с моей основной философией - пытаться распространять радость в мире посредством творческой обработки дерева.Тем не менее, я пришел к выводу, что я не должен препятствовать желанию деревообрабатывающего предприятия испытывать дополнительное разочарование в его / ее жизни, когда они, очевидно, так сильно этого хотят. ”

Он не продаст планы из своего «уголка Мазохиста», если вы сначала не построите одну из его более простых часов… и не отправите ему фотографическое доказательство, что вы завершили его. Я люблю это.

Вот его простота, его, самое простое предложение:

Также ознакомьтесь с деревянными часами Клейтона Бойера на YouTube

Навязчивый, очень точный, немного более чем эксцентричный… если это описывает вашу индивидуальность в деревообработке, то вы можете просто по достоинству оценить эти бесплатные цельные деревянные планы часов, а также список планов выплат ниже! Удачи, столяр.Я желаю тебе всего хорошего.

1) Создай свои собственные деревянные дедушкины часы!

2) Деревянные часы: Clock1

3) Деревянные часы: Clock2

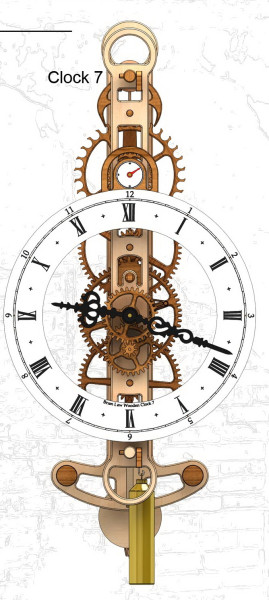

4) Law Деревянные часы 4

5) Law Деревянные часы 5

6) Деревянные часы WC5

7) Деревянные шестеренные часы

8) Деревянные зубчатые часы MLT-13

Не совсем бесплатный план, но вы можете собрать что-то вместе из фрагментов, доступных онлайн:
MLT-13 от ScrollSawer Magazine
MLT-13 в SawmillCreek.org >>
MLT-13 на форуме ScrollSawer >>

И для всех ваших нужд в изготовлении деревянных машин я с гордостью представляю генератор шаблонов деревянных зубчатых колес моего любимого безумного гения-мастера по дереву Маттиаса Ванделя.

Как только вы построите эти другие, попробуйте этот;)
Деревянные часы

Платные деревянные планки с часами и наборы:
Создайте ваши собственные деревянные часы с часами
Clayton Boyer Clock Designs
Деревянные наборы с часами
Деревянные планки с зубчатой ​​передачей часовых механизмов
Деревянные часы Grand Father
Деревянные планки с часами

Деревянные Часы Ресурсы + Вдохновение
Часовой Форум
Деревянные Часы Работы Введение
часы кролика

Как сделать деревянные шестеренные часы

Однажды я найду время и деньги, чтобы сесть и сделать свои собственные деревянные часы. До этого я провел все необходимые исследования, выяснил, какие инструменты использовать, и узнал о различных частях деревянных часов. Здесь я поделюсь тем, что я узнал.

Изначально трудно понять, как часы и их механизмы работают вместе, но на самом деле все очень просто. В этой статье обсуждается следующее:

• Как работают часы с деревянными шестернями.
• Инструменты, необходимые для изготовления деревянных часов.
• Как построить часы, с наглядными пособиями и видео.

Эта статья о создании часов с деревянными шестернями из плана, приобретенного онлайн. Самые популярные планы - часы Clayton Boyer. Создание деревянных часовых механизмов с нуля требует механических и математических знаний, которые выходят за рамки данной статьи.

Как работают часы с деревянными шестернями?

Процесс правильной работы часов немного сложен, и потребуется несколько проб и ошибок, чтобы сохранить время, но это часть веселья проекта.Изучение как можно больше о том, как работают часы, является первым шагом к созданию ваших собственных.

Вы можете захотеть пролистать несколько книг на эту тему. Вы можете купить книги в Amazon или в вашем местном книжном магазине, или вы можете сделать то, что я сделал, и пойти в вашу местную библиотеку и проверить некоторые из имеющихся у них книг по ремонту часов. Часы существуют уже несколько веков, поэтому есть много информации об искусстве часового механизма и его истории, о которой мне действительно нравится узнавать.

Вы также можете провести некоторое время на YouTube и посмотреть все возможное о часах и о том, как они работают. Вы будете поражены количеством информации, доступной на некоторых из этих сайтов. Я знаю, что был.

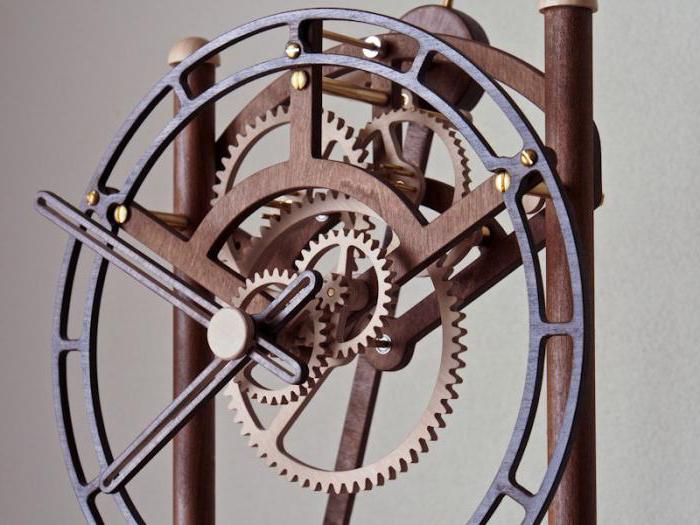

Детали

Вот очень простой список различных частей деревянных часов:

• Источник питания: Что заставляет часы работать? В случае большинства самодельных часов импульс создается качающимся грузом, или маятником, который перемещает шестерни, когда он качается взад и вперед.

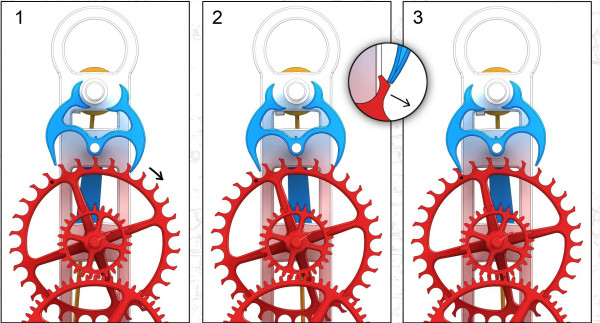

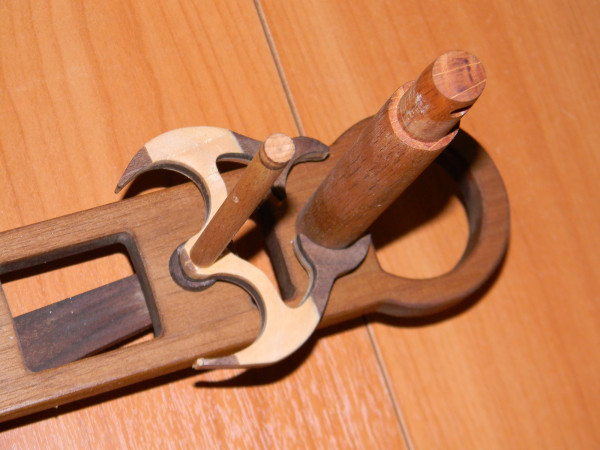

• Escapement : Устройство, которое контролирует энергию, которая уходит от движения веса, замедляя его и позволяя энергии распределяться с течением времени. Спуск построен из аварийного механизма, аварийного рычага и маятника. Когда маятник качается, он перемещает рычаг спуска в и из механизма спасения, останавливая его от вращения. Спуск это то, что делает звук тик-так.
• Зубчатая передача: При установке на раме шестерни для секундной, минутной и часовой стрелок сцепляются друг с другом и вращаются.Этот механизм называется зубчатой ​​передачей. Различные механизмы объяснены подробно ниже.
• Зубчатое колесо: Зубчатое колесо на самом деле состоит из четырех частей: колеса, оправки, шестерни и оси. Колесо - это зубчатый круг, который вращается, зацепляя зубами другие колеса. Беседка - это ось редуктора. Шестерня - это маленькое колесо, прикрепленное к основному колесу с помощью оправки, которая приводится в движение другими механизмами. Шарнир представляет собой трубу из полированного металла на конце оправки, которая уменьшает трение с пластиной.

Как показано выше, примерно, часы обычно имеют три шестерни в своей зубчатой ​​передаче, каждая из которых движется одной из трех стрелок, показывая секунды, минуты и часы.

Грубая диаграмма, приведенная выше, показывает, как шестерни деревянных часов сцепляются и движутся, чтобы сохранить время. Желтые, красные и темно-синие зубчатые колеса не связаны друг с другом, скорее они сцепляются с шестернями друг друга (зеленые и светло-голубые колеса), которые прикреплены к главным зубчатым колесам. Это изменяет скорость, с которой ведущее зубчатое колесо движется дальше, и определяется размером и числом зубьев шестерни.

На приведенной выше схеме каждый раз, когда желтая шестерня поворачивается на один полный оборот вокруг своих шестидесяти зубьев, красная шестерня поворачивает в общей сложности на шесть оборотов. Желтая шестерня толкает зеленую шестерню, заставляя красное колесо, также с шестидесяти шестернями, двигаться быстрее, чем желтое. Каждый раз, когда красная шестерня поворачивается на один полный оборот, синяя шестерня поворачивается десять раз. Механизмы на деревянных часах будут работать по тем же принципам и позволят секундной стрелке двигаться быстрее, чем минутная стрелка, которая будет работать быстрее, чем часовая стрелка.

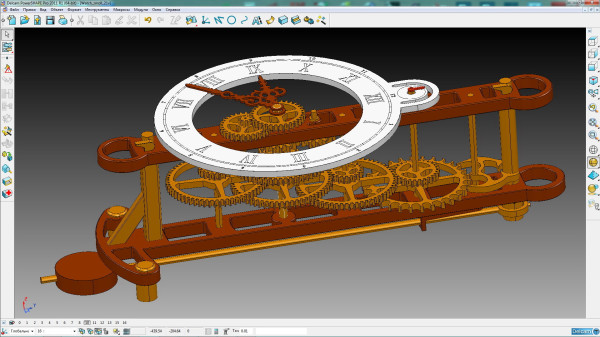

Создание механических деревянных часов: выберите шаблон

Большинство часовых мастеров-любителей, также известных как часовые мастера, захотят изготовить свои деревянные часы по плану. Есть много мест в Интернете, где можно купить образцы, но наиболее популярными, по-видимому, являются часы Clayton Boyer, и многие учебники YouTube о деревянных часовых механизмах касаются планов Клейтона Бойера. Вы также можете приобрести книги и комплекты у Amazon.

Что нужно для сборки:

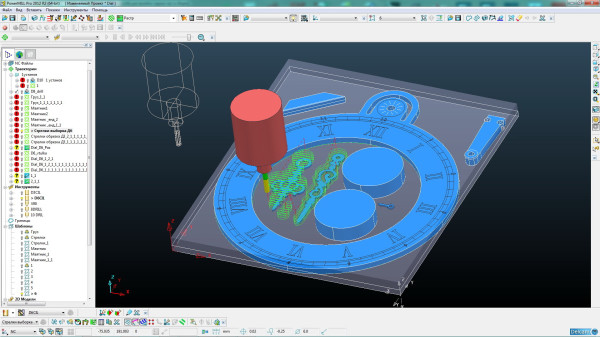

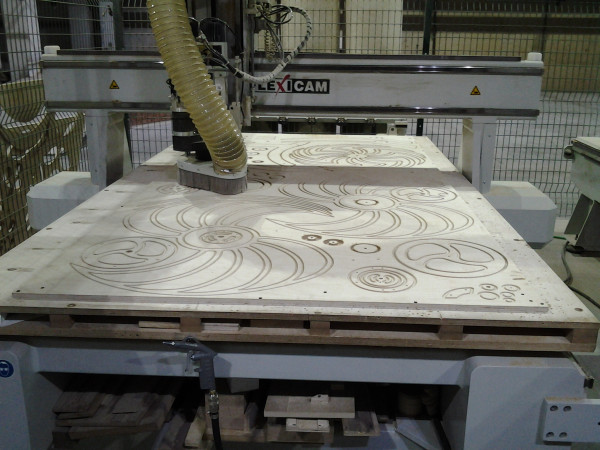

Из-за точности, необходимой при резке и шлифовании зубьев зубчатых колес, спускового колеса и других деталей, даже для простых деревянных часов требуется доступ к электроинструментам и столярной мастерской.

Необходимые материалы будут отличаться в зависимости от часового плана, с которым вы работаете. Вот минимум того, что нужно для изготовления механических часов с деревянными шестернями:

• Деревянно-зубчатые часы план
• Древесина
• Свиток
• Ленточная или торцовочная пила
• Сверлильный станок или ручная дрель
• Зажимы
• Аэрозольный клей (придерживаться планов по дереву)
• Шурупы и шайбы по дереву
• Клей для дерева
• наждачная бумага или шлифовальный круг Dremel
• Защитное снаряжение: защитные очки, рабочие перчатки, прочная обувь и толстый фартук.

Какой сорт дерева я должен использовать?

Вы можете спросить, какой вид дерева лучше всего использовать для деревянных часов? Единого ответа нет, но вы хотите использовать дерево, достаточно твердое и прочное, чтобы его не расколоть, и мелкозернистое для гладкости и детализации. Вам не нужно фантазийное экзотическое дерево, достаточно хорошей березовой фанеры, клена или дуба.

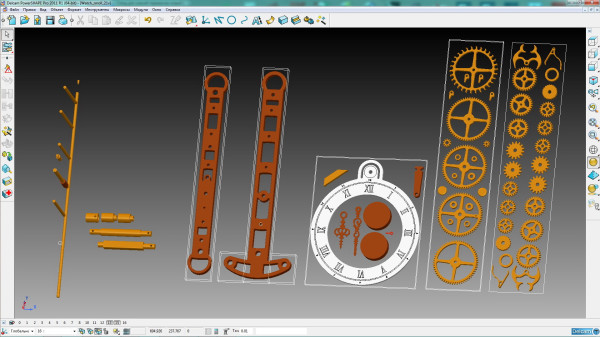

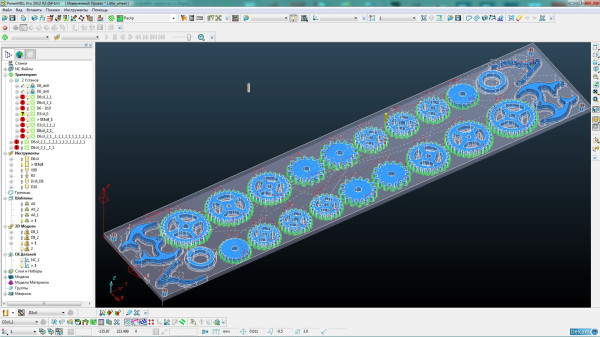

Выберите и разложите план

На изображении выше показан пример плана с деревянными часами, который можно легко приобрести на Amazon или в местном хобби-магазине.Когда у вас есть планы:

• Сделайте копии своих планов на случай, если у вас возникнут проблемы и вам нужно начать все сначала.
• Вырежьте каждую часть из плана.
• Используя аэрозольный клей, аккуратно приклейте ваши планы к дереву, следя за тем, чтобы не было пузырьков воздуха.

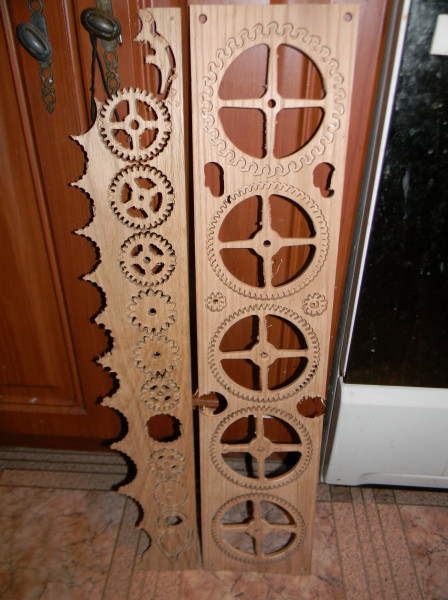

• Вырежьте грубую форму отдельных деталей, что облегчит их точную резку с помощью спиральной или ленточной пилы.

Окрашивайте и запечатывайте свои шестерни

Вы можете просто оставить свои часы в состоянии сырой древесины, и они могут выглядеть прекрасно.Тем не менее, окрашивание его сделает его более профессиональным и защитным для дерева на долгие годы.

Убедитесь, что вы следуете указаниям для вашего деревянного пятна. Если вы не применяете его равномерно или стираете, когда в инструкциях говорится, вы можете получить пятна и полосы. То, что вы хотите, это хороший равномерный цвет по всему дереву. Избегайте окрашивания или лакировки внутренних поверхностей зубов, которые могут испортить зубчатую передачу.

Подумайте о окрашивании шестерен разных цветов. Это придаст движущимся механизмам некоторый дополнительный визуальный интерес, и будет отличать разные части часов друг от друга.

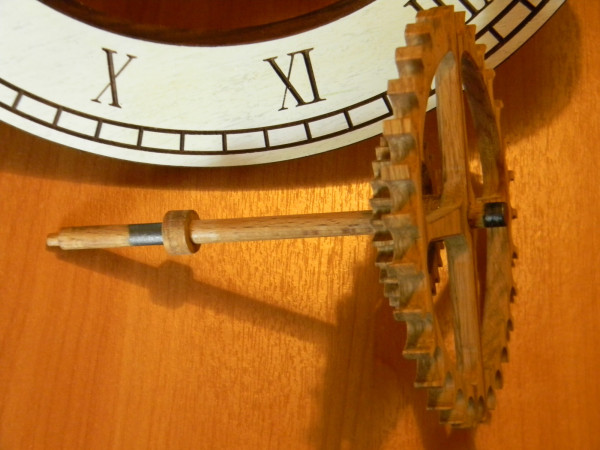

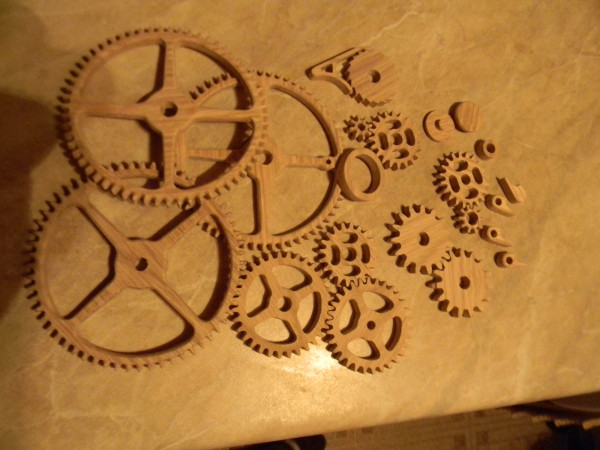

Соберите ваши зубчатые колеса

Как уже говорилось выше, зубчатые колеса состоят из самого колеса, шестерни и оси или оправки.

• Большинство деревянных наборов для изготовления часов поставляются с листом бумаги с разметкой беседок и шарниров. Используйте это, чтобы определить размер стержней.
• Используйте полировщик и шлифовальный станок для очистки и полировки стержней. Это уменьшит количество трения, которое они вызывают.
• Следуя инструкциям плана часов, соберите колеса, шестерни и проставки с помощью оправок.Используйте деревянный клей и зажимы, чтобы прикрепить шестерню и проставки к колесам вокруг беседок.

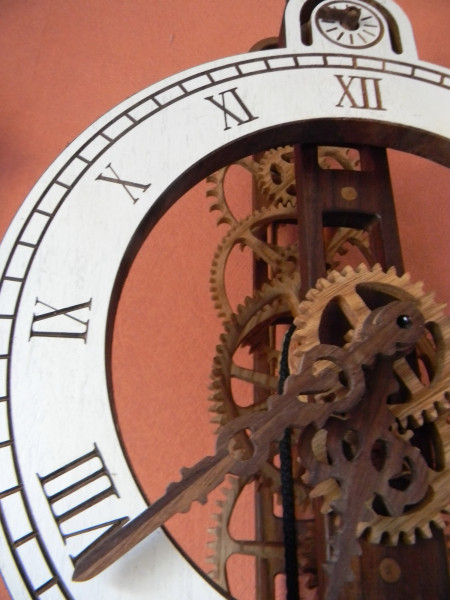

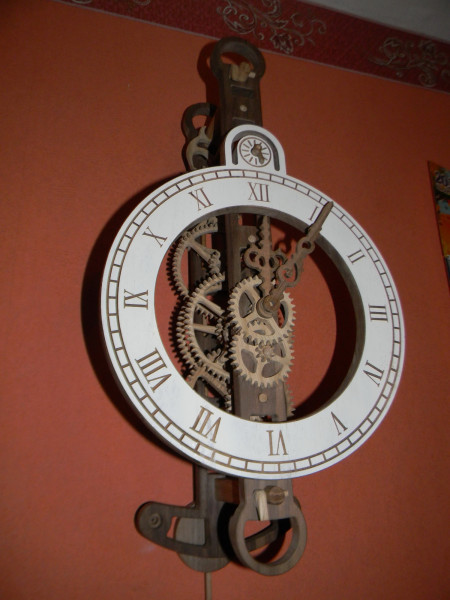

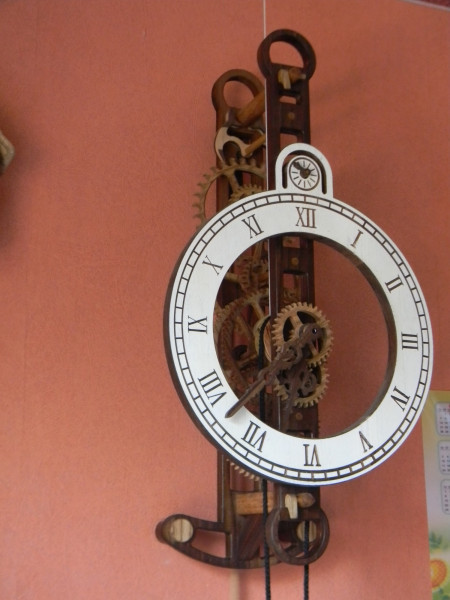

Соберите его

То, как вы соберете свои часы, по большей части будет зависеть от того, какой тип часов вы строите и от какого плана.

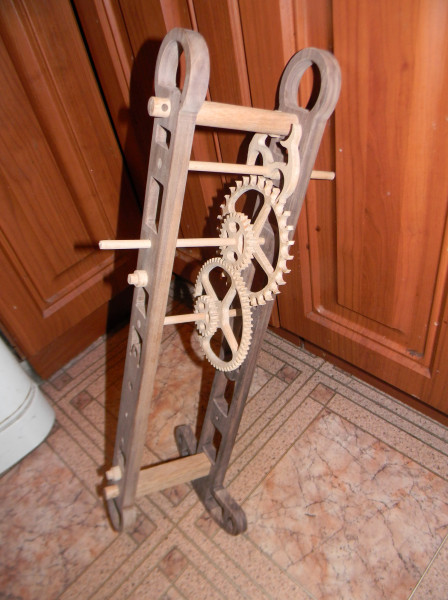

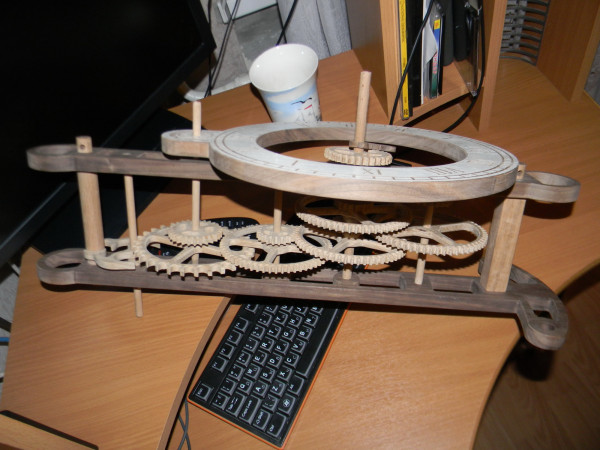

• Постройте каркас, используя инструкции вашего плана. Каждый кадр будет отличаться, а некоторые более богато, чем другие. Рама будет иметь отверстия для размещения беседок колесных пар.
• Вставьте каждый комплект колес (зубчатое колесо, шестерню, оправку и, возможно, проставку) и механизм спуска в раму, сначала по одному, а затем по два за раз, чтобы убедиться, что они движутся свободно и друг с другом.Вы должны быть в состоянии заставить колеса свободно двигаться, просто дуя на них.
• Вы можете обнаружить, что некоторые из ваших деталей не очень хорошо сочетаются друг с другом. Это может быть из-за пятна и герметика. Все, что вам нужно, это немного отшлифовать, когда сустав подходит, и вы должны вернуться в бизнес.

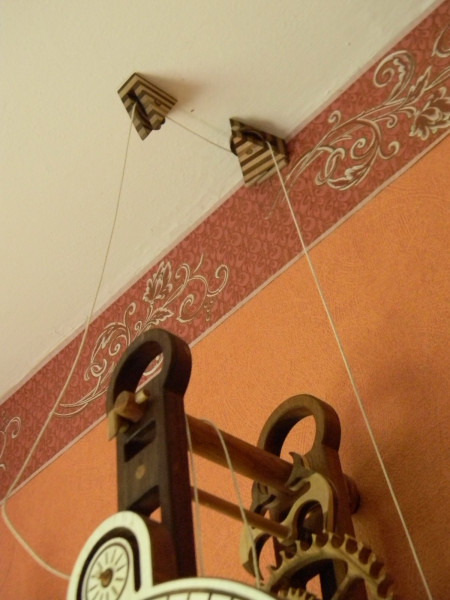

• Маятник и вес привода, а также механизм эвакуации - вот что на самом деле заставляет ваши часы сохранять время. Опять же, спецификации здесь будут зависеть от того, что ваши инструкции говорят делать. Как правило, вы будете делать вес привода с использованием дерева и свинцовой дроби.

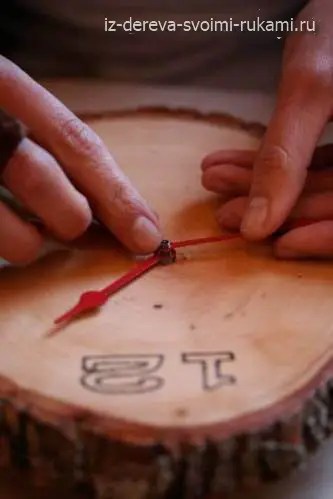

• Добавьте руки и любые другие декоративные элементы.

Как заставить его работать вовремя

Чтобы правильно настроить время на часах, потребуется много проб и ошибок. Будьте терпеливы и выполните следующие действия:

• Убедитесь, что спусковой механизм работает с равномерной скоростью, а если нет, то ручная регулировка анкера должна помочь.
• Сделайте свой вес привода регулируемым. Вы можете сделать это, взвесив его свинцовой дробью, которую можно легко добавить или удалить.Если часы работают медленно, вес, вероятно, слишком тяжелый, и слишком маленький вес может полностью остановить часы.
• Проверьте маятник, который также должен быть регулируемым. Если часы идут быстро, сдвиньте шар вниз по маятнику и поднимите его, если он работает медленно.

Техническое обслуживание

Часы с деревянным редуктором, при хранении в помещении, требуют минимального ухода. Тем не менее, есть несколько вещей, которые вы можете сделать, чтобы он работал хорошо:

• В отличие от металлических часов, деревянные зубчатые часы требуют очень небольшого косметического ухода или смазки.Поскольку большинство часов с деревянными зубчатыми колесами открыты, обработка дерева маслом просто притянет грязь и пыль к часам и склеит движущиеся части.
• Вместо масла используйте тряпку для пыли, тонкую стальную вату или наждачную бумагу, чтобы вытереть пыль и мусор. Если он очень грязный, вымойте его старой зубной щеткой и теплой водой и очистите все открытые отверстия зубочисткой.
• При необходимости нанесите небольшое количество графитовой смазки только на ось.
• Из всех движущихся частей спусковое колесо изнашивается быстрее всего.Возможно, вы даже захотите сделать дополнительное колесо для замены.

Подробнее о деревянных зубчатых передачах и передаточных числах

«Передаточное число» обозначает отношение скорости одной передачи (входной передачи) к скорости второй или выходной передачи. Не только часы, но и двигатели, системы шкивов и другие простые и сложные машины созданы для оптимизации передаточных чисел. Если вы сделаете часы с деревянными зубчатыми колесами из плана, передаточное число будет определено для вас тем, кто придумал план.Количество зубьев на колесах и шестернях было оптимизировано таким образом, что часовая, минутная и секундная стрелки движутся с разными скоростями, но в одном и том же ритме, все синхронизированы с тиковым ходом спускового колеса.

Однако, если вы хотите создать часы с нуля, вам нужно оптимизировать передаточное число самостоятельно. Механизм спуска, толкающий маятник, считает секунды, и 60 минут в минуту, 60 минут в час или 3600 секунд в час. Поэтому механизм минутной стрелки должен вращаться один раз каждые 3600 секунд.Ось с указанием часов будет вращаться один раз каждые 43 200 секунд (или каждые 12 часов).

Вот два очень хороших источника для расчета передаточных чисел для деревянных часов:
