Чертеж и схема лестницы на второй этаж

Чертежи лестниц, представленные в интернете, дают возможность легко подобрать подходящий вариант. Но каждый дом имеет свои конструктивные особенности. Поэтому готовые решения могут не подойти. Да и составленный своими руками чертеж, по которому в дальнейшем установится лестница, станет особым предметом гордости хозяина перед родственниками, соседями, друзьями.

Вернуться к оглавлению

Содержание материала

Виды конструкций, крепления — подбор материала

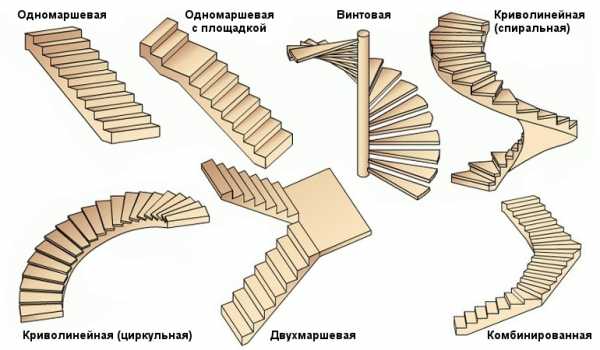

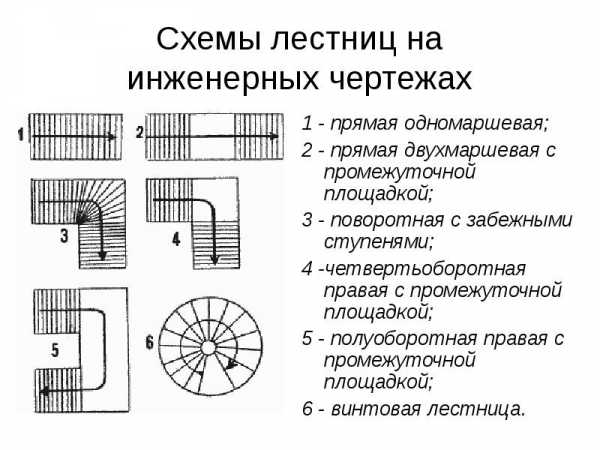

Перед началом проектирования следует решить вопрос с видом конструкции. Можно условно выделить следующие варианты:

  1. Прямые. Самая простая модель для расчета и монтажа. Да и в эксплуатации эти конструкции, если соблюдены строительные нормы, самые удобные и безопасные. Для их установки требуется большое пространство.
  2. Поворотные с площадкой. Эти конструкции устанавливают, чтобы частично сократить занимаемую площадь и обеспечить комфортное, безопасное перемещение. Дополнительное удобство дает поворотная площадка, на которой свободно можно разойтись со встречным движением и передохнуть при подъеме. Поворот осуществляется на 90˚ или 180˚. Проекты лестниц в доме могут иметь место два или три лестничных марша.

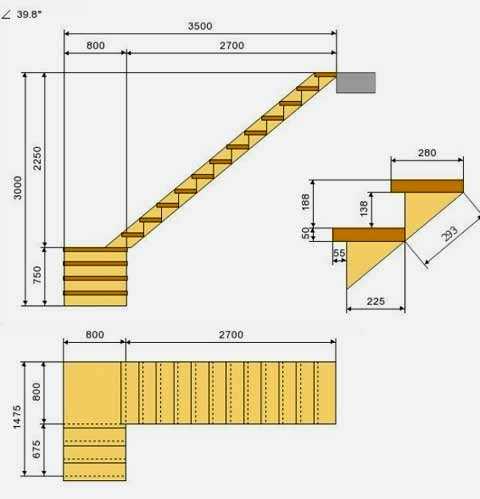

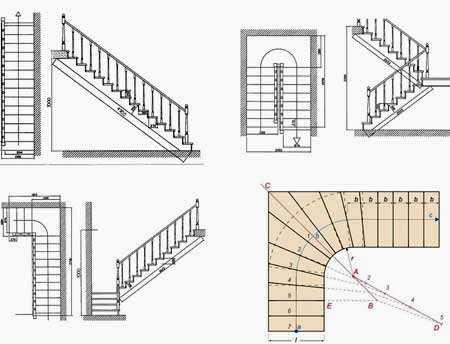

    Пример чертежа поворотной лестницы с площадкой

  3. Забежные поворотные. Разновидность предыдущего варианта, только вместо площадок монтируются ступени. Проступи в таких конструкциях имеют форму усеченного треугольника. Более сложный вариант для расчета и монтажа, но позволяет сэкономить лишние 1,5–2 кв. м.
  4. Винтовые. Самые компактные конструкции. Устанавливаются в домах с маленькой площадью. Могут использоваться как дополнительное устройство к основной лестнице. Рекомендуется устанавливать в домах, где проем предусмотрен до 3 000 м. Не самый удобный и безопасный вариант.

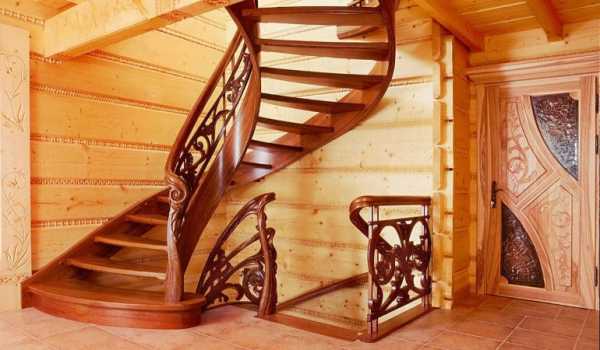

  5. Криволинейные, радиусные. Более сложные конструкции, разработку и монтаж которых, лучше доверить профессионалам.

Важным для конструирования или выбора чертежа является вариант несущей конструкции под лестницу:

  1. Больцовое. От немецкого «болты». Так выглядит больцовая лестница

    Крепление осуществляется непосредственно к стене (рекомендуется кирпичное основание). Такие конструкции смотрятся легко, но при этом выдерживают требуемую нагрузку.

  2. Через стойку. Чаще всего применяется для винтовых лестниц в качестве основной опоры. Для поворотных моделей может применяться как дополнительная стойка.
  3. Тетива. Состоит из двух боковых направляющих профилей, к которым крепятся ступени. Для этого с внутренней части балок делаются пазы под них. В таких конструкциях боковины ступеней закрыты направляющими профилями.

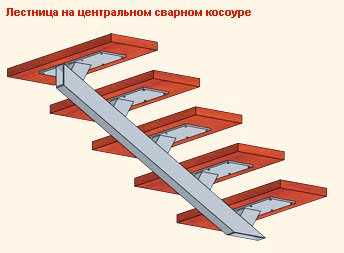

  4. Косоур. Похож на предыдущий вид конструкции, но профили по верхней части имеют фигурный гребень, выпиленный под размеры ступенек (высота, глубина). В этих лестницах сбоку видны торцы проступи и подступенка (горизонтальный и вертикальный элемент ступеньки).

Материал подбирается с учетом планируемой конструкции и общего дизайна интерьера. Ограничений в этой области нет. Часто используется комбинирование: металл, как несущая часть конструкции, и стекло, дерево, керамическая плитка, прочие в качестве ступеней.

Вернуться к оглавлению

Данные для составления чертежей

Для начала определяются с местоположением будущей конструкции и производят следующие замеры:

  1. Высота проема. За основу берется чистовой пол, первого и второго этажей. Расстояние от одного до другого – требуемый параметр.
  2. Ширина проема. Следует отметить, что она может иметь различную конфигурацию: от самой востребованной – прямоугольной до фигурной (круг, овал или другое нестандартное исполнение). Этот параметр существенно влияет на выбор конструкции.
  3. Высота от потолка до пола первого этажа. В дальнейшем позволит рассчитать высоту прохода и правильно спроектировать и сконструировать лестницу в доме.

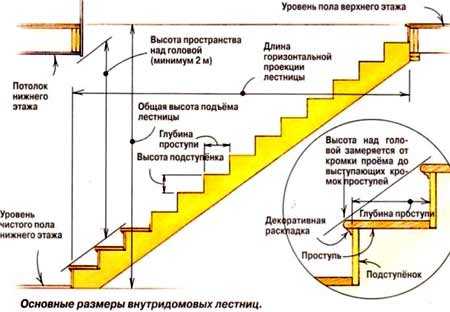

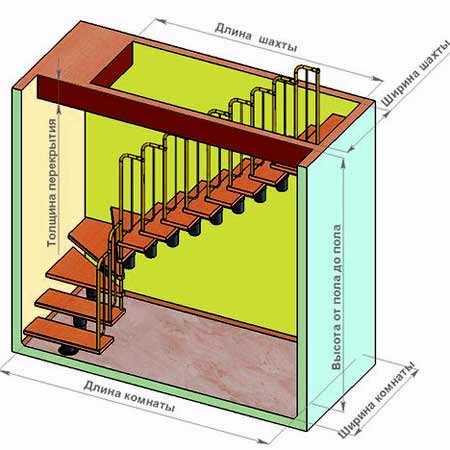

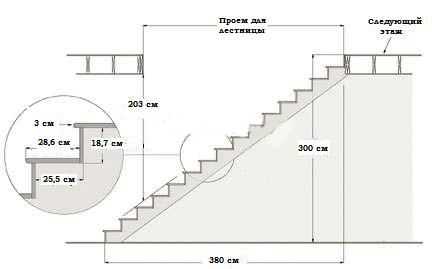

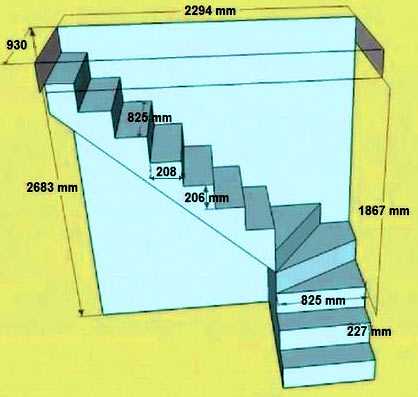

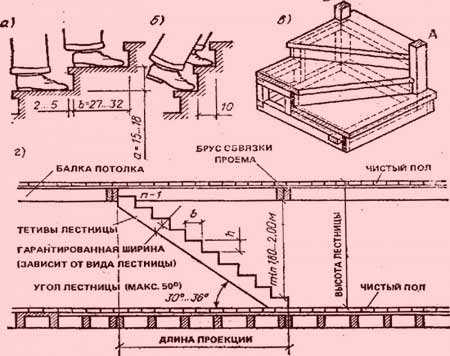

    Схема и чертеж лестницы с размерами по высоте и ширине

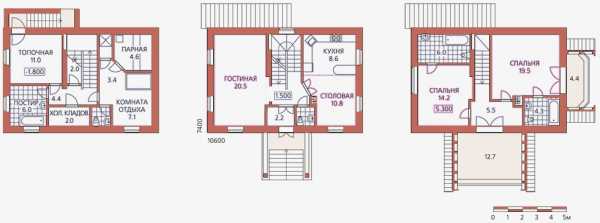

  4. Прочерчивается в масштабе план первого этажа в частном доме. Определяется место начала лестницы, размечается длина марша по полу. Если планировка первого этажа в местоположении конструкции имеет выступы, дверные и оконные проемы, ниши, коммуникации, то их прочерчивают на схеме с привязкой к несущим конструкциям. Эти предотвратить их перекрытие еще на этапе проектирования. Чем больше деталей и размеров в плане, тем меньше проблем при монтаже.

До разработки чертежа следует внимательно изучить строительные нормы для лестниц:

Грамотные чертежи лестниц на второй этаж можно выполнить только на основе перечисленных параметров и дальнейших расчетов. Каждый вид конструкции имеет свои особенности.

Чертеж лестницы на второй этажВернуться к оглавлению

Методы получения чертежа

Выделить можно несколько способов составления проектной документации:

  • Самостоятельно. Произвести расчет и выполнить чертеж лестницы для несложных конструкций (прямых, поворотных с площадкой) под силу многим. Более сложные варианты лучше доверить профессионалам;
  • Программы для проектирования лестниц. Позволяют осуществить детальное конструирование, получить визуализацию сооружения до начала монтажа и внести коррективы. С помощью 3D картинки можно посмотреть, как впишется лестница в окружающий интерьер. В этом случае может уйти несколько дней на освоение софта;
  • Готовые решения. Чертежи лестниц, представленных в интернете, могут предлагаться с подробной детализацией и без нее. Такие проекты следует проверять на соответствие расчетов и строительных норм. Для консультации можно обратиться к профессионалам.
    Пример готового чертежа лестницы

    Это выйдет значительно дешевле, чем вносить коррективы в момент монтажа. Еще одна тонкость – следует понимать, насколько впишется по параметрам готовое решение в место установки;

  • Онлайн-калькуляторы. Предлагаются некоторыми разработчиками и производителями. Такие софты могут рассчитать и автоматически сформировать чертеж на основе введенных данных. Эти же программы выводят список рекомендаций по изменению параметров, если они не соответствуют техническим нормам. Минус калькуляторов – конструкция не увязана с планировкой двухэтажного дома;
  • Обращение к профессионалам. Такой способ считается самым дешевым. Потому что именно опыт и профессиональные навыки позволят выполнить грамотный расчет, чертеж лестницы с учетом особенностей интерьера. Представленная детализация и рекомендации по материалу смогут обеспечить эстетичность, надежность, долговечность, комфорт и безопасность готовой конструкции.

Каждый сам выбирает способ получения конструкторской документации. Если есть силы, время, то можно и вручную подготовить схему и детализацию лестницы.

Вернуться к оглавлению

Основные формулы для расчета

Для получения дополнительных данных при составлении чертежа используют несколько основных формул.

  1. Теорема Пифагора. a^2+b^2=c^2. Позволяет высчитать длину лестничного пролета для прямых конструкций. Где a,b – высота проема и длина проекции лестницы (отведенные метры для конструкции по полу), c – длина лестничного пролета.
  2. Количество ступеней (K). Расчет производят, отталкиваясь от планируемой высоты ступени (h) и высоты проема (Н): K= H/h. Параметр h выбирается из рекомендуемого диапазона с учетом собственного удобства подъема ноги на нужную высоту.
  3. Формула комфортного перемещения. За основу берется среднестатистический шаг человека 600-640 мм (P), планируемая высота подступенка (h) и глубина проступи (t): Р=2h+t. Эту формулу применяют для поиска одного показателя габаритов ступени в связке с другим.

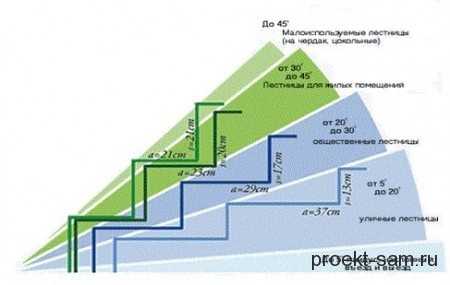

    Расчет габаритов ступеней лестницы

  4. Расчет длины пролета (с) можно осуществить еще одним способом. Определив количество и глубину ступени через умножение, получают требуемый параметр: с=К*t.
  5. Высота прохода – немаловажный показатель для комфортного и безопасного движения. От высоты проема отнимается рекомендуемая цифра (1900-2000 мм). Остаток делят на планируемую высоту подступенка с учетом толщины проступи. Получают количество ступеней, которые могут находиться в зоне перекрытия второго этажа. Остальное количество должно быть расположено под проемом.

При расчетах рекомендуется сверять данные с техническими нормативами для лестниц. В случае необходимости корректируют высоту и глубину ступеней. Но также при расчетах и составлении чертежа конструкции не стоит забывать про толщину материала. Иначе проделанная работа будет выполнена некорректно.

Вернуться к оглавлению

Чертежи лестниц

Если решение принято самостоятельно готовить чертеж и расчет конструкции, то следует понимать, что каждый вид лестницы имеет свои особенности проектирования.

Прямые

Самый простой вид конструкции, так как сделать чертеж и расчет не составит труда даже для неопытного столяра.
Высчитывается длина пролета, количество ступеней, их глубина и высота. Определяются с шириной лестницы. По числу ступеней решается — сколько будет маршей. При количестве более 18 рекомендуется обустройство площадки. Ее размещают посередине, вверху или внизу лестницы.

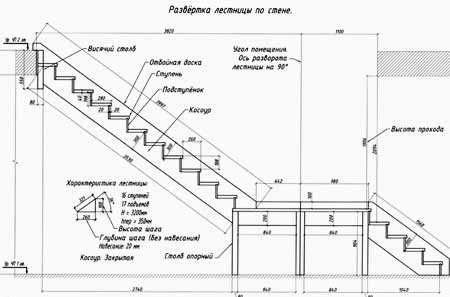

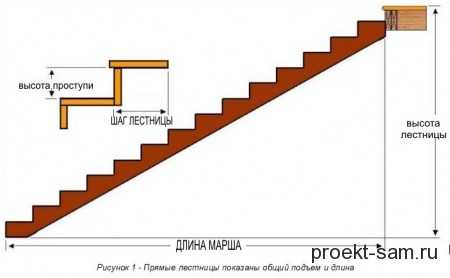

Схема и чертеж прямой лестницы

Помимо основных проекций, следует тщательно рассчитать и прочертить детали конструкций. Для прямых маршей используются следующее способы крепления: косоуры, тетива, больцовое.

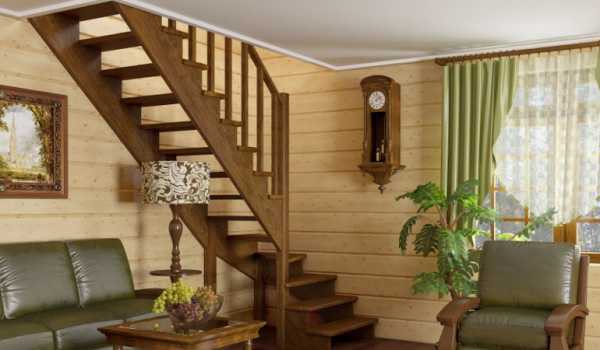

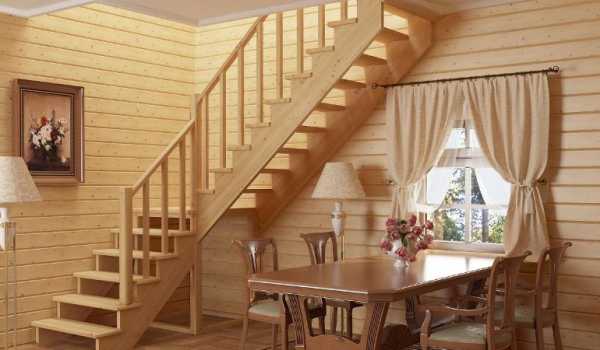

Поворотные лестницы с площадками

Лестницы такого плана могут быть двух — или трехмаршевые. Размещение площадок во многом зависит от параметров помещения и расчетных данных высоты прохода, ширины проема. Допускаются конструкции с нижним размещением перехода, посередине и вверху.

Оптимальными по комфорту и безопасности считаются первые два варианта, так как хорошо просматриваются с разного уровня высоты.

При проектировании следует понимать, что габариты площадки не должны быть меньше ширины подведенного пролета.

Рекомендуемые системы крепления: косоуры, тетива, больцовое совмещенное с опорной стойкой. Расчеты ведутся по ранее представленным формулам.

Лестницы с забежными ступенями

Эти конструкции сложны для самостоятельного проектирования. Лучше довериться профессионалам. Если все же решено применить свои силы, то можно воспользоваться проектными программами или онлайн-калькулятором, который автоматически выдаст чертеж и детализацию. Но придется вручную делать привязку полученной схемы к плану помещений.
Для ручного проектирования можно воспользоваться методом пропорций. Существует еще три способа (датский, развертки, подъема линий), но они более сложные для восприятия и конструирования.

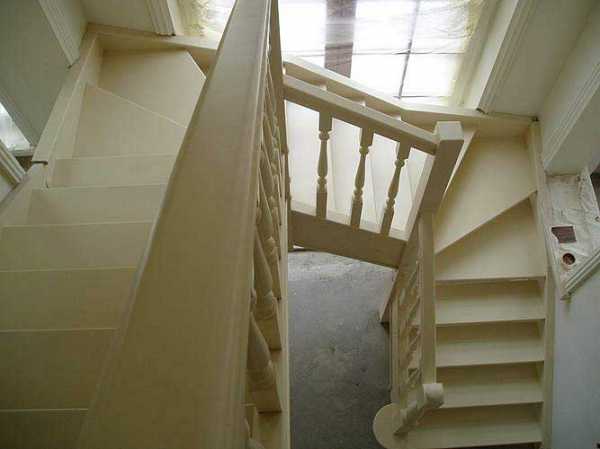

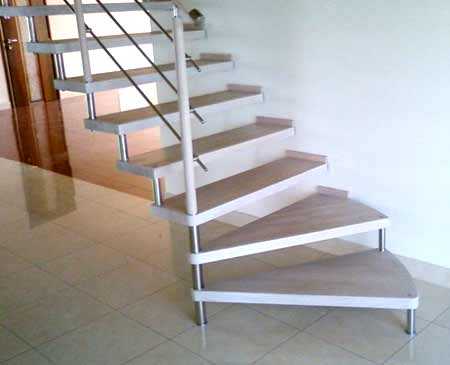

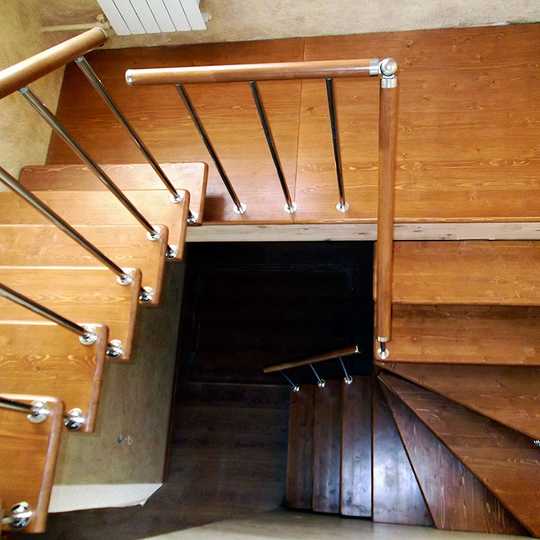

Пример лестницы с забежными ступенями

Основная проблема при конструировании – рассчитать форму и количество забежных ступеней. Их конфигурация иногда отличается.
Система креплений аналогична предыдущему варианту.

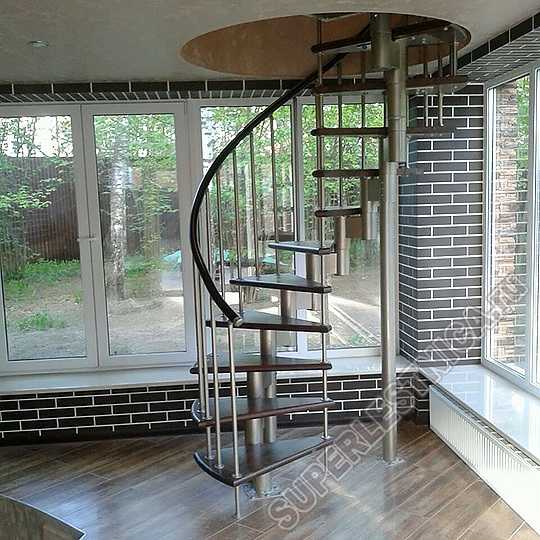

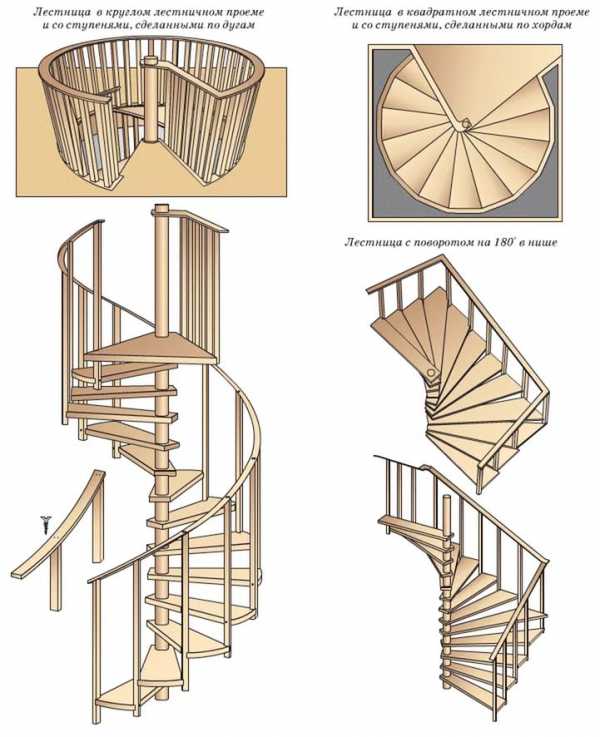

Винтовые

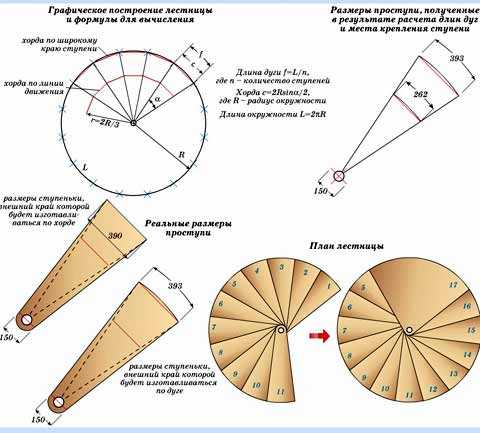

Как сделать расчет данных для спиральной лестницы? Да, он ведется по другой формуле, но основные требования к эргономичности остаются прежними. Для удобства расчета и проектирования воспользуемся примером. Высота проема Н = 2800 мм (2,8 м), ширина лестницы S = 1000 мм (1 м), диаметр опорного столба d = 200 мм (0,2 м).

  • Высчитывается диаметр всей конструкции (D=2*S+d): 1*2+0,2= 2.2 м;
  • Чертим окружность с полученным диаметром. Рассчитываем радиус R (R=D/2): 2.2/2=1.1 м;
  • В центр полученного круга вписываем окружность с диаметром d = 0,2 м. Рассчитываем ее радиус r по предыдущей формуле 0,2/2=0,1 м;
  • Прочерчиваем окружность с радиусом R1. Это средняя линия восхождения по лестнице. Другими словами, середина ступеней. R1=S/2+r: 1/2+0,1=0,6 м. Рекомендуемая ширина для забежной проступи s на этом расстоянии 200-250 мм (0,2-0,25 м). Для примера выберем s= 0,25 м;
  • Рассчитаем количество ступеней n=2ΠR1/s: n=2*3,14*0,6/0,25=15,072. Соответственно, 15 ступеней;
  • Окружность с радиусом R1 делим на 15 равных частей;
  • Высота прохода (полный виток) Н1. Нормативный диапазон 1900-2000 мм. Для примера возьмем 2000 мм (2 м), толщина ступени 50 мм (0,05 м). Тогда высота полного витка Н1 будет: 2+0,05=2,05 м;
  • Высота ступеней h рассчитывается просто h=h2/n: 2,05/15=0,137 м (137 мм). Полученная высота лежит в диапазоне оптимальных нормативных требований;
  • Общее количество ступеней рассчитывается обычным методом. Высота проема делится на высоту ступени: 2,8/0,137=20,44 шт. Остаток округляют в любую сторону. Выравнивание количества ступеней осуществляется за счет изменения высоты первой ступеньки. Этот параметр подгоняется по месту в момент монтажа.

Расчет данных для проектирования и строительные нормы позволяют наиболее точно разработать чертеж и деталировку лестниц любого типа. Для сложных фигурных конструкций с забежными ступенями лучше обратиться к профессионалам. Они подберут и смонтируют наиболее подходящий вариант.

proekt-sam.ru

Как сделать чертеж лестницы на второй этаж дома своими руками

Лестницы в домах бывают очень разными. Обычная лестница с этажа на этаж выкладывается из готовых ступеней, отливается из бетона или изготавливается своими руками из досок, укладываемых на направляющие брусья. Иногда лестницы делают в виде сборных или готовых элементов.

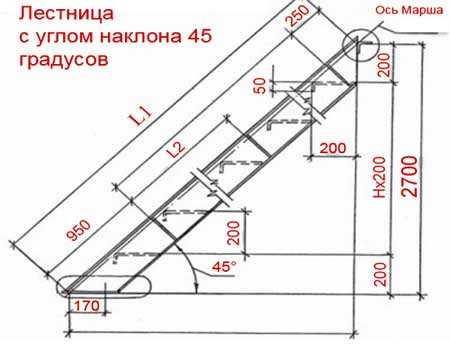

Чертеж с размерами простой классической лестницы

Они проще в монтаже и установки, так как рассчитываются под определённые габариты и изготавливаются на месте или при помощи привлечённой фирмы, специализирующейся на такой продукции. В качестве примера можно вспомнить о винтовых лестницах, как правило, поставляющихся в готовом виде.

Вернуться к оглавлению

Содержание материала

Лестница из металла

Сталь является очень технологичным материалом, дающим возможность создания любых изделий. Для работы со сталью требуется квалификация и специализированное оборудование. Если говорить о винтовых лестницах из металла, то они являются очень сложной конструкцией.

Подробный чертеж винтовой лестницы из металла

Лестничные ступени должны выдерживать значительную нагрузку, что предъявляет к ним повышенные требования. Использование слишком толстого металла очень усложнит работу. Для создания элементов коробчатого сечения сложной конфигурации потребуется специальное оборудование. Изготовить её своими руками может только истинный мастер.

Лестница на чердак или мансарду обычно гораздо проще. Она может свободно устанавливаться на верхний этаж, подвешиваться или закрепляться на шарнирах. Изготовление такой лестницы следует начать с чертежа, на котором отображаются все необходимые размеры. Элементы конструкции из металла придётся резать и сваривать, поэтому все габариты следует рассчитать заранее.

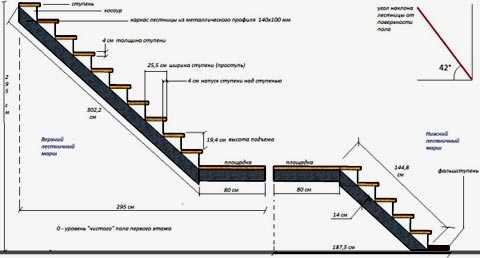

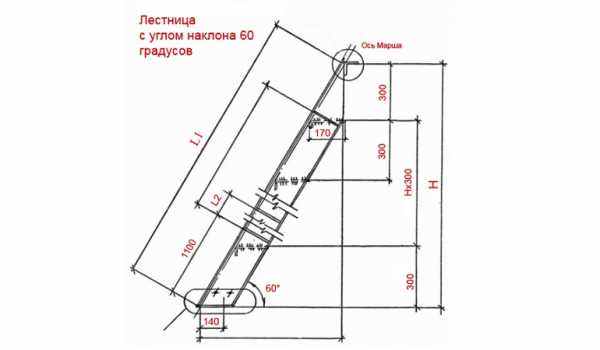

Чертеж и схема металлической лестницы на второй этаж

Для начала нужно уточнить высоту, которую имеет этаж здания от верха пола нижнего уровня до верха пола чердачного помещения. Длина лестницы должна быть несколько больше этой цифры.

Лестница устанавливается под наклоном к вертикали и составляет гипотенузу прямоугольного треугольника. Несущие прогоны лестницы из металла должны выдерживать вес человека, не поддаваясь деформации. Чем больше наклон лестницы, тем большая изгибающая нагрузка на них действует.

Обычно лестницу стараются установить в очень маленькую площадь. Приставная или навесная лестница применяется тогда, когда свободного места практически нет.

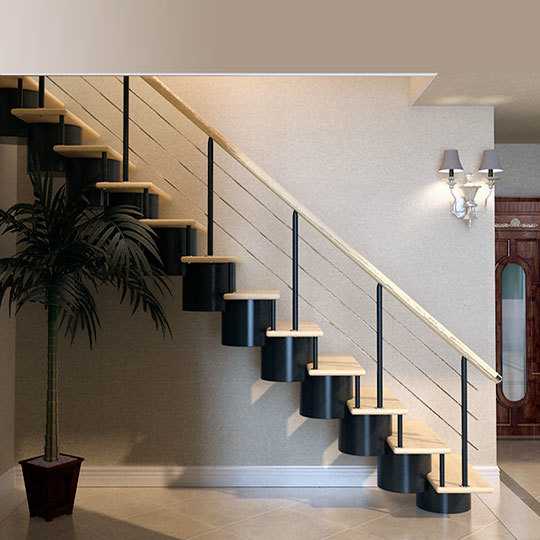

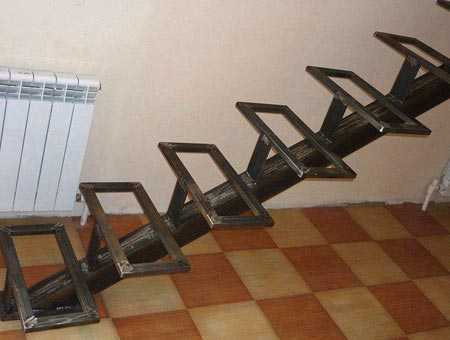

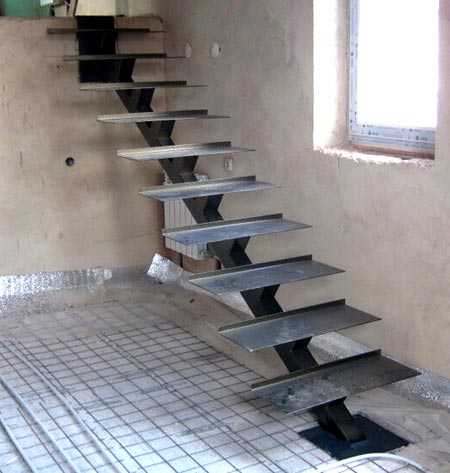

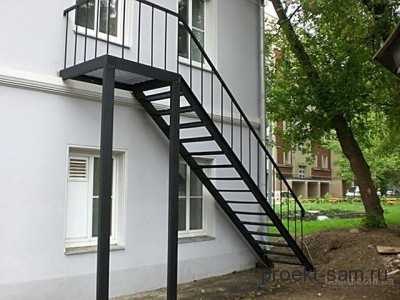

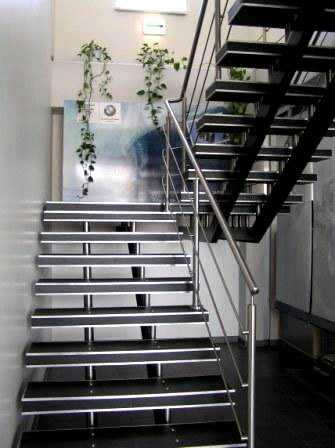

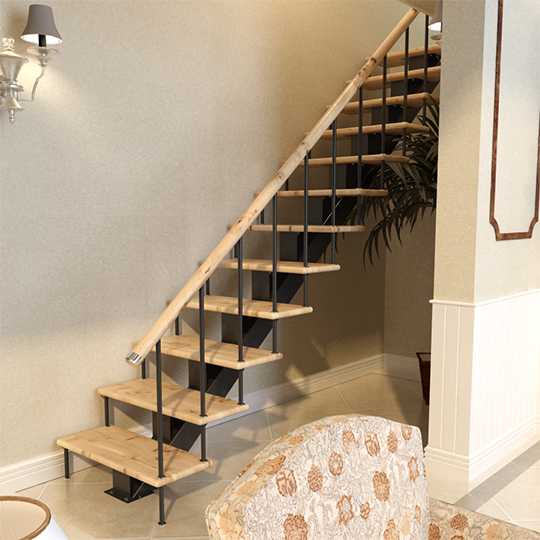

Пример металлической лестницы на второй этаж

Тем не менее некоторый наклон при установке лестницы на этаж следует предусмотреть. Определившись с уклоном и высотой помещения, можно легко рассчитать длину прогонов лестницы. Учитывая уклон, следует подобрать сечение прогона, обеспечивающее необходимую жёсткость.

В качестве прогона можно использовать заготовки из листового металла или профиля прямоугольного сечения. Труба имеет наименьшую жёсткость, поэтому применять её не нужно. Боковые элементы из листовой стали нужно детально вычертить на бумаге или в компьютере, чтобы потом перенести на сам материал.

Вернуться к оглавлению

Чертёж бокового прогона

Нижние опорные поверхности лестницы должны иметь скос, позволяющий надёжно установить её на пол под требуемым углом. Расчёты угла и скоса легко выполнить своими руками, нарисовав чертёж этой детали в разрезе или на виде сбоку. В чертеже указываются расстояния между ступенями и места закрепления ступеней на основании. Лестница из металла обычно собирается на сварных соединениях, которые на чертеже лестницы можно не указывать в том случае, если сварка будет производиться своими руками.

При сборке конструкции на болтах или саморезах желательно рассчитать места предполагаемых отверстий и отобразить их на чертеже.

Если боковины лестницы решено делать из стального профиля, опорные грани также должны срезаться под необходимым углом. В дальнейшем этот чертёж пригодится для проектирования ступеней. Определение габаритов и направления ступеней относительно боковых элементов является очень важным этапом создания лестницы.

Кроме эстетической функции, удобства пользования, от размещения ступеней зависит безопасность людей, которые станут пользоваться лестницей. Неправильно спроектированное и изготовленное изделие может привести к травмам из-за вызванного ошибкой неудобства.Вернуться к оглавлению

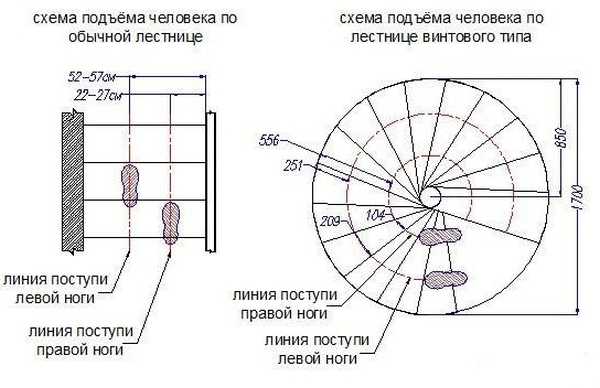

Расчёт ширины ступени

Лестничные ступени должны располагаться строго горизонтально и быть параллельными полу. Это требование не относится к лестницам типа стремянки, но для всех остальных оно обязательно. Ширина ступени должна быть достаточной для устойчивой фиксации на ней ноги. В обычных лестничных маршах это расстояние составляет, как правило, 27 сантиметров.

Если лестница соединяет верхний этаж и мансарду, жёстко придерживаться этого размера не нужно. Но учитывать этот габарит желательно. Уменьшение его до пятнадцати-двадцати сантиметров незначительно ухудшит эксплуатационные характеристики.

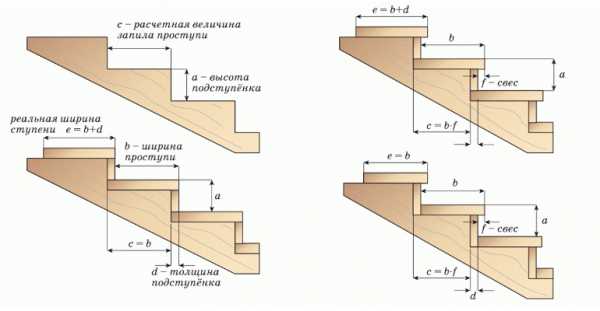

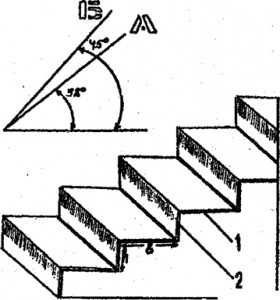

Схема и чертеж с размерами ступеней лестницы

Очень важно учитывать, что ступени не должны перекрывать друг друга по ширине. Иначе возникнет реальная угроза того, что человек запнётся за ступень, находящуюся выше той, на которой стоит его нога. Это реальная опасность, которой нельзя пренебрегать.

Вернуться к оглавлению

Высота ступени

Под этим термином понимают расстояние между верхними плоскостями ступеней. Оно тоже является важным параметром, обеспечивающим удобство и безопасность эксплуатации изделия. Высота ступеней может варьироваться от 13 до 17 сантиметров. Оптимальной высотой считают 15 сантиметров для лестниц из металла, дерева и других материалов.

Сложность проектирования лестниц заключается в том, что уменьшение высоты ступеней приводит к увеличению их количества. Большее число ступеней делает лестницу длиннее, что иногда нежелательно.

Когда лестница связывает верхний и мансардный этаж, условия не позволяют увеличивать её длину. Поэтому приходится увеличивать высоту ступени или уменьшать их ширину. Обычно увеличивают высоту ступеней примерно до 20 сантиметров. Это уменьшает комфортность эксплуатации, но позволяет вписаться в ограниченный габарит. Вернуться к оглавлению

Чертёж лестницы

Определив все необходимые размеры, можно закончить чертёж, изобразив лестницу на бумаге в соответствии с масштабом. Лучше чертёж выполнять в конструкторской или графической программах, которые сегодня обычно используются для таких целей. Электронную версию чертежа легче корректировать и редактировать.

При необходимости внести изменения в свою схему, преимущество компьютерного формата станет очевидным.

Сделанная своими руками работа, поможет воплотить идею в настоящее изделие. Даже элементарна лестница, чуть сложнее стремянки из металла или дерева, требует довольно сложных расчётов и перебора вариантов решений. Проектирование винтовых лестниц гораздо труднее, поскольку она меняет конфигурацию в трёх измерениях. Для этого обычно применяют специальные конструкторские программы, позволяющие сэкономить много усилий и времени, избежав при этом ошибок.

Вернуться к оглавлению

Деревянные лестницы

Чертёж лестниц из дерева выполняется точно так же, как и металлических. Никаких принципиальных различий между ними не существует. Характер материала вносит небольшие коррективы в процесс разработки. В чертеже следует учитывать толщину дерева, используемого для устройства лестницы.

Необходимо предусмотреть способы крепления ступеней к боковым прогонам и нарисовать необходимые пазы в масштабе и с размерами. Деревянная лестница может скрепляться шурупами или гвоздями. Нужно учесть расстояния от края элементов до точки крепежа, чтобы избежать растрескивания и порчи изделия при установке шурупа.

Чертеж лестницы из дерева на два пролета

Изготовление деревянной лестницы своими руками гораздо проще, чем металлической. Материал дешевле, доступней и легче в обработке. Поэтому обычно чертёж для них не делают, предпочитая подбирать размеры по месту и оценивать уже собранную конструкцию.

Это не совсем правильно, поскольку может привести к ошибочному выбору высоты и ширины ступеньки, неверному расчёту количества ступеней.

Приступая к изготовлению лестницы своими руками, лучше всё рассчитать на бумаге и нарисовать чертёж и продумать расположение лестницы в доме, чтобы не потерять плоды своих размышлений. Если в процессе подготовки к работе вы сочтёте задачу слишком сложной, чертёж пригодится для мастера, который возьмётся выполнить эту работу. Более сложные лестницы следует рисовать в общих чертах, без лишней детализации.

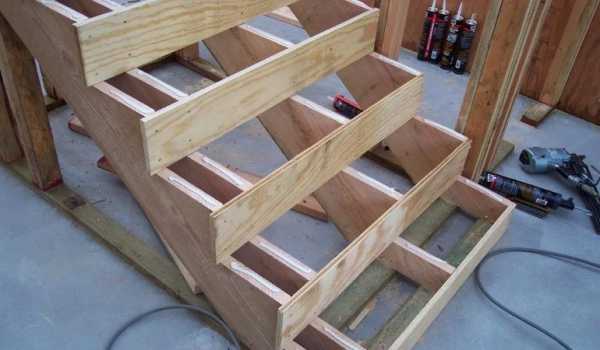

Процесс сборки деревянной лестницы

Необходимо указывать габариты лестничной клетки, высоту, которую имеет этаж и желаемое количество ступеней. Эта информация послужит основой для конструкторов фирмы-производителя, которая возьмётся изготовить лестницу. Детальные чертежи они изготовят сами в соответствии со стандартом фирмы и представят вам вместе с готовым изделием при выполнении заказа.

planvsem.ru

Лестницы на второй этаж в частном доме своими руками: схема

Чертеж лестницы является основным этапом ее создания. Подготовленный проект поможет вам не допускать ошибок при изготовлении и монтаже.

На данном этапе вам необходимо определиться, какая лестница вам нужна, при помощи какой конструкции она будет построена и из каких материалов.

Данная статься будет полезна не только тем, кто решил сделать лестницу своими руками, но и тем, кто заказывает и контролирует строительство.

Требования к чертежам

При строительстве лестницы на второй этаж в частном доме своими руками у вас должна быть схема, чтобы не возникало сложностей на этапе изготовления и монтажа. Подготовленный проект должен быть максимально подробным и информативным, для этого он должен отвечать ряду требований:

  • Определение места расположения лестницы. Для этого необходимо начертить план дома с видом сверху и нанести в масштабе планируемую лестницу.

  • Перед нанесением вы должны определиться с видом лестницы. Ниже представлены варианты нанесения каждого вида.

  • На плане должны быть указаны: ступени, поворотные и промежуточные площадки при наличии, направление движения по лестнице (начало и конец).
  • Также необходимо сделать чертеж сбоку, в разрезе дома. На нем нужно указать: отметки пола и потолка, ось стен. Обозначаются габариты лестницы относительно дома: высота, количество и высота ступеней, высота перил.

  • При детальном проектировании лестницы не в рамках дома обязательно нужно указывать все размеры: ступеней, лестничной площадки, ограждений, лестничного марша. Эти размеры необходимы для правильного изготовления всех элементов лестницы.

Для простоты создания чертежей лестницы на второй этаж воспользуйтесь нашими советами:

  • Для расчета параметров лестницы используйте строительный калькулятор.
  • Чертеж лучше делать в специальной программе (к примеру, AutoCad или Компас). Это ускорит процесс создания чертежа и облегчит внесение изменений при необходимости.
  • Обязательно создавайте чертеж в масштабе.
  • На чертеже все необходимые материалы должны быть нанесены с использованием специальных обозначений.

  • Скрытые и невидимые детали наносите пунктирной линией для наглядности.
  • Размер каждой детали должен быть обозначен на чертеже.

Вводная информация

Исходной информацией для создания проекта будет ряд определяющих факторов, от которых зависит, какая лестница в итоге получится.

Все эти факторы разделим на две основные группы: это измерительные факторы и конструктивные. Рассмотрим их подробнее.

Измерительные факторы.

Это те данные, которые вы получите, произведя замеры пространства, в котором будет размещена лестница.

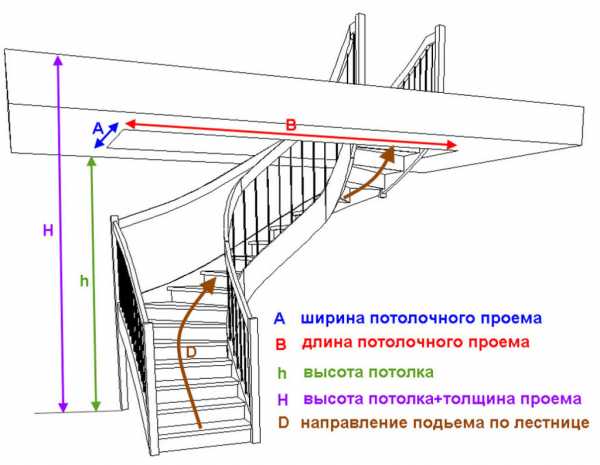

Первичные необходимые размеры, которые влияют на то, какой в итоге будет ваша лестница, это:

  • ширина потолочного проема – от него зависит, какой ширины будет лестничный марш;
  • длина потолочного проема;
  • высота потолка;
  • толщина перекрытия.

От трех последних измерений зависит, под каким углом будет располагаться лестница и каких размеров будут ступени.

Конструктивные факторы.

Это те данные, которые вы получаете исходя из ваших желаний относительно того, как должна выглядеть лестница, а также исходя из предварительных расчетов размеров лестницы.

На этом этапе вы должны определить следующие моменты:

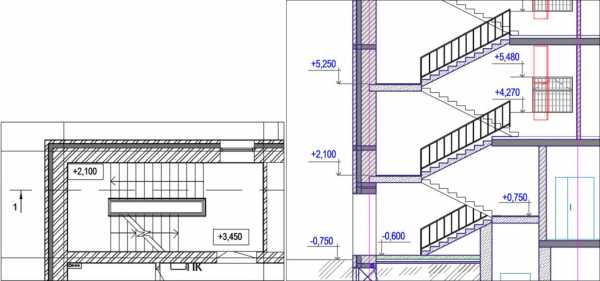

Создание чертежа в разрезе здания

Для наглядного представления лестницы в рамках дома необходимо создать разрез по лестнице. Такой чертеж выполнить не так уж и сложно, но это дополнительный этап проверки правильности вашей планируемой конструкции.

Для создания такой схемы надо:

  • Начертить в масштабе контур вашего дома со всеми перекрытиями и стенами.
  • После этого стену первого этажа делим на отрезки, равные высоте подступенка, и проводим из каждой точки горизонтальные линии параллельно полу.
  • Делим проекцию марша на пол на такие же отрезки, длиной равные ширине проступи, и проводим вертикальные линии параллельно стенам.

В результате поучаем сетку, по которой легко построить контур вашей лестницы.

После создания контура ступеней можно нанести остальные элементы лестничной конструкции, которые важны при строительстве:

  • косоур, тетиву или другую несущую конструкцию;
  • лестничные площадки;
  • ограждения;
  • перила и поручни.

Такое обозначение лестницы на чертеже не является обязательным, но оно удобно для наглядности планируемых работ и в процессе строительства.

Заключение

Не важно, какую лестницу вы собираетесь делать, обязательно выполните чертеж прямой или поворотной лестницы, тем самым вы упростите себе задачу.

Понятное дело, если вы строите лестницу для маленького дачного дома, то вам нет смысла разрабатывать полный комплект проектной документации и производить сложные расчеты. Но сделав даже схематичный чертеж, вы сможете лучше представить и понять то, что собираетесь делать, и, возможно, заметите какие-нибудь недочеты, которые намного проще исправить на чертеже, чем в масштабе готовой построенной лестницы.



gidlestnic.ru

как своими руками сделать поворотную, маршевую и винтовую лестничную конструкцию в частном доме, фото и видео

Лестничная конструкция является незаменимым атрибутом современных коттеджей и загородных домов. Она не только соединяет между собой пространство первого и второго уровня, но и выполняет декоративную функцию.

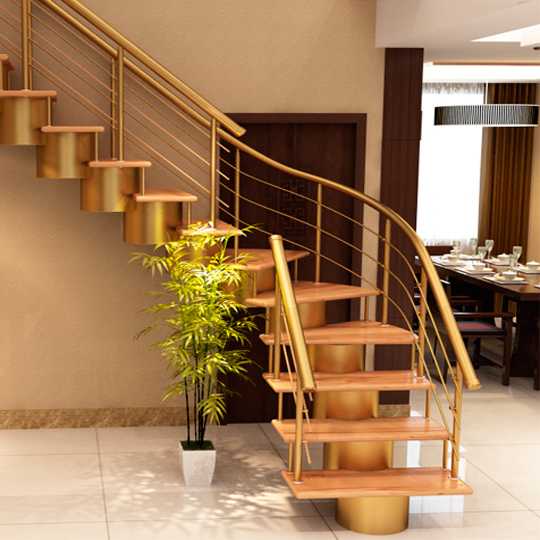

Красивая и функциональная лестница от нашей компании

В зависимости от общего стилистического оформления лестничная конструкция может быть выполнена из самых разных материалов.

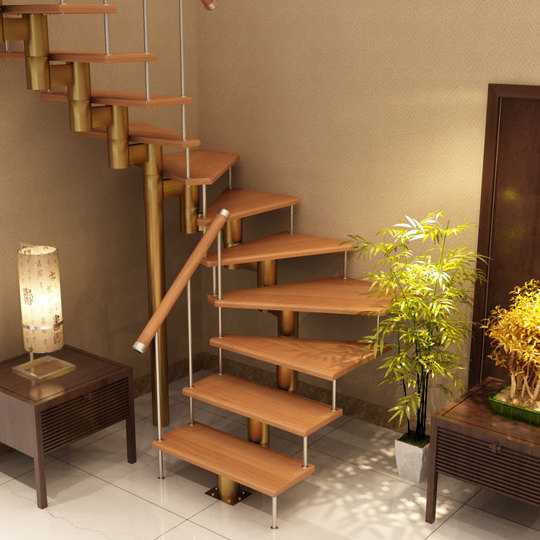

Лестница «Модерн» поворотная: металлический каркас и ступени бук без покрытия

Некоторые владельцы загородных домов стараются соорудить лестницу в доме своими руками. Для того, чтобы конструкция получилась безопасной и качественной, следует использовать точные чертежи и схемы во время работы.

Лестницы на второй этаж в частном доме своими руками отличаются от моделей, которые создали профессионалы компании

Расчет маршевой лестницы своими руками

Самыми распространенными и простыми в установке являются маршевые конструкции. Они безопасны, удобны в эксплуатации и достаточно надежны. Лучше всего устанавливать их в помещениях, где есть свободное место. Маршевые лестницы могут быть поворотными и прямыми, а также расположенными посреди помещения или возле стены.

Фото красивой маршевой лестницы

Составить проект, выполнить расчеты и установить маршевую лестницу в частном доме своими руками намного проще, чем конструкции спирального типа. Но, мастерам придется точно и аккуратно рассчитать количество ступенек, размер лестницы, количество маршей, а также площадь занимаемого ей пространства.

Рассчитать и установить красивую лестницу под силу только профессионалам

Помните, если в процессе расчета выяснится, что марш не ограничивается десятью ступенями, то конструкцию следует поделить на несколько равных частей. Эти части соединяются между собой специальной площадкой.

Лестница «СуперЭлегант» разворотная на 180 градусов

Маршевые лестницы могут быть поворотными на 90 и на 180 градусов. Для того, чтобы сэкономить свободное пространство, можно использовать забежные ступени, имеющие с одной стороны большую толщину, чем с другой.

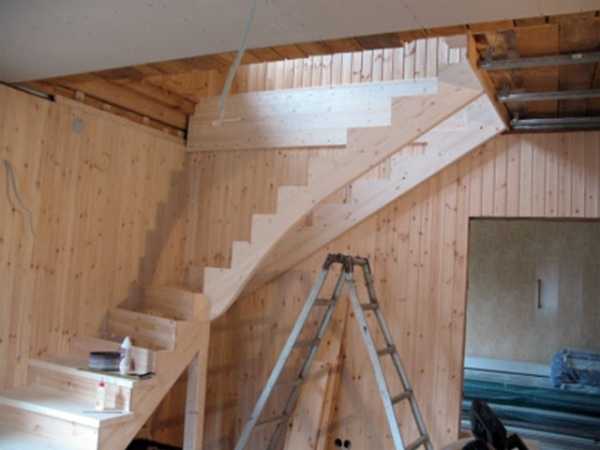

Фото лестницы с забежными ступеньками, которую можно сделать своими руками

Различаются между собой маршевые лестницы и типом несущего элемента. Если в качестве несущего элемента используется балка с гребенкой, то речь идет о лестницах на косоурах.

Схема лестницы на косоурах на второй этаж в частном доме своими руками

Если же в качестве несущего элемента используется балка с пазами для установки ступенек, то такая конструкция называется «на тетивах».

Схема лестницы на тетивах на второй этаж в частном доме своими руками

Особенности расчета винтовых конструкций

Спиральные модели выгодно отличаются от маршевых конструкций своим красивым внешним видом. Они эстетически привлекательные и способны гармонично вписаться практически в любой современный интерьер помещений. Еще одно существенное преимущество винтовых моделей заключается в компактном размере.

Лестница «Престиж Винтовая». Цена 73 691 руб

Установить функциональную, красивую и безопасную винтовую лестницу можно на участке площадью 1,5х1,5 метров квадратных. Безусловно, помимо преимуществ винтовые лестницы обладают и некоторыми недостатками. Здесь можно отметить наличие проблем при подъеме или спуске по такой лестнице крупногабаритных грузов.

Винтовая лестница должна быть удобной в использовании

Еще один минус – сложности в самостоятельном выполнении расчетов. Составить план и схему винтовой лестницы своими руками трудно. Небольшой просчет может привести к негативным последствиям.

Схема подъема человека по обычной и винтовой лестнице

Для того, чтобы спиральная лестница соответствовала ожиданиям своих владельцев, лучше доверить ее выполнение опытным специалистам.

Схема винтовой лестницы

Схема расчета лестницы на второй этаж в частном доме

Если вы решили сделать лестницу на второй этаж своими руками, то следует придерживаться специальной схемы. При таком подходе готовая конструкция будет надежной и долговечной, а также удобной в использовании.

При создании лестничной конструкции важно четко следовать схеме и выполненным ранее расчетам

Итак, размер лестничной конструкции определяется исходя из количества свободного места в помещении. Важно грамотно оценить свои силы и возможности. Самостоятельное изготовление лестницы, даже если в процессе работы используется профессионально составленная схема, может быть очень сложным.

Профессионалы могут изготовить лестницу, которая будет соответствовать всем пожеланиям заказчиков

В большинстве случаев владельцам частных домов намного выгоднее купить готовую лестничную конструкцию, чем собирать и разбирать ее несколько раз своими руками. К тому же, сложные лестничные конструкции нуждаются в наличии сложных инструментов и специального оборудования.

Фото опалубки для винтовой лестницы

Если вы точно уверены, что соберете лестницу в частном доме своими руками, то руководствуйтесь следующей схемой:

  1. Заранее подготовленный чертеж лестничной конструкции позволит определиться с ее местоположением и оптимальным вариантом.
  2. Лестница должна быть максимально удобной в эксплуатации и безопасной. Поэтому точно рассчитывайте угол наклона конструкции, ее поворот и размер ступенек.
  3. Ширина ступенек не должна быть меньше 20-ти сантиметров. В противном случае по лестнице будет очень сложно подниматься и спускаться.
  4. Угол подъема не должен быть больше 45-ти градусов.
  5. Материал для лестничной конструкции подбирается в соответствии со степенью нагрузки. Если лестница устанавливается в частном доме, то следует выбирать нескользкое покрытие с нагрузкой не более 350-ти килограмм на квадратный метр.
  6. В домах, где поживают маленькие дети, лестница должна быть максимально защищена. Обращайте снимание на уровень ограждений и на расстояние между балками.
  7. Ширина пролета должна быть около 1 метра. Допускается погрешность в 12 сантиметров.
  8. Расчет лестницы на второй этаж в частном доме выполняется путем подстановки на место конструкции прямоугольного треугольника. Этот треугольник должен иметь подходящие параметры. Если катет пола поделить на 20 сантиметров, то получится необходимое количество ступенек. Под 20-ю сантиметрами понимается минимальная ширина ступенек.
  9. Для подсчета высоты ступенек используется формула высоты подъема, поделенная на 10 сантиметров.

Нет необходимости делать чертеж лестничной конструкции своими руками. Можно найти в интернете чертеж лестничной конструкции и адаптировать его под свои параметры.

Чертеж двухмаршевой лестничной конструкции

В качестве материалов выбирайте древесину ценных пород. Кроме этого, все детали лестничной конструкции должны полностью соответствовать рассчитанным ранее параметрам. Можно использовать готовые лекала.

Лестница «Престиж» создана с соблюдением всех требований к расчетам и монтажу

Преимущества профессионального подхода

Лестничная конструкция считается важнейшим элементом любого двух этажного дома или квартиры. Для того, чтобы изготовить ее своими руками, следует обладать опытом и иметь под рукой необходимые материалы и инструменты.

Без опыта и подготовки сделать лестницу своими руками очень сложно

Расчеты всех элементов конструкции должны быть проведены без погрешностей. В противном случае лестница будет ненадежной и небезопасной. Такую конструкцию нельзя устанавливать в помещении  и эксплуатировать в дальнейшем. Придется ее немного подправить и установить заново.

Разворотная лестница подходит для небольших проёмов

Избежать столь нежелательных последствий помогут мастера, работающие в специализированных организациях, занимающихся изготовлением лестниц. Если заказать готовую конструкцию у специалистов компании ”Лестницы Мастер”, то можно полностью оградить себя от выполнения любой работы, связанной с ее расчетом и монтажом. Мастера с учетом индивидуальных размеров создадут красивую и стильную лестничную конструкцию, которая прослужит не один десяток лет.

lestnicymaster.ru

Чертежи металлической лестницы: расчеты и схемы

Когда в жилом малоэтажном здании планируется не один этаж, а два или три обязательно нужно продумать конструкцию, которая будет вести к верхним ярусам. Чертеж металлической лестницы, созданный на основании замеров, поможет облегчить работу и сделать процесс обустройства доступным.

Схемы и чертежи металлических лестниц Вернуться к оглавлению

Содержание материала

Металлические лестницы

Конструкция металлической лестницы обладает всеми необходимыми параметрами безопасности и долговечности. Именно поэтому часто делают ставку именно на этот вид изделия. Металл практически не подвержен коррозиям, выигрышно подчеркивает стиль помещения и вносит строгость и изящность в дизайн. Глядя на широкое разнообразие предлагаемых металлических лестниц можно понять, что их сможет собственноручно сделать даже тот человек, который не имеет опыта в подобных воплощениях.

Чертеж с размерами металлической лестницы

Самое главное – выбрать такую конструкцию, которую будет посильно начертить, подготовить и установить в пространстве помещения или за его пределами.

Преимущества

  1. Металлические лестницы, ведущие на второй этаж, могут быть придуманы в самых разнообразных дизайнерских решениях.
  2. Они могут быть окрашены в самые разные цвета, поэтому есть шанс подобрать идеально подходящий под общую картинку интерьера.
  3. Материал не подвержен коррозиям при правильной обработке, это позволяет устанавливать такие конструкции в различных условиях влажности, а также, в любых климатических зонах.
  4. Структура изделия долговечна и надежна с точки зрения безопасности. Использование металлических косоуров делает конструкцию еще прочнее.
  5. Лестницы могут быть как простой схемы, так и замысловатой.
  6. Установка изделия достаточно проста, поэтому ее можно осуществить даже вдвоем.

    Смонтированный каркас металлической лестницы

Недостатки

  1. Одним из недостатков можно назвать громоздкость сходней и перил. Но благодаря умениям современных разработчиков, можно легко подобрать схему, которая будет максимально соответствовать по нагрузке для определенного помещения.
  2. Некоторые изгибы и декоративные элементы сложно воплотить в жизнь без специальных навыков.

Основываясь на приоритетах и недостатках материала и конструкции в целом, можно делать ставку в пользу или против такого решения.

Вернуться к оглавлению

Металлическая лестница на косоурах

Чертеж металлической лестницы сделать гораздо проще, если структура обустраивается с помощью косоуров. Это обусловлено тем, что нужно просчитать расстояние для каждой ступеньки и подготовить материал, который впоследствии будет закреплен на основание. Косоуры – это база (основа) в форме будущей лестницы.

Она может быть произведена из разных материалов и быть закреплена, как этого требует помещение. Конечно, для приобретения подходящих косоуров замеры все же осуществить требуется.

Ведь конструкция должна подходить под параметры выделяемого под лестницу пространства. Лестница по металлическим косоурам поможет даже неопытным мастерам реализовать задачу установки.

Главное — правильно сделать чертежи лестницы с отметкой места, где будет расположены сходни. А также иметь под рукой инструменты и материалы, необходимые для воплощения этой идеи в собственном доме.

Преимущества

Вариант конструкции металлической лестницы

Благодаря тому, что сходни, оборудованные с использованием косоуров, заслужили призвание, положительные стороны такого решения очевидны:

  • Это облегчает процесс работы;
  • Позволяет с легкостью организовать порядок действий;
  • Такие конструкции прочны и долговечны;
  • Благодаря косоурам даже неопытный специалист или просто хозяин дома, сможет реализовать задуманное и воплотить его в реальность;
  • Этот элемент позволяет уделить больше времени деталям и дизайнерским экспериментам, которые украсят проект лестницы на второй этаж.

Это далеко не все позитивные стороны лестниц на косоурах, каждый владелец частного дома находит свои независимые преимущества.

Недостатки

Нужно правильно определить размер основы под ступеньки, чтобы конструкция четко вписалась в интерьер. Сделать такие расчеты несложно. Достаточно просто измерить высоту, угол наклона и ширину требуемой установки.

Вернуться к оглавлению

Как сделать чертеж металлической лестницы

Самостоятельно сделать чертеж лестницы из металла собственными руками достаточно просто. Для этого нужно осуществить замеры пространства, в котором будут расположены ступени, ведущие на второй этаж.

Необходимые материалы для замера

Для того чтобы осуществить измерение пространства следует иметь под рукой следующие принадлежности:

  • Рулетку с максимальной длиной;
  • Измеритель уровня поверхностей;
  • Мел или специальный фломастер, которым можно сделать необходимые отметки на стене, полу и потолке.


Это минимальный набор принадлежностей, которые помогут качественно и быстро осуществить процесс замера.

Необходимые материалы для чертежа

Чтобы схема была максимально точной и правильной, следует также приготовить ряд канцелярских предметов. А именно:

  • Остро заточенный карандаш или черный маркер с тонким стержнем;
  • Лист бумаги или ватман;
  • Линейка;
  • Циркуль.

Чертить схему следует внимательно и аккуратно, чтобы при непосредственном процессе установки не допустить погрешностей, которые сложно исправить.

Какие параметры нужно измерить

Чтобы не прогадать и правильно сделать чертеж своими руками, потребуется произвести следующие измерения:

  1. Высота от пола до начала уровня второго этажа под выбранным углом наклона.
  2. Расстояние от пола до ступенек. Если планируется устанавливать сплошную конструкцию, укрепляя ее на полу, то данный замер можно не осуществлять.

    Схема с размерами металлической лестницы

  3. Расстояние от наивысшей ступеньки, которая параллельна потолку, до самого потолка. Это пространство должно составлять не менее двух метров, чтобы человек любого роста, не сгибаясь, мог подняться на второй этаж.
  4. Чтобы правильно сделать металлические лестницы своими руками, следует определить ширину будущих ступенек. Они должны быть не менее 25 сантиметров.
  5. Высоту перепонки, находящейся под ступенькой, также следует рассчитать. Ее оптимальный размер составляет 15 сантиметров.

После осуществления замеров можно переносить записанные параметры на лист бумаги, формируя схему будущих сходней.

Какие нюансы обязательно учесть в процессе

При осуществлении замеров обязательно уделить особое внимание следующим факторам:

Вернуться к оглавлению

Какими бывают металлические лестницы

Дизайн лестниц в доме бывает разным, но каждый из них достоин и часто выбираем хозяевами частных загородных домов. Конструкции металлических лестниц бывают:

ВинтовымиТакие сходни помогут сохранить максимум полезного пространства в помещении. Ступени выгодно подчеркнут изысканность дизайна и добавят искру в общую картину интерьера пространства. Единственное, что может остановить – это сложность самостоятельного осуществления чертежа.
Без специальных навыков человек не справиться с замерами, необходимыми для столь сложной конструкции. А также непосредственный процесс установки лестничных структур требует некоторой сноровки и умения.
Зная все особенности винтовой лестницы, человек сможет реализовать идею с установкой такой конструкции сходней. После воплощения задуманного интерьер тут же заиграет новыми красками.
МаршевымиЭтот вариант чаще всего используют для воплощения идеи по установке лестничных структур. Для такого массива легко нарисовать схему даже тем, кто никогда не сталкивался ранее с подобным заданием.
Маршевые лестницы бывают прямыми, ведущими на второй этаж или с поворотами (это помогает экономить пространство). Измерить параметры, требуемые для чертежа любого из видов таких сходней, очень просто. Достаточно иметь под рукой необходимые инструменты и приспособления.
Непосредственная установка конструкции также элементарна. Следует просто придерживаться пошаговых действий, о которых можно прочесть в любой тематической литературе.
НавеснымиБывают структуры, ведущие на второй этаж, держащиеся на стене. Под такие конструкции не устанавливают подпорки. Основной несущей и держащей нагрузки конструкцией, является стена.
Поэтому, прежде чем приступать к действиям, следует убедиться, что стены прочны и готовы выдержать столь высокую нагрузку. Если да, то можно смело оборудовать навесную металлическую лестницу.
Такая лестница поможет сэкономить пространство, сделать стиль помещения изысканным.
Вернуться к оглавлению

В чем преимущества чертежей будущих конструкций

Начертив схему конструкции будущей лестницы, человек облегчает свою задачу в процессе установления сходней.

Процесс установки металлической лестницы

Это поможет:

        • Сделать процесс установки быстро;
        • Самостоятельные чертежи сэкономят средства;
        • Включить в процесс разработки плана будущей конструкции фантазию;
        • Сделать такую лестницу, о которой мечтается, а не по шаблонам компаний-производителей;
        • Ощутить себя настоящим хозяином дома;
        • Исключить банальные шаблоны из стен собственного дома;
        • Создать идеально вписывающуюся в интерьер конструкцию.

Поэтому стоит отдать должное вопросу самостоятельного осуществления чертежных работ по планированию будущей лестницы.

Вернуться к оглавлению

Металлическая лестница на второй этаж с улицы

Металл – это материал, который допустим к использованию в самых разных пространствах. Поэтому решение обустроить ступени, ведущие на второй этаж здания со стороны улицы, вполне допустимо.

Преимущества

  1. Материал не портиться от влияния климатических факторов.

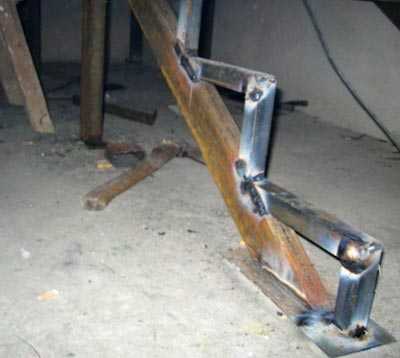

    Крепление сваркой металлических косоуров

  2. При правильной обработке специальными средствами, прослужит долгие годы, не меняя своего изначального вида.
  3. Оборудуя ступенчатую конструкцию на улице, можно допускать некоторые огрехи при измерении требуемых пространств, а некоторые замеры совсем не нужны.
  4. Металлические сходни идеально впишутся под любой фасад дома. Достаточно просто покрасить изделие в максимально соответствующий цвет.
  5. Если выбрать эксклюзивный вариант дизайна сходней, с красивыми изгибами и необычными линиями, можно украсить вид дома со стороны улицы.

Недостатки

Неудобно в холодное время года. Ступеньки могут стать скользкими при выпадении осадков. Но это можно предотвратить, установив специальные ограничители на краях ступеней.

Как облегчить работу
  1. Чертеж металлической лестницы поможет максимально эффективно и правильно осуществить процесс установления лестницы. Поэтому не стоит пренебрегать данным фактором. Схема модульной лестницы из металла

    Правильная и продуманная схема поможет сделать каждый элемент ступеней практичным и изысканным. Ступенчатая структура поможет украсить, облагородить и добавить свежие решения в интерьер частного дома.

  2. Но также облегчить работу можно, пригласив к участию родственников или знакомых. Работая в паре или втроем, процесс установки будет выполнен намного быстрее и качественней. Главное, правильно распределить задачи между помощниками.
  3. Можно заранее написать для себя пошаговую инструкцию, чтобы действовать четко по ней. Это поможет не упустить важных деталей, каждая из которых весьма влияет на итоговый результат трудов.

Чтобы все получилось на высочайшем уровне, не стоит удерживать себя в подобных рвениях. Конечно, самостоятельно начертить и установить металлическую лестницу нелегко. Но стоит бросить вызов подобным трудностям и выиграть эту эстафету. Когда в доме появится лестница, созданная своими руками, ощущение гордости наполнит и вдохновит на следующие действия.

proekt-sam.ru

Как сделать лестницу на второй этаж своими руками: фото и чертежи с размерами

Дерево пользуется неизменной популярностью среди владельцев частных домов. Этот податливый материал сгодится для любых строительных работ. Особенно ярко потенциал древесины раскрывается при устройстве лестниц на второй этаж. Расскажем о том, как грамотно составить проект, рассчитать размеры и подобрать инструменты.

Виды межэтажных лестниц

Существуют следующие виды межэтажных лестниц:

  • Одномаршевые.

  • Одномаршевые с площадкой.

  • Двухмаршевые.

  • Винтовые.

  • Спиральные.

  • Циркульные.

  • Комбинированные.

Конечный выбор зависит от габаритов и геометрии помещения. Самый простой вариант — одномаршевый, а наиболее сложный — комбинированный.

Как рассчитать размеры лестницы на второй этаж

Подробный чертеж лестницы в разрезе изображен на рисунке ниже. Перед изготовлением элементов конструкции следует определиться с ее размерами.

Так как будет конструироваться лестница на второй этаж, то высота известна заранее — это расстояние между этажами.

Нужно замерить расстояние от потолка до пола с учетом толщины перекрытия. В нашем случае это 2700 мм:

Теперь необходимо рассчитать число ступеней.

У ступени различают горизонтальную плоскость — проступь и вертикальную (высоту подъёма) — подступёнок. Бывают лестницы с подступёнком и без него.

Практикой доказано, что оптимальная высота ступени рассчитывается, исходя из показателей 150-200 мм. Например, размер ступеней лестницы у нас составляет 200 мм. Тогда 2700 мм делится на 200 мм, и получается 13 ступеней.

В СНИП точно определены размеры:

  • Для жилых и общественных помещений: высота подступёнок — 148 мм, ширина проступи — 300 мм.

  • Для подвальных и чердачных помещений: высота подступёнок — 171 мм, ширина проступи — 260 мм.

Схема установки ступеней:

Зачастую ступени опираются на вырезы в тетивах, вставляются или врезаются во внутреннюю часть их поверхности.

Дальше необходимо спроецировать конструкцию лестницы на пол помещения с тем, чтобы определить, как она будет размещаться в комнате. Ширина проступи лестницы лежит в пределах 250-300 мм. У нас это 250 мм, и после умножения величины на 13 ступеней, получается размер проекции, равный 3250 мм.

Последнее, что нужно сделать — вычислить длину лестницы. Она определяется по теореме Пифагора. Это значение соответствует квадратному корню, взятому из суммы квадратов катетов прямоугольного треугольника.

В нашем случае гипотенуза равняется 3260 мм. Это и есть искомая длина.

Как сделать элементы лестницы

Следующий этап — изготовление деталей и элементов лестницы. Необходимо взять деревянный брус сечением 140×60 мм, из которого будут изготавливаться косоуры.

Косоур — несущая конструкция лестничного марша, в виде балки (бруска) с гребенкой по верху, на которую устанавливаются ступени.

Расчетные данные для разметки косоура:

Разметка по шаблону косоура с одинаковыми размерами ступеней:

Их нужно два штуки, и изготавливаются они из досок толщиной 30-40 мм — 13 ступеней, а из досок толщиной 25-30 мм получается 13 подступёнков. Длину ступени следует выбирать исходя из размеров комнаты.

Также следует принимать во внимание, что при ширине лестничного марша меньше 1 метра возникнут определенные неудобства при строительстве и эксплуатации лестницы.

Покупая дерево для строительства лестницы, уделите внимание качеству материала. Он должен быть однородного цвета, без сероватых участков, деформаций и трещин.

Влажность древесины вы не сможете определить без специальных приборов, но слишком большое количество «воды» чувствуется на вес — такая доска будет намного тяжелее, чем вы ожидали.

Строганое дерево (а именно такую древесину следует покупать) должно быть гладким, без шероховатостей, без сучков и других дефектов. Особенно следует избегать сучков на брусьях для лестничных косоуров.

На одном погонном метре пиломатериалов не должно быть больше одного сучка.

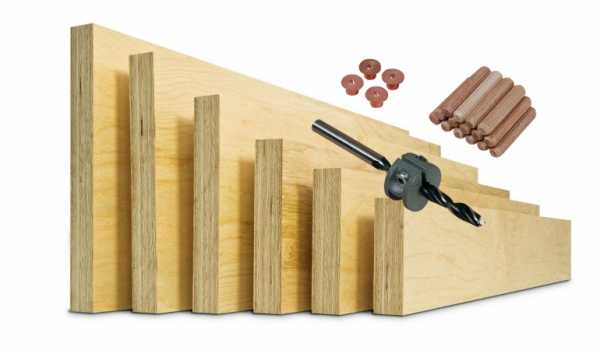

Если не удалось найти доски требуемой ширины, то можно сделать ступеньки из нескольких узких досок, соединив их мебельными нагелями на клею:

Для того, чтобы соединить доски нагелями, в боковых гранях высверливаются углубления, равные половину длины нагеля, и деревянный гвоздь вбиваются молотком до упора. Дальше его торцы смазываются краской, и доски сдвигаются друг к другу боковыми гранями.

В тех местах, где остался след краски, высверливаются отверстия на глубину немного больше, чем выступающие нагели.

И доски, и деревянные гвозди в тех местах, где они будут состыковываться, необходимо смазать клеем и собрать. Чтобы не осталось следов на поверхности от ударов молотка, нужно подкладывать деревянную планку. Нагели нужно крепить через каждые 150-200 мм.

Такая ступенька, собранная из нескольких досок, полностью заменит изготовленную из цельной доски. Недостаток этой ступени — миниатюрный зазор, ведь пиломатериалы не получится совместить абсолютно точно, поэтому поверхность нужно будет доработать рубанком, чтобы окончательно ее выровнять.

Как собрать лестницу на второй этаж

Перед сборкой лестницы в единую конструкцию нужно примерить все детали, и при необходимости подогнать их под размеры. После этого следует зачистить элементы шлифовальной шкуркой. Особое внимание уделите торцевым поверхностям.

Соединять все детали нужно нержавеющими шурупами с предварительной промазкой поверхностей клеем ПВА, столярным клеем или Бустилатом.

Затем все элементы лестницы покрываются морилкой, а после нее наносится несколько слоев прозрачного водостойкого лака. Если морилки нет, то разрешается обработать деревянные поверхности разогретой олифой 2-3 раза. Состав лучше наносить до сборки деталей, чтобы головки шурупов не испачкались.

Чтобы защитить места, на которые будет наноситься клей, от лака и олифы, их заклеивают специальным малярным скотчем.

Если вы хотите, чтобы ваша лестница выглядела изящнее и элегантнее, можно использовать схему с врезными ступенями. Разметка всех элементов в этом случае выполняется так же, как и прежде.

Чтобы прорезать пазы в косоурах для жесткой фиксации ступеней вместе с ножовкой используется и стамеска:

Сборку этой конструкции лучше выполнять не шурупами, а крепить ступени болтами с закругленной головкой, которая снабжена прорезью под шлицевую широкую отвертку.

Соединение делается так:

  1. После выборки пазов под ступени в косоуре нужно просверлить отверстия диаметром 10 мм в центральной части паза.

  2. Ступенька вставляется в паз, и через просверленное отверстие делается метка. Затем на этом месте высверливается отверстие для того, чтобы можно было ввинтить резьбовую вставку.

  3. Ввёртыши лучше всего использовать под болты с резьбой М8 длиной 40-50 мм.

  4. Вставку необходимо ввинтить в ступеньку, которую затем вставить в паз и затянуть болтом. Такой способ монтажа обеспечит превосходную надежность и хорошую прочность.Крепить можно и мебельными винтами.

  5. Головку винта нужно утопить в высверленную фаску, которая потом будет закрыта декоративной пластмассовой заглушкой.

Все крепежные детали и сверла по дереву можно купить в строительных магазинах.

Построить деревянную лестницу на второй этаж без надежной фиксации невозможно. Но, если конструкция небольшого размера: для дачного домика в 5-6 ступеней, то дополнительные крепления для ступеней устраивать не обязательно. Добротный каркас выдержит нагрузки.

Инструменты для сборки лестницы

С чертежами, конструкцией и процессом сборки деревянной лестницы своими руками все понятно. А инструменты потребуются вот какие:

  • Чтобы сверлить отверстия, понадобится ручная или электрическая дрель, на крайний случай — коловорот.

  • Чтобы резать доски и другие деревянные детали, необходима ножовка по дереву. Для мелких элементов можно использовать ножовку по металлу с крупными зубцами.

  • Для крепления болтов, винтов и шурупов потребуются отвертки с соответствующим набором наконечников или электрический (аккумуляторный) шуруповерт. Можно пользоваться и электродрелью, но она слишком тяжелая.

  • Чтобы делать пазы, следует запастись стамеской. Пригодится и легкий молоток. Массы в 200-250 граммов будет достаточно.

  • При шлифовке и выравнивании пиломатериалов не обойтись без рубанка и наждачной бумаги всех размеров: крупной, средней и мелкой.

  • Для разметки и замера нужно захватить с собой рулетку, слесарный угол, простой твердый карандаш и несколько линеек длиной 50-80 см.

Мелкозернистой бумагой обязательно нужно зачищать все детали, иначе после высыхания лака волокна дерева станут топорщиться, что отрицательно скажется на внешнем виде всей лестницы.

Обучающее видео

В завершении материала предлагаем посмотреть видео с изготовлением деревянной двухмаршевой лестницы:







Распродажа (-55%):

bydom.ru

Проектирование и чертежи деревянных и металлических лестниц на второй этаж в доме

Начиная строительство крупного, многоэтажного коттеджа, многие люди часто не задумываются о таком важном элементе, как лестница. После чего, уже в процессе строительства, начинают ломать голову над вопросами её дизайна, проектирования и прочего. Лестницу можно сделать простой и практически незаметной, а можно превратить в настоящее произведение искусства, способное приковывать к себе взгляды всех гостей дома.

Проектирование лестниц считается одним из важных этапов строительства дома. Лестницы способны выгодно подчеркнуть пространство жилого помещения, став его изюминкой. При грамотном подходе к решению данного вопроса, можно получить непревзойденный вариант.

Проект  деревянной лестницы в частном доме

Лестницы можно разделить на наружные и внутренние. Внутренние лестницы располагаются между этажами жилого дома, обеспечивая беспрепятственное передвижение из одного помещения в другое. Наружные лестницы несут функцию облагораживания парадного входа, ведущего к дому. Помимо этого учитывается, какого типа она будет, чтобы лестница полностью соотносилась с домом (то есть учитываются её размеры по отношению к окружающему пространству).

Проект внешней каменной лестницы

Существует огромное количество разнообразных форм и размеров конструкций, которые порой просто поражают воображение, но, в общем, принято делить все лестницы на два типа.

  1. Первым являются лестницы с прямыми маршами. Это самый распространённый тип. Его часто используют в общественных, жилых зданиях. Объясняется это тем, что они являются безопасным вариантом и часто делаются блоками, при этом их исполнение гораздо проще, чем криволинейных. Обычно такой тип используют, если нужно объединить два уровня высотой не более трёх метров. Можно, конечно, создать лестничную клетку и высота увеличится, но потребуется больше свободного пространства.

    Деревянная лестница с прямыми маршами

  2. Второй тип носит название «криволинейные лестницы». Такой вариант дорогостоящий и сложный в исполнении. Его стоит выполнять только профессионалам с высокой квалификацией. Дизайн, материал при изготовлении может быть любой. Подходит для сложных дизайнерских проектов.
Чертёж и схема устройства криволинейной лестницыВернуться к оглавлению

Содержание материала

Материалы для лестниц, располагающихся на улице

Для проектирования уличных лестниц необходимо выбирать материал стойкий к коррозии вследствие длительного воздействия большого количества влаги и резких перепадов температуры. Превосходным материалом для данного вида считается бронза. Но в силу того, что металл довольно дорогостоящий, доступность подобного сооружения становится ограниченной.

Альтернативой подобной металлической лестнице может стать чугунный вариант. Металл, используемый для изготовления, обладает хорошими характеристиками, и при относительно невысокой стоимости лестницы становятся более доступны широкому классу потребителей. Также в качестве альтернативы металлу можно использовать обработанную различными пропитками древесину.

Деревянную лестницу можно сделать изюминкой дизайна домаВернуться к оглавлению

Выбор материалов для лестниц, находящихся внутри дома

В настоящее время благодаря массе различных технологий существует возможность возведения лестниц с использованием камня, дерева и металла. Весьма лаконично выглядят лестницы, спроектированные с помощью комбинирования металла и дерева или металла и камня. В первом варианте ступеньки выполняются из специально обработанных досок древесины различных пород, а поручни при помощи ковки изготавливаются в литейных мастерских, и затем на месте конструкция собирается воедино.

Комбинированная кованая фигурная лестница

Во втором варианте ступени выкладываются камнем. Необходимо отметить, что мраморные лестницы с коваными перилами можно по праву считать произведением строительного искусства.

Мраморные кованые лестницы поражают своим великолепием

Пожалуй, самым распространённым материалом, который используется при изготовлении лестниц, является дерево, работать с которым нужно очень аккуратно. Ясень, бук или дуб нуждаются в одном способе обработки; лиственница, берёза и сосна – в другом.

Вернуться к оглавлению

Расчёт, чертёж и проектирование деревянных лестниц

Прежде чем начинать проектировать лестницу, необходимо ответить на некоторые вопросы. Следует определить, будет ли проектируемая конструкция удачно вписываться в участок площади первого этажа, который предназначен для начала подъёма? Кроме этого, лестница должна подходить к конфигурации и площади проёма в межэтажном перекрытии, через которое будет происходить завершение подъёма на второй этаж.

Чертёж деревянной винтовой лестницы на второй этаж

Например, одномаршевая лестница требует, как минимум, один квадратный метр свободного пространства по полу и над собой – проём, который отчасти повторяет её прямоугольный вид, но при этом несколько уменьшен за счёт части, нависающей над первыми ступенями. Эти моменты следует предусмотреть ещё до начала проектирования конструкции.

Допустим, высота потолка составляет 280 см, а толщина перекрытия – 20 см, в итоге получится 300 см. Высота ступеней – 18 см. Таким образом, 300 см делим на 18 см и получаем высоту ступеней 16,6 см. При этом не забывайте о том, что необходимо рассчитать предельно допустимое нависание потолка над начальными ступенями лестницы. Для этого из 280 см следует вычесть 190 см (средний рост человека с небольшим запасом), после чего полученное число (90 см) разделить на высоту ступеней (16,6 см). В результате будет получено 5,4. Это число округлим до 5 и получим именно то количество ступеней, над которыми может находиться межэтажное перекрытие, после которого начинается площадь проёма.

Чертёж деревянной лестницы на второй этаж дома

После этого необходимо получить более точные параметры, которые включают в себя ширину каждой ступени. Ширина должна быть такой, чтобы на ступени полностью умещалась ступня взрослого человека в своём естественном положении (то есть, перпендикулярно длине ступени). Идеальным вариантом в этом случае считается 30 см. 30 см умножают на 5 (количество ступеней) и получают 150 см. Таким образом, получается, что проём межэтажного перекрытия размерами 4,5 м на 1,56 м должен начинаться через 150 см от начала подъёма по лестнице и заканчиваться через 90 см после этой отметки.

Общая длина лестницы вычисляется по формуле Пифагора – квадрат гипотенузы равен сумме квадратов катетов (32 + 5,42 = 38,16). Квадратный корень этого числа будет 6,18 м. Соответственно, общая длина лестницы составит 6,18 м. По сути, на этих вычислениях процесс создания проекта лестницы (за исключением перил) можно считать завершённым.

В этом видео показано, как происходит детальное проектирование внутренней деревянной лестницы на второй этаж дома.

Вернуться к оглавлению

Проектирование металлических лестниц

Этот вид проектирования довольно распространён. Обусловлено это тем, что металлические лестницы идеально подходят для офисных зданий, а при определённом дизайн-проекте украсят и жилой дом.

При проектировании металлических лестниц следует определиться, какой вид конструкции вы хотели вы видеть в своём интерьере. Это может быть винтовая лестница, лестница на тетивах, консольная лестница или лестница на косоурах.

Винтовая или, как часто её называют, круговая лестница сэкономит пространство, её ступеньки могут быть выполнены из любого материала с поручнями из стали.

Лестницы на косоурах также  довольно часто используются (косоур составляет основную опору балки марша и крепится к ступени). Конструкции на тетивах, также как и на косоурах – это разновидность маршевого типа лестниц. Тетивы – это наклонные балки, проступи крепятся изнутри, но похожи на косоуры.

Чертёж и схема устройства лестницы на ломаных боковых косоурах

Консольная лестница выполняются с помощью анкерного крепления без использования косоуров и тетивы, что создаёт впечатление воздушности и лёгкости (при замене пола демонтаж такой лестницы не требуется).

Консольная лестница на второй этаж дома

Проектирование лестниц в частных домах лучше производить с помощью специальных программ и доверить это профессионалам. Этот процесс требует специальных знаний и умений. Специалисты предоставят вам вариант, который лучше всего впишется в ваш дизайн-проект и не займёт много места, а главное, будет безопасен для вас и вашей семьи.

Проектирование лестниц в частных домах может быть предварительным и полным. В первом варианте разрабатывается 3D модель, где вы можете рассмотреть виртуальный макет будущей лестницы и изменить некоторые элементы. При полном проектировании также разрабатывают модель, плюс ещё составляется документация (например, спецификация элементов и чертежи деталей).

Если вы решили обратиться в фирму, работающую в другом городе или регионе, есть возможность заказать такое проектирование в режиме онлайн, расчёт в таком случае будет производиться безналичным путём.

Вернуться к оглавлению

Дополнительные рекомендации

Крайне не желательно планировать строительство лестниц с отклонением от стандартных размеров лестничного проёма. Если создается проект одномаршевой лестницы, то он должен составлять минимум  1х3 м; винтовой с центральной стойкой – минимум 2 м в диаметре. Уменьшение этих цифр может отрицательно сказаться на некоторых технических показателях (например, угол наклона или высота и ширина ступенек).

Чертёж простого проекта деревянной одномаршевой лестницы на второй этаж

Лестничная шахта в идеале должна быть изолирована по объёму. Если разделение этажей дверями и стенами будет отсутствовать, то тёплый воздух станет беспрепятственно подниматься вверх, тем самым вызывая тепловой дисбаланс.

При обустройстве лестниц нежелательно применять массивные материалы (балясины, ступени и перила). При изготовлении элементов лестницы рекомендуется отдавать предпочтение клеёной древесине, что в дальнейшем позволит избежать появления трещин на конструкции. Для тех же самых целей между элементами конструкции следует оставлять небольшие зазоры.

Составные части конструкции лучше всего приобретать у одних и тех же производителей, так как это позволит подобрать материал не только одинакового цвета, но и идентичной обработки.

Установка лестницы в деревянном доме должна осуществляться не раньше, чем через 10-12 месяцев после начала эксплуатации здания. Причина заключается в том, что деревянное строение за это время может дать усадку до 10% высоты, что, естественно, отразится на конструкции лестницы, как междуэтажного связующего элемента.

При изготовлении лестницы не рекомендуется использовать смоляные породы древесины. При комнатных температурах, несмотря на многослойное лаковое покрытие, смола через какое-то время выйдет на поверхность деталей конструкции.

Не рекомендуется выбирать проекты лестниц, у которых отсутствуют ограждения (периллы, балясины и столбы). Они, конечно, могут быть красивы, но не слишком безопасны.

Угол наклона лестничного марша должен составлять не менее 20 градусов, ширина ступеней – не менее 100см, а глубина проступи – не менее 25см.

Удобные для ходьбы углы наклона лестничного марша

Расстояние между балясинами не должно превышать 15см, а их наиболее приемлемая высота должна находиться в пределах 85-90см.

Оптимальное расстояние между балясинами деревянной лестницы

Для тонировки деревянных лестниц рекомендуется использовать только те покрытия, которые предназначены для отделки паркета и мебели. Те средства, которые применяются для защиты древесины от атмосферного воздействия, могут быть слишком токсичны.

Вернуться к оглавлению

 Строительные правила и нормы

Чтобы спуск и подъём был как можно более удобным, при проектировании лестницы на второй этаж следует придерживаться точного соотношения между расстоянием, на которое человек передвигается вперед, и расстоянием, на которое он опускается или поднимается.

В современном строительстве для определения этого соотношения применяются термины «ширина проступи» и «высота подступенка». Под «высотой подступенка» подразумевается вертикальное расстояние между верхними плоскостями двух последовательных ступеней. Под «шириной проступи» – расстояние между передними краями соседних ступеней.

Схема устройства ступеней лестницы

Главное правило для получения нужной пропорции ступени формулируется следующим образом: 2h + b = S = (60…66) см (сумма удвоенной высоты подступенка и ширины проступи).  При этом при проектировании наиболее оптимальной по размерам ступени,  стоит учитывать ещё ряд некоторых закономерностей.

Самыми удобными считаются лестницы с соотношением проступи и подступенка b – h = 12 («формула удобства»). Кроме этого, следует учитывать так называемую «формулу безопасности», b + h = 46.

Также стоит помнить о том, что отношение подступенка и проступи определяется маршевым уклоном.

При создании чего-либо в любой сфере деятельности имеются свои установленные нормы и правила, проектирование не является исключением. Они важны для соблюдения безопасности, правильной эксплуатации, комфорта человека.

Нормы проектирования лестниц

Если вас заинтересовал этот пункт, и вы хотели бы углубить свои знания, то вы можете прочитать вторую часть СНиП. Мы же приведём лишь основные нормы проектирования лестниц:

  1.  Трансформируемые лестницы можно сооружать только для доступа к чердачным помещениям. Для основных стоит использовать устойчивые конструкции.

    Нормы строительства лестниц в частных домах и других зданиях и сооружениях

  2.  Если в здании более двух этажей, то все основные лестницы должны иметь общий пролет.
  3. Ширина марша должна рассчитываться с учётом прохождения количества человек. Для одного человека эта цифра составляет 80 см, а для двух – это один метр. Если лестница соединяет более двух этажей или является поворотной, то ширина марша должна быть один метр. Рекомендована именно такая цифра для того, чтобы не затруднялось движение при прохождении людей и для переноса крупных вещей и предметов.
  4.  Зазор между маршами, направленных друг к другу во встречном направлении должен быть не меньше 50 мм.
  5. Число ступеней в одном марше должно быть от трёх до восемнадцати. И желательно делать нечётное количество ступеней для удобства человека.
  6. Лестничные конструкции должны быть хорошо освещены.
Схема конструкции и устройства простой типовой лестницы в домеВернуться к оглавлению

 Правила проектирования лестниц для больших зданий

Правила проектирования лестниц служат для сдачи корректных проектов. Рассмотрим, какие же должны быть соблюдены условия:

  1.  Если здание планируется для большого количества людей, то следует позаботиться о вспомогательных лестницах для различных ситуаций (например, пожары).

    Пожарная лестница для дома

  2. Если здание будет выше двух этажей, то следует выбирать только негорючие материалы. Поэтому во многих жилых домах используют бетонные лестницы.
  3. Для удобства передвижения и безопасности на лестницах, которые будут часто использоваться, следует установить перила, а на первой и последней ступенях – дополнительное освещение.
  4. Если за дверью начинается лестница, то стоит построить площадку между ней и дверью.
  5. Для каждого этажа, который выше уровня земли, следует построить хотя бы одну лестницу.
  6. Если в здании всего пара квартир, то установите конструкции выдвижного типа или приставного.

Правила проектирования лестниц полностью направлены на безопасное передвижение человека по ним. Не стоит также забывать про правильное освещение лестничной конструкции, особенно в тёмное время суток.

Вернуться к оглавлению

Проектирование лестниц онлайн

На сайте www.lesenka.com предлагается онлайн-конструктор лестниц. Сложные и изящные проекты лестниц с помощью него спроектировать будет сложно, но простые проекты для небольших частных домов вполне возможно выполнить и осуществить. Нужно только лишь задать размеры, и в течение 3-5 минут система выполнит проектирование лестницы в режиме онлайн, и у вас на руках сразу будет готовый проект!

proekt-sam.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
