Чертежи лестниц на второй этаж: Чертежи лестниц на второй этаж

Чертеж лестницы на второй этаж: параметры проведения расчетов, фото

Чертеж лестницы на второй этаж позволяет создать удобству и безопасную конструкцию для перемещения всем членам семьи. Исходя из соотношения высоты и отведенной площадки для обустройства лестницы, можно соорудить винтовую, маршевую или прямую конструкцию, согласно нормируемым стандартам. Для этого следует произвести ряд приведенных ниже подсчетов и определиться с внешним исполнением.

Разработка проекта лестничной конструкции

Основные параметры лестницы

Содержание

• 1 Основные параметры лестницы
• 2 Проступь и подъем
• 3 Количество ступенек
• 4 Тип конструкции
• 5 Винтовое устройство
• 6 Оборот лестницы

Чертежи лестниц на второй этаж из дерева отображают высоту между перекрытиями (Н), за вычетом чистового настила. Это обусловлено тем, что монтаж конструкции должен производиться на бетонные конструкции или опорные балки. Направление движения (D) указывается снизу вверх. Важно указать место входа на лестничную установку (E).

Проступь и подъем

Чертеж металлической лестницы на второй этаж создается с учетом, что во время подъема людям свойственно затрачивать в два раза больше энергии, чем при горизонтальном перемещении. Для правильности определения параметров достаточно удвоить высоту подступенка, прибавить ширину поступи и получить средний шаг человека. Длина шага составляет 60 – 64 см.

Согласно данным требованиям, вычисление проступи и подъема определяется по расчетным данным: 2а+b = 60…64 см.

Создание схемы лестничной установки

Для лестницы на второй этаж размеры на чертежи рассчитаны для удобства перемещения взрослого человека. Так, ширина проступи варьирует в пределах 20 – 32 см. Оптимальным параметром подступенка выступает размер в 15 см, а проступи – 30 см.

Удобными углами подъёма считаются показатели в диапазоне от 23 до 37°. С увеличением угла, уменьшается необходимость в отведении большого пространства.

Внимание! При условии, что угол менее 23° – конструкцию заменяют пандусом (наклонная площадка), если более 45°, относится к приставным или раскладным сооружениям.

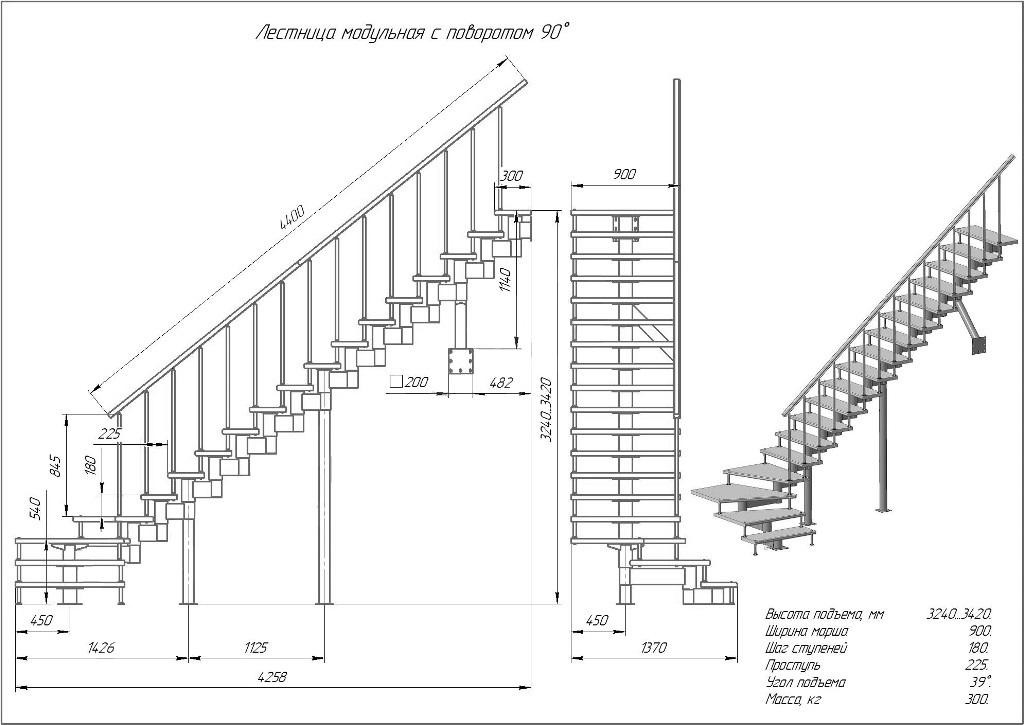

Чертеж лестницы на второй этаж из металла с забежными ступенями производится с минимальным размером поступи с узкого конца 10 см. Проступь над нижней поверхностью нависает с выступом на 5 см.

Разработка схемы лестничного марша

Количество ступенек

Зная, какое количество места отведено для сооружения изделии (5м) и высоту здания (3м), число ступеней вычисляется путем деления высоты помещения на высоту подступенка (15 см): 300 : 15 = 20 ступенек. От 20-ти отнимается 1 ступенька (пол верхнего перекрытия служит в качестве ступени планируемого сооружения) = 19 ст.

Чертежи винтовой лестницы на второй этаж разрабатываются, исходя из соотношения: 5м площади/19ступеней = 26, 32 см. Так определяется ширина проступи. Используя полученные результаты путем подстановки в формулу 2а+b = 56,32 см, угол подъёма получается 29,4°. То есть в общепринятые нормы (60-64 см) данные показатели не попали. Однако, путем смены величины а и b, а также числом ступенек, можно получить желаемый результат. К примеру, при 17ступеньках высотой по 17, 65 см и ширине проступи 28 см можно получить 63, 29 см. Угол подъёма меняется на 32,2° и общий показатель длины составляет 448 см.

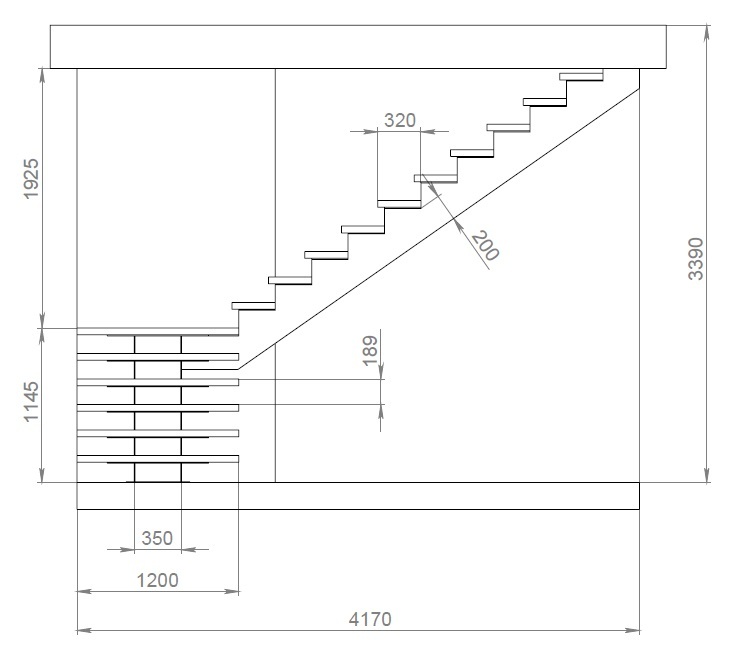

В качестве примера ниже приведен чертеж лестницы на второй этаж на фото.

Схема лестничного сооружения

Тип конструкции

Исходя из полученных выше результатов, можно определить вид лестничного сооружения, зная просвет. Промежуток между ступенькой и потолком составляет 190–200 см. Он должен быть одинаковым на всех участках проема. Размещение сооружения производится на веранде или лестничной клетке.

Марш рассчитывается, исходя из общепринятых параметров:

1. В квартирах: до 900 –1000 мм.
2. В просторных посещениях 1250 –1500 мм.
3. В дачных домиках 700 –800 мм.

Размер в 80 см предусмотрен для вспомогательных сооружений. К ним относятся подвальные или чердачные установки.

Винтовые лестницы образуют промежуток от центральной стойки до края ступеньки до 110 см. Между маршами лестничной конструкции, размещенными во встречном друг другу направлении, образуется промежуток не менее 10 см. Аналогично создаются конструкции с забежными ступеньками и поворотом на 180°.

Проектные данные лестничного устройства

Винтовое устройство

• Изделие занимает малую площадь, так как она размещена вокруг вертикальной стойки и «парит» в воздухе. Для ее монтаж отводят близко 1,5 кв. м.
• Перемещение по винтовой установке производится по центру ступенек. Их ширина обычно составляет 20 см. Уже в 15-ти см от центральной стойки ширина ступенек имеет размер в 10 см.
• Длина ступенек обусловлена назначением сооружения. При редком пользовании легко ограничиться величиной 60 см при диаметре 1,4 м. Однако, рекомендуемый размер поступи равен 80 см, диаметр – 200 см.

Проектные разработки ступеней для дома

• Высота для передвижения людей должна обеспечивать возможность перемещению по следующему витку, что определяется размером в 2 м.
• Для центральной стойки применяется толстостенная металлическая труба (сечением в 5 см). Опора монтируется вертикально.
• При деревянном сооружении опорная стойка создается посредством анкерных болтов и креплений. Возможна фиксация путем заливки бетона с установкой растяжек.
• Для крепления ступеней на центральной опоре с узкой стороны просверливают зазоры, соответствующие толщине стойки. Ступени размещаются посредством втулок. Горизонтальные участки и втулки прокладываются шайбами, предупреждая образование деформации. Параметры втулок рассчитывают путем прибавления размера всех шайб.
• Длина ступенек равна размеру проема. А число ступеней получается путем деления высоты лестничной установки на 18-20 см (промежуток между ступеньками) с прибавкой толщины ступеней.
• Придать нужный уровень прочности можно сооружением ступени внахлест. Крепление производится посредством кронштейна, на смежными краях ступенек.
• Комфортное движение по пролету можно обеспечить параметром в 1 м, тогда ширина изделия составляет более 2 м. При этом опорная стойка имеет толщину 2-5 см.

Проектирование лестничной конструкции

Оборот лестницы

При определении количества целых оборотов можно выразить в буквой «γ». В градусах один оборот = 360◦. Существует безразмерная величина (n).

При наличии одного оборота, следует помнить, что разница в высоте размещенных друг над другом ступенек составляет 180 -190 см.

В итоге длина окружности (L) равна:

L=2πR*n или L=2πR* (γ/360).

Эта величина обеспечивает возможность перемещения по самому краю. Это вызывает раз неудобств. Поэтому следует узнать длину окружности по линии перемещения (l). Из практики известно, что радиусом по линии передвижения (r) принято считать 2/3 радиуса лестничного сооружения (2R/3). Итоговый результат: l=2π*2R/3*n=4πR/3*n

Чертежи деревянных лестниц на второй этаж: расчеты и изготовление

Содержание статьи

• 1 Виды лестниц и требования к ним
• 2 Как сделать расчеты?
• 3 Построение деревянной лестницы

В последнее время в строительстве стали особенно востребованы чертежи деревянных лестниц на второй этаж из-за ажиотажа вокруг домов из двух, трех и более этажей.

Сделать одну из таких лестниц самостоятельно вполне посильная задача для людей, владеющими азами обработки дерева и строительства. Ниже разберем всевозможные виды лестниц, узнаем, как правильно рассчитать и построить маршевую лестницу на второй этаж.

Виды лестниц и требования к ним

С распространением моды на дома в несколько этажей встал вопрос о целесообразности возведения лестницы к верхним этажам. Дело в том, что существует множество видов и вариаций лестниц как из дерева, так и из других материалов. Причем каждый из них имеет свою особенность и монтируется исходя из размеров помещения, возможностей и предпочтений хозяина.

Лестницы бывают следующих видов:

1. Маршевая. Это простая прямая лестница со ступеньками, которая ведет на второй этаж. Могут быть одномаршевыми, двухмаршевыми, трехмаршевыми и многомаршевыми, прямыми и поворотными. Расположение такой лестницы подразумевает большое количество места в помещении. Для экономии места можно соорудить конструкцию поворотного типа (четвертьоборотная — 90 градусов, полуоборотная — 180 градусов).
   На повороте устанавливаются трапециевидные ступеньки.
2. Винтовые. Эти лестницы поворачиваются на 360 градусов вокруг оси и направлены вверх. Такой вариант используется в том случае, если в помещении мало места.

Также нужно, чтобы конструкции отвечали всем требованиям, где главные — лестница должна быть комфортной и безопасной. По ней должно быть легко подниматься, даже держа в руках разнообразные тяжелые вещи.

Поэтому самым комфортным вариантом является сооружение именно маршевой лестницы, но тут есть один недостаток: такая конструкция занимает много места.

Его можно компенсировать, соорудив под лестницей дополнительную комнату в роли комода или гардероба. Очень мало места занимают винтовые виды, но конструкция такой лестницы сложная в исполнении, и не представляется возможным затащить по ней на второй этаж большие, тяжелые предметы (такие как мебель или техника для дома).



Помимо упомянутых, есть еще целый ряд требований к ним, а именно:

1. Если лестница не прилегает к стенке, то перила необходимо устанавливать с двух сторон. Их высота должна быть не менее 800 мм. Если в доме имеются маленькие дети, то балясины (детали, которые поддерживают поручень) должны располагаться через каждые 100 мм.
2. Конструкция должна выдерживать вес около 350 кг/м². Такой стандарт установлен для обычных жилых домов.
3. Ширина ступеней должна быть от 200 до 300 мм. Нельзя чтобы ступеньки были мокрыми, поэтому нужно продумать их фактуру и будущее покрытие.
4. Вся конструкция должна надежно фиксироваться, поэтому крепления нужно подбирать не из дешевых.
5. Ширина пролета должна быть от 1000 до 1200 мм.

Перейдем теперь к расчетам и строительству.

Как сделать расчеты?

Перед любыми работами, которые касаются строительства, первым делом делаются необходимые замеры и расчеты. Имея на руках все данные для построения, нужно нарисовать чертежи, на котором изображается примерный вид строения и размеры всех его узлов. Лестница не исключение, поэтому для ее сооружения необходимо произвести замеры. За основу возьмем маршевую.

Сначала нужно узнать размеры места, количества ступенек и ширину пролета. Все расчеты выполняются следующим образом:

1. Нужно начертить прямоугольный треугольник, где в роли гипотенузы будет выступать лестница, а в роли катетов участки пола и стены под лестницей. Обычно такую лестницу устанавливают с углов в 45 градусов, но этот показатель можно изменить на другие значения. Но если угол будет слишком маленьким, то конструкция займет много места, а если очень большим — по лестнице будет тяжело и неудобно подниматься.
2. Чтобы узнать количество ступеней, необходимое для подъема на второй этаж, нужно их ширину поделить на натуральную длину катета пола. Для того чтобы высчитать необходимое количество подступенников (обычно от 100 до 200 мм) нужно их длину разделить на длину катета стены.
3. Ширина самой лестницы выбирается исходя из размеров комнаты и предпочтений хозяев.

Все полученные данные нужно учитывать при построении чертежа. Примерный чертеж деревянной лестницы можно увидеть на фото №1, а на фото №2 изображена вспомогательная таблица, которая упростит расчеты.

Фото №1Фото №2

Построение деревянной лестницы

Для постройки первым делом нужно подготовить следующие материалы:

• брус для косоуров 50 на 250 мм;
• брус для ступеней толщиной от 40 мм;
• доски для подступеней от 30 мм толщиной;
• балясины, перила, поручни;
• шурупы из нержавеющей стали;
• анкерные болты.

Из инструментов понадобится циркулярная пила и шуруповерт. Сначала вырезаются косоуры (фото №3). Далее нарезаются ступеньки, подступенники и поступи.

Фото №3

Поручни, балясины или перила можно выпилить самому, но такой процесс требует специальных навыков обработки дерева, поэтому лучше приобрести уже готовые.

Приступая к монтажу, в балках перекрытия вырезают места под косоуры, а на полу для них устанавливают опорный брус.

Косоуры устанавливают очень внимательно, постоянно надо проверять расстояние между ними и уровень, потом все скрепляется анкерными болтами. С помощью шуруповерта и шурупов привинчивают сразу подступенники, потом ступеньки и поступи.

Затем можно приступать к установке балясин. Для этого внизу, на полу первого этажа и на самом верху лестницы устанавливают опорные столбики для обозначения границ и выставляются далее по всей длине лестницы. На балясины поверх устанавливают поручни.

Весь материал тщательно шлифуется, придается правильная форма и обрабатывается веществами, которые защитят древесину от гниения, влаги и насекомых. И финальным штрихом является покрытие лестницы лаком. После его полного высыхания лестница на второй этаж готова к эксплуатации.

Stairs Drawing — Научитесь легко рисовать лестницы

Этот пост может содержать партнерские ссылки. Мы можем получать небольшую комиссию от покупок, сделанных через них, без каких-либо дополнительных затрат для вас.

Лестницы, часто упускаемые из виду рабочие лошадки архитектуры, представляют собой гораздо больше, чем средство для достижения цели. Они обладают замечательной способностью захватывать наше воображение и вдохновлять нас на новые свершения. Будь то головокружительная винтовая лестница средневековой башни или величественная парадная лестница исторического особняка, лестницы обладают уникальной способностью вызывать чувство удивления и благоговения. Не говоря уже о том, что они также являются отличным способом заняться кардио-упражнениями, даже не выходя из дома! Так что в следующий раз, когда вы обнаружите, что поднимаетесь по лестнице, найдите минутку, чтобы оценить архитектурную красоту и физические преимущества, которые они предлагают. Итак, давайте начнем с сегодняшнего урока рисования, где вы узнаете все о рисовании лестницы за несколько простых шагов!

Содержание

• 1 Простое руководство по рисованию лестниц
  • 1. 1 Шаг 1. Нарисуйте плоскую боковую поверхность чертежа лестницы
  • 1.2 Шаг 2. Добавьте второй размер лестницы
  90 015 1.3 Шаг 3: Нарисуйте первый подъем ступени вашей лестницы Чертеж
  • 1.4 Шаг 4: Нарисуйте первую ступень вашей лестницы Эскиз
  • 1.5 Шаг 5: Добавьте остальные ступени к эскизу лестницы
  • 1.6 Шаг 6: Нанесите первый цветной слой на рисунок лестницы
  • 1.7 Шаг 7: Добавьте второй цветной слой
  • 1.8 Шаг 8: Выделите Верх каждой ступени
  • 1.9 Шаг 9. Затенение боковой стены чертежа лестницы
  • 1.10 Шаг 10. Продолжайте затенение эскиза лестницы
  • 1.11 Шаг 11. Нарисуйте тень на ступенях Тень от земли к вашей лестнице. Эскиз
  • 1.13 Шаг 13. Завершение чертежа лестницы
• 2 Часто задаваемые вопросы
  • 2.1 Как правильно распределить пропорции на чертеже лестницы?
  • 2.2 Как сделать так, чтобы моя лестница выглядела так, будто она уходит вдаль?





Простое руководство по рисованию лестниц

Если вы планируете начать наше руководство по рисованию лестницы, следует помнить о нескольких важных вещах. Во-первых, важно понимать основные принципы перспективы и ракурса. Лестницы рисовать особенно сложно из-за их сложной геометрии и того, как они уходят вдаль. К счастью для вас, наш учебник разбивает процесс на управляемые этапы, начиная с базовой формы лестницы и постепенно добавляя такие детали, как перила и балясины. Проявив немного терпения и настойчивости, любой может научиться рисовать лестницы как профессионал!

Следуя приведенному ниже коллажу с изображением лестницы, вы также сможете мгновенно рисовать лестницы!



Шаг 1. Нарисуйте плоскую боковую поверхность вашей лестницы Рисунок

Чтобы начать наш урок рисования, найдите центр области рисования и нарисуйте плоскую боковую поверхность рамы лестницы. Чтобы сделать это максимально точно, настоятельно рекомендуем воспользоваться линейкой.



Шаг 2: Добавьте второе измерение лестницы

Присоединив к ранее нарисованной боковой поверхности, нарисуйте вторую верхнюю поверхность. Конечный результат должен выглядеть как трехмерный треугольник.



Шаг 3. Нарисуйте первый подъем ступени к лестнице. Рисунок

Используя прямой угол в 90 градусов, нарисуйте первые два подъема первой ступени, представленные двумя прямыми линиями, поднятыми на одинаковую высоту.



Шаг 4. Нарисуйте первую ступень эскиза лестницы

Начертите прямую линию на обоих концах первого подъема, ведущую к склону лестницы. Это должно представлять ваш первый шаг.



Шаг 5. Добавьте остальные ступени к эскизу лестницы

Повторите процесс, выполненный в шагах 3 и 4, и продолжайте рисовать одинаковые ступени одну над другой, пока не достигнете вершины лестницы.

После завершения рисования лестницы сотрите все оставшиеся линии построения, которые все еще видны.



Шаг 6. Нанесите первый цветной слой на чертеж лестницы

Выберите тонкую кисть и оттенок серой краски и равномерно покройте плоскую поверхность боковой стены чертежа лестницы.



Шаг 7. Добавьте второй цветной слой

Используйте ту же кисть, что и ранее, и оттенок светло-серой краски, и равномерно покройте каждый из шагов.



Шаг 8. Выделите верхнюю часть каждого шага

Используя маленькую мягкую кисть и белую краску, нанесите более светлый оттенок на верхнюю плоскую поверхность каждой ступени.



Шаг 9. Затените боковую стену чертежа лестницы

На этом шаге вы примените мягкое затенение к краям чертежа лестницы, используя мягкую кисть и черную краску. Продолжайте применять тонкую штриховку вдоль боковой стены лестницы. С помощью кисти для растушевки начните смягчать и распространять этот оттенок.



Шаг 10. Продолжайте затенять эскиз лестницы

Продолжайте использовать ту же кисть и краску, что и раньше, и применяйте мягкое затенение вдоль нижней части каждой боковой стены на каждой ступеньке. Используйте кисть для растушевки, чтобы смягчить и распределить тени.



Шаг 11. Нарисуйте отбрасываемую тень на ступеньках

Повторите тот же процесс, что и в шаге 10, но на этот раз добавьте штриховку на верхнюю плоскую поверхность каждой ступеньки. Повторите еще раз, используя белую краску, и примените смягченный и реалистичный блик к областям, не затронутым отбрасываемой тенью.



Шаг 12. Добавьте тень от земли к эскизу лестницы

Выберите маленькую мягкую кисть и черную краску и заштрихуйте контур лестницы. Продолжайте, слегка распространяя тень к левому концу лестницы.

Завершите шаг, используя кисть для растушевки, чтобы распределить и смягчить тени.



Шаг 13. Завершите чертеж лестницы

Вы почти закончили наш урок рисования лестницы! Для завершения просто сотрите все резкие очертания, которые все еще видны. Это поможет вам добиться реалистичного и бесшовного вида вашего рисунка лестницы!



Поздравляем с окончанием чертежа лестницы! Рисование лестницы может быть сложной задачей, но она также полезна. Теперь, когда вы закончили, найдите минутку, чтобы оценить свою работу. Ищите любые области, которые могут нуждаться в улучшении, такие как пропорции или перспектива. Если вы удовлетворены общей композицией, рассмотрите возможность добавления некоторых завершающих штрихов, таких как текстуры, чтобы оживить рисунок. Наконец, сделайте шаг назад и полюбуйтесь своей работой — вы создали красивое и функциональное произведение искусства, которое может оценить каждый, кто его увидит. Продолжайте практиковаться и экспериментировать с различными стилями и техниками, и вы продолжите улучшать свои навыки рисования!





Часто задаваемые вопросы



Как правильно распределить пропорции на чертеже лестницы?

Рисовать лестницу может быть сложно, но с помощью правильного руководства вы легко научитесь рисовать лестницу! Во-первых, вам нужно убедиться, что ваша лестница пропорциональна и правильно выровнена. Для этого вы будете использовать вспомогательные линии и направляющие. Начните с рисования горизонтальной линии, обозначающей пол или основание лестницы. Затем используйте точки схода и сходящиеся линии, чтобы создать перспективу и глубину лестницы. Наконец, используйте дополнительные рекомендации, чтобы нарисовать каждый шаг пропорционально другим. Вы также можете использовать линейку или другой измерительный инструмент, чтобы еще раз проверить, правильно ли все выровнено.



Как сделать так, чтобы моя лестница выглядела так, будто она уходит вдаль?

Чтобы ваша лестница выглядела так, как будто она уходит вдаль, вам нужно использовать приемы перспективы. Начните с рисования первых нескольких ступенек в передней части лестницы, делая их больше и детальнее. По мере того, как шаги удаляются вдаль, делайте их меньше и менее детализированными. Используйте точки схода и сходящиеся линии, чтобы создать иллюзию глубины, и убедитесь, что каждый шаг пропорционален другим. Наконец, добавьте тени или другие детали, чтобы создать ощущение реализма и объемности!



acrylgiessen

За сайтом acrylgiessen. com стоят Мартина (39) и Томас (38) Фэсслер, творческая пара из Цюриха, Швейцария. Художественно активны оба уже довольно давно: Мартина открыла в себе творческую жилку еще в детстве и всегда была увлечена рисованием и иллюстрированием. Сегодня она работает графическим дизайнером, и искусство по-прежнему играет большую роль в ее свободное время. До рисования Томас много лет работал скульптором / токарем и создавал благородные скульптуры и полые сосуды из капового дерева на токарном станке.

В Fluid Art они пришли вдвоем случайно, когда нужно было дорисовывать одну из скульптур Томаса жидкой акриловой краской. Как только они попробовали акриловую заливку, они оба не могли от нее отказаться, и благодаря бесчисленным заливкам они постепенно приобрели тонкое ноу-хау в технике акриловой заливки.

В дополнение к оригинальным методам рисования жидкостью в качестве расширения были добавлены другие темы, такие как теория цвета и создание учебных пособий по рисованию.

Подробнее об акрилгиессене можно узнать на нашей странице « о нас ».

Лестницы сложные | Жизнь архитектора

Одни из самых сложных и недооцененных когда-либо существовавших архитектурных рисунков — это рисунки лестниц. Хотя я с готовностью признаю, что часть меня любит технические проблемы, возникающие при детализации лестниц, подавляющее большинство из меня ненавидит их готовить.

Если только лестница не прохладная.

Это лестница, которая находится в процессе строительства в нашем проекте «Дубовая роща», и это эскиз, который на прошлой неделе отправил меня в кроличью нору. Это заняло бы больше времени, чем у меня хватило терпения, чтобы напечатать здесь, но короткая версия состоит в том, что это существующее здание, которое мы полностью переделываем в общее пространство для совместной работы. Одна из проблем, связанных со зданием, заключается в том, что в проекте не было монументальной лестницы, которая соединяла бы первый этаж (визуально или пространственно) со 2-м и 3-м уровнями. В соответствии со строительными нормами мы могли установить одну, но только в том случае, если она не действовала бы как одна из наших необходимых лестниц для эвакуации… что означало, что мы должны были установить новую лестницу… но мы не могли эффективно сделать это внутри здания, потому что зонирование постановления не позволяли нам добавлять какие-либо новые квадратные метры к существующему зданию, не вводя в действие новые стандарты, которые мы не смогли бы приспособить. Это означало добавление лестницы за пределы ограждающей конструкции.

На приведенном выше эскизе показана бетонная стена, поддерживающая нашу новую наружную лестницу, и моя оценка проемов в бетонной стене. Прежде чем кто-нибудь сойдет с ума, мы на самом деле закроем эти отверстия защитным стеклом, знаете ли, потому что строительные нормы и т. Д.

После того, как я набросал вариант, который меня устраивал, я решил, что пришло время вытащить HTC Vive Про очки виртуальной реальности и поработайте с ними.

Это снимок экрана лестничной башни, а также нового рисунка и расположения проемов в бетонной стене. Одна из самых лучших вещей в использовании очков виртуальной реальности — это масштаб, в котором здание теперь становится. Это больше не просто образы в моей голове или распечатка здания, оно действительно становится в натуральную величину. Поскольку человек в очках виртуальной реальности становится инструментом, который перемещается по зданию, все линии, которые вы видите на изображении выше и которые отступают к точке схода, теперь ортогональны. Вертикальные линии параллельны, и зритель может получить реалистичное представление о масштабе пространства.

Это невероятно мощный и ценный инструмент в нашем арсенале.

На изображении выше я просто «подошел» к месту между существующим зданием и нашей новой бетонной стеной и посмотрел вверх… точно так же, как я себе представляю, когда эта стена будет построена.

Итак, давайте немного потянемся и посмотрим на существующее здание и лестничную башню. Вы можете увидеть пространство между ними, чтобы вы могли понять, где я был, когда смотрел вверх на предыдущем изображении.

Мы также можем экспериментировать с дизайном и переключаться между различными вариантами дизайна, чтобы проверить эффективность наших предположений. Проблема, с которой мы столкнулись, показана на изображениях непосредственно выше и ниже этого абзаца, где мы разрабатывали варианты борьбы с мусором, который люди могут оставить после себя, и птицами, которые могут быть склонны строить гнезда в этих отверстиях. (Некоторая часть меня всегда будет такой практичной…)

Итак, вот проблема: бетонная стена имеет толщину примерно 12 дюймов, а вставка из безопасного стекла займет около 4 дюймов этой толщины. Поскольку нам не нужны перила на лестнице со стороны бетонной стены, защитное стекло необходимо придвинуть к этому краю бетонной стены. Оставшиеся 8 дюймов станут прекрасным домом для гнездящихся птиц, вы так не думаете? Это или, может быть, выброшенный стакан Starbucks на самом нижнем выступе. Итак, если вы посмотрите очень внимательно, мы решили позволить задаче диктовать решение … поэтому мы скосили бетонные отверстия, чтобы на месте не было плоского края ни для мусора, ни для потенциальных будущих птичьих гнезд.

Для практичного решения, я думаю, дизайн был заметно улучшен!

Часть причины, по которой мы решаем эту конкретную проблему, заключается в том, что рабочие чертежи начнут появляться, и я хотел решить эту проблему на основе проекта, который был реализован в течение периода первоначальной документации. Так что, пока я хожу, чтобы завершить дизайн и последующие строительные чертежи, это дало мне прекрасную возможность проверить лестницу на наличие любых других нерешенных проблем, которые не все, чем они должны быть.

Не прошло много времени, как на меня набросились три вещи… давайте посмотрим, не так ли?

На месте есть несколько стальных элементов, которые кажутся мне излишними, и я хотел бы, чтобы они были удалены. На изображении выше вы можете видеть, о каком именно куске стали я говорю, поскольку я указал его красным цветом, общепринятым архитектурным цветом «это неправильно».

В нашей модели также есть несколько странных концевых соединений стальных труб, которые я также хотел бы удалить. Конечно, когда я обнаруживаю подобные вещи, первым делом нужно проверить, правильно ли мы смоделировали стальной пакет, прежде чем я перейду к тому, чтобы попросить своих инженеров-конструкторов привести в порядок их выводы.

Это подводит меня к теме сегодняшнего поста… «Лестницы сложны». Любой, кто детализировал, я имею в виду действительно детализированные лестницы, знает, что существует 8 миллиардов элементов, которые должны слаженно работать вместе: подъем, бег, материалы, ограждение, поручни, структурная интеграция, эстетические соображения, освещение… и элементы координации в этом едином строительном элементе.

Как вы знаете, для меня чрезвычайно важна четкость моих рисунков. Имея чистый набор чертежей, я чувствую, что могу более эффективно передать свой архитектурный замысел с помощью этого проекта, и в результате я могу привлечь горстку подрядчиков, ответственных за строительство этой лестницы, чтобы мы все работали над тем, чтобы убедиться, что то, что мы смотрите, что мы получаем.

Я также могу легко пометить области, которые нуждаются в доработке или дополнительной ясности. Если вы внимательно посмотрите на приведенный выше лист чертежей, вы увидите, где я добавил свои комментарии к дизайну, выделенные красным цветом, — проблемы с выравниванием, отсутствующие пикеты ограждения, элементы координации перехода стальных труб и т. д. В целом, мы создали более 30 чертежей, которые специфичный для этого единственного строительного элемента, что меня устраивает. Этот элемент, по сути, является входной дверью в здание, и каждый человек, который приходит в этот проект, будет в той или иной степени взаимодействовать с ним. Невероятно важно сделать это правильно — не только детали кода, но и учитывать опыт людей, которые будут использовать эту лестницу, и то, как мы можем на самом деле поощрять ее использование на основе того, как нюансы решений мы принимаем на этом этапе.

В этом суть того, почему я люблю свою работу.

Еще чертежи лестницы и еще несколько пометок для проработки.

Как бы я ни был взволнован появлением этой модели, в интерьере здания есть еще одна лестница, которая будет иметь почти такое же количество деталей, связанных с ее созданием. Лестницы сложны по той простой причине, что все должно функционально работать вместе, но есть несколько строительных элементов, которые дают нам больше возможностей для самовыражения, чем предусмотрено строительными нормами.
