Схема отопления одноэтажного дома, чертежи фото, видео

Можно ли организовать отопление частного дома собственными силами? Да, если на руках есть подробная схема по разводке системы отопления. Присутствует минимальный опыт работы с трубопроводом? Тогда вы обязательно справитесь. В этой статье будет разобрана схема отопления одноэтажного дома. Мы приведем полезные советы для начинающих частных строителей. Главное, чтобы система была отказоустойчивой и дешевой, тогда домашние работы позволят сэкономить на найме профессиональных работников. Мы разберем подробно однотрубную и двухтрубную сети, а также изучим требования к отоплению частного дома.

Требования к системе

Чтобы все работало надежно, должны соблюдаться следующие требования:

  • Отказоустойчивость. Этот параметр отвечает за функционирование отопительной системы в любые морозы. Она не должна обладать избыточной теплоотдачей, так как это помешает системе нормально работать в холода.
  • Простота установки. Не все хозяева могут позволить нанять профессионалов для проектирования и монтажа сети отопления, поэтому нужно выбирать самые простые схемы отопления. Работа своими руками – это всегда полезный опыт.
  • Отсутствие зависимости от энергии. Будет отлично, если система сможет функционировать с естественной циркуляцией. Обычно мастера устанавливают отопление с принудительной циркуляцией, но при этом система может работать и естественной, несмотря на падение эффективности.
  • Экономичность. Несмотря на то, что схема отопления практически не сказывается на коэффициенте полезного действия котла, но мы рекомендуем сделать все возможное, чтобы добиться максимальной экономии тепла.
На фото изображен котел, который продолжает свою работу даже после отключения циркуляционного насоса. Он функционирует в замкнутом объеме.



Стоит сказать, что пункт «Отсутствие зависимости от энергии» неактуален для электрокотлов, так как без электроэнергии не сможет ни насос, ни котел.

Остальные пункты работают и с таким агрегатом.

Однотрубная система: разбор схемы

Богатый выбор строительных материалов и приспособлений позволяет подобрать проекты для хозяев частного дома с разными уровнями доходами. В первую очередь стоит рассмотреть вариант однотрубной системы, так как он считается наиболее доступным, особенно для одноэтажного строения. В однотрубной сети вода циркулирует естественно.

Выглядит схема следующим образом:



Если есть возможность, стоит установить циркуляционный насос. Он значительно повысит эффективность и действенность работы конструкции. Но если ваш дом занимает небольшую площадь, то этот агрегат не обязателен к установке. Чтобы обеспечить естественную циркуляцию, наклон главной трубы должен составлять 0.5 сантиметра.



В однотрубной системе содержатся следующие элементы:

  • Проводка.
  • Трубопроводная разводка.
  • Котел для нагрева воды.
  • Расширительный бак.

У однотрубной конструкции есть подвиды: лучеобразная, коллекторная, звездообразная. Конструкция быстро выполняет свою работу, поэтому конструкция у нее простая. Первым делом нужно выбрать для сети материалы.

Работа системы проходит следующим образом. Теплоноситель (вода) нагревается от котла, затем через трубы он поступает к отопительным устройствам. Далее теплоноситель движется в радиаторы, которые принимают все тепла. По той же схеме теплоноситель возвращается в котел. Расширительный бак является крайней точкой однотрубной системы отопления.

Сегодня такая конструкция считается наиболее экономичной для частного дома. Есть у системы и несущественные минусы. Различие температуры в разных точках – это первый недостаток. К примеру, вода будет намного холоднее в радиаторе, чем в котле. Вторым недостатком назвать то, что придется перекрыть всю конструкцию, если требуются перекрыть хотя бы одну батарею.

Двухтрубная сеть

Для одноэтажной постройки можно своими руками осуществить монтаж двухконтурную сеть отопления. Это более дорогой вариант, если сравнить с предыдущей схемой, но при этом в доме всегда будет горячая вода. Суть работы двухконтурной системы следующая: первый контур используется для обеспечения горячей водой, второй – для отопления.

Ниже представлен отличный пример двухконтурной сети, которую можно установить своими руками:

По периметру постройки идут два трубопровода (в жилом помещении и под полом) – обратный и подающий. Конвектора, радиаторы и регистры используются в сети как перемычки, которые создают короткое замыкание. Теплоноситель стремится циркулировать через отопительные приборы, которые расположены ближе всего к циркуляционному насосу. Но нам необходимо добиться, чтобы тепло досталось и дальним приборам. Для этих целей устанавливают ограничительные дроссели.

Что касается минусов этой системы, то их два:

  1. Повышенная опасность при выполнении разморозки без балансировки.
  2. Большое количество труб системы, которые отрицательно сказываются на экономии.

Сантехника для людей — Чертежи и схемы

Перечень схем




Горизонтальная установка водомерного узла






Вертикальная установка водомерного узла(нисходящий поток)






Вертикальная установка водомерного узла dy-15(восходящий поток)




Вертикальная установка водосчётчика сустановкой запорного крана и косова фильтра на горизонтальном участке(восходящий поток)






Схемы отопления

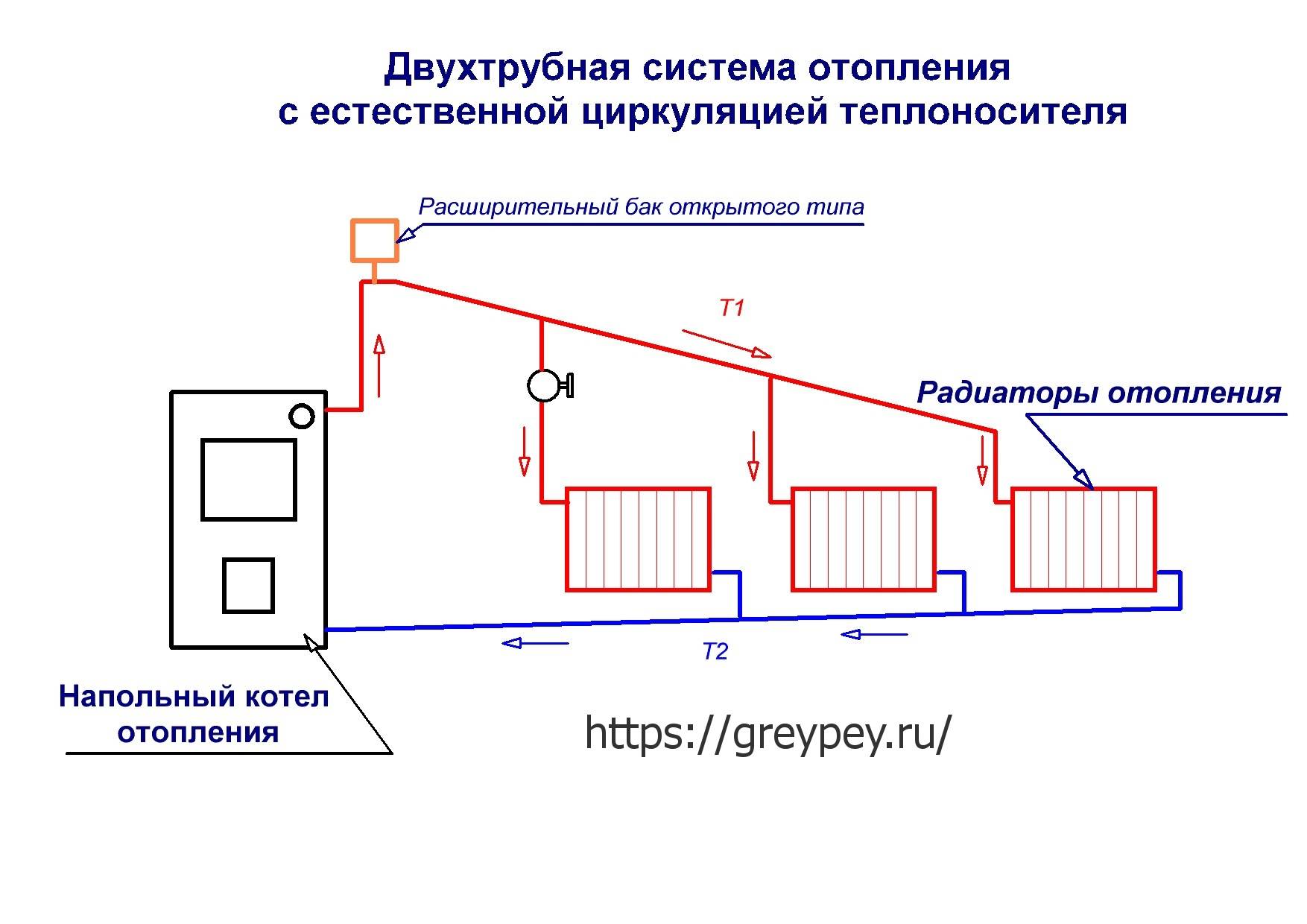

Схема отопления с естественной циркуляцией







Схема отопления с принудительной циркуляцией





Схема двухтрубного радиаторного отопления помещений одноэтажного дома или квартиры





<DIV><IMG alt=»» src=»//mc. yandex.ru/watch/8100424″></DIV>

Характеристика системы:

Класс системы отопления – Эконом Плюс
Ручное регулирование температуры в помещениях.
Лучевая двухтрубная разводка.
Две и более веток отопления.
Нижнее подключение радиаторов

Преимущества системы отопления:

Простота монтажа и настройки.
Эстетичный вид помещений в связи с отсутствием видимых трубопроводов.
Система гидравлически устойчива.

Недостатки системы отопления:

Только ручное регулирование температуры в помещениях.
Насос не защищен от перегрузки.
Расход труб выше, чем при горизонтальной и вертикальной разводке.
Необходимость укладки трубопроводов в стяжке и гофрокожухе или утеплителе.

Условия эксплуатации системы отопления:

Давление в системе отопления — до 2,5 бар
Температура системы отопления —  до 90°С.


Дельта температур (разница между температурой подачи и обратки) 20°С.
Площадь отапливаемого помещения — до 250м2.
Мощность системы отопления — до 30 кВт.

Длина подающего трубопровода от коллектора до последнего радиатора — не более 30м.



Спецификация основных материалов и оборудования:

1А.Труба металлопластиковая d=16×2 (метраж в зависимости от технической необходимости. При условии использования труб из других материалов — полипропилен  d=20мм, медь d=15мм) -не более 60м на радиатор.
1Б.Труба металлопластиковая d=26×3-(метраж в зависимости от технической необходимости. При условии использования труб из других материалов — полипропилен  d=32мм, медь d=22мм) -по месту.
2.Кран шаровой 1″-1.
3.Вентиль прямоточный 1″-1.
4.Бак мембранный для отопления, 24 литра-1.
5.Насос циркуляционный с комплектом гаек- Wilo Star RS 25/6 (или другого производителя с напором в 6м)-1.
6.Клапан обратный 1″-1.

7.Группа безопасности до 50квт 1″-1.
8.Коллектор с отсечными кранами (гребенка) 1″xl/2″- по количеству выходов (веток отопления).
9.Коллектор с регулировочными вентилями (гребенка) l»xl/2″-по количеству выходов (веток отопления).
10.Кран дренажный 1/2″-2.
11.Воздухоотводчик автоматический 1/2″-1.
12.Тройник коллекторный 1′х 1/2″х З/8″-2.
13.Шкаф распределительный-1.
14.Соединитель для трубы 16×2,0 (или другого диаметра — в зависимости от используемых труб)-по количеству выходов.
15.Клапан отсекающий для монтажа воздухоотводчика 1/2″-1.
16.Переходник 1/2″(ВР)хЗ/8″ (HP)-2.
17.Пара кронштейнов для коллекторов-комплект.
18.Кожух гофрированный ПНД 16(25)-по месту.
19.Воздухоотводчик ручной 1/2″- по месту (в зависимости от количества радиаторов).
20. Радиаторы отопления — в зависимости от потребностей помещения.
21.Узел нижнего подключения радиатора -по месту (в зависимости от количества радиаторов).
22.Соединительная труба-по месту.
23.Пробка радиаторная 1″-по месту (в зависимости от количества радиаторов).
24.Воздухоотводчик ручной 1/2″-по месту (в зависимости от количества радиаторов).
25.Футорка радиаторная 1″ х 1/2″-(в зависимости от количества радиаторов).
26.Соединитель 16 (2,0) (или другого диаметра — в зависимости от используемых труб)-по месту.




Схема радиаторного отопления двухэтажного дома

Характеристика системы:

Класс системы отопления – Эконом
Ручное регулирование температуры в помещениях.
Горизонтальная двухтрубная разводка.
Две и более веток отопления.
Боковое подключение радиаторов

Преимущества системы отопления:

Простота монтажа.
Низкая стоимость комплектующих.

Недостатки системы отопления:

Требует точной настройки.
Гидравлическая неустойчивость.
Насос не защищен от перегрузки.
Ручное регулирование температуры в помещениях.

Условия эксплуатации системы отопления:

Давление в системе отопления — до 2,5 бар
Температура системы отопления —  до 90°С.
Дельта температур (разница между температурой подачи и обратки) 20°С.
Площадь отапливаемого помещения — до 200м2.
Мощность системы отопления — до 25 кВт.
Длина подающего трубопровода до последнего радиатора — не более 20 м



Схема радиаторного отопления двухэтажного дома или квартиры. Горизонтальная двухтрубная разводка.Ручное регулирование температуры в помещениях.Боковое подключение радиаторов

Спецификация основных материалов и оборудования:

1.Труба металлопластиковая  d=20×2  метраж в зависимости от технической необходимости.При условии использования труб из других материалов — полипропилен  d=25мм, медь d=18мм
1a. Труба металлопластиковая  d=26×3  метраж в зависимости от технической необходимости. При условии использования труб из других материалов — полипропилен  d=32мм, медь d=22мм
2. Кран шаровой   d 3/4 – 1шт.
2а. Кран шаровой   d 1/2 – 3шт.
3. Кран радиаторный прямоточный d 3/4 — 1шт.
3а. Кран радиаторный прямоточный d 1/2 — 1шт.
4. Бак мембранный расширительный для отопления 24 литра – 1шт.
5. Насос циркуляционный с комплектом гаек Wilo Star RS 25/6 (или другого производителя с напором в 6м)-1шт.
6. Клапан обратный d3/4- 1шт.
7. Группа безопасности  до 50квт d1 – 1шт.
8. Радиаторы отопления — в зависимости от потребностей помещения.
9. Кран радиаторный прямой (или угловой) с ручкой d 1/2″ – 6шт. (или больше, в зависимости от количества радиаторов).
10.Кран радиаторный прямой (или угловой) без ручки d 1/2″– 6шт. (или больше, в зависимости от количества радиаторов).
11,13.Заглушка/Футорка радиаторная d1″ – 6шт. (или больше, в зависимости от количества радиаторов).
12.Кран Маевского – 6шт. (или больше, в зависимости от количества радиаторов).









































































Печка на отработке (Схемы + Чертежи).

Как можно сделать своими руками | 5energy

Эта статья о том, как можно сделать простую печку на отработке из подручных материалов для отопления небольшого помещения.

Так как подключение газового отопления стоит достаточно много, а отапливать помещения электричеством невозможно (в связи с экономичной нецелесообразностью или невозможностью из-за устарелых линий электроснабжения) автономные котлы до сих пор не теряют своей актуальности. В качестве топлива используют как твердое топливо (дрова, уголь, торфяные брикеты и т.д.) так и жидкое (солярка, бензин, мазут, отработанное масло).

Преимущества жидкого топлива перед твердым

Несмотря на распространенность котлов и печек на твердом топливе, в последнее время котлы на жидком топливе занимают лидирующие позиции. В современном мире время — самый ценный ресурс.

Жидкое топливо позволяет значительно экономить время. В первую очередь, связано это с тем, что жидкое топливо гораздо лучше сгорает. Оно имеет более однородную форму. Намного проще, с помощью электроники настроить автоматическую подачу жидкого топлива.

Твердое топливо также имеет свои преимущества и недостатки. Преимущества: универсальность (можно засыпать все что горит), простота конструкции и эксплуатации.
Недостатки: трудозатратность(требует постоянного участия: вычистка камеры сгорания от остатков угля, постоянное ручное подбрасывания дров/угля и т.д.), дороговизна топлива (цены на дрова, уголь и т.д. достаточно высокие. Если вы не имеете доступ к дешевому твердому топливу, такие печки для вас не выгодны).

Как сделать печку / котел на отработке своими руками?

Мы рассмотрим самый простую печку / котел на отработанном масле из старого газового баллона без электроники. Если вы обладаете навыками работы с металлом, сваркой и в своем арсенале имеете соответствующие инструменты, то сделать это Вам будет под силу.

Нам понадобится:

  • Баллон на 50 литров, ресивер от автомобиля или просто труба не менее 220 мм в диаметре. Это будет камера сгорания. Рекомендуемая толщина металла камеры сгорания от 6 мм. Если найдете металл 10мм, то это будет еще лучше.
  • Труба для дымохода и горелки в диаметре от 90 мм до 100 мм
  • Металл 2-3 мм для дна и крышки.
  • Металл для чаши. можно из нержавейки, чугуна или толстый металл.
  • Стальные уголки, куски металла, труб и т.д.

Что касается инструментов, нам понадобятся: болгарка, сварочный аппарат, дрель и другие инструменты из стандартного набора, который есть практически у всех.

Это пример того, что можно сделать самостоятельно для гаража или небольшого помещения:

Дымоход должен быть длинным, обеспечивая хорошую тягу. Высота дымохода — от 4,5 м (индивидуально в каждом случае).

Подача воздуха и масла — сверху.

Примерный алгоритм действий:

1) Если используете газовые баллоны: сливаем конденсат, наполняем баллон водой. Срезаем верхнюю часть. Сливаем воду.

2) Привариваем 3 ножки примерно высотой 20-25 см от пола из уголков.

3) С помощью дрели высверливаем отверстия для патрубка дымоотвода в верхней части котла.

4) Далее приваривается специальный вертикальный участок, 3-4 метра, от которого уже идет труба с выходом на улицу.

5) В нижней части необходимо вырезать стенку для дверки (лючка), которая позволит осуществлять чистку. Или же это можно делать через верх, снимая крышку.

6) После этого, необходимо чашу для испарения отработанного масла. Обычно ее делают из трубы, размещают на дне баллона, высота 70-90 мм (диаметр 140 мм).

7) Вырезаем из метала крышку, в нем делаем два отверстия, одно в центре 100 х 100 мм. Другое немного сбоку крышки, диаметр 60 мм примерно.

8) К крышке привариваем трубу, в ней высверливаем много небольших отверстий для подачи воздуха, вокруг этой трубы и будет происходить образование паров отработанного масла. Такая печь может работать как на естественной тяге, так  и на принудительной, адаптировав вентилятор наддува в камеру сгорания. При принудительном наддуве, топливо будет сгорать лучше, оставляя серый пескообразный шлак.



Вот еще одна схема печи на отработке, кардинально отличающаяся от предыдущей.

9) В нижний резервуар для топлива заливаем отработку. Проводим небольшие испытания на улице. Если все нормально работает, ничего не сочится и т.д., печь можно устанавливать на свое место с подключением дымохода. О том, какой дымоход выбрать, как установить и т.д. читайте в нашем блоге.

К сожалению, без электроники невозможно сделать полноценную печь на отработке, которая сможет работать автономно без вмешательства. Заказать котел с автоматической подачей топлива можете у нас, в разделе «Котлы на отработке».

Бесплатная консультация!



Если появились у вас вопросы — задавайте их здесь в комментариях — будем отвечать.



Аксонометрическая и монтажная схемы отопления дома



Вступление

Отопление в квартире (доме) монтируется по предварительно сделанному плану отопления, состоящему из аксонометрической и монтажной схемам отопления. Разберем подробнее эти составляющие предварительного планирования отопления.

Отопление в доме может быть выполнено по коллекторной или двухтрубной (или однотрубной) разводкой труб отопления. В многоквартирных домах возможно отопление вертикальной (стояковой) разводкой труб отопления. В этой статье представлю схемы коллекторной разводки отопления квартиры. Дополнительно можно почитать статью: Двухтрубная схема отопления.

Что такое коллекторная разводка труб

При коллекторной разводке отопления трубы отопления подводятся к радиаторам отопления от единого раздаточного узла. Раздаточный узел (коллектор) представляет собой устройство с одним вводом и несколькими выводами теплоносителя. Каждый вывод теплоносителя (воды) независимо перекрывается запорным вентилем. То есть при необходимости можно отключить отдельно любой радиатор системы отопления независимо от остальных.

Для разводки отопления от коллектора до радиаторов отопления выполняется сантехническими трубами пригодными для систем отопления. Для отопления используются:

  • стальные трубы отопления,
  • металлопластиковые трубы,
  • полиэтиленовые и полипропиленовые трубы (горячего водопровода),
  • медные трубы.

Трубы отопления соединяются специальными устройствами, которые называются фитинги. Трубы отопления могут иметь один или два типа соединения. Так металлопластиковые трубы соединяются на обжимных фитингах и пресс-фитингах. Полипропиленовые трубы соединяются на фитингах под сварку. Медные трубы соединяются на пресс-фитингах и обжимных фитингах. Стальные трубы соединяются, классическим резьбовым соединением, на литых или латунных фитингах.

Схемы отопления

При проектировании системы отопления квартиры (дома) выполняются аксонометрическая и монтажная схемы отопления согласно плану отопления. К монтажной схеме отопления делается спецификация по материалам. Итогом проекта отопления является смета работ. Рассмотрим подробнее каждую схему отоплении для коллекторной разводки труб отопления.

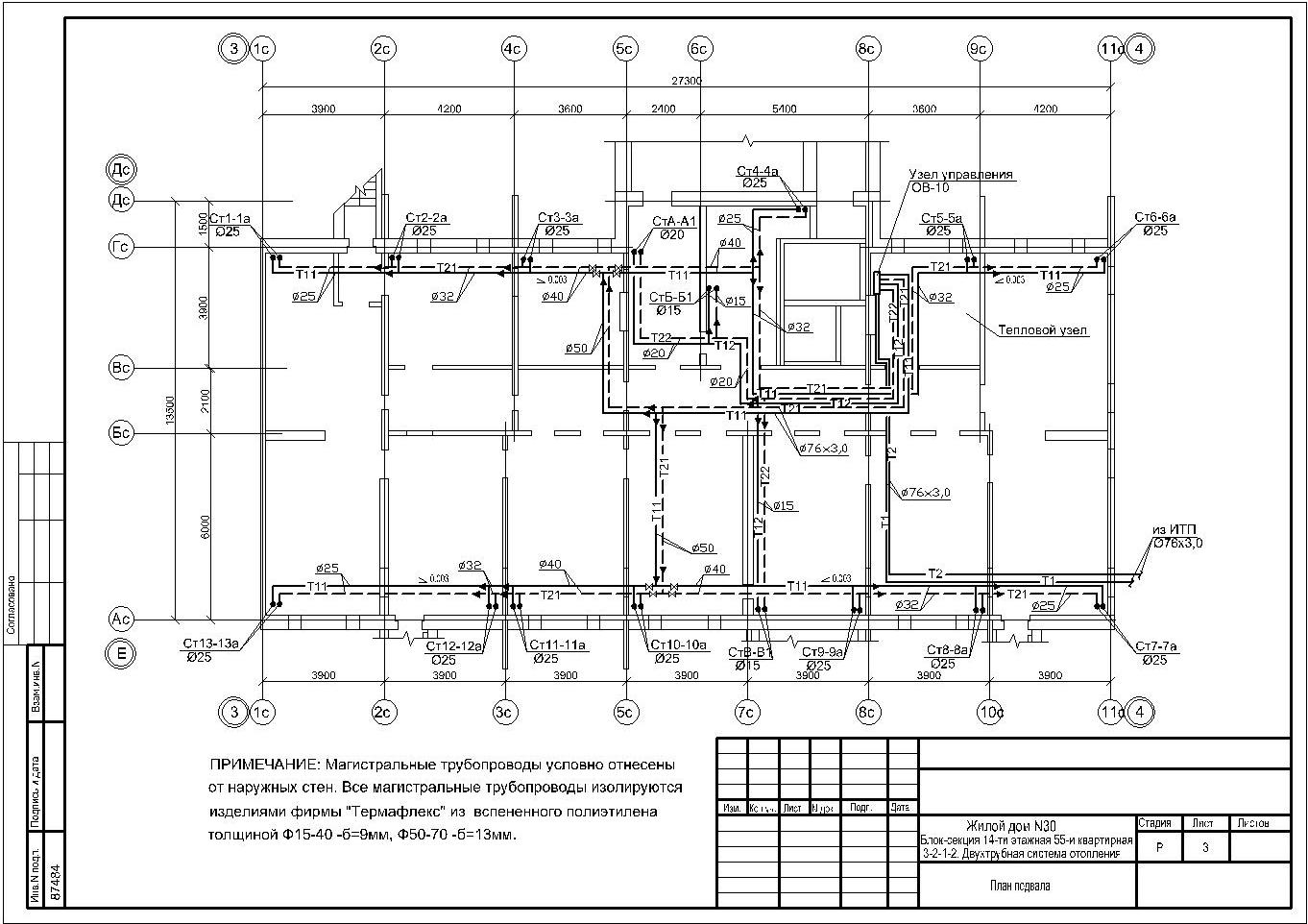

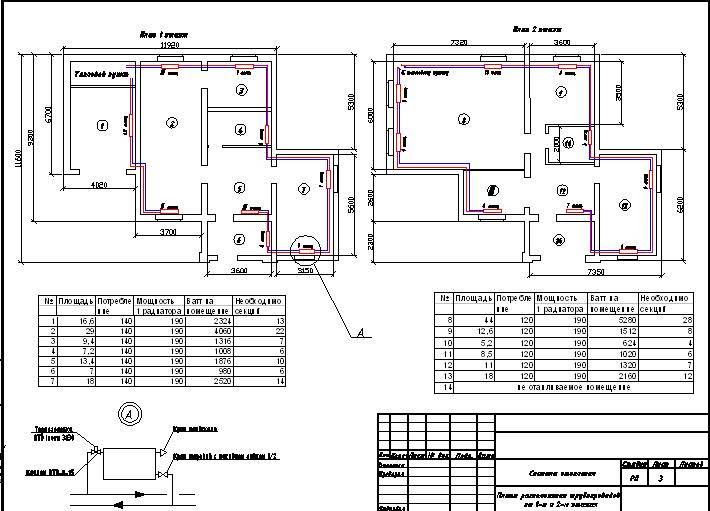

План отопления квартиры

На плане отопления, в условных обозначениях, показывается расположение стояков отопления, места установки коллекторов и радиаторов отопления и направления прямого и обратного трубопровода от коллектора до радиаторов. План выполнен для централизованного отопления.

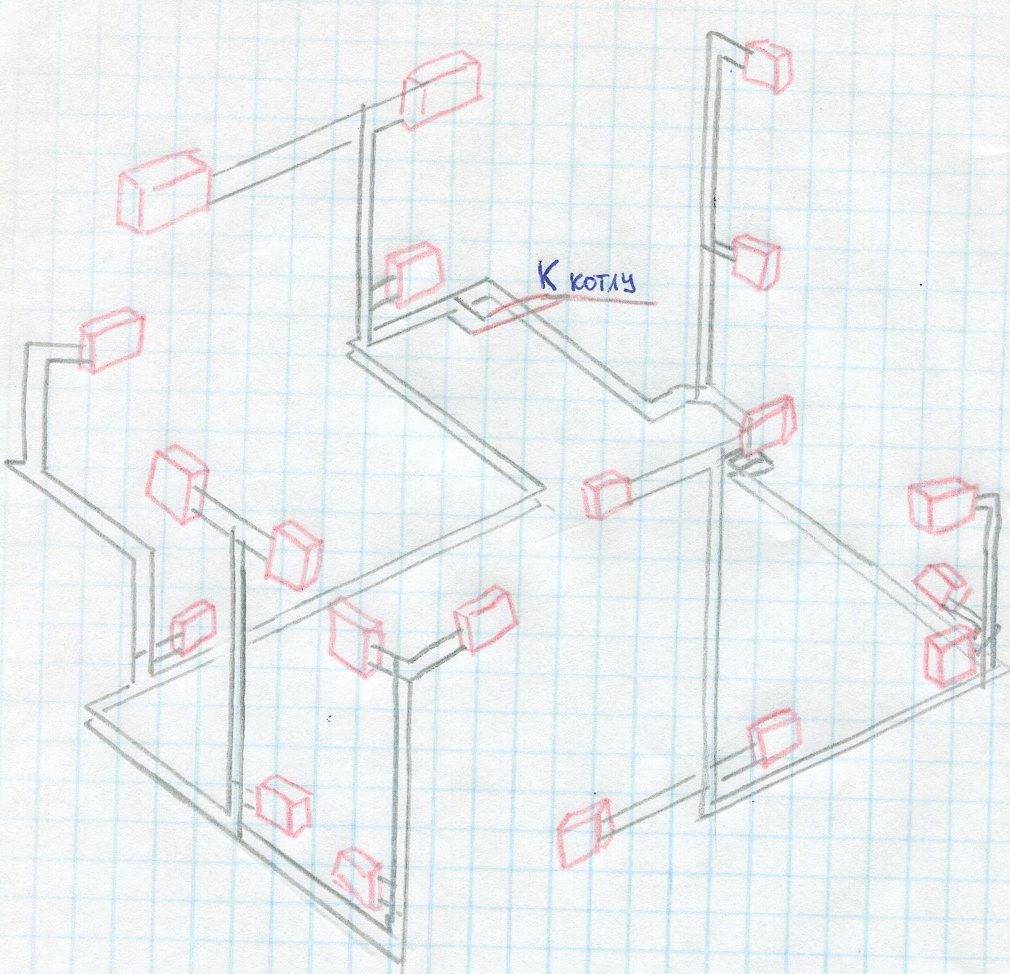

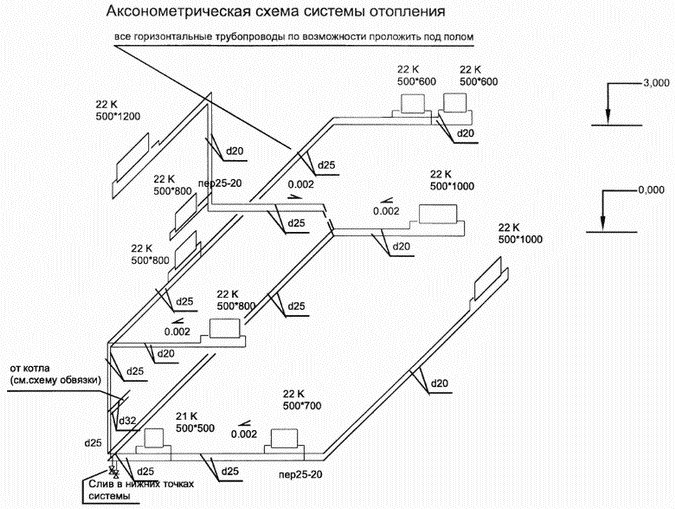

Аксонометрическая схема

На аксонометрической схеме показывается общая схема отопления в аксонометрической проекции с показом отдельных принципиальных узлов: коллекторов отопления, подключение радиаторов.

Аксонометрическая коллекторная схема отопления металлополимерные трубы на обжимных фитингах

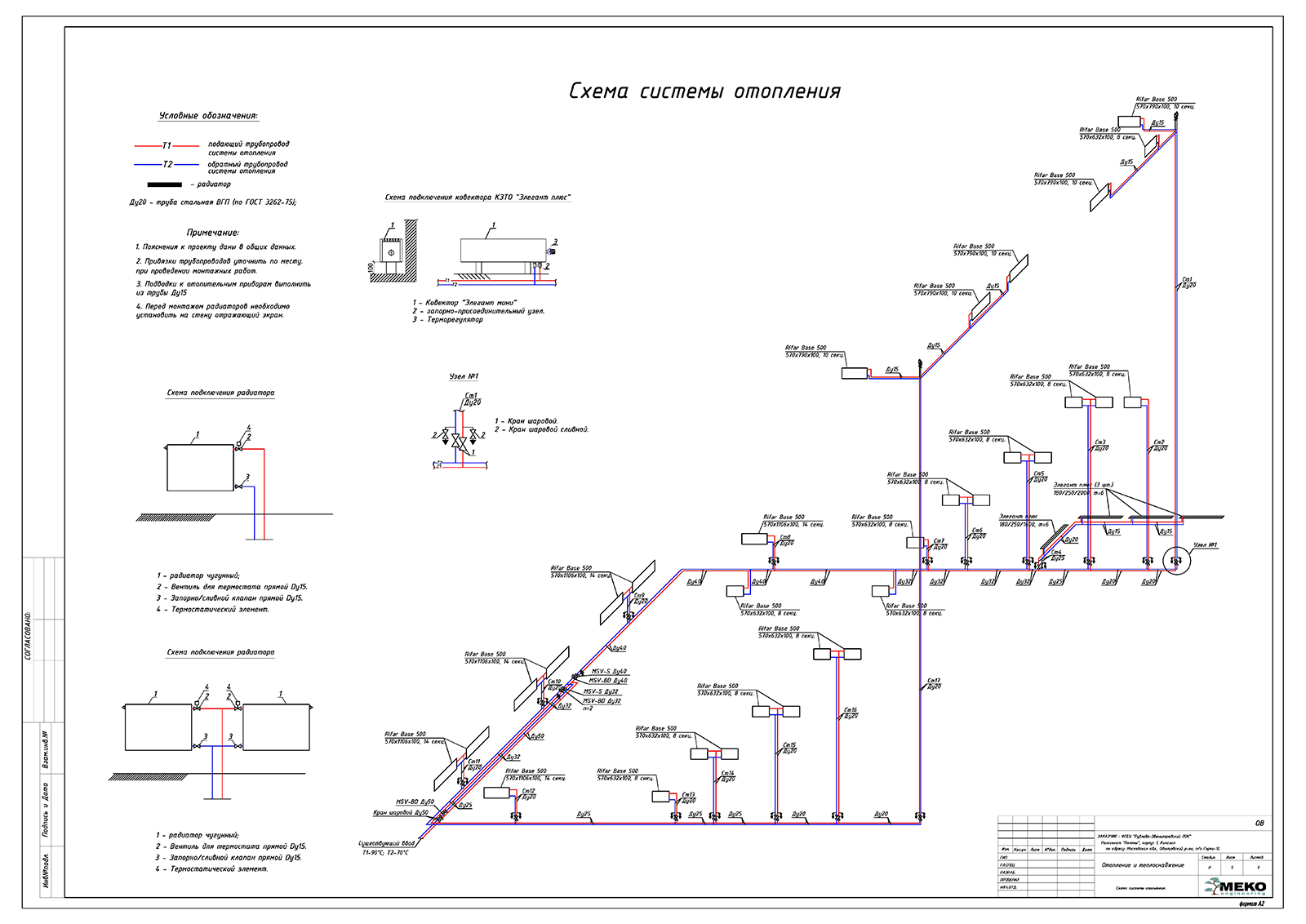

Монтажная схема

На монтажной схеме показывается также проекционное отображение отопления с показом принципиальных узло, как и в схеме аксонометрической. Только на схеме дополнительно показаны устройства монтажа: соединители обжимные, соеденители коллекторные. Также диаметры труб отопления. То есть все, что необходимо для непосредственного выполнения монтажа отопления.

Монтажная коллекторная схема отопления металлополимерные трубы на обжимных фитингах

Спецификация к монтажной схеме

Узел «А», коллектор системы отопления

Узел «Б», схема подключения радиатора отопления

©Obotoplenii.ru

Другие стать раздела: Схемы отопления





Похожие статьи

системы отопления — Translation into English — examples Russian

These examples may contain rude words based on your search.

These examples may contain colloquial words based on your search.

Косвенные водонагреватели воспользоваться уже порожденной вашей системы отопления дома тепла.

Indirect water heaters make use of the heat already being generated by your home heating system.

3.2.1 Заявка на официальное утверждение типа отопителя как отдельного элемента подается изготовителем системы отопления.

The application for approval of a type of heater as a component shall be submitted by the manufacturer of the heating system.

Такие явления могут привести к значительному снижению эффективности солнечных коллекторов и положить гораздо меньше энергии для системы отопления.

Such phenomena can result in significant reduction of the efficiency of the solar collector and the putting much less power to the heating system.

Ремонт системы отопления в здании «Геодетски» в Сараево

В цену входит: без мебели виллы, сад, бассейн, охлаждения и системы отопления.

In the price: unfurnished villa, garden, swimming pool, cooling and heating system.

Дополнительные возможности для дальнейшего повышения эффективности системы отопления включается на входе рекуператора коллектора воздух солнечного солнечные дни в зимний и переходный периоды.

An additional possibility to further increase the efficiency of the heating system is switched to the input recuperator air solar collector on sunny days in winter and transitional periods.

Цена включает в себя полностью полный дом без отделки, украшенной сад, бассейн, охлаждения и системы отопления.

The price includes fully complete building without furnish, decorated garden, swimming pool, cooling and heating system.

Требовалось провести в новом арендованном служебном помещении большой ремонт электропроводки, системы отопления и переоборудовать здание с газового на дизельное отопление.

The newly rented office needed extensive electrical rewiring, repairs to the heating system and conversion of the house from gas to diesel.

использование специализированной системы отопления на основе отопительных матов;

МТ Polaris Растворитель принтера оснащены вторичной чернильницы и чернила печатной системы отопления, подходящей для низких температур рабочей среды в зимний период.

MT Polaris Solvent Printer equipped with secondary ink tank and ink circuit heating system suitable for low temperature working environment in winter.

Переключатели системы отопления в той же панели управления, просты в эксплуатации и менее не удается.

The switches of heating system are in the same control panel, easy to operate and less fails.

Подача нагретой рабочей среды к нагревательному прибору через расширительный бак повышает к.п.д. системы отопления.

Feeding the heated working medium to the heating appliance via the expansion tank increases the efficiency of the heating system.

3.5 Краткое описание типа транспортного средства в отношении топливной системы отопления и автоматического контроля:.

3. 5. A brief description of the vehicle type with regard to the combustion heating system and the automatic control:.

2.1.3 Узел газовой фазы системы отопления, работающей на СНГ, должен соответствовать предписаниям пункта 1.1.3 выше .

2.1.3. The gaseous phase installation of the LPG heating system shall comply with the requirements of paragraph 1.1.3. above.

Специалисты «Инт-Экст» выполнят грамотное проектирование и оперативный профессиональный монтаж системы отопления независимо от сложности поставленной задачи и площади здания.

Int-Ext specialists will develop a competent design and quick professional installation of the heating system, regardless of the task complexity and the area of the building.

Проект был реализован при активной поддержке ЗАО «Металлургический завод «Петросталь», которое обеспечило своевременную подачу газа для новой системы отопления.

The project was implements with the active support of CJSC Metallurgicheskiy Zavod Petrostal which provided the timely gas supply for the new heating system.

В здании новая мебель, бытовая и оргтехника, современные системы отопления, кондиционирования и автоматического пожаротушения.

The building has new furniture, household and office equipment, a modern heating system, air-conditioning and automatic fire extinguishing.

3.2.2.2 чертежи системы отопления и ее общая схема.

Мы будем собирать вашу ванную, устраните течь трубы, собирать или repaire системы отопления.

We will fit up your bathroom, fix a leaking pipes, assemble or repaire the heating system.

Такое снижение температуры убьёт клопов, но может и привести к повреждению системы отопления.

Such a decrease in temperature will kill bedbugs, but may also damage the heating system.

Системы водяного отопления — онлайн-приложение для проектирования, британские единицы измерения

Этот инструмент можно использовать для проектирования систем водяного отопления.

Как использовать

  • Сделайте набросок системы — что-то похожее на набросок по умолчанию ниже. Пользовательские рисунки могут быть связаны с приложением — любой глобальный (http://..) или локальный (file://..) URL должен работать
  • Отметьте разделы и добавьте их в иерархическую структуру приложения ниже (после сброса)
  • Добавить исходные данные — мощность, предварительные размеры, длины, второстепенные коэффициенты, падение температуры и т. д. для каждой секции
  • Изменить размеры трубопровода для достижения разумных значений скорости и падения давления больше максимальной суммарной потери давления в системе
  • Сбалансируйте систему — начните с конечных точек — добавляйте уравновешивающие давления до тех пор, пока давление насоса в конечных точках не станет равным нулю.При необходимости добавьте уравновешивающее давление в других секциях.
  • Сохраните файл данных на свой компьютер/в сеть
  • Размеры, коэффициенты малых потерь, вязкость, плотность, шероховатость, удельная теплоемкость

Важно! — это расчет для подающей ИЛИ системы обратного трубопровода. Если системы подающего и обратного трубопроводов более или менее идентичны, как в приведенном выше примере по умолчанию, общая потеря давления в системе для работы насоса составляет 2, умноженных на расчетного (как показано на графике).

Если подающая и обратная системы различаются, например, в случае реверсивной обратной системы, то подающая и обратная системы должны рассчитываться отдельно. Полная потеря давления для насоса будет равна суммарной потере давления для системы подачи и возврата.

  • Внимание! — Поскольку рассчитывается только половина системы — используйте только половину малых коэффициентов потерь , указанных поставщиками в точках соединения между системами подачи и возврата — типичными для нагревательных элементов и/или центрального нагревателя и насоса.
  • При выборе балансировочных клапанов — оставьте расход , но удвойте рассчитанный балансировочный перепад давления для систем с одинаковыми подающим и обратным трубопроводами — и суммируйте, если трубопроводы разные.

(PDF) Чертеж плана дома и автоматизированное проектирование системы отопления

Выводы

Графика дает гораздо больше информации, чем текст

или таблицы чисел. В примере программирования

показано, как можно извлечь полезную числовую информацию

из чертежа: размеры, площади и положения в пространстве

.

Система, смоделированная UML. Диаграммы вариантов использования

представляют собой типичное взаимодействие пользователя и системы. Диаграмма вариантов использования

имеет следующие случаи: анализ чертежа дома, проектирование

системы отопления дома, чертежи и спецификации

форматирование. Вариант использования «Анализ чертежа дома»

представлен на диаграмме сотрудничества. Все это значительно облегчает работу программиста

и общение с клиентами

.

Задача решается программно путем пометки

уже найденных и неоткрытых ребер прямоугольника.

Используются два массива. Второй меняет количество

строк командой ReDim перед циклом поиска.

Минимальные значения координат находятся поиском

функцией Minkord. Решается задача, как выделить

первое ребро многоугольника по координате x, формируя одинаковые

точки вектора упорядоченных чисел и выбирая первое

число.Решается проблема выбора только последних

ребер прямоугольника путем остановки цикла оператором Go To

.

Для написания таких систем необходима графическая среда и рабочий

язык программирования в этой среде

. Например, Visual Basic

для языка прикладного программирования работает со средой AutoCAD

.

В дальнейшем с использованием данной технологии обнаружения

прямоугольников на чертеже плана дома планируется создать

программу проектирования систем отопления дома.

Литература

Белскис А.А., Дземидене Д., Денисов В., Андзюлис А.,

Друнгилас Д. 2009. Подход многоагентного управления

биороботами с использованием интеллектуальной

лица с нарушениями опорно-двигательного аппарата. Технологическое и

экономическое развитие экономики. Балтийский журнал о

Устойчивое развитие, 15 (3), 377–394.

Bithell M, Brasington J. 2009. Объединение агентных моделей натурального хозяйства

с индивидуальными лесными моделями

и динамическими моделями распределения воды.Окружающая среда

Моделирование и программное обеспечение, 24, 173–190.

Британия, С.Л., Гибб, А.Дж., Робертс, К. 2008. Автоматическая

реконфигурация манипулятора с использованием мультиагентного подхода

. Журнал систем и техники управления,

335, 127–135.

Чен С.Ю., Чен П.С. 2009. Целостный подход к управлению влиянием изменений программного обеспечения

. Журнал систем и программного обеспечения

, 82, 2051–2067.

Каклаускас А., Завадскас Э.К., Наймавичене Ю., Крутинис М.,

Плакис В., Венскус Д. 2010 Модель комплекса

Анализ интеллектуальной искусственной среды. Автоматизация в

Строительство, 19, 326–340.

Сокас А. 2008. Особенности создания системы автоматизированного проектирования отопления дома

. В 7-й Международной

конференции «Инженерная экология»: Избранные доклады,

vol. 2.Эд. Д. Чигас, К. Д. Френер. 22–23 мая,

2008, Вильнюс, Литва. Вильнюс: Техника, 864-869.

Сокас, А. 2010. Интеллектуальный агент находит свой путь на чертеже.

Solid State Phenomena: Mechatronic Systems and

Материалы: сборник докладов 5-й международной конференции

(MSM 2009), Вильнюс, Литва,

23-25 ​​октября 2009 г. Uetikon-Zurich: Trans Tech

Публикации Инк.165, 425–430.

Сун, К., Де Врис, Б. 2009. Автоматизированное извлечение человеческого выбора

для прогнозирования маршрута эвакуации. Автоматизация в

Строительство, 18, 751–761.

Трчка М., Хенсен Дж.Л.М. 2010. Обзор моделирования системы HVAC

. Автоматизация в строительстве, 19, 93–99.

Тухус-Дуброу Д., Крарти М. 2010. Подход на основе генетического алгоритма

для оптимизации конструкции ограждающих конструкций для

жилых зданий.Строительство и окружающая среда, 45,

1574–1581.

Венцкус Н., Блюджюс Р., Эндрюкайтите А., Парасонис Ю. 2010.

Исследование проектирования и строительства домов с низким энергопотреблением

возможности в Литве. Технологические и экономические

Развитие экономики, 16(3), 541–554.

Вонг Дж.К.В., Ли Х. 2010. Конструкция, применение и

проверка модели оценки выбора (SEM) для

интеллектуальной системы управления HVAC.Автоматизация в

Строительство, 19, 261–269.

Завадскас, Э.К., Наймавичене, Ю., Каклаускас, А., Крутинис,

М., Вайнюнас, П. 2008. Многокритериальная поддержка принятия решений по автоматизации и

Робототехника в строительстве. ИСАРК-2008, 717–724.

Архитектурные чертежи солнечных тепловых систем

Вкладка «Соответствие» содержит информацию о программе и коде. Кодовый язык выдержки и обобщены ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать приобретения у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Пожалуйста, свяжитесь с нашим веб-мастером, если вы обнаружите неработающие ссылки.

Дом с нулевым энергопотреблением DOE (редакция 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы ENERGY STAR Qualified Homes или программы ENERGY STAR многоквартирного нового строительства.
Приложение 1, пункт 7) Выполнены положения Контрольного списка DOE для дома с нулевым энергопотреблением, готового к использованию фотоэлектрических систем.

DOE рекомендует, но не требует систем солнечной термальной воды. См. Контрольный список DOE, готовый к использованию солнечной энергии и горячей воды для дома с нулевым потреблением энергии (рекомендуется).



2009, 2012, 2015, 2018 и 2021 Международный кодекс энергосбережения (IECC)

Раздел R401. 3 На электрораспределительном щите или рядом с ним должен быть размещен постоянный сертификат, в котором перечислены типы и КПД оборудования для нагрева воды, отопления и охлаждения, а также значения R изоляции, а также коэффициенты U окна и SHGC.

Модернизация: 2009, 2012, 2015, 2018 и 2021 IECC

Раздел R101.4.3 (в 2009 и 2012 гг.). Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали этому кодексу. (Дополнительные требования и исключения см. в коде.)

Глава 5 (в 2015, 2018, 2021). Положения настоящей главы регулируют переделку, ремонт, пристройку и изменение назначения существующих зданий и сооружений.



2009, 2012, 2015, 2018 и 2021 Международный жилищный кодекс (IRC)

M2301 Солнечные энергетические системы (солнечные тепловые энергетические системы в 2015 и 2018 IRC) — см. требования к солнечным системам нагрева воды.
Раздел N1101.3 (Раздел N1107.1.1 в 2015 и 2018 IRC). Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали этому кодексу.(Дополнительные требования и исключения см. в коде.)

Модернизация: 2009, 2012, 2015, 2018 и 2021 IRC

Раздел R102.7.1 Дополнения, изменения или ремонт. Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего Кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали требованиям настоящего Кодекса, если не указано иное. (Дополнительные требования и исключения см. в коде.)

Приложение J регулирует ремонт, реконструкцию, изменение и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.



2009, 2012, 2015 и 2018 Международный механический кодекс (IMC)

Соблюдайте требования к солнечным водонагревательным системам, изложенные в IMC, глава 14, Солнечные системы (солнечные тепловые системы в 2018 IMC).

Механические чертежи — Строительные нормы и правила

Титульный лист механических чертежей должен содержать соответствующие примечания, легенды (схему или таблицу условных обозначений и сокращений) и детали. Механический план определяет конструкцию или модификации механической системы, расположение и размеры воздуховодов, расположение механического оборудования, расположение заслонок, расчетную скорость подачи воздуха, расположение диффузоров, расположение термостатов и, при необходимости, дополнительные системы охлаждения.Механические планы обычно обозначаются как M-1, M-2, M-3 и т. д. Некоторые консультанты предпочитают, чтобы чертежи отопления, вентиляции и кондиционирования воздуха, обычно называемые чертежами HVAC, были последовательно пронумерованы и снабжены префиксом буква «Н»; чертежи сантехники должны начинаться с буквы «П»; а чертежи противопожарной защиты должны иметь префикс «FP». Большая часть работ, показанных на этих типах чертежей, представлена ​​в плане. Из-за схематического характера механических чертежей вид в плане лучше всего иллюстрирует расположение и конфигурацию работы.

Из-за большого объема информации, необходимой для механических работ, и непосредственной близости трубопроводов, клапанов и соединений инженер использует различные символы и сокращения, чтобы передать замысел проекта. Примеры этих символов и их значение можно найти в главе 8.

Рисунок 6.15 План фундамента жилого дома.
Рисунок 6.16 Типичные примеры деталей конструкции.

Механические системы предназначены для обогрева и охлаждения зданий или помещений.В двух основных методах нагрева и охлаждения используется воздух или вода. В общевоздушной системе горячий или холодный воздух подается в помещение с помощью приточных и возвратных воздуховодов. Типичным примером является бытовая печь с принудительной подачей воздуха. Печь использует газ или масло для нагрева воздуха. Воздух нагнетается через воздуховод вентилятором с электроприводом в топке. Для холодного воздуха установлен отдельный кондиционер. В большинстве коммерческих зданий большой блок, часто расположенный на крыше, питает полностью воздушную систему.Приточные воздуховоды, регистры и решетки для возвратного воздуха необходимы во всех помещениях здания.

В полностью водяной системе отопления используется змеевик, по которому циркулирует горячая вода. Наиболее распространенным примером является радиатор с ребристыми трубками, который можно найти в старых домах, обычно расположенный перед окном. На сегодняшний день наиболее распространенной системой является панель лучистого теплого пола.

Полностью электрическая система отопления использует электричество для нагрева элементов внутри радиатора. Наиболее распространенным является плинтусный утеплитель.Используется, когда печь не установлена. Например, во многих небольших коттеджах используются плинтусные обогреватели. Меньшие, старые коммерческие здания полагаются на установку плинтуса. Эту систему также можно найти в больших коммерческих зданиях в качестве дополнения к другим системам. Электрический радиатор со встроенным вентилятором может быть расположен у наружной входной двери, чтобы обеспечить дополнительное тепло внутри.

Механические чертежи предоставляют клиенту, строителю и разрешительному отделу полную схему ОВКВ для работы.Эти чертежи обычно являются частью комплекта строительных чертежей. Они представляются вместе со строительными чертежами для получения разрешения на строительство (Рисунок 6.17). Они также являются частью пакета для оценки проекта. Они используются для строительства. Все воздуховоды, вентиляционные и вытяжные вентиляторы, а также нагревательные и/или охлаждающие устройства должны быть поставлены и установлены в соответствии с утвержденными чертежами.

Консультант по машиностроению создает механические чертежи. Часто один и тот же человек или компания производят электрические и сантехнические чертежи.Эти чертежи должны соответствовать различным строительным нормам, включая все провинциальные и местные нормы.

Как правило, инженер использует эти планы и включает схему воздуховодов. Диффузоры, решетки возвратного воздуха и вытяжные вентиляторы нарисованы в виде символов. Определены системы отопления и/или охлаждения и указано их расположение. Добавляются легенды, расписания, детали и примечания, характерные для проекта.

В небольших проектах вся необходимая информация помещается на одном или двух чертежных листах.Для больших или сложных проектов необходимо много страниц чертежей, чтобы охватить все области проекта.

Как правило, на чертежах инженера должны быть указаны тип, расположение и количество блоков отопления и/или кондиционирования воздуха. Определены HVAC и электрические подключения, а также любые подключения к газопроводам или системам водоснабжения. Также указывается тип термостата, его расположение и номер. На рис. 6.18 показана подробная схема трубопроводов хладагента

.

Для многих проектов требуется расчет потерь и притока тепла.Обычно включается информация о балансировке воздуха или графики устройств распределения воздуха. Требуемая информация зависит от типа строящегося проекта.

Во многих городах действуют правила энергосбережения. Чертежи инженера должны соответствовать всем кодексам и постановлениям, относящимся к городу, поселку или провинции, где расположен проект.

В комплект механических чертежей обычно входят следующие элементы:

• Планы с указанием размера, типа и расположения воздуховодов

• Диффузоры, радиаторы, решетки возвратного воздуха и заслонки

• Поворотные лопатки и изоляция воздуховодов

• Типы блоков HVAC, количество и расположение

• Типы термостатов, количество и расположение

• Электрические, водяные или газовые соединения

Рис. 6.17A Типовая схема пола HVAC, показывающая воздуховоды, нарисованные в масштабе 1/8 дюйма = 1 фут 0 дюймов. Примечания по HVAC, а также нормы и условия проектирования включены в лист.

• Вытяжные и вытяжные вентиляторы

• Обозначения символов, общие примечания и специальные ключевые примечания

• Сводная информация о нагрузке на отопление и/или охлаждение

Другая информация, в зависимости от сложности проекта, может включать:

• Подключение к существующим системам

• Демонтаж части или всех существующих систем

• Детектор дыма и пожарный датчик для воздуховодов

• Программирование термостата

Рис. 6.17B Схема, показывающая размеры, соединения и компоновку воздуховодов ОВКВ.

• Расчет теплопотерь и теплопритока по площади

• Детали круглых воздуховодов, поворотных лопаток и встроенных диффузоров

• Особые условия, такие как коды сейсмостойкости

Чертежи инженера

необходимы для всех коммерческих проектов, связанных с работами по ОВКВ, включая дополнения, реконструкцию или новое строительство. Перед началом любых работ на объекте требуется разрешение.

Чертежи и разрешения также необходимы для жилых проектов, когда должны выполняться какие-либо существенные работы, связанные с HVAC.Для небольших проектов лицензированный подрядчик-механик может предоставить информацию, необходимую для получения разрешения.

Концепция и эскизы – первый этап любого проекта. Когда установлено, следующий этап – строительные чертежи. После того, как планы пола и зеркального потолка готовы, они передаются инженеру для создания механических чертежей. Чертежи инженера становятся частью комплекта строительных чертежей.

Рисунок 6.18 Схематическая диаграмма детали трубопровода хладагента для кондиционирования воздуха.

ДЕТАЛЬ ТРУБОПРОВОДА ХЛАДАГЕНТА (КОНДИЦИОНЕР ВОЗДУХА)

Рисунок 6.18 Схематическая диаграмма детали трубопровода хладагента для кондиционирования воздуха.

Продолжить чтение здесь: Сантехнические чертежи

Была ли эта статья полезной?

Схема отопления 02 чертежи


Схема системы отопления с бойлером, накопительным баком, датчиком и термостатом

Рекомендуемые блоки САПР

Техническое помещение завода

Схема тепловой системы

Котел 02

Тепловая система 02

Котел 01

Котел 03

  • Бесплатно
    для всех
  • Бесплатно
    для пользователей Archweb
  • Подписка
    для премиум-пользователей
  • РАЗОВАЯ ПОКУПКА
    оплатите 1 и загрузите 1

Водонагреватели с тепловым насосом | Министерство энергетики

Водонагреватели с тепловым насосом используют электричество для перемещения тепла из одного места в другое вместо непосредственного производства тепла. Следовательно, они могут быть в два-три раза более энергоэффективными, чем обычные электрические водонагреватели сопротивления. Для перемещения тепла тепловые насосы работают как холодильник наоборот.

В то время как холодильник извлекает тепло из коробки и отправляет его в окружающее помещение, автономный воздушный тепловой насос  водяной нагреватель извлекает тепло из окружающего воздуха и передает его — при более высокой температуре — теплу. вода в накопительном баке. Вы можете приобрести автономную систему нагрева воды с тепловым насосом в виде интегрированного блока со встроенным баком-аккумулятором воды и резервными нагревательными элементами сопротивления.Вы также можете модернизировать тепловой насос для работы с существующим обычным накопительным водонагревателем.

Водонагреватели с тепловым насосом необходимо устанавливать в местах, где круглый год сохраняется температура от 40º до 90ºF (4,4º–32,2ºC), а объем воздушного пространства вокруг водонагревателя составляет не менее 1000 кубических футов (28,3 кубических метра). Воздух, проходящий через испаритель, может выбрасываться в помещение или на улицу.

Водонагреватели с тепловым насосом не будут эффективно работать в холодном помещении, поскольку они, как правило, охлаждают помещение, в котором находятся.Установка их в помещении с избыточным теплом, например, в топочной, повысит их эффективность.

Вы также можете установить систему воздушного теплового насоса, которая сочетает в себе нагрев, охлаждение и нагрев воды. Эти комбинированные системы забирают тепло в помещение из наружного воздуха зимой и из внутреннего воздуха летом. Поскольку они удаляют тепло из воздуха, любой тип системы теплового насоса с воздушным источником работает более эффективно в теплом климате.

Домовладельцы в первую очередь устанавливают геотермальные тепловые насосы, – которые извлекают тепло из земли зимой и из воздуха в помещении летом – для обогрева и охлаждения своих домов.Для нагрева воды можно добавить пароохладитель к системе геотермального теплового насоса. Пароохладитель — это небольшой вспомогательный теплообменник, который использует перегретые газы из компрессора теплового насоса для нагрева воды. Затем эта горячая вода циркулирует по трубе в бак накопительного водонагревателя в доме.

Пароохладители

также доступны для безбаковых водонагревателей или водонагревателей по потребности. Летом пароохладитель использует избыточное тепло, которое иначе ушло бы в землю.При частой работе в летнее время геотермальный тепловой насос может обеспечить большую часть ваших потребностей в горячей воде.

Осенью, зимой и весной, когда пароохладитель не производит столько избыточного тепла, вам придется больше полагаться на водонагреватель или водонагреватель по требованию. Некоторые производители также предлагают трехфункциональные системы геотермальных тепловых насосов, которые обеспечивают отопление, охлаждение и горячее водоснабжение. Они используют отдельный теплообменник для удовлетворения всех потребностей домохозяйства в горячей воде.

Фаза проектирования схемы | Управление объектами

Целью схематического проектирования является преобразование программы проекта в физические чертежи пространства. В схематическом проектировании проектная группа определяет площади, физические требования и отношения всех необходимых пространств и компонентов здания, затем подтверждает или пересматривает общую площадь здания и общий бюджет проекта, а также график проекта и даты заселения.

Эскизный проект включает в себя полное описание систем здания (структурных, механических, ОВиК, водопроводных и электрических), внутренней и внешней отделки и строительной площадки.Он обеспечивает стратегии управления всем оборудованием и системами, относящимися к строительным службам, таким как охранная и пожарная сигнализация, и определяет технические требования к телефонам, данным, кабелю и аудиовизуальным потребностям.

Схематические чертежи — планы этажей, планы участка и фасады зданий — проверяются и уточняются с точки зрения функциональности, удобства использования, требуемых примыканий, соответствия нормам, безопасности, безопасности и эстетики. Программа проекта и схематические чертежи тщательно проверяются на наличие возможных ошибок или упущений.Планы передаются и обсуждаются с сотрудниками в других областях университета, таких как техническое обслуживание, хранение, логистика, информационные технологии и общественная безопасность, для выявления возможных проблем и координации с потребностями и практикой в ​​​​этих областях.

Определения

  • Фасад здания: эскиз внешнего вида здания, как будто вы стоите и смотрите на него. Обычно предусмотрены все четыре стороны здания — восточный, западный, северный и южный фасады.Также могут быть внутренние фасады, на которых изображен вид на вертикальную поверхность внутри здания, например вид на стену коридора или переднюю часть зрительного зала.
  • Существующий план участка или «План существующих условий»: карта предполагаемого района строительства с указанием всех соответствующих прилегающих ландшафтов, водоемов, дорог и зданий, а также может указывать или определять объекты, которые могут повлиять на строительство , такие как полосы отчуждения, подземные инженерные коммуникации или состояние почвы.
  • План этажа: черновой вид плана или плана этажа здания. План этажа — это, по сути, линейный рисунок того, что вы бы увидели, если бы здание было разрезано по горизонтали на высоте четырех футов над поверхностью пола, верхняя половина была удалена, а вы смотрели вниз на открытую нижнюю половину. Планы этажей могут включать размеры, оборудование, мебель и другие детали конструкции.
  • HVAC: отопление, вентиляция и кондиционирование воздуха.
  • Команда проекта: группа людей во главе с руководителем проекта, которые планируют, организуют, направляют и контролируют конкретный проект.
  • План участка: эскизный вид места предполагаемого проекта. План участка размещает предлагаемое здание на строительной площадке вместе с различными необходимыми улучшениями, такими как озеленение, пешеходные дорожки, дороги, коммуникации и подъездные пути.

Вернуться к процессу строительства университета

.

Добавить комментарий

Ваш адрес email не будет опубликован.
