Сборка самодельной антенны для цифрового телевидения, примеры конструкций для тв, сделанных своими руками
Человечество живет в цифровую эпоху. Телевидение переходит на цифровую передачу сигналов. Особенность цифрового вещания в том, что оно ведется в дециметровом диапазоне.
У передающих станций небольшая мощность передаваемого закодированного сигнала. Поэтому для приема сигнала и показа изображения в телевизорах, которые удалены от станции, требуется принимающая цифровая антенна. Если вы не знаете, как сделать антенну для ТВ, то ответ прост: своими руками её можно собрать из подручных материалов буквально за один час.
- Типы принимающих антенн
- Основы цифрового телевидения
- Сборка антенн в домашних условиях
- Прием сигнала на пивные банки
- Антенна зигзагообразная Харченко
- Самая простая антенна из кабеля
- Техника безопасности при монтаже
Типы принимающих антенн
Для уверенного приема сигнала с телевышки существует много различных телевизионных антенн. Они различаются по форме и диапазону принимающих частот.
Антенны можно разбить на несколько основных типов:
- Волновые. Для приема волнового канала. Состоит из вибратора (активный элемент) и рефлектора с набором пассивных элементов. Вся конструкция установлена на общем основании — стреле. Рефлектор нужен для уменьшения уровня сигналов, которые пытаются зайти с сзади. Вибратор ловит основной сигнал, заходящий спереди антенны.
- Бегущая волна. Состоит из стрежня — собирательной линии, на которой равномерно расположено несколько вибраторов. Все вибраторы активные и сложенный, аккумулированный сигнал поступает в собирательную линию.

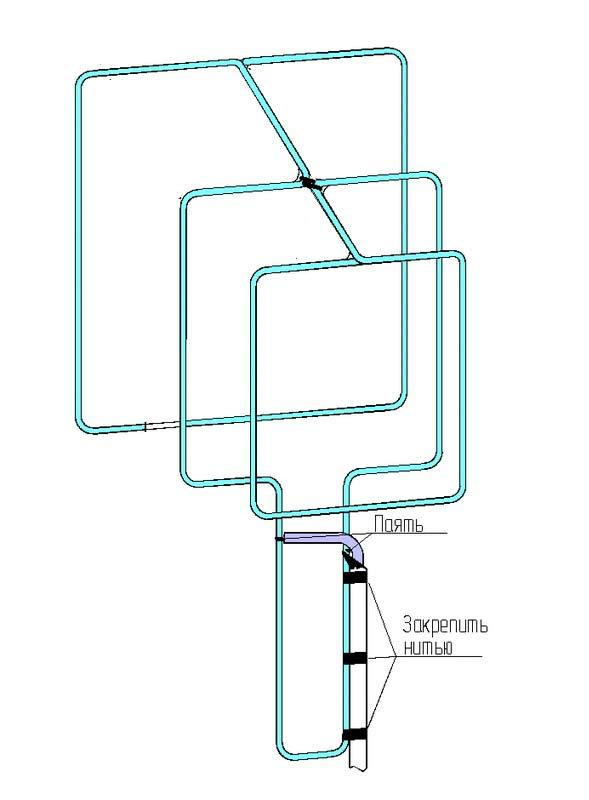

- Рамочные. Применяются, когда простых антенн недостаточно для уверенного приема. Широко распространено название «двойной квадрат». Характерной особенность является нетребовательность к настройке.
- Логопериодические. Хорошо обеспечивают прием телеканалов в самом разном диапазоне частот: от метровых волн до дециметровых.
Приходящую волну принимает ряд вибраторов. Начинают работать те, размеры которых приближаются к половине длины волны. Принцип действия аналогичен нескольким волновым аналогам, соединенным вместе.
- Решеточные. Сложная система, которая состоит из одинаковых отдельных слабонаправленных антенн, распределённых в пространстве таким образом, что фазы пойманных сигналов одинаковы. За счет этого происходит многократное усиление сигнала.
В настоящее время подавляющее большинство телевизионных сигналов передается способом цифрового кодирования. Вещание ведется в дециметровом диапазоне. Формат такой передачи называется DVB — T2.
Теоретически этот сигнал можно принять на некоторые старые универсальные антенны, чем и воспользовались маркетологи, назвав их DVB — T. Для того, чтобы отличать новые узкопрофильные дециметровые антенны от старых классических, и была добавлена цифра «2» в конце аббревиатуры.
Основы цифрового телевидения
Телевизионные передатчики передают цифровой сигнал на сравнительно небольшие расстояния. Дальность передачи не превышает шестидесяти километров и ограничена зоной прямой видимости излучателя с телевышки.
Для этих расстояний хватает сигнала небольшой мощности. Но конструкция принимающих сигнал антенн должна отвечать некоторым требованиям:
- Аккуратность в изготовлении. Точность приема должна исключать потерю мощности сигнала.
- Должна быть расположена по оси идущей электромагнитной волны.
- Обязательная ориентация по виду поляризации.
- Должна быть защита от помех, которые совпадают по частоте. Это могут быть радиопередатчики, генераторы, электродвигатели.
Цифровой сигнал имеет свою уникальную особенность. Его либо можно поймать, либо нет. У него нет среднего положения.
Если цифровой сигнал на полтора децибела выше шумов, то его прием всегда качественный. Исчезнуть сигнал может при поврежденном кабеле или искажении фазы на передаваемом участке. В этом случае, даже если сигнал сильный, изображение распадается на мелкие квадратики.
Для того, чтобы словить дециметровое вещание, требуется соответствующая антенна. Согласно теории, подойдет любая антенна, но на практике есть нюансы.
Существуют несколько типов антенн для приема DMV, которые предлагают производители:
- Комнатные. Способны принимать цифровой сигнал всего лишь до десяти километров от станции. На таком расстоянии сигнал может принять обычный длинный гвоздь, направленный в нужную сторону.
- Тип «Ворон». Ловит сигнал на расстоянии до тридцати километров. Устанавливается снаружи помещений. Для нормальной работы необязательно направлять на источник сигнала.
- Тип DIPOL 19/21−69. Уверенно ловит сигнал до пятидесяти километров. Устанавливается на возвышении около десяти метров и требует расположения строго на ретранслятор.
Совсем несложно изготовить антенну своими руками для цифрового ТВ.

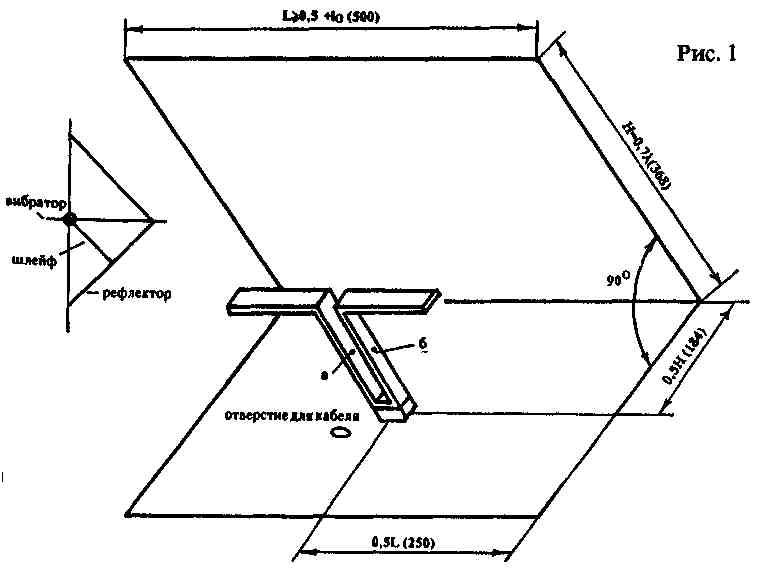

Сборка антенн в домашних условиях
ормы изгибов должны быть максимально гладкими. Основные фазовые искажения появляются из-за провалов и выбросов резкого характера.
Самодельные цифровые антенны получаются частотонезависимые. Они имеют не самые лучшие характеристики, но просты в сборке и отнимают на конструирование мало времени и средств. Подходят для работы в незагрязненном шумами эфире при небольшом расстоянии до ретранслятора.
Прием сигнала на пивные банки
Из обычных пивных банок можно сконструировать простую всеволновую антенну. Конечно, она уступает промышленным образцам и не всегда способна обеспечить устойчивый сигнал, но своё предназначение выполняет неплохо. Это устройство принимает как минимум пятнадцать каналов как минимум.
Чтобы собрать эту конструкцию, понадобятся:
- Две банки из-под пива, объемом семьсот пятьдесят или тысяча миллилитров каждая.
- Телевизионный кабель коаксиальный (РК75).
- Антенный штекер.
- Скотч или липкая лента.
- Отвертка.
- Нож.
- Кусачки.
- Саморезы по металлу.
- Дощечка или трубка пластиковая. Это будущее основание конструкции.
- Линейка.
- Надфиль.
После промывки и просушки металлических банок, DVB — T2 можно начать собирать антенну.
Аккуратно, чтобы не деформировать, прокалывается по отверстию в верхних частях обеих банок. Для этой процедуры подойдет отвертка. С ее же помощью в подготовленные дырки вкручиваются саморезы.
Затем берется один конец кабеля РК75 и на расстоянии десять-двенадцать сантиметров при помощи ножа зачищается от верхней оболочки. При этом медная оплетка не должна быть повреждена. Оплетка скручивается в косичку. Алюминиевый экран удаляется.
Затем срезается на шесть-семь сантиметров полиэтиленовая оболочка и оголяется центральный сердечник.
Полученные в результате косичка и центральная жила прикручиваются к саморезам. Если есть паяльник и навыки владения им, то лучше всего припаять части провода к банкам.
Банки последовательно, при помощи скотча, закрепляются вдоль фанерной доски или другого основания, какое есть под рукой. Расстояние между банками должно составлять семь с половиной сантиметров.
В завершение работы ко второму концу кабеля присоединяется штекер.
Для этого конец кабеля зачищается и центральная жила пропускается сквозь отверстие одной из половинок штекера. Оплетка кабеля присоединяется к корпусу штекера. Одна половинка накручивается на другую и в итоге получаем штекер , готовый к работе.
Остается подключить его к антенному входу телевизора и разместить антенну в правильном месте, где качество принимаемого сигнала будет хорошим.
В том случае, если созданная конструкция размещена вне помещения под открытым небом, надо защитить устройство от влаги и сырости. Для этих целей можно использовать пластиковые бутылки, в которых отрезаются дно и горлышки. Внутри них и размещаются металлические детали антенны.
Полученную модель легко «настроить», поворачивая её в пространстве и просто перемещаясь по квартире, балкону или дачному участку.

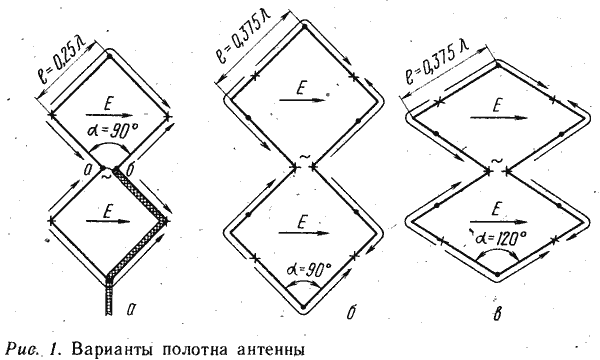

Антенна зигзагообразная Харченко
При изготовлении восьмёрки понадобятся:
- Проволока из меди с диаметром 3−5 миллиметров.
- Коаксиальный антенный кабель длиной 3−5 метров и сопротивлением 75 Ом.
- Паяльник с припоем.
- Скотч или изолента.
- Штекер.
- Болты для сборки.
- Основание: лист фанеры или пластика.
На первом этапе собираем антенную рамку. Берем проволоку длиной 109 сантиметров и сгибаем в виде рамки. Рамка имеет форму двух последовательных ромбов со сторонами, равными тринадцать с половиной сантиметров. Останется один сантиметр. С него делается петелька, которая скрепляет проволоку. Концы рамки припаивают друг к другу и она таким образом превращается в замкнутый контур.
После этого коаксиальный кабель зачищается. Экран кабеля сворачивается в тугой стержень и припаивается к проволоке рамки в месте где ромбы сходятся. Центральный стержень кабеля тоже припаивается в центральной части рамки. Сердечник и оплетка не должны касаться друг друга.
Второй конец кабеля присоединяется к штекеру. Предварительно штекер в местах пайки протирается спиртом и обрабатывается наждачной бумагой. Моножила припаивается к центральному выходу штекера, а скрученная оплетка — к боковому.
Если рамка будет эксплуатироваться под открытым небом, то будущее фанерное основание можно покрасить или залакировать. Места пайки можно замотать скотчем или изолентой. Но это не самый лучший вариант, поскольку липкая лента может со временем размотаться. Если перед пайкой на проволоку надеть пластиковые трубки подходящего диаметра, то по окончании работы трубки натягиваются на спаянные места и надежно защищают рамку. После чего рамка устанавливается на подготовленную основу.
Цифровая антенна своими руками собрана и готова к эксплуатации.
При желании можно собрать антенну, настроенную на определенную длину волны. Для этого надо сделать расчет длины квадрата. Это несложно: длина волны нужного сигнала делится на четыре. В итоге получается нужное значение длины ромба рамки.

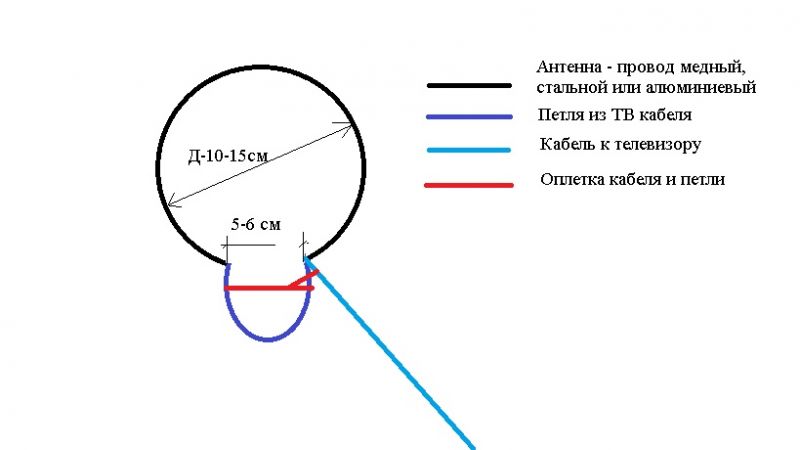

Самая простая антенна из кабеля
Для нее нужен один телевизионный кабель с сопротивлением 75 Ом. Необходимая длина кабеля рассчитывается, исходя из нужной частоты цифрового вещания. Её значение в мегагерцах делится на 7500 с округлением полученной суммы.
Полученное значение и есть искомая длина кабеля.
После этого один конец кабеля очищается от внешней изоляции и вставляется в антенный разъём телевизора. От двух сантиметров после разъёма на кабеле делается отметка.
Именно от этой отметки отсчитывается необходимая длина кабеля. Плоскогубцами отщипывается лишняя часть.
После этого надо вернуться к отметке на кабеле. В этом месте оставляется только стержень с изоляцией, а внешняя оплетка снимается. Очищенная часть загибается под углом в девяносто градусов.
Все готово. Телевизор можно настраивать с новой антенной.
Техника безопасности при монтаже
Для уверенной работы подобных антенн требуется размещение их над землей на уровне 7−10 метров. Поэтому при монтаже необходимо строго соблюдать правила техники безопасности:
- Нельзя монтировать конструкцию при проливном дожде или сильном тумане.
- Нежелательно подниматься наверх одному, особенно в гололед, холод, снег.
- Если необходимо подняться на шаткую конструкцию или высотные работы проводятся в опасных местах, то обязательно требуется закрепленный монтажный пояс.
После правильной установки самодельные антенны работают не хуже заводских при существенной экономии бюджета.
Антенна для цифрового ТВ своими руками (15 фото)
Самодельная активная антенна для цифрового ТВ своими руками: подробное описание изготовления с пошаговыми фото.
Для приёма цифровых каналов, вовсе необязательно покупать дорогую антенну, ведь можно своими руками сделать хорошую, мощную антенну и обойдётся она вам в три раза дешевле!
Итак, для приёма цифровых каналов, понадобится телевизор и цифровая приставка, если в вашем телевизоре уже есть встроенный цифровой тюнер DVB T-2, то и приставка ненужна, остаётся сделать самодельную антенну и подключить её к телевизору.
Сразу хочу уточнить, что цифровое ТВ, де-то будет работать и с куском провода, а где-то и наружная активная антенна не всегда помогает, здесь всё индивидуально, зависит от местности и отдалённости телевизионной вышки. Универсального решения нет, но в любом случае, телевизионный сигнал, принимаемый активной антенной — более устойчив, и для подавляющих случаев такой антенны вполне достаточно.
Рассмотрим процесс изготовления антенны для приёма цифрового ТВ.
На понадобятся материалы: проволока или трубка – алюминиевая или медная Ø 3 — 5 мм. длиной примерно 600 мм.
Комплект метизов, состоящий из двух винтов М3 × 10 мм, двух гаек М3, и четырёх шайб.
Для подключения антенны будем использовать коаксиальный (антенный) кабель.
Штекера.
Усилитель антенный от (я предпочитаю в данной конструкции — 555, 777, 2000) — 1 шт. (продаётся в каждом радиомагазине).
Инжектор к усилителю (если используете цифровую приставку, то инжектор ненужен, питание усилителя идёт от приставки).
Процесс изготовления ТВ антенны очень прост: отрезаем от проволоки длину в 600 мм, затем нужно согнуть кольцо (изготовить вибратор), а кончики расплющить и просверлить в них отверстия Ø 3 мм.
При наличии усилителя, строгие размеры вибратора не критичны, но, несомненно, они будут очень важны (необходимо рассчитывать), если делать антенну в пассивном варианте (без усилителя).
Подсоединяем телевизионный кабель к антенному усилителю. Внимательно проследите, чтобы не было замыкания между оплёткой и центральной жилкой коаксиального кабеля.
Далее кабель идущий от антенного усилителя подсоединяем к инжектору.
Выгнутый из проволоки вибратор, крепим к плате усилителя.
Собрав всё вместе, нужно подключить кабель антенны к приставке или через инжектор непосредственно к телевизору с DVB T-2 тюнером.
Зайдя в МЕНЮ, в ручной настройке, установить канал для цифрового приёма в данной местности, и включив питание антенны (в МЕНЮ для ТВ приставок) или через инжектор (для телевизора с DVB T-2 тюнером), найти место лучшего приёма для антенны, ориентируясь по шкале «качества сигнала» на экране телевизора.
Самодельная антенна с усилителем, отлично ловит цифровые ТВ каналы, её конструкция предельно проста, изготовить может каждый желающий.
