Как сделать деревянные ворота — ворота из дерева (+фото, схемы)

Обустройство надежного гаража обеспечивает не только сохранность автомобиля, но и препятствует проникновению внутрь транспортного средства злоумышленников. Каждый автовладелец стремится иметь собственный гараж, поскольку в больших городах множество машин ночуют под открытым небом, подвергаясь пагубным воздействиям окружающей среды и являясь объектом повышенного внимания со стороны мошенников. Для хозяев загородных домов и дач задача по возведению названной постройки занимает одну из первых строчек в списке первоочередных мероприятий. Но чрезмерно высокая стоимость изготовления этой конструкции в ряде случаев отбивает всякое желание воплощать в жизнь задуманное. Существенно сократить затраты при возведении гаража позволит использование древесины и изготовление некоторых элементов конструкции собственноручно. Неотъемлемой частью любой постройки такого типа являются ворота. Для их качественного возведения необходимо ознакомиться с тем, как сделать деревянные ворота самостоятельно без привлечения труда специалистов.

Преимущества использования древесины

Главными достоинствами названного материала являются:

• Доступность и умеренная цена. Купить древесную продукцию необходимого сорта и требуемых размеров можно с легкостью в строительном магазине или специализированной компании. Ценовая политика в сравнении с металлом значительно ниже.
• Простота обработки и монтажа. Без особого труда любой желающий сможет своими руками осуществить подготовку названного материала. Тогда как обработка изделий из металла потребует использование дорогостоящего оборудования: угловая шлифмашина, сварочное оборудование и пр.
• Долговечность и надежность. При плановом регулярном уходе деревянная въездная конструкция сможет прослужить продолжительное время. В сравнении с металлом деревянная поверхность не подвержена ржавчине, однако требует периодической обработки специальными составами. При повреждении одной из сторон полотна замену старых досок на новые реально провести за считанные часы.

В зависимости от вкусов и предпочтений каждого хозяина можно изготовить любой из типов ворот: откатной вид или вариант с подъемным устройством.

Наиболее простым и универсальным типом являются распашные ворота. Технология изготовления этого элемента интуитивно понятна и не требует от мастера специальных строительных навыков.

Главная задача – учитывать все тонкости и важные особенности, а также осуществлять качественные замеры и обработку древесины.

Подготовительные работы

Перед подготовкой требуемого материала и инструмента следует составить схему будущей конструкции и точно вычислить место ее размещения. Закончив с этими пунктами, стоит приступить к замеру входного проема. Для увеличения наглядности нелишним будет воспользоваться имеющимся эскизом и подогнать все значения под свой вариант.

Инструмент для работы

Составление подробного эскиза позволит лучше ориентироваться по числу расходного материала и компонентов. Возведение конструкции предусматривает использование и подготовку следующих инструментов и материалов:

• брус или металлический профиль 50×50 мм;
• деревянные доски, имеющие ширину 100 мм и толщину 25 мм;
• металлические навесные петли;
• ножовка;
• рулетка;
• болгарка;
• строительный уровень;
• стальные уголки;
• дрель с набором сверл и бит;
• стамеска;
• наждачная бумага;
• грунтовка;
• обрабатывающие составы;
• набор кистей.

При изготовлении деревянных ворот для гаража должны быть заранее подготовлены специальные опоры. Если они еще не готовы, то для их изготовления потребуется два деревянных бруса или бревна.

Установка ворот гаража из дерева

Подготавливаем для них ямки глубиной не меньше 1,2–1,5 м. При возведении любой опорной конструкции действует простое правило, чем глубже будут расположены столбы, тем устойчивее и надежнее будут стоять ворота. Обрезаем заготовки по требуемой высоте с учетом части опоры, которая будет находиться в грунте. Для увеличения прочности нелишним будет дополнительно усилить фундамент будущих опорных столбов, засыпав донья углублений небольшим количеством щебня фракции 5×20 и утрамбовав получившуюся подложку.

Для предотвращения преждевременного разрушения деревянных опор необходимо обработать места, которые будут находиться под землей, специальной водоотталкивающей мастикой или смолой.

Установка столбов

Далее устанавливаем столбы, фиксируем по строительному уровню вертикальное положение и заливаем углубления бетонной или цементной смесью. Кроме этого, для придания большей практичности и эстетики можно обложить забетонированные места крупным камнем или кирпичом.

Монтаж

Выполнив все подготовительные процедуры, приступаем к изготовлению самой конструкции.

Каркас

В соответствии с габаритами входного проема обрезаем деревянный брус до требуемых значений и выкладываем на ровное место таким образом, чтобы получился прямоугольник или квадрат в зависимости от типа ворот.

Проверяем горизонтальность и вертикальность разложенных брусьев, после чего просверливаем отверстия в угловых соединениях и скрепляем конструкцию саморезами или нагелями. Нелишним будет углы и центр рамы дополнительно усилить соответственно стальными уголками и поперечными балками. Концы последних изделий обрезаются под углом 45º, размещаются крест-накрест и фиксируются саморезами.

В качестве основы для будущего каркаса можно использовать и металлические профильные трубы, однако для изготовления потребуется сварочное оборудование.

Отделка

Следующее мероприятие – изготовление и обработка поверхностей элементов облицовки. В зависимости от выбранного материала и размеров створок нарезаем требуемое количество досок. Как правило, для обшивки используется сосна, поскольку деревянная продукция из нее имеет небольшой удельный вес и наибольшую защищенность от пагубного воздействия факторов окружающей среды.

Облицовочная доска размещается вплотную друг к другу и фиксируется саморезами к каркасу. По завершении все неровности обрезаются и обрабатываются шлифовальной машиной или мелкой наждачной бумагой.

Для увеличения плотности прилегания к каркасу и поддержания температурного режима в гараже края створок можно обшить утеплителем.

Установка петель и крепление створок

Подготовив створки ворот, приступаем к установке металлических петель. В случае прикрепления к рамной конструкции навесные детали привариваем непосредственно на раму, а в варианте крепления к деревянным основаниям – на опорные столбы. Для определения оптимального места расположения необходимо от верхней и нижней границы опоры отступить расстояние, равное ¼ общей высоты столбы и наметить место. После чего закрепить петли на столбах и навесить створки.

Обработка поверхности

Ворота практически готовы, остается только прогрунтовать и покрыть поверхность антисептиками. Дав необходимое время для просушки, приступаем к размещению фурнитуры: ручек, замков и засовов. Для придания благородного вида ворота впоследствии можно украсить различными коваными элементами.

Надежные засовы

Они могут быть в качестве Г-образных металлических стержней, расположенных на створках. Для их функционирования необходимо разместить в предполагаемых местах вхождения в грунт два небольших отрезка трубы с диаметром, обеспечивающим свободный ход стержня, а также на каждой створке изготовить площадку под фиксацию ручки крепежного изделия в поднятом состоянии.

Петли для деревянного забора

Процедура возведения деревянных ворот своими руками является несложным мероприятием и доступным к реализации каждого человека. Как и при проведении любых строительных работ, для достижения всех поставленных целей необходимо четко следовать советам специалистов, проводить точные замеры и использовать качественный материал. Выполнение всех этих пунктов в совокупности с плановым периодическим уходом обеспечит надежное функционирование въездных ворот на протяжении многих лет.

Видео

в предоставленных видеоматериалах, вы сможете узнать о других тонкостях изготовления деревянных ворот:

Фото

На фото представлены различные варианты ворот из дерева:

Деревянные ворота

На даче

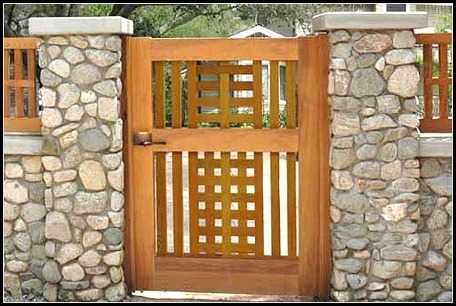

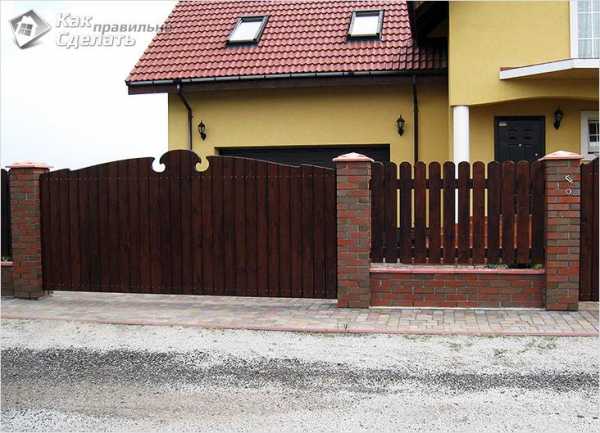

На столбах опоры из кирпича

Под старину

С красивой фурнитурой

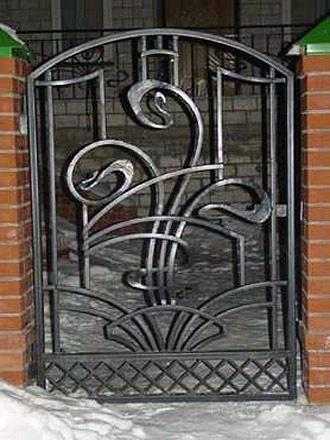

С элементами ковки

С козырьком

С металлическим каркасом

С металлом

С окошками

С оригинальными навесами

Простые деревянные ворота

Распашные деревянные ворота

Ворота и калитка выполненные из дерева

Старой конструкции

Ворота из досок

С навесами кривой формы

Схемы

Схему помогут вам в том, чтобы разработать собственные ворота из дерева:

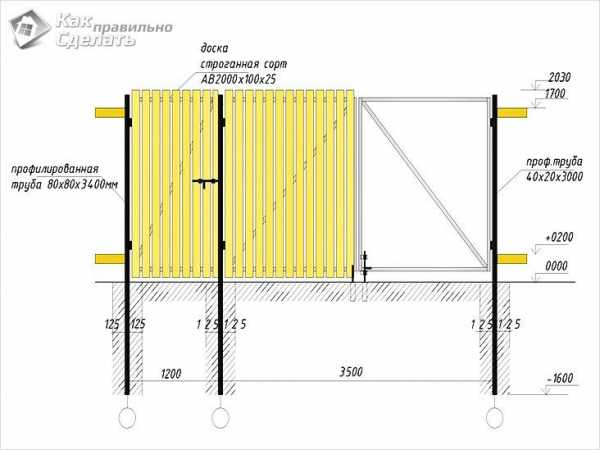

Чертеж деревянных ворот

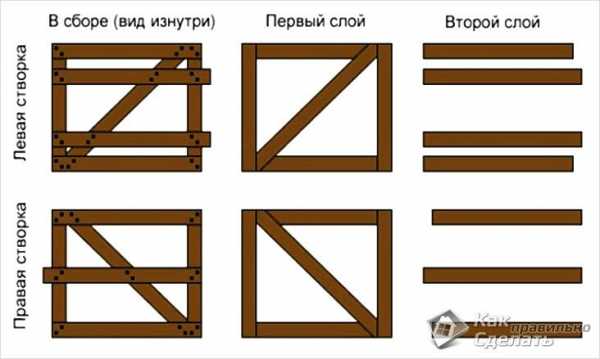

Схема конструкции деревянных ворот

Крепление забора

Ворота и фундамент

Ворота из двух створок

Схема засова

kakpravilnosdelat.ru

металлические, деревянные, комбинированные, как выбрать готовые, как сделать своими руками из профнастила, поликарбоната

Ограждение дачи не заканчивается одним только забором и калиткой, ведь въезд во двор обустраивается воротами, которые открывают доступ или же закрывают его, обеспечивая безопасность и визуальный барьер. Поэтому вам обязательно стоит задуматься о том, какими будут ваши дачные ворота.

Ворота на даче мы упоминали всего несколько раз, а более подробно рассматривали и вообще один вариант – откатные. Но пришло время изучить и другие, которые смогут не только украсить двор, но и защитить его. В ассортименте модели классические и современные, тяжелые и облегченные, дорогие и бюджетные.

Металлические конструкции

Это продукт работы сварщиков, которые собирают воедино изделие из нескольких видов металлических материалов. Часто в производстве конструкции участвует листовой металл, арматура, прут, уголок, труба и профильная труба. Благодаря характеристикам материала, а также выбранным его параметрам, определяются качества ворот, которые могут быть достаточно прочными и долговечными при соответствующем уходе.

Сборка происходит при помощи сварки или болтовых соединений, металл покрывается краской для защиты от внешних воздействий. Ворота могут быть легкими или тяжелыми, и зависит все от используемого материала и его толщины. Благодаря качественной работе, можно предопределить сооружению из металла и специальные качества, которые будут полностью отвечать вашим требованиям. По большому счету, створки можно сделать массивными или очень простыми, цельнометаллическими или с просветами, с разнообразными узорами и в комбинации с другими материалами.

Хорошо зарекомендовали себя листовые металлические и наборные металлические ворота. Но наиболее современным вариантом считаются модели из профлиста, о которых мы обязательно поговорим чуть позже.

Деревянные модели для дачи

Сегодня встретить подобные можно уже не так часто, как раньше, когда деревянные конструкции, включая калитки, использовались практически повсеместно. Но еще остаются варианты, которые довольно неплохо справляются со своей основной задачей.

На данный момент, деревянные ворота делят на две основные позиции – бюджетные из бруса и доски, а также дорогие деревянные из элитных пиломатериалов, резные, с элементами ковки и так далее.

Бюджетные модели можно собрать и своими руками, что довольно просто, и потребуется для этого только стандартный набор инструментов и хорошее сухое дерево. Если же рассматривать более дорогие конструкции, то это уже удел мастеров-краснодеревщиков, которые используют новейшее оборудование и аксессуары.

Любые ворота из дерева требуют качественной защиты от атмосферных явлений, так как практически каждый сорт используемой древесины подвержен пагубному воздействию ветра, солнца и влаги. Но если применить качественные средства защиты древесины, то прослужить изделие сможет не одно десятилетие.

Комбинированные варианты

Комбинированными называются модели, для производства которых используется несколько материалов сразу, причем по количеству примерно равноценному.

• В данный список можно включить кованые ворота со вставками поликарбоната. Легкие и элегантные, они формируются из кованых деталей обрамления, а поликарбонат занимает место полотна, ограничивая визуальный контакт.
• Также, это и пластиковые конструкции, в которых используется качественный ПВХ материал. Они имеют металлическое основание и только лишь декорируются пластиковыми элементами, например, на фасадной части.
• Ворота из сетки – одно из бюджетных решений, как и сам забор из сварной сетки или рабицы. Чаще всего, это временный вариант, но нередко дачи ограждаются такими заборами и воротами на довольно долгие сроки. Ворота могут представлять собой раму из профильной трубы или уголка, внутрь периметра которой установлена сетка выбранного типа.

На данный момент, рынок переполнен разнообразными предложениями, так как спрос существует на изделия из бюджетной и дорогой ниши, а также имеется и такое понятие, как личный заказ клиента. Благодаря фантазии и требованиям заказчиков, ворота могут быть выполнены в достаточно интересной интерпретации.

Как сделать ворота для дачи своими руками

Мы решили рассмотреть сразу два варианта, которые сегодня считаются популярными. Это средние по стоимости дачные ворота, для производства которых не требуется ничего сверхъестественного. Они достаточно долговечны и практичны, обладают небольшим весом и легко монтируются на месте.

Из поликарбоната

Это сборные или комбинированные модели названий у них несколько. Но дело не в наименовании, а в качествах изделий. Выполнить подобные можно в течении буквально пары дней, так сказать, в четыре-шесть рук и, пожалуй, основной труд здесь – это установка несущих столбов под ворота.

Изначально происходит разметка, благодаря которой определяется размер и направление ворот. Далее, по обе стороны въезда, устанавливаются несущие столбы, для чего используется стальная труба, возможно, профильная.

После, размеры с проекта переносятся на материал, из которого выполняются створки. Наиболее часто, это две одинаковые створки, которые являются зеркальным отражением друг друга. Створки выполняются в любой установленной форме, но наиболее практичными считаются горизонтально направленные прямоугольники. Для сборки рам отлично подходит профильная труба и сварка. Далее, возможна установка ребер жесткости из того же материала, которые выполняют задачу крепления поликарбоната, а также декоративного дополнения.

На готовые рамы прикручивается поликарбонат выбранных параметров. Происходит данный процесс очень просто – шуруповертом и саморезами. Также следует не забыть установить на торцы поликарбоната специальный профиль, который скроет срезы материала и добавит эстетичности.

Готовые створки подвешиваются на петли, уже прикрученные к несущим столбам, но обязательно с точными измерениями и регулировкой по уровню.

Из профнастила

С моделью из поликарбоната нет практически никаких отличий. Тот же проект, измерения, требования к столбам, только вместо поликарбоната на раму ворот устанавливается профнастил. Прикручивается он на саморезы, прямо к профильной трубе.

Не вдаваясь в подробности можно сказать, что сделать своими руками дачные ворота можно, причем, достаточно просто. Нужно только правильно выбрать материал, ну и, конечно, иметь определенный опыт.

Что нужно знать при выборе ворот для дачи

Мало ориентироваться на стоимость и общий внешний вид будущей входной зоны, хотя сегодня данные факторы значат немало. Нужно также понимать целый список обязательных требований, на которые мы не привыкли обращать внимания. Но они достаточно весомые, чтобы просто забыть их или проигнорировать!

• Нужно заведомо знать, какими именно будут ворота: стандартные распашные, внутрь или наружу, откатные, одно- или двустворчатые и так далее.
• Важно определить радиус открывания, например, чтобы места во дворе хватило для движения секции, если внутрь должен быть загнан автомобиль.
• Немало значит и вес секций. Он определяет очень много, но изначально, удобство использования конструкции и параметры установки.
• Просчитайте, насколько сочетаются материалы, ведь не всегда хорошо смотрится вместе то, что вы придумали. В проекте это одно, но в реальности – совсем другое дело.
• Размеры дачных ворот по длине, в высоту, сочетание размеров – дело собственных требований, что отражается только на внешнем виде, общем весе и, что естественно, стоимости.

Также просто поставьте перед собой задачу приобрести или сделать самостоятельно именно хорошие ворота. А для этого можно выписать на лист бумаги все требования и возможности их выполнения.

Не забудьте обратить внимание на специальные условия, которых, в зависимости от параметров новых дачных ворот, может быть немало:

• Колесики для каждой секции, если створки довольно тяжелые. Колесики помогут правильно направить ворота при открытии и закрытии, а также станут отличным упором, ограничивающим и полностью исключающим провисание в будущем;
• Также необходимо заранее подумать, насколько важна визуальная защита. Скажем, наборные кованые ворота дадут возможность просматривать весь двор с улицы, створки из поликарбоната смогут скрыть все секреты двора, а конструкция из профнастила и вообще ограничит визуальный контакт;
• Некоторые материалы обладают эффектом парусности. Например, если профнастил установлен на металлическую раму будущих ворот и закреплен только по периметру, под воздействием изменения температур и сильного ветра, створки будут выгибаться и издавать неприятные звуки. Тогда лучше установить несколько дополнительных ребер жесткости для крепления материала.

Можно узнать о бюджетном варианте забора для дачи.

Деревянные ворота для дачи (видео)

Выбрать ворота для дачи, качественные и надежные, можно сразу. Но DachaDecor.ru рекомендует внимательно изучить все параметры и возможные требования, ведь подобное изделие приобретается или производится на месте на десятки лет, и ворота должны быть не только красивыми, но вместе с ограждением дачи защищать ее двор!!!

dachadecor.ru

Ворота из профнастила своими руками: фото и видео

Ворота и калитка из профнастила относятся к категории бюджетных: не так много времени и материалов занимает их изготовление. Правда, если выбрать модель обычных распашных ворот без художественных дополнений. Есть еще варианты с элементами ковки, тут уже сложность работ больше, затраты намного выше. Простые распашные ворота из профнастила своими руками изготовить может даже сварщик-любитель: швов мало, они простые.

Конструкции створок

Содержание статьи

Даже в такую незамысловатую конструкцию, как створка ворот или калитка можно сделать по-разному, причем вариантов немало. В первую очередь различается расположение перемычек:

• наискосок;
• горизонтально;
• крестообразно.

Каждый способ проверен и работает, обеспечивая достаточную степень жесткости. Тут выбираете то, что кажется вам более правильным или надежным.

Конструкция ворот из металлопрофиля с укосинами

Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.

Конструкция ворот в верхней перекладиной и поперечными перемычками

При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.

Крестообразные перемычки на воротинах из металлопрофиля

Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.

Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.

Усиление створок пластинами из металла

Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.

Второй способ усиления створок ворот

Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

Разные способы стыковки труб

Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.

На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.

Материалы

Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель.

Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм.  Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно.

Подготовленный металл

О сварке тонкого металла читайте тут.

Материал для ворот берут тот же, что и для забора из профлиста, крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

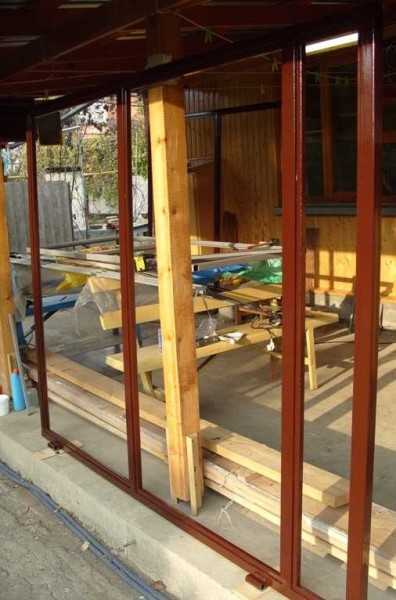

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем  поперечину из той же трубы 40*40 мм. Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

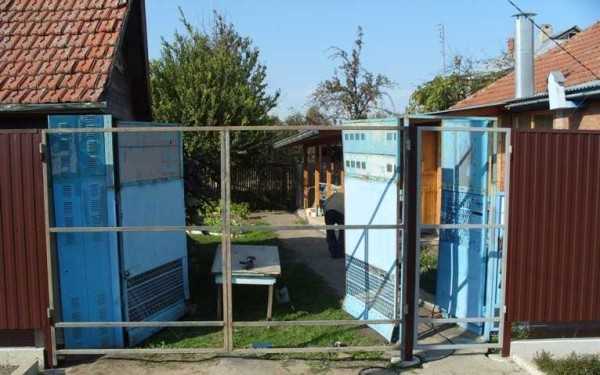

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы. Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры.  Готовые швы зачищаем, грунтуем, красим.

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

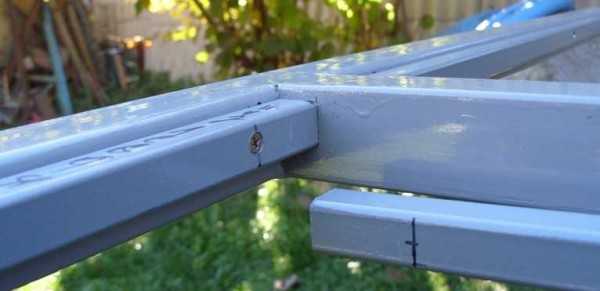

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Окрашенный каркас

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Практически готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Как сделать ворота из профнастила: видео-уроки

Если работа новая, то даже после фото-отчета могут остаться вопросы. Некоторые из них могут прояснить видео-уроки по теме. Для начала повторение технологии, описанной выше: собираем каркас прямо на установленных столбах.

Та же технология, в последовательности фото.

Второе видео о том, как правильно варить каркас при соединении труб под углом 45°. Подход профессиональный.

У тех, кто не сталкивался со сваркой ворот или дверей ранее, могут возникнуть вопросы о том, как приварить петли. Не так это просто, как кажется. Смотрим следующий видеоурок.

Более точное объяснение того, какие движения совершать во время приваривания воротных петель, куда направлять электрод и остальные нюансы смотрите в следующем видео.

stroychik.ru

особенности въездных, распашных, откатных изделий, чертежи, фото и видео

Каждый хозяин стремится к тому, чтобы его дача была максимально комфортной и красивой. Конечно же, любая дача начинается с ворот, поэтому данному элементу необходимо уделить внимания не меньше, чем другим объектам. Поэтому в данной статье мы рассмотрим, как сделать красивые и качественные металлические дачные ворота своими руками.

Ворота из профнастила

Виды конструкций дачных ворот

В настоящее время наиболее распространенными являются следующие виды конструкций ворот:

• Распашные – представляют собой две створки, которые распахиваются в одну или другую сторону. Их изготовление не отнимет много времени и сил. К неудобству такой конструкции относится ее громоздкость в распахнутом положении – зачастую возле створок располагаются предметы, которые мешают их открытию.
• Откатные – несомненное преимущество данной конструкции заключается в том, что створки не распахиваются наружу, а съезжают в сторону. К другим их достоинством является возможность открывать как вручную, так и автоматически. Правда, изготовление такой конструкции потребует гораздо больших затрат времени и финансов.

К откатным можно отнести еще и подъемные конструкции. Их особенность заключается в том, что они поднимаются вверх, а не откатываются вбок.

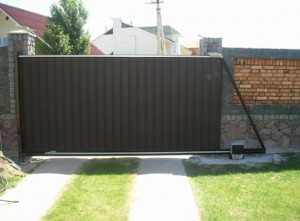

Откатные ворота

Надо сказать, что самостоятельно целесообразней выполнить распашные ворота, особенно если нет подобного опыта работы, так как данная конструкция более простая.

Изготовление ворот

Проект

В первую очередь необходимо выполнить чертежи дачных ворот своими руками. На них должны быть отмечены все размеры конструкции и ее особенности. Кроме того, на схеме следует изобразить взаимное ее расположение с другими объектами на участке.

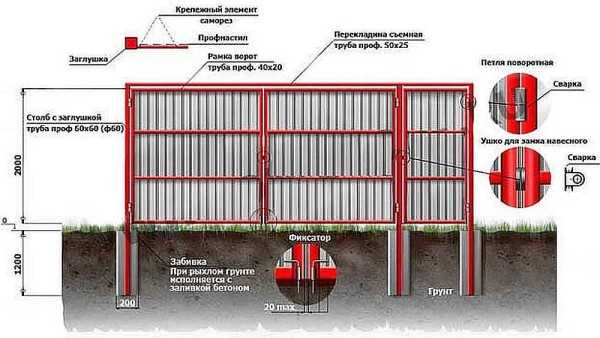

Схема устройства распашных ворот

Обратите внимание!
На чертежах необходимо как можно точней описать все элементы будущего изделия, так как это впоследствии облегчит его изготовление.
Поэтому конструкцию следует изобразить с трех сторон.

После того, как чертежи будут готовы, можно приступать непосредственно к изготовлению конструкции.

Материалы

Прежде чем приступить к работе, следует подготовить следующие материалы:

• Профнастил или листы металла;
• Металлические трубы;
• Металлические уголки или квадратные трубы;
• Песок и цемент;
• Четыре петли (можно использовать петли для гаражных ворот).

Квадратные трубы

Установка опор

В качестве опор для створок следует использовать стальные трубы диаметром не менее 100 мм. Заменить трубу можно стальным профилем, к примеру, двутавром или швеллером с шириной полки не менее 100 мм.

Обратите внимание!
Чем жестче и крепче будут опоры, тем дольше прослужит изделие.

Инструкция по установке опор выглядит следующим образом:

• В первую очередь необходимо нанести разметку на почву, обозначив место расположения ворот и обозначить расположение опор.
• Далее следует обрезать трубы, чтобы получить опоры необходимой длины, в соответствии с чертежами.
• Затем выполняется установка опор, для чего необходимо выкопать ямы. Так как при открытии и закрытии створок, на оси оказываются переменные динамические нагрузки, опоры должны быть установлены более надежно, чем столбы забора. Оптимальная глубина ям составляет 0,8 метра.
• После установки опор в ямы, их следует залить бетоном. При этом вертикальность положения опор необходимо проверить строительным уровнем.

Обратите внимание!
Ширину ворот необходимо рассчитывать тщательно, чтобы ворота не оказались чересчур широкими.
Чем они будут шире, тем более значительные нагрузки на них будет оказывать ветер.
В то же время, ворота должны быть достаточной ширины, чтобы во двор мог заехать автомобиль.

Надо сказать, что стойки не обязательно должны быть металлическими. К примеру, можно выложить столбы из кирпича или другого материала.

Чертежи рам

Изготовление створок

Пока застывает бетон, можно приступать к изготовлению створок, в соответствии с чертежами. Конструкция створок представляет собой рамы, к которым приварен профнастил или металлические листы. Надо сказать, что цена профнастила обычно ниже металлических листов, так как листы этого материала значительно тоньше.

Для увеличения жесткости, к каждой раме обычно приваривают несколько поперечин. К примеру, распространенным вариантом является одна горизонтальная и две вертикальных планки.

Таким образом, в первую очередь, при изготовлении ворот, необходимо нарезать уголок или квадратные трубы на отрезки нужной длины и сварить из них раму. При выполнении этой работы крайне важно обеспечить точность углов.

Обратите внимание!
При изготовлении рам, следует учитывать, что после установки створок между ними должно оставаться расстояние не менее 8-12 миллиметров.

После изготовления рам, следует вырезать из металла листы необходимого размера и приварить их к раме. На одной из створок должна располагаться ограничивающая планка, которая скроет зазор между створками.

На фото — петля для ворот

Петли

Важным моментом изготовления конструкции является установки петель. Эта работа требует предельной точности, так как от нее зависит правильность расположения ворот и их работоспособность.

Как уже говорилось выше, в качестве навесов можно использовать гаражные петли. Для створок стандартных размеров достаточно четырех петель, т.е. по две петли на одну створку. Если ворота большие и мощные, следует использовать 6 петель.

Перед установкой, к каждой из петель привариваются металлические пластины, которые в свою очередь привариваются к опорам. Вторая часть петель приваривается к створкам, после чего конструкция устанавливается на опорные столбы.

После этого осталось выполнить затворный механизм. Чаще всего он представляет собой два Г-образных штыря-стопора, которые располагаются в нижней части ворот.

Готовые ворота с Г-образными запорами

После того, как изделие будет готово, можно выполнить освещение въезда во двор дачного участка, что сделает их эксплуатацию более комфортной в темное время суток. Если на даче отсутствует электричество, то решить проблему позволит аренда дизель генератора для дачи, к примеру, в летнее время.

Совет!
Если забор и ворота стали первым построенным объектом на участке, то быстрым способом его дальнейшего обустройства являются дачные дома из блок — контейнеров.
На установку такого дома уйдет гораздо меньше времени, чем на возведение традиционного строения.

Вывод

Изготовить въездные ворота на дачный участок под силу каждому домашнему мастеру, который имеет опыт работы с таким инструментом, как сварочный аппарат и болгарка. Главное при этом правильно выполнить чертежи и строго соблюдать установленные размеры деталей. (См. также статью Гараж на даче: особенности.)

Из видео в этой статье можно получить дополнительную информацию по данной теме.

Добавить в избранное Версия для печати

Отличная статья 0

9dach.ru

видео-инструкция по изготовлению дачных ворот своими руками, фото

Если ваш дачный участок огражден качественным забором, к примеру, выполненным из ковки, камня или дерева, то его обязательно надо дополнить удобной, надежной и симпатичной калиткой. Причем, заборы и калитки для дачи должны быть выполнены в едином стиле. Далее мы рассмотрим, какие бывают калитки и как их самостоятельно установить.

Калитка на дачном участке

Как выбрать калитку

Чтобы правильно выбрать калитку, следует ориентироваться на следующие моменты:

Сочетание материалов	Ограждение и дверца будут привлекательно и гармонично выглядеть только в том случае, если материалы, из которых они выполнены, между собой визуально сочетаются. К примеру, если забор деревянный, с ним отлично будет смотреться деревянная дверца. Также отлично смотрятся калитки — ворота для дачи с деревянным забором.
Надежность и прочность	При выборе изделия, важен не только его внешний вид, но и прочность. Поэтому необходимо уделить внимание качеству материалов и фурнитуры.
Безопасность	Запоры должны соответствовать тому уровню безопасности, который вы определили. Желательно, чтобы дверца имела засов и стандартный замок.
Способ установки	Чаще всего калитка и забор устанавливаются одновременно, соответственно могут  иметь общие опорные столбы. Кроме того, зачастую дачники устанавливают комбинированные дачные ворота с калиткой. В таком случае опорные столбы должны быть мощными, способными выдержать вес конструкции.
Цена изделия	В зависимости от типа материалов, стоимость изделий может сильно отличаться.

Вот, пожалуй, и все основные факторы, от которых зависит выбор конструкции. Теперь подробней рассмотрим, особенности калиток, выполненных из разных материалов.

Совет! Если после установки ограждения, возник вопрос выбора проекта домика, то следует обратить внимание на дачные дома из блок контейнеров. Это отличный вариант, если вы не хотите тратить много времени на строительство дачного дома.

Деревянная дверца

Виды калиток

Деревянные

Деревянные калитки являются классическим вариантом. Они не только недорогие, но и достаточно надежные.

Такие дверцы могут быть выполнены из следующих пиломатериалов:

• Бруса;
• Боковых спилов бревен;
• Строганой доски;
• Блокхауса.

Чаще всего деревянные элементы комбинируют с металлическими и даже пластиковыми элементами. Это позволяет повысить практичность изделия, улучшить его долговечность и внешние данные.

Надо сказать, что калитку из дерева несложно изготовить и своими руками. Для этого необходимо лишь обладать элементарными знаниями столярного дела.

Калитка и ворота для дачи – комбинированная конструкция

Из профнастила

В последнее время большое распространение получили ворота с калиткой для дачи из профнастила. Данный вариант относится к средней ценовой категории, так как профнастил тонкий, но в то же время достаточно прочный материал. Листы профнастила защищены от коррозии полимером и лаком.

Что касается его внешнего вида, то смотрится он вполне привлекательно, к тому же, имеется возможность подобрать материал практически любых цветов и оттенков. Чаще всего, калитка представляет собой металлическую раму из профильной трубы или стального уголка, к которой прикреплен лист профнастила.

Имея навыки работы со сварочным аппаратом, изготовить такую калитку или даже ворота так же можно самостоятельно. Срок службы такой конструкции может достигать 50 лет.

Калитка и ворота из поликарбоната

Из поликарбоната

Поликарбонат обладает рядом достоинств, таких как:

• Прочность;
• Долговечность;
• Устойчивость к любым погодным условиям;
• Удобство и простота монтажа;
• Привлекательный внешний вид и возможность выбрать материал необходимого цвета.

Поэтому изделия из поликарбоната обладают определенной популярностью среди дачников. Основа таких конструкций всегда металлическая. Следует отметить, что поликарбонат отлично смотрится в сочетании с художественной ковкой.

Процесс изготовления двери из этого материала, такой же, как и из профнастила. Разница лишь в том, что к раме прикрепляется поликарбонат, при этом основание просматривается с двух сторон, так как материал прозрачный.

На фото — кованая дверца

Кованые

Кованые изделия всегда смотрятся наиболее привлекательно и солидно, но в то же время они являются наиболее дорогими. Поэтому, кованая калитка является отличным вариантом, для дорогого оформления коттеджной территории либо загородной виллы.

Конечно, есть бюджетные варианты ковки, но их обычно используют в сочетании с деревом или поликарбонатом.

Рама калитки и ворот с опорными столбами

Установка калитки

Изготовление

Выполнить дверцу простой конструкции не сложно.

Краткая инструкция выглядит следующим образом:

• В зависимости от типа материала процесс изготовления конструкции может отличаться, однако, в любом случае работу следует начинать с выполнения чертежей с указанием размеров. Это позволит не ошибиться, при изготовлении изделия.
• Чтобы выполнить дверцу из профнастила или поликарбоната, в первую очередь нужно сварить раму из уголка или профилированной трубы, в соответствии с размерами, указанными в чертежах. Для жесткости, в раме можно выполнить несколько перемычек. Кроме того, следует предусмотреть крепление для замков и засовов.
• Затем, по размеру рамы надо вырезать лист профнастила или поликарбоната.
• Прикрепить лист к раме можно при помощи болтов.
• В завершение работы, к раме привариваются навесы для монтажа дверцы на опорный столб. Если замок идет без ручек, то также необходимо с двух сторон прикрепить ручки, для удобства ее эксплуатации.

Обратите внимание! При выполнении монтажных работ, опорные столбы должны располагаться строго вертикально, кроме того важно надежно их установить, так как от этого будет зависеть долговечность беспроблемной эксплуатации конструкции.

Выполнить деревянную калитку еще проще – для этого надо просто прибить рейки на определенном друг от друга расстоянии к двум перекладинам, после чего укрепить конструкцию одной планкой, расположенной по диагонали (подкосом).

Конструкция деревянной конструкции

Надо сказать, что изготовление ворот и калиток для дачи выполняется практически одинаково, единственное, ворота имеют большие размеры и состоят из двух половинок.

Монтаж

Итак, конструкция готова, осталось только ее установить.

Для этого следует выполнить следующие действия:

• Если опорные столбы не установлены, то в первую очередь необходимо выполнить разметку и забетонировать в грунт опорные столбы.
• Далее к столбам следует прикрепить вторую часть навесов. Данную операцию необходимо выполнять аккуратно и внимательно, чтобы не ошибиться с их расположением.
• Далее петли калитка надеваются на штыри навесов опорного столба.
• После этого надо врезать замок, установить запоры и пр.

Замок калитки

На этом процесс установки дверцы завершен. Теперь надо только обустроить вход на дачный участок – выполнить освещение и забетонировать или заасфальтировать дорожку.

Совет! Если на даче отсутствует электричество, то данную проблему может решить генератор. Конечно, подобное оборудование стоит дорого, но выход все равно есть – это аренда дизель — генератора для дачи.

Вывод

Оборудовать ограждение дачного участка надежной и красивой калиткой не сложно – ее можно сделать самостоятельно или приобрести готовую. Самое главное – правильно выбрать материалы для нее, чтобы они визуально гармонировали с материалами забора. В таком случае изделие будет выполнять не только практичную функцию, но и украшать участок.

Из видео в этой статье можно получить дополнительную информацию по данной теме.

Добавить в избранное Версия для печати

Отличная статья 0

9dach.ru

особенности откатных изделий, как поставить, оптимальная ширина, чертежи, фото и видео

Зачастую на дачных участках нет полноценных ворот, и при необходимости приходится снимать один из пролетов забора, а это неудобно и занимает много времени. Именно поэтому вопрос,как поставить ворота на даче, в последние годы очень актуален, ведь у большинства дачников есть личный автотранспорт, и оставлять его на дороге небезопасно, а зачастую и невозможно, так как проезды узкие, и автомобиль будет мешать движению. Рассмотрим основные варианты конструкций и особенности их установки.

На фото: некоторые дачники делают настоящие произведения искусства

Виды устройств и их различия

Для того чтобы выбрать какой-либо вариант, нужно знать, какие решения являются самыми популярными и какими достоинствами обладает тот или иной тип:

Распашные конструкции	Самый широко встречающийся вариант на дачных участках. Главным преимуществом является простота устройства и низкая стоимость проекта. Чтобы собрать и установить такие ворота, понадобится минимальный набор инструмента и материалов, тем более что можно использовать самые различные варианты: металл, дерево, пластик и так далее
Рельсовые системы	Этот тип чаще всего встречается на промышленных объектах и был популярен среди населения лет 20 назад. В наши дни такой вариант используется редко в силу трудоемкости процесса изготовления и достаточно низкой прочности конструкции, так как на откатные ролики постоянно воздействуют большие нагрузки, которые приводят к повышенному износу элементов
Консольные ворота	Один из самых популярных вариантов сегодня. К его преимуществам можно отнести достаточно простой процесс изготовления, прочность конструкции и удобство эксплуатации, ведь такая система практически не занимает лишнего места, и справиться с открыванием может даже ребенок

Откатные системы отличаются удобством использования

Особенности изготовления ворот

Для начала следует определиться, какой из вариантов будет целесообразен в вашем случае, после чего стоит определиться со следующими факторами:

• Оптимальная ширина ворот на даче, как свидетельствует практика для удобства заезда легковым транспортом необходимо пространство как минимум в 3 метра. Если же планируется заезд грузового транспорта или хочется сделать въезд еще удобнее, то проем может составить 3.5 или даже 4 метра, главное, чтобы позволяло пространство на участке. Но делать слишком большие конструкции также нежелательно, так как это лишняя нагрузка на все элементы и опоры.
• Материал изготовления – оптимальный вариант это профилированная труба размером 60х40 или 50х50, она обеспечивает высокую прочность конструкции и устойчивость ее к деформациям. Также можно использовать металлический уголок, каркас обшивается либо деревом, либо профлистом, все зависит от ваших предпочтений и наличия того или иного материала.

Можно самому сделать чертежи ворот для дачи своими руками, а можно найти на нашем сайте уже готовые варианты. Так вы будете представлять, как должна выглядеть в конечном итоге конструкция, и какие работы вам предстоит проделать.

Эскиз будущего изделия поможет рассчитать необходимый объем материалов

Распашные конструкции

При таком варианте работы проводятся в следующем порядке:

• Вначале производится разметка расположения, после чего необходимо решить, из каких материалов будут изготавливаться опорные столбики.
• Далее возводятся столбики, они могут изготавливаться из металла или из кирпича (в этом случае в конструкцию закладываются и бетонируются металлические закладные элементы для крепления будущей системы). Важно, чтобы обеспечивалась максимальная прочность крепления каждой части.

Генератор поможет не только при сварке, он незаменим, когда собираются дачные дома из блок-контейнеров, ведь в этом случае коммуникации чаще всего еще не подведены

• Далее необходимо сварить каркас, для этого нужен сварочный аппарат и линия электроэнергии, если ее нет, то самым простым вариантом будет аренда дизель-генератора для дачи, он обеспечит вас электричеством, при этом расход топлива будет минимальным.
• Самодельные ворота для дачи могут обшиваться любым подходящим материалом, чаще всего используется профилированный лист, древесина либо листы влагостойкой фанеры.

Профлист – самый простой в работе материал, его цена невелика, а качество довольно высокое

Важно!
Особое внимание уделите качеству петель, так как от них напрямую зависит, насколько надежной будет конструкция, лучше приобретать изделия, выточенные из цельного куска металла со специальными отверстиями для смазки.

Для металлических ворот такие завесы являются оптимальным вариантом

Консольные ворота

Сделать откатные ворота для дачи своими руками вполне по силам каждому, главное – желание и наличие всех необходимых материалов. (См. также статью Гараж на даче: особенности.)

Работы проводятся в следующем порядке:

• Инструкция по сборке такой системы достаточно проста, но вам придется приобрести целый ряд комплектующих, все необходимые элементы отражены на схеме ниже, они могут отличаться по конфигурации в зависимости от производителя, но схема всегда одинакова.

Электропривод – элемент, который устанавливается по желанию, он обеспечивает удобство, но ставить его на даче не всегда оправданно

• Для каркаса лучше всего использовать профиль 40х60, сваривая конструкцию, особое внимание следует уделить правильной геометрии изделия, любые перекосы сделают эксплуатацию невозможной.
• Устанавливая опорные столбики, обязательно выставьте идеальный уровень, это обеспечит долговечность работы даже при самых неблагоприятных условиях, ведь перекосы при обледенении могут вывести некоторые узлы из строя.

Совет!
Для обшивки таких дачных ворот лучше всего использовать профлист, так как он очень легкий, а чем меньше вес конструкции, тем меньшая нагрузка ложится на ролики и фиксаторы.

Вывод

Какой бы вариант вы ни выбрали, важно использовать только качественные материалы и проводить работы аккуратно. Видео в этой статье расскажет и наглядно покажет некоторые нюансы данного вида работ.

Добавить в избранное Версия для печати

Отличная статья 0

9dach.ru

Ворота для дачи своими руками (фото и видео)

Сделать распашные ворота для дачи своими руками по силам каждому дачнику.

Пример устройства распашных ворот.

Зная алгоритм возведения, при наличии необходимых материалов и инструментов, можно самостоятельно изготовить конструкцию. Данная схема пользуется спросом не одно столетие. Этот объект является удобным в использовании, простым в изготовлении, и вполне солидно смотрится на дачном участке.

Створки состоят из облицовки и двух несущих рам. Материалом для облицовки может служить профнастил, деревянная доска, сендвич-панели либо металлическая сетка. В наши дни широкой популярностью пользуются ворота из профнастила, о них и пойдет речь. Створки конструкции могут открываться внутрь либо наружу участка — это по усмотрению хозяина. Рядом можно разместить калитку.

Необходимые инструменты

Рассмотрим на примере распашного сооружения из профнастила. Для возведения конструкции нам понадобятся следующие инструменты.

1. Болгарка.
2. Сварочный аппарат.
3. Дрель.

Вернуться к оглавлению

Необходимые материалы

В качестве полотна для ворот чаще всего используют листы профнастила.

1. Профнастил (листы ).
2. Металлические трубы (по профилю могут быть любые: круглые, квадратные, прямоугольные).
3. Саморезы.
4. Бетон.
5. 4 железных петли.
6. 2 металлические стойки.
7. Оцинкованные саморезы с пресс-шайбой.

Вернуться к оглавлению

Алгоритм возведения конструкции

Вернуться к оглавлению

Как сделать каркас?

Одним из важнейших элементов распашных ворот являются опорные столбы. Для них лучше использовать металлические стойки, установленные в фундамент.

Для начала необходимо измерить высоту и ширину проема забора, в котором будет находиться конструкция. Рассмотрим на примере данных: h (высота) — 2 м, l (длина) — 3 м. Следовательно, нам нужно болгаркой отрезать 14 металлических труб: 4 — 2 м, 6 — 1,5 м, 4 — 1,8 м. Для соединения труб сваркой обрез необходимо делать под углом 90 градусов у всех труб по 2 м, у 4 труб по 1,5 м, и у всех труб по 1,8 м. Эти трубы будут служить каркасом конструкции. Лучше всего использовать профилированные изделия 30 на 60 градусов. После обрезки труб, их необходимо ошкурить и обработать грунтовкой. Конструкция из такого материала прослужит очень долго. После этого трубы соединяют при помощи сварки. Две трубы по 2 м соединяют с трубами по 1,5 м в виде прямоугольника, затем этот прямоугольник делят пополам, и в середине приваривают ровную трубу 1,5 м. В получившиеся 2 окна по диагонали (в любом расположении) приваривают трубы 1,8 м. По такой же аналогии необходимо сделать и вторую сторону ворот.

Профнастил крепиться к металлической основе по всему периметру с помощью оцинкованных саморезов с пресс-шайбой.

Вернуться к оглавлению

Как сделать установку опорных столбов?

Установка опорных столбов является важным элементом возведения конструкции, от нее зависит функциональность и долговечность объекта. Лучше использовать опоры, на которые легко можно прикрепить петли. Если имеется сварочный аппарат, то конечно, лучше использовать металлические стойки. Длина стоек при высоте забора 2 м равняется 3,2 м. С помощью сварочного аппарата к стойкам привариваются петли на таком же расстоянии, как и на створках. Чтобы основу стоек не размыли грунтовые воды, их необходимо устанавливать на фундамент. Для этого нужно вырыть яму диаметром 50 см, глубиной до 1 м. В нее помещаем стойку, заливаем смешанным с щебнем . Застывание фундамента продолжается около 7 дней.

После истечения срока застывания бетона можно приступить к сборке. Навешивать створки на петли необходимо аккуратно, предварительно приподняв их над петлями стоек. Удобнее всего если навешенные дачные створки будут открываться в сторону улицы. Сделать это можно предварительно изучив крючки.



Если вы сделаете все своими руками, экономия средств будет огромна. Не бойтесь экспериментировать!

1landscapedesign.ru
