Делаем вытяжку в частном доме: лучшие варианты обустройства + технические требования

Содержание

все о вытяжках и естественной вентиляции

Воздушная атмосфера внутри дома часто отражается на качестве жизни членов семьи – ночной сон, здоровье и их самочувствие зависят от воздухообмена. Самостоятельное обустройство вытяжки в частном доме нередко производится неправильно от незнания, следовательно, перед тем, как устанавливать ее, нужно изучить теорию.

Варианты вытяжки в частном доме

Как в зданиях общественного предназначения, так и в частных домах используются всякие типы систем циркуляции воздуха. Различают их по своему назначению, методу активации воздушной струи и кратности воздухообмена.

Рассмотрим более подробно разные варианты:

  1. Приточная циркуляция. Система вентиляции, установленная для подачи в помещение свежего воздуха, носит название приточной.
  2. Вытяжная система в частном доме. Комплексная циркуляция, отвечающая за удаление выработанного воздуха, называется вытяжной.
  3. Рециркуляция. Здесь перемешиваются потоки воздуха, идущие из помещения, с внешними охлажденными воздушными массами. При этом происходит нагревание такого состава до необходимой температуры и возвращение ее снова в комнату.
  4. Естественная циркуляция. Воздушные массы передвигаются естественным образом благодаря тому, что холодные потоки имеют больший удельный вес, чем нагретый воздух в помещении. Скорость потока при этом создается небольшая, поскольку разница в весе холодной и теплой массы составляет небольшую величину. Надо иметь в виду, что для естественной циркуляции не имеет смысла делать горизонтальный воздуховод больше 3-5 метров.
  5. Искусственная вентиляция. Наиболее результативной для увеличения кратности воздухообмена является принудительная циркуляция воздуха с использованием вентилирующих устройств. Воздушные каналы здесь могут быть длинными и даже пересекать несколько комнат. А оборудование зачастую располагается в чердачном помещении. Особенно такой вариант подходит для больших домов.

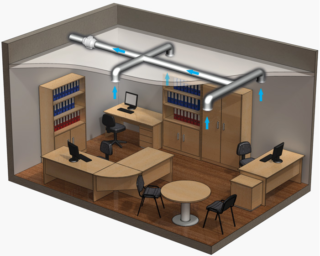

Приточно-вытяжная вентиляция

Приточно-вытяжная вентиляция

А также различают канальный и бесканальный воздухообмен. В первом случае движение воздушной массы происходит по воздуховодам, во втором – благодаря зазорам в дверях или приоткрытым фрамугам в окнах. Причем естественная вытяжка придает более удобные жизненные условия для домочадцев.

Необходимые предварительные расчеты

Все расчеты по вытяжке приводят к определению воздушной массы в доме. Исходя из этого, делают расчет основных характеристик системы вентиляции, а именно – число и диаметр воздушных каналов, производительность вентиляторов и др.

Есть специальные методики, по которым можно вычислить не только воздухообмен, но и тепловую отдачу, влажность, очищение от загрязнений и др. Но для расчетов по вытяжке для частного дома достаточно применить следующие варианты:

  • по кратности;
  • по площади;
  • по санитарно-гигиеническим нормативам.

Данные способы довольно просты, и поняв в них сущность, можно всякому домовладельцу высчитать основные характеристики своей вытяжки в доме. Наиболее простой метод – это расчет по площади. За базовые расчеты берется следующая норма: в течение часа в дом должно поступать по 3 м³ свежего воздуха на 1 м2площади. Число людей при этом не берется в расчет.

Вычисление по СНиП также сравнительно несложное. Здесь для расчета нужно брать не площадь помещения, а число членов семьи. Для всякого проживающего в доме человека поступление нового воздуха должно быть 60 м³/час.

Сложнее производится вычисление по кратности обновления воздуха. При его выполнении нужно брать в расчет предназначение всякой отдельной комнаты и нормы по кратности воздухообмена для любой из них. Кратность воздухообмена это коэффициент, показывающий число замены выработанной воздушной массы за один час (СНиП 2.08.01-89* Жилые здания, прил. 4).

В зависимости от назначения комнаты, в них должен происходить следующий воздухообмен:

  • детская и спальная комната – 1 раз за час;
  • кухня с электроплитой – 60 м³/ч;
  • санузел – 25 м³/ч;
  • Для котельной с твердотопливным котлом и кухни с газовой плитой необходима кратность 1 раз за час и 100 м³/ч во время эксплуатации агрегата.

При расчетах также нужно иметь в виду, что аэродинамическое сопротивление в круглой трубе меньше, чем в квадратной. Зато квадратная конфигурация наиболее компактна, хорошо вписывается в общий интерьер.

Естественный воздухообмен в доме

Вытяжка такого вида функционирует посредством тяги, которая получается в вертикальной трубе, тем самым побуждая воздух перемещаться вверх.

Важно знать, как влияют на силу тяги разные факторы:

  1. Перепад давлений. Чем выше труба, тем больше будет разница в нижней и верхней точке канала.
  2. Разность температур. Холодная масса воздуха с улицы смещает нагретый, наиболее легкий воздух из помещения, отчего последний вытесняется к потолку и затем попадает в вытяжной венканал.
  3. Степень поглощения влаги. Как ни странно звучит, но имея одну и ту же температуру, переполненная воздушная смесь делается легче высушенного воздуха и, соответственно, также двигается кверху.

Чтобы узнать без прибора о перенасыщенной влажности в доме, нужно открыть двери на веранду, и на потолке появится пятно от конденсации влаги. Такое явление происходит потому, что вес молекул пара воды равен 18 единицам, а воздуха – 28. Разумеется, при сырости смесь воздуха делается легче.

Температура и влажность имеют перепады на протяжении календарного года, соответственно изменяется и мощность тяги. Отсюда становится понятным, почему в летнее время вытяжка функционирует слабее – разница в температурах небольшая. Постоянными остаются две характеристики: разница давлений и высота трубы.

естественная вентиляция

Обустройство естественной вытяжки является наиболее дешевым методом образовать воздухообмен в частном доме. Природная тяга существует также и во многих многоэтажных домах. Там теплый воздух из квартир попадает чрез обратные клапаны в вентиляционный канал, проходящий внутри стен вертикально.

Требования к вентиляции частного дома

Санитарно-технологическими нормативами предусмотрены определенные требования к вентиляционной системе.

При обустройстве вентиляции в частном доме своими руками требуется выполнять все пункты СНиП, при этом необходимо учитывать, что:

  1. Внутренние поверхности вентиляционных колодцев должны быть ровными и гладкими. Для этого в кирпичные шахты закладывают металлические или пластиковые трубы определенного диаметра.
  2. Стояк для вытяжки внизу оснащается смотровой дверцей, которая должна плотно закрывать отверстие.
  3. Вытяжной канал выводится над коньком крыши не менее чем 0,5 м. Если скат у кровли сложный и имеет ломаную конфигурацию, то во избежание обратной тяги, получаемой завихрением потоков, в трубу монтируется дефлектор.
  4. Устройство вытяжки. Если в доме не было предусмотрено вентиляции, то ее можно восстановить путем пристраивания рядом установленной шахты. Для улучшения тяги ее необходимо утеплить.
  5. Совмещение вытяжек. Нельзя устанавливать принудительную вентиляцию при наличии в доме естественной циркуляции. Для нее делается индивидуальный канал, в противном случае могут возникнуть сбои с работой природной вытяжки в других комнатах.
  6. Минимальный размер от потолка до вентиляционных отверстий в вытяжную трубу (не более 150 мм). При большем размере есть вероятность образования зоны застоя в этом промежутке.
  7. В дверях между смежными комнатами должны быть оставлены зазоры в нижней части, или вставлены решетки. Если двери пластиковые, то в стенах делаются специальные отверстия для перетекания воздуха.

Сущность главного условия заключается в том, что объем вытесняемой воздушной массы должен быть равен объему поступающей. В случае же, если такое требование не соблюдается, то в комнаты будут просачиваться вместе с воздухом всякие специфические запахи. Или при увеличенном дисбалансе между количеством нагнетаемого воздуха и вытяжкой возникнут сквозняки.

Монтаж принудительной вытяжки частного дома

Принудительная вытяжка по сравнению с природной циркуляцией воздуха остается в выигрыше по многим аспектам:

  • она одинаково функционирует при любой погоде и сезоне;
  • с большим эффектом производит очистку воздушной массы;
  • вытяжка регулируется посредством скорости и мощности вентиляторов;
  • циркуляцию воздушного потока можно создать не только за счет осевого вентилятора, но и при использовании моноблоков (труба в трубе).

Основной недостаток такой системы вентиляции – зависимость от электричества.

принудительная вентиляция

Вентиляционных систем может быть несколько. К ним относятся отдельная приточно-вытяжная циркуляция воздуха, сборно-приточная система и кондиционирование. Одной из лучших является приточно-вытяжная вентиляция. В ее состав входят вентилятор, реле, датчики, автоматика и др.

Распределение воздуха

Циркулирование прохладного воздуха в дом во время эксплуатации данной вытяжки предотвращает обратный клапан, установленный в трубе. Искусственная вентиляция в классическом варианте обладает одним вентилятором, предназначенным для маленьких комнат.

В вентиляционную систему наборного вида механизмы, практически те же, но размещаются они индивидуально. Производительность такой вытяжки составляет от 100 до 300 м³/ч.

В зданиях с большой площадью нужно устанавливать вытяжные устройства мощностью от 300 до 550 м³/ч.

Отверстие в стене для вентиляционных каналов

При монтаже вытяжной вентиляции через стену на улицу необходимо пробить одно или несколько отверстий. Они применяются для расположения каналов, предназначенных для вытяжки, а иногда и для подачи воздуха. В основном – это трубы круглого сечения диаметром 125 или 160 мм. Но отверстия под них приходится делать еще больше, так как по технологии в дыру нужно сначала установить гильзу, потом патрубок нужного сечения. К тому же все зазоры надо тепло изолировать, например, монтажной пеной.

Перед тем, как начать сверлить, нужно убедиться, что в месте сверления стены нет:

  • армирующей сетки;
  • каналов для вентиляции в плитах;
  • электропроводки;

Проверить металлические предметы в стене можно с помощью металлоискателя.

Пробивание стены под трубу

После того, как намечено место, нужно сделать разметку. Для подающей трубы ее делают на расстоянии 150 мм от пола, и такой же размер надо выдержать от потолка. Размечать окружность надо с запасом под защитную обойму и утепление. Хорошо, если отверстие надо делать в стене деревянного дома, но зачастую здания возводятся из шлакоблока или кирпича. Рассмотрим случай шлакоблочного дома. Для сверления отверстий можно воспользоваться перфоратором или устройством с алмазной насадкой «коронка».

  1. Чтобы просверлить стену перфоратором, для этого по окружности сверлят отверстия маленьким сверлом (в зависимости от мощности). Затем по получившимся отверстиям скалывают блок или кирпич с той и другой стороны пробойником и шлямбуром.
  2. В основном, коронки обладают унифицированным размером для формирования отверстий под разные изделия (розетки, трубы). Обычно они бывают разборные и состоят из хвостовика, коронки и центрирующего пера адаптера. Вначале нужно нанести выемку для центрового сверла, вставить его и затем уже сверлить отверстие нужной глубины с помощью коронки.

Технология монтажа вытяжки на кухне

Расстояние от вытяжки до плиты газовой и электрической

Расстояние от вытяжки до плиты газовой и электрической

Мощность вытяжки подбирают в зависимости от размеров кухни, при этом можно воспользоваться формулой P = S x H х 12, где:

Р – производительность вентилятора;

S – площадь кухни;

H – высота помещения.

12 – норматив по кратности воздухообмена на кухне.

Обычно к полученному результату добавляют 30%, поскольку потери в воздуховоде, идущему по кривой линии, неизбежны.

Установка вентиляции на кухне в частном доме, как правило, не вызывает трудностей и эту работу вполне можно сделать своими руками.

Как же правильно ее сделать:

  1. При отсутствии системы вентиляции, сначала надо сделать отверстие под патрубок такого же диаметра, как вытяжная труба. Делать его желательно, напротив или как можно ближе к плите, чтобы сохранить тягу.
  2. Вытяжку как в квартире, так и в частном доме необходимо располагать на 0,7 м. от электроплиты и на 0,8 м над газовой плитой. После разметки просверлить отверстия и установить кронштейны, затем подвесить и проверить по горизонтали вытяжное устройство.
  3. Соединить выходной патрубок от вытяжки, предварительно протянув трубу через технологическое отверстие, с концом вытяжной трубы, выходящей наружу.

Проверить стыки на герметичность, и провести испытание. Для чего поставить на плиту кастрюлю с водой и довести до кипения. Все испарения должны подниматься и уходить в подвешенный зонд.

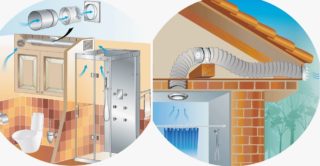

Принудительная вытяжка санузла частного дома

Обычная циркуляция воздуха из влажного помещения понятна и проста:

  1. Воздушная масса проходит в ванную комнату через щель под дверью.
  2. Попадая во влажную среду, воздух также делается сырым, в результате чего он становится легче и устремляется кверху.
  3. Под влиянием тяги в вентиляционной шахте воздух засасывается и выходит наружу.
  4. Для скорейшего удаления влаги и специфического запаха из санузла зачастую встраивают вентиляторы в отверстие колодца. При этом для увеличения эффективности применяют переходник с дополнительной решеткой и тройник с обратным клапаном.

Перед тем, как производить установку вытяжки в частном доме, нужно проверить тягу в воздуховоде, совместимость крепежных отверстий к стене и соответствие электропроводки схеме подключения.

Устройство вентиляции подвала

Самым простым методом воздухообмена в подвале является два отверстия с противоположных сторон в цоколе дома, через которые будет происходить естественная приточная вентиляция.

Вторым вариантом, более результативным, является установка системы вентиляции за счет двух труб диаметром 120-200 мм. Нижнюю ее часть нужно расположить на высоте 20-40 см от уровня подвального пола, а верхнюю вывести наружу через цоколь и поднять вертикально на высоте 60-80 см над землей. Сверху установить защитный колпак и сетку. Данная вентиляционная система будет действенна в подвале с площадью 35-45 кв. м.

Если такой вытяжки будет недостаточно при большем размере подвального помещения, то тогда надо устанавливать принудительную вентиляцию. Схема проведения труб будет аналогичная, нужно лишь подсоединить осевой вентилятор к вытяжному каналу.

Как правильно сделать вытяжку в частном доме?

Среднее время для прочтения Для прочтения требуется ~7 минут

Чтобы в частный дом поступал приток свежего воздуха, а также отводился уже загрязненный, необходимо установить систему вентиляции – вытяжку, которая может быть естественной, принудительной или комбинированной. Но независимо от выбора, вентиляция будет выполнять свою функцию только в том случае, если предварительно произвести расчеты, в которых учитываются размеры помещения и особенности будущей системы.

Естественная вентиляция

На этапе проектирования дома в обязательном порядке составляется схема естественной вентиляции. Принцип ее действия заключается в проветривании дома за счет естественной циркуляции воздушной массы. Чтобы система выполняла свою функцию должным образом, приток свежего воздуха и отвод уже влажного должны выполняться через разные помещения. Обычно пространство через которое поступает воздух называется сухим, а выводящее помещение — влажным.

Можно проветривать дом четырьмя способами:

  • канальным, когда дом оснащается вертикально расположенными каналами.
  • бесканальным. Этот способ может применяться для жилых строений, однако он больше подходит для производственных зданий.
  • постоянным. В этом случае помещения обеспечиваются значительным притоком воздуха, который поступает через воздушные каналы.
  • периодическим, когда “новый” воздух поступает в определенные промежутки времени.

Чтобы повысить уровень воздухообмена в доме, на отводящие каналы монтируются специальные вентиляторы, которые могут работать как постоянно, так и в установленное время. Соответственно, для такого оборудования требуется подключение к сети электропитания.

Достоинства

Она не нуждается в установке дорогостоящего оборудования, поломки системы автоматически исключаются. Но даже с установленными на вытяжные каналы вентиляторами, система циркуляции естественным образом потребляет электроэнергию в малых количествах. Следовательно, происходит экономия денежных средств. Еще одним плюсом системы является ее совместимость с другими типами воздухообмена.

Недостатки

Такой вид вентиляции в деревянном доме напрямую зависит от погодных условий, что непосредственно влияет на проветривание здания. Как правило, недостаточное поступление свежего воздуха проявляется в виде возникновения грибка, а также скопления токсичных веществ, которые могут исходить от строительных материалов. Таким образом, она, не совмещенная с другими системами, не всегда сможет обеспечивать должный обмен воздуха в доме.

Принудительная вытяжка

Так как зависимость естественной вентиляции от внешних климатических условий не позволяет в полной мере проветривать помещения, то для обеспечения циркуляции воздуха в частном доме необходима установка дополнительного оборудования. Воздухообмен, проводимый с помощью специальных установленных устройств, а также комплектующих к ним, называется принудительной вентиляцией.

По принципу работы она делится на:

  • приточно-вытяжную, осуществляемую с помощью специального оборудования. Также разновидностью этого способа является установка оборудования для рециркуляции. В этом случае отработанный воздух проходит через фильтры, частично смешивается с уличным, а затем уже очищенный возвращается в помещение;
  • приточную с возможностью подогрева. Для работы системы по этому принципу необходим рекуператор, который использует отработанный, но уже нагретый воздух;
  • приточную с охлаждением. Здесь в обязательном порядке устанавливается кондиционер;
  • приточно-вытяжную. Самая распространённая система для частных домов. Циркуляцию воздушных масс обеспечивает установленное оборудование в сочетании с элементами естественной циркуляции. Такая схема воздухообмена относительно проста в монтаже и довольно эффективна.

Однако работа принудительной системы осуществляется с помощью подключения ее устройств к сети электропитания. Кроме того, проектирование и расчеты системы производятся на этапе составления плана возведения дома. Все составляющие принудительной вентиляции выполняют разные функции, но основная и единственная задача всех элементов — поступление свежего воздуха в помещения и вывод уже использованного на улицу.

В систему принудительного характера включаются следующие элементы и оборудование:

  • решетки для защиты вентиляционных каналов от грызунов, насекомых и мусора;
  • фильтры, препятствующие проникновению в дом пыли и пыльцы;
  • воздушные клапаны, которые регулируют поток, подаваемого в дом воздуха. Зимой защищают систему от ледяных порывов ветра;
  • вентиляторов, служащих для создания непрерывного потока в каналах вентиляции;
  • звукопоглотители, обеспечивающие бесшумную работу системы;
  • калориферы, подогревающие поступающий воздух;
  • вентиляционные каналы, обеспечивающие перемещение воздуха.

Как правильно произвести монтаж вытяжки на кухне в частном доме

Подготовительные работы по установке вытяжки на кухню начинаются с замеров помещения (подробнее установку рассматривали в этой статье, а как правильно подобрать – в этой). Ведь полученные значения повлияют на выбор модели устройства.

В первую очередь рассчитывается кубический объем помещения путем умножения длины, ширины и высоты кухни. Затем полученный результат умножается на коэффициент десять. Это значение определяет количество смен воздуха в час, установленное действующими нормами. Полученный результат и будет минимальной мощностью, необходимой для измеряемой кухни.

Так как всем вытяжным устройствам необходима электроэнергия, то места установки устройств оснащаются розетками.

Подготовка ниши для кухонной вытяжки также является немаловажным фактором. Ведь централизованная газовая труба может быть проведена так, что в дальнейшем будет мешать установке оборудования на стену. Выходом из ситуации станет монтаж кронштейнов, которые позволят оставить между стеной и вытяжкой необходимое пространство. Кроме того, стена не должна иметь явных дефектов, должна быть достаточно прочной для того, чтобы выдержать вытяжную кухонную систему.

Для установки оборудования понадобятся:

  • строительный уровень;
  • рулетка;
  • перфоратор;
  • набор отверток;
  • лобзик;
  • ножовка по металлу;
  • герметик силиконовый.

Производители вытяжек предоставляют потребителям три основных модификации устройств:

  • подвесные;
  • встраиваемые;
  • купольные или каминные.

Также по способу очищения воздуха они делятся на устройства, которые выводят отработанный воздух на улицу, и модели, работающие в режиме рециркуляции.

варианты, требования и расчеты, установка

Содержание статьи:

Вентиляционный канал в доме выполняет важную функцию. Он является источником свежего воздуха и отводит застоявшиеся воздушные массы из строения. Процесс воздухообмена должен осуществляться постоянно, поэтому нужно создать вентиляцию. Она должна быть на кухне над плитой, в санузле, подвале и других помещениях. Осуществить монтаж вытяжки в частном доме можно самостоятельно, важно лишь правильно подобрать подходящую схему и материалы.

Разновидности вентиляции

Вытяжка воздуха происходит с помощью вентиляторов

Система вентиляции в доме является важнейшей и неотъемлемой частью. На ее обустройство тратится большое количество времени и сил. Существует два типа систем – вытяжная и приточно-вытяжная.

Вытяжная система обеспечивает свободную циркуляцию воздуха. Наружу воздушные массы выходят благодаря принудительному вмешательству, а внутрь поступают естественным способом. В случае приточно-вытяжной схемы создается принудительный сброс и приток воздуха в помещение. Подобная система отличается сложностью реализации и высокой ценой, поэтому практически не применяется на практике в небольших домах.

Обе системы делятся на централизованные и децентрализованные. В первой группе применяют вентиляционные установки, которые способствуют циркуляции воздушных потоков. Во второй ставится несколько устройств, которые работают независимо друг от друга.

Какую делать вытяжку в конкретном доме, зависит от его особенностей. Чтобы подобрать лучшую схему, можно обратиться за помощью к профессионалам. Они учтут все нюансы и подскажут оптимальный вариант обустройства вытяжки.

Естественная вентиляция

Естественная циркуляция воздуха в доме

Частный дом может быть оборудован системой с естественной циркуляцией. С развитием строительных материалов полноценное создание такой схемы становится затруднительным. Применение стеклопакетов, утепление стен препятствуют поступлению свежего воздуха извне, из-за чего в помещении может образовываться лишняя влажность и сырость. Реализовать схему можно было, когда ставились старые деревянные окна. Также она подходит для строений из дерева.

Естественная вентиляционная система работает по принципу вертикальных каналов. Их устанавливают в доме одним концом, а второй выводят на крышу. Теплый воздух поднимается наверх, выталкивается через канал, а взамен поступает новый свежий холодный поток. Такая схема имеет множество нюансов, которые человек не может контролировать: температура на улице, влажность, ветер.

Эффективная работа будет достигаться при определенных значениях температуры. В ином случае вытяжка будет работать хуже. Такие вытяжные системы ставятся в ванных, туалетах и на кухнях, а также других помещениях, где требуется большой отток воздуха. Особое внимание уделяется помещениям, расположенных ниже уровня земли (подвал, погреб). В них образуется газ радон, который нужно отводить. Для этого делают мощный вентиляционный канал для вывода воздуха на улицу.

Недостатков у естественной вентиляции много. Невозможно регулировать поток воздуха, проветривание дома путем открывания окон может привести к заболеванию жильцов. Также воздушные массы могут попадать через дымоход. По этой причине лучше устанавливать контролируемые вытяжки или улучшать естественную вентиляцию путем установки дополнительных элементов.

Способы модернизации схемы

Существующую систему для квартиры можно улучшить своими руками. Для этого нужно приобрести специальный клапан, который монтируют на вход в канал. Прибор автоматический и способен реагировать на изменение внешних факторов. При повышении значений реле срабатывает, клапан открывается и в дом поступает больше воздуха. Датчик, фиксирующий изменения, ставится вне дома и определяет температуру и влажность окружающей среды.

Принудительная вентиляция

Принудительная циркуляция воздуха происходит с помощью приточно-вытяжной системы

Несмотря на модернизацию, естественная циркуляция воздушных масс не может работать так же эффективно, как принудительная. Такой вариант требует больших сил на обслуживание, но стоит меньше. На выходы вентиляционного канала ставятся специальные решетки с клапанами, которые ручным путем регулируют отток и приток воздуха. Регулирование также происходит при изменении температуры на улице. Недостатком является дестабилизация всей системы вентиляции, при которой воздух может попадать из канала в другой комнате. Также систему сложно демонтировать.

Принудительная вентиляция ставится только в тех домах, где возможно поступление достаточного количества воздушных масс. Это могут быть цокольные этажи, подвалы и другие комнаты, где высок риск образования сырости. В схему можно подключить вентиляторы для улучшения производительности.

Приточная вентиляция

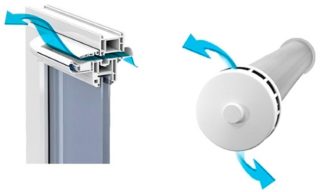

Приточный клапан, который можно вмонтировать в систему после ее установки

Недостаток свежего воздуха – это одна из наиболее распространенных проблем в частных домах. Исправить ситуацию можно путем монтажа приточного клапана. Его можно установить на наклонную вытяжку. Он выполняет следующие функции:

  • подача свежего воздуха в дом;
  • уменьшение шума от окружающего мира;
  • фильтрация – прибор не дает попасть в канал мелкому мусору и вредителям;
  • теплоизоляция корпуса, позволяющая уменьшить вероятность образования конденсата;
  • возможность ручной регулировки процесса работы.

На каждый вентиляционный канал нужно поставить такое устройство. Есть схемы, где используется один клапан при централизованной вентиляции. Клапан работает в зависимости от разницы температур в доме и на улице. При эксплуатации принудительной вытяжки регулировка осуществляется вручную.

Схема приточно-вытяжная с рекуператором

Оптимизировать работу можно путем установки рекуператора. Это приборы, подогревающие воздух, который поступает в помещение. Воздушные массы не смешиваются. Если на улице жарко, можно включить обратный процесс охлаждения.

Подобные системы появились недавно, поэтому и стоимость их высока. Специалисты считают, что именно такая методика будет использоваться в будущем в качестве основной вентиляционной схемы.

Создание вытяжки своими руками

Дополнительная вытяжка может потребоваться на кухне или в ванной

Перед началом работ нужно заранее создать план вентиляции в каждом помещении. Нужно решить, где повесить вытяжку, если мешает газовая труба на кухне, рассчитать размеры каналов и закупить нужные материалы. Обязательно должны быть учтены установленные в доме обогревательные колонки, котлы и камины.

После выбора подходящей системы вентиляции и покупки соответствующих материалов можно приступать к монтажным работам. В первую очередь осуществляется расчет необходимого объема воздуха. От этого критерия зависит монтаж каналов и выбор дополнительного оборудования. При подсчете нужно учитывать следующие нюансы, которые помогут правильно повесить вытяжку:

  • Расчет максимального и минимального показателей получаемого и отдаваемого воздуха. Вычисления производятся по всей площади дома и должны учитывать все нормативы.
  • Одно из расчетных значений берется как минимальная единица производительности всех каналов.
  • Полученный результат сравнивается с подсчетом высоты крыши и минимальной длиной вытяжных каналов для отвода воздушных масс.

Каналы вентиляции монтируются внутри помещения. Необходимо заранее предусмотреть отверстие под вытяжку в стене.

Дополнительная вытяжка в деревянном доме нужна при установке пластиковых окон

Далее начинается выбор диаметра вентиляционного канала. Критерии следующие:

  • Минимальный диаметр составляет 150 мм.
  • Если условия идеальные, такое значение позволяет получить 30 куб.м/час воздушных масс. К идеальным условиям относятся вертикальный монтаж и длина 3 метра.
  • Для увеличения потока нужно сделать больше длину и сечение канала.
  • Длина каждого канала в пределах одного этажа должна быть одинаковой. Это позволит создать равномерное распределение воздуха.
  • Диаметр каналов также выбирается одинаковый.
  • Расстояние между каналами может быть различным. Оно зависит от необходимости большей вентиляции в том или ином помещении.

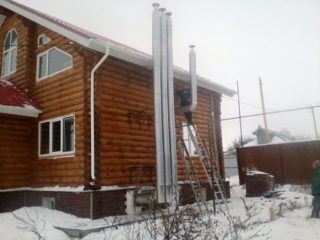

В случае создания вытяжки в деревянном доме нужно учитывать, что древесные брусья пропускают воздух. Для этого нужно сделать дополнительную герметизацию, например, поставить пластиковые окна. Установка наклонной вытяжки может производиться самостоятельно без помощи специалистов.

принцип работы приточной и вытяжной вентиляции + рекомендации по обустройству

Из-за плохо организованного воздухообмена микроклимат в коттедже часто становится неблагоприятным и некомфортным. В результате у проживающих в нем людей ухудшается самочувствие, а отделка и мебель страдают от излишней влажности либо избыточной сухости воздуха. И только грамотно организованная вентиляция в частном доме способна предотвратить эти проблемы.

А как ее правильно обустроить и какой тип системы выбрать? Эти вопросы будем рассматривать в нашей статье. Также разберемся с выбором оптимальной схемы вентиляции для коттеджа и с обеспечением достаточного уровня воздухообмена в отдельных помещениях дома.

Содержание статьи:

Классификация и виды вентиляционных систем

Создание в коттедже вентиляции обусловлено тем, что в нем должен происходить непрерывный обмен воздушных масс. Старый, использованный воздух с большим количеством углекислого газа, необходимо удалять из помещений, заменяя постоянно содержащим кислород новым – с улицы.

Если остановить этот воздухообмен, то микроклимат внутри быстро станет далеким от благоприятного для здоровья людей.

Комфортный микроклимат в жилых комнатахКомфортный микроклимат в жилых комнатах

По нормам для жилых комнат, оптимальная атмосфера это температура в районе 20–25 градусов и относительная влажность в 30–60%, в зависимости от времени года и показаний на градуснике за окном

Чтобы поддерживать установленные ГОСТами параметры воздухообмена, система вентиляции в доме, сделанная своими руками или с привлечением сторонних монтажников, должна непрерывно менять воздух в помещениях.

Например, для жилых комнат в коттедже кратность воздухообмена за час установлена на «1». То есть за час в них должен полностью заменяться весь объем воздуха.

Назначение вентиляции заключается в борьбе со следующими факторами:

  • избыточным теплом;
  • появляющейся постоянно пылью;
  • излишней влажностью воздуха;
  • вредными газами и парами.

Каждый находящийся в доме человек круглые сутки выдыхает углекислый газ. Также в жилом строении есть камины, газовые и электрические плиты, многочисленные бытовые приборы, то есть источников тепла, влаги, пыли и газов в коттедже масса. И все это необходимо удалять из помещений, чтобы микроклимат в них был пригодным для проживания.

По способу перемещения воздуха вентиляционные системы бывают:

  1. С естественной тягой.
  2. С механическим побуждением.

Первый вариант предполагает движение масс воздуха за счет существования разницы давления снаружи и внутри вентилируемого здания. При этом оно может быть организованным – с использованием регулируемых задвижек, и неорганизованным – исключительно через окна, двери и продухи в фундаменте.

Во втором случае воздух принуждают двигаться по помещениям и вентиляционным каналам при помощи механических устройств. Этот вариант энергозависим, но более эффективен.

Энергозависимость механической вентиляцииЭнергозависимость механической вентиляции

Главный недостаток механической системы вентиляции заключается зависимости ее от электроснабжения. Без питания от электросети вентиляторы перестанут крутиться, а эффективность воздухообмена сразу резко снизится

По назначению системы вентиляции разделяются на:

  • приточные;
  • вытяжные;
  • комбинированные.

Первые работают на подачу воздуха в жилище снаружи, а вторые на вытяжку из строения. Третий вариант – приточно-вытяжные конструкции представляют собой симбиоз первых двух. Особенности расчета приточно-вытяжной системы мы детально рассмотрели в .

Принципы работы вентиляции

Раньше жилье строилось с деревянными окнами и дверьми. Причем особой герметичностью они не блистали. В результате сквозь имеющиеся щели шел постоянный и естественный обмен грязного внутреннего и чистого уличного воздуха.

Однако сейчас на смену им пришли пластиковые оконные и дверные блоки, которые на порядок более герметичны. Поэтому, как вариант, ставят специальное устройство на такие окна – .

Ошибки при переустройстве вентсистемыОшибки при переустройстве вентсистемы

Наиболее частая ошибка при обустройстве вентиляции в старом доме, это установка окон со стеклопакетами без переустройства существующей вентиляционной системы естественного вида, которая уже не в состоянии справиться с должным притоком свежего воздуха из-за наглухо закрытых створок

Принцип работы системы домового вентилирования построен на непрерывном притоке с улицы новых воздушных масс. В итоге они постепенно замещают имеющийся в комнатах воздух, выдавливая старый наружу. При этом происходит удаление из дома углекислого газа, запахов и влаги.

Точками притока нового воздуха служат:

  • окна;
  • двери;
  • продухи в фундаменте и цоколе;
  • оконные кондиционеры.

О приточной вентиляции мы подробно говорили в .

Выведение из помещений использованного воздуха происходит через окна и двери при проветривании, а также вентиляционную трубу (шахту) или .

Вариант #1 — система с естественной тягой

Вентиляционная система немеханического типа работает благодаря формированию природной тяги в вертикальной трубе.

Это принцип работы классического дымохода дровяной печи или камина. В обоих случаях внизу создается давление, толкающее воздух вверх наружу.

Естественная тяга в вентиляционной трубеЕстественная тяга в вентиляционной трубе

Чем больше разность давления и температуры между улицей и помещениями в коттедже, тем сильнее образуется тяга в вентиляционной шахте

Также на силу тяги влияет насыщенность воздуха влагой. Чем он суше, тем тяжелее. Влажные воздушные массы неизбежно стремятся подняться под потолок и далее в вентканал, если он идет наружу из здания.

Основной недостаток естественной вентиляции кроется в ее плохой управляемости. При большом ветре возможно образование . Зимой, благодаря разнице температур, система работает очень эффективно, в некоторых ситуациях даже с избытком, вытягивая драгоценное тепло из дома.

А летом эффективность ее сильно падает. Температурные показатели в комнатах коттеджа и на улице в летний период различаются не сильно, поэтому тяга неизбежно уменьшается.

Обратная тяга в вентшахтеОбратная тяга в вентшахте

При порывах ветра воздух в вентиляции может пойти вспять по вентканалу обратно в комнаты. Образование обратной тяги явление нечастое, но вполне возможное

Чтобы контролировать качество воздухообмена в такой системе, вентиляционные каналы в ней требуется обязательно оснащать . При необходимости можно будет их прикрыть ради уменьшения естественной тяги.

Вариант #2 — система с принудительным побуждением

Если система естественного проветривания не способна поддерживать должный микроклимат в коттедже, то ее приходится менять на приточную или вытяжную механическую вентиляцию.

В этом случае воздушные потоки двигаться по внутренним помещениям принуждают при помощи вентиляторов.

Также возможна комбинированная вариация системы – с . В ней объемами и притока, и вытяжки управляют вентиляционные установки.

Движение воздуха по коттеджуДвижение воздуха по коттеджу

В приточной системе чистый воздух нагнетается механическими устройствами в дом, а уходит он сам по себе в вентшахту. В вытяжной, вытягивается вентилятором, а приток осуществляется через вентиляционные отверстия в стенах

В некоторых ситуациях в такой системе дополнительно ставится , забирающий тепло у воздуха из комнат и отдающий его потом уличному.

Вытяжные вентиляторы устанавливаются в каждой комнате либо один на вентиляционную шахту. А приточные устройства в частных домах обычно оборудуются в виде настенных продухов-отверстий с осевым электровентилятором внутри.

Но возможен вариант и с единым нагнетателем воздуха и вентканалами по зданию.

Если делается приточно-вытяжная вентиляция, то для нее требуется прокладывать два раздельных вентиляционных канала – один идет на вытяжку, второй на приток.

Это серьезно сказывается на стоимости системы, но позволяет более точно ее регулировать и контролировать.

Какая схема лучше для коттеджа?

Чтобы определиться, какую и как лучше всего в частном доме обустроить вентиляцию, требуется учесть массу факторов. Здесь важны характеристики всех инженерных систем и устройств обогрева здании.

При выборе подходящего типа системы вентиляции следует учитывать:

  • климатические особенности местности;
  • наличие рядом с домом источников неприятных и вредных примесей в воздухе;
  • назначение разных помещений;
  • индивидуальные особенности архитектуры строения;
  • наличие газовых плит или котлов, а также каминов либо печей на дровах/угле;
  • количество постоянно проживающих в коттедже и многое другое.

Самостоятельно проектировать и монтировать рекомендуется только естественную вентиляцию. Для ее расчета применяются упрощенные методики с усредненными показателями. Разобраться в них не представляет труда.

Для жилых комнат установлена скорость воздухообмена в 30 м3/час, для санузлов и туалетов в пределах 25–30 м3/час, а для кухни – 70–100 м3/час. Исходя из этих данных и кубатуры комнат, нужно лишь рассчитать ширину вентиляционных каналов, а потом их обустроить в здании.

Причем делать это лучше всего еще на стадии проектирования коттеджа. Зачастую самый оптимальный вариант – это вентшахта в середине строения с выводом ее выше конька крыши.

Расчет механической вентиляцииРасчет механической вентиляции

Чтобы грамотно рассчитать механическую вентиляцию, требуется обладать должной компетенцией. Ошибки в расчетах могут привести к постоянным поломкам вентиляционного оборудования и завышенной цене монтажа

Если частный дом возводится в два–три этажа и для него выбрана принудительная система воздухообмена, то ее проектирование лучше доверить профессионалу. Монтаж потом можно осуществить своими руками.

Однако если опыта в подобном вопросе нет и не хочется столкнуться с проблемами в будущем, то и установку всего оборудования для вентилирования также стоит перепоручить специалисту.

В сравнении с механической, естественная вентиляция дешевле, меньше шумит и не зависит от наличия электропитания. Однако ее сложнее регулировать. Плюс тяга в ней сильно зависит от внешних атмосферных факторов.

Но отсутствие электрических вентиляторов – это отсутствие проблем с поломками и необходимости их обслуживания.

Принудительная система вентиляции в частном доме в комбинированном либо только вытяжном или приточном исполнении более сложна в монтаже и эксплуатации. Однако она позволяет экономить на обогреве и более точно контролировать микроклимат в коттедже.

Рекомендации по отдельным помещениям

Воздушные потоки при обустройстве любой вентиляции в частном доме выстраиваются таким образом, чтобы чистый уличный воздух поступал сначала в гостиную, спальни, рабочий кабинет и библиотеку.

А затем уже по коридорам он должен идти на кухню, в ванную комнату и кладовку с доступом в вытяжную вентиляционную шахту.

Потоки воздуха в домеПотоки воздуха в доме

Чтобы обеспечить беспрепятственный естественный ток воздуха по коттеджу, все межкомнатные двери должны иметь просвет между дверным полотном и порогом в 2–3 см

Вытяжка в ванной комнатеВытяжка в ванной комнате

Если коттедж деревянный, то дополнительную вытяжку также следует предусмотреть в ванной. Влажность в этой комнате высокая, без вытяжного вентилятора обойтись здесь будет сложно

В кухне помимо вентиляционного отверстия, в вентканал рекомендуется дополнительно ставить . Она позволит быстрее удалять запахи готовки пищи, не допуская их распространения по остальным помещениям в доме.

Отдельный момент – котельная и кухня с газовым оборудованием. Они обязательно должны оснащаться отдельным каналом на приток воздуха непосредственно с улицы. Плюс не забываем про .

Так будет и кислород для горения в топку поступать в нужном объеме, и угарные газы незамедлительно уходить из помещения.

Выводы и полезное видео по теме

Из следующего ролика можно узнать, как правильно составить проект приточной вентиляции:

Как реализовать приточную вентиляцию в коттедже своими руками:

Принцип работы внутридомовой вентиляционной системы:

Проще всего и дешевле в частном доме сделать классическую естественную вентиляцию.

Но если коттедж большой по квадратуре, с множеством жилых и нежилых комнат, камином и оборудованием на газу, то потребуется обустраивать механический ее аналог. Эта система обойдется дороже в монтаже и эксплуатации, но зато воздухообмен и микроклимат внутри будут на должном уровне.

Сравниваете системы вентиляции для частного дома и не можете определиться с лучшим вариантом в вашем случае? Задайте свой вопрос нашим экспертам в комментариях к этой статье.

А может у вас остались вопросы по нюансам обустройства вентиляционной системы и правилам выбора оборудования? Спрашивайте совет в блоке комментариев – мы и опытные посетители нашего сайта постараемся вам помочь.

Вентиляция в частном доме – как сделать вентиляцию своими руками

Начнем с образного сравнения: правила охраны труда написаны кровью, а требования СНиП к воздухообмену внутри жилых зданий – черной плесенью. Именно грибок, образующийся по углам комнат, указывает на повышенное содержание влаги плюс недостаток свежего воздуха. Цель публикации – рассказать, как правильно делается вентиляция в частном доме или квартире. Приведенные ниже рекомендации помогут создать здоровый микроклимат в жилище либо исправить существующую проблему своими руками.

Определение и серьезность проблемы

Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.


Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежимВентиляция в частном доме – как сделать вентиляцию своими руками

Хорошая вентиляция — залог здоровья и жизни

По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:

  • Воздух высокого качества — до 800 ppm, бодрость, идеальное самочувствие.
  • Воздух среднего качества — 800 — 1000 ppm. На верхней границе половина людей ощущает сонливость, вялость, снижение концентрации и ухудшение качества и скорости обработки информации.
    Уровень углекислого газа влияет на самочувствиеВентиляция в частном доме – как сделать вентиляцию своими руками
  • Воздух низкого качества — 1000-1400 ppm. Вялость, заторможенность, проблемы с обработкой информации, ощущение «духоты».
  • Непригодный для жизнедеятельности воздух — ppm выше 1400. Неспособность сосредоточиться, сильная сонливость, усталость, проблемы со сном, сухость слизистых.

Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.


Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.


График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьмиВентиляция в частном доме – как сделать вентиляцию своими руками

Расшифровка графика:

  • Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
  • Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
  • Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
  • Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
  • Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента, значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

Принцип работы вентиляции в домах и квартирах

Все системы вентиляции разделяют на два типа — с естественным движением воздуха и с принудительным.

Воздух движется всегда из зоны более высокого давления в зону более низкого. Это свойство и используется в системах естественной вентиляции. Зона более высокого давления обычно находится в квартире/доме. При наличии вентиляционных ходов/отверстий воздух из помещений стремиться попасть на улицу. Но на место «ушедшего» должен поступать новый, иначе движение прекратиться. Именно потому для нормальной работы системы вентиляции необходим как отток отработанного воздуха, так и приток свежего. И об этом стоит позаботиться. Только тогда вентиляция — своими руками сделанная/разработанная или нет — работать будет эффективно.


Надо учитывать, что теплый, отработанный воздух стремиться вверхВентиляция в частном доме – как сделать вентиляцию своими руками

Имейте в виду, что «дышащие» стены к воздухообмену никакого отношения не имеют. В лучшем случае они помогают регулировать влажность. И только. Точно также обычный кондиционер не добавляет кислорода. Он только поддерживает заданные параметры уже имеющегося воздуха. Отводит он только излишнюю влагу, и с обменом воздуха никак не связан. Приток воздуха надо обеспечивать также, как и отток, используя окна (не самый эффективный способ) или специальные устройства.

Проблемы притока свежего воздуха

Вот, казалось бы, чего проще — сделай в стене дырку — вот тебе и приток кислорода. Может где-то это и так, но не в условиях нашего климата, когда большую часть года на улице температура далека от комфортной. Что не так? Целый ряд неприятных моментов:



  • Даже при не очень низкой температуре воздух без подогрева вызывает острый дискомфорт. Потому в приточные каналы ставят нагревательные элементы или используют систему рекуперации.
  • С собой воздух несет пыль, выхлопные газы. Потому нужна система очистки — фильтры.
  • Просто отверстие в стене — источник посторонних шумов. В городах шум может мешать жить. Потому необходимо еще шумоподавление.
    Один из вариантов организации притока свежего воздуха — клапан в стенеВентиляция в частном доме – как сделать вентиляцию своими руками
  • Кондиции воздуха «за бортом» постоянно меняются, потому желателен контроль влажности — с осушением/увлажнением в зависимости от необходимости. Этот пункт — не необходимость,та как можно сделать отдельную систему поддержания уровня влажности.
  • При поступлении холодного воздуха, на стенках приточного канала образуется конденсат. Если не приняты меры, он впитывается в стены, замерзает/оттаивает — в зависимости от погоды, разрушая тем самым эти стены. Потому приточные устройства делают теплоизолированными.

Как видите, «простое» отверстие в стене становится очень непростым устройством. Причем мало чем из этого списка можно пренебречь. Слишком некомфортно будет существование.

Вытяжная вентиляция

Вытяжная вентиляция в многоквартирном доме — большая труба, которая проходит через все этажи и выходит на крышу. К ней подключаются все квартиры «в стояке». При наличии нормальных условий, из-за разницы давлений в квартире и на крыше, образуется «тяга», которая и вытягивает воздух из помещений (работает также при наличии притока).


Вот так можно организовать вытяжную вентиляцию в доме или квартире.
Только надо учесть, что «вытягивать» канал должен весь требуемый объем воздухаВентиляция в частном доме – как сделать вентиляцию своими руками

В многоквартирных домах стояки обычно находятся в кухне и/или в ванной. Все остальные помещения вентилируются через эти вытяжки. Для нормального воздухообмена в двери ванной и на кухне необходимо предусмотреть вентиляционные зазоры (под дверью или сделать переточные отверстия в стене) или установить решетки.

В частном доме все организовано примерно также: в кухне или ванной устанавливают основной вентканал, который выводят на крышу. Заканчивать его на чердаке не стоит. Даже если чердак холодный и вентилируемый. При разнице температур и большой влажности удаляемого воздуха образуется большое количество конденсата. Даже при хорошей вентиляции на чердаке он не успевает выводиться, «мокреет» перекрытие, сыреют стены. В общем, это плохая идея.


Материал для воздуховодов

Несколько слов про материал, из которого делают вытяжной вентиляционный канал в частном доме. Чаще всего используют оцинкованные трубы, причем — круглого сечения. У них сопротивляемость воздушному потоку минимальна. Второе место по популярности занимают пластиковые воздуховоды. С ними проблем больше — они накапливают статику, что способствует накоплению пыли, менее стойки к огню. К плюсам можно отнести более простой монтаж, наличие готовых фасонных элементов, при помощи которых легко создать любую систему. В случае с этими материалами выбор за вами — что больше нравится, то и используйте.


Пластиковые воздуховоды бывают круглыми или прямоугольнымиВентиляция в частном доме – как сделать вентиляцию своими руками

Чего не стоит делать — выгонять вытяжной канал из кирпича. Во-первых, это дорого (нужен еще и фундамент под него), во-вторых, по эксплуатации он самый проблематичный, так как имеет неровные стенки, что способствует накоплению пыли. В кирпичных стенках, не закрытых металлической гильзой, скапливается конденсат, из-за чего кирпич быстро разрушается. В общем, кирпичные вытяжные каналы — прошлый век.



Дополнительные устройства

Что еще может быть необходимо в вытяжной системе, так это обратные клапана. Они препятствуют движению воздуха в обратном направлении, которое возникает при опрокидывании тяги». Когда давление в квартире/доме становится ниже, чем на улице. Также обратные клапана препятствуют распространению запахов из кухни/туалета по другим помещениям, подключенным к каналу.


Обратные клапана — простое устройствоВентиляция в частном доме – как сделать вентиляцию своими руками

В общем и целом, устройство вытяжной системы проще. Но только при условии правильного расчета сечения вентканала, правильно составленной трассы и грамотного монтажа.

Естественная или принудительная вентиляция

Вентиляция бывает двух типов — естественной и принудительной. Что лучше? Сказать однозначно сложно. Каждый решает сам, учитывая все достоинства и недостатки обоих типов.

Естественная вентиляция в доме работает за счет разницы давлений в помещении и на улице (за счет существования той самой «естественной тяги»). Ее плюсы — бесшумность, независимость от электроэнергии. Минусы — малая производительность из-за чего необходимы трубы большого сечения, невозможность контролировать/регулировать интенсивность работы, зависимость от состояния внешней среды. Летом естественная вентиляция часто не работает, а бывает — работает в обратном направлении. Это когда через вытяжной вентканал «тянет» горячий воздух в помещение.


Принудительная вентиляция в частном доме — устанавливаются вентиляторы подходящего типаВентиляция в частном доме – как сделать вентиляцию своими руками

В принудительной вентиляции движение воздуха обеспечивают вентиляторы. Она может быть регулируемой, работает при любой погоде, но только при условии наличия электроэнергии и работоспособных вентиляторов. И это минус. Даже два. Первый — энергозависимость, второй — шум, который издают вентиляторы во время работы. Потому в системах принудительной вентиляции многие предпочитают использовать пластиковые воздуховоды. Именно из-за того, что они «тихие».


Схемы вентиляции частного дома и квартиры

Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия располагают в жилых комнатах, вытяжки — в кухне и ванной. Поступающий в помещения воздух через щели под дверьми проникает в кухню и ванную, где и выводится. Такая схема работает при площади не более 100 квадратов.


Когда приточная вентиляция — отдельные устройства в каждой комнате, вытяжка — через кухню или ваннуВентиляция в частном доме – как сделать вентиляцию своими руками

В домах общей площадью более ста пятидесяти квадратов организуя две отдельные системы — приточную и вытяжную. Каждая из них имеет собственную систему воздуховодов. При таком устройстве в каждом помещении есть вытяжные и приточные отверстия в каждом из помещений. В этом случае регулировка интенсивности притока и оттока воздуха возможна в каждой комнате — можно подстроить атмосферу под требования ее обитателей.


При централизованных приточной и вытяжной вентиляции можно организовать подогрев или кондиционированиеВентиляция в частном доме – как сделать вентиляцию своими руками

При централизованной системе приточной вентиляции забираемый с улицы воздух подготовить легче — можно сделать единую систему очистки, подогрева. Подготовленный воздух уже можно разводить по помещениям. В этом случае в каждом помещении имеется по два вентиляционных отверстия — одно приточное, одно — вытяжное. Располагаются они в противоположных углах, закрываются решетками или диффузорами.


Приточно-вытяжная вентиляция в частном доме может быть организована таким образом:
приточка децентрализованная, вытяжка — централизованнаяВентиляция в частном доме – как сделать вентиляцию своими руками

Даже при большой площади дома приточную систему вентиляции можно сделать децентрализованной, как в первой схеме. При правильном подборе оборудования работать она будет не менее эффективно. Вопрос в том, что будет экономически выгоднее, так как придется решать проблему подготовки воздуха для каждого приточного канала. А оборудование то совсем недешевое.

Вентиляция своими руками: план действий

Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.

Подготовительные работы

Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.



  • Рассчитать кратность обмена во всем доме/квартире. Она зависит от объема помещений (нужно посчитать кубатуру каждого помещения), их назначения, количества проживающих. По санитарным нормам в жилых помещениях воздух должен сменяться один раз в час, в технических (кухня/ванная/туалет) — не менее трех раз в час. Нормы для котельных свои и их надо учесть (зависят от типа отопления). Сложив все цифры, получаем требуемую производительность системы, по которой считается сечение вытяжного воздуховода, подбирается производительность вентиляционного оборудования.
    Сначала надо нарисовать, как будет двигаться воздух — от притока, к вытяжкеВентиляция в частном доме – как сделать вентиляцию своими руками
  • Нарисовать схему движения воздушных потоков. При этом сразу приходится прикидывать положение приточных и втяжных каналов.
  • Нарисовать схему воздуховодов. Пока без размеров и деталировки, просто придерживаясь правил и стараясь вписать систему, не слишком усложняя дизайн. Вот тут все сложно, так как скрыть воздуховоды можно только за подвесным или натяжным потолком. В противном случае будет они открыты.

Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.

Расчеты параметров и деталировка

Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.

  • Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
  • Внести размеры на схему (можно перерисовать).
  • Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения.
    Деталировка — подробный перечень всех требующихся компонентов с размерами, производительностью, скоростьюВентиляция в частном доме – как сделать вентиляцию своими руками
  • Высчитать сопротивление каждого участка системы, подобрать вентиляторы (по рабочей точке в характеристике с учетом полученного сопротивления системы). Учесть уровень шума от работы вентилятора, принять меры по его уменьшению (подобрать малошумную модель).
  • Посчитать стоимость компонентов системы. Попытаться свести «наличку» с желаниями. Тут приходится несколько раз менять компоненты, двигаясь от того, что хочется, к тому, что реально.
  • Рисуем чистовой проект с полной деталировкой. Надо помнить также про узлы прохода вентаканалов через стены/потолок/кровлю, расходные и изоляционные материалы, вентиляционные решетки и диффузоры, крепеж и все другие «мелочи» которые выливаются в приличную сумму.

Монтаж и настройка

«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.

Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.


Такие отверстия на фасаде оставляют приточные клапана/рекуператорыВентиляция в частном доме – как сделать вентиляцию своими руками

Прикиньте сами, вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.

Другие решения

Рынок не стоит на месте, и сегодня предлагаются новые решения. Например, есть рекуператорные системы, которые сразу, через одно отверстие в стене, выводят отработанный воздух и подают свежий. Это идеальный выход, если вентиляцией озаботились после ремонта или если необходимо решить проблему только в некоторых помещениях. Главное, чтобы эти помещения имели хотя-бы одну стену, выходящую на улицу.


Есть устройство, которое через одно отверстие выводит отработанный воздух, забирает свежий. При этом еще и подогревает/охлаждает егоВентиляция в частном доме – как сделать вентиляцию своими руками

Недостаток этого способа организации вентиляции в доме или квартире один — очень высокая цена оборудования. Стоимость одного такого устройства — более 400$.

монтаж своими руками, выбор и подсчёт параметров

Система вентиляции в частном домеСистема вентиляции в частном домеВентиляционный канал в частном доме является единственным способом получить свежий воздух в жилом помещении. Приток воздуха должен быть постоянным, чтобы каждый член семьи мог оставаться здоровым. Создать вентиляцию несложно, а вот подобрать один из вариантов непросто. Схема дома поможет в этом вопросе, ведь от самого строения будет зависеть будущая вытяжка. А она обеспечит жильцам дома защиту от плесени, грибков, сырости.

Виды вентиляции в частном доме

Установка вентиляции в частном доме станет неотъемлемой частью постройки. Специалисты в строительном деле утверждают, что именно эта работа требует немало сил. В частном доме можно создать два варианта вытяжных систем:

  • вытяжная вентиляция;
  • приточно-вытяжная.

Вытяжная вентиляция позволит воздуху внутри помещения беспрепятственно вытекать наружу при помощи принудительного вмешательства, а поступать свежий воздух будет через каналы естественным путём.

Приточно-вытяжная схема подразумевает принудительный сброс и приток свежего воздуха в дом. Эта схема многое сложнее в исполнении, цены на элементы дороже, а потому она редко применяется в строительстве небольших частных домов.

В свою очередь, каждая из предложенных систем вентиляции может быть разделена на централизованную вытяжку и децентрализованную. В первом случае используется специальная вентиляционная установка. С её помощью происходи циркуляция воздуха в помещении. Второй вариант подразумевает расположение по всей системе нескольких агрегатов. Каждый из них работает независимо от других и устанавливается в каждом помещении дома.

Вентиляция естественная и её недостатки

Делаем вытяжку в домеДелаем вытяжку в домеВ частном доме может присутствовать такая система, как естественная вентиляция. Создать её своими руками в полноценном виде не всегда возможно. Этот вопрос остро возник, когда большинство людей начало использовать пластиковые окна и утепление для стен. Ситуация породила многочисленные проблемы – повышенная сырость, образование грибка и плесени в доме. Подобных проблем не возникало, когда использовались старые окна, ведь они пропускали сквозь щели свежий воздух. Сквозняк же создавал необходимые условия для уменьшения сырости в углах частного дома.

В такой системе вентиляции используется принцип работы вертикальных каналов. Они монтируются в помещении одним концом, а другой выводится чуть выше крыши дома. Так как воздух в помещении теплее того, который находится вокруг помещения, он выталкивается в канал вытяжки и способствует забору новой порции воздуха из внешнего пространства. Эта система вентиляции подразумевает много факторов, которые неподвластны человеку – температура окружающей среды, ветер, а сечение канала можно и своими руками сделать нужного диаметра.

Если обратится к специалистам строительного дела, то они утверждают, что подобная система вентиляции частного дома будет срабатывать лишь в том случае, когда показатель температуры внешнего пространства будет равен не выше 12 градусов по шкале Цельсия. Если становится жарче, то вытяжка начинает работать гораздо хуже.

Такая ситуация может показаться идеальной для зимнего времени года, но и здесь имеется особый недостаток, который невозможно игнорировать. Так как разница температур в доме и снаружи довольно ощутима, то система вентиляции начинает работать быстрее. То тепло, которое в доме накопилось за день, вылетает в буквальном смысле в трубу. Потому жители частных домов тратят на обогрев своих помещений больше ресурсов, чем этого требует нормальные условия.

Схема вентиляции частного дома подразумевает создание таких каналов в ванных комнатах. Нередко подобные вытяжки можно увидеть в кухне, подвале и ряде других помещений, где необходимо совершать большой отток воздуха из помещения. Особое внимание следует уделить помещениям, которые располагаются в частном доме ниже уровня земли. В них часто образовывается газ радон. Чтобы уменьшить его количество, рекомендуется соорудить мощный вентиляционный канал.

Те же специалисты говорят о том, что порой этих мер недостаточно. При этом рациональность системы и вовсе теряется. Этим и пользуются люди, которые могут в любой момент открыть форточку, создать сильный поток воздуха в помещениях и быстро проветрить дом. Теряется лишь один нюанс – подобная система вентиляции неприемлема, так как подвергает риску заболевания всех жителей помещения.

В итоге имеется существенные недостатки – вентиляция в частный дом такого типа подразумевает бесконтрольных потоков воздуха, а также не позволяет регулировать отток и приход.

Варианты улучшения естественной вентиляции

Вентиляционная системаВентиляционная системаВсегда можно улучшить действие естественной вентиляции в частном доме даже своими руками. Для этой цели необходимо воспользоваться специальным клапаном. Его принято монтировать на входе в канал, расположенного в помещении. Это устройство оснащено автоматикой, которая реагирует на влажность. Если в помещении наблюдается повышение показателя, то автоматическое реле срабатывает и клапан открывает канал больше. В противном случае – закрывает. Чувствительным элементом становится датчик, который монтируется снаружи дома и принимает сигнал температуры окружающей среды.

Когда наступает холодное время года, клапан необходимо своими руками прикрывать. Этот нюанс позволит снизить попадание холодного воздуха в доме через вентиляционный канал. К сожалению, даже это вариант управления не способен скрыть все недостатки системы естественной вентиляции.

Принудительная вентиляция в частный дом устанавливается и при помощи другого действующего способа. Этот вариант станет гораздо дешевле предыдущего, а вот сил на его обслуживание понадобится больше. Подразумевается монтаж на каналы притока и оттока воздуха специальных решёток с клапанами. Причём последние управляются исключительно ручным способом. Регулировка осуществляется при изменении температуры окружающей среды. Рекомендуется изменять положение клапана вентиляции хотя бы один раз в сезон.

Последним вариантом улучшения естественной системы вентиляции считается установка на каналы специальных вентиляторов. Подобие такой системы вытяжки можно наблюдать в кухне. Единственным недостатком является то, что происходит дестабилизация всей системы вентиляции. Иными словами, воздух может начать прибывать из канала в кладовой или дальней комнате.

Принудительная вентиляция в частном доме

Система вентиляции в частном домеСистема вентиляции в частном домеЭтот вариант вентиляции может быть рассмотрен лишь в том случае, когда в частный дом поступает достаточное количество свежего воздуха. Недостатком вытяжки становится проблематичность её демонтажа, который может понадобиться при самых разных причинах.

Второстепенной проблемой становится снижение производительности канала. В этот момент прослеживается снижение циркуляции. Помещение остаётся без необходимого количества свежего воздуха. Устанавливать такую вентиляцию рекомендуется в подвале или цокольном помещении, где риск появления сырости гораздо выше, чем в остальных частях частного жилого здания. Как показывает опыт, проблем с монтажом и наладкой правильного оттока и притока воздуха не возникает. Эту процедуру можно сделать своими руками за короткий отрезок времени.

Не стоит забывать, что схема вытяжки может подразумевать и наличие вентиляторов. Эти приборы способны регулировать приток свежего воздуха. Установить их сможет своими руками любой хозяин.

Вентиляция приточная в доме

Одной из проблем частного дома считается недостаток свежего воздуха. Потому, его подачу стоит налаживать принудительно. Добиться необходимого результата можно с помощью специального устройства, которое называется приточный клапан. Помимо основной функции, он способен дать:

  • минимизацию поступления шума из окружающего мира, который попадает в частный дом;
  • фильтрацию воздуха;
  • теплоизоляцию корпуса, которая уменьшает вероятность его промерзания, а также создания конденсата;
  • можно своими руками регулировать процесс работы устройства.

Каждый вентиляционный канал для дома потребует дополнительной установки этого устройства. В крайнем случае можно обойтись и одним клапаном при условии наличия централизованной вентиляции.

Функционирование клапана зависит от разницы температур в помещении и окружающем мире. В период эксплуатации принудительной вытяжки, регулировка осуществляется в ручном режиме.

Приточно-вытяжная схема с монтажом рекуператора

Вытяжка в частном домеВытяжка в частном домеЕсли используется приточно-вытяжной схемы вентиляции в частном доме, улучшить её работу можно с помощью монтажа рекуператора. С помощью прибора осуществляется подогрев воздуха, поставляемого в помещения. Принцип работы заключён в обогреве воздуха посредством того, который выводится из дома. При этом система не смешивает их. В летний период года можно установить обратный процесс в доме. Поступающий через принудительный вентиляционный канал воздух можно охлаждать.

Подобная методика заслуженно лидирует среди самых разнообразных вариантов вытяжек во всём мире. По мнению специалистом за этой схемой закреплено будущее, которое позволяет управлять энергосберегающими технологиями. Стоимость этой системы велика. Если же постоянно её использовать, то через небольшой период времени она полностью окупит затраты.

Создание вентиляции в частном доме своими руками

Настало время, когда все элементы головоломки по вентиляции в частном доме собраны. Выбрана определённая система вытяжки, закуплен материал и остаётся лишь правильно установить все элементы. Первым делом следует понять, какие расчёты следует произвести перед установкой вентиляции. Одним из них считается подсчёт необходимого количества свежего воздуха. Этот параметр понадобится при монтаже каналов, а также при выборе дополнительного оборудования.

Расчёт вентиляции по площади дома

Этот расчёт проводится для того, чтобы получить точные данные о воздухообмене. Необходимо учитывать все нюансы, которые могут повлиять на результат:

  1. Как создать вентиляцию в доме самимКак создать вентиляцию в доме самимВычисляется минимальный и максимальный показатель получаемого и отдаваемого воздуха для всей площади дома. Вычисления происходят с учётом особых нормативов.
  2. Одно из полученных значений используется как минимальная единица производительности всех каналов вентиляции в частном доме.
  3. Вышеуказанный полученный результат сравнивают с подсчётом высоты крыши дома, а также максимальной длиной всех каналов вытяжки.
  4. Стандартные каналы вентиляции монтируются внутри помещения, хотя это зависит от особенностей помещения.

Выбор сечения воздуховода для частного дома

Когда наступает необходимость подбора диаметра вентиляционного канала, применяется следующая система:

  • минимальный показатель диаметра канала не должен быть ниже 150 миллиметров;
  • при идеальных условиях (вертикальный монтаж канала, длина 3 метра), такой диаметр позволяет получить 30 кубических метров воздуха в час;
  • когда необходимо увеличить приток воздуха, увеличивается длина и сечение выбираемого канала;
  • на одном этаже дома, длина каналов вытяжки должна быть одинаковой. Таким способом можно достичь равномерного распределения воздуха по всей территории дома;
  • диаметр вентиляционных каналов, для удобства монтирования системы вентиляции ставится одинаковый.

Система вентиляции в деревянном частном доме

Особенность создания вытяжки в деревянных домах заключается в том, что материал самостоятельно пропускает в помещение воздух. Именно потому такие строения рекомендуется дополнительно герметизировать. Этому служат пластиковые окна, монтаж специальных утеплителей, непроницаемая для ветра плёнка. Именно потому необходимо монтировать специальный вентиляционный канал, так как естественный процесс притока свежего воздуха существенно снижается.

Пользуясь данными правилами и рекомендациями, можно создать систему вентиляции воздуха своими руками.

Оцените статью: Поделитесь с друзьями!
Как сделать вентиляцию в частном доме своими руками

Вентиляционная система – это важная коммуникация любого дома, без которой комфортная жизнь просто невозможна. В случае с квартирами, владельцу не приходится заботиться о ее конструкции. Максимум ему потребуется установить дополнительную вытяжку или вентиляторы.

В частных же домах все гораздо сложнее. При их строительстве необходимо подготовить качественный проект вентиляционной системы и продумать все до последней мелочи: подобрать воздуховоды, определится с типом системы, провести расчеты и т.д. В связи с этим вопрос «как сделать вентиляцию в частном доме» требует развернутого ответа.

Необходимость в эффективной системе вентиляции

Хорошая система вентиляции должна работать качественно и без перебоев. Поэтому, ее проектированию и установке требуется уделять повышенное внимание. Важным условием, обязательным для соблюдения, является то, что количество приходящих потоков свежего воздуха, должно равняться количеству отведенных отработанных воздушных масс.

В случае если притока будет больше, в доме повысится духота и ухудшится циркуляция воздуха. Если же скорость вывода будет выше, то помещение будет очень быстро терять тепло. Только правильная вентиляция в частном доме способна обеспечить комфорт для жизни. Поэтому, перед ее проектированием нужно ознакомиться с основной теоретической информацией, а также с нормами и требованиями.

Требования и нормы


Для создания оптимальных условий для жизни в частных домах необходимо чтобы система вентиляции была способна обеспечивать требуемый воздухообмен. Идеально, когда в каждую комнату в доме поступает 60 кубических метров объема воздуха в течение часа.

Добиться идеальных параметров позволит качественный проект. Однако при его создании необходимо учитывать, что в определенную комнату должно поступать определенное количество свежего воздуха. Нормы выглядят следующие образом:

Нормы

Важно понимать, что проветриваться должны не только вышеуказанные помещения, но и жилые комнаты, подсобные помещения и т.д. Для того чтобы создать идеальный проект вентиляции необходимо сложить показатели обмена воздуха каждой комнаты дома и высчитать среднее значение. В процессе этого необходимо соблюсти то, чтобы реальное количество воздухообмена превышало минимальную норму.

Виды

Существует множество видов систем вентиляции. Они классифицируются между собой по нескольким параметрам.

  • Функциональные отличия:
    • приточная – обеспечивает притоки свежего воздуха;
    • вытяжная – обеспечивает отвод отработанных воздушных масс за пределы дома;
    • рециркуляционная – осуществляет подачу свежих потоков с небольшой примесью отработанного воздуха.
  • Метод циркуляции воздуха.
    • безканальный – свежий воздух поступает естественным методом через окна, двери т.д.;
    • канальный – потоки воздуха циркулируют по специально созданной сети каналов.
  • Принцип работы.
    • естественный – вентилирование помещения осуществляется естественным путем;
    • механический – вентилирование комнат происходит за счет работы специализированных механизмов и устройств.

Естественная вентиляция в частном доме

Естественная вентиляция в частном доме работает за счет поступления свежих потоков воздуха через окна, дверные проемы, стены и т.д. Отвод отработанных воздушных масс в такой вентиляции осуществляется также просто.

Свежие потоки воздуха выталкивают отработанные в направлении вверх, которые в свою очередь попадают в систему каналов и выводятся из дома. Это происходит за счет разниц температуры. Такой способ вентилирования помещения является лучшим для дома.

Сделать естественную вентиляцию в частном доме при его постройке очень легко. Достаточно создать качественный и продуманные проект и выполнить точные расчеты. Для этого достаточно обладать минимальными теоретическими знаниями. Монтаж конструкции можно легко выполнит с помощью обычных инструментов.

естественная вентиляция

Принудительная вентиляция в частном доме

Система принудительной вентиляции в доме используется тогда, когда естественной циркуляции недостаточно. Она достаточно часто применяется в современных деревянных домах, сделанных из склеенного бруса, который обладает достаточно высоким уровнем герметичности.

Принцип работы и устройство принудительной вентиляции делится на три вида:

  • приточной – при недостатке притока свежих воздушных масс используется вентиляторы и другие механизмы, обеспечивающие дополнительное поступление воздуха в помещении;
  • вытяжной – используется для ускорения процесса вывода отработанных потоков воздуха, позволяет избавиться от духоты и повышенной влажности в помещении;
  • смешанная – два вышеописанных вида используется параллельно (работают одновременно).

принудительная вентиляция

Расчет

Производительность вентиляционной системы зависит от того, соответствует ли поступающих и выводимых потоков воздушных масс условиям дома. Выполнить расчет вентиляции в частном доме своими руками достаточно легко, для выполнения этого достаточно воспользоваться простыми формулами.

Первым делом вычисляется кратность воздухообмена. Данный показатель показывает количество полных замен отработанного воздуха на свежий за один. Для большинства комнат частного дома достаточно единицы. В котельных, на кухнях и в санузлах используется параметр 2-3. Стоит сказать, что при расчете кратности воздухообмена необходимо учитывать не только площадь комнат в доме, но и количество проживающих в нем людей.

Описанный параметр вычисляется по следующие формуле: L = n * V, где:

  • L – производительность конструкции, обеспечивающей приток воздуха;
  • n – норма показателя кратности воздухообмена для конкретной комнаты;
  • V – площадь помещения.

Проектирование


Проект вентиляции дома должен обеспечивать циркуляцию воздуха следующим образом: циркуляция воздуха должна происходит в направлении от самых чистых помещений к наиболее загрязненным. При составлении схем и чертежей проекта расположение клапанов и вентиляторов необходимо учитывать это.

Типовое проектирование вентиляции предполагает размещение вытяжки в санузлах и на кухне. В свою очередь механизму, обеспечивающие приток воздуха, располагаются в каждом помещении, за исключением комнат, оборудованных вытяжкой.

Пример проекта вентиляции

Пример проекта вентиляции

Что необходимо учесть

При монтаже современной вентиляционной системе в доме, необходимо учитывать основные критерии, по которым происходит подбор оборудования. К таковым относятся:

  • максимально возможная мощность вентиляционной установки;
  • значение рабочего давления;
  • уровень шумности.

Скорость циркуляции и замены отработанных воздушных потоков зависит от сечения воздуховодов и их расположения. Для обеспечения ее высокого значения необходимо создать систему вентиляционных каналов одного диаметра и обеспечить минимальное количество ее поворотов.

При строительстве дома

При строительстве частного дома с нуля, нужно уделить повышенное внимание вентиляционной системе. На этапе возведения стен требуется провести расчеты по вышеописанной формуле и на основе полученных данных создать вентиляционную систему.

Это делается для того, чтобы спрятать коммуникации вентиляционной системы в стенах дома. Это позволит не только сэкономить количество свободного пространства в помещениях, но и сохранить их интерьер и дизайн.

По мимо этого, если планируется цокольный этаж, либо ленточный фундамент, то необходимо сразу учесть и их вентиляцию, и сделать закладные на этапе работ с фундаментом строения. То-же самое касается подвала, погреба и других подземных помещений.

В готовом доме

Монтаж системы вентиляции уже в построенном доме выполнить сложнее. Необходимо создать проект каналов, который можно будет разместить среди других коммуникаций. Также необходимо учесть значение естественного воздухообмена (воздух, поступающий через двери, окна и т.д.) и на основе полученных данных, создать проект вентиляции принудительного типа.

Способы организации правильной системы

Как уже было сказано, помимо естественной циркуляции в доме, существует три варианта конструкции вентиляции в частном доме. Каждый из них применяется в определенных ситуаций и обладает собственными достоинствами и недостатками.

Приточная

Принцип работы вентиляции приточного типа заключается в обеспечении дополнительного притока свежих потоков воздуха. Этот процесс осуществляется через специальный воздушный клапан. В зависимости от конкретной модели вентиляционной установки, она может обладать дополнительными возможностями, такими как фильтрация воздуха, его подогрев, увлажнение и т.д.

Многие люди задаются вопросом «как установить приточную вентиляцию в доме». Сделать это достаточно просто. Достаточно всего лишь обладать минимальными теоретическими знаниями и базовыми навыками работы с инструментами. Приточные клапаны могут устанавливаться в стены, окна, в каналы и т.д. Такая система применяется при недостатке притоков свежего воздуха.

Вытяжная

Вытяжка используется в тех случаях, когда необходимо ускорить отвод отработанных воздушных масс. Вентиляторы устанавливаются в вентиляционные решетки. В большинстве случаев, вытяжка устанавливается на кухнях, в ваннах и туалетах, так как именно в этих помещений воздух наиболее загрязнен.

Существует два основных вида вытяжек. Отличие между ними заключается в том, что первый работает всегда, а работой второго можно управлять. Включить или отключить, отрегулировать рабочую мощность и т.д.

Вытяжка применяется в тех случаях, когда процесс вывода отработанных воздушных масс происходит медленно. Важно соблюсти условие, при котором объем поступающего свежего воздуха, будет равен количеству отведенного.

Приточно-вытяжная (наиболее оптимальный вариант)

Приточно-вытяжная вентиляция в доме, которая также носит название комплексной, также проста в установке. Выполнить ее монтаж можно своими руками. По факту, вентиляционная система такого типа – это приточные и вытяжные механизмы, которые работают одновременно.

Приточно-вытяжная вентиляция

Приточно-вытяжная вентиляция является наиболее оптимальным вариантом для осуществления проветривания дома. Это обусловлено возможностью регулировки количества поступающих воздушных масс и скорости отвода отработанных. Необходимо чтобы эти два параметра были равны, в противном случае в помещении будет душно или же холодно.

С рекуперацией тепла

Вентиляция с рекуперацией тепла – это система, которая потоки поступающего воздуха, нагреваются за счет температуры отводимых масс. Конструкция подобного рода способна значительно сэкономить вам денежные средства.

Однако, оборудование такой системы обойдется в достаточно большую сумму. Это обусловлено сложной конструкцией. Дело в том, что для создания вентиляционной системы с рекуперацией тепла, необходимо соединить приточные каналы с вытяжными. Для выполнения этой задачи требуется большое количество материалов и расчетов.

Особенность такой вентиляции заключается в том, что она может работать только лишь принудительно. Однако все затраты полностью оправдывают себя, так как в итоге большая часть тепла благодаря системе остается в помещении.

Как сделать вентиляцию в частном доме своими руками

Процедуру самостоятельного монтажа вентиляционной системы в частном доме можно разделить на несколько основных этапов.

  1. Расчеты и проектирование. Первый шаг заключается в вычислении требуемого воздухообмена. Это можно сделать по формуле, описанной выше.
  2. Выбор сечения воздуховодов. После вычислений необходимо определится с диаметров каналов системы. Небольшая величина приведет к постоянным загрязнениям, большая – к шуму и потере производительности. При монтаже каналов необходимо снизить количество поворотов к минимуму.
  3. Выбор типа вентиляции. Как уже было сказано, наиболее оптимальным вариантом является приточно-вытяжная система.
  4. Составление схемы расположения каналов.
  5. Определение месторасположения забора и вывода воздушных потоков.
  6. Непосредственно сам монтаж вентиляции.

Выполняя точные расчеты, используя качественные материалы и точно следуя описанному алгоритму, создать вентиляционную систему своими руками очень просто.

Приточно-вытяжная вентиляция

Приточно-вытяжная вентиляция

Установка вентилятора в санузел

Установка вентилятора в санузел – это проста процедура, которая позволит обеспечить качественную циркуляцию воздуха. Первым делом необходимо определится с месторасположением конструкции. Чаще всего, она устанавливается в выходное отверстие, соединенное с общей системой вентиляции.

Для установки вентилятора необходимо следовать следующей пошаговой инструкции.

  1. Подключить вентилятор к электросети. Процедуру включения можно осуществлять с помощью кнопки, расположенной непосредственно на конструкции, или же подвести его к обычному выключателю около санузла.
  2. Далее нужно снять защитную крышку и закрепить конструкции на выходе вентиляционного отверстия с помощью полимерного клея или жидких гвоздей.
  3. Последний шаг заключается в установке защитной крышки и проверке работы установленной конструкции.

Устройство вытяжки

Принцип работы вытяжного вентилятора выглядит следующим образом:

  • воздух, находящийся в помещении нагревается за счет отопительных приборов, дыхания жильцов и т.д.;
  • свежий воздух поступает в помещение и создает повышенное давление за счет разницы температур, из-за которого отработанные воздушные массы поднимаются к потолку помещения;
  • вытяжной вентилятор засасывает воздух в верхней части помещения в вентиляционные каналы, по которым он в дальнейшем выводится из дома.

Воздуховод для кухонной вытяжки

Приточная вентиляция с помощью диффузора или решетки

Приток свежего воздуха осуществляется по вентиляционным каналам. За его равномерное распределение по помещению отвечают такие элементы как диффузоры и решетки. Они позволяют воздуху равномерно разнестись по комнате, что препятствует образованию застоя.

Диффузоры и решетки классифицируются по нескольким параметрам:

  • форма – круглая, прямоугольная или квадратная;
  • размер;
  • дополнительные опции – встроенные вентиляторы, вытяжки, увлажнители, обогреватели т.д.

Приточная вентиляция с помощью приточного клапана

Приточная вентиляция, работающая за счет приточных клапанов – это самый простой способ создания вентиляционной системы. Клапан – это конструкция, которая может устанавливаться в стены, окна, двери и т.д.

Воздух поступает с улицы через клапаны и попадает в помещение. Установить приточный клапан очень легко. Для этого достаточно следовать следующей инструкции.

  1. Определится с местом расположения конструкции. Чаще всего такие конструкции монтируются в пространство под окна или же в стены.
  2. Вне зависимости от выбранного месторасположения необходимо просверлить сквозное отверстие под углом в направлении вниз (это требуется для предотвращения попадания в помещение воды, пыли и т.д.).
  3. Далее необходимо установить клапан и зафиксировать его в отверстии.
  4. Оставшееся пространство в проделанном отверстии заделывается с помощью герметика.

При выборе количества приточных клапанов, необходимо учитывать скорость отвода отработанных воздушных масс. Вытяжка должна успевать отводить количество использованного воздуха равное объему поступающего. В этом случае, коэффициент полезного действия вентиляционной системы будет максимальный.

Приточный клапан на окно

Как правильно сделать вентиляцию с помощью системы воздуховодов

«Как сделать естественную вентиляцию в частном доме?». Процедура монтажа вентиляционной системы делится на две части: установка необходимого оборудования и создание системы воздуховодов. Стоит подробнее остановится на втором. При монтаже вентиляционных каналов необходимо учитывать следующие особенности:

  • лучше всего располагать воздуховоды в стенах – это позволит увеличить перепад температур в зимнее время года и повысить уровень тяги;
  • прямоугольные воздуховоды занимают меньше места, однако круглые легче монтировать, и они меньше подвержены загрязнению;
  • необходимо использовать широкие вентиляционные каналы – это также положительно скажется на тяге;
  • в идеале требуется использовать воздуховоды одного сечения, если это невозможно в силу обстоятельств, то соединение труб различного диаметра должно быть плавным, угол скоса не должен превышать отметку в тридцать градусов;
  • внутренне пространство каналов должно быть максимально гладким;
  • необходимо минимизировать количество поворотов в системе, к слову, каждый поворот снижает производительность вентиляции примерно на десять процентов.

Следуя вышеописанным советам, создать правильную систему воздуховодов очень просто. Монтаж каналов легко осуществить с помощью обычных инструментов и крепежных элементов.

Оптимальная вентиляция для дома

Рекомендации

В итоге можно понять, что нельзя дать однозначный ответ на вопрос «какую выбрать вентиляцию для частного дома». Расчет и проектирование схемы производится на основании множества параметров: площадь дома, количество жильцов, уровень естественной вентиляции и т.д. При расчете необходимо принимать во внимание требуемый показатель воздухообмена для одного человека, который равняется 10-ти кубическим метрам в час.

Большинство людей останавливают свой выбор на приточно-вытяжной системе вентиляции. Это обусловлено следующими факторами:

  • возможность регулировки рабочей мощности;
  • обеспечение хорошего притока свежего воздуха и качественного вывода отработанных воздушных масс;
  • простота монтажа и т.д.

Однако в ряде случаев установка подобного рода системы будет на целесообразна. При выборе того или иного типа необходимо основываться на имеющемся воздухообмене. При недостатке свежего воздуха потребуется приточная установка, при малой скорости вывода воздушных масс – вытяжная. Главное условие, обязательное для соблюдения в любой доме, заключается в том, что объем поступающего воздуха должен быть равен количество выведенного.

Пенни Хейвуд Руководство по дружбе — Школа Мистерий Хогвартса

Кто такая Пенни Хейвуд?

Пенни Хейвуд — студентка Хаффлпаффа в том же году, что и главный герой Гарри Поттера: Тайна Хогвартса. Она добрая, умная, привлекательная и самая популярная личность в году. Она специализируется на приготовлении зелий, которые будут очень полезны в ваших поисках Проклятых Убежищ. Пенни доступен как друг в середине 1-го года.

Когда вы станете друзьями, вы сможете пообедать в Большом зале, выпить сливочное пиво в ресторане «Три метлы» в Хогсмиде и поиграть в «Гобстоны» во дворе.Каждое задание представляет собой серию из четырех вопросов, которые вознаградят до трех бриллиантов, которые превращаются в опыт для уровня дружбы Пенни. Требуемый опыт и награда за продвижение к каждому уровню:


2 — 20 опыта, награда за 5 драгоценных камней
3 — 35 опыта, награда за 5 драгоценных камней
4 — 35 опыта, 5 награда за энергию
5 — 60 опыта, 5 энергетическая награда
6 — 70 опыта, 10 энергетическая награда
7 — 80 опыта, 10 энергетическая награда
8 — 100 опыта, 15 энергетическая награда
9 — 100 опыта, 15 энергетическая награда
10-120 опыта, специальная косметическая награда: белый футболка с универсальным поясом для зелий.

Далее мы рассмотрим ответы на все вопросы, которые Пенни Хейвуд может задать во время действий, которые вы выполняете с ней. Ответы, выделенные зеленым, стоят 10 баллов, тогда как ответы, выделенные желтым, стоят 5 баллов. На некоторые вопросы будет отвечать 10 баллов. Нет причин не выбирать зеленый (10 баллов) ответ каждый раз.

Еда с другом

Пенни проверит вас на знание зелий.

Что находится в зелье забвения?
Речная вода Лете
или
Веточки валерианы

Что находится в зелье Polyjuice?
Fluxweed
или
Knotgrass

Что такое усадочное решение?
Shrivelfigs
или
Сухие селезенки крысы

Что в набухающем решении?
Сушеная крапива
или
Сладкая рыба

Что в зелье Wideye?
Стандартный ингредиент
или
Wolfsbane

Что в лечении от кипения?
змеиных клыков
или
рогатых слизней

Play Gobstones

У Пенни есть две категории вопросов во время игры в Gobstones.Иногда она не так хорошо играет, когда отвлекается, требуя, чтобы вы выбрали самые отвлекающие ответы. В качестве альтернативы она даст вам викторину о сплетнях из Хогвартса.

отвлечь Пенни

Давай поиграем, (Имя персонажа)
Какой твой любимый яд?
или
Какая последняя сплетня?

Подождите, пока вы не увидите этот ход.
Кто лучший в зельях?
или
Кто лучший в Gobstones?

Ты можешь быть лучше меня.
Я лучше в зельях, чем вы тоже
или
Я более популярен, чем вы тоже

Не пытайтесь меня отвлечь …
Флитвик идет сюда
или
Росток идет сюда

Давай вступим в Gobstones Club?
Давай заварить зелье Polyjuice

Я почти никогда не проигрываю …
Ты должен быть проклят

Докажите, насколько хорошо вы знаете, Сплетни Хогвартса

Почему был выслан ваш брат?
Он нарушил школьные правила
или
Он искал хранилища

Что Филч любит больше всего?
Миссис Норрис
или
Кандалы

Почему Дамблдор уходит?
Чтобы найти кого-то
или
Чтобы найти что-то

В чем секрет Хагрида?
Он держит опасные существа
или
Он плохо пекёт Рок Кейкс

Напиток Butterbeer

Докажите, насколько хорошо вы знаете, Пенни

Какой мой любимый класс?
зелий
или
гербологии

Мы впервые встретились после того, как вы дуэли…
Мерула

Какая у меня фамилия?
Haywood

Чем я больше всего известен?
Быть хорошим зельем
или
Быть популярным

Где мы встретились?
West Towers

Кто мой любимый хаффлпафф?
Профессор Росток
или
Newt Scamander

Кто мой глава дома?
Профессор Росток

Во время некоторых важных квестов у вас будет возможность выбрать одного из ваших друзей, который будет сопровождать вас, но сначала вам нужно будет убедить их, ответив на их вопросы.Ниже приведены вопросы, которые Пенни может, как вы:

год 4 глава 11

План зелья украшения с Пенни. Выберите ответы, которые помогут Пенни помочь.

Почему зелье украшения?
Чтобы избавиться от Red Cap
или
Чтобы избавиться от проклятия

Где взять Ginger Root?
Класс гербологии
или
Сад Хагрида

Как насчет Fairy Wings?
Забота о магических существах
или
Запретный лес

Как насчет волос Единорога?
Запретный лес.
или
Забота о магических существах

Нам нужно место, чтобы варить наедине.
Комната артефактов
или
Лесная роща

Заваривать это сложное зелье…
Если кто-то может это сделать, то это ты.
или
Просто постарайтесь.

год 4 глава 13

Рекрут Пенни!

Почему ты хочешь, чтобы я ушел?
Вы одарены зельями.
или
Вы прохладны под давлением.

Как мы попадем в лес?
Очень тщательно
или
Мы будем летать на метлах.

Как мы остановим красную шапку?
Мы будем разыгрывать заклинания
или
. Мы будем использовать зелье украшения.

Как найти стрелку?
Ниффлер будет искать его.
или
Мы будем искать его.

Как мы находим кентавра?
Я сыграю Ревелио.
или
Я разыграю Вермильца.

Вы действительно думаете, что это будет работать?
Пока мы придерживаемся плана.
или
Мы разберемся, если что-то пойдет не так.

год 4 глава 15 и 16

Убедите Пенни, чтобы помочь вам исследовать Запретный Лес Проклятое Убежище!

Почему ты хочешь, чтобы я ушел?
Вы принесете гениальное зелье.
или
Вы будете спокойны под давлением.

Как мы найдем кентавра?
Хагрид нас примет.
или
Я разыграю Вермилия


Как насчет проклятого хранилища?
Кентавр нас возьмет.
или
. Мы будем использовать карту из хранилища.

Что охраняет Убежище?
Acromantulas
или
Red Caps

Что вы думаете внутри?
Подсказки о следующем хранилище.
или
Подсказки о моем брате.

Призыв к рыцарскому приключению

Во время Призыва к рыцарскому приключению в 5 классе вам нужно будет убедить Пенни присоединиться к вам в «Стране магических существ», ответив на следующие вопросы.

Почему мы должны доверять портрету?
Он хочет помочь спасти Беатрис.
или
сэр Кадоган — рыцарь.

Но мы все знаем, что он довольно странный ..
Скорее, он безумно храбрый.
или
Возможно. Давайте использовать наши шансы.

Почему бы не привести кого-то еще?
Это может помочь твоей сестре.
или
Я бы лучше пошел с тобой.

У нас недостаточно информации.
Мы найдем больше деталей вместе.
или
Тайны могут быть захватывающими.

Это может не помочь Беатриче.
Мы должны попробовать, если мы хотим узнать.
или
Это поможет мне стать рыцарем.

,

Word Unscrambler — Расшифруй слова и буквы

Word Unscrambler — это простой онлайн-инструмент для расшифровки или решения зашифрованных слов, как правило, полезно для создания правильных слов из головоломок, таких как Scrabble, Words with Friends, Wordfeud, Wordscraper, TextTwist, Word Cookies, анаграммы и т. Д.

Какая польза от слова Unscrambler?

Когда вы застряли на нескольких случайных буквах, хотите сделать слова из этих зашифрованных букв? ну, для этого и предназначен этот сайт.Нужна ли вам какая-либо помощь, или вы просто хотите выучить новые слова, или, может быть, вы хотите немного обмануть :-), в таких словесных играх, Этот сайт сэкономит ваше время и разочарование. Игры в слова будут веселее с этим.

Вы можете ввести до 12 букв (включая два подстановочных знака или пустые плитки), и он показывает вам действительные слова, которые могут быть сделаны из омлетов на борту. Используя этот помощник, вы не только станете сильнее против вашего оппонента, но также выучите много полезных слов и новых комбинаций букв, которые обогатят ваш словарный запас (особенно применимый для детей, учеников или энтузиастов).

Как использовать расширенные опции

Вы можете изменить словарь, если это применимо к игре, в которую вы играете, в противном случае оставьте ее как есть. По умолчанию используется TWL / OTCWL (официальный словарь скрэббл для США / Канады / Таиланда, основанный на списке слов из NASPA). Другой поддерживаемый словарь — SOWPODS (для Великобритании и всех стран, на основе списка слов из CSW).

Когда вы нажмете кнопку «Дополнительные параметры», вы увидите эти параметры.Вы можете отфильтровать результаты, используя опции «Начинается с», «Конец с» или «Должен включать». Пожалуйста, используйте эту функцию осторожно, иначе это не вернет никаких допустимых слов вообще. Для слов больше 5 букв или при использовании подстановочных знаков это весьма полезно. Это сбрасывается при каждом поиске, однако дирекционные предпочтения сохраняются для последующего использования.

Как это работает?

Это очень просто и легко, конечно, весело использовать.Допустим, у вас есть эти буквы на руках: ishtr . Если вы получили пустую плитку, то используйте ishtr? в поле ввода. Хотите использовать расширенные параметры или изменить словарь? Что ж, вы можете использовать это, в противном случае нажмите кнопку Unscramble, и пусть этот сайт сделает всю тяжелую работу за вас! Вот результаты для вышеуказанного поиска:

  • 5 буквенных слов : рубашка
  • Четырехбуквенные слова : история, это, дерьмо, движение, ситх и т. Д.
  • 3 буквы слова : его, ударить, сидеть, его, сэр и т. Д.
  • двухбуквенные слова : привет, ш, есть, ти и т. Д.

Совет : Если общее количество возвращенных слов слишком велико, вы можете указать префикс или / оба суффикса, используя дополнительные параметры, чтобы получить более конкретные слова, которые вы ищете.

Обновление! : теперь в поле ввода есть простой значок очистки, который поможет вам очистить весь текст одним щелчком мыши. Кроме того, теперь на странице результатов выделяются подстановочные знаки / пустые пустые плитки (наиболее востребованная функция у нашего пользователя). И я сделал еще несколько небольших изменений, чтобы сделать сайт мобильным, чтобы он хорошо смотрелся на ваших телефонах и планшетах. (просто убедитесь, что вы используете современный веб-браузер, такой как Mozilla Firefox или Chrome).Если вы заметили какие-либо проблемы или вы хотите что-то предложить или сообщить о пропущенном слове, пожалуйста, дайте мне знать.

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
