Деревообрабатывающий токарный станок своими руками – Токарный станок по дереву своими руками.Из подручных средств.

Содержание

самодельная передняя бабка, фрезерное приспособление

Испокон веков дерево верой и правдой служило людям. Древесина является предметом труда мастера по изготовлению столярных изделий. Особенно большой популярностью пользуются вещи, сделанные на токарном станке. Многие токари-металлисты любят точить дерево. Умение работать на металлорежущем оборудовании мотивирует их изготовить токарный по дереву своими руками для домашней мастерской.

Деревообрабатывающий станок

На рынке деревообрабатывающей техники представлена обширная линейка токарных станков по дереву. Каждый потребитель делает свой выбор с учетом своих интересов, но главный критерий — это мощность привода. Для домашней мастерской, где токарные работы выполняются эпизодически, подойдёт простой настольный станочек с мощностью электродвигателя 1 киловатт и скоростью вращения шпинделя 3500 об/мин.

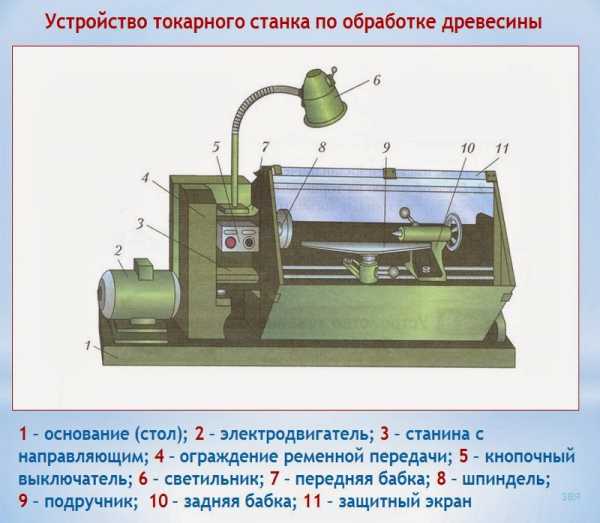

Главные узлы и механизмы станка по дереву отвечают классическому устройству токарной машины, обрабатывающей заготовки вращением.

Три главных механизма:

  • привод — электрический двигатель, однофазный или трёхфазный;
  • передаточный — набор устройств, передающих вращение вала двигателя на шпиндельную бабку;
  • исполнительный — это суппорт.

Четыре основных узла:

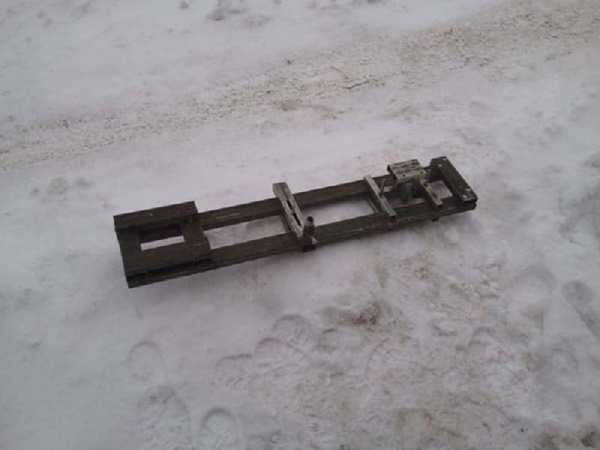

  • станина — корпус, на котором закреплены механизмы;
  • передняя шпиндельная бабка — для крепления планшайбы или токарного патрона;
  • задняя фиксирующая бабка — для установки вращающего центра или сверлильного патрона.

Конструкционная особенность

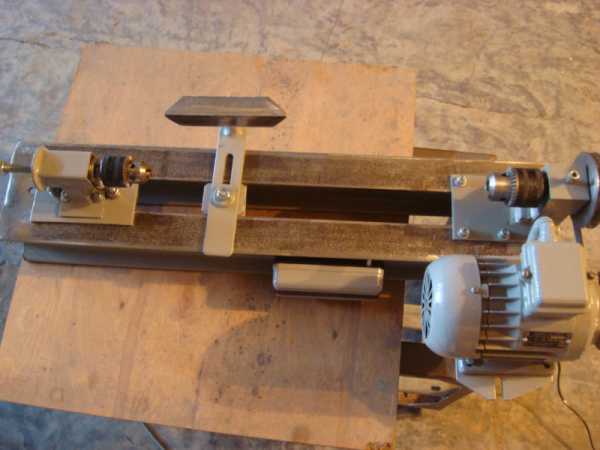

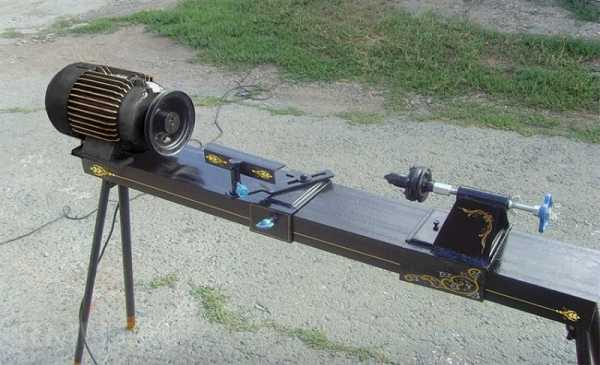

Станок токарный по дереву своими руками можно собрать из подручного материала. Конструкция простая, много времени на изготовление не потребуется. Главная часть станка — станина, изготовленная из швеллера, в котором по центральной осевой линии прорезан болгаркой паз для фиксации подручника и задней бабки. Принцип фиксации — эксцентрический механизм.

Конструкция задней бабки стандартна. Пиноль имеет отверстие под конус Морзе № 2 для установки центра вращения. Хвостовик сверлильного патрона соответствует отверстию пиноли. Рекомендуется использовать заднюю бабку заводского изготовления.

Если самодельный токарный по дереву станок предназначен для точения и сверления деталей без требования к точности, его можно изготовить самостоятельно.

Под пиноль выточить полый цилиндр с глухой торцевой стенкой, в которой нарезана резьба под винт маховика. Подвижная часть пиноли — это цилиндр с коническим отверстием и шпоночным пазом на всю длину. Перемещается подвижная часть при помощи винта маховика по шпонке, приваренной в корпусе бабки.

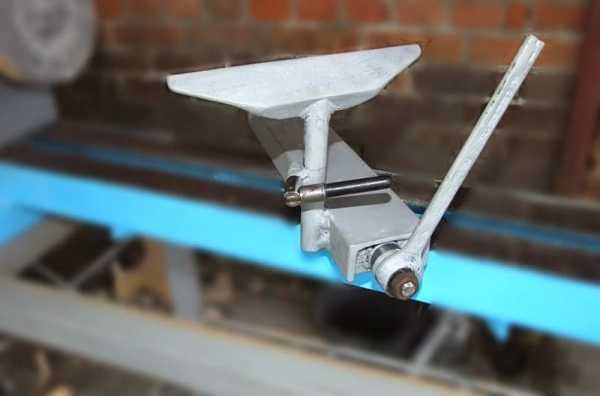

Подручник классический, имеет функцию регулирования с фиксацией под диаметр обрабатываемой заготовки, основание подручника перемещается поперёк и вдоль станины. Фиксируется эксцентриком с ручкой. Верхняя часть — обычный уголок.

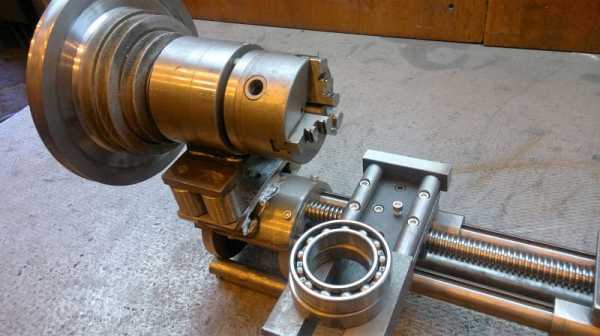

В передней бабке установлены два радиально-упорных подшипника. На валу шпинделя нарезана резьба М14, шаг два. Это резьба, которая используется на болгарках, шлифовальных машинках. Благодаря этому на шпиндель можно крепить все насадки, которые используются болгаркой.

С этой резьбой изготовлена планшайба под токарный патрон. Вращает всю эту конструкцию электрический двигатель от стиральной машинки мощностью 300 ватт.

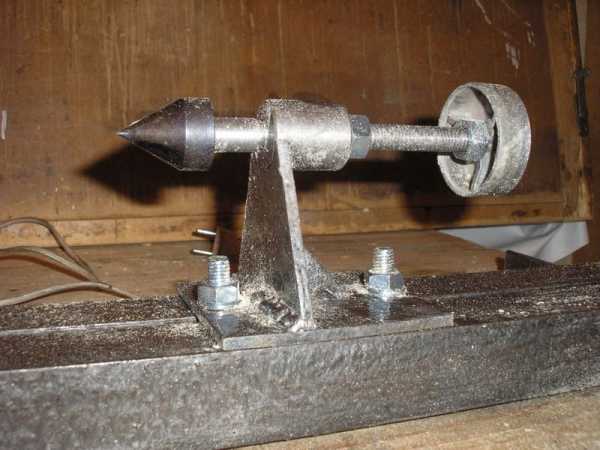

Шпиндельная бабка своими руками

От точности изготовления передней бабки зависит качество всей конструкции. Поэтому на этот узел необходимо обратить особое внимание. Умельцы рекомендуют изготовить переднюю бабку токарного станка своими руками. Для этого нужно выточить цилиндрический корпус толщиной стенки 10 мм. Для крепления к станине нужно изготовить специальную стойку. Для этого подойдёт отрезок швеллера. Швеллер торцом приваривается к уголку, изготовленному из листовой стали толщиной 10 мм. На полученную стойку крепится корпус бабки.

Чтобы изготовить токарный станок по дереву своими руками, чертежи и размеры не имеют значения, так как каждый изготавливает конструкцию индивидуально, учитывая свои возможности. Цилиндрический корпус в разрезе:

  • наружный диаметр 56 миллиметров;
  • толщина стенки 10 миллиметров;
  • длина 180 миллиметров;
  • посадочные гнёзда под подшипники диаметром 24 миллиметра;
  • вал диаметром 30 миллиметров.

Простые приспособления делают станок универсальным и увеличивают перечень операций. Например, установив в патрон шлифовальный барабан с наждачной бумагой, можно затачивать инструмент. Устройство для точения по копиру выглядит следующим образом:

  • копир;
  • труба, установленная вдоль станины, выполняющая роль салазок;

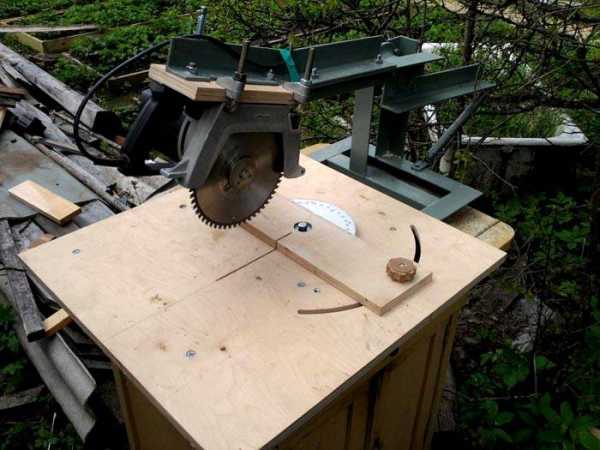

  • дисковая электропила, выполняющая роль резца по дереву.

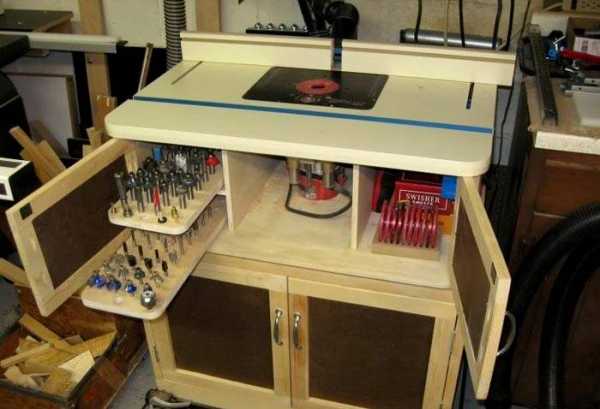

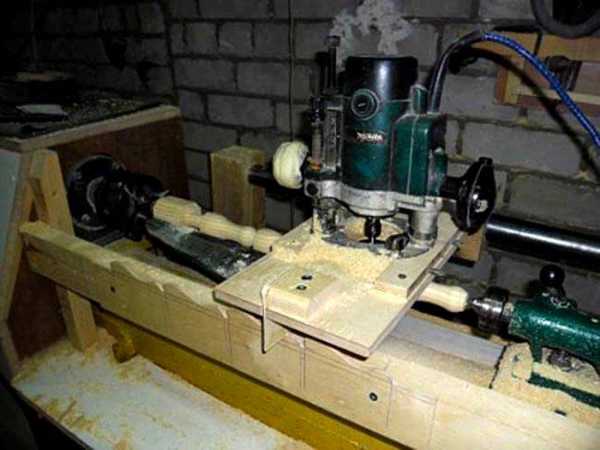

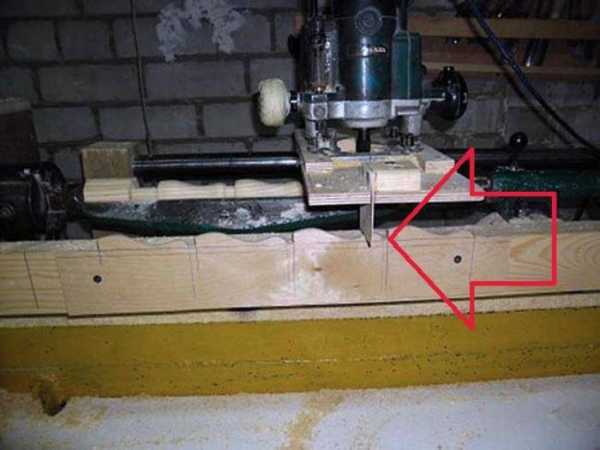

Приспособление для фрезерования заменит фрезерный станок. Оправка с дисковой фрезой

зажимается в патрон. Вместо подручника устанавливается рабочий стол с упорной линейкой. Фрезеровать можно наличники, плинтусы, заготовки для рамок.

Энтузиасты и любители изготавливать самоделки постоянно придумывают механизмы, облегчающие ручной труд. У таких людей на вопрос, как сделать станок по дереву, всегда есть ответ.

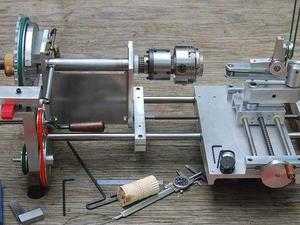

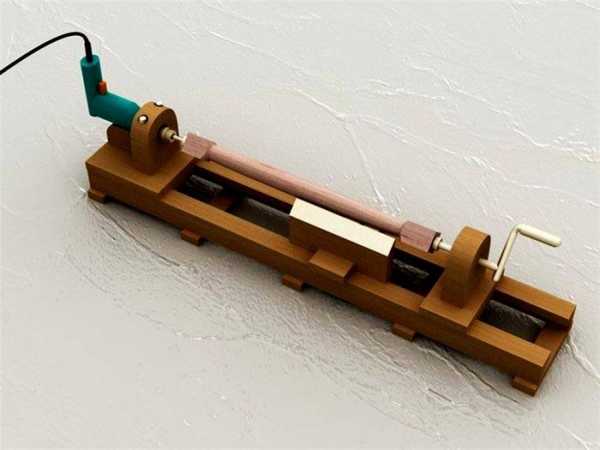

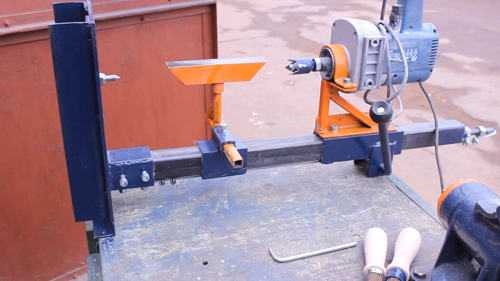

Токарный станочек-мини

Самодельный маленький токарный станочек по дереву умельцы ухитряются сделать, потратив 30 минут времени. Материал для изготовления древесно-стружечная плита толщиной 20 миллиметров или толстослойная фанера. Устройство имеет такую схему:

  • основание 540х260х20 миллиметров;
  • стойка под электродрель 150х100х20 миллиметров.

Задняя бабка изготавливается из двух прямоугольных брусков, собранных в конструкцию под прямым углом. В стойке сверлится посадочное отверстие под электродрель, делается фиксатор для надёжного крепления. Стойка неподвижно закреплена к основанию. В задней бабке просверлено отверстие для винта, торец которого заточен под конус. Это упорный центр. Импровизированная задняя бабка перемещается по направляющей прорези, фиксируется в один оборот эксцентрика. Подручник изготовлен из рейки, прикреплённой к основанию.

Такая простая самоделка даст возможность без проблем выточить из дерева ручку к напильнику или вал качалки для теста. Да и вообще, обработка дерева — очень интересное занятие.

pochini.guru

описание, разновидности и процесс изготовления своими руками

Деревообрабатывающий станок употребляется не только на производстве. Если использовать его в хозяйстве, у вас есть все шансы сделать самостоятельно любой предмет фурнитуры и даже выстроить дом. О том, как сделать деревообрабатывающий станок своими руками, и пойдёт речь в нашей статье.

Устройство конструкции

Любое данное устройство состоит из главных и добавочных частей. В качестве главных элементов выступают:

  • рабочая плита;
  • станина;
  • устройство вала;
  • любой режущий инструмент,
  • приспособление, отвечающее за передачу движения.

Добавочные составляющие:

  • участки для ограждения небезопасного места,
  • точка, которая отвечает за подачу используемого материала;
  • устройство, запускающее станок;
  • приспособление для смазки.

В качестве станины применяется тяжёлое сооружение, сделанное из чугуна либо из цельного железного сплава. Каждая конструктивная часть станка устанавливается на станину, которая отвечает за их расположение и за устойчивость приспособления. Чаще всего установка осуществляется на железобетонный фундамент.

Главная функция рабочего стола — это фиксация всех рабочих частей. Он производится из отшлифованного чугуна, который заранее заготавливают. Существуют два вида стола: неподвижный и подвижный.

Для фиксации режущего инструмента на данном оборудовании употребляется рабочий вал. Существует несколько видов этого приспособления. Они различаются типом режущего прибора, который непосредственно крепится к нему. Среди них выделяют:

  • Ножевой;
  • Шпиндельный рабочий вал;
  • Пильный.

Обычно он производится из точёной стали. Главными его характеристиками является крепость, сбалансированность и наличие места для крепления режущего инструмента.

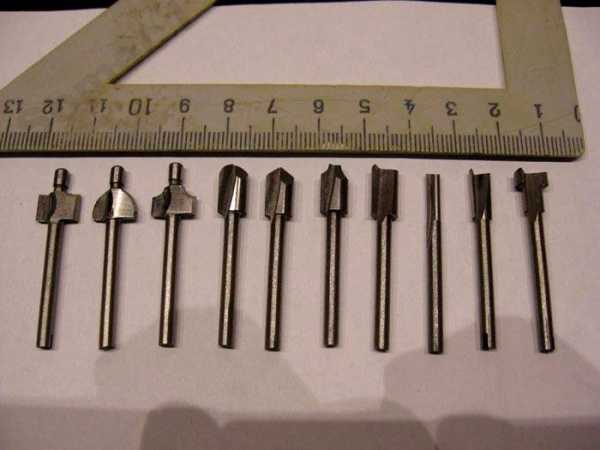

В качестве режущего прибора выступают разные детали. Они различаются функциональными и конструктивными отличительными чертами, а также формой и размером.

Для их производства используется качественная углеродная сталь. Ниже мы рассмотрим виды режущих приборов для станка:

  1. На сверлильных станках по дереву используют свёрла.

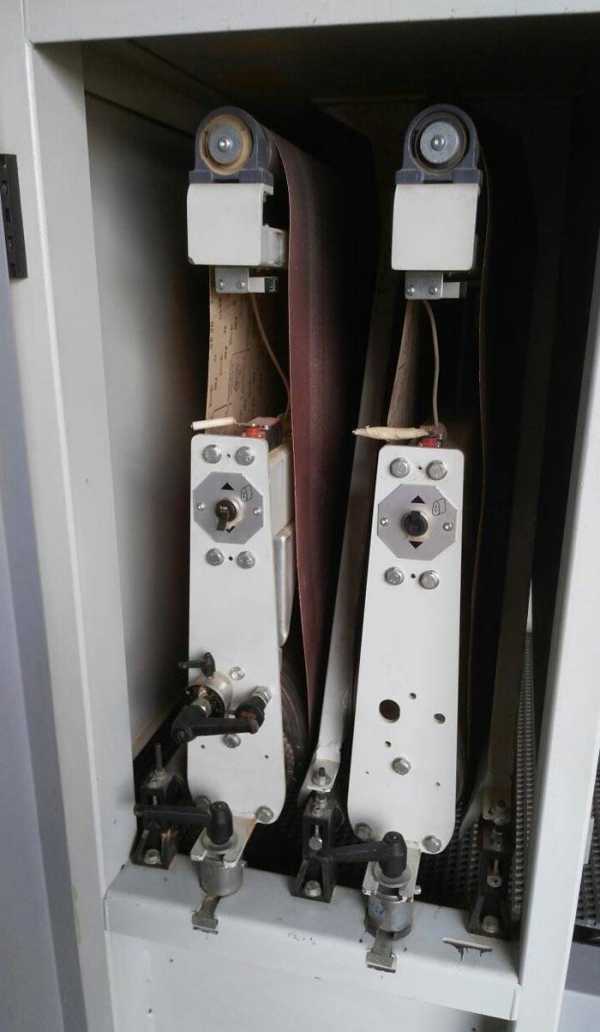

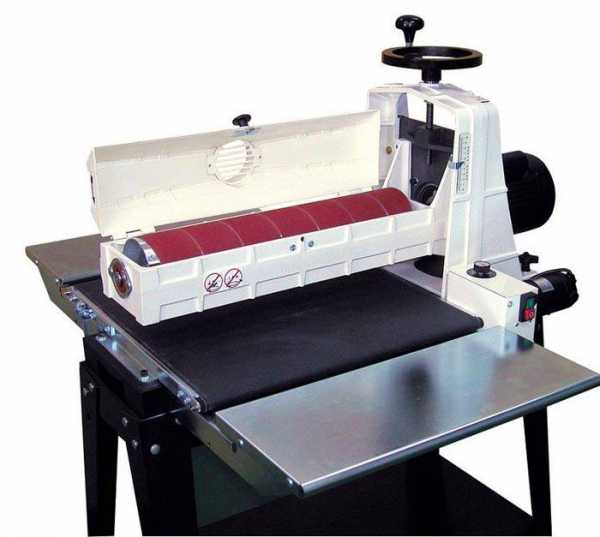

  2. Для шлифовальных употребляется рулонная шкурка.
  3. Инструмент в форме пильной ленты используют на ленточнопильных видах станка.
  4. Ножи фасонного, а также плоского типа применяют на шипорезных, фрезерных либо же строгальных конструкциях.
  5. Приспособление, повторяющее вид круглого диска, используется на станках круглопильного вида.
  6. Для фрезерных и шипорезных станков хорошим вариантом будет использование фрез, прорезных дисков, а также крючков.
  7. На деревообрабатывающих станках циклевального вида употребляют циклевальные ножи.
  8. Долбёжную цепь используют на цепнодолбежных приспособлениях.

Достоинства и сфера применения

Станок имеет много положительных сторон в отличие от ручных приборов, которые специализируются на обработке деревянных поверхностей. Быстрота работы станка гораздо выше, поэтому, используя этот аппарат, вы значительно экономите время на обработку одной составной части.

Универсальный станок по дереву обрабатывает разные составные части. Вдобавок он способен, к примеру, шлифовать, сверлить и фрезеровать.

Соблюдая технологии производства, вы сделаете устройство, которое прослужит вам не один десяток лет.

Прогрессивные станки с ЧПУ имеют улучшенные функции работы, в процессе исполнения которых человек, работающий за механизмом, не перетруждается. Довольно произвести запуск заранее записанной программы, после чего установить деталь. Таким образом, численность составных частей возрастает, а время на их обработку уменьшается. Эти станки могут работать беспрерывно круглые сутки.

Если же рассматривать устройства бытового предназначения, то в их числе тоже выделяют много плюсов:

  1. Эти механизмы оснащены двигателем, средняя мощность которого составляет 2,2 кВт, что позволяет делать работу быстро и не перетруждаясь.
  2. Такие станки известны неплохим качеством обработанной продукции.
  3. Они не нуждаются в огромных затратах по эксплуатации и обслуживанию.
  4. Вероятность установки добавочных приставок разрешает увеличить численность функций бытового прибора.
  5. Главными функциями прибора считаются шлифование, распиливание, сверление и фрезеровка дерева.
  6. Многофункциональность и универсальность этого оборудования даёт возможность работать с разными видами дерева, при этом выполняя различные операции.

Если обратить внимание на отзывы, то для узкоспециализированного либо бытового применения хорошим вариантом будет покупка или самостоятельная изготовка домашнего станка.

При помощи деревообрабатывающих станков производят фабричные составляющие либо заготовки, в том числе дощечки, бруски, шпон, стружку. Кроме того, на них производят составные части к изделиям из дерева либо целые деревянные системы, к примеру: мебель, лыжи, паркет, детали музыкальных приборов. Этот станок легко решает все задачи, связанные с обработкой дерева.

Разновидности деревообрабатывающих станков

В зависимости от технологического принципа обработки дерева станки делят на:

  • универсальные;
  • специализированные;
  • узкого производства.

Оборудование универсального предназначения отличается большой известностью в связи с его многофункциональностью. Оно применяется как на различных производственных, так и на индивидуальных предприятиях.

Необыкновенность такого станка заключается в том, что с его помощью можно делать все виды обработки дерева. Хотя вместе с этим качество сделанной работы получится ниже, чем, к примеру, у специализированного.

Специализированные механизмы могут выполнять лишь одну функцию, к тому же они могут перенастраиваться и употребляются в различных отраслях.

Использование специальных станков сводится к производству конкретных элементов, иные операции на этом станке сделать невозможно.

Данные механизмы бывают таких видов:

  • Шипорезного;
  • Фрезерного;
  • Круглопильного;
  • Шлифовального;
  • Продольно-фрезерного вида;
  • Сверлильного;
  • Сверлильно-фрезерного;
  • Токарного;
  • Ленточнопильного;
  • Долбёжного.

Фрезерные устройства

Они выполняют такие функции:

  • нарезка нестандартных элементов;
  • фрезерование деталей в разных направлениях;
  • производство пазов;
  • фасонное производство составных частей.

Фрезерные станки для обработки дерева делят на:

  1. Копировальные механизмы, которые занимаются созданием маленьких элементов на основе применения различных сложных технологий.
  2. Приспособления обычного типа. Они бывают одно- и двухшпиндельными.
  3. Карусельные станки делают обработку фигурного и плоского типа.

Кроме того, существуют устройства настольного типа, что также делятся на виды:

  • Вертикальный;
  • Горизонтальный;
  • Продольный;
  • Узкоспециализированный.

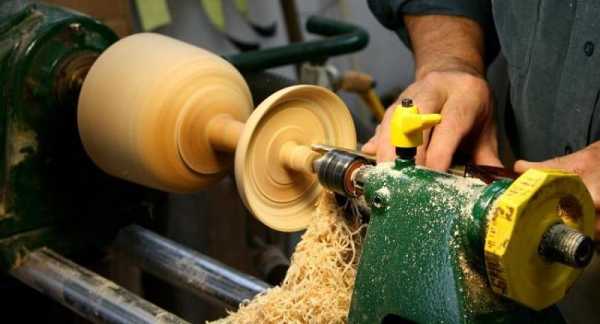

Токарные станки

Они могут работать с различными видами дерева как мягких, так и твёрдых пород. Обустроены копировальным устройством, которое изготавливает однотипные составные части. Сфера применения весьма широкая. Станки токарного типа производят составные части различных форм: цилиндрических, конических.

Токарные устройства делят на:

  1. Лоботокарные, производящие модельные детали.
  2. Круглопалочные, создающие изделия, в которых диаметр меняется по длине составной части.
  3. Центровые, в которых инструмент подаётся вручную либо механизированно, они поддаются резке и созданы для производства однотипных составных частей.
  4. Механизмы круглопильного типа выполняют угловое, продольное и поперечное распиливание. Существуют как механизированные, так и ручные.

Рейсмусовые станки строгают материал под плоским уклоном. Есть такие разновидности:

  • Односторонние;
  • Двухсторонние;
  • Многоножевые.

Чтобы определить вид или тип станка для обработки дерева, есть специальные обозначения. Одна либо две первые буквы означают тип по принципу работы, а последующие — технологические характеристики станка. Чтобы выяснить число рабочих частей на узле, между этими знаками есть цифры.

В соотношении с точностью исполнения обработки составной части выделяют устройства:

  1. Первого класса (О) — означающие довольно высокую точность работы.
  2. Второго класса (П) — точность колеблется между 11 и 12 квалитетами.
  3. Третьего класса (С) — с точностью от 13 до 15 квалитетов.
  4. Четвёртого класса (Н) — с довольно низкой точностью.

Создание станка самостоятельно

Для производства универсального устройства, работающего с деревом, понадобится наличие:

  • Вала;
  • Станины, которая регулируется по вышине;
  • Патрона для свёрл;
  • Электродвигателя.

Этот механизм легко отшлифует, заточит и разрежет деревянные составные части.

Подбирая двигатель, не упустите из своего поля зрения такие характеристики:

  • Мощность в промежутке от 0,6 до 1,5 кВт;
  • Синхронность;
  • Среднее значение вращения вала около 2500 оборотов в минуту.

Вал обязан иметь устройство для фиксации патрона под свёрла. Если такового нет, то потребуется подточить конечную часть вала при помощи напильника. Диаметр крепления обязан быть чуть больше диаметра патрона. Потом запустите двигатель и подточите патрон таким образом, чтобы он прочно закрепился на вале. При помощи притирочной пасты и надфиля подгоните патрон под необходимый размер вала. При неимении такой пасты следует потереть наждачку и развести маслом её абразив.

Обязательно просверлите отверстие и нарежьте резьбу M5 M6 в центральной части вала, это убережёт вас от нечаянного сползания патрона. Также не забудьте зафиксировать его с помощью потайной головки.

Вы можете расположить деревянную деталь в различных положениях по отношению к станку.

Особенности работы

Фиксация рамы к столу производится двумя болтами, а планки крепятся при помощи фиксирующих скоб.

Чтобы соорудить раму вам пригодиться шесть железных уголков, сечение которых должно составлять 2,5 на 2,5 см, и один уголок с сечением 4 на 4 см. Их длина составляет 30 см. Для соединения воспользуйтесь сварочным аппаратом. Обратите внимание на качество сварочных швов, так как станок в ходе работы заметно вибрирует.

Для производства столешницы вы можете использовать пластмассу, металл, фанеру либо доски.

Для установки деталей на пространстве стола вам понадобится изготовить скобы и планки. Чтобы установить в отверстие патрона фрезу, пилу либо шкиву, вам нужно дополнительно сделать втулки переходного характера, а также оправки.

tokar.guru

Самодельные станки по дереву, собранные мастерами руками

Самодельный токарный станок по дереву

Автор – ведущий канала youtube “Zhelezjaka”. Это стойка для дрели, доработанная определенным образом. Для начала положим набок и отключим патрон для дрели. Вместо патрона закручен дрель, который будет играть роль передней бабки. Зубчатая насадка для фиксации деревянных заготовок на токарном станке, сделанном своими руками. Станина стойки исполняет функцию задней бабки. В специально просверленное отверстие закрутим заточенный болт с контргайкой. Зажимаем деревянную заготовку, передвигая каретку и зажимаем два винта, фиксирующие в этом положении. Всё работает. Не хватает опорной площадки для резцов. Состоит из двух половинок. Сделана специально разборной, чтобы регулировать под разные заготовки.

На станке она вставляется в кронштейн и регулируются как по направлению, по вылету и высоте по отношению к заготовке. Для проведения токарных работ нужен специальный инструмент. Но за его отсутствие мастер использовал заточены старые напильники, которых много в гараже. Это необходимо, чтобы просто показать станок в работе. Вытачивать что-либо на станке – работа не очень сложная. Это даже очень интересно. Главное условие здесь, никуда не торопиться. После обтачивания заготовки и шлифовки наждачкой получилось две ручки для напильников.

По переделке. Настроение мастер добавил уголок. Приварил, чтобы уравнять высоту направляющие штанги, общие для сверлильного и токарного станков. Поставил кронштейн. Закрутил болт с конусом. Сделал переднюю бабку.

Этот самодельный станок по дереву можно использовать как сверлильный. Необходимо только поднять. С передней бабки снять шип. Поставить патрон со сверлом. Убрать шип с низу.

Деревянные заготовки можно точить на всю длину стойки. С диаметром, гораздо больше, чем при изготовление ручки. Мощности этого миксера дрели хватит, чтобы обработать такую заготовку.

Фрезерный станок из дрели своими руками

Каким только испытанием не подвергал мастер свою стойку для дрели. Высверливать 19 мм отверстие в металле. После этого работал 2 миллиметровым сверлом. Вращал заготовку 70 см длиной. Применял дрель в качестве миксера на стройке. В этом видеоролике на дрель устанавливается штатная фреза от фрезера с хвостовиком 8 мм. Для закрепления направляющих и заготовки очень удобным оказался стол, который сделал мастер заранее. Не оказалась лишней возможность плавно опускать и поднимать дрель. Попробовал работать другой фрезой. Пришел к выводу, что не хватает больших оборотов шпинделя. Хотя в качестве черновых работ по дереву за неимением фрезера можно обойтись таким инструментом, закрепленном на стойке.

Самодельная стойка для дрели

Заготовки можно сверлить любой высоты без сложных регулировок. Берем двадцатку, ставим полоса 5 мм толщиной, просверленную семеркой, чтобы проще проделать большое отверстие. Сделал из металлических уголков, квадратной трубы, полосу использовал в проушинах. Уголок на каретке. Квадратную трубу на стойке. Использованная полоса узкая. Квадратная труба на кронштейнах. Всё это сварено. Станок разборный, снимаются штанга и каретка, переходники на дрели. Их можно делать дополнительно.


Вторая часть

Станок по дереву Фуганок-рейсмус с автоподачей доски


Самодельный деревообрабатывающий станок

Из каких деталей он состоит. Станина из уголка 40 x 40. Если вы найдёте 35 x 35, тоже подойдёт. Необходимый четыре уголка длиной 450 мм. 9 – 550 мм. Еще два уголка длиной 270 мм. Продаются в хозяйственном магазине. Используется шпилька м 12. Они тоже есть в магазинах. Гайки, шайбы. На городской барахолке можно за небольшие деньги приобрести барабан. Ножи длиной 200 миллиметров найдутся в хозяйственном магазине. Нужны две планки под электродвигатель. Два небольших стола под строгальный станок. Размер 300 x 220. Пиловочный стол длиной 600 мм. Столы можно сделать даже деревянные, текстолитовые, из любого подходящего материала. Не обязательно делать железные.

Приспособы для деревообработки тут.

izobreteniya.net

самодельный, видео, чертежи и фото

Можно ли собрать деревообрабатывающий станок своими руками, выполняя работу в домашних условиях? Опыт многих мастеров наглядно доказывает, что можно. Чтобы самому собрать подобное оборудование, вам потребуются чертежи, схемы, видео инструкции, комплектующие и идея. Начинать нужно с последнего, поскольку невозможно собрать станка, не зная, чего вы хотите от него в результате получить.

Содержание статьи

Варианты деревообработки

Фото деревообрабатывающего станка, сделанного своими руками

Можно собрать первый попавшийся станок, чертежи которого попались вам под руку. Но действительно ли это устройство для обработки древесины вам необходимо? Стоит для начала решить, какой именно агрегат и для каких целей вам нужен. После этого можно приступать к сборке.

Помимо электрической дрели многие домашние умельцы хотят иметь в распоряжении производительное, мощное оборудование для деревообработки. С помощью одной только дрели не обрежешь доски, не отшлифуешь и пр.

Потому в пару к вашей дрели можно собрать самому необходимый агрегат. Используя соответствующее оборудование, в домашних условиях можно выполнять следующие операции:

  • Обрезать заготовки. С помощью таких станков формируются первичные черновые заготовки. Многие для подобной обработки используют бензопилы. Но если важна точность, производительность и безопасность, можно собрать пилораму;
  • Шлифовка и фрезеровка. Эти станки можно сделать, если вам требуется обрабатывать заготовки, доводить их поверхность до нужного уровня качества, гладкости, удалять заусенцы, дефекты с древесины;
  • Токарные операции. Токарные работы являются наиболее сложными. При этом собрать самому соответствующий токарный станок по дереву своими руками не невыполнимая задача. Его можно самому изготовить на основе дрели. С помощью обычной дрели создаются небольшие станочки, позволяющие в домашних условиях выполнять различные операции обработки древесины.

По мере необходимости можно оснастить мастерскую другими видами деревообрабатывающего оборудования.

Создание проекта

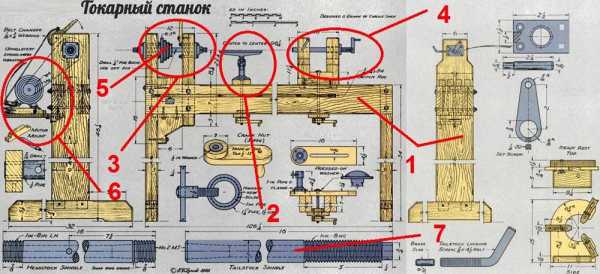

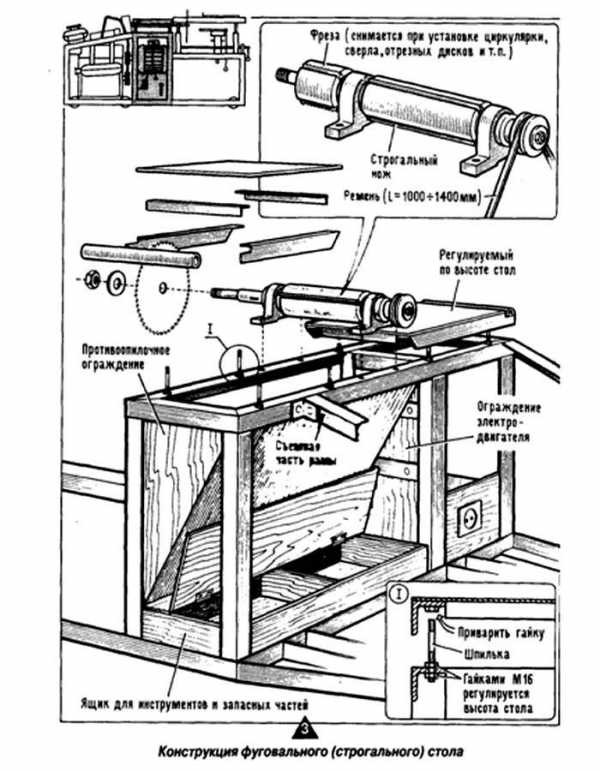

Чертеж деревообрабатывающего станка, сделанного своими руками

Чтобы изготовить деревообрабатывающий станок своими собственными руками, вам следует опираться на чертежи или проекты. При этом от качества и грамотности составления чертежей напрямую зависят характеристики будущего деревообрабатывающего оборудования.

Главное правило, которого следует придерживаться, чтобы самому создать чертежи — это определение первоначальных условий. Вы задаете будущему деревообрабатывающему оборудованию его параметры, технические характеристики, на основе которых составляете схему. Многие допускают ошибки, опираясь на готовые чертежи и меняя при этом параметры, указанные в них. Это приводит к тому, что станок оказывается полностью не соответствующим схемам.

Оптимальный вариант при создании станка самоделки — это составление собственных чертежей, схем и проектов. При этом не отходите от намеченных параметров. Вот почему важно заранее точно определить, что именно вам требуется от деревообрабатывающего станка.

Элементы конструкции

Все станки для деревообработки, создаваемые своими руками, имеют определенный набор основных узлов.

  1. Корпус. Это станина, рабочий опорный стол. Данный элемент служит для установки всего необходимого для станка оборудования — шпиндель, резцы, обрабатывающий блок, электродвигатель, модуль ЧПУ и пр.
  2. Блок обработки. Конструкция и технические характеристики блока обработки зависят от того, для каких работ предназначен ваш станок. Это может быть обычный сверлильный агрегат на основе дрели, пилорама на основе болгарки, ленточная пила, лобзиковый станок и пр. Для каждого из них требуются соответствующие резцы и рабочие инструменты. Также важно, чтобы резцы соответствовали возможностям привода.
  3. Система управления. Она подразумевает наличие элементов для изменения частоты вращения, положения шпинделя. При этом резцы могут двигаться за счет ручного, полуавтоматического или автоматического управления. Последние два типа подразумевают использование числового программного управления. Многие думают, что только на заводских деревообрабатывающих станках можно встретить резцы, каретки и прочие механизмы, управляемые с помощью ЧПУ. На практике умельцы уже научились самостоятельно устанавливать модули ЧПУ на самодельный станок. Это вопрос сложный, но реальный для осуществления самому.

Продумайте тщательно будущий проект. Для этого изучайте заводские станки, знакомьтесь с их функциональными возможностями, оснащением, техническими характеристиками. Приложив определенные усилия, можно самому создать достойный аналог заводского оборудования для деревообработки.

Комплектующие

Технические характеристики станка самоделки зависят непосредственно от того, какие комплектующие вы будете использовать для сборки, насколько качественными окажутся резцы и хватит ли мощности электродвигателя для выполнения обработки древесины.

  • Пусть станок у вас самодельный, но для его сборки специалисты рекомендуют использовать комплектующие заводского производства. Особенно это касается обрабатывающего блока станка;
  • Резцы покупайте или заказывайте их изготовление у специалистов. Резцы, фрезы, валики изготавливаются из инструментальной стали. С помощью дрели обработать вы их не сможете, и тем более сделать острые кромки, без которых резцы выполнять свои задачи не смогут. Заводские резцы качественные, долговечные, эффективные, они позволяют выполнять различные виды деревообработки, в зависимости от конфигурации. Многие пытались сделать резцы самостоятельно, но на деле редко из этого получался результат, аналогичный заводским фрезам;
  • Четко придерживайтесь параметров деталей для станка, указанных в чертежах. Применение заводских комплектующих имеет весомое преимущество в том, что все они изготавливаются в соответствии со стандартами. Потому собрать из них полноценный, качественно функционирующий станок намного проще, чем из самодельных компонентов деревообрабатывающего станка;
  • У вас должна быть возможность самостоятельно обрабатывать комплектующие. Иногда им может потребоваться доводка, введение некоторых изменений в конструкцию;
  • Ориентируйтесь на комплектующие для вашего деревообрабатывающего станка, которые смогут обеспечить длительный срок службы. Да, некоторые умудряются собрать станок для обработки древесины буквально из металлолома. Но качество, надежность и срок службы подобного агрегата находится под большим сомнением;
  • Деревообрабатывающее оборудование должно иметь надежную фиксацию. Прочное крепление позволит избежать дополнительных погрешностей в процессе деревообработки. Работа двигателя, обработка деталей приводит к возникновению вибраций. Если эти вибрации не гасить, оборудование будет трясти, что негативно скажется на качестве деревообработки.

Собрать своими руками функциональный деревообрабатывающий агрегат можно, а иногда и нужно. Определитесь с целью, составьте подробный план действий, вооружитесь качественными комплектующими и приступайте к сборке. А если тратить силы и время не хотите, но можете потратить деньги, купите заводской деревообрабатывающий комплекс.

tvoistanok.ru

Станки по дереву для домашней мастерской: технология изготовления

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

При хорошем оснащении становятся доступными сложные технологические процессы. Значительно упрощает обработку заготовок из древесины специализированное оборудование с электроприводом. Но приобретение его сопряжено со значительными инвестициями. Чтобы решить успешно такую задачу, следует изучить внимательно материалы данной статьи. Здесь рассказано о том, как самому создать функциональные станки по дереву для домашней мастерской.

Некоторые образцы самодельного оборудования по своим потребительским характеристикам ничем не хуже заводских изделий

Содержание статьи

Принципы оснащения домашней мастерской, подготовительные мероприятия

Прежде чем приступить непосредственно к техническому оборудованию, следует сделать несколько общих замечаний по соответствующему специализированному помещению:

  • Удобно, когда мастерская размещена в отдельном здании. Это подразумевает достаточный простор, отсутствие лишних беспокойств, возможность полноценного оснащения вентиляцией и другими инженерными системами.
  • Если комната находится в пристройке, или цокольном этаже, ее надо хорошо изолировать от жилой зоны.
  • Площадь стандартной мастерской не должна быть менее 6-7 м. кв. Высота – достаточная для свободного прохода и максимального уровня поднятого инструмента (от 2, 5 м и более).
  • Здесь пригодятся качественные системы вентиляции, отопления, освещения. Каждую инженерную систему следует рассмотреть отдельно, чтобы исключить чрезмерные затраты в период эксплуатации.
  • Необходимо убедиться в том, что электрической мощности достаточно для бесперебойного питания всех станков по дереву для домашней мастерской.
К сведению! Если в оборудовании есть электронные блоки, пригодятся специальные автоматы в цепи, предотвращающие повреждение бросками напряжения, защитное заземление. Надо обеспечить соответствие параметров сети характеристикам силовых агрегатов (220 V, одна фаза; 380 V, три фазы).

Следующая группа практических рекомендаций дополнена поясняющими фотографиями.

Чтобы обеспечить эффективное поглощение звуков, применяют специальные материалы для обивки стен, потолка

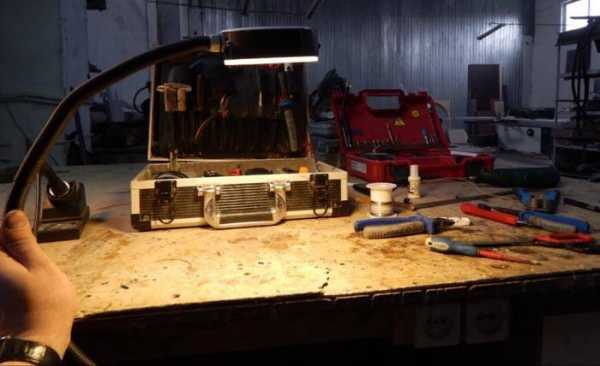

Спектр излучения светильника на верстаке должен приближаться к естественному солнечному свету

Применение такого источника снизит утомляемость, поможет сохранить хорошее зрение. Предпочтительно установить светодиодный прибор. Он не нагревает окружающее пространство, как обычная лампа накаливания. В отличие от газоразрядного аналога, его трудно повредить механическим воздействием.

Надо создать проходы, достаточно широкие для свободного перемещения и удобного расположения на рабочем месте

План мастерской и состав оборудования определяют с учетом характеристик изделий, которые будут здесь создаваться

Станки по дереву для домашней мастерской и специальные приспособления: основные определения, технологии изготовления

Далее подробно рассмотрены разные виды оборудования. Но сначала надо сделать несколько важных замечаний общего плана:

  • Каждый станок предназначен для выполнения ограниченного набора рабочих операций с заготовками определенных размеров.
  • Как правило, специализированная техника удобнее для работы по сравнению с универсальными моделями.
  • Станок деревообрабатывающий своими руками будет сделать проще, если вначале составить точный список требований к его характеристикам. Чрезмерная мощность не обязательна. Необходимый крутящий момент можно обеспечить с применением редуктора.
  • Аналогичным образом, установив соответствующий передаточный механизм, изменяют скорость вращения рабочего вала. Для более точной обработки пригодится плавная регулировка данного параметра в широком диапазоне.
  • Чтобы сократить затраты, можно использовать в конструкции электромотор дрели с разбитым корпусом, иные рабочие части вышедшего из строя оборудования.
  • Самые сложные механические и электронные узлы придется приобретать отдельно. Затраты на воспроизведение некоторых технологий в домашних условиях превосходят стоимость готовых изделий.
  • Срок службы техники с электроприводом будет увеличен, если защитить ее от избыточных нагрузок. В частности, пригодится оснащение автоматикой, отключающей питание при перегреве двигателя.
Важно! Не следует пренебрегать вопросами техники безопасности. Приводные шкивы закрывают кожухами. Перед рабочими инструментами устанавливают листы из прозрачного пластика.

Качественные средства индивидуальной защиты применяют не только на производстве, но и в быту при работе на станке

Для рационального использования свободного пространства пригодятся настенные и потолочные полки, стеллажи, крючки и специальные держатели. Точное место установки соответствующих приспособлений для столярки выбирают с учетом особенностей технологических процессов, размещения станков и верстаков.

Выдвижные полки с мелкими ячейками для хранения крепежных изделий

Узкий шкаф при правильном проектировании его конструкции способен вместить много разнообразных инструментов

Статья по теме:

Создание токарного станка по дереву для домашней мастерской

Технические параметры соответствующих изделий вместе с описаниями можно найти в сети Интернет.

Эти чертежи с размерами токарного станка по дереву своими руками помогут лучше изучить типовую конструкцию

Основной деталью является станина (1). К ней прикрепляют другие части изделия. Она обеспечивает не только целостность силового каркаса, но и хорошую устойчивость на поверхности. Столярный станок предназначен для обработки сравнительно легких заготовок, поэтому данную деталь вполне можно изготовить из древесины твердых пород.

В центральной части установлен суппорт с подставкой под ручной резец (2). Вместо нее может быть установлен держатель для жесткой фиксации инструмента. Заготовка закрепляется между передней (3) и задней (4) бабкой. Она вращается с помощью электромотора (6). Для изменения крутящего момента на оси в данной конструкции применяют ременную передачу и шкив (5). Суппорт и задняя бабка перемещаются по горизонтали по специальному валу (7), который установлен внутри станины.

Важно! Данные чертежи можно использовать для изготовления действующего станка. Следует только учитывать, что все размеры тут приведены в дюймах.

Этот проект вполне можно использовать для изготовления токарно-копировального станка по дереву своими руками. Следует только дополнить его специальным приспособлением, которое предназначено для последовательного создания одинаковых изделий.

Его можно сделать из типового фрезера

Для его закрепления в нужном месте надо изготовить специальную подставку.  В данном примере использована фанера 10 мм, из которой вырезана площадка с размерами 480×180 мм. Приведенные размеры можно изменять, с учетом реальных параметров фрезы. Отверстия в фанерке вырезают так, чтобы в них прошли крепежные болты, инструмент. Для жесткой фиксации по контуру площадки закрепляют шурупами деревянные бруски.

Этот шаблон определяет траекторию перемещения фрезы

Такая конструкция привлекает простотой, доступностью составных частей, разумной стоимостью. Но надо отметить некоторые недостатки:

  • Для перемещения фрезы придется использовать две руки. Это необходимо для создания достаточного усилия и предотвращения заклинивания.
  • Минимальный радиус, по которому будут созданы изгибы деталей ограничен диаметром инструмента (фрезы).
  • Чтобы обрабатывать заготовки из разных пород дерева необходима точная регулировка скорости вращения вала, а в данном примере такая возможность не предусмотрена.

Этот пример объясняет, что даже проверенную временем и практическим опытом конструкцию при внимательном изучении оборудования и технологического процесса получится усовершенствовать.

Самодельный токарный станок по дереву своими руками: видео с инструкцией и комментариями автора проекта



Как сделать недорогой самодельный токарный станок по дереву своими руками

Простейший набор деталей для действующей конструкции

С помощью этого комплекта токарный мини станок по дереву своими руками сделать будет не сложно. Такую станину можно закрепить на деревянном, или металлическом основании. Точные параметры передней бабки подбирают с учетом габаритов и посадочных мест креплений двигателя. Более чем достаточно будет силовых параметров электромотора от бытовой стиральной машины. Для столярного оборудования такого типа хватит мощности от 250-300 кВт, если обеспечить ее передачу на вал с применением редуктора (шкива).

Принципиальная схема станка, созданного на основе стандартной дрели

Последний пример надо изучить подробнее.  Выбрав подходящий инструмент с электроприводом, можно получить необходимую мощность, скорость вращения. Стандартный патрон пригодится для надежного и быстрого закрепления заготовки. В современной технике такого вида предусмотрена защита от перегрева, попадания пыли внутрь корпуса. Тут установлены качественные переключатели, эффективная изоляция. Одного этого рисунка достаточно чтобы понять, как самому сделать токарный станок.

Изготовление резцов для токарного станка по дереву из подручных материалов

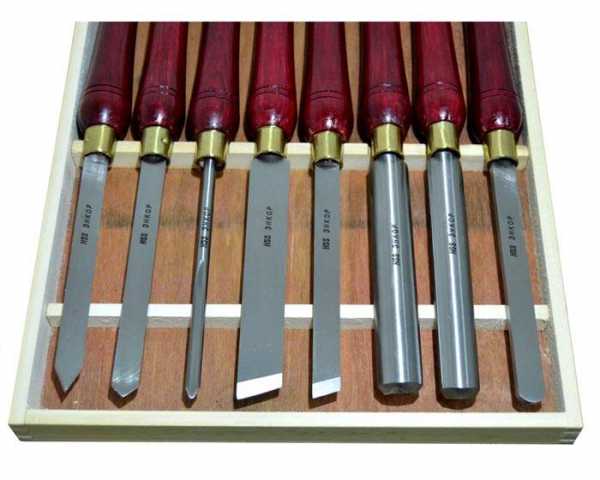

Эти необходимые для работы инструменты можно приобрести в специализированном магазине

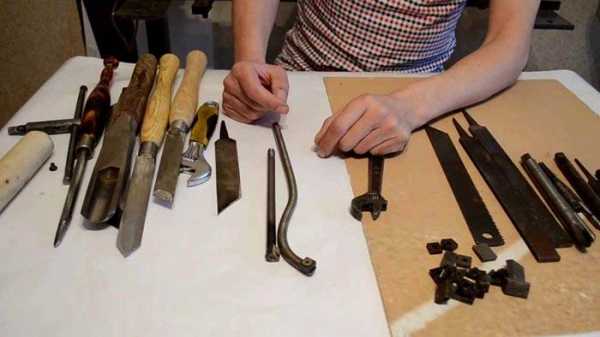

Для изготовления резцов своими руками понадобятся соответствующие заготовки

Подойдут напильники, пилы, гаечные ключи, другие изделия, созданные из инструментальной стали. Проще обрабатывать заготовки квадратной формы (в разрезе сечения). Следует убедиться в отсутствии трещин, иных дефектов, уменьшающих прочность. Для жесткой фиксации проходных резцов станок надо оснастить специальным держателем.

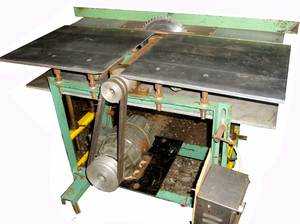

Важные компоненты для стационарной циркулярной пилы своими руками

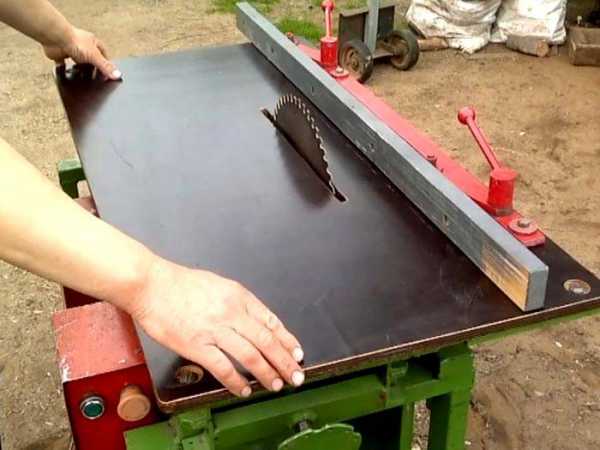

В этом оборудовании важнейшие функции выполняет стол, поэтому его параметрам надо изучить с особым вниманием. В нем устанавливают электродвигатель с приводными механизмами, элементы цепи питания и управления. Он должен быть рассчитан на вес встроенных компонентов и деревянных заготовок. Надо не забывать, что в процессе эксплуатации возникнут статические и динамические нагрузки, вибрации.

Для повышения надежности стол для ручной циркулярной пилы своими руками можно создать на металлическом каркасе

При уточнении параметров станка надо учесть следующие факторы:

  • Для этого оборудования мощность силового агрегата должна быть не менее 0,85 кВт.
  • При расчете конструкции надо проверить высоту выступающей кромки диска. Она будет определять максимальную глубину пропила.
  • Минимальная скорость вращения рабочего вала ограничена 1,5 тыс. оборотов в минуту. Желательно ее увеличить, чтобы в ходе выполнения рабочих операций не изменялся цвет деревянной заготовки.

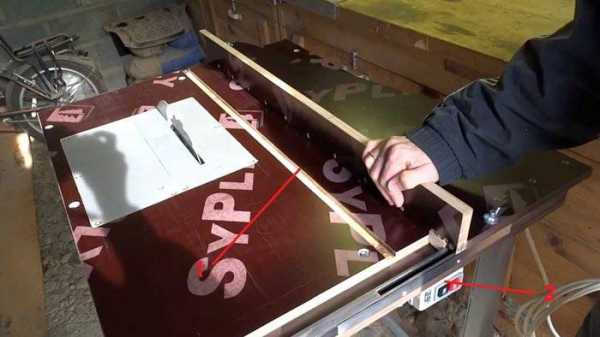

Направляющую для циркулярной пилы своими руками создают с ровной кромкой (1). Выключатель (2) устанавливают на большом расстоянии от вращающегося диска для упрощения отключения двигателя при возникновении аварийных ситуаций

Описание недорогой циркулярной пилы из болгарки своими руками

Как и в предыдущем примере, при создании такого станка можно упростить решение задачи с помощью стандартных электроинструментов.

Чертежи стойки для болгарки своими руками

Рисунок в формате 3D

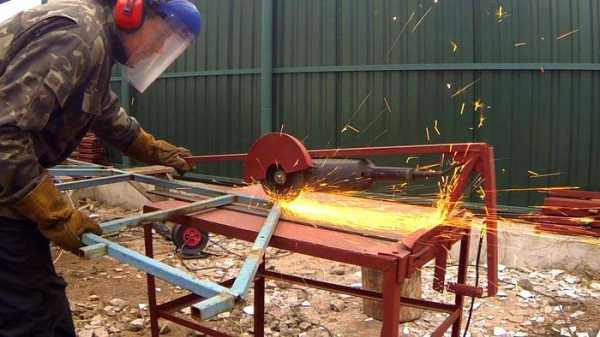

Такую схему используют для создания отрезного станка

Привод с режущим диском закрепляют на поворотном коромысле. Для облегчения физических усилий – устанавливают пружину, или противовес. Перемещение инструмента допустимо только в вертикальном направлении по дуге. Эта конструкция является мобильной. Ее можно устанавливать внутри помещений и на открытом воздухе на подходящем основании. При необходимости, болгарку можно демонтировать. Она закреплена винтовыми соединительными элементами на демпфирующей деревянной (резиновой) прокладке.

Для создания приспособления для циркулярной пилы своими руками можно применить этот чертеж. Коррекции в проект вносят с учетом размеров инструмента, дополнительных личных требований

При установке соответствующего диска такой станок пригоден для разрезания металлических деталей. Если предполагается выполнения рабочих операций с большими нагрузками, силовой каркас опоры и столешницу рекомендуется сделать из стальных элементов

Станина для болгарки своими руками: чертежи, видео, алгоритм изготовления отдельных частей и сборка:



Преимущества и процесс создания простейшего фрезерного станка по дереву для домашней мастерской

Это оборудование используют для выемки пазов по заданным размерам и аккуратного сверления под разными углами. С его помощью можно быстро снять четверть, создать углубление заготовке определенной формы. Даже без подробного объяснения понятно, что такие возможности пригодятся хозяину частного дома. Остается разобраться с тем, как изготовить фрезерный самодельный станок по дереву. Будет ли такое решение экономически целесообразным, или выгоднее приобрести технику фабричного производства?

Ответ на поднятые вопросы можно дать после подробного изучения соответствующих конструкций.

Специальный стол

Чертеж ручного фрезерного станка по дереву

В центральной части стола устанавливают силовой агрегат, который вращает фрезу.  С помощью прижимов и других приспособлений обеспечивают фиксацию заготовки в нужном положении и перемещение ее по заданной траектории. Такое рабочее место оснащают системой оперативного пылеудаления.

Чтобы исключить ошибки в ходе реализации проекта, обратите внимание на отдельные параметры элементов конструкции:

  • Стол для выполнения рабочих операций создают в стационарном исполнении. Его размеры и нагрузочные способности определят с учетом характеристик обрабатываемых образцов.
  • Специалисты рекомендуют в нижние части опор установить винтовые регуляторы. С их помощью можно установить точное горизонтальное положение конструкции даже на поверхности с неровностями.
  • Силовой каркас можно собрать из стальных труб (прямоугольных профилей). Для изготовления столешницы подойдет качественная и достаточно толстая древесно-стружечная плита. Тонкий лист металла будет вибрировать, что ухудшит точность обработки.
  • Если выбрать двигатель мощностью 500-900 Вт, возможностей фрезы будет достаточно только для снятия тонких слоев, создания относительно небольших углублений.
  • При установке силового агрегата 900-1900 Вт допустимо выполнение более сложных операций. Однако допустимы некоторые затруднения при обработке заготовок из древесины твердых пород.
  • В мощные станки (более 2000 Вт) можно устанавливать фрезы любых типов. Такое оборудование относится к профессиональному уровню. Оно рассчитано на длительную эксплуатацию без перегрева мотора.
  • Для изготовления монтажной пластины через которую двигатель прикреплен к столешнице, можно использовать лист из стеклотекстолита, металла.
  • Чтобы обеспечить хорошую видимость в рабочей зоне, над столом монтируют подсветку.

С помощью дополнительного дна из толстой фанеры (ДСП, ДВП) и маховика уменьшают вибрации, повышают точность обработки заготовок

В следующей таблице представлена информация о том, сколько стоит ручной фрезерный станок по дереву на отечественном рынке.

Такие изделия создают на оборудовании X-CUT

Целесообразность реализации проекта фрезерного станка с ЧПУ своими руками

Применение программного управления позволяет с высокой точностью создавать крупные серии деталей, выполнять уникальную и особо тщательную обработку. Для начала нового технологического процесса – достаточно загрузить новую программу и нажать копку «Пуск». Простое и сложное задание будет выполнено станком фрезеровочным по дереву автоматически, без вмешательства и контроля со стороны пользователя. Эта методика исключает ошибки оператора, обеспечивает высочайшее качество.

Преимущества оборудования этого класса очевидны. Остается выяснить, возможно ли создать станок ЧПУ по дереву своими руками. Ниже отмечены особенности оборудования данного класса:

  • Придется обеспечить возможность перемещения фрезы по горизонтали во всех направлениях. Для этого понадобится не только соответствующая конструкция креплений, но и дополнительные электромоторы.
  • Точное позиционирование инструмента обеспечивают с помощью датчиков, шаговых двигателей.
  • Понадобится программное обеспечение, которое будет управлять движением фрезы, выполнять контрольные функции.

Для изготовления такого оборудования необходимы хорошие знания и практические навыки в электронике, механике, металлообработке и других областях

Важно! Даже при наличии подробного описания и чертежей фрезерный станок с ЧПУ по дереву своими руками будет сделать очень сложно.

Как самостоятельно сделать фрезы для станков по дереву

Для создания тих изделий понадобятся заготовки из прочной, устойчивой к высокой температуре и сильным механическим воздействиям инструментальной стали. Подойдут испорченные сверла, арматура, прутки. Необходимую форму можно создать с помощью алмазного диска, который установлен в точильном станке. Заточку кромки выполняют под углом от 7 до 10 градусов. Слишком узкая рабочая часть быстро будет испорчена даже при обработке мягкой древесины.

Миниатюрные самодельные фрезы для станка с ЧПУ по дереву

Чертежи и рекомендации для создания рейсмусового станка своими руками

Качественное воспроизведение этого вида обработки требует применения значительных усилий. Потому рекомендуется использовать трехфазный электродвигатель мощностью от 5 кВт и более с максимальной скоростью вращения ротора от 4,5 тыс. об/ мин.

Эту схему можно использовать для изготовления самодельного рейсмусового станка по дереву

Вал (1) с одним или несколькими ножами вращается с помощью электродвигателя (4), двух шкивов и ремня. Для прижима и перемещения заготовки здесь установлены ролики (2, 3) и ручной привод с цепным механизмом. Конструкция собрана на прочной раме из стальных уголков.

С учетом личных предпочтений не сложно подготовить чертежи рейсмуса своими руками. Для коррекции технических характеристик учитывают объем будущих работ, параметры заготовок, размеры помещения.

Изготовление функционального рейсмуса из электрорубанка своими руками

Быстро и недорого можно сделать станок на основе стандартного инструмента с электрическим приводом.

Для создания рейсмуса из рубанка своими руками надо внимательно изучить это фото

На снимке видно, что электроинструмент закрепляют над заготовкой в специальной раме. Обеспечивают возможность перемещения его в продольном и поперечном направлении со строгим сохранением между ними угла 90°. Современный рубанок оснащают специальным выводом для подключения пылесоса. Поэтому не возникнет проблем с удалением отходов.

Технология создания шлифовального станка по дереву своими руками

Это оборудование выполняет свои функции с применением жестких валов и гибких полотен с нанесенным на поверхность абразивом, щеток и других специальных инструментов.

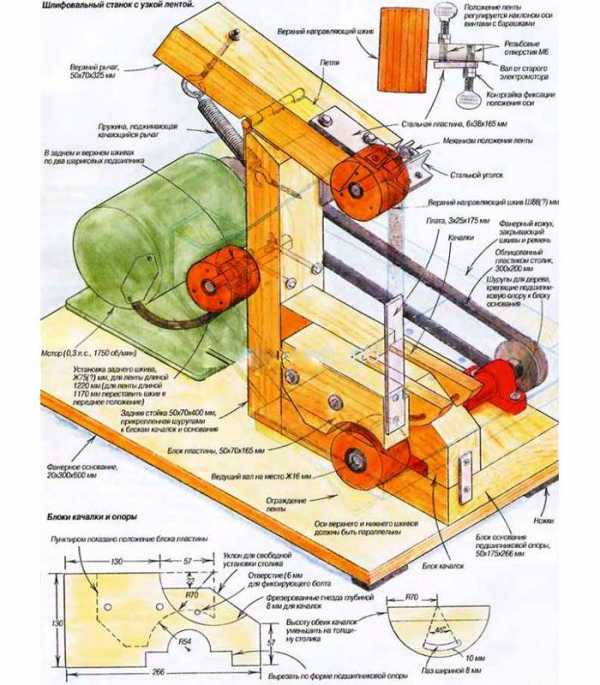

Для создания шлифовального ленточного станка своими руками можно использовать эту схему

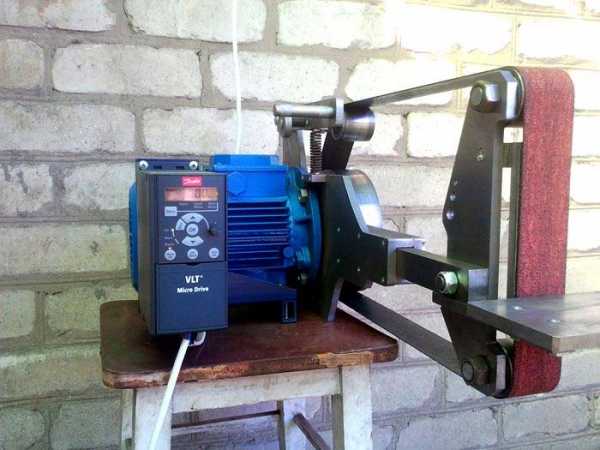

Аналогичная конструкция фабричного производства, собранная на металлической раме

В калибровально-шлифовальные станки по дереву устанавливают широкие ленты. Такие инженерные решения предназначены для массового производства изделий

В барабанном шлифовальном станке по дереву заготовки обрабатывают с применением подобных сменных инструментов

Для изготовления техники бытового уровня рекомендуется выбрать относительно простую конструкцию с движущейся лентой. Ее можно создать самостоятельно после определения необходимой длины с учетом точного расположения поддерживающих роликов. Применяют следующий алгоритм:

  • Ширину ленты устанавливают от 15 до 25 см.
  • Из подходящего по зернистости полотна наждачной бумаги нарезают полосы.
  • Их наклеивают на гибкую основу из плотного материала встык, без больших швов.
  • Предотвращают соскальзывание ленты с помощью увеличения диаметра опорных роликов в центральной части на несколько миллиметров. Также пригодится установка на них слоя из резины.

Статья по теме:

Шлифовальная машинка по дереву. Какие существуют виды машинок, для каких целей они предназначены и как выбрать лучший инструмент? Об этом и многом другом читайте в нашем материале.

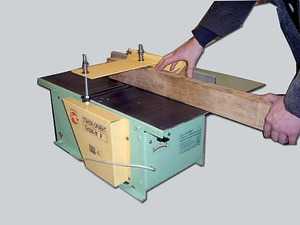

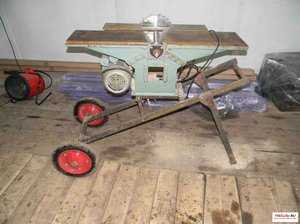

Правильное создание фуговального станка по дереву своими руками

Схема строгального станка по дереву для дома

Обратите внимание на следующие детали этой конструкции:

  • Специальные направляющие плоскости предотвращают разбрасывание отходов, упрощают сбор опилок.
  • Регулировки стола по высоте позволяют настроить точно настроить режим обработки заготовки.
  • Встроенный ящик пригодится для хранения запасных частей, сменных инструментов.
  • Вместо фрезы тут можно установить циркулярную пилу, отрезной диск сверло. Создание такого фуганка своими руками поможет оснастить свою мастерскую многофункциональным оборудованием без лишних затрат.

Качественные самодельные станки по дереву своими руками: видео, дополнительные материалы и рекомендации, выводы

Приведенные сведения убедительно свидетельствуют о том, что много практических задач в ходе оборудования личной мастерской можно решить успешно собственными силами. Упрощает реализацию проектов применение уголков, крепежа, иных готовых изделий из металла. В некоторых случаях допустима установка стандартного электроинструмента, который будет выполнять основные функции. Но для точных выводов в любом случае пригодится сравнительный анализ с аналогичным оборудованием, представленным в торговой сети.

Создание разных деревообрабатывающих станков для домашней мастерской описано в следующих видеоматериалах.

Токарный станок по дереву:



Компактная циркулярная пила:



Универсальный фрезерно-рейсмусовый станок:



Шлифовальное оборудование:



Недорогой строгальный станок:



Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Простейший настольный токарный станок по дереву своими руками

Качественная обработка деревянных заготовок – довольно сложная работа, которая выполняется на специальном оборудовании. Но, зачастую, домашние мастера не могут позволить себе тратить много денег на дорогостоящий прибор, который нужен для разовой работы. Да и профессиональные рабочие предпочитают собрать такую машину самостоятельно. В этой статье вы узнаете, как сделать самодельный токарный станок для обработки дерева быстро и без особых хлопот.

Токарный станок по дереву своими руками

Собственноручно сделанное устройство не будет уступать по качеству фирменной машине для токарной обработки дерева, ведь каждую деталь можно подобрать самостоятельно. Кроме того, используя подручные материалы при изготовлении токарного станка по дереву своими руками, вы значительно сэкономите свой бюджет.

Устройство токарного станка по дереву

Чтобы определить фронт предстоящих работ, необходимо ознакомиться с устройством токарного станка по дереву.

Стандартный инструмент имеет такие составные части:

  • станина;
  • передняя бабка;
  • задняя бабка;
  • суппорт.

Основание, или станина – это опорная конструкция, которая обеспечивает устойчивое расположение всех деталей механизма. Упор для токарного станка по дереву в домашних условиях изготавливается из ровной доски или широкого швеллера.

Передняя и задняя бабки позволяют надежно закрепить обрабатываемый элемент. В отличие от передней, задняя является подвижной.

Суппорт отвечает за перемещение режущего инструмента вдоль основной оси. Если сделать суппорт для токарного станка по дереву не представляется возможным, его роль выполнит подручник.

Устройство токарного станка по дереву

Для того чтобы собственноручно изготовленное устройство хорошо работало, необходимо предварительно начертить план. Схема необходима для каждой детали конструкции, чтобы наглядно представить себе не только расположение частей относительно друг друга, но также исключить ошибки в проектировании составных элементов.

Возможности станка

Деревообрабатывающие машины для работы с массивом являются универсальными, так как позволяют выполнить большое количество операций. Изготовив токарный станок по дереву, вы сможете осуществить полный спектр работ по механической обработке древесины:

  • сверление;
  • создание пазов;
  • фигурная обточка;
  • обработка торцов.

Домашний мастер при грамотной сборке мини токарного устройства для работы по дереву сможет изготавливать не только функциональные предметы мебели (ножки для столов, стойки, элементы для лестничных перил), но также декоративные элементы. Даже с помощью простой машины можно сделать красивую посуду, подарочные шкатулки и детские игрушки. А сделав фрезерный станок по дереву своими руками, вы сможете изготовить и более сложные фигурные изделия из дерева.

Обработка дерева на токарном станке

Материал и комплектующие

Все основные рабочие части токарного механизма должны быть выполнены из надежных материалов. В качестве привода может использоваться основной вращающий элемент двигателя от стиральной машинки. Некоторые мастера применяют двигатели от машинок для заточки ножей, но найти рабочий мотор от стиральной машины гораздо проще. Для приведения механизма в действие потребуется также комплект приводных ремней.

Для задней бабки необходимо найти или изготовить самостоятельно винт с возможностью его фиксации по горизонтали. Одним из элементов детали переднего фиксатора деревянной заготовки может стать вращательный патрон (голова) от старого перфоратора или дрели.

Во избежание подвижности конструкции во время работы, основание изготавливается из толстого металлического профиля.

Изготовить деревообрабатывающий токарный станок своими руками невозможно без использования инструментов. Для выполнения всех работ вам понадобятся:

  • сверлильный аппарат;
  • напильники и наждачная бумага;
  • УШМ (болгарка) и набор дисков для резки металла;
  • сварочный аппарат.

Также следует подготовить шурупы, болты и гайки для крепежа элементов.

Основание, рама и шпиндельная коробка

Перед тем, как начать изготовление токарного станка по дереву своими собственными руками, нужно определиться, какой тип оборудования необходим – переносной или стационарный. Переносной может быть использован в любом удобном месте и при необходимости транспортироваться. Стационарный токарный механизм имеет высокие ножки и может переноситься только внутри помещения.

Именно на станину будут крепиться привод, передняя и задняя бабки, а также подручник, поэтому к ее устройству следует отнестись внимательно.

Рама для самодельного токарного станка по дереву
Шпиндельный узел

Надежная станина изготавливается из швеллера длиной 125 см. В одном конце основания устанавливается двигатель. Закрепить его можно с помощью стальной пластины, приваренной к самому мотору и к швеллеру.

Если планируется сделать систему валов для равномерного распределения нагрузки на мотор, устанавливать двигатель следует перпендикулярно основанию. Для этого потребуется приварить дополнительную площадку к основанию из куска швеллера нужной ширины.

Далее в станине делается несколько отверстий для крепления подручника и задней бабки. Рекомендуется сделать отверстия через каждые 10 см до самого конца основания – это даст возможность более точной регулировки механизма. Чтобы фиксация всех подвижных элементов токарного станка проходила быстро, в отверстиях нарезается резьба. Если в арсенале нет метчика, с обратной стороны станины привариваются подходящие по размеру гайки.

Самый простой вариант изготовления шпиндельной коробки – непосредственное закрепление шпинделя на вращающем элементе мотора. Такой вариант подойдет для обточки небольших заготовок из податливого материала. Более сложная конструкция шпинделя настольного токарного станка по дереву, изготовленного своими руками, называется передней бабкой.

Передняя и задняя бабки

Передний фиксатор заготовки является сложной составной конструкцией, которая позволяет двигателю не испытывать перегрузок при обработке дерева. Перед изготовлением этой детали рекомендуется построить чертежи вращающего механизма.

В качестве передней бабки может выступать сверлящая часть старой ненужной дрели. Ее основание (штырь) закрепляется с помощью сварки в центре вращающегося вала. От мотора к валу прокладывается приводной ремень. Из листа металла шириной 15-20 см изготавливается кожух, который защитит от случайного соскакивания ремня.

Передняя бабка

Основная сложность – точно рассчитать центр крутящегося вала. Самый простой способ – перенести заготовку на клетчатый лист бумаги, обвести, а затем найти точку пересечения диаметров круга.

Более простое устройство передней бабки – изготовление планшайбы, которая будет одеваться непосредственно на винт мотора и фиксировать. Для этого необходимо выпилить из плотного материала (древесины, фанеры или железного листа) круг, диаметром 15-20 см, и просверлить в нем 5 отверстий – центральное и 4 на пересечении двух диагоналей. К четырем отверстиям крепятся уголки, на противоположной стороне которых закрепляются удерживающие винты. Регулируя винты можно зажать заготовку любого диаметра.

Изготовить заднюю бабку токарного механизма для обработки дерева гораздо проще. Для этого потребуется широкий винт с конусообразным окончанием. Такой элемент можно сделать самостоятельно, заточив обычный широкий винт с одного конца с помощью шлифовальной машины. Шип крепится на стойку с помощью стопорных гаек – с передней и задней части опоры.

Более надежной конструкцией станет сваренная из двух пластин и трубы опора под винт. С двух сторон в трубу привариваются гайки, подходящие под размер шипа. Для быстрой фиксации на противоположный конец винта приваривается небольшая ручка.

Задняя бабка

Если передняя бабка – это неподвижный элемент конструкции, то задний фиксатор должен иметь возможность двигаться вдоль основания, подстраиваясь под размер деревянной заготовки. Следовательно, стойка задней бабки должна иметь отверстие под фиксирующий винт.

Подручник

Данный элемент конструкции необходим для фиксации резцов по дереву. Так как подручник имеет непосредственный контакт с руками рабочего, огрехи в его изготовлении могут привести к серьезной травме.

Надежная самоделка изготавливается из прочного уголка шириной 5 см. Длина подручника рассчитывается по формуле 1/4 от длины основания.

Для изготовления понадобятся также 2 уголка меньшего размера, две трубки разного диаметра, небольшая стальная пластина и винт. Два уголка свариваются вместе так, чтобы посередине осталось 3-4 см расстояния. С одного края приваривается трубка большего диаметра с отверстием под прижимной винт, в которую будет вставляться подручник. На торцы уголков устанавливается пластина с отверстием под винт. Это – крепежный элемент к основанию станка.

Подручник

Сам подручник (уголок) сваривается с трубой меньшего диаметра. Готовая деталь вставляется в держатель и фиксируется болтами.

Изготовить токарный станок по дереву просто — нужно лишь немного времени и терпения!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Деревообрабатывающий станок своими руками бытовой унивирсальный

Использование деревообрабатывающего станка распространяется далеко за пределы строго промышленной сферы или столярных мастерских. Довольно часто можно встретить подобные станки в хозяйстве обычного человека, который с его помощью может изготовить любой предмет мебели или целый дом, если конечно у данного человека есть все необходимые навыки. Приобретать в специализированных магазинах деревообрабатывающие станки довольно накладно, поэтому все чаще люди прибегают к самостоятельному изготовлению, основываясь на информации и чертежах, которые представлены в интернете.

Однако, прежде чем приступать к описанию работ, необходимых при изготовлении станка в домашних условиях, нужно разобраться в специфике данного устройства, а также некоторых нюансах, которые могут быть полезными в дальнейшем.

Основные сведения

Устройство деревообрабатывающего станка включает в себя несколько основных рабочих зон, а также дополнительных элементов. К числу основных относятся:

  • станина;
  • рабочая плита;
  • валовый механизм;
  • режущие инструменты;
  • двигатель, передающий движение на другие компоненты устройства.

Дополнительные части станка

включают в себя

  • области с ограждением потенциально опасного места;
  • смазывающее устройство;
  • агрегат, запускающий станок;
  • точка, которая отвечает за подачу древесины.

Для изготовления станины используют, как правило, цельный сплав, либо другой массивный материал. Это неудивительно, ведь все остальные составляющие деревообрабатывающего станка располагаются на ней. Как правило, станина должна быть установлена на устойчивую поверхность из железобетона.

Рабочий стол в деревообрабатывающем станке отвечают за фиксацию всех рабочих компонентов Выполнен он из чугуна, который предварительно шлифуется. Конструкции рабочих столов могут быть разными, подвижного типа и нет.

Режущий элемент станка крепится к нему при помощи валового механизма. В зависимости от типа режущего элемента, валовый механизм может быть нескольких видов: ножевым, пильным и шпиндельного типа.

Что касается касается режущих элементов то они всегда изготавливается из высококачественной углеродной стали. Кроме того, данные элементы могут быть самых различных видов:

  1. Круглопильные станки имеют в своей конструкции режущее устройство в форме круглого диска.
  2. Пильная лента используется в ленточнопильных деревообрабатывающих станках.
  3. Во фрезерных и шипорезных станках используются плоские ножи.
  4. Сверла используются, соответственно, на сверлильных установках.
  5. Долбежные цепи.
  6. Во фрезерных и шипорезных станках, помимо плоских ножей, используются крючки, фрезы и прорезные диски.
  7. Циклевальные ножи на соответствующих станках.
  8. Рулонная шкурка используется на шлифовальных установках.
Видео

Подручные материалы

Прежде чем приступать к изготовлению деревообрабатывающего станка в домашних условиях, нужно удостовериться в том, что у вас есть все необходимые инструменты и материалы. В частности, нам понадобятся:

  • патроны для сверл;
  • двигатель достаточной мощности;
  • механизм вала;
  • регулируемая станина.

Естественно, для изготовления различных деталей нам понадобится достаточное количество стали и металла. Необходимо запастись металлическими уголками, которые будут использованы при изготовлении рамной конструкции, различными болтами, ну и, конечно же, сварочным аппаратом, без которого соединение основных составляющих частей невозможно.

К используемому двигателю также есть определенные требования. В частности, его мощность должна быть в пределах 1,3-1,5 кВт, а скорость вращения вала должна быть порядка 2500 оборотов.

Касаемо режущих элементов, то многие специалисты сходятся во мнении, что при самостоятельном изготовлении станка лучше брать заводские детали, ведь они изготавливаются из инструментальной стали, отличающейся повышенной прочностью. В домашних условиях изготовление той же фрезы будет вряд ли возможным, поэтому лучше не усложнять данный процесс, а приобрести готовую продукцию.

Проектирование многопрофильного станка

В принципе, самостоятельное изготовление деревообрабатывающего станка вполне возможно в домашних условиях. Однако, чтобы процесс работы был совершен в правильной последовательности, необходимо на первоначальном этапе сделать точный чертеж будущего станка. Подобное проектирование является одной из самых сложных задач во всей работе, поэтому нужно быть крайне внимательным на данном этапе.

Относительно деревообрабатывающих станок, то при их проектировании существуют определенные рекомендации, касающиеся составлению технической документации. В чертеже важно указать комплектацию будущего станка, обозначив все основные рабочие зоны, т.е. станину, режущие элементы и т.д.

Также на стадии проекта можно предусмотреть наличие определенного оборудования, установка которого необязательна, но в силу определенных причин она может оправданной. К примеру, можно предусмотреть освещение рабочей зоны, либо наличие различных измерительных инструментов и т.д.

Сборка своими руками

Заводской деревообрабатывающий станок является достаточно сложным техническим сооружением, выполняющим несколько работ:

Осуществление обрезки

Подобная обработка позволяет совершать формирование первичной заготовки какой-нибудь детали, либо совершать заготовку дров.

Фрезеровочные работы и шлифовка

После первичной обрезки, древесина подвергается шлифовке и прочим работам, направленным на удаление различных дефектов — заусенцев, неровностей и т.д.

Осуществление токарных работ

Считается наиболее сложным процессом, который можно совершать на станке. Это объясняется тем, что для их реализации нужны определенные знания и умения у человека, делающего данную работу, а также сопутствующий ручной инструмент.

Что касается самодельных деревообрабатывающих станков, то в большинстве случаев их функционал не такой широкий. Как правило, он ограничивается обычной обрезкой, а также минимальной обработкой древесины. Это вполне понятно, ведь чем меньше функций у устройства, тем легче его сделать, а деревообрабатывающий станок, как упоминалось ранее, довольно сложен в техническом плане. Поэтому, практически нереально изготовить в домашних условиях полноценный станок, ничем не отличающийся от заводского.

Сам процесс сборки станка

Начинается с чертежа, который можно изготовить самостоятельно, при достаточном понимании вопроса, либо воспользоваться расположенными в общем доступе, т.е. в интернете. Однако, какой чертеж бы не был, работа всегда начинается с изготовления станины, на которой в дальнейшем будут располагаться основные рабочие детали.

Для изготовления станины

Нам понадобится металлическая труба или уголок. Например, берем шесть уголков с сечением 25 на 25 мм, а также один металлический уголок, сечение которого составляет 40 на 40 мм. Длина упомянутых комплектующих должна составлять порядка 300 мм. Соединяются они элементарным образом при помощи сварки, но нужно тщательно проверять швы, ведь при эксплуатации устройства появляется значительная вибрация, которая может расшатать конструкцию.

Изготовив станину, нужно определить ее на ровную поверхность. Лучше всего залить ее основание бетоном, чтобы устойчивость станка была достаточной для осуществления работ на нем.

Для конструкции станка

Нам понадобится валовый механизм, который можно изготовить самостоятельно, либо приобрести в магазине. В нем нужно предусмотреть отверстие, предназначенное для установки патрона для сверл. Для этого подтачиваем окончание вала обычным напильником. Нужно сделать диаметр крепления немного большим, чем диаметр самого патрона. Затем подтачиваем патрон до тех пор, пока он надежно не закрепится на валовом механизме. Подгонка патрона к валу осуществляется при помощи надфиля и специального состава из абразива наждачной бумаги и масла. При этом, диаметр вала должен составлять порядка 300 мм.

На конце вала должен располагаться шкив клиноременной передачи, а на другом соответствующие приспособления, благодаря которым функционал станка становится шире. Режущий элемент в форме дисковой пилы должен быть закреплен между прижимной и упорной шайбой.

Конструкция стола

Изготавливается из стали, толщина которого должна быть прядка 10 мм. Для того, чтобы можно было изменять параметры строгания, нужно сделать стол раскладного типа, верхняя часть которого регулируется, а нижняя наоборот, должна быть жестко зафиксирована.

Внизу конструкции станка необходимо установить наш электродвигатель. Натягиваем ремень на него и на вал, расположенный сверху. Также можно сделать дополнительный уголок, с помощью которого можно выравнивать деревянный материал по отношению к режущим элементам.

Работа и безопасность

Работа на деревообрабатывающем станке должна осуществляться только теми лицами, которые знакомы с определенными правилами техники безопасности. В противном случае, такая работа может закончиться весьма плачевно для того, кто ее осуществляет.

Всего же можно выделить несколько рекомендаций, соблюдение которых является обязательным:

  • Перед началом работы на станке нужно тщательно проверить свой внешний вид, т.е. не торчат ли рукава или иные части, которые могут попасть под режущие элементы.
  • Производим осмотр деревообрабатывающего станка. Проверяем надежность закрепления шайб, фиксирующих режущий элемент на валу. Также нужно проверить степень заточки ножей и дисковой пилы, ведь их недостаточная наточка может привести к неприятным моментам в процессе распиливания древесины.
  • Древесину нужно подавать поступательно, без лишних рывков. Если на заготовке присутствуют сучки, то при приближении к ним режущего элемента нужно немного замедлять подачу.
  • Приступать к работе нужно только после того, как двигатель наберет свои максимальные обороты.
  • Большое внимание нужно уделять материалу, который будет обрабатываться на станке. На нем не должно быть никаких металлических скоб, гвоздей и прочих подобных элементов.

Соблюдение элементарной техники безопасности позволяет избежать множества трагических случаев, которые, к сожалению, не являются редкостью при работе с деревообрабатывающими станками. Понятно, что избежать всех внештатных ситуаций довольно сложно, но снизить риск их возникновения полностью во власти человека.

Советы по работе

Пожалуй, единственным советом в работе с деревообрабатывающим станком является точное соблюдение техники безопасности, которая изложена выше. К данному перечню хотелось бы добавить несколько моментов, касающихся непосредственной работы. В частности, нужно знать, в каких случаях нужно выключать станок, чтобы не возникало внештатных ситуаций:

  • Если вы заметили, что станок издает нехарактерные шумы и повышенную вибрацию.
  • Если вышел из строя режущий элемент, либо его крепления.
  • В случае попадания различного сора под режущие элементы.
  • В случае перегрева электродвигателя и подшипников валового механизма.
  • Естественно, если вы отходите от станка, то его также нужно отключать.

Каждый человек, вне зависимости от того, на каком именно станке он работает — самодельном или заводском, должен не забывать о том, что данная работа является потенциально опасной для его жизни, если он не будет соблюдать те правила, которые прямо прописаны в инструкциях по безопасности.

stanki-info.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
