Как сделать складной стул: чертежи, фото, схема сборки
Делаем раскладной стул своими руками.
Складные стулья очень компактны их легко разложить-сложить, при этом они занимают минимум места, и не загромождают пространство в помещении.
.
Складному стулу всегда найдётся применение в доме, на даче, на пикнике, раскладной стул незаменим на рыбалке, в сложенном состоянии его можно легко нести в руке.
Изготовить складной стул можно своими руками, в этой статье мы подробно рассмотрим, как самостоятельно сделать складной стул табурет. Для начала ознакомимся с чертежами.
Чертёж складного стула.
Ещё один чертёж, конструкция идентична, разница только в размерах.
А вот так выглядит сам раскладной стул.
Стул в сложенном состоянии.
Материалы и инструменты для изготовления складного стула.Для изготовления стула желательно использовать древесину твёрдых пород дерева, такой стул прослужит долго, но в то же время твёрдая древесина более тяжёлая, оптимально сделать стул из сосны, она более податлива в обработке и стул будет намного легче.
Итак, чтобы сделать раскладной стул нам понадобятся материалы:
- Бруски 470 х 40 х 20 мм. – 4 шт. (ножки).
- Бруски 320 х 40 х 20 – 4 шт. (перекладины под сидение).
- Бруски 320 х 40 х 20 – 2 шт. (накладки для ножек).
- Бруски 350 х 60 х 20 – 4 шт. (сидение).
- Болты 6 х 40 мм – 6 шт.
- Саморезы – 45 мм.
Также понадобится стандартный набор инструментов для работы с древесиной:
- Ножовка.
- Рубанок.
- Стамеска.
- Дрель, сверло с зенкером.
- Крестообразная отвёртка.
- Наждачная бумага.
- Угольник, рулетка, карандаш.
Приступаем к изготовлению стула. Подготовим бруски согласно предоставленным размерам, все бруски нужно обработать наждачной бумагой, убираем заусеницы, сглаживаем острые углы.
Соединяем каждую пару ножек стула по оси болтами, при сборке шляпки болтов и гайки нужно утапливать заподлицо, для этого отверстия дополнительно зенкуем.
Соединяем ножки верхними торцами с перекладинами сидения болтами и гайками, две ножки с одной стороны крепятся к внешним перекладинам и две ножки с другой стороны к внутренним перекладинам.
К перекладинам крепим внешние бруски сидения.
Для устойчивости стула к ножкам в нижней части крепим саморезами поперечины.
Теперь нам нужно на сидении правильно закрепить средние бруски, один брусок крепится к внешним перекладинам, другой к внутренним перекладинам, используем саморезы. В разложенном состоянии стула внутренние бруски сидения служат упором и поддерживают конструкцию.
Стул должен легко раскладываться и складываться, чтобы стул было удобно нести в руке, можно сделать удобную ручку.
Как сделать складной стул со спинкой: чертежи, фото схемы
Деревянный складной стул со спинкой своими руками два варианта изготовления.Делаем сами складной стул со спинкой: чертежи с размерами, схема сборки, фото.
В прошлой статье мы занимались изготовлением раскладной табуретки, теперь мы сделаем складной стул, но уже со спинкой. Спинка позволяет при сидении опереться на неё и разгрузить спину, что более удобно, чем сидеть на табурете. В сложенном состоянии стул практически не занимает места и его можно убрать в кладовку. Самодельный раскладной стул отлично подойдёт для отдыха на балконе, при ненадобности его можно быстро сложить, его можно взять с собой на пикник или на дачу.
В этой статье мы сделаем деревянный складной стул со спинкой и для начала ознакомимся с чертежами.
Складной стул со спинкой чертежи (1 вариант).Складной стул со спинкой фото.

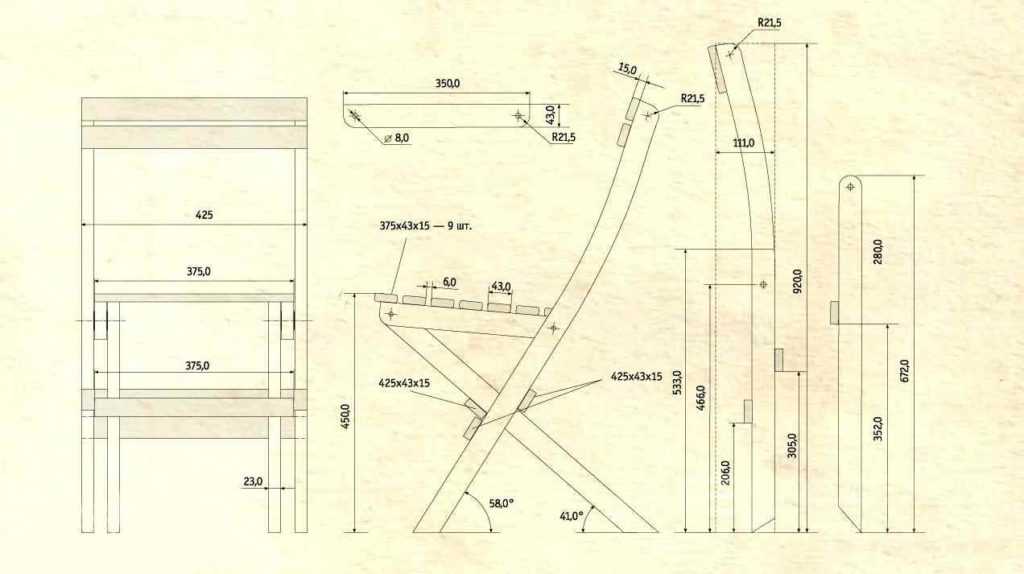

Складной стул со спинкой чертежи (2 вариант).
1.- Передние ножки.
2. — Задние ножки.
3. — Опорные бруски сидения.
4. — Поперечины.
5 — 10. — Планки сидения.
11. — Спинка.
12. — Верхняя поперечина.

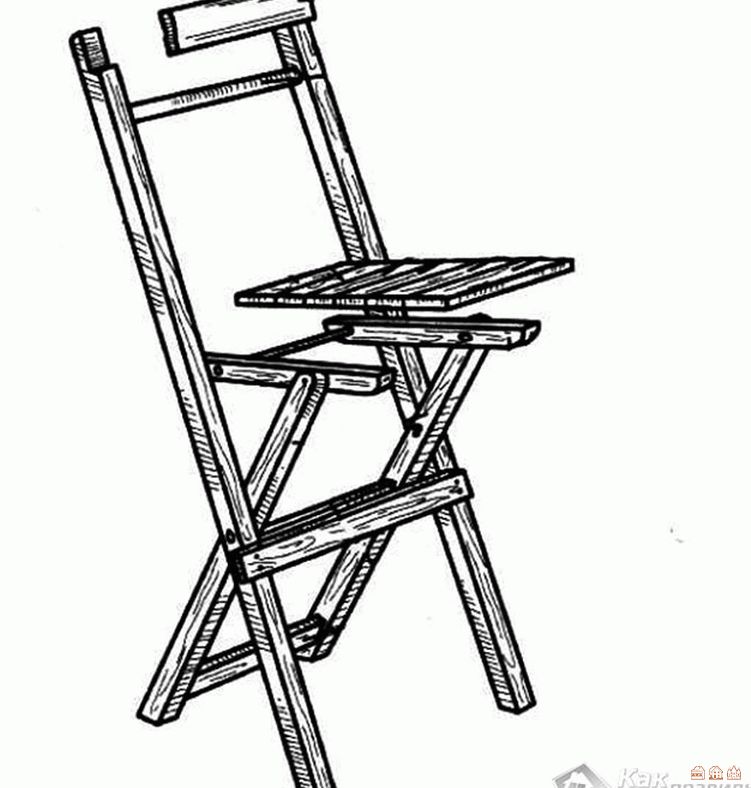

Складной стул со спинкой фото.Как сделать складной стул со спинкой.
Теперь приступим к изготовлению раскладного стула, нам понадобится древесина твёрдых пород (берёза, дуб, тис, клён, вяз, грецкий орех, груша), можно использовать и сосну, но конструкция будет менее крепкой.
Для изготовления складного стула (1 вариант) нужно подготовить следующие материалы:
- Бруски длиной 740 мм – 2 шт. (передние ножки).
- Бруски длиной 470 мм – 2 шт. (задние ножки).
- Бруски длиной 320 мм – 5 – 8 шт. (рейки для сидения и спинки).
- Бруски длиной 430 мм – 3 шт. (перекладины для рам).
- Болты, шайбы, гайки.
- Саморезы.
Для начала нужно изготовить сидение для стула. К опорным брускам крепим саморезами рейки, в результате у нас получиться сидение.
Теперь собираем раму из передних ножек и спинки. К опорным ножкам в верхней части крепим рейки под спинку, в нижней части крепим перекладину.
Изготовим задние ножки. К задним ножкам крепим нижнюю и верхнюю перекладины.
Соединяем переднюю и заднюю рамы стула болтами и гайками.
Крепим сидение к передней раме, сверлим сквозные отверстия в раме и в опорных брусках сидения, соединяем болтовыми соединениями.
Шляпки болтов и гайки нужно утопить, для этого нужно просто рассверлить гнёзда и вкрутить болты заподлицо.
Сидение должно свободно вращаться в раме, в разложенном состоянии задняя часть сидения упирается в перекладину задней рамы, и конструкция принимает форму стула.
Чтобы сложить стул, достаточно приподнять сидение и сдвинуть рамы.
Складные стулья, изготовленные своими руками всегда пригодятся в домашнем хозяйстве.
Бесплатные планы складных стульев | Open Backyard
Вы можете купить качественные походные и складные стулья, но те, которые прослужат вам дольше, обычно стоят дороже. Изготовление деревянных складных стульев своими руками сэкономит много денег, а главное доставит удовольствие.
Вы можете найти несколько примеров чертежей складных стульев в конце этого поста >>>
Сделайте один или купите один, складные стулья решают проблему с дополнительными местами для большого количества гостей. Здесь есть модели от простых плоских табуретов до удобных шезлонгов, в которых можно провести целый день, отдыхая.
Хотя в продаже уже есть много готовых складных стульев, у вас всегда есть возможность создать их самостоятельно. Преимущество самостоятельной постройки заключается в том, что вы уверены в качестве материала.
Кроме того, вы также можете выбрать функции, которые хотите включить. Однако для его создания вам необходимо иметь четкие и подробные планы складных стульев.
Чертежи складных стульев, списки материалов и полезные советы помогут вам подготовиться к отличному выходному.
Некоторые из этих планов помогут вам подготовить табуретки для кемпинга. В туристическом снаряжении помимо обычных палаток и спальных мешков вам понадобятся раскладные столы и походные табуреты или раскладные стулья для кемпинга.
Хорошие складные сиденья или стулья могут значительно улучшить качество кемпинга.
Какие чертежи складных стульев?
Подобно планам зданий и этажей, планы складных стульев представляют собой листы бумаги, которые содержат надписи и изображения, описывающие различные элементы проекта строительства складных стульев. Проще говоря, это эскизы или рисунки с метками.
Многие столяры используют CAD-программы для создания 3D-моделей и планов чертежей. SketchUp — отличный вариант для поиска, и он довольно популярен среди столяров.
Это изображение из Sketchup 3D Warehouse. Вы можете щелкнуть по нему и повернуть вид в браузере:
Созданы 3D-модели и чертежи, которые помогут вам собрать складной стул. Таким образом, вам больше не нужно делать несколько проб и ошибок, чтобы сделать идеальное складное кресло, которое вы хотите.
Важные детали, включенные в план складного стула
- Изображения, содержащиеся в чертежах складного стула, включают различные части стула, которые вы хотите собрать.
Это будет спинка, зона отдыха, подлокотники, ножки и другие элементы, которые вы, возможно, захотите включить.
Это будет спинка, зона отдыха, подлокотники, ножки и другие элементы, которые вы, возможно, захотите включить.- Точно так же каждая часть имеет соответствующее измерение. Это важно, чтобы складной стул, который вы соберете, имел правильный баланс. Планы также должны включать в себя различные винты, болты и гайки, которые вам понадобятся для сборки стула.
- План складного стула также должен четко демонстрировать пошаговую процедуру сборки или сборки стула. Лучше, если это будет показано с помощью изображений, которые также включают минимальные письменные инструкции.
Бесплатные чертежи складных стульев
Хорошо, что вам не нужно иметь высшее образование в области столярного дела, инженерного дела или изобразительного искусства, чтобы самостоятельно составлять чертежи. Это потому, что уже есть складные планы, которые доступны либо на коммерческой основе, либо в свободном доступе.
Некоторые критерии при выборе этих чертежей заключались в том, что их могли быстро и дешево изготовить люди, которые не часто занимаются деревообработкой и не имеют полностью оборудованной мастерской.
По этой причине в этих планах используются в основном деревянные детали и простые крепления.
Табуреты
Табуреты — одни из самых простых предметов мебели, которые вы можете сделать, хотя табуреты чрезвычайно практичны в повседневном использовании. Их можно использовать для сидения, чтобы поставить ноги сидя на стуле или как подставку. Они маленькие и легкие, поэтому их можно легко перемещать.
У Craftsmanspace есть отличный план стула для кемпинга.
Табурет для кемпинга ПланЧем-то напоминает эту модель из SketchUp 3D Warehouse:
Небольшой складной табурет
Instructables демонстрирует идею удобного небольшого складного стула или табурета, который легко сделать.
Небольшой складной табуретСкладной стул
Компания Canadian Woodworking разработала складной стул, который легко носить с собой и на котором удобно сидеть. Вы можете взять это кресло с собой на выездные мероприятия.
Складной стулУникальный складной стул
Еще один пример от Instructables — очень уникальный складной стул.
Простая модель, простые детали, но много вырезок.
Обратите внимание: вам не нужны какие-либо потенциальные структурные разрушения из-за слабости дерева для этого типа стула или любого другого стула, поэтому будьте осторожны при выборе деревянных деталей. Остерегайтесь расколов и больших узлов.
Уникальный складной стул.Стул Adiorondack. Например, у них есть план для хорошего стула Adiorondack с моделью SketchUp, которую нужно искать.
Стул AdiorondackПоследний совет
Наличие складного стула принесет пользу каждому благодаря его портативности и функциональности. Самостоятельное построение может показаться очень сложным.
Но, проявив большую решимость, дальновидность и используя качественные готовые чертежи складного стула, вы обязательно создадите стул, которым будете гордиться.
Если вы заинтересованы в создании еще большего количества проектов своими руками, ознакомьтесь с этой статьей о том, как построить собственный танцпол на заднем дворе из фанеры.
