Подробное описание сборки качелей из труб своими руками из различных материалов

Все меньше дети стремятся проводить свое свободное время на улице в то время, когда дома их ждут планшеты, смартфоны и прочие гаджеты. Чтобы задержать их на свежем воздухе подольше и заставить активно двигаться родители должны идти на всякого рода ухищрения. Наиболее простой, доступный и не затратный способ будет рассмотрен в данной статье.

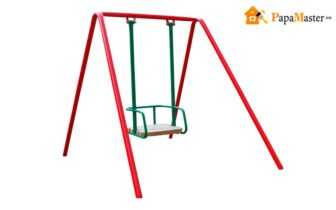

Изготовление металлических качелей из труб своими руками простой конструкции

Для того чтобы изготовить изображенные на фото качели из труб своими руками необходимо приготовить такие инструменты и материалы:

1. Трубы следующих диаметров:

5 см – 1,5 м;
6.3 см – 6.2 м;
2.4 см – 8.4 м;
2.7 см – 1.2 м;
9 см — 1 м;
2х2х0.2 см – 5 м (профильная).

2. Подшипники – 2 шт. (внешний диаметр — 8.5 см, внутренний диаметр — 3 см).

3. Карабины – 2 шт.

4. Цепь.

5. Пластина металлическая 5х0.5 см – 2 м.

6. Доски.

7. Сварочный аппарат.

8. Ножовка по металлу.

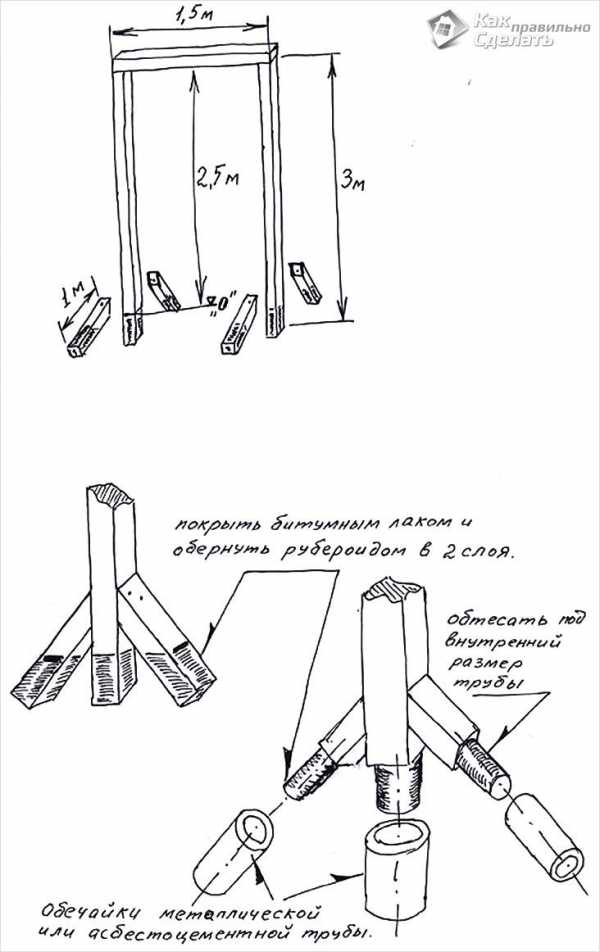

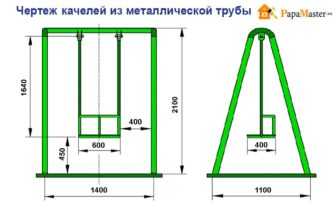

чертеж качелей из металлической трубы

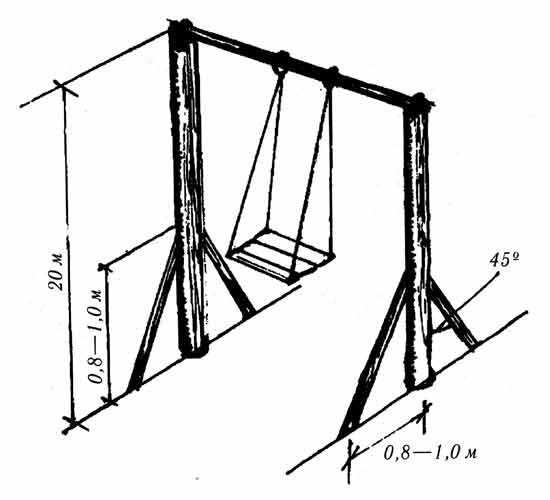

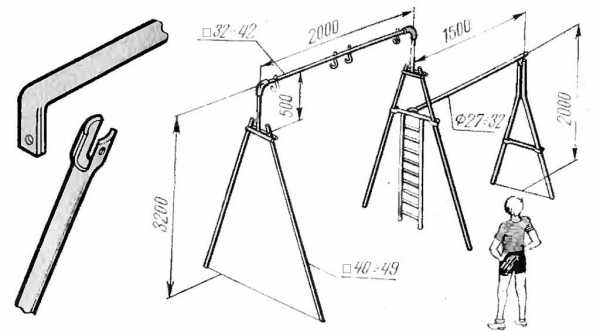

чертеж подвесных качелей из металлической трубы

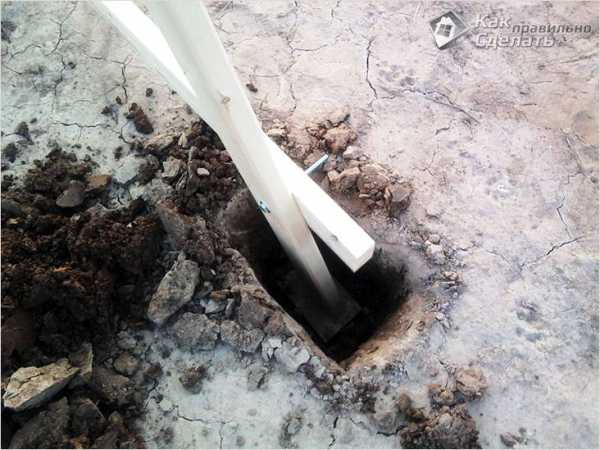

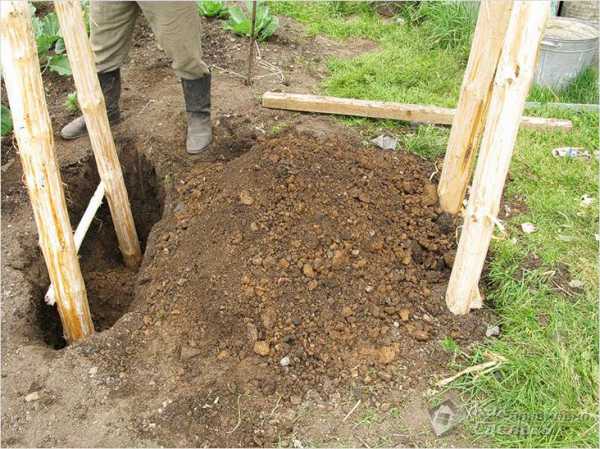

бетонирование опор качелей

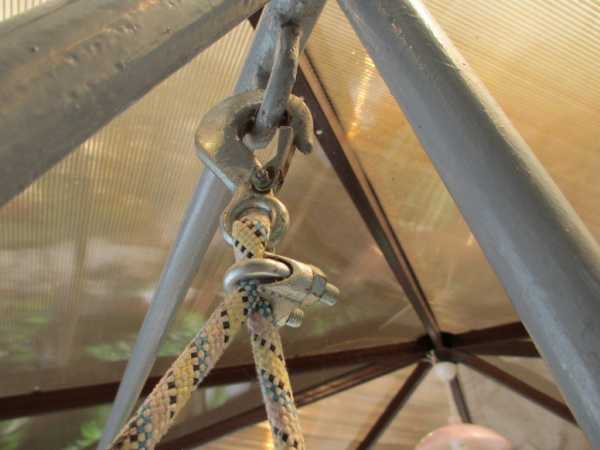

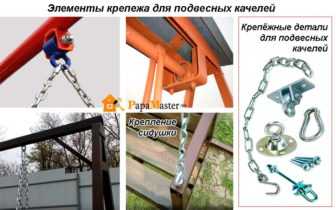

элементы крепежа для подвесных качелей



ЧИТАТЬ ПО ТЕМЕ:

Детская площадка на даче своими руками станет для ребенка самым желанным уголком отдыха.

Сборка данной конструкции проходит в следующем порядке:

1. Отрез длиной 6.2 м распиливается на две равные части. Длина стоек выходит 3.1 м, их них 80 см будет находиться под землей, соответственно высота будущей конструкции 2.3 м.

2. Отрез длиной 1.5 м приваривается своими краями к верхушкам опор высотой 3.1 м.

3. От пластины отпиливаются два отрезка длиной по 10 см. В каждом из них проделывается по два отверстия диаметром по 3 см.

4. В верхние отверстия пластин продевается сегмент длиной 1.2 м. Пластины привариваются на расстоянии 20 см от краев сегмента.

5. От элемента диаметром 9 см отпиливаются два отрезка шириной около 5 см. Данные отрезки продеваются на верхнюю горизонтальную планку конструкции. В свободное пространство насаженных колец вставляются подшипники.

6. Далее кольца обвариваются и сжимаются таким образом, чтобы их форма обтекала окружность отреза, на который они насажены, и подшипники, вставленные в них. Готовые элементы имеют форму восьмерки. При обваривании колец важно периодически охлаждать подшипники.

7. Во внутренние отверстия подшипников вставляется отрез с приваренными к нему пластинами. Внешние края колец закрываются отрезками пластины для предупреждения выпадения подшипников из них.

8. Каркас устанавливается на место, края опор закапываются в землю и заливаются бетоном.

9. Отрез длиной 8.4 м распиливается на четыре равные части. К каждой опоре приваривается под наклоном при помощи небольших пятаков из металлической пластины по два сегмента диаметром 2.4 см.

10. В отверстия на отрезках пластин расположенных под верхней планкой продеваются карабины, к которым пристегивается цепь удерживающая сидение.

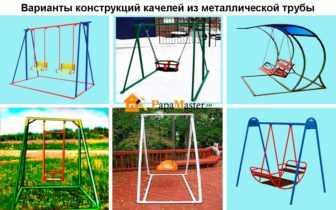

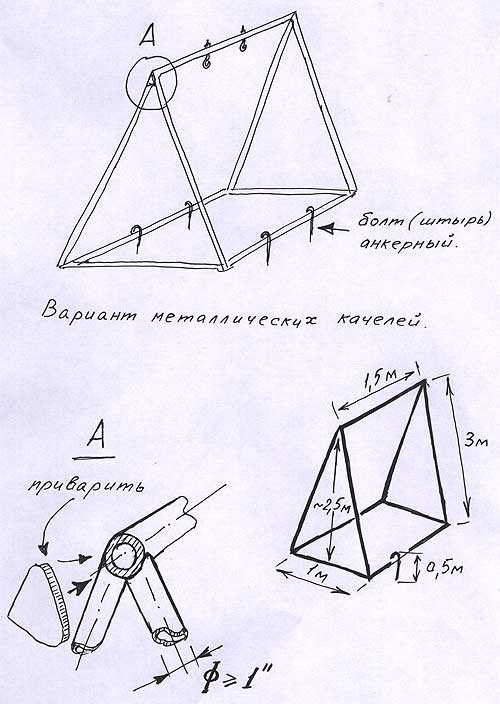

варианты конструкций качелей из металлической трубы
варианты сидений


Сборка простой пластиковой конструкции легкого веса

Для изготовления пластиковых качелей из труб своими руками следует приобрести следующие материалы и инструменты:

1. Труба диаметром 4 см.

2. Тройники У-образные – 4 шт.

3. Тройники Т-образные – 4 шт.

4. Уголки – 6 шт.

5. Сварочный аппарат.

6. Болты с крючками или кольцами, гайки.

Собираются данные качели из труб своими руками следующим образом:

1. Основной материал нарезается на три сегмента длиной 1.2 м, два сегмента — 2 м, четыре сегмента – 1.8 м.

2. К краям одного элемента (1.2 м) привариваются уголки. У оставшихся двух элементов отрезаются от краев участки, длина которых соответствует ширине тройников Т-образных. После данные тройники привариваются к каждому краю элементов, а после них привариваются уголки (соединительным элементом выступает небольшой отрезок основного материала).

3. К уголкам первого сегмента привариваются У-образные тройники посредством того же материала (по два с каждой стороны). Выходы тройников расположенные под уклоном должны располагаться зеркально по отношению друг к другу.

4. У-образные тройники верхней планки соединяются с уголками нижних планок посредством отрезов длиной 1.8 м.

5. Т-образные тройники нижних двух планок соединяются друг с другом отрезами длиной 2 м.

6. В верхней планке проделываются отверстия, в которые вставляются болты с крючками фиксируемые гайками. На крючки подвешивается сиденье.

ЧИТАТЬ ПО ТЕМЕ:

Простые и оригинальные кресло-качели легко сделать самому.

Приобретение данных конструкций совершенно не оправдано в финансовом плане. Даже пластиковые модели, на порядок менее крепкие, обойдутся в несколько раз дороже, нежели покупка материалов для самостоятельного изготовления приведенных примеров. Если опыта в сварочных работах не много, рекомендуется перед началом работ потренироваться в сварке небольших отрезков металлических либо пластиковых сегментов.

papamaster.su

Садовые качели из металла, дерева своими руками: чертежи

В большинстве случаев обустройство дачного участка соотносится с установкой качели. Для сборки подобного оборудования используются различные материалы, среди которых можно упомянуть обычные доски и автомобильные шины. Этот подход распространен, но не рационален, так как существуют специальные чертежи, облегчающие монтаж сооружения для качания из металла. Если четко им следовать, можно собрать устройство для приятного времяпрепровождения, коими являются обычные качели.

Конструктивные особенности

Большинство таких сооружений обусловливается наличием каркаса и разнообразных металлических элементов. Подобные устройства подразделяются на два вида:

  • сварные;
  • сборно-разборные.

Первый вариант является наиболее проблематичным в плане установки в домашних условиях. Это связно с тем, что здесь требуются специальное оборудование в виде сварочного аппарата, а также умение им пользоваться. В остальном сварная конструкция – это лучшее решение, так как она обеспечивает высокую прочность и достаточную жесткость, что гарантирует длительный срок службы устанавливаемого устройства для качания.

В то же время сборно-разборный каркас позволяет собрать его любому домашнему мастеру без должных навыков и специального оборудования. При этом такое сооружение не лишено недостатков. Какое бы ни было резьбовое соединение, оно со временем разбалтывается, что приводит к потере жесткости конструкции.

В результате создается люфт, вследствие чего качели не просто начинают ходить ходуном, а становятся источником опасности для жизни и здоровья человека, так как могут в любой момент разрушиться. Отсюда возникает необходимость использования контргаек и шайб Гровера в целях обеспечения требуемой устойчивости устройства для качания.

В зависимости от конфигурации опор сооружение может иметь:

  • каркас, напоминающий букву А, где две перекладины устанавливаются таким образом, что они смыкаются сверху, а жесткости им придает поперечный брус, который и делает качели похожими на упомянутый графический знак; встречаются также конструкции Л-образной формы без перемычки;
  • каркас, в котором перекладины соединяются в виде буквы П; этот вариант отличается меньшей устойчивостью на фоне небольших трудозатрат, так как установка таких качелей более проста; для придания П-образным устройствам достаточной прочности требуется позаботиться о качественном бетонировании опор.

Подобные сооружения также могут подразделяться на следующие виды:

  • стационарные, которые нельзя перемещать из-за того, что их опоры забетонированы;
  • переносные, соединяемые посредством анкерных болтов.

Дети до 6 лет

Малыши обладают небольшим весом, что позволяет создавать простые с точки зрения конструкции качели. В то же время не стоит забывать о надлежащем уровне безопасности, который должен быть максимально высоким. Для качели этого вида подойдет труба диаметром более 50 мм. Прежде чем приступить к сборке, следует позаботиться о составлении подробного чертежа.

Л-образная конструкция, имеющая высоту от 1,5 до 2 м, в данном случае вполне уместна. Оптимально, если качели будут реализованы в виде переносного варианта, что достигается за счет приваривания квадратного основания.

Далее используется металлический прут, который загибается так, чтобы он принял форму крюка. Длина такой заготовки должна составлять примерно 1 м с учетом того, что около 50 см прута окажется под землей. Для обеспечения приемлемой устойчивости достаточно закрепить качели в четырех точках.

Как фиксировать сиденье

Для монтажа сиденья потребуется обеспечить возможность крепления подвеса, что может быть выполнено следующим образом:

  • применить хомуты соответствующего профиля, дополненные крюком для элемента крепежа;
  • сделать отверстия в перекладине и установить в них анкерные болты с закрепленной на конце петлей;
  • смонтировать подшипники, являющиеся надежным способом фиксации, но требующие постоянной смазки во избежание появления раздражающего скрипа.

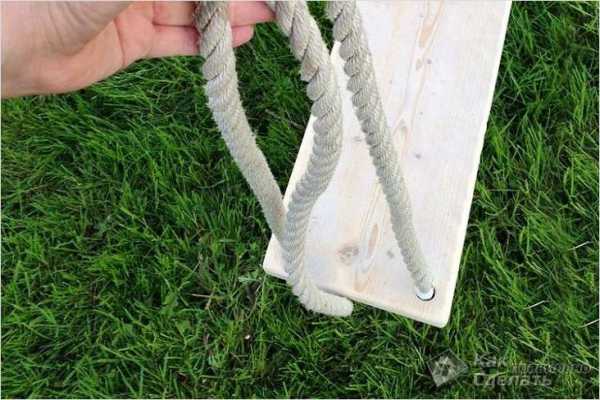

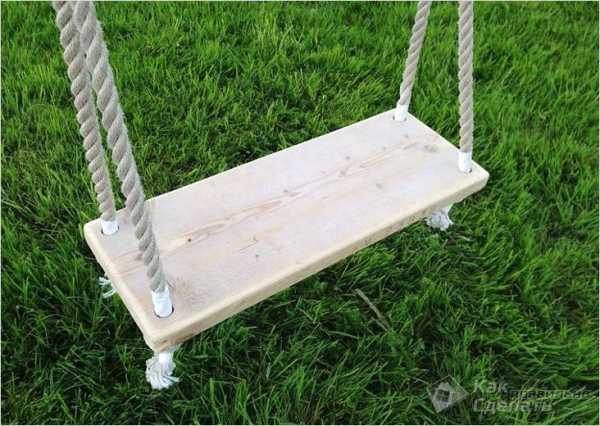

Непосредственно само сиденье подвешивается за счет веревки из синтетики (альпинистского снаряжения), цепи или металлического троса (автомобильного). В этом случае не рекомендуется применять бытовые приспособления. Если будет выбран вариант с цепью, необходимо использовать изделие, выполненное из оцинкованной стали. Простая конструкция будет ржаветь, при этом покрасить ее окажется довольно проблематично.

Лучший материал для сиденья – дерево. Если предполагается установка большого посадочного места, то металлический каркас обязателен.

Конструкция на болтах

Если нет возможности использовать сварочный аппарат, рекомендуется собрать сооружение в виде буквы П на болтах. Для этого понадобится профиль, имеющий сечение 60 на 60 мм. Выбор именно такого изделия связан с тем, что он обладает большей прочностью по сравнению с конструкцией круглой формы. Опоры должны иметь длину около 3 м с учетом того, что около 50 см уйдет в землю для придания требуемой устойчивости.

Предполагаемая высота качели – 2 м. Что касается длины перекладины, то здесь доступна определенная вариативность, зависящая от того, сколько посадочных мест предполагается установить и какой их размер. Один каркас допускает монтаж до 3 сидений. Материал тот же – профиль сечением 60 на 60 или 60 на 40 мм.

Перекладина закрепляется на стойках посредством болтов, дополненных контргайками и шайбами Гровера. Для этого с помощью специального сверла подготавливаются требуемые отверстия, которые укрепляются за счет толстых металлических пластин, устанавливаемых изнутри.

Для завершения монтажа достаточно закрепить сиденье на подвесе.

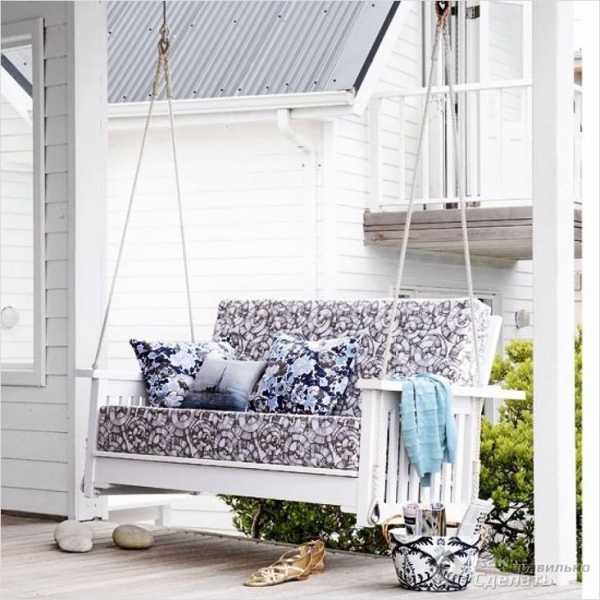

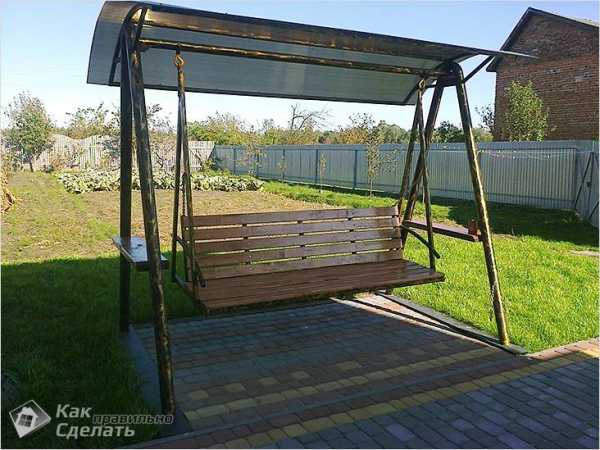

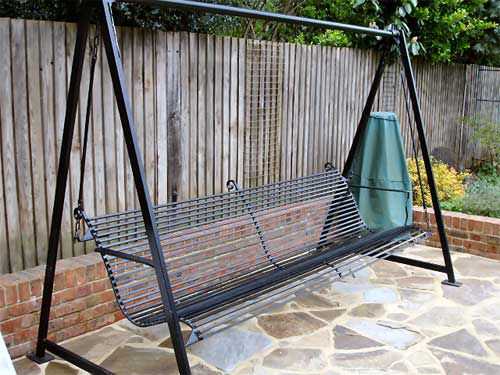

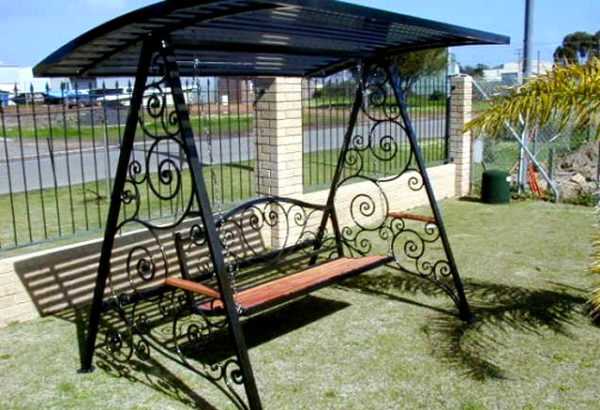

Качели в виде лавочки

Конструкция подобных устройств для качания несколько отличается от того, что было описано выше, так как в данном случае следует учитывать большую нагрузку. Такое сооружение должно выдерживать не только массивное сиденье, коим является лавочка, но и вес нескольких человек. Опоры здесь ставятся гораздо шире, а в качестве стоек используется труба большей толщины.

Для лучшего комфорта над качелями можно соорудить навес с целью защиты от солнечных лучей, который может быть выполнен из дерева, ткани или поликарбоната. Кроме того, дополнительное удобство создадут мягкие подушки.

Инструкция по изготовлению

Практически любой тип качели можно сделать самостоятельно, поскольку этот процесс довольно прост. Мы же рассмотрим несколько усложненный вариант устройства за счет того, что он предусматривает использование сварки. Такая работа выполняется в определенной последовательности:

  1. Нарезка деталей из труб: боковых стоек длиной 2 м, перекладины – от 1,5 до 2 м; подготовка 4 цилиндрических изделий, имеющих произвольную длину, которые необходимы для сборки основания.
  2. Зачистка труб посредством напильника или шкурки для избавления от заусениц.
  3. Сварка конструкций для основания под прямым углом.
  4. Крепление стоек к опорной части, затем перекладины к вертикальным элементам с применением специального аппарата.
  5. Рытье 4 ям глубиной не менее 80 см.
  6. Вставка в углубления металлических балок длиной, превышающей их глубину.
  7. Заливка ям раствором, приготовленным из цемента, щебня, песка и воды, взятых в пропорции 1:1:2:2. Для того чтобы бетон набрал требуемую прочность, следует подождать неделю и только после этого продолжить монтажные работы.
  8. Изготовление крючков для подвеса посредством анкеров с последующим их привариванием.
  9. Соединение собранного каркаса с торчащими из земли металлическими балками с использованием специального аппарата.
  10. Установка сиденья.

Второй вариант изготовления качели

Столбы

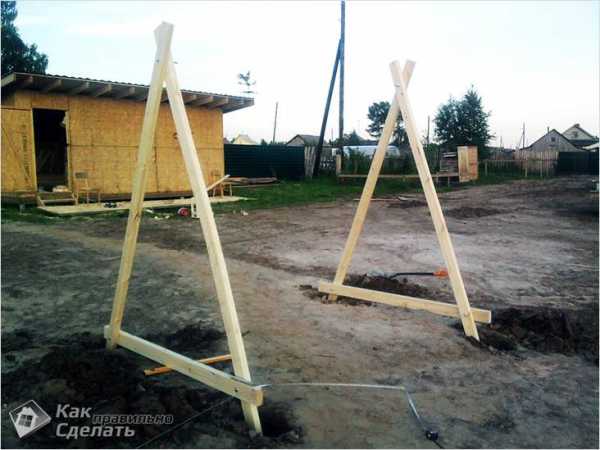

Для большей надежности боковины конструкции рекомендуется выполнять в виде буквы А. Но также каркас можно собрать из одинарных изделий, служащих для опоры, а требуемой устойчивости ему придают уголки, устанавливаемые внизу. Наиболее распространенным считается вариант, когда сначала сваривают основание из труб в виде прямоугольника, к которому крепят два треугольника, устанавливаемых вертикально, и перемычку, добиваясь тем самым визуального соответствия букве А. Если исключить металлическое основание, превращающее устройство для качания в передвижную конструкцию, необходимо позаботиться о бетонировании стоек.

Перекладина

Установленные треугольники дополняются перекладиной. Созданная таким образом конструкция фиксируется с помощью подготовленных траншей или ям, соблюдая выравнивание в обеих плоскостях. Затем углубления заливаются бетоном, которому требуется дать некоторое время для полного затвердевания.

Сиденье

Качели, ориентированные на взрослых, преимущественно имеют вид стандартной скамейки без ножек. Если же подобное устройство предназначается для детей, рекомендуется установить одноместное или двухместное сиденье.

Цепи

Несмотря на то что обустройство подвесов из цепей является дорогим удовольствием, это обязательно требуется сделать, поскольку подобные конструкции отличаются максимальной прочностью, способствуют раскачке и обусловливаются ярко выраженными признаками изнашивания, что позволяет вовремя заметить критический износ. Если качели ориентированы на детей, следует подвешивать мелкокалиберные цепи для исключения вероятности защемления пальцев.

Покраска

Окончательная сборка конструкции должна завершаться нанесением специального состава. Это делает собранное устройство более привлекательным и защищает его от коррозии.

Преобразователь ржавчины

Для предотвращения разрушения металлов применяется преобразователь ржавчины, нанесение которого обеспечивает формирование барьерной пленки на пути агрессивного воздействия среды. Обычно этот состав наносится на металл до покраски.

Шарикоподшипники для обустройства качели

С помощью шарикоподшипников можно создать сооружение, которое будет служить не один десяток лет. Применение этих элементов в конструкции исключает трение, что определяет долговечность таких сооружений, избавляя также от появления скрипа.

Известно, что качели в виде буквы А – это наиболее оптимальная конструкция, однако она занимает много места. Мы же рассмотрим установку П-образных устройств, устойчивость которым придает собранная опора.

Для работы понадобятся:

  • труба диаметром около 70 мм, необходимая для установки основных элементов конструкции;
  • уголок 20 мм для вспомогательных стоек;
  • уголок 40 мм для раскосов;
  • уголок 63 мм для фиксации перекладины.

После этого можно переходить непосредственно к установке запланированной конструкции, что предполагает следующий набор действий:

  1. Копаем в соответствии с разметкой 6 ямок глубиной не менее 70 мм.
  2. Выставляем столбы-опоры строго вертикально с использованием строительного уровня. Все части конструкции, которые будут закапываться в землю, желательно обмазать битумной мастикой.
  3. Привариваем горизонтальную опору из уголка 63 мм.
  4. В ямки по периметру устанавливаем элементы Г-образного сечения и привариваем их к горизонтальной направляющей.
  5. Заливаем в ямки бетон.
  6. Переходим к сборке узла на основе подшипников.

Для монтажа частей опоры используется металлическая лента толщиной 3 мм, которую требуется загнуть. Затем в подшипники вставляется труба и немного обваривается с учетом того, чтобы не задеть сами элементы опоры, так как это может привести к выходу их из строя. Закрепление подшипников на ленте осуществляется посредством отрезков уголков, которые привариваются к узкой полосе.

Опорные столбы и качающиеся части сооружения должны отстоять друг от друга на расстоянии не менее 50 см. Такая необходимость вызвана требованиями безопасности, чтобы рука ребенка не попала между этими элементами.

На заключительном этапе сборки остается только приварить остальные части конструкции, включая раскосы, которые должны быть достаточно короткими, чтобы уменьшить габариты собираемого устройства. Устойчивость конструкции в данном случае сохраняется за счет наличия достаточного числа точек опоры и использования трубы 70 мм.

Вариант качели на подшипниках

Разобьем поэтапно процесс работы по обустройству подобного сооружения для качания.

Этап I

Изготовление каркаса. Для этого понадобятся трубы 50 и 63 мм. Сначала собирается П-образная конструкция из двух изделий диаметром 63 мм и длиной около 3 м каждая, к которым горизонтально приваривается цилиндрическая деталь сечением 50 мм. Диагонали получившейся буквы П должны быть одинаковыми.

Этап II

Крепление подшипников. Чтобы установить сборочные узлы, требуется нарезать 5-сантиметровые детали из трубы 90 мм, а затем вставить в них подшипники и обварить, добиваясь сужения диаметра. Это позволяет удерживать части опоры в трубе, что должно быть дополнено привариванием металлических элементов с внешней стороны. После этого в получившуюся конструкцию необходимо вставить трубу 27 мм.

Этап III

Отверстия для подвесов и сварка устройства. К цилиндрической детали 27 мм необходимо приделать с помощью специального аппарата пластины с отверстиями для крепления крючка. Затем собранная конструкция приваривается к перекладине буквы П с использованием небольших плоских элементов. Этот процесс требует осторожности, так как внутри установлены подшипники. Место их монтажа должно быть смазано солидолом, а во время применения сварки следует использовать воду для охлаждения, чтобы исключить повреждение сборочных узлов.

Этап IV

Готовая рама устанавливается в подготовленные ямы и бетонируется. Из профильной трубы 20x20x2 мм изготавливается каркас для сиденья, что предполагает применение сварки.

Этап V

Полученная конструкция облагораживается отшлифованными досками, которые крепятся на болты. После чего каркас посредством сварки прикрепляется к цепям, а они в свою очередь подвешиваются на раму. Для этого можно использовать карабины, что позволяет с легкостью регулировать длину цепей.

Этап VI

Покраска собранного устройства для качания.



Похожие статьи:

vseprotruby.ru

фото, чертежи с размерами и схемы


У всех бывают моменты, когда хочется ничего не делать и просто сидеть, наслаждаясь свободным временем. Для этого подойдут садовые качели из профильной трубы, которые можно сделать своими руками. На ней спокойно можно посидеть, прилечь или подремать. Есть двух–, четырехместные варианты. Некоторые модели оснащены козырьком, способным защитить от дождя или солнца, а удобные сидения гарантируют комфорт.

Конструкция и оформление качалки из профильной трубы с козырьком из поликарбоната Вернуться к оглавлению

Содержание материала

Виды качелей из профилированной трубы — в чем достоинство

Кроме позитивных моментов, качели имеют достоинства и с практической точки зрения. Они имеют устойчивый костяк, построенный из 4 прочных ног. Из–за того, что основой конструкции служит металлический профиль, такие качели могут выдерживать большой вес: от 230 до 280 кг.

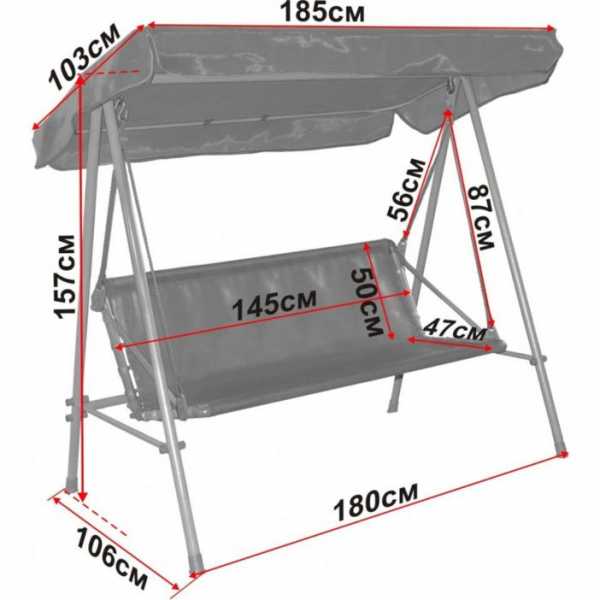

Подробный чертеж с размерами конструкции качалки для сада

Костяк получает крепость и длительный срок службы потому, что сталь для рамы, не боится многих разрушающих факторов окружающей среды. Каркас тяжелый, поэтому для садовых качелей не страшен даже сильный ветер. Существует 2 вида моделей для сада:

  • переносные, их можно ставить в любом месте и убирать на зиму;
  • стационарные — устанавливаются на весь период своей службы.

Выбирайте вид в зависимости от того, как часто вы находитесь на загородном участке.

Вернуться к оглавлению

Садовые качели своими руками — пошаговая инструкция

Цена хорошей модели не всегда доступна финансово, поэтому выход один — сделать самому. Сейчас мы будем учиться делать классический вариант.
Начинать планирование и строительство нужно с опоры, она отвечает за устойчивость всей конструкции. Для изготовления берется профильная труба, размером 50 мм, сварочный аппарат, подшипники, металлические скобы.

Чертеж с размерами садовой качели из трубы для самостоятельной сборки

Чтобы подвесить сидение, нужны цепи или металлические балки. В начале работы подготавливают план.

Требуется подсчитать количество необходимых элементов:

  1. Чертеж. Нужно все высчитать, набросать схему с точными замерами. Это обеспечит точность сварки и установки строения.
  2. Заготовки. В соответствии с данными чертежа нарезаются трубы из профиля.
  3. Подготовка к сборке. Перед свариванием убираются зазубрины и другие дефекты.
Названия элементов и устройство качелей из труб с навесом

Начинать работу стоит с изготовления каркаса, последовательность действий можно изучить ниже в списке:

  1. Основа. Нужно сварить конструкцию по типу двух галочек. Они должны быть полностью идентичны, иметь правильную форму. Для этого сваривают две длинные части под углом 45 градусов. Перпендикулярно крепится перекладина.
  2. Установка основания. Подготавливаются ямки с помощью бура или лопаты (глубиной около 1 метра). Выкапывание шурфа под установку опор

    На дно укладывается песочная подушка, которую нужно хорошо утрамбовать. Ставим «скелет» ножками в заготовленные углубления, заливаем бетонным раствором. Эту конструкцию нужно оставить на неделю–две, чтобы раствор хорошо схватился.

  3. Крепеж. После высыхания к перекладине нужно приварить крючки, на которые вешается сидение. Они должны быть достаточно прочными, чтобы выдерживать вес сидения и сидящих на нем людей.

    Пример подвешивания качающейся сидушки к сварному каркасу из труб

  4. Покраска. Заключительный этап. Придает конструкции привлекательность и защищает металл от коррозии и ржавчины. Тут уже можно включать фантазию: можно ограничиться однотонной покраской или декорировать росписью.

После изготовления рамы, можно приступать к следующему шагу. Сидение подвешивают на металлические стержни, цепи или высокопрочные веревки. Для его изготовления подойдет дерево, пластик. Размер зависит от ваших требований.

Использование для подвески сидения металлических цепей упрощает всю конструкцию

Самыми распространенными считаются 2–х, 3–х и 4–х местные качели. Их можно оставить «голыми» или обшить кожзаменителем, водонепроницаемой тканью. Чтобы сидение было мягким, под обивку можно поместить поролон. Чехол с матрасом лучше делать съемным, чтобы при загрязнении утеплитель можно было постирать или снять.

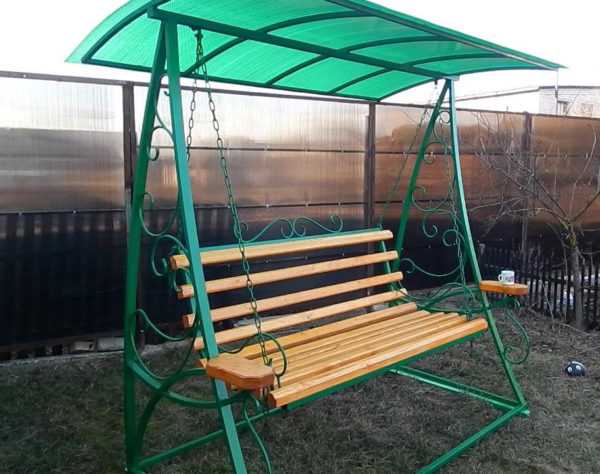

Есть много разных качелей для отдыха: с навесом или без. Козырек элемент не обязательный, но он имеет ряд удобств:

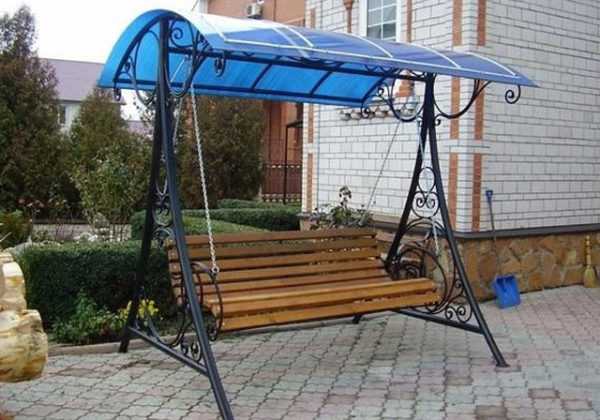

Металлическое кресло-качель с козырьком из профнастила
  • защищает от солнечных лучей;
  • создает покров во время небольшого дождя;
  • накрывает сидение от падающих листьев и других предметов, если качели стоят, под деревом.

Для изготовления можно брать метал или дерево. Выбор верхнего покрытия крыши достаточно разнообразный:

  1. Поликарбонат, он пропускает свет, защищает от осадков, легкий и выносливый.
  2. Профильный лист, более дешевый вариант, но не менее практичный.

    Необычная крыша качели изготовленная из оцинкованного профлиста

  3. Мягкая черепица, рубероид, достаточно выносливый вид покрытия, легко монтируется.
  4. Шифер тоже можно использовать, но он менее эстетично смотрится.
  5. Брезент, он легче остальных вариантов, но менее прочный.

Кроме основных деталей, можно использовать добавочные элементы, например, москитные сетки, занавески, подушки. Они добавят изысканности и повысят комфортность.

Вернуться к оглавлению

Советы мастеров

Чтобы подарить качелям длительное существование, нужно выбирать качественные материалы.

Готовый проект и чертеж с размерами дачных качелей из металла

Важно учитывать все нюансы и время от времени ухаживать за конструкцией. За безопасность отвечают подвесные элементы. Они должны быть максимально прочными. Крепить их нужно с особой ответственностью. Если это цепи, то проследить за целостностью звеньев.

Если выбраны металлические стержни, их необходимо прочно приваривать. При выборе веревки, для крепления делают специальные узлы.

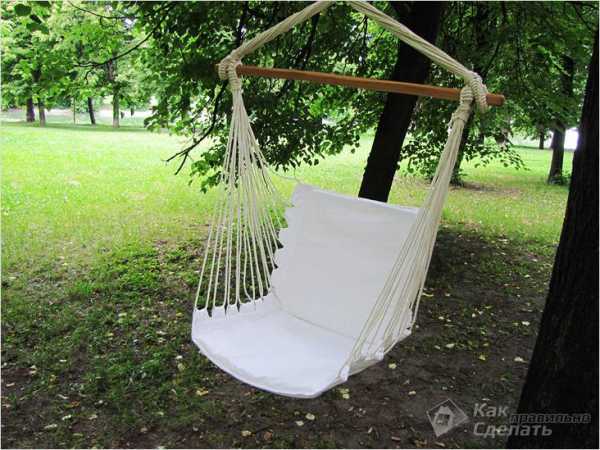

Использование веревок в устройстве качающегося кресла

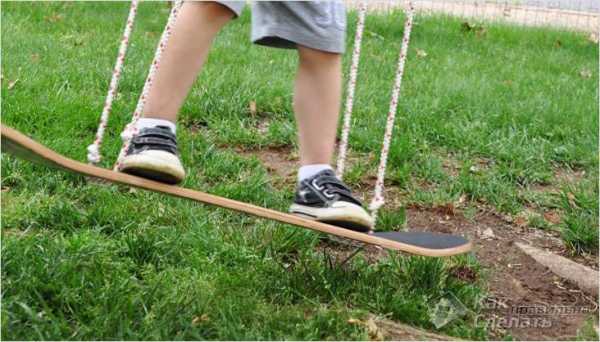

Последний вариант можно использовать только в качелях, не рассчитанных на большие нагрузки. Почему мастера советуют металл для рамы:

  • более прочные, чем деревянные;
  • длительный срок службы;
  • он придает устойчивость при правильной установке и рациональном пользовании.

Перед началом работы нужно детально все спланировать, план перенести на схематический рисунок.

Рисунок с размерами каркаса из труб для установки в саду

Он должен содержать вид спереди, сбоку, прописанные размеры. Проще скорректировать недоработки в схеме, чем сделать это в реальности. Для изготовления качелей существует масса идей, есть различные схемы самых простых в изготовлении и наиболее распространенных моделей. Размеры можно использовать свои, но за основу взять готовую схему.

Схема взаимодействия различных элементов качающейся конструкции

Интересные идеи, с подробным описанием, можно подсмотреть в строительных пособиях. Для получения от садовых качелей исключительно позитива, нужно соблюдать несложные правила.

Во время сварки конструкции, помните о безопасности в работе с электроинструментами. Крепко связывайте соединительные детали. Надежно закрепляйте ножки в почве, чтобы избежать расшатывания и опрокидывания.

Правильно выбранное место на участке для качели с навесом обеспечит комфортный дневной отдых в саду

Составляющие должны соответствовать друг другу. Если сидение тяжелое, то держаться оно должно на более мощных креплениях.

При эксплуатации давайте адекватные нагрузки и не оставляйте маленьких детей без присмотра.
Смотрите в видео обзор готовых качелей изготовленных из труб и дерева.

Вернуться к оглавлению

Заключение

Оказывается, создать райский уголок просто, когда стремишься к этому, ничто не остановит вас на пути к мечте. Украшением любого участка станут садовые качели. Вы сможете разместить пришедших гостей в уютные «голубели».

Вариант дизайна металлической конструкции кресла из труб

А если вы сделали их собственными руками, восторгу не будет предела. Прочитав эту статью, вы получили багаж знаний о строительстве, не забывайте делиться новыми познаниями со старыми друзьями.

proekt-sam.ru

инструкции и чертежи деталей на детские качалки

Качели во дворе своего дома – это одна из центральных конструкций. Они могут быть одноместными детскими, но лучше выбрать более прочный и вместительный вариант. Зная, как сварить качели, и обладая небольшими навыками проведения сварочных работ, можно изготовить и установить полезную конструкцию из металла своими силами.

Изготовление сиденья

В продаже представлены различные варианты по ширине и отделке. Но цена на такую продукцию достаточно высока, поэтому напрашивается желание сварить простые качели для ребенка самостоятельно.

Перед работой необходимо продумать всю конструкцию, сделать чертежи или эскизы. Для начала работ нужно определиться с размером сиденья. От этого зависят общие габариты качелей.

Размеры

Самый простой вариант качалки – это доска, закрепленная с помощью веревок на дереве. Но большинство людей заинтересовано в капитальной конструкции, способной послужить нескольким поколениям, поэтому хотят сварить металлические качели.

Обычно их делают из толстостенных труб диметром 50 мм. Для точного расчета необходимо определиться с количеством человек, которые одновременно будут кататься на качелях.

Принято брать длину сиденья на 1-го человека в среднем 600 мм, но может понадобиться и большее расстояние. Если будет кататься двое-трое седоков, принято добавлять на каждого 1 м.

По форме это может быть простое сиденье, может быть лавочка со спинкой. Все зависит от фантазии и возможностей исполнителя. Распространенный вариант – сиденье на двоих человек длиной 1600 мм.

Материалы

Чтобы сварить прочное сидение, понадобится:

  • уголок с полкой 30 мм;
  • профильная труба 25/25;
  • стальная пластина толщиной 4 и шириной 40 мм;
  • деревянные доски, толщиной 50 мм;
  • морилка и пропитка по дереву;
  • грунтовка и краска по металлу.

Это основные материалы для изготовления сиденья. В дополнение можно сварить каркас для небольшой спинки шириной 400 мм. В этом случае на качелях будет безопаснее кататься.

Из уголка изготавливают вначале нижнюю деталь. Собирают ее с учетом закрепления досок для сидения. Полки должны образовать короб. К лицевой стороне по углам приваривают 2 стоевых отрезка профиля длинной 250 мм. Под углом 200 закрепляем профиль длиной 400 мм.

Пластину отрезают больше ширины основы на 100 мм. Зачищаем все кромки напильником для удаления заусениц и придания граням полукруглой формы. На высоте 250 мм пластину приваривают к задним стоевым деталям.

Ставят маленькие прихватки к передним стойкам, а выступающий край изгибают по диаметру круглой трубы и закругленный конец внизу прихватывают к стойке.

Получаются безопасные поручни для качелей. После этого на задней части из профиля делают перемычку вверху стоек. Отмеряют середину спинки и приваривают к ней перемычку пластины из металла.

Подготовка досок

После того как получилось сварить сидение качелей на двоих детей (или взрослых), остается оббить стыки и проверить качество шва. Когда делают детские качели, внимание к качеству шва должно быть повышено. Его осматривают, и при необходимости перекрывают еще раз.

По размеру основания отрезают доски, края которых закругляют ручным фрезером или простым рубанком и драчевым напильником. Лицевая доска обрабатывается таким способом еще и с наружной стороны.

В основе делают отверстия под крепление досок. Их можно просверлить дрелью или прожечь сваркой. Прожигать нужно обязательно с внутренней стороны. Наплывы металла снаружи зачищают сваркой. Такие же операции нужно выполнить для закрепления досок на спинке качелей.

Доски подгоняют и крепят с помощью саморезов по дереву, проверяют, хорошо ли они подошли. Затем их снимают, обрабатывают пропиткой и наносят слой морилки или краски.

Обрабатывать детали необходимо со всех сторон, чтобы сидения для качелей прослужили дольше. После нанесения пропитки, нужно обязательно почистить их наждачкой.

Подвешивание сидения

Теперь следует определиться со способом закрепления сидения к основной конструкции качелей. Иными словами, понять, как его лучше подвесить. Есть несколько вариантов:

  • закрепить с помощью веревки или каната;
  • при помощи металлических цепей;
  • деталями для крепления, изготовленными из профильной трубы.

У каждого из способов есть преимущества и слабые места.

Веревка или канат не очень долговечные материалы, не устойчивые к воздействию атмосферных явлений и со временем из-за трения могут порваться. К тому же такие качели будет постоянно перекручиваться и запутываться. Этот вариант не очень надежен, хотя он простой и быстрый.

Цепи – долговечный материал, неподверженный воздействию атмосферы. Они имеют гальваническое покрытие и не разрушаются сильной коррозией. Установить довольно просто.

На верхней перемычке качели надо сварить 2 скобы с кольцами. На сиденье по углам сварить кольца со вставленными одинаковыми отрезками цепи.

Наверху они закрепляются попарно к кольцам. Для этого на кольце делают разрез и в него вставляют звено цепи. Затем место разреза заваривается. Конструкция долговечная, простая в изготовлении, но имеется один минус – она постоянно перекручивается и путается.

Третий способ с использованием профильной трубы наиболее подходит требованиям долговечности и безопасности. Для этого по бокам лавочки надо сварить 2 стоевых детали необходимой длины. Затем их прикрепляю к втулкам с запрессованными подшипниками. Это безопасный, долговечный и надежный метод.

Установка рамы

Необходимо определиться со способом крепления рамы качелей. Если она будет переносной, то внизу всю конструкцию необходимо перевязать профильной трубой и закрепить с помощью костылей, забиваемых в землю. В случае стационарной установки, копают траншею на штык лопаты, вставляют закладные элементы и заливают фундамент бетоном.

Высота качелей должна быть не менее 2,5 мм, ширина основания 1 м. Качели из труб делают в форме буквы «А». Отрезают 4 отрезка толстостенной круглой трубы длиной 3 м.

Из профильной трубы делают основание размером 3×1 м. Толстостенную трубу зарезают под угол. Вверху, в месте соединения, углы зарезают под большим градусом, а внизу устанавливают по углам основания. Прихватывают все детали сваркой.

Затем надо сделать верхнюю перемычку, и сварить раму в единое целое. Для придания жесткости конструкции, места соединения деталей (узлы) закрепляют косынками из листового металла.

Все стыки проваривают, оббивают, проверяют качество сварки. Зачищают стыки болгаркой с зачистным камнем, после чего устанавливают раму качелей на фундамент и приваривают к закладным деталям.

Последние этапы работы

Осталась работа по креплению сидения на стоевых деталях к перекладине качелей. Необходимо купить 4 подшипника с внутренним диаметром 15 мм. По наружному размеру подбирают втулку и запрессовывают по 1-му подшипнику с каждой стороны. Напрессовывают втулки на пруток диаметром 15 мм.

Надо загнуть пруток, и получившуюся скобу приварить к верхней перемычке. Эти узлы также необходимо укрепить дополнительными косынками. Теперь выставляют сидение на достаточном расстоянии от пола и приваривают стоевые детали к втулкам. Этот стык сваренных деталей должен быть качественным.

Остается зачистить стыки болгаркой, а напильником – все заусеницы. Металлические детали обезжиривают и наносят грунтовку, красят масляной краской для наружных работ. После высыхания, устанавливают деревянные детали спинки и сидения.

Садовые качели готовы. Теперь дети и взрослые смогут наслаждаться отдыхом на свежем воздухе. Можно дополнительно оборудовать качели тентом из брезента или просто установить пляжный зонтик.

svaring.com

Качели из металла своими руками – чертежи, фото и инструкция, как сделать металлические качели своими руками

Содержание статьи:

  1. Как сделать качели из металла
  2. Садовые металлические качели своими руками – рекомендации
  3. Как сварить качели – видео об основах дуговой сварки
  4. Детские металлические качели своими руками
  5. Чертежи металлических качелей

С помощью нашей нехитрой инструкции вы сможете сделать качели из металла своими руками.

Как сделать качели из металла

Вам потребуются

  • Напильник или шкурка по металлу
  • Сварочный аппарат и электроды
  • Цемент, песок, щебень и вода, чтобы сделать бетон
  • Емкость, где вы будете замешивать бетон
  • Металлические трубы
  • Болгарка, чтобы резать металл
  • Бур и лопата
  • Болты, ключи, чтобы закручивать гайки к болтам
  • Прочий инструмент на всякий случай

Инструкция

На фото выше показано, какие мы будет делать металлические качели своими руками. Придерживаясь нашей инструкции, можно изготавливать и другие качели из железа. В конце статьи вы найдете чертежи в качестве примера и вдохновения. Если будет мало, можете еще поискать в интернете.

1. Нарезаете детали из труб:

  • две боковые стойки длиной 2 м
  • перекладину – рекомендуемая длина – 1.5-2 метра
  • 4 трубы для основания – по две трубы с каждой стороны (размер произвольный)

2. Избавляетесь от заусениц на трубах напильником или шкуркой по металлу.

3. Свариваете трубы для основания. Они должны образовывать прямой угол. Дальше в статье представлено видео о том, как сварить качели.

4. Привариваете к основанию стойки, а к стойкам – перекладину.

5. Выкапываете 4 ямы. Глубина самое малое 80 см. Какое расстояние должно быть между ямами, показано на рисунке ниже.



6. Вставляете в ямы металлические балки (длина их должна быть больше глубины ям).

7. Заливаете ямы бетоном. Для изготовления бетона смешиваете одну часть цемента, две части песка и одну часть щебня. В полученную смесь добавляете воды и размешиваете, пока не получите не слишком жидкую однородную массу.

8. Даете бетону неделю на застывание.

9. Привариваете к перекладине крючки.

Крючки можно сделать из анкерных крюков.



10. Привариваете каркас качелей к металлическим балкам.

11. Крепите сиденье. Несколько вариантов представлено ниже.



Вот и готовы сварные качели своими руками. Дальше вы найдете несколько рекомендаций по изготовлению железных качелей своими руками, а также видео по сварке.

Садовые металлические качели своими руками – рекомендации

  1. Для изготовления бетона лучше всего использовать цемент марки М400.
  2. Лучше делать качели из профтрубы круглого сечения. Другие профиля не желательно, потому что имеют выступающие элементы – о них можно сильно удариться.
  3. Не стоит покупать трубы диаметром меньше 1.5 дюймов, потому что качели получатся непрочными.
  4. Лучше всего использовать новые трубы, а не те, что вы найдете у себя на участке. Во-первых, старые трубы не красивы, а чтобы придать им благородный вид, придется потратить время и силы. Во-вторых, новое – есть новое, а значит, прослужит дольше.
  5. Покрасить трубы, чтобы придать им благородный вид, можно автомобильной эмалью.
  6. Отверстия труб лучше чем-нибудь закрыть, чтобы в них не попадала вода и не портила металл изнутри.
  7. Сиденье лучше подвешивать на синтетическую веревку (автомобильный трос подойдет в самый раз). Она достаточно прочная, не гниет и не портится от дождя и снега.

Как сварить качели – видео об основах дуговой сварки

Как вы понимаете, информация из этого видео пригодится и в случае, когда надо сварить детские качели.

Детские металлические качели своими руками

Автор проекта, который мы сейчас опишем, Максимильян Орлов. Проект приглянулся тем, что его можно дополнить турником и канатом, а также есть возможность менять сиденья (с одноместного на двух местное и больше), либо вообще убрать и поставить доску для настольных игр. Вот как выглядят универсальные качели в готовом виде.



Для изготовления такого маленького спортивного комплекса потребуется все то же, что и в первом случае.

Инструкция

1. Нарезаете детали:

  • трубы для боковин длиной 3.2 м – если будет только качели – 4 шт., если еще перекладина и канат – 8 шт.
  • поперечины между боковыми трубами длиной 70 см – 2 или 4 шт.
  • металлические пластины – 2 или 4 шт.

2. Свариваете боковины каркаса в виде буквы «А». При этом поперечина боковых труб должна располагаться на расстоянии 2.1 м. от угла боковин. Также к концам боковых труб привариваете металлические обрезки длиной около 60 см для установки каркаса. Ориентируйтесь на фото ниже.

3. Чуть ниже угла боковин каркаса привариваете металлическую пластину. К ней будет крепиться перекладина.



4. Устанавливаете боковины так же, как и в первой инструкции. То есть роете ямы, вставляете туда боковины (при этом проследите, чтобы они стояли ровно по вертикали), заливаете бетон и ждете полного его застывания.

5. Подготавливаете перекладину. Она должна быть достаточно прочной, чтобы выдержать вес всех, кто будет кататься на качелях. Для этого:

  • подбираете болт (в этом случае болгаркой нужно отрезать шляпку) или шпильку под диаметр трубы
  • вставляете болт или шпильку в перекладину на глубину 5 см
  • просверливаете сквозное отверстие в перекладине и закручиваете в него болт, который надо закрепить гайкой, а потом загнуть молотком

6. Устанавливаете перекладину. Для этого просверлите в пластине боковин отверстие, немного отогните боковину, вставьте перекладину и зафиксируйте ее болтом.



7. Сиденье делаете такое же, как и в первом случае, а к перекладине крепите его так, как показано на фото ниже.



Петли зафиксированы медной проволокой.

Аналогичным образом изготавливаете каркасы для турника и каната. При этом к перекладине, к которой будет цепляться канат, прикручиваете анкерный крючок.

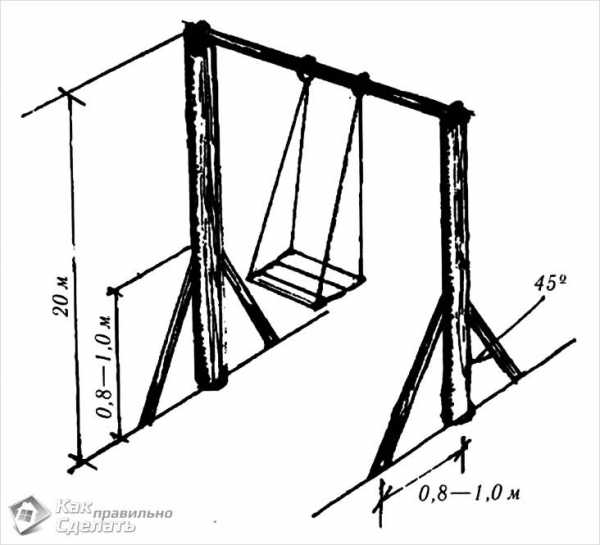

Чертежи металлических качелей



На этом все. В следующей статье мы вам расскажем,как сделать детские качели и секс качели своими руками.

www.infosborka.ru

Качели на даче своими руками

Качели всегда пользовались большим спросом. Да это и понятно, ведь на них очень любят кататься детки и взрослые. В статье мы расскажем как правильно сделать их на даче, рассмотрим различные материалы (металл, дерево), а также продемонстрируем фото и видео инструкции.

Сегодня есть много конструктивных вариаций данных сооружений. Мы разобьем их на 3 категории:

  • Детские. В эту группу входят качели по типу кресла с подвесками и своеобразные лодочки. Каркас всегда делается в соответствии со схемой безопасности. Для совсем маленьких детей должны быть предусмотрены ремни безопасности.

Садовые качели

  • Семейные. Чаще всего они представляют собой массивные конструкции по типу скамейки с большой спинкой. На таких сооружениях может поместиться сразу вся семья. Закрепляются они на П-образной раме, с использованием тросов или прочных цепей. Если над ними сделана крыша, то можно качаться даже во время дождя.
  • Мобильные — легко и быстро переносить, а также устанавливать в удобном месте, например, на веранде, в беседке или доме.

Разнообразие

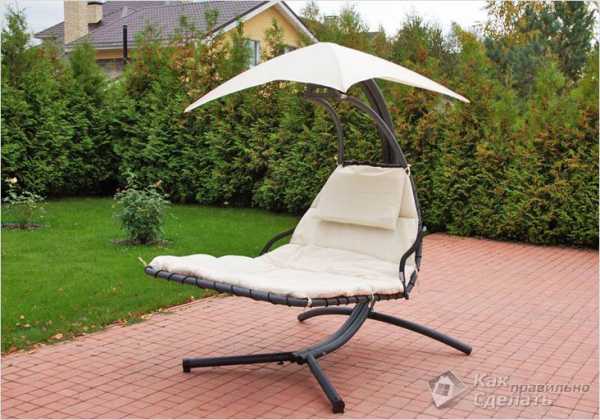

Качели-шезлонг

  1. Гамачный тип конструкций вешают на перекладину, например, на дерево. Такая конструкция позволяет парить над землей. Они придутся по душе людям, увлеченным чтением книг. Они выдерживают вес до 200 кг.
  2. Подвесные – это сидение с несколькими веревками, закрепленными по бокам. Сегодня их делают легкими, комфортными и прочными. Размеры и формы таких конструкций различны.
  3. Одиночные – это все вариации, не нуждающиеся в дополнительных перекладинах. Такие конструкции можно быстро установить в любом месте. Делаются они из самых разнообразных материалов.
  4. Качели-шезлонги могут вместить двух взрослых человек и одного ребенка. Их можно поместить даже в комнате, ведь они имеют всего одну точку, на которой крепятся. Делают их из специального металлического сплава. Внешне шезлонги воздушные, но на самом деле они весьма прочны.

Изготовления конструкции из металла

Чтобы сделать металлические конструкции, вам необходимо подготовить такой набор инструментов и материалов:

  1. Сварочный аппарат с электродами.
  2. Емкость для замеса раствора.
  3. Напильник/шкурка по металлу.
  4. Ингредиенты для замеса раствора: вода, цемент, щебень, песок.
  5. Болгарка для резки металлических элементов.
  6. Крепеж: болты и гайки.
  7. Ключи для закручивания болтов.
  8. Металлические трубы.
  9. Лопата.

Технологическая последовательность

Для начала нарежьте трубы:

  • Боковые стойки длиной 2 м – 2 шт.
  • Перекладина длиной 1,5–2 м – 1 шт.
  • Для основания по 2 трубы с каждой стороны (длина произвольная).

После резки труб удалите заусеницы на них. Сделать это можно шкуркой по металлу/напильником. Трубы, образующие основание такого сооружения, нужно сварить под углом 45º, как показано на схеме. После под прямым углом к стойкам приварите перекладину.

Выкопайте 2 траншеи глубиной 80 см и шириной, соответствующей получившейся в нашем случае треноге. Расстояние между ними должно соответствовать ширине перекладины. В эти траншеи будут вставлены опоры (треноги). Перед тем как опорные столбы будут уложены в траншеи, сделайте песчаную подушку на 10–20 см, утрамбуйте песок. Установите треноги и залейте их бетонным раствором. Его нужно сделать исходя из пропорции 1:2:1 – цемент – песок – щебень. В эту смесь добавьте воду. У вас должна получиться однородная не слишком жидкая масса.

Бетон должен выстояться в течение недели.

После можно приварить к перекладине крючки, на которые будет закреплено сидение на тросах/металлических балках. Приварите сидение к балкам из металла, закрепите сидение. Готовую конструкцию можно покрасить.

Деревянные качели

Рассмотрим технологическую последовательность изготовления деревянной конструкции, на которую сможет сесть несколько детей. Размеры можно уменьшить/увеличить при необходимости. В качестве исходного материала может быть использована древесина сосны, ели или березы. Итак, вам понадобится:

  • доски сечением 100×25 мм длиной 2, 5 м – 15 шт.;
  • доска сечением 150×50 мм длиной 2 м – 1 шт.;
  • саморезы 52×3,5 мм – 250 шт.;
  • карабин – 6 шт.;
  • сварная цепь толщиной 5 мм, длиной равной высоте;
  • оцинкованные винты: 2 шт. – 12×100 мм и 2 шт. – 12×80 мм.

При выборе саморезов уделите внимание цвету. Если выбрать их в тон древесине, то их будет незаметно на готовой конструкции, а для придания особого эффекта лучше выбрать саморезы в контраст.

Из инструментов вам нужно запастись:

  • угольником;
  • дрелью с набором сверл;
  • рулеткой;
  • циркулярной пилой;
  • карандашом;
  • рубанком;
  • ножовкой;
  • молотком.

Пошаговая инструкция

Следуя плану, выполнить работу точно – легче. Поэтому перед началом изготовления качели подготовьте ее проект.

Если вам трудно определиться, то ознакомьтесь с чертежами и схемами, размещенными в конце статьи. Помните, что конструкция для детей и взрослых отличается.

Установка опор

Сделайте заготовки по 1,5 м, сделайте отрез под углом 90º. Для сидения используйте доску, имеющую толщину 20 мм. При этом толщина доски для спинки может быть в пределах 12–13 мм. Для предложенной нами конструкции нужно изготовить сидение, на которое вам понадобится 17 планом длиной по 50 см и 15 планок шириной по 45 см.

Чтобы древесина не растрескивалась при закручивании саморезов, предварительно просверливайте в соединяемых деталях тонкие отверстия.

Бетонирование опор

Если вам хочется сделать более удобную спинку, то сделайте ее фигурной. Для этого вам будет нужно использовать доску самой большей толщины — 150×50 мм. У вас должно получиться 6 заготовок. Карандашом/маркером нанесите контур формы заготовки.

Определите угол крепления спинки. Планки следует закрепить с одинаковым шагом. Для ровного их прикручивания, закрепите концы с двух сторон, а после – посередине. Чтобы качаться было более комфортно, изготовьте подлокотники. Для этих целей сгодится брус любой ширины. Один его конец нужно прикрутить к раме спинки, а другой – к сидению.

Крепление болтами

Затем можно прикрепить цепь к каркасу. Лучше всего сделать это к нижней части подлокотника, в месте его соединения с сидением. Другой конец цепи крепится к верхней части основы каркаса на спинке. Закрепляют цепь гайками с шайбами. В противном случае гайка может войти в древесину, чем испортит ее целостность. Специальный элемент с одной стороны с кольцом, а с другой – с резьбой, следует закрепить на каркас сидения и на перекладину.

После, вы сможете соединить кольца цепью. Закрепить качели скамейки лучше на А-образной стойке. Для опоры важно использовать прочные бревна или изготовить металлический каркас. Тут все зависит только от вас.

Изготовление опоры

Сборка каркаса

А-образная стойка или опора достаточно надежная и способна выдержать значительные нагрузки. Для работы вам будет нужен тот же набор инструментов, что и для изготовления сидения, если речь идет о стойке из дерева.

Изготовление крыши

Изготовьте две одинаковых стойки, имеющие одинаковый размер. В конечном счете они будут установлены на необходимом вам расстоянии, которое зависит от ширины сидения. Стойки/опоры соединяются перекладиной.

Точно высчитайте угол соединения вертикальных деталей стоек. В верхней части столбы должны быть надежно соединены. Со временем они не должны начать расходиться. Перекладину установите на 1/3 высоты опорных стоек. Для этих целей используйте металлические уголки и саморезы. Перекладина должна быть установлена на стойках на одной высоте.

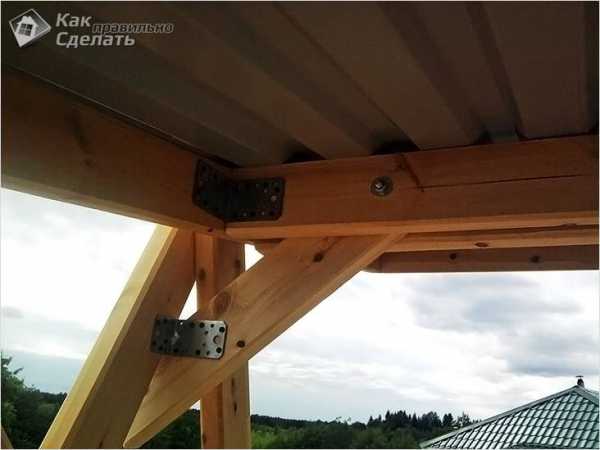

Крепеж крыши

В верхней части стойки обычно устанавливается одна перекладина, но при желании упрочнить конструкцию, вы можете сделать две перекладины.

Сооружение следует установить в грунт. Выкопайте ямы до 80 см в глубину. Сделайте песчаную подушку из щебня на 20 см. Вставьте стойки и залейте их бетоном. Для предотвращения гниения стоек, их нужно изолировать перед заливкой. Сделать это можно пропиткой или обмотав древесину гидроизоляционным материалом, например, рубероидом.

Готовая качель

Если вы изготавливаете качели для детей, то сделайте их безопасными. Острые углы устраните, а деревянные элементы зашлифуйте.

Простые

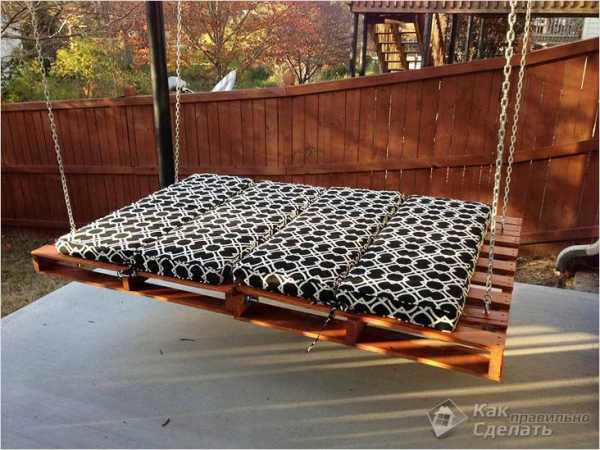

Из деревянных паллет с матрасом

У вас остался деревянный поддон после подвоза строительных материалов, почему бы не использовать его как основу? Согласитесь, что это несложно, да и не стоит больших затрат! Все, что вам понадобится, это поддон, прочная веревка и ствол дерева, для подвешивания конструкции. Можно сделать опоры из крепких столбов. О том, как это осуществить, речь пойдет чуть позже.

Качели могут быть сделаны из цельного поддона, закрепленного по бокам на четыре веревки. Все, можно кататься. Если вам хочется больше уюта, то положите на поддон матрас и застелите его простыней, а сверху положите несколько подушек. Теперь вы можете приняться за чтение в тени дерева, кроме того, здесь можно отдохнуть от полуденной жары, полежать и даже поспать.

Простейшие качели на канатах

Если в вашем распоряжении есть 2 поддона, тогда вы сможете создать симпатичные конструкции со спинкой. Чтобы достичь большей эстетичности, предварительно очистите детали и ошкурите их, а после скрепите и покрасьте (покройте влагостойким лаком) готовую конструкцию. Теперь ваши невзрачные паллеты превратились в очень привлекательные дачные качели!

«Досочки» — это наиболее простая идея. По бокам досочки необходимо закрепить еще по одной доске, чтобы веревка меньше перетиралась, затем просверлить 4 дырки, просунуть в них веревки и завязать на крепкие узлы. Закрепить такую конструкцию можно на дерево или П-образную опору.

Еще одна идея – с веревкой. Для этого в досочке следует сделать 4 пазики: 2 в торце и 2 по краям поближе к углам. Доска может иметь прямоугольную форму или полукруглую. Хотя пазы и открыты, но веревка все же не выскакивает. Сила натяжения только закрепляет положение веревки, что делает конструкцию еще более надежной.

Из скейтборда

У вас есть непригодная доска для катания на снегу? Тогда используйте ее вместо сидения! Просверлите в ней отверстия и закрепите веревки. Теперь осталось повесить готовую конструкцию на надежную опору!

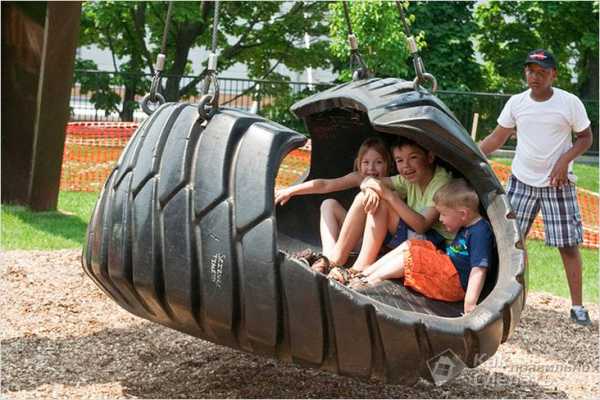

Еще один вариант качелей из покрышки

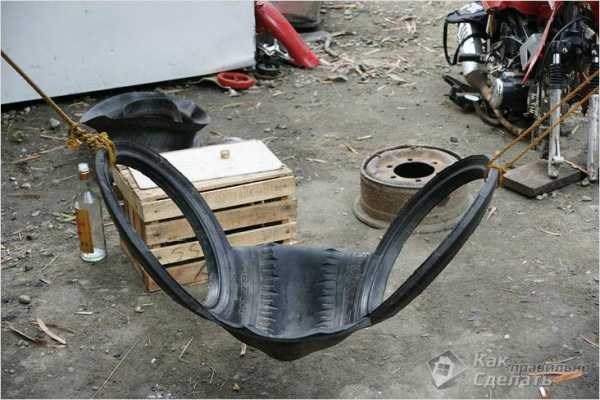

У вас есть старые шины? Не спешите их выбрасывать, ведь из них можно соорудить прекрасные качели для детей! Для этого вам понадобится шина и веревка. Если вы хотите создать какую-то особенную форму, усовершенствовать конструкции из шины, то вам понадобится острый режущий инструмент, например, строительный нож. Вы можете разрисовать шину, что сделает ее еще более веселой. Чтобы достичь лучших результатов, вы можете нарисовать модель конструкции на бумаге или пометить места надрезов на самой шине. Ниже представлены идеи реализации из шин.

Если в вашем дворе валяются 2 небольших круглых бревна, то выровняйте их, почистите и свяжите между собой прочной веревкой, а затем привяжите морским узлом к опоре.

Подбираем материал

На металлических цепях

Выше упомянутые вариации изготовления простейших качелей подразумевали использование подручных материалов. Но, если вам хочется создать более изысканную конструкцию, то вы можете использовать подходящую породу дерева и металл. Дополнить ее можно спинкой и перекладиной, размещенной спереди, что позволит обезопасить эксплуатацию.

Список материалов, необходимых для изготовления, может быть приблизительно таким:

  • Лиственничные доски.
  • Саморезы разных размеров.
  • Карабины.
  • Цепь для закрепления.
  • Винты с кольцами.

Для создания конструкции вам потребуется типичный набор инструментов. В него входит дрель с различными размерами сверл. Может быть полезной ножовка и пила, рубанок, лобзик, молоток. Для измерений вам пригодится рулетка, угольник, мел, или, возможно, – карандаш, маркер.

Лучше, чтобы конструкции были установлены в тенистом месте, под крышей либо деревом. Если навес не предусмотрен, то в непогоду их необходимо прикрывать защитной пленкой.

Если вы хотите создать устойчивую опору, то вам следует обязательно вкопать в почву на глубину около 80 см четыре столба. Впоследствии их будет необходимо забетонировать, потом соединить стойки и перекладину. Если в качестве стоек вы выбрали металлические трубы, то их нужно соединять при помощи сварочного аппарата. Если вы используете деревянные опоры, то прежде, чем устанавливать их, следует обработать материал антисептическим препаратом. Соедините их при помощи болтов и гаек. Чтобы изготовить сидение подготовьте 2 рамы, которые будут служить в качестве спинки и сиденья. Прикрепите фанеру, а после соедините рамы под углом 120˚.

Крепление и монтаж

Теперь к сиденью необходимо прикрепить специальные крючки или скобы, что позволит провести через них цепи, трос либо веревки. В таком состоянии качели можно подвешивать к перекладине. Учтите, что ноги сидящего человека должны касаться земли носками. По сути, дачные качели могут быть самыми разнообразными, тут, пожалуй, все зависит от мощности полета вашей фантазии.

Главное, чтобы при создании этого садового предмета вы смогли обеспечить его безопасность, надежность и долговечность. Добавьте в изделие немного креатива: украсьте его, используйте необычный предмет в качестве сиденья.

Монтируем крепежный механизм

Используем старую автомобильную шину

Для того чтобы подвесить сиденье к перекладине, нужно прикрепить к ней специальные крюки или скобы. Если вы решили в качестве подвески использовать тросы, то вам понадобятся фиксаторы-зажимы. Сквозь отверстия протяните трос, веревку или же цепь. Лучше использовать цепи, имеющие большие звенья. Это обусловлено тем, что они долговечнее, не боятся непогоды и перепадов температур. Цепи, помимо прочего, отлично декорируют ландшафтный дизайн.

Лучше, конечно, чтобы сидение было со спинкой, в то время как подвес играет менее важную роль.

Место, на котором будет фиксироваться подвес, должно быть особенно укрепленным. Если ваше сидение будет деревянным, то декорируйте его подушками, натяните тент или положите матрас. Все эти детали лишь улучшат ваш отдых и отдых ваших деток.

Качели – это неотъемлемая часть досуга. Вы ни за что не пожалеете потраченных сил, ведь ваше сооружение будет радовать семью весь дачный сезон!

Вы уже работали над созданием такой консрукции? Какие идеи вам удалось воплотить в жизнь? Может быть, у вас возникали трудности в процессе изготовления? Что помогло вам с ними справиться? Пишите комментарии к статье, мы ценим ваш труд и опыт!

Рекомендуем прочитать:

Видео

Пример изготовления деревянных качелей вы можете увидеть ниже:

Фото

Качели-лошадка

Качели из покрышки

Из старой резины

Из необработанного дерева

Вкапывание опор

Вертикально-закрепленная шина

Стойки качелей

Разнообразие качелей из покрышек

Привязываем канат

Кресло-гамак

Как применить покрышку от Белаза

Схемы

Если вы решите сделать качели для дачи самостоятельно, то представленные чертежи и схемы помогут вам в этом:

Чертеж простой качели

Подробная схема изготовления качели

Схема балансир качели

Схема детской качели

Качели из дерева

Качели из колеса

Из металла

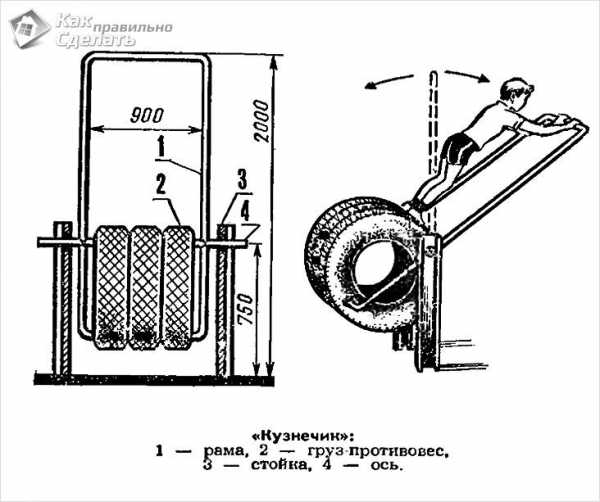

Качели кузнечик

Схема садовой качели

Схема сиденья

kakpravilnosdelat.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
