Двухскатный навес своими руками

Выбирая конструкцию для навеса, прежде всего, ориентируются на климатические условия и финансовые возможности. Будь то навес для автомобиля, навес над террасой или любой другой, он может быть двускатным. Двускатный навес для средней полосы подойдет лучше всего. С такого навеса хорошо будет стекать не только вода, но и снег. Как соорудить такую конструкцию, давайте, детально разбираться.

Что потребуется?

Описать процесс изготовления навеса с двухскатной крышей можно только на конкретном примере, а хочется все-таки обобщить, чтобы рассмотреть побольше различных вариантов. Но как показывает практика в ряде случаев обобщать вредно, поэтому мы посмотрим, как сделать своими руками навес с двухскатной кровлей на примере деревянного автомобильного навеса 3х6 метров.

Прежде чем приступить к поиску и приобретению материала для навеса с двухскатной крышей, необходимо сделать чертеж сооружения

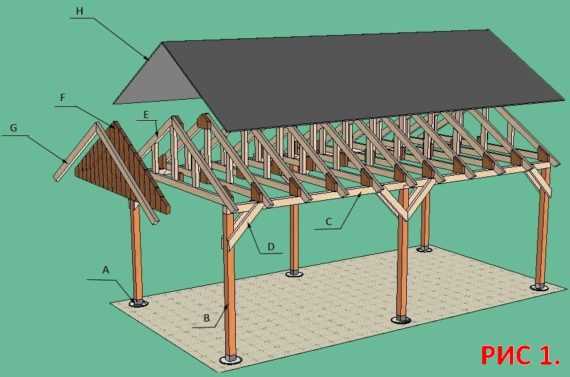

, ну или на худой конец эскиз. На него мы будем ориентироваться, создавая наш строительный «шедевр». К нему нужно приложить описание строительных материалов и крепежа с указанием размера каждого элемента конструкции, после этого уже можно приступать к покупке всего необходимого. Какие материалы нам потребуются?

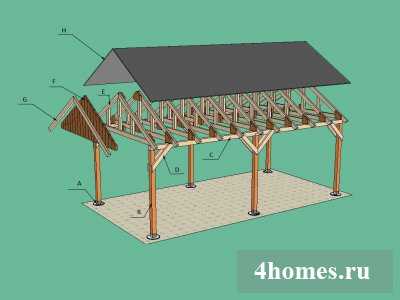

На фундамент («А» на рисунке 1) потребуется смесь цемента и песка, шесть подпятников для опор и шесть якорей.
На опоры («В» на рисунке 1) понадобятся бруски 100х100 мм, которые нужно распилить своими руками на шесть частей по 2,5 м каждая.
На продольные балки («С» на рисунке 1) также возьмем брус 100х100 мм и распилим его своими руками на 4 элемента по 3 метра каждый.

Обратите внимание! Приобретая брус и доску, будьте внимательны. Рассохшийся, растрескавшийся и выгнутый винтом пиломатериал оставляйте на складе.

На подкосы («D» на рисунке 1) возьмем сороковую доску, разрежем ее своими руками на 16 частей длиной 100 см, а затем по краям сделаем срезы (угол 45⁰).
На стропила и обрешетку («Е» на рисунке 1) возьмем пятидесятую доску: 22 шт. – 2 метра концы обрежем (угол 60⁰), 11 шт. – 3 метра концы срезаем своими руками (угол 30⁰), 11 шт. – 800 мм один край режем (угол 120⁰), 22 шт. – 440 мм один край режем (угол 60⁰).
Для торцевой части каркаса крыши («F» на рисунке 1) берем лист влагостойкой фанеры и вырезаем из него своими руками равнобедренный треугольник, у которого боковые стороны будут 2 м, а основание 3 м. Нам понадобится два таких треугольника.
Для фиксации торцевого листа («G» на рисунке 1) возьмем тридцатую доску и разрежем ее своими руками на 4 части длиной 2 метра, концы обрежем (угол 60⁰).
Для кровли («Н» на рисунке 1) возьмем два листа сотового поликарбоната. Размер стандартного листа сотового поликарбоната – длина 6000 мм, ширина 2100 мм, а нам нужно 2х6 м на оба ската . Поэтому листы поликарбоната придется разрезать своими руками вдоль, убрав лишние 10 см ширины, хотя мы за то, чтобы стелить кровельный материал не ровно по каркасу, а с припуском, но это дело вкуса.

Кроме всего вышеперечисленного потребуется крепеж в виде анкерных болтов разной длины уголков и саморезов, а также специальный крепеж для листов сотового поликарбоната. Но в данном случае мы уточнять не будем, поскольку существуют разные варианты реализации конструкции данного автомобильного навеса. Теперь поговорим об инструментах. При строительстве данного навеса понадобится:

циркулярка;
ножовка;
болгарка;
дрель;
шуруповерт;
карандаш и строительный уровень;
тяжелый молоток и легкий молоточек;
высокая стремянка;
штыковая лопата;
корыто.

Устанавливаем опоры

Для начала нам необходимо создать прочную основу, чтобы навес с двускатной кровлей «крепко стоял на ногах». Наш навес по типу конструкции отдельностоящий, поэтому расчищаем под него площадку в стороне от зданий и других сооружений.

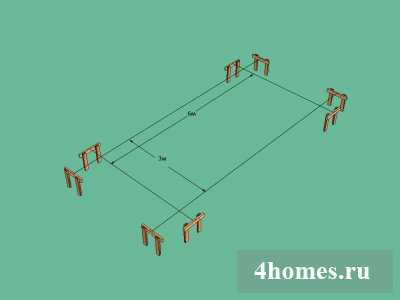

Площадку нужно тщательно выровнять. Далее на этой площадке нужно обозначить прямоугольник 3х6 метра и установить обноски для определения точного периметра конструкции и точек размещения опор (рис 3).

Выкапываем по периметру шесть квадратных ям, насыпаем на дно песок с мелким щебнем, обиваем концы столбов гидроизоляционным материалом, устанавливаем опоры в яму строго вертикально и заливаем бетоном. Остается только подождать, пока бетон застынет и можно монтировать двухскатный каркас навеса.

К сведению! Чтобы бетон застывал равномерно и не трескался его необходимо раз в 6-8 часов обливать небольшим количеством воды.

Существует и другие варианты установки опорных столбов, например, с применением демонтируемого якоря или двустороннего якоря так, как показано на рисунке 2. В данном случае яма бетонируется, а потом в сырой бетон строго по уровню вводится якорь. Наружу будут торчать только проушины.

Когда бетон застынет, и якорь будет надежно закреплен, можно будет прикручивать к нему опору. Если вам интересно как устанавливают разные типы опор, почитайте статью Установка столбов для навеса, там все подробно описано.

Монтируем крышу

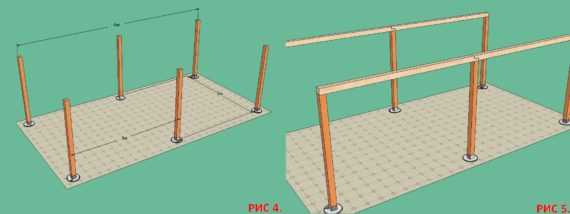

Шесть столбов по периметру площадки установлены. Расстояние между столбами со всех сторон 3 метра (рис 4). Теперь займемся площадкой. На данном этапе ее можно заасфальтировать, забетонировать или выложить тротуарной плиткой, одним словом создать благоустроенную ровную площадку, на которую и стремянку будет поставить безопасно. Далее приступаем к монтажу каркаса кровли и самой кровли из поликарбоната.

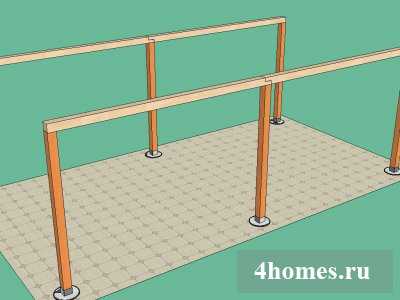

Крепим продольные балки, на которых будет держаться крыша. На одном из концов каждой балки нужно сделать угловой пропил, а затем эти концы нужно стыковать так, как показано на рисунке 5. В районе опор загоняем в продольные балки длинные саморезы сверху вниз, чтобы балки ненароком не соскочили.

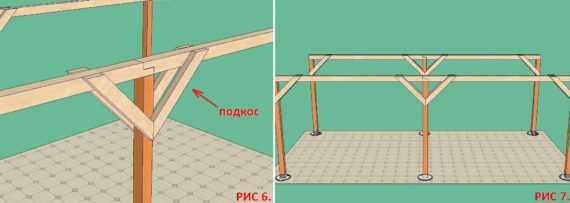

Далее укрепляем продольные балки заранее заготовленными подкосами (рис 6,7). Подкосы крепим болтами, продетыми через сквозные отверстия или несколькими длинными саморезами.

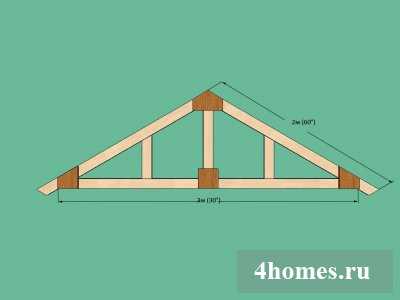

Для двускатной кровли нам потребуются фермы. Скрутим их из заранее подготовленных досок. Чтобы сделать двускатную ферму необходимо две доски длиной 2 м (с обрезанными концами под углом 60⁰) соединить с трехметровой доской, у которой концы обрезаны под углом 30⁰. Прочность соединения могут обеспечивать саморезы или болты, которые прикручивают с торцов и через вставленные по углам обрезки толстой влагостойкой фанеры, а также обрешетка (рис 8).

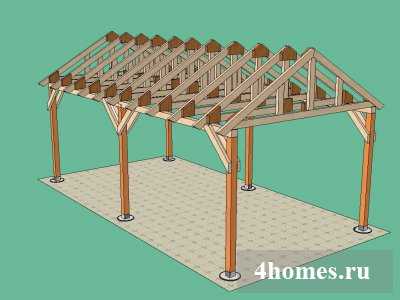

Изготовив 11 ферм, мы крепим их на болты к продольным балкам. Расстояние между фермами будет примерно 50 см. Для упрочения конструкции можно соединить фермы между собой посредине элементами обрешетки.

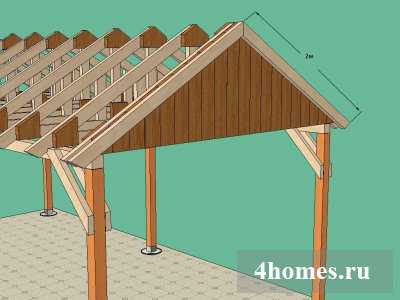

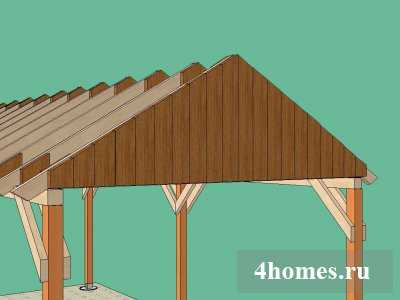

Крепим в торец крыши подготовленный треугольник из влагостойкой фанеры и фиксируем его тридцатой доской. Фиксацию производим длинными саморезами.
Грунтуем всю деревянную конструкцию целиком, а затем красим влагостойкой краской.
Финальный штрих, стелим кровлю из сотового поликарбоната. Один лист поликарбоната на один скат крыши, и один лист на другой.

Помните! Листы поликарбоната следует монтировать на специальный крепеж, при этом саморезы ни в коем случае нельзя перетягивать иначе навес потеряет герметичность и будет промокать.

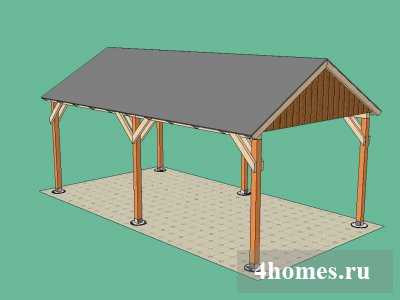

В заключение, отметим, изготовление навеса с двускатной кровлей далеко не самая сложная в жизни задача. Если у вас есть пара крепких рабочих рук и смышленый помощник, то такая работа вам вполне по плечу. Удачи!

besedov.ru

Обзор разных видов навесов: односкатных, двухскатных, арочных, фото примеры

Для возведения навесов на придомовой территории используются постройки разных типов. Это односкатные, зависимые, независимые приставные и отдельностоящие, двускатные, арочные и каскадные.

Сегодня мы рассмотрим их все, с точки зрения характера конструкций и предпочтительности их применения. Также немного коснемся особенностей строительства, которые обязательно нужно учитывать во время проектирования.

Виды конструкций навесов и особенности их строительства

Жестких ограничений по сфере использования построек того или иного типа не существует, однако с точки зрения удобства эксплуатации характер конструкций навесов учитывать необходимо.

Независимые односкатные навесы

Односкатные навесы независимой конструкции называются так потому, что крепятся только к стене здания, а стоек для опоры здесь не делается. Каркас собирается из отдельных ферм треугольной формы. Делаться они могут из дерева, металлического уголка или профильной трубы. Между собой элементы скрепляются сваркой или метизами. Стык кровельного материала со стеной обязательно закрывается специальной «юбкой», которая предотвращает попадание воды в щели.

Чаще всего такие односкатные навесы из профнастила или поликарбоната применяются для монтажа над окнами или крылечками – то есть там, где требуется небольшой вылет козырька, до 1 метра. Это связано с тем, что большая длина козырька значительно утяжеляет сооружение, одностороннего крепления будет мало. Укрытия с вылетом более метра требуют дополнительных опор, а это уже будет зависимая конструкция.

Односкатные козырьки лучше делать над крыльцом или балконом

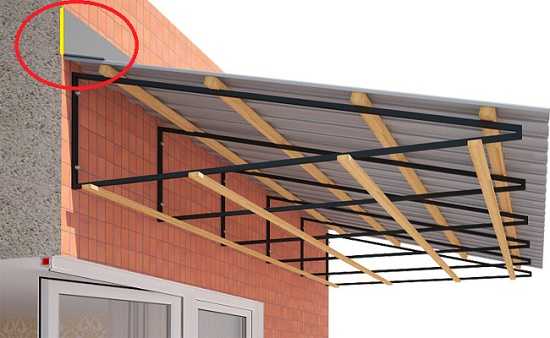

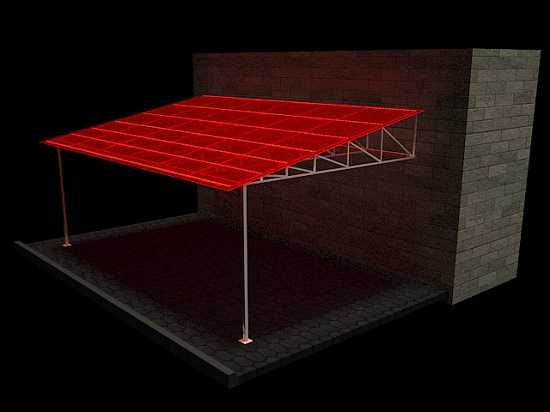

Приставные односкатные навесы возле дома

Следующий тип укрытий по виду похож на тот, что был описан выше, однако конструктивные отличия здесь значительные:

Конструкция ферм. При строительстве односкатных навесов из поликарбоната своими руками надо помнить, что фермы должны иметь раскосные решетки между боковыми сторонами. Так увеличивается их жесткость.

Привязка к зданию осуществляется не только за счет прикручивания короткой стороны. Тут обязателен монтаж опорной балки, на которую будет опираться нижний край фермы. Балка может быть сделана из дерева или металлического профиля прямоугольного сечения.
Передняя сторона односкатного приставного сооружения всегда опирается на стойки, количество которых напрямую зависит от ширины односкатного навеса и качества материала, из которого он построен. Для металлического профиля чаще достаточно по одной опоре на каждые 3 метра. Для деревянных построек надо делать опоры не реже, чем через 2 метра.

Обратите внимание: приставные односкатные навесы из поликарбоната могут использоваться для многих целей. Укрытие для зон отдыха, скамеек, автомобилей, крылец и т. д. Не подойдут они только для мангалов и барбекю — это оборудование не желательно располагать непосредственно под стенами зданий.

Чертежи навесов из поликарбоната с односкатной крышей можно сделать в специальной программе

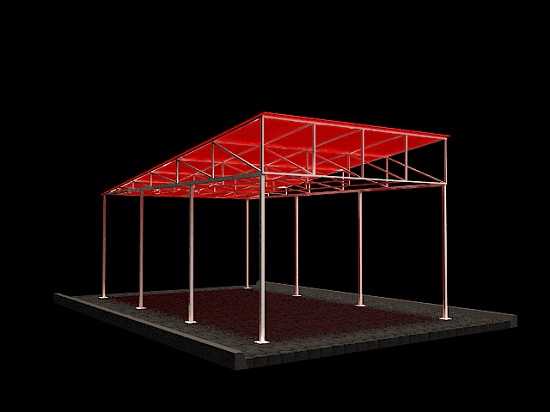

Отдельностоящие односкатные навесы

Такие односкатные укрытия не требуют привязки к зданию, они могут строиться в любом месте придомовой территории. Каркас кровли опирается на 4-6-8-10 стоек – их количество зависит от площади постройки, материала из которого сделана она сама и ее кровля. Любой односкатный навес, своими руками собранный на придомовом участке, может быть с фермами, как на схеме ниже или со стропилами в одну балку каждая, если это постройка скандинавского типа.

Такая постройка подойдет везде, где есть нужда в большой высоте «потолка» и не требуется боковой защиты, или ее наличие не критично. Это зоны отдыха, автомобильные парковки, пространство перед гаражами и места для игр детей. Также небольшие односкатные тенты устанавливаются над скамейками.

Делаем односкатный навес из металлопрофиля своими руками: чертежи выполнить совсем не сложно

Двускатные навесы

Двускатные навесы, так же, как и односкатные отдельностоящие, собираются из треугольных ферм и какого-то количества опорных балок. Только фермы здесь равнобедренные, одинаково скошенные на две стороны. Такая конструкция дает лучшую, по сравнению с односкатной, защиту от осадков. Кроме того, она более устойчива к ветровым нагрузкам.

Двускатные постройки применяются там же, где и односкатные отдельностоящие. Также это отличный вариант для дровников, грилей, мангалов и печей барбекю. Иногда они могут устанавливаться над бассейнами, но тут уже сооружение будет более приземистым, в высоту до 2 метров, против более чем 2,5 для автомобильных стоянок.

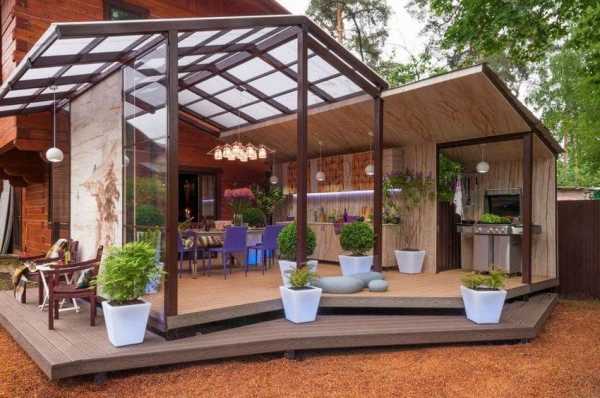

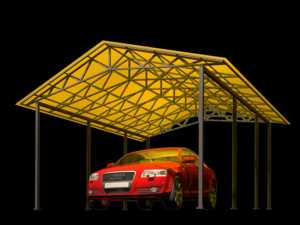

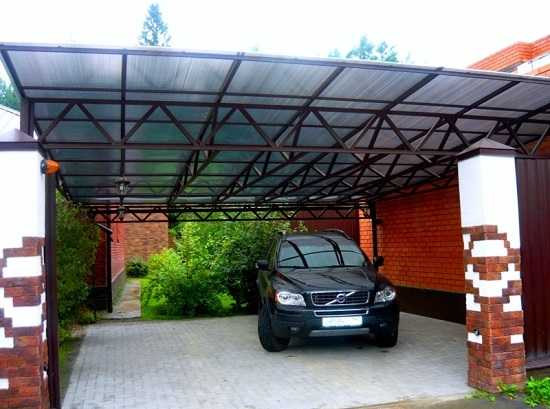

Двускатное укрытие для авто

Арочные и каскадные навесы

Как понятно из названия, арочные укрытия отличаются от односкатных и двускатных геометрией ферм. Последние делаются полукруглыми, в виде арок. По понятным причинам собираться они могут только из металлоконструкций. А в остальном принцип конструкции похож: опорные столбы + фермы с раскосными решетками между боковых дуг. Такие навесы очень устойчивы к ветровым нагрузкам, а снег на них задерживается не сильно.

К сведению: полукруглый навес из поликарбоната — самый универсальный из всех описанных в статье. Арочные сооружения устанавливаются над стоянками, мангалами, зонами отдыха, бассейнами, крылечками и т. д.

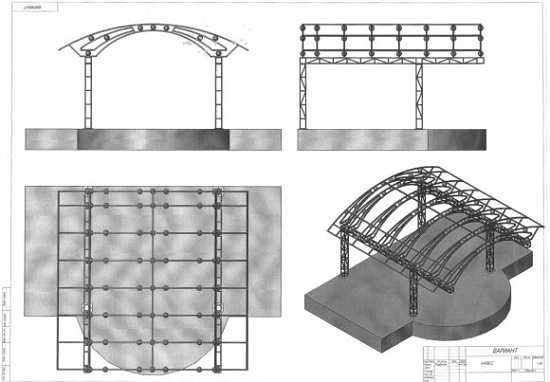

Как сделать арочные навесы из поликарбоната своими руками: в качестве строительного материала используется металлопрофиль

Каскадный вид навесов — это разновидность арочных, а точнее, комплекс из нескольких конструкций арочного типа. Это может быть 2 – 5 модулей, расположенных один над другим, со связкой по кровельному материалу или только по каркасу. Собираются из металлопрофиля или делаются их кованного металла. Используются обычно для монтажа над лестницами высоких крылец. Редко – над стоянками, но каскад в этом случае идет в стороны: самый высокий модуль – центральный, а по бокам два более низких.

Каскадное сооружение

Сложности в строительстве разных навесов

Начнем с односкатных приставных построек:

Расчет вылета. Излишняя ширина даст ненужное увеличение веса, а недостаточная не позволит сооружению в полной мере выполнять свои функции.
Расчет угла наклона. Слишком большой угол не позволит осуществить монтаж на нужной высоте, а слишком маленький создаст проблемы с накопление снега на поверхности.
Выбор кровельного материала. Если это козырек над балконом или окном, то тут критичен уровень шума от дождя.

Все эти пункты кроме последнего верны и для отдельностоящих односкатных навесов.

Обратите внимание: строительство навеса с односкатной крышей надо производить с учетом направления ветра. Нельзя, чтобы высокая часть смотрела в сторону, откуда часто дует. В этом случае всегда будет риск, что кровля постройки будет деформирована или сильно повреждена сильным порывом.

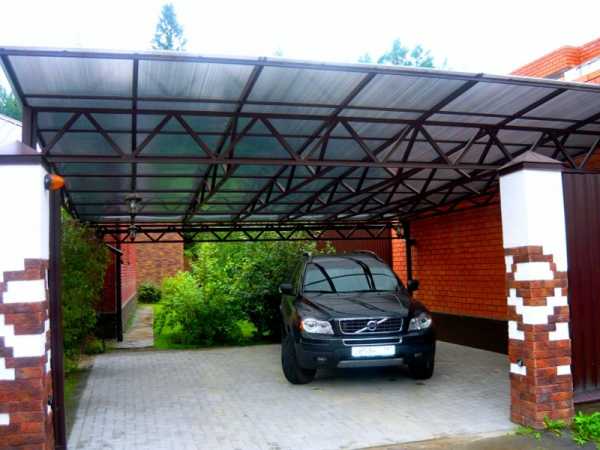

Односкатный навес: фото постройки 3х5 метров

Двускатные постройки требовательны к проектированию, особенно те из них, которые обладают большими размерами. Тут придется тщательно рассчитать ветровые и снеговые нагрузки. Также очень важно правильно провести проектирование стропильных ферм и соотнести их вес с нагрузкой, которую могут выдержать опорные столбы. Это же касается арочных и каскадных сооружений.

Арочный навес из поликарбоната: фото крытой стоянки для авто

setroom.ru

Двускатный и односкатный навесы из поликарбоната: фото, чертежи

В последние годы для возведения навесов стал часто использоваться поликарбонат. Он призван придать постройкам более современный и эстетичный вид. При этом для возведения конструкции требуется минимум финансовых затрат.

Существует множество разновидностей навесов из поликарбоната, но наибольшее распространение получили односкатные и двускатные.

Односкатные навесы из поликарбоната

Односкатные навесы из поликарбоната представляют собой простую конструкцию, которую используют в качестве беседки, дровницы, а также для защиты автомобилей от непогоды.

Характеристики

Среди особенностей односкатных навесов из поликарбоната следует отметить следующие:

легкость конструкции. Если сравнивать поликарбонат и стекло, то следует отметить, что первый в 8 раз легче. Поэтому он получил распространение среди строителей при возведении легковесных конструкций;
хорошая светопроницаемость. Данный тип материалов позволяет пропускать до 87% света. Если соорудить навес из него, то вы получите светлый и уютный уголок. В то же время поликарбонат сможет защитить вас от воздействия ультрафиолетовых лучей;
высокая прочность. Среди характеристик можно выделить высокий уровень ударопрочности, а также отличную несущую способность, что делает его более эффективным, чем стекло. Ячеистая структура материала позволяет выдержать вес снега, а также град.
отличный уровень звукоизоляции. Даже при сильном ливне можно спокойно вести беседу под ним.

Чертежи

Как рассчитать односкатный навес из поликарбоната, и какие конструктивные элементы необходимо учесть – в этом помогут проект и чертеж конструкции. Основными элементами сооружения можно назвать опорные столбы, стропильные фермы, обрешетку и само покрытие.

При проектировании необходимо учесть:

угол уклона. Он задается исходя из климатических условий. Если выпадает обычно много снега, то угол уклона лучше проектировать 35-45°, а если местность продувается ветрами, то лучше всего подойдет 20-25°. Но чаще берется среднее значение, которое составляет 30-35°;
стропильную систему. Для изготовления стропил и обрешетки лучше всего подходит дерево или профтруба;
размещение. Односкатные навесы из поликарбоната своими руками могут быть выполнены в качестве пристройки к основному дому, а также в качестве отдельно стоящего сооружения.

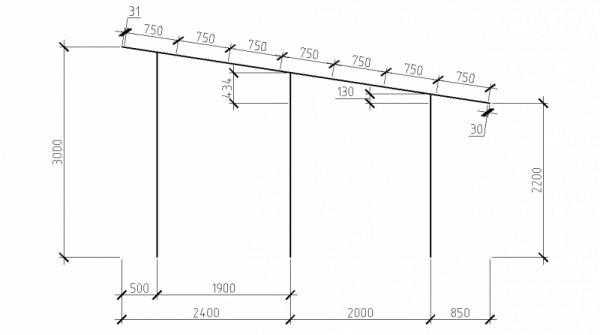

Чертеж односкатной конструкции представлен на рисунке.

При возведении односкатного навеса строительные фермы выполняются в виде треугольника, основание которого представляет собой ширину конструкции, а гипотенуза равна длине ската. Для предотвращения прогибов поликарбоната необходимо также соорудить обрешетку с шагом в 40-50 см.

Фото вариантов

Дизайнов односкатных навесов огромное множество. Вот лишь некоторые из них:

Двускатные навесы из поликарбоната

Двухскатный навес представляет собой классический вариант, по форме напоминающий домик. Может быть возведен, как отдельно стоящая конструкция либо как объект, примыкающий к дому.

Характеристики

Если рассматривать по сложности возведения, то двухскатный навес возвести гораздо сложнее, чем односкатный. Можно выделить следующие основные преимущества при его эксплуатации:

два ската значительно лучше защищают от осадков и непогоды;
быстрое удаление снега благодаря большому углу наклона;
более жесткая конструкция каркаса, что делает его устойчивым к ветру.

Двухскатная конструкция из поликарбоната в основном возводится в качестве навеса для автомобиля, мангалов, для защиты крыльца и также в качестве крыши павильона между двумя постройками.

Чертежи

Как рассчитать двускатный навес из поликарбоната поможет чертеж. Для двухскатной конструкции расчет для каркаса из металла или дерева в чем-то схож с расчетом для односкатной. Для того, чтобы создать довольно жесткую конструкцию, здесь также используются треугольники.

На первом этапе при проведении расчетов определяется размер самой крыши. В качестве примера возьмем размеры 8×6 м. Для монтажа потребуется 4 листа поликарбоната, которые режутся на две части и затем в центре соединяются с помощью конькового профиля.

Далее определяется количество опор вертикального типа. Их должно быть в два раза больше, чем стропил. При установке 5 стропил потребуется 10 опорных столбов.

Также на 1 больше требуется и продольного типа балок, так как следует учесть коньковую балку.

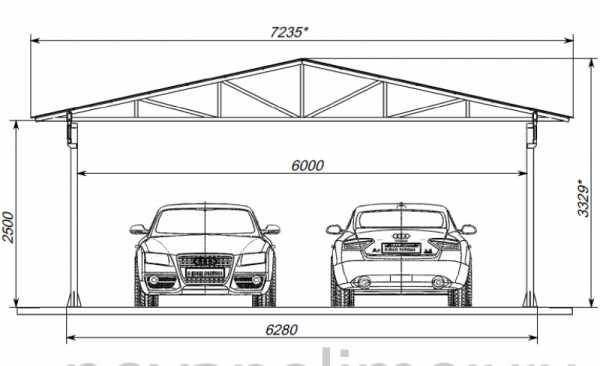

Наглядно чертеж двускатного навеса представлен на рисунке ниже:

Фото вариантов

Сравнительная таблица характеристик

В заключение с помощью таблицы представим сравнительную характеристику односкатных и двухскатных навесов:

Наименование показателя	Односкатный	Двускатный
Разновидности навесов	– пристроенный к дому – отдельная постройка	– пристроенный к дому – отдельная постройка
Угол наклона	30-35°	35-45°
Уровень защиты от солнца и осадков	Средний	Высокий
Удаление снега	Быстрый сход снега	Более быстрая очистка от снега
Материал для стропил	– дерево – металл	– дерево – металл
Уровень жесткости каркаса	Средний	Высокий
Уровень сложности исполнения	Простой	Сложный

Расчет цены на сотовый поликарбонат
