Дымогенератор своими руками (95 фото): пошаговая схема создания прибора

Несложная и традиционно применяемая во всех кулинарных культурах мира технология холодного копчения предназначена для получения аппетитных закусок из рыбы и различных сортов мяса.

Собственная коптильня в доме или на даче разнообразит процесс приготовления деликатесов, особенно в случаях, когда речь идет о заядлых рыбаках и охотниках.

Это несложное и напоминающее простую печку устройство можно собрать из подручных средств при различных ситуациях.

Содержимое обзора:

• Разборная коптильня своими руками
• Принцип работы и сборка дымогенератора
• Разнообразие конструкций дымогенератора
• Фото дымогенератора своими руками

Разборная коптильня своими руками

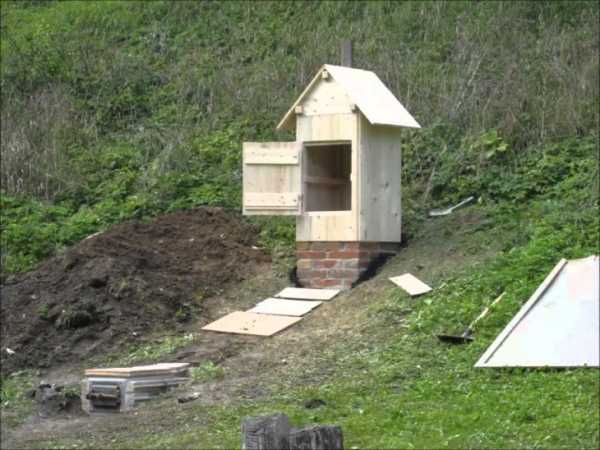

Можно соорудить временную коптильню прямо на месте рыбалки, или сделать стационарное сооружение во дворе дома, которое даст простор кулинарной фантазии и позволит наслаждаться неповторимым копченым вкусом не нанося вреда своему здоровью.

Главный принцип копчения – длительное окуривание дымом при определенной температуре заранее засоленных продуктов.

Поэтому, прежде чем приступить к изучению различных рецептов копченной рыбы или колбасы, нужно обзавестись коптильней — камерой, в которой будет вырабатываться дым в нужном режиме и с нужными свойствами.

Основным рабочим устройством коптильни является дымогенератор, который можно сделать из подручных средств.

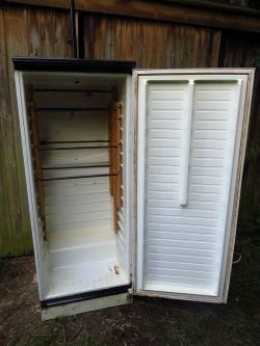

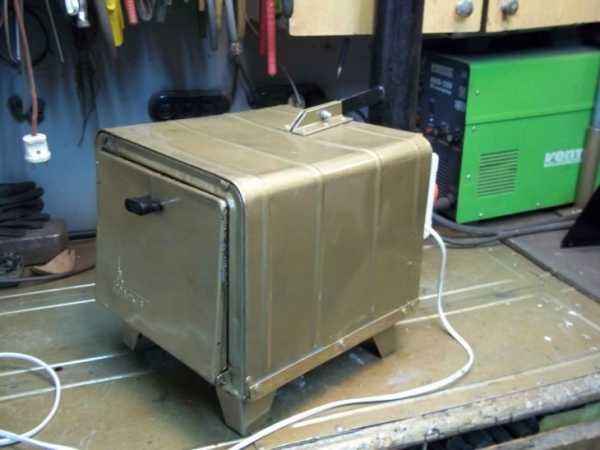

Камеру для продуктов можно соорудить, подарив вторую жизнь испорченному холодильнику, газовой плите, металлическим бочкам и баллонам.

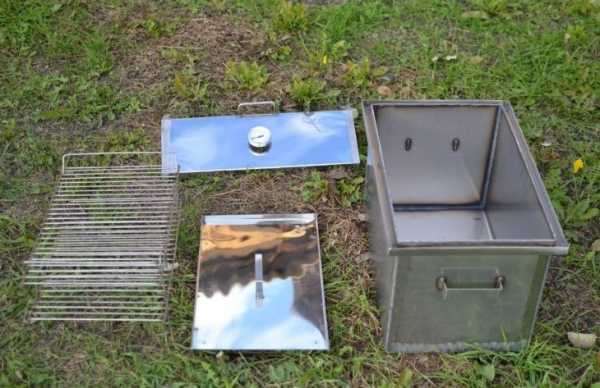

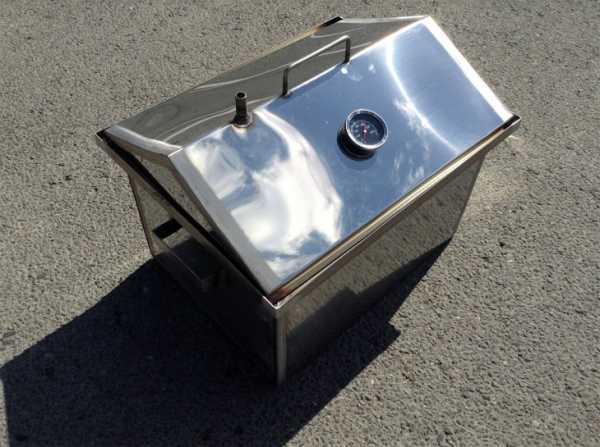

Переносная и разборная самодельная коптильня наиболее удобна для использования. Ее можно разобрать и складировать, а также вывозить на пикники, охоту и рыбалку.

Сборная конструкция позволяет вводить усовершенствования, заменять детали и емкости. Для изготовления такого коптильного аппарата понадобиться старый газовый баллон, две металлические бочки, стальные пластины и пруты, 5 полуметровых отрезков труб с диаметром 10 см, из инструментов — болгарка, дрель и сварочный аппарат.

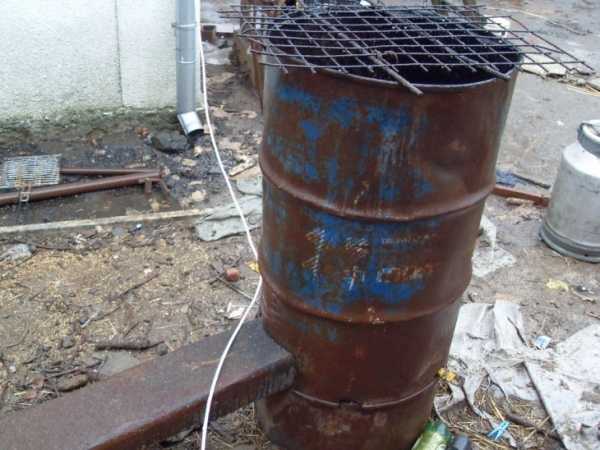

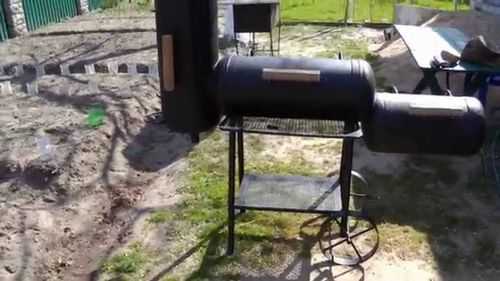

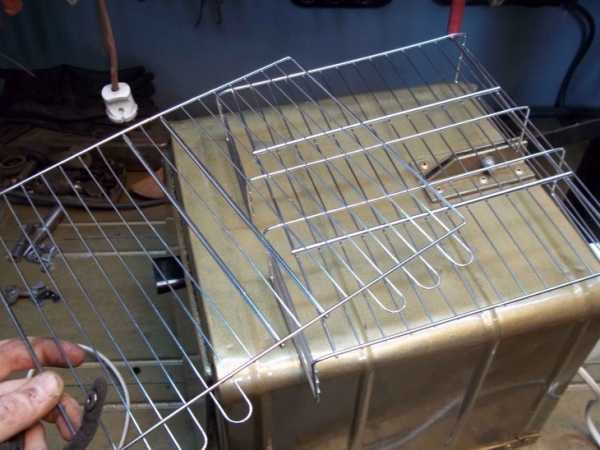

Газовый баллон становится топкой, из металлических бочек вырезаются камеры копчения, в которых устанавливаются металлические сетки и прутья для продуктов.

Из труб монтируется дымоход, в который и вставляется самодельный дымогенератор — устройство по производству и подаче дыма в камеры с продуктами. Температура дыма при этом регулируется длиной съемного патрубка.

Принцип работы и сборка дымогенератора

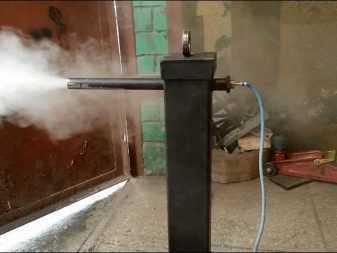

Перед тем как сделать дымогенератор своими руками, нужно представить принцип работы коптильни: в топке за счет постоянного обогрева происходит тление горючего материала, дым, проходя по трубе, охлаждается до нужной температуры — от 20 до 40 градусов по Цельсию, в зависимости от обрабатываемого продукта.

Здесь же происходит очищение от вредных примесей и оседание конденсата, после чего дым попадает в камеру копчения, для выполнения своего предназначения.

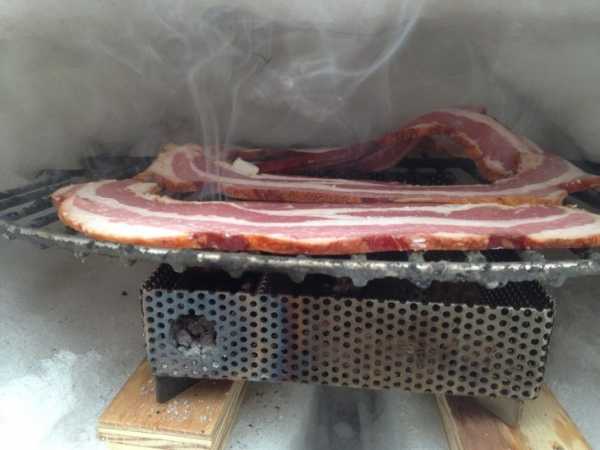

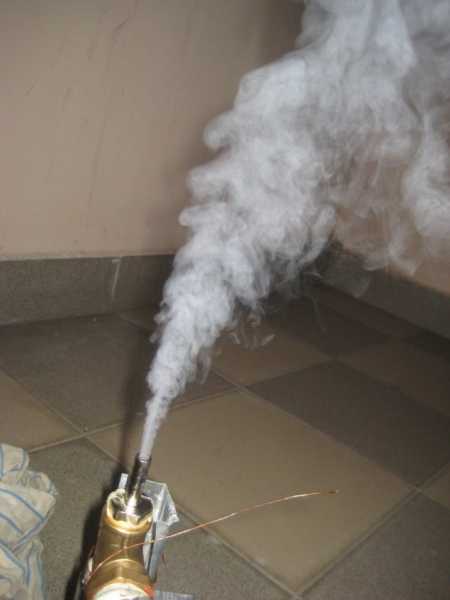

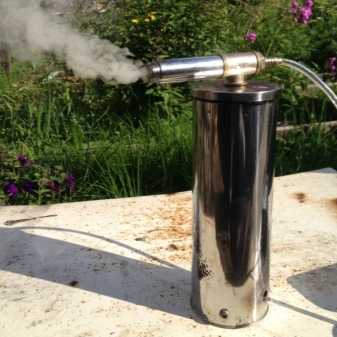

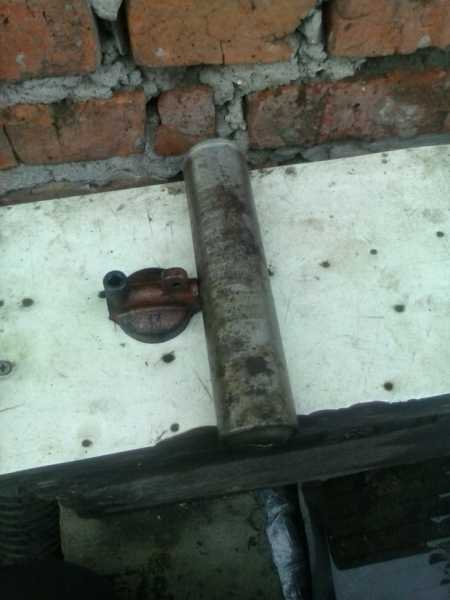

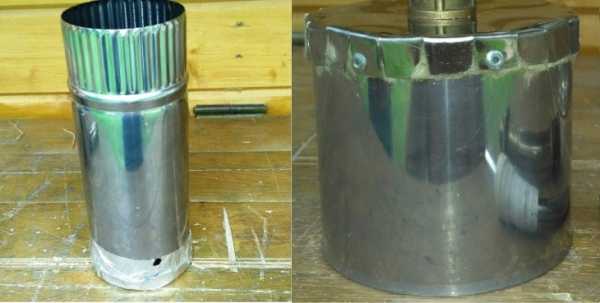

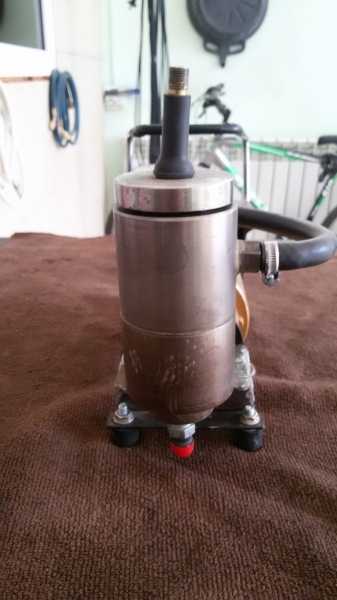

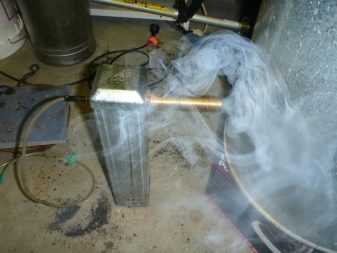

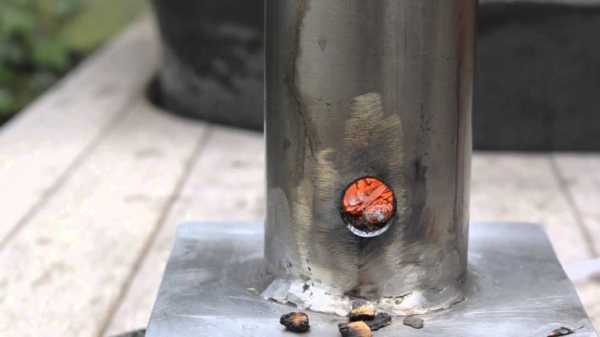

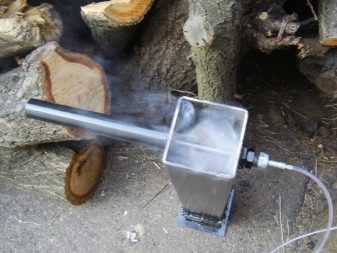

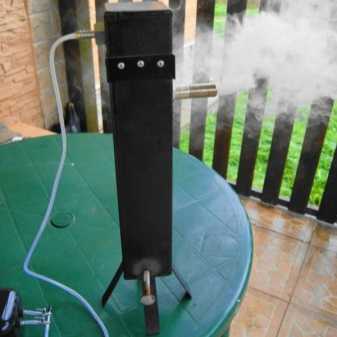

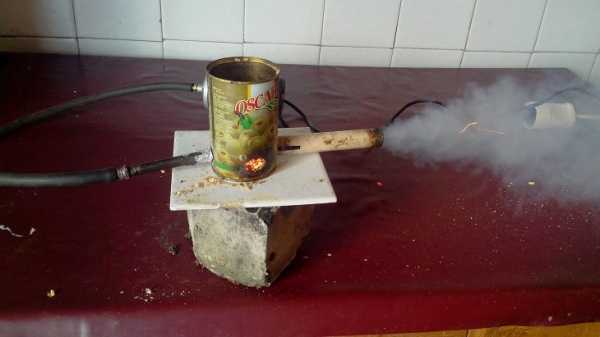

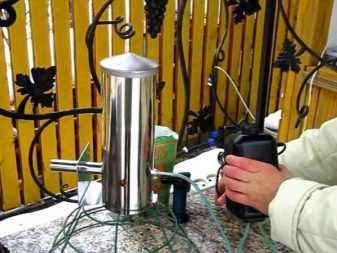

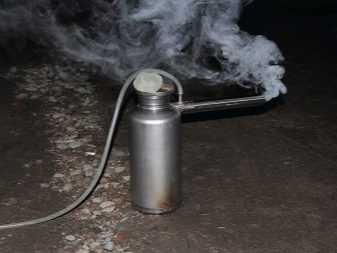

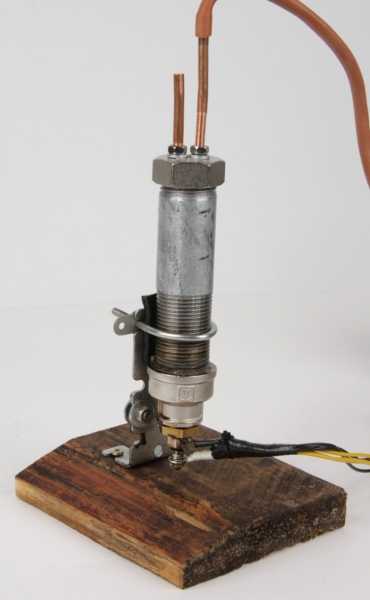

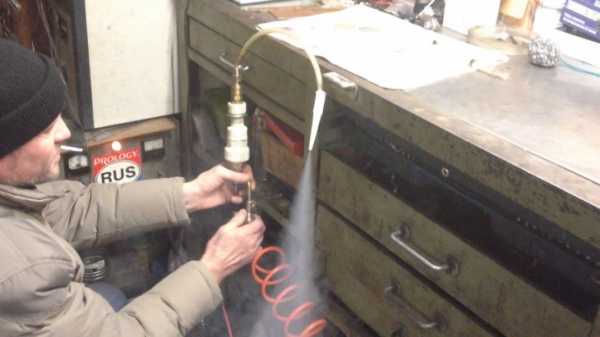

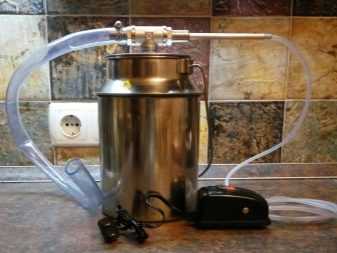

Корпусом дымогенератора для копчения может стать любая металлическая посуда, например, бидон или глубокая кастрюля, в крышке которой нужно просверлить отверстие для фитинга — детали соединяющейся с дымоходом.

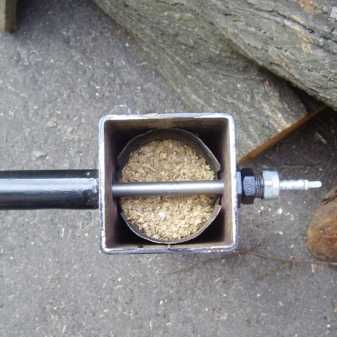

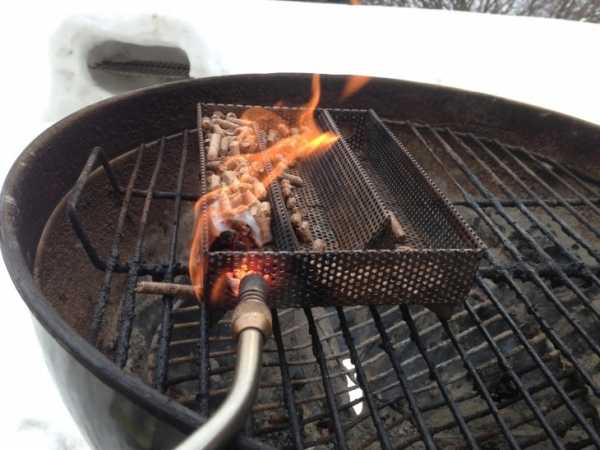

Опилки предназначенные для горения помещаются на дно емкости, сбоку, на высоте примерно 3 см от дна, нужно предусмотреть отверстие для поджигания.

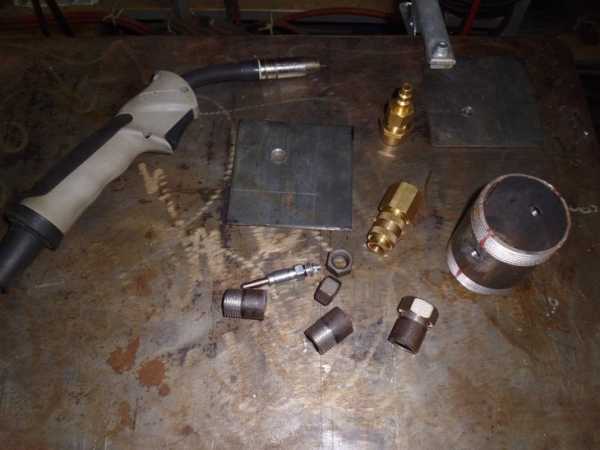

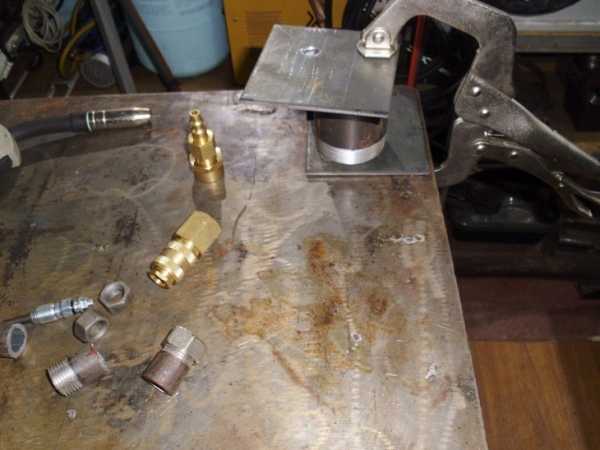

Затем в корпусе делается подсоединение для аквариумного компрессора, а напротив топки — отверстие для дымоотвода, который подсоединяется к камере с продуктами.

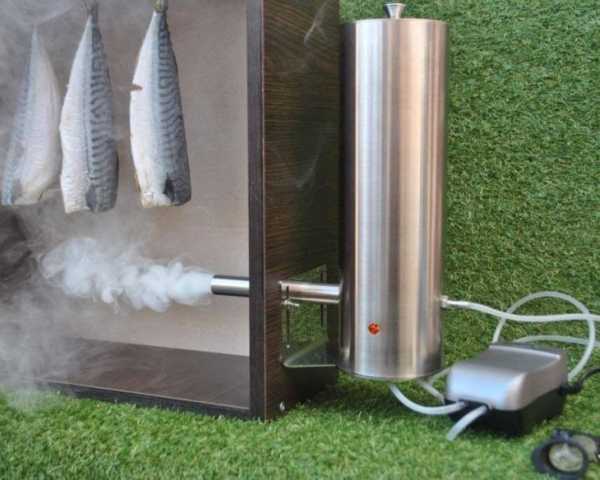

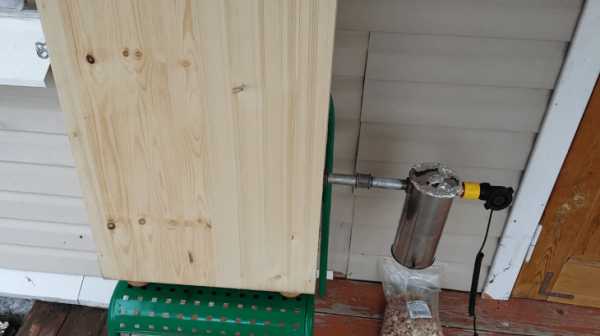

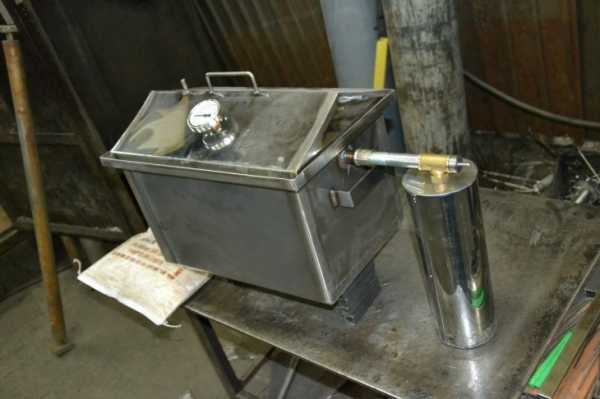

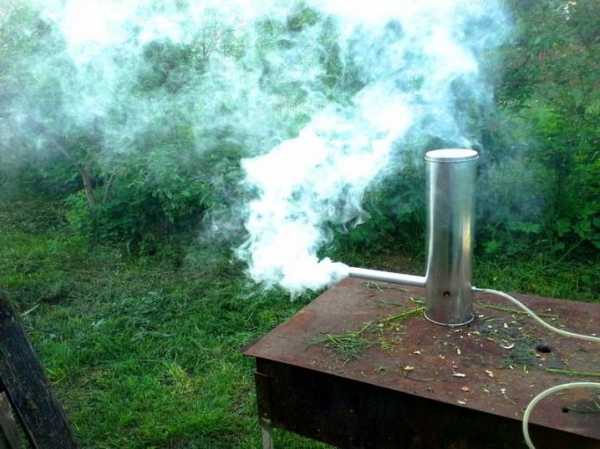

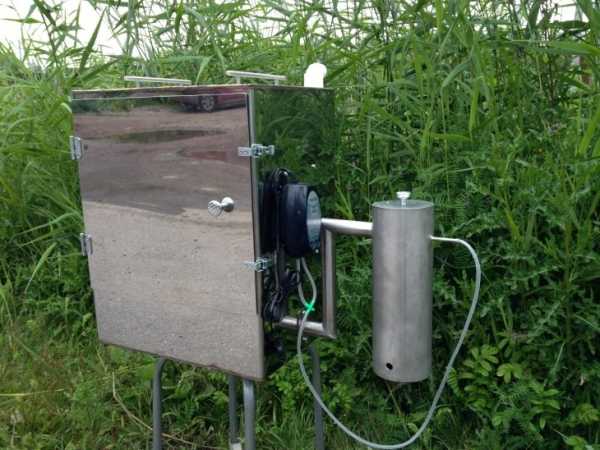

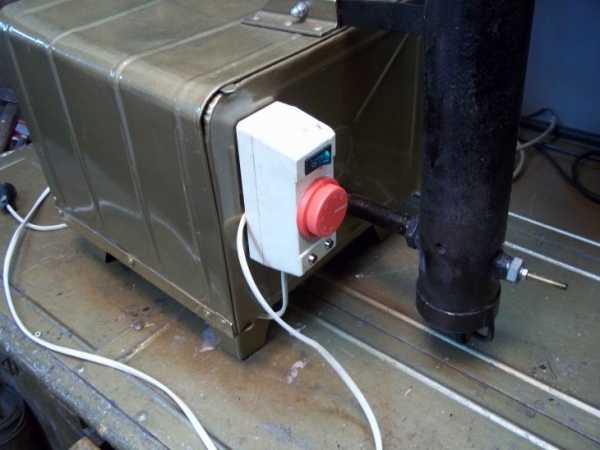

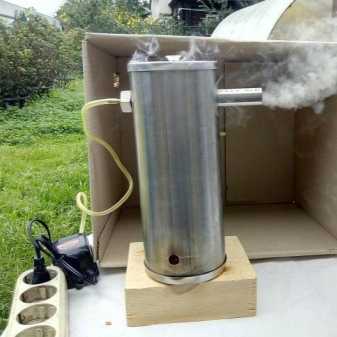

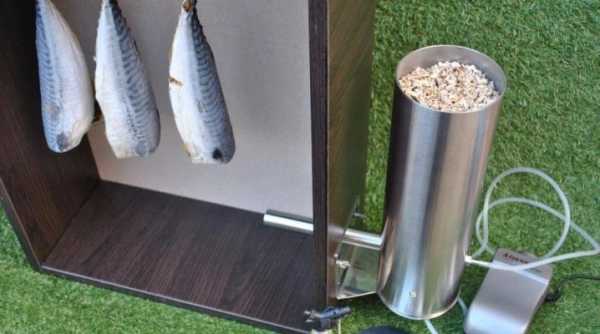

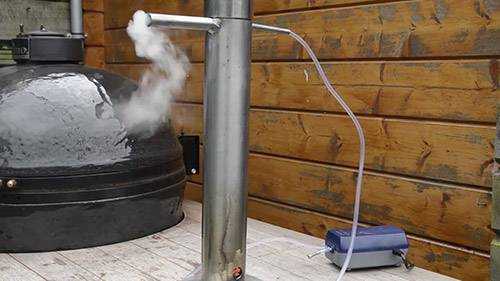

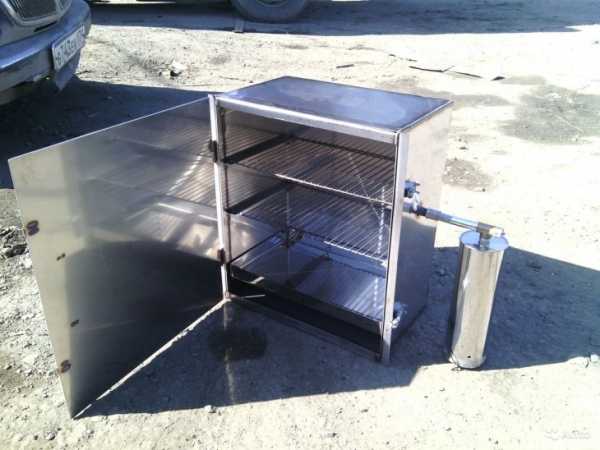

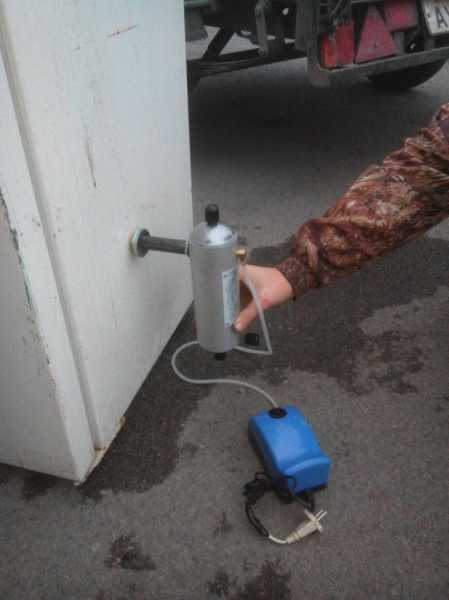

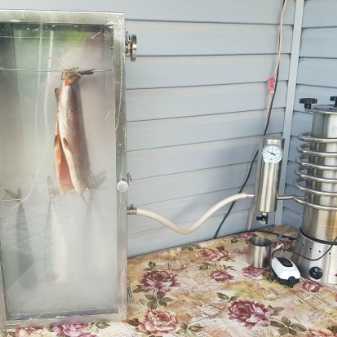

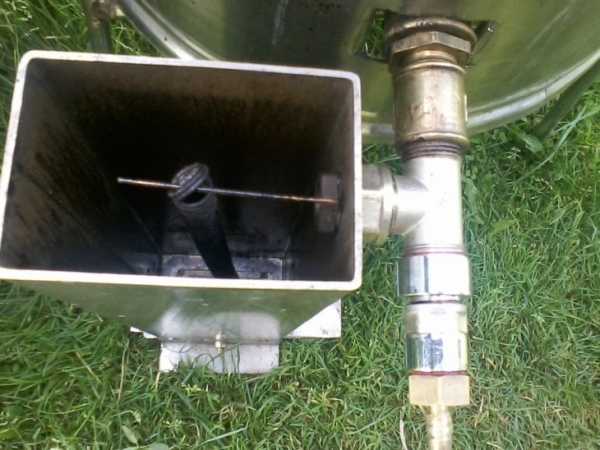

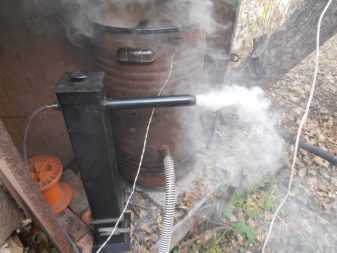

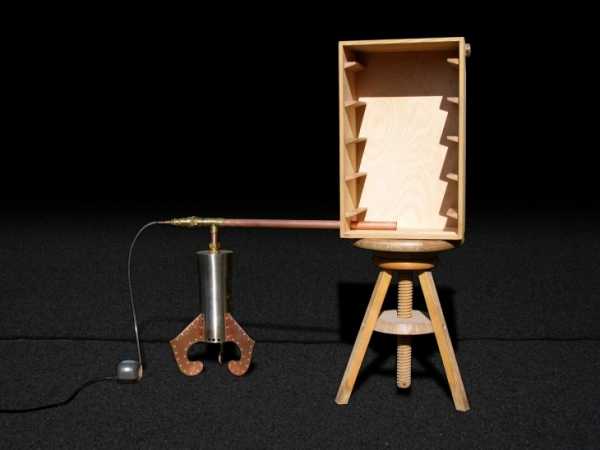

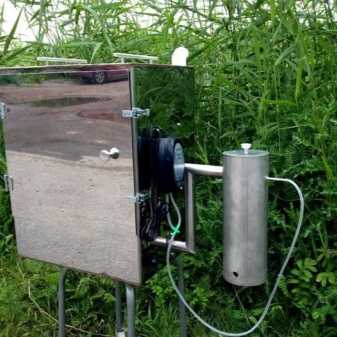

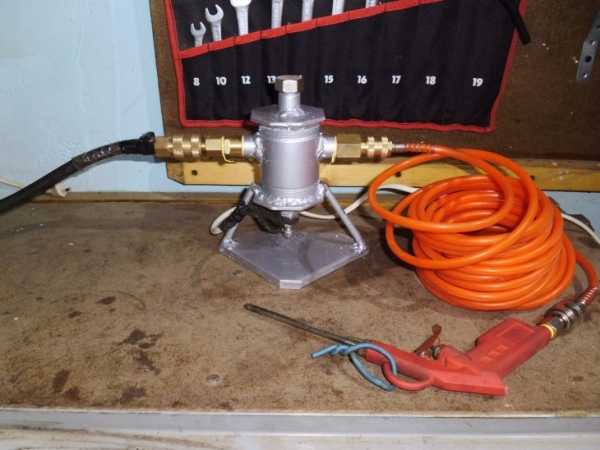

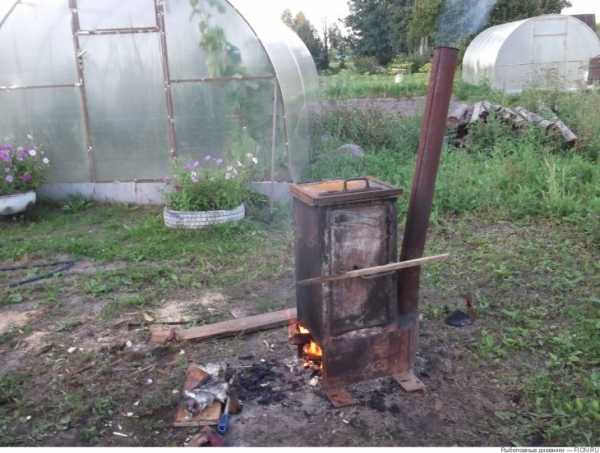

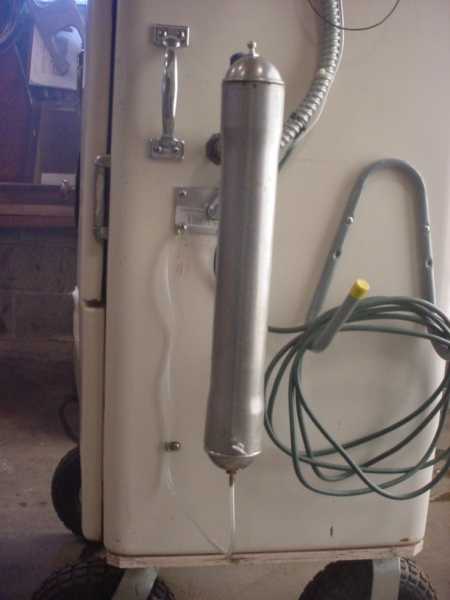

На фото показано как может выглядеть самодельная коптильня с дымогенератором.

Обратите внимание!

• Мотоблок своими руками: пошаговое описание процесса постройки. 92 фото и видео инструкция
• Можно ли создать сварочный аппарат своими руками и как это сделать? 90 фото процесса постройки разных типов
• Заточка сверл своими руками: лучшие способы заточки. 58 фото создания инструмента

Разнообразие конструкций дымогенератора

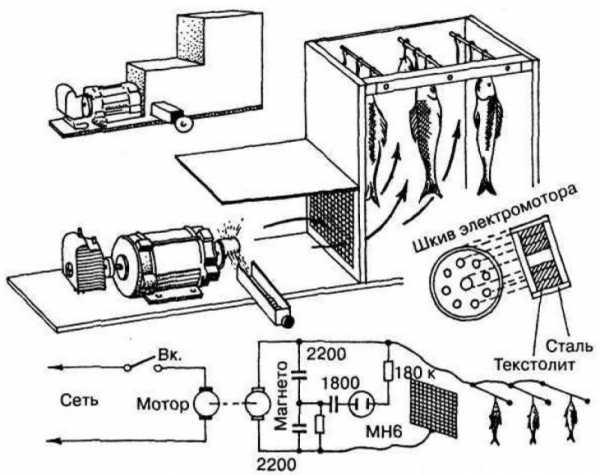

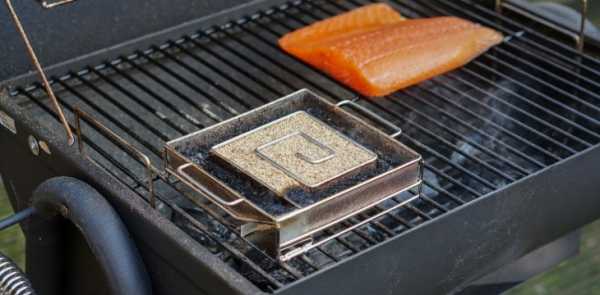

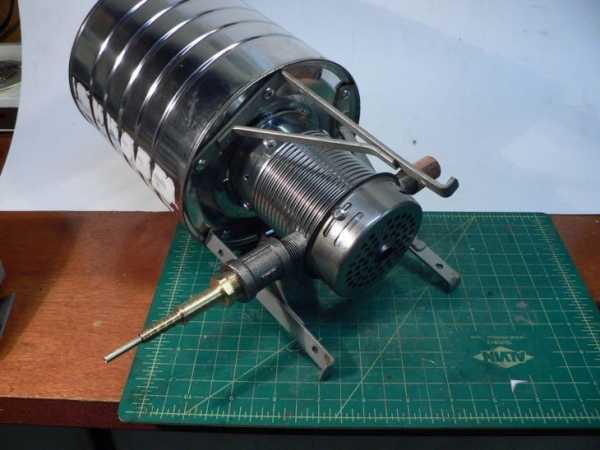

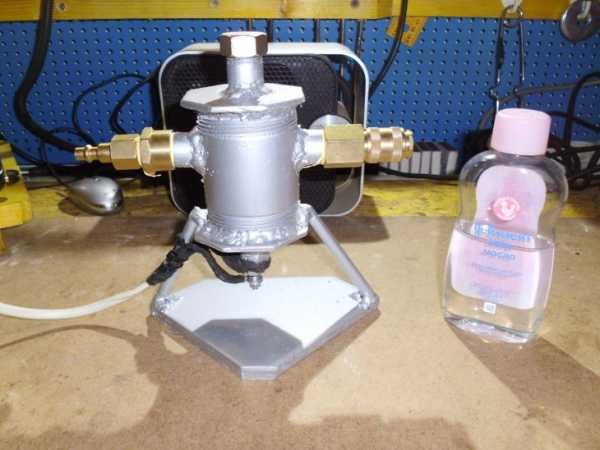

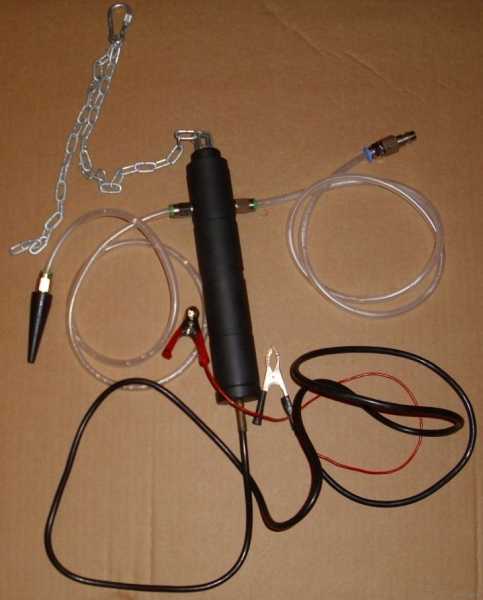

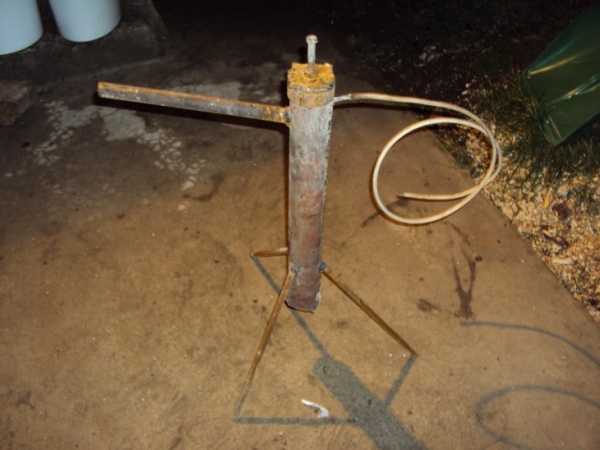

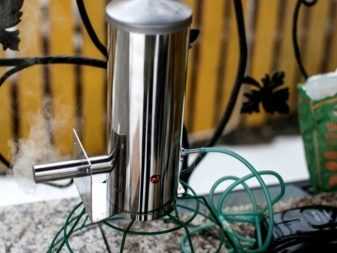

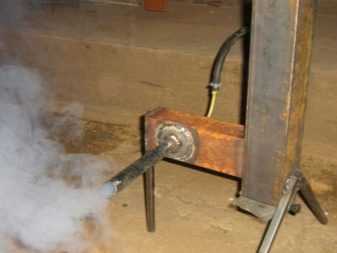

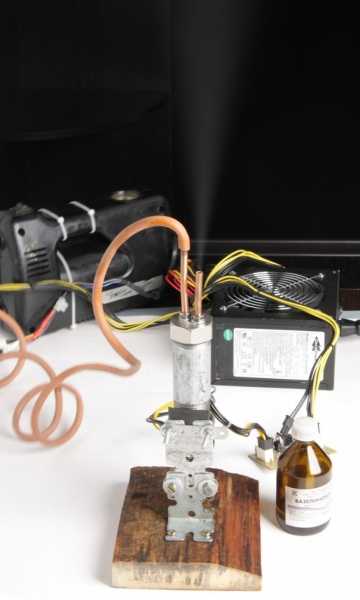

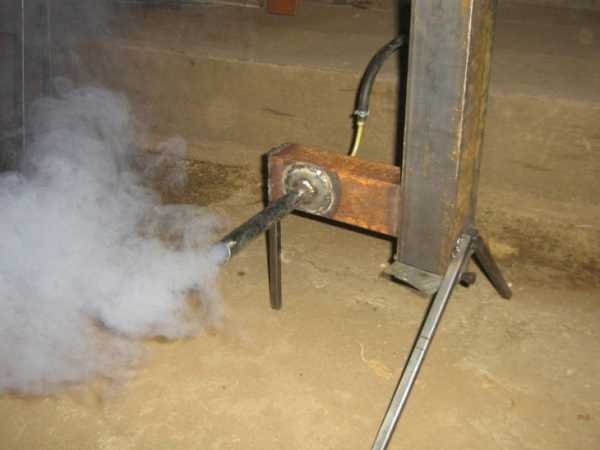

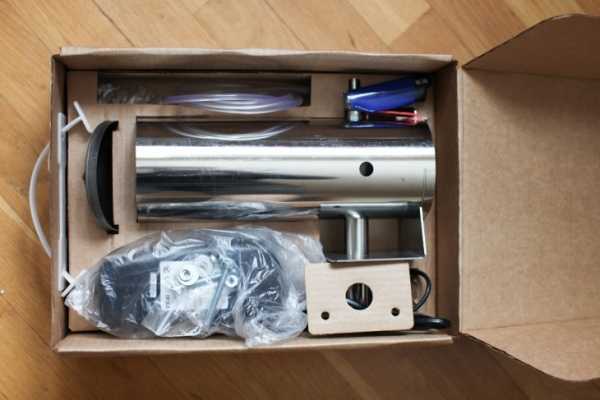

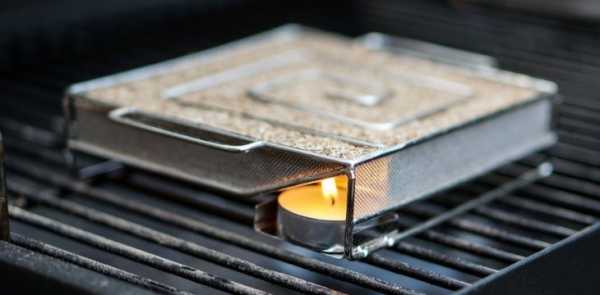

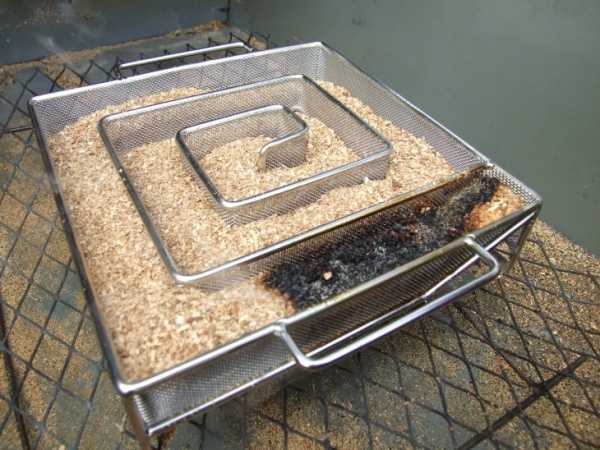

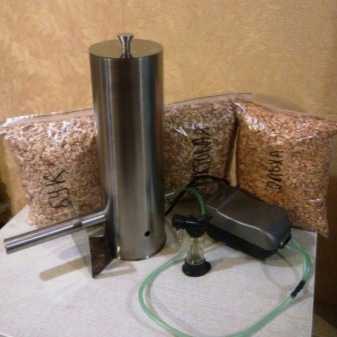

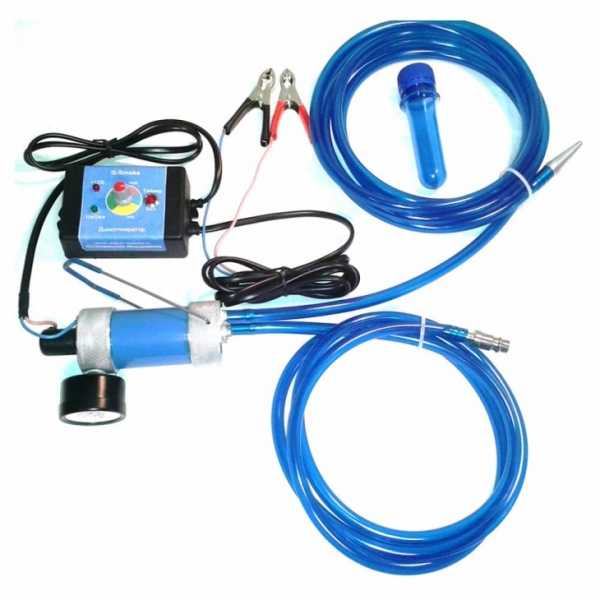

Внешний вид и функциональность самодельного генератора дыма зависит от ситуации. Временные конструкции можно соорудить за 5 минут, но при более серьезном подходе можно получить фабричное качество и эстетику.

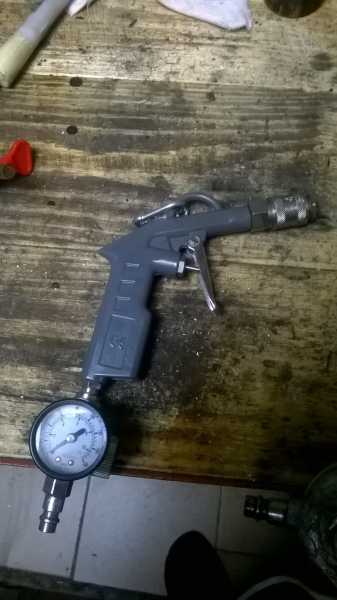

Компрессор дымогенератора можно устанавливать как снизу, так и в верхней части корпуса. Вместо аквариумного процессора можно использовать любой другой электрический насос, мощностью 4-5 ватт.

Главная цель компрессора — подача кислорода для горения, поэтому для этой цели умельцы могут приспособить кулеры и вентиляторы от различных устройств.

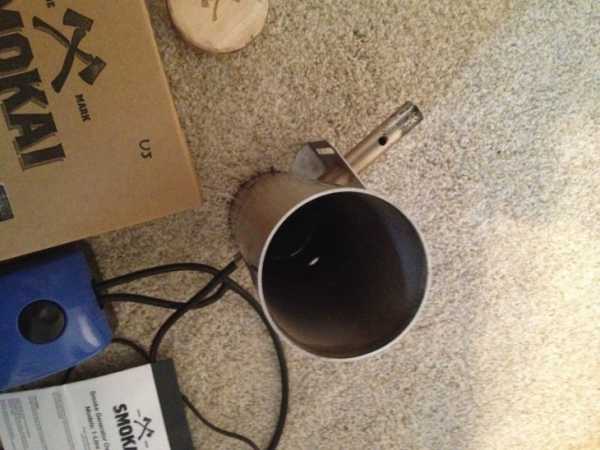

Есть множество вариантов подборки корпуса, его можно сделать из жаростойкой трубы, можно применить различные варианты выводящих труб, дополнить конструкция емкостью для сборки конденсата, в качестве эжектора используется обыкновенный водопроводный тройник.

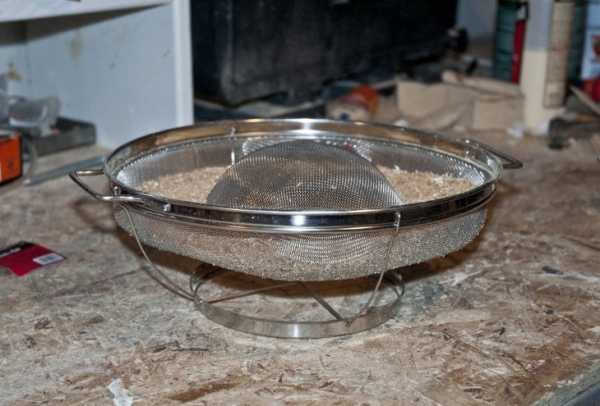

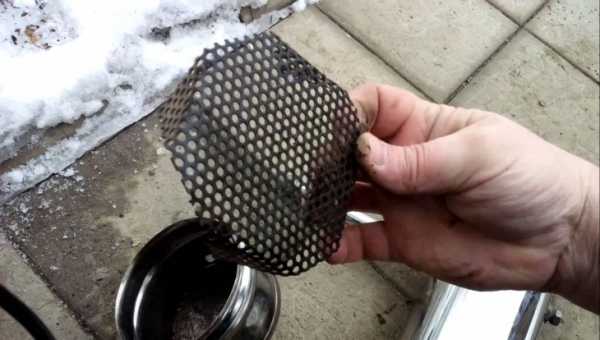

Можно усовершенствовать место розжига прикрепив ко дну корпуса металлическую спираль.

Обратите внимание!

• Как делается деревянная бочка своими руками: простые пошаговые инструкции по постройке традиционной тары + 79 фото
•

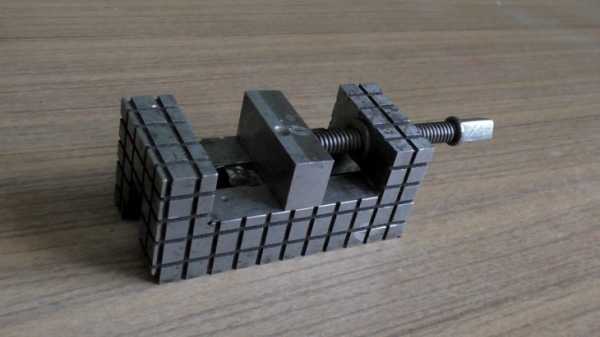

  Тиски своими руками: создаем разные типы зажимных устройств. 64 фото идей для разных предназначений
• Топор своими руками (67 фото) — создаём боевой, декоративный и рабочий инструмент

Фото дымогенератора своими руками

Обратите внимание!

• Правила создания вывески своими руками: красивая и привлекательная наружная реклама (63 фото + видео)
• Солнечная батарея своими руками: простой способ постройки. Схемы, чертежи, советы по подбору материалов + 66 фото
• Делаем трубогиб своими руками: инструкция по созданию универсального инструмента + 59 фото

thewalls.ru

Дымогенератор для коптильни своими руками: конструкции с дымогенератором, как сделать

При работе дымогенератора дым играет крайне важную роль. Именно он добавляет неповторимый вкус и особенный аромат. Многие все еще отдают предпочтение покупным готовым моделям, в то время как небольшой процент людей заинтересован в использовании самостоятельно изготовленного устройства. Это отличная возможность уберечь свой бюджет от лишних расходов и испытать удовлетворение от создания чего-то своими руками.

Особенности

Копчение не является быстропротекающим процессом. Он требует наличие специальных умений и навыков, а также обладает следующими особенностями:

• минимальный температурный режим получаемого дыма;
• длительный процесс обработки, который может занимать от пары часов до нескольких суток;
• рекомендуется исключить из эксплуатирования опилки хвойного дерева, так как они имеют способность придавать копченому продукту горечь;
• продукт должен быть обработан, а именно очищен, помыт, посолен и просушен.

Дым обладает антисептическими свойствами. После подобного обрабатывания продукт еще долгое время не подвержен вредоносной микрофлоре. Сроки хранения и употребления в пищу увеличены, продукт наделен особенными вкусовыми качествами. Обработкой дымом могут быть подвергнуты рыба, мясные продукты и дичь. В качестве опилок следует отдать предпочтение ольхе, вишне, яблоне, груше и иве.

Соорудить самодельный дымогенератор самостоятельно – это не самая простая задача. Чтобы осуществить задуманное, необходимо обладать свободным временем, материалами и терпением. Многие так и не решаются попытаться изготовить генератором в домашних условиях и предпочитают его приобрести. Такой вентилятор холодного копчения устроен достаточно сложно, но использование схемы поможет во всем разобраться. С дымогенератором любая коптильня будет работать намного лучше.

Изготовление

Отыскать готовый чертёж для изготовления генератора не составит труда.

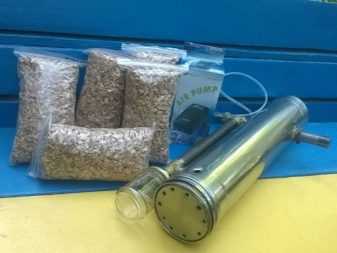

Для сооружения дымогенератора своими руками необходимо заранее обзавестись следующими материалами:

• тара, которая должна быть похожа на контейнер;
• эжекторное устройство;
• компрессор;
• сырьё.

Каждый пункт необходимо рассмотреть более детально.

Как выбирать контейнер?

Контейнер будет служить в качестве камеры сгорания, где опилки будут тлеть и создавать дым. Особенных требований по поводу объема тары нет.

Стоит принять во внимание несколько рекомендации от специалистов.

• В маленьком контейнере опилки будут достаточно быстро прогорать. С целью поддерживать процесс копчения потребуется регулярно их подкидывать.

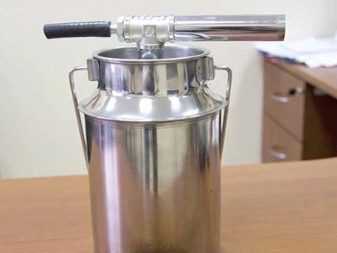

• В качестве контейнера сгодится любая емкость. Единственное, что она должна обладать огнеупорным свойством. Например, уже израсходованный огнетушитель или термос.
• Рекомендуется выбрать будущий контейнер диаметром трубы от 8 до 10 сантиметров и длиною от 40 до 50 сантиметров.
• Для того чтобы подключить компрессор с воздухом, внизу контейнера проделывается небольшого диаметра (10 миллиметров) пробоина.
• Чтобы избежать чрезмерного подсасывания воздуха, верхнюю часть в обязательном порядке оставляют в формате вакуума.

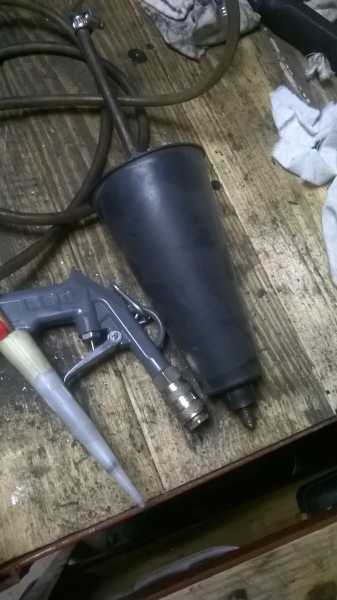

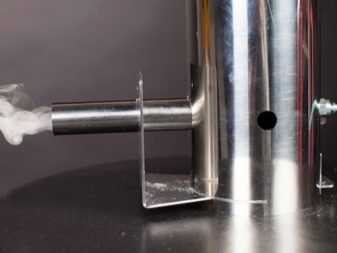

Эжекторное устройство

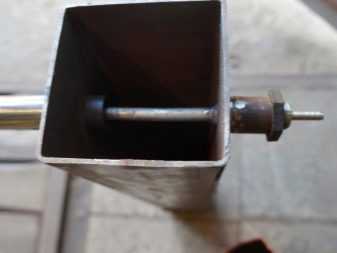

Основу генератора будут выполнять металлические трубки. Друг к другу они присоединяются при помощи сварки, резьбы и спайки. Эжекторное устройство может быть размещено у нижнего или верхнего основания контейнера.

Для небольшого размера коптильни стоит расположить эжектор внизу контейнера. В связи с особенностями дымогенератора нижнее эжекторное устройство гаснет. Поэтому камера сгорания требует ограничения по высоте. Происходит сокращение рабочих часов устройства. Также если расположить нижний эжектор, то он не создаст естественную тягу, ведь коптильная и приемная емкость располагаются на одной высоте. При отключении компрессора дым не поступит коптильню. Более практично будет выбрать верхнюю установку эжекторного устройства.

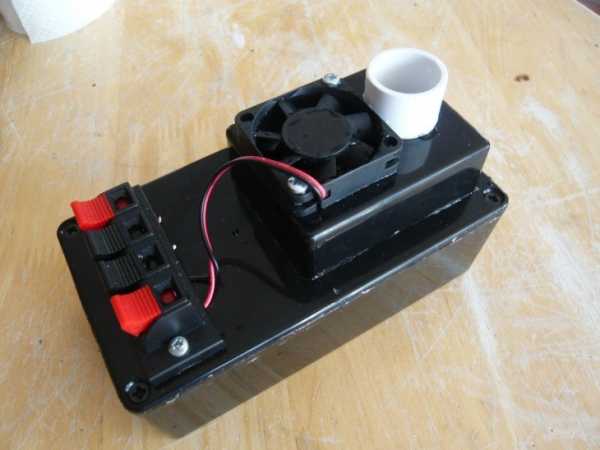

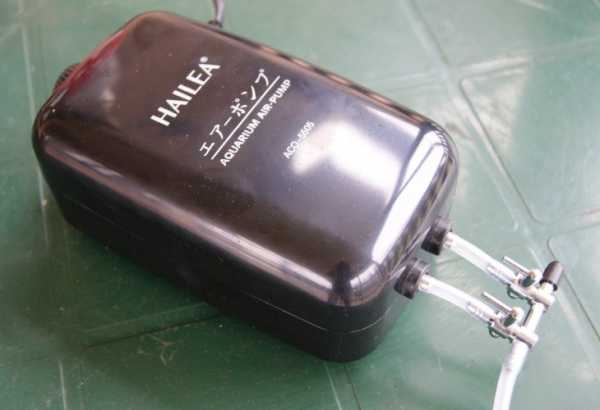

Компрессор

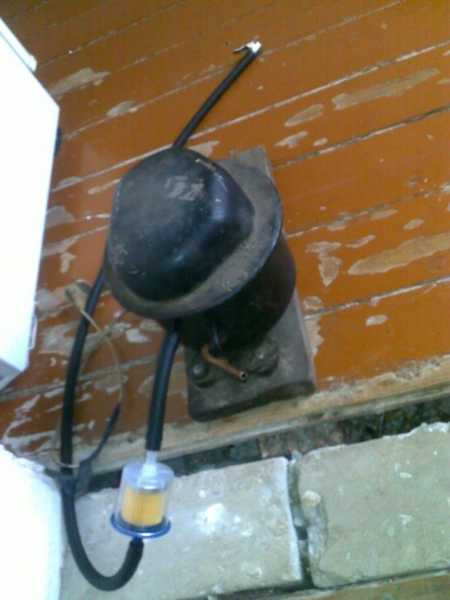

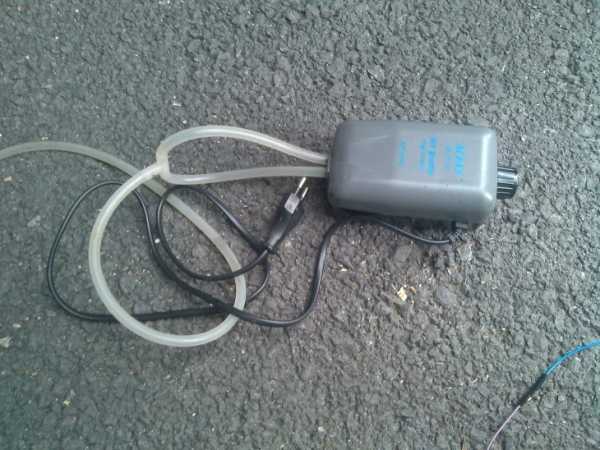

Компрессорные функции дымогенератора способен выполнять практически любой насос. Для коптильной применяют старенькие аквариумные компрессоры мощностью приблизительно пять ватт. Они являются прекрасной заменой покупным компрессорам, так как рассчитаны на долговременную деятельность без постоянного надзора со стороны человека. К положительным сторонам можно также добавить невысокую стоимость и бесшумную работу компрессора. Настоящие мастера своего дела изготавливают компрессор из пластиковой тары и кулера, находящийся в системном блоке компьютера. Но самый простой и доступный вариант – это приобрести готовое устройство.

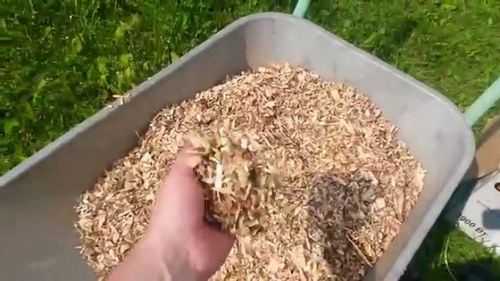

Сырьё

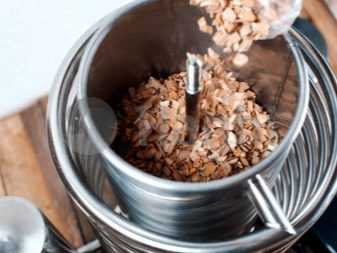

Для того чтобы прокоптить продукт в домашних условиях, потребуется сырьевой материал, отвечающий за наличие дыма. В данном случае сырьём будут опилки. Чтобы коптить продукты, не рекомендуется применять опилки от вечнозеленого дерева – ели, сосны или пихты. Для сырьевого материала дымогенератора прекрасно подойдут остальные сорта. При применении сосновых или подобных опилок конечный копченый продукт будет сильно горчить.

При наличии очень маленьких опилок рекомендуется вмонтировать в дымогенератор пружинку. При наличии крупных опилок дыму достаточно просто проскользнуть сквозь, поэтому в дополнительном оборудовании нет необходимости.

Алгоритм действий

Прежде всего рекомендуется отдать предпочтение контейнеру с толщиной стенок более двух с половиной миллиметров для того, чтобы избежать деформации при сильном нагревании.

В связи с тем, что в верхней части контейнера сохраняется оптимальный температурный режим (и не подвержен нагреванию), вполне допустимо воспользоваться гибким шлангом для соединения компрессора. Бобышка – это небольшой выступ на поверхности, который производится из тефлоновой пластмассы. Её задача выполнить изолирующие функции и соединяющего элемента.

Нижнее основание не требует обязательного съемного отверстия. При необходимости создается большое отверстие с захлопывающейся дверкой. Перемещая заслонку, можно регулировать тягу. Данный метод применяется при крупных габаритах контейнера. Требуется, чтобы верхняя крышка была плотно закрыта.

Для того чтобы избежать возникновения коррозии, наружную часть контейнера обрабатывают грунтовкой или специализированной краской. Оба состава обладают устойчивостью к резким скачкам температуры. После того как сборка закончится и компрессор будет подсоединен, можно заполнить емкость опилками и проверить дымогенератор в деле.

Технические требования

Дымогенератор для коптильной предназначен для длительной работы, ведь копчение может продолжаться от одного часа до суток.

Технические требования могут быть оптимальными и для домашнего пользования.

• расход электрической энергии не превышает четырех киловатт за сутки;
• если нагревательный механизм достигнет необходимого температурного режима, он отключится. После остывания происходит автоматический запуск оборудования;
• мощностью один киловатт измеряется нагревательный механизм;

• емкость для опилок вмещает полтора килограмма. Такой объем опилок позволит коптильне беспрерывно трудиться около двух дней;
• для работы оборудования необходима обычная бытовая розетка на двести двадцать вольт.
• при камере сгорания объемом в один кубометр ее заполнит качественный и плотный дым;

• дымогенератор обязан создавать дым с высокими показателями интенсивности;
• требуется непрерывная передача дыма в камеру сгорания;
• плюсом является тот факт, что не требуется постоянный контроль оборудования. Поэтому не стоит забывать о наличие правил пожарной безопасности и их соответствие;

• опилки обладают невысокой стоимостью, в связи с этим рекомендуется заранее подготовить небольшой объем про запас. Это даст возможность при благоразумном использовании приумножить интервалы во время загрузок;
• более сложная конструкция является в тоже время не такой надежной. Поэтому рекомендуется выбрать крайне простой для самостоятельного сооружения дымогенератора, который к тому же отлично приспособлен к длительным эксплуатациям.

Советы и рекомендации

Температурный режим получаемого дыма можно регулировать, уменьшая или увеличивая соединяющиеся патрубки дымогенератора и камеры с продуктами. Заблаговременно необходимо определить емкость под коптильную камеру. Для копчения большого объема, стоит использовать старый холодильник. Благодаря тому, что дверцы плотно закрыты, подаваемый дым будет сохранен внутри и обработает продукты, удерживая оптимальный температурный режим. После завершения сборки дымогенератора не нужно спешить использовать его с большой партией продуктов. Рекомендуется поместить небольшой объем для пробного запуска.

Правила безопасного применения

Взявшись за самостоятельное изготовление дымогенератора, следует тщательно контролировать, чтобы он получился согласно правилам пожарной безопасности и корректной работы с приборами электросети.

В случае возникновения неполадок в работе генератора техника должна быть приспособлена к автоматическому отключению. Электрическая проводка и другие детали, которые способны повредиться при перегревании, должны быть расположены на безопасном расстоянии от нагревательных механизмов оборудования. Наиболее практичным вариантом в плане безопасности будет дымогенератор, сделанный из прочного металла, покрытого жароустойчивой краской.

Монтаж дымогенератора необходимо производить на устойчивой к возгораниям поверхности, например, на цементном или бетонном основании, или на кирпичах.

О том, как сделать дымогенератор для коптильни, смотрите в следующем видео.

stroy-podskazka.ru

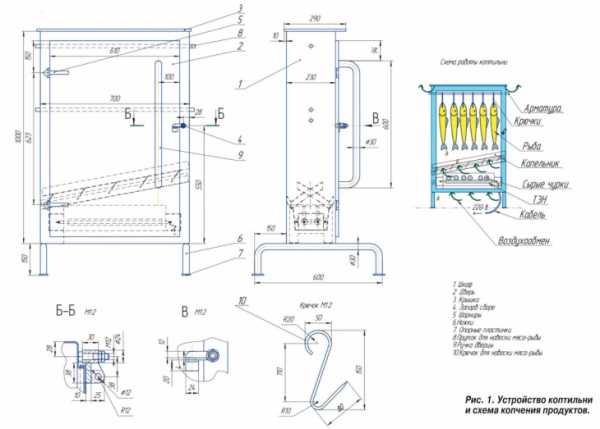

Дымогенератор своими руками + чертежи

Закоптить рыбу, мясо или дичь – это не просто увеличить срок хранения мясных продуктов. Это уникальная возможность изменить их вкусовые качества в положительную сторону. И хотя современные технологии предлагают множество вариантов изменения вкуса, копчение все еще остается востребованной операцией. Конечно, производители сегодня предлагают различные конструкции коптильных установок. Но сделать коптильню и установить в нее дымогенератор своими руками – это не только дешево, это довольно-таки просто.

Содержание:

Самое главное, что здесь нет каких-то сложных аппаратов. Любую установку можно сделать из подручных материалов, чаще б/у, и нередко их тех, которые предполагается выбросить на мусор. Ведь технология копчения очень проста. Основана она на том, что дым от сжигания древесины попадает в камеру, где развешиваются мясные продукты. Пропитываясь дымом, они консервируются и получают тот самый необыкновенный вкус и запах. Конечно, немаловажную роль будет играть порода дерева, используемая в процессе копчения. Специалисты рекомендуют для этого выбирать чурки от фруктовых деревьев.

Конструкция коптильни

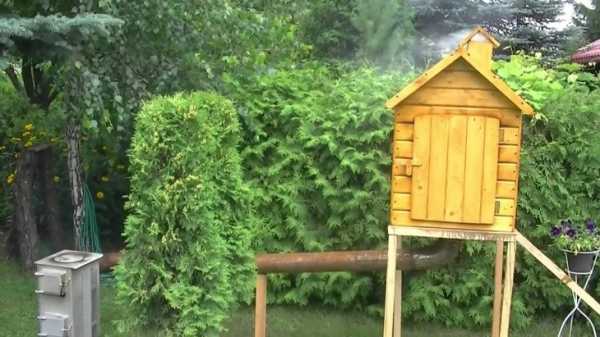

Схема коптильни проста. Состоит этот аппарат из двух частей:

• В одном сжигаются дрова. При этом гореть они, в принципе, не должны. Основной процесс – тление. Вот почему так важно, чтобы в эту камеру мало поступало кислорода (свежего воздуха).
• Во второй камере коптильни развешиваются тушки (рыба, птица, куски мяса).

Обе камеры соединяет трубопровод, по которому и будет перемещаться дым от тлеющей древесины. При этом, чем больше дыма будет приходить во вторую камеру, тем интенсивнее будет происходить процесс копчения. В этой же камере обязательно делается небольшое отверстие для удаления избыточного дыма. Это же отверстие будет выполнять функции дымоотвода для создания внутри разреженной атмосферы.

Есть, правда, в этой коптильной установке один отрицательный момент. Чтобы заложенные продукты коптились внутри несколько часов, необходимо все время поддерживать тление дров, подбрасывая в них дополнительные чурки. Поэтому приходится все время находиться вблизи коптильни. От этого можно избавиться, если сделать дымогенератор для холодного копчения своими руками.

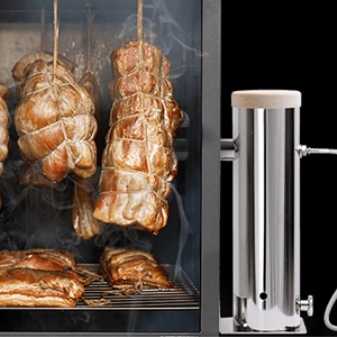

Что такое дымогенератор коптильни

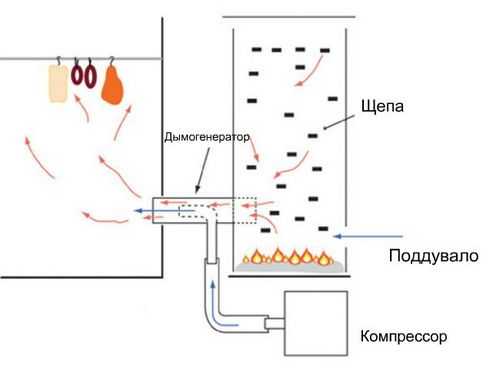

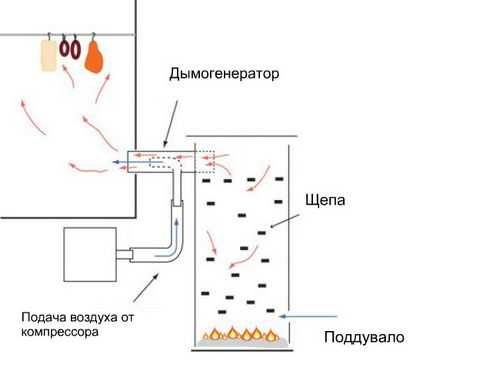

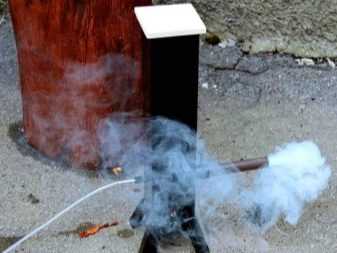

Схема дымогенератора проста. Чтобы вы поняли, о чем идет речь, посмотрите на фото ниже. На нем четко показано, как работает это устройство.

Получается так, что между камерой коптильни, где тлеют дрова, и камерой, в которой развешаны мясные продукты, устанавливается небольших размеров цилиндрический прибор. В него впаян патрубок с отводом внутри, через который подается воздух под небольшим давлением. Создавая поток, движущийся в сторону второй камеры коптильни, воздух тянет за собой и дым из камеры сгорания дымогенератора. При этом дым полностью всасывается, не оставаясь на стенках и не выходя за пределы камеры сгорания. То есть, это максимально эффективная форма потребления дыма, практически без потерь.

Так вот камера сгорания с промежуточным элементом, который создает направленный поток смеси воздуха с дымом, и является дымогенератором. Понятно, что чем больше по объему камера сгорания, тем длительнее будет происходить процесс копчения. Если говорить о бытовых установках, то для этого можно использовать различные предметы бытового обихода. К примеру, алюминиевый молочный бидончик, огнетушитель б/у, старый вышедший из строя термос. Но оптимальное решение – это дымогенератор для холодного копчения из стальной трубы диаметром 80-100 мм длиною полметра.

С одной стороны ее плотно закрывают крышкой, делается это при помощи сварки. С другой оставляют открытой, только с боку делается полуотверстие (круглое, прямоугольное), которое будет использоваться для розжига щепы. С боку также делается отверстие, к которому присоединяется патрубок. Через него и будет прогоняться воздух. Кстати, для создания направленного воздушного потока под давлением нужно будет приобрести воздушный компрессор. К примеру, тот, который используется в аквариумах. Вот такое незамысловатое устройство дымогенератора.

Теперь, что касается расположения этого патрубка. Он должен быть ближе к зоне горения топлива или наоборот. Оптимальный вариант – если патрубок находится выше, то есть, подальше от зоны горения. Все дело в том, что при обратной установке происходит несколько негативных действий.

• Во-первых, ограничивается камера сгорания по высоте. А это прямая причина затухания дров.
• Во-вторых, интенсивный отсос дыма приводит к быстрому сгоранию топлива, что снижает срок работы дымогенаратора.
• В-третьих, тяга внутри коптильни снижается, особенно, когда выключен компрессор.
• В-четвертых, низкая посадка патрубка создает условия, при которых несгоревшая щепа попадает внутрь. А это перекрывает проход.
• В-пятых, низкая посадка – это нахождение патрубка в зоне с высокой температурой, которая снижает его рабочий ресурс.

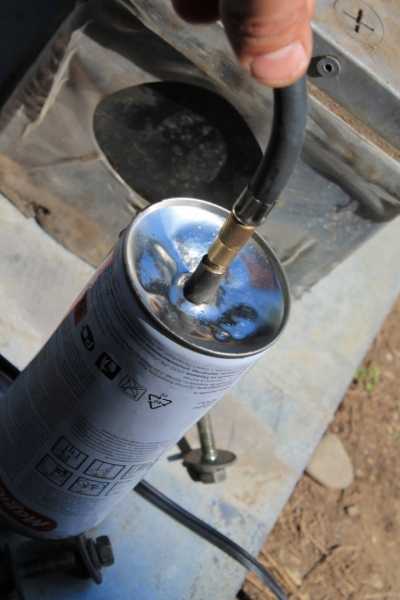

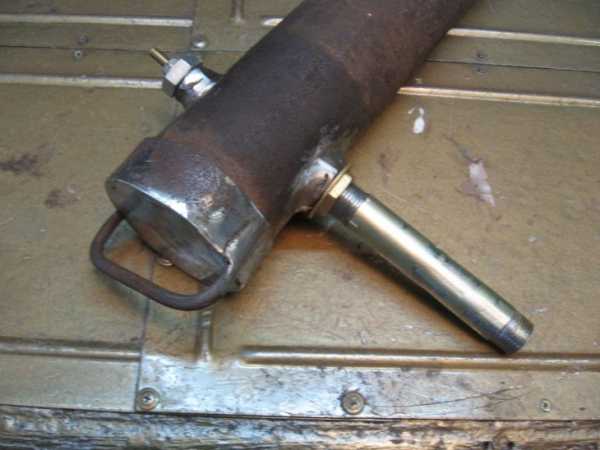

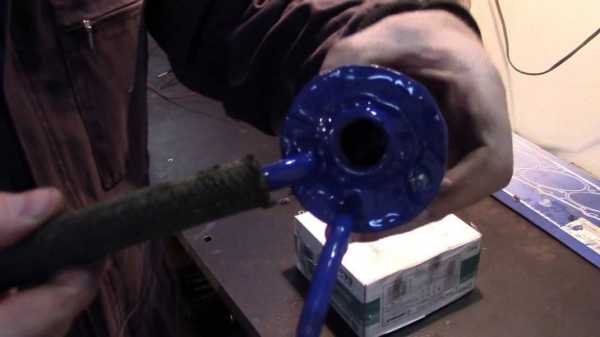

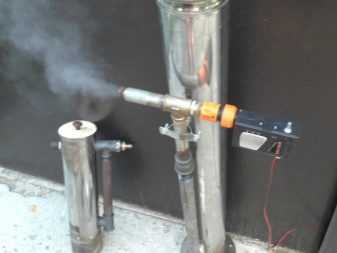

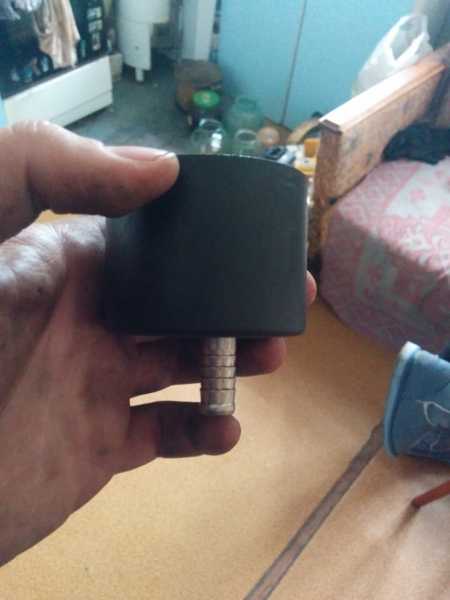

Промежуточный элемент коптильни, он же является частью дымогенератора, можно изготовить из обычных труб диаметром 20-25 мм. Можно просто ее приварить к камере сгорания дымогенератора и к камере коптильни, а в промежуток установить патрубок из той же трубы, к которому приваривается трубка меньшего диаметра. Через нее и будет подаваться в дымогенератор воздух от компрессора.

В принципе, делаться промежуточная часть может по-разному. Вот только некоторые вариации:

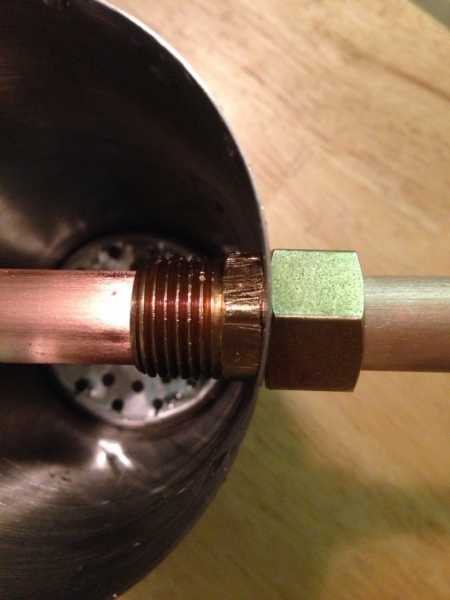

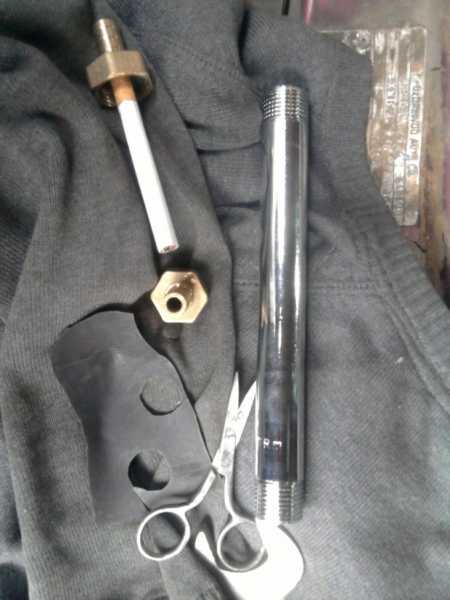

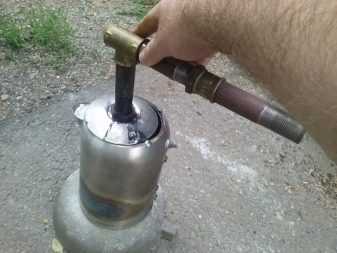

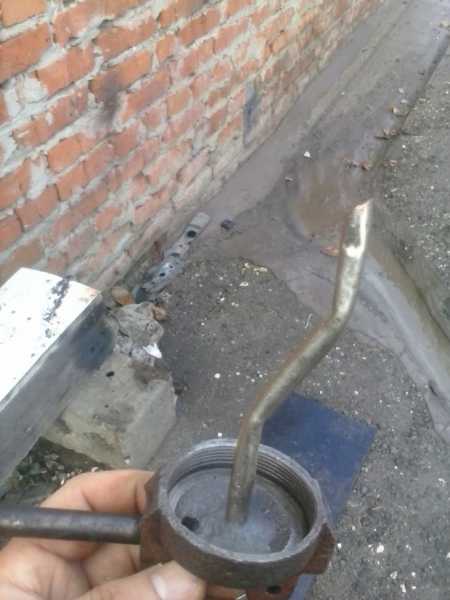

1. Производится соединение двух труб резьбой, где между ними устанавливается фитинг в виде тройника. В свободное его отверстие вставляется сгон, на который накручивается переходник от трубы на шланг. Через подсоединенный шланг и будет подаваться воздух в дымогенератор.
2. Вместо шланга можно припаять медную трубку.
3. Установить сверху камеры сгорания фитинг тройник по средству установленного сгона. Одна сторона фитинга будет направлена в камеру, где развешаны продукты, во вторую будет подаваться воздух.

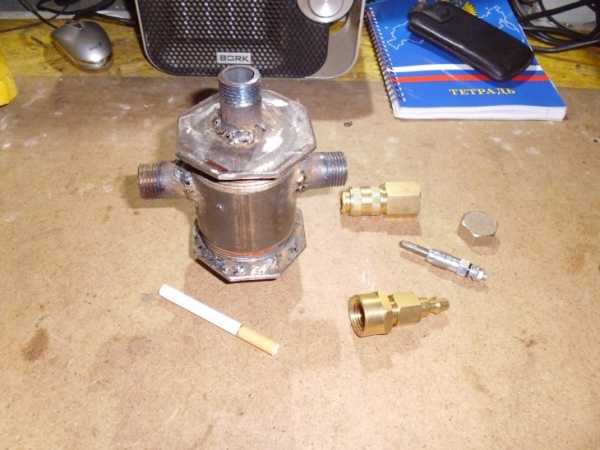

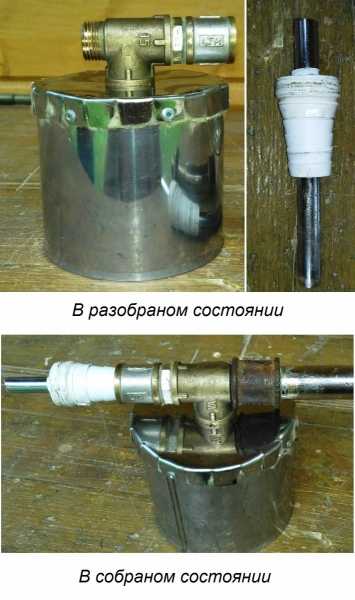

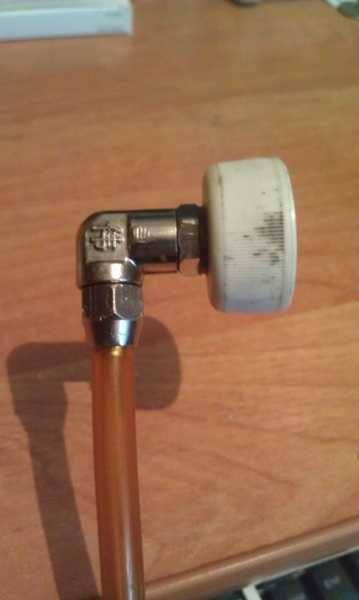

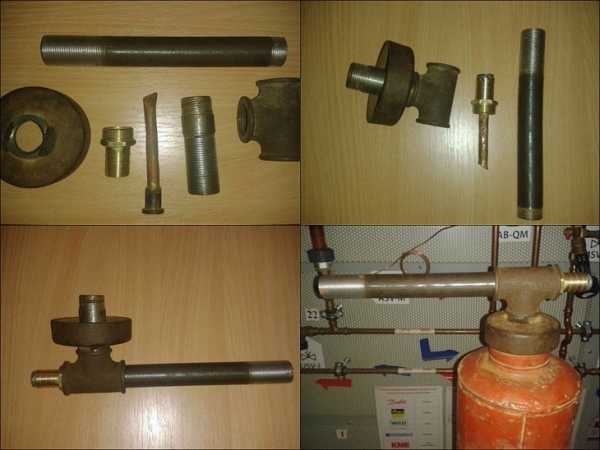

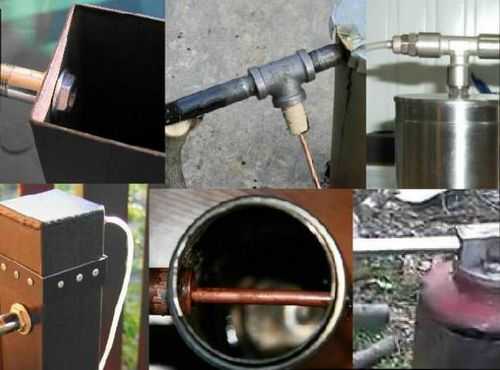

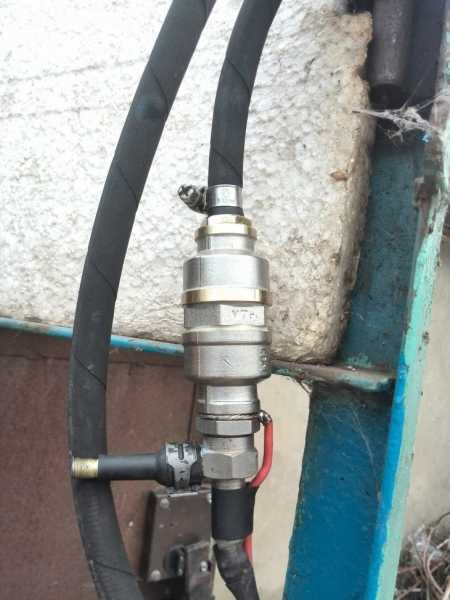

Некоторые модификации такого подключения показаны на фото ниже.

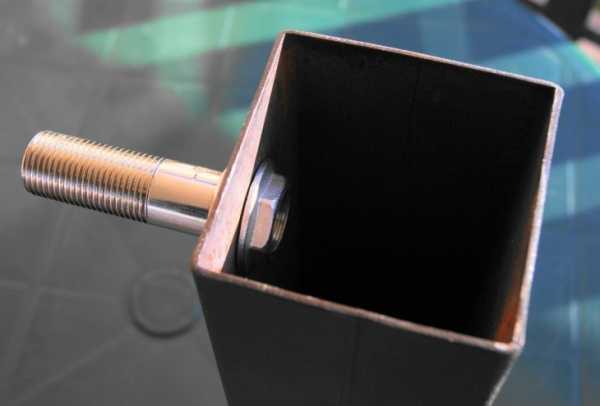

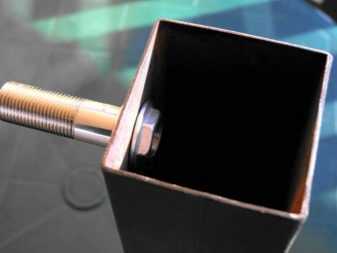

Кстати, и способ крепления патрубков к камере сгорания дымогенератора для коптильни холодного копчения, сделанного своими руками, может производиться не только сваркой или пайкой. На том же фото хорошо видно резьбовое крепление. То есть, вариантов, как сделать дымогенератор много. Но сделанный правильно аппарат прослужит верой и правдой много лет.

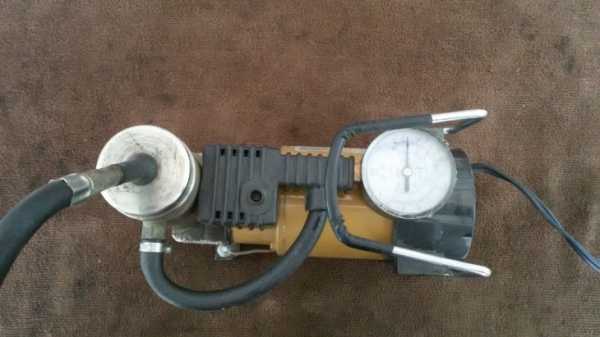

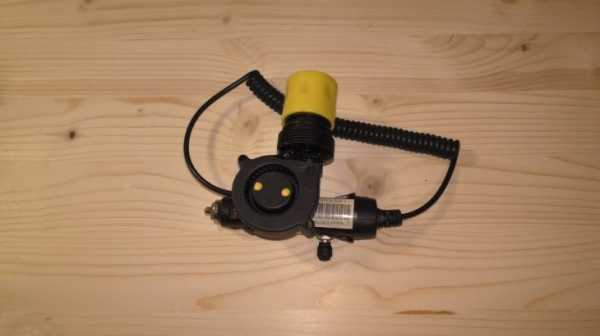

Компрессор дымогенератора

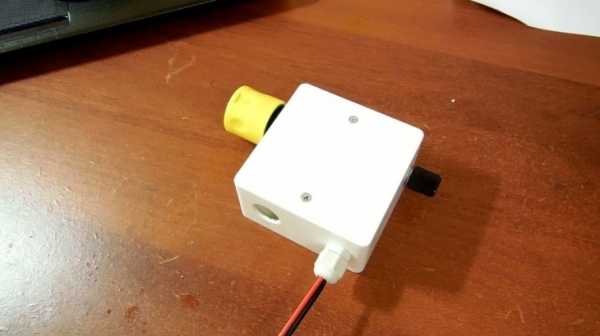

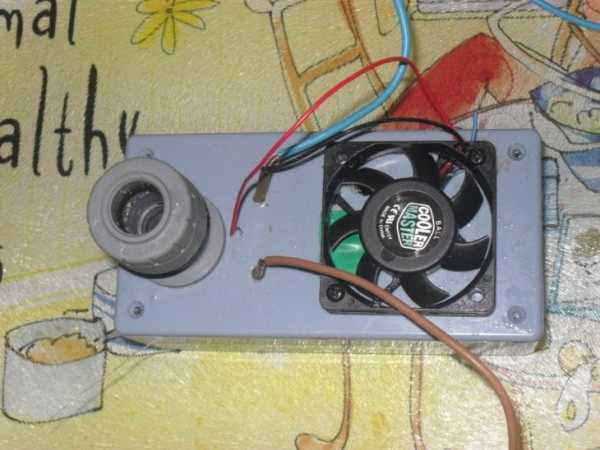

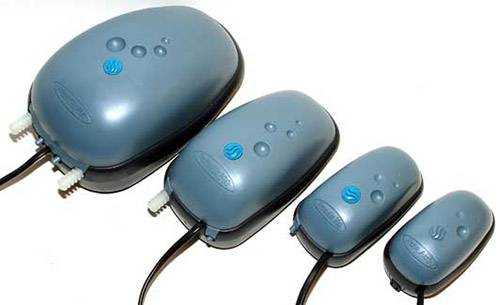

Как уже было сказано выше, для подачи воздуха в дымогенератор можно использовать компрессор для аквариумов. Это небольшой приборчик малой мощности (4-5 Вт), которого вполне хватит, чтобы коптильный бытовой агрегат работал эффективно.

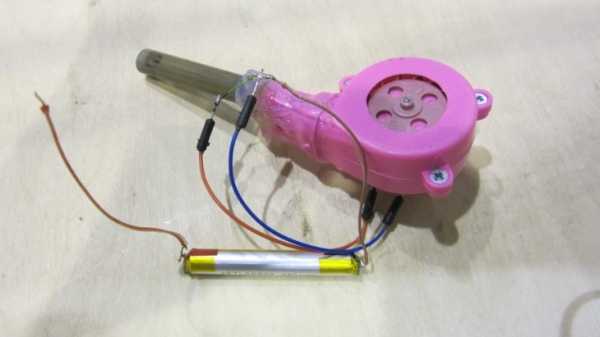

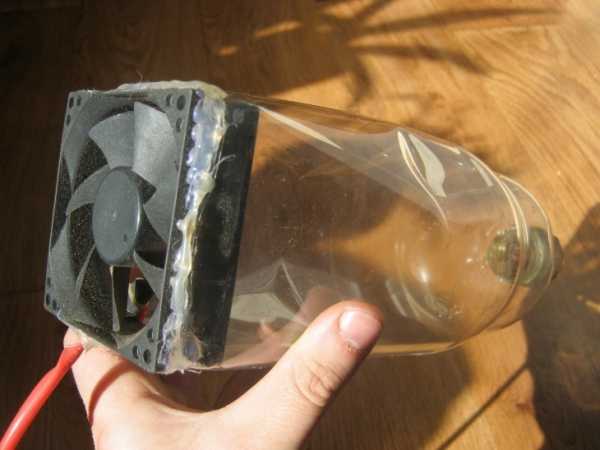

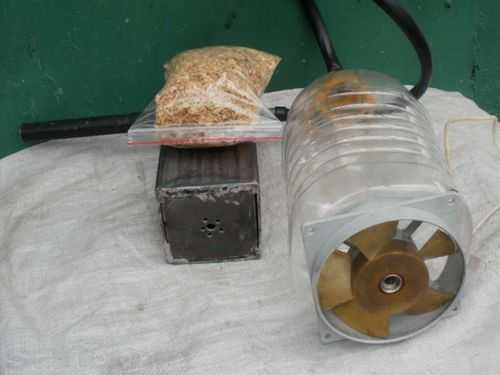

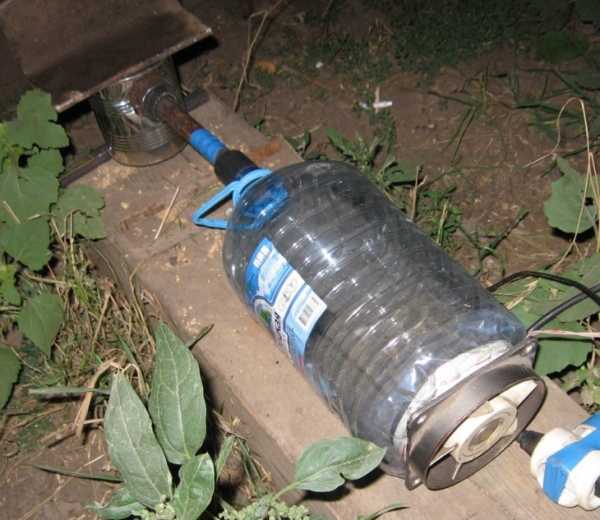

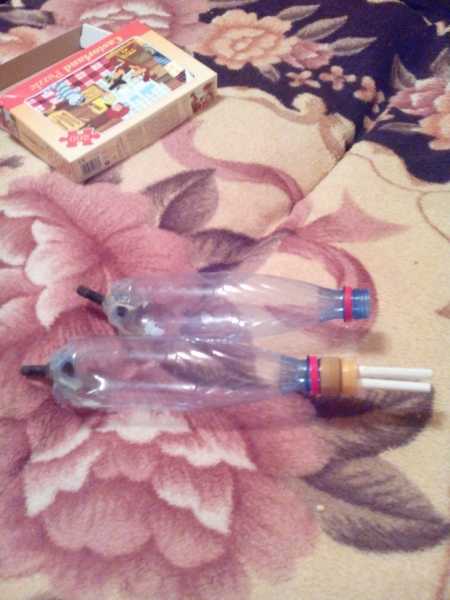

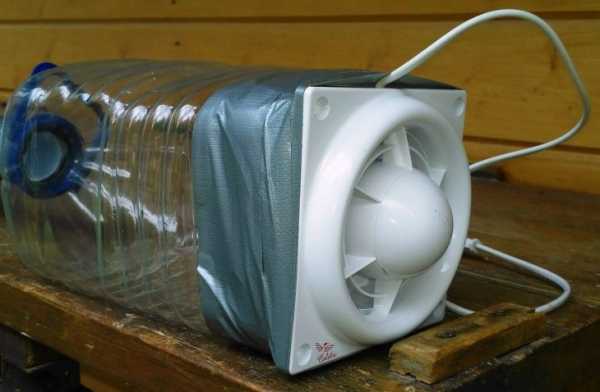

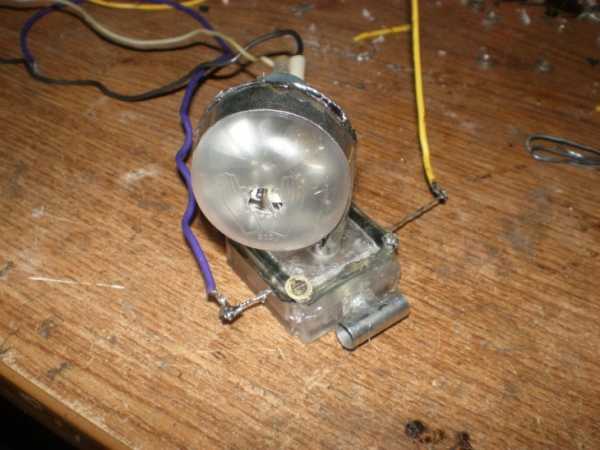

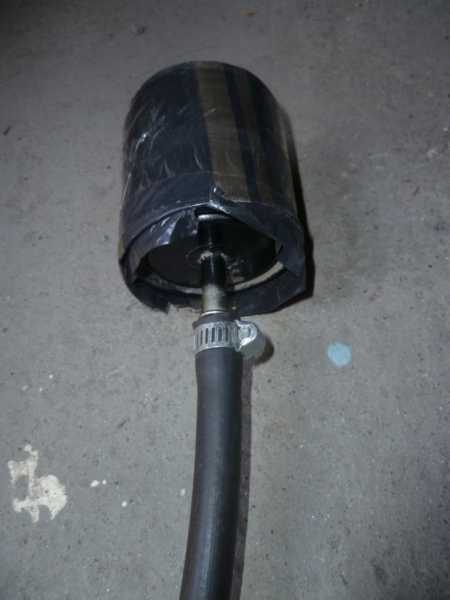

Но умельцы не останавливаются на месте. Экономить так экономить. Вот как можно сделать один из видов компрессоров для дымогенератора своими руками. Для этого понадобится вентилятор от компьютера и пластиковая пятилитровая бутылка.

• В бутылке срезается дно.
• В полученное отверстие вставляется вентилятор, который закрепляется саморезами.
• В крышку бутылки закрепляется через вырезанное отверстие шланг.
• Производится подключение вентилятора в сеть электрического тока.

Простое и эффективное решение. Главное – обеспечить герметизацию всех соединений.

В принципе, это все, что касается такого аппарата, как дымогенератор для копчения, своими руками изготовленного. Остается всего лишь один вопрос, чем коптить мясные и рыбные продукты.

Дрова для копчения

Есть одно лишь ограничение по выбору дров для дымогенератора. Это не использовать для копчения щепу из хвойных пород. В них присутствует смола, которая придает мясу горьковатый привкус. Все остальные породы деревьев можно использовать без ограничения.

Что касается размеров, то и тут запретов нет. Единственное, на что необходимо обратить внимание, это возможность перемещаться дыму сквозь уложенные и тлеющие деревяшки. Поэтому когда в дымогенератор закладывается мелкая щепа, то рекомендуется внутрь устройства установить дополнительный элемент, по которому дым будет беспрепятственно перемещаться в сторону выходного патрубка. Это может быть перфорированная трубка или пружина, необходимой длины и ширины. Между крупной щепой дым будет передвигаться самостоятельно.

Внимание! Увеличивая или уменьшая размер промежуточного патрубка, можно регулировать температуру внутри дымогенератора. Подобрать нужный температурный режим придется опытным путем.

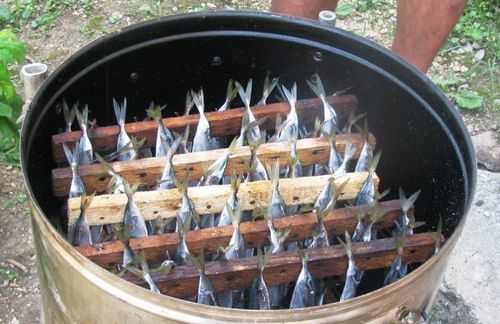

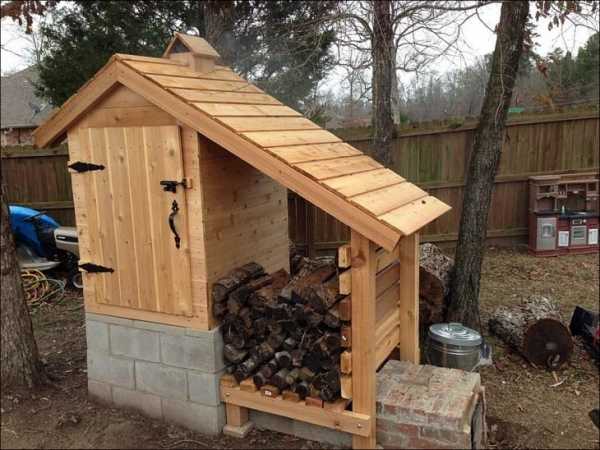

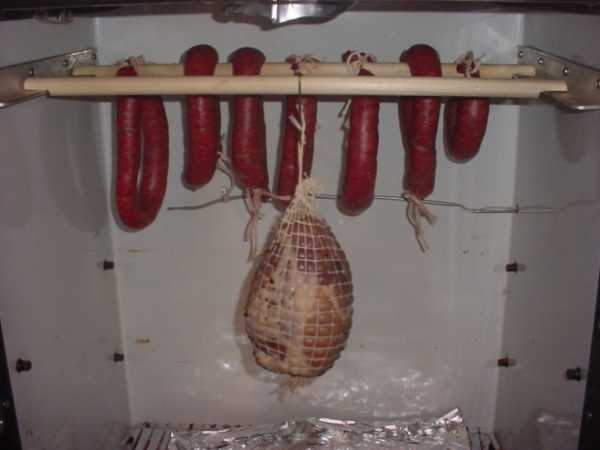

Камера для коптильни

Сделать камеру для коптильни своими руками также просто, как и дымогенератор. Это может быть металлическая бочка, в которой сделана дверца. Это может быть сваренный из стальных листов ящик с той же дверцей. А можно использовать совершенно обычные предметы бытового обихода. К примеру, старый холодильник. Он плотно закрывается, полностью герметичный, его шкаф утеплен, у него уже готовая дверца в хорошим уплотнением. Так что для камеры коптильни это идеальный вариант. Остается только подключить к нему дымогенератор.

Заключение

На этом тему о самодельном дымогенераторе можно закрыть. Обязательно ознакомьтесь с видео и чертежами – как правильно сделать один из вариантов дымогенератора для холодного копчения своими руками. Оригинальная и простая конструкция, которая прекрасно работает.

И последнее. Свой дымогенератор и своя коптильня – это большие возможности, которые открывают неограниченные горизонты в кулинарии. Копченная домашняя колбаса, рыба, куры и просто куски мяса – это даже на сегодняшний день изыски, которыми на своем столе могут похвастаться не все.
