Дымогенератор своими руками + чертежи

Закоптить рыбу, мясо или дичь – это не просто увеличить срок хранения мясных продуктов. Это уникальная возможность изменить их вкусовые качества в положительную сторону. И хотя современные технологии предлагают множество вариантов изменения вкуса, копчение все еще остается востребованной операцией. Конечно, производители сегодня предлагают различные конструкции коптильных установок. Но сделать коптильню и установить в нее дымогенератор своими руками – это не только дешево, это довольно-таки просто.

Самое главное, что здесь нет каких-то сложных аппаратов. Любую установку можно сделать из подручных материалов, чаще б/у, и нередко их тех, которые предполагается выбросить на мусор. Ведь технология копчения очень проста. Основана она на том, что дым от сжигания древесины попадает в камеру, где развешиваются мясные продукты. Пропитываясь дымом, они консервируются и получают тот самый необыкновенный вкус и запах. Конечно, немаловажную роль будет играть порода дерева, используемая в процессе копчения. Специалисты рекомендуют для этого выбирать чурки от фруктовых деревьев.

Конструкция коптильни

Схема коптильни проста. Состоит этот аппарат из двух частей:

  • В одном сжигаются дрова. При этом гореть они, в принципе, не должны. Основной процесс – тление. Вот почему так важно, чтобы в эту камеру мало поступало кислорода (свежего воздуха).
  • Во второй камере коптильни развешиваются тушки (рыба, птица, куски мяса).

Обе камеры соединяет трубопровод, по которому и будет перемещаться дым от тлеющей древесины. При этом, чем больше дыма будет приходить во вторую камеру, тем интенсивнее будет происходить процесс копчения. В этой же камере обязательно делается небольшое отверстие для удаления избыточного дыма. Это же отверстие будет выполнять функции дымоотвода для создания внутри разреженной атмосферы.

Есть, правда, в этой коптильной установке один отрицательный момент. Чтобы заложенные продукты коптились внутри несколько часов, необходимо все время поддерживать тление дров, подбрасывая в них дополнительные чурки. Поэтому приходится все время находиться вблизи коптильни. От этого можно избавиться, если сделать дымогенератор для холодного копчения своими руками.

Что такое дымогенератор коптильни

Схема дымогенератора проста. Чтобы вы поняли, о чем идет речь, посмотрите на фото ниже. На нем четко показано, как работает это устройство.

Получается так, что между камерой коптильни, где тлеют дрова, и камерой, в которой развешаны мясные продукты, устанавливается небольших размеров цилиндрический прибор. В него впаян патрубок с отводом внутри, через который подается воздух под небольшим давлением. Создавая поток, движущийся в сторону второй камеры коптильни, воздух тянет за собой и дым из камеры сгорания дымогенератора. При этом дым полностью всасывается, не оставаясь на стенках и не выходя за пределы камеры сгорания. То есть, это максимально эффективная форма потребления дыма, практически без потерь.

Так вот камера сгорания с промежуточным элементом, который создает направленный поток смеси воздуха с дымом, и является дымогенератором. Понятно, что чем больше по объему камера сгорания, тем длительнее будет происходить процесс копчения. Если говорить о бытовых установках, то для этого можно использовать различные предметы бытового обихода. К примеру, алюминиевый молочный бидончик, огнетушитель б/у, старый вышедший из строя термос. Но оптимальное решение – это дымогенератор для холодного копчения из стальной трубы диаметром 80-100 мм длиною полметра.

С одной стороны ее плотно закрывают крышкой, делается это при помощи сварки. С другой оставляют открытой, только с боку делается полуотверстие (круглое, прямоугольное), которое будет использоваться для розжига щепы. С боку также делается отверстие, к которому присоединяется патрубок. Через него и будет прогоняться воздух. Кстати, для создания направленного воздушного потока под давлением нужно будет приобрести воздушный компрессор. К примеру, тот, который используется в аквариумах. Вот такое незамысловатое устройство дымогенератора.

Теперь, что касается расположения этого патрубка. Он должен быть ближе к зоне горения топлива или наоборот. Оптимальный вариант – если патрубок находится выше, то есть, подальше от зоны горения. Все дело в том, что при обратной установке происходит несколько негативных действий.

  • Во-первых, ограничивается камера сгорания по высоте. А это прямая причина затухания дров.
  • Во-вторых, интенсивный отсос дыма приводит к быстрому сгоранию топлива, что снижает срок работы дымогенаратора.
  • В-третьих, тяга внутри коптильни снижается, особенно, когда выключен компрессор.
  • В-четвертых, низкая посадка патрубка создает условия, при которых несгоревшая щепа попадает внутрь. А это перекрывает проход.
  • В-пятых, низкая посадка – это нахождение патрубка в зоне с высокой температурой, которая снижает его рабочий ресурс.

Промежуточный элемент коптильни, он же является частью дымогенератора, можно изготовить из обычных труб диаметром 20-25 мм. Можно просто ее приварить к камере сгорания дымогенератора и к камере коптильни, а в промежуток установить патрубок из той же трубы, к которому приваривается трубка меньшего диаметра. Через нее и будет подаваться в дымогенератор воздух от компрессора.

В принципе, делаться промежуточная часть может по-разному. Вот только некоторые вариации:

  1. Производится соединение двух труб резьбой, где между ними устанавливается фитинг в виде тройника. В свободное его отверстие вставляется сгон, на который накручивается переходник от трубы на шланг. Через подсоединенный шланг и будет подаваться воздух в дымогенератор.
  2. Вместо шланга можно припаять медную трубку.
  3. Установить сверху камеры сгорания фитинг тройник по средству установленного сгона. Одна сторона фитинга будет направлена в камеру, где развешаны продукты, во вторую будет подаваться воздух.

Некоторые модификации такого подключения показаны на фото ниже.

Кстати, и способ крепления патрубков к камере сгорания дымогенератора для коптильни холодного копчения, сделанного своими руками, может производиться не только сваркой или пайкой. На том же фото хорошо видно резьбовое крепление. То есть, вариантов, как сделать дымогенератор много. Но сделанный правильно аппарат прослужит верой и правдой много лет.

Компрессор дымогенератора

Как уже было сказано выше, для подачи воздуха в дымогенератор можно использовать компрессор для аквариумов. Это небольшой приборчик малой мощности (4-5 Вт), которого вполне хватит, чтобы коптильный бытовой агрегат работал эффективно.

Но умельцы не останавливаются на месте. Экономить так экономить. Вот как можно сделать один из видов компрессоров для дымогенератора своими руками. Для этого понадобится вентилятор от компьютера и пластиковая пятилитровая бутылка.

  • В бутылке срезается дно.
  • В полученное отверстие вставляется вентилятор, который закрепляется саморезами.
  • В крышку бутылки закрепляется через вырезанное отверстие шланг.
  • Производится подключение вентилятора в сеть электрического тока.

Простое и эффективное решение. Главное – обеспечить герметизацию всех соединений.

В принципе, это все, что касается такого аппарата, как дымогенератор для копчения, своими руками изготовленного. Остается всего лишь один вопрос, чем коптить мясные и рыбные продукты.

Дрова для копчения

Есть одно лишь ограничение по выбору дров для дымогенератора. Это не использовать для копчения щепу из хвойных пород. В них присутствует смола, которая придает мясу горьковатый привкус. Все остальные породы деревьев можно использовать без ограничения.

Что касается размеров, то и тут запретов нет. Единственное, на что необходимо обратить внимание, это возможность перемещаться дыму сквозь уложенные и тлеющие деревяшки. Поэтому когда в дымогенератор закладывается мелкая щепа, то рекомендуется внутрь устройства установить дополнительный элемент, по которому дым будет беспрепятственно перемещаться в сторону выходного патрубка. Это может быть перфорированная трубка или пружина, необходимой длины и ширины. Между крупной щепой дым будет передвигаться самостоятельно.

Внимание! Увеличивая или уменьшая размер промежуточного патрубка, можно регулировать температуру внутри дымогенератора. Подобрать нужный температурный режим придется опытным путем.

Камера для коптильни

Сделать камеру для коптильни своими руками также просто, как и дымогенератор. Это может быть металлическая бочка, в которой сделана дверца. Это может быть сваренный из стальных листов ящик с той же дверцей. А можно использовать совершенно обычные предметы бытового обихода. К примеру, старый холодильник. Он плотно закрывается, полностью герметичный, его шкаф утеплен, у него уже готовая дверца в хорошим уплотнением. Так что для камеры коптильни это идеальный вариант. Остается только подключить к нему дымогенератор.

Заключение

На этом тему о самодельном дымогенераторе можно закрыть. Обязательно ознакомьтесь с видео и чертежами – как правильно сделать один из вариантов дымогенератора для холодного копчения своими руками. Оригинальная и простая конструкция, которая прекрасно работает.

И последнее. Свой дымогенератор и своя коптильня – это большие возможности, которые открывают неограниченные горизонты в кулинарии. Копченная домашняя колбаса, рыба, куры и просто куски мяса – это даже на сегодняшний день изыски, которыми на своем столе могут похвастаться не все.

Дымогенератор для холодного копчения своими руками: чертежи

Для копчения необходим не только правильный выбор технологии обработки определенных продуктов питания, но и понадобится специальное оборудование. В данной статье мы рассмотрим дымогенератор для холодного копчения своими руками, чертежи, комплектующие детали, монтажные операции. После изучения этих сведений будет не трудно сделать конструкцию, в точности соответствующую индивидуальным потребностям.

Качественная самоделка выполняет свои функции не хуже, чем фабричное изделие

Читайте в статье

Основные сведения

Обработка дымом используется сотни лет. Она уничтожает вредные микроорганизмы, предотвращает разложение органики, продлевает срок хранения продуктов питания. Грибы, мясо, рыба после соответствующей процедуры приобретают специфический приятный вкус.

К сожалению, некоторые достижения современной науки используются не для пользы потребителей. С помощью умело подобранных химических соединений имитируется вид и вкусовые параметры копчений. Остается только надеяться, что ингредиенты «Жидкого дыма» действительно безвредны. Исключить ненужные риски поможет самодельный дымогенератор для коптильни холодного копчения. Его параметры не сложно подобрать в точном соответствии с имеющимися запросами по объемам перерабатываемого сырья.

Процесс обработки дымом можно полностью контролировать самому. Красивая упаковка не является 100% гарантией, защищающей от подделок

Особенности кулинарной обработки

На практике применяют два способа. В горячем копчении используется диапазон температур от +55°C до +110°C. Главным преимуществом является быстрота создания готовых к употреблению продуктов. Однако такую обработку нельзя назвать бережной. Чрезмерно высокая температура способна разрушить витамины, иные полезные соединения. Допустимо неравномерное воздействие на весь объем, поэтому возможен брак. Срок хранения готовых продуктов меньше, чем при холодном копчении.

Для воспроизведения второй методики применяют оборудование, которое представлено в данной статье. С его помощью обработка дымом выполняется в бережном режиме (от +25°C до +30°C). Если в первом варианте продолжительность процедуры составит несколько часов, то здесь понадобятся дни. Зато готовая продукция будет содержать много полезных ингредиентов. Ее срок хранения увеличится.

Важно! Дымогенераторы для холодного и горячего копчения – это разные устройства. В данном случае необходимо понизить температуру продуктов горения до оптимального уровня.

Аппетитное вкусное угощение – результат правильного применения технологии копчения

К сведению! Дым создают с применением тлеющей древесины. Для копчения используют только лиственные породы, не содержащие смол. Яблоня, вишня или груша отличаются особо приятными ароматическими характеристиками. Но такое сырье найти трудно. Подойдут более распространенные деревья: ива, ольха.

Формулировка требований

Для выбора подходящего варианта необходимо использовать изложенные данные о технологии холодного копчения. Также необходимо учитывать ограниченные технические и финансовые возможности обычного человека. С помощью этих факторов не сложно сформулировать требования к оборудованию:

  • Устройство должно генерировать дым с высокой интенсивностью.
  • Необходима его непрерывная подача в рабочую камеру с охлаждением до приемлемой температуры.
  • Удобно, если работу установки не надо контролировать. Но одновременно следует помнить о необходимости выполнения элементарных правил пожарной безопасности.
  • Щепки стоят недорого. Но пригодится максимально полное использование такого топлива. То позволит при разумном объеме генератора увеличить интервал между загрузками.
  • Чем сложнее, тем менее надежны конструкции. Надо выбирать достаточно простой для создания в домашних условиях дымогенератор, хорошо приспособленный к длительной эксплуатации.

Важно! Если решено купить дымогенератор для холодного копчения, цена будет только одним из важных факторов. Следует обращать внимание на приведенные в этом разделе требования, чтобы выбрать качественное оборудование без ошибок.

Качественный генератор дыма, сделанный на заводе, также не слишком сложен

дымогенератор для холодного копчения

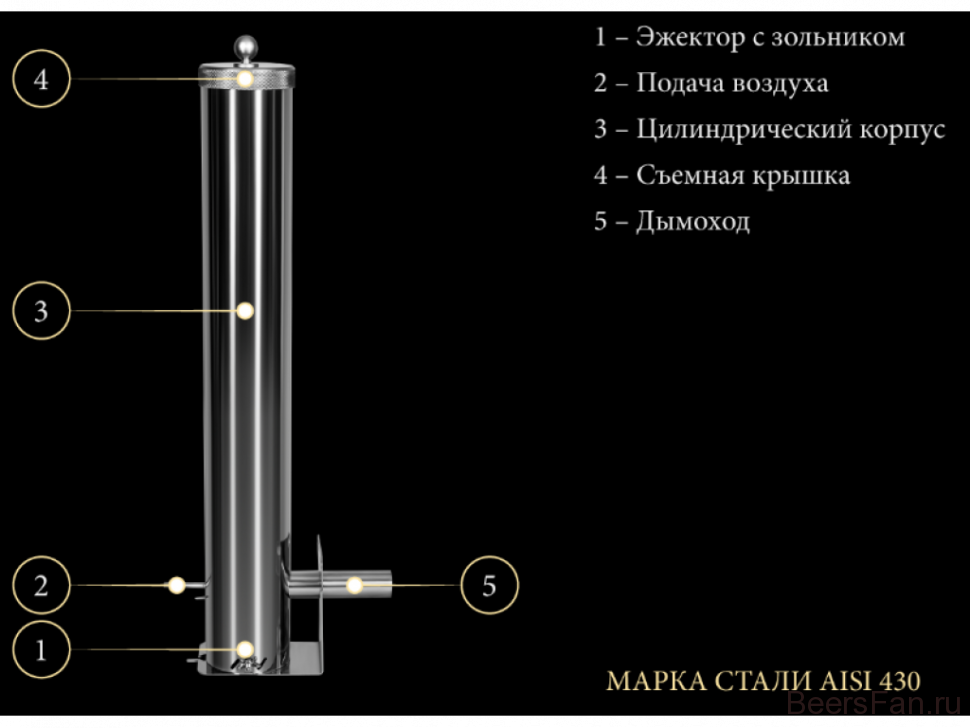

Особенности устройства дымогенератора для холодного копчения своими руками

Простая конструкция состоит из следующих компонентов:

  • Емкость. На ее дно помещают слой опилок. Съемная крышка используется для пополнения запасов топлива. В нижней части – отверстие для поджигания.
  • Шланг подачи воздуха. Он устанавливается в верхней части корпуса.
  • Там же, но с другой стороны, монтируют патрубок выхода. Дым из него поступает в рабочую камеру коптильни.
  • Нагнетатель воздуха.
Дымогенератор для холодного копчения своими руками: чертежи с разными вариантами установки эжектора

Каждый из способов монтажа обладает определенными преимуществами и недостатками:

  • Верхний – удален от области тления, поэтому узел не подвергается излишним тепловым воздействиям. Здесь дым очищается слоем засыпки и охлаждается за счет более длинного пути.
  • Нижний монтаж удобен для оперативного пополнения запаса древесных опилок. В этом случае свободному прохождению дыма не создаются существенные препятствия. В первом случае при использовании сырья из слишком мелких фракций не исключено снижение производительности.

Как сделать дымогенератор для холодного копчения своими руками: чертежи и правильная подготовка

Следует проект изучать в целом, чтобы созданным изделием было удобно пользоваться, а характеристики дыма соответствовали оптимальным параметрам. Поэтому вначале надо правильно определить место, в котором будет установлена коптильня. Необходимо обеспечить свободный доступ ко всем ее частям. Пригодится стол, на котором можно раскладывать и фасовать продукты.

«Классическая» схема коптильни

На рисунке видно, что охлаждение выполняется в длинном канале. Генератор дыма находится внизу, поэтому нагретый воздух поднимается самостоятельно. Явным преимуществом такого решения является автономность. Его использовали наши предки, не знавшие электричества. Но и в наши дни при наличии собственного земельного участка можно реализовать подобный проект. Оборудование будет выполнять свои функции экономично, без потребления электроэнергии.

В этом случае необходимо принудительное перемещение дымаЗдесь использован с пользой склон на земельном участке

Подобные масштабные сооружения создают на основе специального инженерного проекта. Их применяют для производства пищевых продуктов в коммерческих объемах. Обычные бытовые задачи будут решены успешно с меньшими затратами.

Пример чертежа дымогенератора для холодного копчения

Ниже отмечены важные для потребителей особенности:

  • Изображенное на рисунке устройство является мобильным. Его можно подключать к разным коптильням, перевозить, хранить без лишних затруднений.
  • Оно не нуждается в дополнительном источнике энергии. Поджигание и доступ воздуха – через отверстие диаметром 10 мм в нижней части корпуса.
  • Если сделать дно съемным, будет проще удалять золу.
  • Специальные гайки-барашки, это не только крепежные элементы. Их форма упрощает надежную фиксацию конструкции на земле.
  • Назначение остальных элементов понятно из чертежа. Следует отметить, что размеры приведены рабочие. Но они не являются обязательными. При необходимости будущий пользователь вправе внести собственные коррективы.
Если нет подходящей трубы, можно сделать прямоугольный корпусИзделия из нержавеющей стали дороже. Но они отличаются повышенной устойчивостью к внешним воздействиям, поэтому отличаются долговечностьюУстройство извлечения дыма можно вынести за пределы корпуса. Такое решение предотвратит засорение узла

дымогенератор для холодного копчения

Важно! При расположении эжектора вверху, надо обеспечить достаточно свободное прохождение дыма через уплотненный слой опилок. Для этого используют металлическую спираль, или трубку с перфорацией.

Для охлаждения дыма увеличивают длину трубы от генератора до коптильни. На следующем рисунке приведен пример более совершенной системы.

Генератор дыма с эффективным охлаждением

Здесь применен электрический нагреватель с регулятором (1). Дым отбирается в верхней части. При прохождении по змеевику (2) он охлаждается. Следующий блок выполняет функции фильтра. В нижней части накапливается влага. Для последующего удаления применяют встроенный вентиль (3). Выше – вмонтирован аналоговый термометр (4).

Важно! При установке змеевика в проточную воду охлаждение будет еще интенсивнее.

Для подачи воздуха в эжектор часто используют аквариумный компрессор. Эта специализированная техника обладает достаточной производительностью. Она рассчитана на долговременную работу без присмотра. Минимальный шум и разумную стоимость также надо отметить, кок положительные характеристики.

Компактный аквариумный компрессор. В некоторых моделях есть регулировка производительностиКомпрессор дымогенератора для коптильни холодного копчения своими руками сделать не сложно

При самостоятельном изготовлении подобных конструкций надо выбрать подходящие комплектующие узлы. Хорошо подходят компьютерные вентиляторы. Они способны длительное время выполнять свои функции без поломок.

Создание дымогенератора своими руками для холодного копчения: видео и текстовая инструкция

Для изготовления основной части конструкции можно использовать чертежи, которые были представлены ранее. Следующие советы помогут выполнить сборку без ошибок:

  • Выбирают толщину стенок стального корпуса более 2,5 мм, чтобы предотвратить деформации при сильном нагреве.
  • Так как в верхней части температуры большой не будет, допустимо применение гибкого шланга для подсоединения компрессора. Бобышку можно изготовить из тефлона. Она выполняет функции изолятора и соединительного элемента. В нее вставляют трубки соответствующих размеров.
Вместо этого узла можно использовать подходящие стандартные метизы
  • Дно не обязательно надо делать съемным. При желании, создают широкое отверстие с закрывающейся дверцей. Через него извлекают золу. Перемещением заслонки регулируют тягу. Такой вариант используют при большом размере корпуса.
  • Верхняя крышка должна закрываться плотно.
  • Все сварные соединения очищают. Чтобы предотвратить появления ржавчины, снаружи корпус покрывают грунтом и краской. Эти составы должны быть устойчивы к высоким температурам.
  • После сборки и присоединения компрессора емкость заполняют опилками и проверяют работоспособность устройства.

Дополнительные рекомендации и вывод

Изучив актуальные предложения рынка и после точной оценки собственных сил, будет не сложно принять правильное решение. Чтобы изготовить дымогенератор для холодного копчения своими руками, чертежей недостаточно. Понадобятся не только теоретические знания, но и практические умения. Впрочем, при правильном подборе комплектующих деталей в данном случае трудности будут минимальные.

Функциональный генератор дыма можно сделать без лишних расходов

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Дымогенератор для холодного копчения своими руками

Продукты, приготовленные по технологии копчения, любят, наверное, все без исключения, даже те люди, которым врачи не рекомендуют их принимать в пищу. Поэтому вполне объяснимо стремление многих хозяев дома обзавестись собственной коптильней. Это – вполне выполнимая задача, и в интернете можно найти массу примеров обустройства стационарных или компактных комплексов для таких целей.

Дымогенератор для холодного копчения своими руками

В качестве коптильного шкафа может использоваться множество специально изготовленных или даже имеющихся в наличии предметов – от старых бочек, газовых баллонов, корпусов отслуживших свой срок холодильников — и даже до обычных картонных коробок. Но в любом случае необходим источник дыма – без этого копчение в принципе невозможно. Такие устройства, называемые обычно дымогенераторами, можно приобрести в готовом виде. Но для хорошего хозяина, владеющего даже всего лишь азами слесарного мастерства, не должно составить особого труда и самостоятельное создание такого прибора. В этом можно будет убедиться, прочитав предлагаемую статью – как изготовить дымогенератор для холодного копчения своими руками.

Несколько слов о технологии копчения

В этом разделе публикации мы не станем углубляться в тонкости технологии копчения. Она изобилует нюансами, плюс у многих хозяев есть свои собственные секреты приготовления продуктов. И это больше относится к интернет-ресурсам кулинарной направленности. Но основные принципы знать все же необходимо – так будет проще понять и устройство рассматриваемого прибора – дымогенератора.

Итак, копчение — это, по своей сути, воздействие на предварительно прошедшие специальную подготовку продукты дымом, получаемым от сгорания древесины (стружки или щепы). Но осуществляться оно может по разному:

  • Горячее копчение подразумевает двойное воздействие на продукт – термическое и дымовое. Для этого источник дыма (горящая или тлеющая древесина) располагается в одной емкости (коптильном шкафу) вместе с обрабатываемыми продуктами.
Один из примеров коптильни для приготовления продуктов по «горячей» технологии

К достоинствам можно отнести высокую скорость приготовления блюд, простоту и компактность конструкции коптильни. Продукты получаются более мягкими и разваристыми. Но есть и огромный недостаток – дым не проходит никакой очистки, то есть он переносит с собой испарившуюся влагу, деготь и другие смолы, массу других продуктов сгорания древесины, некоторые из которых – чрезвычайно вредны для здоровья человека, в том числе могут обладать и канцерогенными свойствами.

Цены на дымогенераторы для холодного копчения

дымогенератор для холодного копчения

  • Холодное копчение небезосновательно считает более «здоровым». Термического воздействия здесь практически нет – температура дыма обычно поддерживается на стабильном уровне в 30÷40 °С. Длительность приготовления продуктов, безусловно, возрастает (порой – даже до нескольких суток). Но зато они не теряют полезных веществ, жиров, сохраняют плотную структуру. Вкус получается более пикантный, насыщенный, а сроки хранения готовых блюд – в разы больше, чем полученных при горячем копчении.

И что очень важно – в процессе охлаждения дым в очень значительной степени освобождается от влаги и вредных составляющих продуктов сгорания. Если после процесса холодного копчения обратить внимание на собранный конденсат, то становится жутковато – что же содержалось в дыме до очистки.

Стационарный комплекс для холодного копчения – топка и коптильная камеры разнесены на значительное расстояние и соединены между собой подземным «туннелем»

В «классических» стационарных коптильнях охлаждение дыма обеспечивается удаленным расположением камеры сгорания древесины и самого коптильного шкафа – дистанция может составлять несколько метров. А соединяются они открыто расположенным или даже заглублённым в землю каналом (трубой). Дым по пути следования от источника его образования к коптильному шкафу охлаждается, что сопровождается выпадением конденсата, который, в свою очередь, в значительное мере связывает и дёготь, мелкую сажу, копоть, другие примеси, нежелательные для попадания на продукты.

Про создание комплекса для холодного копчения по подобной схеме на нашем портале уже есть подробная публикация.

Стационарная коптильня для холодного копчения продуктов

Такое сооружение вполне может подойти для владельцев земельного участка – как-никак, оно требует определенной части территории. Но зато и производительность у подобного комплекса – весьма внушительная. Информацию о том, как построить коптильню для холодного копчения своими руками, со всеми необходимыми схемами, чертежами, пошаговым описанием работ – вы найдёте в специальной статье нашего портала.

Но подобную «роскошь» позволить могут себе далеко не все. Многих бы больше устроил компактный вариант, который несложно хранить в подсобном помещении, приводить в «боевое положение» и запускать только по мере необходимости. Что ж, и такой подход – вполне возможен. Для этого необходим коптильный шкаф (можно даже – самый простейший), и тот самый прибор, о котором речь пойдет далее, то есть генератор дыма.

Принципы конструкции и работы дымогенератора

Даже короткая «прогулка» по интернет-страницам может показать великое разнообразие моделей дымогенераторов. Но если приглядеться пристальнее – подавляющее большинство имеет в основе общую принципиальную схему строения. Ее можно представить примерно следующим образом:

По такой примерно схеме собирается подавляющее большинство дымогенераторов для холодного копчения

1 — металлический корпус. Для него характерно вертикальное расположение, а материалом чаще всего служит отрезок трубы (круглой или профильной, неважно).

2 — верхняя крышка. Она должна обеспечивать очень плотное, близкое к герметичному, прилегание, чтобы выработанный дым не вырывался наружу и не тратился бесполезно. Крышка должна быть съемной – для загрузки топлива и для проведения чисток.

3 — в нижней части корпуса внутри устанавливается колосниковая решетка.  Под ней остается пространство – для доступа воздуха, необходимого для процесса горения древесины, и для сбора золы.

4 — донная крышка. Элемент необязательный, и обходятся порой без нее. Но в этом случае, во-первых, повышается пожаропасность эксплуатации дымогенератора, так как не прогоревшие мелкие угольки могут выпадать вниз, что потребует особого внимания со стороны пользователя. А во-вторых, пользователь практически лишается возможности регулировать подачу воздуха, то есть добиваться оптимального режима горения (тления) древесной щепы или опилок. В «продуманных» моделях и донная крышка, и колосник делаются съемными, чтобы облегчить процесс регулярной очистки прибора.

5 — отверстие (окошко, щель) для подачи воздуха в зону горения топлива. Очень часто предусматривается возможность изменения площади просвета этого вохдухозабора – регулировочная задвижка, шибер и т.п.

6 — отверстие (обычно – пара диаметрально расположенных отверстий) для розжига топливной закладки с помощью газовой горелки.

7 — вваренный в трубу корпуса выходной патрубок – именно по нему дым будет передаваться от генератора к коптильному шкафу.

8 — трубка эжектора, которая располагается соосно с трубой дымохода. При этом внешний диаметр трубки должен быть меньше внутреннего выходного дымохода, а сама она – несколько заведена в полость этой трубы. Удачным решением становится возможность регулировки глубины этого захода трубки эжектора – таким образом можно менять и интенсивность подачи дыма в коптильную камеру, и даже в определенной степени – его температуру.

9 — древесная щепа или опилки, которыми заполняется корпус прибора. Снизу показана область горения (тления) этой топливной закладки. Как видно, горение всегда направляется снизу вверх, и по мере сгорания загрузка постепенно проседает вниз.

10 – пунктиром показан дополнительный канал, создаваемый для свободного выхода дыма вверх. Дело в том, что плотно лежащее топливо (в особенно это касается стружки или опилок) могут закупорить выход дыма, необходимой тяги не будет, и горение в генераторе попросту прекратится. Этот канал характерен для приборов с верхним расположением дымоотводной трубы (как показано на схеме). В качестве такого канала может использоваться перфорированная трубка или даже просто пружина диаметром 25÷30 мм, по типу той, что применяется для закрывания дверей.

Несколько слов о том, как работает такой дымогенератор:

Направления потоков воздуха и выработанного дыма

Итак, поле розжига щепы (стружки) через имеющееся запальное отверстие, начинается процесс ее горения. При правильной регулировке поступающего снизу через колосниковую решетку воздуха (показан синей стрелкой) можно добиться оптимального режима – устойчивого активного тления с большим выделением дыма.

Потоки дыма (показаны серыми стрелками) поднимаются вверх, чему способствует установленный в закладке канал.

Цены на дымогенераторы «Дым дымыч»

Дымогенератор дым дымыч

Внешняя сторона трубки эжектора подключается к компрессору. Поток подаваемого воздуха (голубая стрелка) создает зону разрежения на входе в дымоотводный патрубок, тем самым стимулируя активный выход дыма по трубе в коптильную камеру (широкая стрелка). Регулировкой положения трубки эжектора относительно входа в дымоходный канал регулируется «плотность» этого дымового потока. Кроме того, если имеется возможность регулировки производительности компрессора, можно влиять и на соотношение «воздух – дым», то есть, в определенной степени – и на температуру подаваемого в коптильную камеру дыма.

Схема показана с упрощениями и только для правильного понимания общего принципа работы дымогенератора. На деле же разнообразие конструкций – очень широкое.

  • Во-первых, приборы могут иметь разную компоновку в плане размещения дымозаборной трубы. Варианты показаны на схеме:
Варианты размещения эжекторного узла дымогенератора

— При верхнем расположении эжектора дым, поднимаясь от зоны горения, успевает значительно потерять в своей температуре. Кроме того, он одновременно подсушивает топливо. Недостаток – необходимы определенные меры для обеспечения свободного выхода дыма через топливную загрузку, о чем говорилось выше.

— Забор дыма может производиться и снизу, в непосредственной близости от зоны горения древесины. Нет проблем с тягой, но зато дыму требуется более эффективный охладитель, так как напрямую подавать горячий в коптильную камеру – нельзя.

  • Во-вторых, на всех показанных выше схемах эжекторный узел расположен непосредственно в самом корпусе дымогенератора. Однако, это вовсе не является какой-то догмой. Как будет видно в дальнейшем, очень часто эжектор выносится наружу – так и проще в сборке, и удобнее в обслуживании и эксплуатации.
  • В-третьих – дымогенераторы могут оснащаться (а если точнее – то должны оснащаться) дополнительными узлами: сборником конденсата и охладителем. Об этом будет рассказано ниже, при рассмотрении конкретных проектов.

Но, несмотря на вариативность конструкций, принцип их работы остается тем же.

Изготавливаем дымогенератор своими руками

Для начала – несколько взятых из интернета готовых схем с рекомендуемыми размерами. Возможно, для многих домашних мастеров, умеющих хорошо читать чертежи и обладающих необходимым техническим мышлением – и этого будет достаточно для дальнейшей самостоятельной работы.

Цены на дымогенератор «ВОРОН»

дымогенератор «ВОРОН»

Чертеж дымогенератора с рекомендуемыми размерами – вариант 1Чертеж дымогенератора с рекомендуемыми размерами – вариант 2

Но лучше все же посмотреть подробнее, буквально пошагово, как различные мастера подходят к сборке подобных приборов. Будет представлено несколько вариантов – от простейшего дымогенератора, который можно собрать, как говориться, «на коленке», до вполне продуманных моделей, не уступающих заводским по качеству изготовления и по эффективности в работе.

На основании увиденного креативный мастер вполне сможет придумать и собственный вариант, для изготовления которого ему будет достаточно тех запасов материалов, что сейчас пока попросту валяются без дела в сарае или гараже. Ну и, конечно, сообразуясь с уровнем своего мастерства в выполнении тех или иных слесарных операций.

Узнайте, как сделать барбекю своими руками, изучив от простейших до стационарных вариантов, в специальной статье на нашем портале.

Простейший дымогенератор из консервных банок

Безусловно, у подобного прибора – очень много недостатков. Но сама по себе идея привлекательная, а конструкцию можно при необходимости доработать самостоятельно.

ИллюстрацияКраткое описание выполняемой операции
Для сборки простейшего дымогенератора необходимы:
— Три пустых консервных банки вертикального исполнения. Они должны быть одного диаметра (например, стандартный размер 76 мм). В рассматриваемом примере две банки – высокие, 109 мм , и одна поменьше, 84 мм, но это не принципиально – они все могут быть одной высоты.
— Сантехнический тройник «мама-папа-мама» на Ø ½ дюйма и одна контргайка к нему.
— Сгон на ½ дюйма, удобной длины (будет понятно дальше).
— Штуцер-переходник на садовый шланг — Четыре хомута, с размером, способным захватить консервную банку (например, с диапазоном диаметров 70÷90 мм).
— Отрезок медной (или другой металлической) трубки с внешним диаметром порядка 8÷10 мм.
Для работы потребуется минимальный набор слесарных инструментов.
Для начала соединяются две банки. В одной из них должно быть предварительно удалено донышко, то есть остается только полый цилиндр.
Для соединения банок из жести (опять же, может использоваться консервная банка) вырезается полоса шириной примерно 40÷50 мм, длиной – чтобы получающийся бандаж охватывал банку по окружности.
Затем этот бандаж поочерёдно фиксируется на банках затяжкой хомутов – принцип должен быть понятен по иллюстрации.
Такой же бандаж крепится и сверху второй барки – здесь впоследствии будет устанавливаться эжекторный блок дымогенератора.
В стенке нижней банки, с отступом примерно на 15 мм выше дна, проделываются два диаметрально-противоположно расположенных отверстия. Диаметр этих отверстий – около 10 мм.
Но здесь точность форм не важна, так как эти окошки необходимы только для розжига загруженной щепы и для обеспечения притока воздуха, требуемого для ее тления.
Далее, можно перейти сборке верхнего эжекторного блока.
Для этого в донышке третьей банки по центру вырезается отверстие.
Здесь следует постараться вырезать это окошко как можно точнее – чтобы в него вошел центральный резьбовой патрубок («папа») тройника и уперся в него своим фланцевым выступом.
Резьбовая часть тройника заводится в отверстие, и изнутри на нее наживляется контргайка.
Затем для надежности соединения контргайку лучше всего будет подтянуть торцевым ключом.
Для уплотнения этого соединения можно использовать фум-ленту, а под фланец тройника – или надеть стандартную прокладку, или нанести полоску силиконового герметика.
В один из выходов уже установленного тройника запаковывается штуцер-переходник.
Его внутренний диаметр подбирается таким образом, чтобы он был чуть больше внешнего диаметра эжекторной трубки.
Готовится сама эжекторная медная трубка.
Как видно на иллюстрации, к одному ее концу уже подсоединен и хомутом зафиксирован шланг (ПВХ-трубка), идущий к компрессору.
Надето резиновое колечко, которое будет выполнять роль уплотнительной манжеты на входе трубки в тройник. Не самое лучшее уплотнение, но для подобной конструкций – вполне достаточное. Можно придумать и свой вариант.
Трубка заводится в тройник со стороны установленного штуцера.
Трубку заводят с таким расчетом, чтобы она выглядывала с противоположной стороны тройника примерно на 12÷15 мм.
Положение трубки в данном примере фиксируется перемещением резиновой манжеты, которая состыковывается с концом штуцера, плотно закрывая остающийся просвет.
Как, наверное, понятно, остается возможность при необходимости несколько откорректировать положение трубки относительно ее выхода с противоположной стороны тройника – жесткого крепления здесь нет.
Следующим шагом наживляется сгон – так, чтобы конец эжекторной трубки оказался внутри него.
Затем этот сгон плотно завинчивается в тройник – можно для уплотнения опять же использовать фум-ленту.
Вот таким получился эжекторный узел в сборе.
По сути, генератор уже готов, и можно переходить к его испытаниям.
Для этого в корпус, состоящий из двух нижних банок, засыпается древесная щепа. В рассматриваемом примере мастер использует расфасованную щепу лиственных пород дерева, которая специально для подобных целей продается в магазинах.
После этого надевается верхняя часть, то есть эжекторный блок.
Для надежности этот соединительный узел можно также затянуть хомутом.
Подключается компрессор.
В нашем примере – это аквариумная модель с возможностью регулировки производительности. Очень, кстати, полезная опция, позволяющая в определенных границах управлять процессом подачи дыма в коптильную камеру.
Штатная трубка компрессора соединяется с трубкой, идущей от эжектора.
Дно у консервной банки – тонкое, а тление щепы будет проходить непосредственно над ним. И поэтому необходимо дымогенератор устанавливать не несгораемое основание.
Здесь показан кусок асбестового листа, но «соседство» асбеста с технологией приготовления пищевых продуктов – крайнее нежелательно. Так что лучше придумать более безопасный вариант.
Можно запускать дымогенератор.
Для начала включается подача воздуха из компрессора. Это спровоцирует появление небольшой тяги, необходимой для горения древесной щепы.
А розжиг удобнее всего производить с помощью компактной газовой горелки. Факел пламени направляется в проделанные ранее отверстия для розжига.
Чтобы горение было устойчивым, следует провести операцию с обеих сторон корпуса генератора.
Если розжиг произведён успешно, то уже спустя несколько секунд работоспособность генератора будет продемонстрирована плотным потоком дыма из выходного патрубка.
Прибор собран и готов к работе.
Просто для дополнения информации – в качестве коптильного шкафа мастер использовал (успешно, по его заверениям) обычную картонную коробку.
Снизу в ней проделано отверстие, в которое заводится выходная труба дымогенератора.
Сверху также делается отверстие примерно такого же диаметра – для выхода дыма.
Кроме того, мастер вырезал и ревизионное окно, чтобы можно было визуально отслеживать наполненность камеры дымом, не открывая лишний раз коробку.
Это окно на время копчения можно или заклеить полосой широкого прозрачного скотча, или затянуть стрейч-пленкой, или просто прикрыть куском стекла.
Вот так примерно соединяются в процессе приготовления продуктов дымогенератор и импровизированная коптильная камера (естественно, не на коленке, а с применением подставки соответствующей высоты).
Ну а это – размещенные в коптильной камере продукты, подвешенные на проволочные перекладины, продетые через корпус картонной коробки.

Вот и вся премудрость. Однако, если почитать отзывы об это конструкций, то можно встретить массу негативных. И они – справедливы.

Так, многие сразу говорят, что такое копчение станет «прямым ударом по печени», так как полностью отсутствуют какие бы то ни было приспособления для отделения конденсата и очистки дыма.

Простейший сборник конденсата показан на иллюстрации ниже, но назвать это удачным «инженерным решением» — язык не поворачивается. Хотя, если обеспечить уклон в сторону тройника с обеих сторон, то определенный эффект все же будет.

Простейший сборник конденсата, сделанный из пластиковой бутылки и одеваемый через тройник на трубу подачи дыма в коптильную камеру

Более качественные сборники конденсата будут рассмотрены в следующих моделях.

Второй недостаток – вряд ли с такими небольшими размерами корпуса самого генератора дым будет успевать остывать до оптимальной для холодного копчения температуры. А, между тем, никакого охладителя в схеме не предусмотрено. А повышенная температура в коптильной камере – это большой минус самому принципу обработки продуктов.

Вывод – идея работающая, и может быть использована, с возможными доработками или в качестве временного «лайт-варианта». Но для регулярного использования лучше все же изготовить что-то посерьезнее.

Цены на дымогенератор Merkel Optima

Дымогенератор Merkel Optima

Более сложный вариант, для тех, кто не дружит со сваркой

Эта модель выглядит уже более основательной. Комплектующие к ней – можно без проблем приобрести в магазине сантехники. Одним из достоинств является и то, что для монтажа дымогенератора не используется  сварка – для тех, кто еще не освоил эту технологию или не уверен в своих силах.

В данном варианте забор дыма осуществляется снизу, из области горения топлива. Эжекторный узел – внешний. Предусмотрены сборник конденсата и участок трубы для охлаждения дыма.

ИллюстрацияКраткое описание выполняемой операции
Для изготовления дымогенератора в данном примере использовалась обычная труба из нержавейки, из тех, что применяют для монтажа дымоходов. Диаметр – 100 мм, длина отрезка – примерно 800 мм (величина произвольная, в зависимости от объема предполагаемой закладки щепы).
На иллюстрации труба просто временно покрыта слоем белой защитной пленки.
Из сантехнических комплектующих необходимо приобрести два сгона диаметром 25 мм, длиной 150 мм.
К каждому сгону должны иметься по две контргайки.
Нужны два тройника того же диаметра (все выходы – «мамы»).
Потребуются два отрезка дюймовой трубы, с резьбовыми участками на концах. Длина отрезков выбирается сообразно размерам и месту установки дымогенератора.
Один будет служить вертикальным участком – охладителем дыма, второй – идти от эжекторного блока к коптильному шкафу.
Для сборки эжекторного узла был приобретён конусный цанговый зажим-переходник, используемый сантехниками для подключения к смесителям подводок из ровных трубок.
Кстати, и отрезок такой трубки, внешним диаметром 10 мм и длиной порядка 150 мм, необходим для эжектора.
Чтобы цанговый зажим соединить с трубами 25 мм, потребуется резьбовой переходник с ½ на 1 дюйм.
Сборку начинают с установки нижнего сгона, который служит каналом вывода дыма из нижней области корпуса генератора. Для этого в стенке трубы проделывается аккуратное отверстие, чтобы в него вошел конец сгона. Одна контргайка должна остаться снаружи, а вторую наживляют и затем затягивают внутри. Получается так, как показано на иллюстрации.
Внутри трубы, ниже смонтированного выходного патрубка, устанавливается съемная решетка – она будет выполнять роль колосника.
Снизу эту решетку подопрет штатная заглушка трубы. Правда, заглушку придется немного доработать – высверлить одно или несколько отверстий для прохода воздуха к области горения топлива.
Еще лучше, если сделать на ней окошко с подвижной заслонкой – можно будет регулировать подачу воздуха.
Выше колосниковой решетки, но ниже заборного патрубка в трубе должны быть отверстия (одно или два диаметрально противоположных) для розжига щепы.
Начинается «сантехническая» часть монтажа.
В один из тройников вкручивается оставшийся сгон — к любому их боковых выводов. Все соединения здесь лучше сразу проводить с льняной уплотнительной подмоткой.
На противоположном конце сгона (с длинным резьбовым участком) имеются две гайки. Между ними впоследствии будет зажата (через прокладки) металлическая крышка с резьбой, на которую, в свою очередь, при работе коптилки будет снизу накручиваться стеклянная банка для сбора конденсата.
Далее, этот тройник прикручивается к сгону, зафиксированному в корпусе дымогенератора.
Участок для сбора конденсата, понятное дело, должен оказаться внизу.
Должна получиться вот такая картина.
Следующим шагом в оставшийся свободным выход тройника вкручивается отрезок трубы.
В собранном генераторе этот участок будет располагаться вертикально, параллельно корпусу. Для большей прочности конструкции его нередко еще и жестко механически связывают с корпусом вверху с помощью перемычки (хомута).
На этом вертикальном участке дым будет активно охлаждаться, а выпавший конденсат станет при этом стекать вниз в банку-сборник.
Далее, на противоположный конец этого участка трубы накручивается второй тройник – своим центральным выходом.
После прикручивания тройник должен быть сориентирован так, как показано на иллюстрации.
В этом тройнике будет собираться эжектор.
Вначале собирается узел соединения тонкой трубки с тройником.
Для этого ослабляется стопорная гайка цангового зажима, в него заводится трубка. После этого гайку можно слегка поджать, чтобы трубка не выскальзывала.
Далее, к цанговому зажиму присоединяется переходник с ½ дюйма на 1 дюйм.
Затем эта получившаяся сборка вкручивается с запаковкой в свободное гнездо тройника.
Такой узел удобен тем, что, ослабив зажимную гайку цангового переходника, можно сместить вперед или назад размещенную внутри трубку, а затем снова зафиксировать ее положение.
При сборке эжектора обычно оставляют выход трубки с противоположного конца тройника примерно на 15 мм.
И остается только в оставшееся свободным гнездо тройника вкрутить второй отрезок трубы.
Трубка эжектора при этом окажется заведенной внутрь этого дымохода, соосно с ним.
В принципе, сборка окончена.
Остается заполнить корпус генератора древесной щепой, плотно закрыть его сверху заглушкой (или самодельной крышкой).
Прибор устанавливается на выбранное место, горизонтальный отрезок трубы заводится в коптильную камеру (и здесь опять мастера ограничились картонной коробкой).
К тонкой трубке эжектора подключается гибкий шланг компрессора.
Снизу на зафиксированную между гайками крышку накручивается банка для сбора конденсата.
Остаётся включить компрессор, произвести розжиг топливной закладки – и вскорости из трубы в коптильной камере пойдет охлажденный дым.
Копчение пошло!

Как видно – схема совершенно несложная для любого домашнего мастера. Однако и она не лишена очень существенных недостатков.

  • Вызывает сомнение долговечность того участка нержавеющей трубы, который будет контактировать с открытым огнем. Толщина стенок – меньше миллиметра, в них прорезано несколько отверстий, и сколько прослужит такой дымогенератор при активном использовании – сказать сложно, но вряд ли долго. Для корпуса все же требуется материал «посерьезнее».
  • Нет уверенности, что вертикального участка дымоходной трубы будет достаточно для полноценного охлаждения дыма и освобождения его от конденсата и примесей. Все же он – довольно короткий.
  • Не вполне продумана схема забора дыма из области горения. Тот конец сгона, что зафиксирован в трубе, получается уж очень ограниченным в таких возможностях, так как забор производится, по сути, от одной точки у края корпуса. А без качественного отвода дыма и процесс горения будет неустойчивым, требующим частых повторных розжигов, а то и вовсе прекратится.
  • Кроме того, этот патрубок неминуемо станет быстро забиваться продуктами сгорания дерева, и для его очистки придется проводить практически полный демонтаж всей внешней конструкции дымогенератора. Не слишком привлекательная перспектива…

Идея, безусловно, заслуживает внимания, и при желании может быть взята за основу, с некоторыми доработками.

Ну а следующие два примера – это уже более серьезный, основательный подход.

Вариант дымогенератора с внешним охладителем

Для изготовления подобной модели уже не обойтись без устойчивых навыков сварщика. Хотя сам дымогенератор, надо сказать, большой сложностью все же не отличается.

Добавим еще нюанс – будет показан не один вариант, а, так сказать, творческое развитие модели, с учетом недостатков, выявленных при эксплуатации.

ИллюстрацияКраткое описание выполняемой операции
На иллюстрации – «стартовый» вариант мастера.
По компоновке – это аналог выше рассмотренной модели из тонкой нержавеющей трубы.
Но отличия, безусловно есть, и немалые.
Прежде всего – это материал изготовления.
Для корпуса используется стальная труба с толщиной стенок 3 мм. Понятно, что долговечность такой конструкции повышается в несколько раз.
На иллюстрации показана заготовка корпуса с вырезанным окном для вваривания заборного патрубка и с отверстием для подачи воздуха в зону горения.
Интересна и конструкция самого патрубка.
Во-первых, он довольно длинный, так как «пронизывает» корпус полностью – вплоть до противоположной стенки.
Во-вторых, по всей его длине, той, что прячется внутри корпуса, сделаны отверстия для забора дыма из области тления топливной закладки.
Сверху – это узкие щели. Так сделано для того, чтобы щепа на попадала внутрь этой трубы.
А снизу высверлены более крупные круговые отверстия.
И в итоге суммарная площадь каналов, через которые дым будет выходить наружу, получается весьма значительной.
Патрубок вставляется в вырезанное для него окно, и после выверки положения – приваривается сплошным швом
Вот так это выглядит после приваривания снаружи.
Снизу к трубе-корпусу сначала приварена заглушка с высверленными отверстиями – она выполняет роль колосника.
А затем — прихвачен сваркой короткий отрезок трубы (катушка), который превращается и в подставку, и в своеобразную зольную камеру.
Это, так сказать – «взгляд изнутри», вид сверху.
В стенках корпуса просверлены выше колосника два отверстия для проведения розжига топлива.
Компоновка внешней трубы — идентичная с ранее рассмотренной моделью.
Так же снизу будет крепиться на винтовой крышке банка для сбора конденсата, а сверху – тройник с эжекторным узлом.
Для переходника эжектора мастер решил использовать штуцер от быстросъемного соединения садовых шлангов, сняв его с пришедшего в негодность пистолета-распылителя.
Сам штуцер своей резьбовой частью отлично вкручивается в тройник.
Была подобрана медная трубочка, которая очень плотно входит в штуцер – к ней будет подключаться шланг компрессора.
На токарном станке была выточена дубовая пробка с очень хорошей подгонкой к трубе-корпусу дымогенератора.
Ею он будет закрываться сверху во время работы.
Наконец, собранный дымогенератор быт тщательно зачищен….
…а затем покрыт термостойкой краской для печей и каминов.
Согласитесь, что так он выглядит намного привлекательнее и аккуратнее.
Однако, испытав модель практической эксплуатацией, мастер выявил ряд недостатков, которые постарался испарить, проведя некоторые усовершенствования.
На иллюстрации – модернизированный вариант, в несколько разобранном виде, просто для облегчения понимания сделанных доработок.
Во-первых, внесены изменения в нижнюю часть корпуса.
Колосник сделан съемным (так облегчается процесс очистки дымогенератора после работы), а подача воздуха в зону горения регулируется заслонкой.
Во-вторых, не удается полностью избавиться от постепенного зарастания вваренного заборного патрубка продуктами сгорания древесины. И для того, чтобы проводить прочистку, не прибегая к масштабной разборке прибора, тройник заменен на крестовину, в которой выход, противоположный патрубку, в рабочем положении закрывается заглушкой.
То есть для прочистки достаточно открутить заглушку – открывается доступ в полость заборного патрубка.
В-третьих, практика показала, что вертикального отрезка трубы недостаточно для полноценного охлаждения и хорошей очистки дыма. Поэтому добавлена еще одна камера, которая исполняет роль охладителя – сепаратора.
Она изготовлена из короткого отрезка такой же 100-мм трубы. Снизу камера – заглушена, и там вварен патрубок, который вкручивается в верхний вывод крестовины.
Патрубок снизу должен быть приварен таким образом, чтобы не создавалось препятствий к свободному стоку жидкости вниз, через крестовину в сборник конденсата.
Вверху к трубе приварено кольцо, к которому будет крепиться верхняя крышка холодильника-сепаратора.
Внутри камеры устанавливается вот такая сборка, состоящая из поддона, центрального стержня и двух пластин.
За счет этих деталей резко увеличивается площадь теплообмена – на металле станет собираться конденсат, который увлекает за собой содержащиеся в дыме деготь и твердые примеси. Вся эта грязь просто по законам гравитации затем будет стекать по вертикальному участку трубы в конденсатоприёмник.
А для того чтобы теплообменные пластины-сепараторы не болтались в камере, они будут при закрытии крышкой поджиматься вниз вот такой самодельной пружиной.
Была подобрана крышка, точно совпадавшая в размерами охладительно-сепарационной камеры.
Сверху в нее вварен патрубок.
Крышка будет через прокладку герметично крепиться к корпусу камеры с помощью кровельных саморезов.
С тыльной стороны на крышке нанесен слой уплотнителя. В данном случае это слой застывшего герметика. Иногда для этого используют и вырезанную прокладку из войлока или паронита.
Следует правильно понимать – данное решение как по конструкции охладительной камеры и крышки к ней, так и по способу их соединения, было продиктовано мастеру наличием подходящих для этого деталей.
Вполне можно найти и иной, может быть – и более простой вариант. Не исключено, что в гараже отыщется какая-то металлическая емкость с герметичной крышкой, которая подойдет в практически готовом виде.
К патрубку, приваренному к крышке, прикручивается тройник, в котором собирается эжекторный узел, так же, как это показывалось ранее.
Вот, в принципе, и все изменения.
Несколько картинок, показывающих такой дымогенератор в работе.
Характерно то, что он жестко закреплён к коптильной камере через вваренный в нее патрубок. Сама камера сделана из металлической бочки, и ранее использовалась только для горячего копчения или для барбекю. Теперь же ее функциональность расширена и холодным копчением.
К трубке эжектора подсоединён шланг компрессора.
В камеру генератора для испытательного запуска загружено около килограмма древесной щепы.
Прикручена банка для сбора конденсата.
С помощью газовой горелки осуществляется розжиг топлива.
В окошке хорошо видна воспламенившаяся щепа.
С помощью воздушной задвижки можно добиться оптимального режима ее медленного горения.
Буквально несколько секунд – и из патрубка начинает густо валить дым.
Стоит совсем немного подержать крышку коптильни закрытой…
…как внутри собирается очень высокая концентрация дыма с низкой температурой – идеальные условия для холодного копчения!
И, наконец, ради интереса, стоит посмотреть, что же скопилось после прогорания даже столь небольшой топливной закладки в сборнике конденсата.
Еще не снимая самой банки – уже можно заметить, что собрано немало.
А вот так это выглядит «живьем» — черная, несколько маслянистая жидкость. И это – при всего лишь пробной загрузке щепы едва ли на четверть объема дымогенератора.
Страшно подумать, что вся эта гадость могла впитаться в подвергаемые копчению продукты.
Наверно, такая картина послужит убедительным доводом для тех, кто скептически относится к необходимости охлаждения и очистки дыма, отделения конденсата.

Еще одна интересная модель дымогенератора

Ну и, наконец, так сказать, «факультативно», посмотрим на еще одну модель дымогенератора. Подробно про сборку говорить не будем – много повторяется или становится понятным из уже ранее данных пояснений. Но некоторые детали и узлы заслуживают того, чтобы на них заострить внимание.

ИллюстрацияКраткие пояснения по конструкции дымогенератора
Вот он, дымогенератор в сборе, покрытый жаростойкой краской.
Сразу бросается в глаза наличие подставки с приваренными ножками.
Подставка сделана их трубы большего, чем корпус прибора диаметра. Дымогенератор вставляется в подставку и фиксируется в ней тремя поджимными болтами. Очень удобно для быстрой разборки, когда необходимо провести очистку полости прибора.
Видны головки закрученных до конца болтов (их четыре штуки, равномерно расположенных по окружности).
Эти болты с внутренней стороны играют роль упоров для съемного колосника.
Забор дыма осуществляется сверху. Это полностью снимает вопрос быстрого зарастания заборного патрубка сажей.
На иллюстрации показано отверстие, через которую дым из камеры попадает в трубу.
Горизонтальный участок выводной трубы через отвод переходит в вертикальный, спускающийся вниз, к холодильнику–сепаратору.
Внутри корпуса прибора размещен блок, сочетающий в себе колосник и канал для облегчения прохода дыма через топливную загрузку.
Труба и подсоединённая к ней пластина–колосник.
Колосниковая решетка – это вырезанная в форме круга металлическая пластина с насверленными в ней отверстиями.
Диаметр решетки – несколько меньше внутреннего диаметра трубы корпуса дымогенератора.
Труба же изготовлена от штанги старого пылесоса.
На ее стенках сделаны щелевидные сквозные продольные пропилы – для обеспечения свободного прохода дыма.
Этот узел в сборе опускается в тело трубы-корпуса и упирается в показанные выше болты, занимая тем самым нужное положение.
При загрузке даже самого мелкого топлива у дыма будет «дорога» для прохода к выходному отверстию.
Хорошо видно отверстие, предназначенное для розжига топливной закладки.
Кстати – интересная деталь: в отверстии нарезана резьба, то есть после розжига его можно заглушить болтом, чтобы не шел ненужный подсос воздуха сбоку.
А подача воздуха для горения идет через щелевидное окошко снизу, оснащенное подвижной заслонкой – все это очень наглядно показано на иллюстрации.
Сверху корпус закрывается массивной сварной крышкой из толстого металла.
За счет немалого веса крышки и накленной изнутри войлочной прокладки обеспечивается отличная герметичность.
Теперь – о конструкции охладителя-сепаратора.
В данной модели дым и так уже получает немалое охлаждение. Он пробирается снизу вверх через топливную загрузку, отдавая часть тепла ей. Затем – остывает, проходя по внешним участкам труб, горизонтальному и вертикальному.
Но в нижней точке его ожидает еще один уровень охлаждения и очистки. Одновременно этот узел служит и емкостью для сбора конденсата.
Весь этот расширенный функционал – за счет оригинальной конструкции.
Это – тоже стеклянная бака с навинчивающейся крышкой. Просто для примера показана банка емкостью 0,7 л, но в реальных условиях эксплуатации должна использоваться как минимум двухлитровая.
А отличительная особенность конструкции в том, что в крышку врезан не один патрубок, а два.
Первый – подающий дым их дымогенератора, то есть подсоединённый к нижней точке вертикального отрезка трубы. Заканчивается патрубок особым наконечником, сделанным из медной трубки.
Наконечник имеет форму сопла, направленного под некоторым углом на стенку банки. Возникает своеобразный эффект циклона – дым закручивается вдоль стенок емкости, немало теряя и в температуре, и в скорости движения за счет резкого увеличения объема.
На стенках остаются остатки конденсата со всеми примесями.
А затем остывший и неплохо очистившийся дым забирается из емкости через второй патрубок.
Правда, автору идеи на форумах уже высказали замечания, с которыми, надо сказать, он полностью согласился.
Смысл в том, что показанный в этом примере заборный патрубок сепаратора – очень длинный. А по рекомендуемым правилам забор очищенного дыма лучше проводить выше точки его подачи в сепаратор.
Но такой недостаток очень легко исправляется, а тому, кто соберется делать подобный вариант холодильника-сепаратора, следует иметь сразу иметь это в виду.
Ну а на сам этот патрубок, после его прохода через крышку банки, монтируется тройник, в котором размещается уже знакомый нам эжектор.
Еще одна особенность в том, что мастер на последнем участке движения дыма, после эжектора, использует и вовсе металлопластиковые трубы, которые и легче, и проще в монтаже.
Дым остывший, очищенный – почему бы и нет?
Аппарат в работе.
Металлопластиковая труба для подачи дыма подключена непосредственно к коптильному шкафу, в роли которого в данном случае выступает металлический бак.
Обращает на себя и необычная конструкция компрессора, который надет непосредственно на трубу эжектора, а кроме того – имеет точную подстройку постоянного напряжения питания, то есть может регулироваться по производительности (объему прокачиваемого воздуха).

Согласитесь в последней показанной модели – немало интересных моментов, существенно упрощающих эксплуатацию дымогенератора.

Кстати, если взглянуть на примеры компрессоров, используемых в связке с дымогенераторами, то можно встретить массу неожиданных решений. В том числе – самодельных устройств, изготовленных с использованием, например, компьютерных кулеров и пластиковых бутылок. И ничего – отлично работают!

Узнайте, как сделать мангал своими руками из металла, ознакомившись с мастер-классом, в специальной статье на нашем портале.

*  *  *  *  *  *  *

Подытоживая, следует еще раз заметить, что, разобравшись в принципе устройства дымогенератора и ознакомившись с рядом приведенных примеров, вполне возможно изготовить качественный прибор и самостоятельно. А может, еще и самому додумать, усовершенствовать некоторые узлы. Если получится – пишите нам, и ваши достижения обязательно станут примером для многих домашних мастеров.

Завершим публикацию видеосюжетом, в котором показан еще один заслуживающий внимания дымогенератор с выносным холодильником-сепаратором.

Видео: Мастер делится опытом изготовления дымогенератора для коптильни холодного копчения

как сделать самодельное устройство с дымогенератором, схема, чертежи, размеры, фото

Вы просматриваете раздел Холодного копчения, расположенный в большом разделе Коптильня.

При помощи технологии холодного копчения можно надежно законсервировать мясо и рыбу, высушить овощи и фрукты, сохранить вкусовые качества продуктов.

Холодное копчение отличается от горячего более длительной обработкой еды, необходимостью использовать дым, качеством готовых деликатесов. При холодном копчении продукты могут храниться несколько месяцев.

Коптильню для холодного копчения можно собрать у себя на даче собственными руками и при соблюдении технологии производства вы получите возможность создавать деликатесы не хуже, чем в магазине.

Коптильни холодного копчения с дымогенератором, чертежи с размерами

Коптильня холодного копчения (ХК) имеет свои особенности, которые отличают ее от других устройств:

Фото 1. Чертёж коптильни холодного копчения, выполненной из металла. Указаны размеры всех элементов.

  • Нахождение коптильни и дымогенератора на некоторой дистанции от самой камеры. Обычно костер располагается на расстоянии 5—10 метров от коптильни, в зависимости от размеров камеры, необходимой температуры дыма и температуры в используемой печи или костре.
  • Наличие между коптильней и генератором дыма герметичной трубы, по которой проходит дым.
  • Необходимость обеспечивать фильтрацию продуктов горения.

Фото 2. Чертёж и компьютерная реконструкция дымогенератора для коптильни холодного копчения.

Самая простая схема холодной устройства выглядит следующим образом:

  • Костер или печь, расположенные ниже коптильни, разделенные на участок с углем (топку) и участок с тлеющими опилками и веточками, дающими дым. Дымогенератор выкладывается огнеупорным кирпичом или заливается устойчивым к температуре бетоном, сверху может располагаться небольшое сооружение из кирпича или металлическая коробка, препятствующая выходу дыма.
  • В качестве трубы-дымохода используется любая подходящая металлическая или огнеупорная пластиковая труба. Это может быть просто траншея, прикрытая сверху металлическими листами или рубероидом и присыпанная землей для герметизации дыма.
  • Коптильная камера (дымовой шкаф) с отверстием снизу, куда проходит дым, с решеткой либо с крюками для расположения мясных или рыбных заготовок. Сверху элемент может накрываться металлической крышкой, рубероидом или плотной материей.

Важно! Размер коптильни зависит от поставленных задач и предполагаемых объемов продуктов. Устройство должно быть крупнее горячей коптильни для дома, поскольку нет смысла в течение 3—5 дней коптить 2—3 маленьких рыбешки или куска мяса. Стандартная коптильня должна вмещать 5—10 кг заготовок.

Как сделать устройство своими руками

Основные этапы изготовления:

  • подготовка схемы — планирование размеров, функциональных характеристик и дополнительных особенностей устройства;
  • выбор материалов и инструментов;
  • непосредственное изготовление;
  • сборка;
  • установка на необходимом месте, прокладка трубы, устройство печки.

Схема

Чтобы самому изготовить коптильню холодного копчения в домашних условиях с нуля нужно подготовить план работ и выполнить подробную схему устройства, которая будет включать:

Фото 3. Схема коптильни холодного копчения с дымогенератором. Указаны части конструкции, также потоки холодного и горячего воздуха при готовке.

  • печь или дымогенратор опилок;
  • коптильню;
  • дополнительные элементы (ручки, разборные участки, дополнительные крышки, крюки, плитки, решетки, столешницы, навесы).

Справка. Ярусы решеток должны находиться как минимум на расстоянии 15 см друг от друга. Расстояние от дымогенератора до коптильни должно быть в среднем от 3 до 5 метров.

Материалы

В качестве материала хорошо подойдет обычная или нержавеющая сталь толщиной до 3 мм, можно использовать готовый металлический ящик или бочку. В качестве дополнительных материалов могут служить металлическая сетка или арматура. Они необходимы для создания решеток и крюков, на которые подвешивается мясо.

Для очага и прокладки трубы дымохода можно использовать кирпич, осколки кирпича, булыжник, камень, гальку, которые промазываются глиняной смесью.

Не стоит выбирать материалы, где содержится свинец, алюминий, оцинковка и другие примеси — при нагревании они выделяют вредные для человека вещества, которые могут испортить пищу.

Внимание! Если планируется окраска коптильни с внешней стороны, необходимо выбирать термоустойчивые краски, не дающие вредных испарений при нагревании.

Вам также будет интересно:

Подготовка

Для создания холодной коптильни понадобится проект, который может быть нарисован от руки. Потребуются следующие инструменты:

  • болгарка;
  • аппарат для сварки;
  • угол столярный;
  • метр и рулетка;
  • молоток;
  • аппарат для шлифовки;
  • плоскогубцы;
  • дрель.

Необходимые материалы:

  • металлические листы;
  • куски тонкой арматуры или металлическая сетка для решеток;
  • болты и гайки из жаропрочных сплавов;
  • кирпич или иные материалы для печи;
  • металлическая печная труба для дымохода.

Важно! Для создания герметичности нужно провести качественную сварку внутренней и внешней сторон камеры коптильни, применять клепку или болты с гайками тут неэффективно.

Как построить печь и дымоход

Для создания печи необходимо:

  • выкопать яму или выбрать естественное углубление на участке;
  • выложить в яме костровище с отверстием для вывода дыма;
  • в очаге можно оборудовать участок для расположения углей и опилок или просто организовать костровое место и коптить при помощи дров дуба, ореха, фруктовых деревьев и веточек можжевельника;
  • сверху очаг необходимо накрыть металлическим листом или оборудовать для него крышку, можно сделать небольшую надстройку с люком и термометром для более пристального контроля горения.

Для создания дымохода необходимо:

  • вырыть траншею от костра к коптильне длиной от 4 до 7 м, проложить ее кирпичом, сверху накрыть металлическими листами или рубероидом, присыпать землей;
  • вывести траншею к отверстию под камерой копчения и боковому отверстию очага.

Справка. Вместо траншеи можно организовать штольню или провести воздушный дымоход из металлической трубы.

Пошаговое создание коптильни

Коптильня должна быть герметичной, для этого рекомендуется использовать сварку.

Для того чтобы создать устройства, необходимо следовать инструкции:

  • Вырезать из подготовленного металла при помощи болгарки или иного инструмента четыре сегмента равных размеров по длине и ширине.
  • Скрепить первые два сегмента друг с другом сваркой.
  • Скрепить сваркой остальные две стенки.
  • Проварить внутренние швы для герметичности устройства.
  • Выполнить днище — оно должно иметь отверстие и крепления для подключения дымохода.
  • Выполнить крышку из листа металла, который на 10—15 см превышает поверхность верхней стенки коптильни, это необходимо для того, чтобы загнуть крышку с каждой стороны, проварить и обеспечить герметичность. У крышки могут быть отверстия для жесткого крепления к коптильне, а также ручка для переноски. Крышку можно сделать плоскую или в форме домика.
  • Выполнить решетку из арматуры, расположить на внутренних стенках устройства, под решеткой наварить крючки для установки жирового поддона.
  • Коптильня устанавливается над отверстием дымохода на столбиках из кирпича или металлических ножках, под решеткой или крюками для мяса располагается фильтр из войлока, задерживающий продукты горения.

Фото готовых проектов

Фото 4. Коптильня холодного копчения небольшого размера с дымогенератором, выполненная из нержавеющей стали.

Фото 5. Коптильня холодного копчения, сделанная из металлической бочки. Топка находится на расстоянии, с коптильной камерой соединяется дымоходом.

Фото 6. Деревянная коптильня холодного копчения. Дымовой шкаф сделан из дерева, фундамент из пеноблоков, печь из кирпичей.

Возможные проблемы самодельной коптильни

Процесс копчения может длиться две недели, поэтому к конструкции должен быть обеспечен постоянный приток дыма. Необходимо предусмотреть возможность оперативно производить растопку и подкладку опилок, сохранение в камере очага постоянной температуры и отсутствие утечек дыма из любого сегмента конструкции. Несоблюдение этих требований может привести к порче продуктов, их гниению. Но если все получится сделать правильно, можно будет круглый год наслаждаться копчеными деликатесами.

Полезное видео

Посмотрите интересное видео, в котором в виде слайд-шоу продемонстрировано изготовление коптильни холодного копчения с цифровым управлением.

Холодная коптильня — вещь нужная, но требующая внимания

Создание устройства для холодного копчения требует большого количества времени, наличия детальной схемы и качественного исполнения, которое включает прокладку траншеи и трубы, а также сварку металлических деталей. Стоит учитывать, что нужнее всего прибор в случае, когда имеется нужда в постоянной заготовке копченостей впрок. В противном случае — лучше обойтись мангалом с горячей коптильней, это позволит побаловать себя деликатесами с дымком в более короткие сроки.

Наслаждаемся копчёностями! Изготовление дымогенератора для коптильни своими руками

Дымогенератор, входящий в состав коптильни, предназначен для образования дымных масс.

Он работает за счёт двух процессов: нагревания опилок и тления без использования кислорода. Его можно сделать самостоятельно, используя металлическую трубу, эжектор, который создаёт тягу, и компрессор.

Что входит в устройство дымогенератора для холодного и горячего копчения?

Устройство, создающее дым, состоит из следующих компонентов:

  1. Корпус, который представляет собой цилиндрическую или квадратную ёмкость. Лучшим материалом для изготовления дымогенератора является нержавеющая сталь, но допускается использование иных металлов или сплавов. Это основной элемент конструкции, поэтому на него следует обратить особое внимание при сборке. Корпус должен соответствовать определённым размерам, быть герметичным и вмещать необходимое количество топлива.
  2. Дымоход монтируется на корпус и предназначен для отвода дыма от эжектора в коптильную камеру. Этот компонент крепят при помощи сварного шва. Он должен быть перфорированным или включать в себя плотно завитую пружину. С помощью этого элемента можно регулировать подачу дымовой массы в коптилку, при сборке дымоходу нужно уделить особое внимание.
  3. Эжектор используется в качестве инструмента для создания необходимой тяги.
  4. Компрессор служит для улучшения работы предыдущего элемента и смешивания кислорода с выработанной внутри корпуса дымной массой.

Каждая часть дымогенератора выполняет свои функции и при отсутствии одной нарушается работа всей установки.

Фото 1. Самодельный дымогенератор для коптильни, корпус которого сделан из квадратной ёмкости.

Дымогенератор создает дымную массу, подает ее в шкаф, где происходит приготовление копчёностей. Дым взаимодействует с мясом или рыбой и в результате химической реакции продукты превращаются во вкусную пищу.

В корпус дымогенератора засыпается специальная щепа, расход которой равен 100 г/ч при условии, что копчение производится холодным способом. Потом к корпусу подключается воздуховод и компрессор. Только после этого можно поджечь топливо. Стоит отметить, что существует два варианта генераторов дыма, а именно с верхним и нижним расположением эжектора.

Подготовка к сборке

Для того чтобы собрать дымогенератор полностью, необходимы:

  1. Квадратная труба сечением 100×100 или круглая диаметром от 100 до 120 мм. Она должна быть сделана из стали или нержавейки.
  2. Отрезки трубопровода радиусом от 12 до 20 мм. Длина может доходить до 40 см. Они будут использованы для создания дымового клапана, если речь идёт о горячем копчении.
  3. Пластмассовая гофрированная труба длиной 2—3 мм, а лучше металлорукав. Его диаметр должен соответствовать размеру внешнего дымохода.
  4. Компрессор — тройниковое соединение для трубопроводов. По диаметру оно должно соответствовать каналу, по которому подаётся дым.
  5. Провода и выключатель.
  6. Термометр.

Справка. Все компоненты можно приобрести в магазине и особых трат покупка комплектующих для дымогенератора не потребует.

Для полной сборки дымогенератора потребуется сварочный аппарат, болгарка и минимальный опыт работы с подобными инструментами.

Неопытному человеку может показаться трудной процедура приваривания дымоходного штуцера к трубе, производство дверок для топки и различных крышек.

Но если у вас есть минимальные навыки работы со сваркой и болгаркой, то заминок не возникнет.

Если опыта нет, лучше прибегнуть к помощи специалиста. В противном случае можно просто испортить дымогенератор во время сборки.

Процесс изготовления, чертеж

Чтобы изготовить работающий прибор нужно придерживаться следующей последовательности:

  1. Необходимо сделать корпус. Для этого можно использовать круглую или профилированную трубу диаметром от 100 до 120 мм. Чем шире будет элемент трубопровода, тем больше древесных опилок поместится в неё. Длина заготовки должна составлять примерно 60 см. При создании большого корпуса стоит помнить, что крупногабаритный агрегат будет труднее заправлять и перемещать.

Фото 2. Чертёж дымогенератора для холодного копчения. Для изготовления устройства предполагается использовать профилированную трубу.

  1. Следующим шагом монтируется компрессор, функции которого может выполнить кулер, снятый со старого компьютера. С его помощью дым поступит в нужное место, и циркуляция воздуха будет происходить быстрее.
  2. Необходимо подключить дымогенератор к коптильной камере. Эта процедура требует особого внимания, так как установка имеет довольно сложный алгоритм.

Важно! При подключении нужно следовать инструкции, в которой написано, что дым поступает в коптилку через специальный трубопровод. Не стоит забывать, что перед использованием последний нужно охлаждать. Чтобы добиться подобного эффекта, надо поместить дымоход в холодную воду или сделать шланг длиннее.

Если человек, собирающий дымогенератор и подсоединяющий его к коптильне, соблюдает все предписания, он может не сомневаться, что аппарат будет работать исправно. Если дымных масс поступает мало или слишком много, стоит проверить соединения.

Фото 3. Чертёж дымогенератора для коптильни, корпус которого выполнен из огнетушителя.

Коптильня холодного действия будет хорошо выполнять свои функции, если правильно подсоединить к ней дымогенератор, именно от него зависит качество еды, находящихся в коптильне. Неправильная сборка может повлиять на вкус мяса или рыбы.

Справка. В качестве корпуса можно использовать обычный огнетушитель диаметром около 100 мм и длиной в 400-500 мм.

Вам также будет интересно:

Трудности при сборке самодельного дымогенератора, выбор компрессора

Устройство описанного дымогенератора является довольно простым, но требует внимания. При изготовлении человек может столкнуться с проблемой недостаточной подачи воздуха. Для оптимизации этого процесса к конструкции можно подключить насос, аквариумный компрессор, домашний вентилятор или компьютерный кулер, упомянутый выше.

В качестве топлива для дымогенератора нельзя использовать древесину, выделяющую смолу, так как она может придать продуктам неправильный запах и привкус. Использовать слишком мелкие элементы тоже не рекомендуется, но если другого выбора нет, необходимо позаботиться о небольшом дымоходе, роль которого может исполнить обыкновенная пружина. Она даст возможность дымным массам свободно проходить даже через слой опилок.

Не стоит забывать про такой элемент коптильни, как эжектор. Если он будет установлен в нижней части камеры сгорания, то помешает естественному притоку воздушных масс.

Коптильни, устроенные таким образом, нуждаются в постоянном контроле. В противном случае продукты испортятся.

От обозначенных неудобств можно избавиться, если переместить эжектор в верхнюю часть установки. Если принять подобные меры, все неприятные стороны, вызванные некачественной работой, исчезнут с большой долей вероятности.

Как правильно подсоединить дымогенератор своими руками?

Не стоит забывать, что немаловажным моментом является температура дыма в дымогенераторе. Именно от неё зависит как запах и вкус, так и внешний вид готовых копчёностей. В целях регулировки можно увеличить или уменьшить длину трубопровода. Чем он длиннее, тем ниже будет температура.

Необходимо убедиться в герметичности патрубка, по которому поступает дым. Если в нём будет обнаружено отверстие, то его нужно немедленно залатать и использовать другой шланг. Подобные неисправности могут привести к утечке дымных масс и неполноценному копчению, на приготовление продуктов уйдёт гораздо больше времени, или достичь желаемого вообще не удастся.

За счёт простоты конструкции можно обнаружить любую проблему. Если человек делал установку своими руками, то он наверняка знает, где мог допустить ошибку. Свидетельством неправильного подключения может служить нехороший привкус продуктов из-за их нахождения в концентрированном дыму.

Важно! Дымогенератор регулируют методом проб и ошибок. При достижении нужной температуры мясо или рыба обретут аппетитный внешний вид и приятный вкус и запах.

Трудно ли сделать дымогенератор? Плюсы и минусы самодельного устройства

Описанный агрегат имеет как положительные, так и отрицательные стороны.

Если говорить о плюсах, то к ним относятся: простота в сборке и обслуживании, эффективная работа, отсутствие каких-либо финансовых затрат на создание конструкции и поддержание агрегата.

Но у дымогенератора имеются и отрицательные стороны. Одной из них является необходимость поддерживать тление древесной щепы в постоянном режиме. Дым относительно низкой температуры не способен быстро довести продукты до готовности. Мясо и рыба должны коптиться в течение 2 суток. За меньшее время достичь готовности можно только путём повышения температуры.

Полезное видео

Посмотрите видео, в котором рассказывается, как сделать дымогенератор для коптильни за один час.

Дымогенератор холодного копчения своими руками: чертежи


Все мы любим себя побаловать всякими вкусностями, хотя не всегда это полезно для здоровья. Мало кто не любит копченостей с запахом дымка и натуральным вкусом мяса, а не специй и химии. Поэтому сегодня предлагаем сделать дымогенератор своими руками.

Давайте у себя дома своими руками сделаем дымогенератор для горячего и холодного копчения.

Дело мастера боится, тем более что сделать дымогенератор не так уж и тяжело. Его можно просто присоединить прямо к камере для копчения, так как при таком копчении в отличии от холодного нет необходимости его охлаждать.

Дымогенератор для коптильни горячего копчения


За основу коптильни можем взять обыкновенное металлическое ведро с крышкой или большую кастрюлю (смотрите чертеж дымогенератора). На дно, выбранной нами основы, размещаем очаг тепла. Для этого можно использовать тирсу, тертухи, щепки. Затем все это «сооружение» ставим на маленький огонь пускай тлеет.
Благодаря дымогенератору идет выработка дыма, предназначенного для копчения, после чего продукт будет нагреваться и коптиться.

Если коптильню сделать правильно, что бы она была герметически рассчитана, то останется задача -это установить нужную температуру внутри что бы продукты не подгорали.


Дымогенератор для холодного копчения


Дымогенератор для холодного копчения своими руками сделать сложнее и само копчение длится дольше и хлопотливее, зато потом наши продукты не испортятся так быстро, как при горячем копчении, а это очень важно.

При холодном копчении продукты нужно немного подготовить. Вначале нужно посолить, а затем просушить. Если сырье не высушить, то при повышении температуры вода будет испаряться поглощая в себя дым и копчение у нас займет более длительный период.

Дымогенератор холодного копчения сделать своими руками сложнее, потому что, дым который вырабатывается должен охладится. Дымогенератор для коптильни своими руками чертежи показано как охладить дым.


Холодное копчение продуктов может длится от одного дня до пару недель, при этом оно всегда должно быть в дыму, поэтому намного проще и удобнее для нагревания использовать электрические приспособления.

Охладить дым до низкой температуры можно многими способами. Одним из самых простых: в холодную воду погрузить дымоход. Еще проще охладить дымогенератор закопав трубу в землю где дым остывает до необходимой температуры, но это в том случаи, когда он находится на открытом огне. На видео показано как это можно сделать дымогенератор холодного копчения.


Мы живем во время технического прогресса и с помощью электричества охладить дымогннератор, сделанный своими руками, можно куда проще, но с условием что в той части где он нагревается должен стоять термодатчик который после того как будет достигнута определенная температура, подача тепла останавливается, и температура поддерживается на одном уровне.

Технология изготовления дымогенератора своими руками


Дымогенератор из сетки



Кто не любит копченые продукты? Неверное таких людей будет сложно найти. Ведь копчености любят все без исключения, даже те, которым не рекомендовано принимать их в пищу. Именно поэтому многие хотят иметь в своем распоряжении домашнюю коптильню. Благодаря тому, что в сети интернет можно найти множество примеров обустройства таких коптилен, оборудовать ее у себя дома — задача вполне достижимая. Для таких целей существуют как стационарные, так и компактные комплексы.
В каждой коптильне есть важный элемент, который называют дымогенератором. Этот элемент предназначен для произведения дыма в таком объёме, который нужен для поддержания процесса копчения. Благодаря дымогенератору дым также подается в коптильный шкаф. Его можно как приобрести, так и сделать своими руками.
Если посмотреть на фото самодельного дымогенератора, вы увидите, что это устройство небольшого размера. В него засыпают древесные щепы или опилки. Те, благодаря своему медленному тлению, образуют дым.
Сетка из нержавейки – это основа нашего дымогенератора.
На фото ниже, вы можете ознакомиться с первой моделью:


Следующее фото – это вторая модель:

Исходя из фото, можно сделать заключение, что из сетки делается лоток. Внутри лотка нужно сделать перемычки, но ни в коем случае не сплошные. В конце – переход в следующий отсек. В середину лотка засыпаются древесные опилки. Для копчения подходят только ольха, дуб, фруктовые породы деревьев, а также другие. Обязательное условие – сухие и мелкие опилки. Их также можно высушить с помощью микроволновки. Когда все опилки уложены их нужно поджечь, с одной стороны. Затем в коптильную камеру помещают дымогенератор. Опилки лишь тлеют, но жара не дают. Дымогенератор, показанный на первом фото, проработал примерно 6 часов. Дмогенератор из второго фото был затушен по истечении шести часов. Но согласно подсчетам, он вполне мог бы поработать еще приблизительно 9 часов.

Информация для раздумий! Когда закончите свою коптильню, попробуйте в работе несколько разных видов щепок. Таким образом вы выберете для себя лучший из вариантов. Ведь каждый вид щепок дает определенный особенный вкус.

Как вариант можно сделать домашнюю коптильню из картонного ящика больших размеров. Такое приспособление не потребует практически никаких затрат. Он также будет работать с использованием дымогенератора.

Контейнер дымогенератора (камера сгорания)


От величины контейнера и его строения зависит время безостановочной работы дымогенератора. Чтобы изготовить контейнер, можно использовать любую подходящую огнеупорную емкость, но наиболее подходящим вариантом является труба из металла диаметром 80-100 мм. И длинной около 40-50 см. Для розжига щепы и подачи воздуха, который нужен, чтобы поддерживать горение, в нижней части контейнера должно быть отверстие диаметром 7-10 мм. А вот верхнюю часть нужно закрыть герметично, для избежания подсоса воздуха.

Сердце дымогенератора


Сердце дымогенератора можно без особых усилий изготовить используя водопроводные тройники, сгоны и трубки разного диаметра. Способ их соединения может быть разным: резьба, пайка, сварка. Все зависит от ваших технических возможностей и желания.

Сердца дымогенератора может располагаться как вверху, так и внизу контейнера. Оба варианта имеют свои плюсы и минусы.

чертеж дымогенератора
При нижнем расположении эжектора, дымогенератор отлично работает в паре с небольшой коптильной камерой, но такая конструкция имеет ряд недостатков: например, очень часто тухнет. По этой причине, камеру сгорания следует размещать не слишком высоко, что в свою очередь, ведет к сокращению времени безостановочной работы дымогенератора. Также, открытая труба, входящая в камеру сгорания, должна быть максимально заизолирована, так как щепа может попасть вовнутрь и препятствовать поступлению дыма.

Такие мелкие технические погрешности можно без труда устранить, если установить эжектор вверху загрузочной камеры.



Насос эжектора


Для подачи кислорода можно использовать любой подходящий насос. Это может быть, например, компрессор для аквариума мощностью 4-5 ват.

Также, вы можете придумать и внедрить свои собственные идеи и доработки. Например, вместо компрессора к дымогенератору можно прикрепить компьютерный кулер, вмонтированный в бутылку из пластика. Такое решение будет простым и функциональным.



Изготовление простого дымогенератора своими руками




Дымогенератор с насосом от аквариумного компрессора



Дымогенератор на основе куллера и бутылки



Какое сырье подойдет для дымогенератора?


Если ваш дымогенератор работает на открытом огне, то вполне подойдут опилки, щепки они и будут поддерживать жар. Само собой разумеется, что качество копчения, его запах, вкус, цвет зависит от того из какой древесины были щепки.
При высокой температуре в герметическую емкость не поступает кислород, щепки тлеют и при этом выделяется дым который и необходим для копчения.

Вот поэтому для того чтобы продукт был вкусным и имел приятный запах, сырье берем из фруктовых деревьев. Подойдут яблони, вишни, груши, а также можно использовать щепки из ивы березы, ольхи.

Вы увидели, что сделать у себя дома дымогенератор для копчения своими руками просто. Зато благодаря ему у вас всегда на столе будут вкусные копчености. Ведь у хорошего хозяина достаток и в коморе и на столе.

Дымогенератор своими руками для коптильни: пошаговая инструкция по сборке


Мясо, рыба, грибы после обработки дымом приобретают неповторимый аромат и вкус. Также значительно продлевается срок хранения таких продуктов. Раньше продукты копчения готовились на очаге, где использовались дрова. Главная проблема при такой готовке – требуется большое количество дров и постоянный контроль за процессом копчения.

Сейчас очаг заменили дымогенератором – устройством, которое вырабатывает дым и направляет его в коптильную камеру к продуктам копчения. Более того, оборудование не обязательно покупать – в этой статье мы расскажем, как изготовить дымогенератор своими руками для коптильни, используя подручные материалы. Поможем вам с выбором генератора дыма, а также поясним, как его правильно подключить к коптильне.

Содержание статьи:

Устройство и работа дымогенератора

Процесс холодного копчения довольно прост, если использовать дымогенератор. Коптить с этим устройством можно на балконе, на даче, в деревне, но только при условии соблюдения правил пожарной безопасности.

Положительная черта дымогенератора – его использование способствует уменьшению интенсивности контроля за готовкой. Для получения дыма подойдет щепа или опилки.

Для домашнего копчения сгодится любая емкость, к которой подключают дымогенератор – покупной или собранный своими руками. Подготовленные продукты помещают в камеру – укладывают в емкость на решетку или подвешивают. Затем включают компрессор, подсоединенный к дымогенератору, зажигают опилки через отверстие в колбе генератора. Вот и все – процесс копчения начался.

Дымогенераторы в основном выполняют цилиндрической формы с дымоходным патрубком. Изготавливают из металла. Стараются взять жаростойкий материал толщиной 2,5 – 3 мм

Есть два вида копчения продуктов питания:

  • Горячее – температура дыма колеблется в районе 40-110 °С и выше. Время необходимое для этого процесса составляет от 20 минут до суток.
  • Холодное – под воздействием дыма температурой до 30 °С. Процесс готовки в этом случае может продлиться несколько суток. Но и срок хранения продуктов дольше – до двух недель.

Копчение может проводится любым из выше приведенных способов. Главное преимущество копчения при больших температурах – это скорость приготовления продуктов.

Однако воздействие высоких температур не является бережным и ведет к разрушению витаминов, полезных веществ. А также приводит к значительному уменьшению срока хранения, нежели при холодном копчении.

Сборка дымогенератора своими руками

Для правильного процесса приготовления продуктов путем холодного копчения, понадобится специальное оборудование. Далее мы рассмотрим порядок изготовления дымогенератора для холодного копчения, приведем сопутствующие чертежи, нужные комплектующие и этапы сборки.

Вариант #1 — простой дымогенератор из трубы

Этот генератор дыма из металлической трубы прост в изготовлении. Он подойдет для небольших объемов копчения.

Устройство и принцип работы

Понадобится кусок металлической трубы длиной около 1 м. Сверху приваривается трубка малого диаметра, при помощи которой дым, поднявшись вверх, подается в коптильную камеру. А снизу делается небольшое отверстие – для розжига топлива.

Чтоб увеличить тягу в верхней части корпуса подключается компрессор примерной производительностью 2 литра/мин. Для этих целей вполне подойдет аквариумный насос, потому что с его помощью можно регулировать количество подаваемого дыма.

В корпус дымогенератора, выполненного из трубы, набиваются опилки, или деревянная стружка. Топливо поджигают снизу через подготовленное ранее отверстие. Дым, получаемый при сгорании, подымается вверх.

Работа дымогенератора налажена – дым, поступающий из него, едва теплый из-за того, что очаг горения маленький, что приводит к слабому горению. Поднимается дым через опилки медленно и это дает ему время на то, чтоб остыть и подсушить опилки. Коптильня хорошо выполняет свою работу и делает ее на отлично – чего и требовалось добиться

Необходимые для сборки материалы

Для корпуса мы используем трубу сечением 100 мм или профилированную трубу с сторонами по 100 мм. Важно, чтобы она была изготовлена из огнеупорного материала, к примеру, труба дымохода из нержавейки или квадратная труба толщиной не менее 3 мм.

Оптимальная высота – около 1 метра. Но длина и сечение трубы может быть больше или меньше. В первом случае положительная сторона – это увеличение объема используемых опилок, что приведет к более длительному времени работы дымогенератора на одной закладке.

Минусы: увеличение веса и объема приспособления, неудобно чистить и заправлять.

Также потребуется:

  • металлические пластины толщиной 3 мм: две квадратные для изготовления дна и крышки (80х80 мм), две   80х30 мм и две 74х30 мм;
  • медная труба диаметром 10 мм и длиной 360-370 мм;
  • аквариумный компрессор, желательно с регулировкой производительности;
  • две низких гайки;
  • два болта;
  • два штуцера;
  • сгон 1/2″ длиной 150 мм, уголок с упором;
  • заклепки.

Из инструментов понадобится сварочный аппарат, болгарка, расходники (круги и электроды), дрель, набор ключей, заклепочник, метчики для нарезания резьбы.

Размеры и диаметры болтов, гаек, штуцеров указаны на чертеже. А также порядок и нюансы сборки

Инструкция по сборке дымогенератора

Труба длиной 1 м и является камерой генератора. Сверху будет находиться крышка, дающая доступ внутрь, чтобы засыпать опилки и очищать емкость после копчения. Для ее изготовления с помощью от квадратной трубы часть длиной 90 мм.

Теперь займемся ножками. Их можно приварить из металлических пластин (в этом случае необходимо заготовить пластины толщиной 3 мм и нужно длины) ли же расчертить ножки внизу трубы-заготовки длиной 70 мм и шириной 30 мм.

Болгаркой отрезать по линии ножек. Ножки оставляем, а ненужные части загибаем

Осталось  пластины, заготовленные ранее для крышки и дна (80х80 мм). В этой сборке опилки насыпаются внутрь – прямо на дно. Дно в таком варианте наглухо приварено к трубе снизу. Зольник здесь отсутствует и чтоб почистить приспособление, предстоит его перевернуть и аккуратно вытряхнуть.

Для улучшения работы в корпусе генератора дыма на небольшом расстоянии от дна (10 – 15 см) устанавливают сетку на которую и насыпаются опилки. Для избежания спрессовывания опилок при засыпке внутри камеры сгорания (в нижней части трубы) вешают пружину. Образовавшаяся зола, появившаяся после тления опилок, просыпается вниз сквозь сетку. Чтобы упростить уход за приспособлением, дно можно сделать съемным. Для чего дно выполняют в виде стакана диаметром немного больше, чем диаметр самого корпуса. Это позволяет надевать его на корпус снизу и фиксировать болтами.

В пластине крышки предстоит нарезать резьбу для болта, используемого как ручка (подробнее на чертеже).

Из пластин 30х80 мм и 30х74 мм делаем юбку крышки. Для чего понадобится заклепочник и заклепки. Крышку и сам корпус желательно прокалить при температуре 270 градусов, используя растительное масло

Важно просверлить в нижней части трубы, отступив от дна 20 мм, отверстие около 8,5 мм – это обеспечит приток воздуха для розжига и поддержания горения. Не стоит делать отверстие большим диаметром, чтобы не спровоцировать загорание опилок, ведь нужно, чтобы они тлели и давали дым для копчения. Затем желательно нарезать резьбу М10 под болт, чтобы после розжига можно было отверстие закрывать

Теперь осталось обеспечить подачу воздуха и вывод дыма.

Для чего в крышке и корпусе делаем отверстие и собираем комплект подачи воздуха (из компрессора) и дымовыводящую трубку.

Размеры отверстия, трубки, штуцера, гаек указаны на чертеже. Следует обжать медную трубку на конце и сделать 2 отверстия для подачи воздуха

Осталось проверить работоспособность самодельного дымогенератора. Для этого подсоединяем трубку подачи воздуха к штуцеру крышки, засыпаем щепу, поджигаем ее  через проделанное ранее отверстие.

Когда тление началось, надеваем крышку на корпус камеры дымогенератора. Осталось поместить приспособление в коптильню. Также можно дополнить конструкцию дымоходом, соединив генератор дыма с камерой коптильни

Вариант #2 — из электроплитки

Этот вариант не пойдет на пользу ни электроплитке, ни емкости для опилок. Но, если вы коптите всего пару раз в сезон, этот вариант вполне неплох.

Для изготовления дымогенератора понадобится электроплитка, старая бочка без дна, стальная сетка, фанера и кусок трубы из жести.

Коптильня будет располагаться на улице. Ставим электроплиту. На нее сверху устанавливаем бочку, а на плитку ставим кусок трубы и засыпаем туда опилки или щепу.

Далее протыкаем бочку арматурой крест-накрест на высоте немного выше середины. Сверху на штыри помещается стальная сетка, на которую и будут выкладываться продукты копчения.

Бочку сверху закрываем листом фанеры. Коптильня с дымогенератором из электроплитки готова к использованию.

Такое копчение имеет свои недостатки. В процессе нам нужно поднимать бочку для регулировки температуры, а также вынимать продукты из бочки чтобы досыпать опилки

Вариант #3 — походный мини-дымогенератор

Этот вариант используется для быстрого копчения на рыбалке пойманной рыбы или небольших кусочков мяса. Конструкция предполагает общую камеру для генерации дыма и копчения – металлический котелок. В него выкладывают опилки, веточки и щепки.

Сверху, ближе к краю, устанавливается металлическая решетка, на которую и выкладывается мясо или рыба. При отсутствии таковой используем крышку, к которой привязываем продукты копчения и закрываем казанок. Коптилка готова – можно начинать процесс приготовления продуктов.

Простой деревенский способ копчения

Эта конструкция состоит из двух камер, соединенных между собой дымоходом. Коптильня располагается на одной стороне, на другой стороне находится печь или очаг, который и есть генератор дыма.

Коптильню делают из досок – она должна быть полностью герметична. Можно использовать бочку. Камеру располагают на возвышенности, обязательно выше печи для хорошего движения дыма

Дымоход должен быть длиной от 3 до 4 метров, чтобы дым – предназначенный для копчения охладился до подходящей температуры.

В зависимости от того как будет использоваться коптильня есть 2 вида прокладки дымохода:

  • Если коптильня стационарная, то дымоход выполняется в виде кирпичного канала или металлической трубы, закопанной в землю.
  • Если конструкция собрана «на скорую руку», то отлично подойдет выкопанная под уклоном траншея.

Дымоход соединить с коптильней снизу для большего заполнения дымом. В месте соединения нужно расположить фильтр, чтобы сажа блокировалась и не садилась на продукты копчения.

Топливо для дымогенератора

Часть покупных моделей дымогенераторов с электрической или газовой топкой. Поэтому выгоднее пользоваться самодельными приспособлениями, работающими на опилках или мелкой деревянной щепе. Топливо для них имеется в достаточном количестве у владельцев частных домов.

Если же нет, то опилки для генератора дыма можно приобрести в магазине. Опилки, щепа подходит от любого лиственного дерева. Исключение – хвойные породы. Их использование приведет к появлению горечи у продуктов копчения.

Желательно выбирать опилки и щепки более крупной фракции, чтобы не пришлось добавлять в конструкцию пружину для улучшения прохождения дыма

Основные правила техники безопасности

При сборке дымогенератора не стоит забывать основные правила, связанные с техникой безопасности. Во-первых, место куда будет установлен дымогенератор не должно быть легковоспламеняющимся, как и предметы, находящиеся рядом.

Во-вторых, если собираетесь поверхность генератора вскрывать краской, то последняя должна быть жаростойкой.

При подключении насоса к сети электроснабжения важно проследить, чтобы кабель питания был как можно дальше от нагревающихся элементов.

Выводы и полезное видео по теме

Процесс изготовления дымогенератора в домашних условиях:

Как сделать генератор дыма и собрать домашнюю коптильню:

Ознакомившись с наиболее простыми вариантами генераторов дыма и домашней коптильни, вы можете без затруднения подобрать для себя тот дымогенератор, который подходит именно вам. И конечно имея время и желание без особого труда своими руками сделать для себя и коптильню и дымогенератор.

У вас остались вопросы по сборке дымогенератора? Или хотите рассказать о личном опыте изготовления коптильни из подручных материалов? Делитесь своим результатом – форма обратной связи расположена ниже. Здесь вы можете не только рассказать о самостоятельно собранном дымогенераторе, но и добавить оригинальные фото готового приспособления, а также спросить совет у наших экспертов и других посетителей сайта.

Дымогенераторы Вентури

Чтобы коптить мясо или колбасы, нужно производить дым. Эту задачу стало легче выполнить, когда примерно в 2005 году начали появляться дымогенераторы Вентури. Сначала в Новой Зеландии, затем в США, Польше и других странах.

Представьте, что кто-то курит сигарету, которая сидит рядом с частично открытым окном в быстро движущейся машине. Быстро движущийся воздух снаружи создает вакуум рядом с окном и вытягивает дым из машины. Тот же принцип используется в дымогенераторах Вентури, где сжатый воздух из аквариумного воздушного насоса впрыскивается в контейнер, заполненный древесной стружкой.Самый нижний слой щепы продолжает гореть, образуя дым. Когда он сгорает, он превращается в золу, которая оседает на дно бункера. Затем слой выше начинает гореть. Верхние слои не могут воспламениться, поскольку они не подвергаются воздействию свежего воздуха, необходимого для горения. Свежий воздух поступает через отверстия в нижней части дымогенератора.

Образующийся дым поднимается медленно, но большая его часть уносится воздухом, выходящим из сопла воздушного насоса аквариума.Воздушное сопло направлено к отверстию, ведущему в коптильную камеру, и это единственное направление, в котором движутся воздух и дым.

Древесная щепа.

Есть агрегаты для продажи в Новой Зеландии (Venturi 500, 400), Польше (Roger) или в США (Smoke Daddy ™), и хотя они могут немного отличаться по деталям конструкции, двигатель, которым они оснащены, во всех случаях является наиболее подходящим. то же самое: воздушный насос аквариума. Мы пробовали различные типы дымогенераторов Вентури, и все они хорошо себя зарекомендовали.

Большим преимуществом дымогенераторов Вентури является то, что они принимают древесную щепу разного размера, поэтому они не привязаны к какой-либо конкретной марке коптильни.

Дымогенератор с низким соплом

Это типичный дымогенератор Вентури. Соединительная труба расположена низко, а дымовая камера и коптильня находятся на одном уровне. Такое расположение хорошо подходит для маленьких курильщиков.

Дымогенератор с низким соплом.

Верх контейнера (крышка) прикреплен неплотно, но должен обеспечивать достаточно плотное соединение, чтобы предотвратить выход дыма.Дна нет, емкость можно ставить прямо на землю. Делается отверстие для трубы, соединяющей коптильню с коптильней. Соединительный патрубок можно рассматривать как канал отвода дыма. Эту трубу можно вставить неплотно, нарезать на обоих концах и закрепить гайками, ввинтить в стенку коптильни и стенку дровяной емкости и т. Д. Это будет зависеть от ваших технических возможностей и фантазии конструкции.

Недостатком этой конструкции является то, что более крупная древесная стружка может застревать наверху трубы и предотвращать оседание большего количества щепы.Это остановит огонь. По этой причине длина трубы в дымовой камере должна быть минимальной. Во-вторых, отверстие трубы должно быть как-то защищено, иначе древесная стружка может попасть внутрь и заблокировать попадание дыма. В-третьих, такая конструкция не способствует естественной тяге коптильни, поскольку коптильня и топка расположены на одном уровне. Это означает, что когда насос выключен, у системы будет мало энергии для всасывания дыма.

Эти незначительные недостатки вышеуказанной конструкции можно легко исправить, перевернув дымовую камеру на 180 ° по горизонтальной оси и поместив ее либо под коптильню, либо подняв коптильню выше. Разумеется, отверстия для подачи свежего воздуха должны присутствовать в верхней и нижней части топки и просто заклеиваться изолентой.

Высокая конфигурация сопла создает более сильную тягу , при условии, что дымовая камера расположена ниже коптильни. Даже при выключенном насосе естественная тяга должна быть достаточной для образования тонкого дыма. Чем больше высота между отверстием для забора свежего воздуха и дымоходом, тем сильнее будет тяга.

Дымогенератор с большим соплом

Дымогенератор с высоким соплом.

Дымогенератор с прямым форсункой и высоким соплом

Это простой, но эффективный дымогенератор. Генераторы дыма Smoke Daddy ™ работают по этому принципу. Воздух, проходящий через сопло, выходит примерно на 1/4 дюйма перед соединительной трубой, которая имеет больший диаметр. В этом небольшом воздушном зазоре создается достаточный вакуум для всасывания дыма в соединительную трубу. Сердце системы состоит из 3-х частей: воздушного насоса, воздушного сопла (металлическая трубка) и соединительного патрубка. Эти части могут быть соединены вместе множеством различных способов.Они могут иметь резьбу, гайку или несъемную сварку.

Дымогенератор с прямым форсункой и высоким соплом.

Принцип Вентури объясняется в нашем разделе, посвященном газовым горелкам.

Доступно на Amazon

Make Sausages Great Again упаковывает невероятное количество колбас, превращая знания всего на 160 страниц. Подробно описаны правила, советы, стандарты, виды колбас, способы копчения и многие другие темы. Также в нем 65 популярных рецептов. Официальные стандарты и профессиональные методы обработки используются, чтобы объяснить, как создавать новые рецепты и производить любые виды качественной колбасы в домашних условиях.

Как сделать дымогенератор

Это материалы, необходимые мне для этого проекта. Здесь показана медь 1/4 дюйма, и в итоге я использовал медь 3/8 дюйма. Я думал, что труба побольше, больше воздуха.

Это большинство необходимых инструментов. Мой набор для пайки, сверло, труборез и ступенчатые сверла (для увеличения отверстий в металле).

Я купил эту канистру в Walmart за 10 долларов. Это как можно ближе к дешевой почти герметичной металлической канистре. Работает для меня!!

Начните с просверливания отверстия диаметром 1/2 дюйма рядом с верхней частью канистры.Затем на противоположной стороне просверлите отверстие диаметром 3/8 дюйма.

Повышающие насадки имеют тенденцию оставлять на внутренней стороне потертый металл, вы можете использовать напильник, плоскогубцы или сверло для удаления заусенцев. Измельчите их до однородного состояния.

Теперь просверлите отверстие возле дна канистры. Размер, необходимый для этого отверстия, зависит от того, сколько места вам нужно для освещения дерева. Я сделал свой примерно 1/2 дюйма.

Одно из моих отверстий было немного слишком большим для трубы 1/2 дюйма, поэтому я выровнял отверстие пенопластовой лентой. Я также выровнял верхнюю часть изолентой из пеноматериала, чтобы обеспечить лучшее уплотнение.

Начните с обрезки трубы 1/2 дюйма примерно до 6 дюймов и трубы 3/8 дюйма примерно до 4 дюймов.

Теперь нам нужно проделать отверстие в трубе 1/2 дюйма. Я смотрел, просверливая много отверстий. Я проделал отверстие там, где оно должно было быть в центре канистры.

В итоге я вырезал отверстия и сделал одно большое отверстие. Снова подумываю о большем потоке воздуха.

Это редуктор 1/2 «-3/8». Сторона 3/8 войдет в отверстие, которое вы сделали в верхней части канистры.

Вам необходимо отшлифовать / отшлифовать стопор внутри переходника, чтобы труба 3/8 могла войти внутрь.На этой картинке это сложно увидеть, но она есть !!

После шлифовки вставьте трубу 3/8 в редуктор. Оставьте на конце зазор примерно 1/4 дюйма, чтобы внутрь мог поместиться другой кусок трубы 3/8 дюйма.

Это другая трубка, прикрепленная к воздушному насосу, которая подходит к другой стороне редуктора. В моем насосе было два отверстия для воздуха, поэтому я соорудил пару кусков меди, чтобы вставить два шланга.

Вот как все части сочетаются друг с другом. Воздух, поступающий слева, проходит через трубу 3/8 дюйма мимо отверстия в трубе 1/2 дюйма, создавая всасывание через отверстие (которое будет в баллоне).

Вот как это выглядит, когда все сложено. У меня большое отверстие обращено вниз, чтобы он мог впитывать дым, поднимающийся в канистру.

Теперь закройте крышку и зажгите нижнее отверстие, как только стружка окажется внутри. Я заклею отверстие сверху, чтобы не выходил дым.

Список

, идеи и варианты для холодного копчения своими руками

Дикая Утка, яичный завод, соль — холодное копчение в чайнике-гриле.

Итак, я рассмотрю множество вариантов модели «сделай сам» (сделай сам) для холодного копчения, которые я видел, строил или слышал.

Я курил холодным копчением около 20 лет, используя безумно простое оборудование, до встречи с друзьями мясника с вакуумными устройствами для холодного копчения за 200 000 долларов (не в моем стиле, но было интересно увидеть это).

Холодное копчение — невероятно простой процесс после того, как мясо было тщательно обработано / засолено. Когда дело доходит до овощей, соли, молочных продуктов или любых других продуктов — холодное копчение довольно просто.

Для многих категорий, не относящихся к категории мяса, всегда требуется максимум 30-60 минут, чтобы придать вкус холодного копчения под этим углом.

Большинство дизайнов своими руками легко сделать дома, это просто зависит от того, что и как вы хотите установить.

Я подумал о том, чтобы написать этот пост для сообщества, так как я нахожусь между домами после долгого путешествия по Италии, снова узнавая о вяленом мясе! И сегодня вечером я воспользуюсь трубкой для гранул и картонной коробкой, чтобы приготовить для друга кусочек бекона холодного копчения.

Варианты для самодельного коптильни для холодного копчения

  1. Куча опилок или дерева
  2. Коптильня для холодного копчения с пеллетами
  3. Коптильня для холодного копчения «лабиринт»
  4. Установка для гриля Коптильня для холодного копчения
  5. Классическая деревянная коптильня для коптильни и мясной камеры
  6. или угольный дым
  7. Пеллетный гриль Модернизация Коптильня для холодного копчения

Итак, как вы можете видеть множество вариантов камеры, есть много вариантов, когда дело доходит до коптильни «сделай сам» (и, конечно, список намного длиннее).Это забавно, потому что эта тема не так часто освещается в Интернете. Я подумал, что смогу создать некоторые ресурсы, посвященные холодному курению, чтобы помочь другим разобраться в ней.

Изготовление оборудования для самостоятельного приготовления холодного копчения

  • Стальной перфорированный цилиндр (выхлоп автомобиля)
  • Отверстие в земле, отведенное по трубопроводу / каналу в другую камеру
  • Любая зона горения или гриля, подключенная к камере для пищевых продуктов

Это только не самое главное моей головы.

Есть несколько факторов, которые следует учитывать при создании своей коптильни своими руками.И я постараюсь принять во внимание то, что у вас есть — земля, лужайка, патио или квартира (снаружи — это ключ!)

Холодное копчение своими руками, мне не нравится

Я видел много дизайнов онлайн и через друзей, которые используют алюминий , и я сам по глупости делал это раньше.

Я слышал, что при высоких температурах алюминиевая фольга или олово могут быть вредны для вашего здоровья, но это также и экологический аспект.

То же с фольгой или банкой в ​​солдатской одежде.Лично я предпочитаю избегать подобных дизайнов.

Важные факторы для самодельного устройства для холодного копчения

Воздушный поток и заслонки

Когда дело доходит до холодного копчения, дело не только в высоком уровне дыма. Это немного похоже на низкое и медленное курение барбекю . Я думаю, что нет ничего плохого в подходе с тонким голубым дымом — чем меньше, тем лучше с хорошим потоком воздуха.

Воздушный поток — большая часть картины.

Если вы провели свое исследование, то знаете, что мясо холодного копчения — это просто еще один процесс сушки с добавлением дыма для антибактериальных и противогрибковых факторов и, конечно же, вкуса.

Некоторые эксперты по холодному копчению, особенно в Центральной, Северной и Восточной Европе. У них есть какая-то форма управления потоком воздуха на выходе или заслонка для регулировки потока воздуха через камеру для продуктов или мяса.

Я использую аппарат для горячего или холодного курения у друга. Это небольшое немецкое торговое предприятие с заслонкой на верхнем узком отверстии для дымохода.

Вот фото рычага со свисающим ведром.

Температура

Важнейший фактор температуры для холодного копчения на самом деле не имеет значения, что я курю — всегда стремимся к от 10 до 20 ° C, , даже если технически вы можете подняться до 30 ° C.

И давайте не будем вдаваться в теплого курения , это совершенно другой уровень, который используется по сравнению с тем, что я видел преимущественно в Восточной Европе.

Если в моем умеренном климате дома не будет зимы, я просто посмотрю на то, чтобы делать сеансы холодного копчения в ночное время, когда температура около 15 ° C, затем утром я храню мясо или на следующий день холодного копчения.

Лучше всего приобрести такое простое аналоговое устройство для измерения температуры и влажности, которое сочетает в себе все, что вам нужно знать.Или этот имеет отдельные датчики, но выполняет ту же работу.

Влажность

Это фактор, который люди иногда находят немного удивительным, но более высокий уровень влажности около 70% — лучший вариант.

Как правило, его можно найти в ночное время во многих частях мира. Это предотвратит затвердевание мяса снаружи, прежде чем оно немного подсохнет и придаст аромат внутри.

Это та же теория и процесс вяления мяса и камеры для вяления.

Стеллажи или подвесы

Когда дело доходит до филе или целой рыбы, подвешивание обычно является предпочтительным способом. Вы также можете обойтись без стоек — они определенно намного чище и аккуратнее с рыбой, которую можно повесить. Также идеально подходит меньший контакт с мясом.

Один трюк, который я использовал годами: если есть какие-то стеллажи, вы можете просто привязать бечевку или джут к твердому куску мяса и протыкать веревку через решетку, протыкая кусок дерева или палочку для еды.

Вот фото.

Конечно, регулируемые стеллажи или подвешивание — это идеальный вариант, но все зависит от настройки и того, чего вы пытаетесь достичь. Я бы просто упомянул об этом, чтобы о чем подумать.

Большой или маленький самодельный коптильня для холодного копчения

  • Холодильники
  • Чайник для барбекю
  • Шкафы для хранения документов
  • Терракотовые горшки
  • Бочка объемом 40 галлонов
  • Картонные коробки
  • Винные бочки для холодного копчения 9111, но это работает Пила была за спиной голландского мясника, когда я был студентом.По сути, это был большой, прочный, тяжелый стальной контейнер с двумя дверцами, высотой около 12 футов.

    Он получил необработанные остатки темной древесины твердых пород от местного производителя мебели.

    Это были обрезанные опилки с вращающейся сушкой.

    Он дал ему немного гореть зажигалкой, задул его и оставил. Иногда он оставлял дверь приоткрытой, чтобы в нее поступал воздух. Просто, но это было все.

    И, конечно, он делал восхитительные копчености, используя смесь древесины, но преимущественно красного дерева , что было интересно.

    Итак, мысль, которую я пытаюсь сделать, заключается в том, что она может быть невероятно простой. Ниже я рассмотрю основные из них, которые я видел чаще.

    Но независимо от того, подкладываете ли вы трубку для гранул под гриль-чайник или проводите трубку в шкаф для хранения документов. Все это простые идеи для холодного копчения, которые заставят ваш мозг задуматься!

    1. Куча опилок или дерева

    Если у вас есть сухая древесина твердых пород, хорошая дымность и вентиляция. Как только вы получите тлеющий костер из опилок, пеллеты отправятся в ваше холодное копчение.

    Трубка для гранул, о которой я расскажу ниже, в основном работает по этому принципу, проста, экономична и адаптируется ко многим приложениям.

    Иногда нужно немного поэкспериментировать, чтобы выяснить, что работает.

    Но мой главный совет: начинайте с меньше дыма, чем с большим количеством дыма. Хуже всего то, что вы тратите все это время на то, чтобы что-то лечить или готовить, а затем вы перекуриваете это, и это горькое.

    СОВЕТ — если вы оставите все холодное копчение в холодильнике хотя бы на несколько часов или на ночь, это полностью изменит вкус, и вы получите более интенсивный дым, чем когда вы просто вытаскиваете его из коптильни и пробуете. .

    2. Трубка для холодного копчения с пеллетами

    Я думаю, что 12-дюймовая трубка с пеллетами — один из моих любимых способов холодного копчения

    Это то, что я буду использовать сегодня в картонной коробке.

    Но я могу использовать его для более крупных курильщиков из нержавеющей стали. Или я даже использовал его на своем газовом гриле с 5 горелками, поставив его ниже, чтобы коптить венгерскую салями холодного копчения, вот так!

    Это займет пару минут с приличной горелкой на бутане или крем-брюле, даже не пытайтесь использовать обычную зажигалку.Как только пламя достигает высоты 5-6 дюймов. Выдуйте его и отложите в сторону, и у вас будет от 3 до 5 часов постоянного холодного копчения.

    Если у вас хорошие сухие пеллеты. Иногда я делаю смесь из небольшого количества измельченной древесины виноградной лозы или других компонентов, если это все еще в основном пеллетная древесина, которая, кажется, очень хорошо горит. Здесь есть возможность изучить варианты!

    3. Коптильня «лабиринт» для холодного копчения

    Похожая, но немного отличающаяся от трубчатой ​​пеллетной коптильни, лабиринтная коптильня иногда имеет более мелкую сетку и может очень хорошо работать с древесной пылью или пеллетами.

    Некоторым конструкциям, таким как этот курильщик-лабиринт, для работы нужна только чайная свеча, а это значит, что вам не понадобится бутановая горелка, что также является бонусом (хотя вам нужно будет использовать опилки).

    Если у вас действительно ограниченный бюджет или вы знакомы с мотоциклистом, я сначала попытался получить перфорированную перегородку для выхлопных газов, но я смог найти только те, которые были в магазинах глушителей, а перегородки источника автомобильного типа были слишком тяжелыми из металла и требовались наверное дырки больше перфорированные.

    Купить трубку для пеллет за 10-20 долларов кажется гораздо более простым вариантом.Используйте несколько разных пород дерева. Он простой, надежный, его можно вставить в любую камеру — я использую приличные 12 дюймов.

    Вам нужна такая простая зажигалка.

    4. Модернизация гриля для холодного копчения

    Используя дымогенератор, имеющий управление воздушным насосом, его можно легко модернизировать до газового гриля.

    Генераторы дыма

    могут быть приспособлены к целому ряду опций, дополнительный контроль над потоком воздуха имеет небольшое значение для результатов.

    Если вы хотите прочитать о дымогенераторах целую страницу, я писал о них здесь.

    5. Коптильня — классическая коптильная камера и мясная камера

    Кирпич, дерево, бетон — всевозможные варианты.

    Я видел так много разновидностей коптильни, принципы всегда одни и те же, с достаточным пространством внутри большой камеры, если она тлеет и дымится, а не нагревает камеру, вы фактически получаете холодное копчение.

    Или у вас есть отдельная камера для сжигания копчения, которая подсоединяется к камере для продуктов или мяса.

    Знаменитая коптильня для рыбы в моем районе рассказала мне, что потребовалось 5-6 лет, чтобы покрыть древесину внутри их коптильни и ароматизировать смолой из парового дыма.Тогда они остались довольны копченостями.

    Эти длинные и медленные блюда и напитки, хорошие вещи требуют времени.

    Мясо вяленого мяса, такое как пармская ветчина, от 12 месяцев до 5 лет может дать исключительные результаты.

    Традиционный бальзамический уксус Модены 12 или 25 лет

    Или хорошо выдержанный солодовый виски / виски.

    И даже холодное копчение для вкуса и консервации.

    Вот ссылка на AgCenter для проектов коптильни из различных материалов — правительственный сайт с планами коптильни

    6.Retro Fit Wood или Charcoal Smoke

    Так что это немного грубовато и жлоб, но в свое время я сделал оберточную фольгу на ножках чайника-гриля по-настоящему дерзко.

    Затем использовали трубу для гранул, расположенную ниже, скажем, дым просто прошел через воздухозаборник в нижней части чайника-барбекю.

    В основном вы просто используете существующий коптильный аппарат в качестве камеры, а затем все, что вам нужно, это лабиринтный коптильня , трубка для гранул или генератор дыма .

    7. Модернизация гриля на пеллетах для холодного копчения

    Если вы используете гриль на гранулах, когда он не включен, у него нет никаких проблем, потому что у вас, вероятно, не происходит повышения давления, что может быть фактором при модернизации пеллетный гриль.

    Как и в случае с угольными курильщиками, вы просто используете существующий дым в качестве камеры.

    Можно просверлить отверстие и проделать через него генератор холодного дыма.

    Заключительные мысли о холодном курильщике своими руками

    Если вы хотите упростить жизнь, когда дело доходит до создания самодельного курильщика для холодного курения.

    Если вы приобрели трубчатую трубку для пеллет, у вас есть много вариантов, все, что вам нужно, это камера, будь то картонная коробка или красивая кирпичная коптильня.

    Просто помните, что ключевым моментом является поддержание низкой температуры (10–20 ° C / 50–68 ° F).Чем прочнее конструкция, тем лучше вы можете быть изолированы.

    Или чем меньше площадь, тем быстрее она нагреется. Помните об этом, когда будете строить эти планы.

    Ну, мне лучше перейти к моей установке для холодного копчения бекона из ковбойского картона!

    И последний совет: не курите холодным дымом на солнце, если только вы не находитесь в очень холодном климате!

    Спасибо, что заглянули, я уже около 20 лет увлекаюсь консервированием мяса. Ему посчастливилось учиться на кухне изысканной кухни и курить на заднем дворе.От прохождения курсов, проб и ошибок и обширного чтения — наконец, я подумал, что пришло время поделиться своей страстью в Интернете.

    Мой ненасытный аппетит и страсть к классической итальянской сушеной салуми, а также ко всем формам сушки и курения — вот что движет движком этого веб-сайта. С наилучшими пожеланиями, Том

    Лучший генератор холодного дыма — наш лучший выбор на 2021 год

    Когда большинство людей думают о приготовлении пищи на открытом воздухе, я собираюсь рискнуть и поспорить, что холодное копчение не является одним из первых визуальных эффектов, которые приходит на ум.

    Хотя это определенно не то же самое, что разжечь гриль или курильщик и приготовить вкусную еду на месте, холодное копчение — один из самых проверенных и надежных методов придания вкуса и сохранения еды.

    На самом деле сыр холодного копчения, лосось или вяленое мясо — очень распространенный способ придать аромат этим и без того вкусным продуктам.

    Чтобы облегчить себе жизнь, полезно иметь хорошее оборудование и подходящую настройку для холодного копчения. А именно, лучший генератор холодного дыма сделает процесс намного проще и понятнее.

    В этой статье мы рассмотрим наши лучшие варианты генераторов холодного дыма на рынке сегодня. Оттуда мы ответим на некоторые часто задаваемые вопросы о холодном копчении и дадим несколько советов, как это делать дома!

    Наш лучший выбор — Быстрый просмотр:

    [amalinkspro_table id = ”1141 ″ aff-id =” undefined ”new-window =” on ”nofollow =” on ”addtocart =” off ”/]

    Лучший генератор холодного дыма Отзывы

    Smoke Daddy Big Kahuna Генератор холодного дыма

    Smoke Daddy Big Kahuna Генератор холодного дыма
    • РАБОТАЕТ В ГОРЯЧИМ ИЛИ ХОЛОДНОМ: Генератор холодного дыма, уникально способный работать при низких или высоких температурах, поэтому вы можете коптить все, от сыра до грудинки
    • ПРИКРЕПЛЯЕТСЯ К СУЩЕСТВУЮЩИМ УСТРОЙСТВАМ: прикрепляется практически ко всему, например к решеткам или существующему коптильню, чтобы откачивать высококачественный дым и получать дополнительный аромат дыма. уплотнение и долгий срок службы. В комплект входит щетка для очистки из нержавеющей стали.
    • ВЫСОКИЙ ОБЪЕМ: Для больших кухонь! Отлично подходит для использования со стандартным размером гриля до размера холодильника
    • ЛЕГКАЯ ДОПОЛНИТЕЛЬНАЯ ЗАПРАВКА: можно пополнять в любое время, не открывая и не открывая коптильню на вершину генератора холодного дыма Smoke Daddy Big Kahuna.

      По сути, это дополнительная топка с воздушным шлангом, которую вы устанавливаете на своего коптильня. Он очень хорошо сделан, чтобы прослужить долгое время и не представляет риска утечки. Он также разработан, чтобы присоединиться практически к любому стилю или бренду устройства.

      Все, что вам нужно сделать, это загрузить в бункер топливо (обычно древесную стружку, но она принимает и другое топливо), зажечь его, затем генератор холодного дыма сделает свое дело и закачивает дым в вашу варочную камеру.

      Этот генератор обеспечит от 3 до 4 часов твердого дымоудаления при полном заполнении бункера.Если вы обычно используете большие куски дерева, он также поставляется с мощным регулируемым воздушным насосом, который обеспечивает подачу воздуха, достаточного для работы с большими кусками дерева.

      Вещи, которые нам нравятся:

      • Отлично подходит для холодного или горячего копчения
      • Создает тонну дыма
      • Длится от 3 до 4 часов на одном бункере
      • Регулируемый воздушный поток
      • Хорошие постоянные инвестиции и добавленная стоимость ваш курильщик

      То, чего мы не делаем:

      • Тот факт, что он должен быть закреплен на вашем курильщике постоянно, не идеален для всех ситуаций
      • Может потребоваться самостоятельная установка — если вам неудобно с электроинструменты обязательно изучите заранее
      • Непереносимый

      Проверить цену и отзывы на Amazon

      Продукция для коптильни Генератор холодного дыма для коптильни

      Распродажа Продукты для коптильни 9500-000-0000 Генератор холодного дыма
      • Сделано в США
      • Работает от источника питания 110 В переменного или 12 В постоянного тока
      • Компания «
      • Smokehouse Products» стремится поставлять нашим клиентам y лучшие курильщики и аксессуары на рынке сегодня, и мы продолжим искать способы сделать ваши любимые рецепты еще более удобными, не выходя из дома.
      • Легко подключается к любому грилю или коптильне

      Если вам нужно что-то портативное, генератор холодного дыма Smokehouse Products Smoke Chief станет вашим лучшим выбором. Он разработан как универсальный генератор холодного дыма.

      Это означает, что это устройство позволяет вам легко добавить дым к любому грилю или коптильне, если у вас есть доступ к источнику питания 110 В переменного тока или 12 В постоянного тока. Smoke Chief идеально подходит для кемпинга и прогулок, если вам понадобится генератор холодного дыма!

      Электрический нагревательный элемент нагревает и сжигает топливо, что в конечном итоге приводит к образованию дыма, который закачивается в камеру для приготовления пищи.

      С точки зрения эффективности, вы можете добиться до 3 часов дыма всего за 1 стакан топлива. Это довольно приятное соотношение — и это означает, что при холодном копчении вы не будете расходовать топливо.

      Вещи, которые нам нравятся:

      • Портативный и отлично подходит для использования в любом месте с доступом к источнику питания 110 В переменного или 12 В постоянного тока
      • Вам не нужно беспокоиться о собственном топливе благодаря электронагревательному элементу
      • 3 часа дыма на стакан топлива

      Вещи, которых мы не делаем:

      • Требуется электрическая розетка — если у вас нет доступа, вам не повезло
      • Непереносной
      • Возможно, вам понадобится создать или расширьте отверстие в гриле или коптильне, чтобы дым мог правильно закачиваться

      Проверить цену и отзывы на Amazon

      Meva Smoker Gun Infuser Set

      Если лучший генератор холодного дыма для вас означает что-то более простое и легкое Набор для заварки пистолета Meva Smoker Gun Infuser Set — отличный выбор, он разработан для использования в помещении.

      Фактически, он разработан для широкого спектра применений. Вы можете коптить рыбу, сыр, орехи, овощи, мясо и даже коктейли на кухне одним нажатием кнопки.

      В этом генераторе холодного дыма используется небольшой бункер, который нагревается электрическим нагревательным элементом с батарейным питанием. Образующийся дым затем направляется через трубку в купол, который вы помещаете над едой или коктейлем.

      Это довольно простой на вид механизм, но они гениально работают с ним.Вы используете очень мелкую древесную стружку и сжигаете ее всего около 20 секунд, чтобы образовалось достаточно дыма для придания вкуса вашей еде.

      Недостатком пистолета Meva Smoker является то, что вы не можете холодно выкурить тонну еды сразу. Площади под куполом достаточно, чтобы выкурить пару кусков сыра за раз, поэтому выкуривание тонны еды за один раз может занять некоторое время.

      Вещи, которые нам нравятся:

      • Подходит для использования в помещении / в квартире и переносится
      • Универсальность — может придавать дымный вкус рыбе, сыру, орехам, овощам, мясу и коктейлям
      • Легко и просто использовать — генерирует дым нажатием кнопки
      • Поставляется с купольной крышкой и крышкой для вливания жидкостей
      • Работает от батарейки АА

      Чего мы не делаем:

      • В комплект не входит много дополнительных компонентов Древесная щепа для начала — так что планируйте приобретение дополнительных
      • Под куполом не так много места, поэтому этот агрегат не идеален для большого количества продуктов холодного копчения

      Проверить цену и отзывы на Amazon

      Трубка для копчения пеллет, 12-дюймовая трубка для копчения древесных пеллет из нержавеющей стали для холодного / горячего копчения

      Трубка для копчения пеллет, 12-дюймовая трубка для копчения с древесными пеллетами из нержавеющей стали для холодного / горячего копчения, портативная Ba Генератор дыма r барбекю работает с электрическим газовым грилем или коптильнями, щетка Bonus Brush, Hexagon
      • 【ВЫПУСКНОЙ ДЫМ И БОЛЬШАЯ ПРОИЗВОДИТЕЛЬНОСТЬ tube Трубка пеллетного коптильня имеет массивные диффузионные отверстия на корпусе.Таким образом, трубка для коптильни может впускать воздух, эффективно и равномерно рассеивая дым к еде. Перфорированная конструкция и шестиугольная форма трубчатого коптильни позволяют пеллетам оставаться максимально зажженными и полностью гореть, обеспечивая постоянный дым. Трубка для копчения древесных гранул длиной 12 дюймов способна вмещать достаточно гранул и производить обильное количество дыма в течение 5 часов.
      • 【НЕЗАБЫВАЕМЫЕ ВКУСЫ ДЛЯ ГОРЯЧЕГО И ХОЛОДНОГО КОПЧЕНИЯ】 Эта дымовая труба может использоваться с различными древесными гранулами, такими как вишня, гикори, мескит, яблоко, орех пекан, чтобы придать им различные вкусы.Трубка для копчения 12 дюймов работает и с древесной стружкой. Вы можете смешивать их или складывать в трубку. Эта дымовая труба идеально подходит для горячего и холодного копчения, добавляя прекрасный аромат копчения многим видам пищи: мясу, сырам, овощам и т. Д. орехи, бекон, курица, соль, бургеры, стейки, свинина, хот-доги, сосиски, фрукты, кукуруза и многое другое!
      • 【РАБОТАЕТ СО ВСЕМИ ГРИЛЯМИ И КУРИЛЬНИКАМИ】 Курительная трубка совместима с электрическими, газовыми, угольными и пеллетными грилями , грили любого типа любого размера и формы.Просто заполните трубку коптильни барбекю древесными гранулами, прислоните трубку коптильни гриля к внутренней стенке или поместите ее посередине или в любом положении.Трубка для курения гранул барбекю будет выпускать дым. Эта трубка для барбекю превращает ваш гриль в коптильню без каких-либо модификаций. Дымогенератор также предназначен для добавления дыма в коптильню.
      • 【УЛУЧШЕННЫЙ ДИЗАЙН И НЕРЖАВЕЮЩАЯ СТАЛЬ В отличие от традиционной круглой коптильной трубы, специальная шестиугольная коптильная труба может оставаться устойчивой и не катится по решетке гриля. Открытый колпачок с одного конца для легкого наполнения и зажигания. Закрытая крышка на другом конце удерживает гранулы внутри. Вся дымовая труба изготовлена ​​из нержавеющей стали высокого качества 304, которая является антикоррозийной и термостойкой.Трубка для курения очень прочная и не сломается или не погнется после длительного использования, благодаря превосходному качеству изготовления.
      • 【ИДЕАЛЬНЫЙ ВЫБОР ПОДАРОК ​​И ГАРАНТИЯ УДОВЛЕТВОРЕНИЯ】 Трубка для пеллетного коптильни поставляется с дополнительными предметами: 1 силиконовая щетка для намокания пищи, 1 трубчатая щетка для эффективной очистки и 2 крючка S для подвешивания трубки для коптильни. Все это хорошо упаковано в коробку. Вы можете взять его куда угодно для использования на открытом воздухе. Переносная трубка для курения — отличный вариант для подарка. Попробуй. Если по какой-либо причине вы не удовлетворены своей покупкой, просто верните товар и получите полную компенсацию.Совершенно без риска и без проблем!

      Пеллетные трубчатые коптильни — это очень простой способ получить холодный дым, и они являются одним из наших лучших вариантов для лучших генераторов холодного дыма. Наша любимая трубка для курения на гранулах доступна по цене и очень проста в использовании.

      Все, что вам нужно, это трубка, несколько гранул для курения и зажигалка (например, бутановая горелка).

      Обычно вы заполняете трубку древесными гранулами, зажигаете один конец трубки и помещаете трубку внутрь гриля или коптильни. С помощью этого метода можно легко превратить любой гриль, коптильню или барабан в емкость для холодного копчения.

      Перфорированная конструкция и форма шестигранной трубки позволяют гранулам оставаться зажженными и постоянно гореть, обеспечивая постоянный дым для вашей еды.

      При использовании трубчатой ​​курильницы с гранулированной трубкой следует помнить о том, что вы создаете пламя и помещаете его в тот же сосуд, что и ваша пища. С большинством продуктов это нормально, но с такими продуктами, как сыр, которые имеют низкую температуру плавления, небольшое количество тепла, исходящего из трубки, может быть проблемой.

      К счастью, это можно легко исправить, поместив трубку для коптильни на гранулах как можно дальше от продуктов и поместив пластину диффузора или лоток со льдом между трубкой для копчения и сыром.

      Во всех отношениях трубка для дыма на гранулах — один из самых дешевых и практичных способов получить отличные впечатления от холодного копчения.

      Вещи, которые нам нравятся:

      • Древесные гранулы широко доступны и доступны по цене
      • Вы можете превратить любую емкость для приготовления пищи на открытом воздухе в аппарат для холодного копчения с трубкой для гранул
      • Курительные трубки настолько же портативны, насколько и доступны
      • Работает для обоих горячее и холодное копчение

      То, чего мы не делаем:

      • Для зажигания гранул вам понадобится осветительный фонарь
      • Не будет дымить, поэтому он должен находиться в том же контейнере, что и ваша еда
      • диффузор или лед в контейнере, если вы планируете холодное копчение сыра

      Проверить цену и отзывы на Amazon

      A-MAZE-N AMNPS Пеллетный коптильня для лабиринта, горячее или холодное копчение Коптильня Maze Pellet для горячего или холодного копчения, 5 x 8 дюймов

      • FULL SMOKE — Получите насыщенный дым на срок до 12 часов, используя гранулы a-maze-n.Время копчения зависит от того, какие чипсы или гранулы вы используете.
      • ИДЕАЛЬНО ДЛЯ НИЧЕГО — Идеально подходит для приготовления соли, сыра, птицы, рыбы, свинины и стейков. Добавьте аппетитный дымный аромат всему, что поместится в вашем коптильне
      • СВОБОДНО — Конструкция из нержавеющей стали предотвращает коррозию, чтобы продлить срок службы вашего пеллетного коптильни
      • ТОЛЬКО 12,6 УНЦ. от гриля до кемпинга
      • УДОБНЫЙ РАЗМЕР — размер 5 дюймов x 8 дюймов позволяет легко использовать практически любой гриль.

      Конструкция лабиринта также является одной из лучших конструкций генераторов холодного дыма.Он пассивен, прост в использовании и может обеспечить отличные результаты при приготовлении копченостей.

      A-MAZE-N AMNPS Maze Pellet Smoker — наш любимый курильщик гранул лабиринта. Подобно трубке для копчения гранул, вы загружаете лабиринт древесными гранулами и зажигаете один из углов.

      Оттуда пламя медленно перемещается по лабиринту, постепенно тлея и сжигая ваши запасы древесных гранул.

      Лабиринты идеальны, если вам нужно долгое и последовательное прожигание. Коптильня AMNPS Maze Pellet Smoker может обеспечить насыщенный вкусный дым в течение 12 часов! Это делает его идеальным выбором для больших кусков мяса, которым требуется время, чтобы полностью впитать дымный аромат.

      Вещи, которые нам нравятся:

      • Может обеспечить стабильное горение до 12 часов
      • Древесные пеллеты в качестве топлива легко достать и доступны по цене
      • Портативный и отлично подходит для использования в дороге
      • Подходит для обоих горячее и холодное копчение

      Вещи, которых мы не делаем:

      • Для зажигания гранул вам понадобится осветительный фонарь
      • Для некоторых 12-часовая мощность может быть чрезмерной

      Проверить цену и отзывы на Amazon

      Что такое холодное копчение?

      Итак, мы много говорили о том, как выбрать лучший генератор холодного дыма, но что такое холодное копчение?

      Холодное копчение — это процесс, который используется в первую очередь для придания вкуса или сохранения пищи, либо для того и другого.Дым сушит пищу и добавляет несколько свойств, которые помогают предотвратить ее порчу в течение длительного времени. Вот почему такие продукты, как копченое вяленое мясо, хранятся так долго.

      Оказывается, люди любят не только консервировать еду, но и аромат дыма — он усиливает некоторые виды мяса и других продуктов.

      Как вы видели из наших лучших обзоров генераторов холодного дыма, холодное копчение можно делать разными способами. Вы можете сделать это под небольшим куполом на кухне, вплоть до коммерческих предприятий, где целые комнаты используются для холодного копчения.

      Независимо от того, насколько велика или мала ваша операция, название игры — это сжигание огня в смещенной камере, а затем отвод дыма в отдельную камеру, где ваша еда отдыхает и ароматизируется. Идея состоит в том, чтобы максимизировать поток дыма и минимизировать количество тепла, передаваемого дымом.

      И именно в этом разница между горячим и холодным копчением. Главная цель горячего копчения — приготовить пищу на курильщике, а не только придать ей дымный аромат.Вы можете коптить грудинку или кусок говядины при температуре 225 ° F, а сыр или вяленую говядину — при температуре 80 ° F или ниже.

      Какие продукты можно курить холодным копчением?

      Если вы новичок в мире холодного копчения, список продуктов, подходящих для этой практики, может вас удивить. Это обширный список!

      Вот некоторые из наших любимых продуктов холодного копчения, но учтите, что это далеко не полный список.

      • Бекон
      • Отрубы из говядины (стейк, грудинка, паштет и т. Д.)
      • Кабан
      • Масло
      • Сыр (бри, чеддер, гауда, грюйер, Монтерей Джек, моцарелла, швейцарский и другие)
      • Курица
      • Коктейли (рыбные коктейли на основе виски самые простые, но возможности безграничны10)
      • 901 (много видов, фаворит — лосось)
      • Чеснок
      • Ветчина
      • Лимоны
      • Лаймы
      • Орехи (все виды)
      • Перец (все виды)
      • Масла (оливковое и авокадо)
      • Оливки
      • Персики
      • Колбаса (разные виды)
      • Индейка
      • Овощи
      • Оленина

      И этот список можно продолжить — если у вас есть другие идеи и вы думаете, что определенная еда может быть усилена дымным ароматом, дерзайте!

      Какая древесина лучше всего подходит для холодного копчения?

      Вид древесины, которую вы используете для копчения, повлияет на вкус вашей еды или нет.

      С высокого уровня следует использовать только твердую древесину, которая, как известно, безопасна для курения. Вечнозеленые растения, хотя и выделяют много дыма при сгорании, выделяют в вашу пищу токсины, которые небезопасны для употребления в пищу, и из-за этого они будут иметь довольно неприятный вкус.

      Имея это в виду, вот некоторые из наших любимых пород древесины для холодного копчения:

      • Мескит
      • Гикори
      • Пекан
      • Дуб
      • Ольха
      • Яблоко
      • Вишня

      Эти красивые в порядке от сильнейшего наверху до наименее сильного дымного аромата.Если вы новичок в курении, мы рекомендуем начать с одного из более легких фруктовых сортов, таких как яблоко или вишня, чтобы намочить ноги.

      Несколько советов по безопасности

      Также важно уточнить, что при холодном копчении мы почти всегда говорим о мясе холодного копчения, которое уже было полностью приготовлено или вылечено. Вы не должны иметь привычки оставлять пищу, особенно сырое мясо или птицу, при комнатной температуре. Это питательная среда для вредных бактерий, которые могут нанести серьезный вред.

      На самом деле, люди на сайте amazingribs.com не советуют вам когда-либо холодно коптить мясо, если вы не уверены в том, что делаете. Я должен сказать, что склонен согласиться с этим советом, и лично я придерживаюсь сыра холодного копчения, орехов, масла, масел, фруктов и иногда коктейлей.

      Если вы собираетесь заняться холодным копчением мяса, убедитесь, что вы принимаете необходимые меры предосторожности и исследуете, как безопасно обращаться с продуктами, с которыми вы работаете. Соблюдайте осторожность при обращении с сырым мясом, сушите мясо как можно скорее после покупки и храните вяленое мясо в герметичном хранилище.

      Лучший генератор холодного дыма — Заключение

      Если вы зашли в эту статью, задаваясь вопросом, какой генератор холодного дыма самый лучший — я надеюсь, что мы помогли указать вам правильное направление! Возможно, вы тоже узнали ценную информацию о том, как курить холодным дымом.

      В конце концов, это невероятно увлекательный способ улучшить еду и раскрыть ароматы, которых раньше не было. Вы действительно не ошибетесь, выбрав любой из рекомендованных нами в этом списке генераторов.

      Какой у вас в итоге? Какую еду вы в первую очередь закурили холодным копчением с помощью генератора? Мы хотим услышать об этом в разделе комментариев ниже!

      Лучшие генераторы холодного дыма — 4 модели, которые работают по-разному

      Примечание. Если вы нажмете ссылку на этой странице, а затем совершите покупку, мы можем получить комиссию, но без дополнительных затрат для вас.Узнать больше

      Задумайтесь на секунду о гриле. Вы представляете себе горячий гриль с огнем, нежно облизывающий шипящие стейки и сочные гамбургеры?

      У большинства людей огонь ассоциируется с приготовлением пищи на открытом воздухе. Есть причина, по которой сайт называется FoodFireFriends, верно?

      Конечно, те из вас, кто любит курить, знают, что в этой истории есть нечто большее, чем просто мясо, овощи и огонь.

      Холодное копчение — еще один забавный способ приготовить фантастический вкус еды. Если вы решили попробовать, в этой статье повсюду написано ваше имя.(Не буквально — «холодный дым» — довольно странное название.)

      В этой серьезной статье мы объясним холодное копчение и разницу между ним и горячим копчением. Мы также расскажем о некоторых продуктах, которые можно холодным копчением (а о некоторых не следует), и о том, какое топливо лучше всего использовать.

      Но перед этим мы поделимся нашим лучшим выбором для лучших генераторов холодного дыма, которые вы можете купить сегодня.

      Краткий обзор: лучшие генераторы холодного дыма, обсуждаемые в нашем руководстве

      Примечание. Щелкнув указанные выше ссылки, вы получите дополнительную информацию, текущие цены и отзывы покупателей на Amazon.

      Наш выбор 4 лучших генераторов холодного дыма в 2021 году

      Ниже представлены наши обзоры и мысли о 4 лучших генераторах холодного дыма, доступных сегодня.

      Мы сократили список до четырех, потому что другие просто берут их, выглядят и делают то же самое, но это оригинальные и лучшие.

      1

      Коптильня Дымогенератор холодного дыма

      ♔ Top Pick

      Это устройство представляет собой дымогенератор с электрическим приводом.Вы можете подключить его к сети переменного тока напряжением 110 В или к сети постоянного тока на 12 В для езды на заднем дворе, в кемпинге или на случай, если вы хотите использовать свою машину в качестве курильщика, я думаю.

      Он задуман как универсальный, позволяющий направлять дым в любую камеру, включая обычное барбекю, если это все, что у вас есть.

      Источником топлива являются древесные пеллеты; Выберите свой любимый и получите до 3 часов дыма из одной чашки. Это неплохо! Внутри электрический нагревательный элемент заставляет гранулы тлеть и поддерживает постоянный поток дыма до тех пор, пока количество гранул не будет израсходовано.

      Если вы планируете много коптить холодным копчением, особенно в дороге, Smokehouse Smoke Chief — отличный выбор. Если вы планируете заниматься только время от времени, это устройство может оказаться излишним.

      Кроме того, если вы не занимаетесь чем-то самодельным, связанным с электроинструментами, сделайте домашнюю работу перед покупкой: проверьте, не нужно ли вам добавлять или увеличивать какие-либо отверстия в курильщике для установки этого генератора. Однако есть вероятность, что вы сможете вставить его в существующее отверстие для гриля.

      Плюсы
      • Не требует спичек или зажигалки
      • Быстро дымит
      • Создает устойчивый и продолжительный дымоход
      • Отдельно стоящий
      Минусы
      • Требуется электрическая розетка поблизости
      • Возможно, вам понадобится просверлить отверстие в контейнере, чтобы использовать его.

      Суть в том, что мы копаем этого коптильня для холодного копчения!

      2

      Smoke Daddy Big Kahuna Csg

      ♔ Runner Up

      Где-то между полностью включенным и полностью пассивным генератором холодного дыма Big Kahuna представляет собой небольшую топку с воздушным шлангом.Вы загружаете в бункер свое топливо (вы можете использовать его для горячего или холодного копчения, поэтому он принимает все, что горит) и подключаетесь к своему курильщику.

      Как только топливо начинает дымиться, вы включаете регулируемый воздушный насос, чтобы начать выдувание дыма из выпускной трубы в вашу камеру.

      Если у вас есть место для курения дома, Big Kahuna — отличное вложение. Нам нравится регулируемая скорость воздушного потока на насосе. (Мы также подозреваем, что вы могли бы заменить его насосом из аквариума, если бы вам пришлось.)

      Он очень прочный и не должен пропускать дым. Это определенно не для тех, кто не хочет сверлить новые отверстия. При этом установка должна быть довольно простой, и вам нужно сделать это только один раз.

      Плюсы
      • Создает много дыма
      • Холодное или горячее копчение (сжигает что угодно)
      • Регулируемый воздушный поток
      Минусы
      • Должен быть установлен на курильщике (не переносной)
      • Приходится зажигать самостоятельно топливо
      • Требуется место для размещения воздушного насоса

      Big Kahuna — отличное дополнение к вашему репертуару для приготовления и копчения на открытом воздухе.Если вы планируете заняться холодным копчением в качестве обычного хобби, вы должны быть довольны результатами.

      3

      Amaze-N Sawdust Maze Дымогенератор

      ♔ Budget Pick

      Как и его близкий родственник, трубочный курильщик, это пассивная система генерации холодного дыма. Просто загрузите приспособление из нержавеющей стали (оно действительно похоже на лабиринт для домашних грызунов) опилками по вашему выбору и подожгите один угол. Это действительно самый простой из всех холодных курильщиков.

      Поскольку древесина состоит из таких мелких частей, она будет тлеть в течение нескольких часов.Постепенно зона горения будет перемещаться по лабиринту, пока не исчезнут все опилки. Это очень умная система для создания длительного и устойчивого ожога.

      Конструкция дымогенератора Amaze-N Sawdust Maze настолько совершенна и в то же время настолько проста, что вы удивитесь, почему вы не придумали его самостоятельно, не изобрели и не разбогатели, продав его.

      Он эффективен, создает приличное количество дыма (который можно контролировать, зажигая его в большем или меньшем количестве мест), и он генерируется часами.Настоятельно рекомендуется для любого уровня опыта.

      Плюсы
      • Вы можете упаковать много опилок в компактное пространство
      • Можно использовать с любыми типами контейнеров
      • Дымит до 8 часов
      • Можно зажигать с обоих концов для большего количества дыма
      Минусы
      • Опилки должны быть абсолютно сухими, иначе они перестанут гореть
      • Не всегда легко получить хорошие опилки
      • Не дымят

      4

      Amaze-N Pellet Tube Smoker

      Рекомендуется

      Это очень простая, пассивная система курения.Это означает, что подключать нечего — ни нагревательных элементов, ни вентиляторов, ни нагнетателей. Вы просто наполняете металлический цилиндр гранулами, помещаете его в дымовую коробку и зажигаете.

      Гранулы будут тлеть, а образующийся дым поднимается через отверстия и придает аромат вашей пище. Трубка имеет в поперечном сечении овальную форму, чтобы она не скатывалась по вам.

      В нем отсутствует гаджет-фактор приводных генераторов холодного дыма, но мы восхищаемся простотой и функциональностью.Также здорово, что вы можете использовать его прямо из коробки и превратить что угодно в курильщика — без сверления, монтажа или подключения.

      При курении до 4 часов от одной загрузки вы добавите кучу аромат дыма без необходимости перезагрузки. Определенно рекомендуется, особенно для тех, кто просто тестирует воду — так сказать, дым на воде.

      Плюсы
      • Пеллеты удобны и просты в использовании
      • Вы можете использовать их в любом типе коптильни, дома или в магазине, или прямо на гриле
      • Полностью портативный
      • Подходит для горячего или холодного копчения
      Минусы
      • Не самовоспламеняется
      • Не дымится
      • Может не выделять достаточно дыма для контейнеров большого объема

      Что такое холодное копчение?

      Холодное копчение — это способ придания вкуса и сохранения пищи.Исторически так делалось, чтобы скоропортящиеся продукты не портились еще до того, как их заморозили.

      Открытие, вероятно, было случайным, но оказалось, что дым сушит пищу и вводит противомикробные и антиоксиданты. Вместе эти свойства могут предотвратить порчу пищи в течение очень долгого времени.

      Курить можно во многих масштабах, от небольшой коробки до целой комнаты, но принцип всегда один и тот же. Огонь горит или, по крайней мере, тлеет за пределами коптильной камеры.Дым проходит через камеру, но передача тепла практически отсутствует.

      Пища в коптильной камере либо стоит, либо вешается на решетку, в то время как дым окутывает ее и пропитывает ее часами или даже днями.

      Со временем люди поняли, что продукты холодного копчения не только хорошо сохраняются, но и имеют восхитительный вкус. Сообразительные мастера начали экспериментировать с разными породами дерева, чтобы придать им разнообразные ароматы. Сегодня холодное копчение по-прежнему применяется во всем мире, несмотря на наличие удобного холодильного оборудования.

      Разница между горячим копчением и холодным копчением

      Горячее копчение — это метод приготовления пищи, а не ее хранения. Источник тепла находится гораздо ближе к пище, чем при холодном копчении. Поэтому температура в коптильной камере намного выше, может даже в три раза.

      Итак, если вы можете коптить говядину холодным копчением при температуре около 80F, вы можете увеличить ее до 225F для горячего копчения. При более высоких температурах мясо проходит через опасную зону, о которой мы упоминали ранее, намного быстрее, что делает его совершенно безопасным для употребления в пищу при достижении минимальной внутренней температуры 145F.(Эти температуры приведены только в качестве примера. К разным видам мяса предъявляются разные требования по безопасности.)

      Какие продукты можно курить холодным копчением?

      Лучше спросить, что нельзя курить!

      Холодное копчение приносит пользу многим продуктам, это невероятно. Если вам нравится дымный аромат, вы захотите попробовать его практически на всем, но вот довольно хороший список обычно копченых продуктов для начала:

      Бекон, говядина, масло, сыр, курица, перец чили, сливки , рыба, чеснок, ветчина, мед, кетчуп, баранина, лимоны и лаймы, горчица, орехи, оливковое масло, оливки, персики, соль, колбасы, гребешки, семена, индейка, овощи и дичь.

      Лучшая древесина для холодного копчения

      Вся древесина при горении дымится, но не вся она подходит для холодного копчения. Например, вечнозеленое дерево дымится как сумасшедшее, но при горении выделяет смолы, которые придают нежелательный аромат.

      Используйте древесину твердых пород, например дуб, вишню, яблоко, вишню, мескит и бук. Попробуйте разные породы дерева и различные комбинации, пока не найдете свой любимый.

      Теперь, прежде чем вы бросите поленья или большие куски в свою топку, помните, что нам нужен дым, но не много тепла.

      Для этого древесина должна тлеть медленно, а не быстро и горячо. Лучший способ добиться этого — использовать пеллеты или древесную пыль. Также избегайте фишек. Да, они маленькие, и да, они бывают с отличным вкусом. Но они горят, как поленья, и предназначены для горячего копчения.

      Опасности холодного копчения

      Важно понимать потенциальную опасность холодного копчения, это не то же самое, что приготовление, и это ключ к пониманию того, что может пойти не так, если вы попытаетесь курить и потреблять определенные продукты.

      Любая пища, которую необходимо хранить при определенной температуре или нагревать до определенной температуры, чтобы избежать бактериального заражения, является рискованным делом для холодного копчения.

      Многие виды мяса (особенно говядина, свинина и птица) необходимо хранить при температуре замерзания или близкой к температуре замерзания, а затем достаточно быстро готовить до установленной «безопасной температуры».

      Например, курица должна быть приготовлена ​​при температуре 165 ° F (75 ° C), чтобы ее можно было есть. Почему? Потому что бактерии, влияющие на пищу, не любят очень низкие или очень высокие температуры.

      При холодном копчении используется очень слабый нагрев для придания вкуса и сохранения пищи, причем в течение продолжительных периодов времени. Министерство сельского хозяйства США заявляет, что опасная зона для роста бактерий составляет от 4,5 до 60 ° C. Во время холодного копчения пища будет много времени отдыхать в этом диапазоне.

      О каких бактериях идет речь? Действительно противные. Список включает, но не ограничивается:

      • Coli
      • Listeria
      • Salmonella
      • Ботулизм
      • Staphylococcus

      Это своего рода «кто есть кто» из бактерий, которых вы действительно хотите избежать.Конечно, все, что вы можете безопасно съесть, не готовя и не испорченное при нагревании, — это честная игра. В приведенном выше списке вы найдете совершенно безопасные продукты, которые можно использовать в своих проектах.

      Если вы действительно хотите попробовать сырое мясо холодного копчения, это можно сделать. Однако сначала необходимо обработать мясо посолочными солями.

      Сырая рыба — это пример «мяса», которое можно более или менее безопасно коптить в холодном виде. Суши — это сырая рыба, и люди безопасно едят ее каждый день. Однако очень молодые, очень старые, беременные женщины и люди с ослабленной иммунной системой должны избегать употребления сырой рыбы.

      На самом деле, до тех пор, пока вы не будете уверены, что усовершенствовали свою технику копчения и копчения и безопасность, не позволяйте никому, попадающему в одну из этих категорий, есть что-либо, кроме немясных продуктов.

      Наши 5 лучших советов по безопасному холодному копчению

      Если вы примете все необходимые меры предосторожности, нет причин, по которым вы не сможете насладиться вкусными блюдами холодного копчения дома. Вот несколько рекомендаций по безопасному холодному копчению:

      • Будьте предельно осторожны при обращении с сырым мясом
      • Найдите мясника или ферму с хорошей репутацией, чтобы снабдить его мясом
      • После покупки мяса вылечите его как можно скорее
      • Храните вяленое мясо холодным и храните это в запечатанном контейнере
      • Не используйте случайную древесину, которую вы найдете поблизости, в том числе то, что вы найдете в своем собственном дворе — она ​​могла быть обработана пестицидами, или сама древесина может быть ядовитой

      How to Cold Smoke

      Если вы новичок в концепции холодного копчения и хотите узнать, как это делается, вы попали в нужное место.

      Курение — это гораздо больше, чем мы могли бы здесь рассказать, но сегодня ваш счастливый день. У нас есть Полное руководство по холодному копчению для начинающих, которое вы можете прочитать, чтобы начать свой путь к курению.

      Последние мысли

      Удалось ли нам подогреть ваш аппетит к лакомствам холодного копчения? Это всего лишь еще одна уловка, позволяющая надеть рукав для гриля и интересный способ придать еде вкус.

      Если вам не хватает этого восхитительного аромата дыма, сделайте себе одолжение и приобретите один из четырех лучших генераторов холодного дыма, которые мы обсуждали в этом руководстве.

      Теперь, если вы хотите насладиться еще большим количеством добра холодного копчения, отправьте эту статью другу и посмотрите, сможете ли вы его или ее тоже зацепить. Мы рекомендуем публиковать наши статьи как можно чаще, чтобы не пришлось есть посредственное барбекю и делать вид, что нам это нравится. J

      Кроме того, нам нравится слышать ваши истории, вопросы и отзывы, поэтому, пожалуйста, оставьте нам комментарий ниже.

      Мы с нетерпением ждем вашего ответа. А пока спасибо за чтение!

      Счастливого холодного копчения!

      Лучший тип курильщика барбекю

      Smokepistol: Набор для барбекю и курильщика: Smokepistol.com: Лучший курильщик барбекю
      Старая коптильня или новый мангал.
      Это дым, который делает аромат и …
      SmokePistol создает дым!

      Спасибо, что посетили Официальный SmokePistol сайт дом
      SmokePistol Генератор дыма барбекю.
      Вы делаете Пожар. Мы заставим его дымиться.

      Холодный Курить удовольствие

      Горячий Копченое избранное

      копченый Сыр
      Сделать копченый сыр.
      Тебе даже не нужен курильщик.

      Яблоко Копченый Турция
      Вот как сделать настоящую вещь. Когда вы сделаете этот
      , вы не вернетесь в магазин, купленный в магазине.
      Копченая говядина Вяленое мясо
      Лучшее вяленое мясо с говядиной у вас когда-либо было.Вы можете сделать это за половину стоимости этого изготовлено барахло
      с настоящей постной говядиной.
      Барбекю Копченые ребрышки
      Шашлык, приготовленный на медленном огне ребра
      с отличным ароматом копчения. Аппетитные ребра по старинке способ.

      Отличная еда, отличное развлечение и уникальные подарки. Марка эта фантастическая еда и многое другое в
      дома на гриле или курильщике.

      клен Копченый Лосось
      Лучшее свежее копченое лосось, приготовленный на дыму яблони.


      The SmokePistol

      Более 4 часов дыма на одиночный картридж!
      Картриджи деревянные 9 вкусов для горячего или холодного копчения.
      Непрерывный полностью регулируемый дым!


      GrillKicker

      Около 30 минут дыма на картридж!
      Картриджи деревянные 9 вкусов для горячего или холодного копчения!
      Подходит для любого гриля или внутри любого курильщика!

      Дом Связаться США О компании США


      The SmokePistol Генератор дыма для барбекю на
      GrillKicker на любой гриль-барбекю или курильщика!
      Закажите здесь
      Копченое избранное Последовательное управляемый дым для
      Рецепты барбекю до 4 часов на одном картридже!
      Советы для барбекю
      Правдивые истории & nbsp Картриджи доступны в 9 вариантах!

      См. больше о SmokePistol! (нажмите картина)


      Просто зажгите наконечник картриджа, вставьте его в
      SmokePistol, и у вас будет непрерывный контролируемый дым
      в течение до 4 часов.
      См. Дымовой пистолет Инструкции
      Стр. 1, Стр. 2, Страница 3, Страница4

      Проблемы?
      Дымовой пистолет прикрепляется к любой курильщик.
      Здесь показан курильщик Brinkman (курильщик не в комплекте)
      Монтажный комплект доступен для Мастерская курильщик

      Просто 54,95 $
      , чтобы сделать настоящий дым легким способом.
      Без грязной древесной щепы, без осколков, без грязного пепла, без открывания коптильни добавлять чипсы каждые несколько минут,
      … и больше не стоять рядом с курильщиком, чтобы убедиться, что он курит.


      Запуск дымового пистолета через 2 часа в курильщике

      Легко устанавливается на любой курильщик.
      (Доступны блоки 110 В и 220 В)

      Картриджи из натурального дерева доступно 9 вкусов.
      (Гикори, Мескит, Яблоко, Ольха, Пекан, вишня, сахарный клен, дуб и черный орех.)

      Требуется только отверстие 1/2 дюйма для крепления и подвесного винта.
      (Подвесная концевая пластина SmokePistol)

      Легко загорается Патроны обеспечивают до 4 часов непрерывного дыма на патрон.

      Новый электронный дым управление дымом «BURST»



      Дымовой пистолет имеется 2 модели
      Стандартный и сильный нагрев
      Стандарт ДымПистолет хорошо
      для большинства применений горячего и холодного копчения
      Высокая температура SmokePistol
      разработан для применения в условиях очень горячего копчения.
      Это тот же прибор, что и стандартный, за исключением
      , дымовая камера удалена от электроники
      и соединена с 18-дюймовой трубкой.

      Мясо курильщик | БАРБЕКЮ курильщик | Курильщик еды | Как заставить курильщика | Безопасность пищевых продуктов | Сайт карта

      Дымовой пистолет и гриль-киллер и их картриджи запатентованы
      SmokePistol и GrillKicker являются товарными знаками T&D Suppliers Inc.
      Copyright T&D Suppliers Inc. 2004-2016

      Создайте лучшего курильщика — Сарай

      Приготовление салями
      Здоровая салями — это радость, когда она свешивается со стропил сарая; запах неописуемый.Ваша первая партия будет похожа на открытие бозона Хиггса без каких-либо затрат. Салями станет отличным подарком для всех, кто ценит вкус и старание. Конечный результат на несколько световых лет опережает продукт супермаркета, а стоимость составляет около четверти стоимости гастрономического продукта.
      Я покупаю простые мясные ингредиенты в супермаркете. Оболочки, порошки (с правильным количеством консерванта нитрита натрия), рецепты и советы предоставлены отличным онлайн-поставщиком. Деньги, которые я потратил на покупку всего оборудования у Trade Me, включая бытовую электрическую мясорубку и шприц для колбас, я мог бы потратить на пожизненный запас салями для всей улицы.Но не в этом ли дело? Если посчитать, сколько стоит отправиться на рыбалку в нашу лодку (конечно, вне пределов слышимости хозяйки) …
      Я новичок в этом вопросе и наполовину пенсионер по недвижимости (скромность и честность — вот что важно). проблема — слабая усмешка), так что у меня нет большого опыта лечения / курения. Но я нашел много исследовательского материала и хороших, ярких советов от тех, кто готов поделиться, особенно если вы делаете это неправильно. Мои вкусы в деликатесах горячие, граничащие с ядерной, и я приправляю салями дополнительными ингредиентами, такими как домашний соус чили, который достаточно острый, чтобы запитать национальную электросеть.Я предлагаю вам начать просто с предварительно упакованной смеси салями, содержащей посолочный порошок и специи, а также мясо. На этом этапе я делаю свои салями пробными партиями по 3 кг, из которых получается почти четыре больших салями (розничная цена около 100 долларов), но курильщик может съесть гораздо больше.

      Рецепт
      PEPPERONI SALAMI

      Будьте осторожны, мой рецепт — горячая цифра.

      1,5 кг говяжьего фарша

      1,5 кг свинины

      2 столовые ложки измельченного чеснока

      2 чайные ложки кайенского перца

      2 чайные ложки порошка чили

      30 граммов измельченного черного перца 30 граммов целого черного перца Щепотка соли

      смесь салями Оболочка

      МЕТОД

      В 3 кг мяса вы можете варьировать соотношение видов мяса (например, оленину), но хотите, чтобы в смеси было около 25 процентов жира.Удалите хрящ и шкурку.
      Выложите мясо в большую миску, добавьте предварительно приготовленную смесь салями для консервирования и другие специи. Хорошо перемешайте с небольшим количеством воды, чтобы она оставалась влажной, но не мокрой. Я использую перчатки и тщательно перемешиваю мясо.
      Поместите ингредиенты в устройство для наполнения колбасок и загрузите в длинные оболочки. Поместите оболочки в холодильник на ночь, чтобы начать лечение. Перед тем, как положить салями в коптильню, нагрейте или дайте салями нагреться до комнатной температуры.
      Вставьте термощуп через стенку коптильни в салями.Зажгите горелку и дымогенератор, осторожно закройте дверцу (сквозняк может задуть пламя) и доведите температуру копчения до 50 ° C.
      Как и любая другая игрушка пироманьяка, это устройство, от которого невозможно отойти надолго… самое большее десять минут. Как и в случае с печью для пиццы, вам нужно часто регулировать перегородку дымохода или пламя или просто следить за вещами. Пора почитать книгу… возможно, о тушении пожаров.
      После того, как курильщик проработал два часа при температуре 50 ° C (нагрев для проникновения дыма), включите вентилятор для процесса приготовления, увеличьте температуру коптильни до 65 ° C и оставьте ее там в течение получаса.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
