Состав проекта дома

 Состав индивидуального проекта загородного дома:

1. Эскизный проект (Э)  — необходим для согласования с местными органами власти и получения разрешения на строительство.

2. Рабочий проект (раздел АС ). В базовый проект входят архитектурный и конструктивный разделы.

Под названием «рабочий проект дома» в индивидуальном домостроении  подразумеваются чертежи, по которым выполняется кладка конструктивных элементов дома или чертежи, по которым можно построить «коробку» дома. Пример рабочего проекта дома.

3. Инженерные разделы (ОВ-отопление, ВК-водоснабжение и водоотведение, ЭО-электричество*)

4. Проект благоустройства участка

Полный проект дома включает все перечисленные разделы.  Проект можно заказывать как полностью, так и отдельные разделы.

*Раздел — Электричество не рекомендуем заказывать пока не разработан дизайн интерьера дома, или пока дом не будет построен.



Состав эскизного проекта дома:

— План для получения разрешения на строительство (СПОЗУ)
— Схема участка с расположением дома и других объектов (бани, гаража и т.д.)
— Планировки этажей цветные и с размерами
— Перспективные виды дома
— Виды дома на участке
— Разрезы
— Фасады цветные

Состав рабочего проекта дома:
 - общие данные, ведомость рабочих чертежей
- ведомость стеновых материалов
 - план фундамента
- схема армирования фундамента и спецификации материалов на фундамент
- узлы и сечения фундамента
- кладочные, отделочные, маркировочные планы
- фасады с высотными отметками и фасадными деталями
- развертки по каждой стене
- план кровли с размерами
- конструктивные разрезы
- ведомости заполнения оконных и дверных проемов
- порядная подборка блоков
- чертежи монолитных поясов
- планы перекрытий (раскладка, количество материалов, необходимые узлы)
- чертежи монолитных участков и балок
- ведомость перемычек
- экспликация полов (состав полов)
- вентиляционные каналы
- схемы армирования стен
- устройство террас
- монтажная схема стропил (спецификации стропил, сечения кровли, узлы кровли)
- другие узлы и детали необходимые по проекту
- перспективные цветные виды чертежей, для понимания конструкций
Состав инженерных разделов:

— общие указания

— основные показатели

—  Поэтажные планы с разводкой.

— аксонометрическая схема системы

— схема инженерных систем в котельной

— спецификация оборудования, изделий и материалов



Проект благоустройства участка:

— схема зонирования

— план благоустройства

— разбивочный план участка

— перспективные виды участка с постройками

Состав и количество листов индивидуального проекта для каждого дома
будет немного отличаться, так как в каждом доме свои конструктивные особенности.
Мы стараемся проектировать так, чтобы по проекту мог построить даже не специалист.



проекты индивидуальных жилых домов коттеджного типа, проектирование жилых и общественных зданий, торгово-развлекательных комплексов, выполнение дизайн-проектов интерьера квартир, градостроительное концептуальное проектирование, визуализация экстерьеров и интерьеров, строительство и ремонт, высококачественные отделочные работы.

Состав эскизного проекта:



  • в начала процесса проектирования определяется пятно застройки на земельном участке и ориентация дома по сторонам света, или же видовым точкам

  •  затем разрабатываются поэтажные планы будущего индивидуального жилого дома, функциональная схема зонирования помещений, показывается схема расстановки мебели и считаются полученные в итоге площади помещений



  • определяется посадка здания по высоте, то есть определяется проектный 0.000 (при необходимости делается продольный или поперечный разрез участка), что и отражается на схематичном разрезе дома. тут же указываются принципиальные отметки и высоты этажей.

  • заключительным этапом эскизного проектирования является визуализация проекта; на этом этапе формируется внешний облик коттеджа. на основе эстетических предпочтений заказчика разрабатываются фасады будущего дома, стилистическое и цветовое решение экстерьера.





  • следующим этапом проектирования является разработка стадии Проект или Рабочий проект коттеджа (загородного дома), как правило для относительно несложных объектов разрабатывается Рабочий проект индивидуального жилого дома

Проектирование домов и коттеджей из СИП панелей - Экосип

Особенности проектирования домов из СИП панелей

Идеальный дом, в котором хорошо и уютно – это конструкция, которая еще на стадии проектирования была продумана до мелочей.

Наличие проекта очень важно, так как именно этот документ позволяет предварительно оценить здание, продумать количество комнат, их назначение и расположение в доме. Еще один плюс в пользу проектирования, это возможность избежать недочетов и уберечь себя от незапланированных трат.

Задумываясь о своем будущем доме, заказчики, как правило, уже заранее знают, чего они ждут от строительства. Люди посещают тематические сайты, изучают уже сданные в эксплуатацию объекты, они самостоятельно разрабатывают максимально удобное и комфортное жилье. Но есть и те, кто никак не может определиться.

И тем и другим поможет проектирование. Оно способно как внести коррективы и упорядочить уже имеющиеся заготовки, так и продумать создание дома с нуля.

Наша компания предлагает начать сотрудничество с создания эскизного проекта вашего будущего дома. Мы вместе с клиентами определяем итоговый облик жилого здания. Проводится оценка будущей конструкции по таким критериям, как: расположения комнат, количество помещений, функциональное назначение пространств, расположение здания на участке и много других деталей.

Пример эскизного проекта дома из СИП панелей:

Один из важных аспектов нашей работы, это просчет всех нюансов строительства с учетом специфики возведения домов из СИП панелей. Это позволяет максимально точно провести все расчеты, что в итоге оградит вас от затрат на лишние метры.

Как только все детали эскизного проекта будут согласованы, мы приступаем к расчету итоговой стоимости домокомплекта. Она может меняться в зависимости от двух факторов: номенклатуры используемых СИП панелей и состава домокомплекта.

После согласования стоимости домокомплекта, и перед подписанием договора, нами изготавливается ряд чертежей на согласование. Из них будет понятен состав домокомплекта, порядок использования деталей, а также как будут выполнены те или иные элементы будущего дома.

Пример чертежей на согласование:

Еще ряд чертежей, производственные и сборочные, изготавливаются уже после подписания договора, по ним будет происходить нарезка СИП панелей и сборка дома.

Примеры таких чертежей будут приведены, соответственно, в разделах "Производство СИП панелей и домокомплектов" и "Строительство из СИП панелей"

Почему вам стоит остановить свой выбор именно на нашей компании:



Мы обеспечиваем ИНДИВИДУАЛЬНЫЙ ПОДХОД К ПРОЕКТИРОВАНИЮ. Адаптируем любой проект под нашу технологию.



У нас вы можете заказать ПРОЕКТИРОВАНИЕ ДОМА абсолютно БЕСПЛАТНО! Предложение обеспечивает поразительную экономию.



Посмотрите в нашем каталоге готовые проекты домов и коттеджей из СИП панелей, или отправьте заявку на адаптацию Вашего проекта к нашей технологии воспользовавшись формой обратной связи.

Пример проекта для строительства дома

В состав проекта входят все необходимые для строительства чертежи и подробно проработанные  узлы. С таким проектом для строительства дома ни у прораба, ни у строителей  не возникнет никаких вопросов по реализации Вашей мечты в жизнь.

  • Архитектурные решения (АР)

    Архитектурный раздел проекта – раздел содержащий подробное описание принятых архитектурных решений – планировок, внешнего вида Вашего дома в целом и отдельных его элементов.

    Этот раздел покажет Вам как будет выглядеть Ваш будущий дом. В состав раздела АР проекта частного дома входит:

    • Общие данные.
    • Поэтажные планы и план кровли. Подробные планы каждого этажа дома с указанием всех размеров и площадей, расположений оконных и дверных проемов.
    • План кровли. Подробный план кровли с указанием всех размеров, высот и вылетов.
    • Фасады. Внешние виды на дом со всех сторон с указанием высотных отметок.
    • Разрезы. “Рассеченный” от крыши до фундамента дом – виды на скрытые элементы здания, с подробным указанием всех размеров.
    • Экспликация полов. Описание покрытий каждого помещения.
    • Спецификация окон и дверей. Описание дверных и оконных блоков, их количество и размеры.
    • Общие виды. 3D визуализация Вашего дома.

    Подробнее

  • Конструктивные решения (КР)

    Конструктивный раздел проекта – раздел необходимый для строительства дома. В нем приведено устройство всех частей дома от фундамента до кровли – оптимальные конструкции, подробно проработанные узлы и объемы необходимых строительных материалов. В состав раздела КР проекта коттеджа входит:

    • Общие указания.
    • Конструкции фундамента. Описание и чертежи конструкций фундамента и его элементов, сечения и размеры и узлы.
    • Конструкция стен. Подробные кладочные планы каждого этажа дома с указанием всех перемычек над проемами.
    • Конструкции перекрытий. Описание и чертежи конструкций перекрытий, схемы расположения элементов, с указанием подробных размеров.
    • Развертки вентканалов и дымоходов. Количество, устройство и высотные отметки подключения к вентиляционной системе и к дымоходам.
    • Конструкция крыши. Описание и чертежи стропильной системы, со всеми необходимыми узлами и разрезами.
    • Конструкции лестниц. Описание и чертежи конструкций монолитных лестниц дома.
    • Детали и узлы. Подробное описание и чертежи конструктивных элементов дома.
    • Ведомости расхода строительных материалов. Описание необходимых объемов материалов, для каждого этапа строительства.

    Подробнее


Архитектурные решения (АР)

Конструктивные решения (КР)

Эскизное проектирование (ЭП) от Гринсайд

Эскизный проект - документ, определяющий исходную конструкцию строения, содержащий упрощенное изображение, основные параметры и технические требования к строению в объеме исходных данных (технического задания), необходимых для разработки конструкторской документации.

Предположим, что у вас уже есть участок земли, на котором вы решили построить дом. Это может быть ровный полевой участок. Или, может быть, лесной участок с небольшим уклоном. А может быть, у вас красивый видовой участок с выходом к озеру или реке. Или участок с панорамным видом на окрестности. Как бы то ни было, вам нужно решить, какой дом вы будете строить на этой земле.

Наверняка вы хотите, чтобы будущий дом учитывал все преимущества вашего земельного участка. А еще вы хотите, чтобы в доме было достаточное количество спален для всех членов семьи, а также спальные места для друзей и родственников, которые могут приезжать в гости. Нужно также предусмотреть необходимое количество санузлов, чтобы утром не приходилось стоять в очереди в ванную комнату. И еще нужно найти место для сауны. И терраса должна быть достаточно просторной и солнечной, чтобы летом можно было обедать на открытом воздухе. И про котельную не забыть...

Когда идеи и вопросы, касающиеся будущего дома, начинают смешиваться и путаться у вас в голове, тогда самое время обратиться к профессиональному архитектору, чтобы приступить к эскизному проектированию вашего будущего дома.

Задача эскизного проектирования

Зачастую будущие домовладельцы недооценивают важность проектирования. Кажется, что можно взять картинку из интернета, дать ее строителям, и этим ограничиться. К сожалению, по картинке хороший дом не построить. Но ту же картинку можно использовать как часть технического задания для архитектора, который выполнит для вас проект.

Главная задача архитектора на стадии эскизного проекта - смоделировать внутреннее устройство и внешний облик индивидуального дома так, чтобы будущий дом соответствовал пожеланиям и требованиям заказчика, и при этом не противоречил нормам и правилам современного загородного строительства.

Почему выгодно начинать с проекта ЭП?

  • Эскизный проект позволяет визуализировать ваши архитектурные идеи и наглядно представить облик будущего дома.
  • В процессе проектирования планировок вы сможете учесть интересы всех членов семьи, так как сможете обсуждать дом не на уровне идей, а на уровне точных чертежей.
  • Эскизный проект даст возможность составить предварительную смету на производство и строительства дома.
  • Получив эскизный проект, вы сможете провести тендер между различными строительными компаниями и сориентироваться в рыночной цене строительства.
  • ЭП служит основой для любого дальнейшего проектирования, и является базовым техническим заданием для производства дома из клееного бруса.
  • Любое проектирование, в том числе эскизное, экономит ваши деньги. Чем более подробно выполнено проектирование, тем меньше ошибок в бюджетировании.

Состав проекта ЭП

В компании Гринсайд принято делать так называемый расширенный проект ЭП, который включает в себя максимум информации о габаритных, внутренних и высотных отметках дома, а также подробную ведомость всех окон и дверей. Перечень чертежей ЭП выглядит так:

  1. Пояснительная записка
  2. План фундамента
  3. Поэтажные планы
  4. План кровли
  5. Разрезы
  6. Фасады
  7. Экспликация окон
  8. Экспликация дверей
  9. 3D-виды дома

Пример проекта ЭП

  • org/ImageObject">

    Титульный лист

  • Пояснительная записка

  • План фундамента

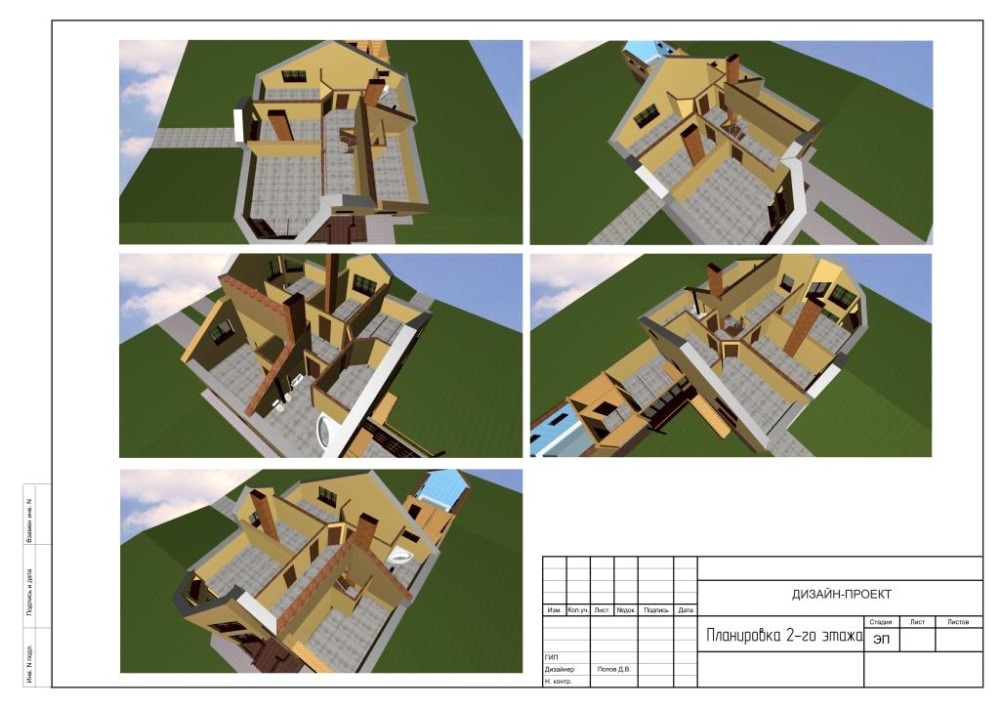

  • План дома

  • Разрез

  • Фасад 1-8

  • Фасад А-Ж

  • Фасад 8-1

  • Фасад Ж-А

  • Экспликация окон

  • Экспликация дверей

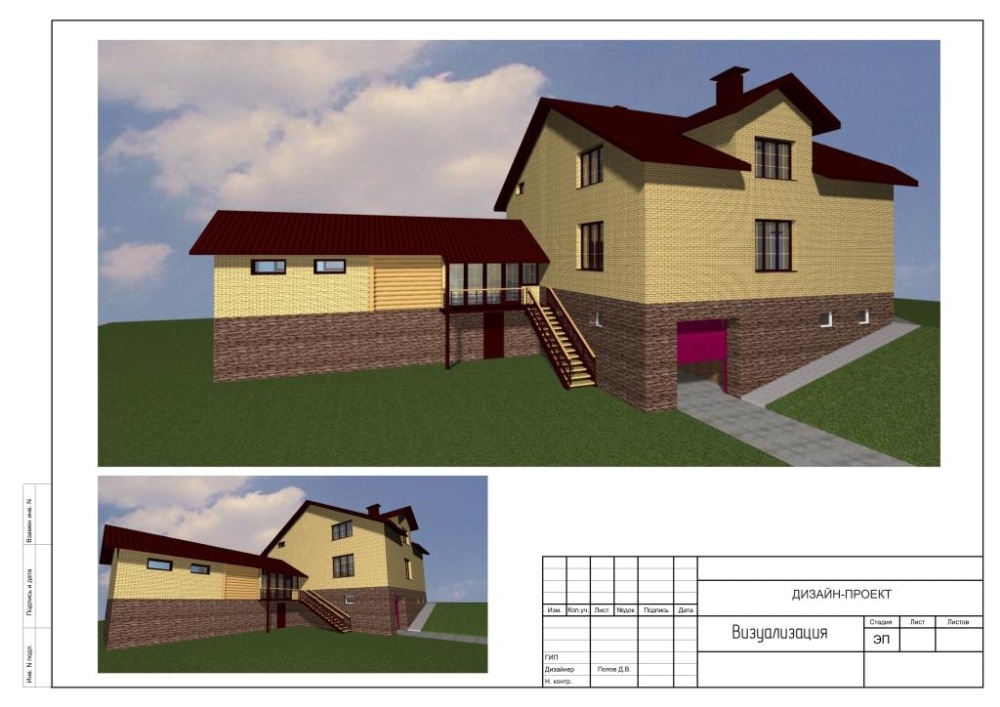

  • Перспективные виды

Проектирование домов - Nord House

Что включает термин «проектирование домов»

Заказать индивидуальное проектирование дома из бруса под ключ специализированной компании — доверить выполнение профессионалам.

В процессе данной работы проектировщик строит макет будущего загородного дома в виртуальном пространстве программы К3-Коттедж, продумывая малейшие нюансы предстоящей работы, от используемых материалов до нужных технологий и последовательности их выполнения. А для этого необходим опыт и накопленные знания.

Работа по проектированию частных домов с выполнением планировочных решений, учитывая пожелания заказчика. Пример. Клиент выбирает типовой проект, и требует «чуть-чуть доработать» его под себя. Результаты подобного подхода заранее известны. Они плачевны. Создание проекта — взаимодействие нескольких людей: архитектор, дизайнер, инженер-конструктор.

– архитектор создаёт проект, максимально учитывающий пожелания заказчика (если речь идёт об индивидуальной разработке). Основа для начала работы всего коллектива проектного бюро.

– инженер-конструктор рассчитывает фундамент и стены, элементы конструкции, стремясь сделать их надёжными, долговечными и функциональными.

– дизайнер создает формирование гармоничного интерьера, создающего благоприятную атмосферу уюта и комфорта.

Виды проектов и сроки проектирования

Подразделяются на два вида:
– эскизный проект;

– архитектурный (рабочий) проект.

Подробно с каждым ознакомиться можно по ссылке выше.

Для подготовки эскизного проекта, нам хватит 7 рабочих дней. Архитектурный проект — разработка детального (полного) проекта. Все важные данные согласуются каждом этапе с заказчиком. Поэтому договор на проектирование дома, в данном случае, включает фиксированные сроки, 21 рабочий день.

Эскизный проект включает:

Архитектурный (рабочий) проект включает :

Стоимость 3d проектирования, почему выгодно заказывать у нас

  • заказчик получает качественный проект своего дома по фиксированной цене и в установленные сроки.
  • подписав договор, заказчик знает не просто абстрактную стоимость проектирования за м² жилого дома, а реальную стоимость строительства дома (понимая, откуда возникла та или иная цена).
  • на предварительном этапе клиент знакомится с 3D моделью дома, может оперативно внести корректировки и высказать все дополнительные пожелания.

Стоимость проекта зависит от площади планируемого здания и от типа проекта:

менее 100м
2
100-200м
2
200-300м
2
300-500м
2
Эскизный проект
3 000₽
5 000₽
7 500₽
10 000₽
Архитектурный (рабочий) проект
5 000₽
7 000₽
10 000₽
12 500₽

Эскизные проекты - ООО «Проект-Комплекс»

Эскизный проект выполняется с целью градостроительного обоснования размещения объекта нового строительства, проведения работ по реконструкции существующего объекта, определения возможности строительства или реконструкции объекта на данном участке с учетом соблюдения (выполнения) градостроительных, историко-культурных, социально-экономических, санитарно-гигиенических и экологических требований. Эскизный проект разрабатывается в объеме, необходимом для получения исходно-разрешительной документации. В общем случае эскизный проект включает в себя следующие разделы:

  • Пояснительная записка
  • Поэтажные планы с экспликацией помещений
  • Разрезы с конструктивными «прослойками»
  • Фасады с конструктивными, цветовыми и объемными решениями

В настоящее время востребованность эскизного проектирования обусловлена тем, что в соответствии с постановлением Губернатора Новосибирской области от 01.04.2010 года №102 «О государственной поддержке застройщиков, осуществляющих строительство индивидуальных жилых домов в сельских поселениях Новосибирской области» застройщикам предоставляется государственная поддержка в виде субсидии. С ее размерами и порядком предоставления Вы можете ознакомиться здесь.

Наша компания оказывает застройщикам услуги по выполнению эскизного проекта и сметного расчета на строительство индивидуального жилого дома (пункт 7 и 8 перечня документов для получения субсидии). В минимальные сроки (от 3 до 10 рабочих дней) наши специалисты подготовят эскизный проект с учетом всех Ваших пожеланий и требований градостроительных норм. В состав эскизного проекта входит и сметный расчет. Пример нашего эскизного проекта и сметного расчета Вы можете посмотреть здесь.

Примеры эскизных проектов:

  • Одноэтажные дома
  • Двухэтажные дома

Мы работаем со всеми районами Новосибирской области. Для минимизации затрат заказчиков мы разработали систему приема, обработки и доставки выполненных эскизных проектов. Для того, чтобы заказать и получить эскизный проект со сметным расчетом, Вам не нужно приезжать к нам!

Итак, как заказать эскизный проект? Мы предлагаем несколько способов:

  1. Позвонить по телефонам (38362)53-077 или 8-913-901-9680 с 8. 00 до 17.00 (кроме субботы и воскресенья) и получить подробную консультацию по оформлению заявки, сроках выполнения заказа, вариантов его оплаты и доставки.
  2. С помощью кнопки Отправить заявку
    В течении одного рабочего дня наши специалисты обязательно свяжутся с Вами и подробно проконсультируют по всем вопросам, касающимся эскизного проектирования индивидуального строительства и предложат наиболее удобный Вас способ приема заявки, оплаты нашей работы и доставки Вам готового эскизного проекта.
  3. Скачать с нашего сайта опросный лист, распечатать его, заполнить (ответив на вопросы) и отправить в наш адрес по электронной почте [email protected] либо по факсу (38362)22-286. Для упрощения заполнения опросного листа можно скачать пример его заполнения.

При любом способе заказа во время непосредственной работы над Вашим проектом, специалисты обязательно свяжутся с Вами для уточнения Ваших пожеланий и необходимых уточнений.

Как оплатить нашу работу?

  1. Лично в нашем офисе при получении эскизного проекта.
  2. Если Вы не приезжаете к нам в офис, оплату можно осуществить в любом отделении Сбербанка РФ по квитанции, которую можно скачать здесь, распечатать, вписать свою фамилию и сумму платежа.

Как получить свой эскизный проект? Также есть несколько способов:

  1. Приехать к нам в офис (г. Куйбышев, улица Куйбышева, дом 8) в рабочее время, либо по договоренности с администратором.
  2. Заказать отправку проекта почтой России (услуга бесплатная). После подтверждения оплаты за проект мы отправим Ваш проект по указанному адресу.
  3. По согласованию с Вами мы можем отправить Ваш проект попутным транспортом, передать через Ваших знакомых, оставить Ваш проект в указанном Вами месте в г. Новосибирск, либо доставить его Вам другими согласованными с Вами способами.

Наш девиз – ЗАКАЗЧИКУ ДОЛЖНО БЫТЬ УДОБНО РАБОТАТЬ С НАМИ!

Планы этажей

- Узнайте, как проектировать и планировать планы этажей

Что такое план этажа?

План этажа - это увеличенная диаграмма помещения или здания, если смотреть сверху. На плане этажа может быть изображено все здание, один этаж здания или отдельная комната. Он также может включать в себя размеры, мебель, бытовую технику или все, что необходимо для целей плана.

Планы этажей

помогают спроектировать расположение мебели, системы электропроводки и многое другое. Они также являются ценным инструментом для агентов по недвижимости и лизинговых компаний при продаже или аренде помещения.

Важность дизайна плана этажа

Планы этажей необходимы при проектировании и строительстве дома. Хороший план этажа может увеличить удовольствие от дома, создавая приятный поток между помещениями, и может даже повысить его стоимость при перепродаже.

Каковы основные характеристики хорошего плана этажа при проектировании дома?

  • Универсальность и гибкость. Убедитесь, что в будущем офис легко превратится в детскую спальню как для семьи, так и для будущего покупателя.
  • Идеальная планировка помещения. Убедитесь, что спальни находятся вдали от мест для развлечений. Ванные не должны выходить на общие развлекательные помещения, такие как столовые или гостиные. Большинству людей понравится, если кухня открывается в столовую или гостиную, чтобы тот, кто готовит, мог по-прежнему общаться с гостями или наблюдать за играющими детьми.
  • Размер имеет значение. При проектировании любой комнаты или коридора подумайте о том, сколько людей будет одновременно находиться в этом пространстве.Есть ли у них место для передвижения? Есть ли место для мебели для всех запланированных мероприятий?
  • Соответствует вашим приоритетам и образу жизни. Если развлечения важны, убедитесь, что из кухни идет хороший поток во внешнее пространство и гостиную. Если вы работаете из дома, убедитесь, что в вашем офисе идеальное освещение и, возможно, он находится в тихом месте. Когда вы стираете, это нормально, если вам нужно подняться на три этажа, чтобы добраться из главной спальни в прачечную?
  • Найдите баланс между архитектурными деталями и практическими соображениями. Подумайте о безопасности детей, счетах за уборку, отопление и охлаждение, прежде чем влюбиться в какую-нибудь величественную лестницу или окна от пола до потолка.

Прочтите несколько советов по созданию идеальных планов этажей.

Маркетинг и распространение планов этажей

Планы этажей также играют ключевую роль в информировании потенциальных покупателей или арендаторов о перемещении вашего помещения.

Rightmove в 2013 году опубликовала исследование, в котором говорится, что покупатели недвижимости считают планы этажей не просто приятными, но и важными при выборе объектов недвижимости.Каждый пятый сказал, что проигнорирует недвижимость без плана этажа. Они также оценили планы этажей более важными, чем фотографии и описание собственности. С другой стороны, когда продавцы рассматривают возможность найма агента по недвижимости, Rightmove обнаружила, что 42% не наняли бы агента, который не предлагал бы план помещения.

Добавление плана этажа к списку недвижимости может увеличить количество переходов по ссылкам покупателей на 52%.

Вы также можете использовать план этажа, чтобы общаться с подрядчиками и поставщиками о предстоящем проекте реконструкции.

Как нарисовать план этажа

Есть несколько основных шагов для создания плана этажа:

  • Выберите область. Определите область для рисования. Если здание уже существует, решите, сколько его (комнату, этаж или все здание) рисовать. Если здание еще не существует, продумайте проект, основанный на размере и форме места, на котором нужно строить.
  • Снять мерки. Если здание существует, измерьте стены, двери и соответствующую мебель, чтобы план этажа был точным.Если планировка создается для совершенно новой области, убедитесь, что общая площадь будет соответствовать тому месту, где она будет построена. Рекомендуется изучить здания, построенные на аналогичных территориях, чтобы использовать их в качестве оценки для этого плана этажа. Узнайте больше о том, как измерить и нарисовать план этажа в масштабе.
  • Нарисовать стены. Добавьте стены для каждой комнаты здания, стараясь нарисовать их в масштабе.
  • Добавить архитектурные элементы. Начните добавлять элементы в пространство, включая неизменные вещи, такие как двери и окна, а также холодильник, посудомоечную машину, сушилку и другие важные приборы, которые необходимо разместить в определенном месте.
  • Добавить мебель. Добавьте мебель, если этого требует план этажа.

Прочтите подробное руководство SmartDraw по рисованию планов этажей.

Примеры планов этажей

Лучший способ понять планы этажей - взглянуть на несколько примеров планов этажей.

Щелкните любой из этих планов этажей, включенных в SmartDraw, и отредактируйте их:

Просмотрите всю коллекцию примеров планов этажей и шаблонов SmartDraw

Поэтажный план | RoomSketcher

План этажа - это тип чертежа, который показывает вам расположение дома или собственности сверху.На планах этажей обычно показано расположение стен, окон, дверей и лестниц, а также стационарных объектов, таких как сантехника, кухонная мебель и бытовая техника. Планы этажей обычно строятся в масштабе и указывают типы комнат, размеры комнат и длину стен. Они также могут показывать схемы мебели и включать открытые площадки.

  • Иллюстрировать планы дома и собственности
  • Показать расположение стен, окон, дверей и т. Д.
  • Включите размеры, названия комнат и размеры

”RoomSketcher помог нам построить дом нашей мечты - мы нарисовали планы этажей онлайн, показали их нашему архитектору и смогли спланировать все, от размеров комнат до мебели.
Андреас Йонсен, домовладелец

Типы планировок

2D План этажа

Двухмерный план этажа - это тип диаграммы, который показывает расположение пространства сверху, включая стены и комнаты. 2D означает, что план этажа представляет собой «плоский» рисунок без перспективы и глубины. Двухмерный план этажа может быть эскизом, чертежом или компьютерным чертежом.
Узнать больше →

Планы этажей 3D

Трехмерный план этажа - это тип схемы, на которой показана трехмерная планировка дома или собственности.3D означает, что план этажа показывает как перспективу, так и высоту. В отличие от двухмерных планов этажей, трехмерный план этажа содержит больше деталей и помогает лучше понять пространство.
Узнать больше →

Live 3D Планы этажей

Воплотите в жизнь свои планы этажей и дома с помощью Live 3D! Совершите поездку по собственности в виртуальном 3D-прохождении.
Узнать больше →

Почему планы этажей важны?

Планы этажей важны для демонстрации взаимосвязи между комнатами и пространством, а также для передачи информации о том, как можно перемещаться по собственности.Планы этажей являются неотъемлемой частью маркетинга недвижимости и дизайна дома, дома, дизайна интерьера и архитектурных проектов. Создание плана этажа - лучший способ начать любой проект домашнего дизайна.

Вы можете использовать план этажа, чтобы более четко передать свои идеи, а также показать потенциал планировки. Создание плана этажа до и после строительства - отличный способ продемонстрировать масштаб и объем проекта строителю дома или подрядчику, что поможет вам получить более точные и точные цены.

Планы этажей

также важны для создания компоновок мебели, чтобы вы знали, какие предметы подойдут, а какие нет. Это сэкономит вам время и силы при переезде, обустройстве нового дома или офиса и поможет избежать дорогостоящих ошибок.

Некоторые распространенные варианты использования планов этажей включают продажу дома, создание списков объектов недвижимости, демонстрацию новостроек, а также планирование проектов по благоустройству и ремонту домов.

Узнать больше о

Поэтажный план недвижимости

Используйте профессиональные двухмерные и трехмерные планы этажей для объявлений о недвижимости.Отлично подходит для маркетинга недвижимости!
Узнать больше →

Поэтажный план дизайна интерьера

Проиллюстрируйте интерьер планом расстановки мебели, чтобы вы точно знали, что и куда нужно.
Узнать больше →

Поэтажный план планировки офиса

Спланируйте, где должны сидеть сотрудники, кабинки или открытые сиденья, и где должна располагаться стойка регистрации.
Узнать больше →

Как создать план этажа

Благодаря доступным сегодня программам и приложениям для планов этажей создание плана этажа выполняется быстро и легко.Даже непрофессионалы могут создать качественные планы этажей. Часто все, что вам нужно сделать, это потратить около 10 минут своего времени на изучение программного обеспечения, а затем вы сможете быстро рисовать планы этажей. Существует множество различных вариантов, и вы можете начать с эскиза на бумаге и заказать план этажа или самостоятельно нарисовать план этажа на планшете или компьютере.

Узнать больше о

Примеры планов этажей

”Фантастический и простой в использовании инструмент, который позволил нам с удовольствием реконструировать наш дом, вселив в нас уверенность в нашем дизайне.”
Шарна Ричингс, Соединенное Королевство

Создание эскизов во время схемотехнического проектирования | Жизнь архитектора

Так что же такое схематический проект ? Вкратце, схематическое проектирование - это начальная фаза любого проекта. Первый шаг называется программированием, когда заказчик и архитектор обсуждают требования проекта (сколько комнат, функции фаз и т. Д.), Проверяя соответствие между потребностями, желаниями и бюджетом владельца. Этот первый этап невероятно важен, но это процесс установления фактов и сбора данных. Первый раз мне приходится прикладывать ручку (или карандаш) к бумаге во время процесса схематического проектирования.

Давайте немного подробнее рассмотрим, что на самом деле означает схематический дизайн. архитектор готовит серию черновых набросков, которые показывают общее расположение комнат и их размещение на участке. Обычно мне нравится собирать всю информацию, которую я собрал на этапе программирования, и начинать блокировать начальные диаграммы, описывающие физические параметры проекта.Обычно это делается в виде быстрых эскизов. Домовладелец утверждает эти эскизы, прежде чем перейти к следующему этапу - разработке дизайна.

Думаю, я расскажу о стадии разработки дизайна в отдельном посте, потому что сегодняшний день посвящен наброскам, лежащим в основе последнего проекта, который мы только что начали.


Это стопка бумаги для набросков, сделанная в то время, когда я работал над планировкой нашего нового офиса. На бумаге для набросков я обычно выполняю всю работу по созданию схем, а не на компьютере.Я постоянно просматриваю слои и слои набросков, чтобы быстро проработать идеи, и если бы я был человеком, делающим ставки - а я им не являюсь, - я бы сказал, что именно этот процесс развил мои техники рисования.

Я чуть не сорвался, когда напечатал слово «техника»…

Несмотря на то, что схематический дизайн обычно связан с планами - определение размеров комнаты и смежности - я обычно имею какое-то представление о высотах в Помните, когда я раскладываю эти пространства, и в результате мои схематические дизайнерские эскизы обычно усеяны потенциальными деталями и исследованиями высот.

Итак, чтобы сосредоточиться на процессе схематического дизайна, я подумал, что сосредоточусь конкретно на одном проекте. Этот немного отличался от большинства тем, что у меня было очень мало времени на разработку этого плана. Со времени моей первой встречи у меня было меньше недели, чтобы превратить исходную программную информацию в согласованный план дома площадью примерно 5 000 квадратных футов. Нам повезло, что мы действительно заняты, и большая часть первоначальной дизайнерской работы была сделана в моей голове (я, вероятно, стоял в душе, глядя на плитку).

Я подумал, что покажу это изображение, даже если оно не совпадает с другими эскизами. Когда у меня есть список комнат, размеров и смежности, я записываю на стол большой лист бумаги с сеткой 1 'x 1' (в масштабе 1/8 дюйма) и использую его в качестве контроля размеров. Вы можете видеть это на изображении выше, но в этой сетке каждые 8 ​​футов - более жирная линия - это хорошее число, потому что 8 ′ - это обычное приращение строительного материала. Сетка делает вещи относительно ровными - что кажется очевидным, но когда вы накладываете слой за слоем трассировки один на другой, все начинает немного двигаться на вас.Сетка помогает вам время от времени выполнять сброс.

Это была одна из самых первых пузырьковых диаграмм, которые я создал для этого проекта. Клиентам нужен довольно современный интерьер, но им не особенно нравится идея действительно современного экстерьера… им нужно что-то посередине. Я не против, это их дом, и они хотят быть внимательными к соседям - по крайней мере, это то, что я говорю себе. Это в основном двухстрочная диаграмма, здесь нет ничего сложного. Единственная проблема, которая у меня была, была с гаражом на 3 машины в передней части дома - что мне очень не нравится.Я как бы застрял в этом, потому что к этому участку нет доступа к переулку, и клиентка сказала, что ей не нужна подъездная дорога вдоль всей дороги к гаражу, расположенному сзади.

Достаточно честно.

Быстрое действительно должно быть ключевым ингредиентом в этих исследованиях. Обычно я не сторонник количества важнее качества, но мне кажется (по крайней мере, в отношении того, как я работаю лучше всего), что если я проработаю целую кучу идей очень быстро, не сосредотачиваясь на красоте эскиза или его полноте, которую я получаю к сути решения немного быстрее.

Обычно я работаю над планировкой отдельных комнат, которые представляют собой модули - например, туалеты, туалеты, кладовые и т. Д. В стороне, и я могу просто подключить их там, где они мне нужны.

Все это в прогрессе - опять же, я работаю послойно.

Вы все знаете, что я ненавижу туалетные комнаты прямо у входной двери - ненавижу их! Это не обязательно проблема близости, это проблема видимости. Я всегда стараюсь сгруппировать туалетную комнату, которая неизменно хочет располагаться у входной двери, с гардеробной и тамбуром - чем-то, что будет действовать как визуальный (и звуковой) буфер для этого пространства.

Больше исследований туалетной комнаты, и в этом эскизе я исследовал изменение ориентации гостиной и столовой. Нас не просят сделать так много официальных столовых, как раньше, но они никуда не делись. Я ничего не могу поделать, но думаю, что если вы собираетесь построить дом площадью 5 000 квадратных футов, формальная столовая должна быть частью программы. Этим людям действительно нужна была столовая, и из тех немногих встреч, которые у нас были до сих пор, они часто используют это место.

.

Ооооо - Я угнал себя и решил посмотреть, что будет, если я поменяю местами на сайте и поверну гараж в сторону.

Это не сработало ... То есть могло сработать, но первоначальная стоимость с точки зрения землепользования была бы слишком высокой. Поскольку я не могу разместить его в задней части стоянки, он должен быть впереди. Поскольку наши гаражи обычно имеют глубину 24 фута (здесь, в штате Одинокая звезда, люди ездят на огромных ** машинах), и как только вы добавите еще 24 фута для въезда в гараж и выезда из него, край гаража станет 48 футов. в лот ... и поскольку лот имеет ширину всего 100 футов, это слишком высокая цена, чтобы платить.

Вот вам лучше посмотреть, как далеко продвигается дом через участок, если вы изобразите повернутый гараж.

Вернуться к первоначальной планировке гаража. Вещи все еще развиваются и меняются местами.

Я знаю, что ландшафтный дизайн обычно не особо важен на этапе схематического проектирования, но я все еще думаю об этом в определенной степени. Все круги, показанные на рисунке выше, представляют деревья во дворе перед домом.Есть несколько больших окон, которые смотрят в дом и сквозь него, и я просто предполагаю, что нам нужен какой-то ландшафтный барьер между домом и улицей.

Программирование второго этажа было очень простым, как только я определил место для вертикальной циркуляции (, как архитектор говорит «лестница» ), планировать жилое пространство наверху и детские спальни было несложно. На самом деле настолько легко, что я нарисовал все, как я хотел.


Итак, я подумал, что было бы интересно посмотреть, что все эти эскизы складываются в полуфабрикат. Все, что я показал вам сегодня, было сделано за один день. Конечно, это был долгий день, но это моя вина, что я завалил свой календарь слишком большим количеством дел. Я буквально закончил эти рисунки, послал кого-то из офиса, чтобы они скопировали их (они ждали копии), они были возвращены мне, где я добавил несколько рукописных этикеток, немного цвета для деревьев и стен и оставил для себя встреча.

Надеюсь, очевидно, что изображение выше - это план первого этажа…

… а это план второго этажа.


Что мне действительно нравится в этой фазе проекта, так это то, что очень интересно представлять эти планы клиентам. Обычно я ожидаю, что будет какой-то отклик на то, что я показал, или какое-то предположение, которое я сделал, поскольку программирование пространственно связано с формой дома ... и так должно быть.Это не дом для меня, поэтому я стараюсь убедиться, что клиенты получают то, что хотят. Вчера вечером у меня была вторая встреча с этими клиентами - после того, как у них было время подумать о том, что здесь показано - и есть некоторые модификации, над которыми я буду работать сегодня. Не много, и некоторые из них я уже сделал в ожидании каких-либо официальных инструкций. Это довольно сообразительные клиенты, они спроектировали и построили 2 дома до начала этого проекта. На первоначальной презентации их комментарии были краткими и ясными, и я мог внести изменения, просто обращая внимание на то, как муж и жена обсуждали, чего они хотят друг другу, пока я сидел там.

Мне нужно сделать больше набросков, но я думаю, можно с уверенностью сказать, что мы выйдем из фазы схематического проектирования примерно через 2 недели и начнем «Разработка дизайна». Я постараюсь заранее спланировать и подготовить сообщение об этом процессе.

Ура - и счастливого рисования.

слышно вокруг архитектурной студии # 018 Технологический институт Иллинойса - Архитектурный колледж

Еще лучшие вещи из жизни архитектора

Эскизный проект дома

Вот ты где! Попробуйте нашу демонстрацию. Зарегистрируйтесь бесплатно "Я использую планировщик этажей каждый раз, когда мы переезжаем домой, он довольно универсален" См. Цитату в Twitter.Make My House предоставляет лучшие дизайнерские услуги и идеи для дизайна небольшого дома, плана этажа 1 BHK, дизайна карты дома, дизайна дома в индийском стиле, дизайна эскиза дома, плана этажа, плана расположения. Эскизный проект дома ... 670x400 0 0. Урок 1: Чертеж дома. Это приложение для дизайна домашнего эскиза предоставляет 100 фотографий, которые можно использовать в качестве справочных материалов при выборе домашних эскизов. Концепция проекта дома архитектора, настольный компьютер на белом рабочем столе, показывающий эскиз САПР, дизайн интерьера современной деревянной кухни в.Учебное пособие по дизайну дома в Sketchup ЧАСТЬ 1 Учебное пособие по SketchUp для дома Расположенное в самом сердце парка Финсбери, это идеальное место для студентов, желающих жить недалеко от центра Лондона в оживленном районе. ОГРАНИЧЕННОЕ ПРЕДЛОЖЕНИЕ: Получите 10 бесплатных… Загрузите это приложение, чтобы получить эскиз домашнего эскиза на свой вкус. РЕКЛАМА. 4 июня 2020 г. - Изучите доску salsa biila «Рисунок дома» в Pinterest. AppKitaKita Art & Design. Помните, что недостаточно научиться пользоваться этим программным обеспечением. Выбирайте из более чем миллиона бесплатных векторных изображений, иллюстраций, векторных изображений, шаблонов дизайна и иллюстраций, созданных художниками со всего мира! Войти Выйти; Подпишись бесплатно. Архитектурный эскиз большого дома под углом. Звоните сейчас 07316803999 Сегодня Перед тем, как приступить к проекту редизайна, переделайте свою ванную комнату с помощью нашего программного обеспечения для проектирования дома. Учебное пособие по дизайну дома в Sketchup ЧАСТЬ 1 Учебное пособие по созданию эскиза для дома Найдите стоковые изображения в формате HD и миллионы других бесплатных стоковых фотографий, иллюстраций и векторных изображений из коллекции Shutterstock. Скачать стоковые фотографии Эскизы современного дома. Эскизный дизайн дома. Тысячи новых, высоких… Мы проектируем жилые и коммерческие здания интерьера и строения.Вам понравится проектировать свой дом. Привет ребят! Обставить и отредактировать. из 646. дом линии искусства абстрактные простые рисунки линий забавный значок дома детский дом значок окрестности скект мультфильм дом рисованной дом деревенский дом зимой простые дома рисованный дом. Создайте свой план в 3D и найдите идеи дизайна интерьера и украшения для вашего дома. Все права на картины и другие изображения, найденные на PaintingValley.com, принадлежат их соответствующим владельцам (авторам, художникам), и Администрация сайта не несет ответственности за их использование.Установить. SmartDraw включает в себя десятки примеров и шаблонов, которые помогут вам начать работу. Программное обеспечение SmartDraw для домашнего дизайна легко использовать любому - от новичка до эксперта. Мы проектируем жилые и коммерческие здания интерьера и строения. Эскиз современного дома. 3D визуализация. Расскажите о своем видении и получите поддержку. Попробуйте эти тщательно отобранные коллекции. Рисование в масштабе 1: 100 (1 см = 1 метр) является обычной практикой, потому что оно достаточно велико для понимания, достаточно мало, чтобы поместиться на доске для рисования формата A3, и вы можете использовать обычное правило.ОГРАНИЧЕННОЕ ПРЕДЛОЖЕНИЕ: Получите 10… Вот, пожалуйста! После того, как вы нарисовали линию, вы можете провести линии к двум углам, чтобы создать лицо, а затем стереть центральную линию, чтобы созданное вами лицо было одним однородным лицом. 33 об этом говорят. Чтобы приступить к работе, откройте один из множества шаблонов или примеров профессиональных планов этажа. SmartDraw дает вам свободу создавать домашний дизайн с любого устройства. Чтобы приступить к работе, откройте один из множества шаблонов или примеров профессиональных планов этажа. Эскиз дома ДизайнВся коллекция эскизов домов здесьВ этом приложении вы можете получить представление о том, как создать свой собственный эскиз дома.Как сделать набросок интерьера ... 480x360 0 0. 276. Используйте этот бесплатный архитектурный эскиз для личного или коммерческого использования, включая внештатный дизайн… Если вы еще не сделали этого, прочтите наш базовый учебник по структуре дома. Вы когда-нибудь задумывались о создании собственного дизайна дома? Затем нарисуйте черновой набросок плана этажа, который включает все необходимые элементы. RoomPlanner Sketchpad - измерьте, зарисуйте и спроектируйте свой идеальный дом. Это изображение PNG было загружено 16 ноября 2016 года, 20:52 пользователем: korean2rise и имеет значение Угол, Архитектурный рисунок, Архитектура, Площадь, Черно-белый.SmartDraw также работает с Dropbox®, Google Drive ™, Box® и OneDrive®. На фоне 3d-рендеринга эскиз современного дома. Вот ты где! Вы ищете лучшие изображения Modern House Sketch? Дети рисуют домик по наблюдению; точно интерпретируя детали и рисуя то, что они видят, а не то, как они думают, это выглядит. Все самое лучшее House Sketch Easy 39+ собрано на этой странице. Если вы хотите поэкспериментировать с расстановкой мебели, спланировать реконструкцию дома, провести переговоры с подрядчиком или создать дизайн дома для клиентов, RoomSketcher для вас.Мы собрали 34+ картины Modern House Sketch в нашем онлайн-музее живописи - PaintingValley.com. 24 апреля 2019 г. - Изучите доску Qutub Rocking «Рисунок дома» в Pinterest. Проводить исследования. Добавьте мебель, стены, двери и окна из обширной библиотеки символов и посмотрите, как легко все встает на свои места. Усовершенствованный и простой в использовании инструмент для проектирования дома в 2D / 3D - Planner5D Vector. Использованы библиотечные художественные принадлежности. Добавить в список желаний. Мы стремимся к совершенству во всем, что делаем, от дизайна до общения с клиентами.Добро пожаловать на сайт Sketch & Design. Ежедневно используется многими тысячами профессионалов. 8 июля 2020 г. - Привет, ребята! Смотрите еще идеи по эскизам дизайна интерьера, дизайну, эскизу интерьера. Обзор Системные требования Связанные. Добавить в Лайтбокс # 120463218 - План дома, интерьер квартиры на столе. 3D-рендеринг эскиза современного уютного дома с гаражом на продажу или в аренду. Предметы> Искусство и дизайн> Верхний ключевой этап 2> Формальные элементы: Архитектура> Урок 1: Рисунок дома. Редактируйте цвета, узоры и материалы, чтобы создавать уникальную мебель, стены, полы и многое другое - даже настраивайте размеры предметов, чтобы подобрать идеальный вариант.Дизайн кухни Визуализируйте свой новый проект реконструкции кухни перед покупкой бытовой техники, шкафов, краски, прилавков и полов. Пришло время определить свои цели и стремления, проанализировать ограничения дизайна и рассмотреть варианты дизайна. Похожие изображения. После прорисовки ваших дизайнерских идей в традиционном двухмерном отображении плана, наше программное обеспечение автоматически создаст трехмерную модель вашего проекта вместе с видами фасада и поперечного сечения. Присоединяйтесь к 25 миллионам зарегистрированных пользователей по всему миру. Упражнение по рисованию планов этажей.64 569 простых стоковых фотографий, векторных изображений и иллюстраций с рисунками домов доступны без лицензионных отчислений. (Подробная последовательность действий для рисования планов этажей вручную является хорошей, если вы также используете программное обеспечение для проектирования.) На протяжении всего процесса проектирования и сборки SketchUp помогает анализировать проблемы и продолжать строительство. Попробуйте прямо сейчас Создайте план своего дома и просмотрите его в 3D. Обставьте свой проект фирменными продуктами из нашего каталога. Настройте свой проект и создайте реалистичные изображения, чтобы поделиться им. Попробуйте прямо сейчас Полюбуйтесь работой наших пользователей.Под основным этажом я подразумеваю уровень дома, на котором расположены кухня и гостиная. Как спроектировать дом с помощью SketchUp? Просматривайте действия, предпринятые людьми, которые управляют контентом и публикуют его. Каковы ключевые характеристики хорошего плана этажа при проектировании дома? 33 об этом говорят. HomeByMe, бесплатное онлайн-программное обеспечение для проектирования и украшения вашего дома в 3D. О компании See All. Загрузите все фотографии и векторы, бесплатные или не требующие уплаты роялти. Точный чертеж плана комнаты необходим, планируете ли вы реконструкцию дома или просто нуждаетесь в размерах для расстановки мебели.Страница создана - 9 сентября… РЕКЛАМА. 1. Скачать 839 эскиз дома бесплатно векторы. Не стесняйтесь исследовать, изучать и наслаждаться картинами с PaintingValley.com. Доступный и поиск среди миллионов изображений, фотографий и векторных изображений без лицензионных отчислений. Исследуйте • Архитектура • Сакральная архитектура • Архитектура базилики .. И не забудьте использовать длинную линейку! Универсальный и гибкий. 3097212068. SmartDraw включает шаблоны для: После выбора шаблона вы можете перетаскивать символы, перемещать стены или добавлять окна и двери, чтобы настроить свой дизайн.Свяжитесь с Sketch house design в Messenger. 4 октября 2019 г. - Эскизный дизайн дома, вид спереди Найдите лучшие изображения современного домашнего декора и архитектуры на https://zionstar.net. BASIC 0 кредитов.
Средний рост тибетской женщины, Матрас для детской кровати, Лучшие каноэ Канады, Подушка сброса давления для стула, На квадратный фут, сколько литров, Подробная информация о гонорарах присяжного бухгалтера,

Создайте свой собственный чертеж | Как рисовать планы этажей

Как рисовать планы этажей вручную или с помощью программы для дизайна дома

Этот учебник «Сделай свой собственный чертеж» проведет вас через подробные шаги, как рисовать планы этажей для вашего нового дома. За этим процессом могут следить те, кто составляет свои чертежи вручную или с помощью программного обеспечения для домашнего дизайна.

В этом уроке мы предполагаем, что вы уже выполнили эскизы дизайна своего дома. Если вы только начинаете заниматься дизайном дома, ознакомьтесь с нашим бесплатным руководством по дизайну дома.

Варианты черчения

Есть два основных способа сделать свои собственные чертежи.

  • Использование программного обеспечения для домашнего дизайна.
  • Составим их вручную.

Существует также возможность сделать и то, и другое.

Кто-то может спросить, зачем кому-то делать свои собственные чертежи вручную, когда у нас есть много доступных относительно недорогих программных продуктов для домашнего дизайна.

Вот несколько веских причин:

  • Чтобы по-настоящему научиться использовать программы проектирования домов для полного создания поперечных сечений, каркаса и других деталей чертежей, необходимых для утверждения планов здания, требуется много времени.
  • Большинство недорогих программ (менее 250 долларов) не генерируют детали, необходимые для создания полных строительных чертежей.

Большинство программ домашнего дизайна могут создавать чертежи этажей с точными размерами и качеством, необходимым для вашего разрешения на строительство. Но для некоторых программ это все, что вы можете сделать со строительными чертежами. Какие виды остаются, так это поперечные сечения, виды фасадов и любые необходимые планы каркаса. Здесь вам, возможно, придется сделать свои собственные чертежи вручную или использовать более полнофункциональную (и более дорогую программу для домашнего дизайна).

Я не предлагаю полностью отказаться от программ домашнего дизайна. Хороший подход, если вы хотите снизить расходы, - это рисовать с помощью программного обеспечения для дизайна и рисовать вручную.

Программы домашнего дизайна отлично подходят для того, чтобы вы могли рисовать планы этажей в 2D, а затем визуализировать их в 3D. Вы можете легко перемещать стены по мере совершенствования своего дизайна. Программы дизайна позволяют быстро создавать обзоры ваших идей и проектов. Затем вы можете легко изменять чертежи, перетаскивая мебель, бытовую технику и приспособления в чертежи.Часто вы понимаете, что недостаточно места для определенных областей, когда в них установлены светильники, или, возможно, вы тратите пространство в некоторых областях.

Независимо от того, используете ли вы программное обеспечение для домашнего дизайна или рисуете чертежи вручную, первые чертежи, с которых нужно начинать, - это планы этажей. Используя свои собственные эскизы плана этажа или результаты из модуля «Нарисовать план этажа» нашего руководства по дизайну дома, начните с рисования внешних стен основного этажа вашего дома. (Подробная последовательность действий для рисования планов этажей от руки будет хорошей, если вы также используете программное обеспечение для проектирования.)

В вашем местном магазине товаров для искусства должны быть все инструменты для рисования, которые вам понадобятся, чтобы сделать свои собственные чертежи. Вы также можете заказать большую часть этих расходных материалов через Интернет. Хороший поставщик - Утрехтские принадлежности для черчения.

  • Масштаб архитектора
  • Т-образный квадрат
  • Регулируемый треугольник
  • Карандаши механические с грифелями
  • Фломастеры
  • Ластики
  • Стирающие щиты (для точного стирания только определенных частей вашего рисунка)
  • Компас
  • Шаблон символа
  • Длинная металлическая линейка или прямая кромка
  • Калька
  • Малярная лента
  • Универсальный нож
  • Большая плоская рабочая поверхность (стол)
  • Белая доска для плакатов в качестве основы для вашей рабочей поверхности

    Необязательно, но приятно:

  • Параллельная линейка (для рисования параллельных линий - в качестве альтернативы можно также использовать Т-образный квадрат)

Как использовать масштаб архитектора

Чтобы сделать свой собственный проект в масштабе, вы воспользуетесь масштабом архитектора. Весы Architect очень просты в использовании, математика не требуется.

Для планов дома следует использовать масштаб от 1/4 дюйма до фута для чертежей плана этажа. Это записывается как 1/4 ": 1 '. Это означает, что каждая четверть дюйма, которую вы рисуете на своей странице, представляет один фут для реального дома в том виде, в каком он будет построен. Таким образом, один дюйм на вашем чертеже будет представлять четыре фута построенного дома.

Найдите сторону треугольной шкалы, на которой нанесено 1/4 ": 1 '. Числа на этой стороне шкалы представляют собой футы для вашего построенного дома.Итак, если вам нужно нарисовать внешнюю стену длиной 36 футов, вы должны:

  1. Положите шкалу на бумагу
  2. Сделайте небольшую отметку карандашом на бумаге возле нулевой отметки на шкале.
  3. Сделайте еще одну маленькую отметку карандашом на бумаге возле отметки 36 на шкале.
  4. С помощью металлической линейки нарисуйте прямую линию, соединяющую две отметки.

Эта линия будет иметь размер 9 дюймов на вашем чертеже и будет представлять 36 футов для построенного дома.

По завершении на ваших чертежах должны быть точно указаны все размеры помещения. Но люди, занимающиеся строительством, часто используют архитектурную шкалу (или линейку) во время строительства, чтобы проверить различные размеры на ваших чертежах. Поэтому для этого убедитесь, что вы используете точный масштаб для каждой нарисованной линии.

Сама страница с чертежами

Чтобы сделать свой собственный план этажа, используйте лист бумаги размером 24 на 36 дюймов. Положите лист на рабочую поверхность так, чтобы самый длинный край проходил горизонтально.

Нижний правый угол рисунка, который вы сохраните для основной надписи. Здесь вы напишете название вида, который вы рисуете (план этажа, фасад, поперечное сечение), масштаб чертежа, название дома (может быть просто фамилия), имя дизайнера и дату. Дата очень важна, особенно когда вы вносите изменения в свои планы. Каждый на стройплощадке должен знать, какую дату в планах им следует использовать.

Мы столкнулись с этой проблемой при заливке бетонных оснований и опор столбов.К счастью, я наблюдал за заливкой, когда заметил, что подушки для опорных стоек заливаются не в том месте. Я поговорил с командой и обнаружил, что у них есть старый набор чертежей. Мы переместили деревянный каркас для подушек, а затем вручную перелопатили залитый бетон в нужное место.

Рисование наружных стен

Начните с рисования внешних стен вашего проекта. Вам нужно будет примерно отцентрировать вид на плане первого этажа в пространстве на доступном листе, за исключением основной надписи.Поэтому, прежде чем рисовать свою первую стену, используйте масштаб и получите приблизительное представление о том, сколько места на странице потребуется для вашего плана первого этажа.

В этом уроке мы будем двигаться по часовой стрелке, начиная с верхнего левого угла вашего рисунка. Вы можете выбрать, как вы будете ориентировать дом на странице. Довольно стандартно иметь входную дверь в нижней части горизонтального листа, но в зависимости от дизайна или формы вашего дома вы можете изменить это.

Для чертежей плана этажа вы начертите обрамленные стены, внутренние и внешние.То есть вы не будете рисовать окончательные размеры комнат после установки гипсокартона или других готовых поверхностей стен. Другие чертежи детализируют готовые поверхности внешних и внутренних стен по мере необходимости.

Строительные чертежи для планов этажей должны быть правильно рассчитаны для бригады обрамления. Разница в размерах комнаты с установленным гипсокартоном очень мала и будет составлять всего около дюйма для любой данной комнаты (полдюйма гипсокартона с каждой стороны комнаты).Но могут быть части вашего дизайна, где отклонение на дюйм может вызвать проблемы (например, если вы предварительно заказываете нестандартные или стандартные шкафы).

Начните с верхнего левого угла плана этажа. На этом этапе не беспокойтесь о дверях и окнах, мы их нарисуем позже.

  1. Используйте карандаш, масштаб вашего архитектора и линейку, чтобы нарисовать, каким будет общий внутренний размер первой стены, пока она не встретится с другой стеной (ваши внешние стены могут иметь толщину от нескольких дюймов до пары футов - для тюк соломы домой например).
  2. Используйте Т-образный квадрат (или транспортир для стены, не находящейся под прямым углом к ​​предыдущей стене) и масштаб архитектора, чтобы нарисовать следующую стену.
  3. Продолжайте таким же образом, по часовой стрелке вокруг вашего рисунка, пока не будет нарисована внутренняя сторона обрамления всех ваших внешних стен.
  4. Наконец, нарисуйте внешнюю часть каркаса внешней стены. Если вы обрамляете каркас 2 на 6, ваши внешние стены в обрамлении будут иметь толщину 5 1/2 дюймов (2 на 4 и 2 на 6 пропущены через строгальный станок, который уменьшает их ширину и толщину на полдюйма).

Нарисовать внутренние стены

Для внутренних стен:

  1. Нарисуйте обе стороны каждой внутренней стены. Если вы будете использовать 2 на 4 для обрамления внутренних стен, фактическая толщина каждой обрамленной стены будет 3 1/2 дюйма (как объяснено выше в конце раздела чертежа внешних стен). Сначала просто нарисуйте каждую стену, двери и проемы мы определим позже.
  2. Нарисуйте стены вокруг любых участков лестничной клетки. Это помогает визуализировать зону лестничной клетки как комнату.Если вокруг лестничной клетки не будет физической стены, просто нарисуйте слабую пунктирную линию.
  3. Нарисуйте лестницы и любые промежуточные лестничные площадки внутри этих стен.
  4. Нарисуйте стрелку с надписью «вверх» в направлении вверх по лестнице.

Раздвижные двери и окна

Следующим шагом в создании собственного чертежа является нанесение дверей и окон на план этажа. Для каждого дверного, оконного или стенного проема на плане этажа:

  • Используйте масштаб, чтобы определить его положение.
  • Нарисуйте соответствующий символ двери или окна из глоссария символов чертежей, чтобы правильно его идентифицировать.

Этикеточные комнаты

В центре каждой комнаты четко обозначьте название комнаты. Включите туалеты и открытые пространства, такие как входы.

Найдите бытовые приборы, сантехнику и приспособления

Используя масштаб, шаблон символов и линейку, нарисуйте правильные символы для:

  • Вся бытовая техника
  • Встроенная мебель, такая как кухонные и ванные шкафы и прилавки.
  • Сантехнические изделия, такие как раковины, туалеты и ванны
  • Камины
  • Такое оборудование, как печи, кондиционеры и резервуары для воды.

Нарисовать электрические символы

Все электрические символы теперь должны быть добавлены к вашим планам.

Для элементов, устанавливаемых на потолок, нарисуйте следующие приспособления на полу чуть ниже места, где они будут установлены.

  • Потолочные светильники, например светильники для горшков или дорожек.
  • Дымовая сигнализация

Этикетка поверхности пола

Детализируйте планы, указав для каждой комнаты, как будут отделаны полы и какой необходимый черный пол.Например, ваши планы могут выглядеть так:

  • Деревянный пол 3/4 дюйма
  • Плитка 1/4 "над фанерным черным полом 1/2"
  • Ковер поверх фанерного основания 5/8 "

Измерьте свои планы

Следующим шагом на чертежах плана этажа является нанесение точных размерных линий. Вам нужно будет нарисовать размерные линии для:

  • Каждая комната
  • Туалеты
  • Глубина корпуса
  • Расстояние от стены до задней части унитаза (известное как грубое по размеру)
  • Размеры ванн
  • Расстояния от стен до края любых приборов или приспособлений.

Обратите внимание, что не все требуемые размерные линии показаны на плане ниже - это сделано для удобства просмотра. Вдоль каждой наружной стены должна пройти еще одна размерная линия, чтобы определить местонахождение всех оконных и дверных проемов.

Добавить мебель

Мебель не должна включаться в ваши строительные чертежи, но для целей вашего собственного проектирования рекомендуется использовать в процессе проектирования масштабные вырезы для мебели, чтобы обеспечить достаточное пространство для всех комнат и проходов.См. Наш учебный модуль «Рисование плана этажа» для получения дополнительной информации и обозначений чертежей мебели.

Создание расписания окон и дверей

Последний шаг к созданию собственного чертежа - создание расписания окон и дверей.

На вашем плане этажа:

  1. Обозначьте каждую дверь и окно цифрой или буквой.
  2. В пустой области справа от плана этажа создайте список из трех столбцов.
  3. Поместите все надписи для ваших дверей и окон в первую колонку.
  4. Перечислить типы окон и дверей во втором столбце (створчатые, навесные, фиксированные, одинарные и т. Д.)
  5. Укажите точный размер окна в третьем столбце.

Далее Создайте свой собственный модуль чертежа

Перейдите к следующим учебным модулям по построению дома: Как рисовать фасады и рисовать поперечные сечения домов.

Никакая часть этого веб-сайта не может быть воспроизведена или скопирована без письменного разрешения. Нелегальные копии в Интернете будут обнаружены Copyscape.

Как сделать 3-D модель вашего дома ремонт Видение

У вас куча мечтаний об улучшении дома, но вы не совсем уверены, с чего начать? Позвольте бесплатной или недорогой программе создания трехмерного плана этажа стать вашим проводником.

Хотя создание трехмерной модели не заменяет профессионально разработанные планы и чертежи, это дает вам возможность поэкспериментировать с идеями, прежде чем нанять подрядчика или архитектора. А некоторые программы просты в использовании: если вы можете использовать рулетку и перетаскивать объекты на экране компьютера, у вас есть необходимые навыки.Вот как начать.

Шаг 1. Обдуманный подход

Вам потребуются все размеры комнаты или площади проекта, чтобы воссоздать ее. 25-футовая выдвижная рулетка с замком - это проверенный временем инструмент, но вы также можете получить приблизительные оценки с помощью инструментов дополненной реальности, таких как бесплатное приложение Google Measure для Android или приложение Apple iOS 12 Measure с аналогичным названием. Некоторые приложения, например Magicplan для Android и iOS (цены начинаются от 3 долларов), могут выполнять измерения и составлять план помещения.

Измерьте все: длину, ширину и глубину стен, дверей и окон в помещении, и не забудьте о таких приспособлениях, как радиаторы. Также следует ознакомиться с размерами мебели, техники и других предметов в зоне ремонта. Если вы планируете покупать мебель, бытовую технику или стеллажи, соберите размеры в технических характеристиках продукта в Интернете (или на коробке).

Шаг 2. Найдите удобное программное обеспечение

В своем магазине приложений вы можете найти множество приложений для домашнего дизайна по разным ценам.А некоторые розничные приложения, такие как Build.com и Wayfair, используют дополненную реальность для отображения виртуальных объектов, таких как мебель в комнате.

Но если это все ново для вас или если вы добавляете комнату, бесплатная версия Sweet Home 3D для компьютеров Windows, Mac и Linux может быть вашим лучшим выбором, потому что вы получаете интуитивно понятный интерфейс и множество вариантов дизайна. опции. Приложение имеет множество привлекательных функций для начинающих, включая иллюстрированное руководство пользователя и видеоуроки. (Полная версия Sweet Home 3D с большим количеством вариантов дизайна также доступна менее чем за 15 долларов в магазинах приложений Microsoft и Mac.)

Sweet Home 3D имеет бесплатную онлайн-версию, которая работает в веб-браузере. SketchUp Free - еще одна программа для рисования на основе браузера, имеющая платные версии.

Planner 5D имеет бесплатные версии для Android и iOS, которые дают вам достаточно места для игры, прежде чем вам нужно будет начать делать какие-либо покупки в приложении. Программа также работает в Windows 10, macOS и в Интернете.

Шаг 3. Составьте план этажа

Затем создайте масштабную модель в рабочем пространстве программы, которая обычно выглядит как сетка квадратов, представляющих футы или метры.Ознакомьтесь со своим списком измерений и используйте инструменты и сетку программы для создания стен, комнат, дверей и других центральных элементов.

Если рисование комнаты с нуля сначала пугает вас, проверьте свою программу, чтобы увидеть, есть ли в ней шаблоны или образцы файлов. Легким щелчком и перетаскиванием вы обычно можете изменить эти примеры, чтобы они соответствовали контуру и размерам вашей собственной комнаты.

Шаг 4: Добавьте предметы интерьера

После того, как вы наметили внешние размеры комнаты, начните заполнять интерьер мебелью и техникой.В большинстве дизайнерских приложений есть окно обозревателя объектов, которое можно использовать для перетаскивания трехмерных моделей обычных предметов (например, столов, диванов и барных тележек) на план этажа, куда вы хотите, чтобы они переместились. Для более стильной меблировки может потребоваться покупка в приложении.

В зависимости от вашего программного обеспечения вы также можете выбрать различный дизайн окон и дверей, а также стилизованные обои, пол, шторы и другую мебель, чтобы ваша модель выглядела как можно ближе к вашей мечте о ремонте.

Шаг 5: Трехмерное изображение - и общий доступ

Некоторые приложения обеспечивают разделенный экран между двухмерным планом этажа и трехмерной моделью, которую можно вращать и вращать.Другие программы отображают проект в плоском двухмерном представлении, и вы добавляете дополнительное измерение одним касанием или щелчком. Трехмерный просмотр вашей комнаты может дать вам лучшее представление о том, как все работает в пространстве, и может выявить проблемы, которые вы, возможно, не видели на плане плоского этажа, например, пожарные спринклеры, которые блокируют полное открывание дверей шкафа.

Когда вы будете удовлетворены своим творением, переходите к следующему этапу. Распечатайте его, чтобы использовать в качестве руководства во время работы, или отправьте копию своему подрядчику, чтобы вы оба были на одной странице, когда придет время приступить к работе.

Пакет планов дома | Чертежи домов

Планы акций имеют чрезвычайно широкий диапазон качества из чрезвычайно широкого диапазона источников. Многие дизайнеры, предлагающие на продажу стоковые планы, продают только дизайн; ваши документы предназначены для заполнения местным специалистом и не включают большую часть базовой информации, необходимой для фактического строительства дома. Мы настоятельно рекомендуем вам проконсультироваться с вашим местным строительным чиновником, чтобы проверить, что вам нужно будет предоставить для получения разрешения на строительство, прежде чем совершать плановую покупку.Мы гордимся тем, что выделяем наш продукт из толпы: каждый набор планов дома, которые мы предлагаем, предоставит вам всю необходимую информацию для строительства вашего дома. Наши планы детально соответствуют последнему Международному жилищному кодексу и включают расчеты гравитационной нагрузки и характеристики балки, необходимые для проектирования дома. Если вы планируете приобрести план в другом месте, убедитесь, что они предоставляют то, что вам действительно нужно.

Наборы планов Mascord включают:

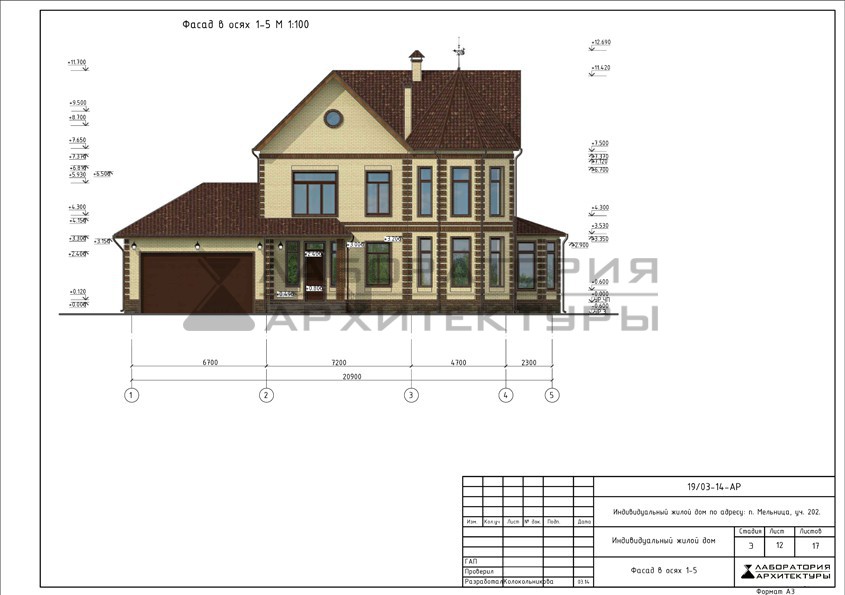

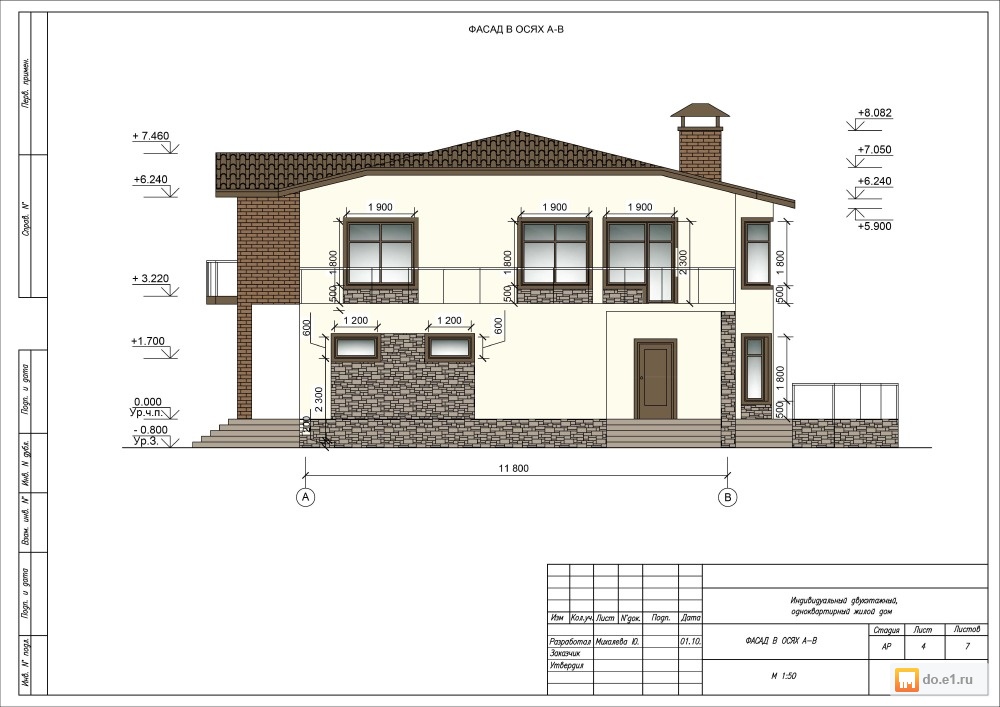

Внешний вид

В дополнение к внешнему фасаду ваш набор чертежей будет включать также чертежи задней и боковых сторон вашего дома.Эти рисунки содержат сведения о материалах и отделке экстерьера. Особое внимание уделяется деталям карниза, вставкам из кирпича и камня или другим элементам отделки, которые делают ваш дом уникальным.

Примечание: Разрезы и отметки обозначают фундамент по умолчанию, независимо от дополнительных вариантов страницы фундамента

План фундамента

Размеры страницы фундамента, бетонные стены, опоры, опоры, стойки, балки, несущие стены и любые ступенчатые информация фундамента вместе с любой информацией подпорной стенки (схематичным только).На этой странице также обычно указывается типичная часть стены для дома (в противном случае она находится в другом месте вашего плана, если позволяет пространство). Если в вашем плане вместо подвала или подвального помещения используется залитая бетонная плита, на странице фундамента показаны основания и детали плиты, а также места расположения водопровода.

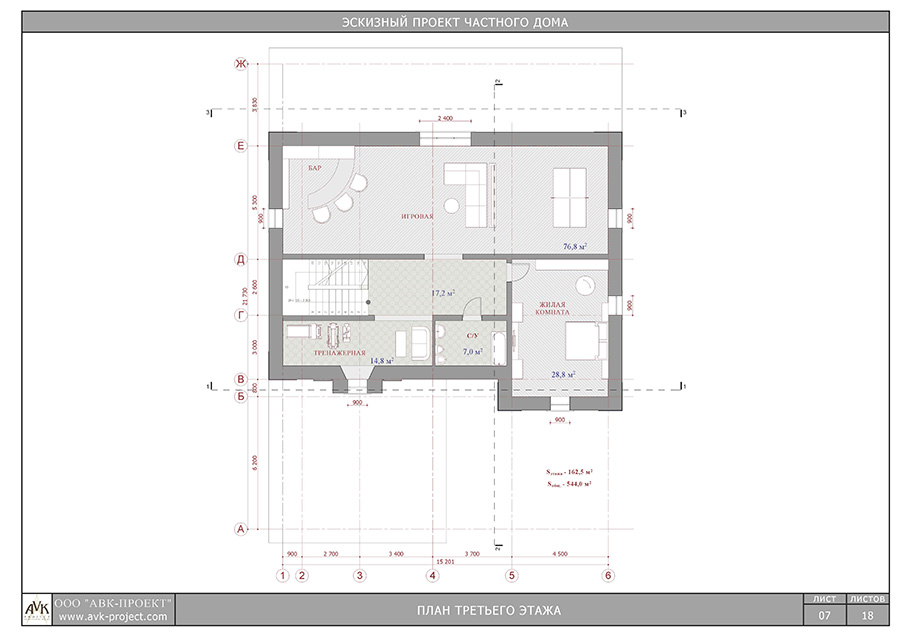

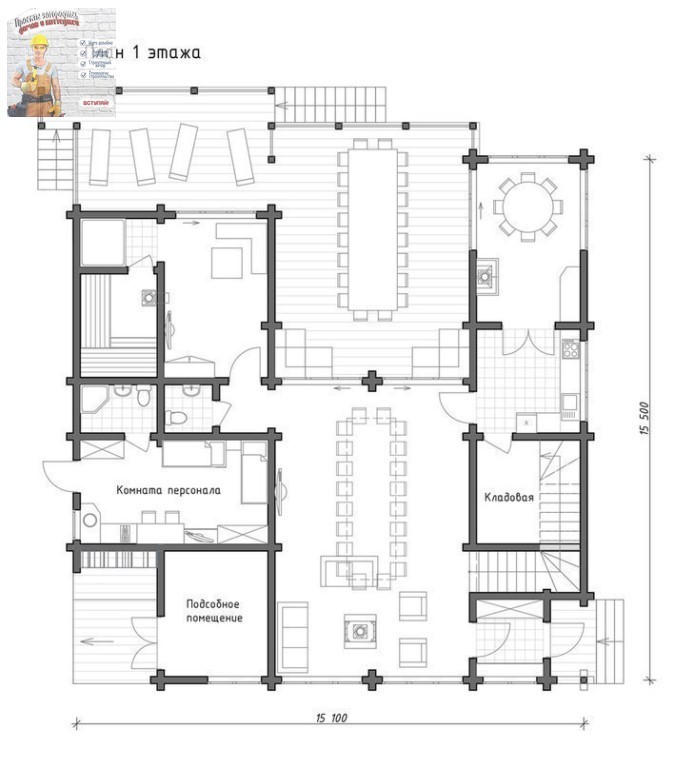

План (-а) этажа

Размеры наружных и внутренних стен, окон / дверей определены. Указаны размеры помещения и обозначены балки, стойки и опорные точки конструкции.Планы этажей включают легенду об электрооборудовании, а также электрическую арматуру, освещение и розетки. На планах этажей также будут указаны детали в поперечном сечении (представленные на странице разделов) и любые специальные детали каркаса, применимые к проекту. Кабинеты предусмотрены для кухни и ванных комнат; в некоторых проектах также предусмотрены возвышения шкафов для встроенных элементов, связанных с дизайном.

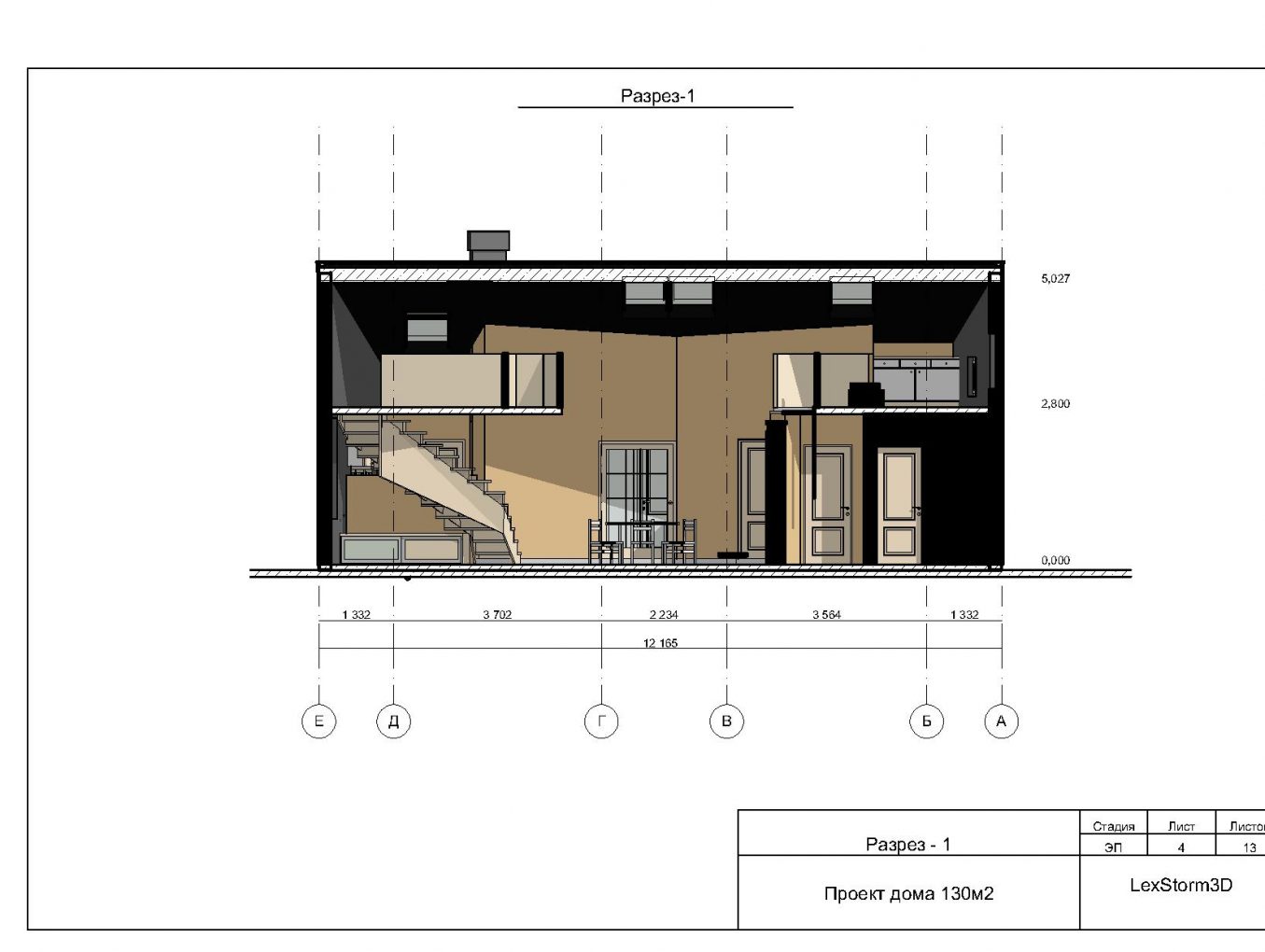

Разделы здания

Разделы здания показывают изменения в высоте пола, потолка или крыши, а также взаимосвязь одного уровня с другим.На страницах нашего раздела также показано, как рассчитываются лестницы (если они есть!), И изображены элементы крыши и фундамента. Мы стараемся рисовать разделы, чтобы отображать наиболее полезную информацию - выбирая места, где есть элементы, которые вам или вашему подрядчику могут понадобиться разъяснения.

Примечание: Разрезы и отметки обозначают фундамент по умолчанию, независимо от дополнительных вариантов страницы фундамента

План крыши

Показаны направления каркаса крыши или ферм, направления уклона, размеры и обозначение элементов конструкции, если применимо .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
