чертеж, правила и способы выполнения
Строительство любого здания, будь то летний домик или двухэтажный коттедж, предполагает наличие проектной документации, которая должна отвечать строительным нормам и правилам, чтобы конструкция получилась прочной и долговечной, а также для получения необходимой разрешительной документации на строительство объекта.
Содержание
- Важность чертежа и составляющие его подготовки
- Правила выполнения
- Способы выполнения
- Особенности схемы фасада
- Подготовительный этап
- Помощники в подготовке чертежей
- Элементы здания
- Чертежи фундамента
- Схема перекрытия этажей
- Лестницы
- Вентиляционные каналы и дымоходы
- Каркасные дома
Важность чертежа и составляющие его подготовки

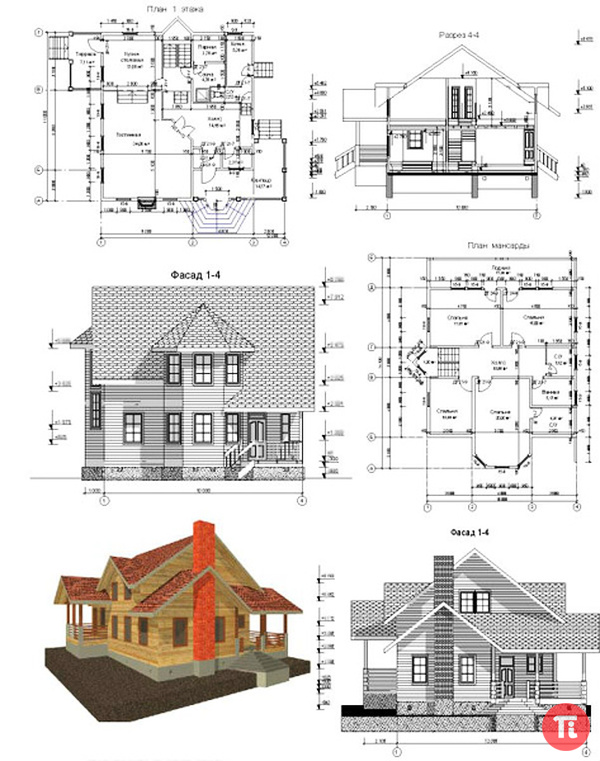

Строительный чертёж предполагает выполнение изображения здания методом графической проекции. Чертёж фасада – это отображение лицевой стороны здания, тогда как план здания представляет собой проекцию среза в горизонтальной плоскости. Все выполняемые документы должны соответствовать ГОСТу 2.301-68 — ГОСТ 2.307-68.
При создании чертежей имеет значение и масштаб. Применительно к фасаду дома используется масштаб 1:100. В отдельных случаях, при изображении элементов и мелких деталей может применяться масштаб 1:50 либо изображение деталей в натуральную величину.
Правила выполнения
Построение чертежа должно соответствовать ряду правил. Одинаковость ширины основной линии по чертежу, выполнение надписей на чертежах прямым и наклонным шрифтом. Поскольку фасад представляет собой четыре стороны здания, что чертежи делятся на главный, являющийся передним, боковые, отражающие левую и правую стороны и заднюю часть здания.
На чертеже указываются все планируемые к размещению на фасаде детали: восточные трубы, лестницы, декоративные украшения.
Создание грамотного чертежа фасада здания – ответственное дело, требующее специальных знаний. Поэтому все вопросы проектирования лучше поручать специалистам, даже если речь идет о проектировании несложных объектов.
Чертежи типовых проектов можно получить достаточно быстро, а вот на создание эксклюзивных проектов требуется время.
Способы выполнения
Чертёж фасада может выполняться несколькими способами. Как архитектурно-строительный чертёж либо в линейной графике. Но может использоваться и полихромный подход. Он оправдан тогда, когда требуется передать выразительность чертежа, отобразить, в том числе, цветовые решения при применении отделочных материалов.
Особенности схемы фасада
Создаваемый чертёж должен давать ясное представление о планируемом виде здания, его пропорциях, планируемых элементах. С технической точки зрения необходимы элементом являются оси деформационных швов и перепады высот.
Подготовительный этап
Перед выполнением работ необходимо уточнить назначение здания. Будет ли это постоянным жилым помещением, либо летним домом, а также иные особенности и пожелания.
В предварительный этап включается подготовка эскиза и набросков. Эскиз включает в себя общие параметры и характеристики жилого помещения. В нём же отображается местонахождение окон и дверей и конструкция крыши.
Прикладываются к эскизу и спецификации различных элементов здания (окон, дверей).
Помощники в подготовке чертежей
Использование различного вида программ позволит человеку далекому от архитектуры и строительства создать свой проект и чертежи дома. Создание 3D модели предоставит возможность увидеть достоинства и недостатки планируемого здания. Для этих целей можно использовать Google SketchUp.
В этой программе смогут работать даже те пользователи, у которых нет опыта в проектировании. Создать можно не только жилые, но и хозяйственные строения. Пользоваться подобными конструкторами можно как онлайн, так и офлайн.
AutoCAD пользуется популярностью среди новичков и профессионалов, недостатком этого программного продукта является его высокая стоимость, что отличает и КОМПАС-3D. Программы позволяют создавать рабочие чертежи, выполнять детализацию отдельных элементов. Но использование их оправдано скорее для тех, кто профессионально занимается проектированием и строительством.
Как альтернативу можно рассмотреть Ashampoo Home Designer, которая позволяет провести расчеты площадей, длины, выбрать готовые варианты из библиотеки программы, либо создать свои. Все зависит от пожеланий и бюджета предстоящего строительства.
Элементы здания
Чертёж – основа строительной документации. От того как выполнен чертёж зависит ход строительства здания и конечный результат. Это отображение не только здания, но и всех необходимых сопровождающих коммуникаций (водоснабжение, канализация, отопление). Расход материалов и конечная стоимость постройки, все перечисленные факторы зависят от чертежа.
Чертежи фундамента
Основа здания — это фундамент. Провести расчет подземных и наземных частей фундамента, выбрать материалы для самого фундамента и гидроизоляции поможет чертёж. Он же будет основным документом для строителей, при возведении здания в целом и его отдельных элементов.
Помимо чертежа делается расчет сметной стоимости, в который включается стоимость материалов и работ.
Схема перекрытия этажей
Способы выполнения перекрытий между этажами, а также чердачных помещений отображаются в чертежах. Размеры, расход материалов, основные элементы конструкций. В зависимости от вида применяемых материалов определяется и способ выполнения перекрытий.
Лестницы
Могут быть устроены как внутри, так и снаружи здания. На чертежах отображается размер, «шаг» лестницы и указываются особенности её монтажа, как и применение материалов.
Вентиляционные каналы и дымоходы
Дымоходы и вентканалы, что также отображается на фасаде дома. Система вентиляции должна быть спроектирована таким образом, чтобы обеспечивать эффективный воздухообмен в помещениях. Дымоходы, включаются в состав системы отопления.
Каркасные дома
Планирование и проектировка каркасных домов имеют некоторые особенности. Это применение материалов, использование типового плана. И главное, что отличает каркасные дома, это скорость их возведения.
Чертежи будущего здания пригодятся не только при строительстве самого здания, но и для подачи их в государственные или муниципальные органы, осуществляющие строительный надзор и выдачу разрешений на строительство. Могут они понадобиться также и для представления в банк при получении ипотеки.
