Чертежи ножей, для чего нужны, как сделать, тонкости процесса

Клинок представляет собой не просто бытовой предмет, а важный атрибут, демонстрирующий статус своего хозяина. Порой подходящую модель нельзя приобрести по разным причинам, тогда ее можно изготовить своими руками. Для работы потребуются оптимальные материалы, чертежи ножей, а также слесарные навыки. В первую очередь необходимо определить цель, с которой создаются режущие инструменты, варианты конструкции, назначение.

Содержание

  1. В каких случаях необходимы

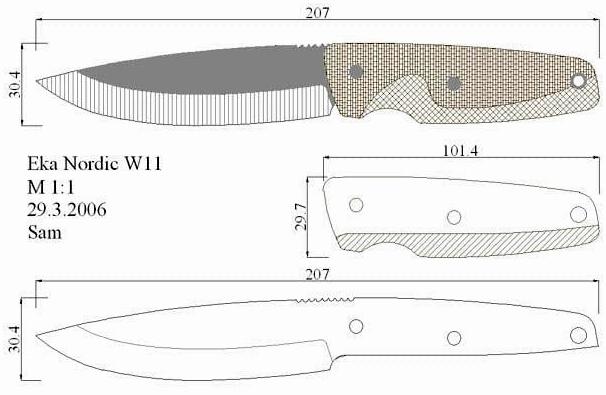

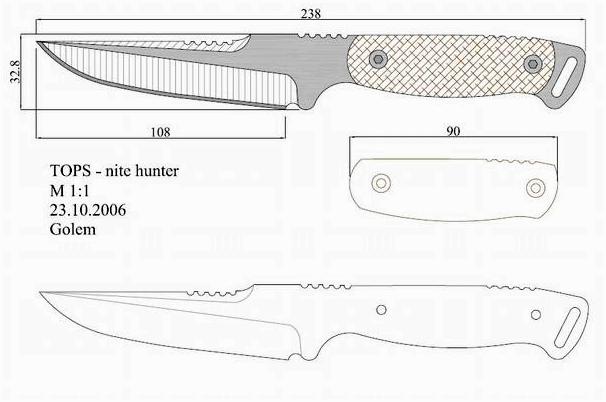

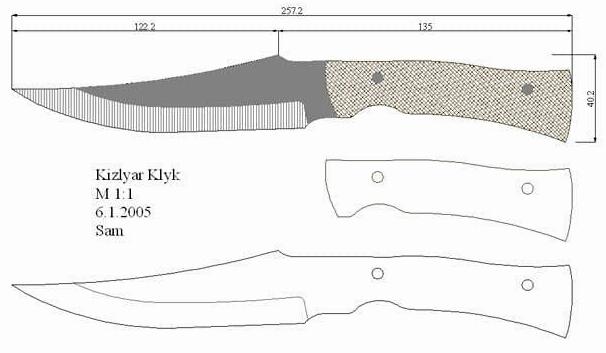

  2. Чертежи популярных моделей
  3. Кухонный
  4. Туристический
  5. Охотничий
  6. Рыбацкий
  7. Метательный
  8. Видео

В каких случаях необходимы

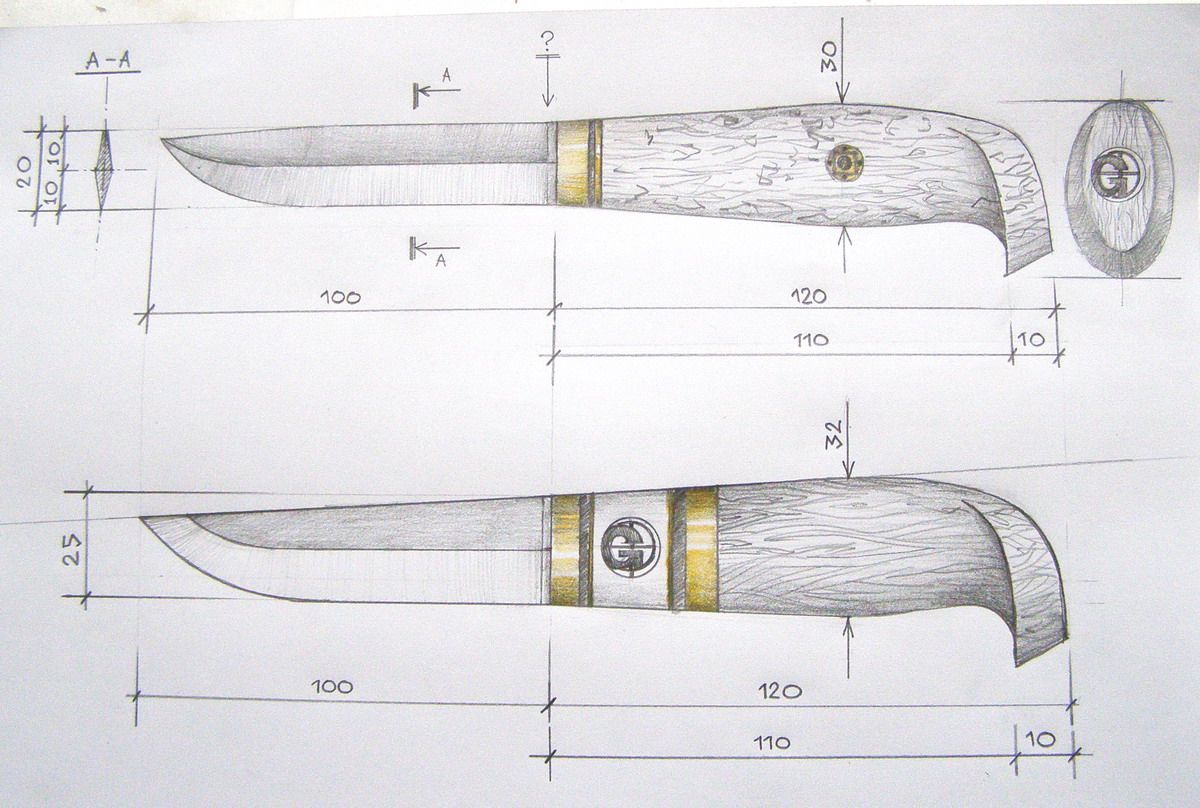

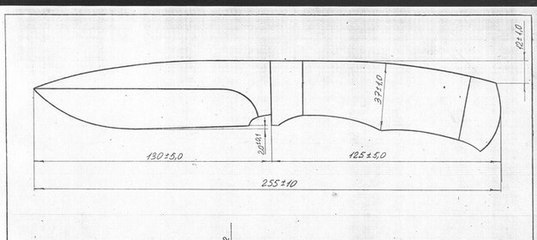

Чертеж ножа дает подробное описание модели. В нем указывают оптимальную форму, размеры, материал изготовления. Обычно эти данные помещены в нижнем углу изображения справа. При создании эскиза необходимо придерживаться пропорций, параметров модели, без этого добиться точности не получится.

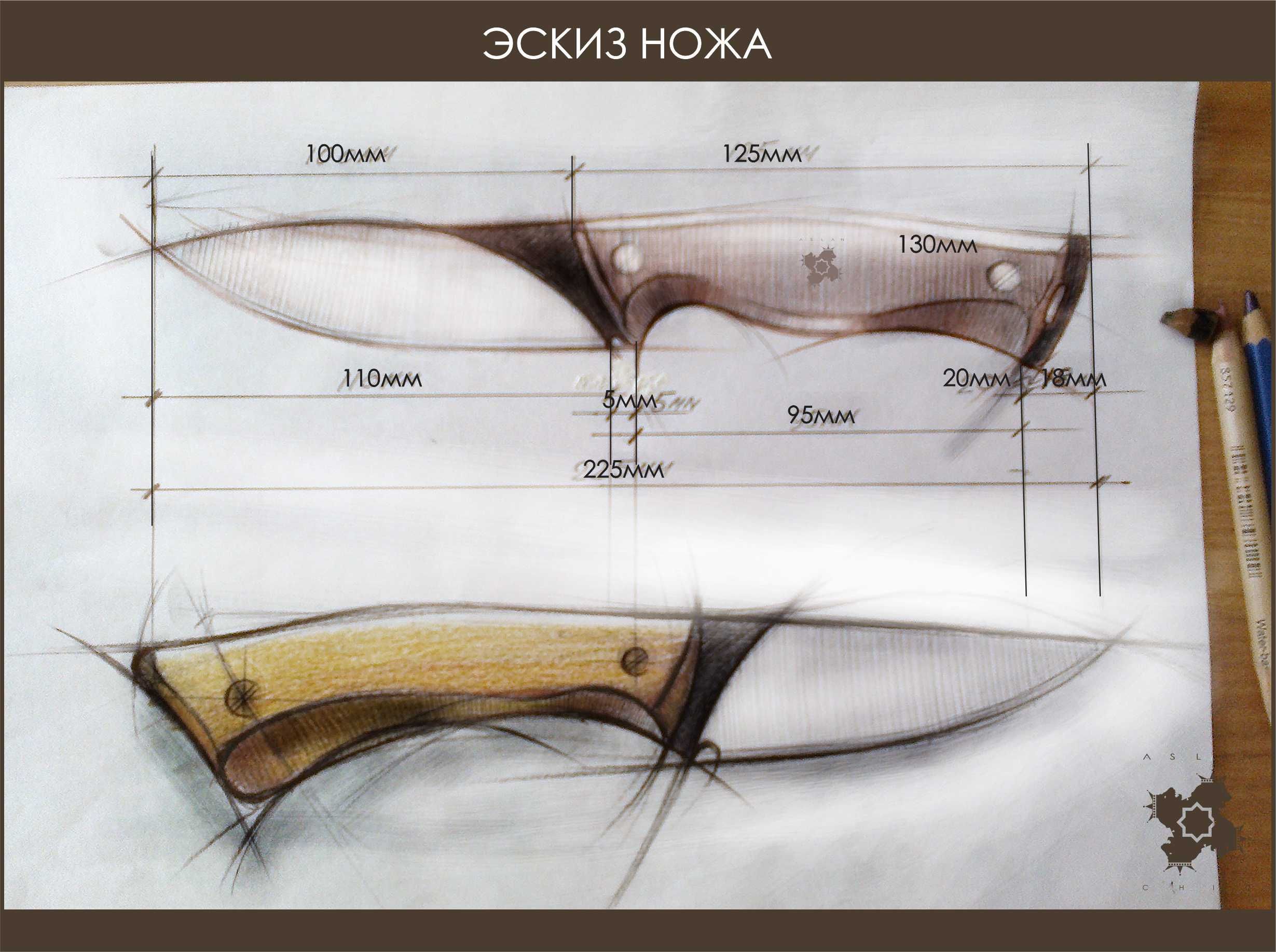

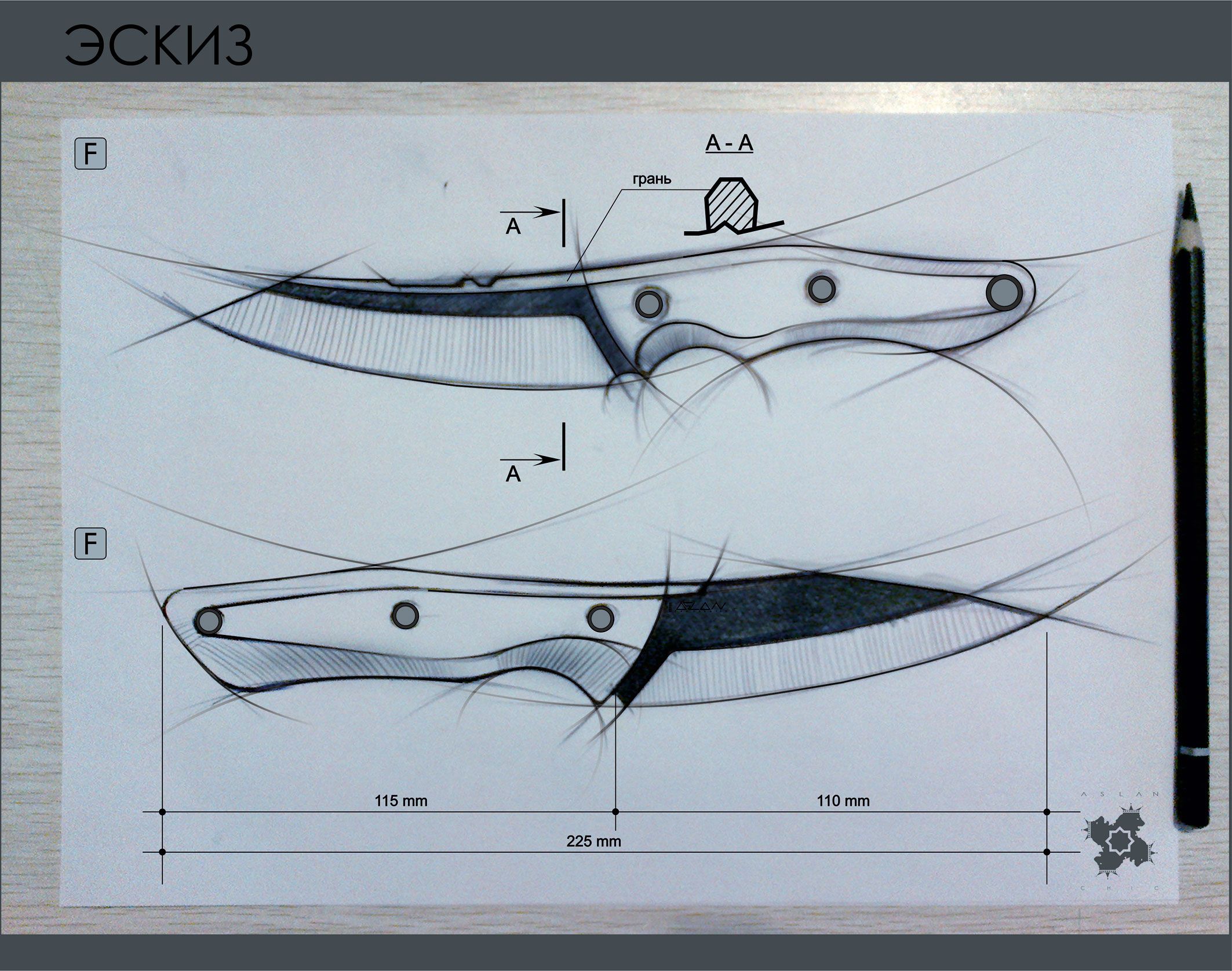

По картинке можно оценить исключительно внешний вид клинка, создать на его основе шаблоны очень сложно, поскольку обязательно нужно знать характеристики отдельных деталей, правильно сопрягать ровные линии с кривыми, овалами. Эскизы для ножа можно выполнить самостоятельно, обязательно с соблюдением масштаба. Тогда в процессе изготовления достаточно просто перенести разметку на заготовленный материал. Инструменты и подходящие способы обработки материалов мастер может выбрать самостоятельно исходя из собственных возможностей.

Эскиз можно найти в интернете. Файл скачивают, затем в графическом редакторе проверяют параметры и распечатывают в масштабе 1:1. Для самостоятельного изготовления кухонных инструментов или холодного оружия нужно начертить модель в полную величину, указать все параметры, отдельно прорисовать лезвие и рукоять.

При создании эскиза форма рукоятки, длина лезвия может меняться в соответствии с индивидуальными предпочтениями. Можно использовать для этого понравившиеся модели, комбинировать отдельные элементы.

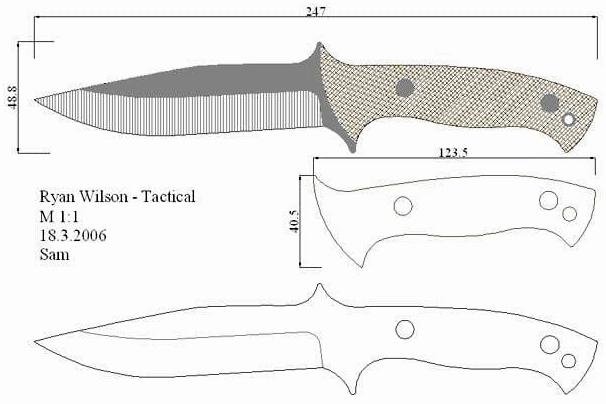

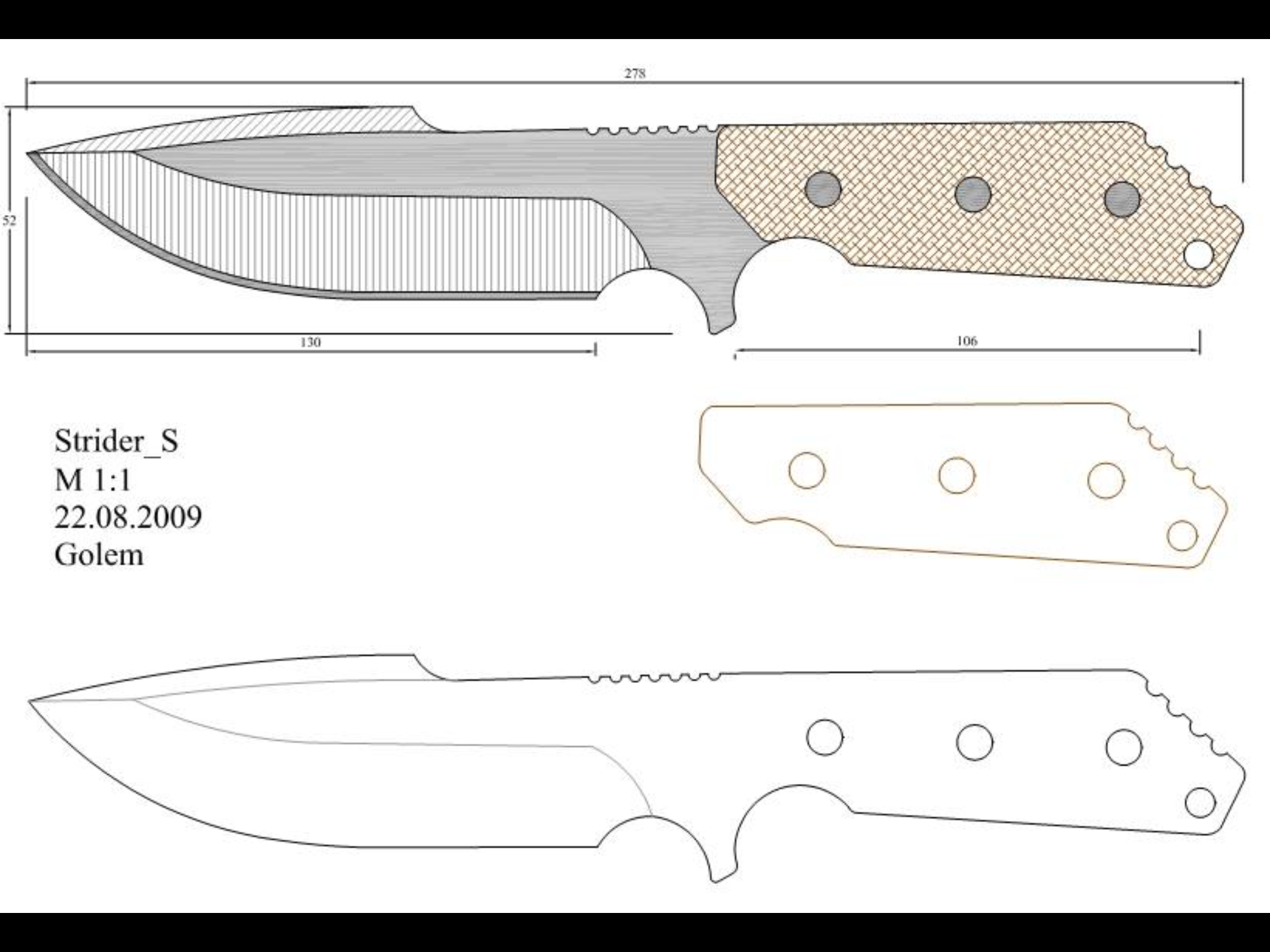

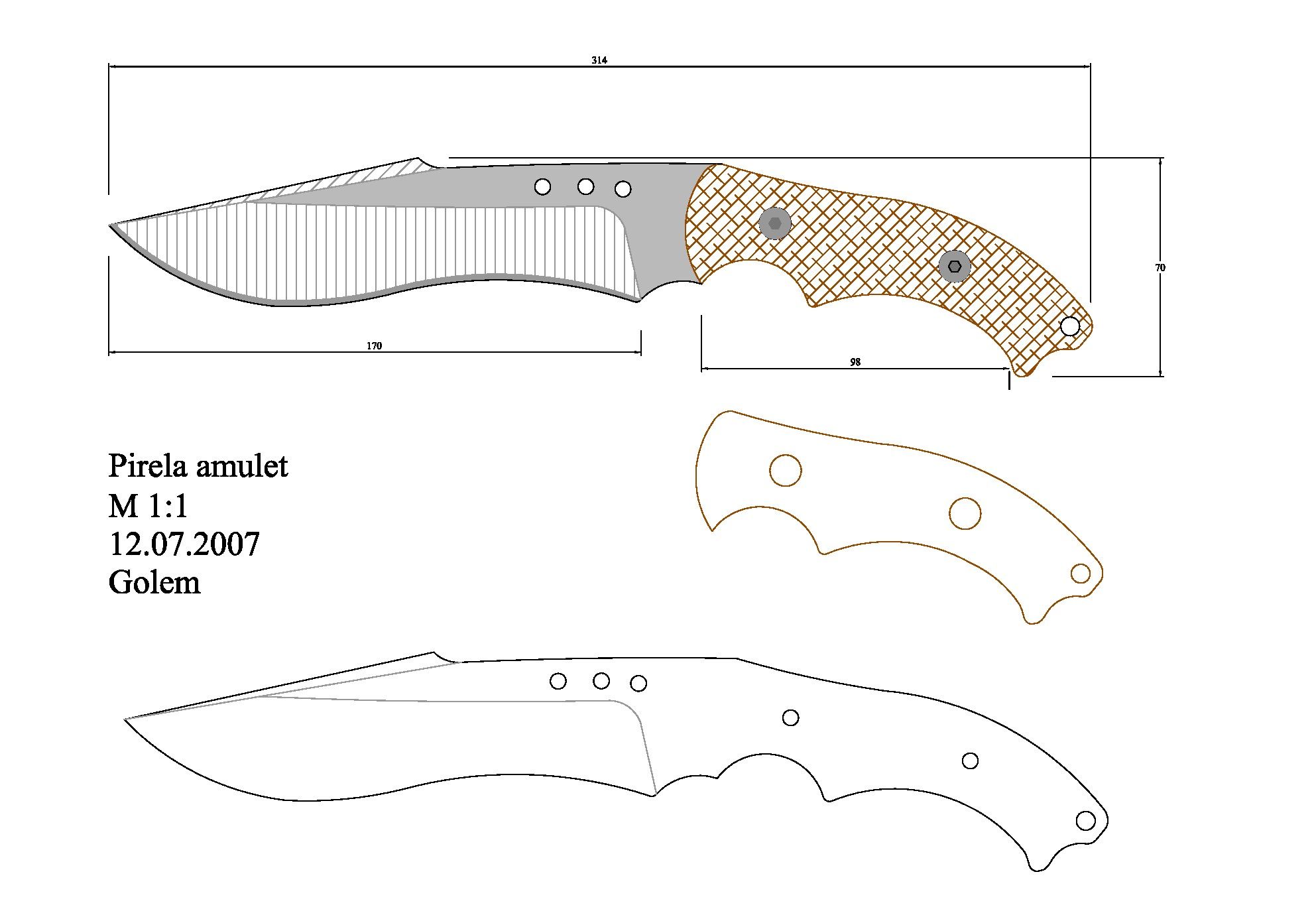

Чертежи популярных моделей

Выбор материала, габаритов, формы зависит от назначения: рыбалка, работа на кухне, охота, защита от противников. Опасным считается изделие с заточкой, защитой рукояти, клинком более 90 мм, толщиной обуха от 2,5 мм. Выбирая подходящий чертеж, можно увидеть тычковый нож, оснащенный Т-образной рукоятью, обычно его используют для скрытого ношения. В зависимости от целей выделяют кухонные, туристические, охотничьи, рыбацкие, метательные конструкции.

Мастер, который собирается изготовить выкидной нож своими руками, должен обладать специальными навыками. Модель очень интересна, но сложна в исполнении.

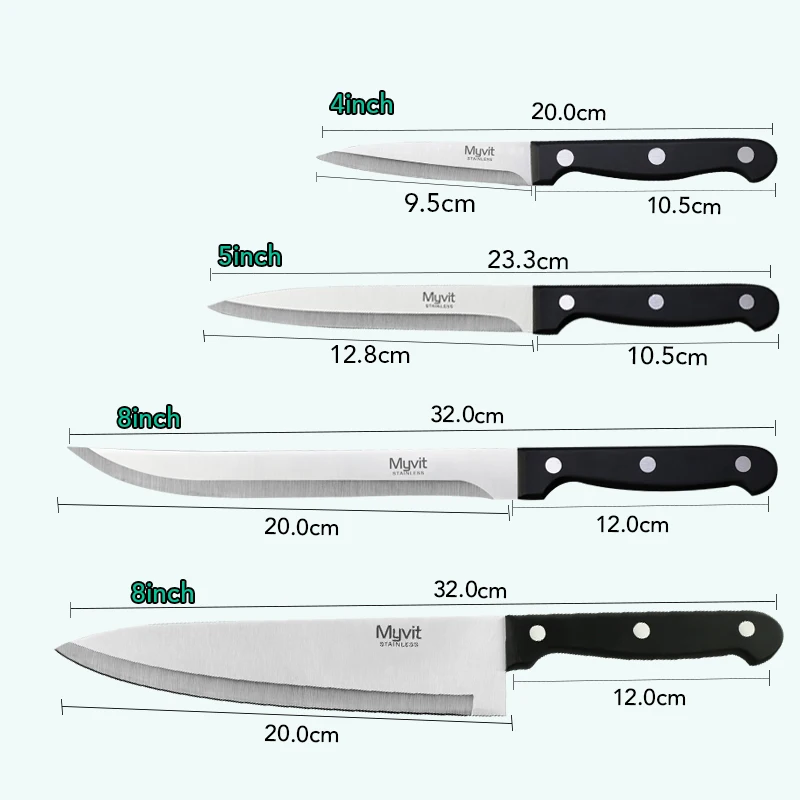

Кухонный

Создавая чертежи ножей, предназначенных для приготовления пищи, необходимо помнить, что инструмент часто используется для нарезания продуктов на разделочной доске. Именно по этой причине лезвие должно иметь прямую форму, чтобы прилегание к поверхности было полноценным. Проверить удобство будущего клинка можно при помощи фанеры. На материал переносят шаблон, вырезают, затем тестируют.

При создании чертежа стоит уделить внимание форме ручки. Лучше отказаться от острых граней, которые доставляют дискомфортные ощущения. Оптимальны эргономичные варианты, соответствующие строению кистей. Определить, какая конфигурация будет наиболее практичной, довольно сложно, поэтому проще воспользоваться готовой моделью с размерами. Качественный нож, изготовленный самостоятельно, станет отличным помощником на кухне.

Туристический

Туристические клинки должны быть надежными, прочными, удобными, поскольку предназначены для использования в экстремальных условиях. Большое значение при изготовлении ножа имеет выбор подходящих материалов. Конфигурация может быть любой. Обычно выбор модели осуществляют в соответствии с предполагаемыми задачами, индивидуальными предпочтениями владельца.

Размеры клинка определяют так, чтобы применение изделия по назначению было максимально эффективным и безопасным. Туристический нож используют при выполнении нескольких задач:

  • приготовление еды;
  • разрезание веревок, канатов, лески;
  • затачивание кольев для установки палатки;
  • защита от нападения диких зверей.

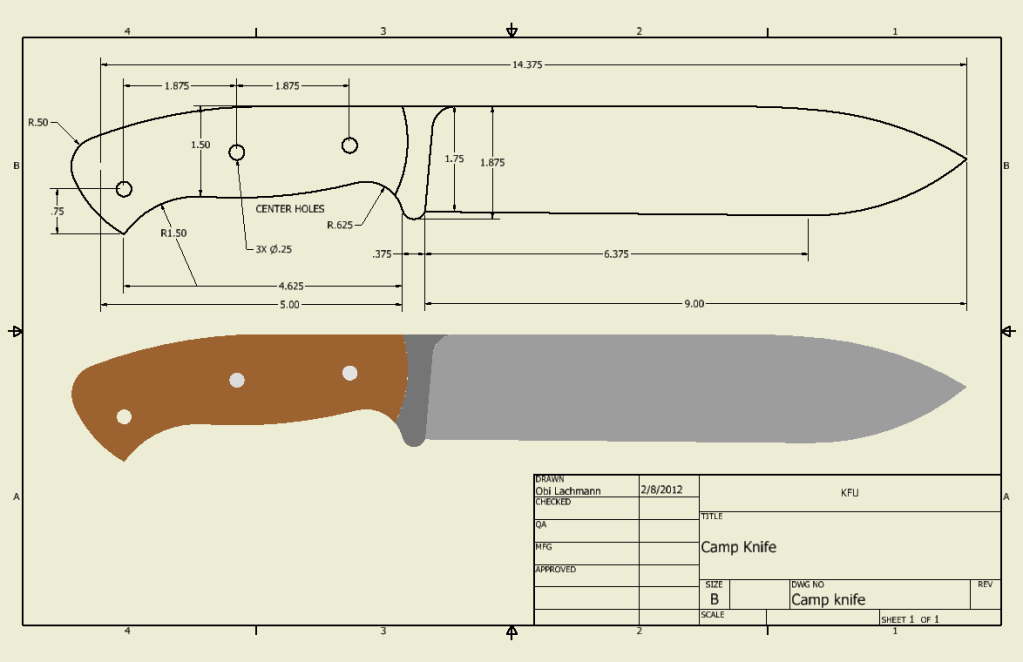

Отличным вариантом станет чертеж известного ножа Боуи с характерным скосом на кончике лезвия. При создании эскиза необходимо помнить, что острие располагается на средней линии, если прочертить полосу по всему изделию, включая рукоять.

Опытные туристы предпочитают носить с собой несколько клинков с различным назначением. Актуальны для подобных ситуаций чертежи складных ножей с несколькими лезвиями и другими полезными аксессуарами. Перочинные конструкции используют в качестве вспомогательных, поскольку они не рассчитаны на высокие нагрузки.

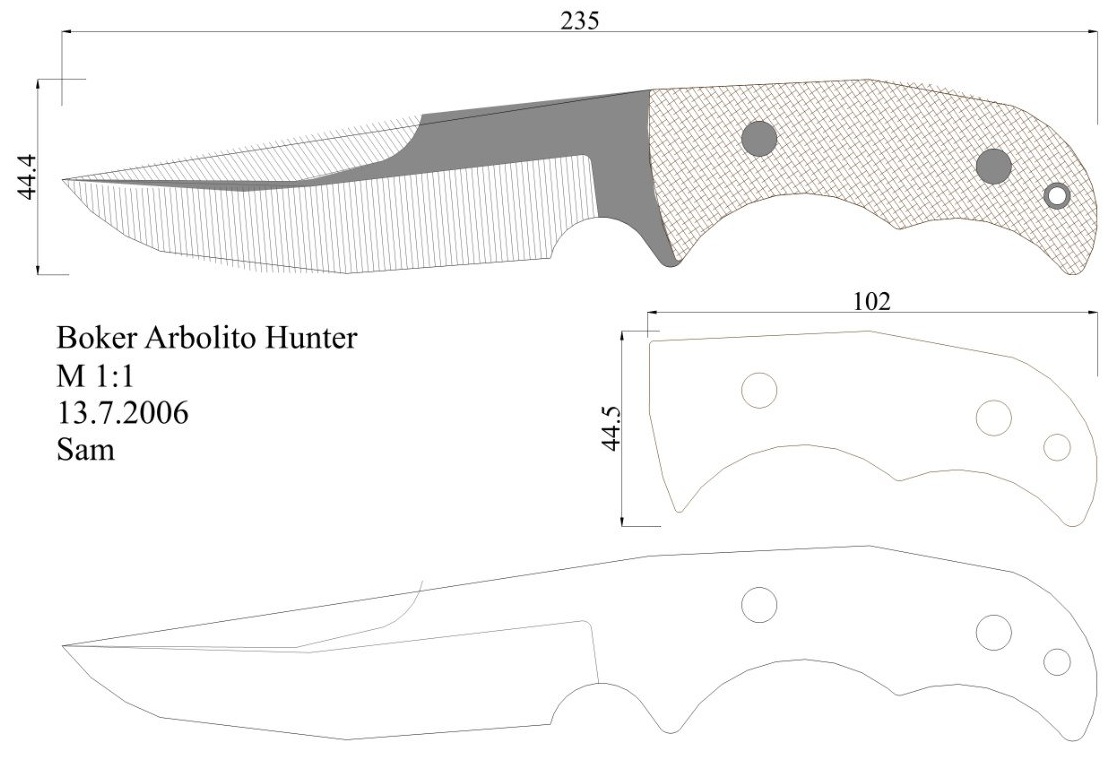

Охотничий

Занятие охотой предполагает особенно тщательный подбор амуниции. Стоимость ножей, подходящих для данного ремесла, довольно высока, поэтому чаще всего модели изготавливают самостоятельно. Подходящим вариантом станет нож танто, который можно сделать своими руками. Конструкция характеризуется высокими пробивными свойствами, поэтому подойдет для борьбы с хищниками, разделки дичи.

При изготовлении подобного ножа необходимо в точности следовать чертежу, использовать рекомендованные материалы, соблюдать параметры. Процесс производства лучше начать с создания шаблона из фанерки, величина которого соответствует реальному изделию. Особого внимания заслуживает отделка рукояти, тут мастер может реализовать любые творческие идеи.

Рыбацкий

Главная задача этой модели – разделка рыбных тушек. Кроме того, рыбацким ножом чинят снасти, разрезают леску, сооружают палатку и готовят пищу. Конструкции, которые используют в условиях дикой природы, должны обладать универсальностью, удобством.

Правильно спроектировать модель поможет деревянный макет. Необходимо проверить, как клинок лежит в руке, удобно ли им пользоваться. На данном этапе вносят возможные коррективы.

При выборе материалов стоит отдавать предпочтение тем, которые не боятся воды. Клинок обычно производят из нержавеющей стали, рукоятку – из твердых пород дерева, пластика. Если рыбалка является только хобби, подойдет небольшой фронтальный нож, который без труда помещается в кармане. Такой клинок идеален для решения элементарных бытовых задач.

Метательный

Данную разновидность клинков относят к боевым, при необходимости можно своими руками изготовить нож, который не будет входить в категорию запрещенных. Конфигурацию модели проектируют с учетом аэродинамических особенностей, поэтому самостоятельное выполнение чертежа – сложная задача. Лучше воспользоваться готовыми эскизами и в точности соблюдать рекомендации специалистов.

Для изготовления лезвия и рукоятки обычно используют один и тот же материал, ручку не дополняют накладками. В первую очередь делают макет из дерева, что позволяет проверить баланс модели, точность расчетов. При необходимости чертежи корректируют.

Независимо от выбранной модели клинка, главное условие эффективной работы – наличие качественного чертежа рукоятки и лезвия ножа. Самые удачные варианты представляют собой результат многолетнего труда, научных испытаний. При помощи точных эскизов, соблюдения размеров, рекомендаций специалистов можно самостоятельно изготовить отличное орудие или инструмент на все случаи жизни.

Видео

Чертежи ножей из бумаги. Чертежи ножей с размерами, как их сделать своими руками, технология изготовления

Предложенные чертежи ножей с размерами показывают, что каждое изделие индивидуально, оно неповторимо, и хорошо «по своему».

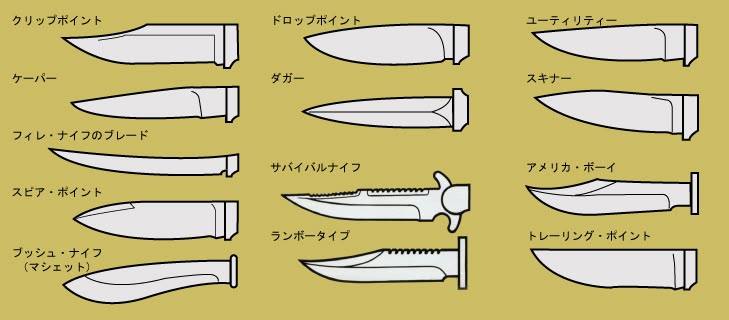

Определяемся с формой изделия.
Технология изготовления ножа одинакова для любого из выбранного варианта.

Этот?

Или этот?

Или еще?







Подбор материала:

  • сталь, Р6М5 (инструментальная сталь) имеет достаточную твердость, хорошо держит заточку. Можно использовать 65Г (углеродистая сталь) или кусок рессорной стали (обязательно чистая пластина без коррозии, от бывшей в употреблении автомобильной рессоры стоит отказаться). Пластину выбирайте таким образом, чтобы после черновой обработки сохранился намечаемый контур готового изделия
  • дерево (дуб, орех, груша, береза, бук, красное дерево и другие породы) советуем использовать при изготовлении рукояти
  • заклепки диаметром четыре или шесть миллиметров
  • латунная или бронзовая пластина толщиной три или четыре миллиметра

Инструмент, приспособления:

  • набор сверл
  • набор напильников (плоский, круглый)
  • наждачная бумага (номер сто двадцать и двести сорок)
  • наждак и электрическая дрель
  • струбцина
  • верстак и тиски
Если верстака нет, то его можно сделать, самому своими руками, конструкция одного из простых вариантов описана в статье .

Технология изготовления.

  1. Переносим чертеж ножа с бумаги на металлическую пластину, строго выдерживая все размеры.
  2. По выбранному контуру обтачиваем заготовку. Делаем отверстия под заклепки.
  3. Выводим спуски режущей кромки клинка. Закрепляем полученную заготовку к верстаку (можно шурупами в отверстия под заклепки). При помощи плоского напильника или наждака, стачиваем метал под нужным углом (каждуюй сторону) к центру заготовки (будущая кромка лезвия). После окончания черновой обработки переходим к чистовой обработке при помощи наждачной бумаги.
  4. Закалка. Разводим во дворе костер. Когда образовался хороший жар, помещаем заготовку ножа в угли костра. Процесс нагрева длится около пятнадцати минут. Через каждые две, три минуты вытаскиваем заготовку на несколько секунд. Сталь должна нагреться до красно-вишневого цвета. Готовность нагрева проверяйте при помощи магнита. Если сталь перестала притягиваться магнитом, нагрев необходимо прекратить. Опускаем медленно разогретую заготовку в масло (режущей кромкой вниз) на две трети ширины клинка и держим около минуты, масло должно погаснуть.
    Затем полностью погружаем остальное. Если перестал идти дым, заготовку вынимаем. Сделать это нужно, не торопясь.
  5. Отпуск производим в разогретой духовке. Температура нагрева — четыреста градусов. Выдерживаем сорока пять минут.
  6. Чистовая обработка. Шлифуем и полируем клинок. Из латунной пластины выпиливаем овал и проделываем отверстие под хвостовик клинка. Изготавливаем из выбранной породы древесины рукоять, в которой просверливаем отверстия под заклепки. Собираем все детали. В собранном виде шлифуем и полируем рукоять.
Изделие готово. Применив технологию изготовления, своими руками сделаем красивый и качественный нож.

Чертежи ножей с другими размерами можно посмотреть в статье

Изготовить идеальное холодное оружие в домашних условиях сложно. Для этого понадобятся точные чертежи с размерами. Метательные ножи создаются из прочного металла, который долго обтачивают, чтобы получить действительно острое изделие.

Иначе оно просто будет отскакивать от цели, а не погружаться в него.

Кроме этого, необходимо подобрать хороший материал для рукоятки, чтобы инструмент удобно располагался в руке.

Подготовка стали

Чтобы сделать метательный нож своими руками в домашних условиях, нужно вначале определиться с типом оружия, какую форму будет иметь клинок и рукоятка. Также стоит позаботиться о материале, инструментах и специальном оборудовании, которые понадобятся в процессе. В список необходимого входит:

  • лист стали толщиной от 4 миллиметров;
  • наждачная бумага;
  • ножовка для резки металла;
  • специальные тиски;
  • картон или плотная бумага;
  • ножницы;
  • простой карандаш и маркер;
  • напильник;

Производство ножика имеет свои особенности, так как главная функция изделия — наносить колющие удары, поэтому острие должно быть ровным и прямым. Именно форма лезвия играет большую роль.

Больше всего для самодельного ножика подходит сталь, но если лист, из которого планируется делать заготовку, имеет неровности и большую толщину, то потребуется провести отковку, для этого понадобится специалист кузнечного мастерства. Он должен сделать пластины необходимой толщины. Иначе невозможно будет получить идеально ровное оружие. Металлическая ковка проводится под воздействием высокой температуры. Если в домашних условиях осуществить эту процедуру не получается, то можно попросить помощи заводских кузнецов.

В процессе ковки нужно получить ровную стальную пластину, толщина которой должна быть не больше и не меньше 4 миллиметров. Дело в том, что в процессе изготовления на изделии образуются «раковины», которые необходимо устранять путем стачивания. Именно поэтому за процессом необходимо тщательно следить, иначе оружие может потерять большую часть своей толщины.

По окончании работы должно получиться стальное изделие, параметры которого точно соответствуют размерам будущего метательного ножа.

По завершении ковки определяются с формой холодного оружия . Можно в домашних условиях сделать нож для метания с выемками, выступами или проделать в них дырочки. Но специалисты советуют отказаться от дополнительных элементов и замысловатой формы, особенно если изделие делается впервые. Готовый клинок должен удобно располагаться в руке, но при этом не быть слишком большим или, наоборот, очень маленьким.

Материал для рукояти

Даже самый идеальный метательный нож станет малоэффективным, если у него неудобная рукоятка. Дело в том, что именно эта часть отвечает за качества броска. Полетит клинок в нужную сторону или нет, а также устанут ли руки, полностью зависит от рукояти.

Материал, который используют для изготовления ручки, должен быть прочным и приятным на ощупь. Он не должен впитывать кровь, а также при холоде примерзать к коже. Основные требования, предъявляемые к качеству материала , следующие:

Идеальным сырьем для изготовления рукояти ножа для метания считается дерево, его достаточно просто найти и легко обработать, создав надежную и привлекательную ручку. Делаются заготовки из плотных сортов древесины, особенно хороши для этого клен, ясень и яблоня. Хвойные породы лучше не использовать, а вот у берез можно взять капы (наросты).

В заготовках проделывают небольшие отверстия для насадки на хвостовик . В случае когда планируется монтировать рукоятку, которая будет слегка выходить за пределы лезвия, эти отверстия нужно сделать сквозными. При этом ручка должна быть в диаметре чуть больше хвостовика, чтобы последний легко входил внутрь и не раскалывал ее. Отверстия в прямоугольнике проделываются на этапе соединения рукояти и клинка. Это связано с тем, что поперечные размеры хвостовика могут в процессе изготовления меняться.

Собрать бересту можно самостоятельно. Начинают работу со скручивания материала при помощи гайки, которую постепенно накручивают на резьбу, расположенную на кончике хвостовика. По мере необходимости нужно добавлять эти деревянные пластики и делать это до тех пор, пока береста не образует один плотный и цельный брикет. При этом под гайкой должны остаться витки резьбы.

Сам материал необходимо подготовить. Для этого береста проходит специальную обработку: выдерживают древесину в горячей воде на протяжении двух часов, после чего она становится более мягкой и с ней гораздо проще и удобнее работать. После варки бересту тщательно просушивают естественным путем, и уже в сухом виде режут на прямоугольные пластинки небольших размеров.

Теперь нужно взять острый ножик и напильник и придать рукоятке желанную форму. В самом конце уже готовую ручку необходимо отшлифовать при помощи мелкой шкурки. А вот использовать лаки и краски нежелательно. Таким несложным способом можно изготовить своими руками нож для метания. Чертежи облегчат задачу выбора необходимой формы и точных размеров.

Помимо этого, рукоятка дополнительно оснащается специальным одинарным ограничителем , который не дает смещаться руке на лезвие. Его закрепляют непосредственно перед ручкой. Более упрощенный вариант — это смонтировать на рукояти небольшие выступы, которые и уберегают руку от возможных порезов.

По такой схеме изготавливаются охотничьи клинки, так ими удобнее снимать шкуру с добычи.

Процесс изготовления

Каждый самодельный ножик отличается длиной, формой и материалом, из которого он был изготовлен. Стоит отметить, что приобрести холодное оружие, предназначенное для охоты, достаточно сложно, так как необходимо иметь разрешение. Конечно, можно заказать его по интернету, но, как показывает практика, товар приходит некачественный: острие тупое, ручка неудобная.

А вот у самодельных инструментов есть масса преимуществ, можно отметить следующие положительные качества:

  • можно выбрать любую модель, форму, размеры и внешний вид ножа;
  • при желании можно индивидуально оформить ручку;
  • в монтаже используются подручные материал, что позволяет значительно сэкономить финансы, а в некоторых случаях можно и вовсе обойтись без вложений.

Процесс изготовления любого типа ножа осуществляется с использованием схожих технологий, и если соблюдать все правила и рекомендации, то самодельный клинок получится как заводской. Но стоит учитывать, что в заводских условиях все делают машины, в домашних придется процесс проделывать своими руками. Для начала необходимо позаботиться об инструментах, которые понадобятся во время работы.

Стандартный метательный нож обладает следующими параметрами:

  • толщина — 4 миллиметра;
  • ширина — 25 миллиметров;
  • длина острия — 15 сантиметров;
  • длина рукояти — 10 сантиметров.

Все эти параметры переносятся на картонку, и по ним изготавливают точный чертеж, учитывая то, что масштаб делается 1:1.

Затем, вырезают рисунок и прикладывают его к стальной пластине, притом необходимо сделать это таким образом, чтобы в зоне, где находится лезвие, отсутствовали «раковины». Обводят лекало, после чего на металле должна получиться хорошо обведенная заготовка будущего холодного оружия. Теперь остается аккуратно вырезать стальное изделие, используя ножовку, предназначенную для работ с металлом.

Обработка заготовки из стали

Чтобы получить удобный и качественный ножик при выпиливании, необходимо оставлять небольшой запас, будет достаточно оставить 2−3 миллиметра. Затем уже можно доводить края клинка до полной готовности. В качестве точильного материала можно использовать наждачные бруски, напильники и другие, подходящие для этого приспособления. По окончании процесса должно получиться стальное лезвие толщиной не меньше 4 сантиметров.

После этого приступают к более трудоемкой работе — стачивание клинка до определенной толщины . Чтобы сделать это правильно, необходимо уложить заготовку в тиски, надежно зажать их, притом зажатие должно происходить в зоне узкой грани изделия. То есть толстая сторона заготовки должна смотреть на мастера.

Удобнее всего начинать обточку с верхней стороны, а уже после постепенно перемещаться к противоположной. Стоит отметить, что этот процесс отнимает достаточно много времени и сил, поэтому к нему нужно подготовиться. В итоге можно получить великолепный нож для метания с тонким, легким и острым лезвием.

Стоит добавить, что точность на этом этапе необязательна, будет достаточно сточить клинок до примерной толщины. Все неточности можно убрать позже, поэтому за какие-либо несовпадения особо переживать не стоит.

Заточка острия

После того как лезвие пройдет процедуру стачивания до необходимой толщины, переходят к следующему этапу — заточке стальной пластины. Лучший ножик для метания можно получить только в том случае, если соблюдается технология. Все действия осуществляются сверху вниз, при этом сама заточка проводится только до середины одной из узких граней лезвия.

Спусковые движения производятся строго на ширину всего напильника и таким образом, чтобы он проходил только по сточенной стороне ножа. После того как одна сторона изготовлена, приступают к другой, проделывая те же самые манипуляции.

После того как обе стороны прошли процедуру стачки, должен получиться нож, но острие у него будет неострым, так как спуск осуществлялся лишь до средины, то есть заточки не были соединены. Теперь при помощи наждачного бруска обрабатывают вторую часть. Чтобы это сделать, необходимо по очереди обтачивать одну и другую сторону.

По итогу должно получиться острое лезвие. Носик стачивается не только сбоку, но и сверху. На этом изготовление метального ножа считается оконченным.

Сборка изделия

На этом этапе необходимо соединить заготовленные части. Рукоятку холодного оружия можно просто насадить на хвостовик или зафиксировать его при помощи специальных элементов — заклепок.

В первом случае изделие будет иметь более привлекательный вид. Так как хвостовик изготавливается в виде тонкого стержня, то он часто выходит за пределы ручки. Исправить ситуацию можно по следующей схеме:

  • нарезать резьбу на выступающей части;
  • а затем, используя гайки, закрепить рукоятку на хвостовике;
  • прижать ее к ограничителю.

Такой вариант фиксации позволяет изготовить основание из комплекта отдельных колец. Замыкать конструкцию будет специальная гайка-набалдашник. Ей можно по желанию придать декоративности. В случае если хвостовик обладает небольшими размерами, то его можно просто насадить или приклеить.

Ножи в настоящее время популярны не только на кухне, но и среди людей, которые связали свою жизнь с экстремальными видами активного досуга – это: рыбалка, охота, туризм и т.д.

На рынке в современное время имеются различные ножи: вариативных моделей, разных габаритов и дизайнов. Но никакой из них не сможет заменить нож, который изготовлен своими руками.

О том, как сделать нож своими руками, часто пишут в Интернете, а чтобы их сделать следует постараться.

Ножи: виды и основные свойства

На фотографиях ножа в Интернете можно заметить, что каждое изделие представляет собой креативный элемент, созданных из различных механизмов.

Имеется большая классификация ножей в зависимости от их функциональности: боевые, туристические, складные (к примеру, бабочка), ножи, предназначенные для охоты, мультитулы, бивачные ножи, а также обычные кухонные ножи.

Кухонные ножи покупаются уже готовыми, а вот ножи, предназначенные для охоты или для туризма можно запросто изготовить в домашних условиях самостоятельно.

Выделяют ещё такие ножи, как ножи для выживания, основная задача которых – помощь при существовании в условиях дикой природы. Этот вариант актуален для туристов и охотников.

Лезвие такого ножа, обычно, не более 12 см. Такая длина достаточна для резки древесины, обработки дичи, чистки рыбы или иных схожих с этим действий. Небольшие габариты облегчают транспортировку такого ножа.

При изготовлении такого ножа следует большое внимание уделить материалу, предназначенному для создания лезвия. Предпочтение часто отдаётся стали.

Ход действий при создании ножа

Чтобы получить положительный результат в ходе изготовления ножа, предварительно следует сделать наброски чертежа ножа. В таком случае можно заранее знать, чего именно вы хотите добиться в конце.

Инструкция, как сделать нож в домашних условиях включает в себя ряд правил.

Делаем нож шаг за шагом

Вырезать заготовку для будущего ножа. Опираясь на готовый чертеж, вырезаем форму для ножа.

Потребуется точилка для ножей. С его помощью доводят основу до необходимой формы. И в руках окажется после этого уже понятная заготовка, где можно различить места рукоятки и лезвия.

Черновая заточка ножей. На этой стадии чётко нужно знать, для чего предназначен ваш будущий нож. Если его изготавливают для охоты, рыбалки или туристических походов, то лучше отдать предпочтение клинковому типу заточки.

А, если нож создают для функционирования на кухне или в огороде, то подойдёт бритвенный тип.

Не ожидайте от этой стадии идеальной заточки, ведь это всего лишь черновой вариант, предназначенный для определения будущей формы.

Если лезвие предварительно подготовлено, то можно приступать к работе с рукояткой. Для создания рукоятки используются самые различные материалы – это: дерево, органичное стекло, кости, толстые виды кожи и т.д.

Обратите внимание!

Вырезав заготовку для создания рукоятки, следует проверить, удобно ли она ложится в руку, а также её пропорциональность относительно лезвию. Рукоять для ножа закрепляется с помощью способа клепания.

Форма для ножной ручки придаётся с помощью точильного станка.

Нож шлифуют и полируют на основе наждачной бумаги.

Окончательная заточка лезвия производится после заточки на точилке, также с помощью наждачной бумаги.

В конце готовый нож полируют бархоткой или полиролью.

Обратите внимание!

Как видите, процесс изготовления ножа своими руками не такой уж и сложный, поэтому каждый может попробовать свои силы в этой области.

Также можно задать будущему ножу необходимый и желаемый дизайн. Особое внимание уделяйте при процессе дизайна рукоятке.

Дизайн ножа

Так как именно по рукоятке ножа потом остальные могут судить о вашем креативом мышлении и статусе.

Некоторые пишут на рукоятках ножа свои имена, рисуют определённые узоры и эскизы в форме татуировок.

Самый простой нож можно соорудить в экстренной ситуации в лесу, главное — найти необходимые для его создания материалы.

Обратите внимание!

Стоит найти только режущую часть для ножа, а потом следует её вставить только в рукоятку, которая будет в виде куска дерева, верёвок или кожи.

Фото ножа своими руками

Стоимость метательных ножей в сети различна. Но если ты решил освоить данную науку, тебе понадобиться не один нож, а как минимум пять. Считай сам, сколько денег у тебя на это уйдет. Есть возможность сделать метательный нож самостоятельно? Сложного здесь ничего нет! Обрисовал для тебя самые популярные модели и указал все размеры. Качай чертежи метательных ножей, пользоваться ими научу.

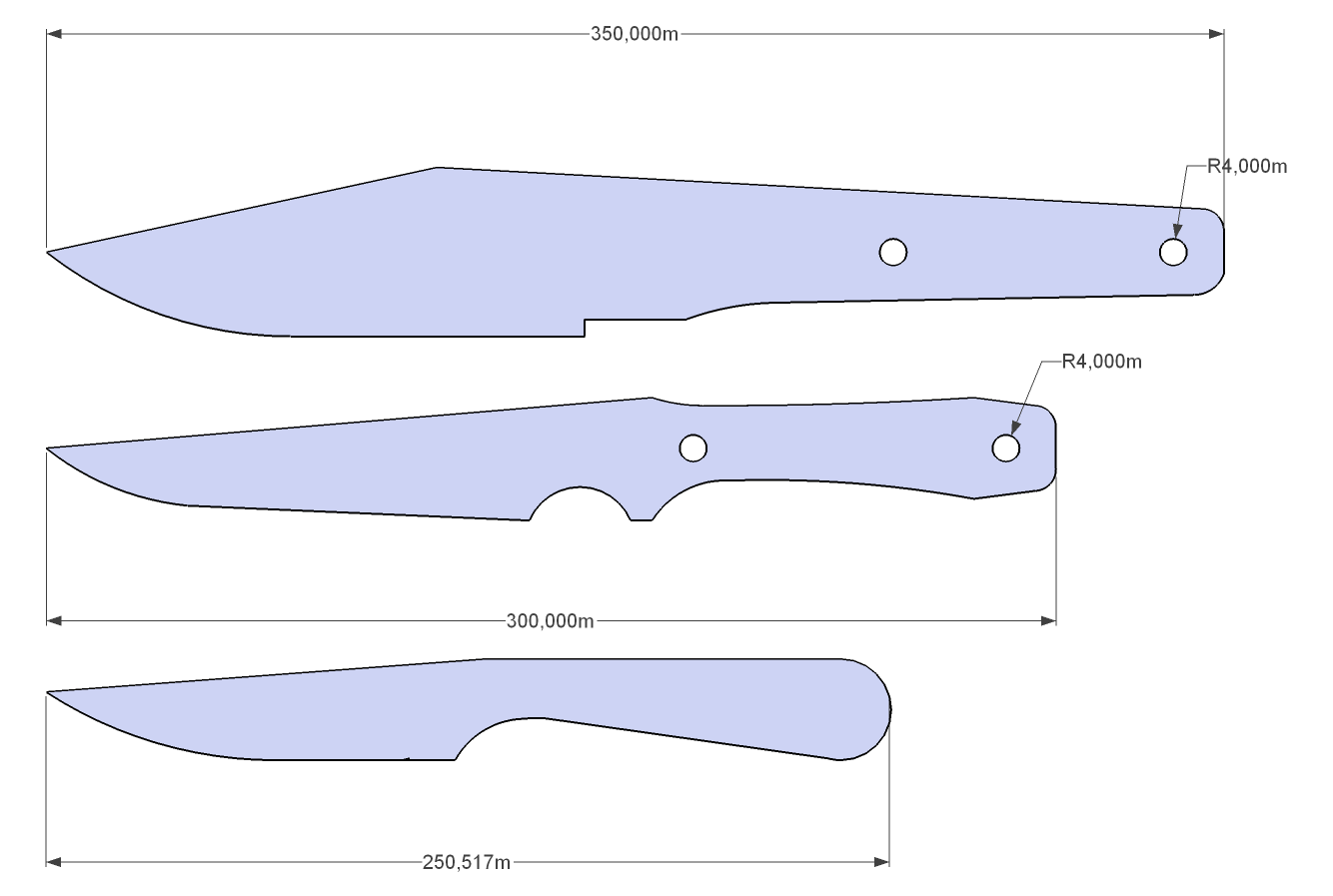

Пока выкладываю несколько чертежей. По мере возможности буду добавлять новые. Пиши в комментариях, какие модели метательных ножей тебя интересуют. Сделаю и размещу.

Чертежи метательных ножей: «Кобра»

Производитель «Оружейник» (Златоуст). Единственная модель в линейке метательных ножей компании. Раньше было больше. Причина проста: генеральный директор компании профессионально владеет метанием ножей. К разработке этой модели он шел несколько лет. Кобра хорошо сбалансирована, недорога и покрашена в красный цвет (легко найти в траве).

На чертеже представлены основные размеры метательного ножа «Кобра». Толщина клинка 5,00 мм. Вес 145 гр.

Так выглядит «Кобра» вживую

Чертежи метательных ножей: «Овод»

Производитель «Росоружие» (Златоуст). Отличительная особенность линейки ножей с клеймом «Rosarms» — обмотка рукояти шнуром, сталь ЭИ-107, кожаные ножны.


На чертеже представлены основные размеры метательного ножа «Овод». Толщина клинка 5,00 мм. Вес 210 гр.

Так выглядит «Овод» вживую

Чертежи метательных ножей: «Удар»

Тот же производитель «Rosarms». Большой метательный нож «Удар» (290 мм) предназначен для бросков на дальние дистанции.


На чертеже представлены основные размеры метательного ножа «Удар». Толщина клинка 5,00 мм. Вес 272 гр.

Так выглядит «Удар» вживую

Скачай чертежи метательных ножей одним архивом по ссылке . А если решил самостоятельно изготовить и стенд для метания ножей — и делай!

Как пользоваться чертежами?

Распечатай, наклей на плотный картон и обрежь по контуру. Затем наложи на металлическую пластину, обрисуй маркером. Дальше все зависит от наличия у тебя инструмента. Можно выпилить ножовкой, а скругленные части выбрать болгаркой.

Спуски на метательном ноже также можно выбрать болгаркой, вывести напильником или воспользоваться ленточным гриндером. Красоту особо не наводи. Если уже покупал в магазине отполированную фабричную металку, то знаешь, что после нескольких бросков нож покрывается царапинами и теряет первоначальный внешний вид.

Самое главное! Убери все заусенцы с клинка и не затачивай так, чтобы хлеб можно было резать — смысла нет, а при броске хватом за клинок можешь и без пальцев остаться.

P.S. Летом открываем школу метания ножей с пошаговыми видео уроками. Для подписчиков нашего магазина — бесплатно. Подписаться можно . Там же и подарок за подписку получишь. Удачи!

Вся метательных ножей из Златоуста.

Охотнику обязательно нужно ружье и нож. Если по поводу применения первого вопросов нет, то в отношении второго имеются разные мнения. Одни считают, что нож необходим для добивания и разделки подстреленного животного, а также для защиты от нападения зверя.

Другие этот предмет используют, прежде всего, чтобы рубить ветки, резать хлеб, вскрывать банки с консервами и выполнять разную хозяйственную работу, а разделка дичи — это уже по случаю. Таким образом, получается, что универсального лезвия нет. Охотничьи может создать любой мужчина.

Что представляет собой изделие

Здравствуйте друзья!

Сегодня хочу рассказать о том, как изготовить различные формы и конструкции ножей . Известно, что нож, это не только холодное оружие ближнего боя и незаменимая охотничья атрибутика, (я намерено не упоминаю кухонную утварь, как бытовую необходимость) но и неотъемлемая часть нашего исторического прошлого, его гордость и красота.

В принципе обычный острый кусок железа не имеет никакой ценности. Если просто заточить стальную пластину, то она и останется обычной острой стальной пластиной, бездушным орудием разделки живой и неживой плоти. Ценность настоящего произведения искусства заключается в душе, которую вложил в свое изделие мастер. И это касается не только холодного оружия , но и любой другой деятельности человека. В каждой вещи сделанной с любовью и вдохновением заложена частичка души самого человека и поэтому она сама является немножко живой. Об этом хорошо знали древние мастера и давали своим детищам имена, относясь к ним как к неким живым субстанциям.

В наше технологичное время все поставлено на поток: деталька к детальке, винтик к винтику и получаем крайне необходимое, но совершенно бездушное изделие. Впрочем, некоторые неуемные творческие личности, до сих пор занимаются изготовлением живых вещей. Я надеюсь, к таковым относитесь и вы, читатели этой статьи. Ниже я разместил чертежи ножей различных конфигураций , по которым вы сможете изготовить свое «живое оружие». Из какого материала делать оружие на этом сайте говорилось уже много, в статьях, и др., но возможно у кого-то есть собственные предложения.

И так в этих чертежах даны лишь общие размеры: длина, ширина и высота, все остальное делайте на свой вкус, я лишь хочу показать какой формы можно изготовить нож . Я знаю одного человека, который просто помешан на. У него скопилась за двадцать лет огромная коллекция, начиная от грубых и неуклюжих первых поделок и заканчивая просто изумительной красоты, я не побоюсь этого слова, шедеврами. Причем этот человек как его ни просили, не продал, ни одного ножа, и на заказ делать категорически отказывался.

Теперь он уже на пенсии, все стены его квартиры увешаны стендами, на которых размещены его самодельные любимцы. Иногда он берет, какой ни будь нож и подолгу рассматривает, временами что-то нашептывает и гладит его. Вы не думайте, крыша у него не поехала, он нормальный веселый и разговорчивый старикан. Просто вероятно он действительно одушевил свои ножи и относится к ним, как к живым, но застывшим в пространстве и времени существам.

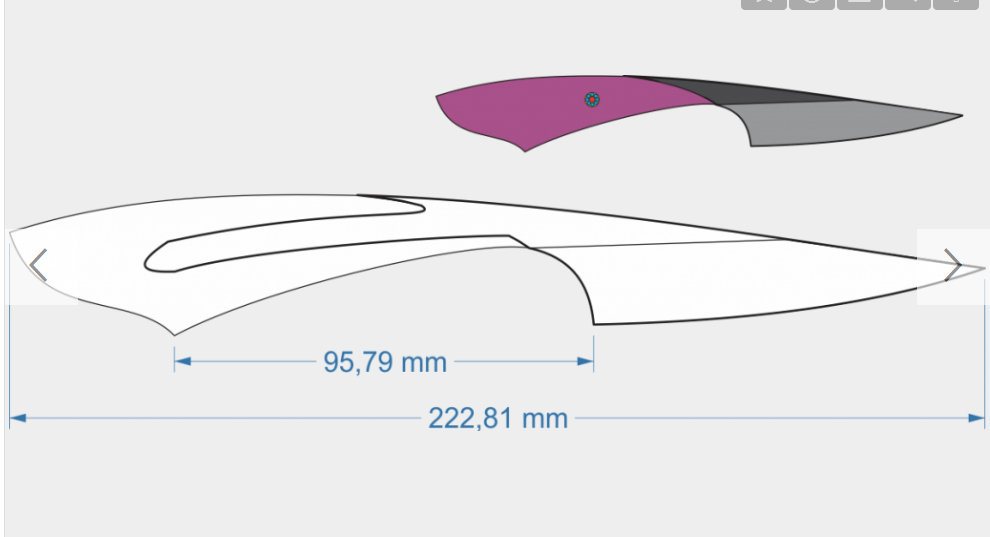

Knifeprint — Дизайн ножа онлайн CAD

Knifeprint — Дизайн ножа онлайн CAD

Knifeprint Editor

V2
Первая программа для проектирования ножей

Дизайнерские ножи с мощью САПР,
, но с легкостью пера.

Попробуйте бесплатно

Knifeprint Editor

V2
Первая программа для проектирования ножей

Дизайнерские ножи с мощью САПР,
, но с легкостью пера.

Попробуйте бесплатно

Editor V2 теперь доступен

Подробнее

Загрузка не требуется

Knifeprint — это веб-приложение, позволяющее хранить ваши проекты в облаке. Вам не нужно ничего скачивать и устанавливать.

Быстрый и кросс-платформенный

Независимо от того, используете ли вы Mac или ПК, Knifeprint будет без проблем работать на них. Он легкий и оптимизирован для работы даже на самых старых компьютерах.

Простота в освоении

Изучение основ занимает всего 5 минут. Благодаря интуитивно понятному интерфейсу вам не нужно иметь какой-либо предыдущий опыт работы с программным обеспечением САПР, чтобы начать разрабатывать собственные проекты. Учебный центр

Создано для дизайнерских ножей


Редактор полон инструментов и функций, специально созданных для того, чтобы помочь вам создавать точные и качественные ножи.

Инструмент выбора позволяет вам легко изменять форму и размер вашего ножа, а также добавлять, удалять и перемещать узлы, что позволяет вам быстро пробовать различные варианты вашего дизайна. Узнать больше

Различные функции Snap позволяют точно позиционировать узлы и сверлить отверстия. Также легко спроектировать скелетонизированные ручки или зазубрины. Узнать больше

Инструмент «Сверло» помогает точно рисовать и размещать отверстия, позволяя указать точный диаметр и желаемое местоположение. Вы можете легко копировать отверстия, изменять их размер, а также привязывать их к сетке чертежа или другим позициям на ноже. Узнать больше

Инструмент Безье можно использовать для создания размера и положения скоса лезвия или контура рукоятки ножа. Вы также можете использовать инструмент Безье, чтобы обвести контур профиля ножа для создания нового проекта. Узнать больше

Нужно проверить размер вашего ножа или какие-либо его характеристики? Инструмент измерения используется для измерения расстояний от одной точки ножа до другой, а также определение любых расстояний объектов между этими двумя точками. Это также позволяет вам измерить индивидуальные особенности дизайна вашего ножа. Узнать больше

Общественные


и
Частные проекты

Knifeprint здесь, чтобы поддержать сообщество производителей ножей. От опытных ножеделов до любителей и новичков, Knifeprint продвигает и позволяет разрабатывать и изготавливать ножи на заказ.

Страница общедоступных проектов
Knifeprint позволяет пользователям делиться своими проектами и продвигать свои разработки. Просмотрите общедоступные проекты в поисках идей, которые могут пробудить ваш творческий потенциал и вдохновить вас на собственный уникальный дизайн проекта.


Для тех пользователей, которые хотят, чтобы их проекты оставались собственностью, лицензия Pro позволяет сохранять неограниченное количество частных проектов, которые только вы можете просматривать и/или редактировать.

Легко учиться

Knifeprint позволяет каждому научиться пользоваться редактором и приступить к созданию нестандартных ножей. Страница часто задаваемых вопросов (FAQ) полна ответов на некоторые из наиболее часто задаваемых вопросов о Knifeprint и редакторе.


Страница документации содержит текстовые и визуальные руководства по использованию редактора отпечатков ножей и его инструментов. Учебный центр Knifeprint содержит видеоуроки различной сложности: от начального до продвинутого, которые вы можете использовать, чтобы следовать им при использовании редактора.


Если после просмотра этих ресурсов у вас возникнут дополнительные вопросы, вы всегда можете отправить их по адресу [email protected], и команда Knifeprint с радостью на них ответит.

Экономьте время и деньги с Knifeprint.

Попробуйте бесплатно

Ножи для рисования в форме ромба Global Art

к Глобальное искусство

( 4 отзыва ) Напишите обзор на этот продукт!

Очистить выбор

СТАТЬ VIP-ЧЛЕНОМ

Сэкономьте дополнительно $0,76 на этом товаре!
Присоединяйтесь сейчас

{«itemVIPP»:»$4,79″,»listMSRP»:»»,»itemNOMP»:»5,55$»,»itemMSRP»:»7,81$»,»extra_savings»:»0,76$»,»itemVipSavings»:»25%»,»_memberPrice»:»»,» списокVipSavings»:»»}

Рекомендуемая производителем розничная цена:

$7,81

СКИДКА:

25% 0008

Сделано в Италии из гибкой пружинной стали для прочности и долговечности. Деревянные ручки имеют гладкую отделку натуральным маслом, латунные наконечники.

№ 11 имеет ширину 3/4 дюйма в самом широком месте и 1/2 дюйма от соединения до смещенной рукоятки.

№ 12 имеет ширину 1/2 дюйма в самом широком месте, что составляет 5/8 дюйма от соединения до смещенной рукоятки.

№ 13 имеет ширину 5/8 дюйма в самом широком месте, что составляет 7/8 дюйма от соединения до смещенной рукоятки.

№ 14 имеет ширину 5/8 дюйма в самом широком месте, что составляет 1/2 дюйма от соединения до выступающей рукоятки.

№ 15 имеет ширину 3/8 дюйма в самом широком месте, что составляет 5/16 дюйма от соединения до смещенной рукоятки.

№ 16 имеет ширину 7/16 дюйма в самом широком месте, что составляет 1/4 дюйма от соединения до смещенной рукоятки.

№ 17 имеет ширину 1/2 дюйма в самом широком месте, то есть 1/2 дюйма от соединения до выступающей рукоятки.

Список соответствует фото справа налево.

?

Задайте вопрос по этому товару

От $12,59

От $3,54

Задайте свой вопрос здесь

Ваше имя: (как вы хотите, чтобы оно отображалось)

Ваш адрес электронной почты: (чтобы мы могли отправить вам ответ по электронной почте) Security (введите текст с картинки ниже):

Ваша электронная почта не будет передана.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
