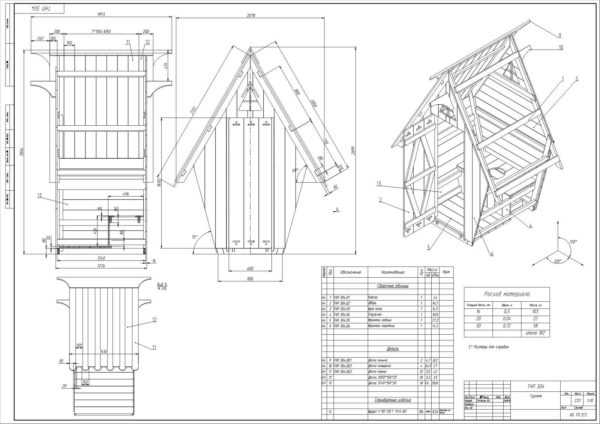

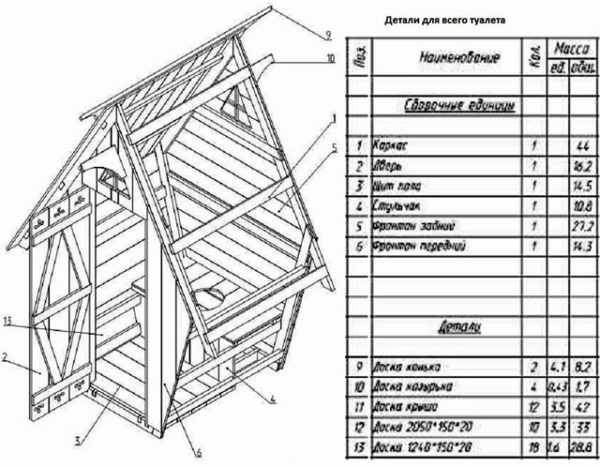

Чертежи дачного деревянного туалета теремок для строительства своими руками: фото проектов с размерами

Первоочередной задачей при приобретении дачного участка является сооружение туалета. Конструкция этого сооружения не сложная, но тем не менее нужно сделать схематический чертеж дачного туалета, чтобы избежать нежелательных последствий при строительстве. Есть несколько видов санузлов для улицы, рассмотрим их подробно. Кроме этого, разберем пошагово, как построить деревянный туалет на даче своими руками.

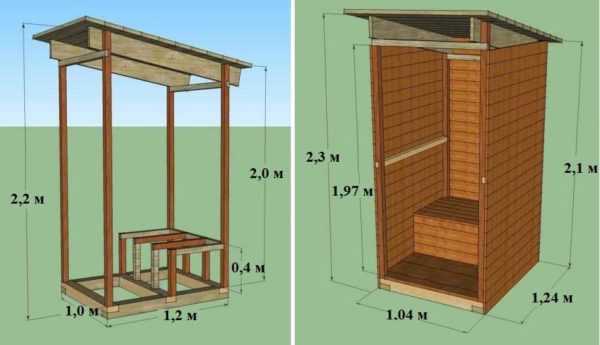

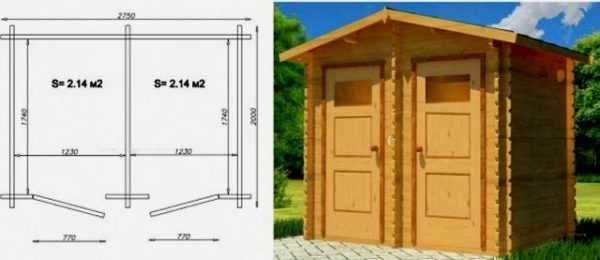

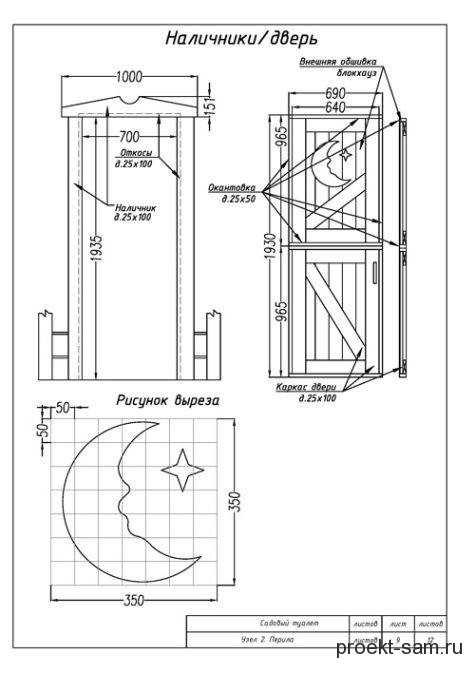

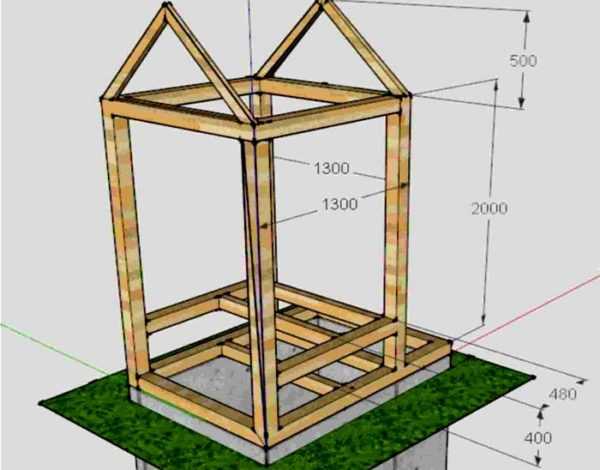

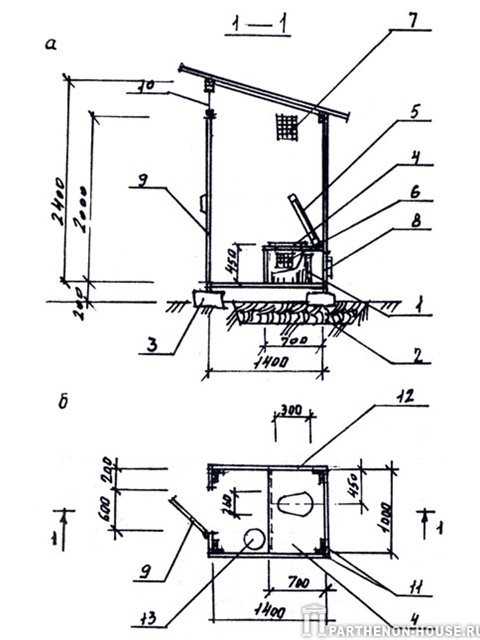

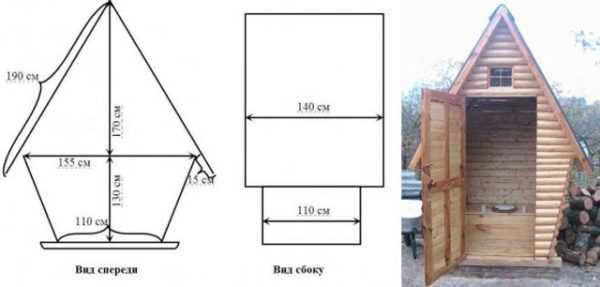

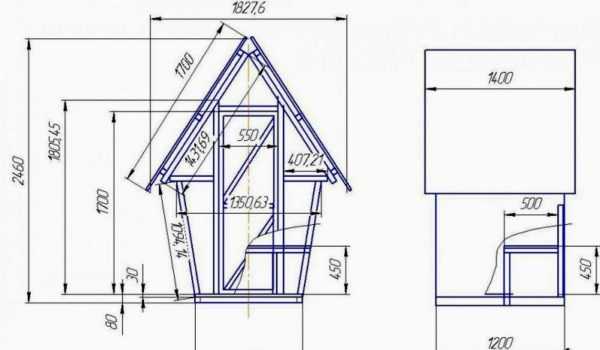

Чертеж с размерами дачного туалета

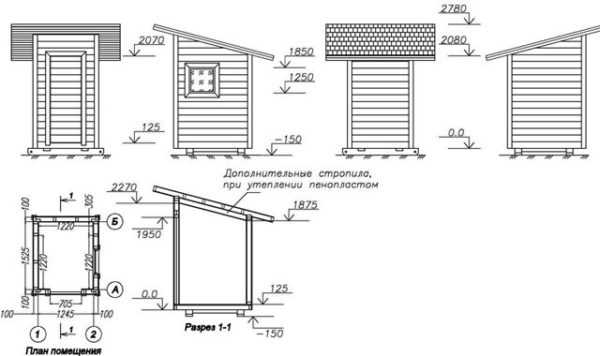

Схема с размерами и проект дачного туалета

Вернуться к оглавлению

Содержание материала

Виды туалетов

Простота конструкции позволяет обустроить туалет на даче своими руками чертежи, и типоразмеры которого, можно изучить в каталогах фирм или рассчитать самому. Древесина самый популярный и доступный материал, простой в обработке и не требующий специального инструмента для постройки. Сама конструкция состоит из каркаса, обшитого доской и накрытого кровельным материалом.

Построить дачный туалет своими руками просто, для этого не нужно производить сложных расчетов, достаточно знать стандартные размеры, изучить инструкцию по сооружению, подготовить материал и инструмент и начать отстраивать санузел.
Схема и проект деревянного туалета для дачи

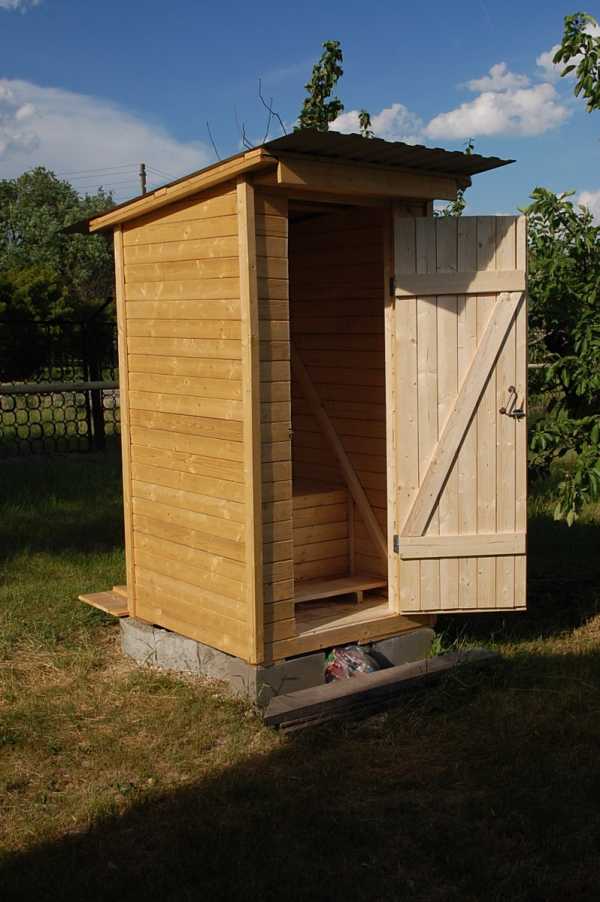

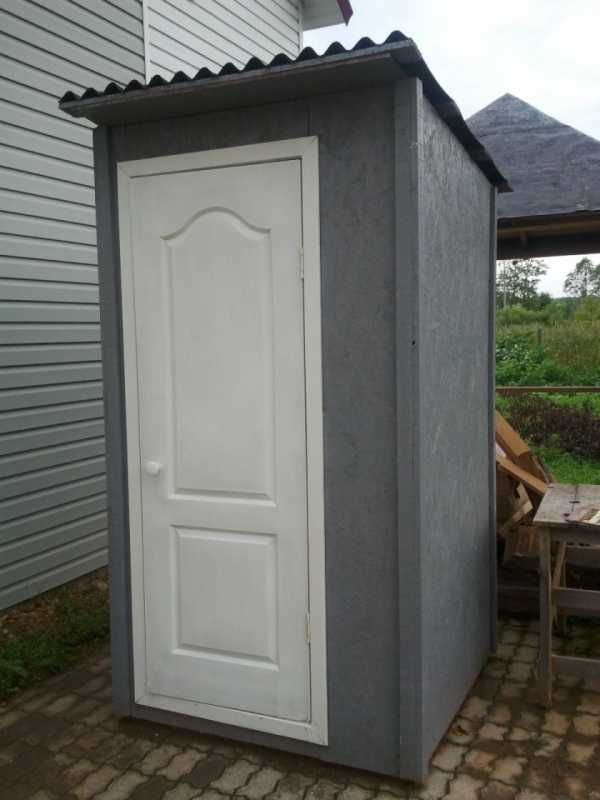

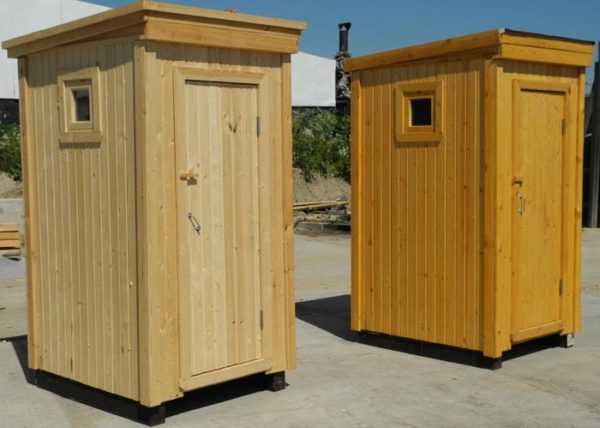

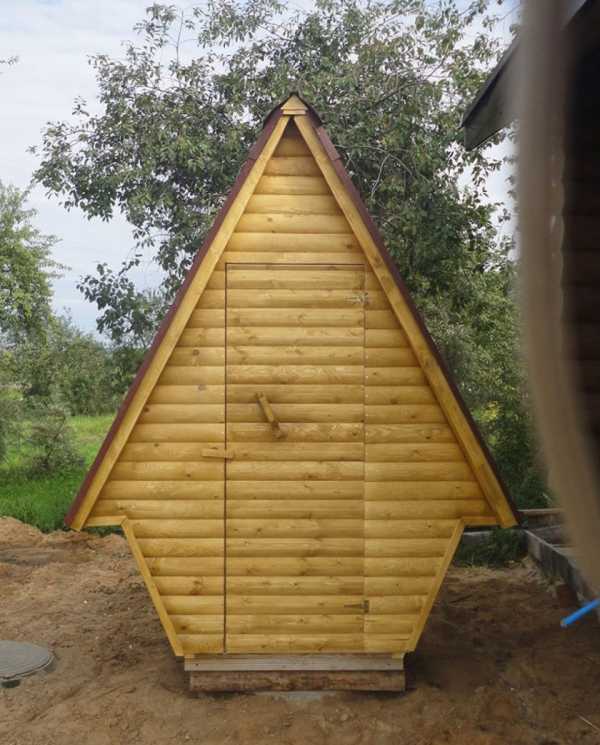

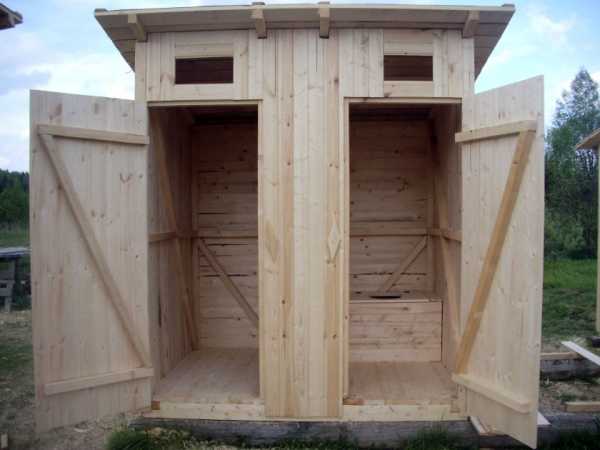

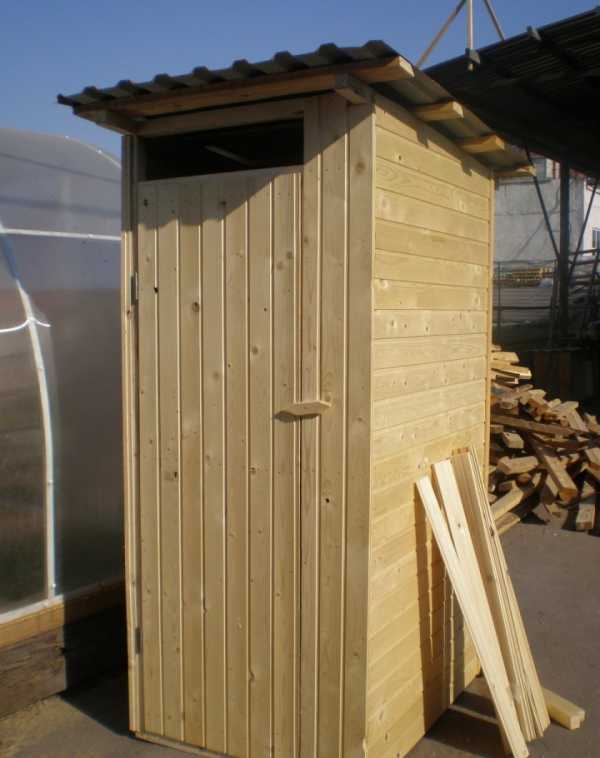

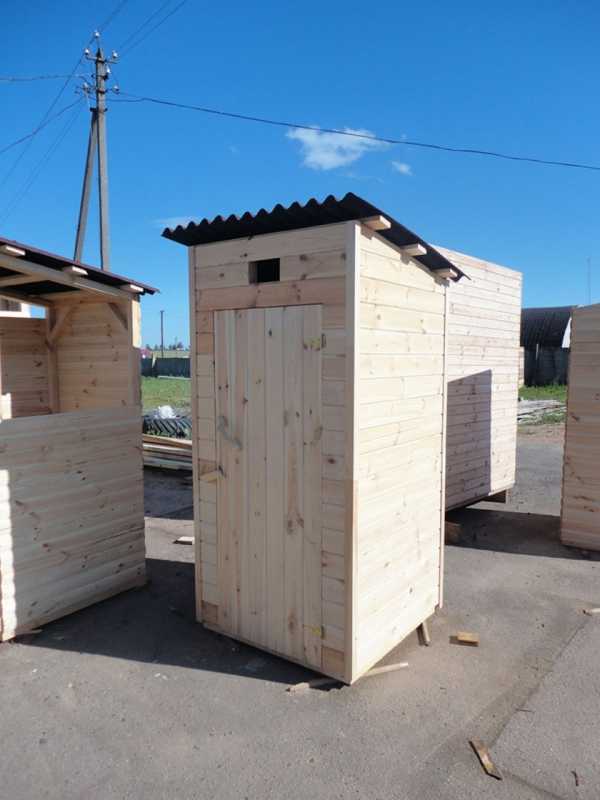

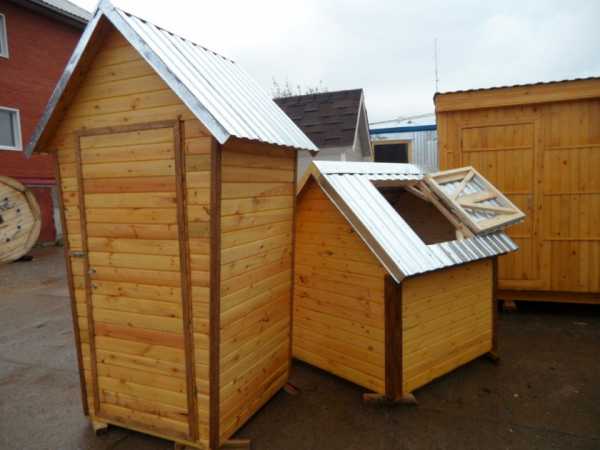

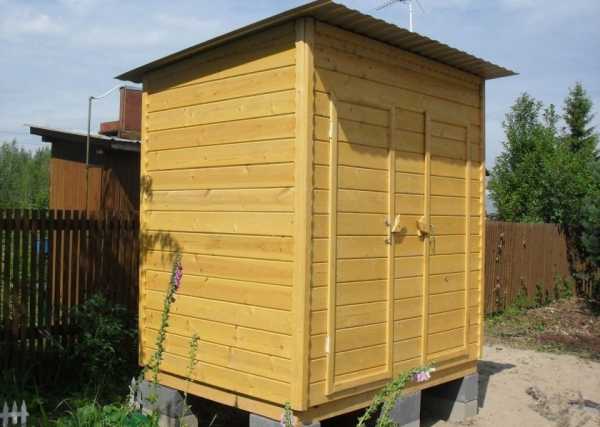

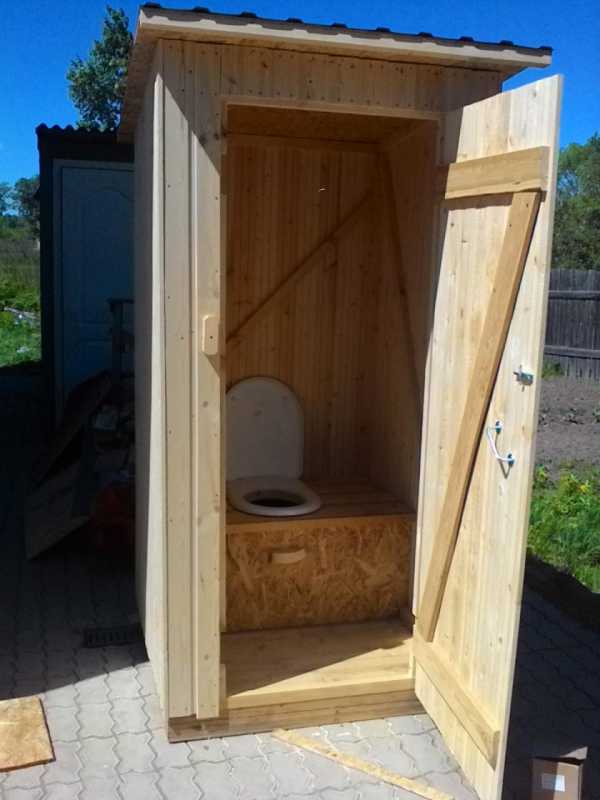

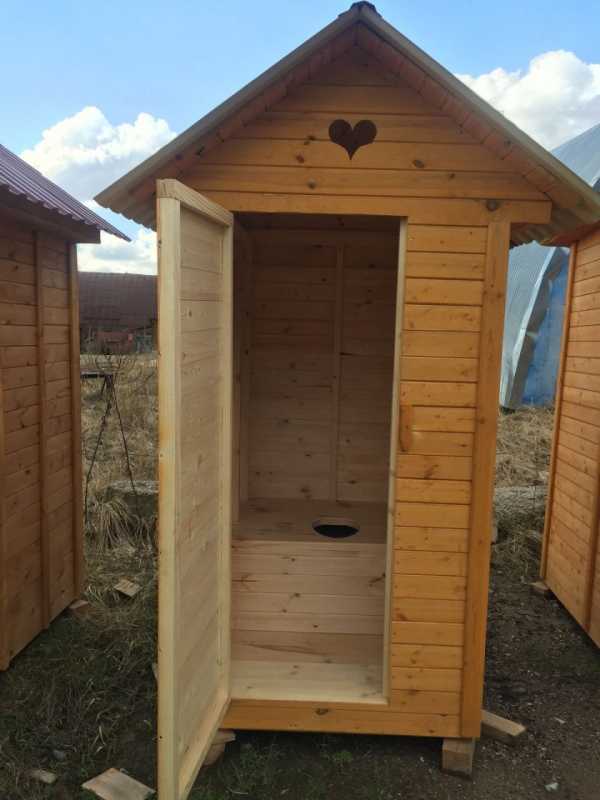

Готовый собранный туалет из дерева на даче

Простая конструкция дачного туалета
Стоит отметить, что соорудить домик это половина дела, вторая половина заключается в создании специального резервуара для утилизации отходов. Есть несколько категорий туалетов, которые различаются по принципу переработки отходов.

Люфт-клозет

В этом виде туалетов устанавливается только нижняя часть унитаза, с технологическим уклоном пола в сторону утилизационного резервуара. Благодаря ему остатки стекают в обустроенную выгребную яму самостоятельно. Сама емкость для отходов обустраивается позади кабинки, и опорожняется по мере заполнения.

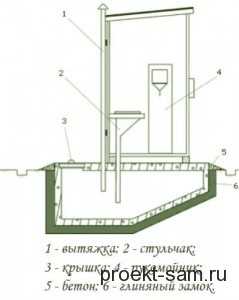

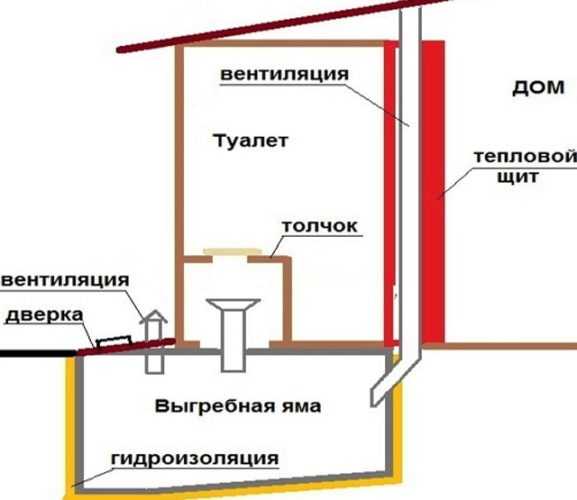

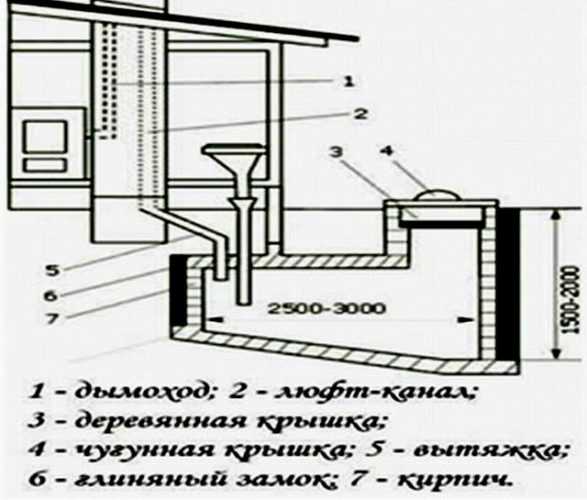

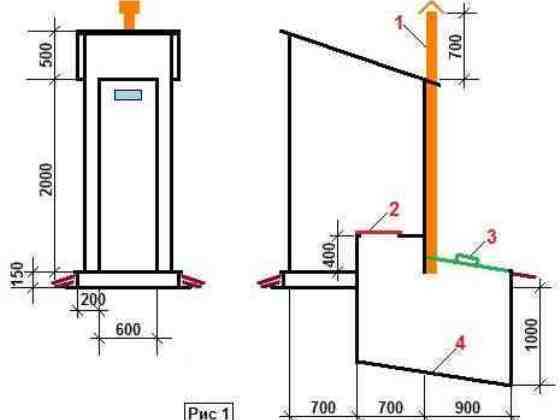

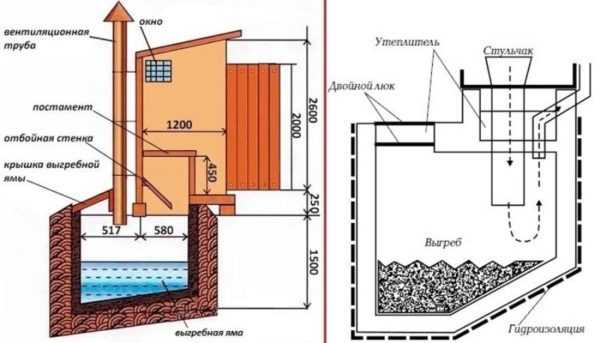

Схематическое устройство люфт клозета

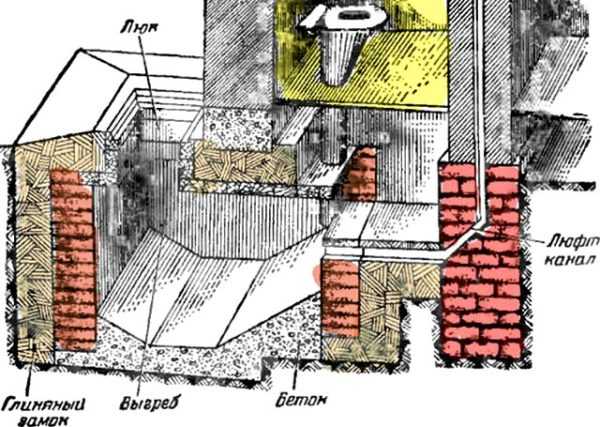

Чертеж люфт клозета для дачи или дома

Эта конструкция хороша тем, что ее можно установить в помещении, создав теплый санузел, а накопитель отходов выкопать вне дома. Для этого прикрепить к унитазу полипропиленовую трубу диаметром 100-150 мм.

В данной ситуации не нужно монтировать дорогостоящую полноценную коммуникацию.

Названия элементов люфт клозета

Важно! При обустройстве дачного люфт-клозета с выносом ямы за пределы дома, никаких посторонних запахов в санузле не будет.
Стоит ответственно отнестись к обустройству резервуара для остатков, его качественно утепляют, накрывают герметизированной крышкой и грамотной системой вентиляции.
Процесс постройки люфт клозета на даче

Минусом подобного туалета является то, что при его обустройстве придется нарушить целостность стены.

Пудр-клозет

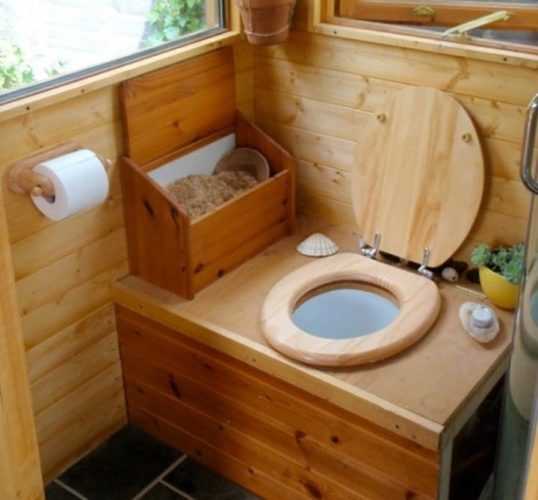

Самая простая конструкция и проект туалетов для дачного участка. Для ее сооружения достаточно выкопать яму, которая будет служить накопителем отходов, над которой устанавливается деревянный домик. Для предотвращения появления запаха, отходы нужно пересыпать после похода в туалет. В качестве пудры применяют опилки, торф.

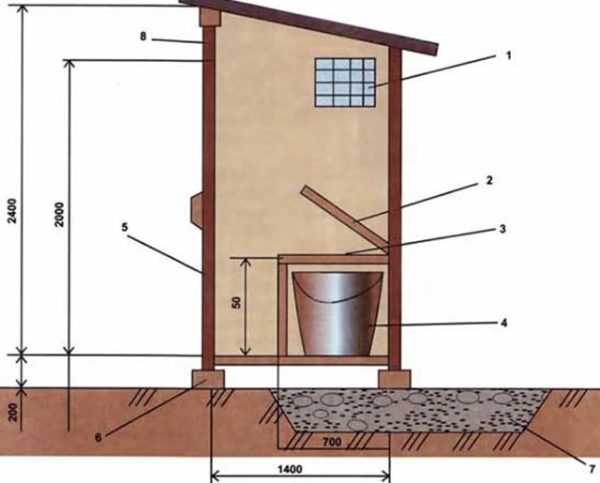

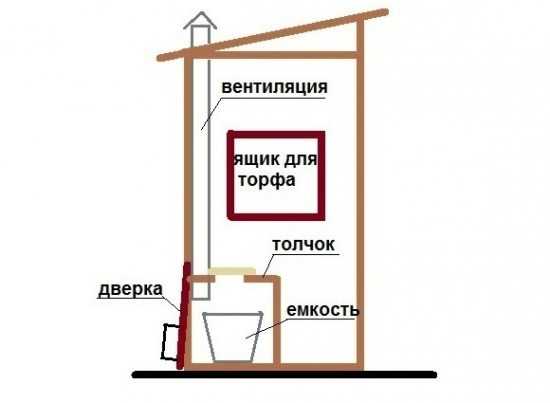

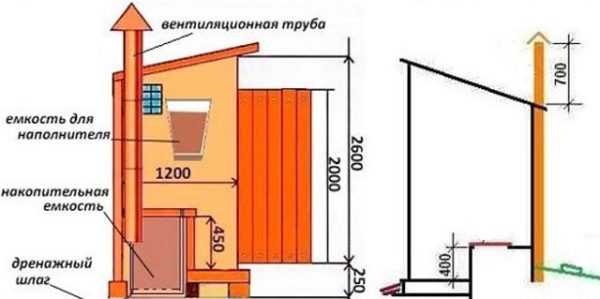

Чертеж с размерами устройства пудр клозета
Проект пудр клозета на даче

Построить туалет на даче своими руками чертежи составлять не обязательно, можно сделать простой схематический набросок, чтобы понимать представление об этапах работы. При покупке подобной конструкции в магазине, емкость с био-присыпкой входит в комплект к санузлу. Пользоваться ей просто, достаточно поставить ведро с опилками или торфом и пользоваться совочком для пудры.

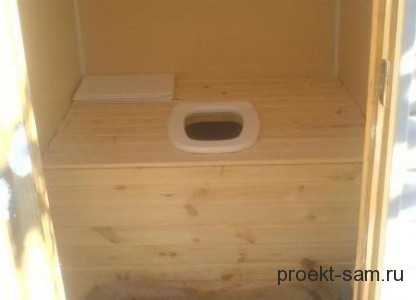

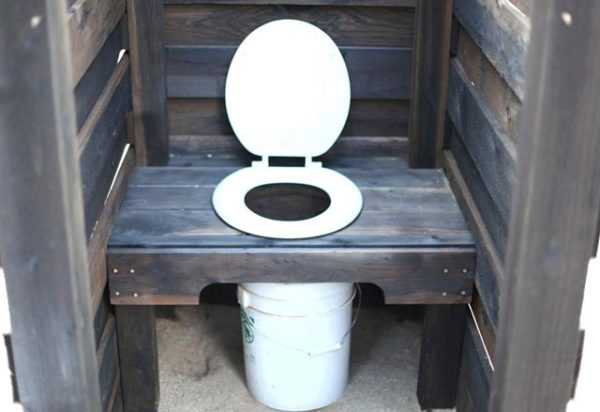

Процесс постройки пудр туалета на дачном участке


Плюсом этих туалетов является использование отходов в качестве удобрений. При заполнении ямы, конструкцию переносят, и засыпают землей резервуар, оставляя до получения перегноя.
Минус почва будет загрязняться жидкими сточными водами, что не совсем полезно. Если донные воды пролегают близко к поверхности, то такую постройку на участке устанавливать не рекомендуется.

Биотуалет

Это туалет, теремок из дерева, снабжается накопителем заводского производства, в котором отходы перерабатываются бактериями без доступа воздуха.

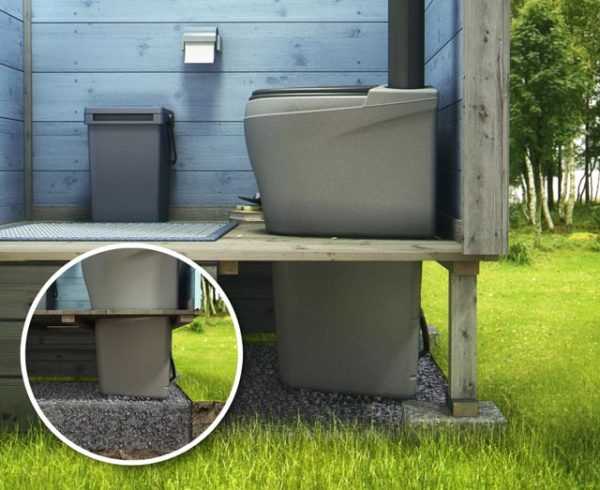

Чертеж с размерами для установки биотуалета на даче


Бактерии засыпаются в накопитель вместе с препаратом биологического происхождения. Он покупается отдельно в специализированном магазине. Отходы быстро перерабатываются, очищать контейнер часто не придется, отходы, возможно, сразу применить как удобрение для участка.

Вернуться к оглавлению

Кабинка с выгребным резервуаром

Очень часто создают на даче подобную конструкцию. Принцип ее сооружения яма для отходов сооружается непосредственно под домиком.

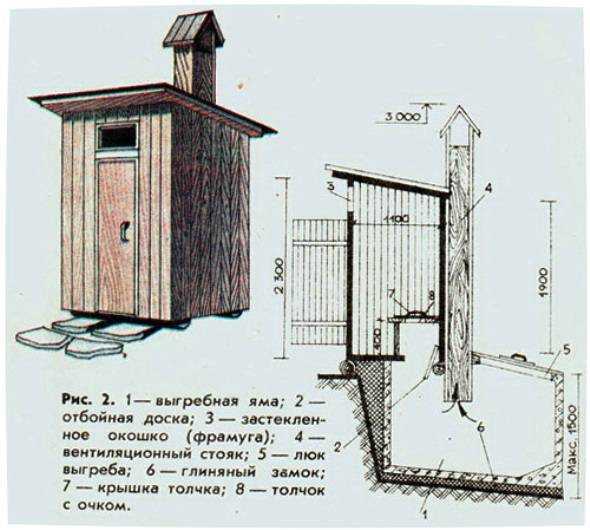

Проект туалета с выгребным резервуаром на даче


Это не совсем комфортное сооружение, но простота конструкции и небольшие денежные вложения в строительство делают эту модель востребованной и популярной.

При заполнении ямы на 2/3, ее откачивают. Есть некоторые недостатки этого сооружения: неприятные запахи в теплую погоду; загрязнение грунта.

Важно! При нахождении донных вод рядом с поверхностью, яма с отходами должна быть полностью герметичной, для предотвращения загрязнений.

Вернуться к оглавлению

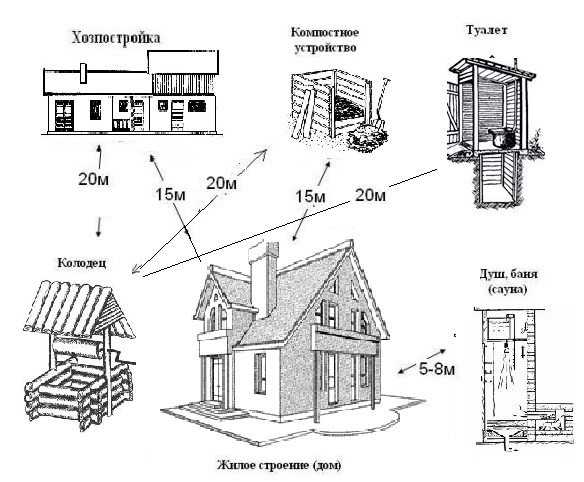

Выбор места под туалет

Перед установкой туалета нужно изучить нормы СаНПИН, ими нельзя пренебрегать. Нужно учесть и интересы соседей, иначе будут постоянные неприятные ситуации и разногласия, если по участку будет распространяться неприятный запах.
Так как же правильно найти место под туалет:

  1. Если на даче имеется скважина с питьевой водой, то на дистанции 25 м никаких туалетов устанавливать нельзя. Обычно такие колодцы наполняются водой из верхних слоев, они могут быть загрязнены отходами из ямы. Варианты размещения туалета на дачном участке

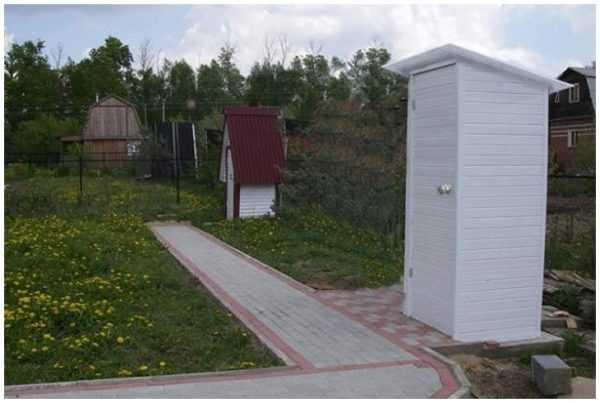

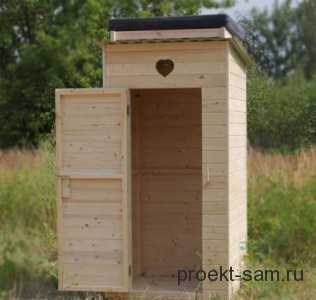

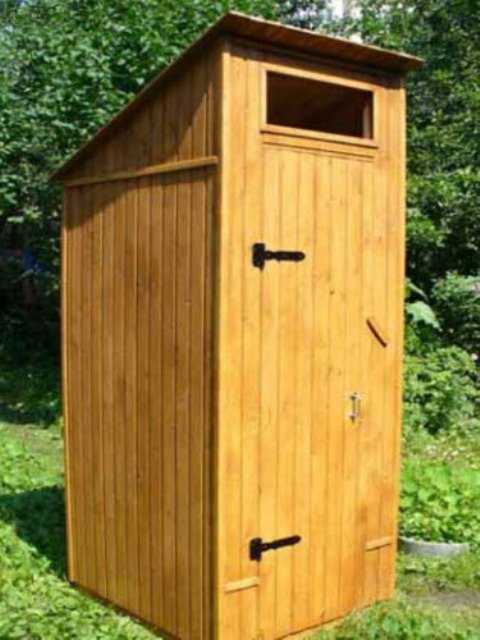

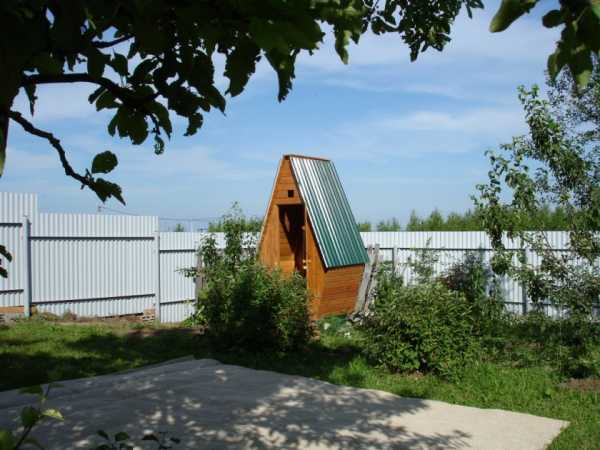

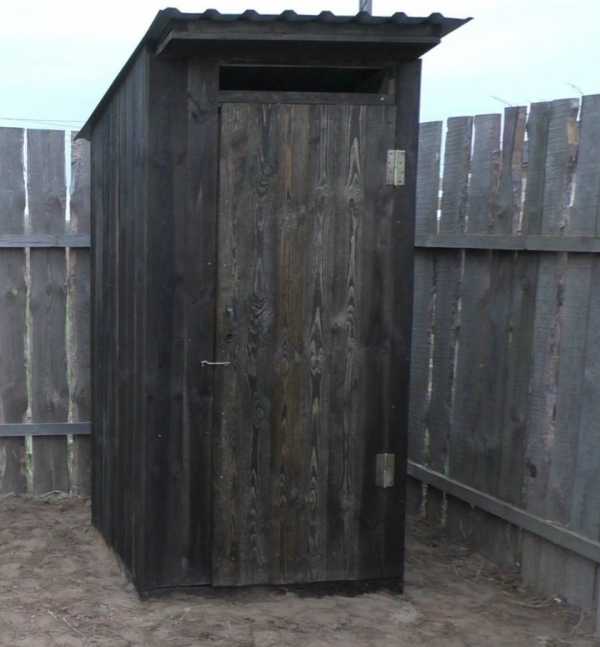

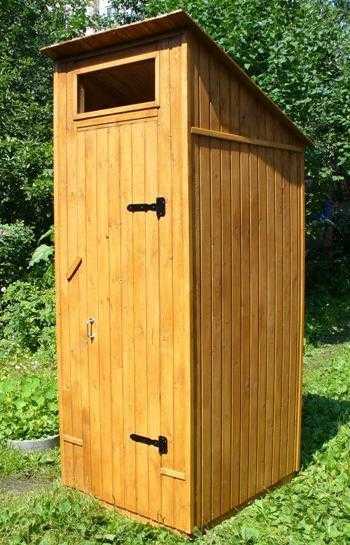

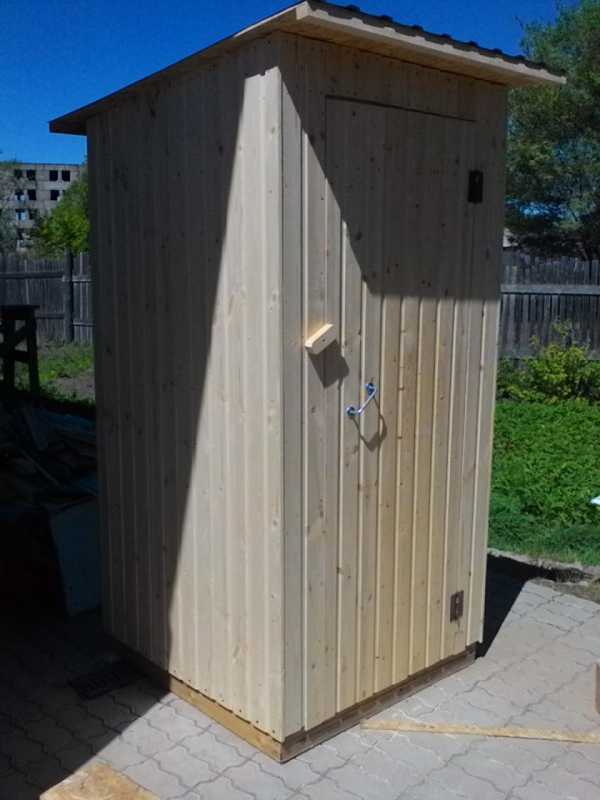

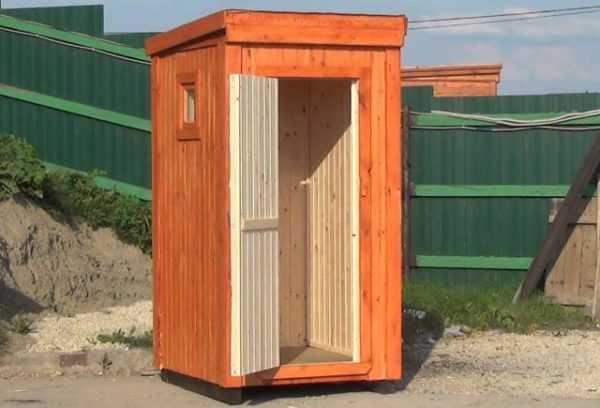

    Готовый собранный туалет на даче
  2. Туалет должна находиться в срытом месте за большим строением или в конце участка.
  3. Невозможно ставить санузел ближе 1 метра к границе соседского участка, в противном случае они могут потребовать через суд переноса конструкции.
  4. При неровном рельефе участка, на пригорке строится дом, а домик монтируют в низине. Не помещает узнать частое направление ветра и установить туалет с подветренной стороны, чтобы не задыхаться от запаха нечистот. Схема и проект кабинки туалета на участке
  5. Какую глубокую яму для отходов вы не предусмотрели, ее периодически нужно освобождать, так что к конструкции нужен свободный подъезд.

Это обязательные санитарные нормы, которые нужно соблюдать при строительстве туалета на даче.

Вернуться к оглавлению

Кабинка туалетная

Как мы уже писали ранее, домик лучше соорудит из дерева. Это самый доступный и недорогой материал, при правильной обработке и уходе за которым, конструкция будет долговечной и привлекательной.

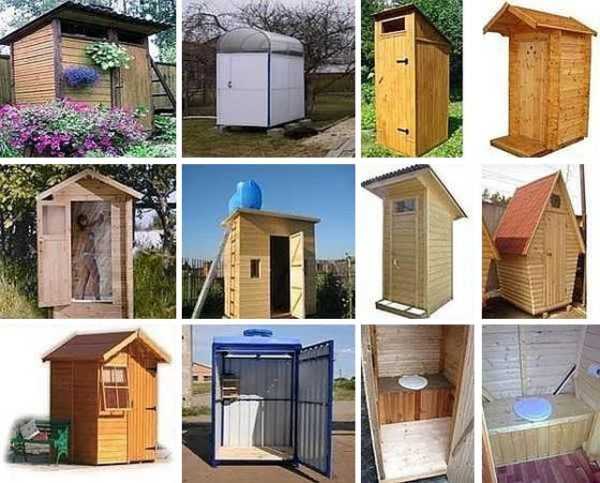

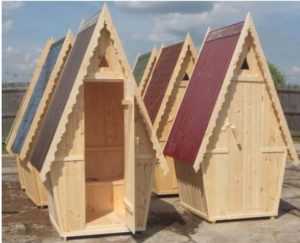

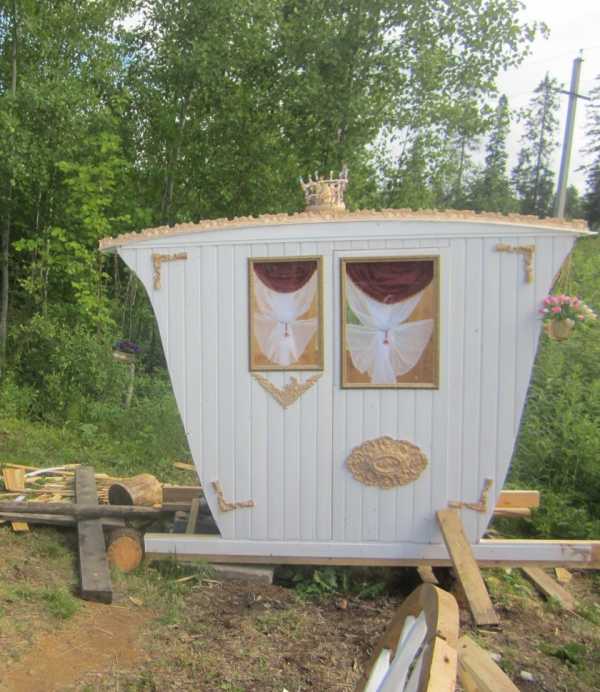

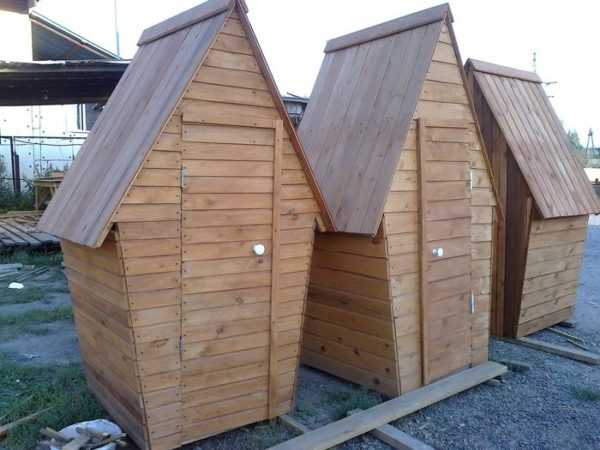

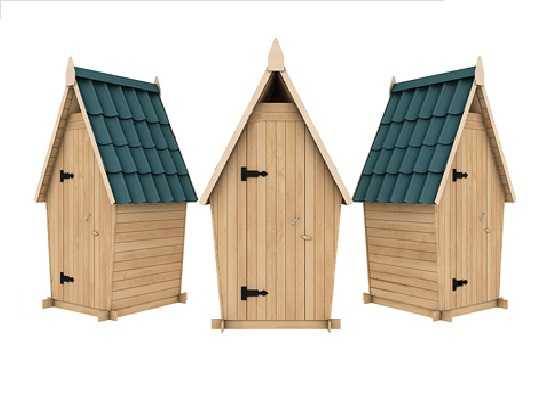

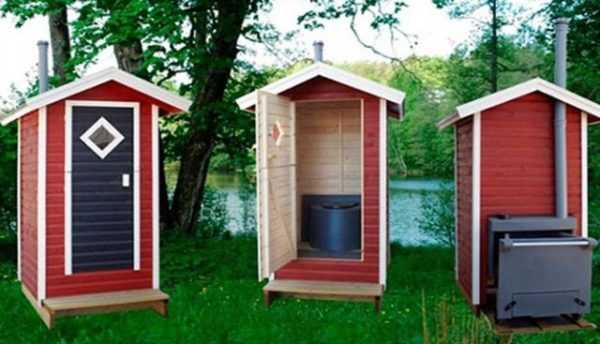

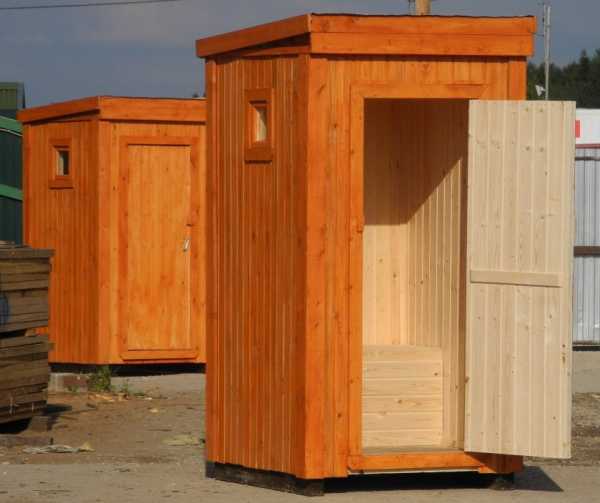

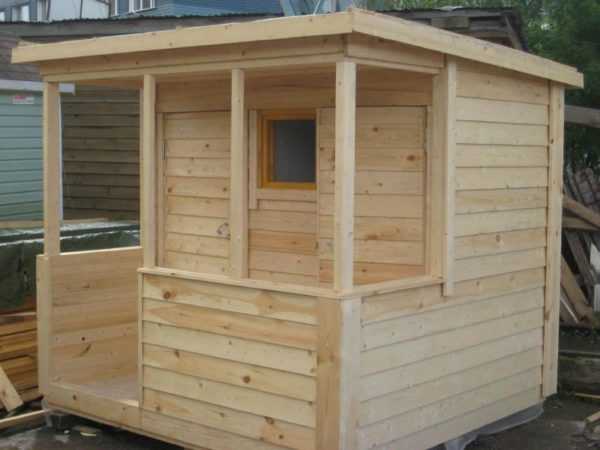

Подборка различных дизайнов и вариантов оформления туалетных кабинок для дачи

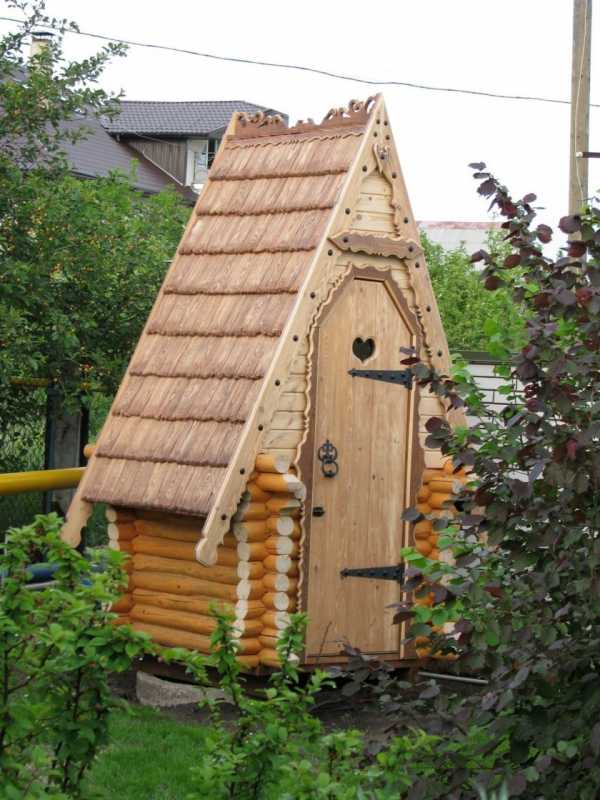

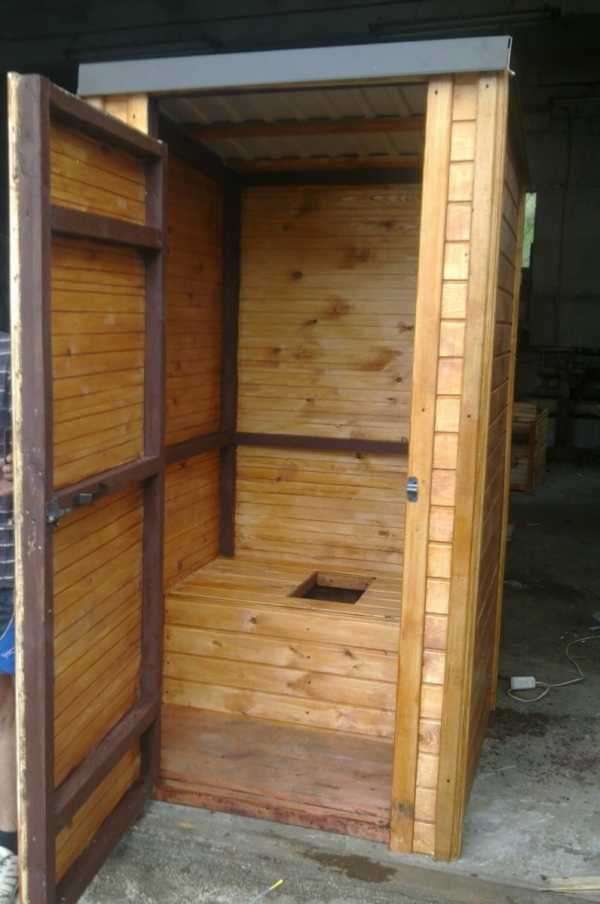

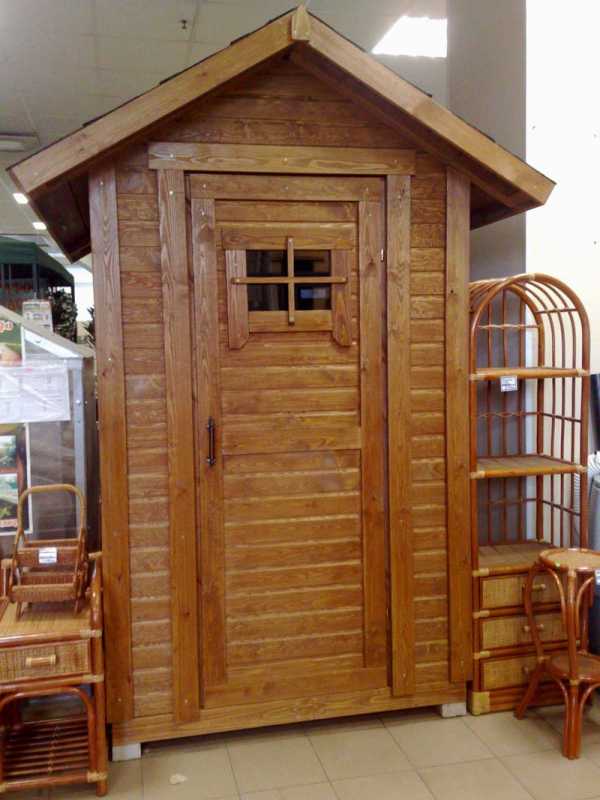

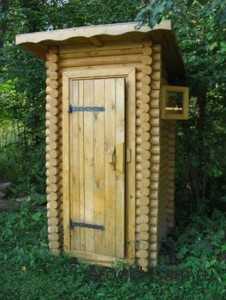

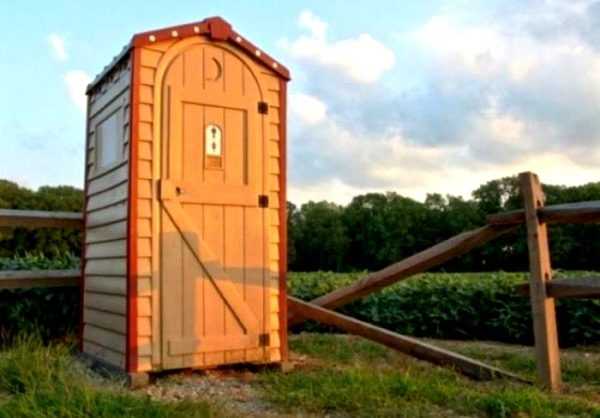

Вариант отделки туалетной кабинки из дерева


Это самый выигрышный материал для постройки данной конструкции. Кабинка собирается из брусков и досок.

Вернуться к оглавлению

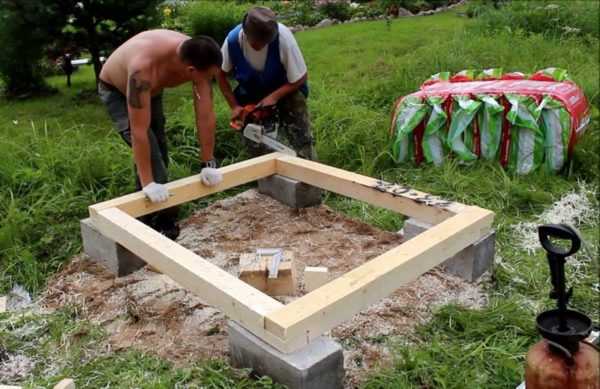

Фундамент или подпорки

Простой домик можно смонтировать, как только яма для остатков совершенно готова. В процессе монтирования нет ничего сверх естественного, если есть проект:

  1. Постройка имеет незначительный удельный вес, и потому будет предостаточно углубить 4 опоры, из металлической трубы. В случае если ее нет, то допускается сделать столбы из кирпича.

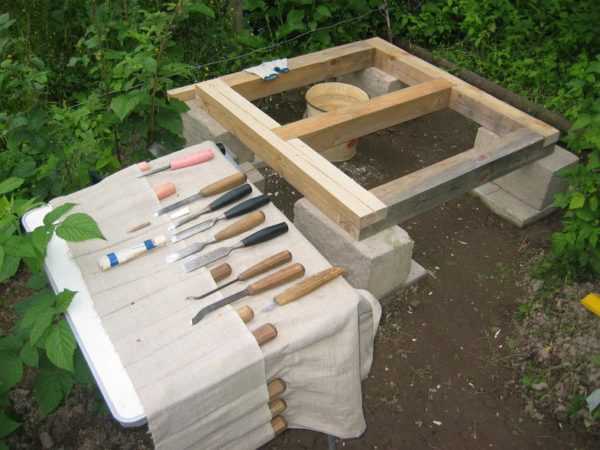

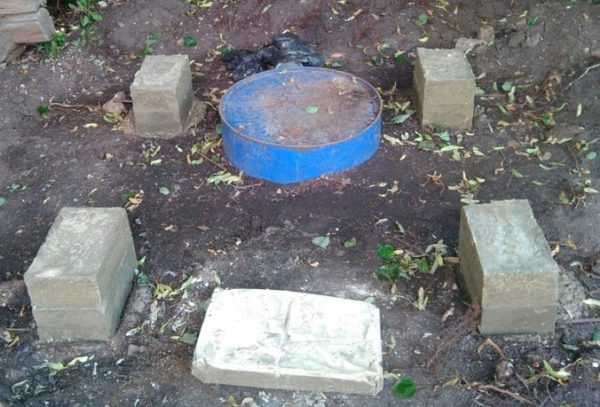

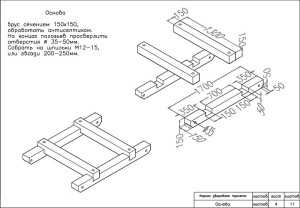

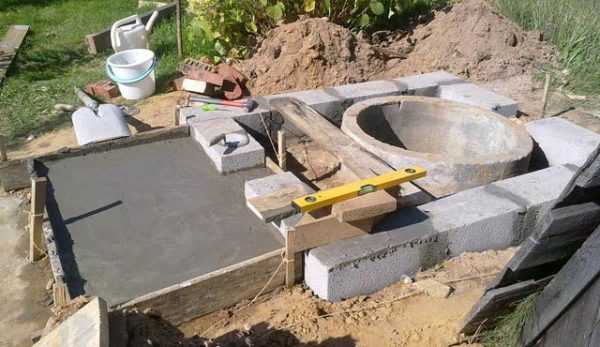

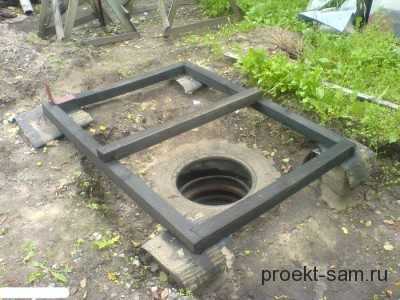

    Существующие варианты обустройства фундамента под уличный туалет

  2. Из брусков 5х5 см обустраивается скелет. Вначале сколотить два прямоугольника по масштабу туалета, а затем соединить их меж собой 4-мя вертикальными брусками, две задних стойки должны быть ниже передних, на величину уклона крыши.

  3. Опоры закрепляют, смонтировав косынку из бруска, для придания прочности сооружению.
  4. На высоте 50 см монтируется стульчак, стоит приколотить два бруска поперек к каркасу.

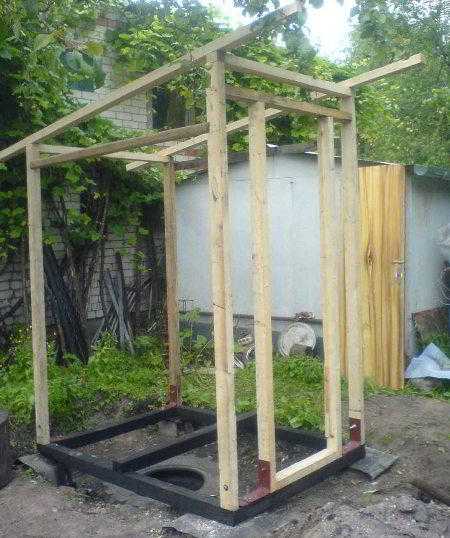

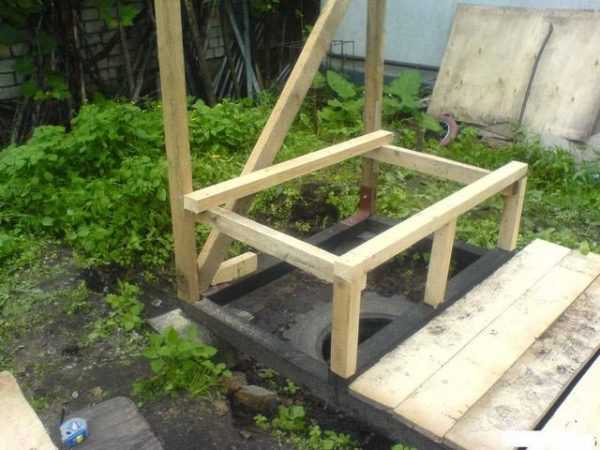

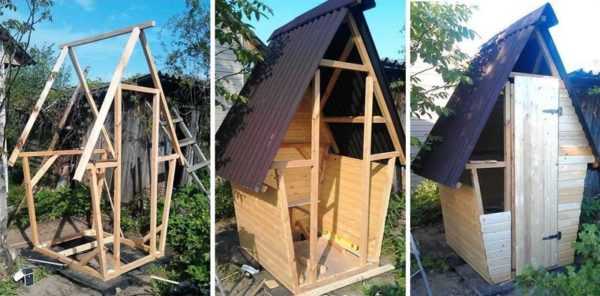

    Процесс сборки каркаса туалета
    Окончательная отделка уличного туалета
  5. Наверх делают обрешетку, шаг которой будет находиться в зависимости от выбора кровельного материала. Когда намечается накрыть крышу листом шифера, то вспомогательная обрешетка не потребуется. Процесс обшивка каркаса туалета досками
  6. Если у вас от строительства дома осталась, предположим, мягкая черепица, то первоначально нужно уложить лист ОСБ, затем произвести гидроизоляцию, и лишь после этого устанавливать черепицу. Процесс покрытия каркаса туалета черепицей
  7. Поставить две опоры, вспомогательно в месте крепления деревянной резной двери.
  8. Подготовленный каркас поставить на раму, оказавшуюся на основе и приняться к обшивке.

Смотрите в видео как быстро изготовить фундамент под дачный туалет.

Вернуться к оглавлению

Обшивка

Уборную можно покрыть с внутренней стороны панелями ПВХ, они удобны, экологичны, и примитивны в уходе. Для наибольшего комфорта в уборную протягивают свет, для ночного посещения, тем более, если на участке проживают до поздней осени.

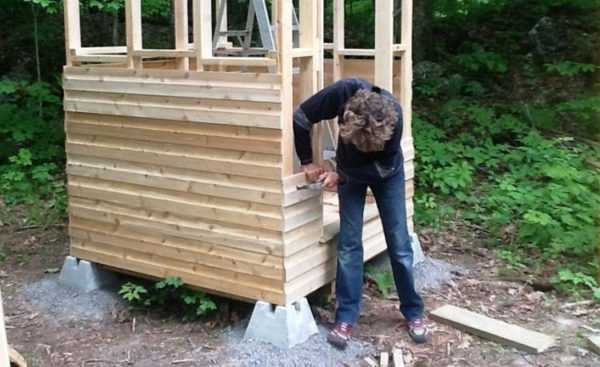

Процесс обшивки каркаса уличного туалета

Вернуться к оглавлению

В заключении

Из перечисленного выше ясно, что строительство дачной уборной из дерева самостоятельно не составит труда. Какую конструкцию соорудить, решать хозяину, есть возможность просто выкрасить, или облицевать различным материалом. Если для вас это сложно, то можно приобрести готовый санузел для улицы по недорогой цене. Многие уже оценили удобство покупных туалетов.

proekt-sam.ru

Дачный туалет — Топ 100 лучших фото идей с оригинальным дизайном!

Обустраивая дачный участок, любой его владелец, прежде всего, задумывается о том, чтобы сделать его удобным и функциональным.

И при этом учитывается и такая постройка как туалет. Ведь выезжая на природу, вы отказываетесь от многих благ цивилизации, однако, без некоторых жить совершенно невозможно.

В этой статье мы расскажем вам о том, как правильно и быстро можно возвести на участке туалет. Он будет удобным и прослужит не один сезон. И при этом вам не придется сильно тратиться на него.

С чего следует начинать процесс строительства?

Сразу же стоит отметить, что конструкции из кирпича и бетона рассматриваться не будут, поскольку их строительство является капитальным и позволить его могут далеко не все дачники.

Будут рассмотрены бюджетные варианты, которые собственноручно смогут возвести на своем дачном участке люди даже с небольшим уровнем доходов. С чего же необходимо начинать строительство Разумеется, с подготовительного этапа.

Первое, что нужно сделать, после того как вы совершенно точно определились с тем, что хотите построить туалет, так это выбрать тип слива, отвода и утилизацию стоков. Сделать это можно только опираясь на условия, которые характерны конкретно для вашего участка.

Как только вы для себя выясните это, можете приступать к следующему подготовительному этапу, который подразумевает определение месторасположения конструкции.

Перед тем, как окончательно утвердить местоположение туалета, задумайтесь, является ли оно удобным.

Крайне не рекомендуется устанавливать санузлы возле соседских заборов и в самом видном месте сада. Лучше всего для этого подходят отдаленные участки, вблизи которых произрастают высокие деревья.

После этого вам следует принять решение, которое касается типа конструкции. Вы можете построить либо кабину, либо так называемую будку. В данном случае это полностью зависит от ваших пожеланий и предпочтений. Особых рекомендаций здесь нет.

Далее необходимо продумать, как будет выглядеть готовая конструкция и чем ее можно украсить. Конечно, украшение потребует дополнительных материалов, поэтому если у вас нет возможности приобрести их, откажитесь от декорирования.

Вы можете просто покрасить готовую конструкцию и таким образом сделать ее красивее.

Как только вы закончите с этим, можете приступать к составлению сметы на расходы. Делать это крайне желательно. Ведь таким образом вы узнаете примерную сумму предполагаемых трат и, в случае необходимости, внесете коррективы в смету.

Например, если вы выбрали достаточно дорогостоящие материалы, сможете заменить их на более дешевые аналоги.

Будка или кабина – что выбрать?

Как уже было написано выше, владельцу участка необходимо самостоятельно определиться с выбором конструкции.

Однако, чтобы несколько упростить его, расскажем о некоторых характеристиках данных конструкций. Зная их, вы сможете с легкостью определить, что вам подходит больше.

Будка. Основным материалом, который используется при построении дачного туалета будка, выступает дерево. Однако, речь идет вовсе не о дорогих породах дерева. Зачастую используется обычная дешевая древесина.

Туалет данного типа очень хорошо и долго сохраняет тепло, поэтому находиться в нем в осенний или зимний период будет достаточно комфортно.

При этом летом в такой конструкции будет совершенно не жарко, поскольку изделия из дерева «дышат».

Произведя минимум простых обработок, вы сможете существенно повысить влагоустойчивость конструкции, сделав ее в разы прочнее. Стоит так же отметить, что строительство фундамента в данном случае необязательно.

Кабина. Существует несколько вариаций, которые делают туалет кабину более интересной внешне, нежели будку. Однако, сразу же стоит отметить, что большинство этих вариантов являются крайне неустойчивыми и требуют обязательной закладки фундамента.

Одним из наиболее простых и доступных способов укрепления является размещение на крыше дачного туалета бака с водой.

Прочность кабины под нагрузкой увеличивается и это позволяет вам использовать ее чердак для хранения различных садовых инструментов или другой утвари.

Не забывайте о том, что если вы хотите построить действительно красивый дачный туалет, вам следует отдать предпочтение кабине. Декорировать ее значительно легче и интереснее.

Фото дачного туалета




dizajninterer.ru

Дачный туалет своими руками- Как построить легко? Пошаговая инструкция +Видео

Дачный участок уже давно перестал быть привилегированной роскошью, практически каждый может себе позволить иметь загородный дом. Пусть он будет небольшим, но уютным, со всеми удобствами. Кроме придомовых построек, на стадии строительства дома желательно создать проект дачного туалета.

Если дача планируется использоваться в качестве временного поселения на лето либо как место отдыха в выходные дни, то можно не особо заморачиваться с сооружением системы канализации, подойдет и самая обычная конструкция с выгребной ямой.

На интернет ресурсах, вы можете найти в свободном доступе дачные туалеты чертежи и размеры, в которых будут указаны все размеры.

Следуя намеченному плану проекта, вы сможете без особого труда и лишних финансовых затрат соорудить простой туалет.

Общие сведения

Данная постройка, не смотря на общий функционал, имеет различия в форме и способе возведения. Что касается формы, то ее вы определите сами для себя, какая вам больше всего нравится, а вот количество требуемых материалов будет зависеть от чертежа.

Варианты дачного туалета

Чаще всего на загородном участке применяют следующие варианты дачного туалета:

  • Туалет с выгребной ямой;
  • Пудр-клозет;
  • Биотуалет.

У каждого вида сооружения есть свои преимущества и особенности возведения. Прежде чем начать строительство, ознакомьтесь с нюансами строительства каждого из них, и выберите подходящий вариант.

Конструкция дачного туалета с выгребной ямой

Проект данного вида туалета предусматривает наличие котлована или по-простому ямы. Для этой цели подойдет обычная бочка из пластика или кладка из кирпича, которую усиливают арматурой. Кроме того, проект обязывает сделать расчет необходимого количества цементного раствора, кирпича и арматуры.

Возведенные кирпичные стены покрывают штукатуркой. Сам туалет может быть создан из любого материала, чаще всего используют древесину. Форма может быть произвольной, к примеру, самые востребованные конструкции напоминают шалаш, маленький домик или теремок.

Такой проект предусматривает скопление отходов в выгребной яме под дачный туалет, для очищения которой необходимо применять ассенизатор. Одним их главных недостатков таких конструкций является довольно таки неприятный запах в помещении туалета, который никуда не девается, и понятное дело, находится в нем неприятно. Исправить ситуацию может, разве что, система вентиляции в дачном туалете. Перед вами встанет выбор между принудительной и естественной системой. Последний вариант предусматривает создание отверстий вверху и внизу. Их главная задача – в создании круговорота воздушных потоков, которые не позволят неприятному запаху задерживаться в туалете.

Принудительная вытяжка в дачном туалете предусматривает наличие вентилятора, который будет выдувать амбре из помещения туалета. Устанавливая вентилятор, вы должны предусмотреть возможность обустройства компенсационного отверстия, благодаря которому воздух будет попадать вовнутрь. Диаметр дырки должен быть на уровне диаметра самого вентилятора. Все эти нюансы должны быть прописаны в проекте дачного туалета.

Важно! При установке дачного туалета не упускайте необходимости со здания циркуляции воздуха в выгребной яме. Для этой цели сгодится вентиляционная труба.

Конструкция пудр-клозета

Данный проект туалета на дачном участке не предусматривает наличия выгребной ямы, поэтому все отходы будут собираться в специальном резервуаре под стульчаком. При проектировании конструкции такого туалета, предусмотрите наличие двух емкостей, которые будут иметь разный размер. В меньшей емкости необходимо проделать несколько отверстий разного калибра, и потом поставить ее в большой резервуар, в котором нужно сделать выход круглой формы. Именно в него подключают шланг для дренажа отходов.

Основная функция такого шланга – выведение жидкости в грунт или систему дренажа. Вместилище для наполнителя играет в данном проекте основную роль. Часто используемой смесью является торф, который помогает удержать неприятный запах, который при данной конструкции неизбежен. После наполнения резервуара отходами, его выносят на компостную яму.

При создании чертежа дачного туалета такого плана, предусмотрите возможность удобного выноса емкостей. Для этого можно создать конструкцию, при которой резервуар можно будет извлечь после поднятия сидения дачного туалета. Второй вариант решения задачи предусматривает создание маленькой дверцы, которая позволит без проблем достать резервуар с отходами.

Конструкция биотуалета

Это самый простой и выгодный в плане трудозатрат вариант дачного туалета. Вам не придется ничего строить, копать, сооружать, подводить. Просто купите готовую будку биотуалета и установите ее в выбранном месте. На выбор есть готовые дачные туалеты обычной конструкции и просто кабинки.

Примечание. Готовую конструкцию биотуалета можно без труда поставить в дачном доме, позаботившись пред этим о системе дренажа.

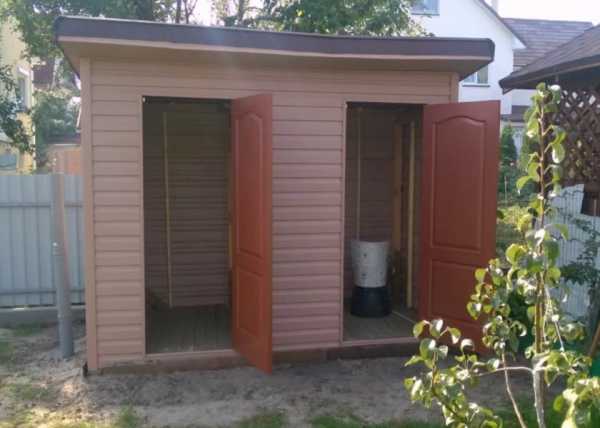

Дачный туалет с душем

Такие проекты довольно популярны, поскольку являют собой универсальную конструкцию, а также могут стать достаточно выгодным сооружением с экономической точки зрения. Также, таким образом, вы сможете сэкономить драгоценное пространство на дачном участке. Проект дачного душа и туалета под одной крышей предусматривает наличие общей стены. Кроме того, туалет можно создавать на основе выгребной ямы либо резервуара со смесью. Выгодность такой постройки в том, что после тяжелого трудового дня на огороде, вы сможете спокойно принять душ на месте.

Понятное дело, что такие конструкции требуют большего капиталовложения, нежели туалеты простого типа, но результат в любом случае вас порадует. Применяя на практике готовые чертежи, вы получаете возможность создать дачный туалет своими руками без привлечения дополнительной рабочей силы. Экспериментируя, можно добавить конструкции изюминки и получить не только комфортную конструкцию для личного пользования, но и привлекательную внешне.

Строительство дачного туалета

Принципы создания проекта

Главный момент, которым нужно руководствоваться, создавая проект туалета на даче – прорисовка всех деталей. Четкое указание размеров, формы и типа строения – гарантия успешного воплощения проекта в жизнь. Кроме того, есть некоторые нормативы, которые нельзя упускать из вида.

  • Расстояние от туалета до места водоотведения должно составлять не менее 30 м.
  • Жилые и хозяйственные строения должны находиться на расстоянии более 15 м от туалета. Исключение составляет септик с системой биоочистки туалета.
  • Размеры дачного туалета: высота туалета не может превышать 2, 5 м, длина варьироваться в пределах 1,2 – 1,8 м, ширина – 1 – 1, 2 м.
  • Глубина выгребной ямы должна составлять не менее 1,5 — 2 м, диаметр 2 – 2,5 м.

Примечание. Залегание грунтовых вод на поверхности обуславливает отказ от выгребной ямы.

Материалы для строительства дачного туалета

Кирпич

О достоинствах данного материала знают многие. Кирпич отличается прочностью, надежностью, долгим сроком эксплуатации, устойчивостью к влаге и солнцу, способностью сохранения тепла. Кроме того, летом в домах из кирпича прохладно, а экологическая чистота делает его, бесспорно, самым востребованным материалом для строительства. Чтобы возвести туалет на даче из кирпича, вам необходимо позаботиться о фундаменте. Также, очень важно делать качественную кладку. В качестве кровельного материала для туалета используйте шифер, это самый простой и надежный вариант.

Дерево

Древесина в качестве строительного материала используется очень давно и повсеместно. Для возведения такой конструкции вам понадобится минимум времени и финансовых затрат. Зачастую в строительстве дачного туалета деревянного используют форму теремок. Это малогабаритная постройка, занимающая мало места, но смотрится она чудесно.

Поскольку это самые популярные конструкции туалетов на даче, то и вариаций их форм существует несколько:

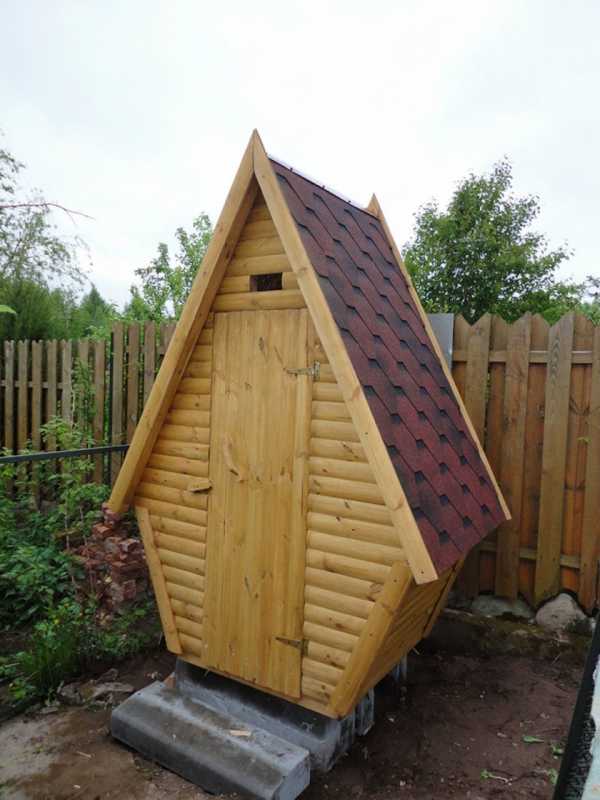

  • Шалаш. Конструкция имеет привлекательный внешний вид и обладает прочностью. Будьте уверены в том, что такой туалет прослужит вам долго, поскольку не боится ни снега, ни дождя, ни порывов ветра. К минусам стоит отнести некоторое неудобство нахождения в нем. Высокие люди могут ударяться головой об потолок, постоянно придется нагибаться при входе и выходе.

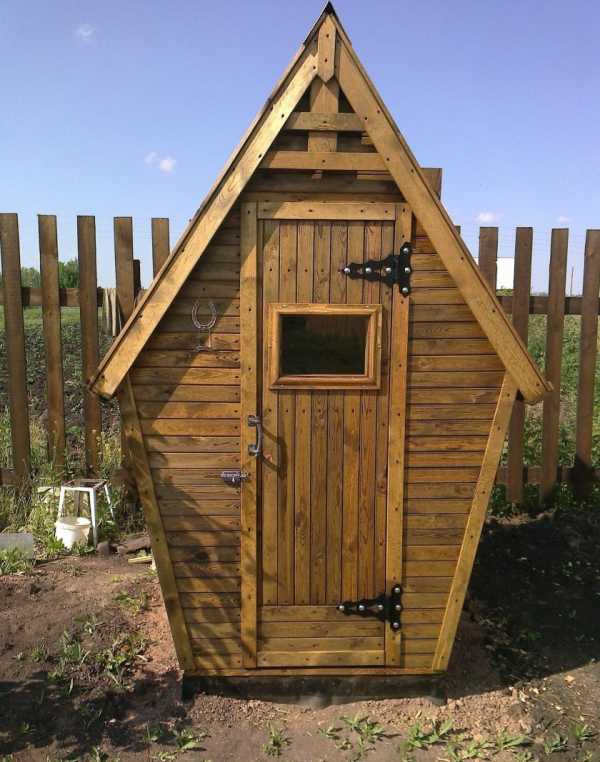

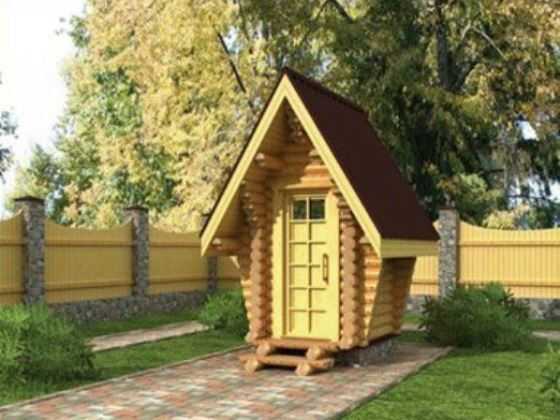

  • Теремок или скворечник. Относится к самым простым проектам дачного туалета. Для его сооружения потребуется не очень много материалов. Из минусов – плохо сохраняет тепло и легко пропускает ветер, поэтому зачастую таким туалетом можно пользоваться в летний период.

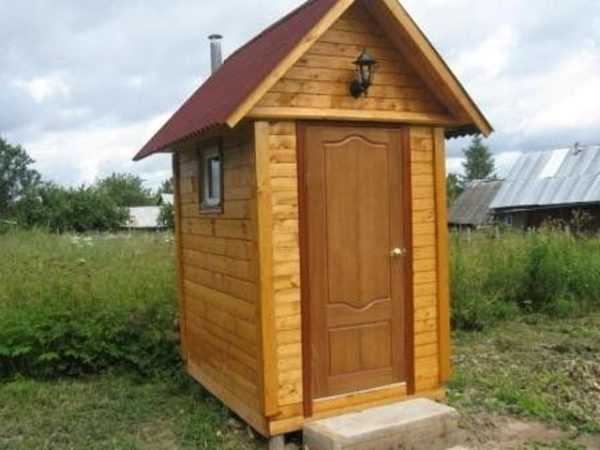

  • Домик. Постройка обладает прочностью и достаточно теплая, если сравнивать с теремком. На его создание также уйдет минимум материалов, а уникальность формы допускает создание художественной отделки.
  • Избушка. Относится к сложным проектам дачных туалетов. Для его реализации потребуется большое количество материалов и затрат трудовых ресурсов. Но, тем не менее, в результате вы получите прочное сооружение, способное выдержать любые неблагоприятные условия. Также, каждый член вашей семьи отметит удобство пользования таким видом сооружения.

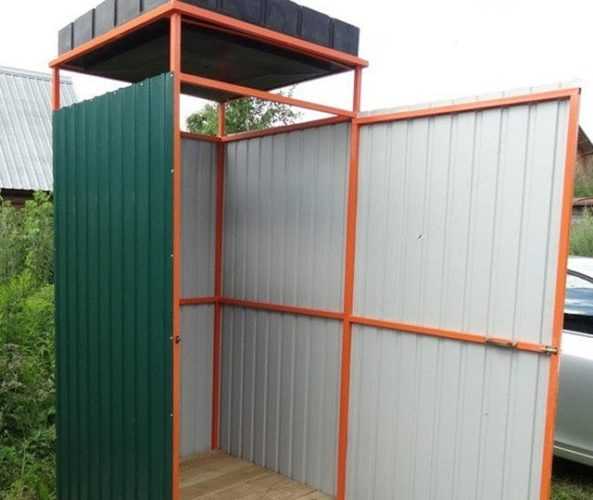

Металл

Данный вариант дачного туалета подойдёт для тех, кто имеет ограниченный бюджет и хочет соорудить его по-быстрому. Для строительства используют металлические листы, которые, возможно, остались после возведения дома, или покупаются новые. Важно не забыть о внутренней обшивке туалета, поскольку в холодно время года, вам будет несладко в таком помещении.

Преимуществом такого строения является то, что с ним вполне сможет справиться даже новичок. Внимание необходимо уделить стульчаку для дачного туалета, который лучше всего соорудить из древесины, для удобства сидения на нем.

Итоги

Подводя итог, можем сказать, что вариантов сооружения дачного туалета существует много. Для строительства вы можете выбрать любой материал, который вам по карману или в зависимости от фантазии. Кроме того, вы должны сами определиться с формой, типом и местом расположения конструкции на дачном участке.



ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:
7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Чертеж и проект дачного туалета для строительства его своими руками

Проект дачного туалета, вполне простого и традиционного для большинства людей, предусматривает наличие выгребной ямы и установленным над ней небольшим деревянным домиком. Разумеется, существует много вариантов постройки дачного туалета, каждый из которых обладает своими достоинствами:

      • Торфяной туалет. В роли утеплителя выступает торф или опилки, благодаря которым отходы преобразуются в удобрения. Сухо, чисто и экологично.

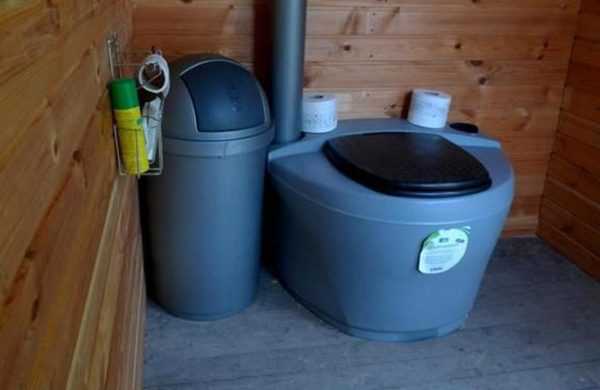

Торфяной туалет для дачи
    • Компостный туалет. Вариант, из-за своей монументальности больше подходящий для загородного дома, нежели дачи.
Компостный туалет для дачи
  • Биотуалет. Компактный и лёгкий вариант, выпускаемый многими производителями. Обладают ёмкостями для воды и отходов. Неплохая замена домашнему туалету. По причине использования химических веществ получение компоста невозможно, так как конечным результатом являются химические отходы.

Традиционный деревянный дачный туалет представляет собой отдельно стоящую постройку с выгребной ямой под ним. Выгребная яма выкладывается из колодезных колец или кирпича, в некоторых случаях используются автомобильные покрышки или пластиковая бочка без дна.

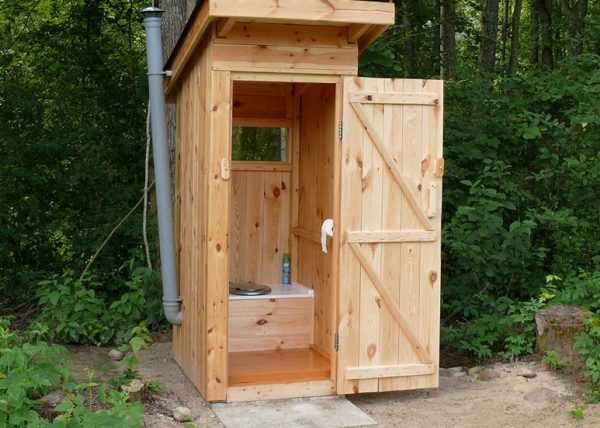

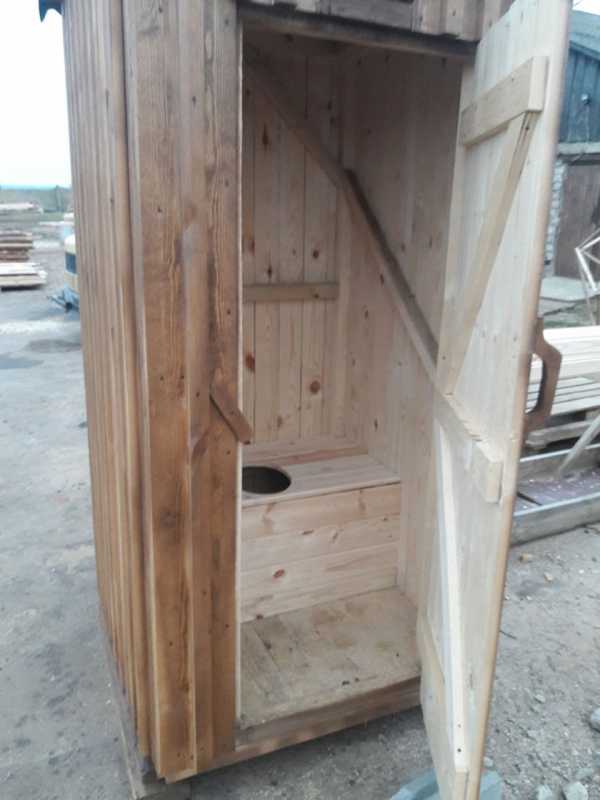

Обычный деревянный туалетВернуться к оглавлению

Строительство дачного туалета

Несмотря на то, что на строительство туалета необходимо не так много времени и сил, все работы должны проводиться в полном соответствии с требуемой технологией. Прежде чем начинать возведение, следует тщательно продумать конструкцию сооружения, создать эскиз, прикинуть будущие расходы и подобрать наиболее удобное место для его установки.

Размеры дачного туалета обычно следующие: высота задней стенки 1,9 м, передней – 2,1 м, длина 1,3 м, ширина – 1,1 м.

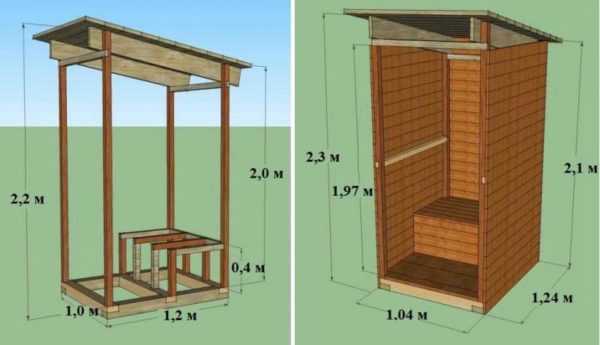

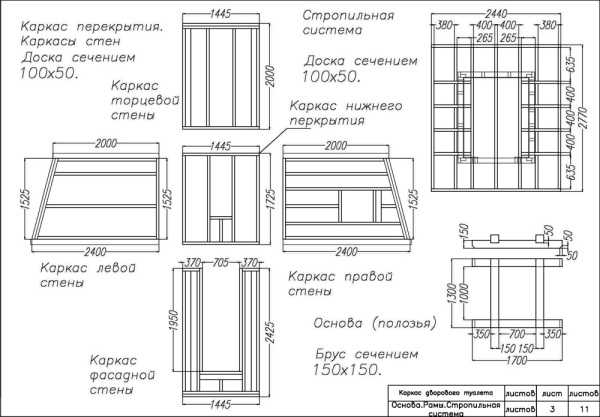

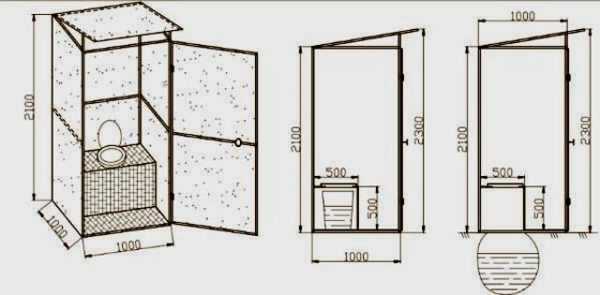

Чертёж дачного туалета с размерами

Стандартный проект дачного туалета предусматривает наличие септика (ямы), обшивки, каркаса, сиденья с отверстием, окошка, двери, пола, внутренней отделки и крыши.

Схема самого простого дачного туалета

Строительство туалета для дачи условно можно поделить на несколько этапов:

  1. Обустройство септика.
  2. Создание каркаса из бруса.
  3. Обшивка каркаса досками с дальнейшей настилкой пола.
  4. Выпиливание отверстия в сиденье.
  5. Подготовка основания для установки кабины на яму.
  6. Установка кабины.
  7. Обустройство крыши.
  8. Установка двери.
  9. Проведение внешней и внутренней отделки.

Как только вы определились с местом, на котором будет осуществляться установка дачного туалета, можно начинать обустраивать выгребную яму. В этом случае многими дачниками используется следующий способ: когда заполняется предварительно вырытая яма для дачного туалета, выкапывается новая, после чего осуществляется перенос туалета на новое место. Заполненную яму необходимо тщательно продезинфицировать и закопать.

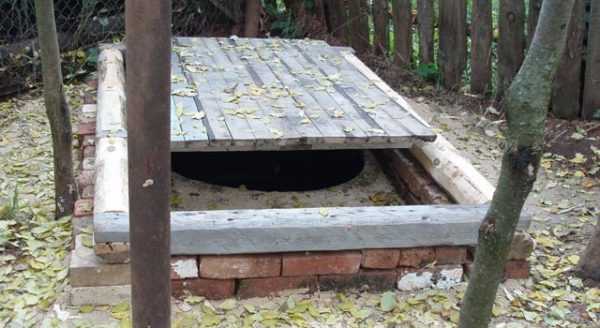

Строительство ямы для дачного туалета

К вопросу обустройства септика можно подойти ещё более серьезно, если выкопать яму глубиной 1,5 метра и устроить на её дне дренаж из щебня толщиной в пределах 15-20см. В этой ситуации желательно использовать специальные реактивы для биотуалетов, способствующие расщеплению твердых масс, благодаря чему жидкость через дренаж уходит в землю.

После того, как завершено обустройство ямы, можно начинать изготовление каркаса. Для подобных целей используется, как правило, брус 100х100. Здесь потребуется точная схема дачного туалета и строительный уровень. Каркас является основой туалета, поэтому к вопросам его выбора следует подходить очень тщательно.

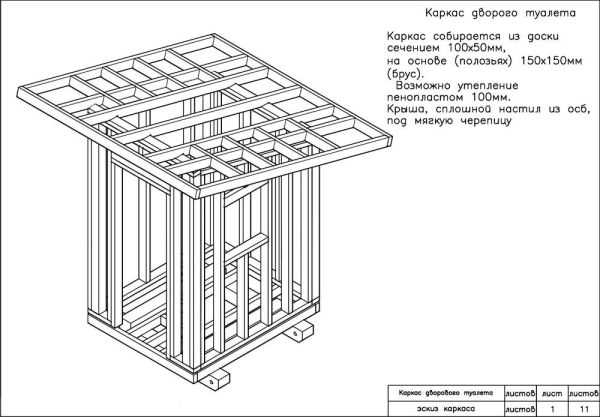

Каркас туалета для садового участка

Балки для крыши и сиденье необходимо монтировать в процессе сборки самого каркаса.

Чтобы обеспечить прочную установку туалета, основные 4 бруса должны быть длиннее планируемой высоты туалета примерно на 40-50см. Они вкапываются в землю и при необходимости бетонируются.

Прежде чем осуществлять установку, готовый каркас необходимо обшить досками, после чего настелить пол, выпилить окошко в стене и отверстие в сиденье. Затем осуществляется настил шиферной кровли, навешиваются двери, производится внутренняя и внешняя отделка.

Проект деревянного дачного туалета

Прежде чем начинать строительство туалета, следует узнать точную глубину грунтовых вод на вашем участке. В том случае, если воды залегают выше 2,5 м, то обустройства обычной выгребной ямы не хватит – придётся заниматься установкой специального готового септика, с качественным обеспечением его гидроизоляции.

При выборе места для установки туалета, необходимо учитывать направление ветра, в целях уменьшения неприятного запаха по всему дачному участку. При строительстве дачных туалетов следует помнить о том, что их запрещено размещать на расстоянии 35 метров от скважин и колодцев с питьевой водой.

На этом видео можете посмотреть, как сделать дачный туалет своими руками.

proekt-sam.ru

особенности конструкциий «шалаш», проекты, фото и видео

Далеко не каждый дачный домик оборудован современным санузлом, который подключен к септику. Чаще всего туалет с выгребной ямой располагается в углу участка, вдалеке от домика и колодца. Однако, даже в таком случае его можно сделать комфортным и симпатичным, отлично вписывающимся в общий дизайн участка.

Далее мы рассмотрим чертежи стандартной конструкции туалета и ознакомимся с технологией его строительства.

Дачный туалет

Проект стандартного дачного туалета

Особенности проекта

Проект туалета на даче представляет собой выгребную яму, над которой установлен небольшой деревянный домик. Правда, в последнее время вместо выгребной ямы дачники все чаще используют биотуалеты.

В частности, отличной альтернативой выгребной яме являются торфяные туалеты, которые перерабатывают отходы в удобрение. Их цена варьируется в пределах 50-500 долларов США.

Каркас туалета

Однако, в любом случае необходимо построить кабинку. Чаще всего ее делают прямоугольной формы, из дерева. Для ее каркаса используют обрезную доску, к примеру, 100х50 мм, устанавливается туалет на основание из бруса 150х150 мм.

Совет!
В регионах с холодным климатом кабинку туалета можно утеплить пенопластом толщиной 50-150 мм.

Крышу проще всего выполнить односкатную, с уклоном назад. Для ее покрытия подойдет любой кровельным материалом, к примеру, шифер, профнастил или мягкая черепица.

Размеры кабинки

Высота туалета, как правило, составляет два метра и выше, ширина – не меньше 120 см. Точные размеры содержат чертежи дачного туалета.

Торцевая стенка кабинки имеет прямоугольную форму. Ее сборка осуществляется из той же доски на саморезы или гвозди, в соответствии с чертежом. Так как крыша имеет наклон, боковые стенки выполняются в форме трапеции.

В одной из стен необходимо выполнить окно, которое обеспечит естественное освещение помещения и вентиляцию. Фасадная же стена содержит дверной проем. Стены туалеты собираются по отдельности и затем скрепляют на основании.

Чертеж стенок кабинки

Полозья из бруса соединяют шпильками или гвозди. Для увеличения жесткости конструкции, в нижних полозьях нужно сделать пазы шириной 150 мм и глубиной 50 мм.

Обратите внимание!
Перед укладкой брусьев, их необходимо обработать антисептиком.
Данная процедура позволит уберечь основание от гниения.

Нижнее перекрытие выполняется из досок 50х100 мм и зашивается листами ОСБ. Перекрытие так же можно утеплить пенопластом. В задней части пола туалета, если он предназначен под выгребную яму, нужно выполнить отверстие.

Чертеж основания

Для изготовления двери можно использовать бруски 50х50 мм, которые для увеличения жесткости соединяются диагоналями. Изнутри дверь следует обшить ОСБ плитами, а снаружи доской. Детальную информацию о сборке двери содержит чертеж туалета для дачи.

После того, как коробка будет выполнена, изготавливается стропильная система крыши. Стропила можно сделать из тех же досок 100х50 мм. Шаг стропил должен составлять не более 40 см.

Прикрепить стропила можно при помощи гвоздей или саморезов.

Материалы

Чтобы построить туалет по вышеописанному проекту, надо подготовить следующие материалы:

Наименование материалаКоличество (шт.)Количество (м3)
Брус 150х150х600010,13
Дока 100х50х6000200,6
Кровельное покрытие8 м2
Оконный блок 600х6001
Петля дверная2

Совет!
Если вы купили дачный участок без построек, первым построенным объектом должен стать туалет.
После этого можно приступать к строительству самого домика.
Чтобы не тратить на данный процесс годы, следует обратить внимание на такой вариант как дачные дома из блок — контейнеров , на установку которых уходит минимум времени.

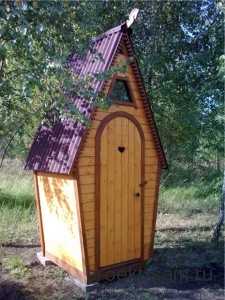

Туалет типа шалаш

Проект туалета типа шалаш

Если стандартный проект дачного туалета вас не устраивает, так как хочется видеть на участке более оригинальную конструкцию, которая будет служить украшением экстерьера, можно выполнить туалет в виде шалаша или терема.

Особенностью такой конструкции является длинная двухскатная крыша. В некоторых случаях такая крыша начинается от самого основания, в результате чего боковые вертикальные стены у кабинки отсутствуют. Задняя и передняя стенка при этом представляют собой два треугольника.

Основание такой конструкции выполняется из брусьев, так же, как и для вышеописанного туалета. После этого собираются стенки-треугольники.

Так как крыша постройки остроконечная, ее высота должна быть выше стандартного туалета. Обычно она составляет 2300 см.

Чертеж дачного туалета типа шалаш или теремок

После установки передней и задней стенки, между ними в верхней части закрепляется брус, к которому крепятся доски стропильной системы. После этого крыша обшивается листами влагостойкой фанеры и укладывается кровельный материал. Наилучшим вариантом в этом случае является мягкая черепица.

Фронтальная стенка, как и в предыдущем случае, должна иметь дверной проем. Сама дверь выполняется так же, как описано в предыдущем проекте.

Строительство туалета

Особенности строительства туалета

Итак, вы подыскали подходящий проект туалета для дачи и разобрались с его особенностями. После этого можно приниматься за работу.

Инструкция по строительству туалета с выгребной ямой выглядит следующим образом:

  • В первую очередь надо выбрать место для туалета, которое должно располагаться не ближе 25 м от источника воды. Иногда выполнить это условие невозможно, в таком случае в качестве дачной выгребной ямы используют герметичную емкость.
  • Затем нужно выкопать своими руками яму. Она может располагаться строго под кабинкой или занимать большую площадь.
  • Для обустройства стенок ямы можно использовать автопокрышки. Еще одним распространенным вариантом является установка специальной пластиковой емкости, которая армирована металлическими ребрами.
  • После установки емкости, нужно засыпать и хорошо утрамбовать землю вокруг нее.
  • Следующим шагом является установка столбчатого фундамента, который располагается по углам основания каркаса. Фундамент можно выполнить из блоков или кирпича. Для этого надо выкопать ямки по размеру блоков на глубину около 30 см и засыпать дно песком толщиной около 10 см, после чего можно укладывать сами блоки.
  • После того как фундамент будет выполнен, его необходимо гидроизолировать несколькими слоями рубероида.
  • Затем на фундамент под дачный домик устанавливается основание из бруса и выполняется дальнейшее строительство согласно проекту.
  • Когда каркас конструкции будет готов, снаружи его можно обшить вагонкой, блок-хаусом или сайдингом.

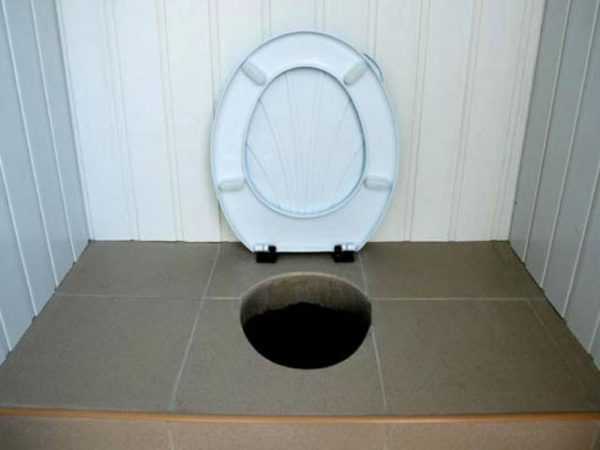

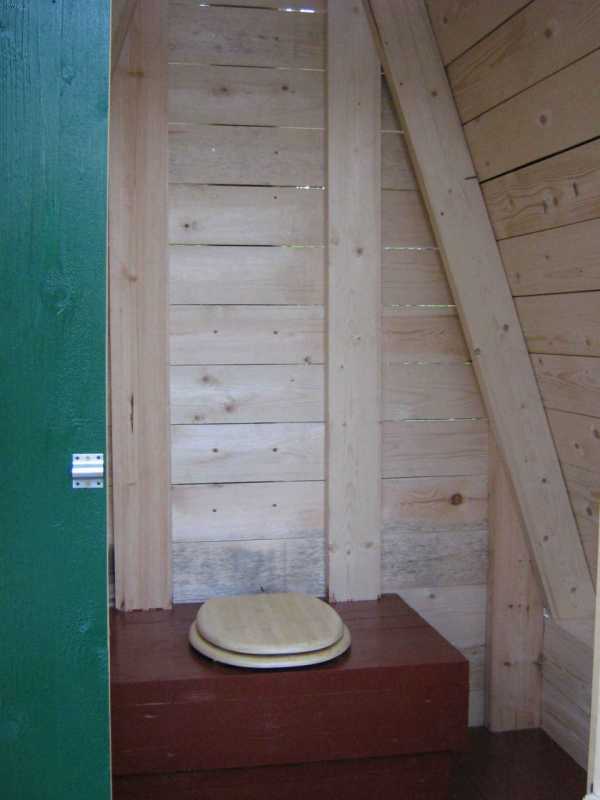

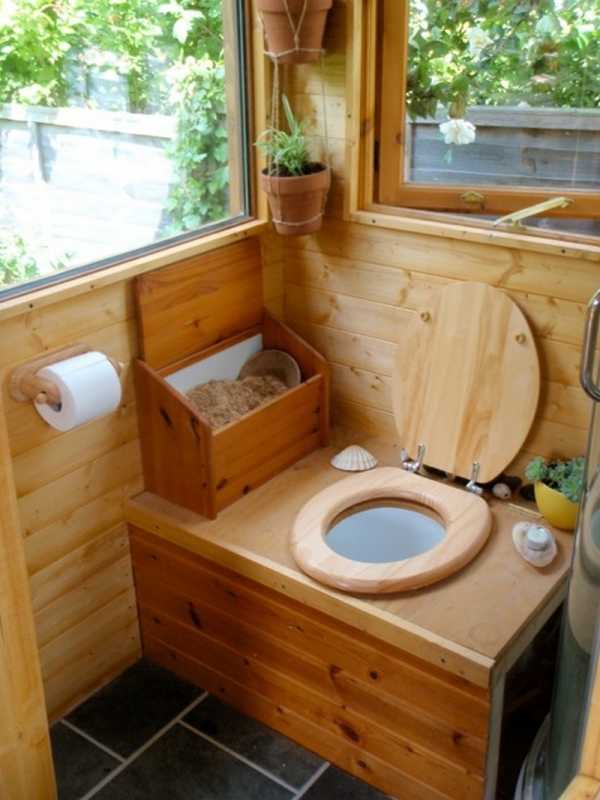

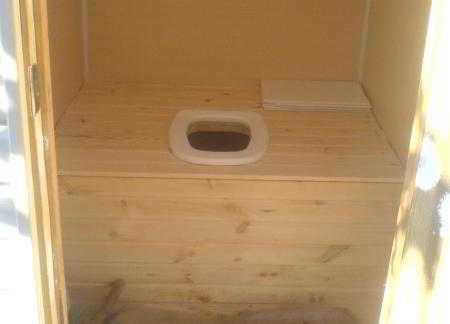

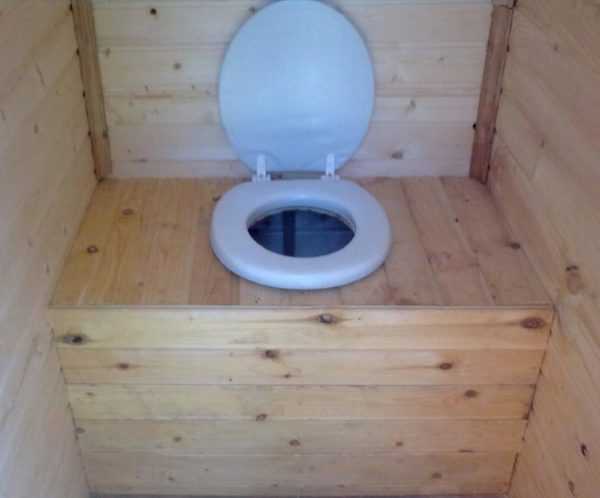

На фото — полка со стульчаком

  • После того, как кабинка будет установлена, в ней необходимо выполнить полку на уровне 40-50 см над уровнем пола. Для этого надо прикрепить к каркасу брус при помощи уголков и саморезов. Обшить получившуюся полку можно строганой доской, предусмотрев отверстие.
  • Далее по размеру отверстия следует прикрепить стульчак с крышкой.

На этом строительство туалета завершено. Чтобы сделать его более комфортным, можно выполнить освещение и установить держатель для туалетной бумаги.

Совет!
Если дачный участок не подключен к электроснабжению, можно использовать автономный генератор.
Конечно, подобное оборудование стоит довольно дорого, но решить проблему поможет аренда дизель генератора для дачи .

Вывод

Построить на даче туалет под силу каждому домашнему мастеру. Для этого надо лишь подготовить все детали, согласно чертежам, с точным соблюдением размеров, после чего, выполнить их сборку.

Из видео в этой статье можно получить дополнительную информацию по данной теме.

Добавить в избранное Версия для печати

Отличная статья 0

9dach.ru

Туалет на даче своими руками — чертежи

Любой опытный дачник знает, что обустройство участка всегда начинается со строительства туалета. Конечно, каждый из нас представляет каким должен быть клозет, и как его примерно строить, но, когда дело доходит до возведения постройки, оказывается, что эта работа содержит ряд нюансов. Поэтому в данной статье я решил подробно рассказать вам о том, каких видов бывают туалеты, и как правильно их возводить.

Туалет на дачном участке

Процесс строительства уличного туалета можно условно поделить на несколько этапов:

Основные этапы строительства дачного туалета

Далее ознакомимся со всеми нюансами на каждом из этапов работы.

Проектирование

Итак, начинаем данную работу, как и любое другое строительство, с проектирования.

На данном этапе необходимо определиться со следующими моментами:

  • типом туалета;
  • расположением на участке;
  • типом конструкции и размерами.

Типы туалетов

Прежде чем построить туалет на даче, надо выбрать оптимальный в вашем случае его тип. Дело в том, что от этого зависит его расположение на участке и другие некоторые нюансы строительства.

Пример устройства туалета с выгребной ямой

Наиболее распространенными на дачных участках являются следующие виды клозетов:

Тип туалетаОсобенности
С выгребной ямойЭто, пожалуй, наиболее распространенная конструкция, которая проверена годами. Принцип работы предельно прост – под кабинкой выкапывается яма, в которой накапливаются нечистоты, при этом жидкость может покидать яму через фильтр на дне. Как правило, выгребные ямы очищают при помощи ассенизаторских машин.
Пудр-клозетБолее простая конструкция, принцип которой заключается в установке ведра или другой емкости под стульчаком. Чтобы неприятный запах нечистот не распространялся по туалету, их присыпают торфом.

Когда емкость наполняется, ее содержимое выливают в компостную яму. Спустя некоторое время присыпанные компостом нечистоты переработаются в удобрение.

БиотуалетПредставляет собой стульчак с емкостью. Нечистоты перерабатываются в емкости под воздействием бактерий, химических веществ или торфа, после чего их можно выливать в компостную яму. Исключением являются химические туалеты, отходы которых нельзя использовать в качестве удобрений.

Схема устройства пудр-клозета

Если грунтовые воды находятся глубже двух с половиной метров от поверхности грунта, то можно установить любой туалет. Если же грунтовые воды располагаются выше отметки 2,5 м, то делать выгребную яму нельзя. Исключением является использование герметичных емкостей, к примеру, еврокубов.

Далее в качестве примера рассмотрим строительство туалета с выгребной ямой, т.е. наиболее сложной конструкции.

Схема расположения туалета и других объектов на дачном участке

Расположение на участке

Важным моментом проектирования дачного туалета является выбор места для него. Прежде всего отмечу, что строить клозет в любом понравившемся вам месте нельзя, так как согласно существующим санитарным нормам, он должен располагаться на определенном расстоянии от некоторых важных объектов:

ОбъектРасстояние до туалета, м
Источник воды (скважина, колодец, ручей, ставок и т.д.) на вашем и соседском участке20
Дом, погреб или подвал12
Баня, летний душ8
Стволы деревьев4

Все эти требования необходимо соблюдать при строительстве туалета с выгребной ямой, так как он является возможным источником загрязнения почвы. Если же вы строите пудр-клозет или кабинку под биотуалет, то соблюдать эти расстояние необязательно.

Если участок расположен под уклоном, туалет необходимо расположить ниже источника воды.

Кроме того, при выборе места для туалета необходимо учесть и другие некоторые важные моменты:

  • розу ветров, чтобы неприятные запахи из клозета не докучали вам или вашим соседям;
  • возможность подъезда ассенизаторской машины для откачки нечистот.

Чтобы удобно расположить туалет, желательно сразу определиться, где на участке будет располагаться зона отдыха, сад, огород и т.д.

Пример проекта деревянного туалета с односкатной крышей

Тип конструкции и размеры

Теперь можно подготовить чертежи кабинки. Правда, для этого предварительно нужно определиться с размерами конструкции и материалами для ее возведения.

Что касается размеров, то вы можете подобрать их индивидуально, чтобы туалетом было максимально удобно пользоваться.

Если никаких особых пожеланий относительно размера у вас нет, можно взять стандартные параметры:

  • высота – передней стенки 2,2м, задней 1,85-1,9м;
  • ширина – 1,5м;
  • глубина – 1м.

Что касается материалов, то проще всего сделать туалет из деревянных брусьев. В этом случае основой конструкции служит каркас, который в свою очередь состоит из нескольких основных элементов:

  • нижняя обвязка – основа, на которую укладывается пол;
  • стойки – являются основой стен;
  • верхняя обвязка – служит основой для кровли.

Такую же конструкцию имеет и металлический каркас. Единственное, вместо брусьев используется профильная труба.

Каркас, вне зависимости деревянный он или металлический, можно обшить вагонкой, досками, листами ОСП или любым другим подходящим материалом.

Надо сказать, что туалет не обязательно должен быть с односкатной кровлей и ровными стенами. При желании вы можете сделать более сложную конструкцию с двухскатной крышей, к примеру, в виде сказочного теремка.

Проект деревянного туалета в виде теремка

Подобный садовый клозет может стать настоящим украшением ла

kanalizaciya-expert.ru

Дачный туалет своими руками, устройство и строительство дачного туалета, оптимальный размеры, чертежи и фото

Дача – это место не только физического, но и эстетического отдыха. Здесь все должно выглядеть красиво и надежно, в том числе и такое неприглядное на первый взгляд место, как туалет. Хорошо, если кабинка для справления естественных нужд находится внутри дома и подключена к центральной канализации, но что делать, если в вашем распоряжении есть только старенький деревянный хозблок? Что ж,  его можно перестроить, сделав настоящей достопримечательностью.

Чтобы построить дачный туалет своими руками, вам понадобится чертеж, инструменты и положительный настрой на работу. Об остальном мы расскажем.

Строим дачный туалет своими руками, оптимальные размеры, составление чертежей

Проект дачного туалета включает в себя расчеты размеров и выбор конструкции, а также исследования, связанные с местом расположения хозблока и глубиной залегания выгребной ямы. Согласно действующим нормативам клозет должен находиться на расстоянии 30 метров от ближайшего источника воды и не ближе 15 метров от дома. Желательно, чтобы над кабинкой не было деревьев.

Прежде чем начинать строительство дачного туалета, необходимо определиться с его конструкцией. Наиболее востребованным является классический домик с выгребной ямой под ним. В среднем глубина септика не должна превышать 1,5 метров, а диаметр – 2,5 м. Если грунтовые воды залегают близко к поверхности, то такой вариант не подойдет. В данном случае идеальным решением будет торфяной туалет.

В качестве материала для дачного клозета часто используют обрезную доску. Между тем, построить красивый и функциональный дачный туалет без запаха получится и из бруса, фанеры, а также кирпича. В качестве вентиляции можно использовать стальную или пластиковую трубу. Для герметизации септика подойдет бетонное кольцо, какое используют в строительстве колодцев, цементный раствор и песок.

Завершаем создание проекта оформлением схемы. Многочисленные чертежи дачного туалета, которые можно найти в Интернете, дают следующие параметры кабинки:

  • длина – 1000-1500 мм;
  • ширина – 1000 мм;
  • высота – 2100 мм.

Высота двери, как и в любом помещении, составляет 1800-1900 мм. В нее или на место фронтона можно вписать матовое стекло, которое будет пропускать днем солнечный свет.

Как построить дачный туалет, заливаем фундамент, возводим каркас

Чтобы построить дачный хозблок, согласно схеме дачного туалета сделайте разметку на подготовленной площадке. В углах выройте ямки глубиной 300-500 мм, насыпьте на дно песок, а сверху положите арматурную сетку и влейте бетонную смесь. Финишным слоем четырех песчано-бетонных пирогов станут каменные блоки, на которые нужно положить листы рубероида. Фундамент готов, можно переходить непосредственно к устройству дачного туалета.

Следующим этапом в теории о том, как построить дачный туалет своими руками, является обустройство выгреба. Непосредственно под кабинкой выройте яму глубиной 1000 мм. Бетонное кольцо уложите в получившееся углубление, подгоните его по центру и засыпьте по периметру песком, чтобы зафиксировать. Дно залейте слоем бетонного раствора.

На блоки уложите подрезанные по размеру брусья с вырезанными заранее пазами и сделайте с их помощью нижнюю обвязку. Следом закрепите лаги для будущего пола и вертикальные стойки. Укрепите их горизонтальными перекладинами и обвязкой под кровлю. Завершите возведение каркаса укладкой кровельных стропил.

Чтобы чертеж дачного туалета материализовался окончательно, осталось обшить кабинку. Закрепите на каркасе доски или листы фанеры, сверху обшейте стропила древесиной. Внутри постелите пол и обустройте деревянный унитаз. Поверх кровельной базы положите рубероид, а на него листы шифера. Заполните дверной и оконный проемы, выведите вентиляцию. Оригинальные фото дачных туалетовпредлагаем посмотреть в нашей галерее.

Интересные факты, хитрости, советы

Строительство туалета своими руками: полезные советы

Строительства туалета своими руками дело не сложное. Вам нужны инструменты, чертеж и положительный настрой. Прежде всего, необходимо сделать расчет размеров и выбрать конструкцию, а также исследовать место для расположения хозяйственного блока и глубину выгребной ямы. При постройке туалета своими руками можно использовать готовую схему дачного туалета. Клозет согласно законодательству должен располагаться на расстояние не менее 15 метров от вашего дома. Под ним не должны расти деревья. Грунтовые воды не должны быть близко к поверхности. В качестве материала обычно используют обрезную доску.

Строим туалет для дачи: какой? как? почему?

Итак, после того как мы определились с конструкцией туалета для дачи, и с тем, что выгребная яма соответствует нормам, определяем глубину ямы. Она должна составлять  1,5 метра, а в диаметре 2,5 метра. Если же все-таки устройство выгребной ямы,  соответствующей требованиям, не возможно, то лучше использовать торфяной туалет. Красивый дачный туалет, функциональный и без лишних запахов можно изготовить из кирпича, фанеры, бруса. Пластиковую или стальную трубу применяем в качестве вентиляции. Бетонное кольцо используем в качестве герметизации.

Как лучше построить туалет?

Как сделать садовый туалет? Для начала оформляем схему проекта, т.е. создаем уникальный чертёж, который будет соответствовать всем вашим потребностям. Оптимальный размер туалетной кабины:  ширина – 1 метр, высота – 2 метра, длина – 1,5 метра. Как и в любом помещение высота двери должна составлять 1800 мм. В дверь можно вмонтировать стекло с матовым напылением, и оно будет прекрасно пропускать свет. Согласно схеме делаем разметку на площадке, которую заранее подготовили. По углам вырываем ямки, глубина которых 500 мм, насыпаем песок на дно, поверх накладываем сетку арматурную и заливаем бетонный раствор. Итогом станут блоки из камня, на которые укладываем рубероид. Все, фундамент у нас есть, можно продолжать воплощать в жизнь проект, как туалет построить. Подробнее смотрите на видео:

Красивые дачные туалеты

Построить красивые дачные туалеты можно и по выбранному  фото. Когда выгребная яма и фундамент уже готовы, бетонное кольцо положено, залито бетонной смесью, и уложены блоки, укладываем брусья с пазами и производим подвязку нижнюю. Закрепляем лаги и вертикальные стойки. Укрепляем их перекладинами. Завершаем этап возведением каркаса туалета. Делаем укладку кровельных стропил. Чтобы стал реальностью чертеж, необходимо обшить кабину. Закрепляем на каркасе листы из фанеры или доски и обшиваем древесиной. Застилаем внутри пол. Обустраиваем унитаз, положив рубероид, а на него шифер.

Туалет для дачи деревянный: преимущества и особенности

Одна может быть самая важная постройка на нашем участке это туалет для дачи деревянный. Соблюдаем все ГОСТы и стандарты при выборе места для строительства. Самый на наш взгляд простой и дешевый способ сделать яму, это использовать шины автомобильные. Впрочем, кирпичная яма будет более надежным и долговечным вариантом, но для ее создания придется потрудиться. Чтобы избежать запахов из унитаза и бактерий, не нужно выливать в него воду бытовую с моющими средствами, так как это нарушает естественную переработку. В деревянном туалете будет очень тепло и сухо, если вы отделаете стены деревянного туалета пенопластом, а окно на улице соорудите под фронтоном и небольших размеров. Вентиляцию делаем из отдельно смонтированной трубы, которая идет вверх на крышу, приблизительно на метр. Если вас интересует дачный туалет, чертеж с размерами вы можете посмотреть на фото.

Проект дачного туалета: пудр-клозет

Если у вас нет возможности или желания организовывать сливную яму, предлагаем оптимальный проект дачного туалета —  пудр — клозет. Суть в том, что под в туалетным  домиком и  импровизированным сортиром устанавливаем  собирательную емкость для сброса нечистот (ящик, бадья ведро и т.д.). Поход в туалет каждый раз  завершается присыпкой нечистот золой, торфом, сухим песком, осыпавшейся хвоей и т.п. Расход в сутки  на человека – один килограмм торфа или два килограмма  земли. По мере того как заполниться  ящик содержимое выбрасывают в компостные ямы. Достоинства весьма очевидны: безотходность в  цикле жизнедеятельности, не нужно мучиться  с выгребом, вывозом, полное отсутствие запаха и мух, и плюс отличное сырье для удобрения сада. Оптимальные размеры туалета на чертеже.

Уличный туалет: каким он бывает

Уличный туалет для нашей  дачи довольно банальная постройка, и  но для ее возведения нужно  следовать определенным требованиям. Участок для застройки должен располагаться на большом расстоянии от жилья, а также источников воды, и, конечно же, далеко от домов соседей. Все это нужно оговаривать с вашим садоводческим товариществом. Но не нужно слишком зацикливаться на всех этих правилах, во всем хороша мера, так как иначе в плохую погоду придется далеко бежать. По типу постройки они также бывают разные: туалет из кирпича, туалет шалаш, туалет из дерева, хозблок с туалетом, и т.д. Есть и возможность установить готовую конструкцию из пластика.

toolbuild.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
