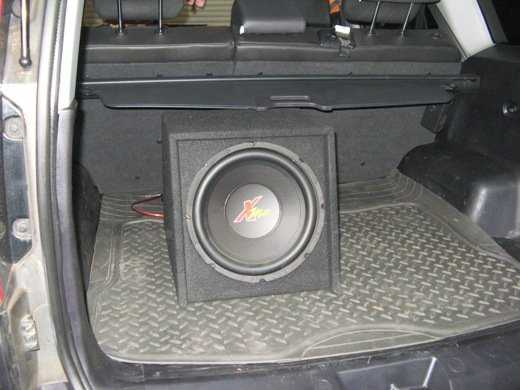

Фото сабвуфер в машине – Ой!

Сабвуфер своими руками | Top-Samodelki.ru

Идея о том, чтобы сделать сабвуфер своими руками преследовала меня достаточно давно. Дело в том, что я очень люблю слушать музыку и смотреть фильмы, а те колонки которые у меня были, не играли нормальный бас (да и басом это можно было назвать лишь с натяжкой).

Поэтому увидев в магазине НЧ динамик фирмы Semtoni, я не задумываясь купил его. Диаметр этого динамика 10 дюймов (25 сантиметров), мощность — 350 Ватт (имеется ввиду RMS мощность — это мощность при которой динамик может работать в течении одного часа с реальным сигналом, без его физического повреждения).

Вот фото этого красавца:

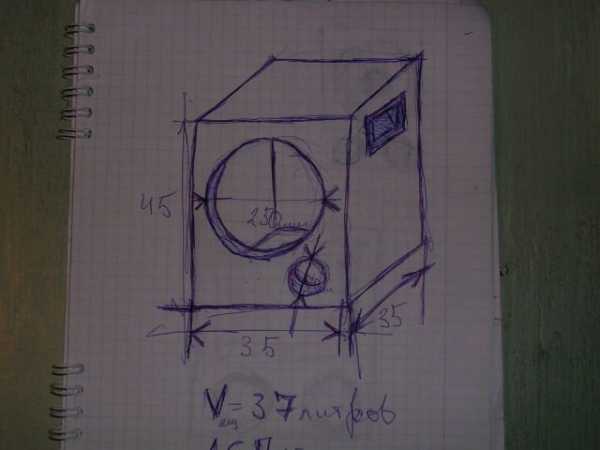

Затем я неделю занимался расчетами размера для сабвуфера. Есть несколько программ для расчета корпусов сабвуферов, вот некоторые из них:

• DLSBox2000;
• JBL-Speakershop;
• WinISD;

Из этих программ, я предпочел DLSBox2000, на мой взгляд она более удобная и практичная. С её помощью и рассчитал размер сабвуфера: получилось 45 см х 35 см х 35 см (Высота х Ширина х Длина), объем — 37 литров, эффективность оформления для динамика (ФИ) — 76%, фазоинвертор — 7,5 см х 10 см (Диаметр х Длина). Далее нарисовал эскиз корпуса и приступил к его изготовлению.

Стенки сабвуфера своими руками сделаны из ДСП, толщиной 20 мм. Скреплял с помощью саморезов длиной 50 мм. Все места соединения стенок дополнительно посадил на клей ПВА (мой совет — лучше не жалеть клея и намазать больше чем надо, лишнее все равно выдавится, а прочности заметно добавится). Для большей надежности все швы внутри я промазал бесцветным силиконовым герметиком. Ниже фото сабвуфера в процессе изготовления.

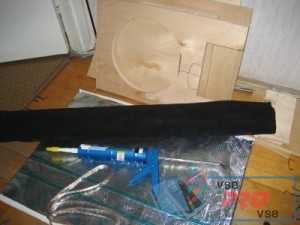

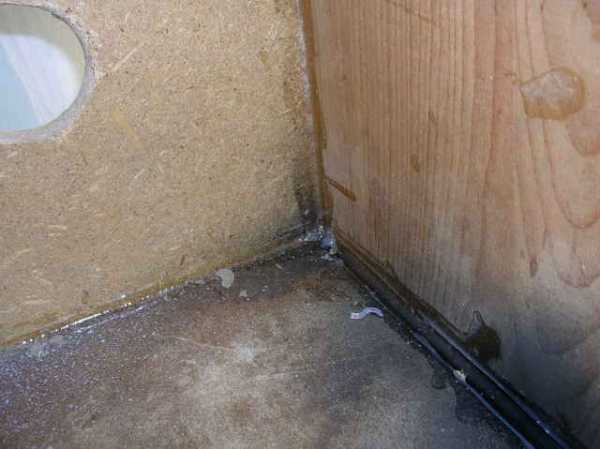

Промазываю швы герметиком:

Затем приступаем к шпатлевке корпуса. Я использовал двухкомпонентную, автомобильную шпатлевку (Также шпатлевку можно сделать смешав мелкие опилки дерева и ПВА до консистенции густого майонеза). После того, как шпатлевка окончательно высохла, я отшлифовал корпус с помощью наждачной бумаги.

Не зазорно воспользоваться уровнем, для того чтобы вывести идеальные поверхности. Если же на поверхности сабвуфера будут неровности, то наклеив пленку он будет выглядеть неаккуратно.

После этого я сделал отверстия для розетки, фазоинвертера и ручек-карманов.

Отверстия можно было сделать с помощью фрезера, но к сожалению у меня его нет, поэтому пришлось делать много дырок обычной дрелью, а остальное допиливать напильником. Вот фото, чтобы было понятнее.

Захотелось собрать сабвуфер своими руками для того чтобы услышать как он звучит. После того, как я собрал его и подключил — все мои сомнения по поводу его звучания развеялись — сабвуфер играл ровный мягкий бас и нигде ничего не свистело.

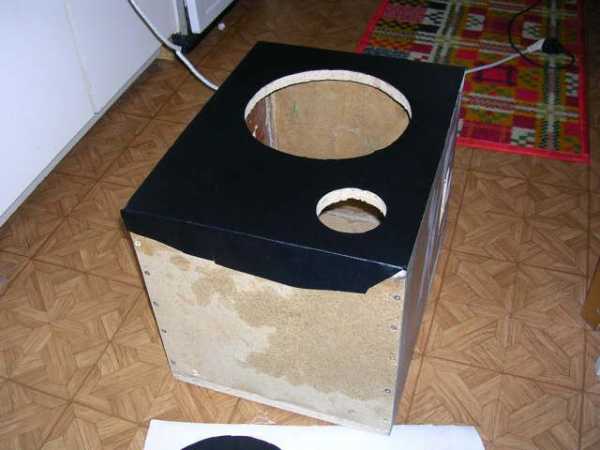

Сняв всю фурнитуру я начал оклеивать корпус сабвуфера самоклеящейся пленкой с имитацией под кожу. Пленка клеится очень просто — нужно прогладить её утюгом через обычную бумагу или хлопчато-бумажную ткань.

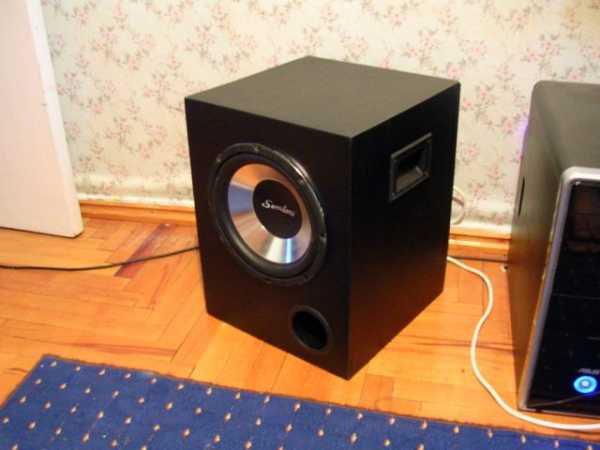

Вот фото полностью оклеенного пленкой сабвуфера.

Для того, чтобы немного снизить жёсткость звука и подчеркнуть бас, можно наклеить на внутренние поверхности сабвуфера мягкий пористый поролон, толщиной около 20 мм и положить в полость сабвуфера средних размеров марлевый мешок с неуплотненной ватой.

top-samodelki.ru

Основные виды сабвуферов и их правильный выбор

Практически каждый из автолюбителей хоть единожды, но задавался вопросом установки в свою машину качественной звуковой системы, позволяющей максимально раскрыть потенциал хорошей магнитолы. При этом чаще всего, именно подбор сабвуфера оказывался довольно трудоемкой задачей, для решения которой необходимо вникнуть в немалое количество технических нюансов. Ситуация также усложняется за счет обширного разнообразия моделей современной акустики, представленной на рынке аудиотехники различными брендами, специализирующимися в соответствующем направлении.

Виды автомобильных сабвуферов

По своему конструктивному решению любая звуковая техника делится на два основных типа – активный и пассивный. Каждый из данных двух типов имеет свои достоинства и недостатки, присущие конкретному типу изделия и определяющиеся применяемыми технологическими решениями. Так как в машину с одинаковым успехом можно устанавливать любой из этих типов сабвуферов, то стоит подробнее рассмотреть все плюсы и минусы, которыми их наделили разработчики.

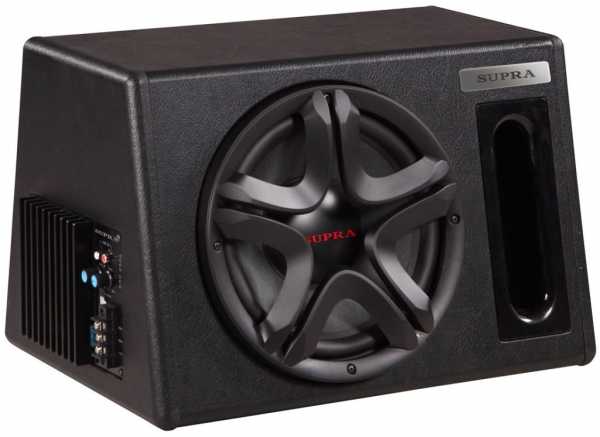

Активный сабвуфер

Главное отличие от пассивной системы вытекает из самого названия – активный. Это означает, что данная конструкция оснащена встроенным звукоусиливающим трактом и, часто, функцией регулирования частотного баланса. Проще говоря – эквалайзером. Благодаря наличию встроенного усилителя такая техника не нуждается в особо выдающихся мощностных характеристиках штатной магнитолы и в состоянии самостоятельно раскачать свои динамики до номинального значения.

Также, на соответствующем уровне, находится и показатель эксплуатационной надежности, что достигается за счет заводской компоновки и предварительного инженерного расчета конечного изделия. Поэтому, если приоритетным критерием выбора выступает долговечная и беспроблемная эксплуатация сабвуфера, то активная система для этого подходит как нельзя лучше – купил, поставил и пользуешься без каких-либо заморочек.

Теперь о недостатках, а их, по большому счету, только два:

1. Поставляется звуковая систему уже в готовом и собранном виде, что может доставить определенные трудности при монтаже в салоне авто. Особенно актуальна данная проблема после приобретения устройства, отличающегося большой степенью универсальности корпуса – подходит много куда, но с некоторыми неудобствами все же придется столкнуться.
2. Не особо впечатляющее качество выдаваемого звука, что автоматически вытекает из первого пункта. Разработчики стремятся добиться оптимальных габаритов, подходящих для большого числа салонов в ущерб максимальной эффективности. Да и материалы, из которых изготавливается корпус, далеко не всегда качественные.

Пассивный сабвуфер

От активного отличается отсутствием встроенного тракта звукоусиления и коррекции частотного диапазона, то есть в комплекте поставки зачастую пользователь найдет только низкочастотный динамик и, опционально, корпус. Правда корпус, опять-таки, будет характеризоваться не слишком качественными материалами так, что им вполне можно пренебречь для экономии денежных средств. Лучше купить динамик более высокого качества.

Отсутствие встроенных органов управления может послужить плюсом для некоторых аудиофилов – подстройка звуковых параметров посредством магнитолы позволит добиться более точных результатов благодаря отсутствию искажений, вносимых дополнительной электроникой.

Активный или пассивный сабвуфер – какой лучше?

Так как это два различных устройства со своими преимуществами и недостатками, то посоветовать что-либо одно довольно сложно:

• Техника активного типа более мобильна и универсальна, что позволяет с одинаковым успехом применять ее вкупе с любым источником звука. Да хоть с мобильным телефоном, главное, чтобы был источник звукового сигнала. Противовесом же выступает сложность правильного ее размещения внутри машины, так как придется пожертвовать некоторым количеством и без того малого свободного объема. Плюс посредственное качество звучания.
• Пассивные динамики отличного качества можно подобрать за довольно скромную сумму, но для того, чтобы они полностью раскрыли свой потенциал, нужно обзавестись хорошей магнитолой. При этом желательно с мощным оконечным каскадом, позволяющим раскачать сабвуфер до его номинала, а такая техника по определению не может стоить дешево. Но затраты будут обязательно скомпенсированы идеальным балансом источника звука и излучающих элементов.

Конструкции сабвуферов

По способу конструктивного исполнения в данное время существует два типа сабвуферов:

• Открытый. Характерной чертой данного типа является необходимость встраивания в элементы отделки салона машины.
• Закрытый. Представляет собой простой, на первый взгляд, ящик, внутри которого располагается низкочастотный динамик.

Рассмотрев подробнее каждый из этих двух видов можно будет определить коренные различия в характеристиках, обеспечиваемых той или иной конструкцией.

Открытые сабвуферы

Как уже было рассмотрено ранее, представляют собой низкочастотный громкоговоритель, который встраивается в салон автомобиля. Во время этой процедуры возможно возникновение необходимости некоторой перепланировки внутреннего убранства для более гармоничного размещения нового элемента.

Громоздко торчащий в неподходящем месте саб не должен нарушать эстетическое удовлетворение от проделанной модернизации.

Данная технология, при всей своей привлекательности, обладает одним существенным минусом, благо его влияние могут заметить только уж слишком искушенные и требовательные слушатели. Так как распространение звуковых волн — это целая наука, то для достижения наилучшего результата объем резонатора должен быть тщательно просчитан и подобран. Также не последнюю роль играют материалы, которыми окружается область активного резонанса. Внедрение же громкоговорителя в те объемы, которыми располагает обшивка, негативно повлияет на амплитудно-частотную характеристику, что повлечет за собой завал частот в областях ниже 100 Гц.

Корпусные сабвуферы

Иначе называемые закрытыми – выглядят как ящик, наполненный демпферным материалом, в котором установлен низкочастотный излучатель. Проектирование самого ящика требует научного подхода и специальных формул, по которым высчитывается оптимальный внутренний объем, подбирается материал демпфера и прочие параметры. В свою очередь подразделяются на несколько типов:

1. Фазоинвертор. Способен выдавать звук приемлемого качества и обладает относительно линейной АЧХ в низкочастотном диапазоне.
2. Бандпасс. Самая сложная, дорогая и массивная конструкция которая, тем не менее полностью оправдывает затраченные средства. Но вручную изготовить качественный бандпасс под силу далеко не каждому автолюбителю. Да и не любой инженер возьмется за просчет подобного изделия.
3. Герметичный корпус. Характеризуется самым простым конструктивом, низкой стоимостью и весьма посредственным КПД.

Производители и стоимость сабвуферов

Цена на более-менее нормальный пассивный сабвуфер приличного качества звучания начинается от 100 долларов, поэтому не стоит ориентироваться на дешевые изделия «ноунейм» производителей. В лучшем случае они будут просто неудовлетворительно звучать. В худшем же – сгорят от перегрузки по причине завышенных показателей мощности, которые предоставили недобросовестные продавцы. Зачастую таким образом грешат следующие бренды – Mystery, Supra и им подобные «производители широкого профиля».

Как выбрать хороший сабвуфер в автомобиль

Несколько советов, которые могут оказать помощь при выборе сабвуфера:

1. Никогда не ориентироваться на мощность, указанную огромным шрифтом. Чаще всего под этим параметром производитель скрывает так называемую музыкальную мощность, которая никак не взаимосвязана с привычной нам номинальной. Данную нагрузку колонки могут выдержать в течение не более одной-двух секунд, после чего наступит их разрушение или деградация.
2. Если приобретается пассивный саб, то его номинальная мощность должна быть процентов на десять выше максимальной мощности усилителя или магнитолы. Это необходимо, если по случайности или сознательно регулятор громкости будет вывернут на максимум, а музыкальная дорожка будет иметь избыточный звуковой уровень.

Сравнительное описание активных и пассивных автомобильных сабвуферов оптимального ценового сегмента. Чем примечательны каждая из технологий постройки низкочастотных звуковых автосистем.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

pricurivatel.ru

Установка активного сабвуфера в машину своими руками

Активный саб в машину

Установка активного сабвуфера в машину – процесс не из легких. Обычно проходит быстро, но это только в том случае, если осуществляется он под непосредственным присмотром профессионала.
Нужно учитывать, что обычно штатная акустика не снабжается сабвуферами, поэтому могут появиться некоторые вопросы. Установка сабвуфера активного своими руками будет тщательно рассмотрена в нашей статье.

Виды сабвуферов

Установка активного автомобильного сабвуфера

Автомобильные сабвуферы могут быть таких основных видов:

• НЧ-динамики. Обычно их используют в качестве дополнения к более сильным устройствам.
• Активные сабвуферы. Отличаются тем, что к ним подключен усилитель.
• Пассивные сабвуферы. Усилитель придется икать отдельно.

Они отличаются друг от друга. Многие считают, что из этого списка наиболее лучшими являются именно активные сабы.
Ведь его можно практически сразу же устанавливать, так как он не требует предварительной подготовки. НЧ-динамик установлен непосредственно в ящик, а усилитель звука сосредотачивается снаружи.
Поэтому установка такого саба заключается только в прокладке и подключении всех необходимых кабелей.

Роль активного сабвуфера

Установка активного сабвуфера в машине

Обычно активные сабвуферы выполняют такую основную роль:

• Аудиосистема, имеющая высочайшее качество, способна проигрывать те частоты, которые имеют различный диапазон.
• Площадь диффузора является довольно большой, за счет чего становится возможным также и проигрывание низких частот звука.
• Также сабвуфер(см.Как сделать сабвуфер: дельные советы) может понадобиться и тогда, когда некоторые моменты, проигранные устройством, теряют свою привлекательность.

Примечание: в таком случае пассивный сабвуфер точно не справится (если не проводить тщательной специальной его подготовки, чем способен заняться только профи), поэтому нужно использовать только активный.

Где установить

Установка активного сабвуфера на машину

Вмонтировать магнитолу можно в любом удобном для этого месте, которое имеется в автомобиле.
Но при этом мы рассмотрим самые популярные из них:

• Багажник. Это обусловлено тем, что именно здесь легче всего установить сабвуфер, поскольку в багажнике обычно есть много свободного места.
  Однако из-за этого частота звука станет более низкой. Тем не менее, найдя подходящее место для динамиков можно легко настроить качество издаваемого звука.

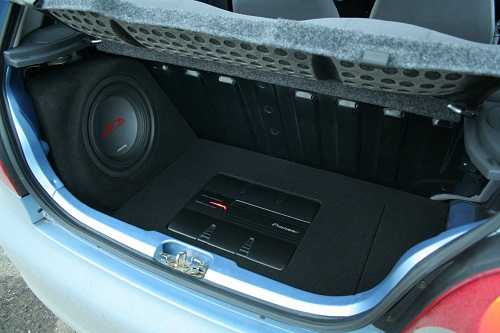

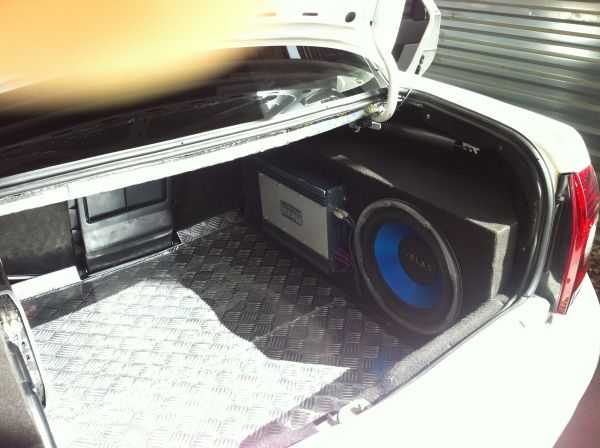

Саб в багажнике

• В некоторых случаях сабвуферы устанавливаются прямо в передней панели. Конечно, издаваемый звук будет иметь высокое качество. Однако такой процесс будет более сложным, исходя с технической точки зрения.

Примечание: обычно здесь устанавливают сабы те владельцы, кто является настоящими фанатами качественного звучания и которые готовы сделать практически все, лишь бы получить максимальный звук.

• Нередко установку сабвуферов проводят и под сиденье водителя или переднего пассажира.

Корпус активного саба и его виды

Устройство активных сабвуферов

За счет корпуса этого динамика создается уникальное акустическое оформление. При этом некоторые устройства нуждаются в разнообразном оформлении.
Активные сабвуферы могут быть установлены в такие ящики:

• Закрытый ящик. Изготавливается довольно просто. При этом подключение сабвуфера с таким оформлением осуществляется в несколько простых действий. Во время установки практически нельзя допустить тех или иных ошибок.

Примечание: сделать закрытый корпус для сабвуфера можно и своими руками.

• Полосовой ящик.
• Ящик с фазоинвертором. Это ящик, обладающий портом с определенной длиной. Основное преимущество в том, что с его помощью можно создавать любое давление в системе. Однако для установки такого устройства следует обладать большим багажом знаний и опыта.

Основное требование для любого вида ящика – он должен быть максимально герметичным, чтобы сам сабвуфер эффективно защищался от внешних условий. Производитель должен учитывать, что самой качественной должна быть поверхность, которая соприкасается прямо с динамиком.
Ведь обычно на неровной имеются щели и трещины, которые могут свести насмарку все усилия по установке устройства.

Типы подключения

Схема установки активного сабвуфера

Подключение сабвуфера зависит в основном от типа автомобиля.
Всего выделяют 3 основных видов машин:

• Седан;
• Хэтчбек;
• Кабриолет.

При этом для выполнения установки сабвуфера в каждом из типов автомобилей необходим специальный подход.

Седан

Схема установки сабвуфера активного

Установка сабвуфера в таком автомобиле является тяжелой, поэтому с ней придется повозиться. Лучше всего устанавливать в таком автомобиле НЧ-головки.
Итак:

• Их монтаж лучше производить непосредственно на заднюю полку.

Примечание: здесь можно установить любой сабвуфер. Его оформление может быть также разным.

• Монтируют сабвуферы и в подлокотниках. Нужно обратить внимание на отверстия. Они должны получиться довольно большими, ведь иначе существует вероятность, что диффузор останется закрыт, а из-за этого звучание будет несколько искаженным.

Хэтчбек

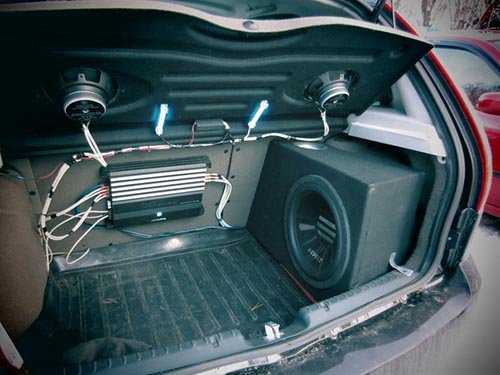

Динамик в хэтчбеке

Легче всего установка сабвуфера осуществляется именно в автомобилях данного типа. При выборе сабвуфера для такой модели машины, необходимо учитывать, что самым точным звучанием обладают устройства с размером головок 10 дюймов.

Кабриолет

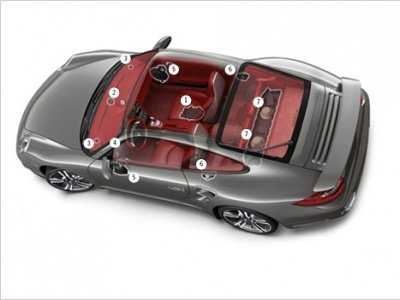

Где можно установить динамики в кабриолете

А вот установка саба в автомобиле с типом кузова кабриолет является самой сложной. Это связано в первую очередь с тем, что здесь очень мало места, поэтому его для НЧ-динамиков категорически не хватает.

Рекомендации

Итак:

• Лучше в случае тесного пространства использовать акустику с закрытым корпусом. Чтобы отдача НЧ-динамика немного увеличилась, желательно установить перед ним жесткую плиту.
• Вообще, подключение происходит однотипно, однако разобраться следует с вариантами кабелей.

То есть, выполнить процесс установки сабвуфера можно прямо своими руками. Тем более что в Интернете есть много фото, которые смогут помочь в осуществлении данного процесса.
Видео тоже должно пригодиться. Инструкция также содержит в себе массу полезной информации. А вот цена домашнего ремонта будет намного более низкой, нежели ремонт, проведенный в автосервисе.

avtozvuk-info.ru

Как подобрать сабвуфер в авто ваз

Сабвуфер в авто ВАЗ

Сабвуфер в авто ВАЗ необходим, если владелец стремится добиться хорошего звучания музыки в своей машине. Это устройство способствует передаче звуков низкой частоты (то есть, басов).
Штатные акустические устройства на подобное воспроизведение музыкальных композиций не способны. Сабвуфер в багажнике Ваз – это полное усовершенствование АС и повышение уровня звука.

Выбор сабвуфера

Сабвуфер на ваз 2115

Перед приобретением сабвуфера в автомобиль ВАЗ нужно хорошо разобраться в том, каким он может быть, как подключается, где располагаются его составляющие, а также выбрать грамотную схему подключения.
Итак, сабвуферы для машины бывают двух основных видов:

• Активные, которые имеют встроенный усилитель, поэтому улучшить с их помощью звук в автомобиле достаточно просто, так как они не требуют покупки дополнительных элементов;
• Пассивные. Они требуют дополнительных расходов, а качество их обычно невысокое. Многие владельцы автомобилей даже утверждают, что активные работают немного лучше.

Сабвуфер в полку ваз

Примечание: поэтому перед приобретением пассивного сабвуфера следует хорошо подумать или вообще отказаться от покупки, сделав выбор в пользу активного в комбинации с дополнительным усилителем.

Технические особенности сабвуфера для ВАЗа

По конструкции сабвуферы для отечественных автомобилей делятся на:

• ЗЯ – закрытый ящик;
• ФИ – фазоинвертор;
• Банд-пасс ящик.

Сабвуфер в ваз 2105

Закрытый ящик является самой простой конструкцией, так как представляет собой непосредственно ящик без каких-либо отверстий. То есть, звук из него не выходит. Такая особенность обеспечивает качественное звучание басов, но обладает сравнительно невысокой мощностью.
Второй тип сабвуфера, фазоинвертор, самый распространенный. Его конструкция намного сложнее предыдущего представителя и имеет отверстие, в которое входит звук. Это обуславливает большую мощность и хорошее звучание басов. Стоимость такого буфера, разумеется, несколько больше.

Сабвуфер ваз 2101

Самый сложный по конструкции и мощный – банд-пасс ящик. На сегодняшний день он практически не встречается.
Кроме мощности и конструкции сабвуферы отличаются своими динамиками. Точнее, их диаметром. Так, диаметр динамиков может колебаться в пределах от 8 до 15 дюймов.
Этот параметр влияет на размер и мощность устройства. То есть, динамик большого диаметра будет мощнее, но и места займет намного больше. Поэтому оптимальный диаметр будет составлять 10-12 дюймов.

Сабвуфер без короба на ваз

Немаловажно при выборе сабвуфера учитывать и его объем. В сети можно найти специальные калькуляторы, помогающие рассчитать максимальный объем сабвуфера для качественного звучания.

Примечание: сделать это можно и самостоятельно, но при этом нужно знать точные размеры своего автомобиля.

Усилители звука

Сабвуфер в ваз классики

Этот компонент усиливает ток линейного выхода и напряжение, обеспечивая тем самым нормальную работу динамиков(см.Как выбрать усилитель для сабвуфера: ценные советы).
Специалистами все усилители звука поделены на несколько классов:

• Класс А. Обеспечивает чистый сигнал, но является одним из самых неэффективных и дорогих классов, поэтому в аудиосистемах для авто практически не применяется. Обычно такие усилители используются только для дома;
• Класс В. Применяется также относительно редко, но из-за искажений звука на выходе, хотя является более эффективным. При этом он довольно быстро выходит из строя, если постоянно слушать композиции на высокой громкости;

Сабвуфер ваз 2104

• Класс С. Один из самых эффективных классов с очень высоким КПД, но присутствует достаточно сильное искажение звука, поэтому применяется ограниченно. Как правило, искажения наблюдаются на низких частотах, поэтому рекомендуется прослушивать мелодии без басов или с минимальным их количеством;
• Класс D. На сегодняшний день является самым современным среди всех классов, так как имеет компактные размеры и цифровую обработку сигнала;
• Класс АВ. Собрал в себе чистый сигнал класса А и хорошую эффективность класса В, поэтому наиболее широко применяется в автомобильных аудиосистемах.

Сабвуфер в ваз седан

Схемы расположения сабвуфера в автомобиле

Расположение динамиков сабвуфера может происходить несколькими способами:

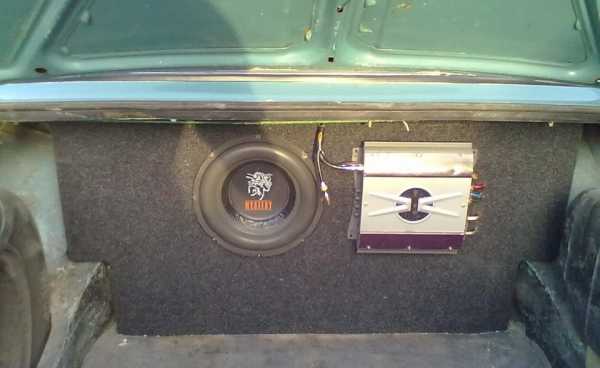

• В багажнике. Такая схема позволяет установить сабвуфер в машину ВАЗ, ничего при этом не переделывая. Но справедливо будет упомянуть: такой вариант снижает мощность звучания из-за того, что звук проходит через пространство багажника;

Сабвуфер в задней полке ваз

• В задней полке. Звук от такого сабвуфера мощный и чистый, но установка довольно хлопотная, так как требует некоторых манипуляций.

Подключение сабвуфера к штатной системе ВАЗа

Установить сабвуфер достаточно просто:

• Необходимо подключить входы магнитолы к входам сабвуфера. Питается сабвуфер, как и вся электроника автомобиля, от аккумулятора. Для этого положительные клеммы аккумулятора соединяются с положительными зажимами сабвуфера, а отрицательный провод может тянуться и от корпуса автомобиля. Главное — не допускать прохождения проводов сабвуфера близко со штатной проводкой;
• Следующим этапом устанавливается усилитель. Для этого лучше приобрести готовый набор и использовать качественные акустические провода;

Установка сабвуфера ваз

• Один конец кабеля усилителя присоединяется к положительной клемме аккумулятора, а второй на усилитель, к +12В. Непосредственно кабель должен тянуться вдоль корпуса автомобиля;
• Линейный и управляющий кабели необходимо проложить вдоль другого борта машины и присоединить на REMOTE и входы усилителя соответственно.

Как и любые работы в автомобиле, настройка качественного звука требует обстоятельного подхода с подробным предварительным изучением вопроса. Важно для этого не только приобрести дорогой сабвуфер и магнитолу, но и позаботиться о грамотном расположении динамиков.

Сабвуферы на ваз

Цена устройства может быть различной, что зависит от его характеристик, а также от фирмы производителя. При этом установить качественный саб можно и своими руками.Перед началом работы рекомендуется ознакомиться с фото и видео, имеющихся в Интернете. Наша инструкция также может пригодиться.

avtozvuk-info.ru

Как сделать сабвуфер своими руками в машину

Добрый день дорогие автолюбители. Сегодня хотелось бы затронуть такую тему, как изготовление маленького сабвуфера для автомобиля, опираясь на собственные силы. Конструкция представляет собой акустическую систему, имеющую предназначение воспроизводить высокочастотные звуки, охватывая диапазон в промежутке от 20Гц до 120 Гц. Воспроизведение низких частот – задача активного сабвуфера, а высоких и средних – акустической системы.

Изготовить такое устройство можно своими руками. Для того, чтобы понять, как сделать самому сабвуфер в машину, необходимо владеть определенным объемом информации и иметь четкое руководство к действию. Стоит заметить, что вариантов самостоятельного изготовления сабвуферов для установки в машину предостаточно. И в некоторых случаях изделие, созданное своими руками, получается качественнее, чем приобретенное в специализированном магазине.

 Подготовительные работы

Первым делом следует определиться с тем, из каких материалов будет изготавливаться маленький сабвуфер в авто. Для этого нам понадобится фанера и старенькие динамики небольших размеров, при условии, что они являются полностью функциональными. Далее – колонки. Их вполне возможно приобрести на рынке радиотоваров.

Сборка и монтаж такого сабвуфера для авто особой сложности не представляет, тем более, что для данной конструкции не потребуется усилитель. А когда компактный сабвуфер в машину будет готов, то удобнее всего будет установить его внутри короба.

 Непосредственно для работы будут необходимы дополнительные материалы и инструменты:

• эпоксидный клей, кисточка;
• розетка, провод;
• болты, гайки, саморезы;
• специальная шпаклевка;
• полиэтиленовая пленка;
• скотч;
• лобзик;
• шуруповерт.

Подбор динамиков

Динамики для самодельного сабвуфера – составная часть изделия и по — этому важно иметь представление об их технических параметрах. К ним можно отнести:

• частоту резонанса;
• эквивалентный объем;
• мощность.

Если старых динамиков не оказалось в наличии, то их можно приобрести по приемлемой для себя цене. В этом случае все технические показатели будут предоставлены по месту покупки и указаны в специальных документах.

Проектировка короба сабвуфера

Проектировка короба — это второй этап работ. Для успешного и правильного их выполнения рекомендуется использовать утилиту JBL Speakershop. Данная программа отображает основные виды коробов сабвуфера, которых в ней представлено всего четыре. В качестве примера целесообразно рассмотреть короб, имеющий наиболее высокий КПД. Его еще принято называть бандпассом шестого уровня.

Внешне конструкция является прямоугольным корпусом с перемычкой во внутренней части, предназначенной для фиксации динамика. Конструкция должна быть снабжена отверстиями в количестве 2 – х штук, в которые будет воспроизведен монтаж полиэтиленовых и металлических трубок или камер. Короб в обязательном порядке должен быть подвергнут герметизации. Для этих целей можно использовать войлок или поролон. В крайнем случае подойдет обычная вата.

Толщина герметика должна составлять около двух сантиметров. Ну а что касается крышки сабвуфера, то она должна легко сниматься и плотно закрываться. Для этого ее стоит укрепить при помощи поролонового слоя. Программа позволит точно подогнать все параметры, произведет расчет размеров короба с учетом встроенного динамика.

Если задаваться вопросом, какой сабвуфер лучше, активный или пассивный, то выбор в данном случае зависит от предпочтений хозяина. Эти две конструкции имеют некоторые отличия в строении и функциональности. В частности, в активном сабвуфере расширенный диапазон акустической системы. Это находит свое отражение на качестве воспроизведении звуков.

Несмотря на кажущуюся простоту изготовление сабвуфера – задача не из легких, но вполне решаема при должном подходе. Если все сделать в соответствии с инструкцией, то вполне реально добиться желаемого результата: звук при достаточной громкости получится чистым и лишенным помех.

Осуществление сборки сабвуфера требует внимательного отношения, при этом человек должен уметь аккуратно работать с деревом, герметиком и умело использовать крепежные элементы. Помимо этого, ему предстоит вникнуть в некоторые технические детали, касательно акустики.

Определение места для сабвуфера

Установка сабвуфера своими руками требует определения места для размещения. Наиболее подходящим для этого вариантом является крыло с правой стороны, так как в большинстве автомобилей места там немного больше, чем слева. Хотя и второй вариант тоже является вполне приемлемым. После выбора участка короб необходимо обложить полиэтиленом, скрепляя скотчем. Далее следует заготовить куски стеклоткани, которые обрабатываются эпоксидным клеем и садятся на скотч.

Задняя стенка обкладывается стеклотканью в три – четыре слоя и оставляется до полного высыхания. При обычном раскладе на это уходит около суток. Далее застывшую часть нужно снять, а следующее наращивание толщины воспроизводится уже в не пределах багажника, после чего вклеивается нижняя часть конструкции. Верх воспроизводится по петлевым формам, а передняя стенка скрепляется при помощи саморезов. Стыки промазываются эпоксидным клеем.

Следующий этап работ предусматривает обработку клеем корпуса, после чего его следует прикрутить к боковой части в предварительно вырезанное отверстие. Затем при помощи рубанка устраняются все лишние выступающие части. Далее лобзиком вырезается отверстие для динамика.

 Подключение сабвуфера

Перед введением конструкции в действие предусматривается принятие определенных мер по защите сабвуфера от воздействия влаги. Для этого корпус из ДСП пропитывается нитролаком для мебели. Делать это рекомендуется на улице, чтобы предотвратить отравление. Пропитку следует воспроизводить со всех сторон, не забывая о внутренней части.

Необходимостью является так же настройка сабвуфера в авто. Для этого достаточно осуществить подключение, предварительно изучив схемы.

Как сделать сабвуфер своими руками в машину: видео

Смотреть видео

Смотреть видео

---

vse-provse.com
