Правильный фундамент под одноэтажный дом

Подземное основание здания – наиболее значимый и важный конструкционный элемент. От того, насколько верно сделаны расчеты и как тщательно соблюдались технологии при закладке основания, зависит срок службы здания, его теплоизоляционные характеристики, уровень влажности внутри помещений и здоровая атмосфера.

Несмотря на кажущуюся простоту вопроса, фундамент для одноэтажного дома должен выполняться в строгом соответствии с проектными расчетами и использованием расчетных материалов.

Факторы, влияющие на глубину заложения

Чтобы определить, какой глубины должен быть фундамент, необходимо изучить условия эксплуатации будущего строения. Расчет технических характеристик основания производится после того, как:

проведены работы по исследованию грунта на участке застройки;
изучен ландшафт или расчищено строительное пятно;
составлен план здания с определением площади, веса стен и перекрытий.

На этапе изучения и сбора данных о месте расположения будущего здания и качестве грунта следует обязательно определить следующие параметры:

тип почвы;
среднегодовое количество осадков;
уровень пролегания подземных вод;
глубину промерзания грунта;
высотные перепады рельефа участка.

Учитывая проектные особенности дома, его массу, наличие или отсутствие подземного или цокольного этажа, выбирают тип основания и рассчитывают, на какую глубину копать фундамент под дом.

В зависимости от климатических условий размер траншеи будет отличаться.

Чем холоднее, тем серьезнее нужно подойти к вопросу монтажа фундамента.

Глубина залегания фундамента всегда больше величины уровня промерзания грунта: в южных широтах достаточно глубины в 60 см, в северных областях придется заглубляться минимум на 1,5 м.

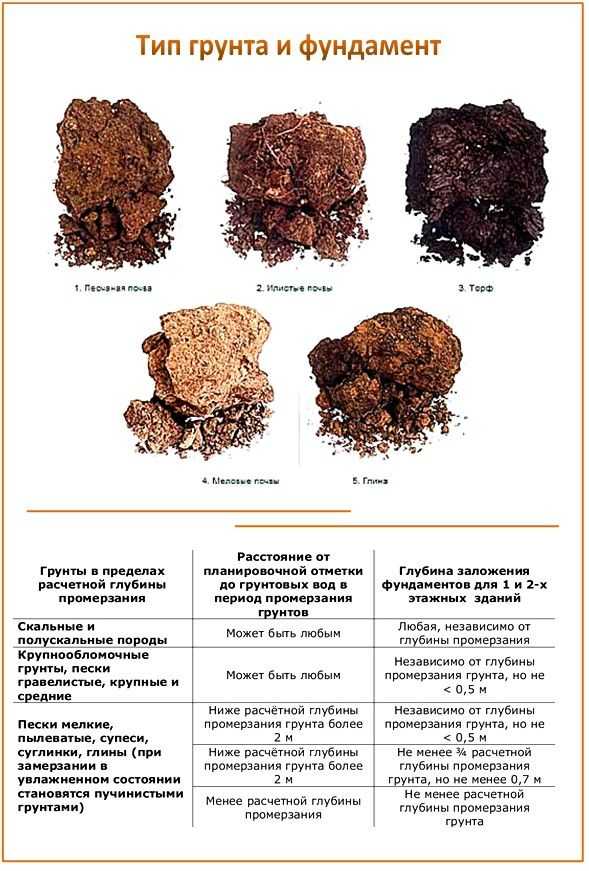

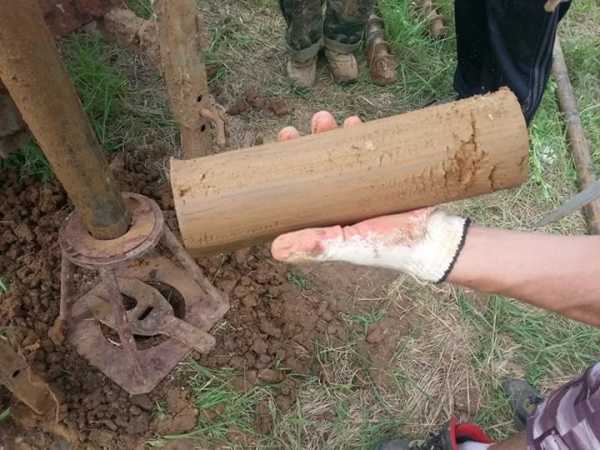

Определение грунта

Тип грунта оказывает значительное влияние на глубину заложения фундамента.

Чтобы правильно рассчитать размер котлована или траншеи, необходимо установить тип грунта на участке застройки.

В таблице описаны 5 типов почвы:

№	Тип почвы	Уровень глубины промерзания
1	Сильнопучинистые	Супесь не более 0,5 м, суглинки и глина не более 1 м.
2	Среднепучинистые	Пески на 0,6 м, супесь на 1 м, суглинки на 1,5 м, глина – 2 м.
3	Слабопучинистые	Пески – 1 м, в супесь – 1,5 м, суглинки – не более 2,5 м, глина на 3 м.
4	Условно непучинистые	Пески от 1 м, супесь – более чем на 1,5 м, суглинки от 2 м, глина свыше 3 м.
5	Непучинистые	Не имеет значения.

Данная классификация включена в стандарты для проверки устойчивости подземных оснований.

Степень морозной пучинистости определяют исходя из уровня природной влажности грунта и положения грунтовых вод в период начала промерзания.

Глубина фундамента под гараж, беседку или другое легкое здание на пучинистых почвах должна высчитываться особенно тщательно. При недостаточном уровне заглубления или ошибке в толщине основы грунт с высокой степенью морозной пучинистости в период промерзания выдавит основание из земли.

Рельеф местности и виды фундаментов

Кроме типа почвы, важно понимать и ровность, и однородность рельефа на участке застройки. Площадки с уклоном необходимо ровнять.

Если нет возможности ровнять, то минимальная глубина заложения фундамента рассчитывается из учета нижней точки, а если на участке наблюдаются большие высотные перепады, то тип фундамента выбирается либо смешанный, либо свайный.

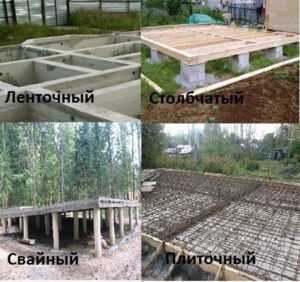

На практике существует 4 основных вида устройство основы здания:

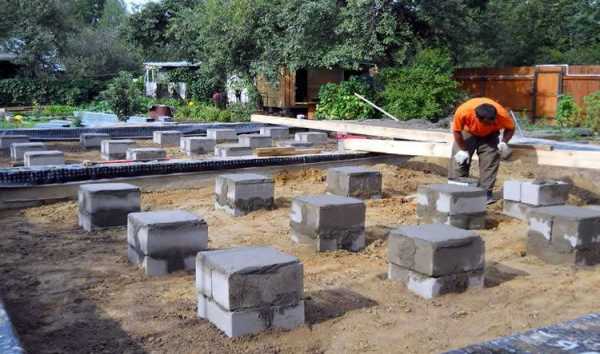

Столбчатое основание

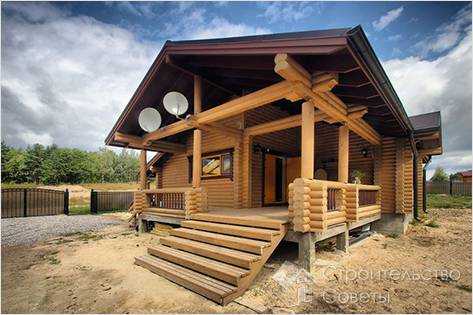

Столбы в качестве основания под дом являются наиболее бюджетным решением, поэтому нередко используются для гаражного строительства или под одноэтажный дачный дом.

Выполняются они из блоков, кирпича или методом заливки в опалубку. Благодаря использованию технологичных материалов такой вид основы является малозатратным по времени.

В основании каждого столба прокладывается гидроизоляция и песчаная подушка. Размещаются опорные элементы в местах наибольшей вертикальной нагрузки: углы дома и пересечение несущих стен конструкции. При этом очень важно, чтобы столбы были строго вертикальными. При таком устройстве основания глубина фундамента для одноэтажного домаиз кирпича не более 0,8 м, из которых 30 см –это подушка и гидроизоляция, а 0,5 м – высота столба.

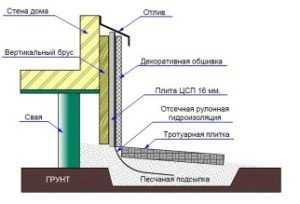

Что такое свайный фундамент? При устройстве данного основания металлические трубы с лопастью на конце вкручиваются в грунт как саморезы. Сваи одновременно и поддерживают здание и распределяют нагрузку на грунт от веса строения. Лопасть на конце сваи препятствует выдавливанию конструкции из почвы при промерзании и пучении.

Особенно актуально такое устройство основания в северных регионах, где в силу климатических условий, при зимнем промерзании остро встает вопрос выдавливания силами пучения оснований легких зданий и сооружений. В таких условиях сваи подойдут и в качестве фундамента для гаража и как основание для одноэтажного кирпичного дома.

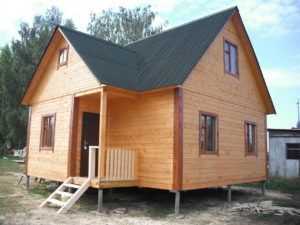

Для легких построек используют металлические лопастные сваи

Как определить глубину заложения фундамента на сваях? Методом шурфования определяется глубина промерзания. Бур вкручивается на такую глубину, чтобы лопасти находились ниже уровня промерзания в плотных слоях грунта.

На разрыв сваи выдерживают нагрузку до 330 Па. При этом максимальная сила давления при пучении составляет 0,2 Па.

Металлические лопастные сваи подходят для строительства легких построек. Для тяжелых зданий разработана технология буронабивных свай.

Огромным достоинством такого фундамента является то, что осуществлять работы по его устройству можно в любое время года в любых климатических условиях.

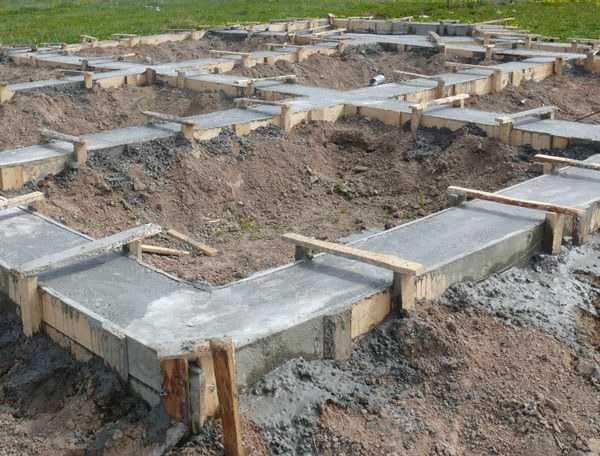

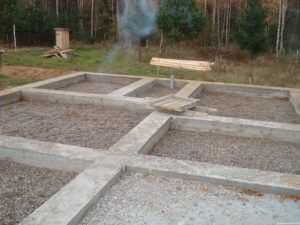

Ленточный фундамент

Конструкция ленточного фундамента является монолитной, цельной, неразрывной бетонной заливкой, как правило, с внутренней армацией.

Фундамент заводится под все стены строения, включая перегородки, несущие вертикальную нагрузку. По периметру основание имеет одинаковые размеры сечения.

Лента фундамента образует непрерывный контур

В зависимости от типа грунта и массы здания выполняется заливка различной формы:

Цельность и непрерывность контура основания обеспечивает равномерное распределение вертикальной и горизонтальной нагрузок. Этим объясняется прочность, надежность и востребованность данного типа основания. Кроме формы основания, важно определить, на какую глубину делать ленточный монолитный фундамент. Подробную презентацию по технологиям возведения ленточного фундамента смотрите в этом видео:<iframe src="https://www.youtube.com/embed/A_xLkPzzbWM?rel=0&showinfo=0"/>

Мелкозаглубленная конструкция не подойдет для тяжелых строений

В зависимости от веса здания, уровня промерзания грунта, расположения грунтовых вод и типа почвы глубина и типы ленточного фундамента могут быть различными:

мелкозаглубленный с глубиной не более 0,6 м. К устройству предполагается подвижное основание, подверженное пучинистым явлениям грунта. Не подходит в качестве базиса для строительства тяжелых зданий;
заглубленный – железобетонный монолитный остов, закладываемый ниже уровня промерзания грунта. Используется для строений с подвальными помещениями, имеющими большую массу.

Можно обобщить, что рекомендуемый ленточный фундамент и глубина заложения зависят от веса постройки и типа пучинистости почв.

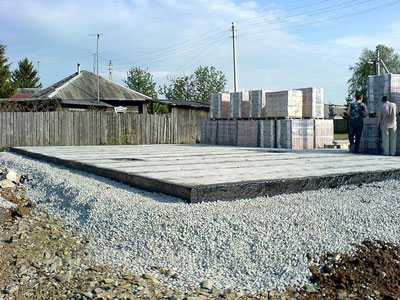

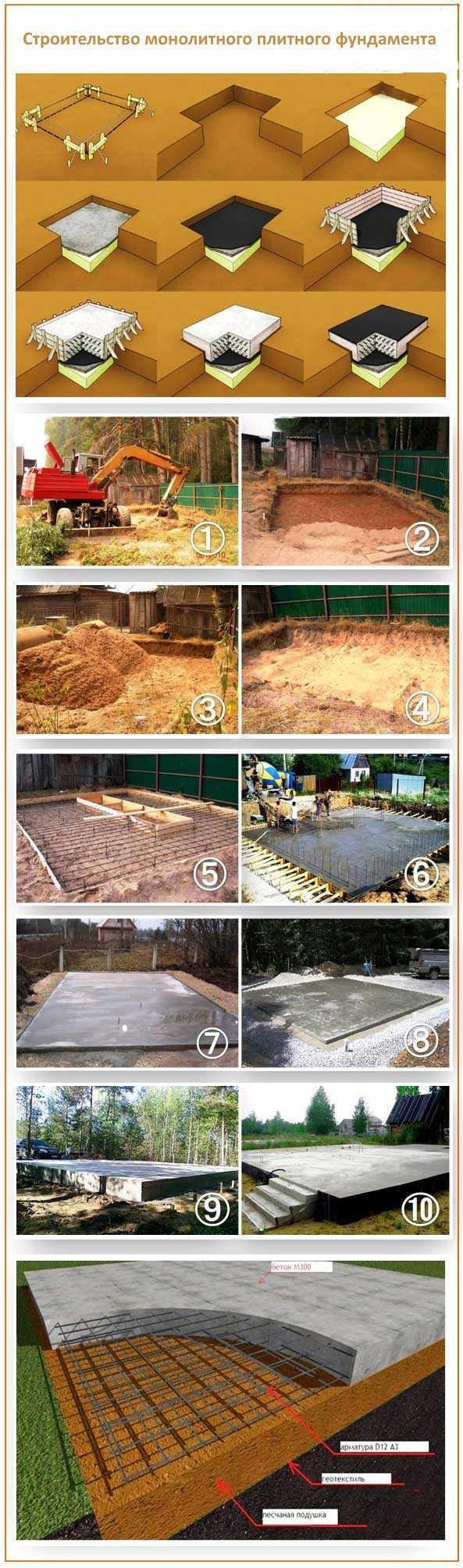

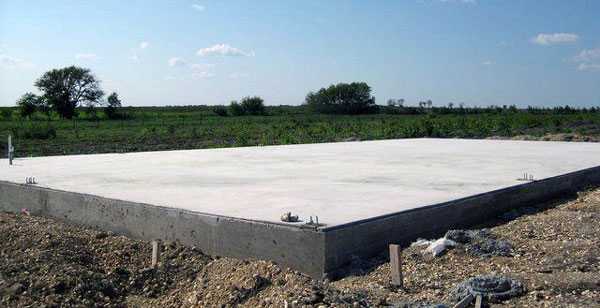

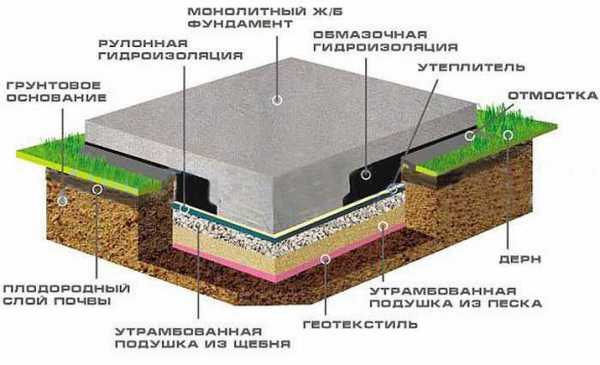

Плита

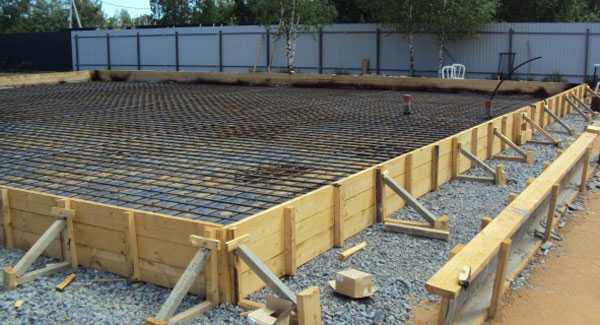

Как и лента, монолитная плита может быть заглубленной или нет. В первом случае плита заливается в котлован и имеет высокие ребра. Основным недостатком такого устройства является его высокая стоимость. Но это единственный вид фундамента, который не имеет ограничений по типу грунта.

Как рассчитать глубину заложения, и какая должна быть плита? Пучинистость почвы не влияет на состояние строения на такой основе, поэтому это расстояние определяется исходя из эксплуатационных требований к зданию. Подробнее о возведении фундамента смотрите в этом видео:<iframe src="https://www.youtube.com/embed/FtVpj_wKgVI?rel=0&showinfo=0"/>

Монолитная плита является плавающим прочным основанием и его устройство возможно даже на болотистых или торфяных почвах, где уровень залегания грунтовых вод довольно высок.

В сводной таблице отражены виды фундаментов, типы почв и масса строения

Тип фундамента	Тип грунта	Пучинистость	Глубина промерзания	Тип строения
Столбчатый	песок крупной и средней фракции, крупнообломочный, хрящеватый	подходит для пучинистых почв	малогабаритные, легкие
Свайный	кроме скальных пород	подходит для непучинистых почв	разрешается устройство при большой глубине промерзания	любые, без устройства подземного этажа
Ленточный	песок крупной и средней фракции, крупнообломочный, хрящеватый	подходит для пучинистых почв	легкие
Монолитная плита	без ограничений	подходит для пучинистых почв	любые тяжелые

Выбираем тип заливного фундамента

Если нет возможности пригласить специалиста, который провел бы геологические изыскания, то действовать придется самим. Вот 3 самых важных фактора, которые необходимо знать перед тем, как залить фундамент:

1. Уровень залегания грунтовых вод;
2. Пучинистость грунта;
3. Тяжесть строения.

Допустим, грунтовые воды залегают неглубоко, дом не тяжелый – 1- этажный, не из газосиликатных блоков, кирпича, а из бруса, каркасно-щитовой. Тогда можно сделать мелкозаглубленный фундамент. Он бывает в глубину до 60 см.

На такой тип фундамента идет меньше стройматериалов, времени, сил, чтобы выкопать траншею, чем для заглубленного.

Последний, в зависимости от залегания грунтовых вод и веса строения, может быть глубиной до 240 см.

Пучинистые слои грунта – глина, суглинок – подвижные. Если этот слой невелик, то целесообразен мелкозаглубленный фундамент.

Если они находятся на большой глубине, то придется заливать заглубленный фундамент. Обычно в таких случаях роют траншею до устойчивых грунтовых слоев – песка, горных пород и т.д.

Технология создания заливного фундамента

– рытья траншеи;
– устройства опалубки;
– создание песчано-щебневой подушки;
– установки арматуры;
– заливка бетона.

После того как вы определились с типом заливного фундамента, можно приступать к работам. Разметьте участок нужного размера, такого, каким будет дом. Вбейте по четырем углам колышки, натяните веревку по периметру и диагонали. Выровняйте диагонали.

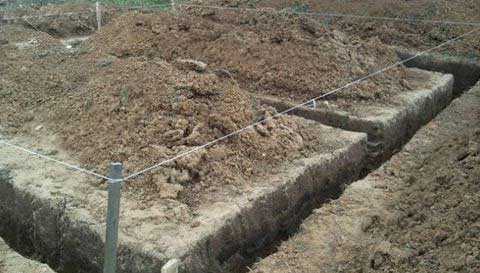

Теперь роют траншею под фундамент, шириной 30-50 см.

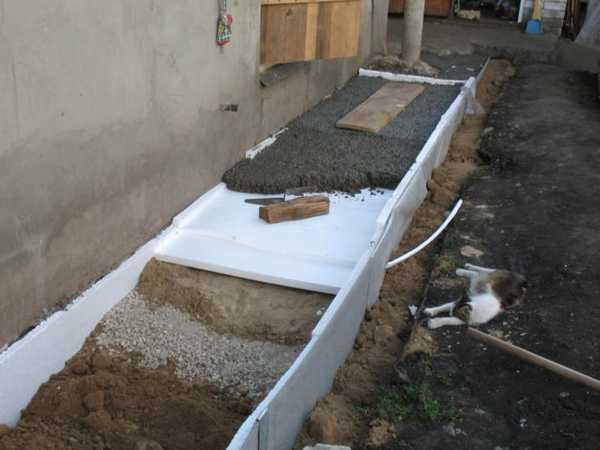

В нижнюю часть фундамента сыпется крупнозернистый песок слоем 10-25 см, обязательно проливается водой и утрамбовывается. Далее, идет слой в 10-15 см щебенки.

Можно сделать смешанную печано-щебневую подушку, но не забыть хорошо утрамбовать ее.

Пришло время арматуры. Ее нужно правильно установить. Она состоит из железных прутов, соединенных между собой при помощи вязальной приволоки. Пруты ставятся горизонтально и вертикально на расстоянии друг от друга примерно 30 см.

Особое внимание нужно уделить угловым креплениям арматуры.

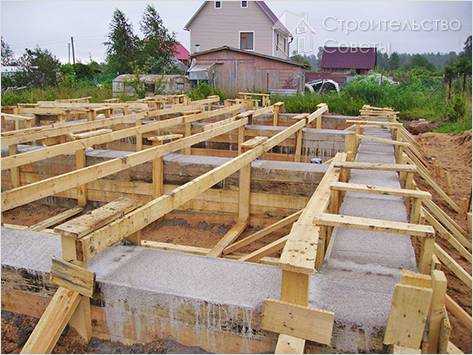

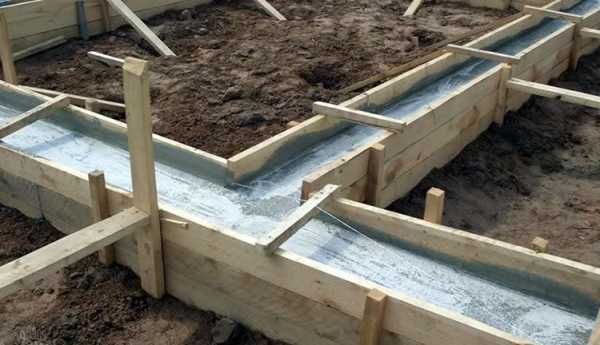

Затем надо соорудить опалубку – форму, в которую затем будет заливаться бетон. В основном она бывает деревянной – из широких досок. Они кладутся горизонтально по всей длине и ширине траншеи, а также сверху. Если фундамент будет высоким, то доскам опалубки необходимы наружные подпорки из небольших досточек.

Если есть возможность, то можно заказать машину бетона нужного объема и залить им фундамент. Если нет, то раствор готовят самостоятельно. Правильный раствор состоит из:

– 5 частей гравия;
– 3 части песка;
– 1 часть цемента;
– 10 частей воды.

Заливать фундамент лучше цементом марки М400. Сначала смешивают цемент с песком, наливают воду, тщательно перемешивают, добавляют гравий и заливают за минимальное количество раз. Затем, трамбуют при помощи вибратора и выравнивают строительным мастерком.

После того как фундамент будет весь залит, его поверхность периодически смачивают водой, чтобы не было трещин и накрывают мешковиной. Бетон должен хорошо затвердеть в течение 30-45 дней, и только после этого возможны дальнейшие строительные работы.

Содержание статьи

1. Как выбрать правильное основание под будущий дом?
2. Ленточные фундаменты
3. Столбчатый и свайный фундамент
4. Монолитные фундаменты
5. Видео

Все больше людей ежедневно задумываются над строительством собственного частного дома, при этом большая часть из них всячески пытается огородить себя от городской суеты, и выбирают загородные участки. Конечно, далеко не каждый может себе позволить глобальное строительство, а потому все чаще люди возводят одноэтажные постройки, но для того чтобы они были по-настоящему красивыми и долговечными, стоит очень внимательно относиться к выбору фундамента. Более того, достаточно часто со временем такие дома начинают казаться своим хозяевам маленькими, а потому они их расширяют или выстраивают вверх. И тут именно основание дома играет самую главную роль, так как от его качества в дальнейшем будет зависеть надежность вашего жилища.

Какой фундамент подходит для одноэтажного дома – вопрос, конечно, не из простых, особенно если учесть то, какое разнообразие их в настоящее время существует.

Как выбрать правильное основание под будущий дом?

Прежде всего, то, какой фундамент вам необходим, напрямую зависит от того, из какого материала вы планируете возводить строение.

Основные критерии выбора основания:

Уровень протекания грунтовых вод. Именно от их глубины зависит то, какой фундамент вам стоит использовать, так как при неправильном подходе к этому вопросу ваше строение в скором времени может быть испорчено.

Состояние самого грунта, а также непосредственно его вид. Существует несколько основных типов:

пучинистые – это не что иное, как глина, супеси и суглинки;
непучинистые или слабо всученные – к ним относятся в основном горные породы и пески.

Особые характеристики будущего дома также играют немаловажную роль при выборе подходящего основания. К таковым относятся: возведение подвального помещения или подземного гаража.
Масса будущего дома также занимает не последнее место, а на нее влияет непосредственно то, из какого материала вы планируете возводить дом.

Ну и последним критерием станет ваша финансовая возможность, при этом сразу хочется отметить, что экономить на фундаменте специалистами в области архитектуры не рекомендуется, так как именно от него зависит долговечность и надежность вашей постройки.

В большинстве случаев для возведения одноэтажных домов используются такие виды фундаментного основания как ленточные столбчато-свайные и плитные. Кроме того именно эти виды оснований используются для пристроек.

Ленточные фундаменты

Эти фундаменты делятся на два основных типа:

Мелкозаглубленный или МЗФ – для него обычно используется глубина не более 60 см, а потому его еще называют плавающим. Именно такое основание сильно подвергается пучинистым явлениям от самого грунта, который находится под его подошвой, а потому используется он только для легких конструкций.
Железобетонная или монолитная лента – такой фундамент чаще называют ГПГ, что расшифровывается как глубина промерзания грунта, а само основание закладывается ниже этого уровня. Такой тип фундамента используется для сложных и тяжелых строений из таких материалов как кирпич или газобетон. Стоит отметить, что такое основание считается одним из самых надежных и долговечных. Если вы решили использовать данный вид фундамента, то вам необходимо очень внимательно отнестись к выбору специалистов для его возведения, также вам потребуется специализированная техника.

Столбчатый и свайный фундамент

Это достаточно распространенные виды на сегодняшний день, вот только первые появились значительно раньше, а потому и используются чаще.

Немаловажным является и то, что столбчатые фундаменты простых конструкций подходят только для очень легких конструкций таких как, например сэндвич панели. Если же вы планируете возводить более качественный дом, то вам стоит обратить внимание на буронабивные или винтовые сваи.

Их большим преимуществом является то, что возводить такой фундамент вы вполне можете самостоятельно.

Монолитные фундаменты

Это заливка основания под всю территорию будущего строения, при этом осуществлять ее можно как в заранее подготовленном котловане, так и без него. По своему качеству такой тип основания практически ничем не отличается от ленточного, единственным недостатком его является высокая стоимость, а потому позволить себе такое удовольствие может далеко ни каждый.

Независимо от того, какой тип фундамента вы выберите для своего одноэтажного дома, прежде чем приступить к работе, внимательно исследуйте имеющийся грунт и измерьте глубину подземных вод. Всегда помните о том, что именно от этих параметров в дальнейшем будет зависеть качество вашего строения и его долговечность. А если вы не уверены в своих силах, целесообразно обратиться к профессионалам.

Видео

Ошибки при заложении фундамента могут привести к серьезным проблемам с будущим строением. Если вы хотите избежать их, посмотрите это видео.

bymosque.ru

Как сделать Ленточный фундамент под каркасный дом своими руками: пошаговая инструкция +Видео

Самым распространенным в частном строительстве является ленточный фундамент. Технология возведения ленточного фундамента довольно проста и позволяет выполнять его своими руками без каких-либо осложнений. Однако существенными минусами данного типа является большой расход материалов и как следствие – высокая цена.

Это довольно простой в исполнении и прочный фундамент с хорошей несущей способностью. Подходит он практически для любого грунта.

По своей конструкции данный тип фундамента это не что иное, как железобетонная монолитная полоса, установленная под всеми внешними и внутренними стенами будущего дома.

Подходит монолитный ленточный фундамент и для тяжелых кирпичных зданий или для домов с массивными перекрытиями. Хорошо работает он и тогда, когда в доме планируется устройство подвального или полуподвального помещения (например, погреб или даже гараж в подвале).

Конечно многое зависит от типа вашего дома, на сколько он тяжелый, на каком грунте строиться, но не стоит забывать о качестве бетона. Он бывает разных марок. Для не тяжелых домов из каркаса или дерева вам подойдет бетон 200, если дом будет тяжелый или многоэтажный 250 или 300, он также гарантирует морозоустойчивость и защиту от пучинистых грунтов. А если ваш дом будет тяжелый как замок, то ставьте на суперпрочный бетон м350.

Основные характеристики и область применения ленточного фундамента различаются в зависимости от степени его заглубления, технологии возведения и используемых материалов.

Для легких конструкций жилых домов используют мелкозаглубленный ленточный фундамент (глубина до 70 см.). Более массивные постройки из камня или кирпича, а также намерение устроить полноценное подвальное помещение, не позволят вам сэкономить и потребуют устройства заглубленного фундамента (глубина вычисляется по формуле: глубина промерзания грунта+30 см.).

Заглубленный фундамент, конечно, является более прочным и менее подвергается деформации из-за пучения грунта. Однако требует большого количества материалов и трудоемких работ по возведению.

Устройство ленточного фундамента любого типа лучше всего проводить в теплое время года, так как есть потребность в рытье котловины, а с промерзшим грунтом работать довольно проблематично.

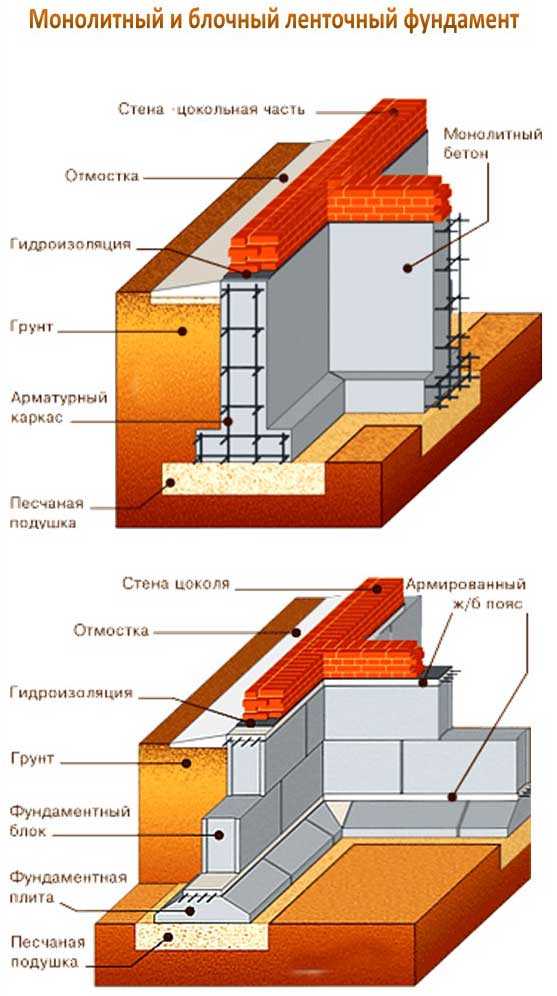

Возводимые непосредственно на площадке застройки фундаменты называют монолитными. А те, которые собирают из типовых ж/б блоков промышленного производства – сборными. Устройство монолитных можно осуществить своими руками. Сборные требуют привлечения спецтехники.

Срок службы монолитного фундамента будет составлять до 150 лет, но только в том случае, если был правильно произведен расчет и при строительстве использовались качественные материалы в правильной пропорции.

Также данный тип фундамента более прочный.

Сборные ленточные фундаменты (кирпичные ленты или блоки) также применяются как в промышленном, так и в частном строительстве. Прослужат они в разы меньше и по прочности сильно уступают монолитным, так как все-таки состоят из отдельных элементов. К тому же для укладки массивных фабричных блоков под фундамент потребуется привлечение спецтехники. В итоге, такой фундамент выйдет дороже аналогичного монолитного. Однако, применение готовых блоков помогает сократить время возведения фундамента.

Возводится с использованием цементного раствора и бутового камня. Достаточно прочный фундамент, лучше всего подходит для песчаных или скальных почв. Однако, из-за используемого материала и конструктивных особенностей, совершенно не подходит для участков с глинистыми почвами.

Самый популярный материал. Возводится с использованием. Возводится с использованием песка и щебня, цементного раствора и металлической сетки и арматуры. Прочный и добротный фундамент с большой несущей способностью.

В силу высокой гигроскопичности применяемого материала – кирпича – нуждается в хорошей гидроизоляции. Не подходит для почв с высокими грунтовыми водами и для глубокого заложения.

Возводится из готовых железобетонных плит или блоков. Подходят для любого грунта.

Чаще всего при строительстве дома своими руками застройщики выбирают вариант монолитного мелкозаглубленного ленточного фундамента из железобетона. Рассмотрим этапы возведения данного фундамента.

Включает, прежде всего, расчистку участка от мусора и завоз необходимых строительных материалов. Далее производится нанесение разметки будущего фундамента, которая требует четкого контроля и проверки. Углы дома и каждой комнаты — строго 90 градусов.

Подготовленная площадка должна быть выровнена, а ее габариты должны на 2,5 метра выходить за внешний край дома.

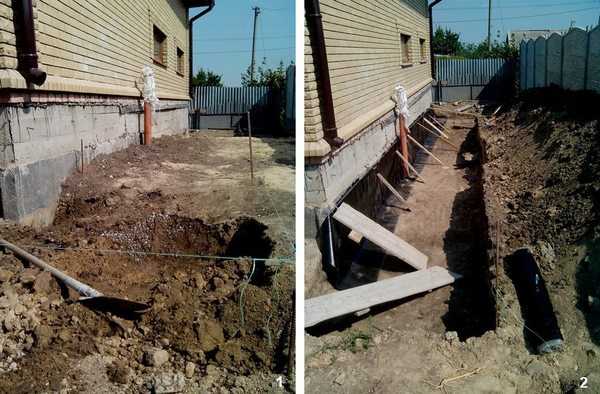

Рыть траншею можно вручную или заказать экскаватор. Даже если траншею вырыли с помощью спецтехники, без ручного труда не обойтись. Ведь дно сделанной экскаватором траншеи нужно выровнять, а местами – подчистить.

На дне траншеи укладывается песчаная или гравийная подушка, которая тщательно утрамбовывается. Поверх песка кладут слой гидроизоляции или заливают цементную смесь (это исключит уход влаги из бетона в грунт).

3 этап. Опалубка и арматура

Опалубка может быть выполнена своими руками из досок, струганных как минимум с одной стороны (ровными краями устанавливаются внутрь).

Доски для опалубки должны быть хорошо вымочены и хорошо зафиксированы внутри траншеи распорками. Положение стенок опалубки – строго вертикальное. Возвышение над землей (будущий цоколь дома) – не менее 30 см. Коме того, на данном этапе внутри опалубки должны быть предусмотрены отверстия для коммуникаций.

<div id="yandex_rtb_3" class="lazy lazy-hidden yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-744172-3";} else{var rtbBlockID="R-A-744172-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_3",blockId:rtbBlockID,pageNumber:3,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_3").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_3");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

Также вполне приемлемым является вариант, когда вместо дощатой используют заводскую разборную металлическую опалубку.

Внутрь опалубки на всю высоту помещается арматурный каркас, который обеспечит прочность монолита.

4 этап. Заливаем бетон

Бетон в опалубку заливается слоями и утрамбовывается пои помощи бетонного вибратора или вручную. Прочность и надежность монолитного фундамента напрямую зависит от качества бетона.

5 этап. Гидроизоляция монолита и обратная засыпка.

К гидроизоляции можно приступать на 7-10 деть после заливки фундамента.

На этом этапе опалубка демонтируется, и ее место занимает гидроизоляционный материал. Это может быть рубероид или обычная глина. Иногда, если планируется подвальное помещение, под слой гидроизоляции укладывается утеплитель.

Оставшиеся желоба засыпаются песком и утрамбовываются.

После полного набора бетоном прочности строительство дома можно продолжать.

Источник

remontidekor.ru

Какая глубина фундамента для одноэтажного дома

Факторы, влияющие на глубину заложения

проведены работы по исследованию грунта на участке застройки;
изучен ландшафт или расчищено строительное пятно;
составлен план здания с определением площади, веса стен и перекрытий.

тип почвы;
среднегодовое количество осадков;
уровень пролегания подземных вод;
глубину промерзания грунта;
высотные перепады рельефа участка.

В зависимости от климатических условий размер траншеи будет отличаться.

Чем холоднее, тем серьезнее нужно подойти к вопросу монтажа фундамента.

Глубина залегания фундамента всегда больше величины уровня промерзания грунта: в южных широтах достаточно глубины в 60 см, в северных областях придется заглубляться минимум на 1,5 м.

Определение грунта

Тип грунта оказывает значительное влияние на глубину заложения фундамента.

В таблице описаны 5 типов почвы:

№	Тип почвы	Уровень глубины промерзания
1	Сильнопучинистые	Супесь не более 0,5 м, суглинки и глина не более 1 м.
2	Среднепучинистые	Пески на 0,6 м, супесь на 1 м, суглинки на 1,5 м, глина – 2 м.
3	Слабопучинистые	Пески – 1 м, в супесь – 1,5 м, суглинки – не более 2,5 м, глина на 3 м.
4	Условно непучинистые	Пески от 1 м, супесь – более чем на 1,5 м, суглинки от 2 м, глина свыше 3 м.
5	Непучинистые	Не имеет значения.

Данная классификация включена в стандарты для проверки устойчивости подземных оснований.

Степень морозной пучинистости определяют исходя из уровня природной влажности грунта и положения грунтовых вод в период начала промерзания.

Рельеф местности и виды фундаментов

На практике существует 4 основных вида устройство основы здания:

Столбчатое основание

Для легких построек используют металлические лопастные сваи

Огромным достоинством такого фундамента является то, что осуществлять работы по его устройству можно в любое время года в любых климатических условиях.

Ленточный фундамент

Лента фундамента образует непрерывный контур

В зависимости от типа грунта и массы здания выполняется заливка различной формы:

Мелкозаглубленная конструкция не подойдет для тяжелых строений

мелкозаглубленный с глубиной не более 0,6 м. К устройству предполагается подвижное основание, подверженное пучинистым явлениям грунта. Не подходит в качестве базиса для строительства тяжелых зданий;
заглубленный – железобетонный монолитный остов, закладываемый ниже уровня промерзания грунта. Используется для строений с подвальными помещениями, имеющими большую массу.

Можно обобщить, что рекомендуемый ленточный фундамент и глубина заложения зависят от веса постройки и типа пучинистости почв.

Плита

Монолитная плита является плавающим прочным основанием и его устройство возможно даже на болотистых или торфяных почвах, где уровень залегания грунтовых вод довольно высок.

В сводной таблице отражены виды фундаментов, типы почв и масса строения

Тип фундамента	Тип грунта	Пучинистость	Глубина промерзания	Тип строения
Столбчатый	песок крупной и средней фракции, крупнообломочный, хрящеватый	подходит для пучинистых почв	малогабаритные, легкие
Свайный	кроме скальных пород	подходит для непучинистых почв	разрешается устройство при большой глубине промерзания	любые, без устройства подземного этажа
Ленточный	песок крупной и средней фракции, крупнообломочный, хрящеватый	подходит для пучинистых почв	легкие
Монолитная плита	без ограничений	подходит для пучинистых почв	любые тяжелые

От чего зависит выбор глубины

Для любого здания глубину невозможно просто определить на глаз, здесь нужны многие расчеты, и в первую очередь нужно обратить внимание на:

уровень протекания грунтовых вод;
климатические особенности местности, в которой будет находиться дом;
глубина промерзания грунта;
общая нагрузка здания и строительные материалы;
выбранный тип фундамента.

Первое, что нужно знать, рассчитывая глубину фундамента,он должен быть заложен ниже уровня промерзания земли, чтобы фундамент не портился при многократной заморозке и оттаивании.

А также должен находиться выше уровня протекания грунтовых вод, которые являются сильной разрушительной силой для фундамента.

Пример готовой конструкции для одноэтажного дома без подвального помещения представлен ниже.

Типы и разновидности грунтов

При расчете глубины нужно сразу узнать, какой из грунтов будет под фундаментом вашего дома. Они бывают:

пучинистые, то есть глина, суглинки, супеси;
непучинистые: песок, горные породы;
слабопучинистые грунты – разнообразные смеси.

Самым оптимальным для строительства является непучинистый грунт, так как он прочный и выдерживает любую нагрузку. Пример такого грунта вы видите ниже.

Узнать такие данные можно, обратившись к специалистам, взяв образец грунта с участка.

В соответствии с полученными данными можно сделать первые расчеты, следуя которым, оптимальная глубина для непучинистых грунтов будет 0,5-1 метр.

Для глинистых – 1,2-1,5 метра, для смешанных грунтов – от 0,5 до 1,25 метров, в зависимости от того, насколько подвижен грунт и сколько процентов пучинистой смеси он содержит.

Определение уровня подземных вод

В определении второго параметра вы также можете обратиться к специалистам или попробовать самому узнать это с помощью специальных колодцев, которые называют шуфрами.

Их вырывают на участке будущей постройки, минимальная их глубина составляет 2-2,5 метра.

С помощью такого колодца можно определить и глубину промерзания грунта и наличие или отсутствие грунтовых вод. Пример такого колодца изображен на фото ниже.

Шуфр для определения типа грунта

Также важен и рельеф местности участка для постройки, ведь на ровной поверхности заложить фундамент проще.

Если участок идет под уклоном, то его нужно будет или максимально разравнивать, или при закладке фундамента брать за основу отсчета глубины самую низкую точку.

После определения грунта и отсутствия явного наличия грунтовых вод можно подумать о типе будущего фундамента.

От типа грунта также зависит, нужно ли боковое укрепление стенок, чтобы со временем фундамент не наклонился.

Выбор типа фундамента в соответствии с грунтом

Сам фундамент напрямую зависит и от того, какая глубина нужна для вашей постройки и от определяемого типа грунта.

Если он непучинистый, то можно планировать обычный ленточный или столбчатый фундамент, если же земля пучинистая или слабопучинистая, то придется делать монолитную плиту или свайное основание.

Рассмотрим основные типы фундаментов для одноэтажного дома с учетом глубины заложения:

Ленточный фундамент, который может быть как мелкозаглубленным (для деревянных одноэтажных построек легкого веса), так и заглубленным.Данный тип самый легкий для самостоятельного устройства и наиболее дешевый. Если не требуется большая глубина и масса самой конструкции небольшая, то можно выбрать именно его.
Столбы и сваи могут стать укреплением ленточного или обычного фундамента, при этом для дома, более легкого по весу, лучше использовать столбы.Если же материалами для строительства служат кирпич или камень, то лучше вбивать сваи, которые выдерживают большие нагрузки, распределяя весь несущий вес по периметру и глубоко укрепляясь в грунте.
Монолитная плита может быть использована в случае пучинистых грунтов и при выявлении грунтовых вод.

Такая конструкция наиболее надежна и выдержит любые воздействия и вес, но и обойдется она дорого, а также будет тяжелой для самостоятельного монтажа.

Пример такой плиты показан ниже.

Монолитная плита — основа

Расчет глубины заложения фундамента

Когда вы окончательно смогли определиться с видом почвы и фундамента, можно делать окончательный расчет, по которому будет выявлена глубина фундамента для одноэтажного дома.

Некоторые стараются сделать фундамент «с запасом», то есть углубить его больше требуемого уровня для надежности.

Но это будет только лишней финансовой затратой и трудоемкой работой, и если все расчеты произведены правильно, то никакого запаса не требуется.

Любой фундамент укладывается из расчета уровня промерзания земли и закладывается на 10% ниже, то есть если глубина промерзания 1 метр, то закладывать следует на глубину 1.1 метра, этого будет достаточно.

Если климатические условия в регионе постройки умеренные и грунты сыпучие, то уместнее всего заложить мелкозаглубленный ленточный фундамент, который легко сделать своими руками, и он будет долговечным.

Он может быть как монолитным с залитым самостоятельно раствором, так и сборным с готовыми блоками.

По средним меркам такой фундамент закладывается на глубину от 45 см до 1 метра. Такой фундамент выглядит, как показано ниже.

Готовый ленточный фундамент

В более суровых зимних условиях или при неоднородности грунтовой массы лучше сделать более углубленный и надежный фундамент, глубина которого может быть от 1 метра до 2 метров.

Для одноэтажного дома из обычного кирпича вполне приемлемым будет заглубленный ленточный фундамент со столбами, которые укрепят всю несущую конструкцию.

Если местность болотистая или сильно глинистая, то придется закладывать монолитную плиту со сваями, даже если сама конструкция дома легкая.

Это повлечет за собой немалые финансовые затраты, но за надежность конструкции можно не переживать. Этот фундамент может достигать глубины до 2,5 метра.

Выбор материалов для дома с учетом глубины

Наиболее экономичным вариантом в наши дни являются деревянные одноэтажные дома загородного типа, в которых можно сделать и мансарду.

При выборе таких материалов дом будет достаточно легким и шанс разрушения фундамента минимальным, поэтому можно выбрать мелкую глубину и самостоятельно заложить фундамент при любых сложностях.

Такая постройка выглядит так, как на фото ниже.

Деревянный одноэтажный дом

Одноэтажные дома из пеноблоков также легкие в строительстве и не требуют большой глубины заложения, но должны быть более расширены, так как стена в таких домах для теплостойкости должна быть около 60 см.

Кирпич или каменная кладка требуют того, чтобы заложенный фундамент выдержал большую нагрузку, поэтому целесообразно выбрать как большую глубину закладки, так и укрепление с помощью свай.

Такой фундамент выглядит, как на изображении ниже.

Учитывая все эти факторы, можно сказать, что глубина фундамента для одноэтажного дома может быть очень разной, но все вышесказанные факторы следует учесть для надежности конструкции.

Основной же точкой отсчета остается глубина промерзания грунта, которая лежит в основе всех расчетов углубления.

Видео расчеты глубины заложения фундамента одноэтажного дома

В следующем видео специалисты расскажут, какие правила должны быть соблюдены при расчетах глубины фундамента, что поможет вам правильно определить все параметры, и вы сумеете самостоятельно построить ваш дом, который простоит очень долго.

Возведение любой постройки начинается с того, что специалисты начинают проверять грунт, и только после этого приступают к закладке основания. В первую очередь определяется тип несущей поверхности, просчитывается, насколько нужно закладывать основание, после всех вышеперечисленных манипуляций приступают к возведению стен. Стоит сразу отметить – на подобных работах никто не экономит – в конечном итоге выйдет себе дороже.

На сегодняшний момент дом из пеноблоков считается одним из наиболее оптимальных вариантов – материалы прекрасно сохраняют тепло, легкие, экологически чистые. В этой статье рассмотрим, как правильно просчитать глубину фундамента под такое строение, на что необходимо обращать внимание при строительстве и прочие важные аспекты, которые будут интересны людям, которые намереваются возвести здание из пеноблоков.

Какими свойствами обладает данный строительный материал?

Все больше людей, являющихся владельцами загородных территорий, отдают предпочтение именно пеноблокам. Естественно, дело не только в цене, большое значение также имеет и тот факт, что у материала имеется множество преимуществ:

уникальная структура – пенобетон является дышащим материалом, за счет чего можно с уверенностью сказать, что запотевание стен (как следствие – образование грибка) исключено;
летом обеспечивает прохладу, а зимой – наоборот, сохраняет тепло;
является экономичным – благодаря тому, что отлично сохраняет тепло, можно сэкономить на отоплении;
обладает прекрасными звукоизоляционными свойствами;
является экологически чистым – безопасным для окружающей среды и людей;
легок в обработке.

Проверка грунта под фундамент: как это сделать самому?

Наиболее распространенный вариант – это бурение пробных скважин. Чтобы визуально определить некоторые качества почвы, достаточно будет просто за сверлить шахту небольших размеров. Приямок также можно выкопать, при этом появляется возможность определить залегание несущего слоя, глины или суглинка. Тем не менее, это все относительно – поскольку, если анализ провести невозможно, тогда осуществляют закладку армированного фундамента.

Как же определить, какая глубина фундамента, например, для одноэтажного дома из пеноблоков должна быть? Необходимо учитывать одновременно несколько факторов.

Например, прямые – наличие жидкости, камней, песка уже могут подсказать, в каком направлении стоит идти. Тем не менее, важно получить максимально точные данные – поэтому все специалисты настоятельно рекомендуют проведение анализа.

Иногда, если затевается строительство не масштабных размеров, в пределах загородного строительства, владельцы предпочитают не тратить время и деньги, и анализ не проводят. Но, в любом случае, потребуется разработка траншеи – вплоть до плотного несущего слоя.

Начальный параметр, который позволит определить глубину заложения, – это уровень, до которого почва промерзает. Если фундамент ленточный – его нужно закладывать ниже уровня промерзания минимум на полметра. Ввиду того, что полностью исключить морозное пучение грунта невозможно, обычно стараются избежать его негативного воздействия хотя бы на подошву фундамента.

Если основание свайное, то в таком случае его закладывать надо как минимум на 2 м. Безусловно, если вы планируете возведение одноэтажного легкого здания, можно использовать винтовые сваи, глубина заложения которых будет от 1 м.

Пеноблочные постройки: какая у них глубина?

Для одноэтажного дома из пеноблоков, как правило, вполне достаточно свайного, ленточного или плитного цоколя. Это связано с тем, что пеноблоковые постройки обладают гораздо меньшей массой, нежели кирпичные. В любом случае очень важно заранее рассчитать критерии, по которым будет осуществляться последующее проектирование, а также строительство.

Рассмотрим, какие факторы имеют влияние на выбор углубления:
насколько сильно промерзает грунт в зимний период;
какой вес имеет постройка;
в каком климате планируется возведение здания;
тип фундамента, обустройство которого планируется;
уровень пролегания грунтовых вод;
залегание слоев;
каким качеством обладает грунтовая поверхность;
планируются ли дополнения в виде гаража, подвала и т.д.

Естественно, если владелец участка хочет возвести одноэтажный дом, в таком случае хлопот будет гораздо меньше, чем при постройке многоэтажного строения.

Какие факторы могут повлиять на выбор цоколя?

Рассмотрим, какие нюансы необходимо учитывать при выборе высоты основ

bymosque.ru

Отмостка для свайного фундамента своими руками

Свайный фундамент является надежным и прочным видом опорной конструкции.

Он способен решить проблемы переувлажненных или неустойчивых грунтов, которые занимают большую площадь в северных регионах России.

Специфика свайного основания заключается в создании опорных стержней, которые погружаются на достаточную глубину, чтобы достичь плотных слоев грунта или добиться достаточной несущей способности стержней за счет высокой силы трения.

Здание получает прочную и надежную опору, практически не зависящую от нагрузок пучения или иных воздействий грунта.

Состояние и работоспособность свай во многом зависит от благоустройства участка, прилегающего к свайному полю.

Что такое отмостка

Отмостка представляет собой полосу из водонепроницаемых материалов (бетон, асфальт, плитка и т.п.), имеющую небольшой наклон наружу. По внешнему краю отмостки обустраивается дренажная канавка, организующая сбор и транспортировку стоков в дренажную систему или ливневую канализацию.

Внутренний край полосы имеет деформационный шов около 20 мм, компенсирующий температурные расширения материалов. При этом, подстилающие слои обеспечивают герметичность, препятствующую проникновению воды к элементам опорной системы.

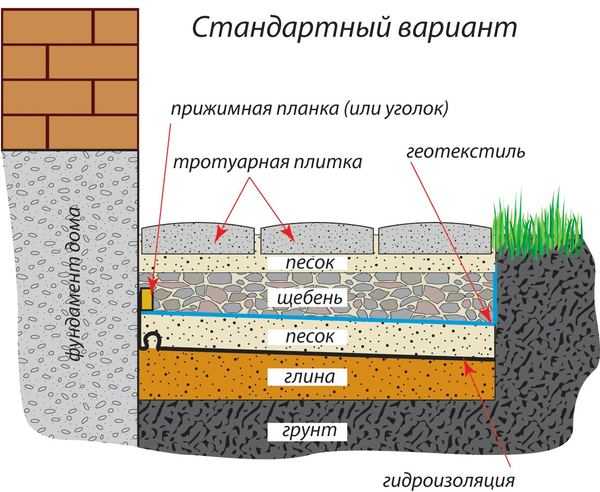

Стандартный вариант конструкции отмостки имеет многослойное строение (снизу вверх):

Слой глины.
Гидроизоляционная пленка.
Песчаная засыпка.
Геотекстиль.
Слой щебня.
Геотекстиль.
Песчано-цементная стяжка.
Покрытие (асфальт или тротуарная плитка).

Соблюдение технологии изготовления отмостки позволяет получить максимально эффективное функционирование элемента.

Нужна ли она свайному фундаменту?

Дождевые стоки, не имеющие организованного вывода, способны в короткий срок размыть основание дома и пропитать влагой прилегающие слои грунта. Это оказывает резко отрицательное влияние на любой тип фундамента, независимо от его конструкции.

Большая часть стоков подхватывается водостоками и уходит в дренажную систему, но немало воды попадает на полосу грунта, вплотную прилегающую к цокольной части дома. Это опасно для любого типа фундамента, но для свайного основания возможность прохода влаги под дом означает возникновение заболоченного участка.

Солнечные лучи не проникают в эту часть, поэтому вода практически не высыхает, ее количество понемногу пополняется, образуя участок, перенасыщенный влагой. В зимнее время вода замерзнет и начнется процесс пучения, способный вывести опорные элементы из строя.

Кроме того, скопление воды способствует появлению комаров, делающих проживание в доме невыносимым.

Если не организовать отсечку от стекающей влаги, можно значительно снизить несущую способность свай. В особенности это актуально для буронабивных опор, которые погружаются на относительно небольшую глубину.

Увеличение подвижности грунта может стать причиной подвижности или оседания опор, что одинаково опасно для строения. Наличие отмостки позволяет образовать физический барьер для воды, с организованным сбором и отведением излишков.

Помимо всех основных задач отмостка выполняет противопожарные функции. Она обеспечивает разрыв, препятствующий переходу пламени от горящей травы или мелкого мусора, на цокольный участок дома.

Учитывая все приведенные аргументы, необходимость создания отмостки не вызывает никаких сомнений.

Основные виды отмостки:

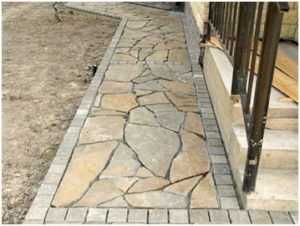

Жесткая (или монолитная). Называется так из-за наличия твердого покрытия. Выполняет роль барьера для влаги, дополнительно служит пешеходной дорожкой и декоративным элементом. Со стороны входа или хозяйственных построек может быть объединена с общим покрытием двора. Подстилающие слои, расположенные под наружным твердым покрытием, имеют то же строение, что и у других видов.
Мягкая. Имеет полный набор слоев засыпки, обеспечивающих дренаж и гидроизоляцию. Отсутствует только внешнее твердое покрытие, которое бывает заменено слоем крупного щебня или плиткой, уложенной на плавающую песчаную основу. Функции водоотведения выполняет неглубокая траншея, заполненная щебнем, на дно которой уложен слой геотекстиля. Используется при больших объемах дождевой воды, опасной для монолитных видов из-за высокого уровня пучения.
Утепленная. В составе слоев присутствует теплоизолятор, параллельно выполняющий функции гидроизоляции. Используется одновременно с утеплением фундамента или, как вариант, в комплексе с утепленным вариантом фальш-цоколя. Возможно обустройство как монолитной, так и мягкой утепленной отмостки. Основная задача теплоизолятора — снижение величины промерзания грунта, позволяющее уменьшить нагрузки морозного пучения.

Выбор того или иного типа конструкции обычно обусловлен климатическими и атмосферными условиями эксплуатации дома и опорной конструкции. Монолитные виды хороши при относительно сухих грунтах, не склонных к сильному пучению.

Мягкая отмостка более экономичный и быстрый в строительстве вариант, обладающий высокой ремонтопригодностью. Необходимость утепления определяется исходя из среднегодовых температур в регионе.

Основные требования

Требования, которые предъявляются к конструкции и параметрам отмостки, определены в соответствующих СНиП или СП.

В их число входят следующие условия строительства:

Конструкция должна обеспечивать полноценную отсечку влаги от проникновения под полосу или к элементам фундамента дома.
Внешняя кромка полосы смыкается с дренажной траншеей или оборудована водоотводящей канавкой.
Минимальная ширина должна быть равна ширине кровельного свеса + 200 мм. Рекомендуется делать отмостку шире, чтобы капли воды попадали на нее, а не на грунт за пределами полосы.
Уклон наружу должен находиться в пределах 1-10°.
Необходимо плотное примыкание к цоколю здания. Допустим компенсационный зазор 1-2 см, но, если обустраивается монолитная полоса на армирующей сетке, можно обойтись без него.
Наличие ровной плоскости. Отклонения не должны превышать 10 мм по внешней кромке полосы.
Минимальная высота подстилающего слоя составляет 200 мм.
Степень морозостойкости материала покрытия для монолитных видов должна соответствовать параметрам дорожного бетона.

Ширина компенсационного зазора между фальш-цоколем и покрытием нигде не регламентируется. Общепринятые 1-2 см применяются по принципу достаточности, более широкие щели опасны из-за возможности заполнения грязью, мусором или иными частицами.

Технология монтажа

Технологические приемы, используемые при создании отмостки, различаются в зависимости от конструкции или типа полосы. При этом, начальные этапы работ практически одинаковы для всех видов.

Рассмотрим их внимательнее:

Создание траншеи

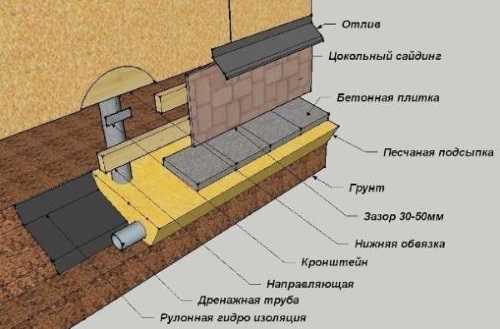

По периметру дома выкапывают траншею под слой засыпки. Если фальш-цоколь еще не установлен, рекомендуется немного зайти под него, чтобы компенсационный зазор оказался вертикальным.

Это позволит сделать съемные панели цоколя, позволяющие производить обслуживание свайного фундамента без разрушений или серьезного демонтажа конструкции.

Глубина траншеи обычно принимается около 30 см. Ширина должна на 20 см превышать величину кровельного свеса (это минимум, шире делать можно, но сужать полосу нельзя).

Дно траншеи должно быть ровным и чистым, без торчащих корней или крупных камней. Важно сразу же соединить траншею с дренажными канавами или ливневой канализацией.

Укладка подсыпки

Подсыпка имеет многослойную структуру:

Первым слоем обычно укладывают глину. Она смешивается с водой для придания пластичности. Вязкость материала должна быть такой, чтобы глину можно было плотно и герметично уложить, но без выделения воды. Толщина слоя составляет 50-100 мм.
Поверх глины укладывают гидроизоляционную пленку. Можно использовать обычный полиэтиленовый рукав. По внутренней стороне полоса пленки должна иметь запас на подгиб, чтобы гидроизоляция оказалась завернута на стену траншеи с запасом.
Следующий слой — песчаная засыпка. Толщина слоя составляет 50-100 мм. Материал выравнивается по горизонтали и максимально уплотняется. Для большей плотности слой проливают водой.
Затем, через слой геотекстиля производится засыпка щебня. Толщина слоя также принимается 50-100 мм, материал трамбуется до максимально возможного состояния.

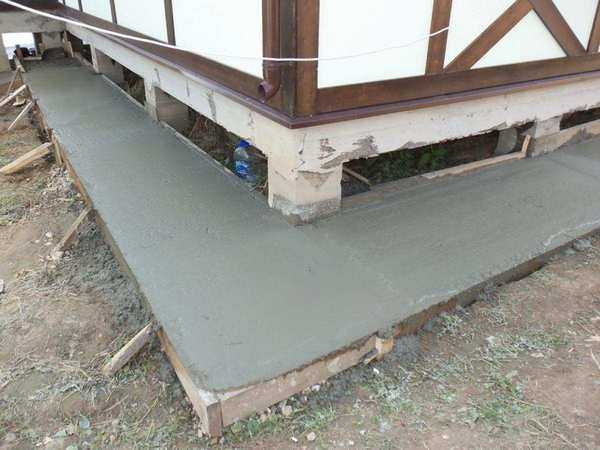

Монтаж бетонной стяжки

Укладывается очередной слой геотекстиля, поверх которого производится заливка стяжки.

Бетон должен быть достаточно густым, чтобы можно было обеспечить требуемый уклон. Для заливки делают некий род опалубки из досок, установленных горизонтально на ребро.

После заливки бетона полосу накрывают мешковиной для создания оптимальных условий засыхания материала.

Рекомендуется использовать армирующую сетку, повышающую прочность и жесткость материала.

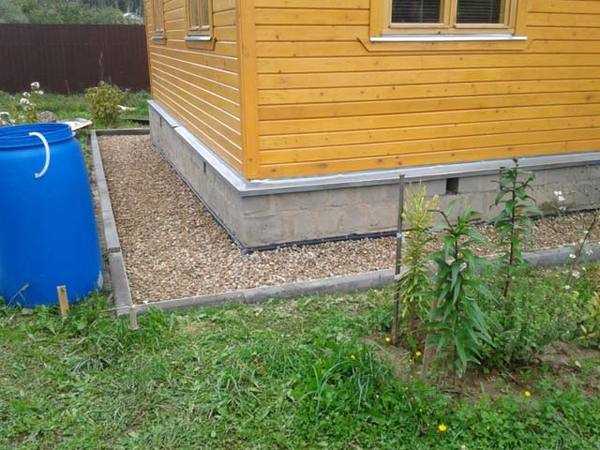

Установка мягкой отмостки

Процесс создания мягкой отмостки намного быстрее, так как отменяется необходимость работать с бетоном и дожидаться его застывания. После укладки слоя песка кладут геотекстиль, после чего насыпают щебень до запланированной высоты.

Его выравнивают и уплотняют. Примечательно, что создание уклона в данном случае не нужно, поскольку вода проходит сквозь слой щебня и утекает по днищу (в нашем случае — по слою геотекстиля.

Вторым вариантом является укладка вместо щебня слоя песка. Он максимально уплотняется, придается определенный уклон. Затем поверх укладывают слой тротуарной плитки.

Полезное видео

В данном видео вы увидите пошаговую инструкцию о том, как правильно сделать отмостку своими руками:

Заключение

Отмостка свайного фундамента выполняет важную и полезную функцию, предотвращая излишнее переувлажнение грунта под домом на участке свайного поля. Это необходимо для организации эффективного водоотведения и создания защитного пояса вокруг дома.

Наличие отмостки дает возможность улучшить режим работы всех элементов опорной конструкции, снизить или вовсе исключить опасность возникновения коррозии.

Отказ от создания этого элемента может значительно усложнить режим работы фундамента, поэтому относиться к оформлению периметра свайного поля следует со всей ответственностью.

Вопросом, нужна ли отмостка для свайного фундамента, задаются многие владельцы загородных домов. В последнее время использование винтовых свай в качестве фундамента при строительстве небольшого загородного коттеджа, дачи или иной недвижимости находит все более широкое применение, и на это есть ряд объективных причин. Отмостка необходима для защиты от пагубного воздействия грунтовых вод и различных осадков.

Преимущества использования свай

Использование свай в дачном строительстве имеет ряд положительных сторон.

Значительное сокращение расходов на возведение фундамента (в разы).
Если грунты несложные, то работы по данному типу фундамента можно провести самостоятельно, своими руками.
Винтовые сваи просто незаменимы при сильной зыбучести грунта или его заводненности.
Идеальный вариант решения вопроса при строительстве дома на косогоре или участке со значительными уклонами.
Малые сроки обустройства фундамента, всего несколько дней.

Все эти факторы способствуют тому, что все большее количество наших граждан делает свой выбор в пользу свайно-винтового фундамента, и после принятия решения в пользу такого выбора встает вопрос о необходимости наличия цоколя и отмостки.

Ответ на вопрос относительно необходимости строительства отмостки — однозначно «да», отмостка свайного фундамента нужна.

Обустройство цоколя

Цоколь нужен, прежде всего, для утепления дома, и материалы для его обустройства должны обладать следующими непременными качествами – они должны быть влагостойкими, иметь низкую теплопроводность, отпугивать мелких грызунов. Пространство цоколя зашивают, придают ему соответствующий эстетичный вид, применяя различные виды декоративной отделки. В качестве последней можно использовать различные типы вагонки, керамической плитки, природного камня и др.

Использование керамической плитки для облицовки пространства цоколя

Таким образом, свайно-винтовой фундамент и сделанная декоративная нижняя часть дома надежно защищены от воздействия влаги и возникновения коррозии металлических частей.

Основание первого этажа утеплено, имеет красивую наружную отделку, выбор которой обусловлен вкусом и финансовыми возможностями владельца. В случае наличия определенной высоты цоколя, подпольное пространство дома можно использовать для различных хозяйственных нужд.

Обустройство цоколя – важнейший этап строительства дома. Он защищает сооружение от нежелательного проникновения грунтовых вод и их намокания.

Назначение и требования к отмостке

Что касается отмостки для винтового фундамента, то изготавливать ее уже необходимо на этапе обустройства цоколя, причин для этого несколько, а именно:

Исключение проникновения дождевой влаги, других атмосферных осадков в подполье, включая сорняковые растения.
Необходимость надежной теплоизоляции фундамента всей нижней части дома.
Придание эстетичного вида при использовании декоративной отделки.
Наличие тротуара по периметру здания.

Конструкция отмостки для свайного фундамента несложна, проста в изготовлении и ее легко можно обустроить своими руками. Только нужно помнить ее характеристики, которым она должна отвечать – это:

Обязательный уклон порядка 5°С, т.е. та часть отмостки, которая примыкает к дому, должна быть на 3-5 см выше ее внешней части.
Ширина отмостки должна быть шире на 20-30 см нависающего над ней карниза, чтобы дождевая вода с кровли падала именно на защитную часть.
Толщина гравийной, песчаной или глиняной подушки — порядка 30 см.
Высота декоративного верхнего слоя зависит от выбранного материала, если это бетон, то 13-15 см, в случае плитки или природного камня – 4-5 см, если кладется асфальт, то достаточно 3 см.

Изоляция отмостки от цокольной части

Отмостка вокруг дома в случае свайно-винтового фундамента исключает жесткую связку с последним. В противном случае даже при незначительных подвижках грунта (а данный вид фундаментов довольно распространен именно на таких участках) неизбежно произойдет разрушение декора цокольной части дома и защитной полосы по периметру здания.

Избежать этого позволит только очень качественная изоляция отмостки от цокольной части, так называемый компенсационный шов. Последний вид исполняют при помощи ЦСП, пеноплекса, рубероида или пропитанными битумным составом досками. Толщина такого шва составляет порядка 3 см. Изготовив отмостку вокруг дома, можно защитить фундамент на долгие годы.

Нужно помнить еще о том, что цокольное пространство должно быть вентилируемым, для чего по периметру цоколя на уровне 50 см от отмостки необходимо сделать ряд отверстий порядка 100 мм в диаметре и закрыть их декоративными вентиляционными решетками, чтобы исключить проникновение грызунов в подпольное пространство.

Правильная отмостка должна соответствовать ряду предъявляемых к ней требований, иначе она не будет выполнять своей основной функции (защита от грунтовых и дождевых вод). Правильную отмостку надо выбирать в зависимости от типа фундамента в коттедже.

Изготовление отмостки

Как сделать отмостку своими руками? Для этого вокруг здания выкапывают небольшое углубление в виде траншеи глубиной 30-40 см и шириной на 20-30 см шире будущего карниза, чтобы дождевая вода с кровли падала на отмостку и затем уже стекала с нее далее в грунт, то есть ширина ее будет порядка 70 см.

Схема обустройства подушки основания

В правильно вырытой траншее надо обустроить подушку основания, для чего ее нижнюю часть уплотнить с помощью пластичного слоя глины, тщательно утрамбовывая и разбивая комки, затем сверху этого так называемого глиняного замка надо уложить слой гидроизоляции и засыпать смесью из песка и гравия, которую следует тщательно утрамбовать.

Есть еще один момент, который нужно обязательно учесть при строительстве отмостки для дома, стоящего на винтовых сваях – это уровень грунтовых вод. Если он довольно высок, то в процессе изготовления подушки нужно заложить дренажную систему, которая исключит скопление дождевых, талых и почвенных вод у стен нашего дома.

С этой целью вдоль наружного края нашего защитного слоя необходимо вырыть отдельный ров, наполнить на 10 см речным песком, слегка его уплотнить и положить сверху перфорированную (с множеством отверстий) трубу. Сверху надо засыпать мелким речным гравием и накрыть геотекстилем. Трубы направляются к коллектору для сбора воды в виде колодца.

Строительство отмостки для дома

На следующем этапе необходимо создать деформационные швы, для чего, примерно, через каждые 2 м поперек отмостки надо поставить вертикально на ребро деревянные доски толщиной 3 см и один шов надо сделать в месте соединения отмостки и цоколя.

Данный шов рекомендуется изготовить из влагостойкого материала типа ЦСП или пеноплекса, приставив изделие вертикально вплотную к цоколю.

После этого необходимо обустроить наружную часть опалубки будущей отмостки вокруг дома на винтовых сваях и, после того как построили, залить ее бетонным раствором. Заливка производится в один раз. Как только залитый раствор окончательно застынет, надо удалить из него доски, которые использовали для создания компенсационных швов, и засыпать образовавшиеся пустоты мелкозернистым песком или мелким гравием.

Отмостка – важнейшая составляющая фундамента дома, изготовление которой под силу каждому строителю. Следуя инструкциям, стены дома не будут мокнуть от воды, останутся чистыми и сухими.

Декоративная отделка

Вторая часть нашего защитного тротуара имеет декоративное назначение, и ее вид определяется только эстетическими вкусами владельца строения. В качестве такого вида отделки чаще всего применяется асфальт, булыжник, брусчатка и тротуарная плитка. При этом нужно помнить о необходимости создания уклона примерно 5-7 градусов для организации стока влаги в сторону грунта.

Применение брусчатки

Наиболее часто отмостка дома включает в себя брусчатку либо природный камень. Технология их применения заключается в следующем – на дно траншеи засыпается слой песка, плотно утрамбовывается и заливается 5 см слоем бетона. Затем, на данный слой укладывают армирующую сетку и производят еще одну заливку бетоном.

После того как раствор застынет, его засыпают сухой смесью песка и цемента и укладывают на нее брусчатку. Внешний край выложенной брусчатки оформляется бордюром. Такая отмостка является весьма надежной.

Облицовка из тротуарной плитки

В случае применения в качестве облицовки тротуарной плитки технология ее укладки аналогична брусчатке.

Использование тротуарной плитки для облицовки

Таким образом, ответ на вопрос, нужна ли отмостка для свайно-винтовых фундаментов, при внимательном изучении может быть только один – «да», но при этом нужно учесть ряд отличий в ее обустройстве в случае применения, к примеру, ленточного фундамента.

Ниже приведены ссылки на соответствующие тематические видео по изготовлению отмостки при свайном фундаменте.
<iframe src="https://www.youtube.com/embed/gZ35hbCdMII?rel=0&showinfo=0"/>
<iframe src="https://www.youtube.com/embed/1j_4flLTGDk?rel=0&showinfo=0"/>
Таким образом, отсутствие жесткой связи с фундаментом на сваях и тщательное соблюдение технологии ее изготовления (в первую очередь это касается применяемых материалов), главные требования наряду с их высокими водоотталкивающими свойствами. Декоративная часть конструкции всецело зависит от вашего желания.

Для фундамента основную опасность представляет вода. Она проникает через мелкие трещины и щели внутрь основания дома и разрушает его. Это происходит вследствие замерзания влаги, от чего она расширяется, и выдавливает слабые места в фундаменте. Сохранность основания обеспечит правильно устроенная отмостка свайного фундамента вокруг дома своими руками. Проведение этих работ защитит дом от воздействия влаги, которая поступает в виде осадков и как грунтовые воды, проступающих из почвы.

Что собой представляет отмостка?

Выбор свайно-винтового фундамента не означает, что в сооружении отмостки вокруг дома нет необходимости. Её устройство важно для любого типа основания. Тем более что пространство между землей и первой линией перекрытия закрывается кирпичом, газоблоками или бетоном.

Устройство отмостки предполагает сооружение широкой полосы вокруг здания с небольшим уклоном от стен. В ходе эксплуатации она должна выдерживать средние механические нагрузки.

Для чего нужна отмостка? Вот основные функции, которые она выполняет:

Украшение участка и самого здания. Для этих целей отмостку выполняют в том же стиле, что и все другие постройки на участке.
Защита основания дома от влаги. Служит надежной гидроизоляцией при сильных атмосферных осадках. Фундамент способен прослужить более длительное время и способствует повышению прочности здания.
Теплоизоляция подвальных помещений дома. Использование специальных материалов удерживает тепло в подвале, что позволяет более эффективно использовать его полезную площадь.
Служит для снижения разрушительных процессов пучения почвы на свайный фундамент и препятствует размытию земли вокруг свай.

Грамотная отделка свайно-ростверкового фундамента подразумевает заливку отмостки в виде дорожки вокруг дома под небольшим уклоном от здания. Правильно сделать защитный пояс вокруг дома для отвода воды от свай совсем несложно, если придерживаться пошаговой инструкции его возведения.

Основные требования к устройству отмостки

Конструкция защитного слоя вокруг свай включает в себя две части: подземную и надземную.

Поземная часть является защитной подушкой для свай. Для этого чаще всего применяют смесь из щебня и песка, иногда с добавлением глины. Можно сделать отмостку по такой схеме: сначала под сваи насыпается глина, утрамбовывается и сверху насыпают и разравнивают гравий.

Такая подушка без дополнительной защиты будет размываться под воздействием атмосферных осадков. Поэтому верхний слой следует пролить редким цементным раствором и устроить надземную часть дорожки. Это декоративное покрытие не пропускающее воду. В его качестве используют бетон, специальную керамическую плитку из камня, натуральный бут или булыжник, тротуарная плитка.

Отмостка вокруг дома должна соответствовать определенным требованиям:

соблюдение уклона от 3° до 5°. Это добиться легко. Следует внешнюю границу отмостки делать на 3-5 см ниже, чем примыкающую к зданию.
ширина дорожки вокруг дома должна быть на 20-25 см больше карниза крыши, чтобы дождевая вода попадала на неё, а не рядом на землю.
толщина гравийно-песчаной или глиняной подушки должна быть не меньше 20 см. Этой глубины вполне достаточно для обеспечения гидро- и теплоизоляции дома.
декоративный слой должен быть от 3 до 15 см. Размер зависит от его типа. Например, толщина камня или тротуарной плитки – 5-6 см, а толщина бетонной стяжки делают до 15 см. Мягкий асфальт ложится слоем 3-4 см.

При свайно-винтовом фундаменте важно изолировать цоколь здания от отмостки. Слой изоляции не больше 3 см. Его делают из цементно-стружечных плиток, досок или пеноплекса.

Если связать отмостку с цоколем дома на свайно-винтовом основании, то со временем разрушится декоративное покрытие цоколя и сам его защитный пояс.

Обязательно ли делать отмостку для здания на сваях?

Некоторые застройщики не уверены в том, нужно ли делать защитную дорожку вокруг дома при его возведении на винтовых сваях. И в дальнейшем эксплуатируют дом без устройства отмостки, полагая, что она не нужна. Но это ошибочное мнение.

Свайные основания используют при наличии слабых водонаполненных грунтах на участке. В результате сильных атмосферных осадков дождевая вода может легко размыть почву вокруг сваи. При использовании винтовых свай из металла в мокром грунте быстрее развиваются коррозийные процессы.

При длительном использовании металлические опоры станут непригодны, и потребуется их замена. А частичный демонтаж винтовых свай фундамента дома достаточно дорогостоящий и трудоемкий процесс.

Устройство отмостки вокруг дома своими руками

Выполнить отмостку самостоятельно вполне посильное задание. Для этого следует четко придерживаться руководства выполнения строительных работ. Для надежности возводимой конструкции её делают из двух слоев.

верхний слой это надежное декоративное покрытие, выбранное хозяином дома и не пропускающее воду;
нижний слой – это так называемая подстилающая подушка. Она состоит с глины, щебня или крупного песка, которые обязательно уплотняют в процессе устройства защитной дорожки.

Сооружается защитный пояс вокруг винтового фундамента по следующей схеме:

вдоль основания жилого дома роют канаву необходимых размеров. Её глубина составляет 25-30 см;
в выкопанную траншею засыпают слой глины (10-15 см) и тщательно её утрамбовывают;
одним из вариантов является укладка на глиняный пласт листов рубероида для большей гидроизоляции;
оставшееся в траншее пространство засыпают смесью гравия и песка.

Если участок с высоким уровнем грунтовых вод обязательно делают дренажную систему для отвода воды от винтового фундамента. Для этого у кромки отмостки роют небольшую канаву и устанавливают туда дренажную трубу. В ней проделывают специальные отверстия и помещают немного ниже края отмостки. На дне траншеи устраивают песчано-гравийную подушку. В дальнейшем вода из трубы б

bymosque.ru

Бетонирование фундаментной плиты технология — Мечети мира

Фундамент-плита своими руками порой становится единственным эффективным способом возведения основания для дома.

У таких конструкций есть свои плюсы и минусы, противники и приверженцы. Для того, чтобы оценить необходимость данного фундамента следует разобраться с его особенностями строительства и эксплуатации.

Проведение работ своими руками поможет снизить финансовые затраты, но при этом необходимо учитывать действующие нормы и рекомендации специалистов.

Особенности фундамента

Что такое монолитная фундаментная плита? В общем случае, это мелкозаглубленный фундамент в форме бетонного монолита, покрывающего всю площадь под строением. Важным условием возведения данной конструкции является наличие подушки, которая служит демферным слоем между фундаментом и грунтом, а также исполняет дренажную роль.

Типовая схема монолитного плиточного фундамента предусматривает многослойную конструкцию. Поверх песчано-гравийной (щебневой) подушки поочередно укладывается:

геотекстиль;
бетонная подготовка;
гидроизоляция;
утеплитель.

Только после этого производится заливка бетоном. Надежность основания обеспечивается толщиной слоев: подушка – не менее 30 см, бетонная плита – 40 см и более.

Главная особенность монолитной плиты – большая площадь опоры, что позволяет равномерно распределить нагрузку на грунт и снизить удельное давление до 100 г/см² при небольшом загрублении фундамента. Именно эта способность и определяет область применения данного основания.

Несмотря на высокую материалоемкость, оно становится незаменимым при строительстве дома на нестабильных грунтах, при чрезмерно большой глубине промерзания почвы и близком расположении грунтовых вод.

В частности, такой нормативно-рекомендательный документ, как СП 50-101-2004, указывает на необходимость использования малозаглубленного или вообще незаглубленного плиточного фундамента при избыточной пучинистости грунта и излишней чувствительности сооружений к деформациям.

К таким сооружениям можно отнести кирпичные и пеноблочные стены, для которых опасны деформации уже в пределах 2-3 мм. Документ при этом рекомендует, в качестве обязательного элемента, обустройство подушки из материалов, не подверженных вспучиванию.

Плиточный фундамент наиболее популярен при строительстве загородных домов со стенами в виде кирпичной, каменной и блочной кладки. Особенно часто он используется при возведении зданий каркасного типа. В принипе, его можно использовать для любых одноэтажных сооружений (максимум, двухэтажных построек).

Плюсы и минусы

При выборе фундамента для дома следует обратить внимание на такие достоинства плиточной конструкции:

Возможность установки в вышеуказанных осложненных условиях, в т.ч. на нестабильных грунтах.
Повышенная надежность за счет монолитной структуры, усиленной арматуры. Высокая стойкость к перепадам температур.
Возможность обустройства при высоком расположении грунтовых вод и тяжелой паводковой обстановке, при частых подтоплениях.
Простота технологических приемов. Возможность возведения своими руками без использования специальной техники.
Незначительный объем земляных работ. Котлован под плиту имеет небольшую глубину, что ускоряет строительные работы.
Возможность использования в качестве бетонной стяжки напольного покрытия.

Ограничивают распространенность рассматриваемого основания такие недостатки:

высокие требования к подготовке стройплощадки. Она должна быть идеально ровной, т.е. без уклона;
повышенный расход материалов, т.к. плита закрывает всю площадь под сооружением, что делает фундамент достаточно дорогим;
ограничение этажности (высоты) сооружения;
проблемы с обустройством погреба внутри дома.

Анализируя все плюсы и минусы плиточного фундамента, нетрудно прийти к выводу, что выбор его чаще всего обусловлен конкретными обстоятельствами. Он возводится в тех случаях, когда ленточное основание является ненадежным.

Разновидности монолитной плиты

Несмотря на то, что монолитный фундамент имеет специфический принцип строительства, одинаковый для всех вариантов обустройства, он имеет несколько конкретных разновидностей. Выделяются следующие основные виды фундаментных плит.

Классический тип

Это наиболее распространенная, типовая технология, когда железобетонная плита возводится на песчано-гравийной подушке. Утеплитель не является обязательным элементом. Бетонная плита имеет толщину в пределах 25-50 см.

Утепленная шведская конструкция

Данный фундамент имеет многослойную систему, но основное отличие заключается в наличии несъемной пенопропиленовой (пенопластовой) опалубки. Она служит прекрасным теплоизоляционным материалом.

В конструкции предусматриваются прокладки геотекстиля и технониколя, а также гидроизоляция. Сверху заливается теплый пол толщиной до 10 см. Шведская плита сложна в изготовлении, но хорошо сохраняет тепло в доме.

Русский вариант

Эта фундаментная плита характеризуется формированием ребер жесткости в месте установки несущей стены, а также на наиболее нагруженных участках. Ребра делаются при заливке бетона за счет соответствующей конструкции опалубки.

Они могут быть направлены вниз (заглублены в грунт) или вверх (имитируя ленточный фундамент). Такой фундамент ведет к увеличению расхода бетона, но при этом значительно улучшаются прочностные характеристики.

Выбор типа монолитного основания производится с учетом финансовых возможностей и конкретных условий. Шведскую плиту сделать своими руками очень сложно, а потому при наличии соответствующих средств приглашается специализированная компания. Этот тип фундамента скорее относится к элитному классу. Наиболее доступен классический вариант, который и применяется чаще всего.

Устройство плиты под фундамент

Для получения надежного, долговечного фундамента дома важно правильно выбрать материал. Особое внимание уделяется бетону. Следует выделить следующие требования, предъявляемые к нему:

водонепроницаемость должна соответствовать не ниже категории W8;
по прочности подбирается бетон с маркой не ниже М300;
морозостойкость должна соответствовать F200;
подвижность раствора при ручной заливке достаточна П3.

Для армирования плиты можно использовать любую стальную арматуру с периодическим профилем диаметром не менее 12 мм. Часто предпочтение отдается стержням А500С, которые обладают необходимой прочностью и предназначены для сварного соединения.

На стадии подготовки следует подготовить и необходимый инструмент – лопата, лом, болгарка для резки арматуры, нож и ножницы для раскроя рулонных материалов, ножовка по металлу, ножовка и молоток для изготовления опалубки, плоскогубцы, перфоратор.

При подготовке и заливке раствора потребуется вибратор, строительный миксер, мастерок или кельма, терка, правило. Контроль качества и измерения обеспечиваются строительным уровнем, рулеткой, металлической линейкой, угольником.

Земляные работы и опалубка

Для возведения плиточного фундамента необходимо тщательно подготовить площадку под строительство. Прежде всего, снимается плодородный слой почвы и производится выравнивание площадки с использованием нивелира. При необходимости завозится дополнительный грунт, который засыпается на участке и трамбуется. Желательно для этого использовать виброплощадку.

Следующий шаг – рытье котлована («корыто»). Размер ямы превышает габариты плиты на 20-30 см для установки опалубки. Глубина ее выбирается на 30-40 см больше высоты заглубляемой части фундамента. Дно «корыта» тщательно выравнивается по горизонтали и утрамбовывается.

На нем рекомендуется сформировать дренажные отводы. Далее дно застилается по всей площади геотекстилем. Этот слой позволит удерживать подушку от миграции в грунт, при этом свободно пропуская влагу.

Важный этап подготовительной работы – засыпка подушки. Для этого насыпается слой песка, а затем слой щебня или гравия. Общая толщина подушки в среднем составляет 30 см.

Если строительство ведется на сильно пучинистых грунтах, то толщина увеличивается до 40-45 см. Через каждые 8-10 см засыпки производится трамбование (рекомендуется виброплитой). Внутри подушки укладываются трубы коммуникаций, а также дренажные трубы.

Подготовительный этап завершается монтажом опалубки. Она устанавливается по всему периметру будущей фундаментной плиты и строго определяет ее размеры. Монтаж начинается с установки по углам брусьев высотой, равной высоте фундамента.

Между брусьями натягивается шнур, ориентируясь по которому вбиваются промежуточные брусья с шагом 1,5-2 м. К вертикальным брусьям прибиваются дощатые стенки. Используются доски шириной 15-20 см и толщиной 2,5-3 см, которые плотно подгоняются друг к другу.

С внешней стороны опалубка упрочняется укосинами (подпорками). Особое внимание уделяется прочности углов. При установке опалубки следует помнить, что поверхность плиты формируется по верхнему краю доски, а значит, от ровности монтажа зависит горизонтальность фундамента.

Как правильно сделать бетонную подготовку?

Надежность плитного фундамента значительно возрастает при наличии такого элемента, как бетонная подготовка (подбетонка). С учетом большой площади основной заливки, подбетонка выполняет такие функции – исключение протекания бетона, равномерное распределение раствора, ослабление воздействия резкого вспучивания грунта, упрощение правильного монтажа армировочной системы.

Параметры бетонной подготовки определяются СНиП 52-01-2003. Среди основных положений следует отметить такие нормы:

использование тощего бетона на основании смеси марки М50;
толщина слоя составляет 5-10 см;
выдержка после заливки в течение 28 суток для набора прочности материалом.

Тощий бетон для подбетонки содержит всего 6-7% цемента. Смесь содержит минимальное количество ингредиентов, что ускоряет процесс гидратизации, а следовательно, и затвердение массы. Раствор заливается внутрь опалубки по всей поверхности и тщательно разравнивается правилом. Ровность поверхности контролируется строительным уровнем.

Укладка гидроизоляции

Гидроизоляция плитного фундамента считается обязательным элементом конструкции. Она должна надежно защитить бетонную плиту от влаги почвы и паводковых вод. Гидроизоляционный слой должен защищать плиту как снизу, так и сбоку. Обеспечить защиту можно с помощью рулонных, обмазочных и напыляемых материалов, обладающих водонепроницаемостью.

Наиболее часто используется рубероид и толстая полиэтиленовая пленка. В качестве дополнительной изоляции применяется битумная обмазка. Рулонный материал укладывается поверх бетонной подготовки с нахлестом полос. Длина нахлеста составляет не менее 15 см.

Для обеспечения боковой защиты материал поднимается на стенки опалубки (с внутренней стороны). Современная стройиндустрия предлагает усовершенствованные полимерные материалы, которые эффективно исполняют роль гидроизоляции.

Утепление

Теплоизоляция в плитном фундаменте является необязательном, но желательным элементом. Особо важна его установка при строительстве в холодных регионах. Утеплитель может укладываться поверх гидроизоляции или сверху фундаментной плиты при изготовлении напольной стяжки. Не следует забывать, что тепловая защита существенно ухудшается при отсутствии торцевой изоляции.

В качестве теплоизоляции монолитного фундамента используются такие материалы.

Пенопласт

Он технологичен, легко монтируется, не подвергается гниению, обладает высокой водостойкостью. Среди недостатков выделяется токсичность при нагреве выше 50 градусов, хрупкость и горючесть.

Материал выпускается в форме плит различной толщины. В качестве утеплителя фундаментных плит находит широкое применение, в т.ч. из-за низкой стоимости.

Пенополистирол экструдированного типа

По внешнему виду он напоминает пенопласт, но отличается по способу изготовления. Обладает хорошими теплоизоляционными свойствами и повышенной прочностью. Выпускается в рулонах и плитах.

Минеральная вата

Она является хорошим утеплителям, но высокая гигроскопичность способна значительно ухудшить свойства. В качестве теплоизоляции фундамента находит применение вата из базальтовых волокон, которая обладает повышенной влагостойкостью. При использовании минеральной ваты требуется надежная гидроизоляция.

При изготовлении шведской плиты теплоизоляционный слой является обязательным элементом. В этом случае из пенопласта или пенополистирола изготавливается опалубка, которая не подлежит демонтажу после заливки бетона. Для упрочнения несъемной опалубки могут дополнительно устанавливаться временные деревянные щиты с внешней стороны.

Как армировать?

Механическая прочность монолитной, бетонной плиты обеспечивается путем ее армирования стальными стержнями. Для этого поверх гидроизоляции или утеплителя собирается сетчатая конструкция из арматуры диаметром не менее 12 мм. В зависимости от толщины плиты монтируется один или два слоя. Как правило, применяется двухслойное армирование.

Армирующие слои формируются в виде сетки, т.е. укладкой стержней в двух направлениях с соединением в местах пересечения вязальной проволокой. Сварка допускается при использовании арматуры с наличием в маркировке буквы «С». Размер ячеек такой сетки составляет 20-25 см.

Нижний слой устанавливается на опорах высотой 3-4 см, что дает возможность создания защитного бетонного слоя. Верхний слой закрепляется на вертикальных стержнях и отстоит от нижней армировки на расстоянии 10-12 см.

Торцы фундаментных плит армируются с использованием П-образных элементов, которые скрепляют оба горизонтальных слоя. Эти элементы считаются обязательными, т.к. принимают на себя крутящие нагрузки.

Бетонная заливка

Фундаментная плита изготавливается путем заливки бетона в опалубку по всей площади. Расход его велик, а потому придется использовать бетономешалку или заказывать готовый раствор. Для фундамента необходим бетон марки по прочности не ниже М300 (как правило, применяется М400). Заливка осуществляется слоями, которые подвергаются уплотнению с помощью глубинного вибратора.

Всю плиту следует заливать за один день, не допуская отвердения промежуточных слоев. Если объем работ слишком большой и не удается завершить заливку в течение суток, то последующая качественная заливка возможна только при условии, что отвердение не достигло уровня прочности в 10 МПа.

Это условие можно проверить вибратором. Старая заливка должна разжижаться при его работе. Незавершенная плита во время простоя должна надежно защищаться от загрязнения.

Заливка бетона осложняется при чрезмерно низких или высоких температурах воздуха. При проведении работ зимой следует вводить специальные добавки и надежно утеплять раствор. В жаркую погоду следует увлажнять опалубку. В противном случае влага из раствора будет активно впитываться древесиной, что может привести к появлению трещин в бетоне.

Завершение работ

При изготовлении фундаментной монолитной плиты надо помнить о специфическом свойстве бетона. Он постепенно набирает прочность в процессе отвердения и этот процесс в норме продолжается 28 суток. Быстрое и неравномерное затвердение вызывает нарушение химических процессов, происходящих внутри материала, что приводит к его растрескиванию, усадке и деформациям.

Для обеспечения нужного качества требуется специальный уход за бетоном. Наиболее ответственный период продолжается примерно 10 суток. В это время следует обеспечить увлажнение бетона и постараться обеспечить оптимальную температуру (в пределах 17-24 градуса).

Для этого производится периодическое обрызгивание фундамента. Плита укрывается от ветра и прямых солнечных лучей. Нельзя допускать механических воздействий – ударов, трения, царапания. В холодную погоду бетон придется утеплять.

Снимается опалубка предельно осторожно, не допуская повреждения бетона. При появлении сколов, необходимо зачистить место дефекта металлической щеткой, промыть водой и зашпаклевать смесью цемента и песка с в отношении 1:2.

После демонтажа досок, закрепляется гидроизоляция и утеплитель на торцах плиты, а зазор заполняется грунтом с уплотнением. Можно улучшить гидроизоляцию, создав гидрозатвор. Для этого зазор заполняется глиной.

В ряде случаев наиболее подходящим вариантом фундамента становится монолитная железобетонная плита. Она дает возможность построить дом на подвижных и увлажненных грунтах. Такое основание имеет повышенную материалоемкость, что приводит к высокой стоимости строительства.

Для постройки зданий строителям приходится заливать различные типы фундаментов. На проблемных грунтах сооружается фундаментная основа в виде сплошной плиты. Начинающие застройщики интересуются, как правильно залить монолитную плиту фундамента под планируемое здание. Для этого после очистки поверхности земли с разрабатываемой площади снимают слой грунта. Затем формируют приямок и засыпают слой крупного песка и гравия. После отсыпки трамбуется основание, собирается опалубка, укладывается гидроизоляция, укладывается решетка из арматуры и выполняется бетонирование.

Цельная фундаментная плита – специфика применения

Монолитная плита, изготовленная из армированного бетона, отличается повышенным запасом прочности и используется в области промышленного, гражданского и жилищного строительства для сооружения различных типов строений:

дачных построек;
частных домов;
групповых и одиночных коттеджей;
объектов промышленной сферы;
помещений для хранения транспорта;
различных зданий малой этажности.

bymosque.ru

Плита монолитного фундамента своими руками? Обзор и Пошаговая инструкция +Видео

Монолитный фундамент – это цельная железобетонная плита, которая очень прочная и может выдерживать большие нагрузки. Массивный монолит возможно не понадобится при строительстве каркасного дома иди здания из бруса. Если состояние почвы позволяет, то в данном случае можно обойтись и ленточным фундаментом достаточного заглубления.

Да, это один из самых дорогих фундаментов, однако, если планируется возводить тяжелую кирпичную конструкцию, монолит — это то, что надо.

Кроме того, это отличный вариант для тех, кто на участке застройки обнаружил грунт с неравномерными перемещениями, высоким уровнем грунтовых вод. Отлично показывает себя данный тип фундаментов в районах с частотными осадками, сильными морозами и резкими колебаниями температуры.

Толщина монолитной плиты высчитывается в зависимости от веса дома и характеристик грунта. Она может достигать до 40 см. Исходя из толщины плиты и ее размеров, вычисляют необходимый объем, который нужно будет залить.

Возведение монолитного фундамента не требует привлечения строительной техники, технология его устройства своими руками приведена ниже. Прочность и надежность будущего основания дома будет напрямую зависеть от соблюдения технологии и качества используемых материалов..

Подготовка участка. На данном этапе происходит выравнивание поверхности грунта и удаление слоя растительности.

Разметка фундамента. Это важный этап. Тщательно выверяются углы основания.

Котлован. Глубина котлована под монолит будет варьироваться в зависимости от толщины плиты и глубины заложения. Рытье выполняется вручную (довольно трудоемкий процесс) или при помощи экскаватора. Если вы привлекали технику, то глубину котлована нужно сделать несколько меньше необходимой, так как дно котлована все-таки потребуется выравнивать вручную. Дно котлована – это основание будущей железобетонной плит. О каких-либо неровностях не может быть и речи, так как это повлечет деформацию основания и потерю прочности из-за неравномерности нагрузки.

Песчаная подушка. Составляет в среднем около 20 см. Нуждается в утрамбовке и выравнивании. Может использоваться и щебень или смесь с песком.

Опалубка. Деревянная опалубка нуждается в гидроизоляции. При использовании сборной металлической гидроизоляционные работы проводить не потребуется. Опалубка должна быть достаточно прочной, чтобы выдержать давление бетонной смеси. Дополнительно устанавливаются удерживающие распорки.

Гидроизоляция. Дно и при необходимости – стенки будущего фундамента. Если климат морозный, используем утепление фундамента.

Арматурный каркас. Обычно он представляет металлическую сетку, уложенную в два ряда параллельно. Не забывайте, что на также данном этапе монтируются отводы коммуникации.

Заливка. Производится в один этап. Основа монолитного фундамента – бетонная смесь. Качество будущего фундамента и его прочность напрямую зависит от показателей качества используемой смеси.

После высыхания фундаменты опалубка снимается. При необходимости производится гидроизоляция (если не делалась ранее) и утепление.

Источник

remontidekor.ru

Веранда из досок своими руками

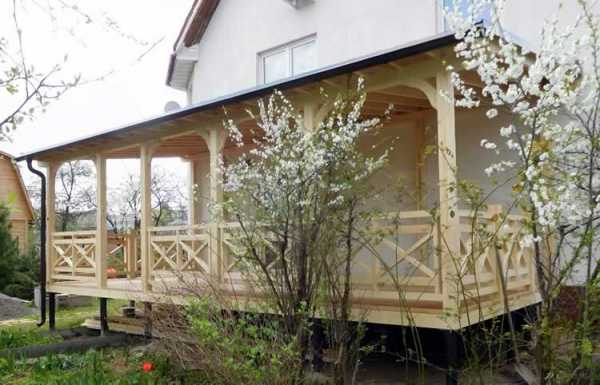

Многие владельцы частных домов, желая увеличить полезную площадь строения, стремятся пристроить к нему различные сооружения. Одним из наиболее распространенных является открытая веранда. Рассмотрим, как изготавливается терраса из дерева – наиболее доступного строительного материала в нашей стране.

Составляем проект пристройки

Прежде чем приступить к строительству веранды из дерева и любых других материалов, стоит тщательно проработать проектную документацию. Что позволит предварительно рассчитать все необходимые материалы, определиться с формой будущего строения, избежать возможных ошибок при строительстве. Даже если вы не обладаете необходимым уровнем черчения или подобными инструментами, рекомендуем выполнить простейшие эскизы будущей постройки с указанием ее размеров.

Во время составления проекта следует продумать всю последовательность работ, наиболее оптимальные приемы для ее выполнения. Аналогично следует определиться, с необходимым для строительства террасы, оборудованием и инструментами.

Этап первый — закладка фундамента

После определения последовательности строительства — веранда своими руками из дерева возводится пошагово. Начать необходимо с основания террасы, которое представляет собой ленточный мелкозаглубленный или столбчатый фундамент.

Как правило, оба вида имеют достаточно широкое распространение при выполнении самостоятельного изготовления домовых пристроек. Рассмотрим особенности данных типов фундамента для будущей террасы.

Столбик за столбиком

Простым и менее затратным с точки зрения материалов и физических усилий является столбчатый фундамент веранды. Он представляет собой несколько отдельных опор прямоугольного сечения в горизонтальной плоскости. Для изготовления используют следующие материалы:

кирпич керамический красный;
блоки фундаментные бетонные;
блоки строительные бетонные;
кладочный песчано-цементный раствор.

Перед установкой под будущие столбики выкапывают ямы 0,6-1м. Глубина заглубления под опоры террасы зависит от качества почвы и массы будущего строения. Дно ям отсыпают песком и щебнем с промежуточным утрамбовыванием. Поверх отсыпки под основание террасы заливают бетонную подушку для выравнивания.

Деревянная веранда должна равномерно опираться на все элементы фундамента. Для этого столбы выводят на общий уровень по высоте. С этой целью можно использовать частично обрезанные блоки или кирпич, а также различную толщину швов. После установки всех опор для террасы их необходимо защитить от влаги. В этом случае используют готовую битумную мастику и рулонный гидроизолятор. Аналогично осуществляется и гидроизоляция оголовков столбиков под веранду.

Лента под террасу – плюсы и минусы

Ленточный вид фундаментов для террасы требует больших усилий при строительстве. Основные этапы:

разметка ленты по периметру стен террасы;
копка траншеи на глубину не менее 0,6 метра шириной около 30 см;
установка опалубки для подъема ленты над уровнем почвы до брусовой обвязки веранды;
выполнение отсыпки дна траншеи песком и щебнем;
изготовление и установка армирующего каркаса из стальных прутьев;
приготовление бетонного раствора в достаточном объеме, заливка ленты до верхнего края опалубки;
гидроизоляция застывшей ленты с помощью готовых составов;
засыпка траншеи грунтом.

Как видно из описания процесса, технология установки ленточного фундамента под террасу из дерева – процесс достаточно трудоемкий и длительный, требует более высокой квалификации, чем при монтаже столбчатого основания. В случае неправильного возведения или высокой подвижности грунта ленту может порвать и выгнуть, что обязательно отразится на всей конструкции.

Этап второй — сооружение каркаса строения

На готовый фундамент выполняется монтаж каркаса сооружения. Деревянная терраса своими руками изготавливается достаточно быстро даже в одиночку. Для работы потребуется строительный брус сечением 150х150 и 100х100 мм. Первый брус подойдет на нижнюю обвязку – основание пола веранды, второй – на стойки и опоры для перил.

Укладываем нижнюю обвязку

Брус сечением 150х150 укладываем на предварительно выстеленный рубероидом фундамент для террасы. Если размеры пристройки превышают 6 метров – стандартная длина пиломатериалов в нашей стране, придется сращивать элементы обвязки. Технология углового и продольного соединения бруса следующая:

Отберите наиболее ровные, не поведенные пиломатериалы.
На торцах разметьте запилы на половину толщины бруса. Длина будущего паза равна в нашем случае 150 мм.
Пропилите брус по разметке с помощью ручного или механического инструмента – столярная ножевка, циркулярная или цепная пилы.
Соедините детали паз в паз под углом или вдоль.
Дополнительно усильте соединение, вбив по 2-3 гвоздя №150.

Во избежание возможного смещения каркаса террасы относительно основания (об этом стоит подумать на этапе возведения фундамента) в верхней части столбов или ленты оставляют несколько обрезков стальной арматуры диаметром 8 или 10 мм и длиной свободного конца 200-250 мм. Перед укладкой обвязки в точках выхода стальных стержней сверлятся отверстия большего диаметра, и брус укладывается на штыри, которые затем загибаются заподлицо.

После выполнения брусовой обвязки пола террасы по периметру, уложите аналогичным образом несколько поперечных брусков того же сечения, устанавливая в заранее размеченные и выпиленные пазы с шагом около 1 метра, скрепив их длинными гвоздями.

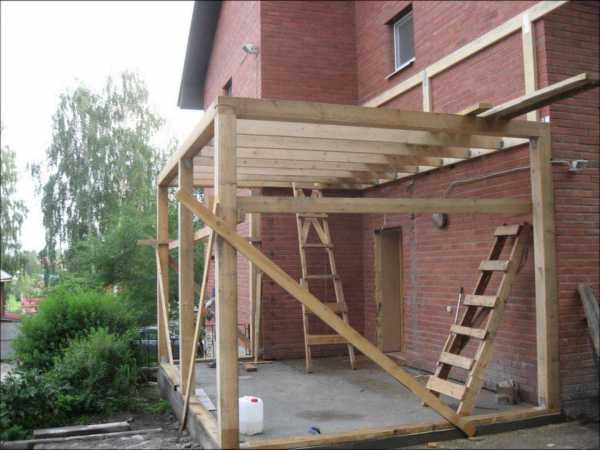

Устанавливаем стойки

Для опоры крыши веранды из дерева необходимо установить по внешним углам и вдоль длинной стороны, параллельной стене дома, несколько вертикальных брусков. Длина которых выбирается таким образом, чтобы высота крыши террасы от пола составляла не менее 2 метров, и соблюдался уклон кровли от основного строения.

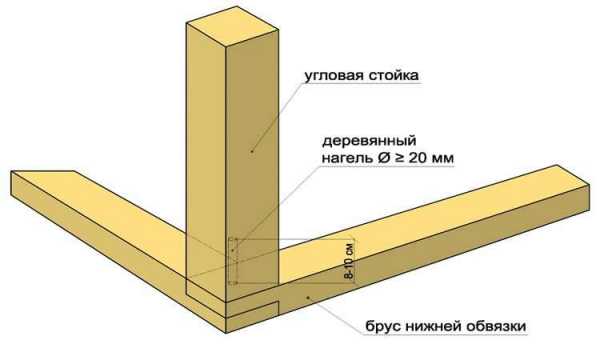

Схема соединения обвязки и стоек

Если брус обвязки террасы разрешается не строгать, то стойки обязательно должны быть предварительно простроганы электрорубанком. Это позволит придать им более эстетичный вид и упростит дальнейшую отделку и обработку веранды. Крепить стойки к обвязке следует саморезами с использованием усиленных стальных уголков. В верхней части торцы бруса крепят к обвязке террасы, которая представляет собой элемент каркаса, служащий для увеличения прочности конструкции веранды.

Верхнюю обвязку лучше сделать из строганого бруса 100х100. Сборка осуществляется на земле подетально, после чего устанавливается на торцы стоек и крепится к ним. При этом необходимо убедиться в перпендикулярности вертикальных деталей в двух плоскостях. Для этого используют отвес или строительный уровень.

Этап третий — монтаж пола террасы

Поэтапный процесс монтажа террасы из дерева продолжается изготовлением пола пристройки. Особое внимание следует уделить правильному подбору материала, это — условия эксплуатации, сопряженные с постоянным воздействием влаги и резким перепадов температур.

Стандартная половая доска из сосны или ели худшее что можно подобрать для веранды. Если вы решитесь ее использовать, необходимо обязательно двукратно обработать пиломатериал антисептическими составами, защищающими дерево от гниения и поражения различными микроорганизмами. Особое внимание уделите обработке досок с торца.

Лучшим выбором для пола веранды является половая доска из лиственницы. Ее плюсы:

устойчива к воздействию влаги и поражению грибками, плесенью, насекомыми;
имеет красивую древесную структуру;
хорошо поддается дополнительной обработке защитно-декоративными составами.

Вместо лиственницы для уличных террас часто используют искусственный напольный материал – декинг.

Для повышения декоративных свойств всего изделия в целом настилать половое покрытие можно не только традиционно вдоль одной из сторон террасы, но и под углом к ним. При этом способе расход половой доски на веранде будет увеличен процентов на 20, но оно того стоит. Так же осуществляют укладку пола террасы от центра по диагоналям, что требует выполнения точных угловых резов, которые можно сделать на торцовочной циркулярной пиле.

Этап 4 — монтаж крыши

Защитить посетителей веранды и напольное покрытие от дождя и солнечного зноя поможет качественная крыша. Каркас ее изготавливают из дерева, используя вертикальную обвязку террасы и горизонтальный брус-основу, закрепленный на стене дома. При возведении кровли веранды необходимо предусмотреть уклон к по отношению к горизонту не менее 15-20 о во избежание скопления больших масс снега.

В качестве кровельных материалов для террас используют как традиционные металлические листы или мягкую кровлю, так и менее распространенные стекло или цветной сотовый поликарбонат. Благодаря применению последнего — крыша веранды может иметь радиусное закругление или куполообразную форму. Конечно, это потребует изготовления более сложной стропильной системы, зато придаст внешнему виду террасы неповторимости.

Этап 5 — установка перил, отделка

Ограничить внутреннее пространство веранды и защитить посетителей от падения помогут перила из дерева. Изготавливают которые из профилированного металла или строганого бруса. Балясины придадут изюминку внешнему интерьеру.

Закончив монтаж ограждения следует обработать древесину с помощью морилок, протрав или красок на масляной основе, иными словами защитить и подготовить к эксплуатации.

В данной статье мы разобрали вопрос – как построить веранду, как оказалось это совсем не сложно. Главное следовать рекомендациям и пошаговому алгоритму.

Веранда позволяет выгодно расширить полезное пространство жилого дома. В правильно возведенной и грамотно обустроенной пристройке можно комфортно проводить время как в теплую, так и в холодную пору года.

Веранда своими руками

Ознакомьтесь с рекомендациями по выбору строительных материалов, разберитесь в технологии, и вы сможете самостоятельно возвести надежную, красивую и долговечную пристройку.

Зимняя застекленная веранда

Разметка строительной площадки

Начинаем подготовку нашей строительной площадки.

Первый шаг. Снимаем по периметру будущей постройки порядка 150 мм верхнего слоя грунта и отвозим его на цветники, в огород или другое место.

Второй шаг. Выравниваем полученное углубление.

Третий шаг. Выполняем разметку. Сначала, ориентируясь на проект, вбиваем металлические или деревянные штыри по углам площадки, затем аналогичным образом вбиваем промежуточные колышки через каждые 1-1,5 м, а после натягиваем между штырями веревку. По ней мы будем ориентироваться в процессе обустройства фундамента.

Делаем фундамент

Чаще всего веранды строятся на основаниях столбчатого либо ленточного типа. Глубина опоры принимается равной глубине фундамента основного дома. Связывать основную опору с фундаментом пристройки настоятельно не рекомендуется, т.к. эти конструкции будут иметь сильно различающийся вес. Следовательно, степень их усадки также будет различаться. Чтобы тяжелый дом не тянул за собой сравнительно легкую пристройку, последнюю нужно возводить на отдельном фундаменте. Для этого оставляем между фундаментами примерно 3-4-сантиметровый зазор.

Важный момент! При выборе типа фундамента учитывайте, в первую очередь, особенности грунта в вашем регионе и суммарную массу веранды. Для строительства тяжелых конструкций на пучинистых грунтах лучше всего подходят монолитные ленточные основания. Облегченные конструкции, к примеру, из древесины, можно строить на столбчатых опорах.

Ленточное основание

Фундамент ленточного типа оптимально подходит для дальнейшего возведения на нем веранды из строительных блоков или кирпича. Толщину основания, как уже отмечалось, выдерживаем равной толщине фундамента дома. Если это новострой, держим толщину на уровне 70-80 см.

Первый шаг. Роем траншею по периметру стен пристройки.

Рытье котлована для фундамента

Второй шаг. Выравниваем дно и стены траншеи, выставляем опалубку из деревянных досок или щитов по высоте будущей бетонной опоры.

Третий шаг. Последовательно засыпаем дно траншеи 10-сантиметровым слоем песка и таким же слоем щебенки с обязательной утрамбовкой каждого шара засыпки.

Четвертый шаг. Укладываем арматурную сетку из 10-12-миллиметровых прутков. Рекомендованный размер ячеек сетки – 10х10 см. Так основание будет максимально прочным.

Пятый шаг. Заливаем бетон, приготовленный из порции цемента, трех порций песка, 4-5 порций щебенки и воды.

Тщательно разравниваем заливку и оставляем ее сохнуть и набирать прочность на 3-4 недели. В жару каждый день проливаем бетон, чтобы предотвратить его растрескивание.

Столбчатое основание

Для веранды из бруса или поликарбоната отлично подойдет столбчатое основание. Ямы для столбов рекомендуется делать глубиной 80-110 см. Если веранда маленькая (примерно до 3х4 м), будет достаточно установить опоры в углах. Однако профессиональные строители рекомендуют устанавливать промежуточные стойки при любых размерах веранды. Расстояние между опорами выдерживаем в пределах 0,8-1 м.

Столбчатый фундамент под веранду

Первый шаг. Роем ямы в местах будущей заливки столбов. Удобнее всего делать это с помощью бура.

Второй шаг. Засыпаем дно каждого углубления 15-20-сантиметровым слоем песка. Дополнительно рекомендуется насыпать примерно 10 см щебенки. Каждый слой утрамбовываем.

Третий шаг. Заливаем бетон до уровня грунта и даем ему застыть.

Четвертый шаг. Готовые бетонные опоры промазываем битумом.

Пятый шаг. Засыпаем песком щели между землей и опорами.

Шестой шаг. Возводим надземную часть столбов из кирпича. Высоту делаем равной высоте фундамента основного дома.

Как быстро и дешево сделать столбчатый фундамент

bymosque.ru

Правильный фундамент под одноэтажный дом

Факторы, влияющие на глубину заложения

Определение грунта

Рельеф местности и виды фундаментов

Столбчатое основание

Ленточный фундамент

Плита

Рекомендации при расчете

Выбираем тип заливного фундамента

Технология создания заливного фундамента

Содержание статьи

Как выбрать правильное основание под будущий дом?

Ленточные фундаменты

Столбчатый и свайный фундамент

Монолитные фундаменты

Видео

Как сделать Ленточный фундамент под каркасный дом своими руками: пошаговая инструкция +Видео

Какая глубина фундамента для одноэтажного дома

Факторы, влияющие на глубину заложения

Определение грунта

Рельеф местности и виды фундаментов

Столбчатое основание

Ленточный фундамент

Плита

Рекомендации при расчете

От чего зависит выбор глубины

Типы и разновидности грунтов

Определение уровня подземных вод

Выбор типа фундамента в соответствии с грунтом

Расчет глубины заложения фундамента

Выбор материалов для дома с учетом глубины

Видео расчеты глубины заложения фундамента одноэтажного дома

Какими свойствами обладает данный строительный материал?

Проверка грунта под фундамент: как это сделать самому?

Пеноблочные постройки: какая у них глубина?

Какие факторы могут повлиять на выбор цоколя?

Отмостка для свайного фундамента своими руками

Что такое отмостка

<img decoding="async" src="/wp-content/uploads/fundament-svoimi-rukami-pod-dom_32.jpg" />

Нужна ли она свайному фундаменту?

<img decoding="async" src="/wp-content/uploads/fundament-svoimi-rukami-pod-dom_34.jpg" />

Основные требования

Технология монтажа

Создание траншеи

Укладка подсыпки

<img decoding="async" src="/wp-content/uploads/fundament-svoimi-rukami-pod-dom_36.jpg" />

Монтаж бетонной стяжки

Установка мягкой отмостки

<img decoding="async" src="/wp-content/uploads/fundament-svoimi-rukami-pod-dom_38.jpg" />

Полезное видео

Заключение

Преимущества использования свай

Обустройство цоколя

Назначение и требования к отмостке

Изготовление отмостки

Декоративная отделка

Применение брусчатки

Облицовка из тротуарной плитки

Что собой представляет отмостка?

Основные требования к устройству отмостки

Обязательно ли делать отмостку для здания на сваях?

Устройство отмостки вокруг дома своими руками

Бетонирование фундаментной плиты технология — Мечети мира

Особенности фундамента

Плюсы и минусы

Разновидности монолитной плиты

Классический тип

Утепленная шведская конструкция

Русский вариант

Устройство плиты под фундамент

Земляные работы и опалубка

Как правильно сделать бетонную подготовку?

Укладка гидроизоляции

Утепление

Пенопласт

Пенополистирол экструдированного типа

Минеральная вата

Как армировать?

Бетонная заливка

Завершение работ
