Газовые горелки для котлов отопления своими руками: виды, способ изготовления и обслуживания

виды, способ изготовления и обслуживания

Главная составляющая газового котла – горелка. Прочие элементы устраиваются вокруг неё.

Такую горелку можно создать самостоятельно, только нужно учесть такие нюансы, как виды газовых горелок, к примеру.

Содержание

• 1 Разновидности газовых горелок
  • 1.1 Атмосферные газовые горелки
  • 1.2 Вентиляторные газовые горелки
  • 1.3 Диффузионно-кинетические горелки
• 2 Процесс самостоятельного создания горелки
• 3 Открытие вентиля
• 4 Нюансы обслуживания
• 5 Итоги

Разновидности газовых горелок

Атмосферная газовая горелка

Перед классификацией газовых горелок для котлов следует определиться с тем, что происходит внутри, а это:

• прохождение горючего материала через горелку (в нашем случае газа),
• добавление воздуха в это горючее.

Конструкция прибора должна сохранять устойчивость горения газо-воздушного состава.

По способу подачи воздуха в поток газа есть несколько видов горелок:

1. атмосферные;
2. с вентиляторами;
3. диффузно-кинетические.

Также самодельная газовая горелка отличается по числу ступеней:

1. Одна ступень. Прежде всего, это работа прибора со стабильной мощностью: температурные показатели воздуха в помещениях или теплового носителя поддерживаются на определённом уровне. Это заслуга розжига или выключения горелки в требующееся время. При этом отмечаются скачки температуры в рамках определенного спектра. Стоит отметить довольно скромный эксплуатационный срок такой горелки.
2. Две ступени. Работа прибора – двухрежимная. При слабой нагрузке на отопительную сеть действует половинный режим, обеспечивая стабильную работу котла и меньший износ оборудования. Номинальный режим включается при больших нагрузках. Мощь прибора можно контролировать постепенно от нулевого значения до номинального. Поэтому газовое оборудование может трудиться беспрерывно и в оптимальном режиме в течение долгих лет.

Что касается характерных черт хорошей горелки, то это:тся КПД прибора, в воздух попадает оксид азота и угарный газ;

• приличный эксплуатационный срок устройства;
• простота конструкции;
• лёгкость установки;
• шум в пределах санитарных нормативов;
• быстрая перенастройка с одного вида горючего на другой. Этот критерий касается комбинированных версий.

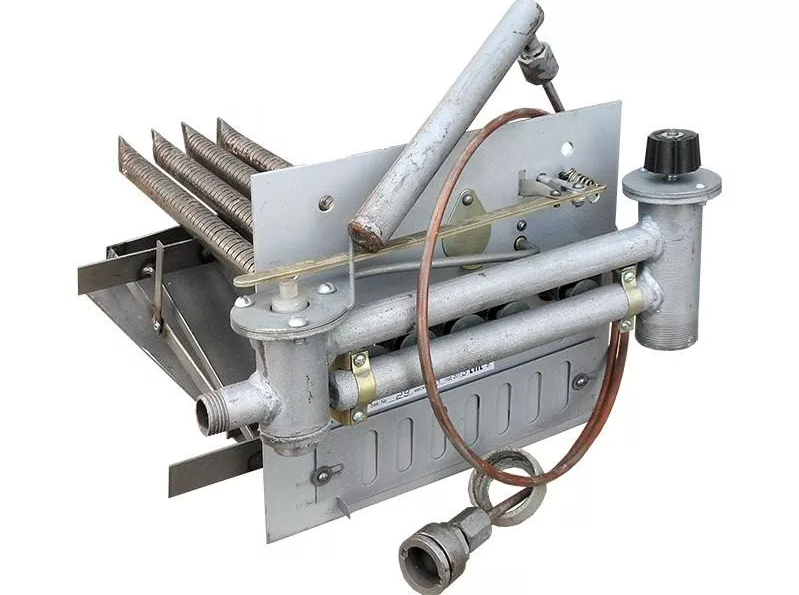

Атмосферные газовые горелки

Они подсасывают воздух, как струйный насос. То есть газ следует через эжектор, где вследствие высокой динамики снижается его давление. Воздух внедряется в поток газа из-за скачков давления.

Плюсы разновидностей:

1. простая конструкция;
2. компактные размеры;
3. энергонезависимость;
4. низкие шумы;
5. привлекательные цены.

С такой горелкой котёл, действующий на твёрдом топливе, можно переоборудовать под работу на газе. Для этого нужно горелку вмонтировать в отдел зольника.

Внушительные объёмы воздуха струйным действием внедрить в поток газа нельзя. По этой причине атмосферные версии в котлах не отличаются большой мощностью. Их предел – 9 кВт (среднее значение).

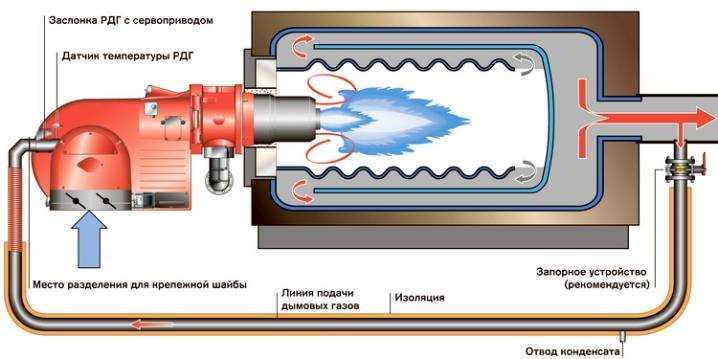

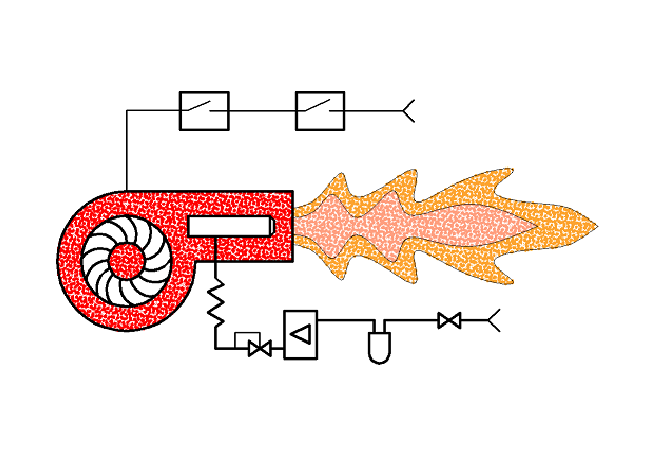

Вентиляторные газовые горелки

В них за нагнетание воздуха отвечает вентилятор. Воздух внедряется в необходимых объёмах. Кислород подаётся принудительно. Поэтому:

1. Нет ограничений по мощности. Благодаря вентилятору различные объёмы газового горючего можно снабдить необходимым количеством воздуха, чтобы обеспечить тотальное сгорание.
2. Отдел сгорания (газовый) можно изолировать от котельной. Поступление воздуха в него идёт извне – по особому воздухопроводу. Так уменьшается угроза проникновения в дом газов от дыма.

В аналогах атмосферного типа закрытый отдел невозможен. Причина: естественная тяга не может справиться с воздушным сопротивлением в воздуховоде и обеспечить горелку нужными объёмами воздуха.

Котёл, имеющий закрытую газовую камеру, может работать и без установки отдельного воздуховода. Это обусловлено применением дымоходов коаксиального вида. В них для устранения дымовых газов устроена внутренняя труба. Для попадания нового воздуха имеется цилиндрический туннель. Он устроен между внешней и внутренней трубой.

Версии с принудительным внедрением воздуха могут настраиваться самостоятельно. Им требуются минимальные действия пользователя.

Минусы вентиляторных газовых горелок:

1. высокие цены;
2. мощные шумы при работе;
3. зависимость от электричества – им нужны источники стабильного питания.

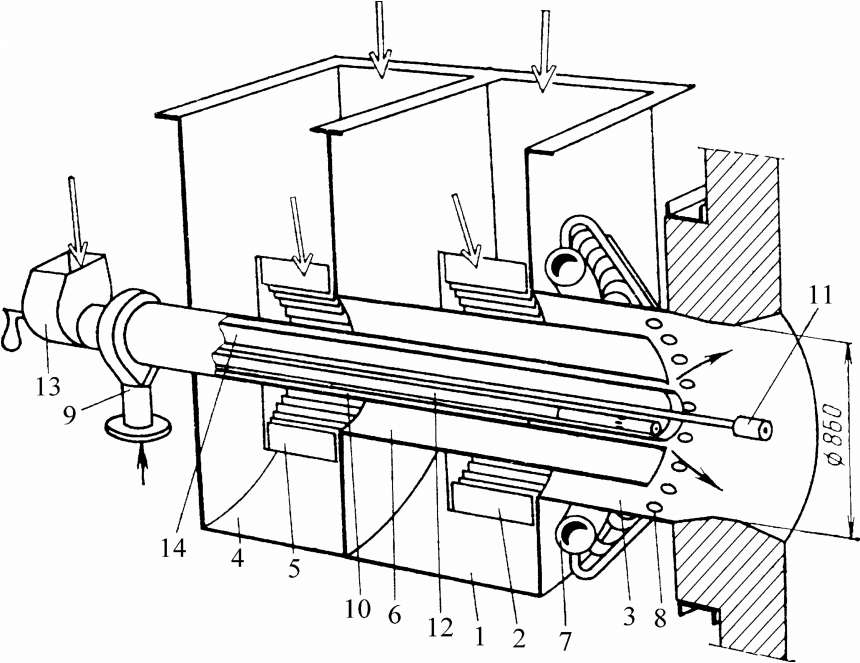

Диффузионно-кинетические горелки

Обычно они присутствуют в мощных промышленных обогревательных агрегатах. В них сочетаются основы предыдущих двух видов горелок.

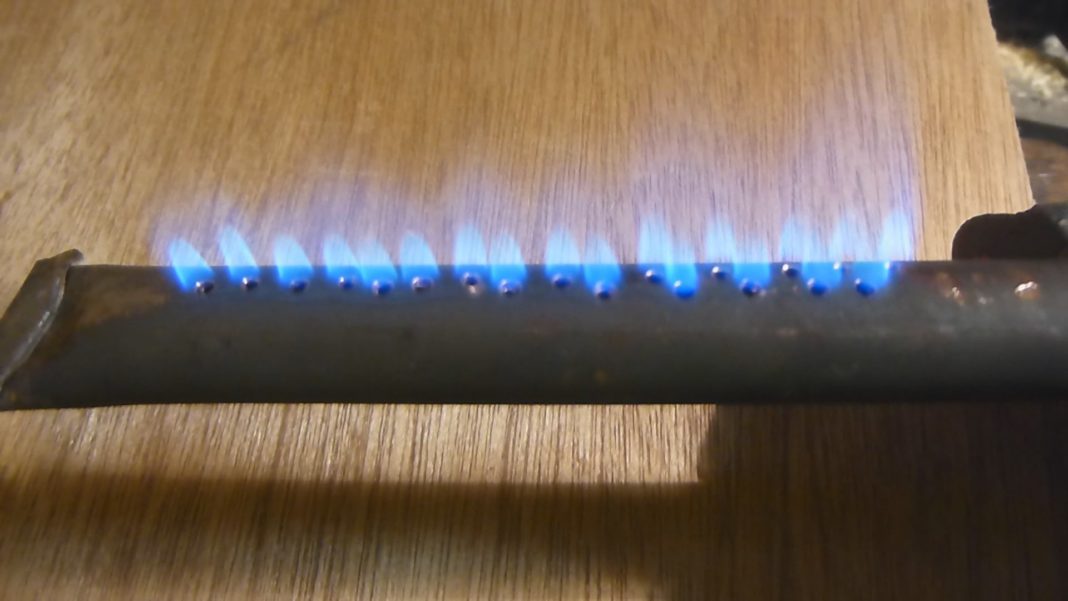

Процесс самостоятельного создания горелки

Самодельная версия горелки под газовые котлы, функционирующие на твёрдом топливе, может быть изготовлена на основе вентиля от газового баллона, точнее кислородного. В его выходящий патрубок необходимо внедрить самодельный штуцер. Его затем можно присоединить к редуктору. Соединительным элементом становится резинотканевый шланг при самостоятельном изготовлении.

Входной патрубок входит в сам баллон в процессе изготовления. На него требуется поставить колпачок. В колпачке устраивается дырочка для присоединения жиклера, который берётся из газовой плиты, либо паяльной лампы.

С помощью сварки к самодельному колпачку крепится сопло. Соплом является элемент стальной трубы. Его длина – 10 см. Плотность стенок – 2 мм.

Колпачок и сопло отделяет некоторое пространство – в 1,5 см. Через него забирается воздух. По такой причине к колпачку сначала тем же способом крепятся три толстых проволочных элемента. А к ним монтируется труба-сопло.

Приёмы зажигания этого самодельного изделия таковы:
открытие крана на магистральной газовой сети, либо на баллоне (он нужен, когда используется сжиженный формат газа).

У сопла держится источник огня: спичка, зажигалка или зажжённый бумажный фитиль. Производство нетрудное, на первый взгляд.

Открытие вентиля

Вентиль на газовой горелке

Мощностью такого прибора можно управлять, закрывая или приоткрывая вентиль. Наибольшая температура концентрируется в зелёно-голубой части огня. Чтобы настроить сопло, нужно поставить в его середину факел. Для этого немного подгибаются проволочные держатели.

Для создания рабочей версии горелки к её соплу приваривается наконечник. Угол его изогнутости – 45^⸰.

Базисом для изготовления может оказаться и стальной вентиль (также от баллона). На его выходящий отрезок нанизывается заглушка с дырочкой под жиклер. Он берётся из паяльной лампы. Диаметр её сопла – 0,8 мм. Нужный диаметр горелочного сопла – 3 см. Длину сопла можно варьировать насадками. Так контролируется и параметры факела. Регулятором здесь становится вентиль.

Нюансы обслуживания

Обслуживание газовой горелки

Обслуживание газовых горелок любой самодельной версии подразумевается только в её чистке. Этот процесс должен быть ежегодным. Выполнять его самостоятельно не рекомендуется. Ведь придётся разбирать и собирать котёл. Как правило, за обслуживанием обращаются в сервисные центры. Скопившиеся загрязнения ликвидируются воздушной продувкой. Воздух здесь сжатый.

Настраивать давление к горелкам необходимо осторожно. Например, для некоторых нынешних версий горелок параметры 8-10 Атм могут быть пагубными.

Необходимость в чистке горелки может сократится в разы, если на трубу газовой подачи поставить фильтр. Эту работу выполняет работник газовой службы, куда следует обратиться со специальной заявкой.

Итоги

Газовая горелка для котла своими руками собирается, но небыстро, да и не каждый может надежно собрать этот важный элемент отопительной системы. Выгоднее в плане безопасности подобрать фирменную горелку.

виды горелок с автоматикой, атмосферная горелка для газового бытового котла

Содержание:

Конструкционные особенности газовой горелки
Виды газовых горелок
Атмосферные горелки
Горелки закрытого типа
Разнообразие горелок по типу розжига
Горелки для универсального оборудования
Самодельные горелки
Видео

Одним из важнейших элементов всех газовых нагревательных приборов является горелка. Ее располагают под теплообменником. Назначение газовой горелки для отопительного котла – это обеспечение сгорания топлива и генерация тепловой энергии. Далее тепло поглощается теплообменником и направляется в систему обогрева.

Конструкционные особенности газовой горелки

Этот элемент агрегата создает устойчивое пламя, именно в горелке сжигается поступающее в прибор топливо. Затем полученное тепло двигается вверх, где находится теплообменник, по которому перемещается жидкий теплоноситель. Продукты сгорания и излишки тепла уходят в атмосферу тем или иным способом.

Газовая горелка имеет несложное устройство, она состоит из нескольких главных узлов, среди которых:

1. Форсунка – служит для выброса газа.
2. Система розжига – предназначается для поджигания газообразного топлива.
3. Датчик, контролирующий наличие горящего пламени.
4. Система автоматизации – отслеживает температурные показатели.

Так упрощенно выглядит конструкция.

Современные газовые горелки для котлов отопления — устройства, которые должны соответствовать ряду требований:

1. Бесшумная работа. Является важным качеством. Многим потребителям знакомы проточные водонагреватели советских времен, в которых пламя сильно шумело. А вот современные модели функционируют относительно тихо. Также при выборе устройства следует обратить внимание на розжиг, поскольку не должно быть взрывов и хлопков. На уровень шума дополнительно влияет конструкция камеры сгорания.
2. Продолжительный период эксплуатации. В старых моделях газовых агрегатов горелки работали долго, поскольку в то время оборудование делалось на века. Сейчас подобные технологии не используют, поэтому данные элементы, установленные в газовых котлах, ломаются довольно часто. В этом случае специалисты рекомендуют приобретать приборы, выпускаемые под известными торговыми марками, для которых используют качественные комплектующие. Не стоит покупать китайское оборудование непонятного изготовления и дешевые котлы отечественного производства, поскольку в них часто монтируют недолговечные горелки.
3. Полное сгорание газообразного топлива. Это важное требование, поскольку горелка должна сжигать природный газ полностью с минимальным выделением продуктов горения и других сопутствующих соединений, включая угарный газ. На степень сгорания также влияют остальные узлы. Не следует забывать об обустройстве качественного отвода газов – для этого нужно сделать дымоход, имеющий хорошую тягу.

Принцип функционирования газовой горелки отличается простотой:

1. Агрегат фиксирует наличие несоответствия между температурой в отопительном контуре с показателями, заданными пользователями оборудования.
2. После открытия газового клапана топливо поступает в горелку.
3. Одновременно срабатывает система розжига.
4. После того как газ зажегся, появляется пламя.

Одновременно начинается работа датчика пламени, который контролирует его наличие: если вдруг потух огонь, автоматика перекрывает поступление топлива. После достижения в отопительной системе нужной температуры подача газа прекращается.

Функция отслеживания наличия пламени в горелках производители реализуют по-разному. В некоторых агрегатах устанавливают простой термоэлемент, а автоматические котлы на базе электроники снабжают системой ионизационного контроля.

Виды газовых горелок

Продолжительное время в стране на рынке отопительного оборудования были представлены только простые, не автоматизированные котлы без сложной электроники. Им требовалось обустройство полноценных дымоходов, а размещали их в хорошо вентилируемых помещениях. Сегодня в продаже имеются приборы, функционирующие практически в любых условиях. Вместе с ними реализуют традиционные модели.

Бывают следующие виды горелок:

• атмосферные;
• закрытого типа;
• с горящим запальником;
• с электронным розжигом.

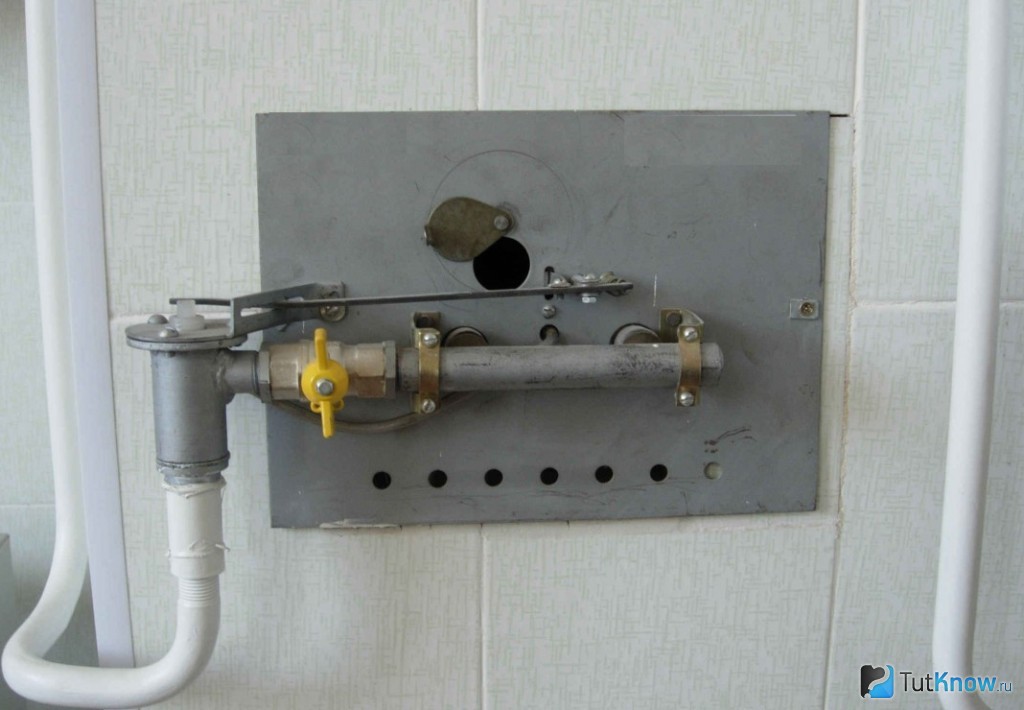

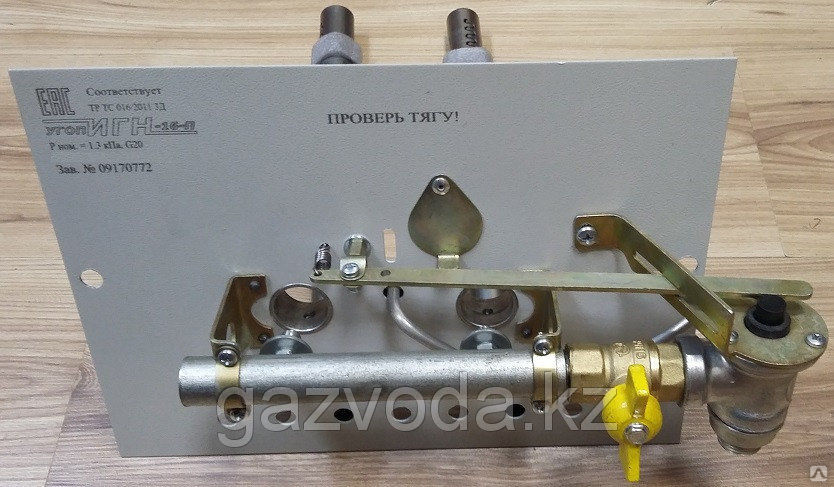

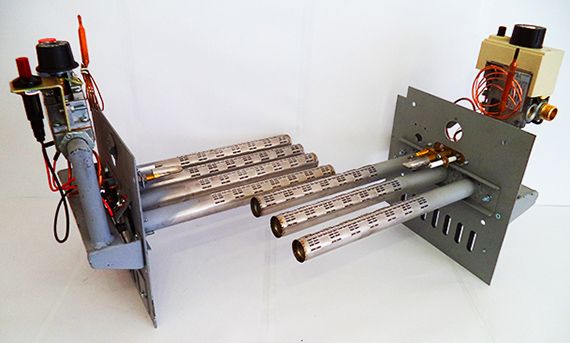

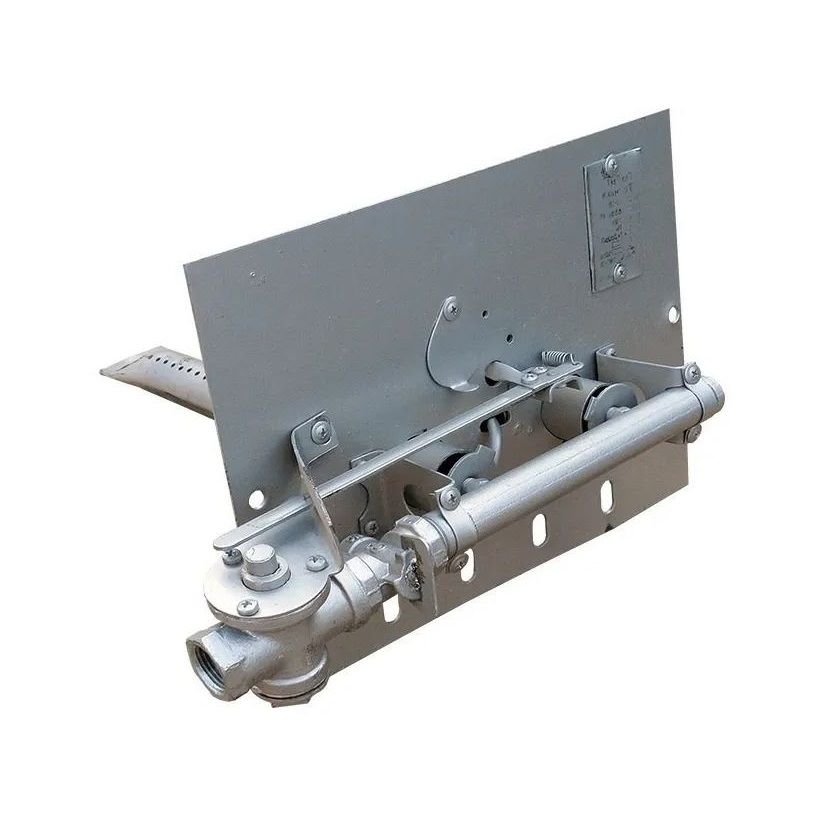

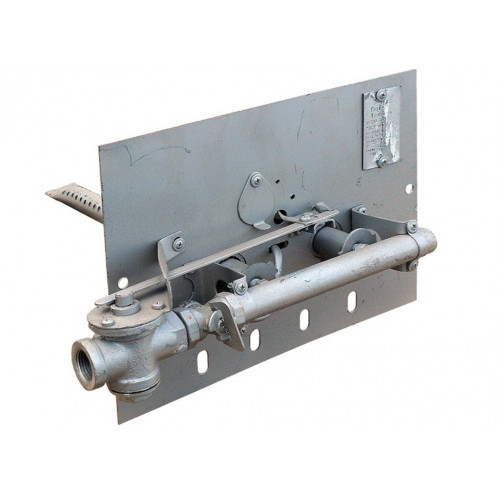

Атмосферные горелки

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Наличие горелки атмосферного типа существенно упрощает конструкцию нагревательных приборов. Работают такие устройства в результате естественного притока кислорода, а чтобы удалить продукты сгорания, монтируют дымоходы. Поскольку забор кислорода происходит из помещения, то в нем необходимо сделать качественную вентиляцию.

Достоинства котлов, в которых установлена атмосферная газовая горелка, следующие:

1. Простое конструкционное устройство, что положительно отражается на стоимости оборудования.
2. Низкий уровень шума. В приборе нет дополнительных вентиляторов, слышен только гул пламени.
3. Высокая степень надежности. Поскольку прибор состоит из минимального количества комплектующих деталей, он ломается редко.
4. Энергонезависимость. Так как работа агрегата не зависит от наличия электричества, его можно эксплуатировать в домах, где отключено электроснабжение.

Имеются и отрицательные моменты:

1. Невысокий КПД. Котлы с закрытыми горелками имеют более совершенную конструкцию, они эффективнее и экономичнее.
2. Обязательное обустройство дымохода, который необходимо выводить на крышу, что влечет за собой дополнительные финансовые расходы.
3. Устанавливать котел под газовую горелку следует в специально предназначенном для этого помещении, где имеется окно и вентиляция, а такие требования выполнять иногда проблематично.

Также нельзя исключать возможность неполного сгорания газообразного топлива.

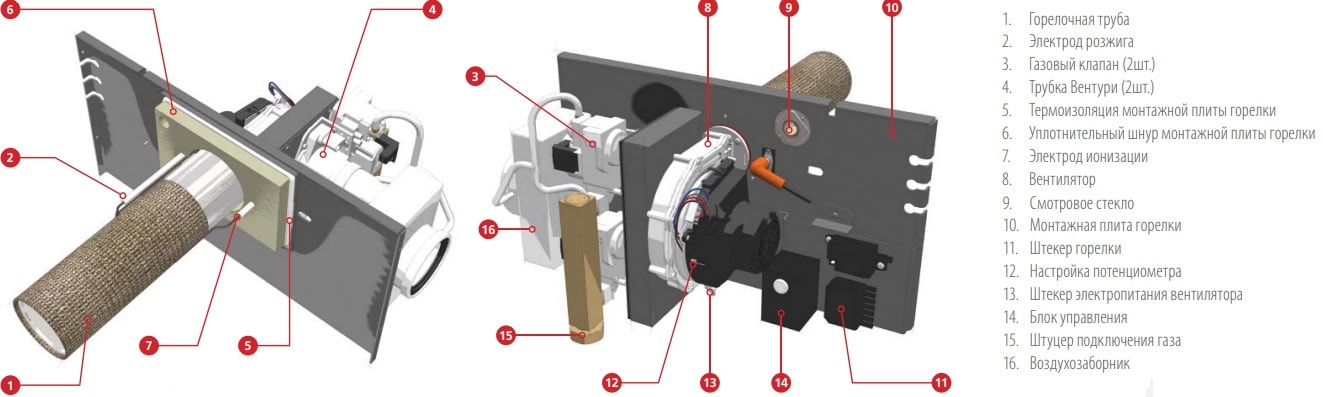

Горелки закрытого типа

В настоящее время отопительное оборудование оснащают горелками закрытого типа. Подобные котлы называют «турбированными». Для их эксплуатации требуется монтаж компактных дымоходов, которые нередко выводят прямо за стенку, когда дом только строится. В этом случае значительно упрощается создание вентиляционных каналов и дымоходной системы.

Котел, оборудованный закрытой камерой сгорания, является отопительным агрегатом, в котором газовую горелку помещают в специальную камеру. В нее кислород поступает извне посредством коаксиального дымохода. Также через него удаляются продукты, образовавшиеся в процессе горения топлива.

Всеми потоками в коаксиальном дымоходе управляет мощный вентилятор, в котором обороты регулируются в автоматическом режиме. Он представляет собой конструкцию, состоящую из труб разного диаметра. Их помещают одну в другую.

Служит подобный дымоход для забора воздуха и удаления продуктов горения. Выводят его через близлежащую стену, соблюдая расстояние в полметра от оконных проемов, иногда к монтажу предъявляют более строгие требования.

Газовые приборы с закрытыми горелками обладают рядом достоинств:

1. Возможность размещения в помещении разного назначения – на кухне, в ванной, в подвале и даже в спальне.
2. Обеспечение повышенной безопасности, поскольку топливо сгорает в абсолютно изолированной камере. Если газ неожиданно потухнет, а автоматика не сработает, газовоздушная смесь будет удалена за пределы здания или помещения.
3. Высокий показатель КПД. Агрегаты с закрытым типом горелки более эффективны, но это обстоятельство касается не всех моделей котлов.
4. Эффективное управление температурным режимом, для чего используют систему регулировки скорости вращения вала у вентилятора.
5. Экологичность – газ сгорает почти полностью.

Имеются и недостатки:

1. Сложное устройство – закрытая газовая горелка для бытового котла имеет непростую конструкцию, что затруднят ремонтные работы.
2. Пониженная степень надежности. Чем большее количество деталей, тем чаще ломается оборудование.
3. Высокая стоимость. «Турбированный» агрегат стоит на 10 – 15 % дороже по сравнению с атмосферными аналогами.
4. Повышенный уровень шума, который зависит от выбранной модификации. Встроенный в систему вентилятор сильно гудит.
5. Энергозависимость. В случае отключения электричества оборудованием прекращает работу. Решить данную проблему поможет приобретение источника бесперебойного питания.

Несмотря на наличие вышеперечисленных недостатков, данные типы котлов довольно востребованы у потребителей. Горелками закрытого типа оснащают конденсационные агрегаты, отличающиеся высоким КПД за счет использования тепла, которое выделяют продукты сгорания.

Разнообразие горелок по типу розжига

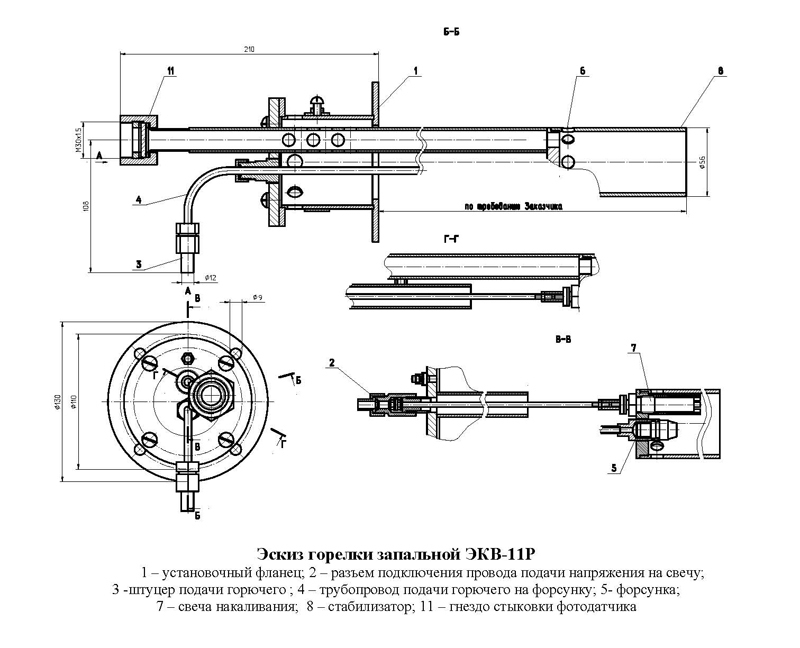

Самым простым считается способ розжига с фитилем — с горящим запальником. При срабатывании автоматики, газ поджигается фитилем, после чего прибор начинает греть жидкость. Отрицательных моментов в этом два – повышенный расход топлива и недостаточная степень безопасности, поскольку запальник может погаснуть. Первичный розжиг выполняется спичками или с применением пьезоэлемента.

Вторым способом является электронный розжиг в газовом приборе — его обеспечивает высоковольтный преобразователь, энергия для которого поступает за счет электричества или батареек. Читайте также: «Как работает газовая горелка для печи – виды, преимущества использования».

Первый способ задействуют в энергонезависимых приборах – в них нет электроники, а второй вариант — когда применяют для котлов отопления газовые горелки с автоматикой. В этом случае кроме электроники на борту устанавливают модули ионизационного контроля над пламенем.

Для розжига горелки может быть использован разный вид топлива. Подаваемый из магистрали природный газ отличается большей чистотой, он поступает с оптимальным давлением, поэтому пламя в приборе не коптит. Такие котлы подключают к сети, не совершая переделок.

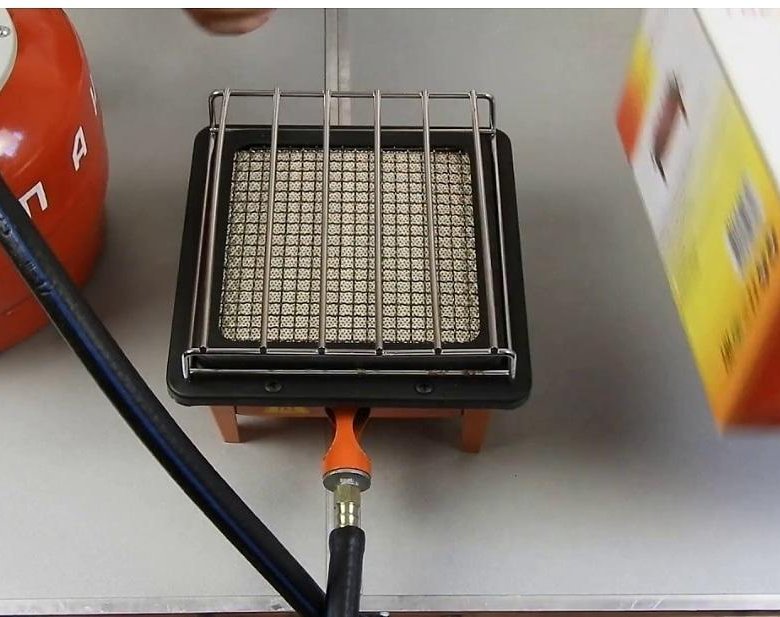

В продаже имеются горелки, которые могут функционировать на пропане. Для этого потребуется перенастройка системы и монтаж жиклера. Пламя при его сжигании отдает желтым свечением, при этом имеет место повышенное отложение копоти на стенах дымохода. Жиклеры нормализуют давление пропана до нормального значения, их поставляют в комплекте или покупают.

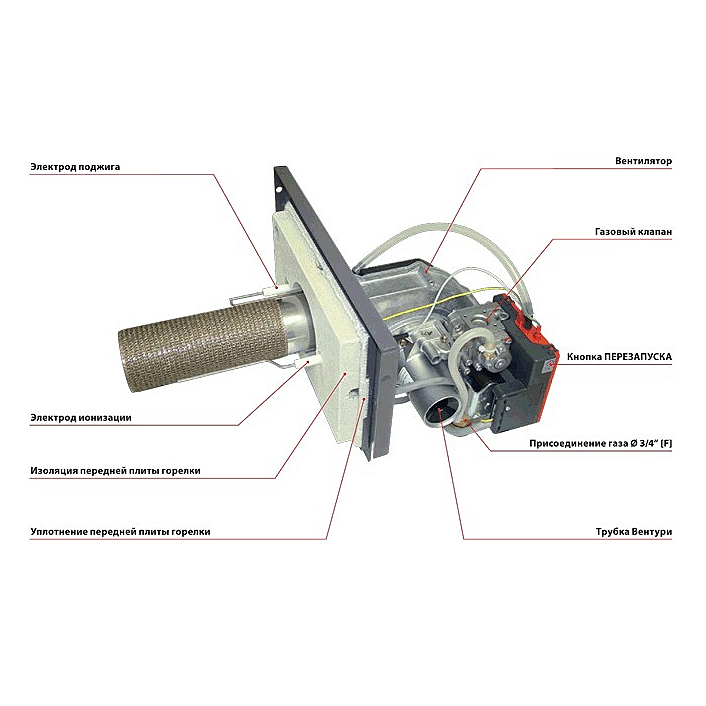

Горелки для универсального оборудования

Предназначенные для твердотопливных котлов отопления газовые горелки имеют сложное устройство. Они предназначаются для перевода отопительных приборов с одного вида топлива на иное. Благодаря особой конструкции после приобретения универсального агрегата, работающего на дровах, при появлении в населенном пункте газовой магистрали его можно перевести на функционирование с использованием природного газа.

Производят автоматические газовые горелки для приборов на твердом топливе в соответствии с вентиляторной схемой. После подачи газ смешивается с воздухом, а затем подготовленная топливно-воздушная смесь направляется в форсунку. Здесь она зажигается, при этом образуется факел пламени, имеющий высокую температуру.

На борт газовой горелки монтируют систему автоматики, мощный вентилятор, специальный фильтр и редуктор. Чтобы агрегат функционировал, требуется наличие электропитания. Само устройство обладает модульной (съемной) конструкцией.

Примером такого устройства является изделие для котлов Купер. Сам прибор является пеллетным, но его можно перенастраивать на природный или сжиженный газ, если к нему подключить сменную горелку.

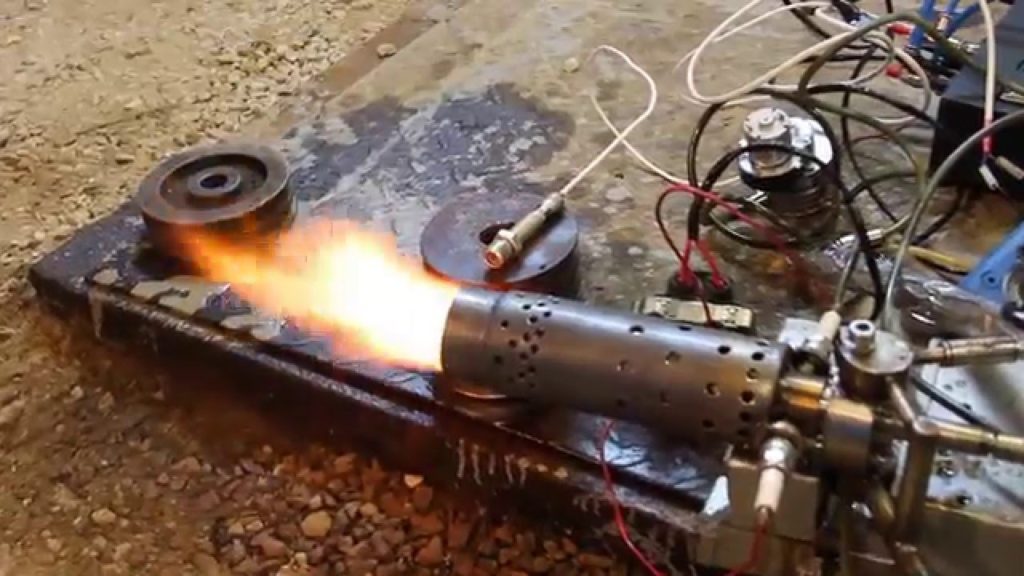

Самодельные горелки

Некоторые домашние умельцы изготавливают своими руками газовые горелки для нагревательных агрегатов, в частности под твердотопливные приборы. Специалисты советуют этого не делать, поскольку их использование небезопасно. Кроме этого такую конструкцию подключать к газовой магистрали никто не разрешит.

Самодельная горелка не является оптимальным вариантом. Лучше всего купить простой газовый энергонезависимый прибор и перевести его работу на баллонный газ.

Газовые котлы и печи | Министерство энергетики

Энергосбережение


Газовые котлы и печи могут работать на природном газе или пропане с простыми модификациями, учитывающими различные характеристики топлива. Природный газ широко доступен на всей территории Соединенных Штатов, но это зависит от наличия системы распределения природного газа в вашем регионе. Пропан доставляется домой на грузовике и разливается в большой бак, обычно около 500 галлонов, но обычно он дороже в качестве топлива.

Возможен ряд модификаций газовых печей и котлов, но прежде чем проводить какие-либо модификации, вы должны рассмотреть потенциальные дополнительные преимущества, которые вы могли бы получить, просто заменив печь. Возможны следующие модификации:

Вентиляционные заслонки

Наиболее распространенной модификацией является добавление к котлу вентиляционной (или дымовой) заслонки. Вентиляционная заслонка предотвращает потери, закрывая вентиляционное отверстие котла, когда он не работает. Паровые котлы выигрывают от вентиляционных заслонок больше, чем водогрейные котлы, а большие котлы выигрывают больше, чем маленькие. Однако вентиляционные заслонки могут оказаться нерентабельными при использовании новых моделей подходящего размера.

Устройства прерывистого зажигания

Старые печи и котлы с постоянным запальником могут быть оснащены устройствами прерывистого розжига. Эти устройства сложны в установке и должны устанавливаться только профессионалами. Они стоят около 250 долларов и обычно имеют срок окупаемости менее 10 лет.

Хотя устройства прерывистого зажигания могут сэкономить часть расходов на топливо, они не всегда рентабельны при установке на старом оборудовании.

Снижение мощности газовых горелок

Снижение номинальных характеристик или понижение мощности – это практика установки форсунки с меньшей производительностью в галлонах в час (галлонов в час) в газовом устройстве для сокращения расхода топлива в случае, если ваш котел или печь слишком велики. Чтобы сделать это правильно, часто требуется изменение формы/размера камеры сгорания и/или регулировка давления топливного насоса. Это работа для подготовленного специалиста.

Иногда можно уменьшить теплопроизводительность вашего газового котла или печи, чтобы повысить его эффективность, за счет уменьшения размера отверстия газовой горелки и, возможно, также перегородок. Это сложный процесс, который должен выполняться только квалифицированным специалистом, а в некоторых случаях он может привести к нарушению местных строительных норм и правил и аннулированию гарантии производителя. Однако, если это разрешено, модификации должны стоить менее 100 долларов и могут сэкономить до 15% ваших затрат на топливо.

Паровые котлы должны быть снижены только в том случае, если паровая система также модифицирована для удаления лишних радиаторов, , что является сложной процедурой, и опять же, ее должен выполнять только профессионал.

Модулирующие аквастаты (только для водогрейных котлов)

Аквастат контролирует температуру горячей воды в бойлере, обычно поддерживая ее на уровне около 180°F. Но когда потребности в отоплении весной и осенью меньше, энергия тратится впустую на поддержание более высокой температуры, чем необходимо. Модулирующий аквастат, также называемый внешним сбросом, измеряет температуру наружного воздуха и соответствующим образом регулирует температуру горячей воды. Установки могут сэкономить до 10% затрат на топливо и стоят несколько сотен долларов.

Более дешевая альтернатива — самостоятельно вручную отрегулировать аквастат, уменьшив температуру примерно до 120°F в более мягкий отопительный сезон. Обратитесь к руководству пользователя или обратитесь к специалисту по обслуживанию, чтобы найти аквастат.

Реле задержки времени (только для водогрейных котлов)

Реле задержки времени — это способ выжать максимум тепла из вашей системы без запуска котла. При срабатывании термостата реле заставляет бойлер циркулировать горячую воду по системе без включения котла. Через установленное время котел включится. Реле задержки времени стоит около 100 долларов США и может снизить затраты на топливо до 10%.

• Узнать больше
• Ссылки

Газовые котлы и печи

Домашние системы отопления Узнать больше

Печи и котлы Узнать больше

Котлы и печи на жидком топливе Узнать больше

обзор трех лучших конструкций

Покупка дорогостоящего оборудования для организации отопления в малопосещаемой даче, бане или маленьком домике не всегда целесообразна. Особенно неразумно, если за загородным имуществом нет постоянного присмотра и не установлена ​​охранная сигнализация. Что делать, если периодически все-таки требуется подогрев?

С отоплением вполне успешно справится самодельный газовый котел, собранный из подручных материалов или бывших в употреблении бытовых агрегатов. Самодельное устройство может стать предметом гордости владельца. Проявить мастерство поможет сооружение газовой конструкции.

В предложенной нами статье подробно описаны этапы сборки и модернизации газовых установок, способных адекватно отапливать частные дома. Мы привели в пример самые популярные, проверенные на практике варианты самоделок. Наши советы обеспечат домашним мастерам успех в нелегком деле.

Содержание статьи:

• Стоит ли спроектировать газовый котел самостоятельно?
• Процесс изготовления атмосферной газовой горелки
• Установка газовой горелки в твердотопливный котел
• Варианты самодельного газового котла
  • №1: Самодельная газовая колонка
  • №2: Устройство газовой плиты
  • №3: Изготовление пиролизного котла
• Выводы и полезное видео по теме

Стоит ли спроектировать газовый котел самостоятельно?

Разбор вариантов изготовления газового котла своими руками начнем с того, что перерабатываемое ими топливо относится к категории токсичных и взрывоопасных. Газ легко воспламеняется. Малейшие просчеты в конструкции и реализации самоделки могут обернуться серьезными разрушениями, причинением вреда здоровью, утратой имущества.

Поэтому мы не рекомендуем разрабатывать модель газового котла людям, не имеющим технического образования со специализацией в области проектирования газового оборудования. Да, часто опытные газовики не возьмутся за такой проект.

Фотогалерея

Фото

Газ – популярный вид топлива, привлекающий доступностью, дешевизной и минимальным ущербом для окружающей среды. Однако при неграмотной эксплуатации и нарушении правил техники безопасности это самый опасный вид топлива для котлов

Если утрировать представить конструкцию газового котла, то это газовая горелка, устанавливаемая в стальном или кирпичном здании. Размещают его под теплообменником, по которому проходит теплоноситель, чаще всего вода

В простейшей схеме металлический бак размещается на газовой горелке или в зоне ее действия. К нему подсоединяются трубы подачи теплоносителя к отопительным и обратным приборам

Корпусом самодельного газового котла может быть использованный газовый баллон, толстостенная металлическая бочка, кирпичная или металлическая печка, освобожденная от золы кастрюля и решетка

Пламя атмосферной газовой горелки

Установка газовой горелки в стальной корпус

Нагрев воды в металлическом баке

Газовый котел из б/у газового баллона

Оптимальным решением по праву считается:

• Переделка твердотопливной модели в газовый котел путем установки газовой горелки в топку;
• Усовершенствование бывшего в употреблении, но функционального узла с акцентом на использование в отопительном контуре. Дополнение заводской модели приборами для обогрева и стимуляции движения;
• Производство пиролизного котла — оборудования, вырабатывающего газообразное топливо в результате переработки твердого топлива на начальной стадии. На вторичном этапе газ, выделяющийся при горении дров, сжигается в дополнительной топке.

Если у вас все же есть желание досконально изучить вопрос и изобрести вариант самодельного газового котла для автономного отопительного прибора в частном доме, готовьтесь к буквальному «переживанию агонии». Вам предстоит получить разрешения и подтверждение безопасности изобретения в ряде государственных надзорных органов.

Самостоятельному мастеру потребуется:

• Проверка котла на соответствие требованиям безопасности с последующим получением подтверждающего или опровергающего документа.
• Получение разрешений Гостехинспекции, Пож инспекции МЧС и ГорГаза .
• Подать заявку на получение патента и сертификата , разрешающих производство в единичном или непрерывном исполнении.

Этот пусть немногочисленный, но довольно внушительный список способен отбить у народа желание выдумывать всякие доки. Однако он не сможет утолить желание модернизировать существующий агрегат за счет установки модулей горелок, собранных на заводе. Улучшение легко сочетает эксплуатационную безопасность с повышенной эффективностью.

Важнейшим рабочим элементом газового оборудования является горелка. Его установка превратит любой котел в нужный нам тип теплоносителя и горячей воды для хозяйственно-бытовых нужд.

Зажженный запальник нагревает рабочую часть термопары, которая со временем начинает генерировать ток. Заряд поступает в катушку газового клапана, он действует как электромагнит и намагничивает шайбу, закрывающую газовый тракт

В зависимости от способа подачи воздуха для горения в камеру сгорания горелки делятся на две основные группы:

• Атмосферный. Устанавливаются в открытые камеры сгорания. В них свободно всасывается воздух из помещения, в котором находится котел.
• Вентилятор (они дуют). Закрытыми камерами сгорания оснащаются такие модели, в которые принудительно нагнетается воздух с захватом на улице. Для отвода дымовых газов им нужен коаксиальный дымоход и вентилятор.

Выдувные конструкции слишком сложны для домашнего творчества. Их проще и выгоднее купить. Ведь приобретение всех регулировочных и предохранительных устройств для работы вентиляторной горелки может обойтись дороже, чем покупка модуля в готовом к установке виде.

Фотогалерея

Фото

По типу действия газовые горелки делятся на атмосферные и вентиляторные. Они продаются в виде готовых к установке блоков с системами управления и безопасности.

В атмосферных горелочных устройствах для газовых котлов имеется от 1 до 4 (и более) горелочных коллекторов. Мощность горения зависит от того, сколько коллекторов задействовано в данный момент.

Передняя панель атмосферной горелочной установки должна иметь отверстия для поступления воздуха в камеру сгорания

Закрытые камеры сгорания котлов с турбонаддувом оборудуются дутьевыми горелками. Они более безопасны в эксплуатации, но гораздо сложнее в исполнении.

Возможна установка горелки старого образца для установки в самодельный газовый котел, если она не повреждена, не забита и каналы подачи газа герметичны

Конечно, лучше установить новую газовую горелку с системы регулирования и безопасности в самодельном газовом агрегате

Упрощенный вариант блока горелок предполагает подачу газа в камеру сгорания через щелевые форсунки. Там он смешивается с воздухом, в результате чего сгорает и нагревает теплообменник

В атмосферных горелках с круглыми и щелевыми соплами давление подаваемого газа практически никак не регулируется. однако это самый простой вариант для самодельной горелки

Передняя сторона блока горелок

Блок для газового котла с двумя горелками

Пристенный атмосферный блок

Горелка газовая закрытая камера

Горелка кованая

Горелка газовая круглая с медными форсунками

Газоблок с щелевыми соплами

Круглые сопла блока газовых горелок

Также желательно приобрести атмосферную горелку, но можно сделать и самую простую разновидность своими руками. Ниже рассмотрим, как и из чего его можно собрать.

Процесс изготовления горелки атмосферного газа

Горелку атмосферного типа построить проще, так как конструктивно она намного проще вентиляторного аналога. Самый характерный и самый известный большинству россиян пример – горелочный блок в газовых колонках старого образца. В его конструкции нет летучих элементов, заставляющих газ и воздух смешиваться в необходимых пропорциях.

Воздух всасывается в камеру с модулем атмосферной горелки самопроизвольно по мере необходимости. Продукты переработки голубого топлива естественным образом удаляются через стандартный дымоход из-за наличия тяги. Вся работа заключается в сооружении коллектора с газовыми форсунками, через которые будет поступать газ с нужной скоростью.

Если вы хотите построить газовую горелку своими руками, то за основу лучше взять продукцию заводского изготовления, а точнее чертеж в ее техпаспорте с размерами и обозначением элементов конструкции

Для изготовления горелки своими руками для оснащения газового котла отопления вам потребуются:

• Вентиль серии ВК-74. Обычно используется на кислородных баллонах, рассчитанных на максимальное давление 20 МПа. В комплекте должна быть накидная гайка 3/4″, с помощью которой можно герметично соединиться с трубой подачи газа или шлангом. Клапан будет служить опорным основанием для фиксации насадки.
• Крышка сопла. Устройство удержит дозатор газа и сформирует узкую струю. В верхней части крышки просверливается отверстие, в которое будет помещена насадка. Основание навинчивается на клапан.
• Форсунка. Лучше покупать в готовом виде с расчетом на подачу магистрального газа или сжиженной газовой смеси. У насадок отличается диаметр выхода. Вместо насадок для котлов можно использовать насадку от газовой горелки.
• Самодельный инжектор. Изготовлен из стальной трубы с толщиной стенки до 2 мм. Потребуется кусок трубы длиной около 10 см.
• Пьезоэлектрический элемент. Устанавливается по желанию, хотя можно обойтись и без него. Самоделку можно поджечь спичками.

Все вышеперечисленные элементы собираются в основном сваркой. Поэтому очень пригодятся самодельные навыки и минимальные знания в сварке. Однако там, где возможна многопоточность, она должна оставаться приоритетной.

Канал подачи газа должен быть безупречным и герметичным, так как от его состояния зависит безопасность. Между входом газа в устройство и форсункой должно быть выдержано расстояние 10 см для смешивания топлива с воздухом.

Галерея изображений

Фото

Сделать даже самую простую атмосферную горелку своими руками имеет смысл, если она нужна для оснащения котла нестандартных размеров

В самодельных газовых горелках процесс горения практически не контролируется, нет устройств прерывания пламени на случай рискованной ситуации

Помимо необходимости постоянно следить за самодельным газовым котлом в процессе эксплуатации, еще сложно регулировать подачу газа. В какой-то степени эту проблему решит редуктор на выходе из газового баллона

Существенным недостатком атмосферных горелок является сжигание кислорода в помещении, в котором находится оборудование. Учитывая, что за работой самоделки нужно постоянно следить, она небезопасна для здоровья владельца

Крупногабаритная газовая горелка

Процесс горения газовой горелки

Атмосферный розжиг горелки

Горение кислорода в помещении

Остается для дома прорабу придумать, как закрепить самодельную газовую горелку в топке отработанной печи или в топке бывшего дровяного котла. Следует отметить, что для притока воздуха нужно оставить возможность. В камеру должен регулярно поступать воздух, для чего в дверце необходимо прорезать круглые или продольные отверстия.

Не забывайте, что вышеописанный вариант сложно назвать безопасным устройством газоснабжения. В конструкции отсутствует автоматика, прерывающая работу котла в случае задувания или нестабильного пламени. Владельцы не смогут регулировать напор и расход газа, ведь ни об удобстве, ни об экономии не может быть и речи.

Установка газовой горелки в твердотопливный котел

После основательного размышления и реальной оценки своих возможностей, большинство домашних мастеров все-таки отдают предпочтение модернизации, предварительно обрабатывая дрова или уголь. Они просто поставили заводскую газовую горелку в свою печь.

Для обустройства загородного участка можно приобрести твердотопливный агрегат, который можно переоборудовать на газ. Например, печь Теплодар, в которую вмонтирована газовая горелка

Рассмотрим этапы установки горелочного устройства марки Теплодар АГГ:

• Демонтаж дверцы топки, лючка зольника (или самого зольника, если он рассчитан как ящик с монолитной дверцей), измельчитель и решетка. Короче говоря, вам нужно удалить все конструктивные детали, которые находятся внутри топки и зольника.
• Крепление горелочного устройства. В освобожденном от вышеуказанных элементов топочном канале монтируется горелочный блок. Если печь Теплодар предназначена для смены топлива, то модуль горелки фиксируется в канале через штатные ушки с ввинченными в них винтами и гайками.
• Подключение автоматики к пульту. Имеющиеся в конструкции горелочного блока устройства, обеспечивающие автоматическую работу котла, подключаются к щиту управления.
• Крепление датчика термостата. Он устанавливается на подающую трубу, обматывается изоляцией для защиты от внешних механических и термических воздействий, а сверху стяжками.
• Приступаем к работе. Проводится после проверки тяги и залпового проветривания помещения с модернизированным котлом. С помощью простой ручки выбирается наиболее подходящий режим.

Напоминаем, что согласно требованиям, изложенным в «Правилах безопасности систем газораспределения и газопотребления», все работы по установке оборудования, замене горелок, обслуживанию оборудования и подключению к сети подачи голубого топлива должны выполняться газовики.

В технической документации, прилагаемой к плите Теплодар, подробно описан процесс установки газовой горелки для перевода твердотопливного агрегата на газ

В соответствии с федеральными нормами и стандартами представители газовых служб обязаны для поставка газа и сопутствующие услуги. Понятно, что не все отдаленные населенные пункты смогут обслуживать работников газовых организаций. Однако желательно придерживаться требований во избежание плачевных последствий.

При снижении и резком угасании происходит ослабление тока, поступающего от электрического элемента, в результате чего перекрывается канал подачи газа. Перегрев воды в бойлере фиксируется датчиком температуры, который передает сигнал на размыкание контактной пары, блокирующей горелку

Рисковать или ценить и беречь здоровье благополучием своих близких? Вам решать. От угрожающих мероприятий разумнее отказаться, но очень полезно знать о процессе их реализации, чтобы следить за тем, насколько хорошо и честно работают газовики.

Варианты самодельных газовых котлов

По сути, все представленные нами самоделки — это модернизация газового оборудования с целью эксплуатации их в качестве подогревателей теплоносителя. Даем только идеи, настоятельно рекомендуем не рисковать, а поставить в твердотопливный агрегат атмосферную или вентиляторную горелку.

#1: Самодельная газовая колонка

Если вы поменяли устаревшую газовую колонку на котел нового поколения с и закрытой горелкой, не спешите расставаться со старым оборудованием. Также он отлично послужит в загородной бане или гараже. Улучшение не требует много денег и усилий.

В этом случае вся переделка заключается в смене форсунок или всего блока горелок, если предполагается сжигание сжиженной газовой смеси за городом. Необходимо будет купить блок атмосферной горелки габаритов, соответствующих камере сгорания. Затем его нужно будет закрепить внутри камеры.

Если хозяин решит установить в самодельный газовый котел вентиляторную горелку, контур отопления придется дополнить обязательными функциональными системами. Это группа безопасности, циркуляционный насос, расширительный бак, автоматический воздухоотводчик или краны Маевского

У тех, кто захочет поставить вентиляционную горелку, будет больше расходов. Также потребуется приобрести группу безопасности, в том числе, манометр и устройство для автоматического стравливания воздуха. Вам понадобится небольшой мембранный бак, циркуляционный насос и коаксиальный дымоход для подачи свежего воздуха в горелку и удаления продуктов горения.

#2: Устройство газовой плиты

Старая газовая плита особых переделок не требует, т.к. переделать ее в газовый котел просто нереально. На одну из горелок можно поставить только металлический бак, объем которого подбирается в зависимости от несущей способности печи и объема теплоносителя в самодельной системе отопления. Обычно это 100-150 литров.

В нижней трети металлического бака в него вварена труба для подключения обратки, в верхней трети — труба для подключения подачи. При нагреве вода будет самопроизвольно подниматься вверх и поступать в магистраль, перемещая нагретый теплоноситель к отопительным приборам.

Фотогалерея

Фото

Отличной основой для отопительного прибора на базе газовой плиты станет многотопливный очаг огня — мобильная модель с эффективной газовой горелкой

Конструкция переносных одноконфорочных плиток имеет управление и устройства безопасности. Случайное опрокидывание исключает внушительный вес чугунной горелки и корпуса

Мобильные газовые плиты работают на баллонном газе, но также могут быть подключены к централизованной системе. Мощность горения у них регулируется

Переносные модели с газовой горелкой используются в основном для приготовления несложных блюд в гараже или на даче. Они слишком мощные для нагрева теплоносителя, поэтому их нельзя назвать экономичным решением

Многотопливный источник огня

Тяжелая чугунная горелка и корпус

Прибор регулировки мощности горения

Устройство для быстрого нагрева воды

Для такой самодельной системы не потребуется ни предохранительный клапан, ни воздухоотводчик. Излишняя нагретая вода будет испаряться естественным путем, через незакрепленную крышку бака будут выходить пузырьки.

#3: Изготовление пиролизного котла

Пиролизные котлы загружаются сначала через верхнюю дверцу дровами или углем. При этом дроссель на дымоходном канале полностью открыт и включается вентилятор для стимуляции горения. Процесс на данном этапе протекает в традиционном для твердотопливной установки режиме.

Дождавшись полного разгорания угля и дров, закрывают дроссель в дымоходе, чтобы ограничить доступ кислорода к месту переработки твердого топлива. Из-за слабой подачи воздуха он начинает тлеть, т.е. запускается стадия пиролиза – разложения топлива на уголь и пиролизные газы.

Разумным преимуществом пиролизного котла считается экономия топлива. Помимо основного типа, агрегат также перерабатывает газы, образующиеся при сгорании дров или угля

Пиролизные газы подаются через сопло в камеру сгорания. В него нагнетается нагретый воздух, необходимый для окисления пиролизных газов. В таких условиях пиролизные газы быстро воспламеняются и сгорают при температуре 1100ºС.

Теплообменник, размещенный над камерой сгорания этих же газов, быстро нагревает теплоноситель, протекающий по трубкам. Если вы хотите разобраться, как сделать эффективный и экономичный газовый котел самостоятельно, предлагаем проверенную пиролизную конструкцию.

Для строительства самодельного пиролизного котла желательно найти проверенную на практике схему конструкции. Эксперименты в этой области далеко не всегда дают положительный результат.

Главное понимать принцип устройства и работы котлов, использующих газы, полученные при сгорании. В каждой конструкции этого типа элементы конструкции повторяются. Ну а корпус может быть как сварным, так и сделанным из металлической бочки, трубы большого диаметра или пустого газового баллона.

Для изготовления котла пиролизного типа лучше использовать уже проверенную разработку. Потребуются навыки сварщика и сварочный аппарат, инвертор, дрель с набором разных насадок и дрель для сверления больших отверстий. Также нужно приготовить обычные слесарные инструменты и струбцины.

Вам потребуется запастись материалом, перечень которого мы приводим ниже:

Для сборки пиролизного котла необходимо запастись материалом, примерный список которого мы приводим в помощь самостоятельным домашним мастерам

Если у вас нет всех инструментов, необходимых для резки деталей, лучше всего заказать это дело в мастерской. Без опыта и даже с использованием одной УШМ ровного реза не добиться. Прецизионная резка также может вызвать проблемы.

Строительство пиролизного котла начинается со сборки корпуса:

Фотогалерея

Фото

Резку материалов лучше производить на специализированных станках. Резку листовой стали желательно заказать при покупке.

В первую очередь собираем внутренности: камеры переработки древесины или угля и камеры сжигания газов с вторичным воздухом

В камере газификации привариваем воздуховоды из перфорированного швеллера. Привариваем заднюю панель пиролизного котла

В предварительно прорезанное отверстие в камере сгорания вводим трубку, предназначенную для подачи вторичного воздуха. Труба с фасадом котла соединяется профилем 20×20

Шаг 1: Нарезка материала по размеру котла

Этап 2: Сборка стен нижней и верхней камер

Этап 3: Монтаж воздуховодов в камере газификации

Этап 4: Ввод воздуха в камеру сгорания

Теперь необходимо изготовить теплообменник, затем установить его и дроссель в корпус:

Галерея изображений

Фото

Для правильного и надежного крепления трубок теплообменника просверлите в металлических пластинах отверстия диаметром 57 мм. Эту работу тоже лучше заказать в слесарной мастерской.

Теплообменник собираем из труб, нарезанных по размеру. Привариваем их к отверстиям сначала точечной сваркой. Затем, проверив правильность положения, обвариваем концы в отверстиях

Устанавливаем теплообменник на предназначенное для него место и фиксируем сваркой пиролизный котел

Этап 5: Изготовление направляющей пластины теплообменника

Этап 6: Сборка теплообменника пиролизного котла

Этап 7: Приварка теплообменника к проектной площадке

Этап 8: Установка дросселя

Собирается внутренняя часть корпуса котла, приваривается дроссельное устройство. Проверим, как делается качественная сварка, простейшим методом – зажжем фонарик внутри котла и посмотрим, проникает ли свет через какой-либо сегмент.

Внутренняя часть пиролизного котла готова. Теперь его нужно обшить. В устройстве обшивки в представленной для примера модели мастер использовал листовую сталь толщиной 4 мм

Наружная обшивка самодельного котла производится на всех плоскостях, кроме верхней панели. Его приваривают после установки контрольных тоннелей, с помощью которых будет контролироваться состояние воздуховодов.

Фотогалерея

Фото

Для установки наружного кожуха сначала привариваем к собранной внутренней части корпуса отрезки уголка с полками 25 мм

В местах расположения уголков с внутренней стороны котла корпус, размечаем и сверлим отверстия

Привариваем листы обшивки через отверстия к выносным уголкам, предварительно закрепленным на внутреннем корпусе

В аналогичном порядке устанавливаются панели стальной обшивки котла на все стены. Затем зачищается сварной шов

Шаг 9: Приварка дальнего угла

Шаг 10: Разметка отверстий для крепления обшивки

Шаг 11: Приварка накладок к дальним углам

Шаг 12: Очистка мест сварки

Теперь перед дальнейшей работой проверяем качество сварных швов самым простым способом – заливаем в образовавшиеся «емкости» воду. Затем просушиваем конструкцию и слегка зачищаем сварные швы крупной наждачной бумагой или шлифовальным диском.

А теперь можно приступать к проектированию систем забора воздуха и управления движением воздуха:

Галерея изображений

Фото

Перед установкой верхней панели кожуха в корпус приварите трубы — это туннели для ревизии котла воздуховоды. Только после их установки монтируем и фиксируем панель сверху

Для регулирования объема поступающего в котел воздуха изменением положения заслонок устанавливаем шпильки

Для закрытия камер изготавливаем дверцы. Привариваем к ним и к соответствующим отверстиям петли. Мы повесили двери

Двери камер пиролизного котла, а также сами камеры требуют футеровки и герметизации. Для этого используем пиленый шамотный кирпич и керамический шнур

Тоннельное устройство для проверки воздуховодов

Монтажные шпильки с резьбой

Изготовление и навешивание дверей камер

Футеровка и уплотнение дверей

Осталось только выполнить облицовку камер пилеными шамотный кирпич. Резку делаем болгаркой с диском для резки камня. Заканчиваем срезы точильным камнем.

Фотогалерея

Фото

Футеровка днища и 2/3 стен снизу в камере газификации. Обязательно прорежьте отверстие посередине согласно размерам конструкции. Определяет мощность котла

К профильной трубе, расположенной на фасаде, привариваем фланец, с помощью которого крепится центробежный вентилятор

Полнотелым кирпичом выполняем облицовку камеры с подачей воздуха введенный в него канал. Это улучшит теплотехнические характеристики агрегата.

В дымоходах котла рекомендуется ставить так называемые турбулизаторы — завихрители, замедляющие движение газов и предотвращающие засорение труб

Футеровка камеры газификации

Установка центробежного вентилятора

Камера твердого топлива Футеровка

Завихрители для оптимизации теплоотдачи

Перед пуском самодельного котла в эксплуатацию обязательно нужно проверить герметичность всех систем, проводящих голубое топливо и дымовые газы.
