Газовый котел своими руками: Инструкция +Видео

Газовый котел является главным составляющим автономной системы отопления. Он служит для отапливания и горячего водоснабжения жилища. Он вполне может быть сделан своими руками, главное качественно произвести все расчеты и четко следовать схеме. Основная трудность может возникнуть лишь при попытке установить самодельный газовый котел отопления в жилом доме. т. к. для этого необходимо получить разрешение соответствующего органа.

Нужно не забывать, что любой газовый прибор по определению является устройством повышенной опасности и за его самостоятельное изготовление будете нести ответственность только вы.

Общие сведения

Важно: Законом запрещается использование и установка газового оборудования без получения надлежащего разрешения ответственной организации, которая потребует наличие сертификата

соответствия на прибор.

Вы должны понимать, что получить такого вида документ на самодельный прибор будет крайне сложно. Незначительные отклонения от норм будет сулить полным запретом на установку самодельного устройства.

Разновидности газовых агрегатов

Котлы различаются по следующим параметрам:

  • Количеством контуров — одноконтурные и двухконтурные. Одноконтурными выполняется только одна функция, а именно нагрев воды и труб дома. Второй вид обогревает дом и обеспечивает гвс;
  • методом отведения продуктов горения — имеющие естественную тягу и с приточной тягой. Воздух для первого варианта поставляется с улицы, а для второй необходимо наличие дымоотводной трубы;
  • методом розжига -электрический вид, когда работа происходит , и имеющие пьезоэлемент, при котором устройство зажигается собственноручно;
  • в зависимости от способа крепления — настенные и напольные;
  • способом регулирования — одноступенчатые и двуступенчатые;
  • способом подключения — к центральному газопроводу или к газовому баллону;
  • по материалу изготовления — стальные, чугунные и медные.

Принцип устройства

В конструкции газового агрегата находятся такие элементы: горелка, устройство для теплообмена, насосное устройство, расширительный бак, автоматическая система, прибор для вентиляции, защитная система, прибор для измерения температуры, электромагнитный клапан, воздухоотводчик.

Включая прибор происходит загорание газовой горелки, которая производит нагревание теплообменника с водой либо антифризом. Действием насосного устройства создается избыточное давление, благодаря чему происходит непрерывная циркуляция передатчика тепловой энергии в трубах и отдача тепловой энергии посредством радиаторов. Затем уже холодный теплоноситель перетекает обратно в котел.

Котел своими руками

Весь процесс можно разделить на этапы:

  • Подбираются подходящие чертежи;
  • производят расчеты требуемой энергии для выбранного размера помещения. Из чего получается необходимый объем котла. А также рассчитывается вся гидравлическая система, учитываются расходы на дымоотводную трубу с дефлектором, определяют какого диаметра нужны трубы, подбирается насос нужной мощности, рассчитывается сопротивляемость системы;
  • далее подбирается соответствующие материалы и инструменты;
  • выбор и подготовка места для установки агрегата;
  • непосредственное изготовление.

Нюансы изготовления

Сразу нужно подготовиться к тому, что эта работа не быстрая и требует определенных навыков. Все части аппарата соединяются свариванием.

И здесь иметь в виду следующие особенности:

  • Ни в коем случае без соответствующего разрешения специалиста газовой службы нельзя производить подключение самодельного устройства к центральной магистрали;
  • Для получения такого разрешения вы должны показать прибор специалисту -аналитику организации;
  • Все детали для котла должны иметь сертификаты соответствия и паспорта;
  • При изготовлении следует четко пользоваться чертежными данными.

Необходимы материалы

Лучше сразу запастись всем необходимым для работы. Понадобится: прибор для сверления, для зажима и захвата труб, ватерпас, уголки, измерительная лента, металлическая труба, стальной лист, газопроводный патрубок, дверка для печки, глина, терморегулятор, автоматическая система, аэродинамическое устройство,  устройство для сваривания деталей, оцинкованная жесть.

Заметка: Терморегулятор и дефлектор лучше приобрести промышленного производства, а не мастерить своими руками.

Процесс изготовления

Для создания котла своими руками лучше выбрать напольную модель. Он может быть установлен внутри жилища, в гаражном помещении или на улице.

  1. Агрегат ставится на специально подготовленную основу, для которой вырывается яма 80 см в глубину и шириной равной ширине устройства. На дне делается песочная подушка, которую следует хорошо пролить водой и дать напитаться. Затем сверху насыпают щебень либо битый кирпич.
  2. Собирается опалубка и каркас из арматуры. Опалубка заливается раствором бетона. Через 24 часа опалубку следует убрать, а на ее место насыпать смесь из гравия и песка. Все это закрывается влагоизоляцией, в качестве которой можно использовать гудрон.
  3. Далее делается кирпичная стенка для защиты стены от горячего котла. И приступать к непосредственному конструированию.
  4. Котел варится по чертежу. Для того, что бы сделать теплообменник, понадобится наличие стальной емкости и сорока или пятидесяти сантиметровой медной трубы. Снизу и сверху в баке делаются отверстия в соответствии с диаметром трубки. На концах трубы устанавливаются и запаиваются фитинги.
  5. При запуске устройства посредством горелки нагревается медная спираль, которая будет передавать тепло баку. А уже бак будет способствовать подогреву воды.
  6. Как уже говорилось ранее, прибор для автоматизации работы, прибор для поддержания постоянной температуры и аэродинамическое устройство лучше приобрести, т. к. сделать их самостоятельно крайне сложно.
  7. Установка дефлектора производится в верхнюю часть дымохода. Он выполняет роль вытяжки. Вполне подойдет модель в виде стального конусного зонтика.
  8. Автоматика собрана из таких элементов, как блок управления пламенем, защитное устройство от перегревания, контролер тяги, предохранительный вентиль.

На заметку: Для оптимального функционирования вашего прибора нужны все эти приспособления.

После установки агрегата на основание, т, к нему приваривается дымоотводная труба. Она представляет собой железную трубу для удаления угарного газа из котла. Эта труба должна быть более двадцати сантиметров в диаметре, а по длине, чтобы она более, чем на 30 см поднималась над кровлей.

В дымоходе монтируется вытяжка для более легкого удаления продуктов горения. Для которой понадобится небольшой вентилятор и решетка. Вентилирующее устройство ставится внутрь у конца наружней трубы. Решетка крепится на край трубы. Она служит для того, чтобы в дом не попадал различный мусор.

Также может быть предусмотрен устройство бесперебойного питания на случай внезапного отключения электроэнергии, а приспособление для для стабилизации будет защищаться ваше устройство от перегрузок при возможных скачках напряжения. На рынке огромное разнообразие различных стабилизаторов и бесперебойников, на любой цвет и вкус. Конечно его также можно попробовать собрать самостоятельно, но это уже другая история.

Итоги

Котел является важной составляющей отопительной системы, который требует к себе повышенного внимания. Каждый сам должен понять целесообразность его самостоятельного изготовления и то, что могут возникнуть проблемы с разрешением его подключить



ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:
7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Самодельный газовый котел для отопления частного дома – правила изготовления

В последнее время счета за центральное отопление растут, поэтому многие хозяева стали переходить на автономное газовое отопление. Но котлы, работающие на этом топливе, имеют высокую стоимость, поэтому умельцы изготавливают их дома. В сети можно найти множество готовых чертежей и схем.

Можно обратиться к специалисту. Это обойдется дешевле, чем покупка нагревательного оборудования. Самодельные устройства являются достойной альтернативой для отопления частных домов.

Котел

Преимущества и недостатки

У газового отопления имеются свои плюсы и минусы.

Газ – один из дешевых видов энергоносителей. Именно поэтому использование нагревателей на этом топливе стало популярным. К достоинствам использования оборудования на газу относят:

  1. Высокий КПД котлов.
  2. Простоту в использовании.
  3. Безопасность в экологическом плане.
  4. Невысокую стоимость топлива.
  5. Нагреватель можно использовать более 40 лет.

Недостатки у подобного оборудования также имеются:

  1. У оборудования должна быть лицензия, которая выдается газовой службой. При её отсутствии запрещается подключать агрегат к централизованной системе газоснабжения.
  2. Котел устанавливается в отдельном помещении, что может быть затруднительно в небольших домах.
  3. Обязательна установка дымохода.
  4. Для зажигания необходимо подключение к электросети.
  5. Если не соблюдать правила эксплуатации может случиться взрыв бытового газа.

Виды водяного газового котла для отопления частного дома

На рынке можно найти несколько видов. У них общий принцип работы, но есть различия в характеристиках. Главным является способ крепления:

  • настенные;
  • напольные.

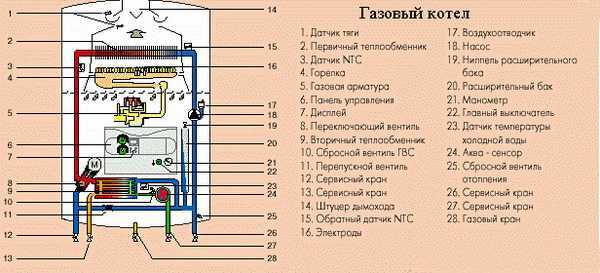

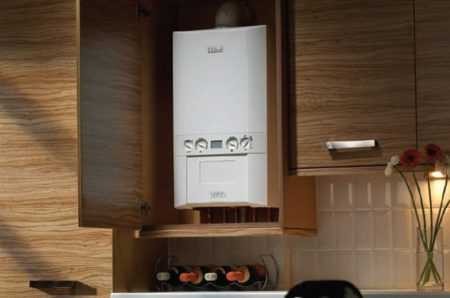

Настенный газовый котел

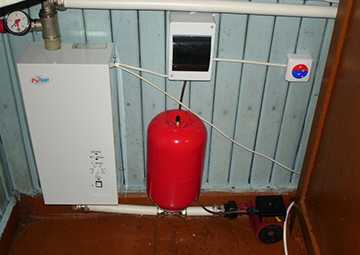

Настенный

Основные части:

  1. Горелка прямоугольной или квадратной формы с несколькими отверстиями, сквозь которые подается топливо из форсунок, расположенных снизу.
  2. Камера сгорания.
  3. Секция для обмена тепла. В системе может быть один или несколько теплообменников. Если используются два, то один выглядит как сеть из труб, расположенных над горелкой, которые располагаются в месте с большим числом пластинчатых ребер. Это позволяет дольше сохранять температуру теплоносителя.
  4. Вторичный теплообменник состоит из ламелей, сквозь которые движется жидкость по трубам. Происходит нагрев за счет выходящего горячего теплоносителя.
  5. Клапан, управляющий объемом подаваемого топлива.
  6. Трубопровод, по которому циркулирует жидкость.
  7. Расширительный бак.
  8. Электродвигатель.
  9. Система подачи воздуха.
  10. Насос для циркуляции жидкости по системе.
  11. Набор датчиков и микросхема для контроля за работой оборудования.

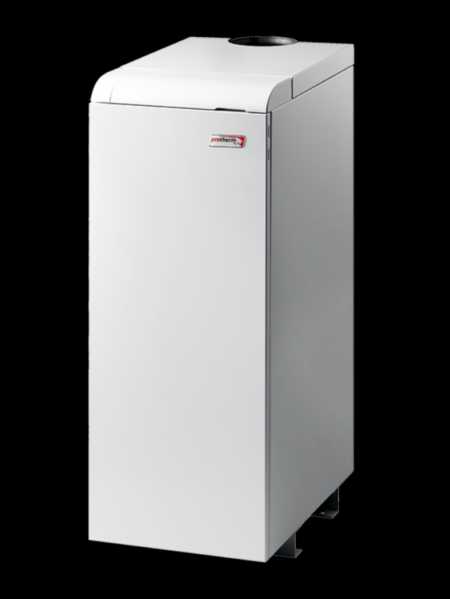

Напольный

Главное отличие – способ монтажа. Такие агрегаты больше по размерам и массе. Вместо медного теплообменника используется чугунный, который надежнее. Может иметь один или несколько контуров. Количество автоматики меньше, чем у настенного аналога.

К основным модулям относят:

  1. Горелку.
  2. Газовую камеру.
  3. Теплообменник.
  4. Бак для нормализации давления при нагреве.
  5. Набор клапанов.
  6. Электрический силовой агрегат.
  7. Систему подачи воздуха (вентилятор).
  8. Вторичный теплообменник.
  9. Циркуляционную помпу.
  10. Набор датчиков для контроля за оборудованием.

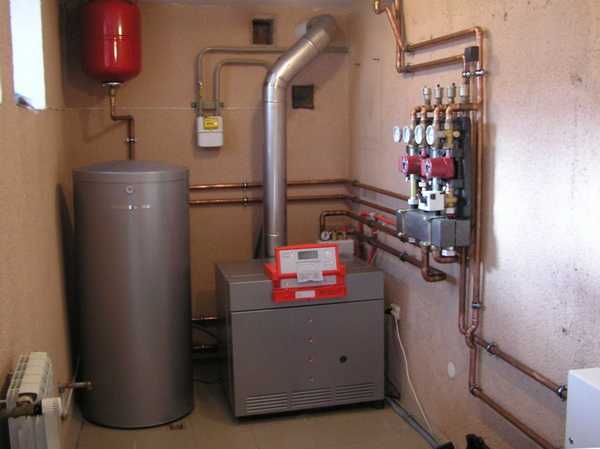

Напольный

Из баллона

Баки изготавливаются из использованных газовых баллонов. Основные элементы:

  1. Роль корпуса и основы выполняет газовый котел до 50 л. Ко дну баллона прикрепляется поршень с нижней насадкой. Оборудование может обогреть комнату до 70 кв.м.
  2. Насадка является пустой внутри трубой, которая обеспечивает нагревательный элемент воздухом, необходимым для горения газа.
  3. Внизу поршня прикрепляется металлический диск, диаметр которого незначительно меньше, чем у баллона. К нему привариваются лопасти дугообразной формы, необходимые для создания вихреобразных потоков.
  4. Дымоход.
  5. Верхняя часть после прикрепления ручек может использоваться как крышка.
  6. Насос для принудительной циркуляции теплоносителя.

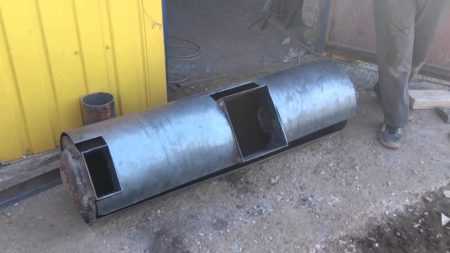

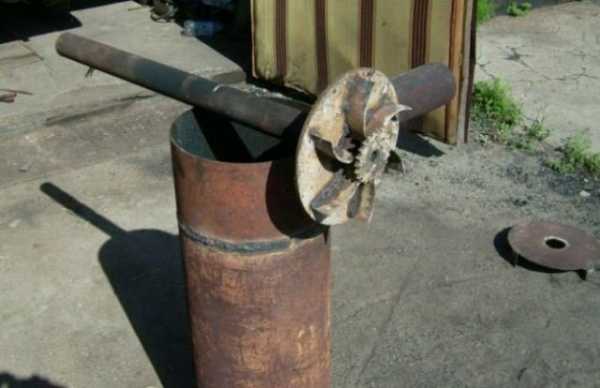

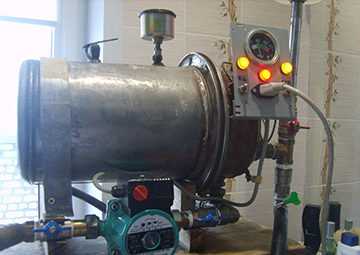

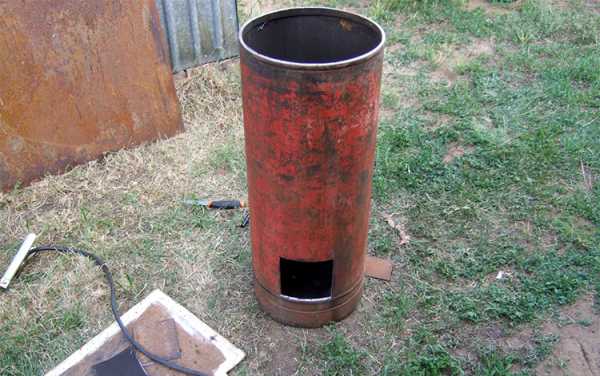

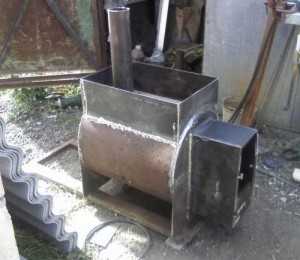

Котел из баллона

Принцип работы

При подключении устройства к сети и активации оборудования загорается горелка. Огонь нагревает корпус теплообменника, вследствие чего нагревается теплоноситель (вода, антифриз или другая жидкость). За счет насоса создается постоянное давление, которое обеспечивает циркуляцию теплоносителя по системе отопления. После попадания в радиаторы теплоноситель отдает тепло и по приводящим трубам возвращается для нагрева.

Полезные мелочи

Процесс самостоятельного изготовления сложный. Если нет навыков работы со сваркой, лучше не пытаться собрать котел самостоятельно, а приобрести агрегат в специализированном магазине. При выборе самодельного варианта стоит учитывать следующие нюансы:

  1. Собранный самостоятельно нагреватель нельзя устанавливать без разрешения на подключение к газовой магистрали.
  2. Оборудование должно быть осмотрено специалистом.
  3. При несанкционированной установке возможна утечка топлива с последующим отравлением или пожаром.
  4. Во время работ не стоит забывать о личной безопасности и использовать защитное оборудование.
  5. Всё элементы, купленные в магазине, должны иметь сертификаты и паспорта.
  6. Работы выполняются только по чертежам.

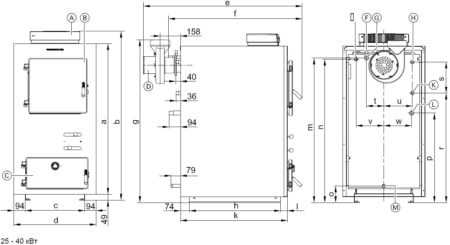

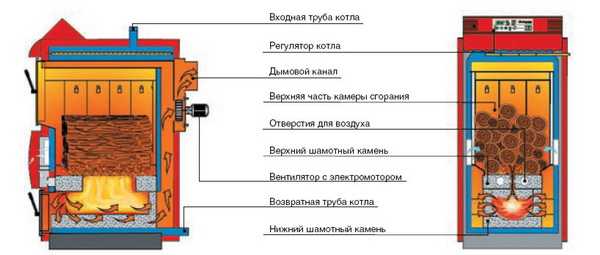

ЧертежЧертеж и принцип работы

Чертежи и расчеты

Для сборки желательно использовать готовые чертежи. На профильных сайтах выкладываются готовые схемы, которые уже были проверены другими владельцами.

Необходимо правильно провести расчет мощности. Существует несколько способов. Наиболее простой из них – расчет по мощности. По нему считается что на 10 кв.м требуется приблизительно 1 кВт. Для создания запаса требуется дополнительно обеспечить до 10% дополнительной мощности, чтобы котел не использовался на максимальных параметрах мощности.

Для дома площадью 100 кв.м требуется не менее 11 кВт энергии в час. Так за сутки расходуется 264 кВт. Для расчета объема нужно количество выделяемой энергии разделить на способность выделения тепла.

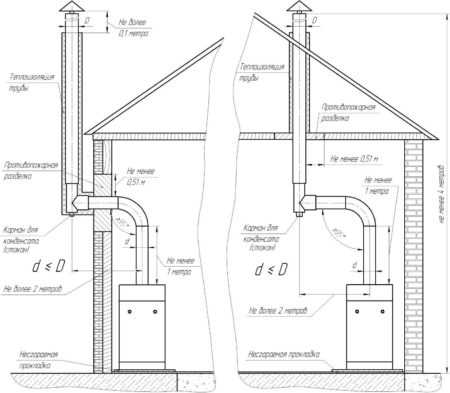

Чертеж с дымоходом

Материалы и инструменты

Для работы необходимы следующие инструменты и приспособления:

  1. Перфоратор.
  2. Плоскогубцы.
  3. Строительный уровень.
  4. Угол.
  5. Измерительные приборы.
  6. Металлическая труба.
  7. Листы стали.
  8. Труба для подачи газа.
  9. Дверцы для формирования топки.
  10. Огнеупорный кирпич.
  11. Арматура.
  12. Глина.
  13. Жесть для оцинковки.
  14. Сенсор для отслеживания температуры.
  15. Система автоматики.
  16. Система вентиляции.

Важными компонентами являются: дефлектор, система контроля и термостат.

Существует два основных вида термостатов – проводные и беспроводные. Устройства с проводным интерфейсом дешевле. Лучше всего выбирать модели с программируемыми показателями. Это поможет поддерживать постоянную температуру.

К автоматике причисляют модуль контроля за пламенем, систему аварийного выключения и контроллер тяги. Всё эти устройства покупаются отдельно. Чтобы устройство функционировало, придется установить их все.

Дефлектор требуется для обеспечения вытяжки. Можно купить его в виде конусообразного зонта.

Сборка отопительного агрегата

После сборки фундамента и подготовки кирпичного основания можно заняться корпусом. Из трубы 425 мм делается корпус. Если требуется отапливать небольшую площадь, достаточно высоты чуть более 1 м даже с учетом небольшого радиуса.

После измерения и нанесения меток можно обрезать трубу. Края обрабатываются болгаркой. На корпусе нужно прорезать отверстия:

  1. Для топки (200х100) мм.
  2. Для поддувала (200х30 мм).

Топочное отверстие располагается над поддувалом.

Расстояние от края до поддувала делается не менее 7 см, как и расстояние между отверстиями.

Делаются отверстия для подачи и возврата теплоносителя. Их диаметр равен 25 мм. Располагаются они напротив друг друга по разным сторонам трубы. После к ним привариваются сгоны.

Из стальных листов изготавливается три диска диаметром 425 и 412 мм. Последний крепится внутрь корпуса. В двух из них, большем и меньшем, вырезаются отверстия радиусом более 50 мм. Дымоход к установке делается из металлической трубы 100 мм. Для ножек вырезаются кусочки металла толщиной до 5 см. Из арматуры изготавливается решетка для зольника.

К блину с диаметром 412 мм прикрепляется дымоход. Внутри корпуса на высоте около 30 см от нижней части отверстия для топки прикрепляется временный упор. Он изготавливается из проволоки или арматуры. На него опускается диск с трубой.

Основные стыки

Важным моментом в сборке является соединение блинов и корпуса между собой. Шов требуется сваривать с обеих сторон и сделать это максимально надежно: на этом участке соединяются топка и бак.

После окончания сварки на дымоход надевается блин диаметром 425 мм. Необходимо надежно прикрепить оба шва при помощи сварки.

Топочный отсек

С обратной стороны от дымохода ставится газовая камера из металла. Она прикрепляется внутри корпуса, изготавливается теплообменник из стального бака и медной трубки, которую требуется согнуть в виде серпантина. Затем она вставляется в бак и закрепляется фитингами. Во время работы от горелки будет нагреваться спираль из меди и передавать тепло баку.

Теплообменник прикрепляется на уголки прямо над горелкой. Электронные компоненты закрепляются внутри согласно чертежу.

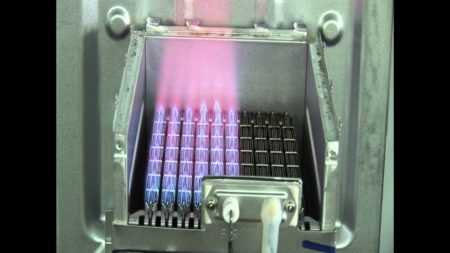

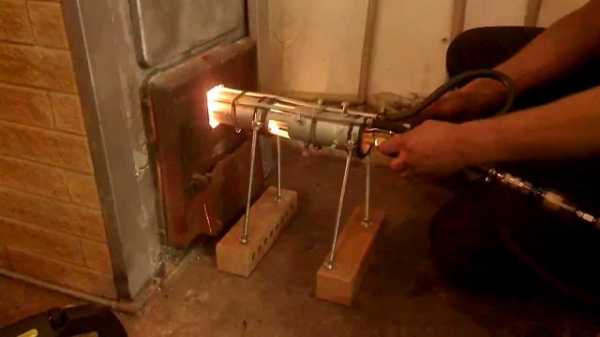

Горелка

Нижняя часть корпуса

В конце работы закрепляется большой блин, который выполняет роль днища корпуса. Затем к нему привариваются ножки высотой 5 см. После закрепляются петли.

Конструкция для задвижки поддувала

Эта конструкция может быть разной по конструкции. Обычно изготавливаются в виде дверцы или заслонки.

Тестирование и подключение к системе

После завершения сборки требуется проверить и подключить котел к системе. Для этого на один из сгонов наносится заглушка, через второй пускается жидкость. Если выделений жидкости нет, то проблемы с зазорами отсутствуют, и можно заняться подключением к системе газоснабжения.

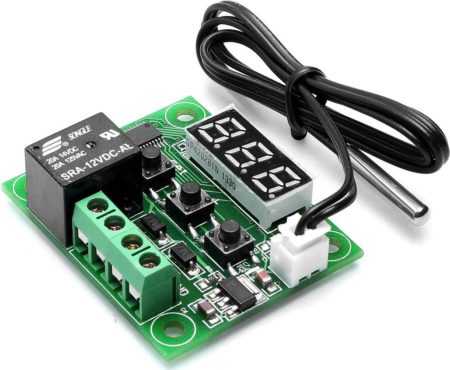

Электронный термостат

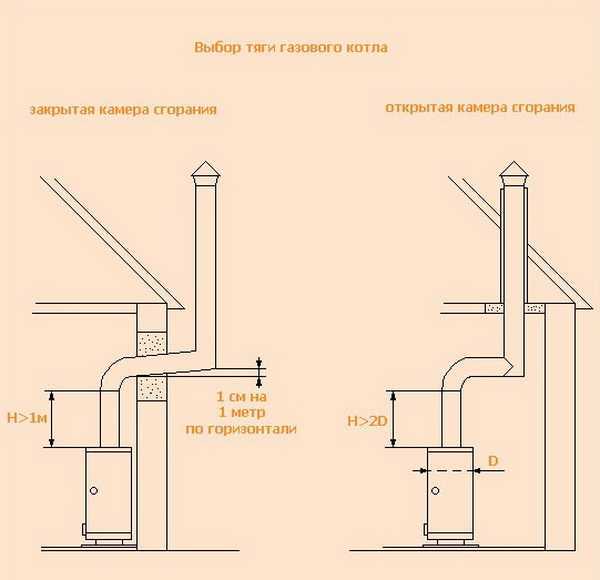

Монтаж дымохода

Дымоход требуется расположить вертикально. Если по конструкционным особенностям строения добиться этого не выходит – обеспечьте минимальное число изгибов. В противном случае возможно забивание дымохода пылью или другими продуктами.

Первая растопка

После установки горелки и подключения к системе растопки можно её зажечь и попробовать испытать. Необходимо следить за показателями на термостате. При резких скачках возможно образование вихревых потоков, а на стенках может появиться конденсат, который впоследствии сужает диаметр дымохода.

Регулировка зазора

В процессе первой растопки требуется отрегулировать зазор в поддувало. Желательно найти размер, за счет которого в горелку будет попадать достаточное количество кислорода, чтобы обеспечить горение.

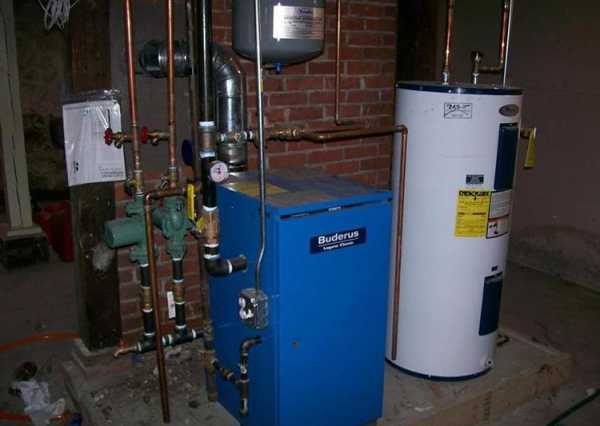

Нюансы размещения готовой конструкции

Есть три основных способа размещения конструкции: внутри, снаружи или в гараже. Каждый из вариантов имеет свои характерные особенности.

Размещение внутри дома

Если самодельный газовый котел для обогрева и отопления необходимо расположить внутри дома, придется выделять для него отдельное помещение. Комната должна быть сухой, со стабильной температурой и низкой влажностью. Доступ к котлу должен быть свободным. Устанавливается естественная или принудительная система циркуляции воздуха. Для работы автоматики проводится электрический ток. Большинство современных розеток обладают встроенным заземлением, поэтому не требуется создавать отдельное.

Размещение котла снаружи дома

Если внутри дома нет достаточной площади для расположения котла, его располагают в пристройке. Основные требования к помещению:

  1. Площадь помещения не менее 5 кв. м.
  2. Стабильная температура выше +7 ᵒС. Для этого придется утеплить пристройку.
  3. К зданию требуется провести электричество и установить розетку.

Все трубы, приводящие и отводящие теплоноситель, необходимо утеплить. В противном случае зимой будет теряться значительное количество энергии во время транспортировки от пристройки к дому.

Размещение котла в гараже

При отсутствии возможности расположить внутри гаража помещение для котла, желательно возвести пристройку. В гараже содержится большой объем диоксида углерода, выделяемый при работе автомобиля, котел увеличивает его концентрацию, что создает опасность для здоровья.

При утечке газа внутри гаража возможно возгорание из-за паров бензина, емкостей с маслом и другими ГСМ. Поэтому размещение самодельного оборудования в этом помещении нежелательно.

Заземление котла

Для нормального функционирования требуется заземлить котел. Для этого нужно приобрести в строительном магазине заземляющий контур, который располагается вдоль дома на глубине приблизительно 1 м. От него к оборудованию проводится полоса из металла. При подъеме она закрывается пластиковой коробкой.

После завершения работ можно обращаться в газовую службу для инспекции оборудования. Только после заключения специалиста о пригодности котла к эксплуатации происходит подключение к централизованному газоснабжению. Проверки требуется проводить каждые 2 года.

Вконтакте

Facebook

Twitter

Google+

laminatepol.ru

Котел отопления газовый самодельный


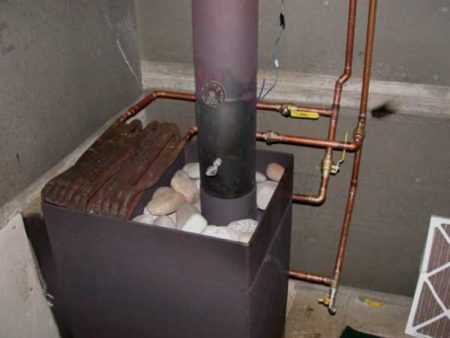

Самодельный газовый котел отопления – принцип работы и особенности

Непосредственная работа, связанная с установкой котла или иной отопительной системой, достаточно сложна, так как имеет свои определенные особенности, важные для деятельности. Над такими установочными процессами в основном работают истинные специалисты. Однако самостоятельный труд никто не отменял. Кроме того, изучение системы и сама работа может показаться достаточно интересным делом.

Котловая отопительная система

Самодельный газовый котел отопления – это устройство, используемое для отопления определенного помещения или же жилой территории. Газовые котлы по своей структурной части подразделяются на несколько видов:

  1. Газовый конвекционный агрегат, в котором используется исключительно топливная энергия сгорания. Схема рассматриваемого устройства очень проста. Что касается стоимостной расценки, то она доступна каждому потребителю;
  2. Газовый кондиционный агрегат способен увеличивать тепловой процент отдачи в соотношении с используемым топливом. Он устанавливается аналогично просто конвекционному оснащению;
  3. Газовый конденсационный агрегат применяется при использовании паров. В основном данное оборудование устанавливается в жилых домах. Система установки сложна. Именно поэтому работу должен выполнять специалист. Стоимостная расценка на этот вид газового котла выше, нежели вышеописанные варианты. И это неспроста, так как тепловой уровень отдачи способен значимо экономить финансовые средства на топливо.

Открытая и закрытая камера

Открытая и закрытая камера позволяет понять, как работает газовый котел отопления. Камера сгорания открытого вида дает возможность набирать воздух из отапливаемого помещения. Электросети не влияют на мощность тяги. По расценкам открытые камеры достаточно доступны. Установка рассматриваемого оборудования предусматривает регулярное проветривание помещения.

Неплохим вариантом будет и вентиляционная встроенная система.

Закрытые камеры в котлах уже имеют в своей структуре вентилятор, способный как проветривать, так и подавать воздух во всю систему. Данный случай позволяет не устанавливать дополнительные вытяжки, что значимо экономит расходы. В помещениях, где имеется стационарный дымоход, закрытый вариант котлов станет идеальным агрегатом.

Котел отопления газогенераторного характера

Газогенераторный котел классифицируется на несколько видов:

  1. Чугунные и стальные оборудования;
  2. Оснащения, работающие на дровах и угле. Данный вид отличается низкой ценой и практичностью. Продолжительность горения составляет приблизительно двенадцать часов;
  3. Котлы пиролизные, работающие на твердом топливе, дровах и прочих древесных отходах. Газ в данном случае перегорает в нижней камере котла, что позволяет держать тепло на протяжении целых суток. Данный факт подтверждает, что пиролизные оснащения являются идеальным отапливаемым решением.

Газогенераторные котлы способны работать на любом виде топлива, соответственно проценты отдачи намного выше, а потребление ниже.

Специально созданные отводы дают возможность беспрепятственно проходить уже охлажденному дыму.

Основные моменты самодельного котла

Самодельный газовый котел отопления можно сделать в домашней мастерской. Специального материала не требуется, так как достаточно того, что имеется. Самым главным моментом при изготовлении этого оборудования является его аккуратность внешнего вида и правильность конструкции.

При работе над котлом необходимо учитывать некоторые нюансы:

  1. Вид непосредственного устройства. Очень важно решить, какое топливо будет впоследствии использоваться для снабжения агрегата. Именно этот факт влияет на конструкцию оборудования;
  2. Помощь посторонних людей в сборке;
  3. Соблюдение требований и указаний, прописанных в инструкции. Необходимо учитывать определенные размерные показатели, соответствие помещению, а также место установки. Благодаря следованию этим моментам можно изготовить безопасный котел с долгим сроком службы;
  4. Самодельный котел предполагает после его производства прохождение многочисленных проверок. Именно они дадут возможность понять, стоит ли эксплуатировать рассматриваемое изделие.

Для производства котла нужно иметь при себе некоторый перечень инструментов:

  • Шурупы;
  • Электросварку;
  • Отвертки;
  • Линейку;
  • Нож по металлу;
  • Компрессор.

Вся работа состоит из нескольких этапов:

  1. Подгонка материала;
  2. Изучение инструкции;
  3. Непосредственная реализация.

Отличным вариантом будет совместная работа с газовщиком.

Таким образом, процесс будет идти намного быстрее и эффективнее. А последующая проверка станет наиболее надежной и достоверной.

wikiteplo.ru

Газовый котел своими руками

Идея создания самодельного газового котла в принципе интересна, хотя и не имеет практического воплощения. Просто ни один вменяемый инспектор, отвечающий за безопасную эксплуатацию гражданами приборов, работающих на газе, не даст разрешения на его эксплуатацию. Да и соседи будут не в восторге от таких небезопасных экспериментов. Поэтому, какой смысл сделать то, что никогда не будет использовано по назначению, то есть для отопления. А если уж сильно хочется сконструировать отопительный прибор своими руками, можно начать с более простых и менее опасных котлов отопления, работающих, скажем, на твердом топливе. Тем более удачных примеров использования твердотопливных агрегатов, созданных своими руками, предостаточно. А через определенное время может что-то поменяется, и разрешат использовать для отопления самодельные газовые котлы. Хотя, хочется надеяться, что этого не произойдет.

Варианты котлов отопления, что можно сделать своими руками

Оставив мысли о сооружении газового котла в покое, давайте рассмотрим, какие виды агрегатов по типу применяемого энергоносителя бывают, и какие из них стоят времени и усилий, чтобы попытаться успешно сделать их самодельный аналог. Итак, какие виды источников энергии, кроме газа, используют котлы отопления:

  • некоторые виды жидкого топлива;

Теперь о наиболее распространенных видах отопительного оборудования подробнее.

Электрокотлы

Сегодня производители предлагают потребителям три основных типа котлов, работающих от электричества:

За создание электролизного котла своими руками желательно не браться, а вот самодельные модели электрокотлов с термоэлектрическими нагревателями и сделать своими руками индукционное отопление вполне реально. Конечно, для этого нужно иметь необходимый набор инструментов, материалов и знания законов, по которым работает электричество.

Проще всего сделать ТЭНовый. Самодельный электрокотел, скорее всего, проиграет по многим показателям современным образцам такого типа заводского производства, но попробовать можно, особенно при большом желании создать котел своими руками.

Как устроен классический электрокотел с термоэлектрическим нагревателем? По сути, это металлическая емкость, герметично соединенная с о

teplo-ltd.ru

Самодельный газовый котел — инструкция по изготовлению

Самодельный газовый котел — достаточно хорошая и интересная альтернатива заводским отопительным конструкциям такого типа.

Однако неправильно спроектированный или изготовленный с погрешностями агрегат для автономного отопления, способен представлять серьёзную опасность, поэтому вопросам выбора материалов и сборке элементов должно уделяться особое внимание.

Котловая отопительная система

Котловое оборудование газового типа, в зависимости от конструктивных особенностей, может быть представлено несколькими разновидностями:

  • Газовые конвекционные агрегаты, функционирующие исключительно на энергии топливного сгорания. Характеризуются схематичной простотой и доступной стоимостью.
  • Газовые кондиционные агрегаты, увеличивающие коэффициент тепловой отдачи в зависимости от особенностей применяемого топлива. Установка проста и не вызывает сложностей даже при отсутствии профессиональных навыков.
  • Газовые конденсационно-паровые агрегаты, чаще всего монтируемые в жилых помещениях и отличающиеся сложностью установки.

Наиболее дорогостоящим, но в то же время экономичным, является последний вариант котловой отопительной системы. Такое оборудование монтируется исключительно квалифицированными специалистами.

При расчёте коэффициента полезного действия котлового оборудования газового типа, должна быть учтена реальная теплотворность используемого газа.

С технической точки зрения, газовые отопительные котлы, изготавливаемые своими руками, отличаются конструкционными элементами горелки, поэтому требуют повышенного внимания к обеспечению безопасности эксплуатации.

Открытая и закрытая камера

Котловое оборудование с закрытой камерой или турбированные устройства, целесообразно монтировать в помещениях, которые оснащаются дымоотводной системой вертикального типа. Такие агрегаты характеризуются наличием в конструкции принудительной тяги, поэтому продукты сгорания выводятся посредством коаксиального дымоотвода с помощью электрического вентилятора.

Дымоходная сдвоенная труба позволяет засасывать в камеру сгорания воздушные массы через наружный элемент, и выводить токсичные компоненты по внутреннему устройству.

Процесс создания самодельного котла

Агрегаты, имеющие камеру сгорания открытого типа, отличаются функционированием на основе естественной тяги. В этом случае, воздушные массы забираются системой непосредственно из помещения, а продукты сгорания выводятся наружу при помощи дымохода.

Как правило, недостаток вентиляции в котловом открытом оборудовании провоцирует снижение уровня кислорода внутри помещения, что важно помнить при выборе типа камеры сгорания. По мнению специалистов, открытая форма является оптимальным вариантом для использования в нежилых котельных.

Максимально безопасное, с точки зрения эксплуатации оборудование с закрытой камерой сгорания, желательно монтировать в жилых помещениях.

Газовые котлы конвекционного типа могут быть представлены оборудованием с открытой и закрытой камерой сгорания, а конденсационные агрегаты имеют только закрытый тип.

Котел отопления газогенераторного характера

Главное отличие газогенераторного котла от другого аналогичного оборудования заключается в объеме загрузочной камеры, что позволяет минимизировать необходимость регулярного обслуживания отопительного агрегата. Наличие в конструкции программируемого блока облегчает процесс управления температурой обогрева. Котлы газогенераторного типа могут функционировать на разных видах топлива.

Особый интерес вызывают универсальные модели, работающие на нескольких разновидностях энергоресурсов и имеющие камеру сгорания в нижнем расположении.

Пиролизный котел

Установка такого газогенераторного агрегата проста, что объясняется отсутствием необходимости получать разрешение на монтаж и возможностью применения практически любых дымоотводных систем.

Устройства длительного горения или отопительные котлы газогенераторного характера обладают большим количеством преимуществ, включая низкую скорость топливного сгорания, простоту эксплуатации и обслуживания, абсолютную экологическую безопасность, а также коэффициент полезного действия, достигающий 100%.

Выбор газогенераторного котла предполагает учет значительного веса такого оборудования, а также энергетическую зависимость, которая характерна для некоторых наиболее сложных моделей.

Необходимые материалы

Тип материала является определяющим фактором, позволяющим изготовить долговечный, надежный и безопасный в эксплуатации газовый агрегат для отопления. На чертежах-схемах изготавливаемой конструкции должны быть детально обозначены основные узлы и элементы, представленные:

  • газовой горелкой;
  • теплообменником;
  • насосом;
  • расширительным баком;
  • автоматикой;
  • вентилятором;
  • системой безопасности;
  • термометром;
  • манометром;
  • газовым клапаном;
  • воздухоотводчиком.

Материалы и набор инструмента, которые необходимы для самостоятельного изготовления газового котла:

  • электрическая дрель;
  • строительный угол и уровень;
  • пассатижи;
  • строительная рулетка;
  • металлическая труба;
  • листовая оцинкованная сталь;
  • газопроводная труба;
  • топочная дверца;
  • огнеупорный кирпич и глина;
  • арматура;
  • оцинкованный жестяной лист;
  • сварочный аппарат;
  • проводной или беспроводной термостат;
  • конусообразный зонтичный дефлектор.

Нормальное функционирование собранного агрегата невозможно без применения «автоматики», представленной модулем контроля пламени, защитой от перегрева, контроллером тяги, а также подрывным клапанным устройством.

Порядок работ по самостоятельному изготовлению

Наиболее доступной для изготовления своими руками и экономичной, является напольная модель газового отопительного котла.

Технология изготовления:

  • подготовка поверхности и сборка каркасной опалубки для фундамента;
  • укладка арматуры и заливка бетонного раствора;
  • гидроизоляция фундаментного основания посредством гудрона;
  • сварка отопительного агрегата в соответствии с чертежами;
  • изготовление теплообменника на основе стального бака и спирально согнутой медной трубки;
  • установка на концы медной трубки фитингов;
  • приваривание металлического дымоотвода сбоку котла;
  • вывод дымоотводной системы.

Вытяжка монтируется в дымоотводе, а вентилятор устанавливается ближе к наружной части трубы, после чего система подключается к электросети. На заключительном этапе сборки устанавливается источник бесперебойного питания и стабилизатор, после чего осуществляется проверка работоспособности отопительного оборудования.

Установка самодельного газового котла обязательно производится на надежное фундаментное основание, которое выполняется на основе кирпича и щебенки средней фракции.

Следует отметить, что заслуженной популярностью в последнее время пользуются самодельные агрегаты на биогазе, которые обладают одним единственным недостатком — необходимостью контролировать работу биогазового реактора. Однако, вне зависимости от конструктивных особенностей, на законодательном уровне запрещается эксплуатировать любые газовые системы отопления, не прошедшие специальную проверку и не получившие разрешительные документы.

Видео на тему

microklimat.pro

Самодельный газовый котел отопления — принцип работы и нюансы

Непосредственная работа, связанная с установкой котла или иной отопительной системой, достаточно сложна, так как имеет свои определенные особенности, важные для деятельности. Над такими установочными процессами в основном работают истинные специалисты. Однако самостоятельный труд никто не отменял. Кроме того, изучение системы и сама работа может показаться достаточно интересным делом.

Котловая отопительная система

Самодельный газовый котел отопления – это устройство, используемое для отопления определенного помещения или же жилой территории. Газовые котлы по своей структурной части подразделяются на несколько видов:

  1. Газовый конвекционный агрегат, в котором используется исключительно топливная энергия сгорания. Схема рассматриваемого устройства очень проста. Что касается стоимостной расценки, то она доступна каждому потребителю;
  2. Газовый кондиционный агрегат способен увеличивать тепловой процент отдачи в соотношении с используемым топливом. Он устанавливается аналогично просто конвекционному оснащению;
  3. Газовый конденсационный агрегат применяется при использовании паров. В основном данное оборудование устанавливается в жилых домах. Система установки сложна. Именно поэтому работу должен выполнять специалист. Стоимостная расценка на этот вид газового котла выше, нежели вышеописанные варианты. И это неспроста, так как тепловой уровень отдачи способен значимо экономить финансовые средства на топливо.

Открытая и закрытая камера

Открытая и закрытая камера позволяет понять, как работает газовый котел отопления. Камера сгорания открытого вида дает возможность набирать воздух из отапливаемого помещения. Электросети не влияют на мощность тяги. По расценкам открытые камеры достаточно доступны. Установка рассматриваемого оборудования предусматривает регулярное проветривание помещения.

Неплохим вариантом будет и вентиляционная встроенная система.

Закрытые камеры в котлах уже имеют в своей структуре вентилятор, способный как проветривать, так и подавать воздух во всю систему. Данный случай позволяет не устанавливать дополнительные вытяжки, что значимо экономит расходы. В помещениях, где имеется стационарный дымоход, закрытый вариант котлов станет идеальным агрегатом.

Котел отопления газогенераторного характера

Газогенераторный котел классифицируется на несколько видов:

  1. Чугунные и стальные оборудования;
  2. Оснащения, работающие на дровах и угле. Данный вид отличается низкой ценой и практичностью. Продолжительность горения составляет приблизительно двенадцать часов;
  3. Котлы пиролизные, работающие на твердом топливе, дровах и прочих древесных отходах. Газ в данном случае перегорает в нижней камере котла, что позволяет держать тепло на протяжении целых суток. Данный факт подтверждает, что пиролизные оснащения являются идеальным отапливаемым решением.

Газогенераторные котлы способны работать на любом виде топлива, соответственно проценты отдачи намного выше, а потребление ниже.

Специально созданные отводы дают возможность беспрепятственно проходить уже охлажденному дыму.

Основные моменты самодельного котла

Самодельный газовый котел отопления можно сделать в домашней мастерской. Специального материала не требуется, так как достаточно того, что имеется. Самым главным моментом при изготовлении этого оборудования является его аккуратность внешнего вида и правильность конструкции.

При работе над котлом необходимо учитывать некоторые нюансы:

  1. Вид непосредственного устройства. Очень важно решить, какое топливо будет впоследствии использоваться для снабжения агрегата. Именно этот факт влияет на конструкцию оборудования;
  2. Помощь посторонних людей в сборке;
  3. Соблюдение требований и указаний, прописанных в инструкции. Необходимо учитывать определенные размерные показатели, соответствие помещению, а также место установки. Благодаря следованию этим моментам можно изготовить безопасный котел с долгим сроком службы;
  4. Самодельный котел предполагает после его производства прохождение многочисленных проверок. Именно они дадут возможность понять, стоит ли эксплуатировать рассматриваемое изделие.

Для производства котла нужно иметь при себе некоторый перечень инструментов:

  • Шурупы;
  • Электросварку;
  • Отвертки;
  • Линейку;
  • Нож по металлу;
  • Компрессор.

Вся работа состоит из нескольких этапов:

  1. Подгонка материала;
  2. Изучение инструкции;
  3. Непосредственная реализация.

Отличным вариантом будет совместная работа с газовщиком.

Таким образом, процесс будет идти намного быстрее и эффективнее. А последующая проверка станет наиболее надежной и достоверной.

wikiteplo.ru

Как сделать газовый котел своими руками – инструкции и чертежи

Котел своими руками

Из газовой колонки

Для отопления небольшого помещения, например, для гаража или для сауны, при наличиии  «правильных рук»,  можно изготовить отопительный котел из газовой колонки, произведя в ней некоторые преобразования. Как сделать такой газовый котел  и какие нужны для этой переделки чертежи? Колонка имеет достаточно высокую производительность, которая  не нужна для отопления, и потребляет большое количество газа.

Для уменьшения расхода газа можно поставить две китайских  газовых горелки, рассверлив жиклеры на 1 мм.  Для расширительного бака можно использовать газовый баллон или пластиковую емкость. Расширительный бак следует устанавливать на подающей магистрали, чтобы при работе насоса не создавалось разрежения.

Насос можно купить, а можно и использовать бывший в употреблении, например, от стиральной машины. Если в автоматическом блоке колонки стоит таймер, он будет периодически отключать ваш миникотел. Следует поменять блок управления на новый, без таймера. Такое устройство может работать и на баллоном газе.

Из газовой плиты

Собственно, из газовой плиты изготовить котел проблематично, можно сделать своими руками подобие котла при помощи газовой плиты. Используют такое устройство в период межсезонья, когда центральное отопление еще не включено, а в квартире уже довольно прохладно, так как учитывая низкую мощность, полноценно обогреть жилье в сильные морозы не получится.

Металлическая емкость с водой устанавливается на одну из конфорок для подогрева.  Сверху  емкости  подключаются трубы, идущие к пластиковому  трубопроводу, сбоку, в нижней части резервуара,  подсоединяется обратка. Устанавливается насос, который подает жидкость в батареи.

На случай отключения электричества можно подключить  блок бесперебойного питания от компьютера.  Для безопасности работы такого отопительного устройства следует подключить расширительный бачок, для него подойдет неиспользуемый небольшой баллон от газа,

либо пластиковая емкость. Нелишним будет и установить предохранительный клапан, который сработает в таком агрегате, если забудете включить циркуляционный насос, или будут возникать проблемы с подачей электропитания на него.

Из баллона

Для изготовления  используется газовый баллон, котел работает по принципу пиролизного котла, в котором теплоноситель обогревается за счет сгорания газа. Для того, чтобы сделать такое устройство самому, вам понадобятся:

  • газовый баллон на 50 литров (достаточно, чтобы обогреть помещение до 70 кв.м;
  • сварочный агрегат;
  • электроды;
  • болгарка или газовый резак;
  • лист металла.

Можно вырезать боковую дверцу для загрузки топлива, можно загружать сверху. Верх баллона срезается, срезанная часть после небольшой доработки и установки на ней ручек, используется, как крышка. В баллон погружается поршень с нижней насадкой. Насадка состоит из полой трубы, через которую поступает воздух для горения. На низ поршня приваривается «блин», чуть меньшего диаметра, чем диаметр баллона.

К нему привариваются дугообразные лопасти (можно вырезать из баллона) для создания вихревого потока над тлеющим топливом. Приваренная к лопастям в нижней части окружность из металла меньшего диаметра, чем сам «блин»,  будет предотвращать появление открытого огня. Такая конструкция обеспечивает медленное тление огня, а газ, поднимаясь, будет сгорать в верхней части.

Сбоку баллона вырезается отверстие для дымохода, приваривается труба для отвода и выводится наружу. Дымоходная труба делается из труб двух диаметров, боковое колено 0,15 м, вертикальное — 0,2 м. Разница в диаметрах будет создавать двухступенчатую тягу, более пассивную, нежели в трубе одного  размера, что обеспечивает длительное горение, до 10 часов.

Водяную рубашку для отопления можно сделать по-разному — вокруг корпуса баллона или вокруг дымохода. Агрегат с теплоносителем вокруг дымохода более экономичный, так как использует тепло, которое обычно улетучивается на улицу. К рубашке подводятся трубы отопления, на подающей верхней трубе монтируется расширительный бак, который можно сделать из баллона небольшой емкости. Устанавливается насос для обеспечения принудительной циркуляции.

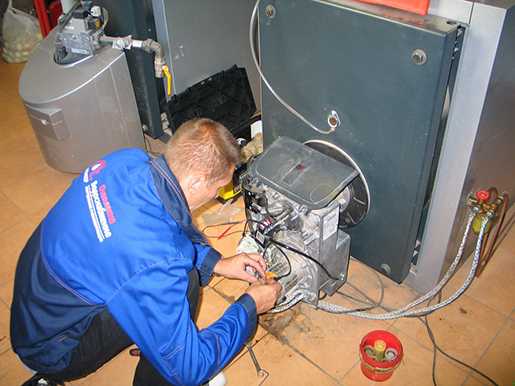

Из твердотопливного котла

При подведении к жилью газовой магистрали владельцы твердотопливных котлов начинают задумываться о том, как сделать из твердотопливного газовый котел. Если просто вставить в нижнюю часть  газовую горелку, экономии не получится.  Твердотопливные котлы не приспособлены для эксплуатации на газе и при таком раскладе большая часть тепла будет улетать через дымоход.

Получить модернизированное устройство с высоким КПД можно, значительно изменив конструкцию твердотопливного агрегата.  Но при таком изменении теплогенератора использовать его в будущем как твердотопливный уже не получится. Переделка заключается в приваривании металлических однодюймовых труб над горелкой агрегата.

В этом случае  пламя горелки не будет уходить в дымоходную трубу, а будет отдавать тепловую энергию циркулирующей в этих трубах воде. Для начала производится демонтаж котла, снимается кожух. Перед началом переделочных работ следует учесть несколько моментов:

  • трубы размещаются на высоте 30 мм от горелки;
  • чтобы избежать застоя жидкости в трубах и ее закипания, они размещаются под углом;
  • трубы располагаются «шахматкой» в три яруса, расстояние от одной до другой трубы должно быть 1,5-2,0 см.

С внешней части котла, при помощи болгарки, вырезается отверстие в водяной рубашке  с небольшим запасом, для удобства приваривания.

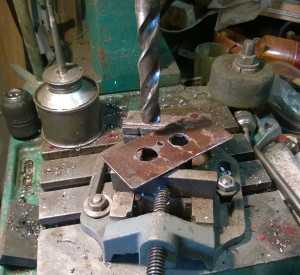

Чтобы просверлить отверстия в металле под трубы, потребуется коронка с насадками из победита. Диаметр коронки должен быть больше диаметра труб на несколько миллиметров для возможности расположения трубы под наклоном.

Место сверления время от времени поливайте мыльной водой, чтобы от перегрева  не отлетели победитовые насадки. Трубы лучше всего приваривать газовой горелкой. После того, как приварили все трубы, необходимо сделать герметизацию водяной рубашки. В центре приварите штырь из арматуры, который впоследствии предотвратит раздувание котла.

Затем заваривают отверстие в водяной рубашке по периметру. Перед установкой котла в него заливают воду  и проверяют, нет ли течи. При обнаружении вновь вырезают окно и заваривают место течи.

Конструктивные особенности котлов

Турбированные

Турбированный газовый котел отличается наличием коаксиального дымохода. Такой дымоход представляет из себя конструкцию труба в трубе. Через трубу большего диаметра на улицу выводятся продукты сгорания газа, через трубу меньшего диаметра поступает воздух для горения, который нагревается выходящими газами, что способствует экономичности.

Турбированные котлы оборудуются вентилятором принудительной тяги,  при помощи которого поступает воздух в агрегат для горения. Такие котлы имеют камеру сгорания  закрытого типа, которая обычно выполнена из меди или сплавов меди, иногда она бывает и чугунной.

На баллонном газе, на пропане, на сжиженном газе

Переделывая котел под газовый, можно использовать не только магистральный газ.  Ваш самодельный агрегат может работать и на сжиженном газе или на пропане. Для подключения баллонного газа необходимо установить редуктор, так как в баллоне газ находится под высоким давлением.

В некоторых случаях приходится менять форсунки на меньшие. Для удобства, чтобы постоянно не менять баллоны, можно соединить несколько баллонов. С учетом того, что на отопление дома  около 100 кв.м и получения горячей воды за неделю в среднем расходуется 2 баллона, можно рассчитать количество подключаемых емкостей с газом.

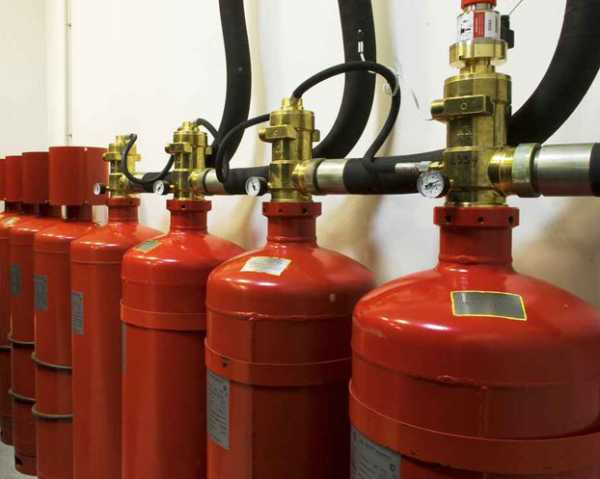

Для удобства и более эффективного использования газа  баллоны соединяют в так называемую рампу, соединить можно до 10 баллонов. Рампа состоит из двухплечевого коллектора, который делит всю группу емкостей на 2 части. После того, как в основной группе заканчивается газ, происходит переключение на дополнительную группу.

От чего зависит экономичность котла?

Основным показателем экономичности котла является его КПД -коэффициент полезного действия. Средний показатель КПД различных моделей находится в пределах 90-94%. Гораздо большим КПД, более 100%, обладают конденсационные теплогенераторы, которые используют для нагрева теплоносителя  и конденсат, который образуется при сгорании газа.

На экономичность влияет и тип камеры сгорания — открытая или закрытая. В закрытой камере сгорания газ сгорает полностью, в воздух попадает минимальное количество угарного  газа. Правильный выбор мощности также является важным фактором экономичности котла. Если поставить слишком мощный котел, то он будет включаться и выключаться через очень небольшие интервалы времени, как следствие, будет потреблять больше газа.

При недостаточной мощности теплогенератор будет работать на износ, что значительно сократит срок его службы.  Экономичную работу котла обеспечит автоматика, которая будет реагировать на изменение температуры в помещении. И, самое главное,  утепление дома, потому что,  каким бы экономичным не был ваш котел,  отопление улицы сведет все на нет.

Видео о самодельном газовом котле:

boilervdom.ru

чертежи и характеристики разных типов

Самостоятельно изготовить отопительный котел не такое простое дело, как пишут об этом на многих сайтах. Человек решивший сделать котел своими руками должен обладать определенной квалификацией и навыками, иметь необходимые инструменты и материалы, а также уметь создавать на котлы отопления самодельные чертежи, по которым будет изготовляться изделие. Человеческими руками созданы сложнейшие технические конструкции на Земле, поэтому нет ничего удивительного в том, что котлы отопления самодельные по своим техническим данным значительно лучше заводских изделий.

Предприятие создается для того, чтобы получать прибыль, поэтому разрабатывается такая конструкция изделия, которая обладает минимальной себестоимостью при заданных технических параметрах. Но для самостоятельного изготовления чаще всего выбирается сталь более высокого качества и толщины. Обычно никто не экономит и приобретается высококачественная арматура, фитинги и насосы. И на создаваемый котел отопления своими руками чертежи используются либо уже испытанных моделей, либо разрабатываются свои уникальные.

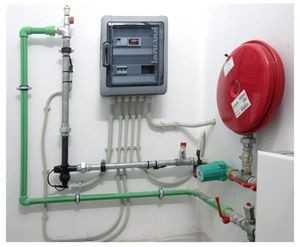

Самодельные электрические котлы отопления

Обладая навыками работы с металлом, имея необходимый материал и инструмент легче всего изготовить самодельные электрокотлы – электродные или ТЭНовые. Если в качестве преобразователя электроэнергии применен ТЭН, то нужно изготовить или подобрать корпус из стали, в которые он будет установлен. Все остальные комплектующие – регуляторы, датчики, термостат, насос и расширительный бак приобретаются отдельно в специализированных магазинах. Электрические котлы можно использовать в закрытых или открытых системах отопления.

Что нужно и как сделать электрокотел отопления своими руками 220в эффективным и надежным?

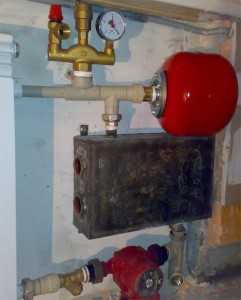

Нужна емкость из стали, в которую помещаются один или несколько ТЭНов в соответствии с чертежами или эскизами на создаваемое изделие. Еще на этапе проекта на котлы отопления своими руками чертежи должны предусматривать возможность оперативной и легкой замены сгоревшего ТЭНа. Например, корпус можно изготовить из стальной трубы диаметром 220 мм с длиной корпуса около 0,5 м. К торцам трубы привариваются фланцы с патрубками подачи и «обратки» и посадочными местами, в которые устанавливаются ТЭНы. Циркуляционный насос, расширительный бак и датчик давления присоединяются к обратке.

Особенности электропитания электрических котлов

ТЭНы потребляют значительную мощность, обычно более 3 кВт. Поэтому для электрических котлов нужно создать отдельную линию электропитания. Для агрегатов мощностью до 6 кВт применяется однофазная сеть, а при больших значениях мощности необходима трехфазная сеть. Если снабдить самодельный котел отопления ТЭНом с терморегулятором и подключить его через защиту УЗО, то это идеальный вариант. При установке обычных ТЭНов термостат приобретается и устанавливается отдельно.

Электродные котлы отопления

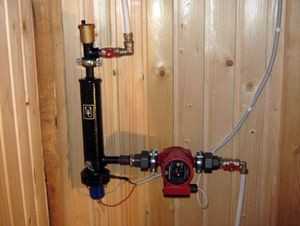

Котлы этого типа подкупают чрезвычайной простотой. Он представляет собой емкость, в которой установлен электрод, вторым электродом служит корпус котла. В емкость вварены два патрубка – подачи и обратки, через которые электродный котел присоединяется к отопительной системе. КПД электродных котлов близок, как и у других типов электрокотлов, к 100% и его реальная величина – 98%. Известный электродный котел «Скорпион» объект жарких дискуссий. Мнения чрезвычайно разнообразные, от чрезмерного восхищения до полного отрицания применения для контуров отопления.

Считается, что электродные котлы были спроектированы для отопления подводных лодок. И действительно, изготовление котлов отопления требует минимума материалов, морская вода с растворенными солями – отличный теплоноситель, а корпус подводной лодки, с которым соединена система отопления, является идеальным заземлением. На первый взгляд – это отличный контур отопления, но можно ли его применить для отопления жилищ и как сделать электрокотел отопления своими руками, повторив устройство котла «Скорпион»?

Электродный котел Скорпион

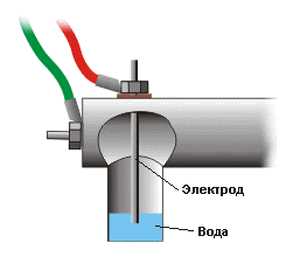

В электродных котлах теплоноситель нагревает ток, проходящий между двумя электродами котла. Если в систему залить дистиллированную воду, то электродный котел работать не будет. В продаже имеется специальный солевой раствор для электродных котлов с удельной проводимостью порядка 150 ом/см. Конструкция агрегата настолько проста, что сделать электрокотел Скорпион своими руками, при наличии необходимых навыков, довольно просто.

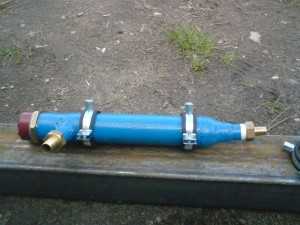

Основой котла служит стальная труба диаметром до 100 мм и длиной до 300 мм.

К этой трубе привариваются два патрубка для подключения к системе отопления. Внутри прибора находится изолированный от корпуса электрод. Корпус котла играет роль второго электрода, к нему подключается нулевой провод и защитное заземление.

Недостатки электродных котлов

Основной недостаток электродных котлов – необходимость применения солевых растворов, которые неблагоприятно сказываются на батареях и трубопроводах отопления. Система отопления в течение нескольких лет может потребовать полной замены радиаторов, особенно алюминиевых (более подробную информацию о которых вы прочитаете здесь), и трубопроводов. Циркуляционные насосы, которые рассчитаны на работу с антифризом или чистой водой подвергаются большой опасности. Второй огромный недостаток – электродные котлы требуют идеального защитного заземления корпуса, иначе они представляют огромную опасность поражения электротоком. В зарубежных странах продавать и устанавливать подобное оборудование запрещено!

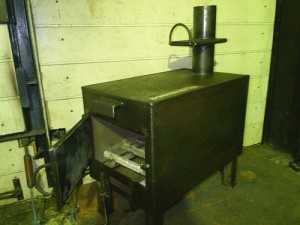

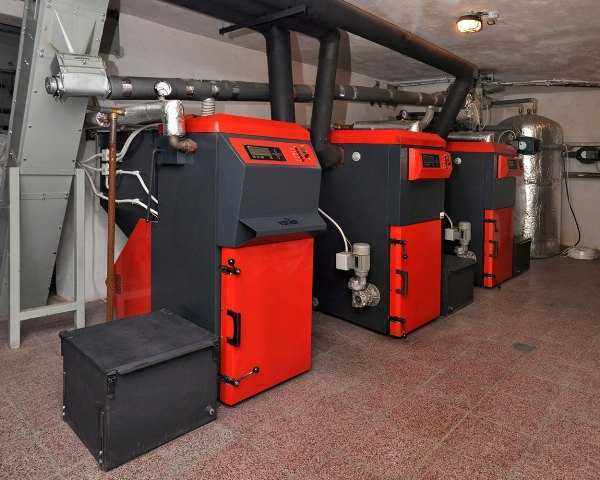

Самодельные твердотопливные котлы отопления

Спрос на твердотопливные котлы в связи с подорожанием газа и электроэнергии растет, соответственно растет и их цена. Альтернатива – самостоятельное изготовление котлов отопления, ведь они обойдутся дешевле, а работать будут не хуже заводских изделий.

В домашних условиях сделать чугунную топку невозможно, поэтому для изготовления применяют сталь.

Если есть возможность, то лучше применить жаропрочную легированную сталь (нержавейку) с толщиной не менее 5 мм. Экономить на металле не стоит, т. к. котел делается для себя, на долгие годы. Можно взять за основу готовые чертежи или сделать их самостоятельно.

Особенности изготовления газовых котлов

Теоретически сделать котел отопления газовый своими руками не представляет особой сложности для людей, которые умеют работать с металлом и имеют необходимые навыки и инструменты. Газовые котлы относятся к изделиям повышенной опасности, поэтому на
самодельные газовые котлы отопления нужно получить разрешение для установки в газовой службе, для которого необходим сертификат на изделие.

Следует учитывать, что получение сертификата дело довольно затратное и малейшее отклонение от установленных норм и правил ведет к отказу. Стоит ли рисковать? К тому же современными СНИиП изготовление своими руками котлов отопления работающих на газе запрещено!

spetsotoplenie.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
