Груба своими руками из кирпича по старой схеме – Печь груба/грубка своими руками из кирпича: кладка, схемы, порядовки

Содержание

устройство и принцип работы, кладка своими руками

Грубка – небольшая печь, объединяющая в себе отопительную и варочную функции. Кроме того, печь имеет привлекательный внешний вид и исполняет роль своеобразного камина, что очень удобно при наличии желания не только отопить помещение, но и украсить его.

Устройство и принцип работы

Строительство грубы будет бессмысленным с целью постоянного пользования в суровых климатических условиях, потому что конструкция печи не предусмотрена для длительного прогрева большого пространства. Такая печь менее теплоэффективна по сравнению с другими, поэтому она лучше подходит для сезонного использования.

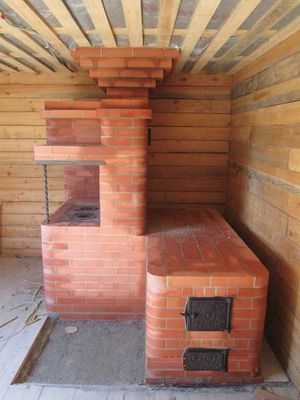

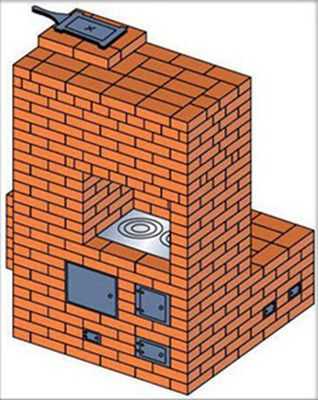

Небольшая печь грубка

Устройство печи грубки относительно простое, но чтобы возвести постройку самостоятельно, необходимо знать базовые принципы теплотехники и иметь навыки работы с кирпичом. Принцип работы грубы такой же как и у других кирпичных печей.

Дрова закладываются в топку, открытое поддувало дает выход дыму без попадания в помещение. Особый извилистый дымоход выводит газы от сгорания наружу. Такая конструкция дымоходных труб позволяет сохранить тепло и обогреть большую площадь. Длинная труба и особый вид щитка дают возможность отопления с минимальными затратами топлива.

В конструкции присутствуют следующие элементы:

  1. Поддувало с дверцей, необходимое для хорошей циркуляции воздуха,
  2. Топочник – камера для подачи топлива в печь,
  3. Щиток со специальными каналами, предназначенными для прохождения газа,
  4. Дымоход в грубке, как и в любой другой печи предназначен для вывода газов от сгоревшего топлива наружу. Обязательно наличие дверцы и заслонки.
к содержанию ↑

Преимущества и недостатки

Печь груба очень удобна для использования на даче. Отапливать помещение такой печью постоянно тоже можно, но при наличии хорошей теплоизоляции дома. Если грубу украсить керамической плиткой, она станет прекрасным дополнением к интерьеру, требуется только желание и фантазия хозяина. У данного агрегата преимуществ гораздо больше, чем недостатков.

Стоит ли заниматься строительством конструкции решить просто, ознакомившись со списком:

Преимущества:

  • Компактность.
  • Возможность применения печи для готовки пищи.
  • Привлекательный внешний вид.
  • Для возведения необязательны дополнительные строительные работы внутри дома.
  • Простота исполнения и эксплуатации.
  • Возможность оснащения печи лежанкой, но только при использовании дров как топлива.
  • Небольшие затраты стройматериалов.

Недостатки:

  • Меньшая теплоэфективность.
  • Использование возможно по сезонам или в маленьких домах.

к содержанию ↑

Виды конструкций

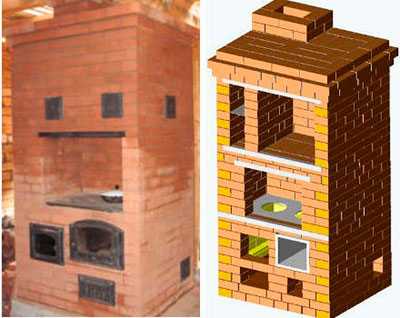

Печь груба различается по видам конструкций. Распространенно два вида – со встроенным щитком и с пристроенным.

  • Со встроенным щитком. Если строить грубу со встроенным щитком, внешне она сильно напоминает варочную плиту. Такая конструкция наиболее легка в исполнении и требует меньших затрат материала. Преимуществом подобной грубы, является возможность возведения печи без фундамента.
  • С пристроенным щитком. Так же щиток можно пристроить снаружи, сделать печь похожей на камин, но постройка займет гораздо больше сил и потребует чуть ли не вдвое больше материалов. Удобством станет то, что аккуратная постройка из кирпича или декоративно украшенная керамической плиткой печь станет отличным дополнением к интерьеру и придаст дому особый шарм.
к содержанию ↑

Схемы щитков

Печь груба может иметь несколько назначений и в зависимости от целей ее использования, строят различные виды щитков. Рассмотрим возможные варианты щитков:

  1. Последовательный ход с вертикальными каналами. Для постройки такого вида щитка требуется наименьшее количество материалов. Схему проще воплотить в жизнь тем, кто не имеет достаточного опыта, благодаря простоте конструкции. Если схема щитка построена правильно, сопротивление газам будет самым большим, теплоэффективность средняя.
  2. Последовательный ход с горизонтальными каналами. Построить схему гораздо сложнее, чем предыдущую, но по параметрам они не различаются. Теплоээфективность повышается, за счет снижения сопротивления газам.
  3. Последовательный ход с длинными вертикальными каналами. Главные преимущества схемы заключаются в том, что простота возведения соответствует первому виду, а теплоэфективность второму. Минусами станет необходимость дополнительной постройки фундамента и большие затраты стройматериалов.
  4. Параллельный ход. Печь со щитком с параллельны ходом некомпактная, занимает много пространства, но теплоэффективность у нее самая большая. Существует возможность снижения мощности топки.
к содержанию ↑

Этапы изготовления своими руками

Печь груба нетрудоёмкая, возведение агрегата займет наименьшее количество стройматериалов, а законченный вариант не займет много места, что очень удобно для небольших домов. Построить грубу опытному печнику будет совсем легко. Начинающему придется вникнуть в принцип работы и устройство конструкции, немного повозиться, но большое желание и соответствующие усилия принесут свои плоды.

Как основной строительный материал лучше использовать керамический огнеупорный кирпич. Качественный керамический кирпич имеет яркий красный цвет и при постукивании издает отчетливый звон. Кирпич с трещинами на поверхности лучше не применять. Для построения перегородок внутри печи можно использовать более дешевый переженный кирпич, но для конструкции самой печи его использовать не стоит.

к содержанию ↑

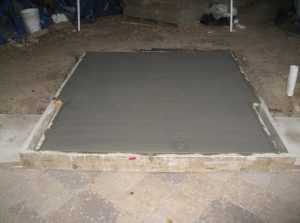

Обустройство фундамента

Построение фундамента достаточно долгий и сложный процесс. Перед началом строительства необходимо сделать разметку на будущем месте печи.

Выкопанная яма должна быть больше конструкции как минимум на 25 см. Яма наполняется щебнем или любыми другими камнями. Заливается раствор цемента с песком в соотношении 1:2, щебень должен полностью заполниться раствором.

Как цемент высохнет, создается кирпичная кладка по размеру залитой ямы. При создании кирпичной кладки обязательно использование строительного уровня, для контроля параллельности фундамента земле. Высохшую кладку покрываем рубероидом.

к содержанию ↑

Приготовление раствора

Для того, чтобы возвести конструкцию самостоятельно лучше использовать глиняный раствор из-за лучшего удержания температуры. В приготовлении раствора используют глину  песок в пропорциях 1:2. Перед тем, как замешивать раствор рекомендуется просеять компоненты через сито.

Стоит заметить, что для раствора подходит только карьерный песок, но не речной или морской, а оптимальной глиной будет жирная. Готовую сухую смесь высыпать в заранее приготовленную емкость и залить водой. Чтобы раствор лучше ложился, стоит оставить его настаиваться на всю ночь, и только утром использовать. Для улучшения смеси добавляют стакан соли и килограмм цемента.

к содержанию ↑

Кладка печи и порядовка

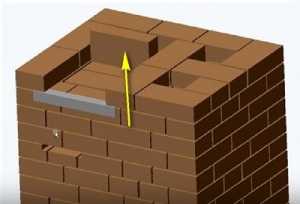

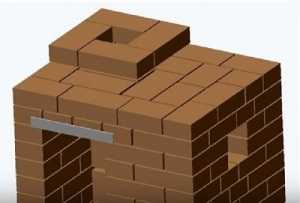

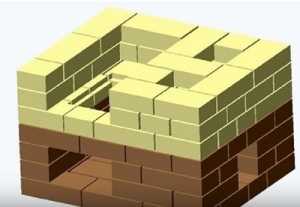

Рассмотрим самую простую схему для постройки грубки. Для неопытных строителей такая конструкция будет ясна.

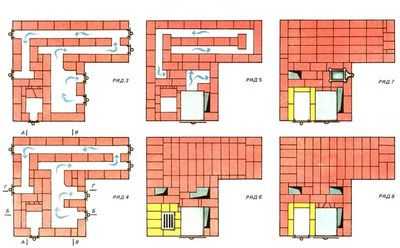

Порядовка:

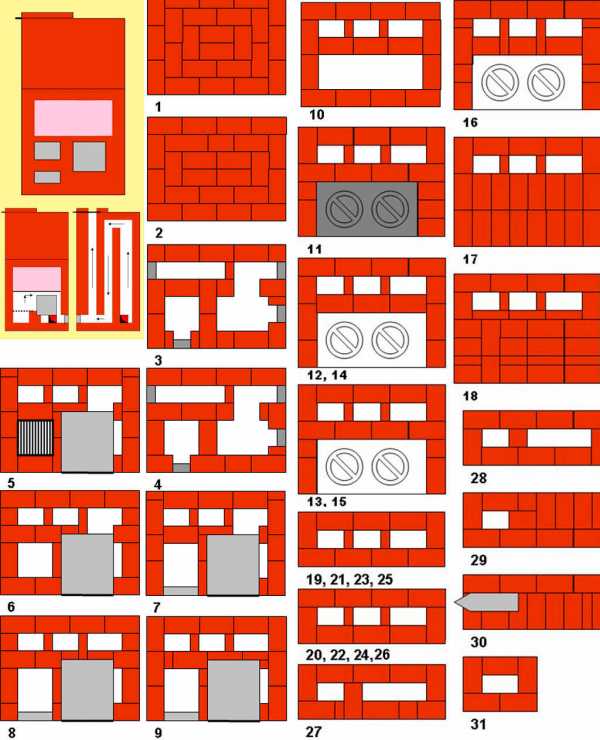

Порядовка простой двухконфоровной печи груба

Перед началом выкладки ряда стоит сначала выложить ряд сухого кирпича. Для удобства следует пронумеровать все элементы. Для лучшего качества кладки лучше сначала замочить кирпич и дать ему настояться в воде несколько минут.

Все ряды обязательно нужно проверять строительным уровнем, а углы отвесом, иначе конечная постройка будет перекошенной. Во время строительства нужно следить за тем, насколько равномерно наполняются швы, в них ни в коем случае не должно быть воздуха. Специалисты знают, что зазор между швами не должен превышать 3 мм.

Основные моменты кладки:

  • Поверх гидроизоляционного рубероида кладутся ряды кирпича и производятся все необходимые замеры, осуществляется проверка швов.

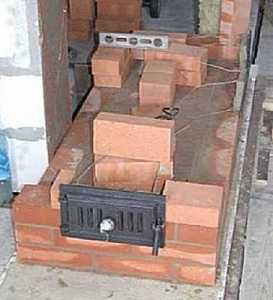

  • Дверцу поддувала необходимо надежно закрепить в конструкции, для этого применяется асбестовая проволока, ей обматывается корпус дверцы. Подготовленная дверца устанавливается на место.
  • После изготавливается кладка четырех рядов с перекрыванием поддувала. Между кирпичами и дверцей поддувала оставляется зазор в десять мм.
  • Производится установка дверцы топки по тому же принципу, что и установка дверцы поддувала. Выкладывается еще пять рядов кирпичей.
  • Далее производится установка плиты, с осуществлением предварительных замеров. Зарезы на плите делаются при помощи болгарки. Толщина плиты должна быть меньше толщины кладки. Закрепляем плиту раствором.

В качестве наглядного примера (чтобы понимать основные этапы работ), вы можете увидеть процесс кладки на фото:

Конструкция основной части печи закончена.

к содержанию ↑

Дымоход

Печь не будет закончена без правильного монтажа дымохода. К этому элементу следует подойти со всей серьезностью и тщательностью, ведь от правильного дымохода зависит безопасность человека. Если дымоход построен неправильно, он не будет выводить газы от сгоревшего топлива, а значит, эксплуатация печи невозможна.

Газ выводится наружу, пройдя через несколько каналов. Необходимо наличие ровной поверхности, способствующей лучшему выходу дыма. Для начинающих печников без достаточного опыта работы с кладкой кирпичей лучше установить простой вариант трубы – из нержавеющей стали.

Она обеспечит хорошую тягу и практически не образует конденсат. Выведение трубы наружу через крышу гораздо проще, чем при возведении кирпичного дымохода. Кроме того, стоимость такой трубы минимальная.

Чтобы печь работала, следует соблюдать следующие правила:

  1. Подобрать сечение, подходящее для всей конструкции.
  2. Длина трубы не менее пяти метров.
  3. Толщина дымохода не должна быть меньше 0,5 мм.
  4. Необходимо наличие места для прочистки дымохода.
  5. Дымоход укрепляется при помощи проволоки и герметика, это не позволит лишним газам попасть в помещение.
  6. Трубу нужно дополнительно утеплить, это сохранит больше тепла в доме и предотвратит замерзание трубы зимой.
  7. Дымоход должен располагаться на расстоянии не меньше 1 м от ближайшей конструкции.
к содержанию ↑

Другие примеры порядовок

Другие примеры порядовок:

Порядовка грубки с одной конфоркой

Порядовка грубки с переключением на зимний/летний ход

к содержанию ↑

Правила эксплуатации

Эксплуатация кирпичной печи не только не создает трудности любителям, но и создает ощущение уюта от отрытого огня.

  • Лучше использовать печь грубку посезонно. Малая теплоэффективность не позволяет использовать печь круглый год, она не сможет хорошо прогреть большой дом во время холодной зимы.
  • Необходимо регулярно прочищать дымоход, чтобы газы не попадали в помещение и не травили обитателей дома.
  • Топить печь только с соблюдениями техники безопасности, не класть слишком много дров за один раз, плотно закрывать дверцу топливника после закладки партии топлива.
  • Если печь применяется как варочная плита, необходимо использовать соответствующую чугунную, глиняную или алюминиевую посуду, а так же различные прихватки или перчатки во избежание получения ожогов.
  • При наличии лежанки на печи, топить стоит только дровами. Уголь слишком сильно нагревает поверхность лежанки.
  • Перед началом использования печи обязательно убедиться в правильности монтажа дымохода.
  • В качестве топлива лучше использовать дрова или уголь. Применять различные отходы из современных материалов не рекомендуется, они выделяют вредный для здоровья газ и забивают дымоход.
к содержанию ↑

Где лучше установить?

Грубу можно установить практически в любом месте. Если ваша печь выполняет только функцию обогрева дома, лучше построить её в подсобном помещении, чтобы освободить место в основной части дома и исключить попадание дыма в жилые комнаты.

Если же пользователь печи желает построить для себя упрощенный красивый камин, грубу лучше устанавливать в комнате, которая является местом сбора семьи и гостей. Каждый оценит необычный и привлекательный элемент интерьера, если печь построить аккуратно, дополнительно покрыв ее специальным облицовочным материалом.

При построении печи со встроенным щитком, лучшим местом для установки станет кухня. Грубка в данном случае выполняет функции варочной плиты, приготовление на ней пищи не только придаст еде особенный вкус, но и значительно сэкономит электроэнергию или газ.

Важно, чтобы на территории установки печи был достаточно прочный пол. Кровлю в месте прохождения дымохода нельзя переделывать.

к содержанию ↑

Вывод

Печь груба – экономичный источник тепла, создающий комфортную атмосферу. Кирпичная печь придает дому неповторимое ощущение уюта и деревенской самобытности. При желании построить такой агрегат сможет кто угодно, стоит только немного разобраться в принципах кирпичной кладки.

При наличии соответствующих навыков, дымоход тоже можно сделать кирпичным, но стоит делать это с осторожностью, постройка дымохода требует точности. Для маленькой дачи груба особенно удобна, она обеспечит равномерное распределение тепла в доме и не займет много места. Так же печь станет прекрасным устройством для приготовления еды.

pechnoy.guru

Как построить печь с грубой в доме? Груба своими руками из кирпича

Для обогрева домов в настоящее время используются совершенно разные элементы и оборудование. Однако самым традиционным выбором считается печь, которая может работать от разнообразного топлива, а также может иметь разные размеры и другие параметры. Могут создаваться даже камины, однако они не предназначены для постоянного отопления строения. Особенно часто печное отопление создается в частном доме, поскольку нередко сооружения строятся в достаточно большом отдалении от центральных систем отопления.

Автономный печной вариант считается отличным выбором, и при этом может быть сформирована специальная отопительно-варочная поверхность, с помощью которой печь может использоваться не только для обогрева сооружения, но и для приготовления и разогрева пищи.

Также различные варианты печи могут быть сделаны своими руками, поэтому затраты на этот процесс будут минимальными.

Основные разновидности оборудования


Существует много разновидностей печек, которые отличаются различными параметрами. Самыми популярными считаются:

  • русские традиционные, которые могут применяться не только для частного дома, но и для бани или другого небольшого сооружения, нуждающегося в обогреве, а они могут быть оснащены различными элементами для комфортного сна или приготовления пищи;
  • голландские, которые могут использоваться исключительно для обогрева помещений;
  • грубы, являющиеся довольно интересным вариантом, в них имеется отопительно-варочная панель, которая позволяет применять их как для готовки, так и в качестве системы отопления.

Из чего создаются изделия, оснащенные грубой

Данная печь обладает интересными параметрами и особенностями. Сюда относится в первую очередь то, что наиболее популярным материалом для создания конструкции является керамический кирпич, обладающий отличными параметрами. К ним относится великолепная теплоотдача, поэтому в доме такое оборудование будет обеспечивать быстрый и равномерный обогрев.

Данный материал считается очень привлекательным, поэтому получаемые из него изделия отлично вписываются в любой интерьер. Особенно актуальной считается печка, созданная своими руками из керамического кирпича, в деревенском стиле. Хорошо данная печь подходить к строениям, сделанным из древесины.

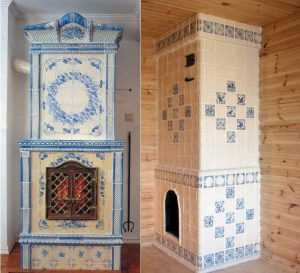

При желании, такое оборудование может быть дополнительно украшено с помощью облицовочной керамической плитки, которая имеет такие же показатели теплоотдачи, как и кирпич из этого материала. Однако за счет более привлекательного и интересного внешнего вида полученная конструкция будет идеально вписываться в совершенно любой интерьер. При этом можно построить оборудование, которое будет иметь нужную расцветку и фактуру.

Конструктивные элементы печки

Печи с грубкой являются усовершенствованными конструкциями по сравнению с прямоточными элементами. Но, при этом, создать их своими руками не так сложно, а само их устройство считается простым. Однако, чтобы сделать на самом деле качественную и надежную конструкцию, необходимо точно следовать инструкции, а также обладать хотя бы начальными навыками работы с кирпичом.

Чтобы выполнить все этапы своими руками, нужно иметь представление о том, какие конструктивные элементы входят в состав оборудования. К ним относятся:

  • Поддувало, которое представляет собой особую камеру, предназначенную для прохождения воздуха. Обычно в ней имеется подходящая по размерам дверца, которая позволяет человеку регулировать подачу воздуха. Как правило, между данным элементом печки и камерой, где происходит сгорание топлива, имеется колосниковая решетка.
  • Топочник является самой рабочей камерой, которая предназначена для загрузки и сгорания топлива, в ней имеется дверца.
  • Конвектор печи представлен в виде вертикально расположенных каналов, по которым проходит нагретый газ от сгоревшего топлива.
  • Грубка, которая используется для приготовления пищи, может иметь разные размеры и параметры.
  • Дымоход выполняет функцию конвектора, однако главным его предназначением является вывод отработанных газов из помещения на улицу. Важно, чтобы в нем имелась дверца, позволяющая осуществлять чистку трубы, а также заслонка.

Перед созданием конструкции должна быть разработана и нарисована схема будущего оборудования, а к этому вопросу необходимо подходить со всей ответственностью и серьезностью. Ведь именно чертежи являются основой для создания самой печки. Если в них будут ошибки или недочеты, то это может привести к тому, что своими руками получится конструкция, которая не будет справляться со своими основными задачами, а также может быть вовсе опасной для использования.

Какие материалы используются для создания печки

Сделать данную конструкцию можно из совершенно разных материалов. К ним относятся:

  • Кирпич, который применяется для кладки, из него создаются не только печки, но и камины. Лучше всего выбирать керамический кирпич, от внешнего вида которого зависит привлекательность конечной конструкции.
  • Глина и песок, которые используются для создания раствора, применяемого для кладки кирпича в доме.
  • Чугунная колосниковая решетка, используемая для укладки топлива, она может применяться как для дров, так и для угля.
  • Рубероид, который позволяет создать качественную гидроизоляцию печи.
  • Дверцы для различных элементов конструкции.

Чтобы построить хорошее и надежное оборудование, все материалы должны быть высококачественными и красивыми, поэтому к их выбору следует относиться крайне серьезно.

Этапы создания печки с грубой


Сделать данную конструкцию на самом деле не так сложно, однако важно знать, какие этапы должны быть произведены и каждому нужно уделить много внимания:

  • Создается схема будущей конструкции. Чертежи могут быть сформированы самостоятельно или с помощью специалистов. Им нужно уделить много внимания, поскольку от них зависит надежность и безопасность конечной конструкции. Схема должна содержать размеры и другие основные параметры печки, а в ней должно быть все подробно расписано. Даже если создаются стандартные камины или конструкции без грубки, все равно должны быть чертежи. Схема обычно формируется с помощью специальных компьютерных программ, однако при наличии умений и опыта можно сделать ее на бумаге.
  • Создание фундамента печки. Поскольку камины и печки чаще всего формируются из кирпича, то они должны устанавливаться только на надежное и прочное основание. Оно должно иметь оптимальные размеры и параметры для печи, которую вы планируете возводить. Определяется место для конструкции, вырывается траншея нужной толщины и глубины, после этого дно хорошо утрамбовывается, а также укладывается подушка из песка и гравия. Далее выливается бетонный раствор, после чего траншея заполняется кирпичом. Полученный фундамент следует укрыть рубероидом для качественной изоляции. Все работы легко выполняются своими руками без проблем.
  • Формирование самих конструкций. Печки или камины укладываются из керамического кирпича, при этом должен применяться цементный раствор. При создании конструкций в доме лучше всего пользоваться во время работы шамотным порошком, который не позволит нагреваться поверхностям печи слишком сильно во время ее использования. Печь может создаваться с помощью разных видов кладки. Перед применением кирпичи следует замачивать примерно 10 минут в воде. Во время кладки важно делать так, чтобы не было трещин и пробелов, однако применять слишком много раствора для кладки также не нужно, а то можно получить некачественную и неровную печь.
  • Установка грубы. На созданный ряд из кирпичей кладется корпус поддувала, а к нему прикрепляется дверца. Лучше всего все элементы обмотать шнуром из асбеста, после этого кладется еще примерно 4 кирпичных ряда. Это необходимо, чтобы перекрыть дверцу печи. Далее монтируются колосники, а после укладки последнего ряда из кирпича можно приступать к монтажу плиты, которая укладывается с применением раствора.
  • Установка дымохода, который обычно является трубой, выходящей наружу. Важно в месте прохождения элемента через стену применять термический барьер.

Таким образом, сформировать своими руками печку с грубкой достаточно просто, при этом создается конструкция, которая будет использоваться для эффективного обогрева целого дома и для приятного и легкого приготовления пищи.

poluchi-teplo.ru

Грубка на дровах своими руками. Схема кладки простой грубки на дровах из кирпича

Многие люди, имеющие частный дом, просто не представляют его без печи. Исстари этот атрибут человеческого жилища был любим и уважаем. Печь согреет, накормит и вылечит — именно поэтому, даже при наличии проведенного в доме газа, хозяева не спешат от нее отказываться, а возводя новые дома, в первую очередь задумываются об этом строении.

«Грубкой» называли уютные малороссийские печи, которые имели лежанки, и сегодня они снова становятся популярными. Вы легко можете построить грубку на дровах своими руками, причем совсем не важно, будет ли она возведена при постройке дома или встроена в уже готовое помещение!

Делая грубку на дровах позаботьтесь о эстетической красоте вашей печи!

При появлении в России печек-голландок, они вошли в моду, так как имели компактный стройный вид. Но, видимо, они показались местным жителям малофункциональными, и поэтому их модернизировали, прибавив к схеме постройки еще и лежанку. Получился вариант русско-голландской печи, ее и стали называть «грубкой». Она имеет варочно-отопительные функции, иногда объединена с камином, и отапливается дровами.

Разработаны разные модели таких печей: с лежанкой сбоку или сзади, высоко, почти под потолком или на уровне стола.

Как и все отопительные постройки из кирпича, печь-грубка имеет свою порядовую схему кладки — она и становится руководством во время работы. Рассмотрев предложенный план, можно понять, как должен идти этот процесс. Представленная печь в состоянии нагреть комнату площадью 25—30 кв.м.

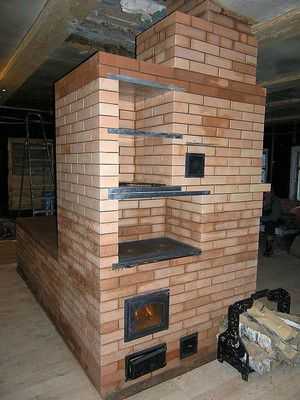

Несложная, но эффективная печь-грубка

Но, прежде чем приступать к возведению, нужно запастись всеми необходимыми материалами для устройства этого своеобразного произведения искусства.

Какие материалы нужно иметь:

Для устройства печи необходимо иметь следующие материалы:

красный кирпич в количестве 800 шт.;

  • силикатный кирпич для топки 150 шт.;
  • чугунные дверцы для топки 25×21 см, поддувала 25×13 см по 1 шт. и 18×10 —5шт.;
  • чугунная задвижка для дымохода 25×13 см -2 шт.;
  • варочная плита с двумя конфорками размером 71×41 —1 шт.;

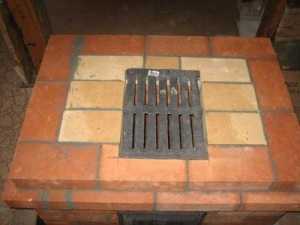

  • колосник для топки 25×25 см -1 шт.;
  • духовка размером 31×37×28 см;
  • металлический уголок 5×5 или 4,5×4,5 см;
  • щебень и арматура для фундамента;
  • стальная проволока для крепления дверок;
  • цемент, песок, гравий, глина или специальная сухая смесь для кладки каминов.

Лучше всего все материалы взять с небольшим запасом, чтобы в процессе работы не оказалось, что чего-то не хватает.

Раствор для кладки

Раствор для кладки печи теперь можно приобрести в строительных магазинах, но можно приготовить его и самостоятельно. Самодельный раствор обойдется вам гораздо дешевле, а также он имеет свои преимущества.

Ранее кладка осуществлялась на раствор, изготовленный из глины и песка, однако он долго сохнет, и часто при обжиге на нем появляются трещины, поэтому хочется поделиться рецептом другого, более пластичного раствора, имеющего хорошую адгезию.

Для его изготовления раствора потребуются песок, цемент и обычная глина, которую извлекают при отрытии котлованов или колодцев. Ее нужно развести до консистенции густой сметаны, а затем протереть через сетку. Это делается для того, чтобы избавиться от мусора и мелких камней.

Раствор готовят в разных пропорциях — они зависят от жирности глины. Чтобы определить лучший из них нужно приготовить десять разных вариантов, по 20—50 граммов. Все варианты растворов состоят из одной части цемента и:

  • 10 частей глины и 1 части песка;
  • 9 частей глины и 2 частей песка;
  • 8 частей глины и 3 частей песка, и так далее, постепенно уменьшая на 1 единицу количество глины и, соотвественно, увеличивая долю песка.

Далее образцы раскладываются в отдельные коробочки, и требуется подождать, пока они полностью высохнут. Лучший из них будет тот, который имеет в своем составе больше глины и, высохнув, не растрескается. На коробках нужно сделать надписи, сколько и каких ингредиентов замешано именно в этом составе.

Состав раствора имеет следующие достоинства:

  • он приготовлен из доступных по цене материалов;
  • он прочен даже без обжига;
  • нагреваясь, сухой раствор обжигается;
  • очень быстро сохнет, благодаря наличию в нем цемента;
  • после высыхания он становится намного устойчивее к влаге, чем традиционный раствор.

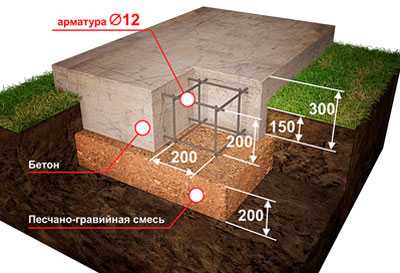

Устройство фундамента грубки

Закладка фундамента начинается с подготовки ямы котлована, она должна иметь глубину, как минимум 50 см, а иногда — и глубже. Очень глубокий фундамент делают в нестабильных пучистых почвах, где любая постройка требует более серьезного укрепления.

Основа печки — надежный фундамент

  • Если фундамент устраивается в готовом строении, необходимо произвести разметку пола и удалить его часть, в том месте, где будет установлена печь. Размер площадки под фундамент должен быть на 15—20 см больше в каждую сторону, чем первый ряд кладки грубки.
  • Дно котлована хорошо утрамбовывается и выкладывается глиной, ее слой составляет от 10 до 15 см.
  • Затем идет слой щебня в 10—12 см.
  • Следующей прокладкой послужит слой гравия.
  • Устанавливается деревянная опалубка, укладываются армирующие сетки.
  • Производится заливка бутобетонной смесью, ее толщина должна составлять 20—25 см как минимум. Бетонный фундамент должен иметь углубленную в землю и надземную часть, также составляющую 20—25 см.
  • После застывания цементной стяжки на всю ее площадь расстилается гидроизолирующий материал, например рубероид. На него и будет укладываться первый ряд кладки.

Пошаговая схема кладки грубки на дровах

 Каждый печник имеет свои секреты, приобретенные за годы работы. Но даже некоторые опытные мастера, начиная кладку, прежде чем замешивать раствор, укладывают всю конструкцию насухо. Это делается для того, чтобы разобраться в конфигурации каждого ряда. Кроме этого, перед кладкой на раствор, каждый ряд также укладывают насухо, чтобы была возможность подогнать кирпичи по размеру. И только после этого произволят кладку ряда с раствором. Лучше всего придерживаться этих хитростей и проводить процесс не торопясь, чтобы не совершить фатальных ошибок, при которых не будет хорошей тяги или наоборот все тепло будет уходить в трубу.

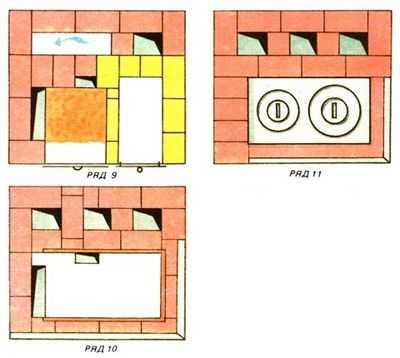

Общая порядовая схема выкладки одного из вариантов грубки

 Представленная схема показывает кладку самых важных рядов, на которые укладываются чугунные и металлические элементы. Чтобы правильно выполнить остальные ряды, очень важно придерживаться плана действий.

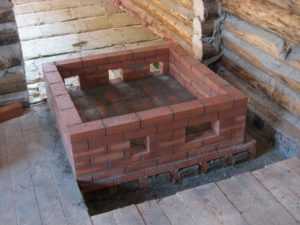

Выкладка начальных рядов

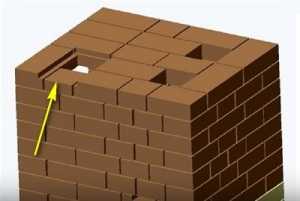

  •  Первый ряд должен быть выложен точно и аккуратно на размеченной поверхности, так как он даст направление всей конструкции. Для этого нужно контролировать ровность кладки с помощью уровня и уголка. Этот ряд сплошной и не имеет сложных конфигураций, так же, как и второй.

Выкладываем ряды с третьего по восьмой

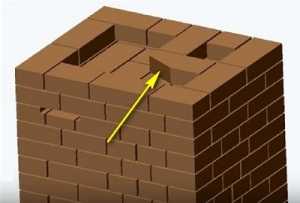

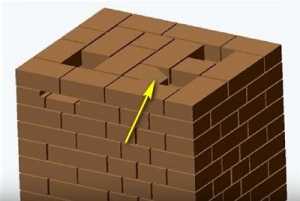

  • С третьего ряда начинается работа, требующая особой внимательности и сноровки, так как от правильности их кладки будет зависеть работа печи. На третьем ряду выставляются все нижние дверцы поддувальных отверстий. Их закрепляют с помощью стальной проволоки. На схеме хорошо видно движение теплого воздуха, который согревает всю конструкцию, в том числе и лежанку.
  • На пятом ряду устанавливается духовой шкаф. Нельзя забывать, что около него оставляется пустотный проем, в котором дольше будет сохраняться нагретый воздух.
  • С шестого ряда начинают выкладывать топку силикатным кирпичом, здесь же укладывается колосник.

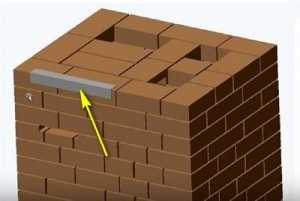

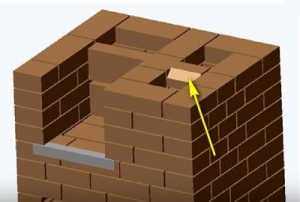

  • В седьмом ряду на место, где начинается дымоход, укладывают первую задвижку, а также устанавливают дверцу топки.
  • Восьмой ряд — это завершение кладки поверхности лежанки, она должна быть идеально ровной, иначе все бугорки вы почувствуете своей спиной.

Ряды с девятого по одиннадцатый, с установкой варочной панели

  • Девятый ряд кладут по схеме, равно, как и десятый. После его завершения устанавливается укрепляющая рама, сваренная из металлического уголка. На одиннадцатом ряду монтируется варочная панель.

Выкладка вертикальной части печки-грубки

  • Следующие ряды идут по схеме. На тридцать первом ставят задвижку, вокруг которой выполняют кладку дымохода.
  • В чердачном перекрытии дымоходную трубу необходимо изолировать изовером от легковоспламеняющихся деталей конструкции здания. Оголовок трубы выводится на крышу, вокруг него устраивается гидроизоляция, а сверху надевается специальный зонт.

Модели грубки с лежанкой

Как говорилось выше, грубки могут иметь зазнообразные конструкции, с разным расположением лежанки, топки и варочной плиты. Стоит рассмотреть несколько из них, чтобы знать, на каком из вариантов остановиться.

Свежевыложенная печка-грубка — уютный уголок

На данном фото представлена недавно сложенная печь, установленная в строящемся доме. Удачно расположенная лежанка, позволит устроить отличное уединенное место для отдыха. Для лежака и варочной панели устроены отдельные топки, что поможет сэкономить тепло.

В летнее время никто не захочет греться на горячем лежаке, а вот плита может пригодиться для приготовления пищи, и ее можно натопить до нужной температуры очень быстро — тепло не будет уходить на нагрев лежака.

Над плитой устроено место для сушки, или же его можно использовать для хранения сыпучих продуктов. Во всяком случае, дополнительная полка на кухне никогда не помещает.

Когда это место обнаружит домашний кот, то оно станет его любимым убежищем, особенно в зимнее время.

Такая грубка запросто согреет 2-3 помещения

Эта печь имеет тоже удачное месторасположение, так как вокруг нее можно создать сразу три комнаты, которые могут быть обогреты. В одну из них грубка выходит лежанкой. Другую комнату согреет теплая стена печи. В помещение кухни будет находиться сторона с варочной плитой и топкой, а также полки для сушки.

С такой печью почти весь дом будет отоплен в холодное время, просушена промокшая обувь и одежда, приготовлен горячий обед. Она станет надежной помощницей в любой ситуации. Стоит только заложить в нее дрова и зажечь огонь — и в вашем доме появится уют и комфорт.

Отлично выписывается даже с ультрасовременный дизайн комнаты

Эта грубка хороша для большой комнаты, где можно расположить и кухню, и столовую. Придя с мороза, отлично будет забраться на теплую лежанку и как следует отогреться. Для удобства с другой стороны печи устроены ступени. Для дров предусмотрена ниша, в которой они будут всегда сухими. Печь в этом помещении является центральным атрибутом интерьера, который создает приятную уютную атмосферу и выполняет необходимые для дома функции.

Грубка из светлого кирпича — чем не готовая кровать?

Модель этой грубки имеет двуспальную лежанку, которая похожа на кровать — стоит только уложить на нее матрас и застелить белье. В зимнее время натопленная с вечера печь будет согревать спящих до самого утра. Плита имеет одну конфорку, но согреть чайник или приготовить пищу — вполне возможно. Сверху над варочной панелью устроена сушильная камера, которая может пригодиться для различных нужд. Нельзя не заметить и панно на стене, имеющее небольшие полки, на которые можно удобно устроить любимые книги.

Вся конструкция выполнена из силикатного кирпича, светлого цвета, что делает ее эксклюзивной, так как в основном такой материал используется только для кладки топки.

Внимательней ознакомиться с секретами работы печника по выкладке, к примеру, грубки на дровах, можно на приложенном видео:

Видео — грубка на дровах своими руками

Сложить в доме печь дело очень ответственное и достаточно сложное. Если вы никогда не имели дело с подобной работой, то, может быть, лучше будет доверить ее квалифицированному печнику, сложившему уже не один десяток подобных конструкций. Но, если вы хотите рискнуть и попробовать свои силы, соблюдайте все рекомендации, которые помогут вам удачно завершить дело.

kamin-expert.ru

Груба из кирпича: схема кладки, материалы, виды

Вопрос отопления помещений всегда остро стоит в любых местностях. Перебирая различные варианты, стоит рассмотреть такой выход, как печь грубка с лежанкой, которая станет отличным источником тепла в доме при весьма небольших затратах. Построить подобную конструкцию своими руками можно как в частном доме, так и на даче, используя минимум материалов и времени. В работе учитываются все общие требования, точно соблюдается технология всех процессов. В противном случае работа конструкции будет недостаточно эффективной.

Виды груб из кирпича

Русская отопительная печь

Этот вид устройств имеет несколько функций, поэтому считается одним из самых востребованных. Русские отопительные подовые кирпичные печи включают лежанку, на которой можно удобно расположиться в холодное время года. Над лежанкой закладывают топку с зольником. Такая схема обеспечивает длительный процесс горения топлива и долгое сохранение тепла. В русской печи можно также приготовить множество вкуснейших блюд, включив в конструкцию духовку и чугунную поверхность. Обогревает площадь до 40 квадратных метров.

Вернуться к оглавлению

Шведка-печь

По сравнению с русской печкой, эта конструкция имеет меньшие размеры и считается более компактной. Прекрасно комбинирует в себе две важные функции — дарит тепло комнатам и является местом для приготовления пищи. Конструкция подовой печи включает чугунную варочную поверхность на две конфорки, расположенную над топочоной областью, и духовку, заложенную с боковой части. Особенностью является то, что основа закладывается на кухне, а грубка выходит в соседнюю смежную комнату.

Пожарная опасность шведки считается высокой, поэтому конструкция оснащается дополнительными заслонками.

Вернуться к оглавлению

Голландская

Такая конструкция печи позволяет хорошо отапливать помещение.

Схема конструкции разработана русскими мастерами печного дела, и основное предназначение — в обогреве помещения. Характерные особенности голландки заключаются в компактных размерах печи и высоких показателях теплоотдачи. За 10 часов работы помещение полностью прогревается и на протяжении суток удерживает тепло. В конструкции устройства имеется необычный извилистый дымоход, который обеспечивает прекрасную отдачу тепла в любое время года. При желании можно вмонтировать духовки.

Вернуться к оглавлению

Используемые материалы

Подовая печь требует наличия высококачественных материалов. Так как устройство будет работать на один год, на покупку кирпичей не стоит скупиться. Постройка печи включает следующее:

  • Керамический кирпич для облицовки.
  • Глина и песок для замеса раствора.
  • Огнеупорный кирпич топки.
  • Шамотный порошок как дополнительный ингредиент для смеси раствора.
  • Чугунные колосники.
  • Гидроизоляционный материал, преимущественно рубероид.
  • Топочная и поддувальная дверки.
  • Дымовая задвижка.
Вернуться к оглавлению

Общие требования

Основное преимущество грубы состоит в том, что конструкция имеет компактные размеры и при этом может быть оборудована в любом помещении без капитальных строительных вмешательств. Тем не менее работа включает соблюдение общих требований, чтобы мелкие недочеты не отразились на эффективности работы в будущем. Фундамент, раствор, вариации кладки и выбор фурнитуры не должны противоречить схеме печных устройств.

Вернуться к оглавлению

Как построить грубу?

Установка фундамента

Щебень в котловане заливается бетонным раствором.

В идеале основа закладывается одновременно со строительством участка, при этом база дома и печи не должны быть связаны. Схема строения фундамента выглядит следующим образом:

  1. Выбирается место монтажа и оформляется разметка.
  2. Выкапывается котлован по размерам не больше 25 см от будущей конструкции.
  3. Яма заполняется щебенкой или битыми кусками кирпичного материала или любых других камней.
  4. Масса утрамбовывается.
  5. Замешивается жидкая смесь раствора, в который входит цемент и песок в количественном соотношении 1:2, после чего добавляется немного воды для образования жидкой каши.
  6. Щебень заливается полученным раствором и оставляется просохнуть на несколько дней.
  7. После полного высыхания кирпичная кладка оформляется по всему участку заливки.
  8. Неровности измеряются строительным уровнем.
  9. В качестве изоляции печки выстилается пласт рубероида.
Вернуться к оглавлению

Технология и схема кладки грубы

Для начала работ необходимо замесить глиняный раствор в три этапа. Чтобы это сделать, смешивают песок и глину, добавляют шамотный песок. Кладка с цементом не будет эффективной из-за плохой выдержки высоких температур. Чтобы проверить качество полученного раствора, следует слепить специальные шарики. После того как они высыхает, предмет подбрасывается с высоты одного метра и в случае, если не разобьется и не появятся трещины — раствор готов для работы. Как вариант можно запечь один такой шарик в духовом шкафу. Показателем хорошего качества замеса будет отсутствие трещин на предмете.

В процессе кладки следует помнить о таких моментах:

Перед укладкой кирпичи должны полежать четверть часа в воде.
  • Порядовка каждого ряда выполняется на сухую, чтобы исключить непредвиденные моменты при закладке на раствор.
  • Каждый элемент пронумеровывается.
  • Обычный кирпич перед применением замачивается на 15 мин. до появления пузырьков.
  • Шамотный материал достаточно просто со всех сторон протереть губкой.
  • Для устранения возможности образования перекосов регулярно строительным уровнем измеряются ряды.
  • Постель и тычок каждого нового ряда полностью отделывается раствором.
  • Исключают в процессе работы появление завалов, измеряя углы.
  • Не допускаются остатки раствора на поверхности, важно следить за отсутствием воздуха в промежутках швов.
Вернуться к оглавлению

Строительство дымохода и фурнитура

Печные конструкции предусматривают наличие дымохода, который обеспечивает необходимую тягу и отводит газы на поверхность. Тип дымоотводной конструкции (кирпичный или колодцами) определяется заранее. В любом случае в независимости от вида, дымоход должен быть установлен с учетом правил:

Дымоход может быть кирпичным, но построенным согласно требований.
  • Важно подбирать тип дымовой трубы в соответствии с основной конструкцией.
  • Горизонтальные области дымохода в идеале составляют не более 1 м.
  • Высота конструкции составляет до 5 м.
  • Толщина стенки должны быть от 0,5 мм.
  • Дымоотводная часть имеет не больше трех отдельных поворотов.
  • В местах перехода отсутствуют какие-либо соединения, этот участок отделяется патрубком.
  • Все соединения в конструкции обрабатываются герметиком и хомутами для предотвращения проникновения газов.
  • После завершения монтажа конструкция утепляется.

Другой вариант дымохода предусматривает монтировку колодца из нержавеющей стали. Выполнять закладку может только специалист, так как работа довольно трудоемкая. Двухконтурные колодцы из нержавейки имеют ряд преимуществ:

  • Сравнительно небольшое количество конденсата при работе.
  • Малое количество сажи на поверхности стен колодцев.
  • Широкий ассортимент продукции и доступная цена.
  • Колодцы проще вывести через крышу.
  • Конструкция имеет небольшой вес в сравнении с кирпичной.

Для установки дополнительной фурнитуры формируются специальные зарезы в системе кладки печи. Колосники, дверцы и решетки устанавливаются согласно схеме работ одновременно с формированием рядов конструкции. Правильность монтажа этих элементов отразится на работе печи в будущем и безопасности людей.

etokirpichi.ru

Кирпичные печи для дома с варочной плитой: чертежи, схема кладки, порядовка

Кирпичные печи, оснащенные варочной панелью, универсальны — они позволяют обогреть дом, а также нагреть воду и приготовить еду. Конструкции печей различны, от самых простых и компактных, которые можно сложить своими руками, до сложных многофункциональных, кладку которых лучше доверить опытному печнику.

Какой должна быть

Казалось бы, нет ничего проще, чем своими руками заменить подходящую поверхность кирпичной печи на металлическую вставку, получив плиту для приготовления пищи. На деле все значительно сложнее. Печка — сложное устройство, и происходящие в ней теплофизические процессы зависят от правильного расположения ее элементов.

К печам этого типа предъявляют особые требования. С одной стороны, она должна эффективно накапливать тепло в толще кирпичной кладки, с другой — забирать значительную часть теплоты на нагрев варочной поверхности. В летнее время, когда отопление дома не требуется, варочная плита должна быстро прогреваться при экономном расходе топлива.

Требования

Теоретически варочную поверхность можно сделать из любого материала, способного нагреваться до высоких температур при топке печи. На практике же используют чугунные плиты с отверстиями, закрытыми съемной крышкой.

Такая конструкция позволяет получить на плите зоны с разной температурой. Теплопроводность чугуна, в отличие от стали, не очень высока, поэтому на плоскости плиты можно подогревать пищу, а также варить или тушить «на медленном огне». А открыв крышку, можно добиться прямого нагрева посуды открытым пламенем, что позволяет быстро вскипятить воду или пожарить пищу на сковороде.

Наиболее практичны конфорки, показанные на фото, состоящие из концентрических колец разного диаметра — их можно подобрать под размер дна посуды. Кроме того, зазоры между кольцами компенсируют температурное расширение чугуна, возникающее при перегреве, и плита без повреждений выдерживает многократные циклы нагрева и остывания. Сплошные чугунные плиты менее надежны и требуют более аккуратной топки.

Материалы

Какой кирпич предпочтительнее для кладки печки, оснащенной варочной панелью?
В большинстве случаев на схемах-порядовках печей для дома, дачи или бани можно увидеть кирпич двух видов: обычный керамический полнотелый и огнеупорный шамотный — его чаще всего обозначают желтым цветом. Из шамотного кирпича своими руками выкладывают те части, которые при топке испытывают наибольшие тепловые нагрузки: топливник и свод печи, часть дымового канала непосредственно после топочной камеры.

Главное отличие шамотного кирпича — его повышенная теплоемкость. Он способен накапливать и длительно отдавать полученное тепло более эффективно, чем керамический. Для кладки отопительной печи, и особенно печки для бани это — неоспоримый плюс.

Но если печка используется преимущественно как варочная, то повышенная теплоемкость шамота скорее недостаток: он будет поглощать значительную часть тепла, и на приготовление пищи потребуется больше времени. Летом готовить на такой плите будет невозможно — в комнате станет жарко и душно.

Если печь используется в основном для приготовления пищи, рекомендуется использовать минимальное количество шамотного кирпича!

Виды

Разновидностей отопительно-варочных печей много, каждый печник наверняка имеет в запасе несколько опробованных чертежей и схем, по которым своими руками выполняет кладку. Но, так или иначе, все они сложены на основе давно известных, которые рассмотрены ниже.

Шведская печь

«Шведка» изначально предназначалась для выполнения нескольких функций: отопления, готовки разнообразной еды, а также сушки и хранения в тепле одежды. Ее конструкция продумана для мелочей, печь оснащена и варочной поверхностью, и духовкой, и отлично прогреваемыми нишами-печурками. Кроме того, ее дымовые каналы выполняются таким образом, что тело печи прогревается равномерно снизу до верху, благодаря чему в комнате держится стабильная температура.

Отличительная особенность шведской печки, представленной на фото — духовка. И ее функция не ограничивается запеканием блюд и выпечкой. Духовка расположена рядом с топкой и отделена от нее тонким слоем кладки. Свод топки образован плитой, расположенной в нише. Сразу после начала топки варочная поверхность и стенка между топливником и духовкой хорошо прогреваются.

В зимнее время при полной загрузке печи первоначальный нагрев помещения происходит конвекционными потоками от плиты и духовки, после окончания топки — за счет нагретых стенок печи. Варочная поверхность при этом не перегревается, так как воздух постоянно циркулирует над ней.

Летом печь используется в основном для приготовления пищи. При этом интенсивной конвекции не происходит, так как нет разности температур, и для хорошего прогрева плиты достаточно малого количества топлива. Духовка также прогревается, создавая на выходе из топливника зону высокой температуры, благодаря чему дымовые газы уходят в каналы полностью прогоревшими. Тело печи при этом нагревается незначительно.

Схема и чертежи кладки печи шведского типа своими руками приведена на рисунке.

Для кладки классической «шведки» своими руками необходимы:

  • кирпич красный полнотелый марки М 150 — 580 штук;
  • смесь сухая кладочная на глиняной основе — 200 кг;
  • колосниковая решетка чугунная;
  • дверца топки;
  • дверца поддувала;
  • чугунная плита с двумя разборными конфорками;
  • духовка сварная из листового металла;
  • задвижка дымохода — 2 шт;
  • чистка — 3 штуки;
  • стальной уголок равнополочный 40 мм — 170 см;
  • полоса стальная 5х50 мм — 65 см;
  • плоский шифер толщиной 10 мм — 1 лист;
  • кровельное железо.

Фундамент под шведку делают основательный, из бетона. Под фундаментом необходимо сделать песчано-гравийную подушку толщиной 15-20 см. Высота самого фундамента — не менее 30 см, с двухслойным армированием из прутка. Фундамент до начала кладки выдерживают не менее 20 суток для набора прочности.

Выравнивают фундамент с помощью стяжки с уровнем пола. После ее высыхания необходимо выполнить теплоизоляцию печи от бетона, в противном случае он будет забирать значительную часть тепла.

Выполняют ее так:

  1. на фундамент кладут лист асбеста толщиной 3-4 мм с размерами, на 30 см превышающими габариты печи с боков и сзади и на 60 см — со стороны топки;
  2. на асбест укладывают теплоотражатель — фольгу или тонкую оцинковку;
  3. следом — еще один аналогичный слой асбеста с теми же размерами;
  4. лист кровельного железа с теми же отступами, что и асбест;
  5. поверх железа — технический войлок, пропитанный глиняным молоком по размеру печи.

Поверх войлока после его высыхания начинают кладку печи по схеме-порядовке:
Первые два ряда — сплошные. Они образуют основание печи. Третий и четвертый — устанавливают дверку поддувала, чистки и начинают формировать нижнюю часть дымооборота и зольник. В 5 ряду устанавливают колосник и духовку. В 6 ряду продолжают выкладывать дымовые каналы, устанавливают перегородку между духовкой и топочной камерой. В 7 ряду ставят дверцу топки, закрепляют ее в 8 и 9 рядах, продолжают выкладку каналов. 10 ряд образует опору для варочной поверхности. Чтобы правильно установить ее, необходимо сначала сложить кирпич на сухую, приложить плиту и разметить укладочные пазы.

Кирпичи для удобства кладки нумеруют, ряд разбирают и выбирают с помощью болгарки выемки для укладки плиты с таким расчетом, чтобы со всех сторон оставался зазор в 5 мм. После чего ряд собирают на кладочный раствор, а саму плиту кладут на глиноасбестовый жидкий раствор. Для его приготовления в кладочный раствор, разведенный до сметанообразной консистенции, вводят измельченный асбест. При укладке плиты обязательно проверяют ее по уровню. Если конфорки имеют разный размер, большую располагают над топкой, меньшую — над духовкой.

Правила укладки варочной плиты: видео

С 12 по 16 ряд выкладывают стенки ниши над плитой и дымовые каналы. Поверх 16 ряда кладут лист плоского шифера по размеру ниши, и в 17 и 18 рядах закладывают его кирпичом, образуя перекрытие печи. Далее кладку ведут по схеме до 30 ряда, в котором ставят задвижку, после чего приступают к кладке дымохода нужной высоты.

Малая варочная печка

На даче или на летней кухне печь может быть установлена только для одной цели — приготовления еды. В этом случае нет никакой необходимости тратить материал на дымооборот. Отличная модель варочной печи представлена на порядовке.

Эта многофункциональная дровяная плита выполняет несколько функций: на варочной поверхности можно варить и жарить, в духовке — запекать, кроме того, она оснащена встроенным баком для нагрева воды.

На эскизе фасада указаны ее элементы:

  • 1 — топка;
  • 2 — зольник и поддувало;
  • 3 — духовой шкаф;
  • 4 — водяной бак;
  • 5 — прочистная дверка.

Печь по конструкции и типу нагрева напоминает «шведку», но без дымовых каналов. Нагретый дым уходит сразу в дымоход, поэтому топят печь малым количеством топлива. Выход в дымоход расположен сзади, что позволяет своими руками вывести трубу через стену, соблюдая противопожарные нормы.

На такую печку требуется не более 250 штук кирпича, что позволяет установить ее на пол дома без возведения фундамента. Теплоизоляцию при этом делать также необходимо, но в обратной последовательности: на пол настилают войлок, пропитанный жидким глиняным раствором, а на него — лист кровельного железа. Поверх листа начинают кладку.

Первые два ряда, как и у шведки, сплошные. В 3 ряду устанавливают чистку, в 4 и 5 — дверку зольника, формируют дымооборот и выход в дымоход. В 6 ряду делают перекрытие дверки зольника, устанавливают духовку и водяной бак. В 7 ряду на дно топки кладут колосник, с 8 по 10 ряд выкладывают перегородку между топкой и духовкой, ставят топочную дверку. 11 ряд — перекрытие над дверкой топки, духовкой и баком. Также в 11 ряду делают выемку для укладки плиты.

Верх печи перекрывают варочной поверхностью из чугуна с двумя комфорками. Их подбирают так, чтобы максимально нагреваемая была расположена над топкой. Кладут плиту с зазором 5 мм на глиняный раствор с добавлением асбеста.

Печи Кузнецова

Принципиально-новая конструкция печей реализована в печах Кузнецова. В отличие от канальных, они лишены сложной системы внутренних ходов, а циркуляция газов происходит в полостях — колпаках. За эту особенность печки Кузнецова называют колпаковыми. В числе его разработок — отопительные, варочные, печи для бани и дачи.

В канальных печах горячие газы проходят по лабиринтам ходов, постепенно отдавая тепло. Это вызывает неравномерный нагрев, а порой и разрушение элементов печи. При недостаточной протяженности каналов, например, в печках для бани, газы не успевают остыть, в результате снижается эффективность, и печка греет воздух.

В колпаковых конструкциях нагретый дым поднимается в колпак — полость, сверху ограниченную перекрытием, а снизу имеющую выход. Горячий газ вверху колпака постепенно остывает, нагревая стенки печи, и постепенно опускается вниз. Циркуляция газов в колпаковых печах Кузнецова показана на рисунке.

Для полноценной теплоотдачи в печах Кузнецова делают не один, а два или три колпака, причем их размещение может быть как вертикальным — друг над другом, например, в печах для бани, так и горизонтальным — в моделях, оснащенных лежанкой. Отопительно-варочные печи, как правило, подразумевают вертикальное расположение колпаков.

Варочная поверхность располагается либо над топкой, либо образует свод нижнего колпака. Во втором случае температура на ней будет стабильнее. Порядовки для кладки своими руками, а также фото наиболее популярных конструкций печей Кузнецова представлены ниже.

Отопительно-варочная печка

Печь Кузнецова для бани

Видео: кладка отопительно-варочной печки Кузнецова

Видео: печь Кузнецова для бани

Отопительно-варочная печь — незаменимый атрибут деревенского дома, а также зоны отдыха в бане или на даче. При наличии схемы, чертежей, порядовки и подробной инструкции ее можно сложить своими руками, и она будет греть дом и радовать хозяев разнообразными вкусными и свежими блюдами.

gidpopechkam.ru

делаем сами » Сделай камин

Один из видов грубы

Те, кто имеют дом или дачу, задумываются об обогреве помещения. Рынок продаж обладает большим количеством такой продукции, но не все могут позволить себе приобрести то, что хотят. Тем более дорогостоящую вещь в небольшое помещение и не все хотят покупать. Хотя можно вопрос с отоплением и решить,  установить обычную грубу с лежанкой, которую вполне можно сделать своими руками.

Это небольшая кирпичная печь, которая обогреет помещение и даст возможность приготовить пищу, можно оборудовать печь лежанкой, а штукатурка или облицовка позволят гармонично вписать агрегат в интерьер.

Материалы для печи

Чтобы была сделана грубка своими руками, потребуется подготовить материалы. Все комплектующие для изготовления печи с лежанкой старайтесь брать хорошего качества, ведь конструкция будет служить вам не один год.

  • Кирпич керамический. Это будет облицовкой изделия. Берите без сколов и одного цвета. Он есть различной конфигурации, поэтому сначала стоит составить чертеж изделия и решить, какой внешний вид оно будет иметь. Вместо облицовки печи с лежанкой может быть использована декоративная или обычная штукатурка. Если будет использована штукатурка, потом поверхность может быть окрашена.
  • Кирпич огнеупорный. Он способен выдерживать высокие температуры. Просчитайте, какое количество потребуется для изготовления топочного отделения своими руками.
  • Глина и песок потребуются при изготовлении  раствора для кладки конструкции.
  • Шамотный порошок будет использован как добавка к раствору.
  • Колосники. Желательно брать выполненные из чугуна. Металлические, при использовании угля, очень быстро прогорят.
  • Дверка топочная.
  • Дверка для поддувала.
  • Задвижка дымовая.
  • Для гидроизоляции следует взять рубероид.

Монтаж грубы

Печь груба с лежанкой своими руками начинает строиться с фундамента. Печь кирпичная с лежанкой имеет достаточно большой вес и фундамент должен его выдержать. Планируя построить грубу с лежанкой своими руками, сначала нужно составить план работ. Учитывайте, что грубки с лежанкой могут быть разными. Если сооружается печь с лежанкой, то имеет смысл обустроить отдельную топку для варочной плиты. Так как летом вряд ли кто-то пользоваться горячей лежанкой, а наличие отдельной топки позволит сэкономить топливо.

Вот что представляет из себя конструкция печи:

  • Выстилка — это просто два ряда, выполненных из кирпича керамического. Служит основой для дальнейшего монтажа печи.
  • Подтопочная камера с зольником приблизительно занимает четыре ряда кирпичной кладки.
  • Топливник — это камера, где сжигается топливо, примерно занимает одиннадцать рядов (подбирается индивидуально).
  • Конвектор — специальные каналы, в которых выходящие газы отдают свое тепло конструкции печи. Это займет порядка семнадцати рядов.

Зольник делается из полнотелого керамического кирпича. При изготовлении топливника своими руками используется огнеупорный кирпич.

Фундамент

Определите место установки печи — и можно начинать делать фундамент.  Постройка фундамента своими руками – это не очень быстрый процесс.

  • Производим  разметку в месте монтажа.
  • Копаем яму больше размера изделия на 25 см.
  • Наполняем ее щебнем. Можно применить бой кирпича и любые камни, которые находятся на участке.
  • Трамбуем это все в яме.
  • Делаем жидкий раствор. Берем цемент марки 300 и перемешиваем в емкости с песком в соотношении 1:2. Добавляем воду и доводим до жидкого состояния. Проливаем щебень до полного заполнения.
  • После высыхания кладем сплошной ряд кирпича по площади заливки. При кладке используем строительный уровень, площадь фундамента должна быть параллельна земле.
  • Кладем рубероид после высыхания кладки. Это будет гидроизоляция.

Просохший фундамент накрываем рубероидом

Кладка грубы

Для изготовления конструкции своими руками следует применять глиняный раствор с добавлением шамотного порошка. Цементный раствор плохо держит температуру, поэтому его не следует применять. Для начала надо определить пропорцию глины, которую следует применять при замесе раствора. Чтобы своими руками приготовить раствор, нужно смешать глину с песком в разных пропорциях и слепить шарики.

Положить и дать время им полностью просохнуть. После высыхания каждый из шариков роняется на твердую поверхность с высоты одного метра. Тот, который не разобьется и не помнется, и будет правильным соотношением компонентов.

  • Перед изготовлением раствора все компоненты следует просеять через сито с ячейкой около 5 мм. Руками тщательно перещупать всю сухую смесь и удалить лишний мусор и ненужные камешки.
  • Полученную сухую смесь засыпать в ящик для приготовления раствора. Залить водой и дать возможность глине настояться (прокиснуть). Лучше заняться приготовлением раствора с вечера. К утру раствор будет готов. Такая смесь будет хорошо ложиться на кирпич, при легком прижимании все швы будут заполняться.
  • Наутро еще раз перемешиваем раствор и доводим его до состояния сметаны. Для замеса лучше применять дрель с использованием специальной насадки для замеса раствора.

Вид готового раствора

Внимание: перед выполнением кладки своими руками на сухую разложите первый ряд и определите правильность конструкции.

Технология кладки

При кладке порядовки следует выполнять некоторые условия работы:

  • Перед выполнением каждого ряда следует на сухую выложить  ряд кирпича.
  • Сделать нумерацию каждого элемента при помощи маркера.
  • Перед кладкой кирпич следует замачивать на 10-15 мин. Когда перестают выделяться пузырьки воздуха с кирпича, его можно укладывать. Огнеупорный кирпич замачивать не надо, стоит только протереть влажной губкой.
  • Протирать предыдущий ряд влажной ветошью.
  • Начинать кладку с углов, которые ближе к топочной дверке.
  • Каждый ряд проверять строительным уровнем, устранять допущенные перекосы нажатием руки на кирпич и постукиванием ручкой кельмы.
  • При кладке последующих кирпичей раствор наносится как на постель, так и на тычок.
  • Проверять габариты каждого ряда. Углы вымерить при помощи отвеса, не допускать завалов.
  • Снимать лишний раствор. Следить за заполняемостью швов, в места нехватки раствора добавлять его при помощи кельмы или шпателя, не замазывать, а вдавливать. Нельзя допускать остатков воздуха в швах.
  • Намечать на выложенном ряду при помощи маркера, как скорректировать следующий ряд.

Когда мы положили рубероид на фундамент, можно начать основную кладку:

  • Сверху гидроизоляции прокладываем еще один сплошной ряд кирпича, проверяем заполняемость швов и плоскость строительным уровнем.
  • Берем дверцу для поддувала и ее корпус по месту установки обматываем асбестовым шнуром. Прикручиваем проволоку к каркасу дверцы для закрепления ее в стенке конструкции. Устанавливаем подготовленное изделие. Некоторые предлагают крепить дверцу металлической пластиной. Только такое не подойдет к чугунной дверце, сварка в этом случае применяется довольно специализированная, обычная не даст крепости шва.

    Перекрываем поддувало кладкой

  • Выполняем кладку четырех рядов и перекрываем дверку поддувала. В швы вставляем проволоку для крепежа дверки, если она мешает, делаем зарезы в кирпиче при помощи болгарки и отрезного круга.

Вид врезки кирпича

  • При кладке выполняем зазор в 10 мм между корпусом дверки и кирпичом.
  • Для установки колосников следует сделать зарезы в кирпичной кладке. Прибегаем опять к помощи болгарки с отрезным кругом. Каналы не забываем делать на 10 мм больше от колосников. По высоте он не должен мешать установке следующего ряда.
  • Делаем установку топочной дверки. Выполняем все точно так, как при монтаже дверки для поддувала. Прикручиваем проволоку и монтируем в порядовку. Не забываем закрепить асбестовый шнур.
  • Делаем кладку до девятого ряда. Примерно здесь будет перекрыта дверка.

Вид закрепления дверки

  • После укладки девятого ряда следует установить плиту. Кладем плиту на кладку кирпича и отмечаем края размещения карандашом. Следим, чтобы края плиты заходили на кладку не менее 25-ти см. Снимаем плиту и делаем зарезы болгаркой. Глубину определяем от толщины плиты, она не должна превышать высоту кладки. Расстояние от плиты до кирпича должно быть не менее 10-ти см.
  • Кладем раствор на место зареза.  Кладем плиту. Выдавленный раствор убираем кельмой.

Основная конструкция печи выполнена.

Монтаж дымохода

Наша конструкция не будет работать без дымохода. Он должен обеспечить нужную тягу для отвода отработанных газов. Это серьезный вопрос, от которого будет зависеть отопление дома и ваша безопасность. Тип дымохода следует определить заранее.

Их существует два вида:

  • Однооборотный тип отличается тем, что отработанный газ перед своим выходом делает один полный оборот. Канал может быть сделан один или несколько. Они могут располагаться параллельно друг другу, что снизит сопротивление при выходе газов, и обогрев будет совершаться равномерно. В печи с большими габаритами при однооборотной системе будет прогреваться только верхняя часть. Поэтому, если вы решили сделать грубу больших размеров, тогда вам следует использовать второй вариант.
  • Многооборотный тип конструкции позволяет обогреть все части печи. Здесь нет каналов, но существует одна камера. Не велико сопротивление газам при выходе. Есть и один недостаток: сильно прогревается верх конструкции.

Газы выходят в дымоотводную трубу после прохождения нескольких каналов. Движение происходит за счет разницы температур у нижней и верхней ее части. Гладкая и ровная поверхность способствует увеличению тяги. Даже незначительные дефекты конструкции ухудшают движение воздуха, поэтому следует отнестись к этому достаточно серьезно.

Есть  другой вариант: можно установить трубу из нержавеющей стали. Класть колодцы — трудоемкое дело, которое может выполнить, пожалуй, только специалист.

Двухконтурная труба из нержавейки имеет и свои преимущества:

  • Идеальная поверхность обеспечивает прекрасную тягу, очень мало остается сажи на поверхности стенок.
  • При хорошей теплоизоляции образуется малое количество конденсата.
  • Имеет небольшой вес, в отличие от кирпичной, улучшает устойчивость всей конструкции.
  • Такую  трубу гораздо проще вывести через крышу и дешевле.
  • В продажа имеется большой выбор.
  • Доступная цена.


Следует выполнить некоторые правила для монтажа дымохода.

Это позволит правильно работать всей конструкции:

  • Следует правильно подобрать сечение дымохода, которое указано в инструкции производителя.
  • Дымоход не следует делать менее пяти метров.
  • Горизонтальные участки конструкции не должны составлять более 1-го метра.
  • Предусмотрите места для чистки и обслуживания конструкции.
  • Общая толщина стенок дымохода не должна быть менее 0,5 мм.
  • В структуре канала должно быть не более трех поворотов.
  • При переходе не должно быть соединений, и эта часть ограждается специальным патрубком.
  • Соединения скрепляются хомутами и обрабатываются  герметиком. Следует предотвратить проникновение отработанных газов.
  • После монтажа трубу обязательно следует утеплить, это уменьшит количество конденсата и сохранит тепло.

Готовая кирпичная печь подвергается отделке. Самый простой вариант – штукатурка с последующей окраской. Может быть использована и декоративная штукатурка. Для отделки используется обычная штукатурка на основе глины, песка и цемента. Но еще проще, если штукатурка будет выполнена с использование готовой смеси.

Нужно заметить, что штукатурка используется не только для улучшения внешнего вида. Правильно наложенная штукатурка обеспечивает дополнительную герметичность кирпичной кладки.

А чтобы штукатурка хорошо держалась, наносить состав нужно на очищенную поверхности с предварительной расчищенными швами. После того, какштукатурка высохнет, поверхность можно покрасить.

Предложенная конструкция грубы полностью удовлетворит потребности отопления для небольшого помещения. Поработав, каждый может ее сделать своими руками. Хотя для большого помещения требуется делать что-нибудь посерьезнее.

sdelaikamin.ru

Как сложить печь своими руками чертежи и порядок работы

Несмотря на то, что в очень многих частных домах сегодня оборудованы те или иные системы отопления, кирпичные отопительные сооружения не теряют своей популярности. Наоборот, инженерами и народными умельцами разрабатываются все новые модели печей, более компактные, включающие в себя различные функции. Действительно, печное отопление никогда не будет лишним для частного дома, так как сможет выручить хозяев в разных ситуациях. Например, осенью или весной, когда ночи стоят холодные, но вроде бы рано включать автономное отопление, протопленная печь создаст в комнатах уютную обстановку и избавит их от излишней влажности. Печь поможет поддерживать в доме оптимально благоприятную атмосферу и температурный баланс, комфортный для человека.

Как сложить печь своими руками чертежи

Как сложить печь своими руками чертежи

Поэтому поисковый запрос о том, как сложить печь своими руками чертежи которой подробно расскажут о правильной последовательности кладочных работ, не сходит со страниц интернета. Сегодня даже те люди, которые вообще не имеют опыта печника, проявляют желание попробовать свои силы в этом ремесле. Если принято решение установить в доме печь собственными силами, то новичкам рекомендовано выбирать несложный вариант этого сооружения с понятной порядовкой.

Кроме доступности конструкции, при выборе модели печи следует обратить внимание на ее теплоемкость, то есть на обогрев какой площади она рассчитана. Немаловажно учесть функциональные возможности сооружения и определиться с тем, что хотелось бы от него получить.

Содержание статьи

Разновидности кирпичных печей

Существует несколько основных типов печей – некоторые из них выполняют только одну главную задачу — это обогрев дома, другие применяются только для приготовления пищи, а третьи включают в свой «набор возможностей» сразу несколько функций. Поэтому, чтобы определиться с нужной моделью, необходимо знать, что собой представляет каждая из разновидностей.

  • Отопительно-варочное сооружение способно не только обогреть одну или две комнаты, но и поможет приготовить пищу и вскипятить воду. Если же модель оснащена духовым шкафом и сушильной нишей, то появляется возможность и хлеб испечь, и насушить на зиму овощи и фрукты.
Наиболее универсальными являются отопительно-варочные печи

Наиболее универсальными являются отопительно-варочные печи

Отопительно-варочная печь часто встраивается в стену или же сама выполняет роль стены – для этого ее поворачивают плитой и топкой в сторону кухни, а задней стенкой в жилую зону дома. Можно решить сразу две проблемы — обогрева помещений и получения возможности приготовления пищи в отдельном помещении.

Если же конструкция дополнительно оснащена и камином, то печь будет работать не только как функциональное сооружение, но станет и декоративным украшением дома.

  • Отопительная разновидность печей рассчитана только на обогрев помещений дома. Некоторые модели имеют не только топочную камеру, но и каминную. Таким образом, печь может функционировать в двух режимах — когда используется только одна из функций, или они задействованы обе одновременно. Чаще всего отопительные печи встраиваются в стену между комнатами или устанавливаются посередине одного большого зала, разделяя его на зоны.
Отопительная печь

Отопительная печь

Подобное сооружение возводится как для основного отопления дома, так и в качестве дополнительного, которое используется в весенний и осенний период для поддержания нормальной температуры и влажности в комнатах. Отопительные печи устанавливаются обычно тогда, когда на кухне уже реализована своя возможность приготовления пищи, или в большом по общей площади доме, где возводятся несколько печей, выполняющих различные функции.

На дачном участке в небольшом доме лучше устанавливать многофункциональное строение, которое сможет выручить сразу в нескольких ситуациях.

  • Варочная печь возводится на кухне, и ее конструкция рассчитана именно на быстрое приготовление пищи. Однако, эта функция не лишает ее и отопительных возможностей, так как весь ее корпус, задняя стенка и чугунная плита хорошо прогреваются, отдавая тепло и в помещение.
Основная функция этой печки - приготовление пищи

Основная функция этой печки — приготовление пищи

Варочная печь обычно компактна, поэтому отлично подойдет для установки ее на даче или в маленькой кухне частного дома.

Имея такую компактный, но функциональный агрегат, можно исключить риск замерзнуть или остаться без ужина и горячего чая даже в том случае, если отключится электро- и газоснабжение.

Разработано очень много различных моделей всех перечисленных типов печей. Они могут быть и совсем миниатюрными, и занимать большую площадь. Поэтому, остановившись на одной из моделей, прежде чем запасаться материалами для ее возведения, нужно вымерить и начертить ее основание на полу помещения, в котором планируется ее установка. Таким образом можно будет визуально определить, сколько в помещении останется свободного пространства.

Как правильно выбрать место для установки печи?

Чтобы печь работала эффективно и максимально отдавала тепло в помещения дома, а также была  пожаробезопасной, необходимо выбрать для нее правильное месторасположение.

Особенно важно продумать этот момент в том случае, если печь встраивается в готовое здание, так как дымоотводная труба должна проходить между балок потолочного перекрытия, и случайно не наткнуться на них, поэтому вариант установки должен быть просчитан максимально точно.

Печное кирпичное сооружение может быть установлено в разных местах комнаты или же между двух помещений. Какое место лучше выбрать – будет рассмотрено далее.

  • Чтобы получить максимальный эффект от печи, не стоит устанавливать ее около внешней стены здания, так как она будет быстро остывать и вряд ли сможет обогреть больше одной комнаты.
  • Некоторые модели печей устанавливаются в центре комнаты или со смещением от него в одну или другую сторону. Такое месторасположение выбирается в том случае, если помещение требуется разделить на отдельные зоны. Причем, разные стороны печного сооружения могут иметь отличающуюся декоративную отделку, выполненную в стиле, соответствующему оформлению конкретной зоны комнаты.
  • Достаточно часто печь встраивают в стену между двумя или даже тремя комнатами, что позволяет максимально эффективно использовать, вырабатываемое тепло. В этом случае, в целях пожаробезопасности, очень важно предусмотреть надежную изоляцию стен, потолка и чердачного перекрытия в месте прохода дымоходной трубы.
  • При выборе места установки, нужно предусмотреть и то, что каждая из сторон фундамента под печь должна быть на 100÷150 мм больше основания самой печи.
  • Чтобы точно определить размер основания и высоты печи, рекомендовано всегда выбирать модель, к которой приложена схема-порядовка.

Выбрав модель печи и место для ее установки, можно приобретать все необходимые материалы и подготавливать нужные инструменты. Количество материалов будет зависеть от размера и функциональных особенностей модели печи, а инструменты для кладки используются всегда одинаковые.

Инструменты, необходимые для кладочных работ

Для работы потребуется подготовить весьма "солидный" набор инструментов

Для работы потребуется подготовить весьма «солидный» набор инструментов

Из инструментов для кладки кирпича и заливки фундамента потребуется:

  • Правило — этот инструмент используется для выравнивания поверхности залитого бетоном фундамента.
  • Молоток-кирка необходим для раскалывания и обтесывания кирпича.
  • Веселка — деревянная лопатка, которая используется для растирки глиняного и известкового раствора.
  • Печной молоток используется для раскалывания кирпича и удаления засохшего, выступившего за пределы кладки раствора.
  • Метелка, изготовленная из мочала, предназначается для очистки внутренних каналов печи от попавшего в них песка и раствора.
  • Свинцовая чертилка нужна для разметок в том случае, если печь отделывается изразцами.
  • Строительный уровень необходим для контроля за ровностью рядов и поверхностью стен.
  • Чертилка — стержень, применяемый для разметок.
  • Отвес — это шнур с грузом, предназначенный для проверки вертикальности выводимых поверхностей.
  • Строительный уголок с линейкой для проверки правильности внешних и внутренних углов, так как они должны быть идеально прямыми.
  • Плоскогубцы применяют для сгибания и откусывания проволоки для фиксации чугунных элементов печи в швах кладки.
  • Рашпиль — этот инструмент используется для удаления наплывов и притирки комков в высохшей кладке.
  • Зубило применяется для раскалывания кирпича и разбора старой кладки.
  • Резиновый молоток необходим для выравнивания уложенного на раствор кирпича методом пристукивания.
  • Кельмы (мастерки) разного размера применяют для нанесения раствора при кладке кирпича и снятия выступившей из швов смеси.
  • Расшивка — инструмент для выравнивания раствора в швах кладки. Она используется в том случае, если кладка производится «под расшивку», без дальнейшей облицовки.
  • Ручная трамбовка потребуется для уплотнения грунта и слоев засыпки в котлован под фундамент.
  • Емкости для замешивания раствора и чистой воды.
  • Сито с металлической сеткой для просеивания песка.
Козлы облегчат выкладку верхних рядов

Козлы облегчат выкладку верхних рядов

  • Подставка для удобства проведения работ на высоте, называемая «козлы». Поверхность этого приспособления имеет достаточный размер не только для комфортного передвижения мастера, но и для установки емкости, наполненной раствором.

Обустройство фундамента под кирпичную печку

Фундамент под печь обычно готовится вместе с фундаментом дома, но они никак не должны контактировать между собой, а тем более — быть объединенными в единую конструкцию. Новые фундаменты, как правило, дают усадку, которая может привести к деформации одного из них, и это потянет за собой повреждение другого. Именно поэтому их следует устанавливать обязательно отдельно друг от друга.

В случае возведения печи в уже построенном доме с деревянным полом, придется проделать достаточно масштабную работу. В том месте, где будет устанавливаться печь, доски пола придется удалить, выпилив отверстие по размеру будущего фундамента.

Если фундамент под домом монолитный, а выбранная модель печи не слишком массивная, то конструкцию можно возводить и на нем, предварительно настелив на место установки материал для гидроизоляции.

Фундамент должен иметь форму основания печи, однако, как уже упоминалось выше, каждая из его сторон делается больше стороны печи на 100÷150 мм.

  • Если пол в доме деревянный, на нем делается разметка, по которой будут выпиливаться доски.
  • Затем в грунте подпола по форме будущего фундамента роется котлован, глубина которого может варьироваться от 450 до 700 мм, в зависимости от состава грунта.
  • Дно котлована утрамбовывается, а его стенки выстилаются полиэтиленовой пленкой или рубероидом.
Котлован со слоем гидроизоляции на стенках и песчано-гравийной подушкой на дне

Котлован со слоем гидроизоляции на стенках и песчано-гравийной подушкой на дне

  • Затем, на дно выкладывается песчаная подушка толщиной в 100÷150 мм, в зависимости от глубины котлована, и хорошо уплотняется с помощью ручной трамбовки.
  • Следующим слоем, поверх песка, засыпается щебенка, которая тоже, по возможности, утрамбовывается. Этот слой может составлять от 150 до 200 мм.
  • Далее, по периметру котлована устанавливается деревянная опалубка в виде короба. Причем, полиэтилен или рубероид остаются внутри нее, а затем закрепляются на стенки с помощью степлера и скоб. Этот водостойкий материал сохранит залитый в опалубку раствор, не давая уйти из него влаге, что даст плите возможность высохнуть и упрочниться равномерно.
  • Фундамент должен иметь высоту примерно на 250 мм ниже уровня «чистого» пола, то есть на готовую основу нужно будет положить два ряда кирпича, чтобы он поднялся вровень с поверхностью пола.
  • Некоторые мастера с целью экономии кирпича, наоборот, поднимают фундамент над полом на 80÷100 мм. Удобство такого решения состоит еще и в более простой стыковке боковых стенок фундамента с поверхностью покрытия пола.
  • Следующим шагом в опалубку, на всю ее высоту, устанавливается арматурная решетка, изготовленная из стальной арматуры толщиной в 4÷6 мм. Прутья связывается между собой проволочными скрутками.
  • Далее, в нижнюю часть опалубки, на толщину 250÷300 мм можно залить грубый бетонный раствор, замешанный из цемента и гравия в пропорциях 1 : 3, или цемента, щебня средней фракции с добавлением песка, в соотношении 1 : 2 : 1. Но, в принципе, можно использовать и обычный бетонный раствор из песка и цемента.
  • Если же вниз заливается грубая смесь, то сразу же, не дожидаясь ее схватывания, сверху выкладывается тонко замешанный раствор.
  • Залитая бетонная смесь выравнивается правилом по верхним граням досок опалубки, после чего рекомендовано уложить и утопить на 15÷20 мм в раствор армирующую сетку с ячейками в 50 мм.
Верхний армирующий пояс можно просто притопить в свежезалитом бетонном растворе

Верхний армирующий пояс можно просто притопить в свежезалитом бетонном растворе

  • Поверхность фундамента снова разравнивается, и при необходимости в опалубку, поверх сетки, добавляется бетонный раствор.
  • Далее, фундамент оставляют застывать и набирать прочность – этот процесс займет от трех недель до месяца, в зависимости от толщины слоев залитого раствора. Чтобы бетон был более прочным, рекомендовано ежедневно в течение первой недели, начиная со второго дня, сбрызгивать его водой.
  • Сверху застывшего фундамента настилается гидроизоляция, состоящая из двух-трех листов рубероида, которые укладываются один на другой.
Кладка будет проводиться только на слой настеленной гидроизоляции (рубероида)

Кладка будет проводиться только на слой настеленной гидроизоляции (рубероида)

  • Чтобы начать кладку первого ряда, рекомендовано сделать на гидроизоляционном материале разметку, обозначив расположение основы печи. Благодаря очерченному периметру основы, будет гораздо проще производить монтаж первого ряда кирпича и соблюдать ровность сторон и углов.

После этих подготовительных работ, можно переходить к кладке.

Кладка без раствора

Даже опытные мастера, начиная кладку незнакомой до этого конструкции, сначала производят ее насухо, то есть без раствора. Этот процесс помогает разобраться в хитросплетениях внутренних каналов печи и не совершить ошибок во время основной кладки. Насухо поднимается все строение, причем каждый из рядов должен быть выложен в соответствии с прикладываемой к модели печи порядовкой.

Выполняя сухую кладку, необходимо соблюдать толщину горизонтальных и вертикальных рядов. Чтобы этот параметр выдерживался одинаковым на протяжении всей кладки, можно использовать рейки толщиной в 5 мм. Конечно, вертикальные швы будет сложно отмерить небольшими отрезками реек при кладке насухо, поэтому их придется определять визуально, но для горизонтальных швов рейки нужно использовать обязательно. Применив их, после выкладки последнего ряда конструкции, можно увидеть реальную высоту печи.

Как пример использования реек, можно рассмотреть данное фото.

Выдерживание ширины горизонтальных и вертикальных швов с помощью калибровочных реек

Выдерживание ширины горизонтальных и вертикальных швов с помощью калибровочных реек

Особенно важно придерживаться единой толщины швов, если кладка производится под расшивку, и не будет в дальнейшем отделываться дополнительно декоративными материалами.

Производя кладку насухо, важно разобраться в конфигурации канала, через который дым будет уходить из топки, и подниматься к трубе. Если при выкладывании этот прохода будет допущена ошибка, то придется перекладывать часть или даже всю конструкцию печи, так как может образовываться обратная тяга, и дым при растопке пойдет помещение.

Подняв печь насухо до начала кладки дымоотводной трубы, конструкцию разбирают. Причем, если в рядах использовались не только целые кирпичи, но и их небольшие фрагменты, то при разборке каждый из рядов можно сложить отдельной стопкой, поставив на одном из кирпичей номер ряда. Иногда, дополнительно, проставляется и номер кирпича в каждом из рядов. Такая система ускорит работу, так как весь материал будет подогнан и разложен в нужном порядке, и останется только его поочередно замачивать и уложить в ряды печи, но уже на раствор.

Выполняя основную кладку, на края предыдущего ряда устанавливаются две рейки, между которых наносится раствор толщиной в 60÷70 мм. Затем на него кладется кирпич верхнего ряда, выравнивается и пристукивается до тех пор, пока он не упрется в рейки. Необходимо иметь такие калибровочные приспособления на три ряда, так как вытащить ее из шва можно только после схватывания раствора. Так, выложив, три ряда, рейки вытягивают из самого нижнего шва, очищают и укладывают на четвертый — и так далее. Если нет уверенности, что вертикальные швы получатся одинаковой толщины, для них тоже можно подготовить короткую рейку, которая будет переставляться в следующий шов сразу после выравнивания двух соседних кирпичей.

Оптимально иметь комплект калибровочных реек на три ряда

Оптимально иметь комплект калибровочных реек на три ряда

После вытаскивания калибровочных реек из шва, между кирпичами останется достаточно глубокий зазор. Его заполняют раствором, излишек которого убирается мастерком, а затем приводят в порядок с помощью расшивки.

Обработка швов "под расшивку"

Обработка швов «под расшивку»

Если калибровочные рейки укладывались с обоих краев кирпича, то с внутренней стороны стенки тоже останутся углубления между швов. Их тоже необходимо тщательно заделать, так как швы должны быть герметичными, заполненными раствором по всей ширине кирпича.

Очень важно, выполняя кладку на раствор, проверять каждый из положенных рядов строительным уровнем, чтобы не произошло перекоса всей конструкции.

Такие несложные вспомогательные приспособления, как калибровочные рейки, помогут выполнить кладку аккуратно с одинаковой шириной швов. Поэтому и вся поверхность печи будет выглядеть так, как будто конструкция выполнена мастером-профессионалом.

Эти нюансы помогут упростить процесс возведения печного сооружения, избежать ошибок, которые могут привести к необходимости переделывания всей работы.

Схемы возведения кирпичных печей

Печь Ю. Проскурина с отопительно-варочными функциями и сушильной камерой

Модель, разработанную инженером Ю. Проскуриным, можно назвать одной из простейших конструкций отопительно-варочных печей, которую вполне сможет осилить даже начинающий мастер. Несмотря на компактные размеры сооружения, печка способна исполнить все необходимые для небольшого дома функции, так как оснащена варочной плитой и камерой для сушки, которая при желании может быть заменена на водогрейный резервуар.

Компактная, но весьма функциональная печь Ю. Проскурина

Компактная, но весьма функциональная печь Ю. Проскурина

Такая печь способна обогреть одну или две комнаты общей площадью 17÷20 м², поэтому может быть встроена в стену между кухней и одним из небольших помещений дома. При этом ее, безусловно, необходимо сориентировать таким образом, чтобы конструкция была развернута плитой в сторону кухонного помещения.

Габариты этого отопительного сооружения, без высоты дымовой трубы, составляют 750×630×2070 мм. Печка имеет два режима работы — зимний и летний, что позволяет в теплое время года использовать только варочную плиту, без ненужного отопления всего дома. Теплоотдача от печи при полноценной ее протопке составляет 1700 ккал/ч.

Для возведения этого отопительного сооружения потребуются следующие материалы:

Наименование материалов и элементовКоличество (шт.)Размеры элементов (мм)
Красный кирпич М-200 (без учета кладки трубы)281÷285250×120×65
Шамотный кирпич огнеупорный марки Ш-882÷85250×120×65
Дверца топочная1210×250
Дверцы для очистных каналов2140×140
Дверца для поддувала1140×250
Задвижка летнего хода для дымохода1130×130
Задвижка топки1130×130
Задвижка для варочной плиты1130×130
Колосник1200×300
Варочная панель одноконфорочная1410×340
Стальная полоса140×260×5
140×350×5
140×360×5
Стальной уголок140×40×635
340×40×510
440×40×350
Кровельное железо1380×310
Предтопочный металлический лист1500×700

Для заливки фундамента необходимо будет подготовить цемент, щебень, песок, гравий, рубероид, арматурный прут или стальную проволоку толщиной в 5÷6 мм. Если будет решено заменить сушильную камеру на водогрейный бак, то придется приобрести или изготовить и его.

Чтобы работа прошла успешно, перед ее началом настоятельно рекомендуется очень внимательно изучить порядовку, а в процессе кладки держать эту схему всегда под рукой.

Схема печи Проскурина с разрезами

Схема печи Проскурина с разрезами

На данной иллюстрации эта печь схематично представлена в нескольких разрезах. Здесь можно хорошо рассмотреть, как проходят внутри конструкции дымоходные каналы, проследить движение дыма от топки до дымоотводной трубы.

Иллюстрация (порядовка)Краткое описание выполняемой операции
Первый ряд - сплошной, его выкладывают согласно представленной на схеме конфигурации.
Ряд должен быть идеально ровным, так как от его правильной кладки будет зависеть надежность и долговечность всего сооружения.
Ряд состоит из 15 кирпичей.
Второй ряд.
На этом этапе закладывается форма зольника (поддувальной камеры) и донная часть двух каналов, которые будут проходить вертикально.
Выкладывая ряд, оставляют проемы для установки дверец поддувальной и прочистной камер.
На этом же ряду производится их установка.
Ряд выкладывается из 13 кирпичей.
В чугунных дверцах, для их закрепления в кладке, предусмотрены специальные ушки, в которые вставляются заготовленные отрезки проволоки.
Далее, их концы скручивают между собой и вмуровывают в швы между рядов боковых стенок.
Чтобы дверца не сдвигалась с места установки до полной ее фиксации, ее временно подпирают кирпичами.
Третий ряд выкладывается согласно схеме. В нем поднимаются стенки поддувальной и прочистной камеры, а в швах между рядами кирпича закрепляются концы проволоки, с помощью которой фиксируются дверцы. Для кладки ряда нужно будет 13 красных кирпичей.
Четвертый ряд.
Камеру вертикальных каналов разделяют на две, так как далее они будут выкладываться отдельно.
Сечение каналов по всей их высоте будет составлять 80×120 мм.
Кроме этого, в этом ряду происходит перекрытие установленных дверец.
Необходимо подготовить 13 красных кирпичей.
Кладка пятого ряда производится огнеупорным шамотным кирпичом, так как происходит формирование нижней части топки.
В кирпичах, определяющих место укладки колосниковой решетки, с внутреннего их края, делается вырез под прямым углом. Размер выреза должен составлять, примерно, 10×10 мм ± 1 мм.
Подготовленные кирпичи укладываются над поддувальной камерой.
Для кладки ряда потребуется 16 шамотных кирпичей.
После этого, на пятом же ряду в подготовленные углубления в кирпичах устанавливается колосник.
Его иногда монтируют на глиняный раствор, но часто - совсем без раствора. В последнем случае зазоры между решеткой и кирпичом, которые должны составлять порядка 3÷5 мм, заполняются песком.
Шестой ряд.
Продолжают формироваться стенки двух вертикальных каналов, и начинают возводиться стенки топки. Кладка проводится только шамотным кирпичом.
Ряд состоит из 12 шамотных кирпичей.
Далее, на шестом же ряду, монтируется топочная дверца, которая так же, как и поддувальная, фиксируется с помощью проволоки в швах боковых стенок.
Однако, топочная дверка перед установкой оснащается не только проволочными креплениями, но и обматывается по периметру асбестовым шнуром.
Этот процесс необходимо провести для создания теплового зазора, который позволит расширяться металлу при его сильном нагревании.
Седьмой и восьмой ряды выкладываются из 12 огнеупорных кирпичей каждый и соответствуют схеме порядовки.
Во время их кладки продолжают подниматься стенки топки и формироваться вертикальные каналы.
Понятно, что кладка кирпича в рядах идет вперевязку.
При кладке девятого ряда перекрывается дверца топочной камеры.
Для снятия нагрузки с чугунной дверцы, с кирпичей, устанавливаемых на боковые стенки, срезаются края, повернутые в сторону топочной камеры, под одинаковым углом в 30˚.
Эти срезы послужат своеобразной подставкой для серединного кирпича, срезанного с двух сторон под углом в 60˚, то есть он должен идеально вписаться между двух крайних кирпичей.
На ряд потребуется 12 шамотных кирпичей.
На десятом ряду топливная камера объединяется с крайним вертикальным каналом, так как дым, образовавшийся в топке, направлялся в это отверстие.
Для того, чтобы обеспечить плавность хода горячего воздуха, на серединном кирпиче, разделяющим топочное отверстие и закрытый канал, делается срез выступающего угла.
Для этого ряда потребуется 11 шамотных кирпичей.
На одиннадцатом ряду кладка, идущая вокруг топочной камеры, отличается тем, что для нее используются кирпичи с вырезом на глубину кирпича на 10 ×20 мм.
Эта ступенька предназначена для укладки варочной панели.
Для кладки понадобится 11 шамотных кирпичей.
После того, как 11-й ряд выложен, ступенька на кирпичах простилается асбестовыми полосками или слоем глины, толщиной в 3÷4 мм (при условии толщины варочной панели в 5 мм).
Эти прокладки послужат подушкой и тепловым зазором для варочной плиты.
Затем, на подготовленное для нее место устанавливается варочная панель.
Со стороны, где будет формироваться варочная камера, угловая часть кладки укрепляется металлическим уголком.
С двенадцатого ряда кладка будет производиться только красным кирпичом.
На этом этапе закладываются стенки варочной камеры, и снова закрывается перемычкой открытый ранее вертикальный канал.
Для кладки этого ряда нужно подготовить 10 кирпичей.
13-й ряд выкладывается по схеме, но во внешней части первого вертикального канала формируется место для установки задвижки, предназначенной для переключения режимов печи на зимний или летний ход.
Для этого в кирпиче делаются вырезы для углубления металлического элемента.
Далее, на подготовленное место, на глиняно-песчаный раствор закрепляется стационарная часть дымоходной задвижки.
Ряд выкладывается из 10 кирпичей.
14-й ÷ 18-й ряды – на каждый из них потребуется по 10 кирпичей.
Кладка на этих рядах имеет одинаковую конфигурацию, с учетом перевязки, и формирует вертикальные каналы и варочную камеру.
На 18-ом же ряду варочная камера перекрывается тремя стальными уголками, которые образуют основу для кладки следующих рядов.
Один из этих элементов устанавливается на край «потолка» варочной камеры, второй поворачивается к первому и устанавливается на расстоянии от него в 250 мм (размер кирпича), а третий уголок тыльной стороной прижимается ко второму.
Взглянув на эту конструкцию, вполне можно понять, как должны быть уложены кирпичи.
19-й ряд.
Выкладывая его, 12-ю кирпичами перекрывают варочную камеру, но над ней формируется отверстие вытяжки пара, в которое будет устанавливаться задвижка.
Для монтажа этого элемента в краях кирпичей, устанавливаемых с трех сторон, делаются вырезы, а с внешнего кирпича снимается слой, делая его толщину меньше.
Далее на подготовленную площадку на глиняный раствор закрепляется задвижка.
20-й ряд выкладывают по представленной схеме.
На этом этапе перекрывается установленная задвижка, и формируются отверстия каналов.
Боковой кирпич в первом вертикальном канале стесывается для плавного перетекания нагретого воздуха.
Для ряда потребуется 15 кирпичей.
На 21-ом ряду объединяются в общее пространство первый вертикальный канал и отверстие для отведения пара из варочной камеры.
Кладка осуществляется по периметру печи, кирпич устанавливается в виде стенок, а также обрамляется второй вертикальный канал. Причем угловой внутренний кирпич срезается для обеспечения плавного ухода пара в дымоходную трубу.
Для кладки нужно подготовить 11 кирпичей.
Далее, на этом же ряду осуществляется перекрытие получившегося пространства стальными полосами, которые обеспечат основу для установки металлической пластины и кладки следующих рядов.
Следующим шагом, который производится на этом же ряду, является установка пластины из кровельного железа.
С помощью нее образуется дымоходное отверстие, располагающееся в противоположной стороне от окна для выхода пара из варочной плиты.
На 22-м ряду кирпичной кладкой перекрывается металлическая пластина.
Далее кладка осуществляется по схеме.
Открытыми остаются только отверстия каналов.
Затем с внешней стороны печи устанавливается металлический уголок, который укрепит переднюю часть дна сушильной камеры.
На кладку ряда потребуется 15 кирпичей.
23-й ряд - формируются стенки сушильной камеры.
Ее заднюю стенку делают из кирпича, устанавливаемого набок - он отделит камеру от отверстия дымоходного канала.
Используется 12 кирпичей.
На 24-м ряду из 11 кирпичей формируется стенки дымоходного и двух вертикальных каналов, а также сушильной камеры.
25-й ряд - работа продолжается согласно схеме, кладка производится из 12 кирпичей.
Второй кирпич задней стенки сушильной камеры устанавливается так же, как и первый, на боковую сторону.
26-й ряд.
На этом этапе вертикальные каналы подготавливаются к объединению в одно пространство, поэтому для направления дыма в нужном направлении кирпичи в вертикальных каналах срезаются под небольшим углом.
Для кладки ряда потребуется 11 кирпичей.
На 27-м ряду с помощью кладки происходит объединение двух вертикальных каналов, и на эту общую камеру устанавливается прочистная дверца.
Задняя стенка сушильной камеры поднимается еще на один кирпич, который устанавливается на боковую сторону.
Ряд состоит из 11 кирпичей.
На 28-м ряду, состоящем из 10 кирпичей, выполняется кладка по схеме, сходной с 27 рядом.
А затем тремя металлическими уголками перекрывается пространство сушильной камеры.
На 29-м ряду вся практически площадь перекрывается кирпичной кладкой, которая монтируется в соответствии со схемой.
Оставляется открытым только отверстие над сушильной камерой, куда будет установлена задвижка в срезы, сделанные на кирпичах, обрамляющих этот проем.
Внешний кирпич срезают, делая меньше его толщину.
В обустроенное «гнездо» на глиняный раствор устанавливается задвижка.
Ряд состоит из 17 кирпичей.
30-й ряд, состоящий из 16 кирпичей, полностью перекрывает поверхность печи.
Исключением является только дымоходное отверстие, размер которого равен половине кирпича.
На 31÷32-м рядах начинает формироваться печная труба.

Если принято решение произвести установку печи самостоятельно, то работу следует проводить не спеша, подходя к каждому этапу процесса со всей ответственностью и максимальной аккуратностью. При условии следования всем рекомендациям и предоставленной схеме-порядовке, даже начинающий мастер сможет справиться с этой работой и получить опыт для новых творений.

И в завершение статьи – еще один пример кладки миниатюрной кирпичной печи для загородного дома.

Видео: компактная кирпичная печь для небольшой кухни

stroyday.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
