Из фанеры автомат – Как сделать деревянный автомат своими руками

Как сделать деревянный автомат своими руками

Автомат из дерева своими руками или история о том, как я Калашников делал…

Решил порадовать сына одной моей хорошей знакомой и сделать ему деревянную игрушку. На мой вопрос: «что сделать?», знакомая ответила сразу: «может пестик какой-нибудь?». Неплохая идея, подумал я, и занялся оружейным производством. Правда решил не мелочиться и вместо «пестика» сделать сразу автомат! Все-таки как ни крути, а каждый пацан знает, что автомат круче пистолета! :))



За основу я решил взять легендарный «Калашников». Сразу хочу сказать для всех ценителей моделирования и точных макетов: задача стояла прежде всего сделать надежную и крепкую игрушку, поэтому я не пытался воссоздать автомат во всех деталях, а сделал условную копию!

В качестве стройматериала была выбрана толстая сосновая доска пятидесятка. Я просто взял карандаш и от руки набросал контуры будущего автомата, ориентируясь по картинке из интернета.


Не люблю всякие гвоздики, скобочки, проволочки, поэтому курок решил сделать тоже из дерева. Так и надежнее и приятнее на ощупь! 🙂

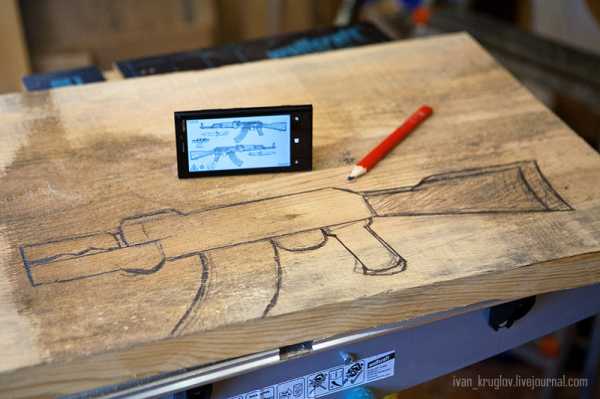

Сразу прикинул и начертил систему крепления для магазина. Деталь вроде небольшая, но очень существенная, без которой автомат будет не автомат, а так… пукалка для малышей. Ведь если у автомата магазин несъемный, то грош цена такому оружию! :))) На фото ниже прототипы будущего магазина. 🙂

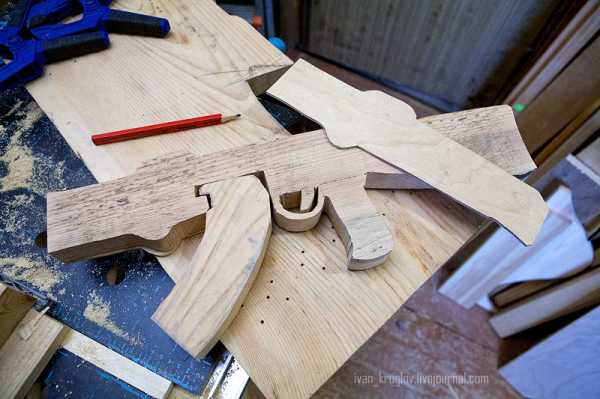

Затем выпилил заготовку при помощи электрического лобзика. Получилась вот такая болванка.


После этого из тонкой фанеры выпилил боковые «стенки» автомата, закрывающие место крепления магазина.

Еще раз прикинул по месту магазин. Для него использовал ту же доску, что и для основной заготовки.


Выпилил и подточил напильником углы, чтобы ничего не задевало и детали имели свободный ход.

Далее на фрезерном столе снял фаску с приклада и рукоятки, чтобы потом шлифмашинкой завершить начатое и окончательно скруглить углы.

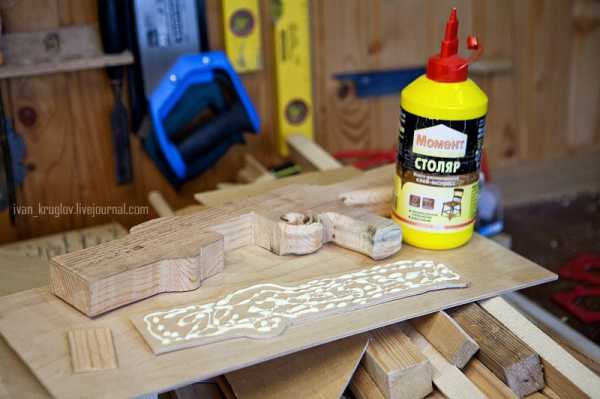

Приклеил боковые стенки на клей ПВА.


Закрепил их струбцинами и оставил сохнуть.


Прошелся по углам фрезером и в итоге получилось нечто уже напоминающее тот самый Калашников! 🙂 Затем отполировал все шлифмашинкой.

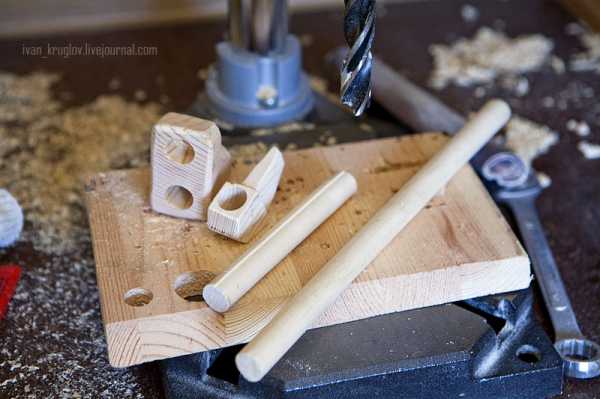

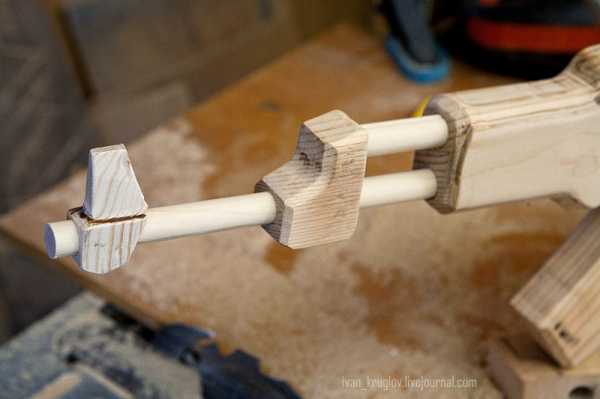

Теперь можно заняться стволом автомата. Для этого я использовал цилиндрическую заготовку, купленную заранее в строительном магазине. Заодно выпилил деталь ствола, мушку и просверлил все необходимые отверстия.

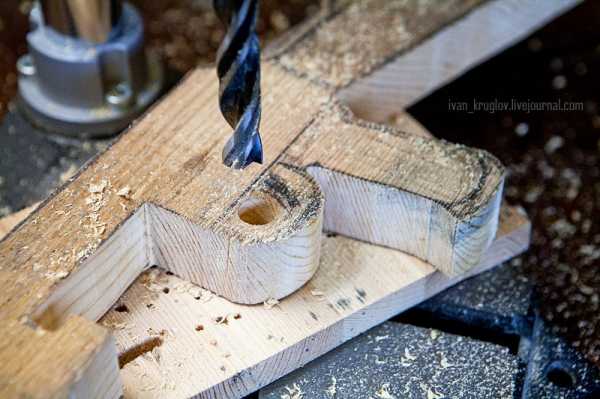

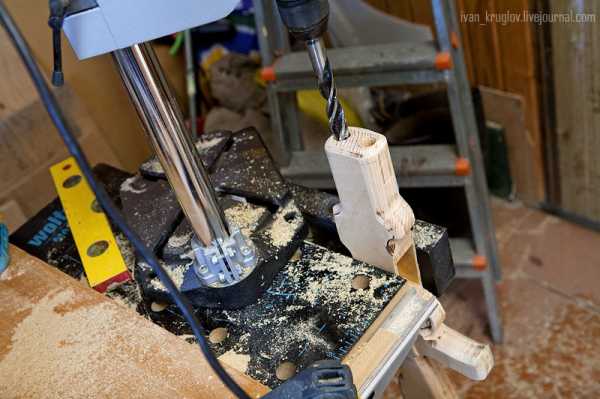

Для сверления использовал специальную стойку для дрели. Без нее сделать ровное и перпендикулярное отверстие — задача для тех, у кого руки не трясутся и глазомер алмазный. Я же решил облегчить себе жизнь и воспользовался этим удобным приспособлением.



Детали ствола готовы, осталось посадить их на клей ПВА.



Все детали и размеры — сплошная импровизация! Я просто смотрел на чертеж автомата и делал «примерно как на картинке». В итоге, получилось неплохо. Как там говорят? Сам себя не похвалишь… ))

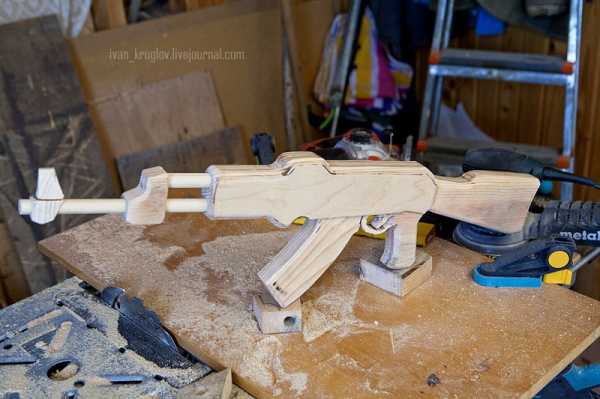

Приладил магазин и о чудо, передо мною явился легендарный автомат, который вышел довольно схожим с оригиналом. Хотя наверняка найдутся критики и недовольные, но тут уж извиняйте, ребята, как смоглось, так смоглось! :))



Далее незамысловатый процесс покраски. Для этого я использовал безопасную краску на водной основе с оттенком «под дуб».



Знаю, что многие покрасили бы автомат так, как он должен быть в оригинале, видел, как некоторые используют черную нитрокраску, также дерево практически всегда покрывают  толстенным слоем лака. Я в этом вопросе человек специфический. Замазывать фактуру дерева краской и забивать все тактильные ощущения, которые оно дарит, лаком — это для меня, как наклеить обои на прекрасную фреску! :)) Но ни в коем случае не претендую на истину в последней инстанции, каждый делает так, как считает нужным, по своему разумению и вкусу! 🙂

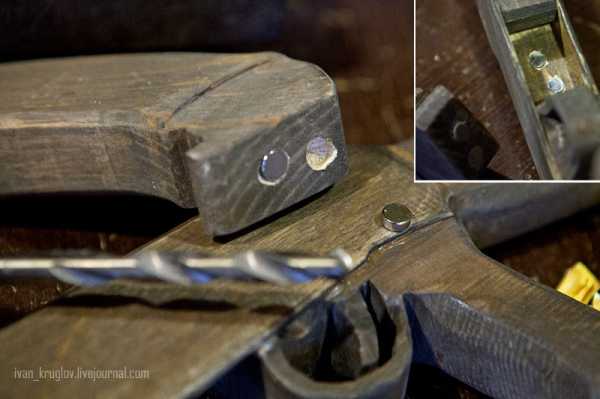

Остался маленький штрих, закрепить магазин. Для этого я использовал небольшие магниты. Так как под рукой не оказалось специально купленных, то я извлек их из старого детского конструктора, от которого мои дети оставили всего пару деталей. Остальное куда-то растерялось.



Магниты хоть и маленькие, да удаленькие! Но все равно решил не ограничиваться одной парой и вставил по два магнита в магазин и в корпус автомата.



Для этого аккуратно просверлил отверстия соответствующего диаметра и посадил магниты на супер клей.



Ну вот и все. В завершение, прошелся наждачной бумагой «нулевкой» по всем поверхностям и как следует отполировал все специальной насадкой на шлифмашинке. Автомат Калашникова для юного воина готов.



Надеюсь, что игрушка придется по душе и прослужит долгое время, радуя своего владельца! 🙂



На видео ниже можно посмотреть, как отсоединяется магазин автомата.


На этом пока все. В скором времени расскажу, как я делал своим друзьям кормушку для птиц и что из этого вышло… 🙂

С уважением, Иван Круглов

ivan-kruglov.livejournal.com

ППШ для сына своими руками

Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором мастер-класса вы узнаете, как можно самостоятельно изготовить из дерева ППШ (Пистолет пулемет Шпагина).

Данный автомат создавался для сынишки автора которому исполнилось 6 лет, у парня естественная и здоровая тяга к стрелковому оружию, в основном нравиться вооружение периода Великой Отечественной Войны. Увидев на параде ППШ загорелся желанием заполучить такой же))

Что же, долг отца во что бы то ни стало найти игрушечный автомат, в магазинах игрушек цены обычно завышены, а качество желает лучшего. Было принято решение сделать пистолет-пулемет самостоятельно из дерева, как раз на балконе лежали уже порядка 10 лет 2 мебельных щита из елки, они то и стали исходным материалом.

В интернете нашел готовый эскиз, скачал перерисовал и перенес рисунок на предварительно склеенные между собой 2 мебельных щита. Клеил щиты при помощи столярного клея и зажимал струбцинами, толщина одной плиты 18 мм, в процессе оказалось, что они не очень то и ровные, может от времени повело, вообщем склеил и стянул с трудом.

Так же хотелось, чтоб автомат был очень похож и детализирован, поэтому были добавлены съемные магазины, спусковой крючок, мушка, затвор, антабки, прицел, тыльник для приклада.

И так, давайте рассмотрим, что конкретно потребуется для изготовления пистолета-пулемета?

Материалы

1. мебельный щит 2 шт (ель) 18 мм
2. столярный клей
3. шпингалет
4. тыльник от настоящего ружья 19 века (можно простую латунную пластину)
5. краска, лак, грунтовка
6. алюминиевая пластина 3-4 мм
7. антабки

Инструменты

1. электролобзик
2. дрель
3. фрезер
4. напильник
5. стамеска
6. отвертка
7. наждачная бумага
8. краска-пульт
9. струбцины
10. кисть
11. покрасочная камера или короб
12. линейка

Пошаговая инструкция по изготовлению ППШ из дерева своими руками.

Для начала следует ознакомиться с историей создания самого автомата, кем и когда был разработан?
Небольшая историческая справка. ППШ он же пистолет-пулемет Шпагина разработан в 1940 году конструктором-оружейником Г. С. Шпагиным. Принят на вооружение Красной Армии 21 декабря 1940 года. Патрон 7,62х25 ТТ, емкость барабанного магазина составляет 71 патрон, скорострельность 1000 выстрелов в минуту. Является одним из основных символов победы Советского союза во Второй Мировой Войне. Состоял на вооружении до 1960 г. затем был заменен на АК-47. В некоторых странах СНГ состоит на вооружении полиции и охраны по сей день.

В нашем случае автомат будет игрушечный, но максимально приближен к оригиналу по внешнему виду) Основным материалом являются 2 мебельных щита толщиной 18 мм, автор взял еловые, но по его словам лучше брать древесину более твердых пород, потому как ель мягкая и ломкая, в процессе пришлось много раз подклеивать отломившиеся кусочки.

Берем щит, промазываем столярным клеем, затем накрывается сверху вторым щитом и стягивается струбцинами, опять же автор рекомендует использовать металлические струбцины, потому как пластмассовые слишком слабенькие в том случае если поверхности неровные.
После необходимо дать просохнуть клею, как минимум сутки (24 часа). Далее автор по рисунку из интернета нарисовал контур на заготовке и выпилил при помощи электролобзика.Вот собственно что получилось в итоге.Снимаем фаску, скругляем и шлифуем наждачной бумагой.Фрезеруются отверстия воздушного охлаждения ствола пистолета-пулемета. Оттачивается напильником полукруг.Стамеской выбирается древесина под антабку.
После чего автор переходит к изготовлению спускового крючка, для чего была взята алюминиевая пластина толщиной 3-4 мм, остальные металлические детали так же самодельные.Подготовка металлических заготовок к последующей покраске, кроме тыльника, потому как он от настоящего ружья 19 века.Подвешиваются в покрасочной камере и покрываются грунтом.Окрашено, теперь необходимо дать время просохнуть деталям.Из металлической пластины выпиливается рычаг для крепления дискового магазина пистолета-пулемета, а на самом диске место крепления усиливается пластиной с отверстием.Вот такой рычажок получился у автора. теперь следует просверлить отверстие.После чего высверливается паз под установку рычага.Так же высверливаются пазы под скобу и спусковой крючок.Далее сам автомат окрашивается, приклад перематывается малярным скотчем, а ствол и барабанные магазины красятся в черный цвет.И вот собственно результат кропотливой работы мастера.Как видите при желании можно сделать ребенку классную игрушку своими руками из дерева, а самое главное что пацан будет держать в руках символ Победы своего Героического Советского народа над Мировым злом. Растет настоящий патриот своего Отечества и защитник Родины.

Уважаемые Отцы! Делайте детям деревянные игрушки с патриотическим подтекстом! Образец у Вас есть, так что берем и делаем. Дерзайте друзья. Честь имею!

На этом заканчиваю статью. Всем большое спасибо за внимание!
Заходите в гости почаще и не пропускайте новинки в мире самоделок!


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Шаблон ак 47 из фанеры. Как сделать деревянный автомат своими руками

Часто дети просят своих родителей смастерить им из дерева какую-нибудь игрушку. Мальчики требуют изготовить для них оружие, с которым можно было бы продолжать бесконечные дворовые «войнушки». Оптимальным вариантом для ребенка станет изготовленный из дерева муляж 47-й Как сделать АК-47 из дерева? При наличии нужного инструмента справиться с этой задачей сможет даже новичок. Информация о том, как сделать своими руками из дерева АК-47, представлена в статье.

С чего начать?

Всем, кто интересуется, как сделать из дерева АК-47, умельцы рекомендуют прежде всего обзавестись качественным сырьем. Изделие получится надежным и крепким, если для работы использовать сосновую доску толщиной не менее 50 мм. Кроме того, нужно иметь соответствующий чертеж.

Об изготовлении

Все элементы автомата изготавливаются из дерева. Тому, кто не знает, как сделать из дерева АК-47 , чтобы муляж выглядел максимально правдоподобно, опытные мастера рекомендуют оборудовать изделие съемным магазином. Заготовка будущего изделия выпиливается из доски при помощи электролобзика. Для боковых стенок автомата понадобятся два листа фанеры. В дальнейшем ими будет прикрываться крепление магазина. Его можно смастерить из той самой доски, что и муляж автомата. Движение магазина в крепежном механизме будет осуществляться без задержек, если в нем при помощи напильника, а затем шлифовальной машинки, аккуратно обточить все углы. Для приклеивания боковых стенок подойдет ПВА. Процесс можно оптимизировать, используя такой инструмент, как струбцины. Надежно закрепленные соединяемые части следует оставить сохнуть на несколько часов.

О стволе для муляжа

Для данного элемента понадобится цилиндрическая заготовка. Ее можно сделать самостоятельно на токарном станке или приобрести в магазине уже готовое изделие. Ствол должен оснащаться мушкой. Ее придется выпиливать из дерева самостоятельно. Кроме того, для дула автомата ложе должно быть оснащено отверстиями. Они получатся ровными, если работать на специальной стойке для дрели. После того как отверстия дула будут готовы, в них вставляются цилиндрические заготовки. Затем на ствол при помощи ПВА приклеивается уже обточенная и тщательно зашлифованная мушка.

О покрасочных работах

Кроме вопроса, как из дерева сделать АК-47, многих еще интересует, какой краской лучше всего покрыть уже готовое изделие. Муляж будет смотреться очень реалистично, советуют специалисты, если на него нанести краску цвета «дуб».

Она изготовлена на водной основе. Также неплохо выглядит муляж, выкрашенный в черный цвет. Поверх нитрокраски некоторые мастера свои изделия еще и покрывают лаком.

Автомат из дерева своими руками или история о том, как я Калашников делал…

Решил порадовать сына одной моей хорошей знакомой и сделать ему деревянную игрушку. На мой вопрос: «что сделать?», знакомая ответила сразу: «может пестик какой-нибудь?». Неплохая идея, подумал я, и занялся оружейным производством. Правда решил не мелочиться и вместо «пестика» сделать сразу автомат! Все-таки как ни крути, а каждый пацан знает, что автомат круче пистолета! :))


За основу я решил взять легендарный «Калашников». Сразу хочу сказать для всех ценителей моделирования и точных макетов: задача стояла прежде всего сделать надежную и крепкую игрушку, поэтому я не пытался воссоздать автомат во всех деталях, а сделал условную копию!

В качестве стройматериала была выбрана толстая сосновая доска пятидесятка. Я просто взял карандаш и от руки набросал контуры будущего автомата, ориентируясь по картинке из интернета.

Не люблю всякие гвоздики, скобочки, проволочки, поэтому курок решил сделать тоже из дерева. Так и надежнее и приятнее на ощупь! 🙂



Сразу прикинул и начертил систему крепления для магазина. Деталь вроде небольшая, но очень существенная, без которой автомат будет не автомат, а так… пукалка для малышей. Ведь если у автомата магазин несъемный, то грош цена такому оружию! :))) На фото ниже прототипы будущего магазина. 🙂



Затем выпилил заготовку при помощи электрического лобзика. Получилась вот такая болванка.



После этого из тонкой фанеры выпилил боковые «стенки» автомата, закрывающие место крепления магазина.



Еще раз прикинул по месту магазин. Для него использовал ту же доску, что и для основной заготовки.



Выпилил и подточил напильником углы, чтобы ничего не задевало и детали имели свободный ход.



Далее на фрезерном столе снял фаску с приклада и рукоятки, чтобы потом шлифмашинкой завершить начатое и окончательно скруглить углы.



Приклеил боковые стенки на клей ПВА.



Закрепил их струбцинами и оставил сохнуть.


Прошелся по углам фрезером и в итоге получилось нечто уже напоминающее тот самый Калашников! 🙂 Затем отполировал все шлифмашинкой.


Теперь можно заняться стволом автомата. Для этого я использовал цилиндрическую заготовку, купленную заранее в строительном магазине. Заодно выпилил деталь ствола, мушку и просверлил все необходимые отверстия.


Для сверления использовал специальную стойку для дрели. Без нее сделать ровное и перпендикулярное отверстие — задача для тех, у кого руки не трясутся и глазомер алмазный. Я же решил облегчить себе жизнь и воспользовался этим удобным приспособлением.


Детали ствола готовы, осталось посадить их на клей ПВА.


Все детали и размеры — сплошная импровизация! Я просто смотрел на чертеж автомата и делал «примерно как на картинке». В итоге, получилось неплохо. Как там говорят? Сам себя не похвалишь…))

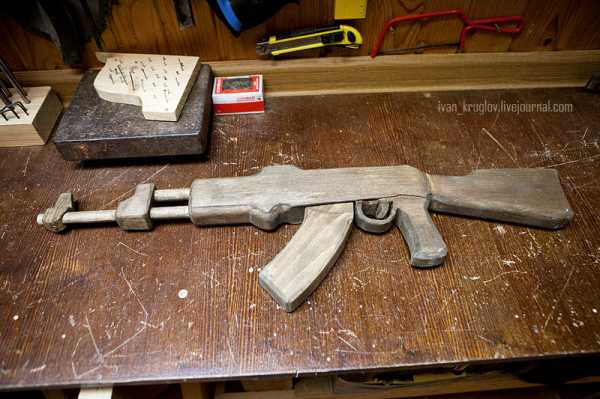

Приладил магазин и о чудо, передо мною явился легендарный автомат, который вышел довольно схожим с оригиналом. Хотя наверняка найдутся критики и недовольные, но тут уж извиняйте, ребята, как смоглось, так смоглось! :))



Знаю, что многие покрасили бы автомат так, как он должен быть в оригинале, видел, как некоторые используют черную нитрокраску, также дерево практически всегда покрывают толстенным слоем лака. Я в этом вопросе человек специфический. Замазывать фактуру дерева краской и забивать все тактильные ощущения, которые оно дарит, лаком — это для меня, как наклеить обои на прекрасную фреску! :)) Но ни в коем случае не претендую на истину в последней инстанции, каждый делает так, как считает нужным, по своему разумению и вкусу! 🙂


Остался маленький штрих, закрепить магазин. Для этого я использовал небольшие магниты. Так

voda58.ru

Как сделать деревянный автомат своими руками

Автомат из дерева своими руками или история о том, как я Калашников делал…

Решил порадовать сына одной моей хорошей знакомой и сделать ему деревянную игрушку. На мой вопрос: «что сделать?», знакомая ответила сразу: «может пестик какой-нибудь?». Неплохая идея, подумал я, и занялся оружейным производством. Правда решил не мелочиться и вместо «пестика» сделать сразу автомат! Все-таки как ни крути, а каждый пацан знает, что автомат круче пистолета! :))


За основу я решил взять легендарный «Калашников». Сразу хочу сказать для всех ценителей моделирования и точных макетов: задача стояла прежде всего сделать надежную и крепкую игрушку, поэтому я не пытался воссоздать автомат во всех деталях, а сделал условную копию!

В качестве стройматериала была выбрана толстая сосновая доска пятидесятка. Я просто взял карандаш и от руки набросал контуры будущего автомата, ориентируясь по картинке из интернета.


Не люблю всякие гвоздики, скобочки, проволочки, поэтому курок решил сделать тоже из дерева. Так и надежнее и приятнее на ощупь! 🙂


Сразу прикинул и начертил систему крепления для магазина. Деталь вроде небольшая, но очень существенная, без которой автомат будет не автомат, а так… пукалка для малышей. Ведь если у автомата магазин несъемный, то грош цена такому оружию! :))) На фото ниже прототипы будущего магазина. 🙂


Затем выпилил заготовку при помощи электрического лобзика. Получилась вот такая болванка.


После этого из тонкой фанеры выпилил боковые «стенки» автомата, закрывающие место крепления магазина.

Еще раз прикинул по месту магазин. Для него использовал ту же доску, что и для основной заготовки.


Выпилил и подточил напильником углы, чтобы ничего не задевало и детали имели свободный ход.

Далее на фрезерном столе снял фаску с приклада и рукоятки, чтобы потом шлифмашинкой завершить начатое и окончательно скруглить углы.

Приклеил боковые стенки на клей ПВА.


Закрепил их струбцинами и оставил сохнуть.


Прошелся по углам фрезером и в итоге получилось нечто уже напоминающее тот самый Калашников! 🙂 Затем отполировал все шлифмашинкой.



Теперь можно заняться стволом автомата. Для этого я использовал цилиндрическую заготовку, купленную заранее в строительном магазине. Заодно выпилил деталь ствола, мушку и просверлил все необходимые отверстия.



Для сверления использовал специальную стойку для дрели. Без нее сделать ровное и перпендикулярное отверстие — задача для тех, у кого руки не трясутся и глазомер алмазный. Я же решил облегчить себе жизнь и воспользовался этим удобным приспособлением.



Детали ствола готовы, осталось посадить их на клей ПВА.



Все детали и размеры — сплошная импровизация! Я просто смотрел на чертеж автомата и делал «примерно как на картинке». В итоге, получилось неплохо. Как там говорят? Сам себя не похвалишь… ))



Приладил магазин и о чудо, передо мною явился легендарный автомат, который вышел довольно схожим с оригиналом. Хотя наверняка найдутся критики и недовольные, но тут уж извиняйте, ребята, как смоглось, так смоглось! :))



Далее незамысловатый процесс покраски. Для этого я использовал безопасную краску на водной основе с оттенком «под дуб».



Знаю, что многие покрасили бы автомат так, как он должен быть в оригинале, видел, как некоторые используют черную нитрокраску, также дерево практически всегда покрывают  толстенным слоем лака. Я в этом вопросе человек специфический. Замазывать фактуру дерева краской и забивать все тактильные ощущения, которые оно дарит, лаком — это для меня, как наклеить обои на прекрасную фреску! :)) Но ни в коем случае не претендую на истину в последней инстанции, каждый делает так, как считает нужным, по своему разумению и вкусу! 🙂



Остался маленький штрих, закрепить магазин. Для этого я использовал небольшие магниты. Так как под рукой не оказалось специально купленных, то я извлек их из старого детского конструктора, от которого мои дети оставили всего пару деталей. Остальное куда-то растерялось.



Магниты хоть и маленькие, да удаленькие! Но все равно решил не ограничиваться одной парой и вставил по два магнита в магазин и в корпус автомата.



Для этого аккуратно просверлил отверстия соответствующего диаметра и посадил магниты на супер клей.



Ну вот и все. В завершение, прошелся наждачной бумагой «нулевкой» по всем поверхностям и как следует отполировал все специальной насадкой на шлифмашинке. Автомат Калашникова для юного воина готов.



Надеюсь, что игрушка придется по душе и прослужит долгое время, радуя своего владельца! 🙂



На видео ниже можно посмотреть, как отсоединяется магазин автомата.


На этом пока все. В скором времени расскажу, как я делал своим друзьям кормушку для птиц и что из этого вышло… 🙂

С уважением, Иван Круглов

master-klass.livejournal.com

Как сделать деревянный автомат своими руками

Решил порадовать сына одной моей хорошей знакомой и сделать ему деревянную игрушку. На мой вопрос: «что сделать?», знакомая ответила сразу: «может пестик какой-нибудь?». Неплохая идея, подумал я, и занялся оружейным производством. Правда решил не мелочиться и вместо «пестика» сделать сразу автомат! Все-таки как ни крути, а каждый пацан знает, что автомат круче пистолета! :))

За основу я решил взять легендарный «Калашников». Сразу хочу сказать для всех ценителей моделирования и точных макетов: задача стояла прежде всего сделать надежную и крепкую игрушку, поэтому я не пытался воссоздать автомат во всех деталях, а сделал условную копию!

В качестве стройматериала была выбрана толстая сосновая доска пятидесятка. Я просто взял карандаш и от руки набросал контуры будущего автомата, ориентируясь по картинке из интернета.

Не люблю всякие гвоздики, скобочки, проволочки, поэтому курок решил сделать тоже из дерева. Так и надежнее и приятнее на ощупь! 🙂

Сразу прикинул и начертил систему крепления для магазина. Деталь вроде небольшая, но очень существенная, без которой автомат будет не автомат, а так… пукалка для малышей. Ведь если у автомата магазин несъемный, то грош цена такому оружию! :))) На фото ниже прототипы будущего магазина. 🙂

Затем выпилил заготовку при помощи электрического лобзика. Получилась вот такая болванка.

После этого из тонкой фанеры выпилил боковые «стенки» автомата, закрывающие место крепления магазина.

Еще раз прикинул по месту магазин. Для него использовал ту же доску, что и для основной заготовки.

Выпилил и подточил напильником углы, чтобы ничего не задевало и детали имели свободный ход.

Далее на фрезерном столе снял фаску с приклада и рукоятки, чтобы потом шлифмашинкой завершить начатое и окончательно скруглить углы.

Приклеил боковые стенки на клей ПВА.

Закрепил их струбцинами и оставил сохнуть.

Прошелся по углам фрезером и в итоге получилось нечто уже напоминающее тот самый Калашников! 🙂 Затем отполировал все шлифмашинкой.

Теперь можно заняться стволом автомата. Для этого я использовал цилиндрическую заготовку, купленную заранее в строительном магазине. Заодно выпилил деталь ствола, мушку и просверлил все необходимые отверстия.

Для сверления использовал специальную стойку для дрели. Без нее сделать ровное и перпендикулярное отверстие — задача для тех, у кого руки не трясутся и глазомер алмазный. Я же решил облегчить себе жизнь и воспользовался этим удобным приспособлением.

Детали ствола готовы, осталось посадить их на клей ПВА.

Все детали и размеры — сплошная импровизация! Я просто смотрел на чертеж автомата и делал «примерно как на картинке». В итоге, получилось неплохо. Как там говорят? Сам себя не похвалишь… ))

Приладил магазин и о чудо, передо мною явился легендарный автомат, который вышел довольно схожим с оригиналом. Хотя наверняка найдутся критики и недовольные, но тут уж извиняйте, ребята, как смоглось, так смоглось! :))

Далее незамысловатый процесс покраски. Для этого я использовал безопасную краску на водной основе с оттенком «под дуб».

Знаю, что многие покрасили бы автомат так, как он должен быть в оригинале, видел, как некоторые используют черную нитрокраску, также дерево практически всегда покрывают  толстенным слоем лака. Я в этом вопросе человек специфический. Замазывать фактуру дерева краской и забивать все тактильные ощущения, которые оно дарит, лаком — это для меня, как наклеить обои на прекрасную фреску! :)) Но ни в коем случае не претендую на истину в последней инстанции, каждый делает так, как считает нужным, по своему разумению и вкусу! 🙂

Остался маленький штрих, закрепить магазин. Для этого я использовал небольшие магниты. Так как под рукой не оказалось специально купленных, то я извлек их из старого детского конструктора, от которого мои дети оставили всего пару деталей. Остальное куда-то растерялось.

Магниты хоть и маленькие, да удаленькие! Но все равно решил не ограничиваться одной парой и вставил по два магнита в магазин и в корпус автомата.

Для этого аккуратно просверлил отверстия соответствующего диаметра и посадил магниты на супер клей.

Ну вот и все. В завершение, прошелся наждачной бумагой «нулевкой» по всем поверхностям и как следует отполировал все специальной насадкой на шлифмашинке. Автомат Калашникова для юного воина готов.

Надеюсь, что игрушка придется по душе и прослужит долгое время, радуя своего владельца! 🙂

На видео ниже можно посмотреть, как отсоединяется магазин автомата.

Источник

kak-eto-sdelano.ru

Как сделать деревянный автомат своими руками (24 фото)

Один отец решил порадовать своего сына и сделать ему деревянную игрушку. Правда решил не мелочиться и вместо «пестика» сделать сразу автомат! Все-таки как ни крути, а каждый пацан знает, что автомат круче пистолета!

За основу я решил взять легендарный «Калашников». Сразу хочу сказать для всех ценителей моделирования и точных макетов: задача стояла прежде всего сделать надежную и крепкую игрушку, поэтому я не пытался воссоздать автомат во всех деталях, а сделал условную копию!

В качестве стройматериала была выбрана толстая сосновая доска пятидесятка. Я просто взял карандаш и от руки набросал контуры будущего автомата, ориентируясь по картинке из интернета.

Не люблю всякие гвоздики, скобочки, проволочки, поэтому курок решил сделать тоже из дерева. Так и надежнее и приятнее на ощупь! 🙂

Сразу прикинул и начертил систему крепления для магазина. Деталь вроде небольшая, но очень существенная, без которой автомат будет не автомат, а так… пукалка для малышей. Ведь если у автомата магазин несъемный, то грош цена такому оружию! :))) На фото ниже прототипы будущего магазина. 🙂

Затем выпилил заготовку при помощи электрического лобзика. Получилась вот такая болванка.

После этого из тонкой фанеры выпилил боковые «стенки» автомата, закрывающие место крепления магазина.

Еще раз прикинул по месту магазин. Для него использовал ту же доску, что и для основной заготовки.

Выпилил и подточил напильником углы, чтобы ничего не задевало и детали имели свободный ход.

Далее на фрезерном столе снял фаску с приклада и рукоятки, чтобы потом шлифмашинкой завершить начатое и окончательно скруглить углы.

Приклеил боковые стенки на клей ПВА.

Закрепил их струбцинами и оставил сохнуть.

Прошелся по углам фрезером и в итоге получилось нечто уже напоминающее тот самый Калашников! 🙂 Затем отполировал все шлифмашинкой.

Теперь можно заняться стволом автомата. Для этого я использовал цилиндрическую заготовку, купленную заранее в строительном магазине. Заодно выпилил деталь ствола, мушку и просверлил все необходимые отверстия.

Для сверления использовал специальную стойку для дрели. Без нее сделать ровное и перпендикулярное отверстие — задача для тех, у кого руки не трясутся и глазомер алмазный. Я же решил облегчить себе жизнь и воспользовался этим удобным приспособлением.

Детали ствола готовы, осталось посадить их на клей ПВА.

Все детали и размеры — сплошная импровизация! Я просто смотрел на чертеж автомата и делал «примерно как на картинке». В итоге, получилось неплохо. Как там говорят? Сам себя не похвалишь… ))

Приладил магазин и о чудо, передо мною явился легендарный автомат, который вышел довольно схожим с оригиналом. Хотя наверняка найдутся критики и недовольные, но тут уж извиняйте, ребята, как смоглось, так смоглось! :))

Далее незамысловатый процесс покраски. Для этого я использовал безопасную краску на водной основе с оттенком «под дуб».

Знаю, что многие покрасили бы автомат так, как он должен быть в оригинале, видел, как некоторые используют черную нитрокраску, также дерево практически всегда покрывают толстенным слоем лака. Я в этом вопросе человек специфический. Замазывать фактуру дерева краской и забивать все тактильные ощущения, которые оно дарит, лаком — это для меня, как наклеить обои на прекрасную фреску! :)) Но ни в коем случае не претендую на истину в последней инстанции, каждый делает так, как считает нужным, по своему разумению и вкусу! 🙂

Остался маленький штрих, закрепить магазин. Для этого я использовал небольшие магниты. Так как под рукой не оказалось специально купленных, то я извлек их из старого детского конструктора, от которого мои дети оставили всего пару деталей. Остальное куда-то растерялось.

Магниты хоть и маленькие, да удаленькие! Но все равно решил не ограничиваться одной парой и вставил по два магнита в магазин и в корпус автомата.

Для этого аккуратно просверлил отверстия соответствующего диаметра и посадил магниты на супер клей.

Ну вот и все. В завершение, прошелся наждачной бумагой «нулевкой» по всем поверхностям и как следует отполировал все специальной насадкой на шлифмашинке. Автомат Калашникова для юного воина готов.

Надеюсь, что игрушка придется по душе и прослужит долгое время, радуя своего владельца! 🙂

nlo-mir.ru

Как сделать АК-47 из садовой лопаты

В России всегда находились умельцы, которые удивляли мир своими умениями и изобретениями. Особенно хорошо у нас удается делать оружие. Так ижевский мастер Михаил Калашников создал легендарный автомат АК-47, который вдохновил другого мастера моздать его копию из простой садовой лопаты и железных трубок.

И это кстати совсем не русский умелец.


Слева на фото кстати тот самый автомат из лопаты, а справа снайперская винтовка Драгунова (СВД).
Но мы забегаем вперед.

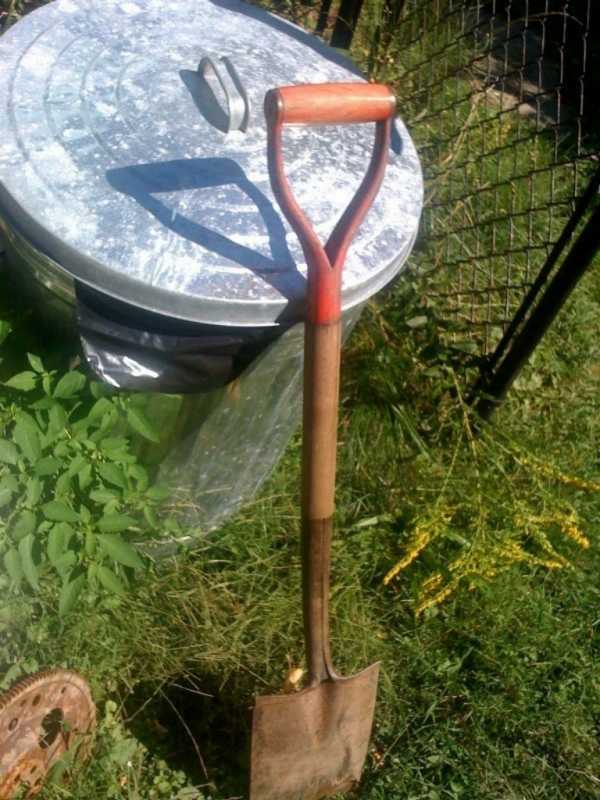

Мастер сделавший это родом из США. Ехал он как-то мимо магазина с садовым инвентарем, увидел там лопату и решил прикупить. Эти была лучшая сделка, которую можно было совершить за 2 доллара, подумал он.

Далее небольшой рассказ о создании автомата его словами.

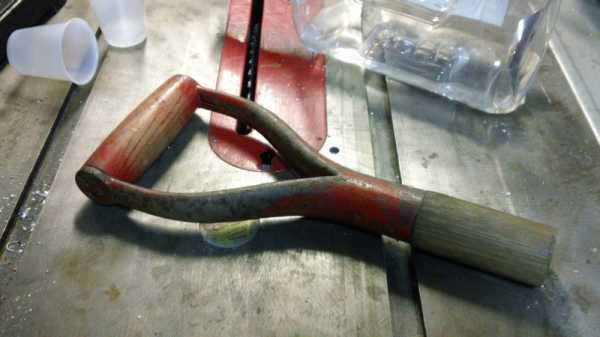

Ручка от лопаты, кстати превратилась позже в приклад и на удивление довольно удобный.

Решил примерить приклад на старый калаш. Кот смотрит в недоумении, хозяин опять бухой?

Отрезал лоток от лопаты, из нее будет сделан корпус автомата.

Хорошенько прокалил его на огне.

Теперь нужно выровнять этот лист железа.

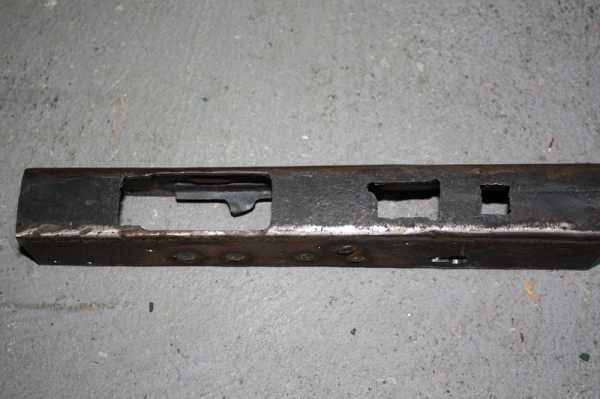

Сгинаем лист, сверлим дырки.

Слева деталь от настоящего «калаша», справа от будущего.

Специалисты, которых всегда множество в kak_eto_sdelano подскажут в комментариях что это за деталь.

Еще детали.

Сверлим

Свариваем

Настала очередь ствола, можно было купить оригинал за 200 баксов, но предпочли эконом вариант за 30 баксов.

Снизу на фото — верхний ствол от настоящего «калаша», в середине уже готовый фабричный вариант ствола и третий, колхозный вариант — наш выбор.

Обрабатываем ствол.

Примеряем.

Доделываем детали.

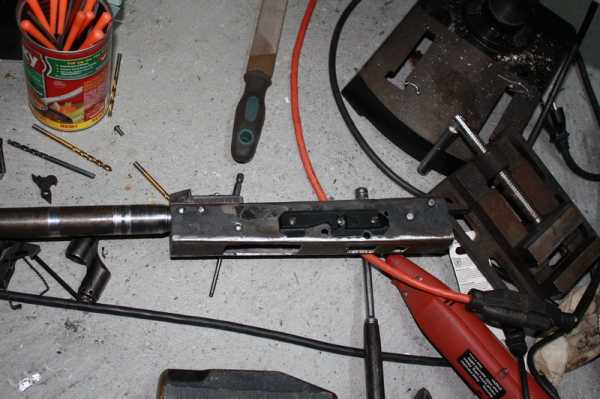

Привариваем детали от настоящего автомата.

Осталось совсем немного.

Сверлим дыру для отвода газов.

Примеряем магазин, и приклад от лопаты, вроде все подходит!

Что самое удивительное — он стреляет, и при том довольно кучно ложатся пули.

После 60 выстрелов ствол слегка нагрелся, но мой самодельный АК-47 показал себя довольно хорошо.

Итого при минимальных затратах мы получаем довольно хорошее, боеспособное оружие. Спасибо Михаилу Калашникову за его великое изобретение!

Если вам есть что добавить, уважаемые специалисты по оружию, прошу в коменты.

Провоцирующих срач про Россию, Украину и Путина в бан без предупреждения.

Жми на кнопку, чтобы подписаться на «Как это сделано»!

Если у вас есть производство или сервис, о котором вы хотите рассказать нашим читателям, пишите Аслану ([email protected]) и мы сделаем самый лучший репортаж, который увидят не только читатели сообщества, но и сайта Как это сделано

Подписывайтесь также на наши группы в фейсбуке, вконтакте, одноклассниках и в гугл+плюс, где будут выкладываться самое интересное из сообщества, плюс материалы, которых нет здесь и видео о том, как устроены вещи в нашем мире.

Наши каналы на ютюбе
Как это сделано — https://goo.gl/fy5MFe
Kak eto sdelano — https://goo.gl/8YGIvl
Жан Пежо — https://goo.gl/L88mip

Подписывайтесь на наше сообщество в Живом Журнале — http://kak_eto_sdelano.livejournal.com/
Facebook — https://www.facebook.com/kaketosdelano/
Вконтакте — https://vk.com/kaketosdelano
Одноклассники — https://ok.ru/kaketosdelano
Твиттер — https://twitter.com/kaketosdelano
Инстаграм — https://www.instagram.com/kaketosdelano/

Официальный сайт — http://ikaketosdelano.ru/

Мой блог — http://aslan.livejournal.com
Инстаграм — https://www.instagram.com/aslanfoto/
Facebook — https://www.facebook.com/aslanfoto/
Вконтакте — https://vk.com/aslanfoto


kak-eto-sdelano.livejournal.com

Добавить комментарий

Ваш адрес email не будет опубликован.
