Технология изготовления деревянной лестницы своими руками

Современные дачные загородные дома редко бывают одноэтажными, в основном они имеют два или три этажа, если в постройке всего лишь один этаж, то она дополняется мансардой.

Содержание

  • 1 Необходимость использования лестницы
  • 2 В этих случаях возникает необходимость в качественном передвижении между этажами.Наиболее удачным решением будет изготовление деревянной лестницы, с помощью которой можно будет даже обеспечить подъем тяжелых предметов мебели или техники. Проведение подобных работ нельзя назвать простым процессом, если есть возможность заказать проект, то специалисты советуют поступить именно так. Однако если вы обладаете столярными навыками и полностью уверены в своих силах, то можете приступать к изготовлению конструкций самостоятельно.
  • 3 Ширина проступи
  • 4 Изготовление деревянных лестниц своими руками, чертежи которых вы можете подготовить самостоятельно или доверить дело профессионалам, предусматривает правильное определение ширины проступи. Согласно правилам, наименьшая ширина проступи должна составить 22 сантиметра, что касается максимального значения, то оно изменяется в пределах от 37 до 40 сантиметров. Если эта цифра окажется меньше, то будет достаточно проблематично спускаться, если больше, то шаг будет сбиваться.
  • 5 Выбор конструкции
  • 6 Что необходимо знать мастеру
  • 7 Для проведения манипуляций по изготовлению потребуется осуществить достаточно сложные расчеты, так как опирание будет происходить на один столб, а точнее опору. Изготовление деревянной лестницы может осуществляться на основе маршевой конструкции, которая является наиболее распространенной. В составе имеются лестничные пролеты, ступени и площадки, которые разделяются маршем.
  • 8 Подготовка материала
  • 9 Монтаж косоуров и тетивы
  • 10 Установка подступенки и ступени
  • 11 Рекомендации специалистов
  • 12 Изготовление деревянной лестницы
  • 13 Пошаговая инструкция по изготовлению одномаршевой лестницы
  • 14 Изготовление деревянной лестницы
  • 15 Выполнение подсчетов
  • 16 Пошаговая инструкция по изготовлению одномаршевой лестницы
  • 17 Первый раз самостоятельно изготовить лестницу из дерева довольно сложно. Значительно облегчить выполнение работ можно использовав опыт, накопленный профессионалами, видеоинструкции и советы опытных мастеров. Также очень помогут специализированные калькуляторы. Представляем коллекцию полезных ресурсов, которые окажут существенную помощь в изготовлении лестницы.
  • 18 Один из способов сэкономить при заказе деревянной лестницы в дом – покрытие лестницы лаком своими силами. Этим может вполне заняться каждый, так как вся процедура не сложнее покрытия лаком паркетного пола. В данной статье мы обозреваем доступные технологии и способы отделки деревянных лестниц.
  • 19 При выборе изготовителя лестницы для дома, вы можете предпочесть самостоятельное изготовление – лестница своими руками. Такой способ хорош, если на выполнение работ есть время и силы. Несколько советов по самостоятельному изготовлению лестниц в нашей статье.
  • 20 Несколько десятилетий назад для того, чтобы изготовить дачную лестницу, мастера использовали только шуруповерт и ножовку. Но сегодня ассортимент, представленный на прилавках магазинов, позволяет приобрести инструменты, которые существенно упростят процесс изготовления лестницы своими руками.
  • 21 Планируете изготовить лестницу из дерева для своего жилья самостоятельно? Несколько подсказок и нюансов читайте в нашей статье: начиная от свойств материалов и заканчивая особенностями методик изготовления.

Необходимость использования лестницы

В этих случаях возникает необходимость в качественном передвижении между этажами.Наиболее удачным решением будет изготовление деревянной лестницы, с помощью которой можно будет даже обеспечить подъем тяжелых предметов мебели или техники. Проведение подобных работ нельзя назвать простым процессом, если есть возможность заказать проект, то специалисты советуют поступить именно так. Однако если вы обладаете столярными навыками и полностью уверены в своих силах, то можете приступать к изготовлению конструкций самостоятельно.

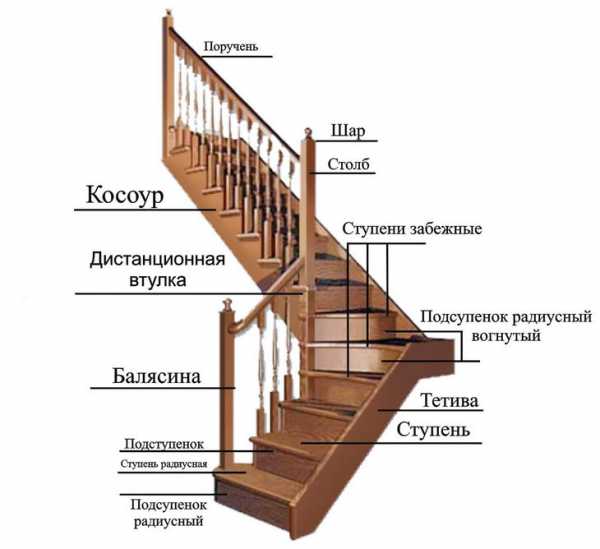

Для того чтобы понять, как изготавливать лестницы самостоятельно, необходимо первоначально разобраться с конструктивными особенностями изделия и его основными частями.Таким образом, косоур – это несущая балка, которая призвана поддерживать подступени и ступени снизу. Именно на этот элемент приходится вся нагрузка. Изготовление винтовых деревянных лестниц предполагает использование тетивы, которая необходима для выполнения опорно-несущей функции.В этом элементе есть выемки, в которые должны быть заведены ступени их торцовой частью.

Тетива не столь предпочтительна, как косоур, по той причине, что она не способна претерпевать большие нагрузки. Даже если лестница примыкает к стене, все равно ее стараются изготовить на косоурах.Ступени – это деревянные балки, которые имеют в составе проступи и подступенки. Первые располагаются горизонтально, тогда как вторые – вертикально.

На поверхность проступи человек будет наступать ногами.Тогда как подступенок – это вертикальная балка, расположенная под ступенью. Она ограждает пространство и поддерживает конструкцию. Достаточно часто лестницы изготавливаются без использования подступенка, в таком случае пространство будет оставаться свободным, нога не будет упираться, однако конструкция в этом случае является не столь надежной и прочной.

Если вами будет выполняться изготовление деревянных лестниц для дома, то вы должны учесть тот момент, что ступени могут быть радиусными, прямоугольными, что очень красиво смотрится.

Иногда они выполняются поворотными под некоторым углом для замены разделительной площадки.Если вы хотите, чтобы ваша лестница выглядела привлекательно, то следует выбрать перила, которые представлены поручнями и балясинами. Их размер и форма могут оказаться совершенно разными. Как правило, данные составляющие изготавливаются на заказ по той форме, которую пожелает видеть потребитель.Если конструкция лестницы предполагает наличие более одного марша, то при изготовлении используется опорный столб, который иногда заменяется столбами в тех местах, где лестница поворачивает.

Ширина проступи

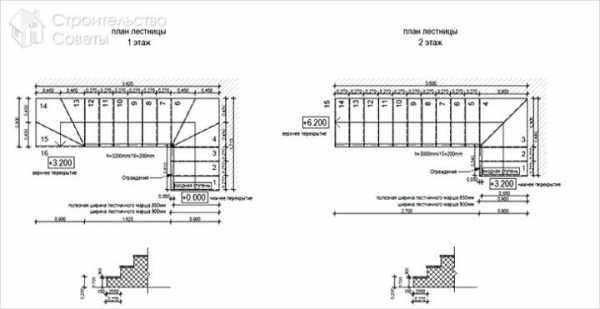

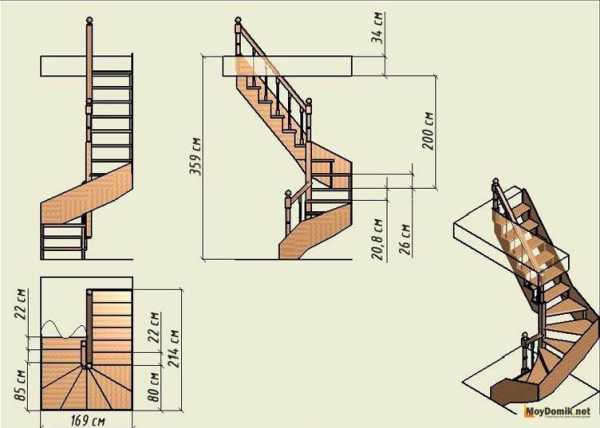

Изготовление деревянных лестниц своими руками, чертежи которых вы можете подготовить самостоятельно или доверить дело профессионалам, предусматривает правильное определение ширины проступи. Согласно правилам, наименьшая ширина проступи должна составить 22 сантиметра, что касается максимального значения, то оно изменяется в пределах от 37 до 40 сантиметров. Если эта цифра окажется меньше, то будет достаточно проблематично спускаться, если больше, то шаг будет сбиваться.

Выбор конструкции

Изготовление деревянной лестницы должно начинаться с выбора конструктивных особенностей изделия.Важно при этом учитывать, каким количеством свободного пространства вы располагаете. Следует брать во внимание эстетические соображения.

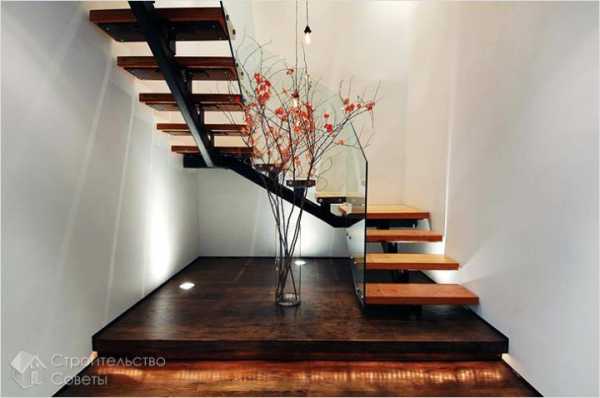

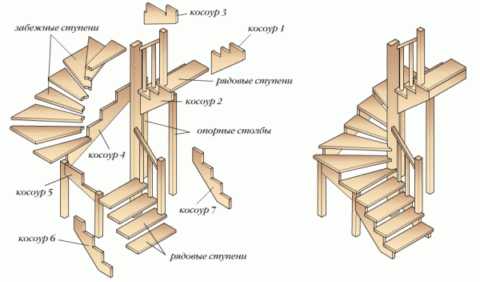

Если говорить условно, то все лестницы могут быть подразделены на маршевые и винтовые, последняя разновидность используются довольно редко, в основном в тех случаях, когда в помещении крайне ограничено свободное пространство.Помимо прочего, винтовые лестницы являются малофункциональными. Если есть необходимость занести тяжелую мебель, то сделать это будет крайне сложно. Она может служить исключительно для подъема или спуска одного человека.

Что необходимо знать мастеру

Для проведения манипуляций по изготовлению потребуется осуществить достаточно сложные расчеты, так как опирание будет происходить на один столб, а точнее опору. Изготовление деревянной лестницы может осуществляться на основе маршевой конструкции, которая является наиболее распространенной. В составе имеются лестничные пролеты, ступени и площадки, которые разделяются маршем.

Подготовка материала

Изготовление деревянной лестницы должно начинаться с приобретения пиломатериала. Для изготовления косоуров или тетивы понадобится брус, сечение которого составляет 50 x 250 миллиметров. В качестве минимальной ширины выступают 150 миллиметров, что верно для того случая, когда конструкция позволяет.Для изготовления подступени следует приобрести балки, минимальная толщина которых должна составить 25 миллиметров, можно использовать и более массивный материал.

Для проступей лучше всего подойдут балки от 30 до 40 миллиметров.Технология изготовления деревянных лестниц предусматривает соблюдение определенных правил. Таким образом, вы можете заказать балясины и поручни у производителя или приобрести в готовом виде. Некоторые специалисты делают их самостоятельно, но это довольно сложно, для этого нужно обладать определенным оборудованием и опытом.

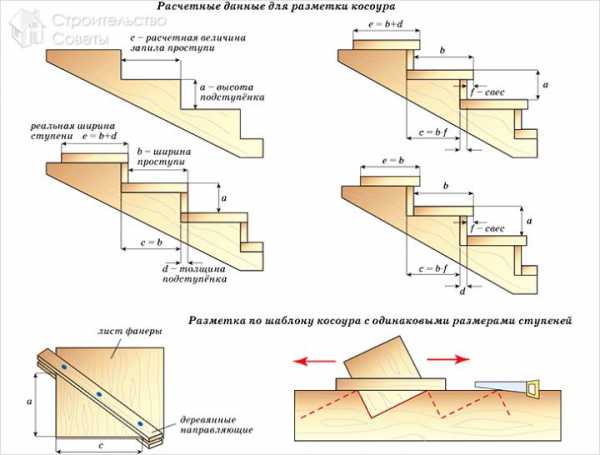

Монтаж косоуров и тетивы

Если вы будете производить изготовление деревянной лестницы, то балку, приобретенную для косоуров, необходимо обрезать снизу и сверху таким образом, чтобы получилась нужная длина лестницы. После этого снизу следует обрезать толщину одной проступи, которая составит 5 сантиметров. Производя расчет числа проступей, можно не учитывать толщину ступеней.

Она не столь важна для конструкции, за исключением первой ступени, ее высота должна быть увеличена на толщину проступи. Деревянные лестницы, изготовление самостоятельно которых вы можете произвести, предусматривают выпиливание проема в косоуре для ступеней. На строительном угольнике нужно отметить высоту подступени, а после – ширину проступи, от данного значения нужно отнять 4 сантиметра.

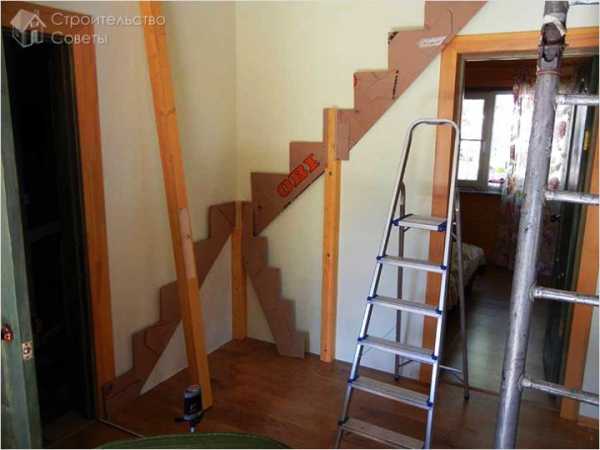

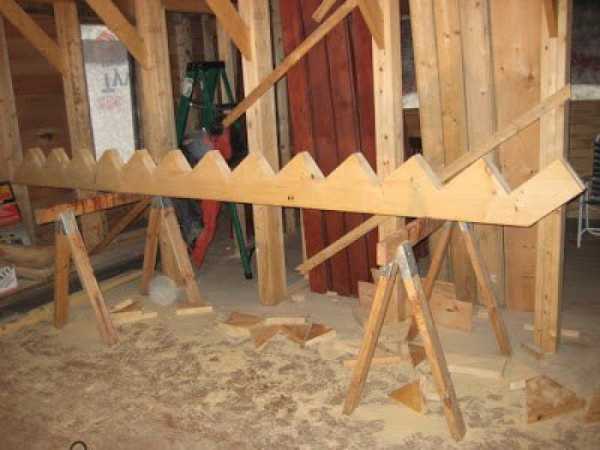

Теперь карандашом следует перенести разметку на внутреннее основание балки. Мастеру следует отпилить лишнее, для чего лучше всего использовать пилу или электрический лобзик. Однако если таких инструментов нет в наличии, то можно применить ручную пилу.

Если вы решили произвести изготовление деревянной лестницы своими руками, то нужно приставить косоур на то место, где будет располагаться лестница. Ее верхний край должен упираться в перекрытие, а нижний – в пол первого этажа. Далее следует проанализировать, насколько горизонтально расположены запилы для ступеней.

Косоуров понадобится два, однако в зависимости от нагрузок, которые должна будет претерпевать лестница, их может оказаться больше.

При этом нужно будет подготовить остальные, используя первый в качестве шаблона. Вся поверхность должна быть обработана шкуркой. При необходимости внешние края нужно обработать фрезером, делая их закругленными, так конструкция будет смотреться более эстетично.

Сверху и снизу косоуры должны быть соединены с помощью балки между собой.

Для чего следует выпилить их на четверть сверху и снизу. К толстой балке следует произвести крепления, используя анкерные болты.При наличии возможности следует зафиксировать косоуры к стенам, при этом также нужно будет применить анкеры. При использовании одной тетивы ее следует обрезать таким образом, чтобы она обрела нужную длину.

После внутри нужно произвести выпил с помощью фрезы, сделав отверстия, которые станут углублениями для установки ступеней. К поверхности стены тетива закрепляется анкерами. Мастер должен проанализировать, насколько правильно располагается косоур и тетива с другой стороны, они должны находиться на одном уровне, только так удастся исключить уклон ступеней.

Установка подступенки и ступени

Деревянные лестницы, изготовление, монтаж которых вы можете произвести самостоятельно, предполагают плотную фиксацию косоуров, как только данные манипуляции были осуществлены, можно приступать к установке подступени. Для этого балка должна быть распилена на нужное число подступенков нужной длины. Эти элементы следует подровнять друг относительно друга, а после зашкурить.

Крепление следует осуществлять к косоуру с помощью саморезов, устанавливая их с лицевой стороны. Отверстия после этого можно будет зашпаклевать или спрятать с помощью декоративных элементов. Некоторые специалисты используют для этого специальный клей.

Когда подступенки окажутся установлены, можно будет приступить к ступеням. Для этого нужно распилить балку на то количество ступеней, которое необходимо. После этого заготовки фрезеруются.

Затем данные элементы устанавливаются сверху подступенков и фиксируются шурупами, которые иногда заменяются саморезами. Если вы будете использовать тетиву с одной стороны, проступи нужно будет вставить в паз, который вырезается в тетиве. Край ступени предварительно нужно будет промазать, как и отверстия в тетиве.

Рекомендации специалистов

Изготовление и установка деревянных лестниц могут быть произведены любым домашним мастером, однако при этом следует руководствоваться технологией. Балясины должны быть установлены на ступени, а после зафиксированы шпилькой 100-миллиметровой длины, толщина крепежа должна составить 8 миллиметров.

Сверху устанавливаются и фиксируются с помощью саморезов перила. На этом можно считать, что работы завершены, останется только покрасить лестницу. Это позволит сохранить древесину, подчеркнув ее природную красоту.

Достаточно часто специалисты используют прозрачные лаковые покрытия. Так изделие будет выглядеть более естественно. Если интерьер предполагает наличие соответствующих предметов, то лестница будет гармонично вписываться в пространство.

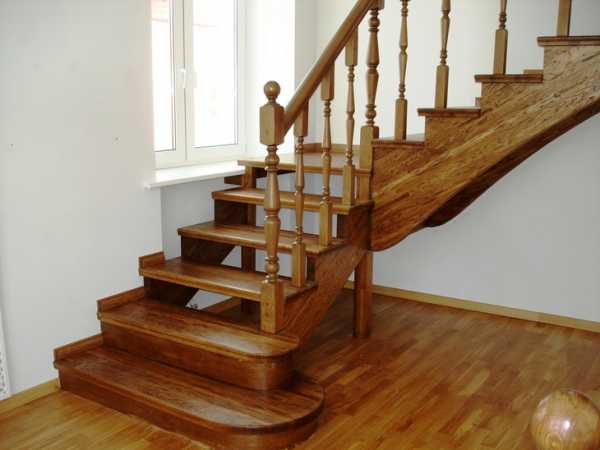

Без деревянной лестницы не обходится ни один загородный дом или дача. Однако при внешней простоте конструкции перед ее строительством нужно учесть много факторов: ее расположение в зависимости от особенностей дома, удобство и надежность конструкции, внешний вид и т.

д. Дерево — самый популярный и практичный материал для строительства лестницы. Его легко обрабатывать, части конструкции без труда соединяются друг с другом.

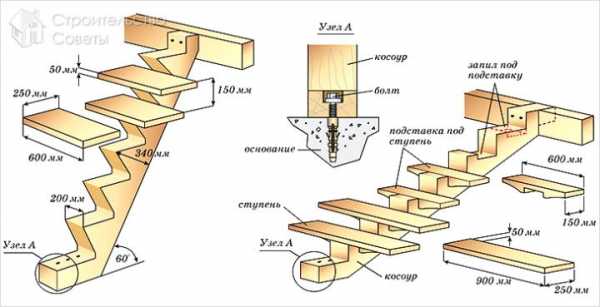

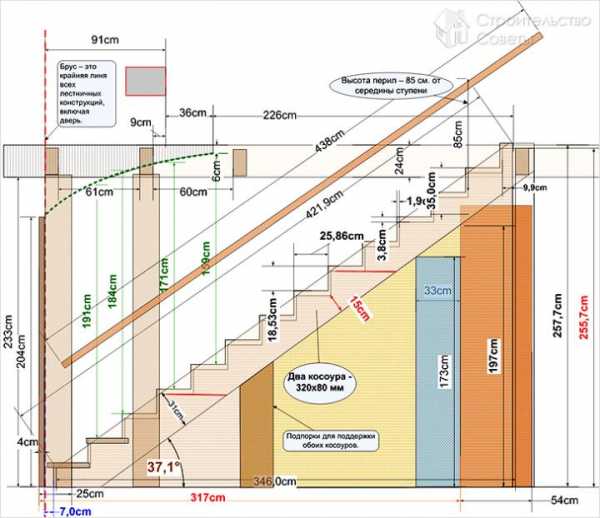

Схема изготовления деревянной лестницы на косоурах.

Изготовление деревянной лестницы

Для изготовления изделия потребуются следующие материалы и инструменты:

    брус и балки;саморезы;анкерные болты;стамески;долото;шуруповерт;молоток;рубанок;ножовка по дереву;топор;уровень;рулетка;угольник.

Учтите, что твердая древесина прослужит намного дольше, но и цена ее выше.

Доски должны быть сухими и без сучков и дефектов.

Схемы изготовления лестницы.

Обратите внимание на следующие моменты:

    Установите над лестницей (особенно первой и последней ступенью) освещение.Для удобства ширина лестничного марша должна быть 0,8-1 м.Предусмотрите поручни.Избегайте скользких материалов для изготовления ступеней.Конструкция должна иметь угол наклона не более 38˚.Ширина проступи не должна превышать 25 см.Ступени не должны иметь уклона.

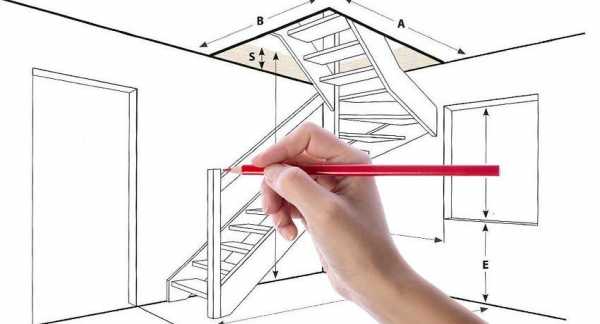

Для начала подсчитайте высоту конструкции. Для этого замерьте расстояние от пола 1-го этажа до пола 2-го. Оптимальная высота подступенка — 15-19 см.

Чтобы подсчитать количество ступеней, нужно высоту изделия поделить на высоту подступенка. Получившуюся цифру нужно округлить. Для подсчета длины нужно ширину проступи умножить на число ступеней.

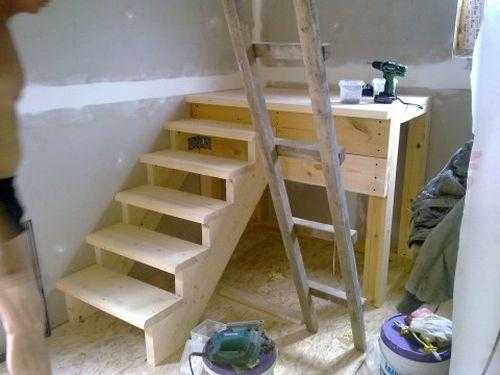

Пошаговая инструкция по изготовлению одномаршевой лестницы

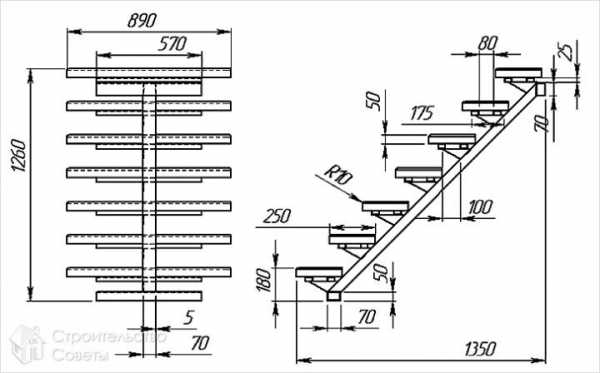

Устройство лестничного марша.

Балку, предназначенную для косоуров, обрежьте сверху и снизу. Должна получиться нужная длина будущего изделия. Снизу отрежьте 5 см (толщину 1 проступи).

После этого следует выпилить проемы для ступеней. На угольнике обозначьте высоту подступенка и ширину проступи, отняв от нее 2-4 см. Эту разметку надо перенести на внутреннюю сторону балки.

С помощью пилы или электролобзика уберите все лишнее. Поставьте косоур туда, где планируете размещать деревянную лестницу. Его верх должен упереться в перекрытие, а нижний — в пол 1-го этажа.

Косоуров должно быть два, второй выпиливается по образцу.

Поверхности нужно обработать шкуркой. При желании внешние края можно закруглить. Внизу и вверху косоуры соединяются балкой.

Для этого их нужно выпилить на ¼ снизу и сверху. Используя анкерные болты, прикрепите к толстой балке. При возможности нужно зафиксировать косоуры к стене, это делают также с помощью анкеров.

Если вы используете 1 тетиву, ее надо отпилить до нужной длины, после чего внутри выпилить отверстия для ступеней. К поверхности стены тетиву фиксируют тоже анкерами.

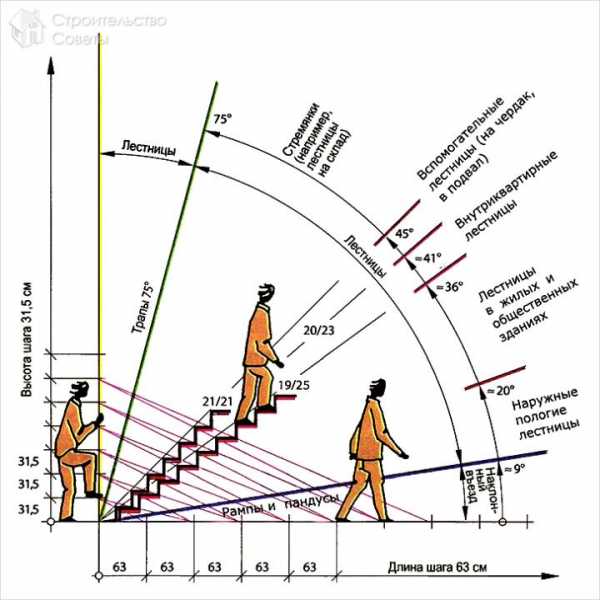

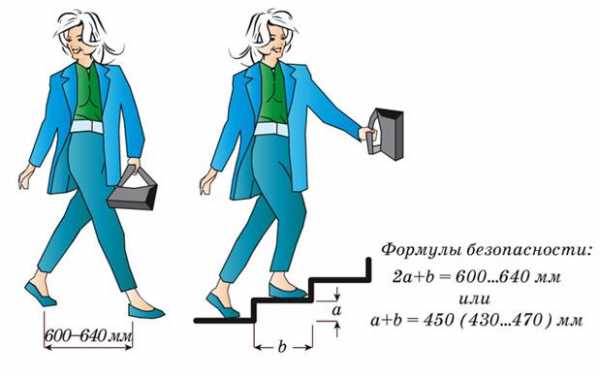

Формула расчета безопасной лестницы.

Далее займитесь изготовлением ступеней и подступенков. Распилите балку на нужное число подступенков.

Они должны быть одинаковыми. После этого их нужно зашкурить. Снаружи прикрепите их к косоуру с помощью саморезов.

Завершив работу с подступенками, приступайте к ступеням. Для этого следует поделить балку на требуемое число ступеней за вычетом одной. Зашкурьте их.

Установите сверху подступенков и зафиксируйте. После этого можете устанавливать балясины.

Сверху закрепите саморезами перила. Выполнив всю работу, можно приступать к покраске. Можно использовать прозрачное лаковое покрытие.

Изготовление лестницы своими руками — во многом творческий процесс, требующий определенных плотницких навыков. Выбор конструкции изделия, материала во многом зависит как от личных предпочтений, так и от особенностей жилого дома.

Без деревянной лестницы не обходится ни один загородный дом или дача. Однако при внешней простоте конструкции перед ее строительством нужно учесть много факторов: ее расположение в зависимости от особенностей дома, удобство и надежность конструкции, внешний вид и т.

д. Дерево — самый популярный и практичный материал для строительства лестницы. Его легко обрабатывать, части конструкции без труда соединяются друг с другом.

Схема изготовления деревянной лестницы на косоурах.

Изготовление деревянной лестницы

Для изготовления изделия потребуются следующие материалы и инструменты:

    брус и балки;саморезы;анкерные болты;стамески;долото;шуруповерт;молоток;рубанок;ножовка по дереву;топор;уровень;рулетка;угольник.

Учтите, что твердая древесина прослужит намного дольше, но и цена ее выше.

Доски должны быть сухими и без сучков и дефектов.

Схемы изготовления лестницы.

Обратите внимание на следующие моменты:

    Установите над лестницей (особенно первой и последней ступенью) освещение.Для удобства ширина лестничного марша должна быть 0,8-1 м.Предусмотрите поручни.Избегайте скользких материалов для изготовления ступеней.Конструкция должна иметь угол наклона не более 38˚.Ширина проступи не должна превышать 25 см.Ступени не должны иметь уклона.

Выполнение подсчетов

Для начала подсчитайте высоту конструкции. Для этого замерьте расстояние от пола 1-го этажа до пола 2-го. Оптимальная высота подступенка — 15-19 см.

Чтобы подсчитать количество ступеней, нужно высоту изделия поделить на высоту подступенка. Получившуюся цифру нужно округлить. Для подсчета длины нужно ширину проступи умножить на число ступеней.

Пошаговая инструкция по изготовлению одномаршевой лестницы

Устройство лестничного марша.

Балку, предназначенную для косоуров, обрежьте сверху и снизу. Должна получиться нужная длина будущего изделия. Снизу отрежьте 5 см (толщину 1 проступи).

После этого следует выпилить проемы для ступеней. На угольнике обозначьте высоту подступенка и ширину проступи, отняв от нее 2-4 см. Эту разметку надо перенести на внутреннюю сторону балки.

С помощью пилы или электролобзика уберите все лишнее. Поставьте косоур туда, где планируете размещать деревянную лестницу. Его верх должен упереться в перекрытие, а нижний — в пол 1-го этажа.

Косоуров должно быть два, второй выпиливается по образцу.

Поверхности нужно обработать шкуркой. При желании внешние края можно закруглить. Внизу и вверху косоуры соединяются балкой.

Для этого их нужно выпилить на ¼ снизу и сверху. Используя анкерные болты, прикрепите к толстой балке. При возможности нужно зафиксировать косоуры к стене, это делают также с помощью анкеров.

Если вы используете 1 тетиву, ее надо отпилить до нужной длины, после чего внутри выпилить отверстия для ступеней. К поверхности стены тетиву фиксируют тоже анкерами.

Формула расчета безопасной лестницы.

Далее займитесь изготовлением ступеней и подступенков. Распилите балку на нужное число подступенков.

Они должны быть одинаковыми. После этого их нужно зашкурить. Снаружи прикрепите их к косоуру с помощью саморезов.

Завершив работу с подступенками, приступайте к ступеням. Для этого следует поделить балку на требуемое число ступеней за вычетом одной. Зашкурьте их.

Установите сверху подступенков и зафиксируйте. После этого можете устанавливать балясины.

Сверху закрепите саморезами перила. Выполнив всю работу, можно приступать к покраске. Можно использовать прозрачное лаковое покрытие.

Изготовление лестницы своими руками — во многом творческий процесс, требующий определенных плотницких навыков. Выбор конструкции изделия, материала во многом зависит как от личных предпочтений, так и от особенностей жилого дома.

Первый раз самостоятельно изготовить лестницу из дерева довольно сложно.

Значительно облегчить выполнение работ можно использовав опыт, накопленный профессионалами, видеоинструкции и советы опытных мастеров. Также очень помогут специализированные калькуляторы. Представляем коллекцию полезных ресурсов, которые окажут существенную помощь в изготовлении лестницы.

Один из способов сэкономить при заказе деревянной лестницы в дом – покрытие лестницы лаком своими силами. Этим может вполне заняться каждый, так как вся процедура не сложнее покрытия лаком паркетного пола. В данной статье мы обозреваем доступные технологии и способы отделки деревянных лестниц.

При выборе изготовителя лестницы для дома, вы можете предпочесть самостоятельное изготовление – лестница своими руками. Такой способ хорош, если на выполнение работ есть время и силы. Несколько советов по самостоятельному изготовлению лестниц в нашей статье.

Несколько десятилетий назад для того, чтобы изготовить дачную лестницу, мастера использовали только шуруповерт и ножовку. Но сегодня ассортимент, представленный на прилавках магазинов, позволяет приобрести инструменты, которые существенно упростят процесс изготовления лестницы своими руками.

Планируете изготовить лестницу из дерева для своего жилья самостоятельно? Несколько подсказок и нюансов читайте в нашей статье: начиная от свойств материалов и заканчивая особенностями методик изготовления.

Источники:

  • fb.ru
  • 1poderevu.ru
  • dekormyhome.ru
  • lascalagrande.by

blog-potolok.ru

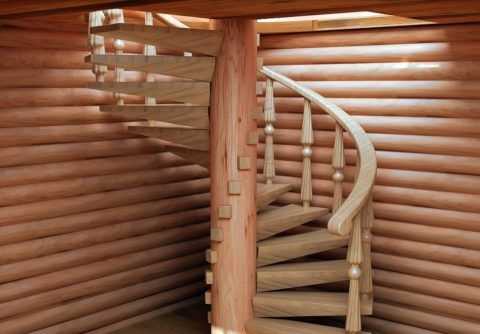

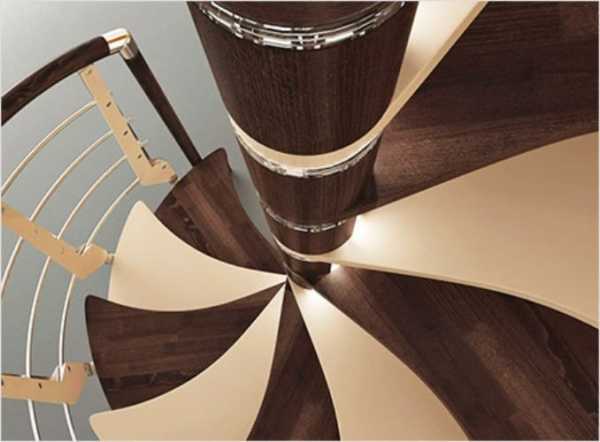

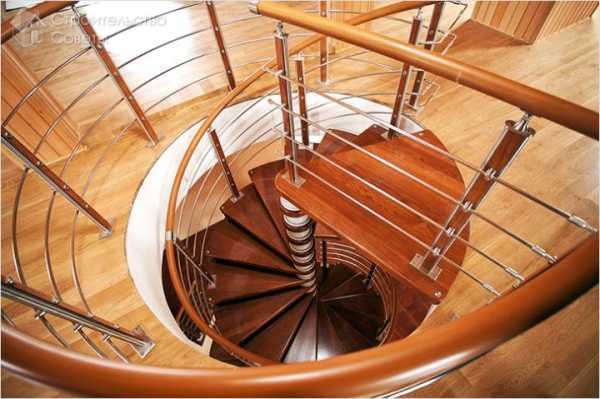

Деревянные винтовые лестницы своими руками: размеры и чертежи

Еще во времена давно забытого средневековья великие архитекторы знали о достоинствах винтовых лестниц. Их сооружали во всех замках исключительно с практической точки зрения, так как они служили своеобразным защитным элементом при нападении врага. Однако, пройдя длительный исторический путь, эти конструкции и в наше время не утратили популярность. Деревянные винтовые лестницы преображают интерьер, а также позволяют решать функциональные задачи в ходе обустройства дома.

Преимущества винтовых лестниц

Выбор подобной интерьерной детали говорит о том, что вы являетесь не только обладателем хорошего вкуса, но и прагматиком. Винтовые конструкции характеризуются рядом преимуществ:

  1. Экономия пространства. Особенно это актуально для небольших по площади помещений. Даже 1,5 м² достаточно для того, чтобы поставить лестницу. Она располагается вокруг специальной опоры и словно зависает в воздушном пространстве. Именно такое свойство конструкции позволяет экономить полезную площадь.
  2. Визуально увеличивает высоту низких помещений.
    Строительство винтовых лестниц будет значительно ниже по цене, чем маршевых. Это обусловлено относительно небольшим количеством расходных материалов при производстве изделия и невысокими трудозатратами во время его установки.
  3. Несложный процесс изготовления и простой монтаж позволяют сделать лестницу без помощи специалистов.
    Винтовые конструкции прекрасно подходят для частного дома или квартиры, так как там отсутствует чрезмерно оживленное движение.

Сооружая у себя дома винтовую лестницу, не следует забывать о технике безопасности. При крутом подъеме конструкции и недостаточно широких ступенях неосторожность и быстрая ходьба могут привести к травме. Но этот недостаток легко устранить за счет крепких поручней. Кроме того, важно правильно произвести расчет размера конструкции, включая забежные ступени и ширину проступи.

Какие материалы можно использовать

В производстве винтовых лестниц применяют различное сырье, от которого напрямую зависит их качество и длительность срока службы.

В роли несущего конструктивного элемента чаще всего служит труба из металла либо деревянный столб. Нередко опору изготавливают из камня, кирпича, бетона и даже асбестоцемента. Ступени крепятся уже к готовому несущему элементу несколькими способами: сваркой, болтами или муфтами.

Перила принято делать из металла, твердых древесных пород или комбинации этих материалов. Что же касается ступеней, то на смену традиционным вариантам из бука, дуба и ясеня пришли изделия из стекла и пластмассы.

Для изготовления винтовых лестниц используют также фанеру. Из этого материала можно делать как отдельные элементы, так и всю конструкцию в целом. Винтовая лестница из фанеры отличается своей экологичностью и невысокой стоимостью.

Для лестницы можно использовать фанеру: в качестве элементов или полной конструкции

Разновидности конструкции

Винтовые лестницы имеют несколько модификаций, отличающихся друг от друга особенностями конструкции и способами крепления ступеней. Однако независимо от их разновидности, ступени устанавливаются всегда радиально с незначительным поворотом каждой из них. В таком положении они напоминают резьбу винта, поэтому данная модель лестниц получила соответствующее название.

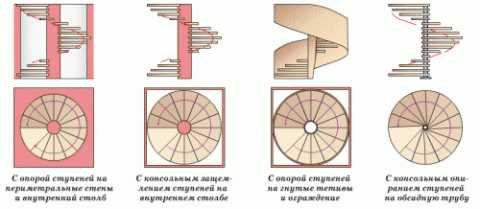

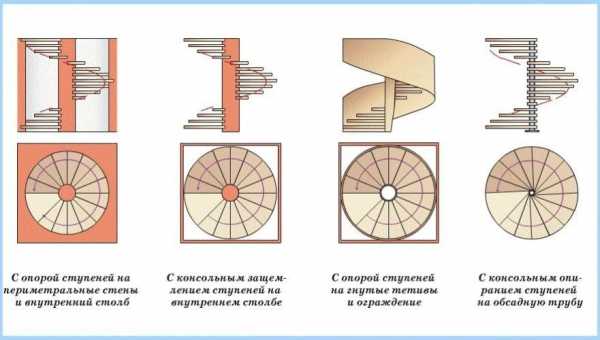

Виды винтовых лестниц

Таким образом, выделяют следующие типы конструкций винтовых лестниц:

  • С опорой ступеней на внутренний столб и одну или две стены, расположенные по периметру. Подобные конструкции строятся в неширокой нише или в углу помещения.

  • С консольным защемлением ступеней на несущем элементе.

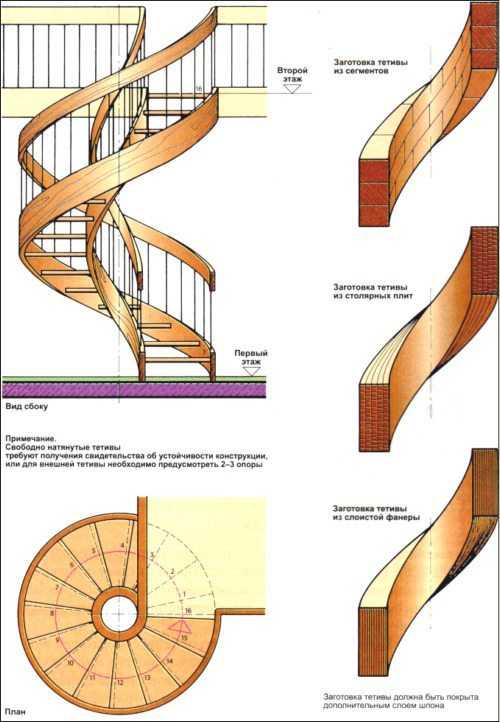

  • С креплением ступеней к изогнутым тетивам.

Это наиболее распространенные типы винтовых устройств, которые под силу построить мастеру-самоучке. Другие разновидности считаются более сложными, поэтому их изготовку и монтаж лучше доверить настоящим профессионалам.

Элементы винтовой конструкции

Прежде чем приниматься за изготовление деревянной винтовой лестницы своими руками, разберемся в следующих вопросах:

  • из каких элементов она должна состоять;
  • месторасположение составных частей;
  • способы крепления элементов.

Лестничная конструкция имеет следующие составляющие:

  1. ступеньки;
  2. заключительная площадка, расположенная сверху;
  3. столб, предназначенный для опоры перила и балюстрады;
  4. главный несущий элемент, являющийся основой конструкции;
  5. цилиндры, из которых состоит опорный столб;
  6. балясины, поддерживающие перила;
  7. перемычки;
  8. перила в форме винта;
  9. заграждение на верхнем этаже.

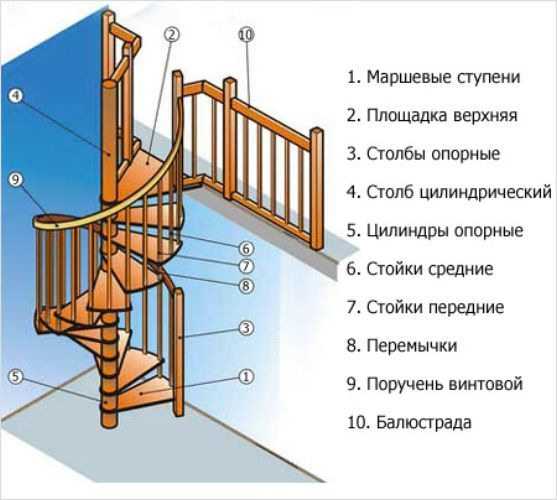

Схема элементов конструкции

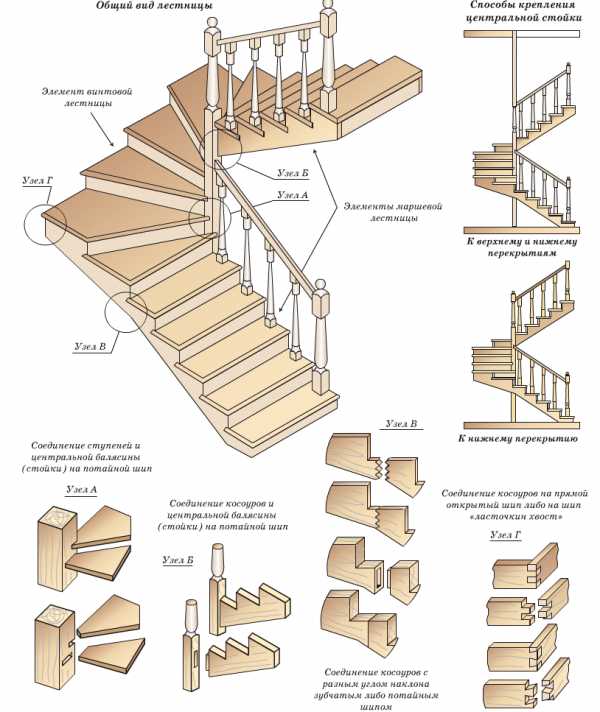

Вышеперечисленные составляющие образуют единое устройство путем их соединения в узлах:

  1. Узел «А». Здесь соединяется несущая стойка или труба с заграждением на верхнем этаже. Для этого в тыловой части столба или трубы закрепляется болт либо винт, на который надевается через сквозное отверстие поручень. Сверху привинчивается декоративная крышка, предназначенная для его фиксации.
  2. Узел «Б» – это место, где соединяются опорный столб и втулка, которая установлена в отверстие ступени.
  3. Узел «В». В этом участке к опоре крепят шайбы и гильзу, выполняющую декоративную и прижимную функции.
  4. Узел «Г» – место крепления опоры и основания, установленного в полу.
Соединение узлов

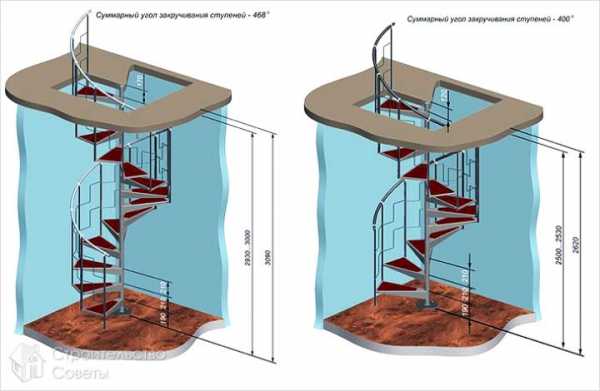

Расчет параметров винтовой лестницы

Процесс изготовления составляющих частей конструкции начинается, прежде всего, с расчетов. При этом точность их проведения прямо пропорциональна уровню безопасности лестницы в целом.

Чтобы разобраться, как выполняются расчеты, предлагается взять для наглядности конкретный пример со среднестатистическими показателями. Допустим, что ширина лестничного прохода составляет 90 см (как правило, ее размеры варьируются от 70 до 100 см), высота – 270 см, а диаметр опоры – 30 см.

Далее расчеты производятся по следующей схеме:

Определяем диаметр винтовой лестницы, то есть вид сверху в проекции. Для этого ширину лестничного прохода увеличиваем в два раза и прибавляем к полученной цифре диаметр центральной стойки:

(90×2)+30=210 см

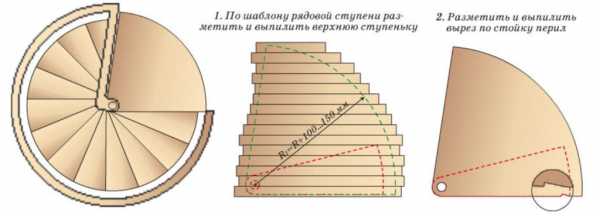

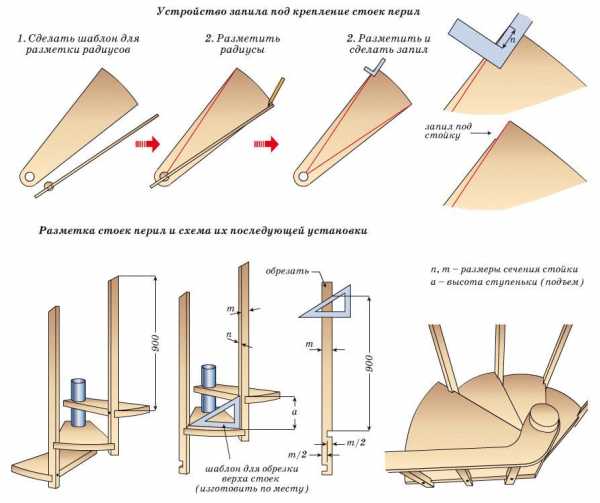

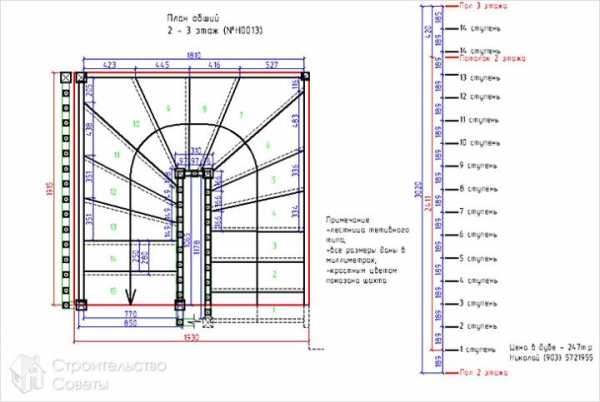

Делаем рисунок будущей конструкции. Правильно выполненные чертежи винтовой лестницы из дерева – это гарантия получения хорошего результата.

На листе бумаги чертим окружность, диаметр которой мы получили в предыдущем пункте (210 см). Для удобства рекомендуется использовать масштаб 1:10. Таким образом, диаметр окружности на чертеже составит 21 см.

Чтобы отобразить на рисунке траекторию перемещения человека по лестнице, внутри чертится еще одна окружность. Ее радиус равняется сумме радиуса опоры и лестничной ширины, деленной на 2.

(90+15)/2=52.5см

Рассчитываем число ступеней в каждом витке. Чтобы получить этот параметр, необходима средняя ширина ступени. Учитывая, что обычная ширина этой части конструкции составляет у внешнего ограждения 40–45, то для расчета берется приблизительно середина (траектория перемещения человека) – 25 см.

Для получения точного количество ступеней следует разделить длину окружности, отражающую траекторию движения, на среднюю ширину ступеньки.

(2×3,14×52,5)/25=13,18

Округлив, получим результат 13 ступеней.
Находим высоту ступеней. Делим первую окружность на 15 частей одинакового размера. При этом следует учитывать, что расстояние между первой и последней ступенькой приблизительно равняется росту высокого человека. К примеру, 1м 90 см. К этому показателю добавляется сверху 10 см резерва и толщина ступени 3 см.

190+10+3=203 см

Определяем высоту каждой отдельной ступени. Для этого высота витка делится на количество ступеней:

203/13=15,61

Чтобы подсчитать, сколько будет всего ступеней в лестнице, необходимо высоту всей конструкции разделить на высоту ступени.

270/15=18

Исходя из имеющихся расчетов, можно подсчитать, сколько оборотов совершает лестничная конструкция за весь подъем:

18/13=1,38

Важные нюансы при расчетах и монтаже

Даже небольшие погрешности, допущенные при расчетах, изготовке или установке конструкции, способны привести к тому, что лестница будет небезопасна при подъеме и спуске. Поэтому в процессе работы не рекомендуется пренебрегать правилами и рекомендациями профессионалов:

  • середина ступени – это место, куда чаще всего ступает нога человека при подъеме и спуске; для уверенного шага ее ширина должна быть не меньше 20 см.
  • минимальный диаметр опоры равен 5 см.
  • винтовая лестница и подступенки – это не лучшее сочетание; они мешают полностью поставить стопу, что опасно соскальзыванием ноги и получением в результате этого травмы.
  • в одном лестничном витке должно быть минимум 11 ступеней.
  • высота витка определяется исходя из роста самого высокого члена семьи плюс запас до 20 см; если проигнорировать данную рекомендацию, то при поднятии и спуске придется в некоторых местах наклоняться, чтобы не получить травму головы.

Изготовление элементов конструкции

Опорный столб

Для изготовления опоры используют трубы из металла диаметром не менее 5 см, а также столбы из таких материалов, как бетон, кирпич и дерево. Их диаметр может варьироваться от 15 до 50 см, а в некоторых случаях и больше.

Центральный столб – основной несущий элемент конструкции

С металлической, бетонной или кирпичной опорой работать сложнее всего. Чтобы зафиксировать на ней ступени, применяют сварку, болты, муфты. К деревянному столбу элементы можно прикрепить без особых трудностей, используя любой метод. Это могут быть металлические уголки или бруски из дерева, которые устанавливают в вертикальном положении в межступенчатые зазоры.

Так как центральная стойка является основным несущим элементом, она должна отличаться высокой прочностью и выдерживать не только общую нагрузку всей конструкции, но и вес человека с багажом.

Ступени

Самым распространенным материалом для их изготовления являются такие древесные породы, как дуб и бук. В отличие от сосны или ели они имеют плотную структуру и способны выдержать возложенную на них нагрузку.

Толщина ступеней зависит от высоты конструкции. Если лестница будет не выше двух метров, то она составляет минимум 5 см. У более высоких конструкций она должна превышать 6 см.

Подбирая материал для ступеней, обращайте внимание на степень его просушки и обработки. По мнению специалистов, покупать лучше оструганные доски. Неравномерно просушенное дерево начнет со временем терять влагу и изменять первоначальную форму. В результате этого потребуется дальнейшая замена ступени, иначе может нарушиться прочность всей лестничной конструкции.

Мастера со стажем рекомендуют применять для ступеней клееную древесину, которую несложно сделать самому. Длина панели из брусков равняется длине ступени, а ширина должна быть такой, чтобы вмещались две размещенные в разных направлениях ступени.

Для изготовления клееной древесины необходимо выполнить следующие действия:

  • Собрать бруски в панель так, чтобы в близкорасположенных деталях структурный рисунок был направлен в разные стороны.
  • Промазать составляющие элементы панели клеем, стянуть струбцинами и дождаться полного высыхания изделия.
Схема изготовления клееной древесины

Чтобы сэкономить время и силы, нужно заранее подготовить шаблон ступени, по которому они будут расчерчены. Он подготавливается на основании произведенных ранее расчетов и с учетом припуска 0,5 см.

Перенося контуры шаблона на брусковую панель, нужно быть предельно внимательным. Важно точное отображение габарита широкого края детали и предусмотренного под стойку отверстия.

Отдельного внимания заслуживает верхняя ступень конструкции. Она представляет собой площадку, соединяющую лестницу с полом на верхнем этаже. По размеру она больше других ступеней. Кроме того, длину этого элемента иногда нарочно делают еще большей с целью упрочнения лестничной конструкции.

Изготовление верхней ступени

В конце проделанной работы изготовленные ступени складывают в стопку и прочно фиксируют между собой с обеих сторон. Данный «пакетный» способ используют для проделывания отверстий под опорную стойку.

Ограждения и перила

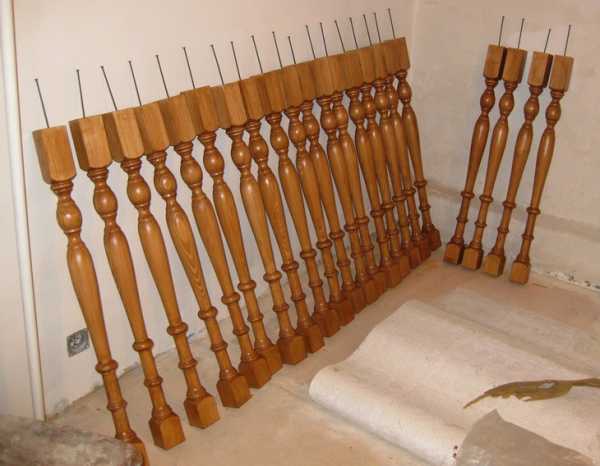

Следующим шагом является изготовление балясин. Для этой цели понадобится клееный брус с минимальным сечением 5×5 см и токарный станок. При отсутствии возможности сделать самому эти элементы их можно купить.

Для обеспечения жесткости конструкции крайним стойкам придают такую форму, чтобы они смогли одновременно соединить две ступени. Это позволит предотвратить их поворачивание на центральной опоре.

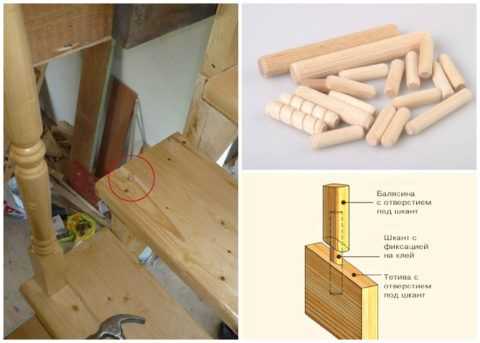

Способы крепления стоек-балясин бывают разные:

  1. путем их вклеивания в проделанные отверстия;
  2. фиксация к ступеням с помощью специальных креплений;
  3. приклеивание при помощи сделанных внизу стоек выпилов.
Разметка стоек перил и схема их установки

Завершающим этапом является нанесение разметки и спиливание верхушек балясин под углом в зависимости от наклонов и поворотов лестничной конструкции. Прекрасный вид винтовым лестницам придают извитые перила из дерева.

Изготавливают их несколькими методами:

  • вырезание из цельного куска древесины составных элементов перила и их дальнейшая сборка;
  • вырезание перил из клееной древесины;
  • соединение элемента из не очень плотного деревянного шпона.
Способ точного изготовления перилСхема извитых перил из дерева

Любой из этих методов изготовления является довольно сложным. Для этих целей понадобится соответствующий материал и специальный инструмент. Специалисты рекомендуют купить готовые поручни под заказ в специализированной фирме. Вашей задачей будет только установить их, хотя и эту работу можно доверить мастеру своего дела.

Что касается ассортимента, то на рынке представлен широкий выбор поручней, отличающихся друг от друга по внешнему виду, материалу и цене. Те, кто предпочитает дворцовую роскошь, может купить для винтовых деревянных лестниц на второй этаж резные перила. А для более экономных клиентов есть пластиковые перила с имитацией фактурного рисунка древесины.

Сборка винтовой лестницы

Прежде чем приступать к установке конструкции, необходимо определиться с ее месторасположением и с тем, будет ли она соприкасаться со стеной. Справившись с этой задачей, можно приступать к выполнению пошаговой инструкции:

  • Вырежьте в перекрытии окружность требуемой формы и сделайте декоративное обрамление краев.

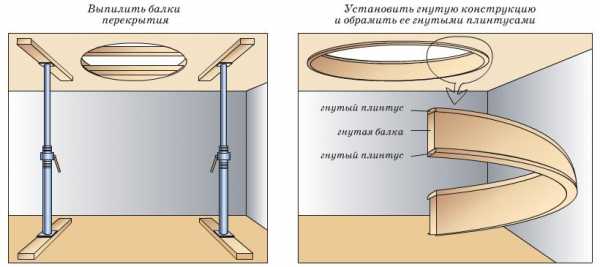

Вырезание и обрамление проема

Дальнейшие действия зависят от особенностей опорной стойки:

  • Если вы приобретаете готовый набор винтовой лестницы, то состоящая из отдельных частей опора собирается одновременно со ступенями.
  • Если используется монолитная бетонная или кирпичная опора, то на ней наносятся метки, где в дальнейшем будут крепиться кронштейны. Они служат для укладки и фиксации ступеней.
  • На деревянный опорный столб большого диаметра ступени крепятся с помощью брусков, высота которых равняется расстоянию между ступенями. Бруски с сечением 3×5 см или 5×5 см крепятся к размеченным на столбе местам саморезами.
  • При укладке первой ступени можно подложить с ее широкой стороны деревянный брусок крупного размера.
  • Верхняя ступень крепится к полу второго этажа.
  • После выставления всех ступеней необходимо установить балясины. Закреплять их можно только после того, как будут срезаны их верхушки под углом, зависящим от уклона и поворотов лестницы.
  • Устанавливаются и закрепляются саморезами перила. Чтобы не повредить стойки, рекомендуется сделать предварительно каналы под саморезы.
  • Затем крепится плинтус, если это предусмотрено проектом.

Четко выполнив руководство по монтажу винтовой лестницы, приступайте к заключительной отделке. Подберите для конструкции подходящую краску, морилку или обычный бесцветный лак.

Винтовые конструкции – это прекрасное дизайнерское решение для вашего дома или дачи. И независимо от того, выбрали ли вы дорогой вариант или эконом-класс, результат в любом случае вас порадует.

Видео-инструкция по сборке модульной лестницы

Оригинальные винтовые лестницы из дерева – фото

domzastroika.ru

Изготовление лестниц из дерева своими руками

Все чаще при строительстве собственного дома хозяева отдают предпочтение проектам, имеющим несколько этажей. Благодаря этому можно значительно увеличить жилую площадь на небольшом участке земли. Чтобы люди могли беспрепятственно подниматься на второй этаж, необходимо наличие лестницы.

Вы можете обратиться за помощью к профессионалам, однако учтите, что они могут не придать значение мелким дефектам при строительстве, которые в последствие могут привести к серьезным поломкам и последующему ремонту. Лестница на второй этаж сделанная самостоятельно, даст вам несколько преимуществ:

  • результат будет соответствовать ожиданиям;
  • поможет сэкономить финансовые средства и нервы;
  • лестница, изготовленная самостоятельно, станет предметам вашей гордости.

Если вы ограничены в денежных средствах на приобретение материалов, можно купить более дешевые аналоги: вместо дерева использовать ДСП, который можно покрыть лакомили краской.

В данной статье мы поговорим о том, как сделать лестницу на второй этаж своими руками из дерева и из металла, а также покажем фото и видео инструкции.

Выбор материала

Для изготовления межэтажной лестницы может использоваться бетон с облицовкой из плитки или мрамора, металл (необходимо наличие сварочного аппарата), а также дерево. Последний вариант самый практичный и удобный. Деревянная конструкция отличается небольшой массой, простотой монтажа и красивым внешним видом.

Конструкция

При наличии помещения с высотой потолков 2,8 м стоит отдать предпочтение прямым конструкциям, либо с поворотом на 25% лестницы. Лестничный марш изготавливается с длиной в 80 см. такой вариант позволяет применять пространство под лестницей для хранения вещей. Нельзя не отметить и минус: на верхнем и нижнем этаже значительно сократиться свободное пространство.

Для экономии драгоценных квадратных метров идеально подойдет винтовой вариант лестницы, но он также не лишен недостатков:

  • слишком крутой подъем;
  • маленькая ширина лестниц.

Для монтажа винтовой лестницы потребуется 3 м² свободного пространства и много труда.

Монтаж

  1. Расчет габаритов лестницы. Измерьте расстояние между полами первого второго этажей вместе с перекрытием. Таким образом, вы определите высоту конструкции. Ступенька должна иметь высоту 18–20 см. Далее поделив высоту лестницы на высоту ступенек, вы получите общее число ступеней.
  2. Проекция размеров на поверхность пола. Чтобы спроектировать конструкцию необходимо определить ширину ступенек (примерно 30 см), после чего их количество надо умножить на их ширину. В итоге вы получите проекционный размер.
  3. Изготовление элементов лестницы. Чтобы сделать косоур вам потребуется брус размером 14×16, ступени — доски 4 см, подступенники — доски 2,5 см. Вы самостоятельно определите длину ступени, помните при этом, что чем она больше, тем лучше.
  4. Предварительная примерка. Если в ходе предварительной примерки деталей все подошло, обработайте каждый элемент шлифовальной машиной и соберите конструкцию. Чтобы зафиксировать детали лестницы между собой все места соприкосновения их друг с другом промажьте клеем (ПВА или столярный) и дополнительно закрепите шурупами.
  5. Морилка и лаковое покрытие. Сначала нанесите на поверхности морилку, а дождавшись ее высыхания, покройте несколькими слоями лака.

Дизайн межэтажной конструкции

В качестве дизайнерского решения можно рассмотреть врезные ступеньки, которые вставляются в вырезанные в косоуре пазы:

  1. Сделайте разметки на косоуре в местах установки ступенек. Используя ножовку и стамеску, вырежьте пазы.
  2. В центре паза сделай несколько отверстий размером 9 мм.
  3. Вкрутите в сделанные отверстия турбомуфты.
  4. Установите ступеньку в паз и закрутите болтами.

Критерии выбора древесины

При покупке струганной древесины необходимо учесть следующие требования:

  • на поверхности не должно быть темных пятен;
  • недопустимо наличие трещин, сколов, шероховатостей и иных дефектов.

Сучки (диаметр до 1 см) могут присутствовать лишь при условии того, что из материала будут изготовлены ступени или подступенники. Также обратите внимание на влажность, большая масса доски говорит о том, что от приобретения стоит отказаться.

Из дерева

Теперь предлагаем вам ознакомиться с технологией изготовления лестницы из дерева. В первую очередь необходимо сделать чертежи с отдельными деталями конструкции. Для этого возьмите хорошо просушенную древесину и перенесите на нее соответствующие размеры. При этом следует учесть несколько факторов:

  • От правильности выпиливания косоуров, полностью будет зависеть прочность и надежность лестницы. Поэтому к их изготовлению необходимо подойти ответственно. Более того, для косоура необходимо подобрать цельную доску, которая не имеет крупных сучков в большом количестве. Толщина доски может быть 45–50 мм.
  • Доска для подступеней может иметь толщину больше на 15–20 мм, чем для них отведено на косоуре, а также учитывается толщина подступенника. Сами проступи должны иметь идеально ровную поверхность с аккуратно закругленными краями. Толщина доски может быть в пределах 30–35 мм.
  • Если вы хотите сделать закрытую лестницу с подступенниками, то их изготовление также должно быть предельно аккуратным. Ее толщина не должна быть большой, достаточно 15–20 мм. В этом случае основная нагрузка будет идти на косоуры. Сами же подступенники играют роль поддерживания.
  • Что касается балясины и поручней, то их рекомендуется приобрести уже готовыми со стационарными креплениями.

Монтажные работы

Когда все заготовки конструкции готовы, можно приступать к самому ответственному этапу работ — монтажу лестницы. Вся последующая работа выглядит так:

  • На выбранном месте монтируются косоуры. Для этого на полу закрепляете опорный брус, именно на него и будет крепиться косоур. Вверху крепление осуществляется в вырезанный паз в балке. В некоторых случаях для крепления применяется металлическая опора. В таком случае для крепежа используется анкерный болт. В процессе установки косоура обязательно проверяйте все по уровню или отвесу.
  • Прежде чем класть полотно проступей, следует прикрутить подступенники.

Макет лестницы из картона

  • После этого на косоуры и сверху подступенников саморезами фиксируются проступи по направлению снизу-вверх.
  • После этого осуществляется установка балясин.

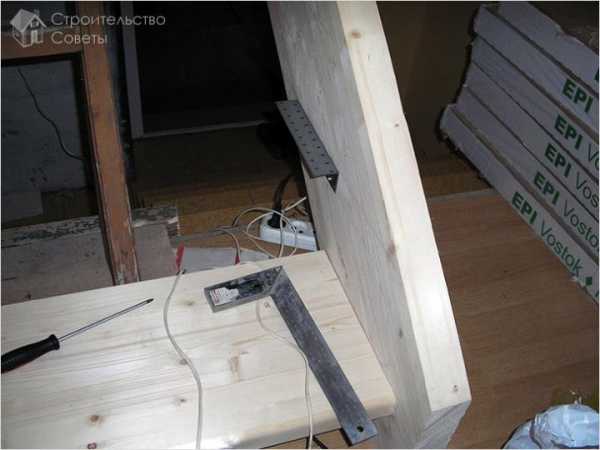

Крепеж ступенек

Так, сверху лестницы и внизу монтируете опорные стоки. Они будут служить границей поручней, а также поддерживать перила.

Монтаж лестницы

Балясины, в свою очередь, могут иметь разную форму, размеры и методы крепления. Некоторые, например, просто прикручиваются саморезами, другие монтируются в заранее высверленные отверстия. Но в любом случае место крепления необходимо закрыть декоративной заглушкой. Дальнейшая работа выглядит следующим образом:

  • Сверху установленных балясин крепите перила на крайние опорные стойки. Дополнительно можно установить 1 или 2 дополнительные опорные стойки посередине.
  • При использовании двух, трех или более опорных стоек, вместо балясин между стойками можно установить несколько досок параллельно наклону лестницы.
  • На следующем этапе можно начинать производить шлифовку при помощи наждака или шлифмашинки. После этого наносится лакокрасочное покрытие.

Изготовление перил

Первый слой выступает в роли антисептика от гниения и появления плесени/грибка. Конструкция должна просохнуть, после чего можно приступать к основной покраске.

Таким образом, деревянная лестница готова к эксплуатации.

Из металла

Лестница, изготовленная из металла, требует больших трудозатрат, плюс ко всему далеко не каждый владеет навыками работы со сварочным аппаратом. И все же если вы готовы выполнить работы такого плана, то вам необходимо подготовить такой набор инструмента:

  • Сварочный аппарат и электроды для постоянного тока Ø3,2 и 1,6 мм.
  • Защитная маска сварщика.
  • Рукавицы.
  • Болгарка и отрезные диски 125×1,6 мм.
  • Шлифовальный диск 125 мм.
  • Дрель и комплект сверл по металлу.
  • Металлический стол.
  • Струбцина, которую можно регулировать на высоте от 0 до 800 мм.
  • Тиски.
  • Карандаш.
  • Угольник.
  • Рулетка.
  • Краска по металлу.
  • Уайт-спирит.
  • Грунтовка.

При наличии всего этого, а также подходящего материала можно приступать к монтажным работам. Что касается подборки материала, то это можно сделать согласно выполненному чертежу. Предлагаем вам ознакомиться с принципом изготовления металлической лестницы на двух косоурах.

Стоит сразу заметить, что весь процесс состоит из следующих поэтапных действий:

  1. Изготовление заготовок.
  2. Изготовление кобылок, т.е. узлов крепления ступенек.
  3. Сварка опорного уголка.
  4. Установка косоура.
  5. Приваривание ступенек и перил.
  6. Шлифовка и грунтовка/покраска.

Пошаговая инструкция

Вся работа должна выполняться не спеша, строго придерживаясь всех размеров чертежа. В противном случае любой небольшой перекос будет проблематично исправить, более того, он испортит внешний вид готовой конструкции. Итак, работы проводятся следующим образом:

  • Из уголков необходимо сделать крепления для ступенек (кобылки). По соотношению друг к другу они должны быть зеркальными.
  • Сделать кобылки можно из уголка. Для этого вырежьте выборки и состыкуйте уголки между собой. В результате должны получиться Г-образные заготовки с полками вниз и внутрь. В зависимости от количества ступеней изготавливаете парное количество кобылок. Одна из них будет левой, друга правой.
  • Между каждой парой уголка привариваете кронштейны для крепления ступени и поперечины. Поперечина аналогично изготавливается из уголка.
  • Для увеличения прочности можно установить снизу ступени небольшие косынки по направлению к косоуру.
  • Теперь возьмите квадратную профильную трубу и выполните на ней разметку, вернее, на ее ребре. По ней вы сможете приварить кобылки к косоуру. Точно такую же разметку переносите на другой косоур. В результате получится достичь геометрии всей конструкции.

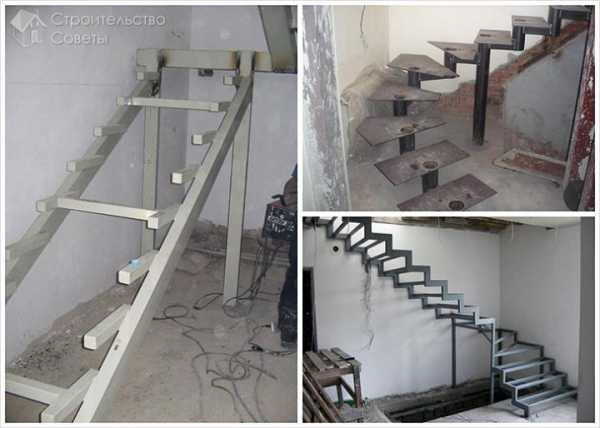

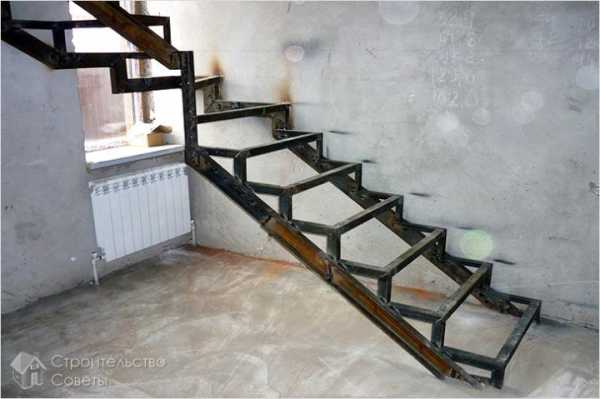

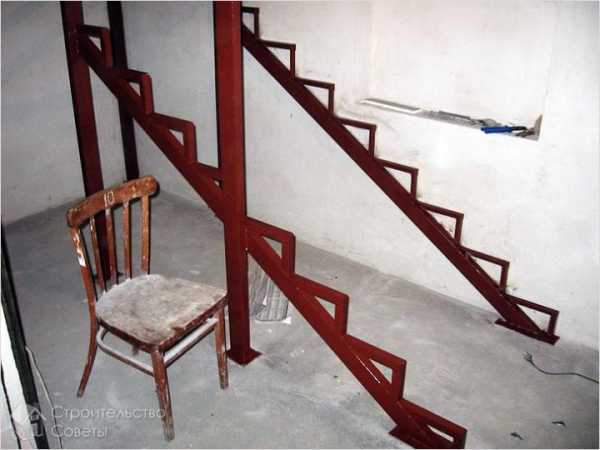

Каркас из металла

Дальше необходимо произвести крепление косоура. Внизу он приваривается к опорной платформе, а вверху закрепляется к плите перекрытия или к стене анкерами. В каждом отдельном случае, метод крепления может отличаться. Поэтому ориентируйтесь от особенностей вашего проема. Во время этого процесса, важно придерживаться уровня. Более того, два косоура должны быть строго на одном уровне. В заключение остается приварить ступеньки к кобылкам. Как вариант можно установить деревянные ступеньки на кобылки. Но для этого необходимо использовать болты крепления.

Самая верхняя ступенька должна быть установлена максимально близко к стене (в том случае если косоуры закреплены анкерами к стене). Далее привариваете ограждение. При этом устанавливайте его сбоку, чтобы не уменьшать ширину ступенек.

Основание для лестницы из трубы

Когда все сварочные работы завершены, пришло время шлифовки всех сварочных стыков. Также необходимо устранить все заусеницы и зазубрины. Используя металлическую щетку, сметите все частицы. После этого осуществляется грунтовка поверхности лестницы и окраска в нужный цвет.

В завершение можно произвести декорирование лестницы. Например, выполнить обшивку ступеней с нижний стороны деревом. Также можно выполнить ограждения из нержавеющей стали. Ступеньки выложить керамической плиткой. За счет этого, небрежная, казалось бы, и громоздкая конструкция приобретет красивые очертания и будет отличным дополнением интерьера дома.

Хотя может показаться что весь этот процесс не представляет никаких сложностей, работа с металлом очень утомительна. В отличие от работы с деревом, когда исправить дефекты при недочетах легко, с металлом гораздо проблематичней. Однако срок эксплуатации всей конструкции значительно превышает ее аналог из дерева.

Винтовая

Если говорить за привлекательность и яркий элемент интерьера, то конкурентов винтовой лестнице вряд ли можно найти. При правильном сооружении она прослужит долгие годы. Изготавливать ее можно как из дерева, так и из металла с элементами ковки. Можно выделить 4 основных типа винтовых лестниц:

  1. Конструкция с клинообразными ступеньками, которые узкой стороной опираются на опорную центральную колонну, а широкой стороной на стену или изготовленный каркас. В таком случае сооружаются спиральные тетивы на косоурах.
  2. Отдельно стоящая конструкция, удаленная от стен с консольно укрепленными ступенями на монолитном столбе, размещенном по центру.
  3. Конструкция без центрального опорного столба. Опорой для ступенек служат изогнутые тетивы или косоуры, которые плавно переходят в перила. Этот вариант очень красивый и изысканный. Однако в изготовлении очень сложный.
  4. Конструкция с центральным опорным стержнем (в качестве опоры может выступать асбестоцементная или стальная труба Ø50 мм). Этот тип лестницы наиболее распространенный.

Проектирование и расчет

Как показывает практика, максимально удобные винтовые лестницы с пролетом шириной в 0,8–0,9 м. В результате диаметр всей лестничной конструкции будет доходить до 2 м, это с учетом центральной опорной стойки и перил. Если говорить за форму лестницы, то она может быть круглой, квадратной, прямоугольной или овальной.

Также необходимо продумать и эргономичность винтовой лестницы. Принцип размера и высоты ступеней такой же, как и на обычных прямых лестницах, выше мы уже говорили о таких измерениях. Но есть некоторые особенности, а именно комфортная высота подъема для человека. Для примера, предлагаем вам рассмотреть вариант винтовой лестницы, высотой 3 м и шириной марша 0,8 м.

Металлическая винтовая лестница

Расчеты представлены ниже:

  • Общий диаметр лестницы при таких размерах равен двойной ширине марша, а толщина опорной стойки 20 см. В итоге получаем следующее — D = 0,8 × 2 + 0,20 = 1,8 м.
  • Радиус подъема равняется половине ширины марша лестницы и опоры: Rn = 0,4 + 0,1 = 0,5 см.
  • Теперь разделив длину траектории передвижения на глубину проступи, можно определить количество ступеней в одном витке: L = 2 π : 200 = 2 × 3,14 × 500 : 200 = 17,2. В результате в одном витке лестничного марша может быть 17 ступенек.
  • Также необходимо рассчитать эргономичную высоту ступени. Делать это нужно из того учета, чтобы человек во весь рост мог свободно передвигаться. Возьмем для примера рост в 1,8 м, к этому значению добавляем оперативные 20 и делим на количество ступенек, находящихся в одном витке. В итоге получается так: h = 2000 : 17 = 120 мм.

Вычисления

Чтобы винтовая лестница было долговечной и удобной в эксплуатации, важно соблюдать следующие правила:

  1. На винтовой лестнице лучше не устанавливать подступенки. Это увеличит безопасность конструкции, а нога будет хорошо упираться на ступень и не соскальзывать со ступеньки в узком месте.
  2. Если высота прохода равна 2 м, то даже высокий человек сможет комфортно передвигаться по лестнице.
  3. Для установки опорной стойки выберите место, которое будет удерживать вес всей конструкции и 2–3 людей.

Изготовление ступенек

Для ступеней лучше всего выбрать прочную породу дерева, например, дуб или бук. Хотя намного проще купить ступеньки готовые. Например, приобретаете ступеньку прямоугольной формы, и вырезаете из нее необходимую конфигурацию. Толщина изделия может быть в 40 мм или 30 мм. Если одну ступеньку разделить по диагонали, то в результате получится сразу две ступеньки. Края заготовки необходимо закруглить и отшлифовать шлифмашинкой. Потом можно покрыть их лаком или покрасить. На ступеньку следует закрепить специальную втулку, которая будет удерживать ее на опорной стойке.

Сборка

В первую очередь на опорную стойку одеваете ступени. После этого стойка монтируется в выбранное вами место и закрепляется к полу и потолку.

При монтаже ступеней следите за тем, чтобы они перекрывали друг друга на 50–60 мм. Фиксировать их следует больцами. Широкая сторона ступени фиксируется балясинами, а к ним перила. Следуя такой технологии, вам получиться выполнить работу качественно.

Итак, изготовление винтовой лестницы требует особых навыков в строительстве. Здесь очень важно произвести все расчеты и следовать изготовленному чертежу.

Хотим предложить вам ознакомиться с рядом статей, посвященных изготовлению различных лестниц:

  • Модульная лестница своими руками.
  • Лестница на мансарду своими руками.
  • Хотите украсить лестницу? Подумайте о перилах!
  • Забежная лестница своими руками.
  • Лестница из профильной трубы своими руками.

Фото

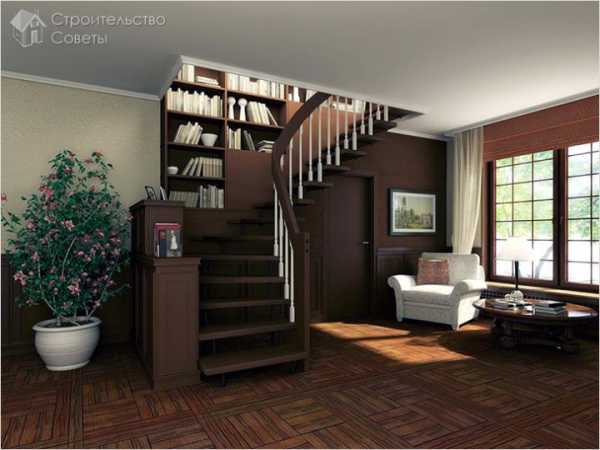

Аккуратная деревянная лестница

Двухмаршевая лестница

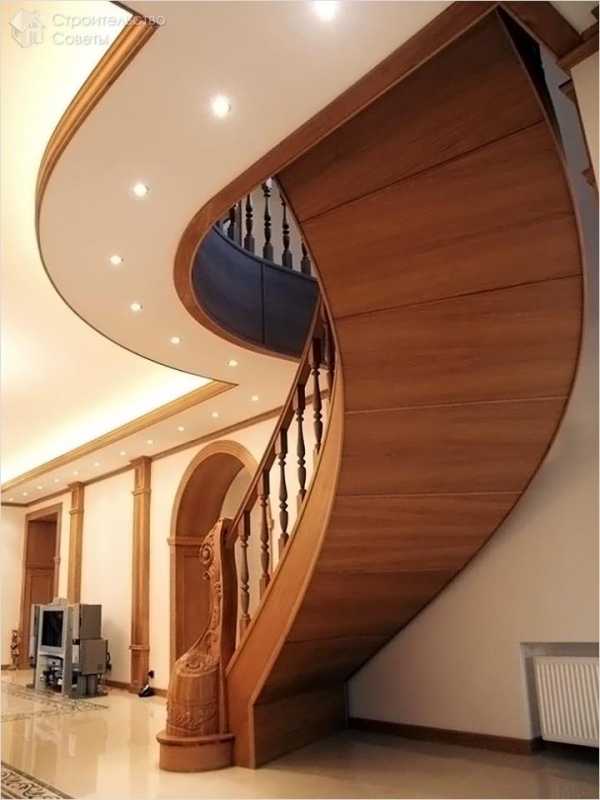

Красивая отделка лестницы

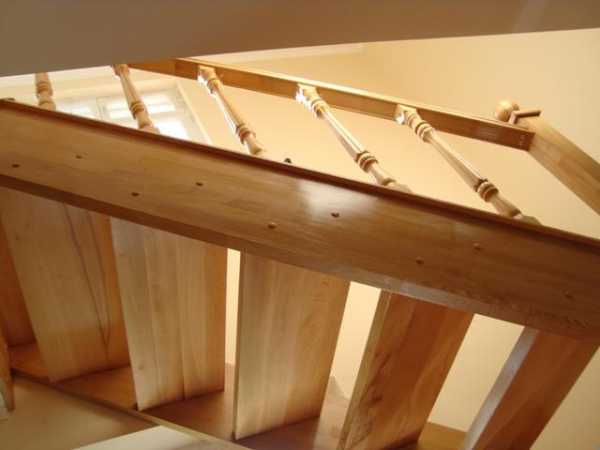

Лестница из дерева

Лестница с коваными перилами

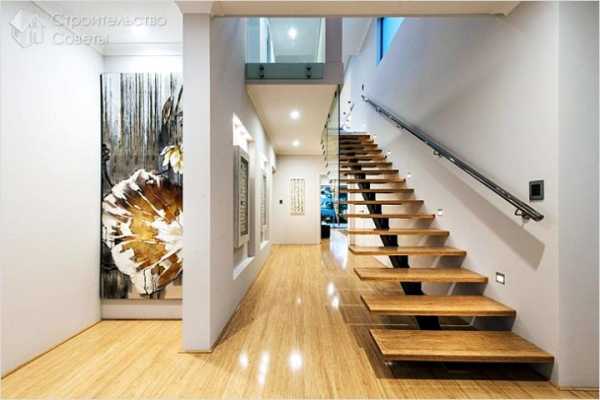

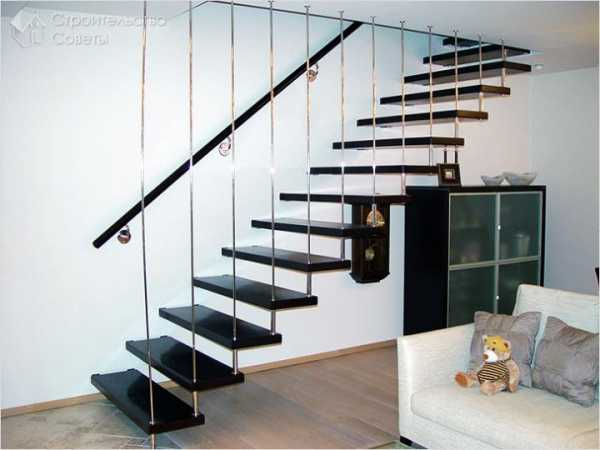

Лестничная конструкция на больцах

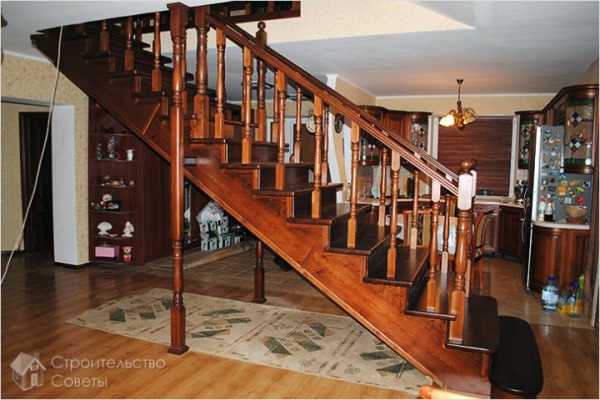

Маршевая деревянная лестница

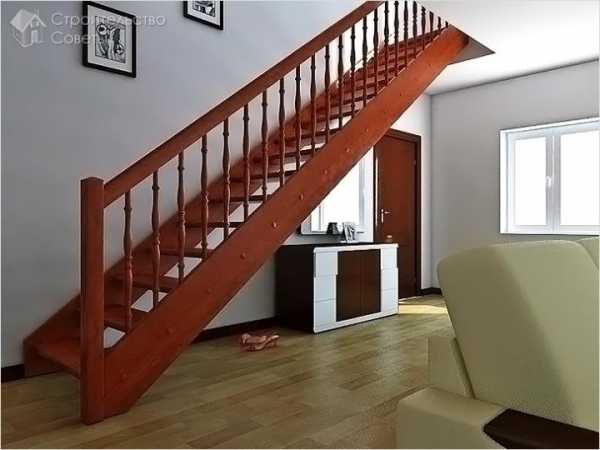

Одномаршевая лестница

Резная лестница

Шикарная деревянная лестница

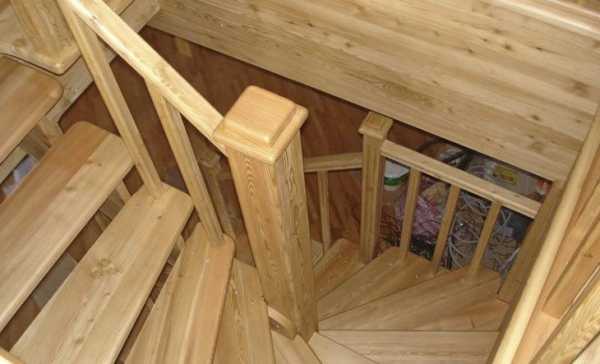

Винтовая деревянная лестница

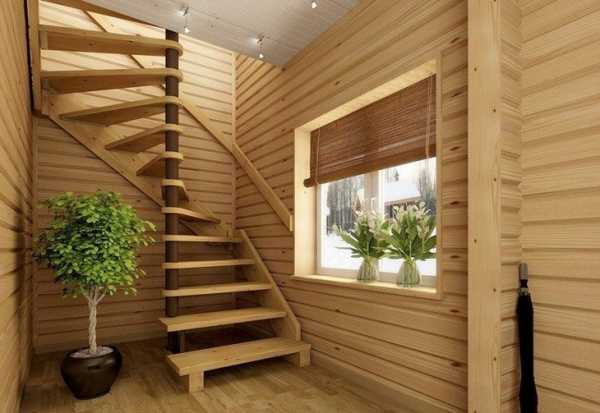

Винтовая лестница на одном косоуре

Винтовая металлическая лестница

Зашитая винтовая лестница

Схемы

Чертеж двухмаршевой лестницы

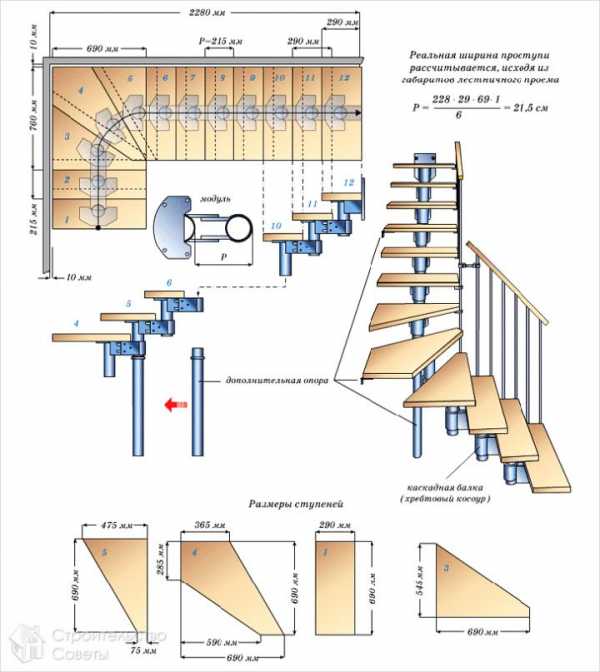

Чертеж модульной лестницы

Чертеж лестницы

Чертеж винтовой лестницы

Обсадная труба винтовой лестницы

План лестницы

Проект лестницы

Проект лестницы на одном косоуре

Расчет ширины проступи

Расчет ступенек

Схема лестничного марша

Схема лестницы с одним и двумя косоурами

Схема расчета косоура

Схема шестиповоротной лестницы

Схема типов лестниц

Устройство лестницы из дерева

Винтовая лестница на косоурах

Видео

Предлагаем вашему вниманию видеофильм, главной героиней которого является деревянная лестница.

postupenkam.ru

изготовление и расчет деревянной, как сделать на второй этаж, калькулятор

Конструкция должна отвечать всем требованиям, где главное — лестница должна быть комфортной и безопасной

Сегодня частные загородные дома строят в основном в два или три этажа. И чтобы подняться наверх, необходима лестница. Изготовление межэтажной лестницы задача не простая, требующая особых знаний и навыков. Нам нужна, не просто любая лестница, а конструкция, которая будет и красивой, и прочной, и безопасной. Такая лестница прослужит довольно долгое время.

Содержание материала:

Изготовление своими руками деревянных лестниц: чертежи и виды конструкций

Зачастую в загородных домах и на дачах лестницы делают из дерева. Древесина является экологически чистым продуктом и поэтому имеет широкое распространение в строительстве. Так же применяют металл, бетон, оргстекло, керамику и их всевозможные комбинации.

Изготовление своими руками деревянных лестниц, чертежи которых вы будете разрабатывать, требуют наличия определенных навыков.

Существует много видов и вариаций деревянных лестниц, причем каждая имеет свои особенности. Так же и учитывается пространство, где будет установлена лестница, оно может быть ограниченным или просторным.

Лестница может быть прямой или поворотной, а также сооружение может быть расположено возле стены или просто посредине комнаты

Виды лестниц, которые существуют в архитектуре:

  • Маршевые лестницы, наверно, самый распространенный вид, они могут быт одно или двух пролетными;
  • Лестницы винтовые – этот вариант удобным является в том случае, когда пространство ограничено;
  • Комбинированные лестницы – они состоят из двух или нескольких типов лестниц.

Перед тем, как выбрать ту или иную лестницу, нужно оценить свои возможности. Лучше всего для начала выбрать простую прямую лестницу, но из качественного и надежного материала. Определенную роль имеет пространство дома, чтобы после реконструкции, лестница не заняла большую половину дома. Для этого нужна своя схема. Нужно сначала сделать замеры и расчеты. А также, для изготовления лестничных конструкций самостоятельно, нужно иметь соответствующие инструменты, пиломатериал и опыт работы с деревом.

Как сделать деревянную лестницу: чертеж маршевой разновидности

Значительно проще своими руками смонтировать маршевую лестницу, чем винтовую или спиральную. Это простая прямая лестница, имеющая ступеньки, ведущие на второй этаж. Количество ступеней не должно превышать 10. Если это произошло, то лестницу разделяют и устанавливают между собой площадку. Она может быт: одномаршевая, двухмаршевая, трехмаршевая или многомаршевая. Такая лестница занимает большое пространство в доме. Чтобы сэкономить место сооружают изделие поворотного типа. Они могут быть с углом поворота на 90 градусов и называться четвертьоборотными, или же полуоборотными с поворотом на 180 градусов.

Как сделать лестницу деревянную, чертеж к ней, и проект? Это вопрос, который требует грамотного расчета количества ступеней, маршей, самой лестницы и занимающего ею пространства. Так же необходимо за ранее продумать дизайн и освещение лестницы.

Без чертежа выполнить построение лестницы не возможно, поскольку требуется знать все размеры конструкции: угол наклона, ширину, высоту изделия и количество ступеней

Это все возможно сделать при наличии материалов, из которого будет состоять ваша лестница и необходимого для работы инструмента. Но самое главное – это из каких деталей ваша лестница будет состоять.

Основные элементы, из которых состоит лестница:

  • Ступеньки;
  • Подступенки;
  • Косоур или тетива;
  • Перила;
  • Балясины;
  • Крепежные детали.

Нужно правильно рассчитать длину тетивы и косоура. Косоур или тетива – это наклонная несущая балка, на которую крепятся ступени.

Расчет деревянной лестницы с помощью онлайн-калькулятора

Все дома отличаются один от другого своей архитектурой, размером, планировкой. Поэтому одного шаблона для всех домов не может быть.

Расчет лестницы деревянной складывается из нескольких этапов, соединив которые воедино можно сделать необходимый чертеж с размерами. Чертеж к каждой лестнице составляется индивидуально.

Сделать безошибочный расчет лестницы, можно использовав уникальную программу – онлайн калькулятор. Эта программа, обрабатывая введенные данные, может предоставить любой проект лестницы и его 3D dwg модели. Чтобы лестница была комфортной, красивой и практичной в эксплуатации, а так же не была причиной травм, нужно соблюдать основные стандарты и правила.

Используя онлайн-калькулятор, можно получить чертеж, а с ним - точное количество материала, необходимое для строительства лестницы

Основные параметры при расчете:

  • Количество ступеней должно быть от 3 до 16 и оно должно быт нечетным;
  • Высота ступеней – от 12 до 20см., ширина – 23 – 25см.;
  • Уклон лестницы составляет 30 – 35 градусов, можно увеличить до 45 градусов;
  • Перила должны быть высотой не ниже 90см., а если у вас есть дети, то можно и увеличить высоту до 150см.

Многие владельцы хотят построить своими руками лестницу, чтобы при этом она соответствовала их вкусу, и была безопасна. И сделать это без лишней траты драгоценного времени. Для этого и существует такая программа, как калькулятор.

Разрабатываем чертеж деревянной лестницы на второй этаж

Сделать чертеж своими руками деревянной лестницы – это одно из самых разумных решений. Лестница должна использоваться как для хождения по ней, так и для переноса различных предметов. А для этого конструкция должна быть удобной и прочной.

Чертеж на второй этаж деревянной лестницы можно сделать, определив параметры лестничной клетки. То есть, пространство, которое вы сможете выделить под лестницу, ведущую на второй этаж.

Значительно облегчить работу при построении лестницы и не наделать грубых ошибок позволит наличие чертежа

Затем рисуем схему лестницы в разрезе. По этому чертежу определяется положение верхней и нижней ступени.

Главное, что нужно отметить на чертеже:

  • Угол уклона;
  • Расстояние верхнего яруса до перекрытий и пола;
  • Размеры проема;
  • Количество ступеней со всеми параметрами;
  • Количество маршей и размер площадки между ними.

Расчеты лестницы из дерева своими руками (видео)

Разрабатывать чертеж лестницы, которая ведет на второй этаж, необходимо вместе с составлением проекта и планировкой самого дома. Тогда ваша лестница отлично впишется в интерьер помещения, и будет соответствовать всем необходимым требованиям безопасности.

kitchenremont.ru

видео-инструкция как изготовить, особенности устройства, строительства простой конструкции, расчеты, чертежи, цена, фото

Все фото из статьи

Лестница является обязательным элементом мансардных и многоэтажных домов, неотъемлемой частью крыльца, а также применяется в ряде других случаев, поэтому зачастую возникает потребность в ее изготовлении. Сделать самостоятельно конструкцию из дерева может каждый домашний мастер, однако, чтобы изделие получилось безопасным и удобным, необходимо соблюдать определенные правила. Ниже мы подробно рассмотрим как изготовить деревянную лестницу своими руками.

Двухмаршевая лестница из дерева

Виды лестниц

Прежде чем приступить к строительству, рассмотрим существующие виды деревянных лестниц:

ТипОписание
ВинтовыеПредставляют собой компактные конструкции, которые обычно монтируют между этажами. Винтовые лестницы привлекательно смотрятся, однако, они достаточно сложны в изготовлении.
МаршевыеЯвляются наиболее универсальными и распространенными.

Маршевые лестницы делятся на:

  • Прямые;
  • Поворотные.

Последние могут иметь поворот под 90 или даже 180 градусов. Поворот реализуется либо при помощи лестничных площадок, либо при помощи забежных ступеней. В таком случае на участке поворота они напоминают винтовую лестницу.

Надо сказать, что лестничным маршем иногда оснащаются и прямые конструкции, которые содержат более 15 ступеней.

Устройство лестницы

Подготовка проекта

Конструкция

Первым делом следует составить проект изделия. Именно от него зависит насколько безопасной и удобной получится конструкция.

Далее рассмотрим, как изготавливается наиболее простая деревянная лестница своими руками на второй этаж или мансарду.

Она состоит из следующих элементов:

  • Лестничного марша – содержит две тетивы или косоура, к которым крепятся ступени.
  • Перил – представляют собой ограждения с закрепленным на них поручнем.
  • Лестничной площадки – представляет собой каркас, обшитый досками.
  • Опор – служат основой для лестничной площадки и марша.

В проекте должны быть отображены все элементы изделия и их размеры. Однако, прежде чем его составить, необходимо ознакомиться с некоторыми правилами изготовления лестницы, а также рассчитать ее размеры, что мы ниже и сделаем.

Оптимальные размеры проступей

Основные правила

Итак, чтобы изготовить лестницу из дерева своими руками, которая будет безопасной и удобной, в процессе проектирование нужно соблюдать следующие правила:

  • Все ступени должны быть одной высоты и ширины.
  • Марш должен содержать нечетное количество проступей.
  • Высота ступени должна быть не более 19 см, а ширина – от 22 до 33 см.
  • Наклон марша допускается до 45 градусов.
  • Ширина марша – не менее 100 см.
  • Высота перил не должна быть ниже 90 см.

Пример проекта

Расчет

Ознакомившись с правилами, можно выполнить расчеты лестницы своими руками из дерева:

  • Начинать расчет следует с определения количества ступеней. Для этого надо узнать высоту потолка и прибавить к ней толщину перекрытия. Полученное значение делится на высоту ступеней.
    К примеру, высота этажа составляет 270 см, плюс 30 см перекрытия. Оптимальная высота ступени деревянной лестницы равняется примерно 16 см. В таком случае 300/16=18,75. Так как количество ступеней не может быть дробным, их высоту необходимо подкорректировать – 300/18=16,6.
    Чтобы лестница была удобней и занимала меньше места, ее следует разделить на два марша с заворотом на 180 градусов. В итоге каждый пролет будет иметь по 8 ступеней, девятыми ступенями будут служить лестничная площадка и перекрытие.
  • Теперь можно узнать длину проекции конструкции. Для этого следует определиться с шириной ступеней. Оптимальным вариантом, в плане удобства передвижения, является ширина ступени в 30 см.
    Таким образом, длина проекции марша на пол будет равняться 30х8= 240 см. К этому значению следует прибавить метр лестничной площадки, в итоге длина конструкции получится 340 см. При необходимости, параметры можно подкорректировать в приделах допустимого, к примеру, чтобы вписать изделие в отведенное под него пространство.

Определившись с размерами, нужно сделать чертежи лестницы из дерева своими руками. Для этого совсем необязательно вычерчивать конструкцию в масштабе. Главное, чтобы проект максимально подробно и понятно описывал будущее изделие и при этом содержал все размеры.

Брус 100х100 мм

Изготовление

Материалы

Теперь, когда проект готов, делаем деревянную лестницу своими руками.

Для этого нам понадобятся такие материалы:

  • Доски толщиной 40 мм и шириной 300 мм.
  • Брус сечением 100х100 мм.
  • Бруски меньшего сечения.
  • Саморезы и расходные материалы.

Кроме того понадобится лак или краска, для обработки готовой конструкции.

Изготовление косоура

Изготовление деталей и сборка

Изготовление деревянных лестниц своими руками осуществляется в таком порядке:

  • Вначале нужно собрать площадку, которая устанавливается на столбах, связанных между собой верхней обвязкой. Если площадка будет примыкать к стене, то ее можно выполнить на двух опорах, а противоположную от них сторону прикрепить к стене дюбелями.
  • Далее изготавливается нижний марш. Для этого первым делом нужно нанести на доски разметку согласно проекту.
  • Затем следует вырезать в досках прямоугольники, одна сторона которых должна располагаться параллельно полу. Еще проще подготовить тетивы – для этого нужно к ним прикрепить деревянные бруски для дальнейшего монтажа ступеней.
  • На тетивах или косоурах при помощи саморезов закрепляются проступи. Также можно снабдить лестничный марш подступенками, которые располагаются между ступеней.

На фото — нижний марш с лестничной площадкой

  • Далее готовый марш крепится к торцу площадки. Для его фиксации можно воспользоваться металлическими уголками и саморезами.
  • Далее точно также выполняется второй марш и крепится к лестничной площадке и перекрытию.

Обратите внимание! Прежде чем собирать детали, их необходимо тщательно отшлифовать наждачной бумагой или шлифовальной машинкой.

На этом строительство деревянной лестницы своими руками практически, теперь нужно ее отделать.

Установка балясин на шканты

Отделка

Дальнейшее устройство деревянной лестницы своими руками выполняется следующим образом:

  • Начинать отделку нужно с установки ограждений, которые выполняют не только практическую, но декоративную функцию. Ограждения можно сделать самостоятельно или приобрести готовые.
  • Надо сказать, что в специализированных магазинах можно купить красивые точеные балясины, которые украсят конструкцию и придадут ей вид профессионально выполненного изделия. Их цена зависит от сложности формы и породы древесины.
    Как правило, балясины устанавливаются при помощи шкантов.
  • Затем конструкцию нужно очистить от пыли, при необходимости дополнительно отшлифовать некоторые участки и вскрыть лаком. Лучше отдать предпочтение матовому лаку, чтобы изделие не получилось слишком скользким.

Совет!
Пространству под лестницей можно найти применение, к примеру, обустроить там шкафчик для обуви или всякой мелочи.

Вот, собственно, и вся инструкция по изготовлению лестницы.

Вывод

Выполнить самостоятельно деревянную лестницу несложно. Однако, необходимо помнить, что она относится к объектам повышенной опасности. Поэтому выполнять работу нужно максимально качественно, не нарушая при этом изложенные выше правила.

Ознакомиться с дополнительной полезной информацией по озвученной теме вы можете из видео в этой статье.

rubankom.com

Деревянная лестница своими руками: фото, видео, чертеж, расчет

Поворотная лестница из сосны с забежными ступеньками

Для любого частного дома, имеющего несколько этажей, лестница является обязательным элементом. Но помимо утилитарной функции, этот элемент имеет еще и важное эстетическое значение. А если изготовлена деревянная лестница своими руками, это еще и лишний аргумент в пользу талантов и прекрасного вкуса хозяев жилища. Это же можно отнести и к красивому крыльцу, работать над которым еще проще и быстрее.

В этой статье мы коротко познакомим вас с тем, как самостоятельно и экономно можно пройти все этапы от чертежей и расчетов и получить оригинальную лестницу или крыльцо в вашем доме.

Конструкция с пригласительной ступенью

Почему именно деревянная?

«Глухая» винтовая деревянная лестница

Если сравнивать дерево с другими материалами для строительства, то его преимущества сразу очевидны. Этот материал относительно недорогой, достаточно легкий в обработке даже для новичка и позволяет хорошо варьировать как конструктивные особенности крыльца или межэтажной лестницы, так и их цветовую гамму. В этом легко убедиться, посмотрев фото готовых изделий в нашей коллекции или обучающее видео по их расчетам и изготовлению в тематических статьях на сайте.

Эконом-вариантом в домашнем строительстве обычно является сосна. Ее относят к сортам недорогой мягкой древесины. Если вы решили сделать деревянную лестницу своими руками именно из этой древесины, учтите, что у нее есть и недостатки:

  • она быстро теряет устойчивость текстуры, из-за чего ступени при эксплуатации будут постоянно поскрипывать;
  • она темнеет и частично теряет эстетический вид.

Чаще всего сосну используют для изготовления своими руками деревянного крыльца. На фото ниже можно увидеть, что такое крыльцо довольно распространено в загородных домах с завышенным фундаментом или в дачном строительстве.

Для парадного пролета принято использовать более дорогие сорта древесины – дуб/бук и лиственницу.
Первые придадут конструкции прочность и солидность, а вторая отличается повышенной влагостойкостью. Цена такой древесины легко окупится ее долговечностью.

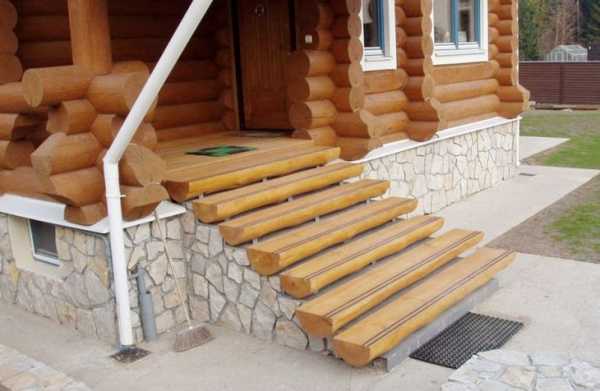

Высокое крыльцо на фундаменте

Что понадобится для лестницы?

Прежде всего вам следует создать саму концепцию будущей конструкции. Любое строительство деревянных лестниц своими руками сводится к 2 технологическим вариантам:

  1. Винтовые лестницы. Это вариант самый эргономичный, ведь для их размещения достаточно даже полутора квадратных метров пола. Выигрывают они и в плане стильного дизайна, вариант которого можно выбрать из многочисленных фото, имеющихся на нашем сайте и изготовленных своими руками. Единственная проблема в том, что сделать грамотные расчеты такой конструкции, заготовки по чертежам и смонтировать ее новичкам будет очень сложно.
  2. Маршевые лестницы. Это классический вариант с пролетами и перилами. Строительство маршевой модели по силам любому, кто не поленится посмотреть наши тематические видео по деревянным лестницам, созданным своими руками. Такая незаменимая для крыльца или дачного дома конструкция может крепиться на косоурах или тетивах (первый вариант – самый простой).

Определившись с моделью, останется только запастись материалами и необходимым столярным инструментом, в комплекте которого обязательно должен присутствовать шуруповерт.

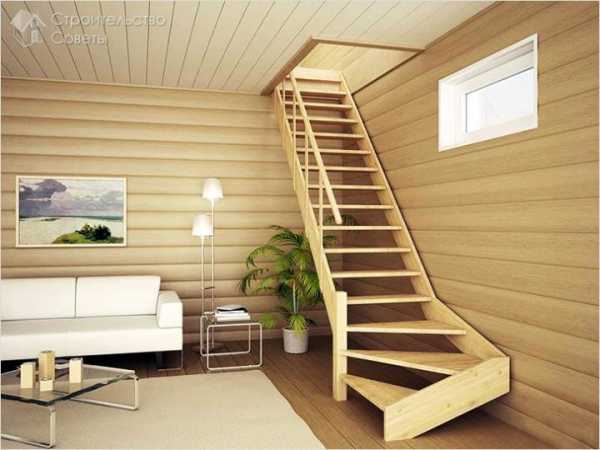

Четвертьповоротная лестница из бука

Основные этапы строительства

Для наглядности мы составили список основных шагов для успешного создания лестничного марша.

Проведение расчетов

Точные расчеты, позволяющие определить размеры лестницы или крыльца, их местоположение, количество стройматериала, и правильные чертежи– это уже 80% успешного результата в лестничном деле! Здесь есть свои прописные истины, которых всегда следует придерживаться:

Чертеж 2-маршевого пролета

  • наклон лестницы для удобного подъема не должен превышать 45 градусов;
  • площадку следует обустраивать только в случае, если количество ступней пролета больше 10;
  • стандартная проступь (ширина ступени) составляет от 25 до 35 см;
  • высота подступенка не должна превышать 16-18 см;
  • удобная ширина марша – 1,2 м;
  • безопасная высота перил составляет около метра.

В изготовлении деревянных лестниц своими руками расчеты провести намного легче, если использовать специальные компьютерные программы из категории «строительных калькуляторов», гарантирующие точность вычислений.

Обсчитав параметры, можно приступать к изготовлению своими руками и чертежей для деревянной лестницы. Если достаточного опыта в этом деле у вас нет, то можно для примера взять фото аналогичных чертежей.

Разметка и изготовление конструктивных элементов

Работу с заготовками межэтажной лестницы или крыльца следует начать с нанесения на них разметки при помощи линейки и специального уголка. К этой процедуре следует подойти очень ответственно, ведь даже небольшое искажение расчетов может испортить ступени, перила или балясины.

После можно перейти к выпиливанию ступеней и подступенков. Сделать это качественно и быстро лучше всего специальной электропилой с регулировкой углов и глубины пропила. Упростить процедуру поможет ступенька-эталон, которая заменит трафарет. Толщина доски для проступи и подступенков не должна быть меньше 40 мм. Не забывайте и о достаточной ширине и хорошем запасе прочности, которым должны обладать ступени крыльца. Если ступени готовы, можно заняться косоурами или тетивами, для которых используют брус толщиной не менее 50 мм.

Простая конструкция без подступенков

Сборка и установка лестницы

После того, как все элементы готовы, косоуры крепятся к полу и перекрытиям и для прочности (в зависимости от расположения лестницы) могут дополнительно фиксироваться к стене или укрепляться доской в районе каждой третьей ступени. Затем по разметке к брусьям крепятся ступени и подступенки. Здесь необходимо точно под 90 градусов выровнять все горизонтальные и вертикальные углы. Закрепляют детали с помощью столярного клея и саморезов из нержавеющей стали, при этом качественное проклеивание всех стыков не позволит лестнице скрипеть.

Завершая часть монтажа – установка перил и балясин. Тут можно немного схитрить и приобрести готовые изделия в магазине по той простой причине, что изготовить эти элементы идеально симметрично и качественно без специального станка дома невозможно. С целью безопасности особое внимание следует уделить прочности и надежности крепления этих опорных деталей.

Чтобы иметь полное представление о последовательности работ, детальный процесс монтажа можно предварительно просмотреть на видео или воспользоваться фото в пошаговых инструкциях.

Балясины с металлическим штырем

Обработка изделия

Завершает изготовление лестницы защита ее элементов от гниения. Это после шлифовки доски можно сделать с помощью краски, лака или морилки, благодаря которым лестница будет защищена от внешней среды и не будет издавать раздражающего скрипа. Внутренним конструкциям лучше всего вписаться в интерьер поможет лаковое покрытие. На фото видно, что красивые винтовые лестницы всегда лакируют.

Для ступеней крыльца хорошо использовать обработку олифой и краской в несколько слоев. Также для предотвращения их износа и продления срока эксплуатации дерево желательно защитить специальным устойчивым к влаге и истиранию нескользящим покрытием. Не лишним для крыльца станет и оборудование над ним козырька для защиты от снега и дождя. И на фото, и в жизни такие козырьки придают конструкции еще большую завершенность и единство стиля.

Надеемся, представленный материал убедил вас, что самостоятельное изготовление деревянных лестниц – не такой уж и сложный процесс. Если же статья заинтересовала вас, просим оценить или прокомментировать ее в полях, расположенных ниже.

Загрузка...

makeladder.com

Лестница своими руками из дерева винтовая: чертежи изготовления

Винтовая лестница в деревянном доме

Лестничная конструкция любого вида, выполняя эстетическую функцию, должна быть многофункциональной и удобной. Трудно представить себе двухэтажный дом без винтовой лестницы, или другого варианта подъемной системы.

Существует большое количество вариантов оформления конструкций, декорирования ступеней. Как изготавливается лестница своими руками из дерева винтовая, их виды, подскажет статья.

Содержание статьи

Особенности конструкции

Часто привычные маршевые конструкции для передвижения человека между этажами, заменяют винтовые аналоги. При этом подъем, и спуск происходит по кругу. В такой конструкции ступени имеют довольно замысловатую форму, создающую определенные сложности при ее изготовлении. Но иногда есть желание владельцев изготавливать винтовые лестницы из дерева своими руками.

При этом стоит познакомиться с достоинствами и недостатками конструкций:

ДостоинстваНедостатки
  • Значительная экономия места, что особенно важно в небольших помещениях;
  • Красивый внешний вид позволяет монтировать такие конструкции в центре комнаты;
  • Низкая цена, что обеспечивает снижение расходов на используемые материалы;
  • Расположенная в центре опорная стойка, способна обеспечить устойчивость и безопасность конструкции.
  • Непростое изготовление объясняется довольно сложными расчетами и вальцовкой деревянной тетивы;
  • Разная ширина по всей плоскости ступенек, уменьшает комфорт передвижения с этажа на этаж;
  • Достаточно сложно переносить крупные вещи, особенно при маленьком диаметре проема.



Виды конструкций

Деревянные винтовые лестницы имеют некоторые расхождения в креплении ступеней. Основные их варианты представлены на фото.

Виды крепления ступеней

К вариантам фиксации ступеней относятся:

  • В качестве опоры служат центральная стойка и стены. В этом случае, отдельно создается колонна из каменной кладки или из узких концов ступеней. Создание классической винтовой лестницы производится на этапе строительства здания. При этом ступени вмуровываются в стену, а сама центральная колонна в пол;
  • Защемление ступеней консольное, на внутренней стойке. Главное преимущество такого вида винтовых лестниц — возможность установки в любом месте помещения. Устойчивость и жесткость ступеней достигается соединением краев ступеней больцами;
  • Несущая конструкция включает стойку и тетиву;
  • Элементы опираются только на обсадную трубу;
  • Крепление ступеней на гнутых тетивах, без опорной колонны. Это наиболее красивые деревянные винтовые лестницы. Их ступени закрепляются внутри спиралевидных элементов, одновременно являющихся и перилами конструкции. Это самые дорогие изделия;
  • Модульные винтовые лестницы. Это набор модулей, которые соединены в определенной последовательности, под нужным углом. Они могут иметь: центральный косоур или центральную колонну. Такие конструкции:
  1. Просто и легко монтировать.
  2. Можно устанавливать в любой точке комнаты.
  3. Можно регулировать разворот угла.
  4. Допускается регулировка длины и высоты модулей.
  5. Доступная стоимость.
  6. Необычный дизайн.

Совет: Наиболее красивый вид имеет лестница винтовая из дерева своими руками , у которой закругленная тетива. Но изготавливать такую конструкцию в домашних условиях не стоит, из-за высокой сложности.

Выбор конструкции

Перед тем, как самому сделать деревянную винтовую лестницу, выбирается ее конструкция с учетом таких характеристик:

  • Количество ступенек. Для лестниц, имеющих высоту 2,9 метра, количество ступеней должно быть 15 шт. При этом высота подступенка будет составлять 190 мм. При необходимости уменьшить величину подступенка, достаточно дополнительно добавить до двух ступеней.
  • Толщина ступеней. Обычно она выбирается 50 мм.
  • В какую сторону будет закручиваться лестница: по часовой стрелке, или против часовой стрелки. Этот фактор оказывает существенное влияние на удобство пользования винтовой лестницей. Это связано с тем, что правши и левши свое движение начинают с разных ног – соответственно с правой или левой ноги.

Совет: Приобретая или изготавливая винтовую лестницу, необходимо учитывать направление движения по ней.

Расчет конструкции

Перед тем, как сделать винтовую деревянную лестницу, необходимо произвести ее расчет.

При этом:

  • Опорой для конструкции является стальная труба, диаметром 60 – 80 мм, толщиной стенки — 5 мм.
  • Для сварки консолей используется стальной уголок.
  • Для обустройства ступенек применяется деревянный массив.

Винтовая лестница — это правильная окружность, диаметр ее соответствует размерам проема.

Винтовая лестница своими руками из дерева. Чертежи

Для расчета длины окружности используется такая формула:

  • L=2πR*n или L=2πR* (γ/360),
  • Где:
  • L — длина окружности;
  • R — наружный радиус окружности;
  • R1- диаметр опорной трубы;
  • γ — угловая величина, составляющая разницу в высоте между ступеньками.

На практике, для нормального движения по ступенькам, за радиус движения берется 2/3R. В итоге длина окружности получится: l=2π*2R/3*n=4πR/3*n

Расчет ступеньки

Основное отличие ступенек винтовой лестницы — специфическая форма ступеней. Консоль такой системы – лепесток с закругленным краем. Для нее характерны такие параметры:

  • h — длина ступени, равная разнице между радиусом проема и наружным радиусом опорной трубы.

Совет: При длине ступеньки до одного метра, консоль следует делать из твердой породы дерева, без каркаса.

  • W1 — ширина проступи конструкции;
  • W2 — ширина заготовки для ступеньки;
  • α — угол ступени.

Чтобы определить количество ступеней, нужно высоту существующего проема разделить на подъем ступеньки. Наиболее удобный подъем ступеней – 150 — 200 мм.

Угол ступеньки рассчитывается:

  • α = γ/число ступеней;
  • Имея размер ширины элемента и его угол, рассчитывается наибольшая ширина проступи: W1=R*sinα;
  • Ширина проступи рассчитывается: w= r* sinα= (2R*sinα)/3.

Оптимальный вариант винтовых лестниц – при ширине проступи в диапазоне 200 — 300 мм.

Совет: На чертежах винтовой лестницы следует изображать горизонтальную и вертикальную проекции, две развертки: по линии передвижения и наружному краю.

После проведения всех расчетов можно решать вопрос, как сделать винтовую лестницу из дерева.

Монтаж винтовой системы для лестницы

Схема монтажа винтовой лестницы

Существует определенная инструкция по сборке лестничной винтовой конструкции:

  • Рассчитывается винтовая лестница;
  • Выбирается место расположения основной стойки, крепится для ее установки нижний опорный фланец;
  • К полу крепится первая ступень, обычно она с фланцем составляет одно целое;
  • Проверяется строительным уровнем вертикальность установки опорной стойки;
  • На стойку сверху устанавливаются втулки.

Сборка конструкции

  • Ступеньки крепятся по инструкции, которую представляет производитель конструкции;
  • Комфортные винтовые лестницы своими руками из дерева на втором этаже фиксируются к стенкам проема, или к верхней ступеньке;
  • Вверху закрепляется опорный стержень;
  • Подбираются и устанавливаются поручни и ограждения для защиты.

Чтобы лучше представить, как из дерева сделать винтовую лестницу, стоит внимательно посмотреть видео в этой статье.

Установка ступеней

Конкретно для установки деревянной винтовой лестницы, существуют некоторые нюансы.

К ним относятся:

  • Чтобы определить место расположения главной стойки, необходимо на втором этаже натянуть два шнура по диагонали комнаты, перпендикулярно друг другу. В точке их пересечения закрепить отвес, который позволит наметить место для стойки на первом этаже.
  • Центральную опору нужно изготавливать из трубы, диаметром больше 50 мм.
  • Для обеспечения безопасности конструкции, опорный стержень нужно устанавливать на отдельную бетонную подушку, а крепить анкерными болтами.
  • Фиксация ступеней на стойке выполняется с их узкой стороны.

Это краткое описание как изготавливается деревянная винтовая лестница своими руками. Видео весь процесс показывает со всеми нюансами. Деревянные конструкции можно комбинировать с другими материалами.

Это могут быть:

  • Камень;
  • Дерево;
  • Металл.

Многие века древесина являлась основным материалом для изготовления лестничных маршей. Как сделать лестницы винтовые из дерева, многих интересует и в настоящее время. Используя советы профессионалов, изучив особенности сборки, и выполнив правильно все расчеты, можно создать настоящий шедевр конструкции в своем доме.

olestnicah.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
