Качель деревянная – фото и чертежи с размерами

Содержание

видео-инструкция как сделать для детей своими руками, чертежи, фото и цена

Все фото из статьи

Можно не быть профессиональным плотником, но уметь сделать деревянные качели для детей обязан практически любой отец. Тем более что сам процесс постройки не требует от нас наличия особых навыков, да и инструменты с материалами можно использовать самые простые.

В нашей статье мы приведем описание конструкций различных качелей, а также озвучим алгоритм постройки.

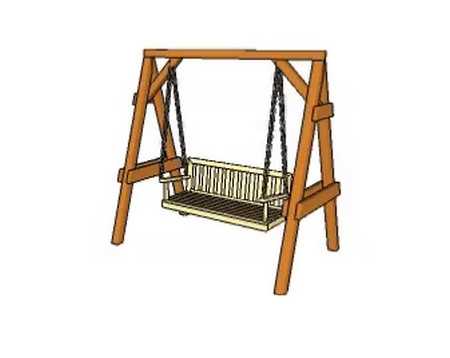

Создать такую или очень похожую конструкцию сможет любой мастер

Конструкции садовых качелей

Как мы отметили, сделать простейшие деревянные детские качели своими руками может каждый. Естественно, далеко не все конструкции будут достаточно простыми в постройке, но, даже обладая минимальными плотницкими навыками, можно подобрать посильный вариант.

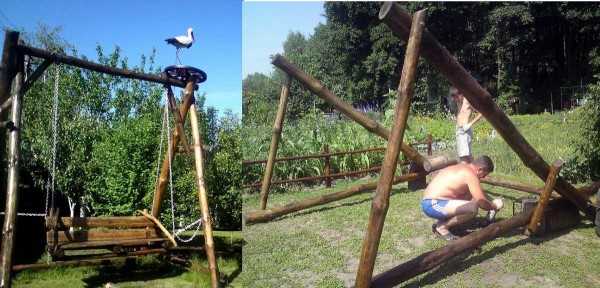

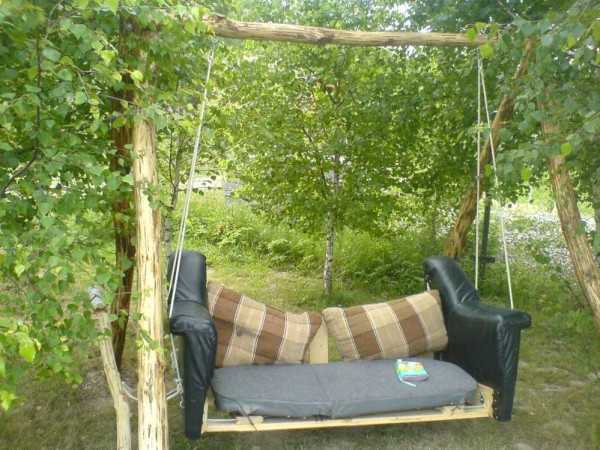

Конструкция из необработанных бревен тоже имеет право на существование

Несколько типов качелей мы охарактеризуем в таблице ниже:

РазновидностьОсобенности сооружения
Простейшие
  • Простейшие качели представляют собой сидение, закрепленное на двух цепях или прочных веревках.
  • Этак конструкция подвешивается к ветке дерева, расположенной на высоте не менее 2,5 – 3 м, и достаточно прочной, чтобы выдерживать вес ребенка без изгибов и деформаций.
  • При необходимости ветку можно подпереть дополнительной стойкой, которая устанавливается на некотором расстоянии от качелей.
Стационарные
  • Стационарная конструкция возводится там, где нет подходящих деревьев.
  • Сидение подвешивается к поперечному брусу, закрепленному между вертикальными опорами.
  • Сами опоры заглубляются в грунт не менее чем на 0,5 м, после чего трамбуются или бетонируются.
  • Для усиления конструкции в обязательном порядке устанавливаются подкосы, которые будут препятствовать  расшатыванию опор.
Переносные
  • Конструкция каркаса переносной качели будет такой же, как и в случае со стационарной моделью.
  • Основная разница заключается в сооружении основания:  его обустраивают либо на раме из достаточно прочных брусьев, либо на двух параллельных лагах.
  • Сооружение получается достаточно массивным и тяжелым, но при необходимости его все же можно перемещать по участку. В выбранном месте качели закрепляются с помощью металлических штырей, которые вбиваются в грунт через отверстия в брусьях основы.
Подвесная скамейка с кровлей
  • Данная разновидность качелей предназначена не столько для детей, сколько для взрослых. По сути, она представляет собой подвесной шезлонг, ориентированный на комфортный отдых.
  • Поскольку скамейка такого типа обычно рассчитывается на двух человек, то и каркас для нее делают достаточно массивным и прочным.
  • Кроме того, сверху часто обустраивают односкатную кровлю, которая защитит сидящих на лавочке от яркого солнца или небольшого дождя.

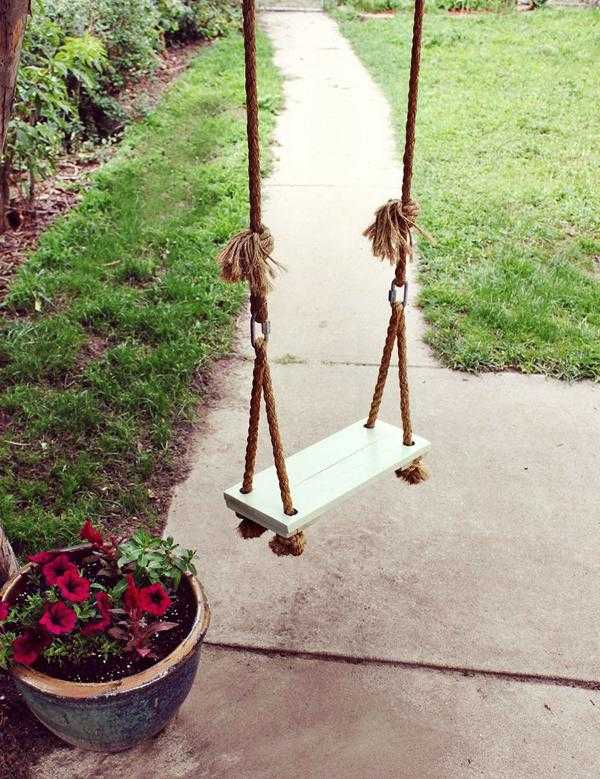

Простейшая конструкция на веревках, закреплённых на ветке

Как видите, каждый может найти вариант, соответствующий своим потребностям и возможностям. Мы же опишем самую сложную конструкцию, рассказав, как можно построить стационарные деревянные качели с крышей своими руками. Если вы разберетесь с этой методикой, то более простые сооружения вам гарантировано будут по плечу.

Инструменты и материалы

Что нужно для работы

Для конструкций с кровлей помимо древесины понадобится металлочерепица, ондулин или тканевый тент

Итак, чтобы построить качели, нам будут нужны следующие заготовки:

  • Сосновые брусья сечением 100х100 или 100х50 мм  для каркаса.
  • Более тонкие брусья (40х40 или 50х50 мм) для сооружения дополнительных элементов.
  • Доски толщиной не менее 25 мм.
  • Крепежные изделия – гвозди, саморезы, стальные накладки.
  • Система подвеса – цепи или прочные капроновые веревки, способные выдержать не менее 250 кг на разрыв.
  • Средства для защиты древесины – морилки или антисептические пропитки.
  • Краска по дереву для наружных работ.
  • Материалы для бетонировки основания.
  • Если делается конструкция с крышей – то гидроизоляционный и кровельный материал.

Все материалы стоит приобретать с запасом. Узнать точную длину нужных нам брусьев и досок можно, либо построив чертежи деревянных качелей своими руками с учетом нашего роста и веса, либо же скачав готовую схему.

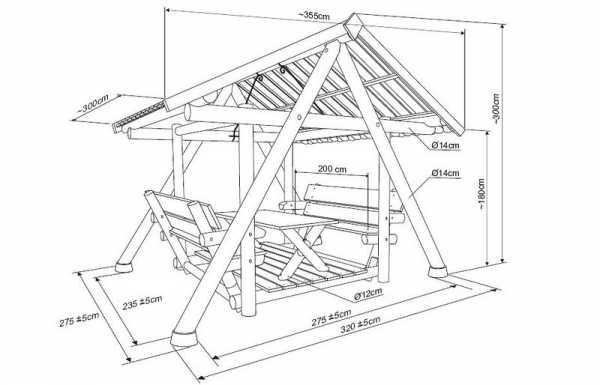

Схема подвеса скамейки

Совет! Габариты конструкции могут быть самыми разными, но специалисты обычно рекомендуют размещать точку подвеса на высоте около 2,5 м, а расстояние от сидения до земли делать примерно равным 60-70 см.

Набор инструментов

Если все работы вы будете выполнять своими руками, то вам понадобится полный набор инструментов для обработки дерева.

Он включает в себя:

  • Минимум две пилы – электрическую (сабельную или дисковую) и ножовку. Первую будем использовать для подрезки в размер крупных деталей, вторую – для выполнения точных распилов в выбранном месте.

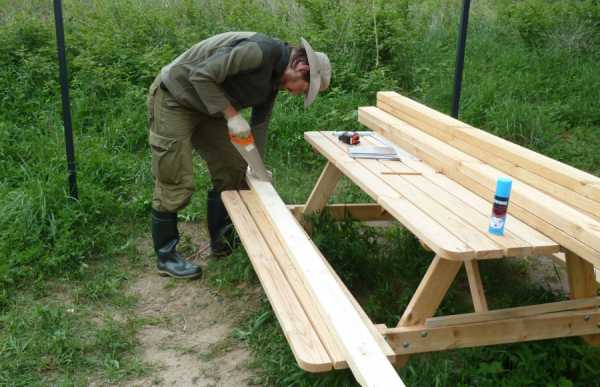

Точную подгонку удобнее выполнять с помощью ножовки

Совет! Если для работы мы приобрели недорогие брусья, требующие выравнивания, то полезным будет и электрорубанок.

  • Измерительные инструменты – уровень, рулетку и отвес.

Для обустройства основания понадобятся:

  • Лопаты или буры для формирования отверстий в грунте.
  • Миксер для бетона или корыто, в котором мы будем замешивать раствор.
  • Рубероид или гидроизоляционная мастика для древесины.
  • Временные подпорки или расчалки из прочного шнура.

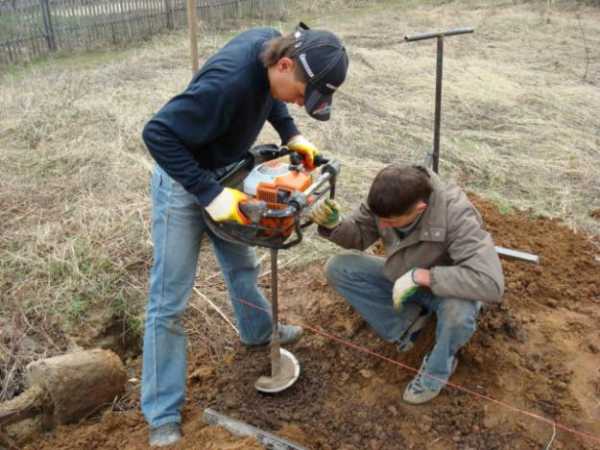

Гнезда для установки удобно делать с помощью бура

Методика изготовления качелей

Опорные части конструкции

Инструкция по изготовлению деревянных качелей начинается с описания процесса постройки и установки рамы:

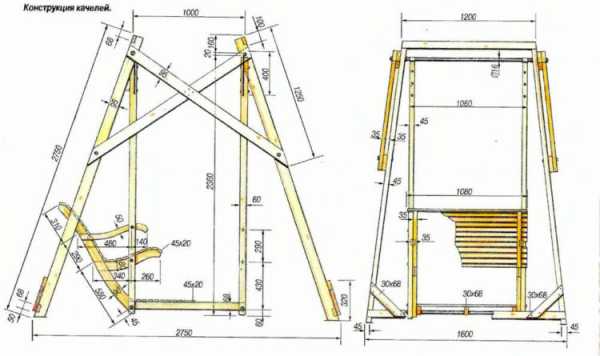

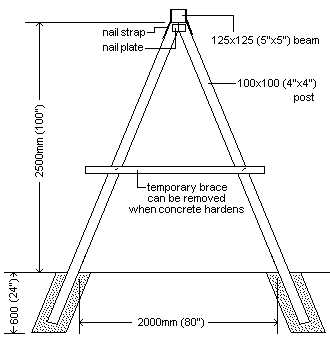

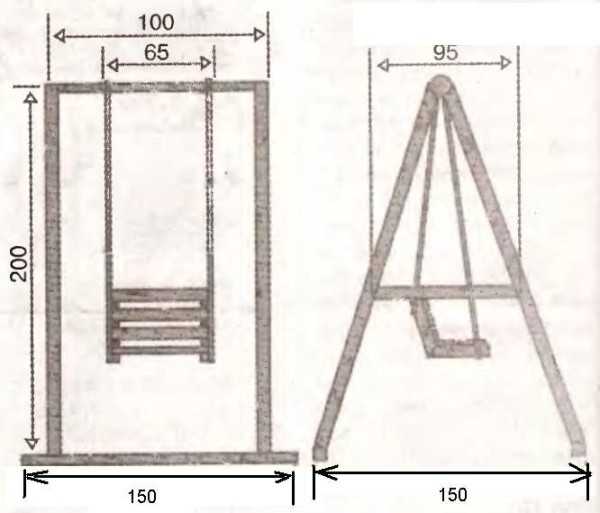

Чертеж рамы

  • От длинных деревянных брусьев сечением не менее 100х50 мм отрезаем четыре фрагмента длиной 2,75 – 3 м.
  • Тщательно выравниваем заготовки, обрабатывая их вначале электрическим рубанком, а затем шлифуя машинкой с абразивными элементами.
  • Прикладываем детали попарно друг к другу, формируя боковины рамы в форме буквы «Л». При этом в верхней части должны оставаться свободные участки бруса длиной около 25-30 см.

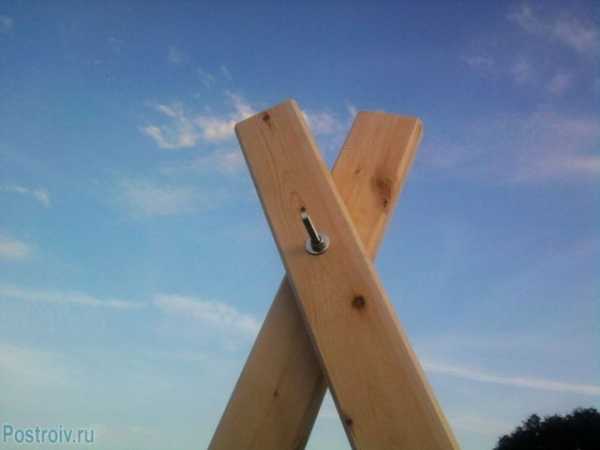

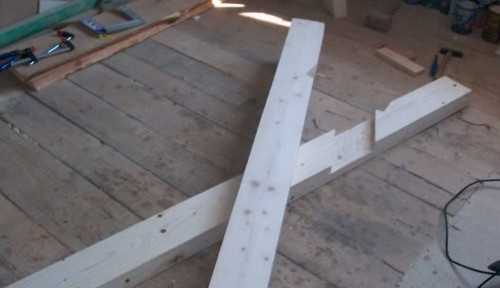

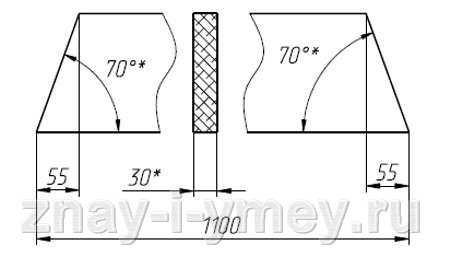

Пазы на брусьях

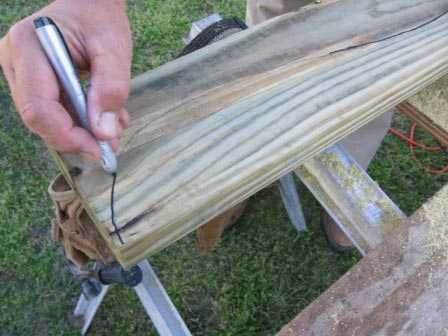

  • Наносим на брусья разметку, после чего на внутренней стороне каждого изделия выбираем пазы  на глубину, равную 1/2 толщины детали.
  • Собираем боковины, соединяя брусья гвоздями или длинными и прочными саморезами.
  • На расстоянии примерно 1,5 м от места соединения верхних частей прибиваем поперечную планку, которая будет играть роль ребра жесткости.

Обратите внимание! Для более надёжного соединения деталей под установку поперечины в брусьях также можно выбрать паз. Делать это удобнее после скрепления деталей.

  • Затем отрезаем участок детали, равный ширине наших будущих качелей. Тщательно выравниваем заготовку и укладываем ее в развилки, образовавшиеся в верхней части боковин, при необходимости делая вырезы подходящей формы. Надежно закрепляем поперечину, дополнительно фиксируя горизонтальный брус металлическими накладками.

Установка рамы

Когда рама готова, ее нужно установить на грунте.

Поскольку нам требуется стационарная конструкция, то работы у нас займут достаточно много времени:

  • На выбранном участке отмечаем места, где будет располагаться основание качелей.
  • По разметке выкапываем углубления или пробуриваем наклонные гнезда, в которые будут установлены ноги боковин рамы.

Фото стойки, залитой бетоном

  • На дно каждого углубления засыпаем не менее 10 см песчано-гравийной смеси – так мы защитим конструкцию от просадок и перекосов.
  • Обрабатываем нижние части боковин битумной мастикой или оборачиваем рубероидом, после чего устанавливаем раму качелей в проделанные отверстия. Тщательно выравниваем конструкцию таким образом, чтобы поперечина находилась в строго горизонтальном положении.
  • Бетонируем опоры, заливая в зазор между брусьями и стенками гнезд в грунте цементный раствор. При заливке следим, чтобы под землёй не формировались воздушные карманы, снижающие прочность закрепления.

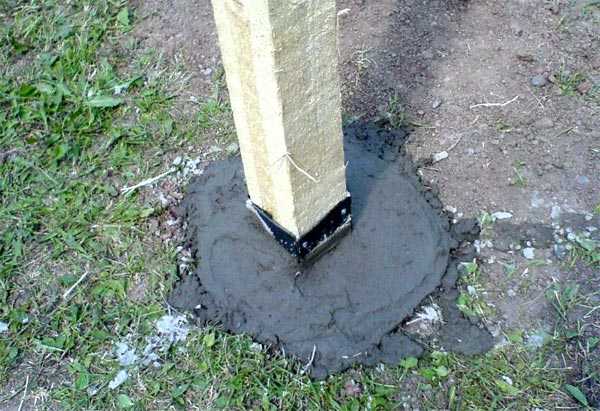

Вариант крепления ног рамы к бетонной опоре

  • Пока раствор не схватился, корректируем положение каркаса, после чего фиксируем его расчалками или подкосами.

Теперь нам необходимо оставить сооружение минимум на 10 дней без нагрузок. А если есть возможность, то каркас лучше не трогать до тех пор, пока бетон не наберет прочность, т.е. 28 дней.

Чтобы каркас прослужил нам как можно дольше, его нужно защитить от внешних воздействий. Для этого все деревянные части пропитываем морилкой или антисептиком, а затем вскрываем лаком или окрашиваем.

Кровля

Когда раму, закрепленную на грунте, можно будет подвергать нагрузкам без риска смещения, начинаем делать кровлю.

Поскольку  наша задача – изготовить простейший навес от солнца и дождя, то идеальным решением будет сооружение односкатного варианта:

  • На верхние части боковин каркаса укладываем поперечные брусья, которые фиксируем к основанию под углом: передний край должен быть несколько выше заднего. Полученный в результате уклон кровли обеспечит эффективный сток дождевой воды.
  • Концы боковин соединяем длинными рейками, которые сформируют передний и задний края кровли.
  • Сверху на изготовленную прямоугольную обвязку с шагом около 60 см укладываем обрешетку – брусья сечением 40х40 мм.
  • Поверх обрешетки размещаем гидроизоляционную мембрану, которая предотвратит протекание кровли.
  • Сверху монтируем контробрешетку из более тонких реек или фанеры, обработанной влагозащитными составами.

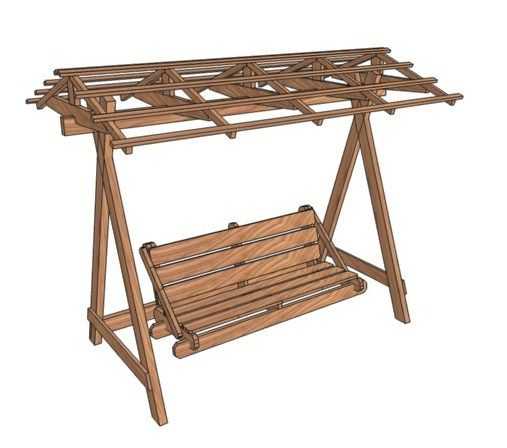

Наклонная односкатная кровля – оптимальный вариант

  • На контробрешетке монтируем кровельный материал – металлочерепицу, битумную черепицу, ондулин и т.д.
  • Также можно покрыть всю конструкцию тентом из водонепроницаемой ткани– тогда нам не потребуется ни монтаж дополнительной гидроизоляции, ни крепление контробрешетки.

Совет! При использовании тентовой кровли нужно следить, чтобы материал не провисал. Также желательно установить несколько направляющих для формирования переднего и заднего свесов, которые защитят сидящих на качелях от задувания капель или ярких лучей.

Подвесное сидение

Теперь нам остается только сделать скамейку, которую мы подвесим к изготовленной нами раме:

Каркас скамейки

  • Из деревянного бруса собираем несколько уголков, формируя каркас для сидения и спинки.
  • Уголки устанавливаем на ровную площадку и тщательно выравниваем, после чего соединяем продольными брусьями.
  • Вырезаем несколько реек, из которых будут формироваться плоскости сидения и спинки. Тщательно выравниваем все детали, одновременно несколько скругляя углы – так сидеть на подвешенной скамейке будет куда удобнее.
  • На каркас скамейки крепим рейки. Желательно делать это с изнаночной стороны — так на наружной поверхности не будут видны шляпки гвоздей или саморезов, которые со временем могут покрыться ржавчиной.

Конструкция из реек

  • По бокам устанавливаем небольшие подлокотники, которые сверху закрываем отполированными планками.
  • На боковые поверхности каркаса устанавливаем крепления для цепей: одно – на передней части сидения, и одно – в верхней части спинки.
  • Конструкцию еще раз тщательно шлифуем, после чего обрабатываем влагозащитными составами с антисептическими компонентами. В завершение лакируем лавочку или покрываем ее краской для наружного использования.

Анкеры для подвеса

Теперь нам нужно повесить конструкцию, чтобы превратить скамейку в качели.

Делается  это довольно просто:

  • В нижнюю плоскость поперечной балки, которая соединяет боковины каркаса, закручиваем достаточно длинный и прочный анкер с кольцом, фиксируя его гайкой с достаточно широкой шайбой.

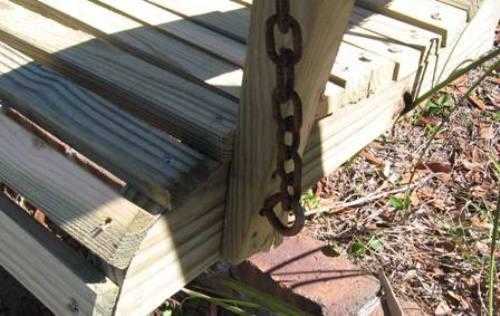

Узел крепления подвесных цепей

  • Выполняем такую же операцию на противоположном конце поперечины.

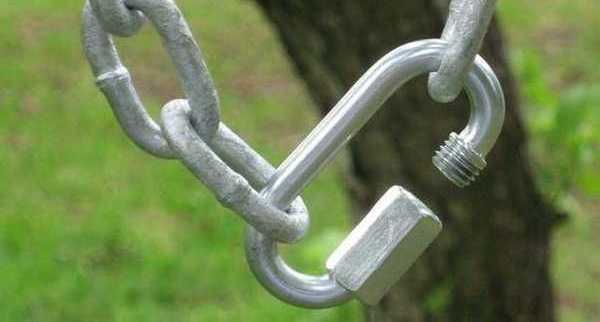

  • В кольца анкеров или шпилек продеваем надежные стальные карабины овальной или каплевидной формы. Тщательно смазываем металлические детали в местах контакта для снижения трения и уменьшения скрипа.
  • Пропускаем через карабины отрезки цепи, которые закрепляем на кронштейнах, установленных на боковинах скамейки. Длину цепей подбираем с таким расчетом, чтобы подвешенная лавочка располагалась как можно ровнее.

На этом наша работа завершается, и деревянные качели на цепях можно смело использовать по назначению.

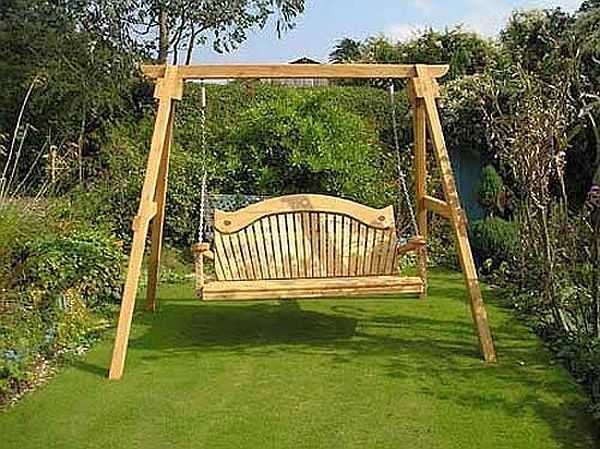

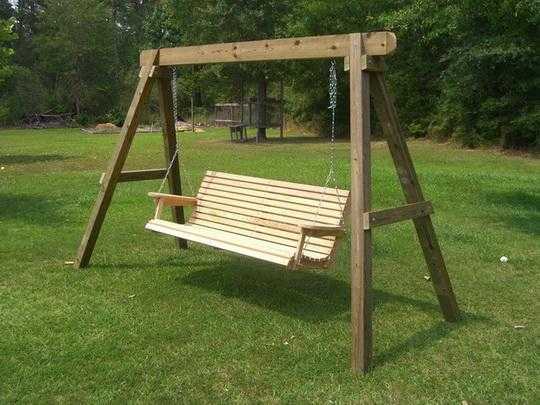

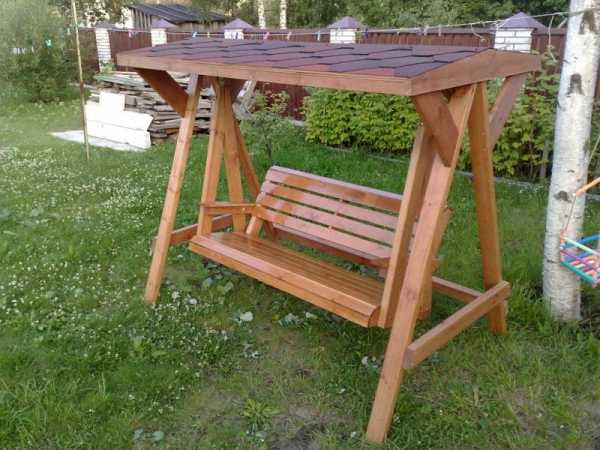

Результат наших стараний

Заключение

Конечно, приведенные выше советы о том, как сделать деревянные качели своими руками, носят ознакомительный характер. Методика работы во многом зависит от того, какую именно конструкцию вы выберете, и потому, прежде чем браться за инструмент даже опытному мастеру, стоит изучить познавательное  видео в этой статье.

rubankom.com

Садовые качели своими руками из дерева

Такая конструкция монтируется на дачном участке в различных целях. Одни считают, что качели позволят разнообразить досуг малышей, и они не будут мешать родителям заниматься грядками. Другие и сами не прочь отдохнуть и набраться сил, слегка покачиваясь на «подвесной доске». Третьи стараются именно таким образом приукрасить свою территорию и привнести в ее оформление оригинальную «изюминку».

Вариантов много, следовательно, и схемы качелей существенно различаются. Рассмотрим общие аспекты  изготовления садовых качелей своими руками из дерева, а также наиболее распространенные чертежи. А что именно выбрать – несложно решить, сообразуясь с собственными пожеланиями и возможностями. Главное – понять, как правильно сделать и что учесть.

Место установки

Если пройтись по территории садового товарищества, то абсолютно одинаковых по планировке участков не встретить. Естественно, что каждый хозяин сам ориентируется на приемлемые для его дачи габариты качелей. «Оглядываться» при составлении схемы на типовые чертежи вряд ли стоит, так как огромное преимущество изготовления чего-либо своими руками – возможность самостоятельного конструирования.

То есть качели делаются такими, чтобы они, с одной стороны, не стали помехой, с другой – полностью соответствовали своему предназначению.

Определиться с их размерами несложно, если вспомнить, что такое масштабирование. Поэтому за исходный можно брать любой понравившийся чертеж, а уж переделать его под свой участок – не проблема.

Так как мы рассматривается вопрос изготовления именно из дерева, следует учесть, что оно на солнце довольно интенсивно портится. Трещины, которыми покроются все детали качелей, приведут к тому, что через короткое время придется заниматься или ее частичным ремонтом, или полной реставрацией, связанной с демонтажом элементов. Для металлоконструкций это не так важно, но для установки качелей из древесины желательно выбирать место притененное. Или такое, которое освещается прямыми лучами лишь незначительную часть дня.

Довольно ошибочно считать, что смонтированный над «подвесной доской» козырек (навес, тент) спасет от солнца. Если речь идет о том, кто пользуется качелями – да; тень ему будет обеспечена. А как быть с деревянными опорами, балкой-перекладиной, которые довольно быстро начнут рассыхаться? Все это следует также принять к сведению, если, конечно, делать качели не для кратковременного использования.

О таких критериях выбора места, как удаленность от ограждения, деревьев, стены садового домика говорить излишне – это элементарные вещи. Нужно думать не только об удобстве эксплуатации качелей, но и о безопасности. Особенно, если ими будут преимущественно пользоваться дети.

Тип конструкции

Выбор небольшой – стационарные качели, разборные или подвесные. Вряд ли дерево, оставленное в зиму на участке, прослужит долго. С точки зрения практицизма и разумной экономии на материалах целесообразно остановиться на втором или третьем варианте.

Естественно, о полном демонтаже некоторых типов разборных качелей речь не идет. Те же опоры каждый год в конце сезона из грунта вынимать никто не станет, чтобы весной все делать заново. Но вот о возможности частичной разборки конструкции подумать нелишне.

В этом плане следует грамотно определиться с крепежными элементами и способами соединений составных частей. То, что для сборки мобильной конструкции гвозди однозначно не подходят – понятно. Скобы для ее усиления – также. Оптимальный выбор – металлические пластины (уголки) и саморезы, болты.

Порода дерева

Так как качели делаются для установки на садовом участке, их долговечность во многом определяется устойчивостью материала к внешним факторам. В первую очередь – сырости. Любая технология «своими руками» предполагает разумную экономию, поэтому можно вести речь лишь о недорогих и доступных на территории страны породах. Целесообразно выбирать только хвойные. Наличие смолы в их структуре – уже определенная гарантия от гниения древесины.

Более дешевую ель приобретать не имеет смысла по причине недостаточной прочности материала. Возможно, эта порода хороша для конструирования чего-либо, находящегося в статике. Например, садовой лавочки. Качели же, подвергающиеся значительным динамическим нагрузкам, нуждаются в более крепкой древесине. Следовательно, сосна или лиственница. Последняя порода даже лучше, так как со временем, намокая, обретает дополнительную прочность.

Варианты качелей из дерева

Человеку, который в состоянии что-то изготовить без посторонней помощи, своими руками, объяснять «азы» конструирования и сборки – попусту тратить время. А вот вооружить некоторыми идеями имеет смысл. Несколько примеров помогут сделать правильный выбор варианта. Возможно, навести на мысль о составлении собственного оригинального чертежа.

Рекомендации по параметрам деревянных заготовок

Это не жесткий стандарт, но приведенные данные облегчат процесс подбора необходимой для качелей древесины по размерам.

Чтобы качели стояли прочно, одного уплотнения грунта бывает явно недостаточно. Как вариант – установка опорной рамы из бруса. Закрепить на ней всю конструкцию, учитывая, что она из дерева, несложно. Да и с демонтажом проблем не возникнет.

Если брус качественно пропитать (например, отработкой машинного масла), то в течение нескольких лет он будет в хорошем состоянии. А на зиму раму также можно убирать с садового участка.

В статье дана исчерпывающая информация по особенностям изготовления качелей из дерева. Все остальное – размеры, формы, чертежи – на усмотрение мастера. А вот навязывать в буквальном смысле слова какую-то определенную модель садовых качелей автор не считает правильным.

Удачи вам, любители все делать своими руками!

woodguide.ru

дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)

Помните детские ощущений от качелей? Это не только приятно, но еще и полезно — монотонные раскачивания тренируют вестибулярный аппарат, а еще — успокаивают нервную систему. Второе свойство в наше время очень полезно. Такое себе приятное лечение-расслабление после напряженного дня. Тем более, что сделать качели своими руками сможет любой человек с «прямыми» руками. Есть, конечно и сложные модели, но простых намного больше.

О конструкциях

Содержание статьи

Как и большую часть надворных построек, качели чаще всего делают из дерева. Стойки и перекладину — из бруса, бревна, сиденья — из дощечек и даже из частей домашней мебели.

Такие качели-диван со с стойками из бревен сделать самостоятельно легко: быстро, дешево, удобно

Немного о конструкциях. Есть три основных вида подвесных качелей, или как их еще называют — качели-лодочка, диван, скамейка и т.п. Основное отличие в типе опорной конструкции: есть А-образное и П-образное. Пример со стойками, сложенными в треугольную конструкцию вы видите выше, а на фото ниже пример с П-образной стойкой. Это уже скорее пергола с подвесной скамейкой и строится она по тому же типу, только еще с учетом раскачивающих нагрузок.

Есть третий вид — это уже сложное сооружение, которое требует определенных навыков — в его основе шарнирные соединения и раскачиваются они от упора ногами в пол. Сразу приведем и фото и схемы для желающих (можно развернуть во весь экран, если нажать на стрелки в правом верхнем углу картинки).

Как построить беседку из дерева своими руками читайте тут.

Делаем качели своими руками из дерева

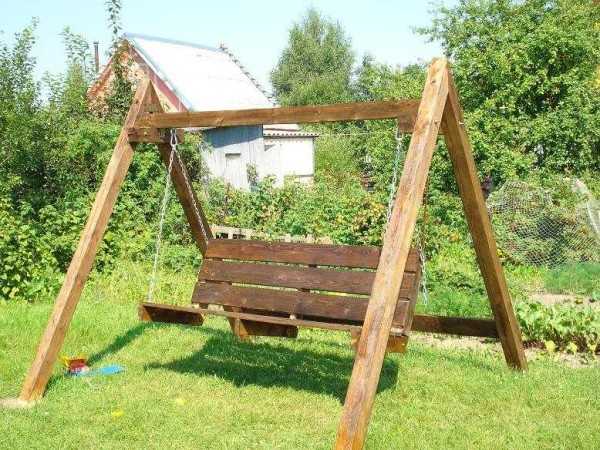

Чаще всего самостоятельно делают конструкцию в виде буквы «А». Она проще, требует меньшего расхода материалов. Более подробно разберем узлы, крепления, поговорим о материалах, защите от разрушения и устойчивости.

Материалы

Сразу о том, из чего сделать деревянные качели. Выбор сечения пиломатериалов зависит от планируемой нагрузки. Если предполагается, что сидеть будет один взрослый человек, стойки и верхняя перекладина по минимуму — 50*70 мм. Если предполагается большее количество «посадочных» мест — два или три, то сечение бруса не менее 100*100 мм, в лучше — 100*150 мм. Опытным путем установлено, что такая конструкция при использовании бруса 100*100 нормально выдерживает суммарную нагрузку около 200 кг. Если вам необходимо больше — берите большее сечение, или ставьте бревна))

О том, из чего изготавливают скамью/диванчик. На каркас пойдет брусок 70*40 мм, высота спинки не менее 600 мм, глубина сиденья не менее 480 мм. С глубиной сиденья и углом наклона спинки можно экспериментировать: есть варианты под «лежачее» положение. Соответственно, и длинна дивана и габариты конструкции от этого сильно меняются. Для крепления используют гвозди 200 или шпильки не менее 10 мм в диаметре.

Как расположить стойки

Схема с размерами и перечнем требуемого материала на фото ниже. Если откровенно, мало кто делает из таких материалов, как указано в спецификации. Чаще ставят брус.

Перечень материалов для изготовления качели-скамьи
Чертеж с размерами подвесной качели из дерева

Есть разновидности этой конструкции: с нижней рамой или без. Если качели устанавливаться будут на жесткой площадке и крепления сделать жесткими, на шпильки, без возможности люфта, то стоять такая конструкция будет без проблем. Если есть сомнения, можно сделать по низу стяжку из бруса, прибить ее шпильками к покрытию, или вогнать скобы в землю.

Тут добавлена перекладина, разъезжаться нечему

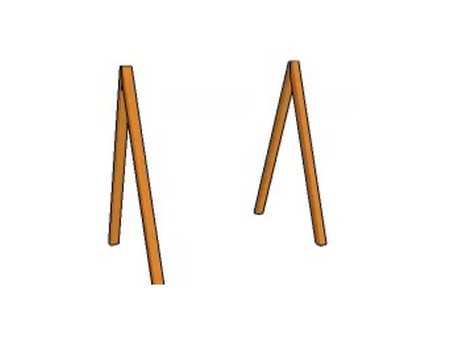

Самая простая конструкция, но «ноги» могут разъезжаться
Эти просто стоят, не закопанные

Для тех, кто боится боковых нагрузок — конструкция в этой оси не самая надежная — можно предложить стойки ставить с уклоном. Площадь потребуется большая, но устойчивость будет высокой.

Стойки с уклоном сделают конструкцию более устойчивой

Если предполагается установка в грунт, части стоек, которые будут закапываться необходимо обработать био-защитой. Как дешевый вариант — поставить на несколько часов в сосуд с отработанным маслом. Высушить, потом закапывать. Зарывают на глубину не менее 50 см, на дно насыпают немного щебня, выставляют стойки и бетонируют. Если боитесь, что этого недостаточно, прикрепите крестообразно внизу несколько полос металла. Лунку придется копать большего размера, но площадь удержания будет больше.

Качели из бруса на грунте. Видны следы бетонирования

Как сделать пруд для дачи или возле дома читаем в этой статье. Возможно, вам будет интересно прочесть о бассейнах для дачи.

Способы крепления поперечины

Во всех качелях такого типа — с подпиленным вверху брусьями стоек — проблемным является узел крепления поперечины, к которой цепляют потом скамью. На фото выше он решен надежно, хоть и не совсем эстетично. Вся беда в том, что эстетичные способы сложны в исполнении. И, если вам не на продажу, быстрее сделать что-то неэлегантное, но надежное. Так вот, чтобы закрепить поперечину, ниже пересечения приделан накладной брус, притянутый к стойкам шпильками. На него и ложится поперечина, которая от боковых сдвигов удерживается стойками и крепежом — гвоздями и шипильками.

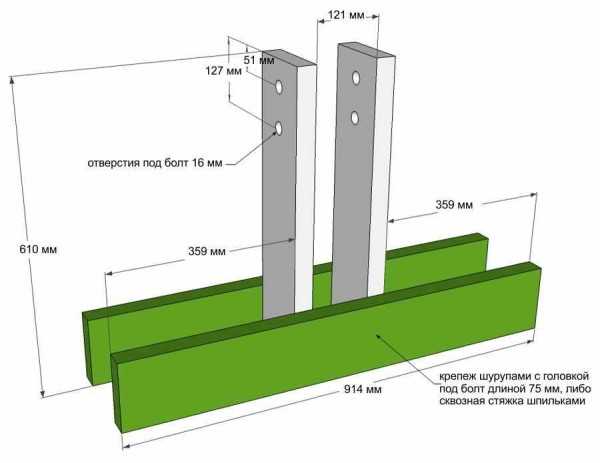

Еще один способ установки поперечины — крепить боковые стойки в виде буквы «Х». При таком варианте несущий брус отлично ложится. Его дополнительно крепят гвоздями, а стойки стягивают шпильками. Такой вариант смотрите на следующем фото.

Все хорошо, но длины диванчика не хватает…

По такому же принципу собраны качели своими руками из бревен: боковые скреплены накрест, а сверху уложено опорное бревно. Если брус иногда собирают на гвозди, то в случае с бревнами используют в основном шпильки.

Качели на цепях из бревна

Для тех, кто хорошо знаком с плотницким делом, есть еще варианты: в пол-дерева. Такой проект в фотогалерее ниже с крупным планом некоторых ключевых узлов.

О скамейках для сада и участка можно прочесть тут.

Фотогалерея самодельных качелей на цепях

И несколько фото разных качелей, сделанных на основе А-образной конструкции.

Как построить детский игровой домик на дачном участке или возле дома читайте тут.

Крепление качелей к перекладине

Еще требует разъяснений крепление для качелей, то есть не для всех очевидно, как подвесить скамейку-диванчик на перекладину. Сначала перекладина сверлится снизу-вверх насквозь. Через отверстие пропускается болт, к которому крепится рым-гайка. Под шляпку гайки укладывают одну-две широкие шайбы, чтобы она не продавливалась под весом.

Вместо обычной гайки на пропущенный через отверстие в перекладине болт накручивается рым-гайка

Получается, что кольцо рым-гайки расположено внизу. К нему можно крепить карабин, перекинуть канат или трос и т.п. Только обратите внимание, что карабин должен нормально, свободно висеть на кольце рым-гайке. А в карабине должны свободно помещаться два звена цепи. Потому желательно покупать все вместе в одном магазине: можно примерить весь узел сразу.

Как собирается крепление из цепей для качели. Потом этот карабин продевается в рым-гайку и закручивается страховочное кольцо

Кстати, в магазине такелажа можно наткнуться на другие приспособления, которые можно приспособить для крепления цепей или веревок от сиденья качели. Например, такие, как на фото ниже.

Еще варианты такелажа. Из них тоже можно сделать качельный узел для крепления к перекладине

Они рассчитаны на подъем груза от 0,5 тонны, так что для детских их использовать нет смысла, в вот на качели для взрослых — вполне.

У такого крепления есть существенный минус — при раскачивании слышен скрип. На время от него избавиться можно смазав узел, но операцию эту придется периодически повторять. Выход — сделать узел на подшипниках, но без сварки не обойтись.

Качели из металла своими руками

Конструкция у них точно такая же. Материал другой, и способ его крепления. Это — сварка. Тем, кто знаком со сварочными инверторами, не составит труда сварить нечто подобное. А для вдохновения фотоотчет.

Ниже есть чертеж этой качели с размерами. Требуются некоторые пояснения. На рисунке имеется приваренная по периметру труба (эта плоскость заштрихована). Она закопана и потому на фото не видна. Была сделана для того, чтобы повысить устойчивость: массы у друзей немалые. По той же причине наварены на торцы стоек пластины металла. Установку усложнили, но стоят качели намертво.

Чертеж качели из профильной трубы с размерами

Для изготовления ушло 22 метра профильной трубы 50*50 мм, для сиденья 25*25 мм — 10 мм,  доски 2000*120*18 — 7 шт и остальное — крепеж, краска, антиржавчина.

Есть еще один способ крепления качели к перекладине. Он на фото.

Способ сделать крепление металлической качели к перекладине

Никто так не сможет объяснить, как автор произведения. Как сделать качели своими руками из металла смотрите в видео.

Оригинальной формы качели из профильной трубы — стойки нелинейные, а изогнутые. Такое с деревом сделать если и возможно, то только мастеру.

Несколько фото-идей от авторов и владельцев подобных конструкций.

Такие металлические качели своими руками можно сделать при наличии трубогиба
Это вариант из металла самой первой конструкции
Классика жанра: все просто и без излишеств

О конструкциях и изготовлении металлических мангалов можно прочесть в этой статье.

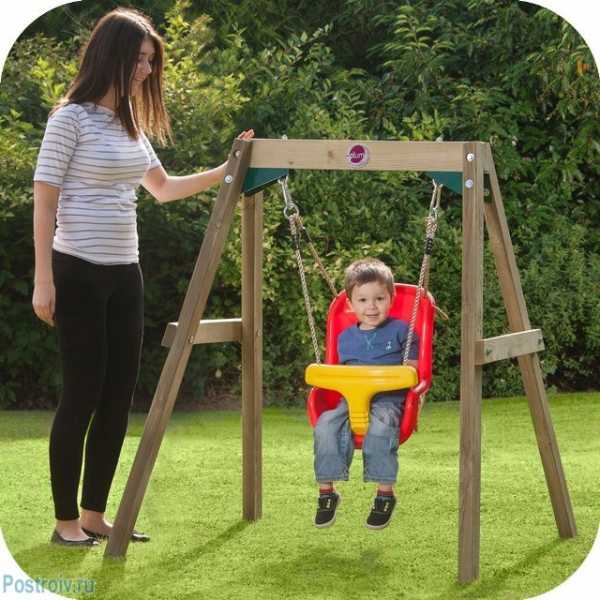

Детские качели

Для детей можно сделать такие же по конструкции, но меньшего размера.

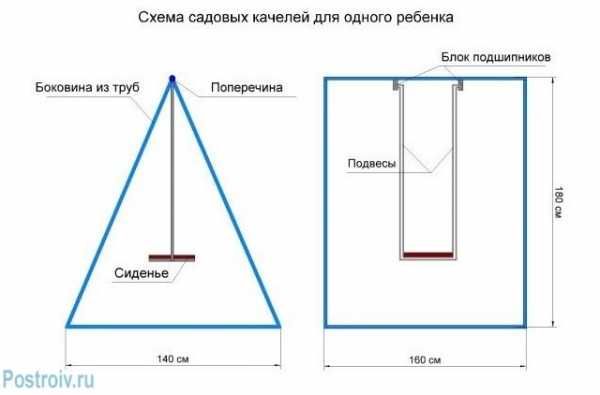

Примерные размеры качелей для детей. Высота, понятно, может быть и меньше

Есть несколько других моделей для детской площадки, а о том, как сделать песочницу можно прочесть тут.  Вот первые — качели-весы или балансир.

Качеля для детей — балансир или весы

Все понятно, могут возникнуть вопросы только по узлу крепления. Ниже чертеж с указанием размеров. Для украпления верхней части внутри закрепляются стальные пластины. Чтобы они качались, сверлится отверстие, в которое продевается штырь. Улучшить «качение» можно вставив подшипники.

Стойки для качели-балансира

Быстро и просто можно сделать качели-гнездо из шины (автомобильной покрышки). В нее по четырем углам устанавливаются болты с рым-гайками, но меньшего диаметра (про шайбы не забудьте), к ним цепляются канаты или цепи, а их можно хоть на соответствующую ветку на дереве закинуть, хоть на турник повесить.

Как сделать качели-гнездо из покрышки

stroychik.ru

Садовые деревянные качели. Подробные чертежи качелей для дачи. Часть 1


Предоставляю вам чертежи качелей для дачи, предназначенные для стационарной установки на участке. Эти садовые деревянные качели, на первый взгляд, покажутся достаточно сложным изделием для изготовления своими руками. На самом деле это не совсем так.

Сделать такие садовые деревянные качели своими руками не намного сложнее чем, к примеру, декоративное ограждение для клумбы, чертежи которого я предлагал вам здесь: Декоративное ограждение для клумбы.

Работы и времени на изготовление деревянных качелей, разумеется, потребуется больше, ввиду значительного количества элементов. Главное здесь не торопиться и с тщательностью подходить к изготовлению каждой детали, особо обращая внимание на соблюдение указанных в чертежах качелей размеров.

Но оно стоит того: несмотря на обилие предложений на рынке различных (а на самом деле – практически однотипных) садовых качелей, в основном, китайского производства, садовые деревянные качели – это вечная классика. Качественно и не спеша сделанные, хорошо защищенные от воздействия окружающей среды садовые деревянные качели станут настоящим украшением вашего дачного участка и прослужат долго и вам, и вашим детям.

Если вам этот проект покажется слишком сложным, то для начала можете изготовить очень простые уличные детские качели, подробные чертежи и инструкция по изготовлению которых также имеется на сайте. Взрослым на таких качелях-балансирах качаться, конечно, не солидно, но ребятишки будут в полном восторге.

Разумеется, это не единственный вариант исполнения садовых деревянных качелей — если хотите, то перед тем как приступить к изучению чертежей, можете посмотреть небольшой видео обзор на эту тему в конце статьи.

Поскольку я постарался предоставить вам максимально подробные чертежи качелей для дачи, то статья получилась слишком большого объема, что неудобно для восприятия. Пришлось разбить ее на две части.
Все чертежи кликабельны, нажимайте для увеличения.

Итак, приступаем.

Деревянные качели. Чертежи качелей для дачи, часть 1

Расход древесины на изготовление садовых деревянных качелей — 0.2 кубометра.

Сборочные единицы:

1. Каркас – 1шт.
2. Скамейка – 1шт.
3. Кронштейн – 2шт.

Детали:

5. Карниз – 8шт.
6. Стропила – 4шт.
7. Рейка 2480х40х30мм – 8шт.
8. Крюк – 6шт.

Стандартные изделия:

10. Болт М10х40 – 2шт.
11. Болт М10х70 – 4шт.
12. Гайка М10 – 6шт.
13 Шайба 10 – 6шт.

Материалы:

14. Цепь 8х32 L=4300мм (длину уточнить по месту).

Размер развертки крыши качелей 2480х1600мм.

Каркас деревянных качелей. Сборочный чертеж

Детали:

1. Тетива задняя – 2шт.
2. Балка – 1шт.
3. Клин – 4шт.
5. Доска – 2шт.
6. Доска 30х150х1880мм – 1шт.
7. Тетива передняя – 2шт.

Стандартные изделия:

10. Гайка М10 – 16шт.
11. Шайба 10 – 8шт.
12. Шпилька М10х250 – 4шт.

Тетива передняя
Брус 100х100

Тетива задняя
Брус 100х100

Балка
Доска обрезная 50х180

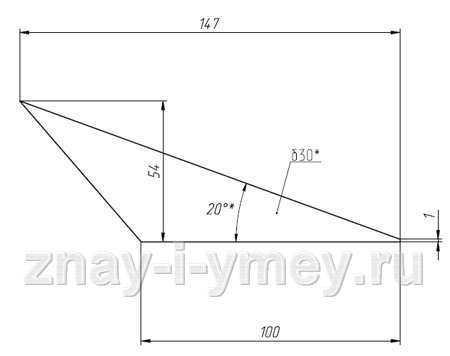

Клин
Доска обрезная 30х150

Доска
Доска обрезная 30х150

Считаю излишним упоминать о том, что качество и долговечность ваших садовых качелей будет впрямую зависеть не только от тщательности изготовления всех элементов деревянных качелей согласно чертежей, но и от качества материала. Древесина естественной влажности для изготовления качелей для дачи не годится категорически.

Читайте окончание статьи: Чертежи качелей для дачи. Часть 2

Деревянные садовые качели, полёт фантазии:



znay-i-umey.ru

видео-инструкция по монтажу, особенности уличных деревянных детских конструкций, размеры, чертежи, цена, фото

Все фото из статьи

В последнее время мода на дачные садовые качели стала возвращаться, ведь что может быть приятней, чем отдых прохладным летним вечером под открытым небом на удобных качелях. Приобрести такую конструкцию можно во многих специализированных магазинах, однако, ее стоимость довольно высокая. Поэтому гораздо целесообразней сделать деревянные качели для дачи своими руками.

На первый взгляд может показаться, что эта задача слишком сложная и под силу только профессионалам. Но в действительности же сделать качели может каждый дачник, умеющий обращаться с элементарным инструментом по дереву. Убедиться в этом вы можете из данной статьи, в которой мы подробно рассмотрим процесс изготовления деревянных дачных качелей.

Деревянные качели на даче

Изготовление качелей

Выбор места

Прежде чем приступить к работе, необходимо выбрать место, где планируется установить конструкцию. Дело в том, что от этого могут зависеть габариты изделия.

Чаще всего дачные деревянные качели устанавливают в зоне отдыха. Однако, они также могут располагаться где-нибудь в саду, среди деревьев. Такой вариант отлично подходит для тех, кто любит уединяться на природе, к примеру, с книгой в руках.

Совет!
Желательно не устанавливать конструкцию под плодовыми деревьями, так как падающие плоды могут испортить отдых или повредить навес.

Если же вы хотите сделать уличные деревянные детские качели для дачи, то расположить их лучше на детской площадке, чтобы дети находились на виду.

Надо сказать, что от выбора места во многом зависит и конструкция будущего изделия. К примеру, если сооружение будет расположено в саду в затененном месте, то навес можно не делать. Если же, наоборот, на открытой площадке – необходимо обеспечить защиту от солнца.

Эскиз деревянных качелей

Проект

Следующим этапом является проектирование будущей конструкции. Вам предстоит выполнить чертежи дачных качелей своими руками из дерева. Для этого нужно в первую очередь решить, какие габариты будет иметь изделие.

Что касается конструкции качелей, то она обычно стандартная и довольно простая – в основе лежат четыре опоры, к которым крепится балка-поперечина. При этом лавочка подвешивается к балке цепями.

Надо сказать, что совершенно необязательно с высокой точностью выполнять чертежи деревянной качели для дачи своими руками, соблюдая при этом масштаб и пр. Главное, чтобы проект отображал основные конструкционные элементы изделия, а также содержал размеры всех деталей, указанные в миллиметрах.

Брус 100х100 мм

Материалы

Прежде чем приступить к сборке изделия, нужно подготовить все материалы, которые потребуются в процессе работы:

МатериалыКоличество
Брус 100х100 мм5 шт.
Доски длиной 2,5 м, шириной 10 см и толщиной 25 мм15 шт
Доска длиной 2,5 м, шириной 15 см и толщиной 50 мм1 шт.
Карабины6 шт.
Винты с кольцом 12х80 мм4 шт.
Винты с кольцом 12х100 мм2 шт.
Цепи (длина должна составлять половину высоты конструкции)4 шт.

Основным материалом для качелей будет служить брус. Надо сказать, что не имеет большого значения какой породы древесина, к примеру, можно использовать сосну или ель, цена которых наиболее доступная. Главное, чтобы древесина была высушенной и не имела трещин, а также большого количества сучков и любых других изъянов.

Обратите внимание!
Перед использованием все пиломатериалы необходимо обработать защитной антисептической пропиткой, что обеспечит долговечность конструкции.
Данная процедура позволит предотвратить повреждение древесины микроорганизмами, грибками и насекомыми.

Конструкция стоек

Монтаж стоек

Начинать сборку качелей следует с установки стоек.

Инструкция по выполнению их монтажа выглядит так:

  • Вначале нужно подготовить площадку – очистить ее от мусора и травы, после чего нанести разметку, которая определяет размеры деревянных качелей для дачи.
  • Далее по углам разметки следует выкопать лунки под опоры, глубина которых должна составлять не менее 70 см. Для выполнения лунок можно воспользоваться садовым буром или обычной лопатой.
  • На дно лунок надо засыпать щебень слоем толщиной около 10 см.
  • Затем устанавливаются стойки под определенным углом, после чего лунки заливаются бетоном.
  • Далее смежные стойки соединяются болтами. Для этого предварительно нужно высверлить в них отверстия.
  • Сверху и снизу смежные стойки необходимо скрепит перекладинами.

Готовый каркас

  • Спустя несколько дней, когда бетон застынет, своими руками устанавливается горизонтальный брус, к которому будет в дальнейшем подвешиваться лавочка. Закрепить его можно при помощи анкеров, кроме того дополнительно монтируются раскосы. В итоге должна получиться прочная жесткая конструкция.
  • Далее, при необходимости выполняется каркас навеса. Вариантов его монтажа существует довольно много. К примеру, в качестве основы можно использовать деревянные брусья верхней обвязки, к которым крепятся остальные элементы двускатной крыши.

Пример конструкции двухскатного навеса

Изготовление лавочки

Теперь, когда основа готова, можно приступить к изготовлению лавочки.

Вариантов ее конструкций существует много, однако, принцип изготовления всегда примерно такой:

  • Приступая к изготовлению лавочки в первую очередь нужно выполнить основу конструкции, обычно это две боковины, которые впоследствии соединяются планками, образующими сиденье. Если качели для дачи из дерева достаточно большие, то посередине лавочки необходимо выполнить дополнительное ребро жесткости.

    Нанесение разметки на доски

    Для изготовления основы нужно вначале выполнить лекала, после чего нанести разметку на доски, из которых затем выпиливаются детали. Как правило, основание сиденья и спинки соединяются между собой саморезами и столярным клеем, в результате чего образуется одна цельная деталь.

  • Далее нужно соединить все три детали планками. Для этого нужно правильно расположить элементы основания лавочки, чтобы между ними было одинаковое расстояние, после чего зафиксировать саморезами первую планку. Она должна располагаться на участке перехода от сиденья к спинке, т.е. посередине, как показано на фото.

    Сборка лавочки

    Такое расположение первой планки позволит дальше равномерно распределить остальные рейки деревянной конструкции.

  • После этого основа обшивается остальными планками. На этом этапе важно вкручивать шляпки саморезов заподлицо, в противном случае ими можно будет пораниться.
  • Далее из досок выпиливаются подлокотники и крепятся к лавочке. С одной стороны они фиксируются к основанию спинки, а с другой стороны – к стойке, которая крепится к основанию сиденья.
  • Затем лавочку необходимо тщательно отшлифовать наждачной бумагой или электрической шлифмашинкой. Шляпки саморезов можно зашпаклевать и поверхность зашкурить наждачной бумагой. Если впоследствии конструкция будет вскрываться лаком, шпаклевку следует подбирать под цвет древесины.
  • Подготовленную лавочку нужно покрыть слоем краски или вскрыть лаком. Для этого можно использовать любое лакокрасочное покрытие по дереву для наружных работ.
    На этом изготовление лавочки завершено.

На фото — крепление цепи к лавочке

Установка качели

Завершающим этапом работы является установка качели.

Данная операция выполняется в такой последовательности:

  • В первую очередь нужно вкрутить в горизонтальный брус болты с кольцами 12х100 мм. Болты должна находиться друг от друга на расстоянии равном длине лавочки.
  • Затем в основание спинки и сиденья лавочки с двух сторон вкручиваются болты с кольцами 12х80 мм.
  • В завершение работы при помощи карабинов конструкцию нужно подвесить к брусу основания на цепях. На этом этапе нужно правильно отрегулировать длину цепей, чтобы сиденье располагалось горизонтально, и было слегка отклонено назад.

Совет!
Чтобы в процессе эксплуатации качели не скрипели, кольца нужно смазать солидолом.
Работу следует выполнить аккуратно, чтобы не испачкать солидолом остальную конструкцию.

На этом качели на дачу своими руками из дерева выполнены. Теперь осталось обустроить площадку вокруг них. Ее можно засыпать песком, выложить тротуарной плиткой или залить бетоном.

Вывод

Несмотря на кажущуюся сложность, сделать на даче деревянные качели может каждый. Конечно, на это придется потратить некоторое время и силы, но зато результатом такой работы станет отличное место отдыха, которое будет радовать вас и ваших близких на протяжении многих лет.

Из видео в этой статье можно подчерпнуть дополнительную полезную информацию по озвученной выше теме.

rubankom.com

Качели для дачи своими руками: деревянные, металлические и из покрышки. Подробная инструкция

Как изготовить садовые качели своими руками?

   Сегодня существует огромное количество аксессуаров, предназначенных для сада. Одним из них являются садовые качели, которые не только станут привлекательным элементом ландшафтного дизайна, но и весьма полезной конструкцией. Качаться на качелях любят и дети, и взрослые, ведь это занятие успокаивает, поднимает настроение и положительно влияет на здоровье человека.

Какие качели для дачи лучше?

   Для строительства качелей используют только 3 вида материалов – это древесина, металл и пластик. Каждый человек сам решает, какой из них использовать при производстве качелей для собственного сада. Для этого необходимо изучить достоинства и недостатки разных моделей.

   Основные особенности качелей из дерева:

  • практичность и универсальность. Древесина – это материал, из которого можно соорудить не только привычные одноместные качели, но и уютные диванчики с несколькими посадочными местами;
  • экологическая чистота. Дерево имеет естественное природное происхождение, поэтому материал абсолютно безопасен для человеческого здоровья;
  • гармоничное сочетание с ландшафтом. Качели из дерева отлично вписываются в любой садовый дизайн. Это преимущество выгодно отличает конструкции от металлических аналогов, которые требуют соответствующего оформления всего участка;
  • безопасность. Древесина считается довольно мягким материалом, что в значительной мере уменьшает количество получаемых травм. Это особенно важно, если на качелях будут качаться дети;
  • простота монтажа. Качели из дерева своими руками сможет сделать абсолютно любой человек, который хоть немного знаком со строительными работами;
  • экономичность. Денежные затраты не будут большими, поскольку сам материал стоит недорого.

   Нельзя не отметить и небольшой недостаток, который свойственен качелям, да и любым изделиям из древесины. Конструкции нуждаются в специальном размещении и уходе, поскольку они потеряют свой первоначальный вид под воздействием негативных факторов окружающей среды (снег, дождь, солнечные лучи и т.д.). Чтобы этого не произошло, достаточно установить над садовыми качелями из дерева тент либо какой-то простой навес, который будет защищать изделие и от атмосферных осадков, и от палящих солнечных лучей. Обработка специальными составами и антисептиками продлит жизнь деревянной конструкции, защитит ее от гниения, от паразитов и от повышенной влажности.

   Характеристики качелей из металла:

  • долговечность – это, пожалуй, главное преимущество подобных изделий. Металл – это вечный материал, который не сгниет и не сломается;
  • надежность таких качелей неоспорима. Материал характеризуется твердостью и устойчивостью;
  • практичность. Металл не боится воздействия негативных факторов окружающей среды, не страшны ему ни дожди, ни метели, ни ультрафиолет;
  • невысокие денежные затраты. Если сравнивать с древесиной высокого качества, то металл обойдется дешевле;
  • разнообразие моделей. Качели, произведенные из металла, могут быть разборными, сварными или коваными. Каждый потребитель всегда сможет подобрать подходящий вариант именно для своего участка;
  • металлические качели способны украсить своим оригинальным видом любой участок или сад, однако конструкции требуют соответствующего стилистического оформления, иначе они будут смотреться не очень гармонично;
  • садовые качели из металла можно сделать своими руками, но для этого потребуются соответствующие умения и навыки.

   Металлические качели имеют множество положительных характеристик, однако имеются у них и некоторые недостатки. К примеру, плотная структура и твердость материала – это хорошо, но только с одной стороны, с другой – возможность получения различных ударов и травм увеличивается в разы. Для того чтобы металл не ржавел, необходимо периодически покрывать его слоем специальной краски. Кроме того, многие люди считают, что металлические качели уступают деревянным по своим эстетическим особенностям.

Плюсы и минусы качелей из пластика

   Что касается пластиковых качелей, то специалисты находят в них больше минусов, чем плюсов. Такие детские качели для дачи отличаются невысокой стоимостью и разнообразием цветовой гаммы. Среди недостатков можно выделить:

  • пластиковые конструкции делают все дизайнерское оформление садового участка более дешевым;
  • подходят такие качели только малышам, а вот подростки и взрослые люди пользоваться ими не смогут;
  • вредные испарения – это, пожалуй, самый значительный минус материала. В жаркую погоду пластик нагревается и выделяет в воздух токсичные вещества, которые могут оказать негативное воздействие на здоровье детей. По этой причине лучше от пластиковых конструкций вообще отказаться.

Виды конструкций садовых качелей

   Кроме классификации по материалу садовые качели можно условно поделить по способу крепления подвижной части изделия:

  1. горизонтальные качели – такие модели наверняка знакомы каждому человеку с детства. Конструкции представляют собой длинные перекладины, которые имеют точку опоры посередине. Для того чтобы покачаться на подобных качелях необходимо двое малышей с примерно одинаковым весом;
  1. качели с вертикальным подвесом предназначены для индивидуального использования. Среди таких конструкций имеется много различных видов: от простых «тарзанок» до солидных оригинальных диванчиков и скамеек.

   Различаются качели и по месту расположения, а размещаться они могут либо в составе целого игрового комплекса для детей, либо стоят или подвешены отдельно.

   Проявив фантазию, можно как угодно комбинировать две эти особенности, в итоге получаются удивительные конструкции. К примеру, особой популярностью сегодня пользуются диванчики, подвешенные на цепях, а также круговые качели, напоминающие беседки.

   Не менее важной является классификация по размерам:

  • изделие для всей семьи. Как правило, они имеют вид скамейки с удобной высокой спинкой. На таких качелях одновременно смогут качаться несколько человек;
  • детские изделия с обязательным ремнем фиксации. Такие качели могут быть разными: включать в себя сидение и подвеску или иметь сидения в виде кресел и т.д.;
  • переносные модели удобны и мобильны, их можно по желанию располагать там, где это необходимо.

Как сделать деревянные качели своими руками?

   При желании качели из дерева можно сделать своими руками. Заранее необходимо определиться с материалом, конструкцией и назначением. Для того чтобы решить, какой внешний вид будет иметь изделие, можно посмотреть в интернете фото качелей из дерева.

   Для работы потребуются:

  • деревянные брусья 100х100 или 50х100 мм. Не беда, если конструкция получится массивной, зато в ее прочности не придется сомневаться;
  • доски, необходимые для строительства сидения. Метраж деревянных частей рассчитывается в соответствии с чертежом качелей из дерева;
  • цепь либо прочные веревки и карабин;
  • раствор из бетона;
  • гвозди и саморезы;
  • металлические уголки.

Схема конструкции деревянных качелей

   Из инструментов потребуются ножовка, молоток, дрель, рулетка и шуруповерт.  После того как все подготовлено, можно приступать к основному процессу работы, которая состоит из следующих этапов:

  1. Изготовление несущей опоры

   Изначально сооружается нижняя рама, на которой закрепляются вертикальные брусья. Размеры брусьев устанавливаются в соответствии с размерами сидения будущей конструкции. Все эти замеры фиксируются в чертеже качелей из дерева. Наиболее оптимальными будут следующие размеры: глубина – 60 см и длина – 180 см. Рама в обязательном порядке должна быть немного шире сидения, примерно на 50 см. Это условие необходимо для лучшей устойчивости и надежности всей конструкции.

   После того как все материалы измерены и подготовлены можно приступать к скреплению брусьев металлическими уголками. При изготовлении и установке садовых качелей из дерева своими руками необходимо учитывать и тип поверхности, на которой будет стоять конструкция. Если качели монтируются на открытой почве без асфальта и бетона, то брусья, из которых произведена нижняя рама, необходимо покрыть битумом. Этот состав надежно защитит древесину от гниения.

‘Л’ — образная конструкция качелей

   После того как рама будет готова к ней монтируются вертикальные брусья, которые станут играть роль опорных столбов. Монтаж производится с использованием саморезов и металлических уголков. В конечном итоге получится пара треугольников, на их вершинах следует закрепить горизонтальную перекладину.

  1. Изготовления сидения

   Для начала необходимо из брусков собрать раму. Всего вам потребуется две таких рамы: одна – для сидения, вторая – для спинки. К этим рамкам прикрепляется фанера либо рейки – все зависит от того, какой вариант вам подходит больше всего. Сидение соединяется со спинкой также уголками.

   Специалисты рекомендуют оставлять между сидением и спинкой угол в 120 градусов – именно такой наклон будет оптимальным и наиболее удобным для сидения. Еще одним элементом для дополнительного комфорта станут подлокотники, но они не обязательны.

Схема конструкции сиденья
Варианты крепления сиденья для качелей
Деревянное сиденье

  1. Крепление

   К верхней перекладине крепятся крюки либо скобы. Через отверстия в них продевается цепь либо трос. Их длина рассчитывается так, чтобы сидящий на качелях человек мог носками доставать до земли.

   После этого крепится сидение. При желании конструкция дополняется тентом. Для этого следует соорудить раму из брусьев, а затем натянуть на нее любую непромокаемую ткань.

Металлическими уголками фиксируются все стыки
В перекладину для крепления цепей вворачиваются мощные шурупы
В последнюю очередь к перекладине крепят сидение
Готовые качели для дачного участка

   Деревянное сидение будет жестким, поэтому рекомендуется для комфорта положить на него пару подушечек. Для долгой эксплуатации таких аксессуаров лучше изготовить чехлы, которые в любой момент можно будет обновить или снять для того, чтобы почистить.

   Если вас волновал вопрос, как сделать своими руками надежные качели из дерева, то вы уже знаете ответ.

Видео инструкция

Как сделать качели из металла?

   Садовые качели из металла можно изготовить своими руками, не прибегая к помощи специалистов. Для этого вам понадобятся следующие материалы:

  • 9 металлических труб с одним диаметром;
  • 8 уголков;
  • две металлические дуги с диаметром 16 мм и длиной 25 см;
  • 2 деревянных элемента;
  • пара кусков мебельного поролона и 2 застежки «молнии»;
  • трос.

   Из инструментов понадобится сварочный аппарат, а также краска для металла.

Металлические качели своими руками — схема
Схема металлических качелей
Схема крепления крюков

   Этапы изготовления качелей:

  1. Подготовительные работы. Данный этап очень важен, поскольку именно в этот момент проводятся все расчеты, а затем создается чертеж качелей из металла.
  2. Изготовление опоры. На основе проведенных расчетов создается чертеж, который поможет изготовить садовые качели из металла своими руками. Трубы подготавливаются к сварке: с них счищается ржавчина, отмеряется нужная длина, а с обеих сторон на месте стыков под углом 45 градусов снимается фаска.

   Исходя из намеченной схемы качелей, необходимо сварить трубы. Когда опора готова, к верхней части крепятся дуги, на которые затем будут монтироваться качели. Конструкция покрывается специальной краской по металлу.

Монтируются столбы в землю
На перекладине располагаются 2 подшипника
Пазы, в которые ложится перекладина.

   Нельзя забывать, что от профессионализма сварщика будет зависеть практичность и эстетичный вид будущего изделия. По этой причине не следует приступать к работе, если вы не уверены в своих способностях, доверьте это дело специалистам.

  1. Создание сидения. Отрезки металлического уголка привариваются по ранее намеченной схеме садовых качелей. Вкладыши для сидения выпиливаются из деревянного полотна, а затем они вставляются в уже готовые металлические прямоугольники. Для сидения можно сшить мягкие матрацы, которые станут комфортным дополнением ко всей конструкции.
Параметры сиденья
Параметры спинки
Необходимые места для сварки металлических деталей
Готовая конструкция сиденья

  1. Монтаж качелей на опоры. Для надежности следует применять либо специальные крепежи, либо прочную веревку. Важно качественно закрепить веревку, чтобы она держалась на одном месте, это делается при помощи крепежей.
  1. Установка конструкции. Лучше всего, если качели будут находиться под навесом или в затененном месте. Металлическая конструкция будет стационарной, поскольку ее вес не позволяет передвигать качели.

Особенности изготовления детских качелей на даче

   При строительстве конструкции, которая предназначается для детей, следует учитывать некоторые важные нюансы:

  • качели должны быть максимально прочными и устойчивыми;
  • в обязательном порядке на качелях для детей должны присутствовать ремни безопасности и специальные ограждения;
  • при изготовлении качелей следует отталкиваться от роста и веса ребенка;
  • очень важно, чтобы малыш имел возможность дотягиваться носочками до земли и вставать самостоятельно;
  • все материалы, которые применялись при создании конструкции, должны быть экологически чистыми, безопасными и гигиеничными.

   Все эти условия необходимо учитывать при строительстве детских качелей для дачи своими руками, ведь только в таком случае можно быть полностью уверенными в безопасности своего ребенка.

Схема садовых качелей для ребенка

Как сделать качели из покрышек?

   Качели можно изготовить из древесины или металла, однако, если вы хотите упростить задачу, используя для этого подручные материалы, то вполне подойдут обычные покрышки. Закрепить такое изделие можно на ветке дерева или расположить его у любого водоема.

   К преимуществам подобной конструкции можно отнести простоту изготовления, экономичность, а также новые ощущения, которые почувствует каждый человек, который воспользуется подобным изобретением. Кроме того, для изготовления садовых качелей из покрышек своими руками вам не потребуются никакие чертежи и схемы.

   Этапы изготовления качелей:

  1. Для начала необходимо установить два столба, которые могут быть деревянными либо металлическими. Очень важно, чтобы столбы были достаточно надежными, чтобы выдерживать все предполагаемые нагрузки.
  2. В верхнюю часть брусьев монтируется поперечная перекладина, а уже в нее врезаются болты с кольцами, в которые продевается веревка или цепь.
  3. Внизу веревка будет крепиться уже непосредственно к самой покрышке.

   При создании качелей из покрышки необходимо учесть массу каждого элемента, поскольку в случае использования деревянных столбов важен их предел прочности. Вообще подобная конструкция больше годится для взрослых или для детей старшего возраста, но не для малышей. Для большей надежности рекомендуется в качестве креплений применять все-таки не веревку, а металлическую цепь.

   Теперь вы знаете, как сделать садовые качели своими руками, осталось только выбрать наиболее подходящие конструкцию, материалы, и можно приступать к работе.

postroiv.ru

видео-инструкция по монтажу своими руками, особенности детских изделий для дачи, цена, фото

Все фото из статьи

Большинство людей, вне зависимости от возраста обожают качаться на качелях, это научно доказанный факт. У детей это одна из самых любимых забав. Что же касается взрослых, то ритмичное раскачивание как нельзя лучше способствует расслаблению. Поэтому качели для дачи или собственного дома пользуются большой популярностью, но цена таких конструкций в магазине может испугать, и народ предпочитает делать их самостоятельно. О тонкостях этого процесса мы и будем беседовать далее.

Фото подвесного дивана для отдыха.

Почему именно дерево

В сущности, выбор невелик, данные конструкции можно сделать из дерева или металла. Металл конечно крепче и долговечней древесины, но собрать своими руками красивые металлические качели может далеко не каждый, плюс металл не всегда удачно гармонирует с ландшафтом.

По сравнению с ним дерево обладает рядом преимуществ.

Деревянное сиденье для детей.

  • Начнем с того, что инструкция здесь достаточно проста. Начальными навыками столярного дела обладает большинство взрослого мужского населения нашей великой родины. А знаний полученных на уроках труда в школе будет вполне достаточно. Плюс необходимый минимум инструмента есть практически в каждом доме.
  • Как уже упоминалось, цена на кованные металлические конструкции далека от лояльной. А деревянный брус или бревна обойдутся вам намного дешевле.
  • Дерево является универсальным материалом, оно одинаково хорошо подходит как для сооружения легких качелей для детей, так и для строительства диванного варианта, рассчитанного на нескольких взрослых. В то время как металлические конструкции не рекомендуются для катания детей младше 4 лет.

Подвесная кровать в беседке.

  • Будучи экологически чистым и мягким материалом древесина намного безопасней металла. Вероятность получить, какую либо травму здесь на порядок ниже.
  • И наконец, с точки зрения дизайна естественный, природный материал подходит для любого интерьера. Особенно когда речь идет о дачном или деревенском ландшафте.

Важно: в последнее время рынок предлагает множество полимерных, пластиковых конструкций.
Но зачастую безлопастный и крепкий пластик дорого стоит, а недорогие полимерные конструкции на открытом воздухе прослужат максимум пару лет.

Основные моменты строительства

Несмотря на то, что сооружение данной конструкции не является заоблачно сложным делом, для того чтобы такие качели получились крепкими, безопасными и служили долгие годы, необходимо учесть несколько основных правил. (См. также статью Скамейка из дерева своими руками: особенности.)

Чертеж одного из вариантов переносной конструкции.

Дизайн или вид конструкции

Первоначально следует определиться, какие конкретно качели вы хотите видеть у себя на участке. На фото мы привели несколько основных вариантов, но их существует намного больше и все они делятся на два направления. Это конструкции, рассчитанные на взрослую аудиторию и подвесные деревянные детские качели.

Кроме того существует 3 основных вида качелей:

  • Конструкции, предназначенные исключительно для детей могут собираться на основе каркаса и идти в бескаркасном варианте. Бескаркасные виды знакомы каждому из нас с детства. По сути, это сиденье, подвешенное на дереве или любой другой прочной основе. Делаются они до смешного просто, но о каком либо комфорте речь здесь не идет, плюс достаточно высок процент травматизма. Каркасные детские качели отличаются от взрослых только грузоподъемностью.

Детские качели.

  • Конструкции для семейного отдыха представляют собой подвешенную на каркасе крепкую деревянную лавочку. В самом простом варианте каркас делается из двух А-образных опор и перекладины между ними. П-образные опоры устанавливать несколько сложней, поэтому о них мы сейчас говорить не будем.

Каркасный вариант.

  • Конструкции, размещаемые в беседках или на веранде, отличаются от предыдущего варианта разве что местом крепления, они подвешиваются не на отдельный каркас, а на несущие балки перекрытия. В результате размеры самого сидения практически не лимитируются. Таким образом, можно обустроить даже подвесную кровать.

Подвесной диван на террасе.

Совет: что касается места, то участок лучше выбирать ровный, дабы потом не пришлось его планировать.
Плюс все качающиеся конструкции следует размещать вдали от садовых дорожек, стен зданий или заборов.

Простейший каркасный вариант

Для опорных балок берется квадратный брус, без сучков и повреждений, сечением 100х100 мм. Длинна такой стойки должна быть не менее 3м. Минимальное сечение несущей перекладины должно быть 80х80 мм, при длине порядка двух с половиной метров. (См. также статью Деревянные табуретки: особенности.)

Вариант изготовления сидения.

Для изготовления каркаса самой лавочки, а также поручней к ней, достаточно бруса 50х50 мм. Обшить каркас можно листом водостойкой фанеры толщиной 12 мм или хорошо оструганными деревянными рейками. Немаловажное значение имеет устойчивость опор при раскачивании. Дабы придать дополнительную прочность, между опорными балками набивается 2 – 3 поперечины из обрезной доски 30х100 мм.

Если есть желание, то сверху из бруса 50х50 мм, можно соорудить каркас для навеса, он может быть одно или двускатным. Кровельный материал при этом подойдет любой на ваше усмотрение. Но лучше всего использовать сотовый поликарбонат или чехол из непромокаемой ткани.

А-образные стойки

Совет: использование оструганного бруса предусматривает изготовление четко вымеренных конструкций правильной формы.
Гораздо легче, удобней и надежней использовать для изготовления рамы ровное природное бревно.
Незначительные шероховатости или неточности в размерах при этом, легко списываются на причуды дизайна.

Большинство мастеров рекомендуют А-образную опору соединять в верхней точке встык, при помощи мощных саморезов по дереву. Специалисты нашего сайта придерживаются иной точки зрения. Гораздо надежней обустроить опору в виде неправильной буквы «Х», где после пересечения оставляется около полуметра.

Фиксация перекладины.

При этом брус или бревно зарезается в точке соприкосновения и соединяется между собой в полдерева. Сбоку, это пересечение фиксируется несколькими саморезами или сквозной металлической шпилькой, диаметром порядка 10 – 12 мм. В получившееся ложе между стойками, прекрасно ложится и надежно крепится поперечная несущая перекладина.

Сами стойки вкапываются в землю на глубину от 60 см, до 1 метра. В идеале, стойки желательно забетонировать, но если вы не хотите возиться с приготовлением раствора, столбы можно засыпать гравием и плотно утрамбовать. Для того, чтобы столб не расшатывался, в его подземную часть нужно вбить несколько металлических костылей, которые будут торчать из столба на 5 – 10 см.

Конечная схема каркаса.

Подземную часть конструкции нужно обработать битумной мастикой по дереву. Все, что находится над землей, пропитывается антисептиком и покрывается лаком по дереву, предназначенным для внешних работ.

Важно: расстояние между столбами А-образной опоры должно быть не меньше ширины дивана, плюс 50 см.
Шире можно, уже нельзя.

При длине поперечной несущей перекладины порядка 2,5 метра, размер самой лавки делается 2м. Щит под сиденье имеет ширину 50 см и длину 2м. Щит, монтируемый под спинку, делается шириной 65 см и длинной также 2м.

Угол соприкосновения составляет 120º. Самым простым и надежным вариантом для обустройства поручней является соединение с обеих сторон планкой края спинки с краем сидения.

Крепление сидения.

Лавка подвешивается на крепких тросах или цепях. Причем если вы отдаете предпочтение цепям, то их следует затянуть в какую, либо оболочку, например в пластиковый шланг для полива.

Подвеска может осуществляться двумя способами. Наиболее распространенным вариантом является использование рем-болтов. Но за неимением таковых, цепь можно просто перекинуть через перекладину, подложив под нее кусок толстой резины и зафиксировать в верхней точке парой гвоздей или саморезов.

На видео в этой статье показаны тонкости строительства.

Качели из бревен.

Вывод

По завершении строительства, на сам диван можно пошить специальный чехол и положить несколько мягких подушек. Таким образом, мы получаем полноценный подвесной диван.

Уголок для отдыха под деревом.

rubankom.com

Отправить ответ

avatar
  Подписаться
Уведомление о
