Как делать фундамент под дом своими руками видео: 81 фото советов и секретов при заливке фундамента

Фундамент своими руками: пошаговая инструкция + видео

Содержание

  • Разновидности оснований для дома
  • Ленточный фундамент своими руками, пошаговая инструкция
  • Свайный фундамент своими руками пошаговая инструкция
  • Заключение

Стоит ли говорить о том, что фундамент – это основа всего здания? Наверно каждый знает эту простую истину. А так как фундамент является основой, то работы по его устройству нужно выполнять особо тщательно, придерживаясь инструкций.

Ведь от этого зависит то, насколько долго простоит здание. Не зря себестоимость основания такая большая. В этой статье мы рассмотрим самые популярные виды фундаментов, а также технологию их устройства. Вы самостоятельно сможете возвести основание с нуля.

Разновидности оснований для дома

Существует несколько вариантов, отличающихся своей конструкцией, назначением и внешним видом. В целом выделяют 4 основных видов фундамента, пригодных для сооружения дома. Все они имеют свои плюсы и минусы. Итак, сегодня мы рассмотрим такие вариации:

  1. Ленточное основание.
  2. Свайное основание.

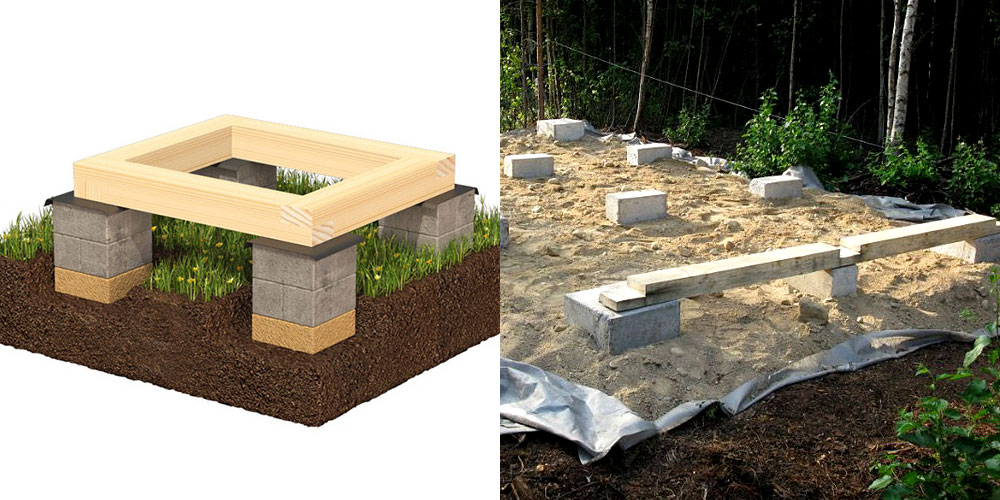

  3. Столбчатое основание.
  4. Монолитное основание (плитный фундамент).

Дело в том, что эти фундаменты разнятся не только своей конструкцией, но и себестоимостью всех работ, трудозатратами, несущей способностью и начинкой. В этой статье мы рассмотрим два первых варианта возведения основания, так как они считаются самыми популярными и универсальными. Благодаря пошаговой инструкции, вы сможете соорудить фундамент для дома своими руками.

Ленточный фундамент своими руками, пошаговая инструкция

Довольно распространенный вариант в строительстве. Представляет собой ленту, которая повторяет контуры несущего здания. Такой фундамент можно разделить на 2 подвида:

  • монолитный;
  • сборный.

Для первого случая нужно рыть траншею, установить съемную или несъемную опалубку, сделать подушку из песка, установить сетку из арматуры и залить все пространство бетоном. Если же говорить о сборном фундаменте, то в траншею устанавливаются уже готовые блоки для фундамента из железобетона (ФБС), бутовый камень или керамический кирпич.

Обратите внимание! В зависимости от глубины, основание такого типа делится на мелкозаглубленное и глубокозаглубленное. Важно, чтобы глубина фундамента для дома была ниже точки промерзания грунта и уровня грунтовых вод.

Для небольших построек используется мелкозаглубленное основание, на которое потребуется меньше средств, так как обходиться такой вид дорого. Если же точка промерзания и грунтовые воды глубоко, то траншея может достигать 1,5–2 м. Фотография ниже показывает, как выглядит готовый ленточный фундамент.

Итак, какое руководство по сооружению ленточного фундамента? Ниже описана пошаговая инструкция:

  1. Подготавливается участок. Все лишнее убирается: деревья, кусты, мусор, камни и т. д.
  2. Верхний плодородный слой почвы удаляется.
  3. На участке делается разметка исходя из габаритов дома. Ширина ленты зависит от толщины стен с отделкой + дополнительное пространство на цоколь. Разметка выполняется при помощи веревки и колышков. Уровнем проверяется ровность конструкции.
  4. Исходя из намеченной разметки, роется котлован. Его глубина зависит от массы дома, точки промерзания грунта и уровню залежей грунтовых вод. Для работы можно использовать лопаты и желающую рабочую силу. Как вариант – использование спецтехники.
  5. Уровнем и отвесом проверяется ровность стен и дна котлована.
  6. После того как траншея вырыта, можно приступать к устройству песчаной подушки. Ее нужно делать в обязательном порядке, для устойчивости фундамента. На дно насыпается 10–20 см слой песка и трамбуется. Сверху засыпается такой же слой гравия или щебня и тоже трамбуется. Толщина слоя зависит от глубины траншеи: чем она больше, тем толще слой.
  7. Подготовите небольшое количество бетонного раствора. Им нужно будет сделать бетонную подложку, слоем в 5 см. Раствором заливают дно траншеи и ждут его высыхания.
  8. Настало время вязать арматурную сетку для фундамента. Она обеспечит надежность конструкции, долговечность и прочность на излом. Для этого вам понадобится проволока, чтобы соединять арматурные прутья, и сама арматура Ø10 или Ø12 мм. Позже готовая сетка из арматуры устанавливается в траншею для фундамента.
  9. Настало время заняться наземной частью фундамента для дома. Сверху по всему периметру устанавливается опалубка. Она может быть из фанеры, деревянных щитов, досок или других материалов. Основная задача опалубки для фундамента – формировать цоколь, выдержать вес бетона и сделать его идеально ровным. Вот почему конструкцию нужно хорошенько укрепить укосинами и сбить сверху. Так, бетон не разрушит конструкцию.
  10. Вот и все, подготовительные работы по устройству ленточного фундамента завершены. Дело осталось за малым – заполнить все раствором из бетона. Здесь у вас есть два варианта: либо делать раствор самому, при помощи бетономешалки, либо заказать машину с уже готовым раствором. Как действовать – дело ваше. Главное – рассчитать количество смеси и заполнить траншею.
  11. Заполнять фундамент бетоном желательно за один раз, чтобы не образовалось швов. Так, он будет монолитным и более прочным. Обязательно установите на опалубке уровень, до которого нужно залить фундамент. Можете натянуть леску или отметить линии на внутренней стороне опалубки.
  12. После заливки, бетон нужно уплотнить, выгоняя из него воздух. Если этого не сделать, он будет не таким плотным, имея в составе пузырьки. Долговечным такое основание назвать нельзя. Поэтому используйте вибромашину, которая легко справится с задачей. Если таковой нет, протыкайте бетон длинным предметом, слегка стучите по опалубке, чтобы уплотнить состав.
  13. Осталось выровнять фундамент, используя мастерок. Важно тщательно выполнять эту работу, так как на верхнюю часть фундамента будет производиться кладка кирпичей, дерева или блоков. Чтобы стены были ровными, основание тоже должно быть ровным.

А что дальше? Остается дожидаться высыхания бетона. Обычно, на это уходит около месяца. На это время фундамент рекомендуется укрыть пленкой, чтобы осадки не размыли его. Если погода жаркая, во избежание растрескивания фундамент иногда сбрызгивайте водой. Через 10 дней можно снимать опалубку. Делайте это аккуратно, чтобы не повредить фундамент. Вот и все, теперь можете строить свой дом на крепком и устойчивом основании. Хотя трудозатраты довольно высоки, достоинством ленточного фундамента является возможность соорудить погреб и гараж.

Совет! Использование ленточного фундамента на глинистой почве не рекомендуется. Допускается возведение на супеси и суглинистой почве.

Дополнительно предлагаем вам посмотреть видео о технологии возведения ленточного фундамента.

Свайный фундамент своими руками пошаговая инструкция

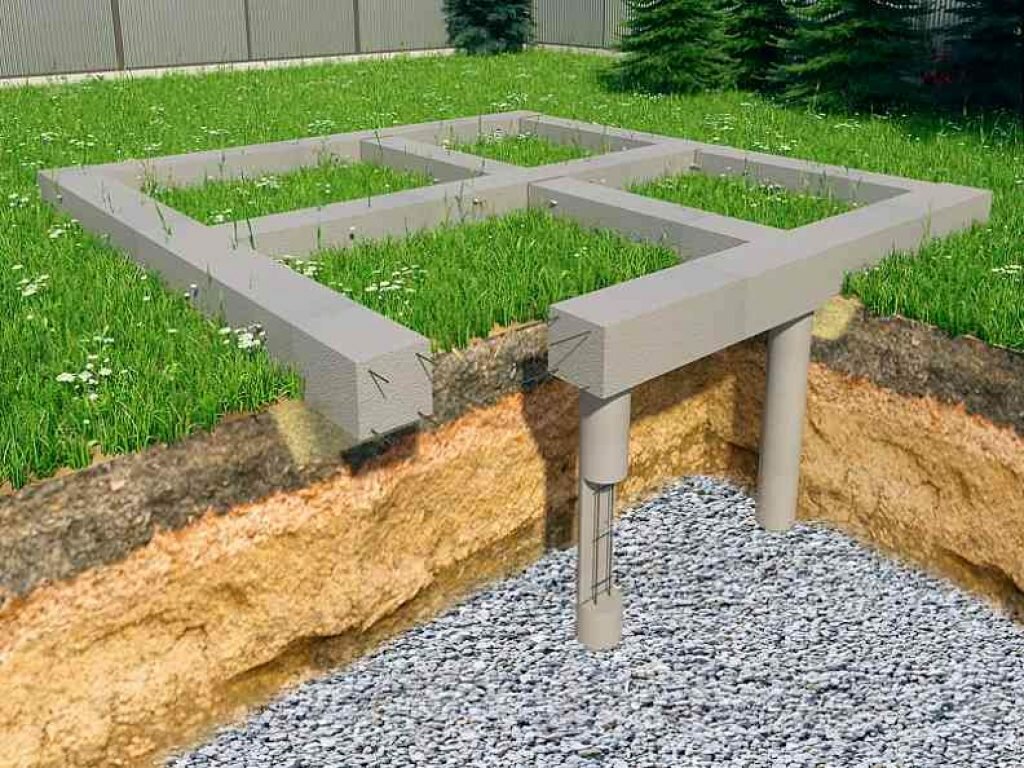

Это оптимальный вариант основания, когда речь идет о строительстве здания на особо сложном грунте.

Например, если у вас пучинистый тип почвы, то это идеальный вариант. Кроме того, себестоимость строительных работ по сооружению свайного фундамента в несколько раз ниже. Все дело в том, что основой служат металлические или бетонные сваи, которые принимают нагрузку на себя, распределяя ее по поверхности грунта. А цена на такие сваи небольшая. На фото видно, как устроен такой тип фундамента.

Важно! Что использовать данный тип основания можно как для небольших построек, так и для многоэтажных конструкций. При должном расчете, основание может выдержать серьезные нагрузки.

Обратите внимание, что сваи могут быть разными. Определяют винтовые сваи, деревянные (для небольших сельхоз построек), железобетонные, изделия из металла, а также комбинированные варианты. Если говорить о способе устройства, то фундамент на сваях может быть:

  1. Вдавливаемым, когда сваи утапливают в грунт специальной техникой или вкручиваются вручную.
  2. Набивным, когда подготавливается скважина, устанавливается свая и заливается бетоном.
  3. Забивным, когда устанавливают сваи из железобетона при помощи копры (специальной техники).

В чем преимущество такого фундамента?

  1. Вы можете сооружать его в любое время года.
  2. Земляные работы сводятся к минимуму.
  3. Затраты на материалы и строительство в целом минимальные.
  4. Универсальность, можно использовать на самых сложных типах почвы.
  5. Всю работу можно сделать своими руками.

Только вот в отличие от ленточного основания, вы не сможете сделать себе гараж или погреб. Да и цоколь у такой постройки будет отсутствовать.

Теперь рассмотрим пошаговую инструкцию сооружения свайного основания для дома. Если вы хотите сделать все работы самостоятельно, то рекомендуем остановиться на устройстве с винтовыми сваями. Что для этого нужно:

  1. Участок очищается от снега, веток, деревьев и прочего мусора.
  2. На нем делается разметка, согласно плану (план и проектирование делается заранее). Места, где будут размещаться сваи тоже следует отметить. Для удобства, выкопайте ямки по 15–30 см. Так, ввинчивать сваи будет удобнее.
  3. Теперь можно приступать к расстановке свай. Установите их на свои места, слегка ввинтив в грунт, но не полностью. Расстояние выбирается согласно плану. То же касается и глубины.
  4. Теперь можно начинать ввинчивать сваю в землю круговыми. Делайте это строго перпендикулярно, чтобы все было ровно. Если изначально вкрутить сваю правильно, то она будет ровной. Допускается отклонение на 1–2 градуса. За один круг можно продвинуться на 15–30 см.
  5. Теперь все сваи выравниваются по уровню горизонта, и бетонируются изнутри.
  6. Когда все сваи установлены и бетон застыл, можно выполнять обвязку. На сваи устанавливаются шляпки, а сверху устанавливается деревянный или металлический ростверк. Под шляпки свай обязательно положите гидроизоляционный материал.

Чтобы увидеть все наглядно, предлагаем вам ознакомиться с этим видео.

Заключение

Как видите, работы не совсем сложные, поэтому сделать качественный фундамент для дома можно и своими руками. Основание выбирайте самостоятельно, в зависимости от нужд и типа грунта. Если все сделать правильно, то основание для дома прослужит вам многие годы, без ремонта и дополнительных работ.

  • Строим дом из пеноблоков своими руками
  • Плавающий фундамент
  • Опалубка для фундамента своими руками
  • Фундамент под печь в баню

Как залить фундамент под дом своими руками + фото, схемы

Строительство частного дома всегда начинается с подготовки и заливки фундамента. Обустройство основания дома – один из самых важных и ответственных этапов строительства, он требует максимального внимания и тщательности при проведении работ. В данной статье мы поговорим о том, как залить фундамент под дом своими руками, покажем схемы, фото и видео инструкции.

Содержание

  1. Виды фундамента
  2. Подготовительный этап
  3. Свайный фундамент
  4. Ленточный
  5. Под старый дом
  6. Начало работ
  7. Внутренняя опалубка
  8. Армирование и внешняя опалубка
  9. Финишные работы
  10. Изготовление свайного фундамента
  11. Видео
  12. Схемы
  13. Фото

Виды фундамента

При постройке жилого здания можно использовать следующие виды фундамента:

  • свайный,
  • ленточный,
  • монолитный.

Плита

Для определенного вида постройки подходит тот или иной вид фундамента. Например, свайный необходим в случае, когда грунт на участке является достаточно слабым, чтобы организовать в нем другие типы основания дома.

Ленточный фундамент хорош тем, что его можно обустраивать в большинстве видов грунта без лишних подготовительных работ.

При наличии «плавающего» грунта – песочного или так называемого плывуна, рекомендуется использовать монолитный, или плитный фундамент.

Для большинства возводящихся загородных домов выбирается ленточный фундамент.

Подготовительный этап

Подготовка, перед тем как залить фундамент под дом, имеет большое значение. На данном этапе необходимо сделать разметку участка под основание дома согласно составленному ранее чертежу. Глубина и толщина фундамента, его местоположение на участке зависит не только от рельефа местности, но и от состава грунта. Например, болотистая или глинистая земля требует свайного фундамента, неустойчивый грунт – монолитного основания, а ленточный фундамент подходит при наличии смешанного грунта.

Схема разметки фундамента

Разметка проводится при помощи веревки и колышков. Выбрав нужный тип фундамента и проведя разметку согласно чертежам, можно приступать к организации отверстий под фундамент. Для свайного фундамента со сваями круглой формы необходимо воспользоваться ручным или электрическим буром, ленточного – лопатой и буром, если нет возможности использовать специальную технику. Для получения монолитного основания потребуется мощная строительная техника.

Свайный фундамент

После проведения разметки на участке можно начинать организовывать отверстия под фундамент. Для большей прочности их глубина должна находиться ниже уровня промерзания грунта. После заливки фундамент обычно оседает, и предотвратить растрескивание или любые другие деформации основания дома можно, если соорудить в каждом отверстии песчаную подушку. Для этого грунт на дне отверстия нужно утрамбовать, сверху насыпать около 15–20 см песка, пролить его водой и также хорошо утрамбовать.

Заливаем раствор

Количество бетонного раствора для свайного фундамента можно рассчитать следующим образом: площадь опоры (дна одного отверстия) умножают на высоту сваи. Под площадью опоры одного столба понимается четвертая часть от диаметра проделанного в грунте отверстия в квадрате, умноженная на 3,14 (1/4πD2). Высота одной сваи представляет собой сумму глубины отверстия и длины сваи, которая будет находиться над землей.

Свайный — схема устройства

Бетонный раствор необходимо подготовить из цемента марки не ниже М200. Однако по-настоящему прочное основание дома можно получить лишь при использовании цемента марки M400. Внимание следует обратить и на качество песка – он должен быть мелкозернистым, без крупных камешков. Для качественного бетонного раствора необходимо смешать цемент, песок, щебень и воду в пропорции, определяемой маркой используемого цемента.

Подготавливать бетонный раствор нужно в таком количестве, чтобы он не оставался после завершения строительных работ. Сначала отверстие заполняется на 10-15 см. В него помещается арматура – металлическая труба или несколько металлических прутьев толщиной не менее 1 см. Арматура придаст фундаменту дополнительную прочность. После помещения арматуры в подготовленные отверстия бетон постепенно заливается до самого верха.

Ленточный

При обустройстве ленточного фундамента на заранее размеченной территории оборудуются траншеи, глубиной ниже уровня промерзания. Ширина их должна составлять не больше 50-60 см.

Перед заливкой фундамента, обустраивается песчаная подушка – толщиной не менее 15-20 см; она должна быть пролита водой и хорошо утрамбована. На дно фундамента заливается первая порция бетонного раствора – толщиной не более 10-20 см. На первичный раствор укладывается армированная сетка, и сверху заливается бетонный раствор до поверхности грунта.

Если ленточный фундамент должен выступать над землей, необходимо заранее соорудить опалубку из деревянных досок. Бетонный раствор нужно залить в опалубку. Деревянные доски опалубки можно снимать только после высыхания бетонного раствора.

Водонепроницаемая пленка

При заливке бетона в опалубку необходимо на внутреннюю сторону деревянных щитов прикрепить водонепроницаемую пленку – она предотвратит впитывание воды из раствора деревянными досками.

Под старый дом

Если вы живете в старом загородном доме, то вам наверняка известно, что его нужно время от времени ремонтировать. Некачественная работа по обустройству фундамента и плохие материалы могут привести к нарушению целостности дома. А что, если ваш дом вообще не имеет фундамента? Такая проблема характерна для домов из дерева. Как бы там ни было, предлагаем вам ознакомиться с инструкцией по заливке нового или замене старого фундамента под дом, который уже давно построен.

Начало работ

Перед тем как приступить к каким-либо действиям, запаситесь следующим инструментом и материалом:

  • Песок.
  • Лопата.
  • Гидроизоляционный материал.
  • Опоры.
  • Рулетка.
  • Вода.
  • Трамбовка.

Если вам нужно залить фундамент и под внутренние стены дома, то придется подлезать под конструкцию. Но, если размеры дома не так велики, а его вес умерен, то достаточно осуществить заливку фундамента по периметру постройки. Глубина котлована под фундамент в этом случае должна составлять два штыка лопаты.

Чтобы в конечном счете фундамент под старым домом получился достаточно прочным, в траншею/котлован следует установить опоры на определенном расстоянии друг от друга таким образом, чтобы с одной стороны они упирались в основание котлована, а с другой – в основание дома.

В качестве таковых опор можно использовать железобетонные или деревянные колонны. Какой бы вид столбов ни был вами выбран, важно провести их гидроизоляцию. Сделать это можно при помощи специальных материалов или химических растворов. Делается это для защиты железобетона от разрушений, а дерева – от гниения, вследствие воздействия на эти материалы повышенной влажности.

Опорные столбы

Ширина котлована зависит от размеров колонн/опорных столбов. После установки опор, вы можете приступать к устройству дна фундамента. Засыпьте его песком. Проведите трамбовку песчаной подушки. При этом ее толщина должна составлять порядка 10–15 см. Этой толщины достаточно для равномерного распределения нагрузки от фундамента на почву. Соблюсти это условие важно, потому как некачественное изготовление песчаной подушки может привести к растрескиванию и разрушению готового фундамента, находящегося под тяжестью веса дома.

Для качественной трамбовки песка, его нужно пролить водой. Однако перед заливкой бетона нужно подождать, чтобы песок подсох. Ну или утрамбуйте его вручную, но учтите, мокрый песок легче и быстрее трамбуется.

Если вам нужно сделать основание и под внутренними стенами дома или перегородками, то вам также нужно будет выкопать траншеи, установить опорные столбы и сделать песчаную подушку.

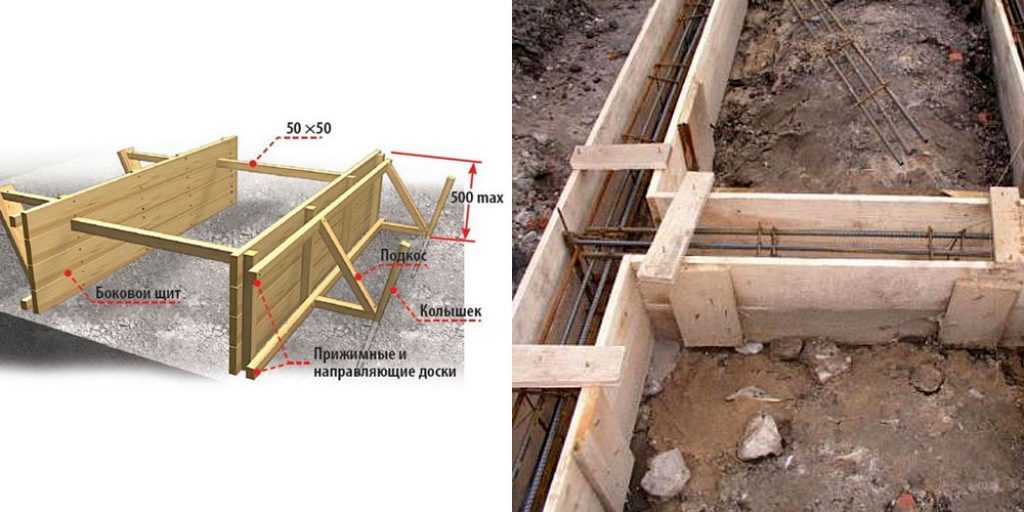

Внутренняя опалубка

На следующем этапе вам нужно установить опалубку. Делается это с внутренней стороны внешнего фундамента. Для этого вам понадобятся обрезные доски, имеющие толщину приблизительно 2–3 см. Заменить доски можно листом фанеры или ДСП. Из одного из предложенных материалов вам будет нужно сделать стенки под опалубку.

Итак, чтобы сделать опалубку вам нужно приобрести:

  1. Обрезные доски/фануру/ДСП.
  2. Молоток-кувалду.
  3. Шуруповерт и саморезы.
  4. Металлические стойки.
  5. Пилу.

Нельзя просто установить деревянные щиты (или из ДСП/фанеры) опалубки в грунт, так как эти действия не позволят вам сделать прочные ограничители. Под давлением бетона такая опалубка быстро разрушится. Закрепить опалубку можно при помощи металлических стоек. Они будут удерживать конструкцию. Важно расположить их на углах. Еще вариант изготовления опалубки – соединить несколько ее частей в одно целое. Сделать это можно саморезами и шуруповертом.

Гидроизоляция

В одной из сторон фундамента следует оставить некоторое расстояние или лаз. С его помощью вы сможете вытащить стенки опалубки по завершении заливки фундамента и застывания бетона. Но, если в будущем вам опалубка не пригодится, то вы можете ее оставить в фундаменте насовсем.

Фундамент необходимо заливать с учетом уровня грунтовых вод. Они, как известно, оказывают на эту часть дома разрушительное влияние. Поэтому важно убедиться, что уровень грунтовых вод на территории вашего дома во время таяния снега и сезона дождей не поднимается так высоко, что может подмыть основание дома.

Если вы оставили в фундаменте лаз, то его после завершения всех строительных работ нужно задекорировать. Сделать это можно разными способами. Например, установите створку, что позволит вам в будущем при необходимости забраться под пол дома. Или соорудите перед лазом клумбу, которая будет заграждать это отверстие в фундаменте.

Армирование и внешняя опалубка

После установки внутренней стороны опалубки следует провести армирование фундамента. Это мероприятие посодействует усилению основания дома, благодаря чему он станет более выносливым и надежным. Некоторые специалисты утверждают, что проводить армирование фундамента деревянного старого дома ненужно, потому как бетон и опорные столбы уже создадут достаточно прочное основание. Но если вы не хотите в будущем еще долгое время возвращаться к вопросу ремонта фундамента, то лучше провести армирование.

Чтобы максимально усилить фундамент, соедините армопояс с установленными ранее опорными столбами конструкции.

В качестве армирующего материала может служить стальная проволока, сетка, металлические прутья, стальная решетка или катанка. Как вариант можно использовать арматуру подходящей длины.

После этого нужно соорудить и установить наружную сторону опалубки. При изготовлении опалубки из обрезной доски велика вероятность того, что бетон может выливаться через небольшие щели. Во избежание таковой ситуации, оббейте щит двумя слоями полиэтиленовой пленки. Закрепить ее к деревянному щиту можно при помощи строительного степлера.

Финишные работы

В котлован следует засыпать щебень мелкой фракции. Это необходимо сделать ввиду того, что камень крупной фракции приводит к тому, что раствор проникает в армопояс неравномерно, вследствие чего качество заливки страдает. Это приведет к ухудшению прочностных характеристик фундамента, да и дома в целом. Очень важно выполнить все работы на совесть.

Кирпичный фундамент под старый дом

По мере заполнения опалубки бетоном, важно проводить его уплотнение, хотя это будет и непросто, ввиду того, что между поверхностью земли и домом останется не такой уж большой зазор. Проведение этих работ требует терпения. Если у вас слабо развито это качество, то, может быть, стоит рассмотреть другие виды сооружения фундамента под старый дом.

Изготовление свайного фундамента

О том, что собой представляет свайный фундамент вы, уже знаете. Конечно, процесс установки свай под готовый дом немного отличается от изготовления такого фундамента под еще не построенный дом. Винтовые сваи в нашем случае следует установить по периметру дома, прямо под его основанием. Монтаж свай осуществляется следующим образом: в почву постепенно вкручиваются сваи. Делается это до установки свай в плотный слой грунта. Опорные столбы нужно забетонировать. Они устанавливаются у основания дома. Затем постройку при помощи домкратов приподнимают и устанавливают на сваях.

Дом поднятый домкратами

Этот вид фундамента сделать легче предыдущего варианта, да и сам рабочий процесс занимает гораздо меньше времени. Однако выбор в пользу свайного фундамента можно осуществлять, только если речь идет о его изготовлении под малогабаритную конструкцию дома.

Крепкая основа дома станет залогом его долговечности, а, значит, и надежности. Конечно, написать о том, как залить фундамент проще, чем выполнить эту задачу. Но, стоит заметить, что хоть это и трудоемкий процесс, но вполне выполнимый.

Видео

Чтобы не допустить ошибок, советуем ознакомиться с видеоматериалом, в котором рассказывается об особенностях строительства фундамента:

Схемы

Варианты монтажа винтовых свай

Свайный фундамент в разрезе

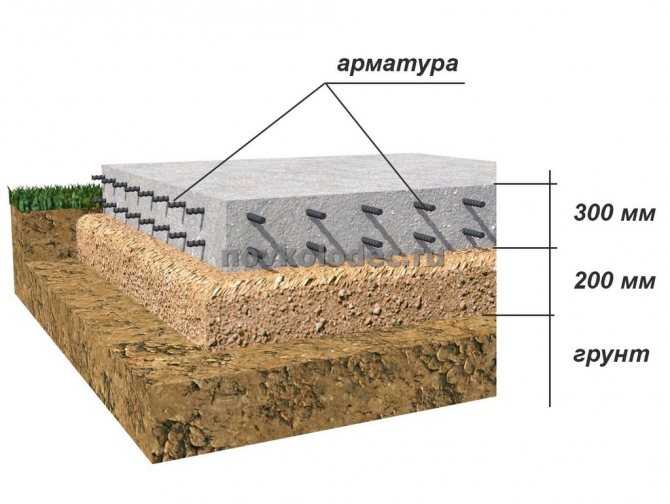

Схема монолитного фундамента

Схема мелкозаглубленного фундамента

Глубокозаглубленный фундамент

Схема армирования ленточного фундамента

Фото

Траншея

Армирование

Закрепление арматуры и изготовление опалубки

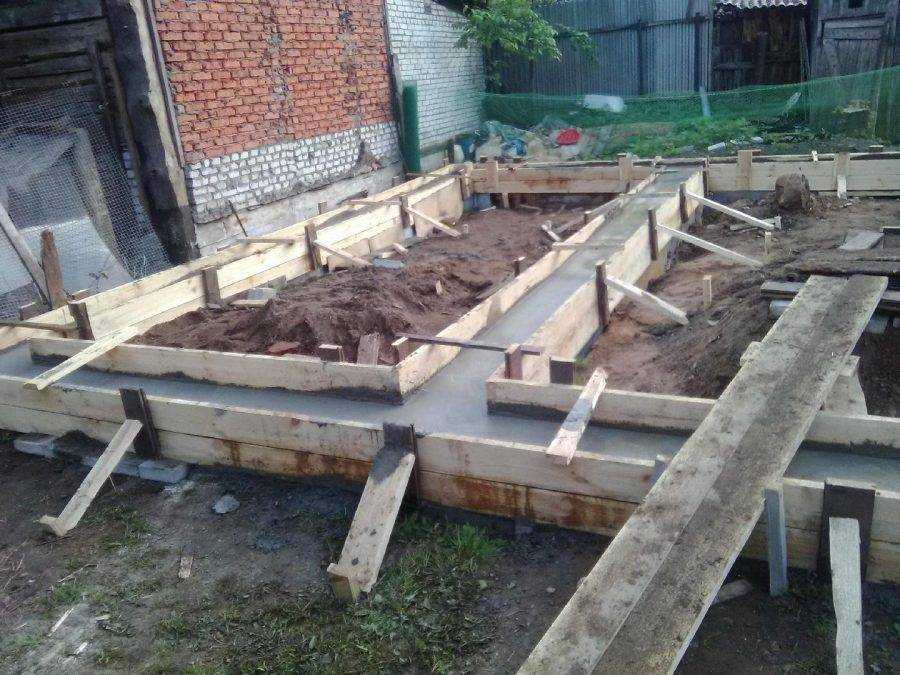

Опалубка

Вентиляционные отверстия





Помогла ли вам статья?

Детали пассивного дома Karuna: Фундамент | Hammer & Hand

Наша первая задача при строительстве Karuna House состояла в том, чтобы заложить зеленый фундамент дома, как структурный, так и тепловой. Для этого мы построили всю конструкцию на пенопласте, залив бетонный фундамент поверх толстого слоя геопены EPS (пенополистирол).

Почему? Чтобы достичь уровня энергоэффективности пассивного дома (как в доме Каруна), вам нужна усовершенствованная оболочка здания — воздухонепроницаемая, паропроницаемая, суперизолированная. И хотя многие из нас думают о четырех стенах и крыше здания, когда представляют себе его «оболочку» или кожу, все важны шесть сторон куба. В высокоэффективном зеленом домостроении тепловые характеристики фундамента имеют решающее значение.

Как вода в ведре найдет любую дырку, так и тепловая энергия выходит из конструкции по пути наименьшего сопротивления, то есть по самой легкой утечке. Неизолированный фундамент представляет собой зияющую дыру на дне этого ведра, позволяющую теплу уходить в землю. На самом деле, по мере того, как стены и крыша здания становятся более изолированными и герметичными, давление на фундамент и его производительность становится все более интенсивным.

Итак, мы построили Karuna на суперизолированном слое пены, проверенный временем метод. Крупные инфраструктурные проекты (читай, мосты и автомагистрали) обычно строятся поверх пенопласта. На этом материале были построены тысячи прочных, долговечных высокоэффективных зданий.

Читайте дальше, чтобы узнать больше о том, как все это работало в Каруне, а также получить доступ к видео и публикациям в полевых заметках о процессе… грязь туда-сюда, а также выбросы углекислого газа и финансовые затраты, связанные с таким транспортом. Узнайте больше и просмотрите ранние фотографии проекта в нашей публикации «Полевые заметки» «Раскопки Karuna House: ведется проект Passive House, Minergie, LEED Platinum».

Борьба с эрозией соломы в соответствии с требованиями LEED (l), земляные работы в подвале (c) и доставка пенополистирола (r) ЭПС выгружают из грузовика, а затем укладывают.

Фундаменты

Затем команда залила фундамент прямо поверх слоя геопены. В публикации «Полевые заметки» «Бетон на пене Karuna House: инновации и простота пассивного дома» описан процесс и представлены фотографии объекта. В видео ниже Скотт указывает на черный капиллярный разрывной материал, который покрывает верхнюю часть фундамента, чтобы блокировать перенос влаги в стены ствола фундамента. Он также показывает, как команда будет точно выравнивать формы стен.

На этих фотографиях (ниже) показаны различные виды обработки фундамента на площадке, все они предварительно обработаны материалом для разрыва капилляров сверху.

Стены фундамента подвала

В следующем видео Скотт показывает нам слои фундаментной стены, от ¾ минус уплотненного гравия до 8-дюймового пенополистирола, бетонного основания, капиллярного разрыва и 15 мл полипропилена. пароизоляция и, наконец, бетонная стена ствола. Синий пароизоляционный материал размещается по центру верхней части фундамента и встраивается в стену, когда поверх нее заливают стену ствола.

На приведенных ниже снимках слева показана стандартная конструкция бетонной опалубки, а справа — готовый продукт. Этот бетон, отвечающий стандартам LEED и Minergie ECO, содержит 30% летучей золы и заполнитель местного производства. Подробнее о бетонных работах см. в посте «Детали и заливка бетона Karuna House, показанные на фотографиях с сайта».

Термические разрывы подвала

Тепловые мосты – плохо. Термические разрывы — хорошо. Тепловые мосты — это элементы конструкции, обеспечивающие передачу тепла между кондиционируемым и некондиционируемым пространством, между внутренним и внешним (грубо говоря). Деревянные стойки в стандартной сборке стены являются распространенным примером теплового моста — они проводят тепло гораздо быстрее, чем соседние изоляционные слои, ускоряя потерю тепла через сборку стены. Целью проектирования и строительства пассивного дома является устранение тепловых мостов и создание непрерывных тепловых разрывов ( т. е. изоляция , как и наш пенополистирол). В здании со сверхнизким энергопотреблением нельзя игнорировать ни один потенциальный тепловой мост, особенно при работе с бетоном или сталью. Пренебрежение учетом тепловых мостов приведет к гораздо большему потреблению энергии, чем планировалось, и может привести к проблемам с комфортом и конденсацией.

В этом видео Скотт описывает две специальные детали термического разделения, спроектированные в подвале в Каруне: 1. вокруг эжекторной ямы и 2. через стену штока и плиту подвала, чтобы отделить винный погреб от кондиционируемого пространства в подвале.

На этой фотографии ниже подробно показан термический разрыв пенополистирола с надрезом до заливки окружающей бетонной стены ствола.

Фундаментная стена и дренаж

На приведенных ниже фотографиях показаны черный дренажный щит и белая дренажная труба, ожидающие установки (слева), и стена подвала с полностью нанесенным снаружи слоем пенополистирола (справа).

Пенопласт и пароизоляция под плиту

После выравнивания 3/8-минус уплотненного гравия с допуском всего ¼”, бригада укладывает пенополистирол под плиту. Пароизоляция располагается поверх 12-дюймового слоя пенопласта. Избегайте эффекта ванны!

На приведенных ниже фотографиях показан синий пароизоляционный слой, заклеенный и заклеенный. На центральном и правом снимках показана тщательная обработка проходов труб и арматуры через слой с тщательным нанесением скотча и мастики.

Основываясь на уроках, извлеченных из фонда Karuna, мы внесли некоторые уточнения в подход, который мы применили к строительству пассивного дома Pumpkin Ridge. Подробнее см. в разделе «Проектирование и строительство фундамента пассивного дома, оптимизированное в Pumpkin Ridge».



Мать четверых детей строит дом с нуля после просмотра руководств на YouTube

НАС.

Кристина Капатидес

/ Новости Си-Би-Эс

Мать строит дом

Мать четверых детей учится строить дом на YouTube 01:01

Всего несколько лет назад Кара Брукинс и четверо ее детей чувствовали себя в ловушке — бессильными остановить домашнее насилие, происходящее вокруг них, заключенными в собственных стенах.

Видите ли, какое-то время Брукинс была замужем за человеком, который, по ее словам, «впал в полномасштабную параноидальную шизофрению». И даже после того, как они развелись, он продолжал приходить и пугать ее семью.

«В этот период я ​​снова вышла замуж за человека, который, как мне казалось, был достаточно сильным, чтобы справиться с этим», — сказала она CBS News. «Но я ошибся, и он оказался очень жестоким человеком».

Кара и четверо ее детей перед построенным ими домом. Предоставлено Кара Брукинс

В то время ее детям было 17, 15, 11 и 2 года. И последней каплей для Брукинса стал не столько единичный случай, сколько болезненное осознание.

«Трудно уловить момент, — объясняет она. «Я думаю, что это прогрессивная вещь. Я такой крайний оптимист. Поэтому я просто всегда думал, что, как бы плохо это ни было, возможно, я мог бы сделать это лучше. Может быть, я смогу это исправить. Но в конце концов я понял, что никак не могу исправить эту ситуацию. Это было осознание того, что, может быть, если дети и я выберемся отсюда, то у нас есть шанс».

У Брукинс не было достаточно денег, чтобы купить дом, в котором могли бы комфортно разместиться ее четверо детей, но она хотела, чтобы они были в безопасном месте. Итак, они переехали из дома, который она делила со своим жестоким мужем, в крошечный дом за пределами Литл-Рока, штат Арканзас. Затем, вскоре после этого, у Брукинса было прозрение.

Кара Брукинс и ее старший сын Дрю строят дом. Предоставлено Кара Брукинс

«Я арендовала эту хижину на День Благодарения, — рассказывает она CBS News. «И проезжая туда, мы проехали этот дом, разрушенный торнадо. Это был прекрасный дом мечты, и он был как бы настежь открыт. Вы не часто получаете возможность увидеть внутреннюю работу дома, но, глядя на эти 2×4 и эти гвозди, это выглядело так просто. Я подумал: «Я мог бы восстановить эту стену, если бы очень постарался». Может быть, мне стоит начать с нуля».

Как оказалось, денег у нее было ровно столько, чтобы купить все строительные материалы и акр земли. Так что, не оглядываясь назад, она и ее семья с головой прыгнули в проект.

«После того, как я купил все эти припасы, и они были свалены в кучу, выхода не было, — объясняет Брукинс. «Не было достаточно денег, чтобы заплатить кому-то, чтобы собрать их вместе. Плана Б не было».

Столкнувшись с непосильной задачей построить дом своими руками, Брукинс и ее семья обратились к маловероятному источнику: YouTube.

Младшая дочь Кары помогает на стройплощадке. Предоставлено Кара Брукинс

«Это был 2008 год, поэтому YouTube тогда не был тем, чем он является сейчас. Не было действительно исчерпывающих видео или каналов, посвященных такого рода вещам», — говорит она. «Но есть много способов обрамить окно или собрать фундамент. Итак, мы смотрели по три-четыре видеоролика для каждого этапа строительства, а затем думали: «Какой из них подойдет нам лучше всего?»

Каждый шаг в этом процессе был совместным усилием. Маркировку сделала ее дочь Хоуп. Ее сын Дрю управлял пистолетом для гвоздей. И кому-то всегда поручали наблюдать за ее младшим, Романом, пока 2-летний малыш радостно топтался в грязи на стройплощадке.

«Они все были в деле», — с гордостью рассказывает Брукинс CBS News о своих детях. «Больше всего я боялся, что мои подростки проснутся и скажут: «Нет, я этого не делаю». Но этого никогда не происходило. Это был первый раз, когда они почувствовали какую-то силу, какой-то контроль над своей жизнью. И они знали, как сильно им это нужно».

Кара и четверо ее детей перед построенным ими домом. Предоставлено Кара Брукинс

Итак, в течение следующих девяти месяцев Брукинс, компьютерный аналитик весом 110 фунтов, и четверо ее детей построили дом своей мечты с нуля. Они сделали все, от ручного смешивания раствора для фундамента до прокладки газопроводов и возведения стен. И хотя это было нелегко, они выстояли.

«Было больно», — сказала она CBS News. «Это не было хорошим матчем для нас физически, но мои дети вставали каждый день и приходили сюда. Я работал весь день, а они были в школе, и иногда мы работали ночью при свете фар. Это было невероятно интенсивно. В кино никто не ходил. Не было ни свиданий, ни свиданий. Все было на палубе».

Дочь Кары возится со стенами. Предоставлено Кара Брукинс

Брукинс говорит, что строительство дома снова сплотило ее семью; что это было похоже на физическое проявление их восстановления и наличия сил двигаться дальше. У нее даже есть книга, которая выходит 24 января под названием «Восстань, как дом построил семью».

Теперь, по другую сторону ситуации, которая когда-то казалась безнадежной, у нее есть сообщение для других женщин, которые чувствуют себя бессильными и парализованными домашним насилием.

«Забудьте все, что вам говорили о маленьких шагах.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
